Скачать Серия 1.832.1-18.93 Выпуск 5. Стеновые двухслойные панели, армированные плоскими каркасами с поперечными фиксаторами. Указания по применению. Технические условия. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.832.1-18.93

Выпуск 5. Стеновые двухслойные панели, армированные плоскими каркасами с поперечными фиксаторами. Указания по применению. Технические условия. Рабочие чертежи

Обозначение:	Серия 1.832.1-18.93
Обозначение англ:	Series 1.832.1-18.93
Статус:	действует
Название рус.:	Выпуск 5. Стеновые двухслойные панели, армированные плоскими каркасами с поперечными фиксаторами. Указания по применению. Технические условия. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Область применения:	Настоящий выпуск содержит рабочие чертежи варианта армирования двухслойных стеновых панелей предназначенного под технологию изготовления этих панелей на предприятиях стройиндустрии не имеющих возможности изготавливать пространственные каркасы с помощью сварочных клещей или специального оборудования

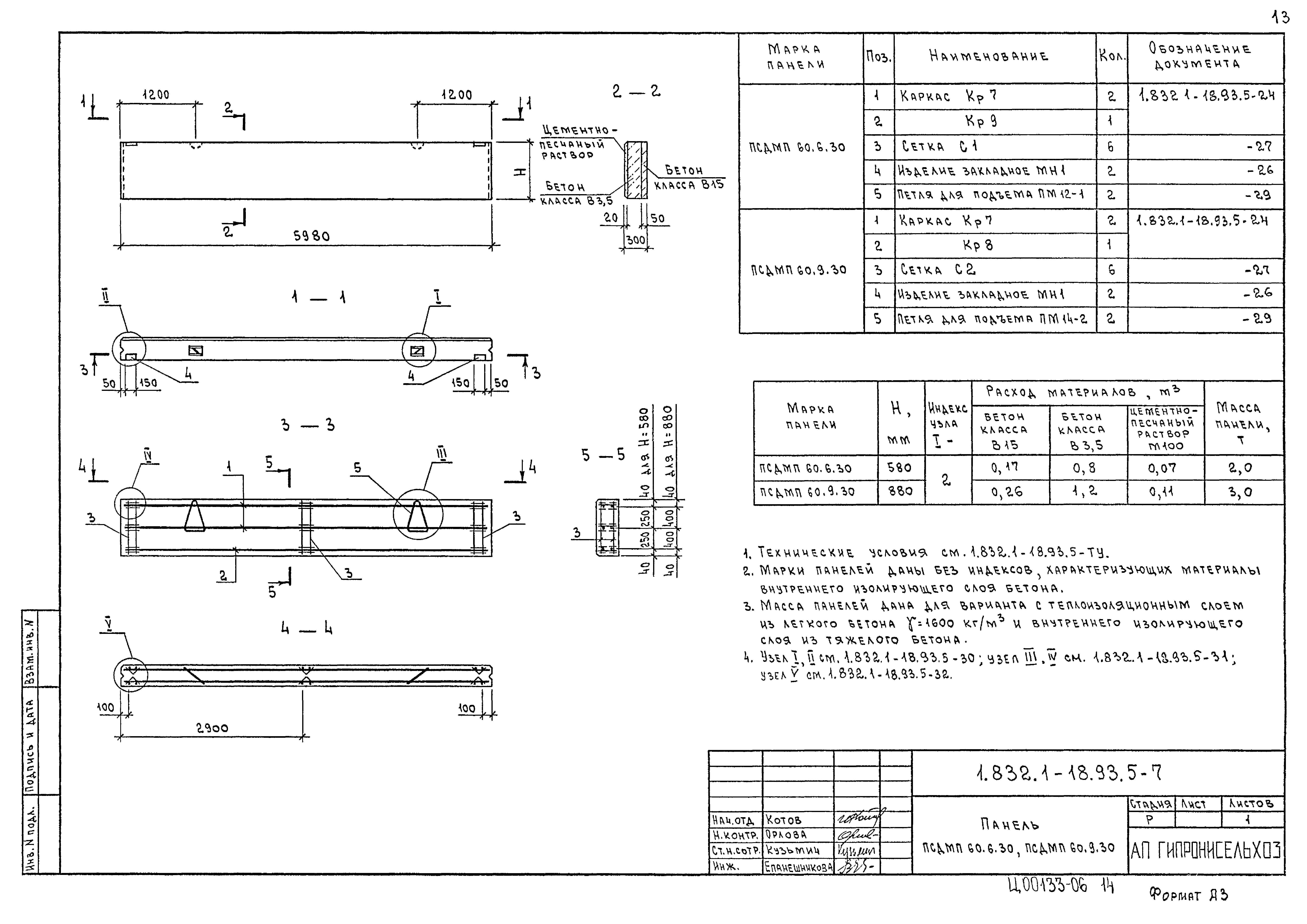

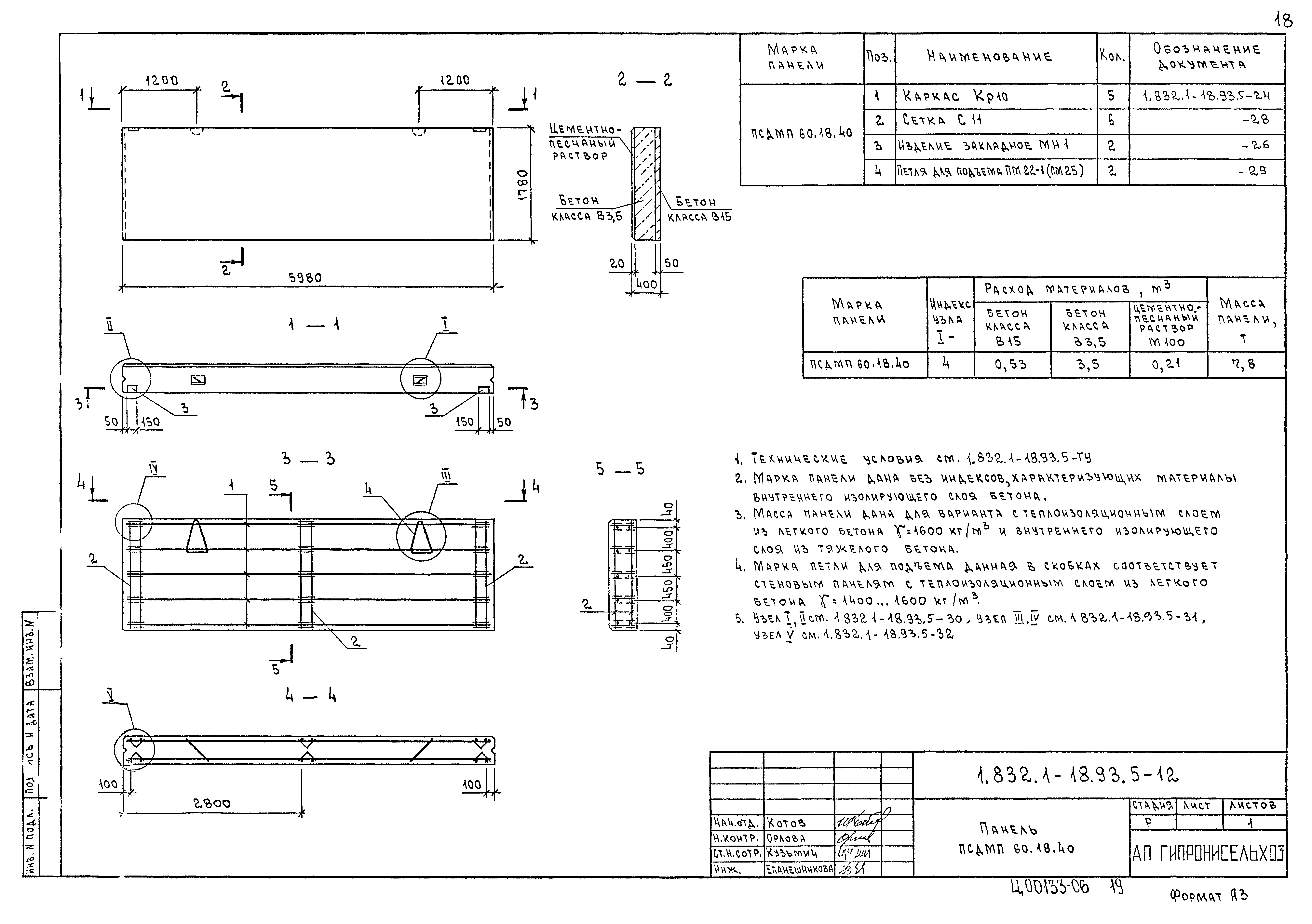

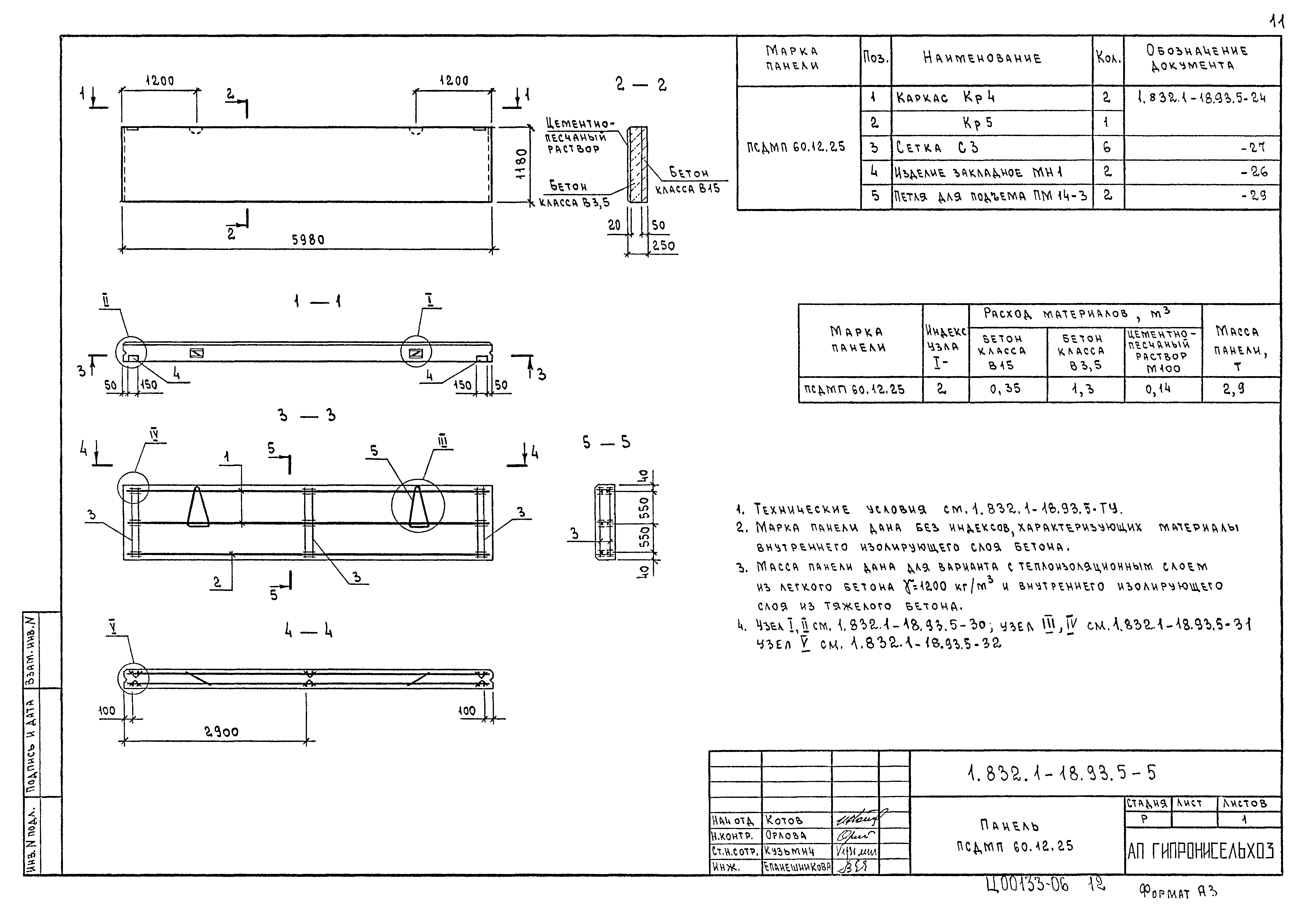

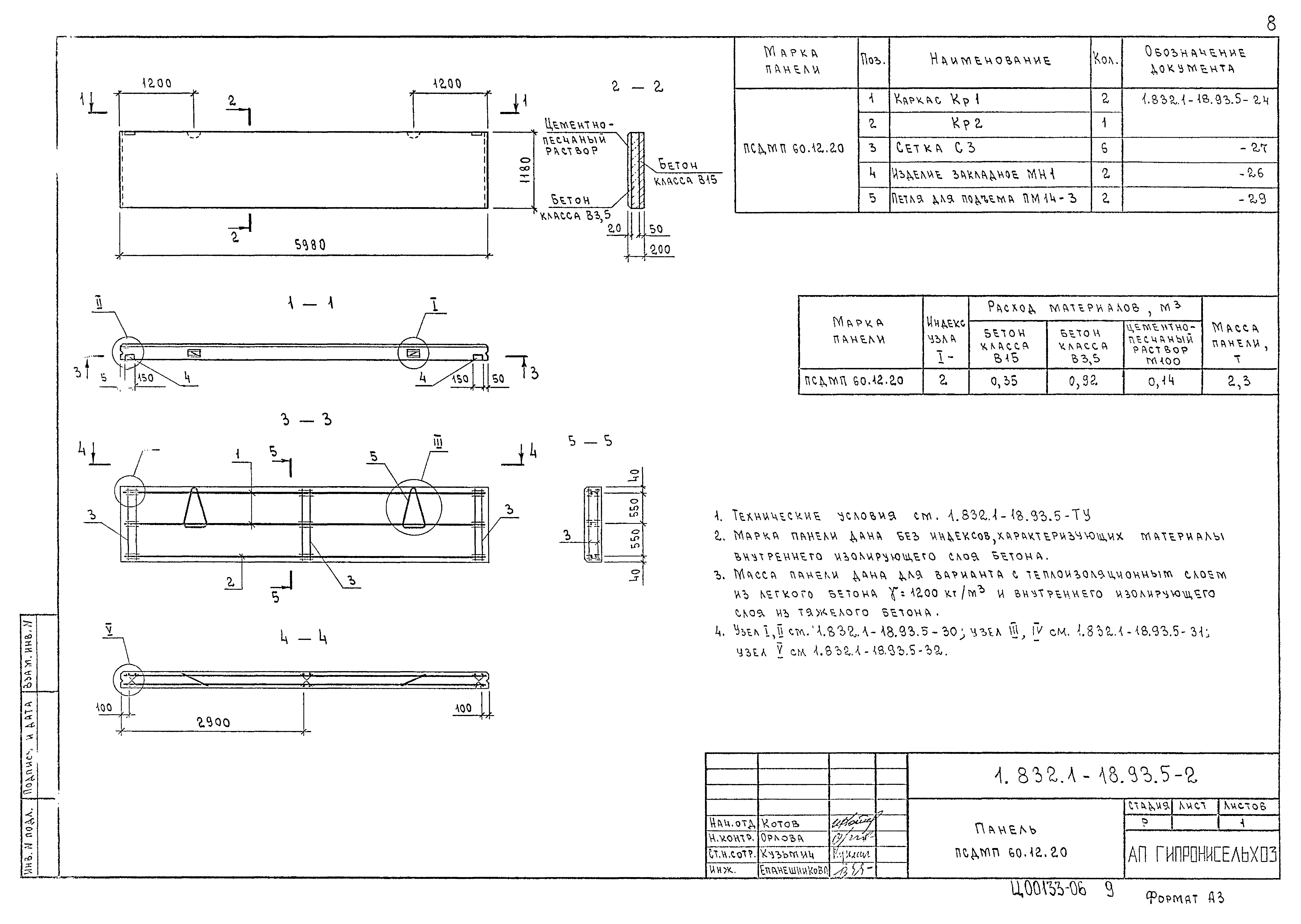

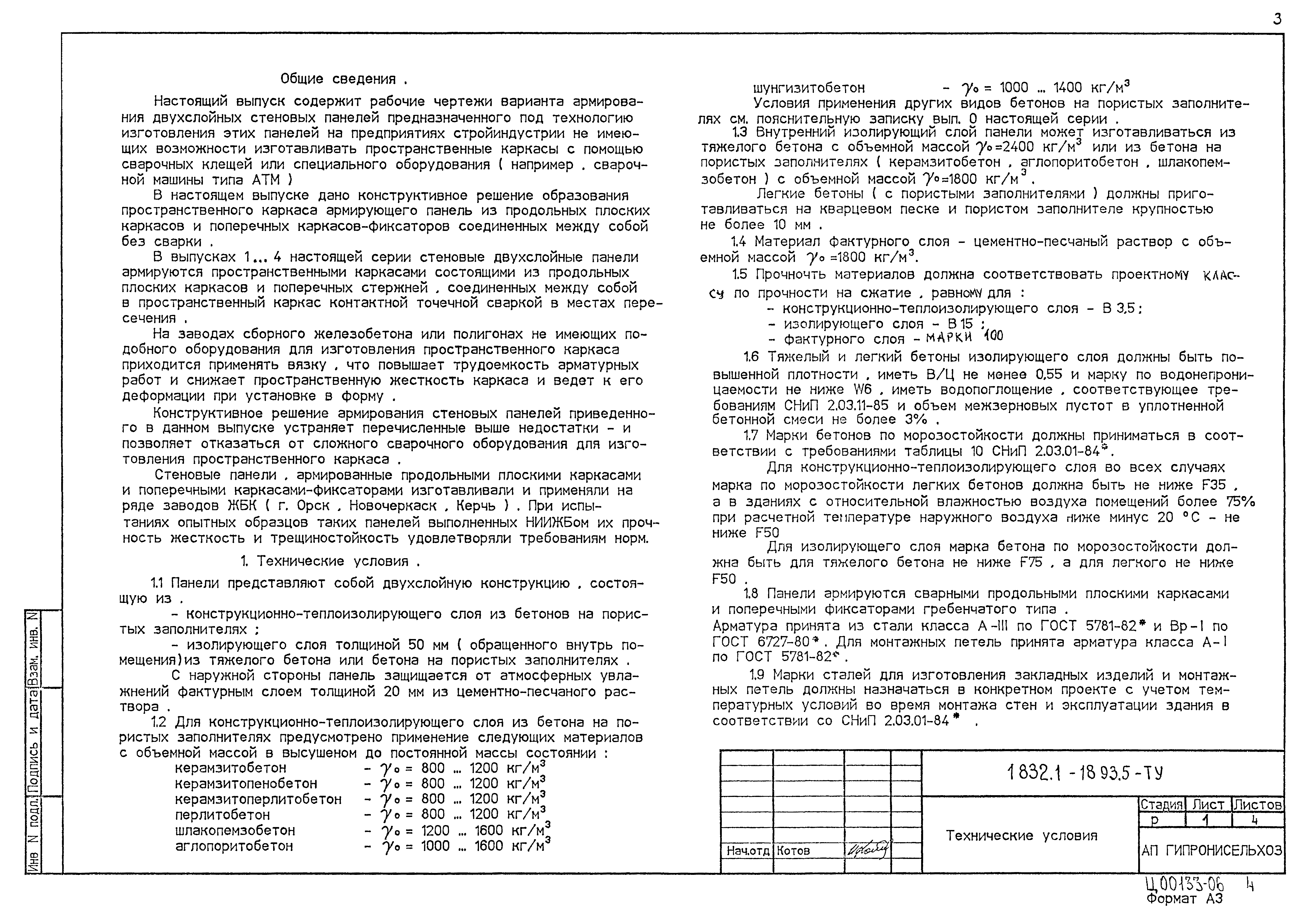

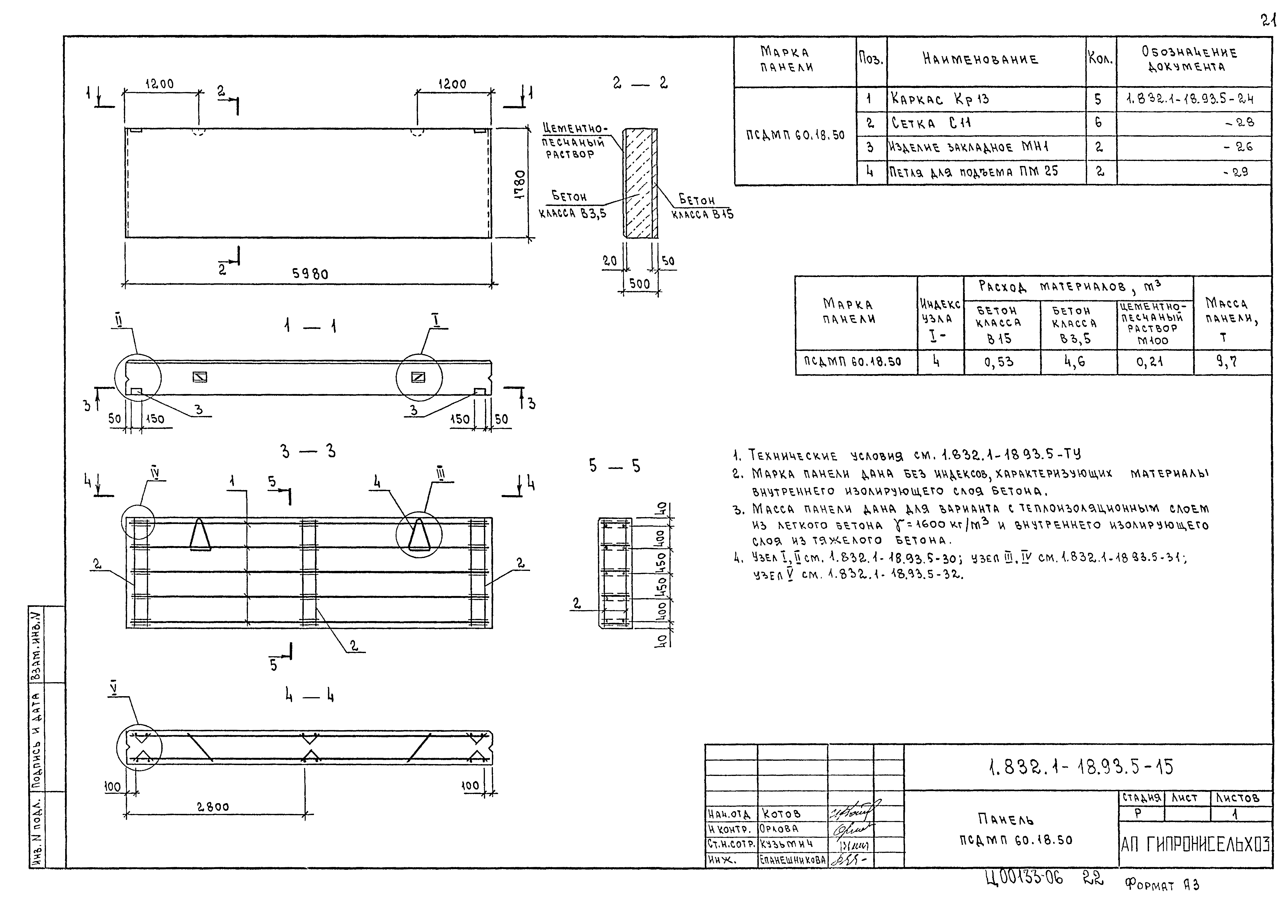

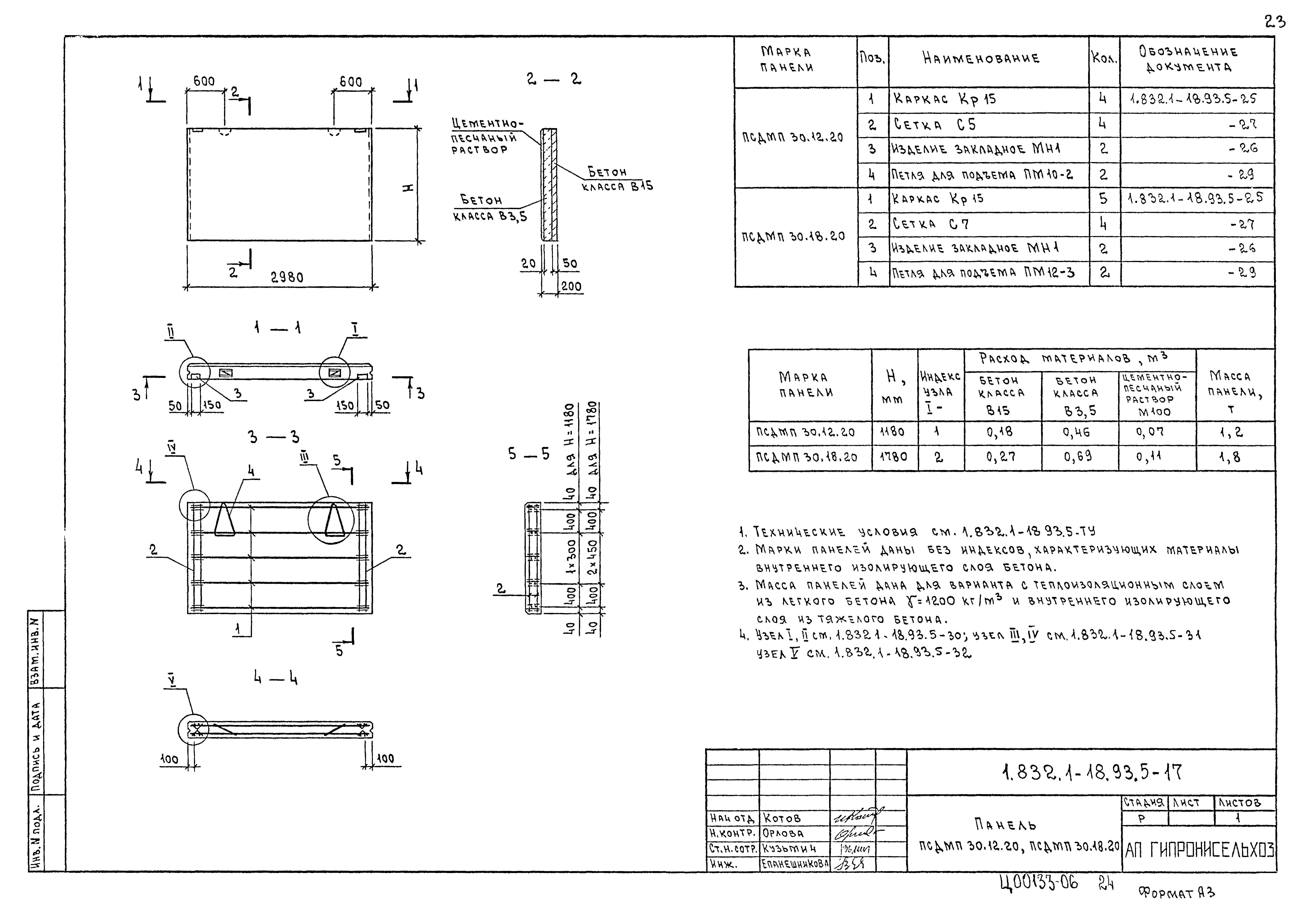

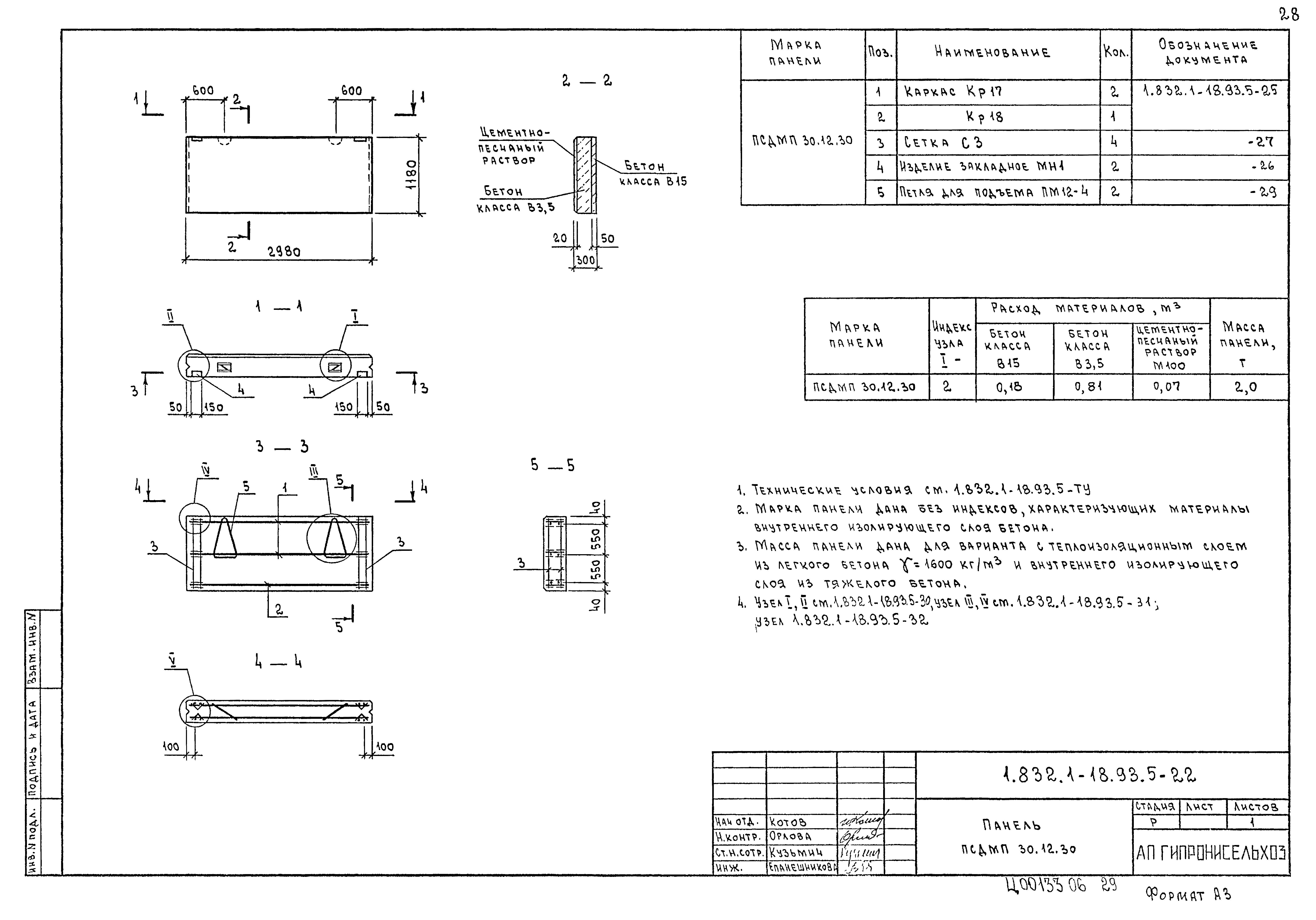

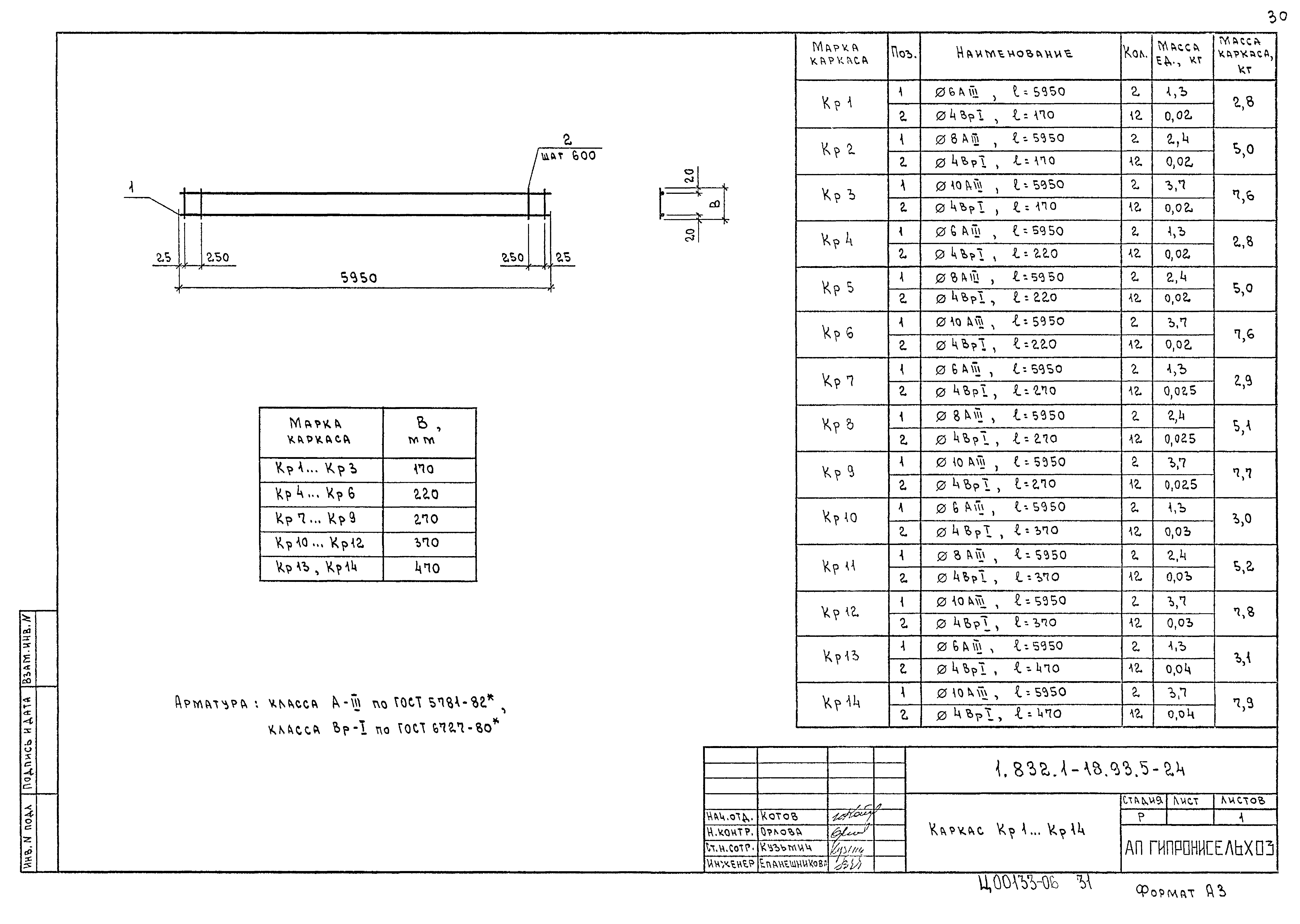

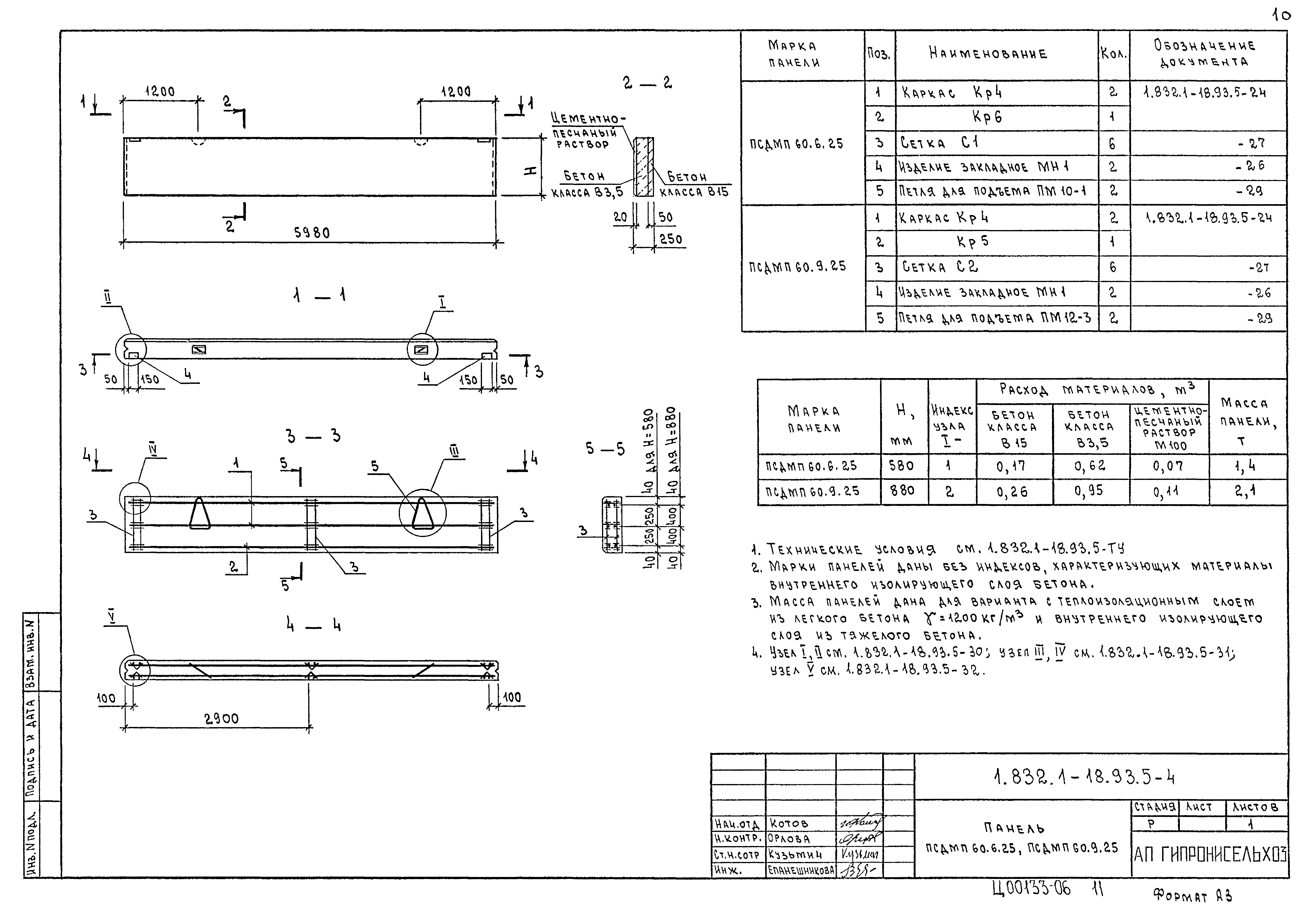

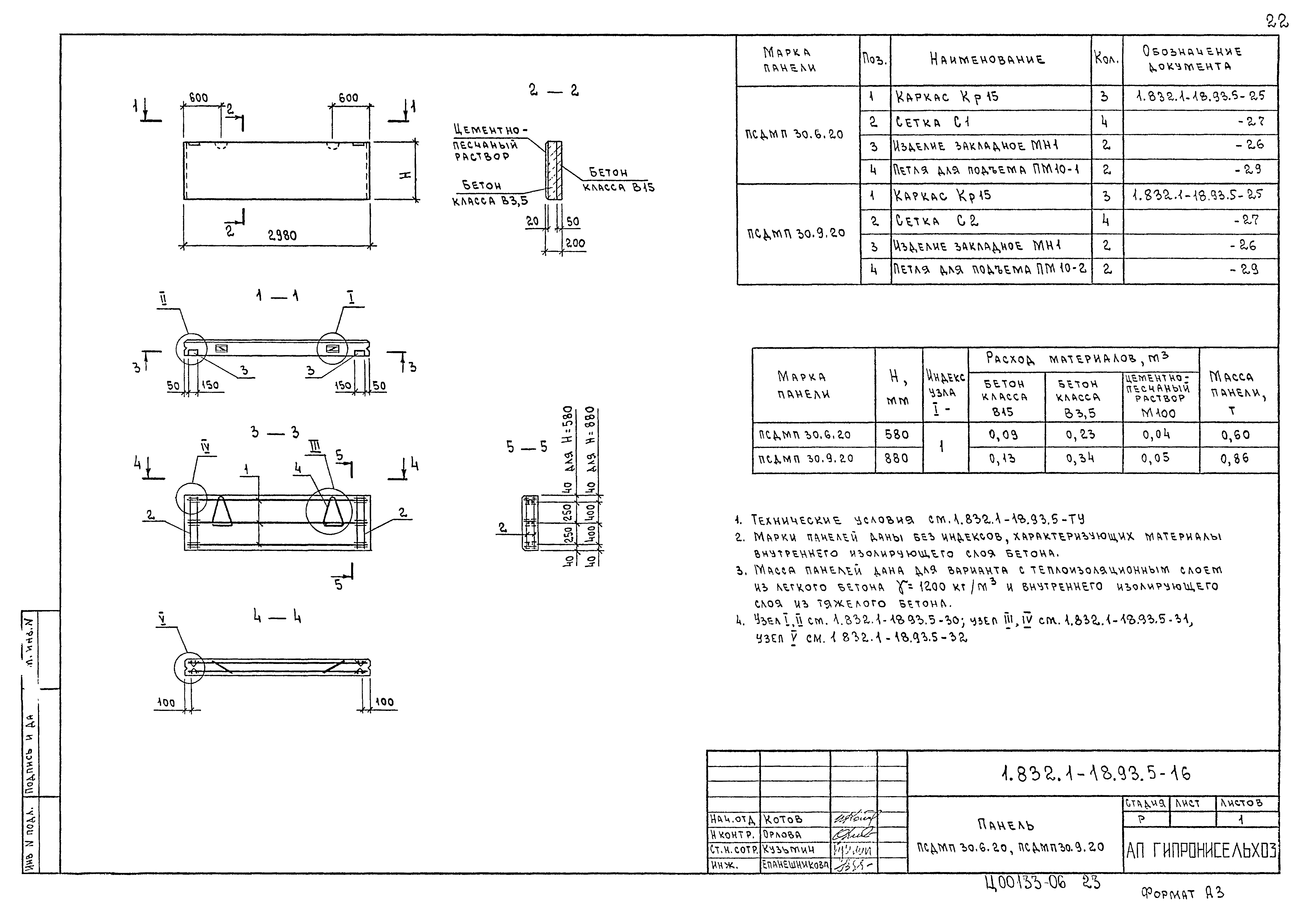

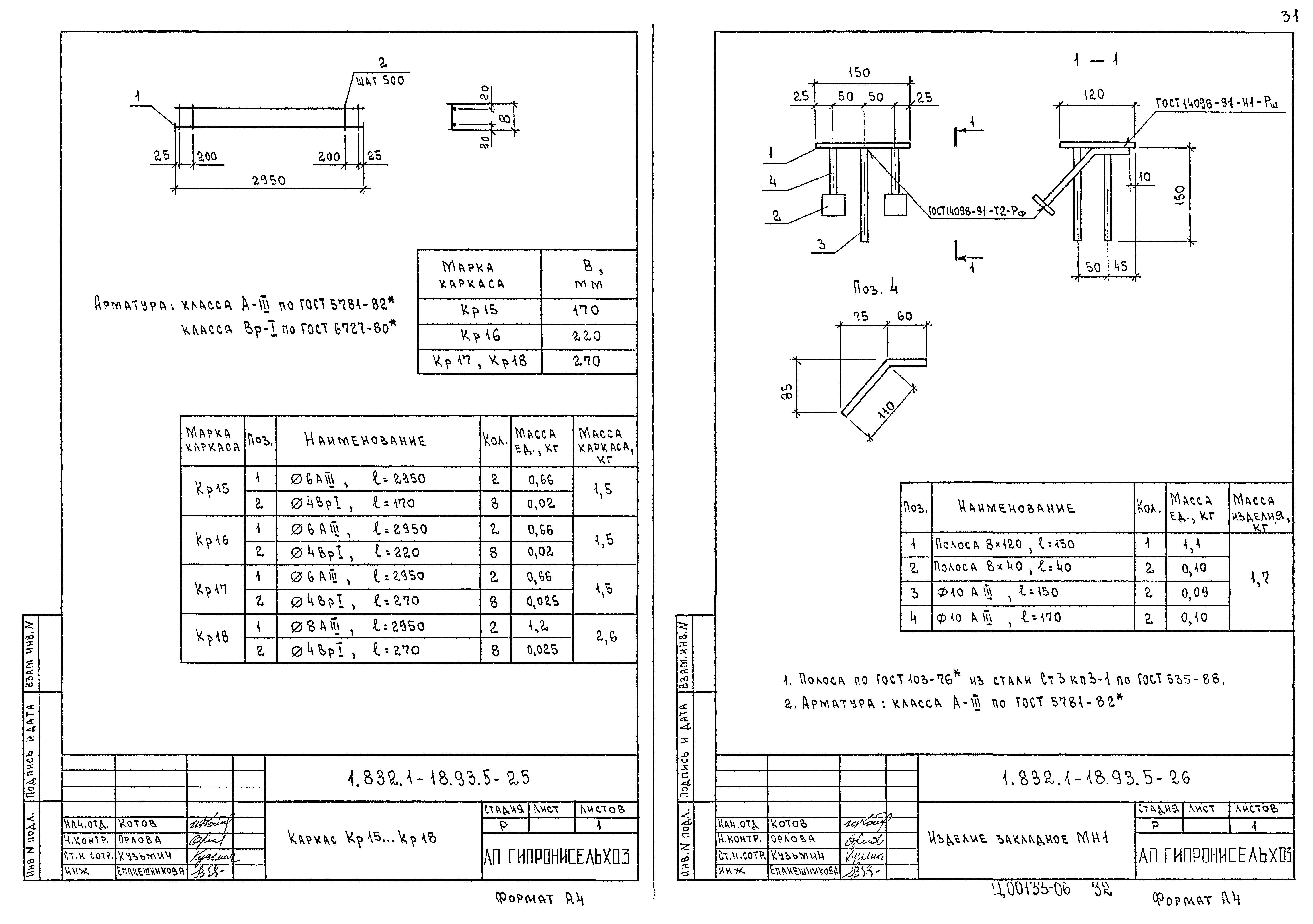

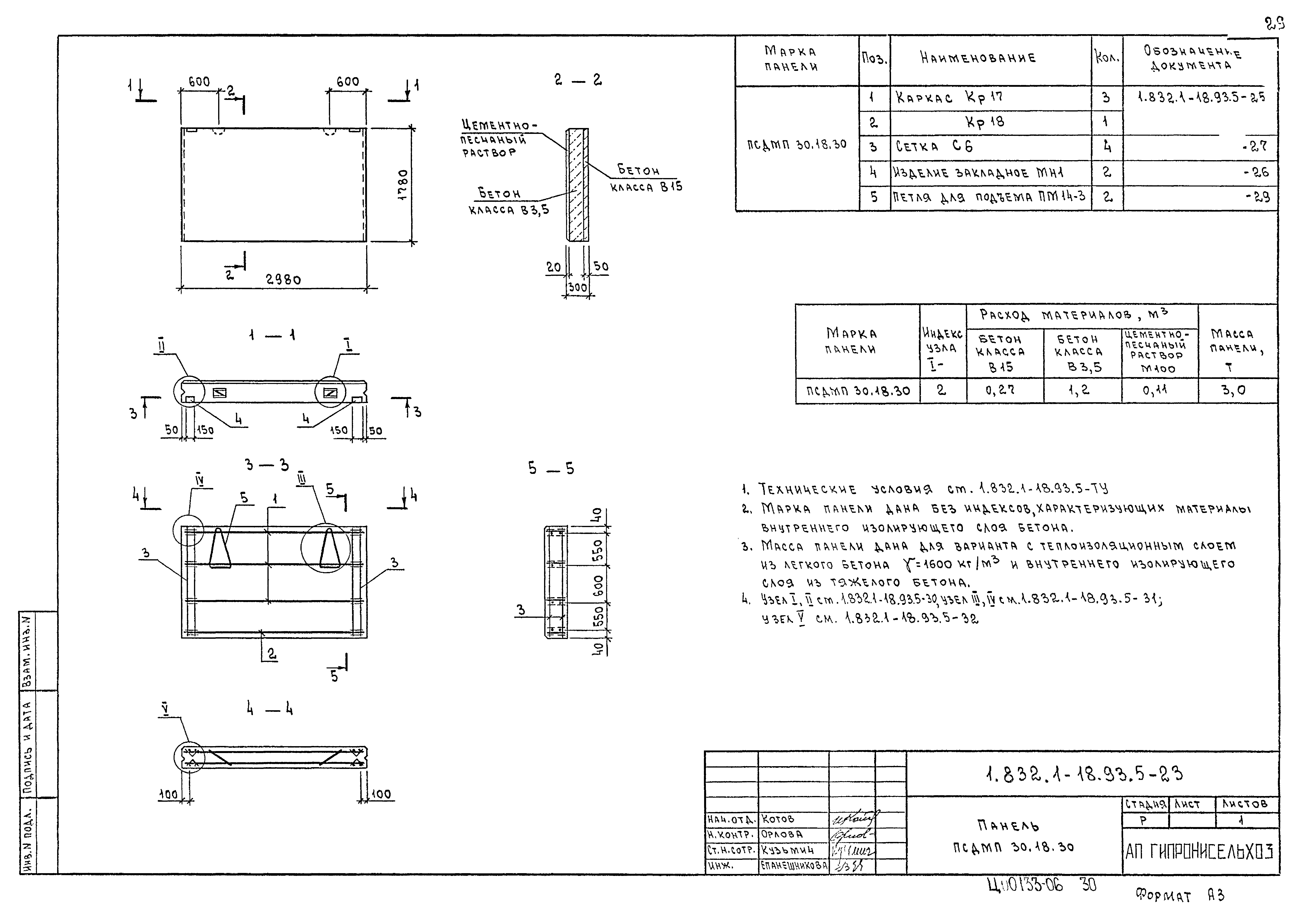

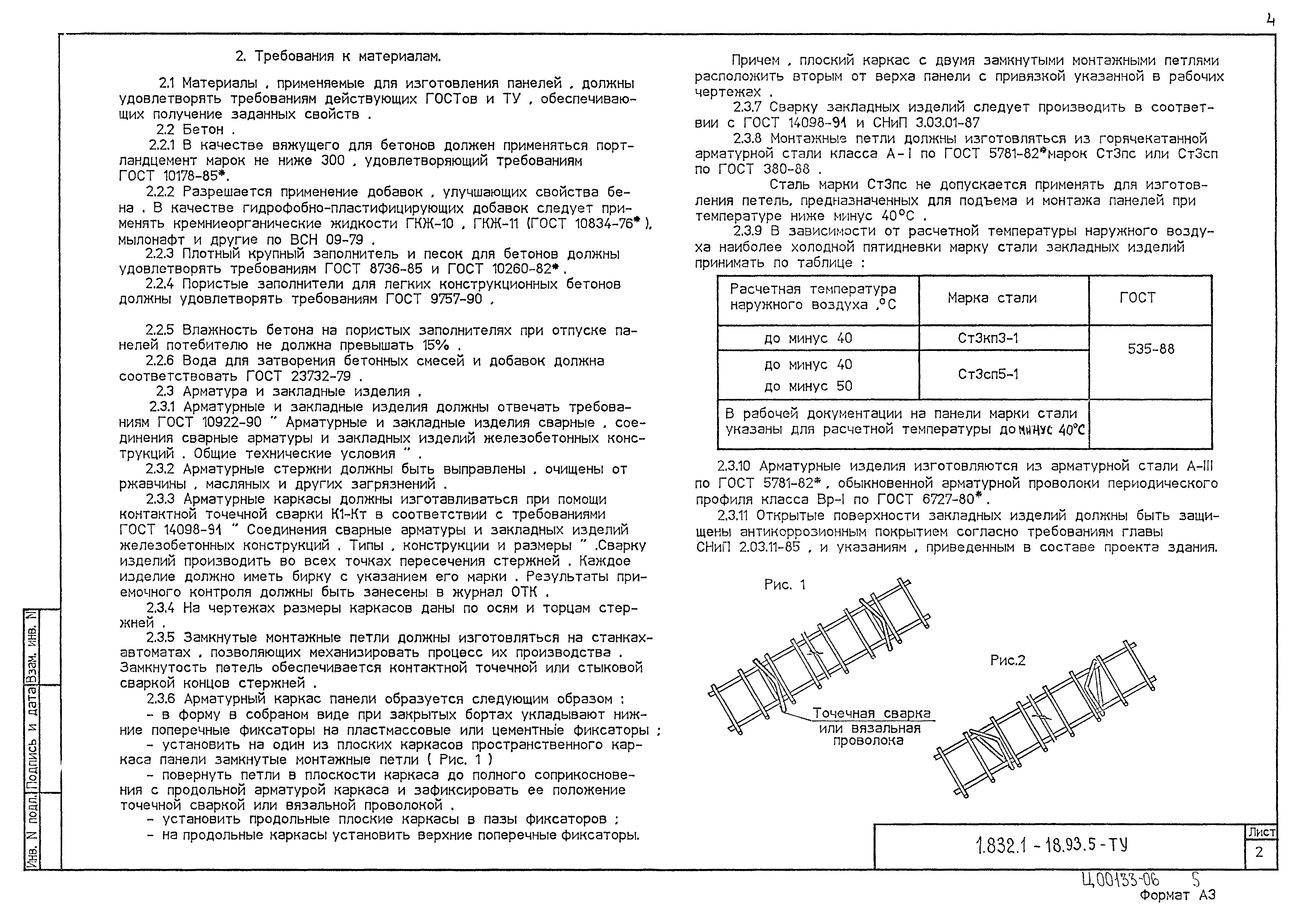

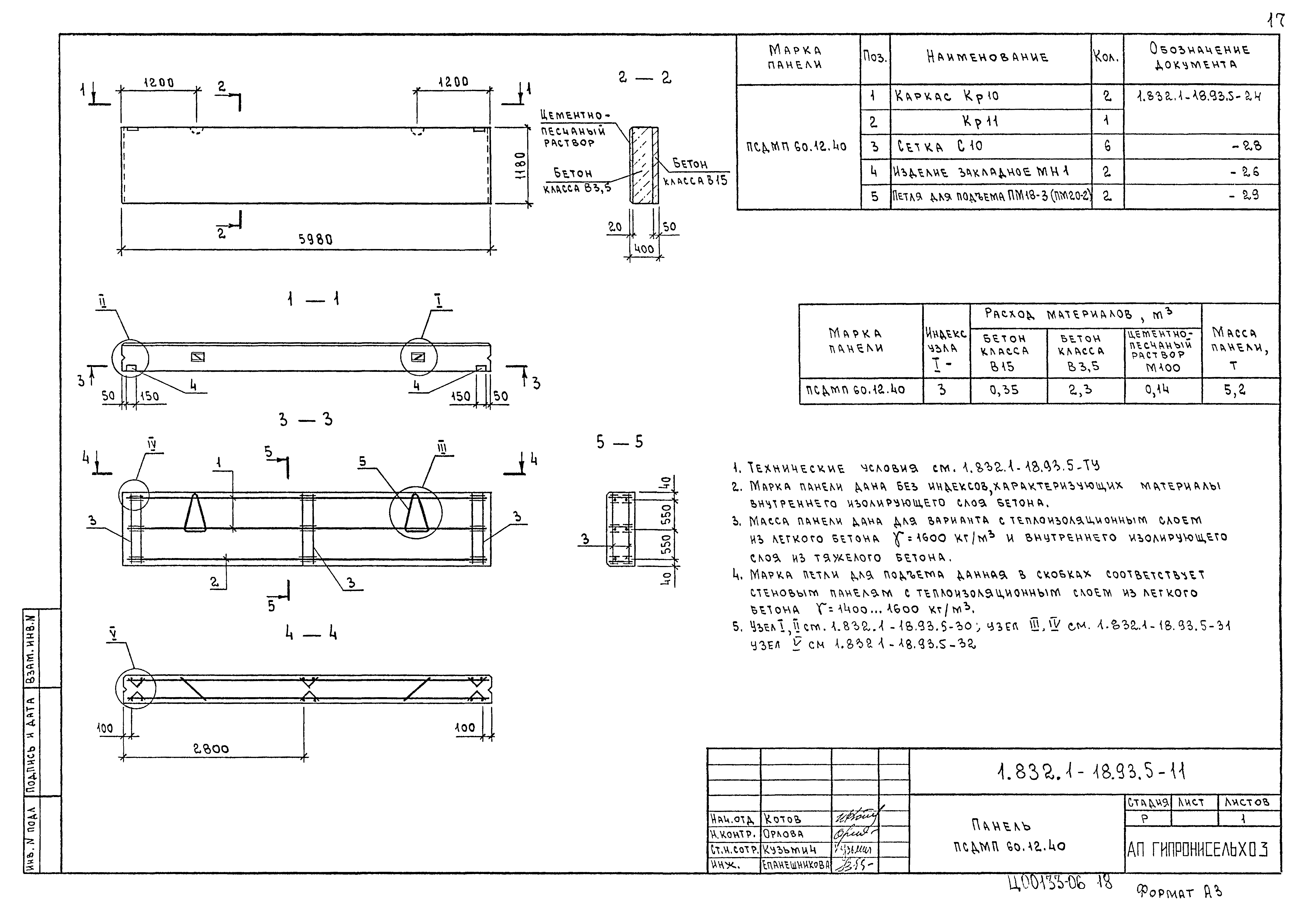

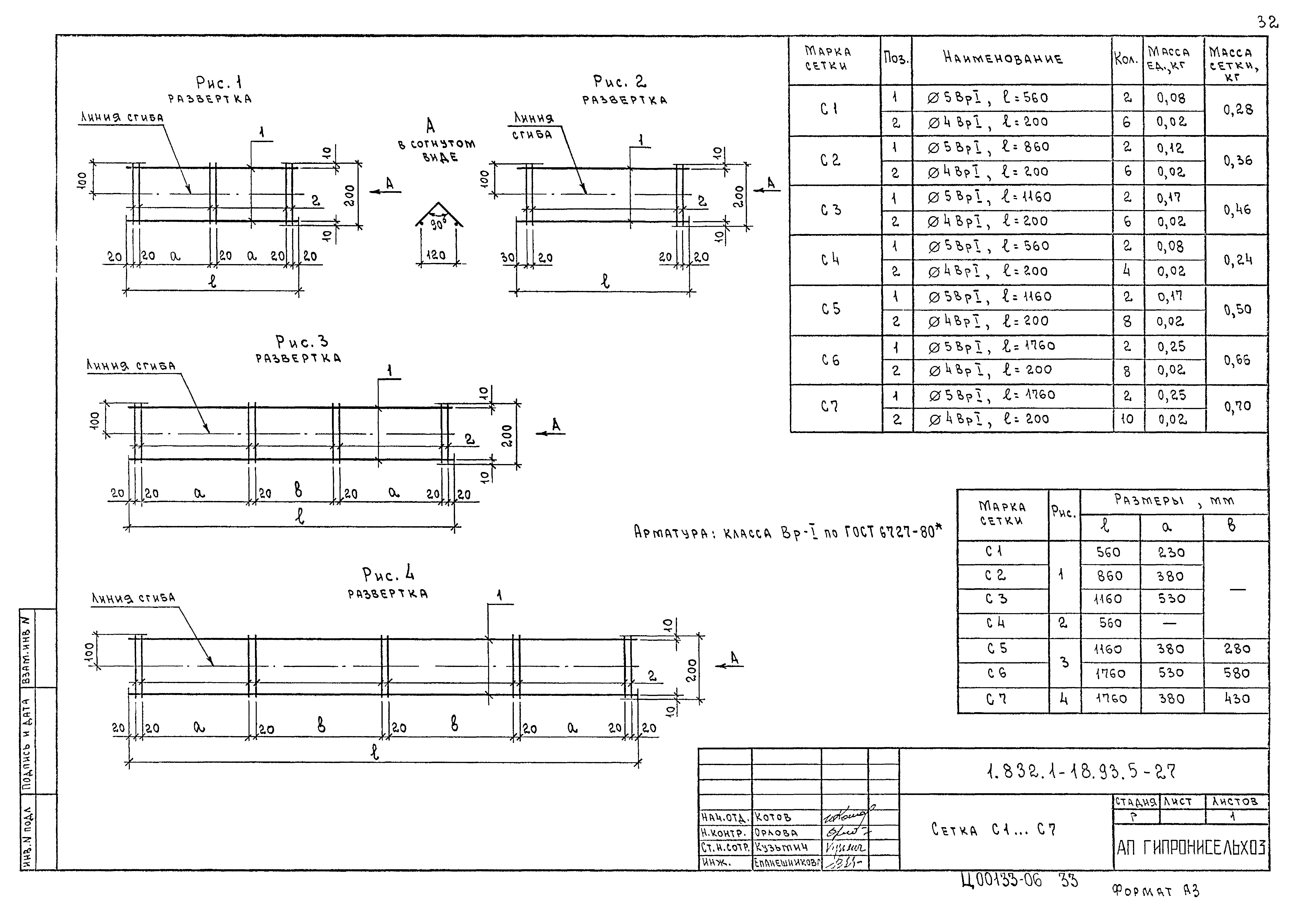

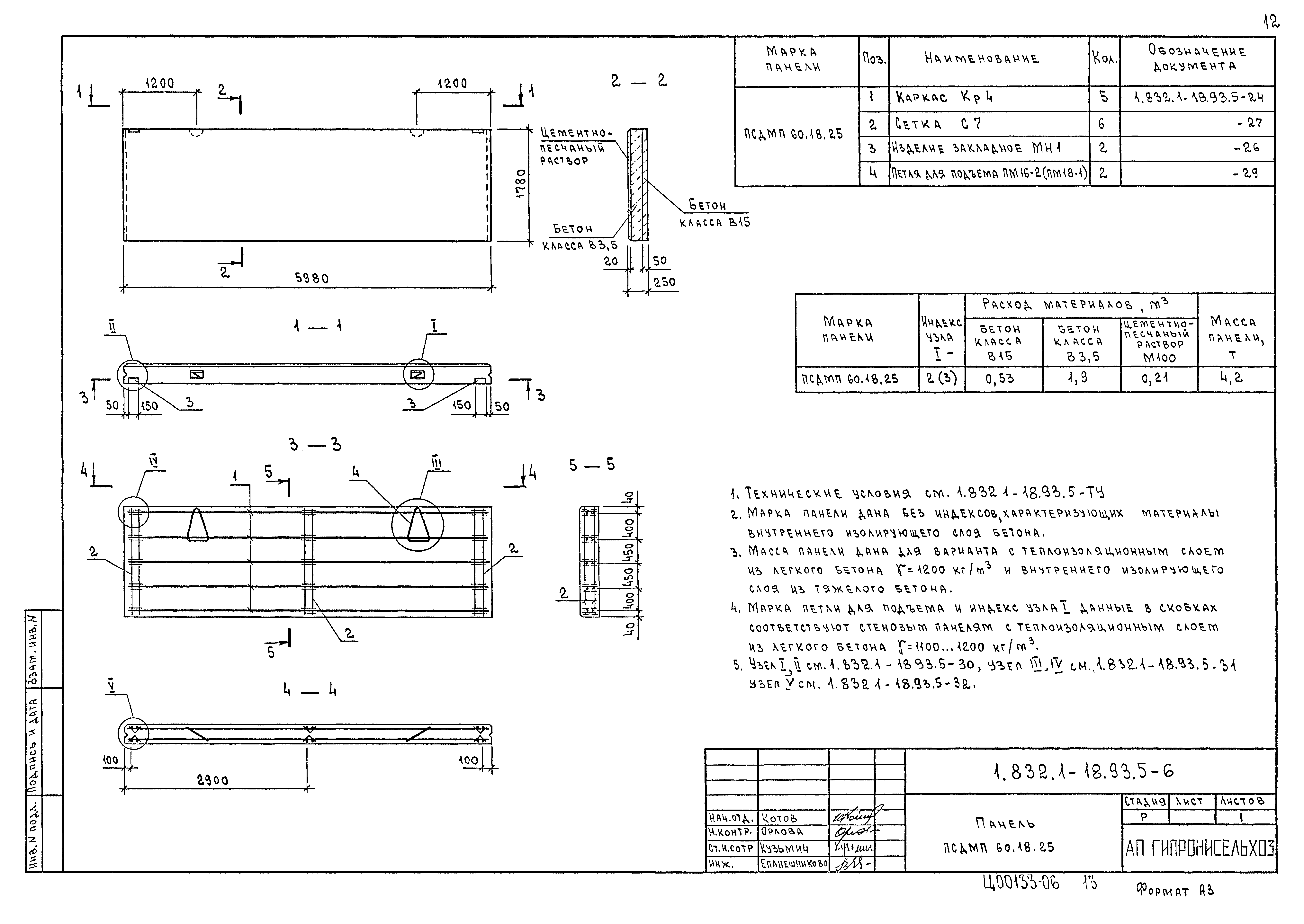

Оглавление:	1.832.1-18.93.5-ТУ Технические условия 1.832.1-18.93.5-1 Панель ПСД 60.6.20, ПСД 60.9.20 1.832.1-18.93.5-2 Панель ПСД 60.12.20 1.832.1-18.93.5-3 Панель ПСД 60.18.20 1.832.1-18.93.5-4 Панель ПСД 60.6.25, ПСД 60.9.25 1.832.1-18.93.5-5 Панель ПСД 60.12.25 1.832.1-18.93.5-6 Панель ПСД 60.18.25 1.832.1-18.93.5-7 Панель ПСД 60.6.30, ПСД 60.9.30 1.832.1-18.93.5-8 Панель ПСД 60.12.30 1.832.1-18.93.5-9 Панель ПСД 60.18.30 1.832.1-18.93.5-10 Панель ПСД 60.6.40, ПСД 60.9.40 1.832.1-18.93.5-11 Панель ПСД 60.12.40 1.832.1-18.93.5-12 Панель ПСД 60.18.40 1.832.1-18.93.5-13 Панель ПСД 60.6.50, ПСД 60.9.50 1.832.1-18.93.5-14 Панель ПСД 60.12.50 1.832.1-18.93.5-15 Панель ПСД 60.18.50 1.832.1-18.93.5-16 Панель ПСД 30.6.20, ПСД 30.9.20 1.832.1-18.93.5-17 Панель ПСД 30.12.20, ПСД 30.18.20 1.832.1-18.93.5-18 Панель ПСД 30.6.25, ПСД 30.9.25 1.832.1-18.93.5-19 Панель ПСД 30.12.25, ПСД 30.18.26 1.832.1-18.93.5-20 Панель ПСД 30.6.30 1.832.1-18.93.5-21 Панель ПСД 30.9.30 1.832.1-18.93.5-22 Панель ПСД 30.12.30 1.832.1-18.93.5-23 Панель ПСД 30.18.30 1.832.1-18.93.5-24 Каркас Кр1… Кр14 1.832.1-18.93.5-25 Каркас Кр15… Кр18 1.832.1-18.93.5-26 Изделие закладное МН 1 1.832.1-18.93.5-27 Сетка С1… С7 1.832.1-18.93.5-28 Сетка С8… С11 1.832.1-18.93.5-29 Петля подъема ПМ 1.832.1-18.93.5-30 Узел I, II 1.832.1-18.93.5-31 Узел III, IV 1.832.1-18.93.5-32 Узел V 1.832.1-18.93.5-РС Ведомость расхода стали
Разработан:	ГипроНИсельхоз (Институт Гипронисельхоз )
Утверждён:	07.12.1993 Госстрой России (Russian Federation Gosstroy 9-3-2/263)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Заменяет собой:	Серия 1.832.1-9 «Стеновые двухслойные панели из легких бетонов для сельскохозяйственных зданий»
Нормативные ссылки:	СНиП III-4-80* «Техника безопасности в строительстве» СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» СНиП 2.03.01-84* «Бетонные и железобетонные конструкции» СНиП 3.03.01-87 «Несущие и ограждающие конструкции» СНиП 3.09.01-85 «Производство сборных железобетонных конструкций и изделий» ГОСТ 10922-90 «Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия» ГОСТ 13015.0-83 «Конструкции и изделия бетонные и железобетонные сборные. Общие технические требования» ГОСТ 13015.1-81 «Конструкции и изделия бетонные и железобетонные сборные. Приемка» ГОСТ 13015.2-81 «Конструкции и изделия бетонные и железобетонные сборные. Маркировка» ГОСТ 13015.3-81 «Конструкции и изделия бетонные и железобетонные сборные. Документ о качестве» ГОСТ 13015.4-84 «Конструкции и изделия бетонные и железобетонные сборные. Правила транспортирования и хранения» ГОСТ 14098-91 «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры» ГОСТ 17625-83 «Конструкции и изделия железобетонные. Радиационный метод определения толщины защитного слоя бетона, размеров и расположения арматуры» ГОСТ 23858-79 «Соединения сварные стыковые и тавровые арматуры железобетонных конструкций. Ультразвуковые методы контроля качества. Правила приемки» ГОСТ 10178-85 «Портландцемент и шлакопортландцемент. Технические условия» ГОСТ 10180-90 «Бетоны. Методы определения прочности по контрольным образцам» ГОСТ 12730.0-78 «Бетоны. Общие требования к методам определения плотности, влажности, водопоглощения, пористости и водонепроницаемости» ГОСТ 12730.2-78 «Бетоны. Метод определения влажности» ГОСТ 12730.5-84 «Бетоны. Методы определения водонепроницаемости» ГОСТ 17624-87 «Бетоны. Ультразвуковой метод определения прочности» ГОСТ 18105-86 «Бетоны. Правила контроля прочности» ГОСТ 22690-88 «Бетоны. Определение прочности механическими методами неразрушающего контроля» ГОСТ 23732-79 «Вода для бетонов и растворов. Технические условия» ГОСТ 27005-86 «Бетоны легкие и ячеистые. Правила контроля средней плотности» ГОСТ 9757-90 «Гравий, щебень и песок искусственные пористые. Технические условия» ГОСТ 25781-83 «Формы стальные для изготовления железобетонных изделий. Технические условия» ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 535-88 «Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 10060-87 «Бетоны. Методы определения морозостойкости» ГОСТ 10834-76 «Жидкость гидрофобизирующая 136-41. Технические условия» ГОСТ 380-88 «Сталь углеродистая обыкновенного качества. Марки» ГОСТ 8736-85 «Песок для строительных работ. Технические условия» ГОСТ 8829-85 «Конструкции и изделия бетонные и железобетонные сборные. Методы испытания нагружением и оценка прочности, жесткости и трещиностойкости» ГОСТ 10260-82 «Щебень из гравия для строительных работ. Технические условия» Серия 2.830-3 «Выпуск 0. Материалы для проектирования» Серия 2.830-3 «Выпуск 1. Узлы стен. Рабочие чертежи» ВСН 09-79/Минсельстрой СССР «Ведомственная инструкция по применению химических добавок в бетоны и растворы для сельского строительства»
