Скачать Серия 1.432.1-20 Выпуск 1. Указания по применению. Монтажные узлы и соединительные изделия. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.432.1-20

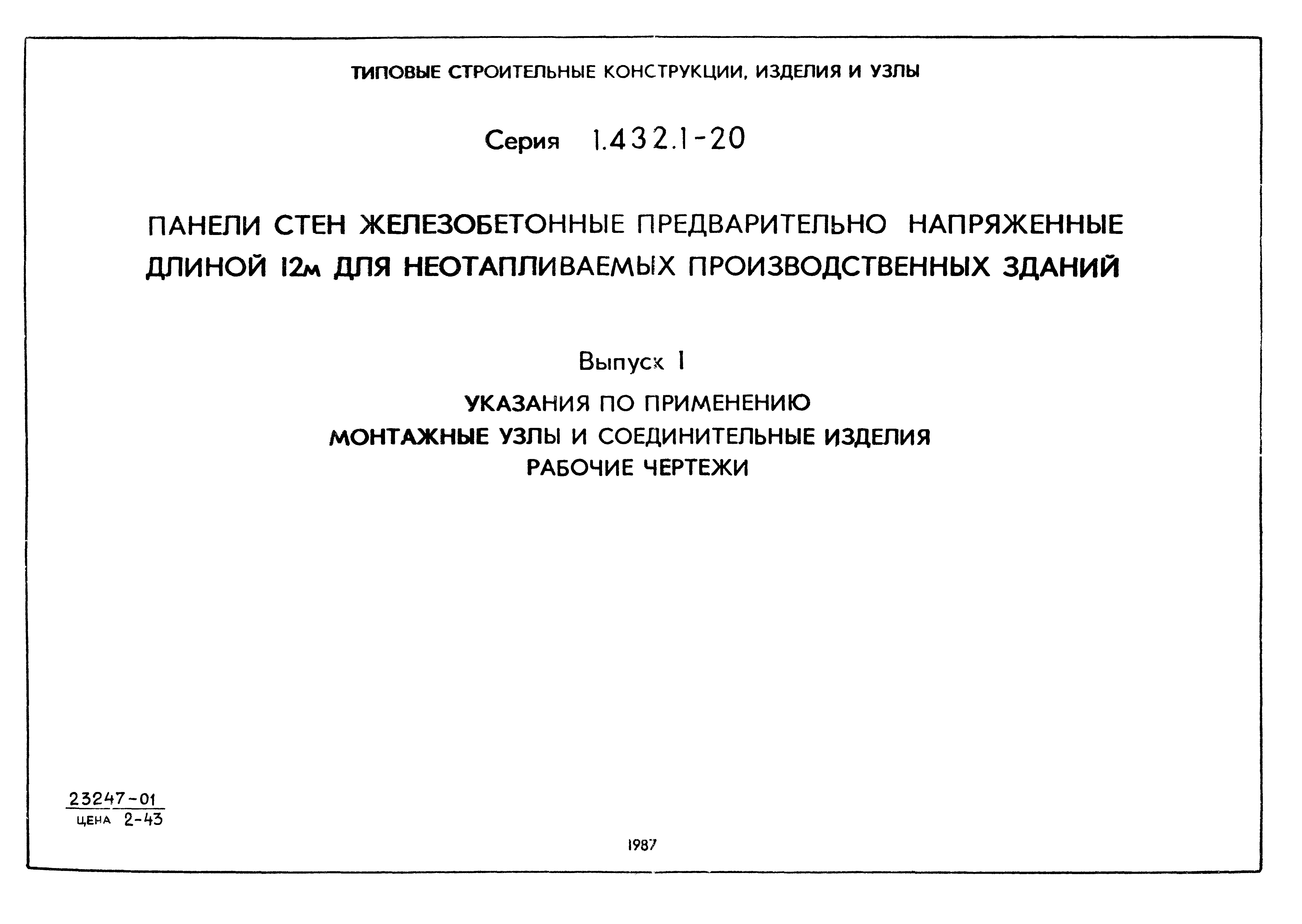

Выпуск 1. Указания по применению. Монтажные узлы и соединительные изделия. Рабочие чертежи

Обозначение:	Серия 1.432.1-20
Обозначение англ:	Series 1.432.1-20
Статус:	не определен законодательством
Название рус.:	Выпуск 1. Указания по применению. Монтажные узлы и соединительные изделия. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1988
Область применения:	Настоящая серия содержит рабочие чертежи железобетонных предварительно напряженных стеновых панелей, предназначенных для стен неотапливаемых производственных зданий с шагом крайних колонн 12 м

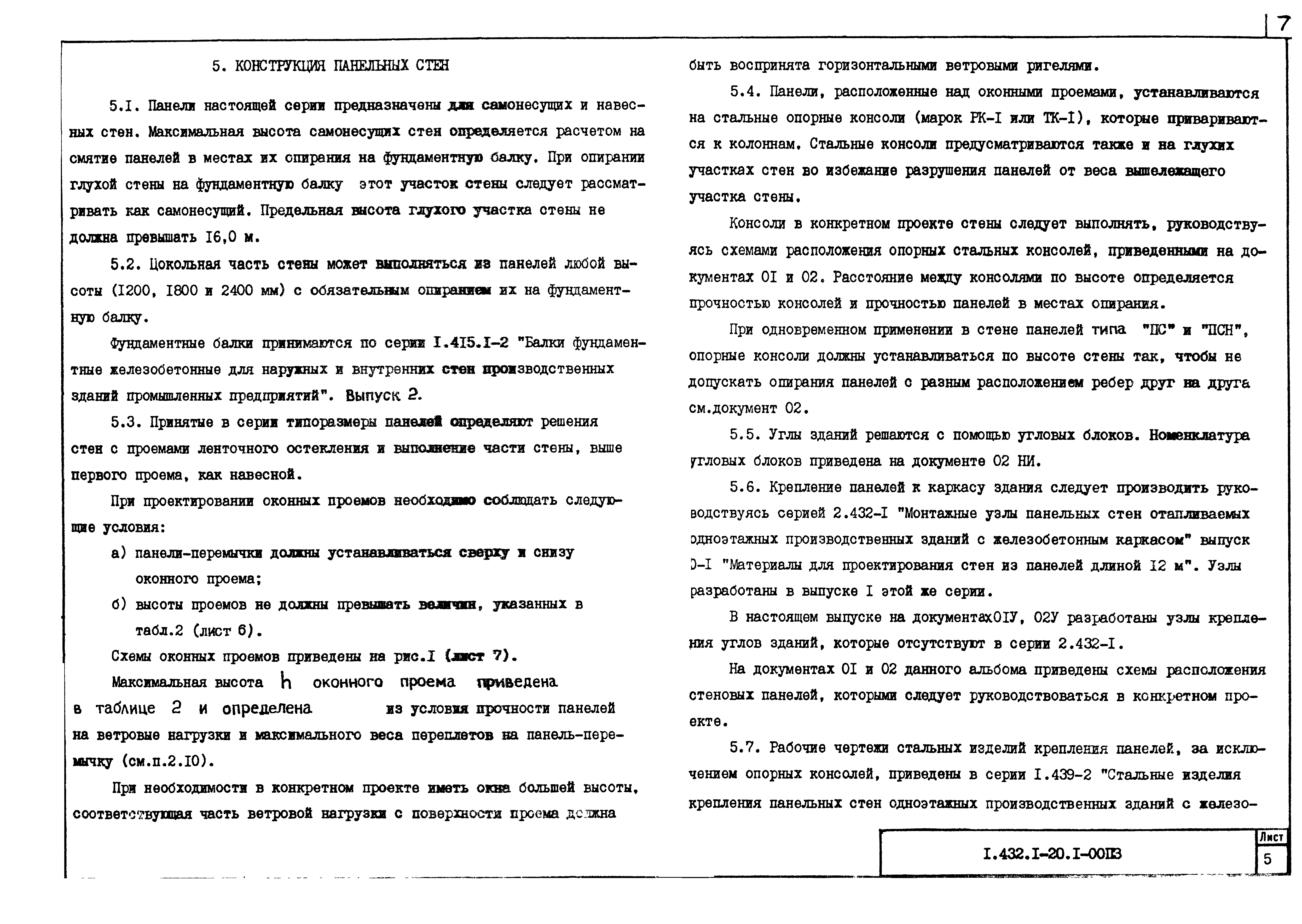

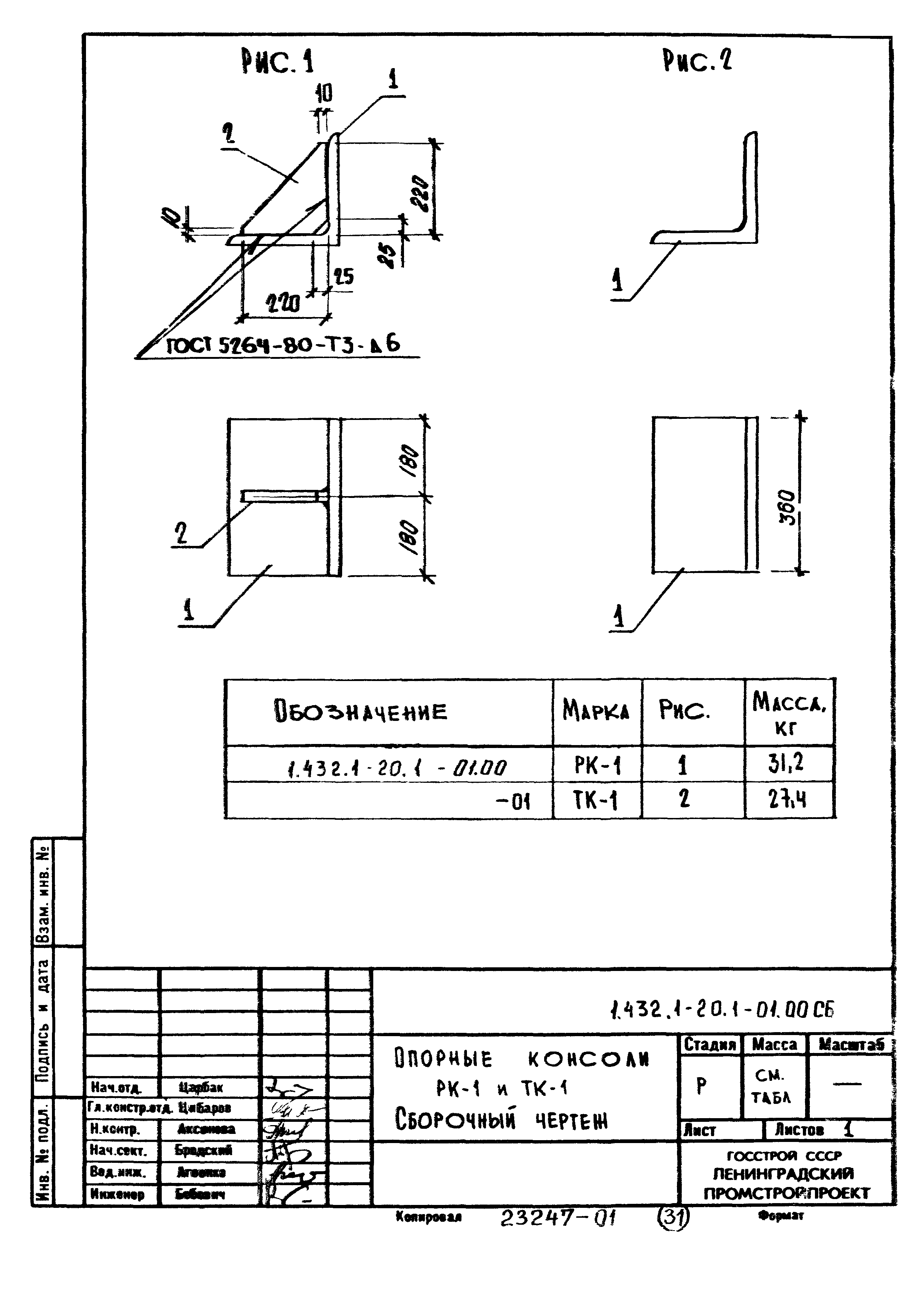

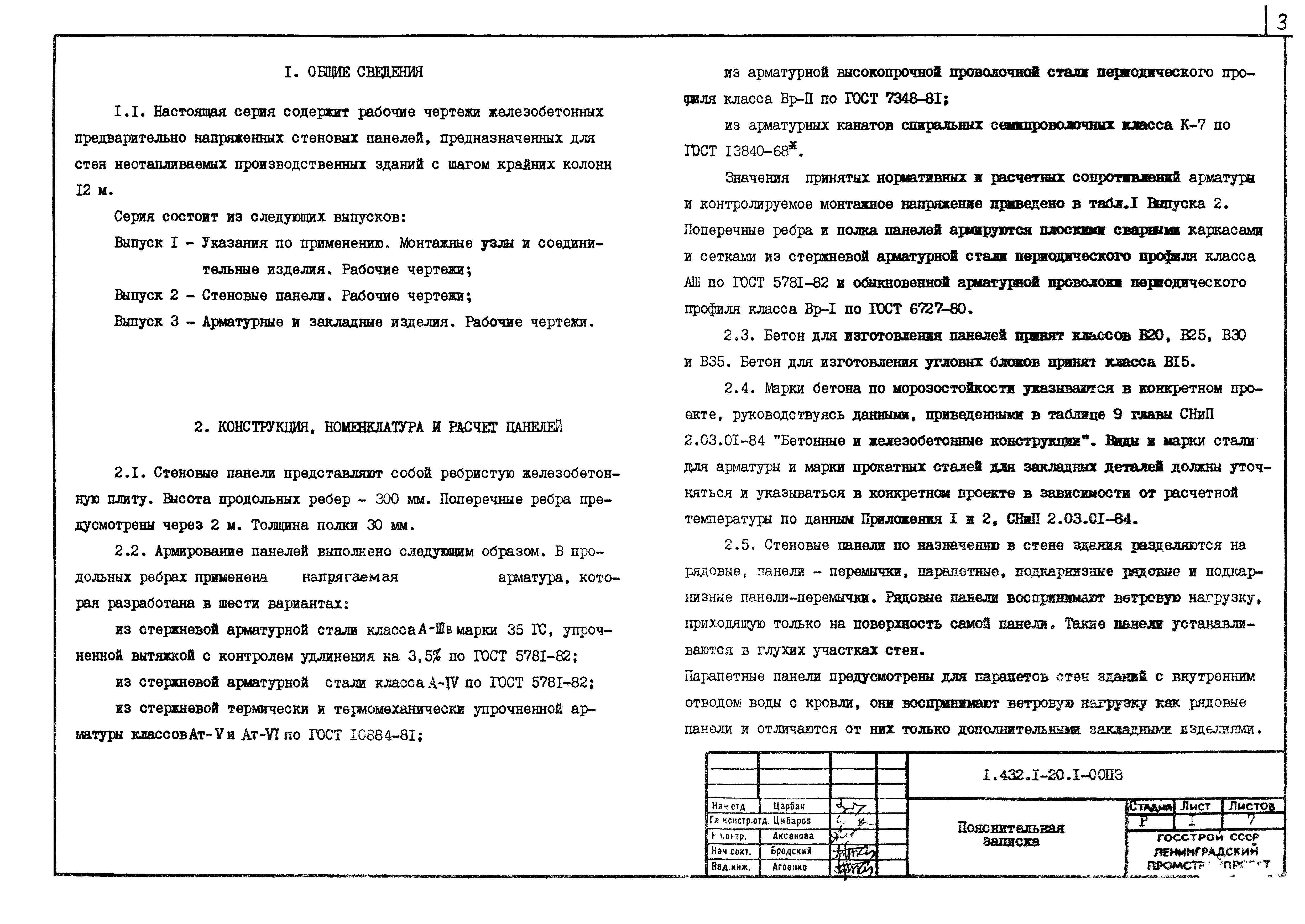

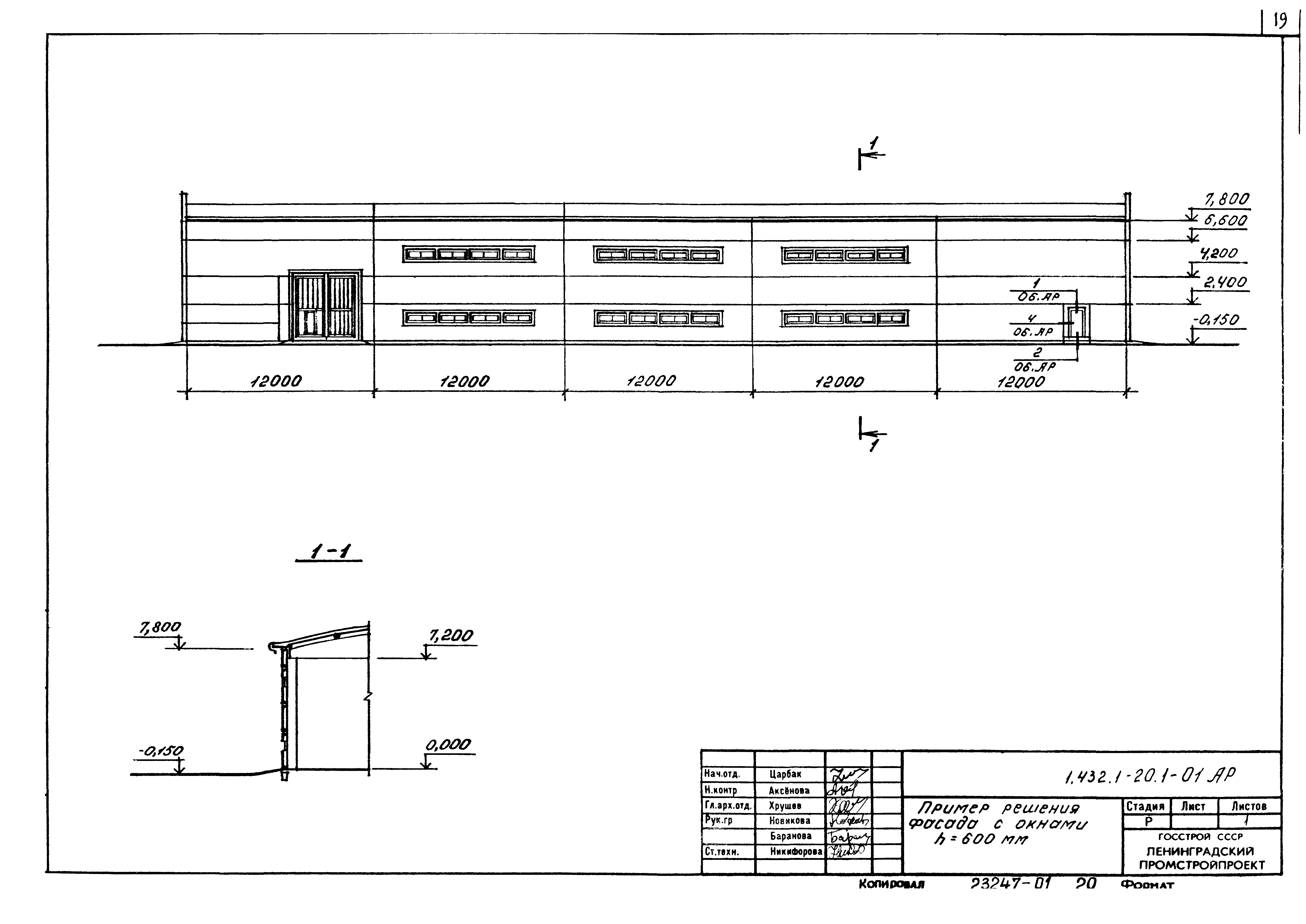

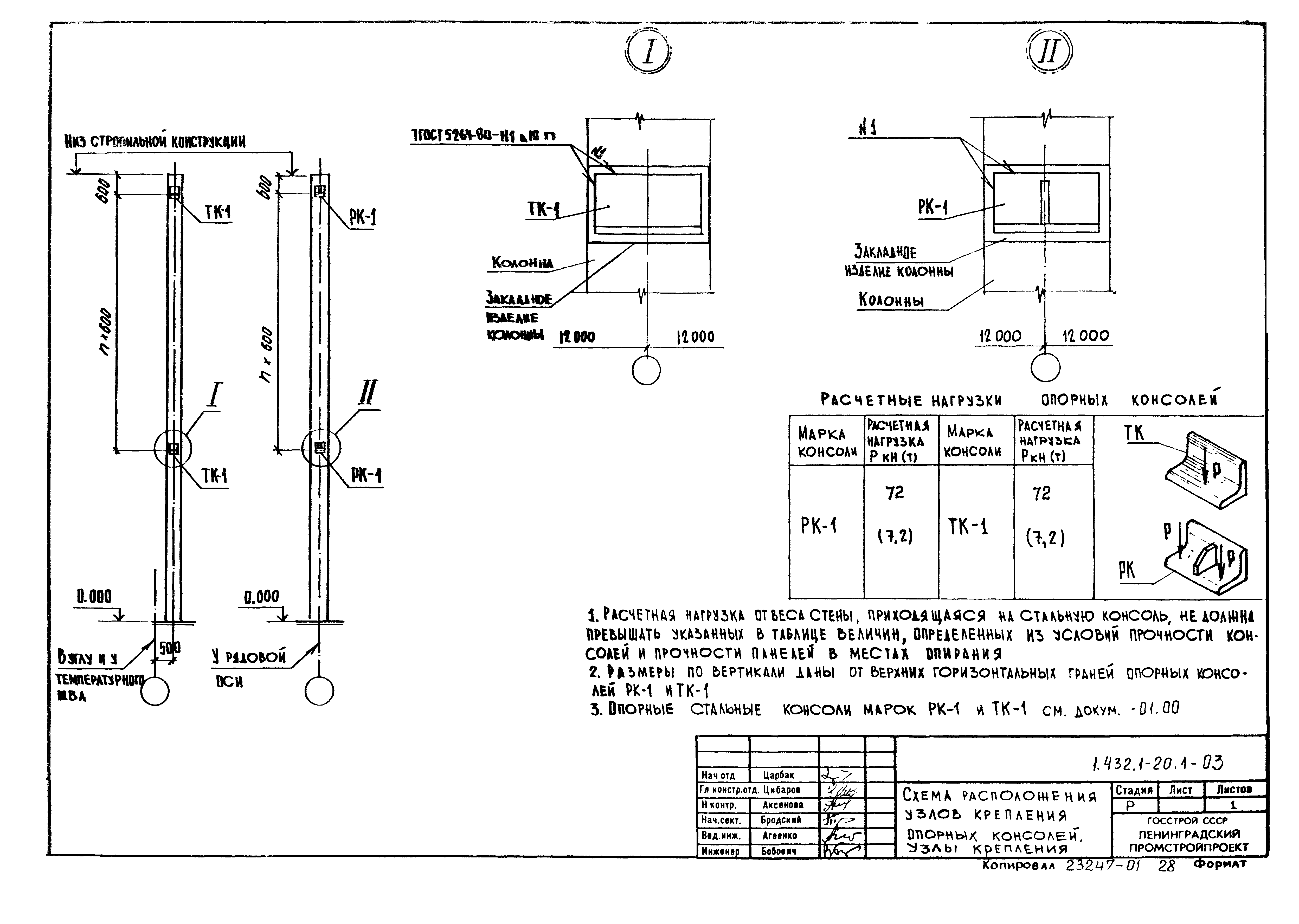

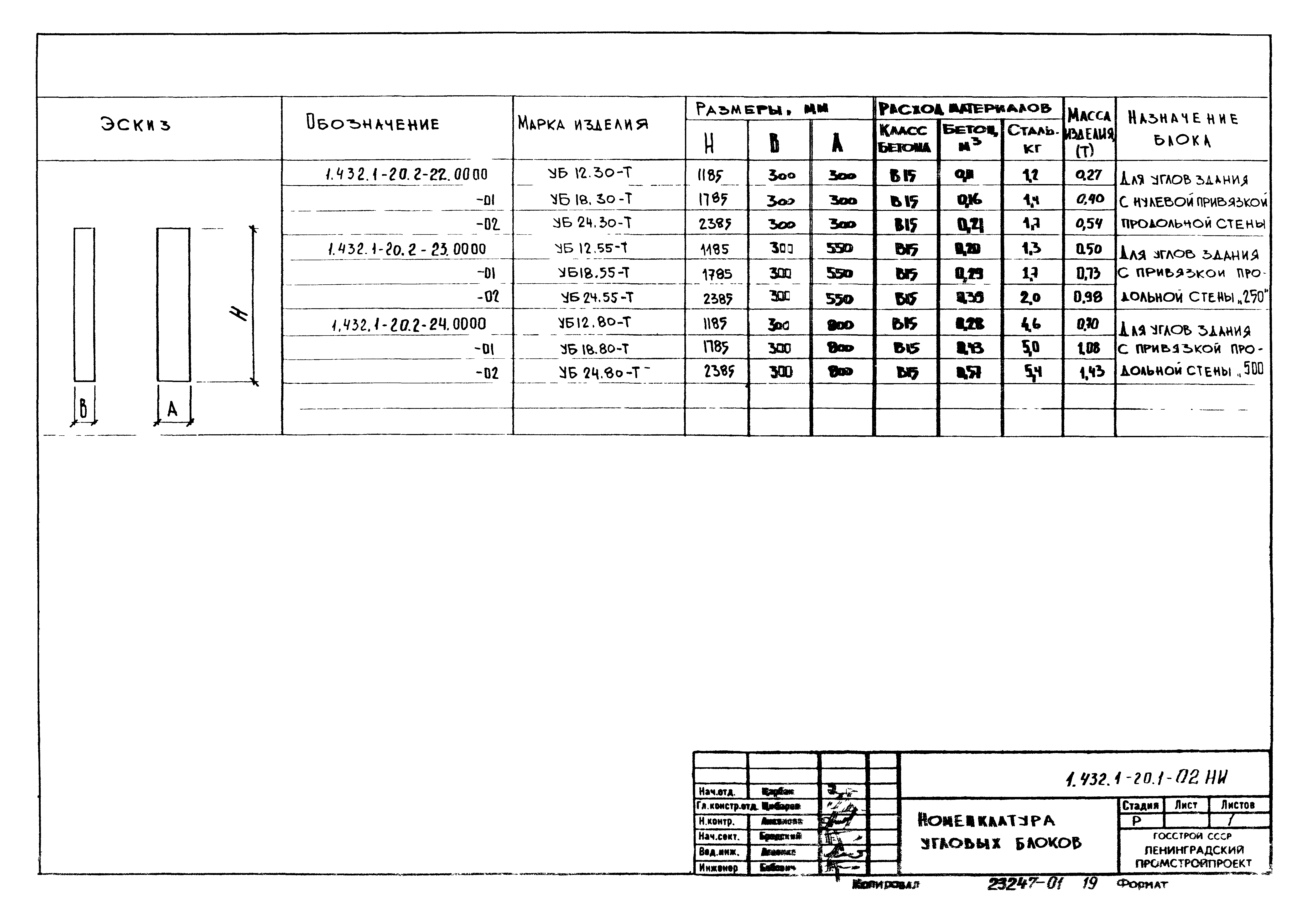

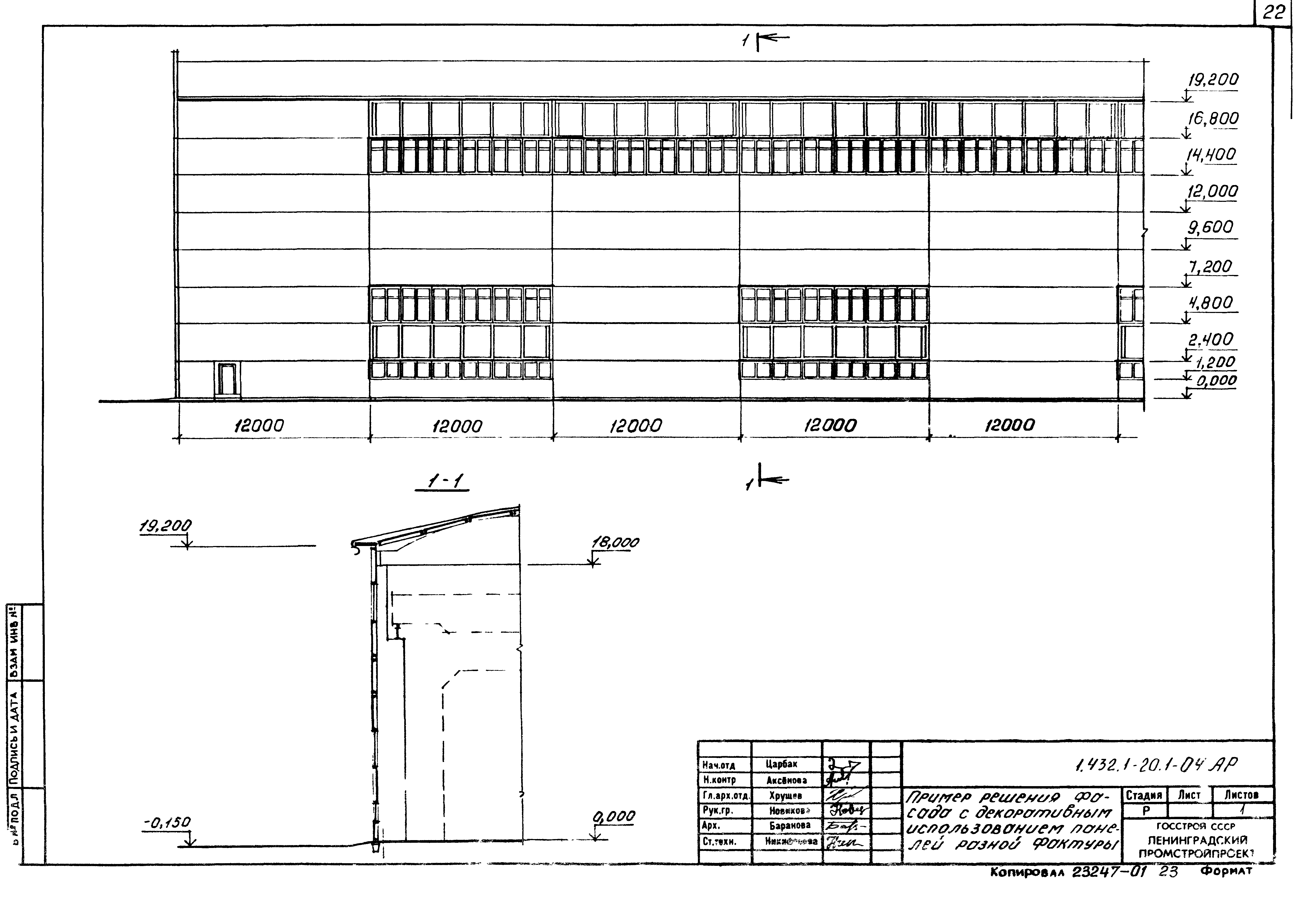

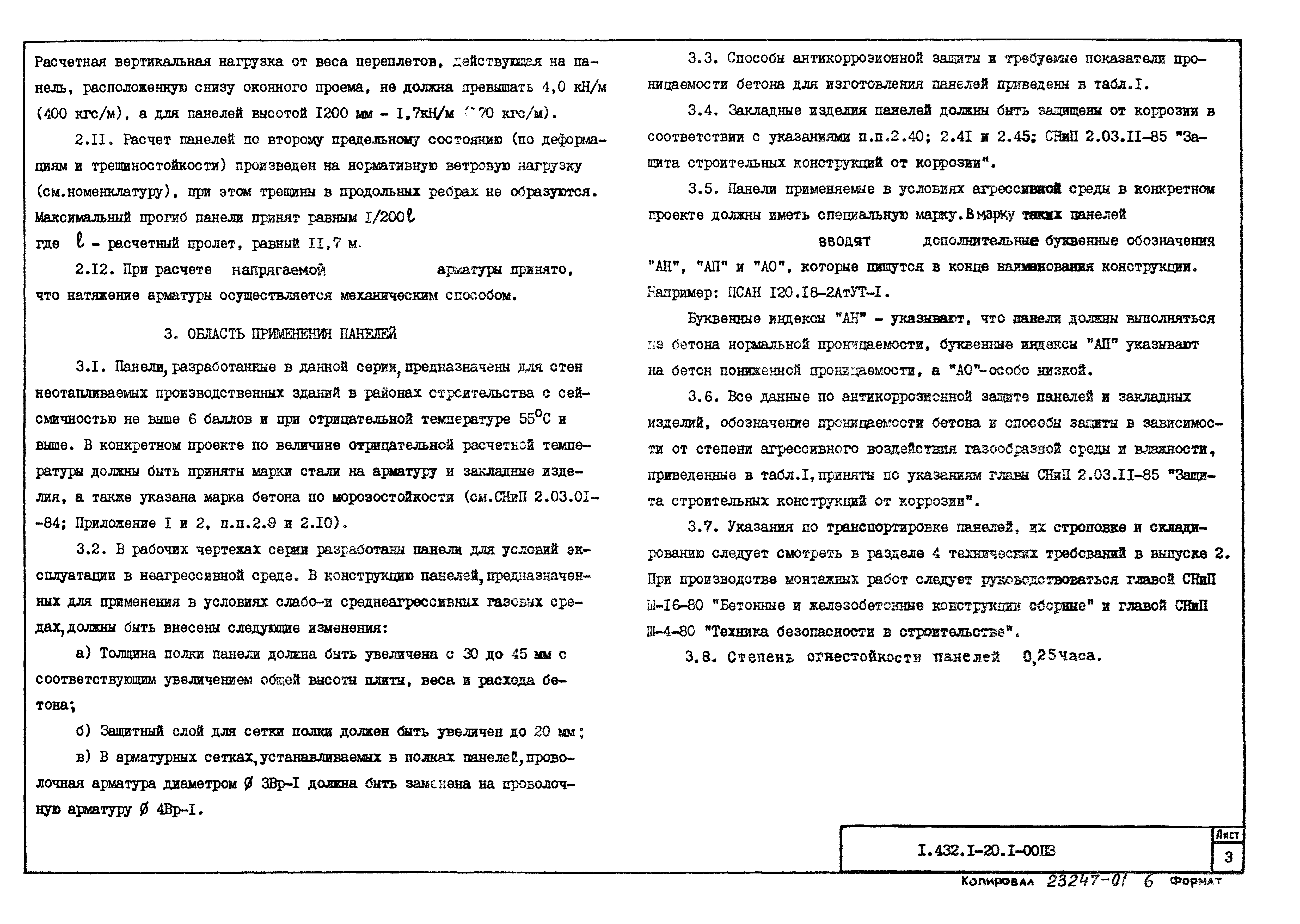

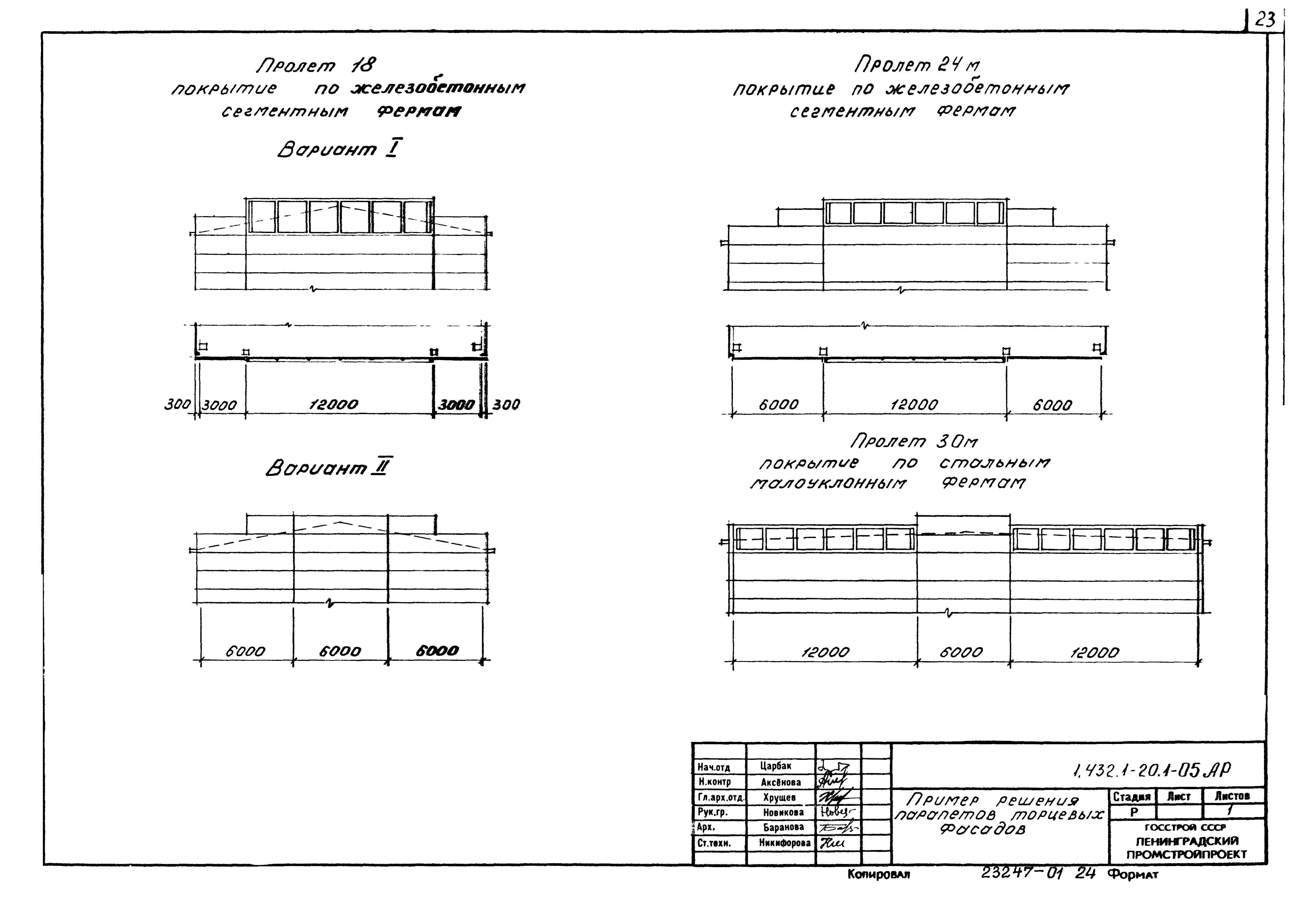

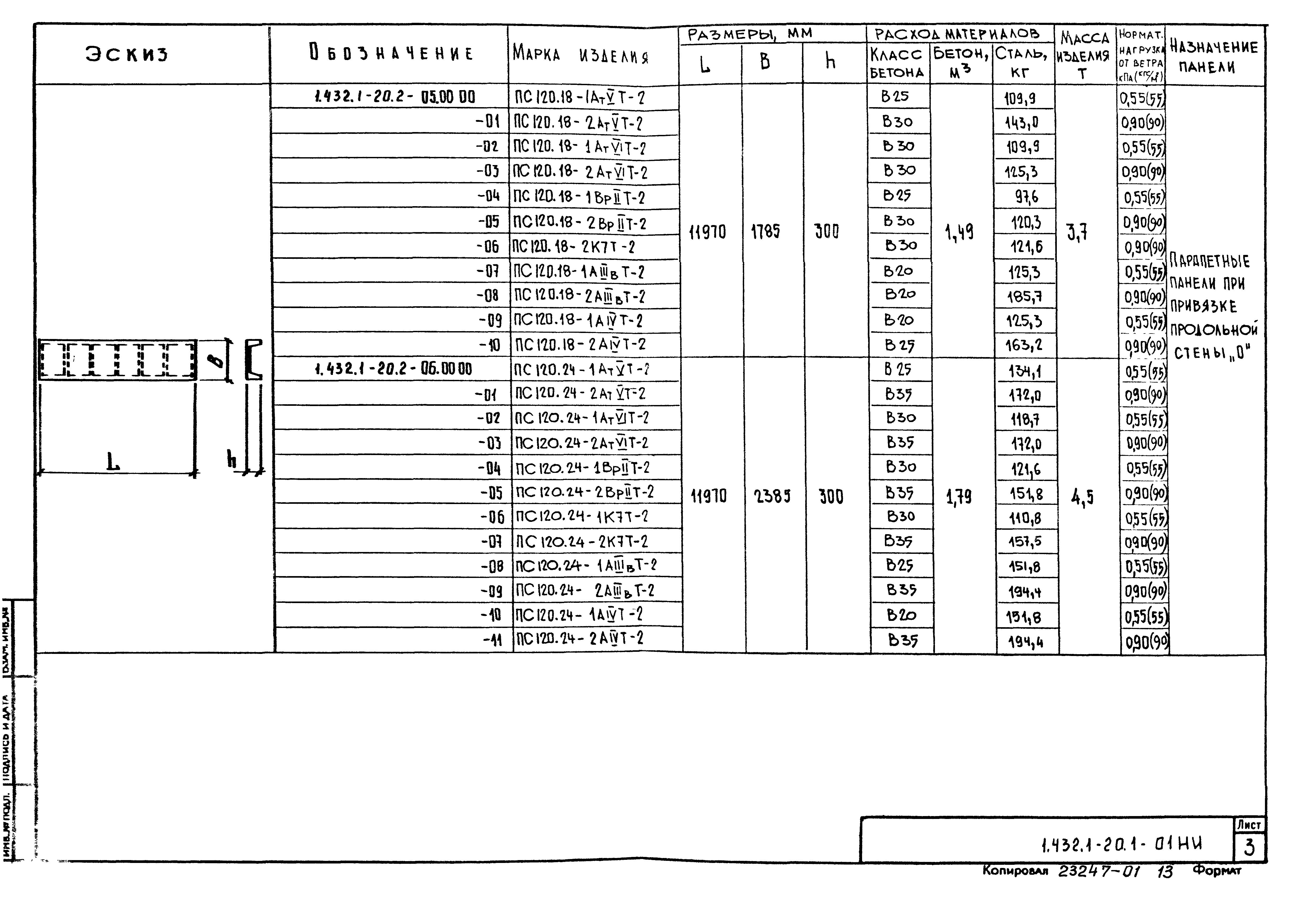

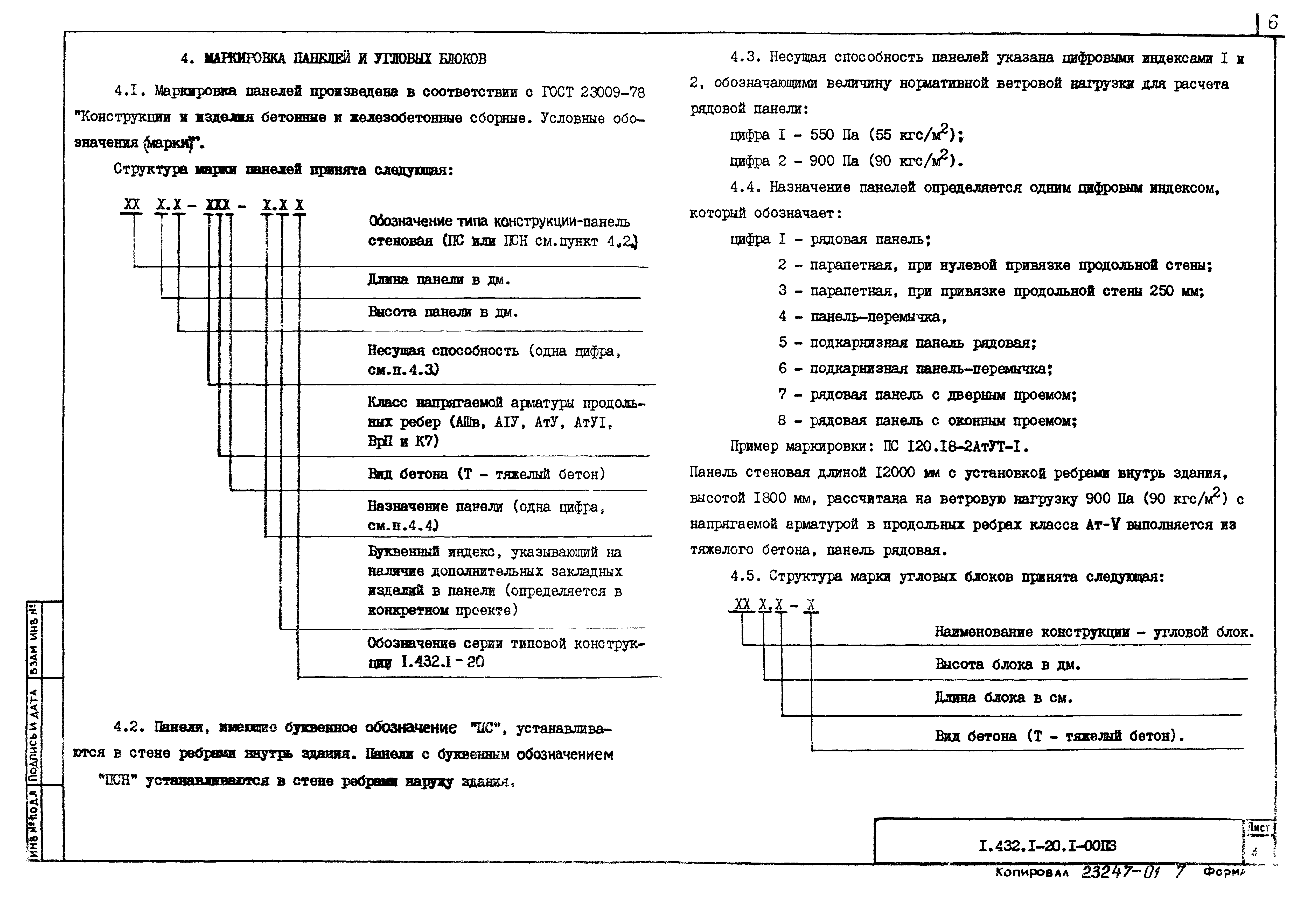

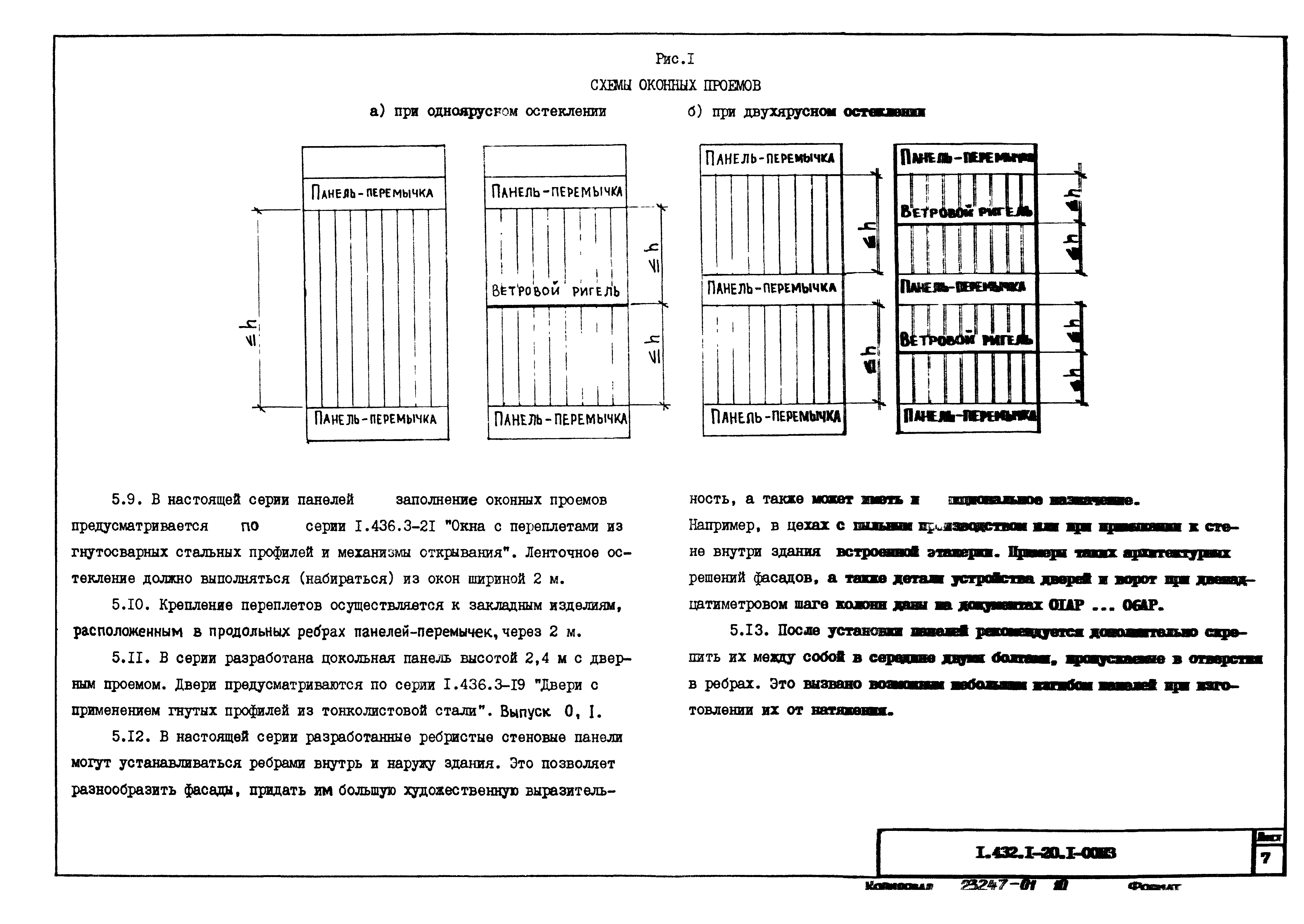

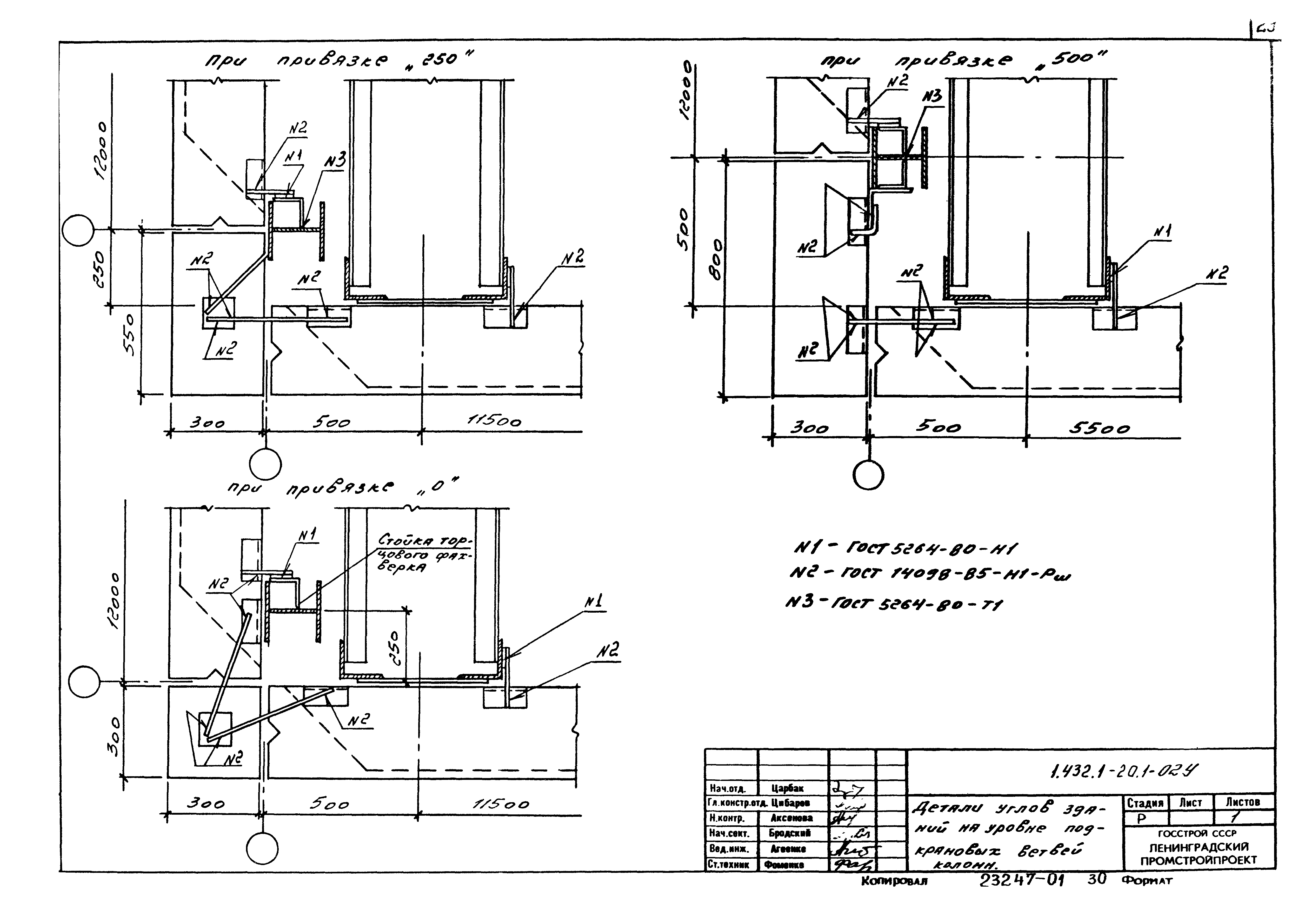

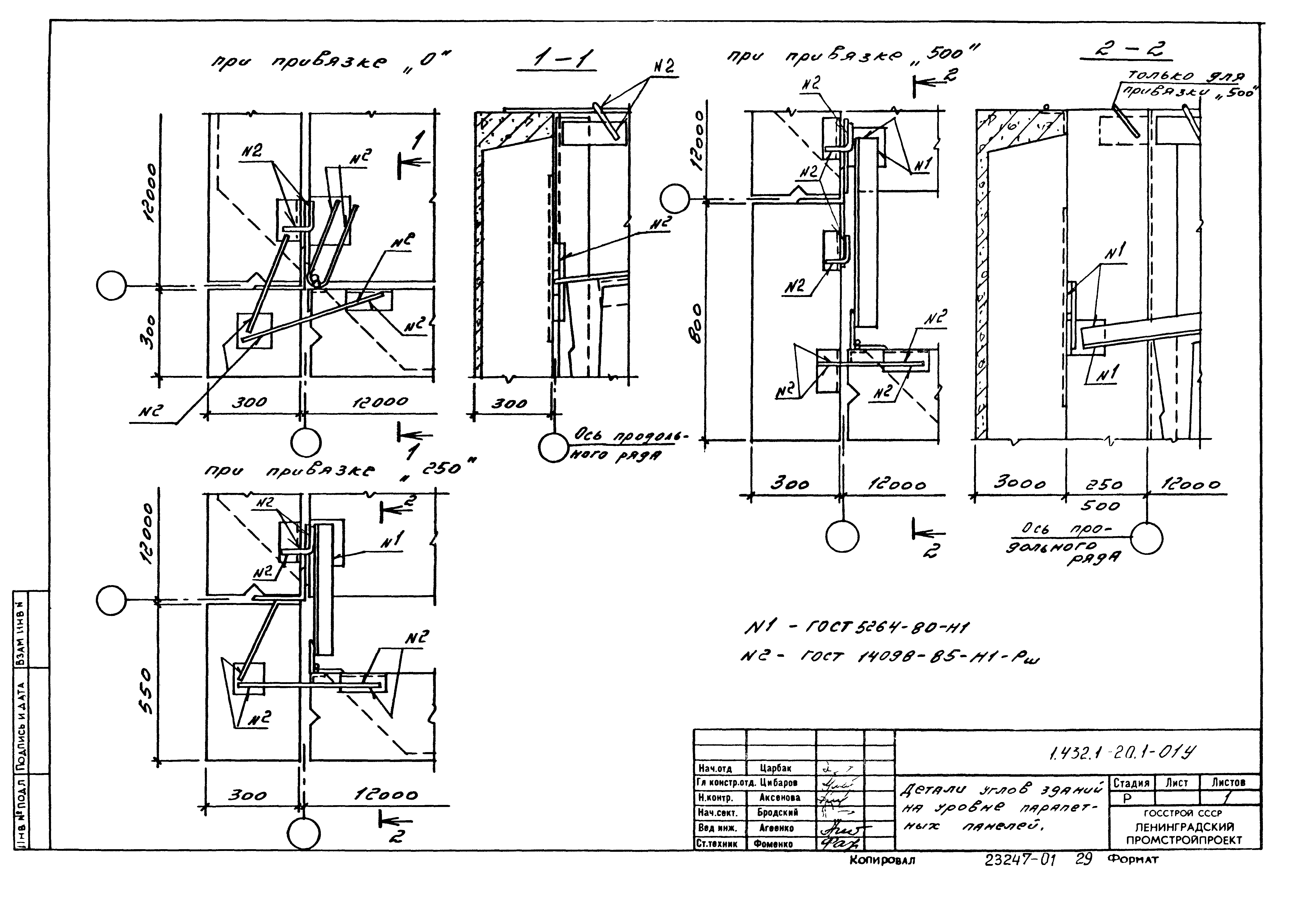

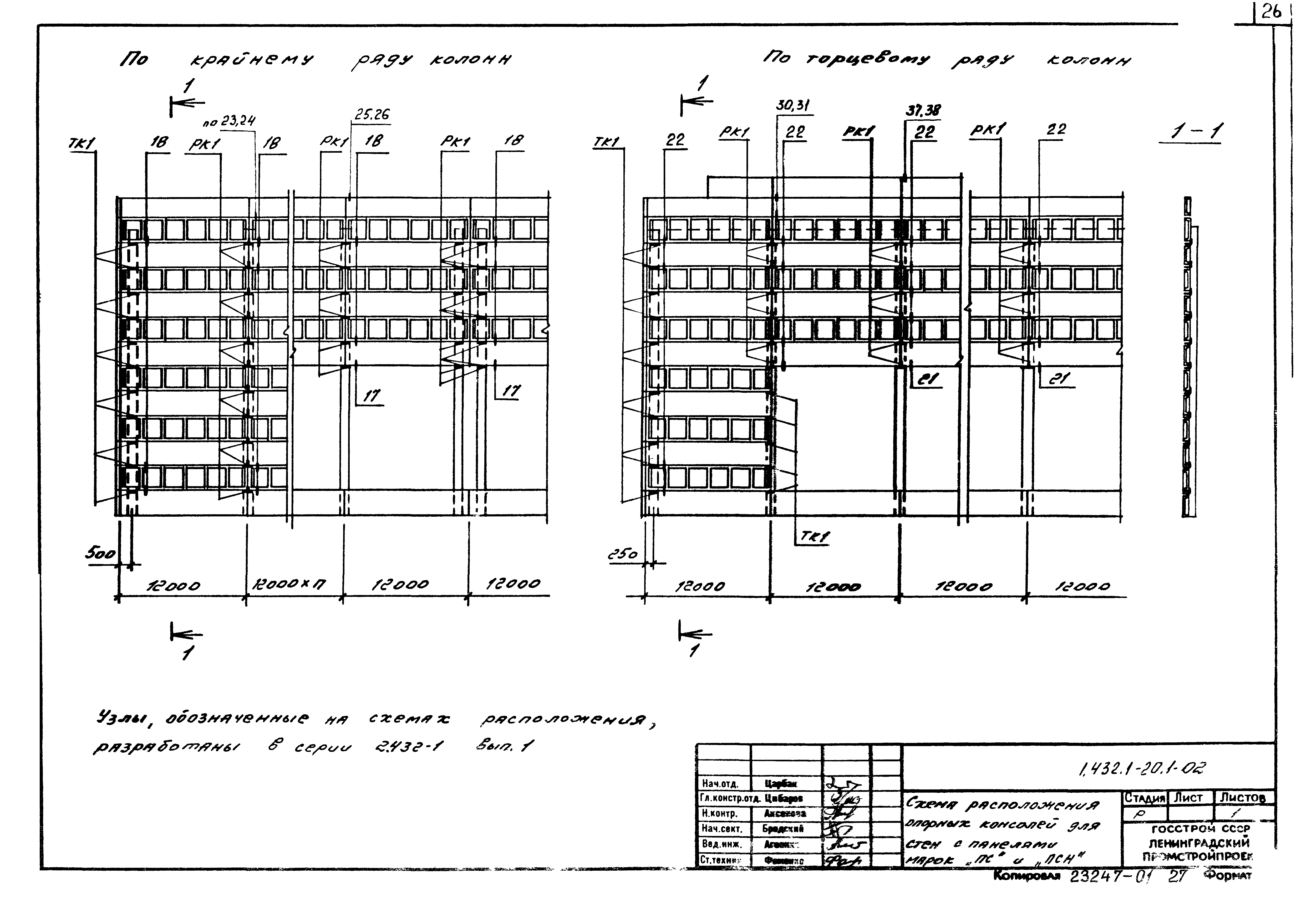

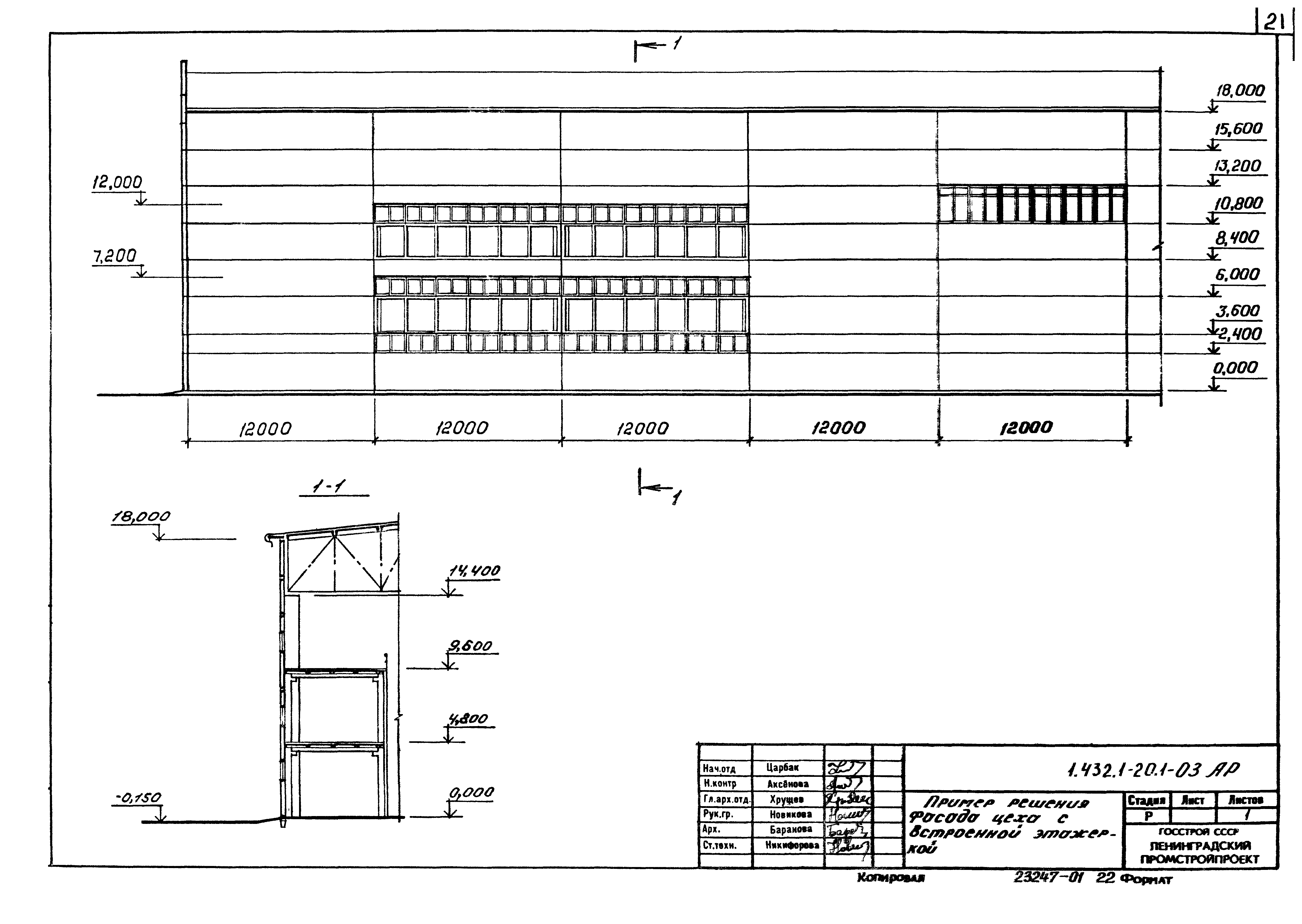

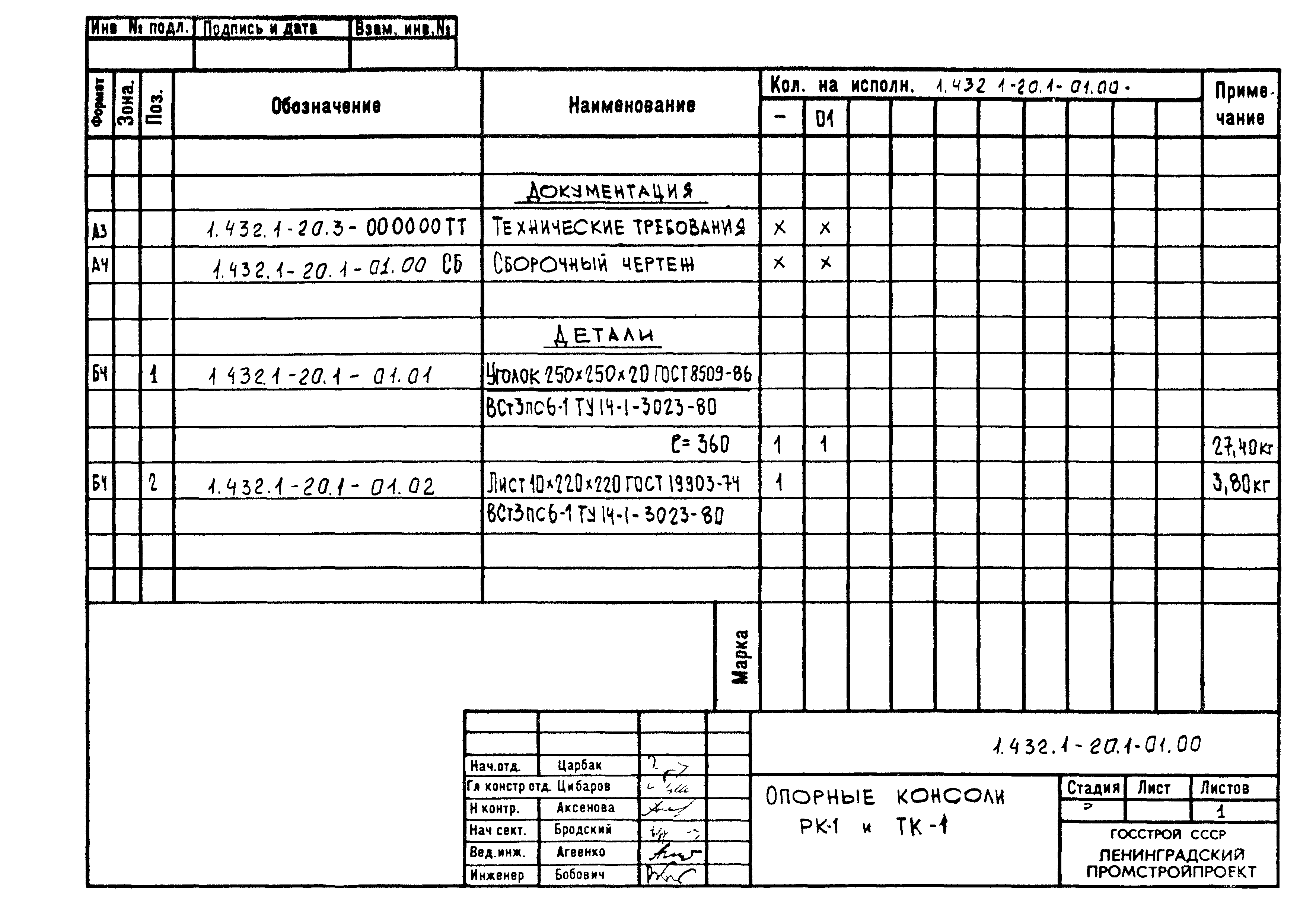

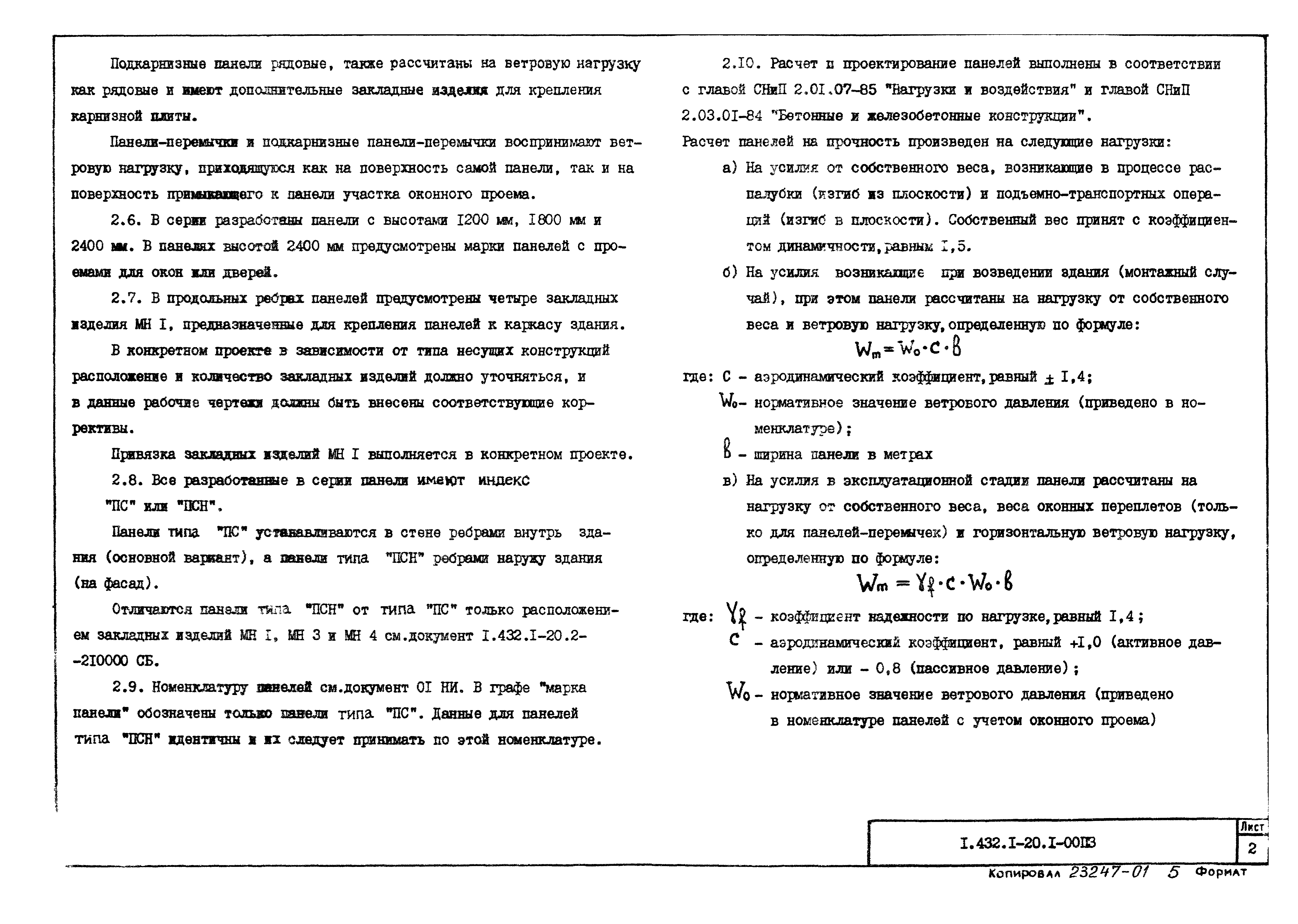

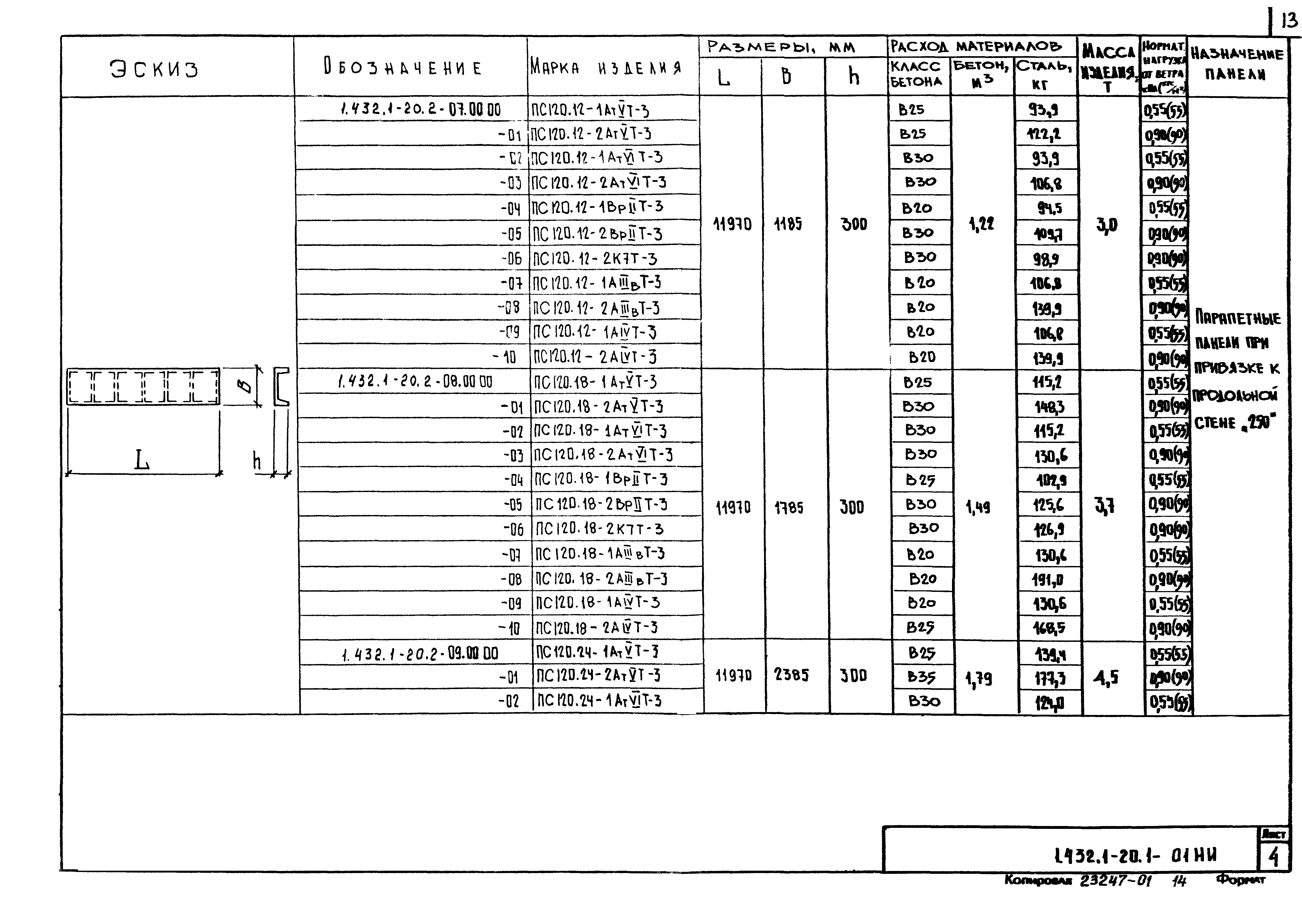

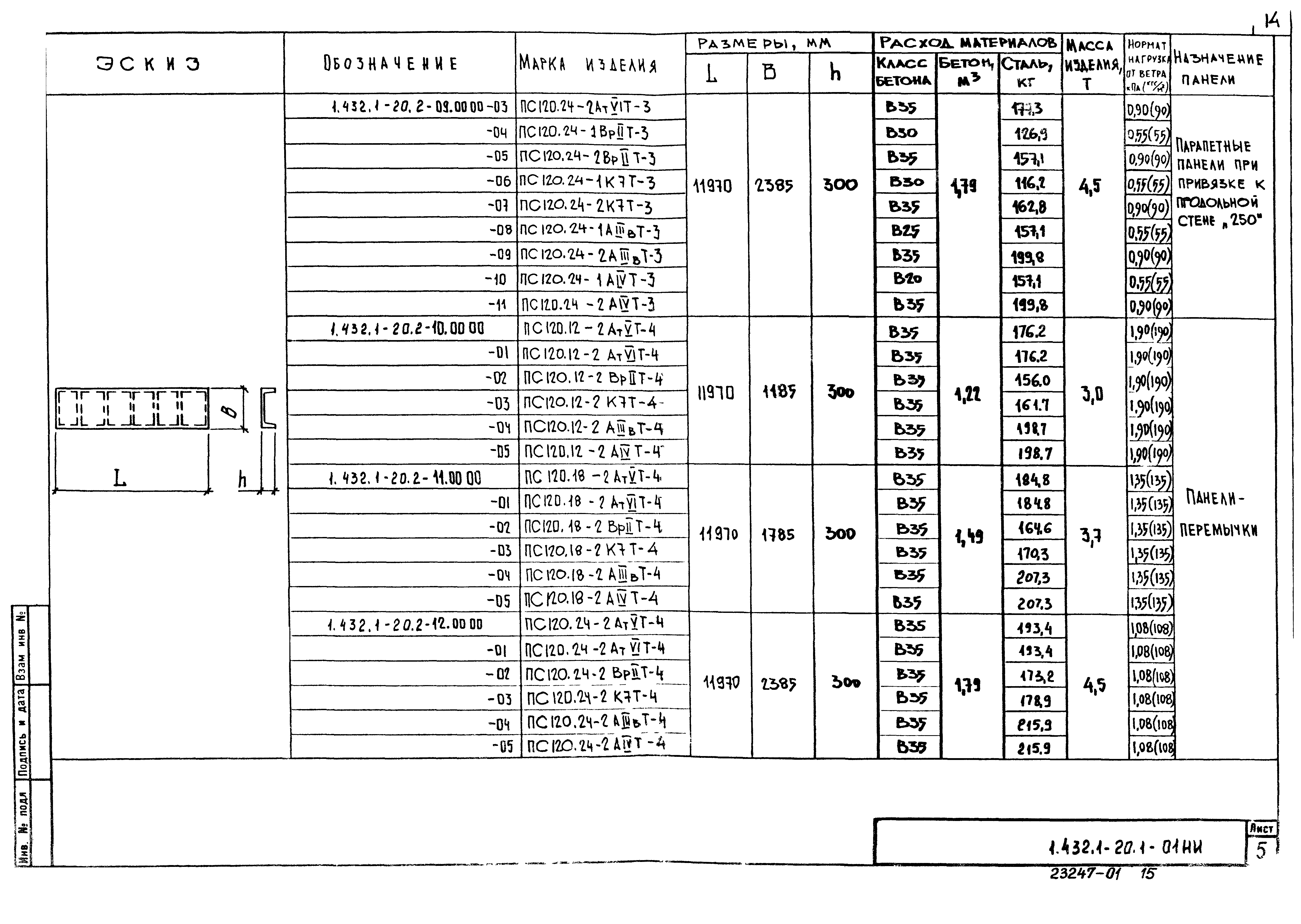

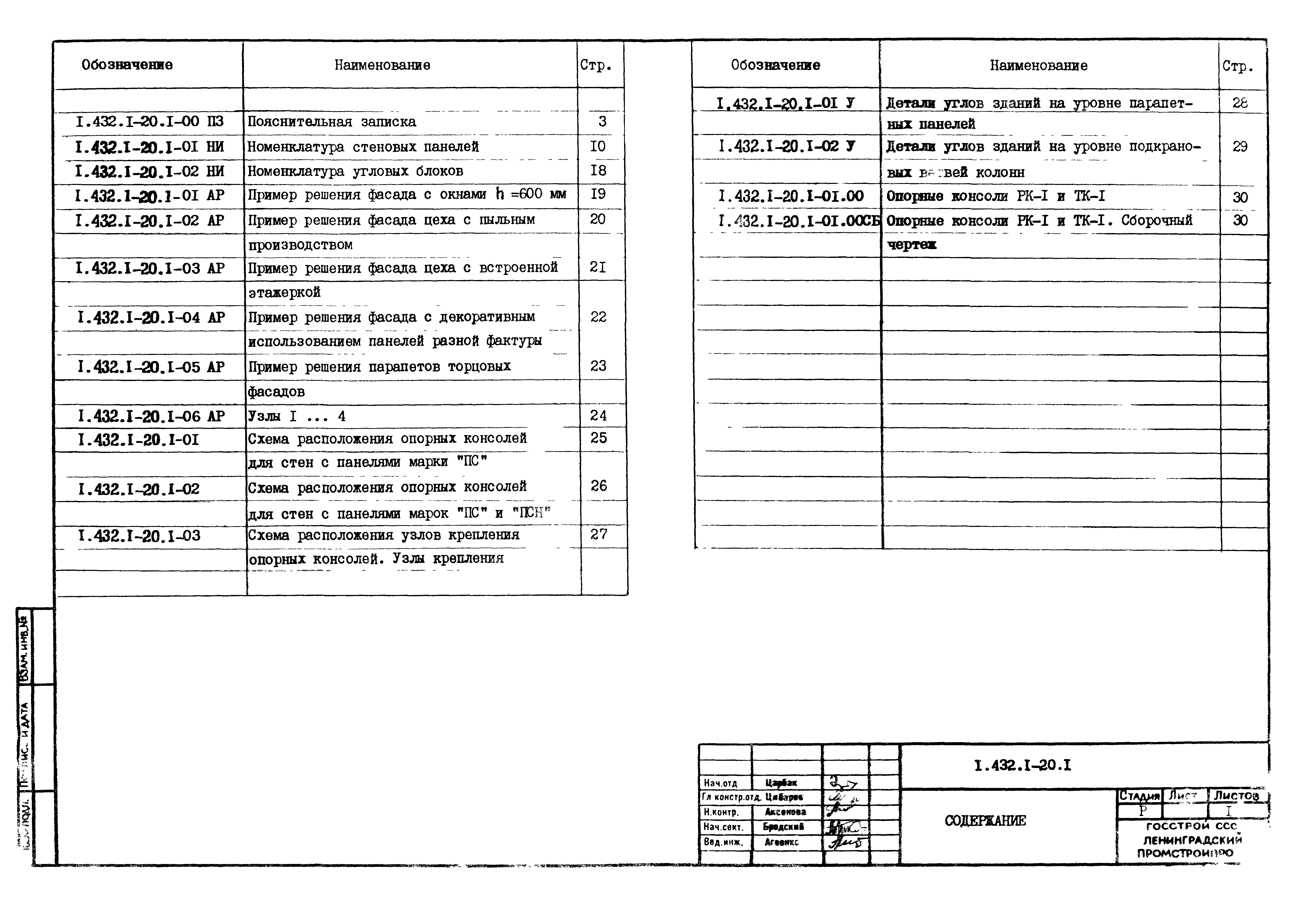

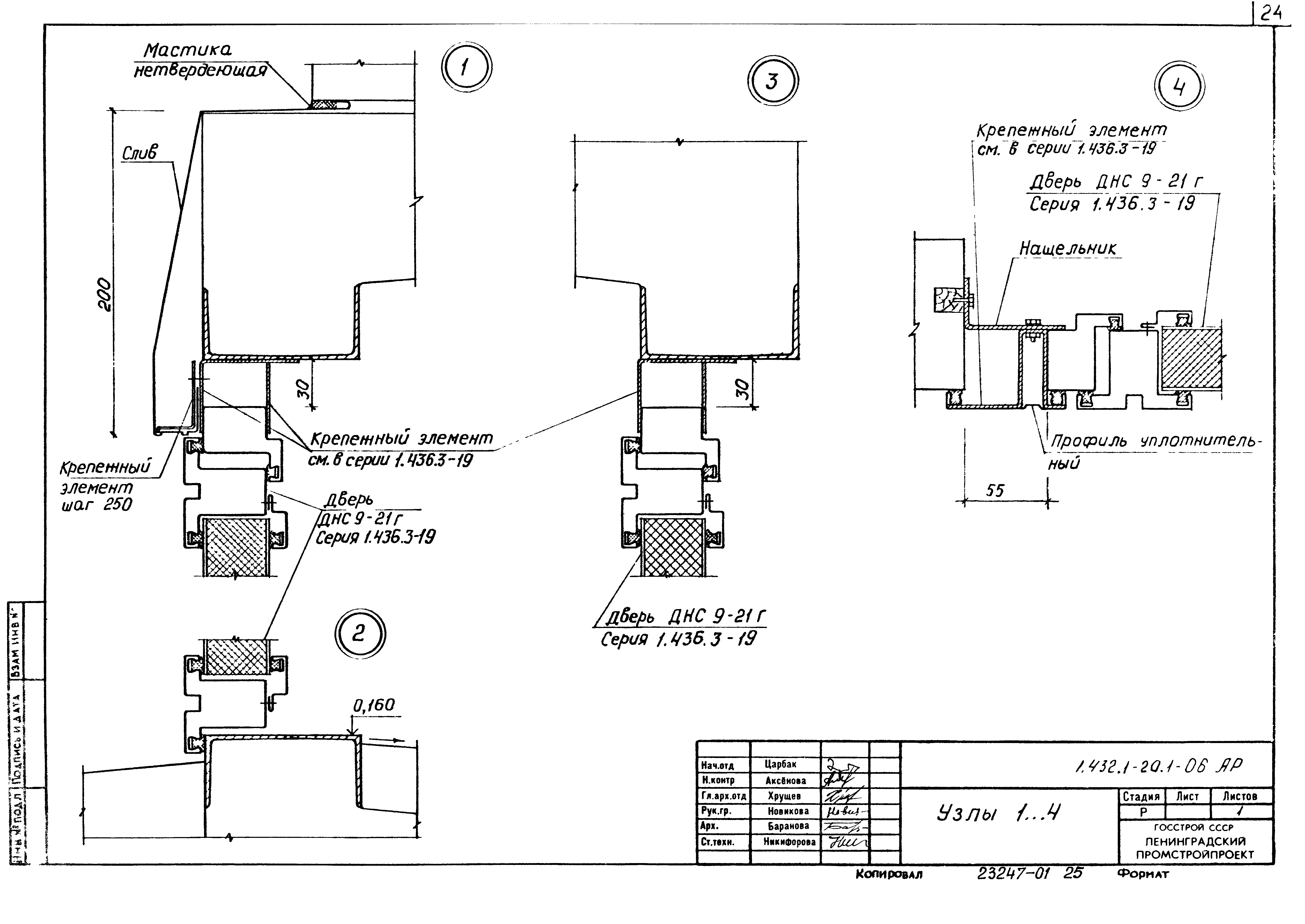

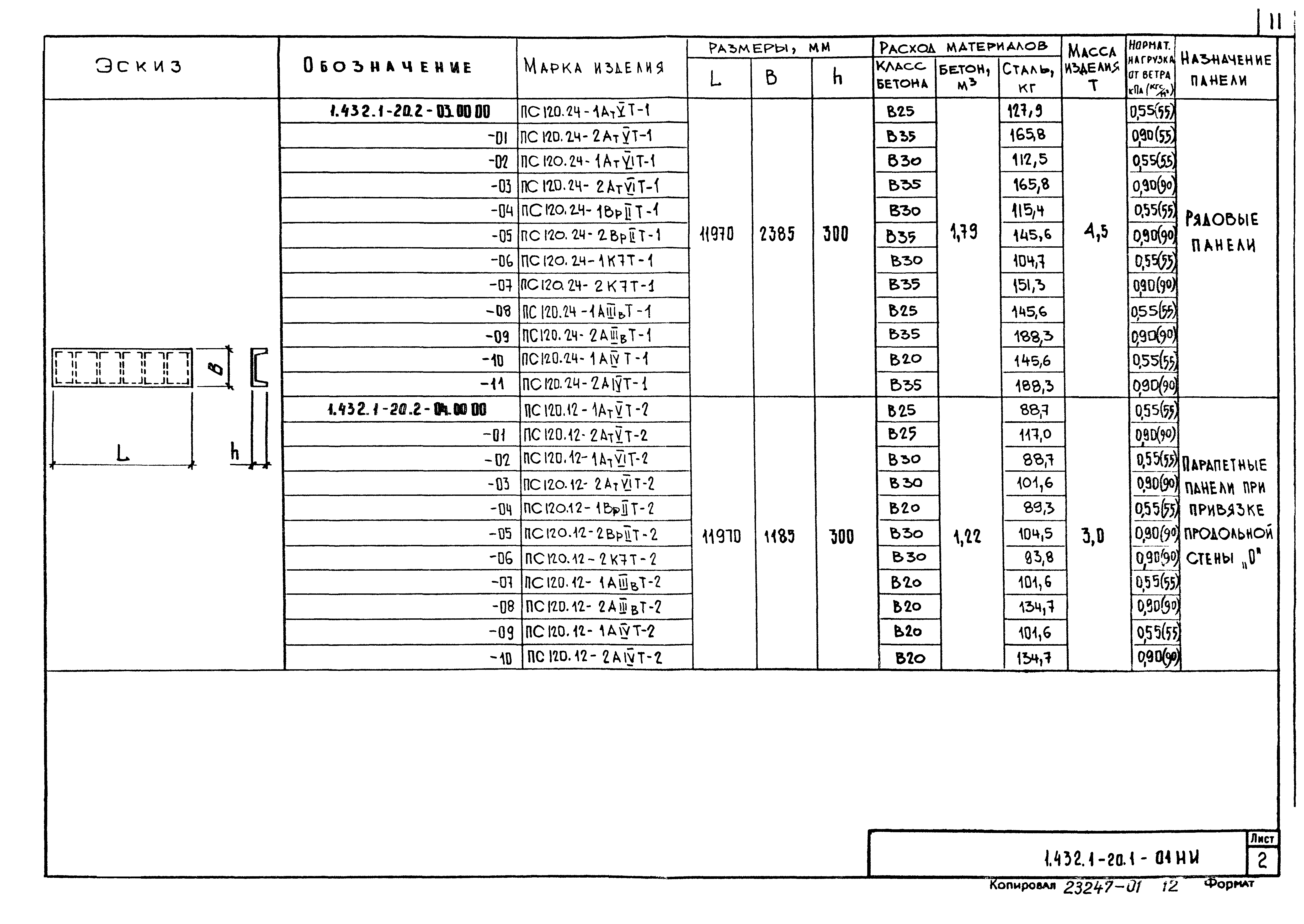

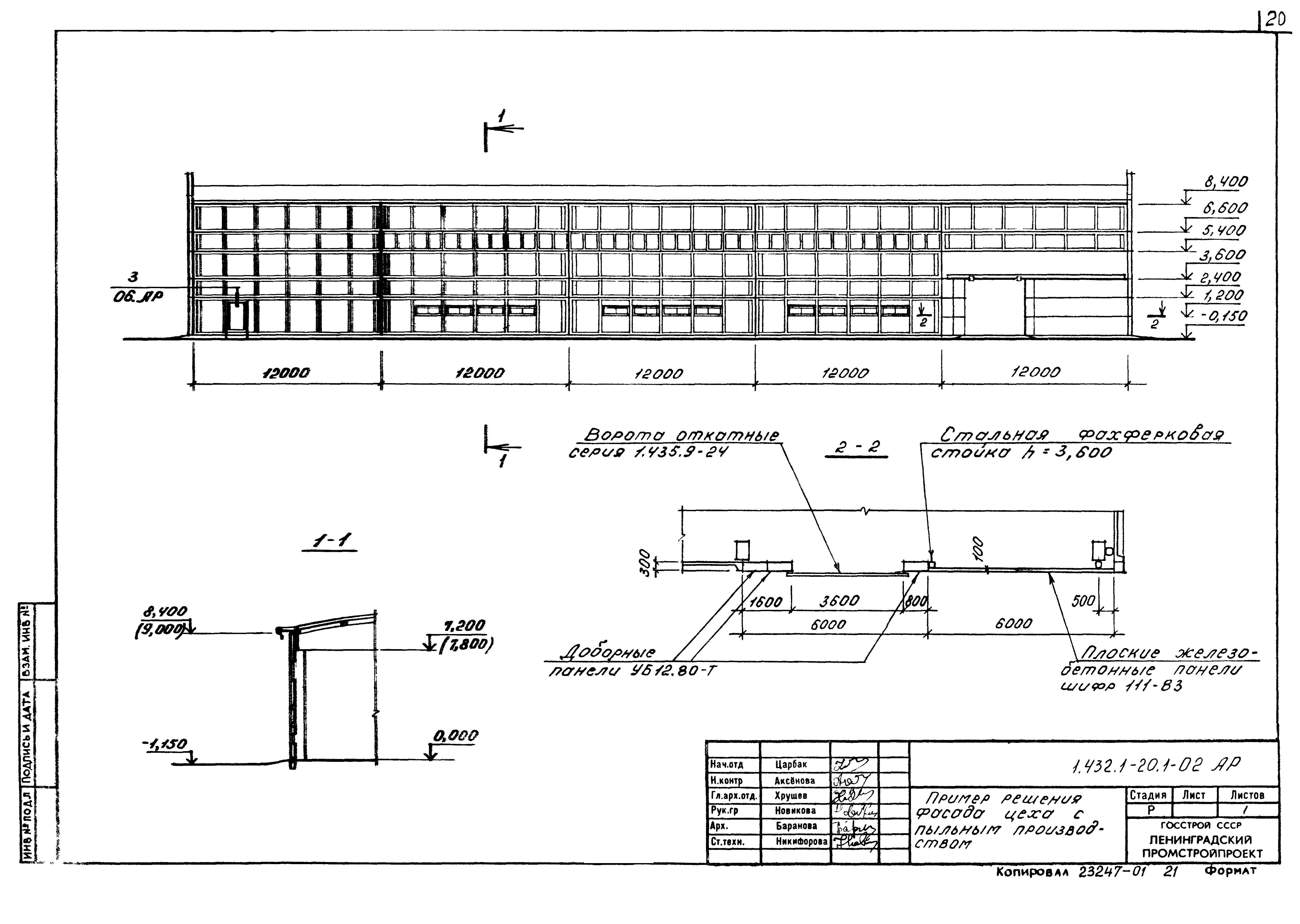

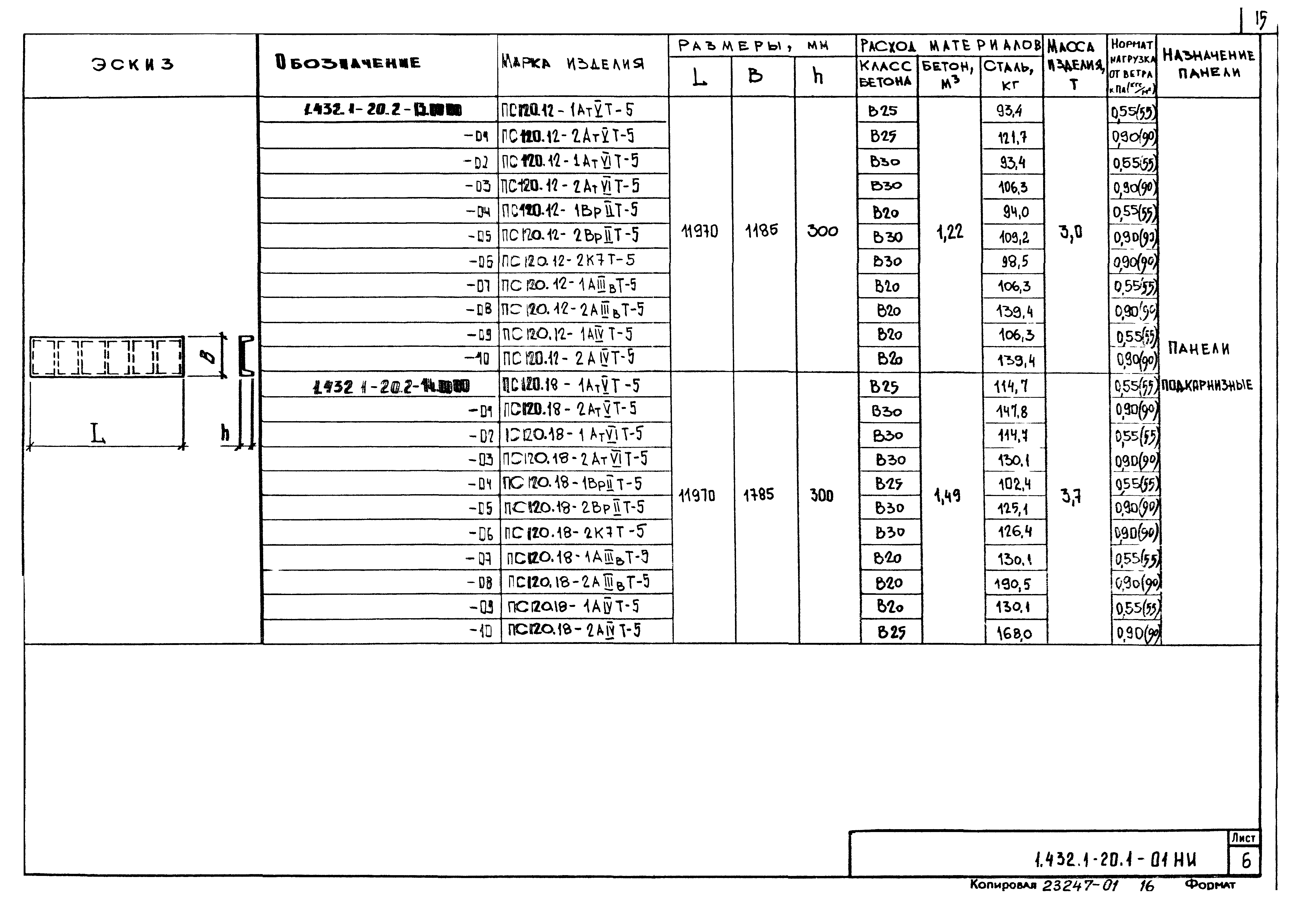

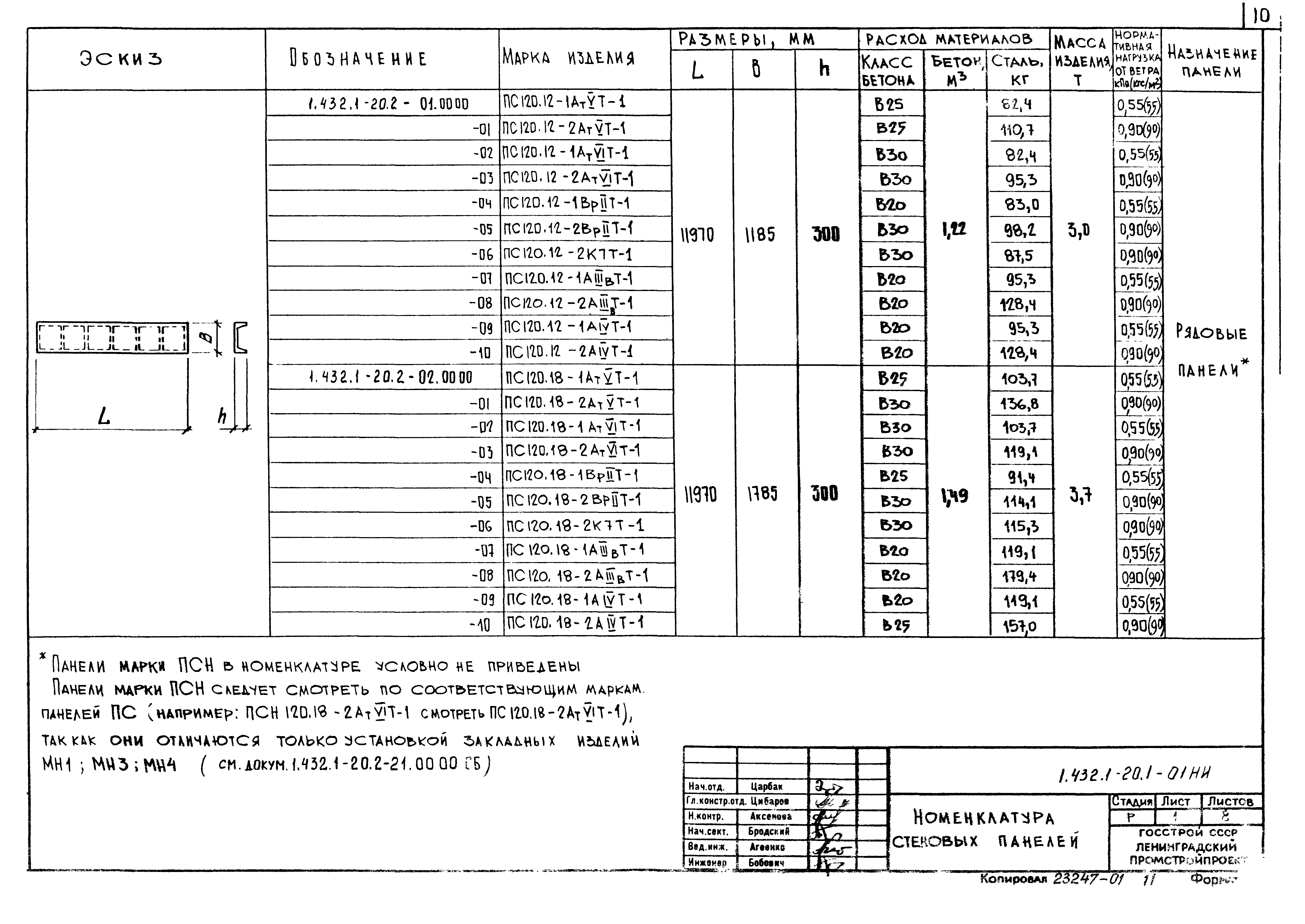

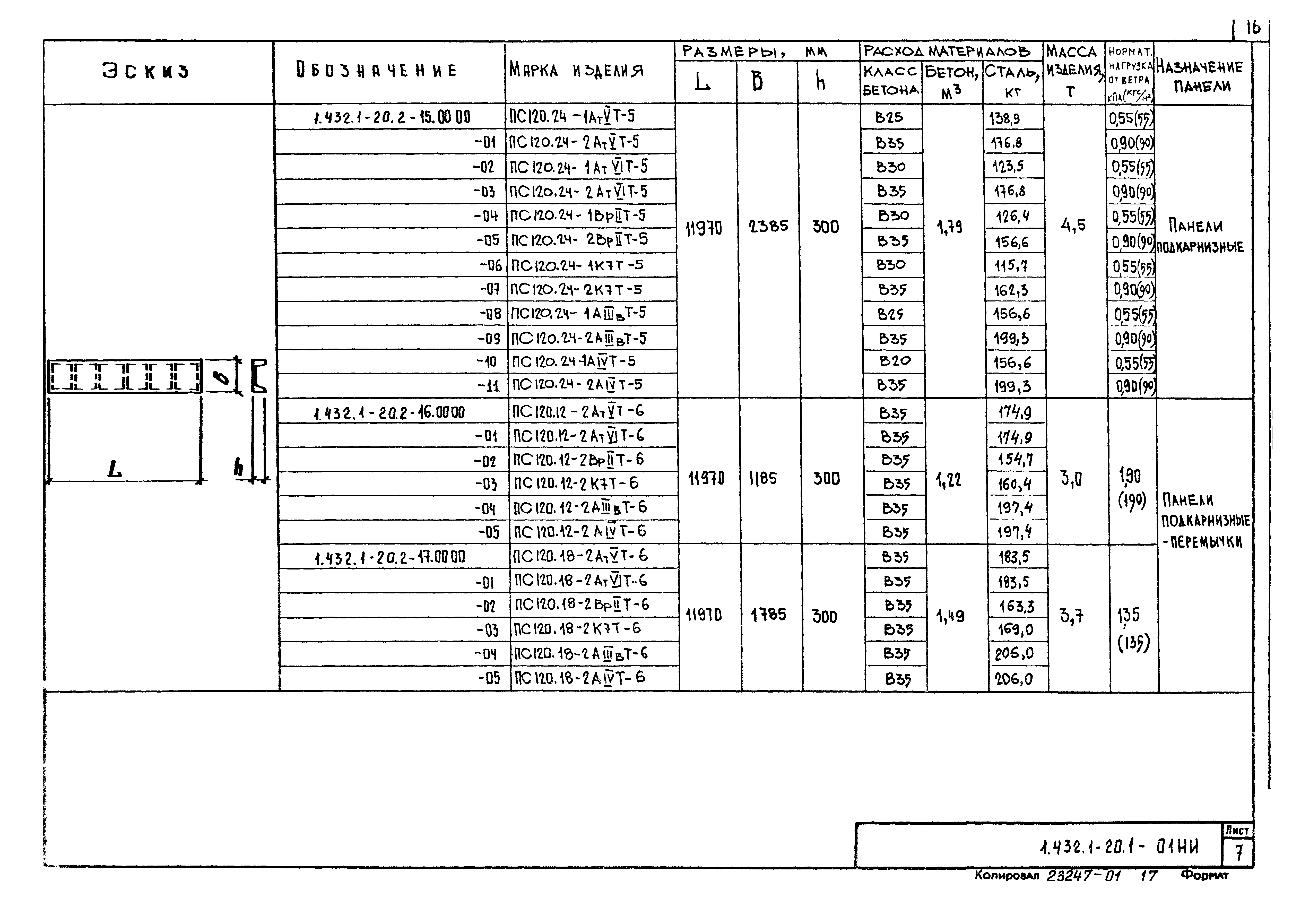

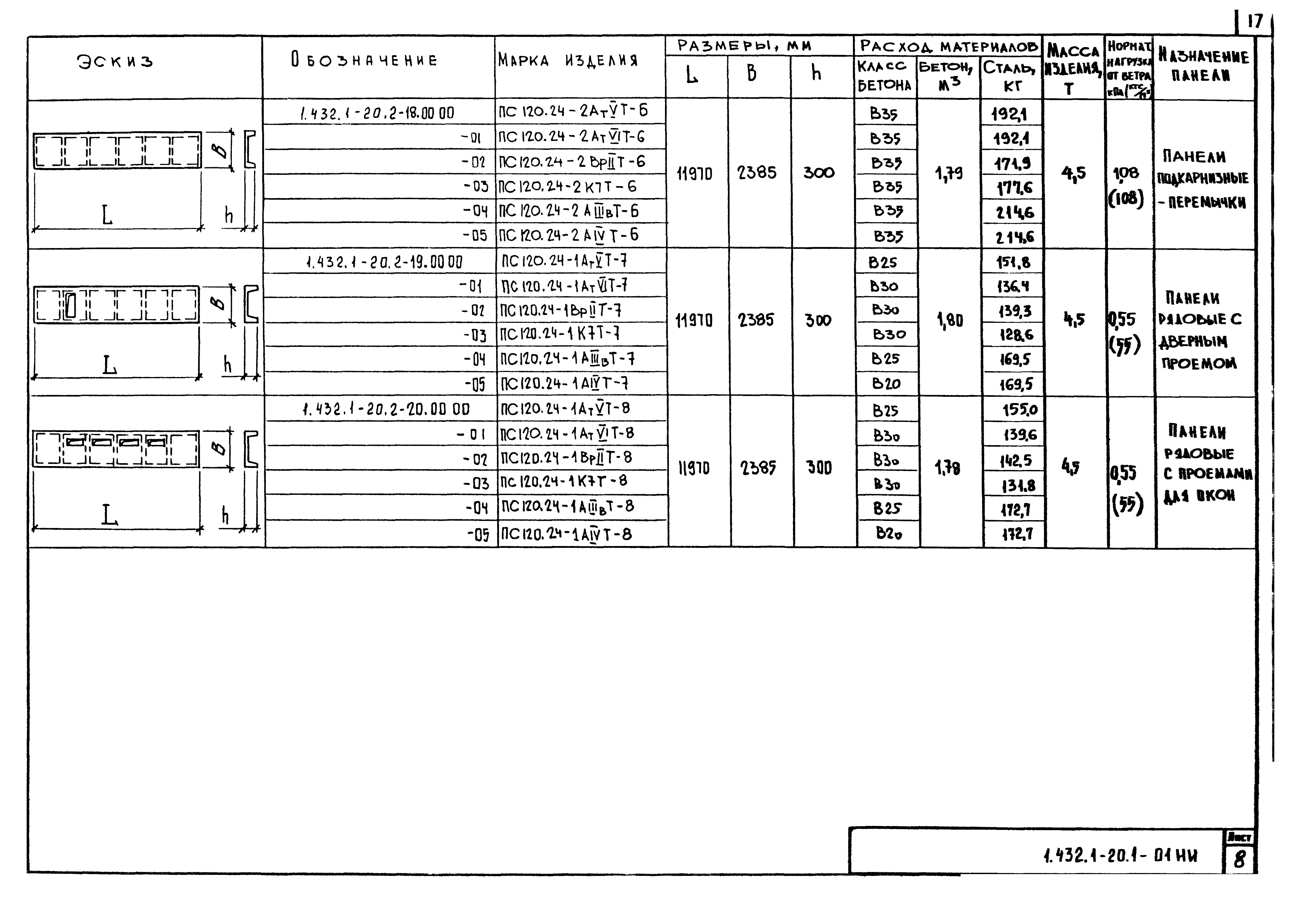

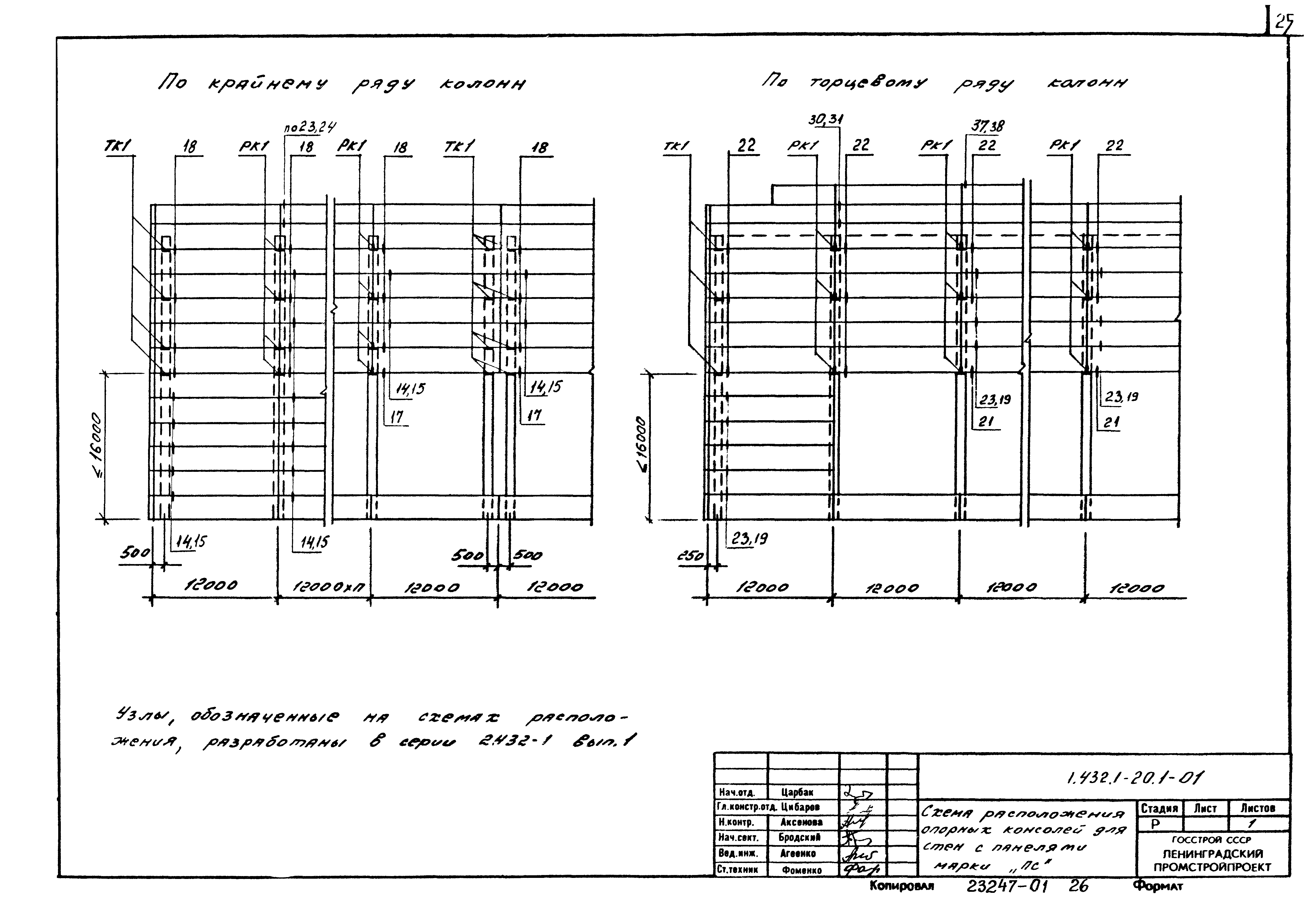

Оглавление:	1.432.1-20.1-00 ПЗ Пояснительная записка 1.432.1-20.1-01 НИ Номенклатура стеновых панелей 1.432.1-20.1-02 НИ Номенклатура угловых блоков 1.432.1-20.1-01 АР Пример решения фасада с окнами h = 600 мм 1.432.1-20.1-02 АР Пример решения фасада цеха с пыльным производством 1.432.1-20.1-03 АР Пример решения фасада цеха со встроенной этажеркой 1.432.1-20.1-04 АР Пример решения фасада с декоративным использованием панелей разной фактуры 1.432.1-20.1-05 АР Пример решения парапетов торцовых фасадов 1.432.1-20.1-06 АР Узлы 1… 4 1.432.1-20.1-01 Схема расположения опорных консолей для стен с панелями марки "ПС" 1.432.1-20.1-02 Схема расположения опорных консолей для стен с панелями марок "ПС" и "ПСН" 1.432.1-20.1-03 Схема расположения узлов крепления опорных консолей. Узлы крепления 1.432.1-20.1-01 У Детали углов зданий на уровне парапетных панелей 1.432.1-20.1-02 У Детали углов зданий на уровне подкрановых ветвей колонн 1.432.1-20.1-01.00 Опорные консоли РК-1 и ТК-1 1.432.1-20.1-01.00 СБ Опорные консоли РК-1 и ТК-1. Сборочный чертеж
Разработан:	НИИЖБ Госстроя СССР Ленинградский Промстройпроект
Утверждён:	28.12.1987 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 6/6-4629)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1988 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Заменяет собой:	Серия СТ-02-19/68 «Сборные железобетонные предварительно напряженные стеновые панели длиной 12 м для неотапливаемых промышленных зданий. Рабочие чертежи»
Нормативные ссылки:	СНиП III-4-80* «Техника безопасности в строительстве» СНиП 2.01.07-85* «Нагрузки и воздействия» СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» СНиП 2.03.01-84* «Бетонные и железобетонные конструкции» ГОСТ 23009-78 «Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)» ГОСТ 19177-81 «Прокладки резиновые пористые уплотняющие. Технические условия» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 7348-81 «Проволока из углеродистой стали для армирования предварительно напряженных железобетонных конструкций.Технические условия» ГОСТ 13840-68 «Канаты стальные арматурные 1х7. Технические условия» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 10884-81 «Сталь арматурная термомеханически и термически упрочненная периодического профиля. Технические условия» ГОСТ 8509-86 «Уголки стальные горячекатаные равнополочные. Сортамент» Серия 1.436.3-21 «Окна с переплетами из гнутосварных стальных профилей и механизмы открывания» ГОСТ 14098-85 «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкция и размеры» Серия 2.432-1 «Монтажные узлы панельных стен отапливаемых одноэтажных производственных зданий с железобетонным каркасом» Серия 1.436.3-19 «Двери с применением гнутых профилей из тонколистовой стали» Серия 1.435.9-24 «Ворота откатные с полотном из различных материалов» Серия 1.415.1-2 «Балки фундаментные железобетонные для наружных и внутренних стен производственных зданий промышленных предприятий» СНиП III-16-80 «Бетонные и железобетонные конструкции сборные» Серия 1.439-2 «Стальные изделия креплений панельных стен одноэтажных производственных зданий с железобетонным каркасом. Рабочие чертежи» ТУ 14-1-3023-80 «Прокат листовой, широкополосный универсальный и фасонный из углеродистой и низколегированной стали с гарантированным уровнем механических свойств, дифференцированным по группам прочности» СН 420-71 «Указания по герметизации стыков при монтаже строительных конструкций» Шифр 111-83 «Панели стен из тяжелого бетона без предварительного напряжения длиной 6 м для неотапливаемых зданий промышленных предприятий» СНиП 2.03.01-84 «Бетонные и железобетонные конструкции»
