Скачать Серия 1.432.1-34.94 Выпуск 3. Узлы крепления стеновых панелей монтажные. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.432.1-34.94

Выпуск 3. Узлы крепления стеновых панелей монтажные. Рабочие чертежи

Обозначение:	Серия 1.432.1-34.94
Обозначение англ:	Series 1.432.1-34.94
Статус:	не определен законодательством
Название рус.:	Выпуск 3. Узлы крепления стеновых панелей монтажные. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1995
Область применения:	В выпуске приведены монтажные узлы самонесущих и навесных стен из железобетонных панелей толщиной 10 см для неотапливаемых одноэтажных производственных зданий с железобетонным каркасом

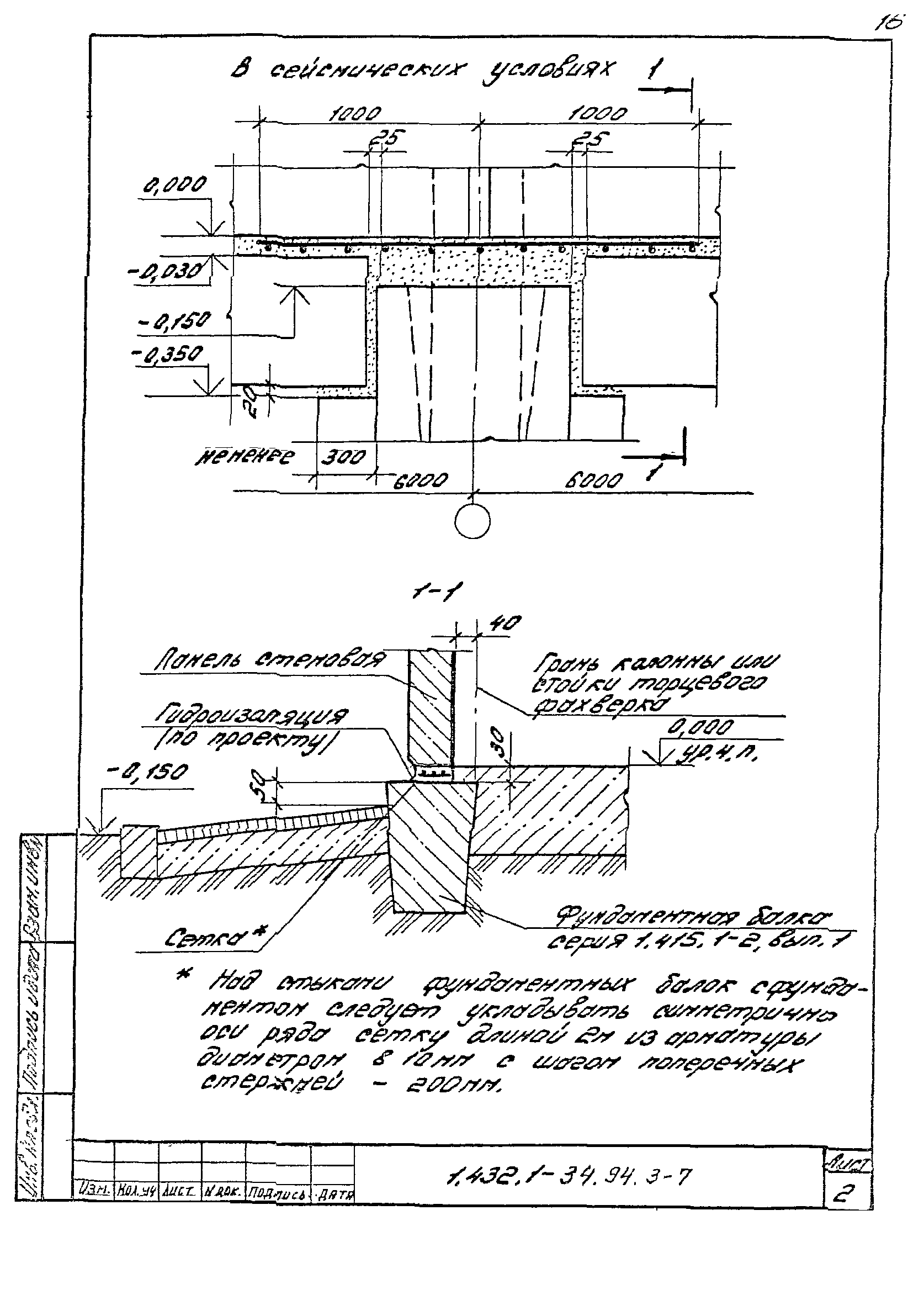

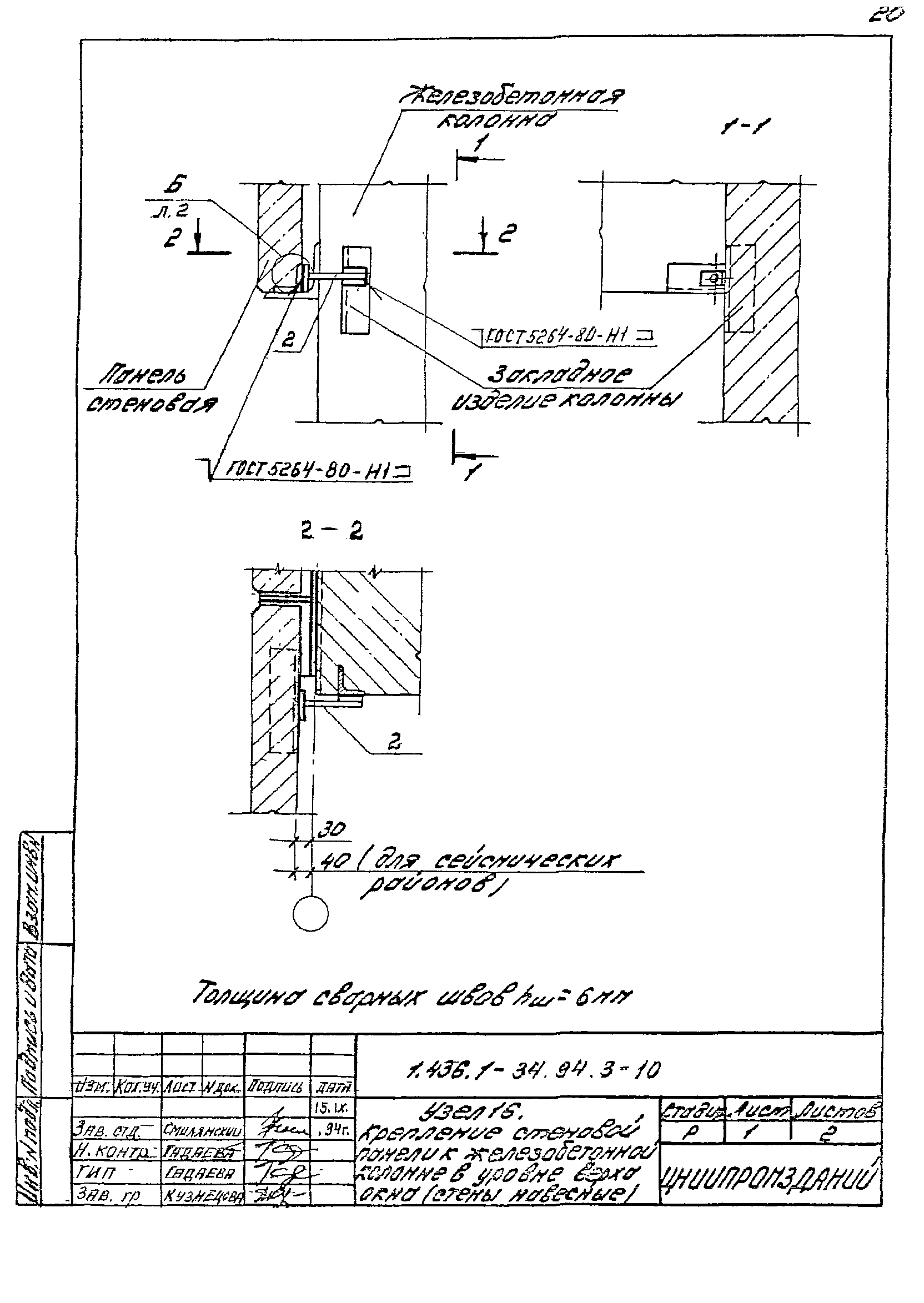

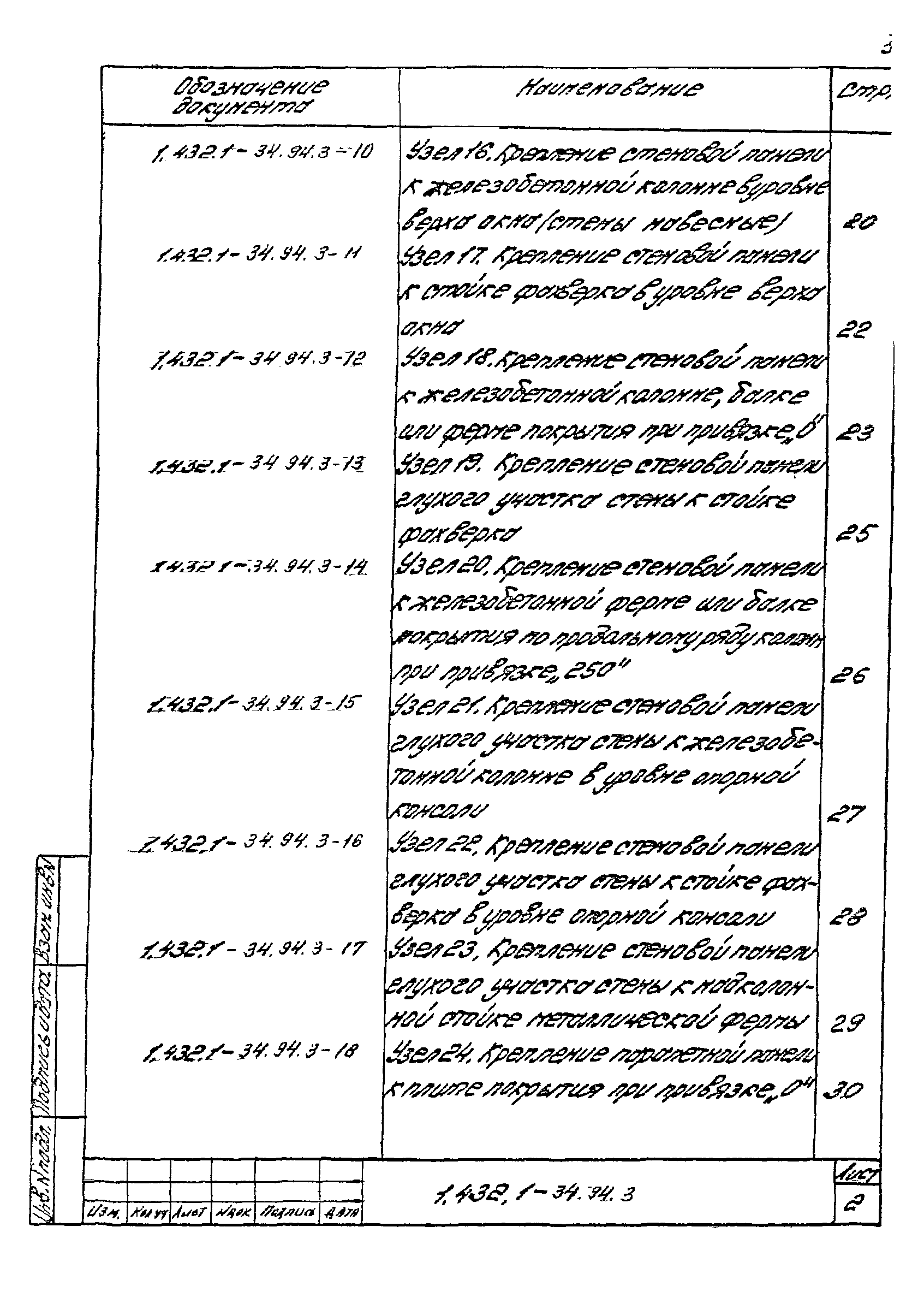

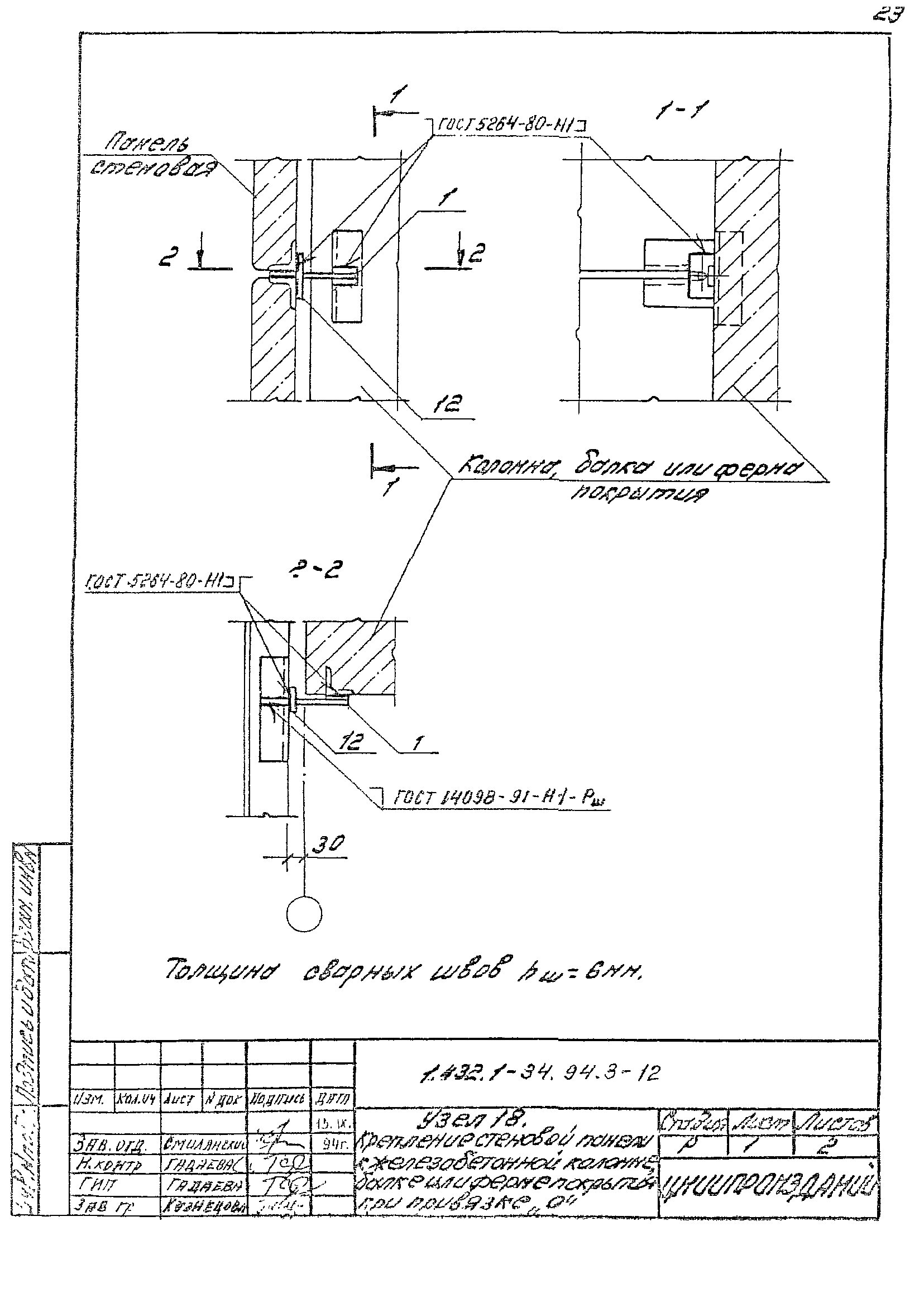

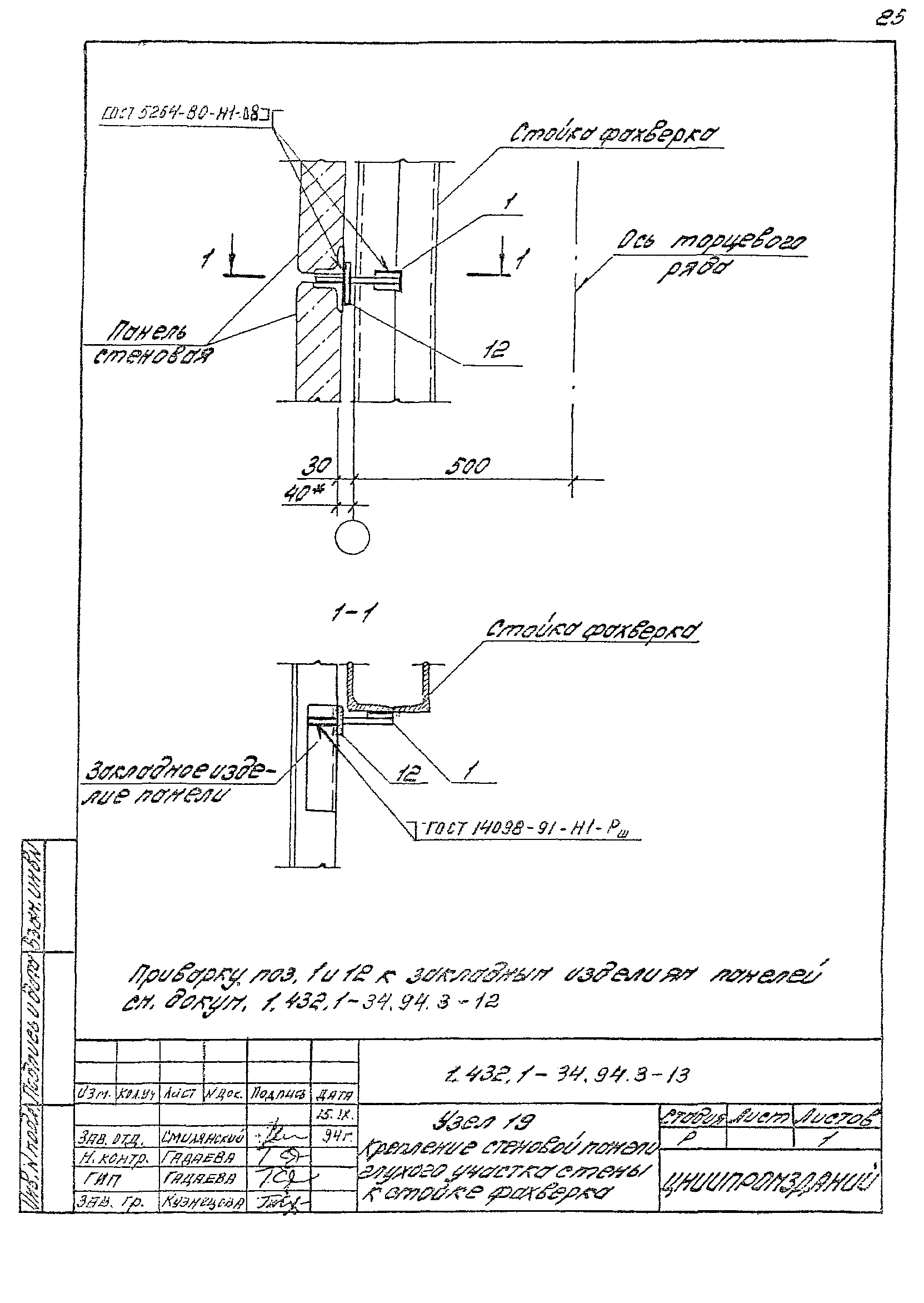

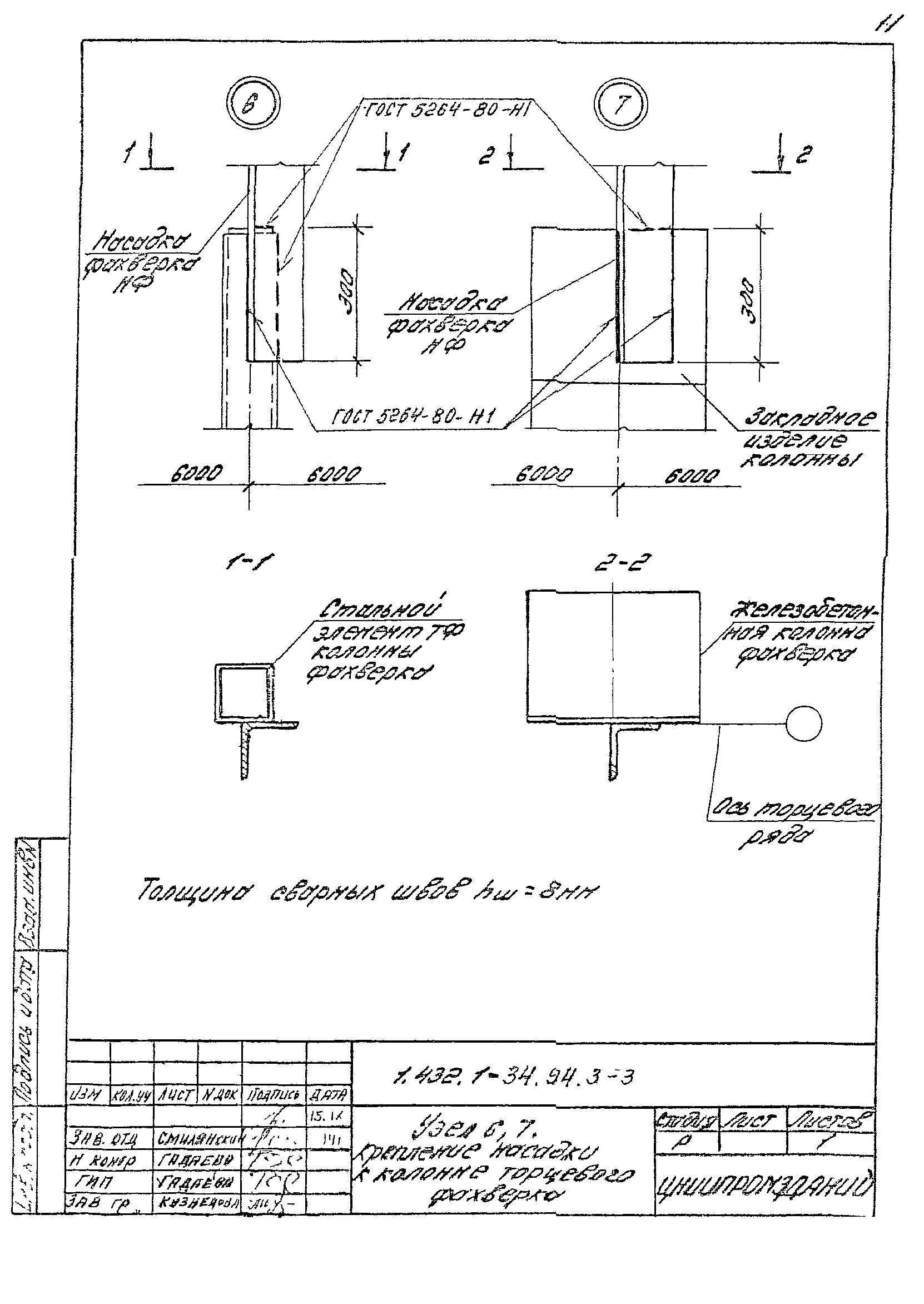

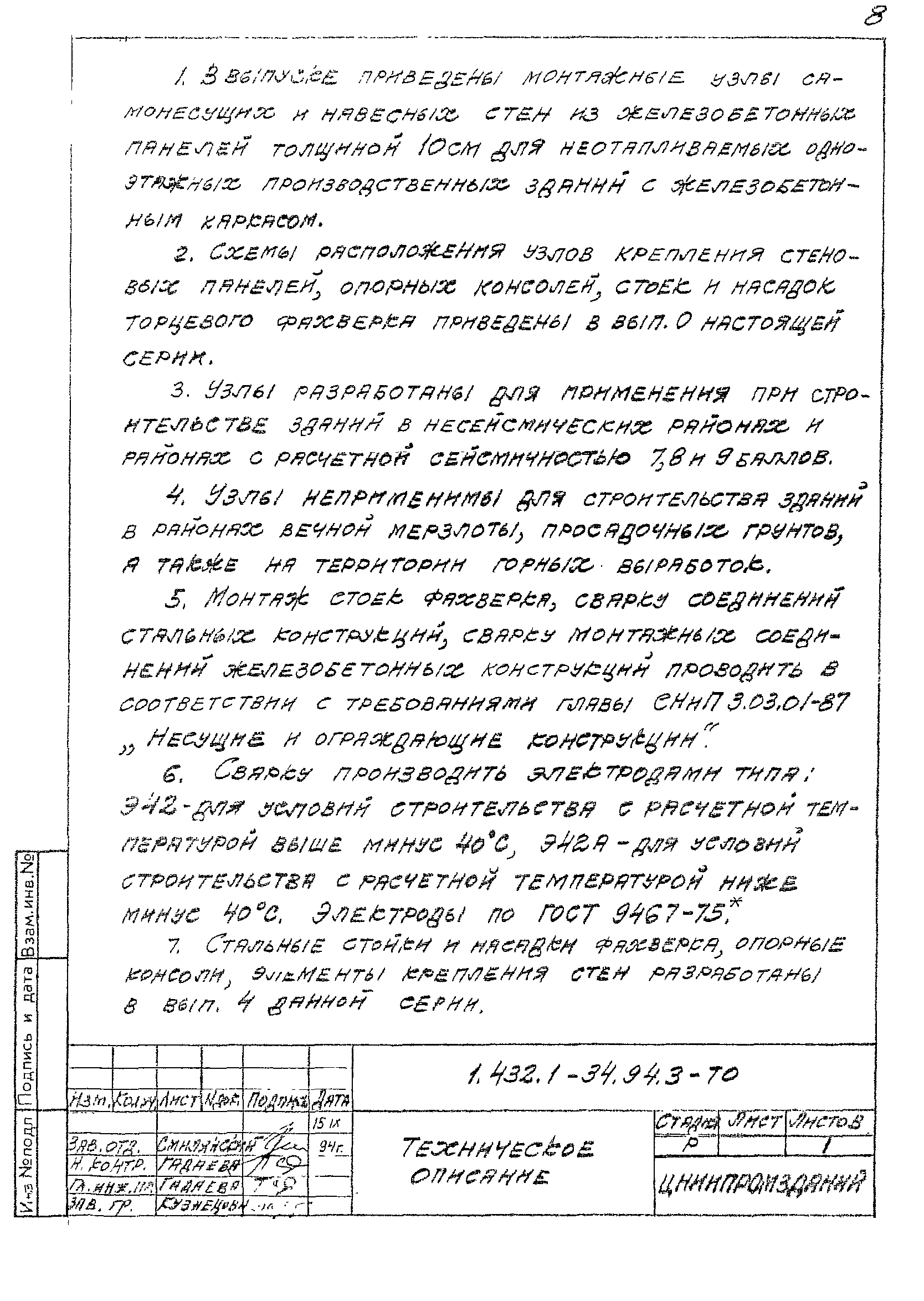

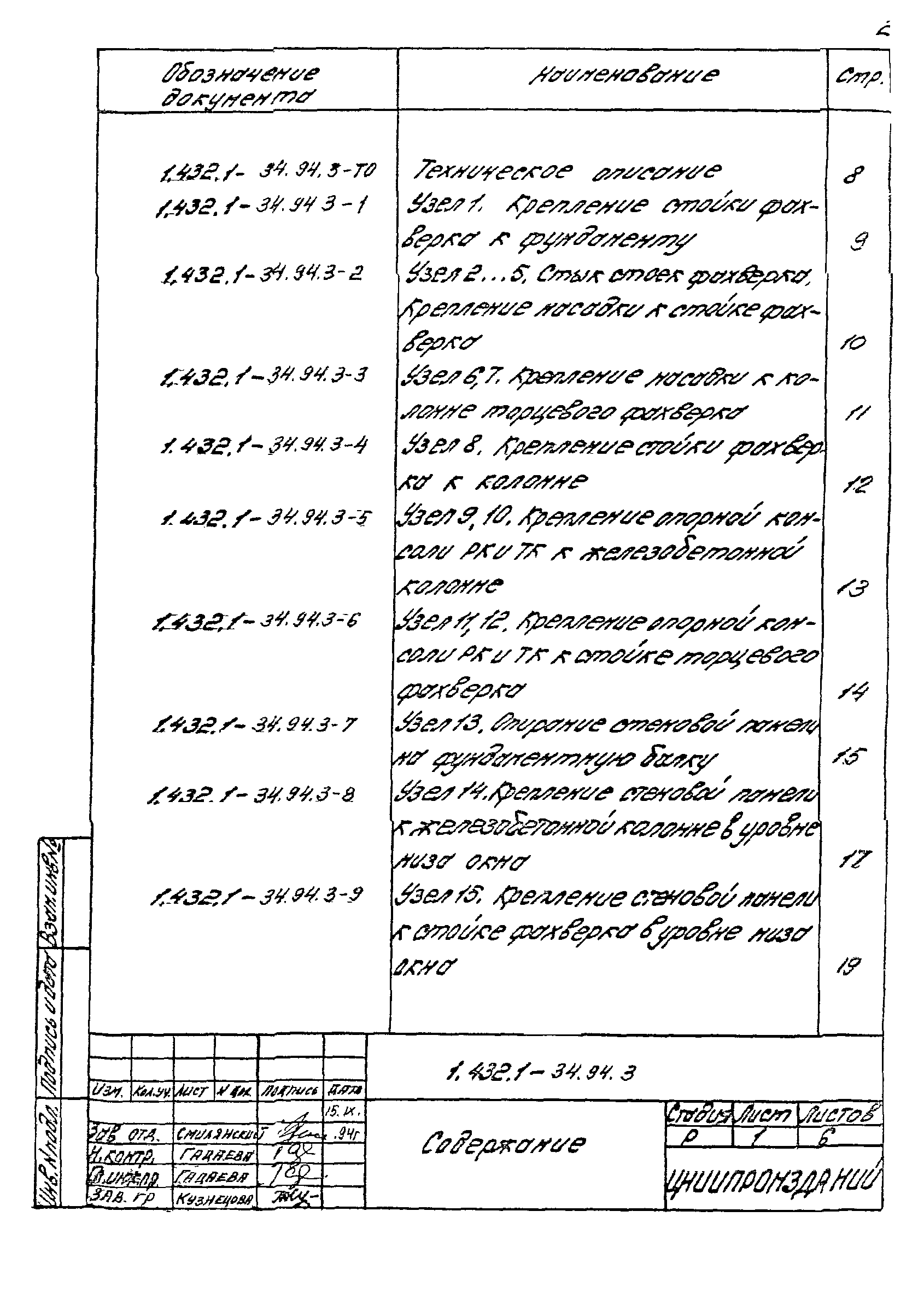

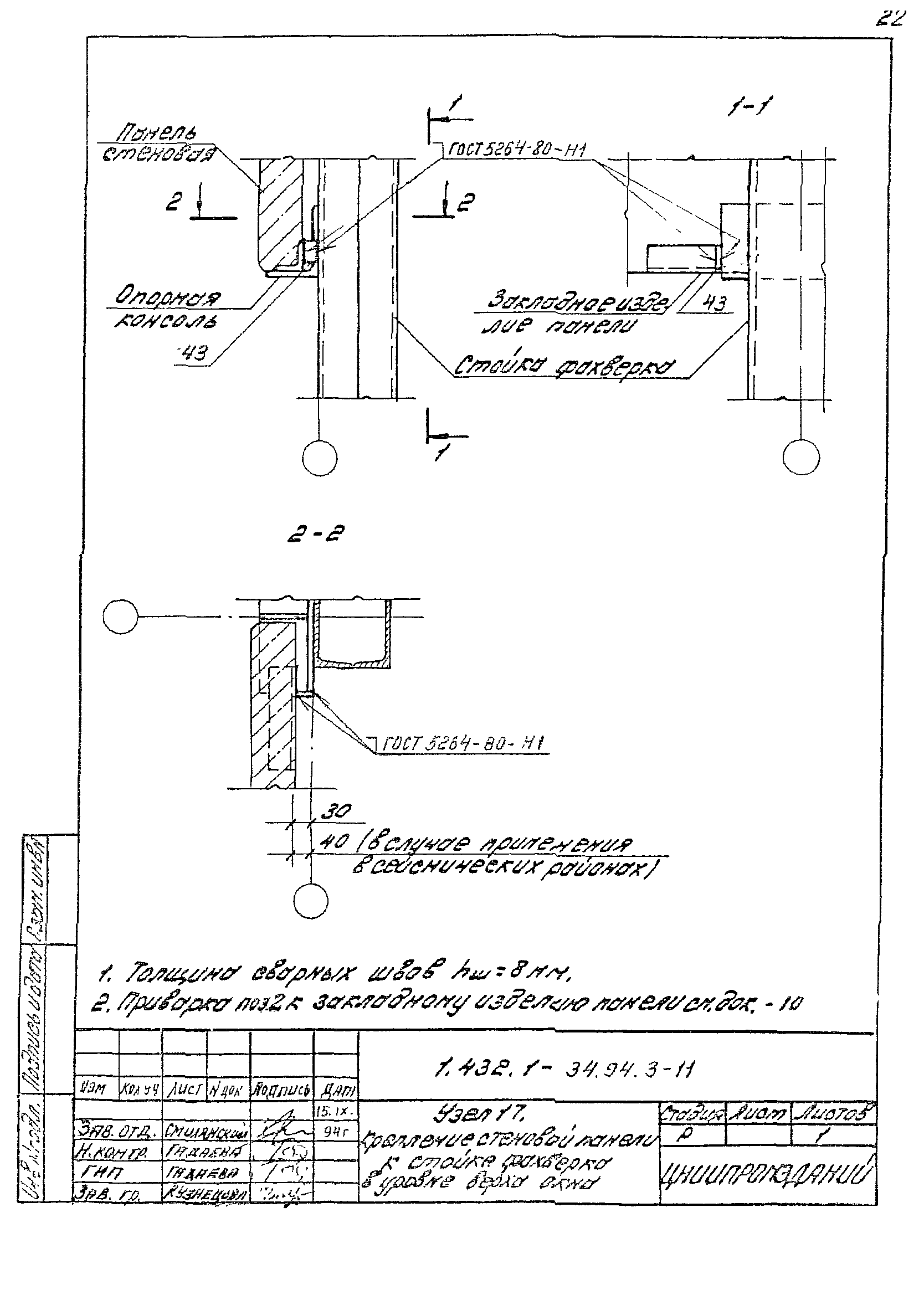

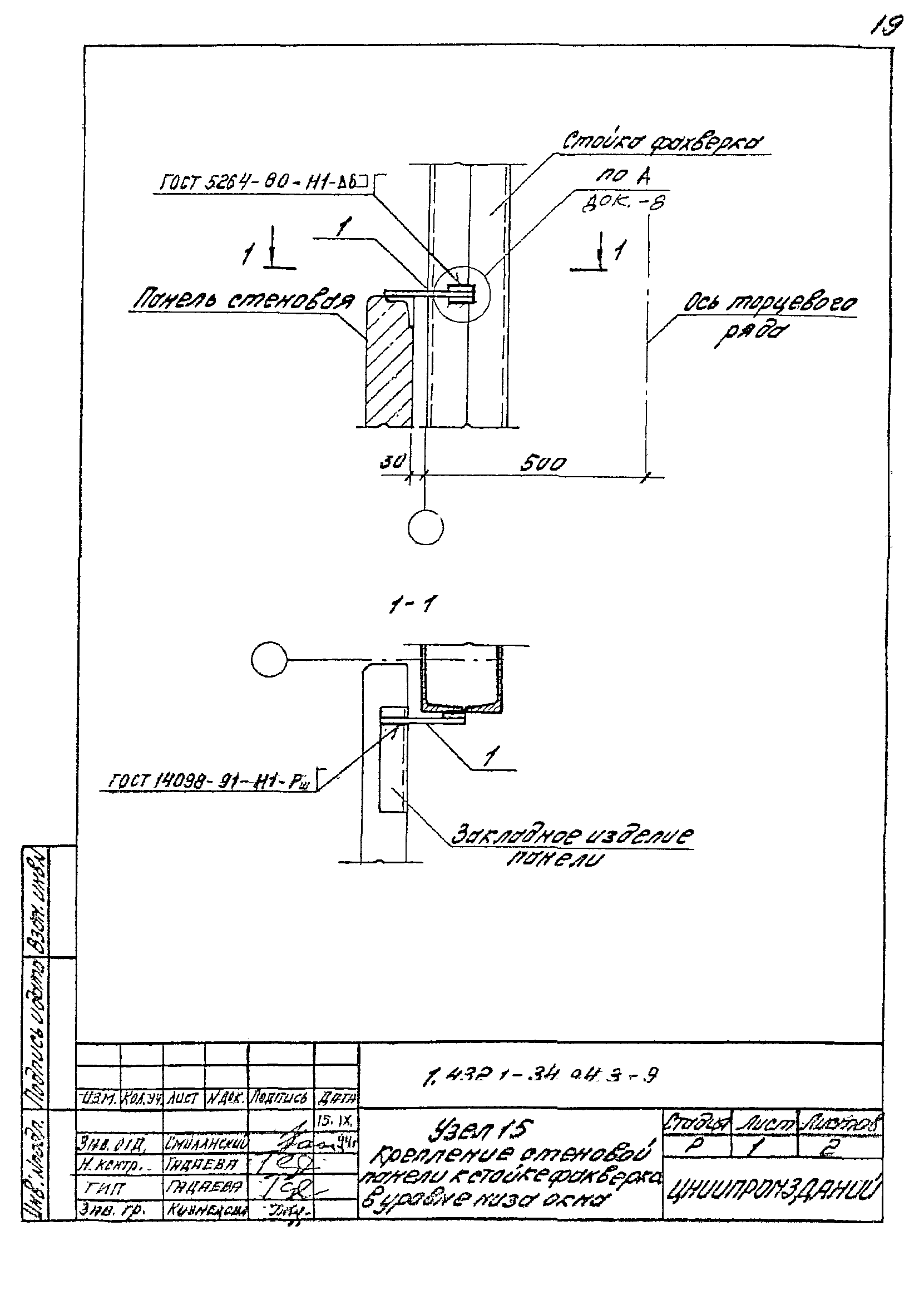

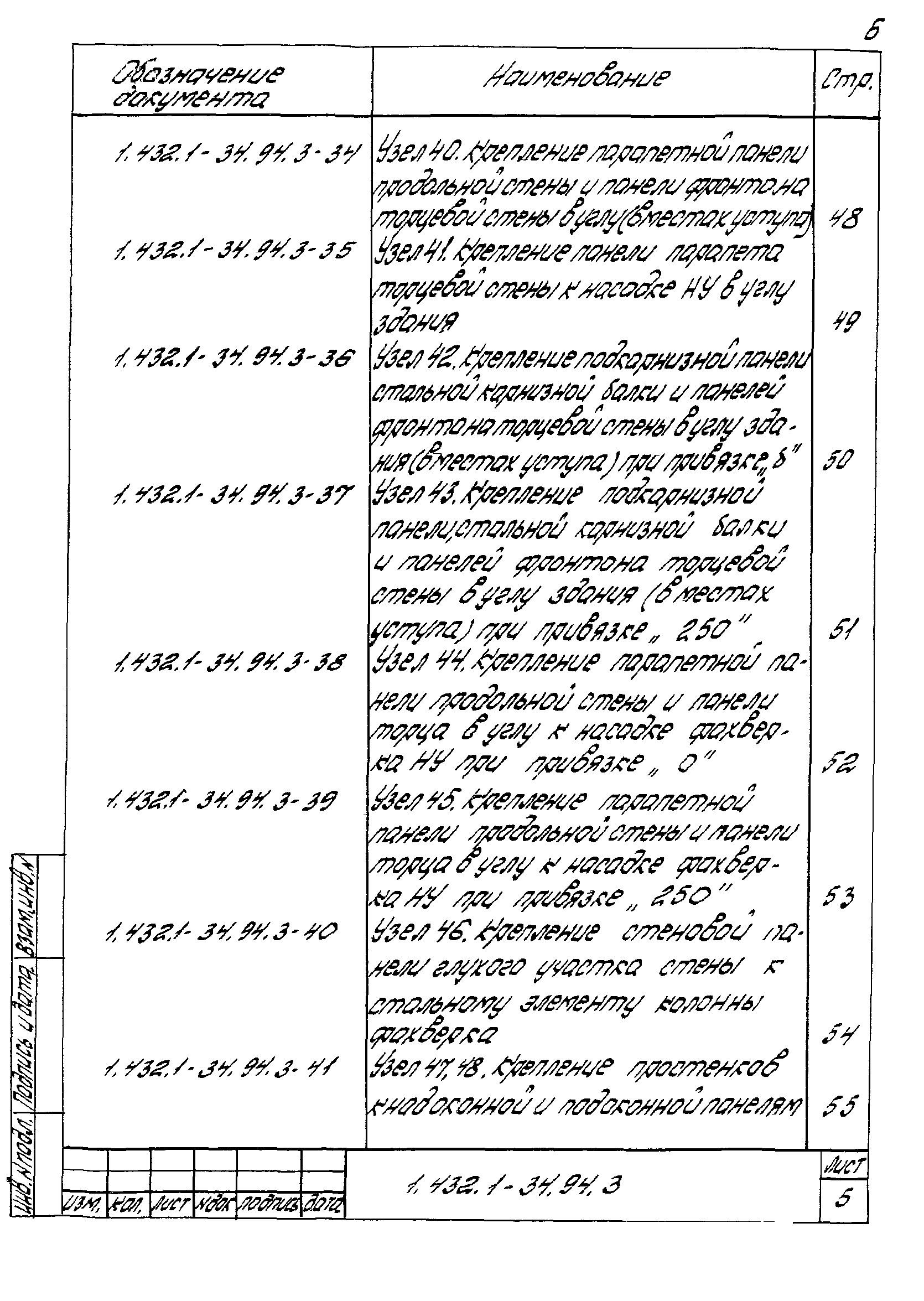

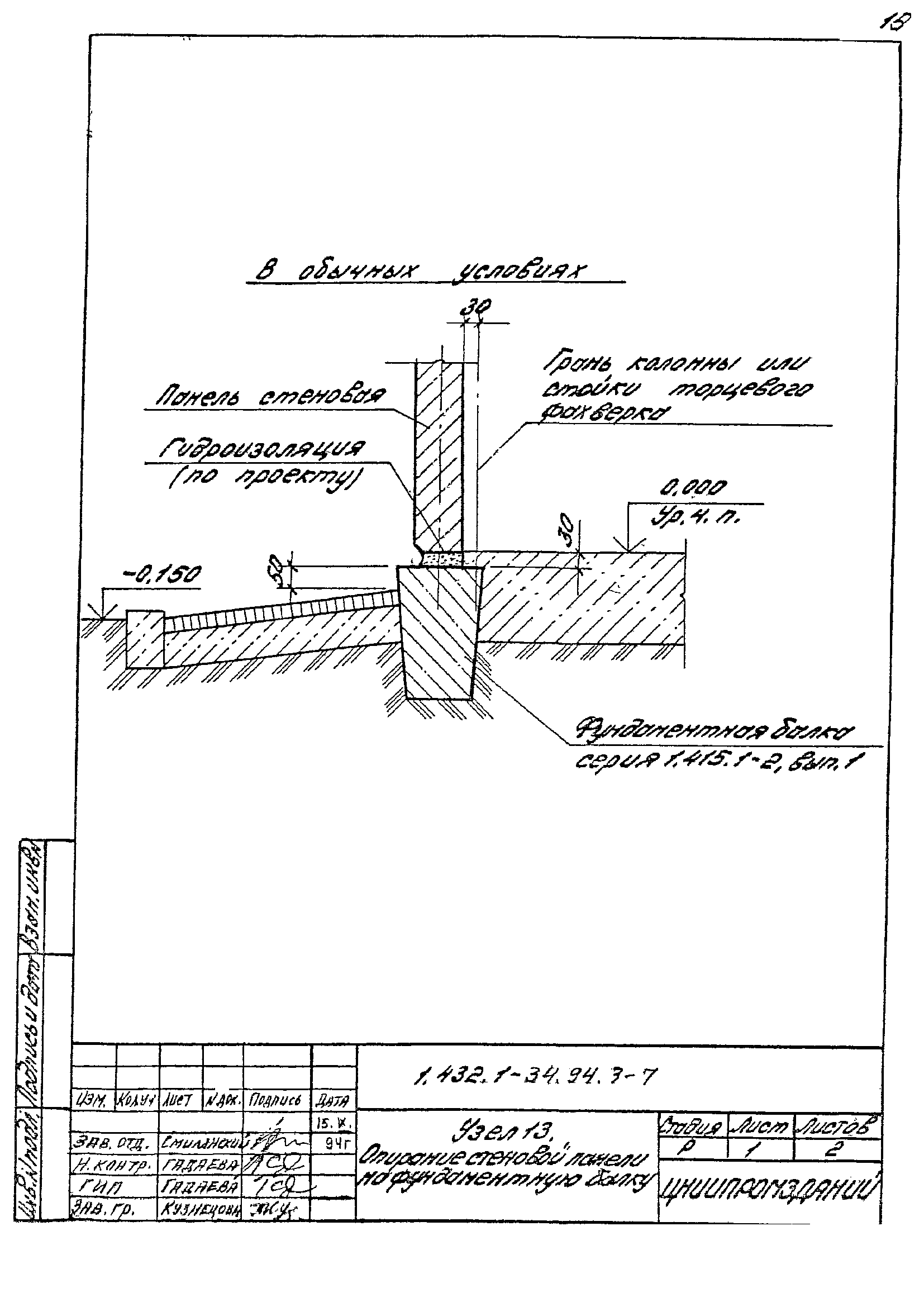

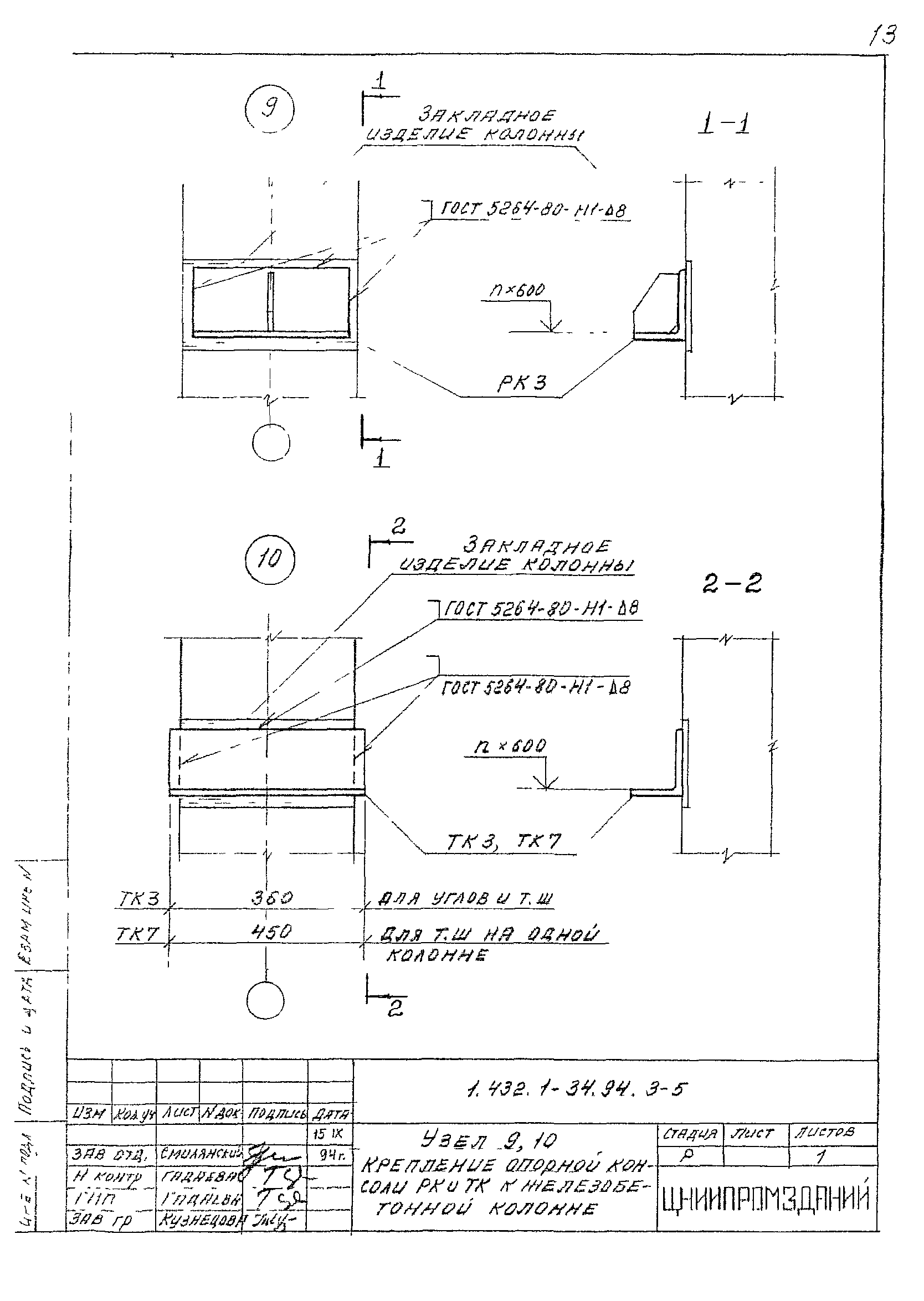

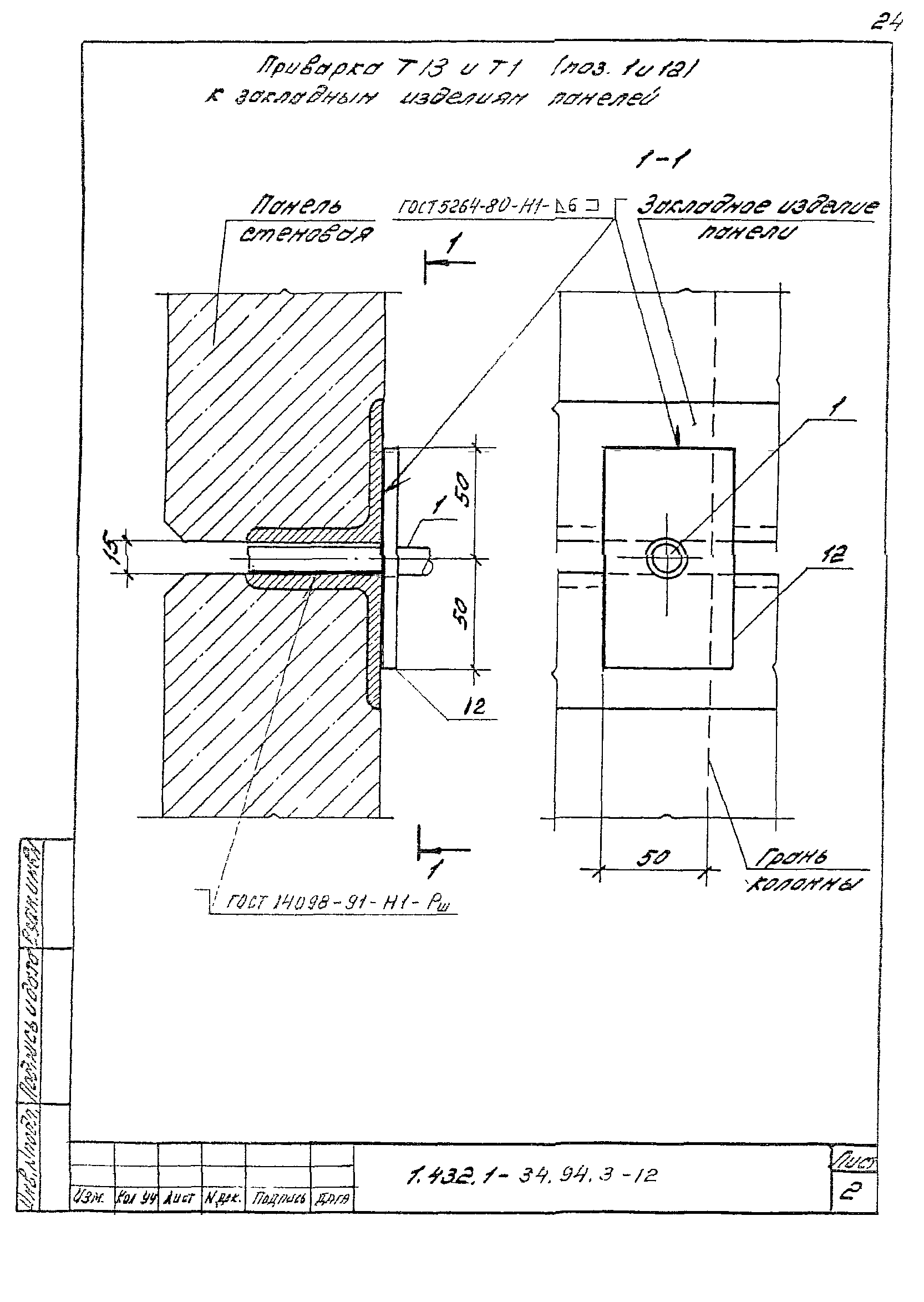

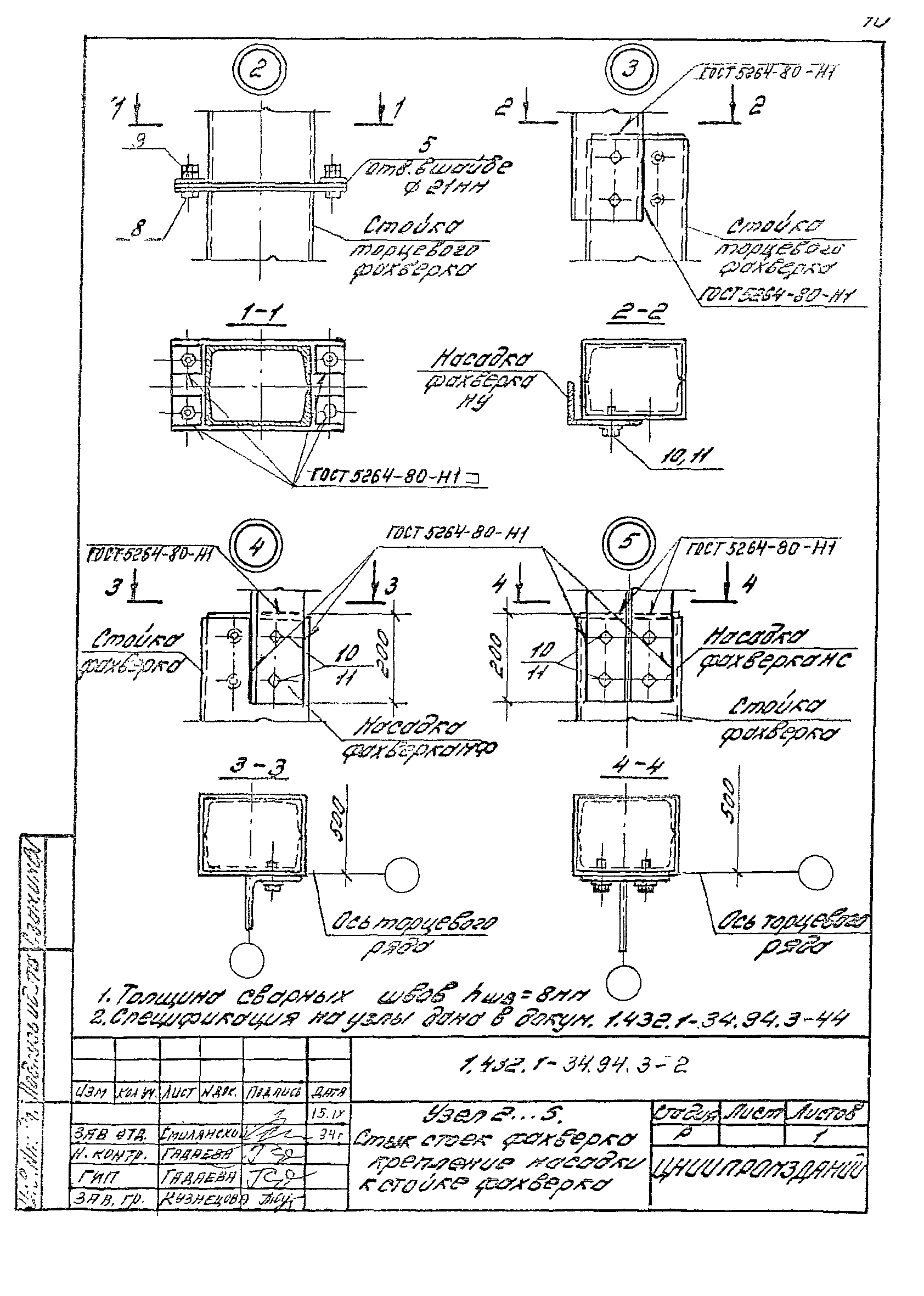

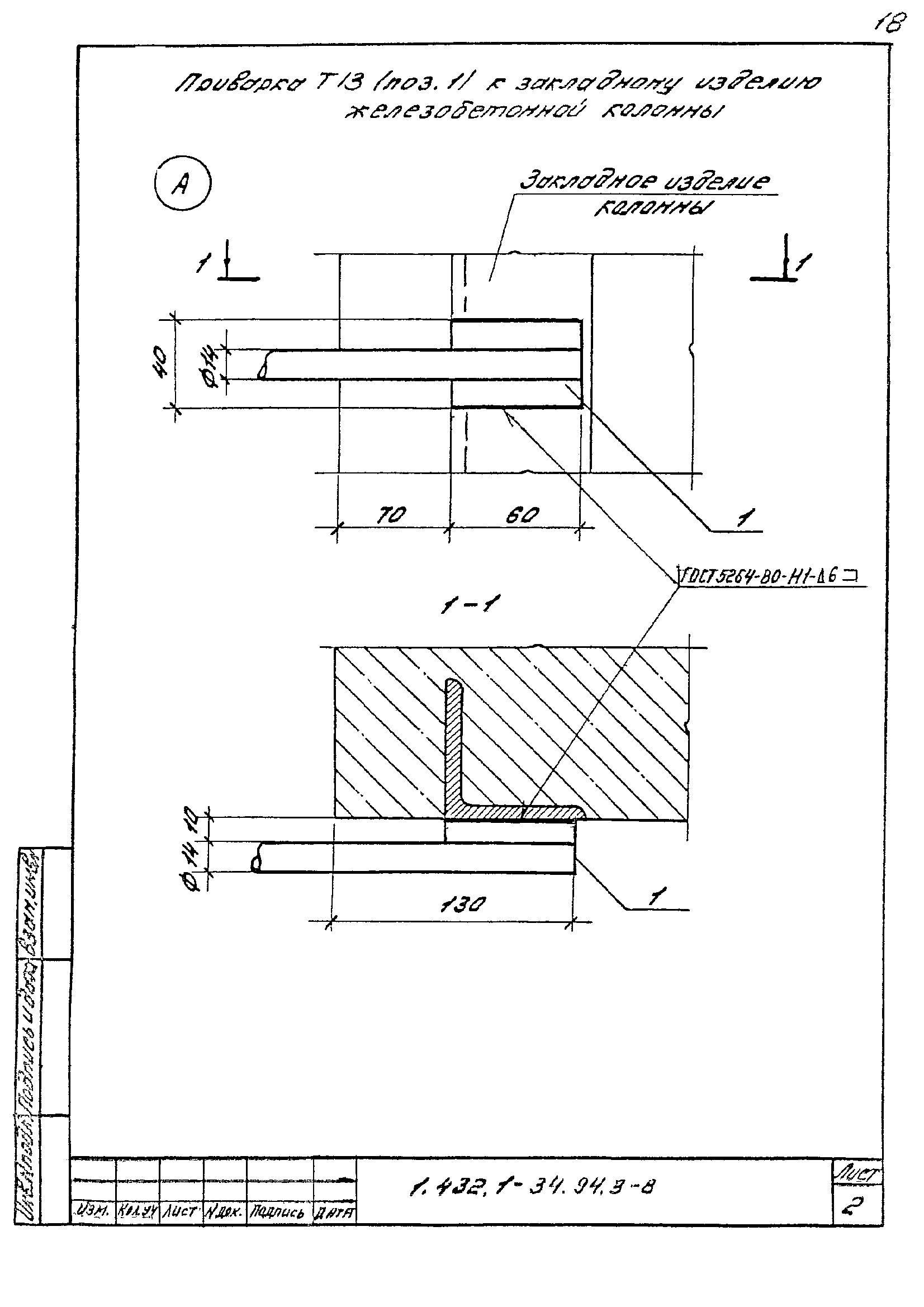

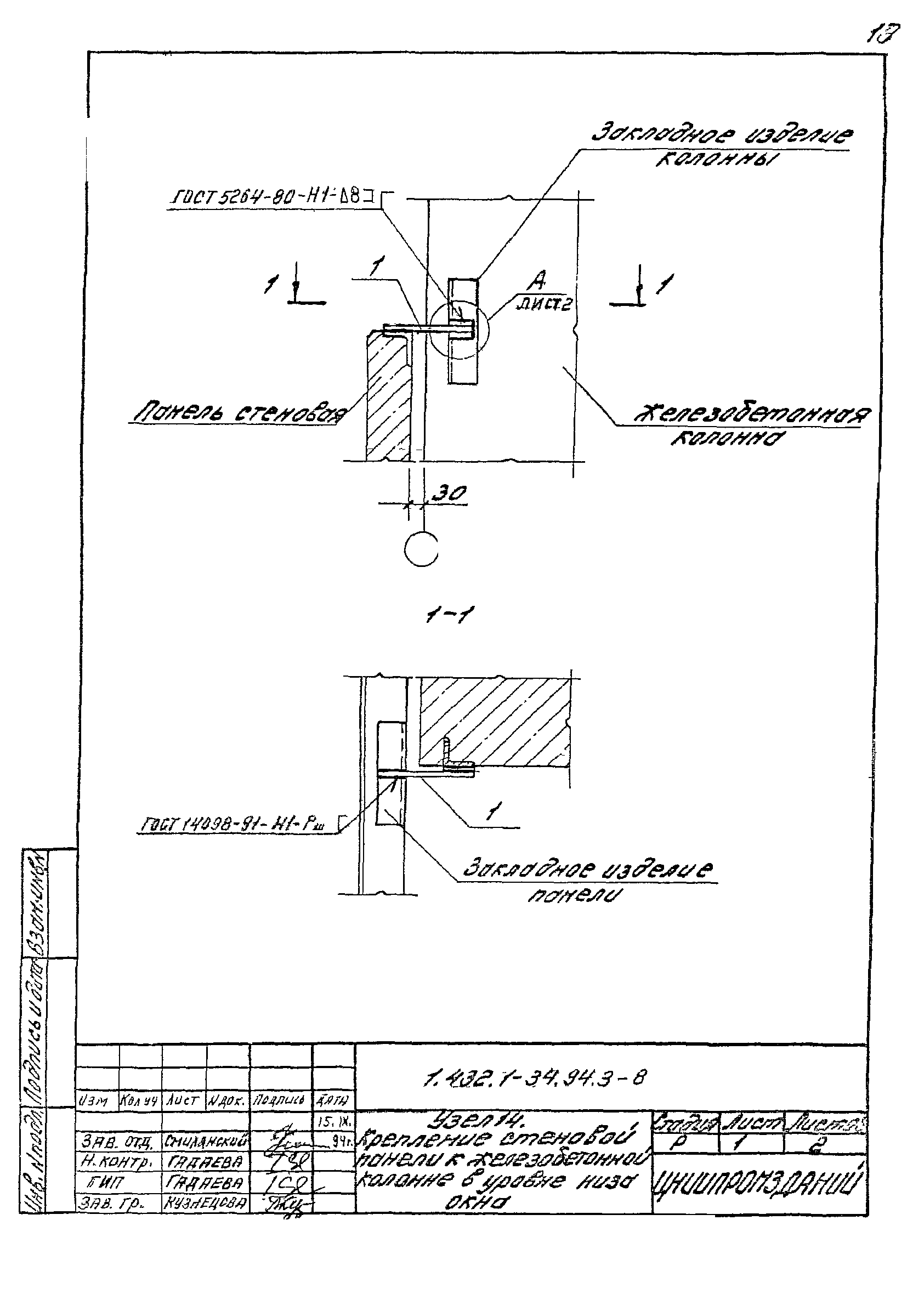

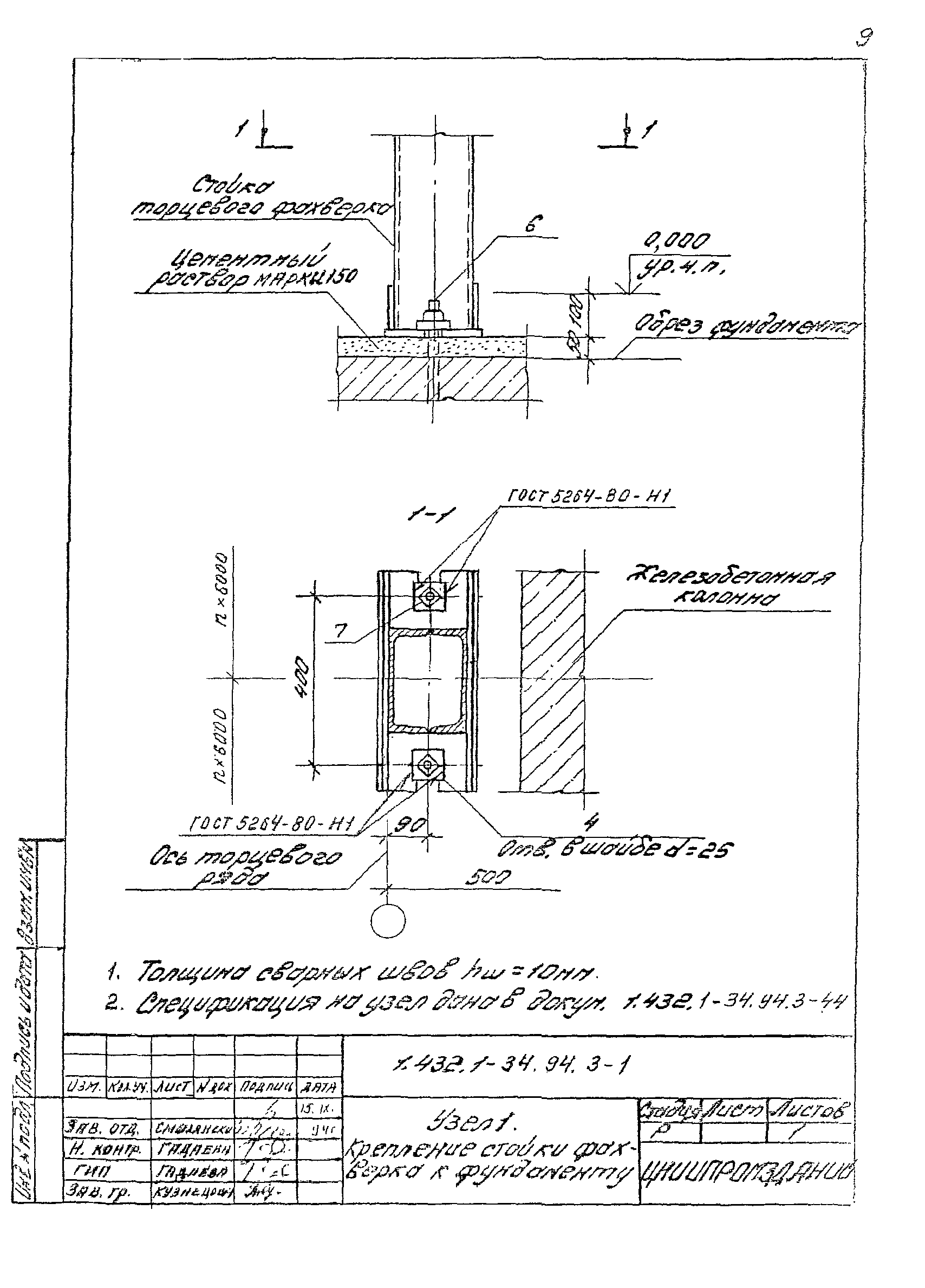

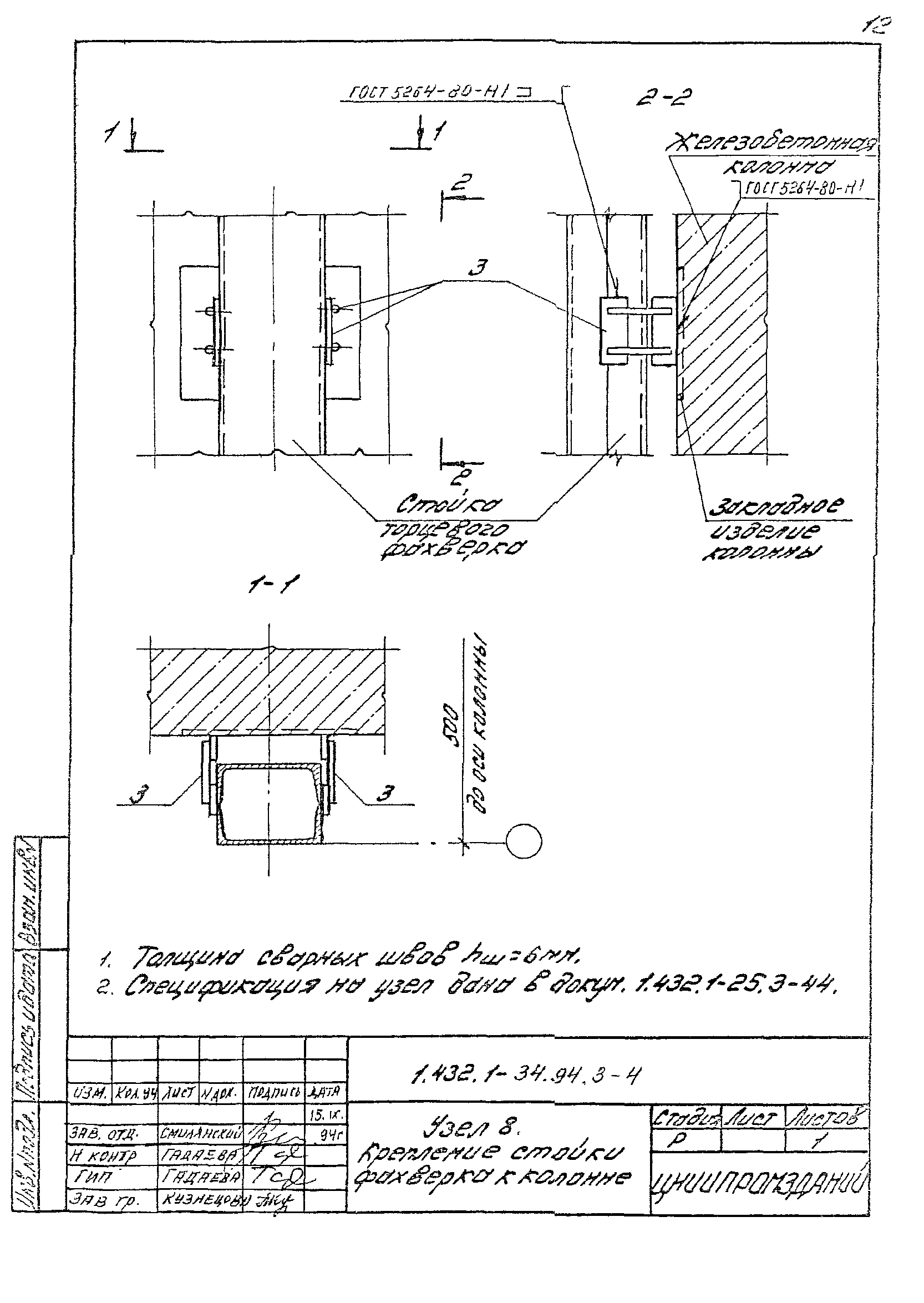

Оглавление:	1.432.1-34.94.3-ТО Техническое описание 1.432.1-34.94.3-1 Узел 1. Крепление стойки фахверка к фундаменту 1.432.1-34.94.3-2 Узел 2… 5. Стык стоек фахверка. Крепление насадки к стойке фахверка 1.432.1-34.94.3-3 Узел 6, 7. Крепление насадки к колонне торцевого ряда 1.432.1-34.94.3-4 Узел 8. Крепление стойки фахверка к колонне 1.432.1-34.94.3-5 узел 9, 10. Крепление опорной консоли РК и ТК к железобетонной колонне 1.432.1-34.94.3-6 Узел 11, 12. Крепление опорной консоли РК и ТК к стойке торцевого фахверка 1.432.1-34.94.3-7 Узел 13. Опирание стеновой панели на фундаментную балку 1.432.1-34.94.3-8 Узел 14. Крепление стеновой панели к железобетонной колонне в уровне низа окна 1.432.1-34.94.3-9 Узел 15. Крепление стеновой панели к стойке фахверка в уровень низа окна 1.432.1-34.94.3-10 Узел 16. Крепление стеновой панели к железобетонной колонне в уровне верха окна (стены навесные) 1.432.1-34.94.3-11 Узел 17. Крепление стеновой панели к стойке верха окна 1.432.1-34.94.3-12 Узел 18. Крепление стеновой панели к железобетонной колонне, балке или ферме покрытия при привязке "0" 1.432.1-34.94.3-13 Узел 19. Крепление стеновой панели глухого участка стены к стойке фахверка 1.432.1-34.94.3-14 Узел 20. Крепление стеновой панели к железобетонной ферме или балке покрытия по продольному ряду колонн при привязке "250" 1.432.1-34.94.3-15 Узел 21. Крепление стеновой панели глухого участка стены к железобетонной колонне в уровне опорной консоли 1.432.1-34.94.3-16 Узел 22. Крепление стеновой панели глухого участка стены к стойке фахверка в уровне опорной консоли 1.432.1-34.94.3-17 Узел 23. Крепление стеновой панели глухого участка стены к надколонной стойке металлической фермы 1.432.1-34.94.3-18 Узел 24. Крепление парапетной панели к плите покрытия при привязке "0" 1.432.1-34.94.3-19 Узел 25. Крепление парапетной панели к плите покрытия при привязке "250" 1.432.1-34.94.3-20 Узел 26. Крепление подкарнизной панели и стальной карнизной балки Б-2 к плите покрытия при привязке "0" 1.432.1-34.94.3-21 Узел 27. Крепление подкарнизной панели и стальной карнизной балки Б-2 к плите покрытия при привязке "250" 1.432.1-34.94.3-22 Узел 28. Крепление стеновой панели к железобетонной колонне в уровне низа окна для зданий с расчетной сейсмичностью 7, 8 и 9 баллов 1.432.1-34.94.3-23 Узел 29. Крепление стеновой панели к стальной стойке фахверка в уровне низа окна для зданий с расчетной сейсмичностью 7, 8 и 9 баллов 1.432.1-34.94.3-24 Узел 30. Крепление стеновой панели глухого участка стены к железобетонной колонне для зданий с расчетной сейсмичностью 7, 8 и 9 баллов 1.432.1-34.94.3-25 Узел 31. Крепление стеновой панели глухого участка стены к стальной стойке торцевого фахверка в углу для зданий с расчетной сейсмичностью 7, 8 и 9 баллов 1.432.1-34.94.3-26 Узел 32. Крепление стеновой панели к железобетонной колонне в уровне опорной консоли для зданий с расчетной сейсмичностью 7, 8 и 9 баллов 1.432.1-34.94.3-27 Узел 33. Крепление стеновой панели к стальной стойке фахверка в уровне опорной консоли для зданий с расчетной сейсмичностью 7, 8 и 9 баллов 1.432.1-34.94.3-28 Узел 34. Крепление стеновой панели глухого участка стены к стойке фахверка по оси среднего ряда для зданий с расчетной сейсмичностью 7, 8 и 9 баллов 1.432.1-34.94.3-29 Узел 35. Крепление стеновой панели к стойке фахверка в уровне опорной консоли по оси среднего ряда для зданий с расчетной сейсмичностью 7, 8 и 9 баллов 1.432.1-34.94.3-30 Узел 36. Крепление доборной панели в местах уступа парапета 1.432.1-34.94.3-31 Узел 37. Крепление стеновой панели парапета к насадке фахверка НС среднего ряда в глухом участке стены 1.432.1-34.94.3-32 Узел 38. Крепление панели парапета к насадке фахверка по оси среднего ряда 1.432.1-34.94.3-33 Узел 39. Крепление стеновой панели парапета к насадке фахверка НФ среднего ряда в глухом участке стены 1.432.1-34.94.3-34 Узел 40. Крепление парапетной панели продольной стены в углу (в местах уступа) 1.432.1-34.94.3-35 Узел 41. Крепление панели парапета стены к насадке НУ в углу здания 1.432.1-34.94.3-36 Узел 42. Крепление подкарнизной панели стальной карнизной балки и панелей фронта на торцевой стены в углу здания (в местах уступа) при привязке "б" 1.432.1-34.94.3-37 Узел 43. Крепление подкарнизной панели, стальной балки и панелей фронта торцевой стены в углу здания (в местах уступа) при привязке "250" 1.432.1-34.94.3-38 Узел 44. Крепление парапетной панели продольной стены и панели торца в углу здания к насадке фахверка НУ при привязке "0" 1.432.1-34.94.3-39 Узел 45. Крепление парапетной панели продольной стены и панели торца в углу здания к насадке фахверка НУ при привязке "250" 1.432.1-34.94.3-40 Узел 46. Крепление стеновой панели глухого участка стены к стальному элементу колонны фахверка 1.432.1-34.94.3-41 Узел 47, 48. Крепление простенков к надоконной и подоконной панелям 1.432.1-34.94.3-42 Узел 49… 52. Заполнение швов между панелями в обычных условиях 1.432.1-34.94.3-43 Узел 53… 55. Заполнение швов между панелями в сейсмических условиях 1.432.1-34.94.3-44 Монтажные узлы. Спецификация
Разработан:	ЦНИИпромзданий
Утверждён:	20.09.1994 Минстрой России (Russian Federation Minstroy 9-3-1/128)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Заменяет собой:	Серия 1.432.1-25 «Стены из железобетонных панелей для неотапливаемых одноэтажных производственных зданий с шагом колонн 6 м»
Нормативные ссылки:	СНиП 3.03.01-87 «Несущие и ограждающие конструкции» ГОСТ 14098-91 «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры» ГОСТ 24379.1-80 «Болты фундаментные. Конструкция и размеры» ГОСТ 19177-81 «Прокладки резиновые пористые уплотняющие. Технические условия» ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы» ГОСТ 27772-88 «Прокат для строительных стальных конструкций. Общие технические условия» ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 11371-78 «Шайбы. Технические условия» Серия 1.415.1-2 «Выпуск 1. Балки для стен зданий с шагом колонн 6 м. Указания по применению. Рабочие чертежи»
