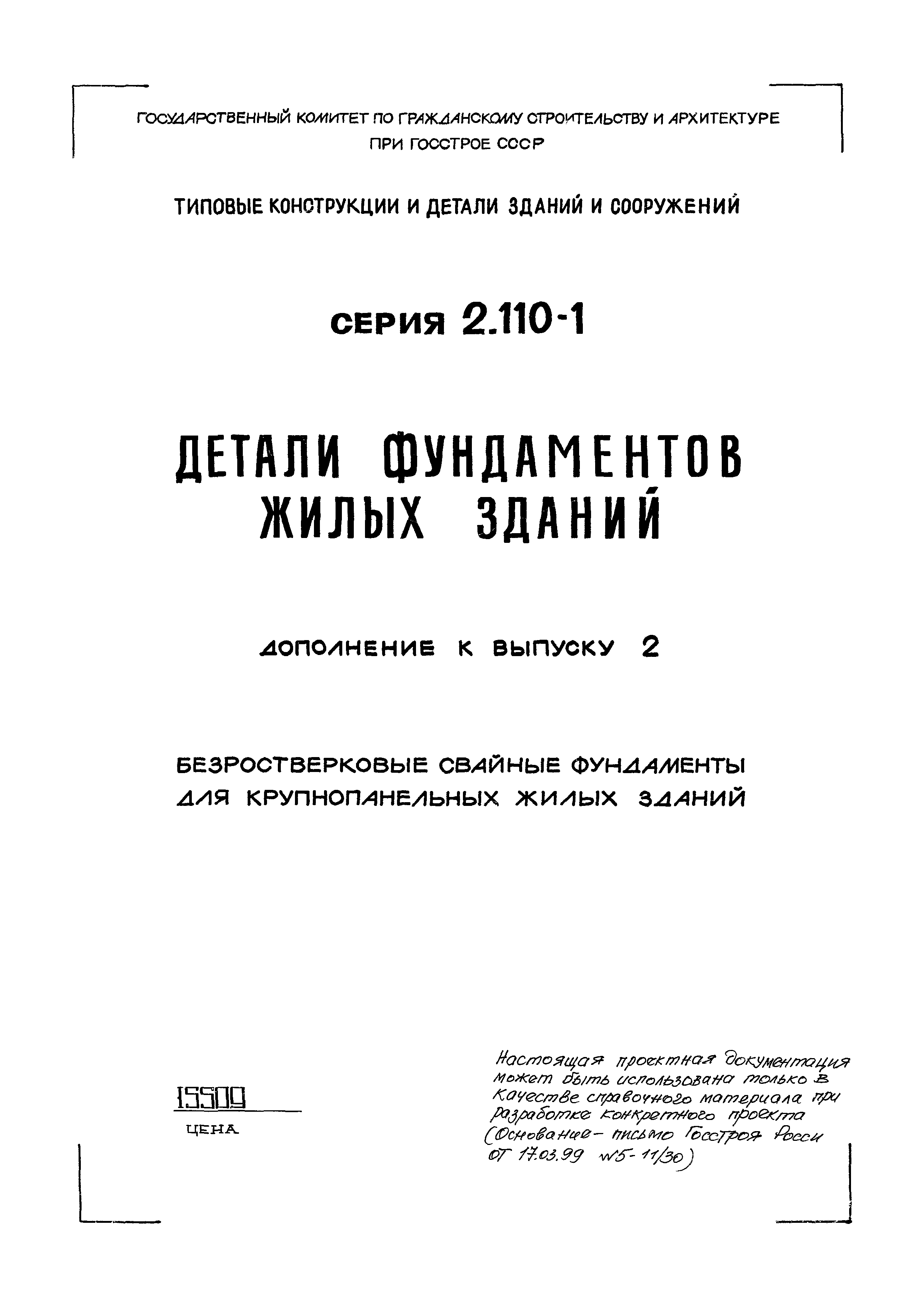

Скачать Серия 2.110-1 Выпуск 2 дополнение. Безростверковые свайные фундаменты для крупнопанельных жилых зданий

Дата актуализации: 10.08.2017

Серия 2.110-1

Выпуск 2 дополнение. Безростверковые свайные фундаменты для крупнопанельных жилых зданий

Обозначение:	Серия 2.110-1
Обозначение англ:	Series 2.110-1
Статус:	действует
Название рус.:	Выпуск 2 дополнение. Безростверковые свайные фундаменты для крупнопанельных жилых зданий
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Область применения:	Альбом предназначен для применения при проектировании и строительстве в обычных условиях крупнопанельных жилых зданий с шагом поперечных стен 2,4 - 3,6 м (малый шаг) и 2,4 - 6,6 м (большой и смешанный шаг)

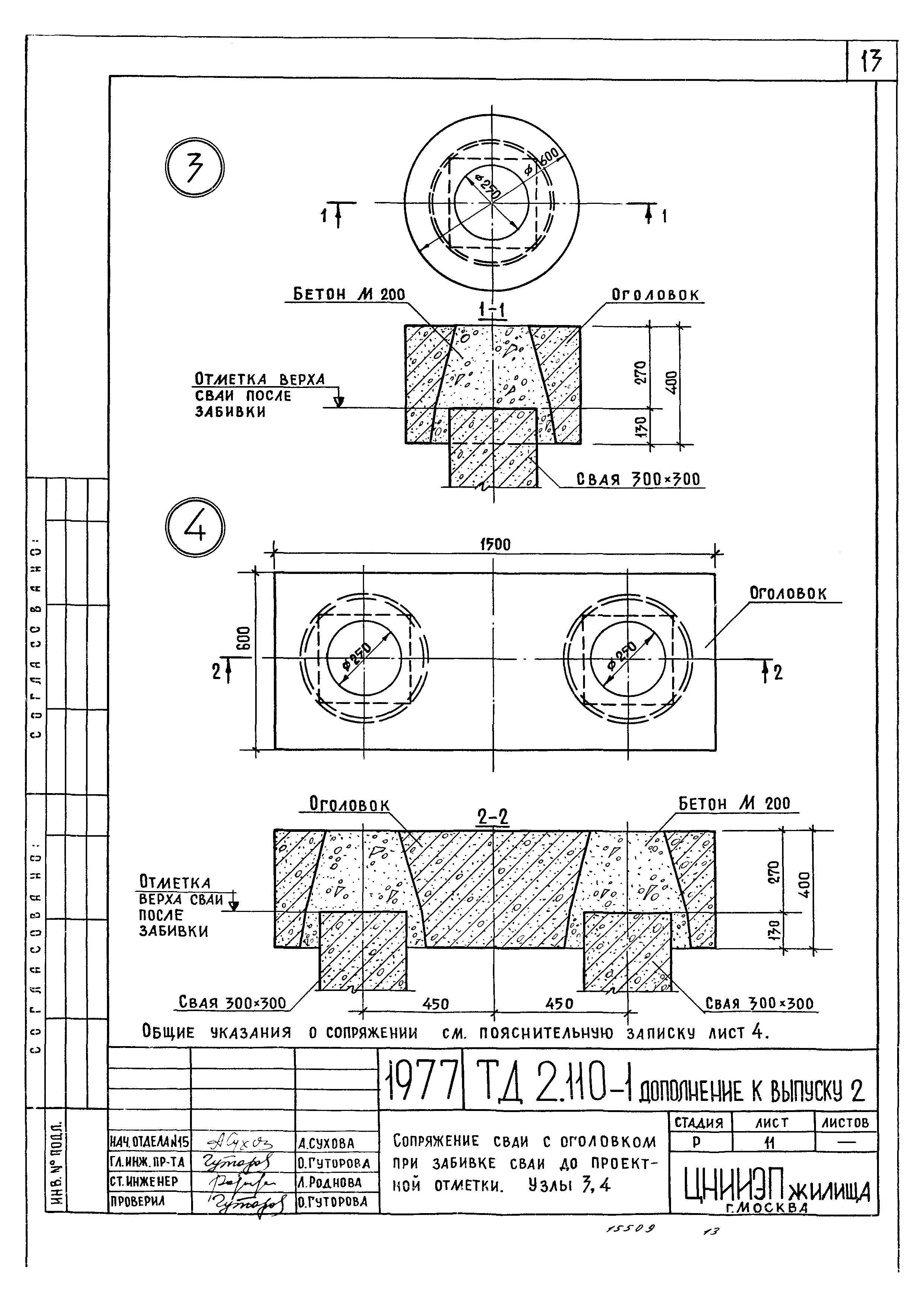

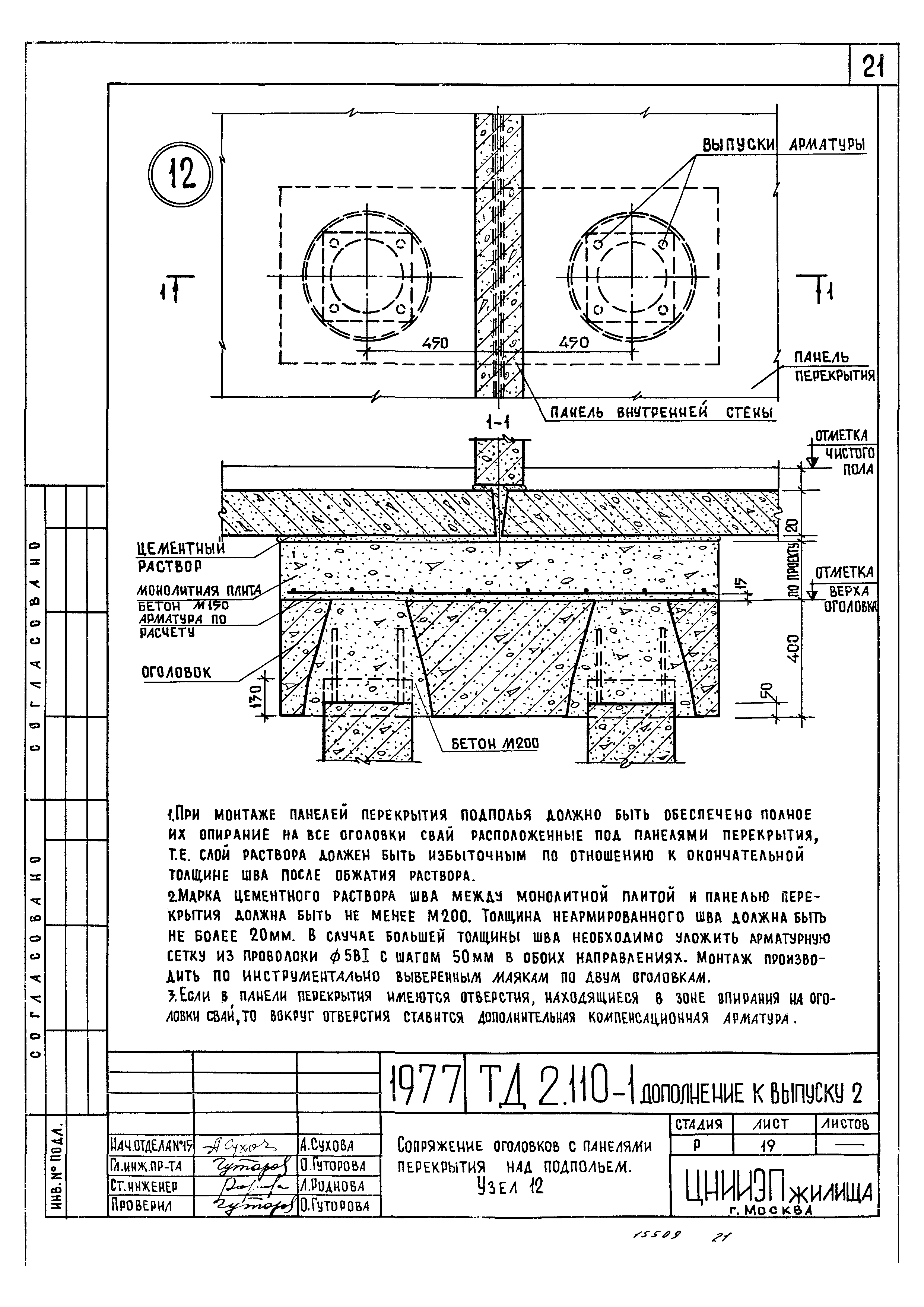

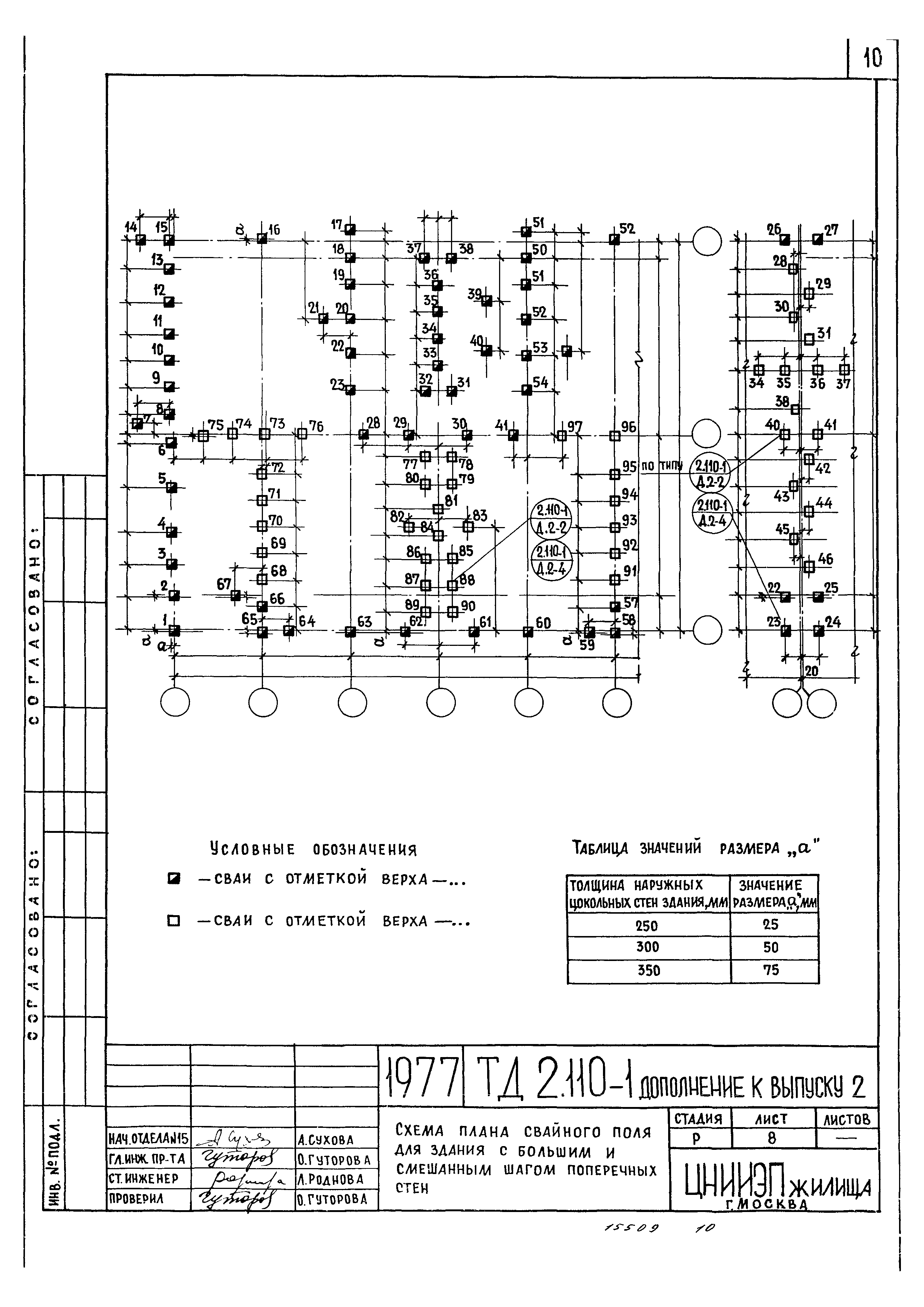

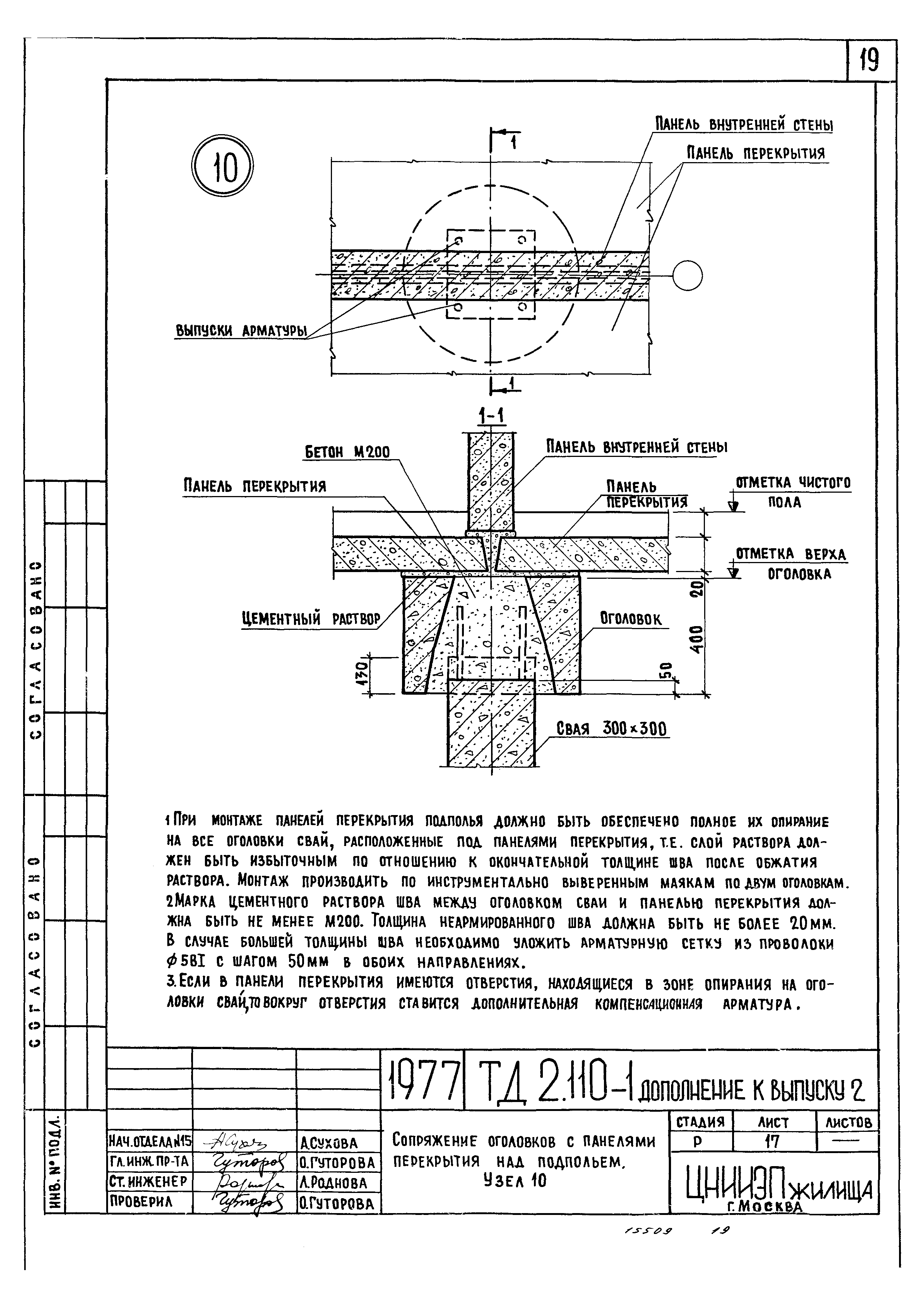

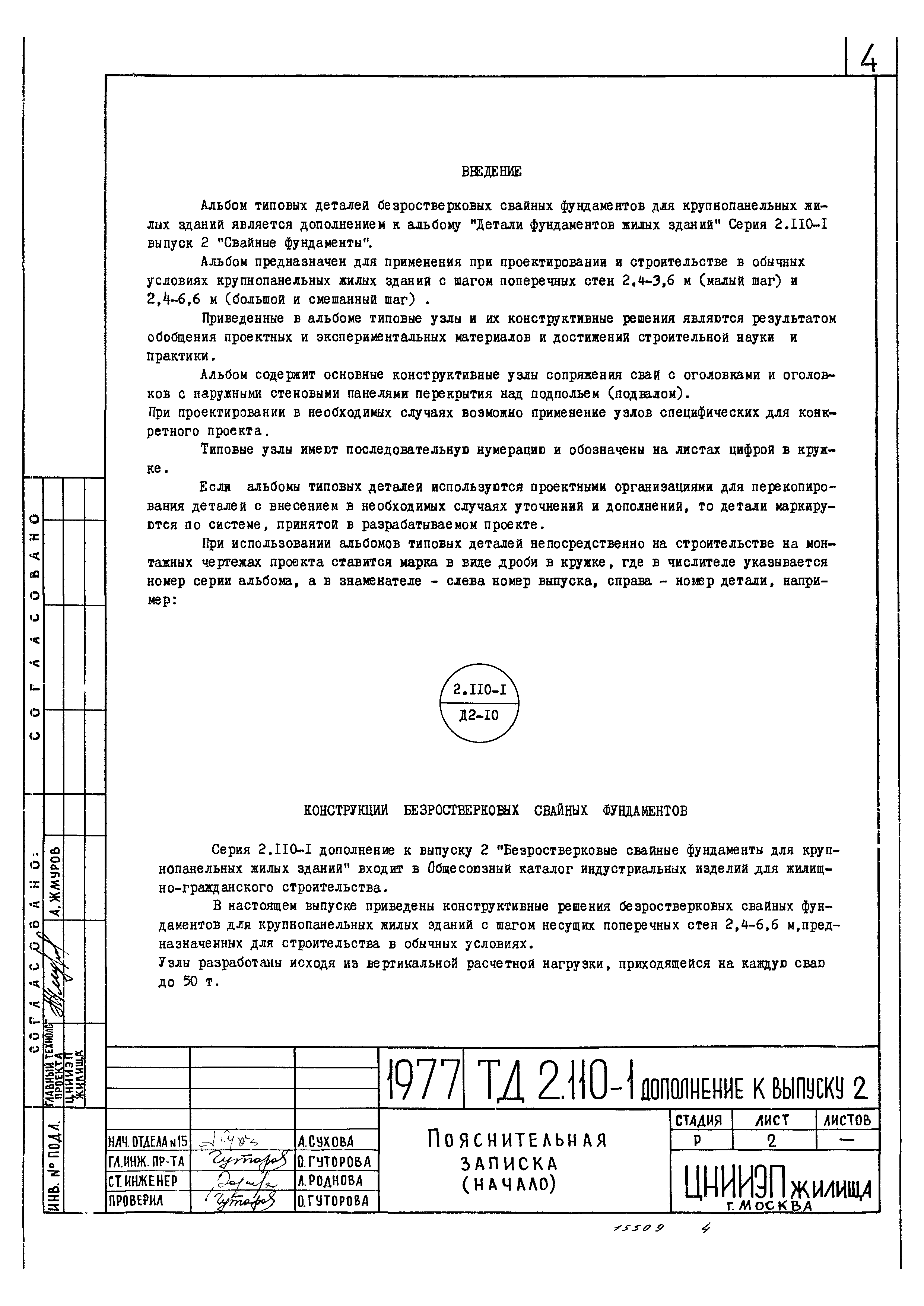

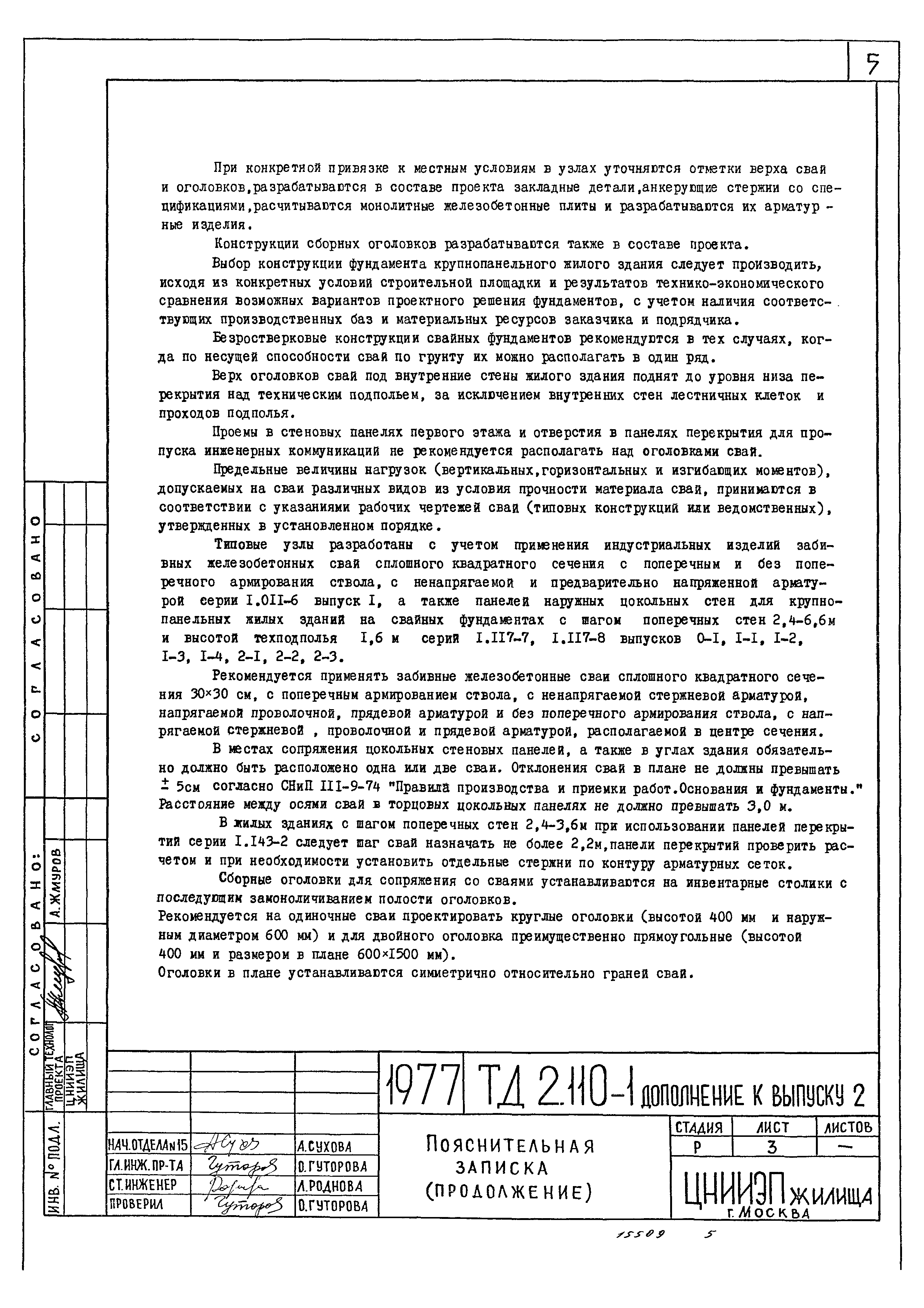

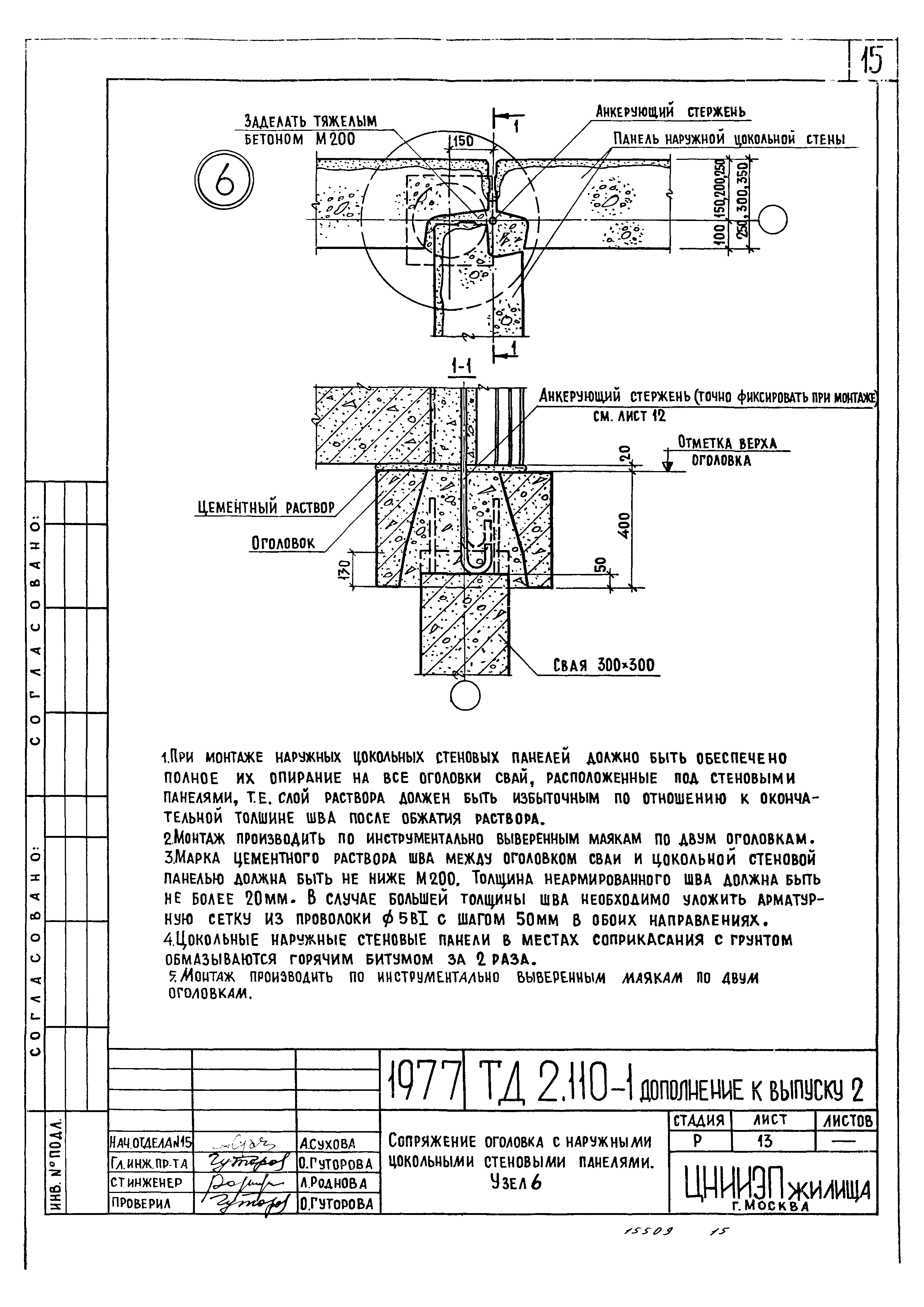

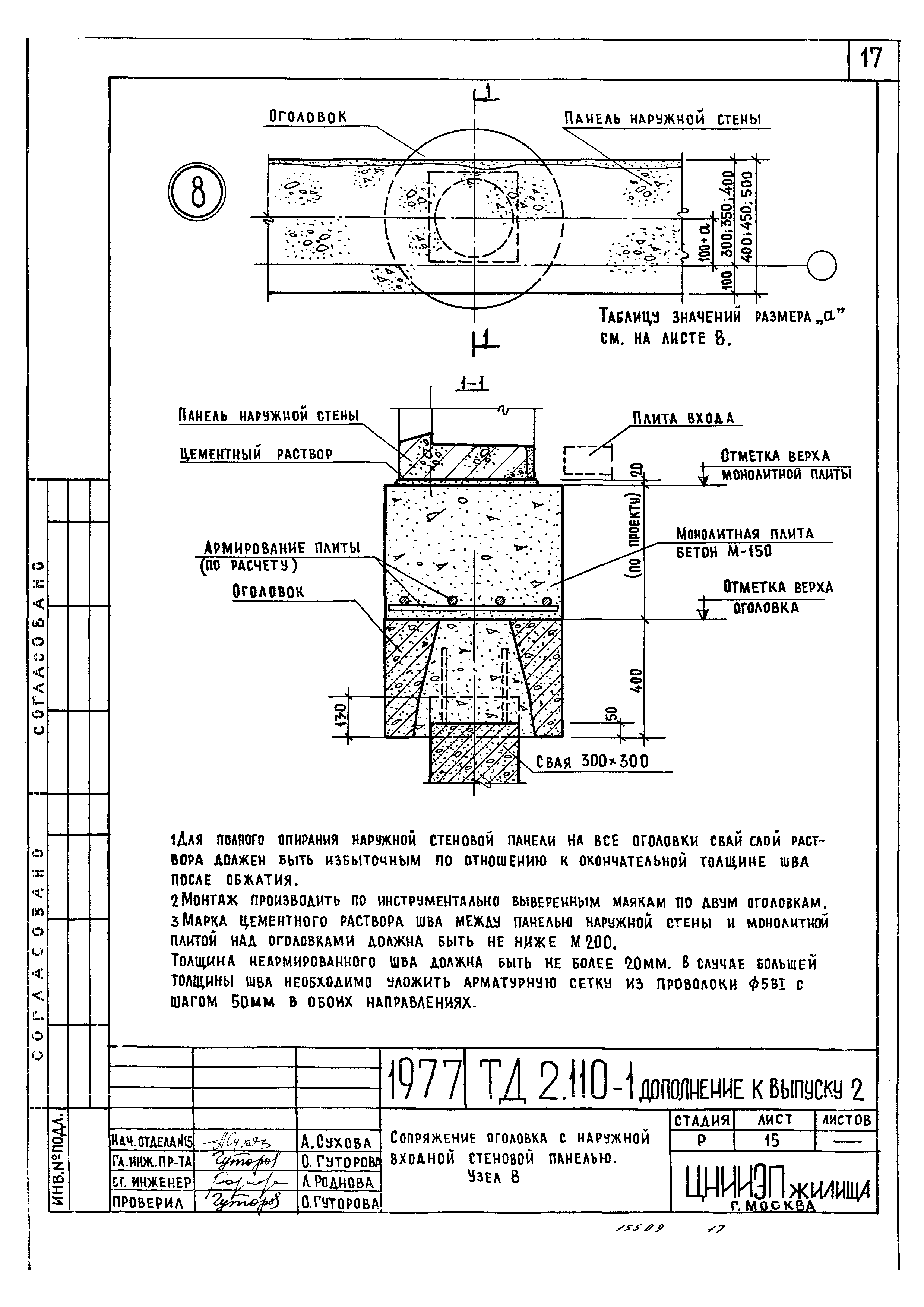

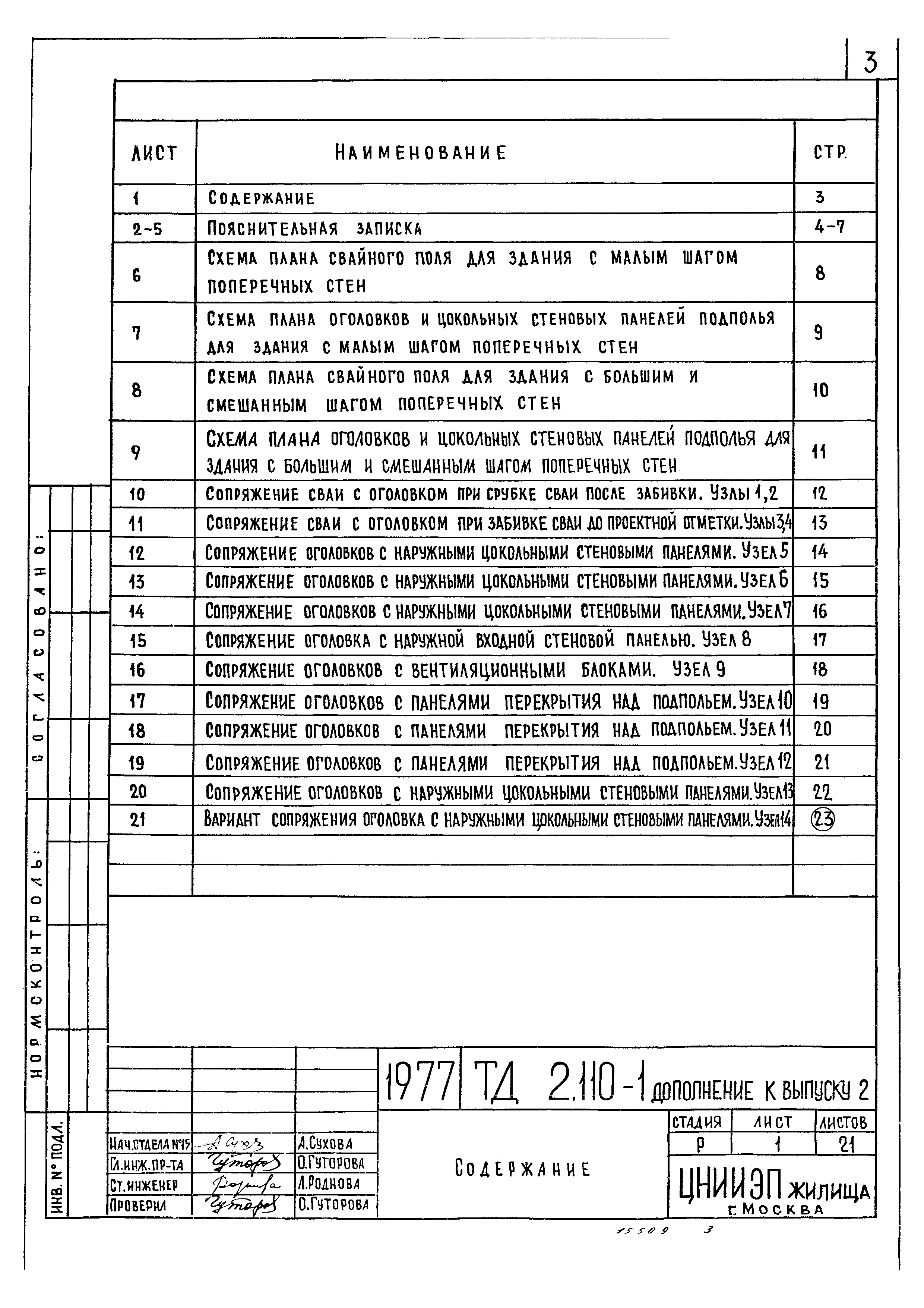

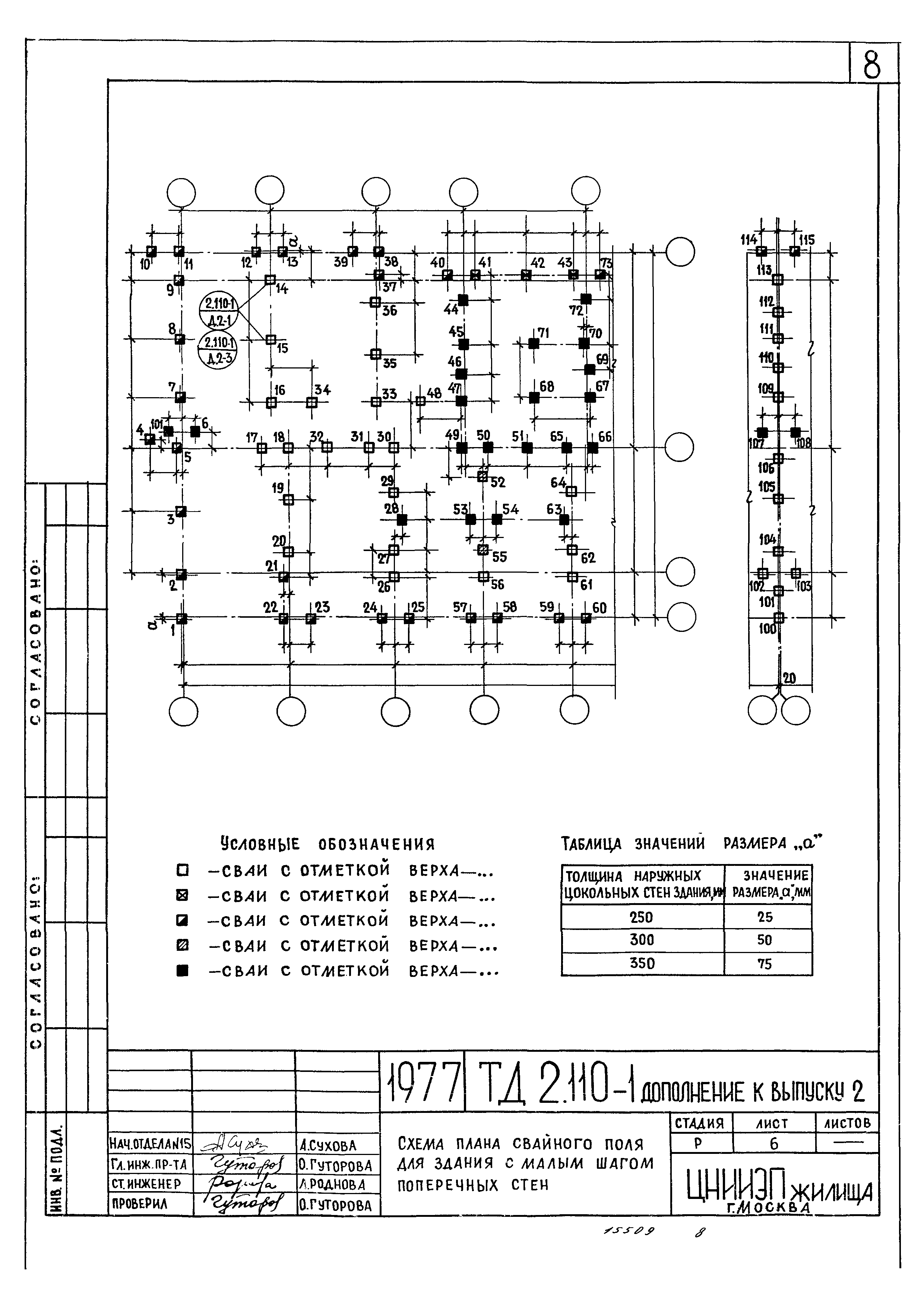

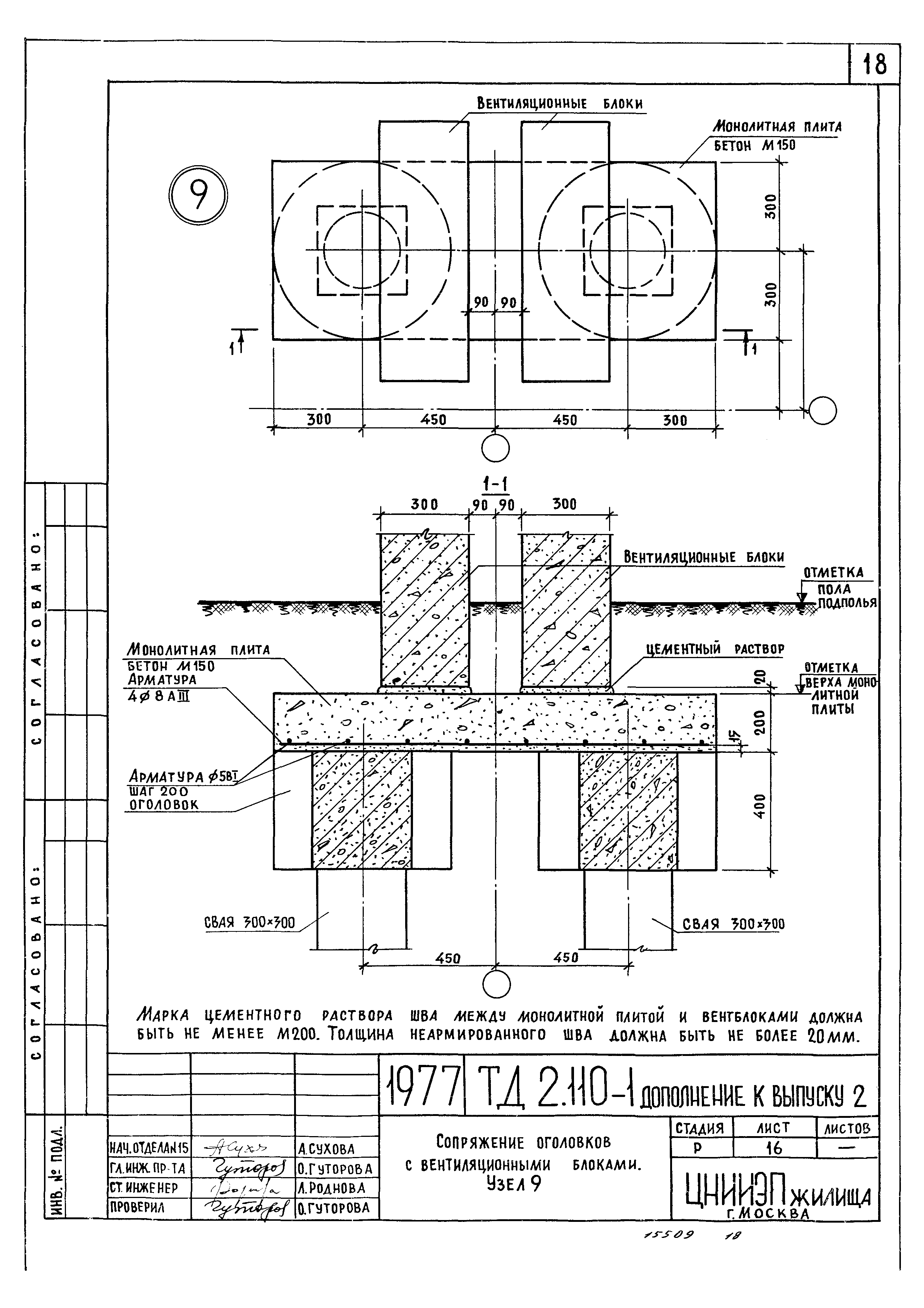

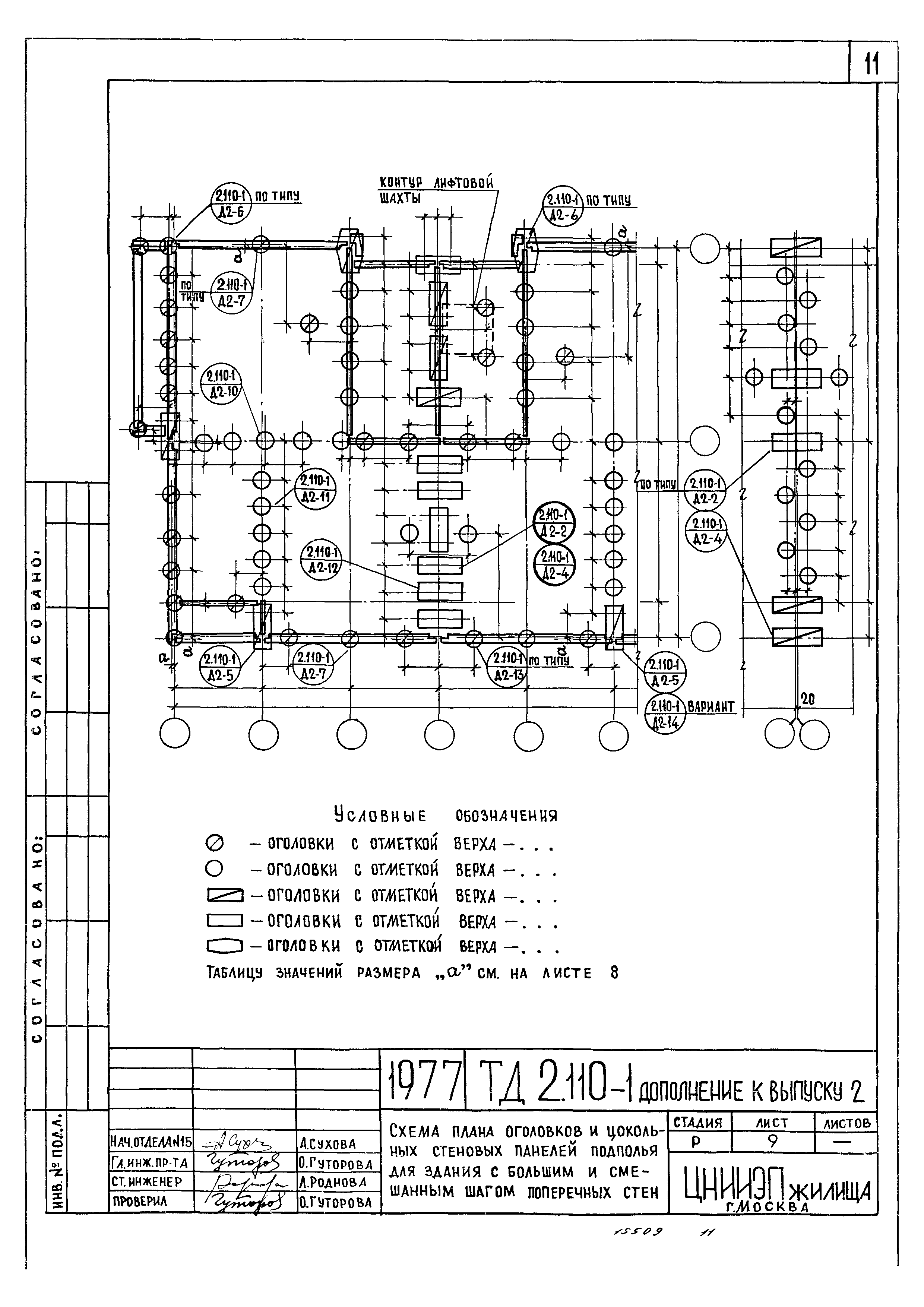

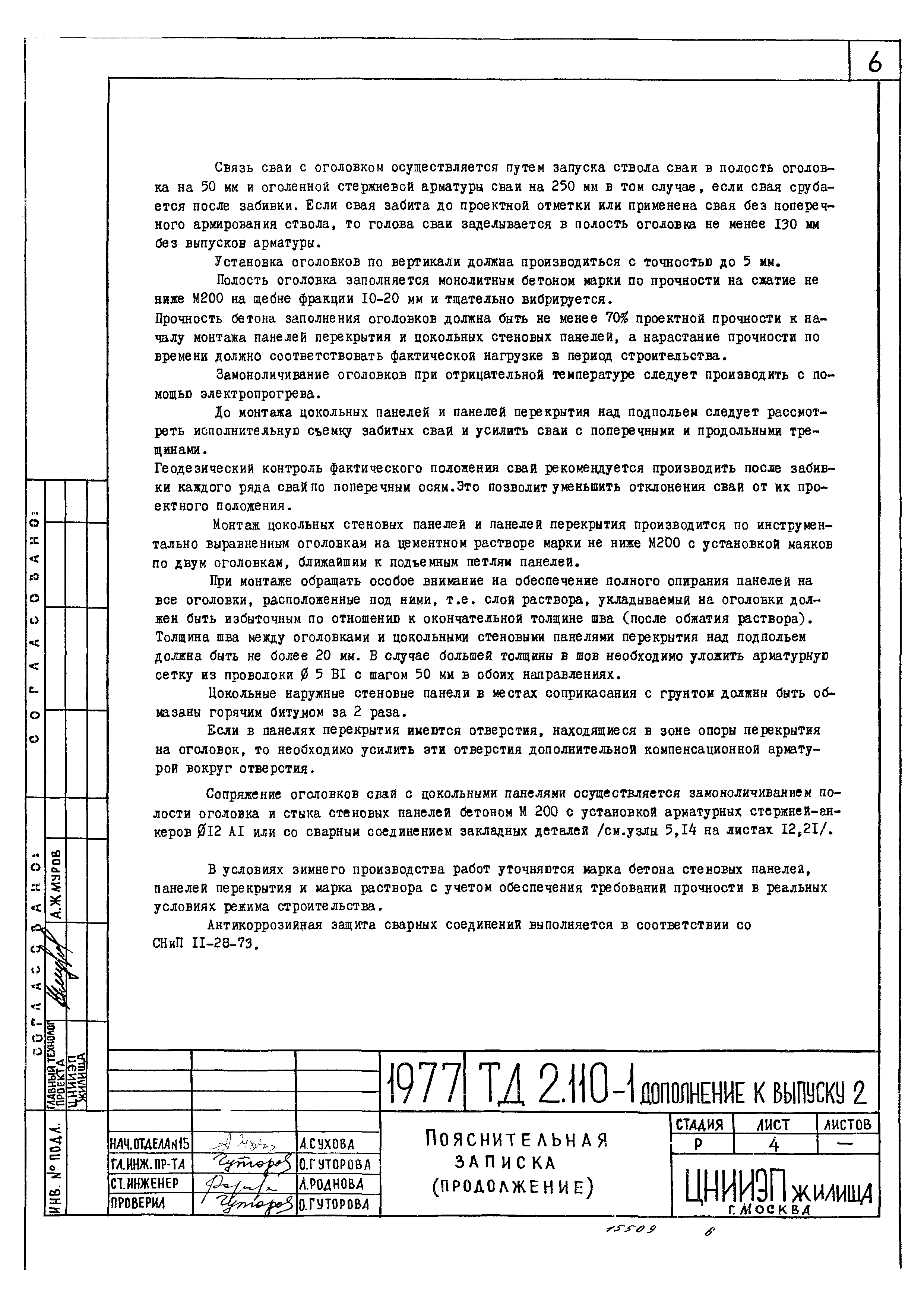

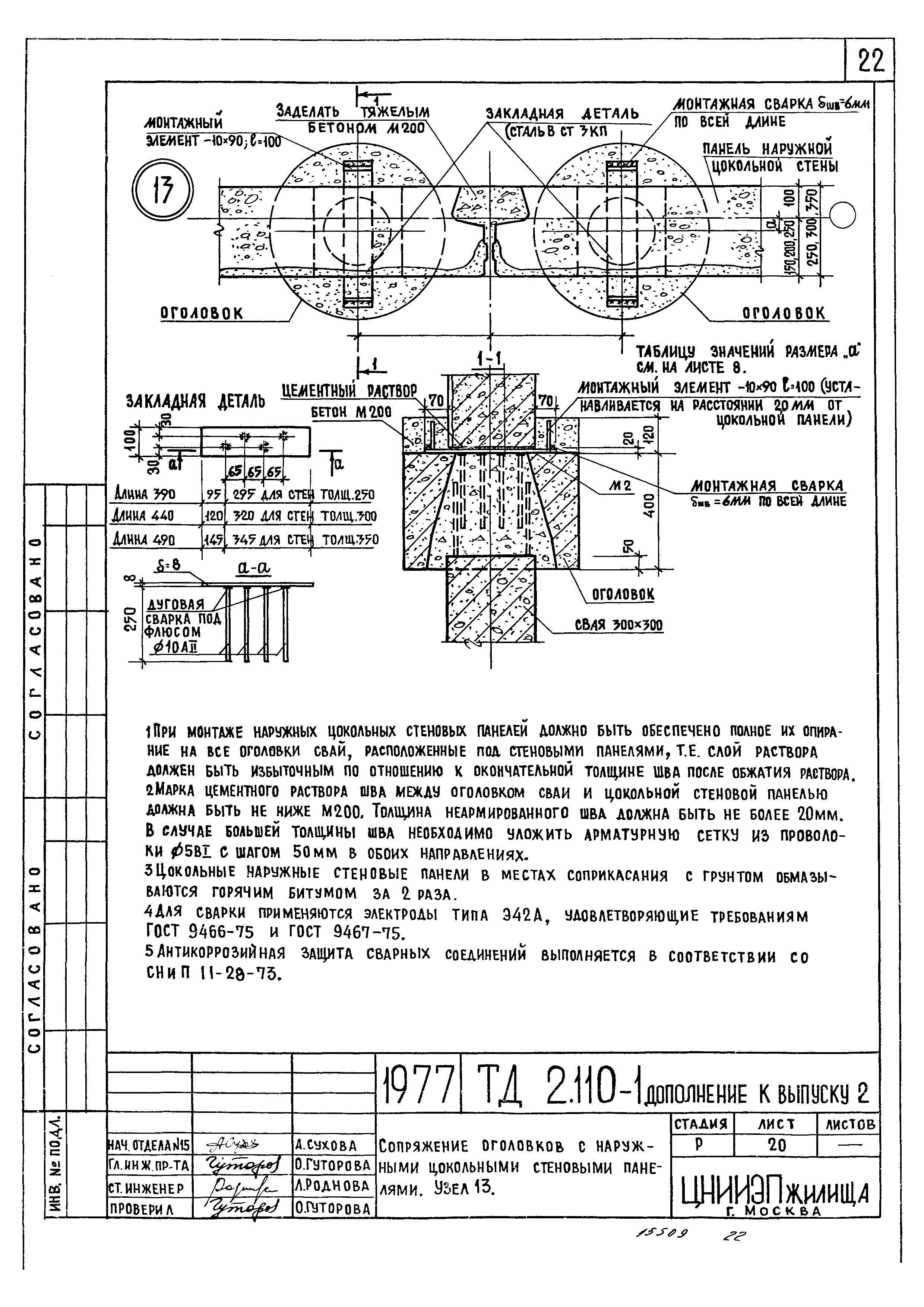

Оглавление:	Содержание Пояснительная записка Схема плана свайного поля для здания с малым шагом поперечных стен Схема плана оголовков и цокольных стеновых панелей подполья для здания с малым шагом поперечных стен Схема плана свайного поля для здания с большим и смешанным шагом поперечных стен Схема плана оголовков и цокольных стеновых панелей подполья для здания с большим и смешанным шагом поперечных стен Сопряжение сваи с оголовком при срубке сваи после забивки. Узлы 1, 2 Сопряжение сваи с оголовком при забивке сваи до проектной отметки. Узлы 3, 4 Сопряжение оголовков с наружными цокольными стеновыми панелями. Узел 5 Сопряжение оголовков с наружными цокольными стеновыми панелями. Узел 6 Сопряжение оголовков с наружными цокольными стеновыми панелями. Узел 7 Сопряжение оголовков с наружной входной стеновой панелью. Узел 8 Сопряжение оголовков с вентиляционными блоками. Узел 9 Сопряжение оголовков с панелями перекрытия над подпольем. Узел 10 Сопряжение оголовков с панелями перекрытия над подпольем. Узел 11 Сопряжение оголовков с панелями перекрытия над подпольем. Узел 12 Сопряжение оголовков с наружными цокольными стеновыми панелями. Узел 13 Вариант сопряжения оголовка с наружными цокольными стеновыми панелями. Узел 14
Разработан:	ЦНИИЭП жилища
Утверждён:	25.08.1978 Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР (189)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Конструкции нулевого цикла Детали фундаментов
Нормативные ссылки:	ГОСТ 9466-75 «Электроды покрытые металлические для ручной дуговой сварки сталей и наплавки. Классификация и общие технические условия» ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы» СНиП II-Б.5-67 «Свайные фундаменты. Нормы проектирования» СНиП II-15-74 «Основания зданий и сооружений» СНиП II-28-73* «Защита строительных конструкций от коррозии. Нормы проектирования» СН 301-65 «Указания по проектированию гидроизоляции подземных частей зданий и сооружений» СНиП II-21-75 «Бетонные и железобетонные конструкции» СНиП III-9-74 «Основания и фундаменты» Серия 1.117-8 «Выпуск 2-3. Арматурные изделия и закладные детали панелей толщиной 350 мм»
