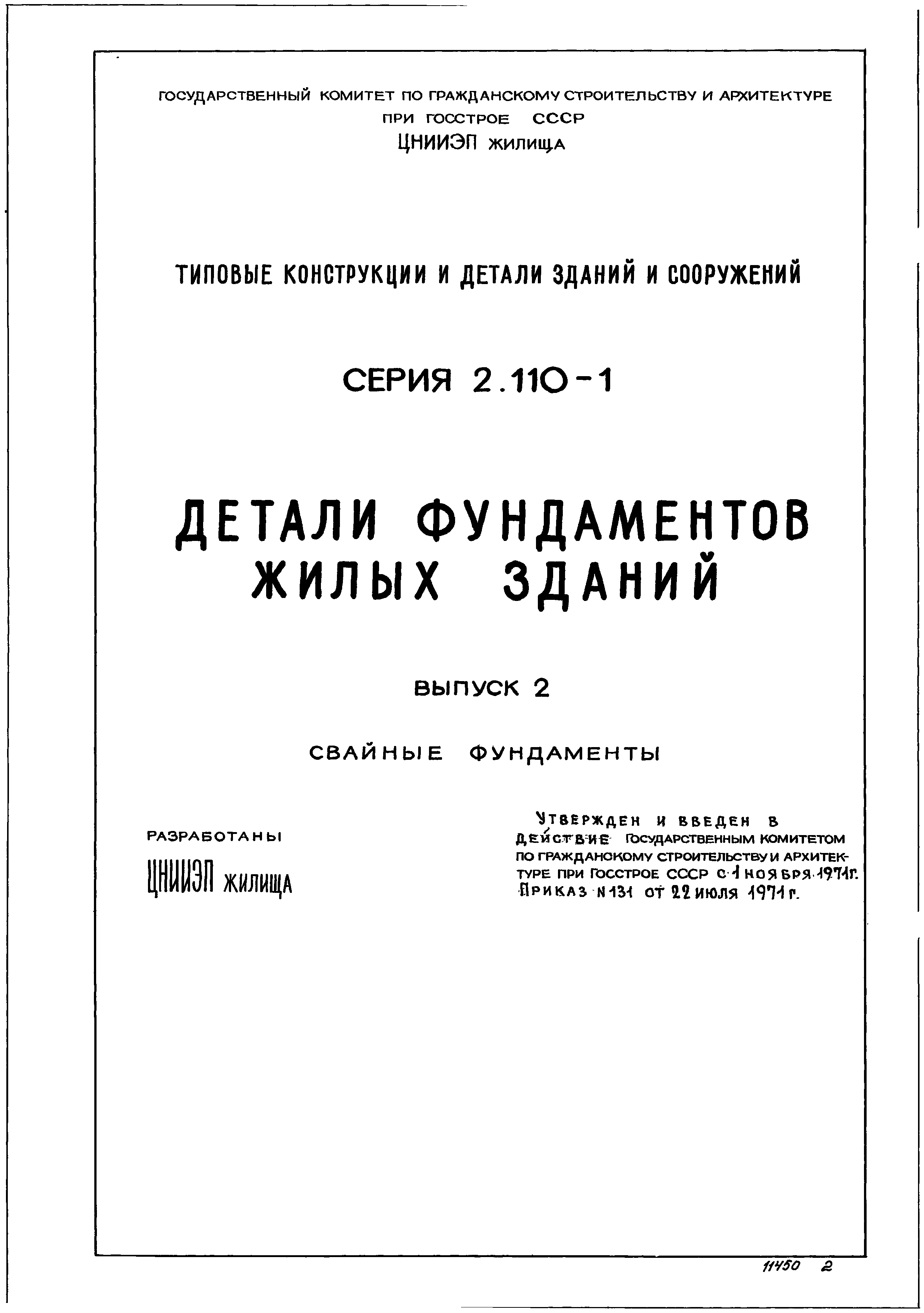

Скачать Серия 2.110-1 Выпуск 2. Свайные фундаменты

Дата актуализации: 10.08.2017

Серия 2.110-1

Выпуск 2. Свайные фундаменты

Обозначение:	Серия 2.110-1
Обозначение англ:	Series 2.110-1
Статус:	действует
Название рус.:	Выпуск 2. Свайные фундаменты
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Область применения:	В настоящем альбоме приведены конструктивные решения свайных фундаментов для 5 - 9 - этажных жилых домов, предназначенных для строительства в обычных условиях

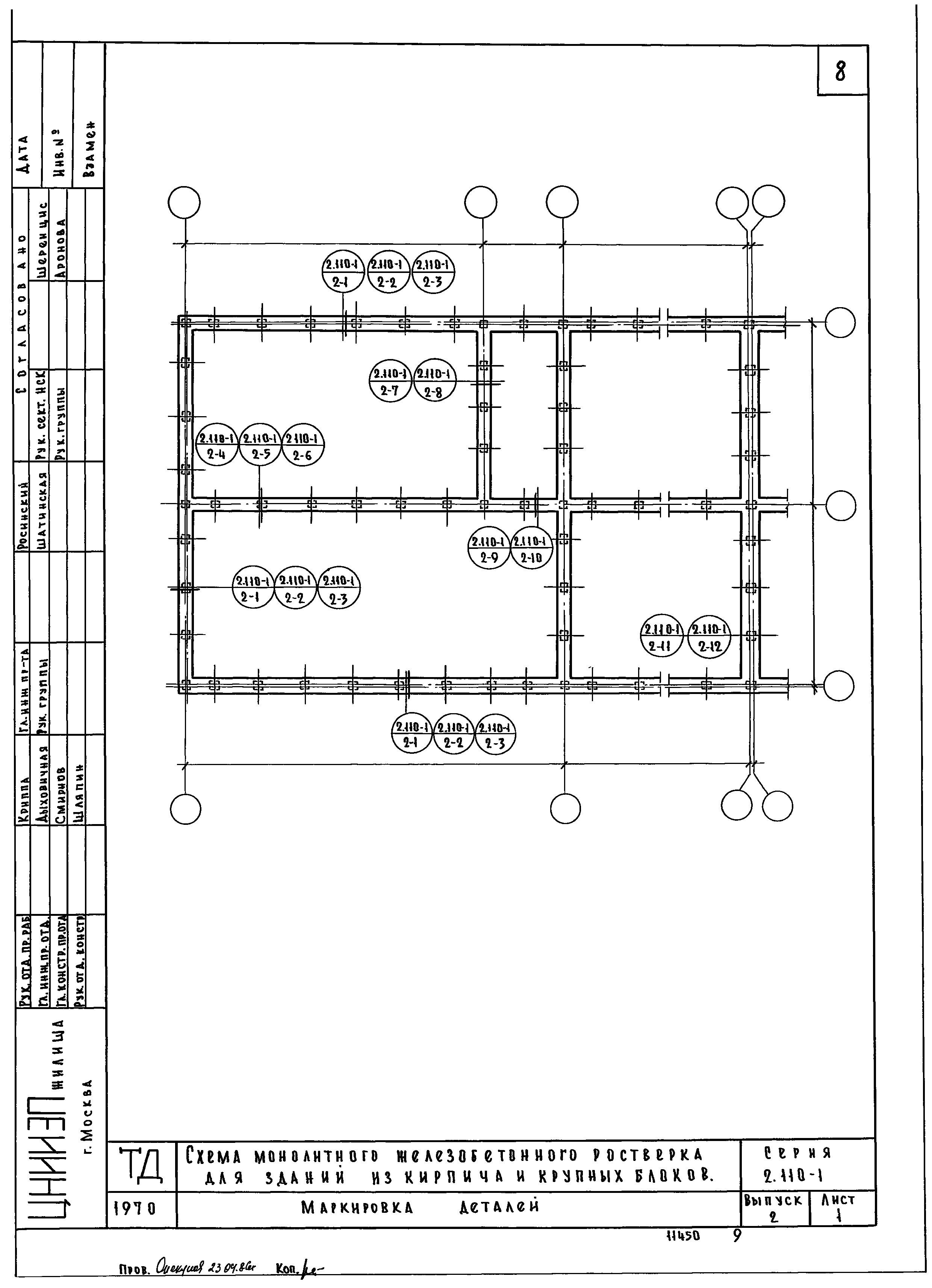

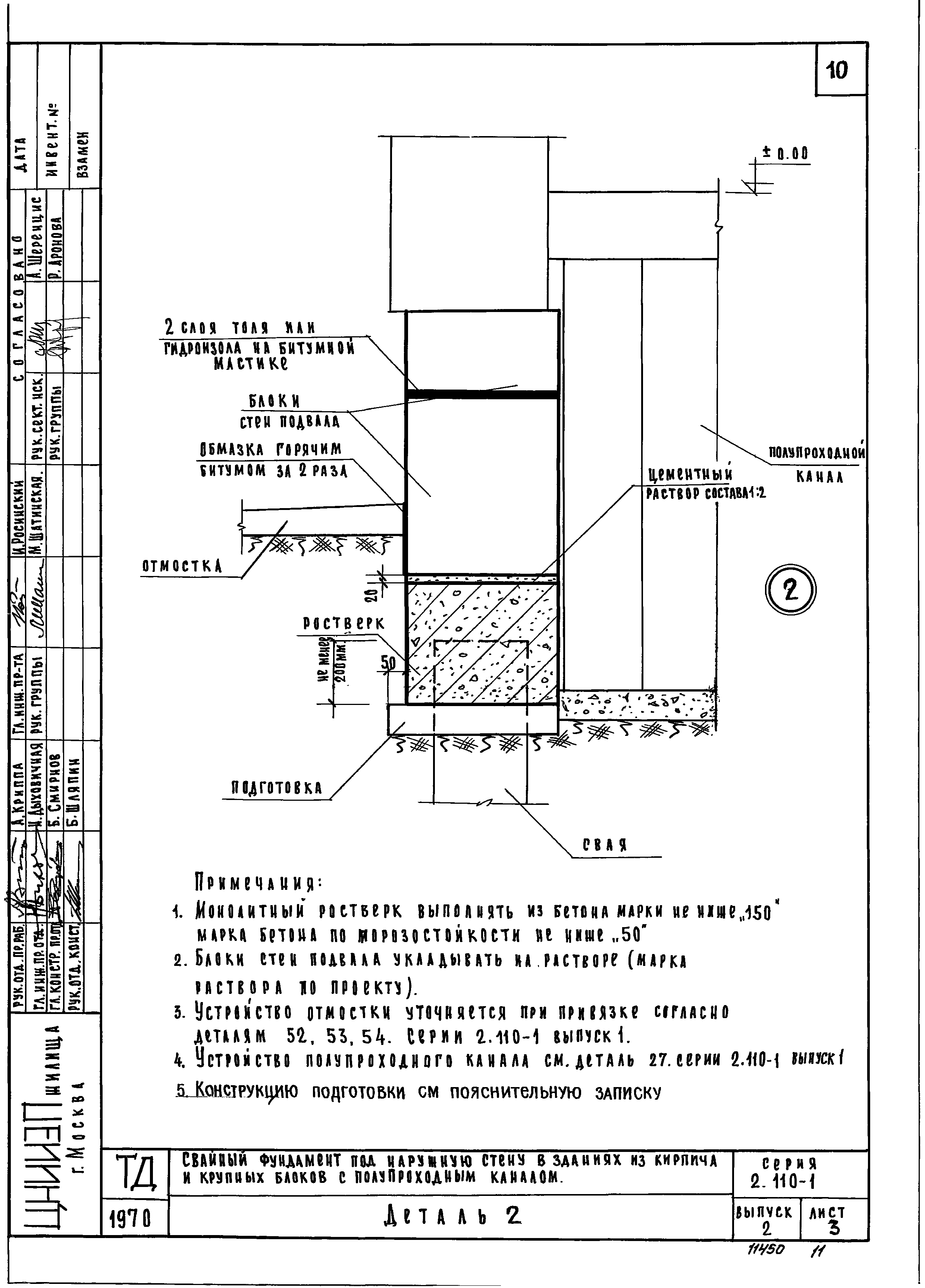

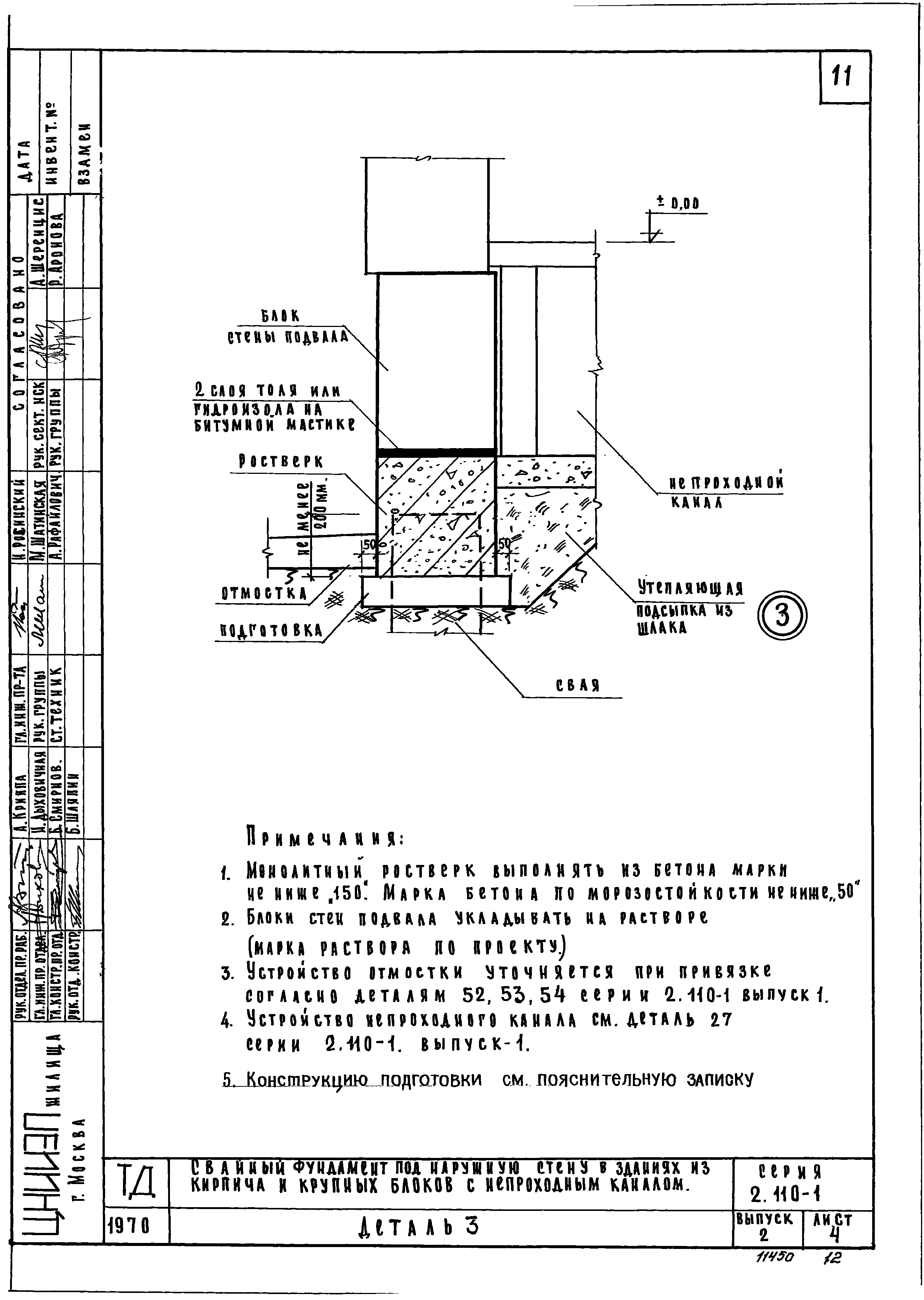

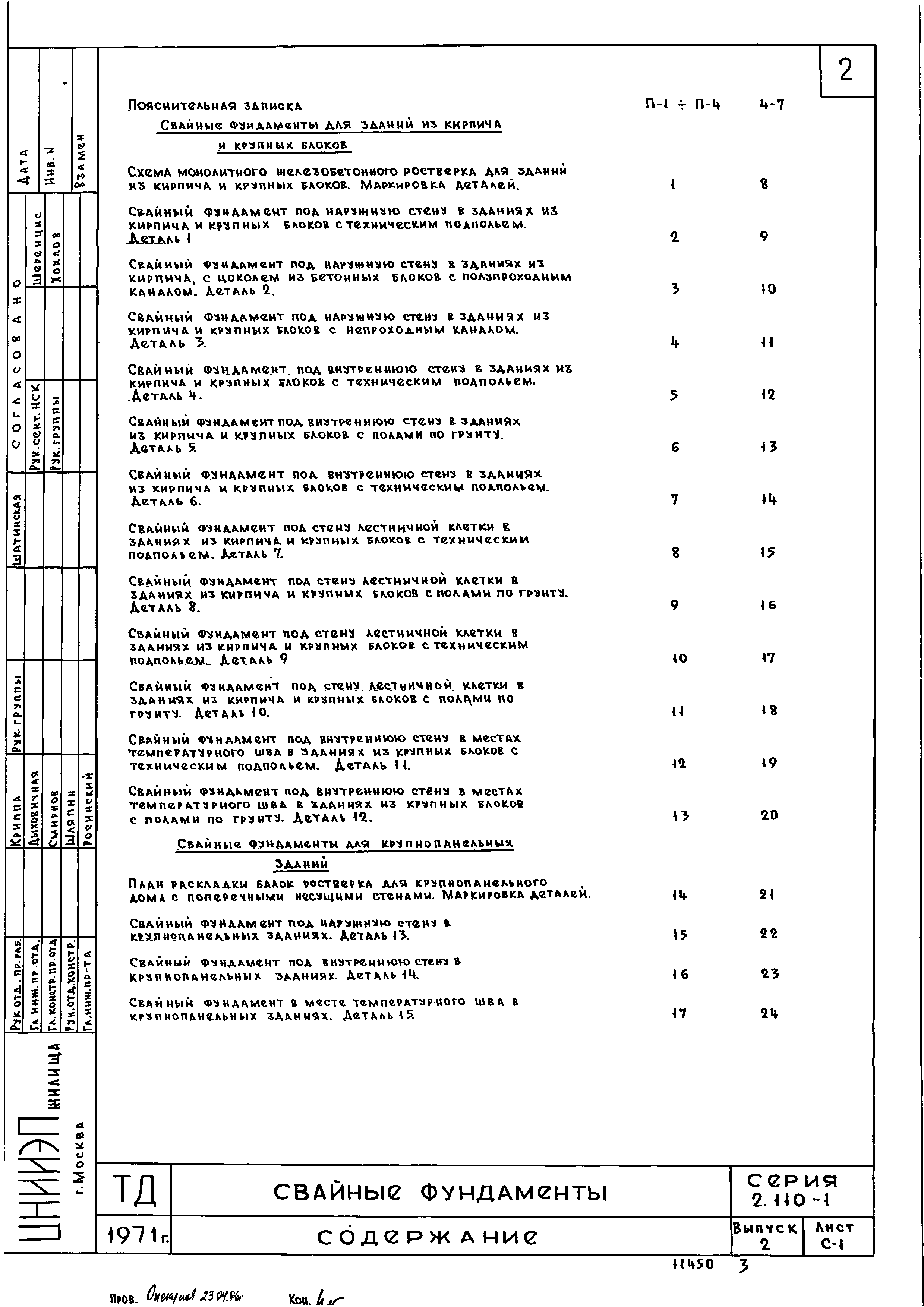

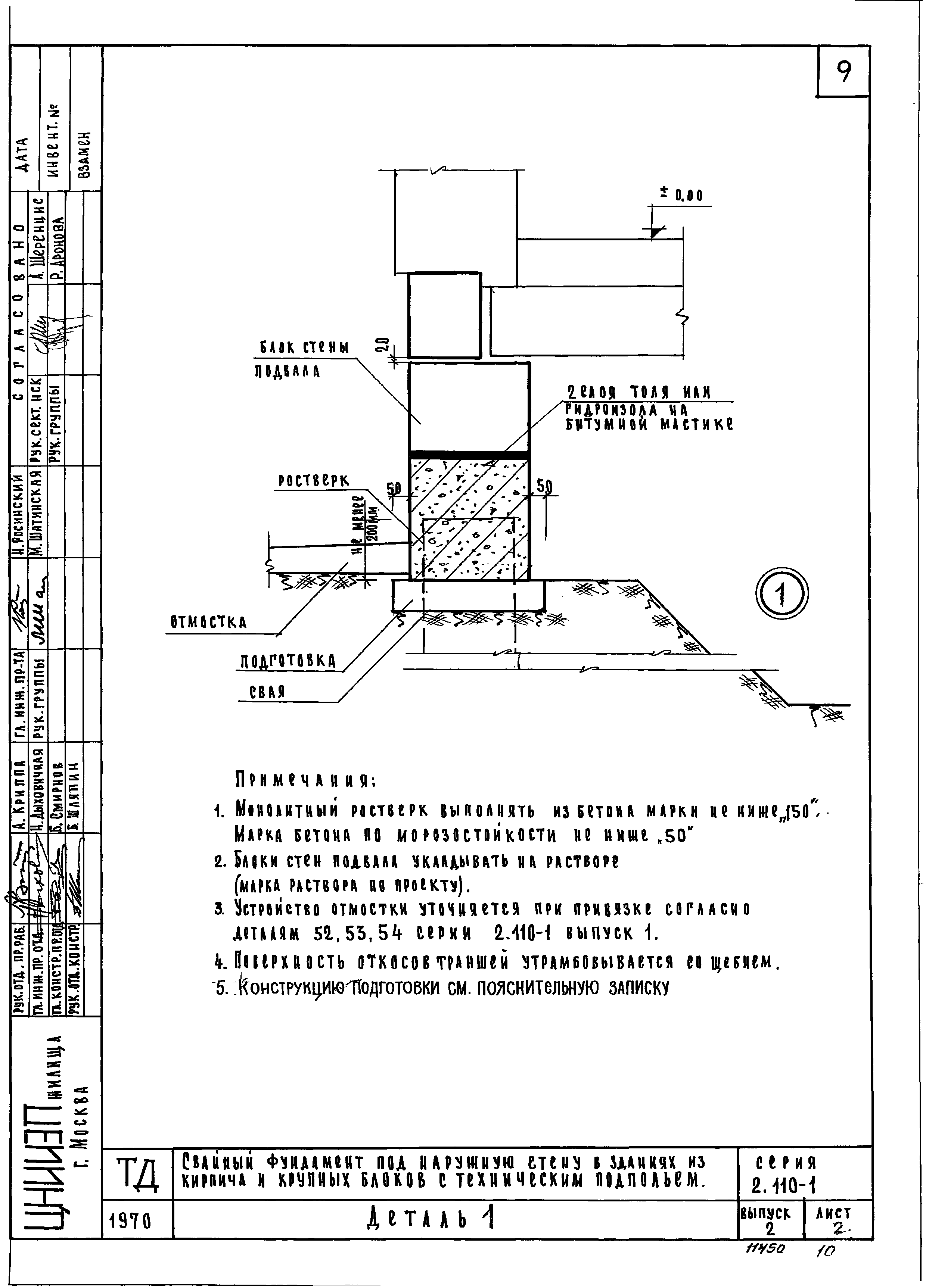

Оглавление:	Пояснительная записка Свайные фундаменты для зданий из кирпича и крупных блоков    Схема монолитного железобетонного ростверка для зданий из кирпича и крупных блоков. Маркировка деталей    Свайный фундамент под наружную стену в зданиях из кирпича и крупных блоков с техническим подпольем. Деталь 1    Свайный фундамент под наружную стену в зданиях из кирпича, с цоколем из бетонных блоков с полупроходным каналом. Деталь 2    Свайный фундамент под наружную стену в зданиях из кирпича и крупных блоков с непроходным каналом. Деталь 3    Свайный фундамент под внутреннюю стену в зданиях из кирпича и крупных блоков с полами по грунту. Деталь 4    Свайный фундамент под внутреннюю стену в зданиях из кирпича и крупных блоков с полами по грунту. Деталь 5    Свайный фундамент под внутреннюю стену в зданиях из кирпича и крупных блоков с техническим подпольем. Деталь 6    Свайный фундамент под стену лестничной клетки в зданиях из кирпича и крупных блоков с техническим подпольем. Деталь 7    Свайный фундамент под стену лестничной клетки в зданиях из кирпича и крупных блоков с полами по грунту. Деталь 8    Свайный фундамент под стену лестничной клетки в зданиях из кирпича и крупных блоков с техническим подпольем. Деталь 9    Свайный фундамент под стену лестничной клетки в зданиях из кирпича и крупных блоков с полами по грунту. Деталь 10    Свайный фундамент под внутреннюю стену в местах температурного шва в зданиях из крупных блоков с техническим подпольем. Деталь 11    Свайный фундамент под внутреннюю в местах температурного шва в зданиях из крупных блоков с полами по грунту. Деталь 12 Свайные фундамент для крупнопанельных зданий    План раскладки балок ростверков для крупнопанельного дома с поперечными несущими стенами. Маркировки деталей    Свайный фундамент под наружную стену в крупнопанельных зданиях. Деталь 13    Свайный фундамент под внутреннюю стену в крупнопанельных зданиях. Деталь 14    Свайный фундамент в месте температурного шва в крупнопанельных зданиях. Деталь 15    Свайный фундамент под стену лестничной клетки в крупнопанельных зданиях. Деталь 16    Узлами сопряжения балок ростверка. Детали с 17 по 22    План раскладки балок ростверка для крупнопанельного дома с продольными несущими стенами    Свайный фундамент под внутреннюю стену в крупнопанельных зданиях. Деталь 23    Свайный фундамент в месте температурного шва в крупнопанельных зданиях. Деталь 24    Свайный фундамент под стену лестничной клетки в крупнопанельных зданиях. Деталь 25    Узлы сопряжения балок ростверка. Деталь 26    Узлы сопряжения балок ростверка. Деталь 27    Узлы сопряжения балок ростверка. Деталь 28    Узлы сопряжения балок ростверка. Деталь 29
Разработан:	ЦНИИЭП жилища
Утверждён:	22.07.1971 Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР (131)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Конструкции нулевого цикла Детали фундаментов

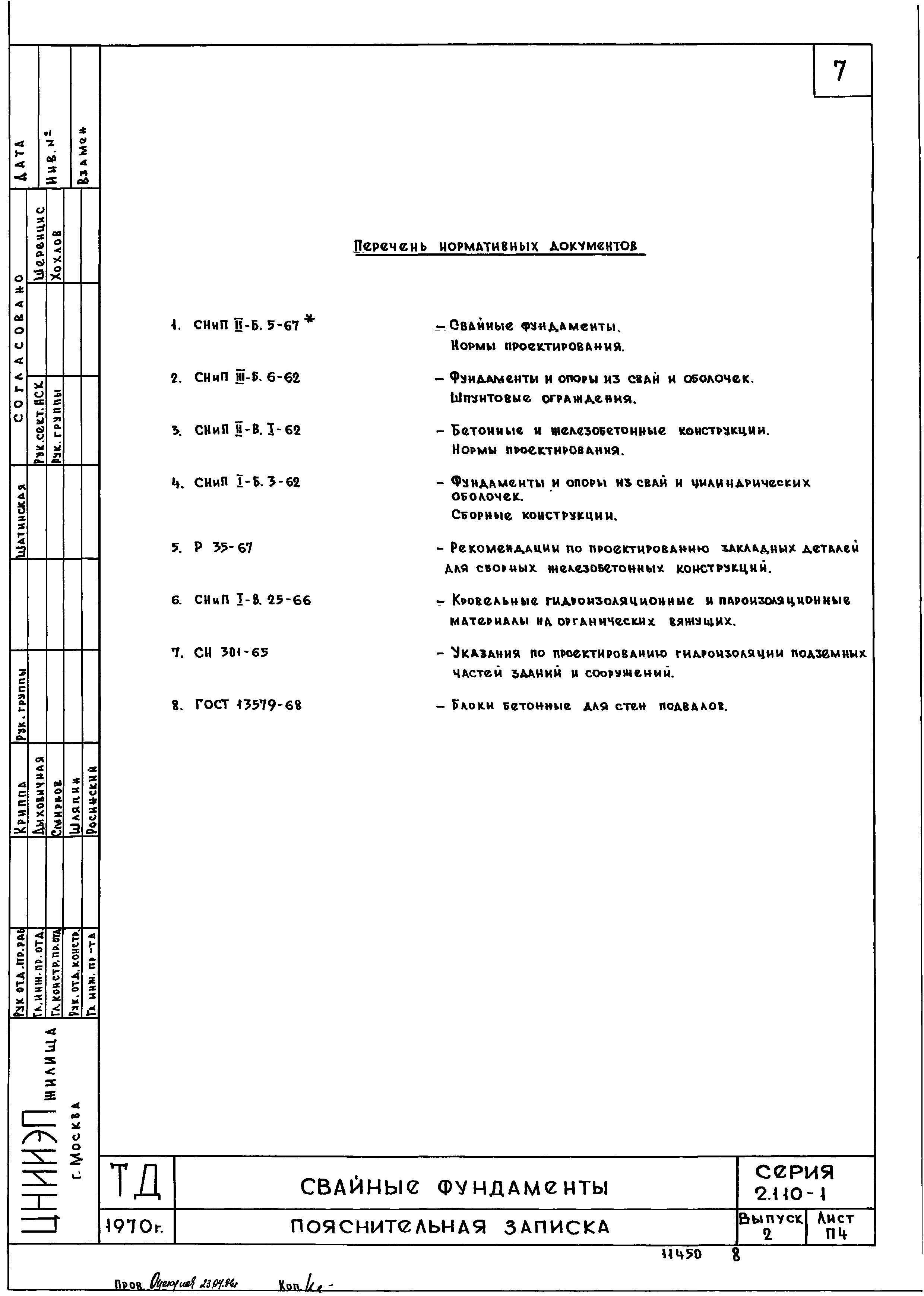

Нормативные ссылки:	СНиП II-Б.5-67 «Свайные фундаменты. Нормы проектирования» СНиП I-Б.3-62 «Фундаменты и опоры из свай и цилиндрических оболочек. Сборные конструкции» СН 301-65 «Указания по проектированию гидроизоляции подземных частей зданий и сооружений» СНиП II-В.1-62 «Бетонные и железобетонные конструкции. Нормы проектирования» Серия 1.011-1 «Выпуск 2. Рабочие чертежи свай с напрягаемой и ненапрягаемой стержневой арматурой» Серия 1.011-2 «Сваи забивные железобетонные предварительно напряженные сплошные квадратного сечения без поперечного армирования ствола» СНиП III-Б.6-62* «Фундаменты и опоры из свай и оболочек. Шпунтовые ограждения. Правила производства и приемки работ» СНиП I-В.25-66 «Кровельные, гидроизоляционные и пароизоляционные материалы на органических вяжущих»
