Серия 1.011.1-11м.97

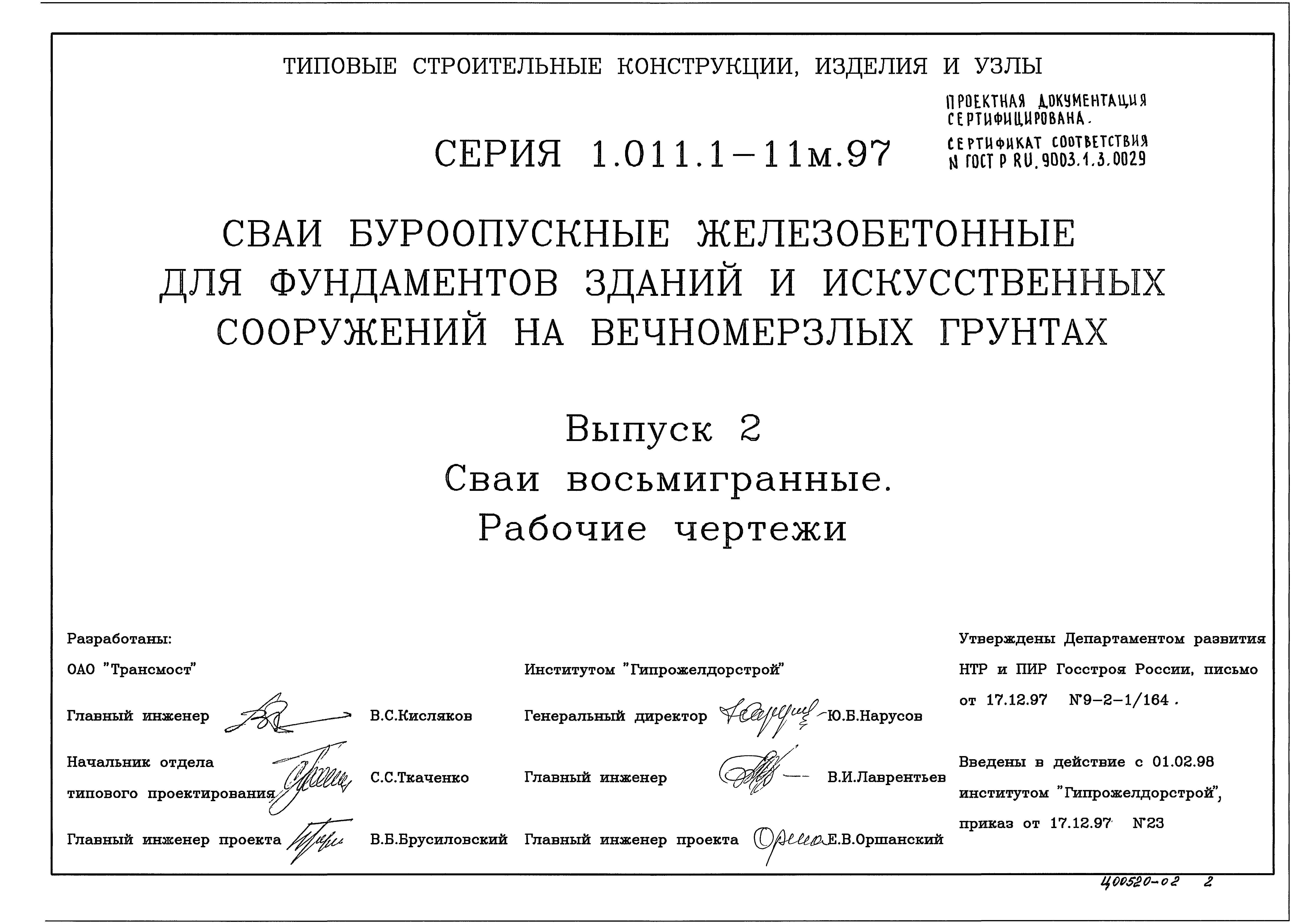

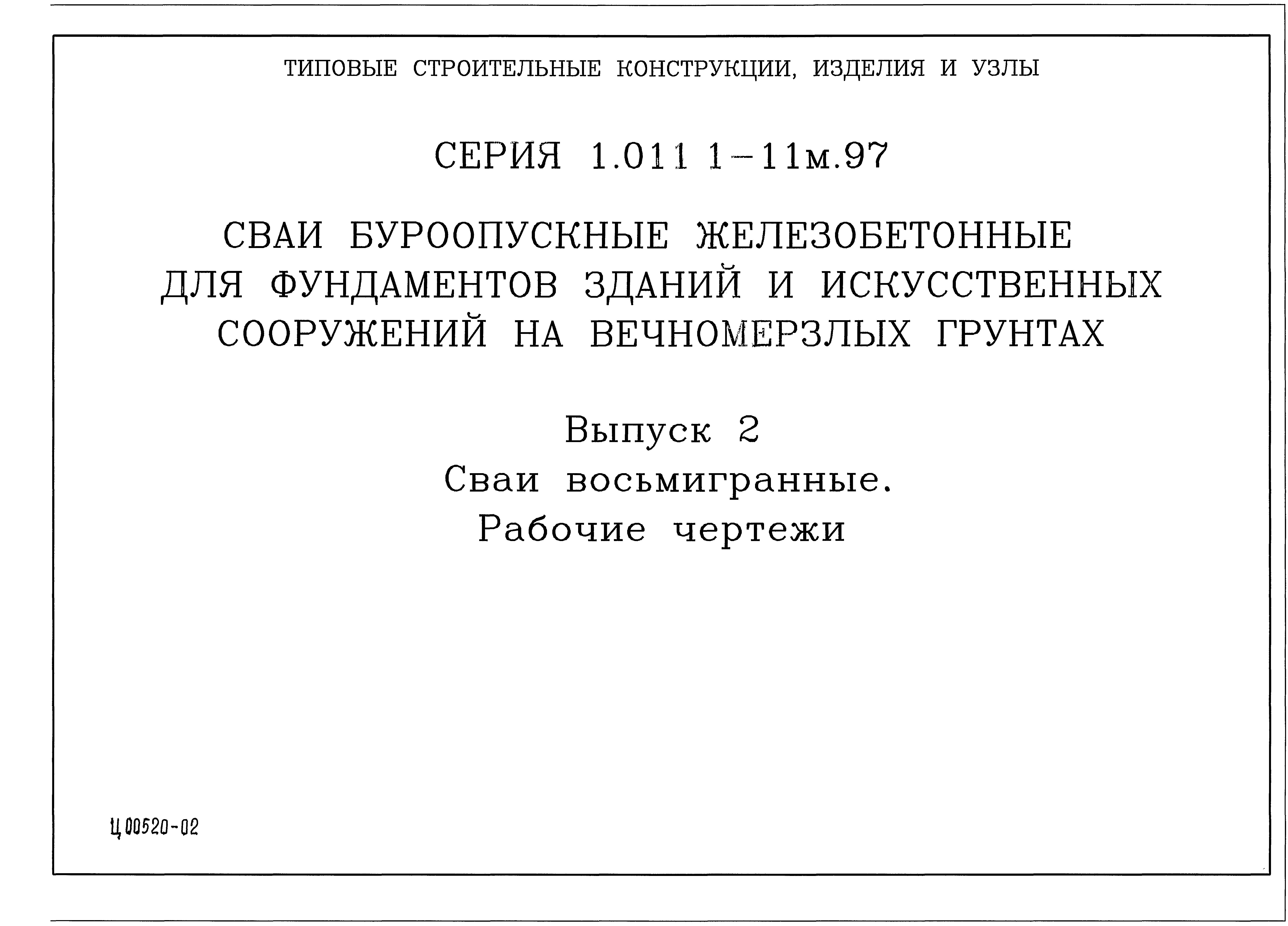

Выпуск 2. Сваи восьмигранные. Рабочие чертежи

Обозначение:	Серия 1.011.1-11м.97
Обозначение англ:	Series 1.011.1-11м.97
Статус:	не определен законодательством
Название рус.:	Выпуск 2. Сваи восьмигранные. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.02.1998
Область применения:	В выпуске разработаны железобетонные восьмигранные цельные буроопускные сваи сплошного сечения с размером по диагонали 326, 400 и 500 мм с ненапрягаемой стержневой арматурой. Длина свай от 5 до 12 м с интервалом 1 м. Сборные железобетонные оголовки предназначены для проектирования и строительства свайных фундаментов жилых и общественных зданий строящихся на обычных и вечномерзлых грунтах. Оголовки на 2, 3 и 4 сваи предназначены для установки в местах со значительными сосредоточенными нагрузками от 600 до 2400 кН и кустовым расположением свай. Предел огнестойкости принят не менее 2 часов.

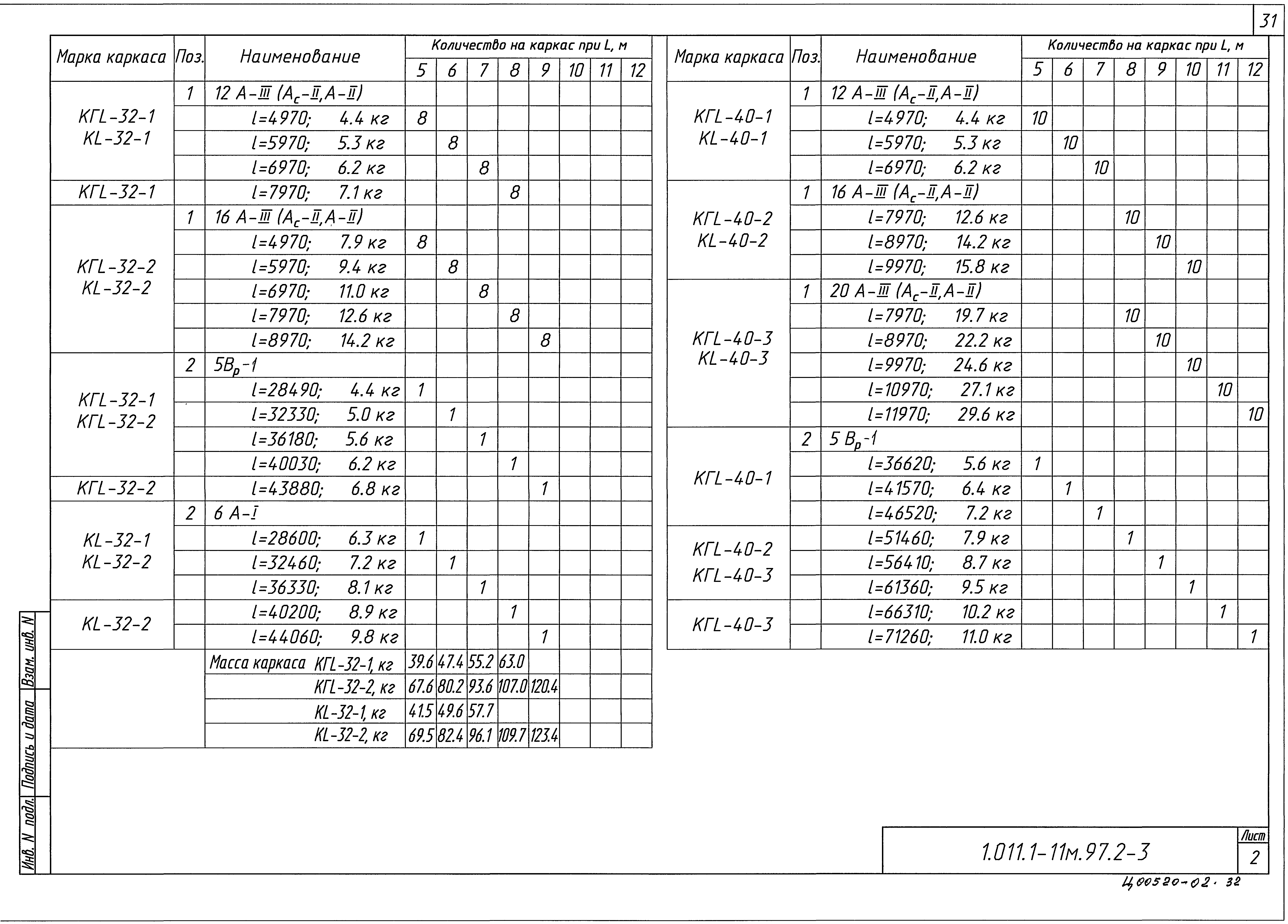

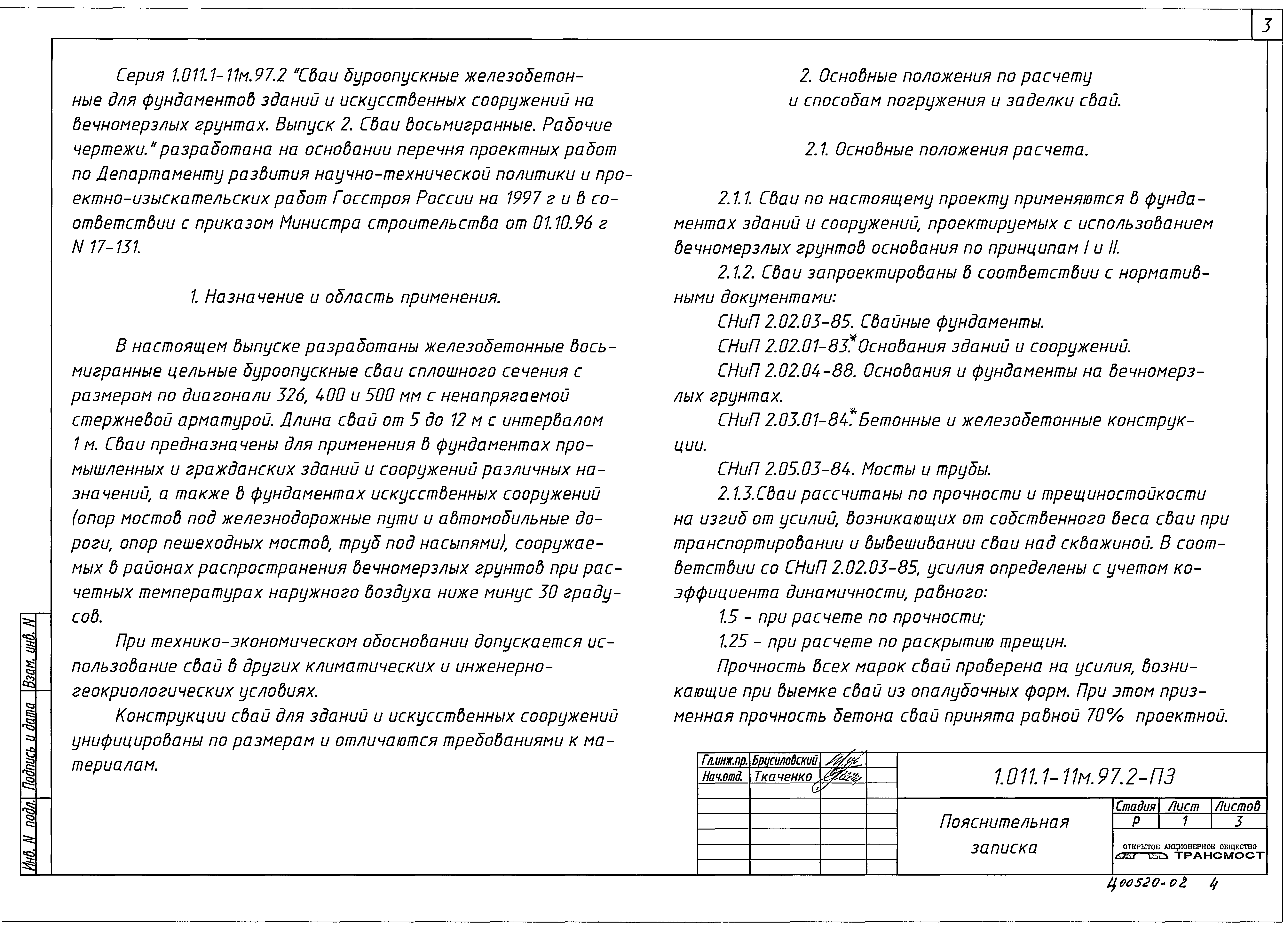

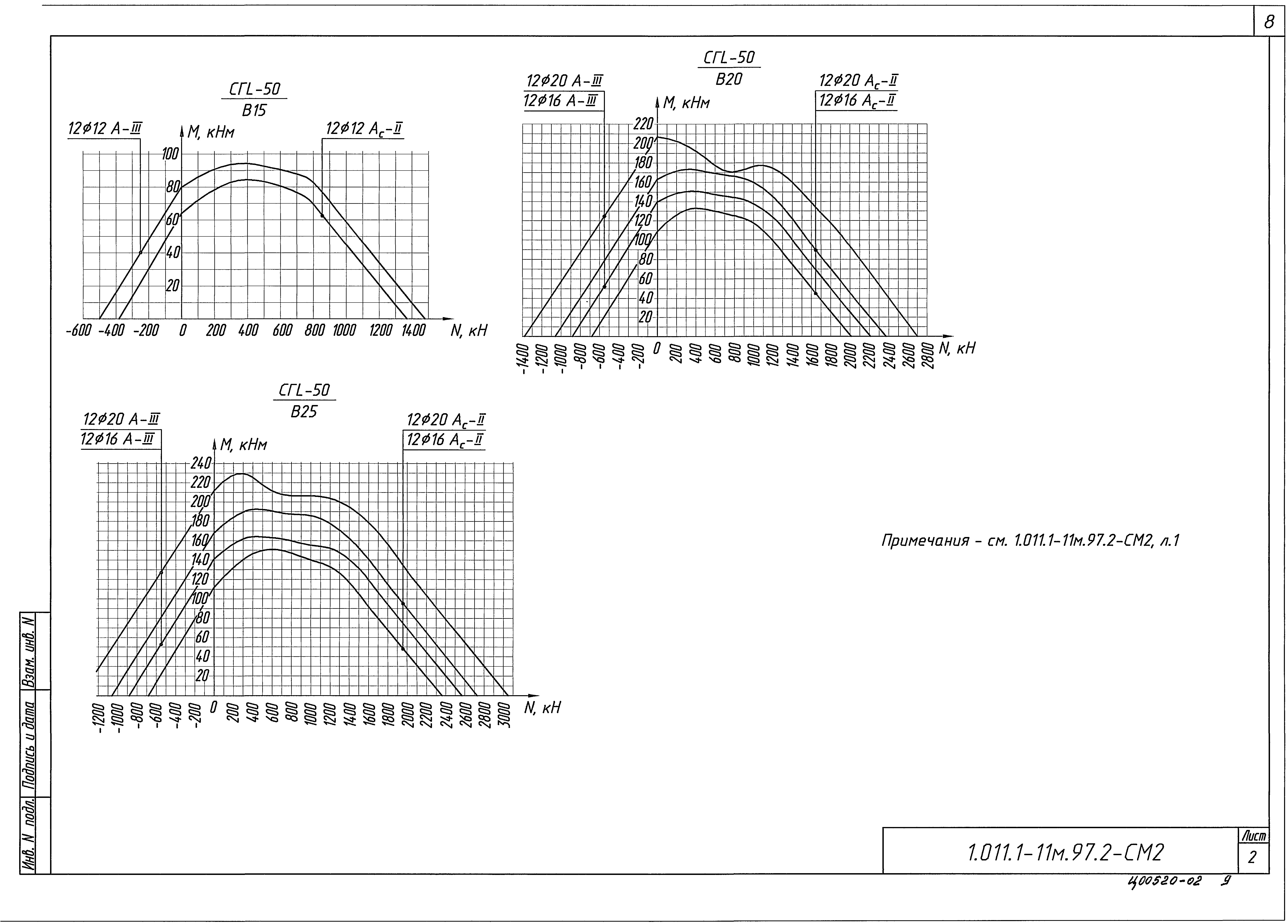

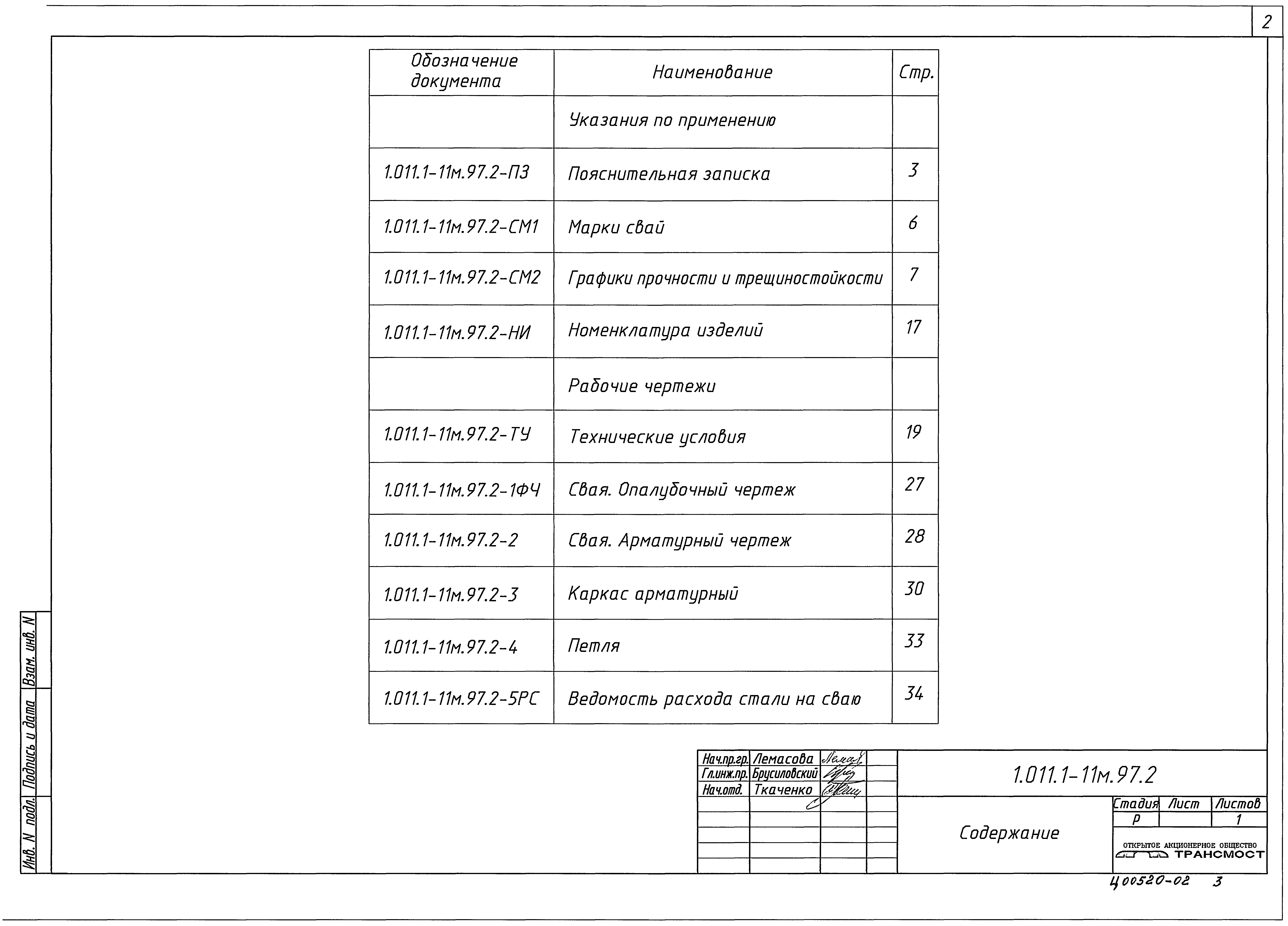

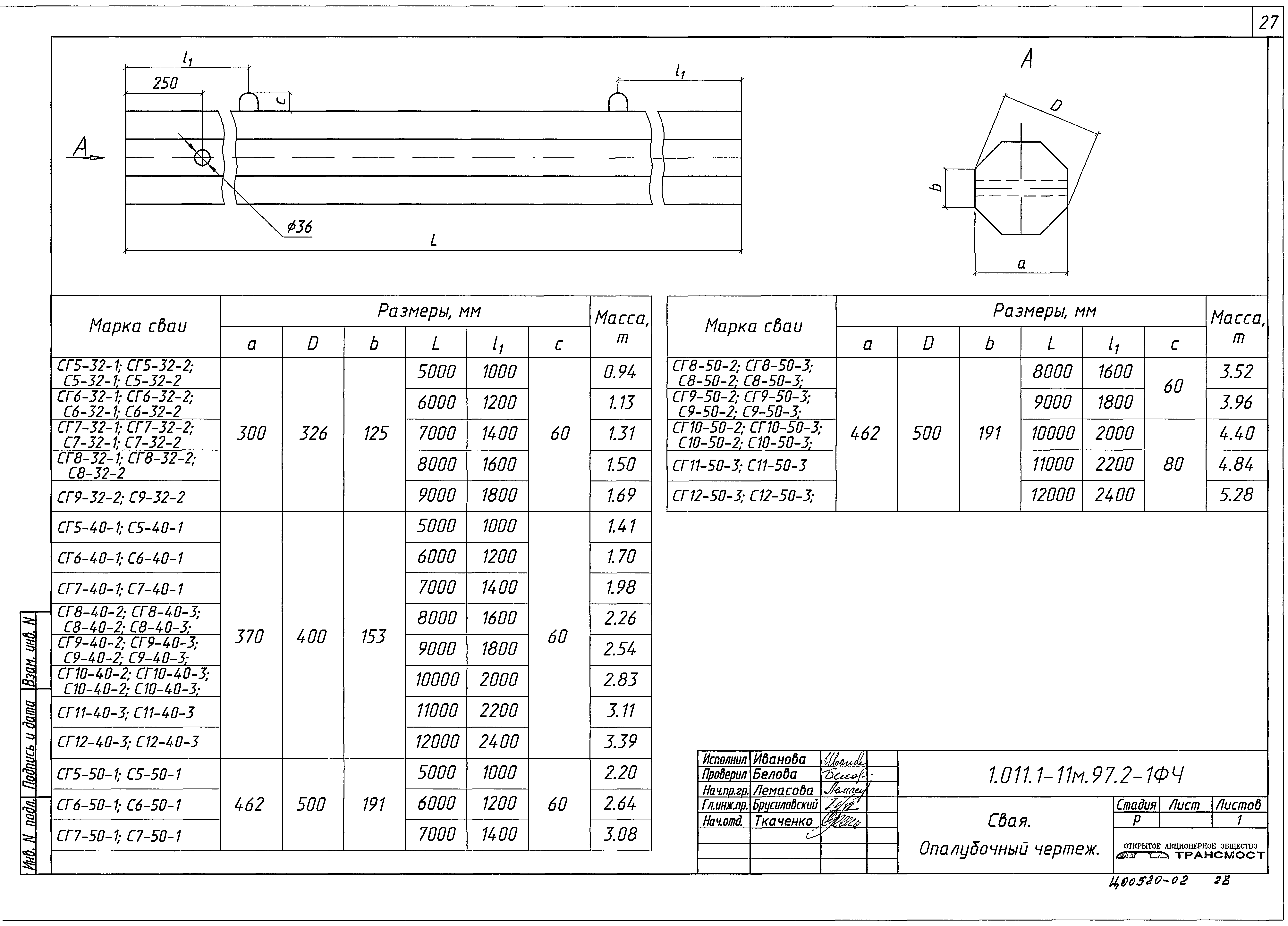

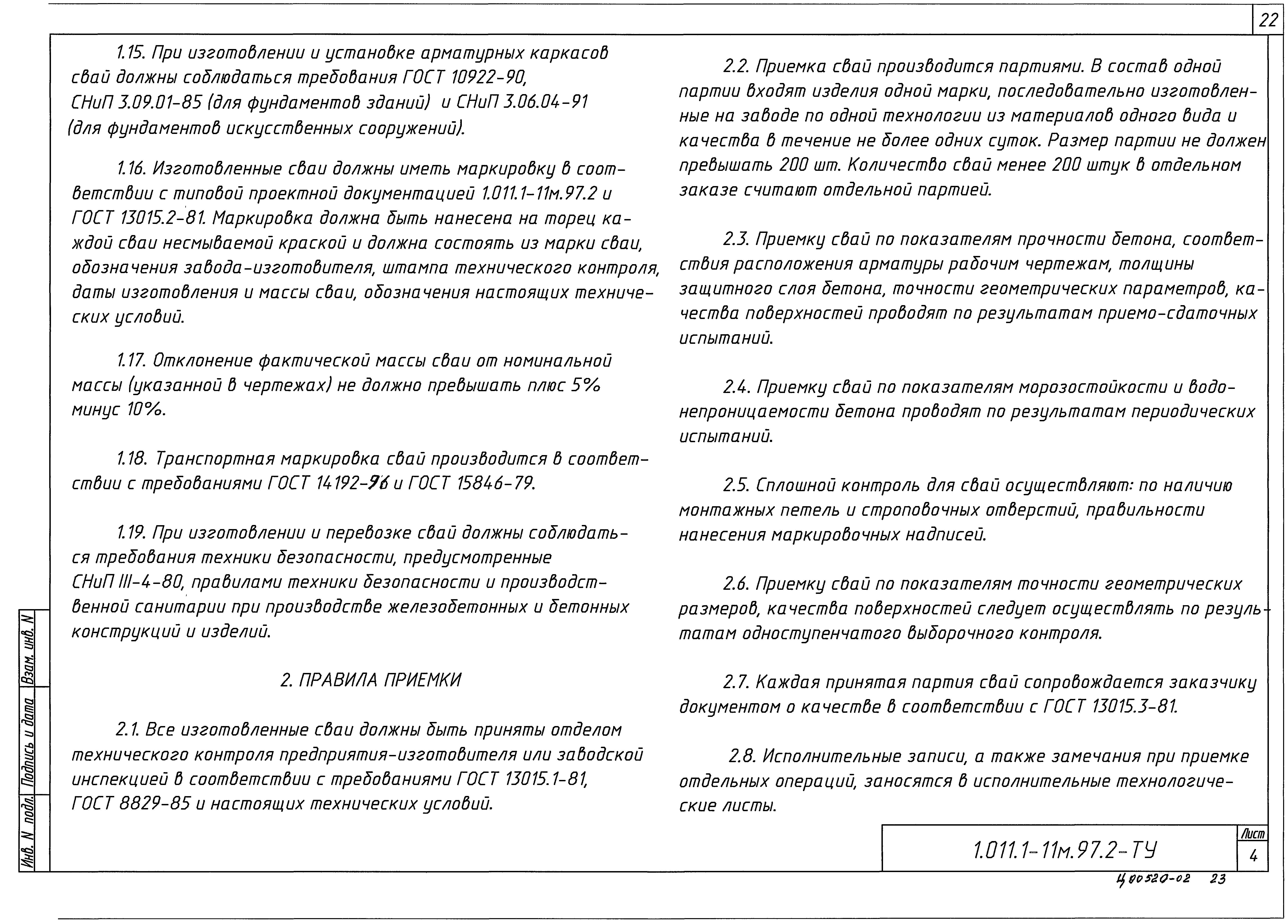

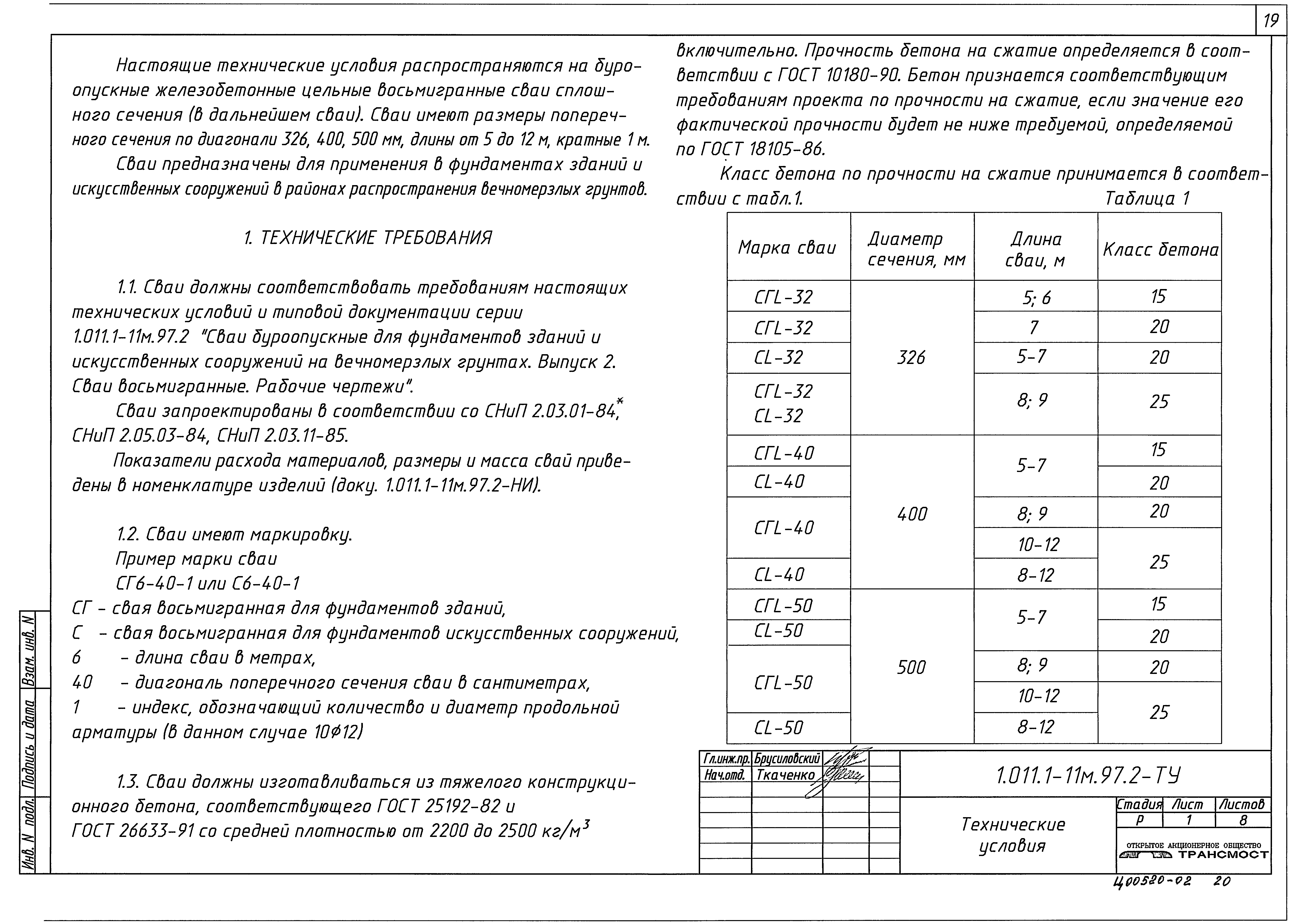

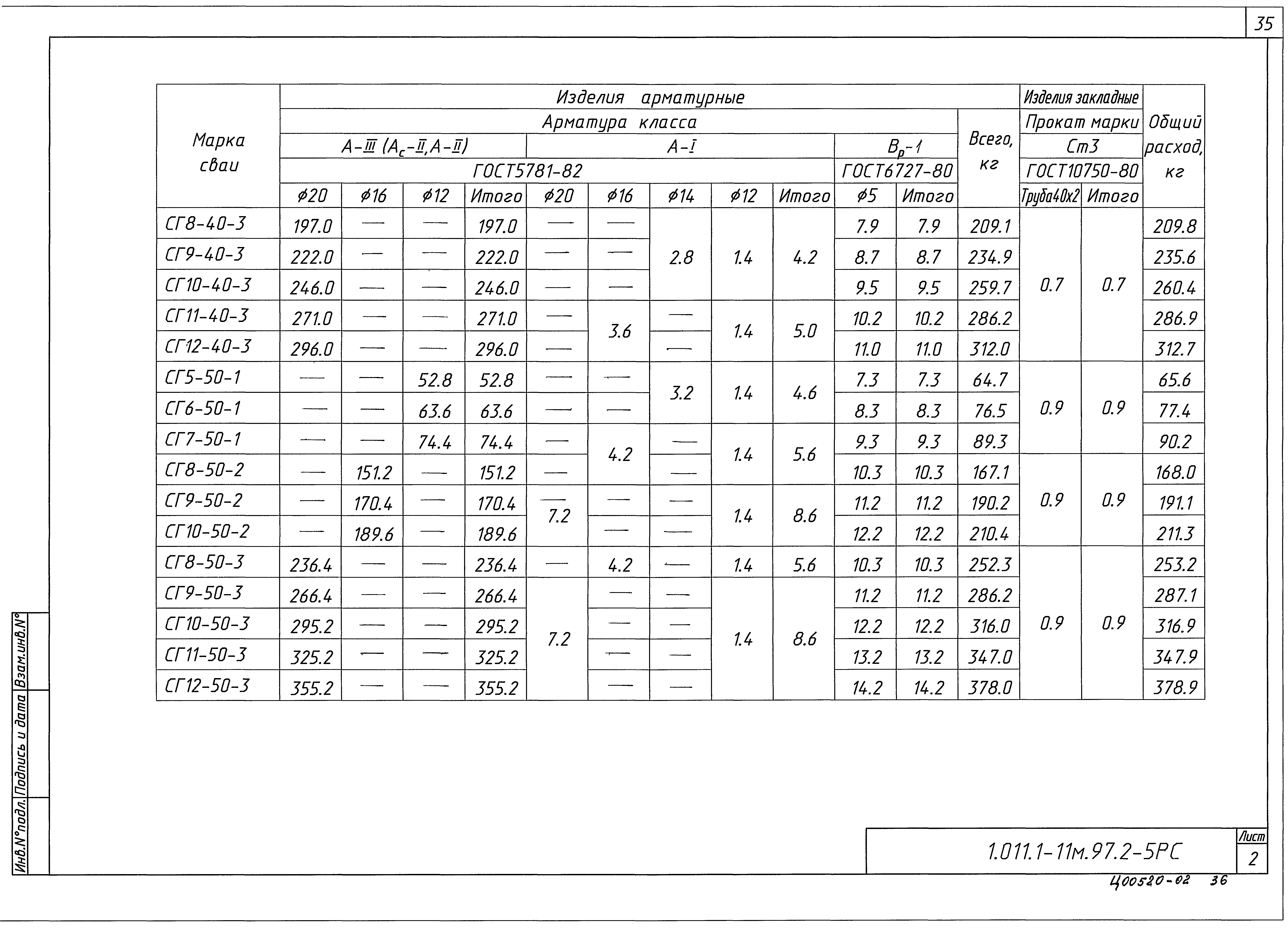

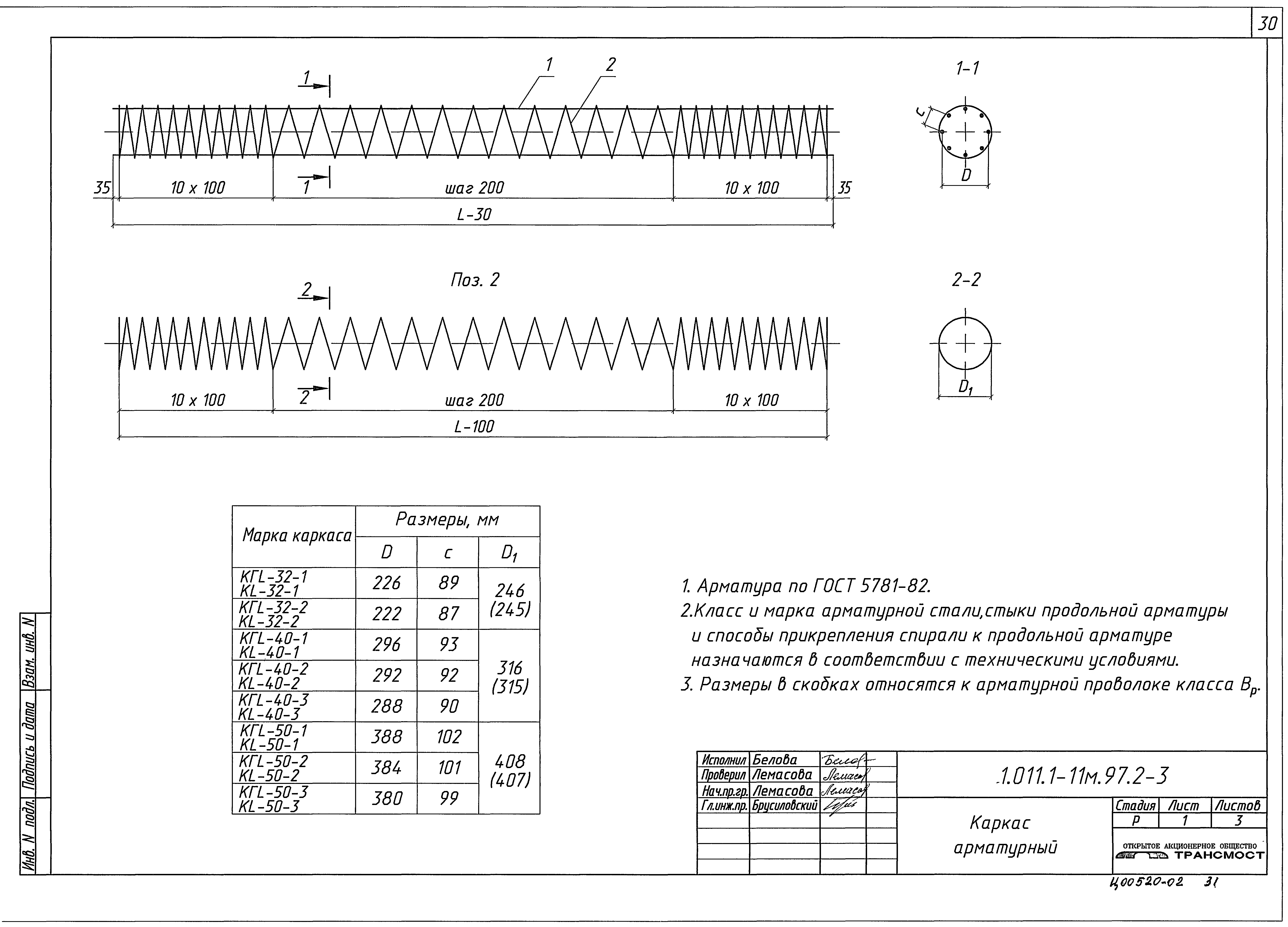

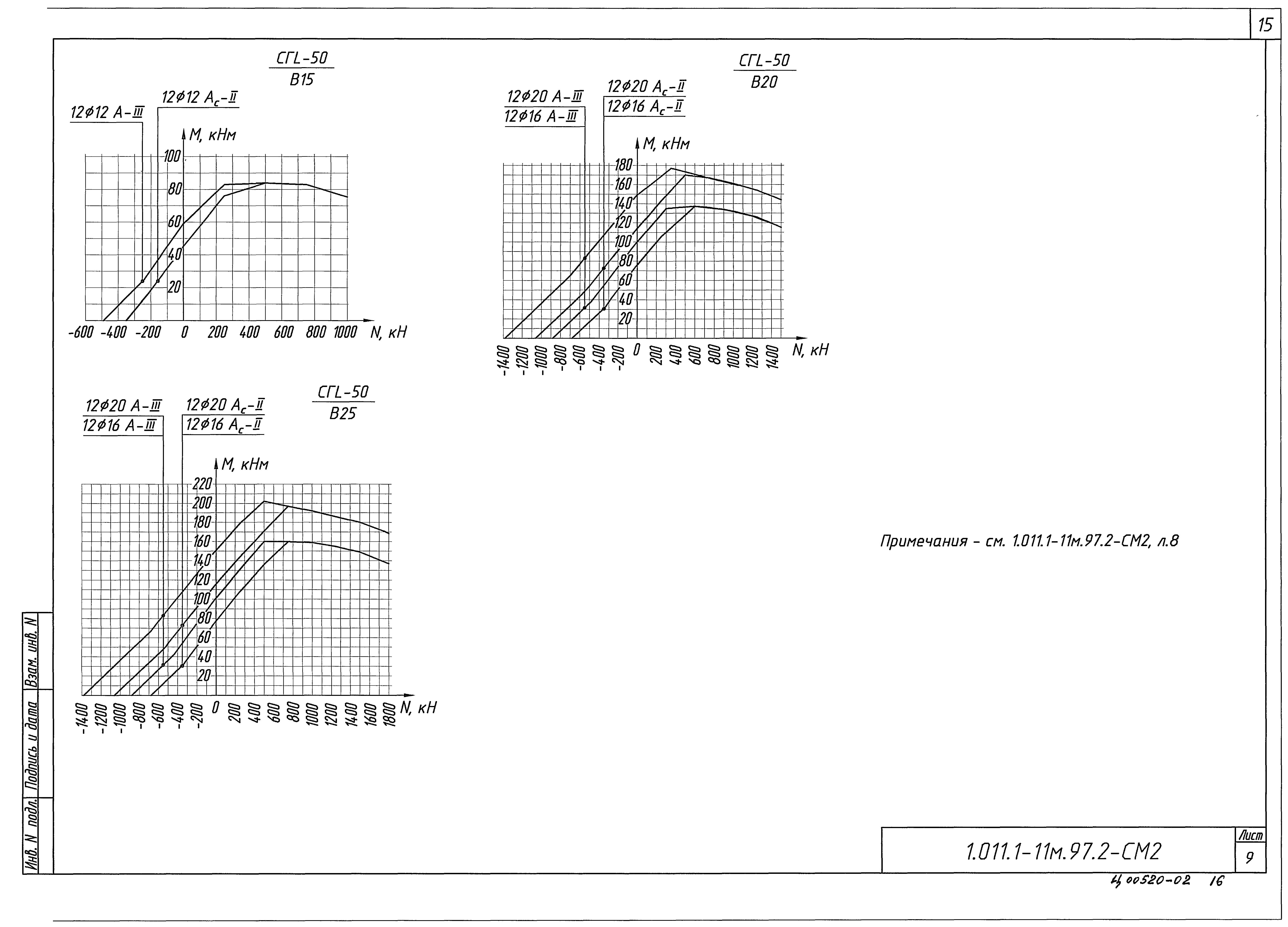

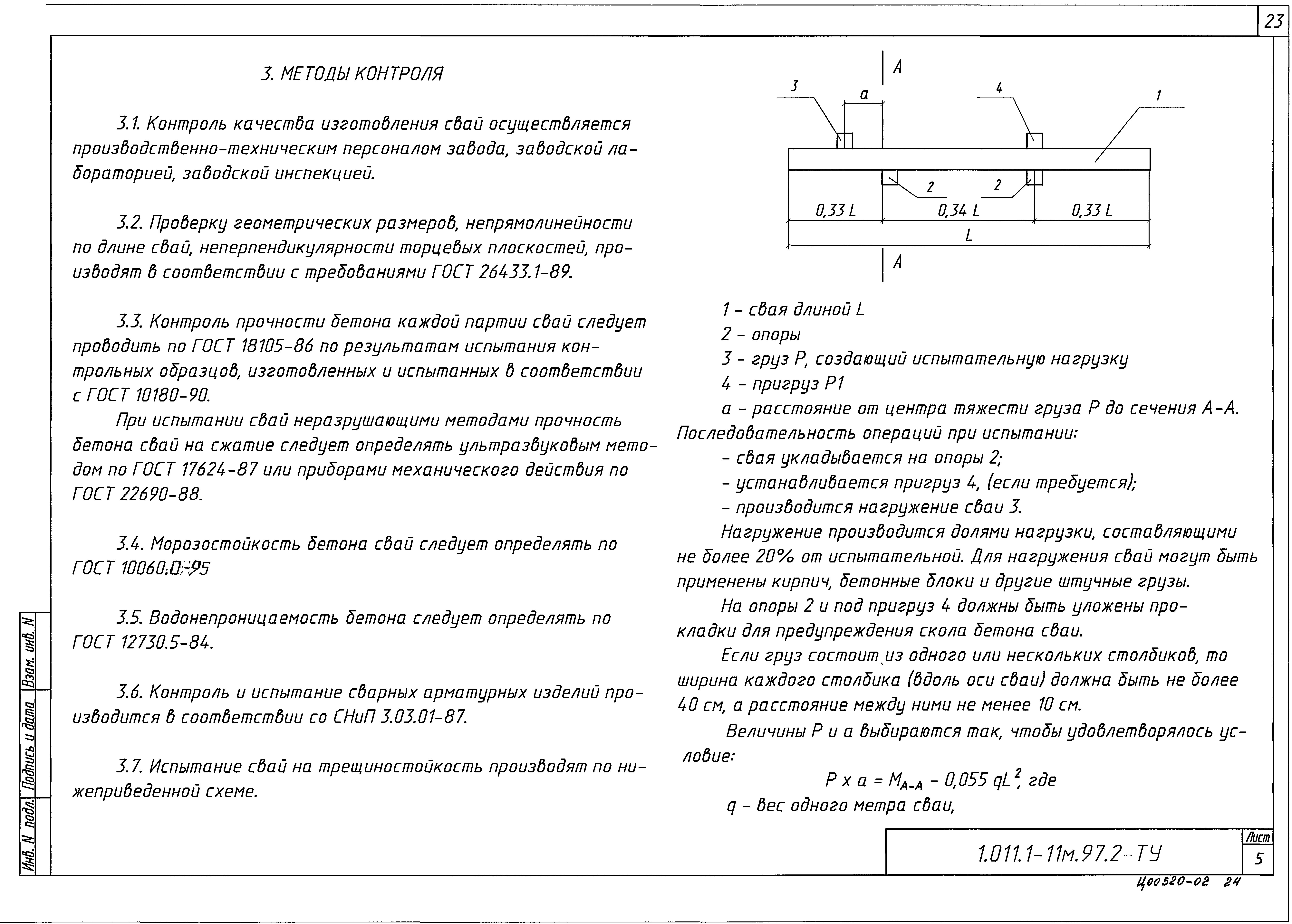

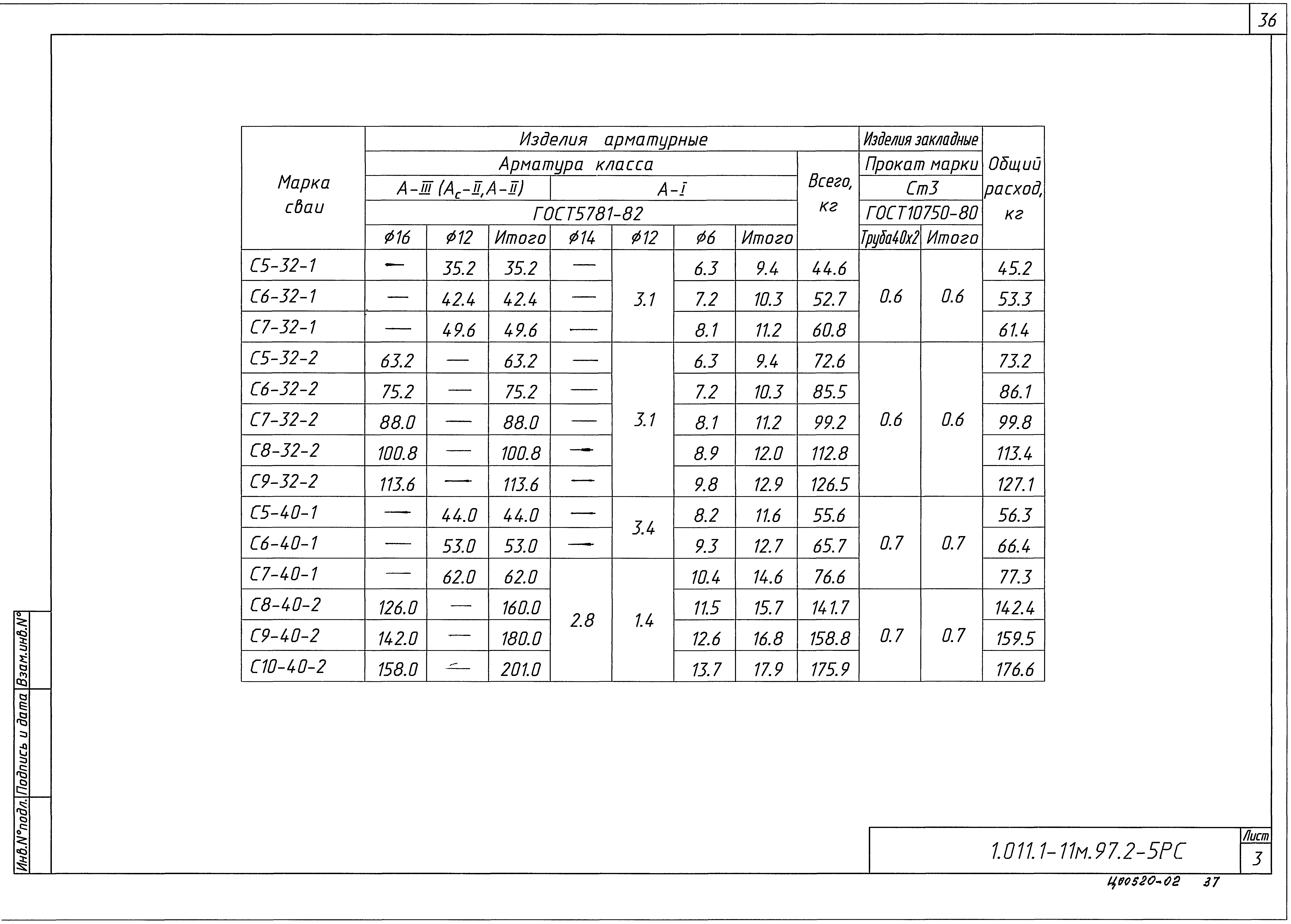

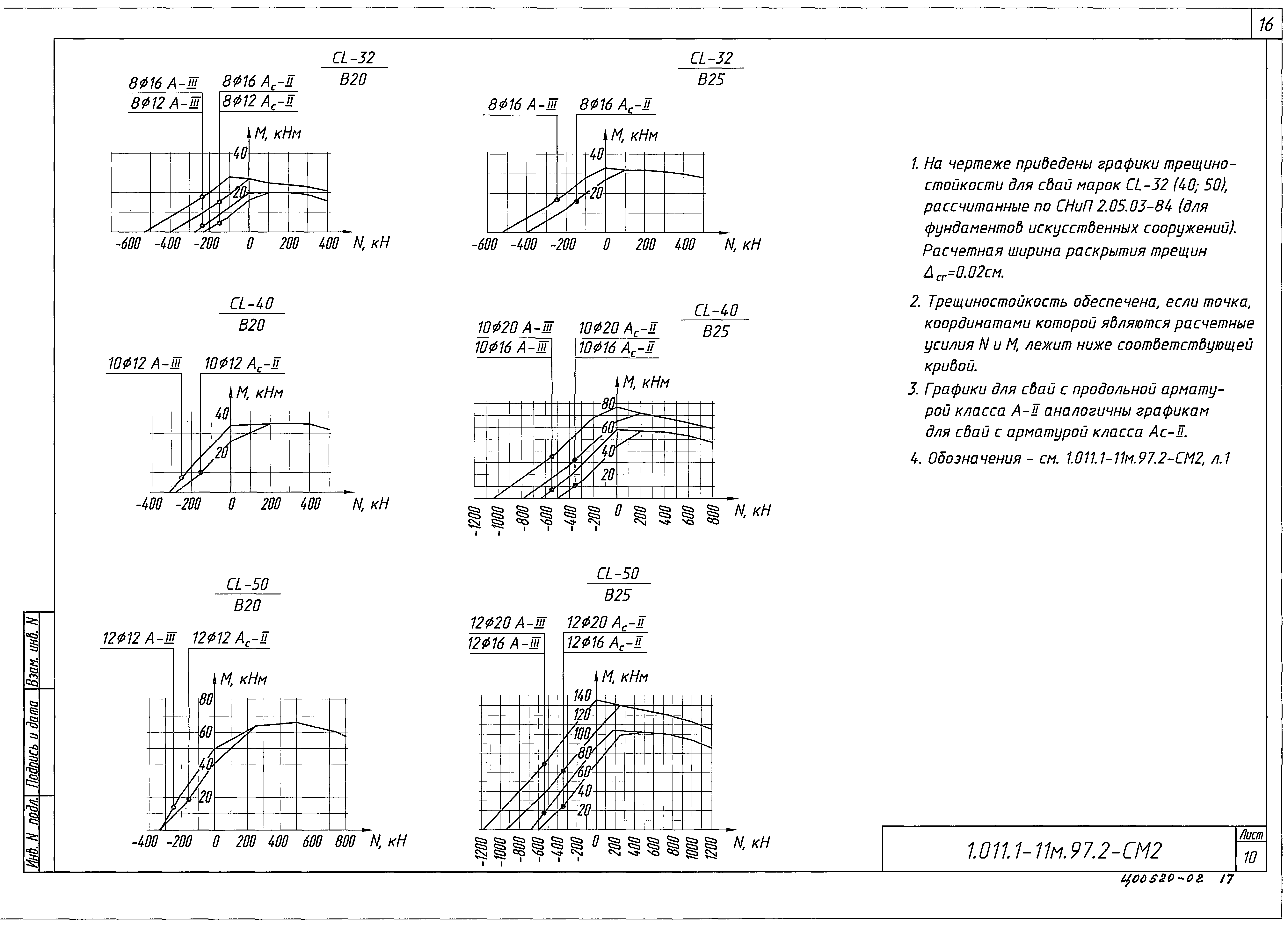

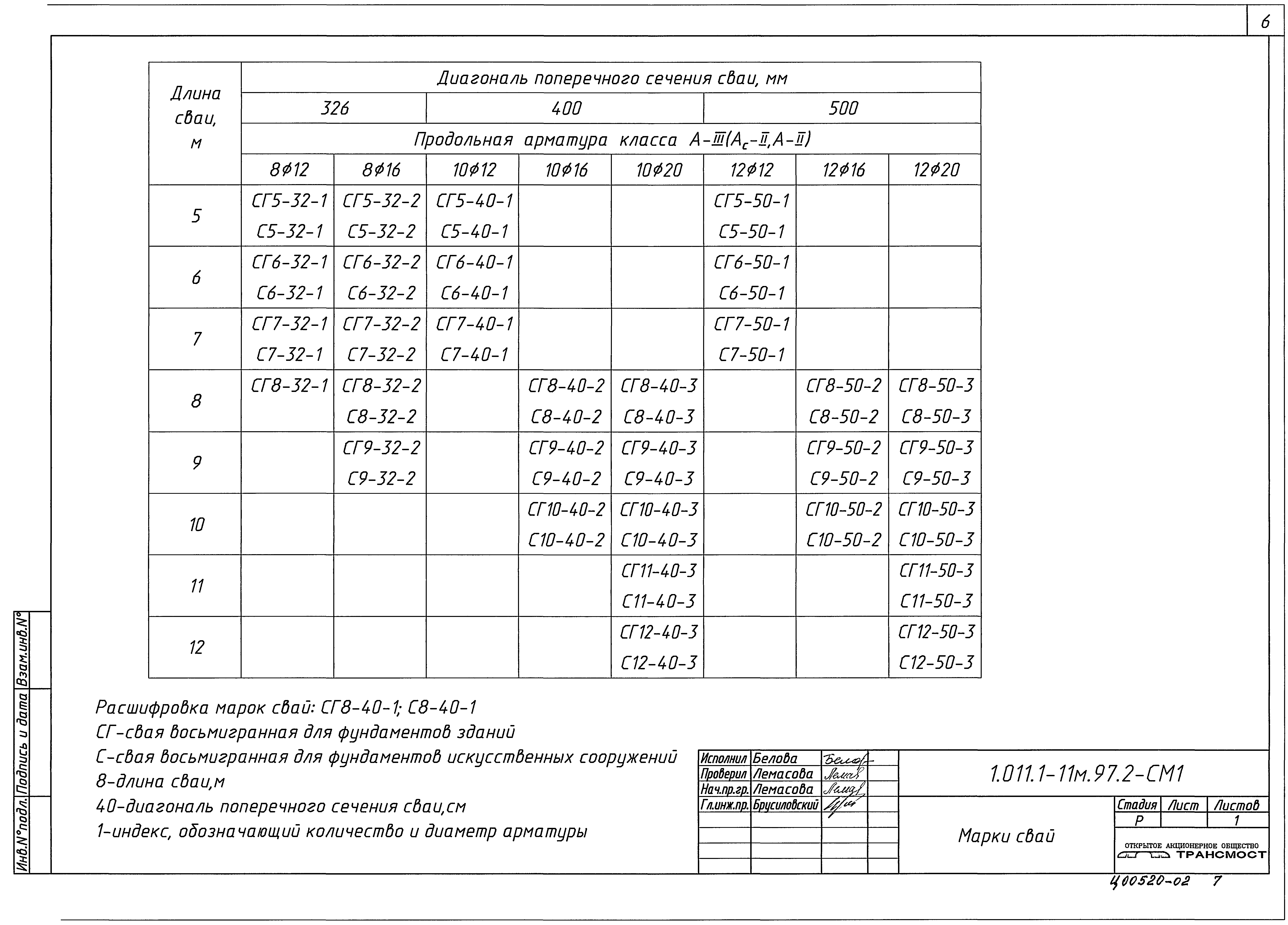

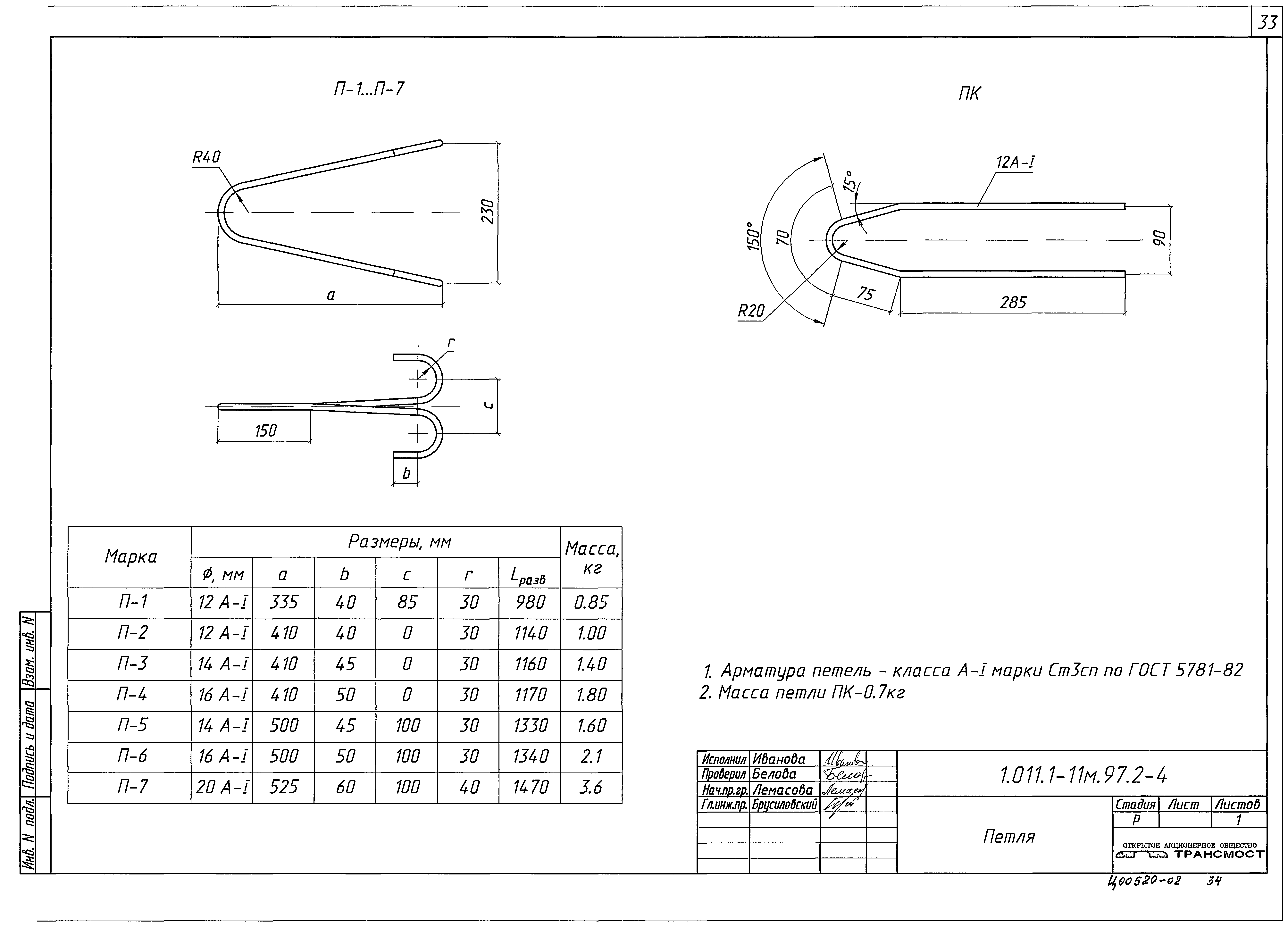

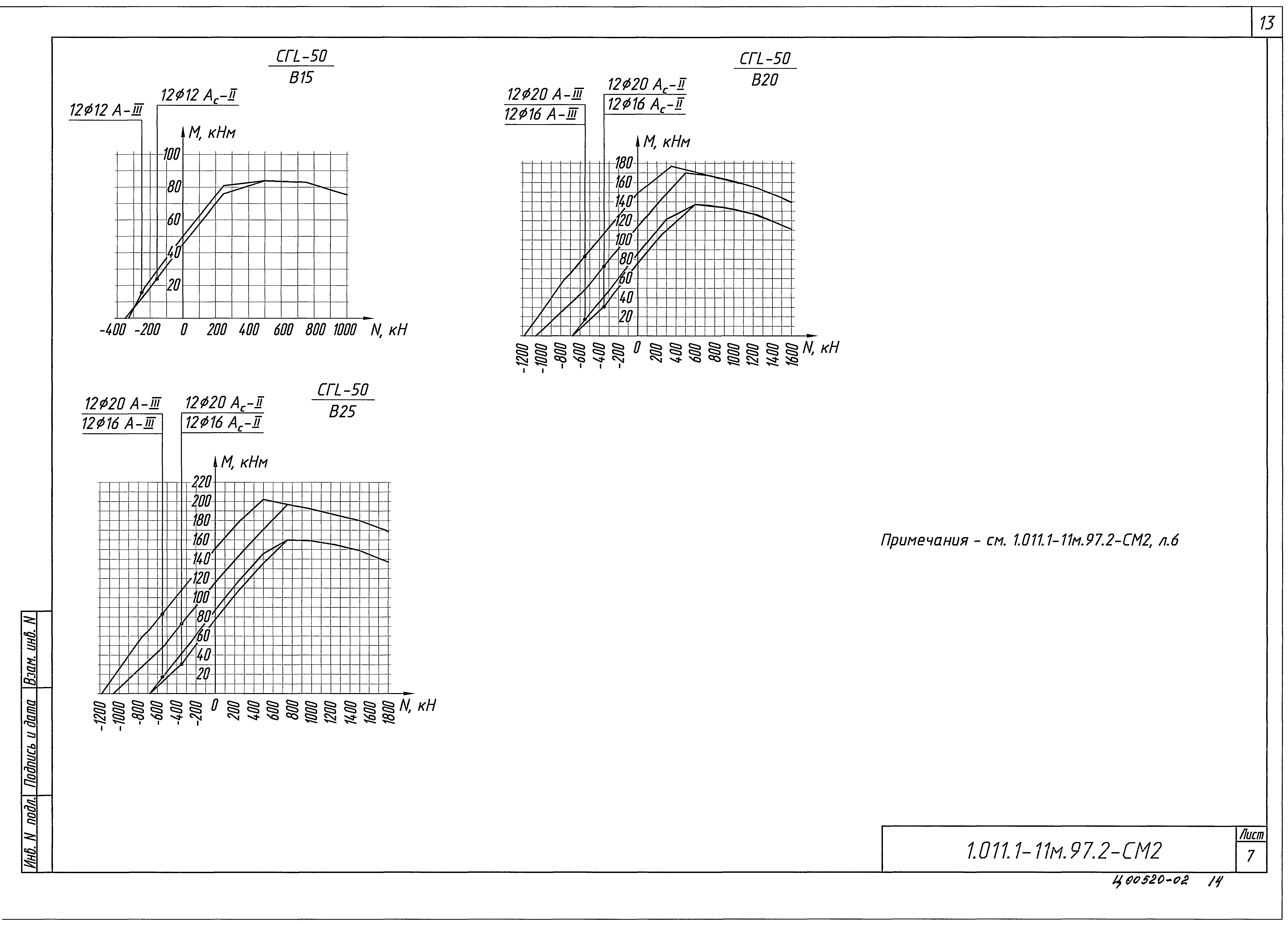

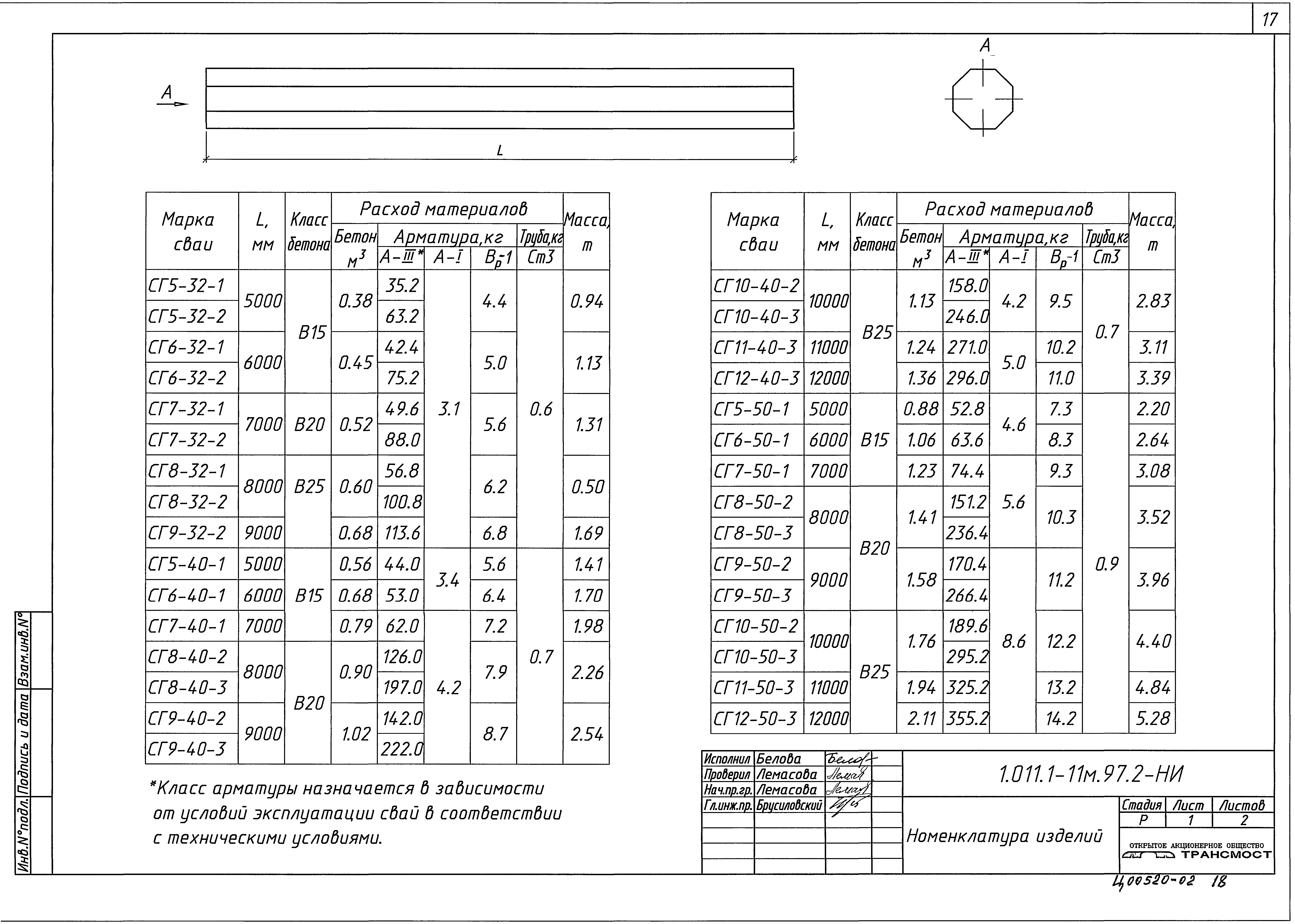

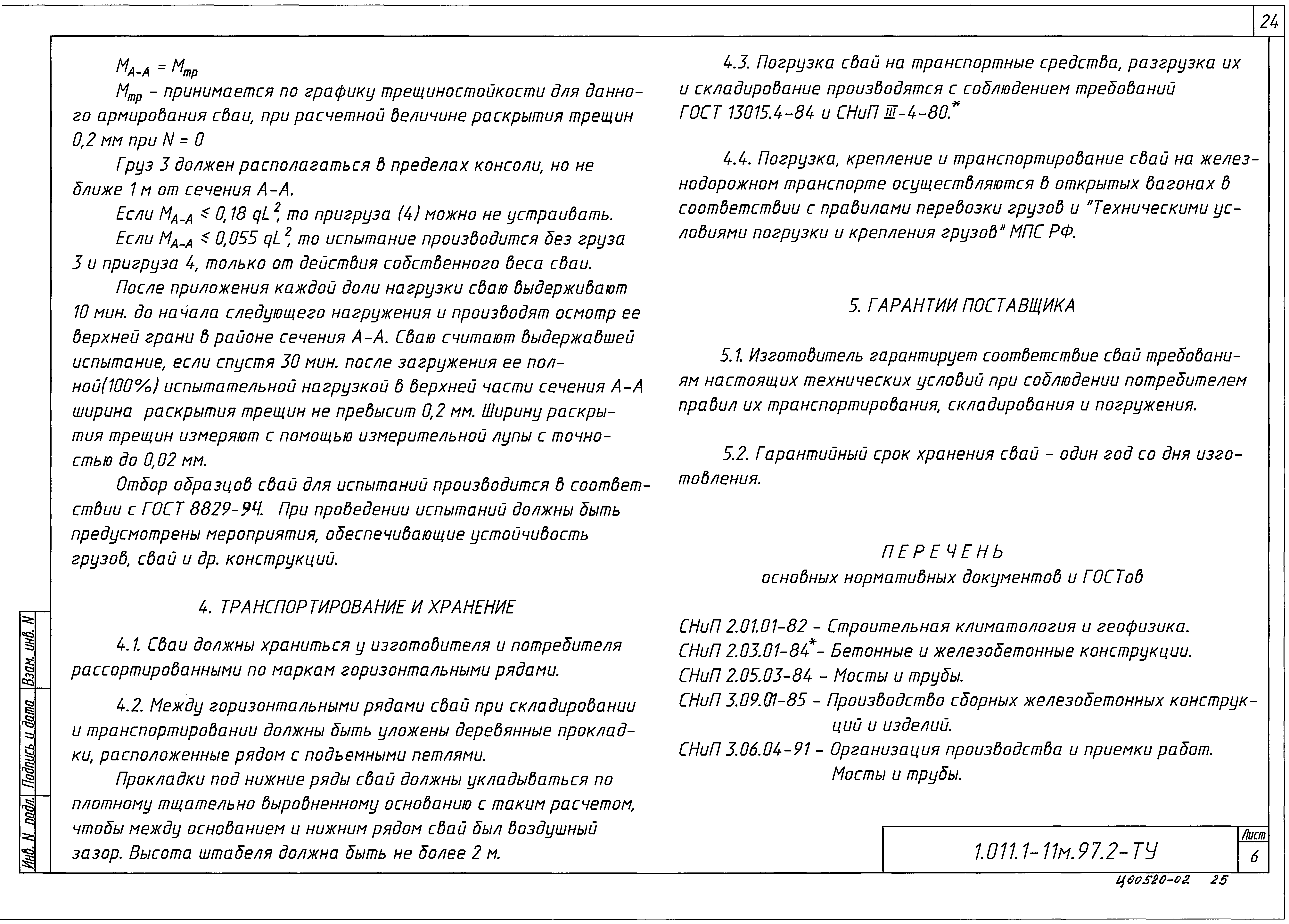

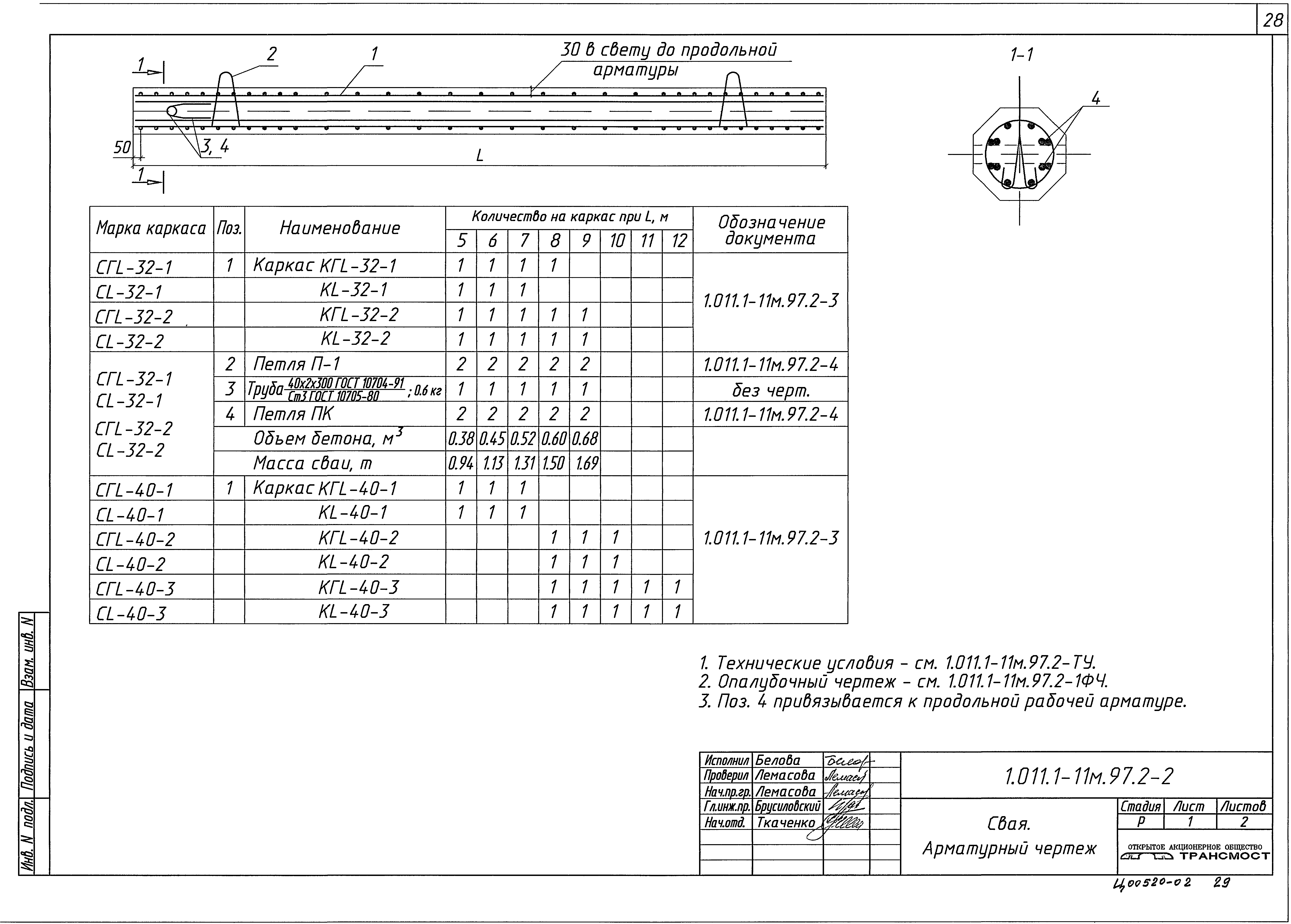

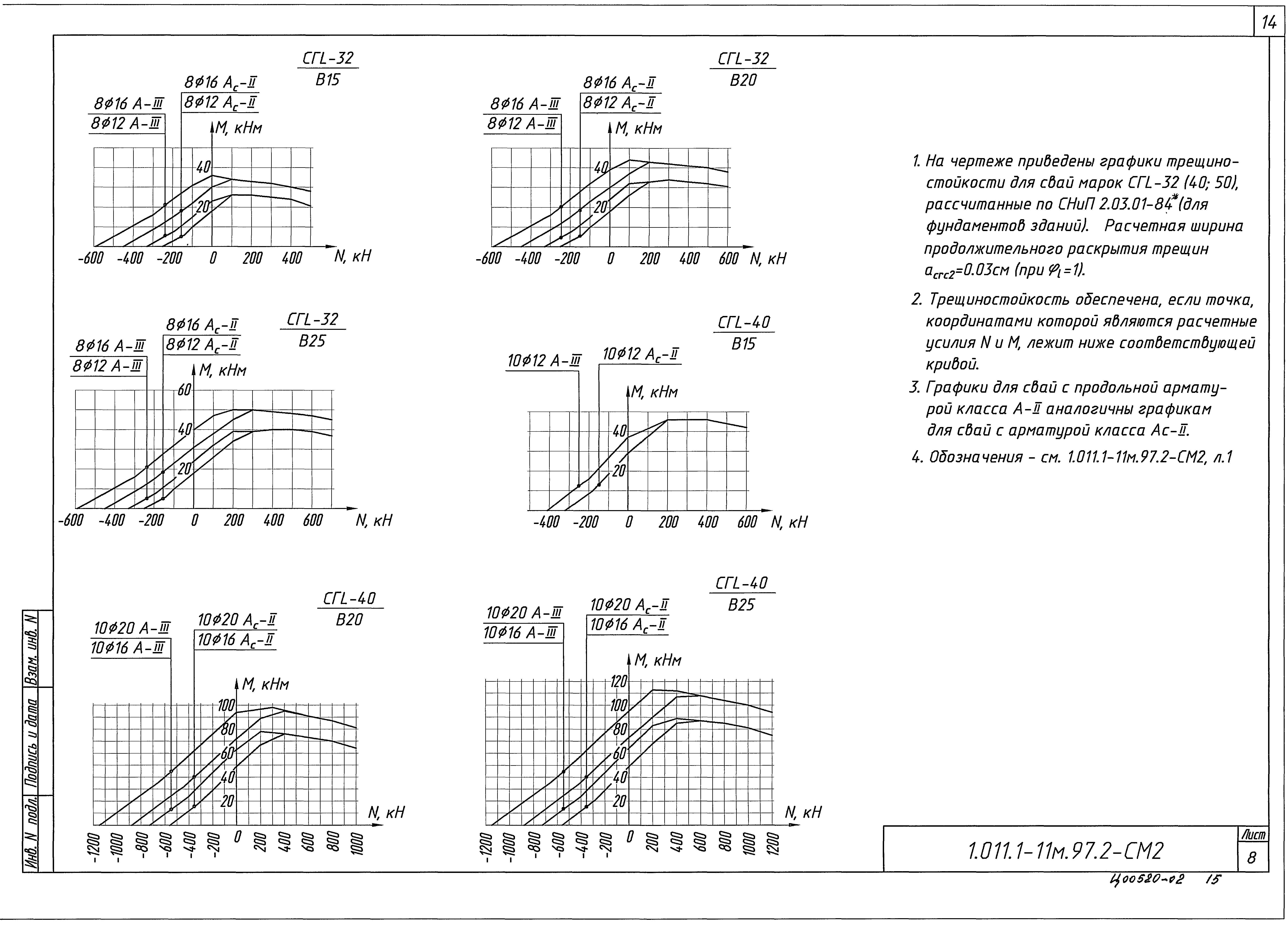

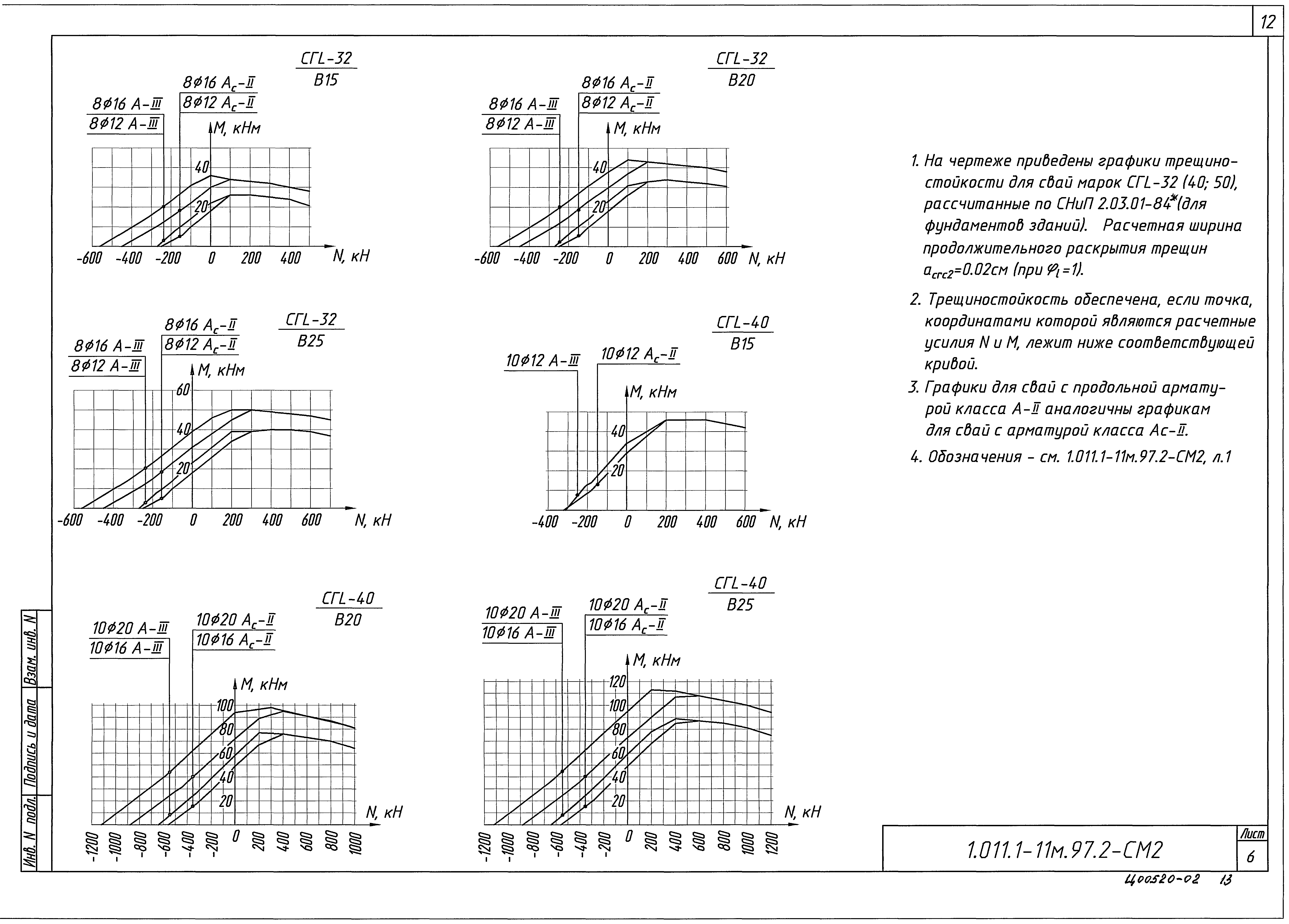

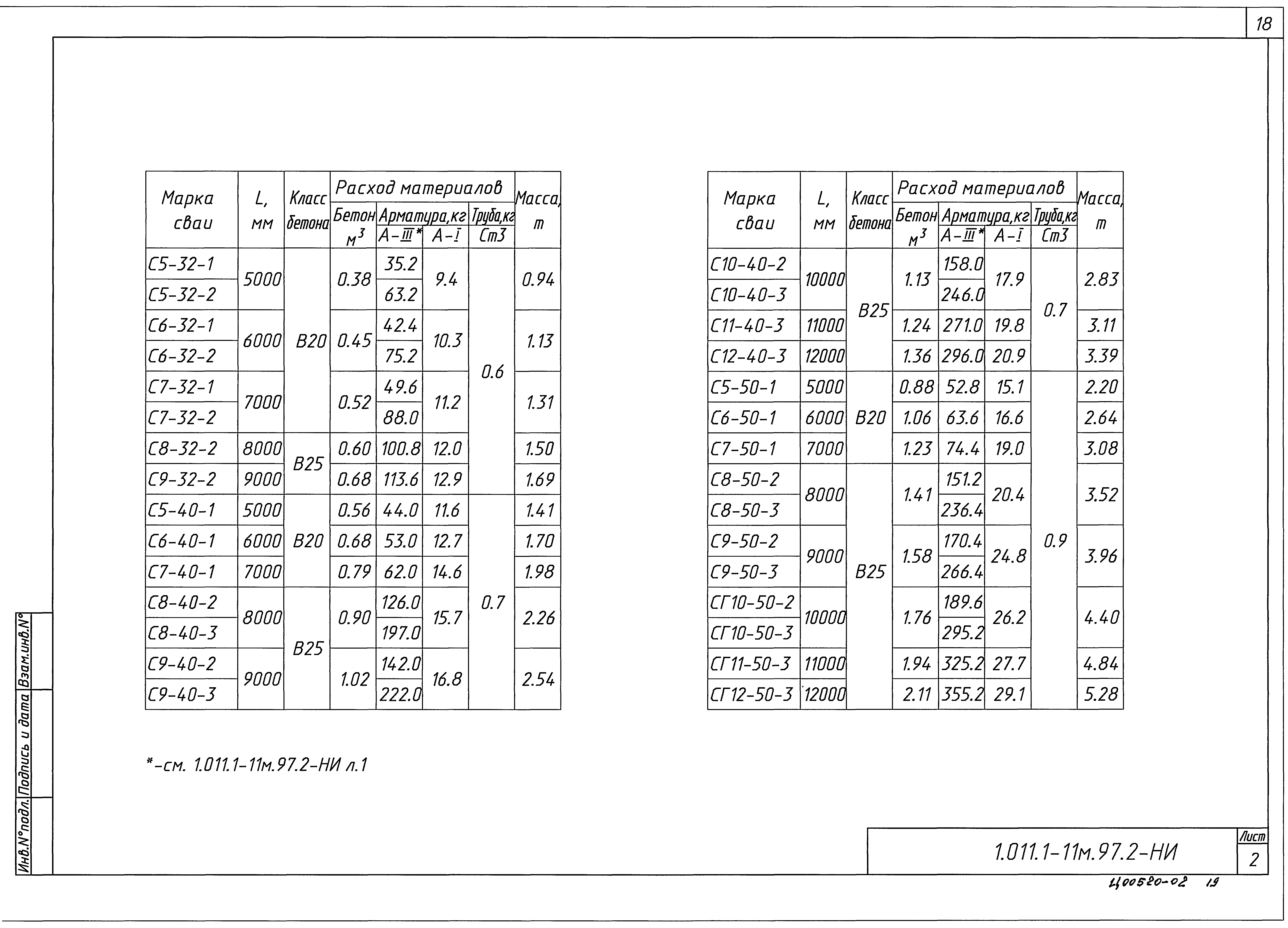

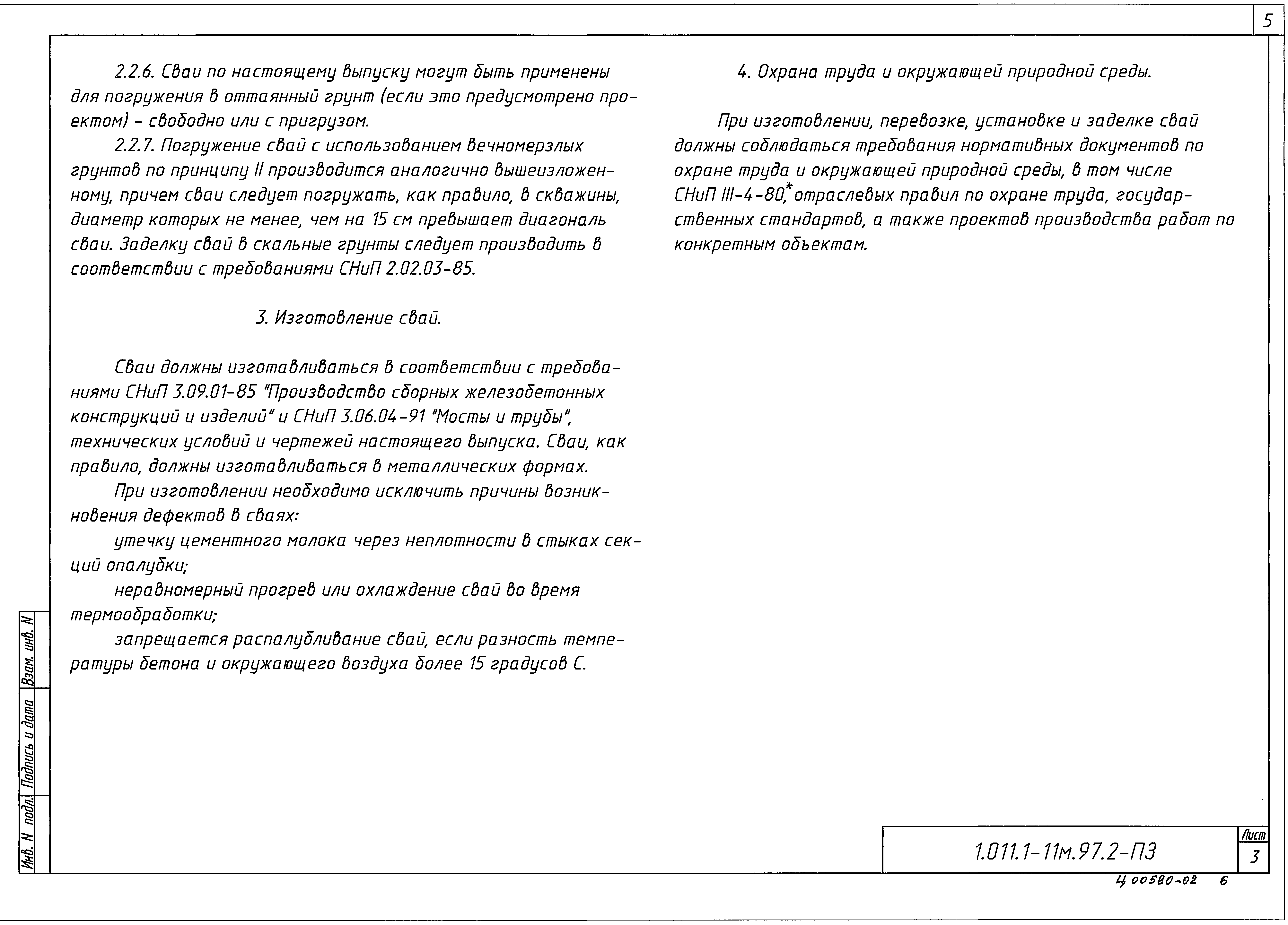

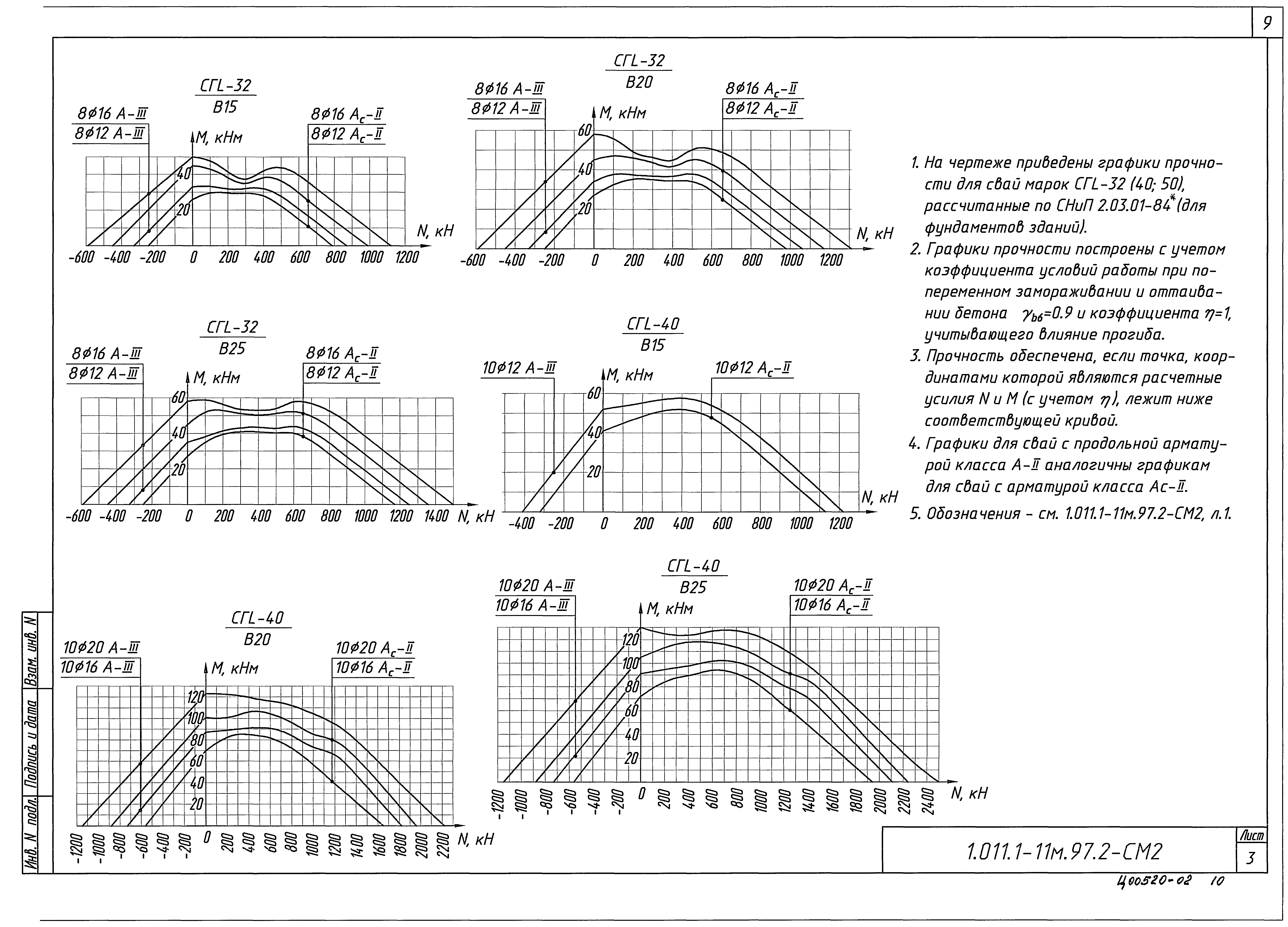

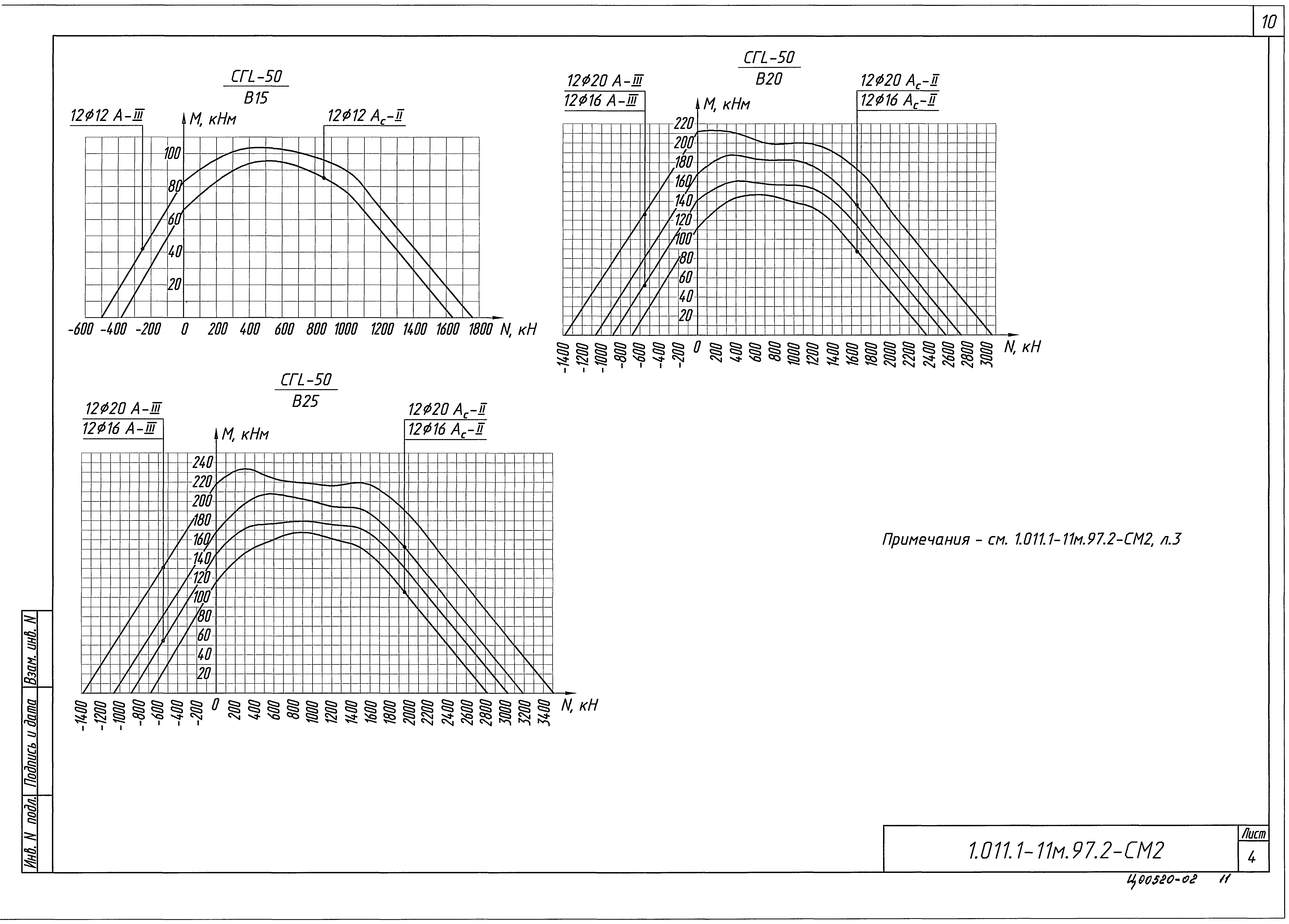

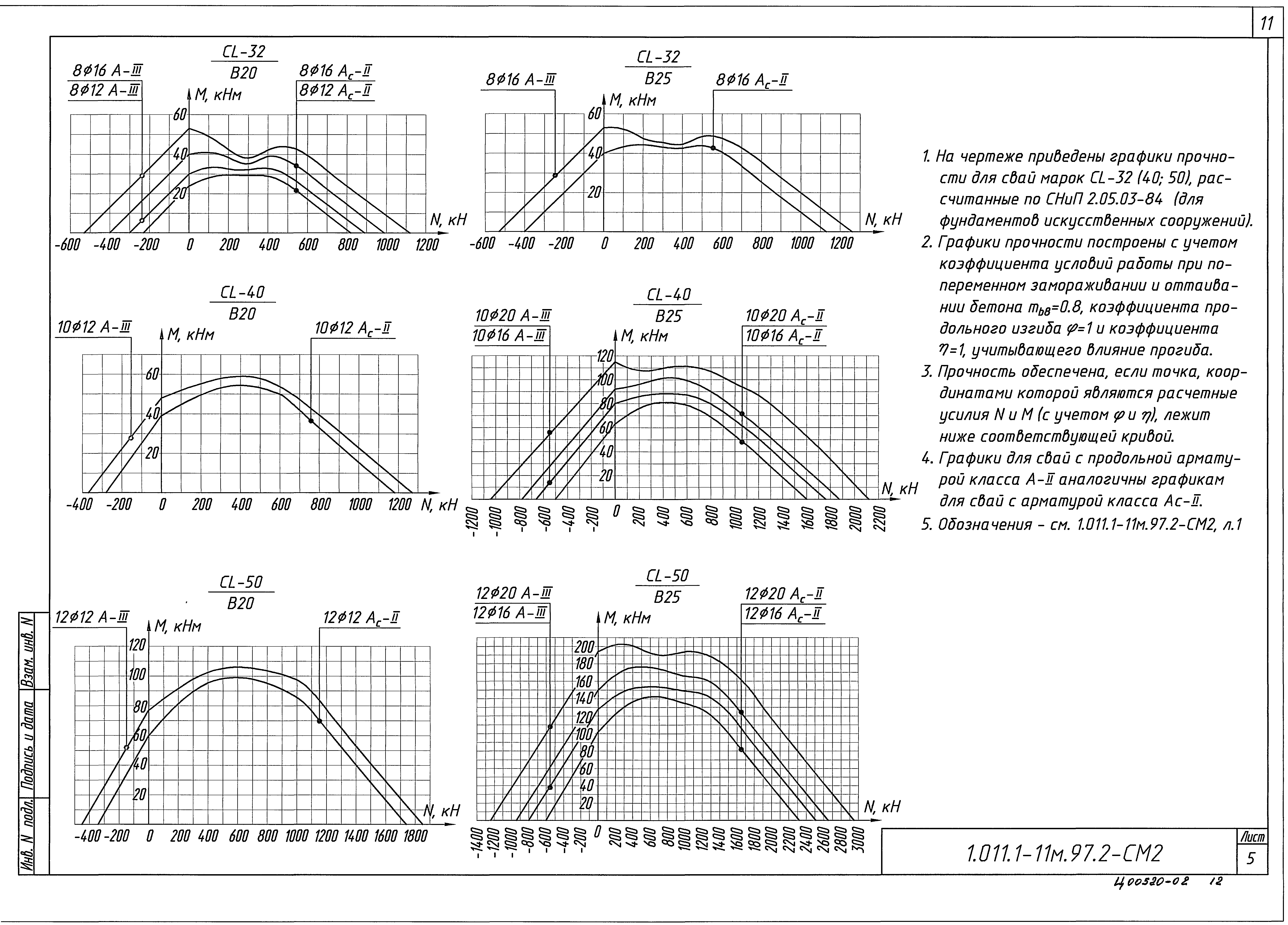

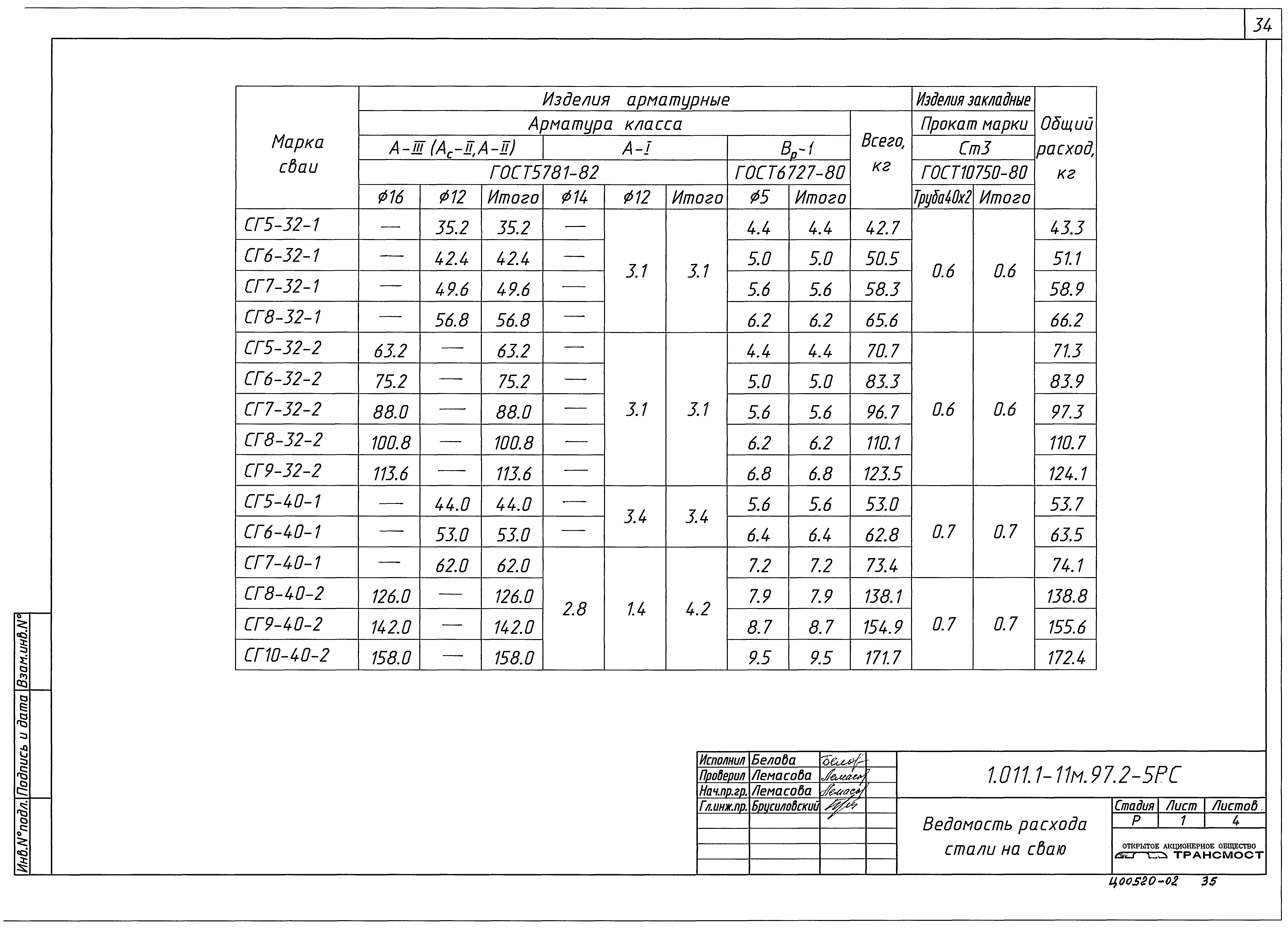

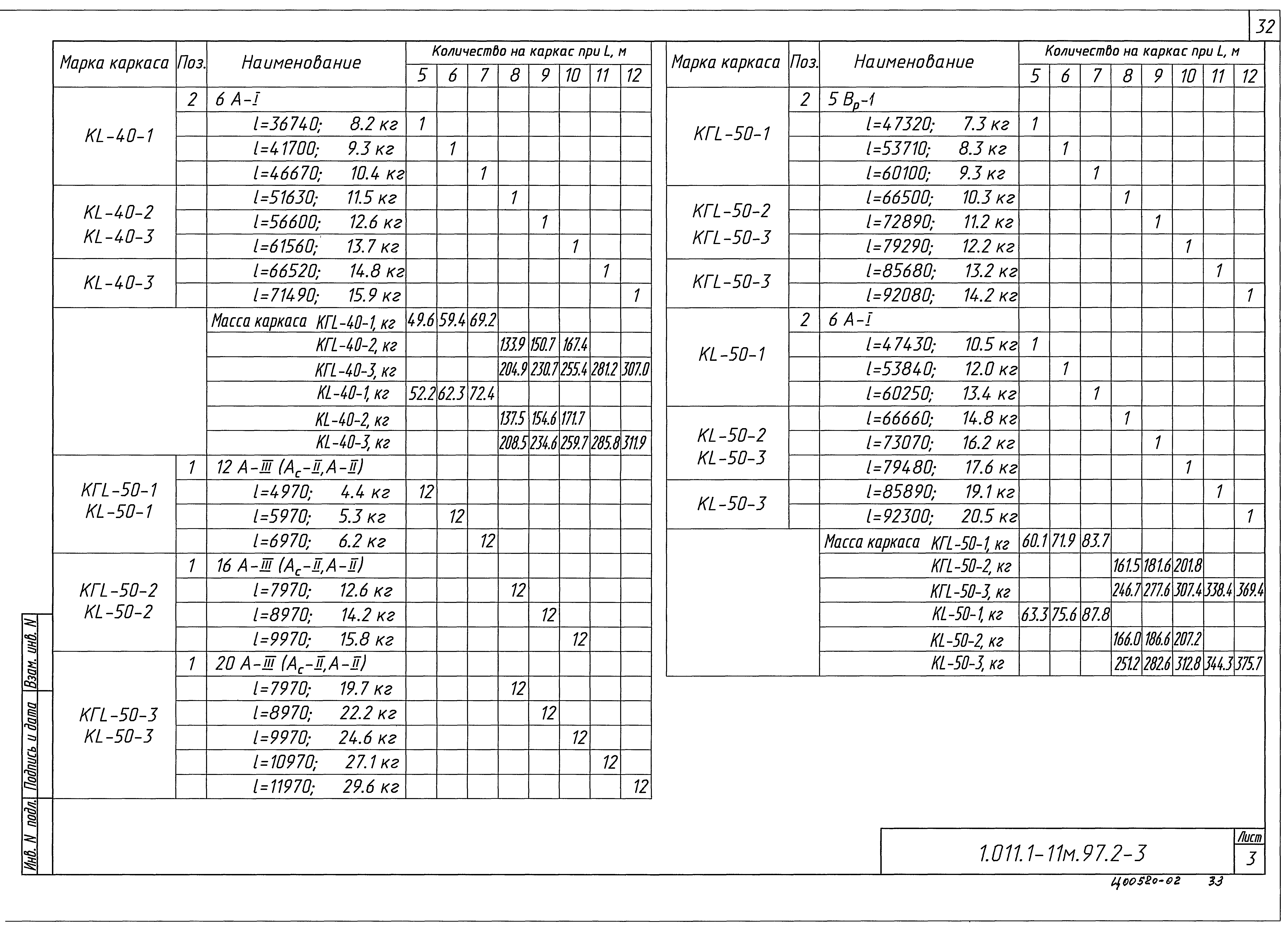

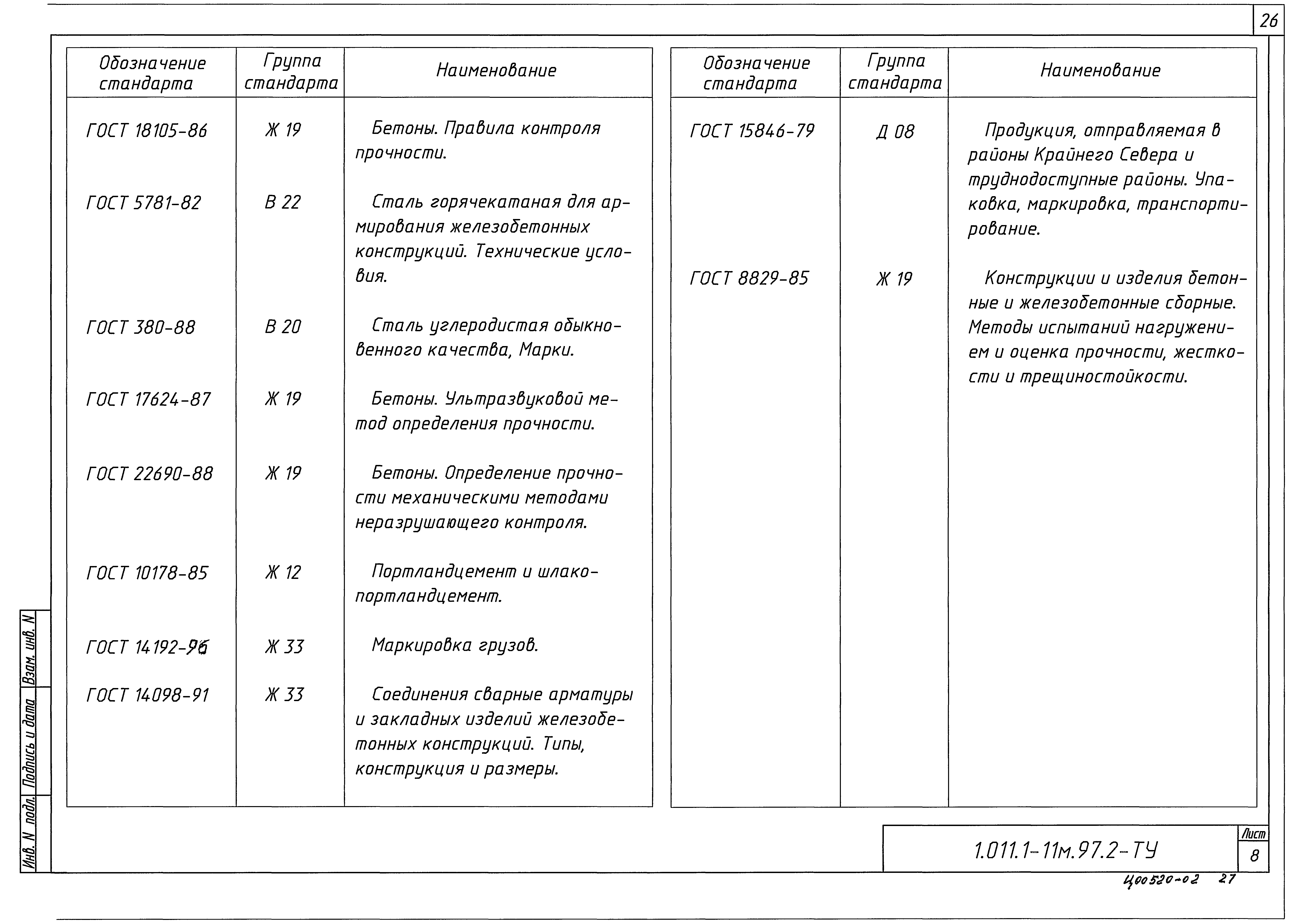

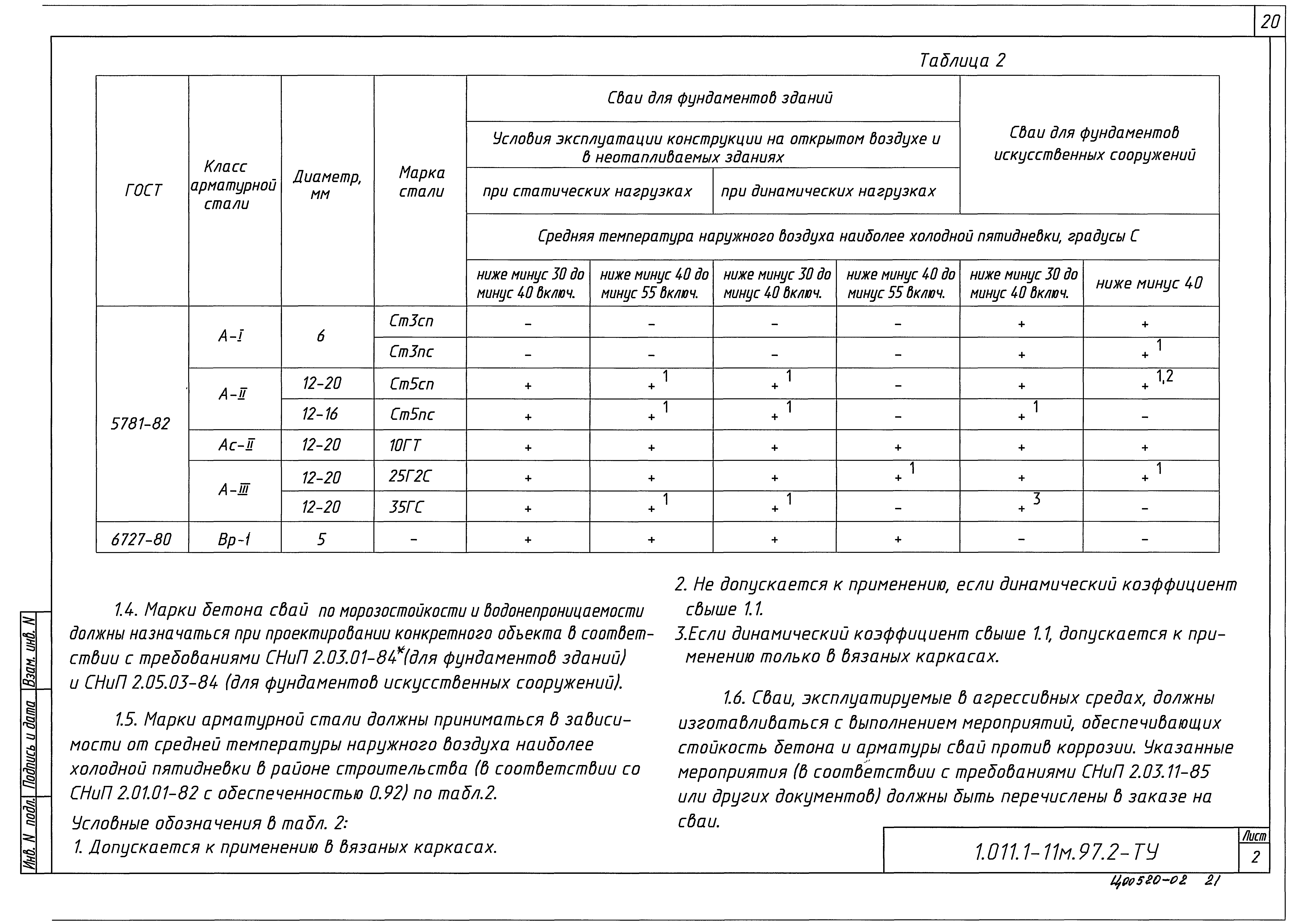

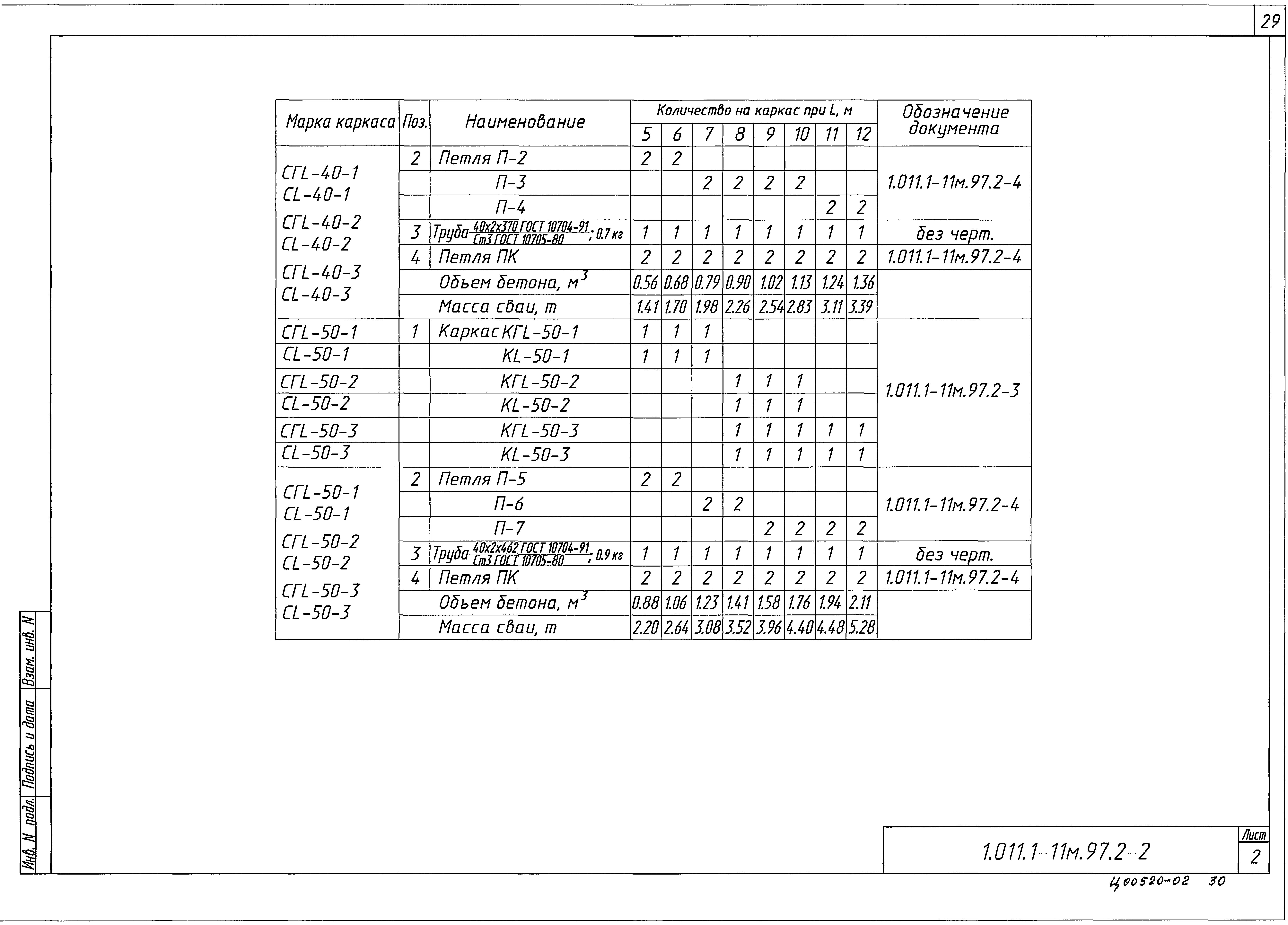

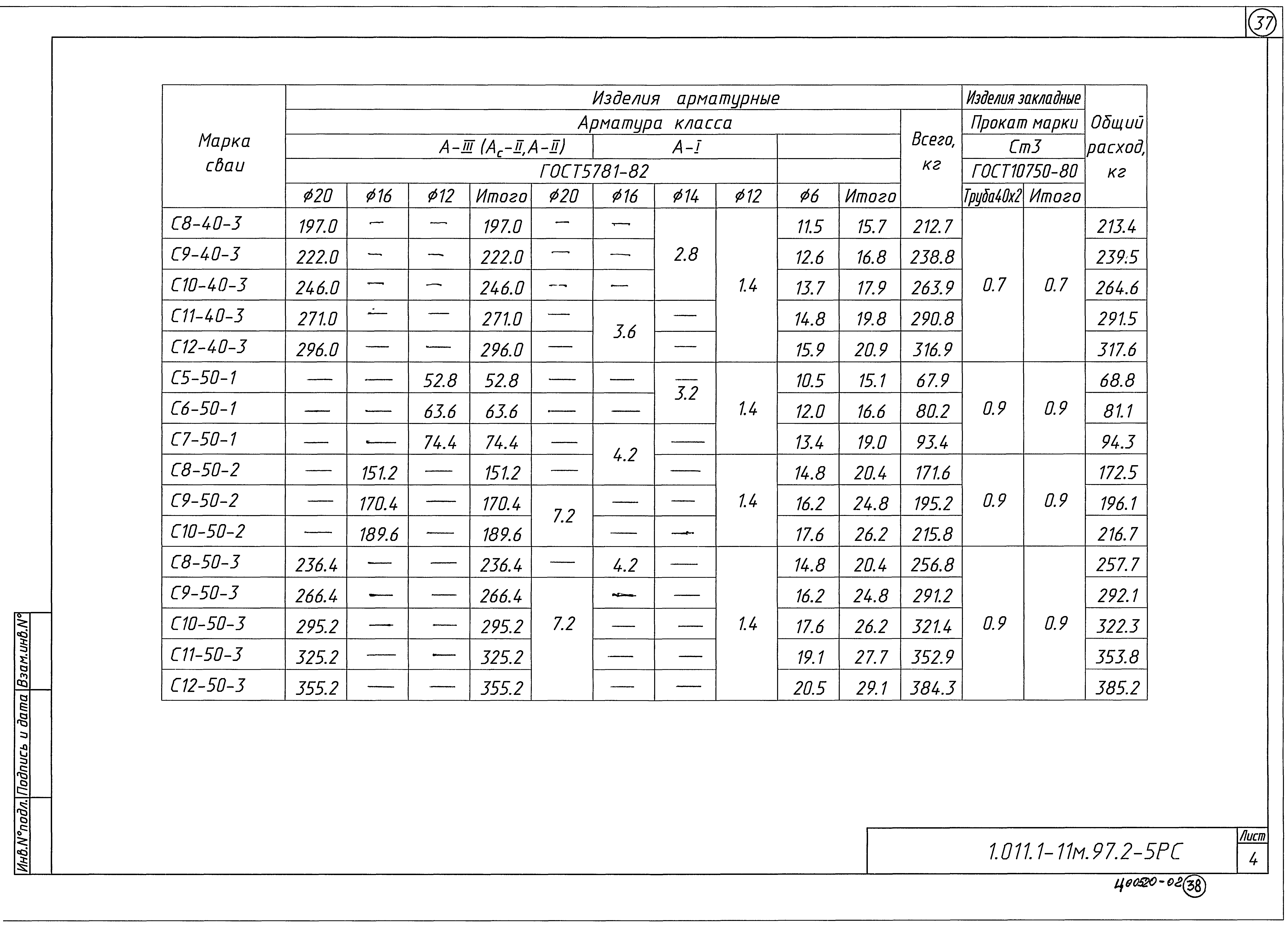

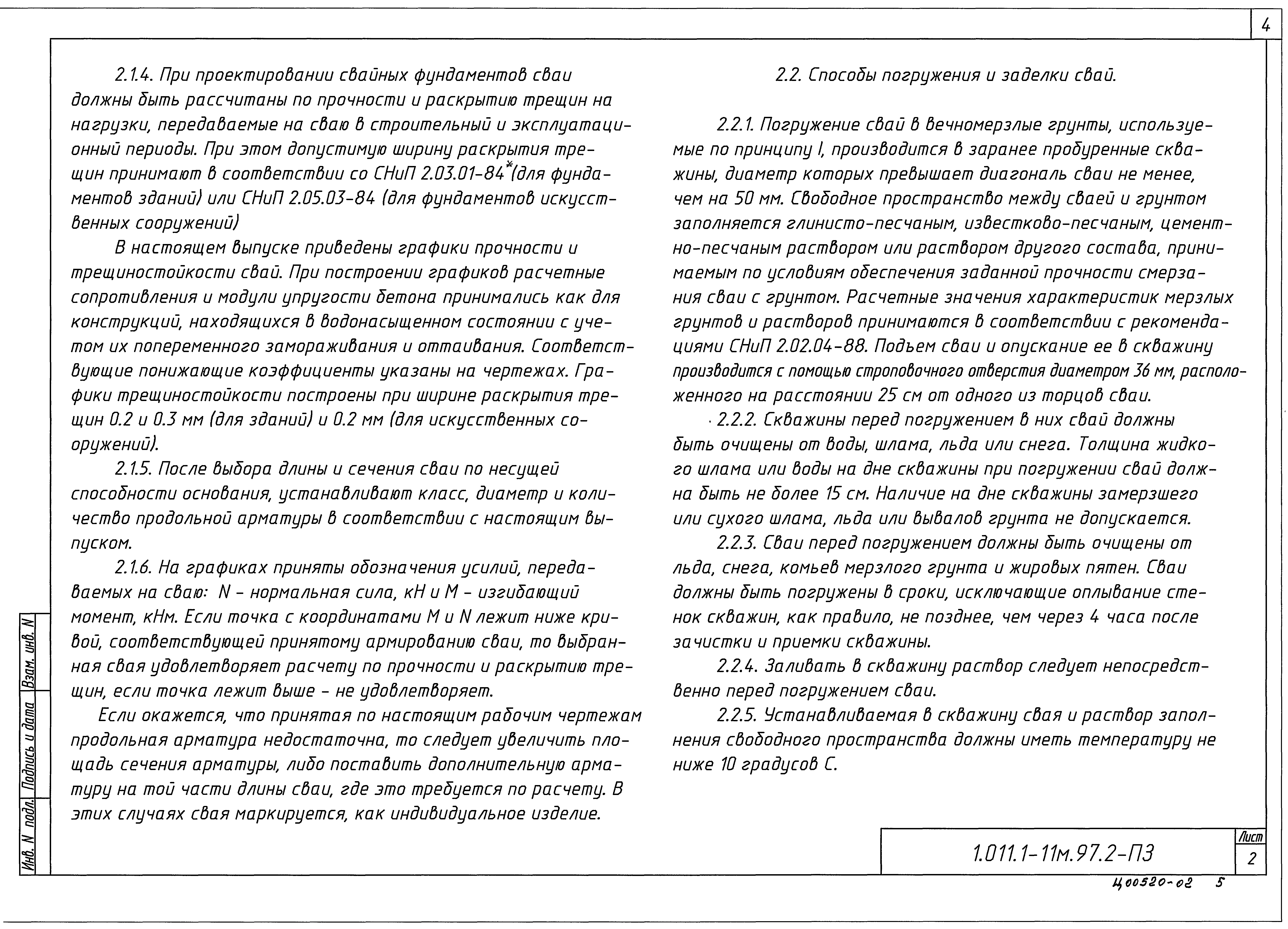

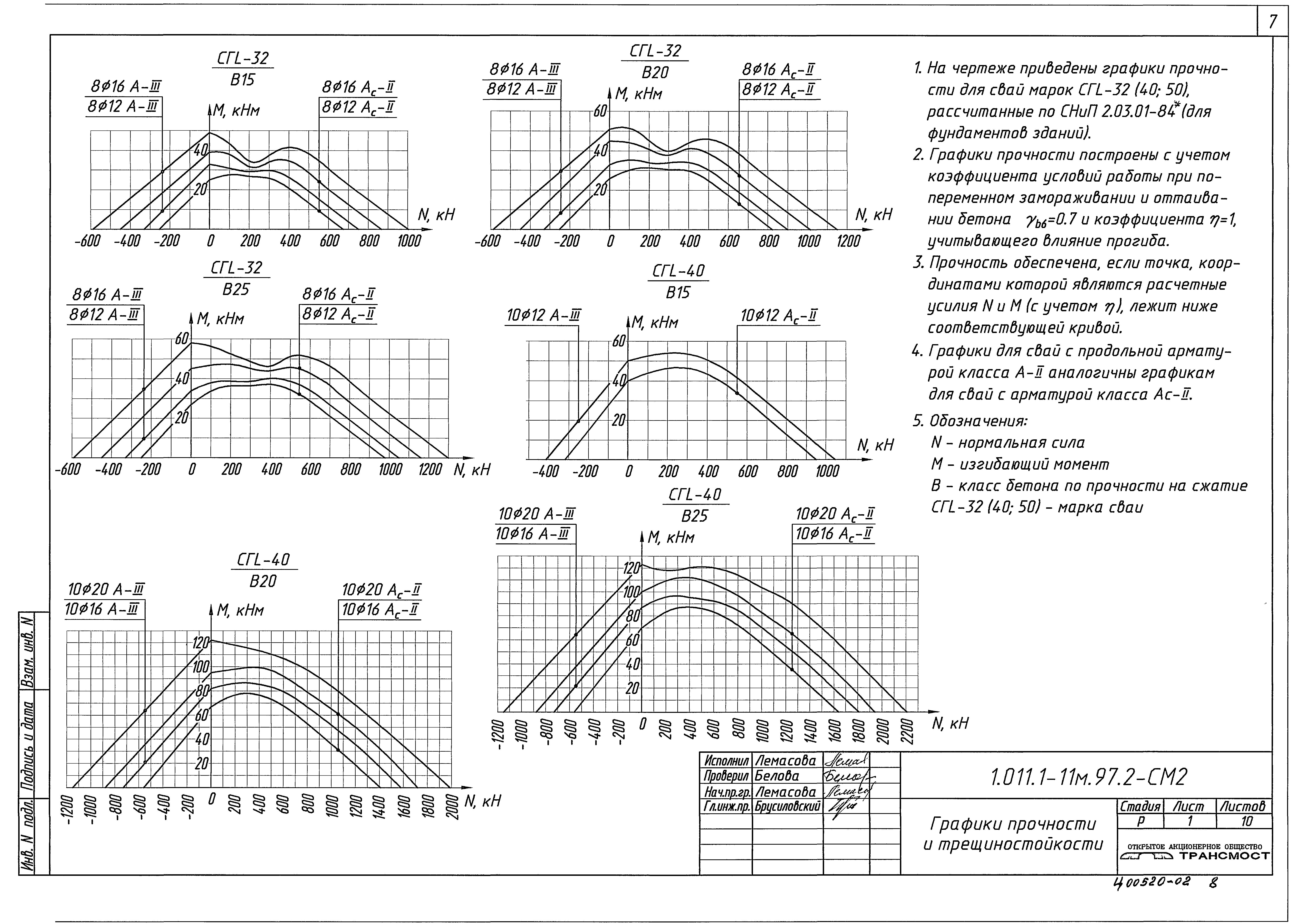

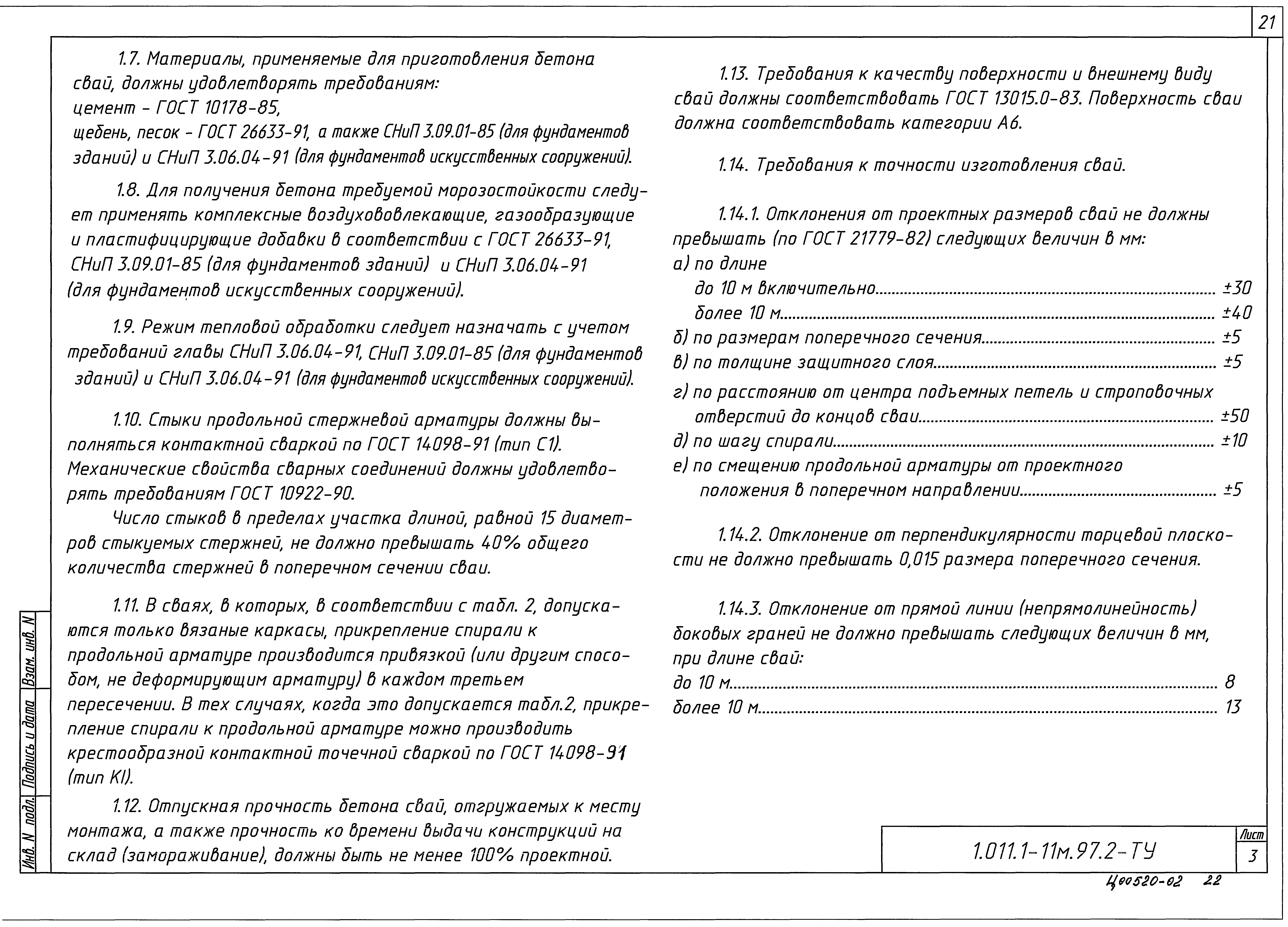

Оглавление:	1.011.1-11м97.2- ПЗ Пояснительная записка 1.011.1-11м97.2- СМ1 Марки свай 1.011.1-11м97.2- СМ2 Графики прочности и трещиностойкости 1.011.1-11м97.2- НИ Номенклатура изделий 1.011.1-11м97.2- ТУ Технические условия 1.011.1-11м97.2- 1ФЧ Свая. Опалубный чертеж 1.011.1-11м97.2- 2 Свая. Арматурный чертеж 1.011.1-11м97.2- 3 Каркас арматурный 1.011.1-11м97.2- 4 Петля 1.011.1-11м97.2- 5РС Ведомость расхода стали сваю
Разработан:	ОАО Трансмост Гипрожелдорстрой
Утверждён:	17.12.1997 Департамент развития научно-технической политики и проектно-изыскательских работ Госстроя России (Department of Technical Research Policy and Design and Survey Operations, Russian Federation Gosstroy 9-2-1/164)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Конструкции нулевого цикла Сваи

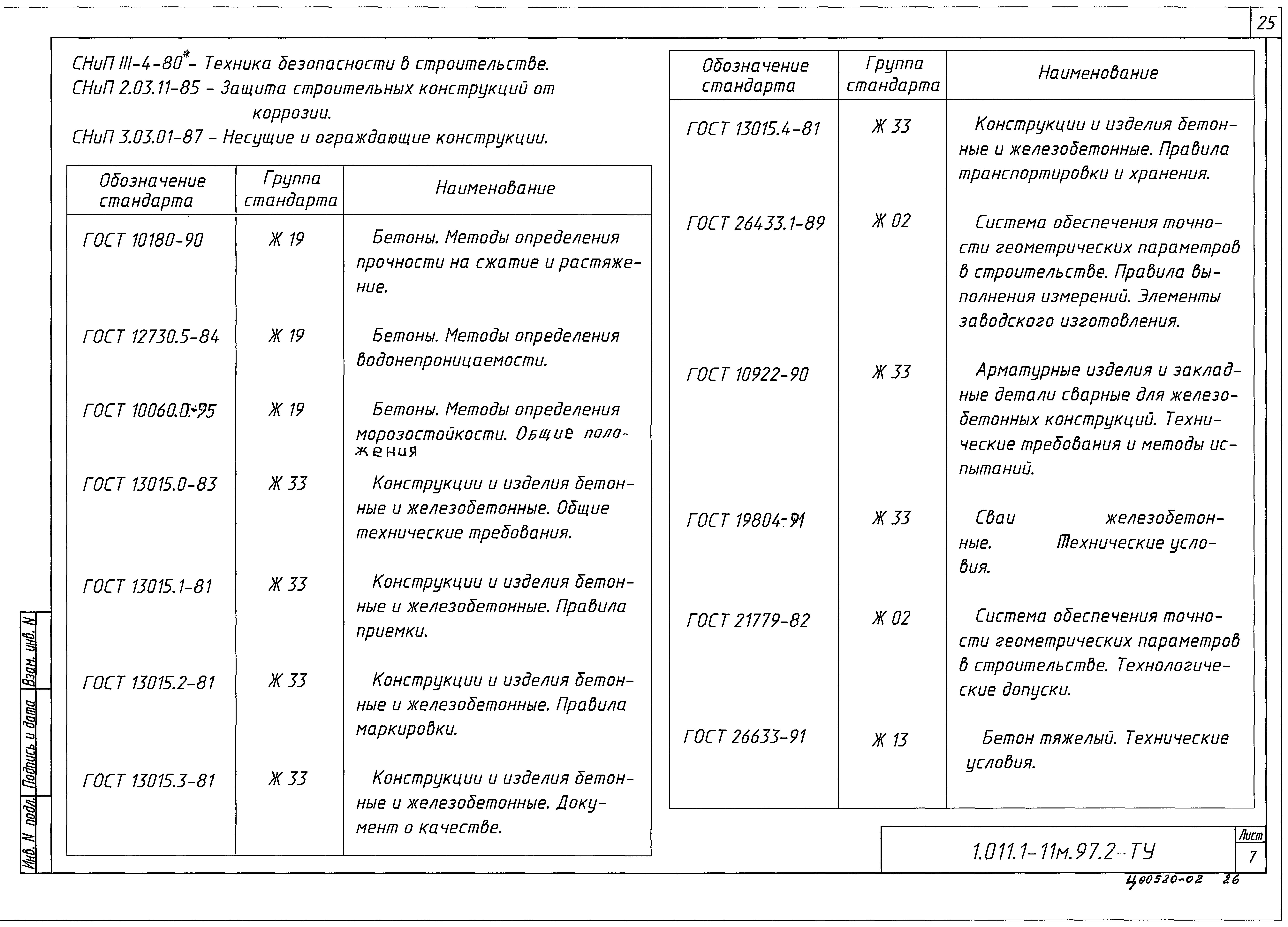

Нормативные ссылки:	СНиП III-4-80* «Техника безопасности в строительстве» СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» СНиП 2.01.01-82 «Строительная климатология и геофизика» СНиП 2.05.03-84* «Мосты и трубы» СНиП 3.06.04-91 «Мосты и трубы» СНиП 2.02.01-83* «Основания зданий и сооружений» СНиП 2.02.03-85 «Свайные фундаменты» СНиП 2.02.04-88 «Основания и фундаменты на вечномерзлых грунтах» СНиП 2.03.01-84* «Бетонные и железобетонные конструкции» СНиП 3.03.01-87 «Несущие и ограждающие конструкции» СНиП 3.09.01-85 «Производство сборных железобетонных конструкций и изделий» ГОСТ 21779-82 «Система обеспечения точности геометрических параметров в строительстве. Технологические допуски» ГОСТ 26433.1-89 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления» ГОСТ 8829-94 «Изделия строительные железобетонные и бетонные заводского изготовления. Методы испытаний нагружением. Правила оценки прочности, жесткости и трещиностойкости» ГОСТ 10922-90 «Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия» ГОСТ 13015.0-83 «Конструкции и изделия бетонные и железобетонные сборные. Общие технические требования» ГОСТ 13015.1-81 «Конструкции и изделия бетонные и железобетонные сборные. Приемка» ГОСТ 13015.2-81 «Конструкции и изделия бетонные и железобетонные сборные. Маркировка» ГОСТ 13015.3-81 «Конструкции и изделия бетонные и железобетонные сборные. Документ о качестве» ГОСТ 13015.4-84 «Конструкции и изделия бетонные и железобетонные сборные. Правила транспортирования и хранения» ГОСТ 14098-91 «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры» ГОСТ 19804-91 «Сваи железобетонные. Технические условия» ГОСТ 10178-85 «Портландцемент и шлакопортландцемент. Технические условия» ГОСТ 10060.0-95 «Бетоны. Методы определения морозостойкости. Общие требования» ГОСТ 10180-90 «Бетоны. Методы определения прочности по контрольным образцам» ГОСТ 12730.5-84 «Бетоны. Методы определения водонепроницаемости» ГОСТ 17624-87 «Бетоны. Ультразвуковой метод определения прочности» ГОСТ 18105-86 «Бетоны. Правила контроля прочности» ГОСТ 22690-88 «Бетоны. Определение прочности механическими методами неразрушающего контроля» ГОСТ 25192-82 «Бетоны. Классификация и общие технические требования» ГОСТ 26633-91 «Бетоны тяжелые и мелкозернистые. Технические условия» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 10704-91 «Трубы стальные электросварные прямошовные. Сортамент» ГОСТ 10705-80 «Трубы стальные электросварные. Технические условия» ГОСТ 14192-96 «Маркировка грузов» ГОСТ 15846-79 «Продукция, отправляемая в районы Крайнего Севера и труднодоступные районы. Упаковка, маркировка, транспортирование и хранение» ГОСТ 380-88 «Сталь углеродистая обыкновенного качества. Марки» ГОСТ 8829-85 «Конструкции и изделия бетонные и железобетонные сборные. Методы испытания нагружением и оценка прочности, жесткости и трещиностойкости»
