Скачать Серия 1.011.1-10 Выпуск 4. Сваи полые круглого сечения и сваи - оболочки цельные с ненапрягаемой арматурой. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.011.1-10

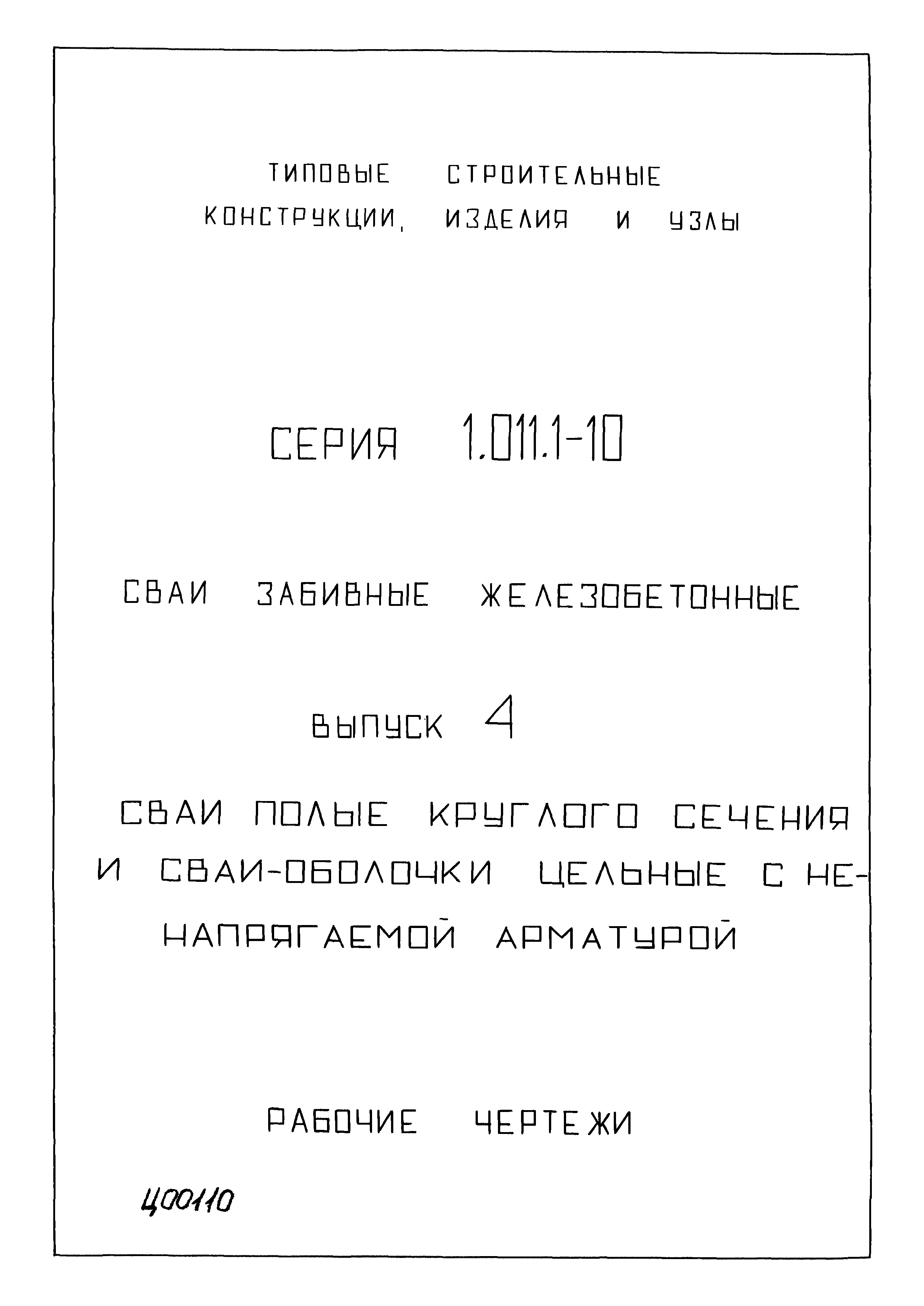

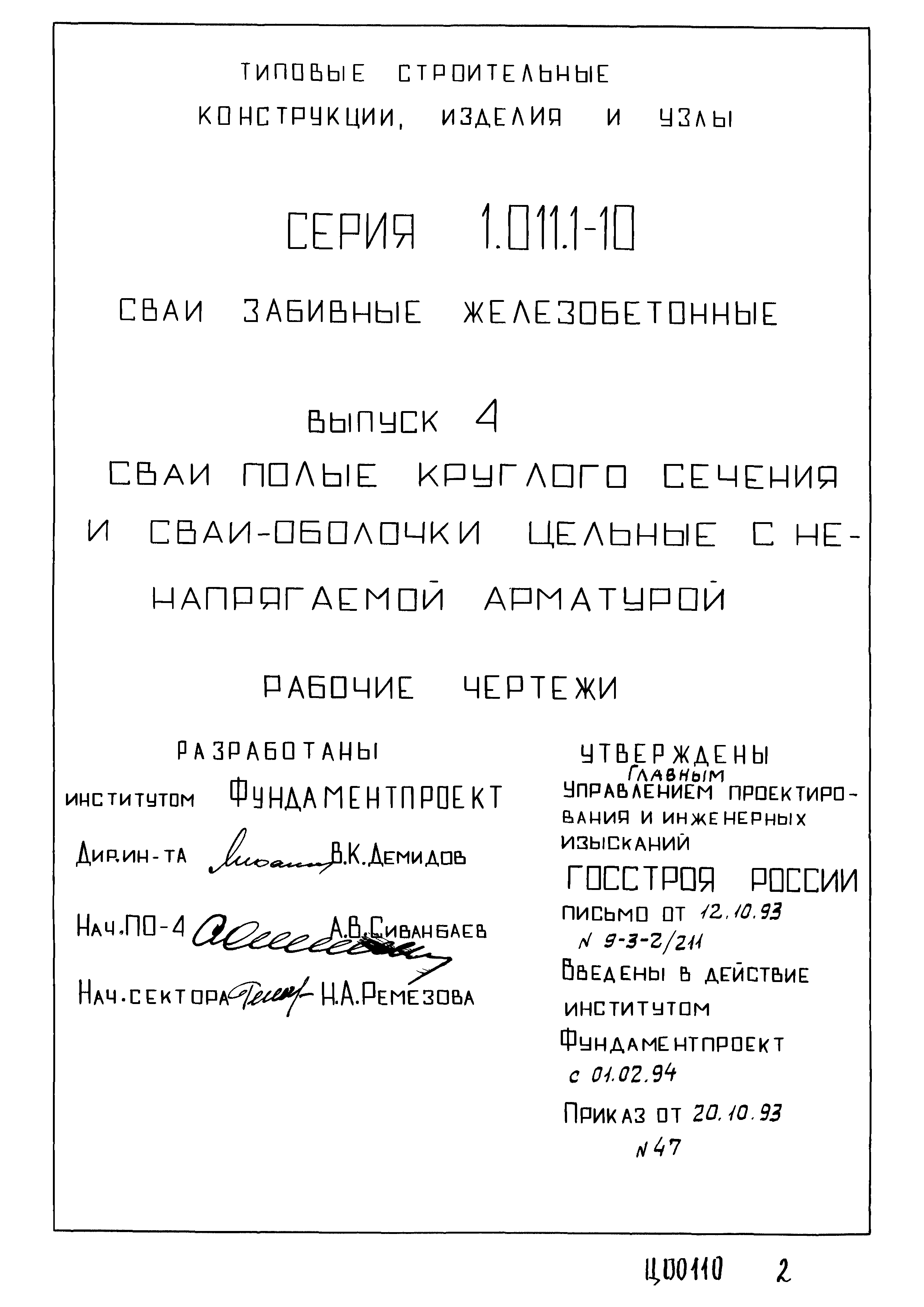

Выпуск 4. Сваи полые круглого сечения и сваи - оболочки цельные с ненапрягаемой арматурой. Рабочие чертежи

Обозначение:	Серия 1.011.1-10
Обозначение англ:	Series 1.011.1-10
Статус:	не определен законодательством
Название рус.:	Выпуск 4. Сваи полые круглого сечения и сваи - оболочки цельные с ненапрягаемой арматурой. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.02.1994
Область применения:	Настоящий выпуск содержит рабочие чертежи свай полых круглого сечения и свай - оболочек железобетонных цельных с ненапрягаемой арматурой.

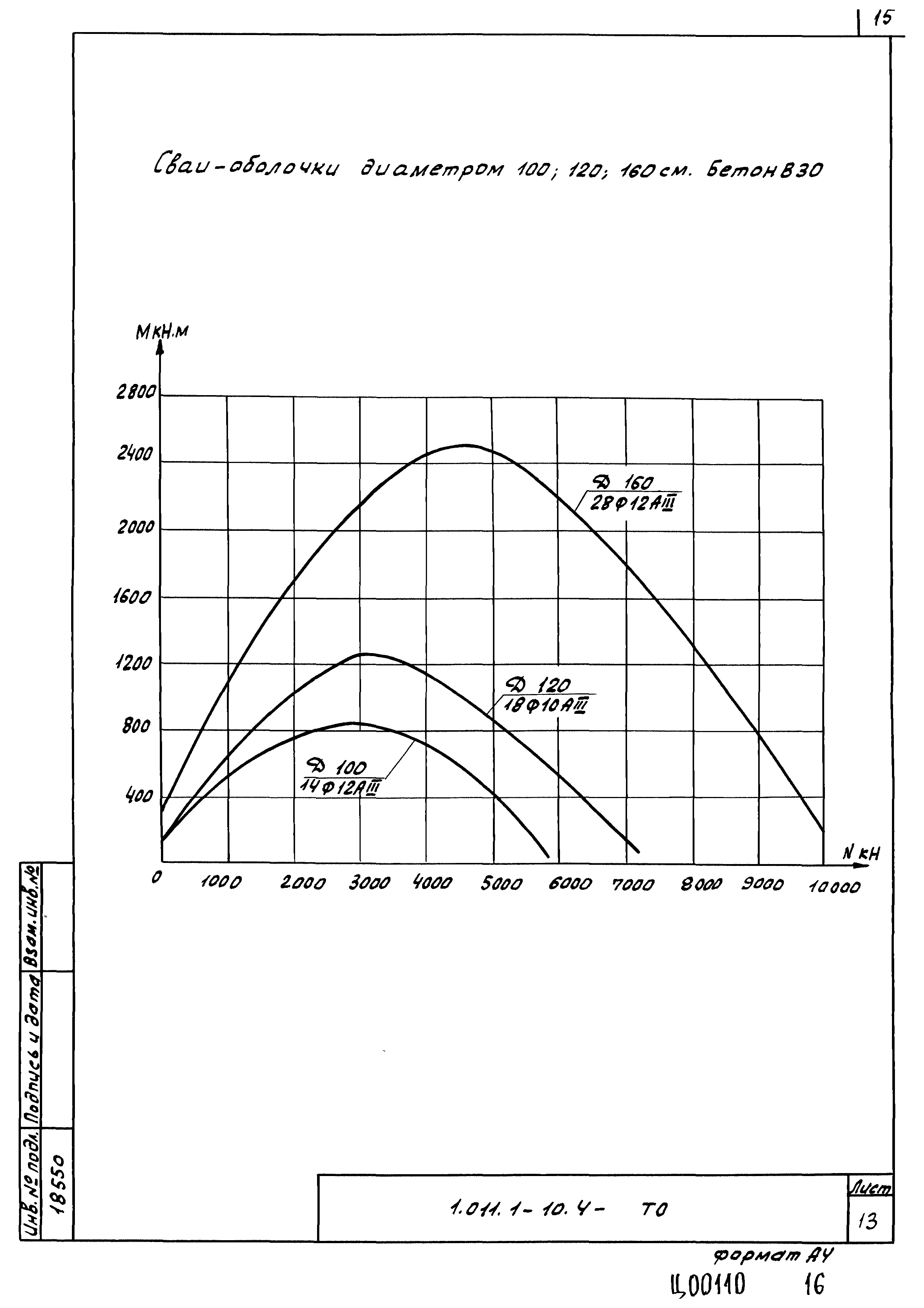

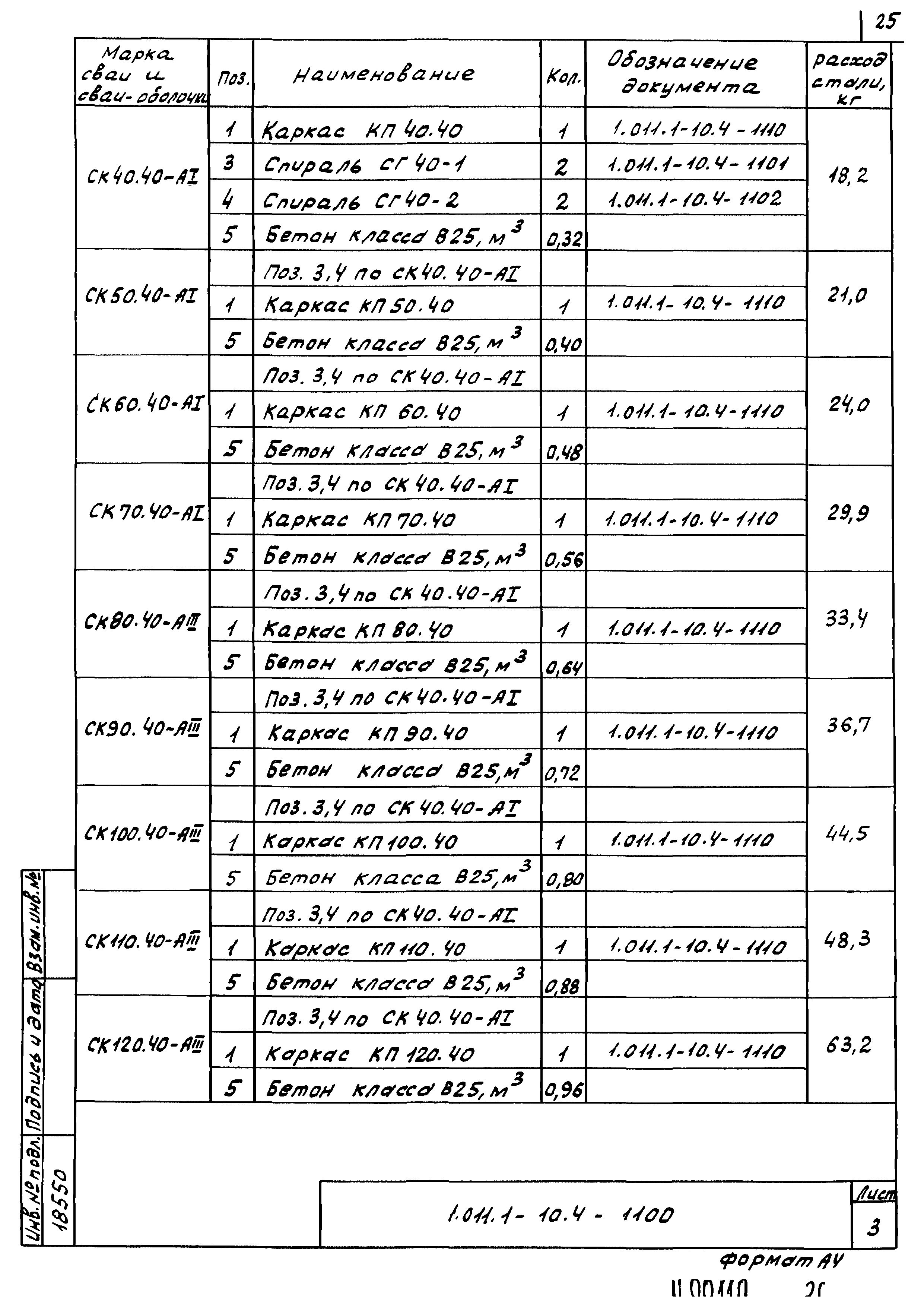

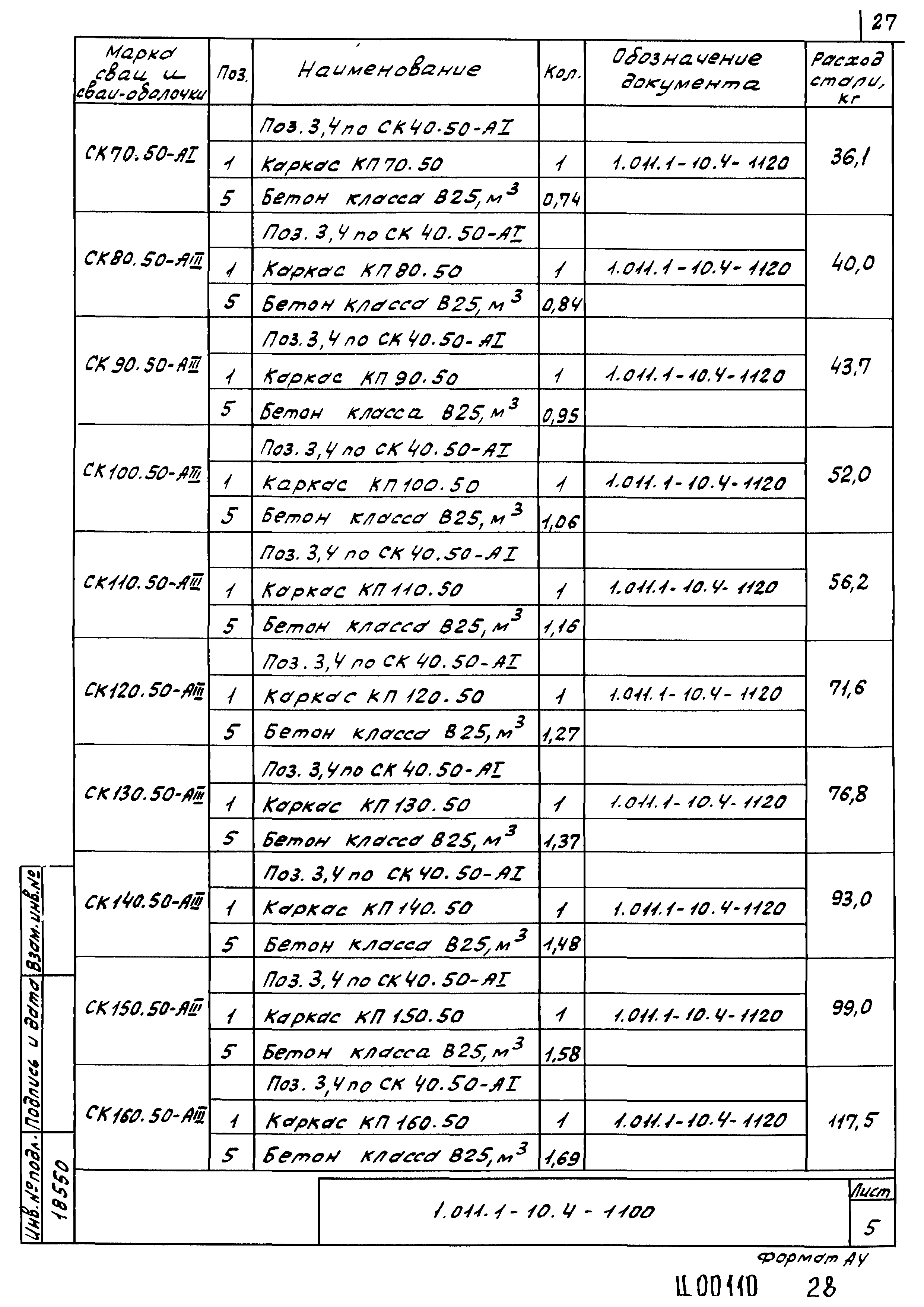

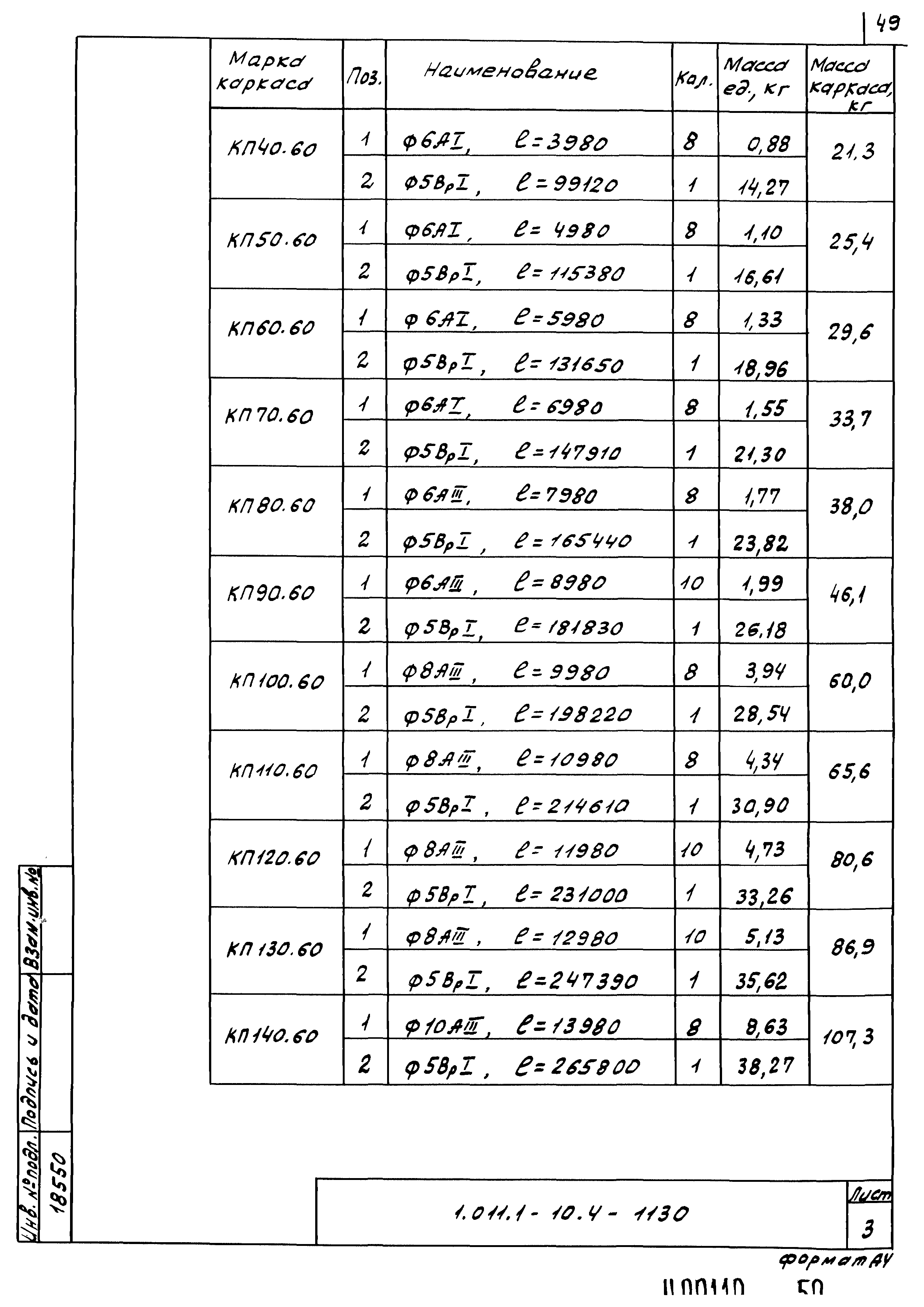

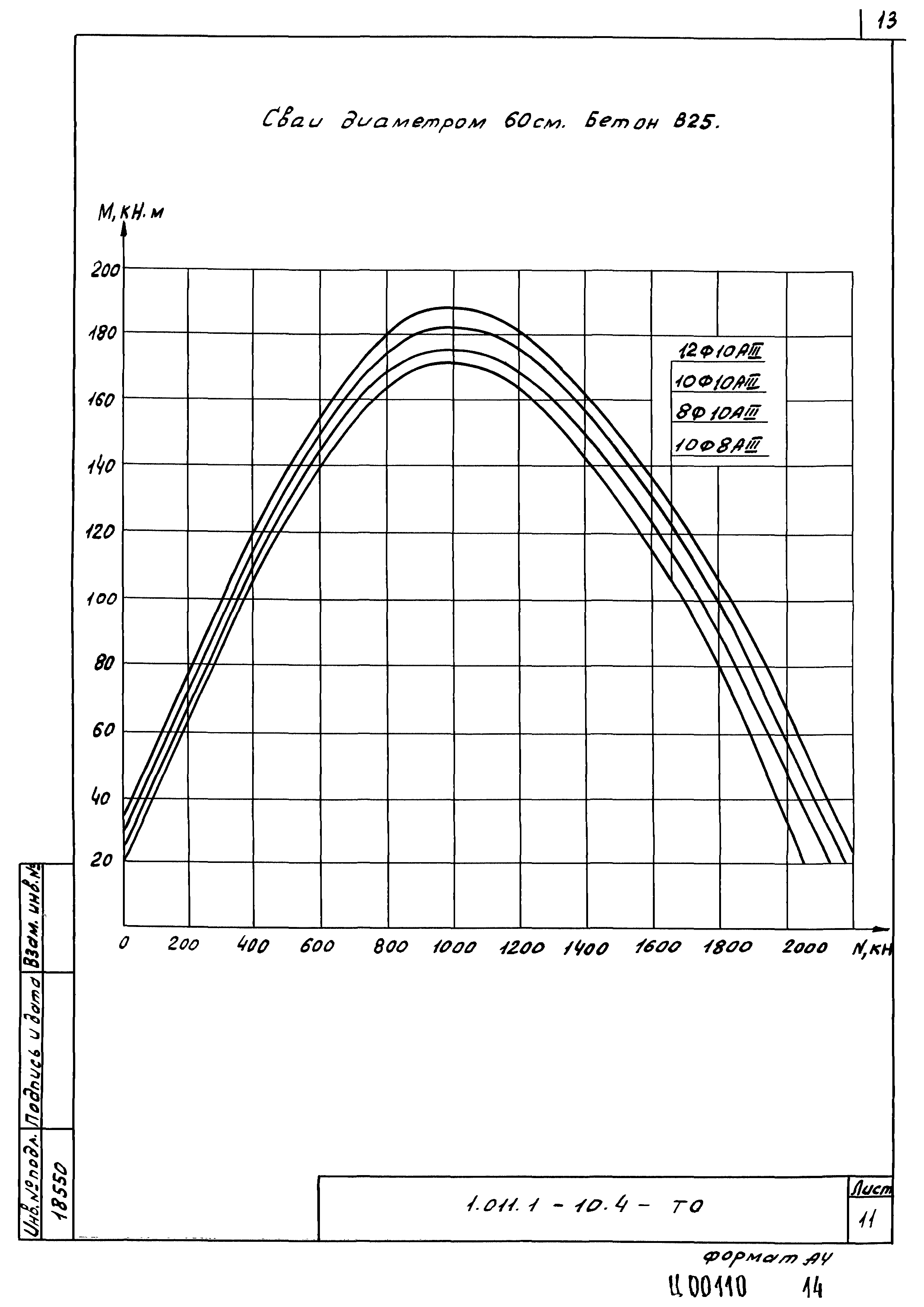

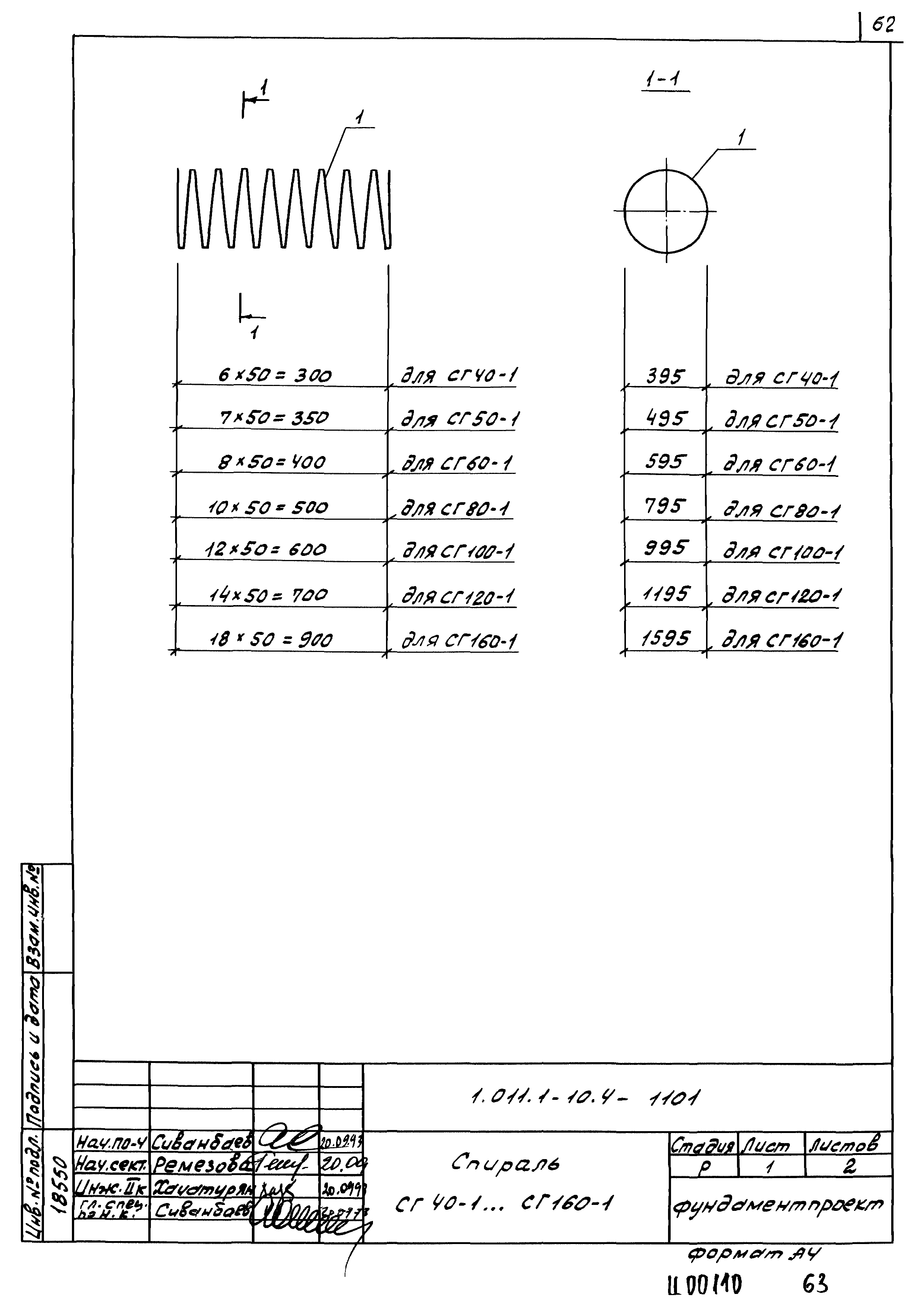

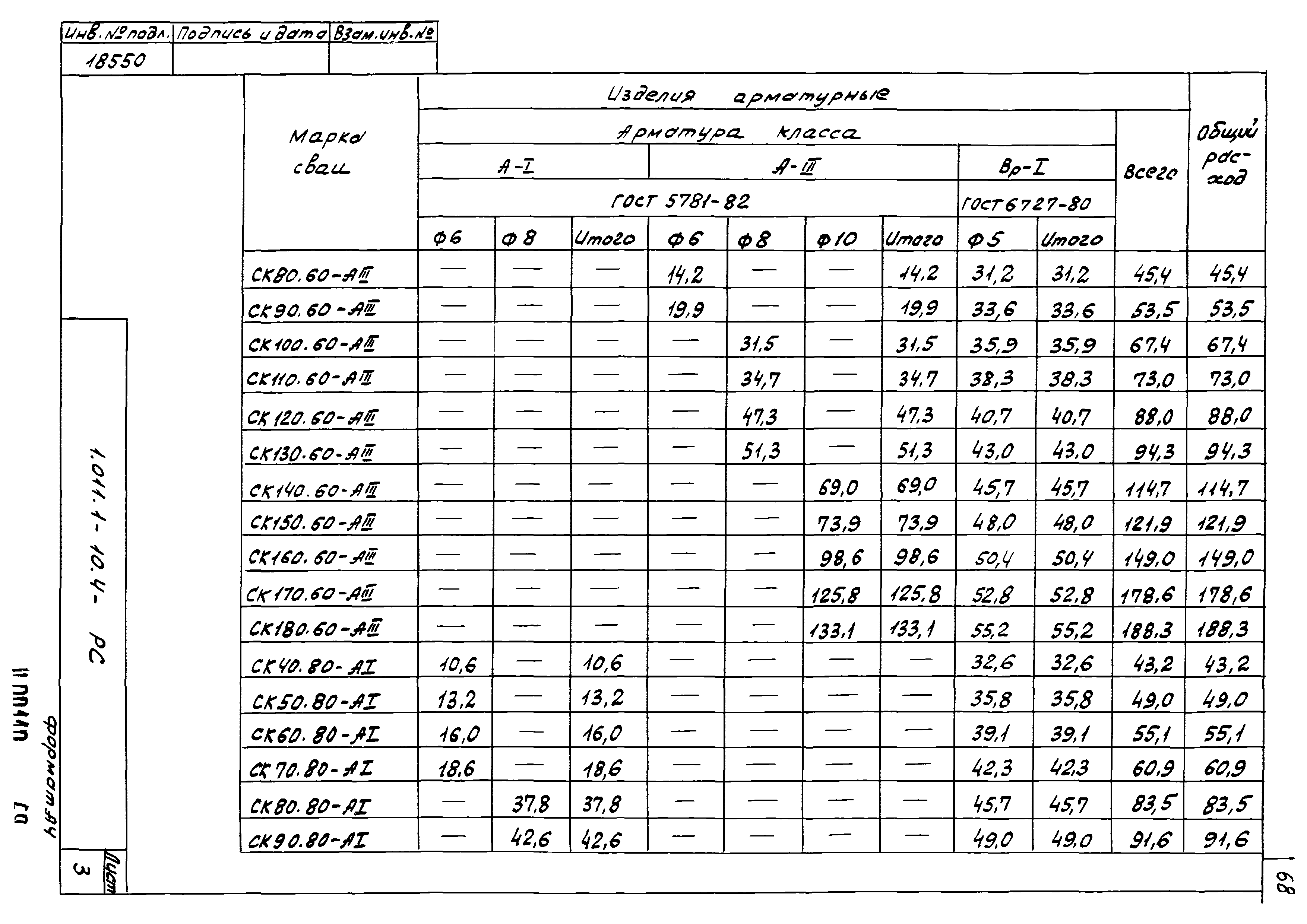

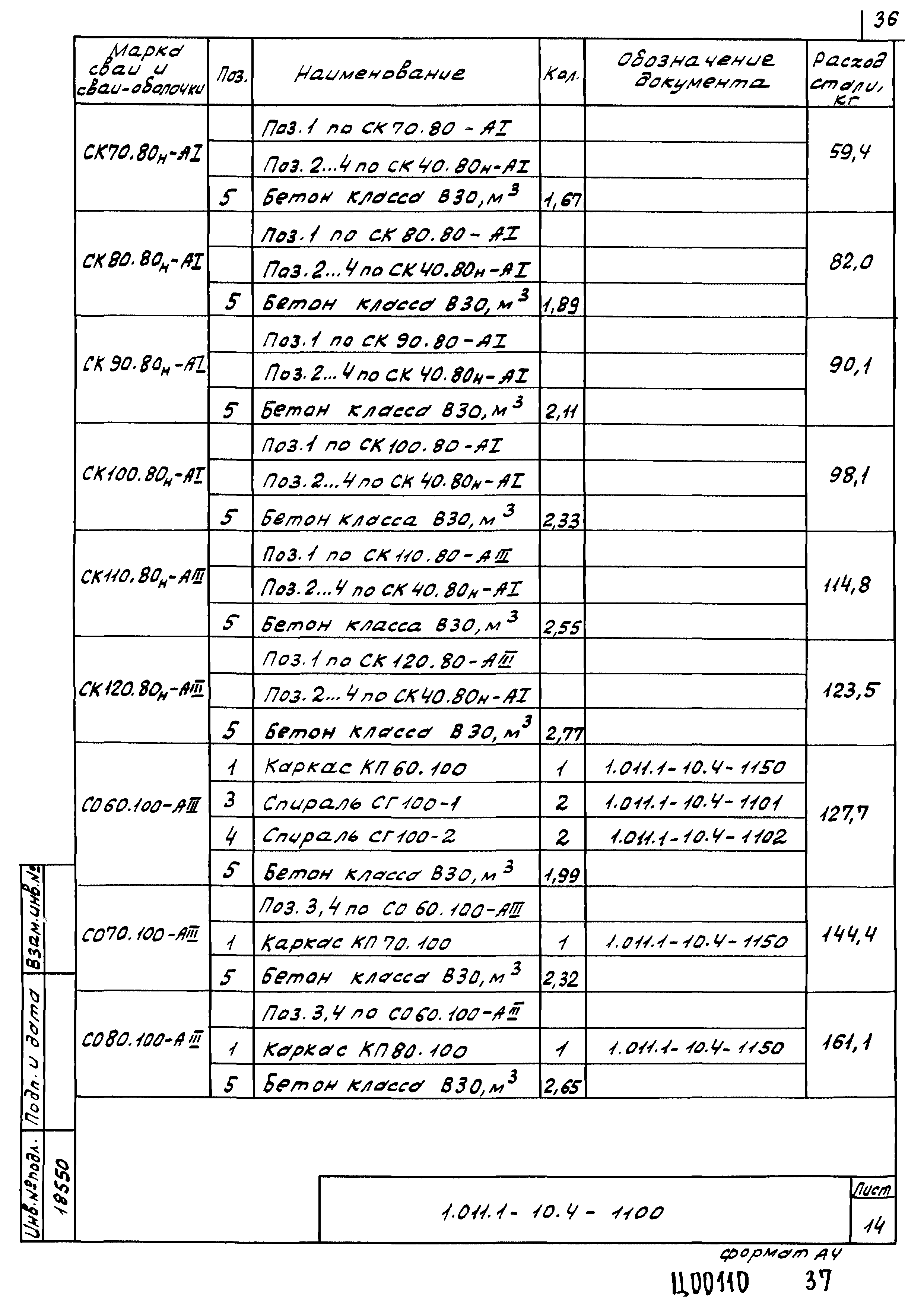

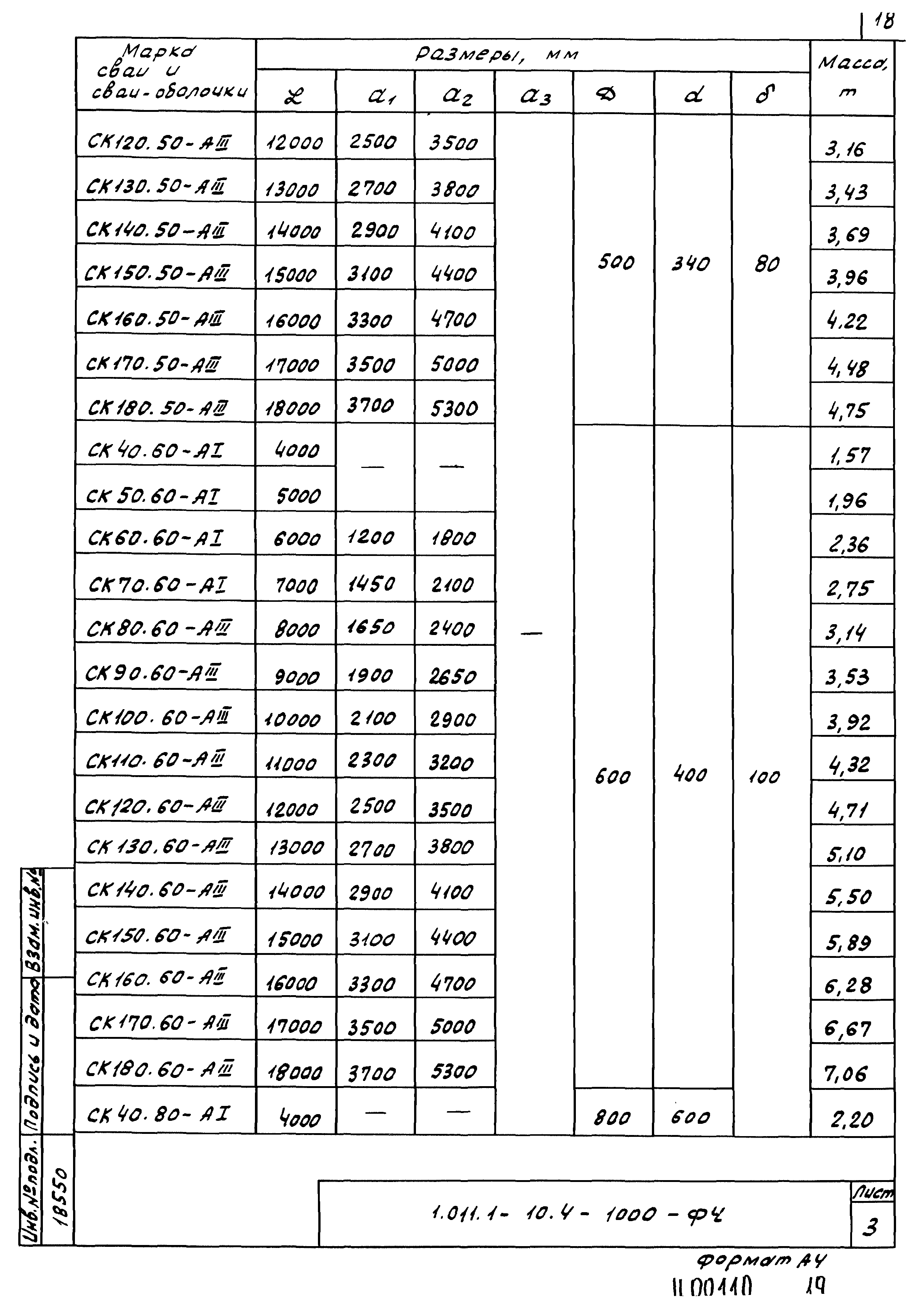

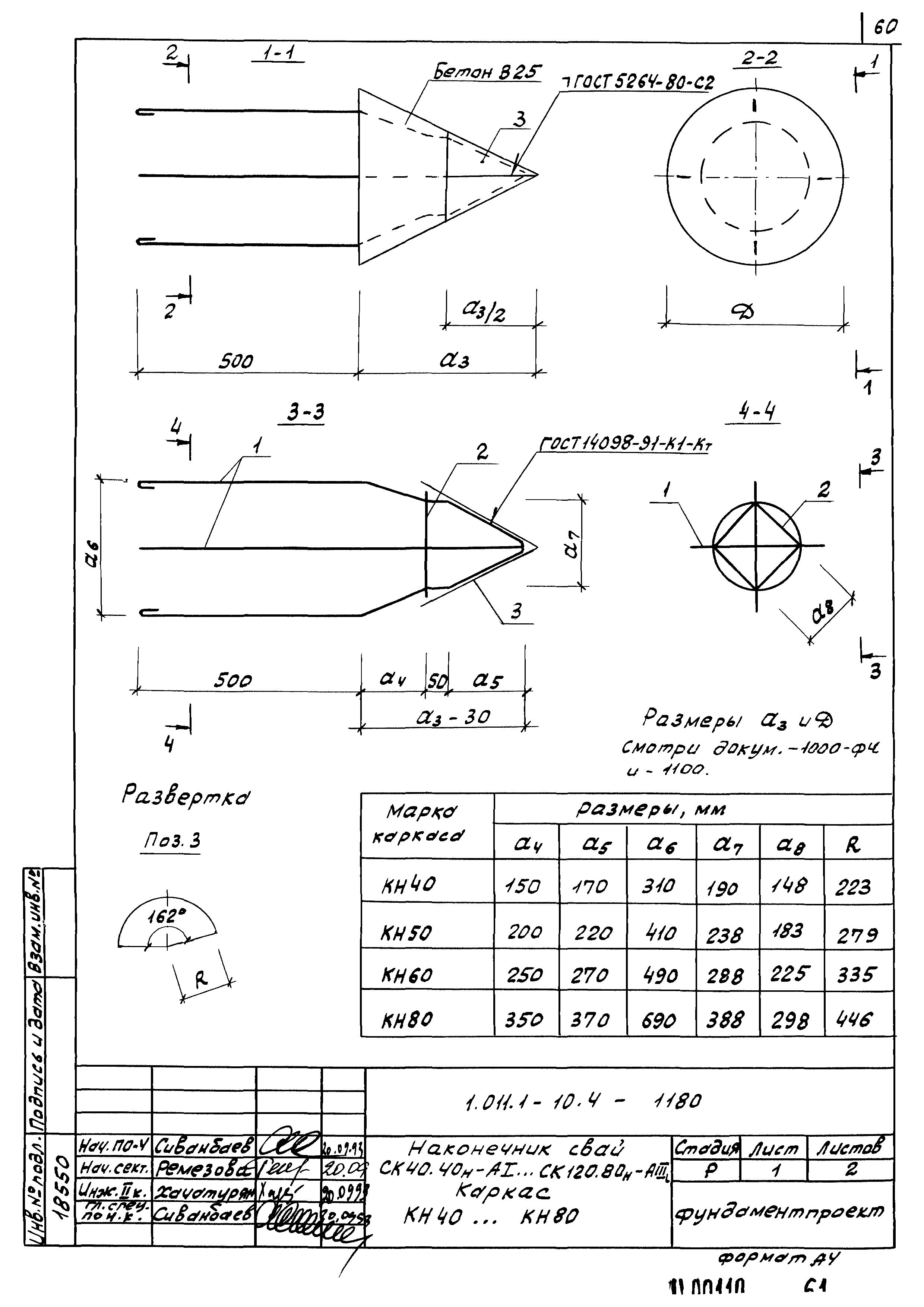

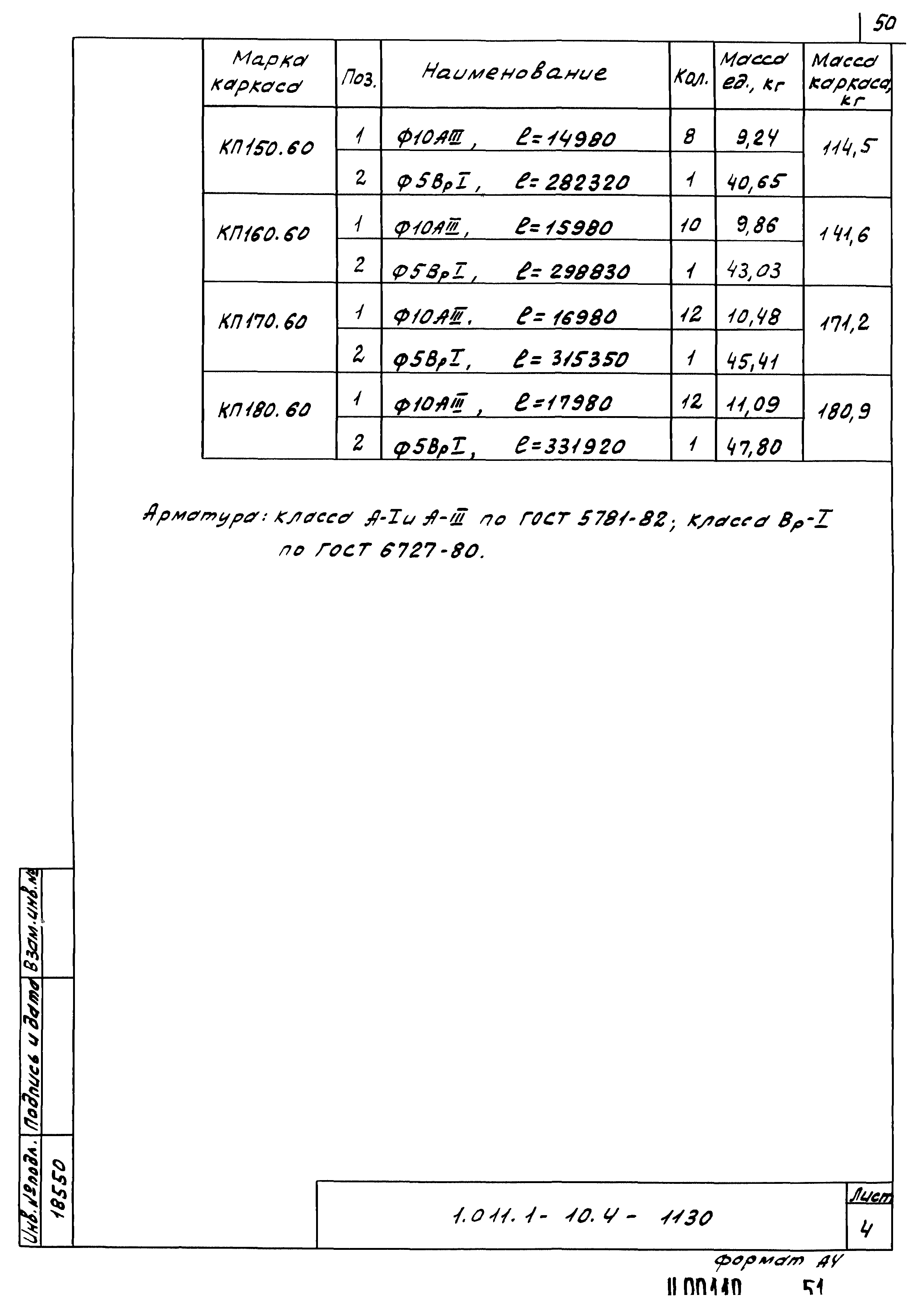

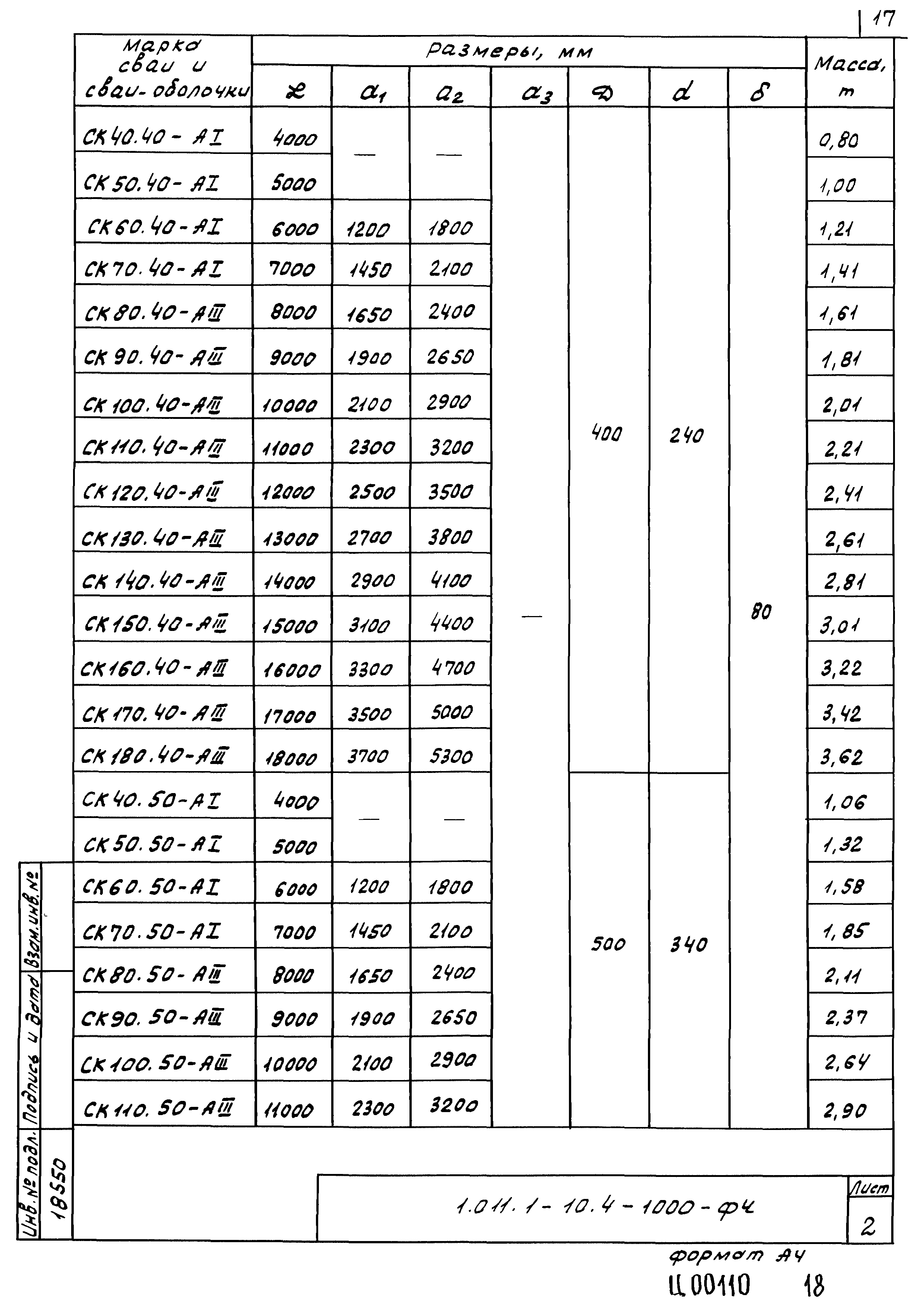

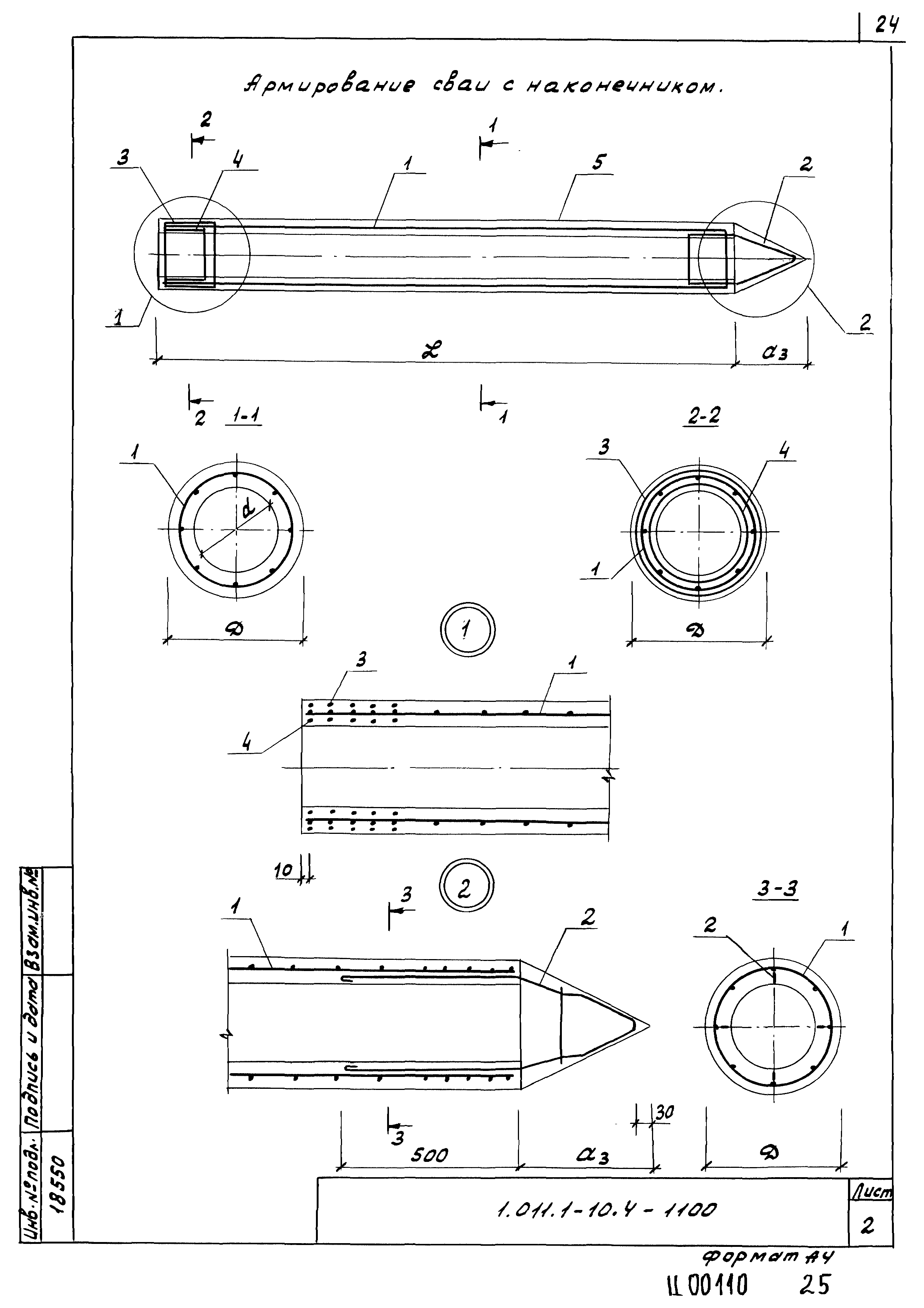

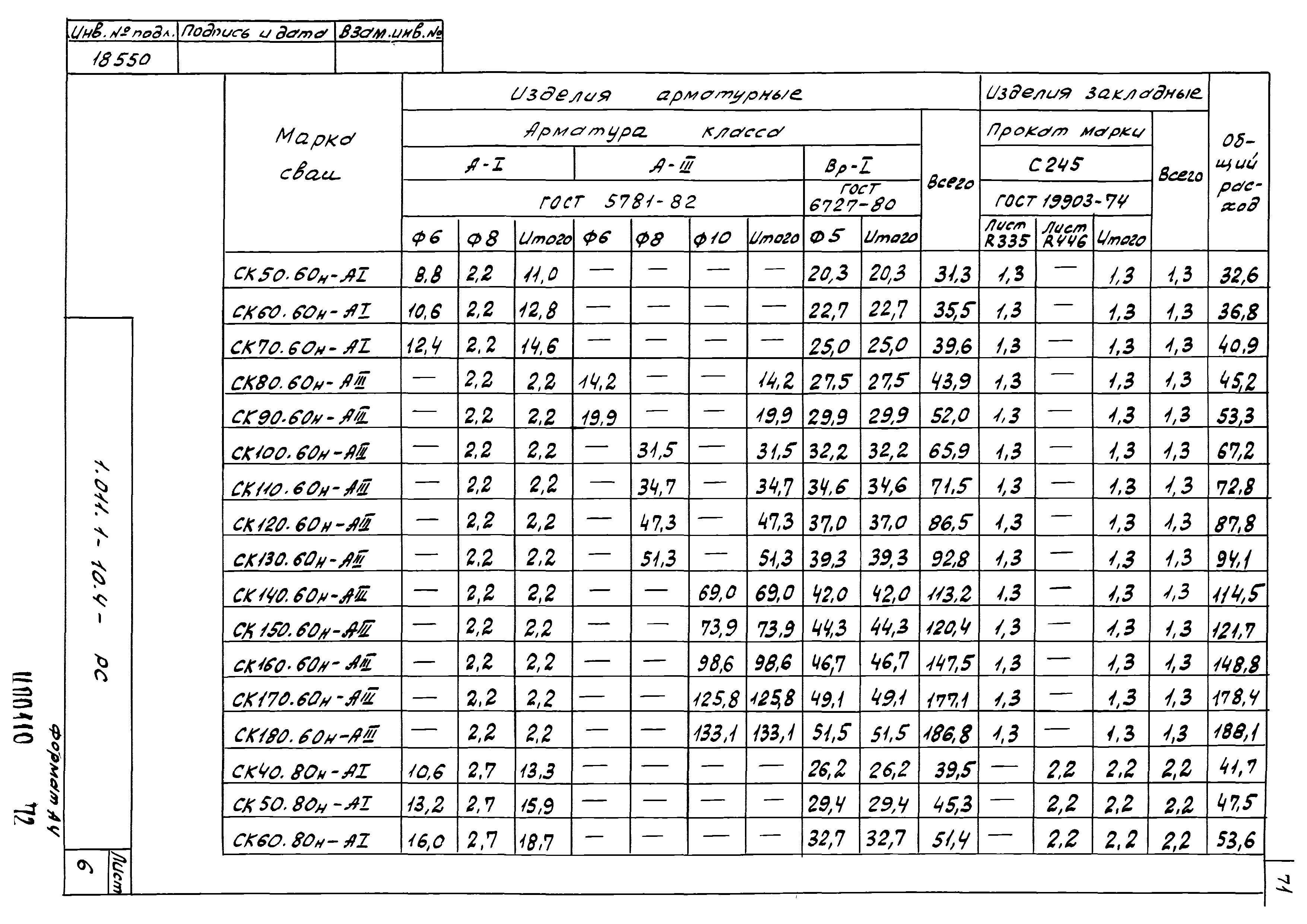

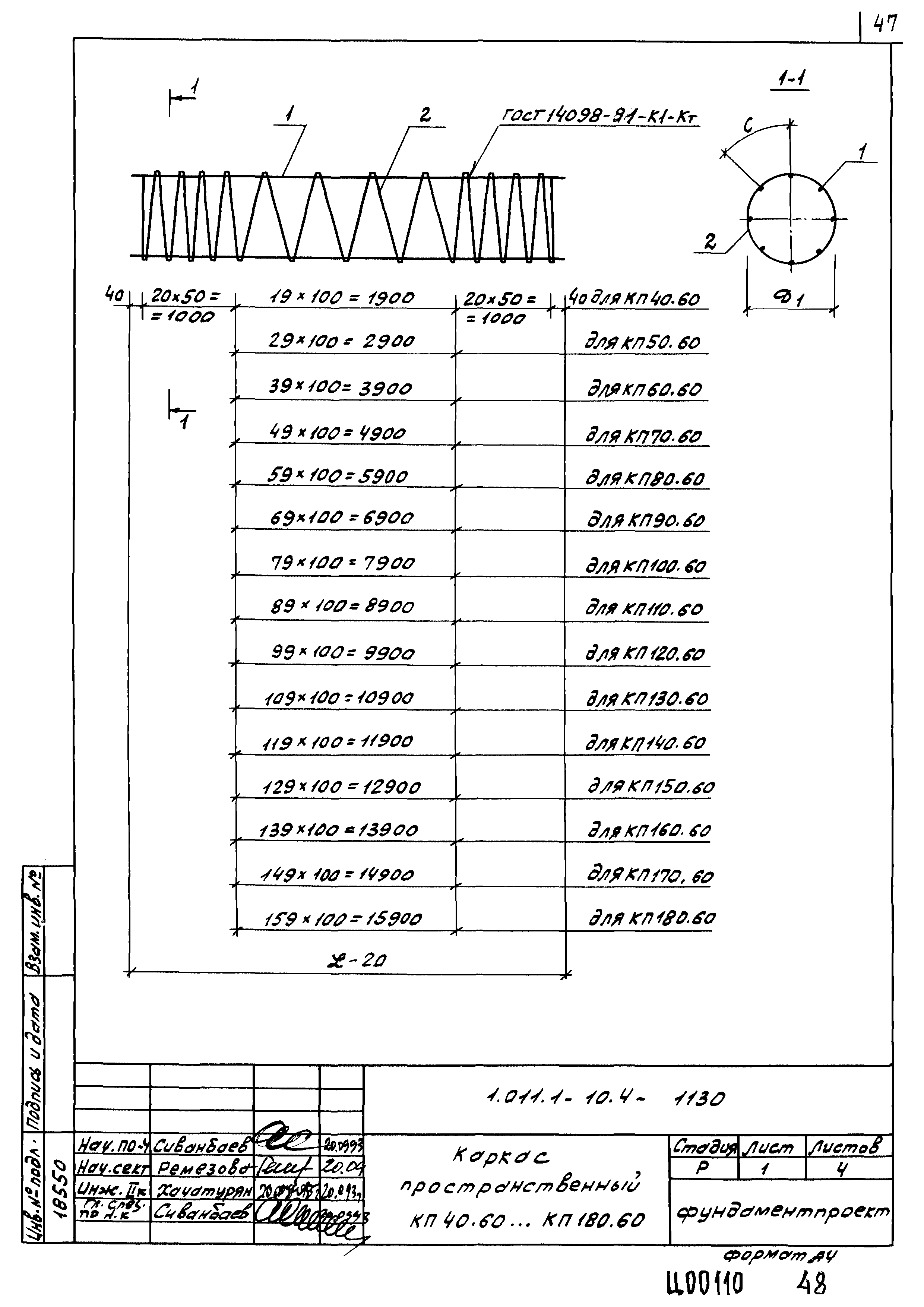

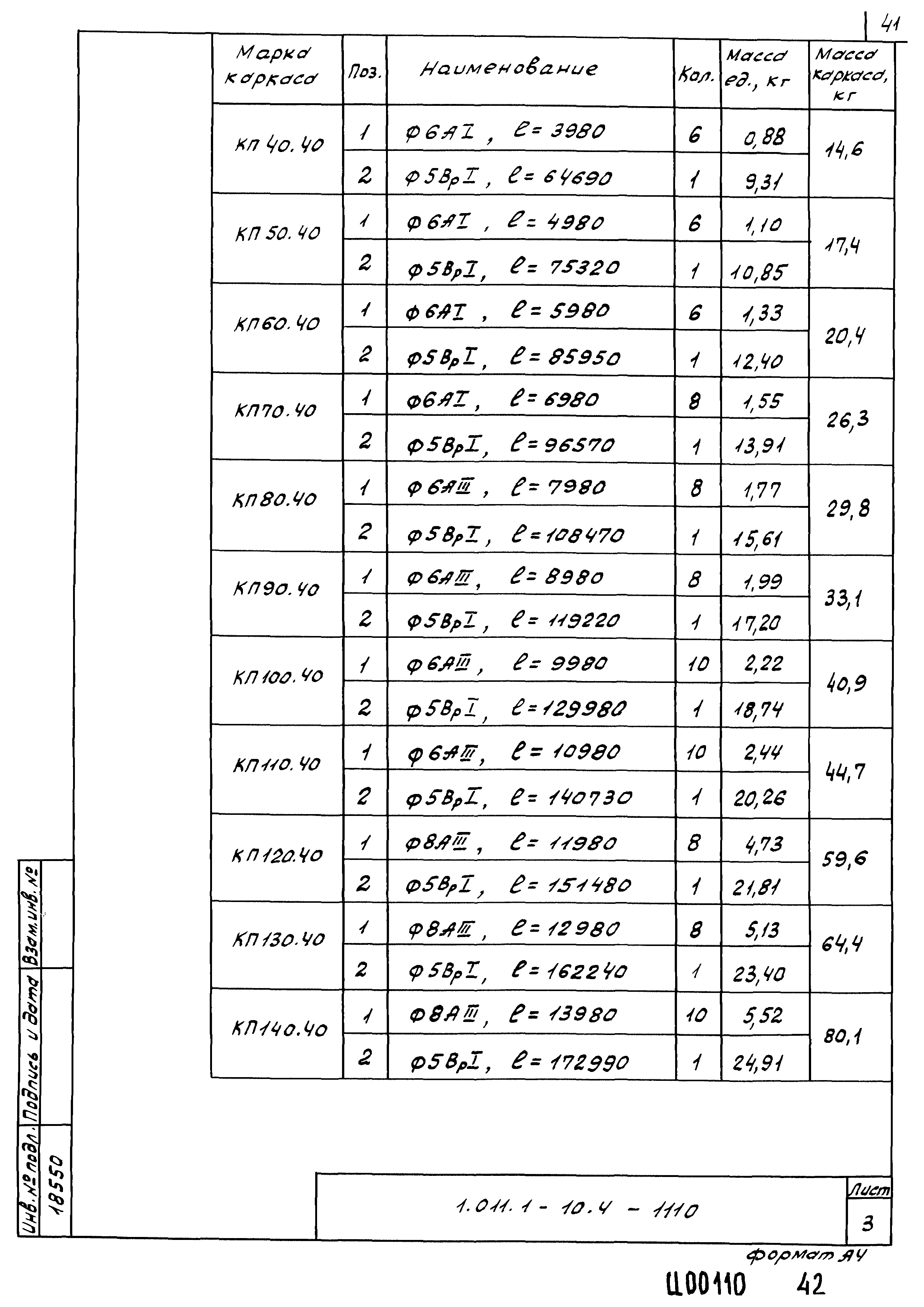

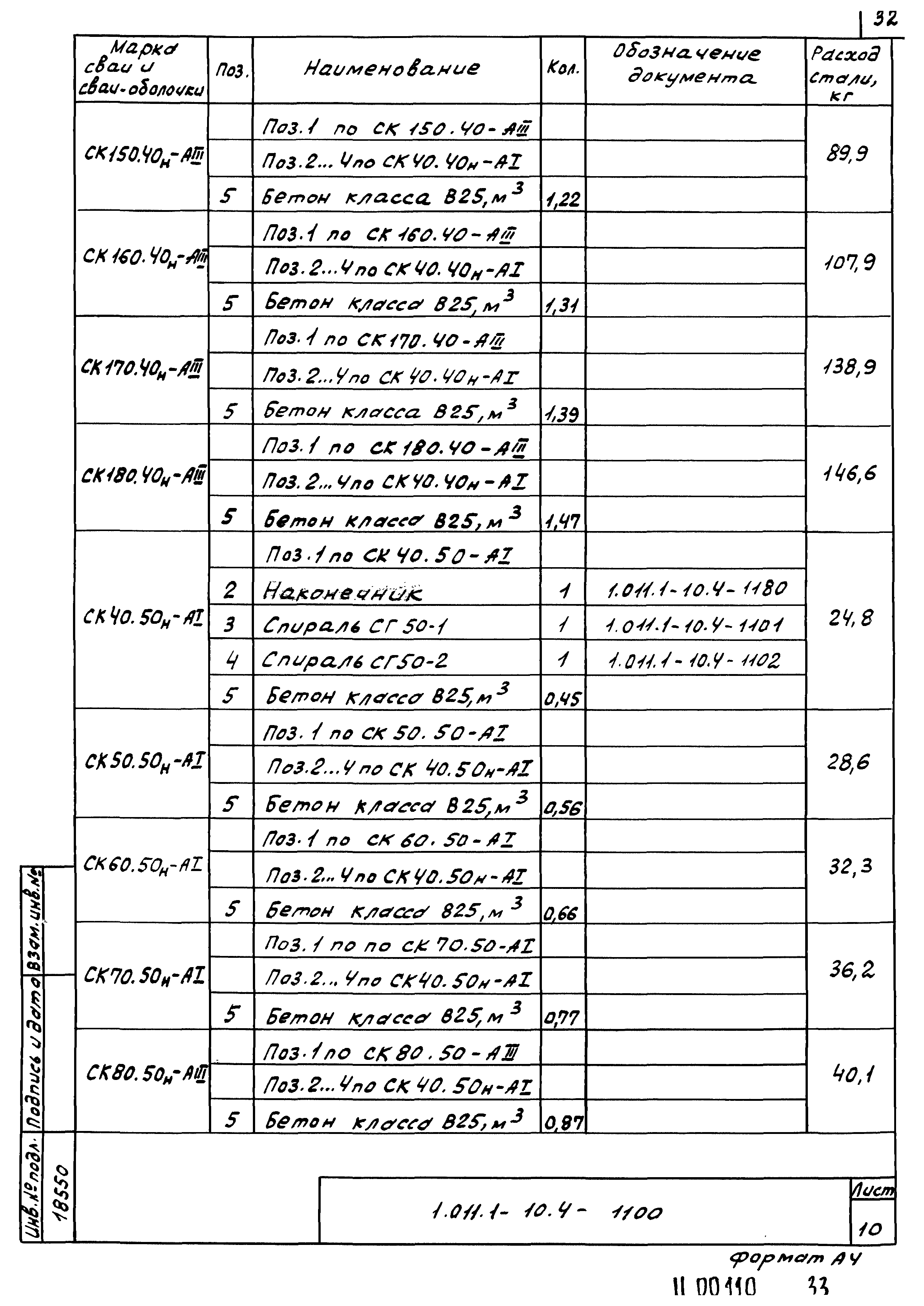

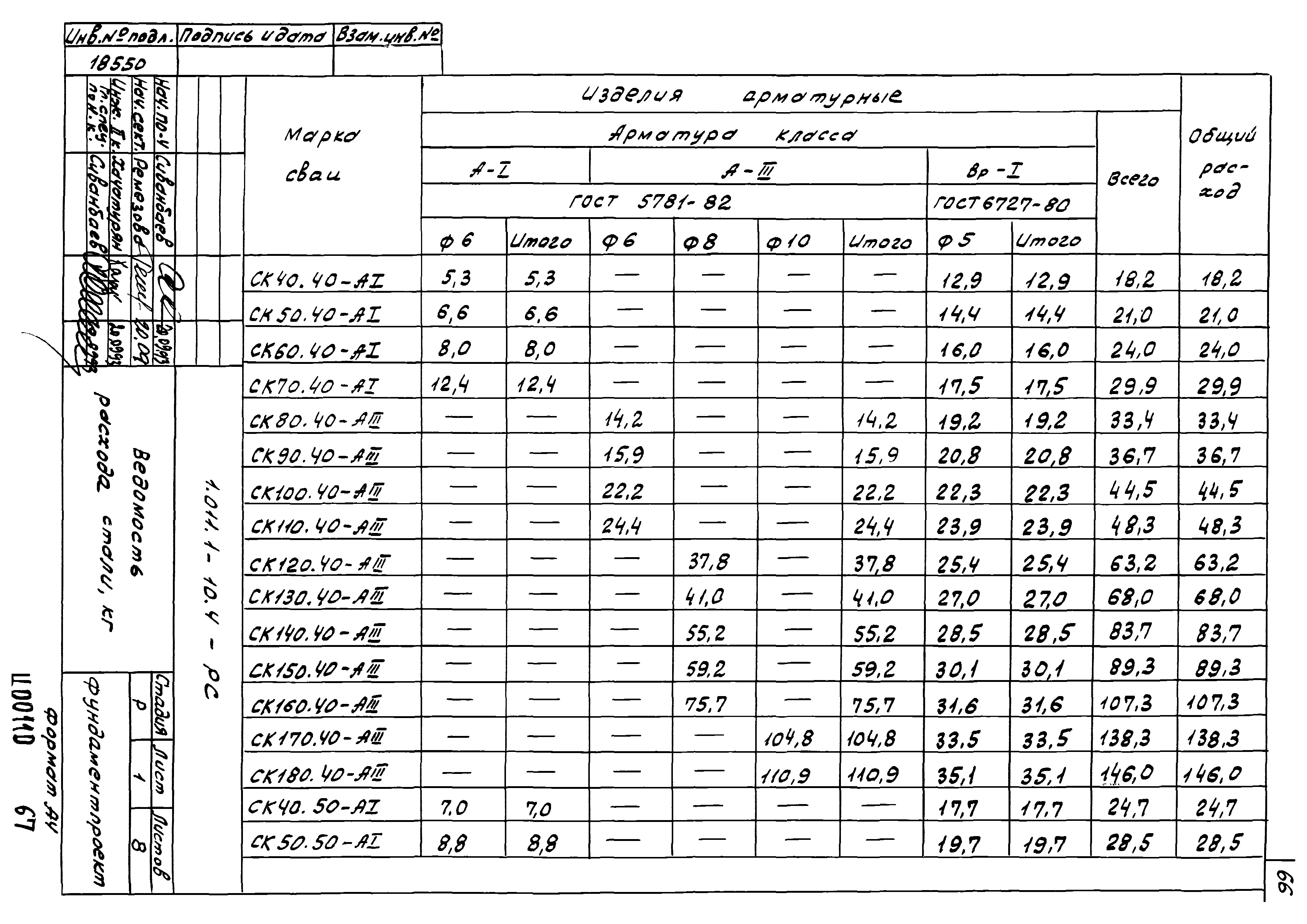

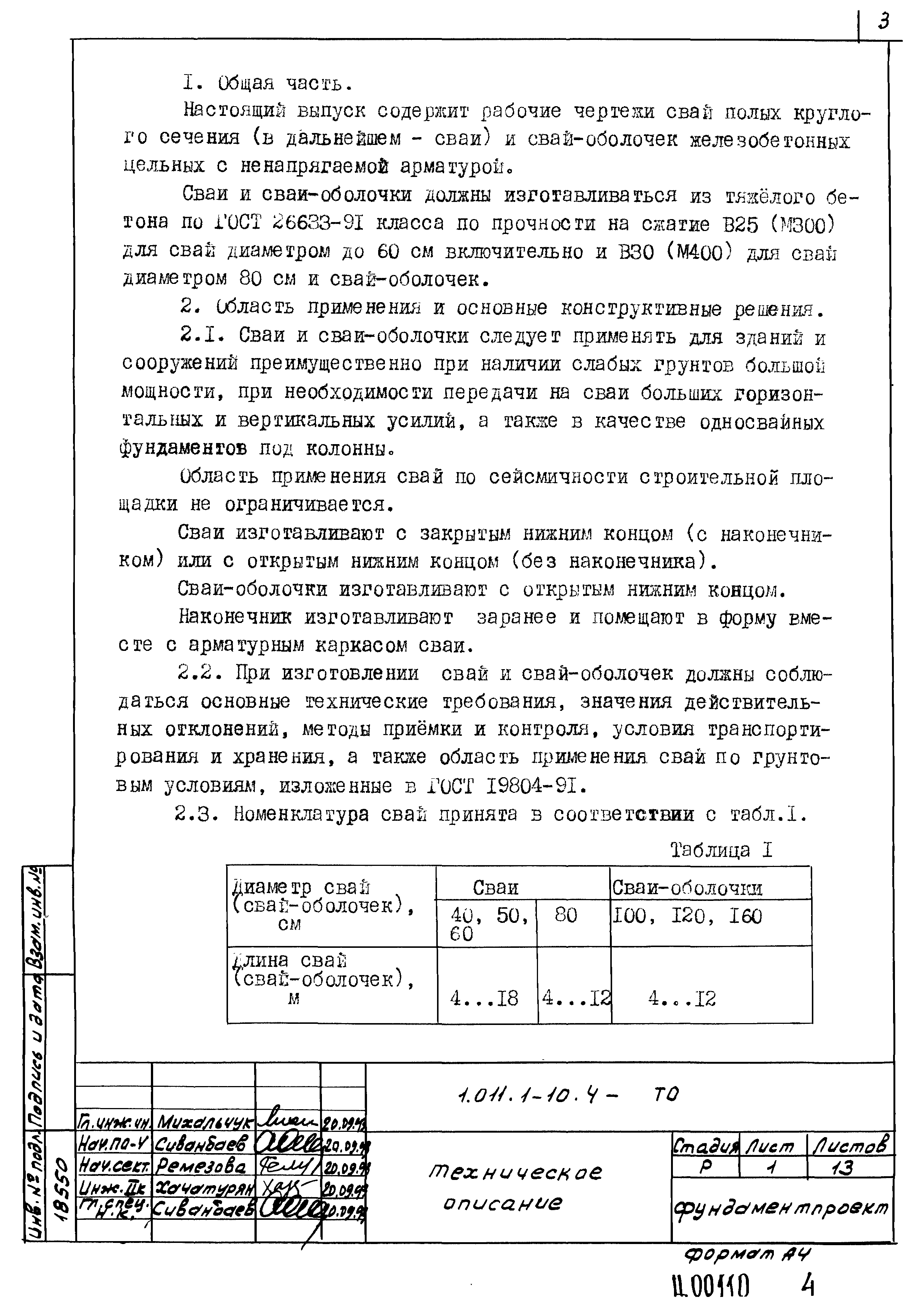

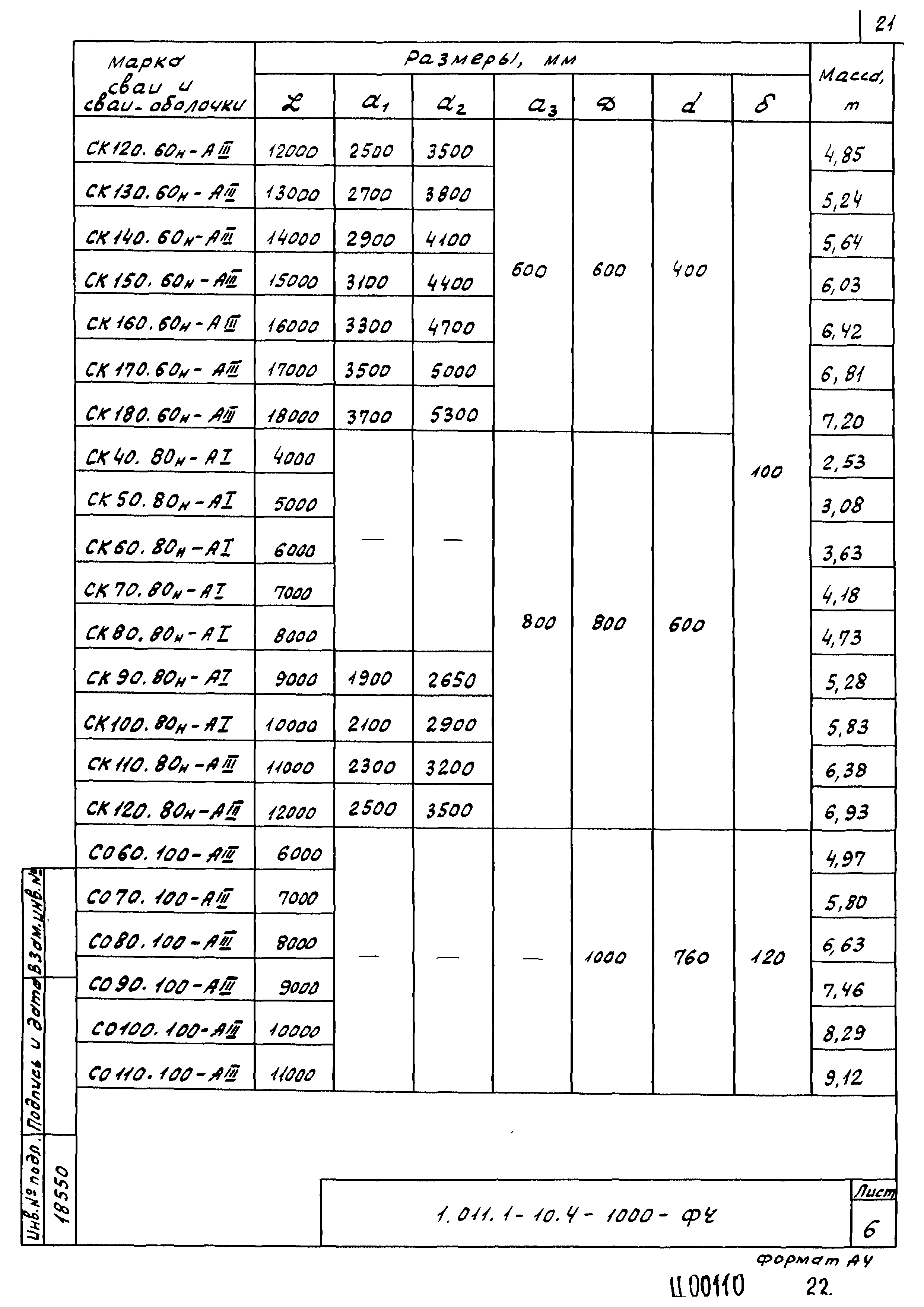

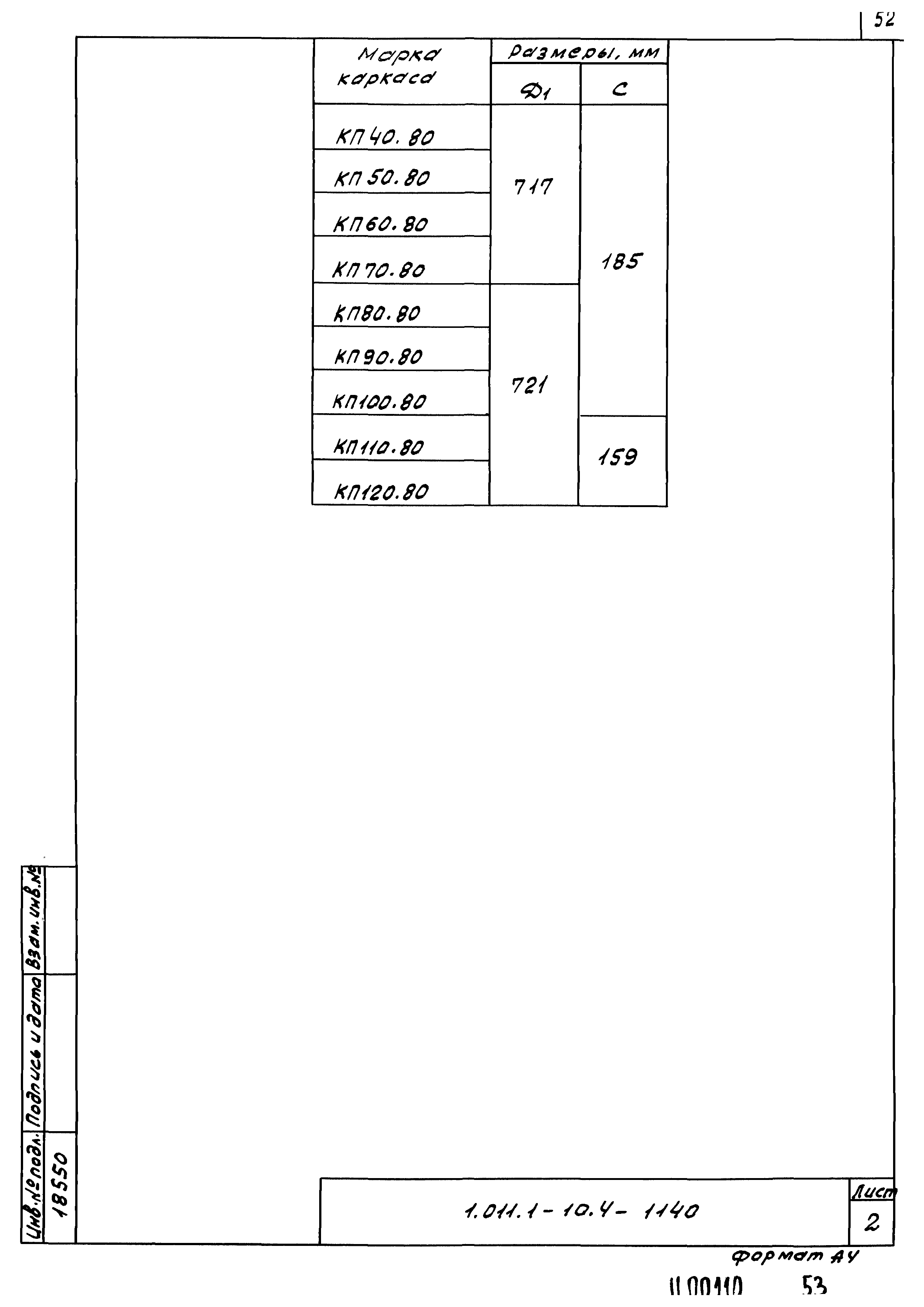

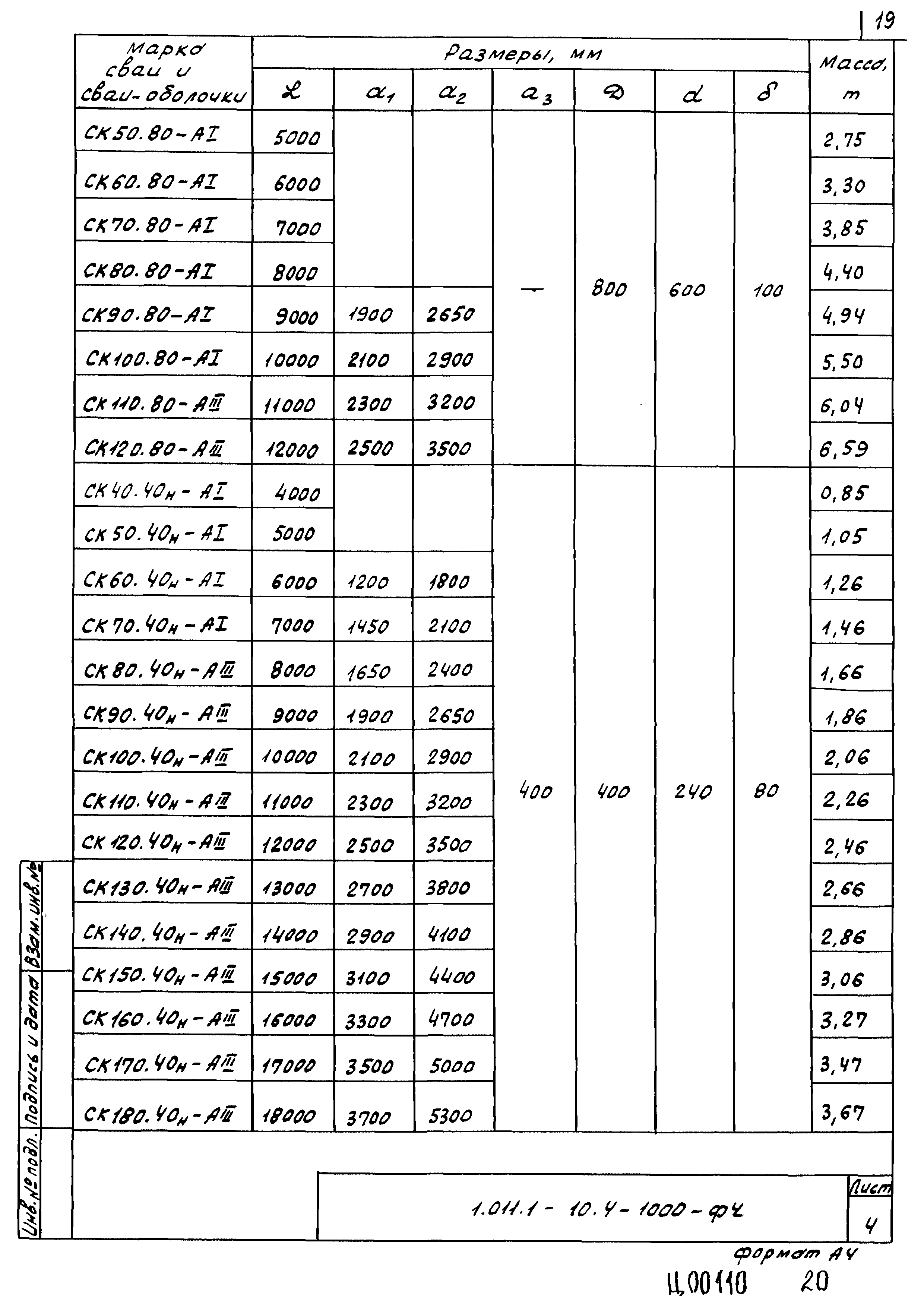

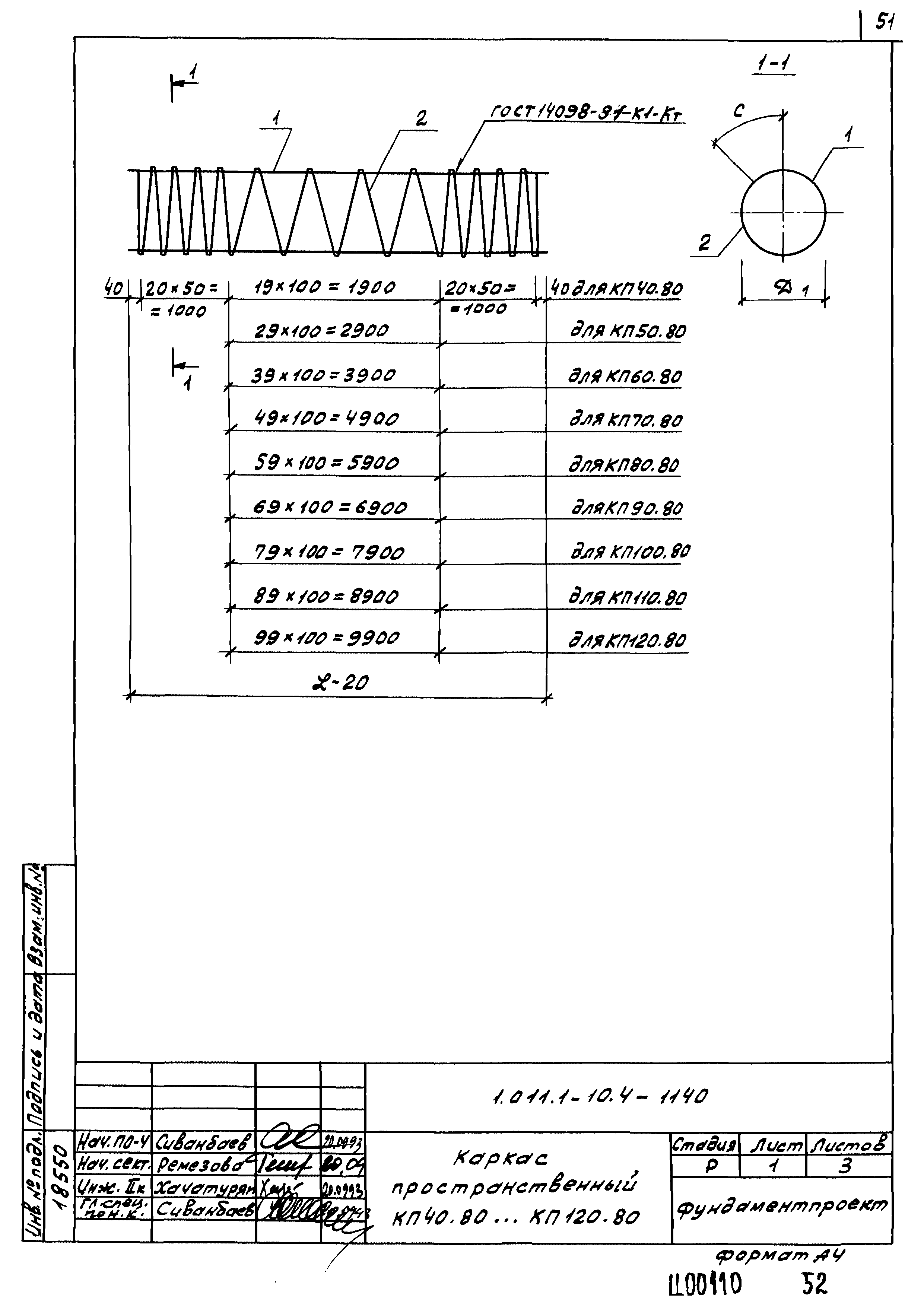

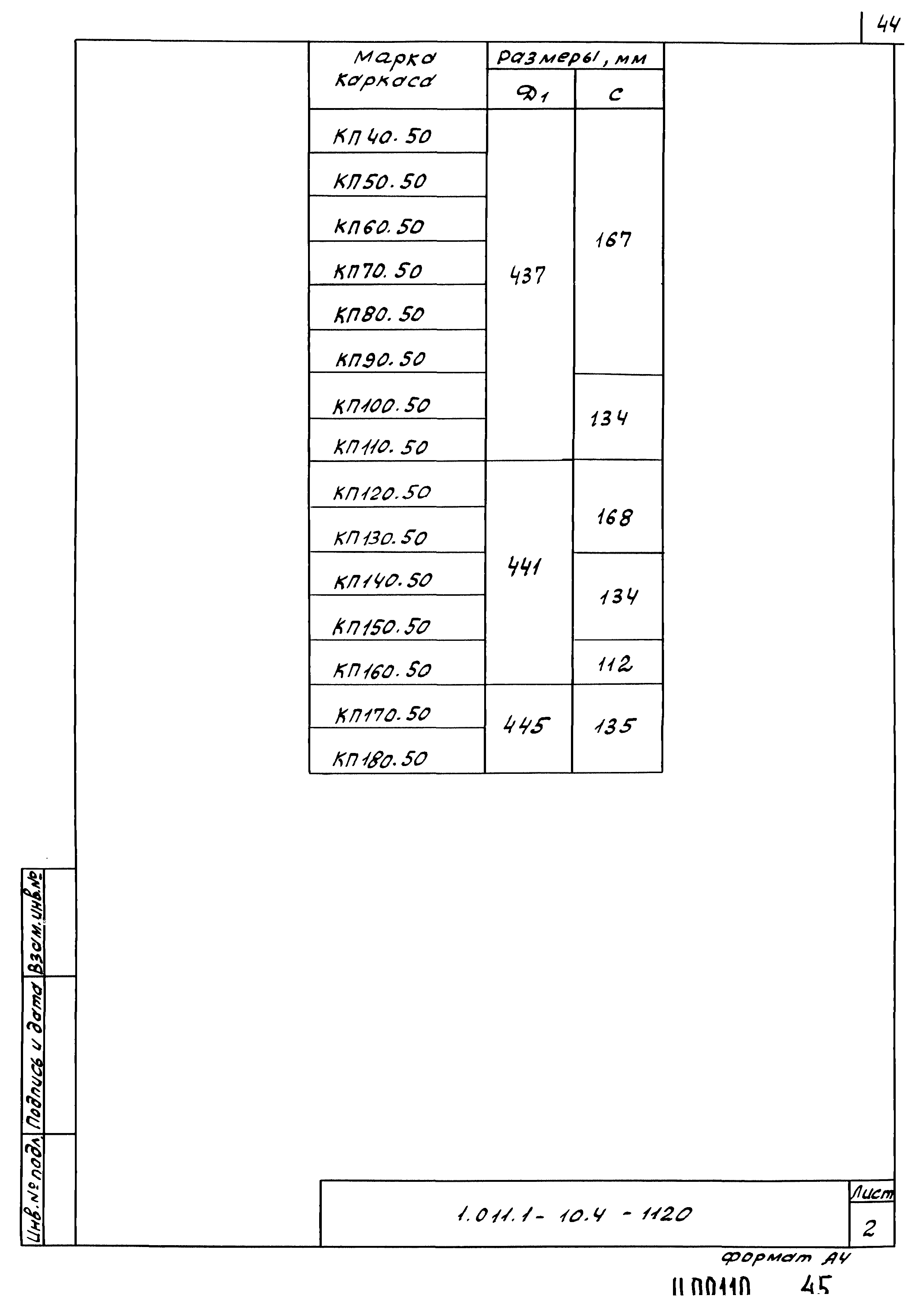

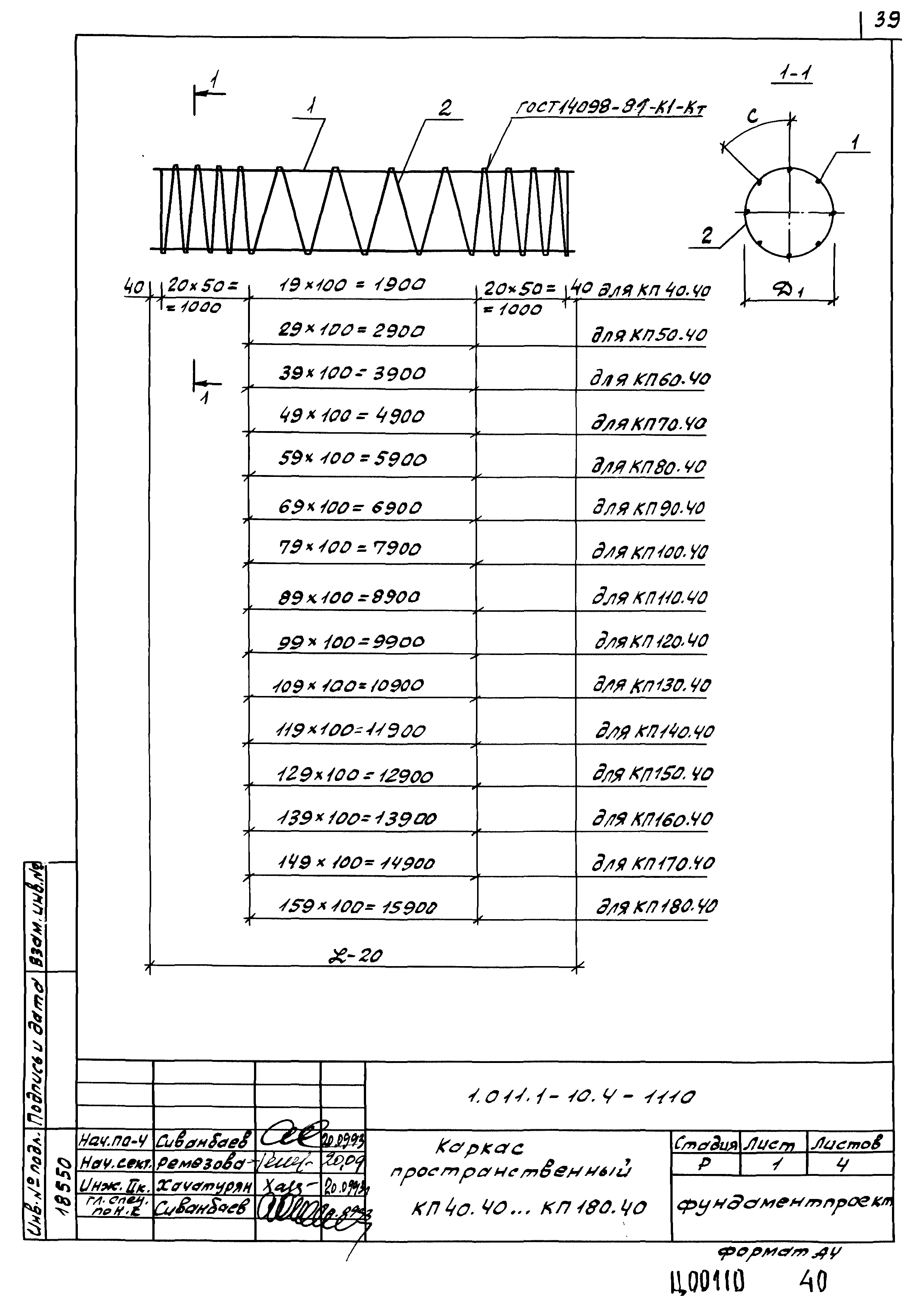

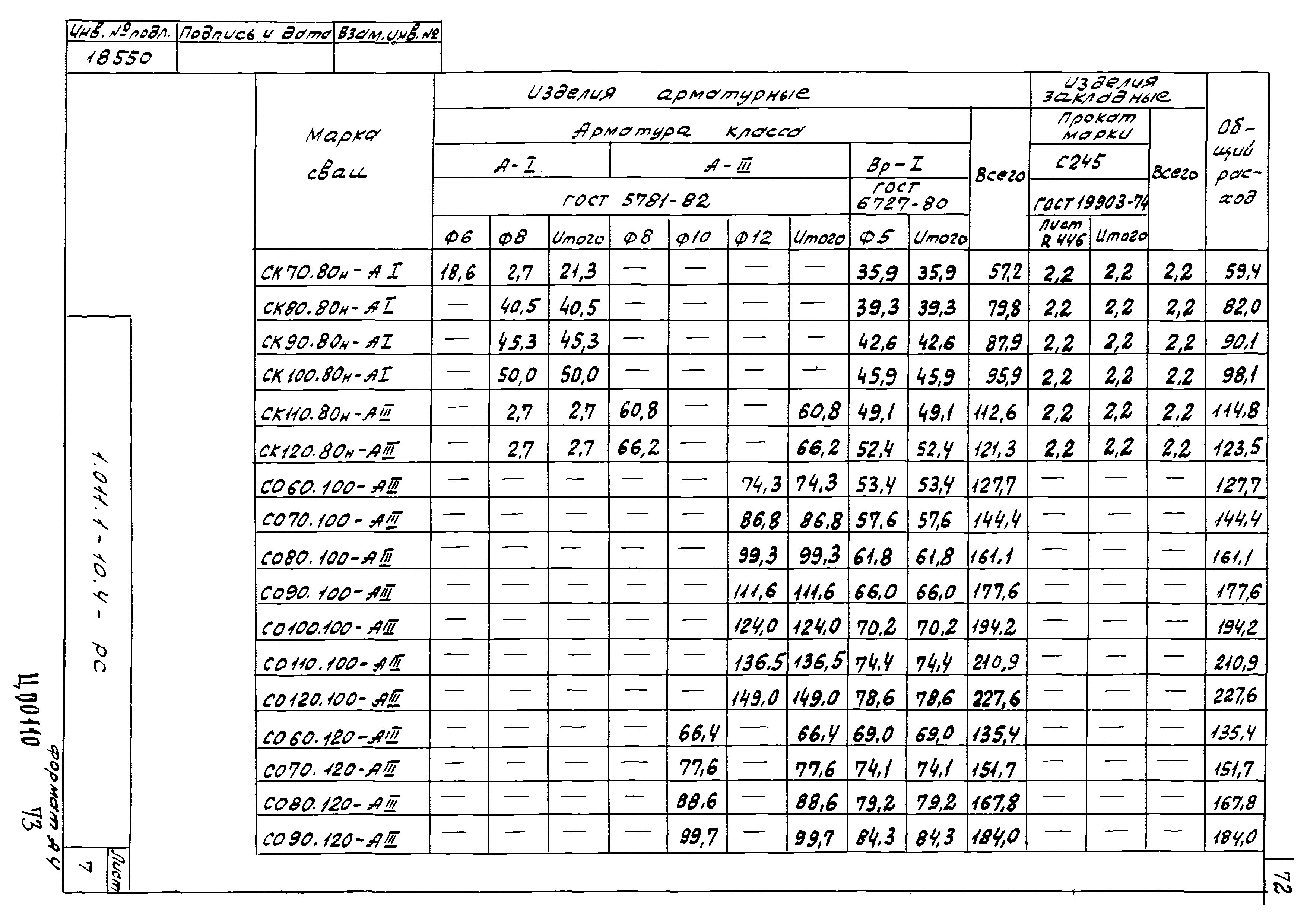

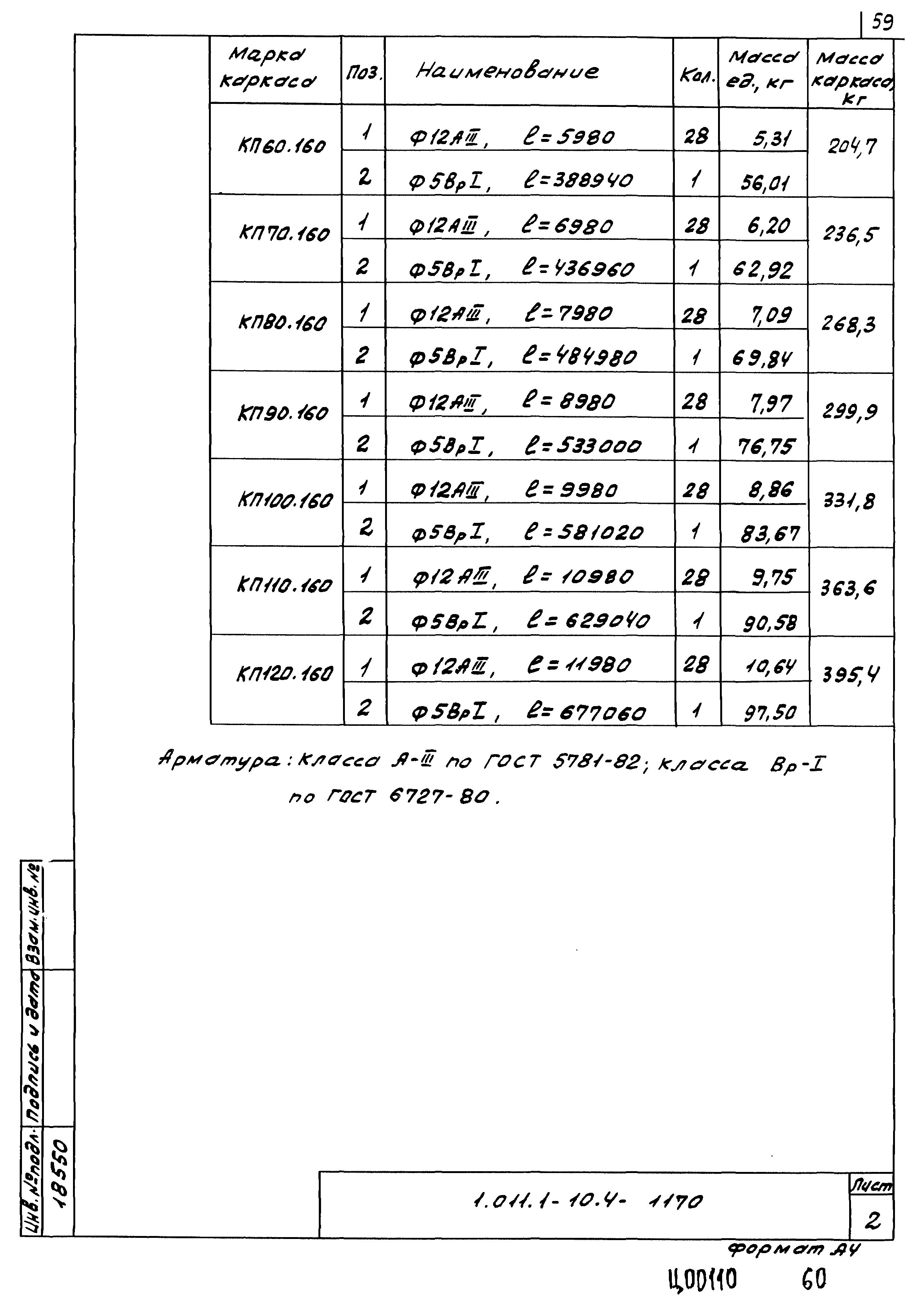

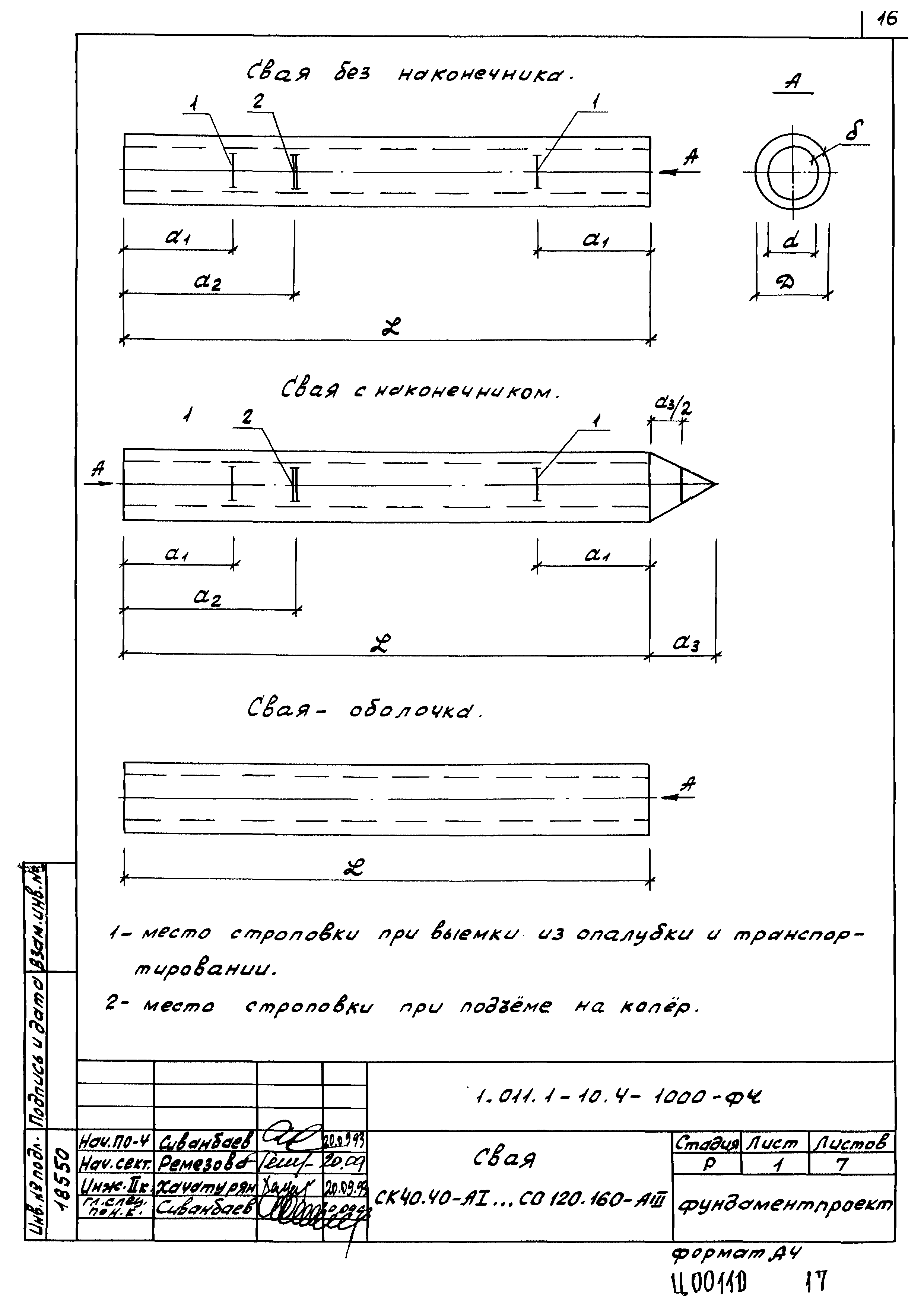

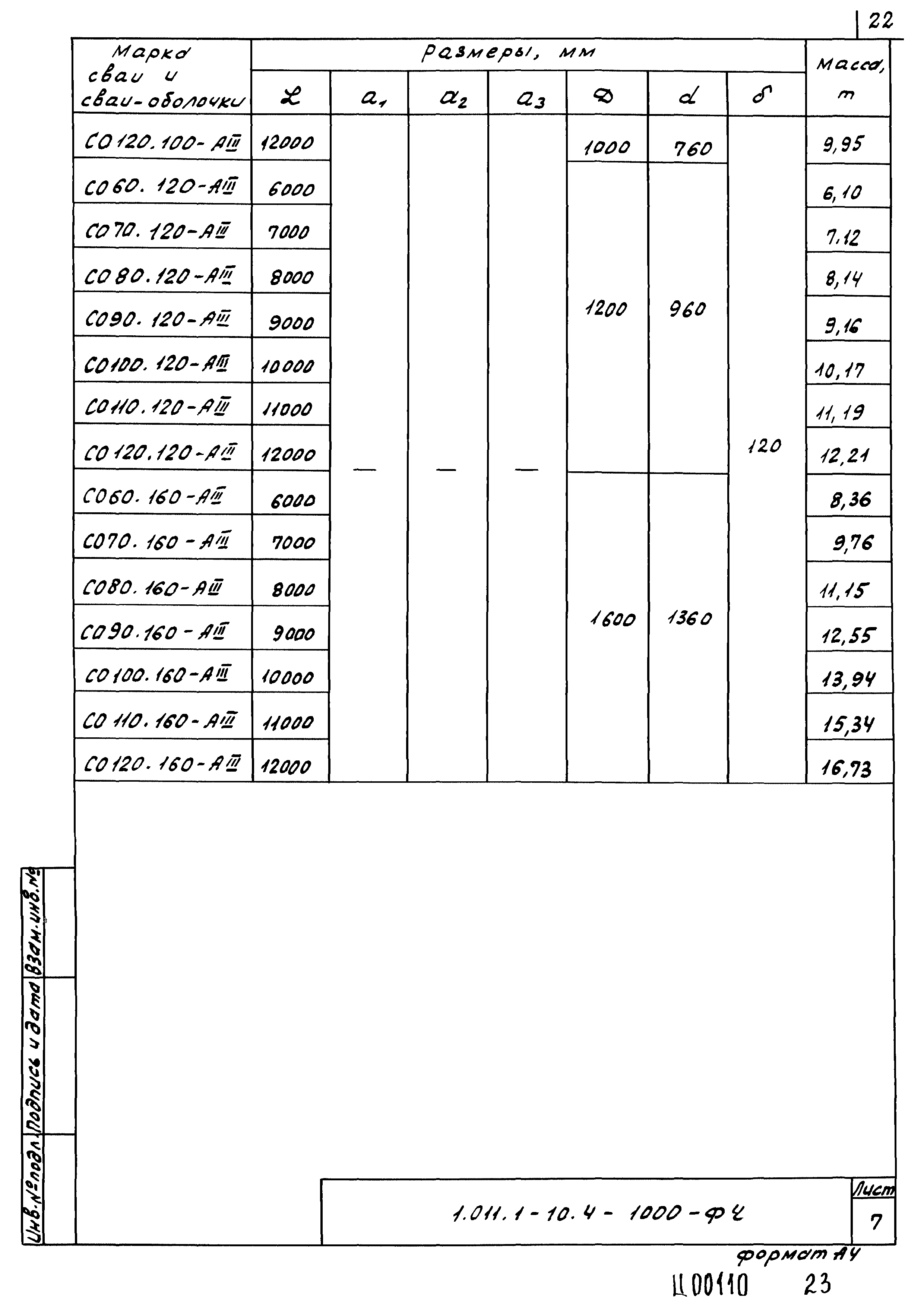

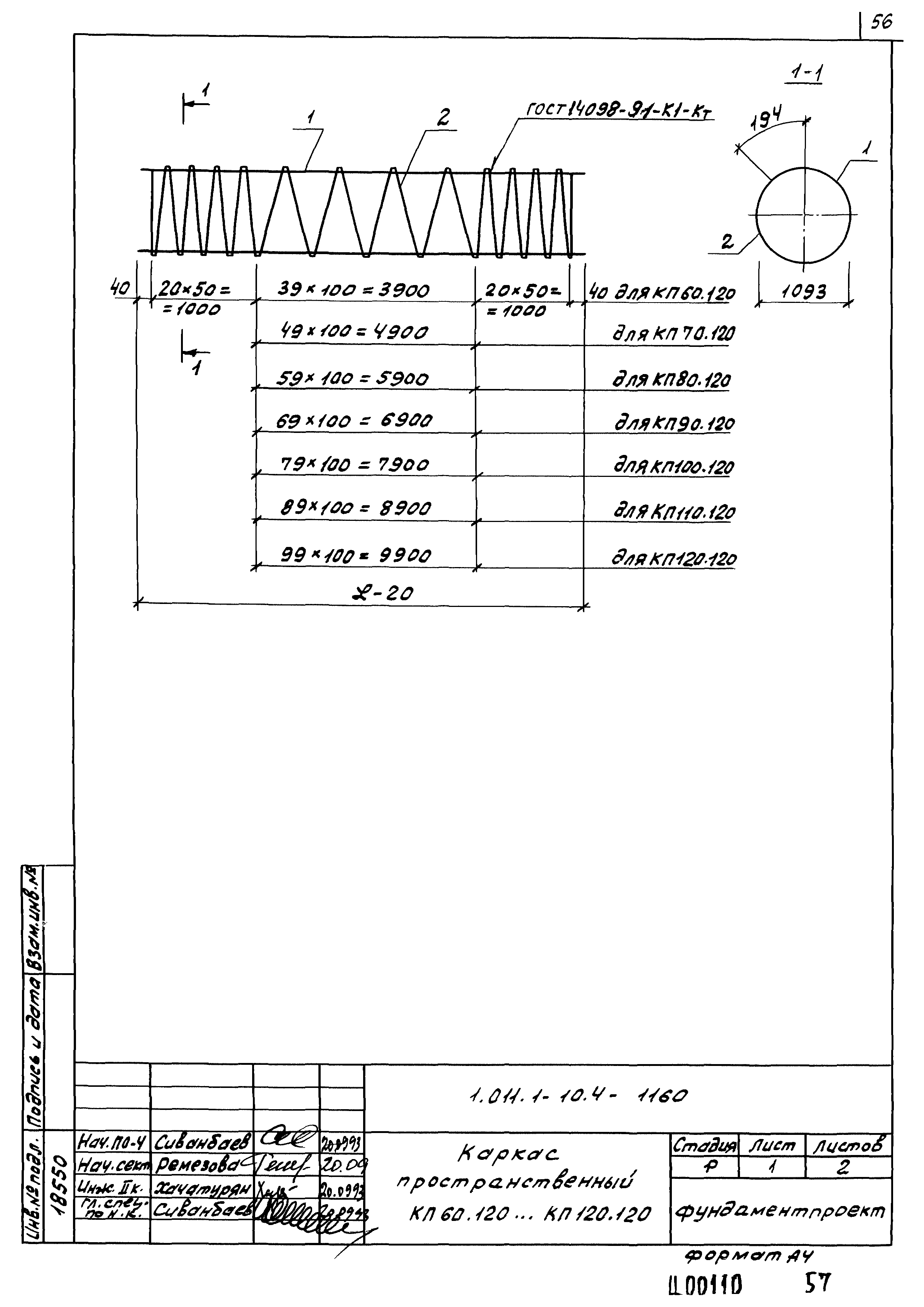

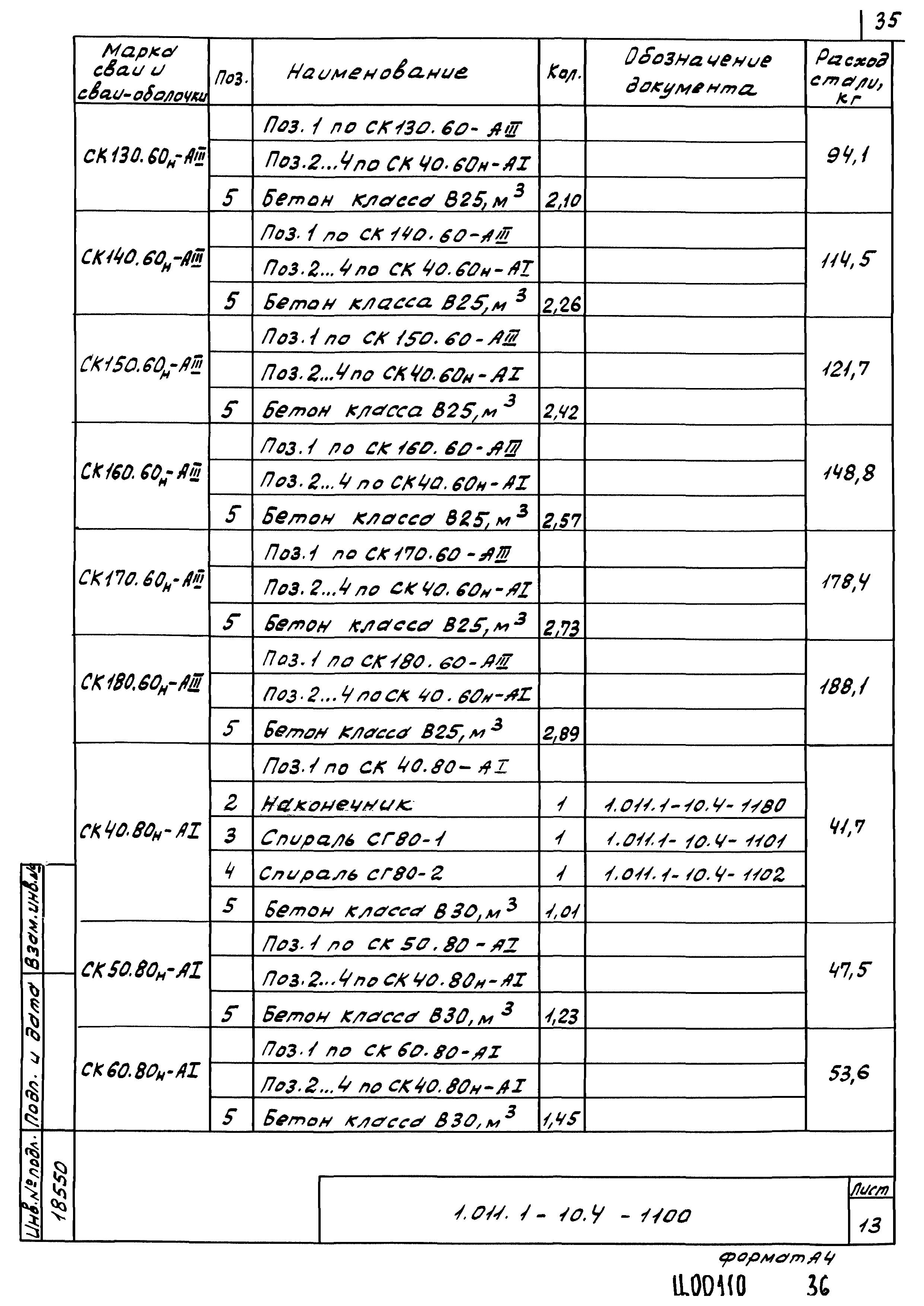

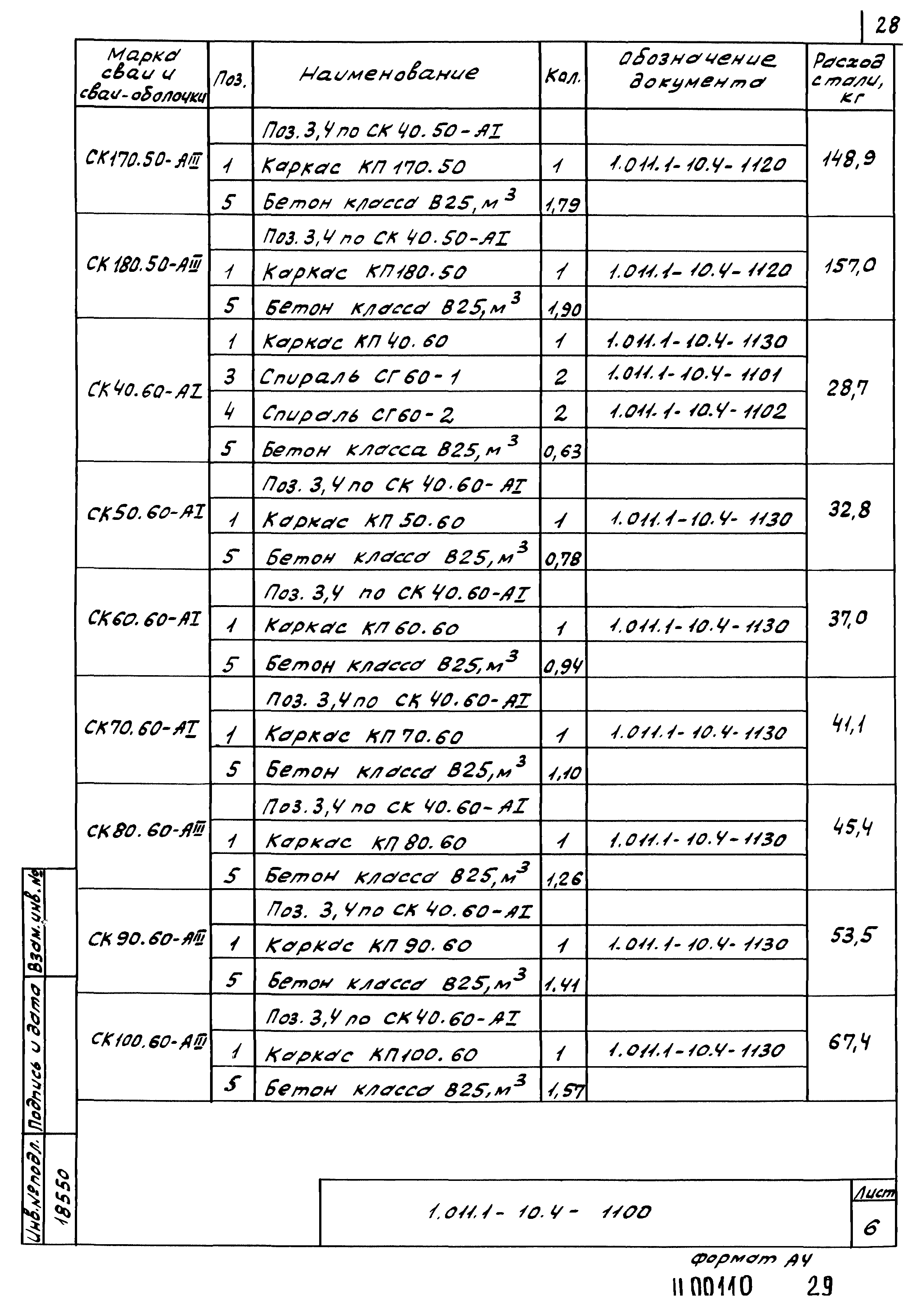

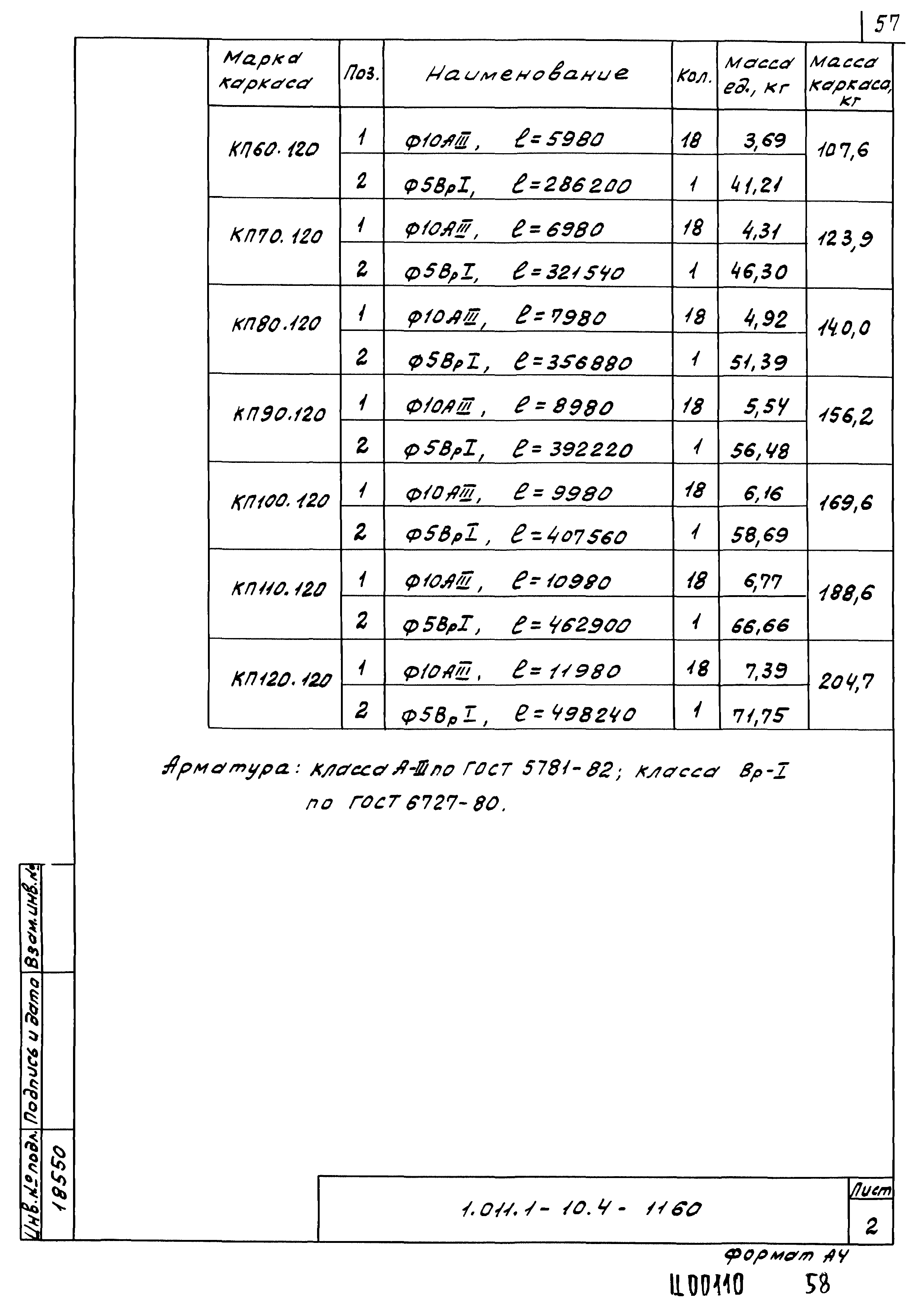

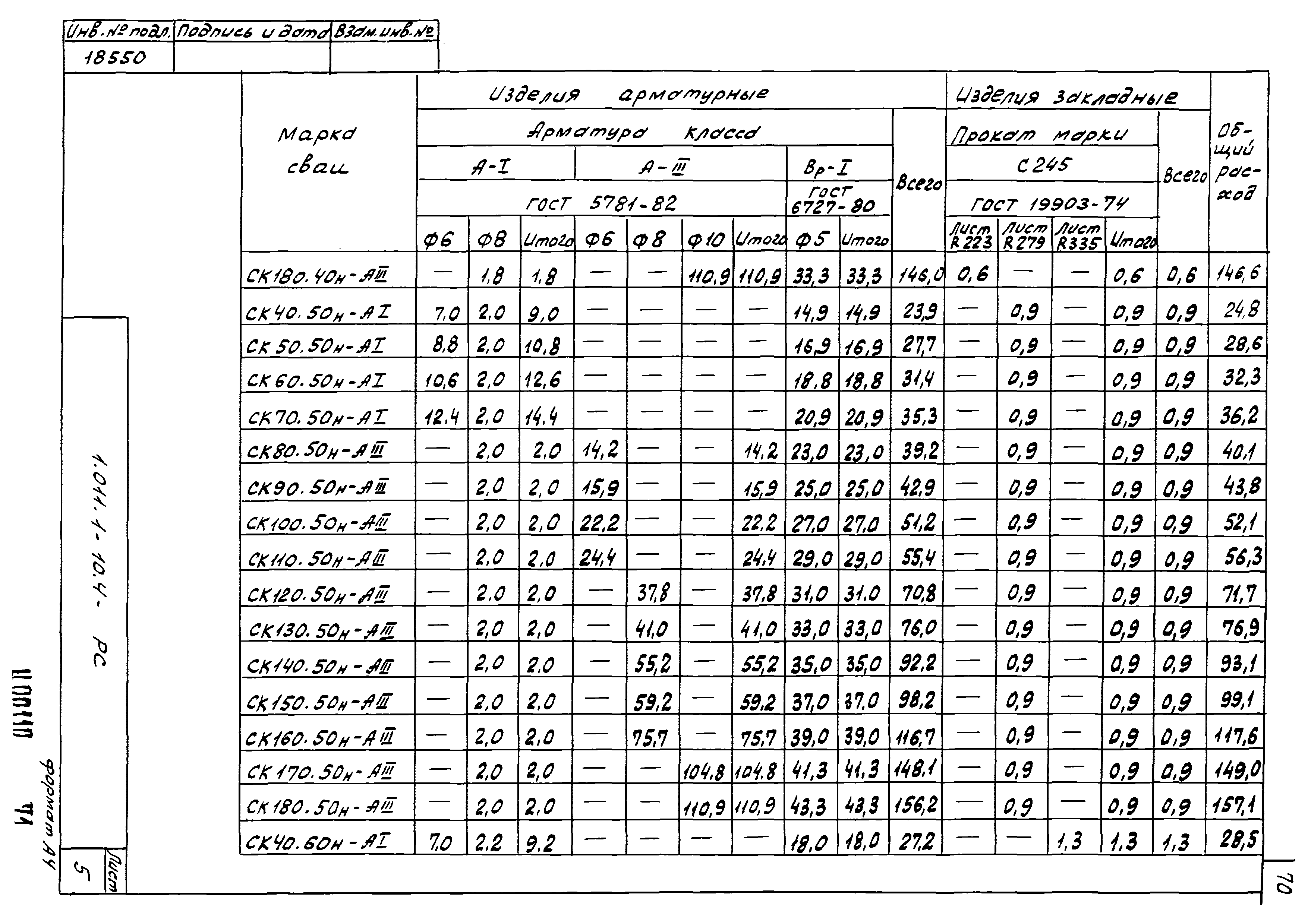

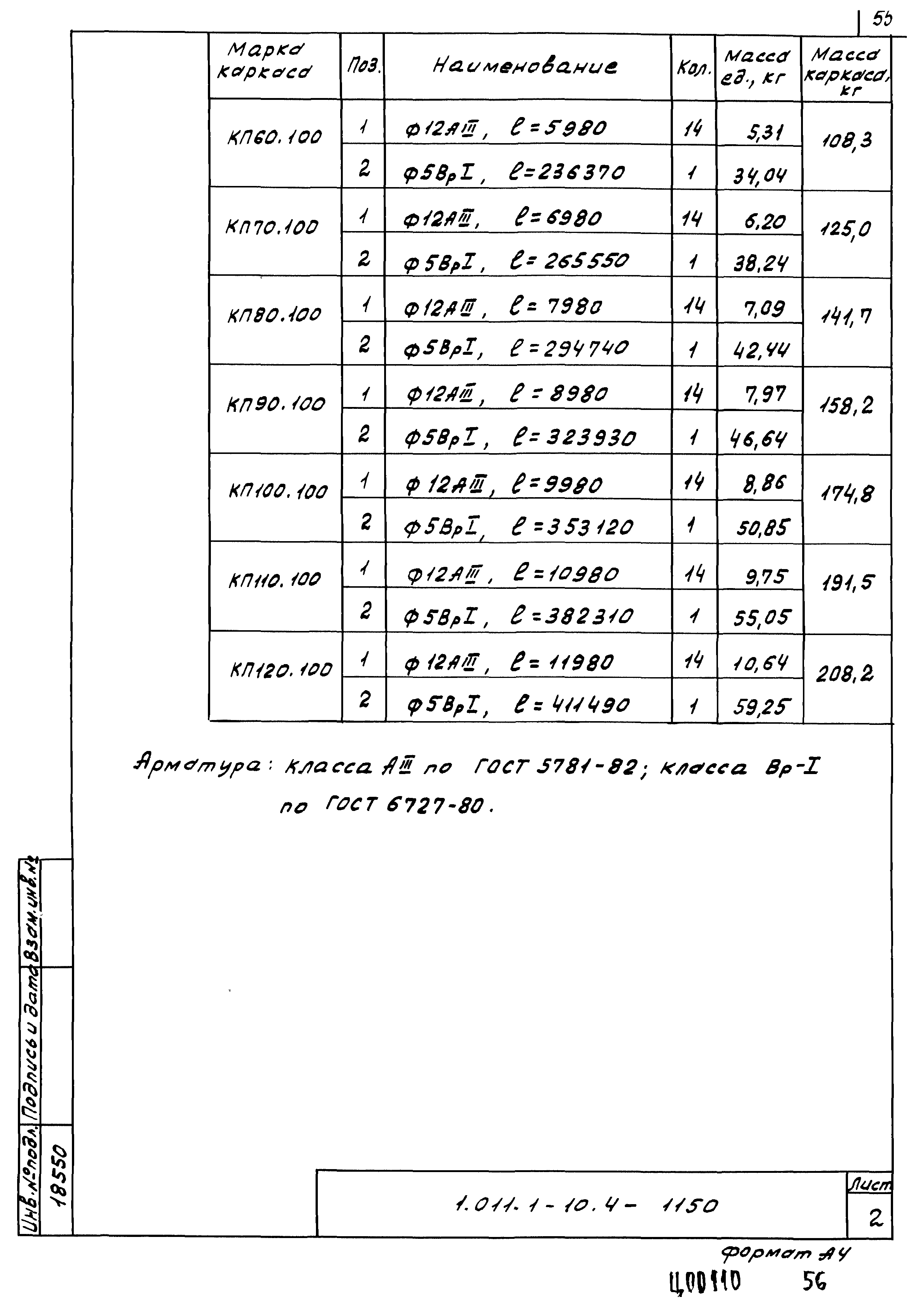

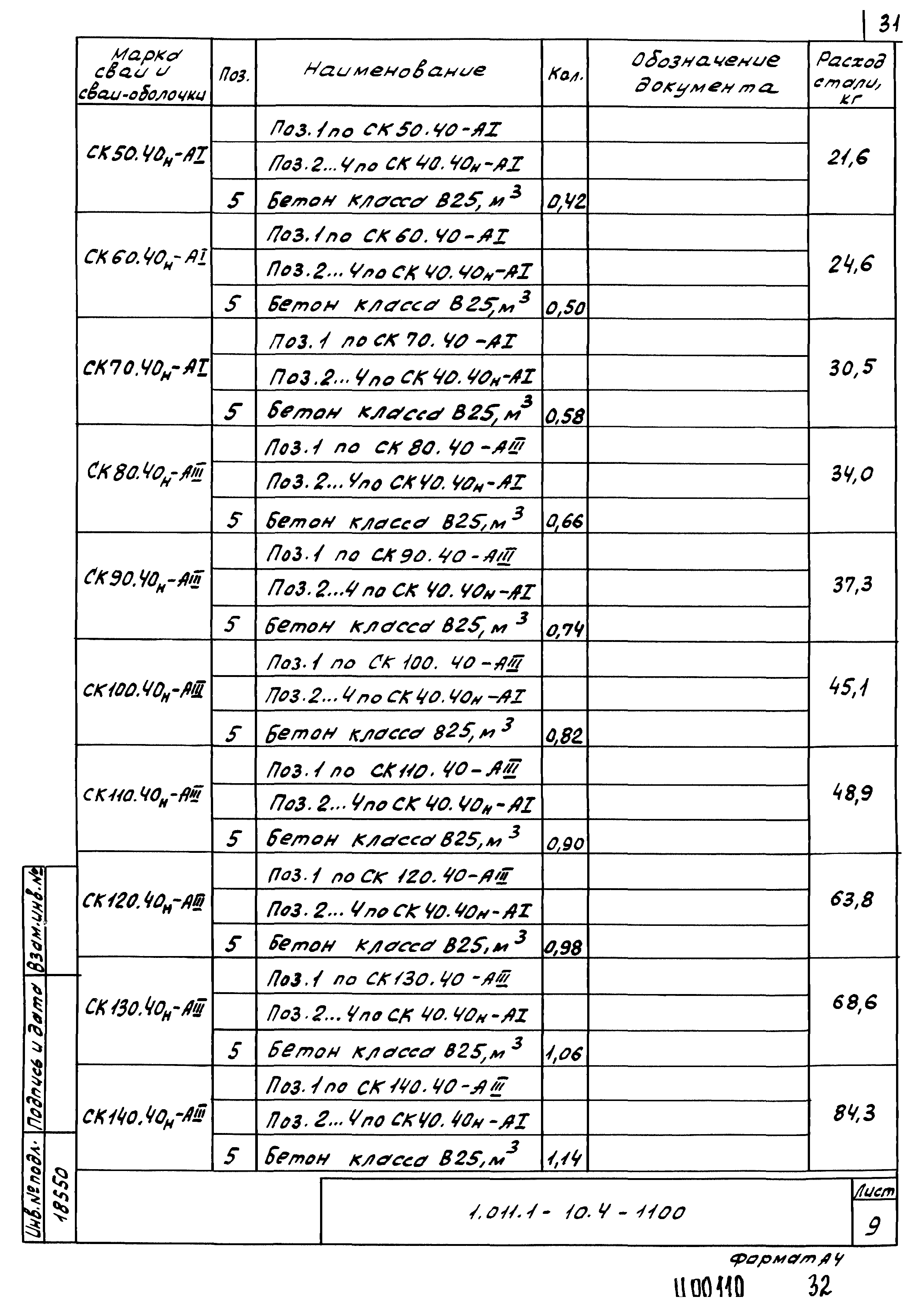

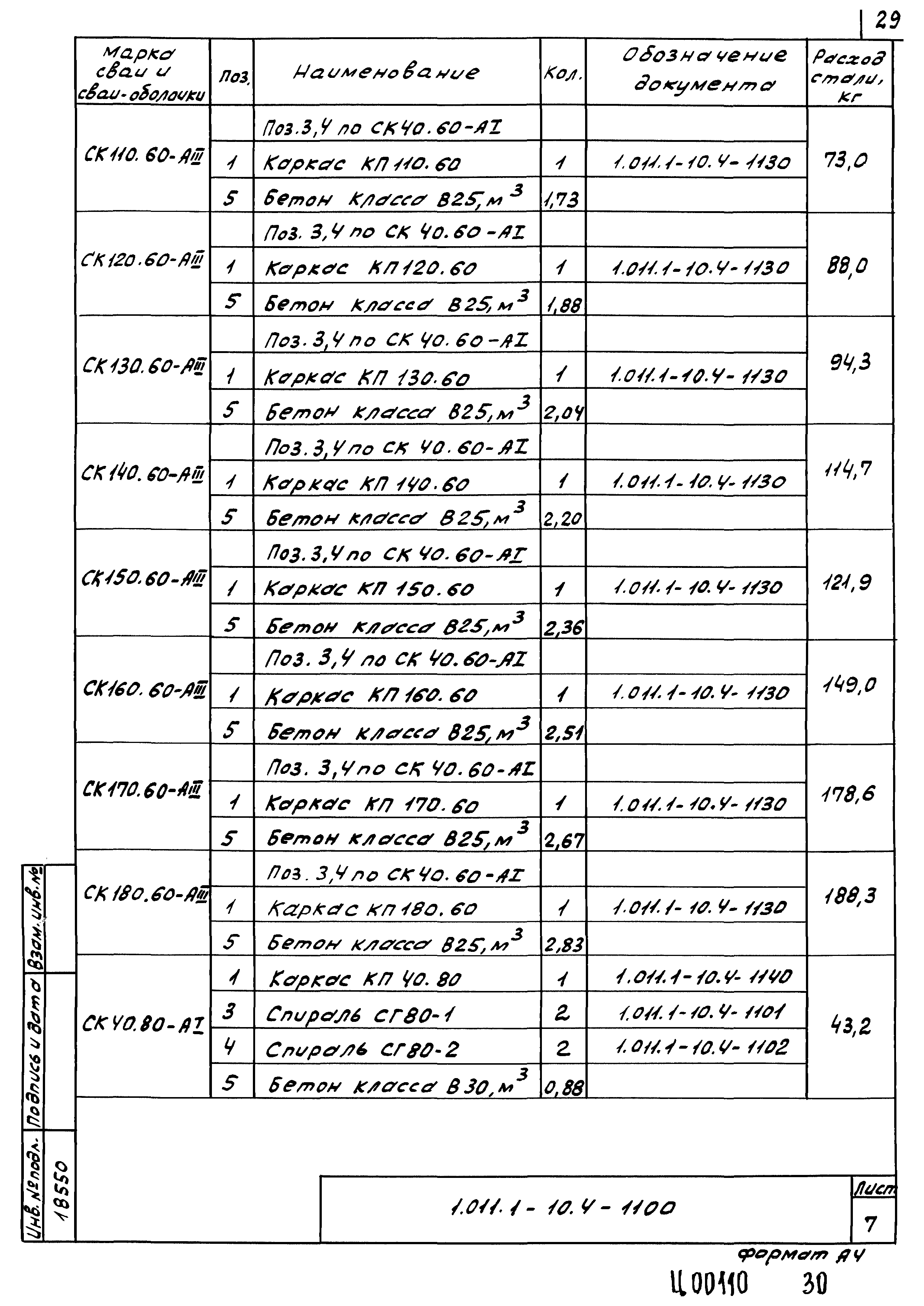

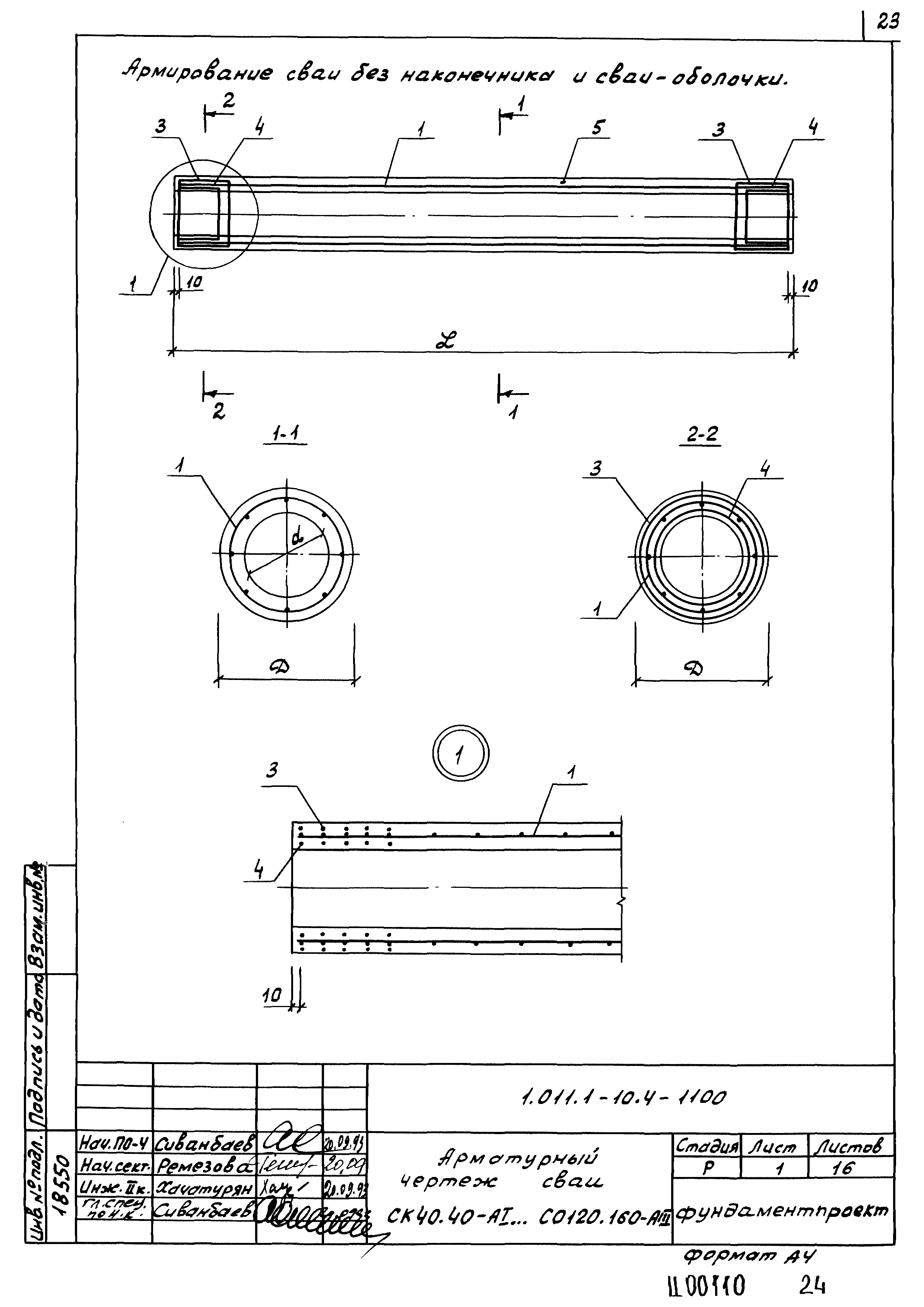

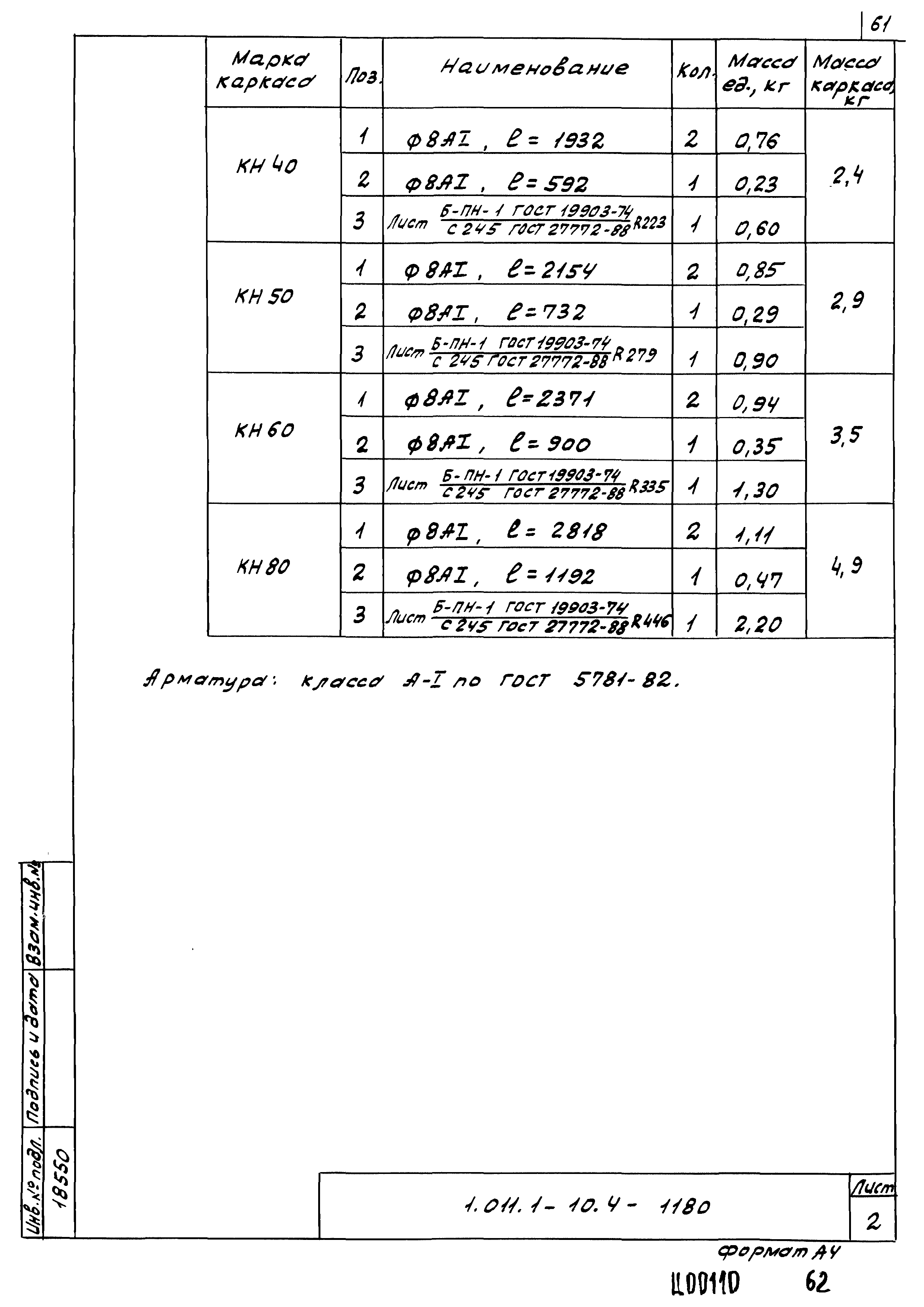

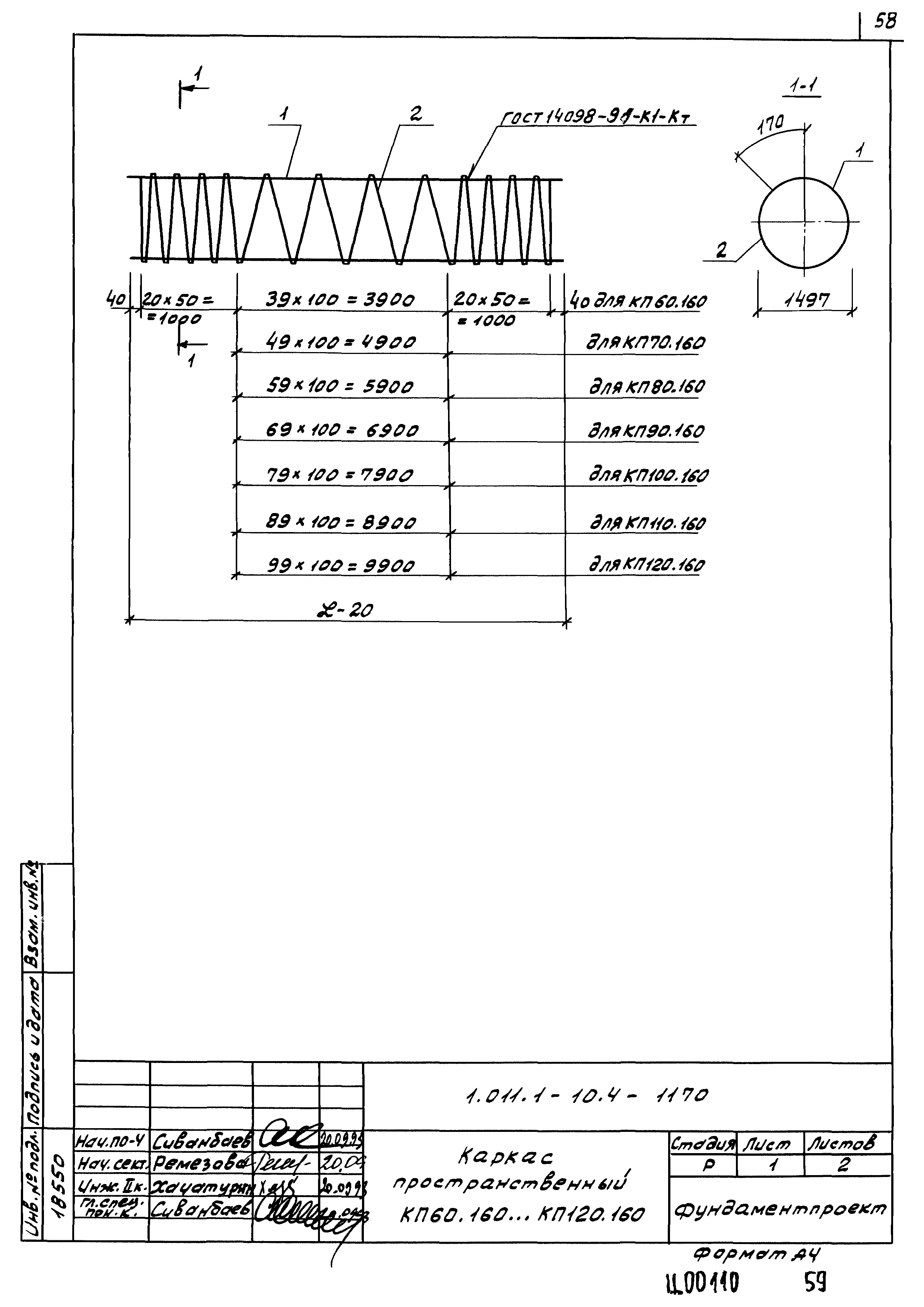

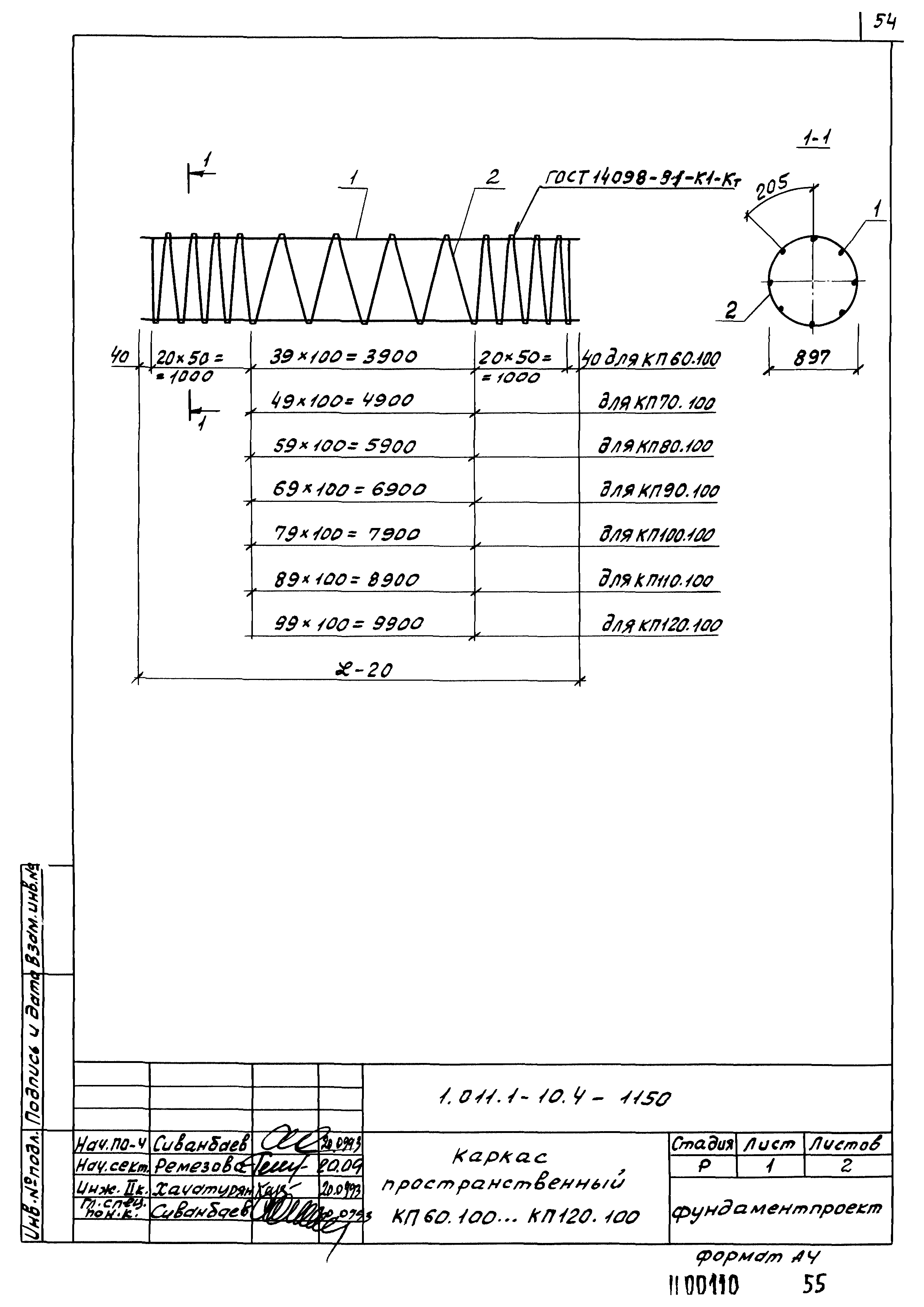

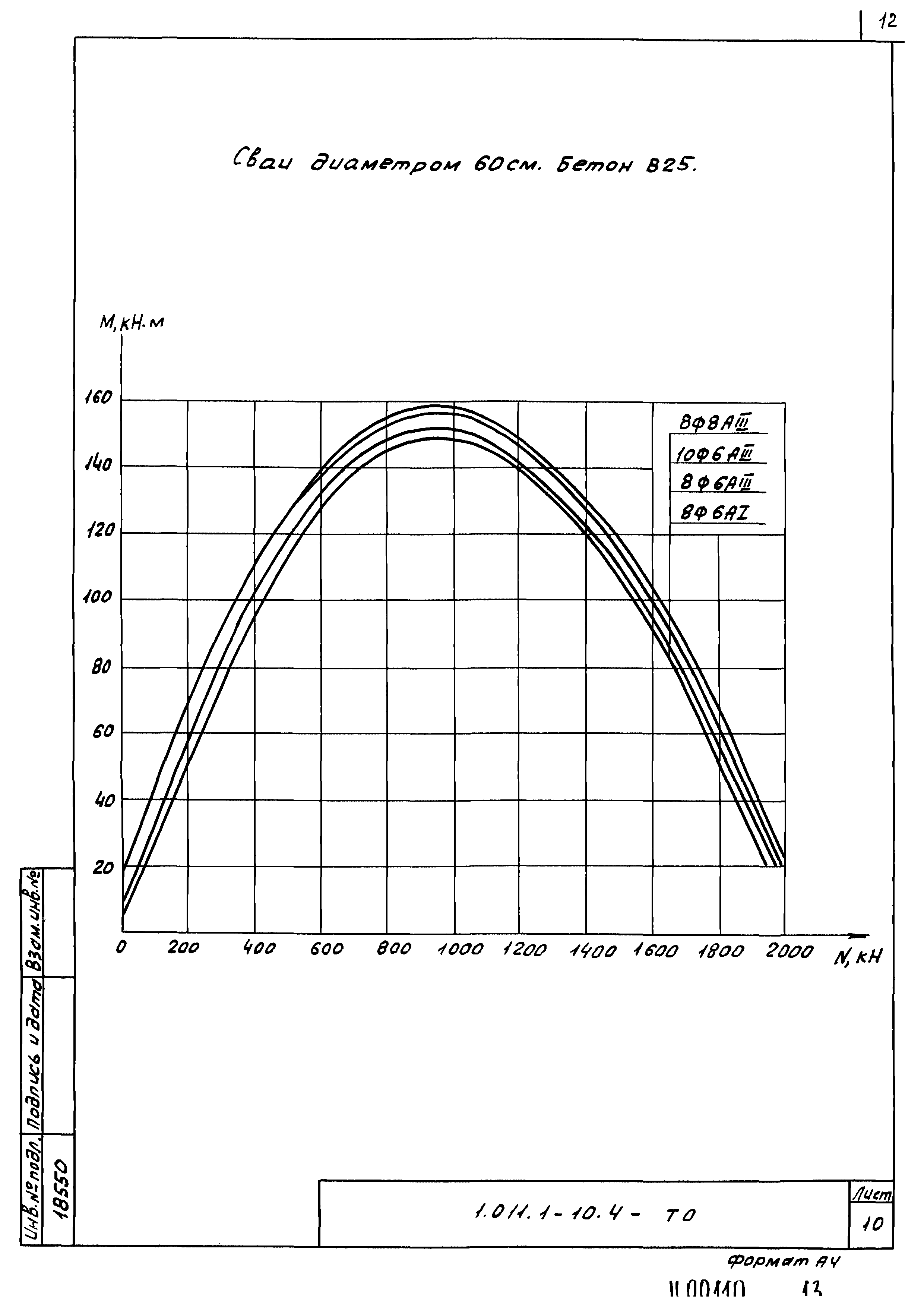

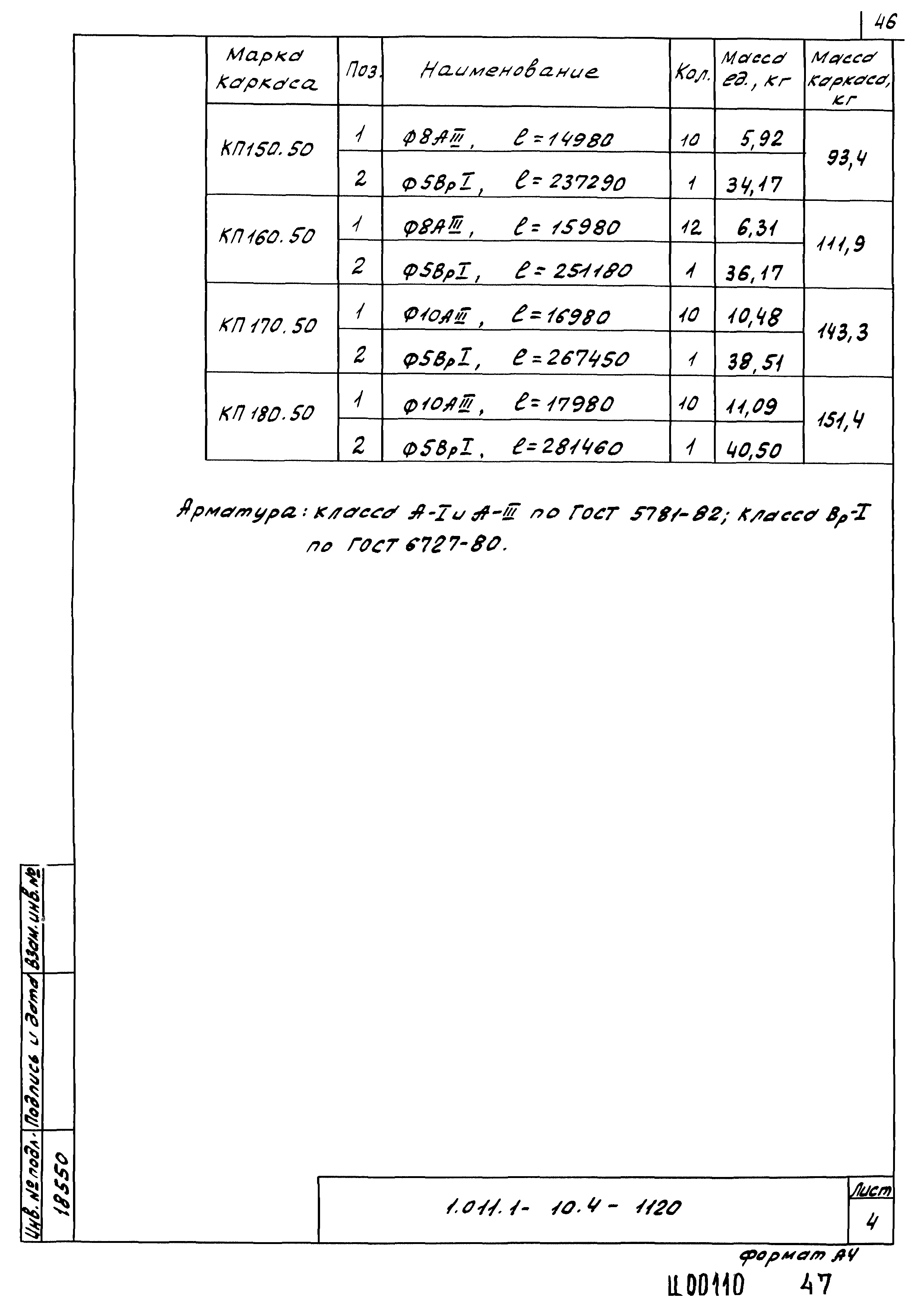

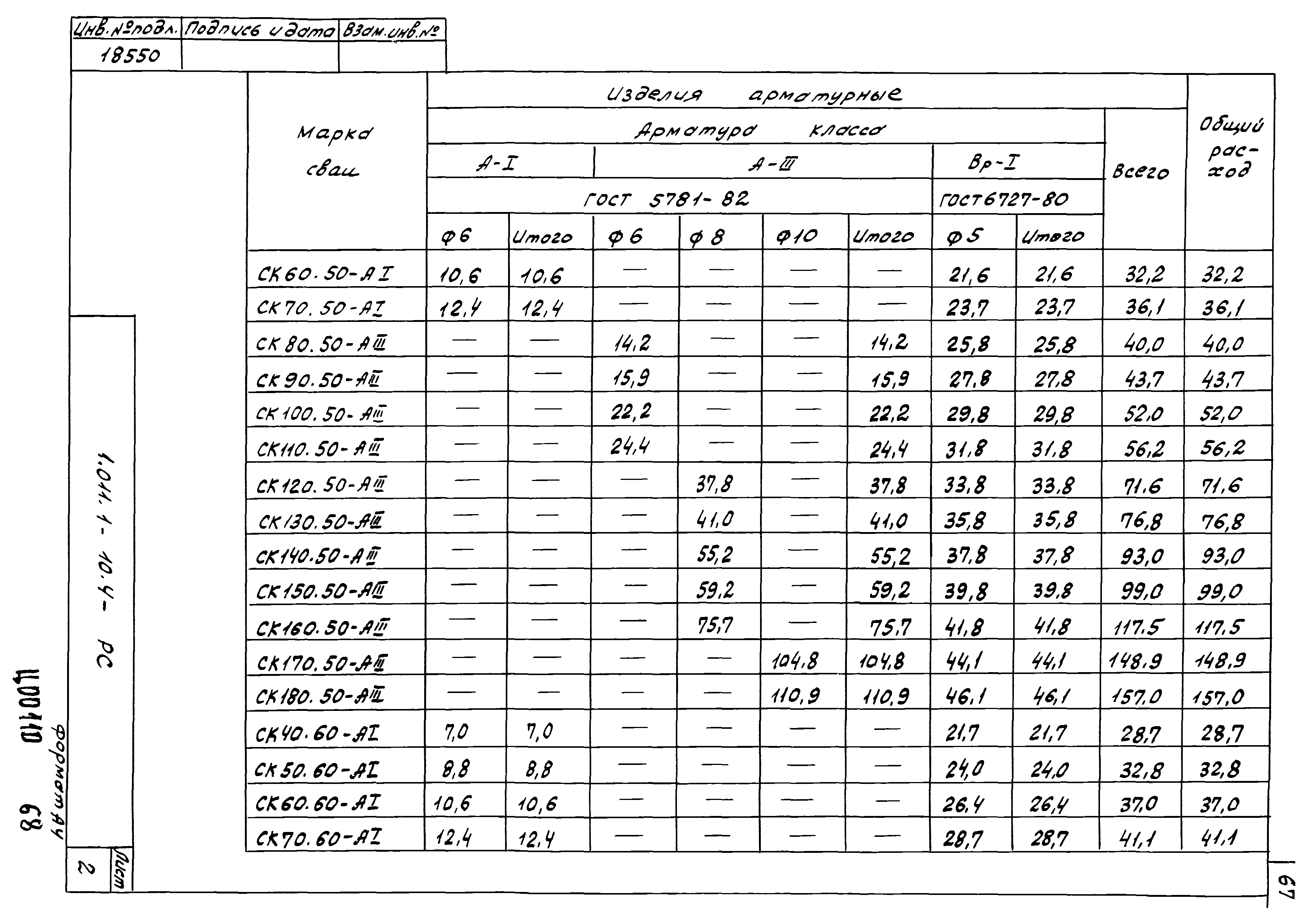

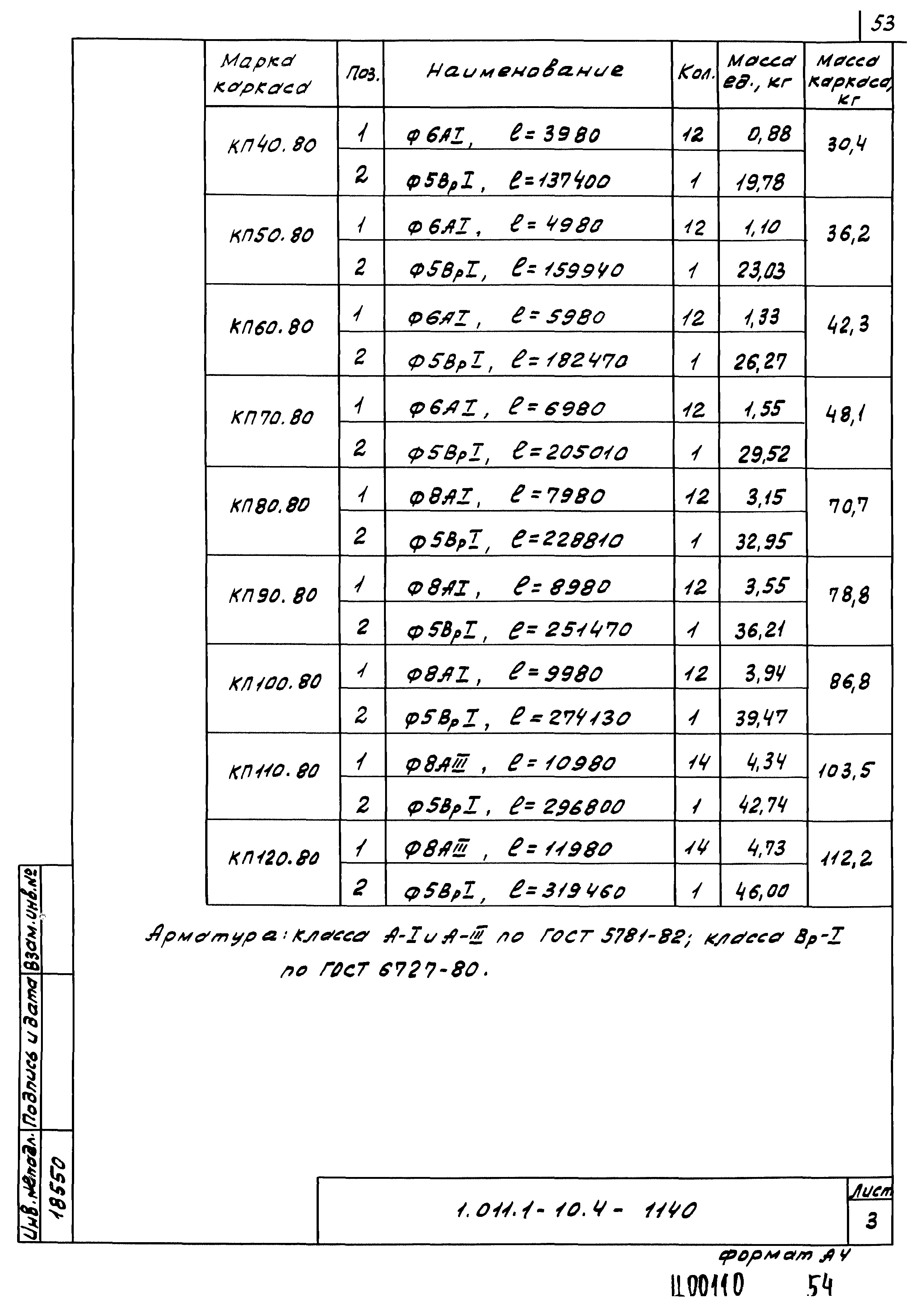

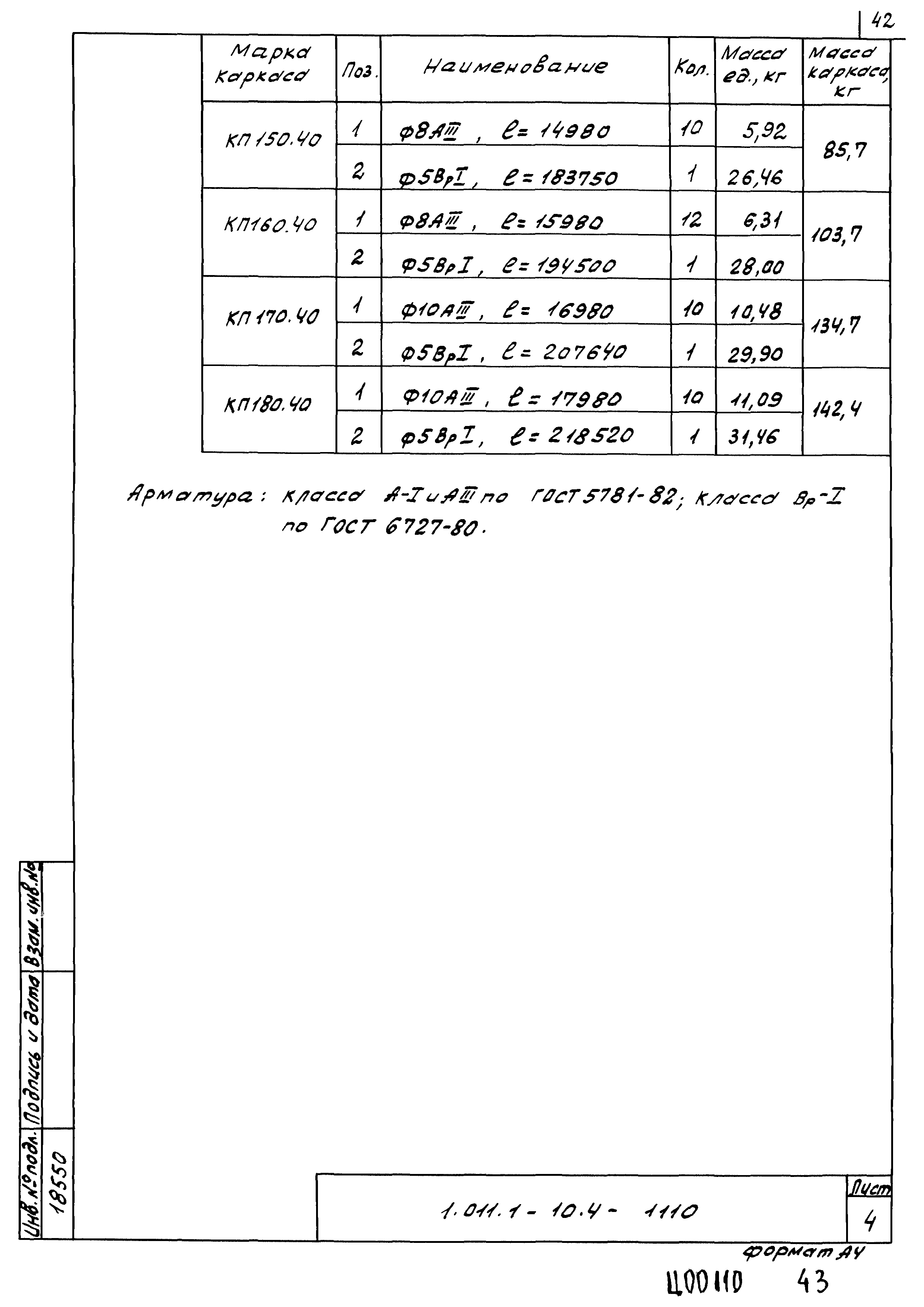

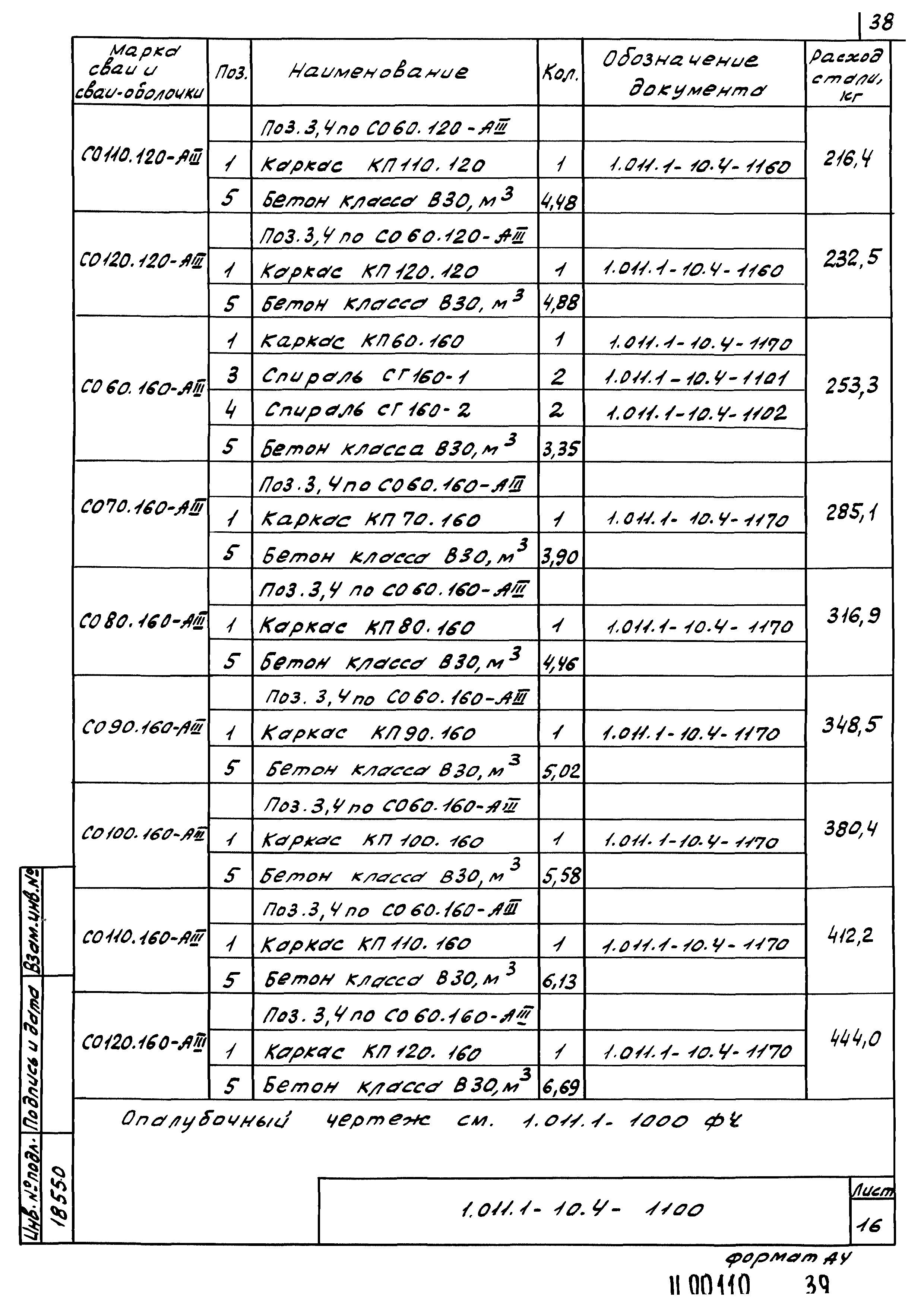

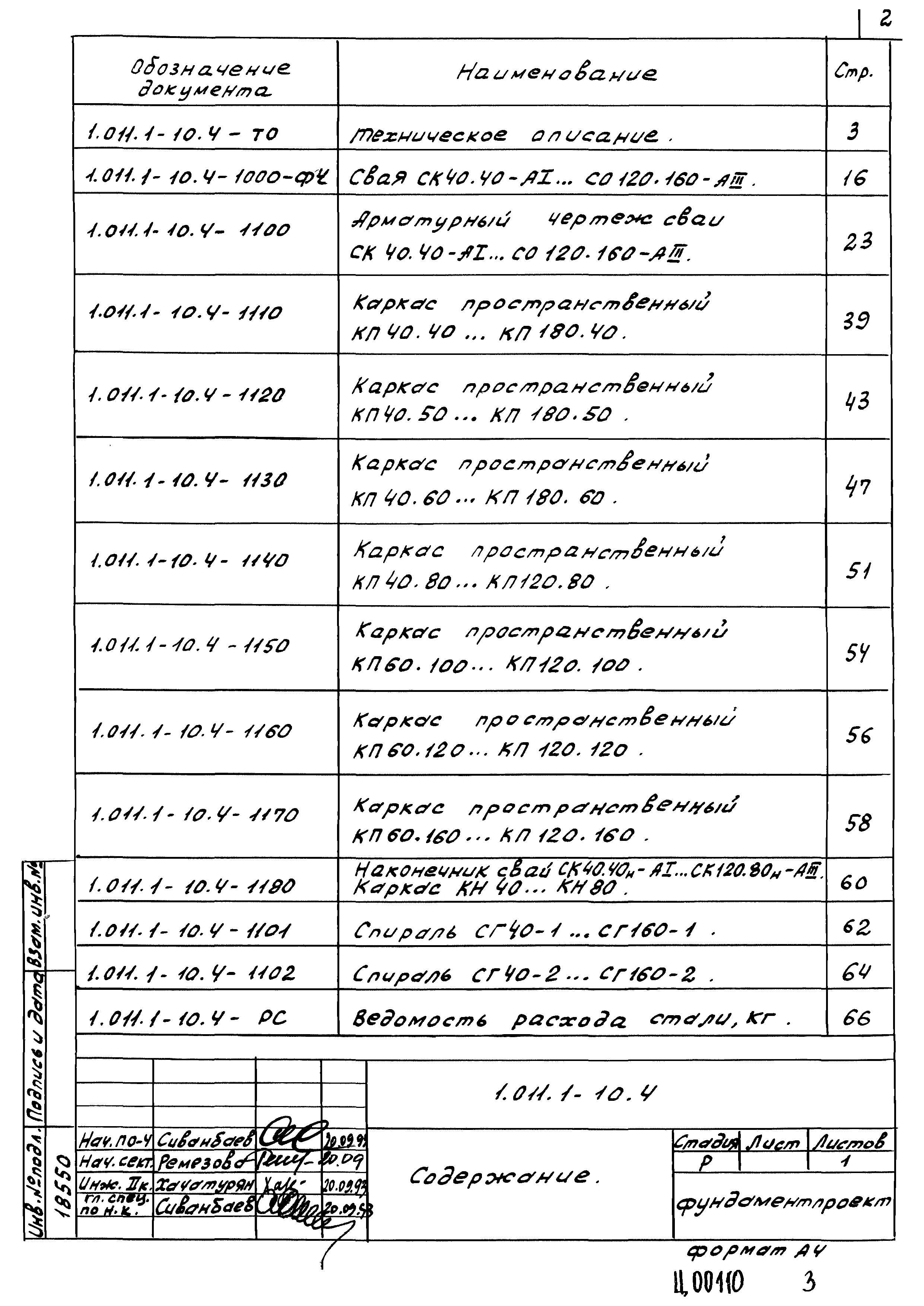

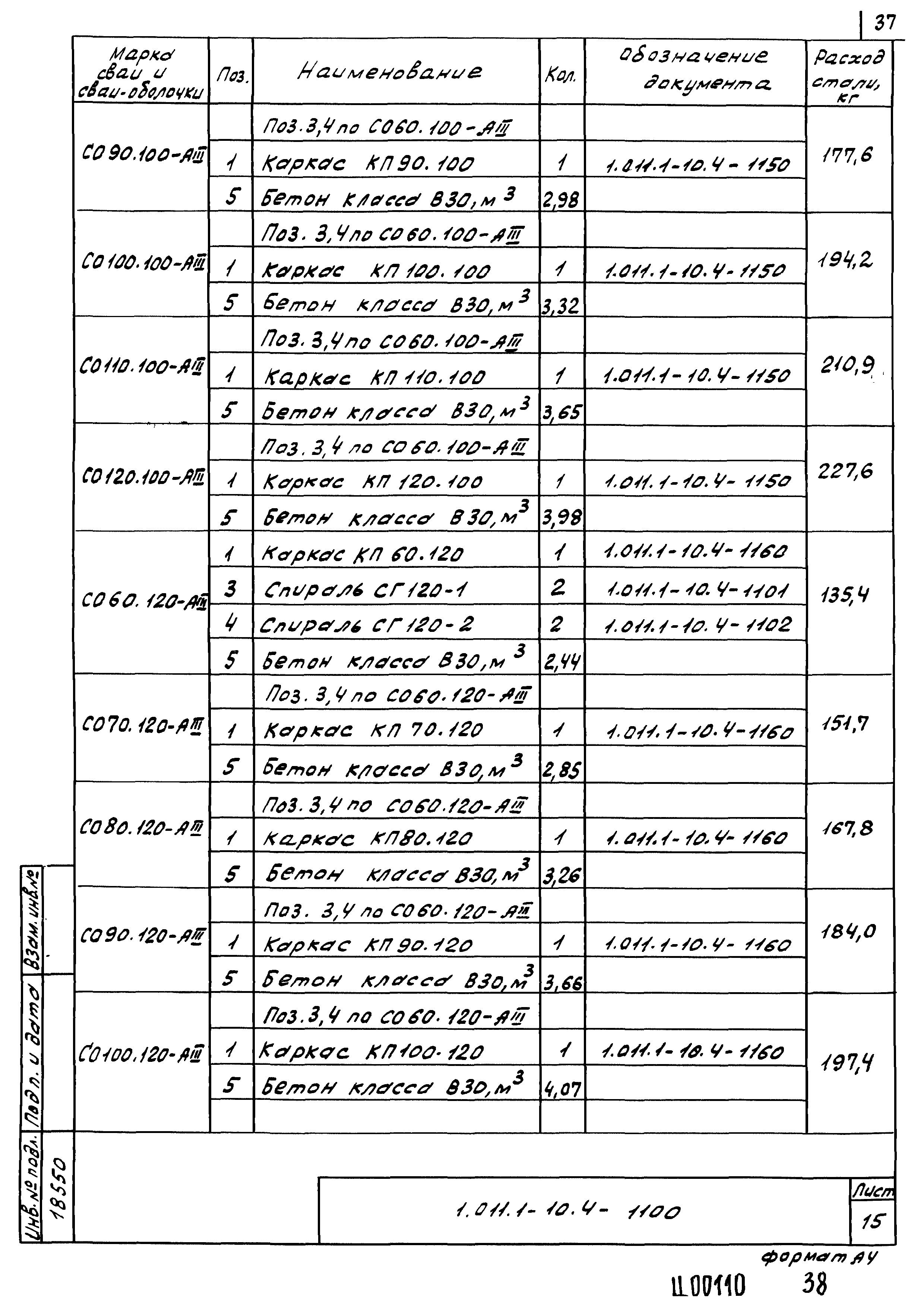

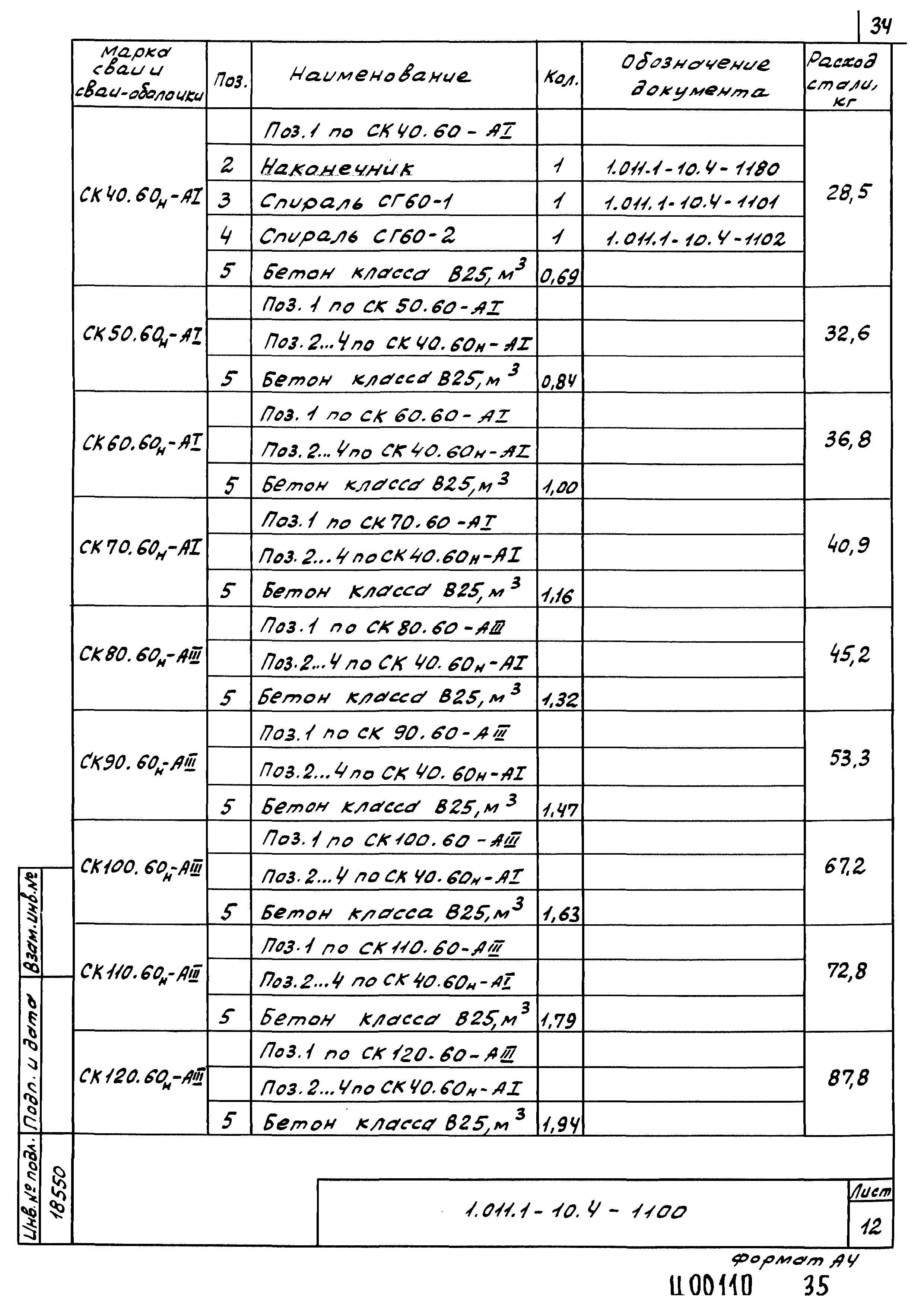

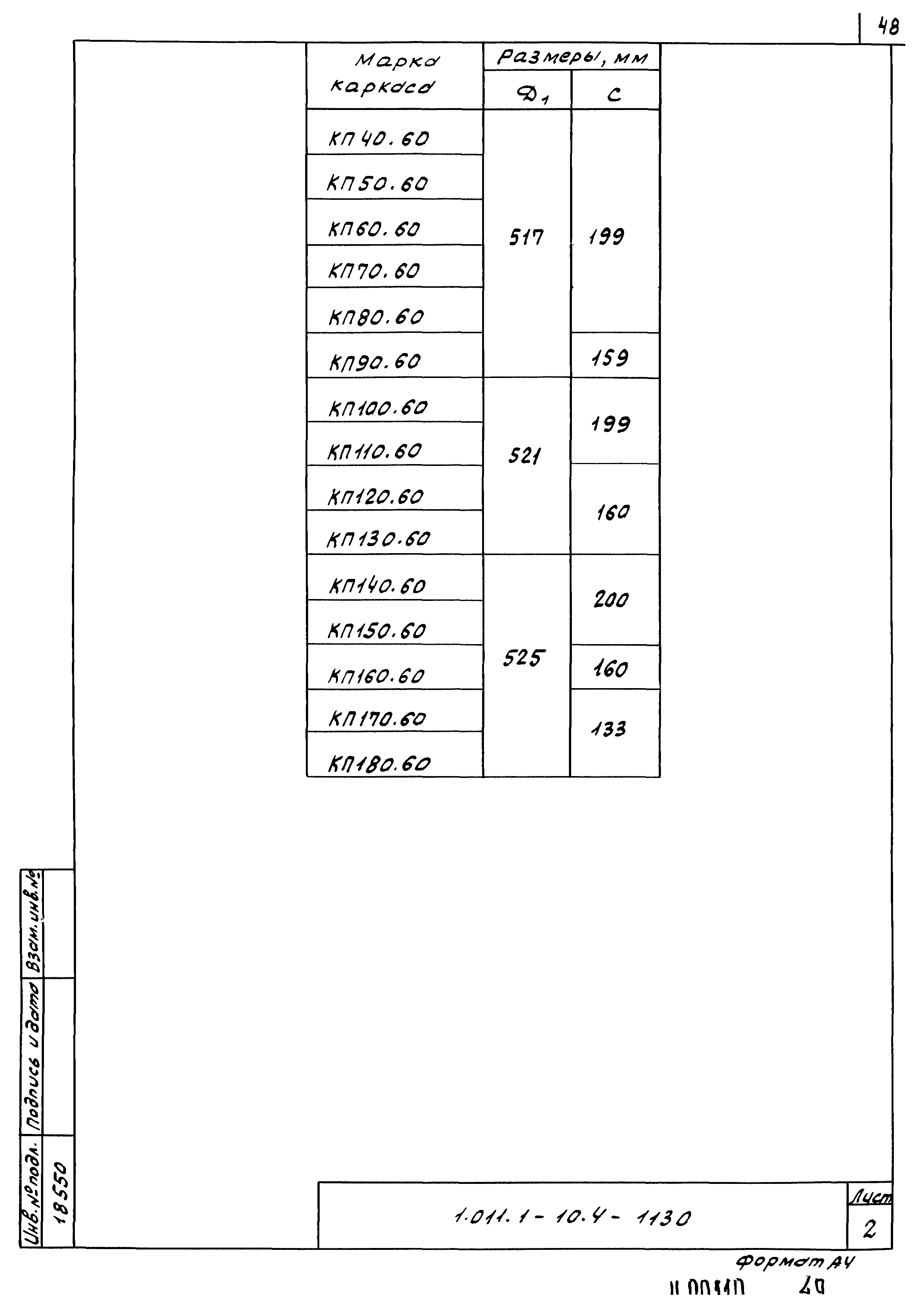

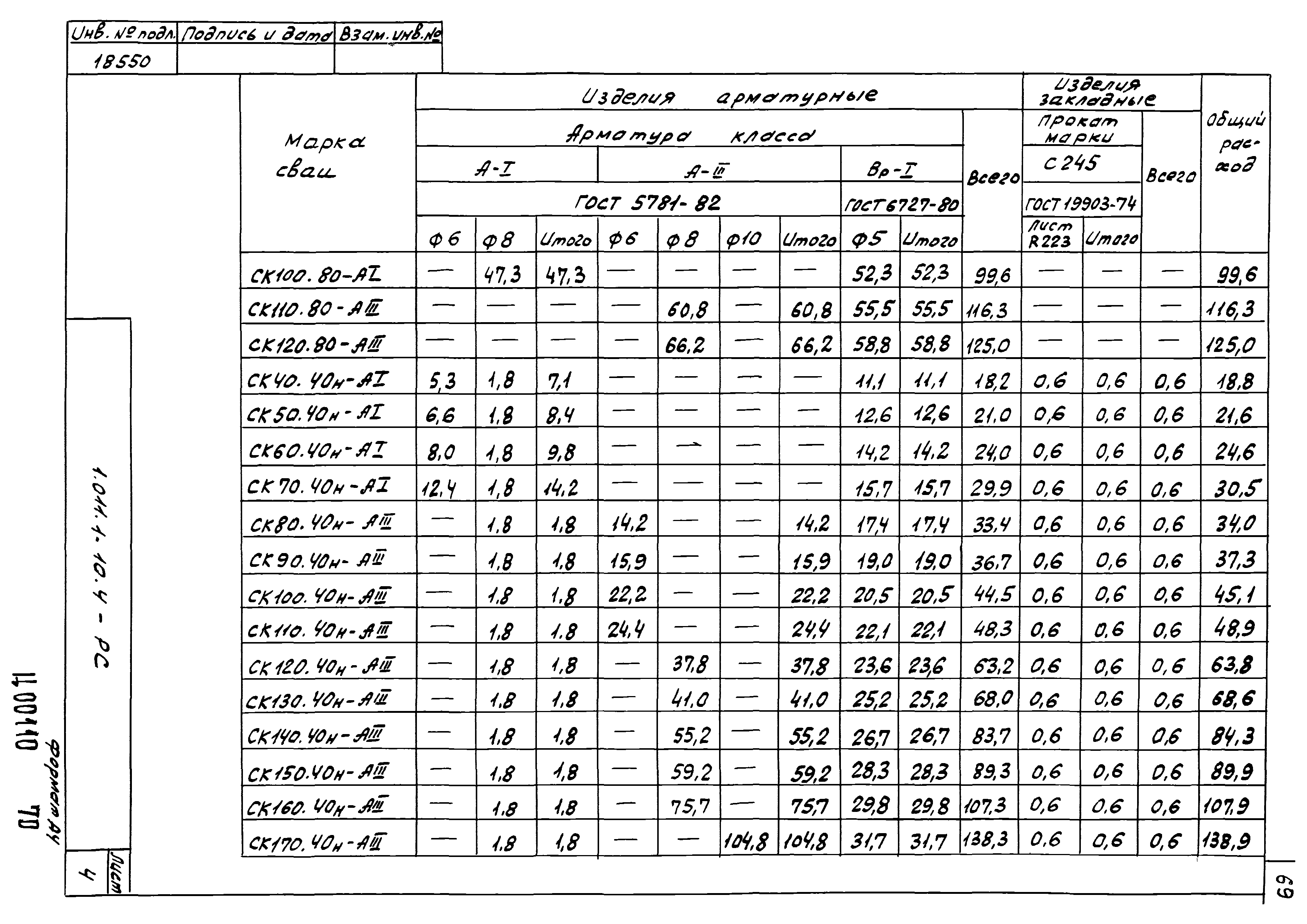

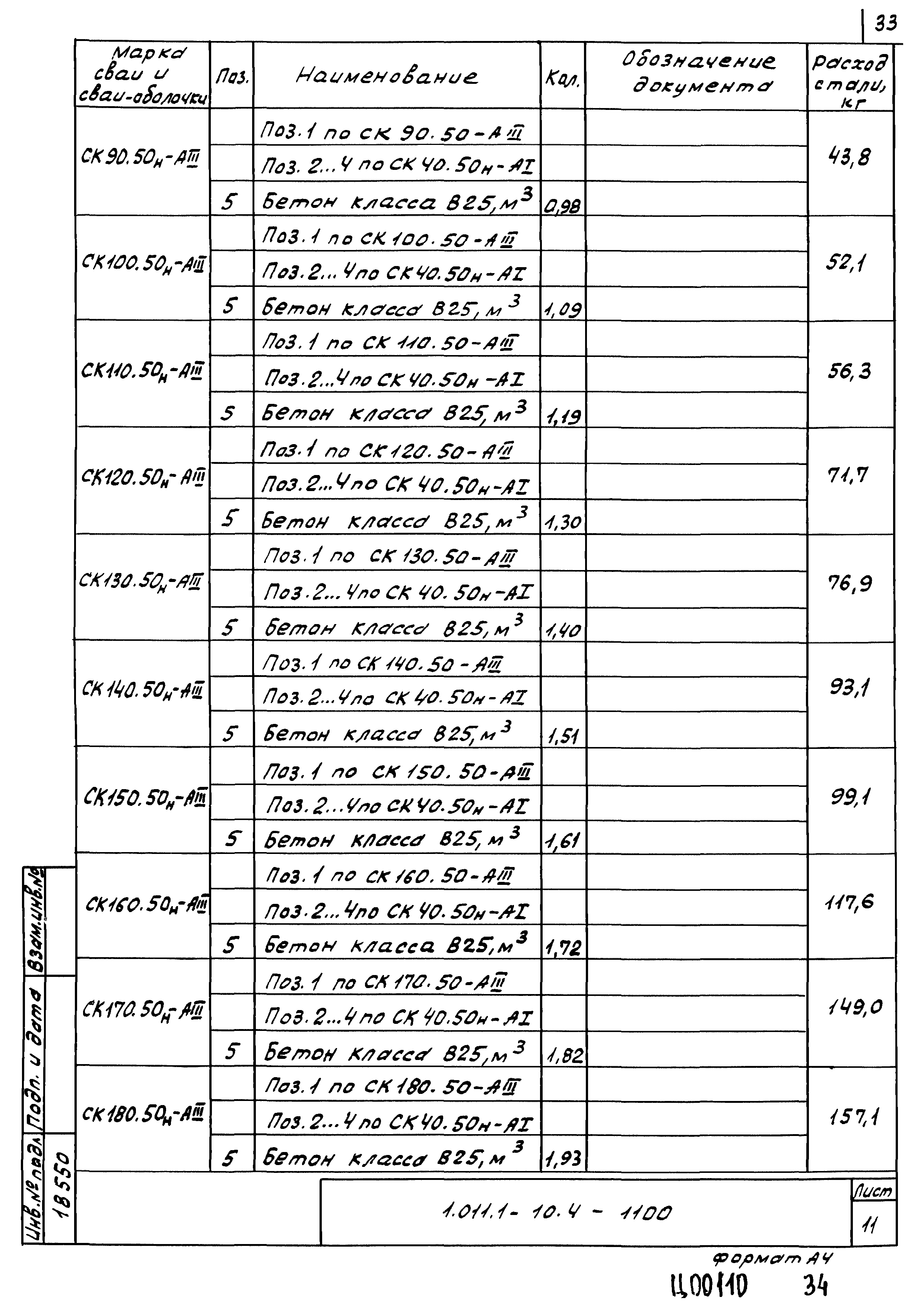

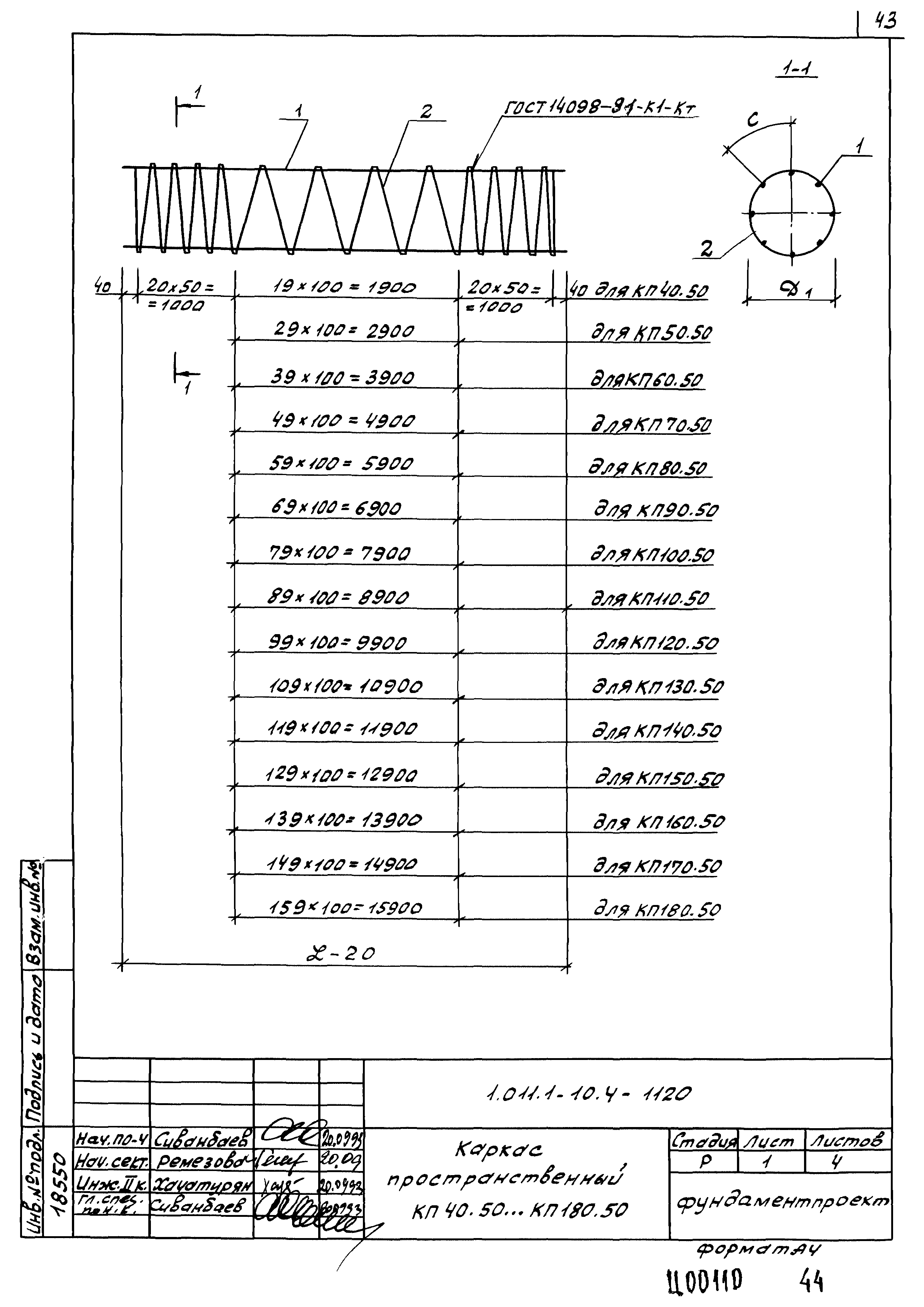

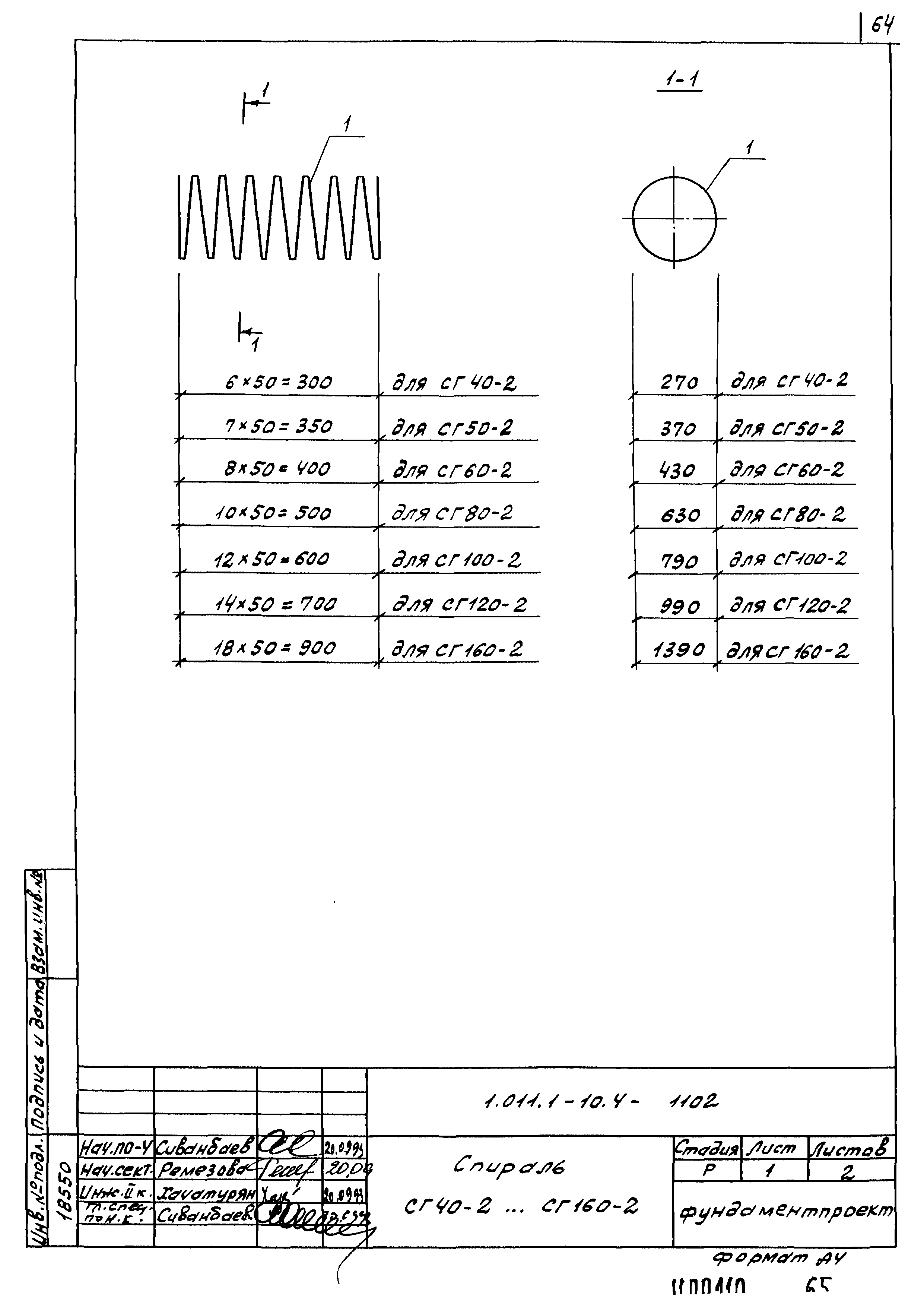

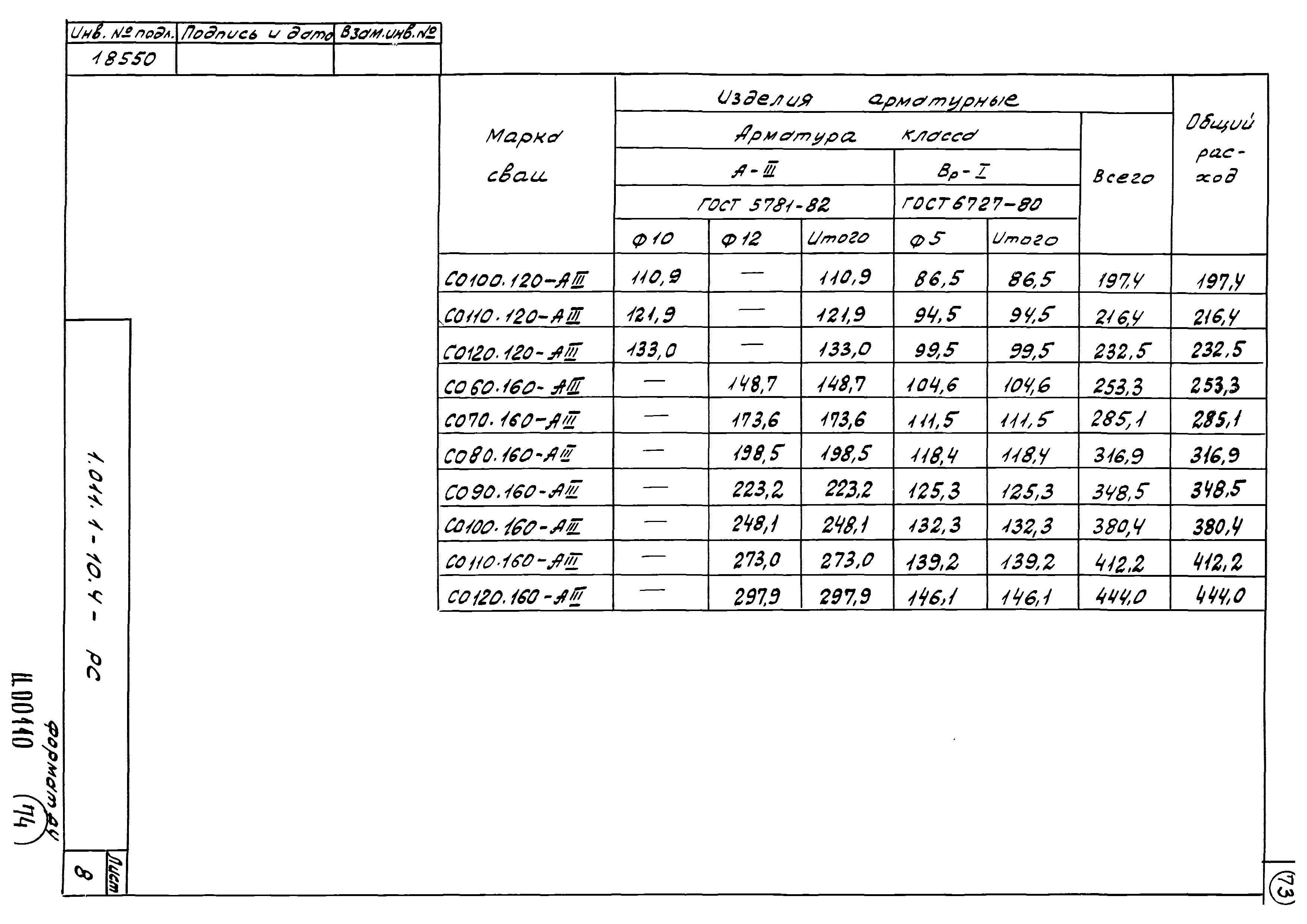

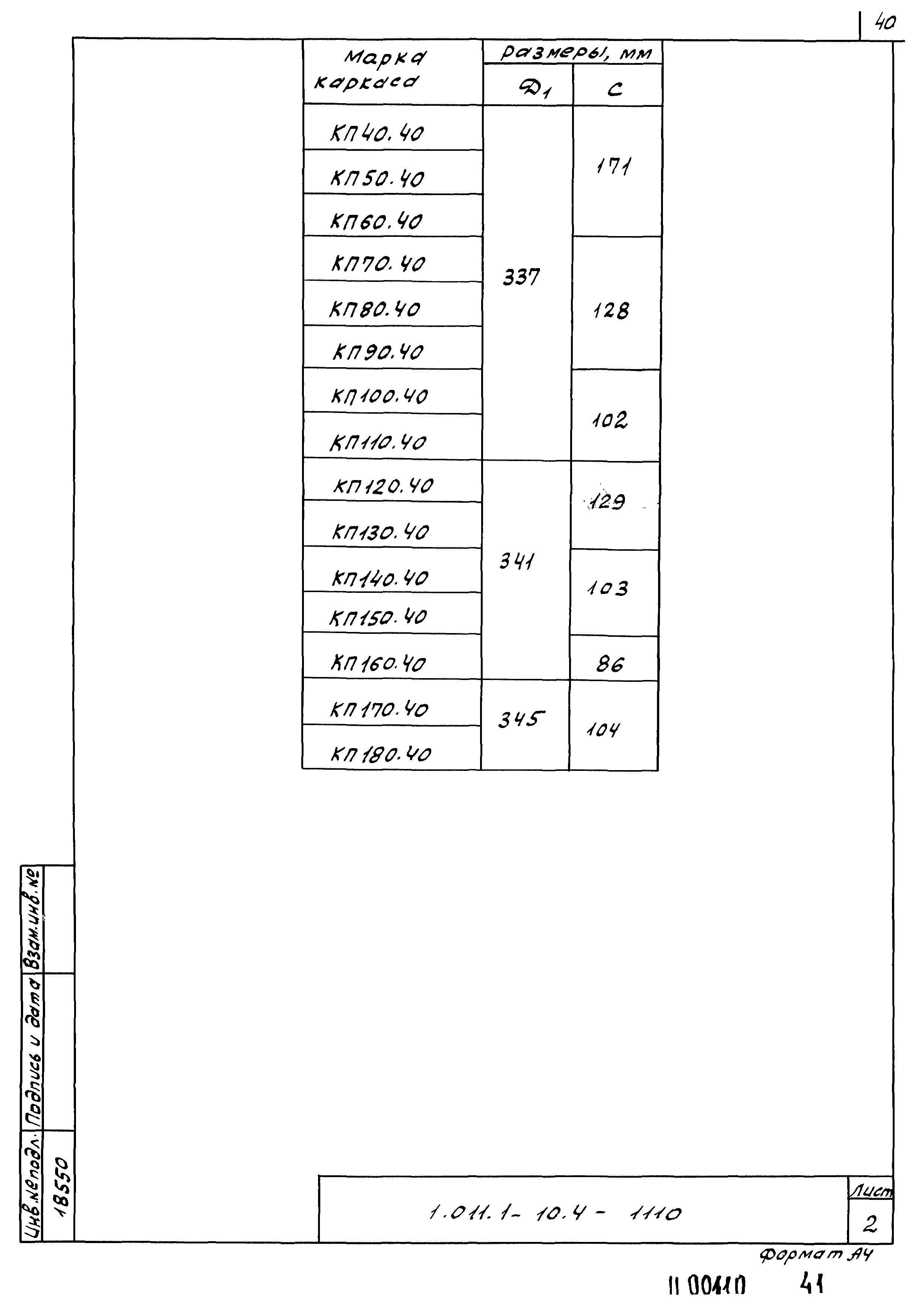

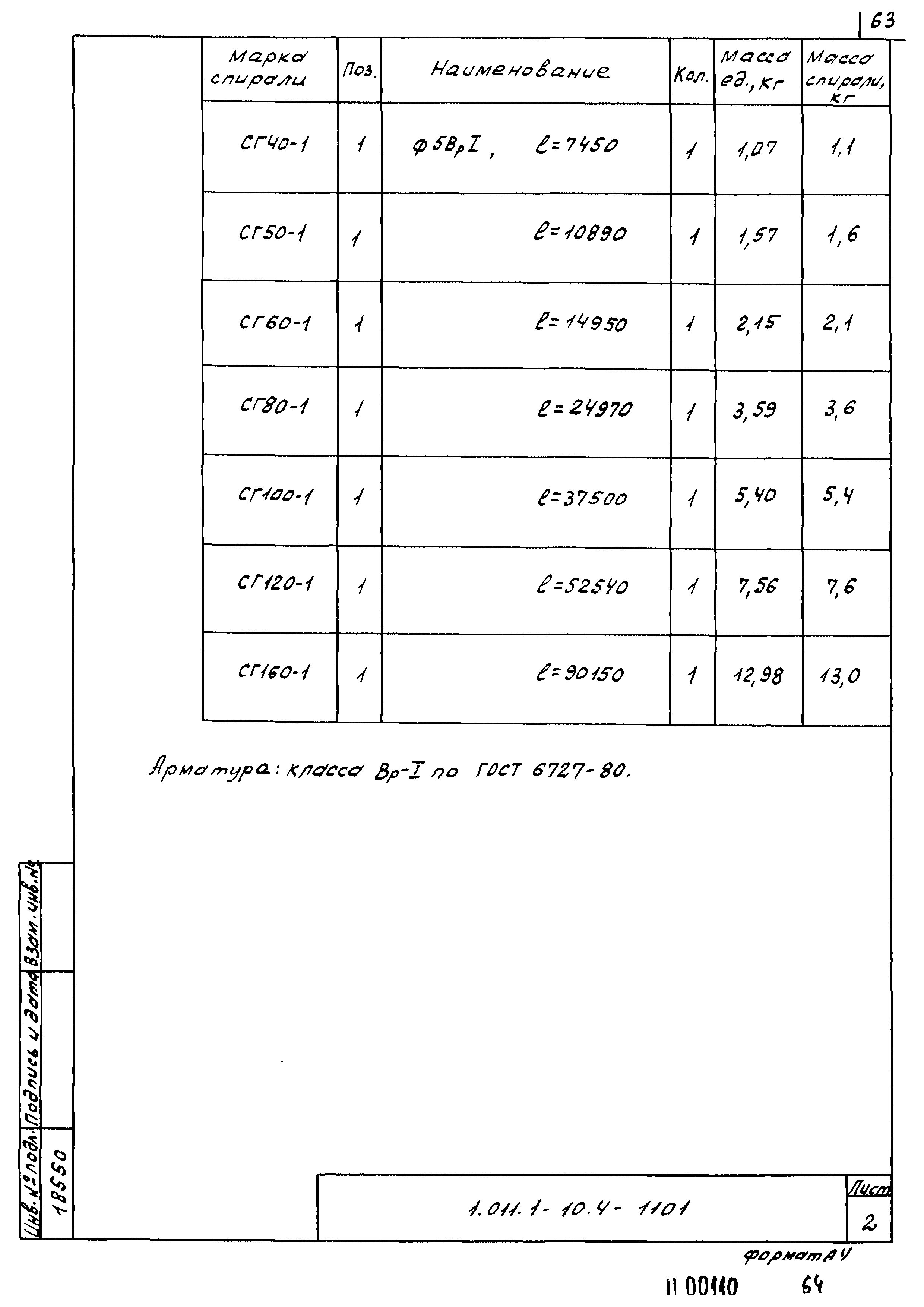

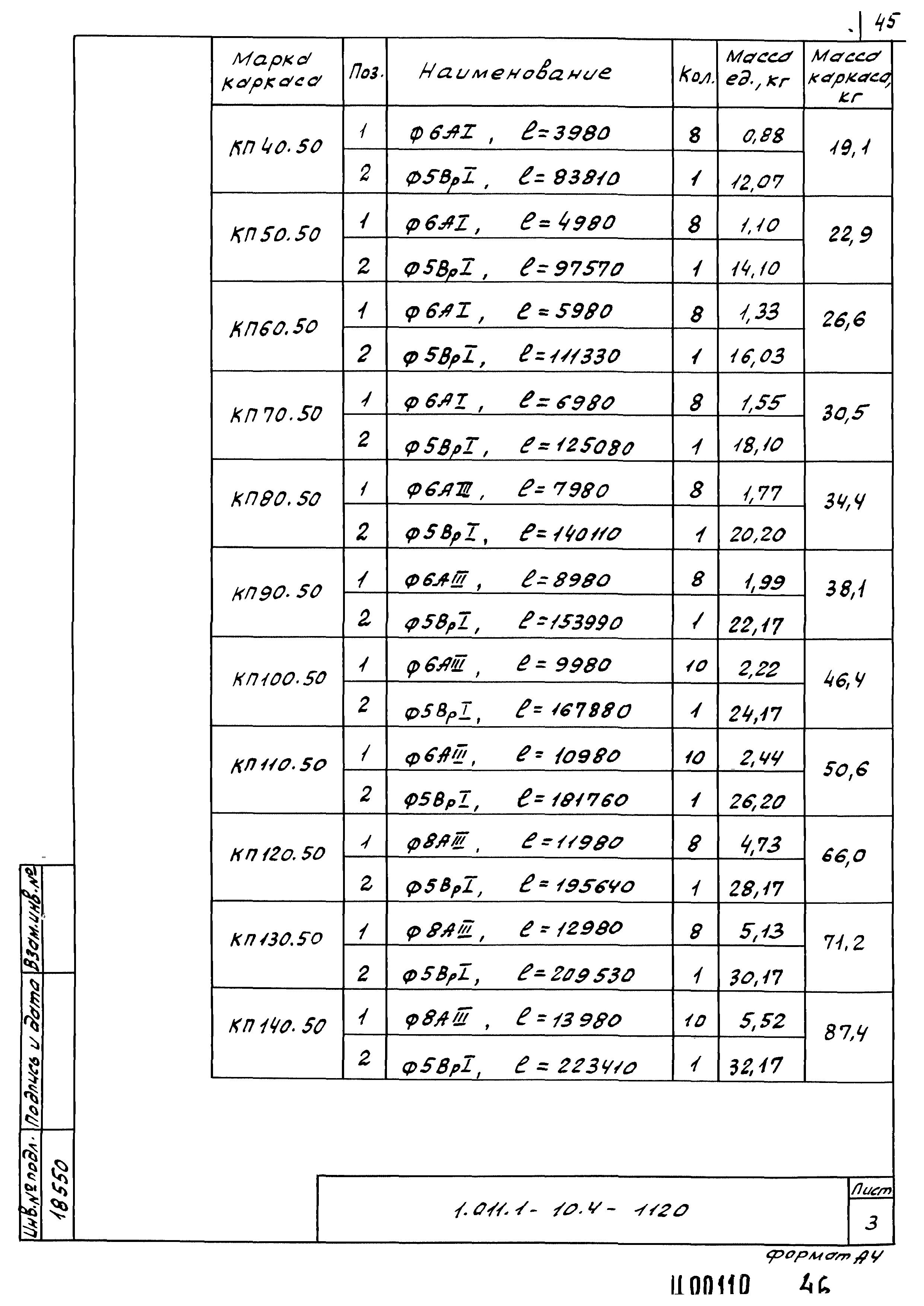

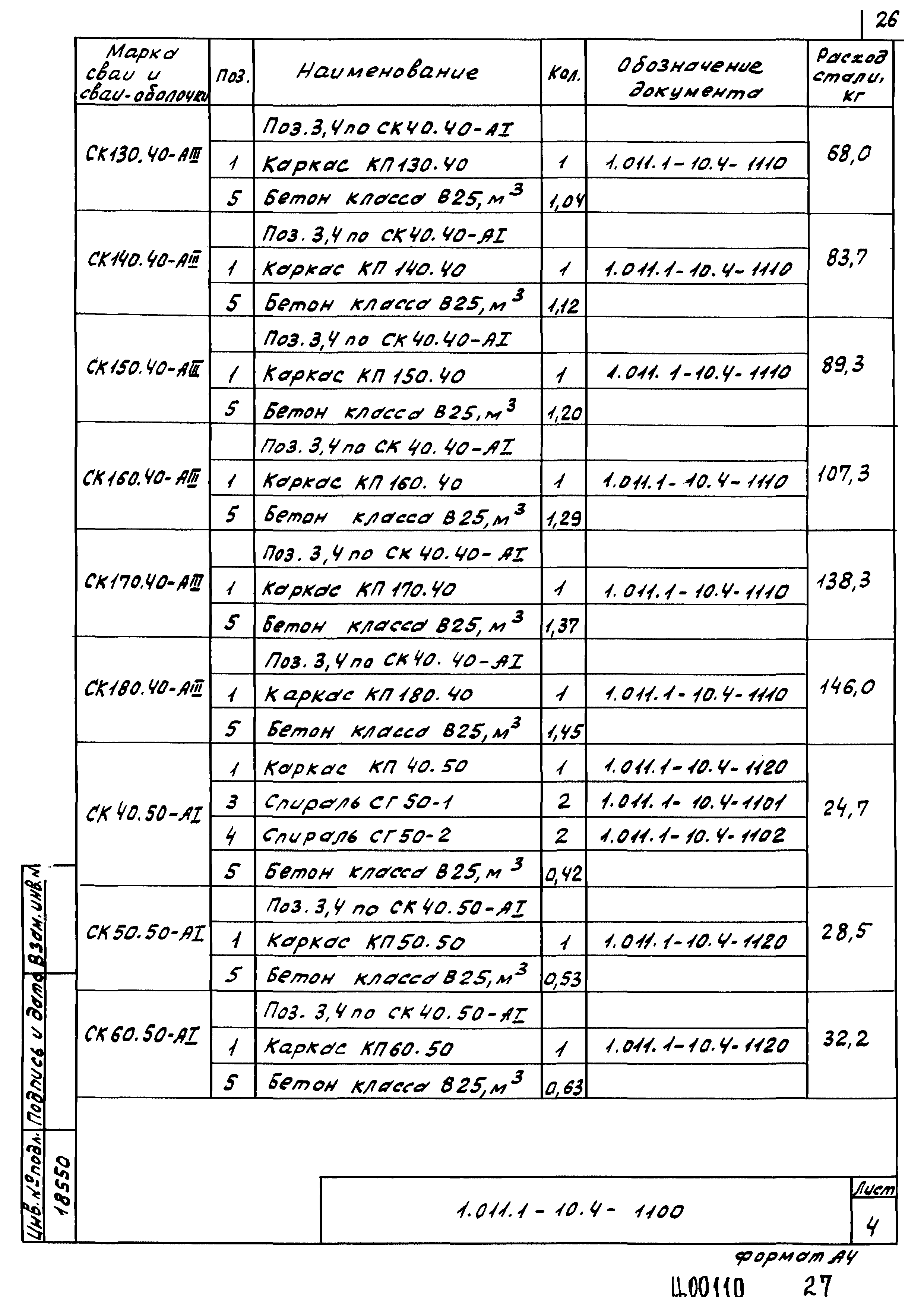

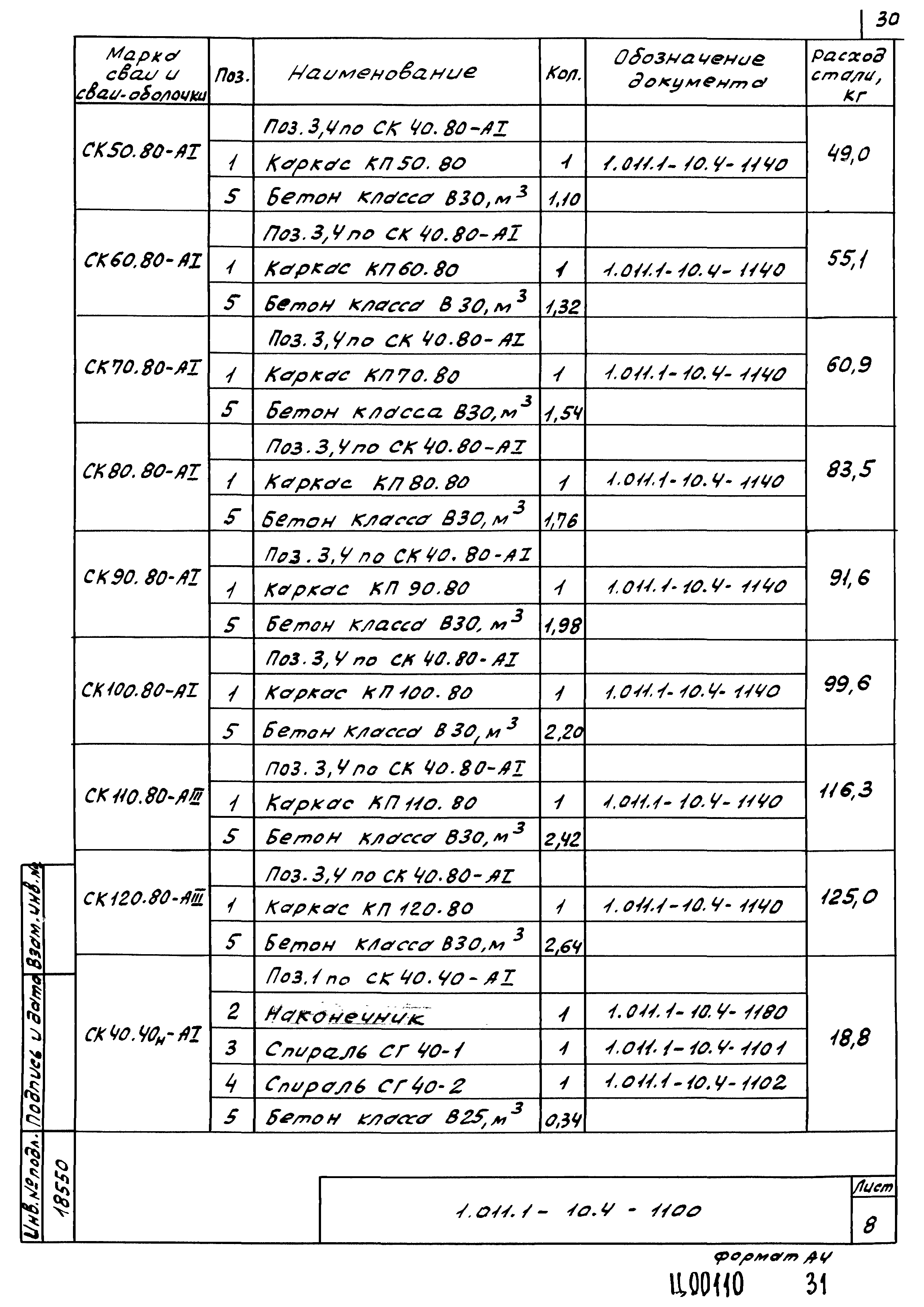

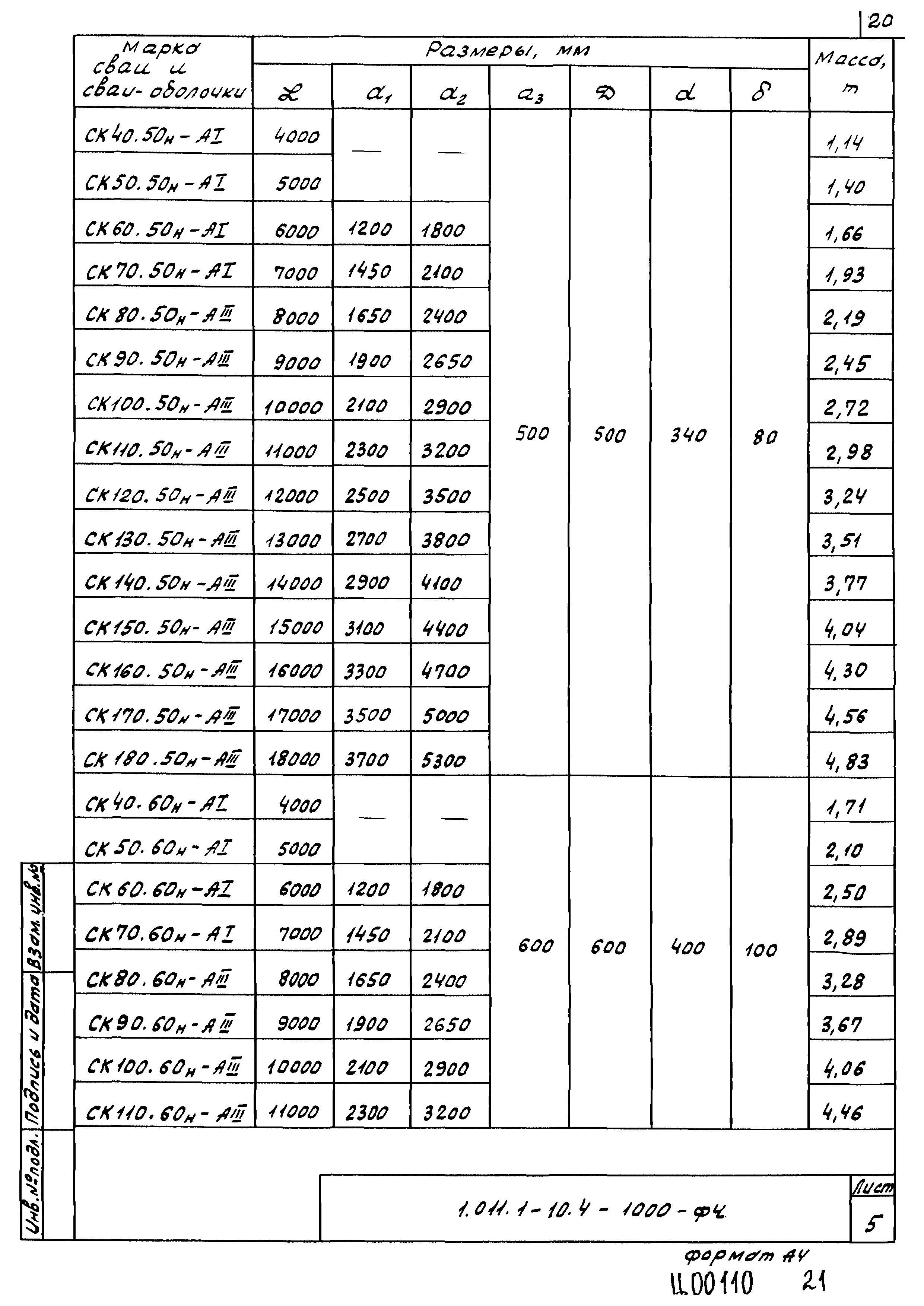

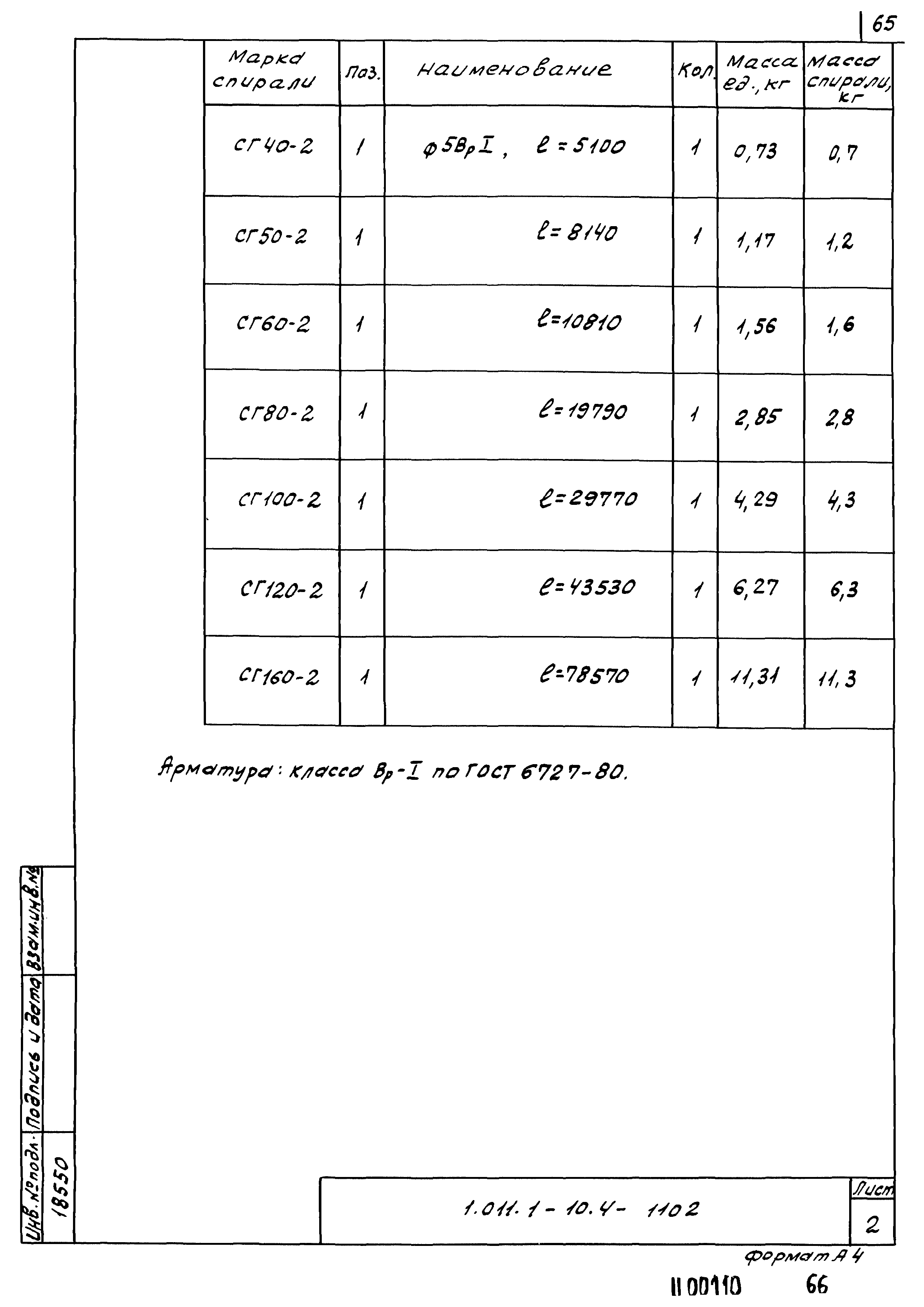

Оглавление:	1.011.1-10.4-ТО Техническое обеспечение 1.011.1-10.4-1000-ФК Свая СК40.40-А1… СО120.160-А3 1.011.1-10.4-1100 Арматурный чертеж сваи СК40.40-А1… СО120.160-А3 1.011.1-10.4-1110 Каркас пространственный КП40.40… КП180.40 1.011.1-10.4-1120 Каркас пространственный КП40.50… КП180.50 1.011.1-10.4-1130 Каркас пространственный КП40.60… КП180.60 1.011.1-10.4-1140 Каркас пространственный КП40.80… КП120.80 1.011.1-10.4-1150 Каркас пространственный КП60.100… КП120.100 1.011.1-10.4-1160 Каркас пространственный КП60.120… КП120.120 1.011.1-10.4-1170 Каркас пространственный КП60.160… КП120.160 1.011.1-10.4-1180 Наконечник свай СК 40.40н - А1… СК 120.80н - А3 1.011.1-10.4-1101 Спираль СГ40-1… СГ160-1 1.011.1-10.4-1102 Спираль СГ40-2… СГ160-2 1.011.1-10.4-РС Ведомость расхода стали, кг
Разработан:	Фундаментпроект
Утверждён:	12.10.1993 Госстрой России (Russian Federation Gosstroy 9-3-2/211)
Расположен в:	Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Конструкции зданий Бетонные конструкции Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Конструкции нулевого цикла Сваи
Нормативные ссылки:	СНиП 2.03.01-84* «Бетонные и железобетонные конструкции» ГОСТ 19804-91 «Сваи железобетонные. Технические условия» ГОСТ 26633-91 «Бетоны тяжелые и мелкозернистые. Технические условия» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 10884-81 «Сталь арматурная термомеханически и термически упрочненная периодического профиля. Технические условия»
