АТК 24.202.12-90

Отбойники сетчатые из гофрированного рукава. Параметры, конструкция и основные размеры

Обозначение:	АТК 24.202.12-90
Обозначение англ:	ATK 24.202.12-90
Статус:	действует
Название рус.:	Отбойники сетчатые из гофрированного рукава. Параметры, конструкция и основные размеры
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1991

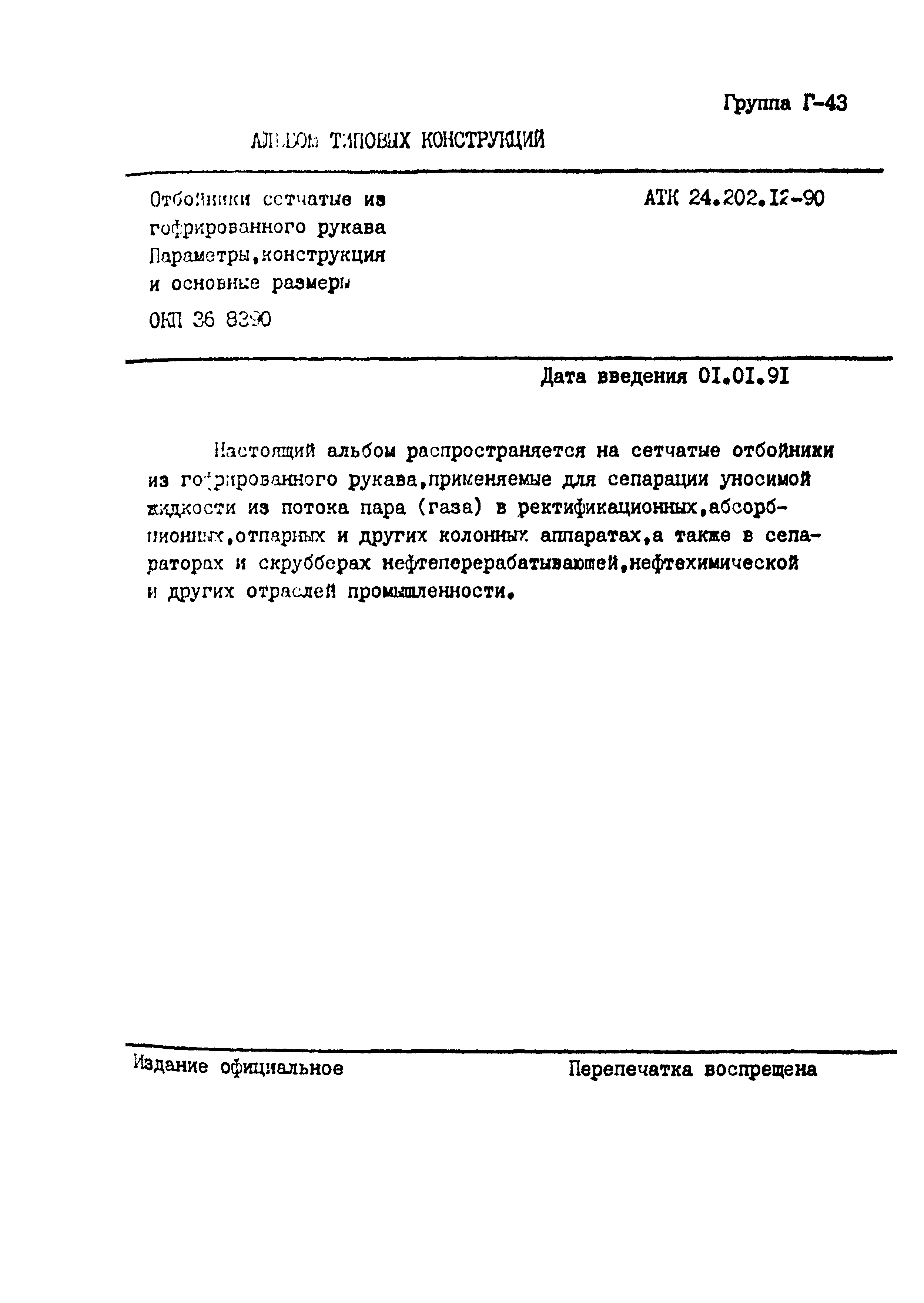

Область применения:	Альбом распространяется на сетчатые отбойники из гофрированного рукава, применяемые для сепарации уносимой жидкости из потока пара (газа) в ректификационных, абсорбционных, отпарных и других колонных аппаратах, а также в сепараторах и скрубберах нефтеперерабатывающей, нефтехимической и других отраслей промышленности.

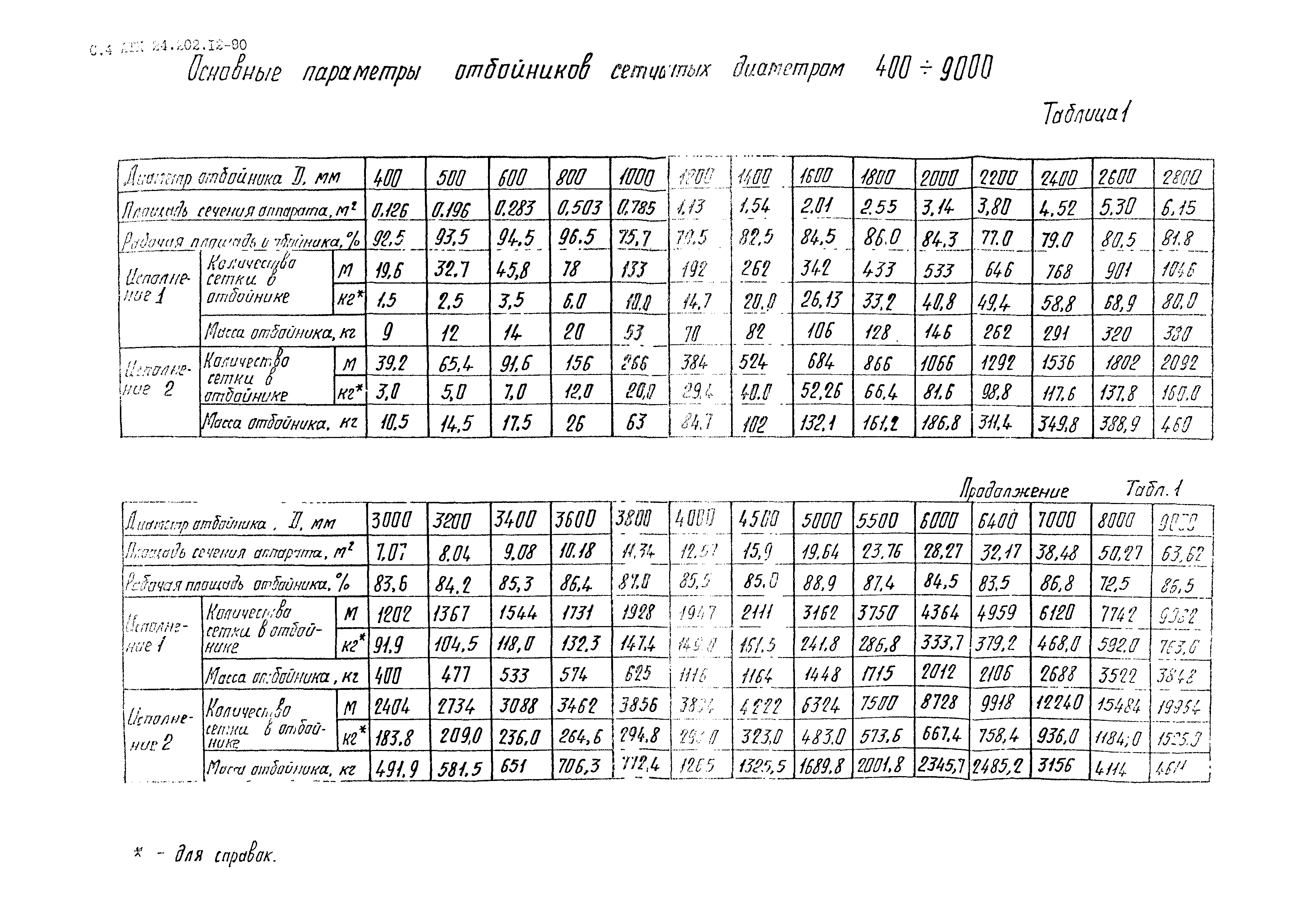

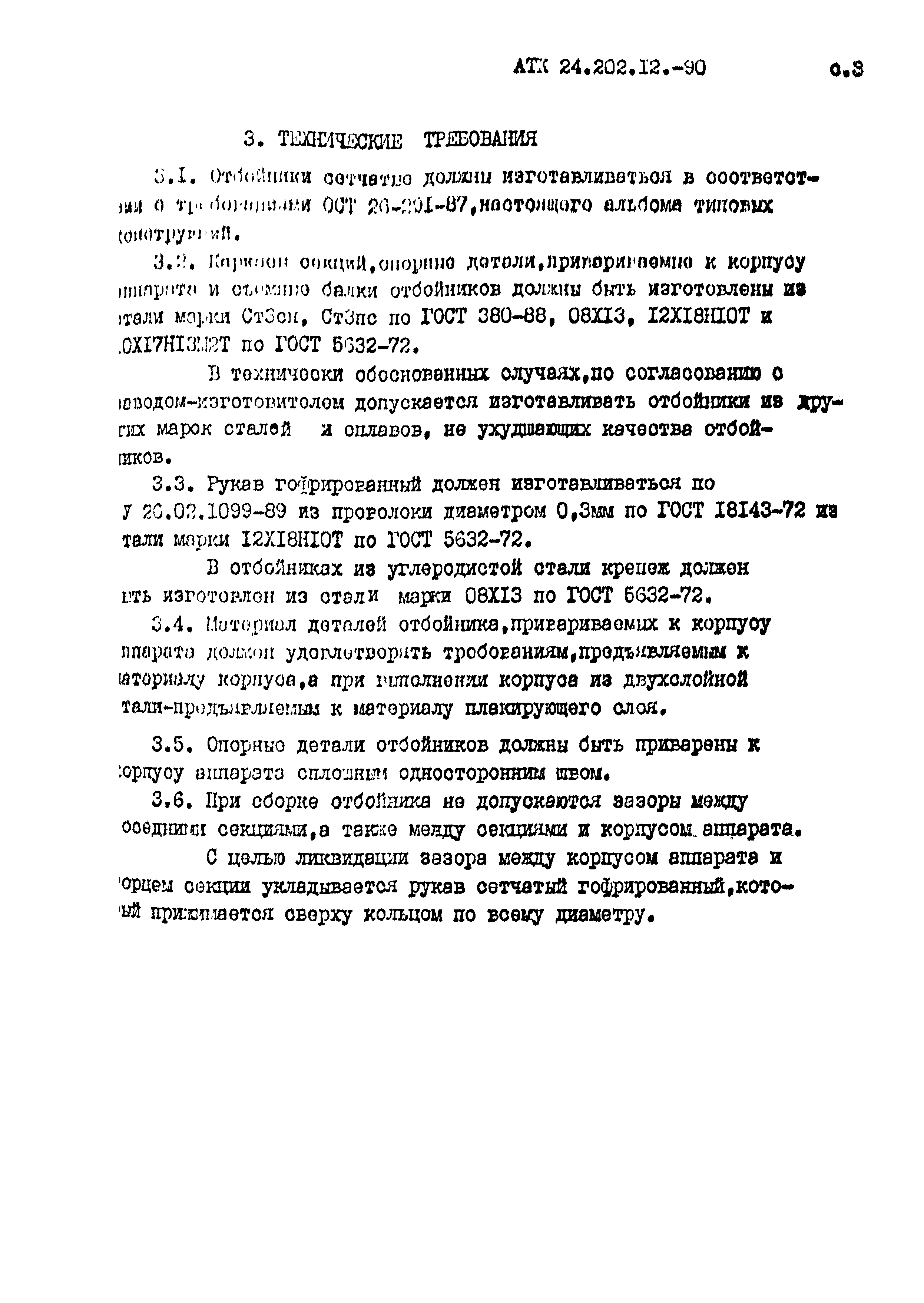

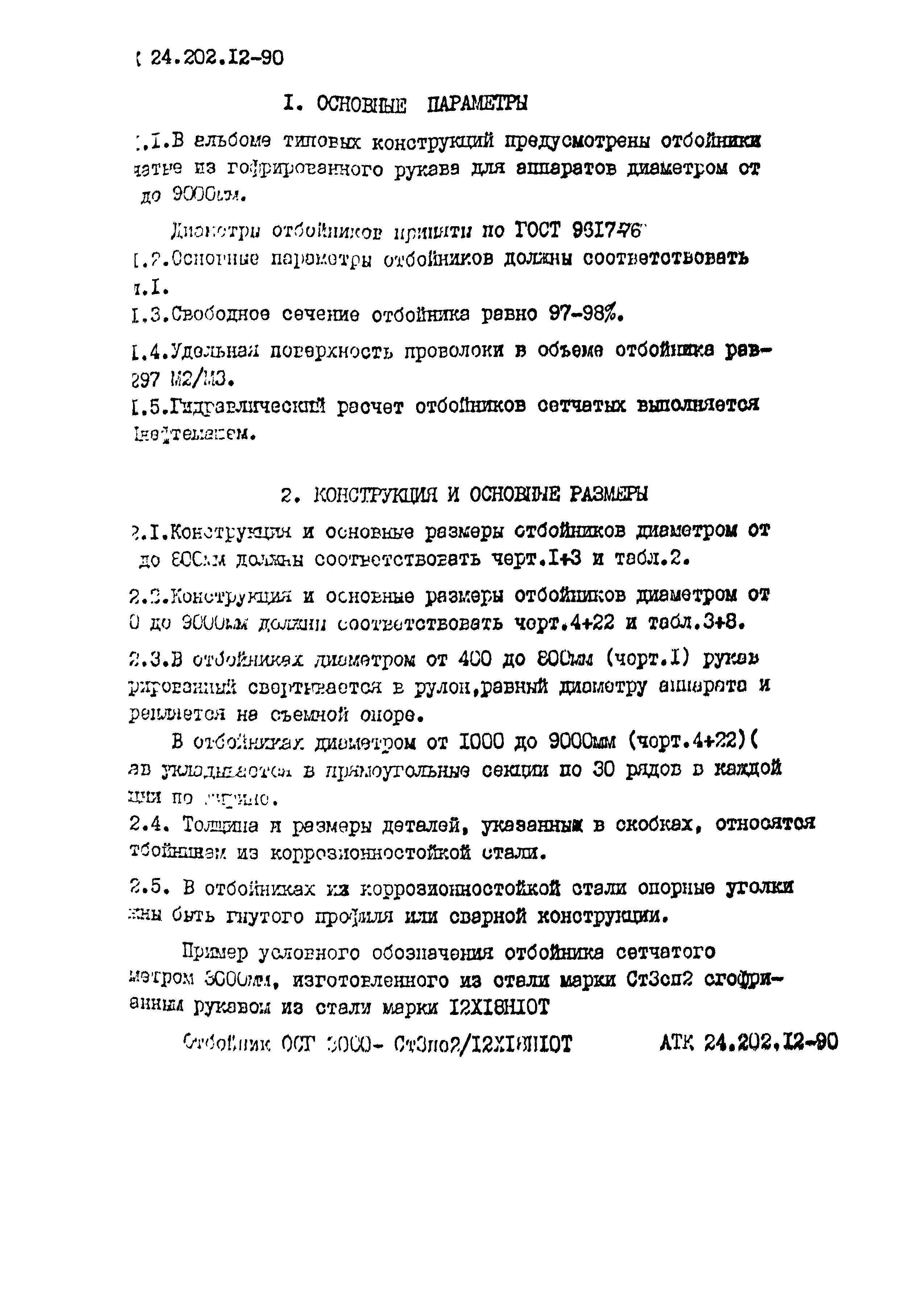

Оглавление:	1 Основные параметры 2 Конструкция и основные размеры 3 Технические требования
Разработан:	ВНИиПК институт нефтяного машиностроения
Утверждён:	25.07.1990 Минтяжмаш СССР (USSR Mintyazhmash ВА-002-7259)
Расположен в:	Техническая документация Экология ДОБЫЧА И ПЕРЕРАБОТКА НЕФТИ, ГАЗА И СМЕЖНЫЕ ПРОИЗВОДСТВА Оборудование для нефтяной и газовой промышленности Оборудование для переработки нефти и газа ХИМИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ Оборудование для химической промышленности Аппараты колонного типа Строительство Стандарты Отраслевые стандарты и технические условия Альбомы типовых конструкций и альбомы рабочих чертежей
Заменяет собой:	ОСТ 26-02-2016-77 «Отбойники сетчатые. Параметры, конструкция и основные размеры»
Нормативные ссылки:	ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 9617-76 «Сосуды и аппараты. Ряды диаметров» ГОСТ 18143-72 «Проволока из высоколегированной коррозионностойкой и жаростойкой стали. Технические условия» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 380-88 «Сталь углеродистая обыкновенного качества. Марки»
