Р 50-111-89

Рекомендации. Единая система технологической документации. Правила оформления документов на процессы перемещения

Обозначение:	Р 50-111-89
Обозначение англ:	R 50-111-89
Статус:	действует
Название рус.:	Рекомендации. Единая система технологической документации. Правила оформления документов на процессы перемещения
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	17.03.1989
Область применения:	Рекомендации устанавливают правила оформления документов на технологические процессы (операции) перемещения изделий, применяемых при различных методах проектирования единичных и типовых (групповых) процессов (операций) в отраслях машиностроения и приборостроения.

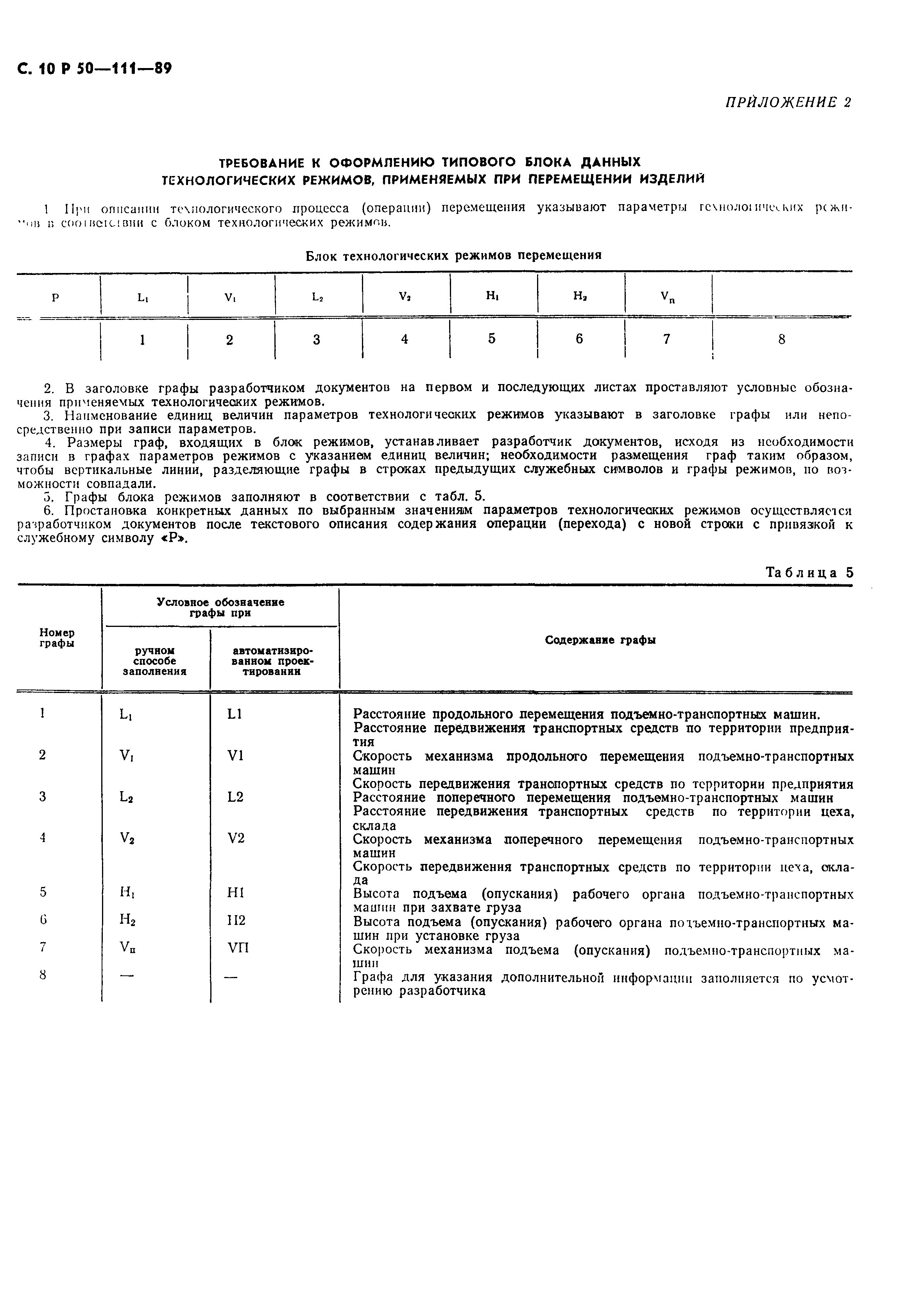

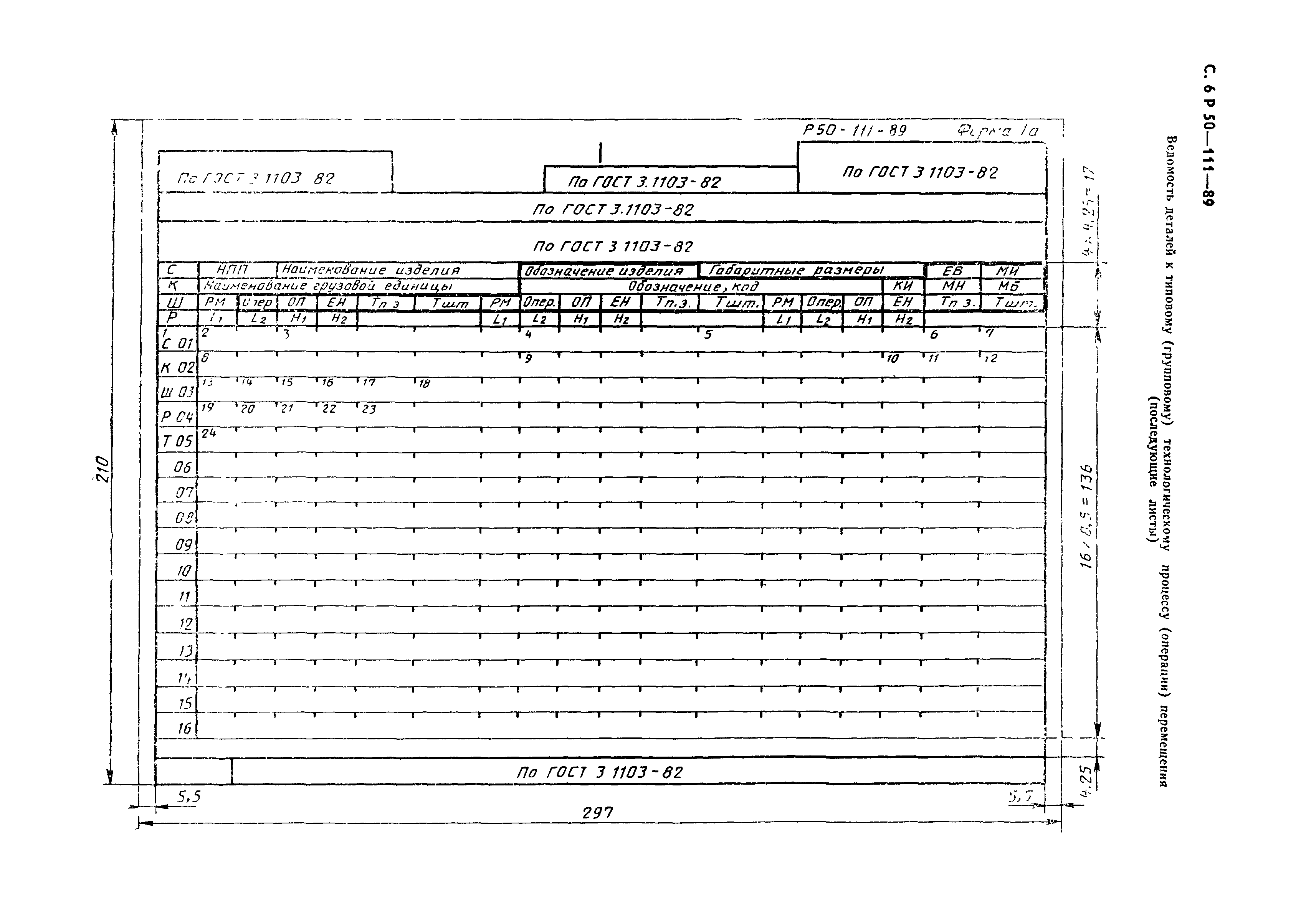

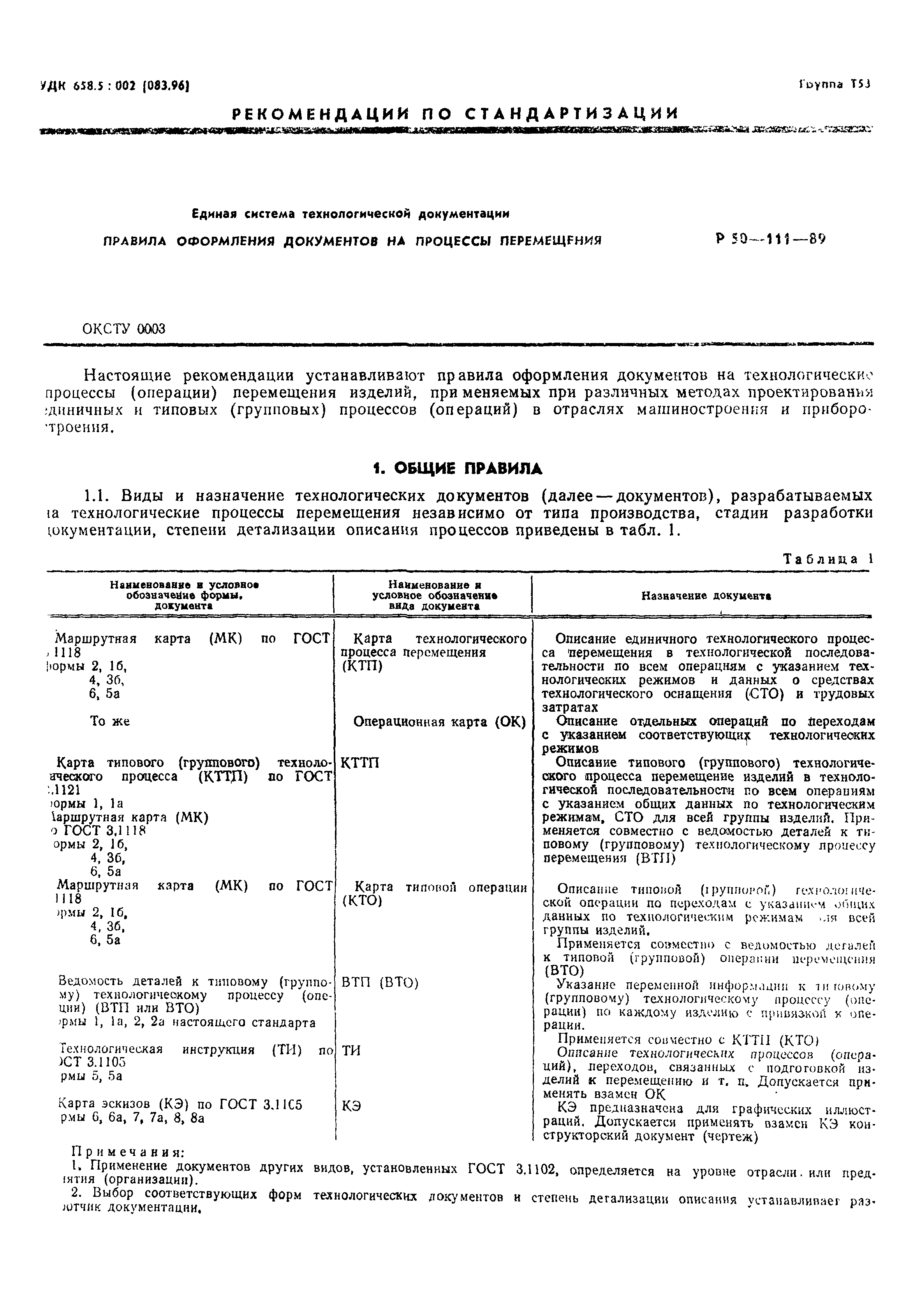

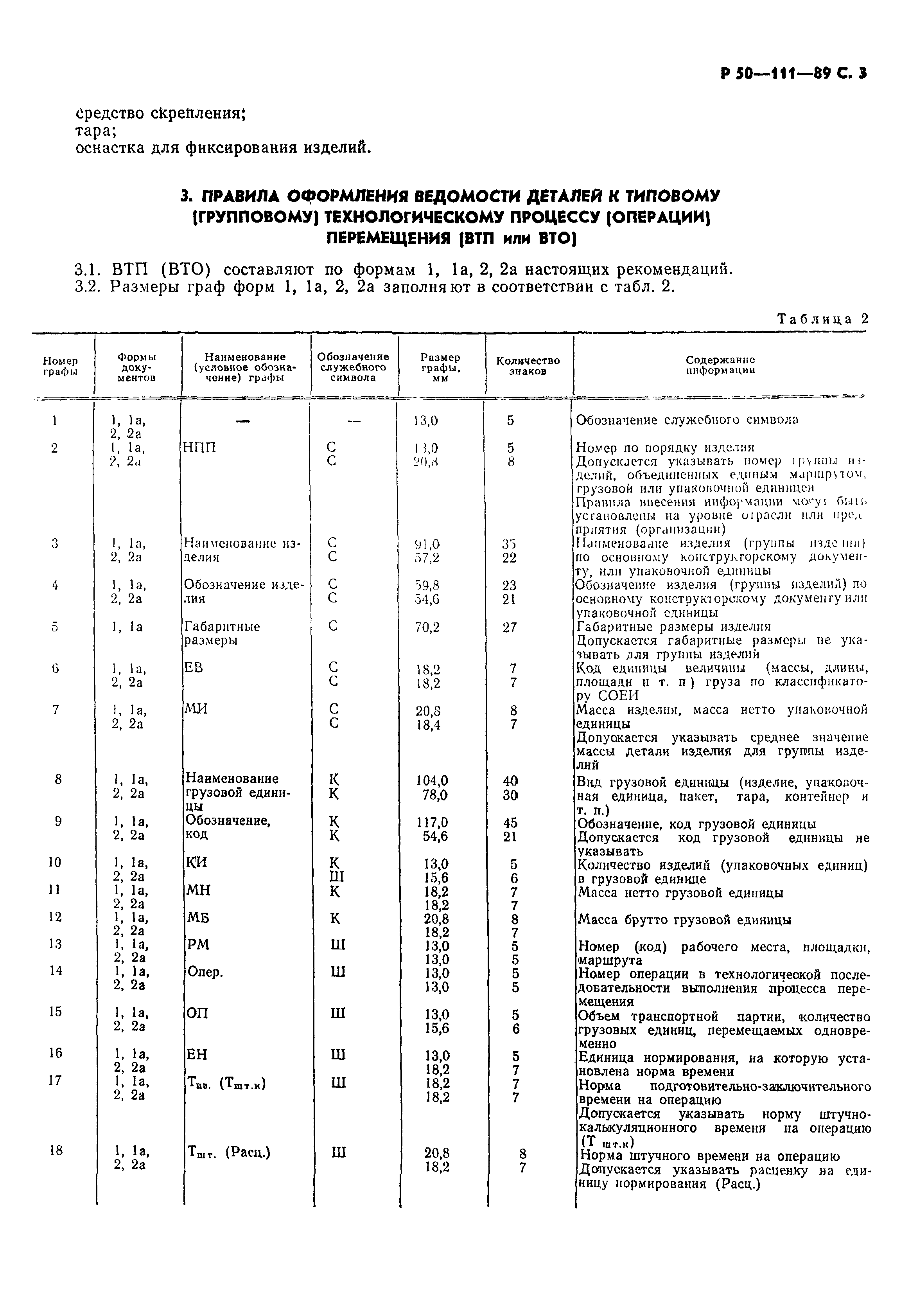

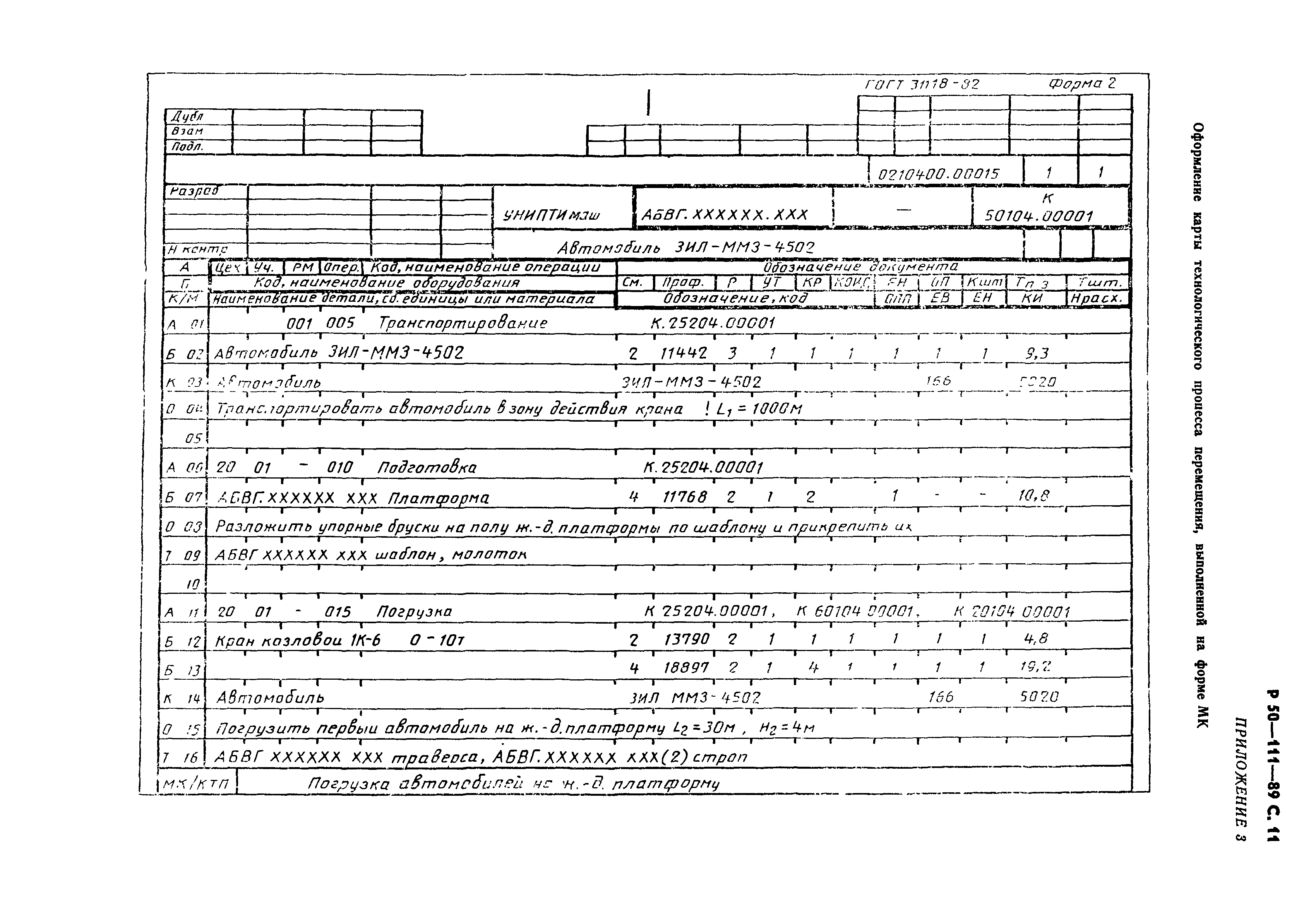

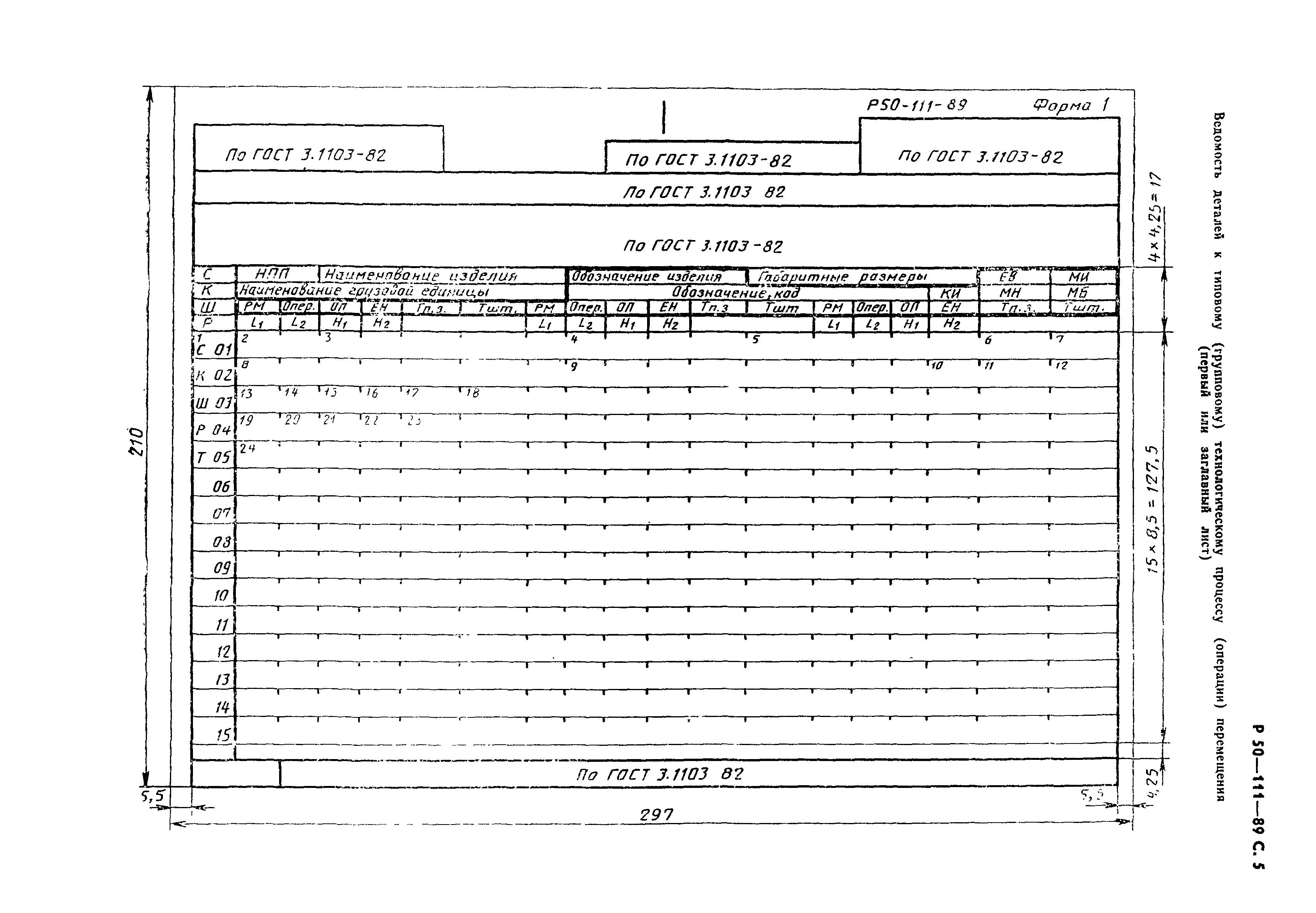

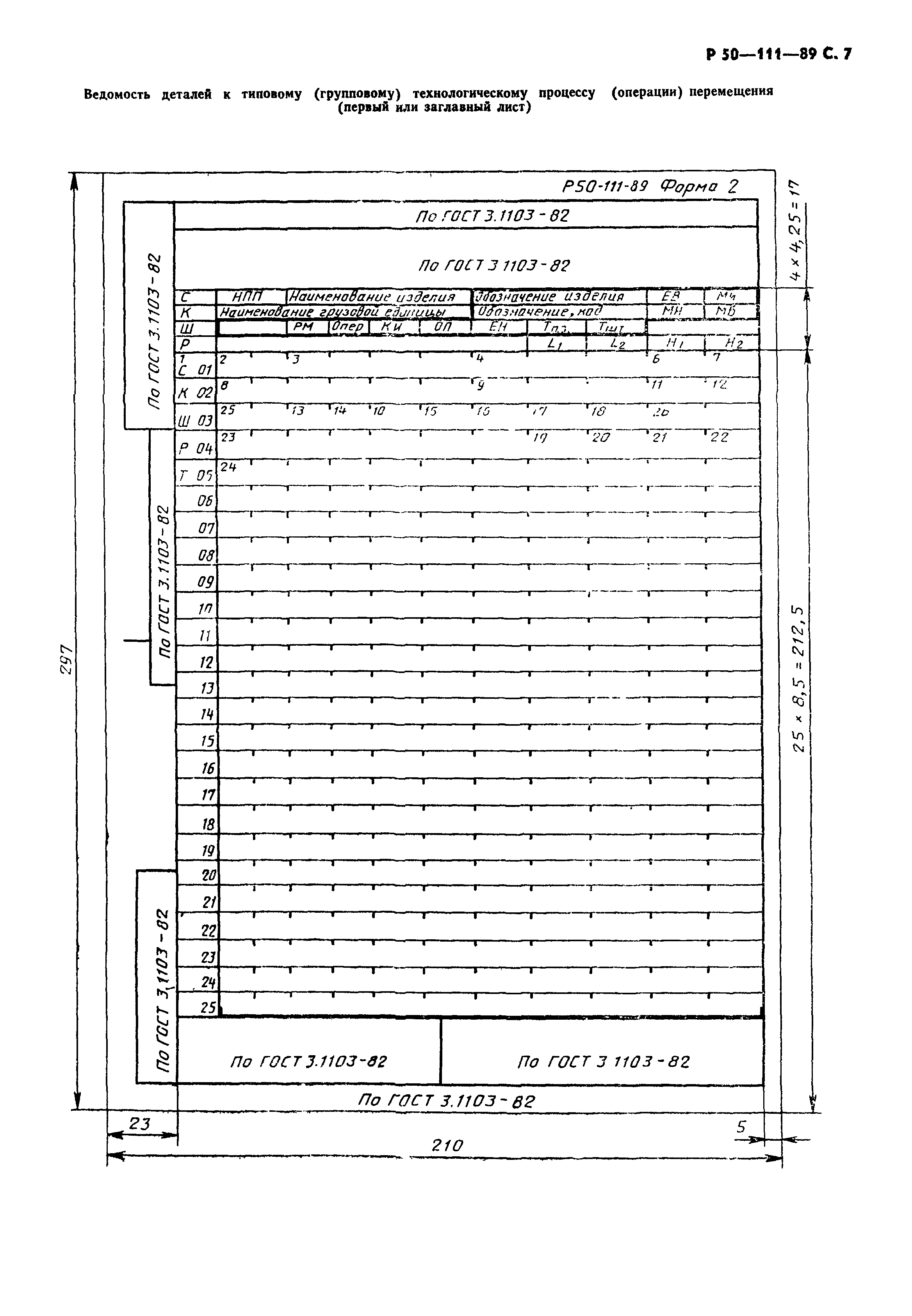

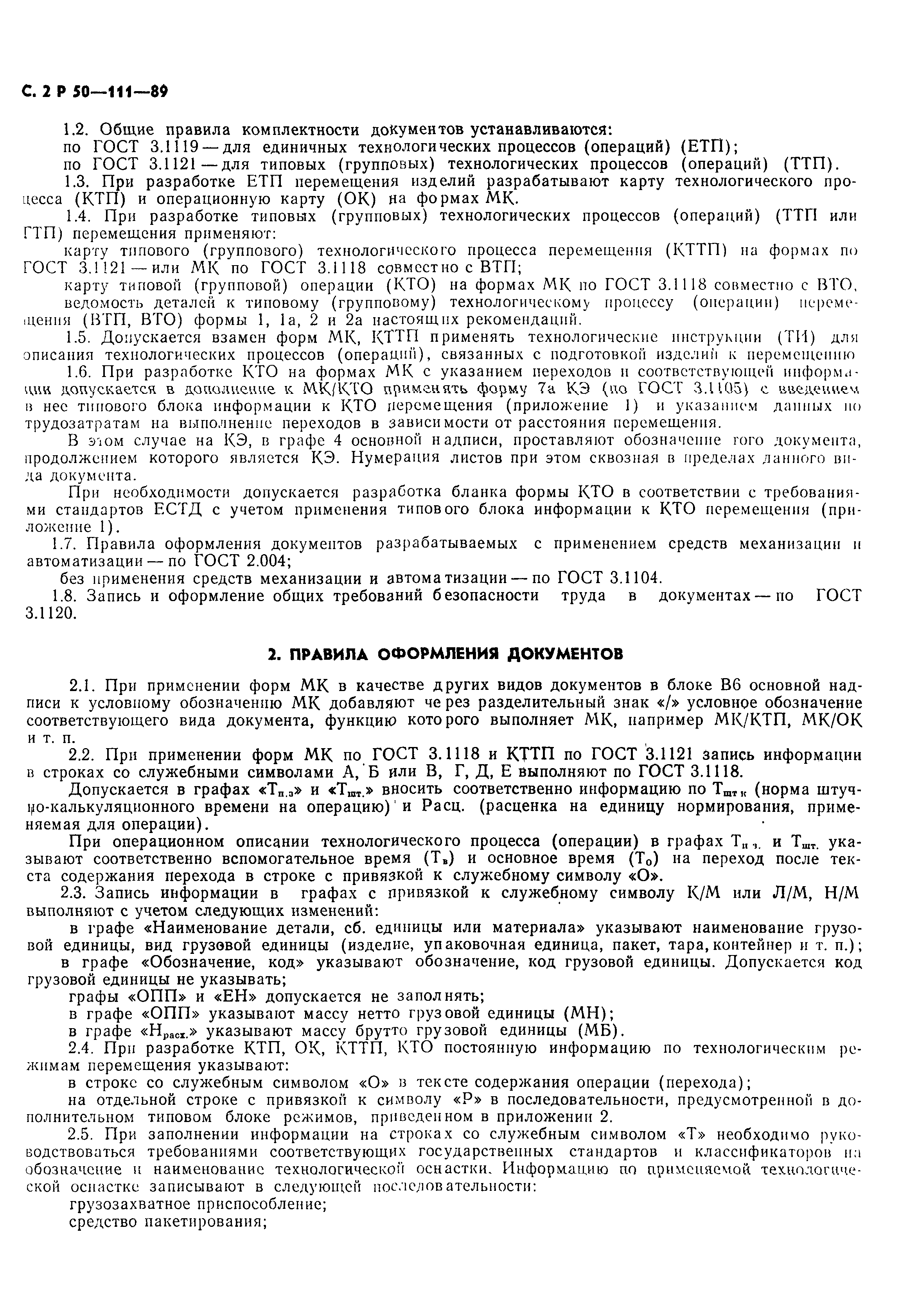

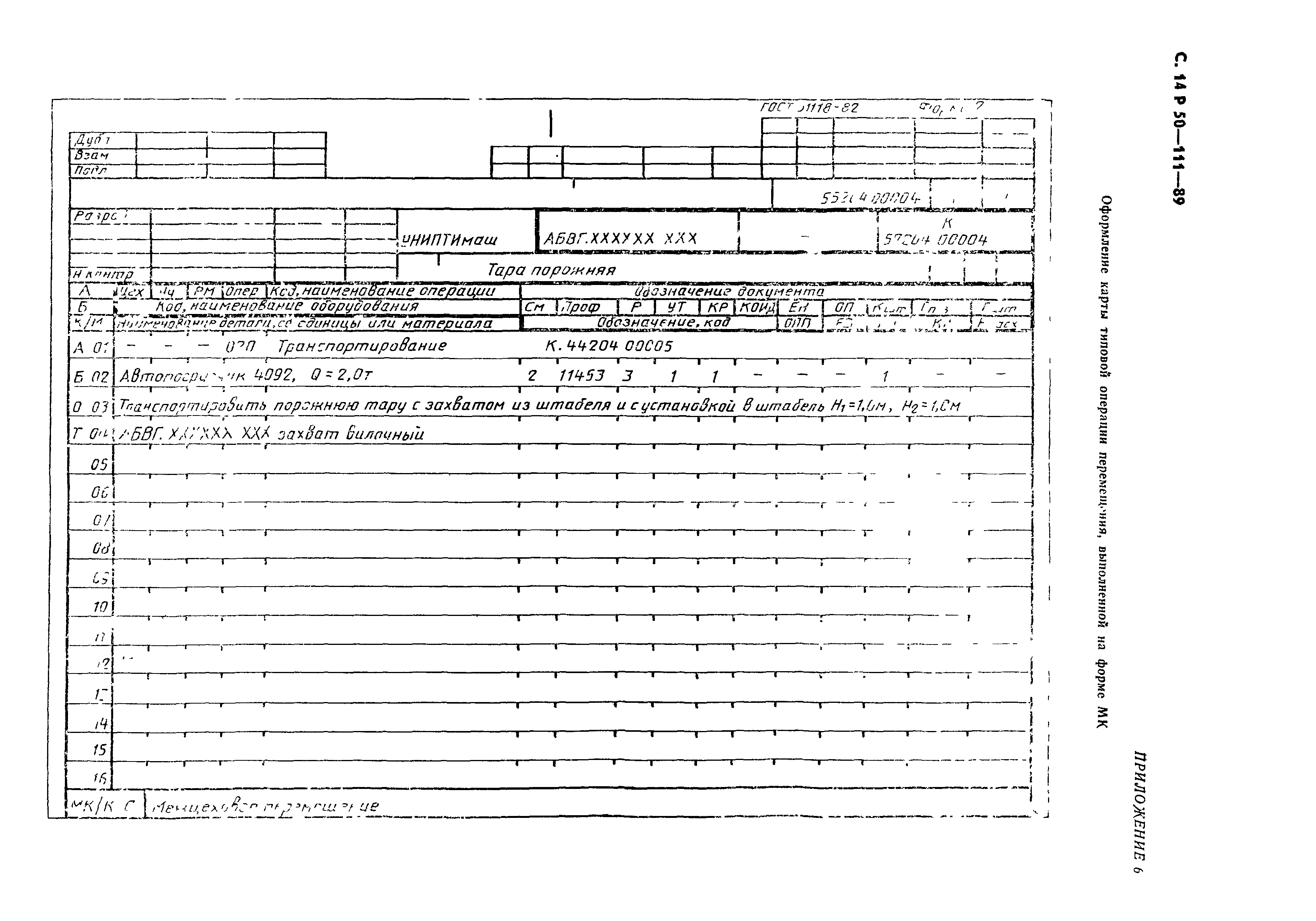

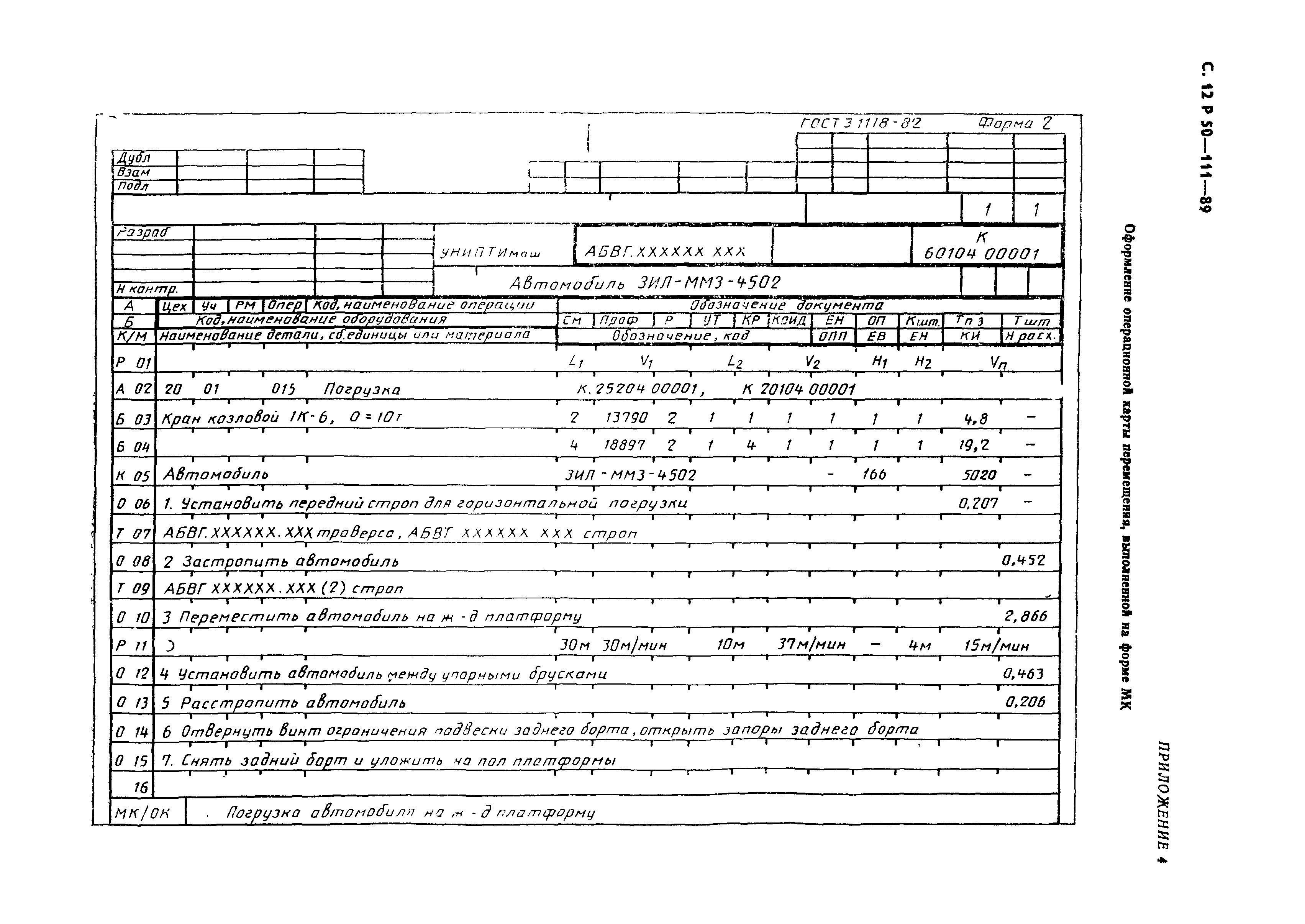

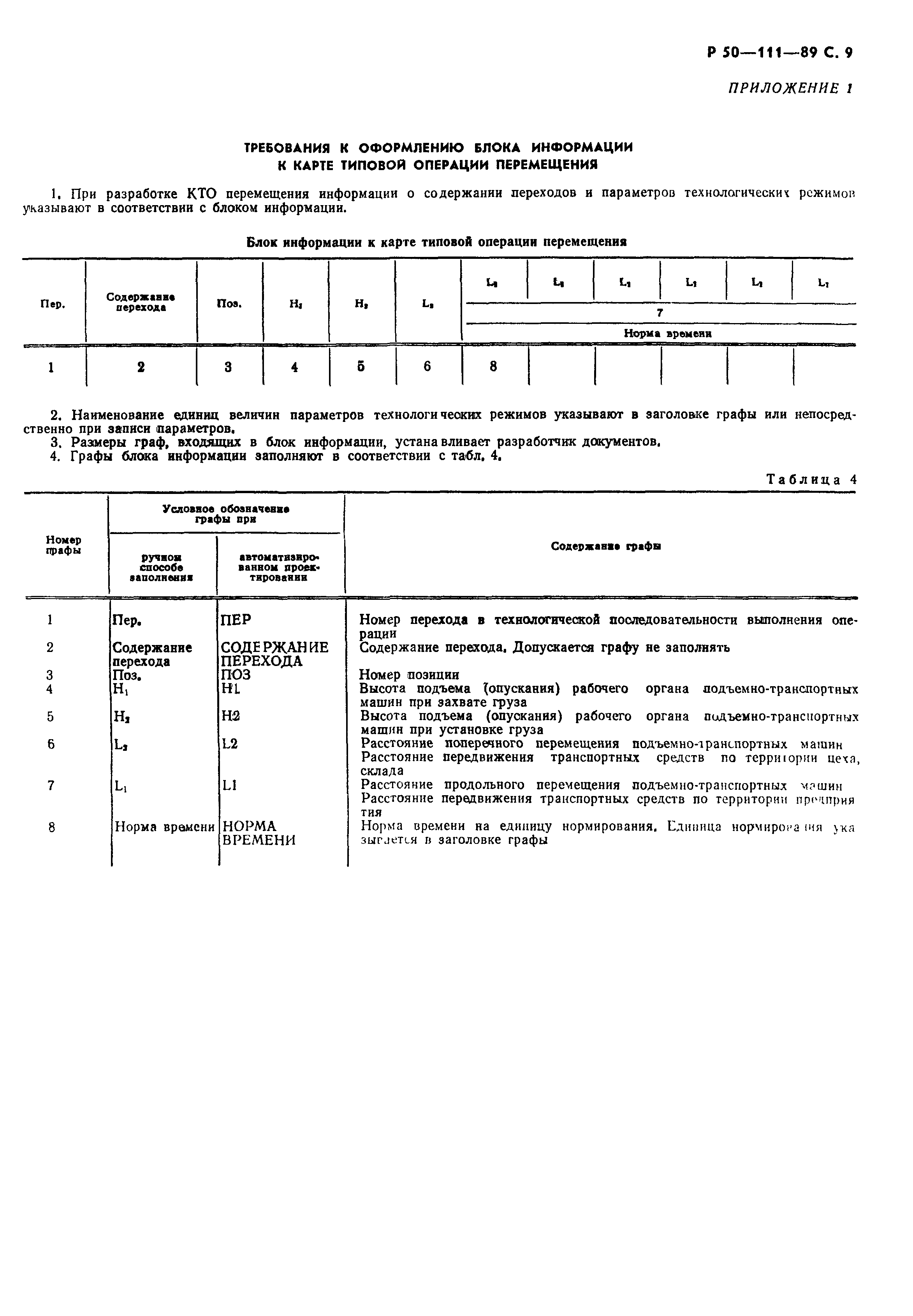

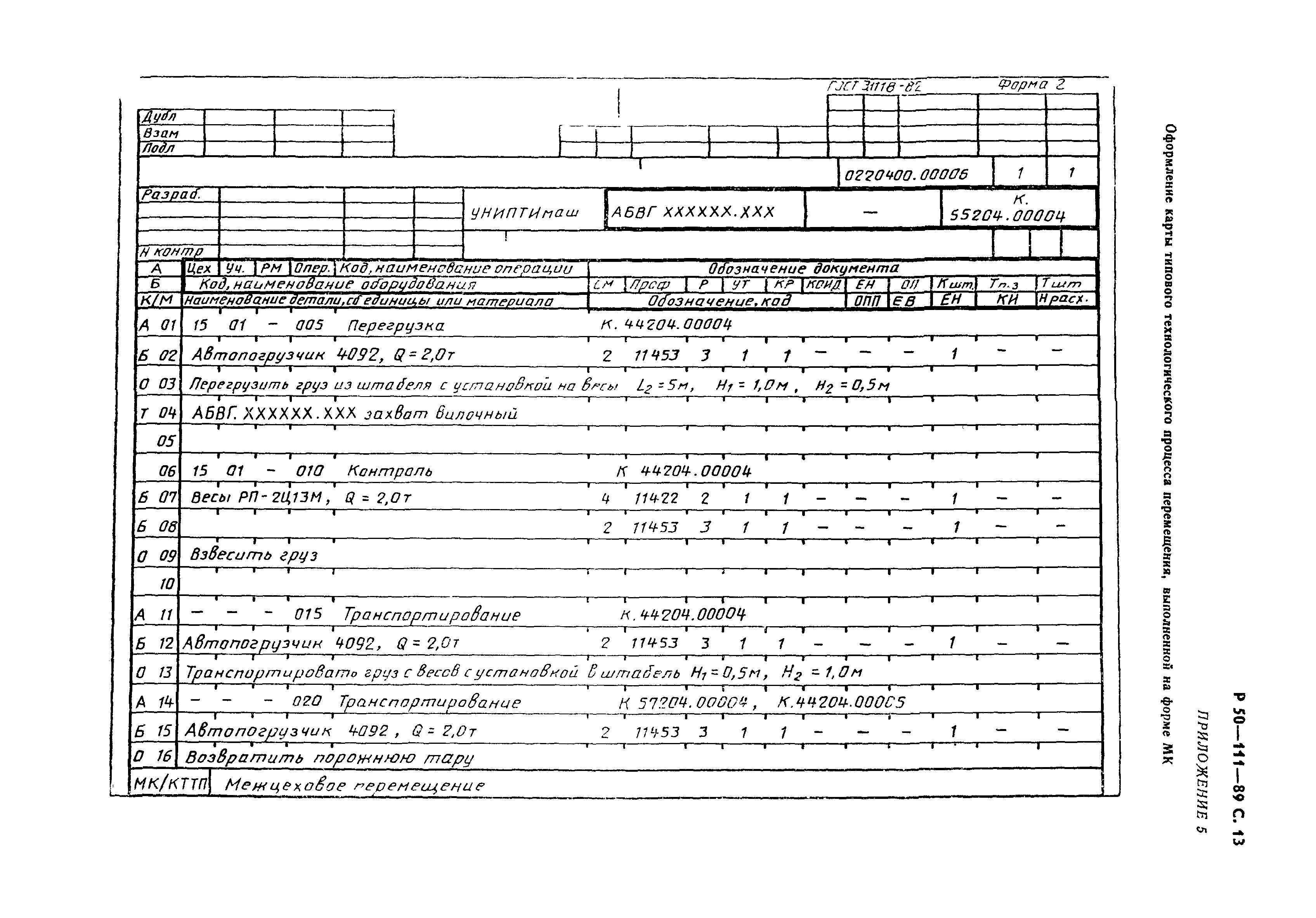

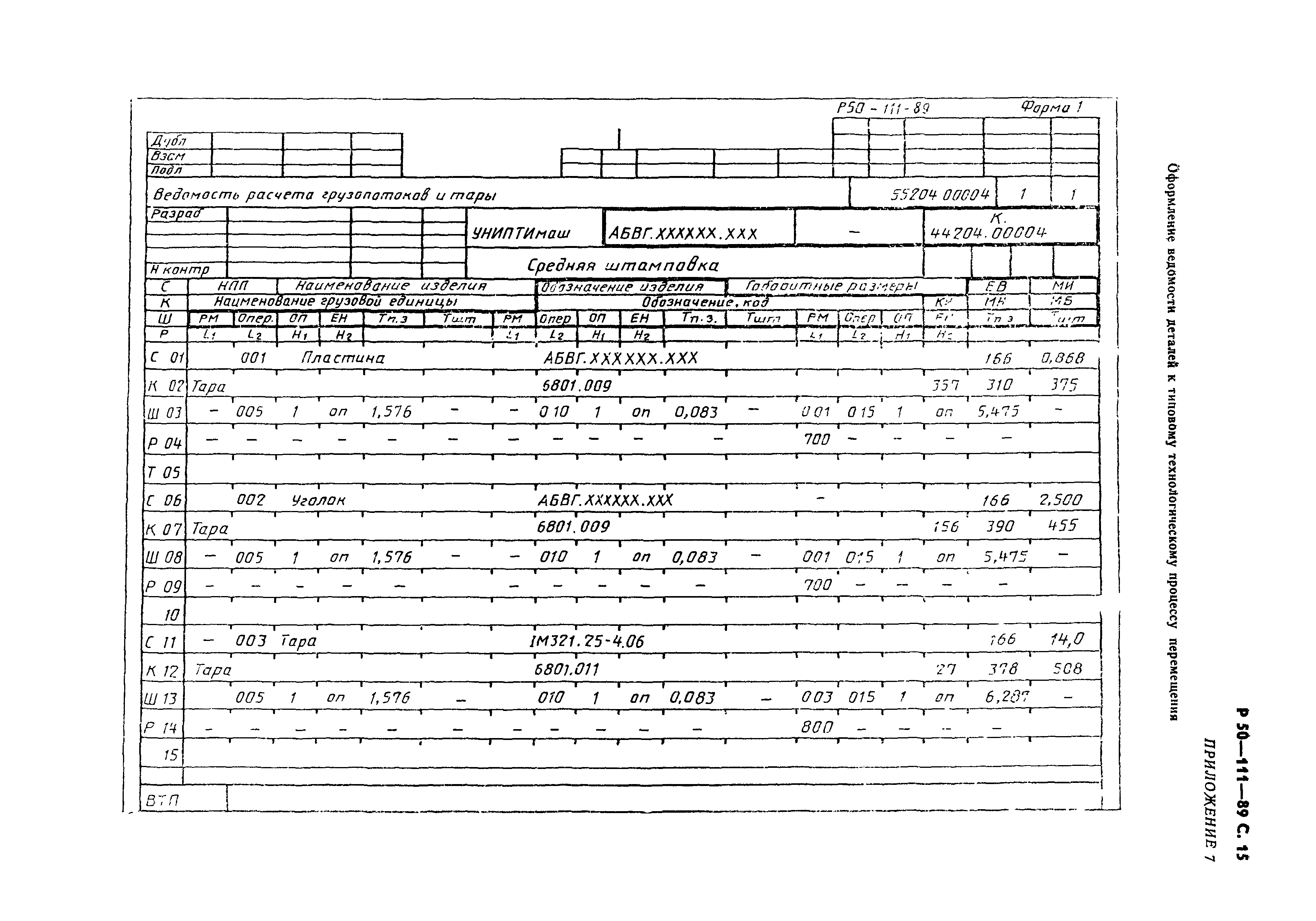

Оглавление:	1. Общие правила 2. Правила оформления документов 3. Правила оформления ведомостей деталей к типовому (групповому) технологическому процессу (операции) перемещения (ВТП или ВТО) Приложение 1 Требования к оформлению блока информации к карте типовой операции перемещения Приложение 2 Требование к оформлению типового блока данных технологических режимов, применяемых при перемещении изделий Приложение 3 Оформление карты технологического процесса перемещения, выполненной на форме МК Приложение 4 Оформление операционной карты перемещения, выполненной на форме МК Приложение 5 Оформление карты технологического процесса перемещения, выполненной на форме МК Приложение 6 Оформление карты типовой операции перемещения, выполненной на форме МК Приложение 7 Оформление ведомостей деталей к типовому технологическому процессу перемещения
Разработан:	Госстандарт СССР Министерство автомобильной промышленности СССР
Утверждён:	17.03.1989 Госстандарт СССР (USSR Gosstandart 540)
Издан:	Издательство стандартов (1989 г. )
Расположен в:	Техническая документация Экология МАШИНОСТРОЕНИЕ Производственные формовочные процессы МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ Метрология и измерения в целом ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Техническая документация на продукцию
Заменяет собой:	ГОСТ 3.1602-74 «Единая система технологической документации. Правила оформления документов на процессы перемещения»
Нормативные ссылки:	ГОСТ 2.004-88 «Единая система конструкторской документации. Общие требования к выполнению конструкторских и технологических документов на печатающих и графических устройствах вывода ЭВМ» ГОСТ 3.1102-81 «Единая система технологической документации. Стадии разработки и виды документов» ГОСТ 3.1103-82 «Единая система технологической документации. Основные надписи» ГОСТ 3.1105-84 «Единая система технологической документации. Формы и правила оформления документов общего назначения» ГОСТ 3.1118-82 «Единая система технологической документации. Формы и правила оформления маршрутных карт» ГОСТ 3.1121-84 «Единая система технологической документации. Общие требования к комплектности и оформлению комплектов документов на типовые и групповые технологические процессы (операции)» ГОСТ 3.1119-83 «Единая система технологической документации. Общие требования к комплектности и оформлению комплектов документов на единичные технологические процессы» ГОСТ 3.1120-83 «Единая система технологической документации. Общие правила отражения и оформления требований безопасности труда в технологической документации» ГОСТ 3-88 «Перчатки хирургические резиновые. Технические условия»
