Скачать РМ 4-23-93 Системы автоматизации. Схемы трубных проводок для измерения давления, расхода и уровня. Правила построения

Дата актуализации: 10.08.2017

РМ 4-23-93

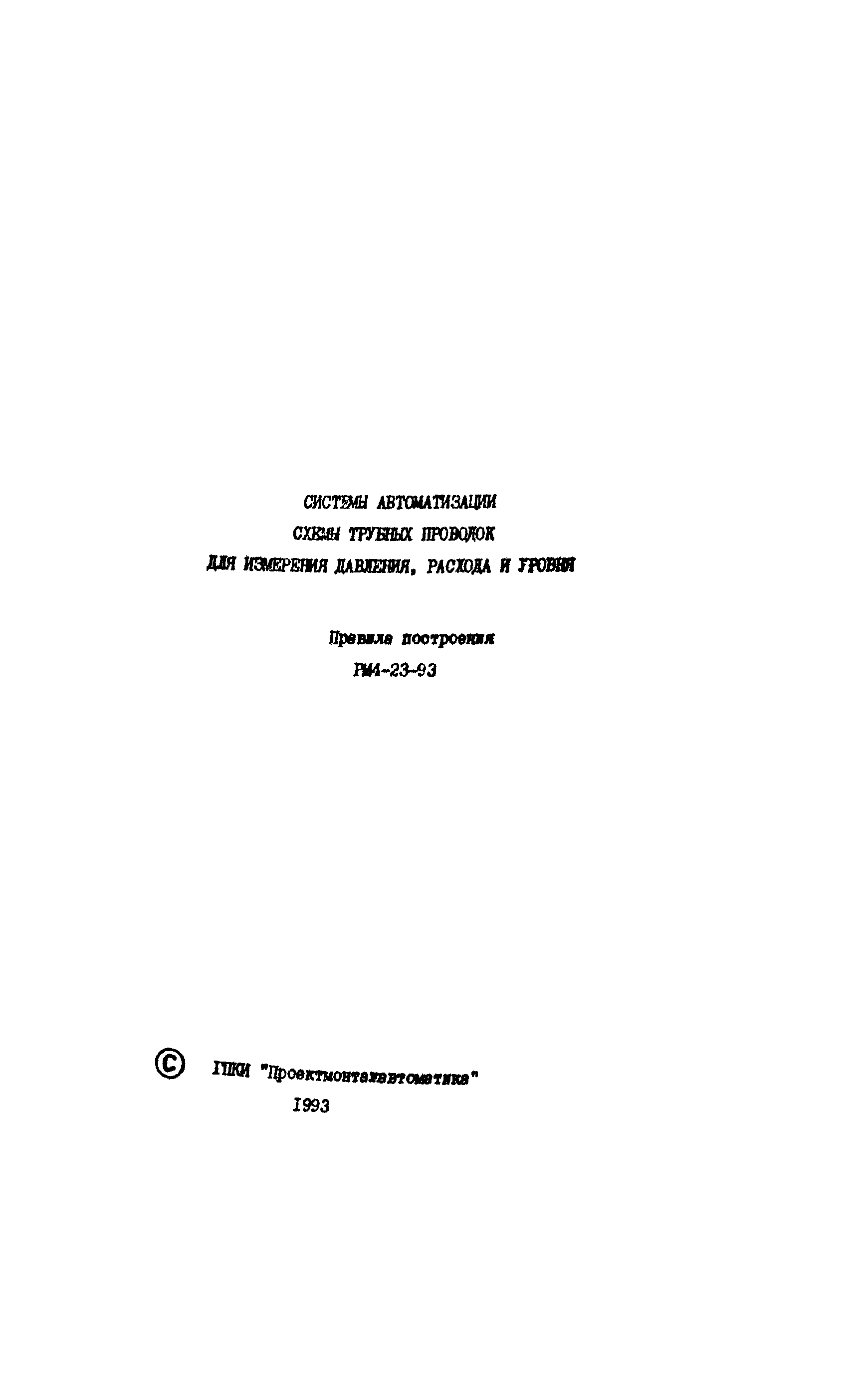

Системы автоматизации. Схемы трубных проводок для измерения давления, расхода и уровня. Правила построения

Обозначение: РМ 4-23-93
Обозначение англ: RM 4-23-93
Статус:действует
Название рус.:Системы автоматизации. Схемы трубных проводок для измерения давления, расхода и уровня. Правила построения
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.07.1993
Область применения:Руководящий материал содержит схемы трубных проводок приборов измерения давления, разрежения и перепада давления в системах автоматизации, в том числе без ввода измеряемой среды в прибор.

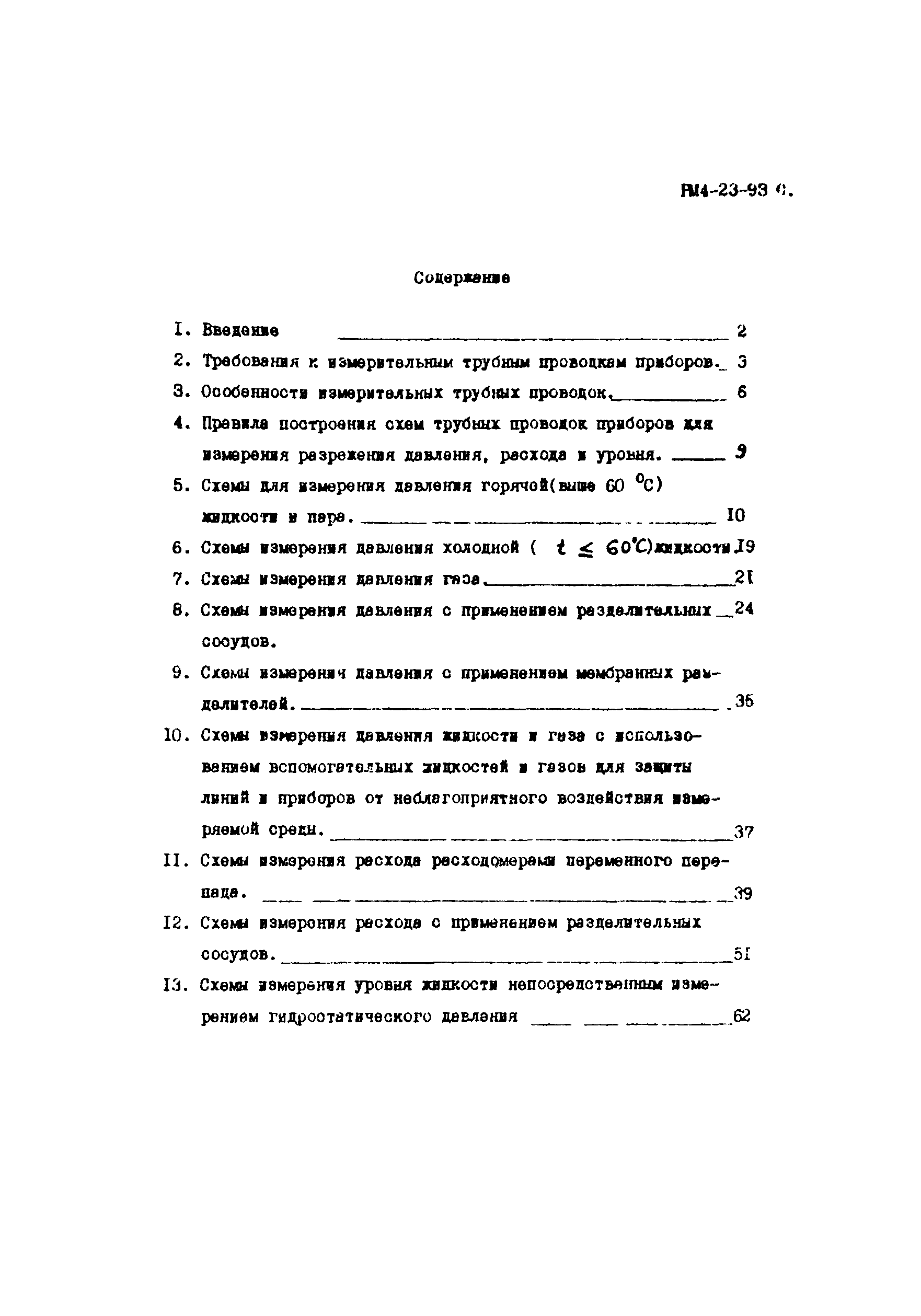

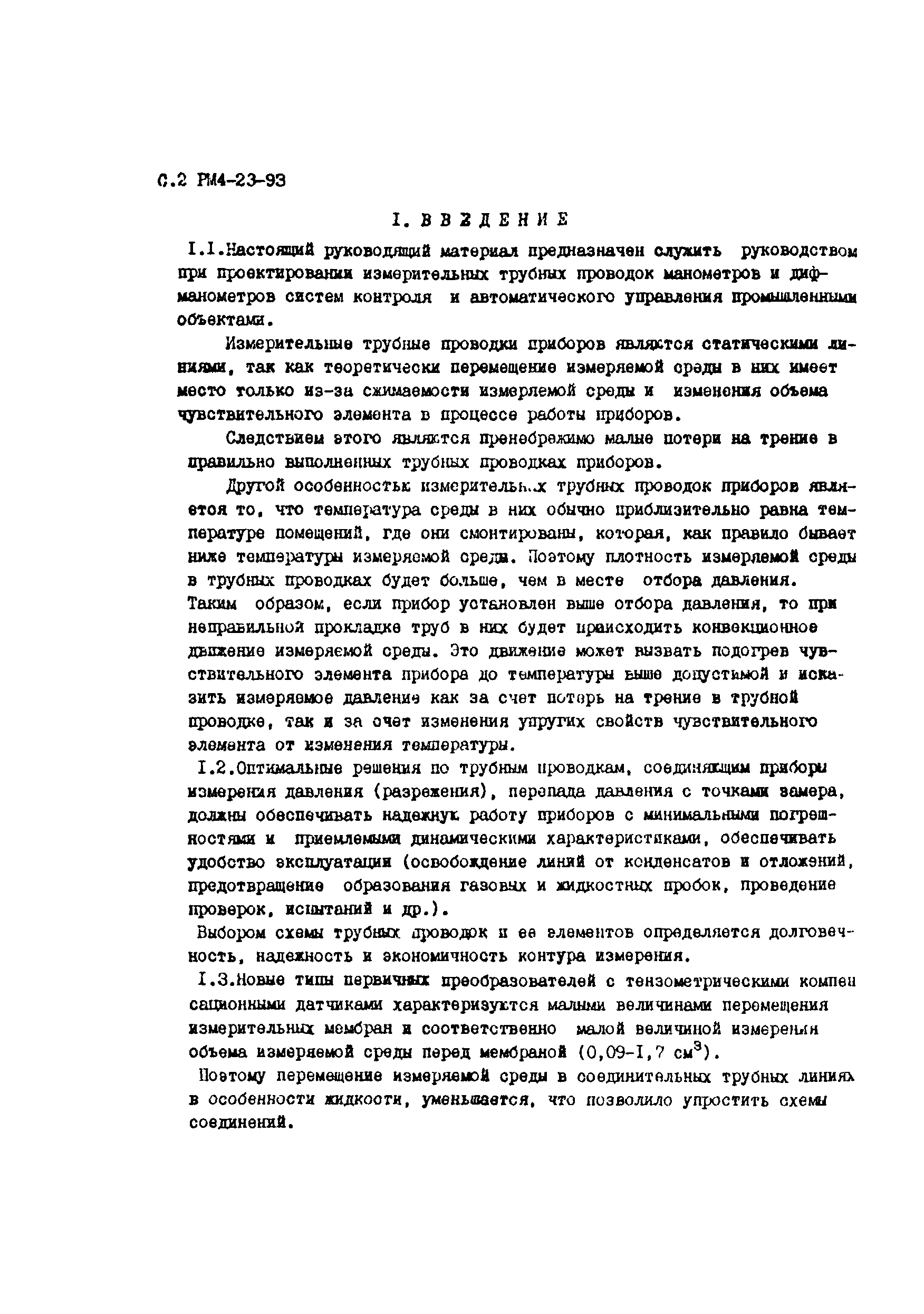

Оглавление:1 Введение

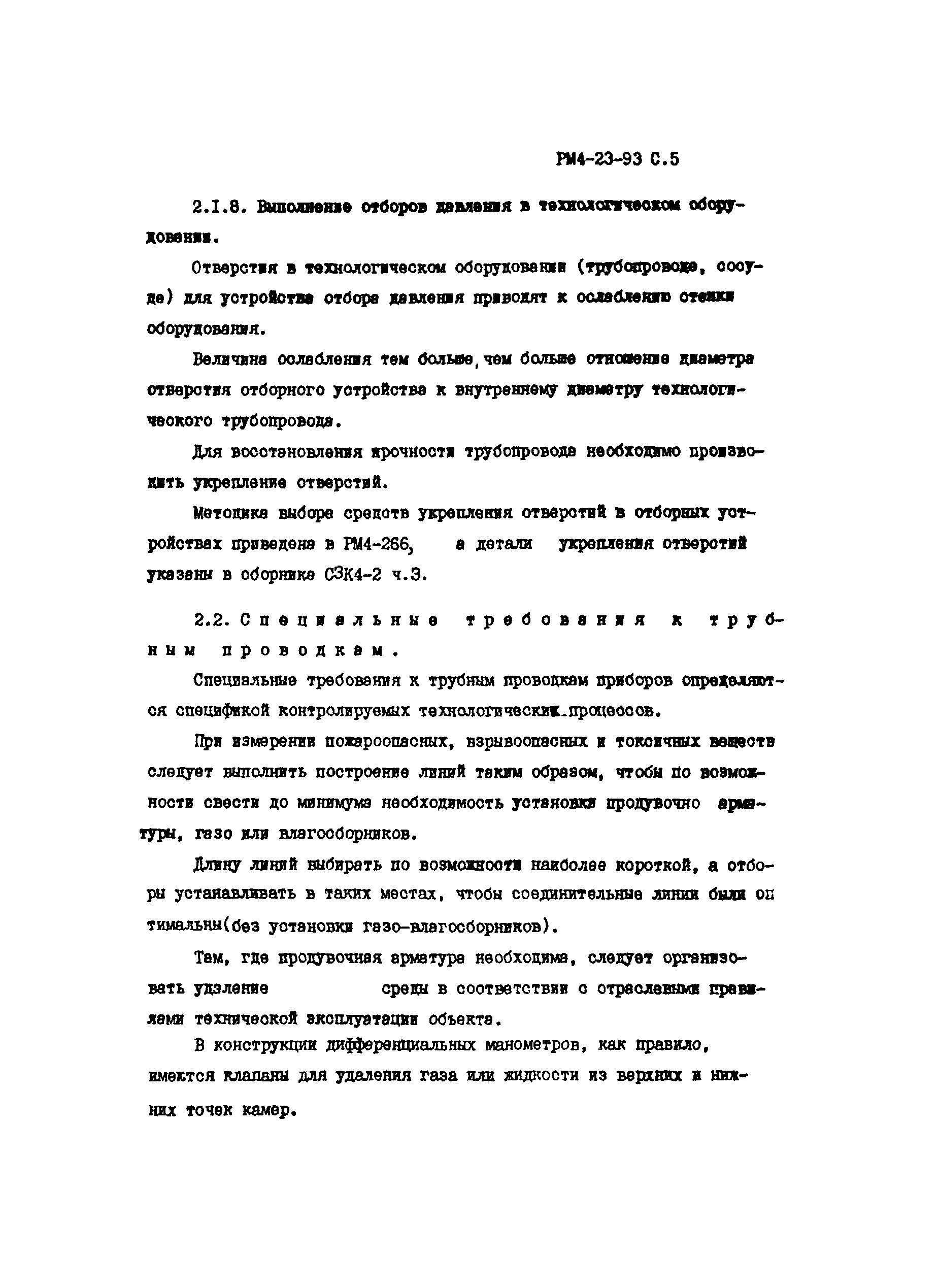

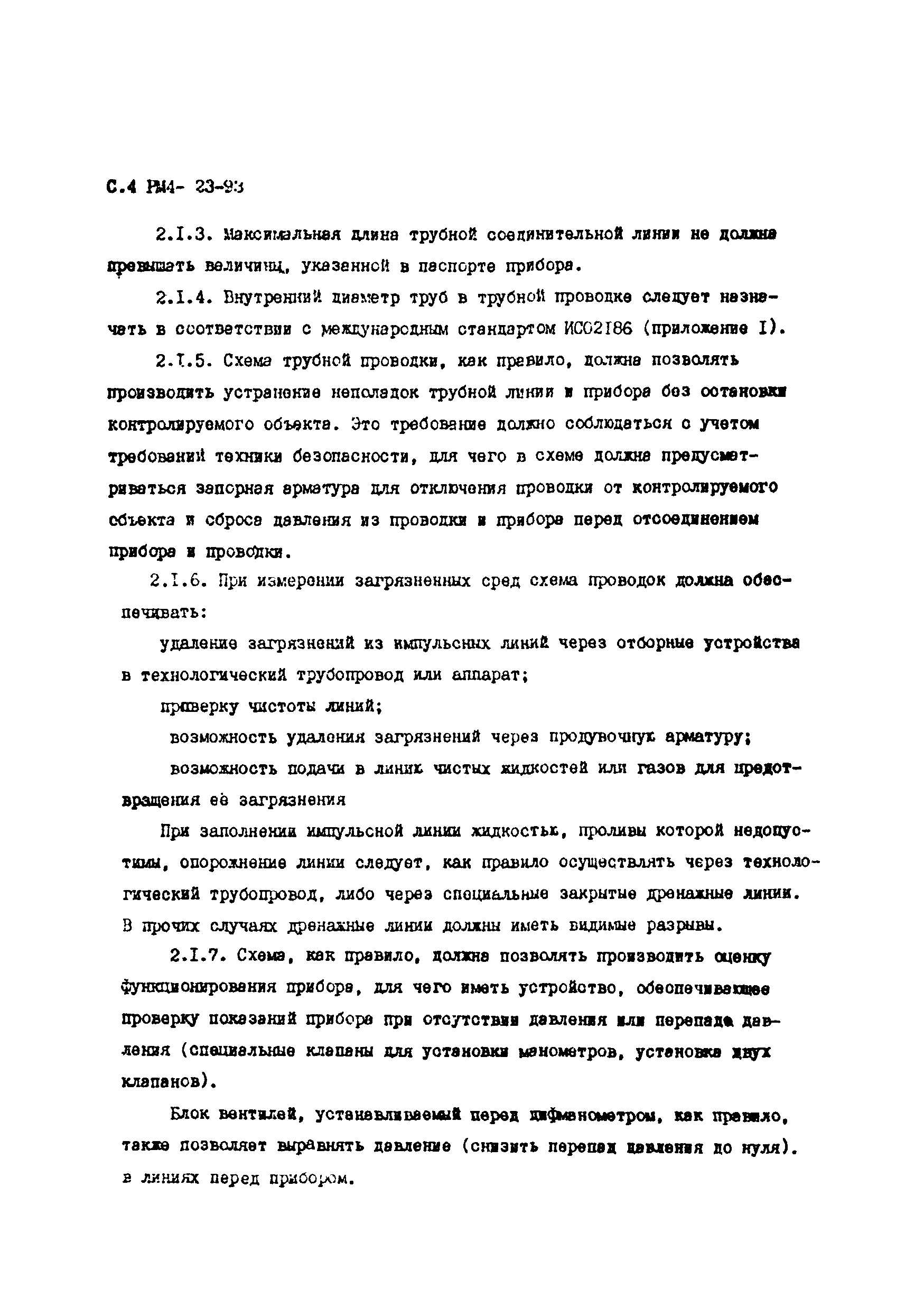

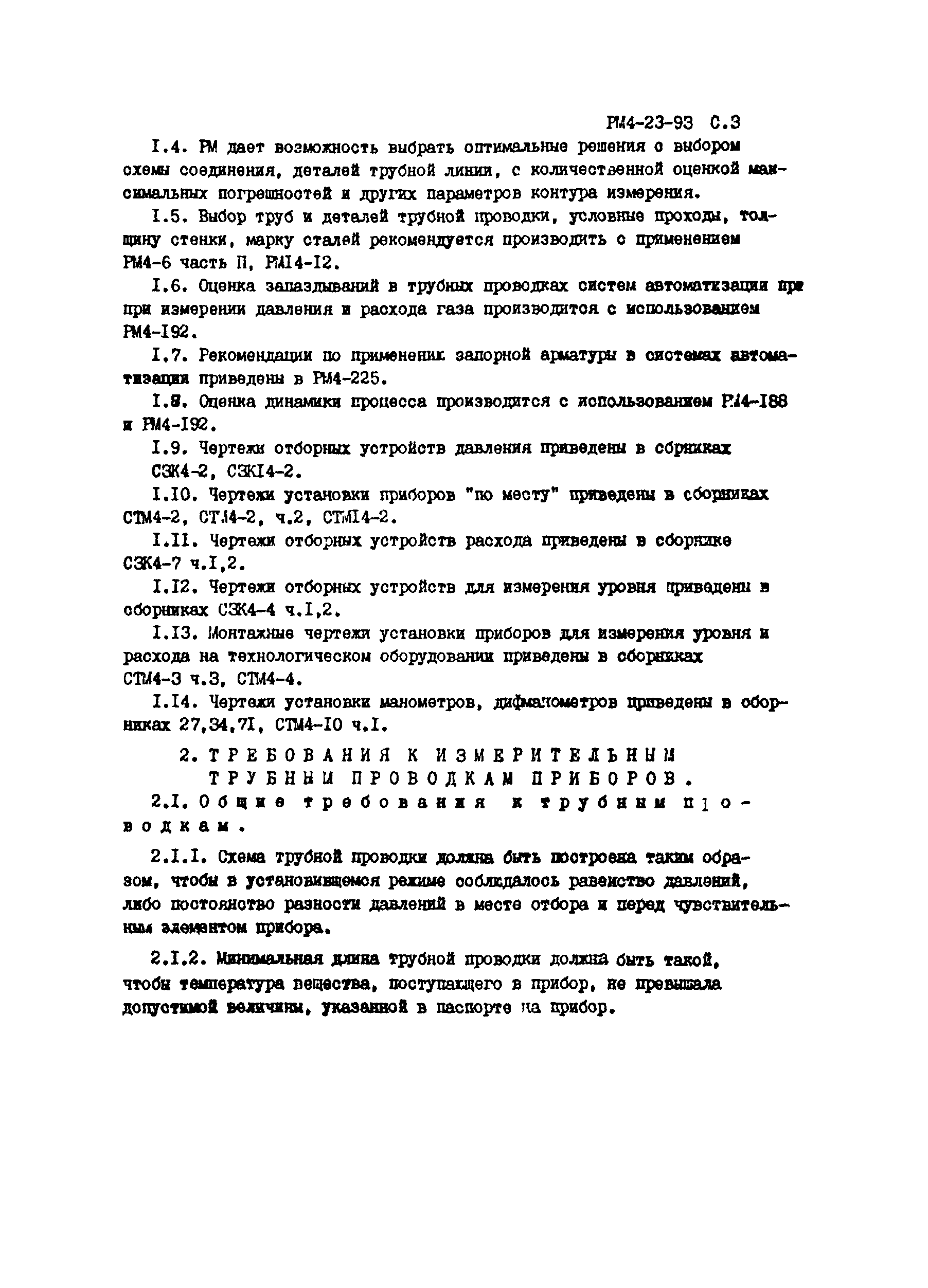

2 Требования к измерительным трубным проводкам приборов

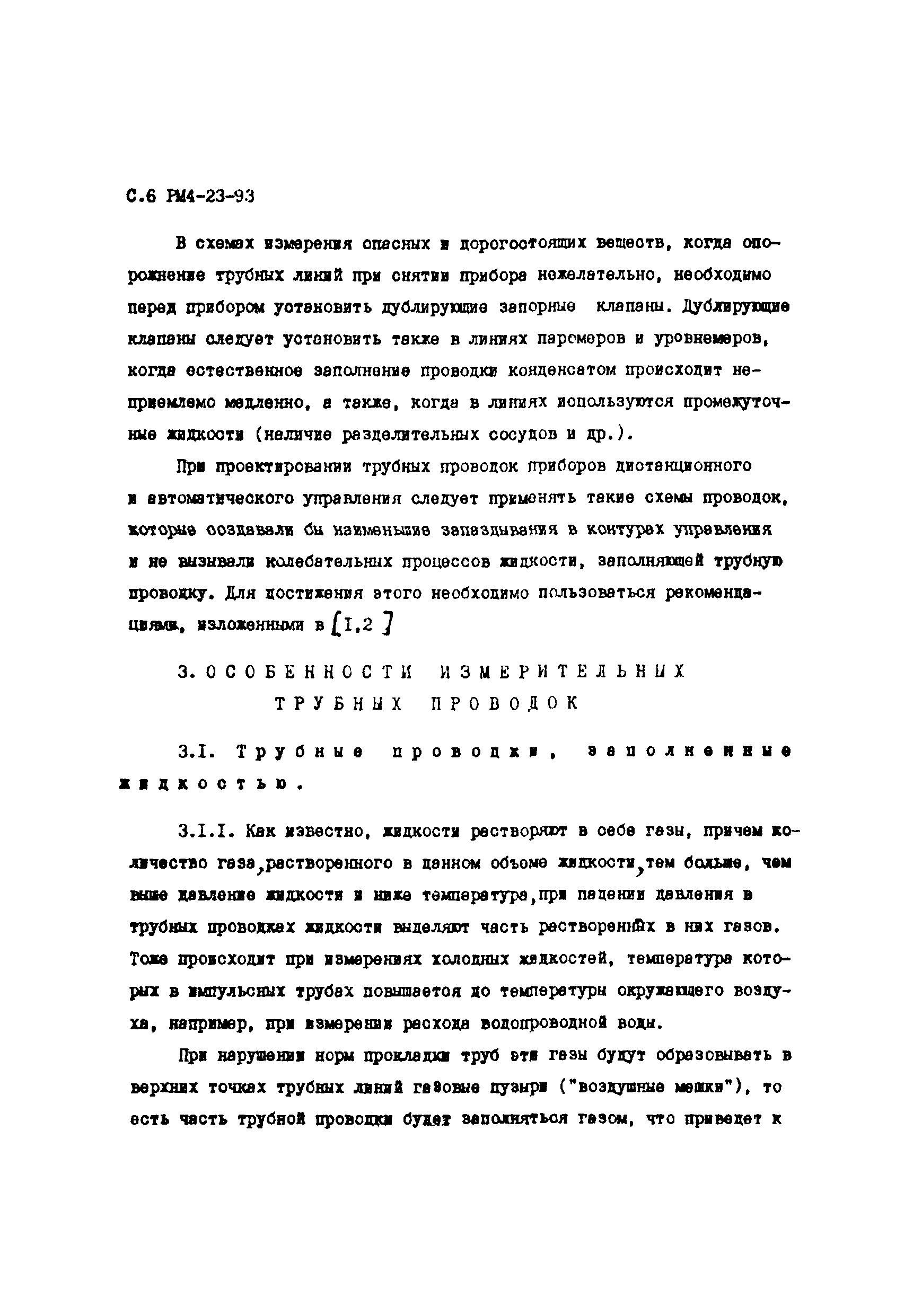

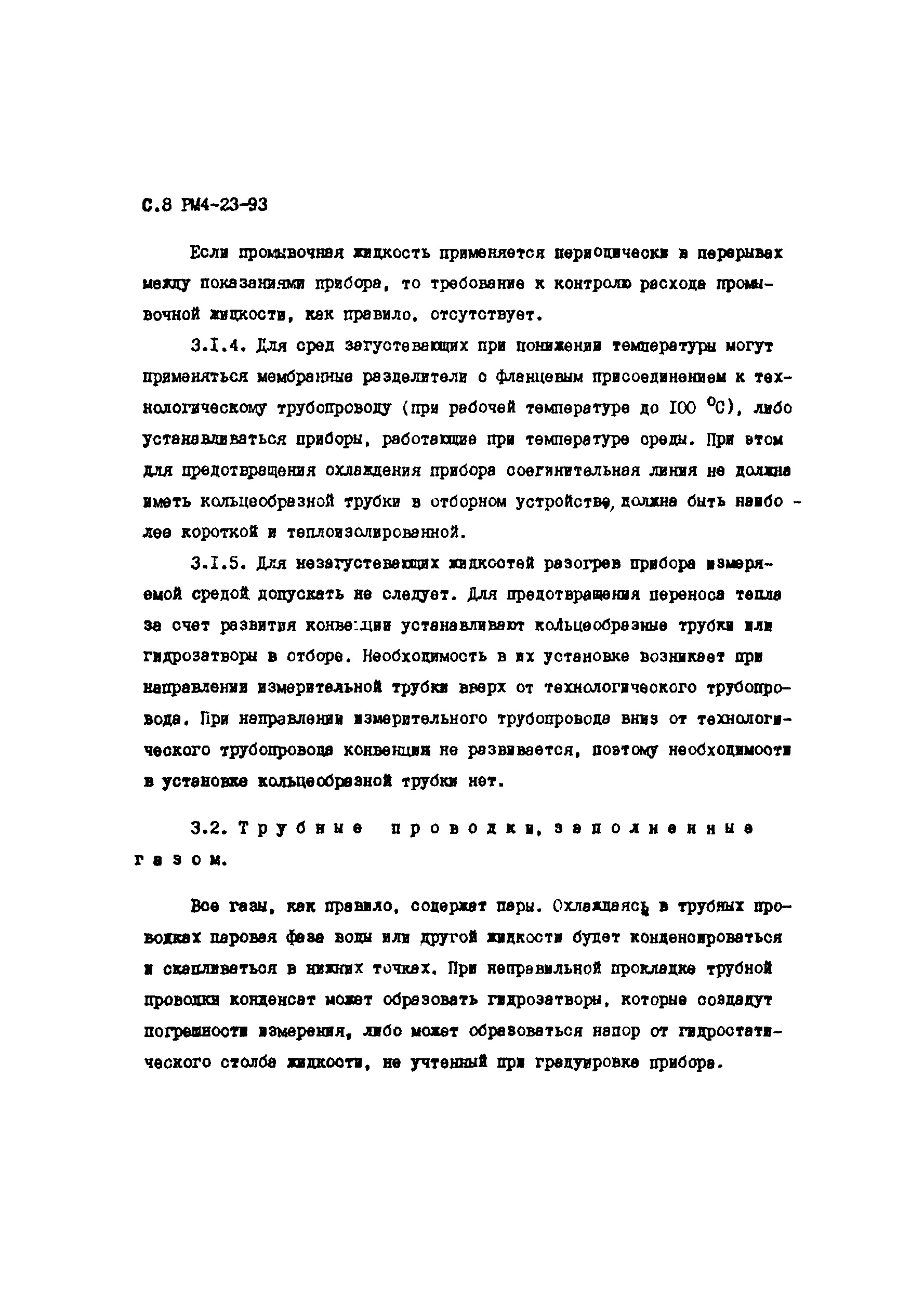

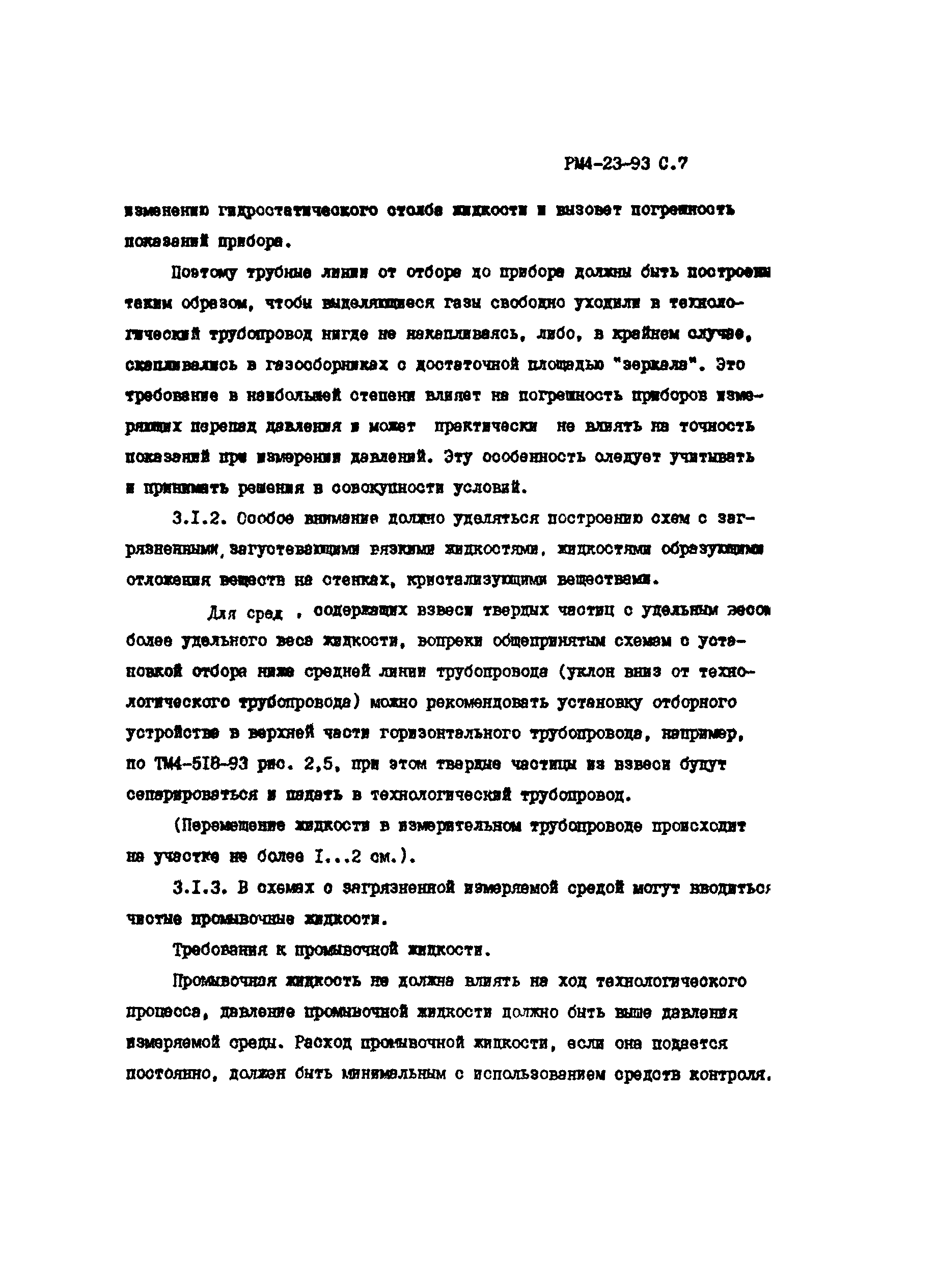

3 Особенности измерительных трубных проводок

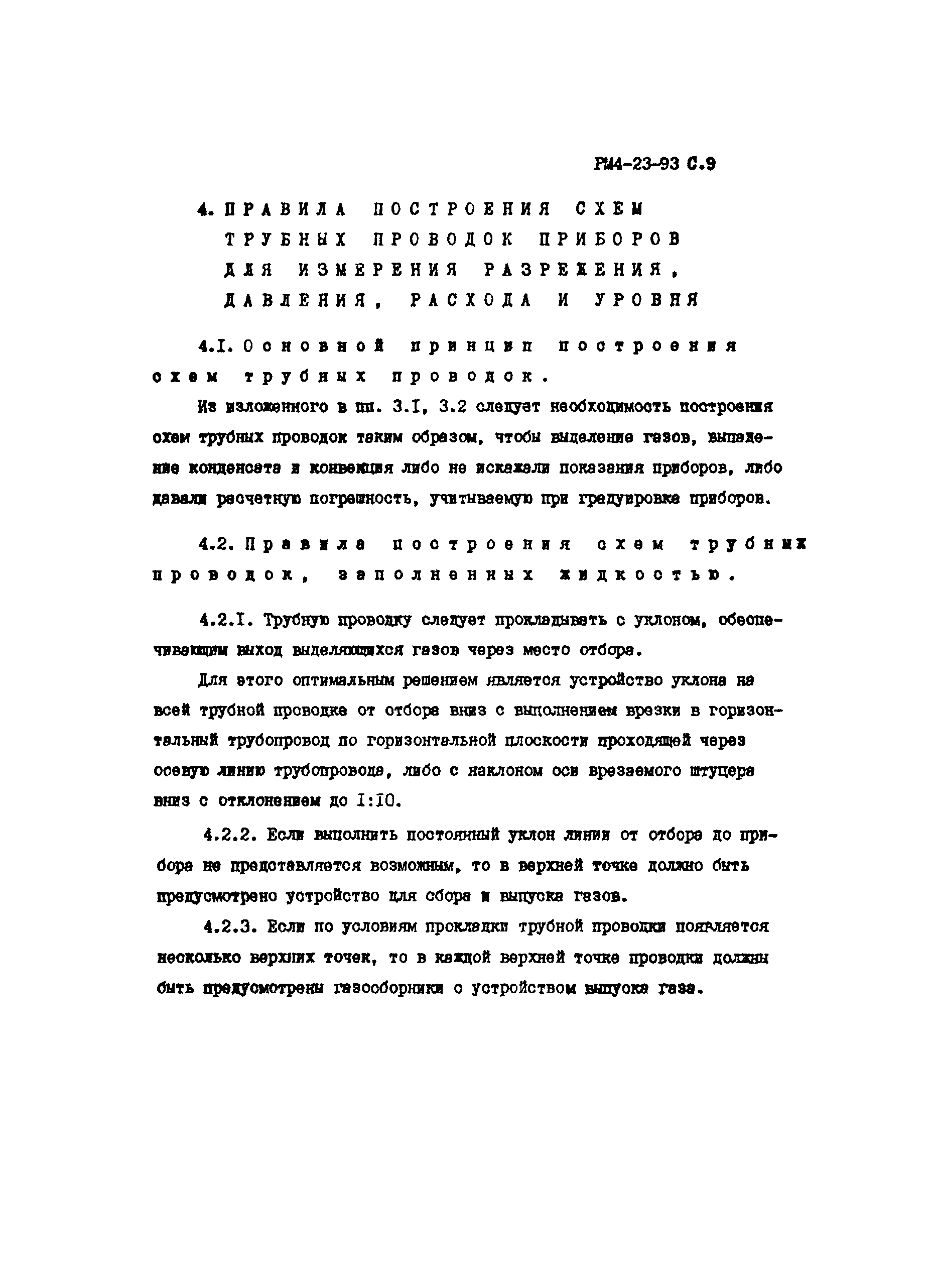

4 Правила построения схем трубных проводок приборов для измерения разрежения давления, расхода и уровня

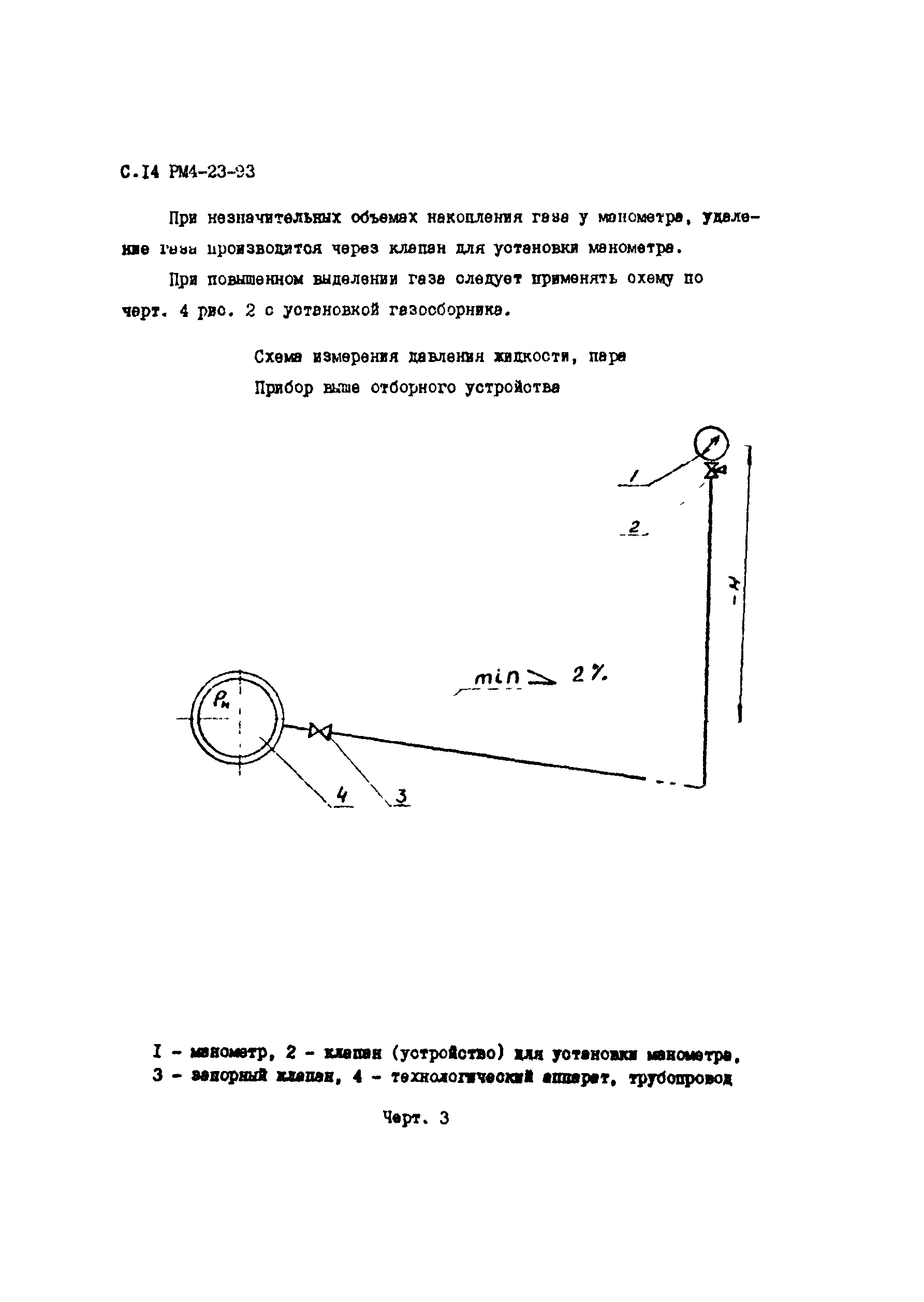

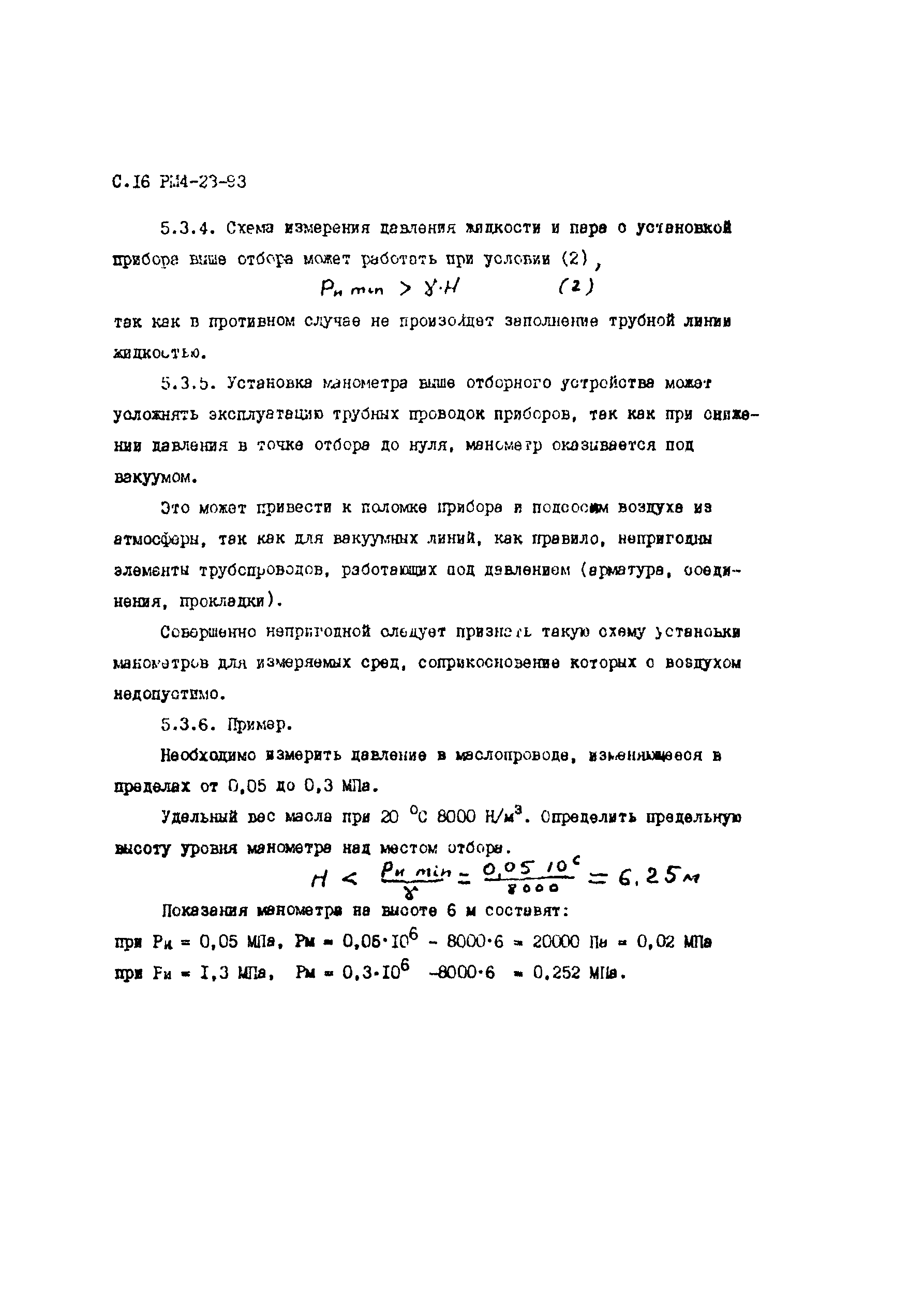

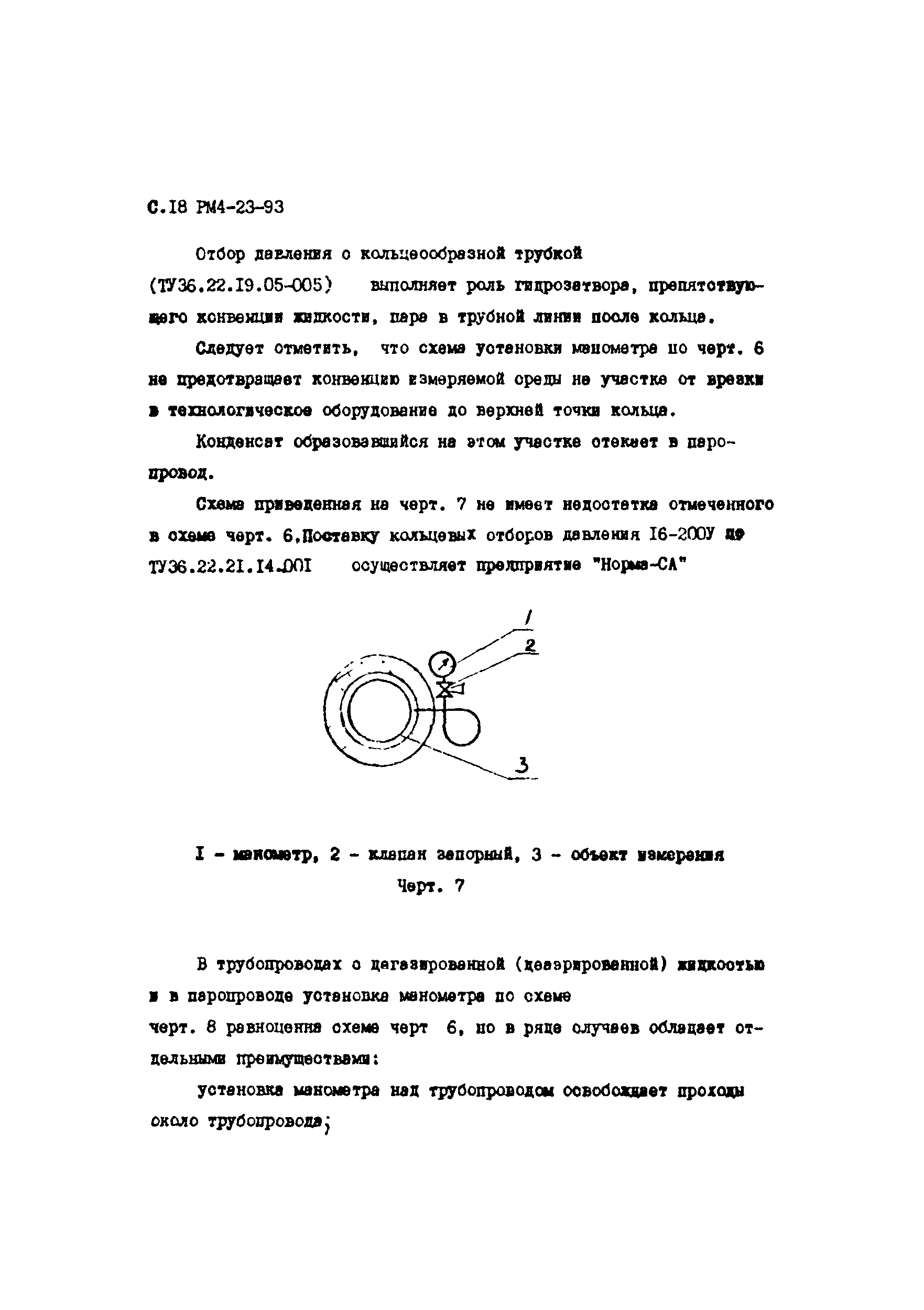

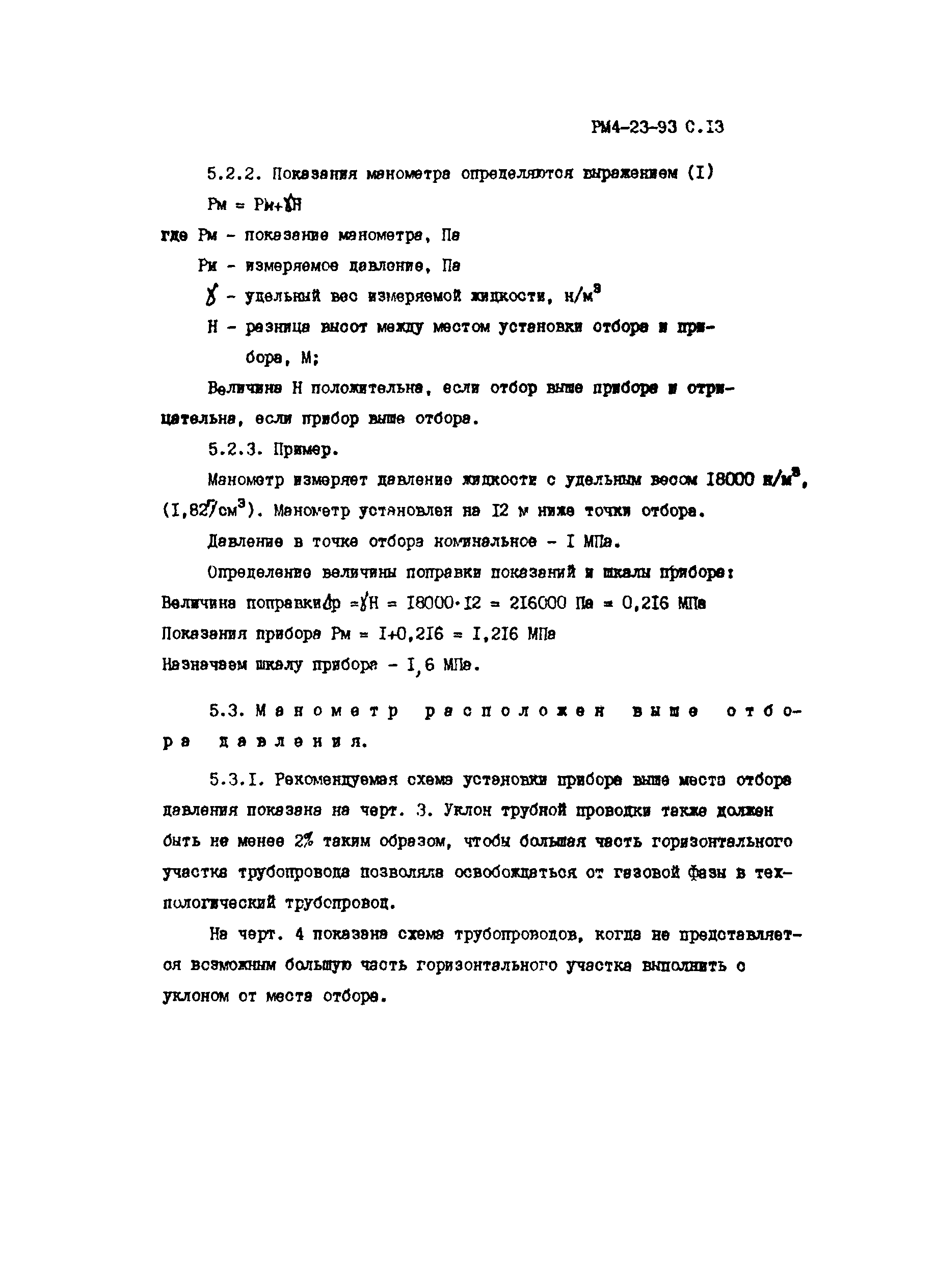

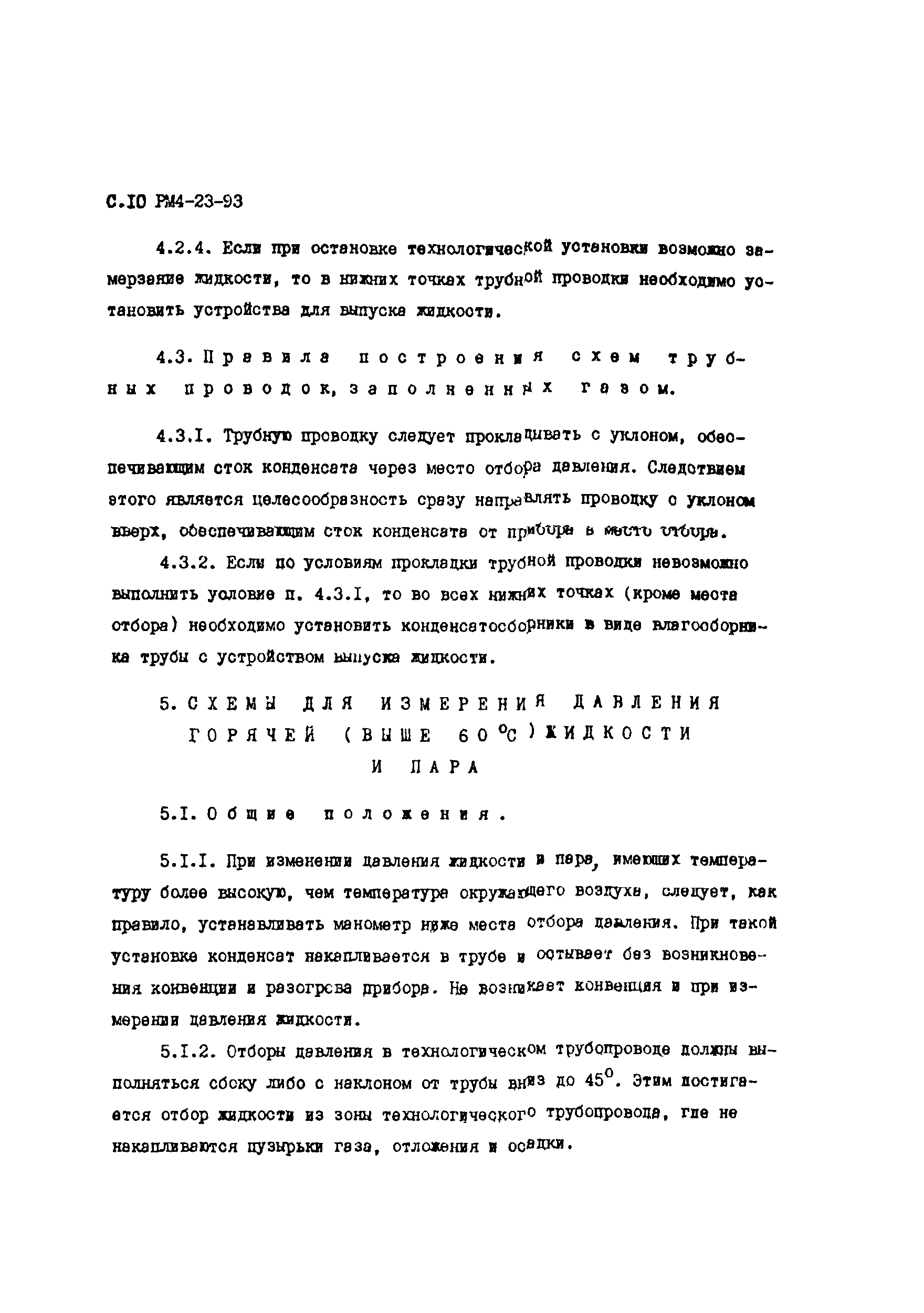

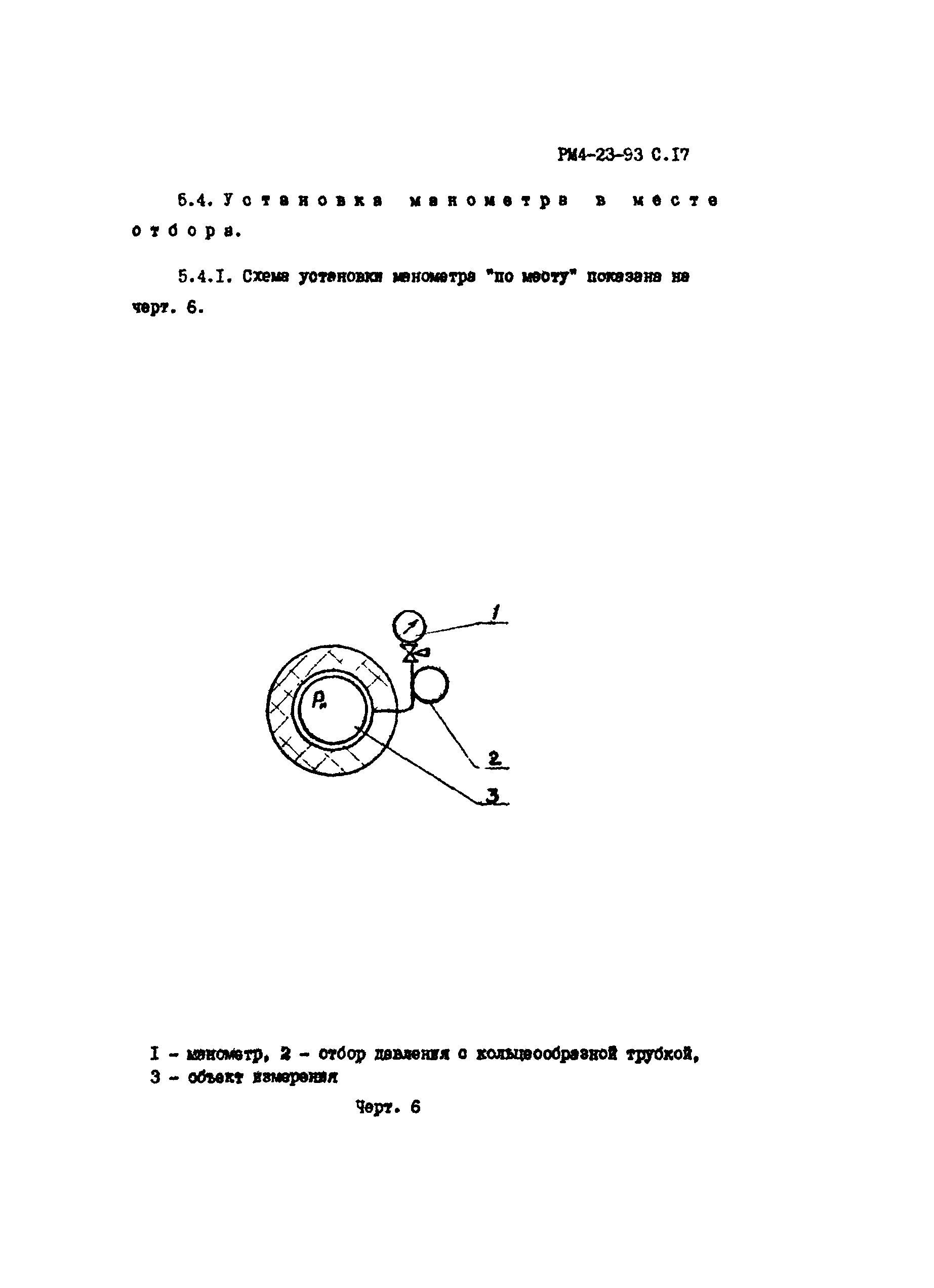

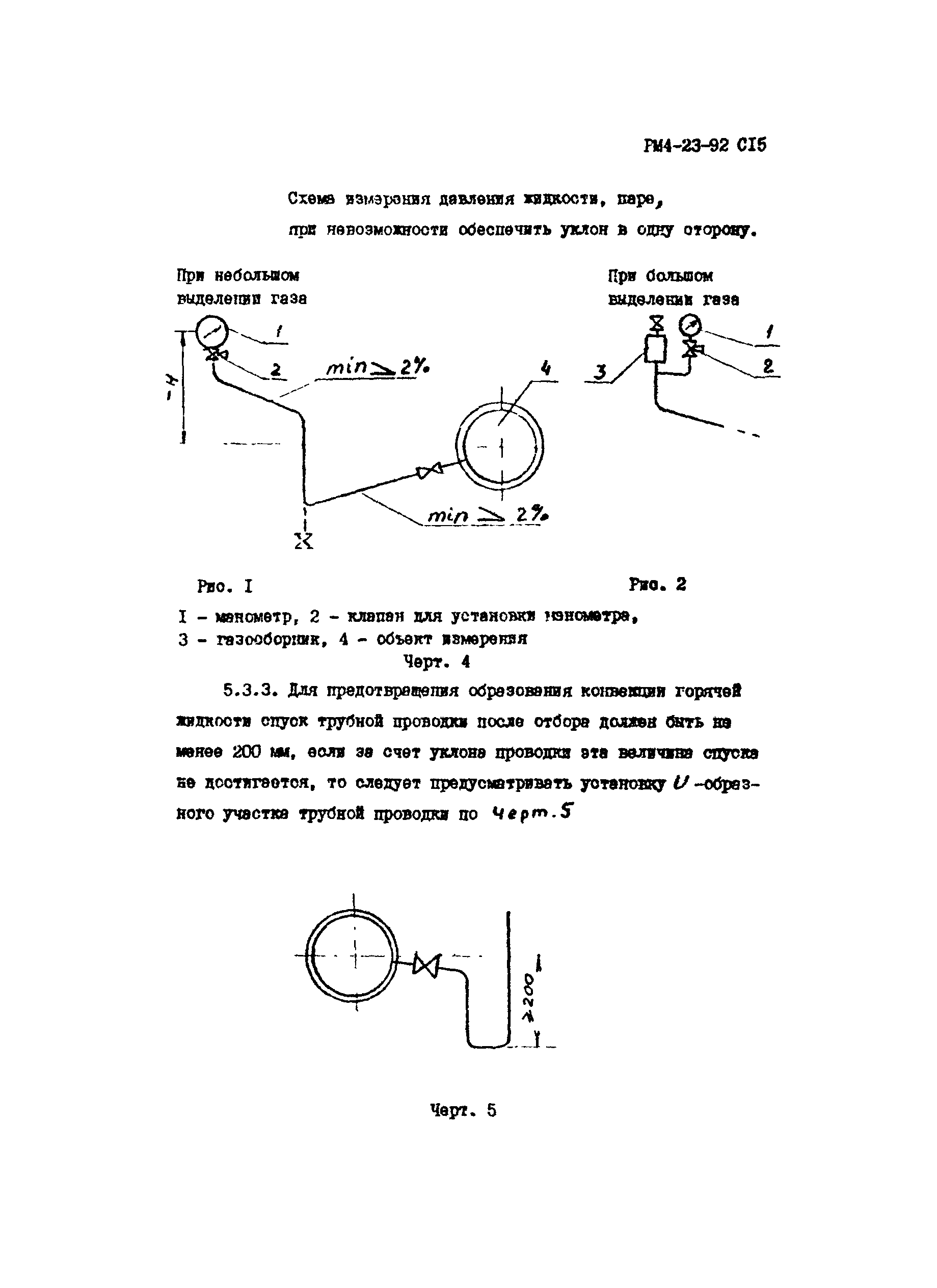

5 Схемы для измерения давления горячей жидкости в паре

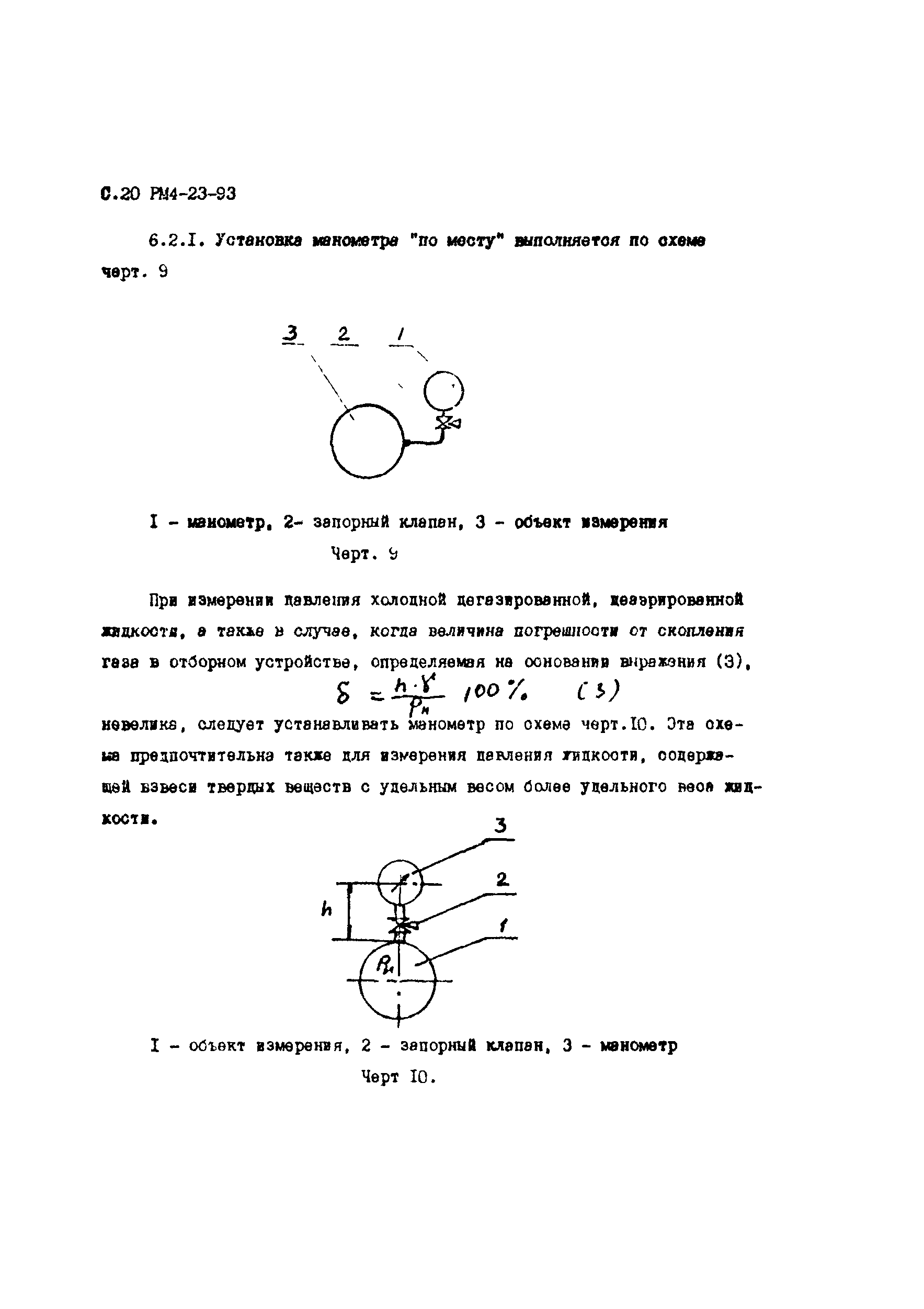

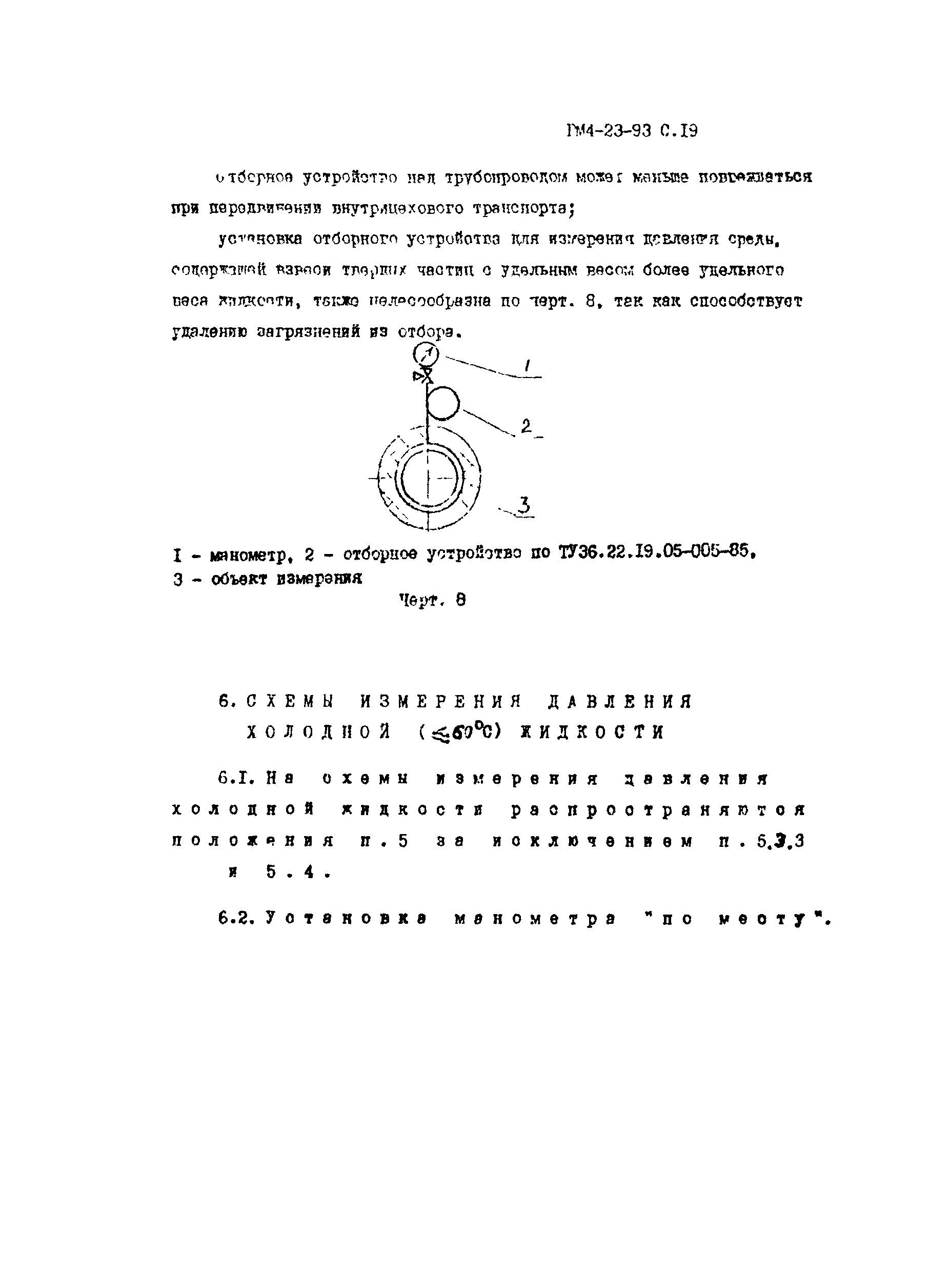

6 Схемы измерения давления холодной жидкости

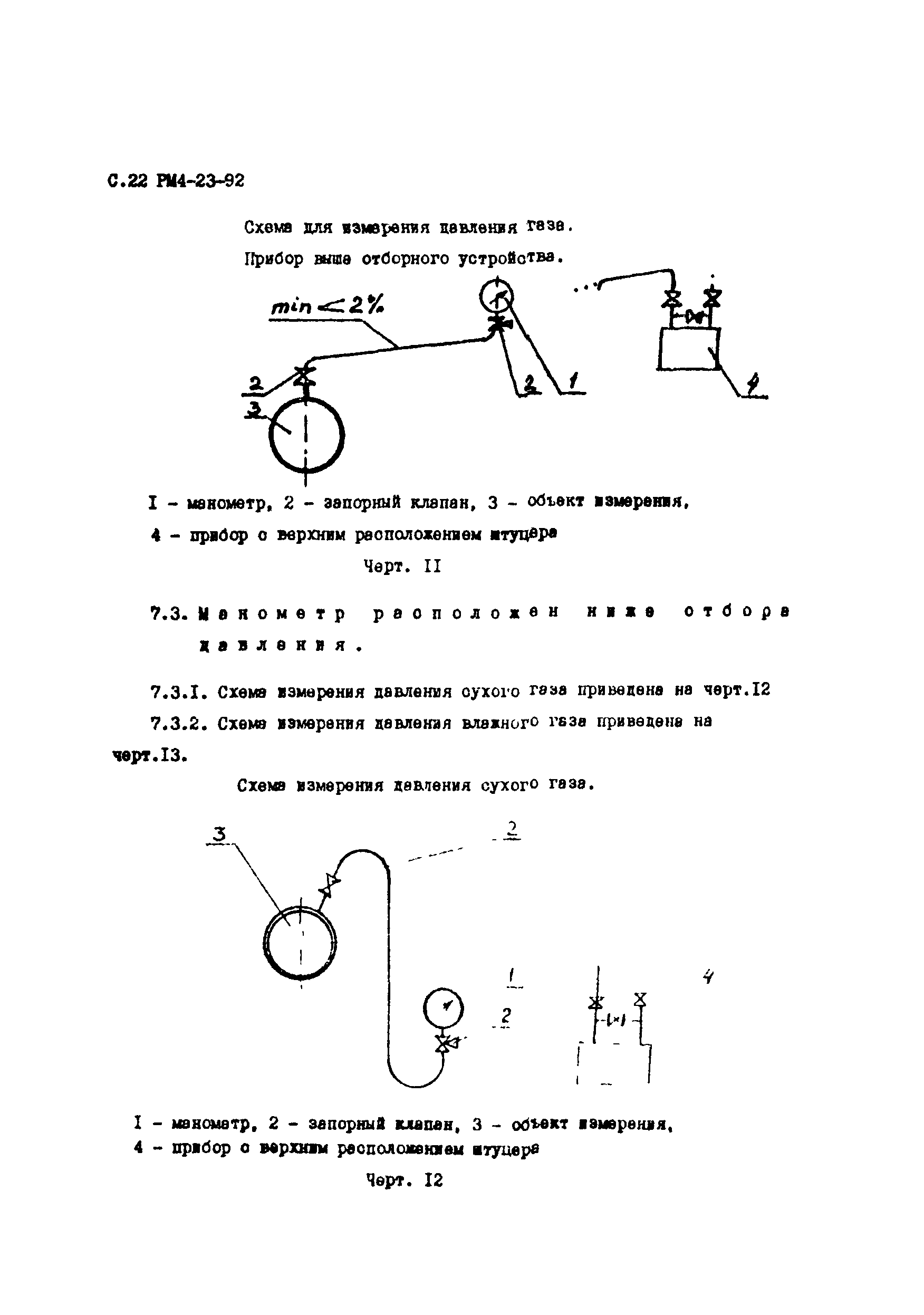

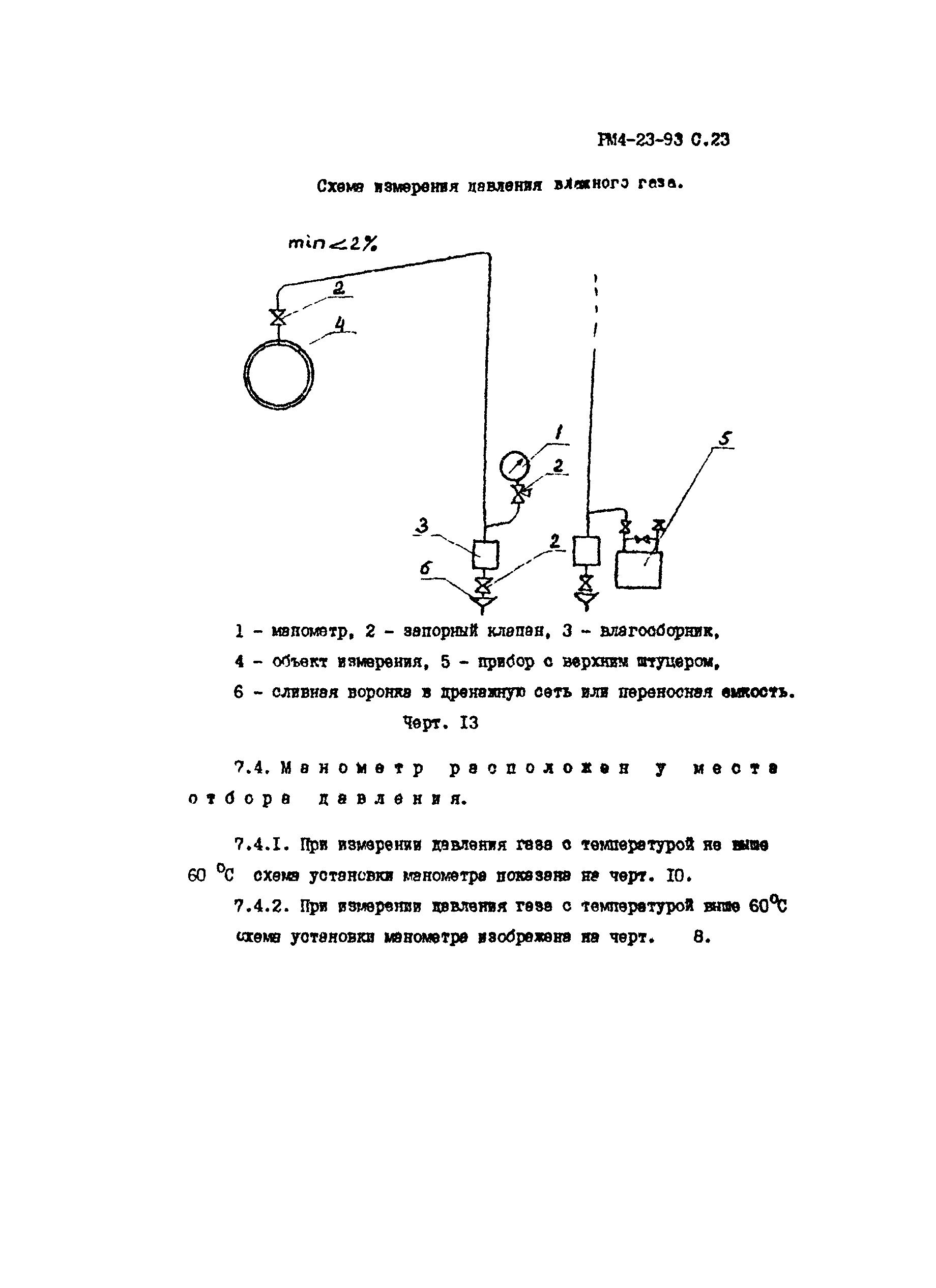

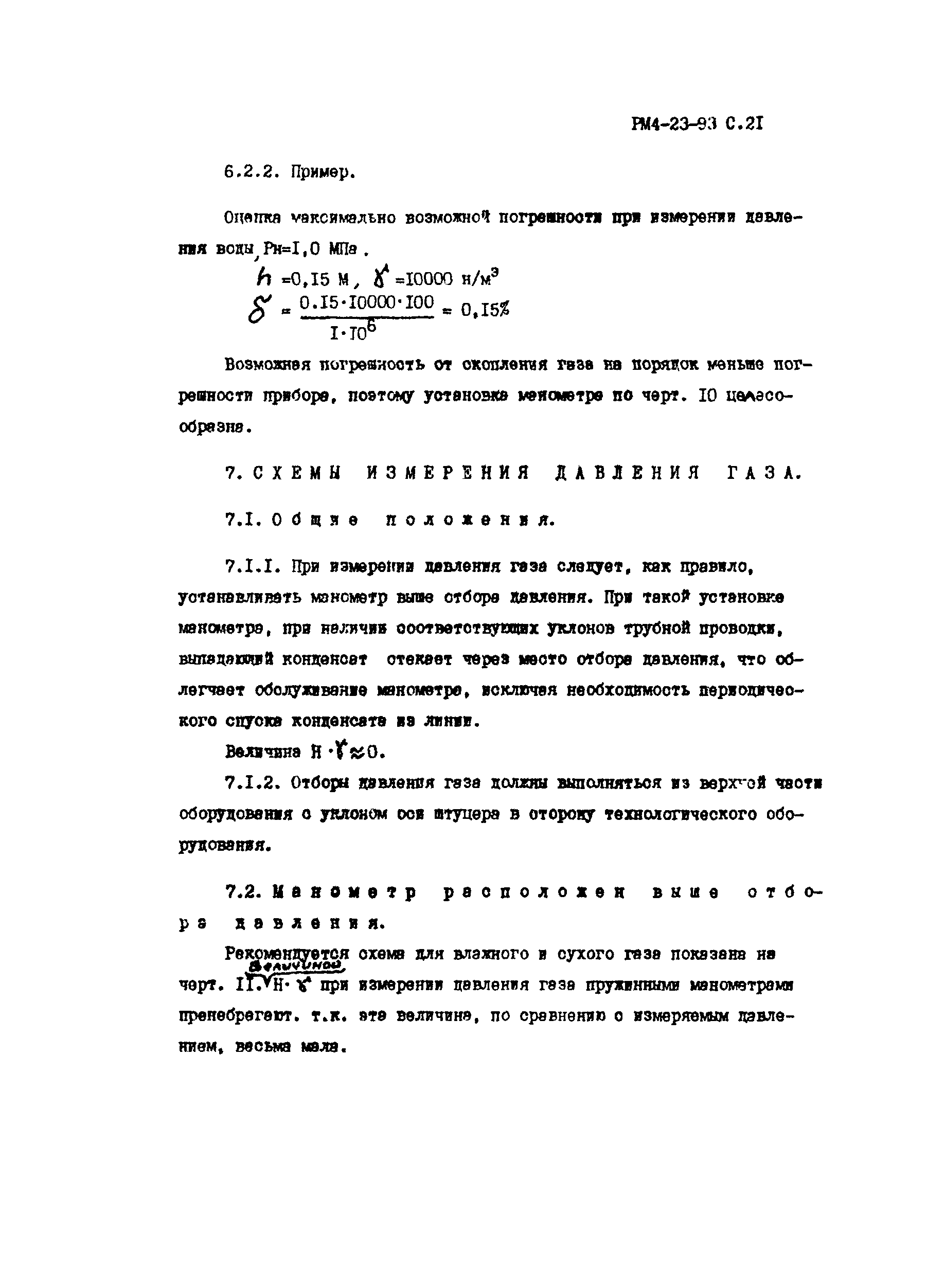

7 Схемы измерения давления газа

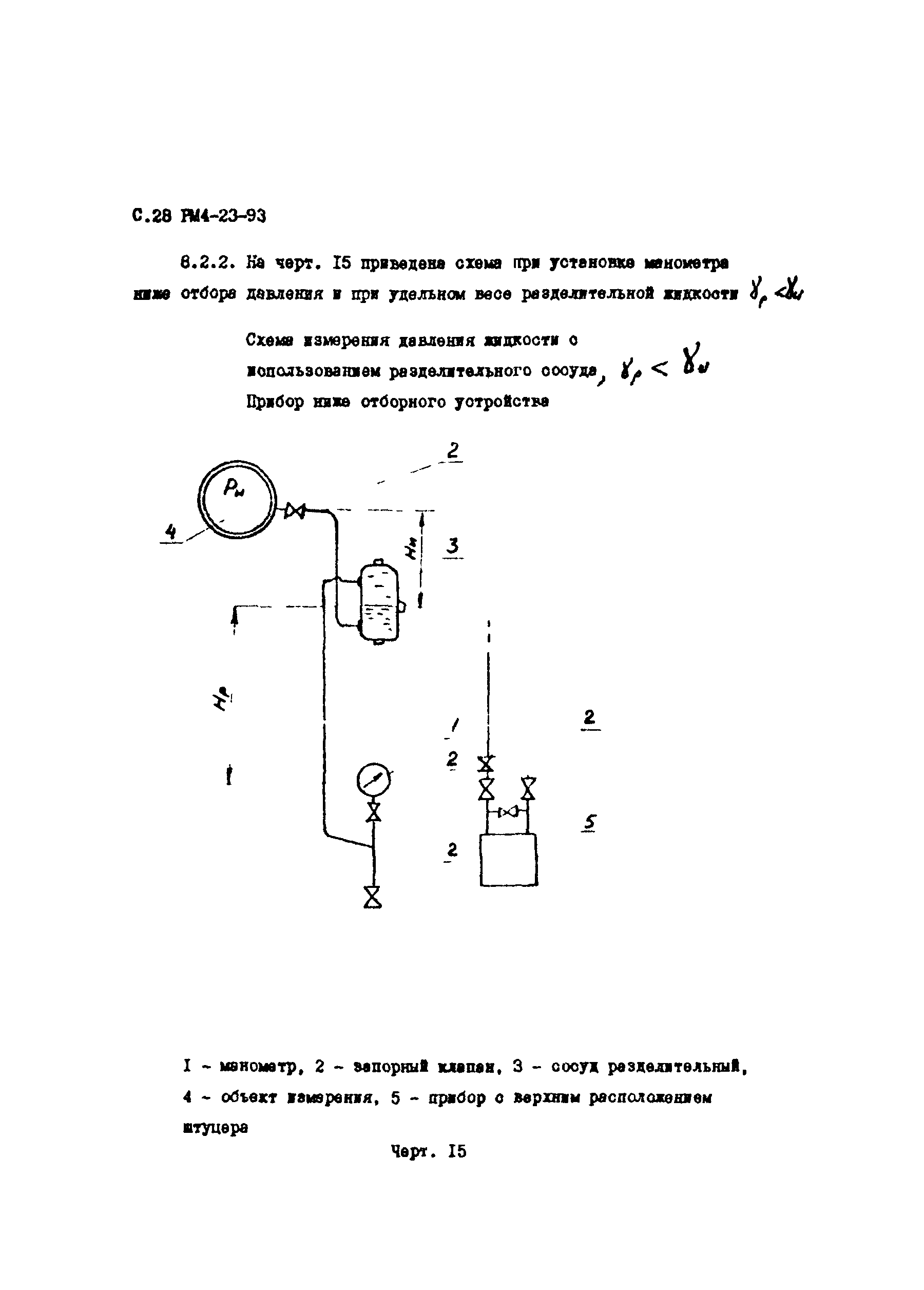

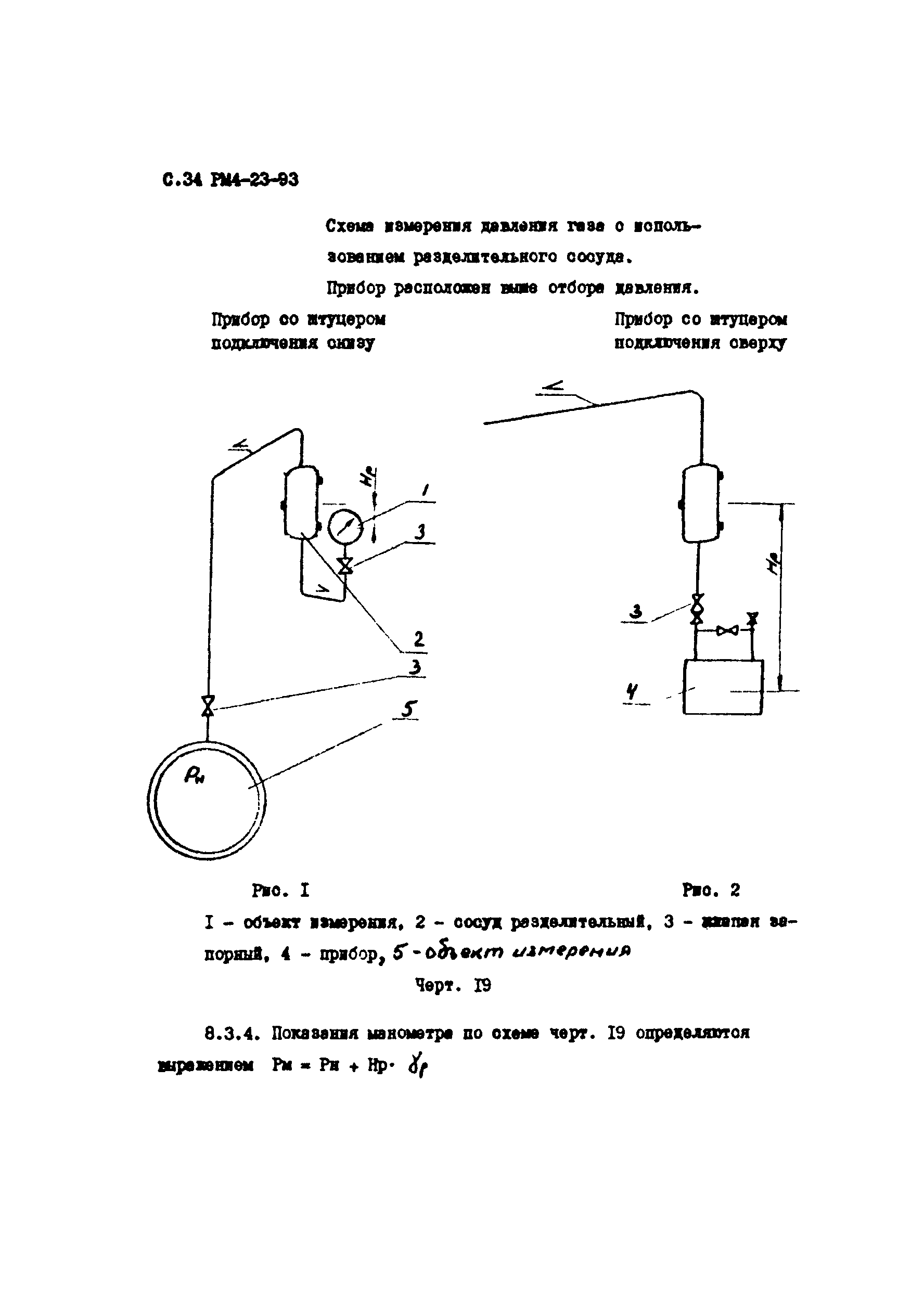

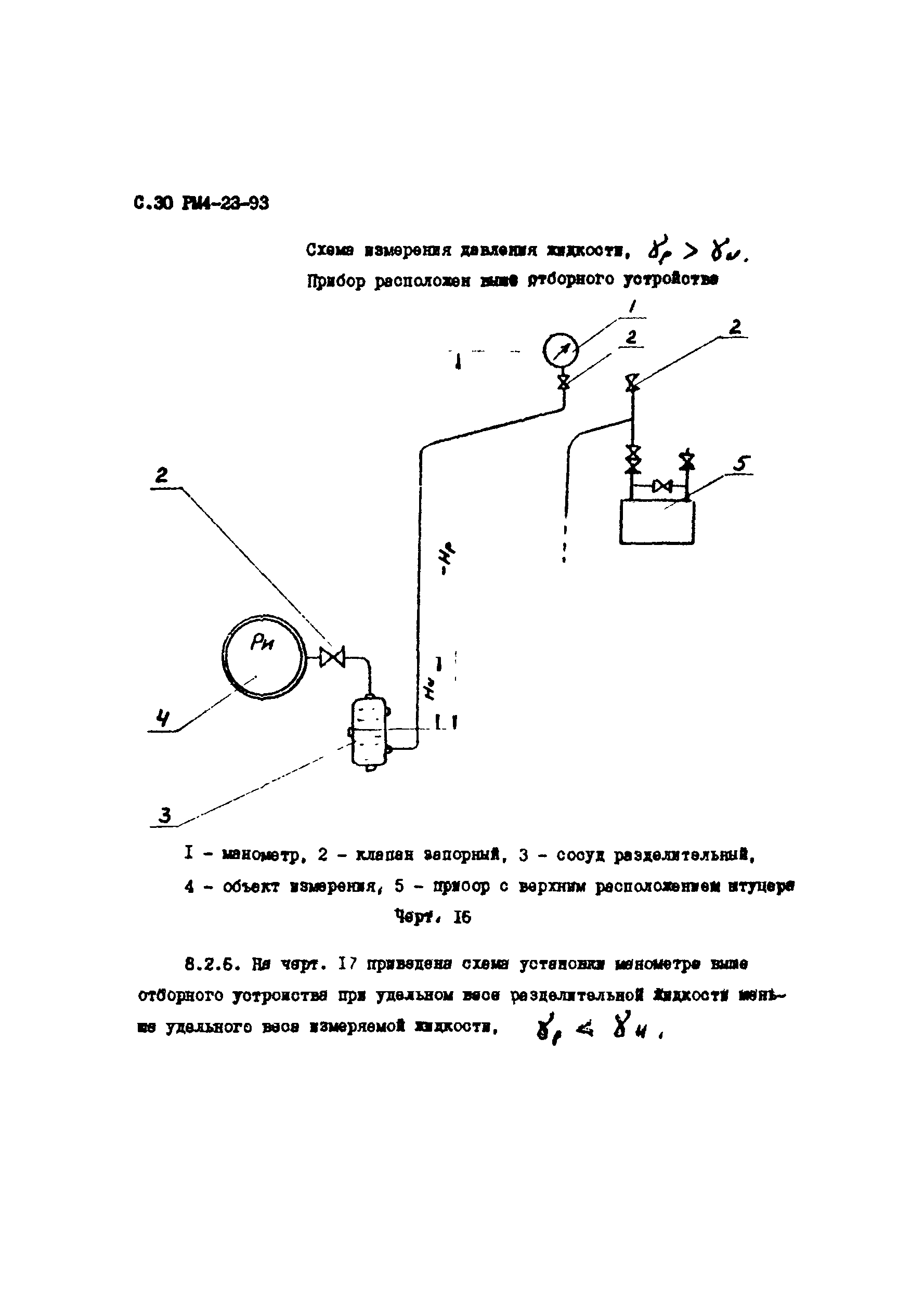

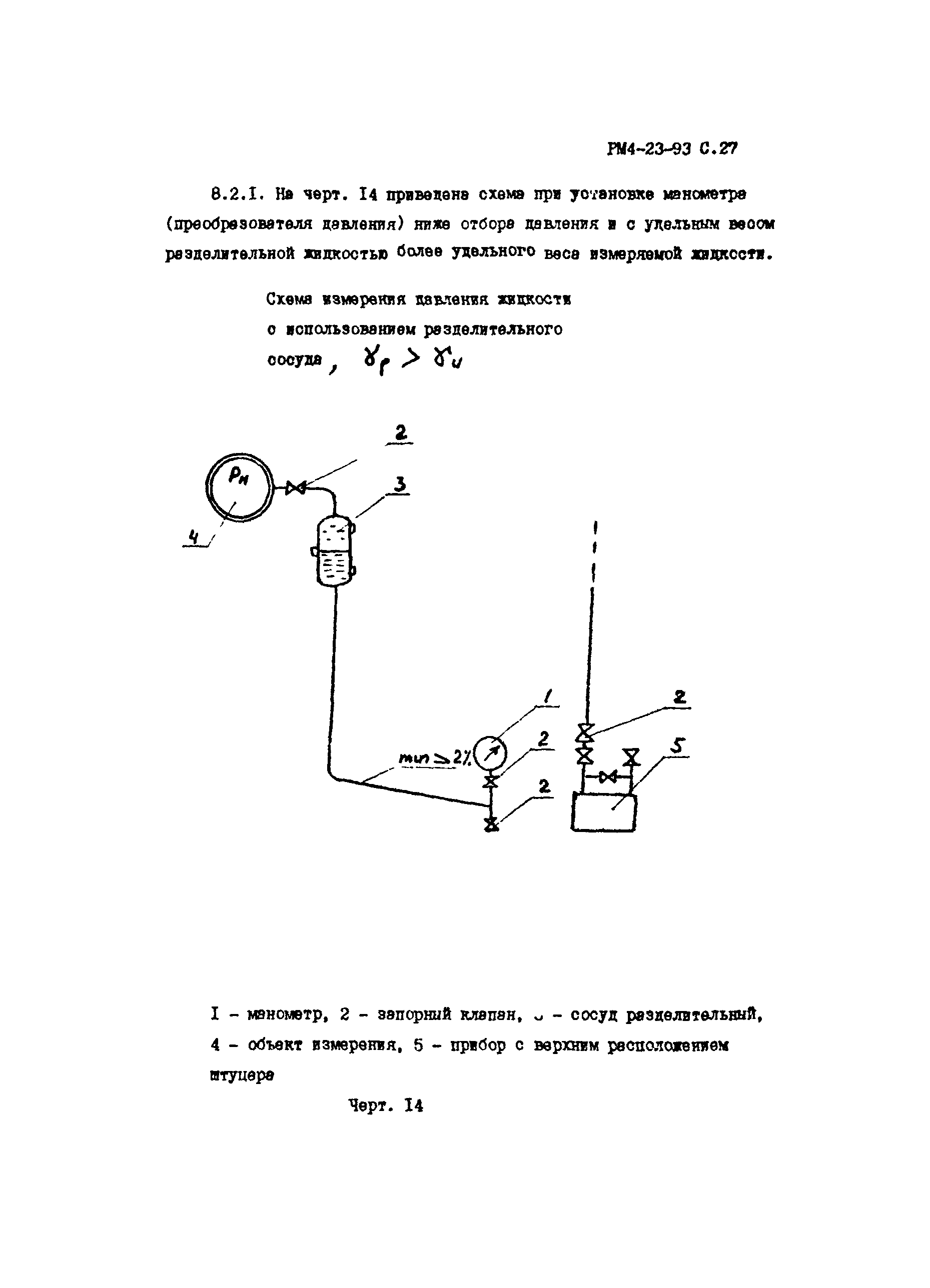

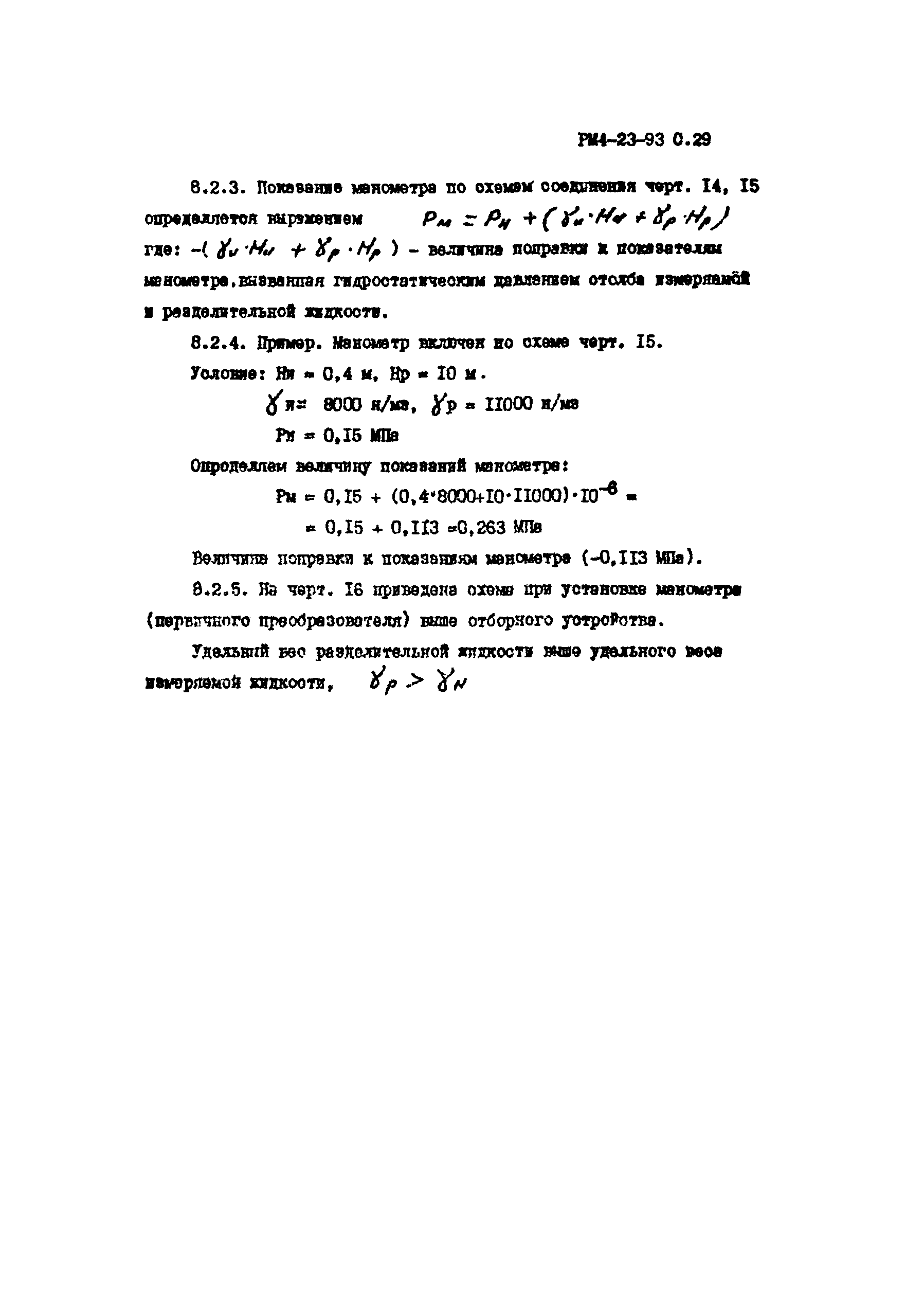

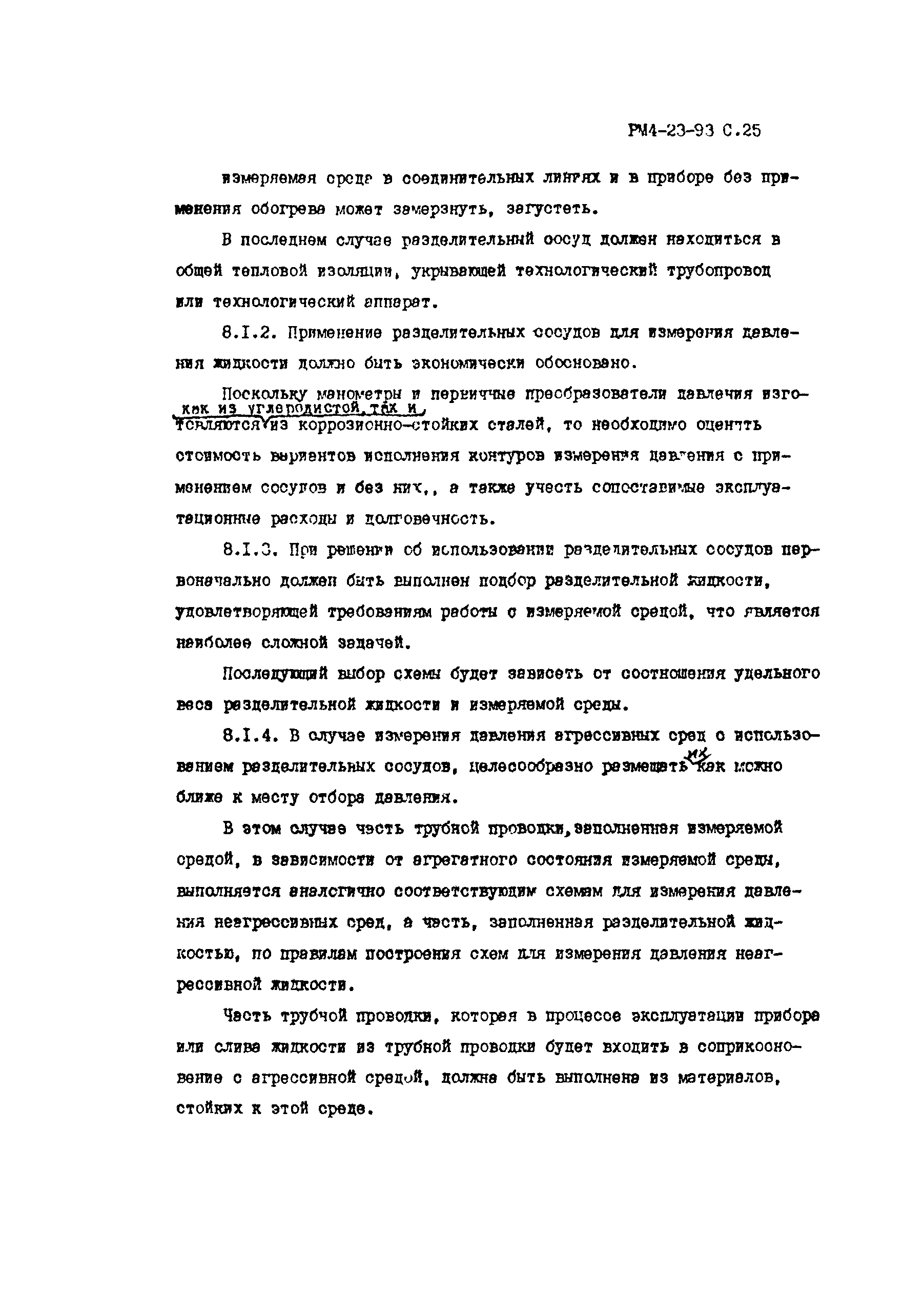

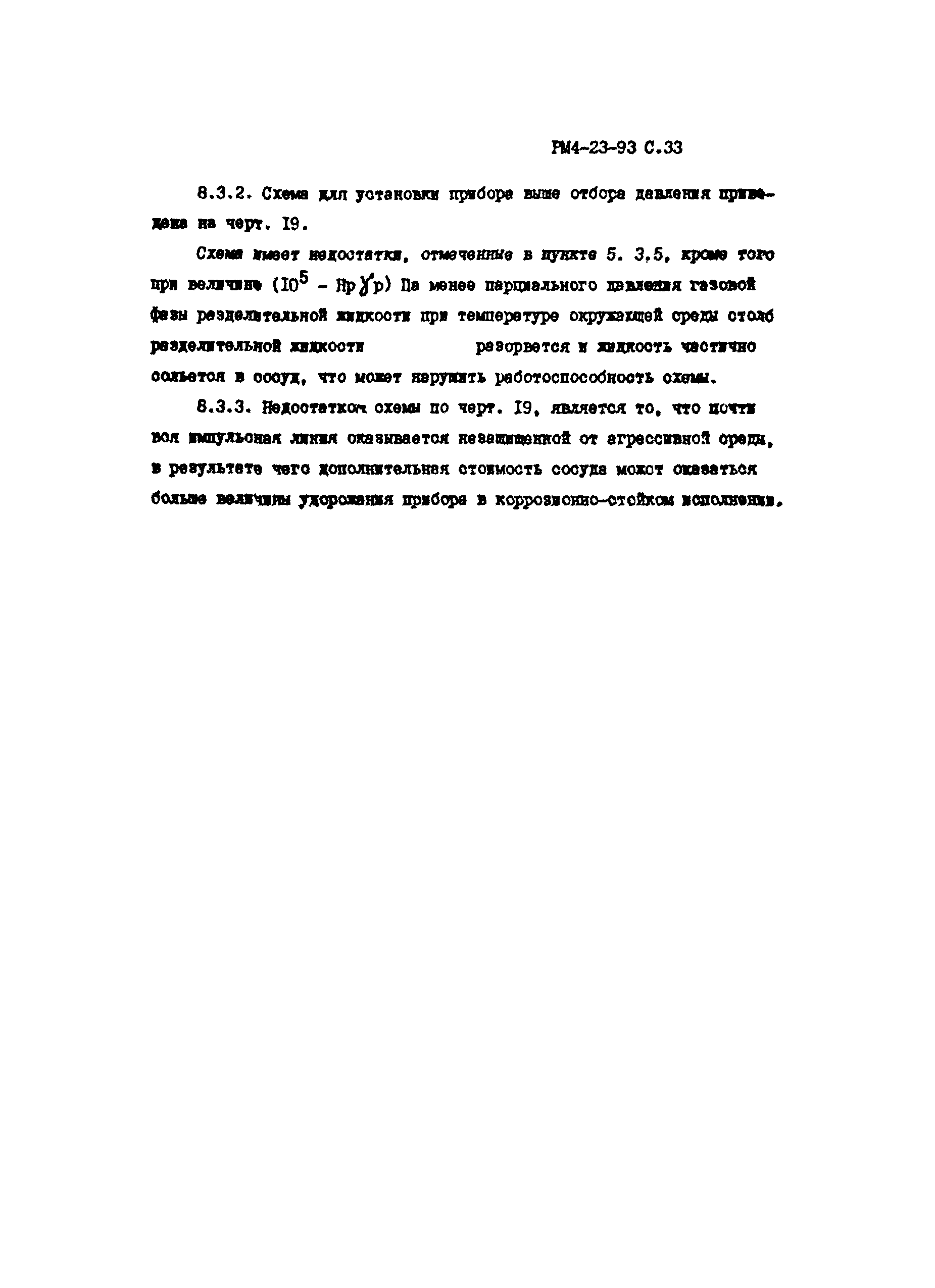

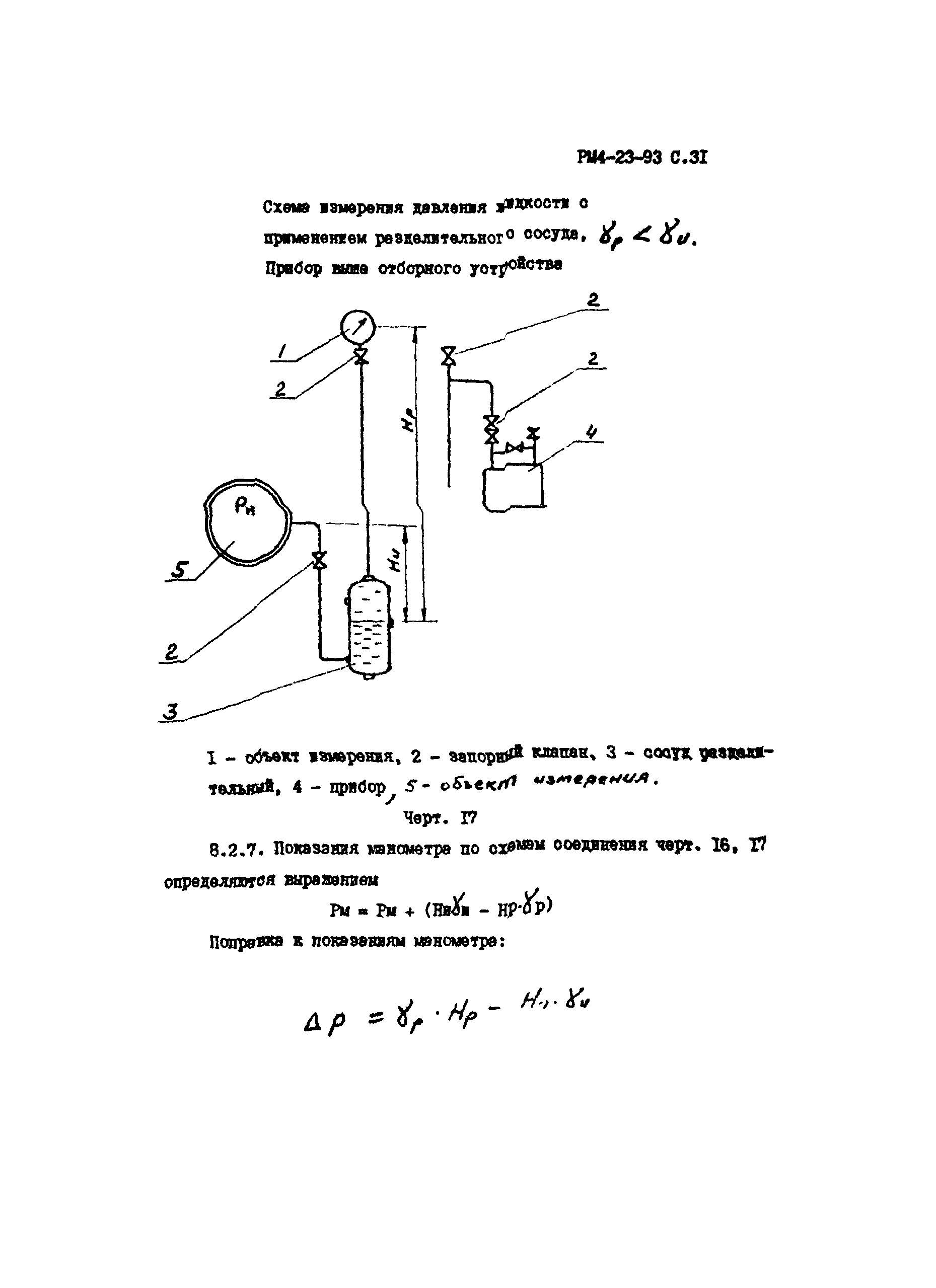

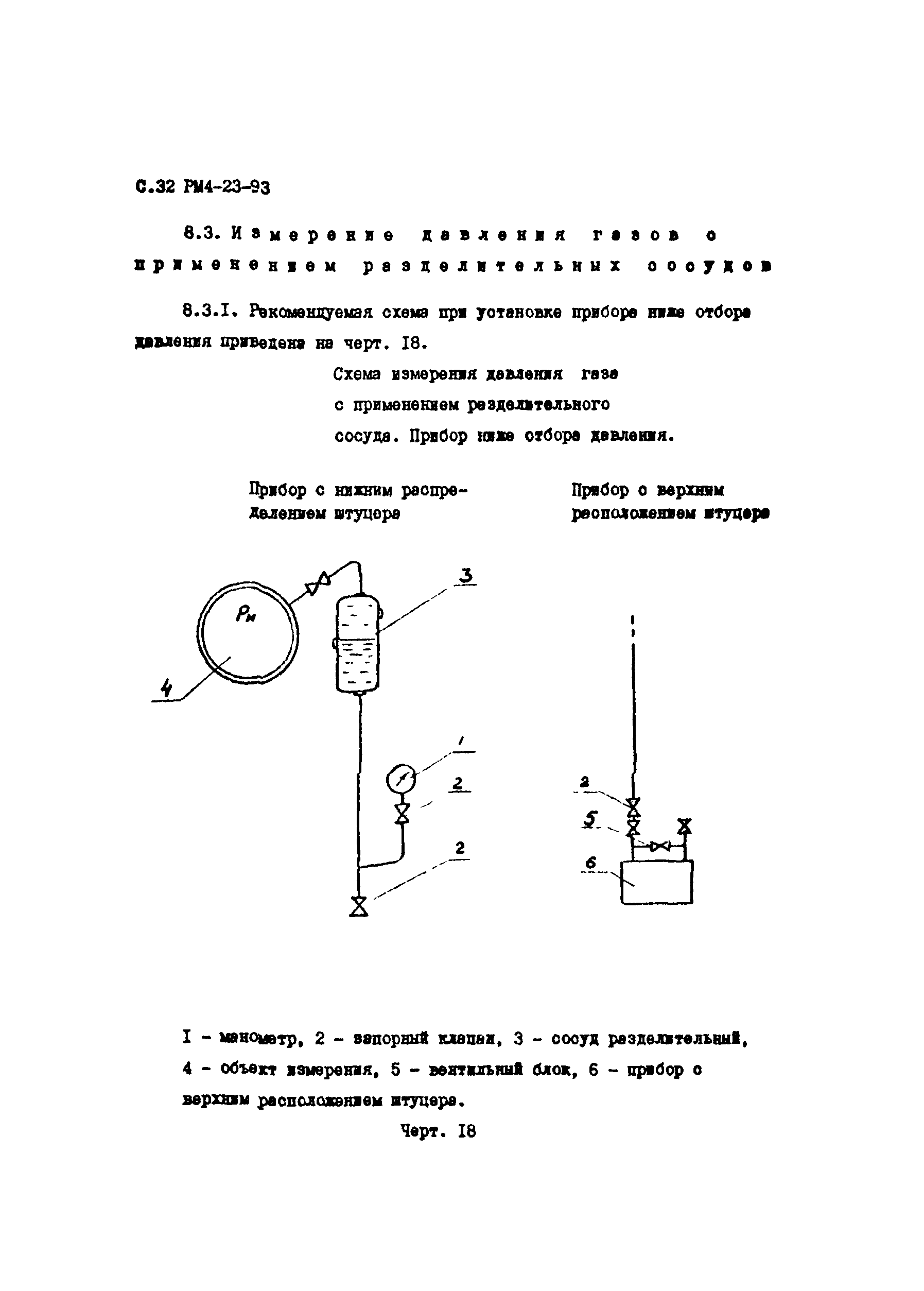

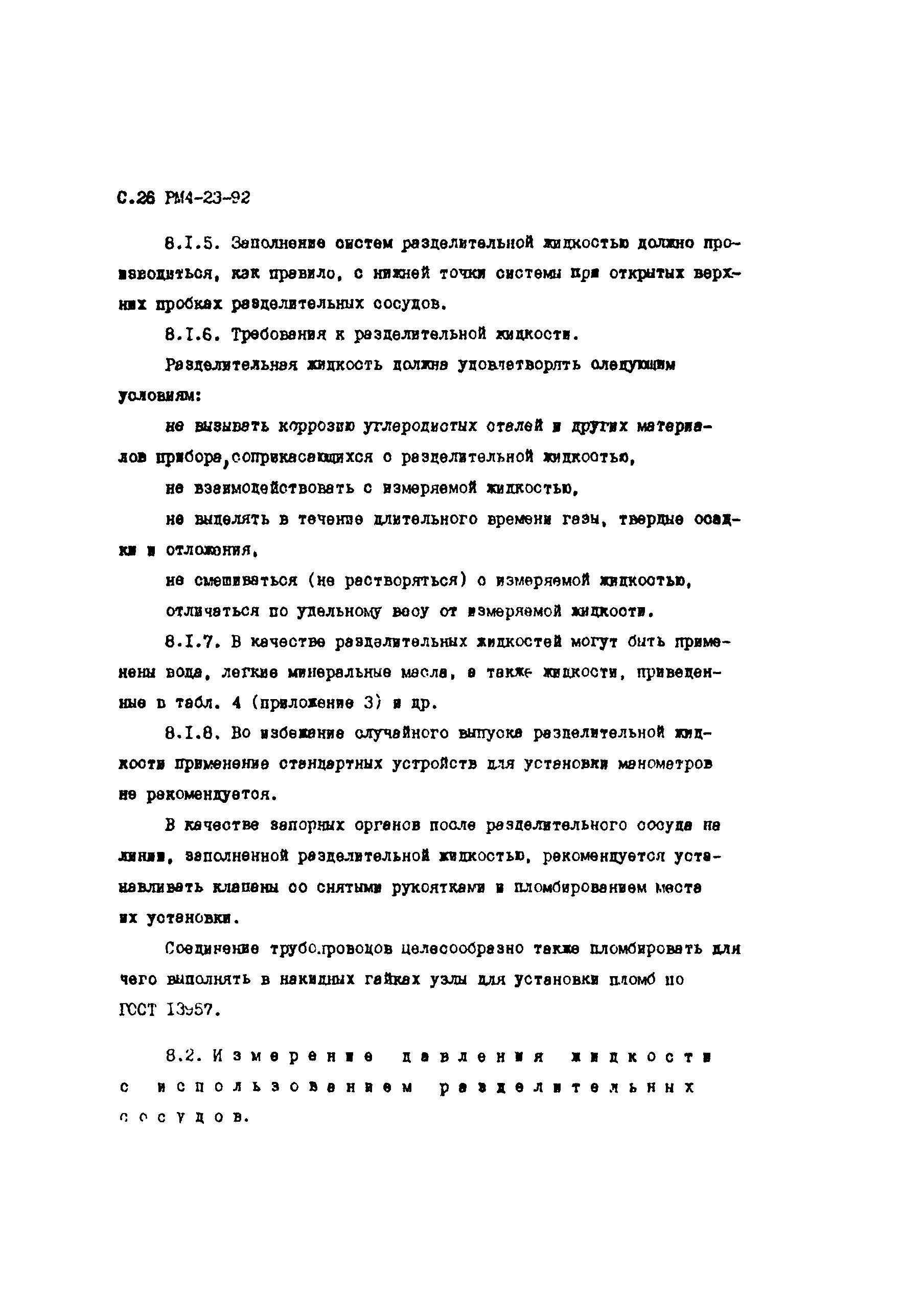

8 Схемы измерения давления с применением разделительных сосудов

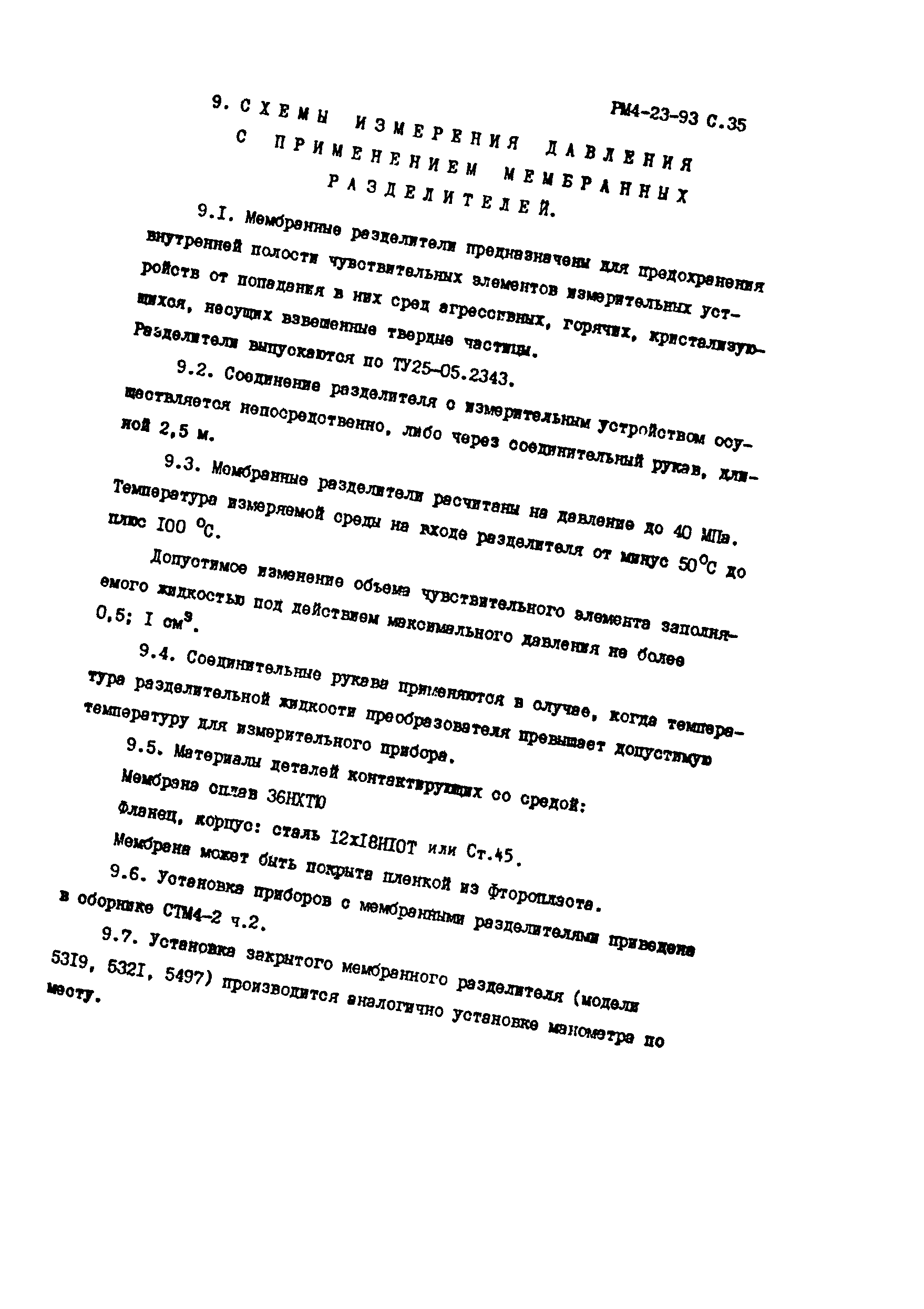

9 Схемы измерения давления с применением мембранных разделителей

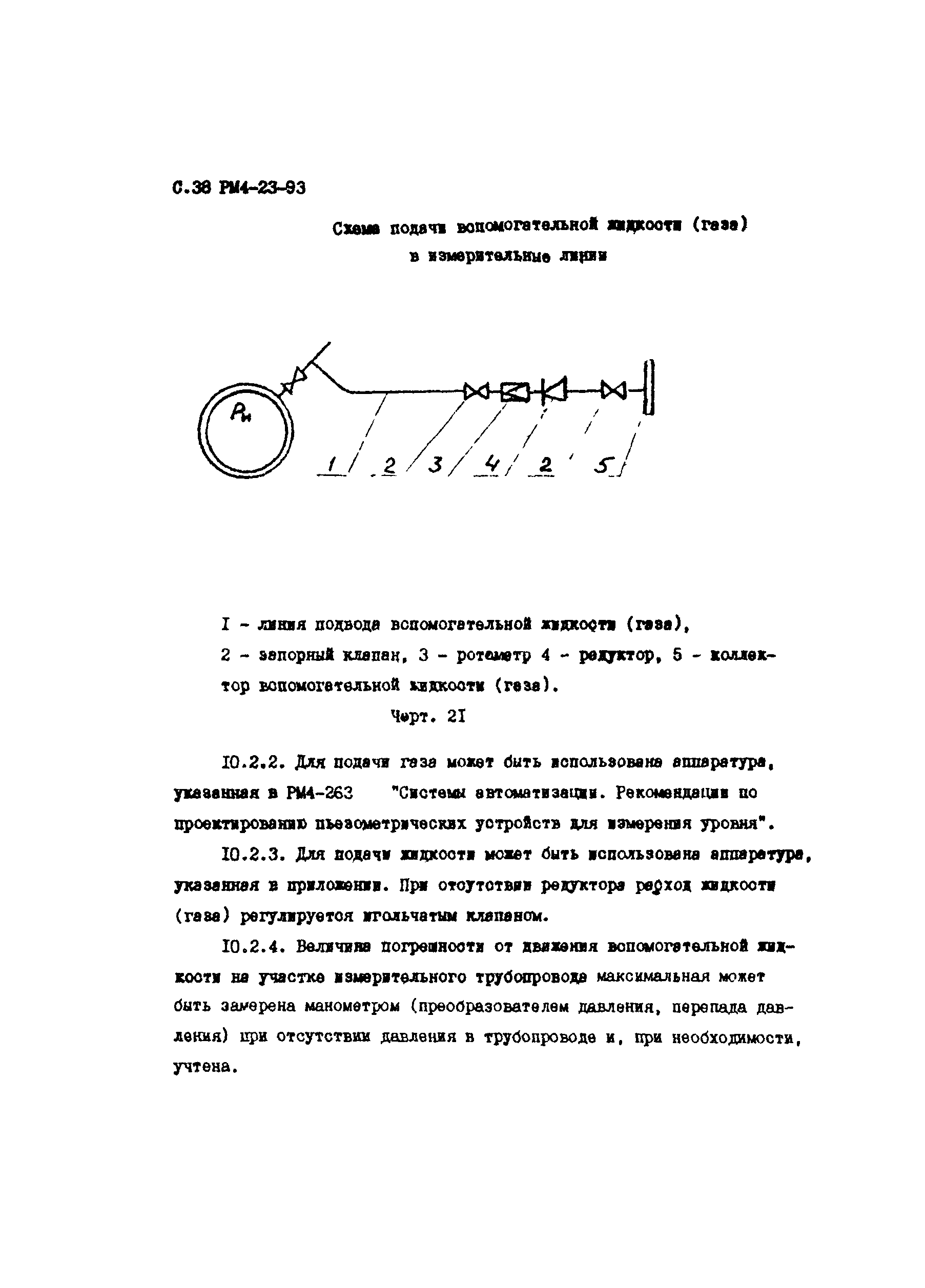

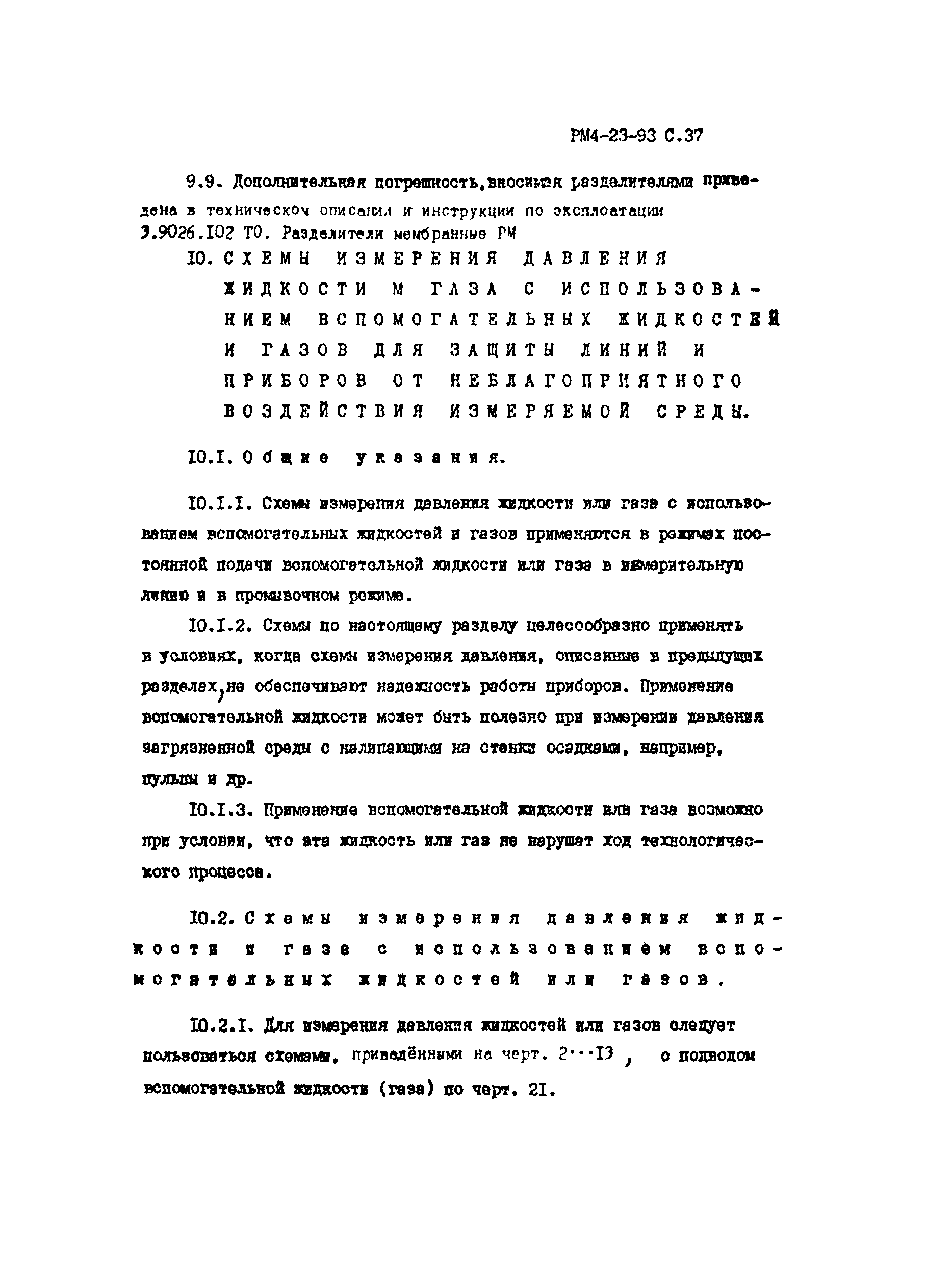

10 Схемы измерения давления жидкости и газа с использованием вспомогательных жидкостей и газов для защиты линий и приборов от неблагоприятного воздействия измеряемой среды

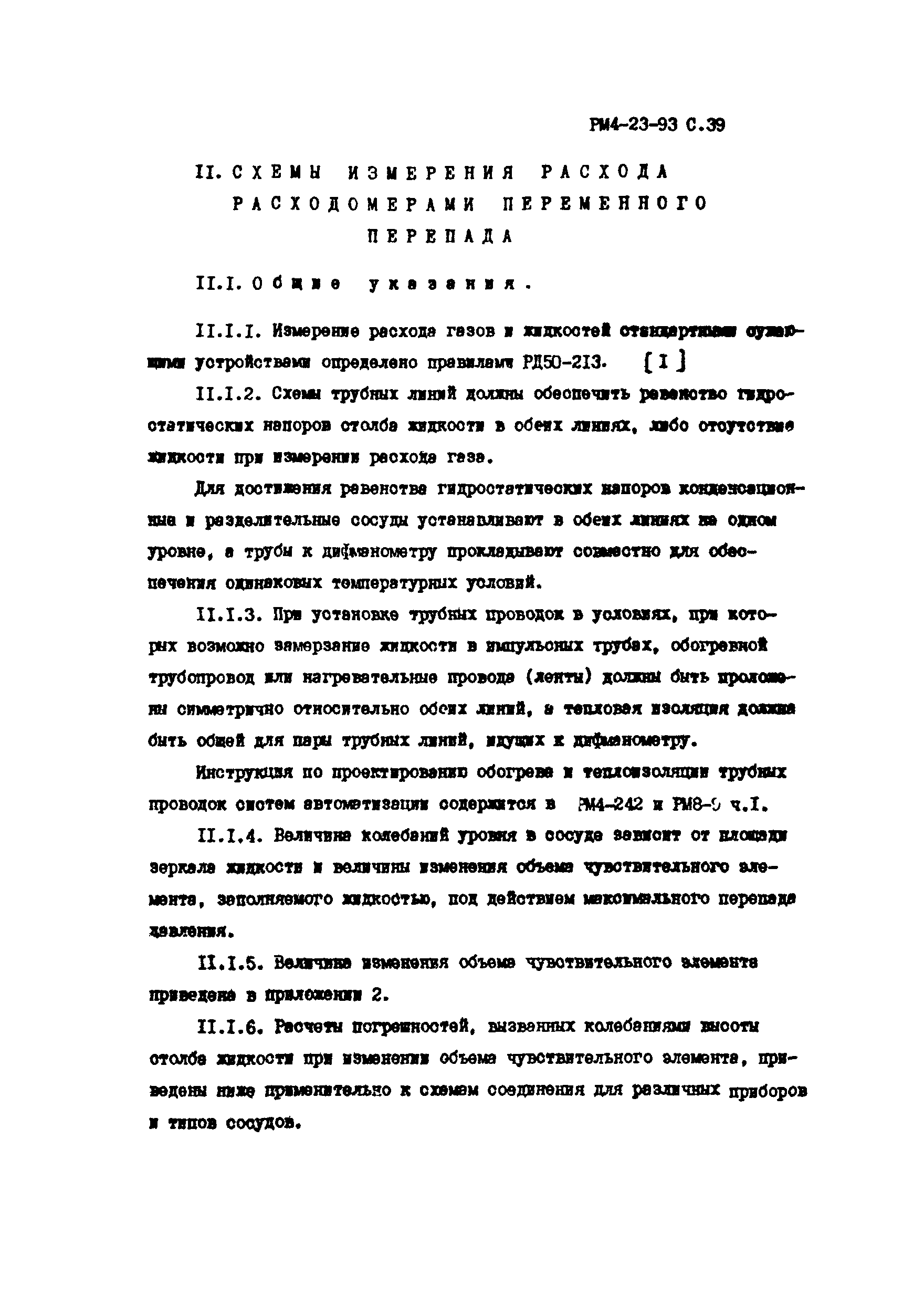

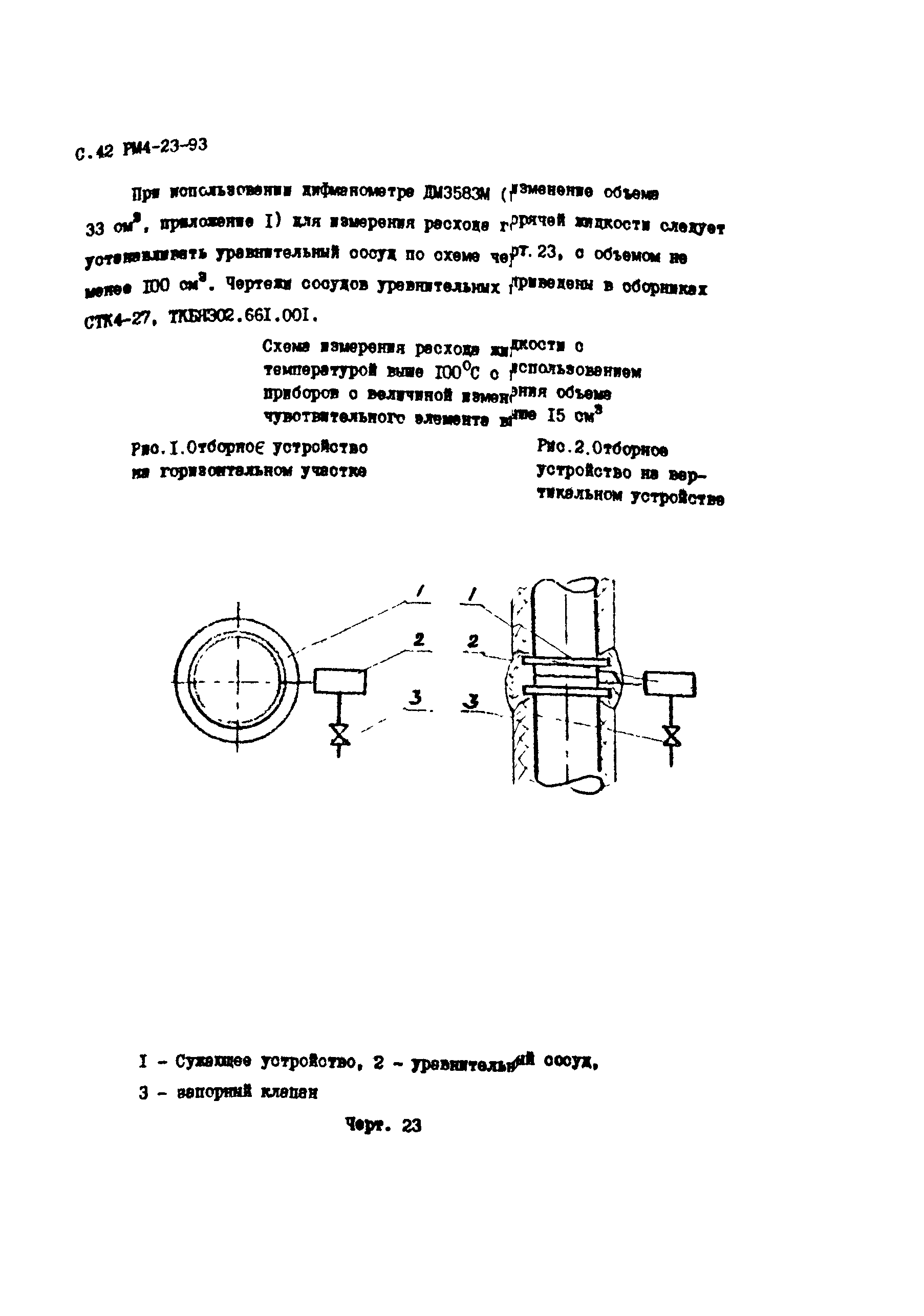

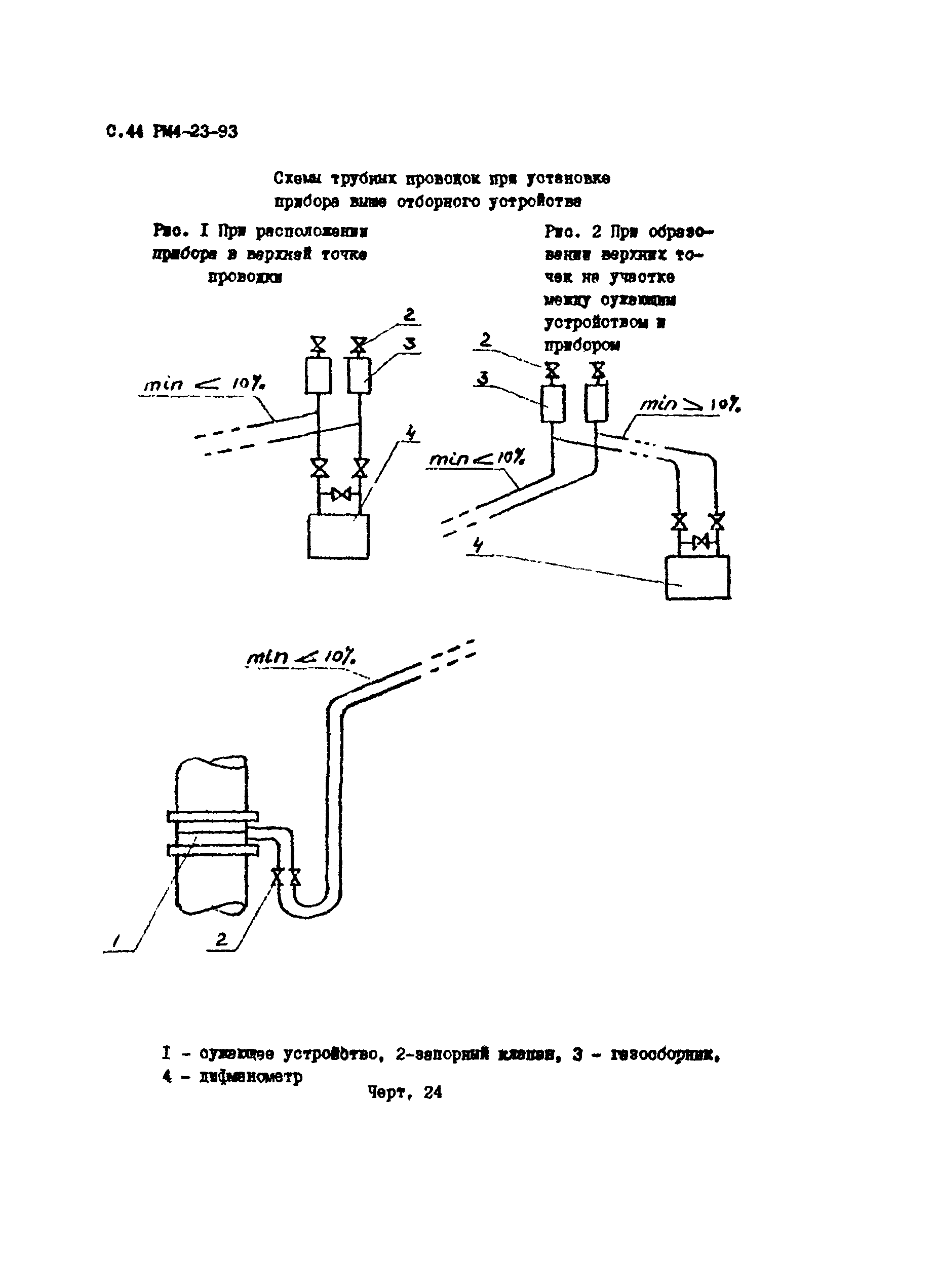

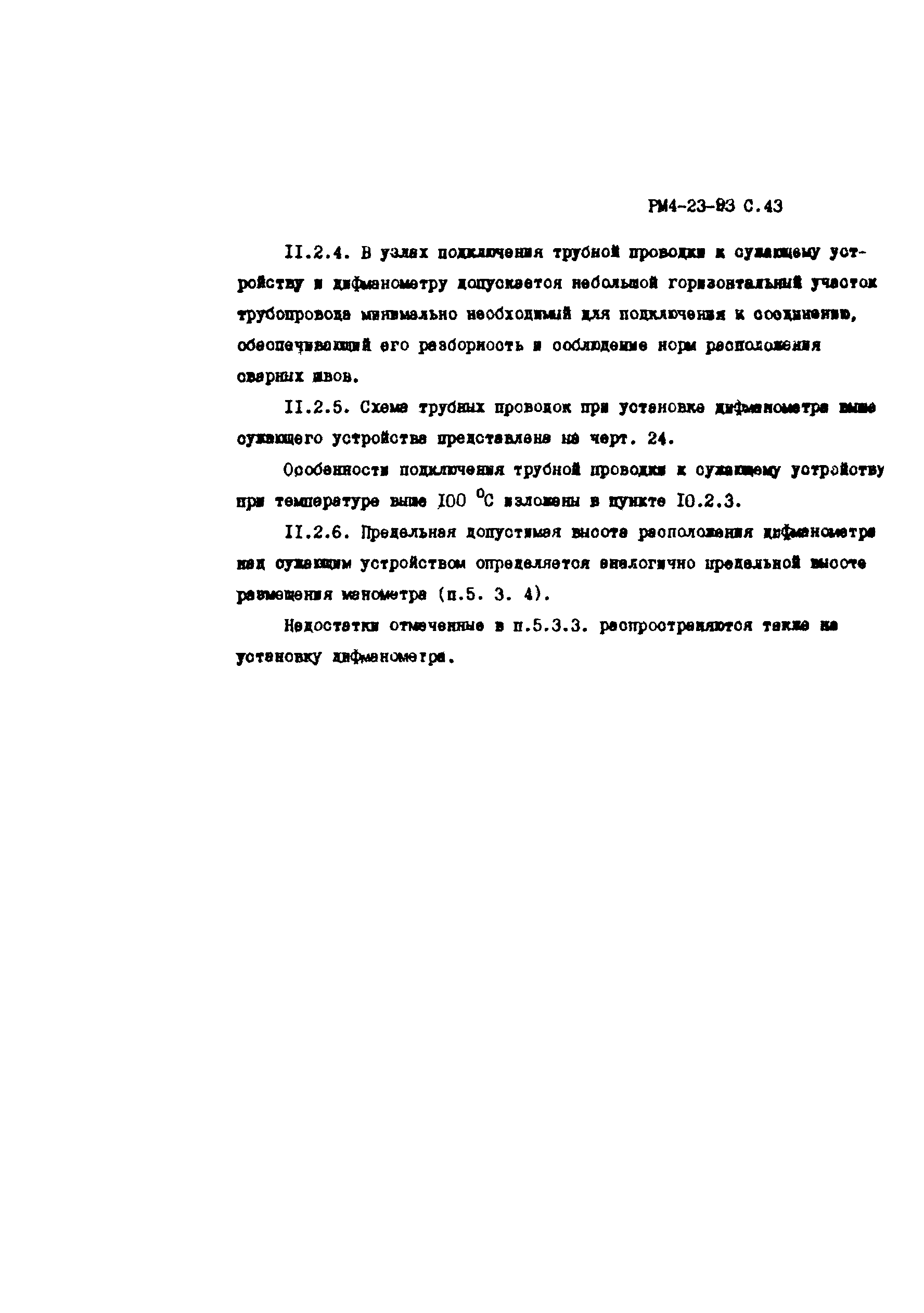

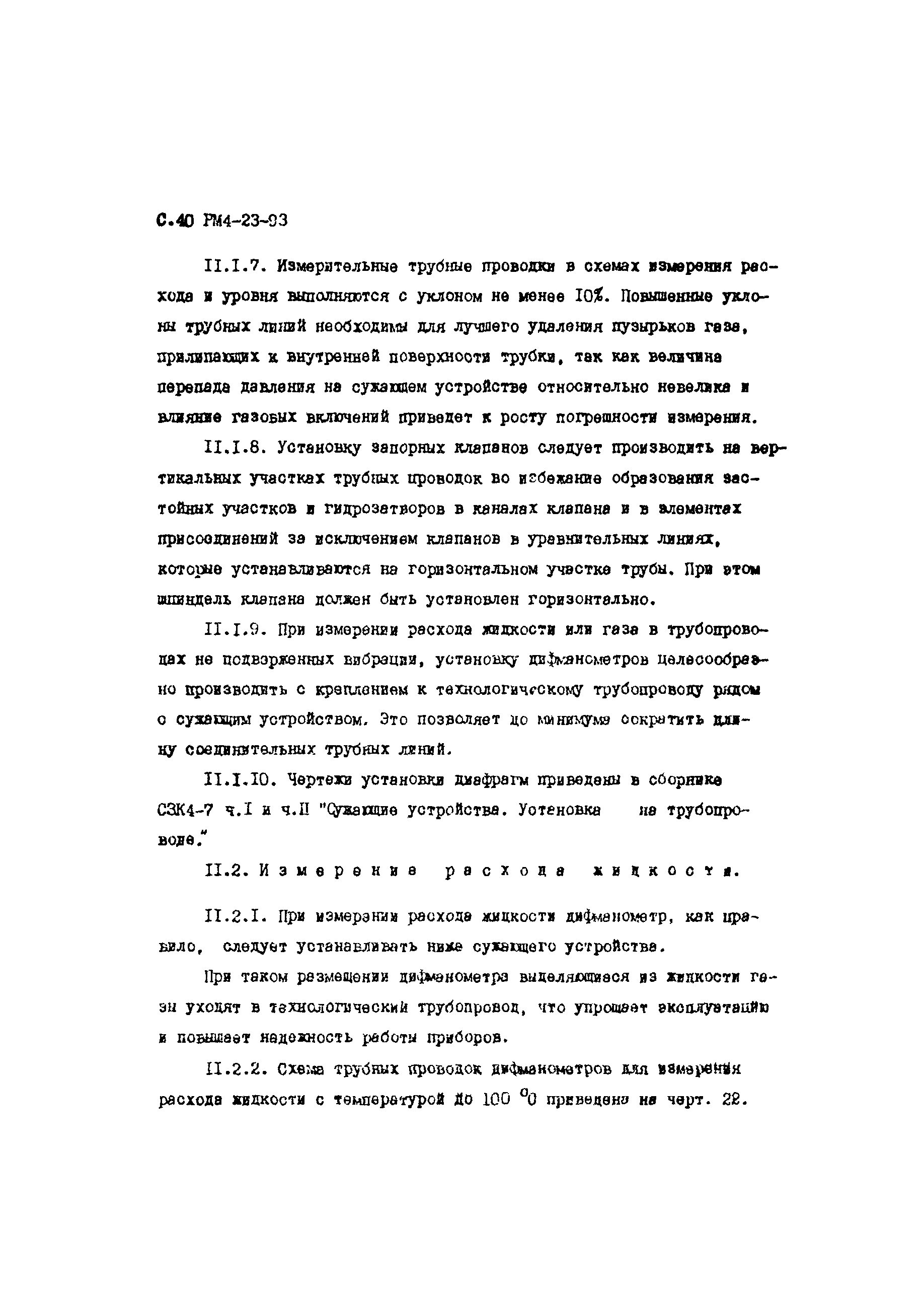

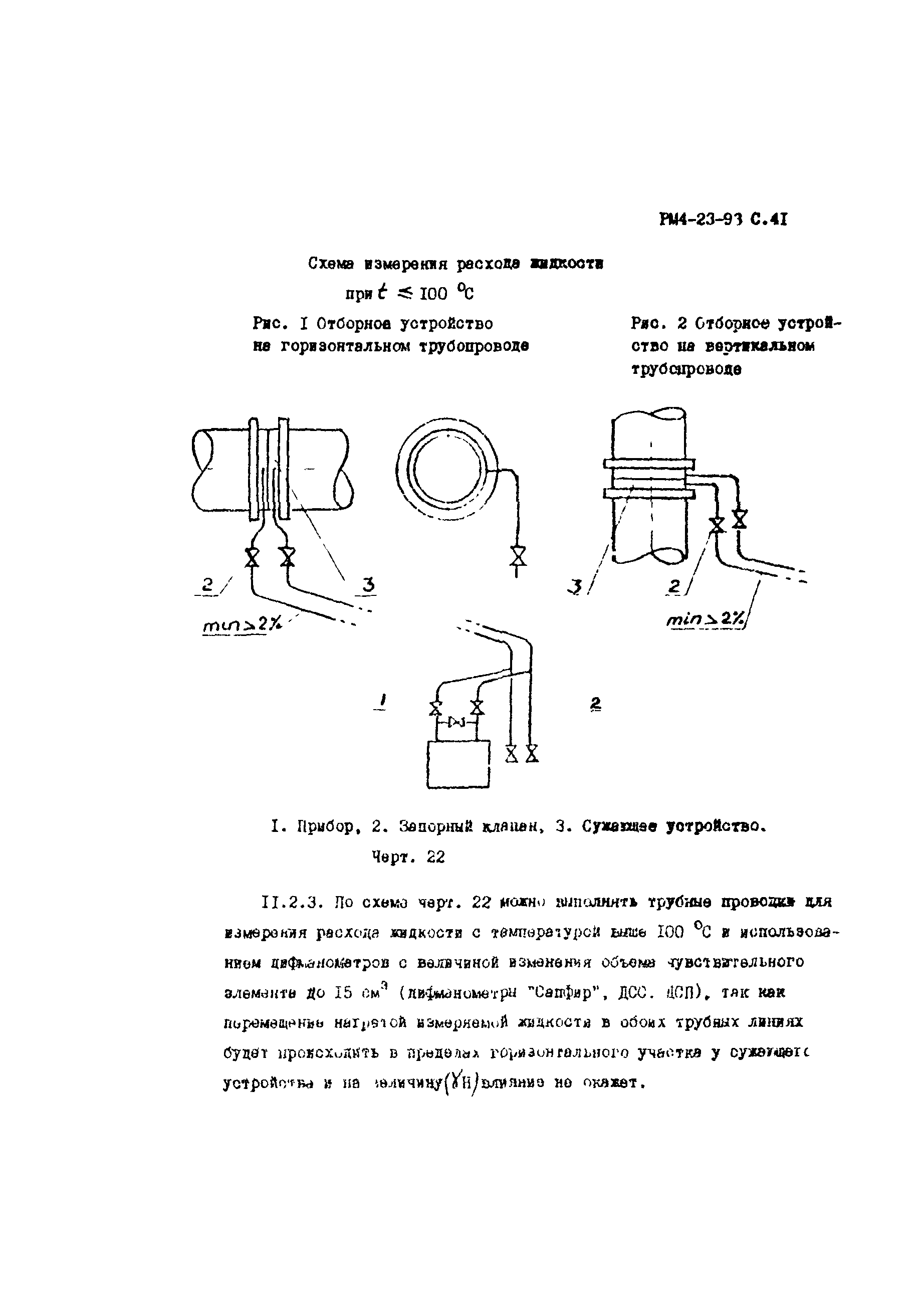

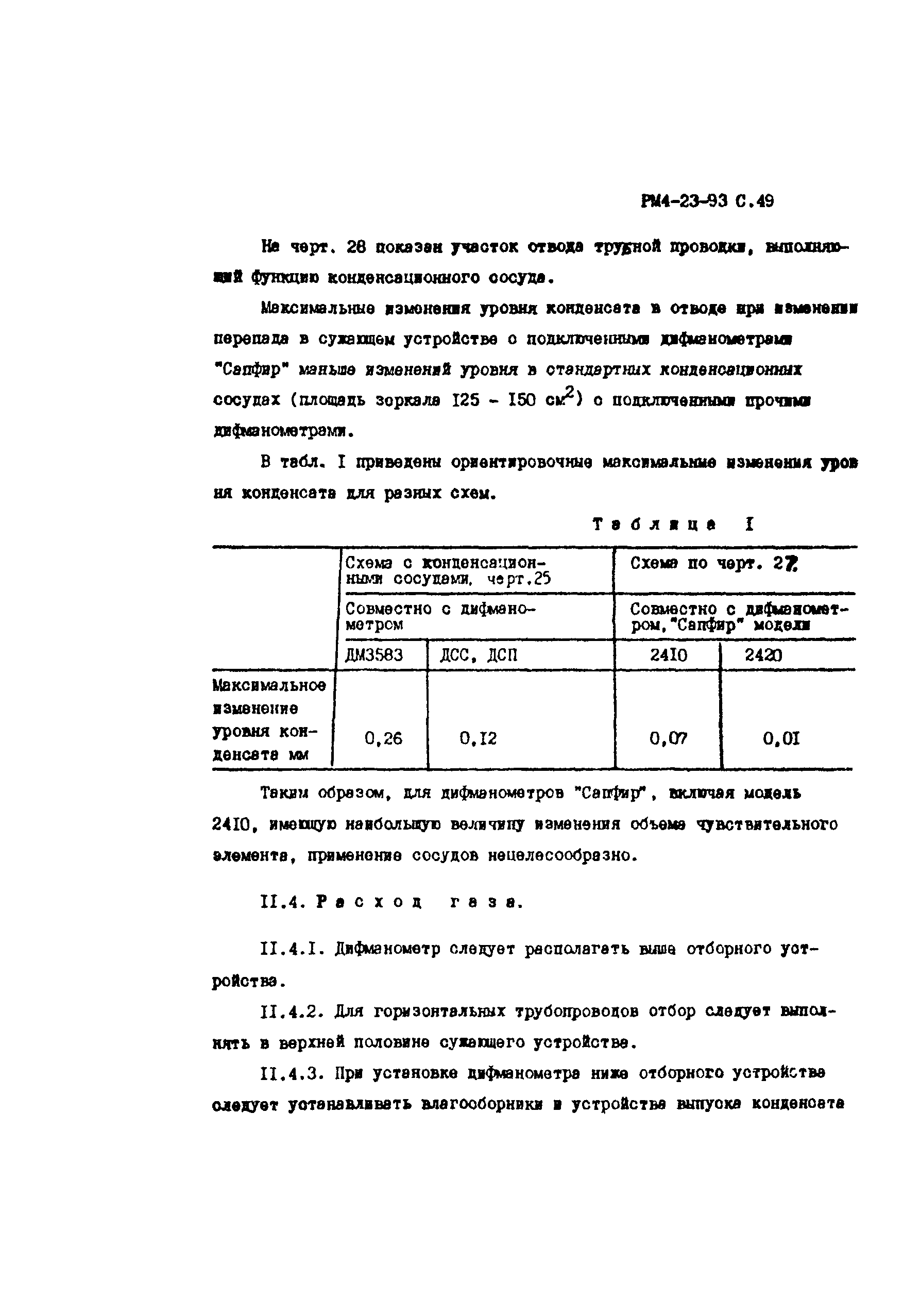

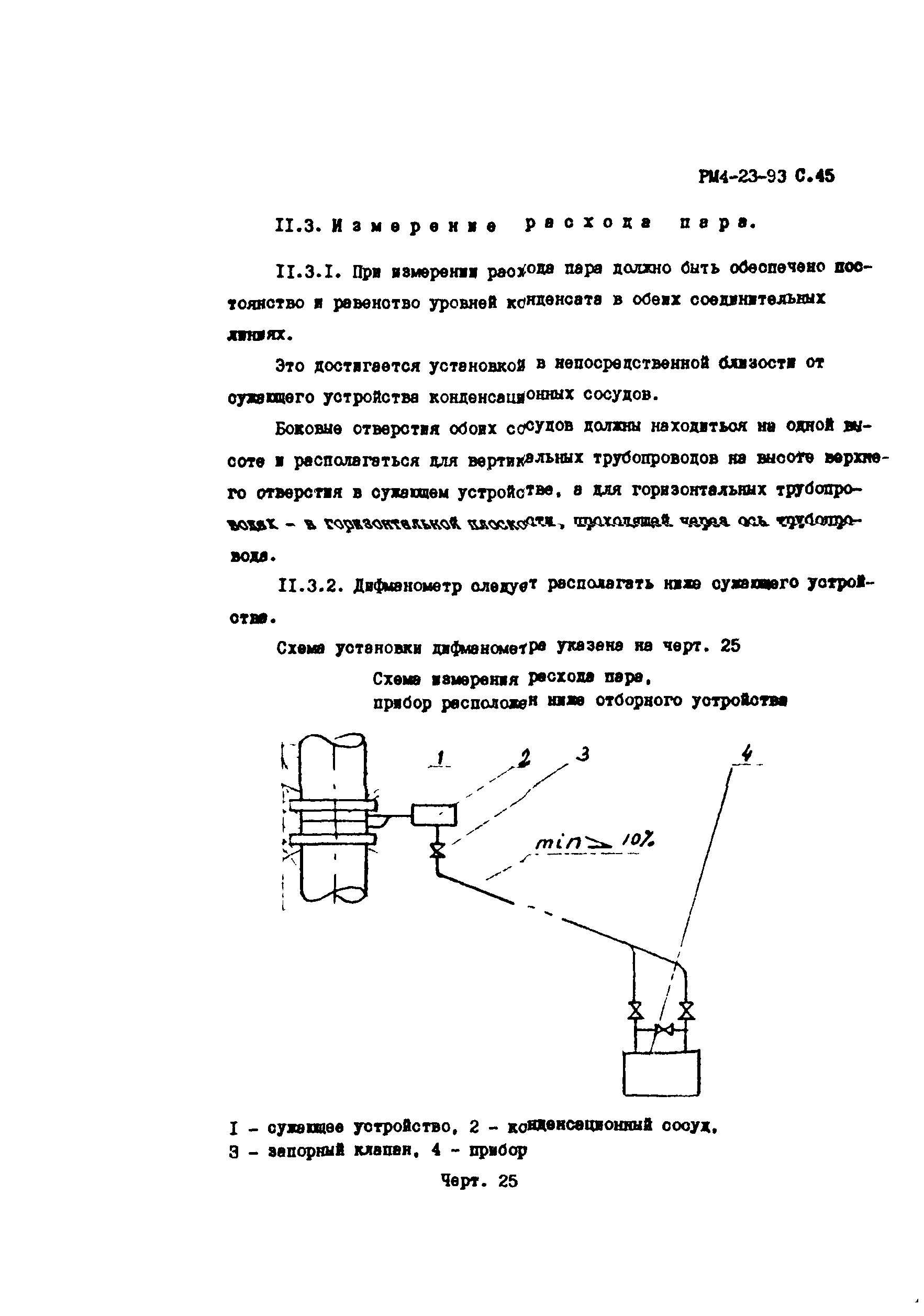

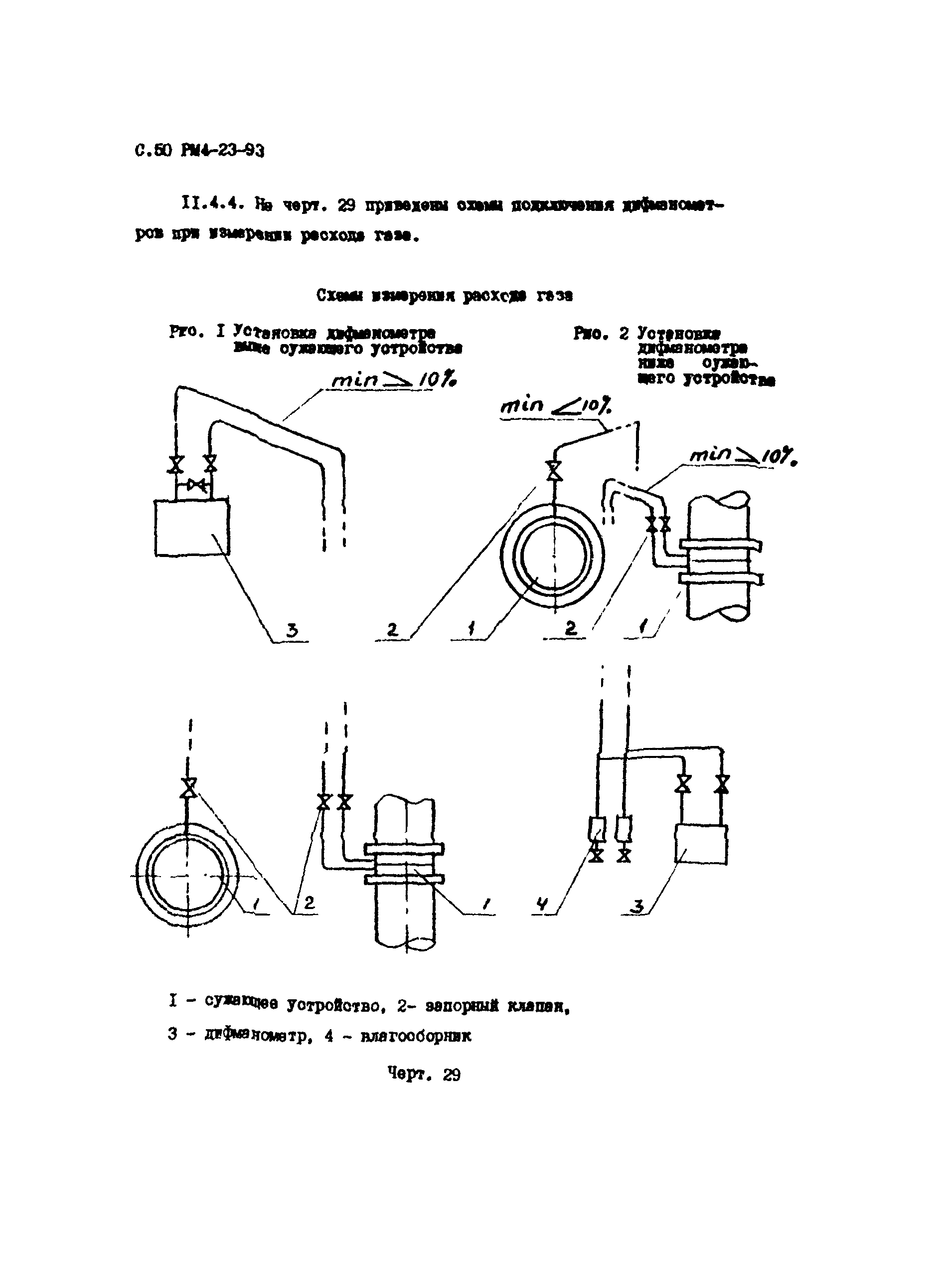

11 Схемы измерения расхода расходомерами переменного перепада

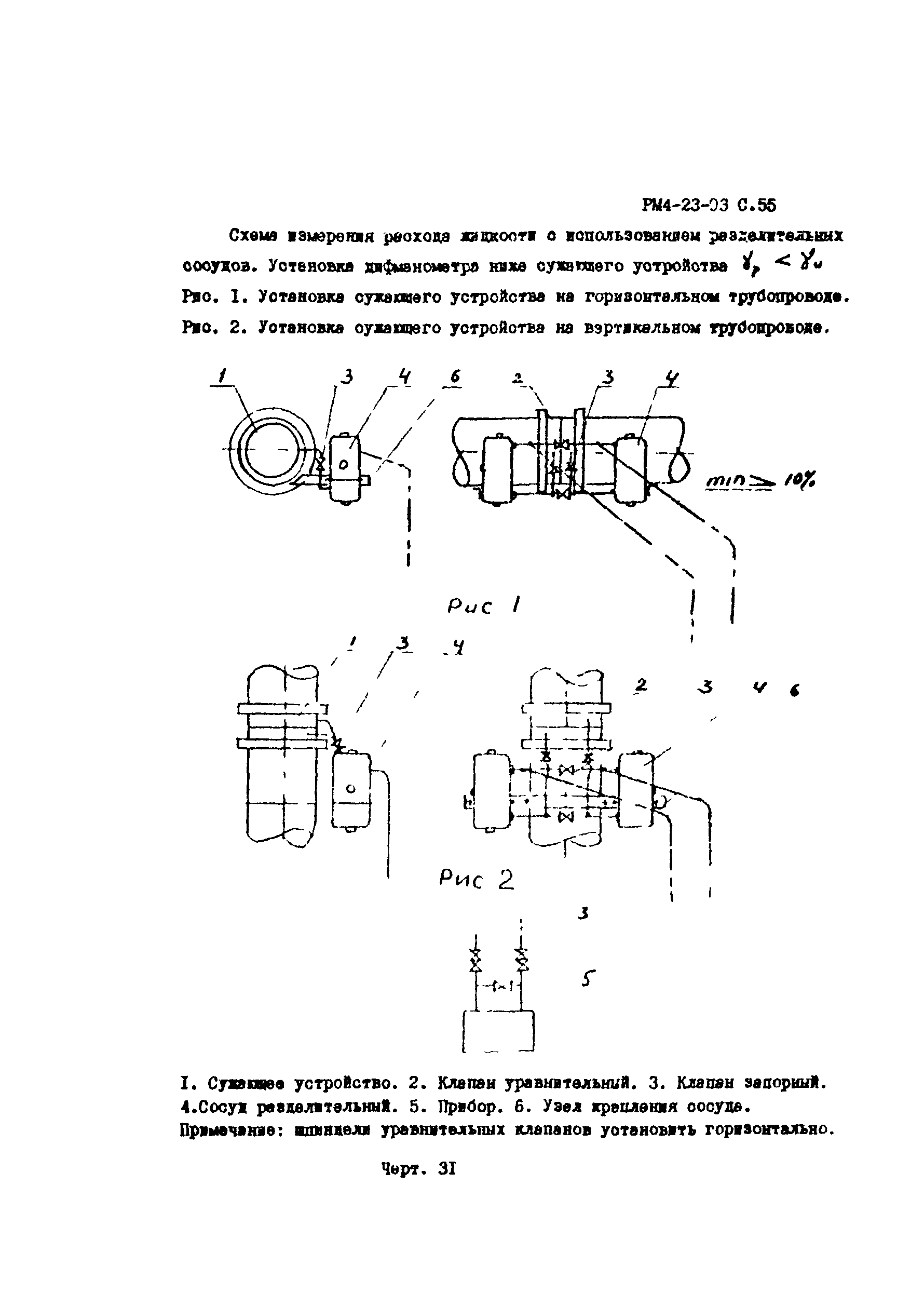

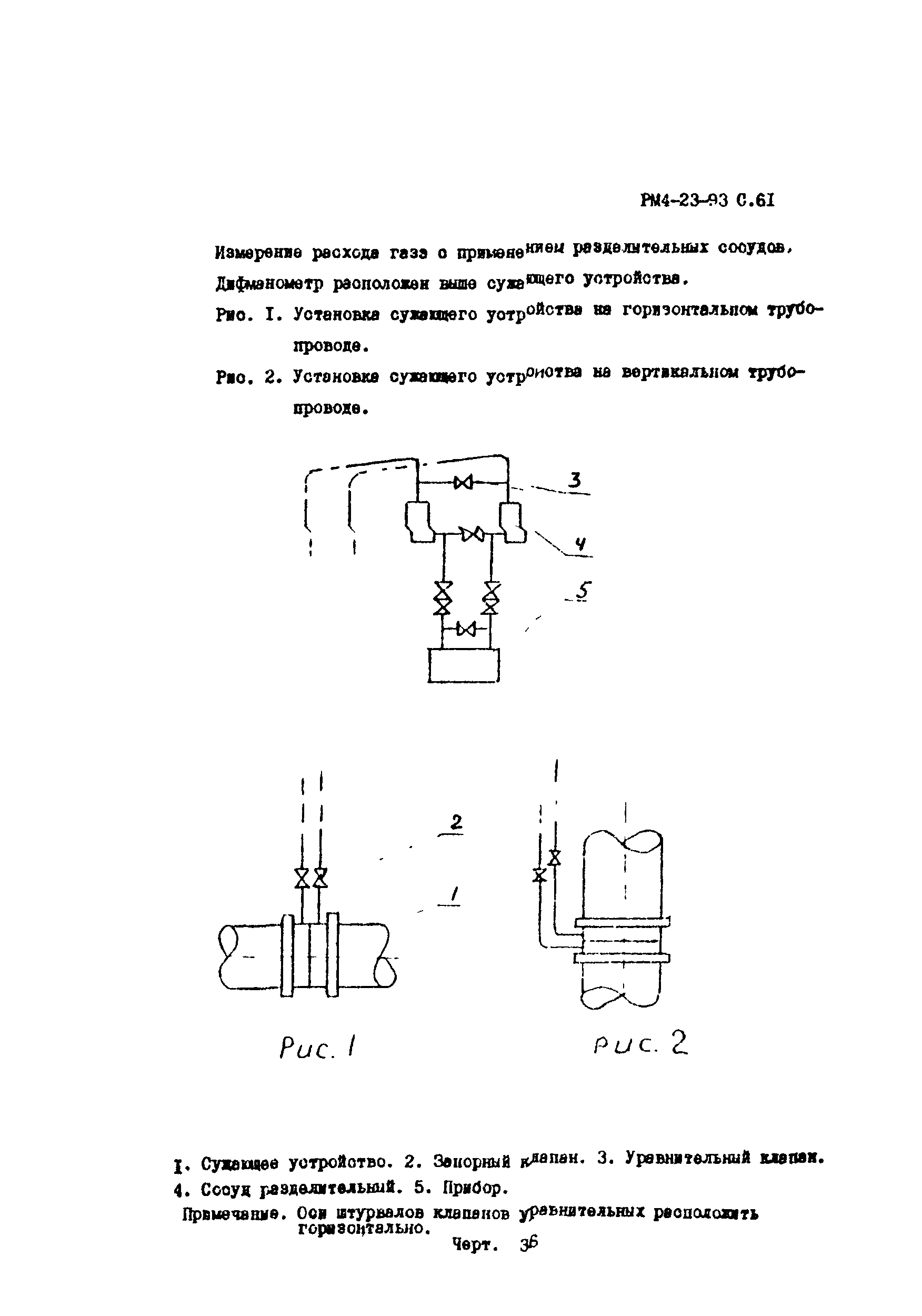

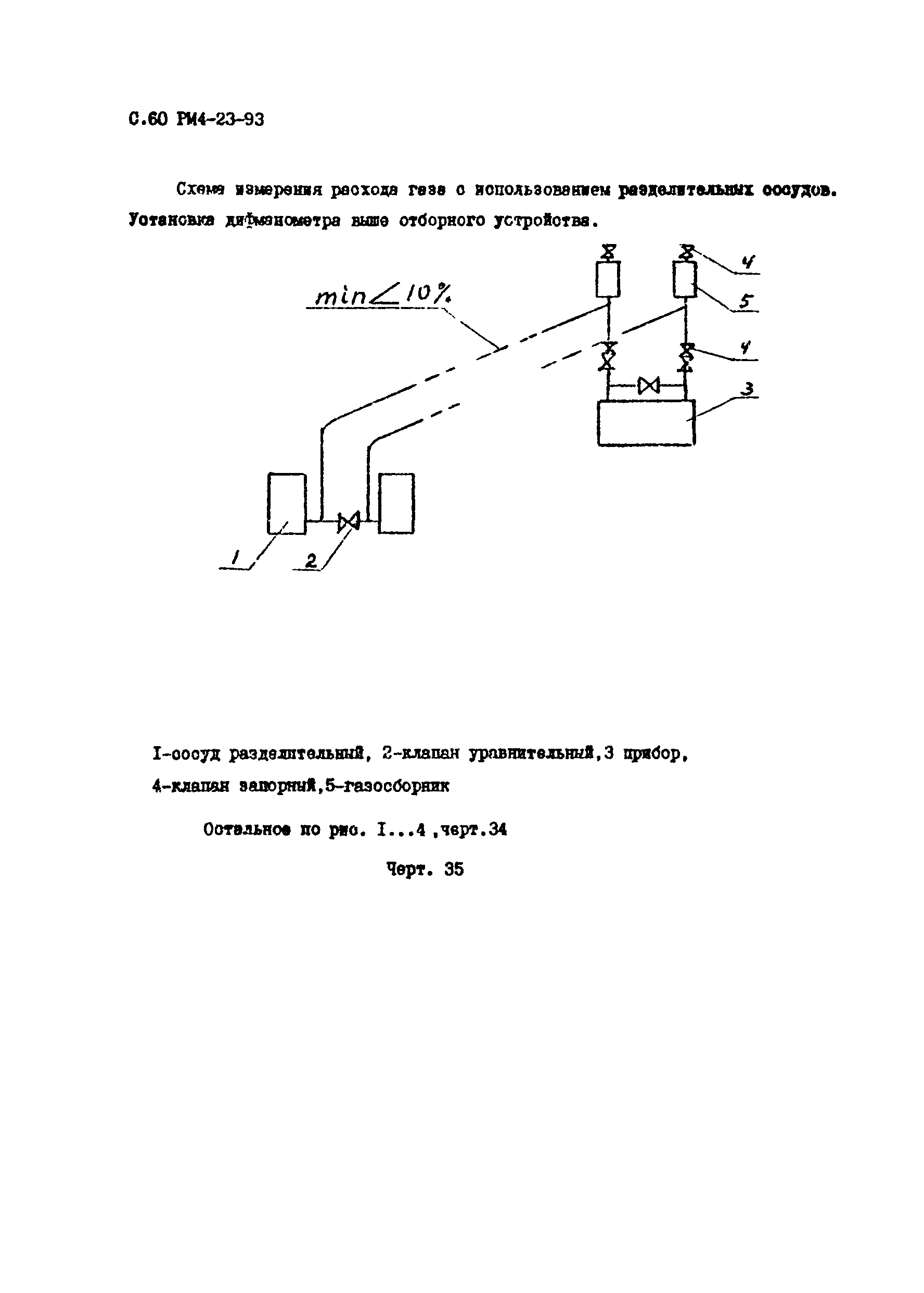

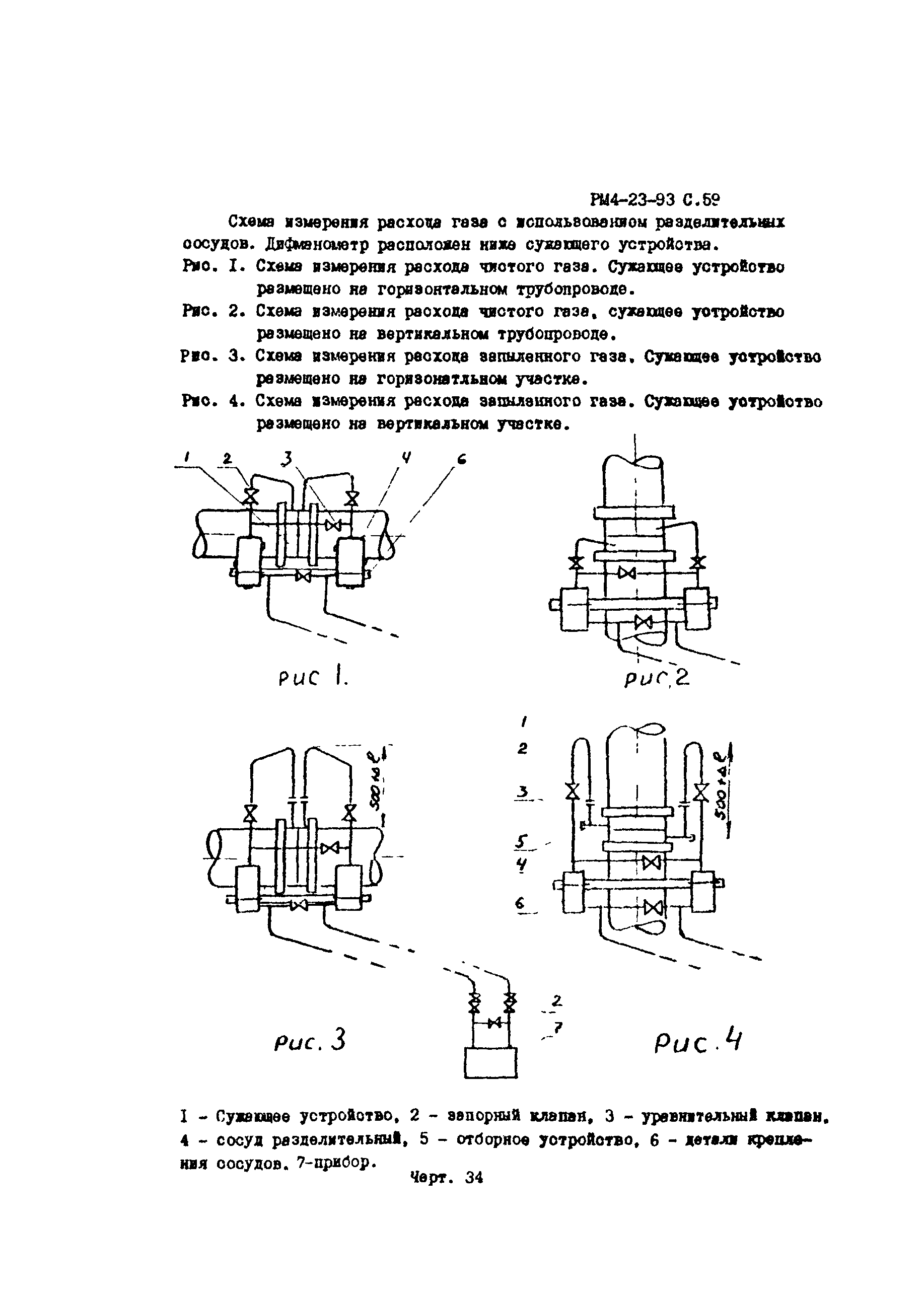

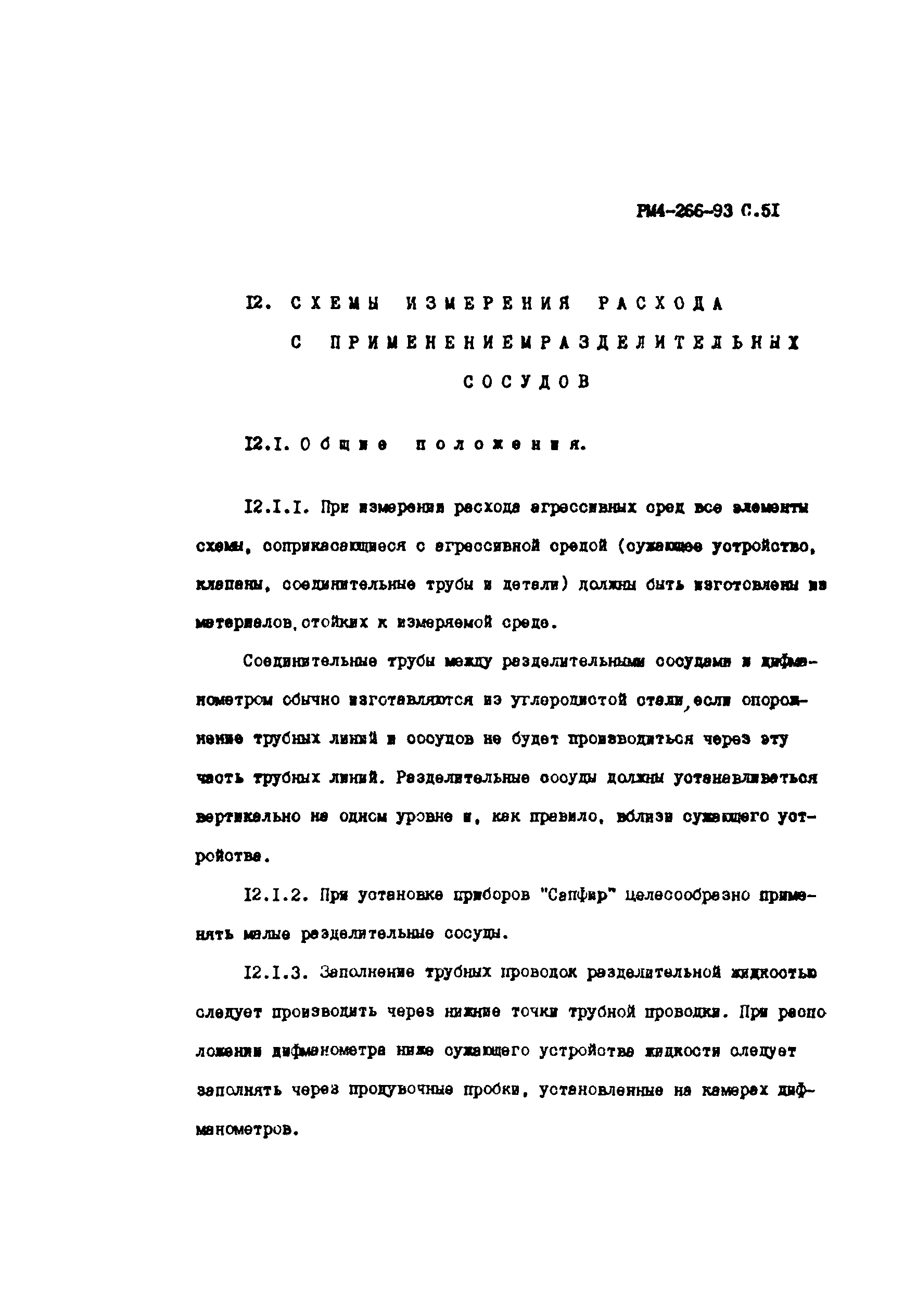

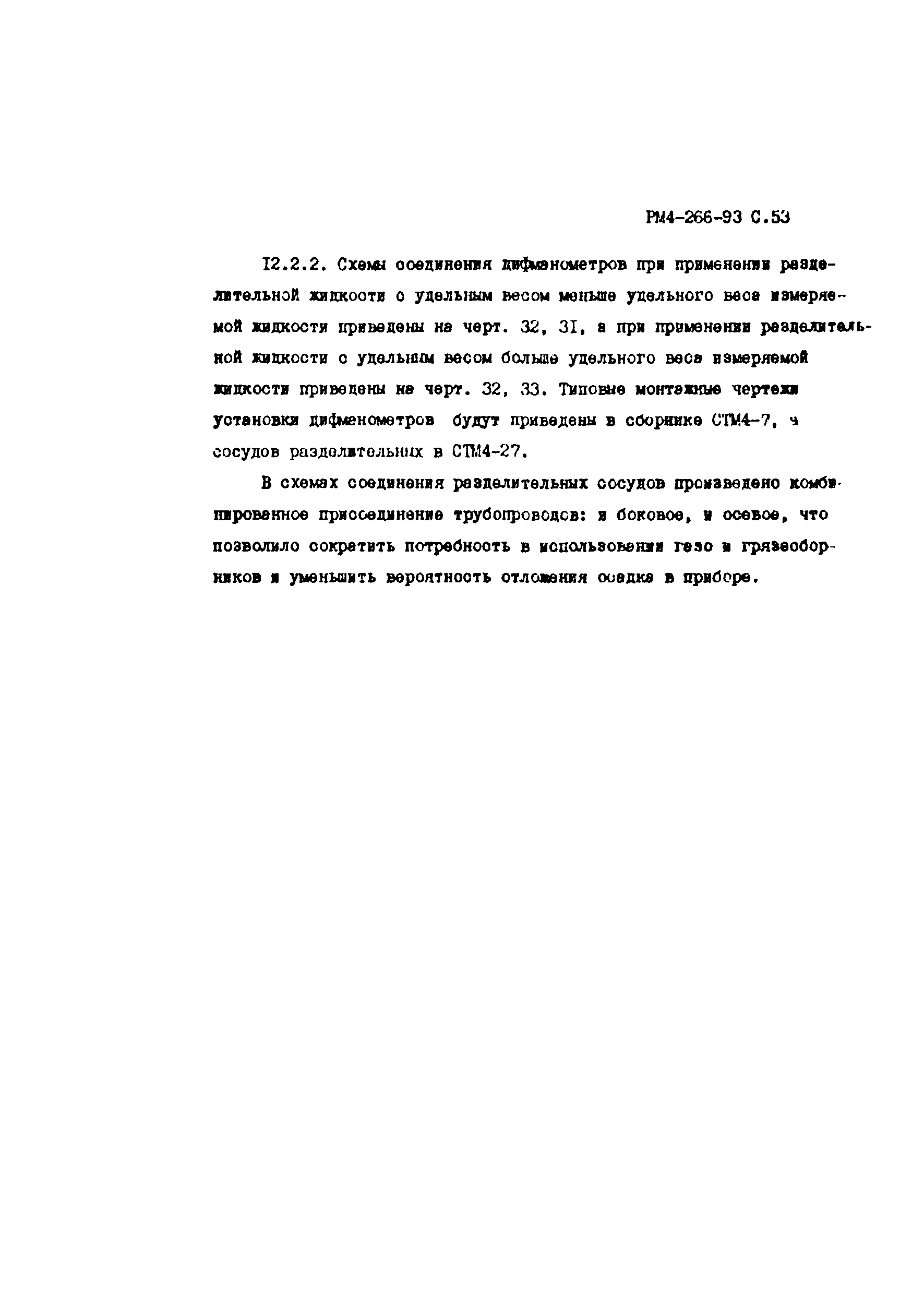

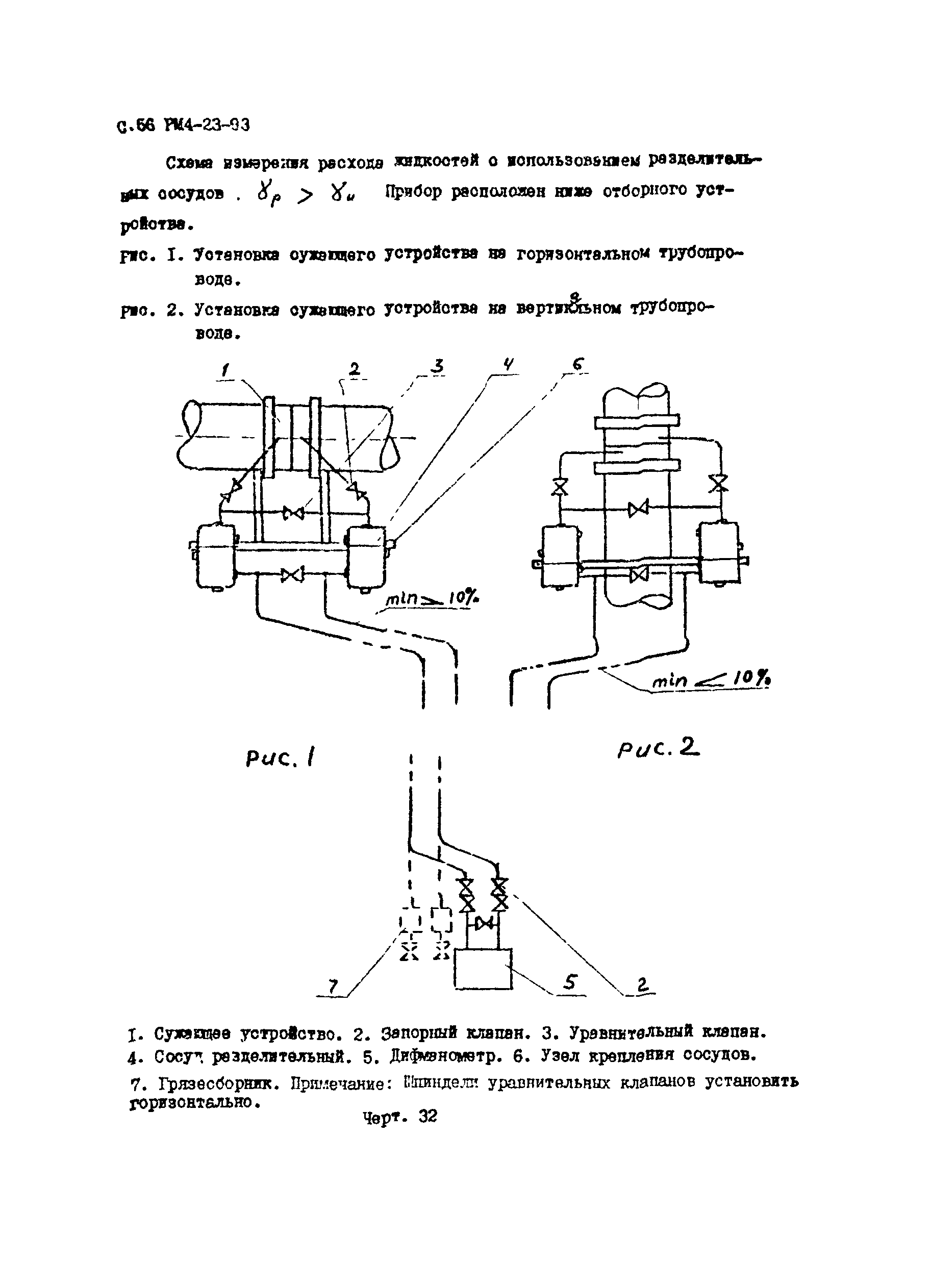

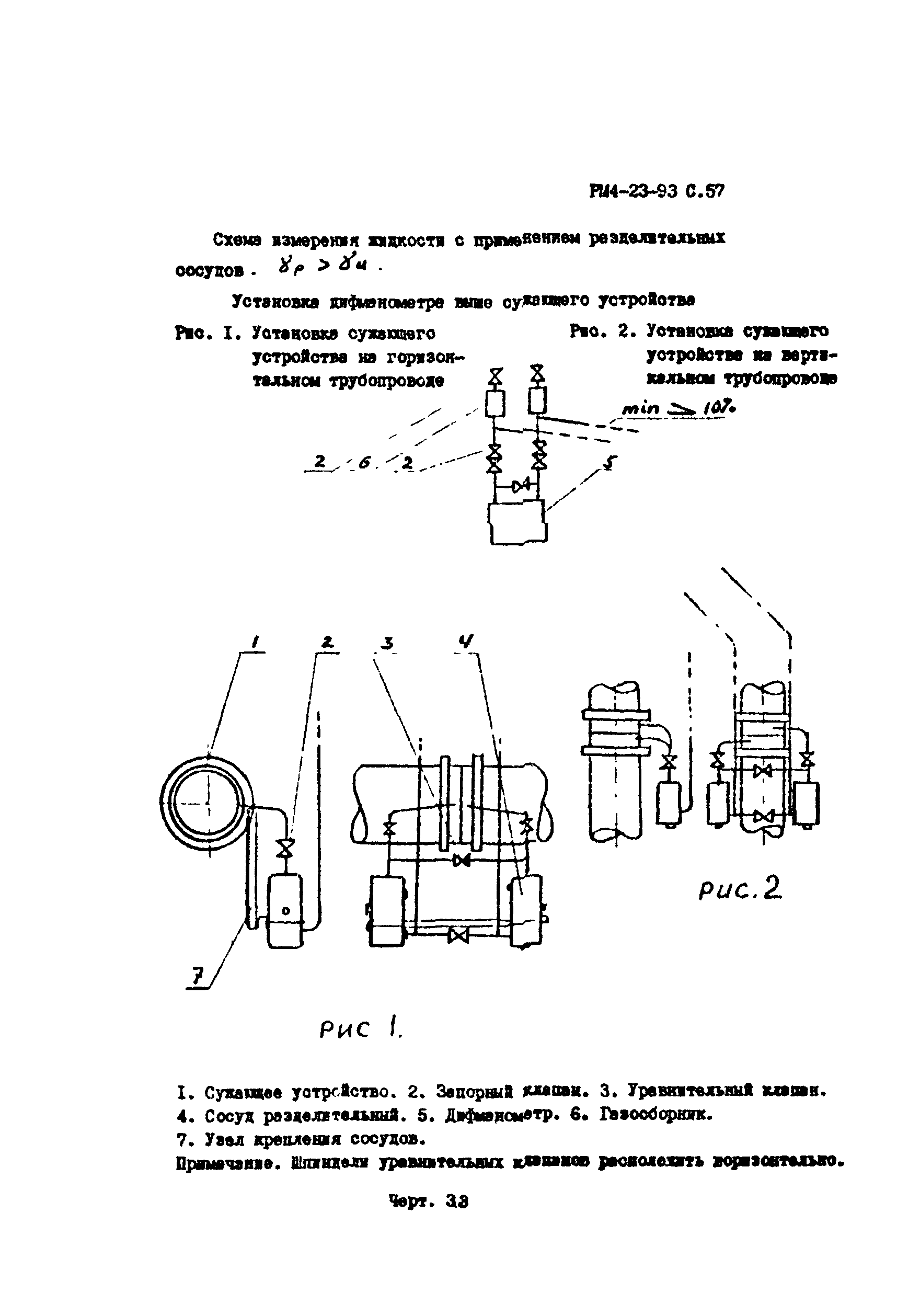

12 Схемы измерения расхода с применением разделительных сосудов

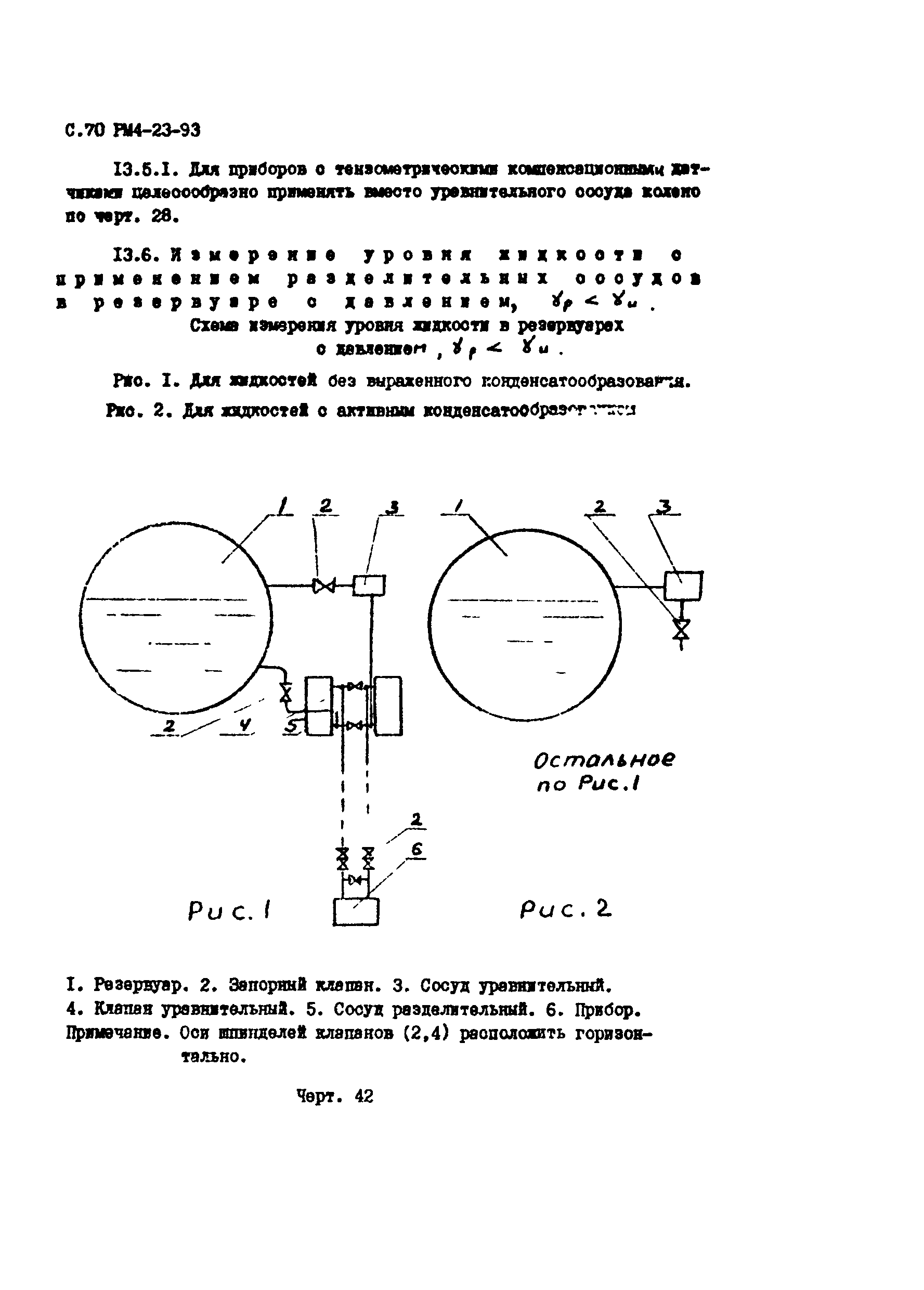

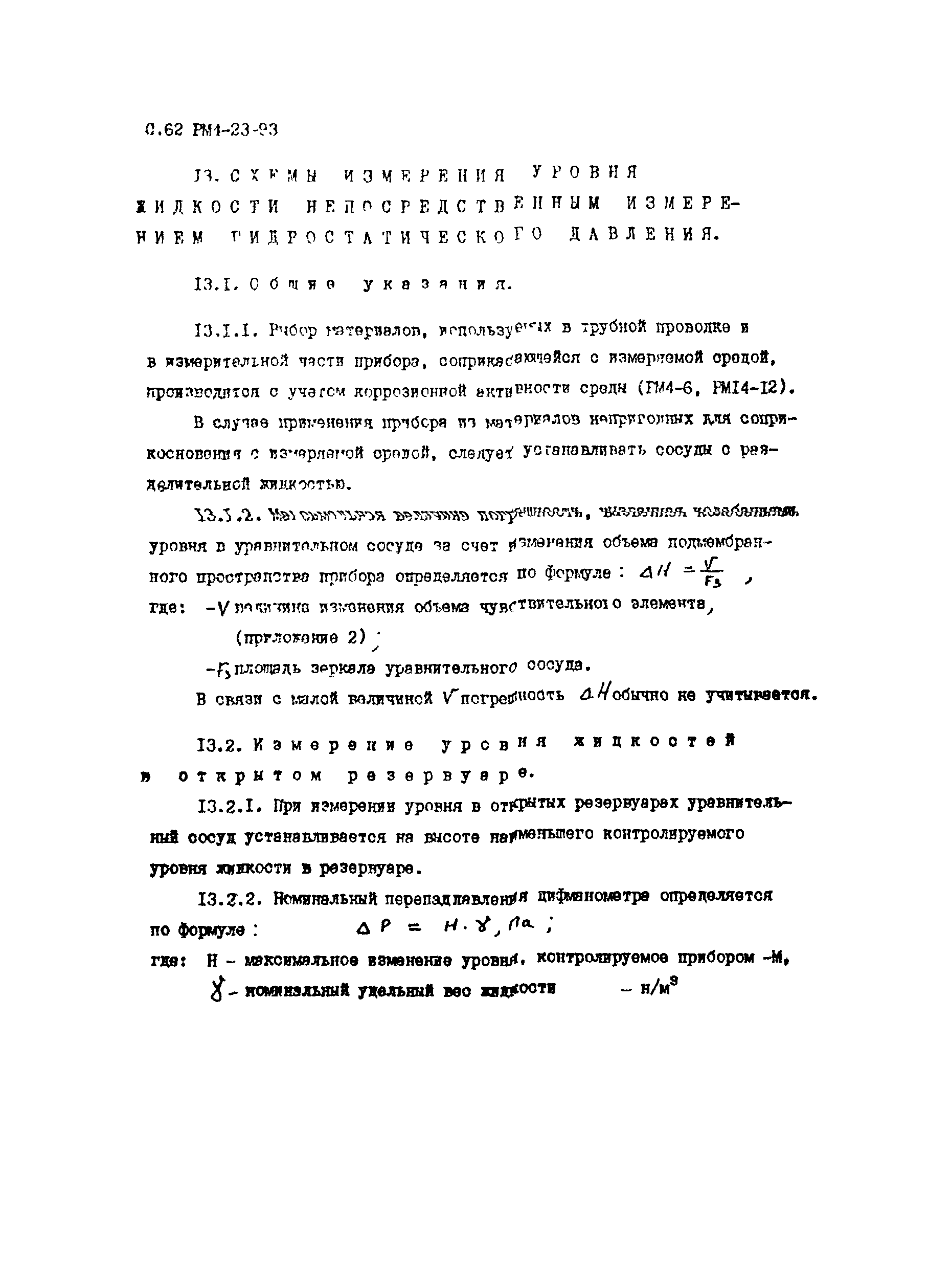

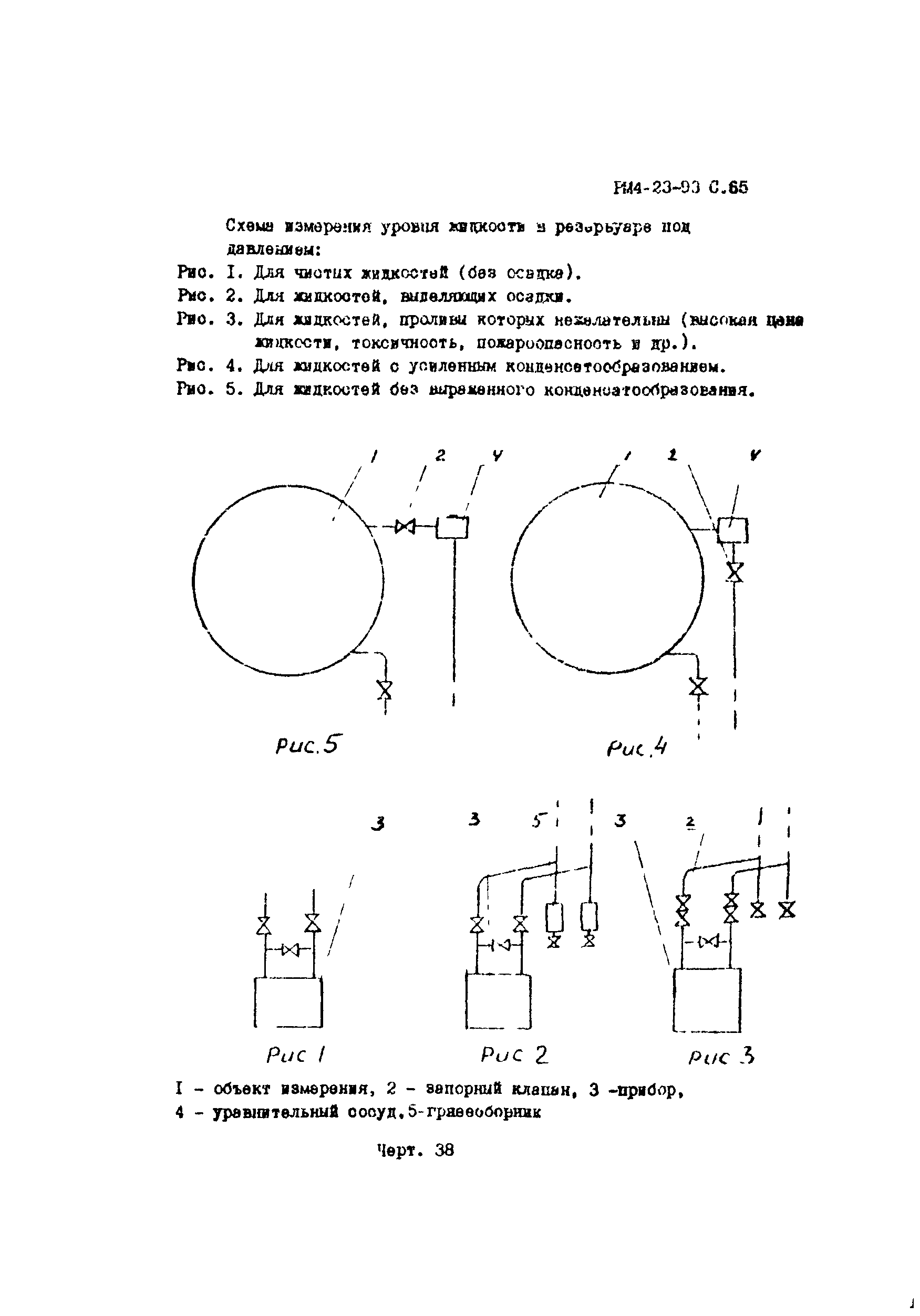

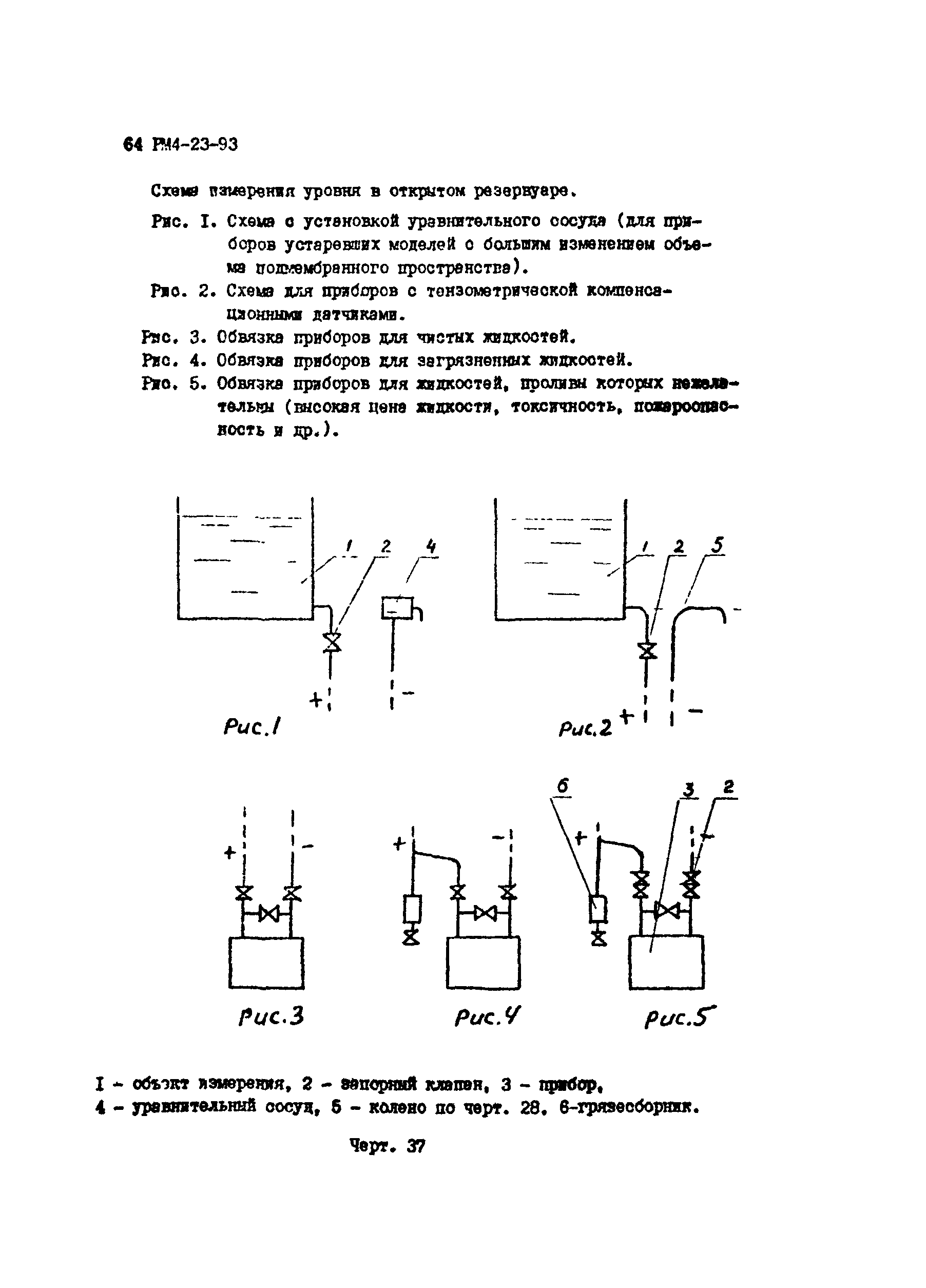

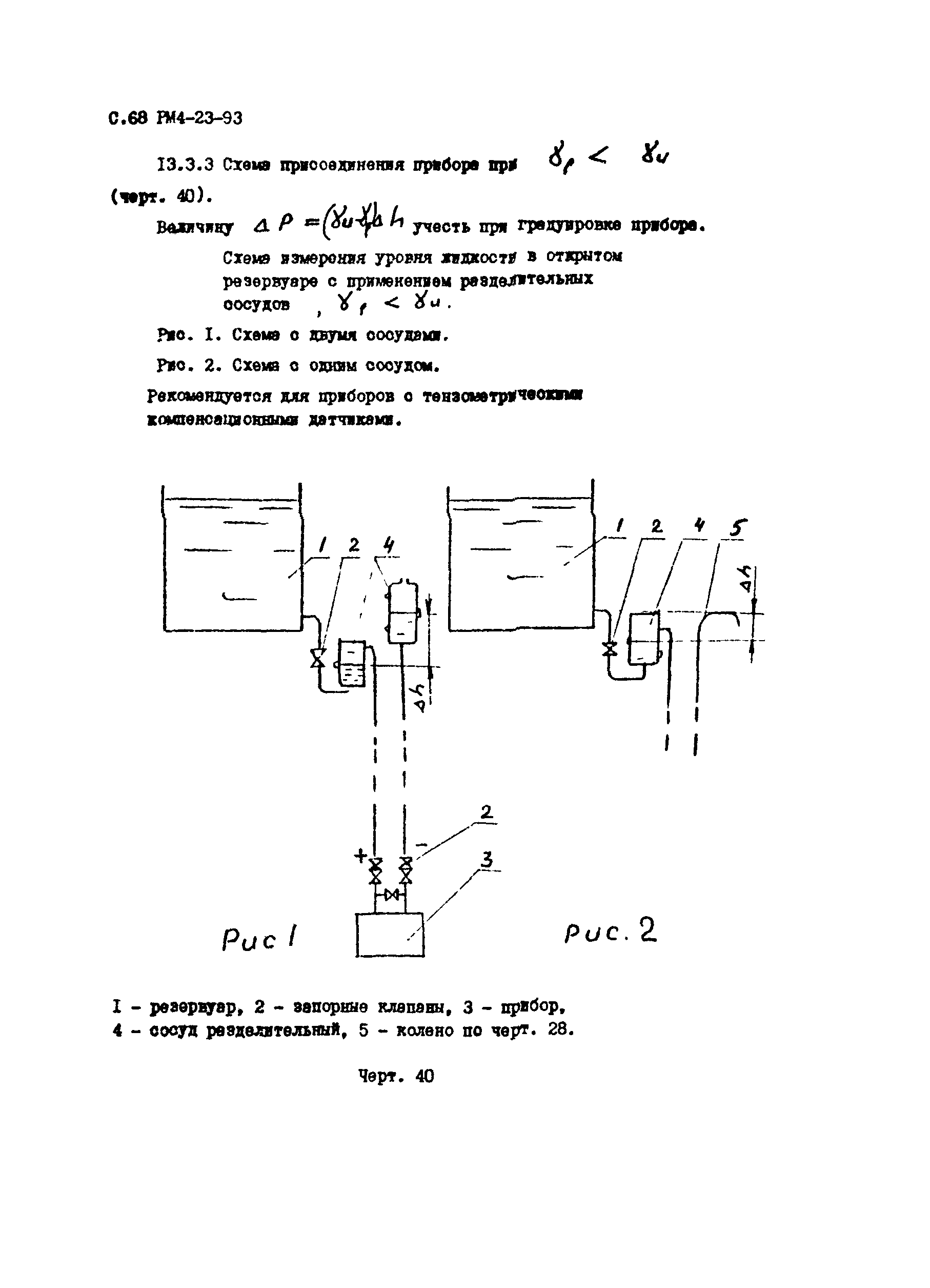

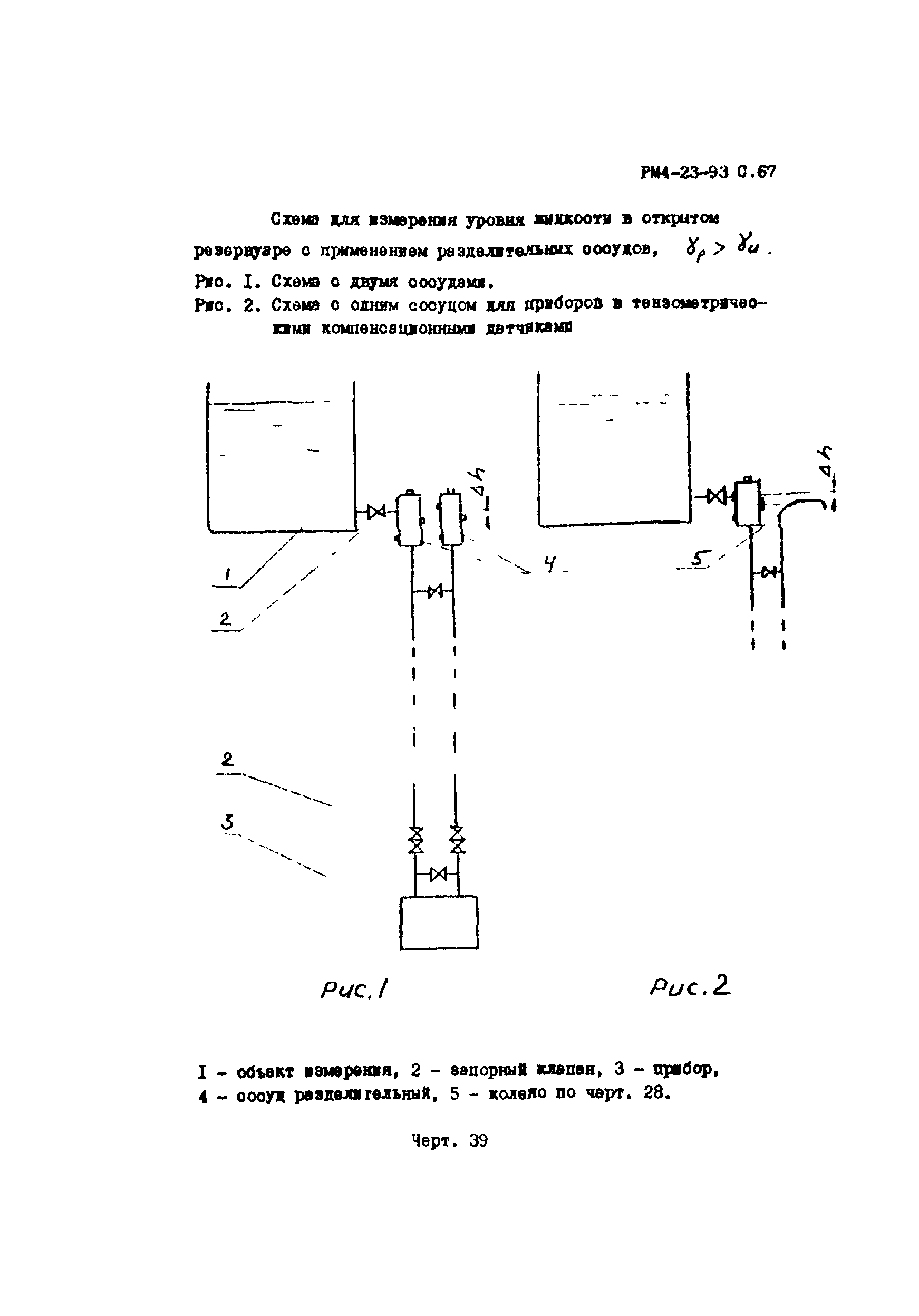

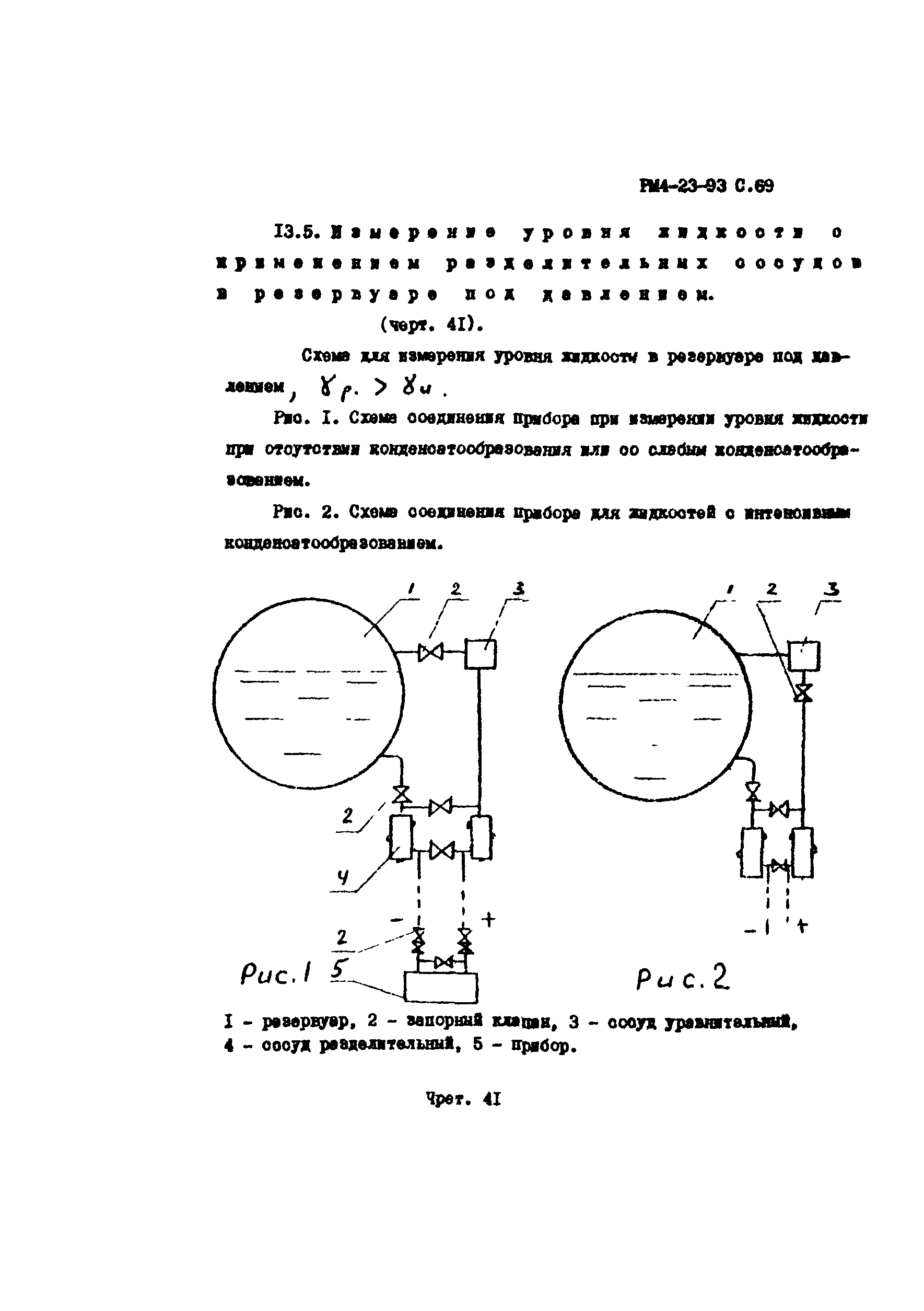

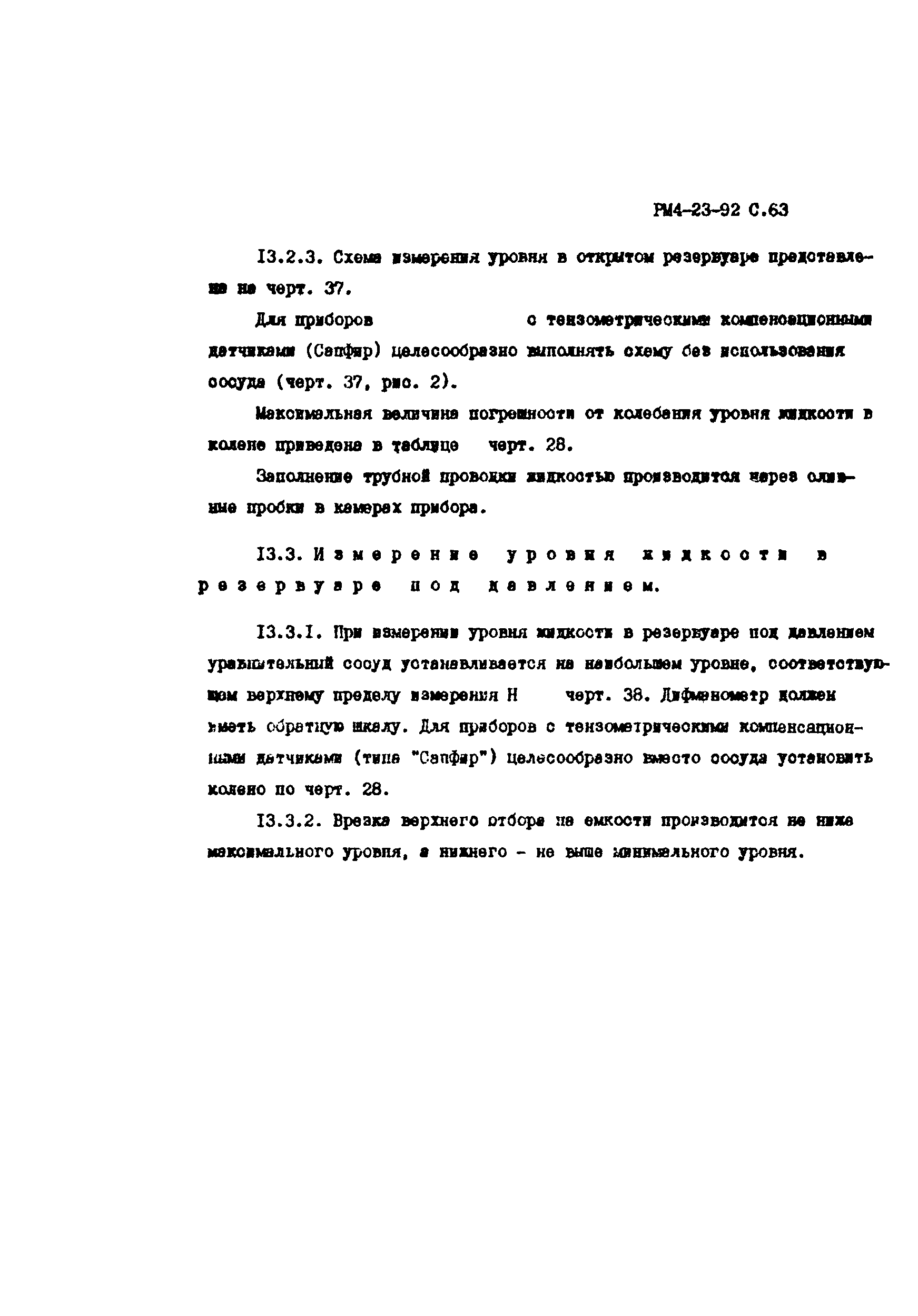

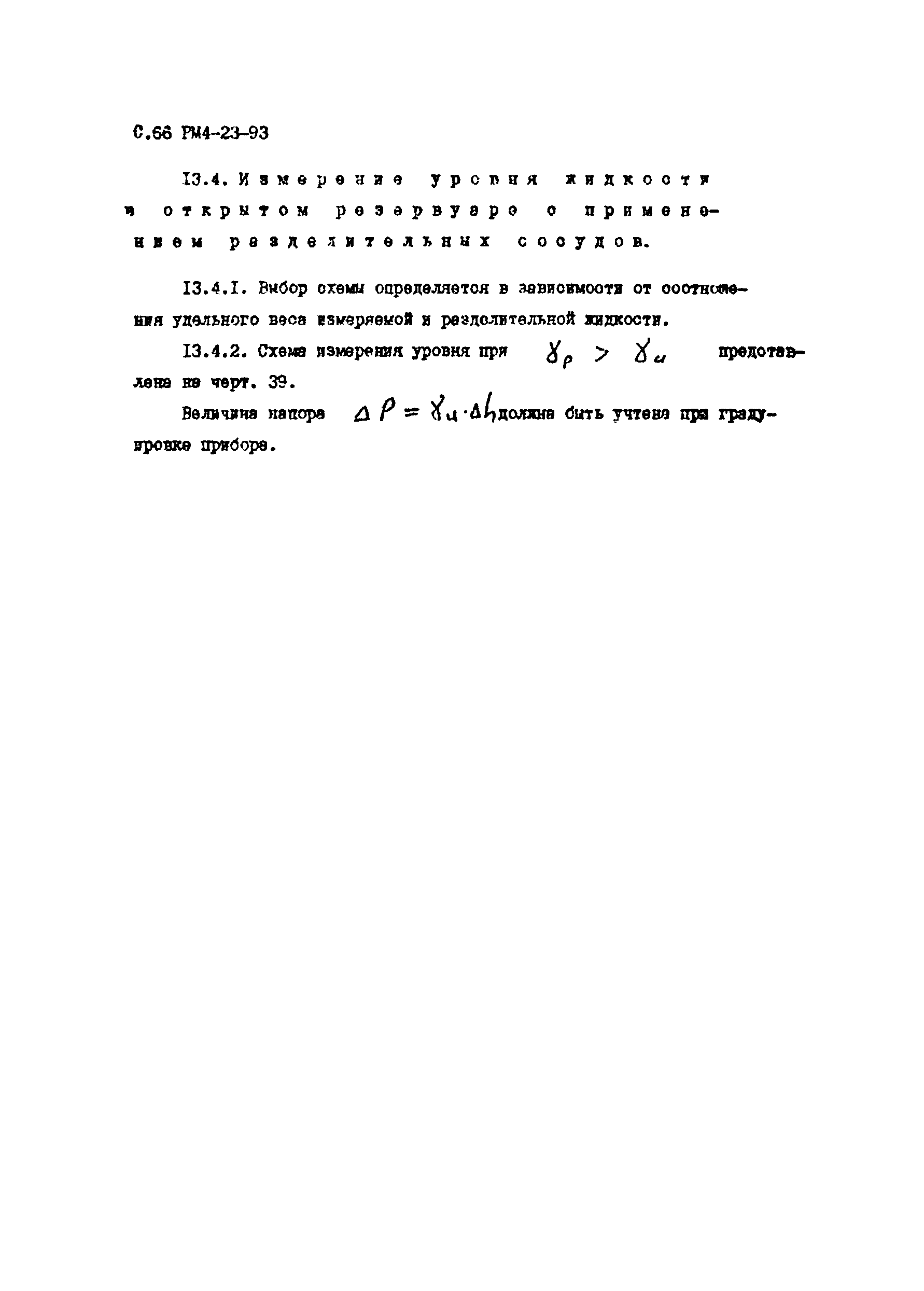

13 Схемы измерения уровня жидкости непосредственным измерением гидростатического давления

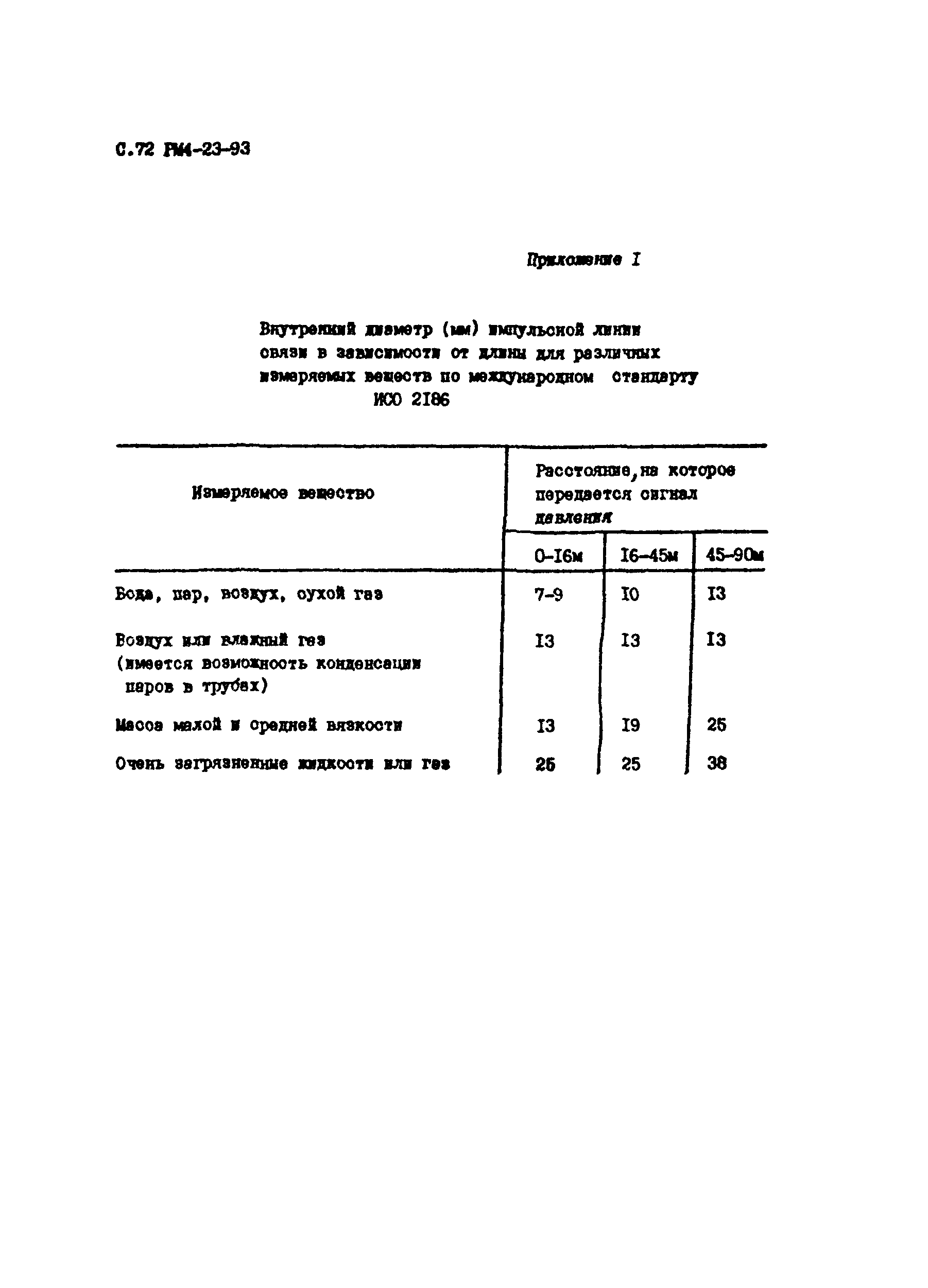

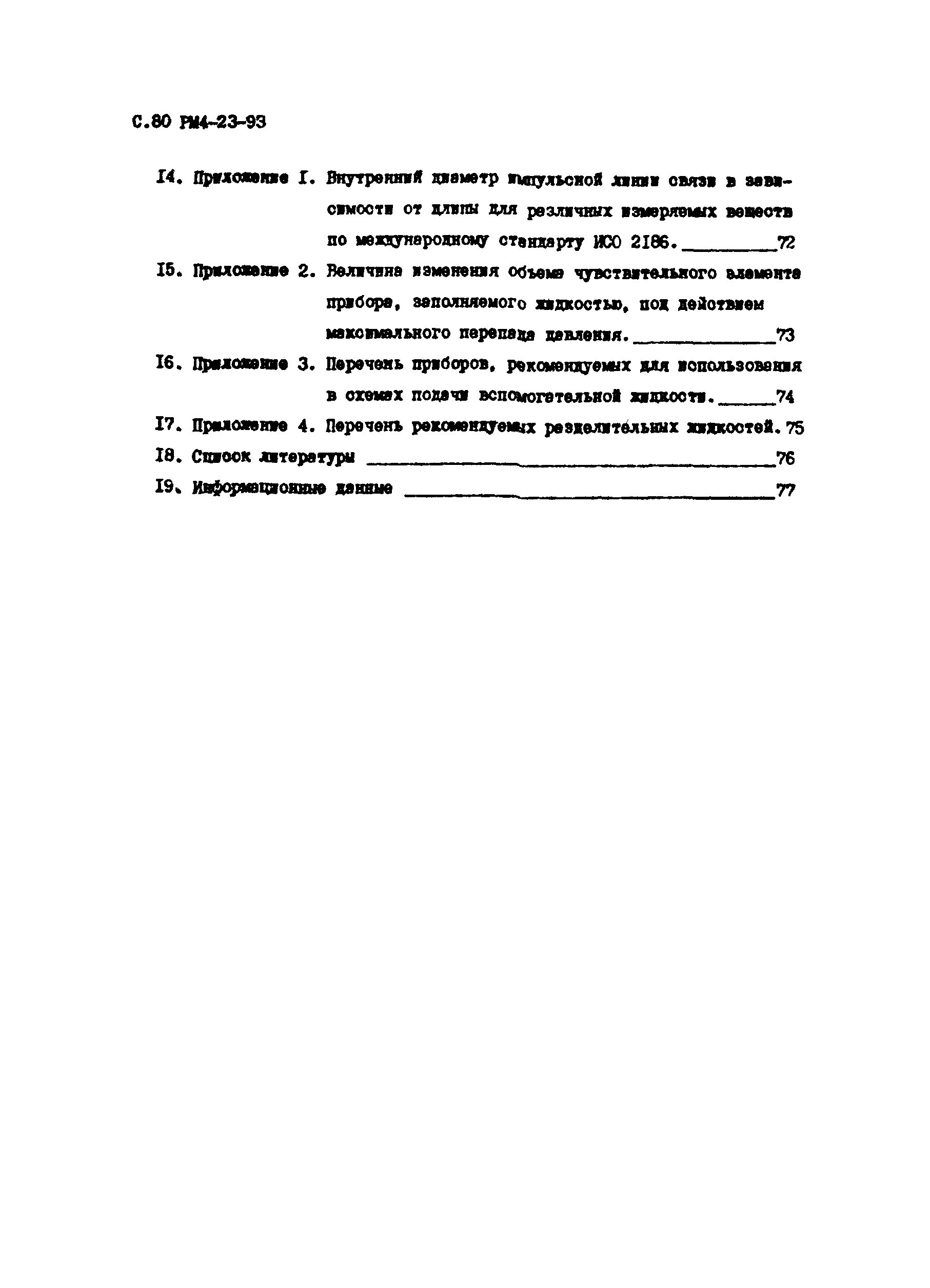

Приложение 1 Внутренний диаметр импульсной линии связи в зависимости от длины для различных измеряемых веществ по международному стандарту ИСО 2186

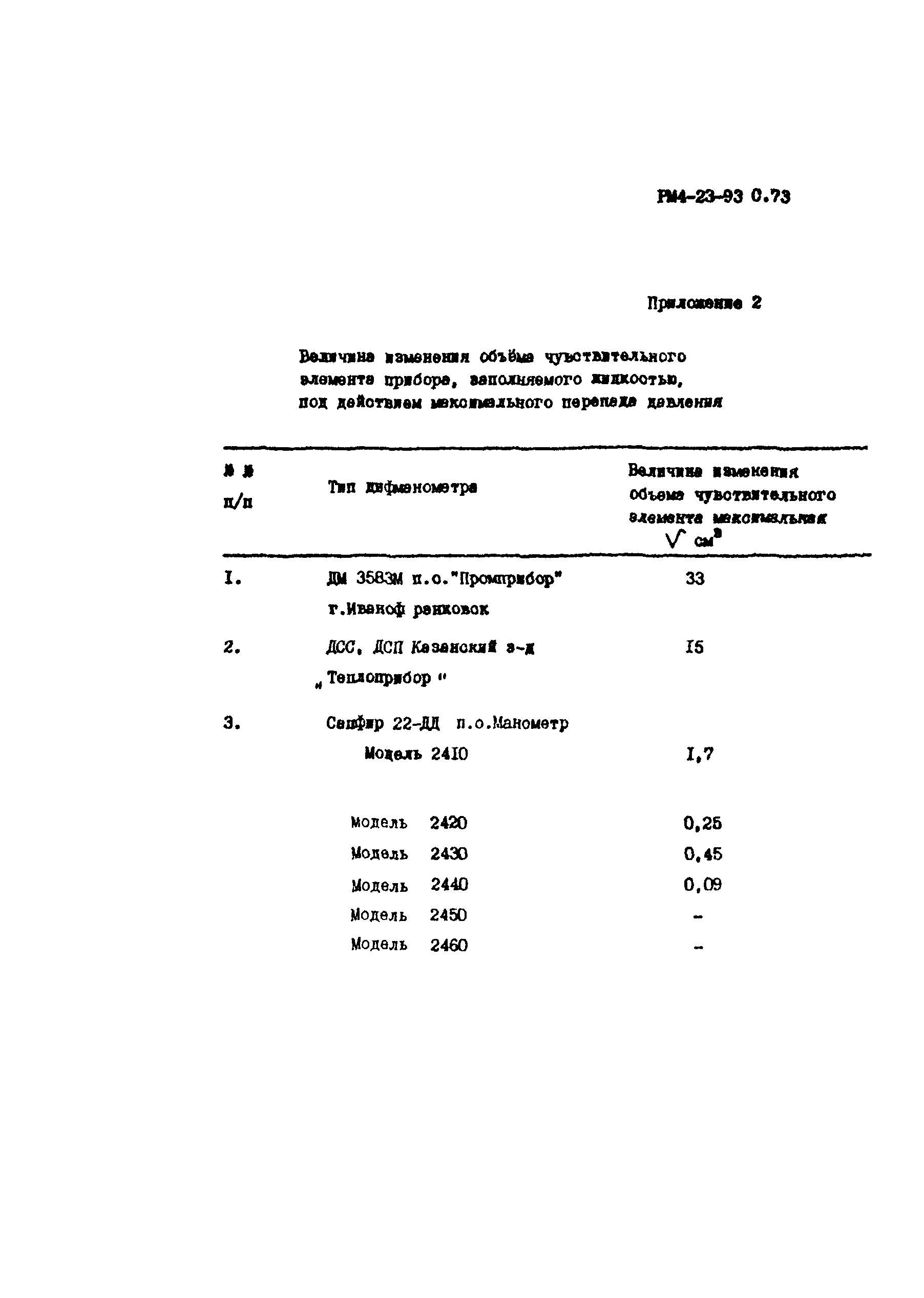

Приложение 2 Величина изменения объема чувствительного элемента прибора, заполняемого жидкостью, под действием максимального перепада давления

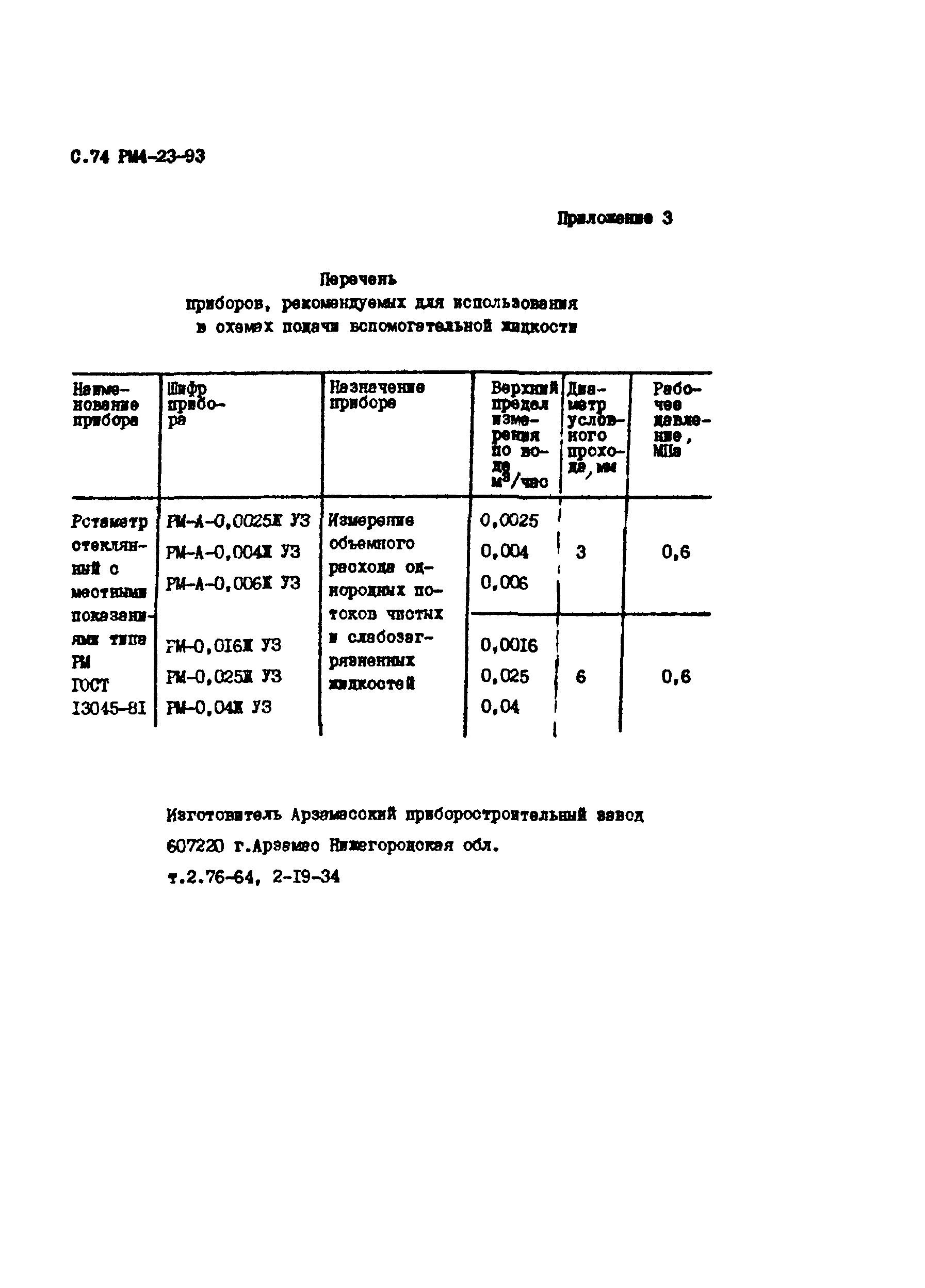

Приложение 3 Перечень приборов, рекомендуемых для использования в схемах подачи вспомогательной жидкости

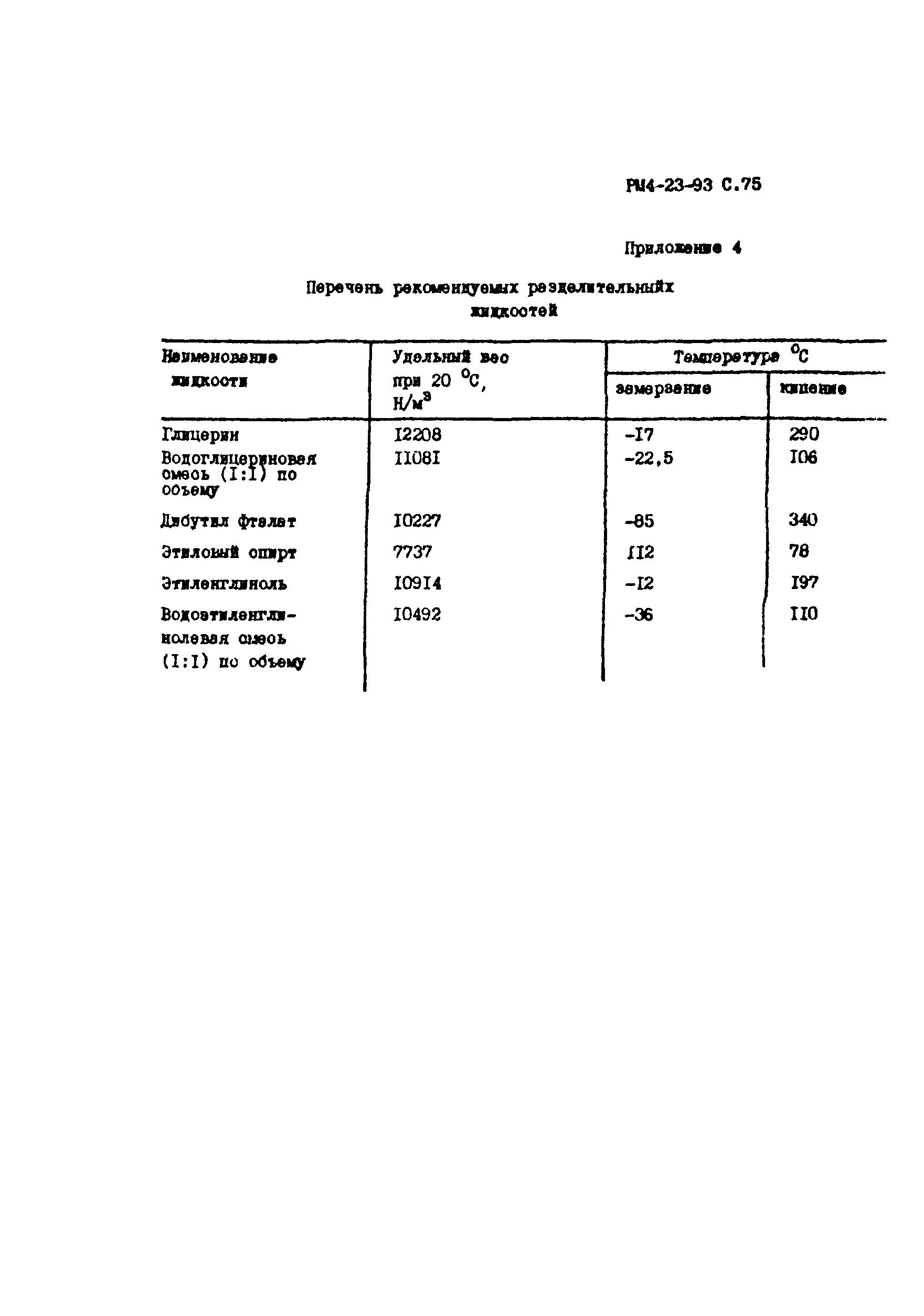

Приложение 4 Перечень рекомендуемых разделительных жидкостей

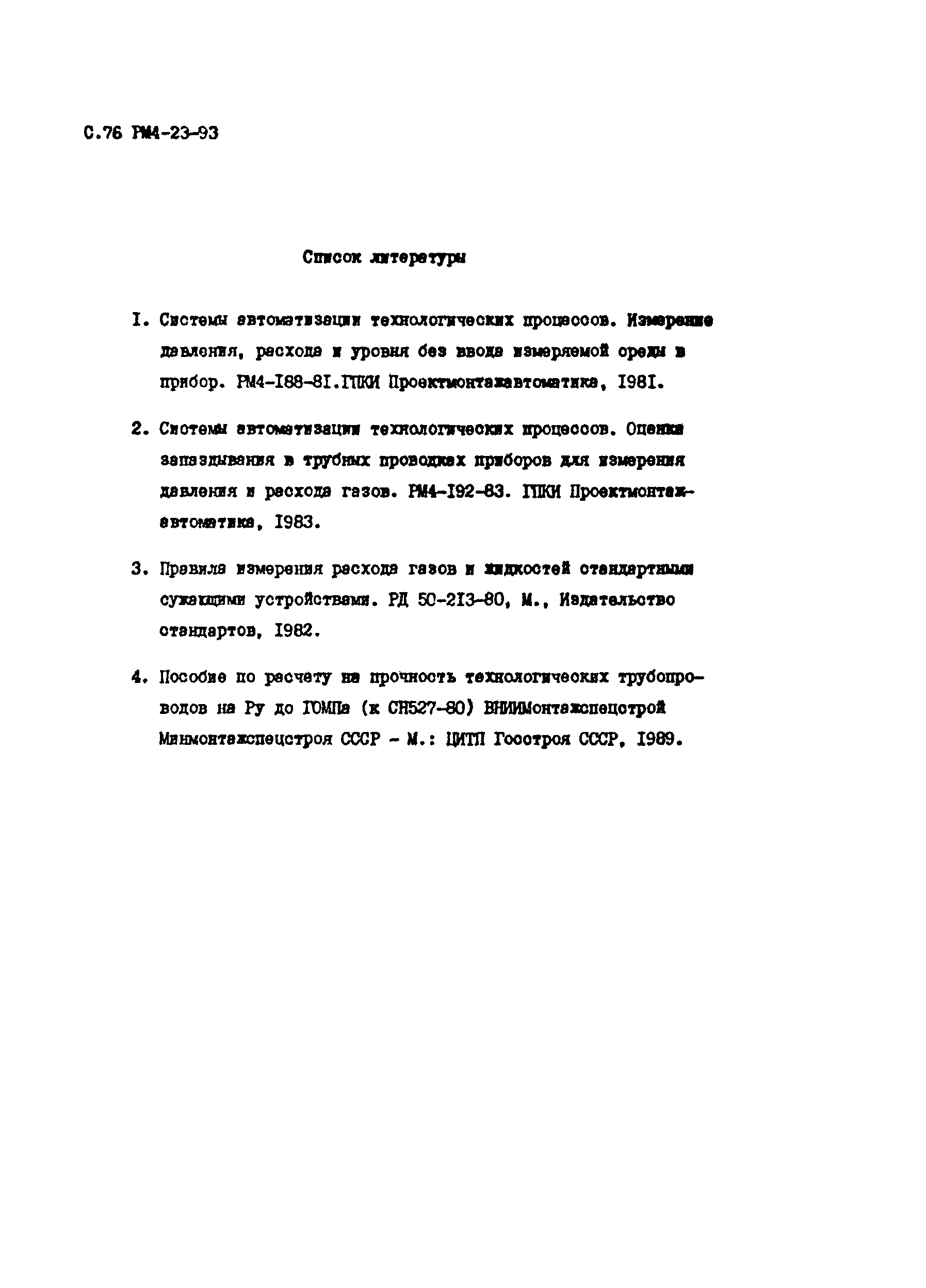

Список литературы

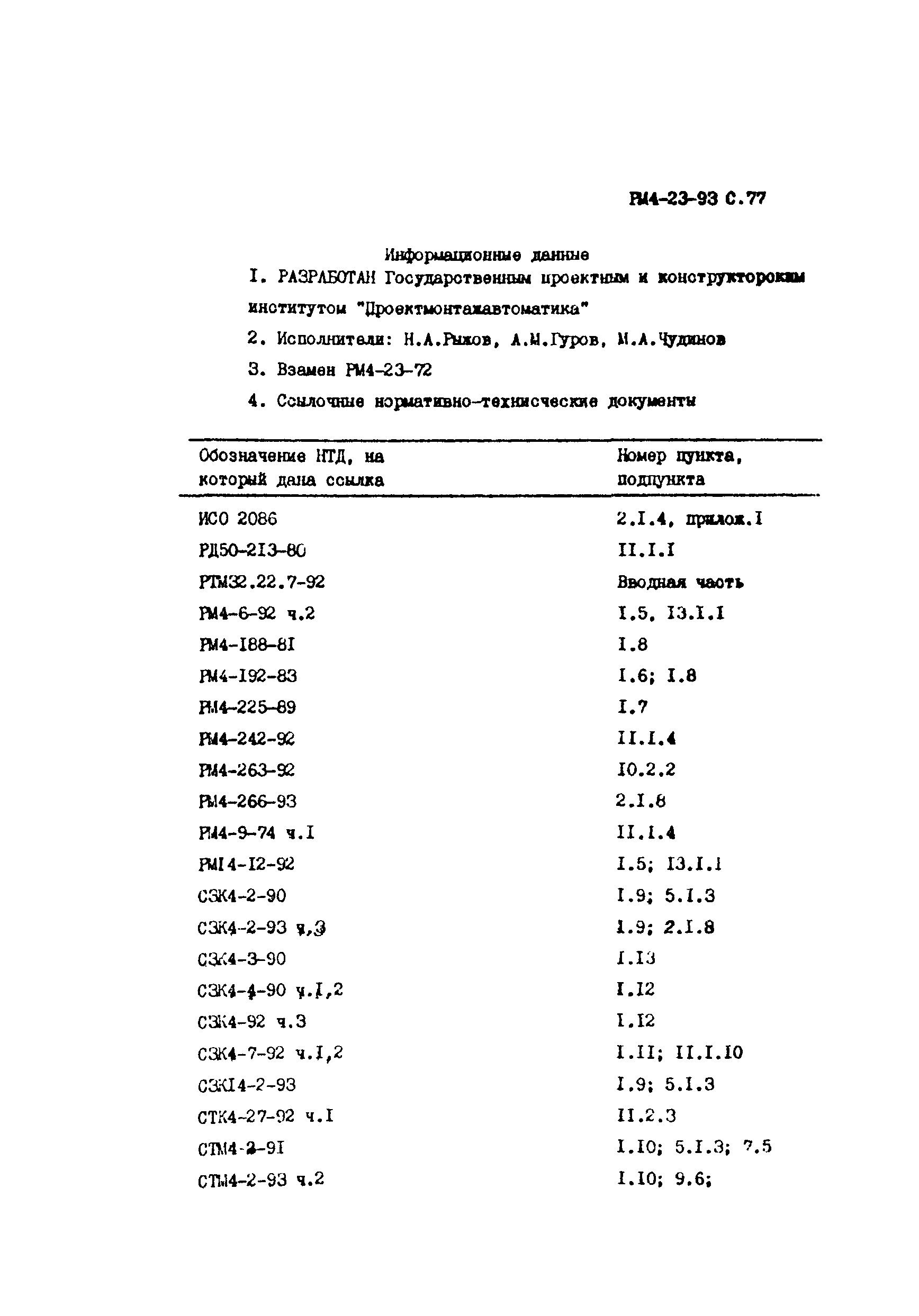

Информационные данные
Разработан: Проектмонтажавтоматика
Утверждён: ГПКИ Проектмонтажавтоматика (Projectmontazhavtomatika GPKI )
Издан: ГПКИ Проектмонтажавтоматика (1993 г. )
Расположен в:Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Установки в зданиях Установки в зданиях прочие МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Промышленные автоматизированные системы в целом Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Производство монтажных и специальных строительных работ
Заменяет собой:
  • РМ 4-23-72
Нормативные ссылки:
