СН 527-80

Инструкция по проектированию технологических стальных трубопроводов Ру до 10 МПа

Обозначение:	СН 527-80
Обозначение англ:	SN 527-80
Статус:	заменен в части
Название рус.:	Инструкция по проектированию технологических стальных трубопроводов Ру до 10 МПа
Название англ.:	Guidelines for the Design of Steel Process Piping Systems for Nominal Pressure up to 10 MPa
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Область применения:	Устанавливает требования проектирования технологических стальных трубопроводов с диаметром до 1400 мм, предназначенных для транспортирования жидких и газообразных веществ с различными физико-химическими свойствами (сырье, полуфабрикаты, реагенты, промежуточные и конечные продукты, полученные или использованные в технологическом процессе, и др.), с давлением до 10 МПа и температурой от минус 70 до плюс 450 градусов Цельсия

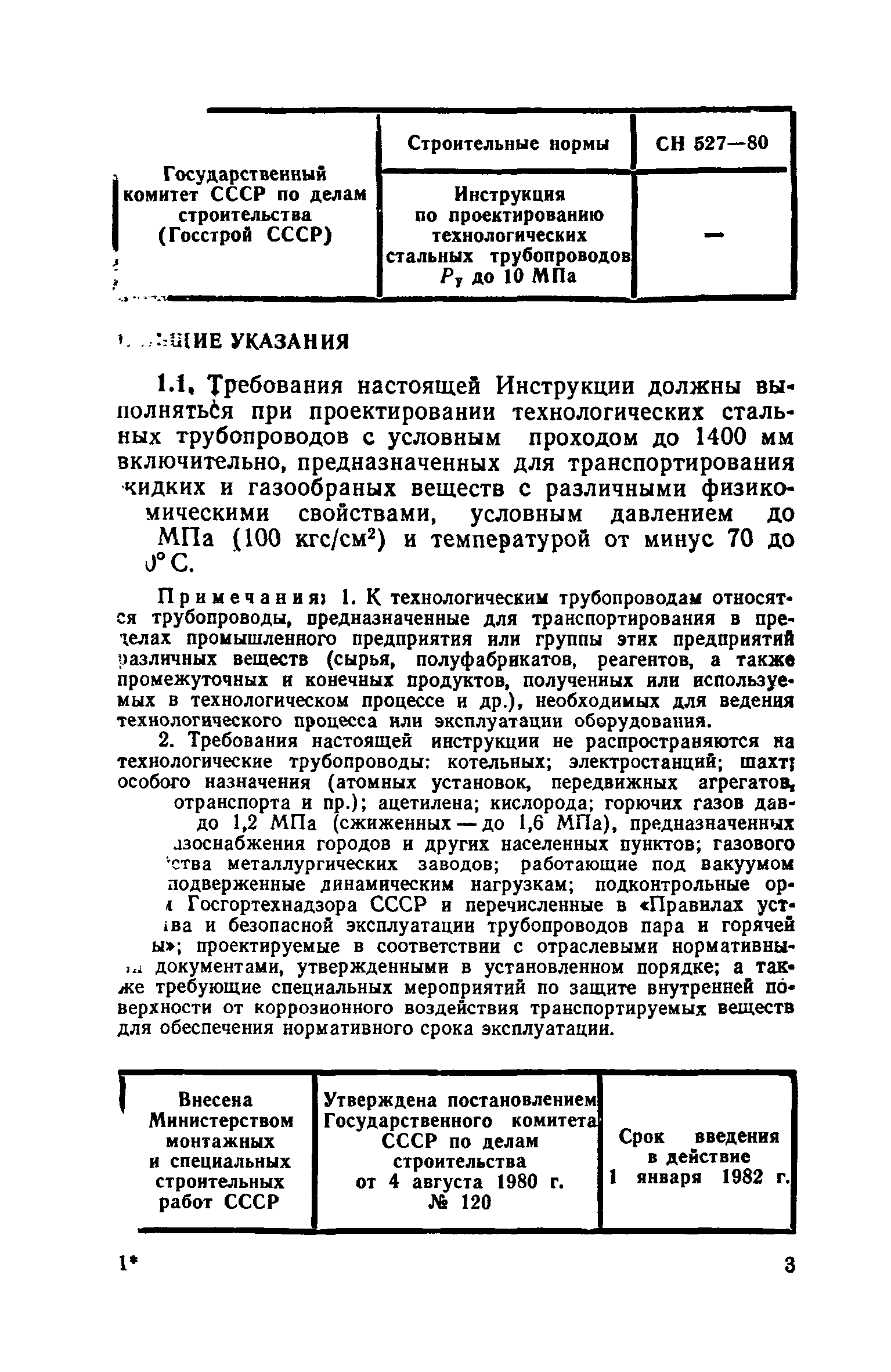

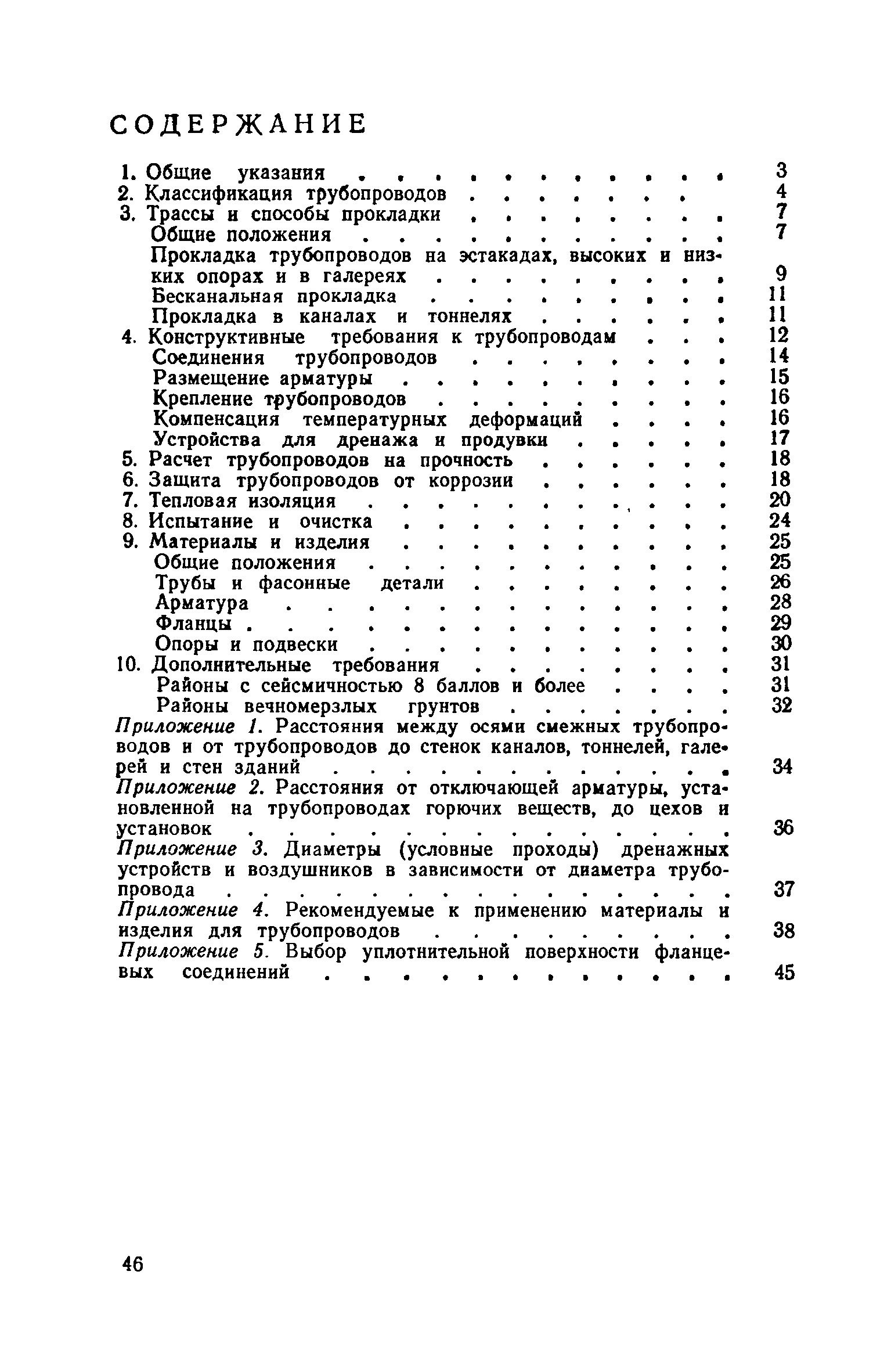

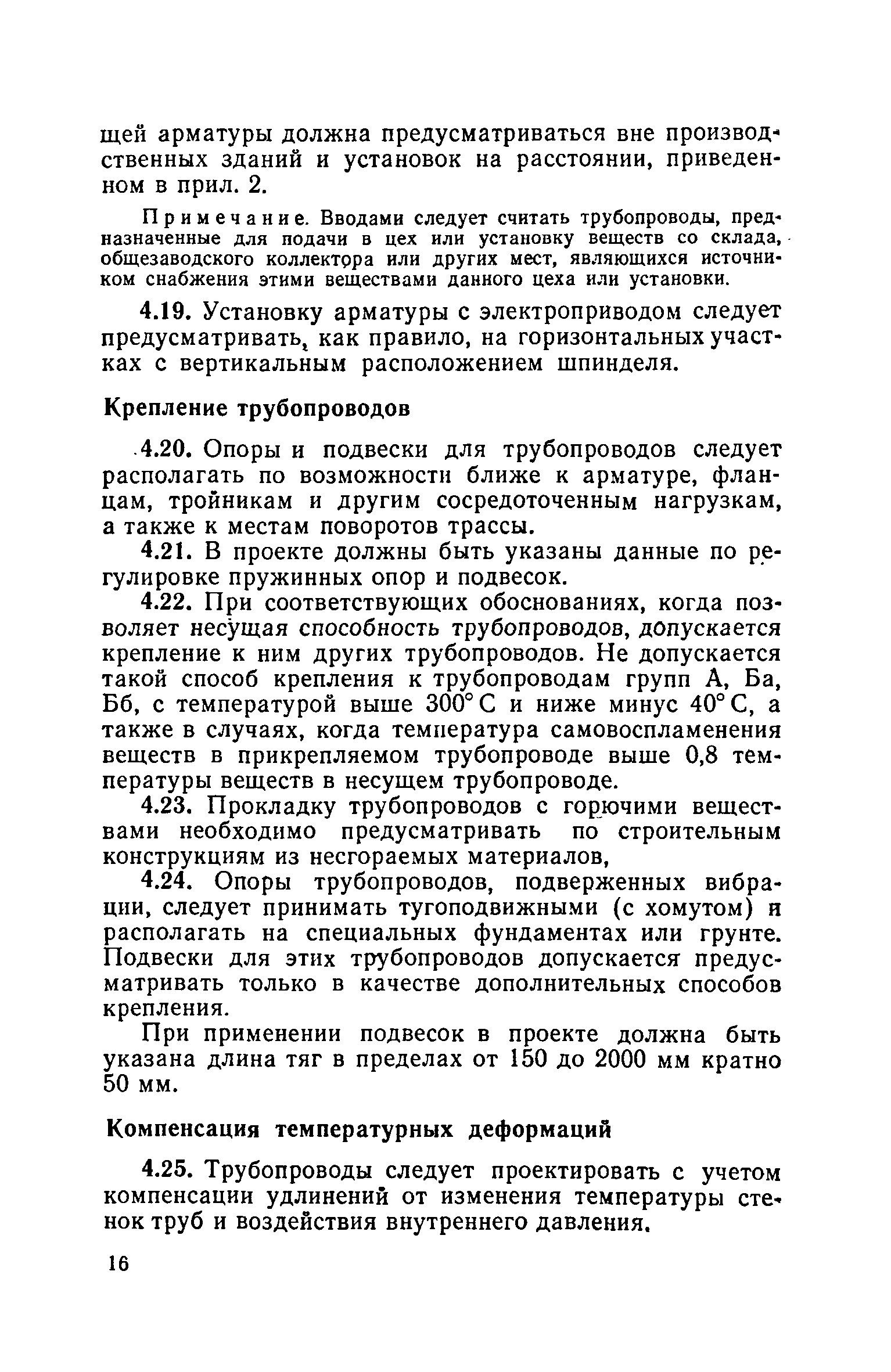

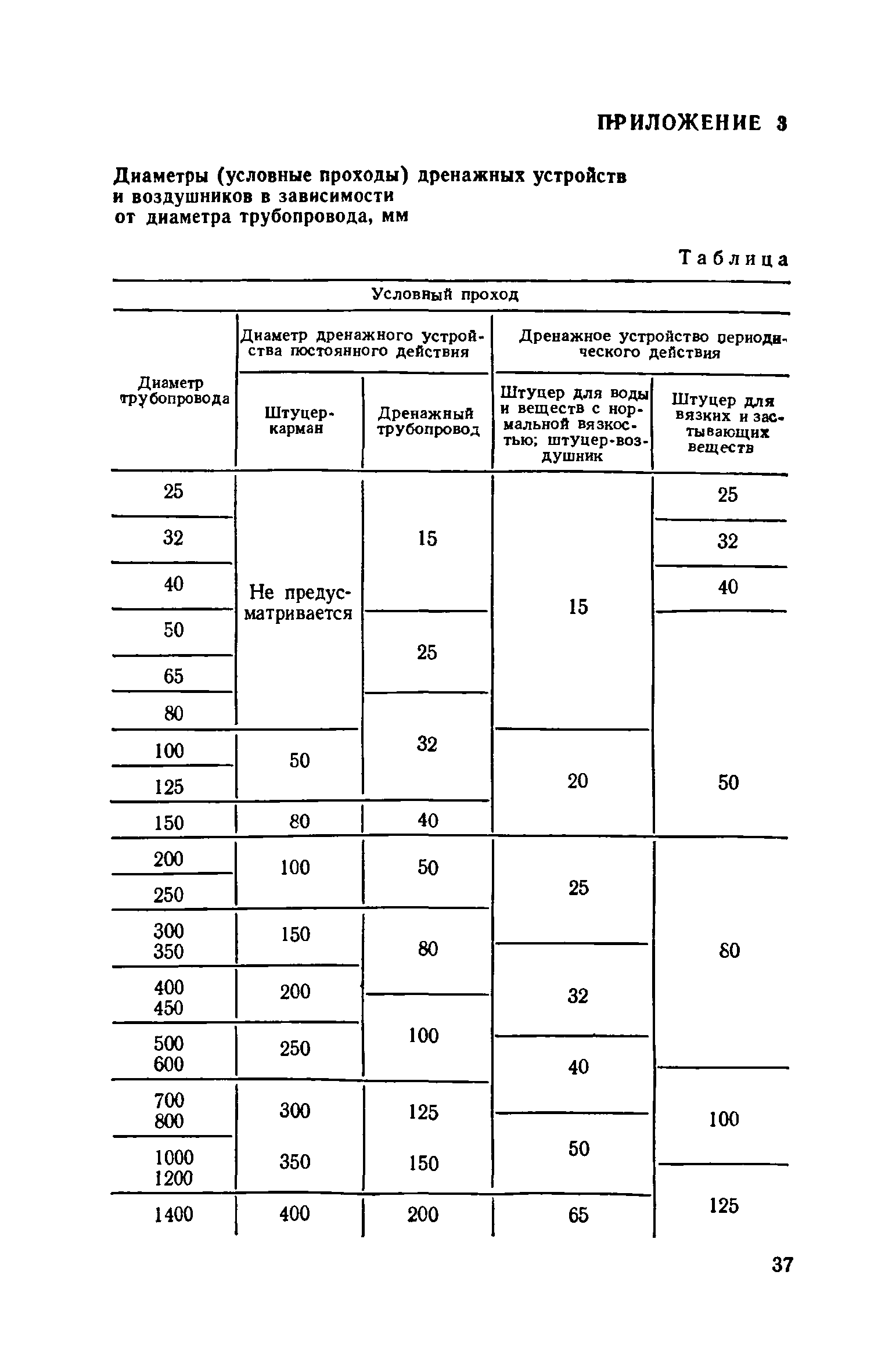

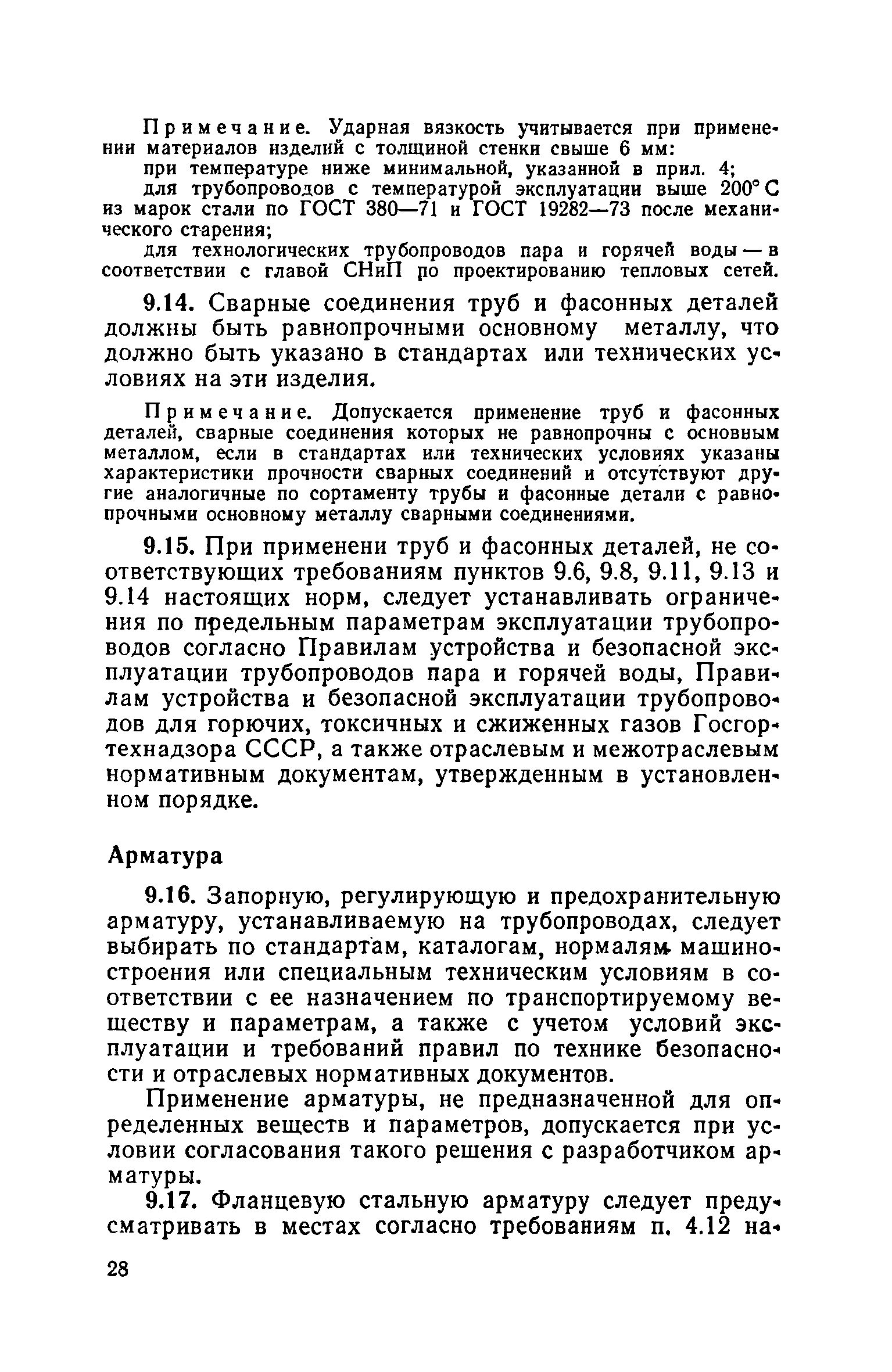

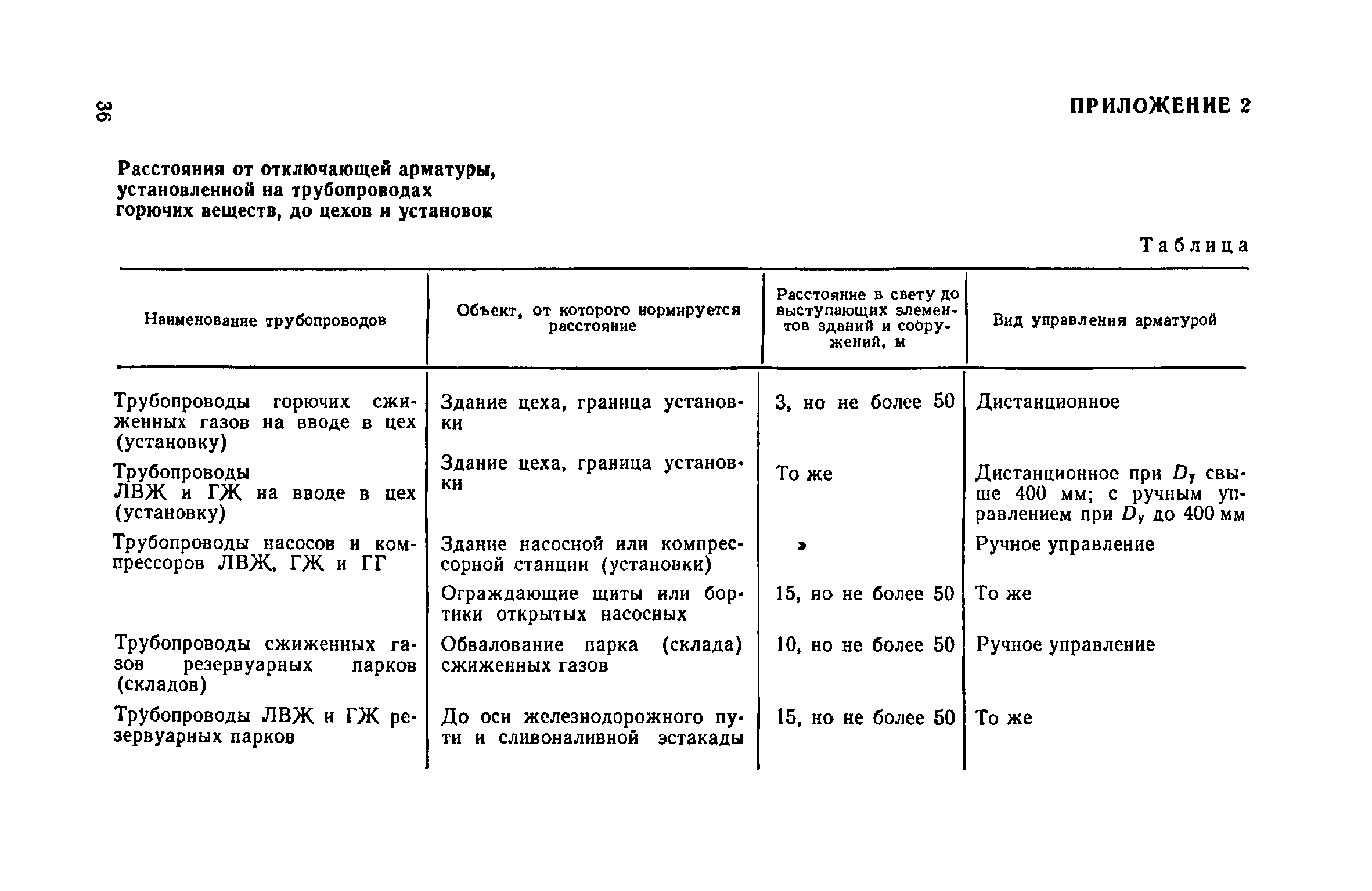

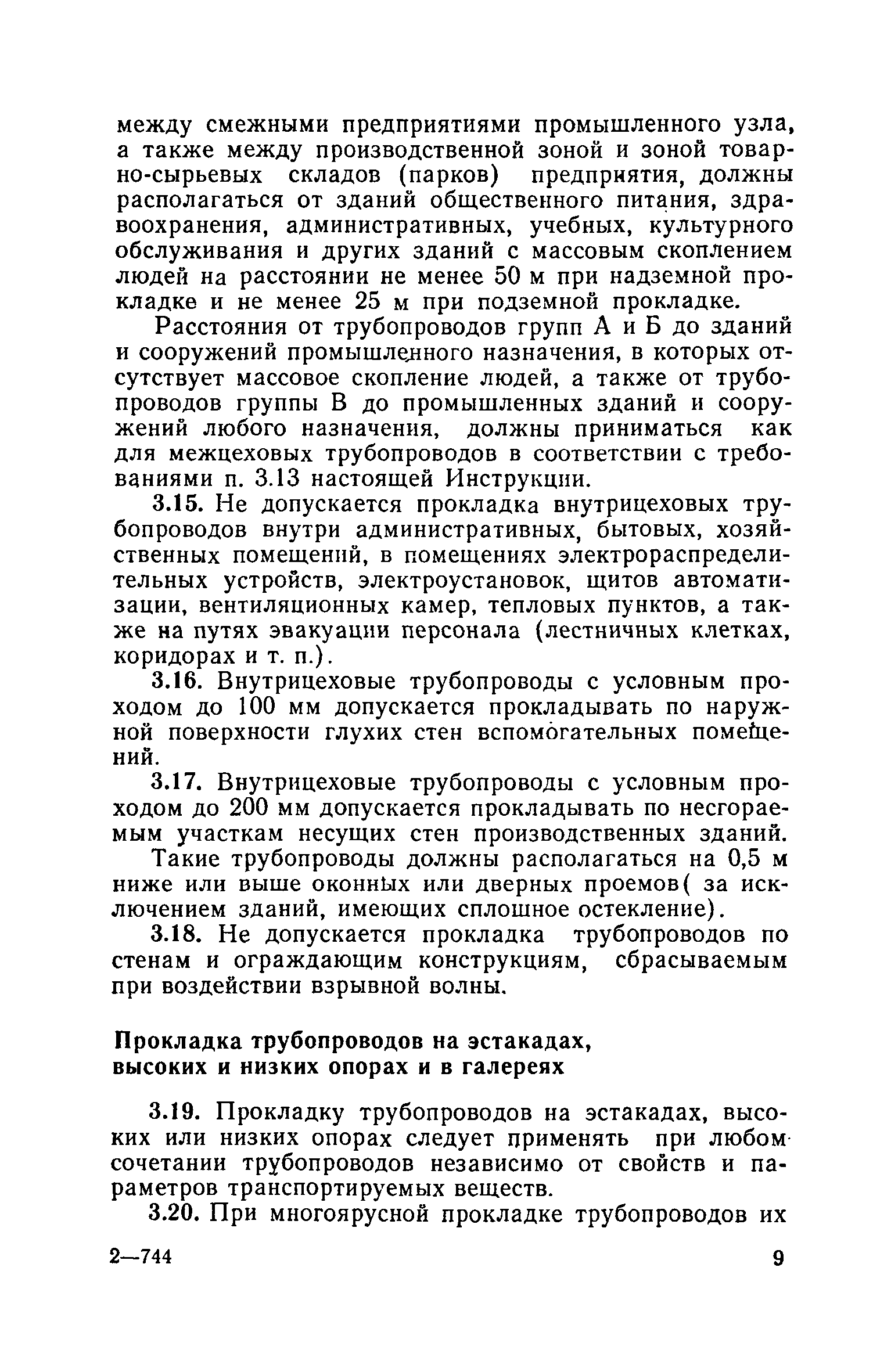

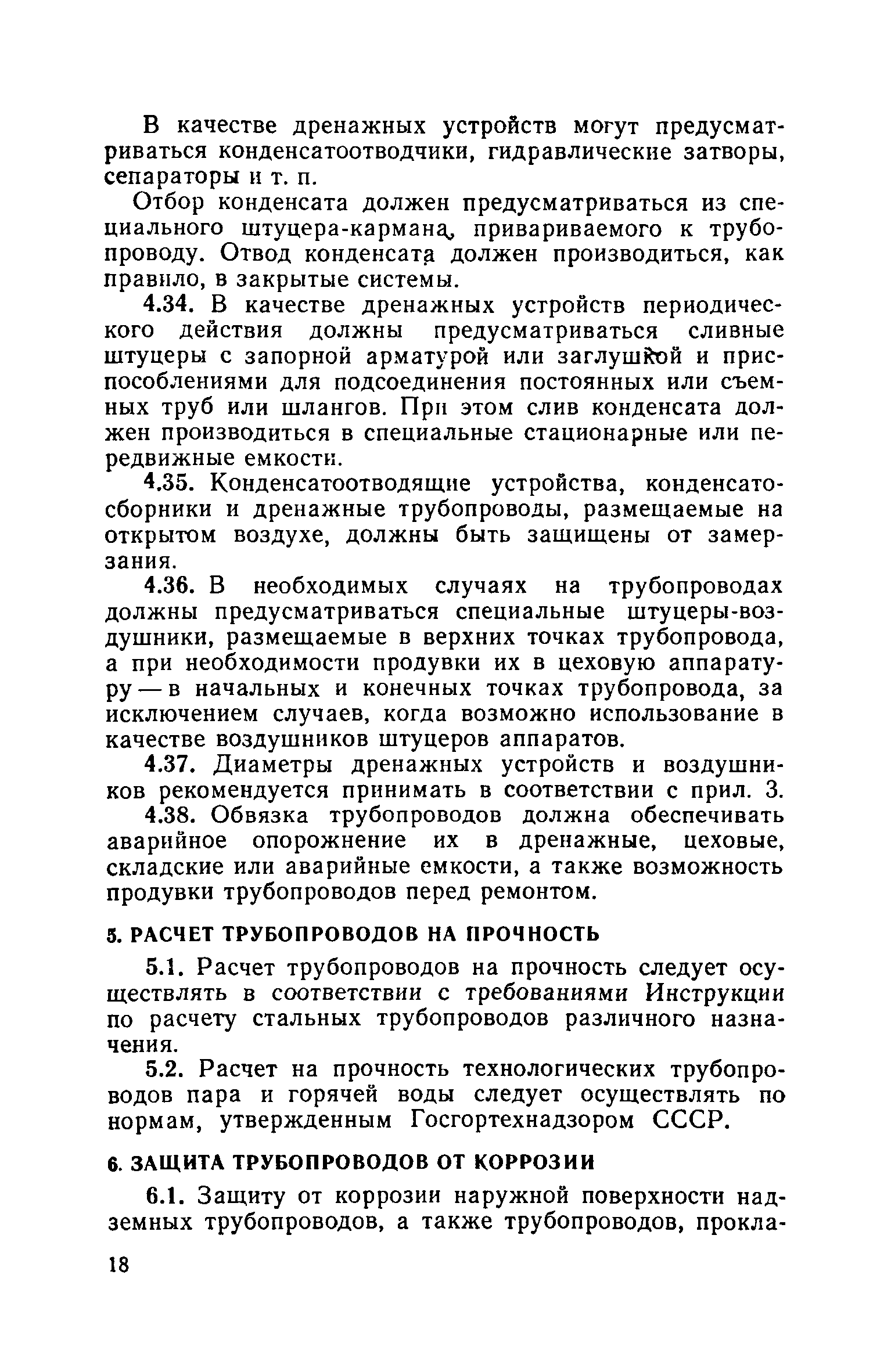

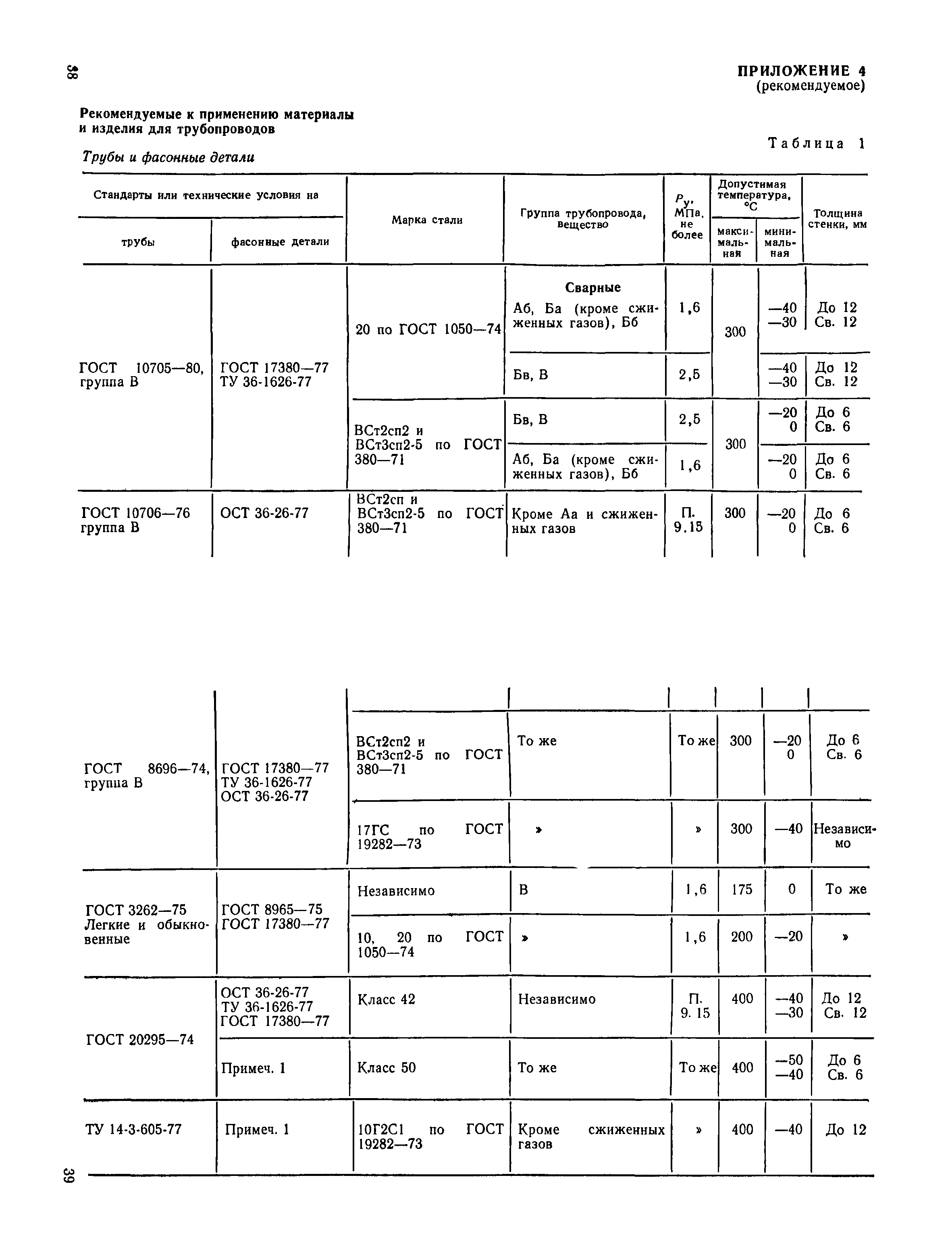

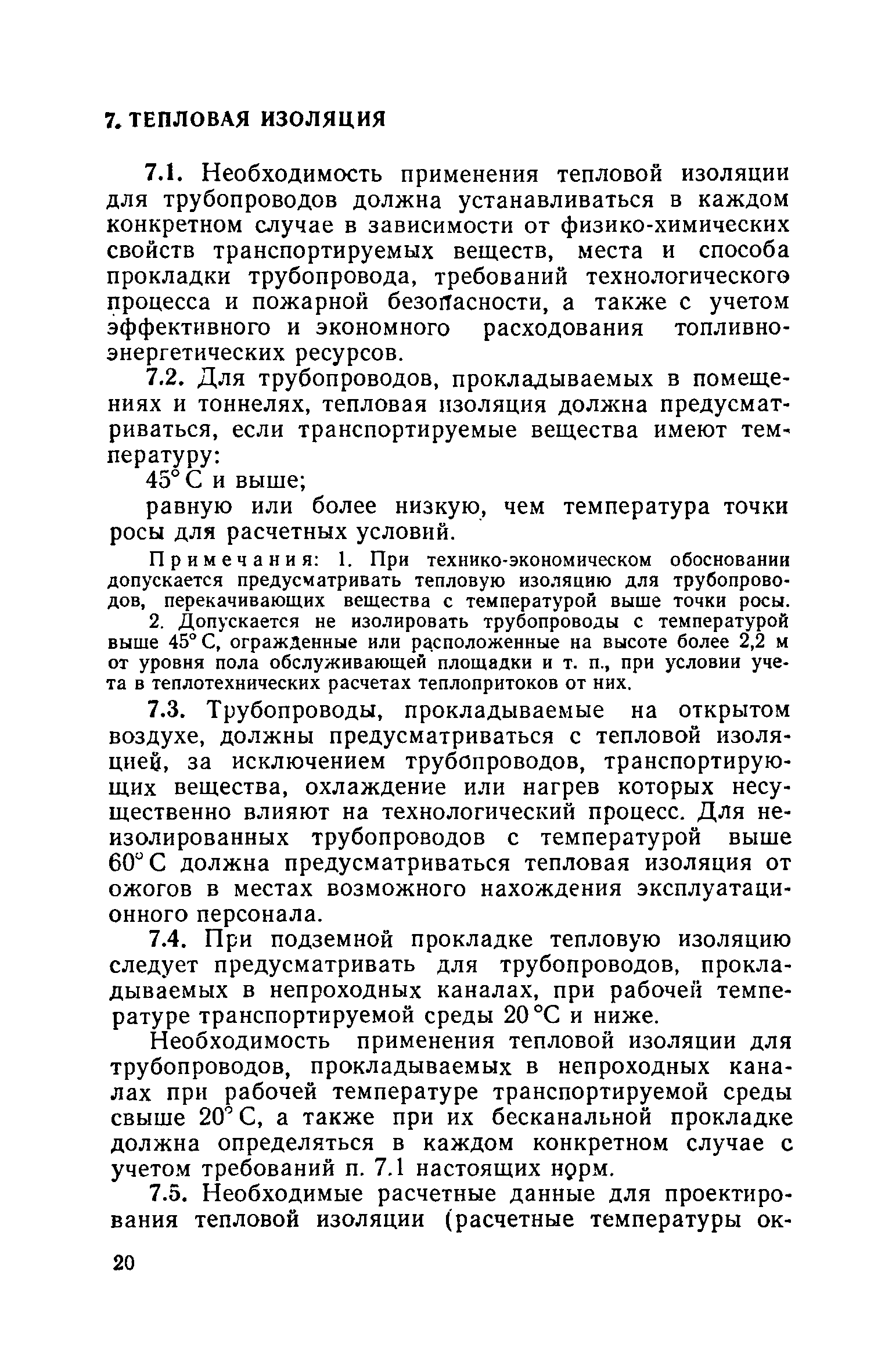

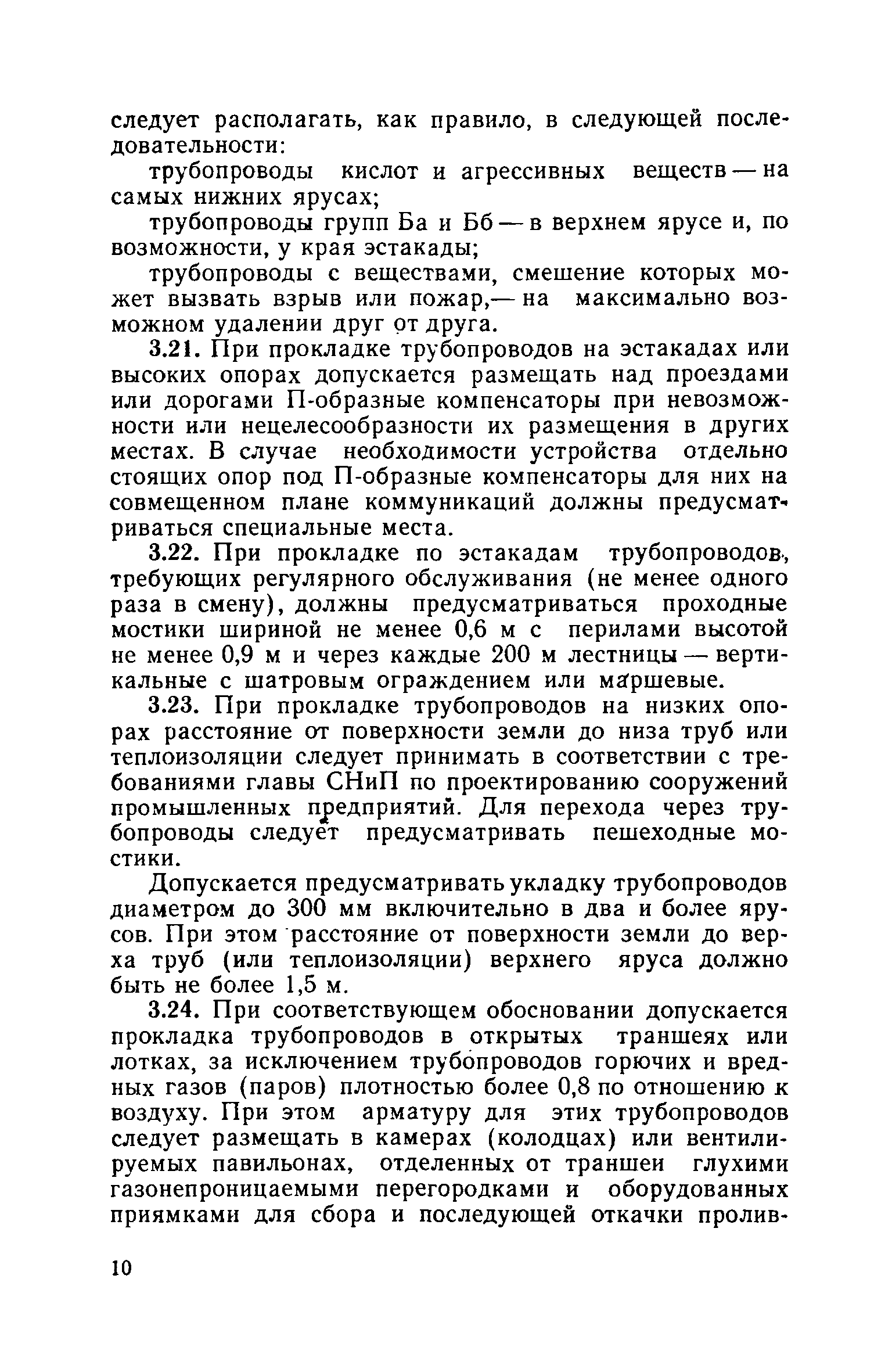

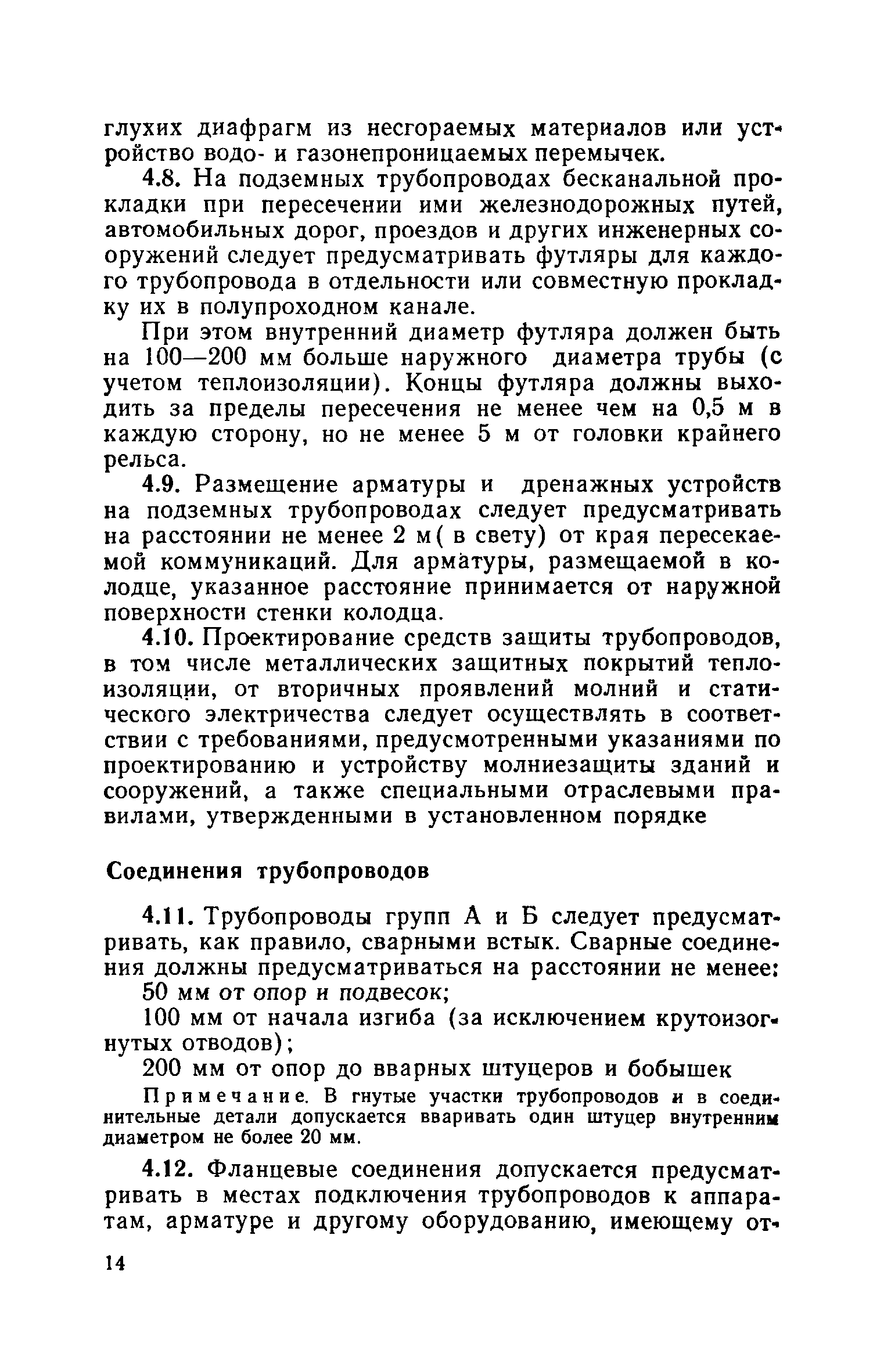

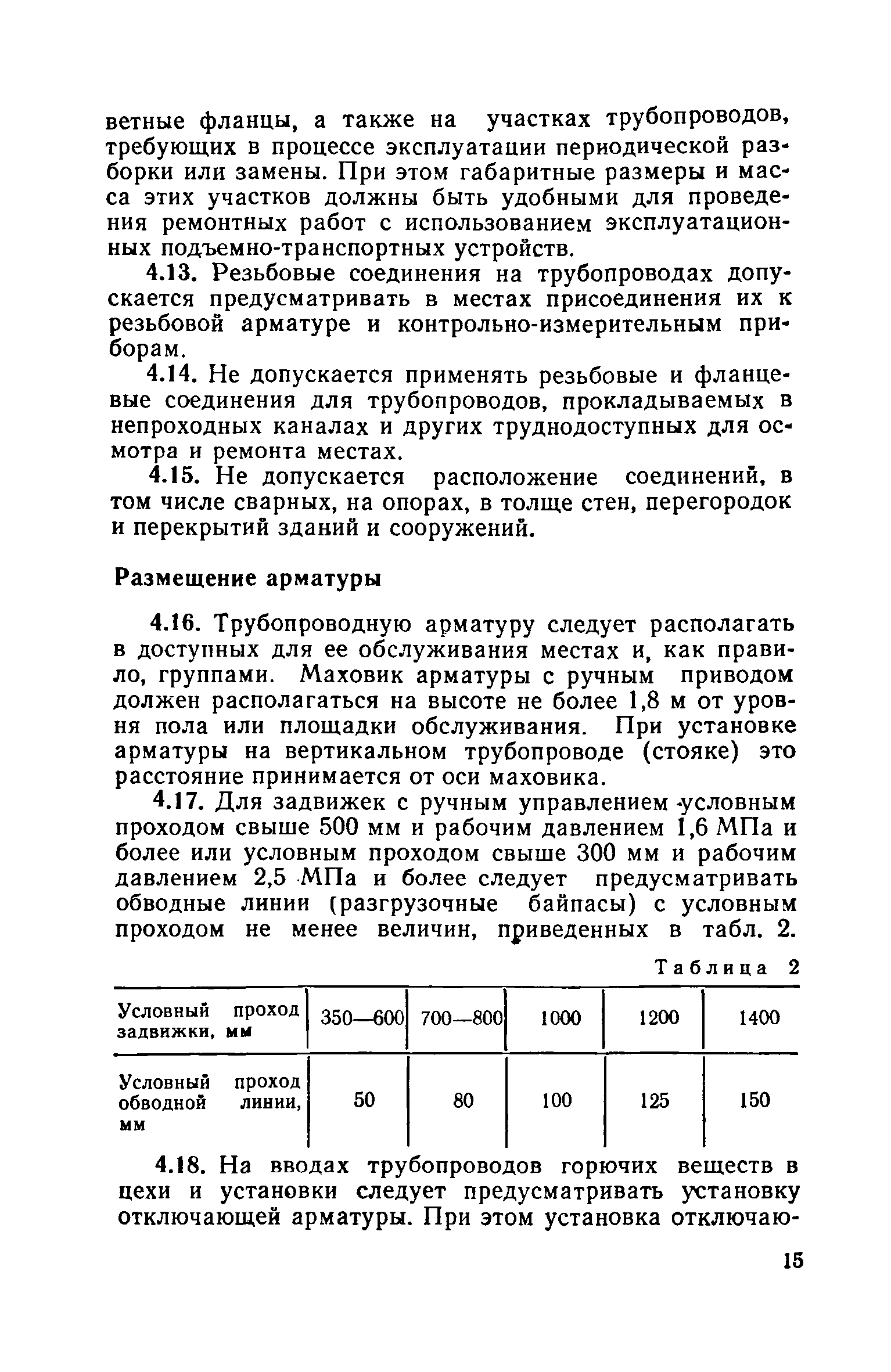

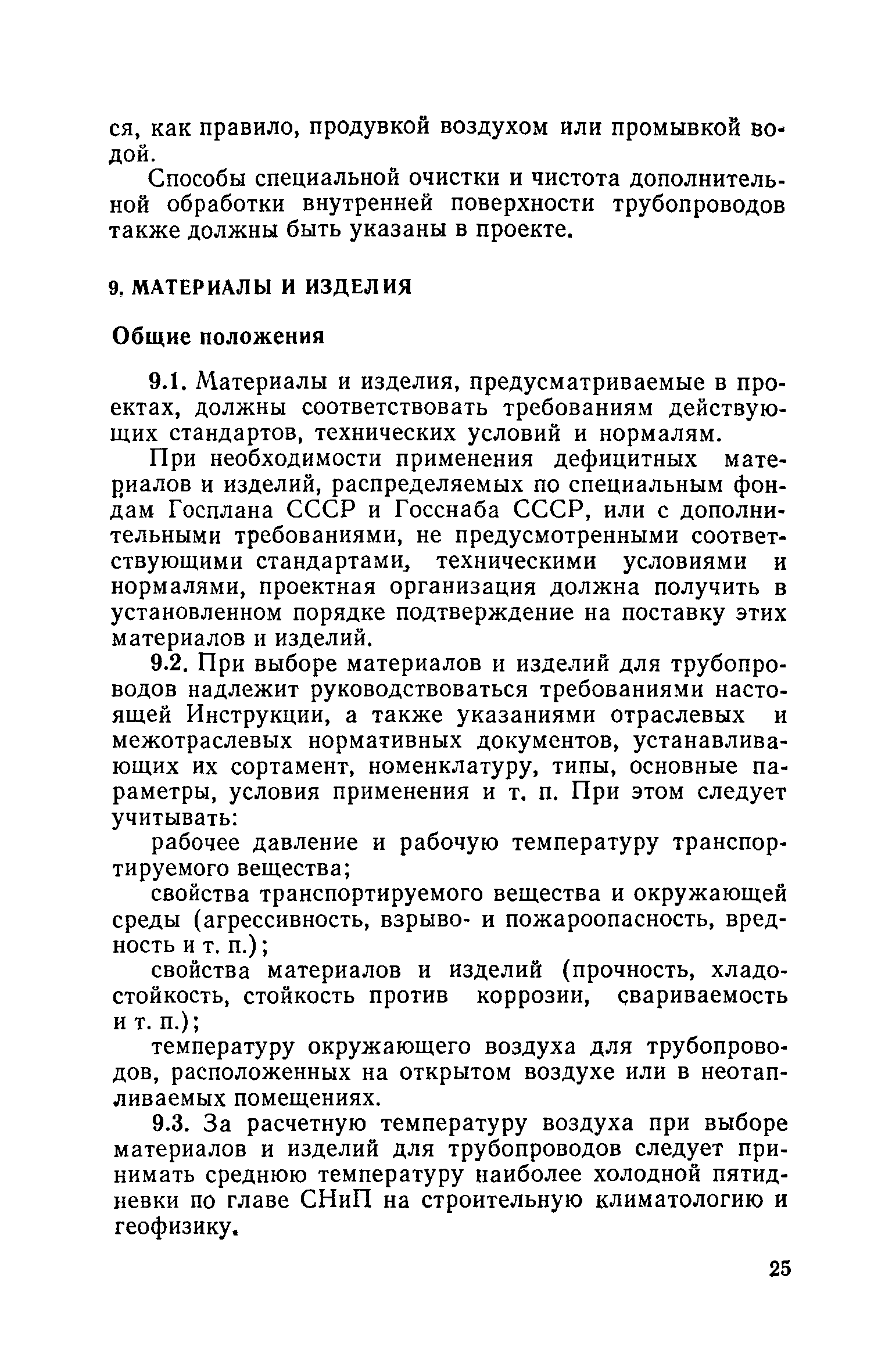

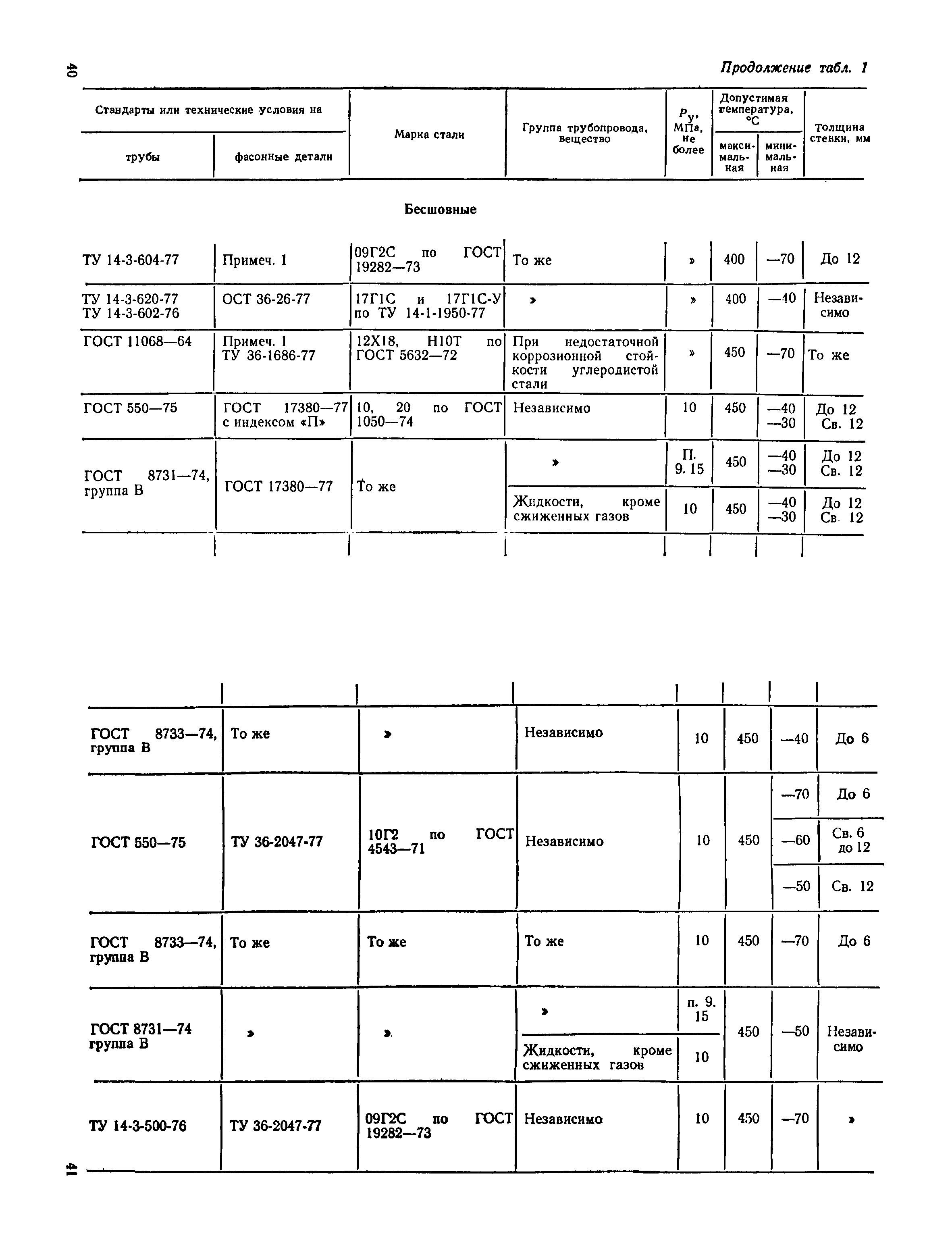

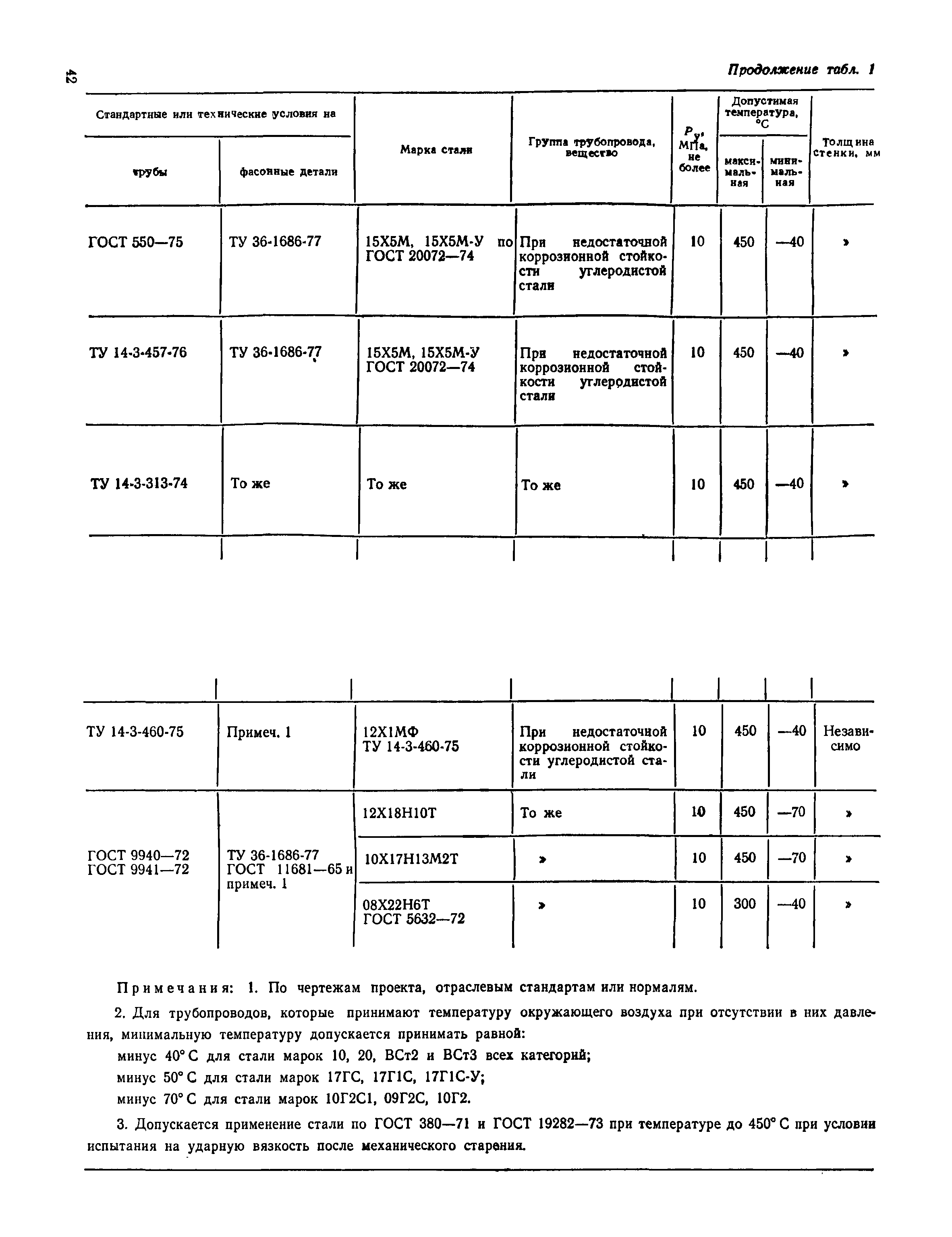

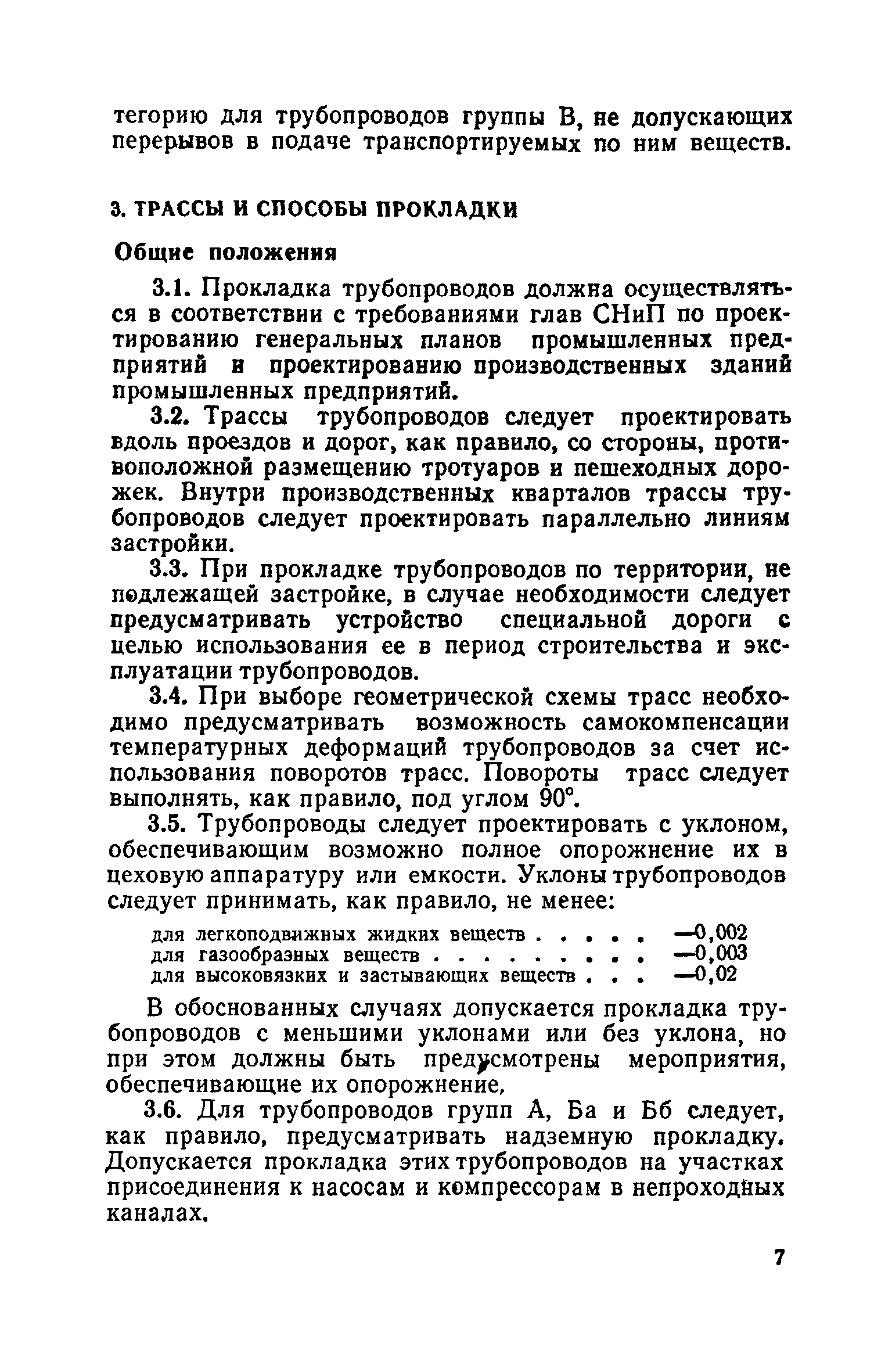

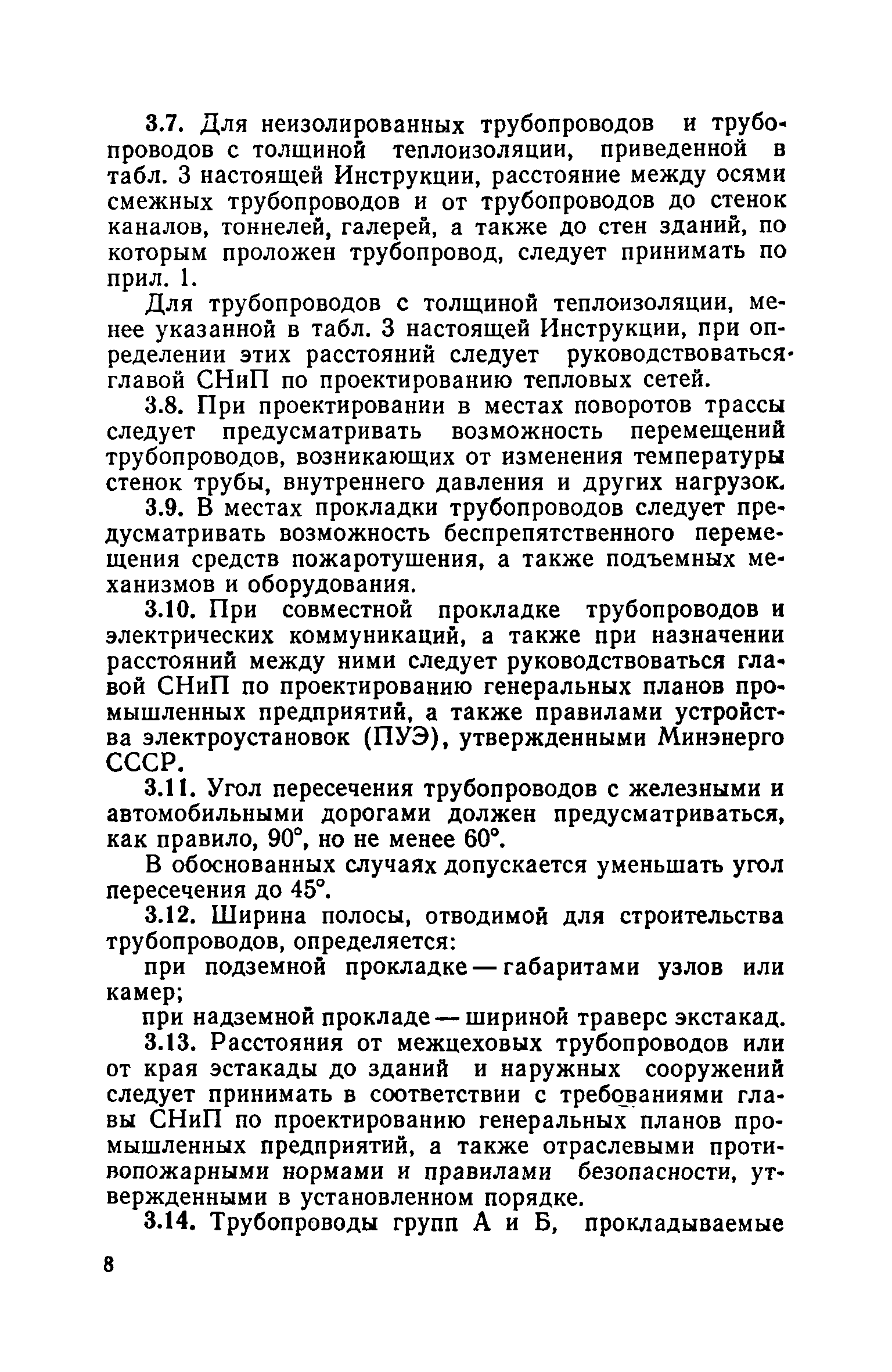

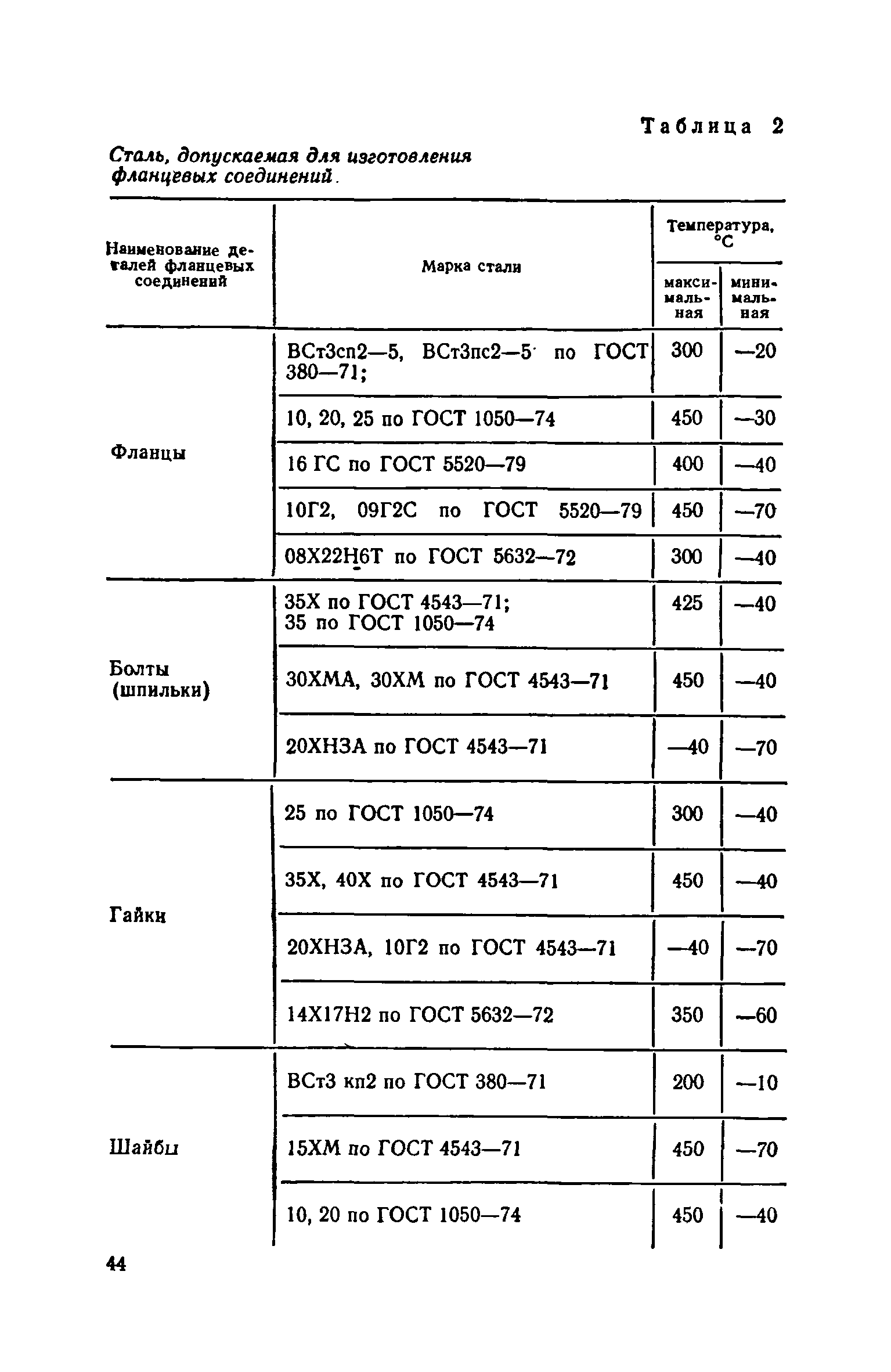

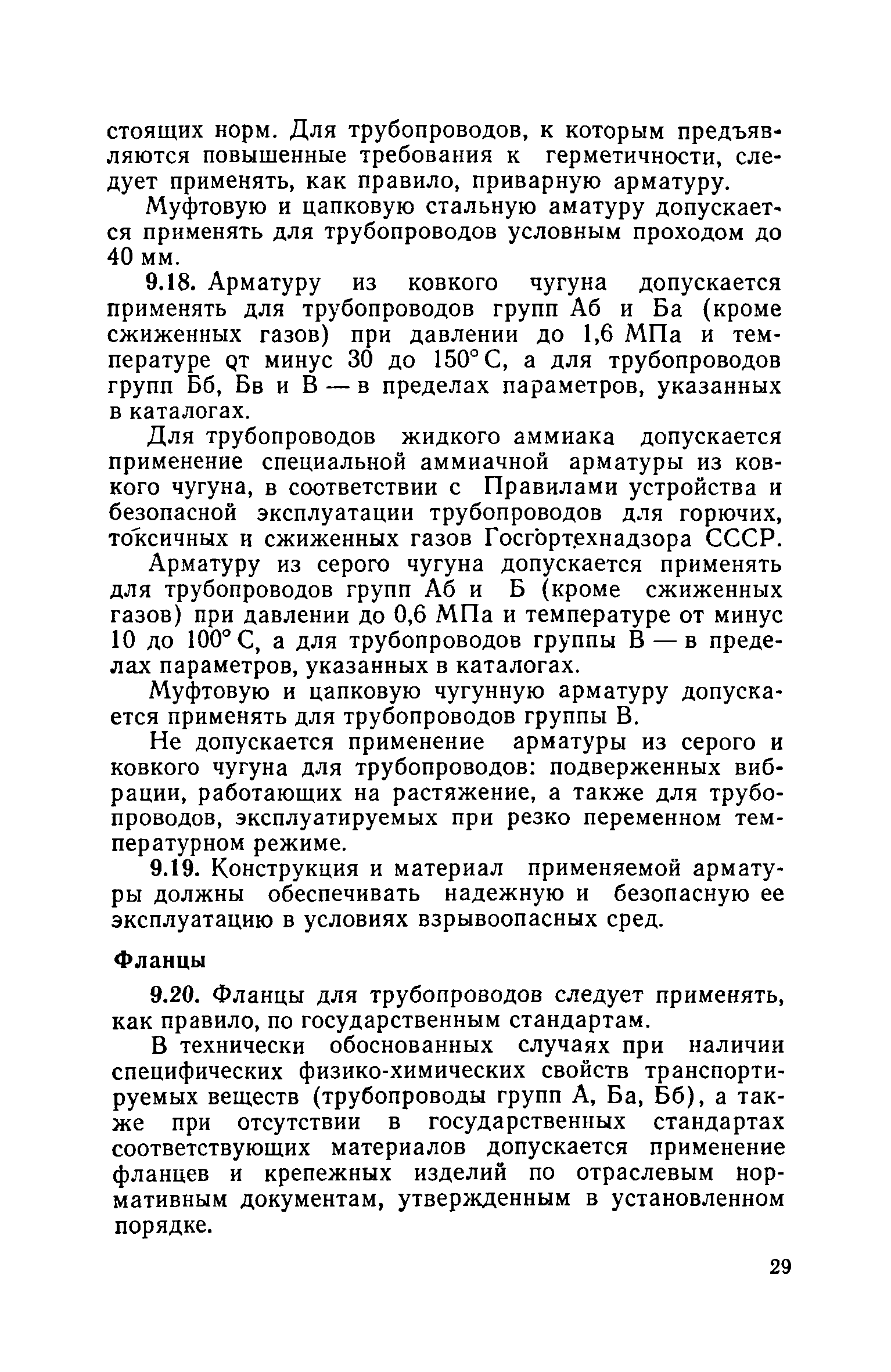

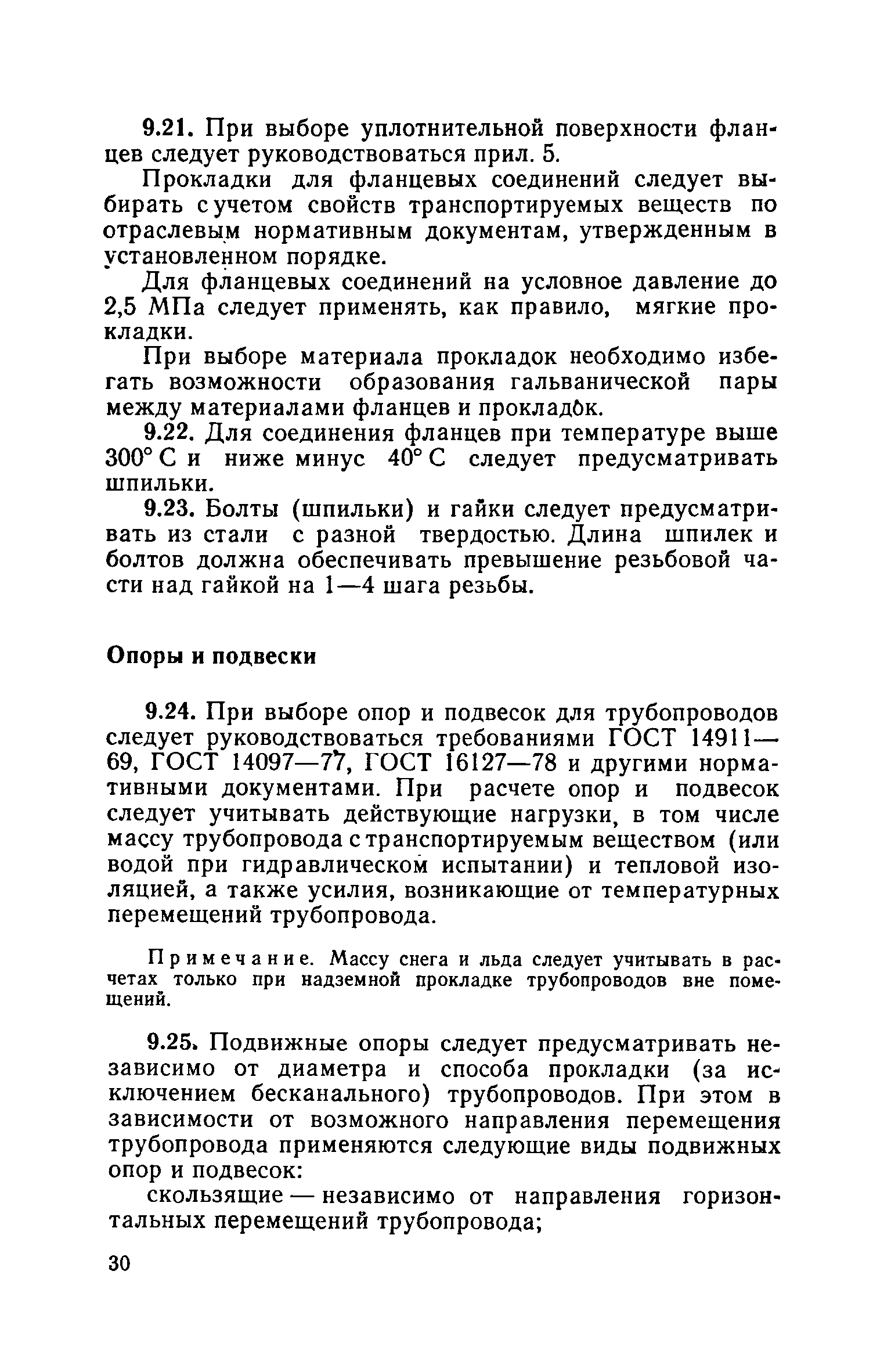

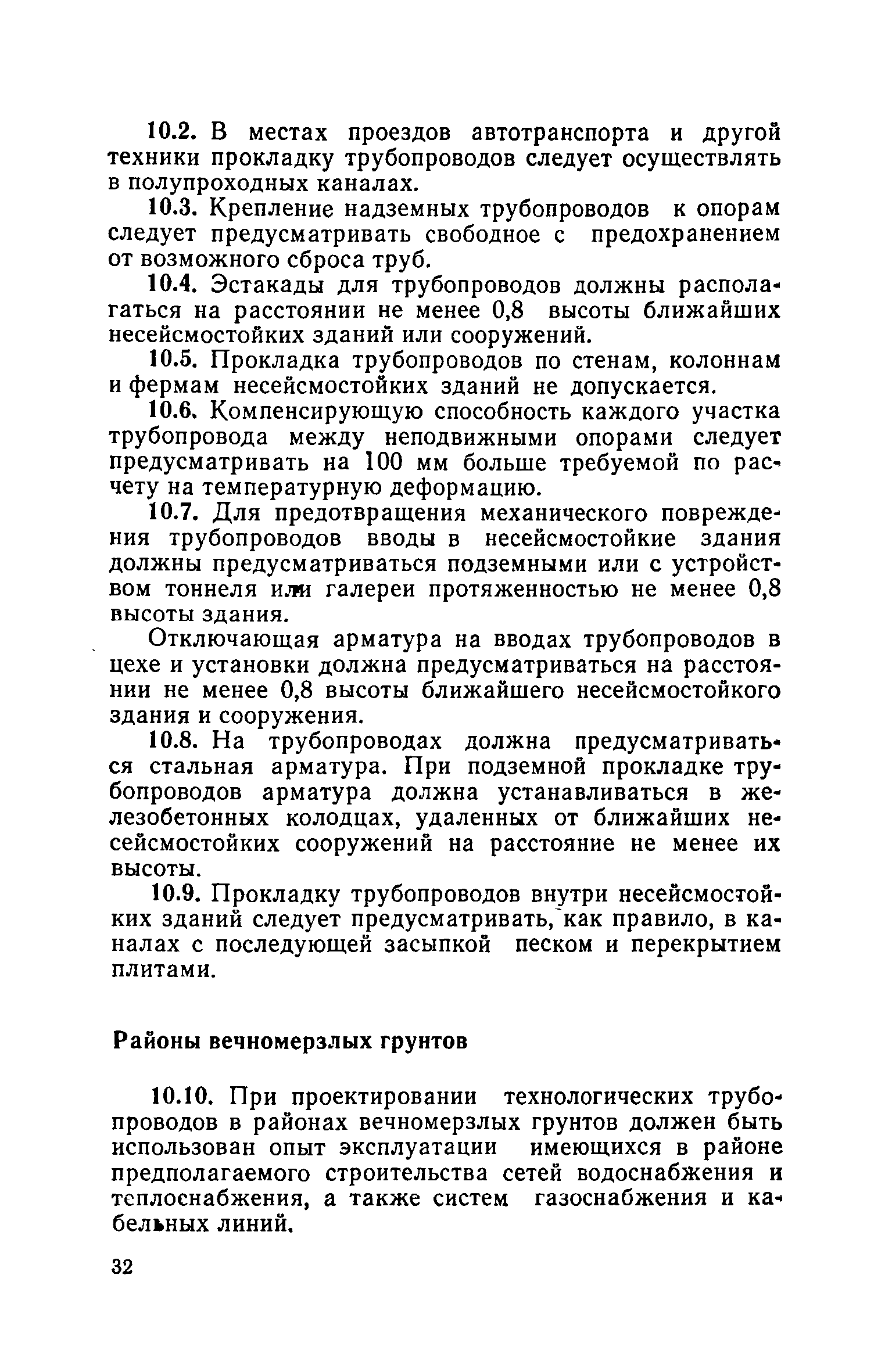

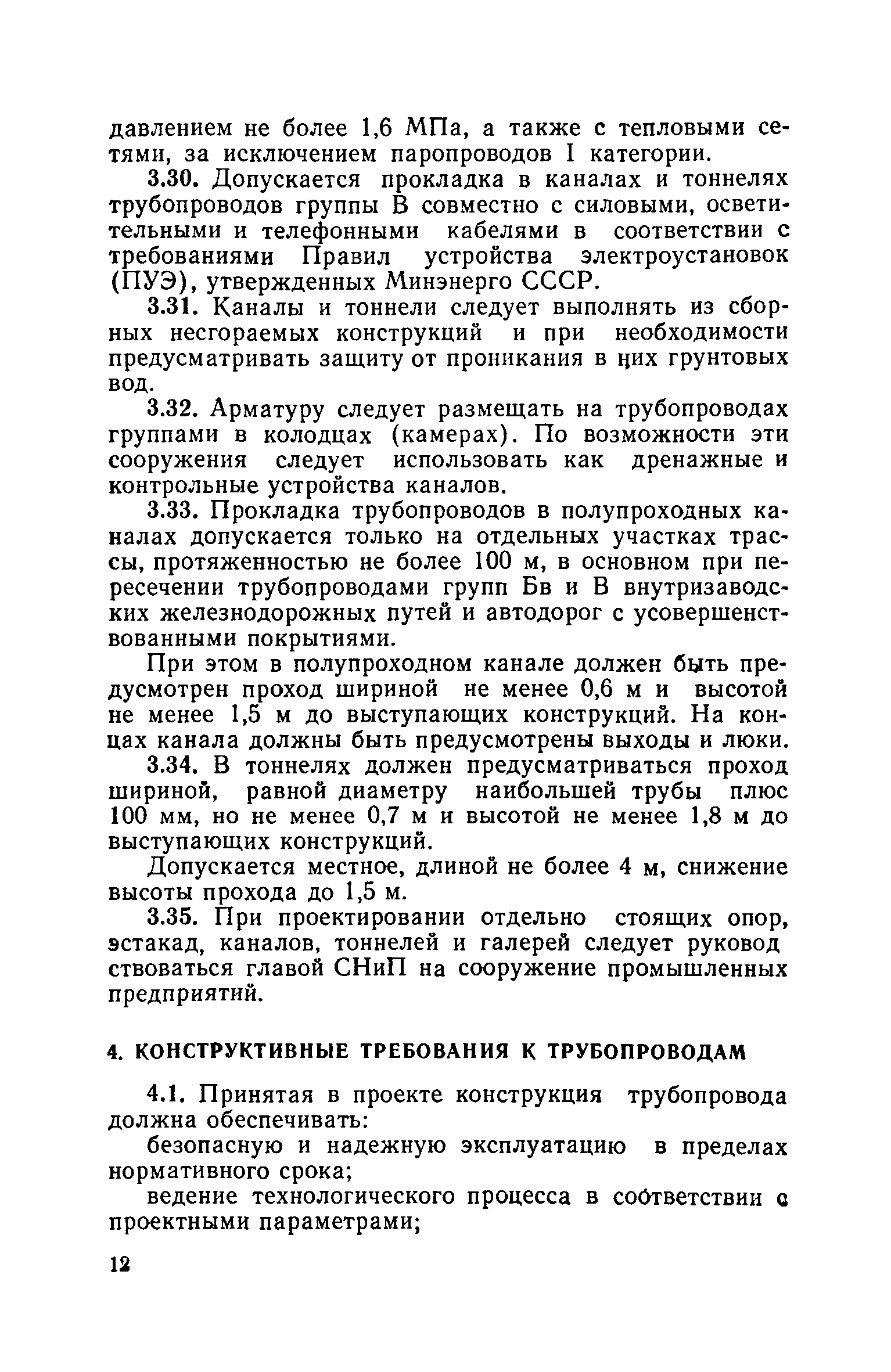

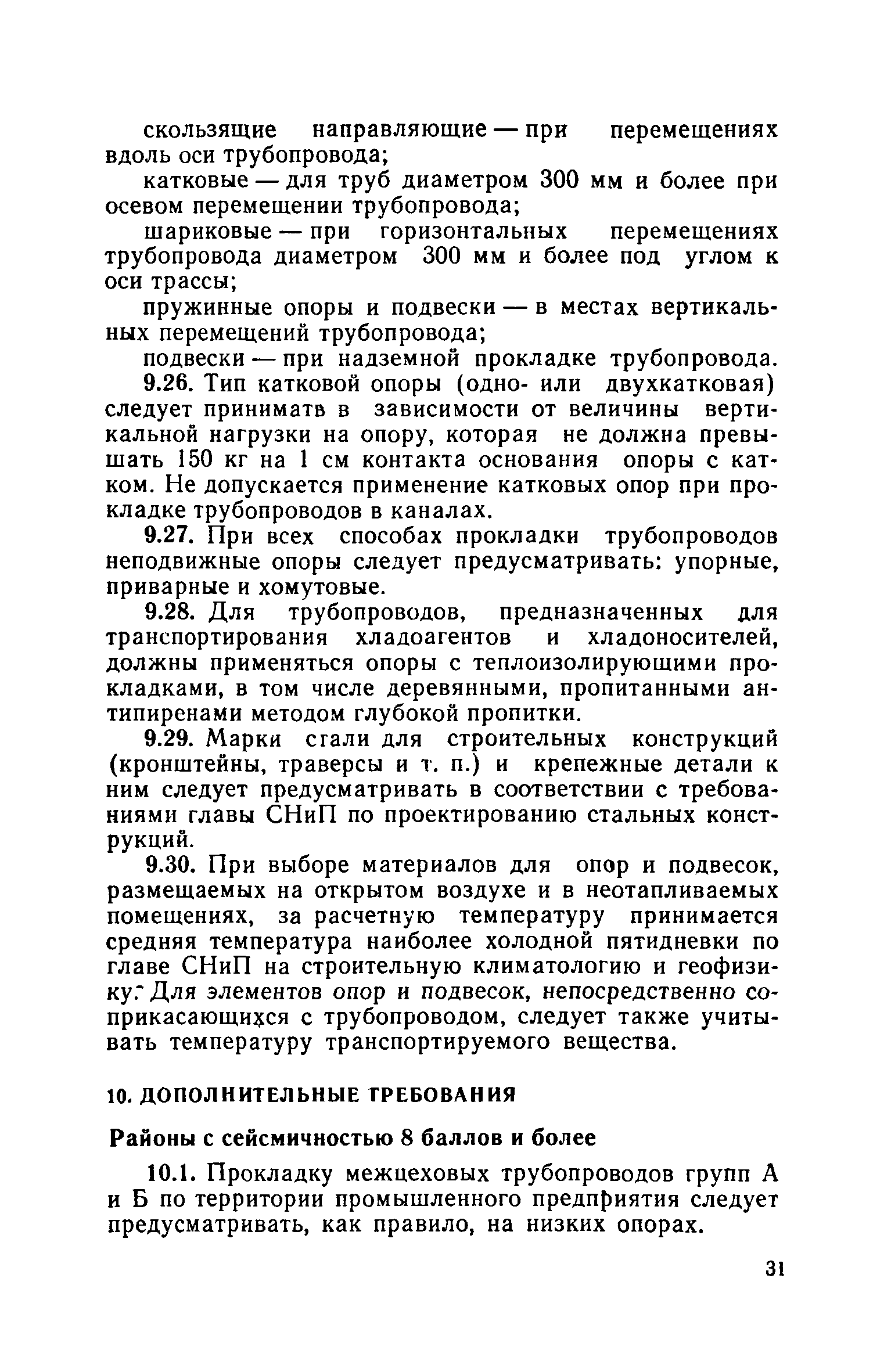

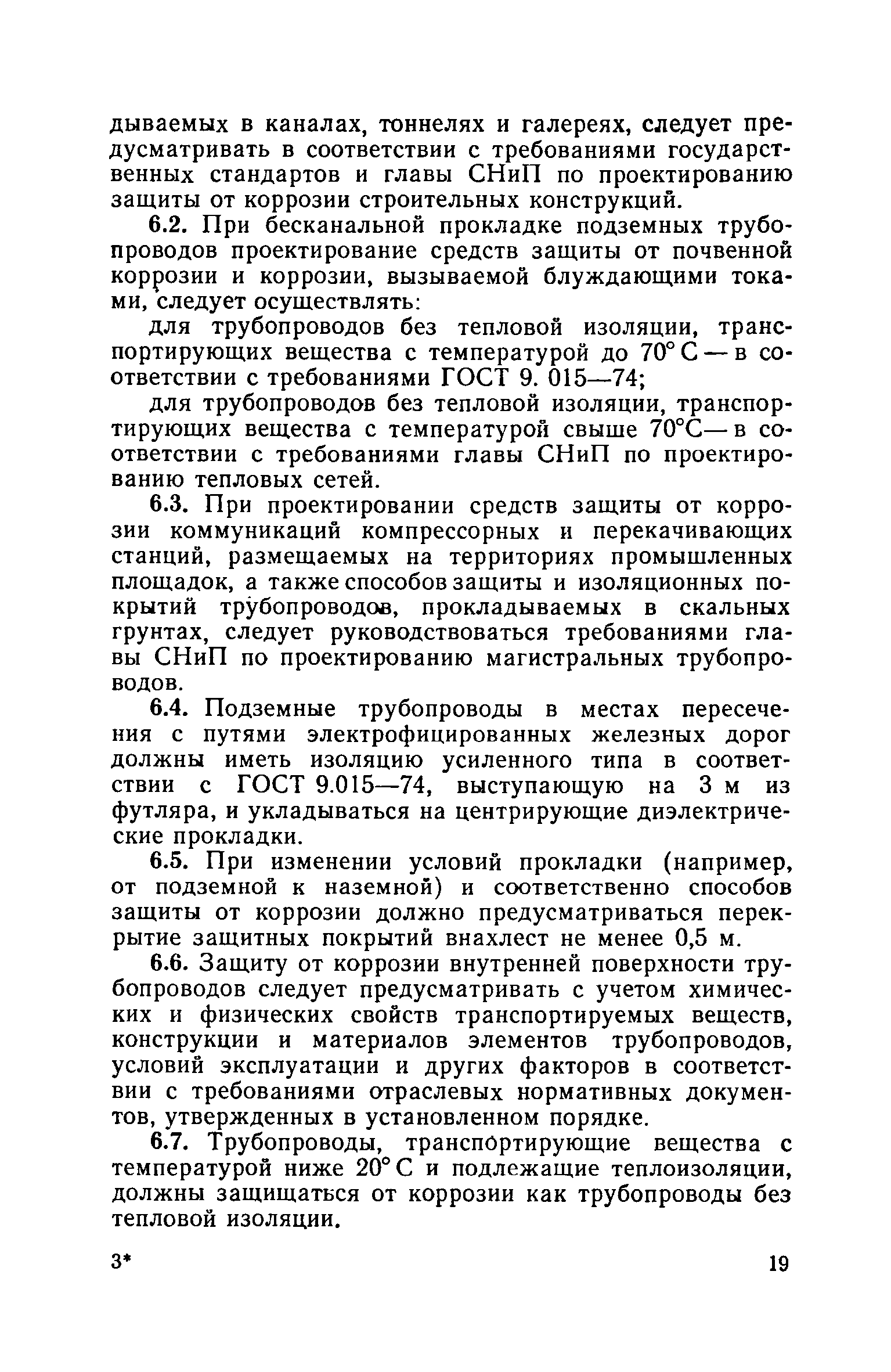

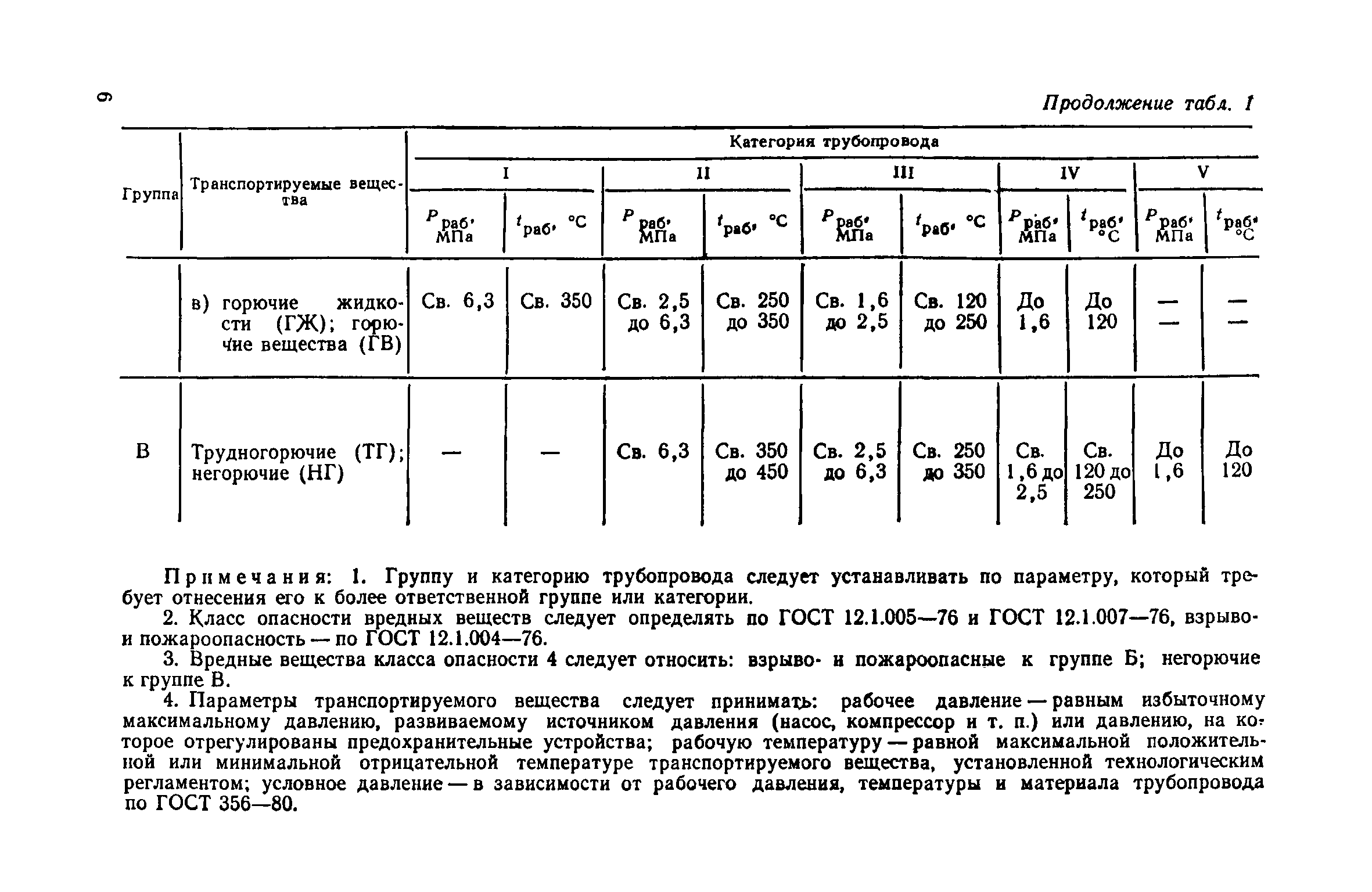

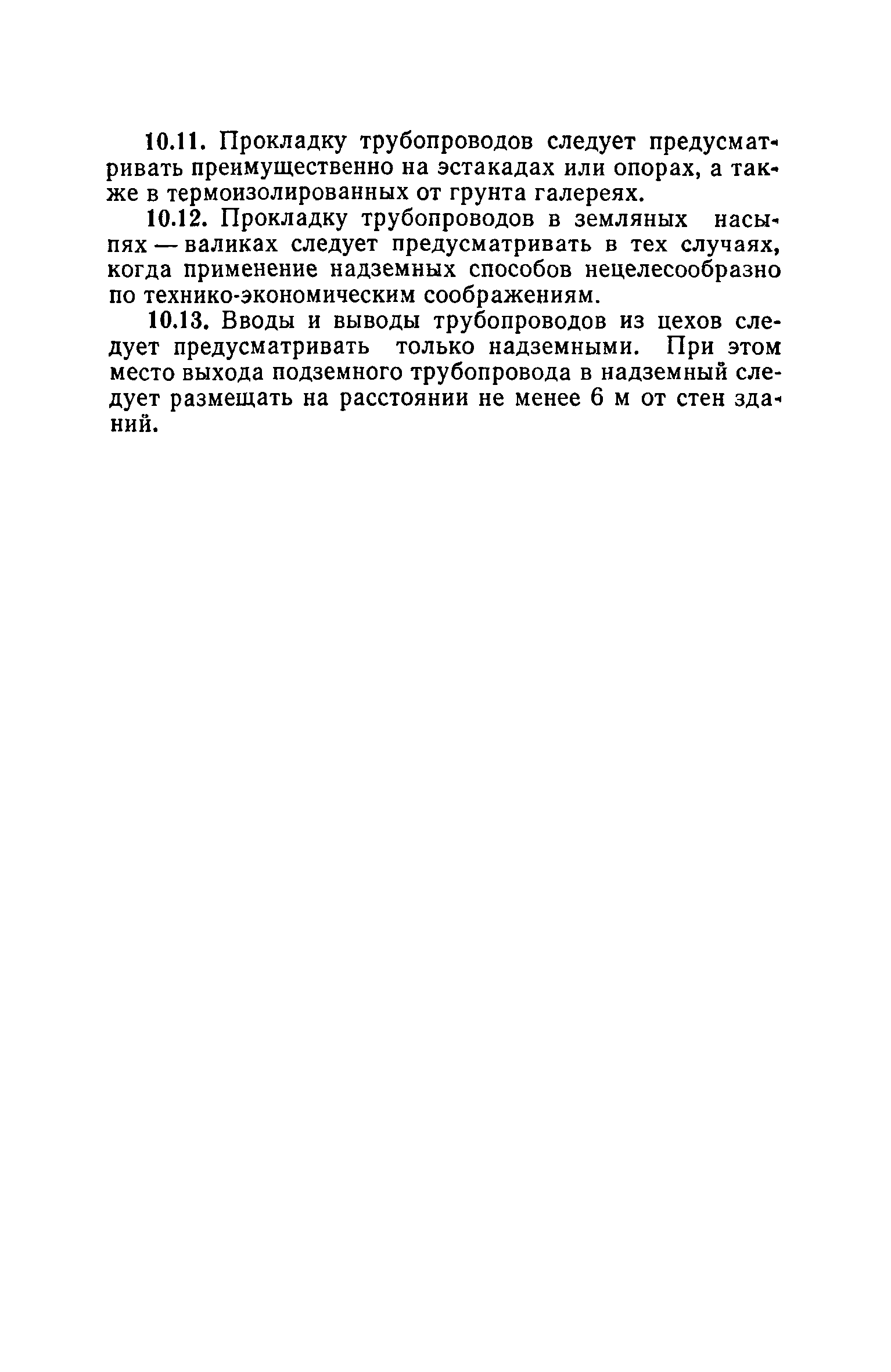

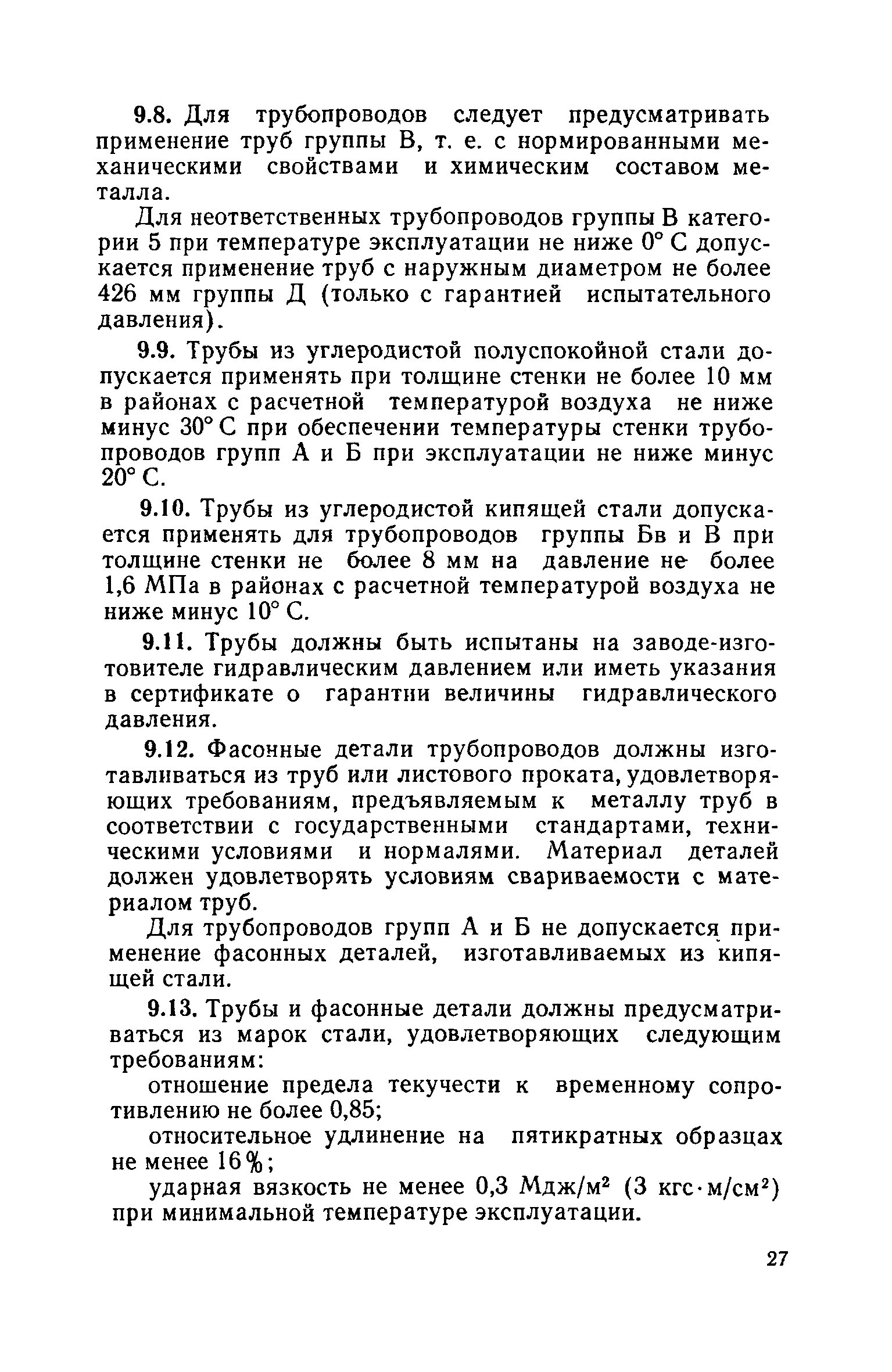

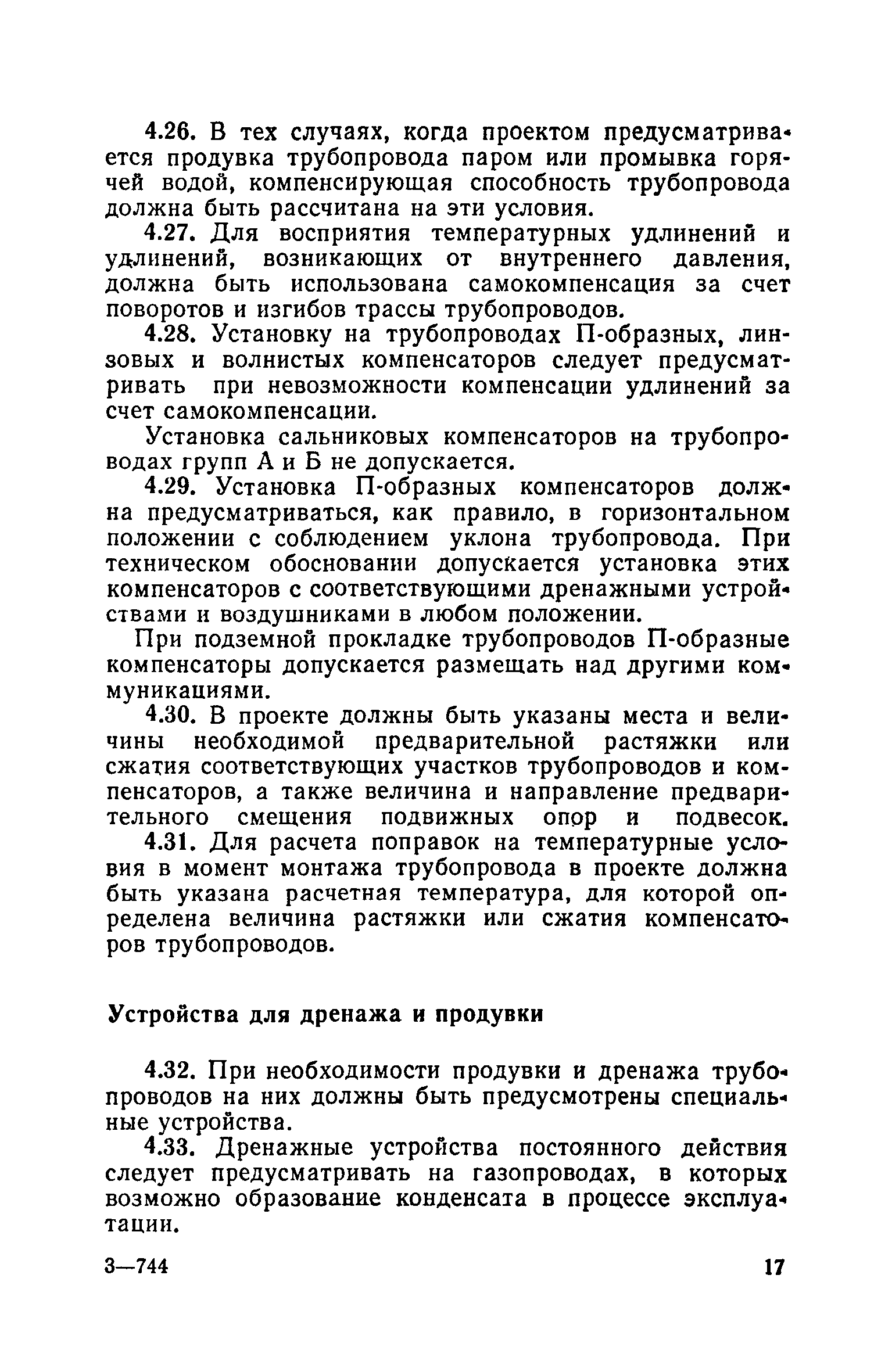

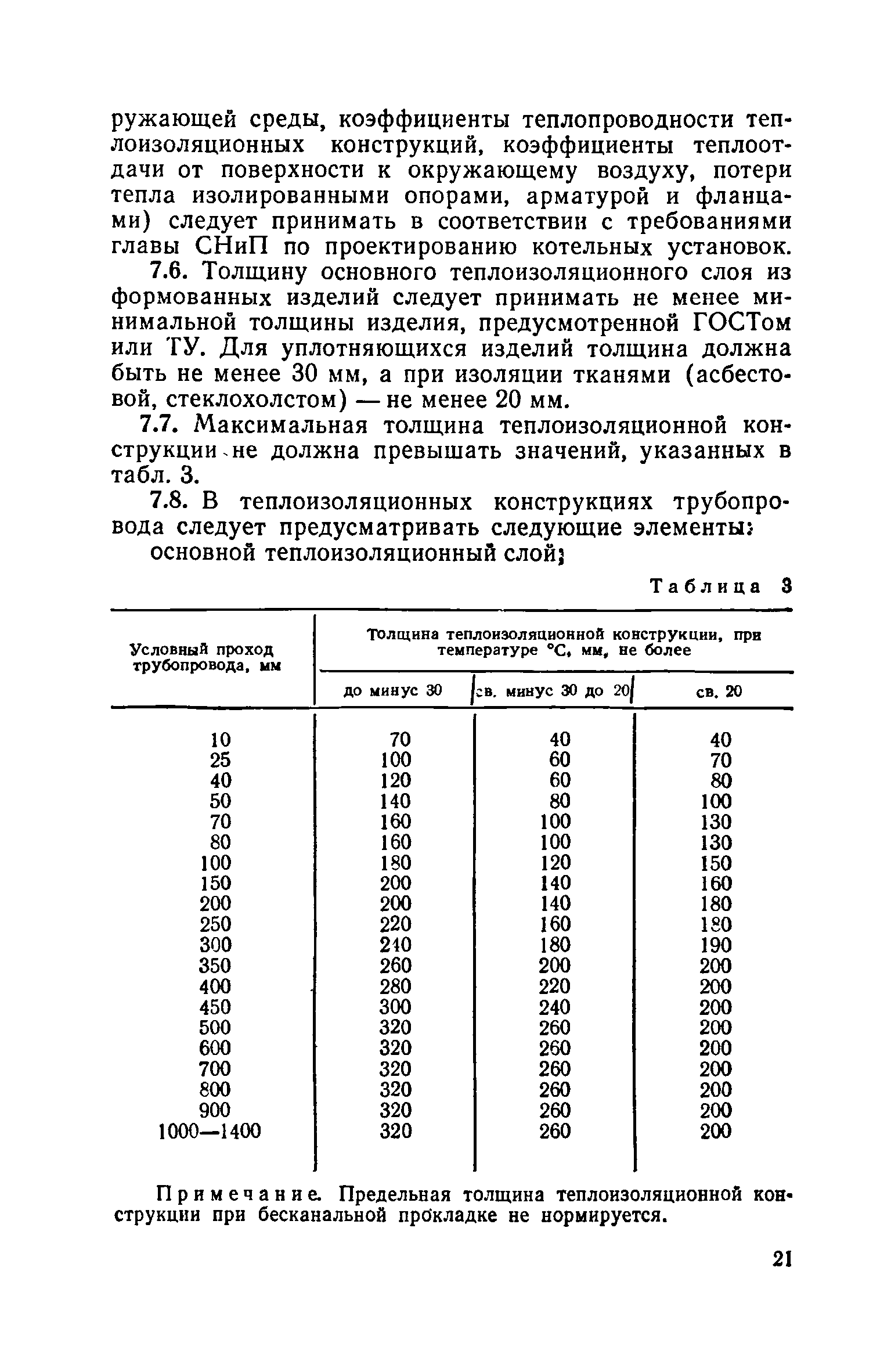

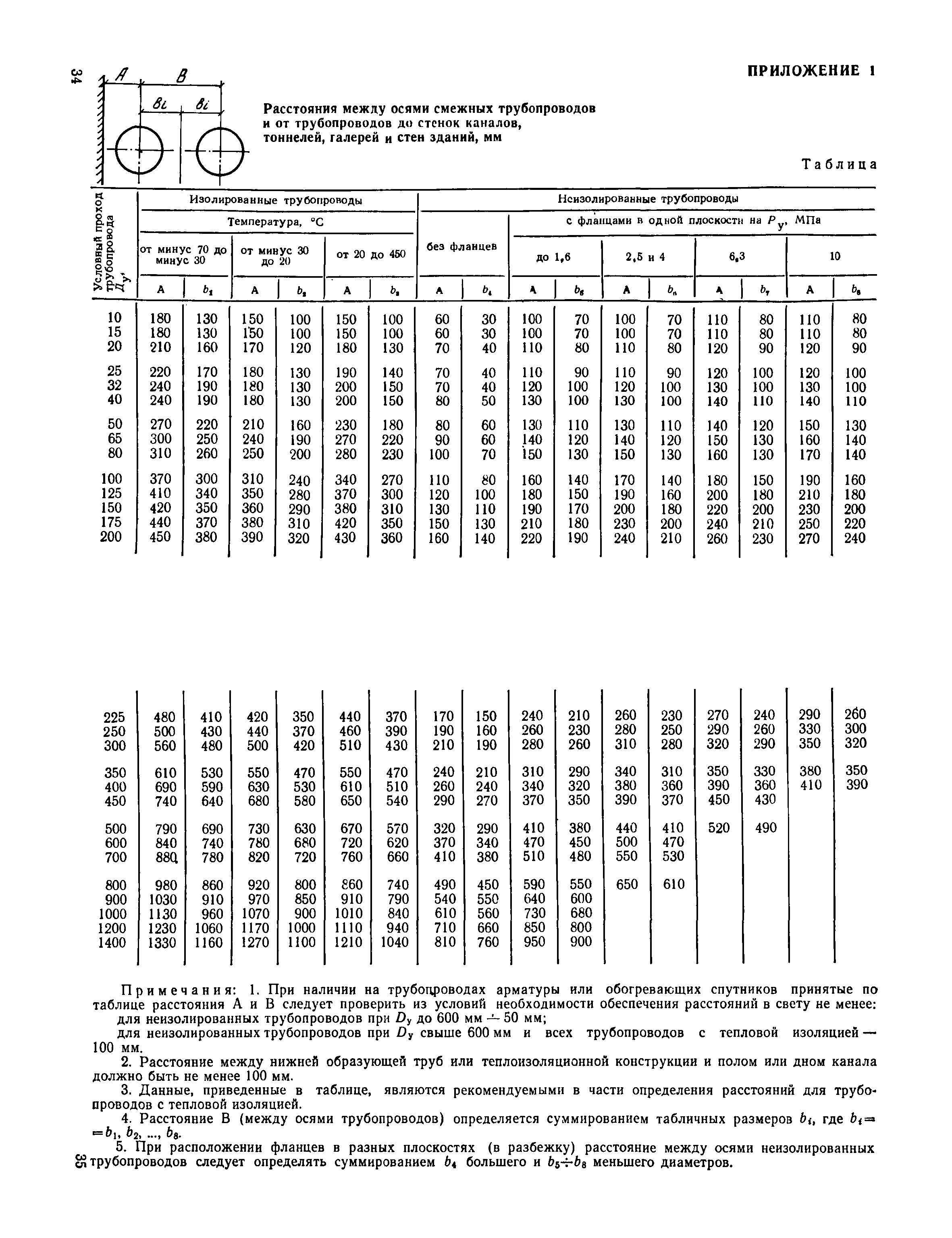

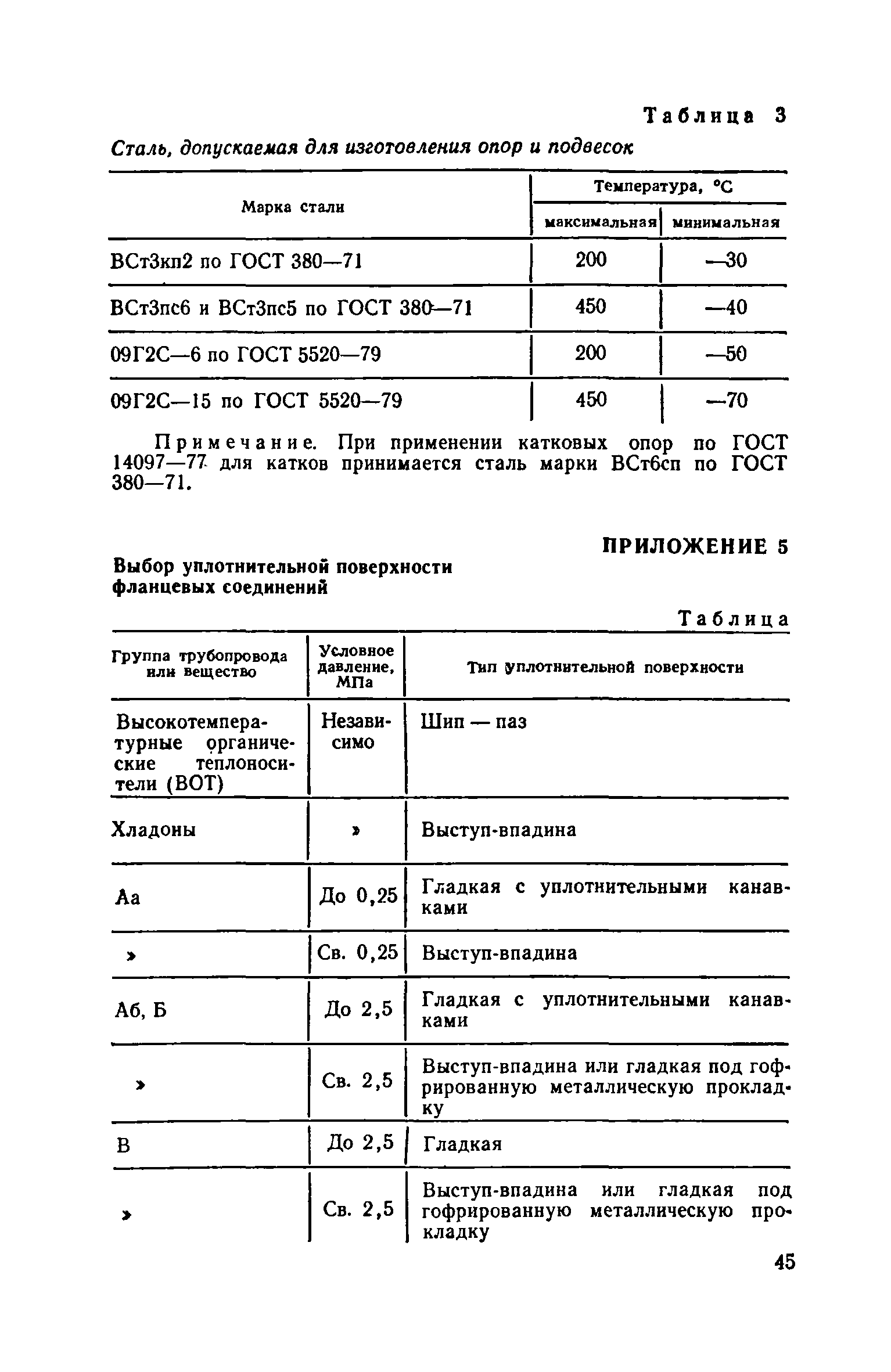

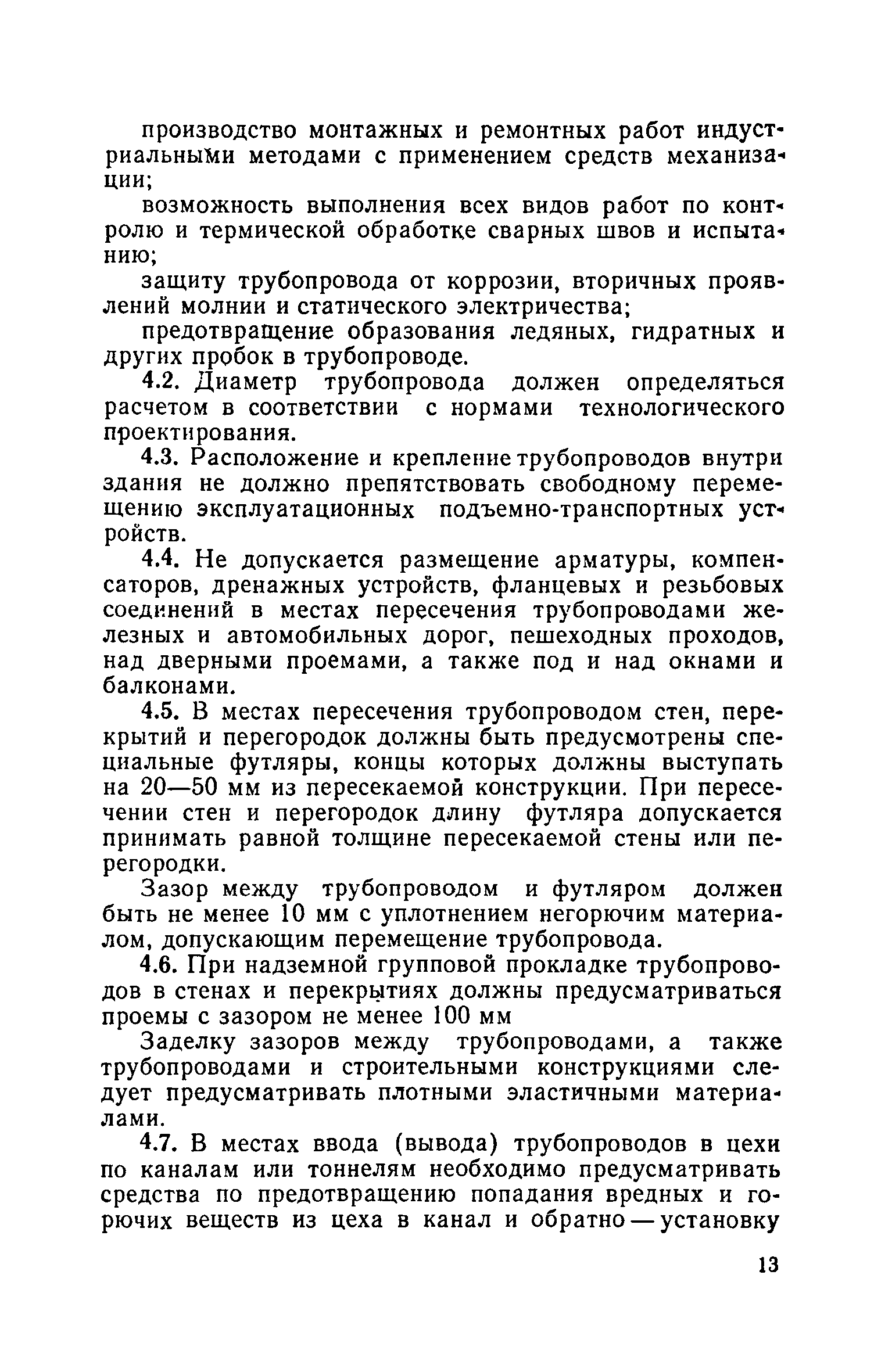

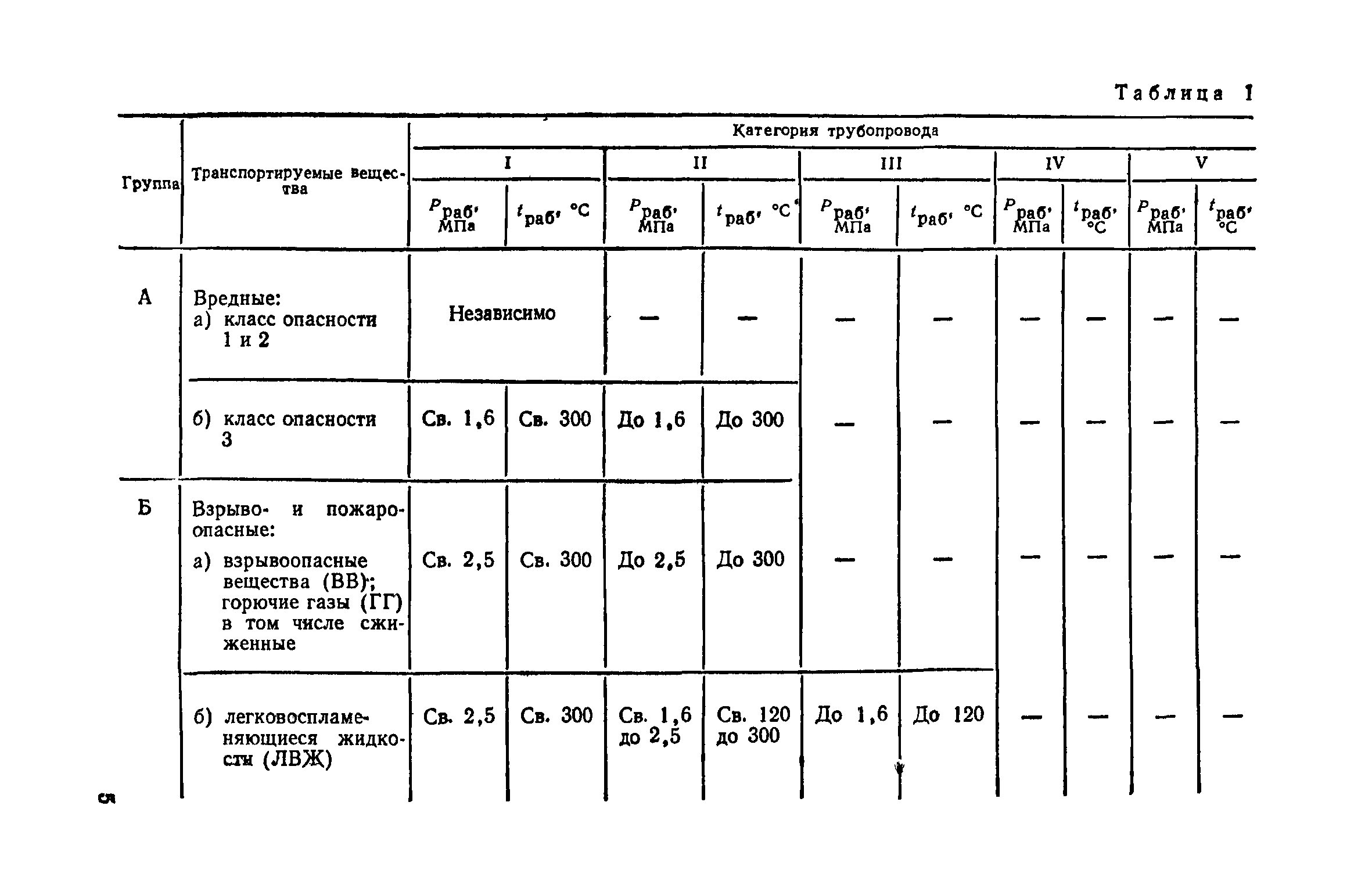

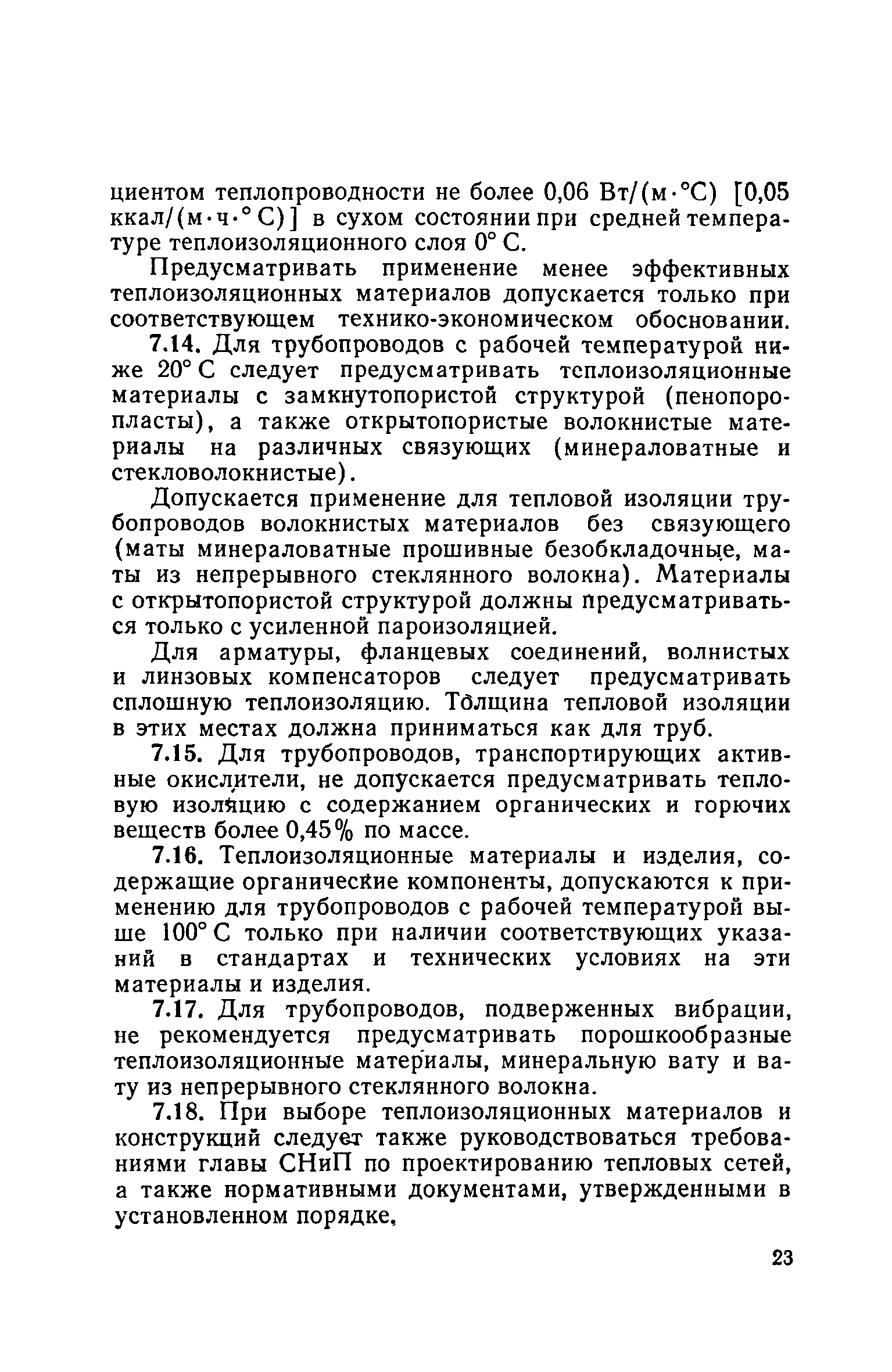

Оглавление:	1. Общие указания 2. Классификация трубопроводов 3. Трассы н способы прокладки    Общие положения    Прокладка трубопроводов на эстакадах, высоких и низких опорах и в галереях    Бесканальная прокладка    Прокладка в каналах и тоннелях 4. Конструктивные требования к трубопроводам    Соединения трубопроводов    Размещение арматуры    Крепление трубопроводов    Компенсация температурных деформаций    Устройства для дренажа и продувки 5. Расчет трубопроводов на прочность 6. Защита трубопроводов от коррозии 7. Тепловая изоляция 8. Испытание и очистка 9. Материалы и изделия    Общие положения    Трубы и фасонные детали    Арматура    Фланцы    Опоры и подвески 10. Дополнительные требования    Районы с сейсмичностью 8 баллов и более    Районы вечномерзлых грунтов Приложение 1. Расстояния между осями смежных трубопроводов и от трубопроводов до стенок каналов, тоннелей, галерей и стен зданий Приложение 2. Расстояния от отключающей арматуры, установленной на трубопроводах горючих веществ, до цехов и установок Приложение 3. Диаметры (условные проходы) дренажных устройств и воздушников в зависимости от диаметра трубопровода Приложение 4. Рекомендуемые к применению материалы и изделия для трубопроводов Приложение 5. Выбор уплотнительной поверхности фланцевых соединений
Разработан:	ВНИПИтеплопроект Минмонтажспецстроя СССР ВНИИмонтажспецстрой Минмонтажспецстроя СССР (VNIImontazhspetsstroy, Minmontazhspetsstroy (USSR) ) ВНИИСТ Миннефтегазстроя (VNIIST, Minneftegazstroy ) ВНИПИнефти Миннефтехимпрома СССР Гипрокаучук
Утверждён:	04.08.1980 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 120)
Принят:	Госгортехнадзор СССР (USSR Gosgortekhnadzor ) Минздрав СССР (USSR Minzdrav ) ГУПО МВД СССР (GUPO, USSR Ministry of Internal Affairs )

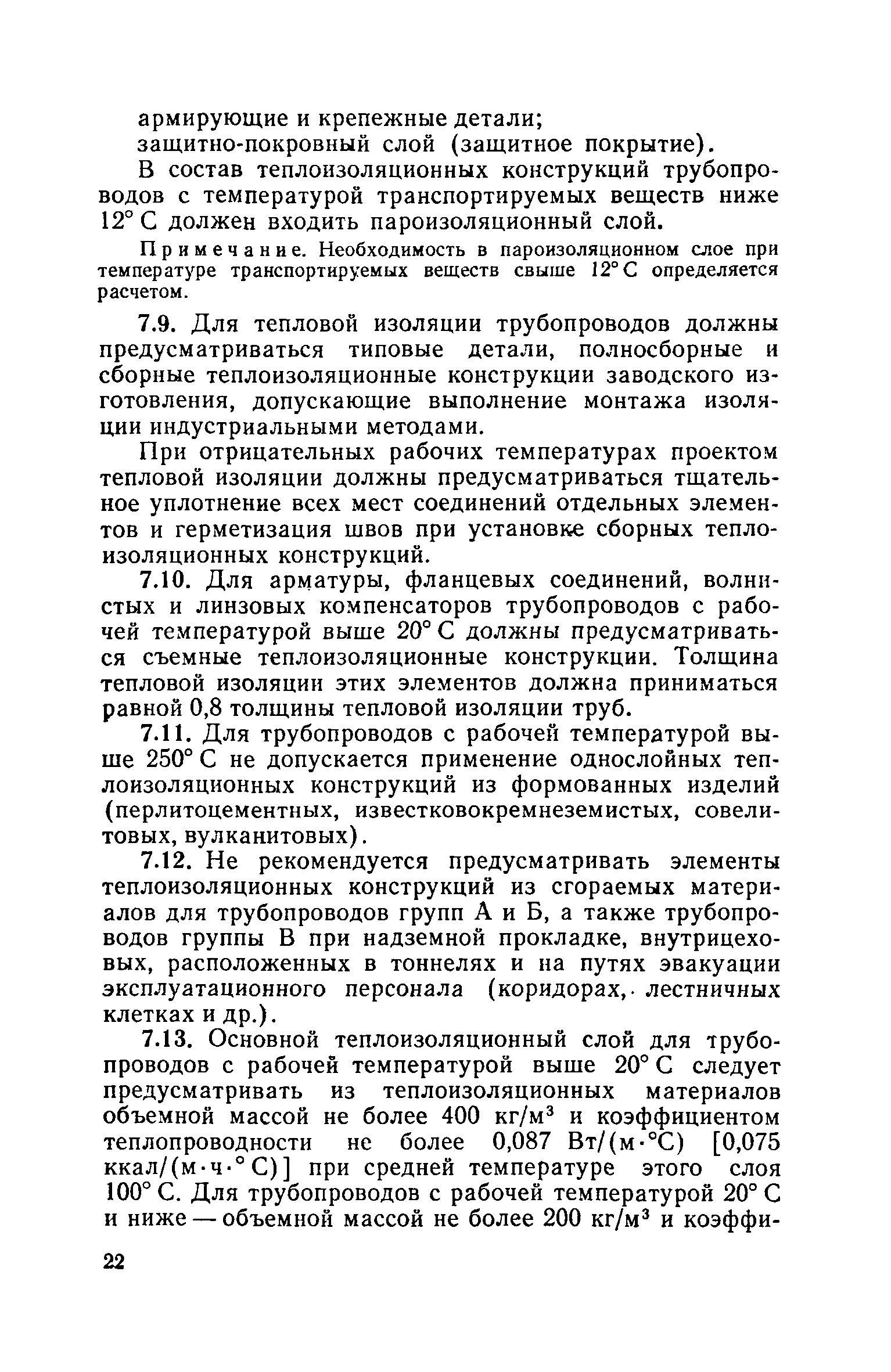

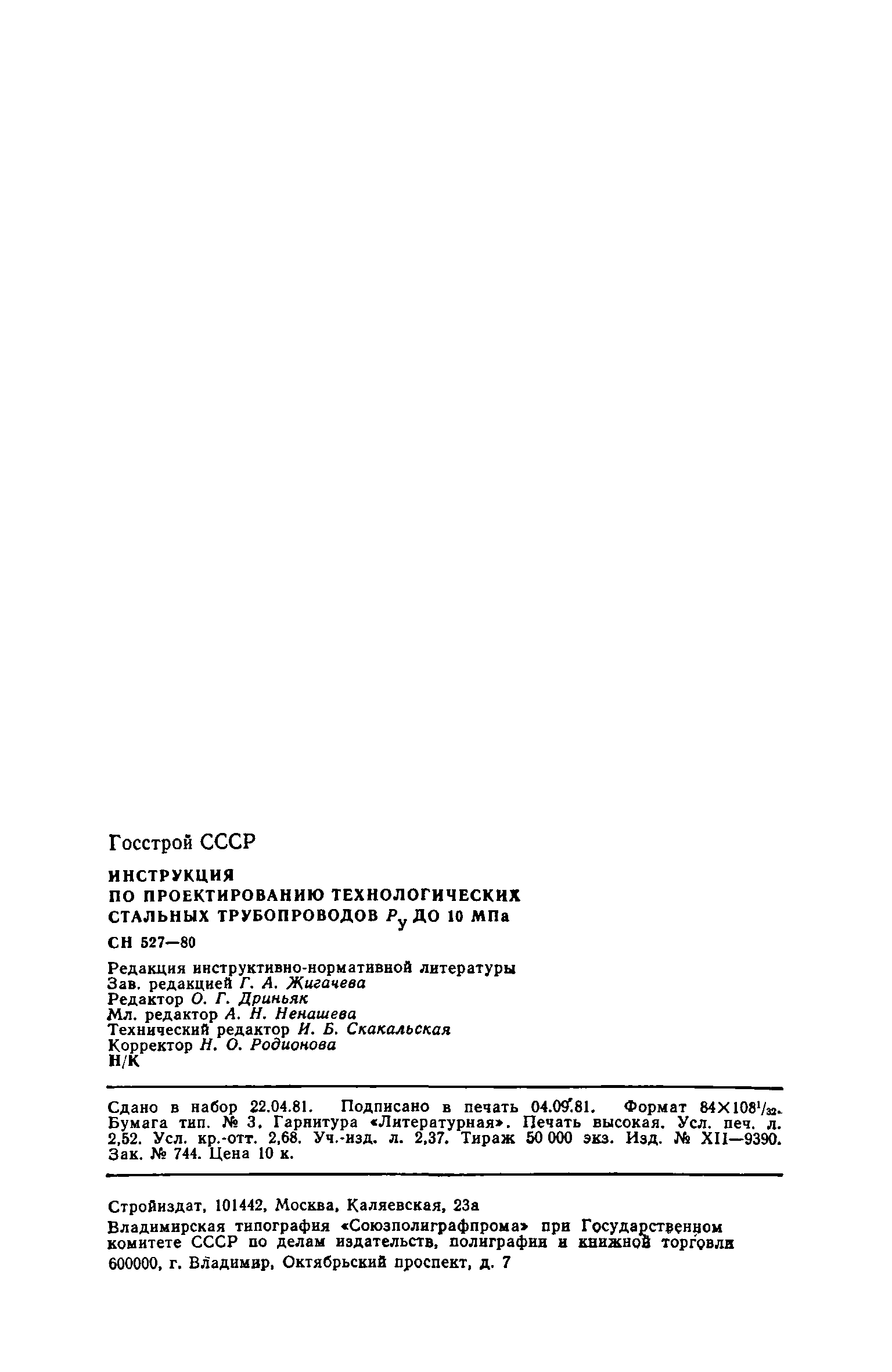

Издан:	Стройиздат (1981 г. )
Расположен в:	Техническая документация Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Чугунные и стальные трубы Трубопроводы и их компоненты в целом Строительство Справочные документы Справочные пособия к СНиП
Список изменений:	№ 1 от 01.01.1987 опечатки
Чем заменён:	СНиП 2.04.14-88* «Тепловая изоляция оборудования и трубопроводов»
Нормативные ссылки:	СНиП 2.01.01-82 «Строительная климатология и геофизика» ПУЭ «Правила устройства электроустановок» ГОСТ 12.1.007-76 «Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности» ГОСТ 356-80 «Арматура и детали трубопроводов. Давления номинальные пробные и рабочие. Ряды» ГОСТ 12815-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см кв.). Типы. Присоединительные размеры и размеры уплотнительных поверхностей» ГОСТ 8731-74 «Трубы стальные бесшовные горячедеформированные. Технические требования» ГОСТ 1412-85 «Чугун с пластинчатым графитом для отливок. Марки» ГОСТ 9.015-74 «Единая система защиты от коррозии и старения. Подземные сооружения. Общие технические требования»

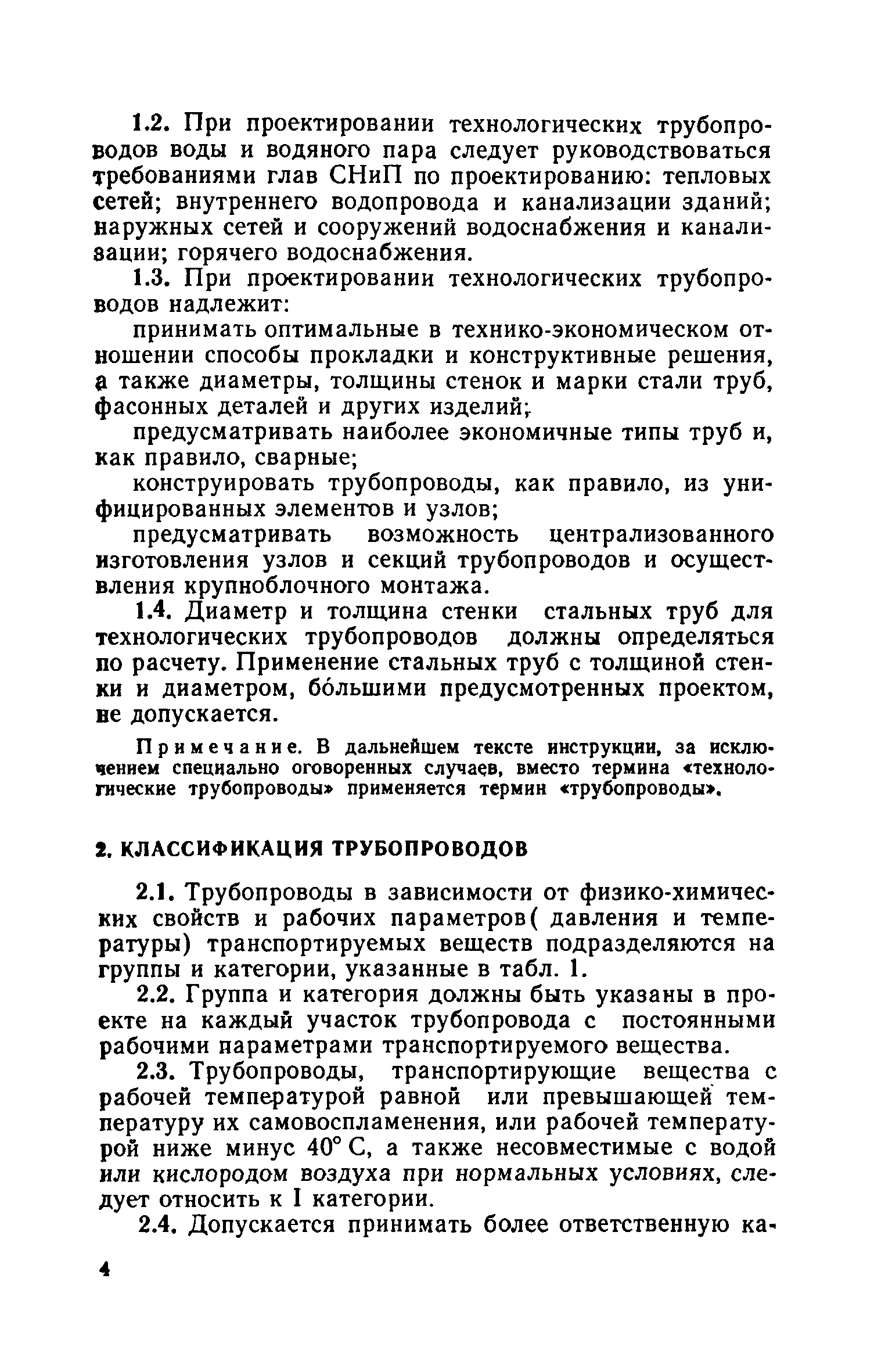

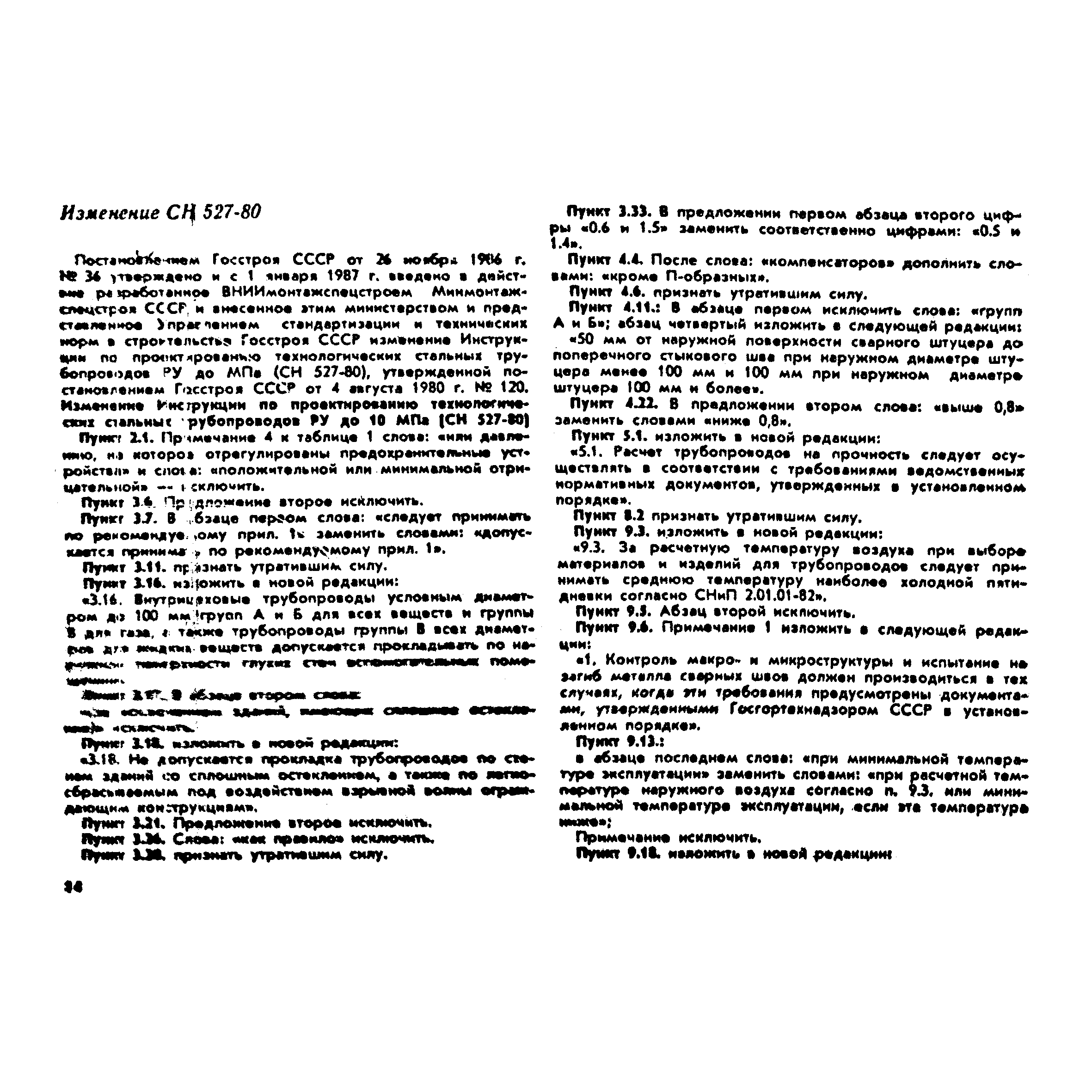

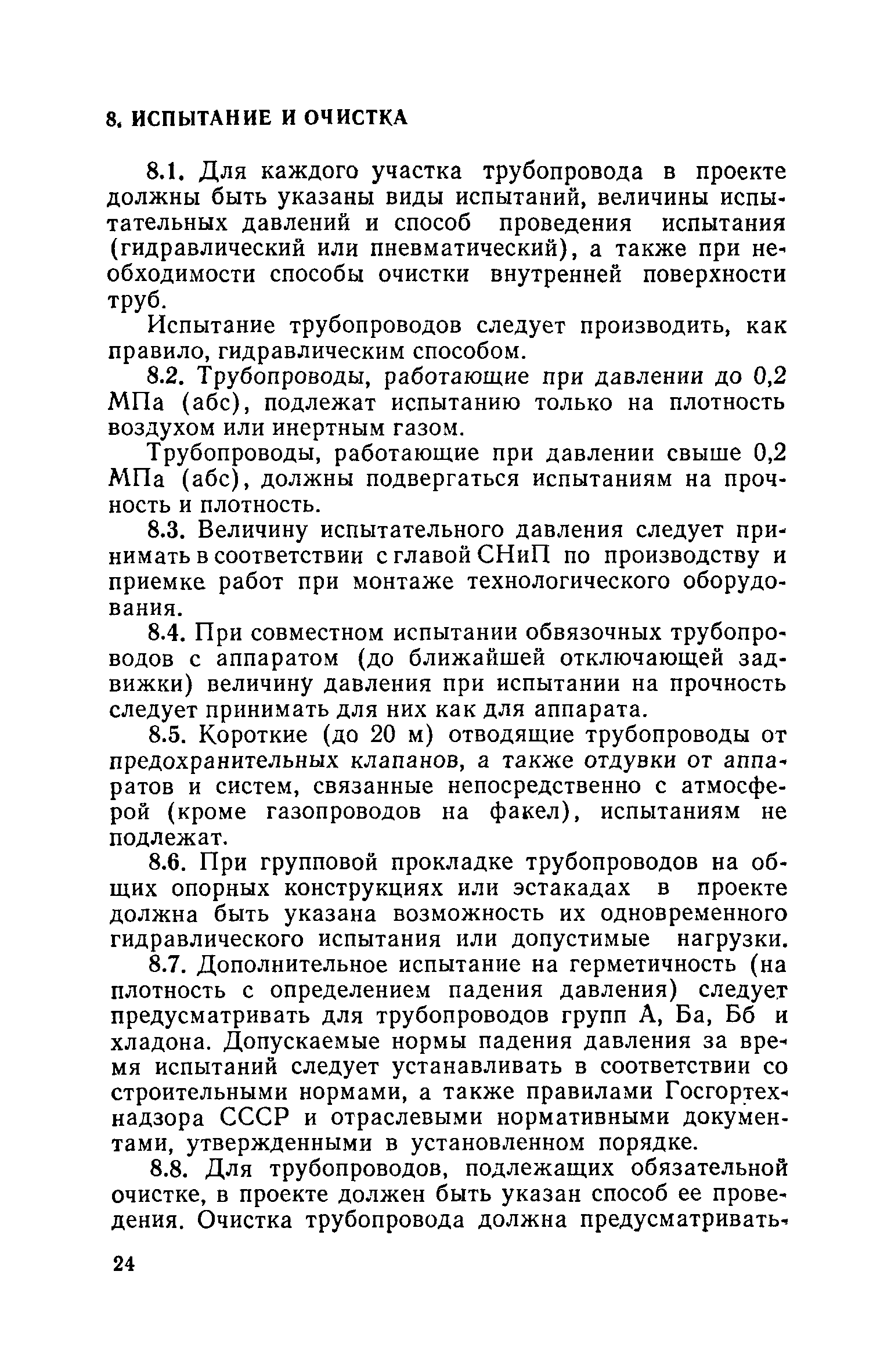

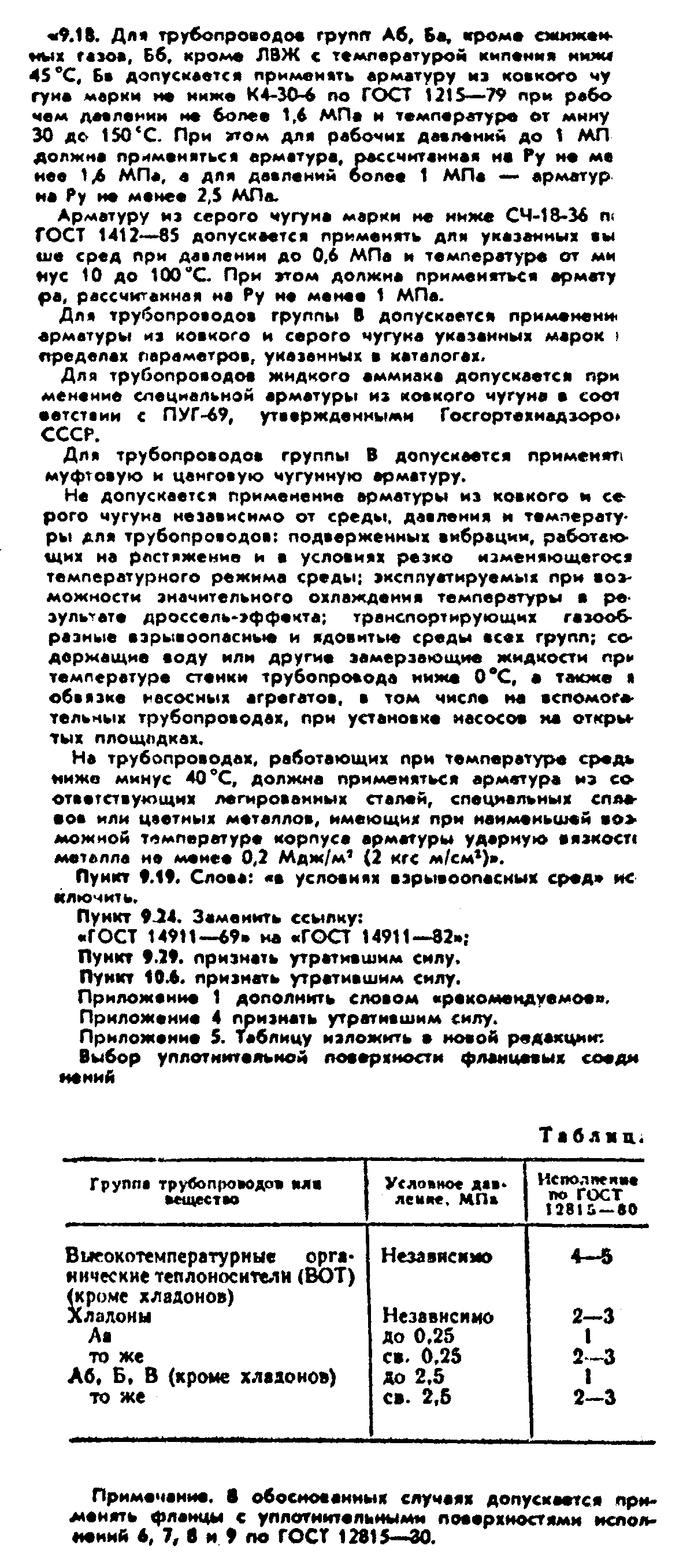

Текстовое изменение № 1 от 01.01.1987

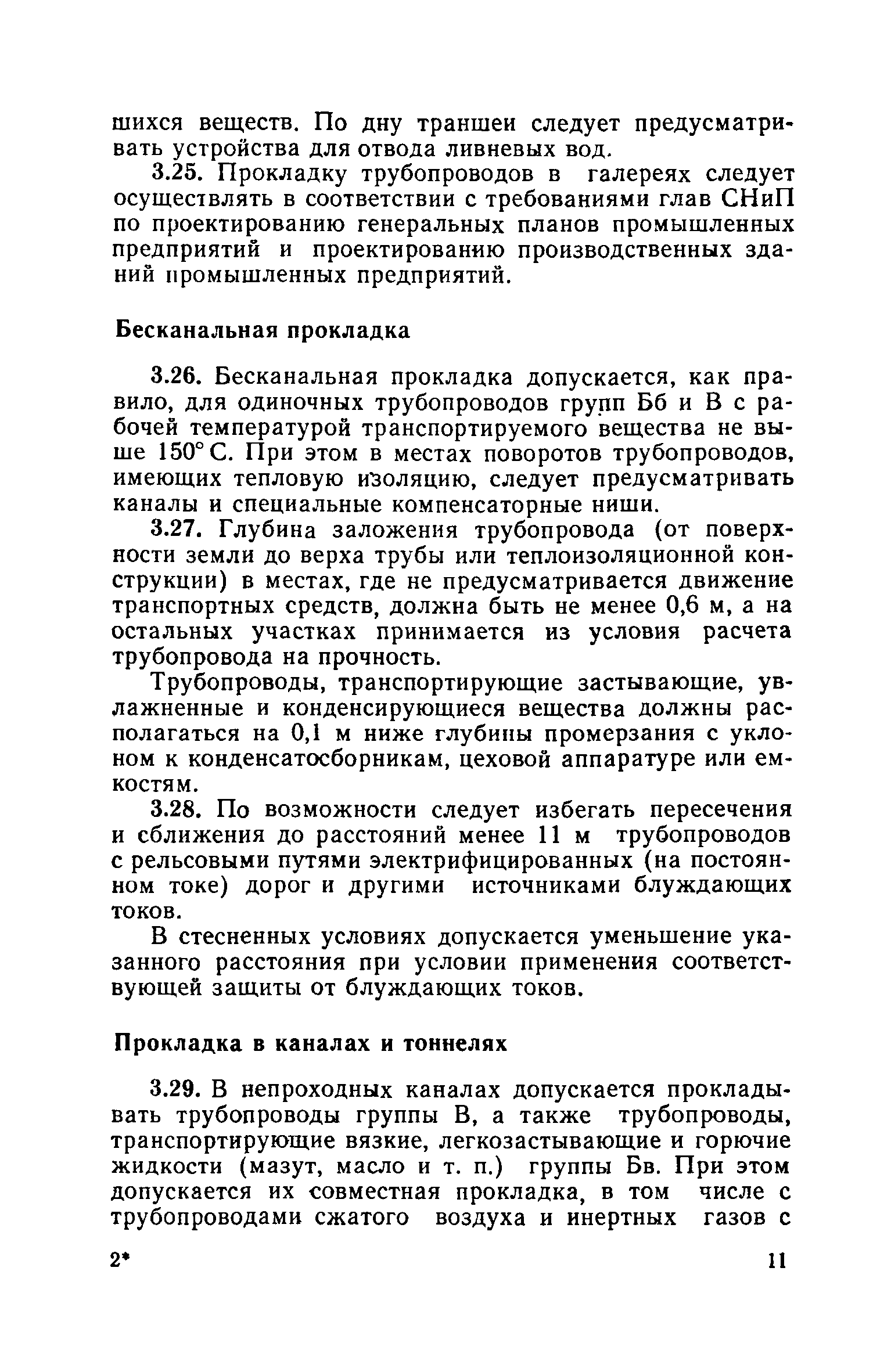

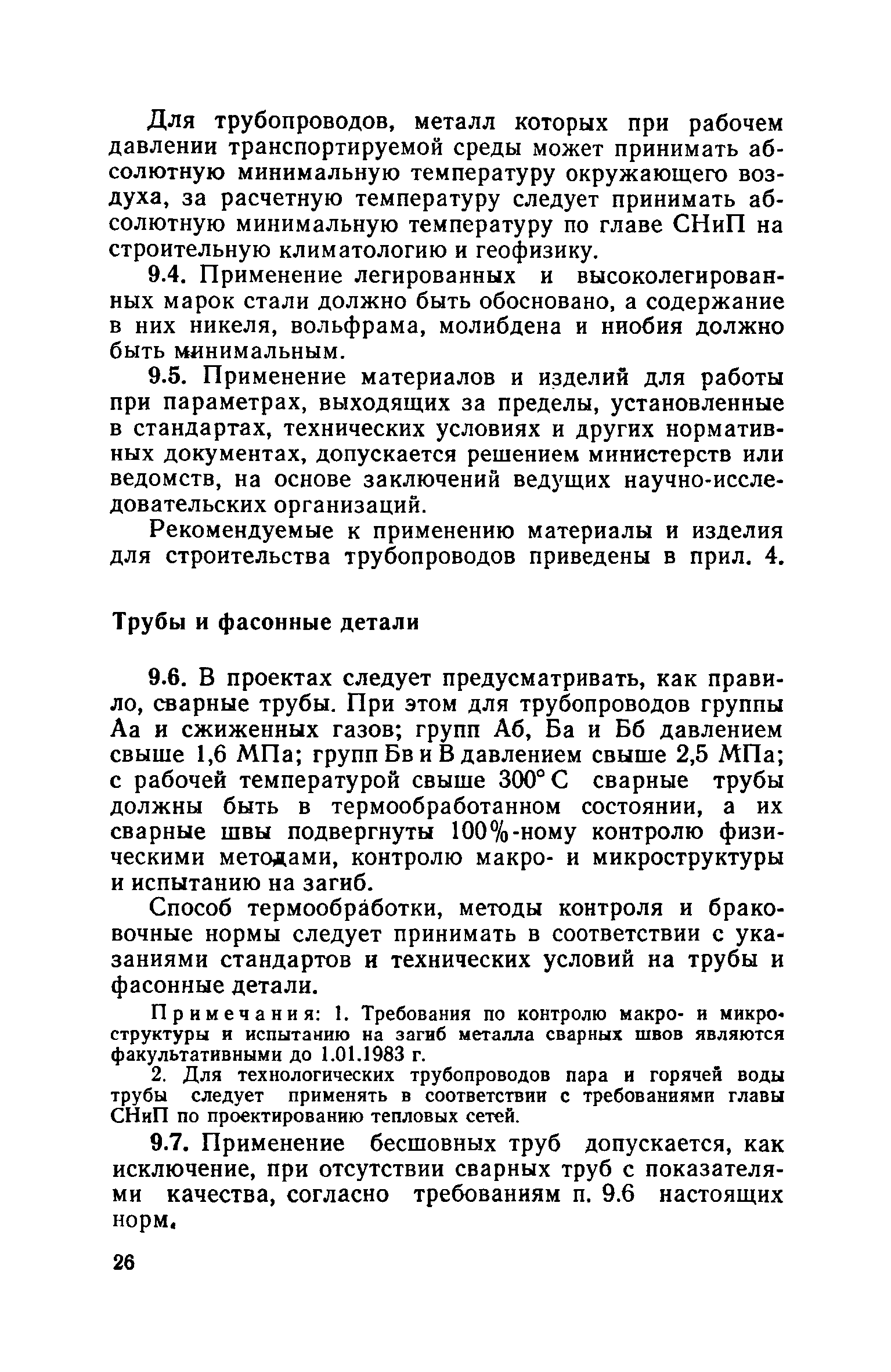

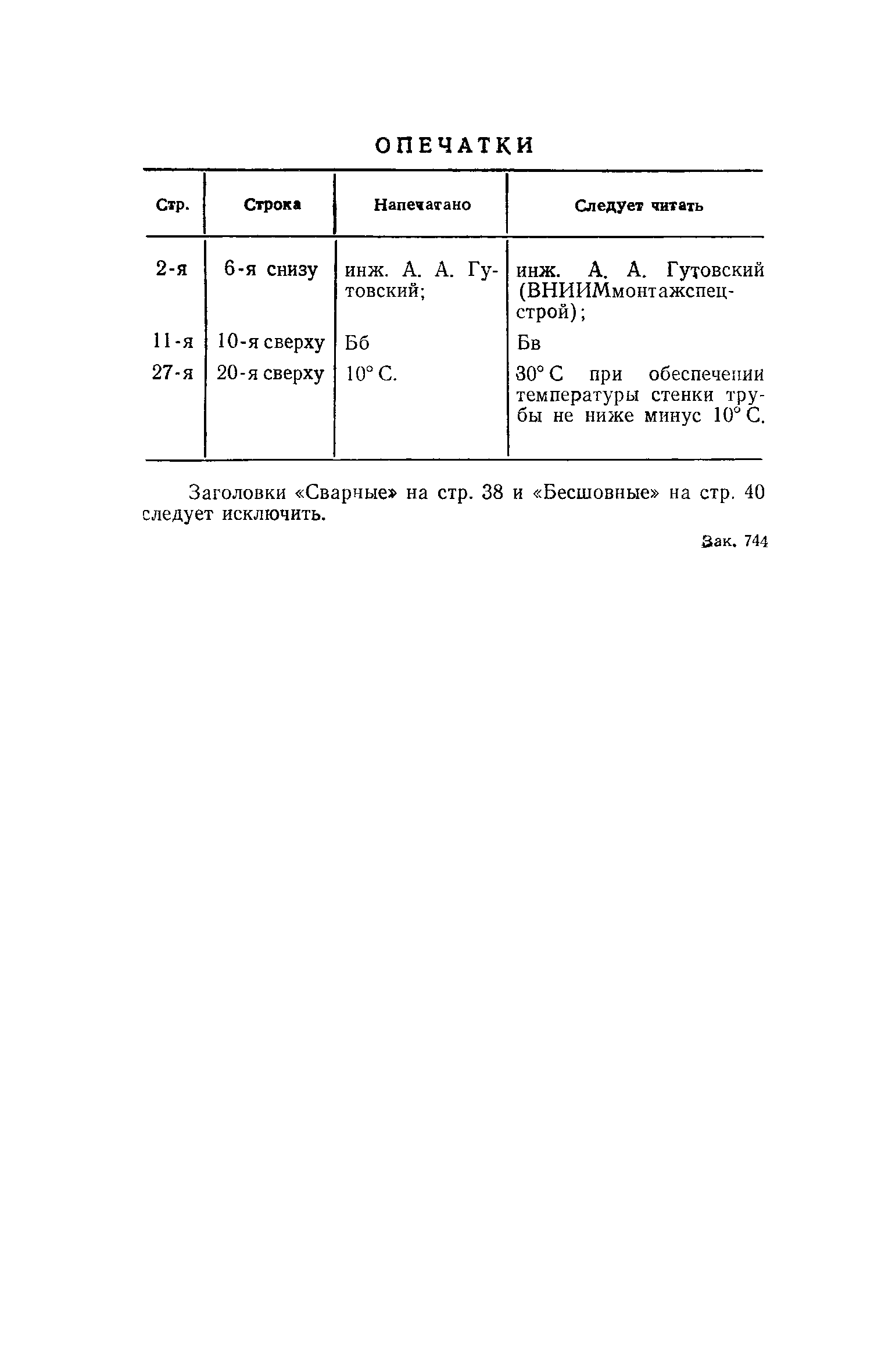

Текстовое изменение опечатки
