СНиП 2.04.14-88*

Тепловая изоляция оборудования и трубопроводов

Обозначение:	СНиП 2.04.14-88*
Обозначение англ:	SNIP 2.04.14-88*
Статус:	заменен
Название рус.:	Тепловая изоляция оборудования и трубопроводов
Название англ.:	Thermal Insulation for Equipment and Piping
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.11.2003

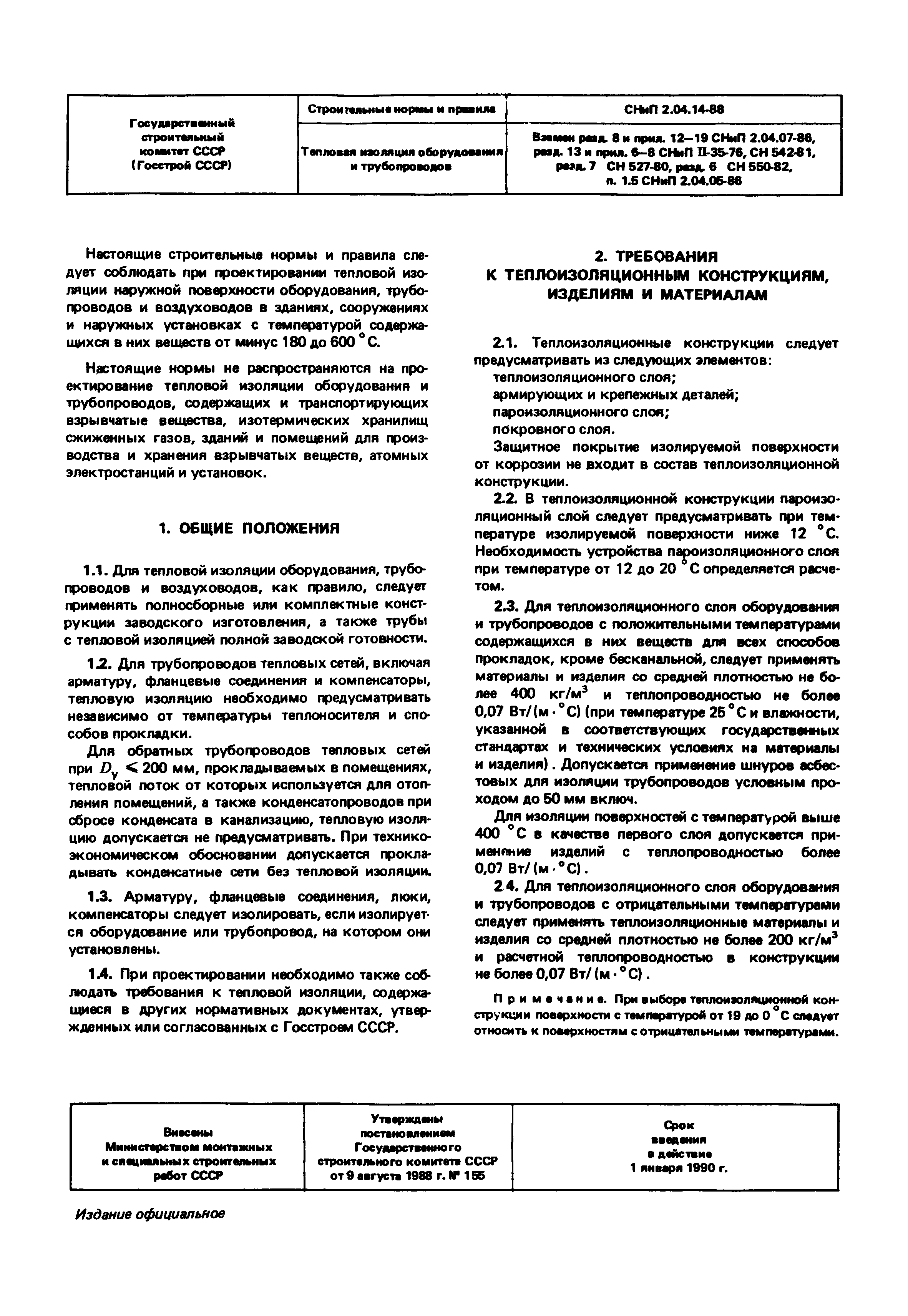

Область применения:	Строительные нормы и правила следует соблюдать при проектировании тепловой изоляции наружной поверхности оборудования, трубопроводов и воздуховодов в зданиях, сооружениях и наружных установках с температурой содержащихся в них веществ от минус 180 до 600 град. С. Настоящие нормы не распространяются на проектирование тепловой изоляции оборудования и трубопроводов, содержащих и транспортирующих взрывчатые вещества, изотермических хранилищ сжиженных газов, зданий и помещений для производства и хранения взрывчатых веществ, атомных электростанций и установок.

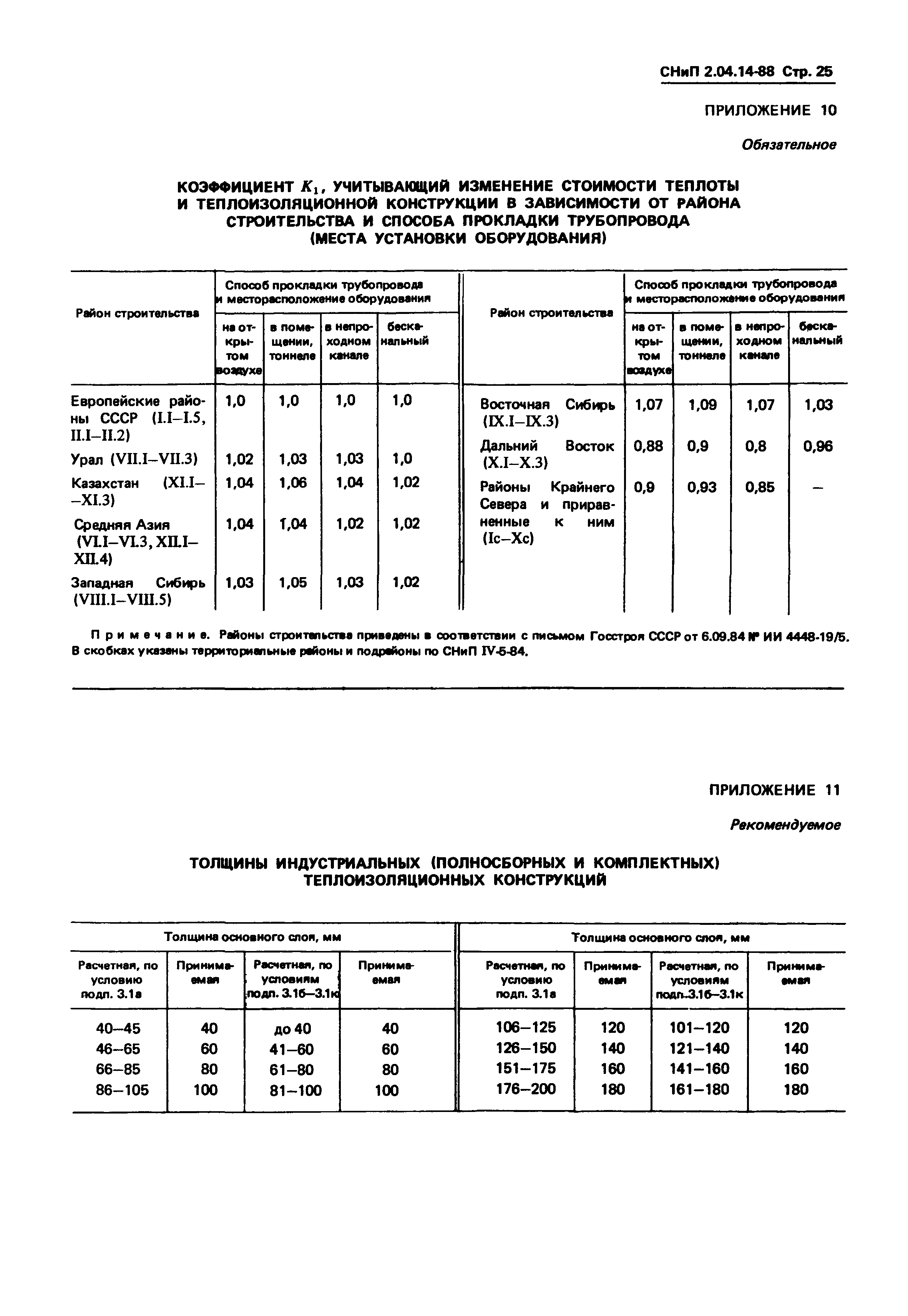

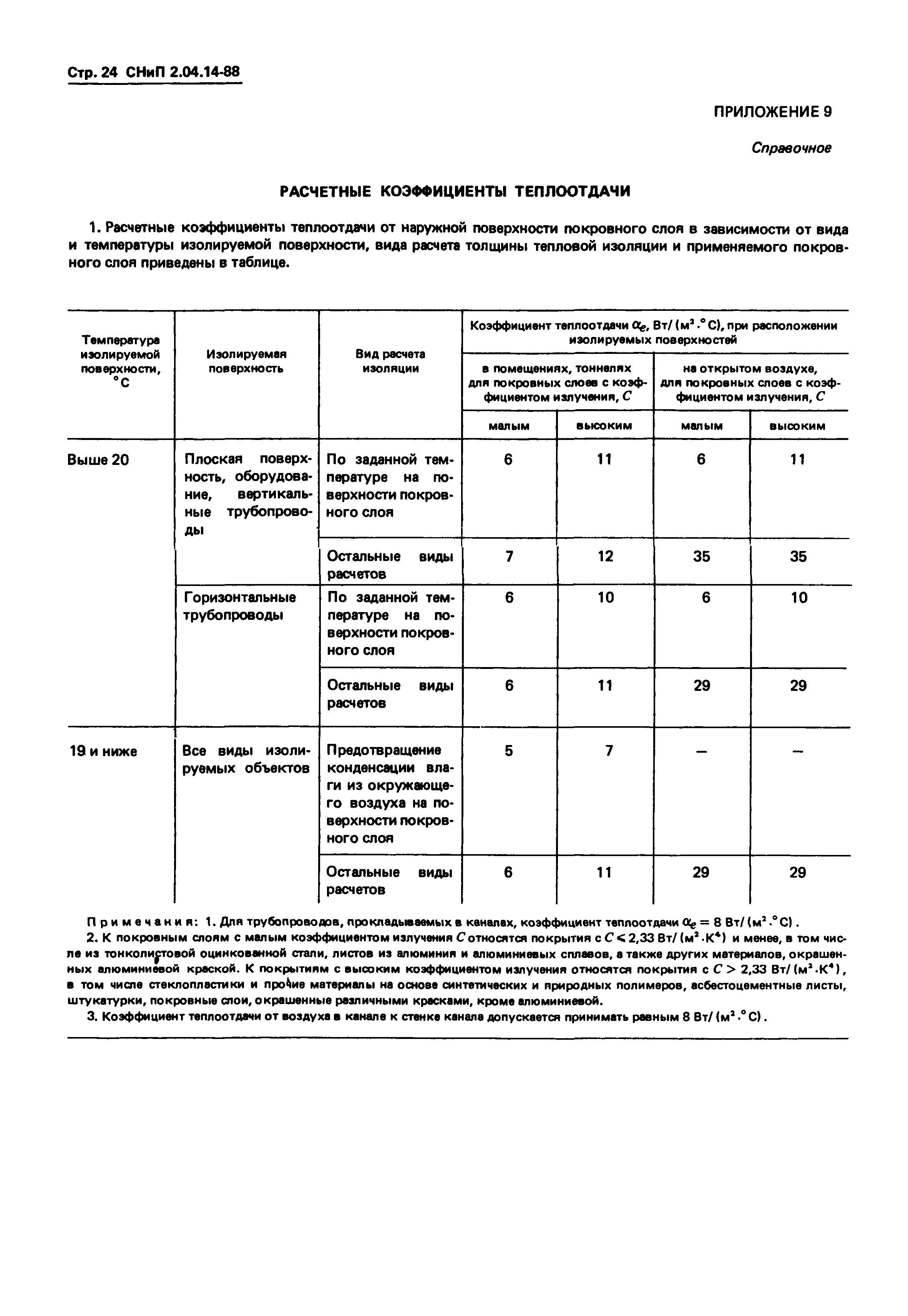

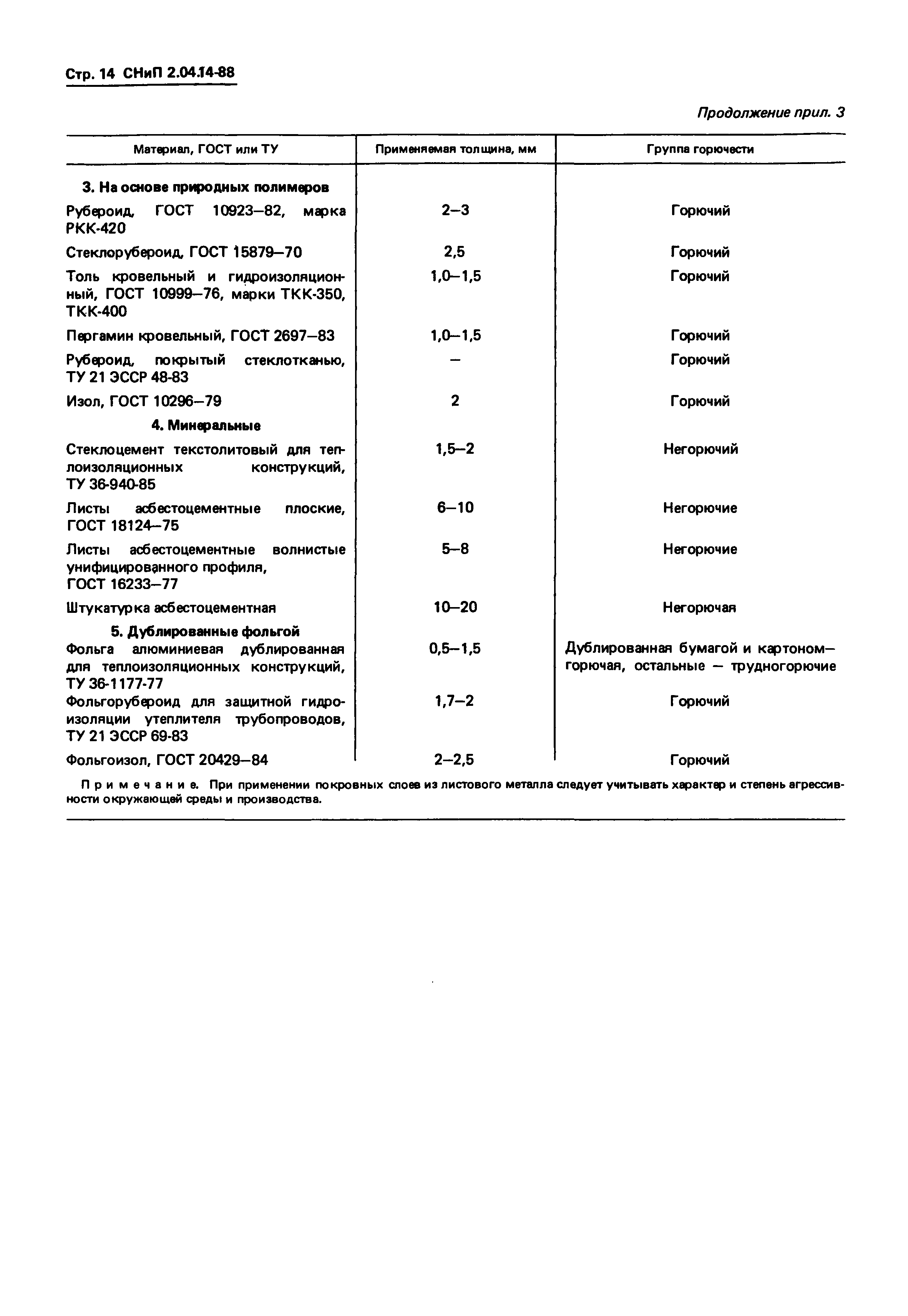

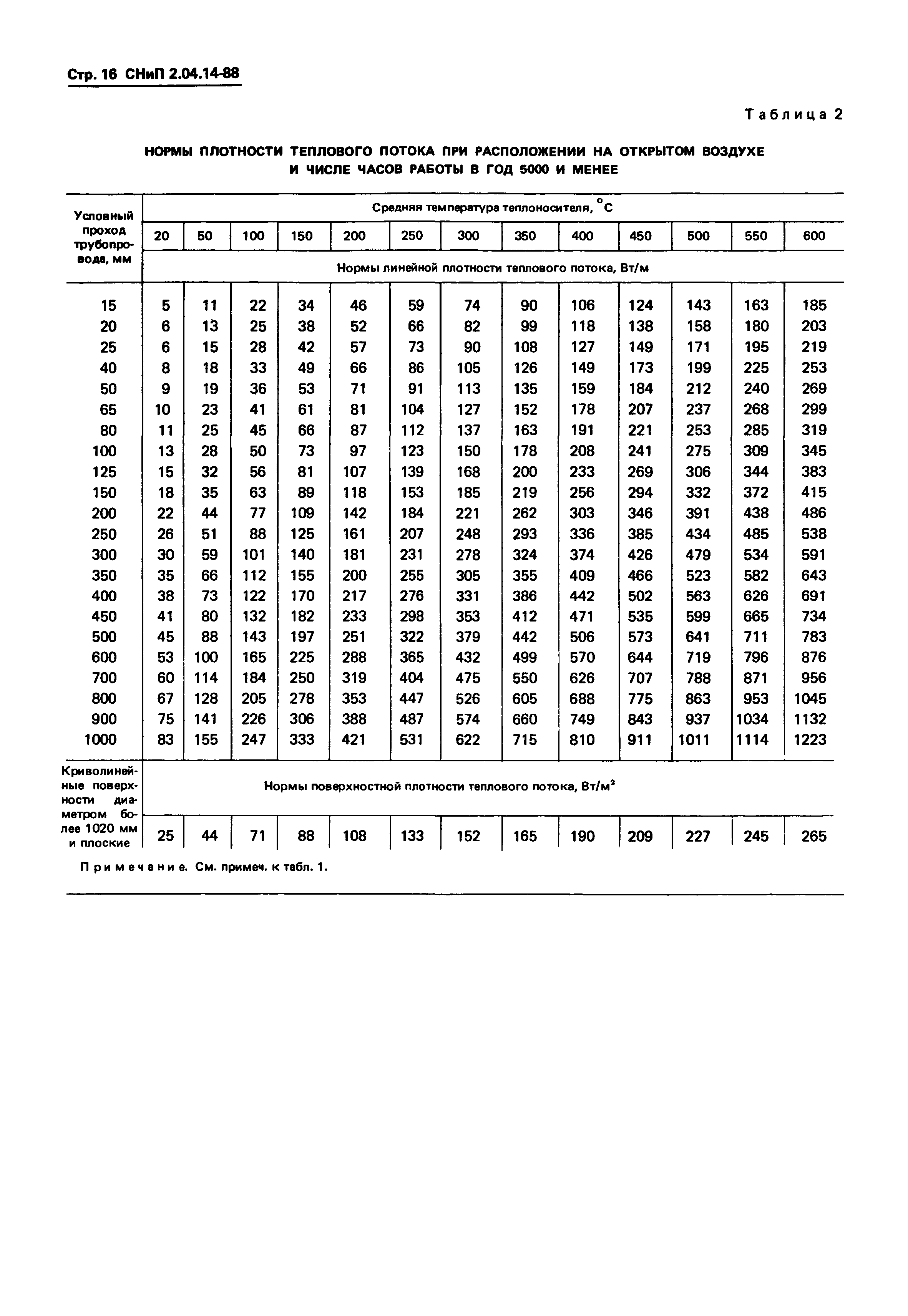

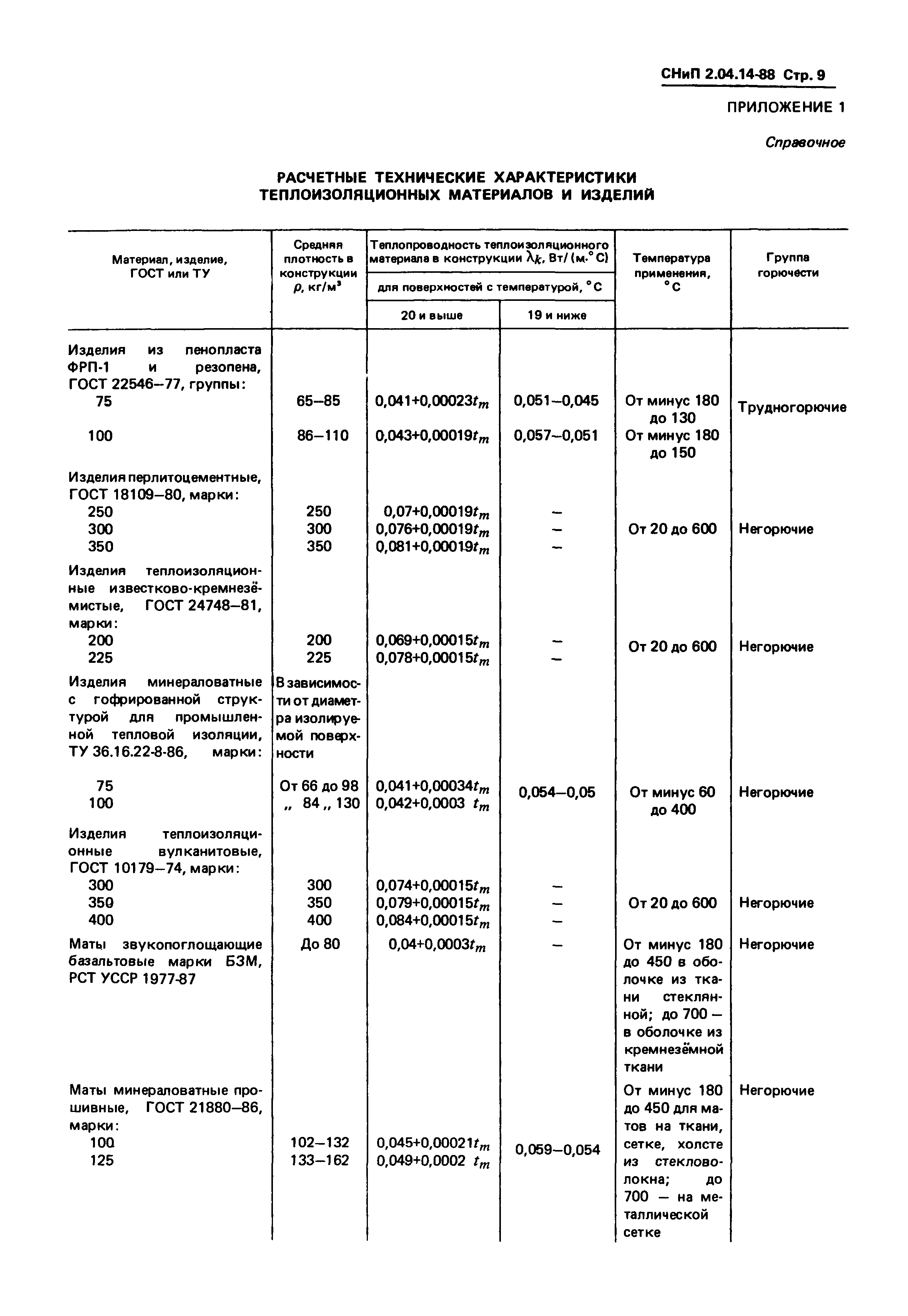

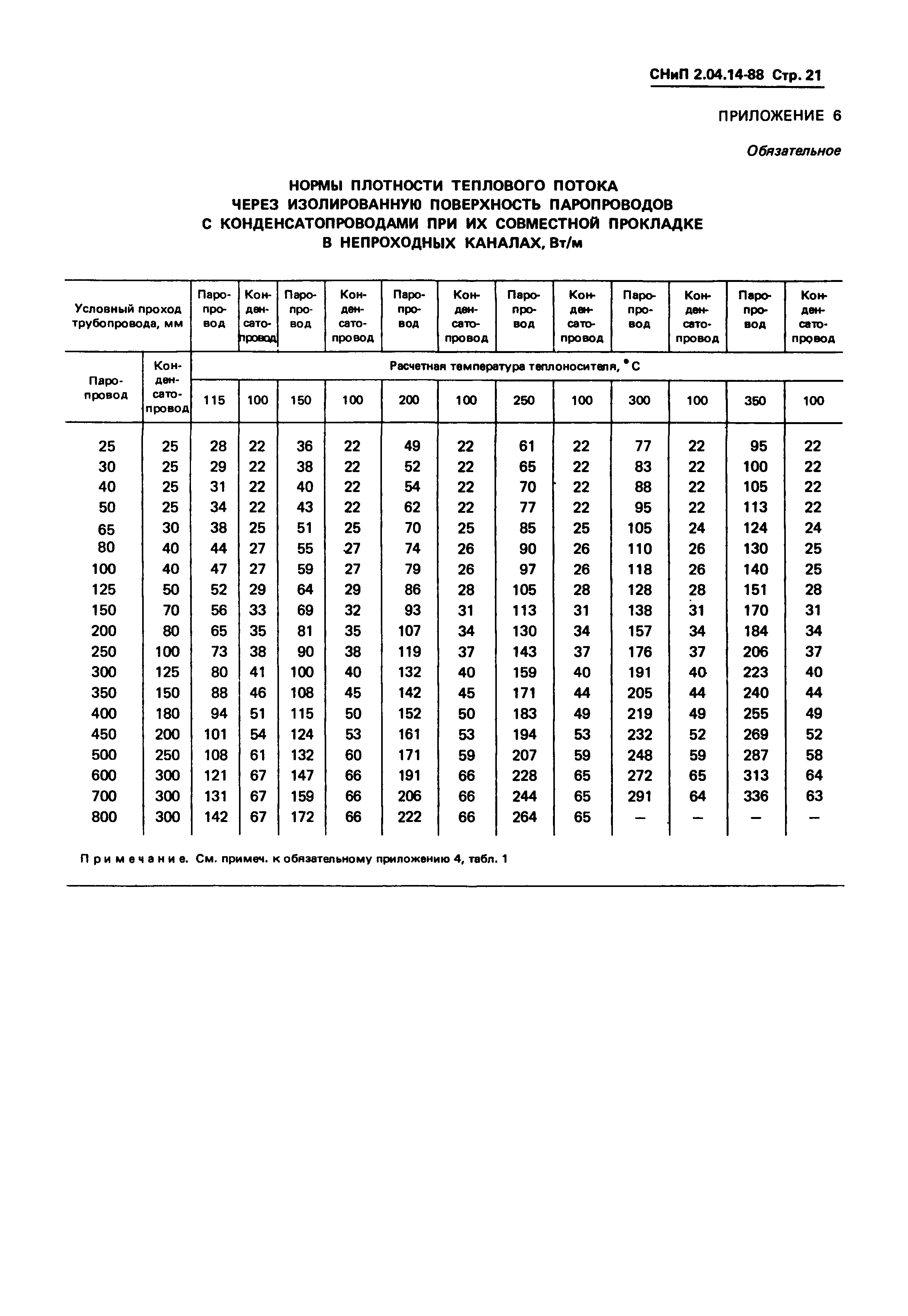

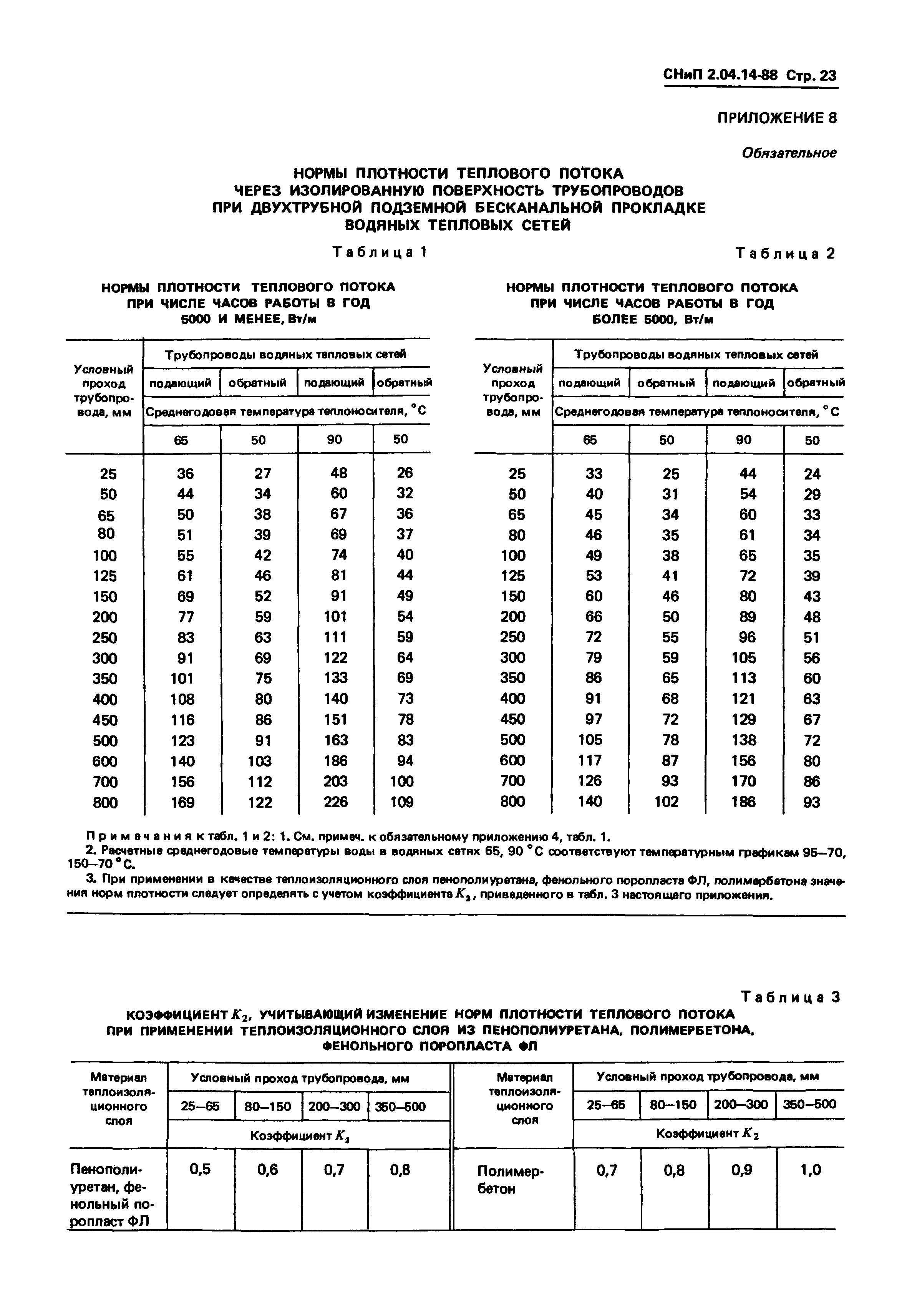

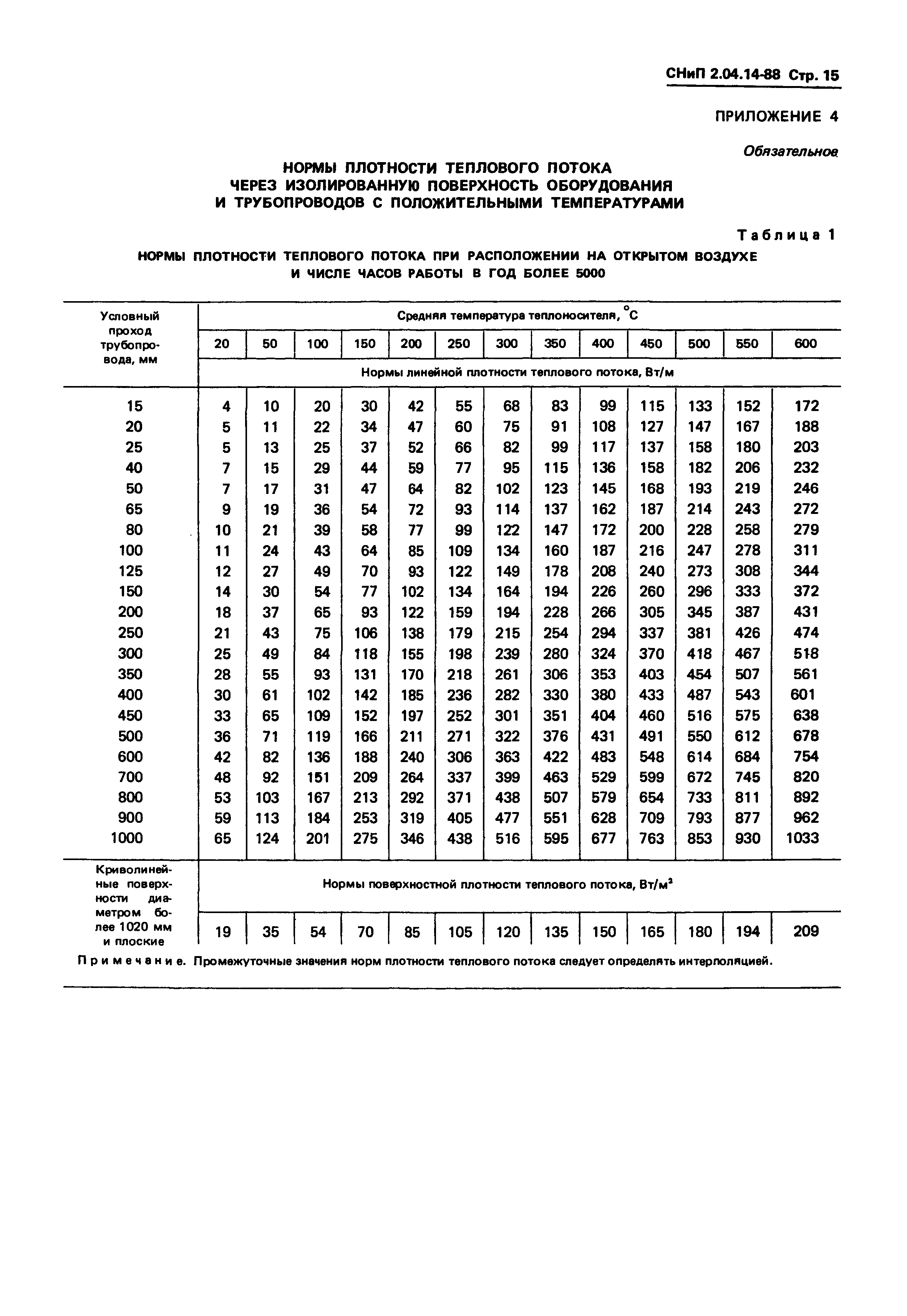

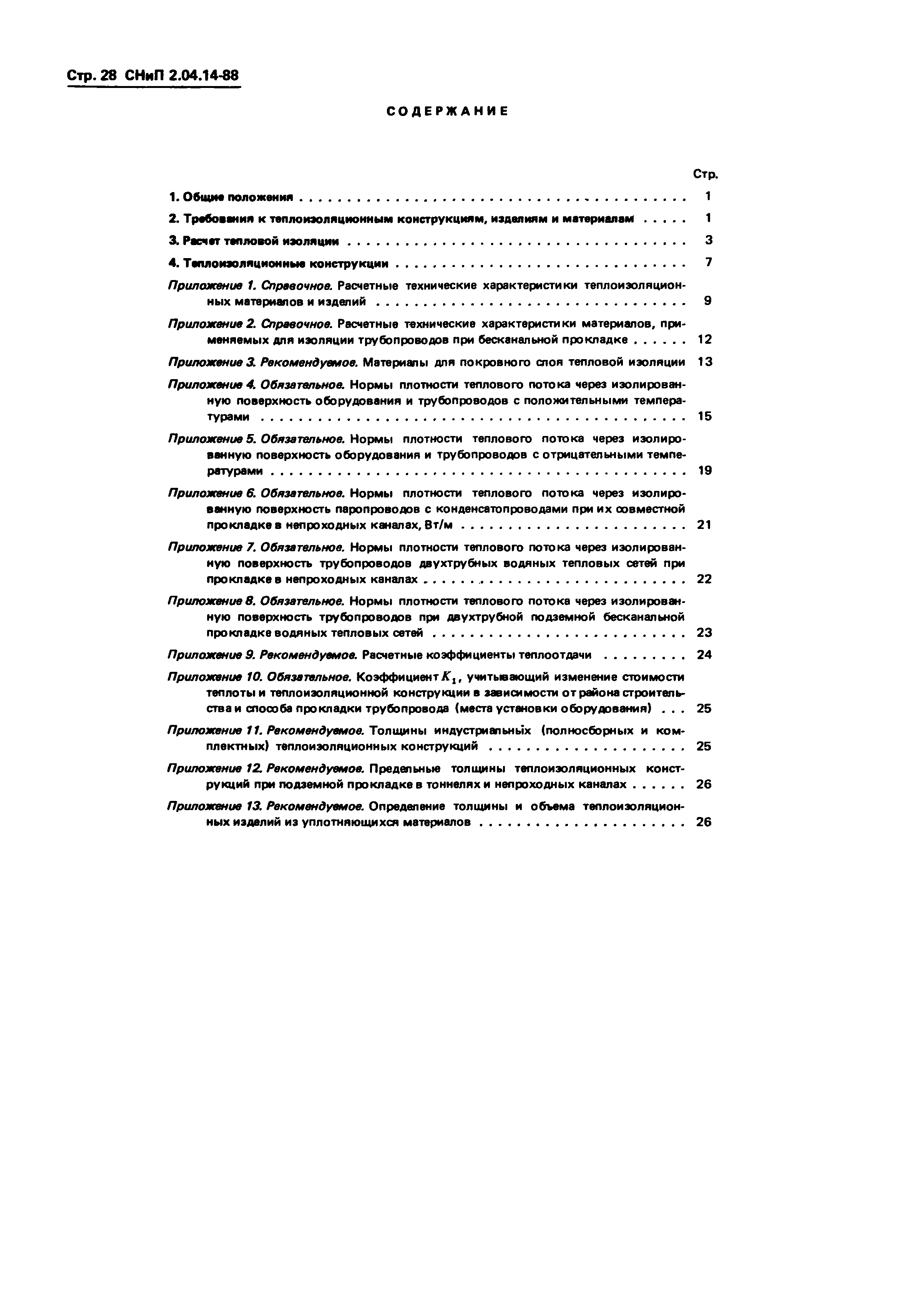

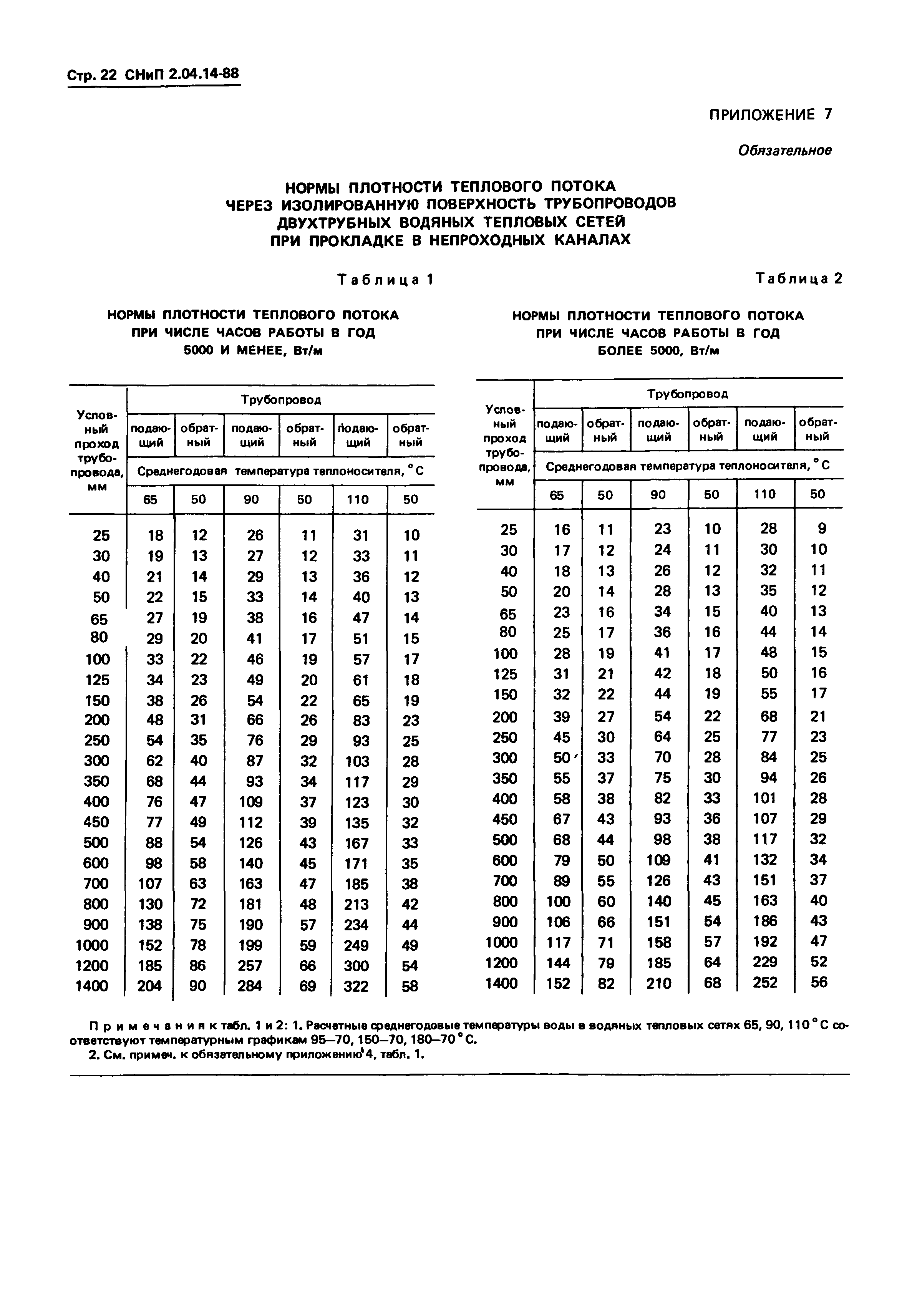

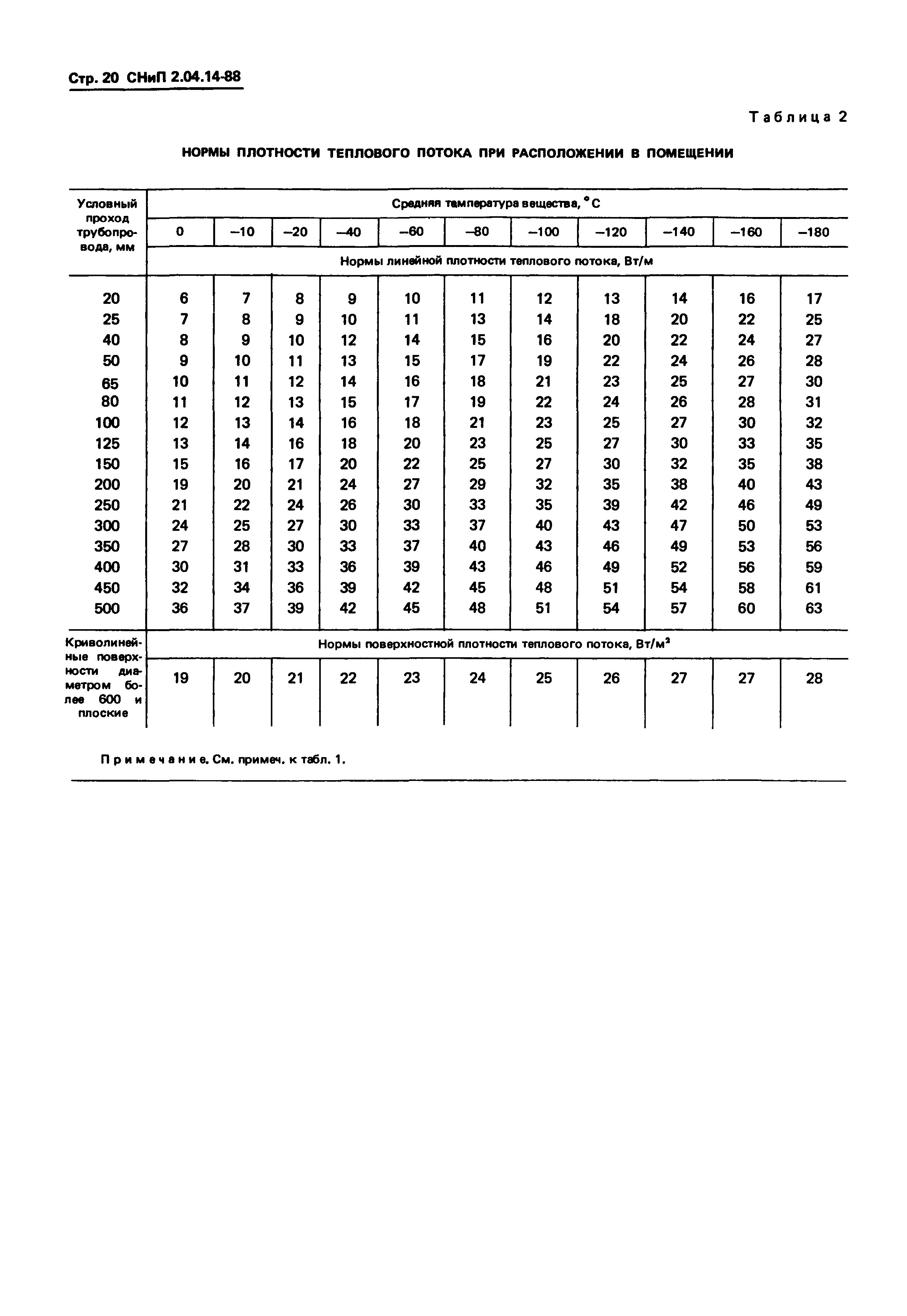

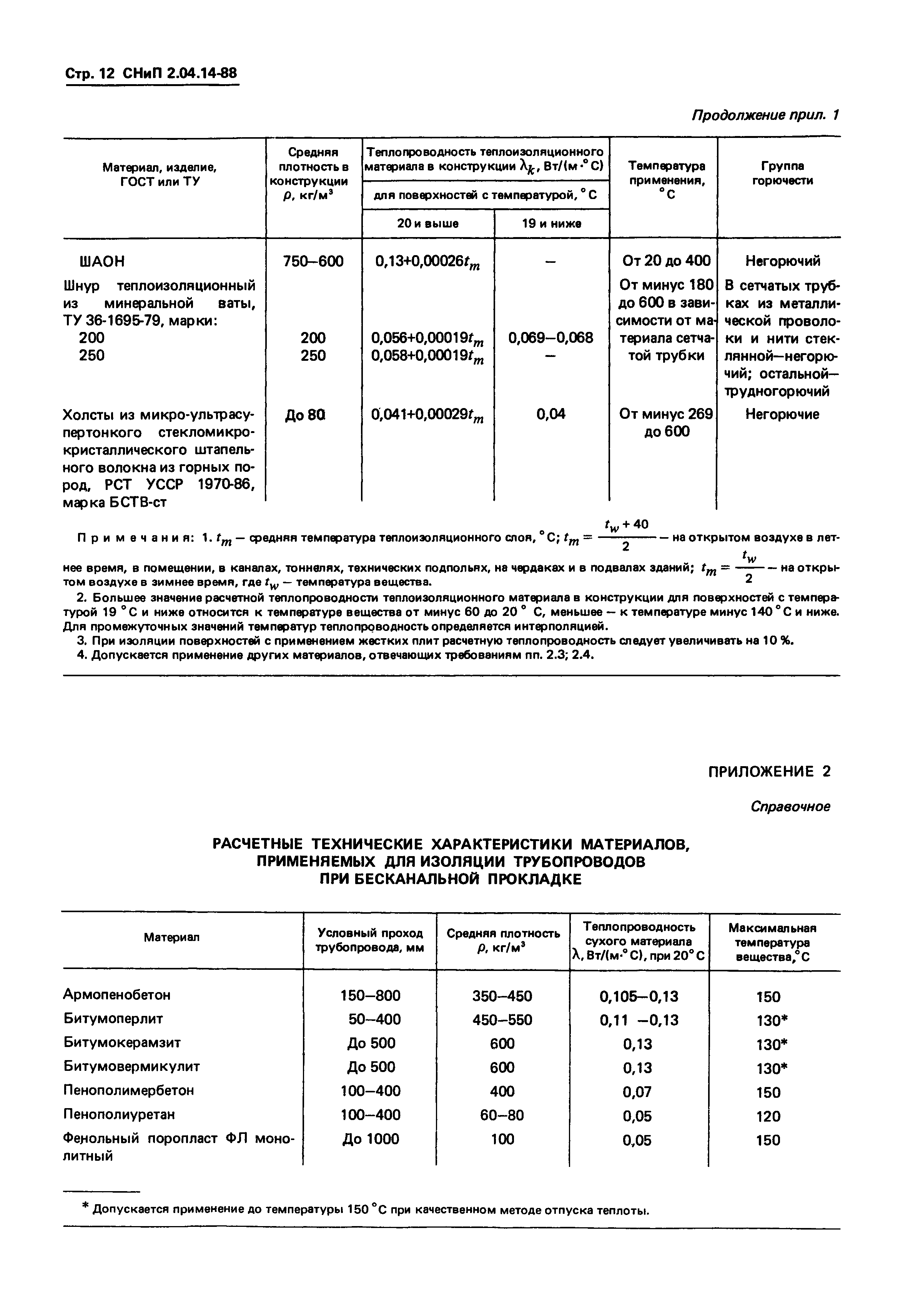

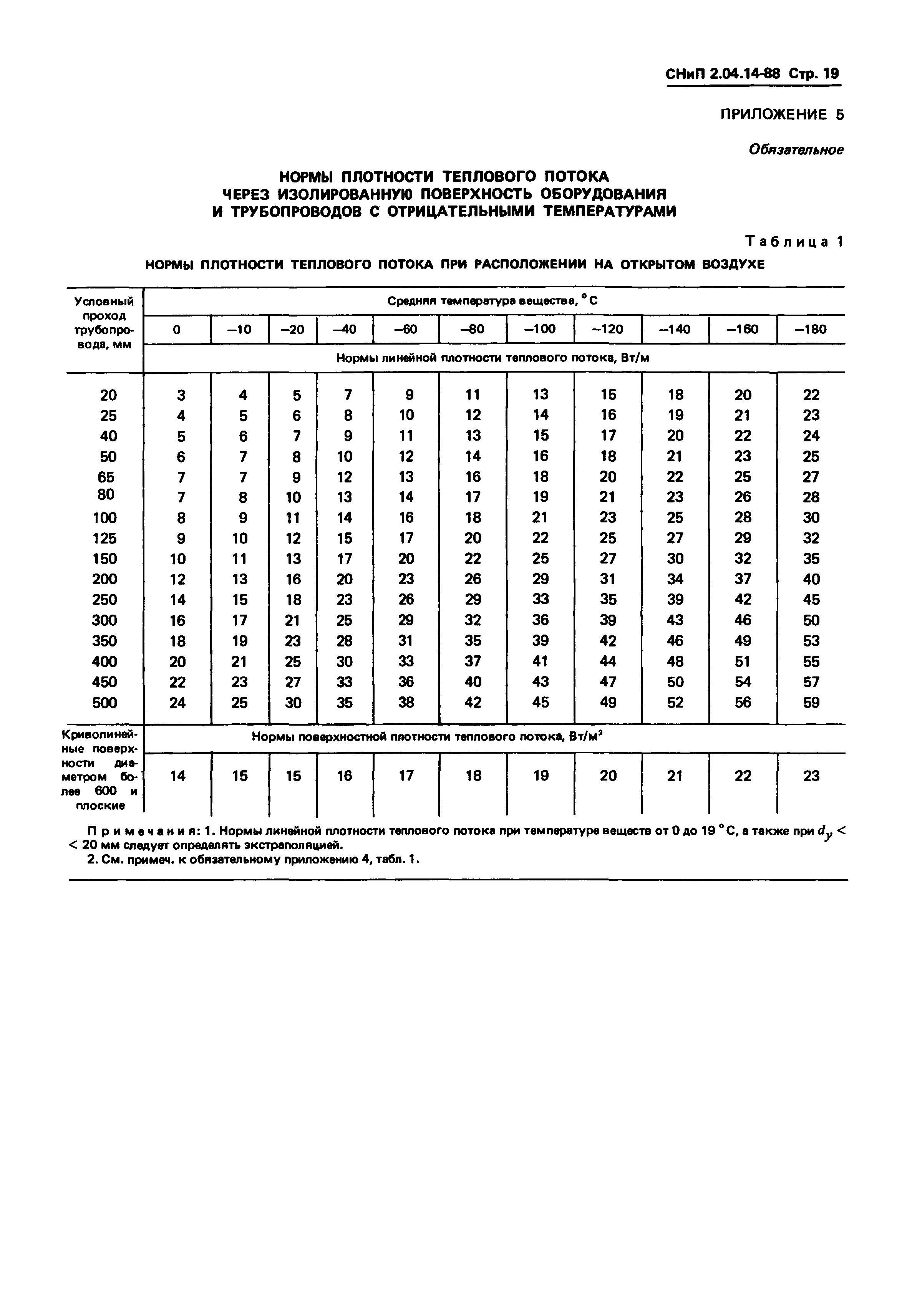

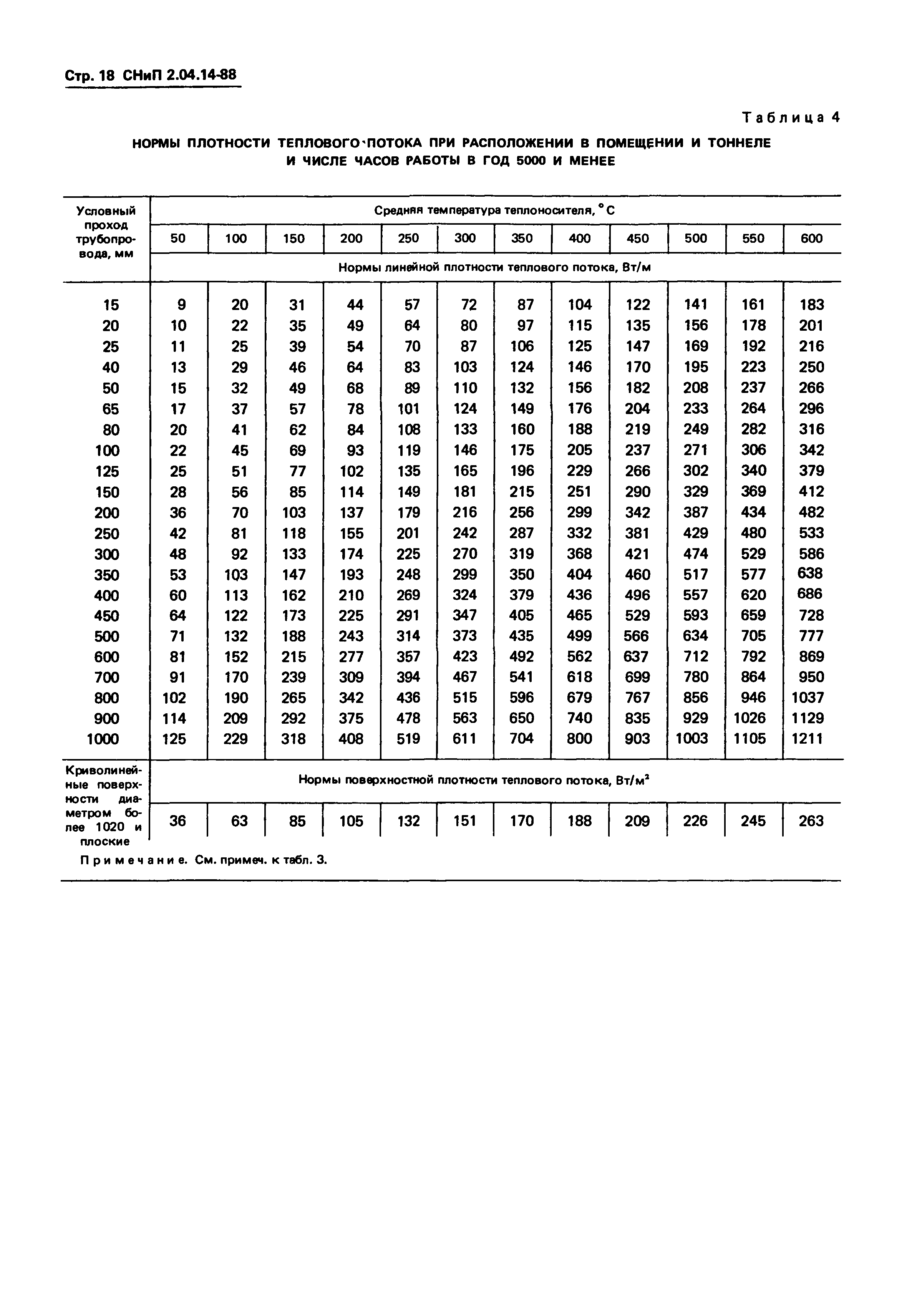

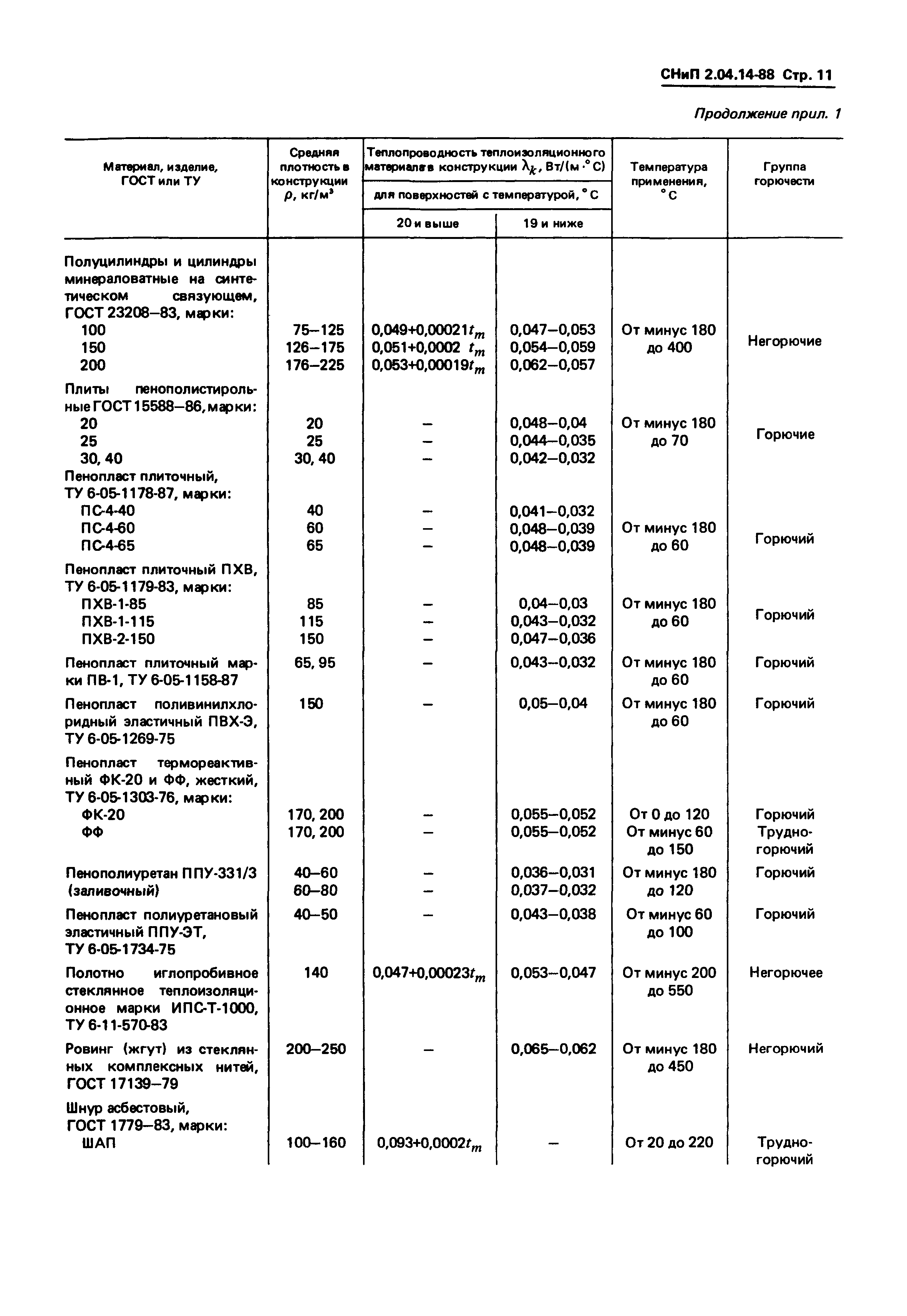

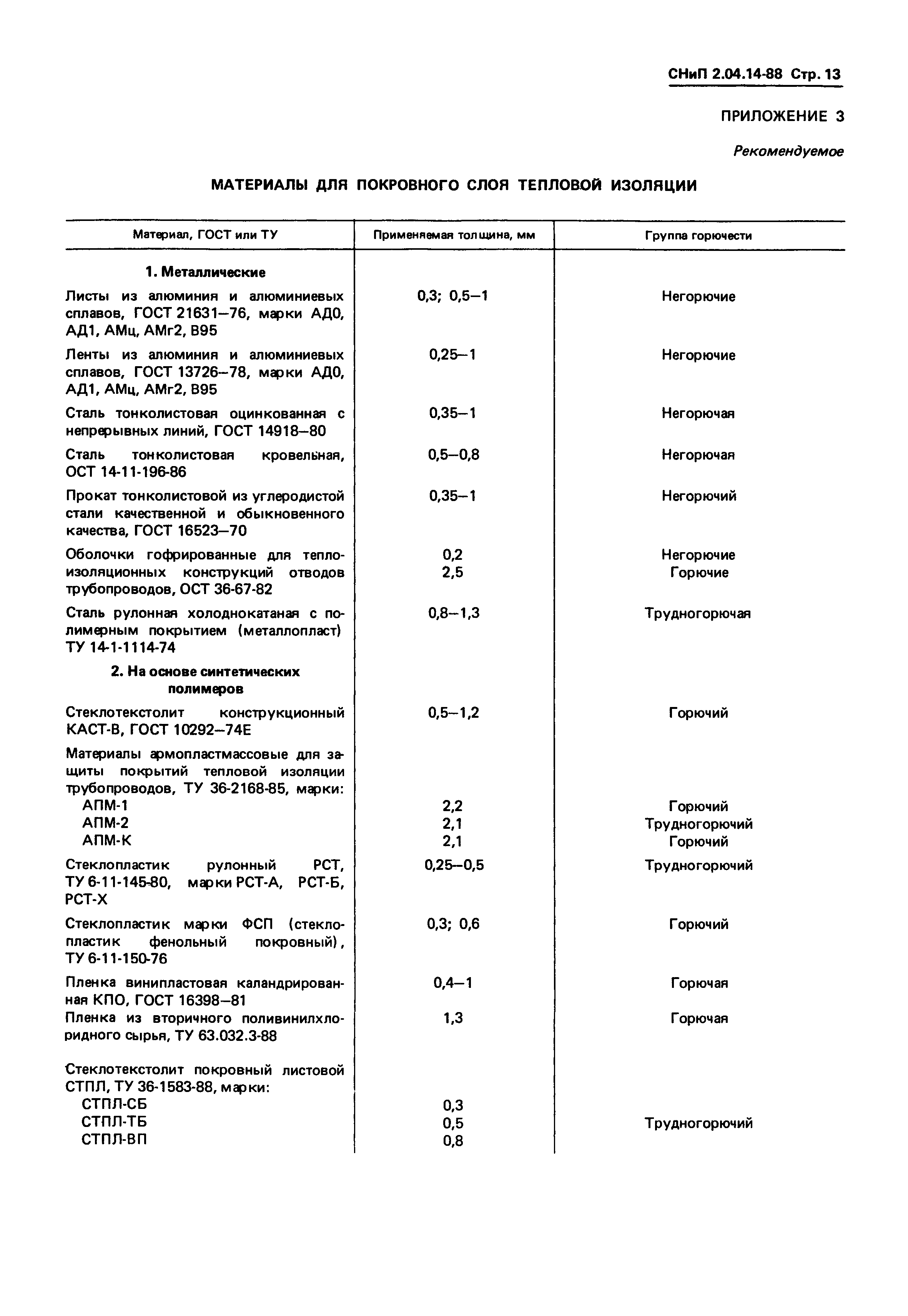

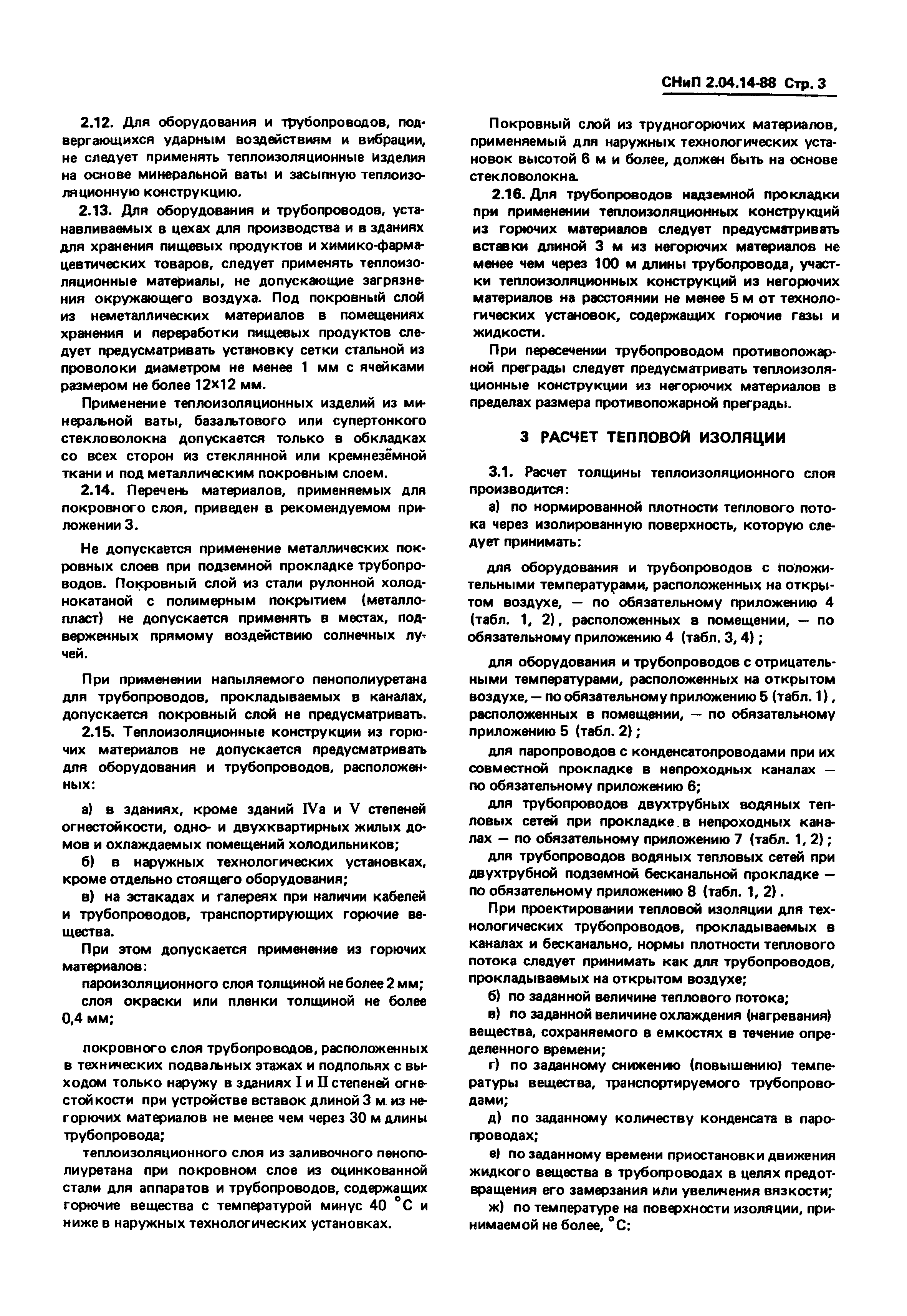

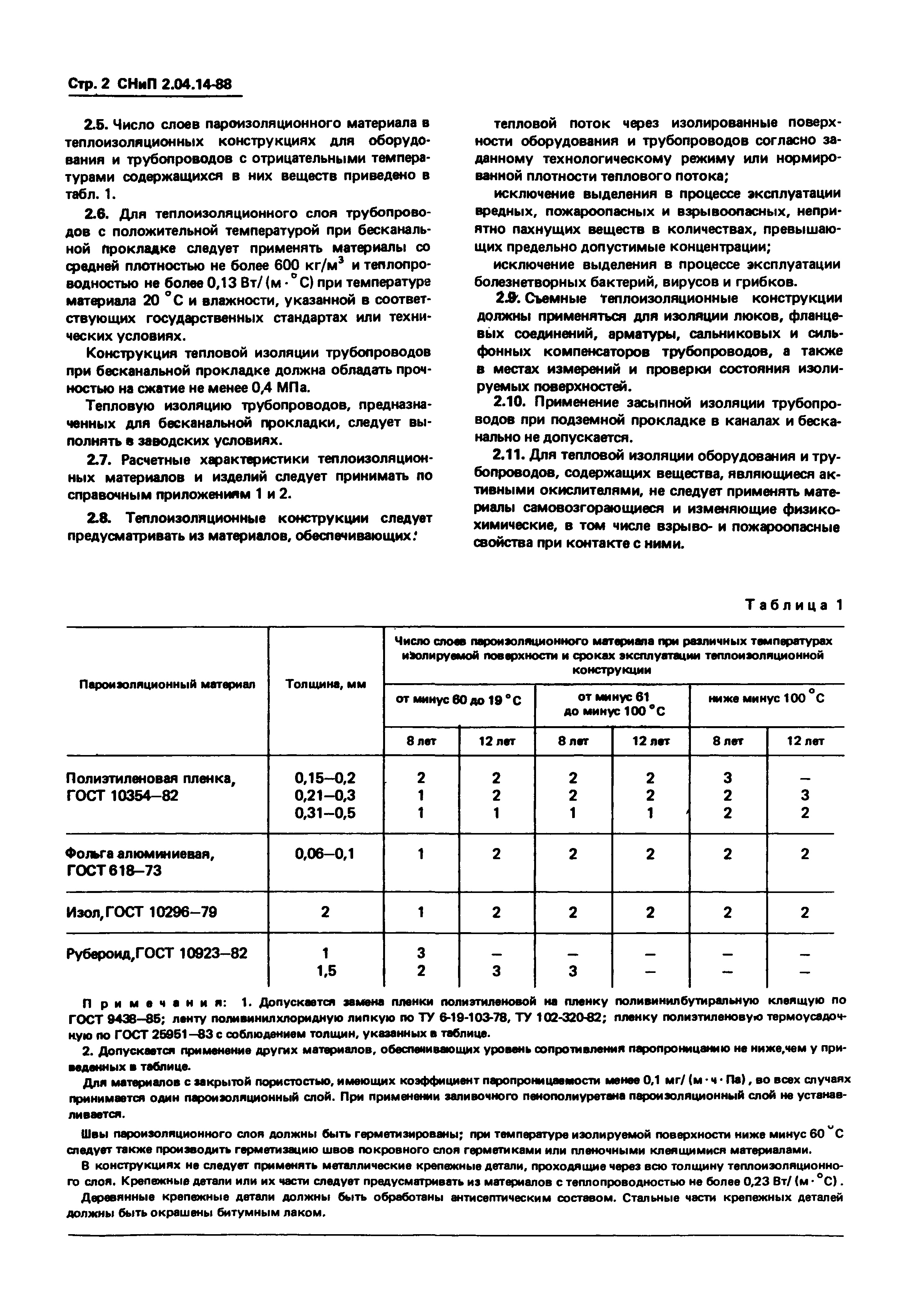

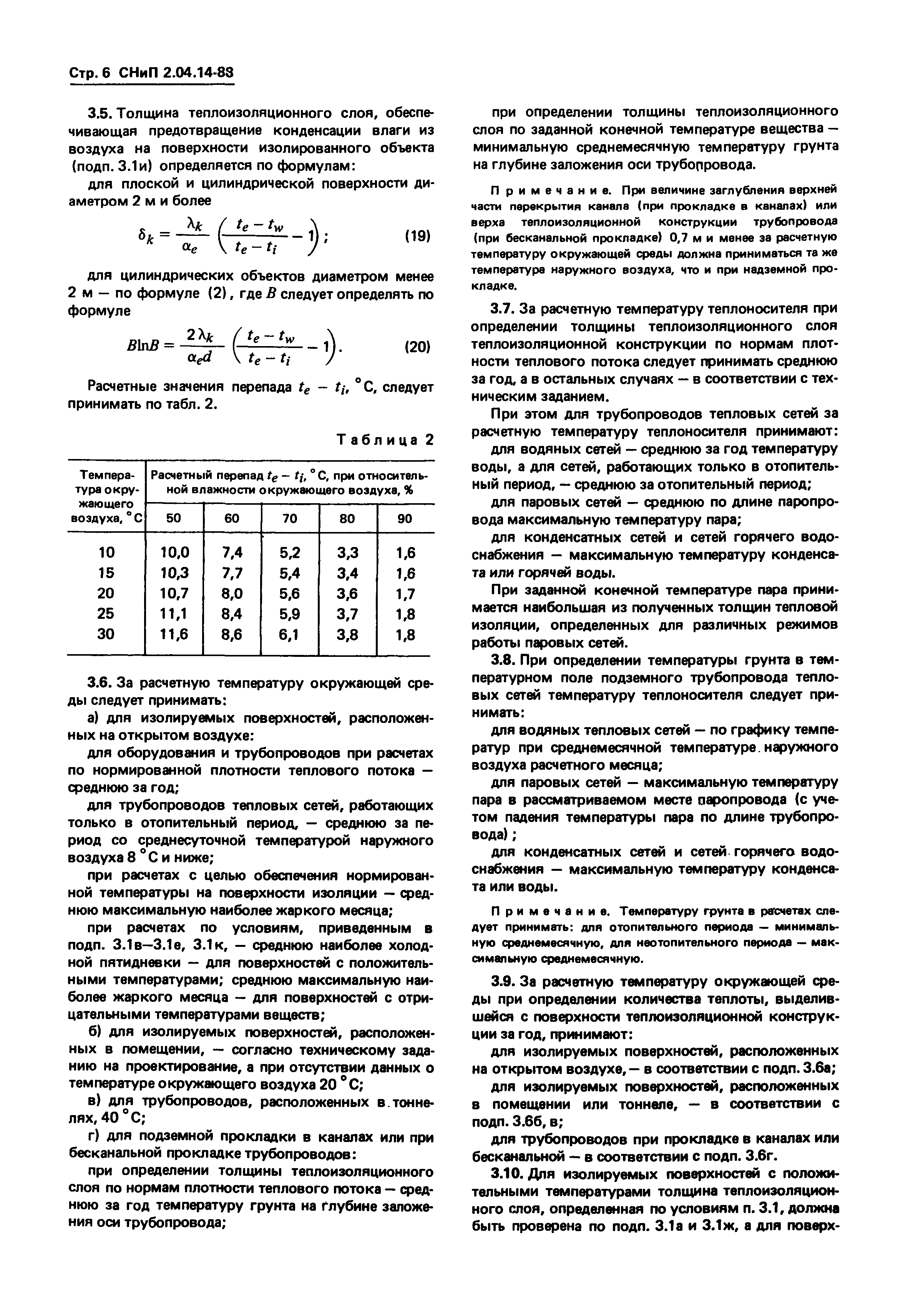

Оглавление:	1 Общие положения 2 Требования к теплоизоляционным конструкциям, изделиям и материалам 3 Расчет тепловой изоляции 4 Теплоизоляционные конструкции Приложение 1 Расчетные технические характеристики теплоизоляционных материалов и изделий Приложение 2 Расчетные технические характеристики материалов, применяемых для изоляции трубопроводов при бесканальной прокладке Приложение 3 Материалы для покровного слоя тепловой изоляции Приложение 4 Нормы плотности теплового потока через поверхность изоляции оборудования и трубопроводов с положительными температурами Приложение 5 Нормы плотности теплового потока через поверхность изоляции оборудования и трубопроводов Приложение 6 Нормы плотности теплового потока через поверхность паропроводов с конденсатопроводами при их совместной прокладке в непроходных каналах, Вт/м Приложение 7 Нормы плотности теплового потока через поверхность изоляции трубопроводов двухтрубных водяных тепловых сетей при прокладке в непроходных каналах и подземной бесканальной прокладке Приложение 8 исключено Приложение 9 Расчетные коэффициенты теплопередачи Приложение 10 Коэффициент К1, учитывающий изменение стоимости теплоты и теплоизоляционной конструкции в зависимости от района строительства и способа прокладки трубопровода (места установки оборудования) Приложение 11 Толщина индустриальных (полносборных и комплектных) теплоизоляционных конструкций Приложение 12 Предельная толщина теплоизоляционных конструкций при подземной прокладке в тоннелях и непроходных каналах Приложение 13 Определение толщины и объема теплоизоляционных изделий из уплотняющихся материалов

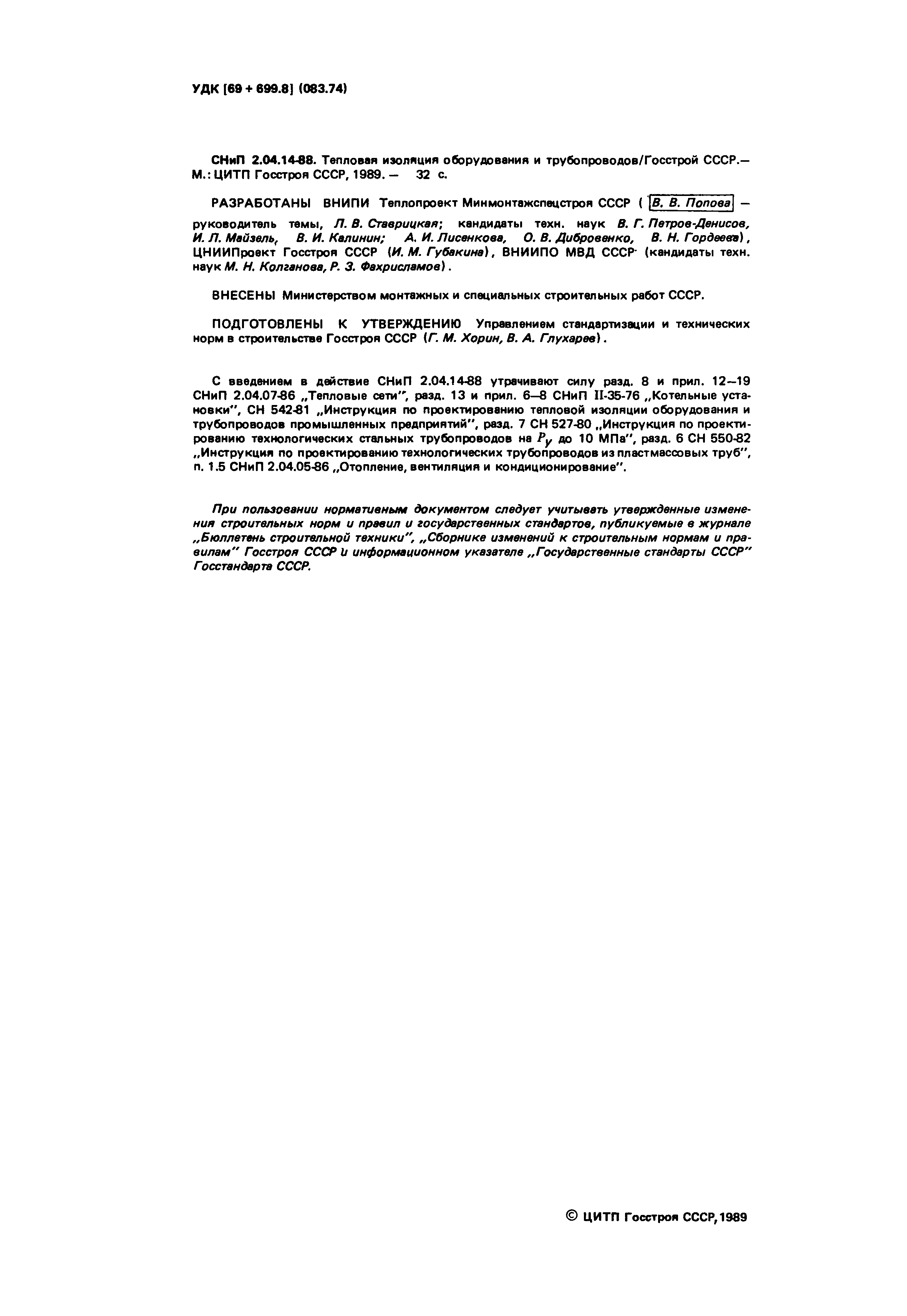

Разработан:	ВНИПИтеплопроект Минмонтажспецстроя СССР ВНИИПО МВД СССР ЦНИИпроект Госстроя СССР
Утверждён:	09.08.1988 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 155)
Издан:	ГУП ЦПП (CPP GUP 1998 г. )
Расположен в:	Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Установки в зданиях Системы центрального отопления Инженерное оборудование зданий в целом ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Регенерация тепла. Теплоизоляция Энергетика и теплотехника в целом ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Пластмассовые трубы Строительство Нормативные документы Документы Системы нормативных документов в строительстве Нормативные документы на инженерное оборудование зданий и сооружений и внешние сети к.41 Теплоснабжение, отопление, вентиляция и кондиционирование воздуха к.40 Водоснабжение и канализация
Заменяет собой:	СНиП 2.04.07-86* «Тепловые сети» СНиП II-35-76* «Котельные установки» СН 550-82 «Инструкция по проектированию технологических трубопроводов из пластмассовых труб» СН 527-80 «Инструкция по проектированию технологических стальных трубопроводов Ру до 10 МПа» СНиП 2.04.05-86 «Отопление, вентиляция и кондиционирование» СН 542-81 «Инструкция по проектированию тепловой изоляции оборудования и трубопроводов промышленных предприятий»
Чем заменён:	СНиП 41-03-2003 «Тепловая изоляция оборудования и трубопроводов»
Нормативные ссылки:	СНиП 2.04.05-91* «Отопление, вентиляция и кондиционирование» СНиП 2.04.07-86* «Тепловые сети» СНиП II-35-76* «Котельные установки» ГОСТ 25100-95 «Грунты. Классификация» ГОСТ 10832-91 «Песок и щебень перлитовые вспученные. Технические условия» ГОСТ 10140-80 «Плиты теплоизоляционные из минеральной ваты на битумном связующем. Технические условия» ГОСТ 10499-95 «Изделия теплоизоляционные из стеклянного штапельного волокна. Технические условия» ГОСТ 15588-86 «Плиты пенополистирольные. Технические условия» ГОСТ 20916-87 «Плиты теплоизоляционные из пенопласта на основе резольных феноло-формальдегидных смол. Технические условия» ГОСТ 21880-94 «Маты прошивные из минеральной ваты теплоизоляционные. Технические условия» ГОСТ 23208-83 «Цилиндры и полуцилиндры теплоизоляционные из минеральной ваты на синтетическом связующем. Технические условия» ГОСТ 24748-81 «Изделия известково-кремнеземистые теплоизоляционные. Технические условия» ГОСТ 2697-83 «Пергамин кровельный. Технические условия» ГОСТ 10296-79 «Изол. Технические условия» ГОСТ 10923-93 «Рубероид. Технические условия» ГОСТ 15879-70 «Стеклорубероид. Технические условия» ГОСТ 20429-84 «Фольгоизол. Технические условия» ГОСТ 18124-95 «Листы асбестоцементные плоские. Технические условия» ГОСТ 14918-80 «Сталь тонколистовая оцинкованная с непрерывных линий. Технические условия» ГОСТ 16523-97 «Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения. Технические условия» ГОСТ 22546-77 «Изделия теплоизоляционные из пенопласта ФРП-1. Технические условия» ГОСТ 10292-74 «Стеклотекстолит конструкционный. Технические условия» СН 550-82 «Инструкция по проектированию технологических трубопроводов из пластмассовых труб» СН 527-80 «Инструкция по проектированию технологических стальных трубопроводов Ру до 10 МПа» ГОСТ 9573-96 «Плиты из минеральной ваты на синтетическом связующем теплоизоляционные. Технические условия» ГОСТ 9438-85 «Пленка поливинилбутиральная клеящая. Технические условия» ГОСТ 10354-82 «Пленка полиэтиленовая. Технические условия»
