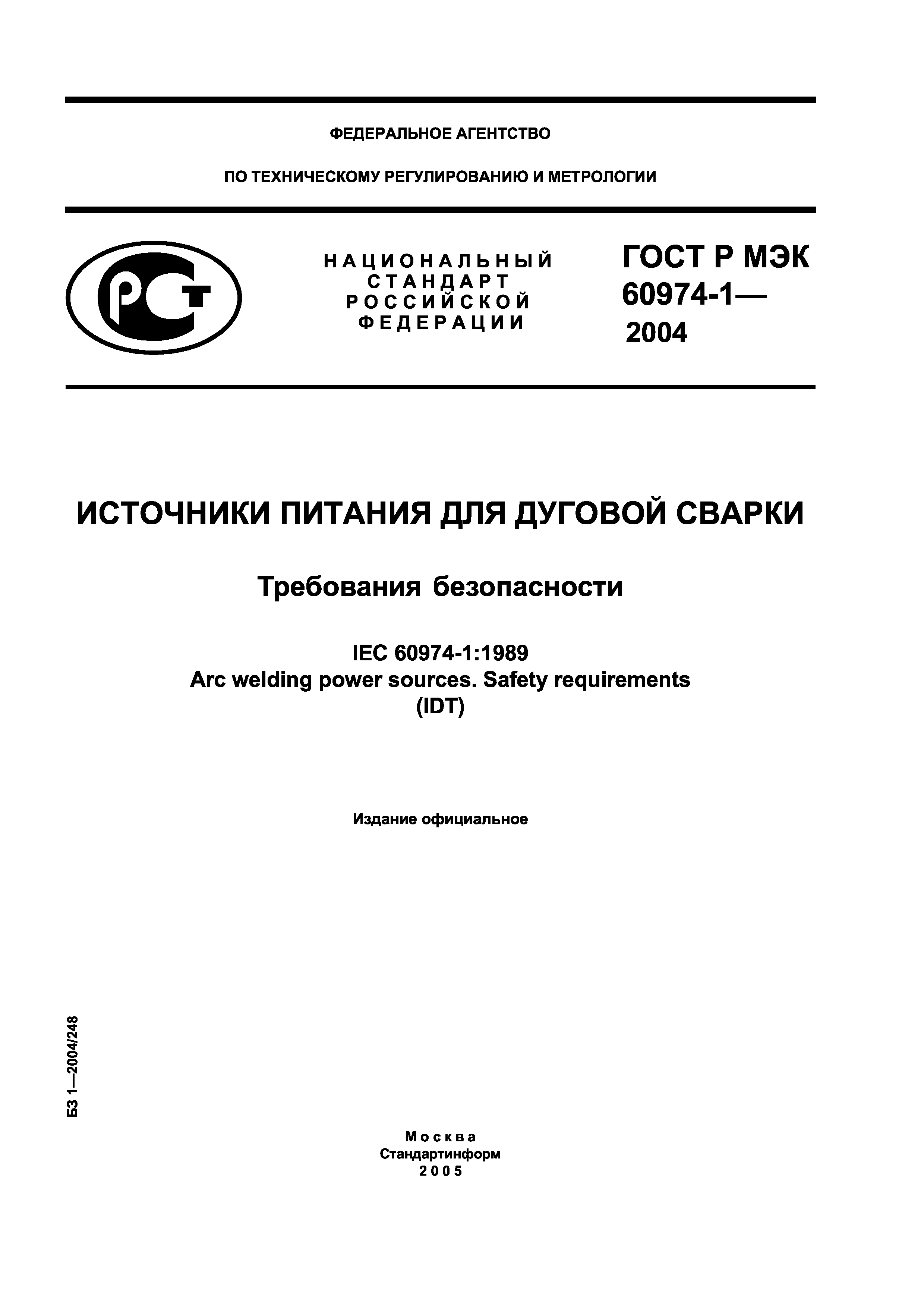

ГОСТ Р МЭК 60974-1-2004

Источники питания для дуговой сварки. Требования безопасности

Обозначение:	ГОСТ Р МЭК 60974-1-2004
Обозначение англ:	GOST R IEC 60974-1-2004
Статус:	заменен
Название рус.:	Источники питания для дуговой сварки. Требования безопасности
Название англ.:	Arc welding power sources. Safety requirements
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2014
Область применения:	Стандарт распространяется на источники питания для дуговой сварки и родственных процессов, рассчитанные для промышленного и профессионального использования с питанием от электрической сети или приводимые в движение механическими средствами. Стандарт не распространяется на источники питания для ручной дуговой сварки с ограниченным режимом эксплуатации, которые проектируются преимущественно для эксплуатации непрофессионалами. Стандарт является основополагающим при постановке на производство и изготовлении продукции. Стандарт определяет требования техники безопасности к конструкции источников питания и требования к их рабочим характеристикам.

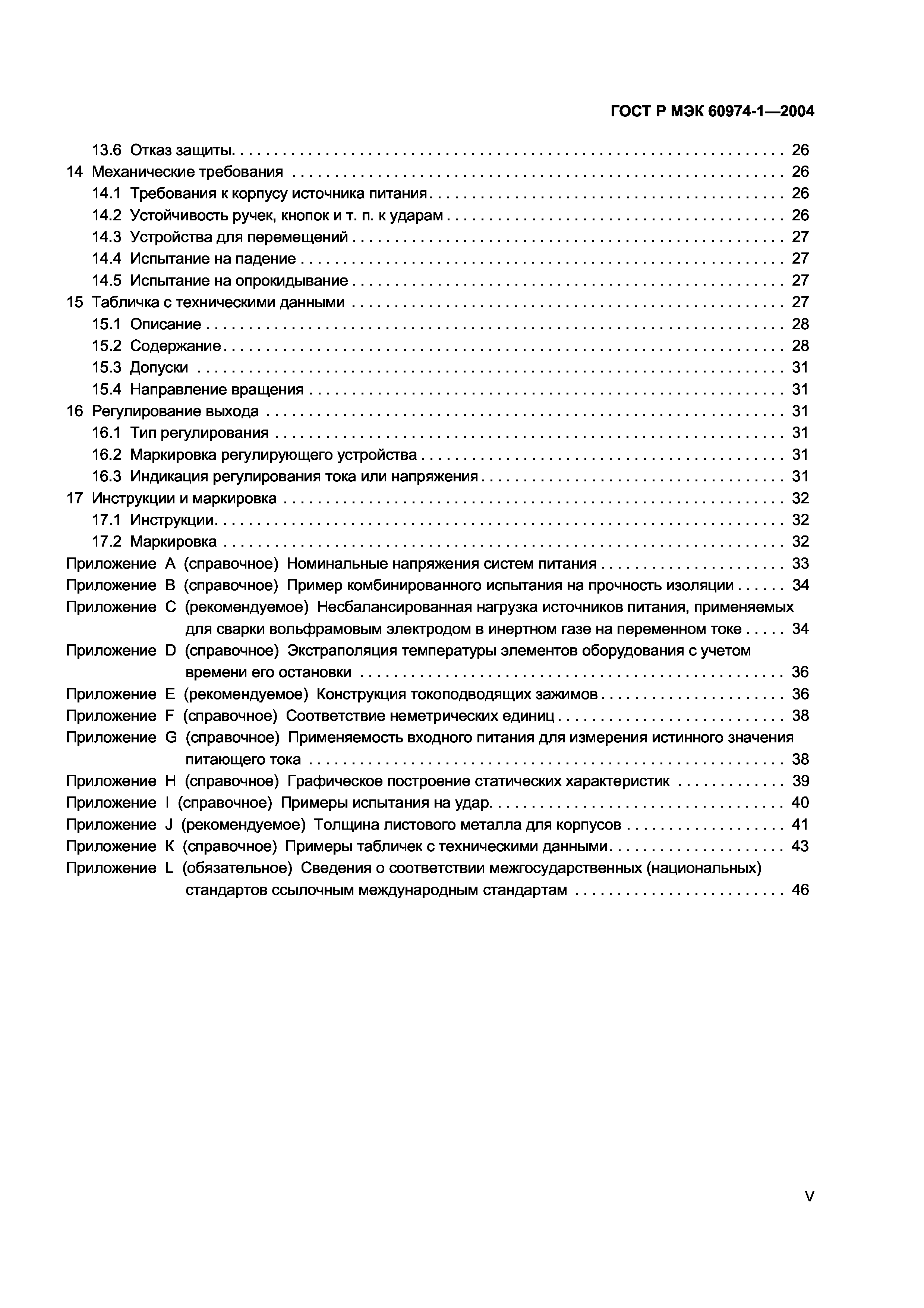

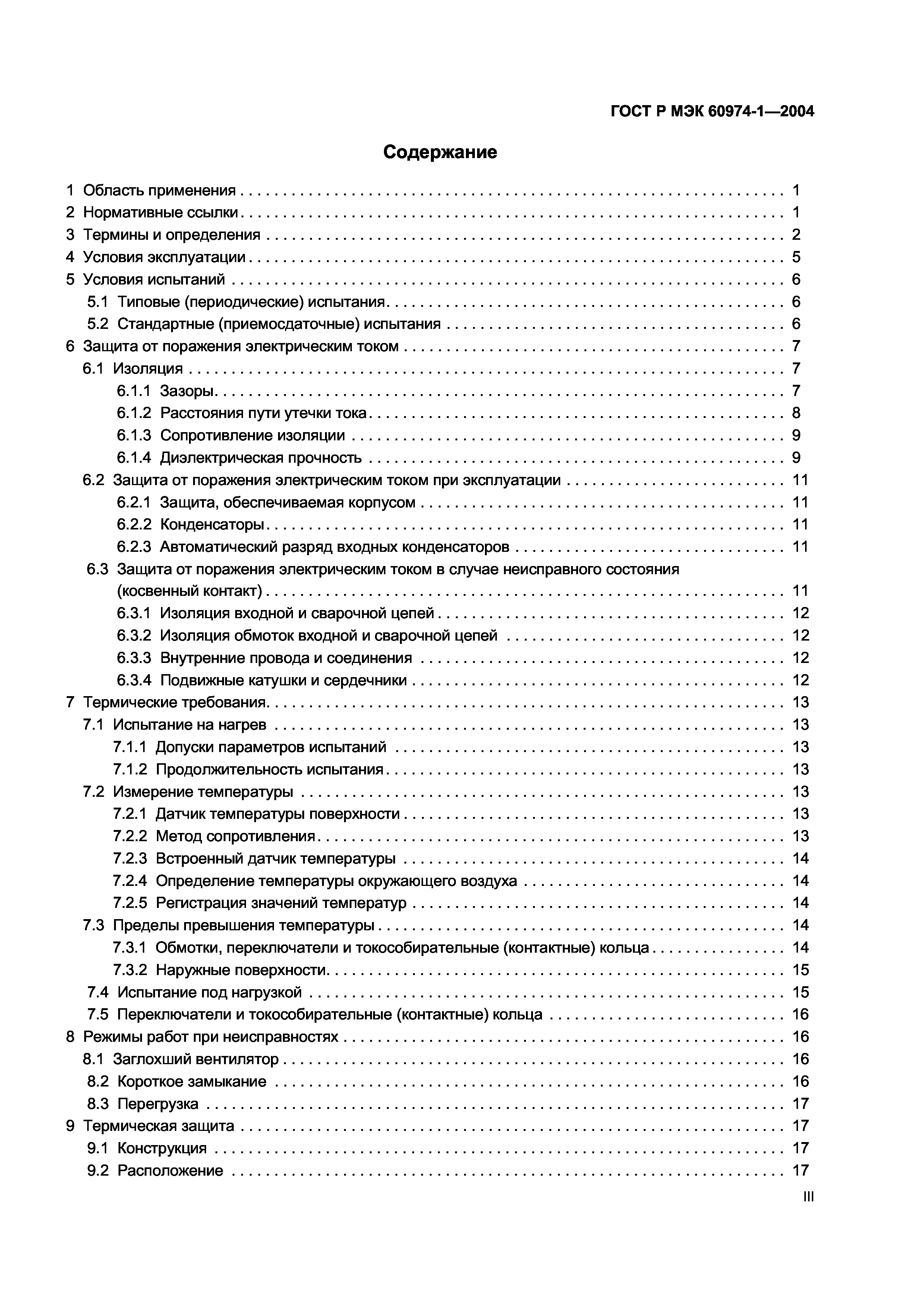

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Условия эксплуатации 5 Условия испытаний    5.1 Типовые (периодические) испытания    5.2 Стандартные (приемосдаточные) испытания 6 Защита от поражения электрическим током    6.1 Изоляция       6.1.1 Зазоры       6.1.2 Расстояния пути утечки тока       6.1.3 Сопротивление изоляции       6.1.4 Диэлектрическая прочность    6.2 Защита от поражения электрическим током при эксплуатации       6.2.1 Защита, обеспечиваемая корпусом       6.2.2 Конденсаторы       6.2.3 Автоматический разряд входных конденсаторов    6.3 Защита от поражения электрическим током в случае неисправного состояния (косвенный контакт)       6.3.1 Изоляция входной и сварочной цепей       6.3.2 Изоляция обмоток входной и сварочной цепей       6.3.3 Внутренние провода и соединения       6.3.4 Подвижные катушки и сердечники 7 Термические требования    7.1 Испытание на нагрев       7.1.1 Допуски параметров испытаний       7.1.2 Продолжительность испытания    7.2 Измерение температуры       7.2.1 Датчик температуры поверхности       7.2.2 Метод сопротивления       7.2.3 Встроенный датчик температуры       7.2.4 Определение температуры окружающего воздуха       7.2.5 Регистрация значений температур    7.3 Пределы превышения температуры       7.3.1 Обмотки, переключатели и токособирательные (контактные) кольца       7.3.2 Наружные поверхности    7.4 Испытание под нагрузкой    7.5 Переключатели и токособирательные (контактные) кольца 8 Режимы работ при неисправностях    8.1 Заглохший вентилятор    8.2 Короткое замыкание    8.3 Перегрузка 9 Термическая защита    9.1 Конструкция    9.2 Расположение    9.3 Эксплуатация    9.4 Отключение    9.5 Рабочая мощность    9.6 Индикация 10 Подключение электропитания    10.1 Напряжение питания    10.2 Электропитание    10.3 Средства подключения    10.4 Входные зажимы для электропитания       10.4.1 Маркировка зажимов       10.4.2 Бесперебойность функционирования защитной цепи    10.5 Крепление кабеля    10.6 Входные отверстия    10.7 Устройство включения/выключения входного питания    10.8 Питающие кабели    10.9 Устройство присоединения питания (штепсельное устройство) 11 Выход    11.1 Номинальное напряжение холостого хода       11.1.1 Среды с повышенной опасностью поражения электрическим током       11.1.2 Среды без повышенной опасности поражения электрическим током       11.1.3 Механизированные головки (горелки) с повышенной защитой       11.1.4 Специальные процессы    11.2 Типовые значения выходного напряжения при испытаниях на нагрузку       11.2.1 ручная дуговая сварка покрытыми электродами       11.2.2 Дуговая сварка вольфрамовым электродом в инертном газе и плазменно-дуговая сварка       11.2.3 Сварка металлическим электродом в инертном/активном газе и сварка порошковой проволокой       11.2.4 Дуговая сварка под флюсом    11.3 Механические переключатели и регулирующие устройства, используемые для настройки режимов сварки    11.4 Выходные электрические соединения       11.4.1 защита от случайного контакта       11.4.2 Расположение гнезд разъемов       11.4.3 Выходные отверстия       11.4.4 Трехфазный многопостовой сварочный трансформатор       11.4.5 Маркировка    11.5 Питание внешних устройств    11.6 Выход вспомогательного питания 12 Цепи управления 13 Устройства, снижающие уровень опасности поражения электрическим током    13.1 Устройства снижения напряжения    13.2 Устройство переключения с переменного тока на постоянный ток    13.3 Подключение устройства, снижающего уровень опасности поражения электрическим током    13.4 Дублирование защитных функций    13.5 Индикация удовлетворительной работы    13.6 Отказ защиты 14 Механические требования    14.1 Требования к корпусу источника питания    14.2 Устойчивость ручек, кнопок и т.п. к ударам    14.3 Устройства для перемещений    14.4 Испытание на падение    14.5 Испытание на опрокидывание 15 Табличка с техническими данными    15.1 Описание    15.2 Содержание    15.3 Допуски    15.4 Направление вращения 16 Регулирование выхода    16.1 Тип регулирования    16.2 Маркировка регулирующего устройства    16.3 Индикация регулирования тока или напряжения 17 Инструкция и маркировка    17.1 Инструкции    17.2 Маркировка Приложение А (справочное) Номинальные напряжения систем питания Приложение В (справочное) Пример комбинированного испытания на прочность изоляции Приложение С (рекомендуемое) Несбалансированная нагрузка источников питания, применяемых для сварки вольфрамовым электродом в инертном газе на переменном токе Приложение D (справочное) Экстраполяция температуры элементов оборудования с учетом времени его остановки Приложение Е (рекомендуемое) Конструкция токоподводящих зажимов Приложение F (справочное) Соответствие неметрических единиц Приложение G (справочное) Применяемость входного питания для измерения истинного значения питающего тока Приложение Н (справочное) Графическое построение статических характеристик Приложение I (справочное) Примеры испытания на удар Приложение J (рекомендуемое) Толщина листового металла для корпусов Приложение К (справочное) Примеры табличек с техническими данными Приложение L (обязательное) Сведения о соответствии межгосударственных (национальных) стандартов ссылочным международным стандартам
Разработан:	ОАО Институт сварки России ТК 364 Cварка и родственные процессы
Утверждён:	15.12.2004 Федеральное агентство по техническому регулированию и метрологии (111-ст)
Издан:	Стандартинформ (2005 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Сварка, пайка твердым и мягким припоем Сварочное оборудование Экология МАШИНОСТРОЕНИЕ Сварка, пайка твердым и мягким припоем Сварочное оборудование
Чем заменён:	ГОСТ Р МЭК 60974-1-2012 «Оборудование для дуговой сварки. Часть 1. Источники сварочного тока»
Нормативные ссылки:	ГОСТ 30030-93 «Трансформаторы разделительные и безопасные разделительные трансформаторы. Технические требования» ГОСТ 27473-87 «Материалы электроизоляционные твердые. Метод определения сравнительного и контрольного индексов трекингостойкости во влажной среде» ГОСТ 28312-89 «Аппаратура радиоэлектронная профессиональная. Условные графические обозначения» ГОСТ 29322-92 «Стандартные напряжения» ГОСТ Р МЭК 536-94 «Классификация электротехнического и электронного оборудования по способу защиты от поражения электрическим током» ГОСТ Р 1.0-92 «Государственная система стандартизации Российской Федерации. Основные положения» ГОСТ Р 1.2-92 «Государственная система стандартизации Российской Федерации. Порядок разработки государственных стандартов» ГОСТ Р 51323.1-99 «Вилки, штепсельные розетки и соединительные устройства промышленного назначения. Часть 1. Общие требования» ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности» ГОСТ Р 51321.1-2000 «Устройства комплектные низковольтные распределения и управления. Часть 1. Устройства, испытанные полностью или частично. Общие требования и методы испытаний»
