Скачать ГОСТ 30030-93 Трансформаторы разделительные и безопасные разделительные трансформаторы. Технические требования

Дата актуализации: 10.08.2017

ГОСТ 30030-93

Трансформаторы разделительные и безопасные разделительные трансформаторы. Технические требования

Обозначение:	ГОСТ 30030-93
Обозначение англ:	GOST 30030-93
Статус:	введен впервые
Название рус.:	Трансформаторы разделительные и безопасные разделительные трансформаторы. Технические требования
Название англ.:	Isolating transformers and safety isolating transformers. Technical requirements
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1998
Область применения:	Стандарт распространяется на стационарные и переносные однофазные или многофазные сухие (в том числе воздушные) разделительные и безопасные разделительные трансформаторы, вмонтированные или автономные, с номинальным первичным напряжением, не превышающим 1000 В переменного тока и 1000 В пульсирующего постоянного тока, номинальной частотой не выше 500 Гц и номинальной выходной мощностью

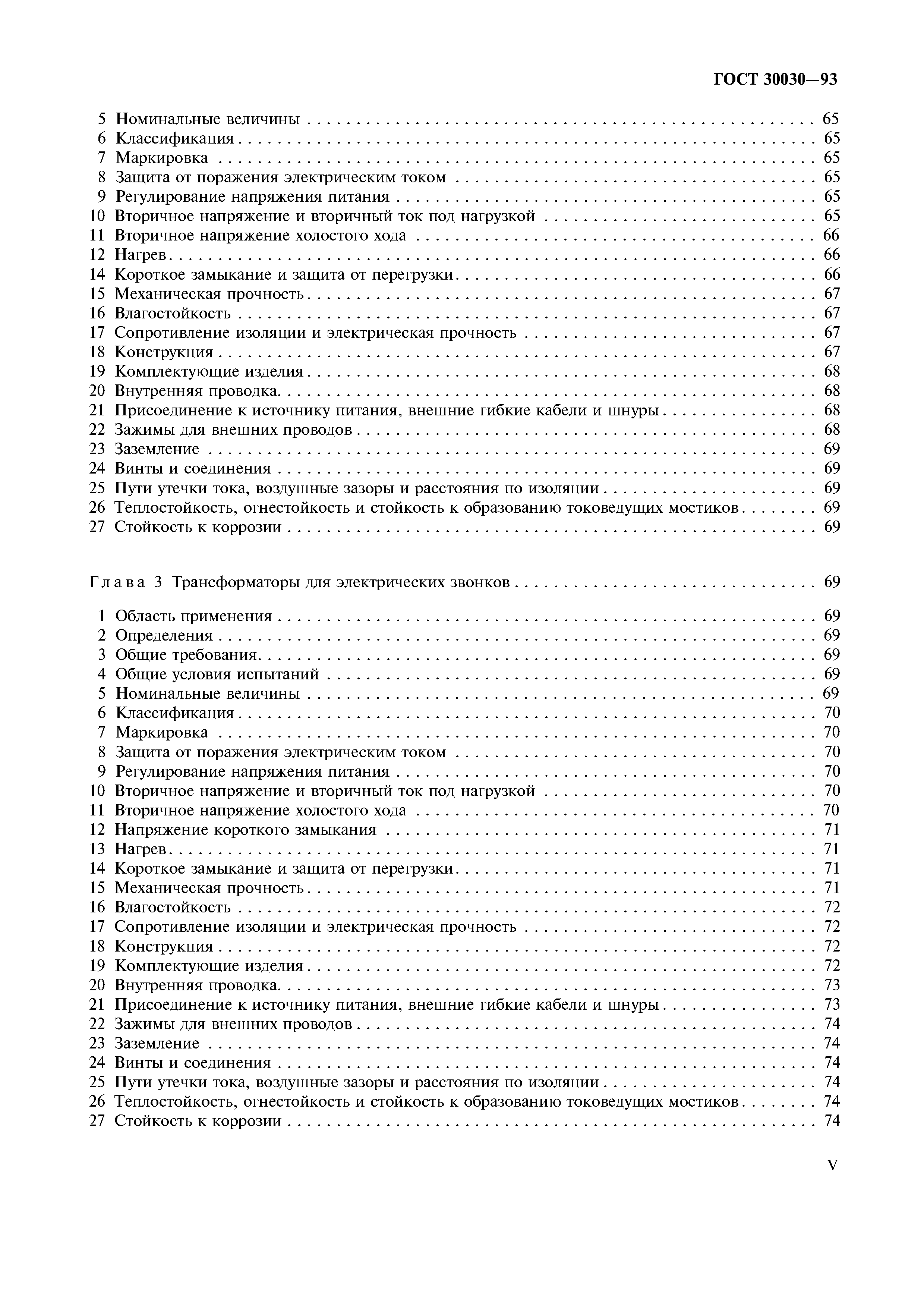

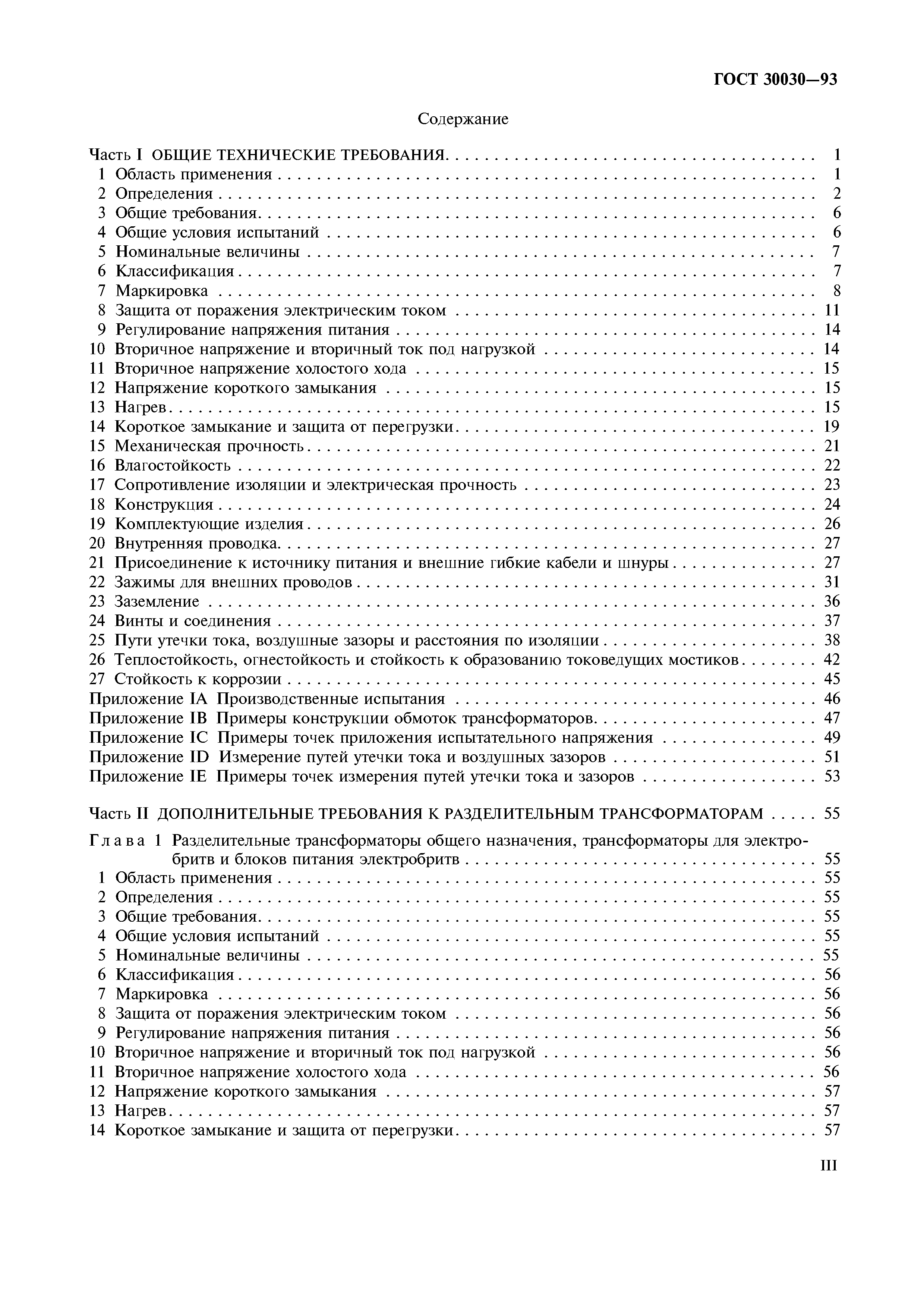

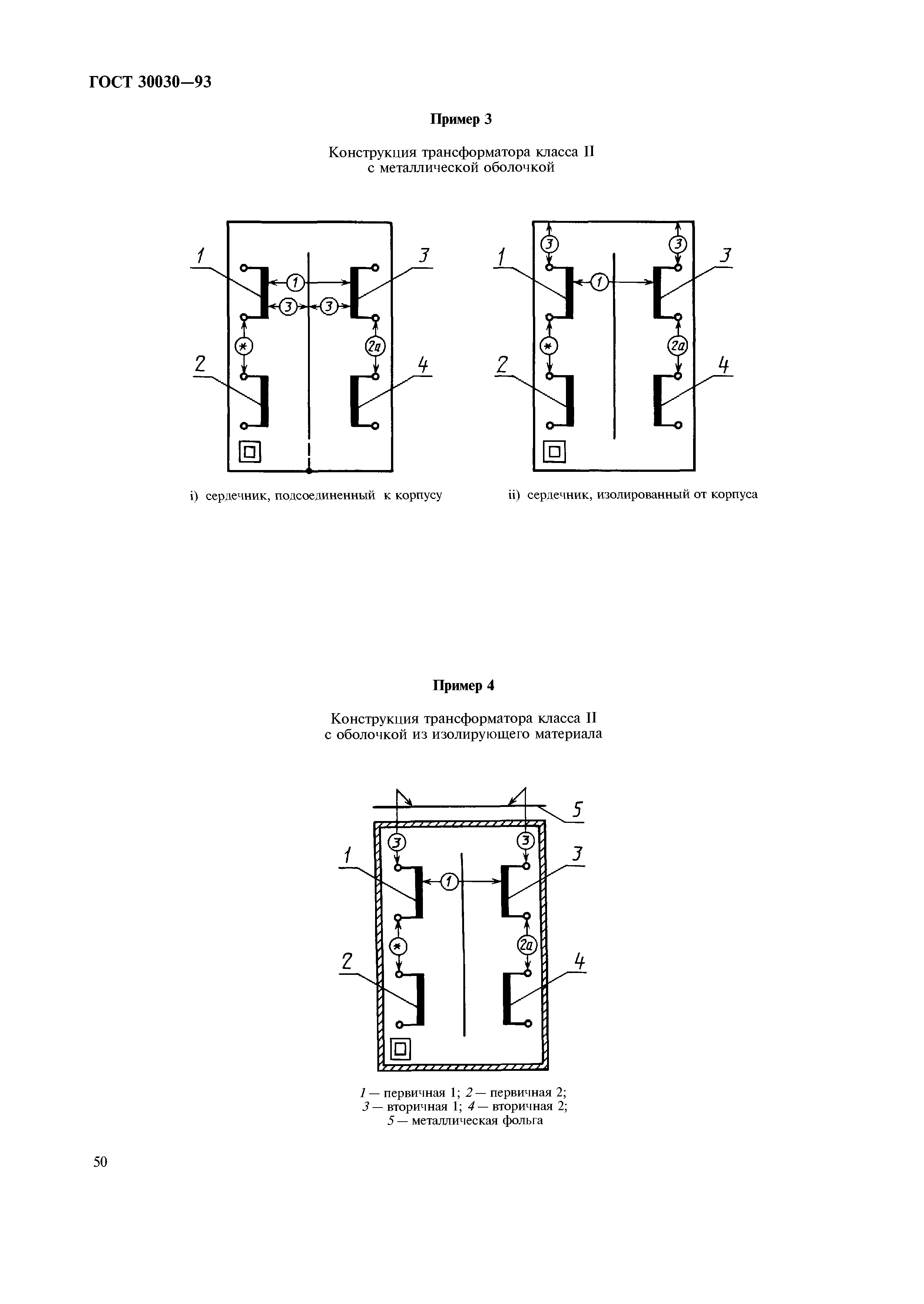

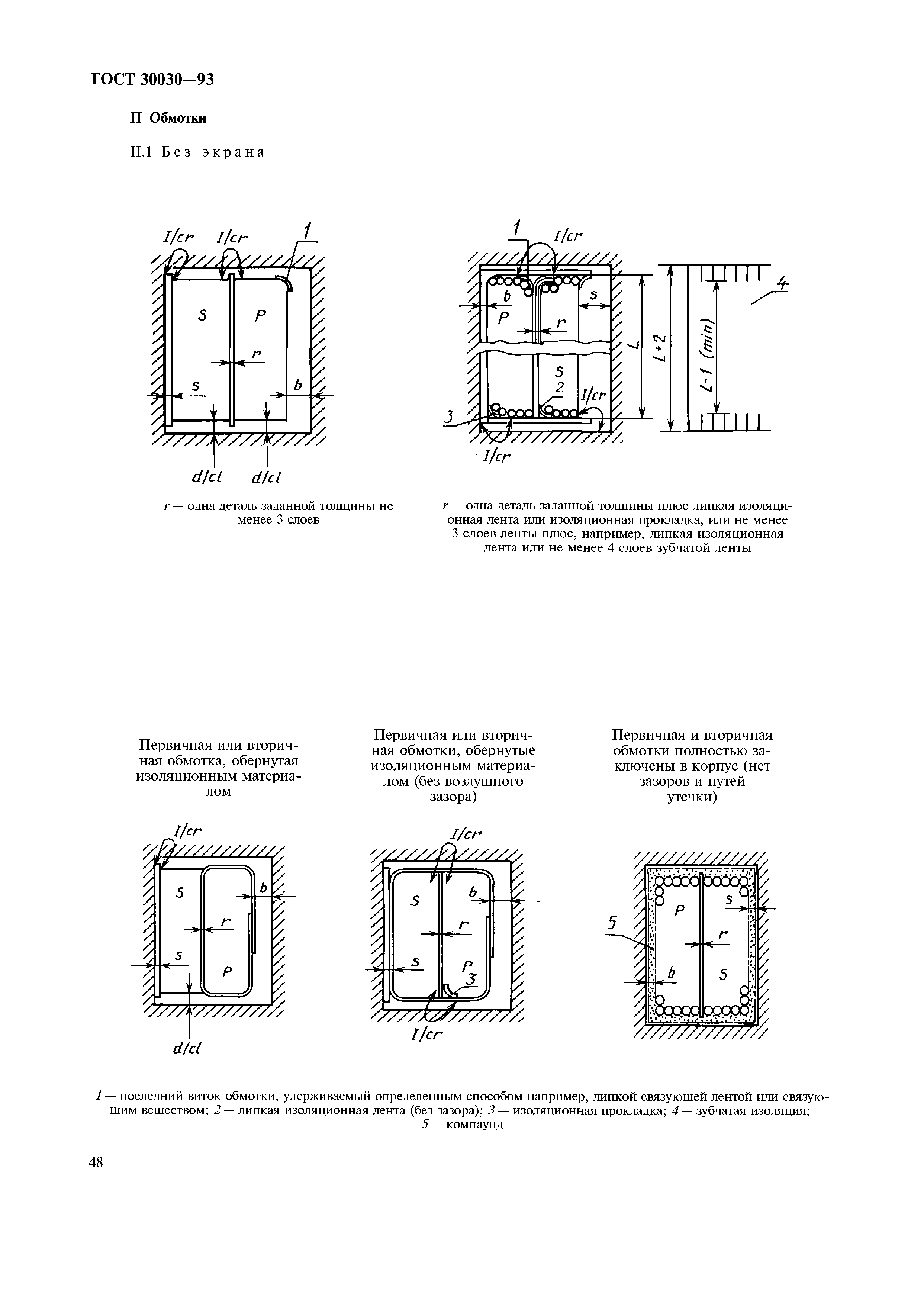

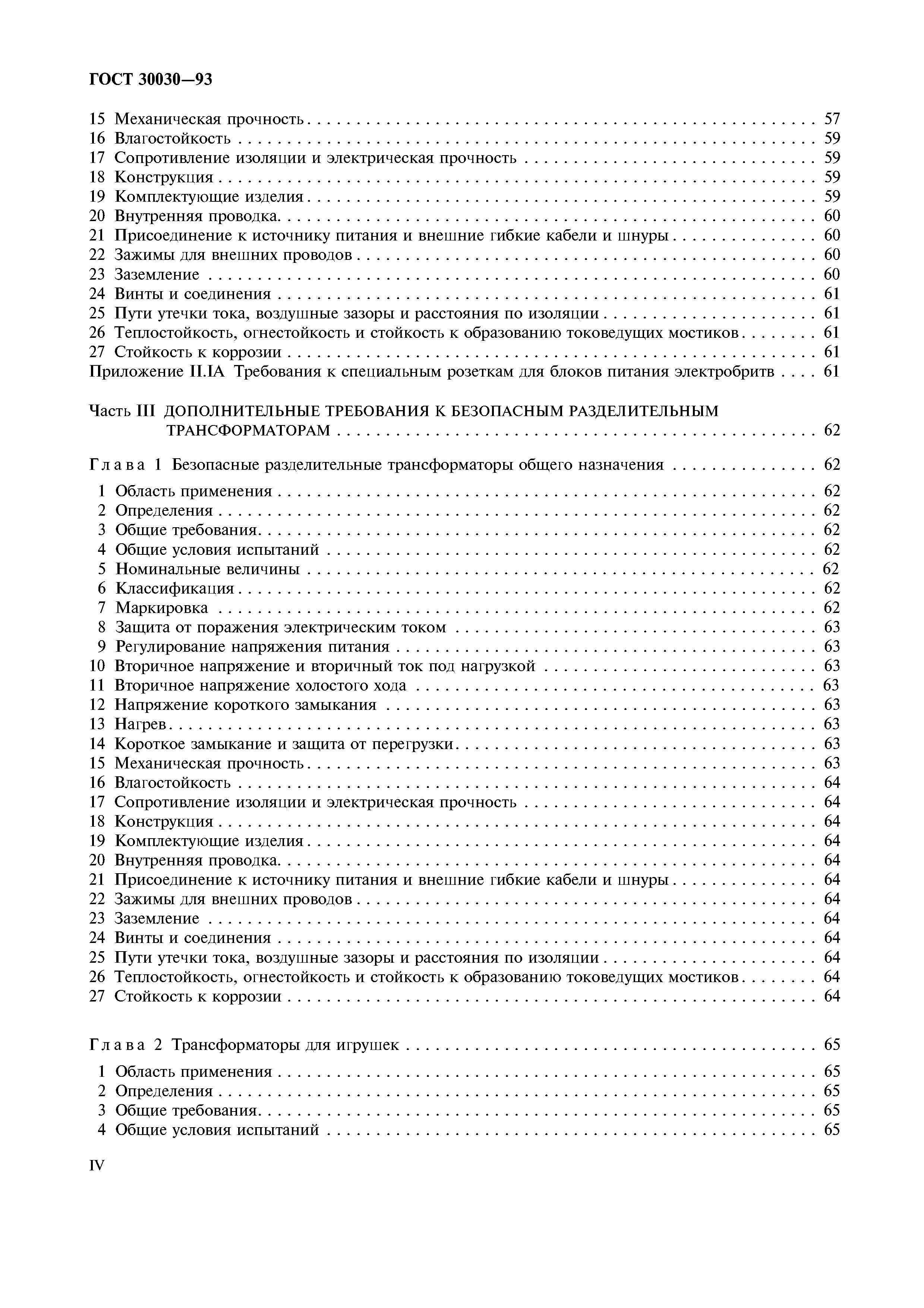

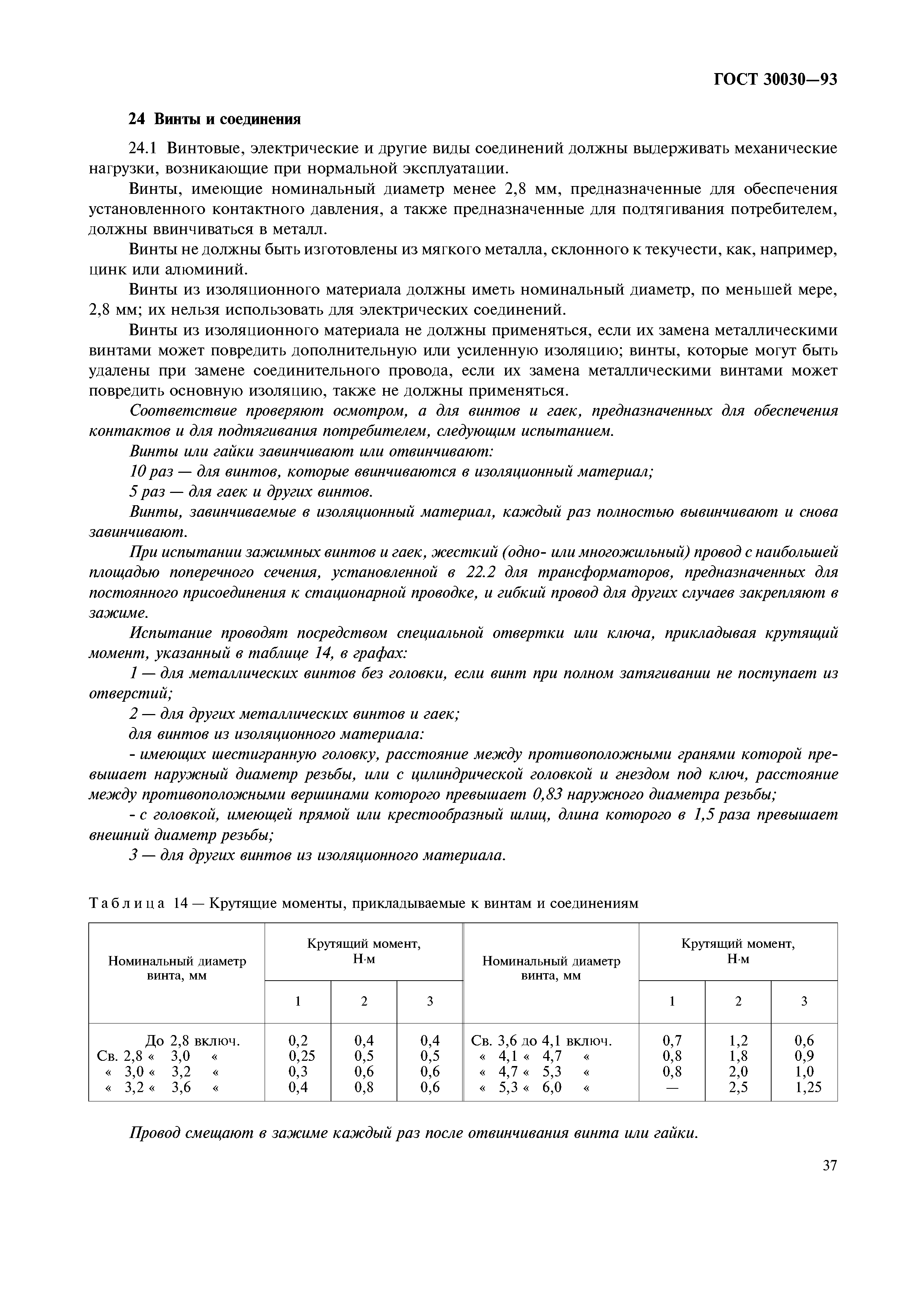

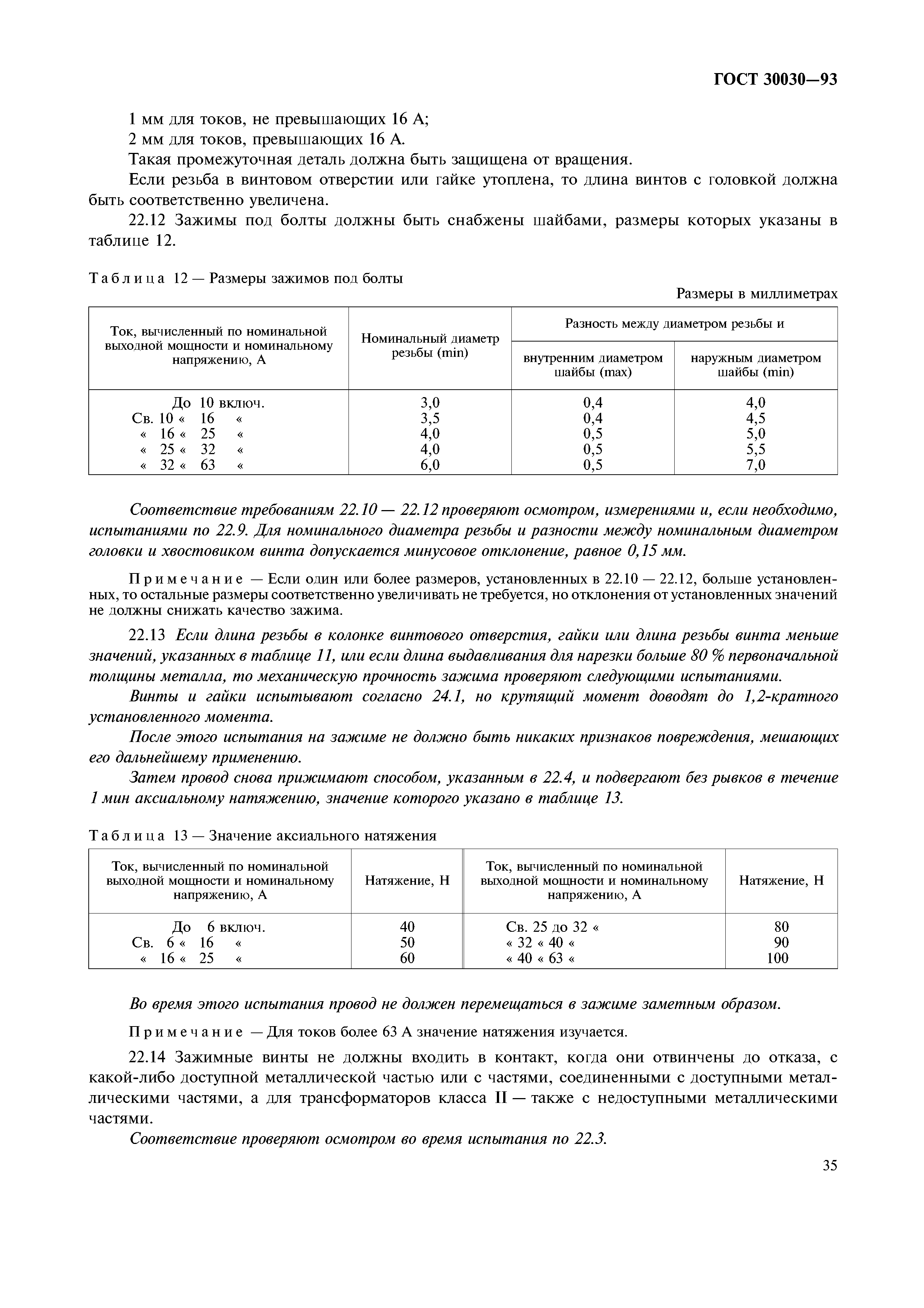

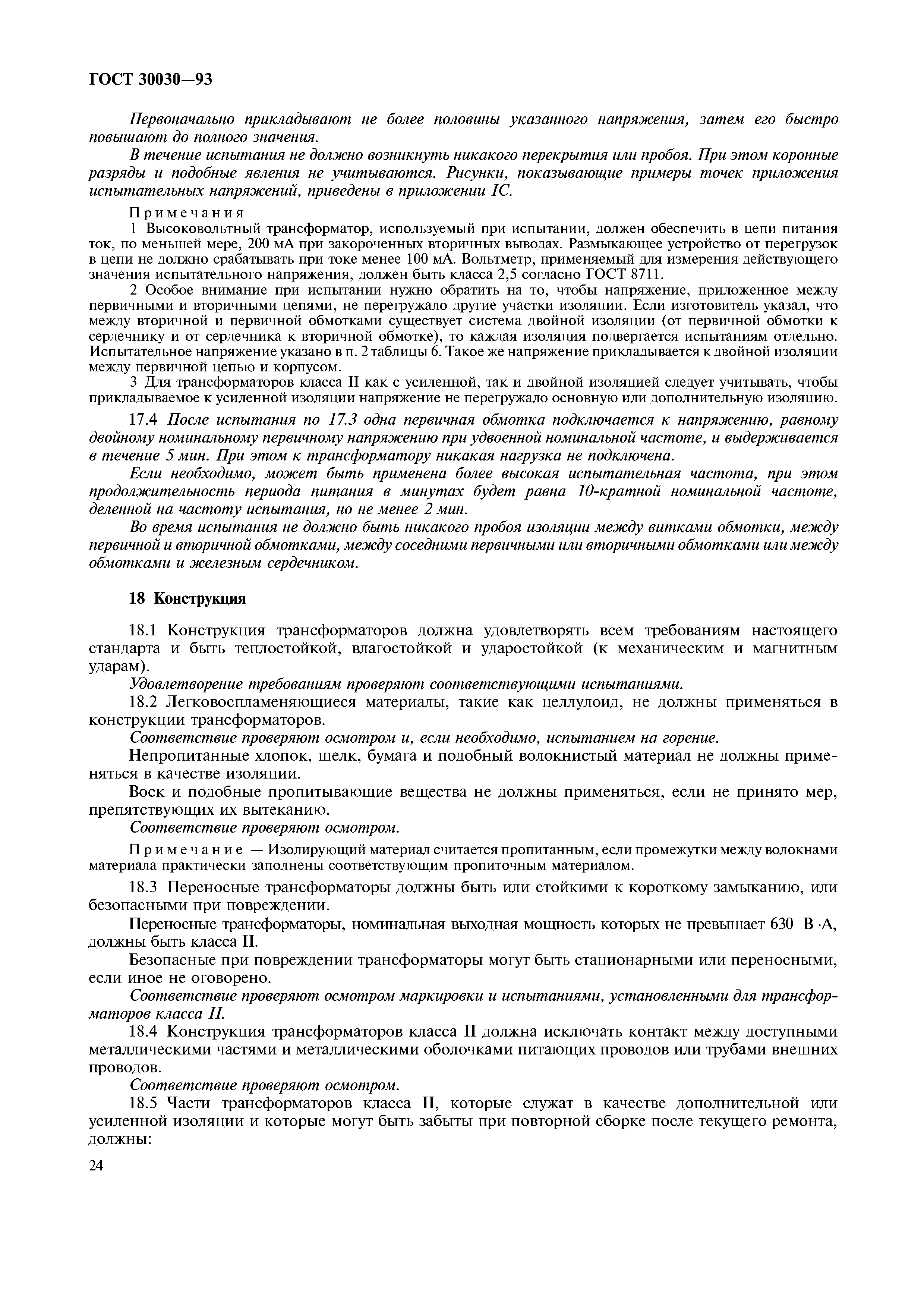

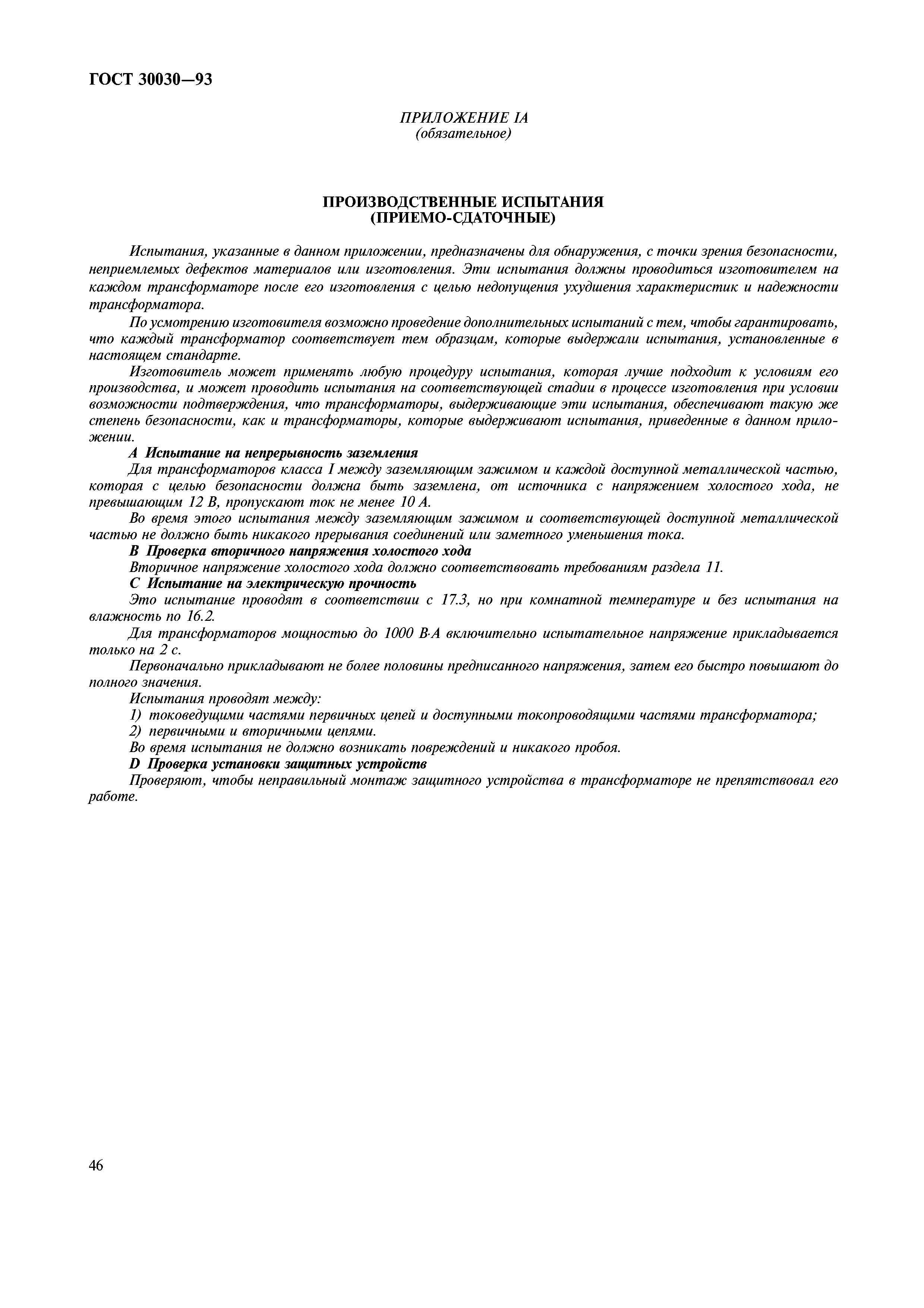

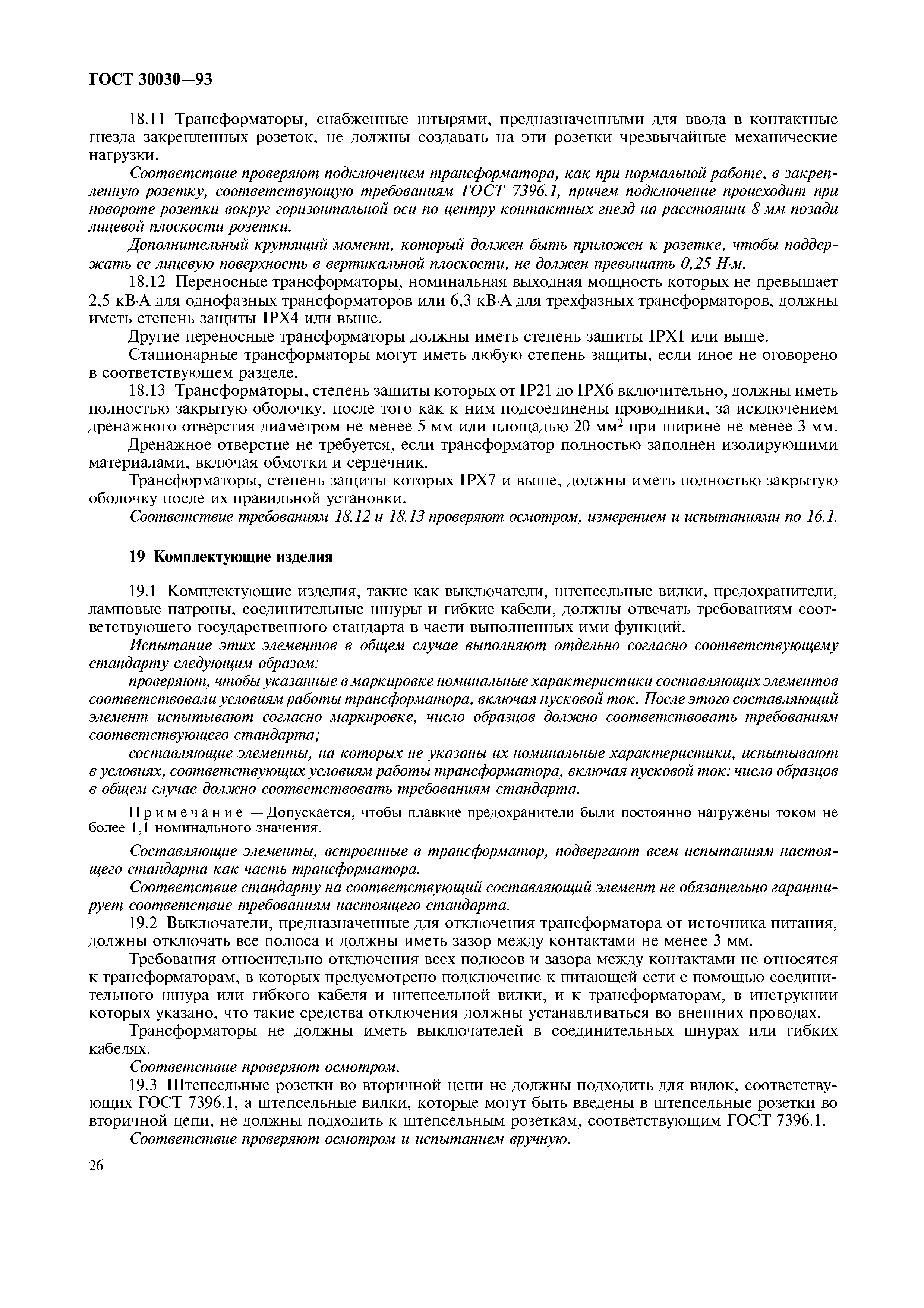

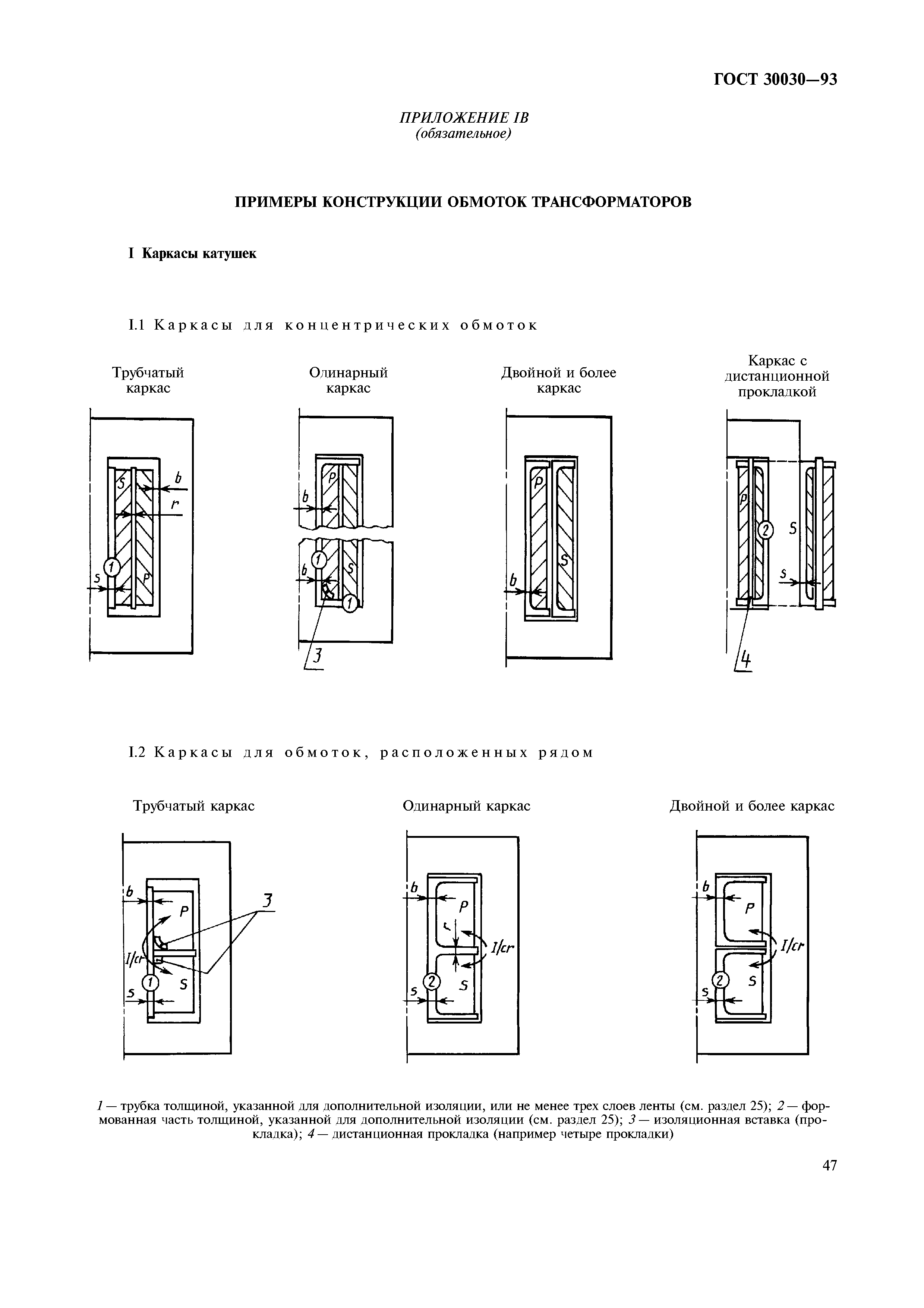

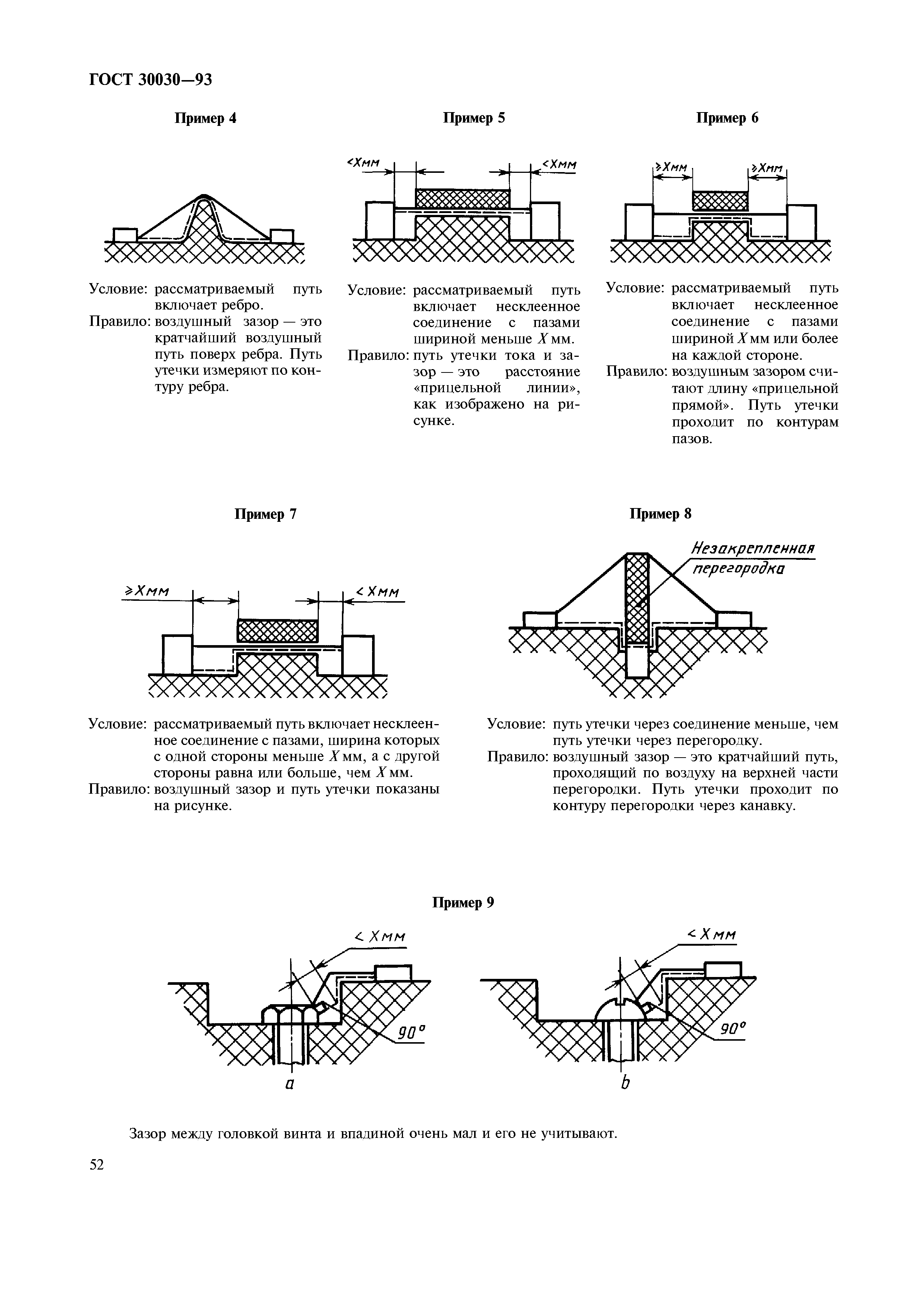

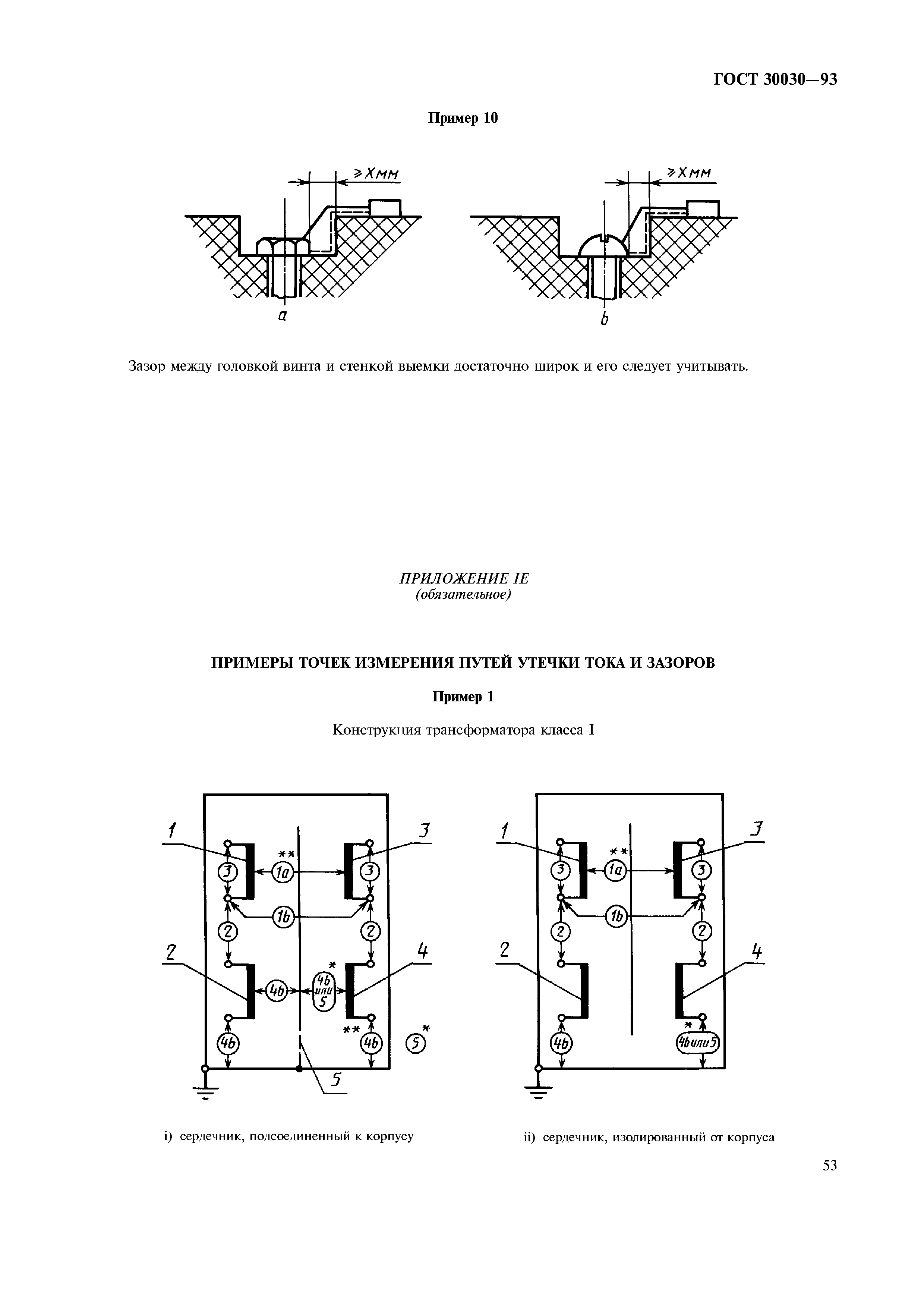

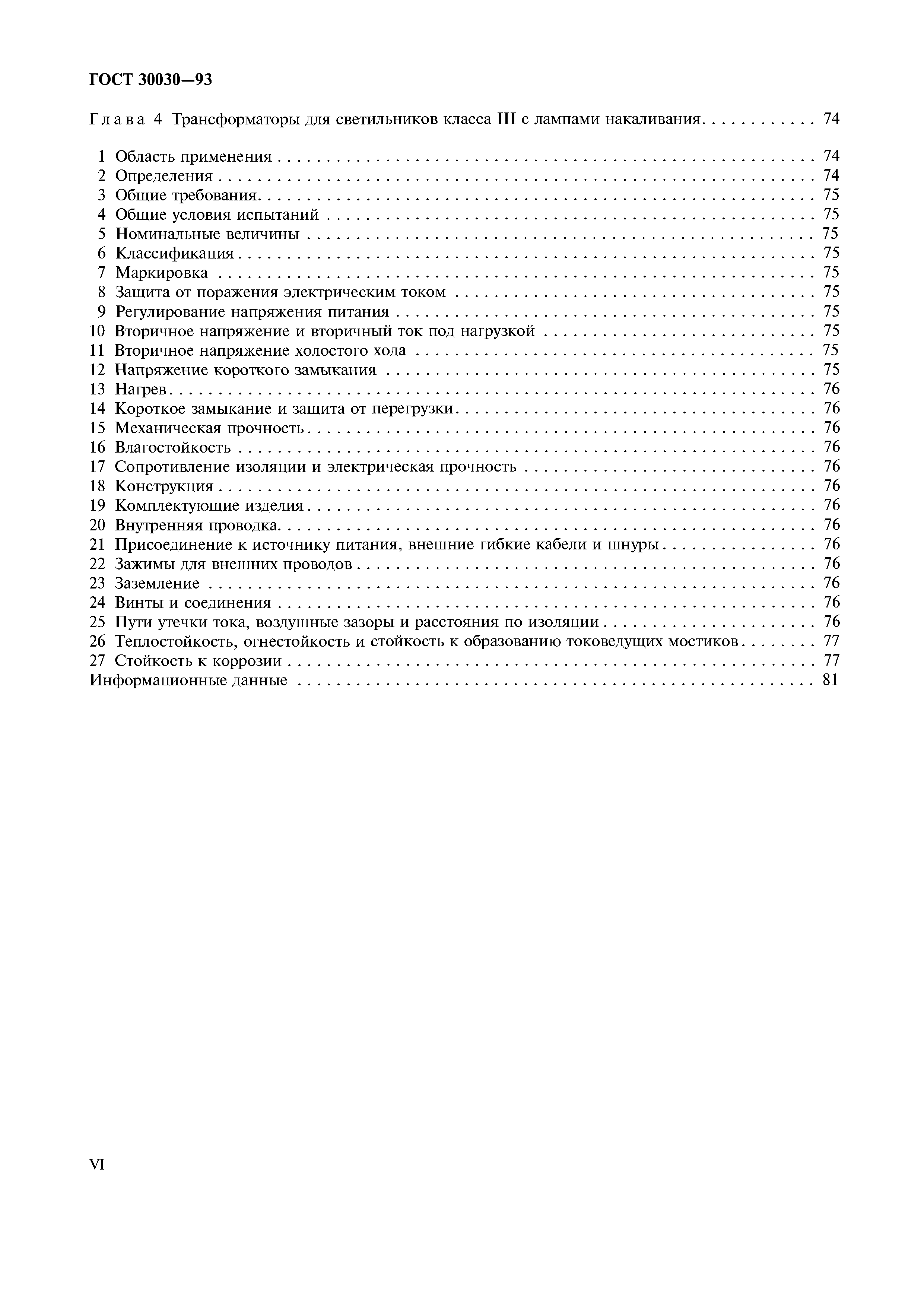

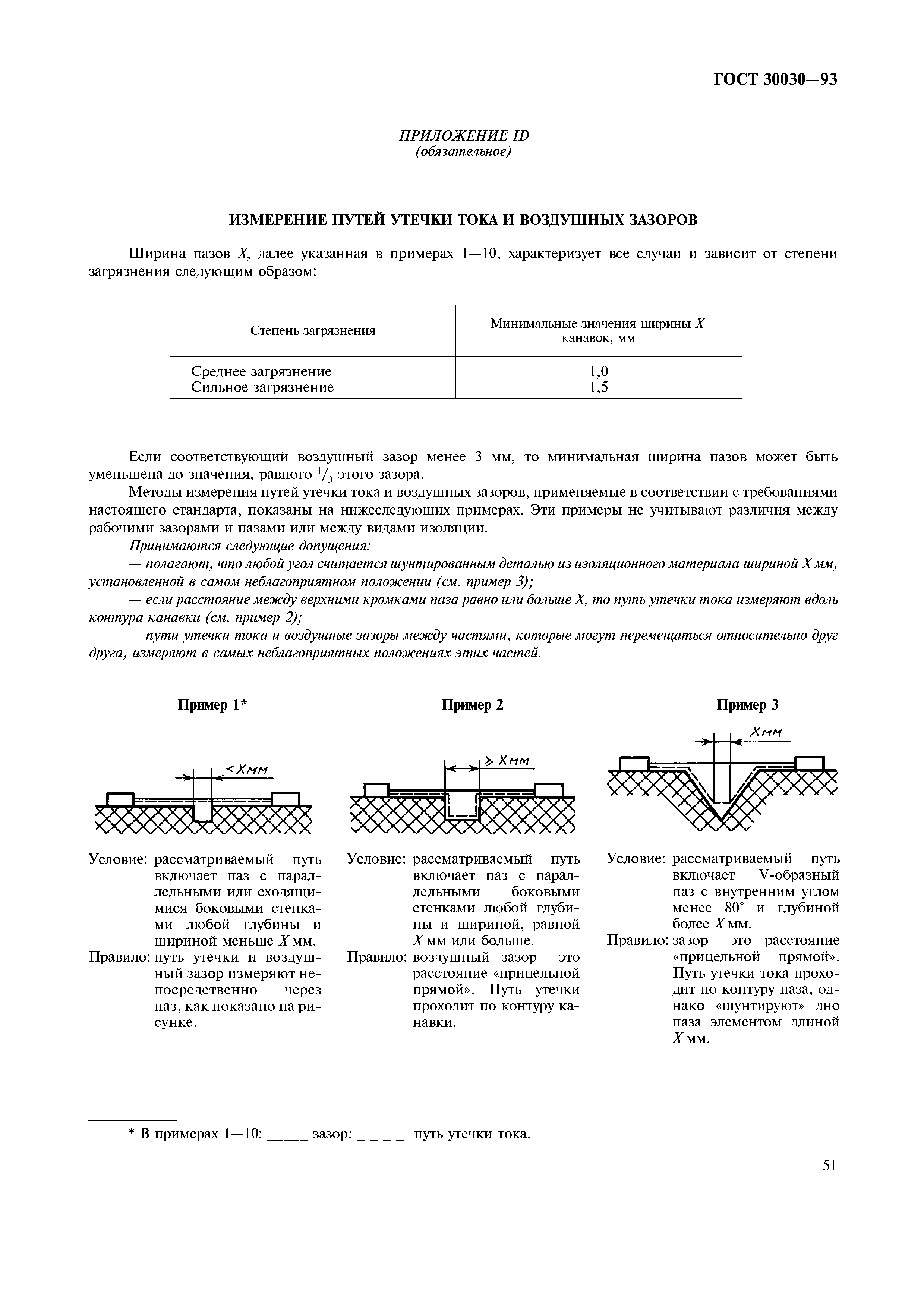

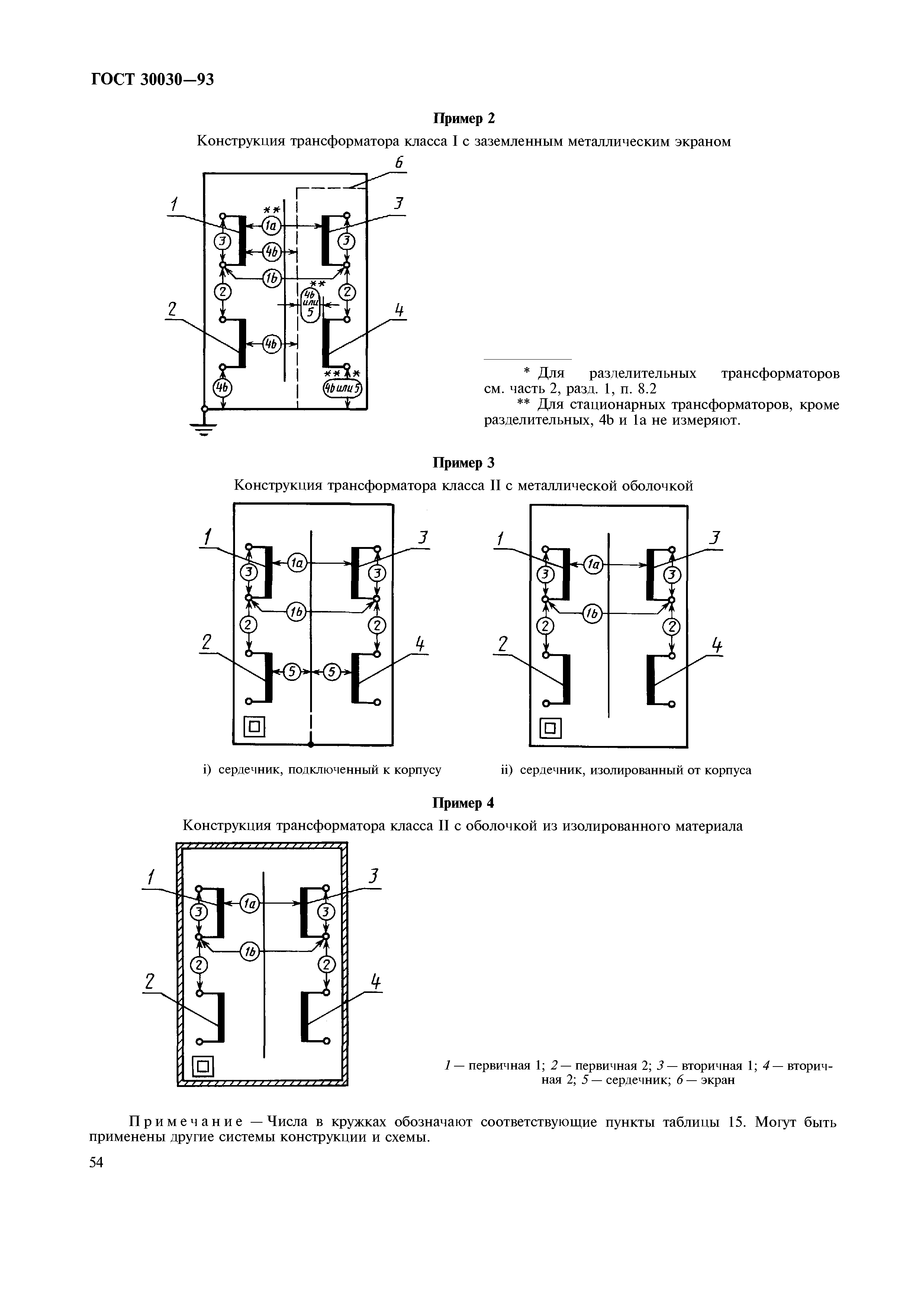

Оглавление:	Часть I Общие технические требования 1 Область применения 2 Определения 3 Общие требования 4 Общие условия испытаний 5 Номинальные величины 6 Классификация 7 Маркировка 8 Защита от поражения электрическим током 9 Регулирование напряжения питания 10 Вторичное напряжение и вторичный ток под нагрузкой 11 Вторичное напряжение холостого хода 12 Напряжение короткого замыкания 13 Нагрев 14 Короткое замыкание и защита от перегрузки 15 Механическая прочность 16 Влагостойкость 17 Сопротивление изоляции и электрическая прочность 18 Конструкция 19 Комплектующие изделия 20 Внутренняя проводка 21 Присоединение к источнику питания и внешние гибкие кабели и шнуры 22 Зажимы для внешних проводов 23 Заземление 24 Винты и соединения 25 Пути утечки тока, воздушные зазоры и расстояния по изоляции 26 Теплостойкость, огнестойкость и стойкость к образованию токоведущих мостиков 27 Стойкость к коррозии Приложение IA Производственные испытания Приложение IB Примеры конструкции обмоток трансформаторов Приложение IС Примеры точек приложения испытательного напряжения Приложение ID Измерение путей утечки тока и воздушных зазоров Приложение IE Примеры точек измерения путей утечки тока и зазоров Часть II Дополнительные требования к разделительным трансформаторам Глава 1 Разделительные трансформаторы общего назначения, трансформаторы для электробритв и блоков питания электробритв 1 Область применения 2 Определения 3 Общие требования 4 Общие условия испытаний 5 Номинальные величины 6 Классификация 7 Маркировка 8 Защита от поражения электрическим током 9 Регулирование напряжения питания 10 Вторичное напряжение и вторичный ток под нагрузкой 11 Вторичное напряжение холостого хода 12 Напряжение короткого замыкания 13 Нагрев 14 Короткое замыкание и защита от перегрузки 15 Механическая прочность 16 Влагостойкость 17 Сопротивление изоляции и электрическая прочность 18 Конструкция 19 Комплектующие изделия 20 Внутренняя проводка 21 Присоединение к источнику питания и внешние гибкие кабели и шнуры 22 Зажимы для внешних проводов 23 Заземление 24 Винты и соединения 25 Пути утечки тока, воздушные зазоры и расстояния по изоляции 26 Теплостойкость, огнестойкость и стойкость к образованию токоведущих мостиков 27 Стойкость к коррозии Приложение II.IA Требования к специальным розеткам для блоков питания электробритв Часть III дополнительные требования к безопасным разделительным трансформаторами Глава 1 Безопасные разделительные трансформаторы общего назначения 1 Область применения 2 Определения 3 Общие требования 4 Общие условия испытаний 5 Номинальные величины 6 Классификация 7 Маркировка 8 Защита от поражения электрическим током 9 Регулирование напряжения питания 10 Вторичное напряжение и вторичный ток под нагрузкой 11 Вторичное напряжение холостого хода 12 Напряжение короткого замыкания 13 Нагрев 14 Короткое замыкание и защита от перегрузки 15 Механическая прочность 16 Влагостойкость 17 Сопротивление изоляции и электрическая прочность 18 Конструкция 19 Комплектующие изделия 20 Внутренняя проводка 21 Присоединение к источнику питания и внешние гибкие кабели и шнуры 22 Зажимы для внешних проводов 23 Заземление 24 Винты и соединения 25 Пути утечки тока, воздушные зазоры и расстояния по изоляции 26 Теплостойкость, огнестойкость и стойкость к образованию токоведущих мостиков 27 Стойкость к коррозии Глава 2 Трансформаторы для игрушек 1 Область применения 2 Определения 3 Общие требования 4 Общие условия испытаний 5 Номинальные величины 6 Классификация 7 Маркировка 8 Защита от поражения электрическим током 9 Регулирование напряжения питания 10 Вторичное напряжение и вторичный ток под нагрузкой 11 Вторичное напряжение холостого хода 12 Нагрев 14 Короткое замыкание и защита от перегрузки 15 Механическая прочность 16 Влагостойкость 17 Сопротивление изоляции и электрическая прочность 18 Конструкция 19 Комплектующие изделия 20 Внутренняя проводка 21 Присоединение к источнику питания, внешние гибкие кабели и шнуры 22 Зажимы для внешних проводов 23 Заземление 24 Винты и соединения 25 Пути утечки тока, воздушные зазоры и расстояния по изоляции 26 Теплостойкость, огнестойкость и стойкость к образованию токоведущих мостиков 27 Стойкость к коррозии Глава 3 Трансформаторы для электрических звонков 1 Область применения 2 Определения 3 Общие требования 4 Общие условия испытаний 5 Номинальные величины 6 Классификация 7 Маркировка 8 Защита от поражения электрическим током 9 Регулирование напряжения питания 10 Вторичное напряжение и вторичный ток под нагрузкой 11 Вторичное напряжение холостого хода 12 Напряжение короткого замыкания 13 Нагрев 14 Короткое замыкание и защита от перегрузки 15 Механическая прочность 16 Влагостойкость 17 Сопротивление изоляции и электрическая прочность 18 Конструкция 19 Комплектующие изделия 20 Внутренняя проводка 21 Присоединение к источнику питания, внешние гибкие кабели и шнуры 22 Зажимы для внешних проводов 23 Заземление 24 Винты и соединения 25 Пути утечки тока, воздушные зазоры и расстояния по изоляции 26 Теплостойкость, огнестойкость и стойкость к образованию токоведущих мостиков 27 Стойкость к коррозии Глава 4 Трансформаторы для светильников класса III с лампами накаливания 1 Область применения 2 Определения 3 Общие требования 4 Общие условия испытаний 5 Номинальные величины 6 Классификация 7 Маркировка 8 Защита от поражения электрическим током 9 Регулирование напряжения питания 10 Вторичное напряжение и вторичный ток под нагрузкой 11 Вторичное напряжение холостого хода 12 Напряжение короткого замыкания 13 Нагрев 14 Короткое замыкание и защита от перегрузки 15 Механическая прочность 16 Влагостойкость 17 Сопротивление изоляции и электрическая прочность 18 Конструкция 19 Комплектующие изделия 20 Внутренняя проводка 21 Присоединение к источнику питания, внешние гибкие кабели и шнуры 22 Зажимы для внешних проводов 23 Заземление 24 Винты и соединения 25 Пути утечки тока, воздушные зазоры и расстояния по изоляции 26 Теплостойкость, огнестойкость и стойкость к образованию токоведущих мостиков 27 Стойкость к коррозии Информационные данные
Разработан:	Госстандарт России
Утверждён:	01.12.1997 Государственный комитет Российской Федерации по стандартизации и метрологии (Russian Federation National Committee for Standardization and Metrology 395) 21.10.1993 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification )
Издан:	ИПК Издательство стандартов (1998 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Трансформаторы. Реакторы Экология ЭЛЕКТРОТЕХНИКА Трансформаторы. Реакторы Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Электротехника
Нормативные ссылки:	ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)» ГОСТ 7399-97 «Провода и шнуры на номинальное напряжение до 450/750 В. Технические условия» ГОСТ 8273-75 «Бумага оберточная. Технические условия» ГОСТ 11277-75 «Вставки плавкие на номинальные токи до 10 А. Ряд номинальных токов» ГОСТ 11677-85 «Трансформаторы силовые. Общие технические условия» ГОСТ 12.2.006-87 «Безопасность аппаратуры электронной сетевой и сходных с ней устройств, предназначенных для бытового и аналогичного общего применения. Общие требования и методы испытаний» ГОСТ 16962.1-89 «Изделия электротехнические. Методы испытаний на устойчивость к климатическим внешним воздействующим факторам» ГОСТ 21428-75 «Провода эмалированные круглые медные с температурным индексом 155. Технические условия» ГОСТ 26413.0-85 «Провода и шнуры соединительные силовые. Общие технические условия» ГОСТ 28018-89 «Ленты липкие электроизоляционные. Общие технические требования» ГОСТ 29146.1-91 «Соединители электрические промышленного назначения. Часть 1. Общие требования» ГОСТ 29146.2-91 «Соединители электрические промышленного назначения. Часть 2. Требования к взаимозаменяемости размеров штырей и контактных гнезд аппаратов» ГОСТ 29322-92 «Стандартные напряжения» ГОСТ 6323-79 «Провода с поливинилхлоридной изоляцией для электрических установок. Технические условия» ГОСТ 7396.1-89 «Соединители электрические штепсельные бытового и аналогичного назначения. Основные размеры» ГОСТ 8711-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам» ГОСТ Р 50339.3-92 «Низковольтные плавкие предохранители. Часть 3. Дополнительные требования к плавким предохранителям бытового и аналогичного назначения» ГОСТ Р 50431-92 «Термопары. Часть 1. Номинальные статические характеристики преобразования»
