Скачать ГОСТ 24089-80 Соединения трубопроводов с врезающимся кольцом крестовые концевые проходные. Конструкция и основные размеры

Дата актуализации: 10.08.2017

ГОСТ 24089-80

Соединения трубопроводов с врезающимся кольцом крестовые концевые проходные. Конструкция и основные размеры

Обозначение:	ГОСТ 24089-80
Обозначение англ:	GOST 24089-80
Статус:	отменен
Название рус.:	Соединения трубопроводов с врезающимся кольцом крестовые концевые проходные. Конструкция и основные размеры
Название англ.:	Cross passage end tube connections with cut ring. Construction and basic dimensions
Дата добавления в базу:	21.05.2015
Дата актуализации:	05.05.2017
Дата введения:	01.01.1989

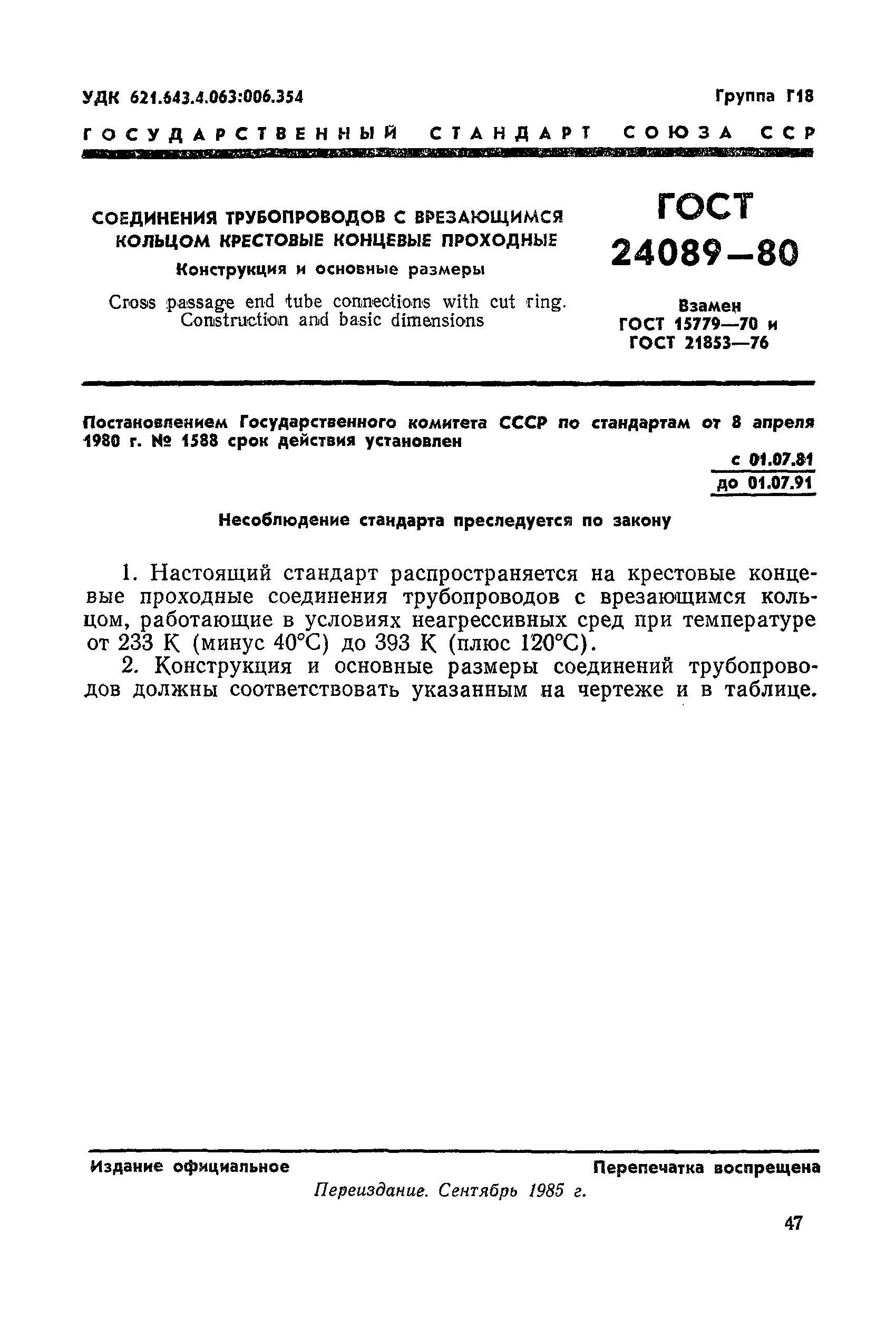

Область применения:	Стандарт распространяется на крестовые концевые проходные соединения трубопроводов с врезающимся кольцом, работающие в условиях неагрессивных сред при температуре от 233 К (минус 40 °С) до 393 К (120 °С).
Утверждён:	08.04.1980 Государственный комитет СССР по стандартам (USSR National Committee on Standards 1588)
Издан:	Издательство стандартов (1985 г. )
Расположен в:	Техническая документация
Заменяет собой:	ГОСТ 15779-70 «Соединения трубопроводов с врезающимся кольцом крестовые проходные концевые на Ру 40 МН/м2 (=400 кгс/см2). Конструкция и основные размеры» ГОСТ 21853-76 «Соединения трубопроводов с врезающимся кольцом крестовые концевые проходные на Ру 16 МПа (примерно равно 160 кгс/см2). Конструкция и основные размеры»
Нормативные ссылки:	ГОСТ 22525-77 «Соединения трубопроводов резьбовые. Концы корпусных деталей под накидные гайки. Конструкция» ГОСТ 23353-78 «Соединения трубопроводов резьбовые. Гайки накидные. Конструкция» ГОСТ 23354-78 «Соединения трубопроводов резьбовые. Кольца врезающиеся. Конструкция» ГОСТ 21871-78 «Соединения трубопроводов резьбовые. Крестовины концевые проходные. Конструкция и размеры» ГОСТ 23358-78 «Соединения трубопроводов резьбовые. Прокладки уплотнительные. Размеры. Технические требования»
