Скачать ГОСТ 23354-78 Соединения трубопроводов резьбовые. Кольца врезающиеся. Конструкция

Дата актуализации: 10.08.2017

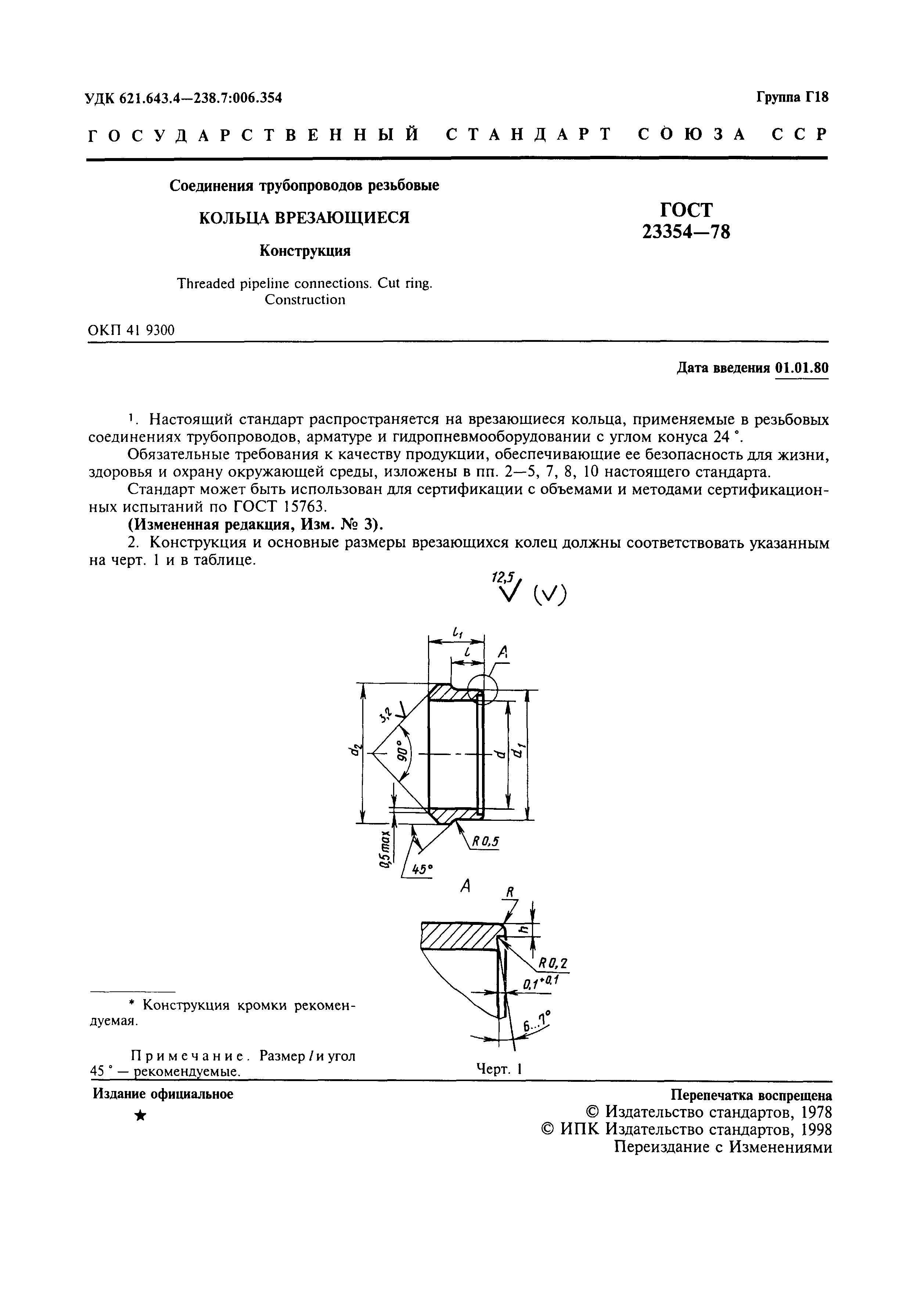

ГОСТ 23354-78

Соединения трубопроводов резьбовые. Кольца врезающиеся. Конструкция

Обозначение:	ГОСТ 23354-78
Обозначение англ:	GOST 23354-78
Статус:	взамен
Название рус.:	Соединения трубопроводов резьбовые. Кольца врезающиеся. Конструкция
Название англ.:	Screwed tube connections. Cutting rings. Construction
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1980
Область применения:	Стандарт распространяется на врезающиеся кольца, применяемые в резьбовых соединениях трубопроводов, арматуре и гидропневмооборудовании с углом конуса 24 град.
Разработан:	Государственный комитет СССР по стандартам
Утверждён:	16.11.1978 Государственный комитет СССР по стандартам (USSR National Committee on Standards 3006)
Издан:	Издательство стандартов (1978 г. ) ИПК Издательство стандартов (1998 г. )
Расположен в:	Техническая документация Электроэнергия ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Фланцы, муфты и соединения Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Фланцы, муфты и соединения
Список изменений:	№ 3 от 01.09.1996 (ИУС 11-96) № 2 от 01.01.1990 (ИУС 8-89)
Заменяет собой:	ГОСТ 21874-76 «Соединения трубопроводов с врезающимся кольцом. Кольца врезающиеся на Р(у) 16 МПа (приближенно равно 160 кгс/см_2). Конструкция и размеры» (Сведения из перечня "Указатель государственных стандартов СССР 1980 г.", Издательство стандартов 1980) ГОСТ 15800-70 «Соединения трубопроводов с врезающимся кольцом. Кольца врезающиеся на Ру 40 Мн/с2 (примерно 400 кгс/м2). Конструкция и размеры» (Сведения из перечня "Указатель государственных стандартов СССР 1980 г.", Издательство стандартов 1980) ГОСТ 18527-73 «Соединения трубопроводов с врезающимся кольцом с радиальным монтажом проходные на Ру = 25 МПа (250 кгс/см2). Конструкция и основные размеры» ГОСТ 18528-73 «Соединения трубопроводов с врезающимся кольцом с радиальным монтажом переходные на Ру = 25 МПа (250 кгс/см2). Конструкция и основные размеры» ГОСТ 18529-73 «Соединения трубопроводов с врезающимся кольцом с радиальным монтажом концевые на Ру = 25 МПа (250 кгс/см2). Конструкция и основные размеры» ГОСТ 18530-73 «Соединения трубопроводов с врезающимся кольцом с радиальным монтажом угловые проходные на Ру = 25 МПа (250 кгс/см2). Конструкция и основные параметры» ГОСТ 18531-73 «Соединения трубопроводов с врезающимся кольцом с радиальным монтажом угловые концевые на Ру = 25 МПа (250 кгс/см2). Конструкция и основные размеры» ГОСТ 18532-73 «Соединения трубопроводов с врезающимся кольцом с радиальным монтажом угловые концевые с углом наклона 135° на Ру = 25 МПа (250 кгс/см2). Конструкция и основные размеры» ГОСТ 18533-73 «Соединения трубопроводов с врезающимся кольцом с радиальным монтажом тройниковые проходные на Ру = 25 МПа (250 кгс/см2). Конструкция и основные размеры» ГОСТ 18534-73 «Соединения трубопроводов с врезающимся кольцом с радиальным монтажом тройниковые переходные на Ру = 25 МПа (250 кгс/см2). Конструкция и основные размеры» ГОСТ 18535-73 «Соединения трубопроводов с врезающимся кольцом с радиальным монтажом тройниковые переходные несимметричные на Ру = 25 МПа (250 кгс/см2). Конструкция и основные размеры» ГОСТ 18536-73 «Соединения трубопроводов с врезающимся кольцом с радиальным монтажом тройниковые концевые проходные на Ру = 25 МПа (250 кгс/см2). Конструкция и основные размеры» ГОСТ 18537-73 «Соединения трубопроводов с врезающимся кольцом с радиальным монтажом тройниковые концевые переходные на Ру = 25 МПа (250 кгс/см2). Конструкция и основные размеры» ГОСТ 18538-73 «Соединения трубопроводов с врезающимся кольцом с радиальным монтажом тройниковые концевые проходные несимметричные на Ру = 25 МПа (250 кгс/см2). Конструкция и основные размеры» ГОСТ 18539-73 «Соединения трубопроводов с врезающимся кольцом с радиальным монтажом тройниковые концевые переходные несимметричные на Ру = 25 МПа (250 кгс/см2). Конструкция и основные размеры» ГОСТ 18540-73 «Соединения трубопроводов с врезающимся кольцом с радиальным монтажом крестовые проходные на Ру = 25 МПа (250 кгс/см2). Конструкция и основные размеры» ГОСТ 18541-73 «Соединения трубопроводов с врезающимся кольцом с радиальным монтажом крестовые переходные на Ру = 25 МПа (250 кгс/см2). Конструкция и основные размеры» ГОСТ 18542-73 «Соединения трубопроводов с врезающимся кольцом с радиальным монтажом крестовые проходные концевые на Ру = 25 МПа (250 кгс/см2). Конструкция и основные размеры» ГОСТ 18543-73 «Соединения трубопроводов с врезающимся кольцом с радиальным монтажом переборочные на Ру = 25 МПа (250 кгс/см2). Конструкция и основные размеры»
Нормативные ссылки:	ГОСТ 9.306-85 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения» ГОСТ 15763-91 «Соединения трубопроводов резьбовые на Ру до 63 МПа (до около 630 кгс/см2.). Общие технические условия» ГОСТ 22525-77 «Соединения трубопроводов резьбовые. Концы корпусных деталей под накидные гайки. Конструкция» ГОСТ 25670-83 «Основные нормы взаимозаменяемости. Предельные отклонения размеров с неуказанными допусками»

Текстовое изменение № 3 от 01.09.1996

Текстовое изменение № 2 от 01.01.1990
