ГОСТ Р 52219-2004

Системы управления автоматические для газовых горелок и аппаратов. Общие технические требования и методы испытаний

Обозначение:	ГОСТ Р 52219-2004
Обозначение англ:	GOST R 52219-2004
Статус:	заменен
Название рус.:	Системы управления автоматические для газовых горелок и аппаратов. Общие технические требования и методы испытаний
Название англ.:	Automatic control systems for gas burners and gas burning appliances. General technical requirements and test methods
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2014
Область применения:	Стандарт устанавливает требования к конструкции и функциям, методам испытаний и маркировке автоматических систем урпавления горелками, а также программрующих устройств и связанных с ними детекторов пламени для газовых горелок и газовых аппаратов с вентиляторами и без вентиляторов. Стандарт также распространяется на автоматические системы управления горелками, программирующие устройства и связанные с ними детекторы пламени с дополнительными функциями. Стандарт не распространяется на автоматические системы управления горелками, использующие термоэлектрические устройства контроля пламени.

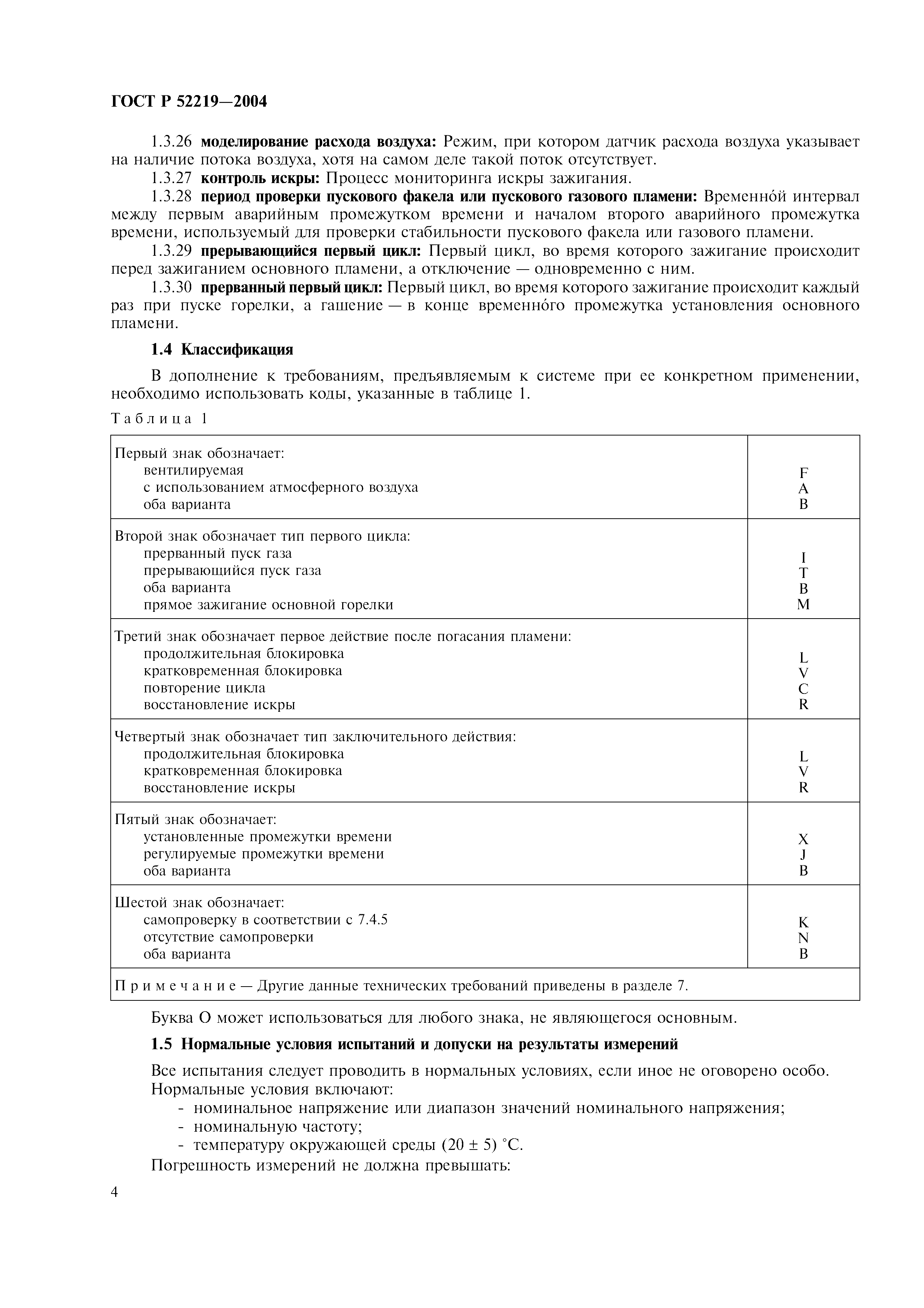

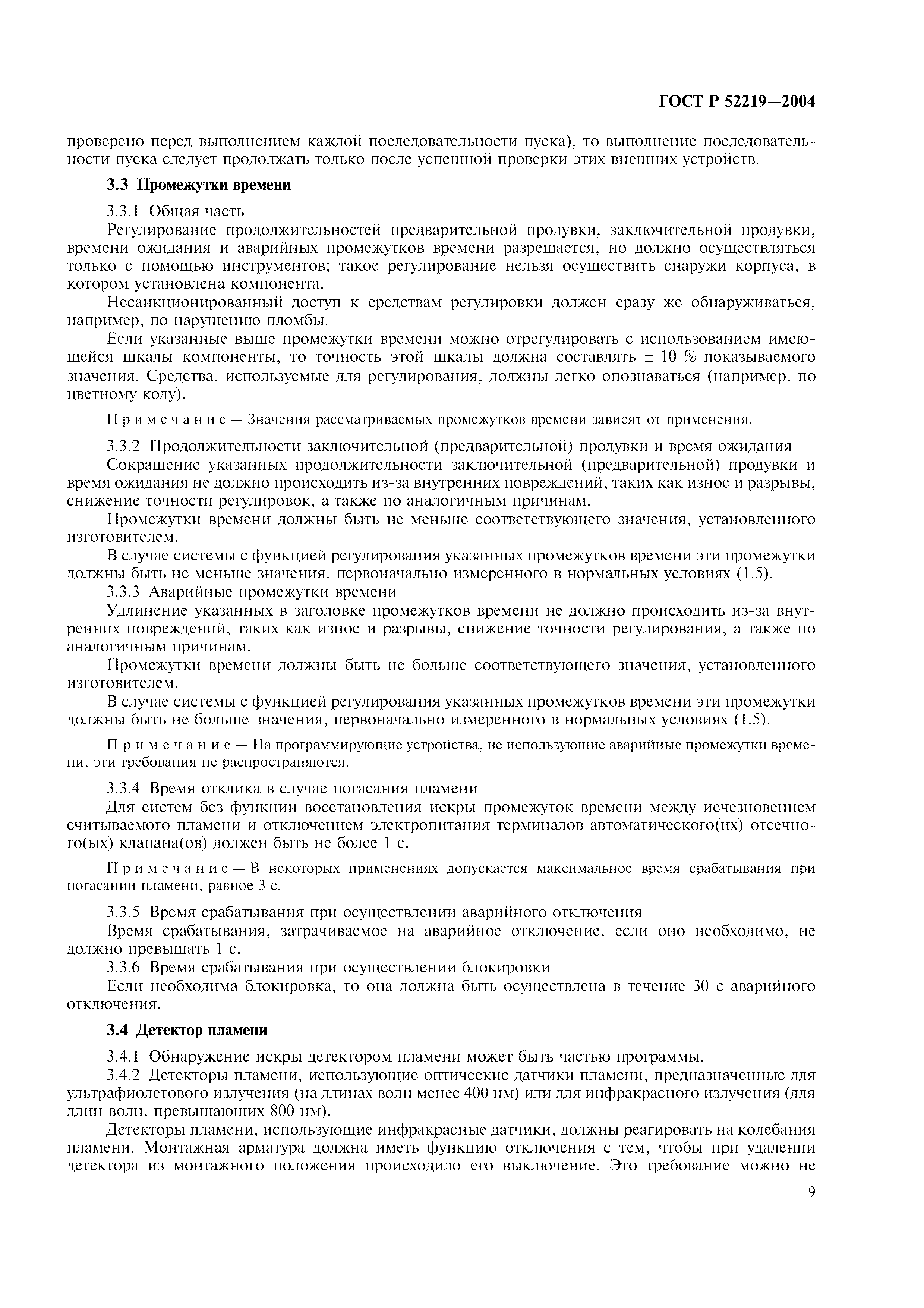

Оглавление:	1 Общие положения    1.1 Область применения    1.2 Нормативные ссылки    1.3 Термины и определения    1.4 Классификация    1.5 Нормальные условия испытаний и допуски на результаты измерений 2 Требования к конструкции    2.1 Общие положения    2.2 Защита, обеспечиваемая корпусом    2.3 Электрооборудование    2.4 Электрические контакты    2.5 Надежность 3 Функциональные требования    3.1 Общая часть    3.2 Программа    3.3 Промежутки времени    3.4 Детектор пламени    3.5 Блокирующее и повторно запускающее устройства    3.6 Испытания для определения рабочих характеристик 4 Защита от внешних влияний    4.1 Диапазон температур    4.2 Колебания напряжения питания    4.3 Прерывания или падения напряжения питания    4.4 Колебания частоты сети    4.5 Выбросы напряжения    4.6 Быстрые кратковременные выбросы    4.7 Электромагнитное излучение - невосприимчивость    4.8 Электростатические разряды 5 Защита от внутренних отказов    5.1 Внутренние отказы    5.2 Оценка цепей и структуры 6 Дополнительные требования, предъявляемые к сложной электронике    6.1 Общая часть    6.2 Предотвращение отказов    6.3 Отказоустойчивость    6.4 Оценка 7 Маркировка, инструкции по монтажу и эксплуатации    7.1 Маркировка    7.2 Инструкции по монтажу и эксплуатации Приложение А Виды отказов Приложение В Руководящие указания по параметрам компонентов Приложение С Маршрутная карта для проверки отказов Приложение D Функциональные характеристики систем управления горелками, задаваемые стандартом на приборы
Разработан:	ТК 345 Аппаратура бытовая, работающая на жидком, твердом и газообразном видах топлива
Утверждён:	03.02.2004 Госстандарт России (Russian Federation Gosstandart 49-ст)
Издан:	ИПК Издательство стандартов (2004 г. )
Расположен в:	Техническая документация Электроэнергия БЫТОВАЯ ТЕХНИКА И ТОРГОВОЕ ОБОРУДОВАНИЕ. ОТДЫХ. СПОРТ Автоматические регуляторы бытового назначения Экология БЫТОВАЯ ТЕХНИКА И ТОРГОВОЕ ОБОРУДОВАНИЕ. ОТДЫХ. СПОРТ Автоматические регуляторы бытового назначения Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Бытовая техника и торговое оборудование. Отдых. Спорт
Чем заменён:	ГОСТ Р 52219-2012 «Системы управления автоматические для газовых горелок и аппаратов. Общие технические требования и методы испытаний»
Нормативные ссылки:	ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)» ГОСТ 30030-93 «Трансформаторы разделительные и безопасные разделительные трансформаторы. Технические требования» ГОСТ 27570.0-87 «Безопасность бытовых и аналогичных электрических приборов. Общие требования и методы испытаний» ГОСТ 28203-89 «Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Fс и руководство: Вибрация (синусоидальная)» ГОСТ 29254-91 «Совместимость технических средств электромагнитная. Аппаратура измерения, контроля и управления технологическими процессами. Технические требования и методы испытаний на помехоустойчивость» ГОСТ 30329-95 «Реле логические электрические» ГОСТ МЭК 730-1-95 «Автоматические электрические управляющие устройства бытового и аналогичного назначения. Общие требования и методы испытаний» ГОСТ Р 51317.4.11-99 «Совместимость технических средств электромагнитная. Устойчивость к динамическим изменениям напряжения электропитания. Требования и методы испытаний» ГОСТ Р 51317.4.2-99 «Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний» ГОСТ Р 51317.4.3-99 «Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и методы испытаний» ГОСТ Р 51317.6.1-99 «Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых в жилых, коммерческих зонах и производственных зонах с малым энергопотреблением. Требования и методы испытаний» ГОСТ Р 51317.6.2-99 «Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых в промышленных зонах. Требования и методы испытаний» ГОСТ Р 51317.6.3-99 «Совместимость технических средств электромагнитная. Помехоэмиссия от технических средств, применяемых в жилых, коммерческих зонах и производственных зонах с малым энергопотреблением. Нормы и методы испытаний» ГОСТ Р 51317.6.4-99 «Совместимость технических средств электромагнитная. Помехоэмиссия от технических средств, применяемых в промышленных зонах. Нормы и методы испытаний» ГОСТ Р МЭК 730-2-1-94 «Автоматические электрические управляющие устройства бытового и аналогичного назначения. Дополнительные требования к электрическим управляющим устройствам для бытовых электроприборов и методы испытаний» ГОСТ Р 50030.5.1-99 «Аппаратура распределения и управления низковольтная. Часть 5.1. Аппараты и коммутационные элементы цепей управления. Электромеханические аппараты для цепей управления» ГОСТ Р 50515-93 «Реле логические электрические»
