Скачать РД 153-34.1-17.424-2001 Методические указания по расследованию причин повреждений деталей роторов паровых турбин

Дата актуализации: 10.08.2017

РД 153-34.1-17.424-2001

Методические указания по расследованию причин повреждений деталей роторов паровых турбин

Обозначение:	РД 153-34.1-17.424-2001
Обозначение англ:	RD 153-34.1-17.424-2001
Статус:	действует
Название рус.:	Методические указания по расследованию причин повреждений деталей роторов паровых турбин
Название англ.:	Procedural Guidelines for Investigation of Causes of Damage to Steam Turbine Rotor Components
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2002
Область применения:	Руководящий документ по расследованию причин повреждений деталей роторов паровых турбин электростанций распространяется на паровые турбины и устанавливает основные требования организации и проведения контроля за состоянием металла деталей после их повреждения в процессе эксплуатации.

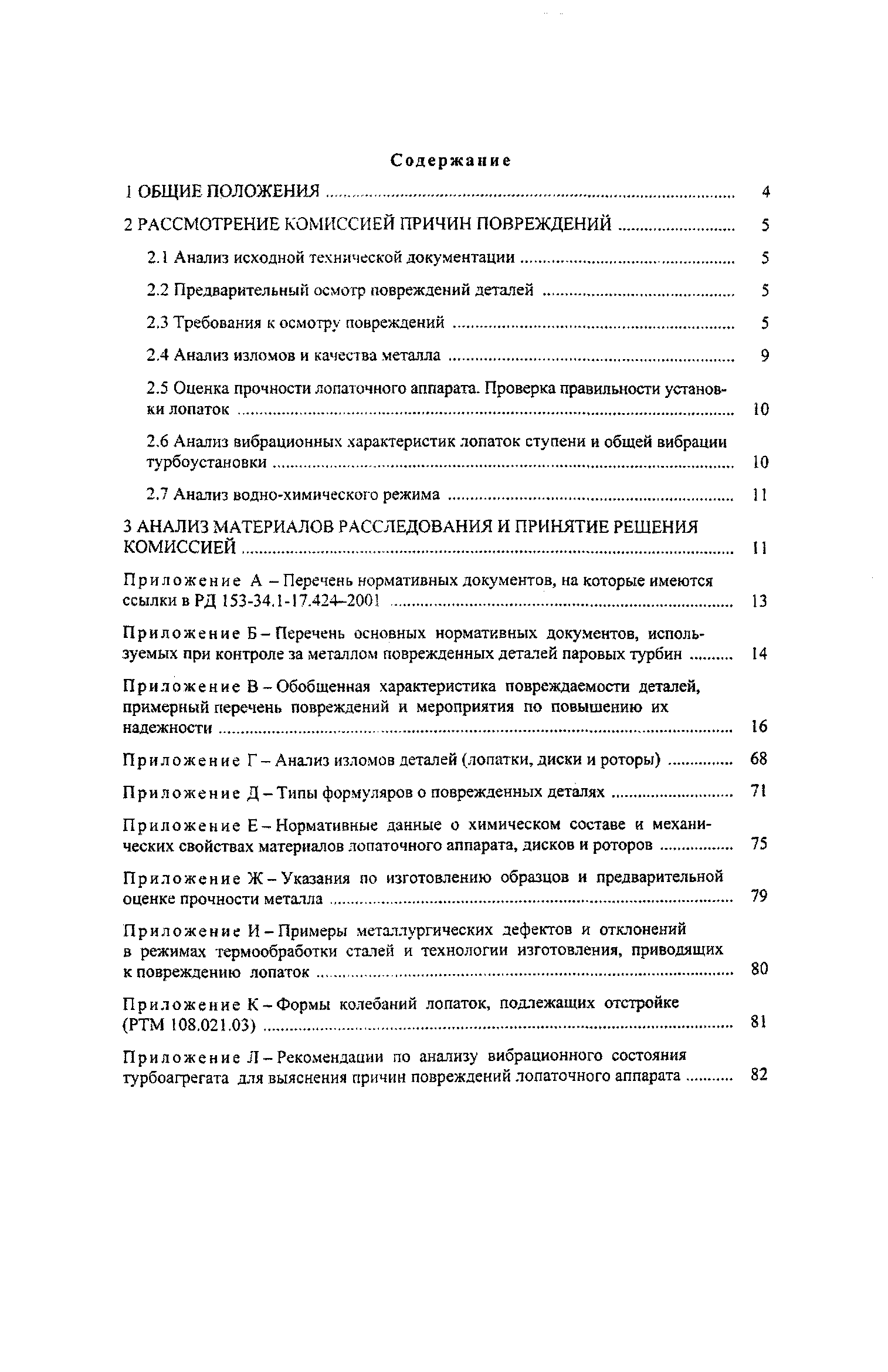

Оглавление:	1 Общие положения 2 Рассмотрение комиссией причин повреждений 2.1 Анализ исходной технической документации 2.2 Предварительный осмотр повреждений деталей 2.3 Требования к осмотру повреждений 2.4 Анализ изломов и качества металла 2.5 Оценка прочности лопаточного аппарата. Проверка правильности установки лопаток 2.6 Анализ вибрационных характеристик лопаток ступени и общей вибрации турбоустановки 2.7 Анализ водно-химического режима 3 Анализ материалов расследования и принятие решения комиссией Приложение А Перечень нормативных документов, на которые имеются ссылки в РД 153-34.1-17.424-2001 Приложение Б Перечень основных нормативных документов, используемых при контроле за металлом повреждений деталей паровых турбин Приложение В Обобщенная характеристика повреждаемости деталей, примерный перечень повреждений и мероприятия по повышению их надежности Приложение Г Анализ изломов деталей (лопатки, диски и роторы) Приложение Д Типы формуляров о поврежденных деталях Приложение Е Нормативные данные о химическом составе и механических свойствах материалов лопаточного аппарата, дисков и роторов Приложение Ж указания по изготовлению образцов и предварительной оценке прочности металла Приложение И Примеры металлургических дефектов и отклонений в режимах термообработки сталей и технологии изготовления, приводящих к повреждению лопаток Приложение К Формы колебаний лопаток, подлежащих отстройке (РТМ 108.021.03) Приложение Л Рекомендации по анализу вибрационного состояния турбоагрегата для выяснения причин повреждений лопаточного аппарата
Разработан:	ОАО ВТИ
Утверждён:	30.09.2001 РАО ЕЭС России (UES of Russia RAO )
Издан:	ВТИ (2002 г. )
Расположен в:	Техническая документация Мостостроение Сварка. Термообработка. Контроль металла
Заменяет собой:	РД 34.17.424-87 «Методические указания по расследованию причин повреждений металла лопаточного аппарата и дисков паровых турбин электростанций»
Нормативные ссылки:	ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 18442-80 «Контроль неразрушающий. Капиллярные методы. Общие требования» ГОСТ 12503-75 «Сталь. Методы ультразвукового контроля. Общие требования» ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах» ГОСТ 21105-87 «Контроль неразрушающий. Магнитопорошковый метод» РД 34.30.507-92 «Методические указания по предотвращению коррозионных повреждений дисков и лопаточного аппарата паровых турбин в зоне фазового перехода» РД 153-34.1-17.462-00 «Методические указания о порядке оценки работоспособности рабочих лопаток паровых турбин в процессе изготовления, эксплуатации и ремонта»
