РД 34.20.504-94

Типовая инструкция по эксплуатации воздушных линий электропередачи напряжением 35-800 кВ

Обозначение:	РД 34.20.504-94
Обозначение англ:	RD 34.20.504-94
Статус:	действует
Название рус.:	Типовая инструкция по эксплуатации воздушных линий электропередачи напряжением 35-800 кВ
Название англ.:	Model Guidelines for Operation of Overhead Electric Power Transmission Lines at Voltage of 35-800 kV
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1996
Область применения:	Типовая инструкция устанавливает порядок эксплуатации воздушных линий электропередачи (ВЛ) напряжением 35 - 800 кВ переменного и постоянного тока, а также приемки в эксплуатацию вновь сооруженных ВЛ.

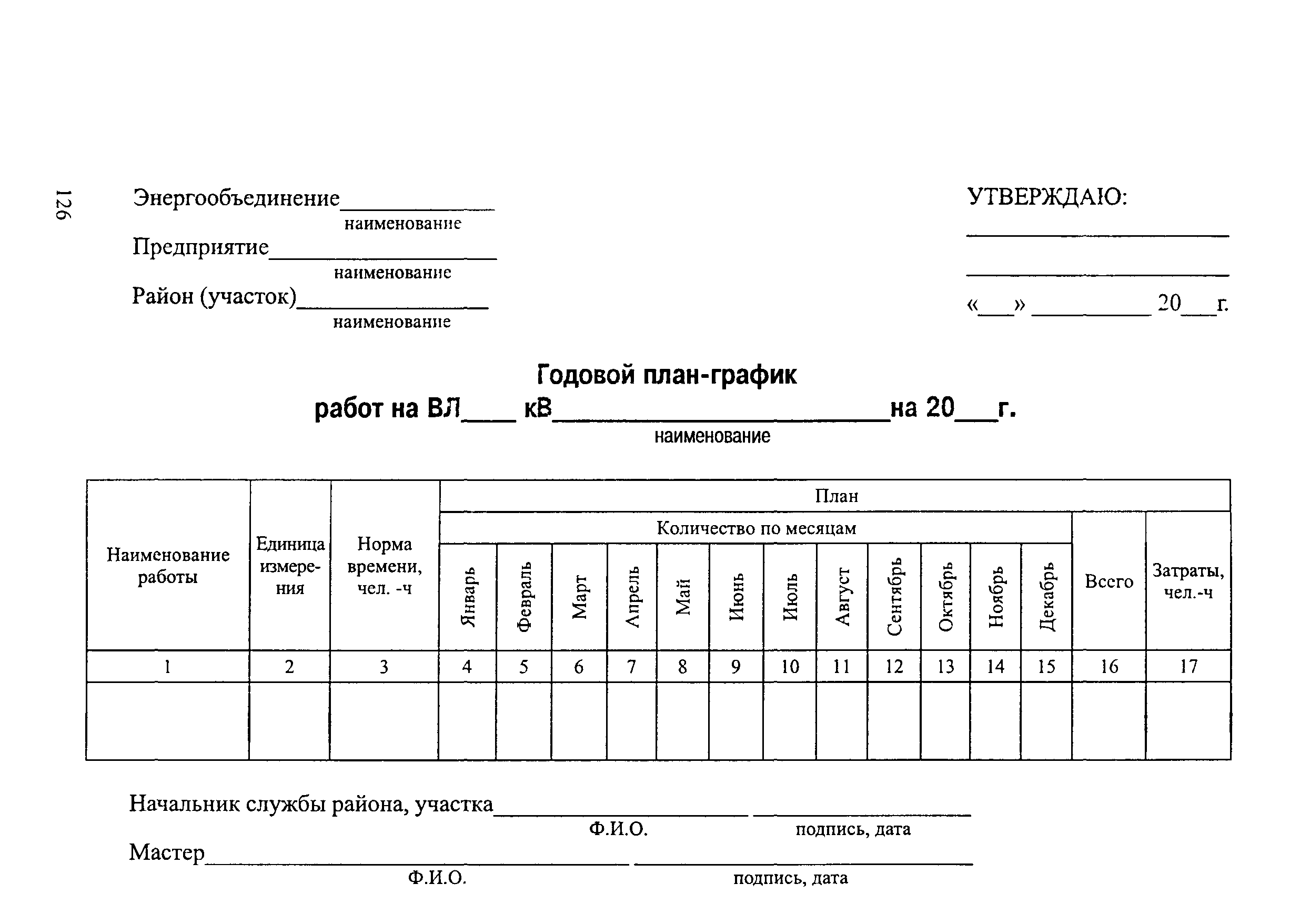

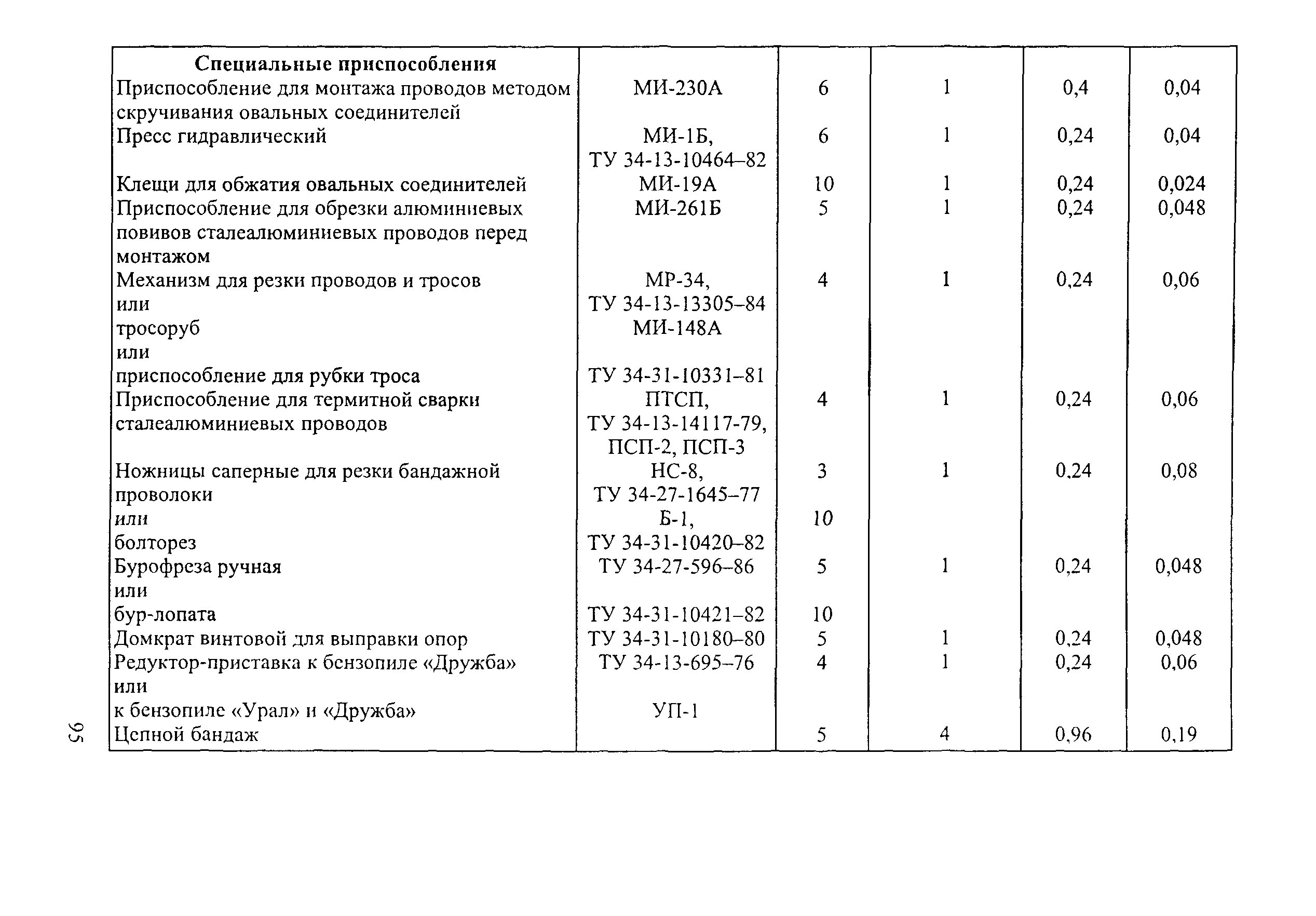

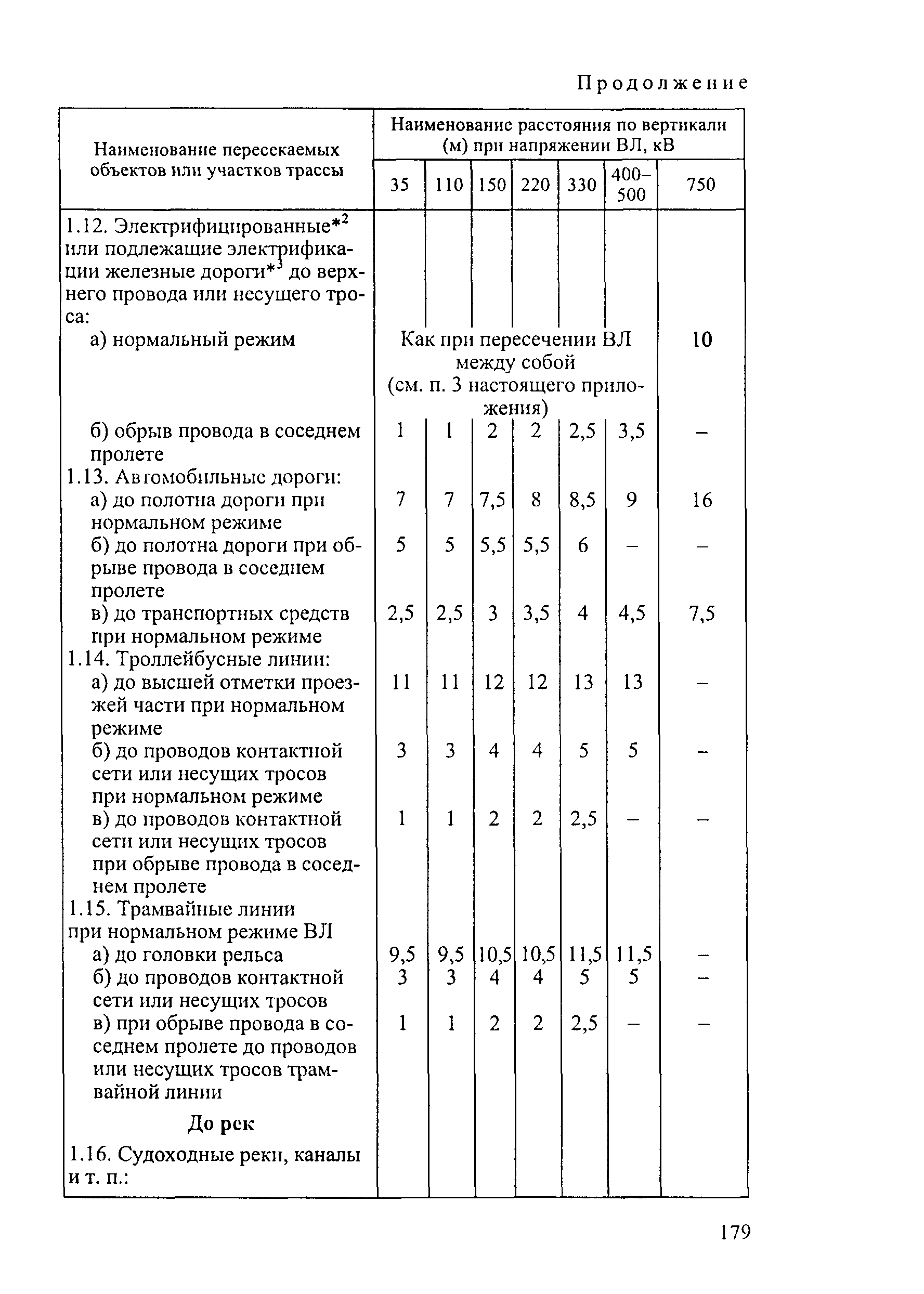

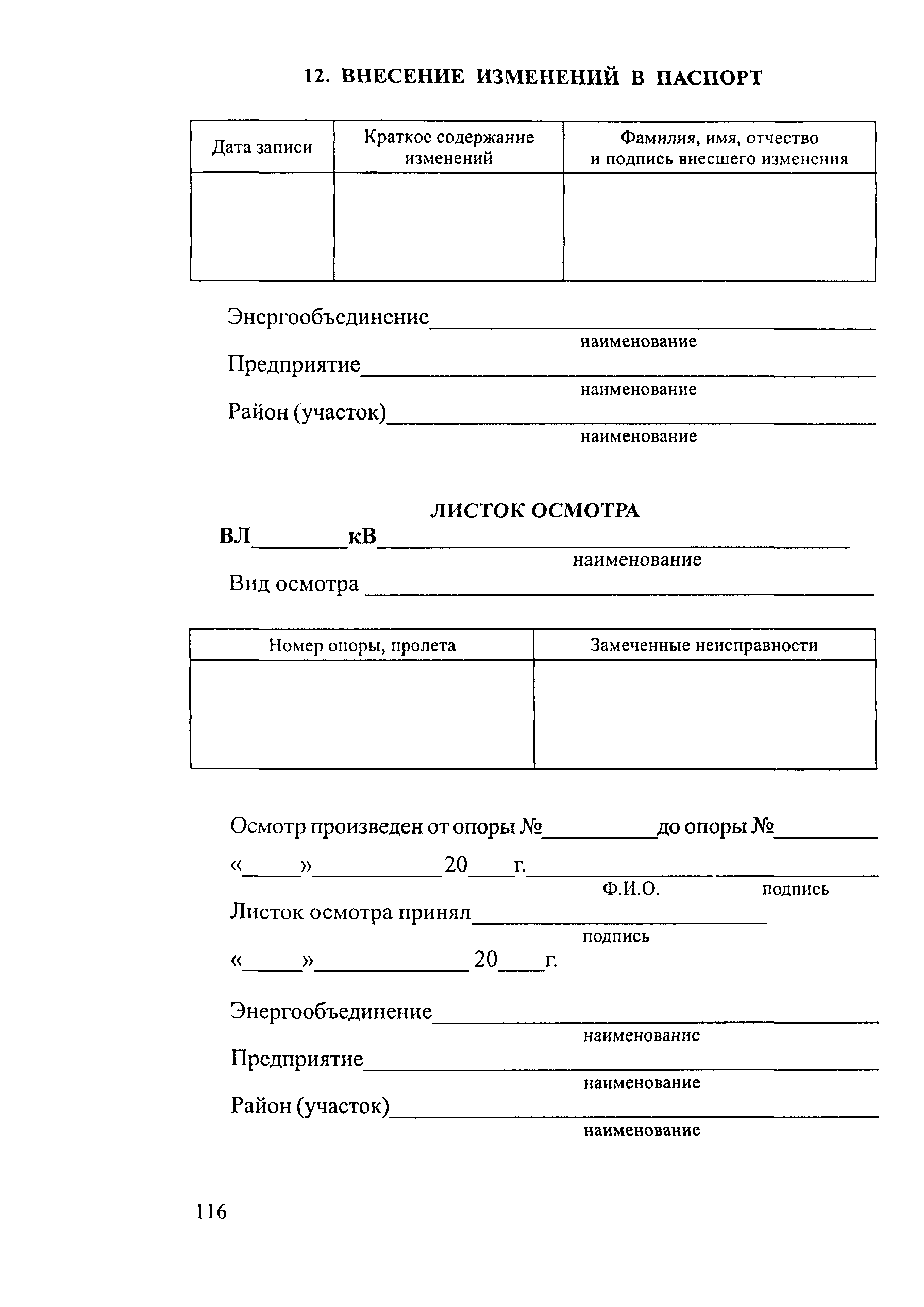

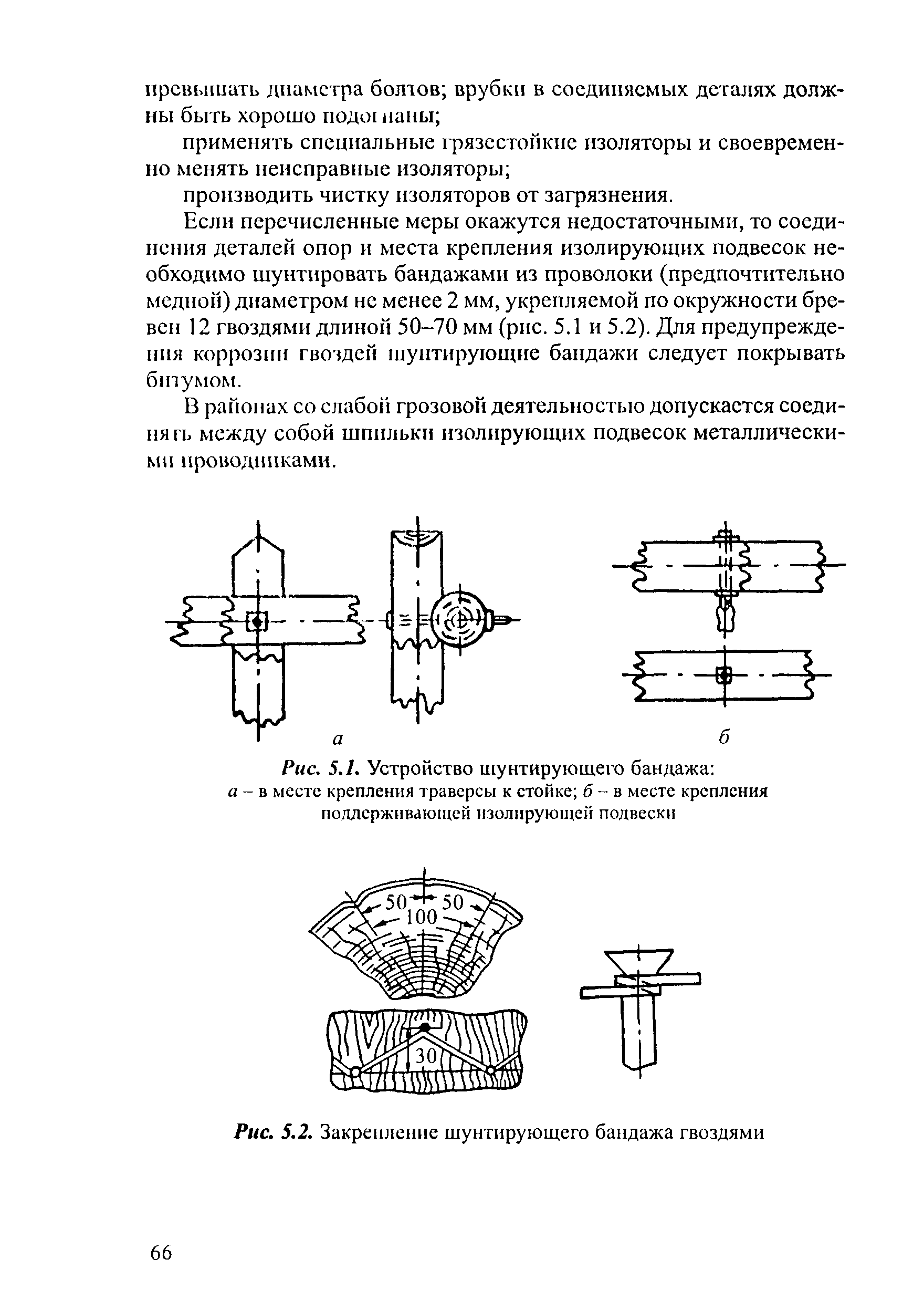

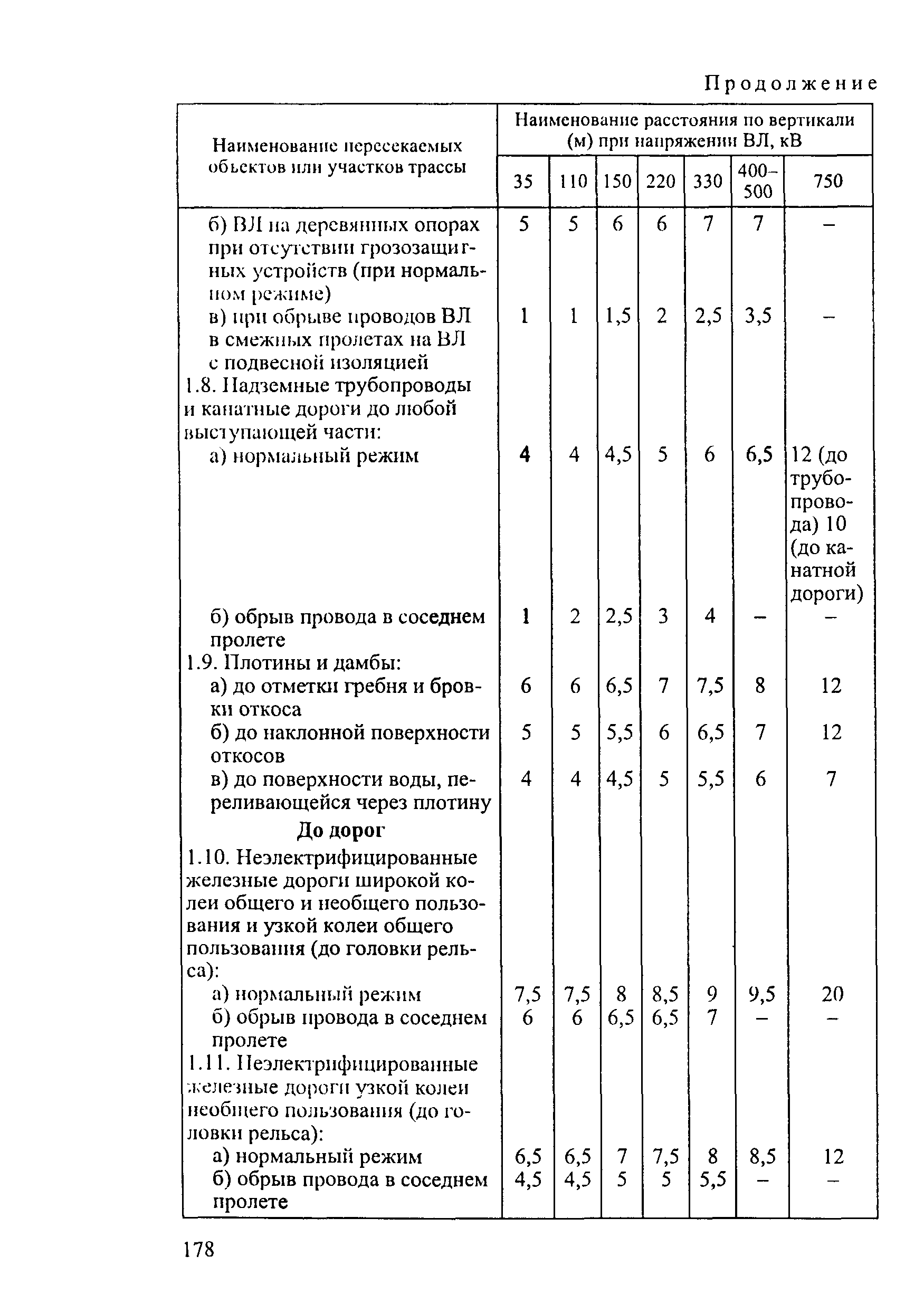

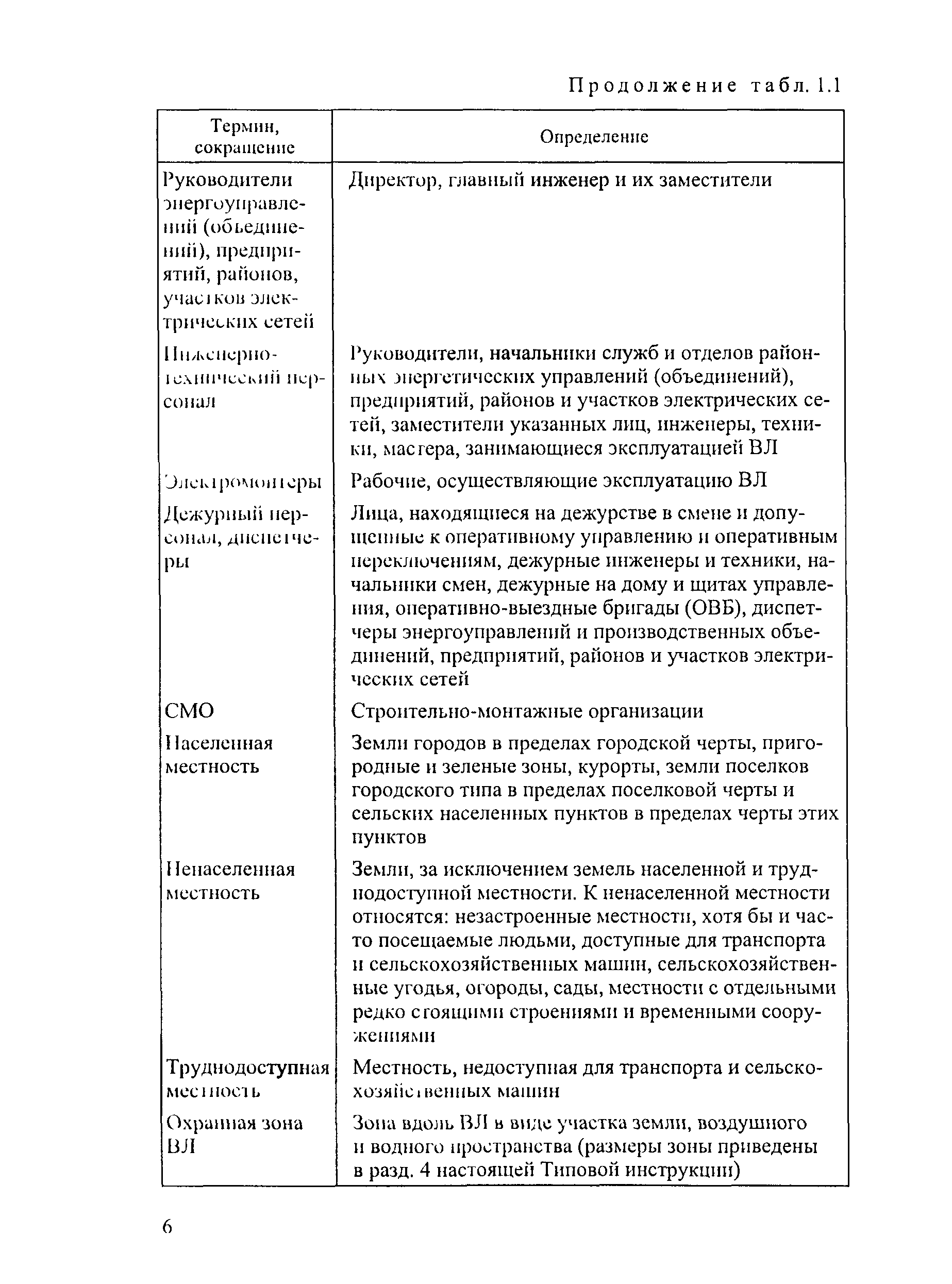

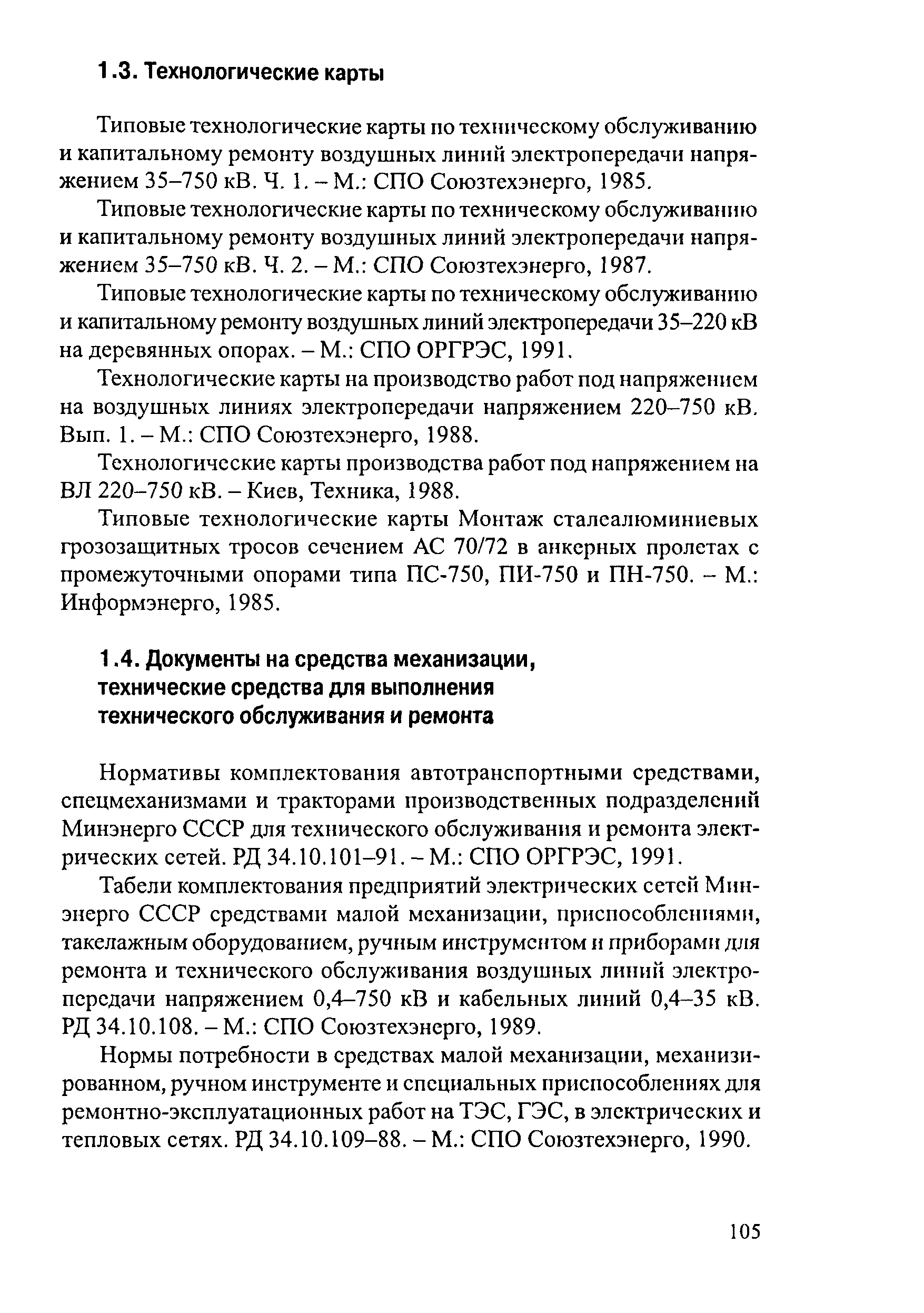

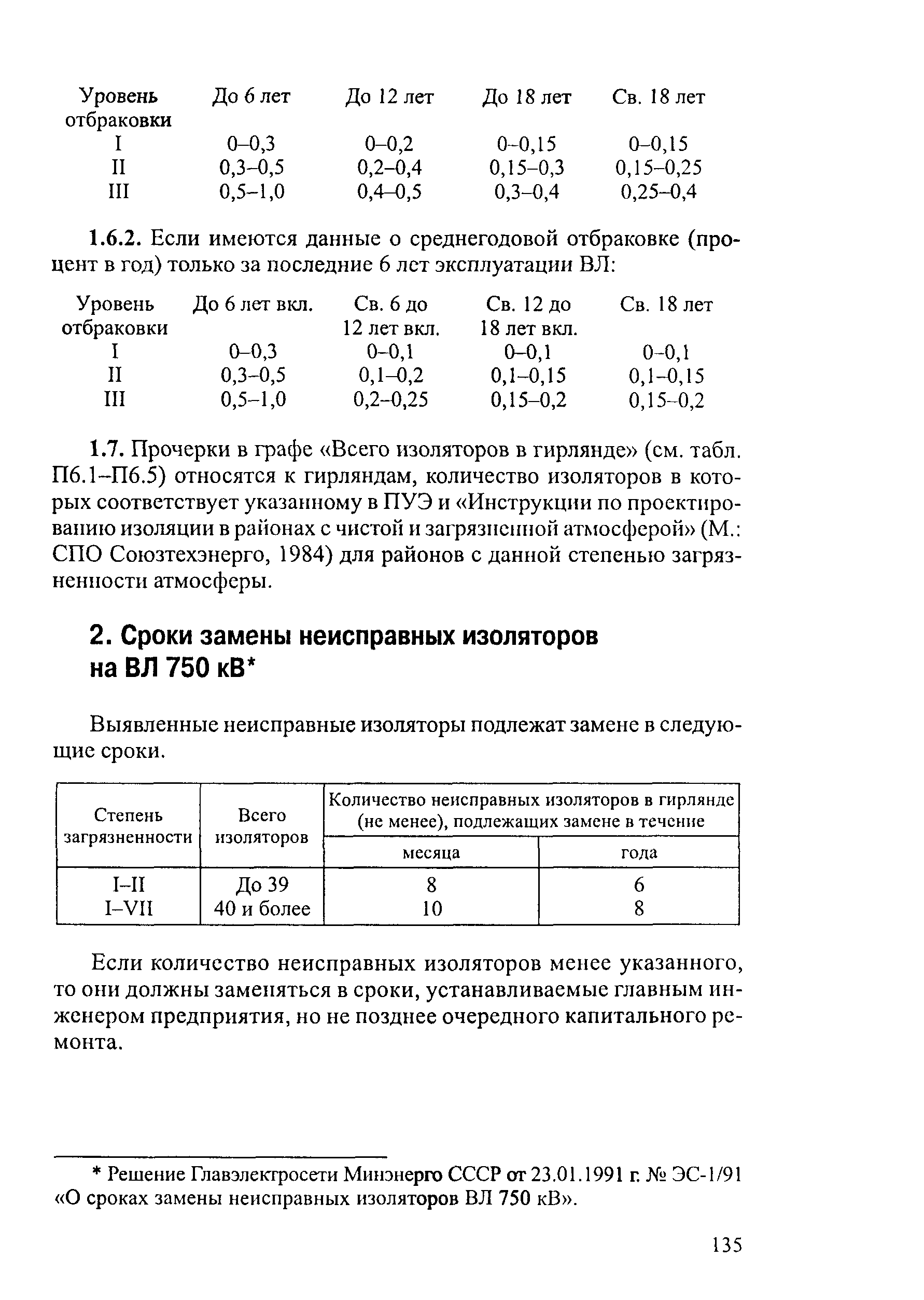

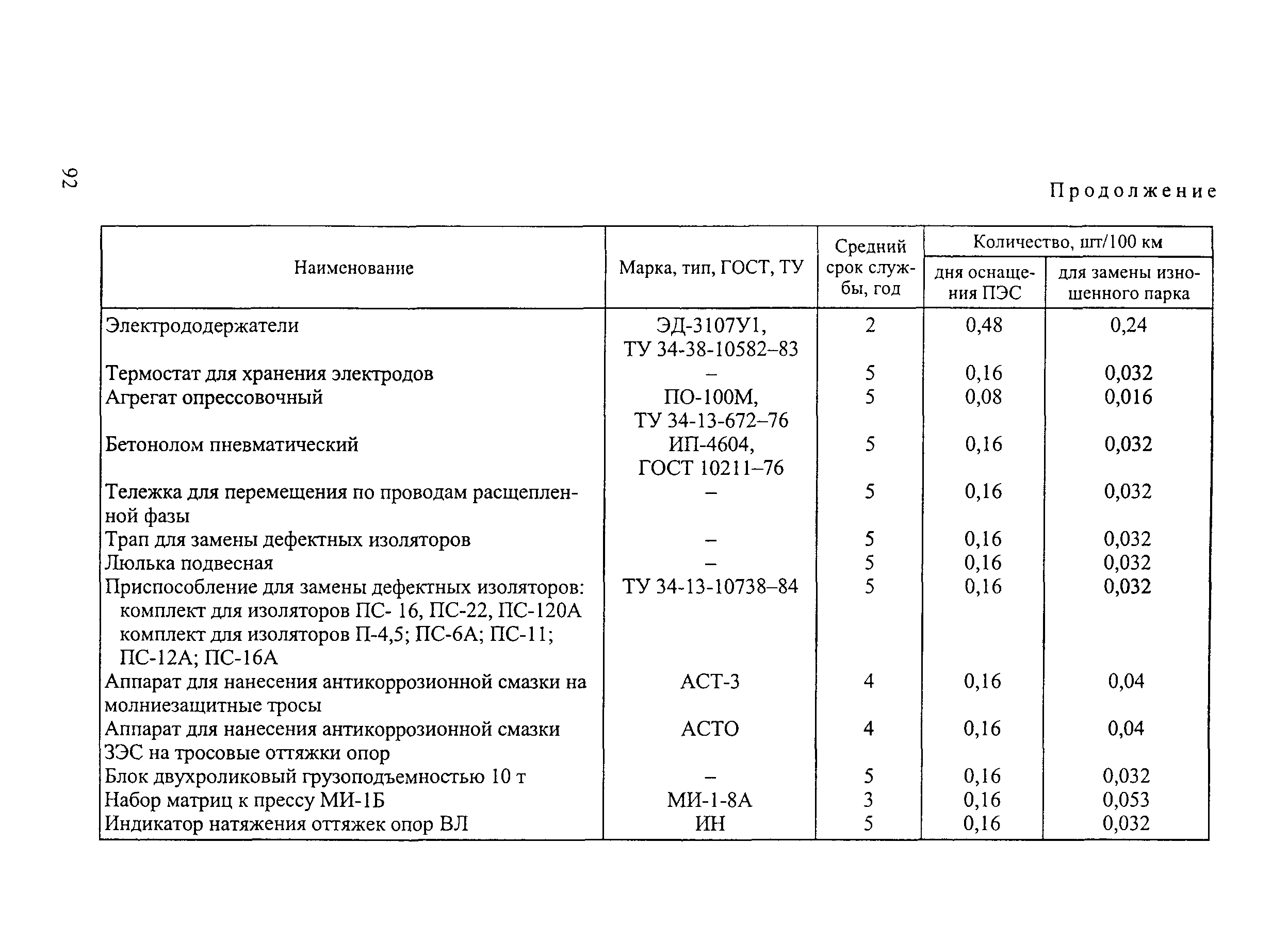

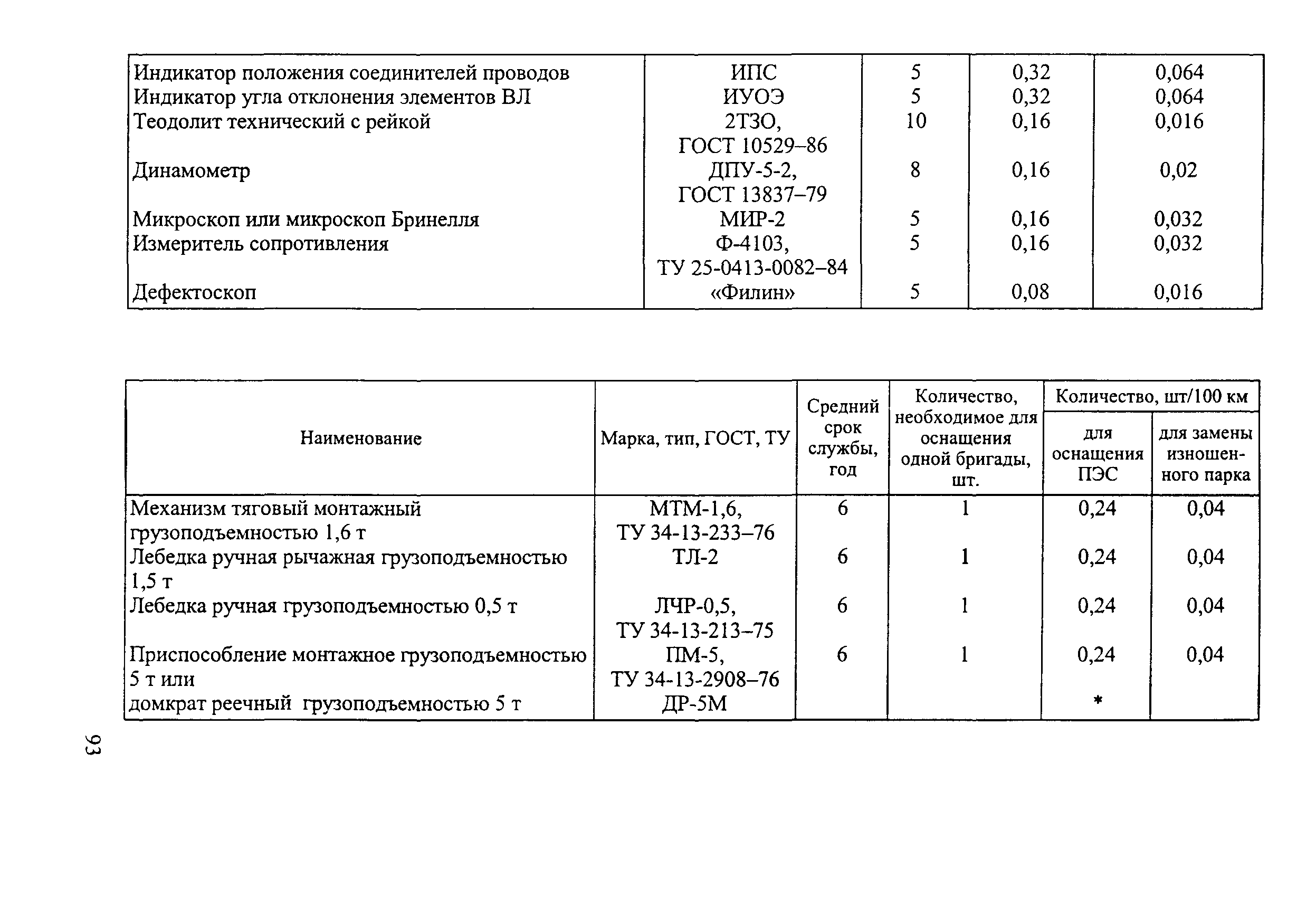

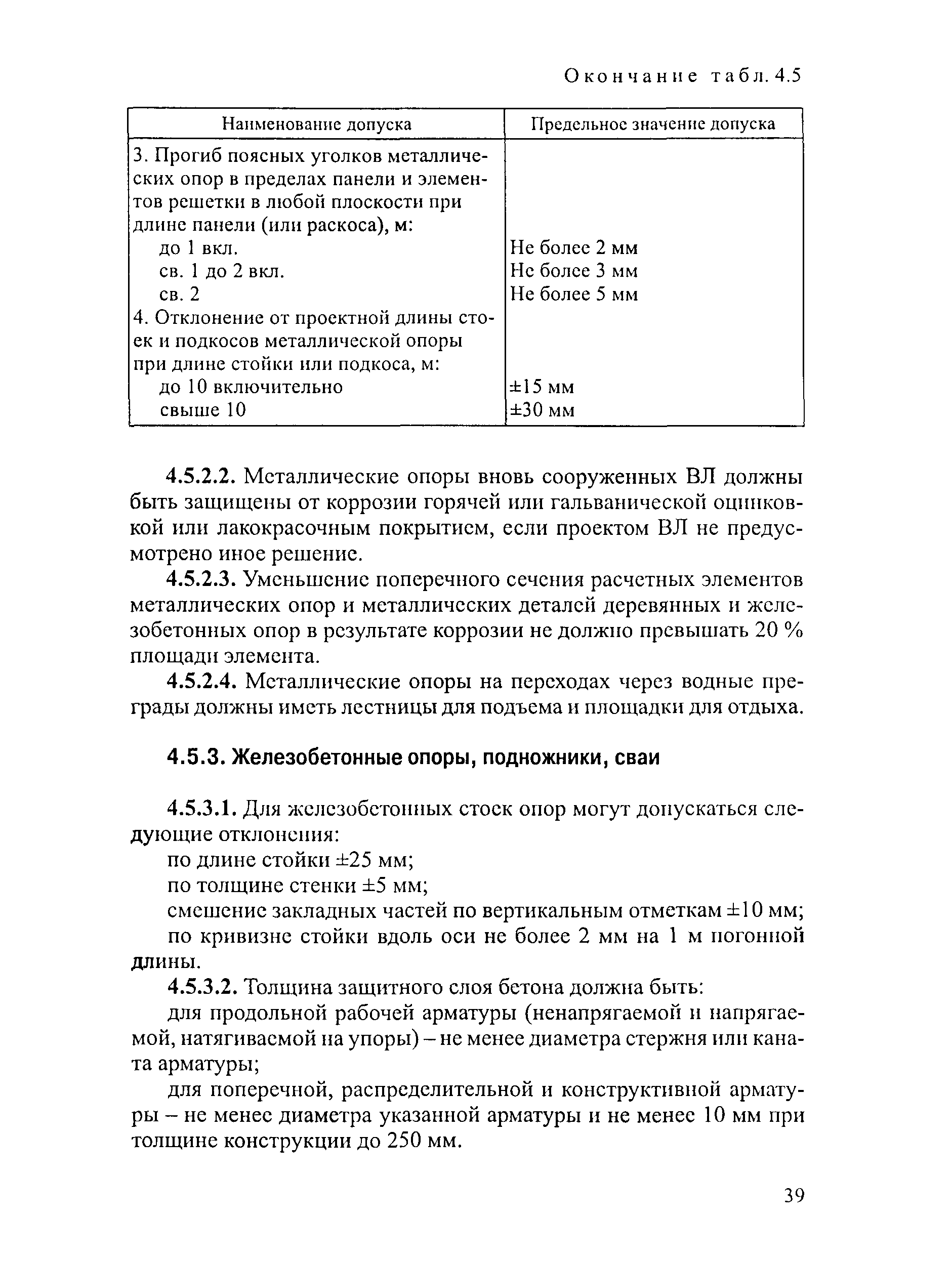

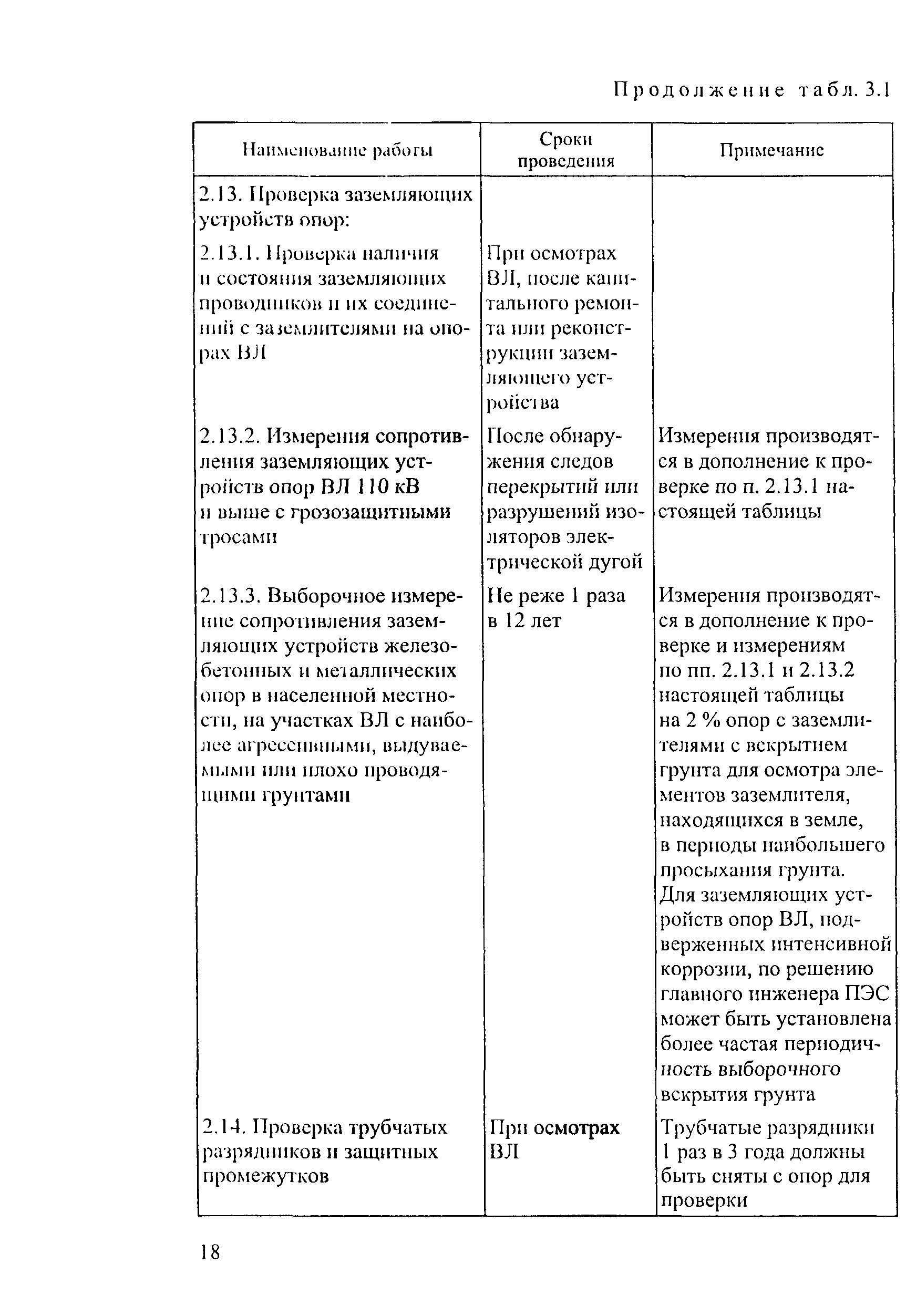

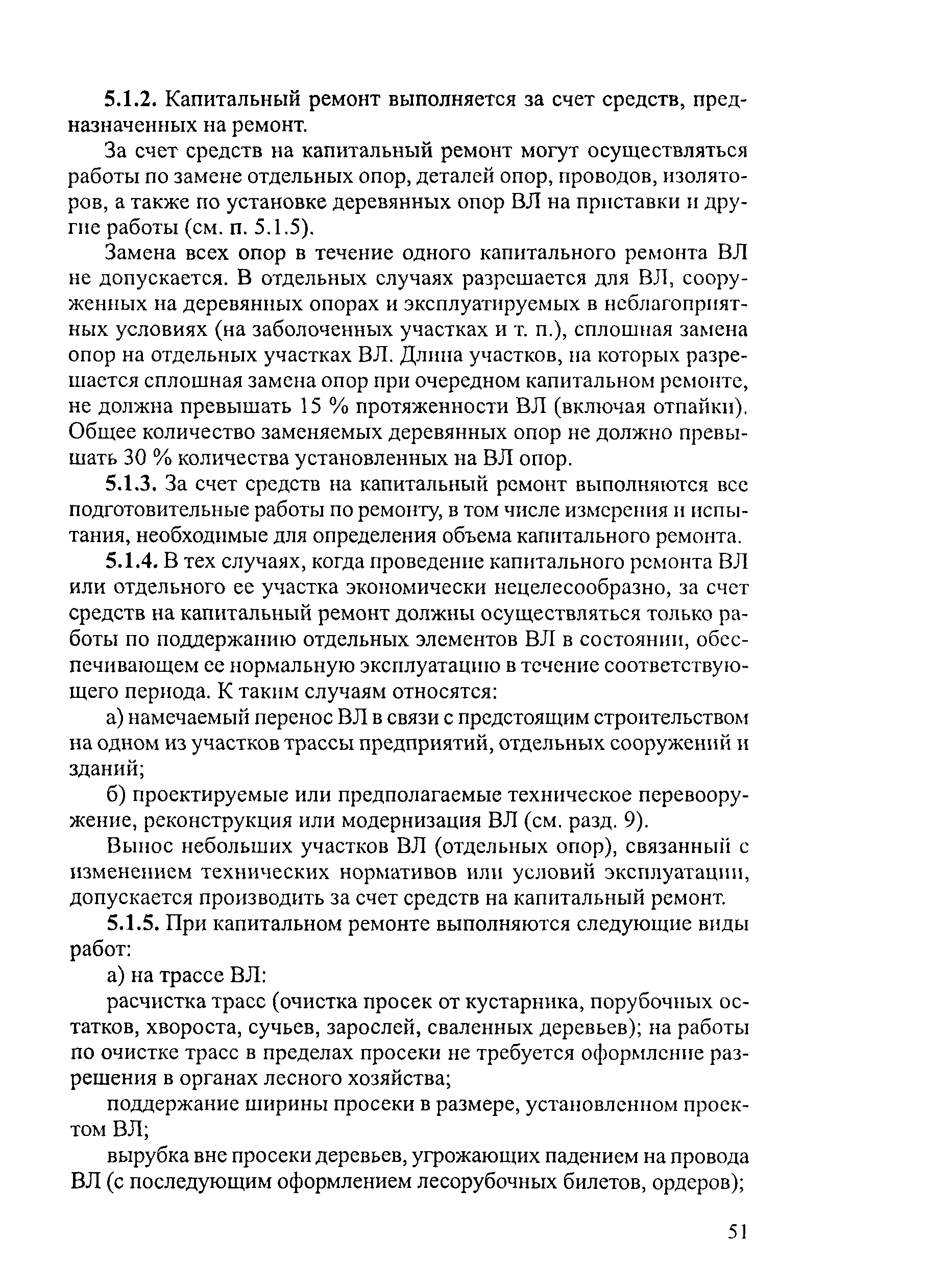

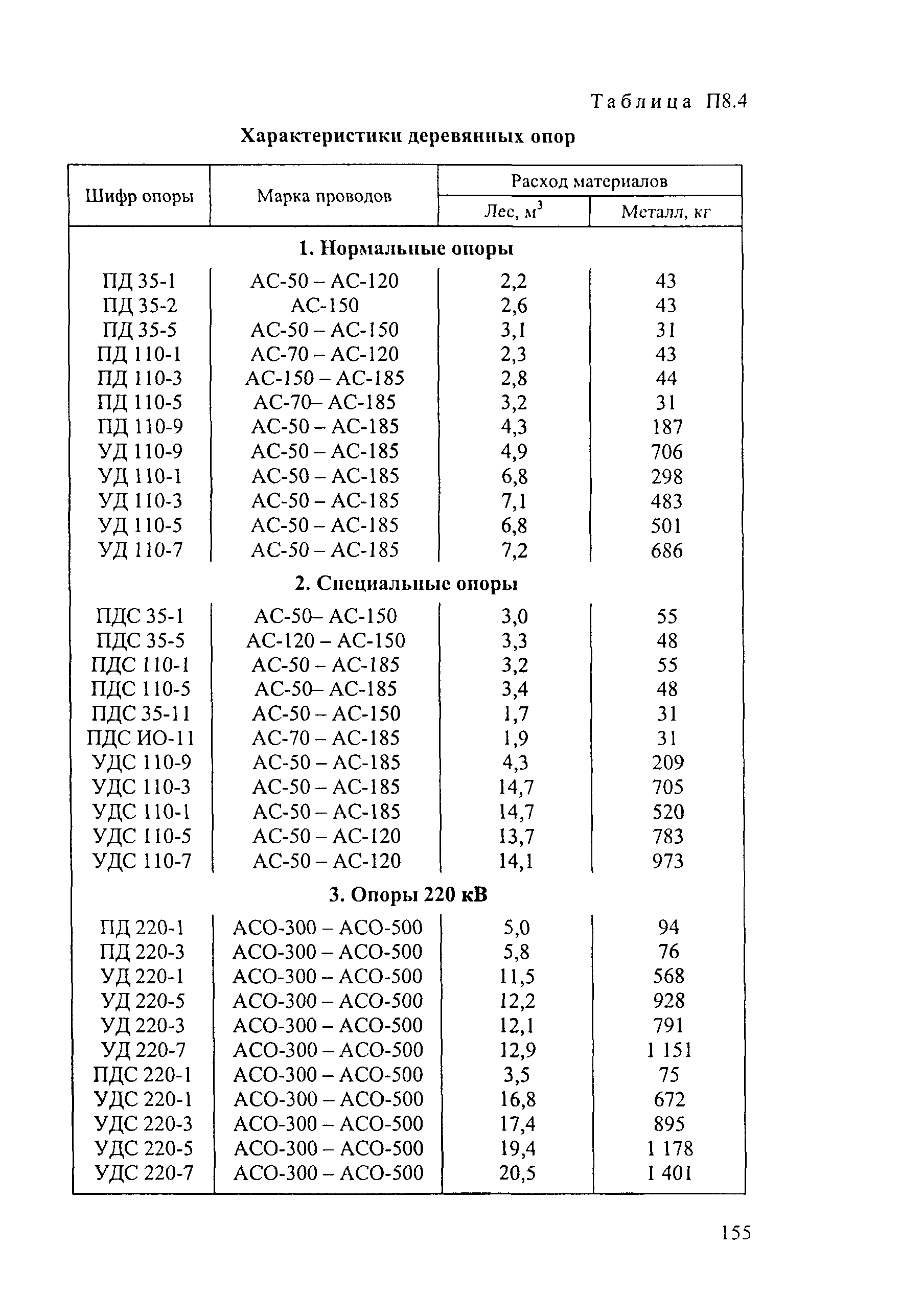

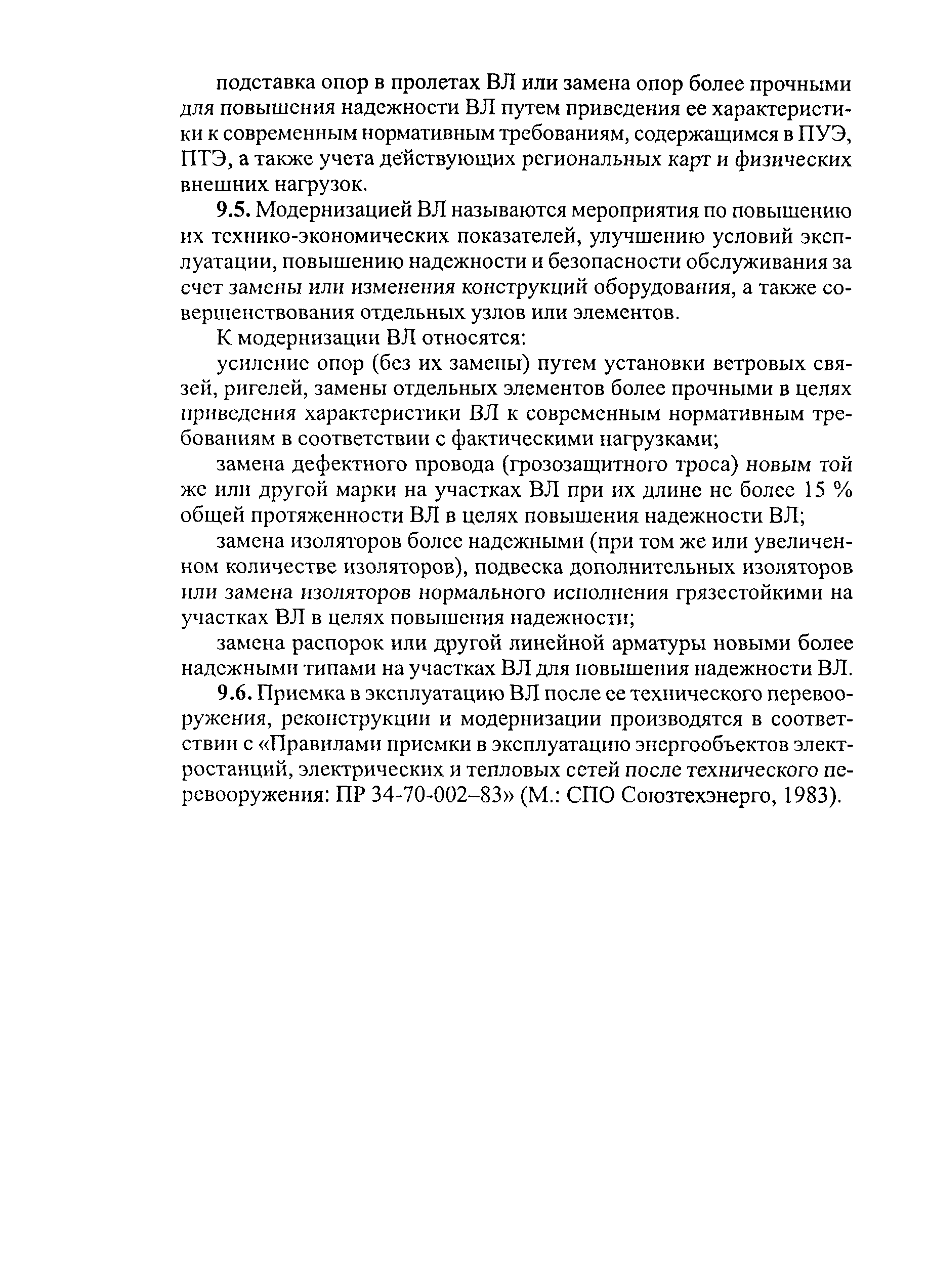

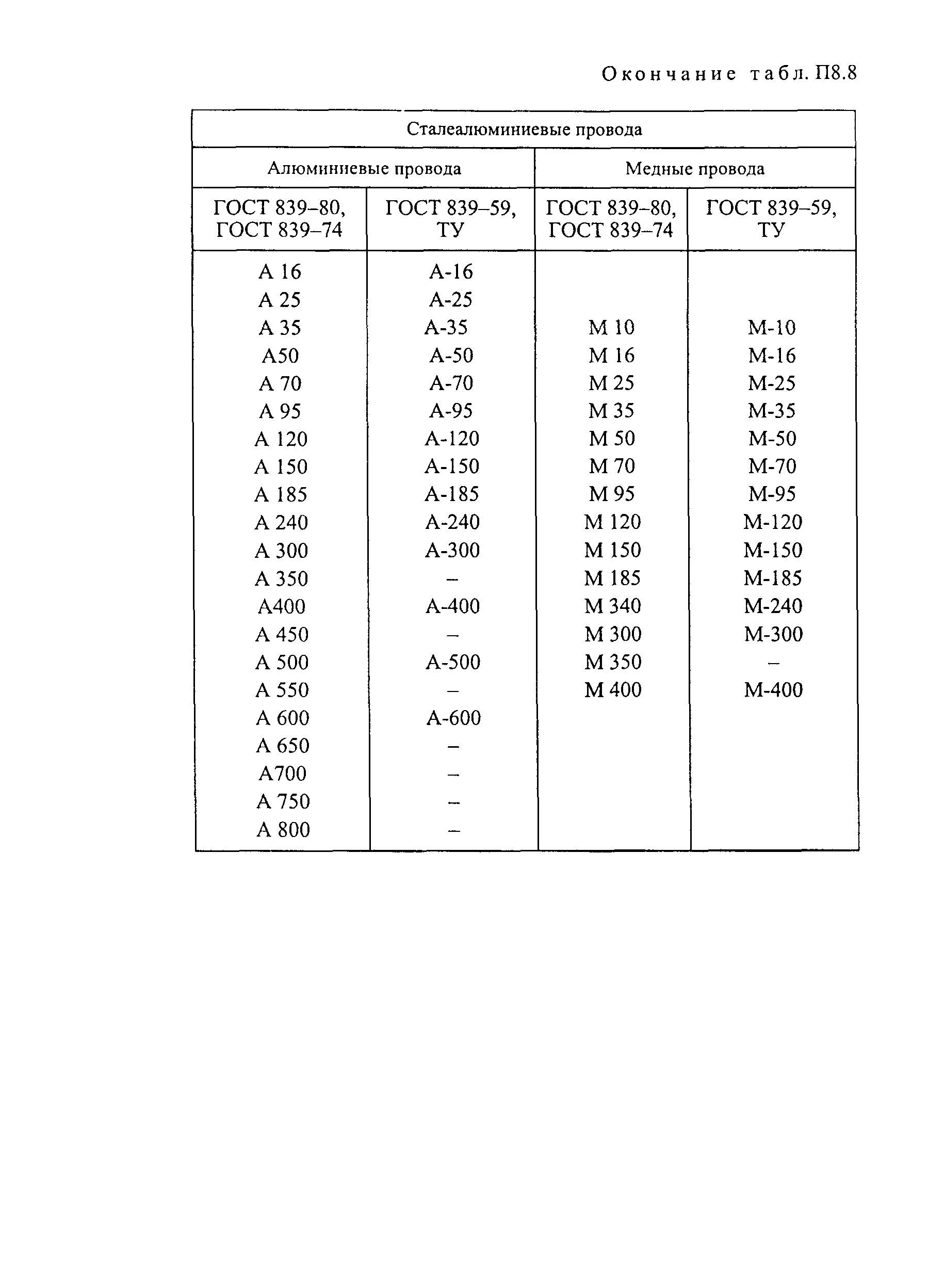

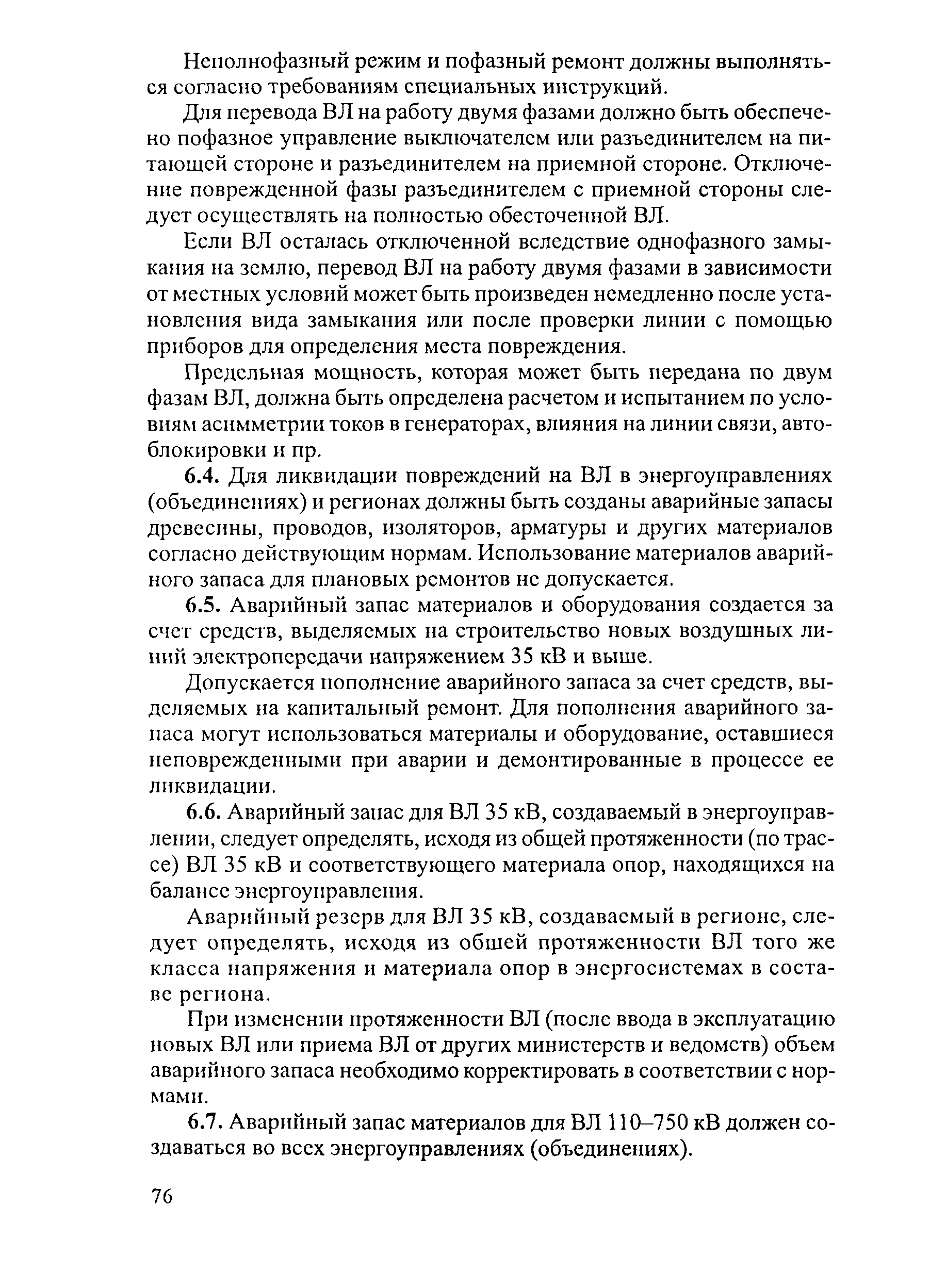

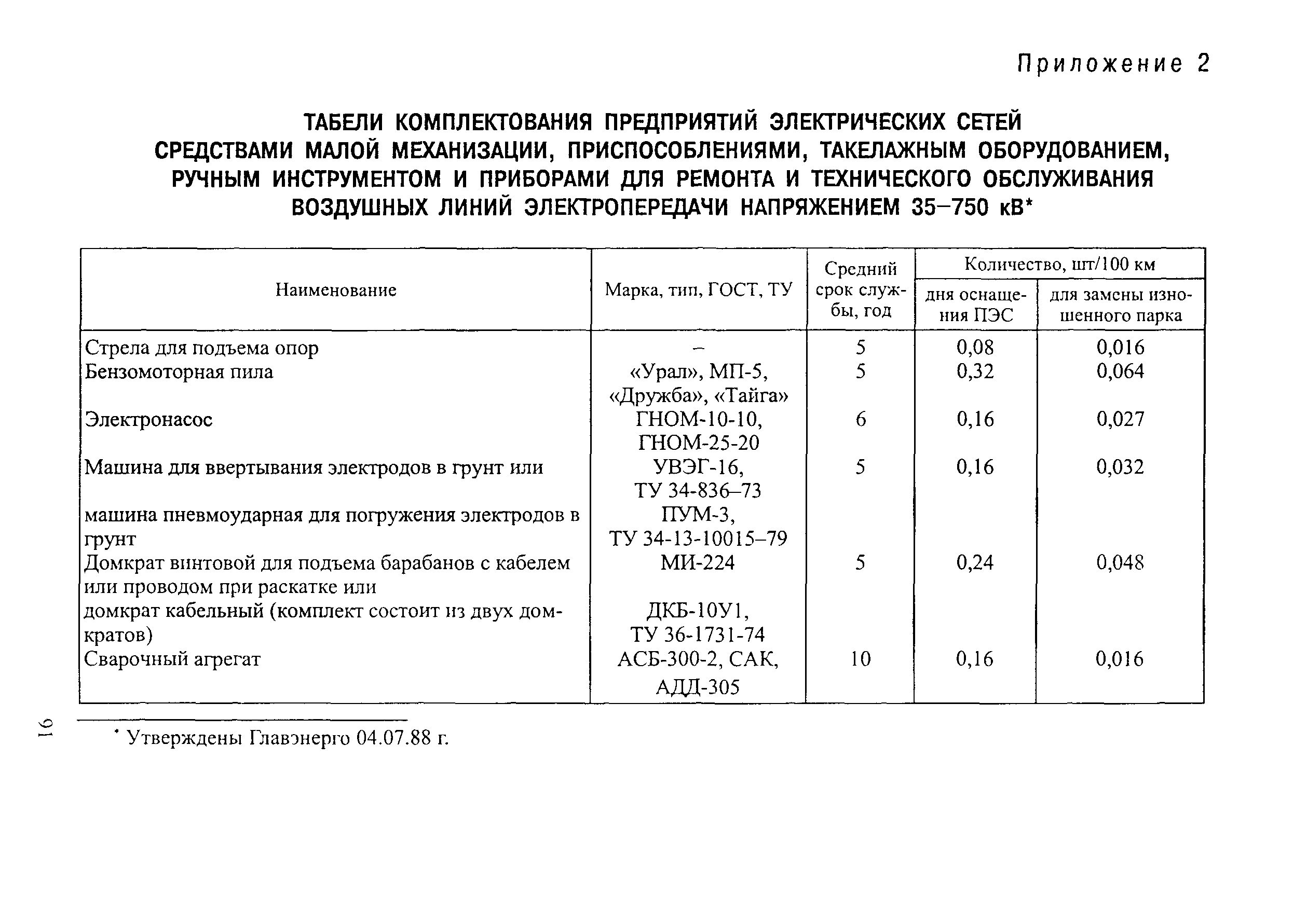

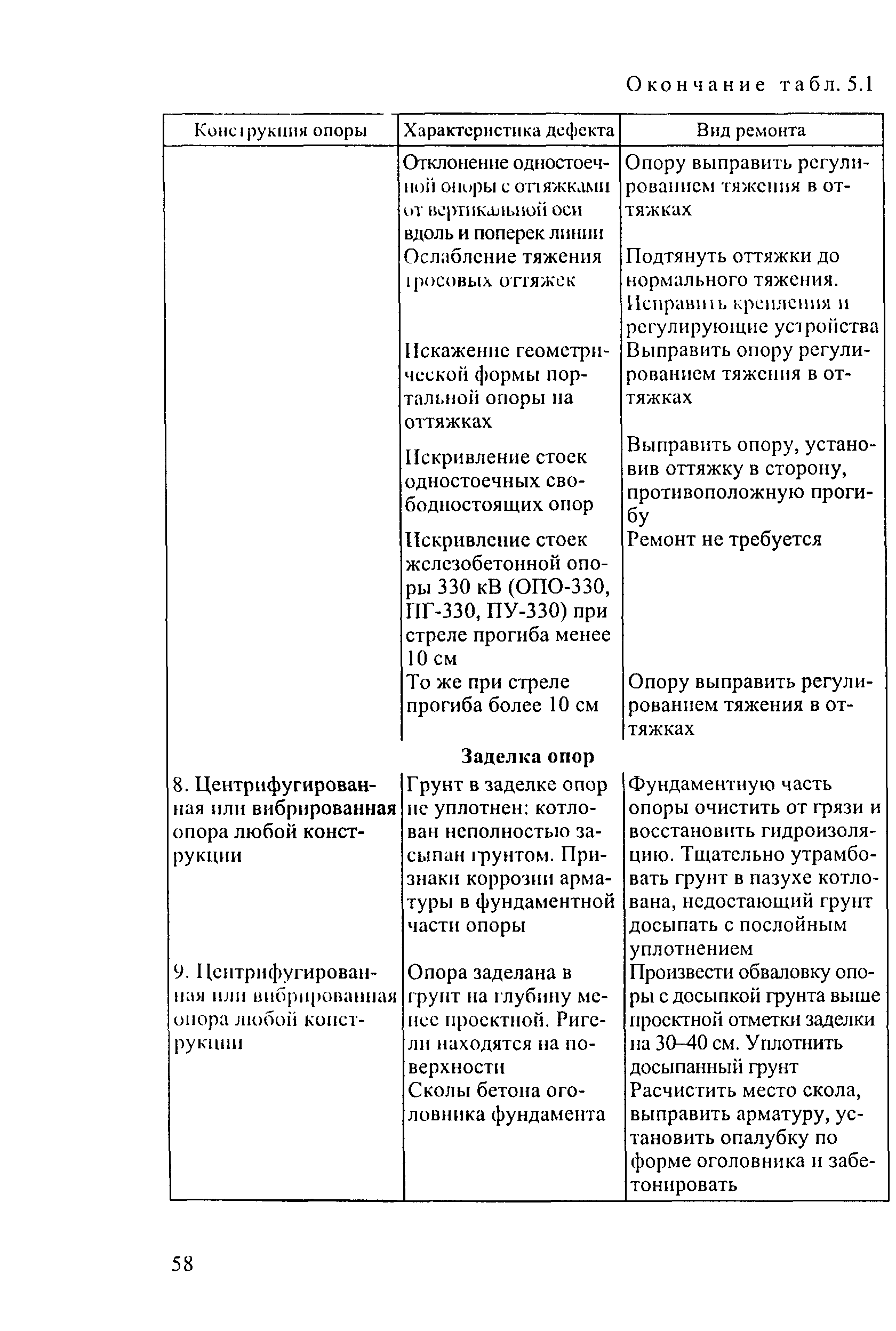

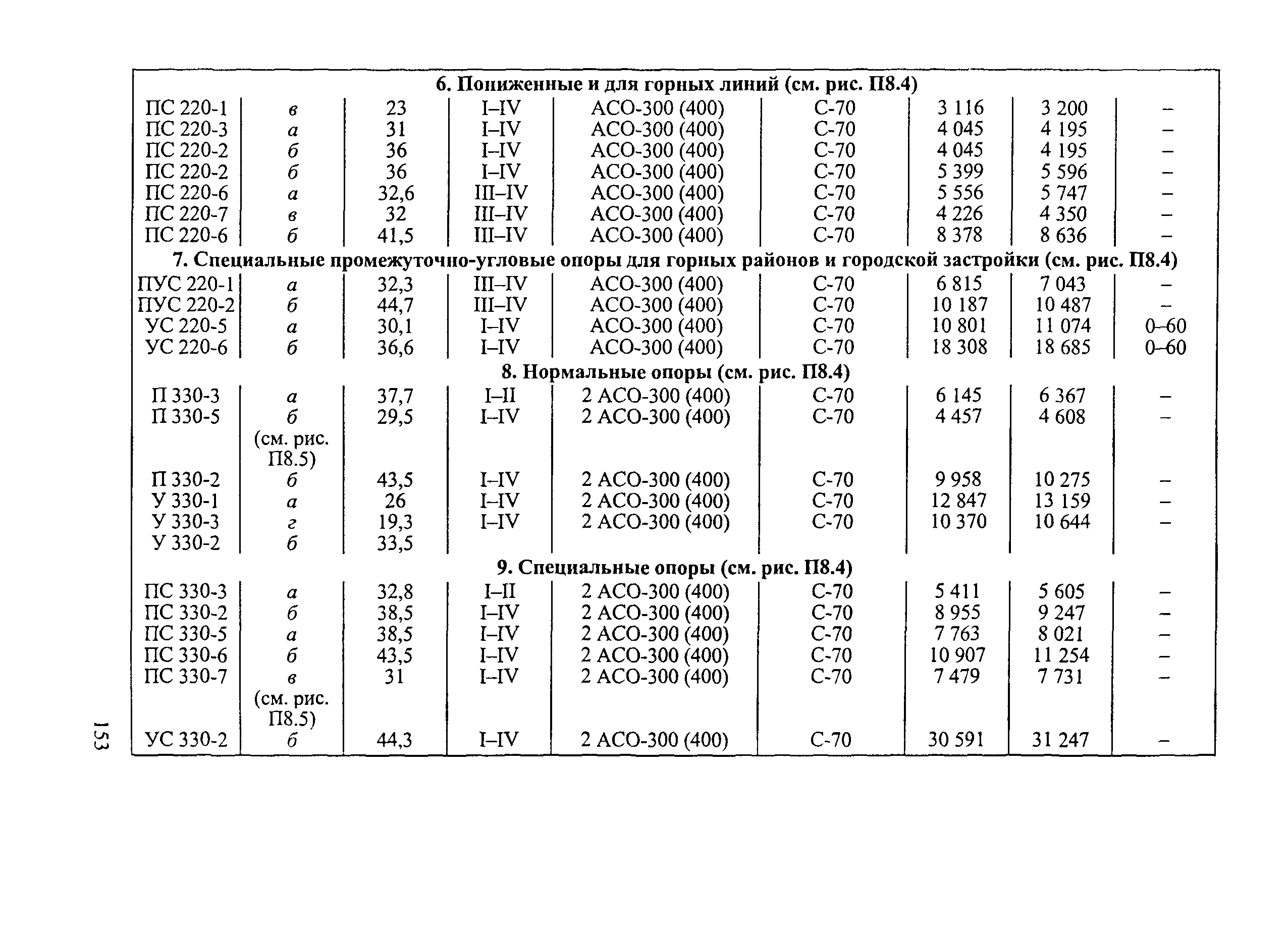

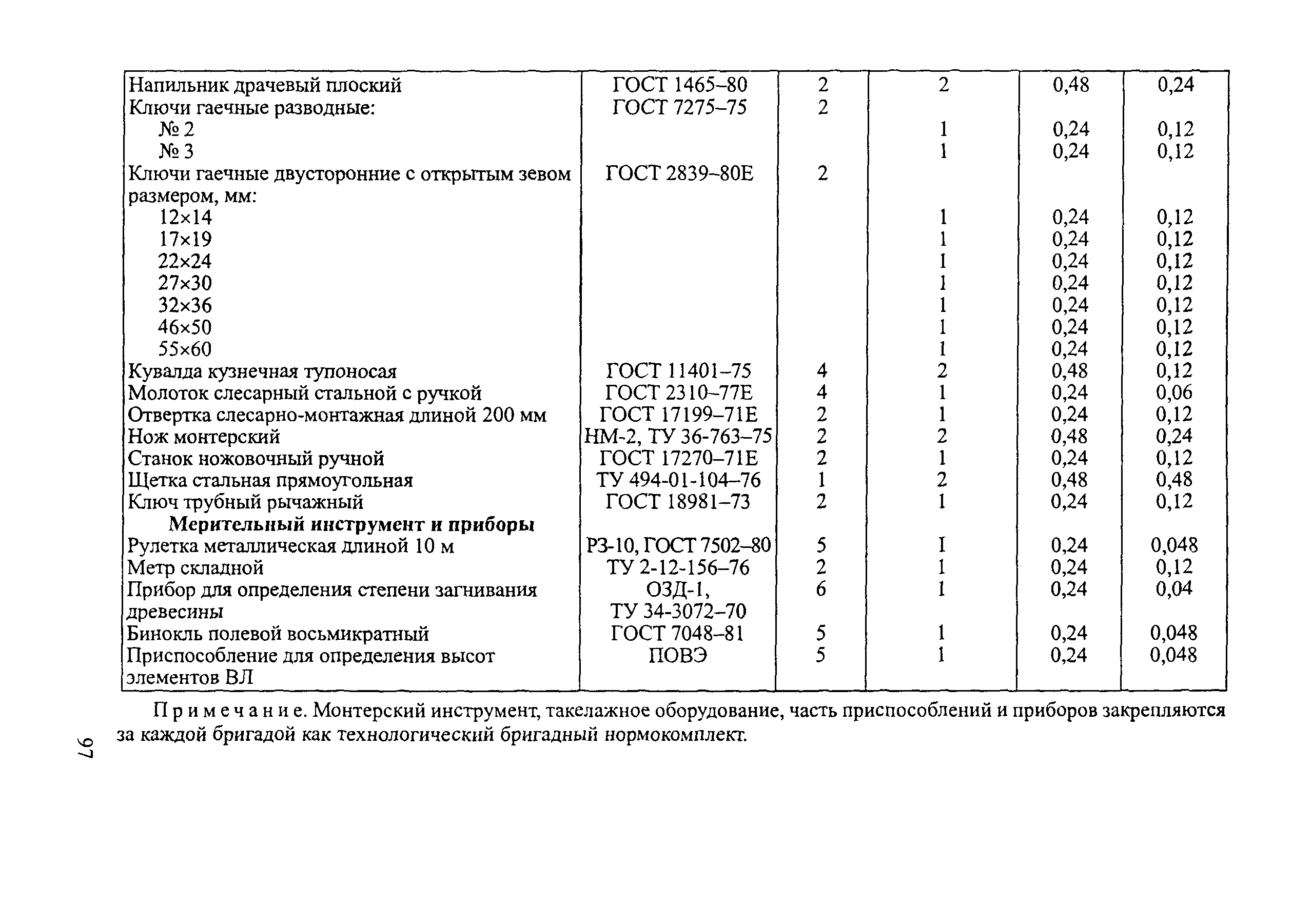

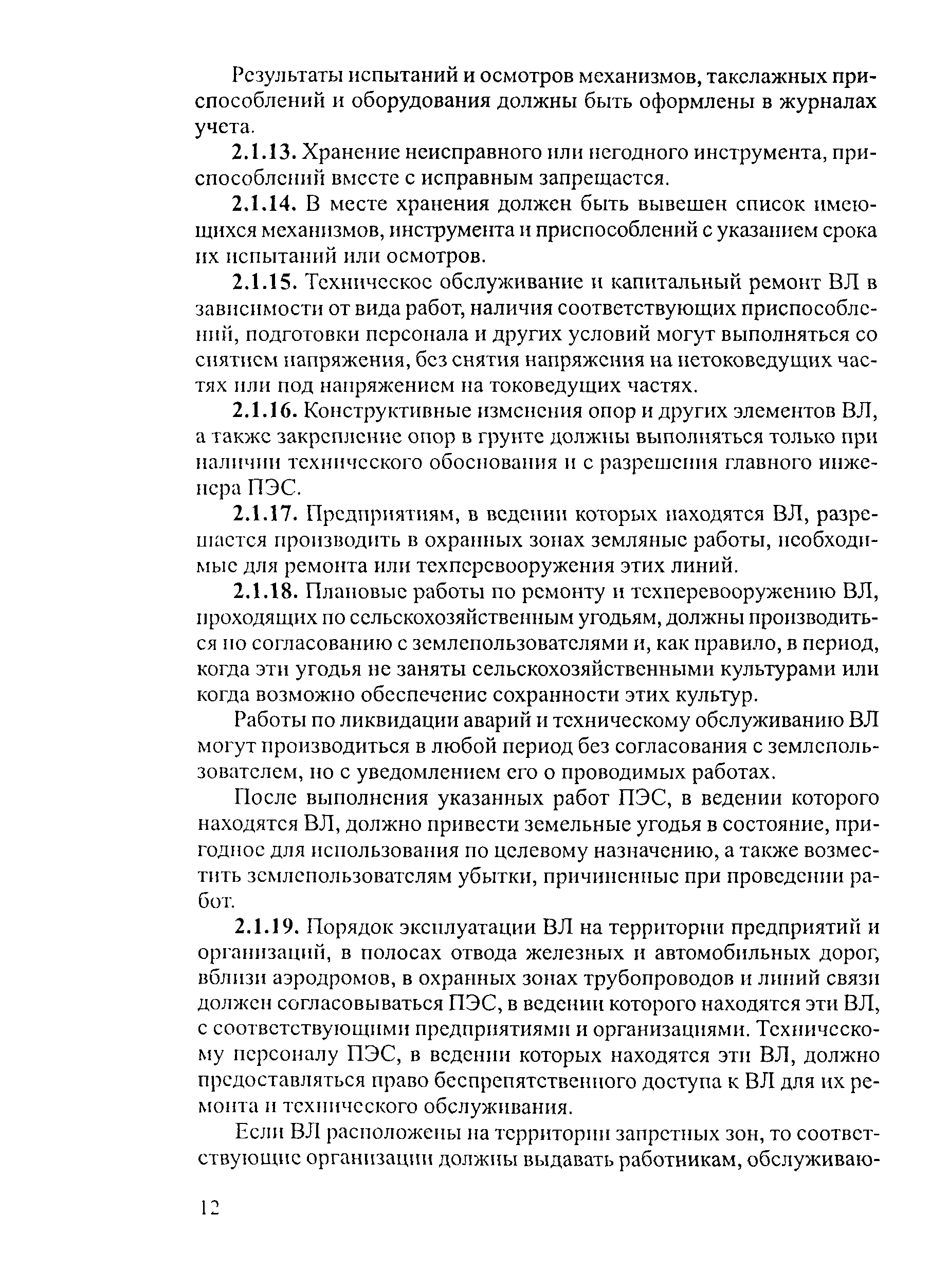

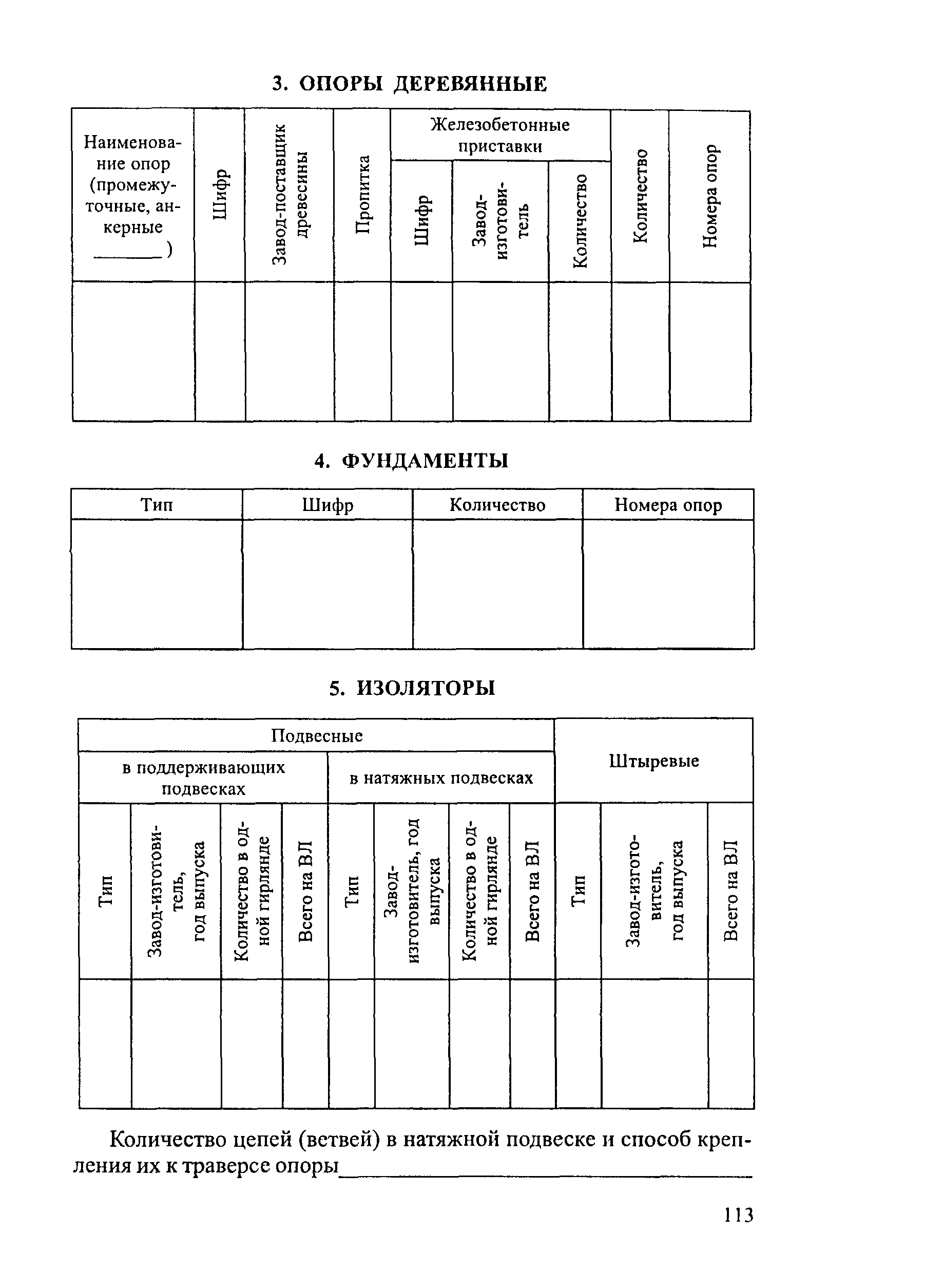

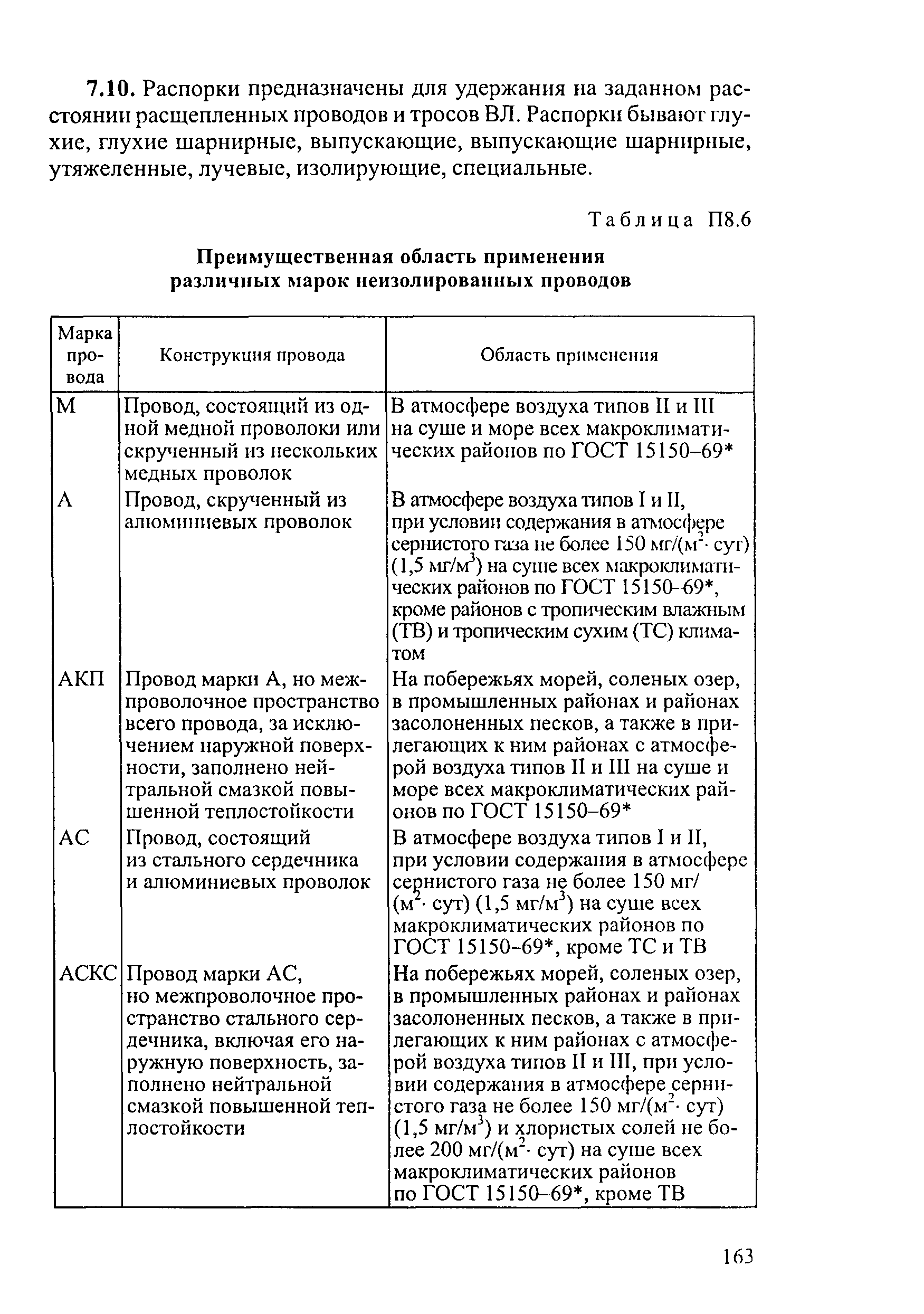

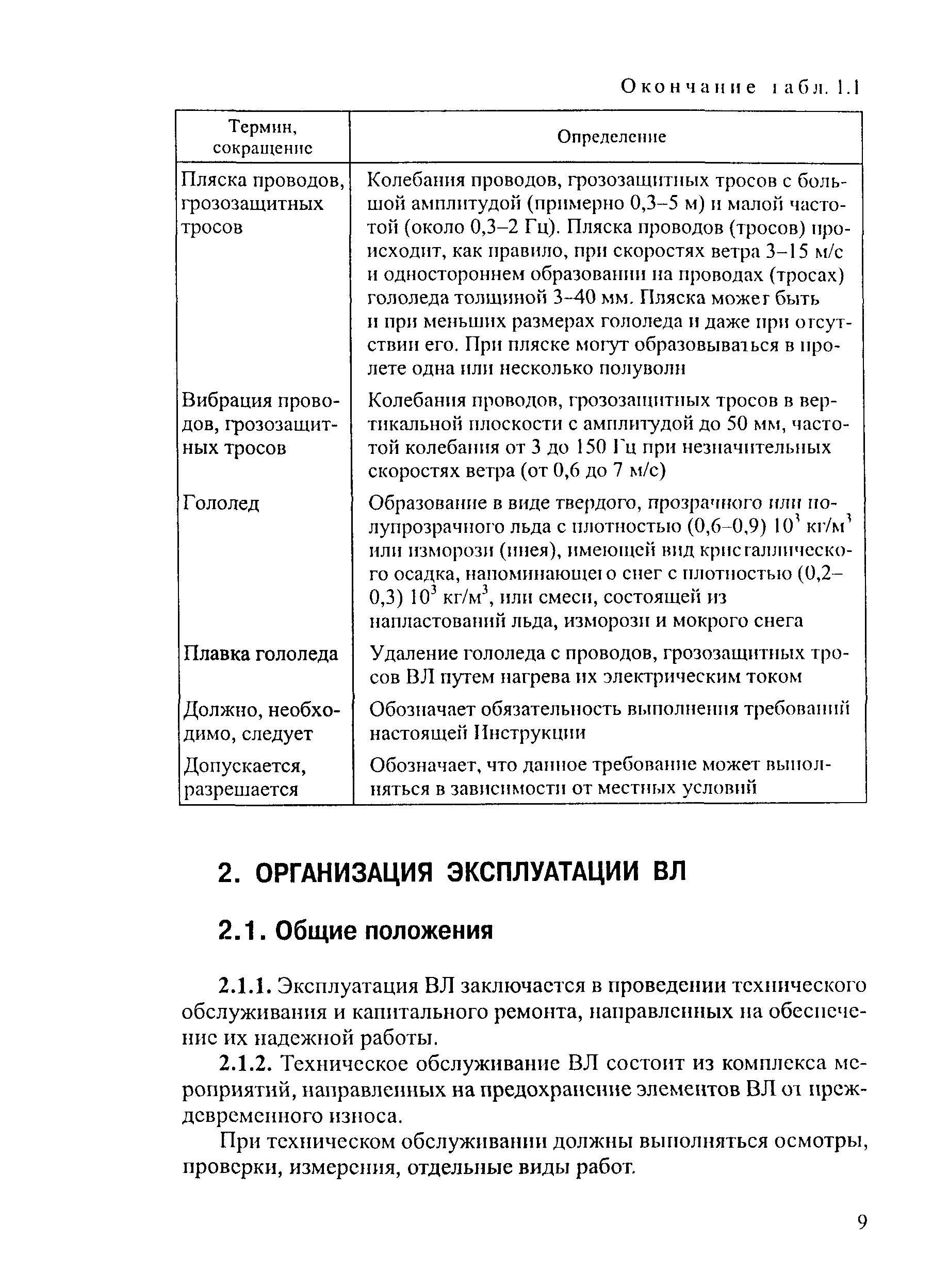

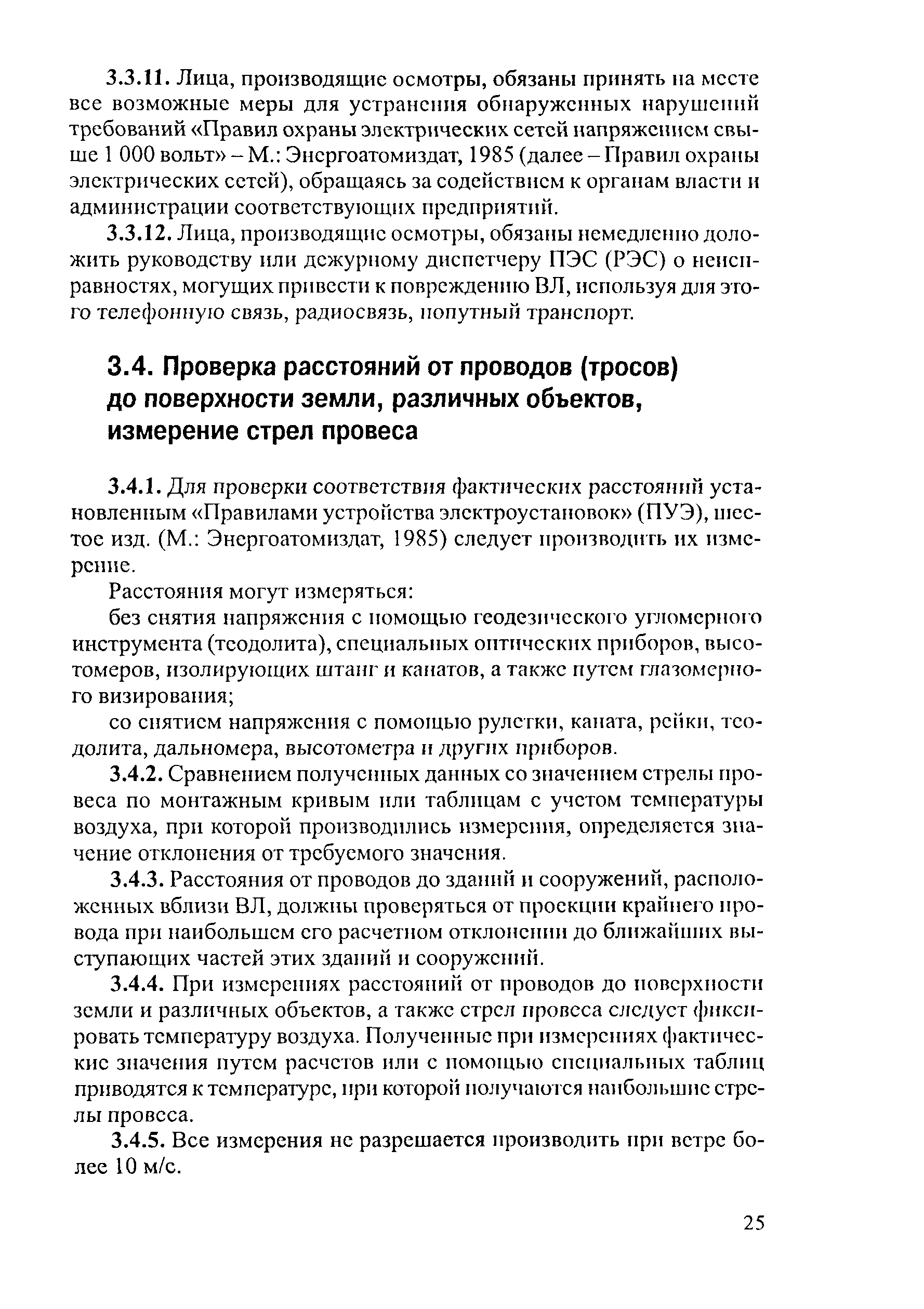

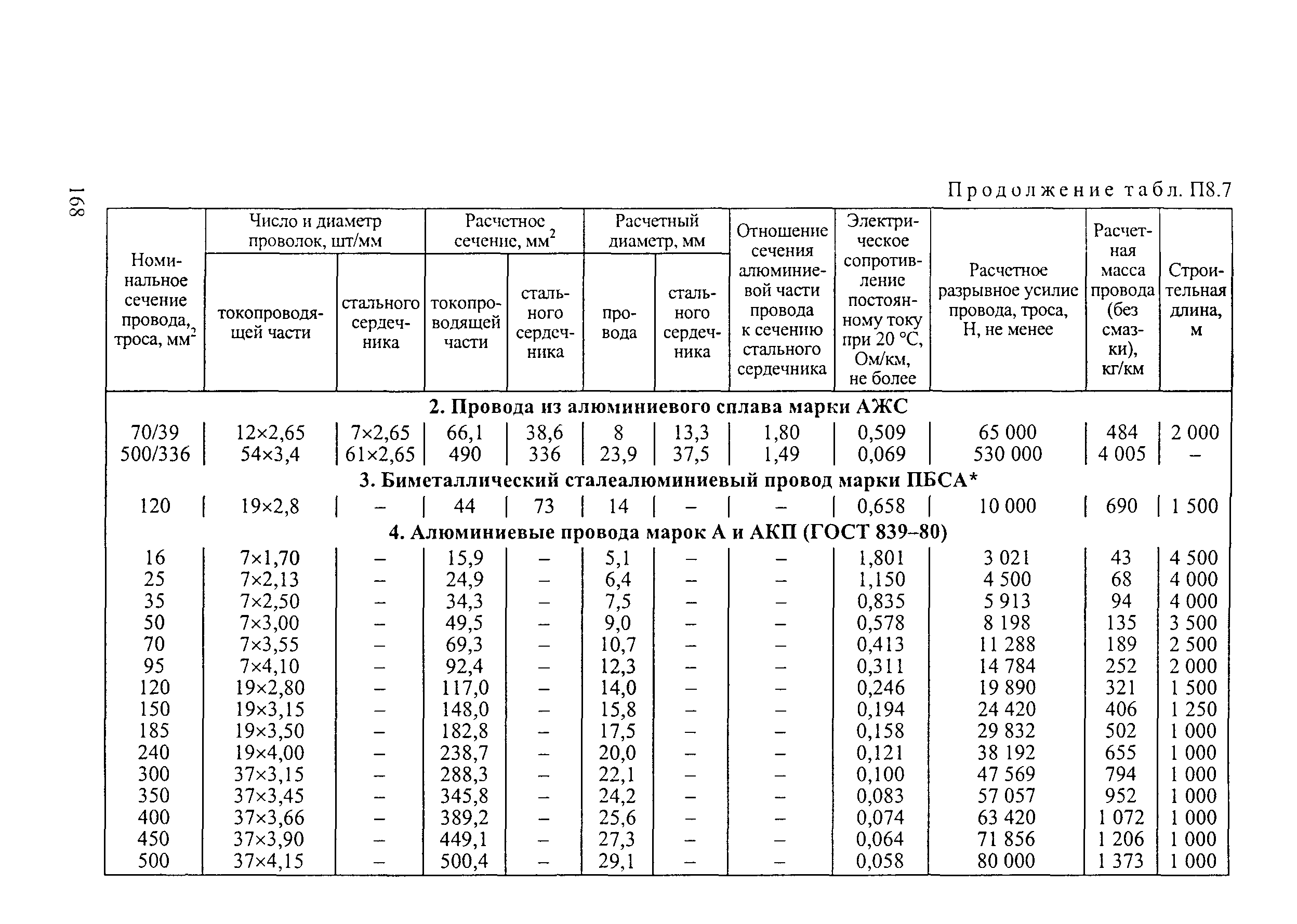

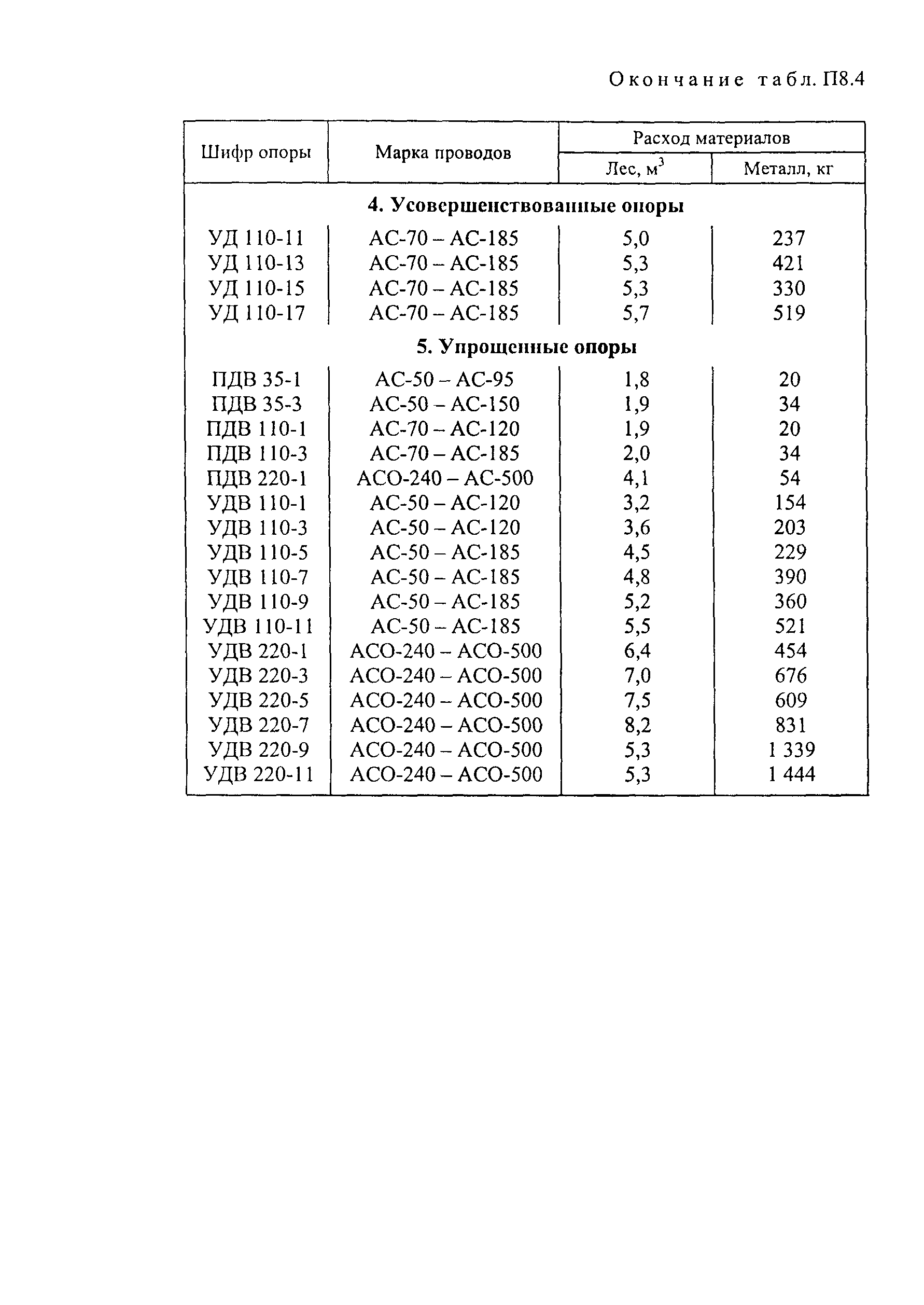

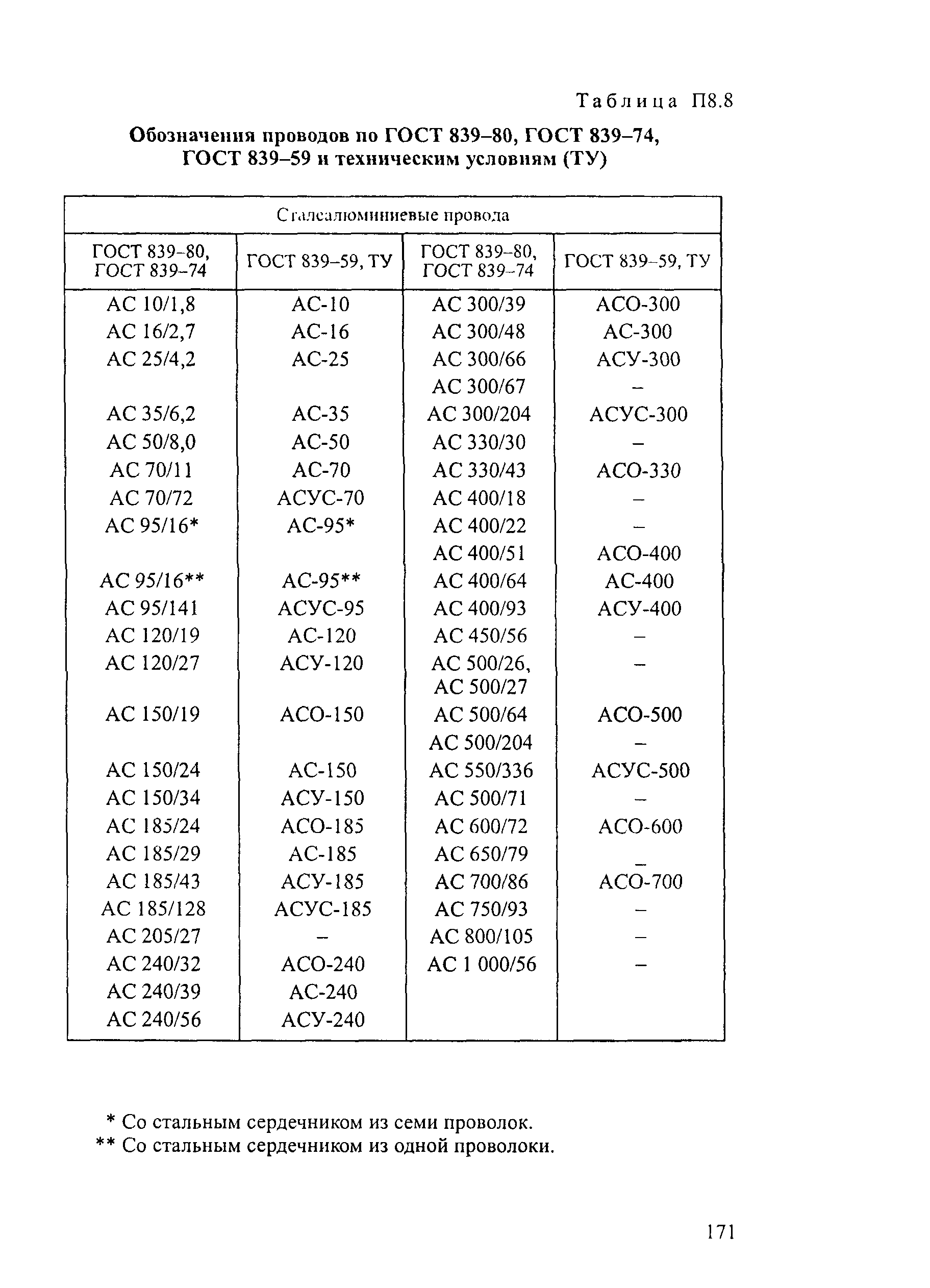

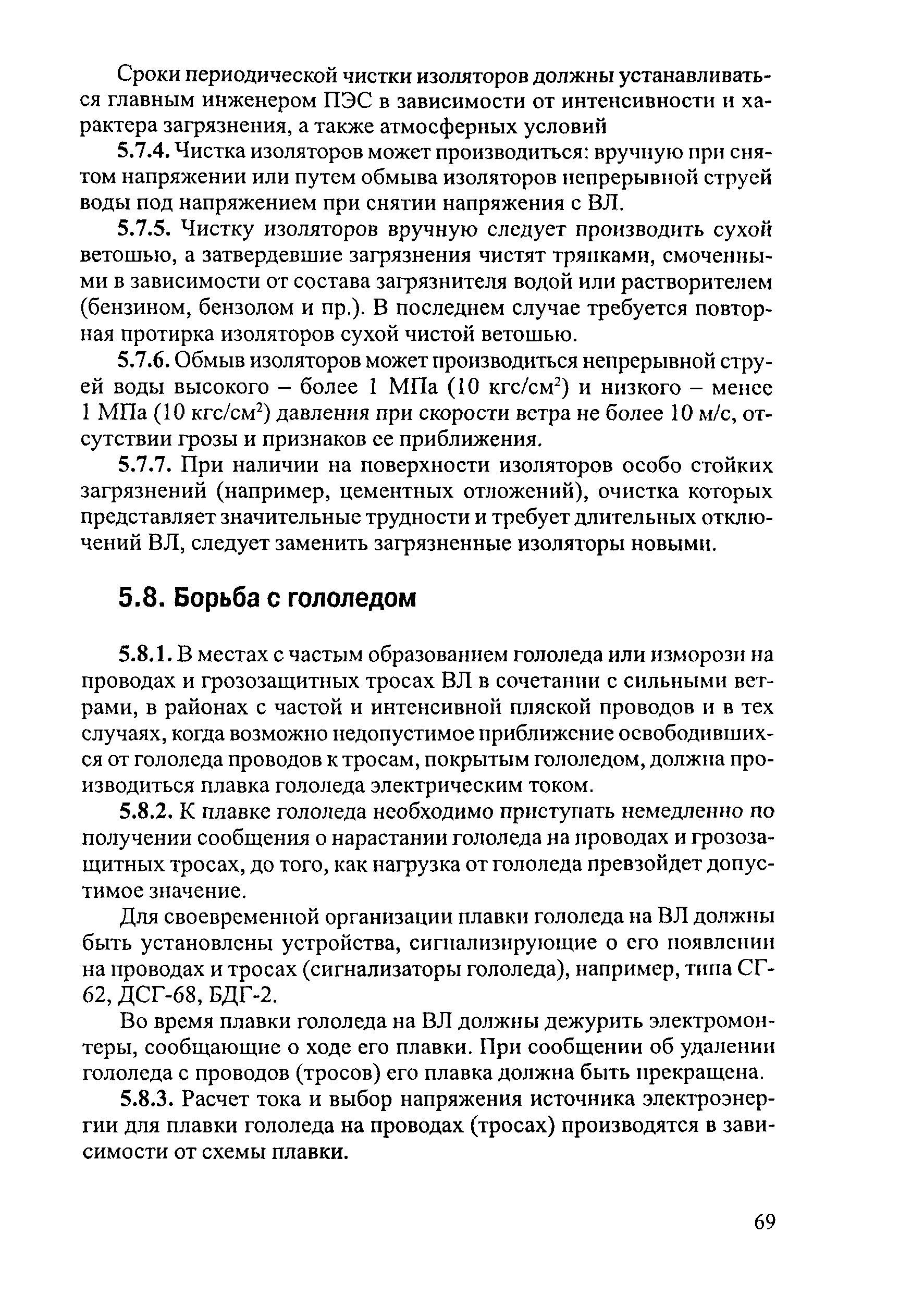

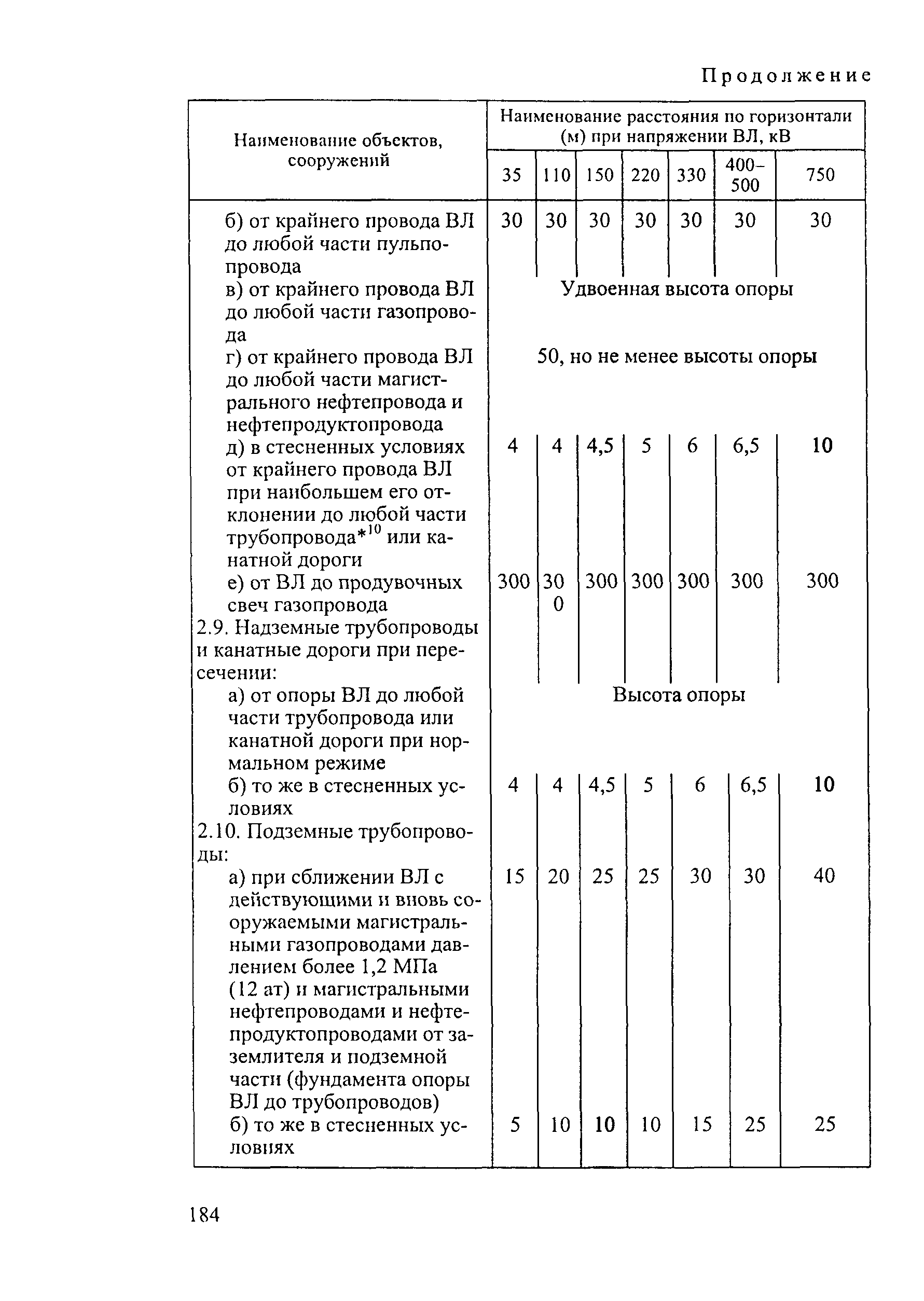

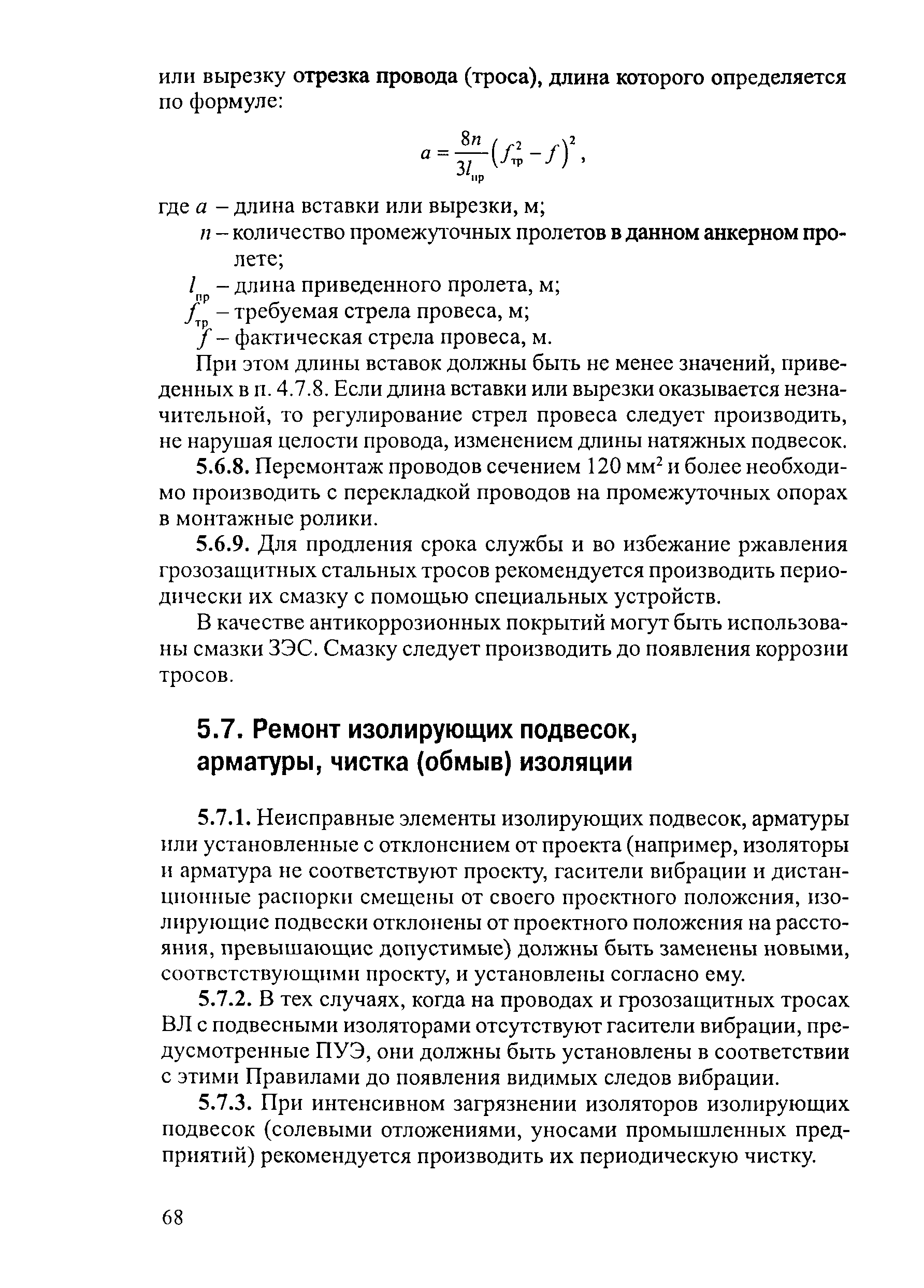

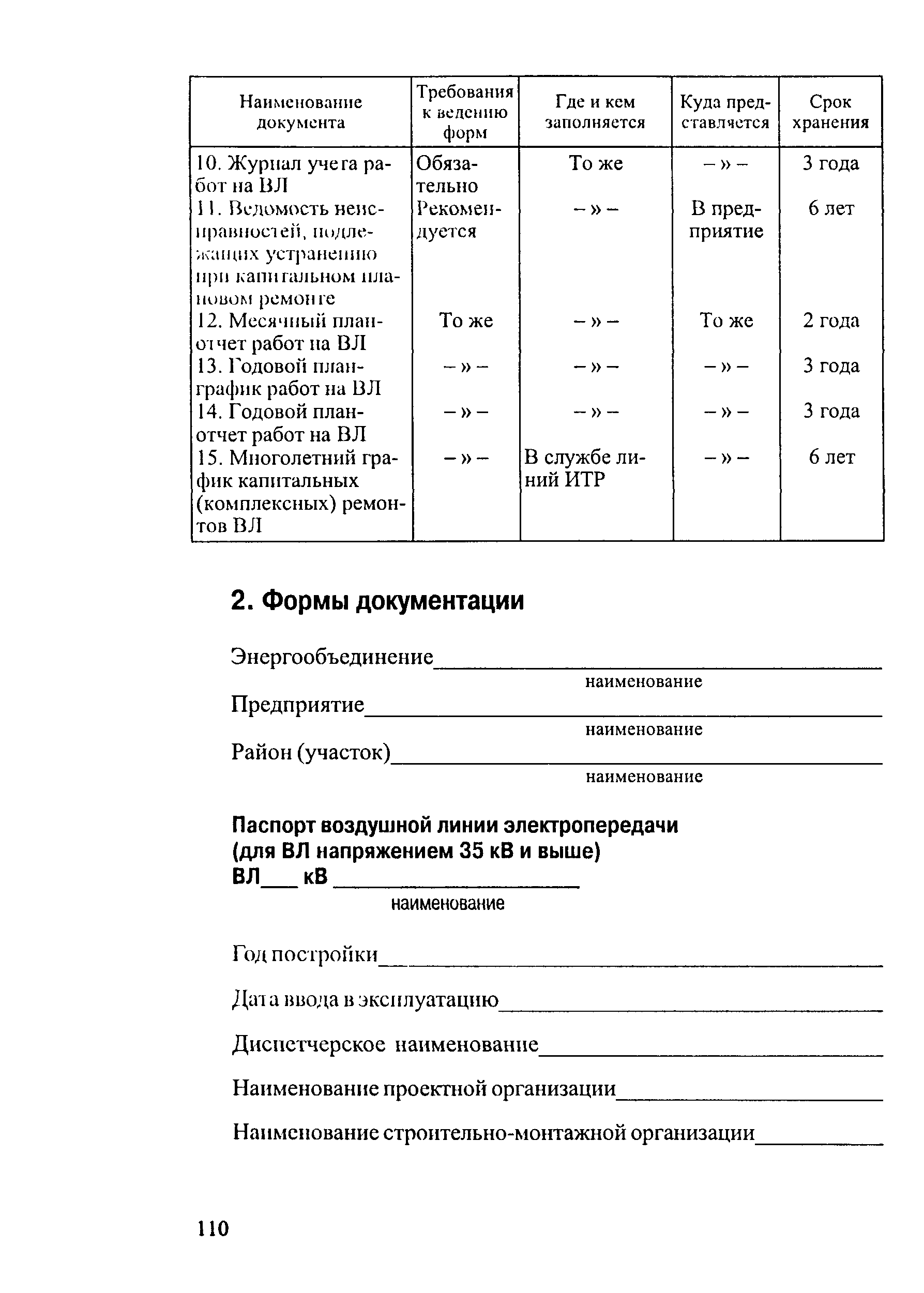

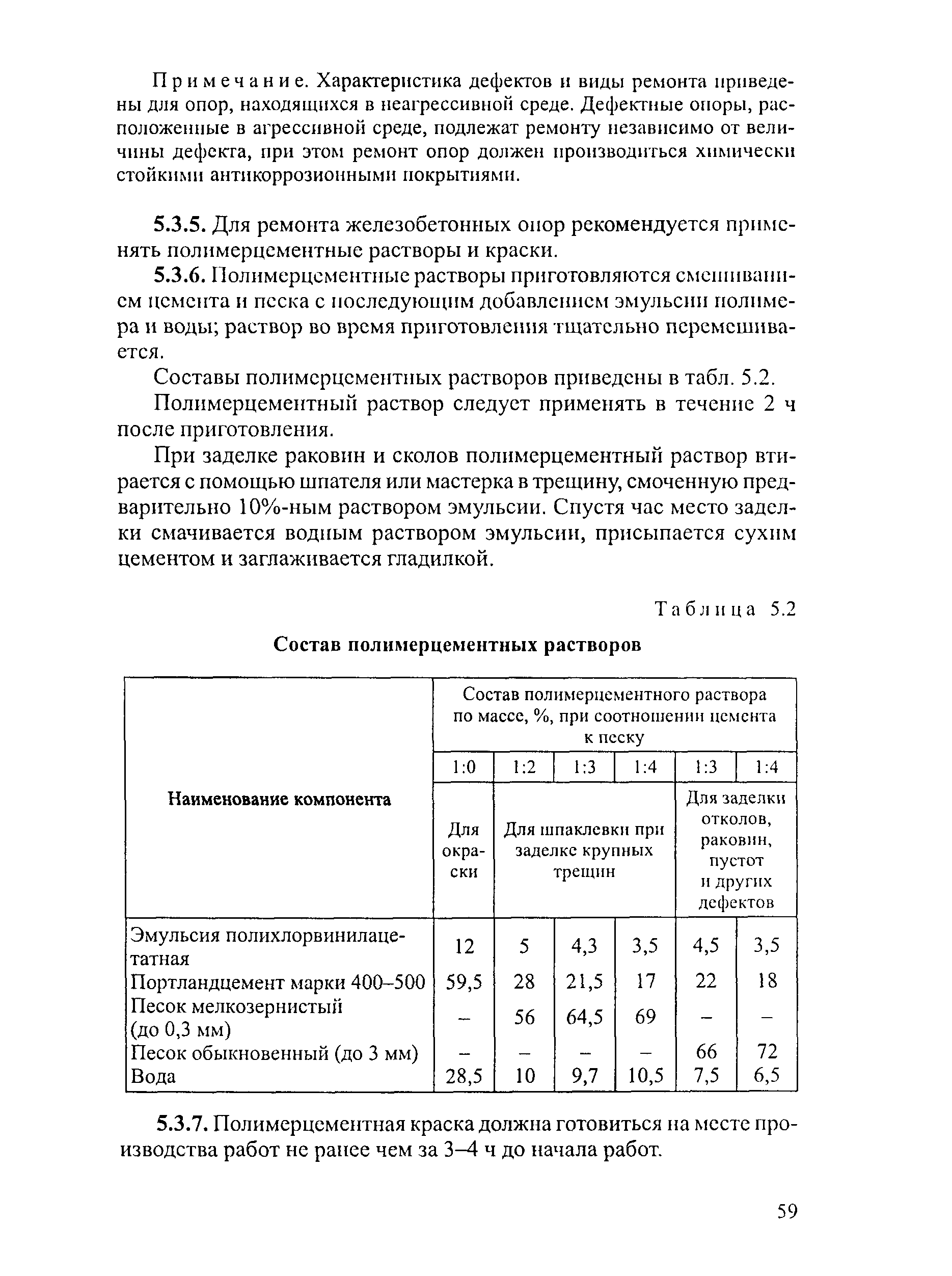

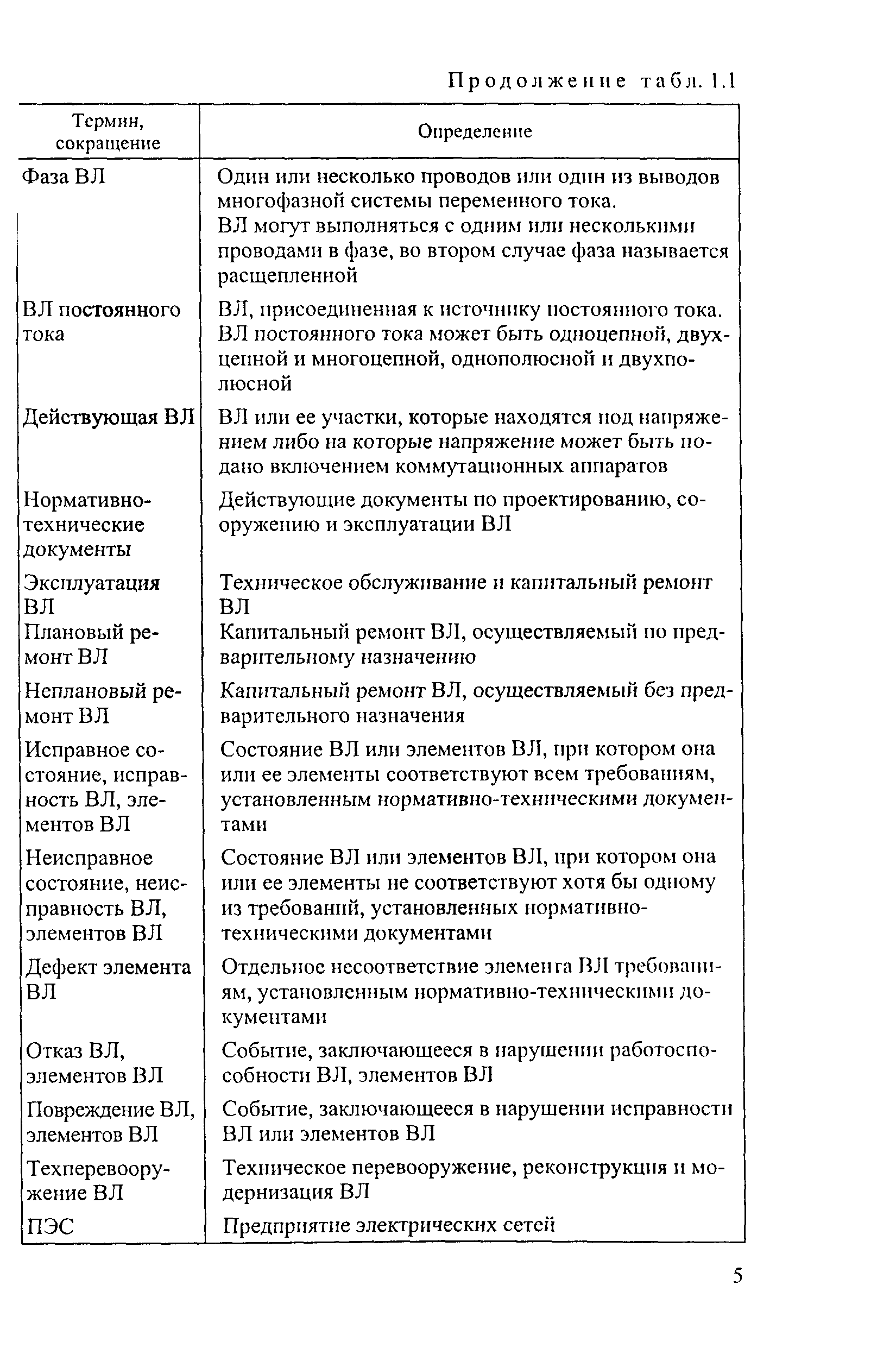

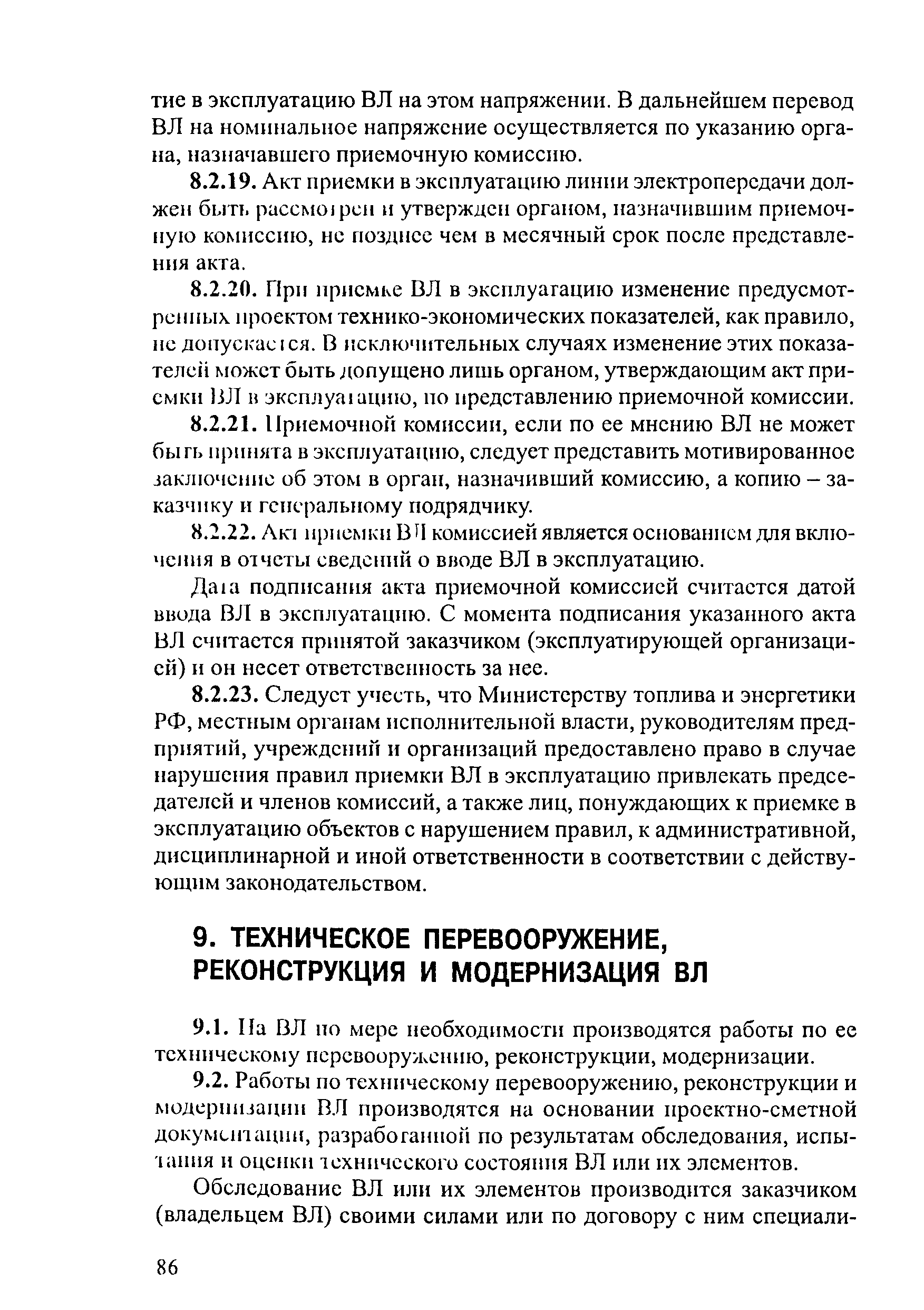

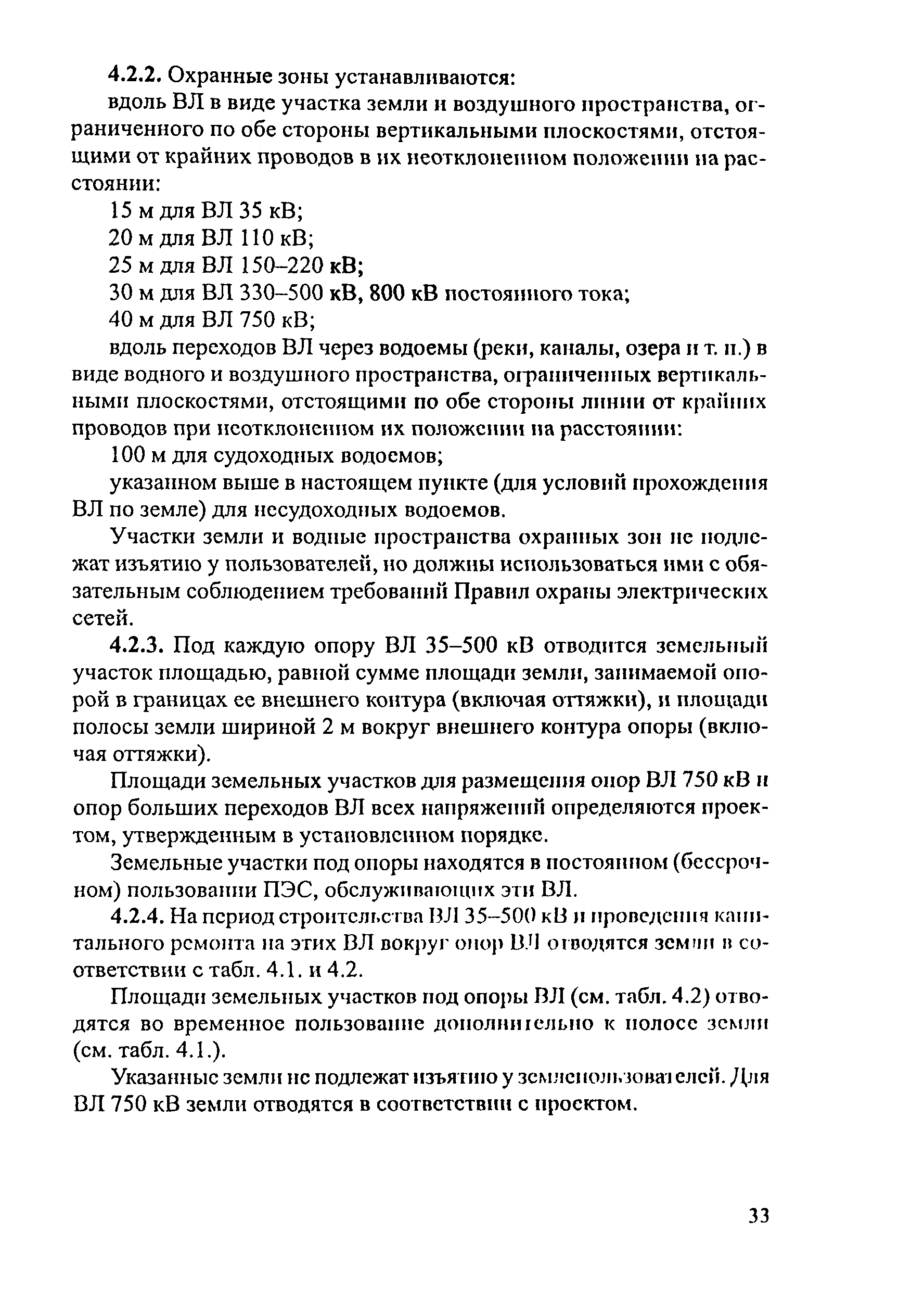

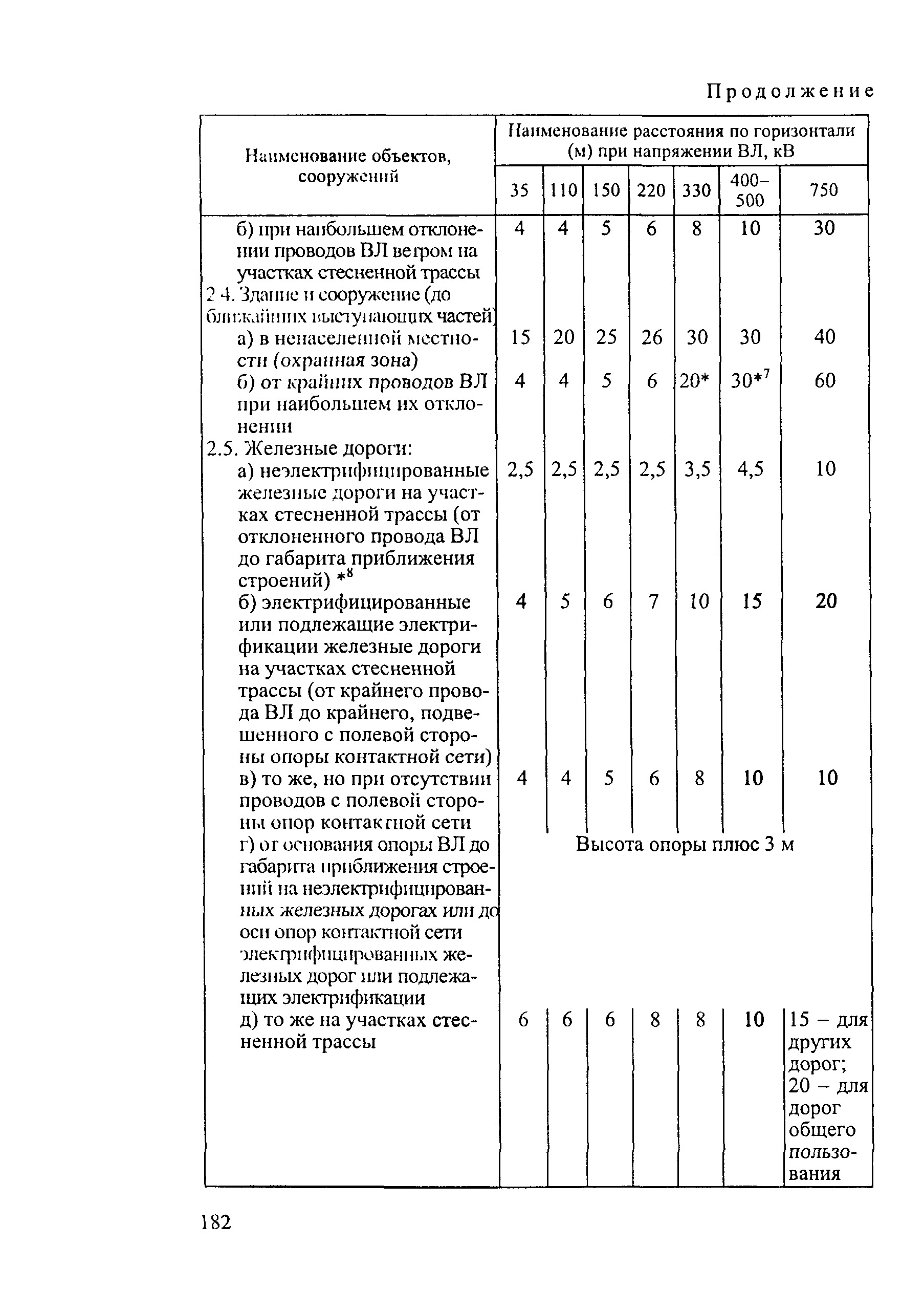

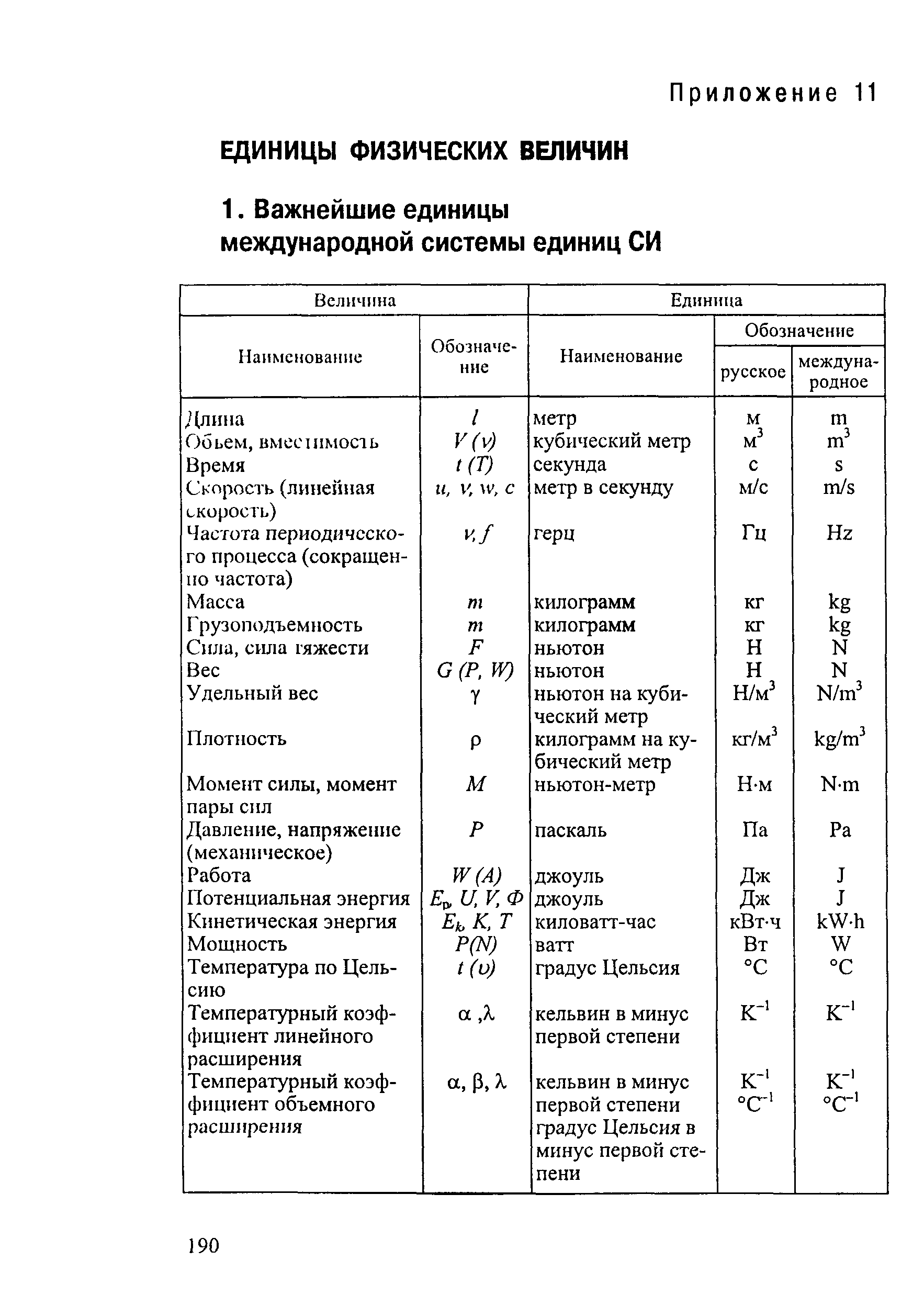

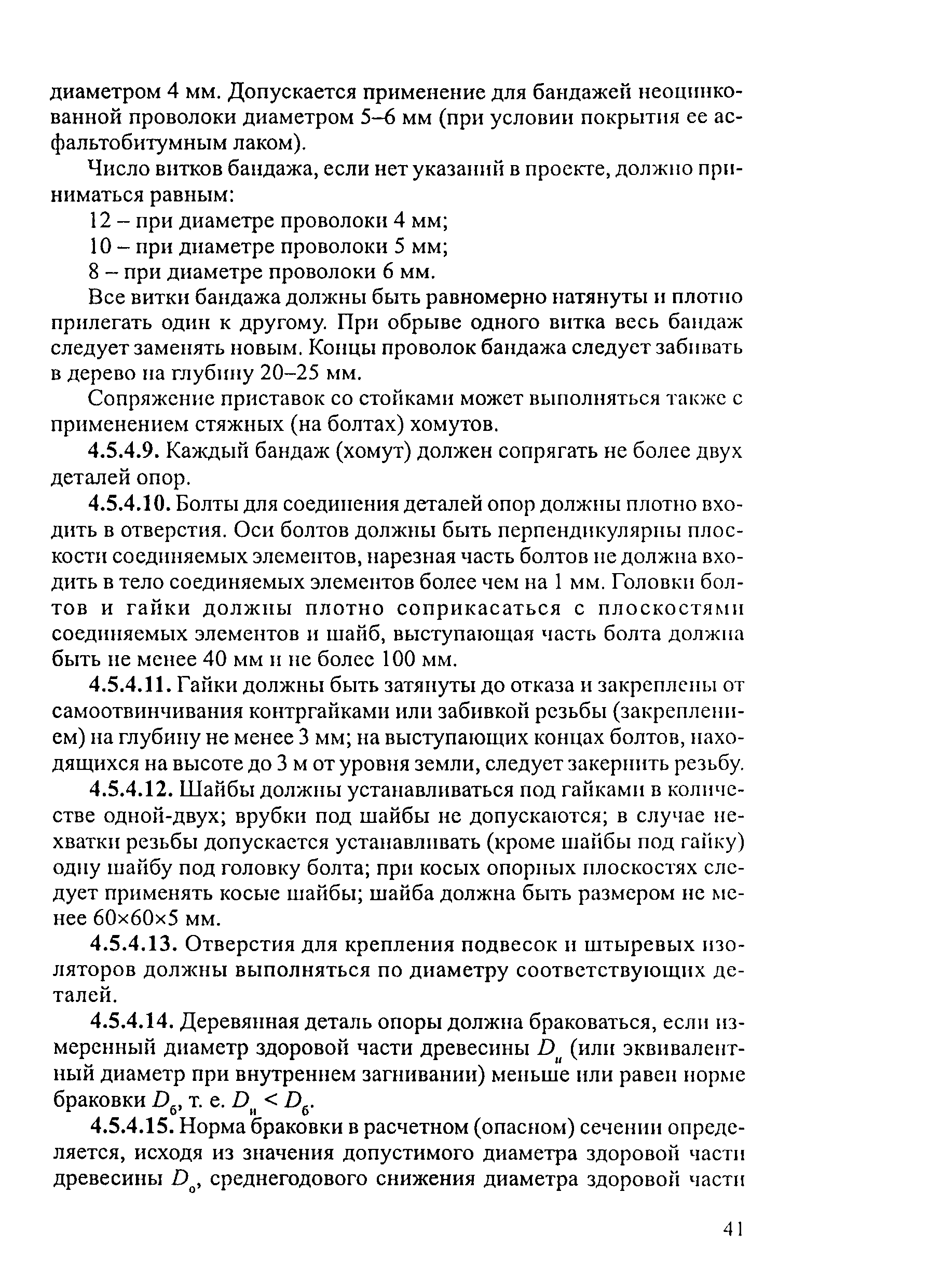

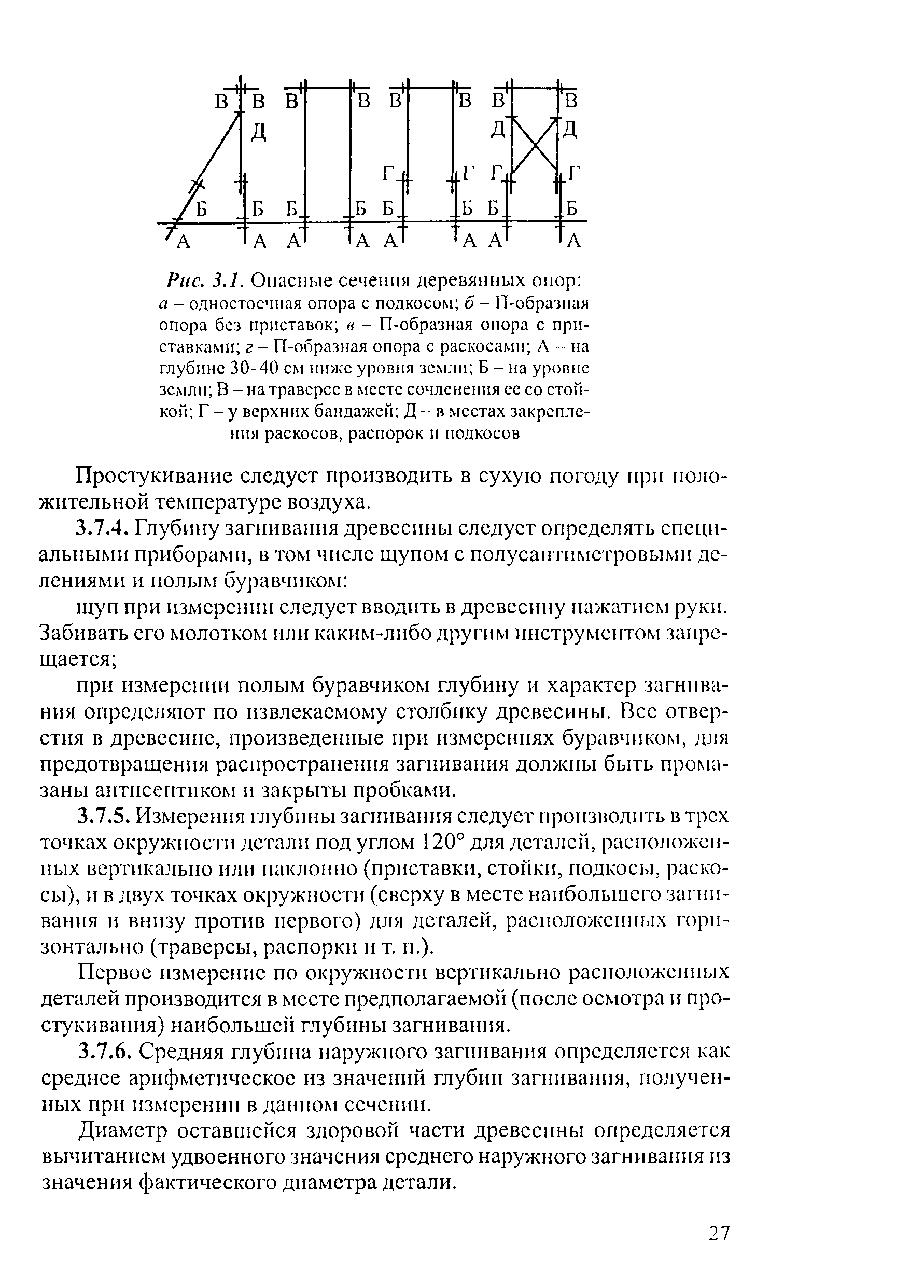

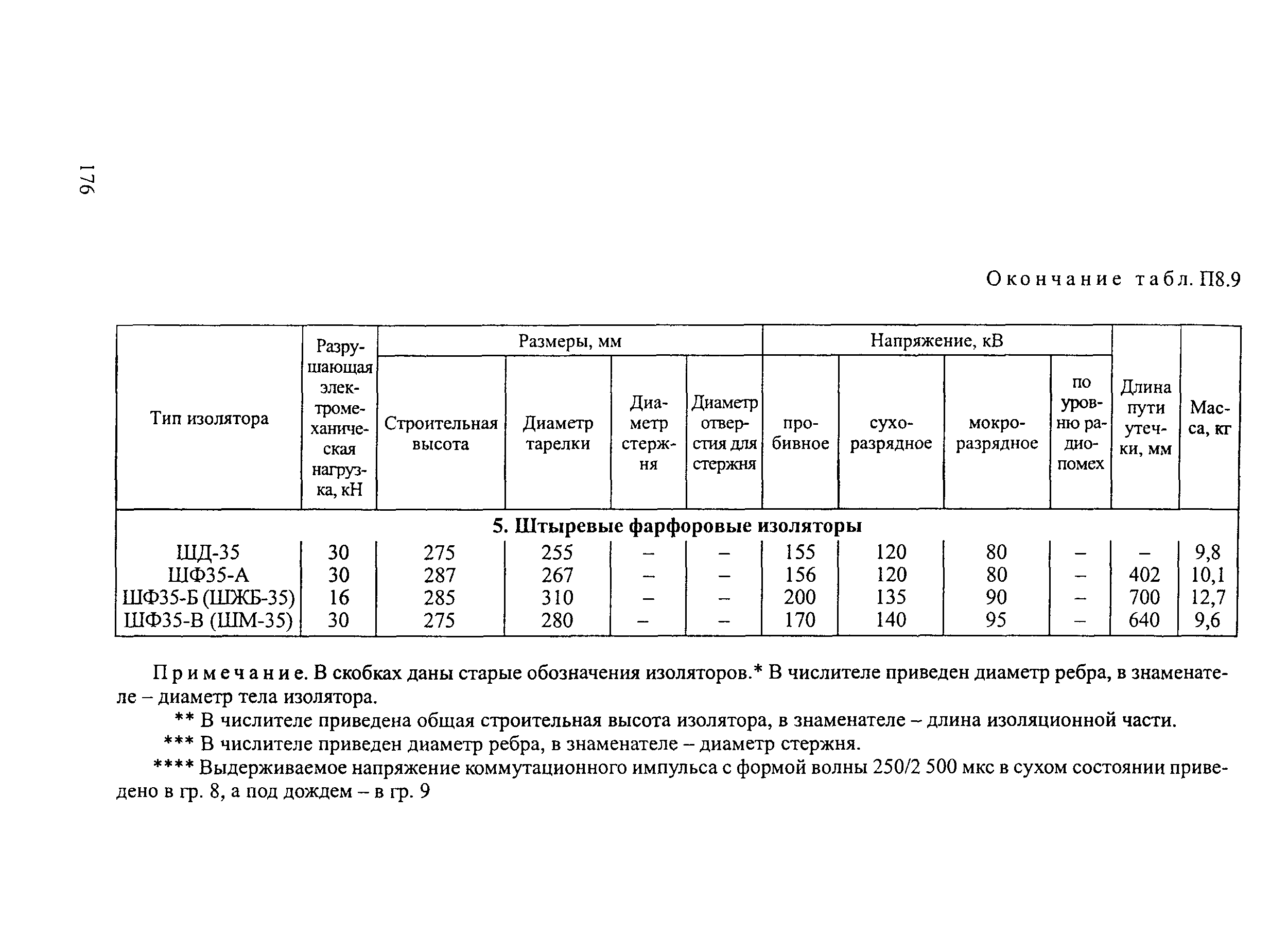

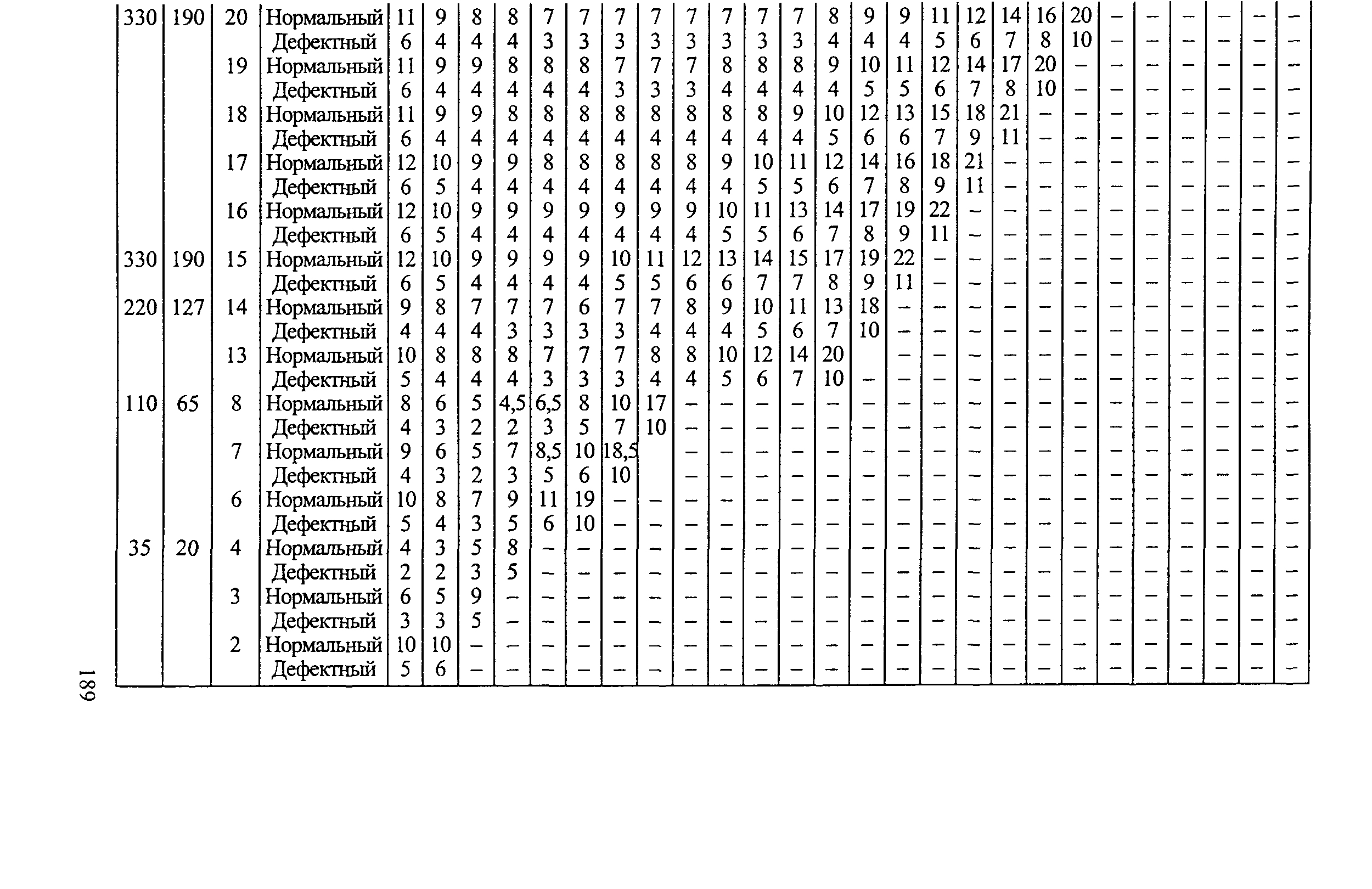

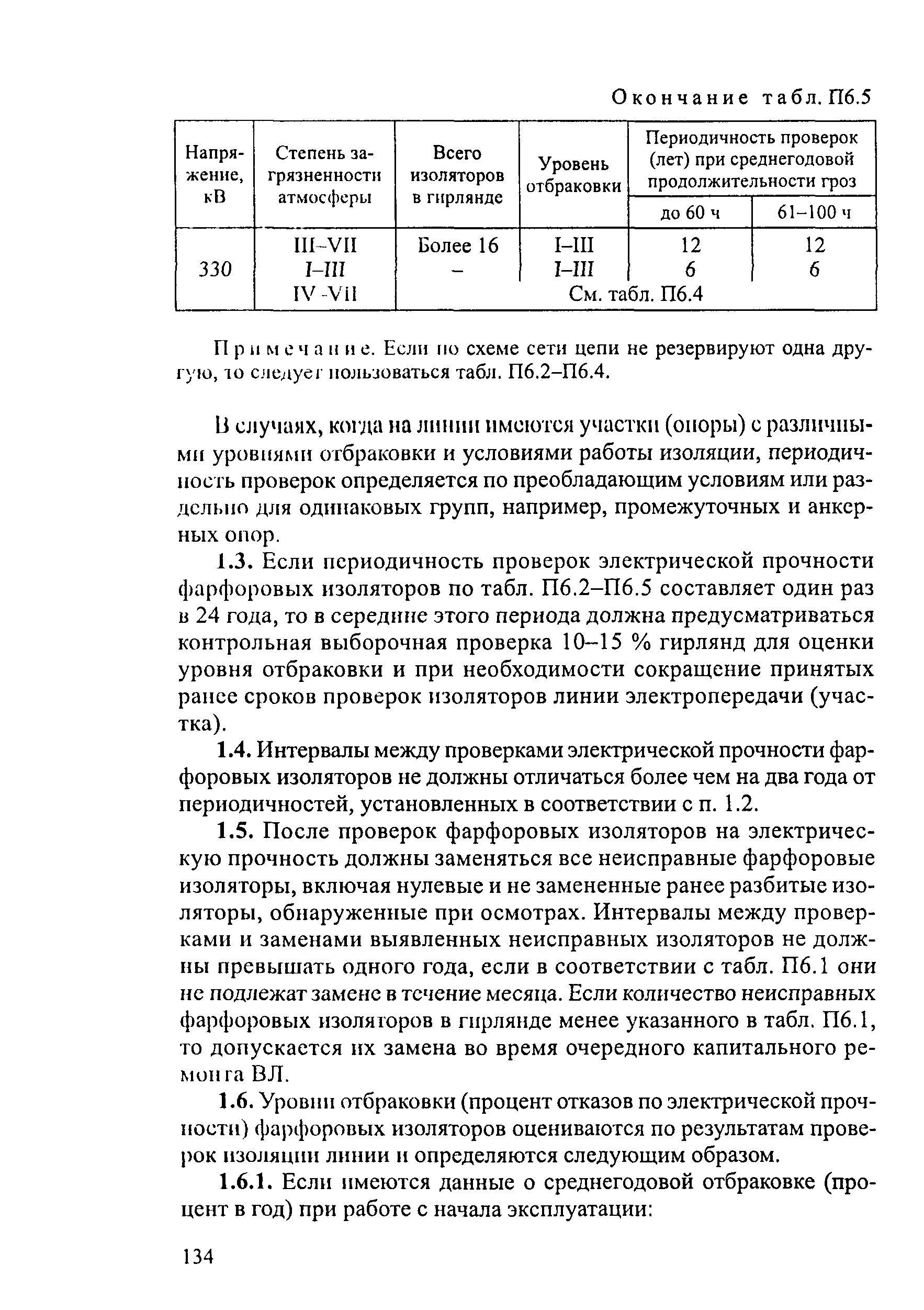

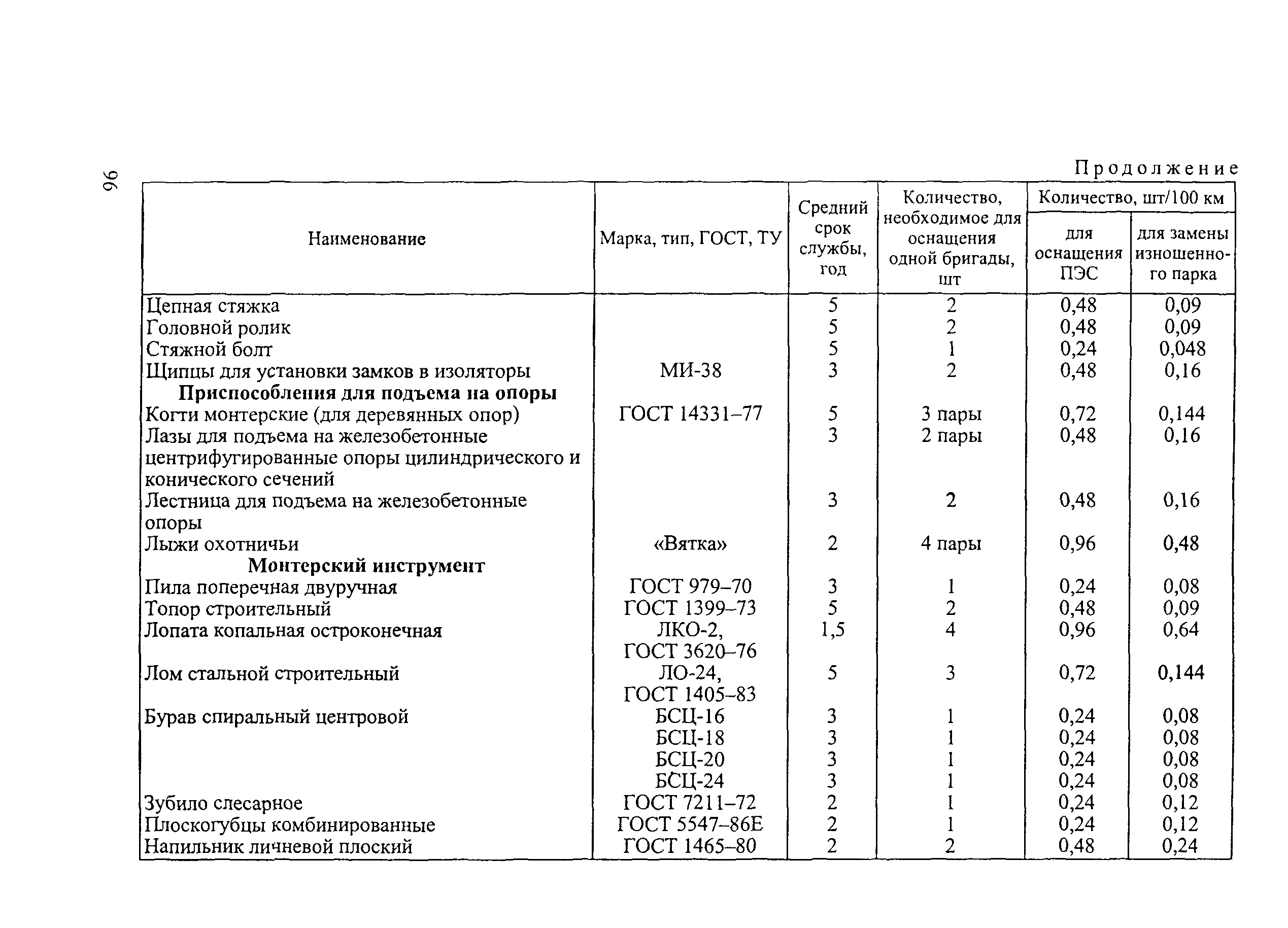

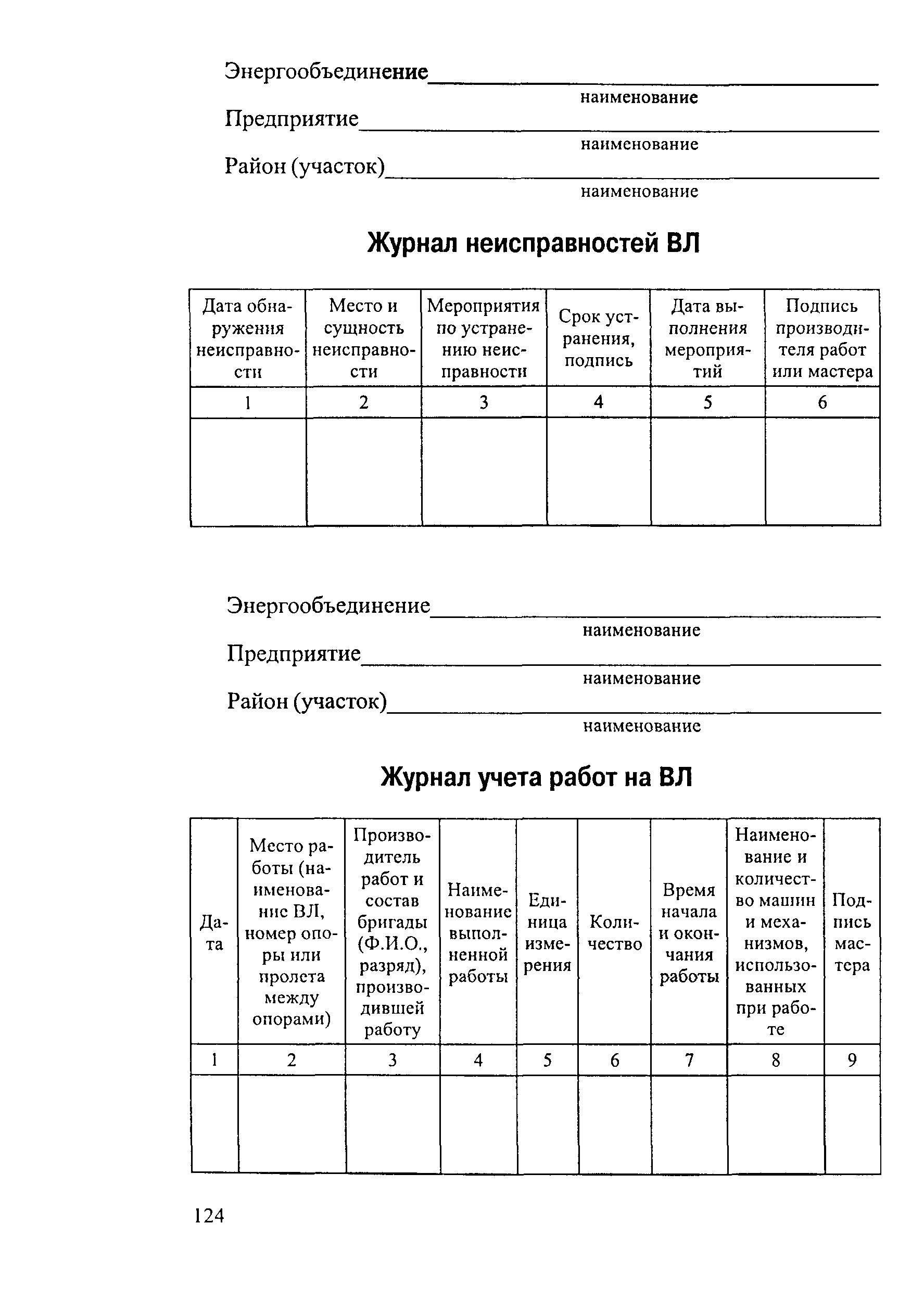

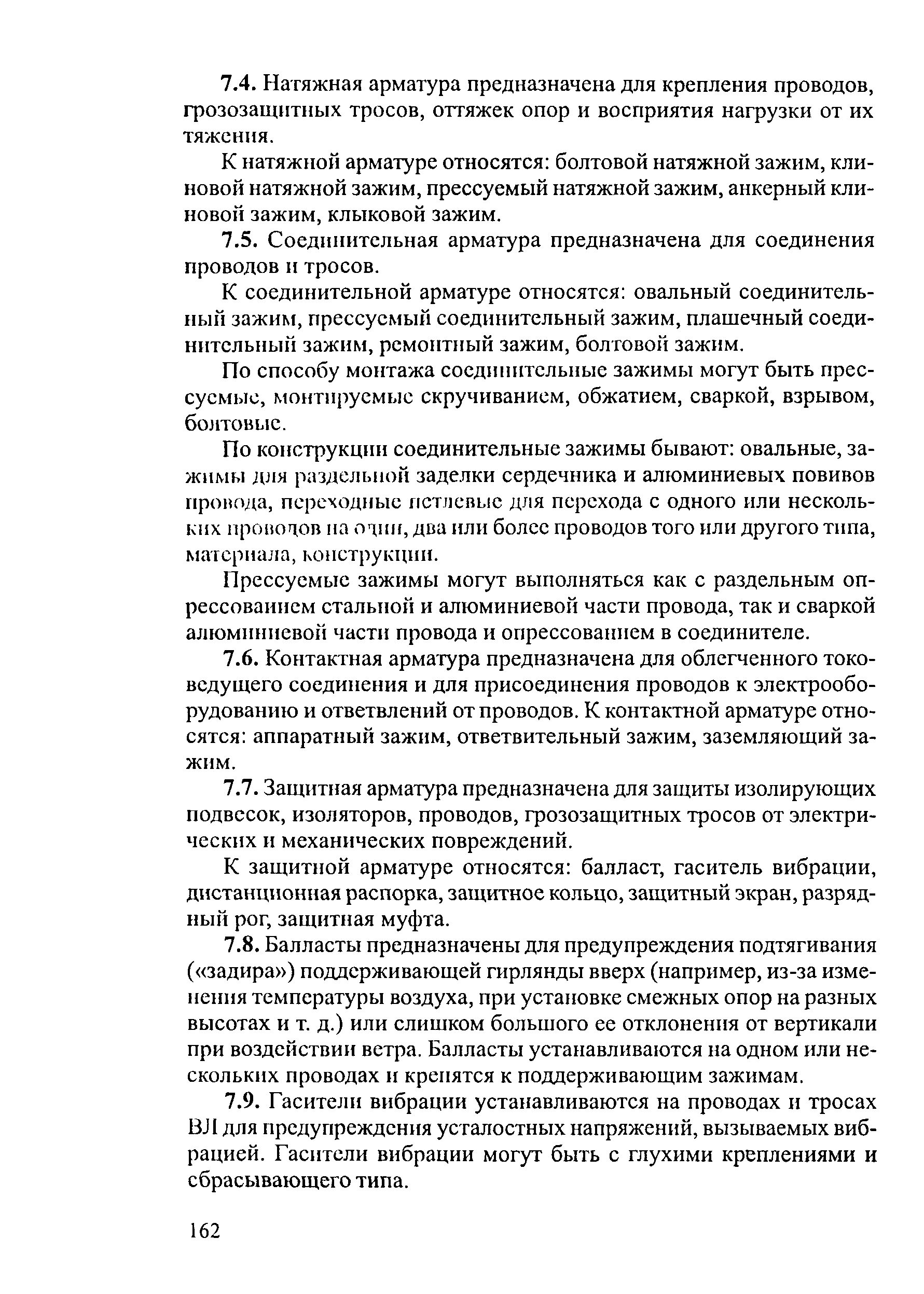

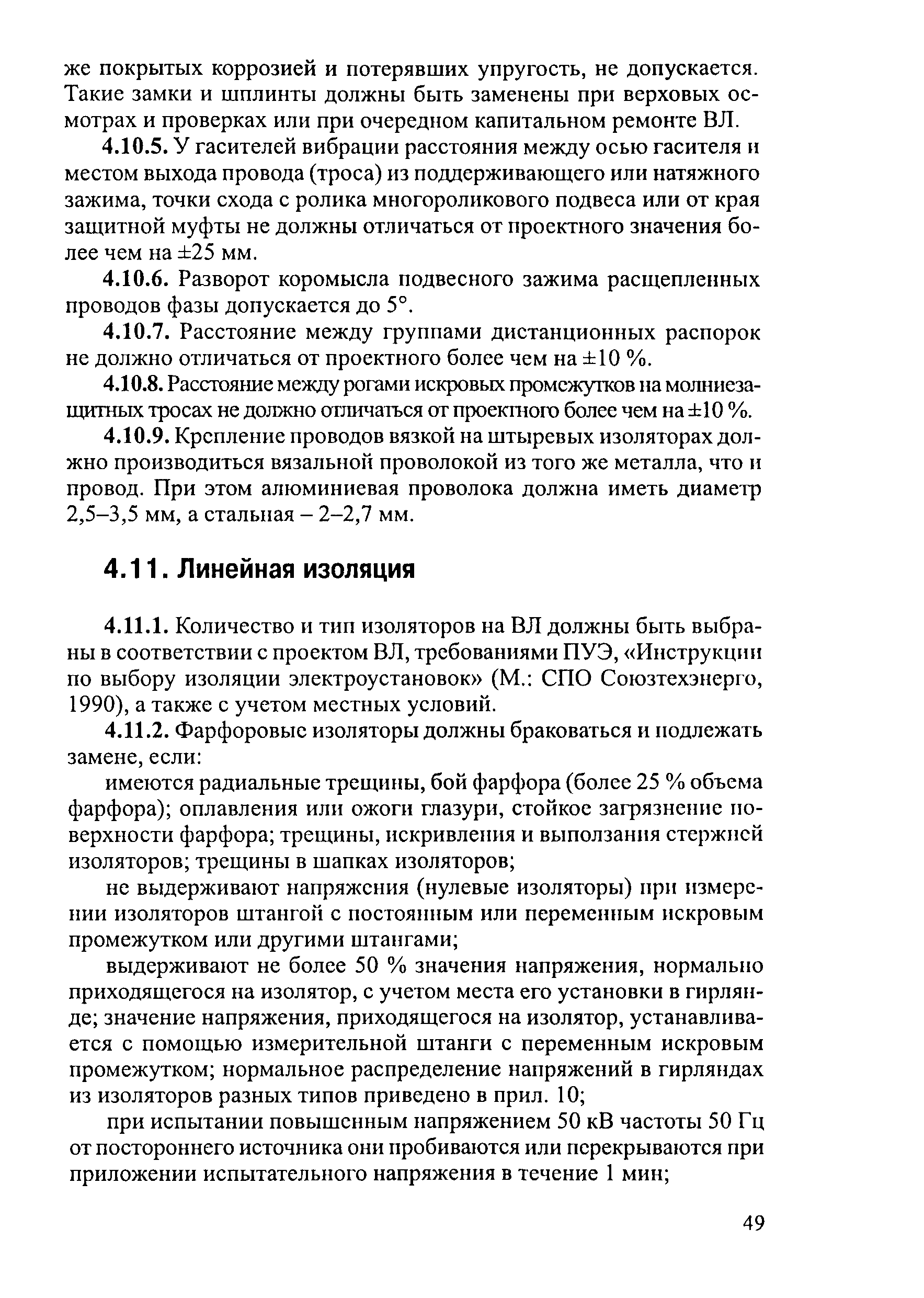

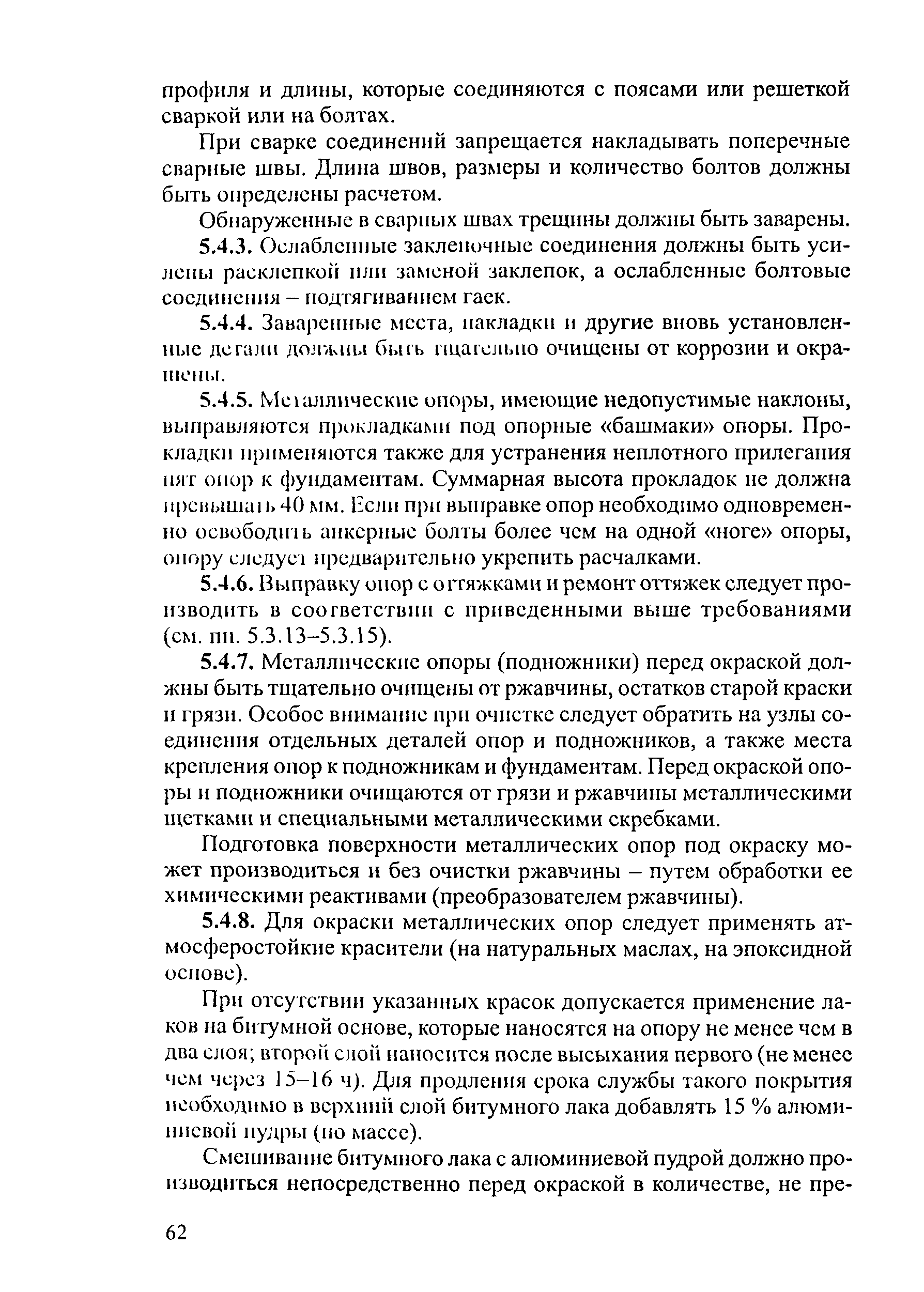

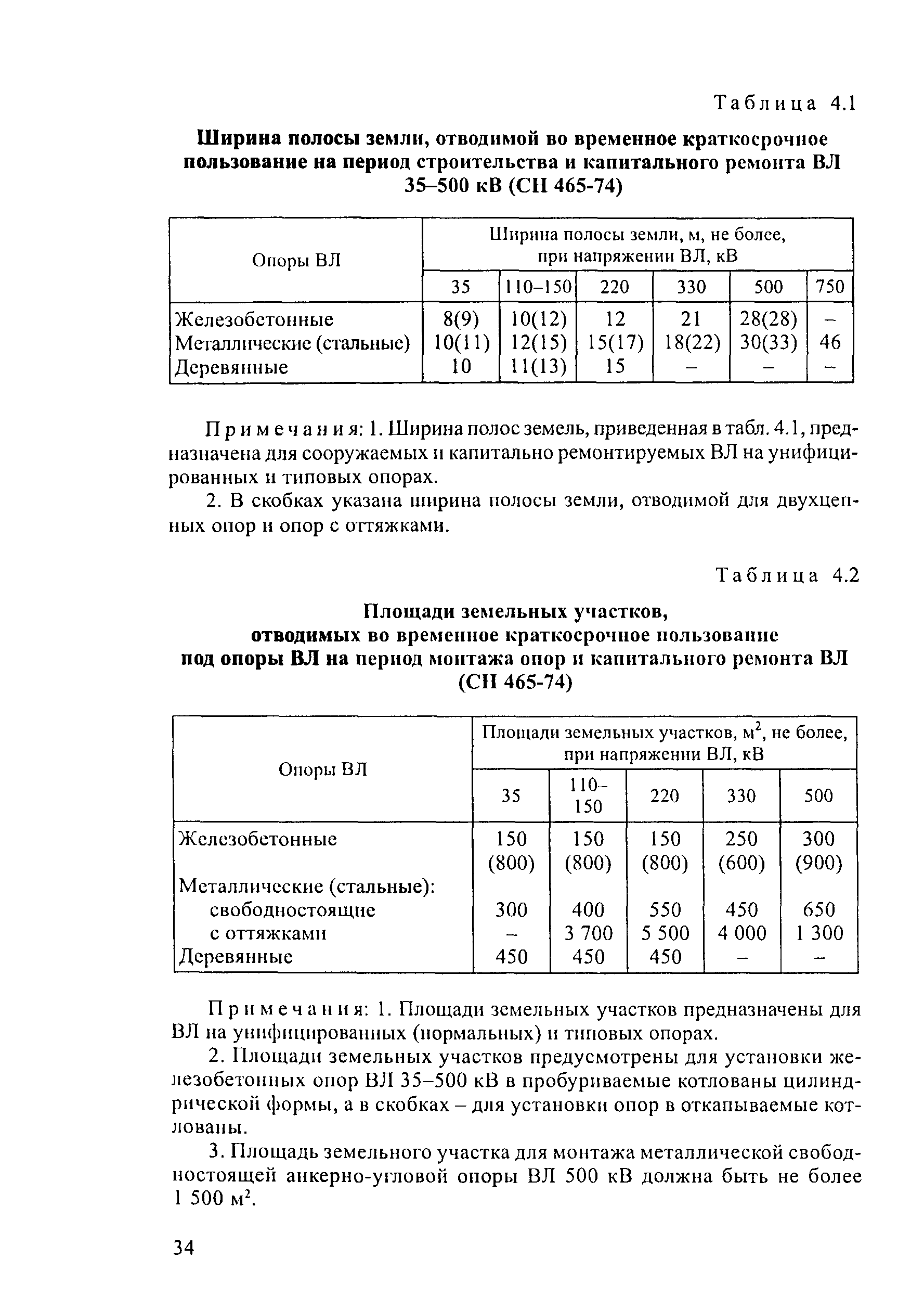

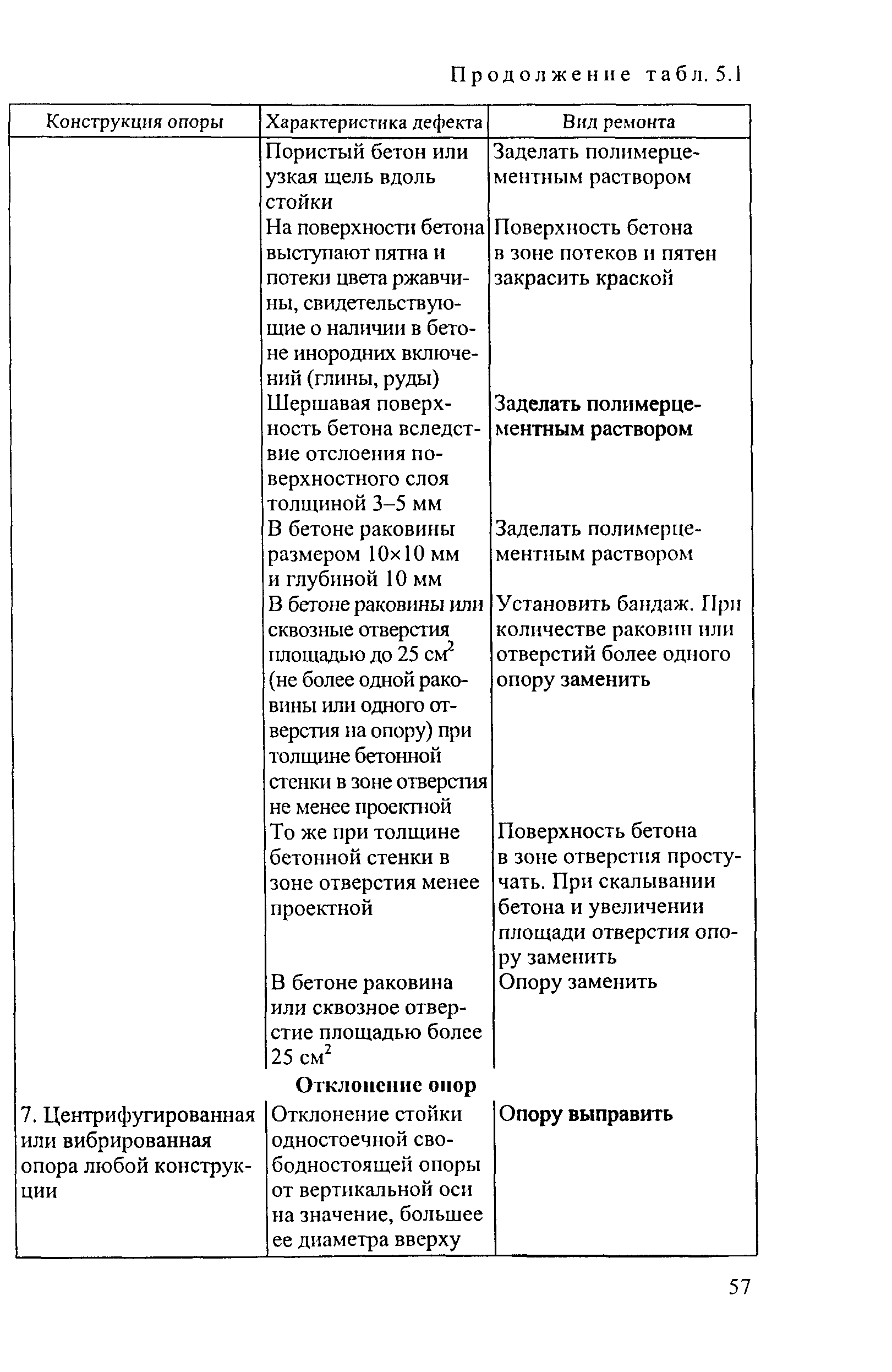

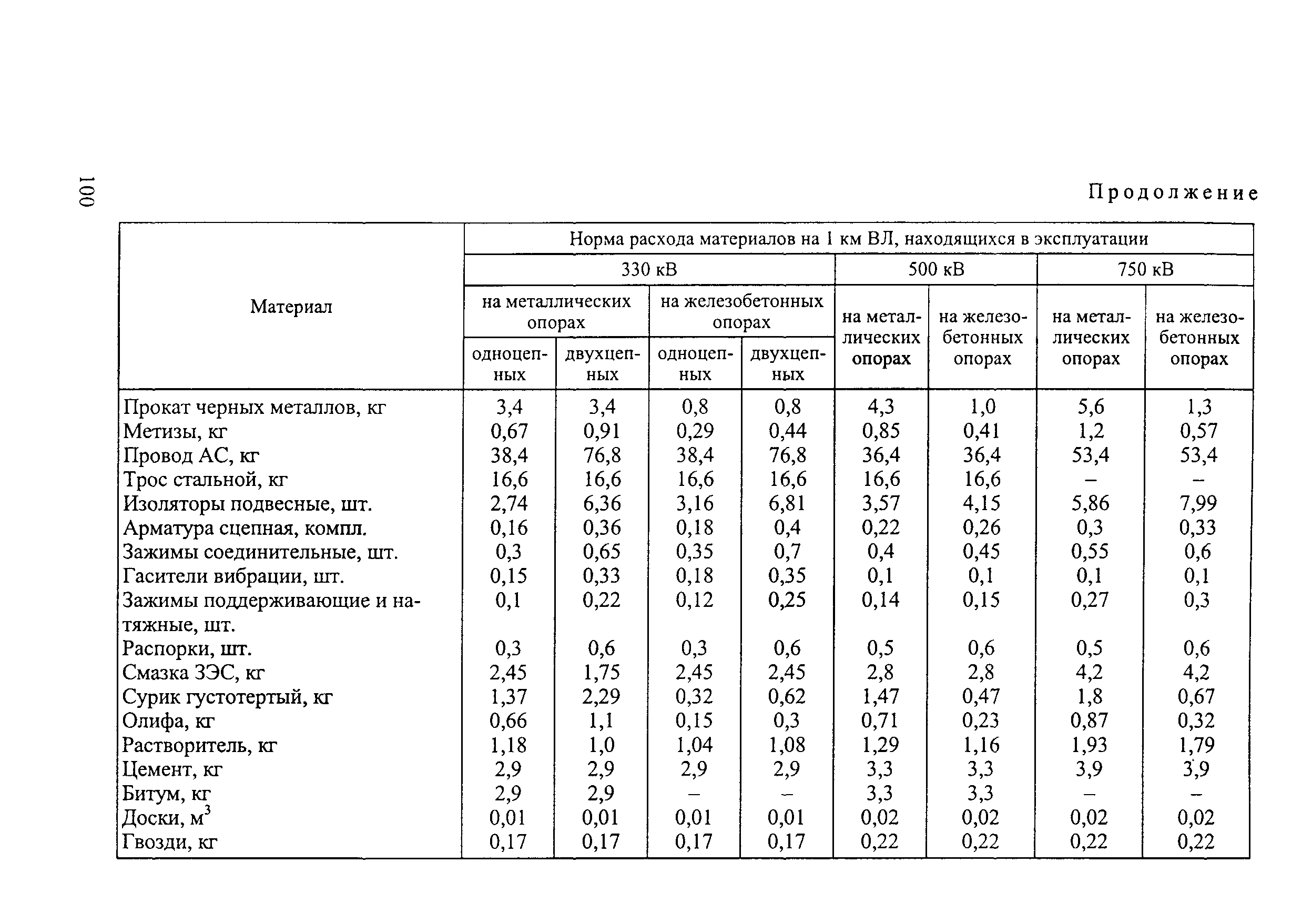

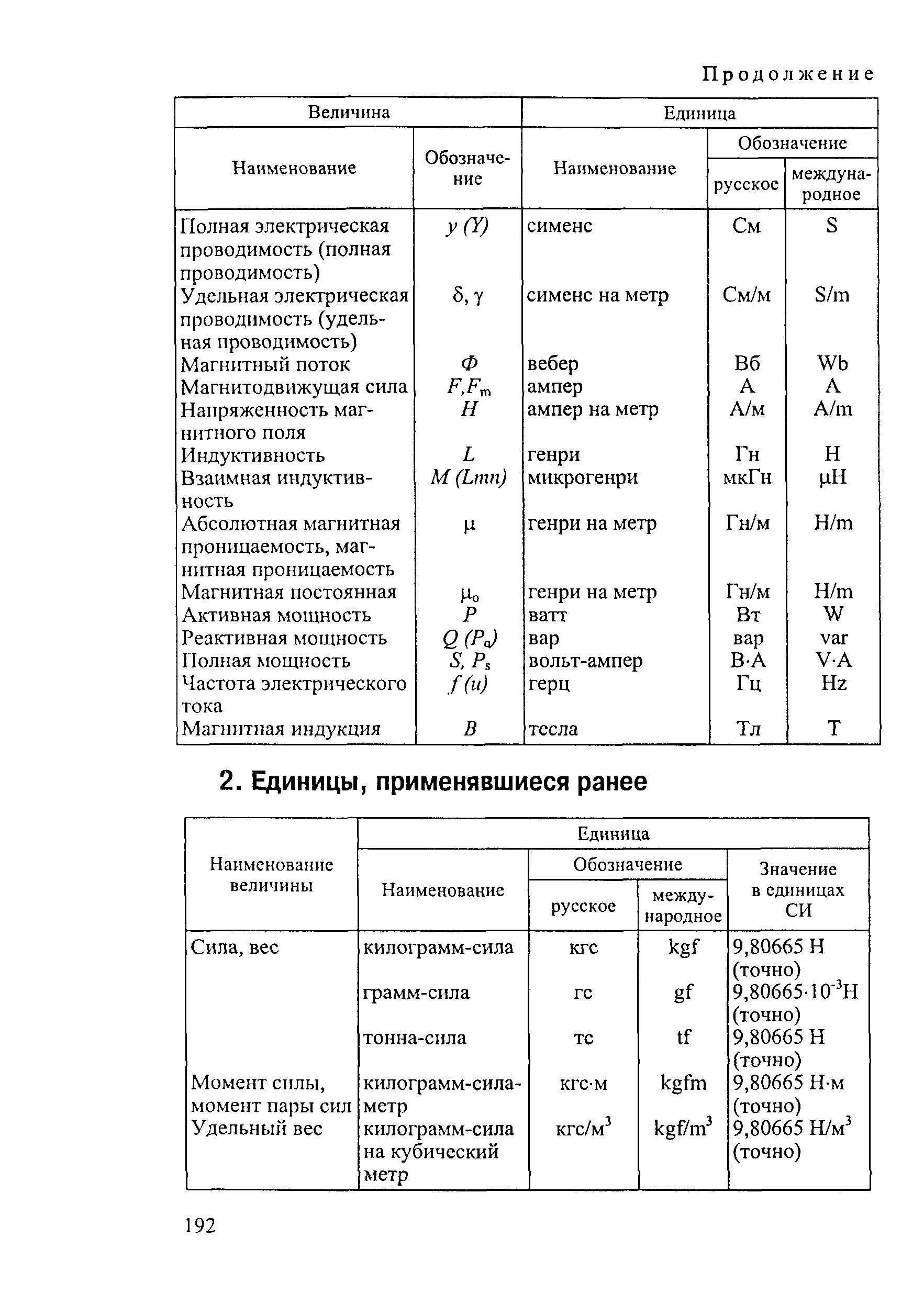

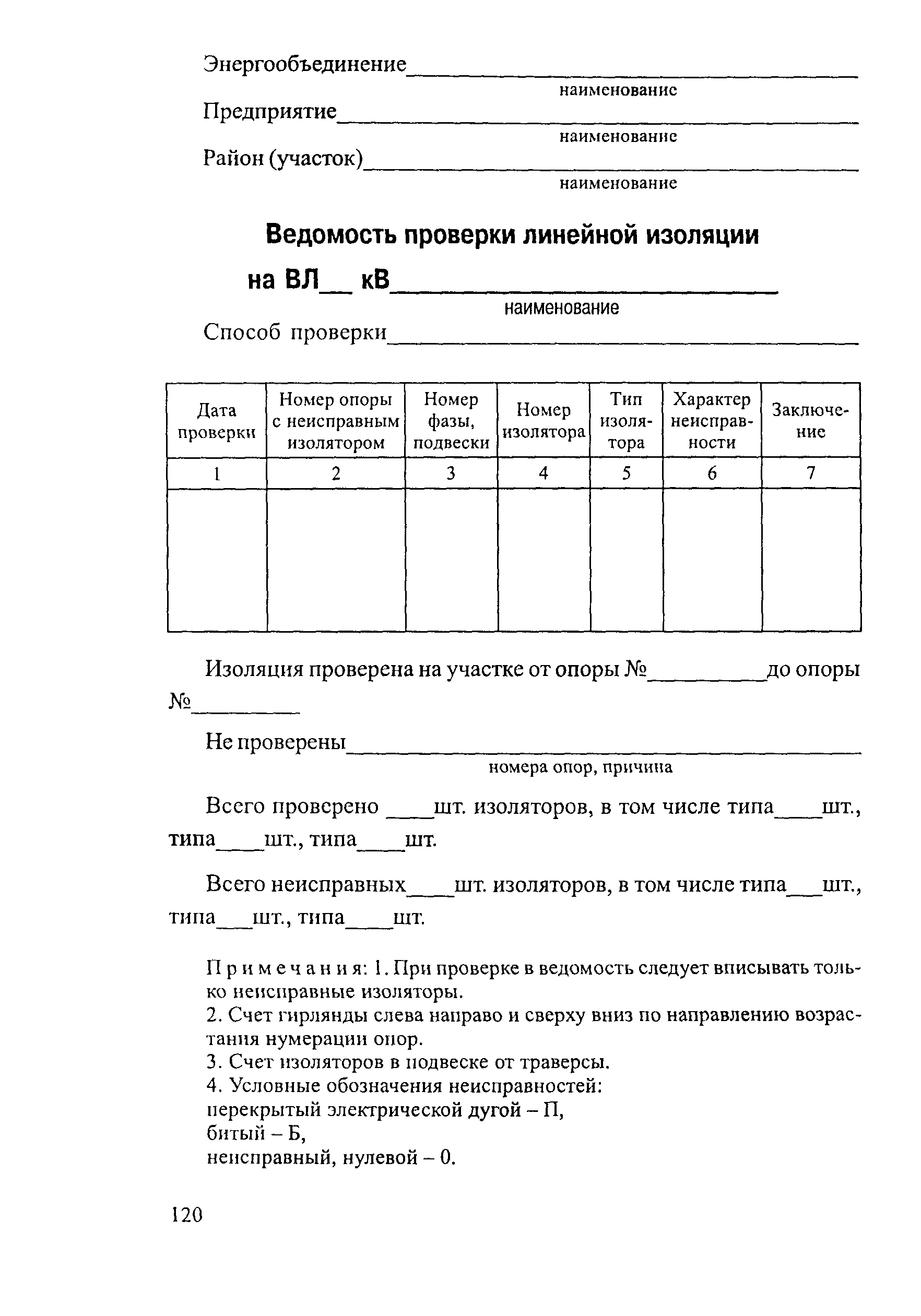

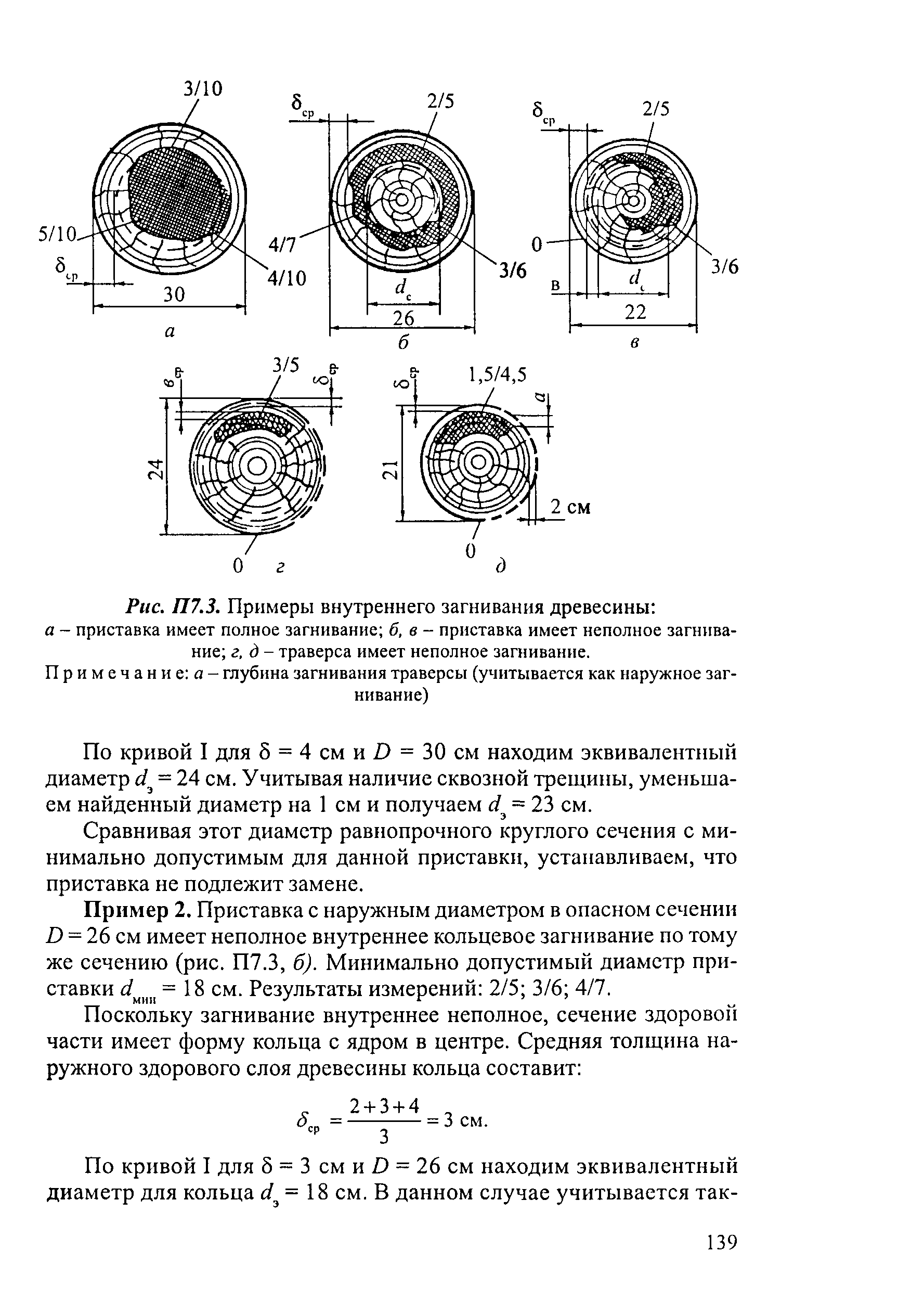

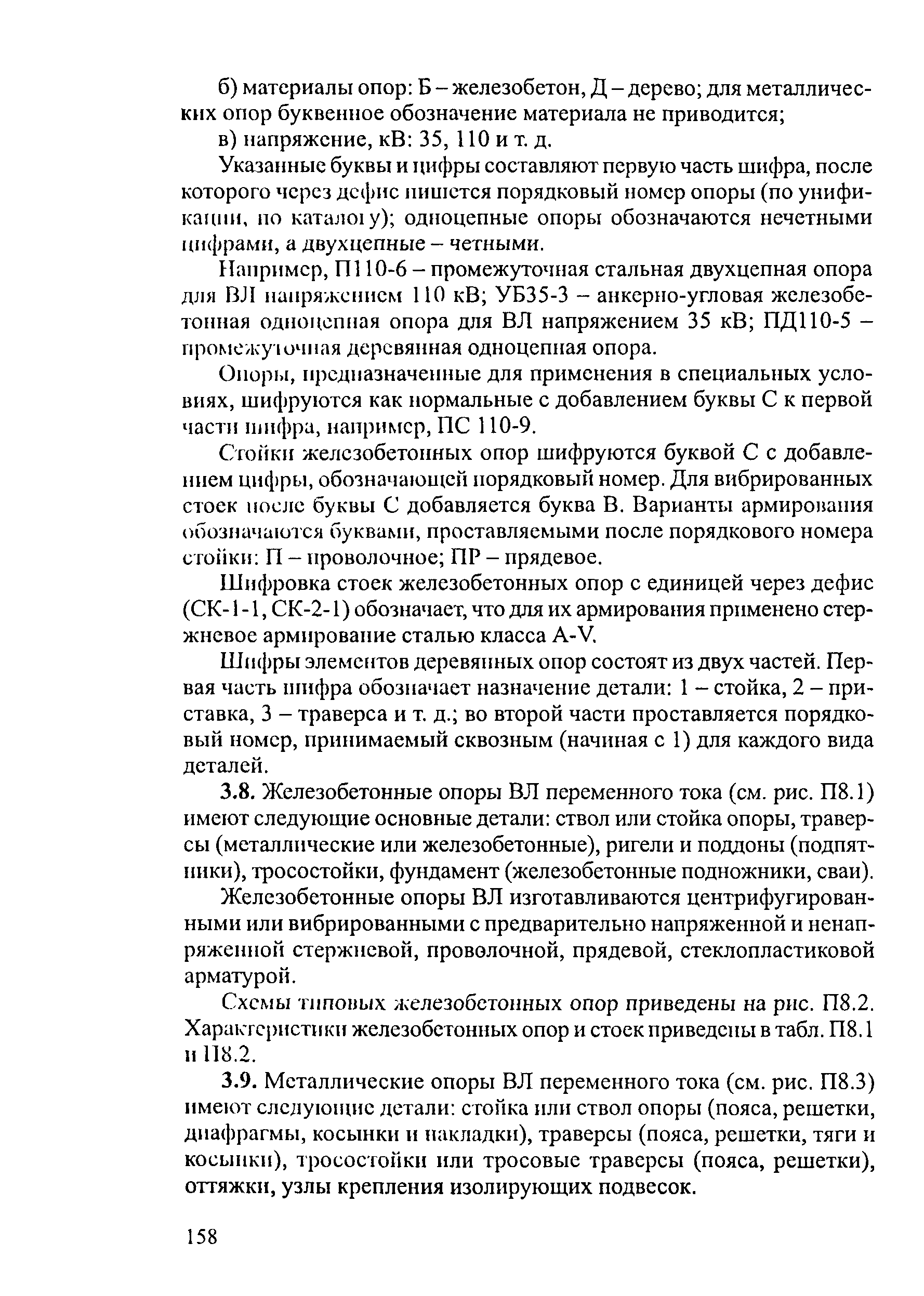

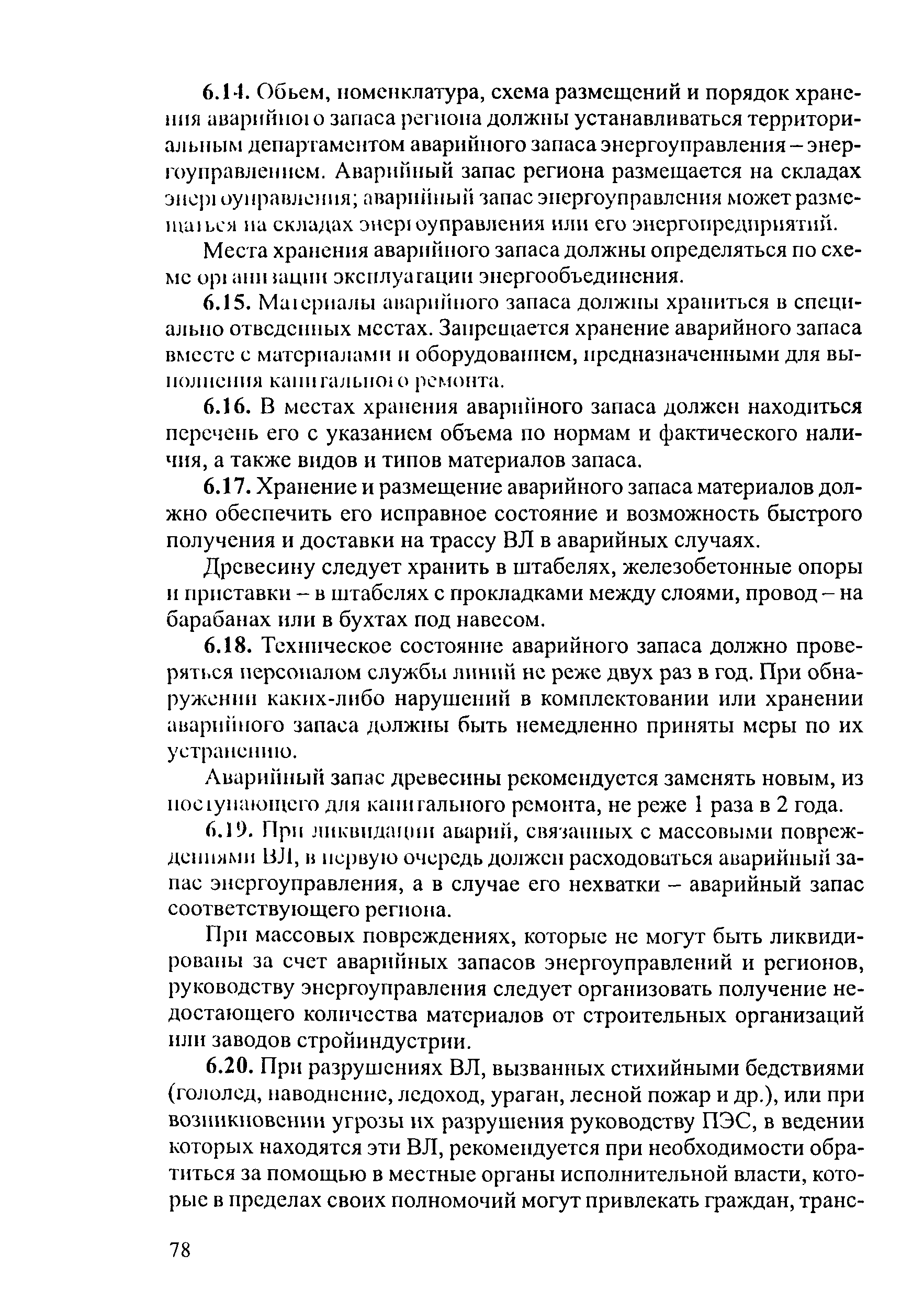

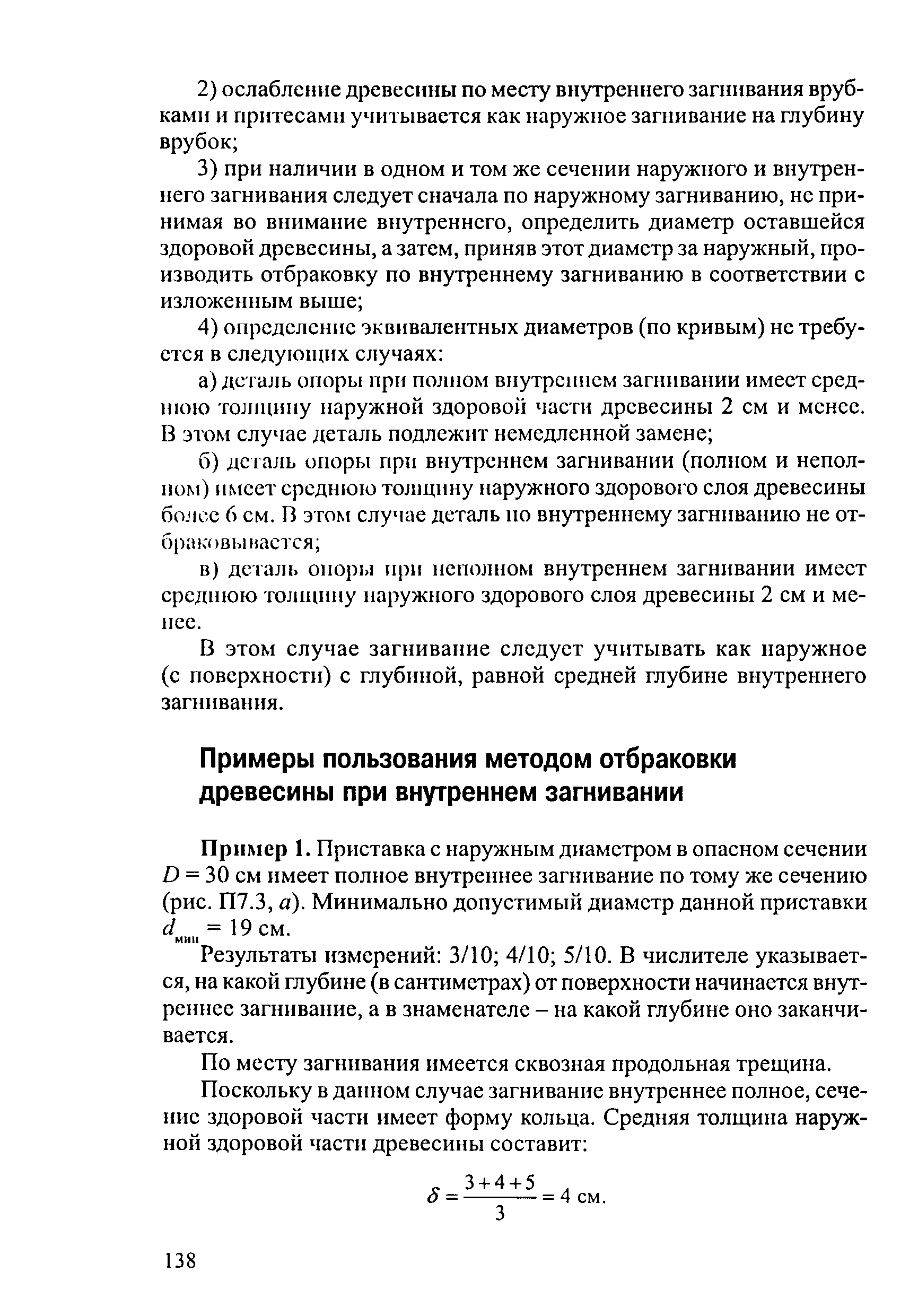

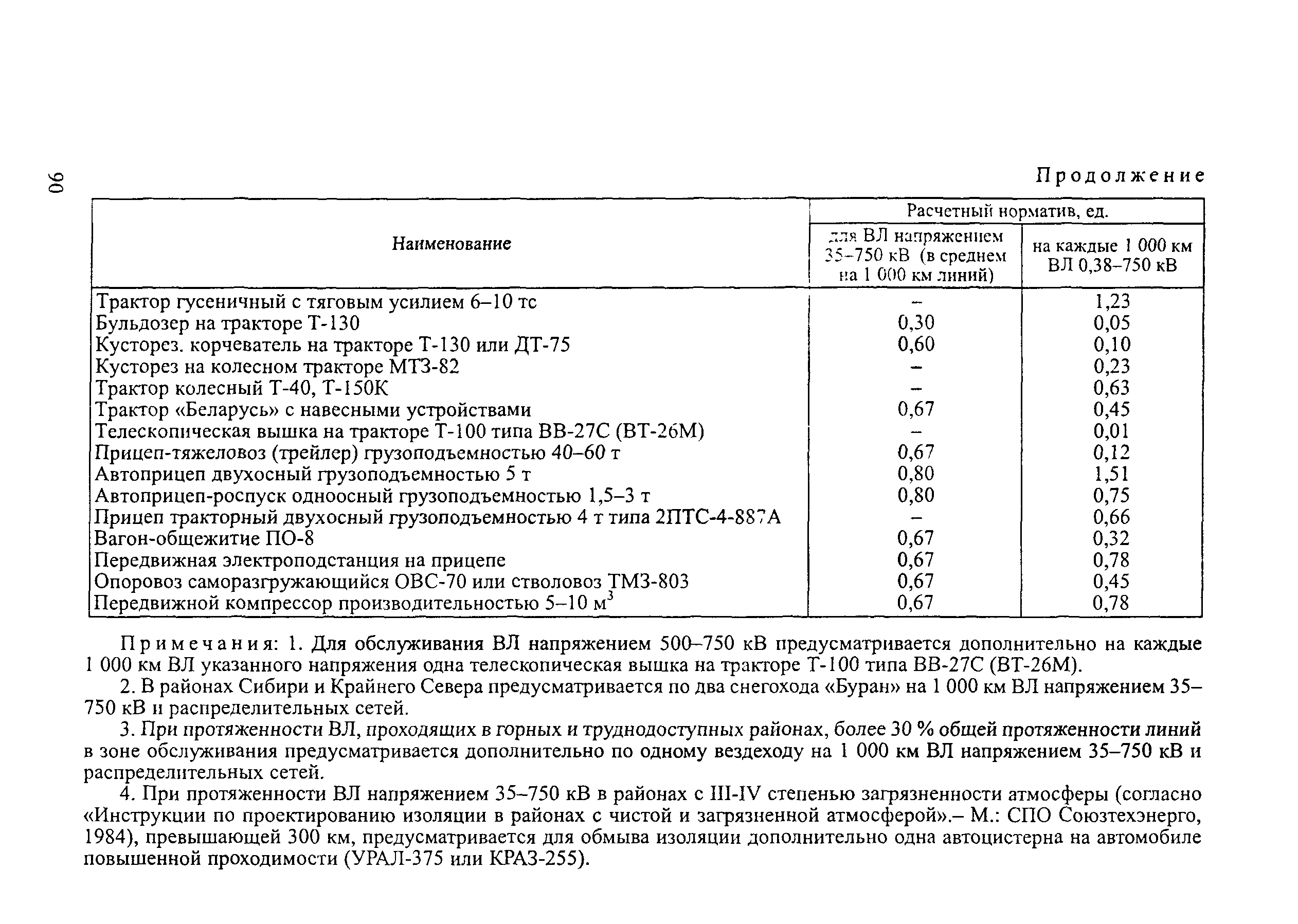

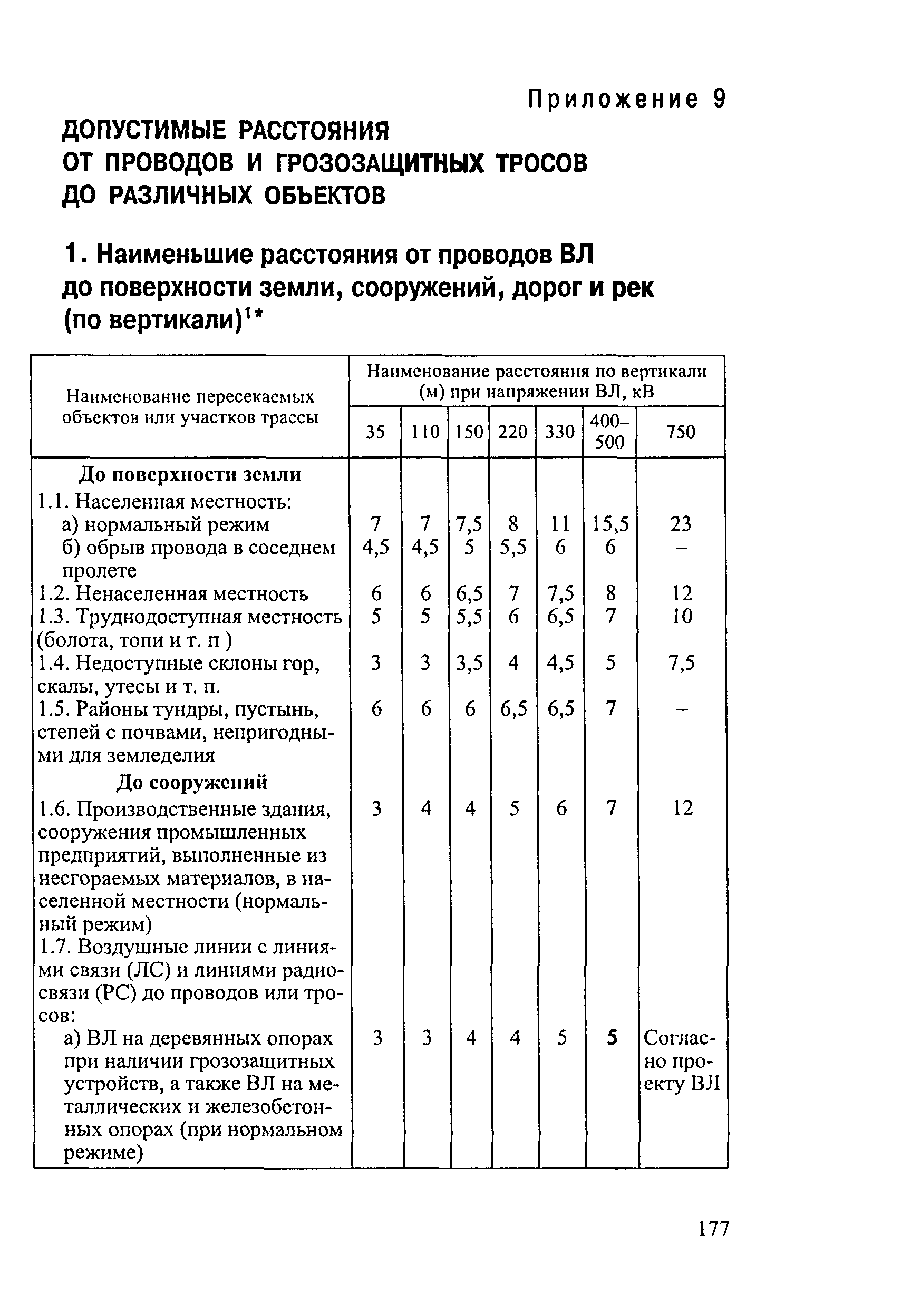

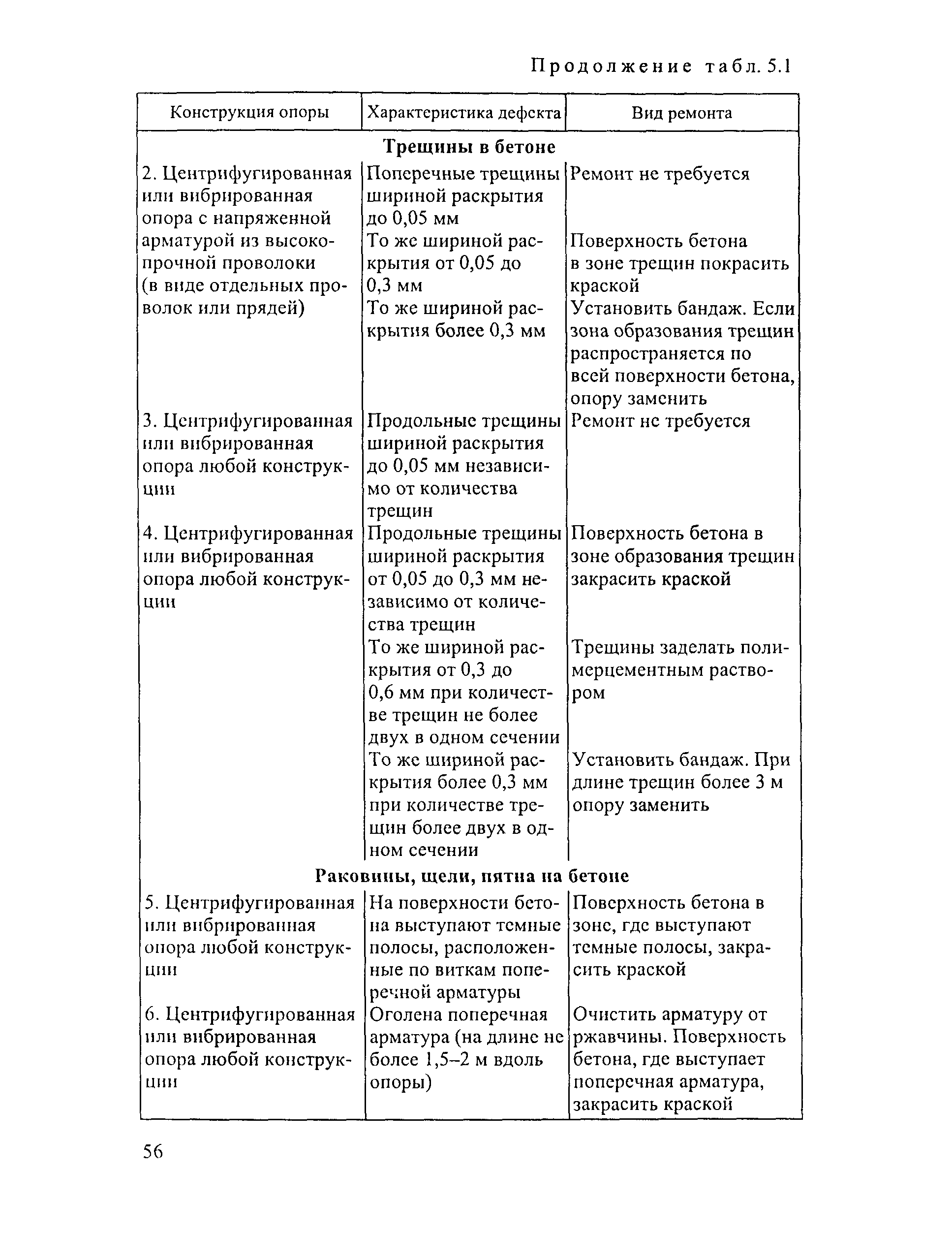

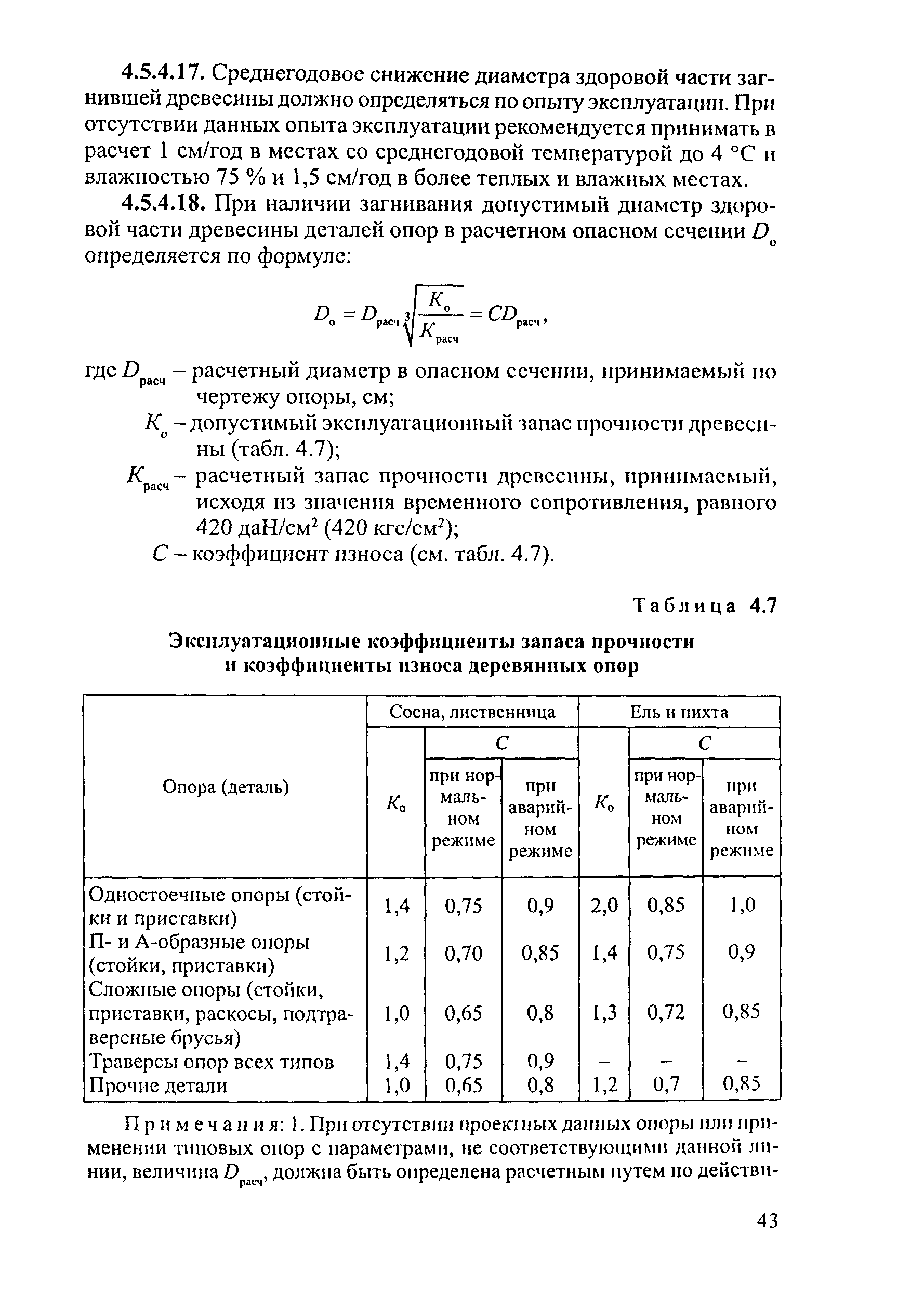

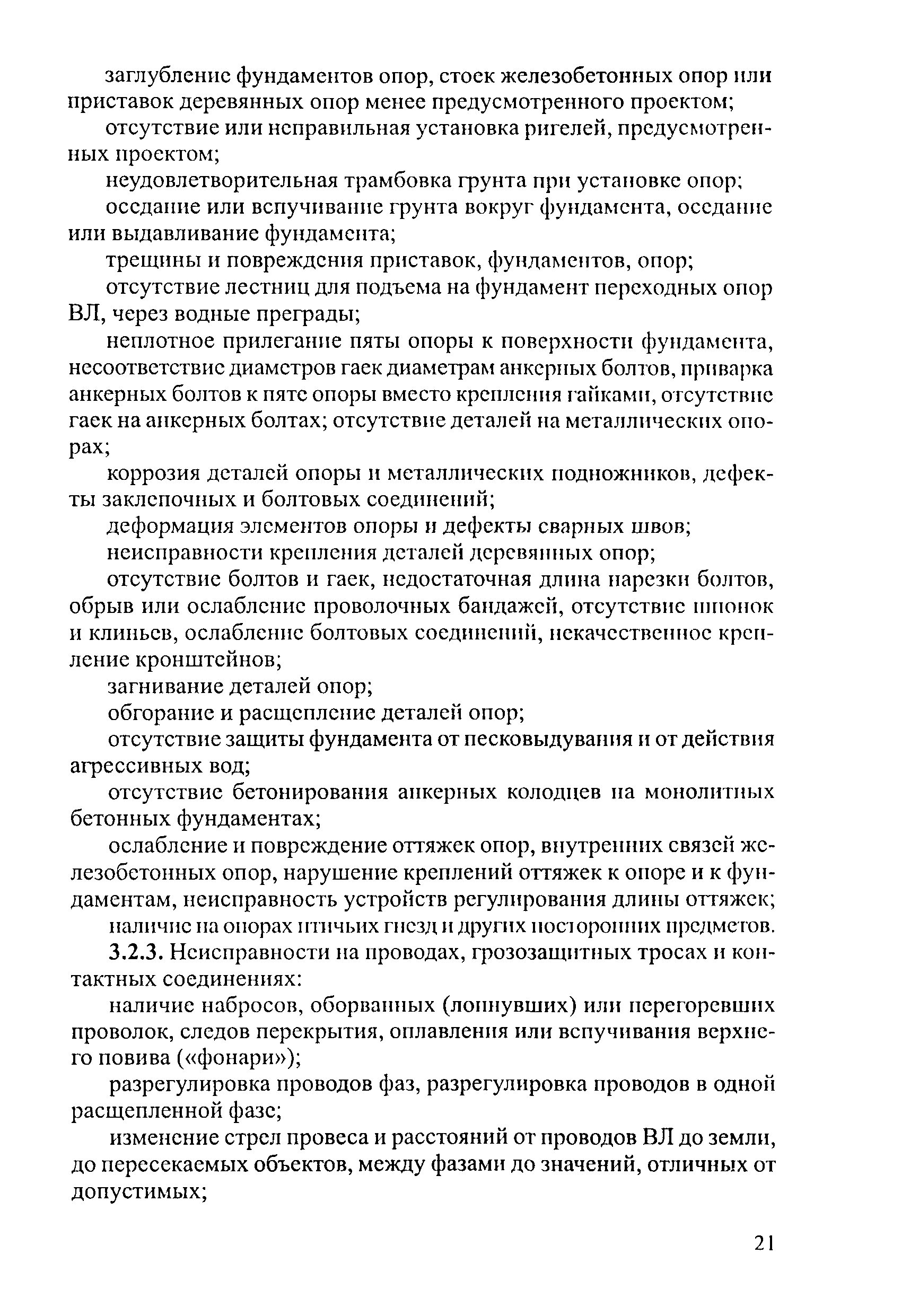

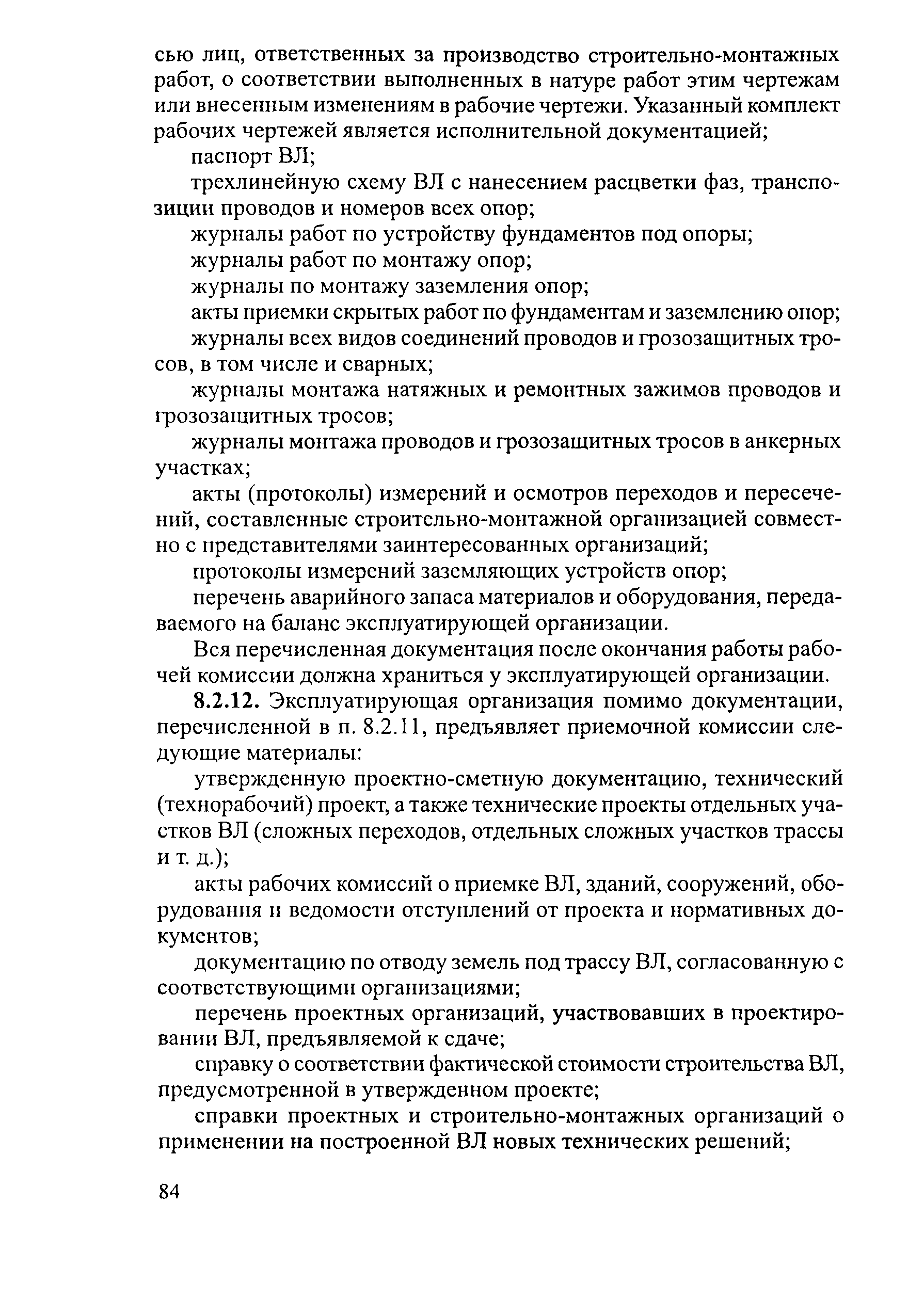

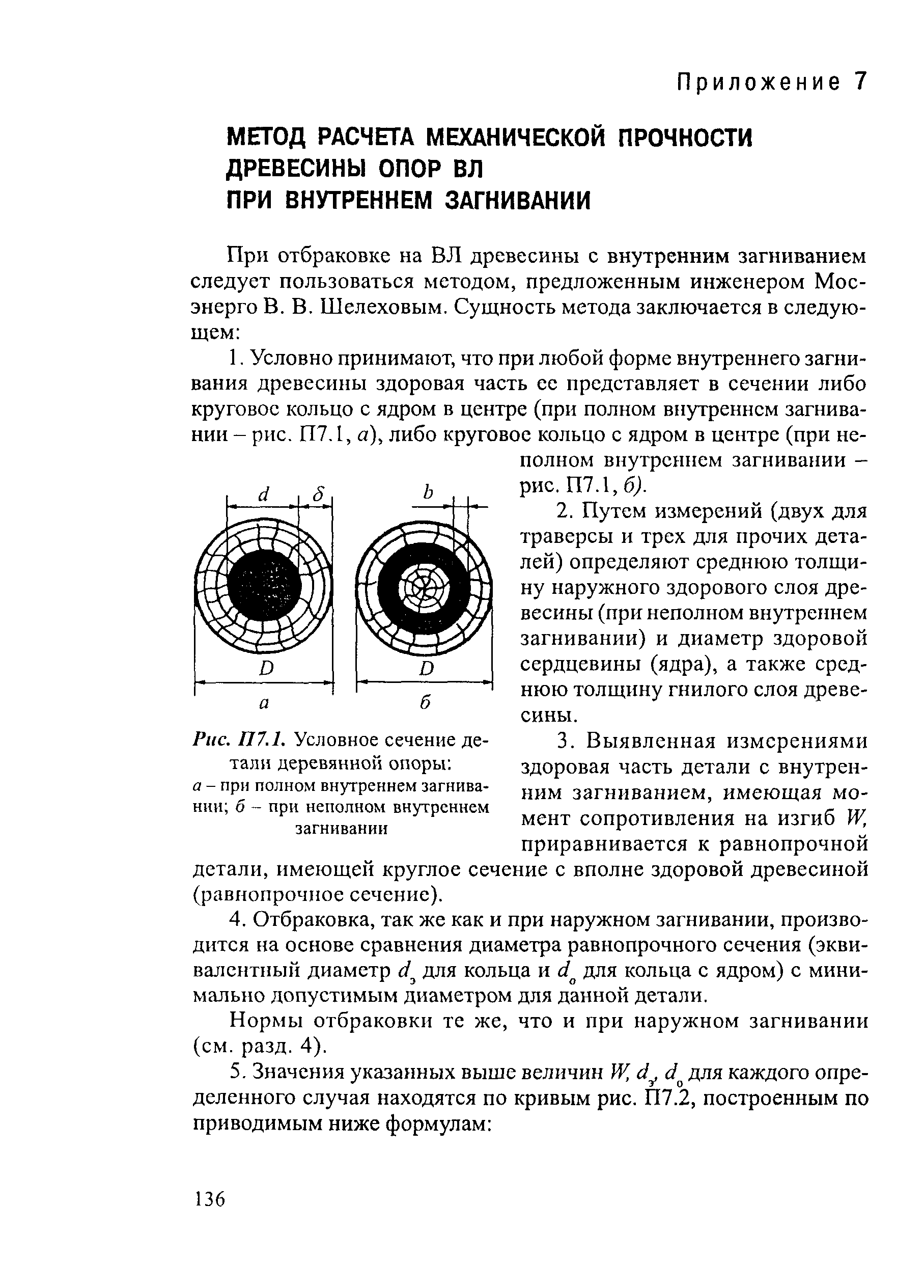

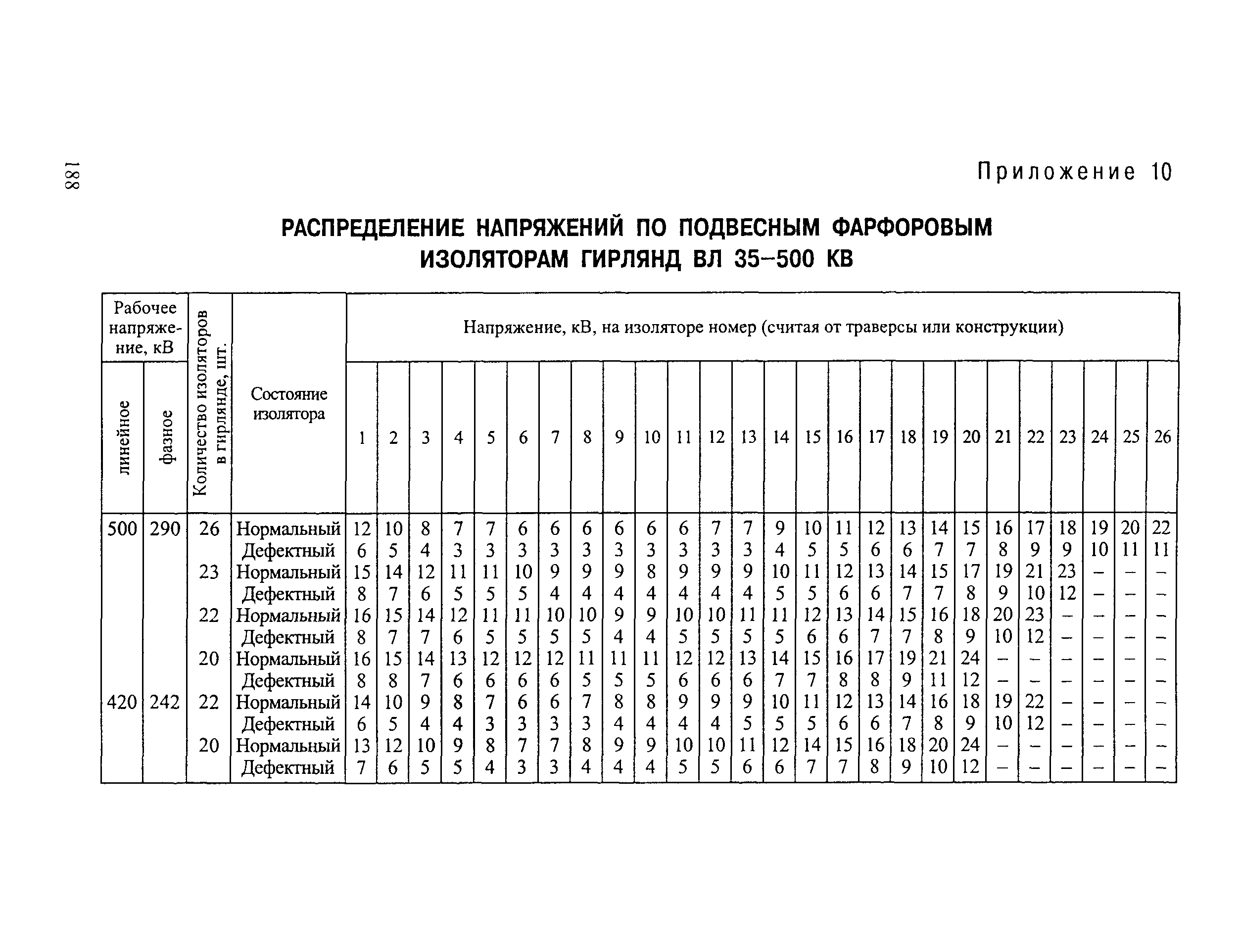

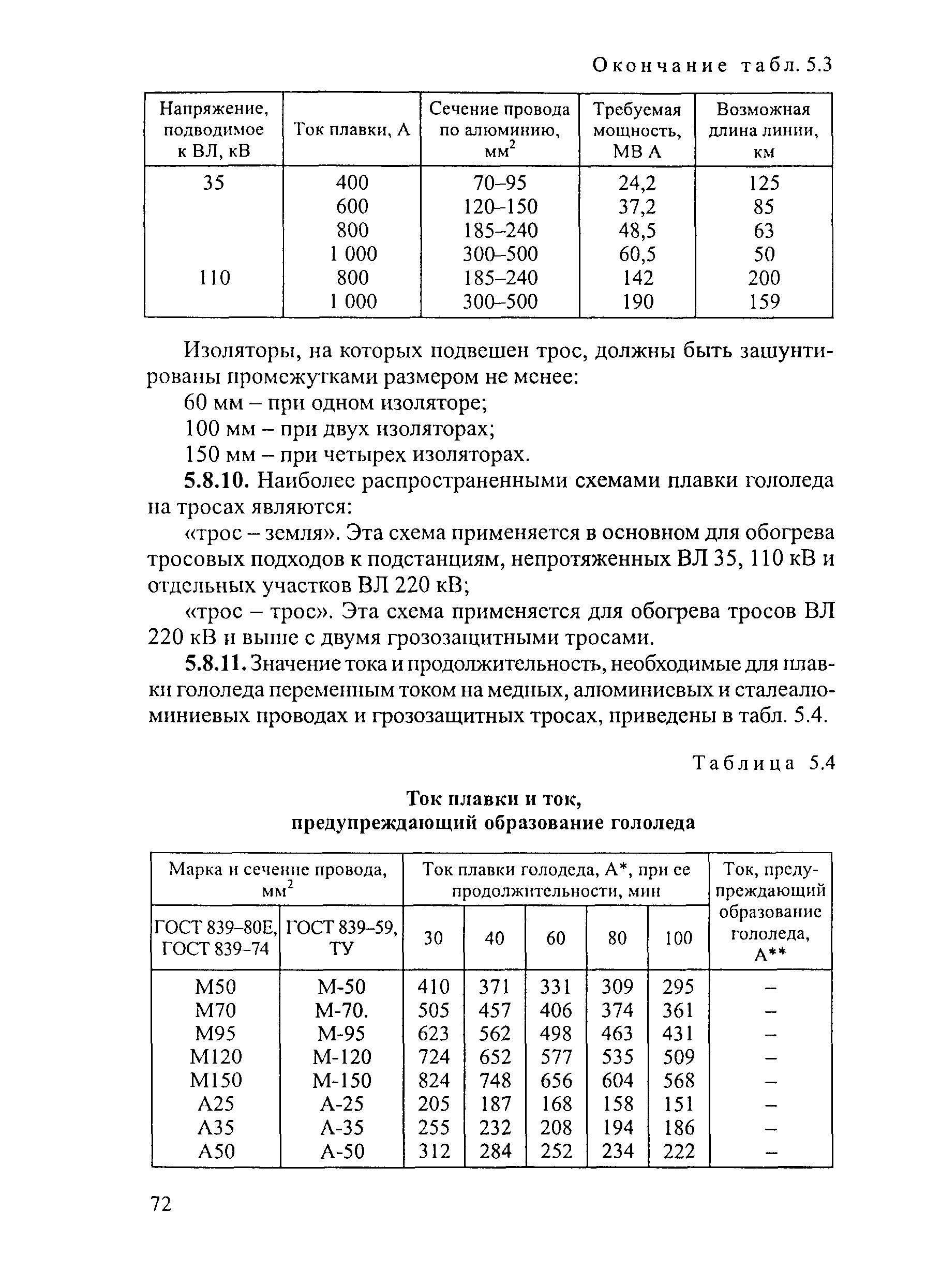

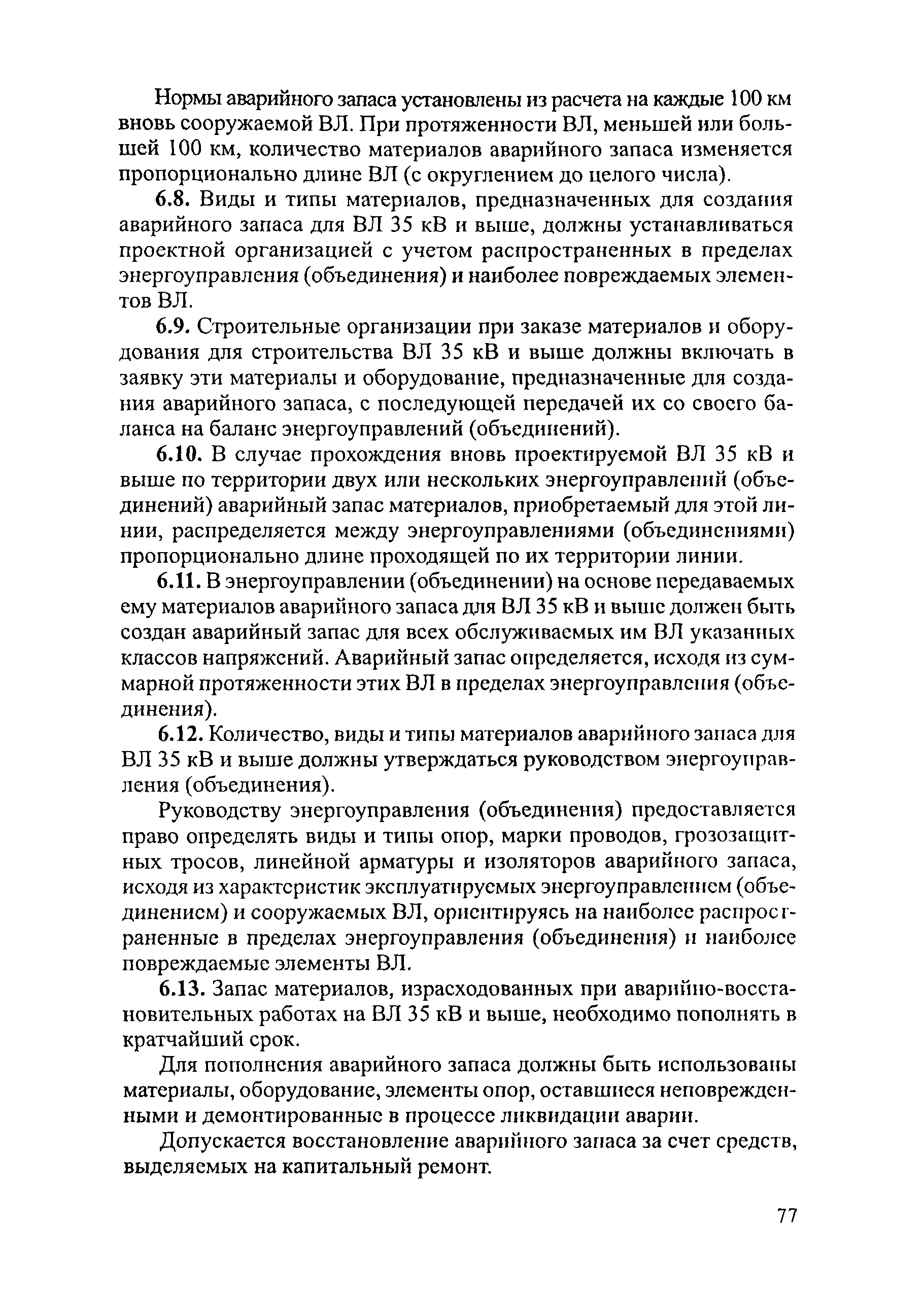

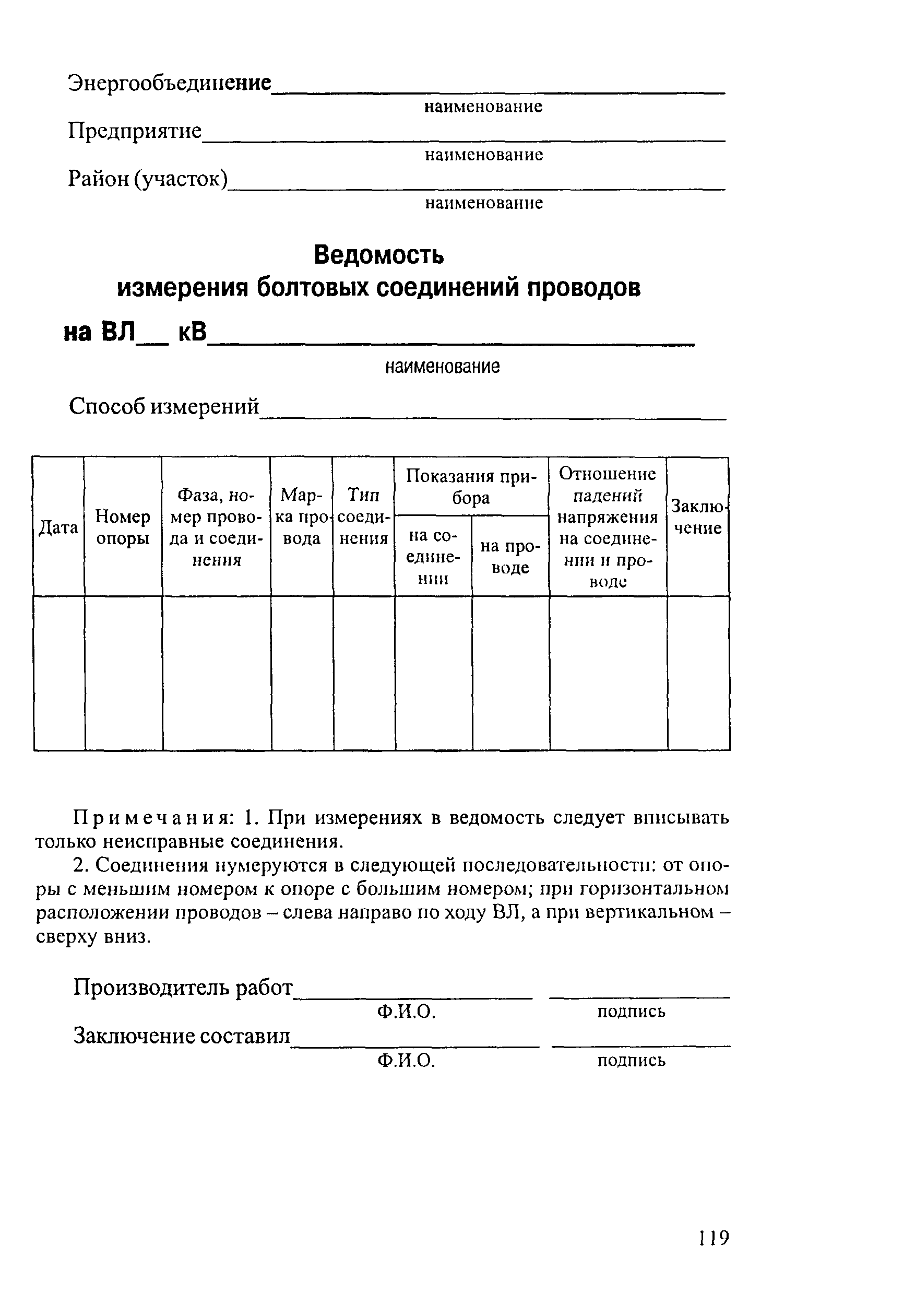

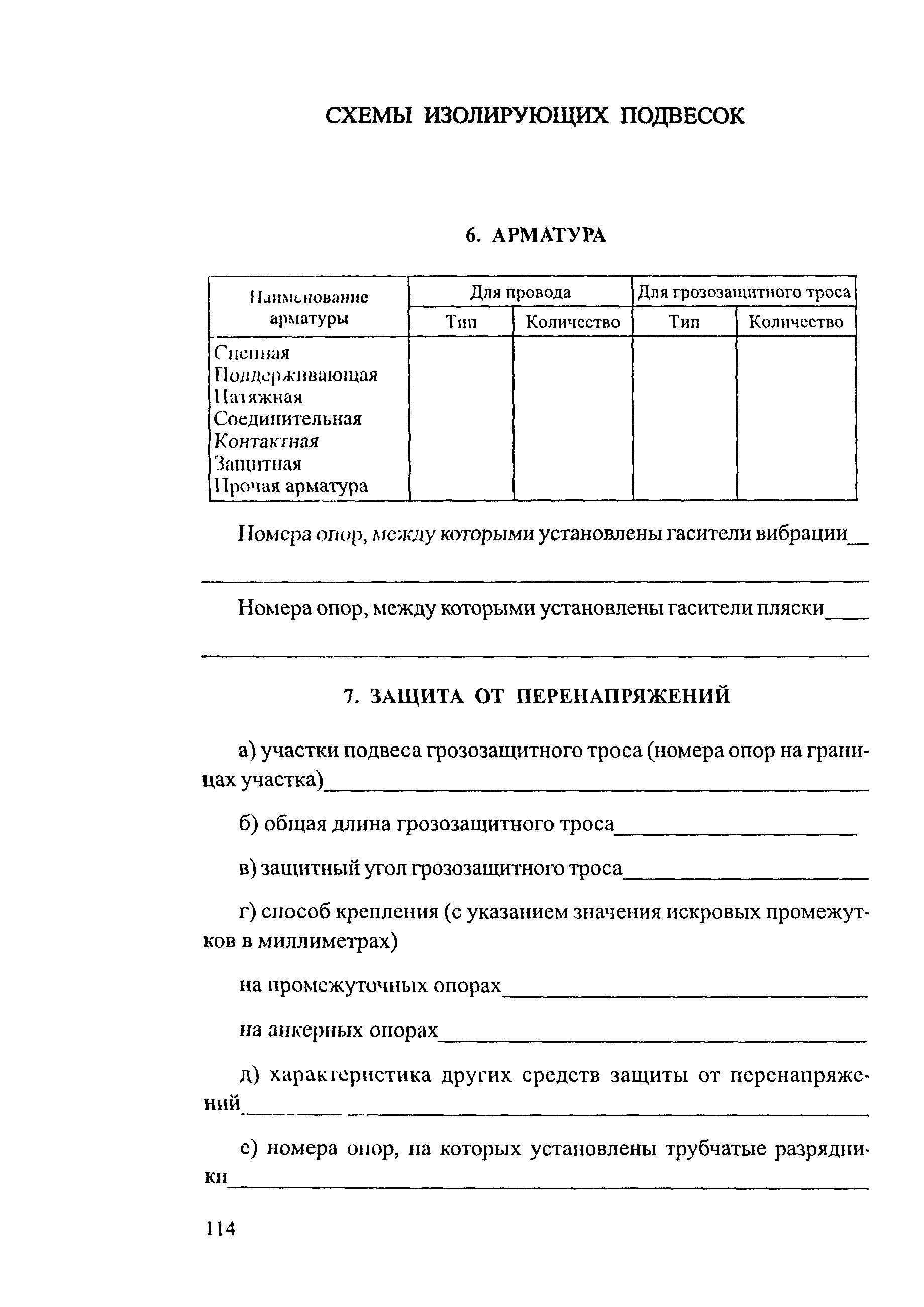

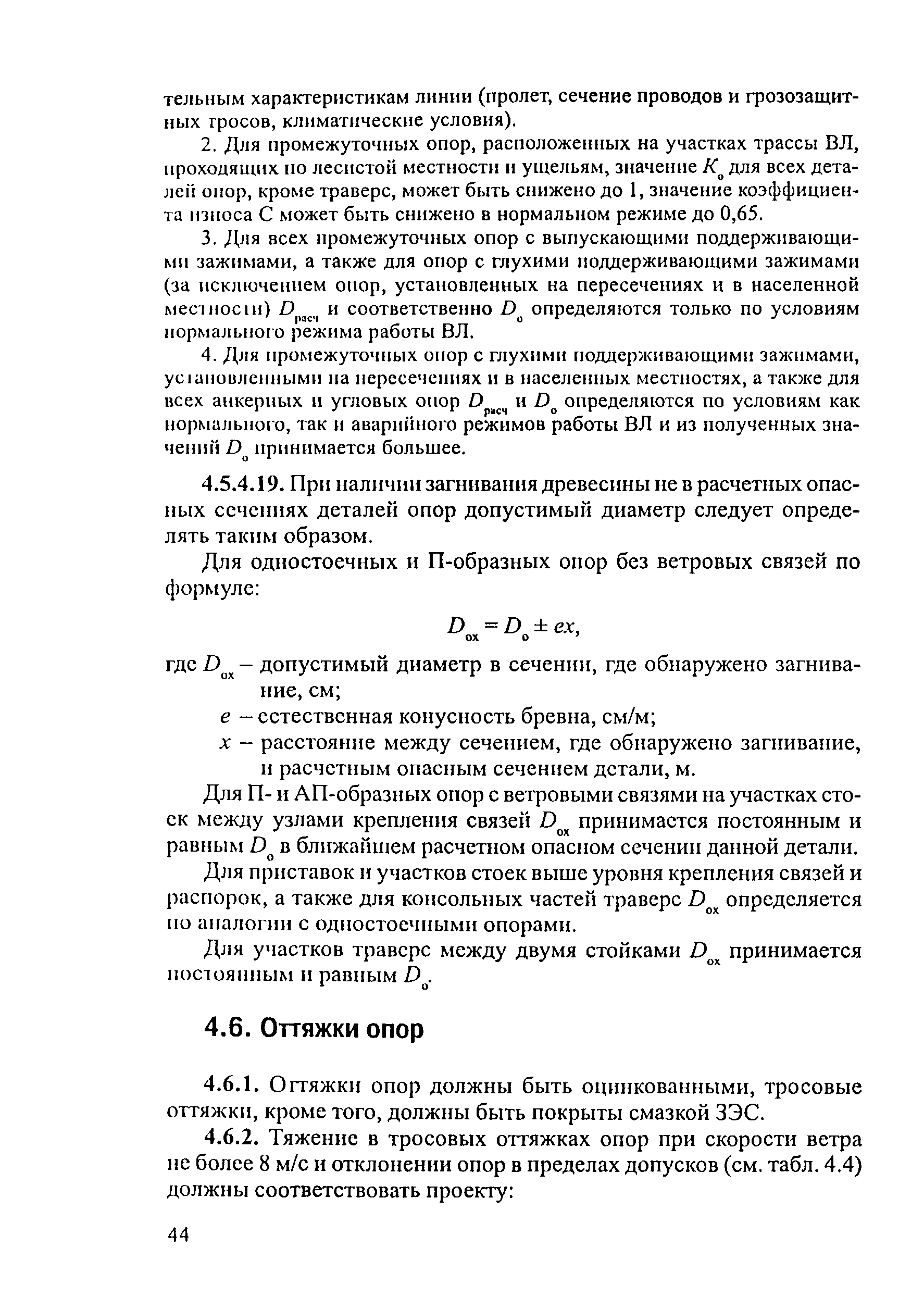

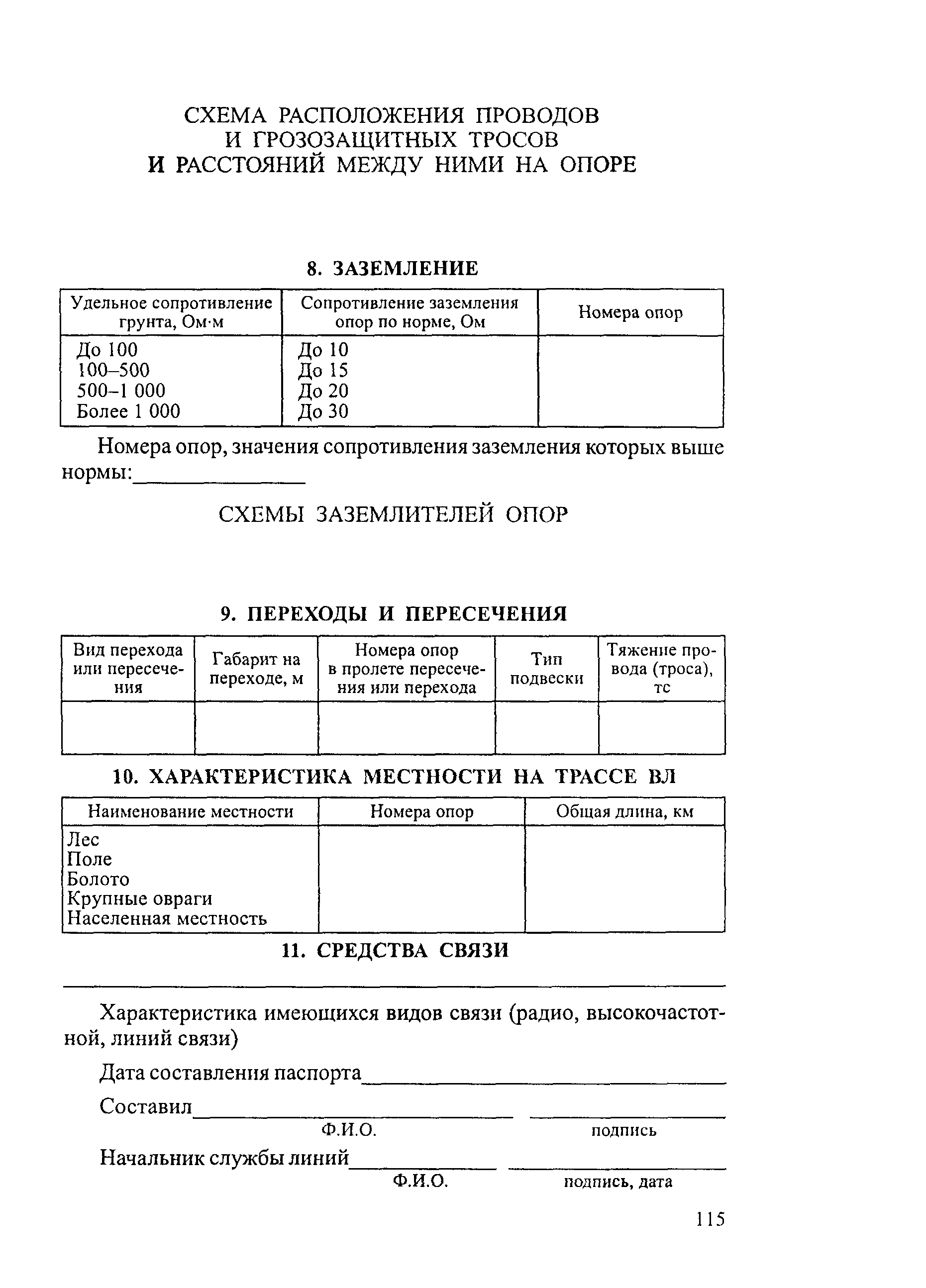

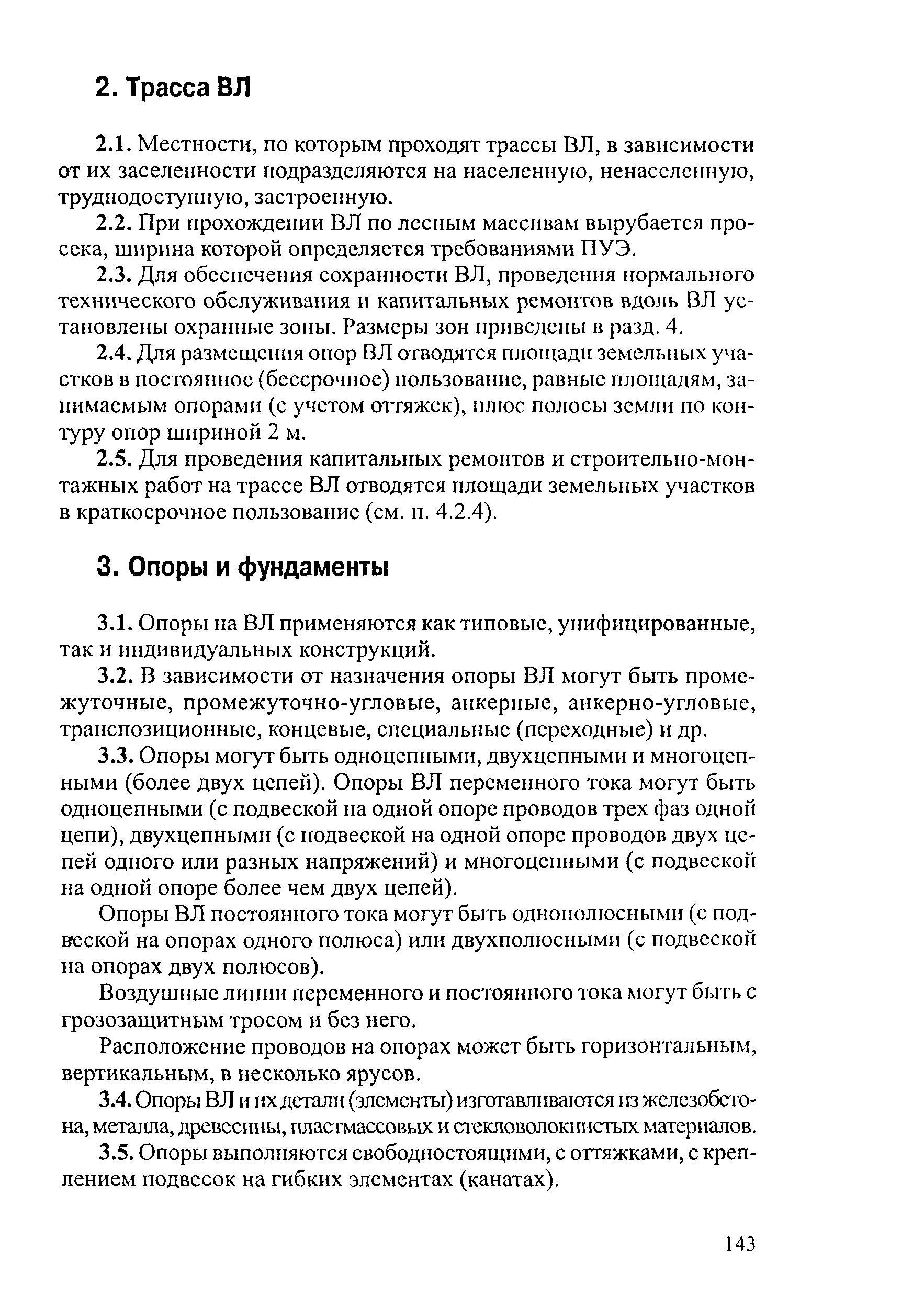

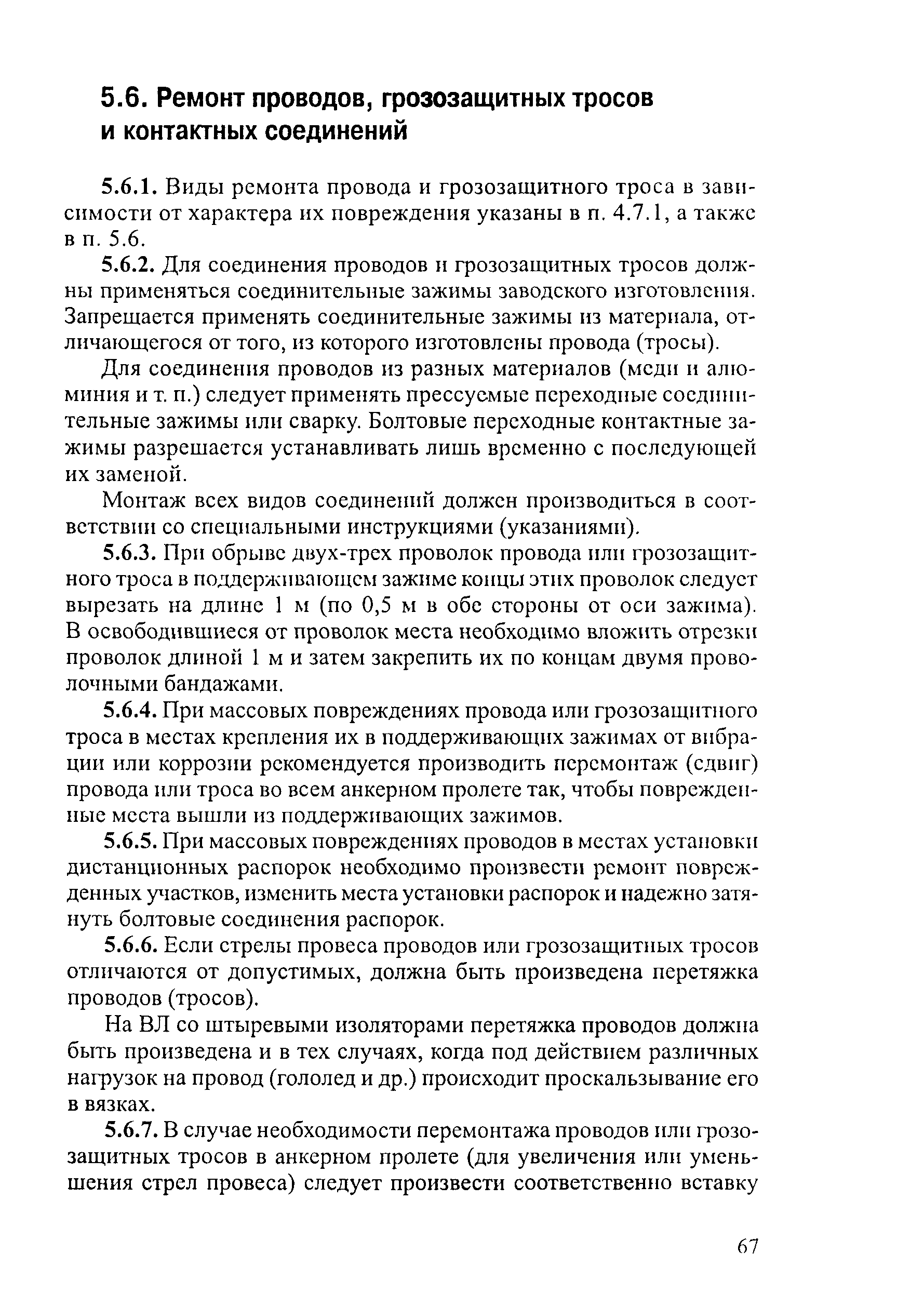

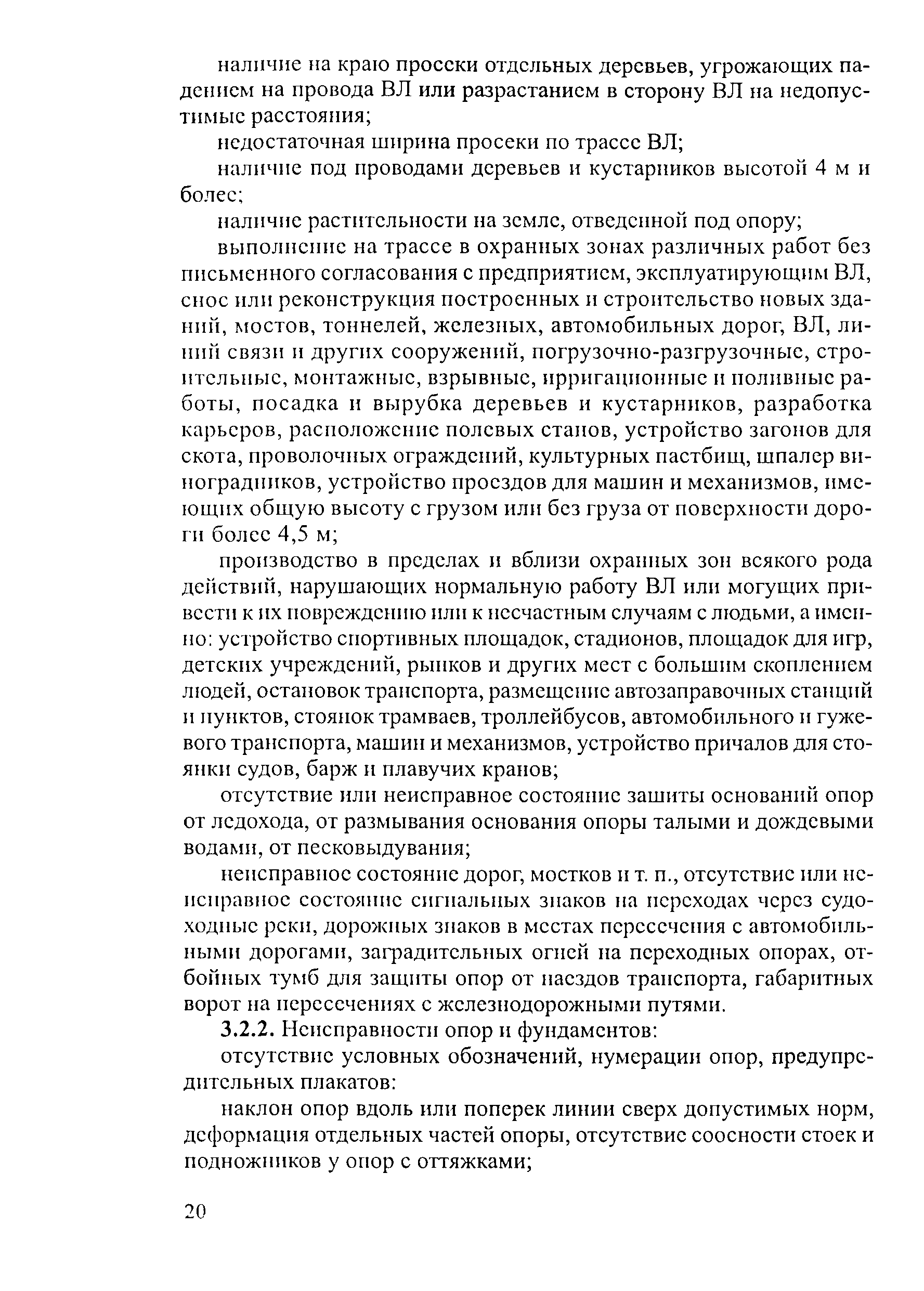

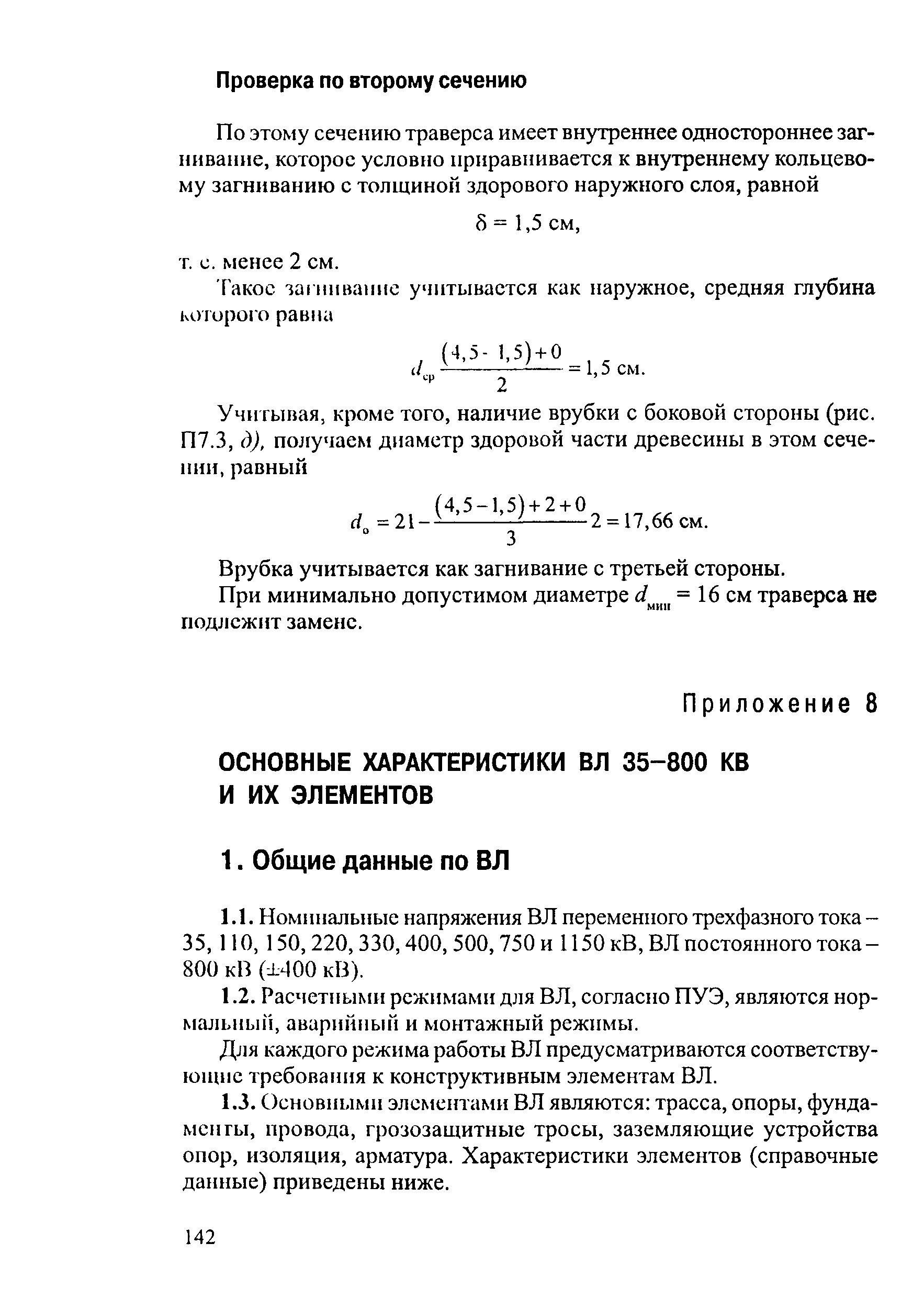

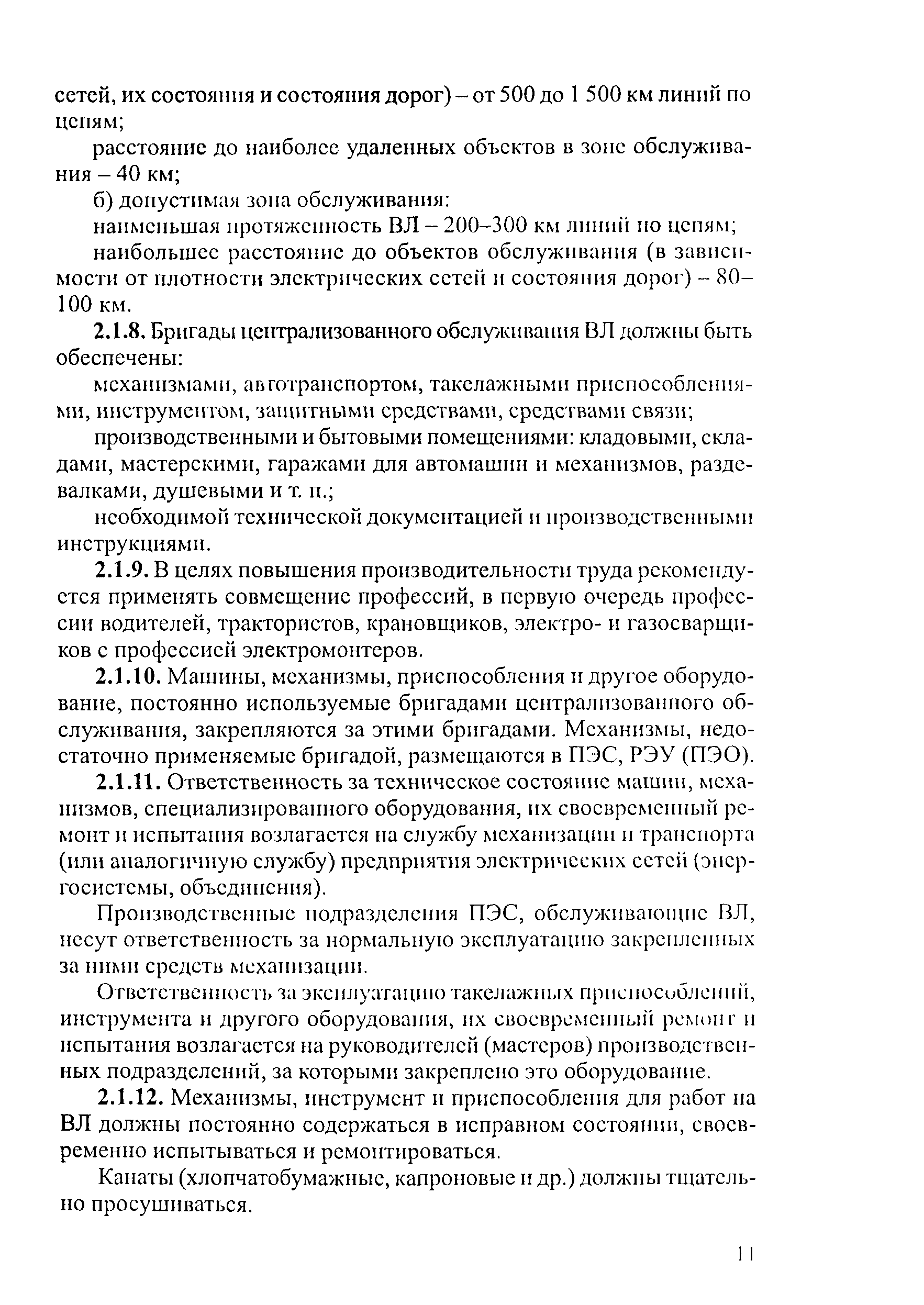

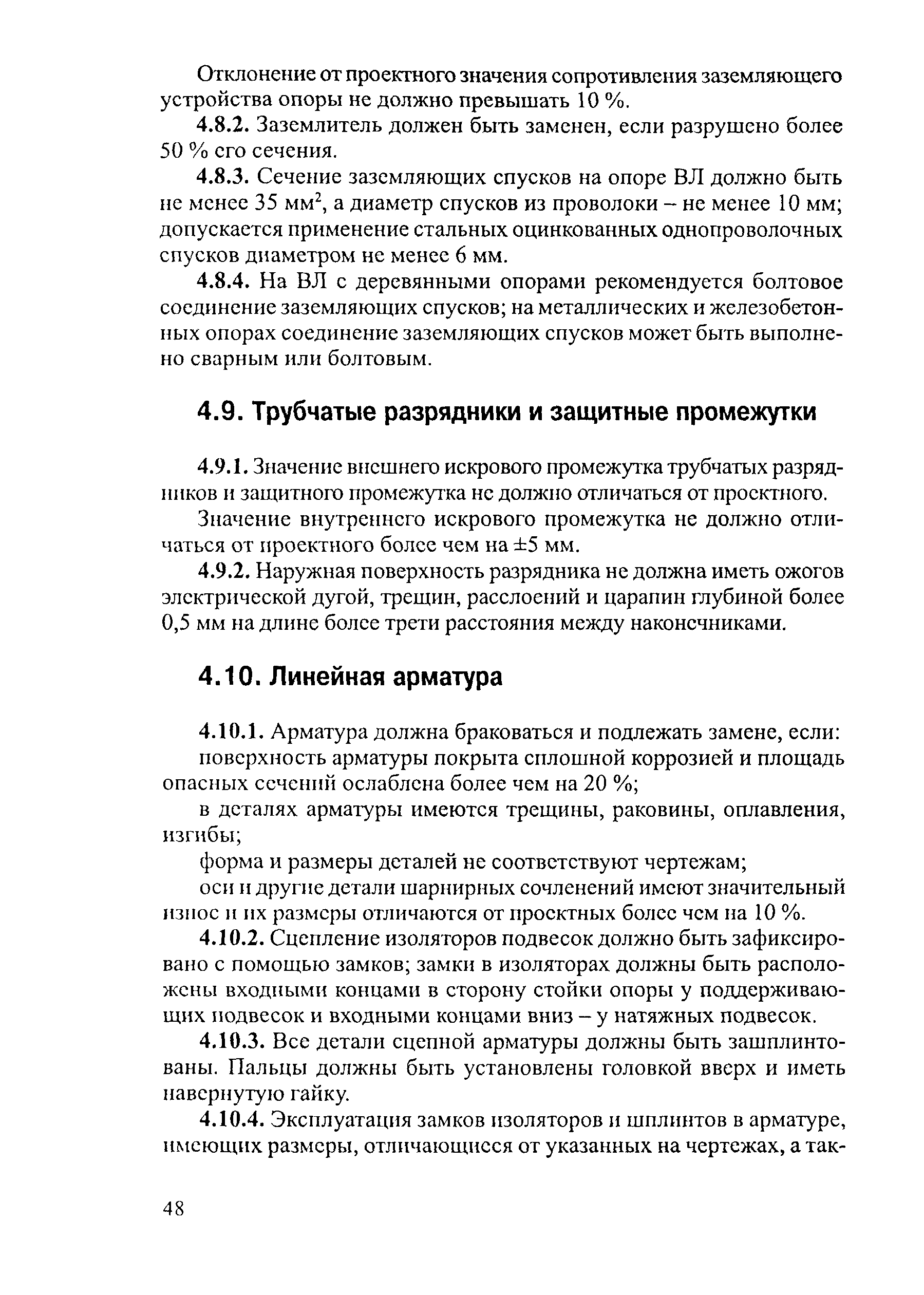

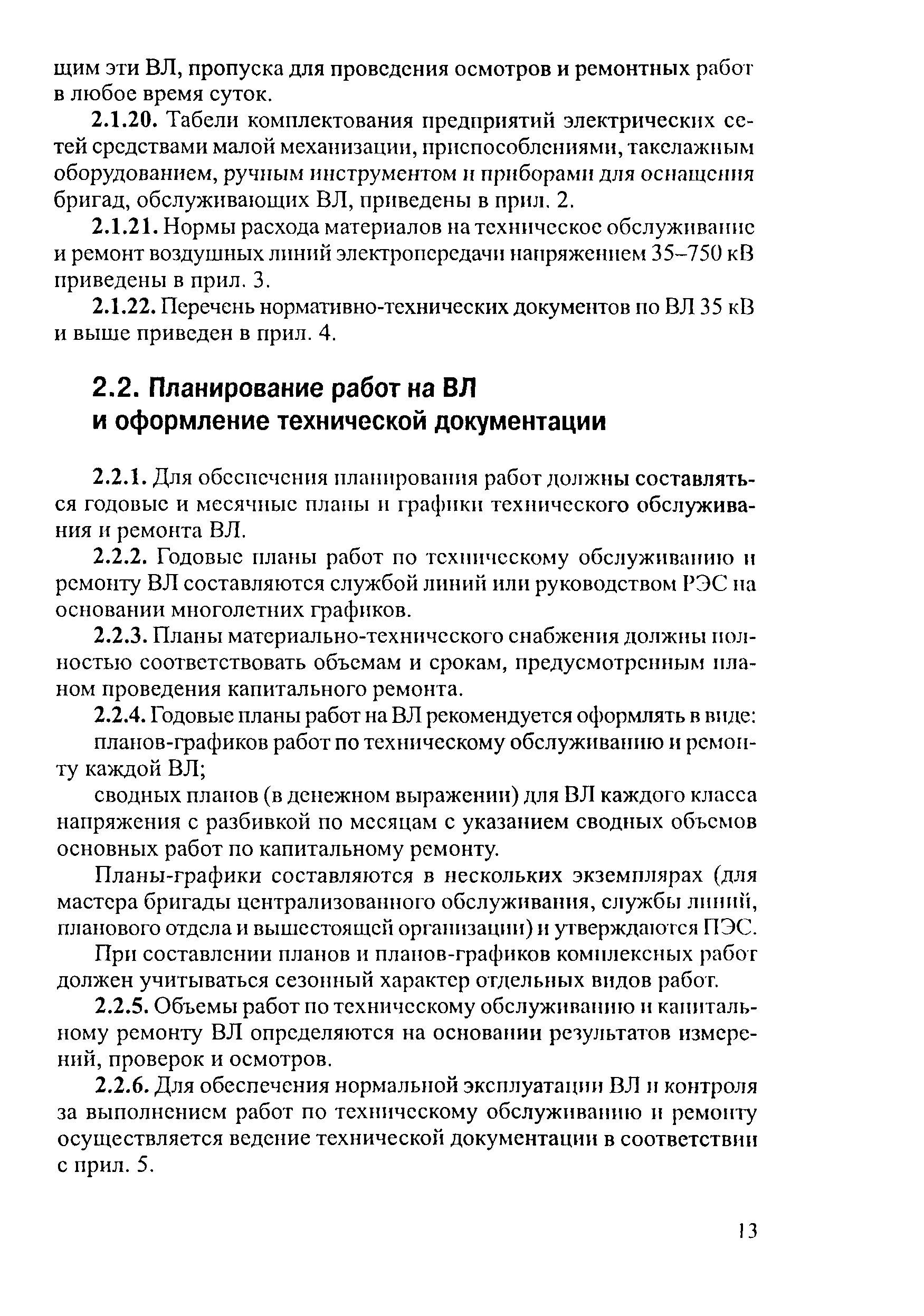

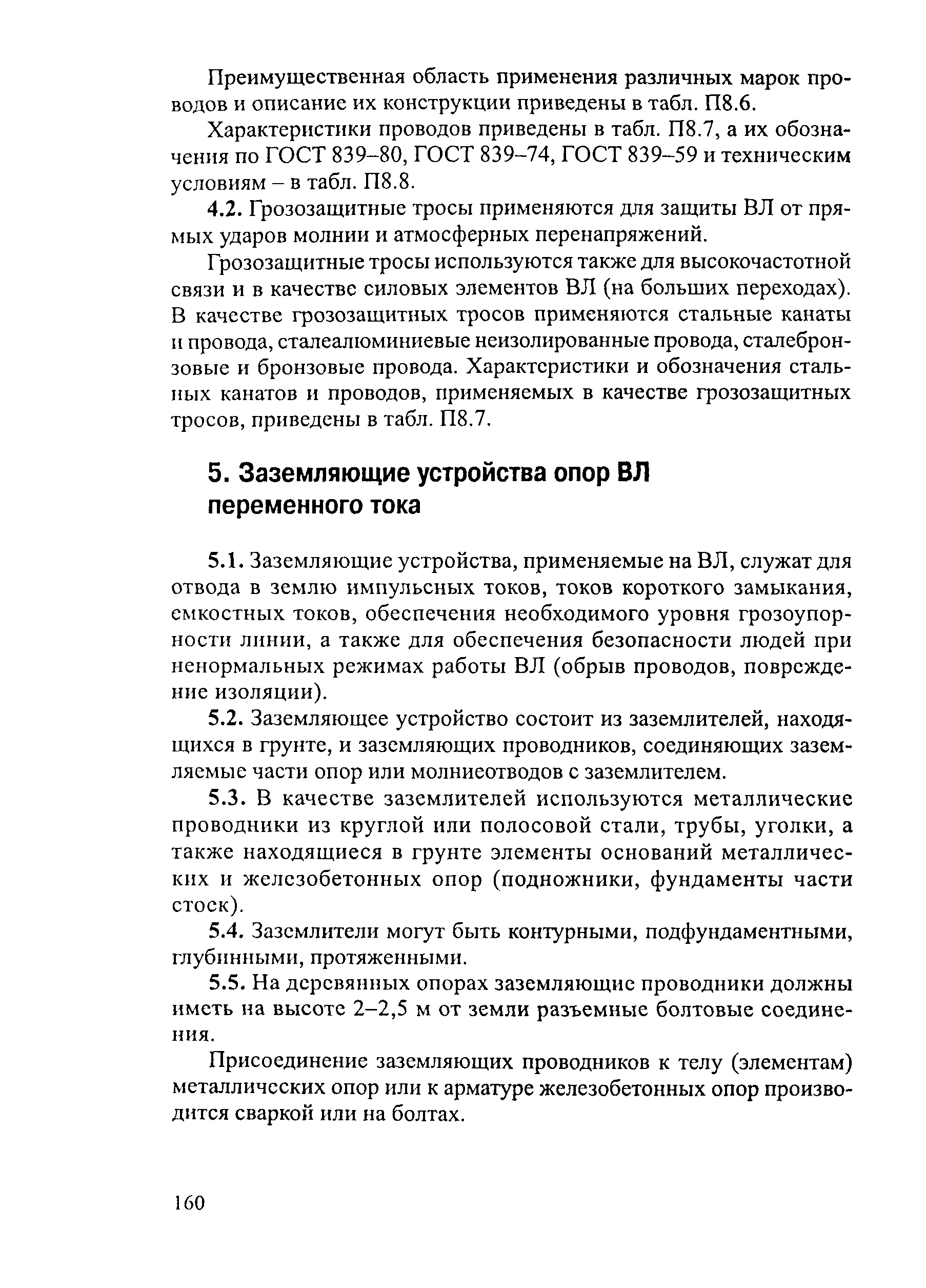

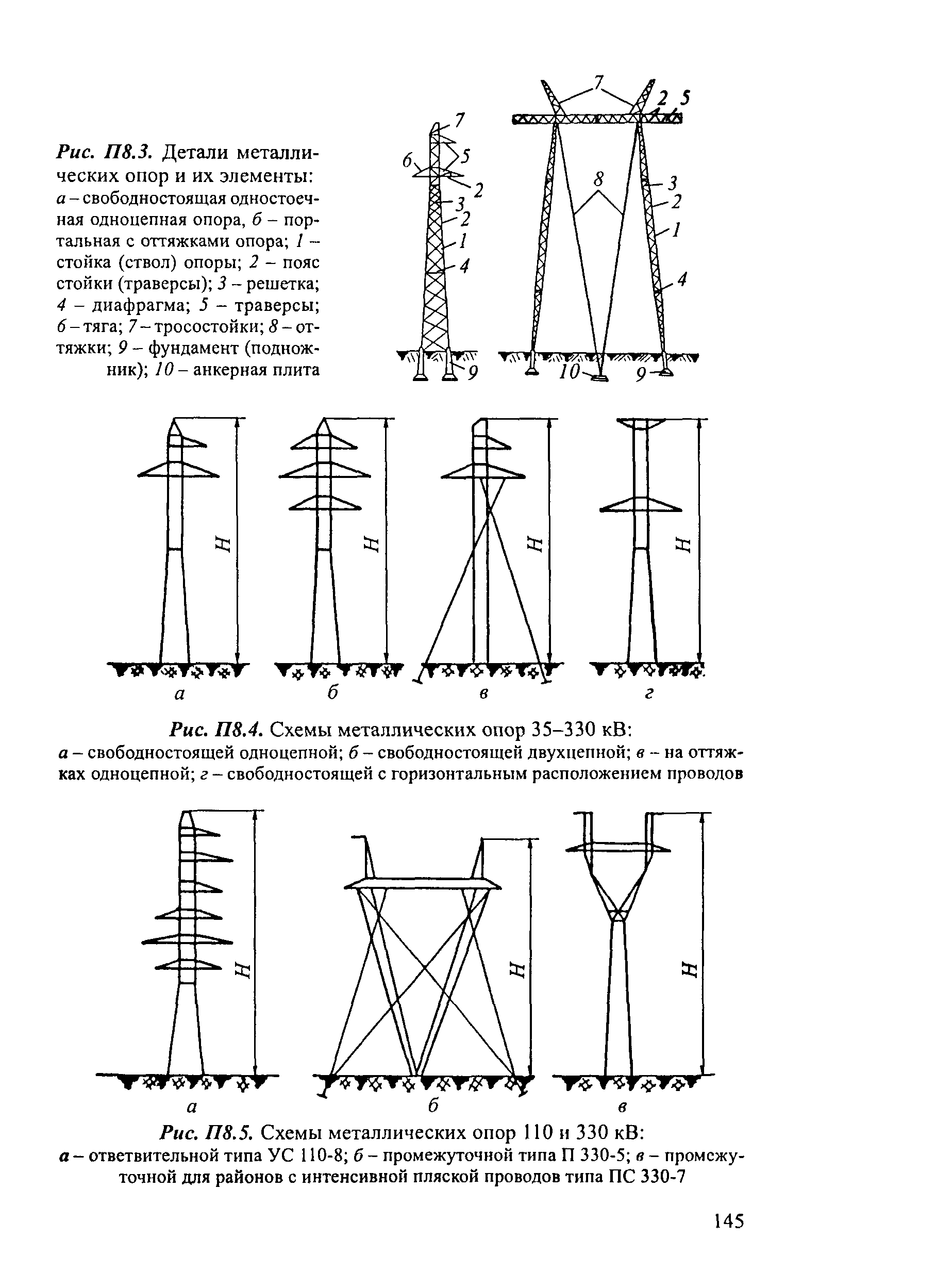

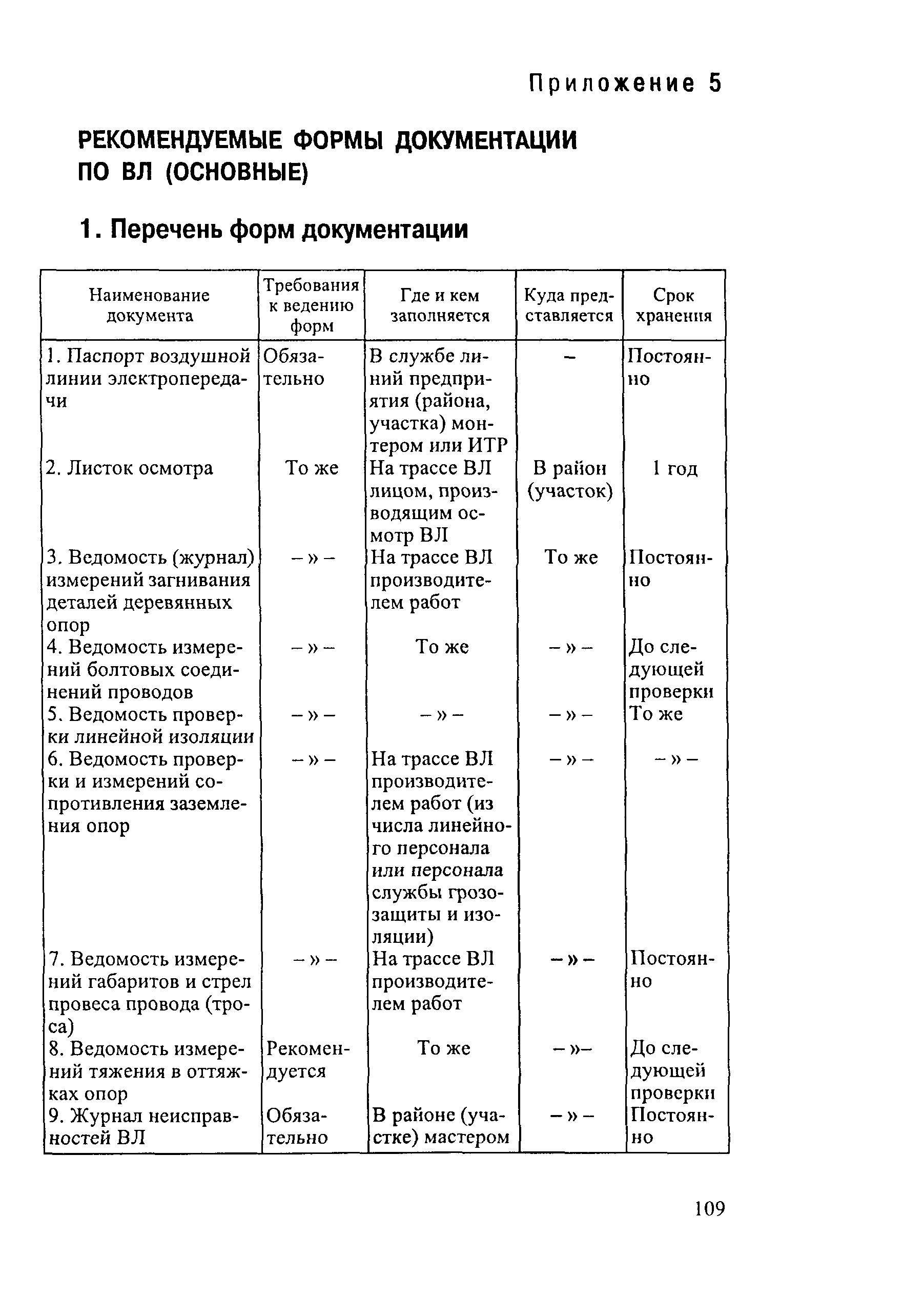

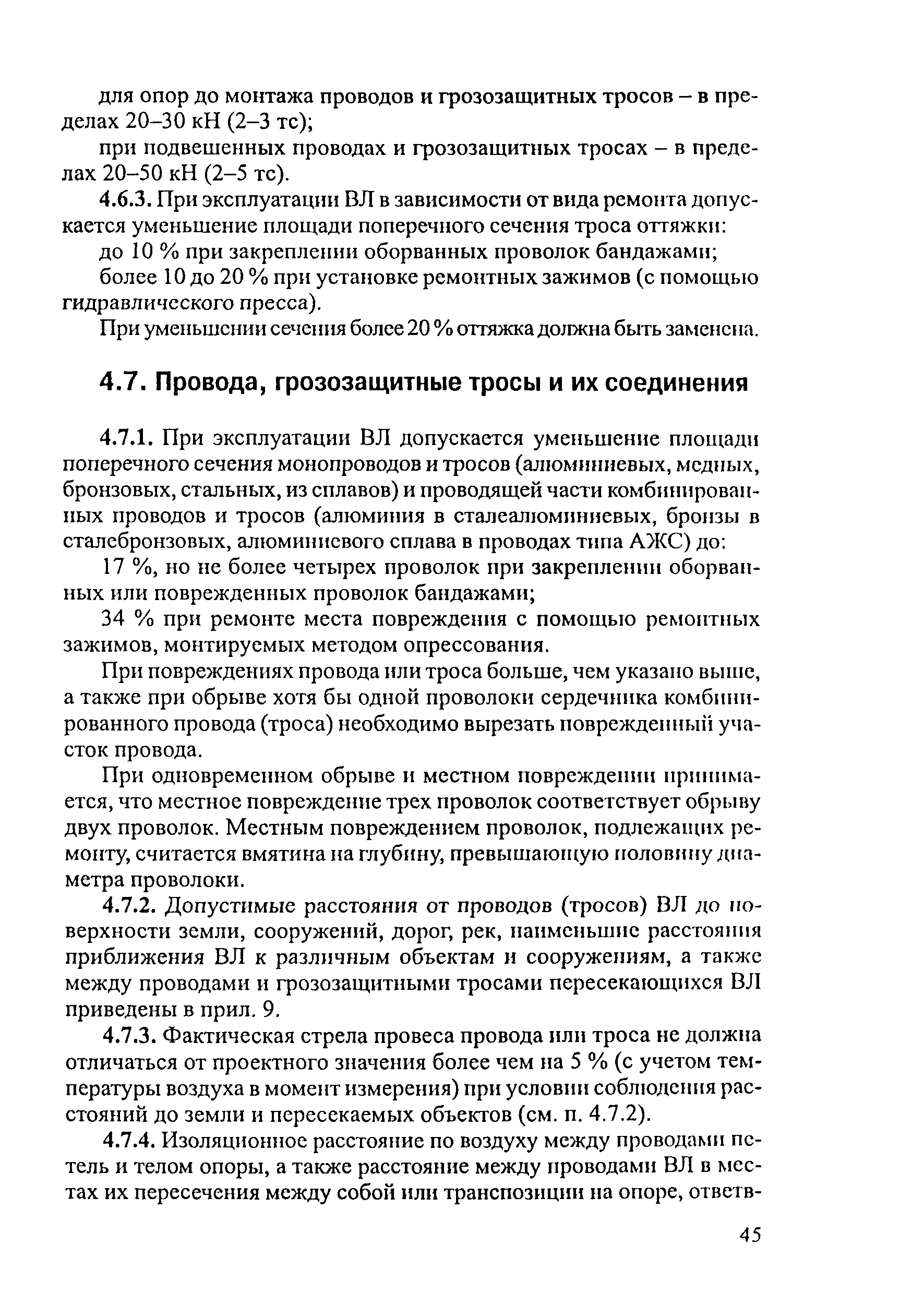

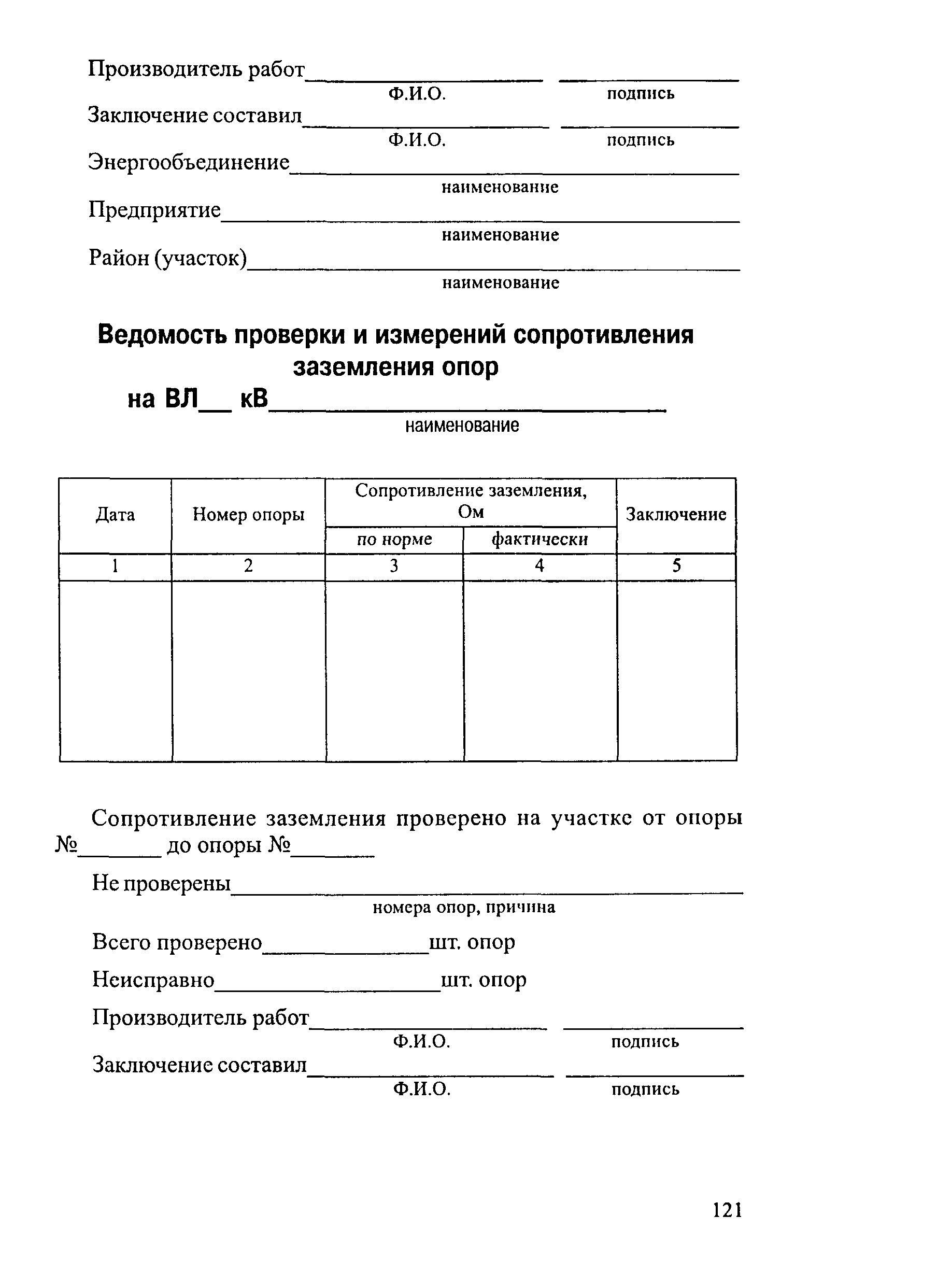

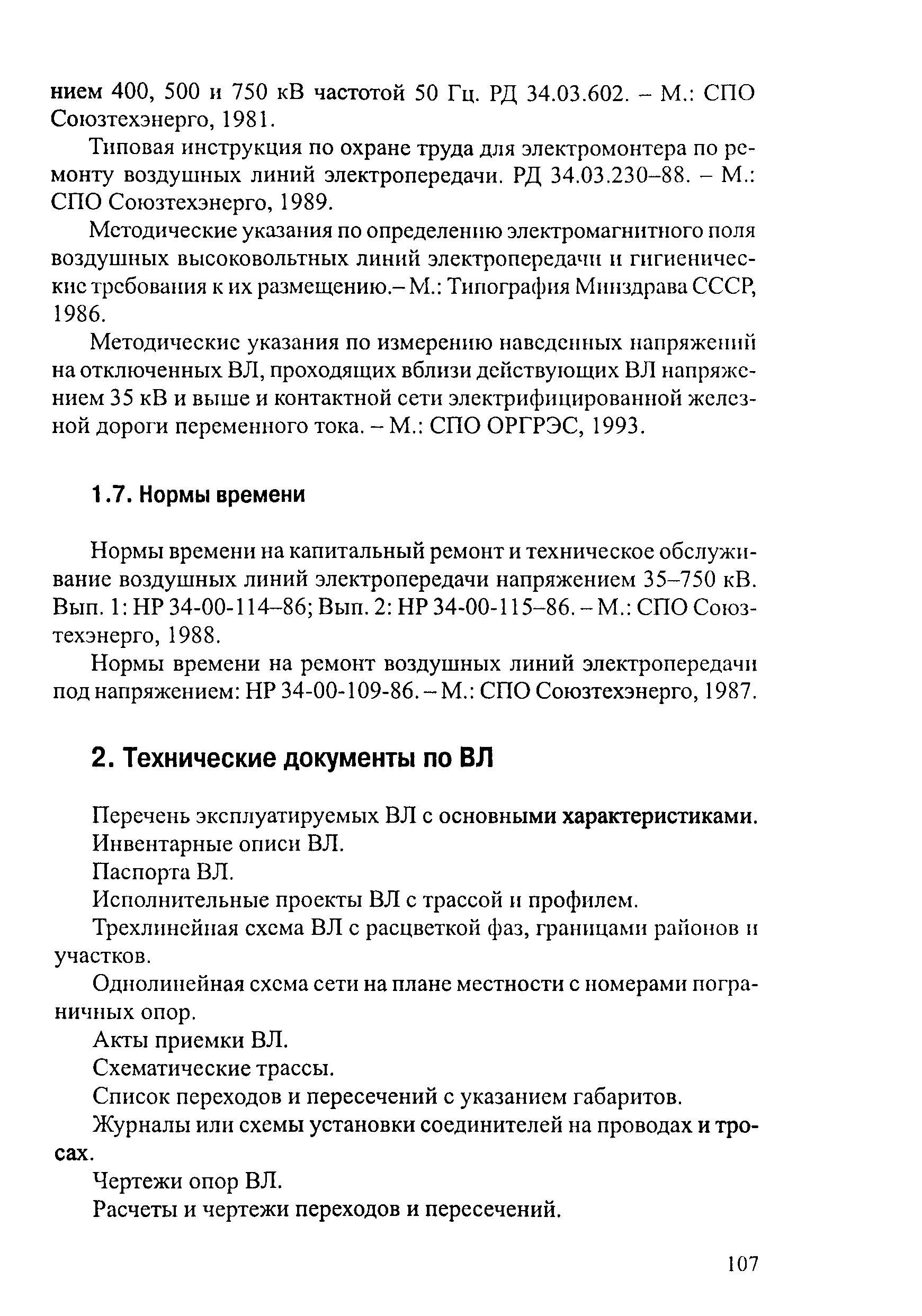

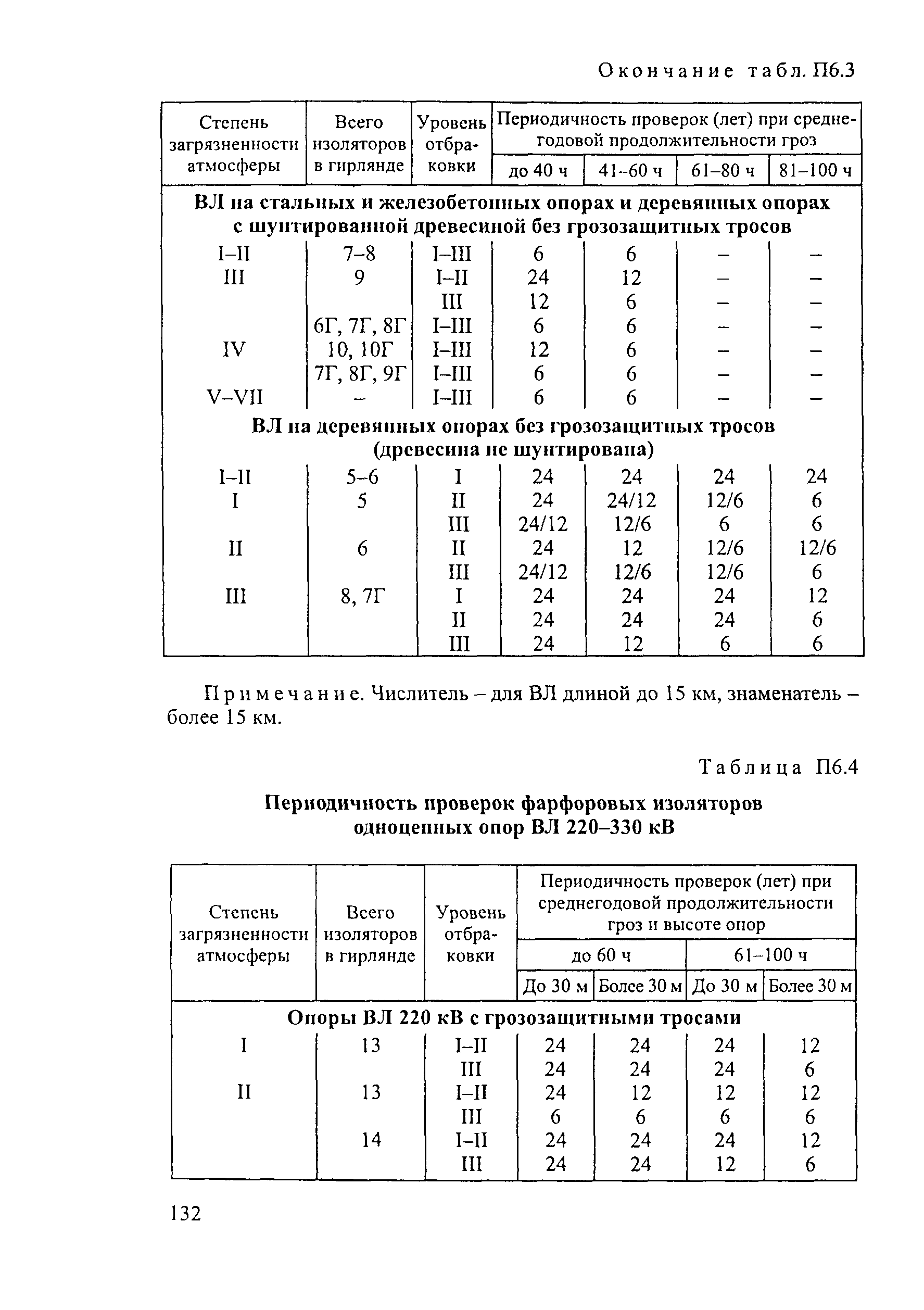

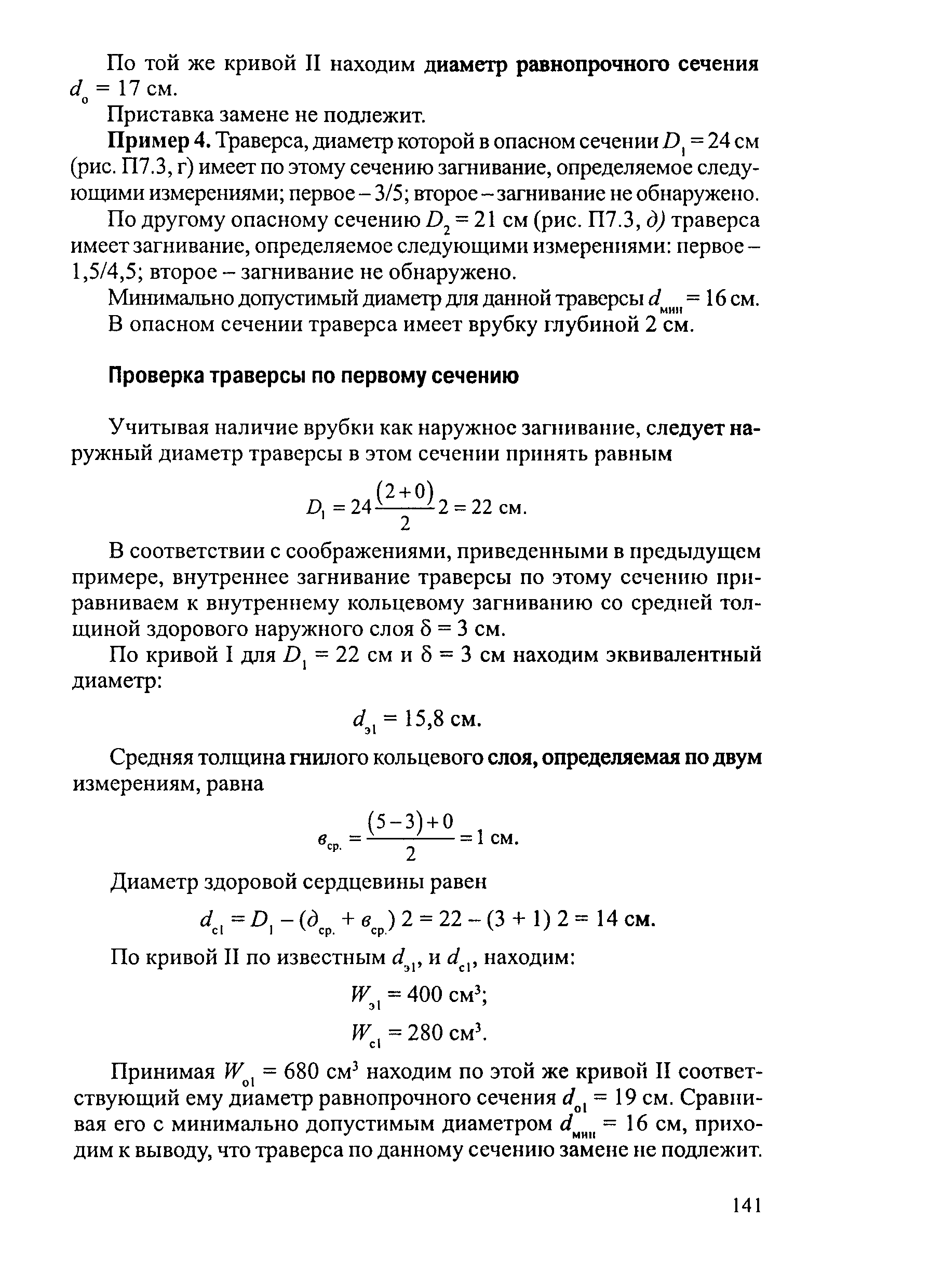

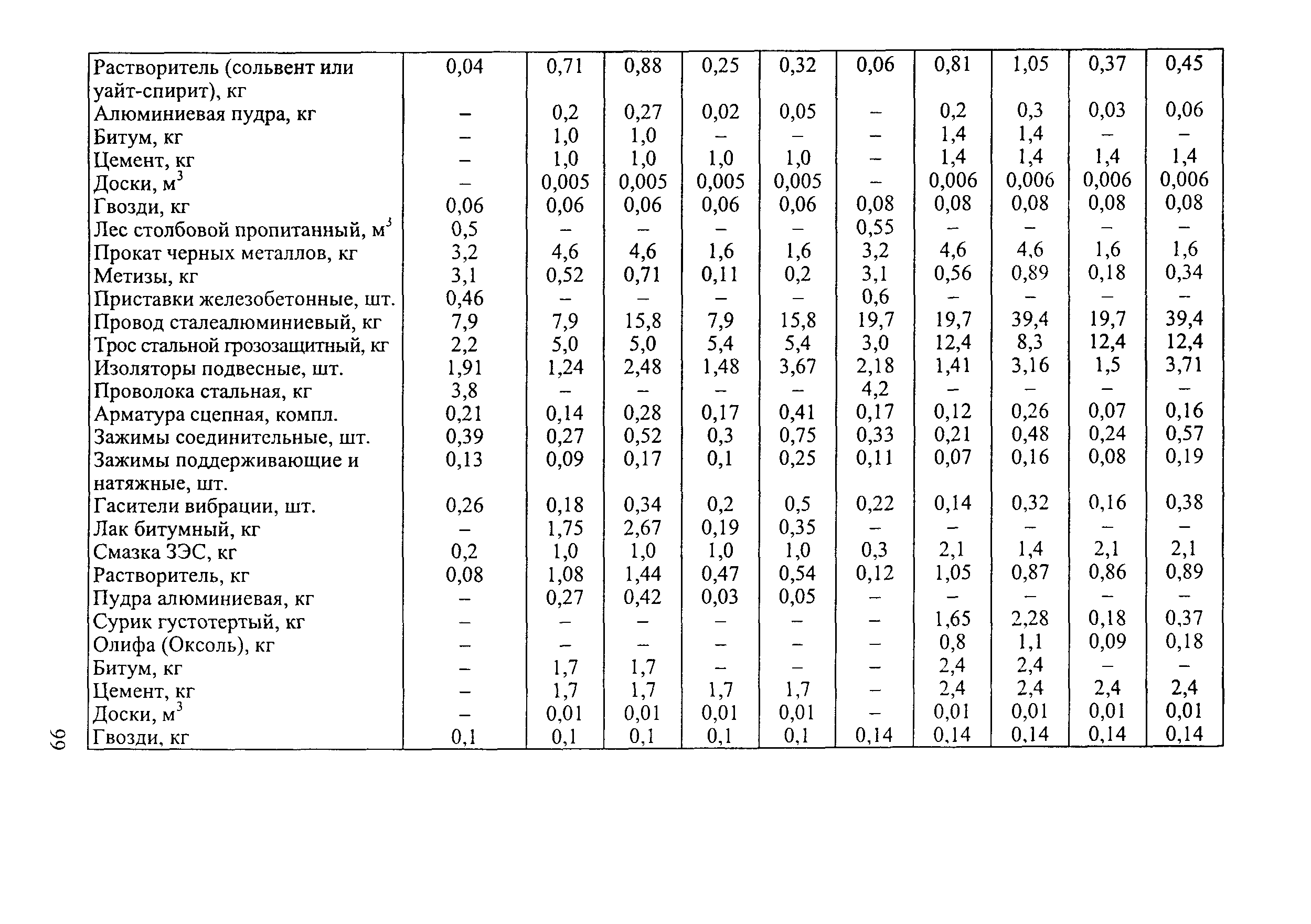

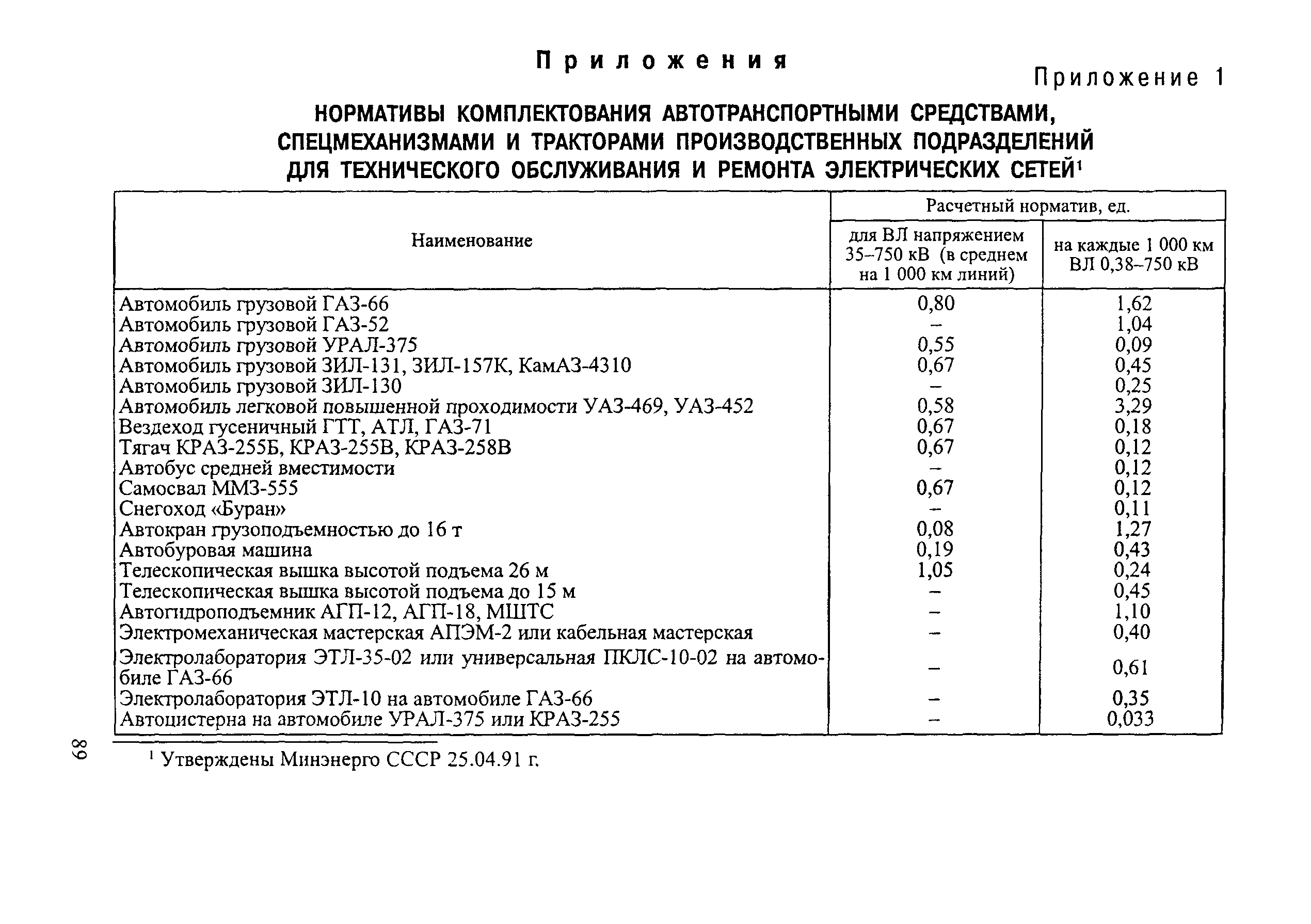

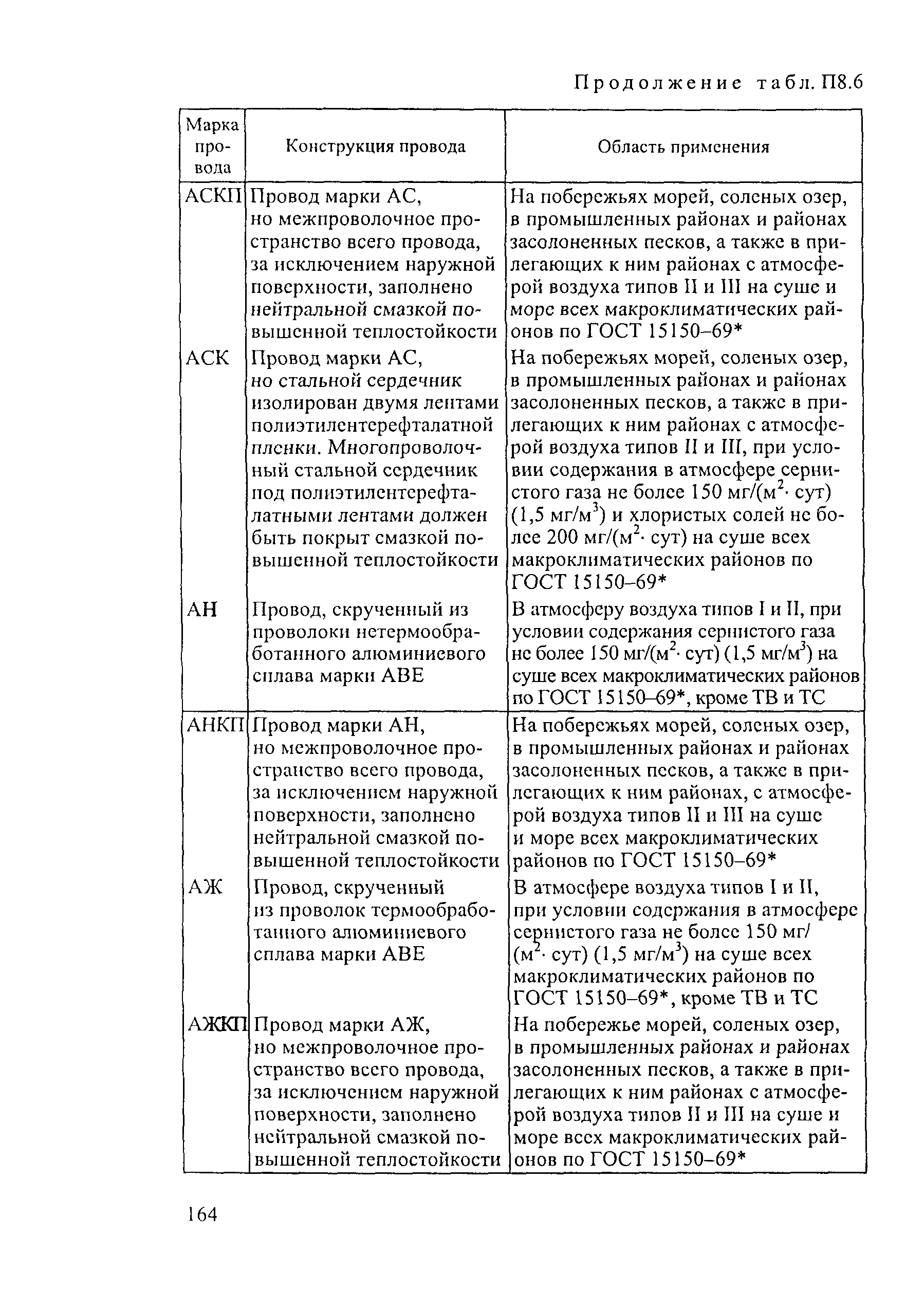

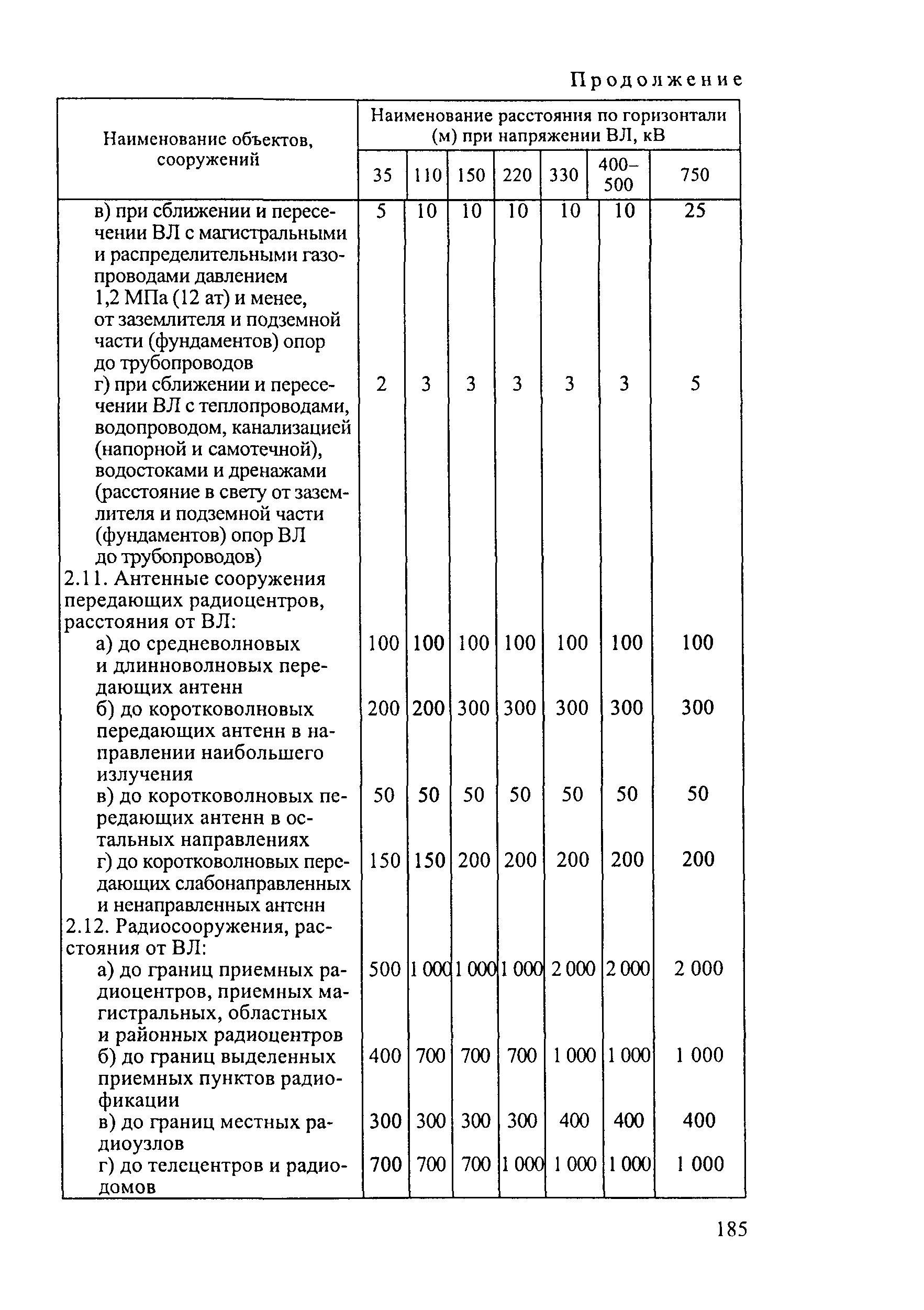

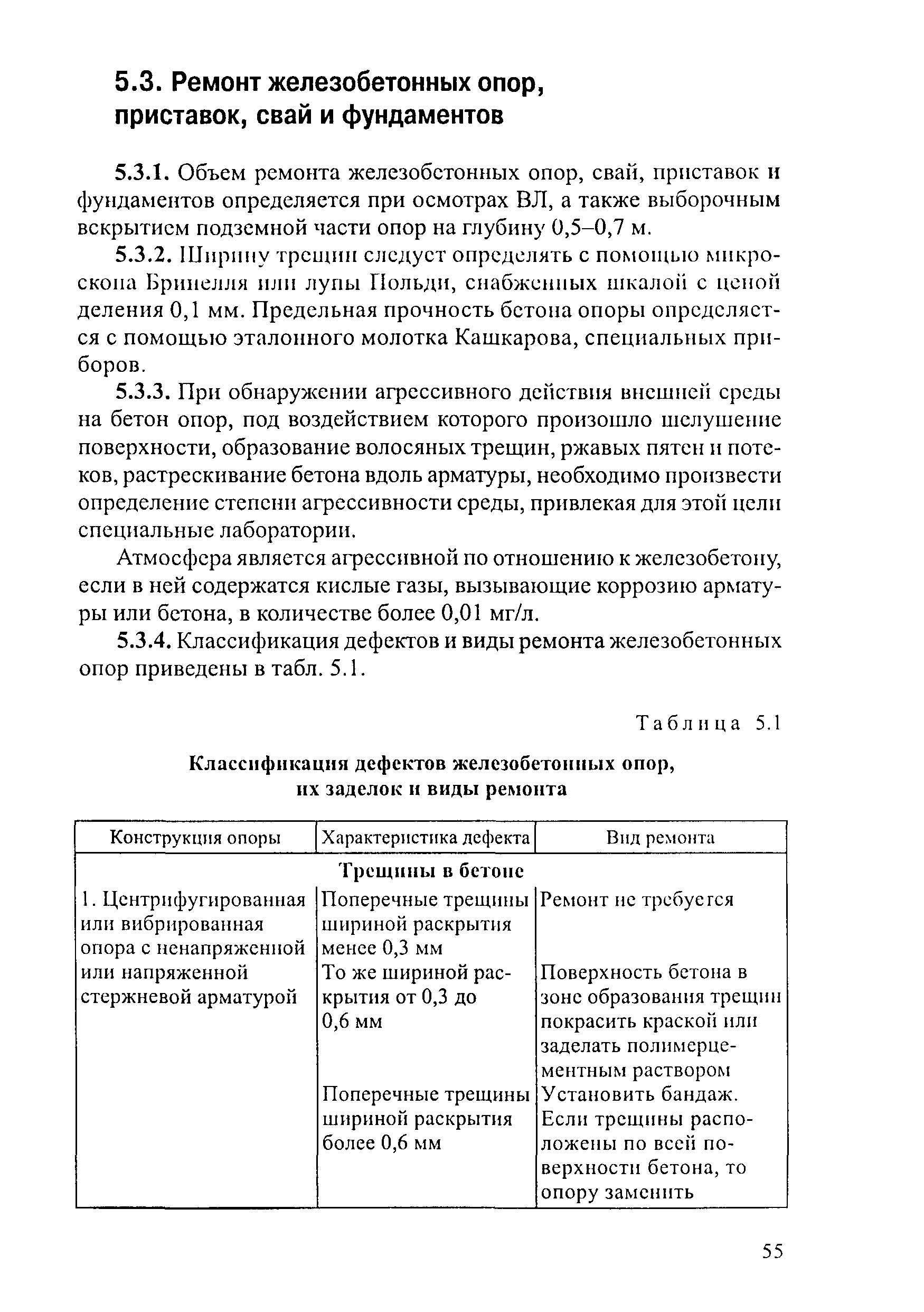

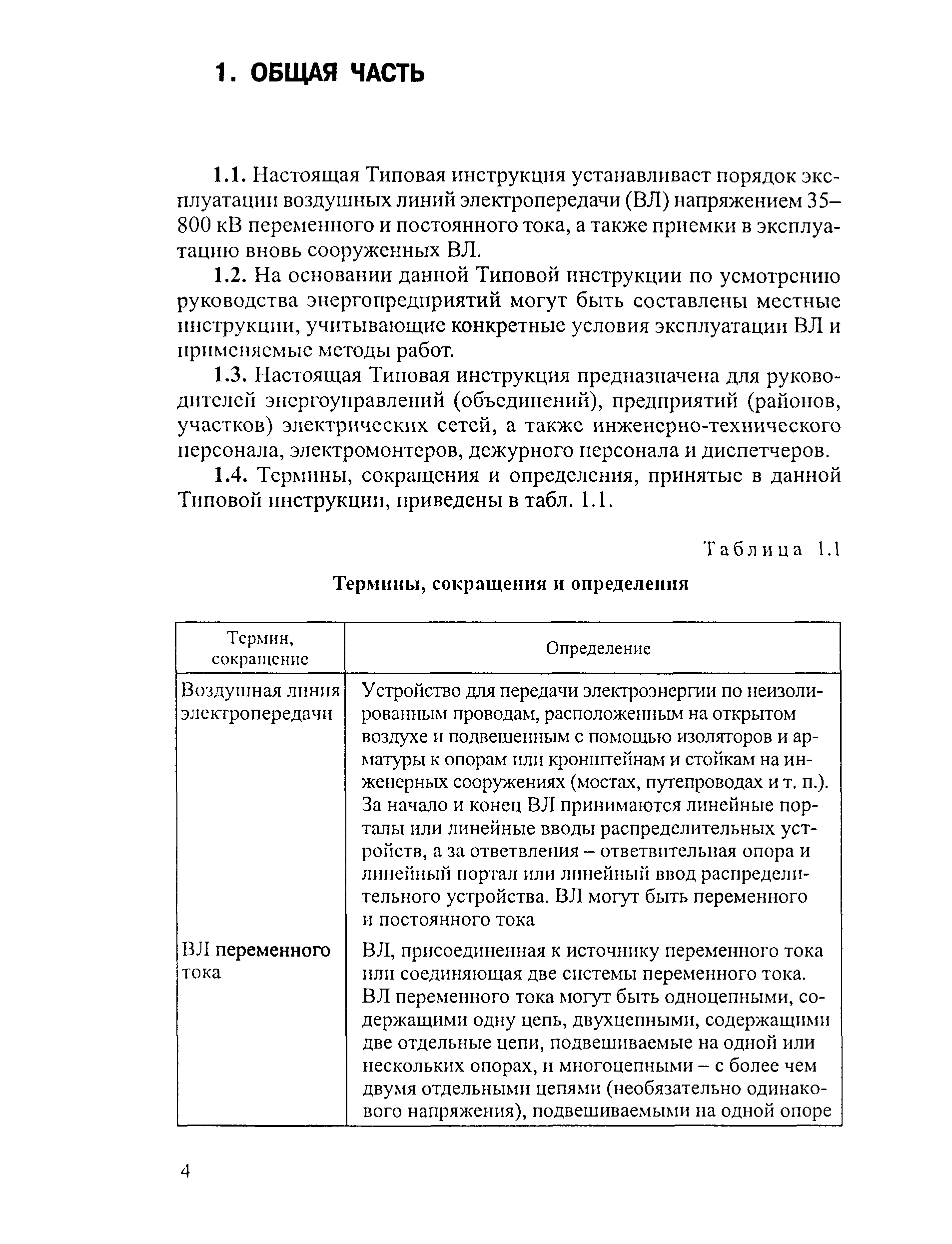

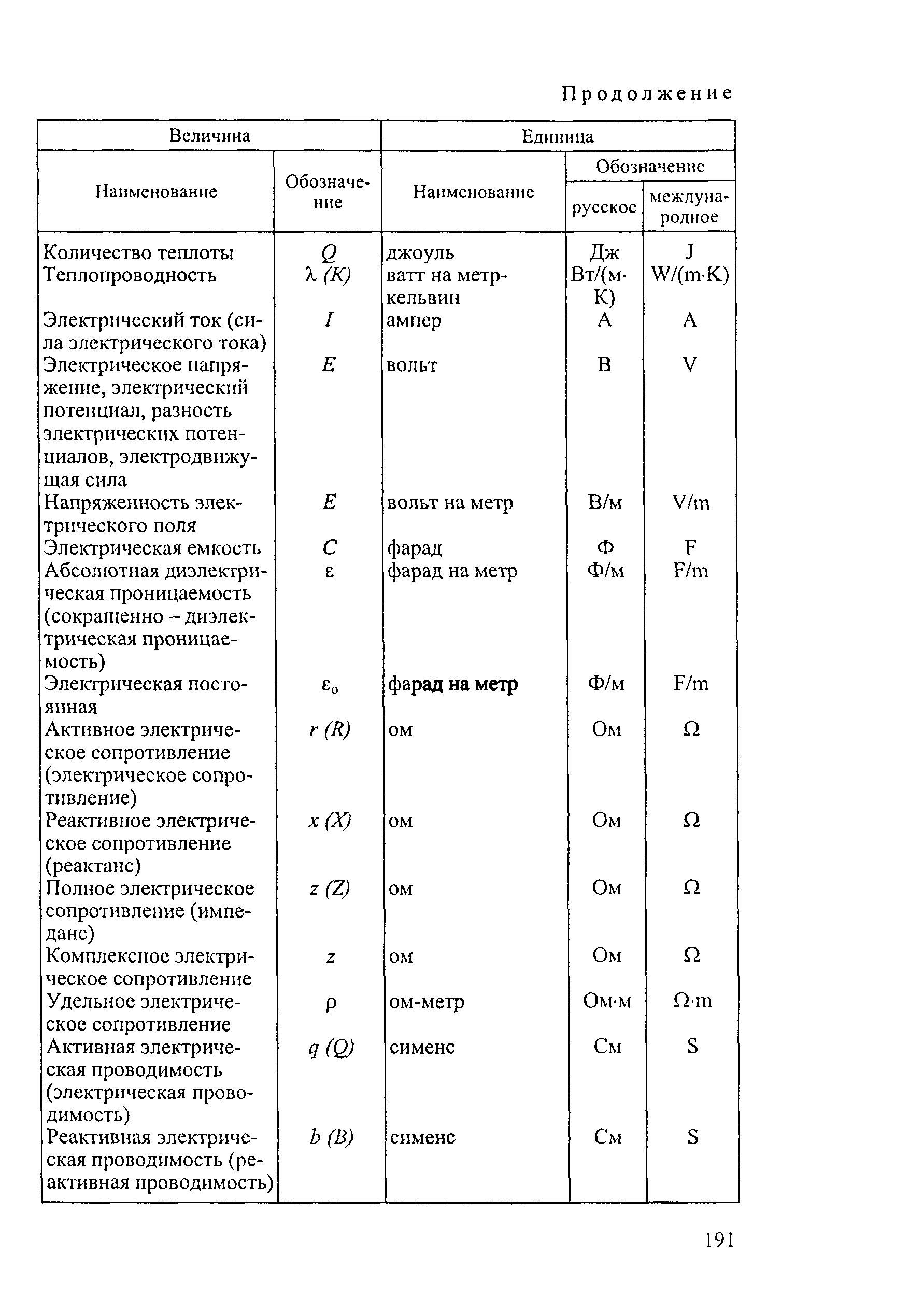

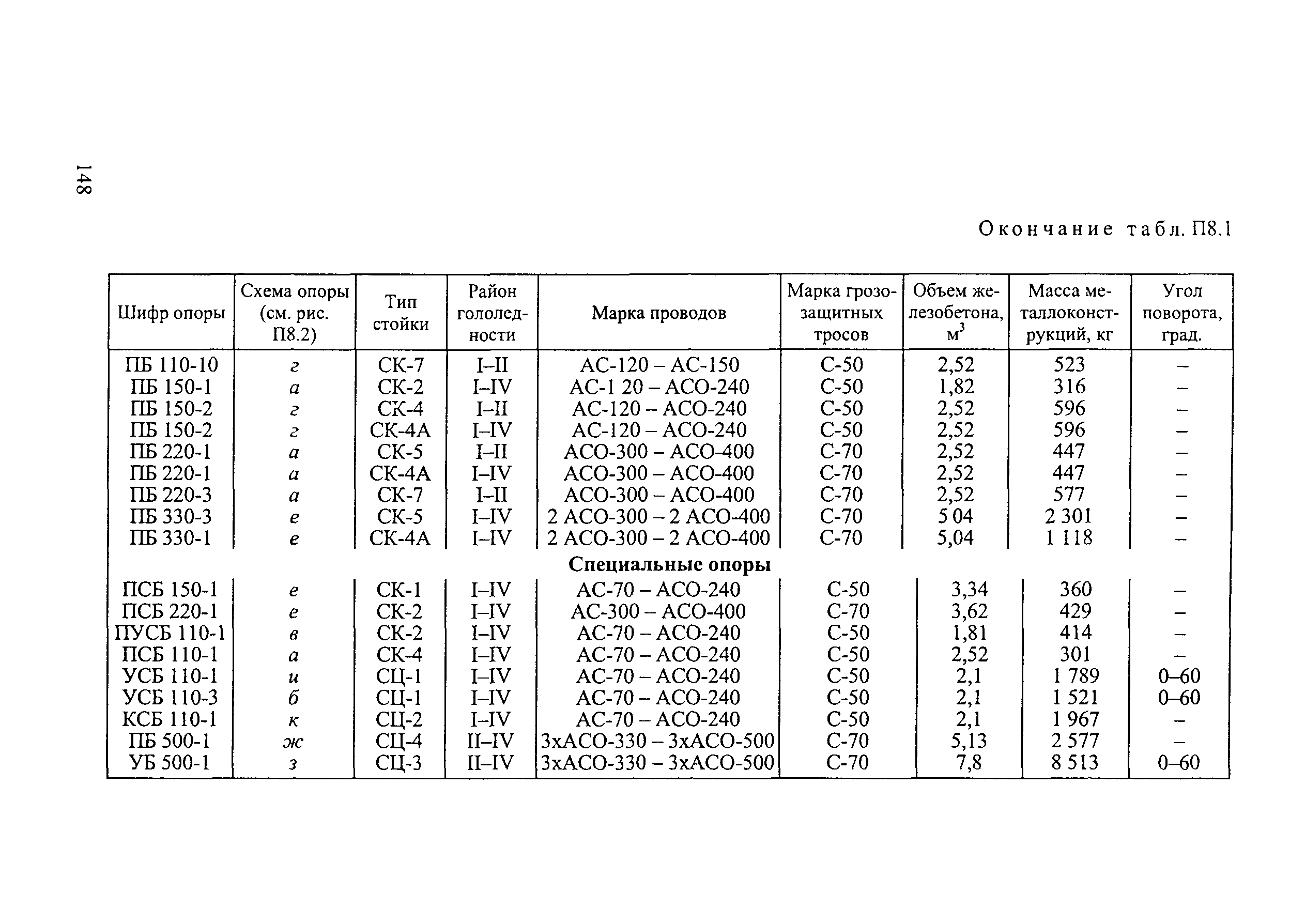

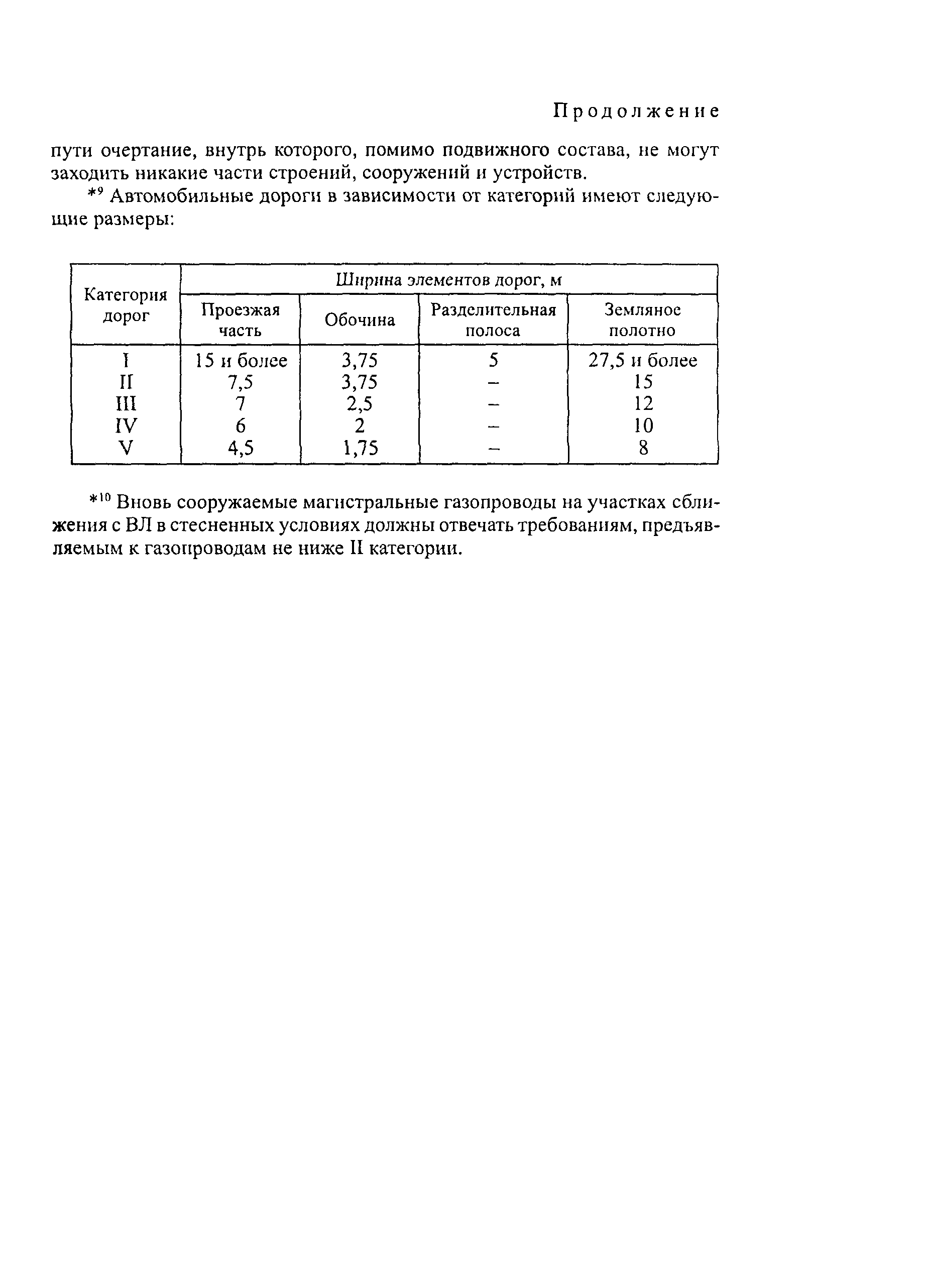

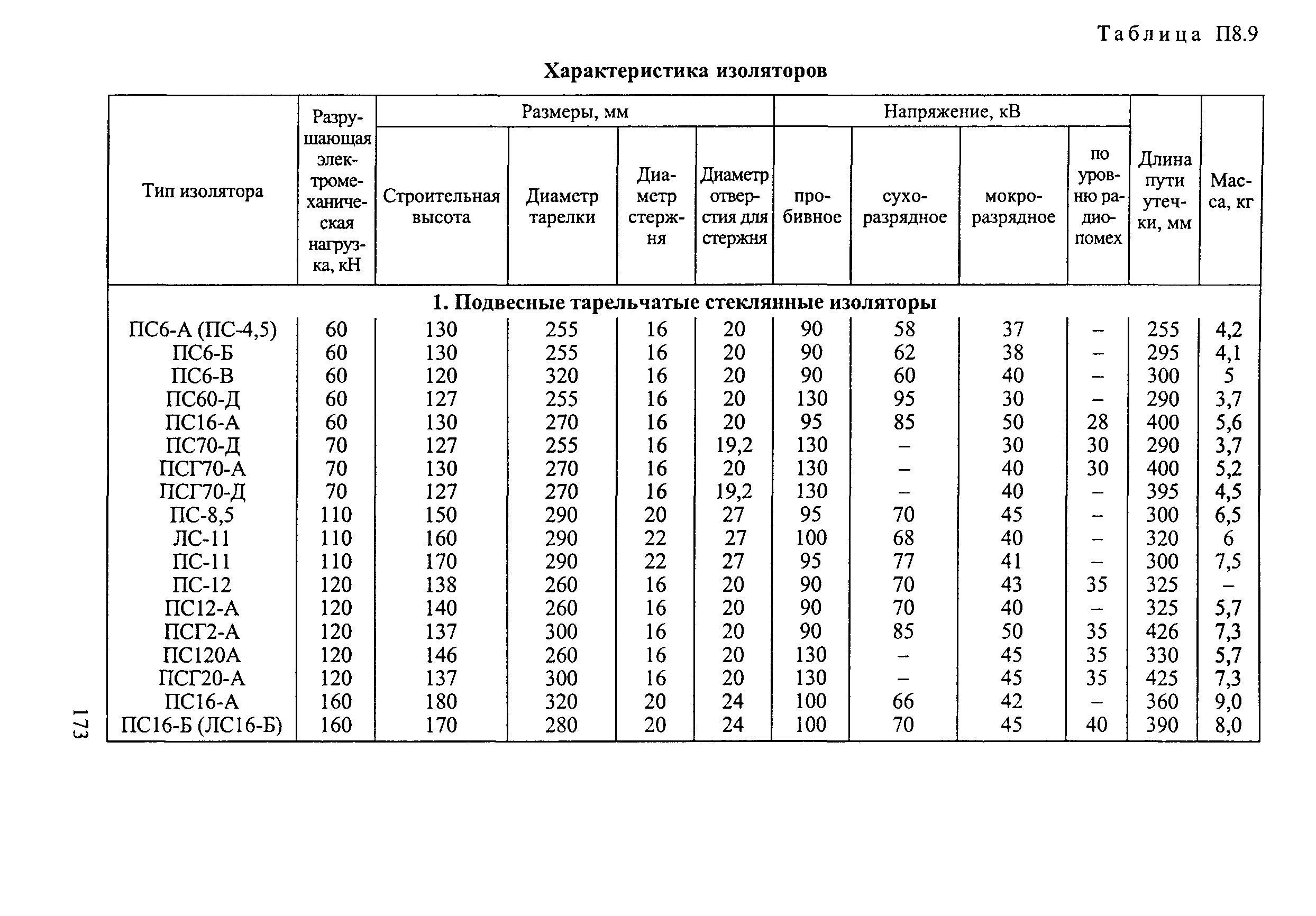

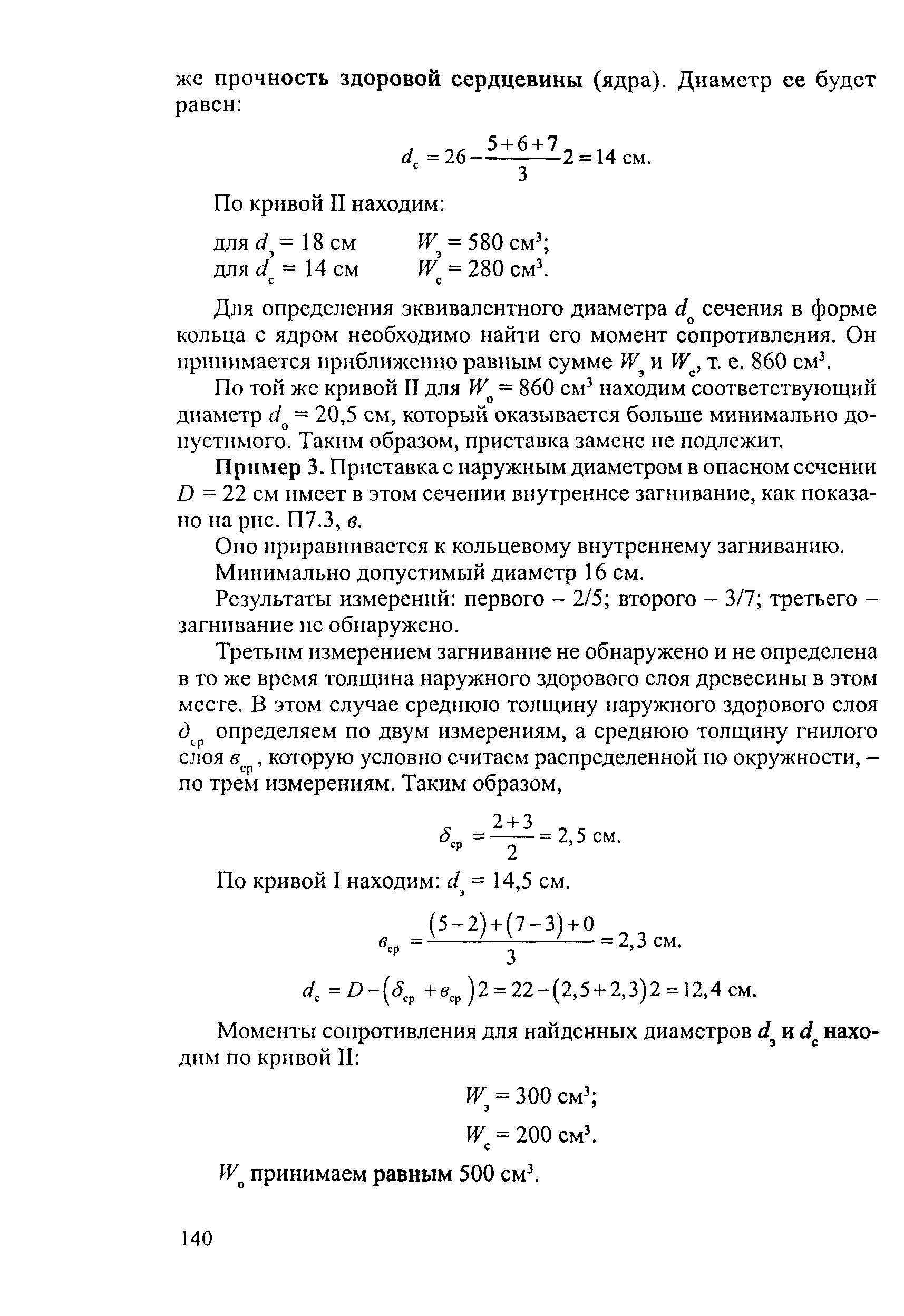

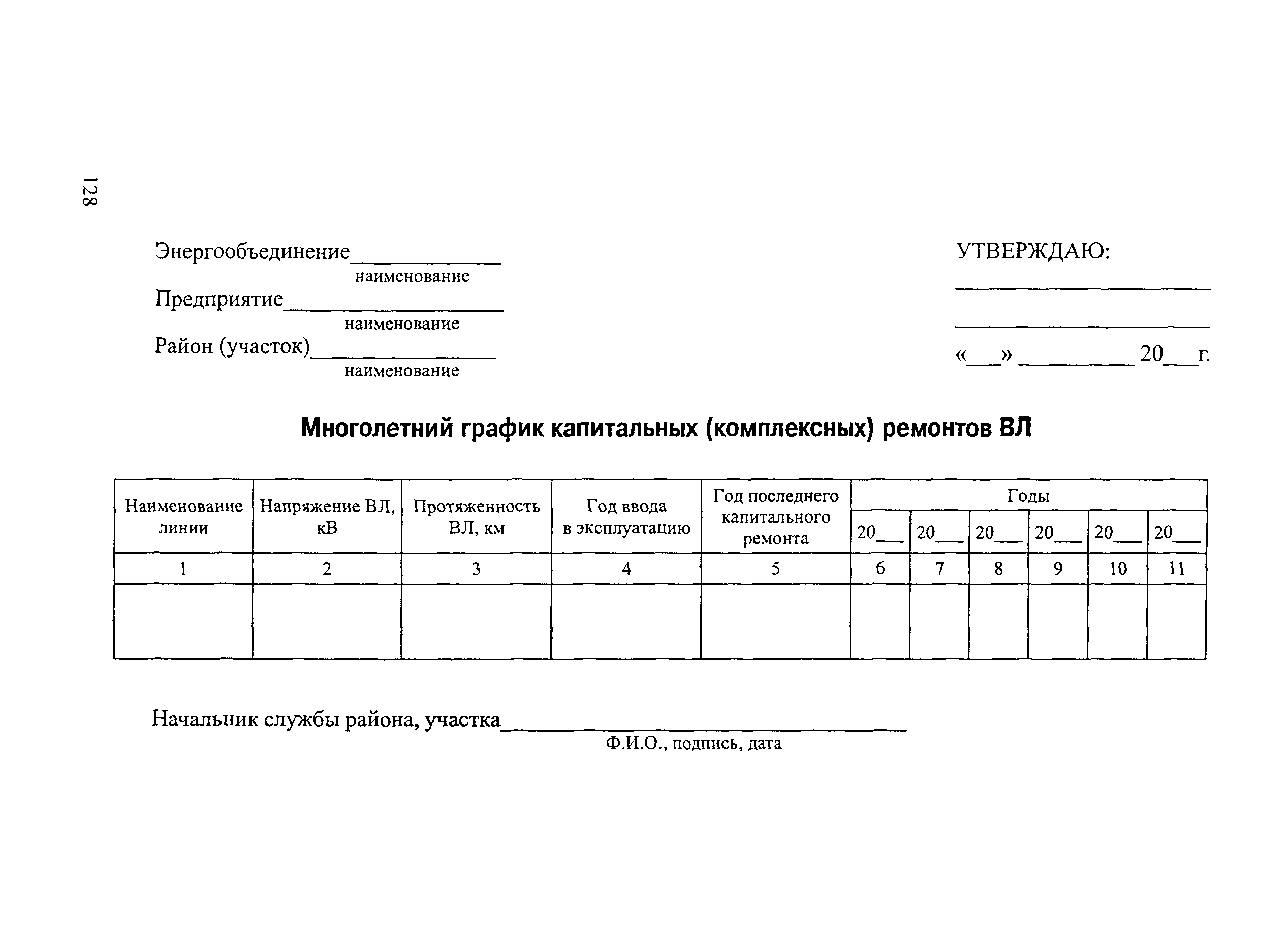

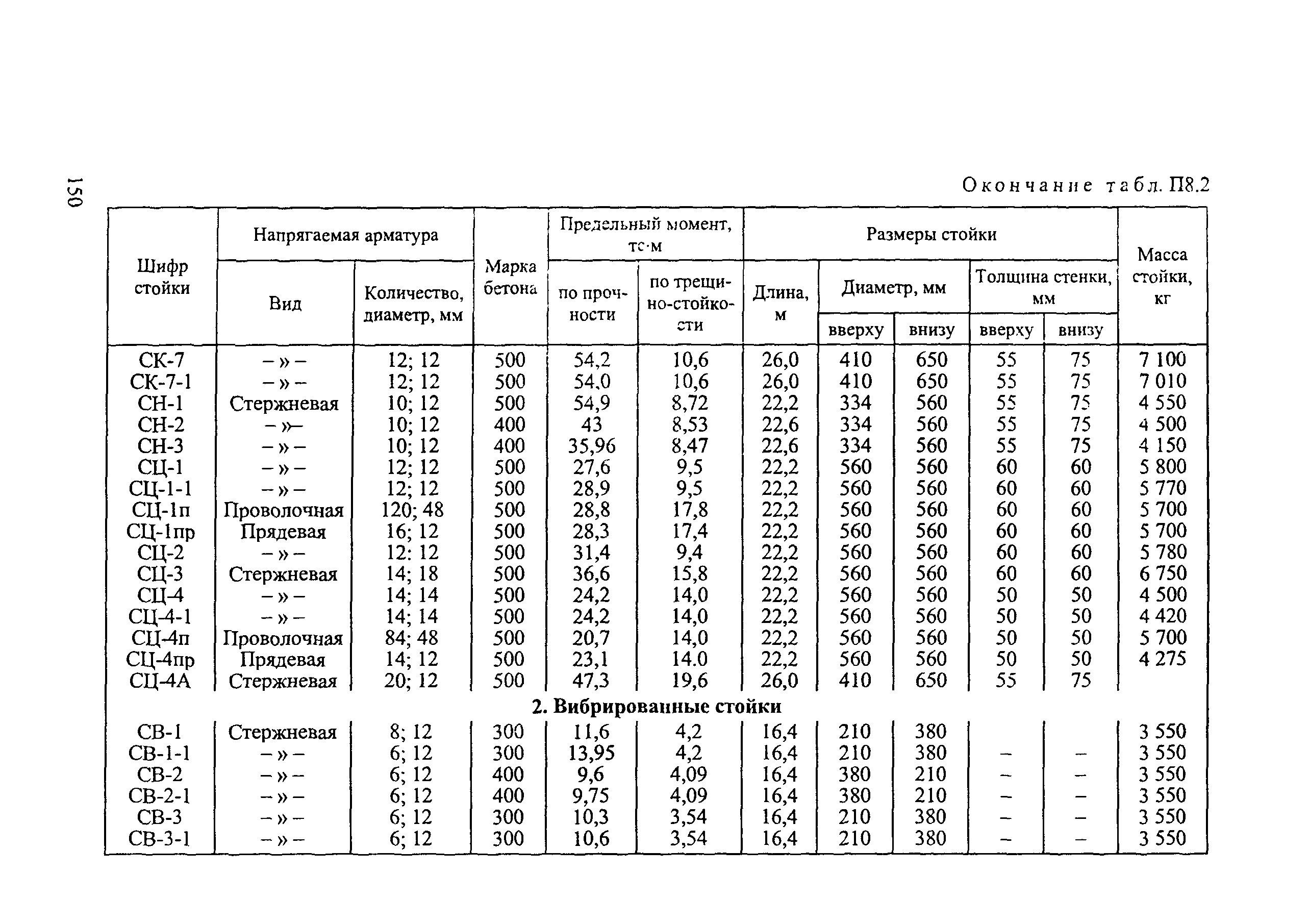

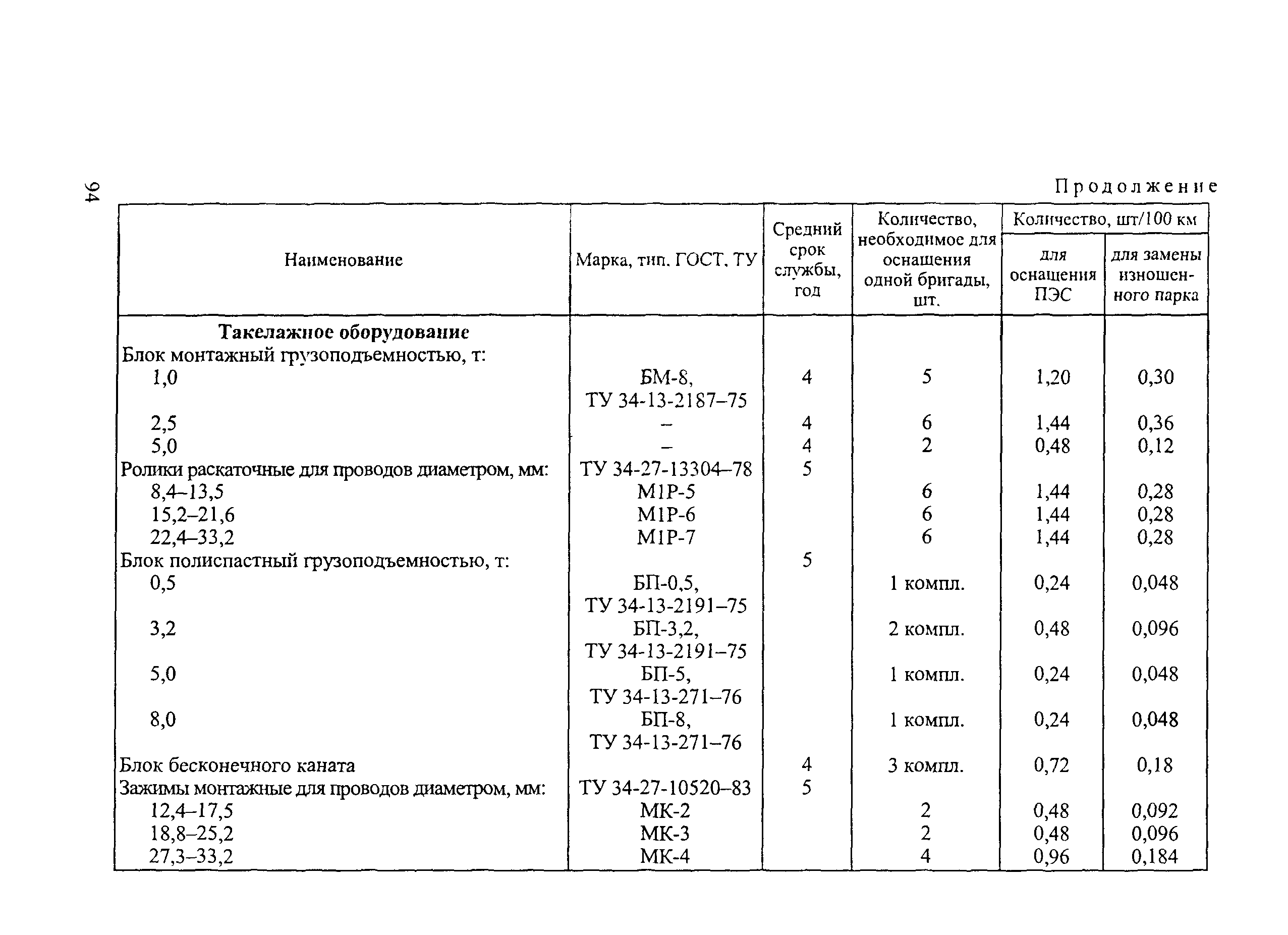

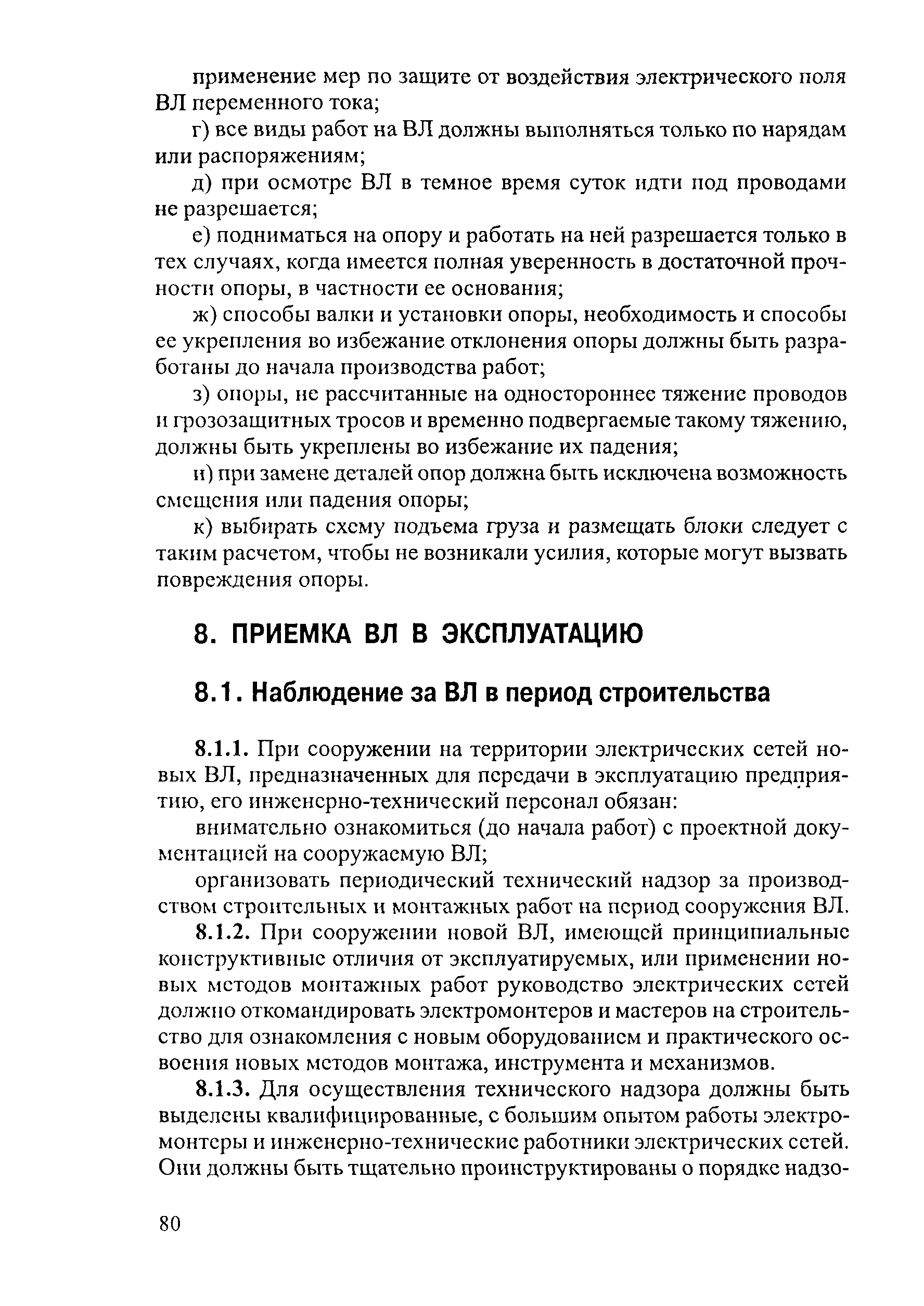

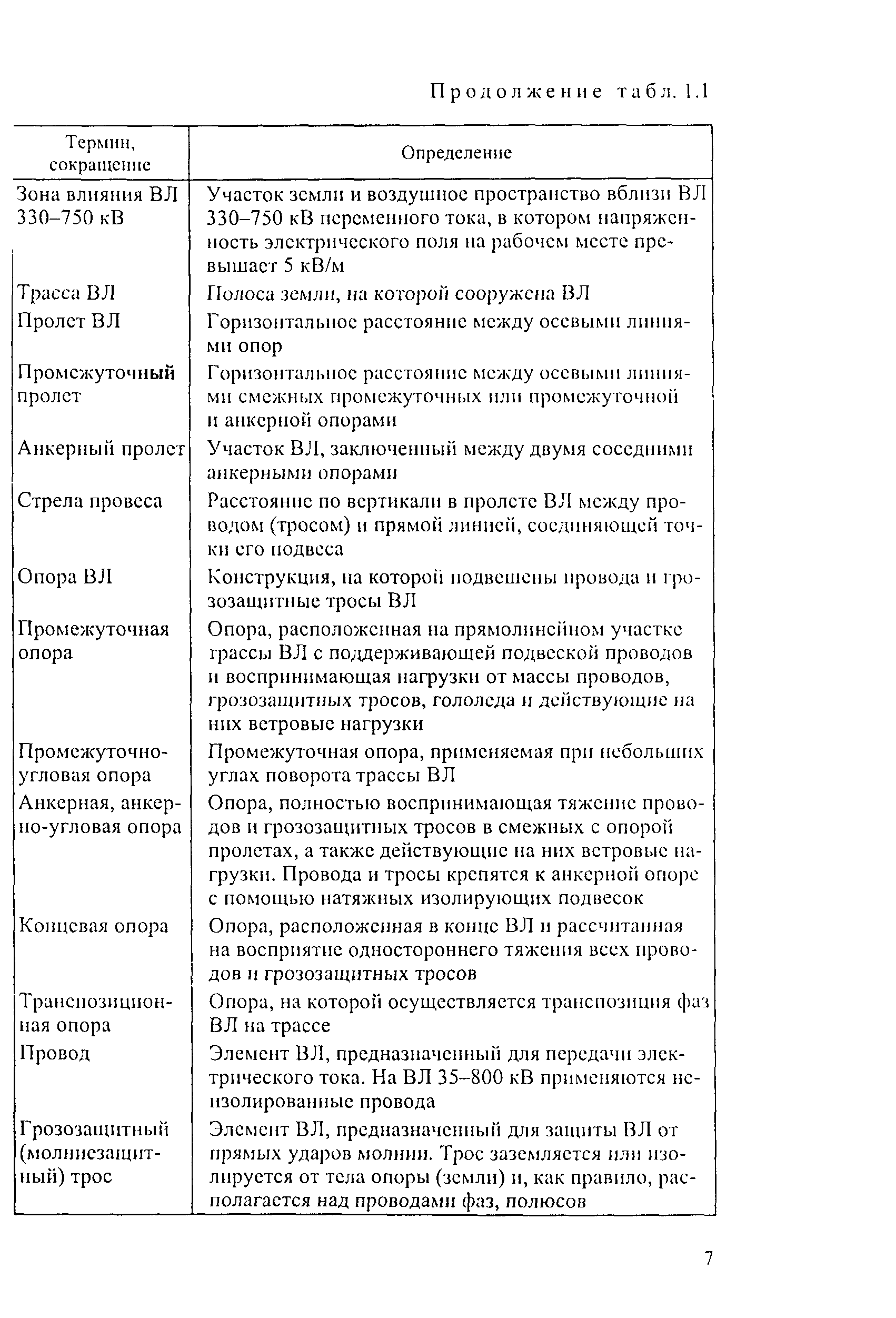

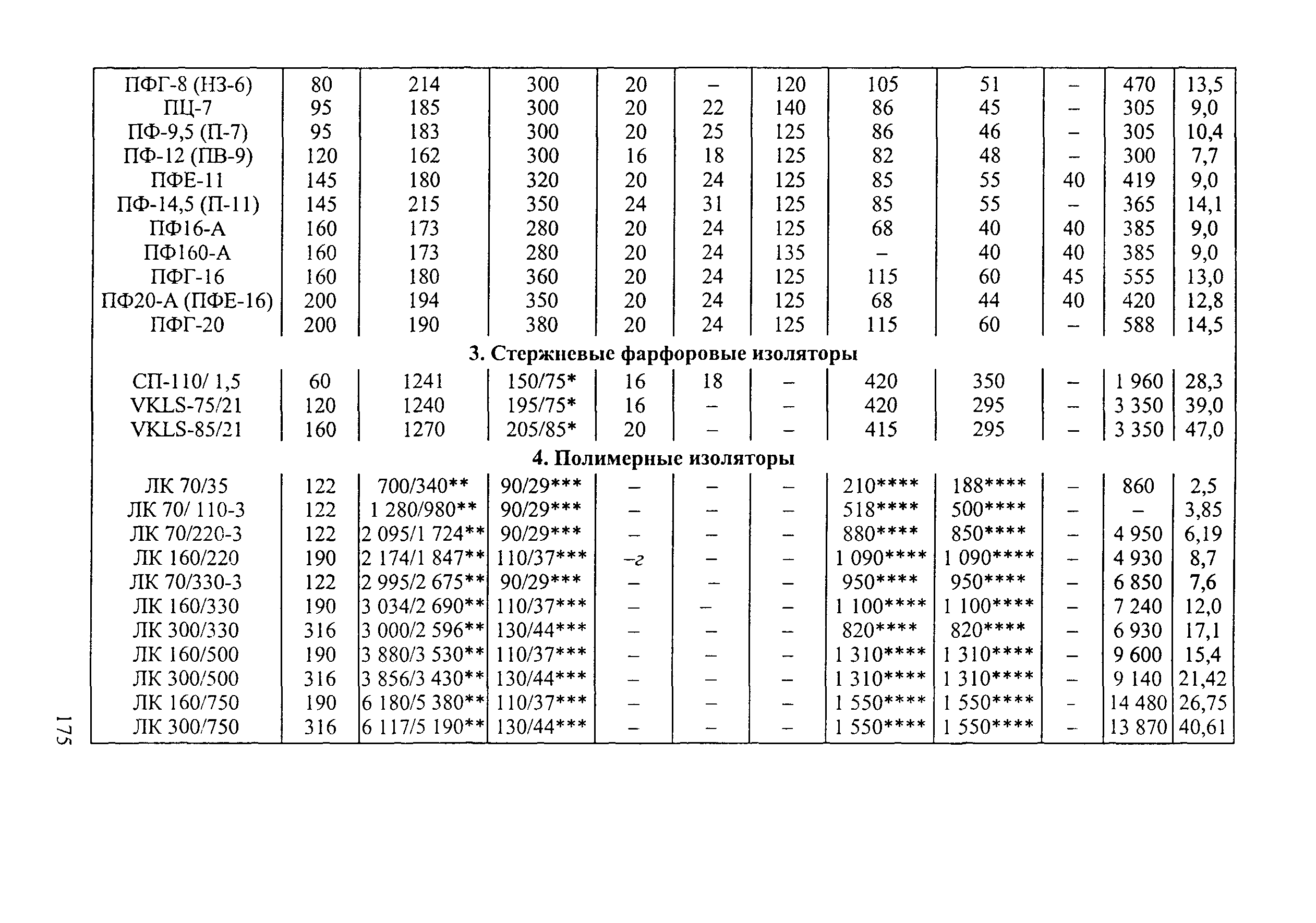

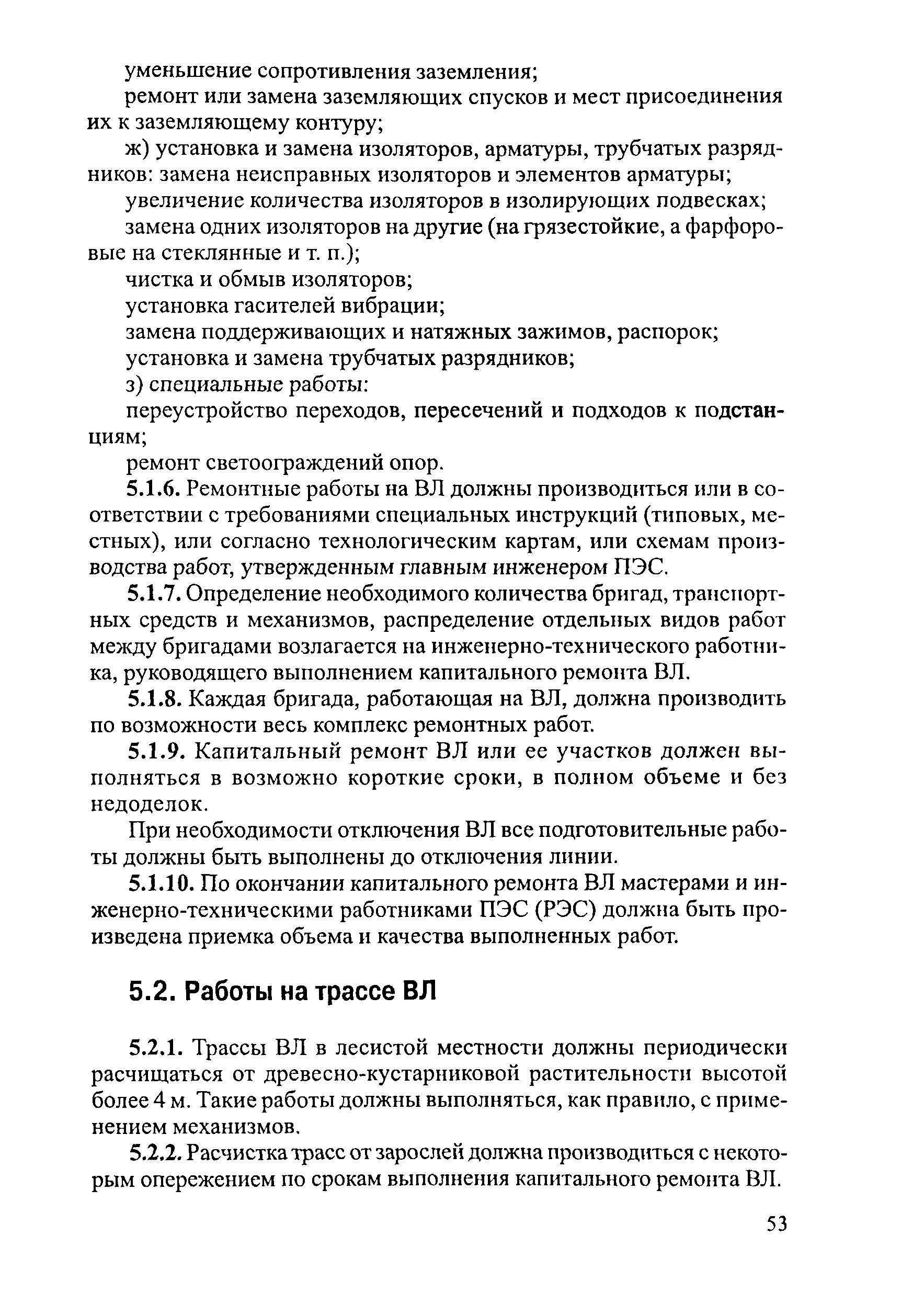

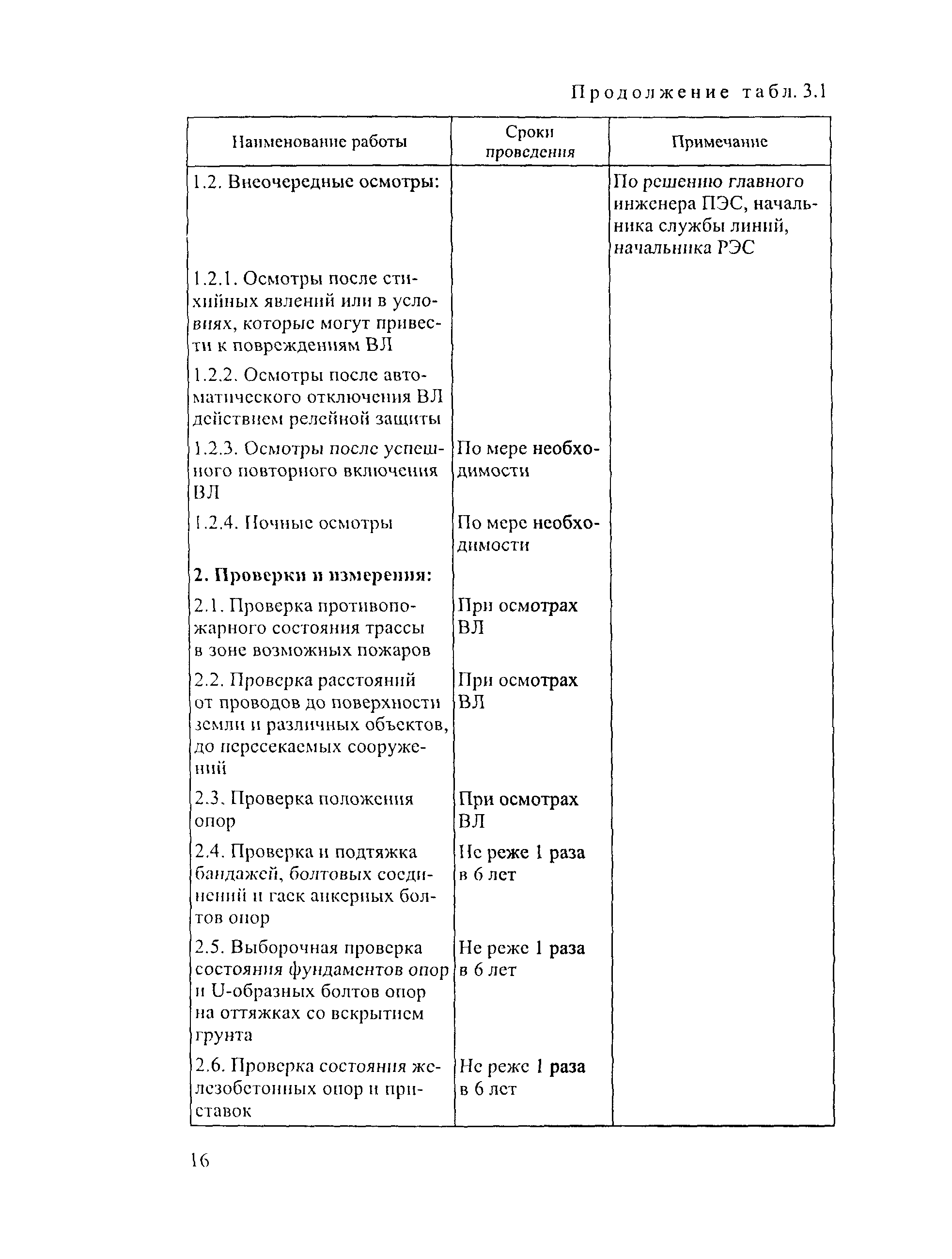

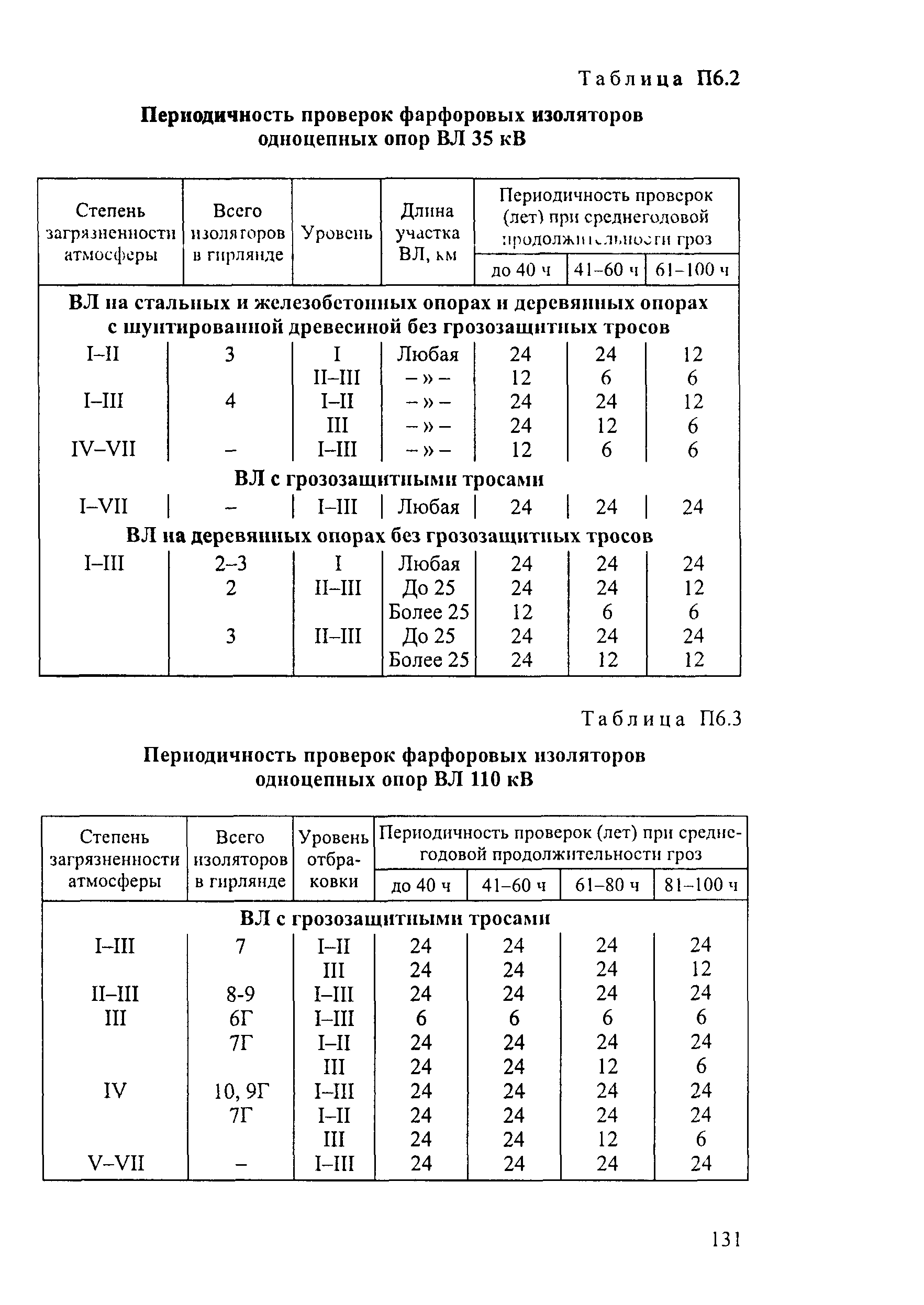

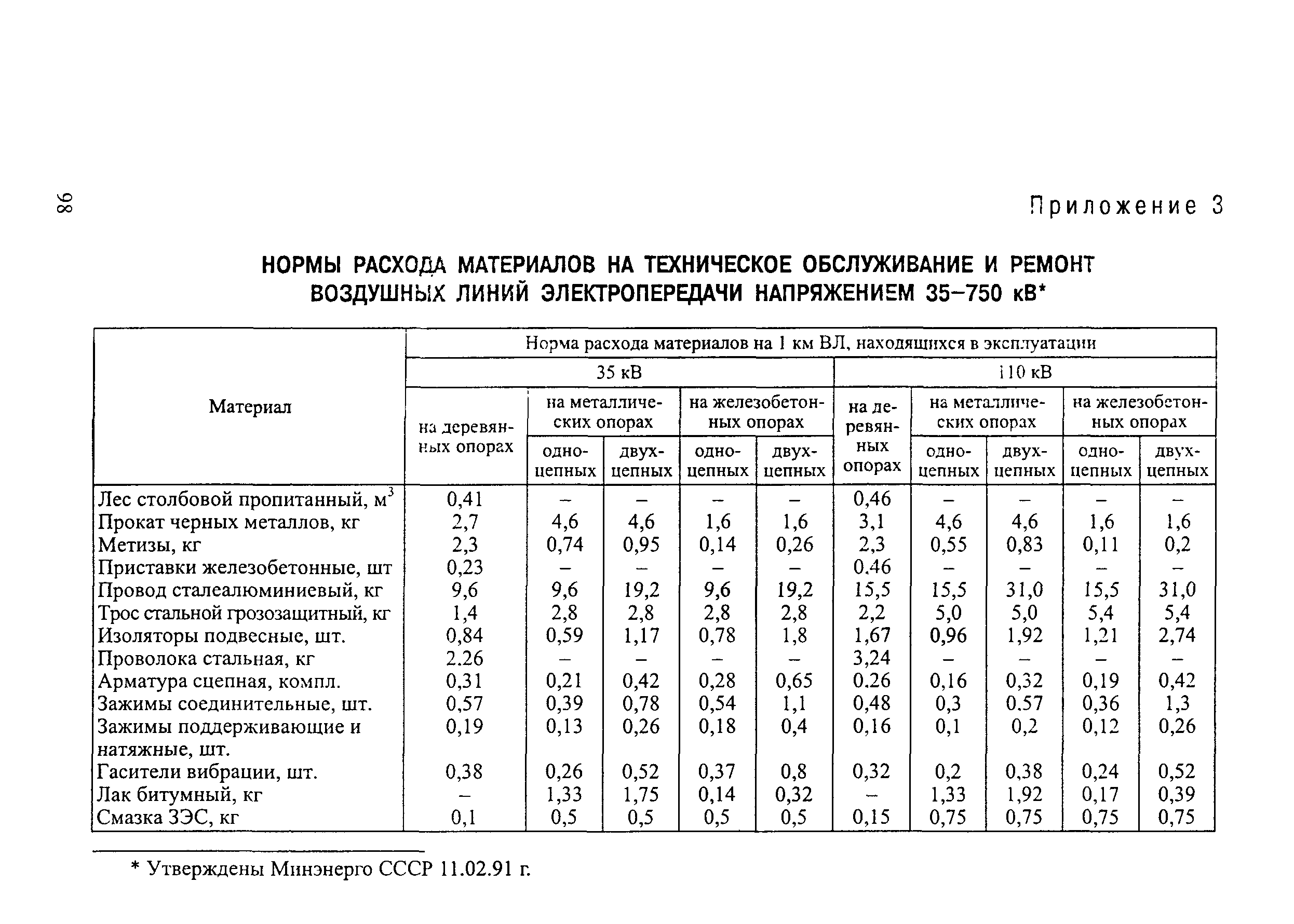

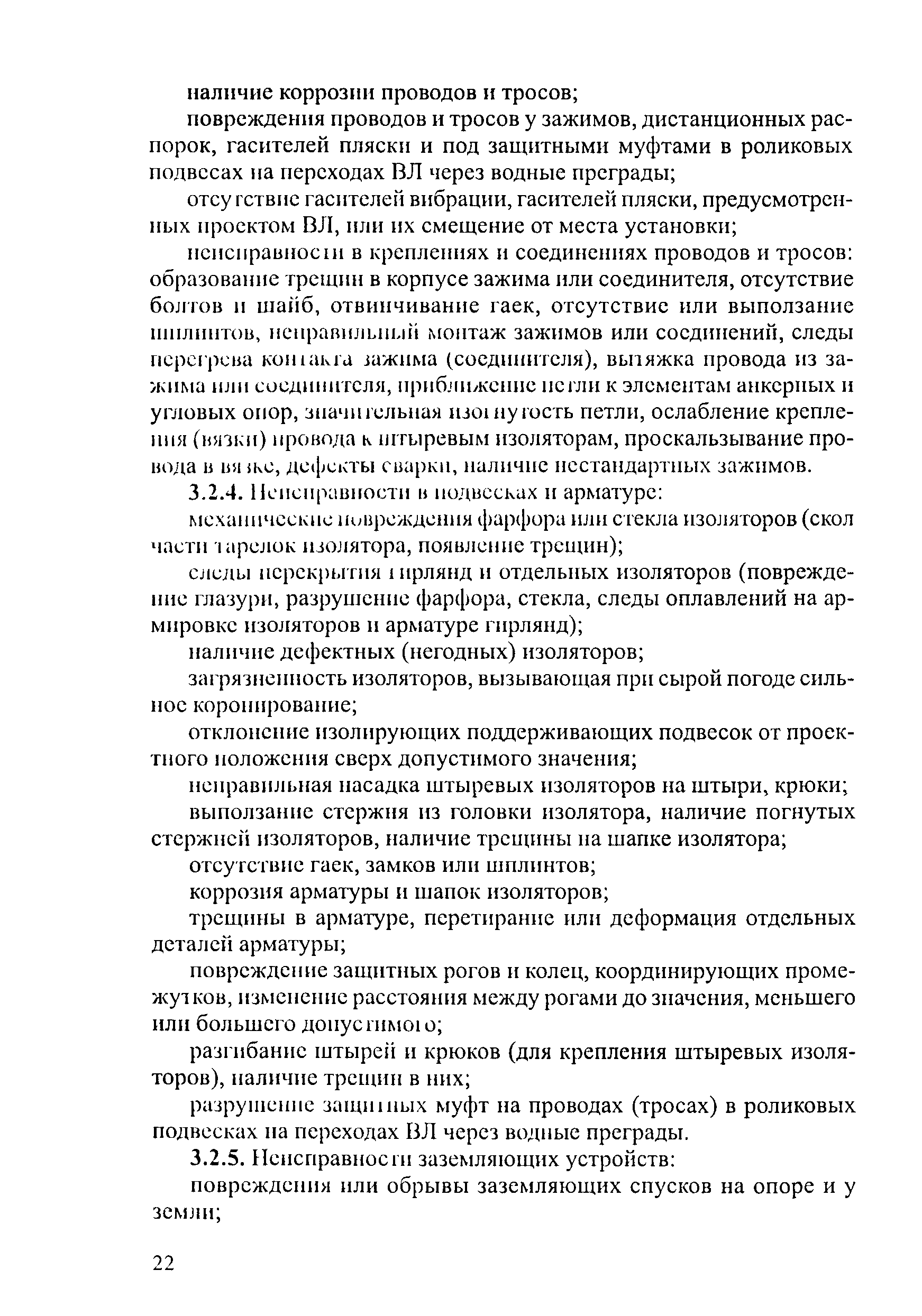

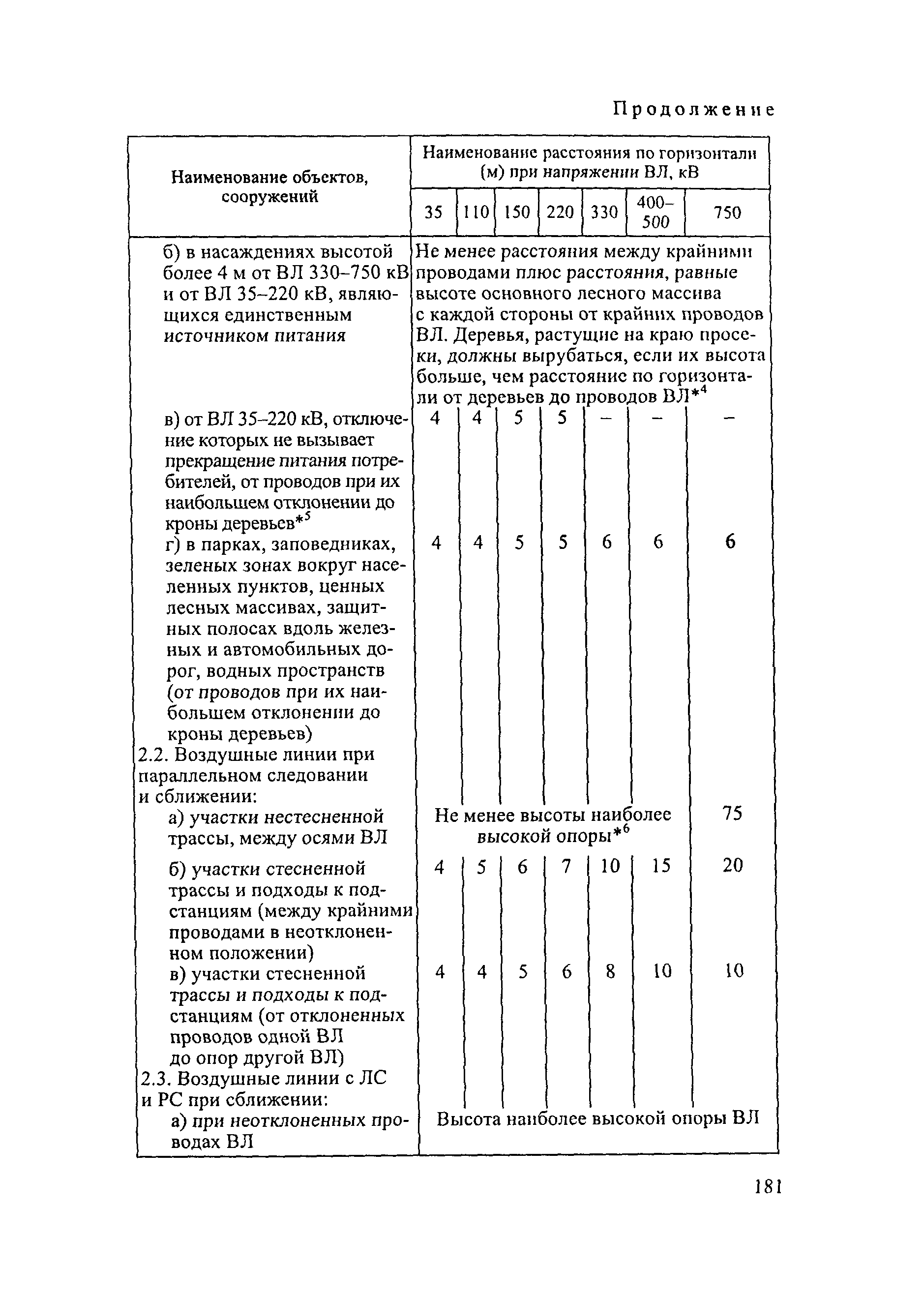

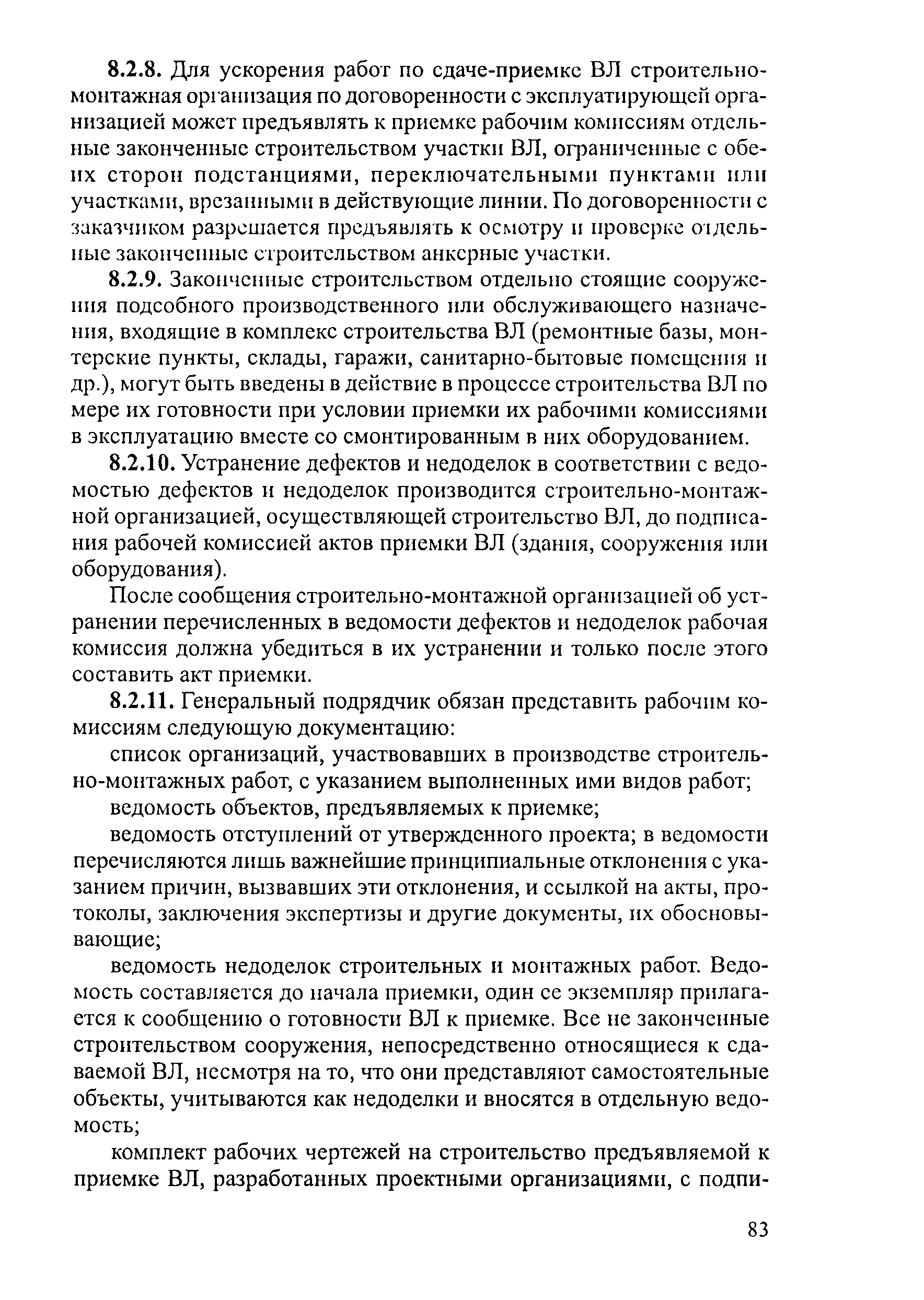

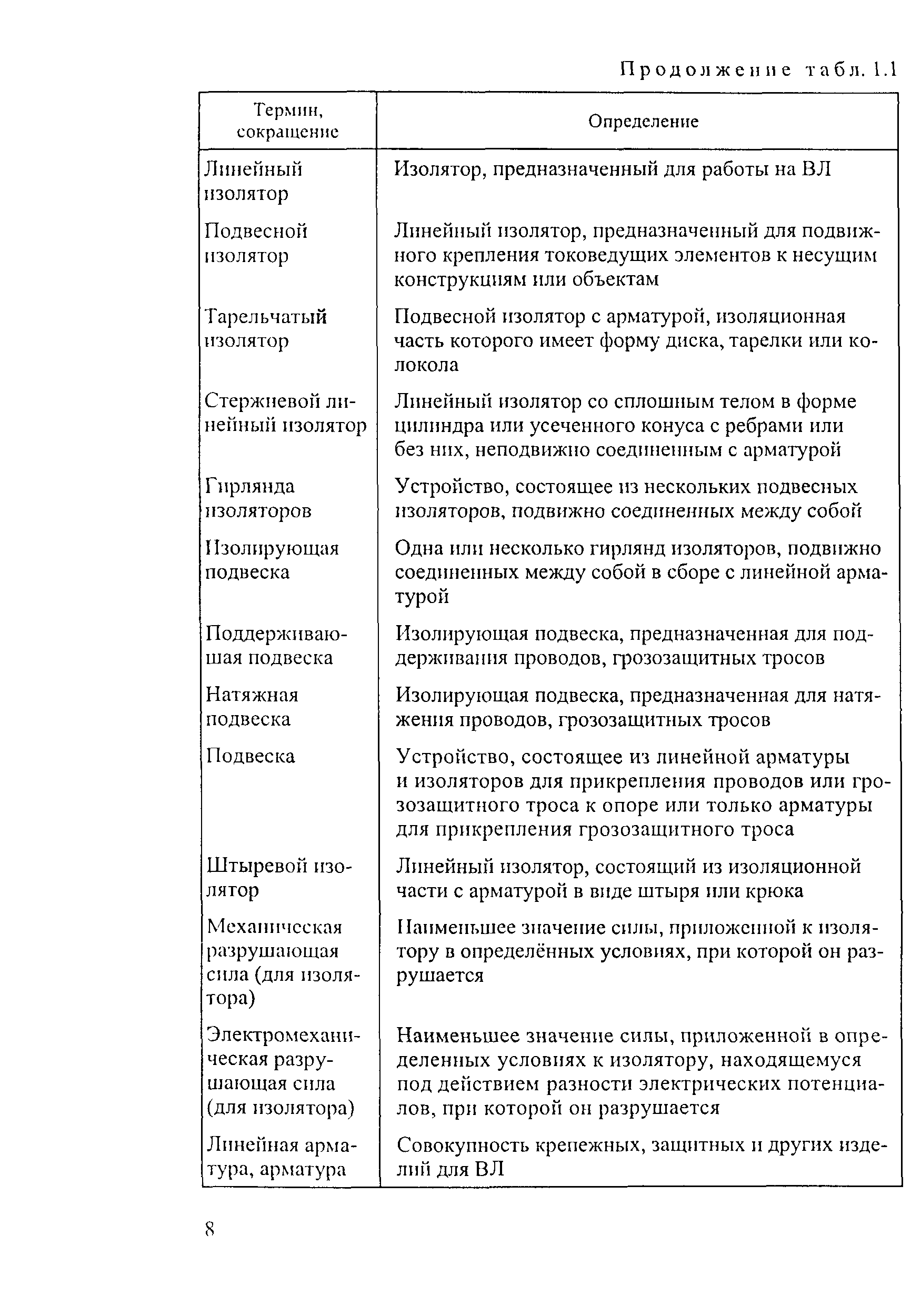

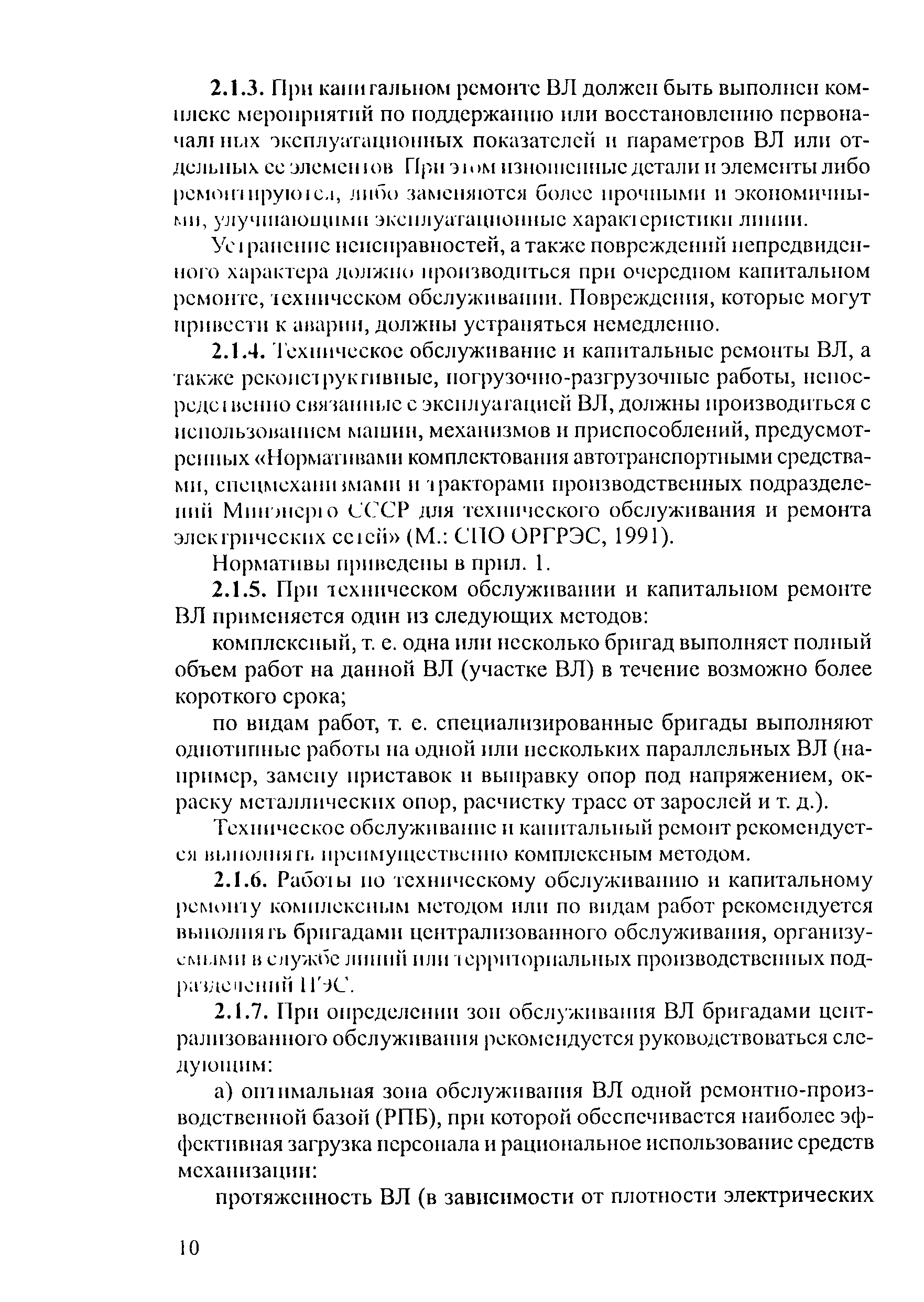

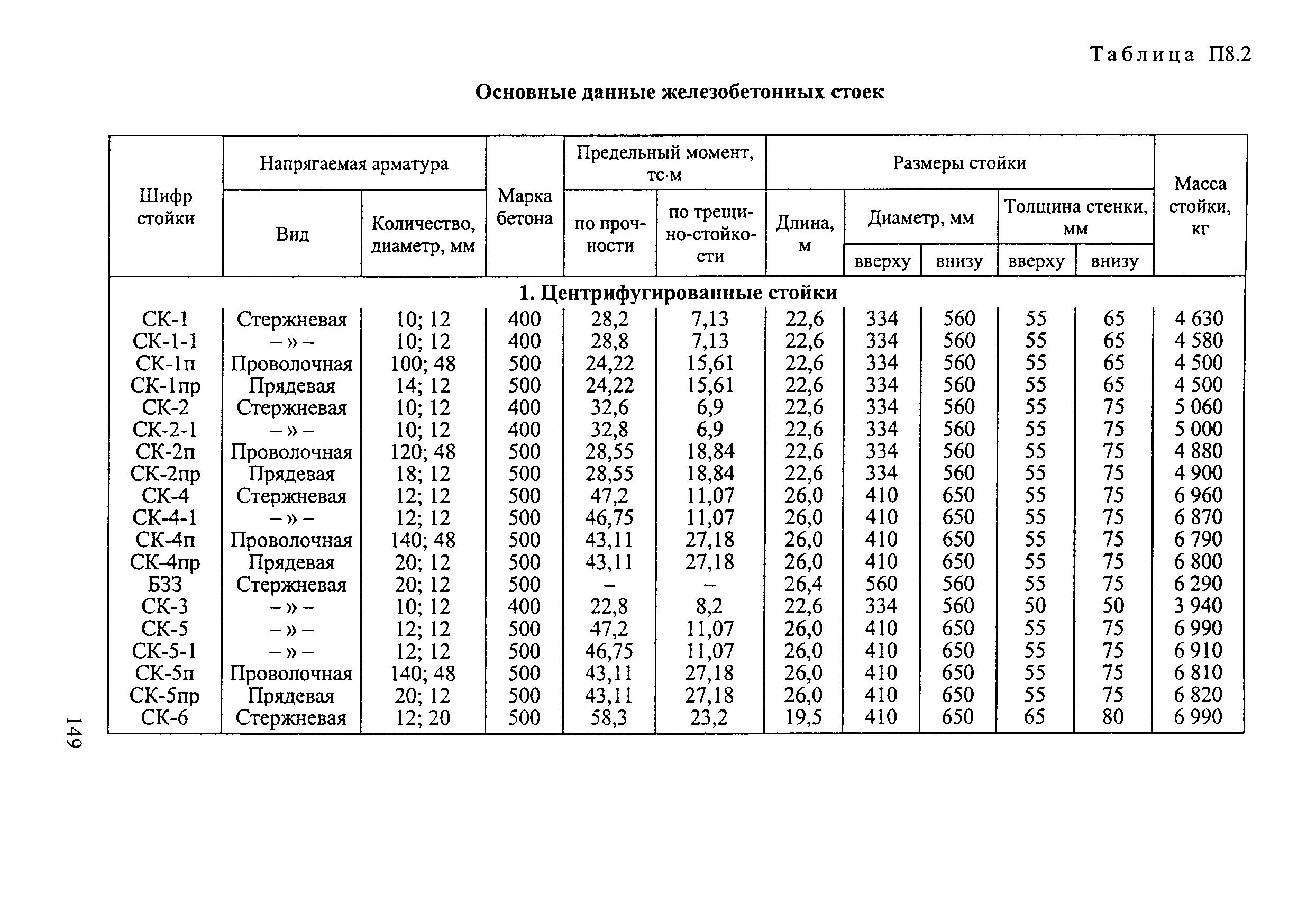

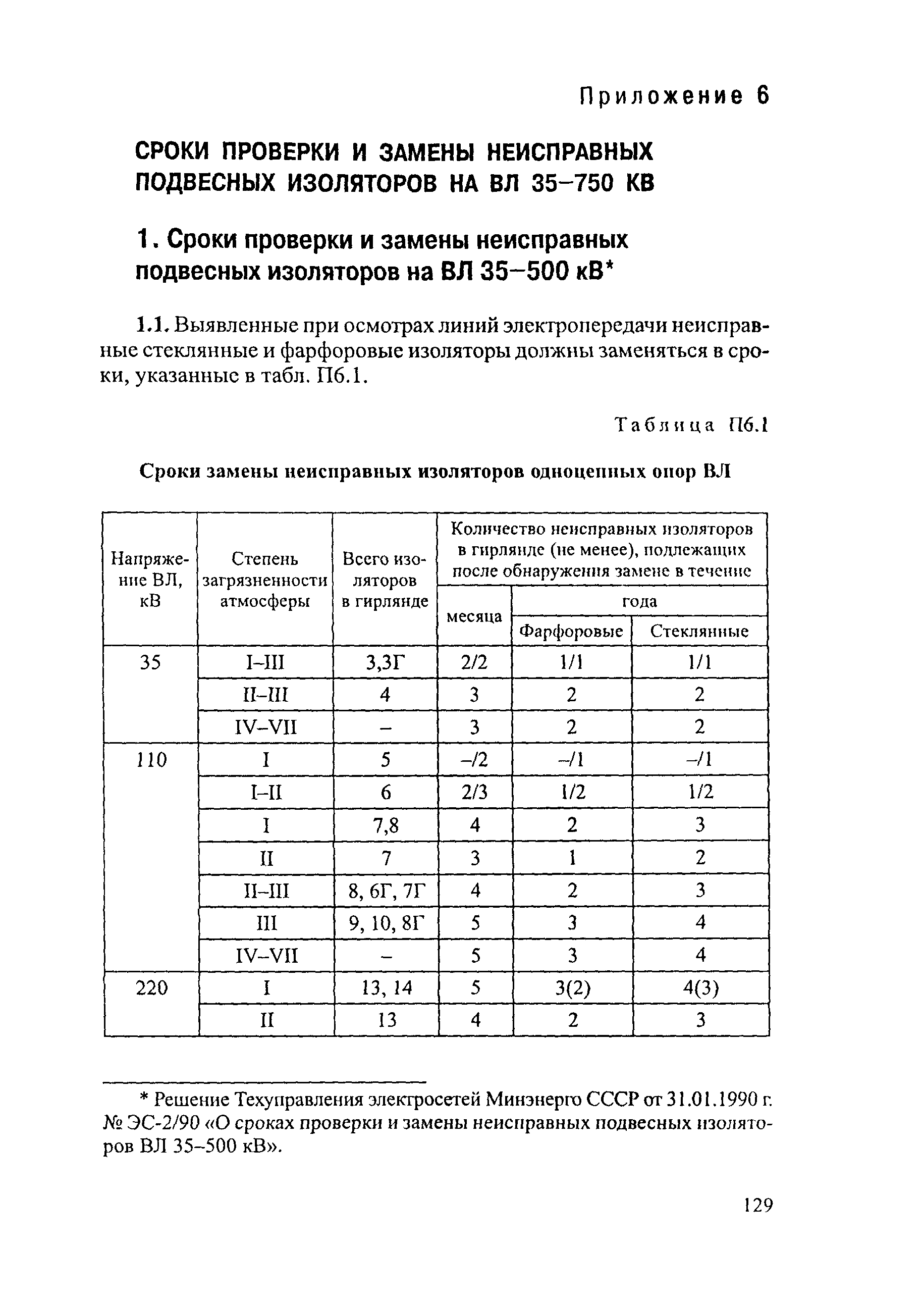

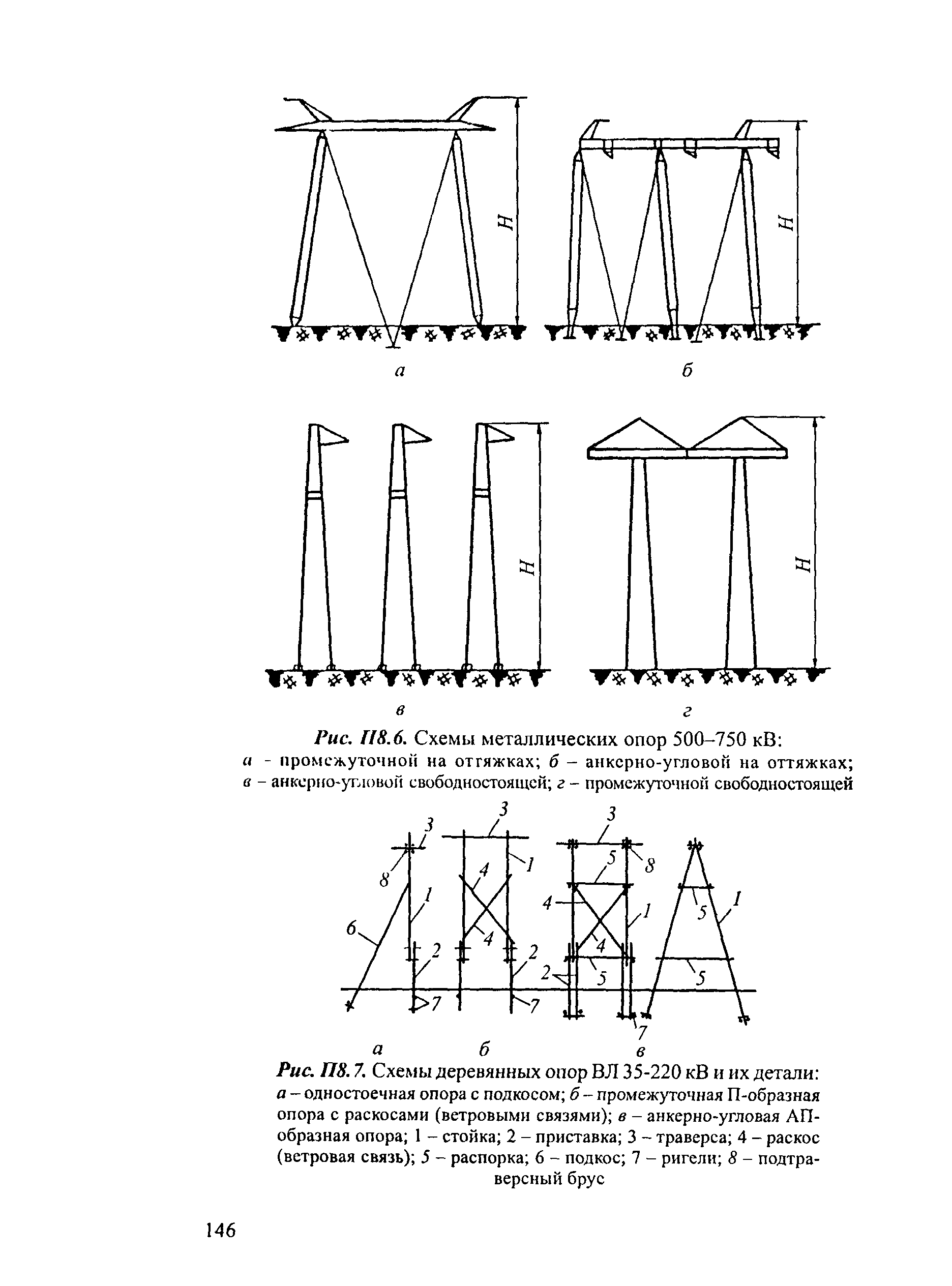

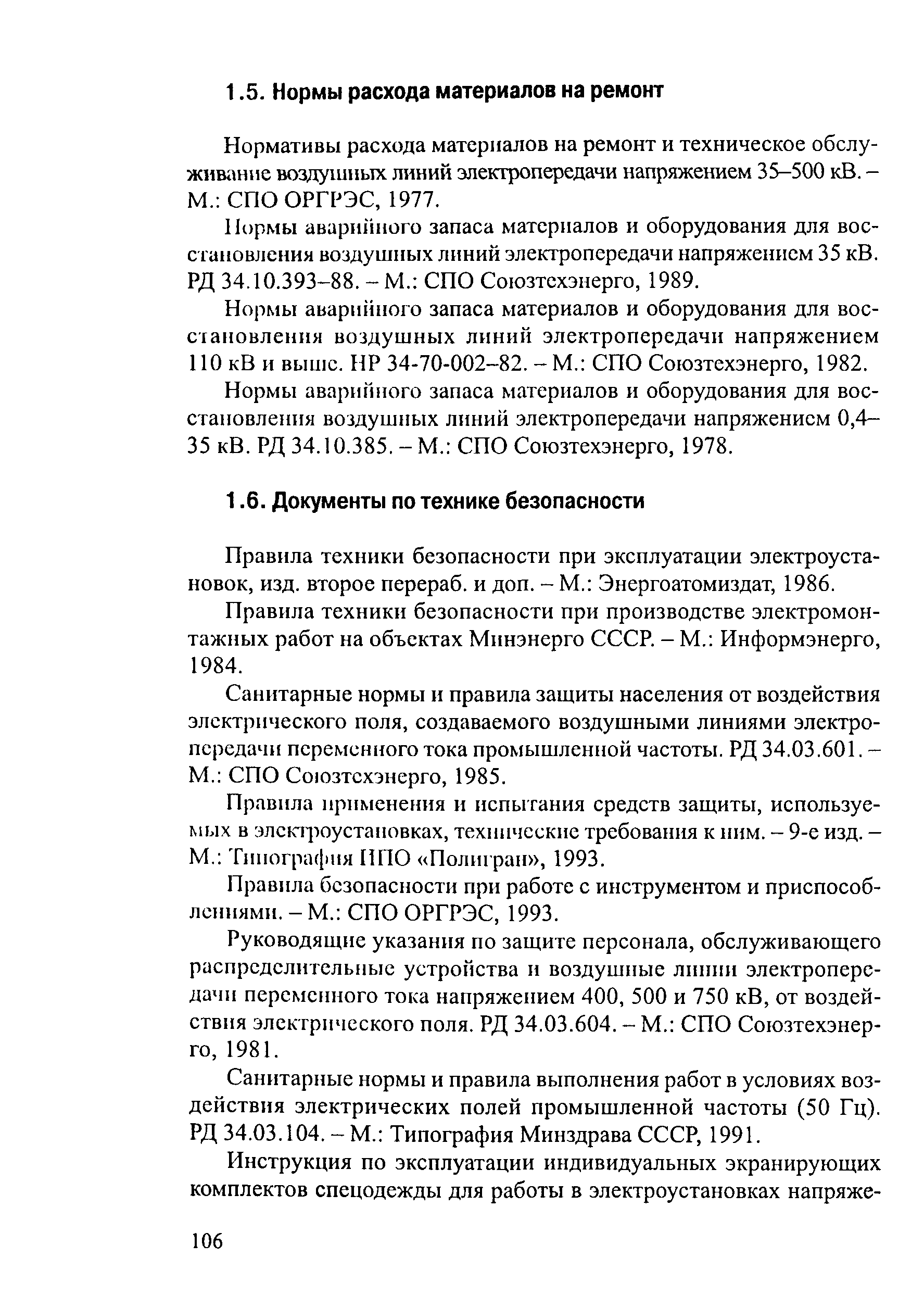

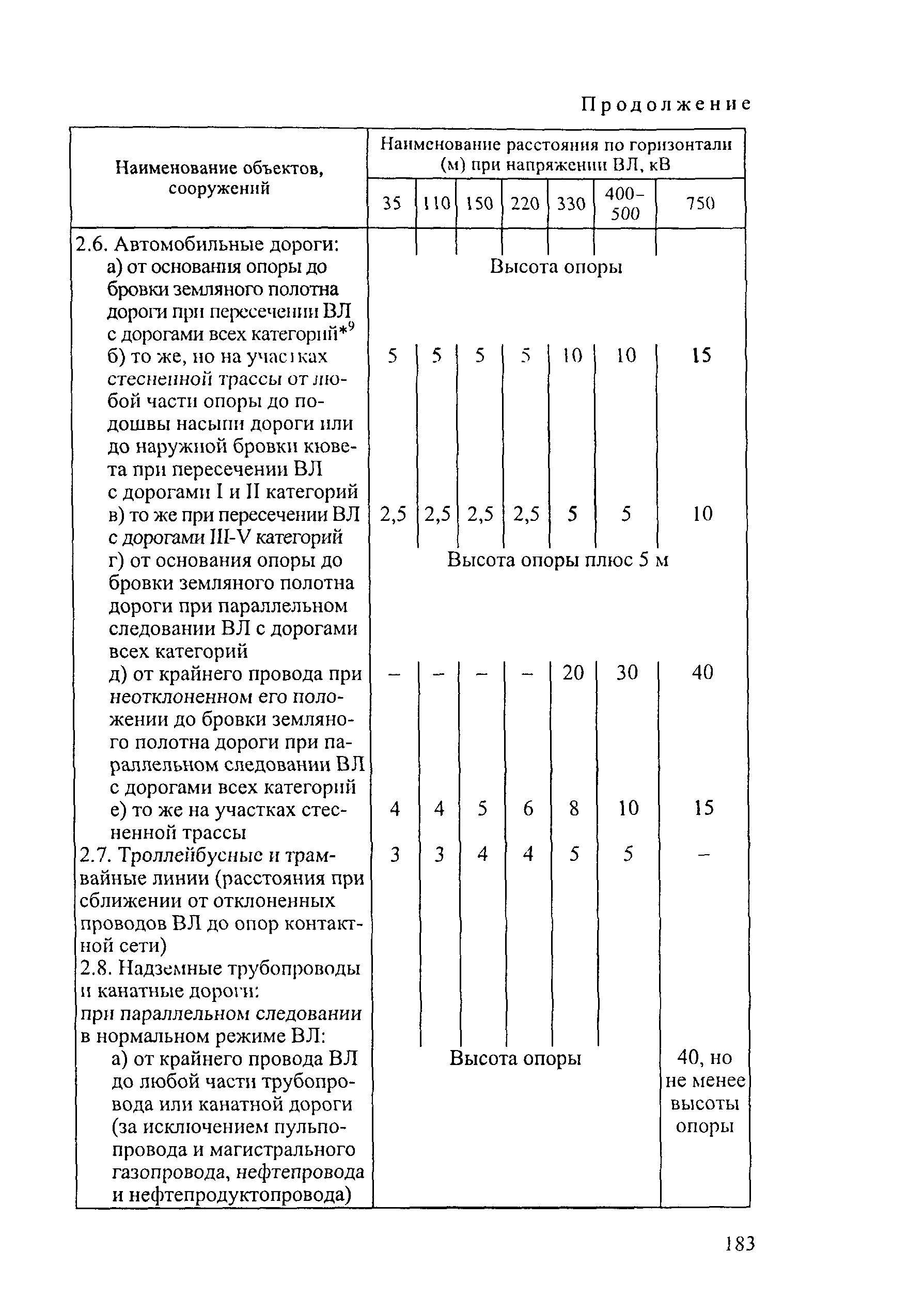

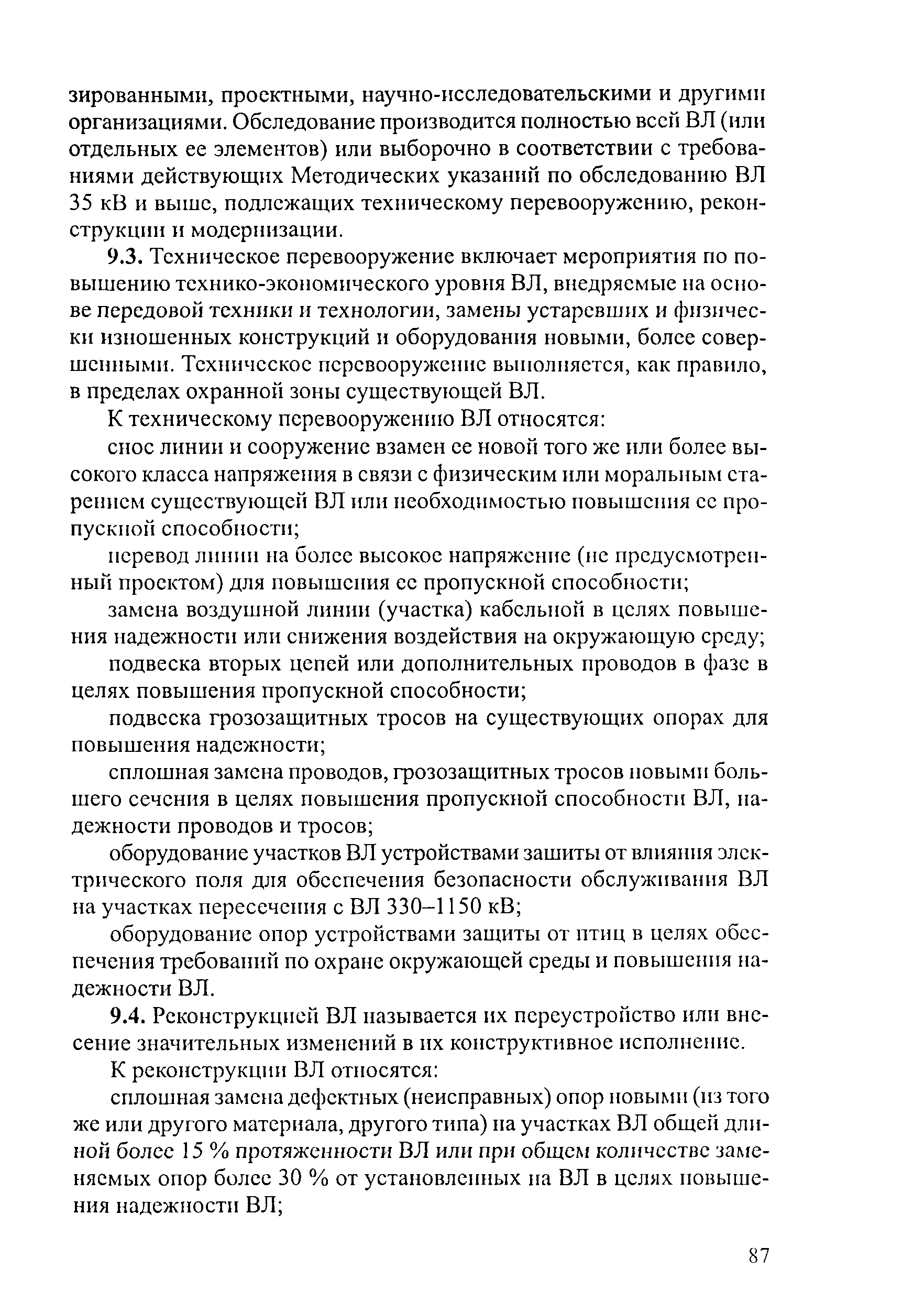

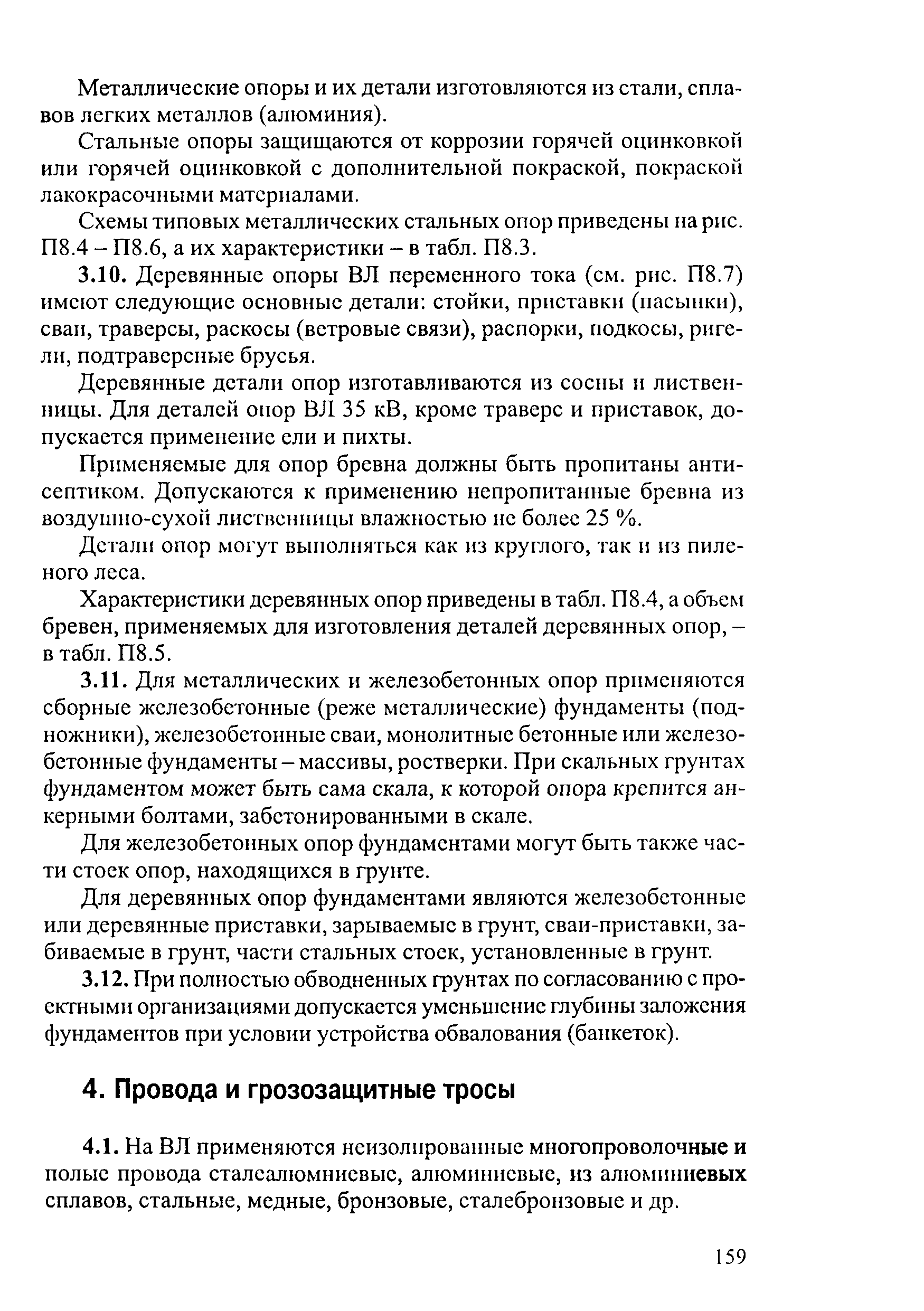

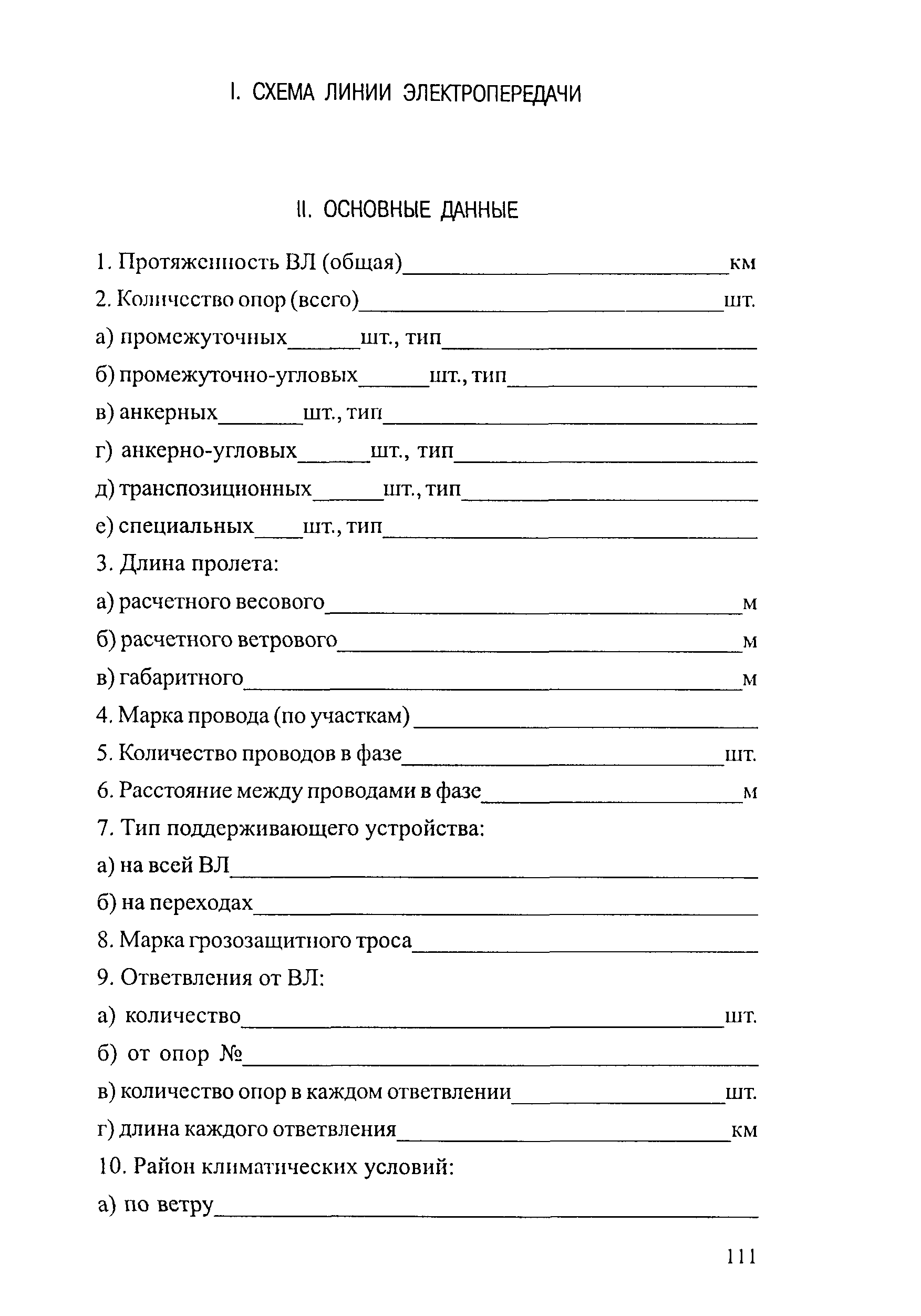

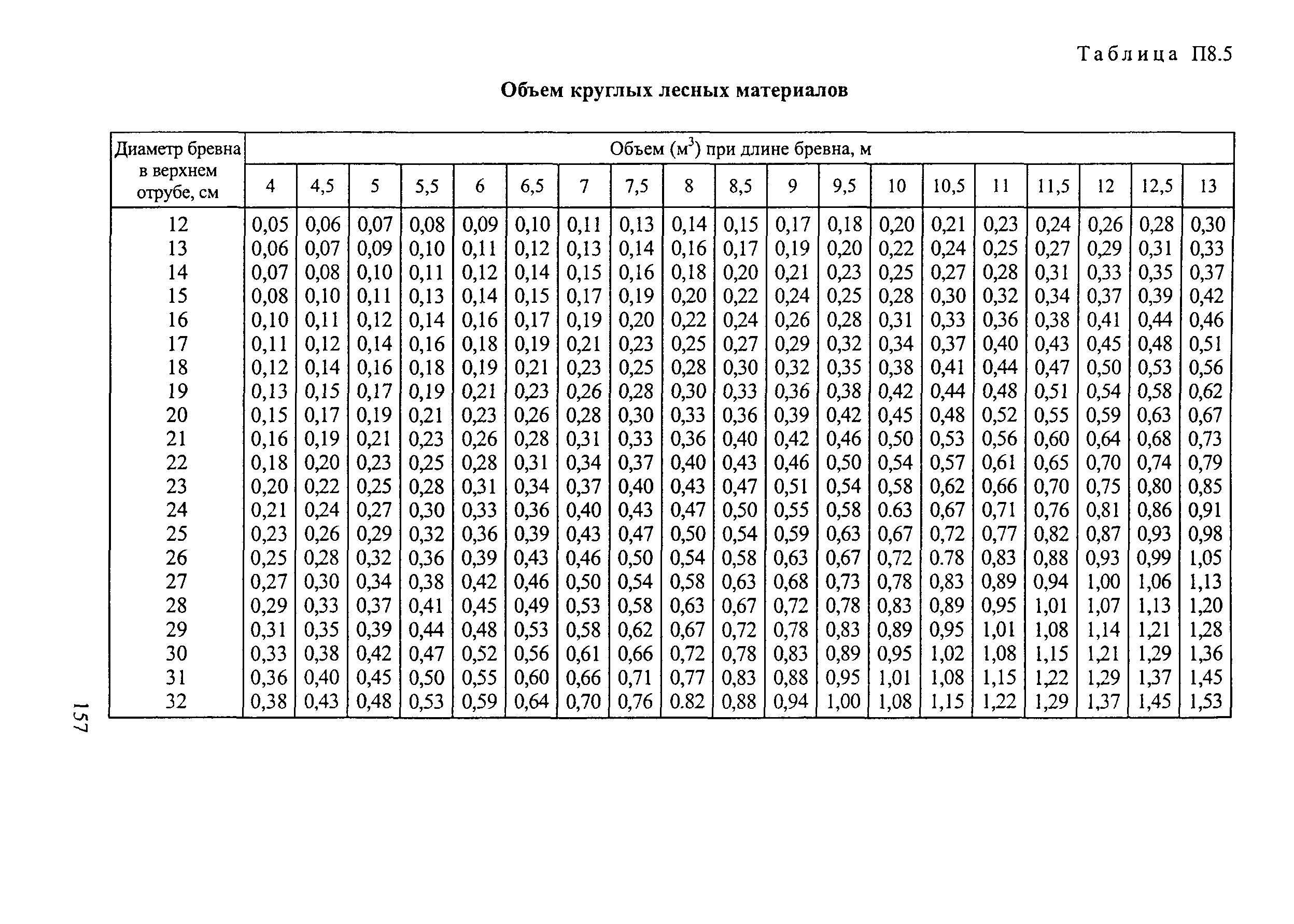

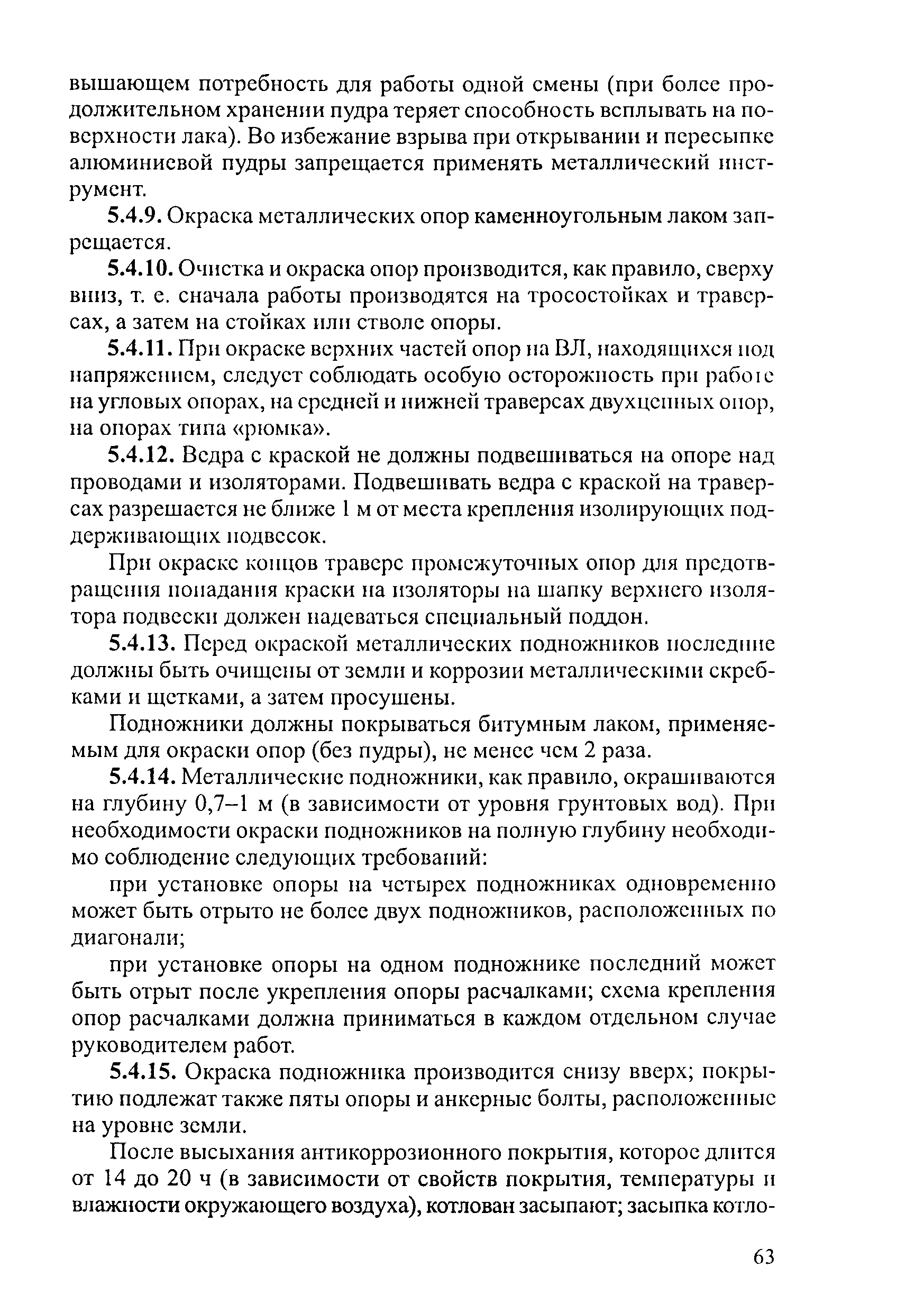

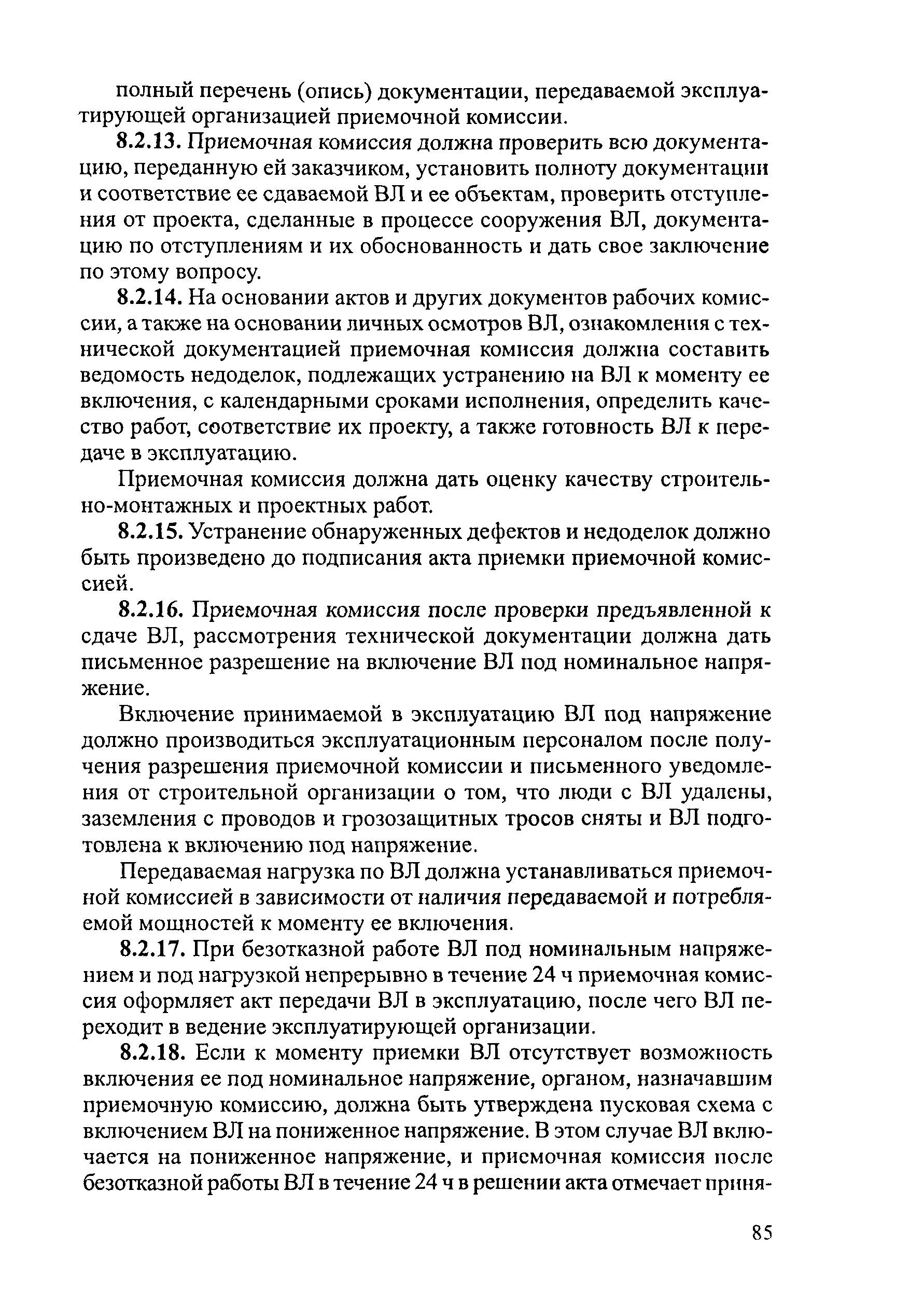

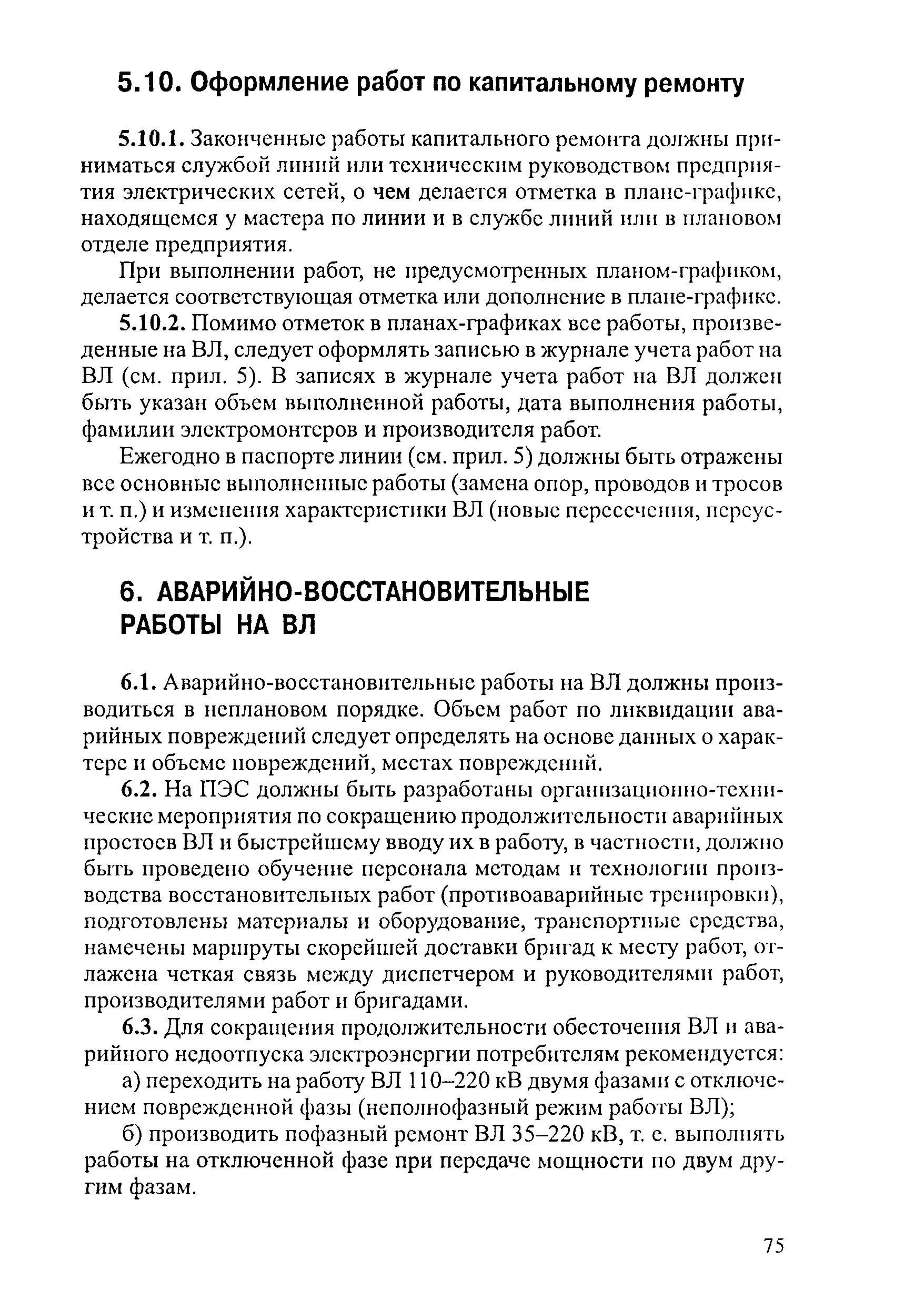

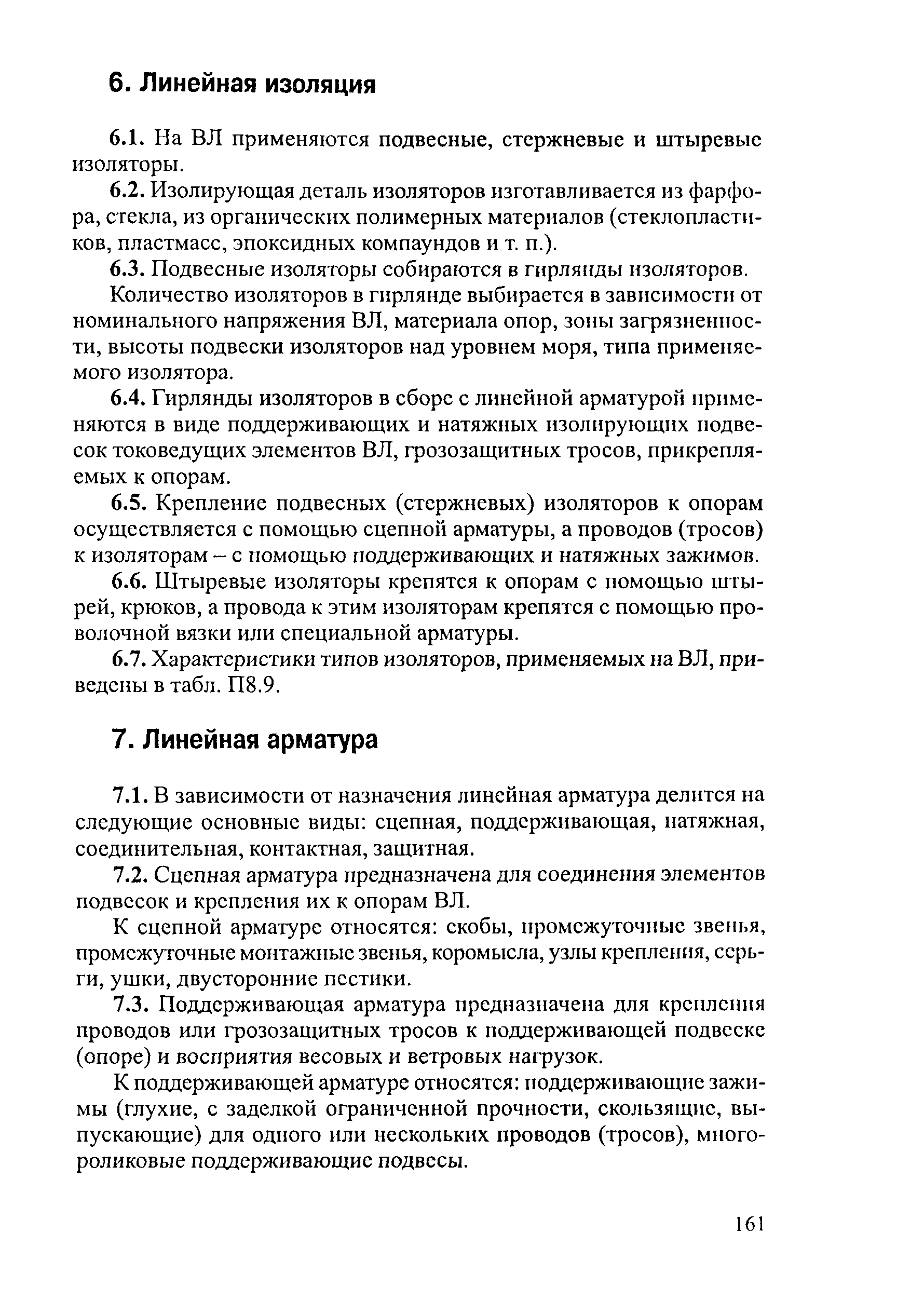

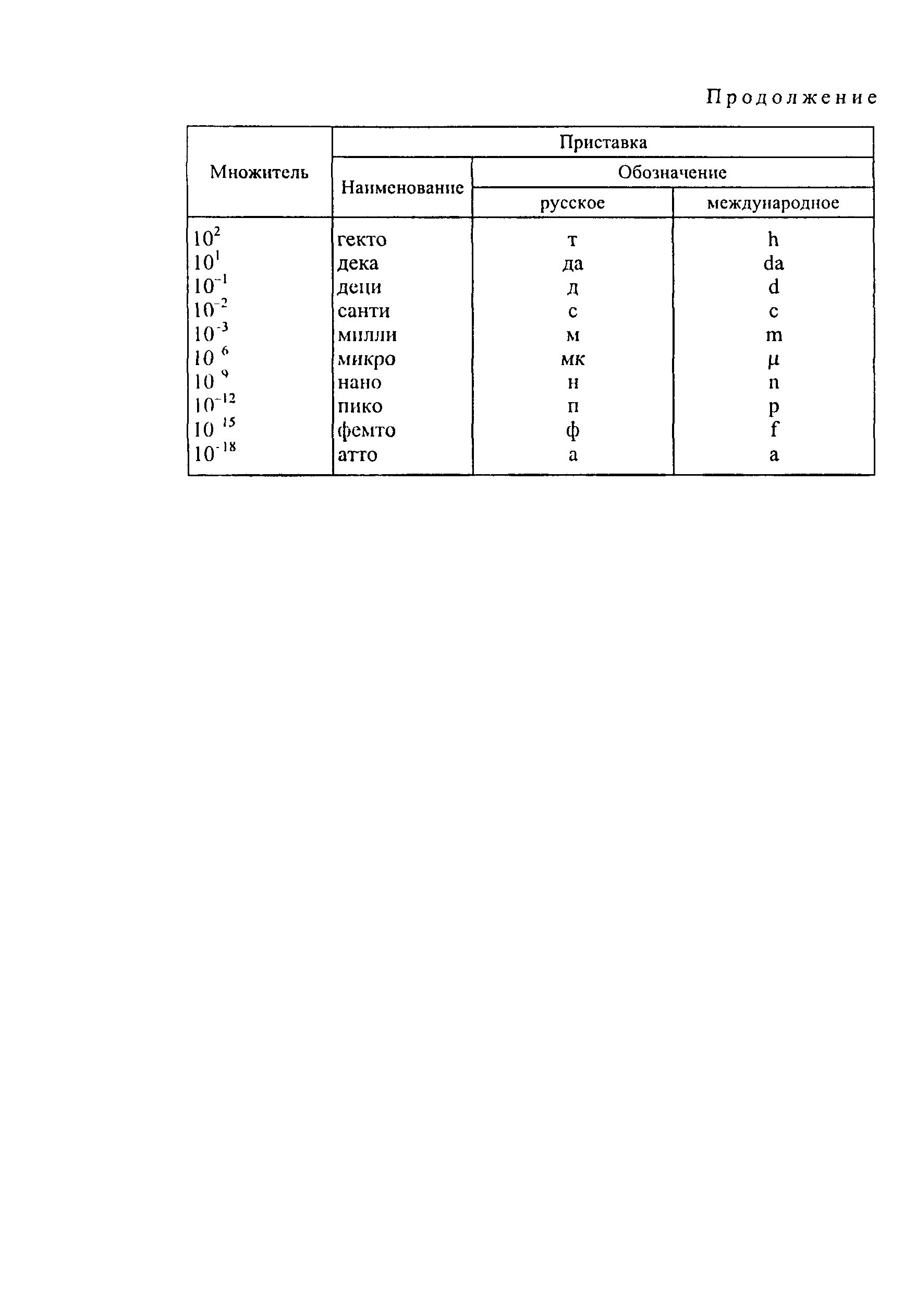

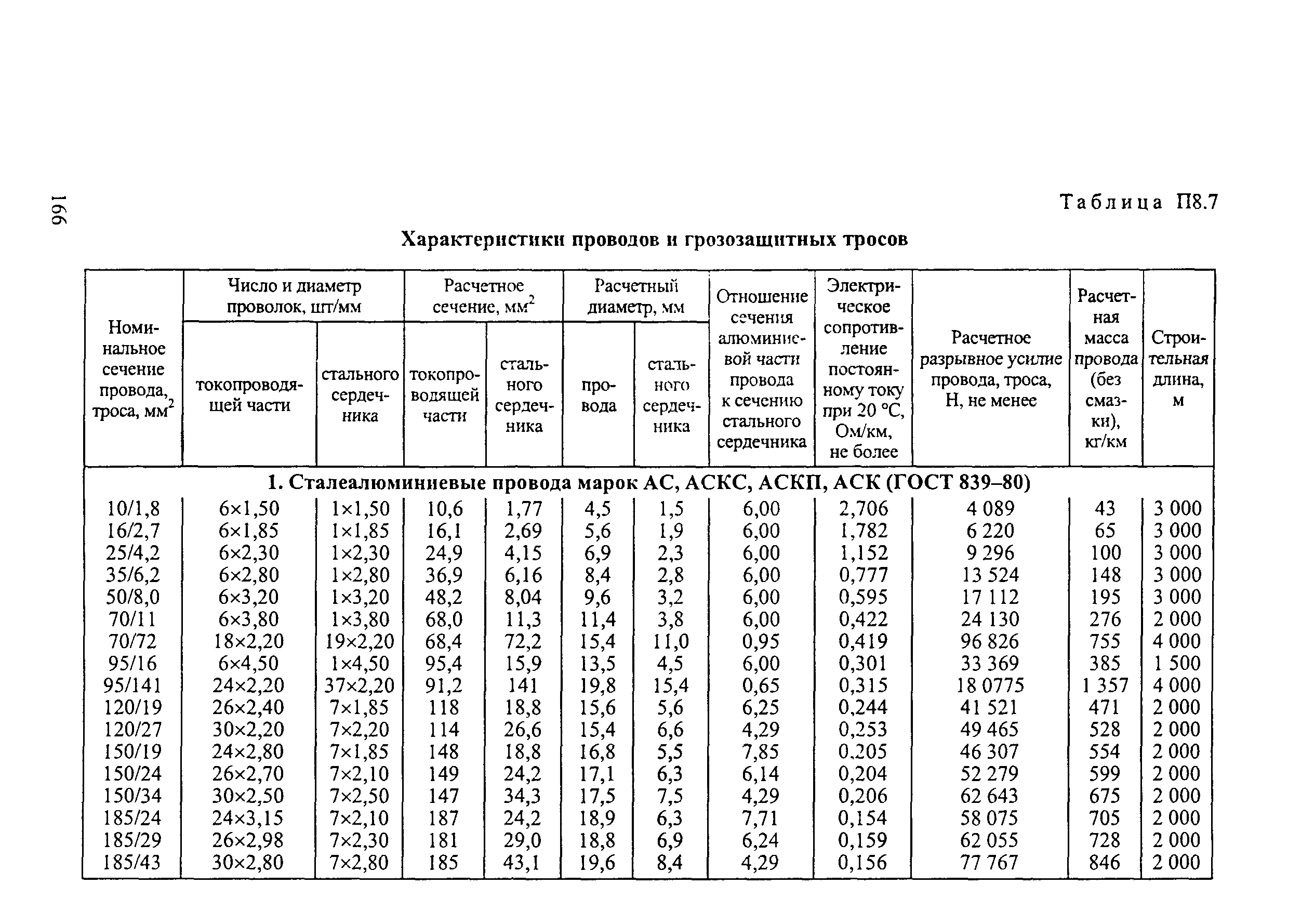

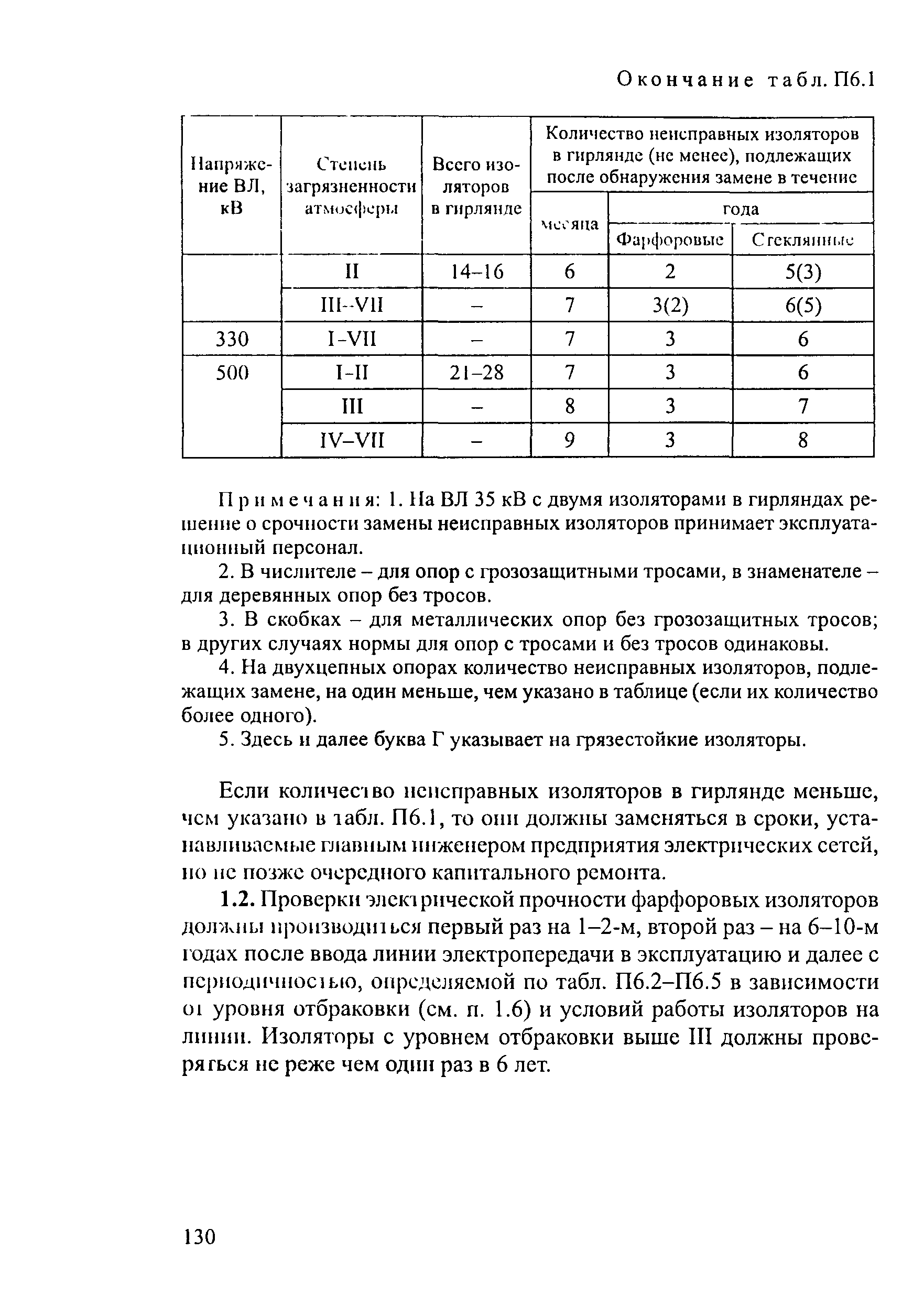

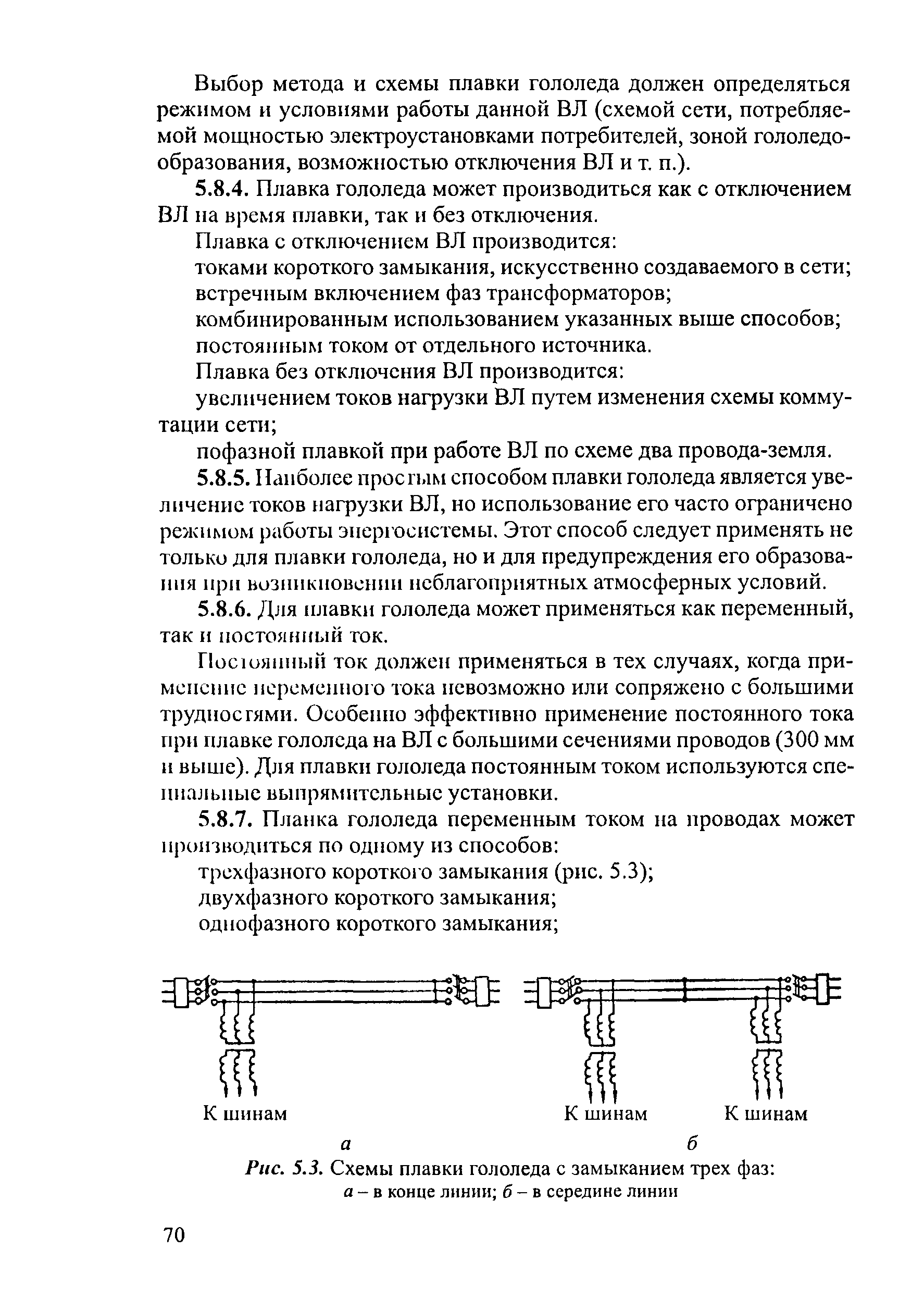

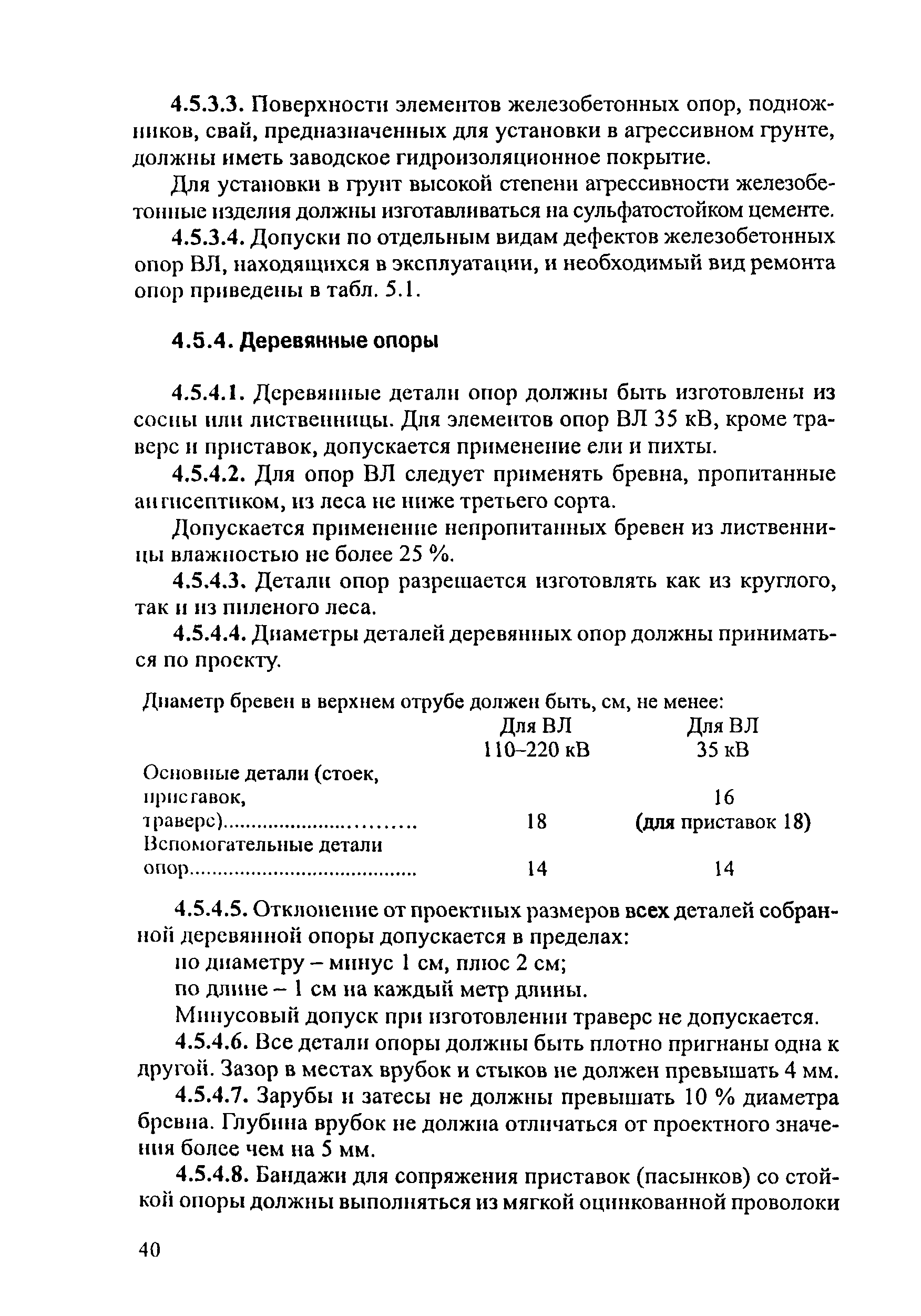

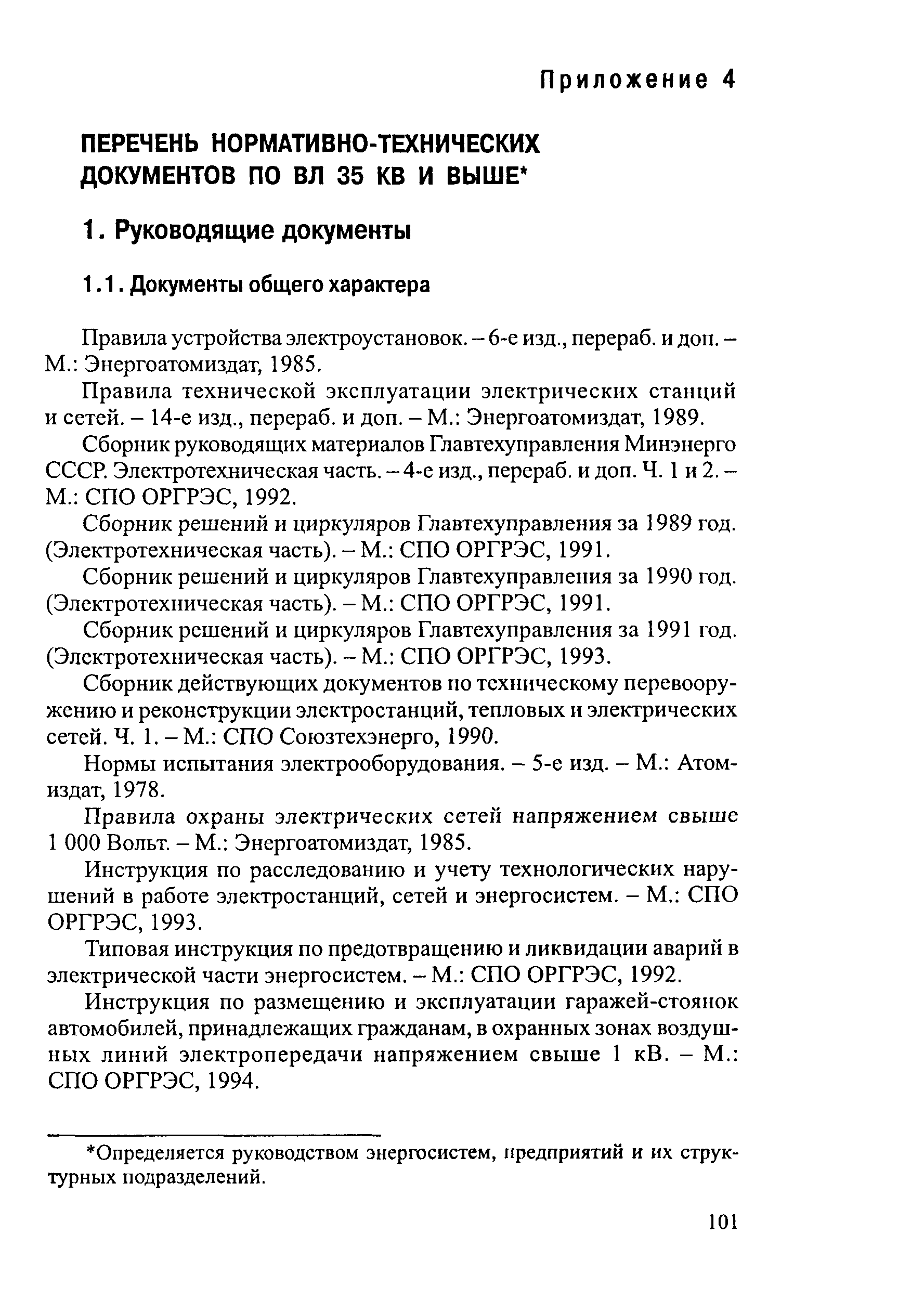

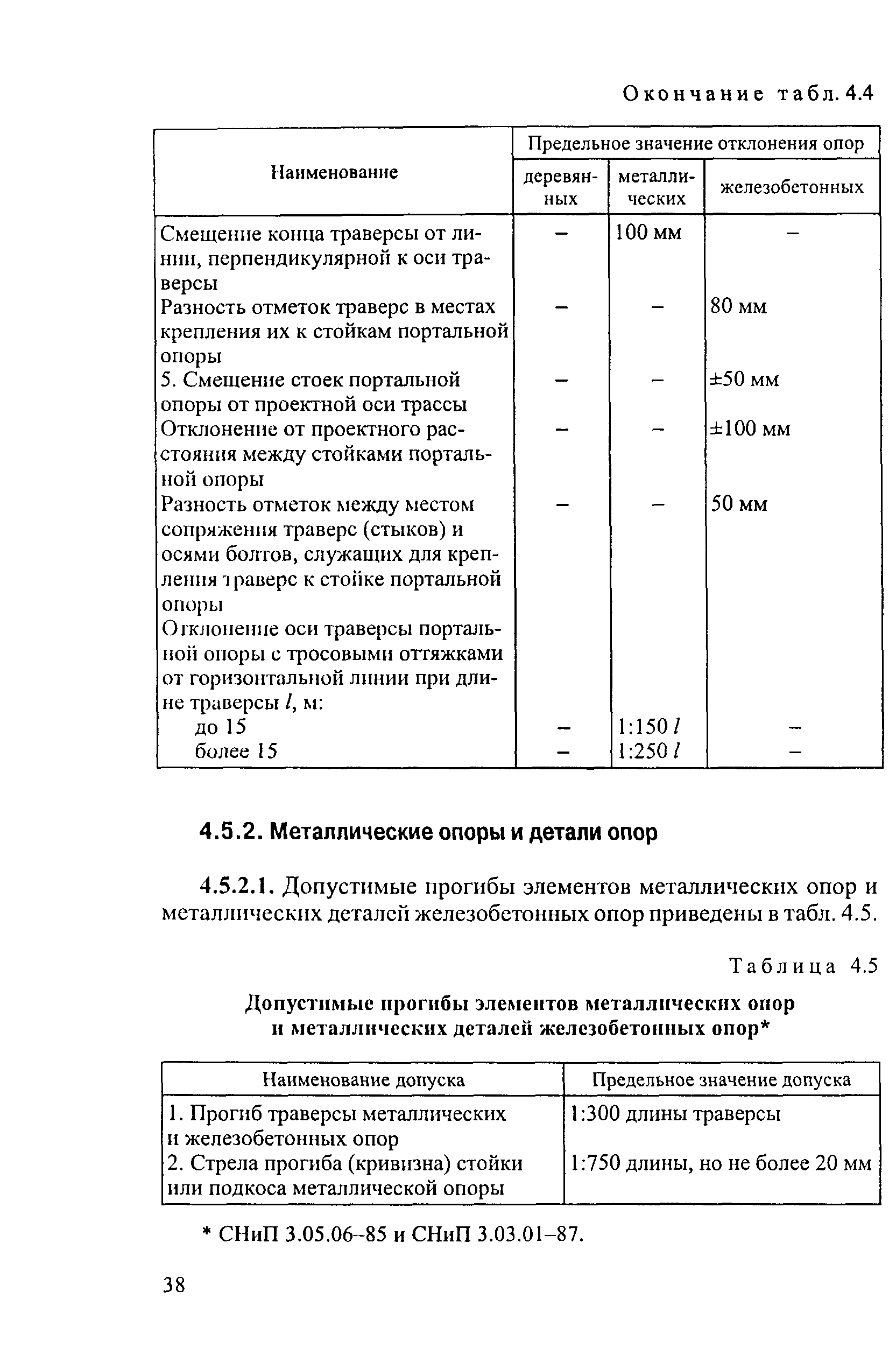

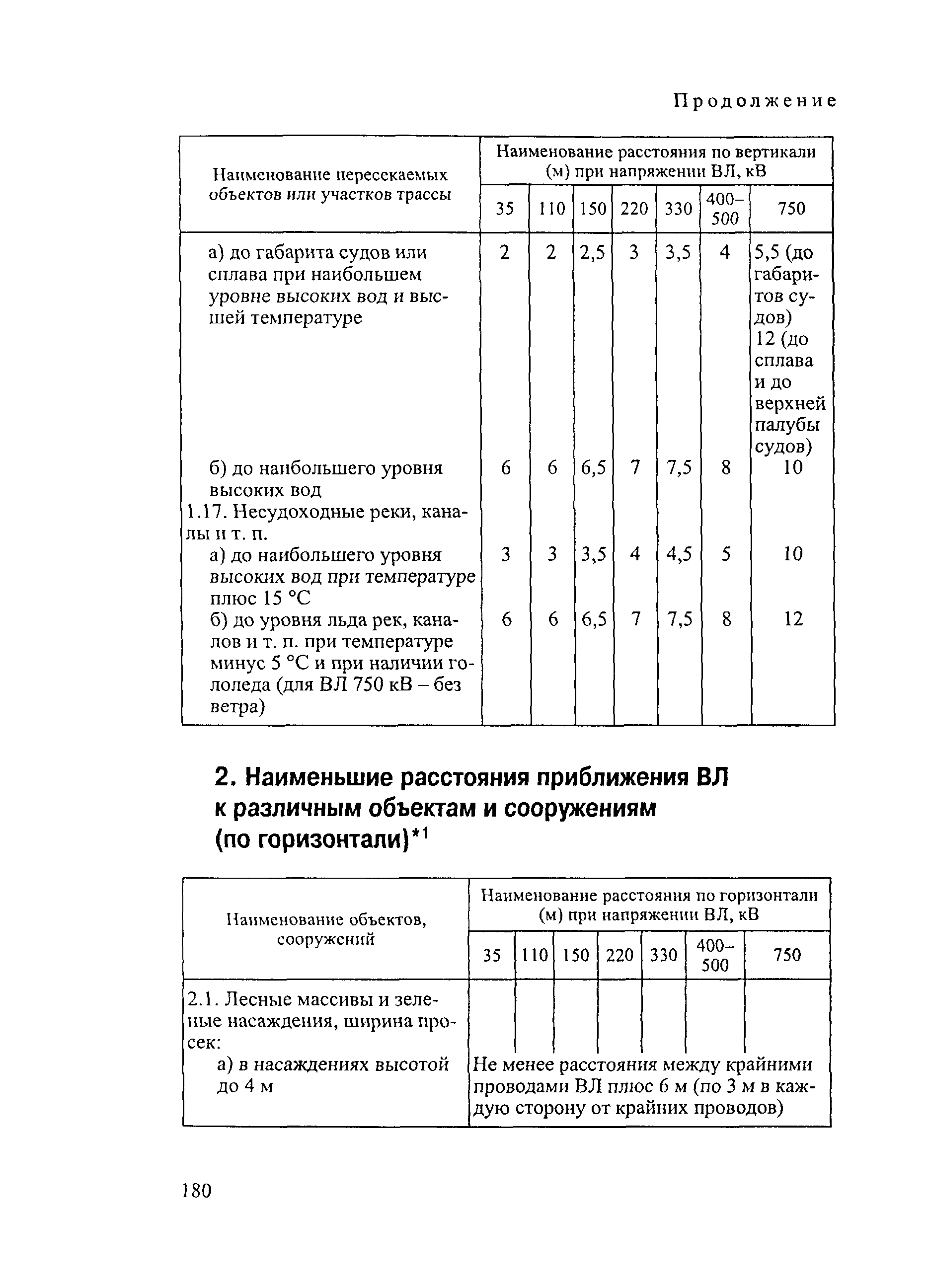

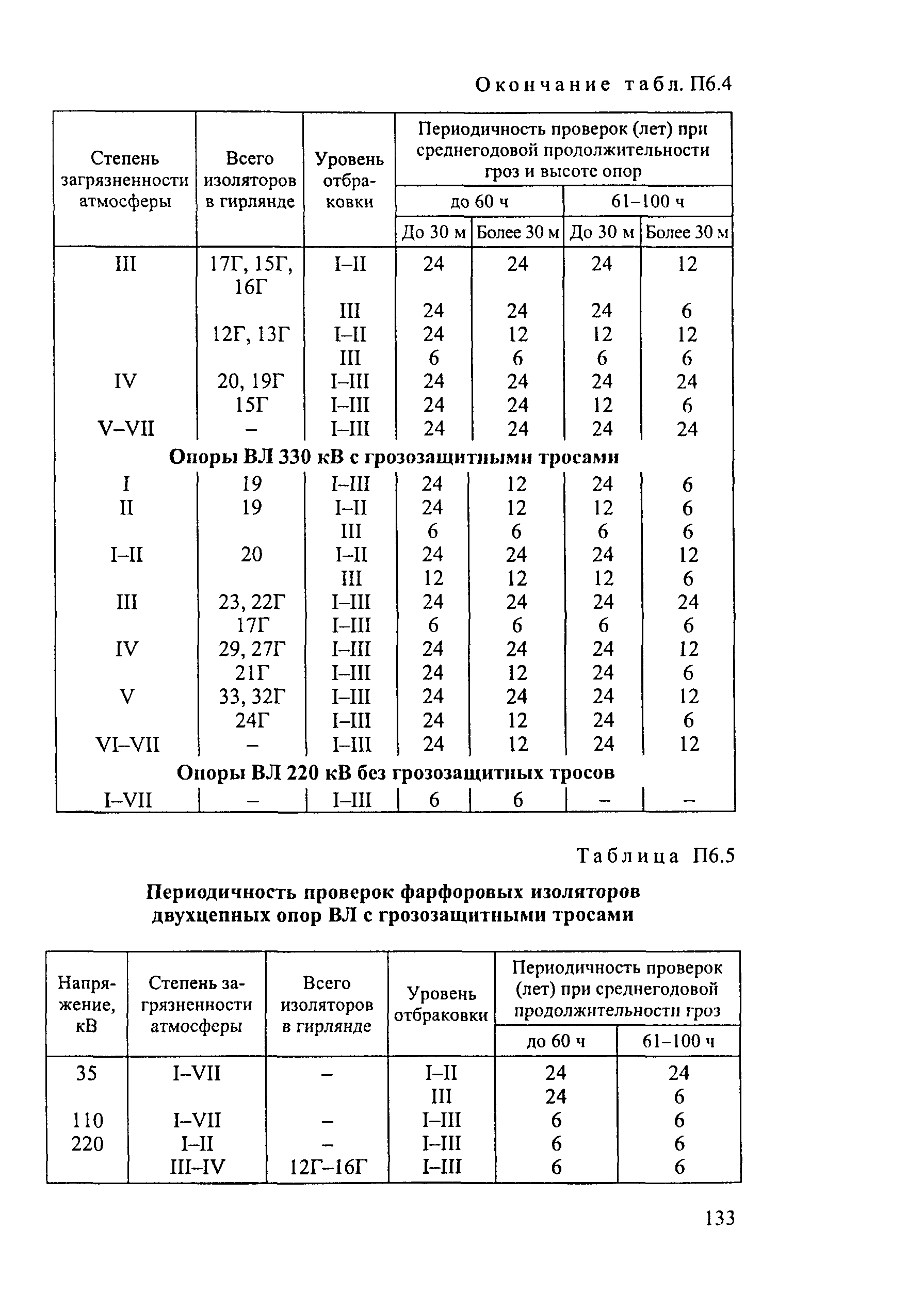

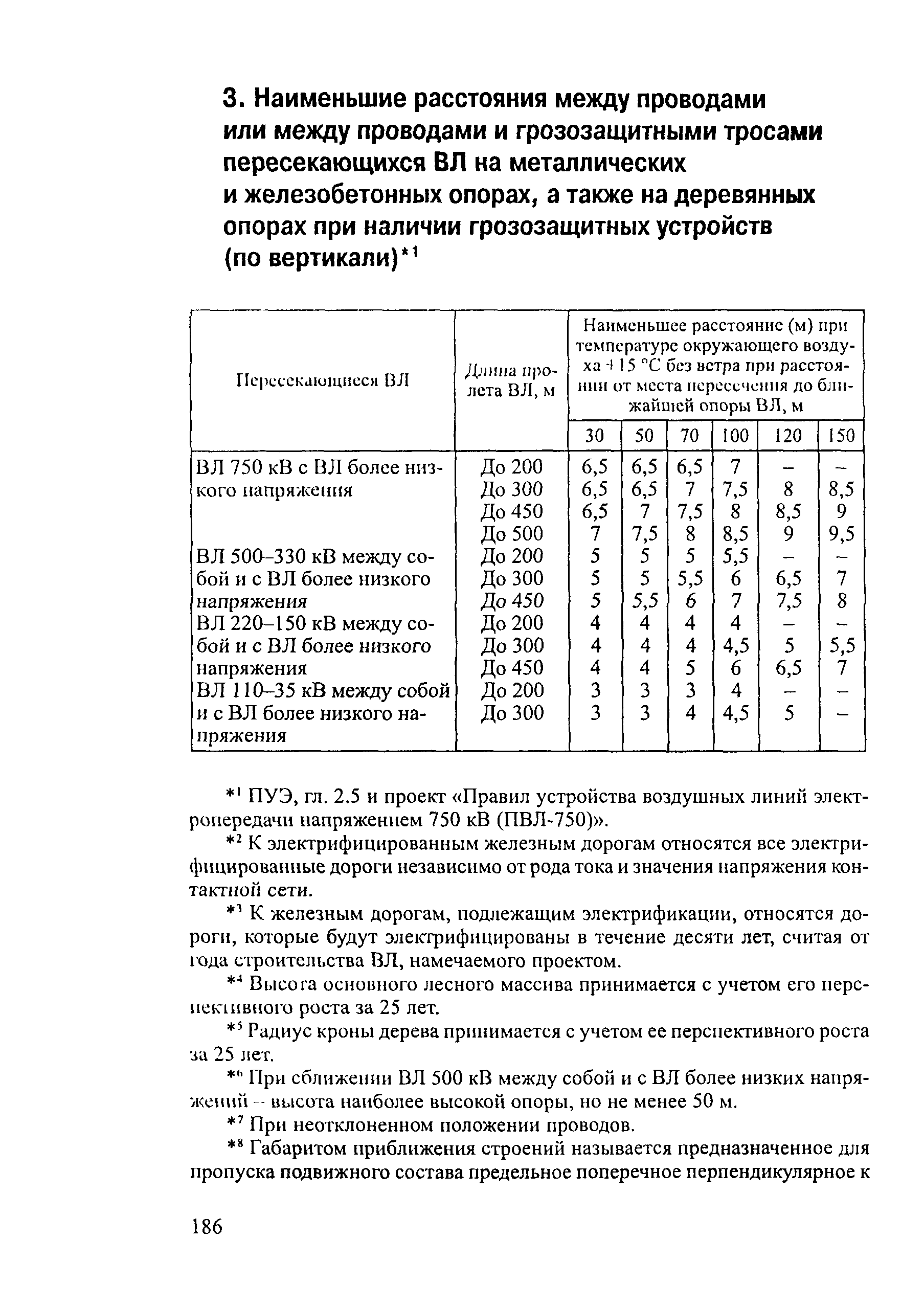

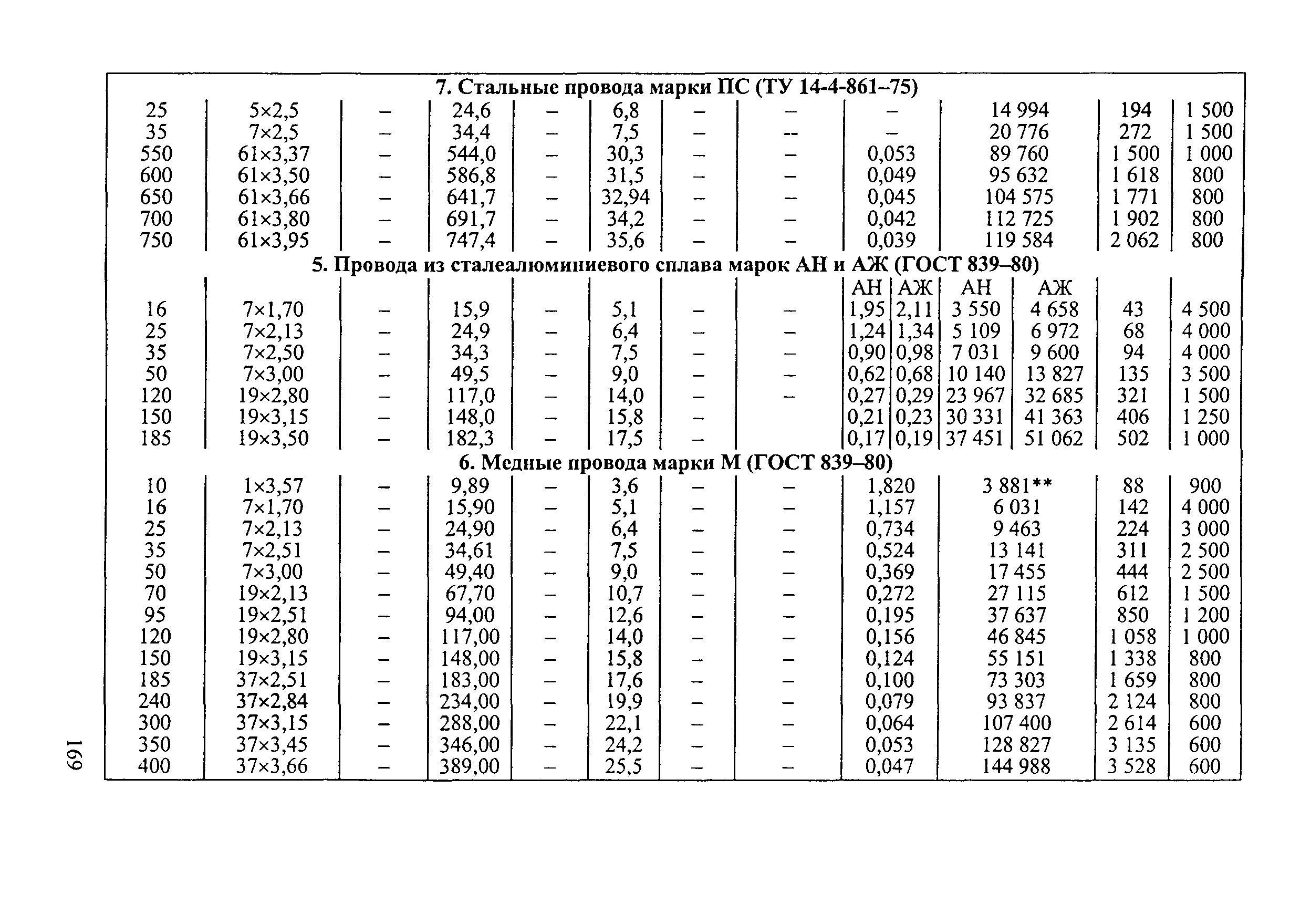

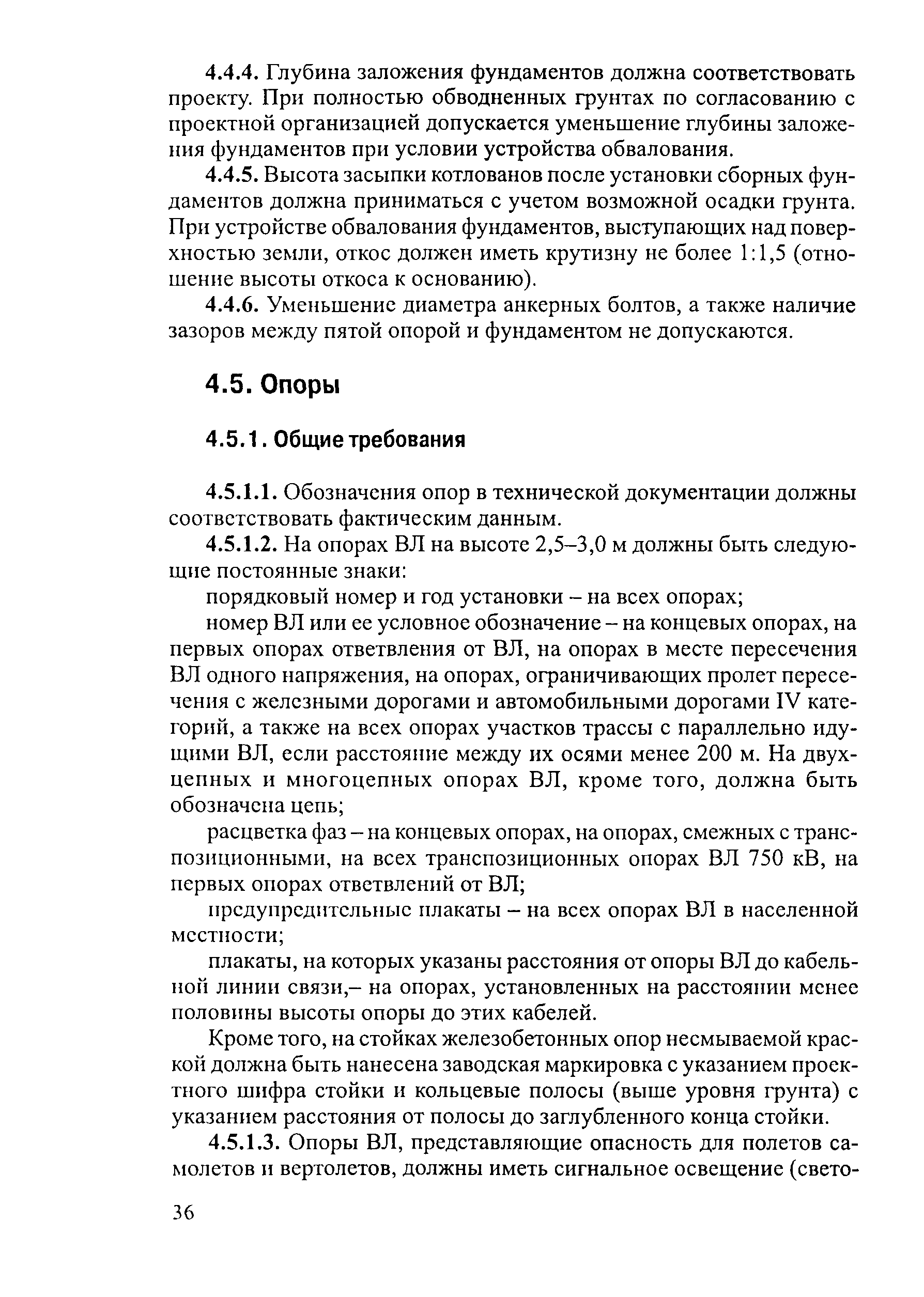

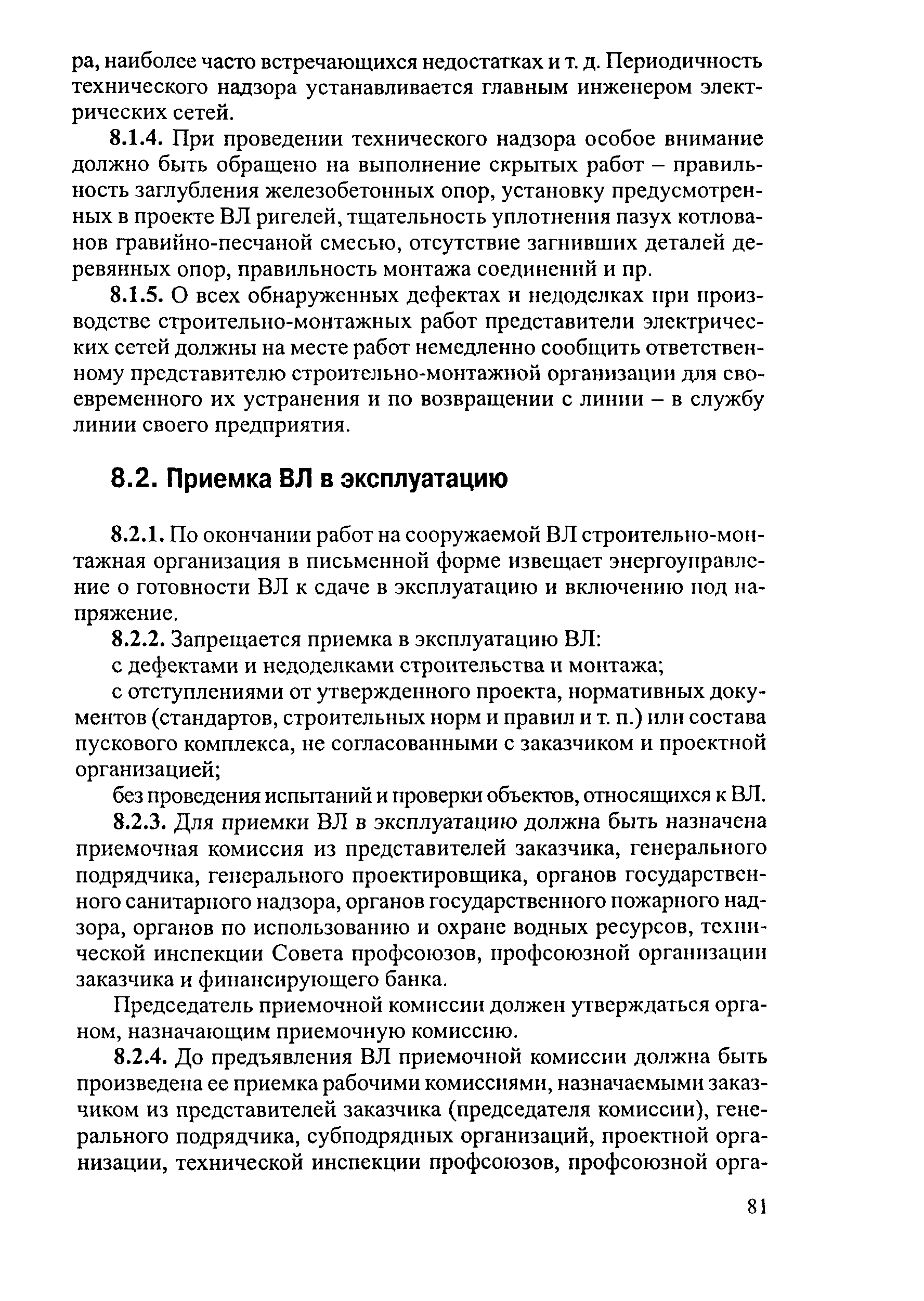

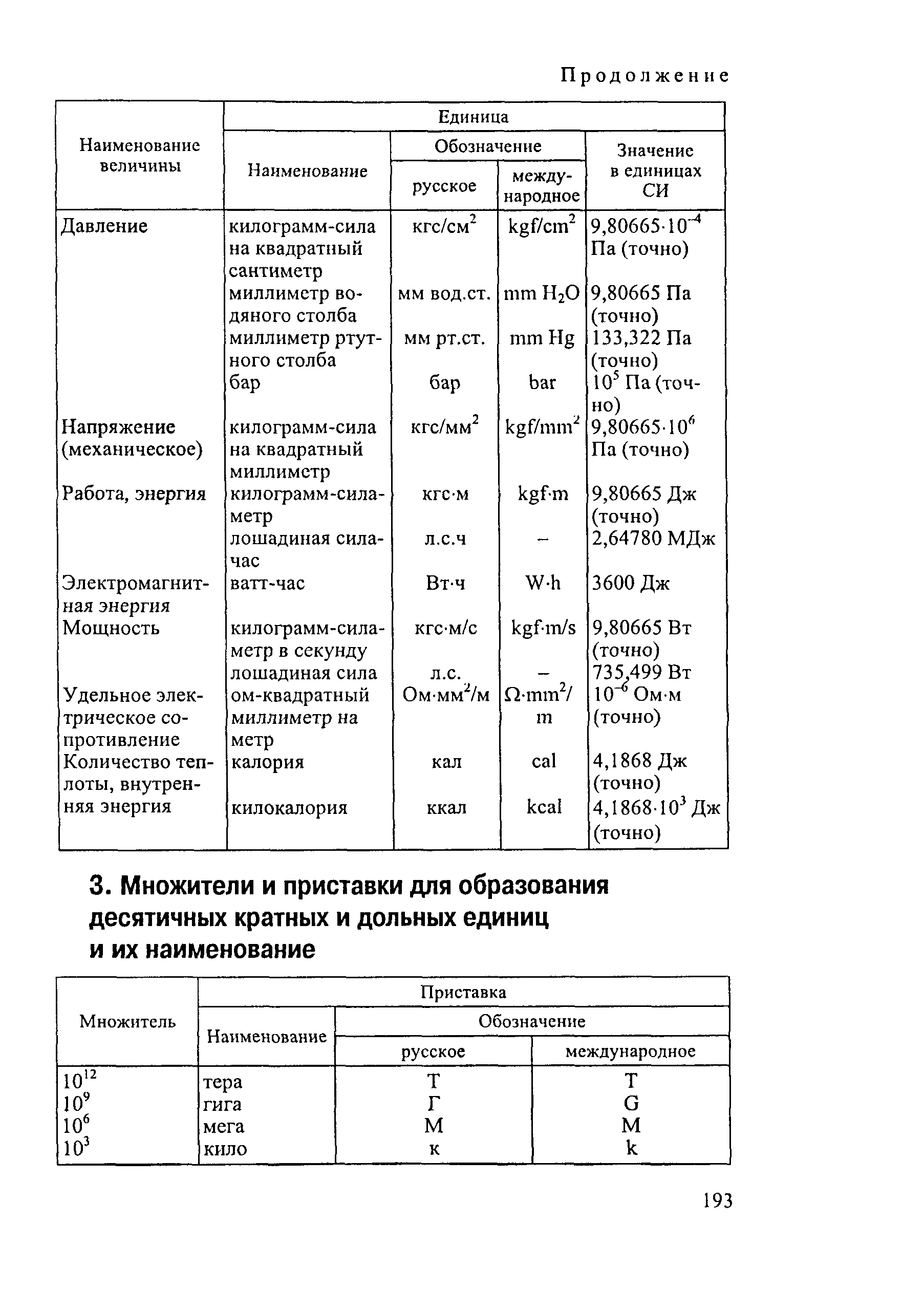

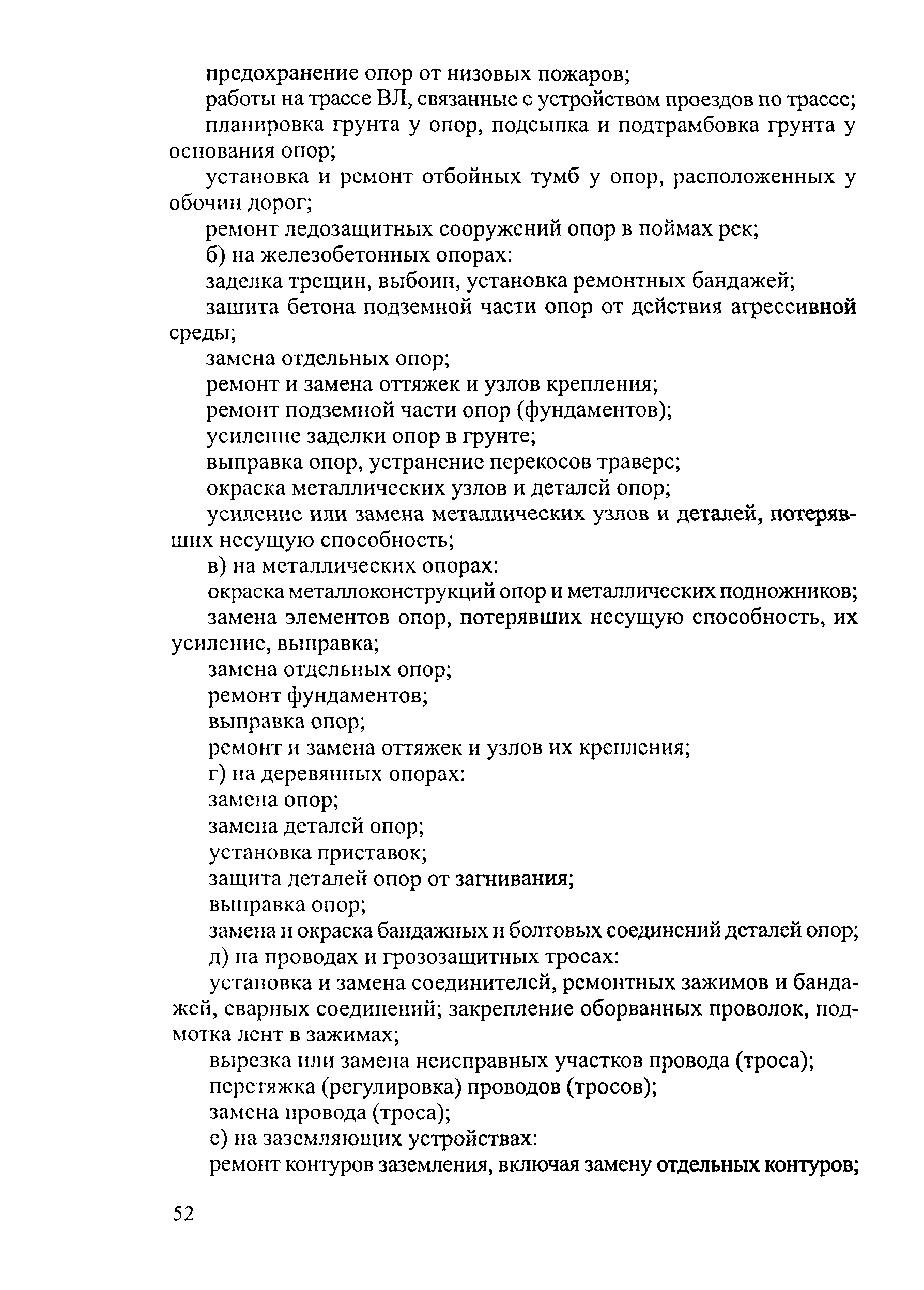

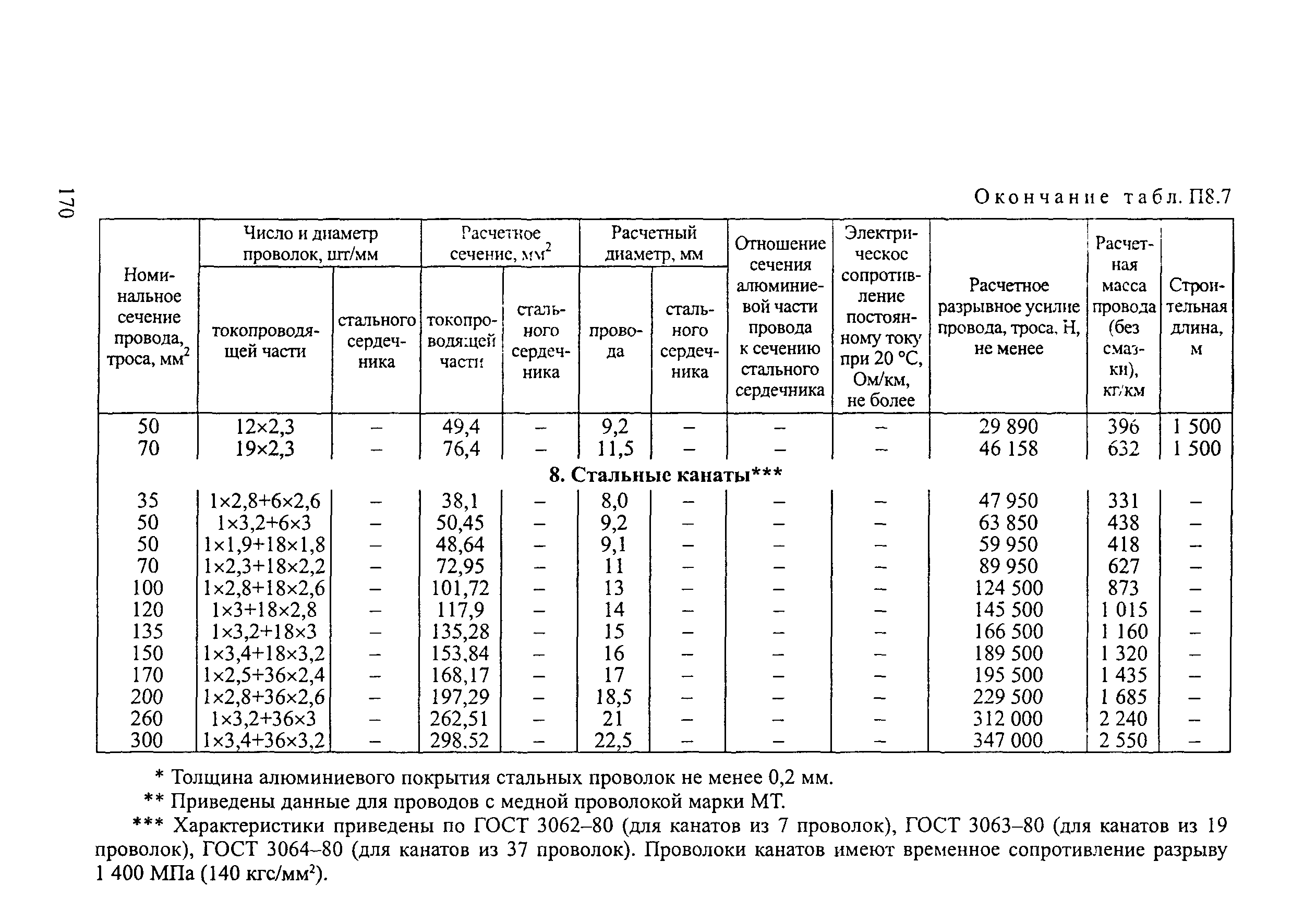

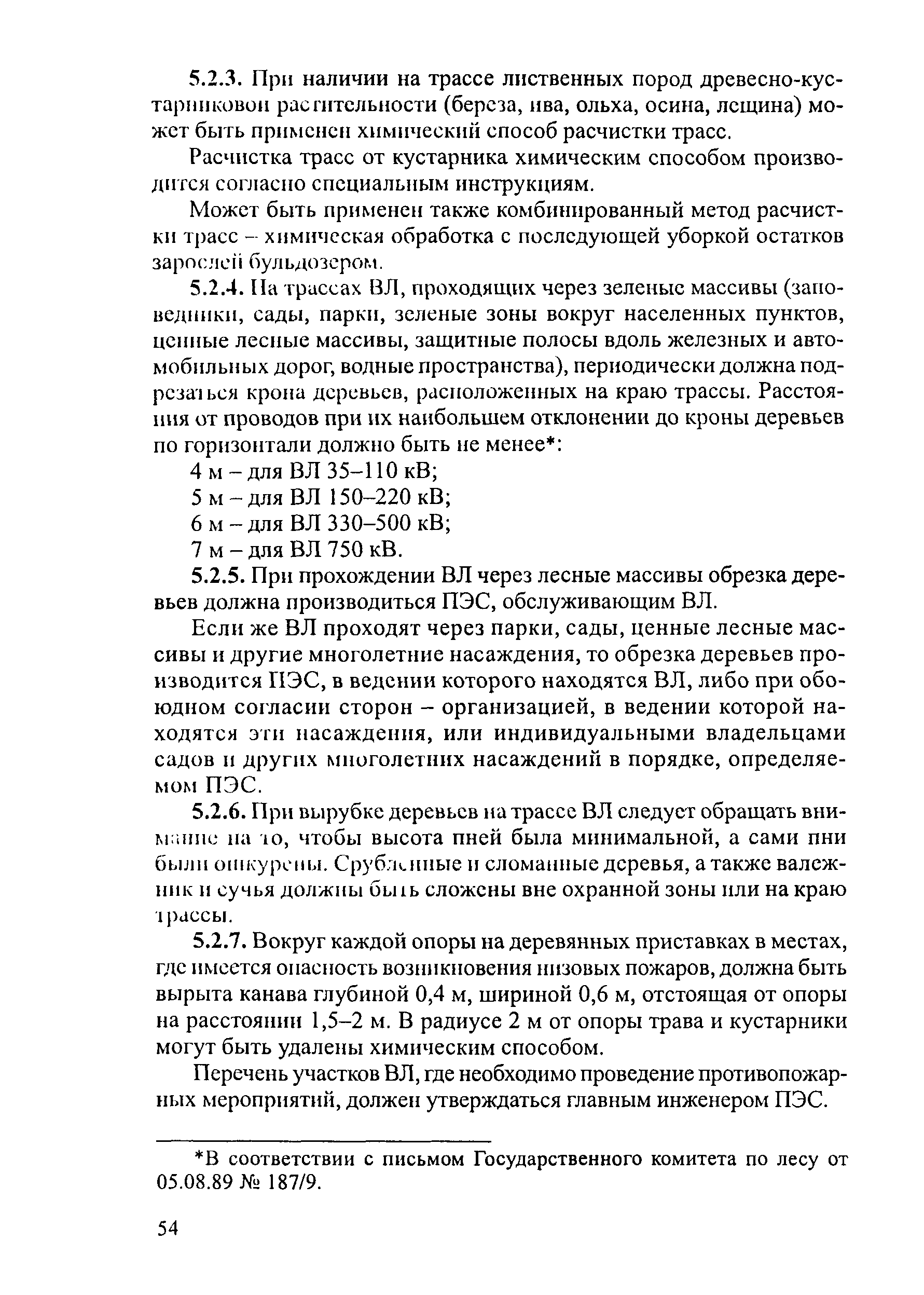

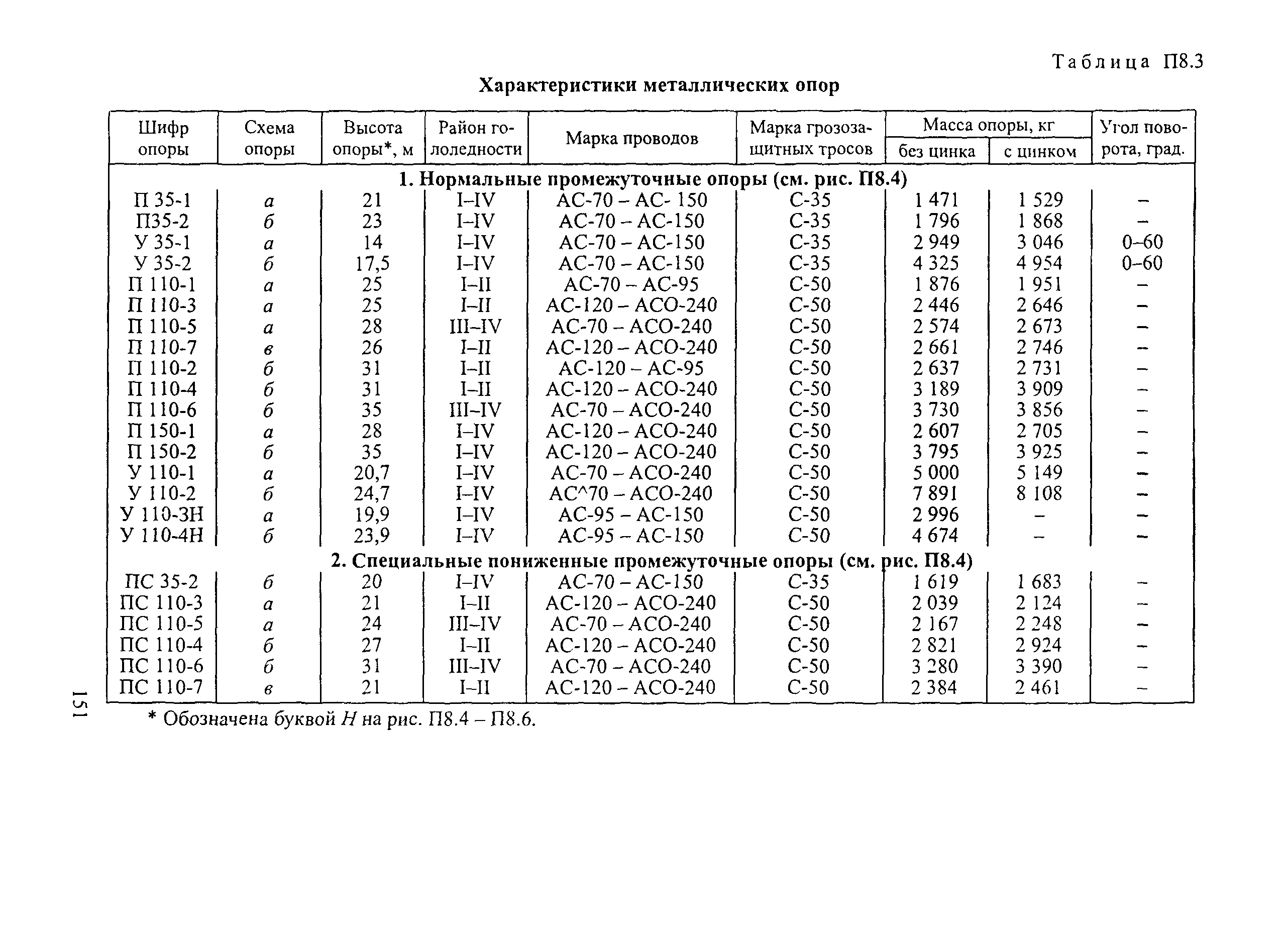

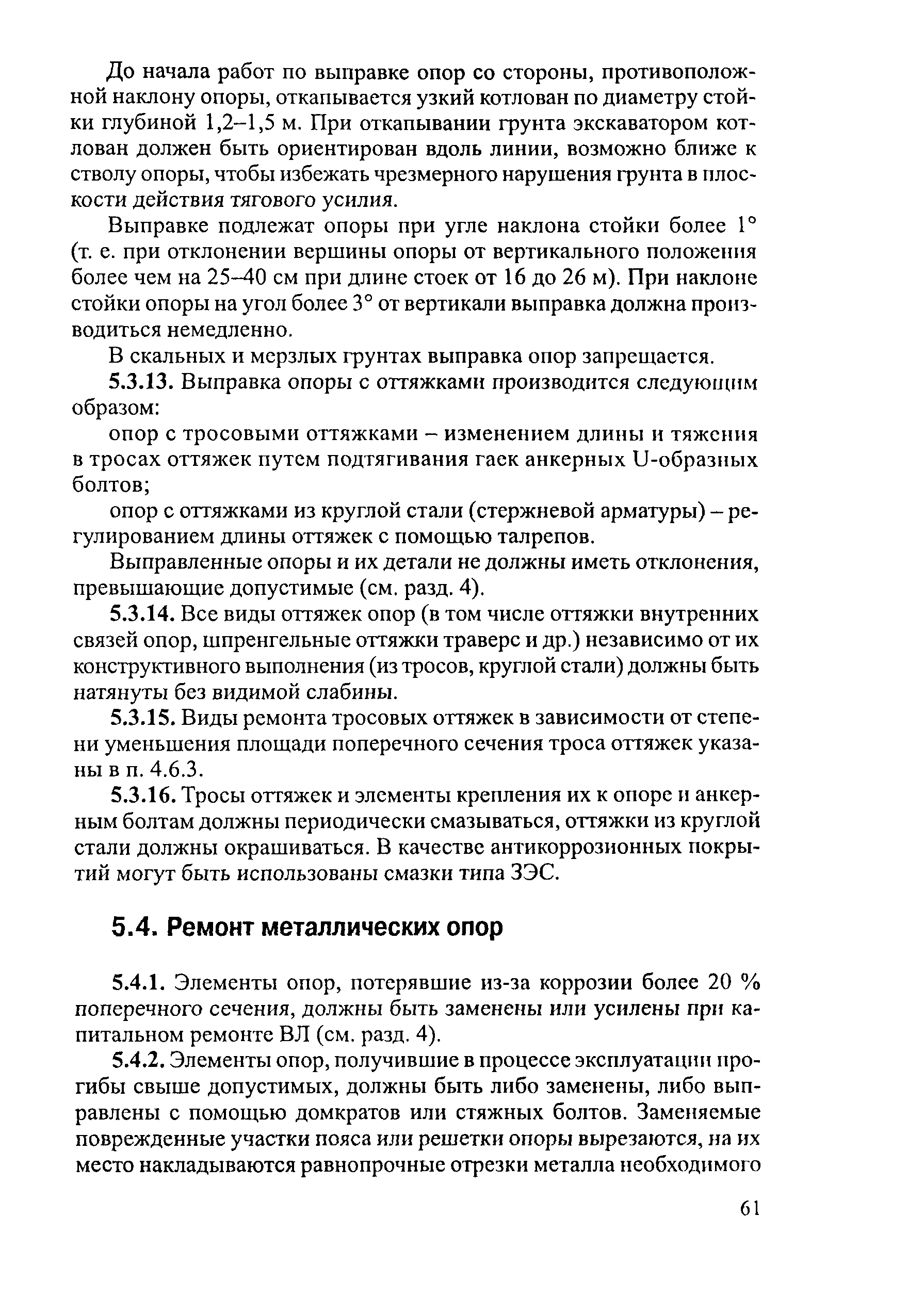

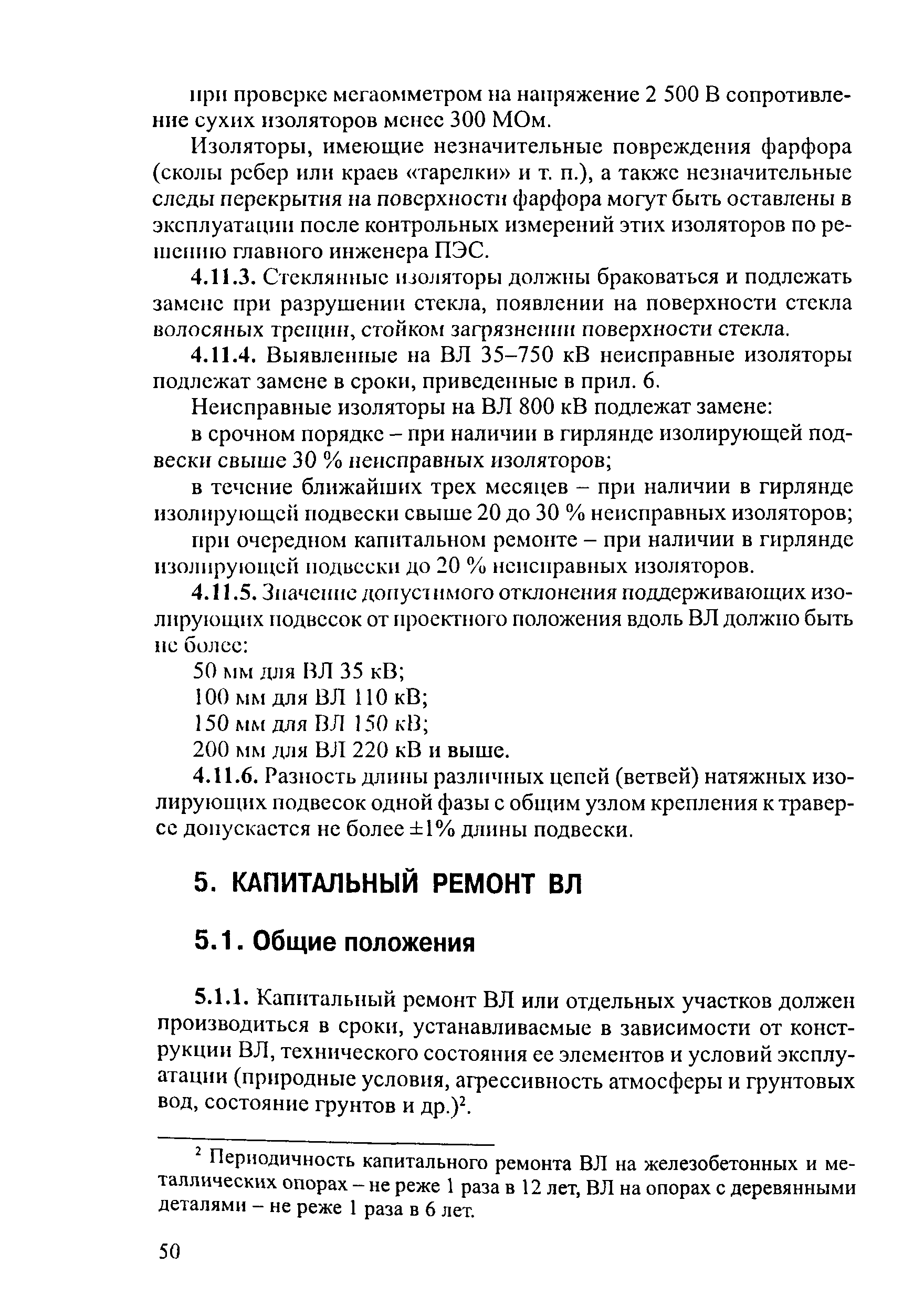

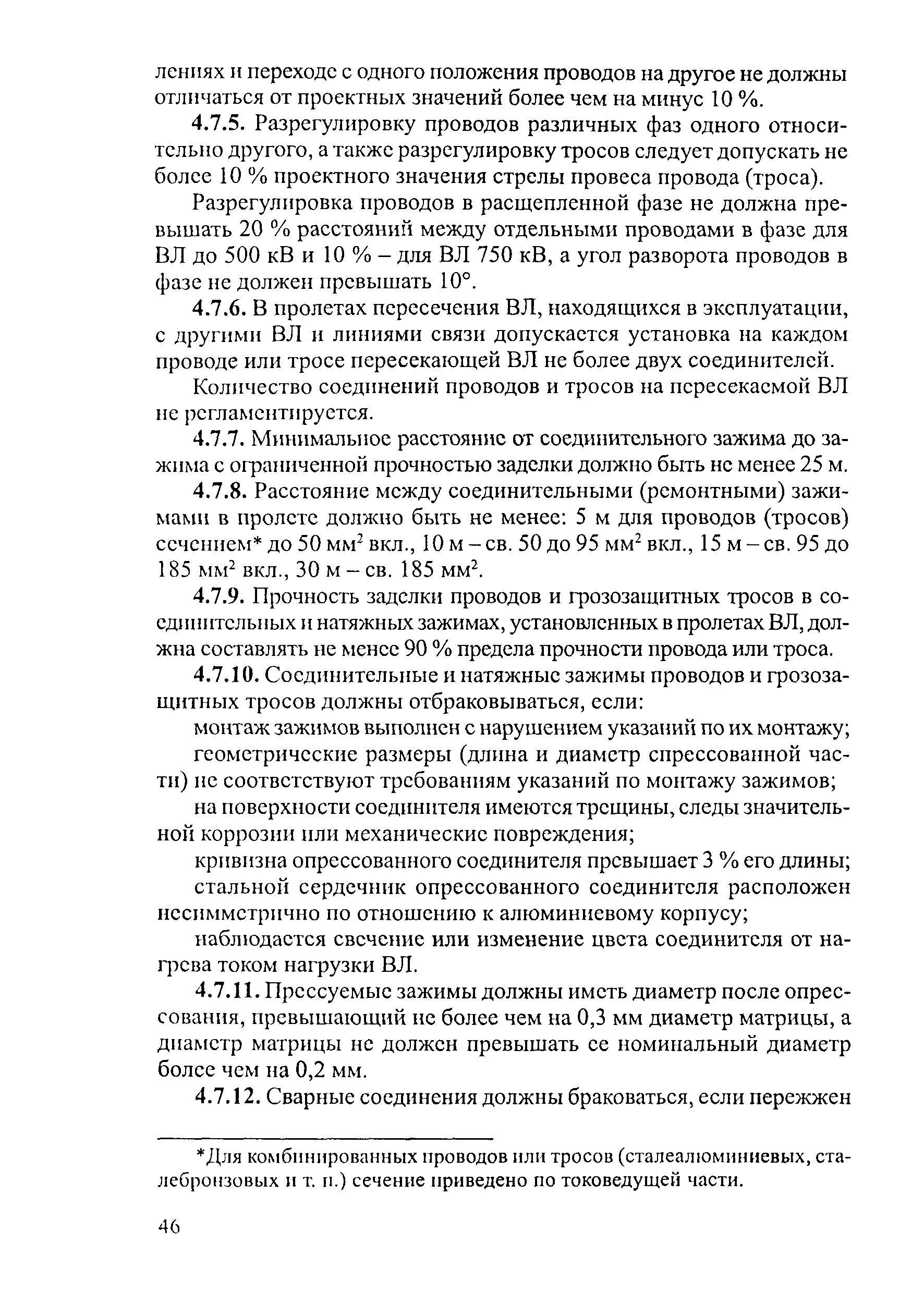

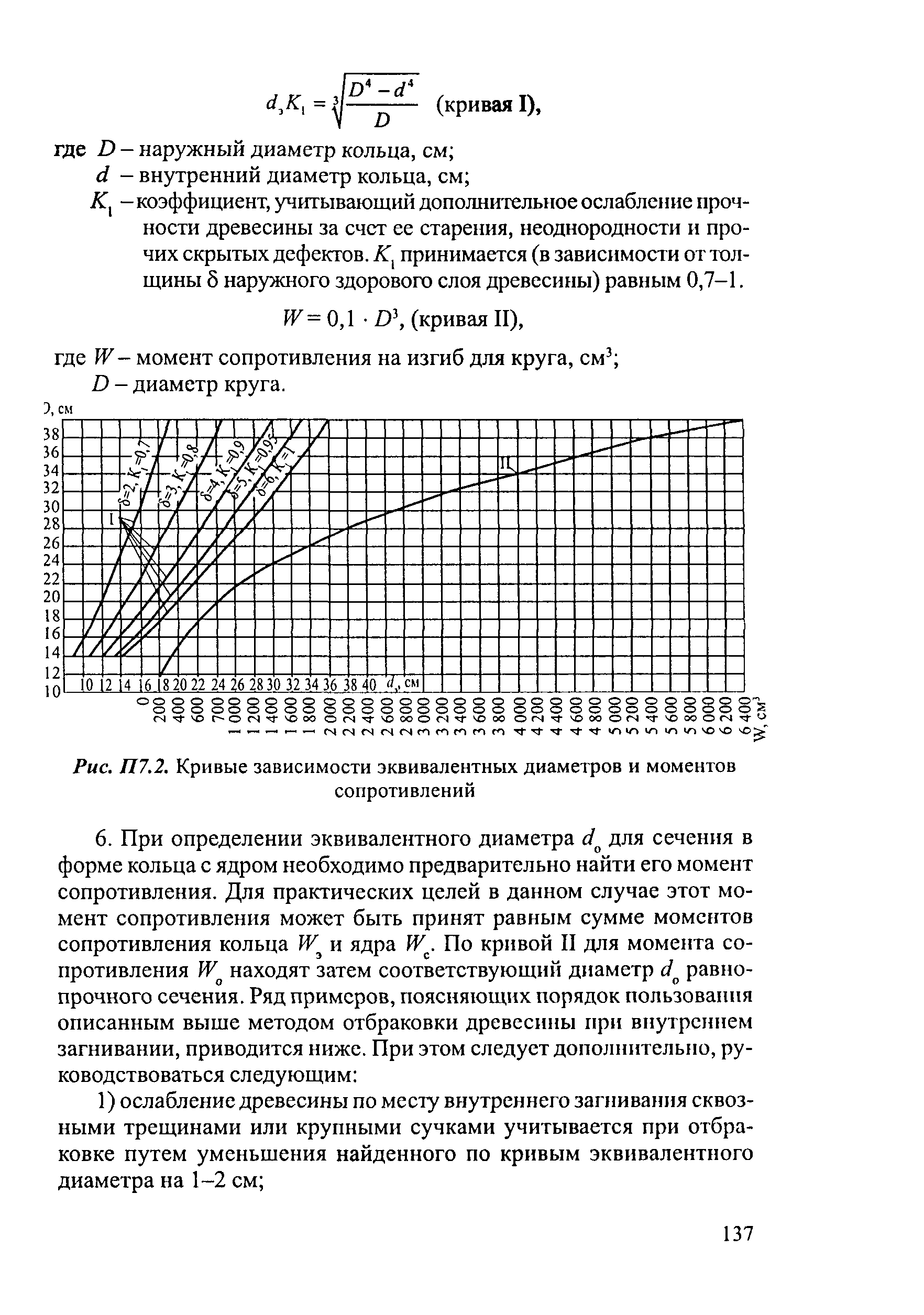

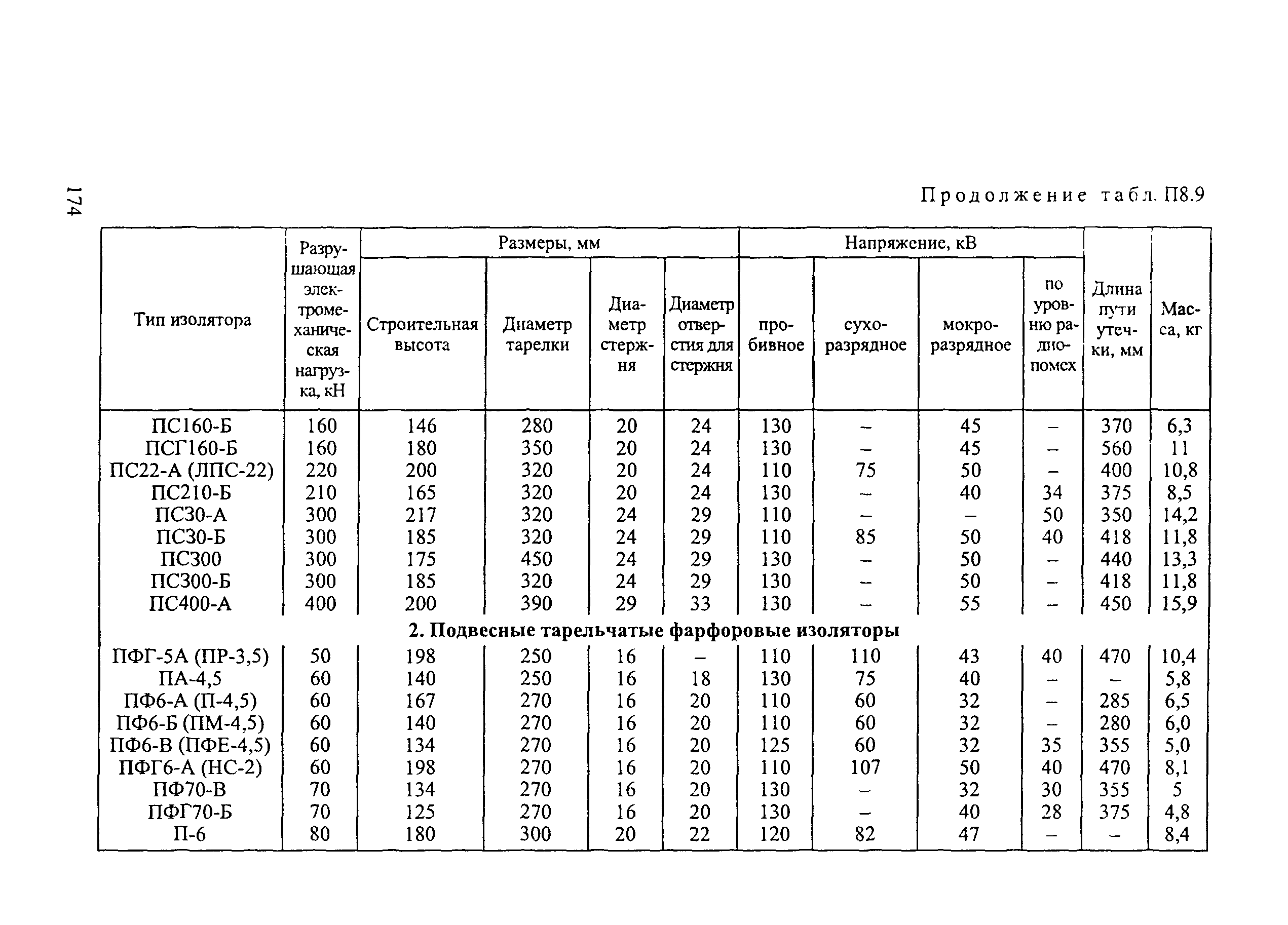

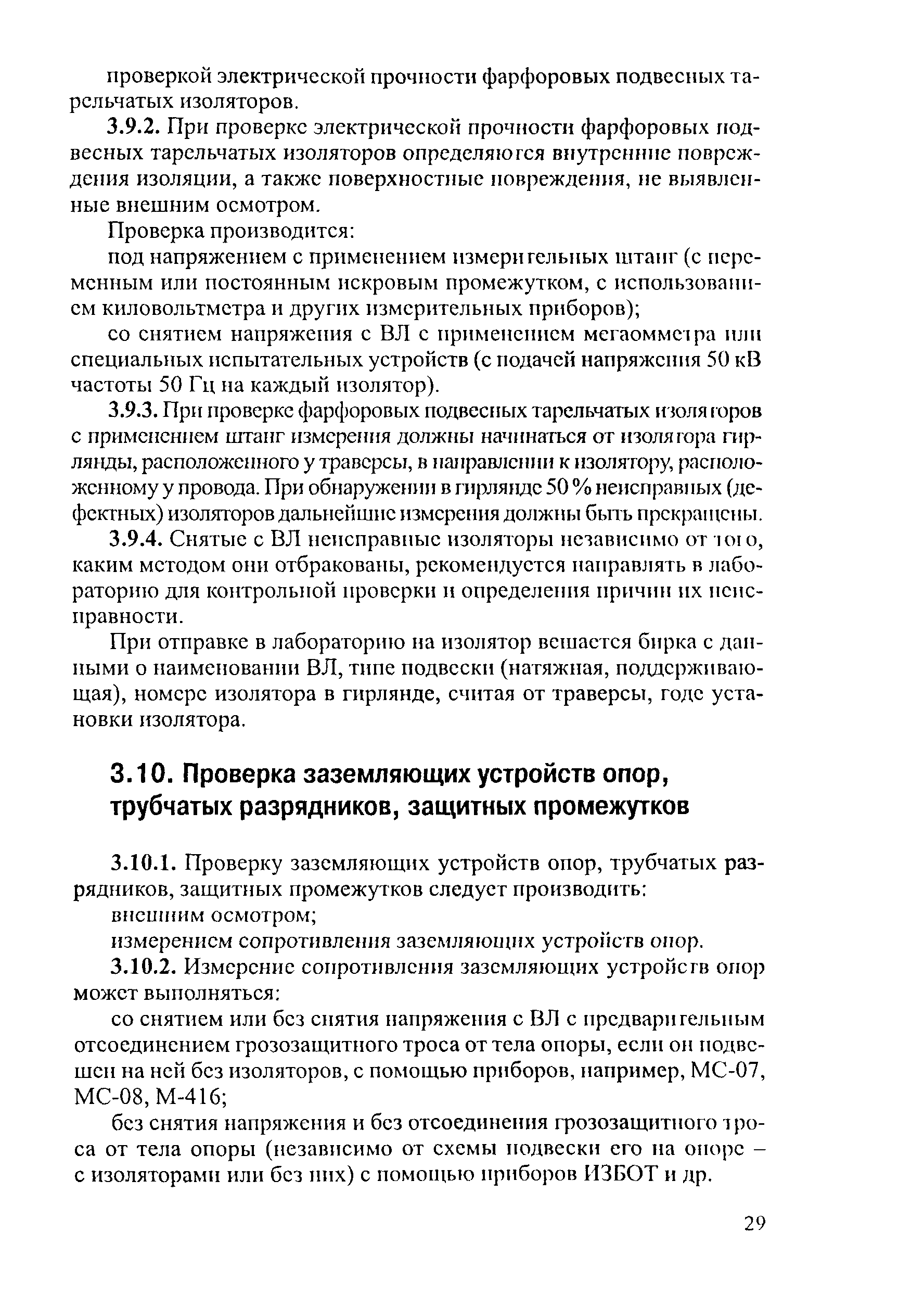

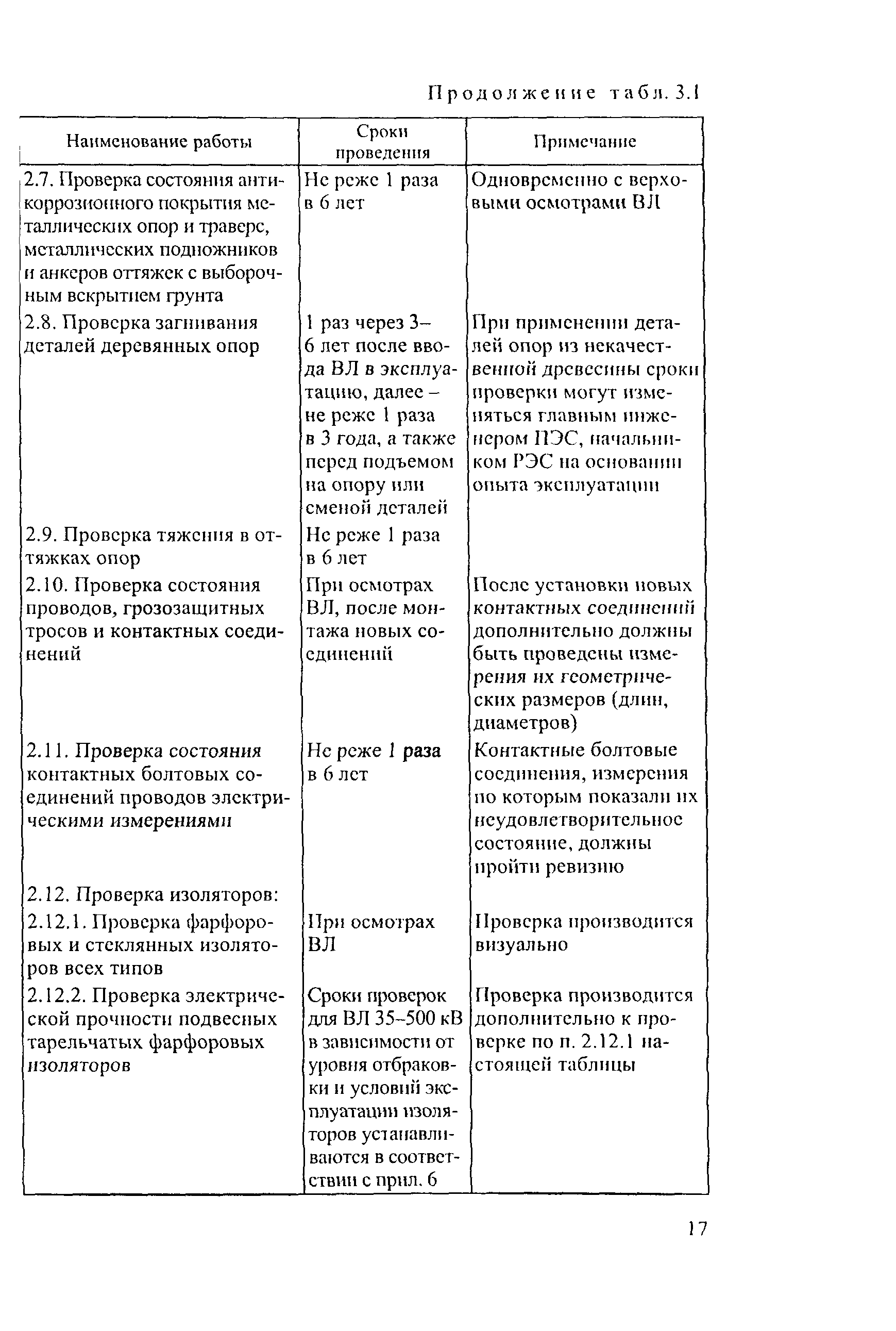

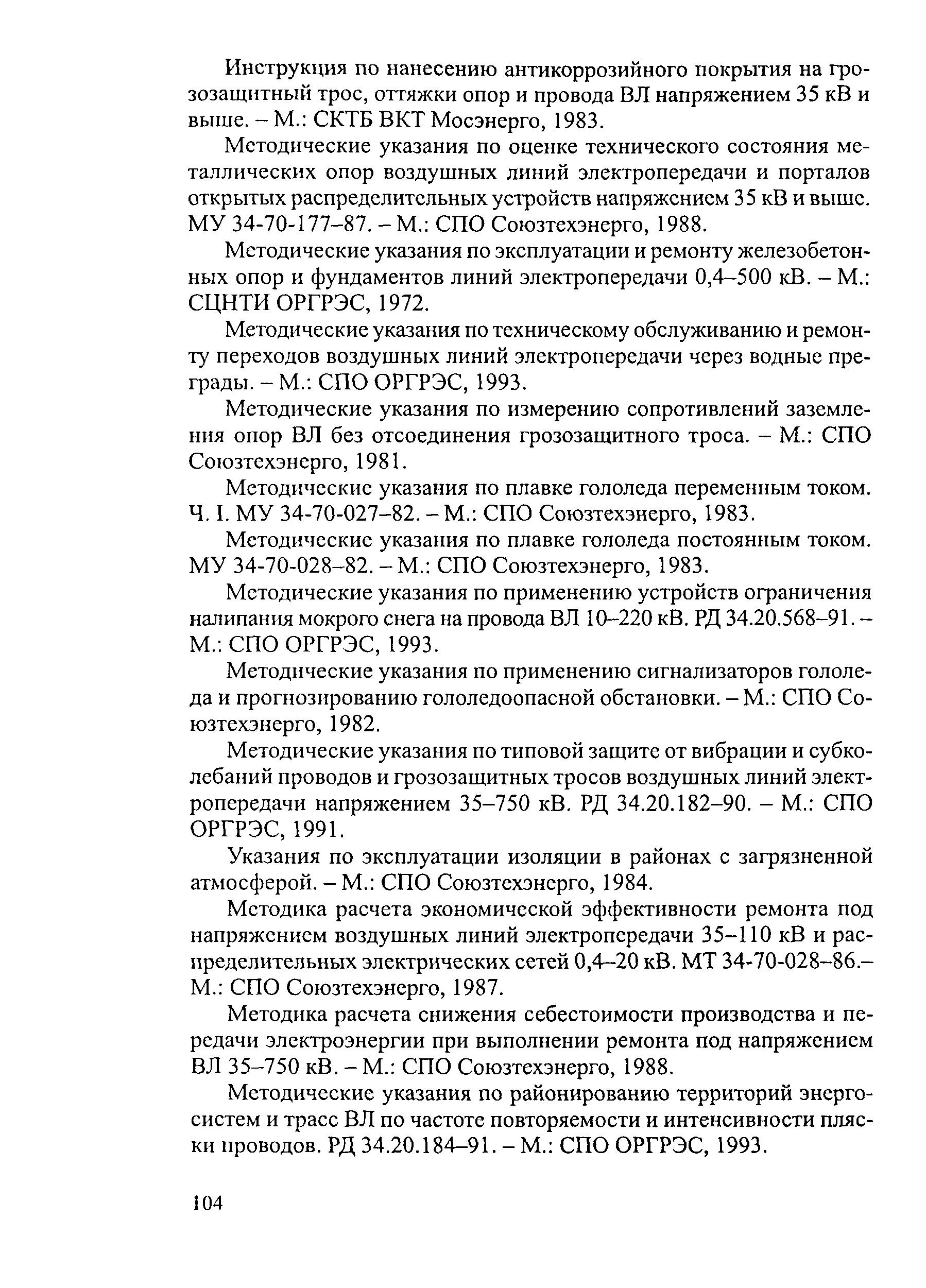

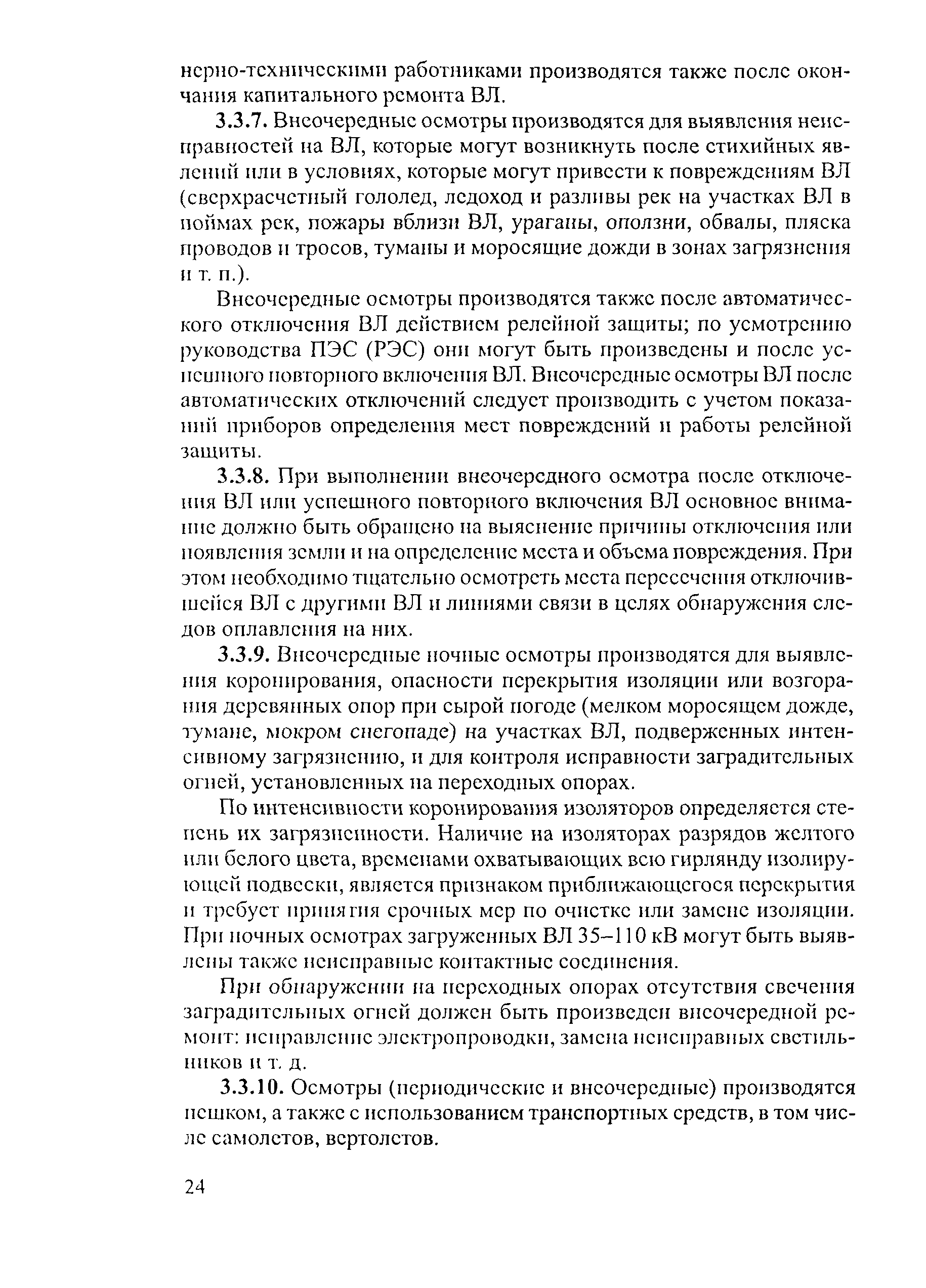

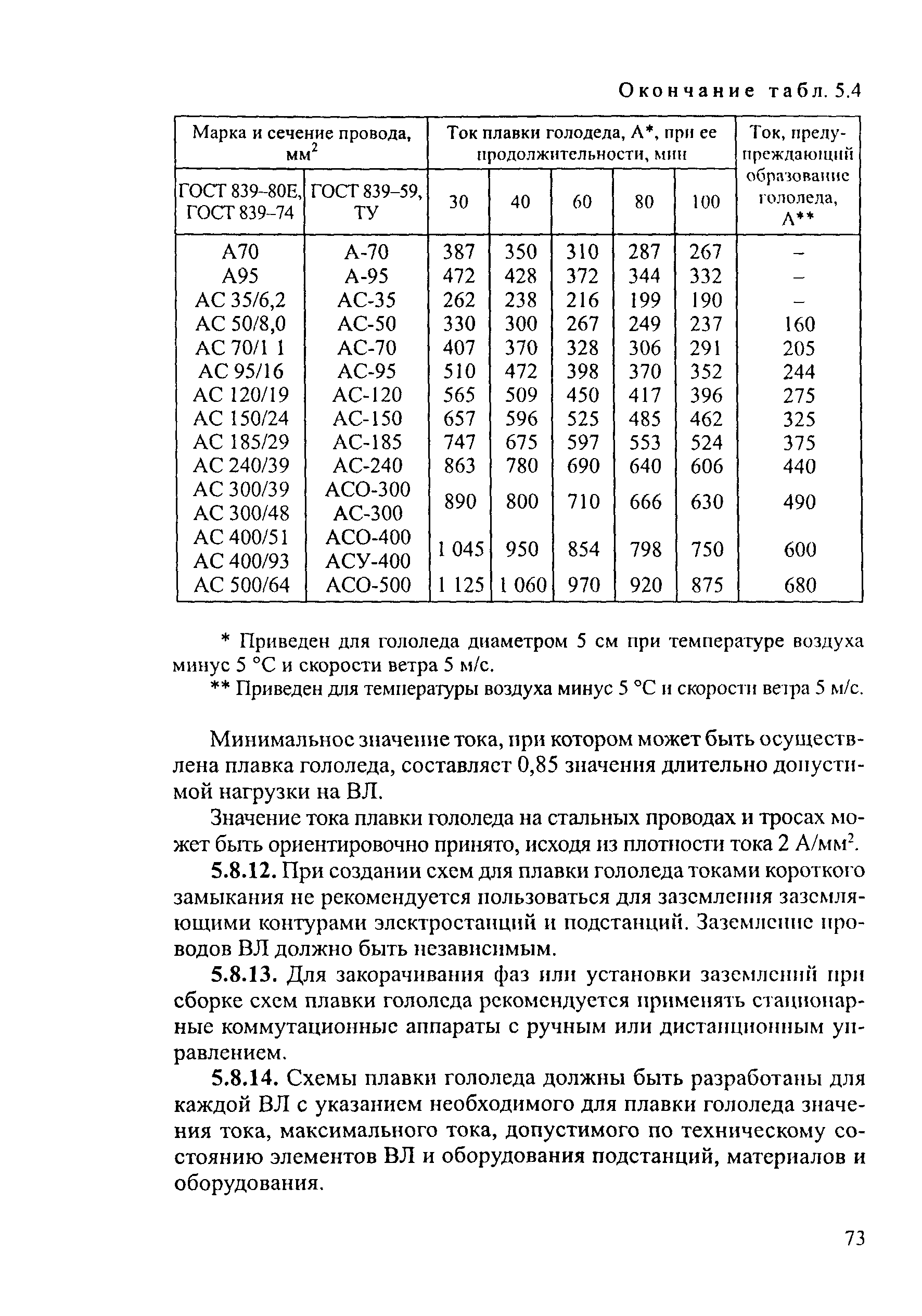

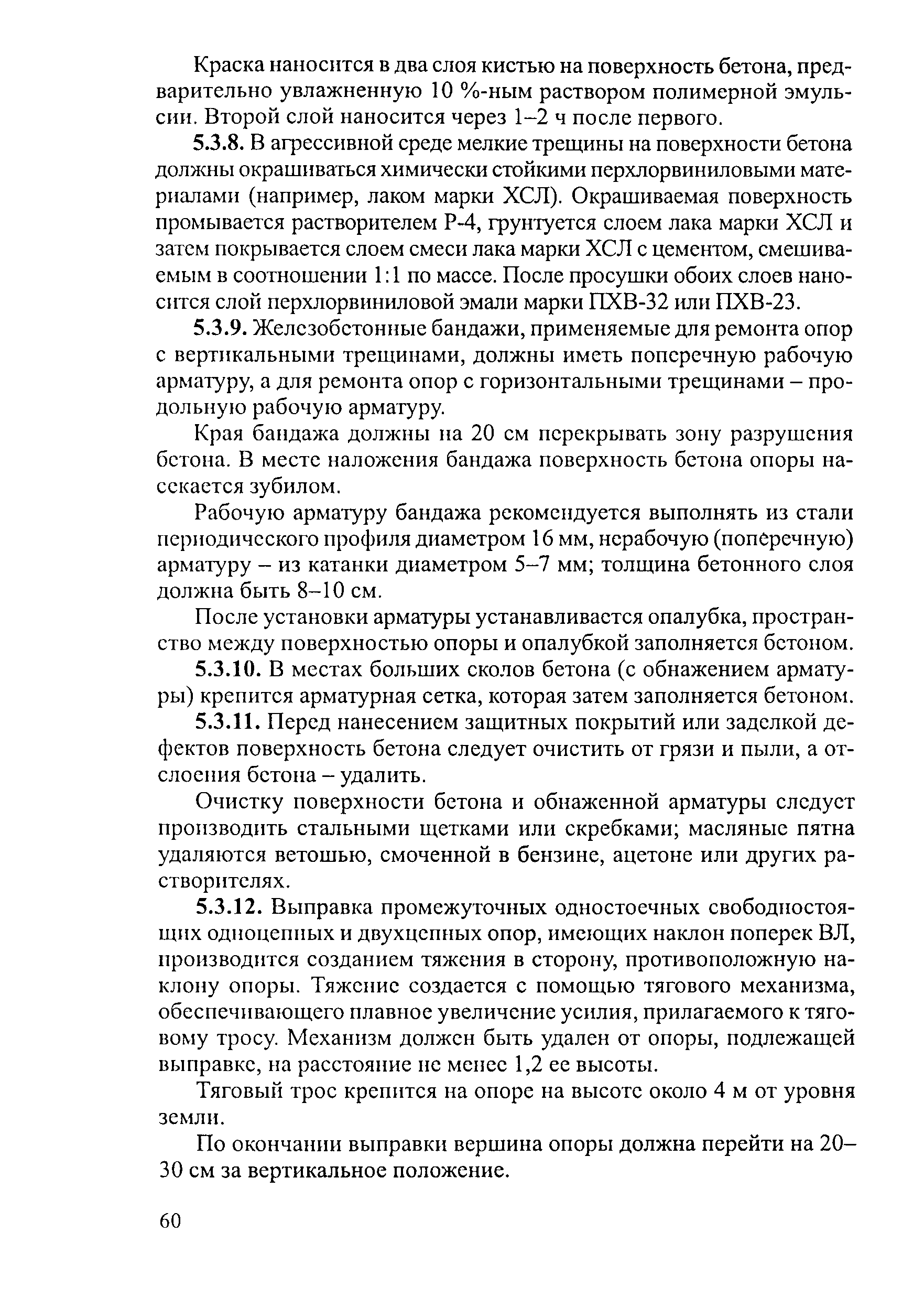

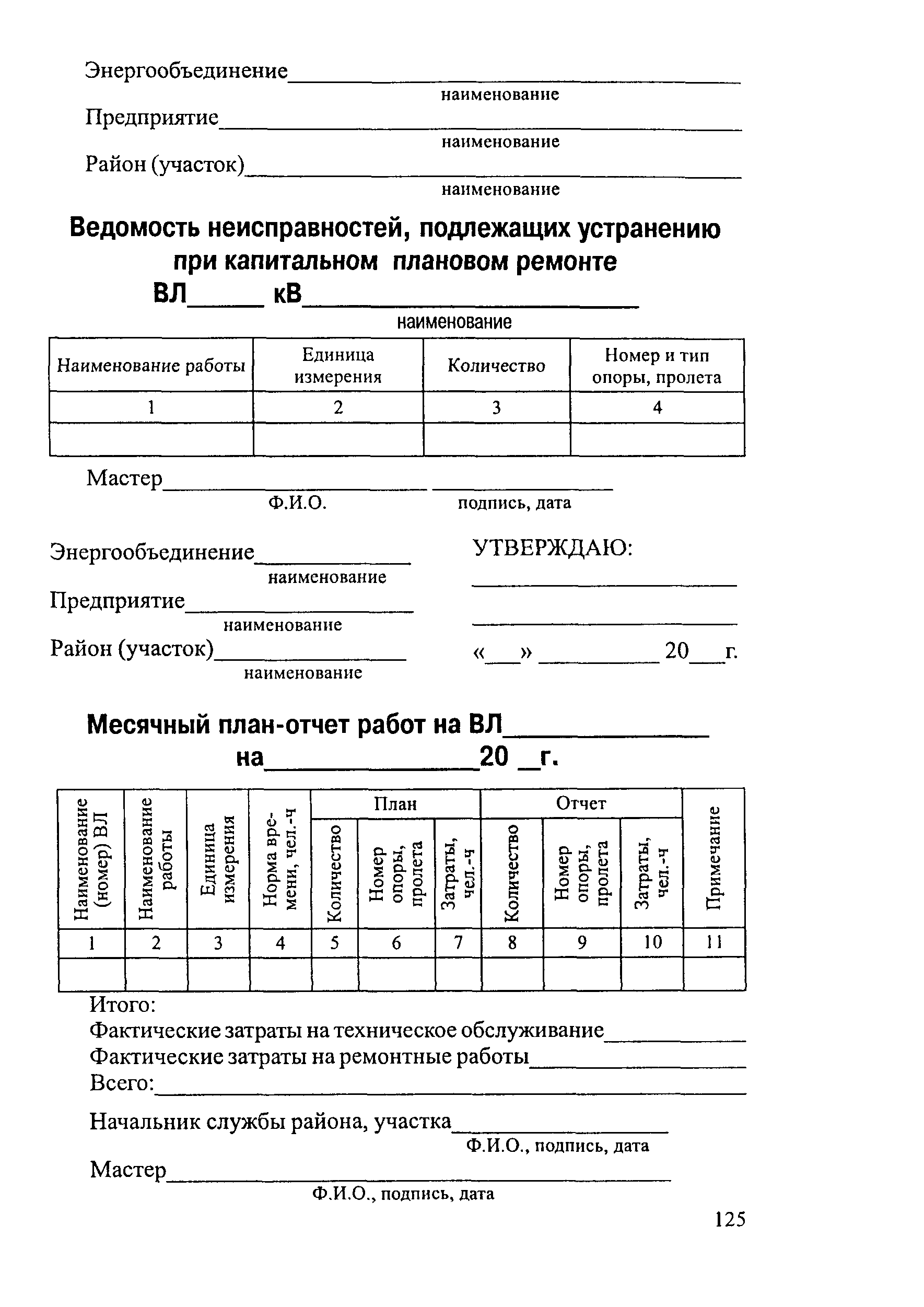

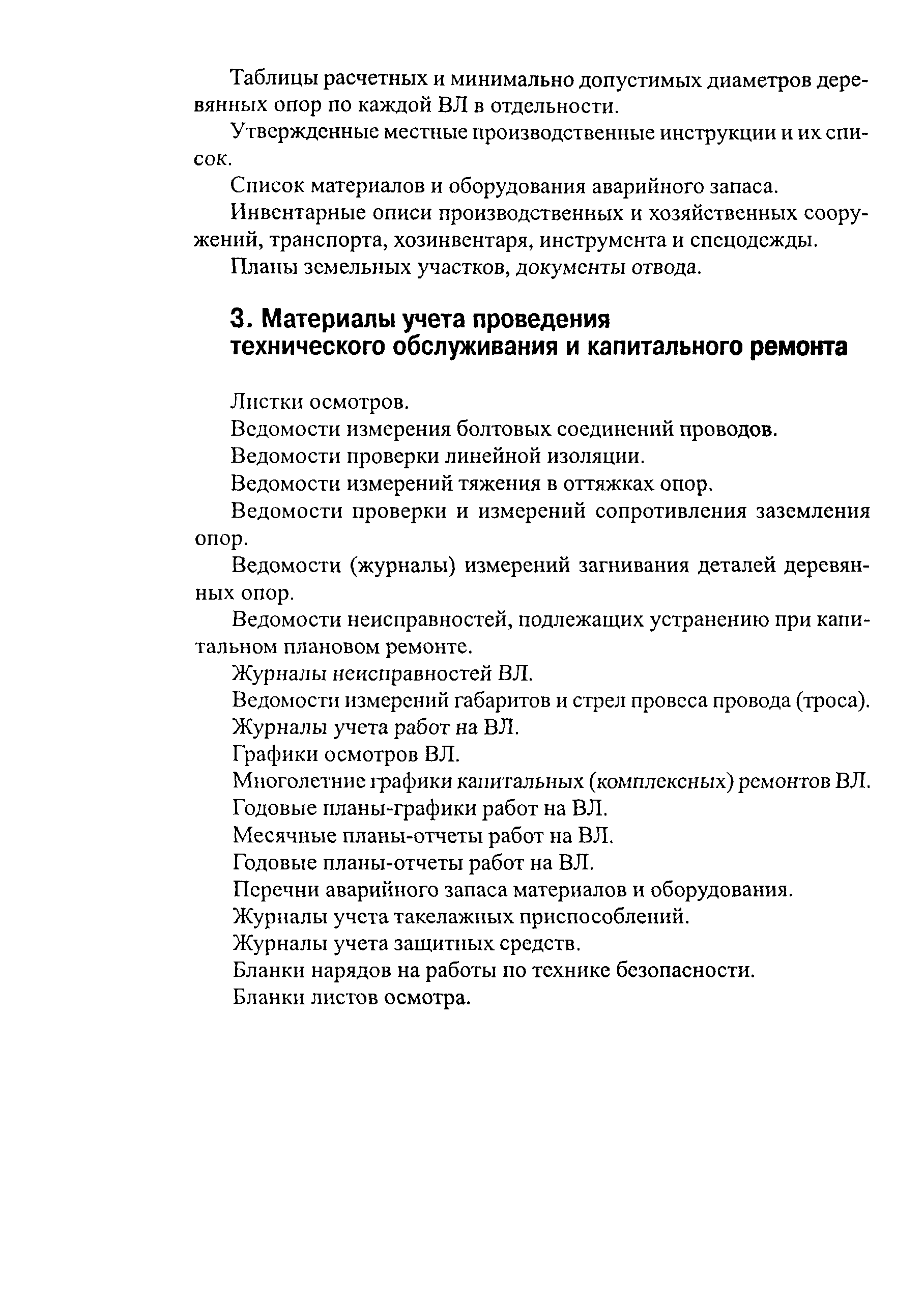

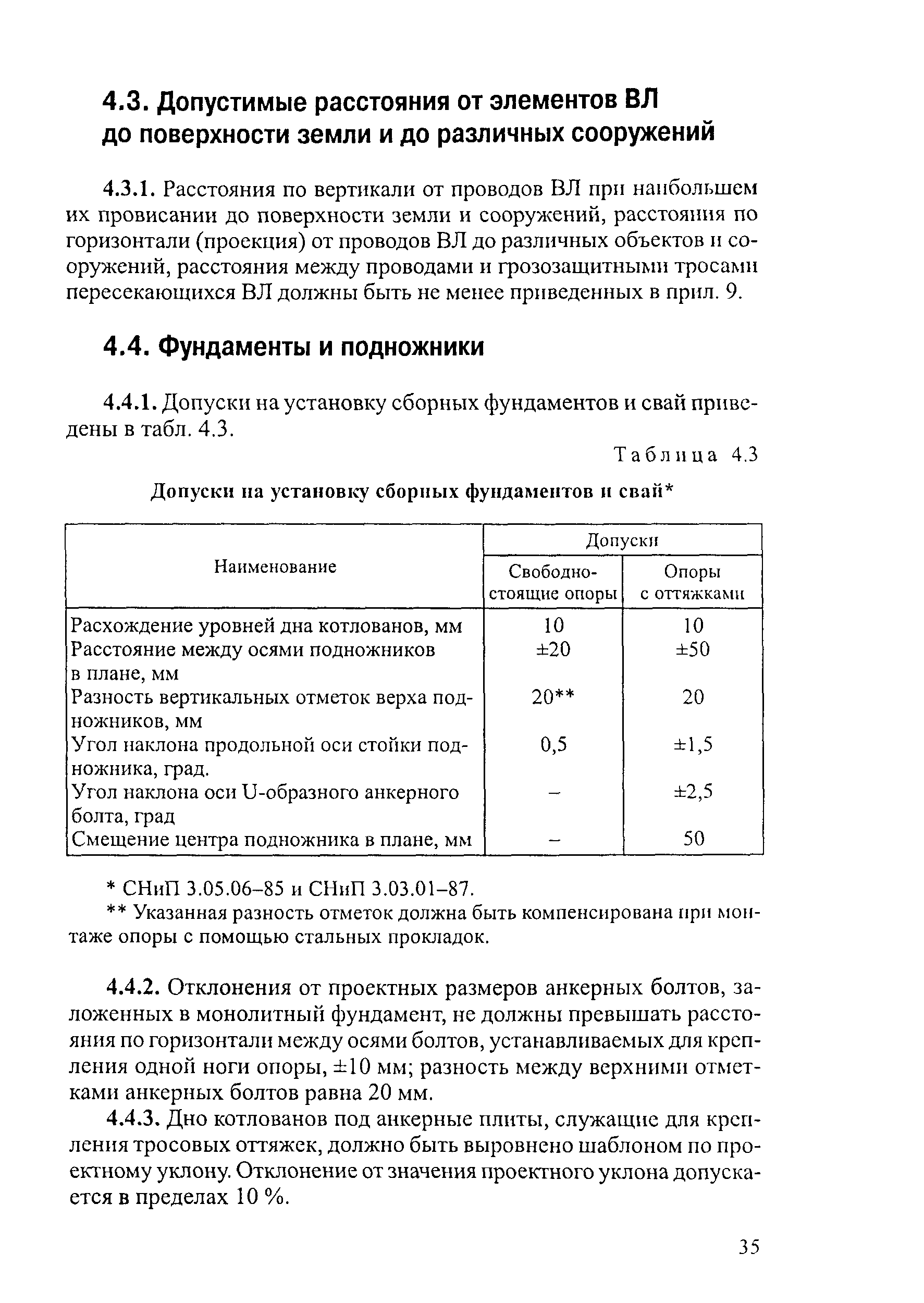

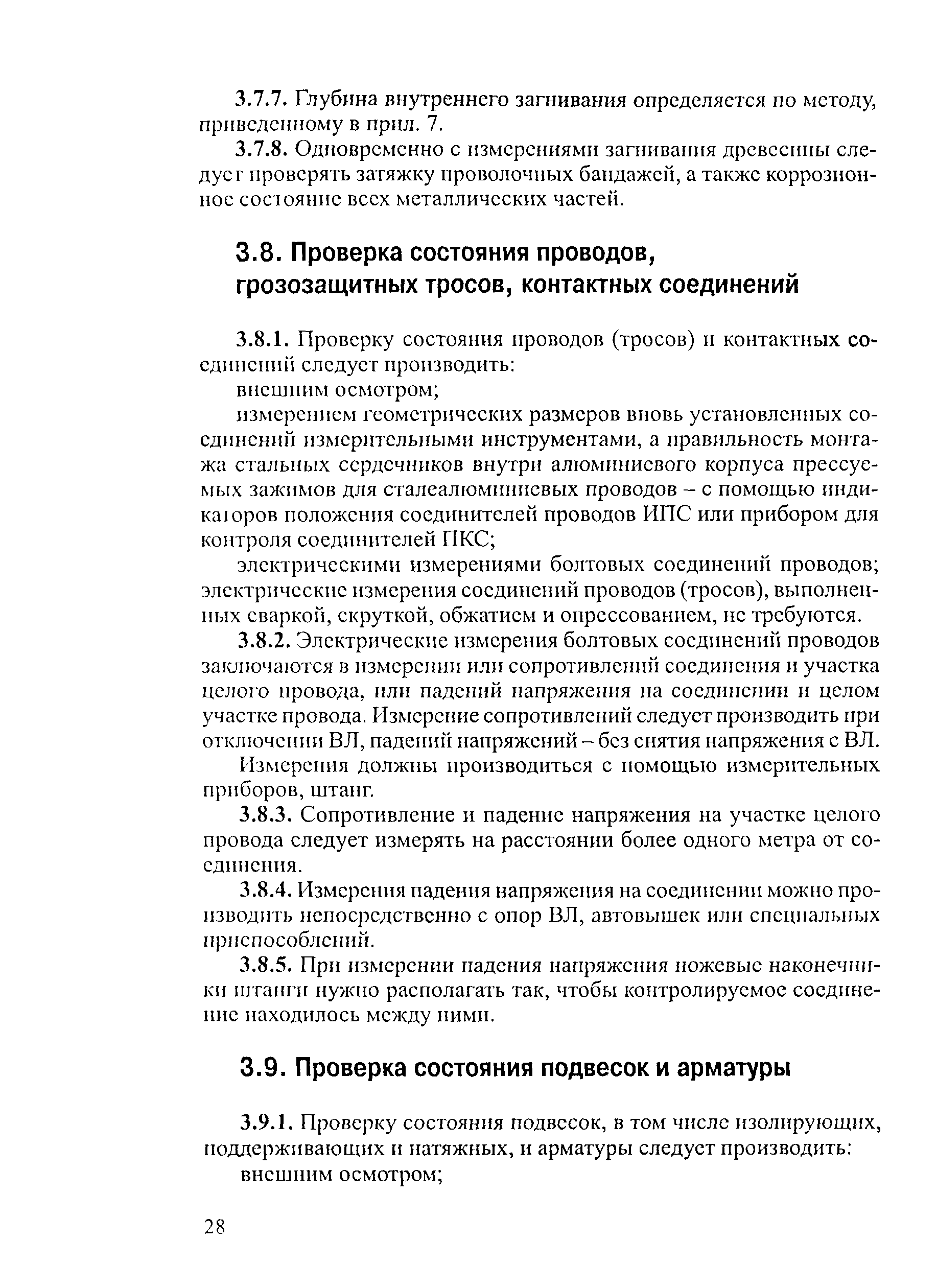

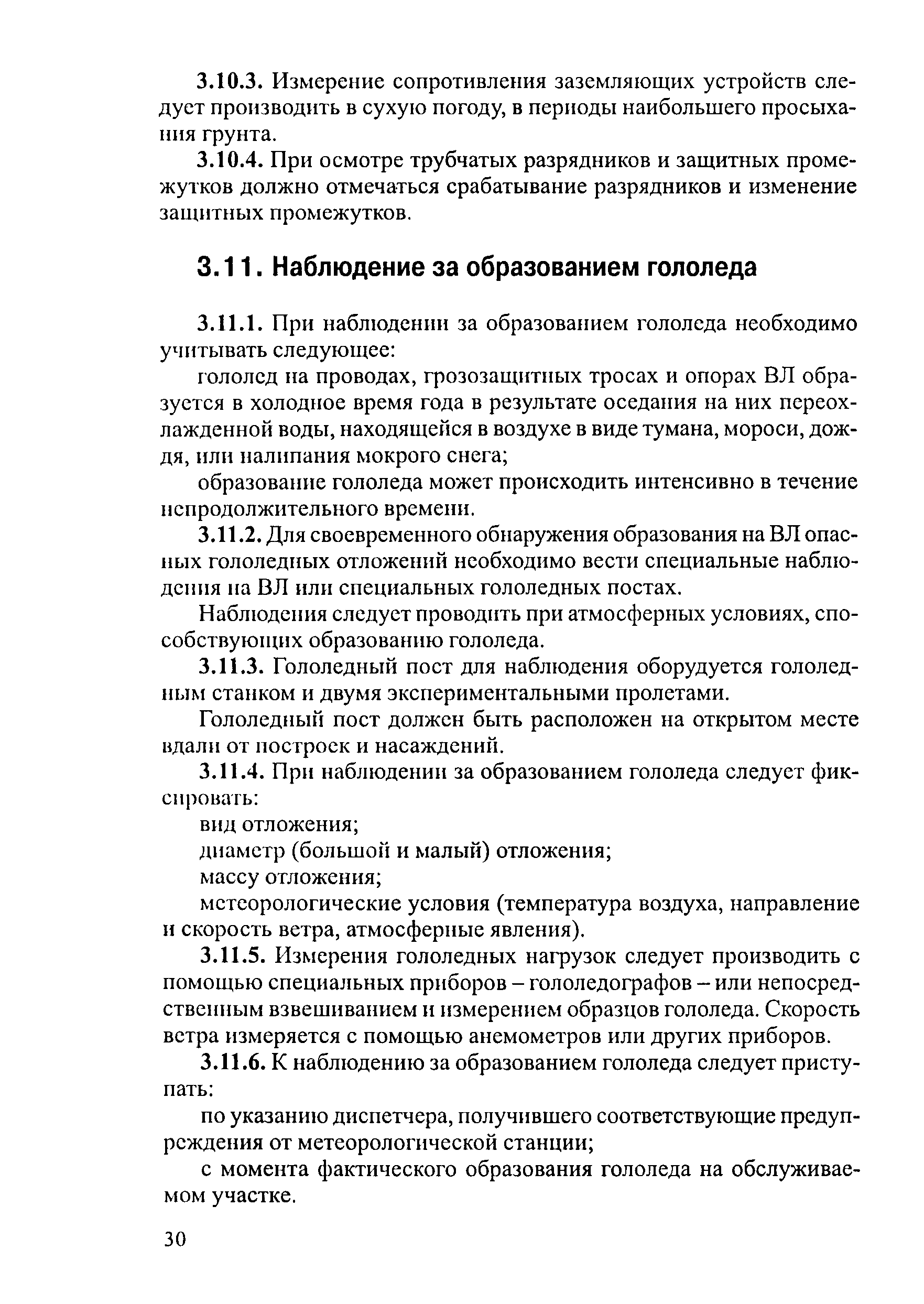

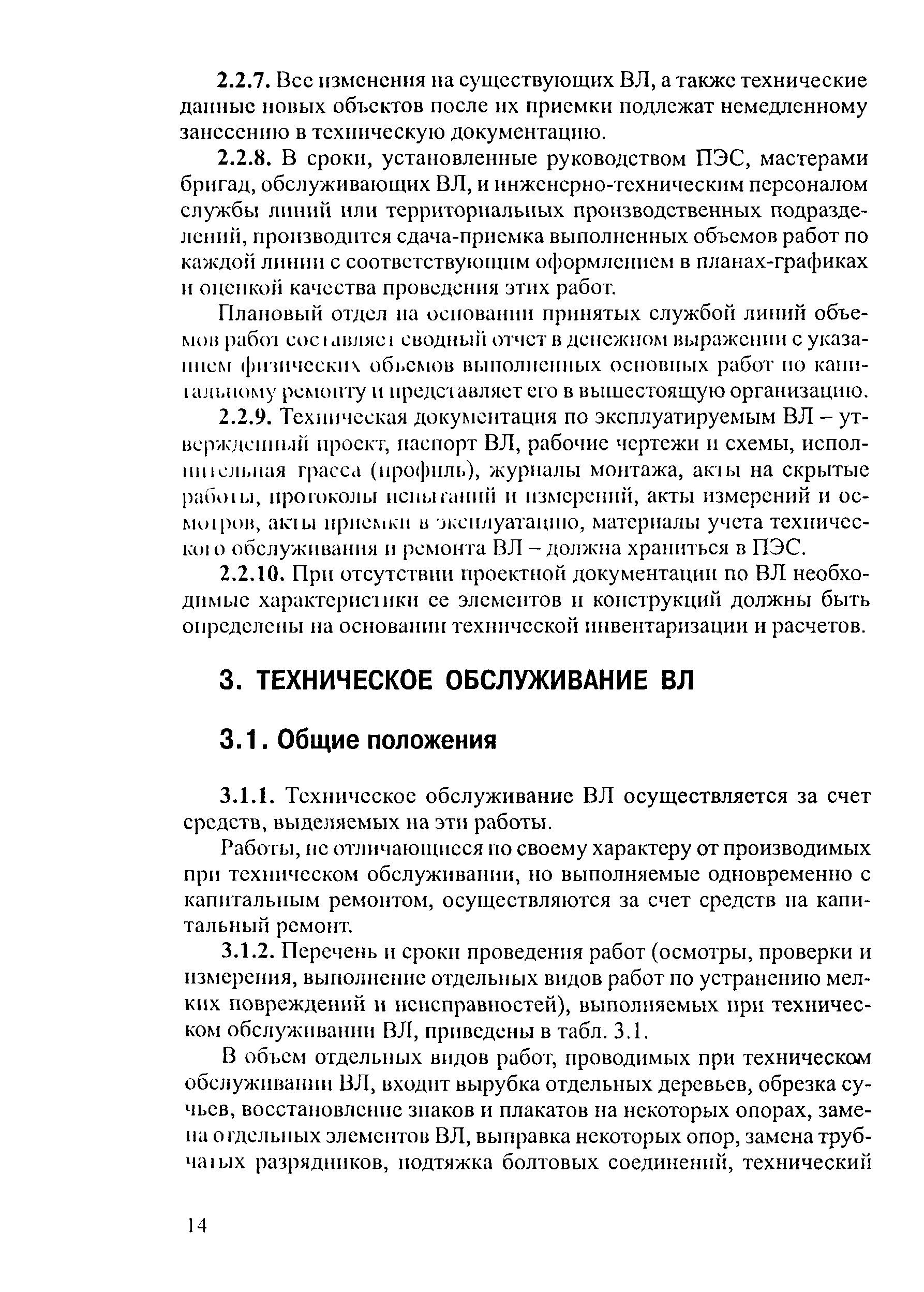

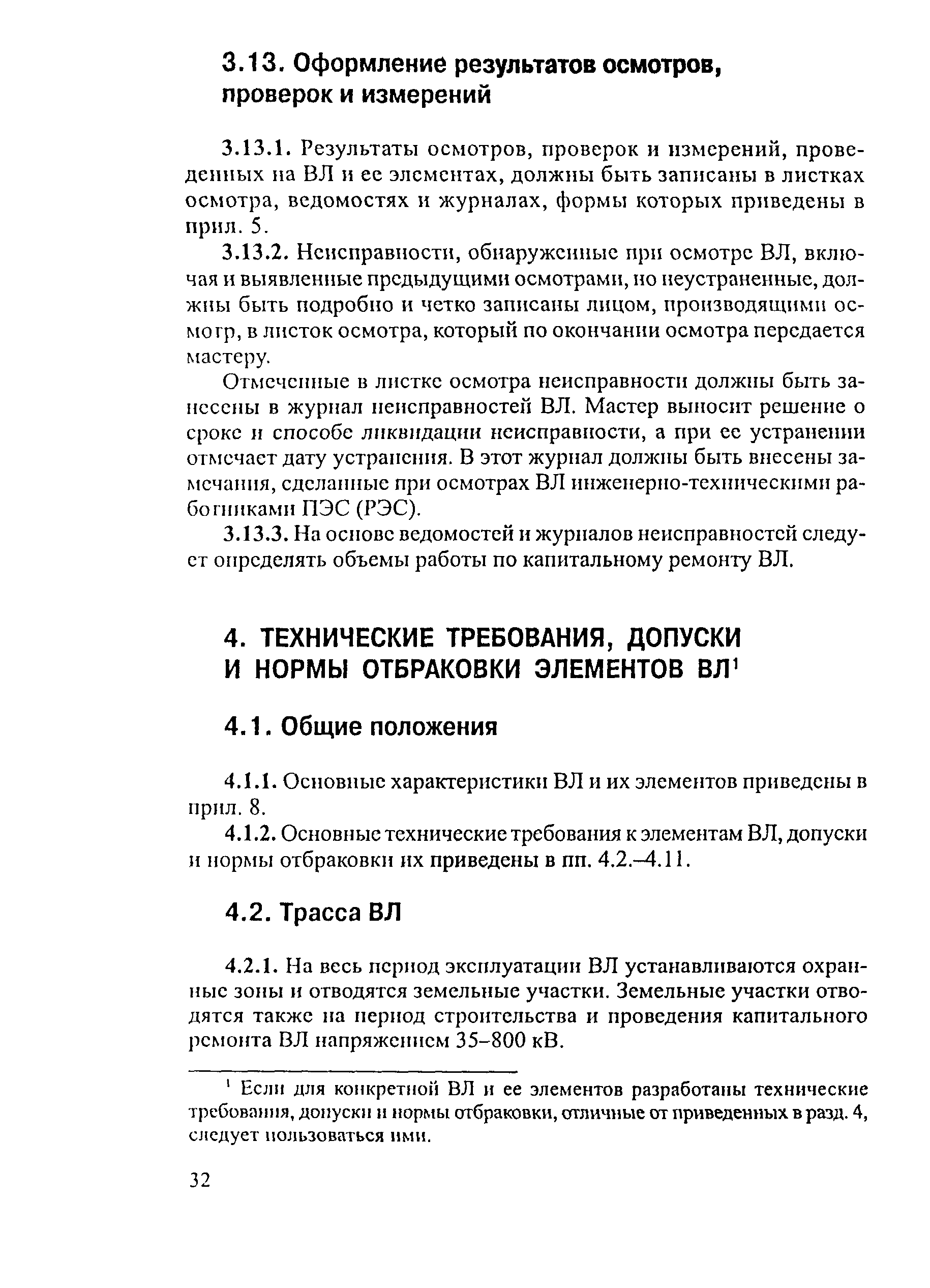

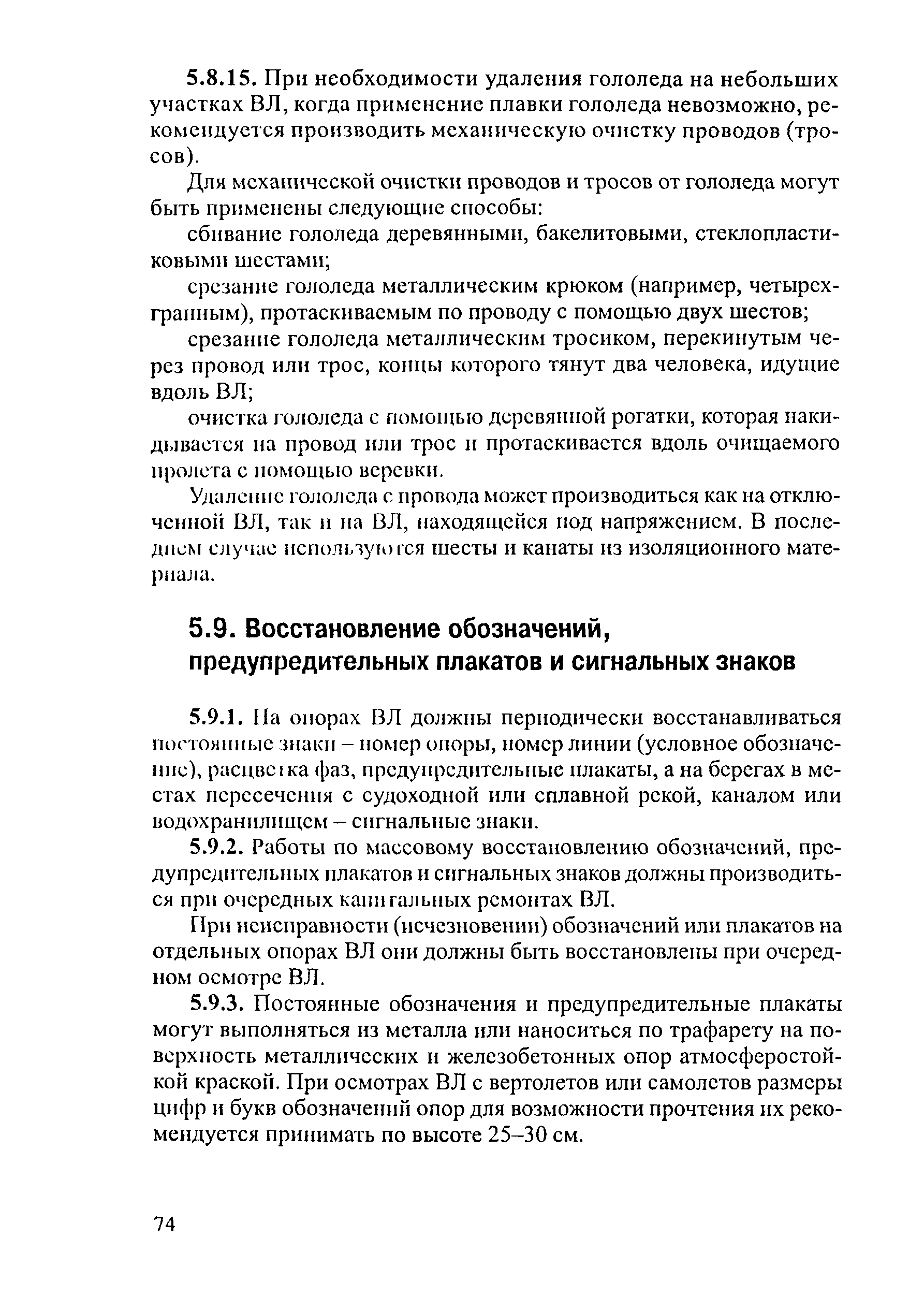

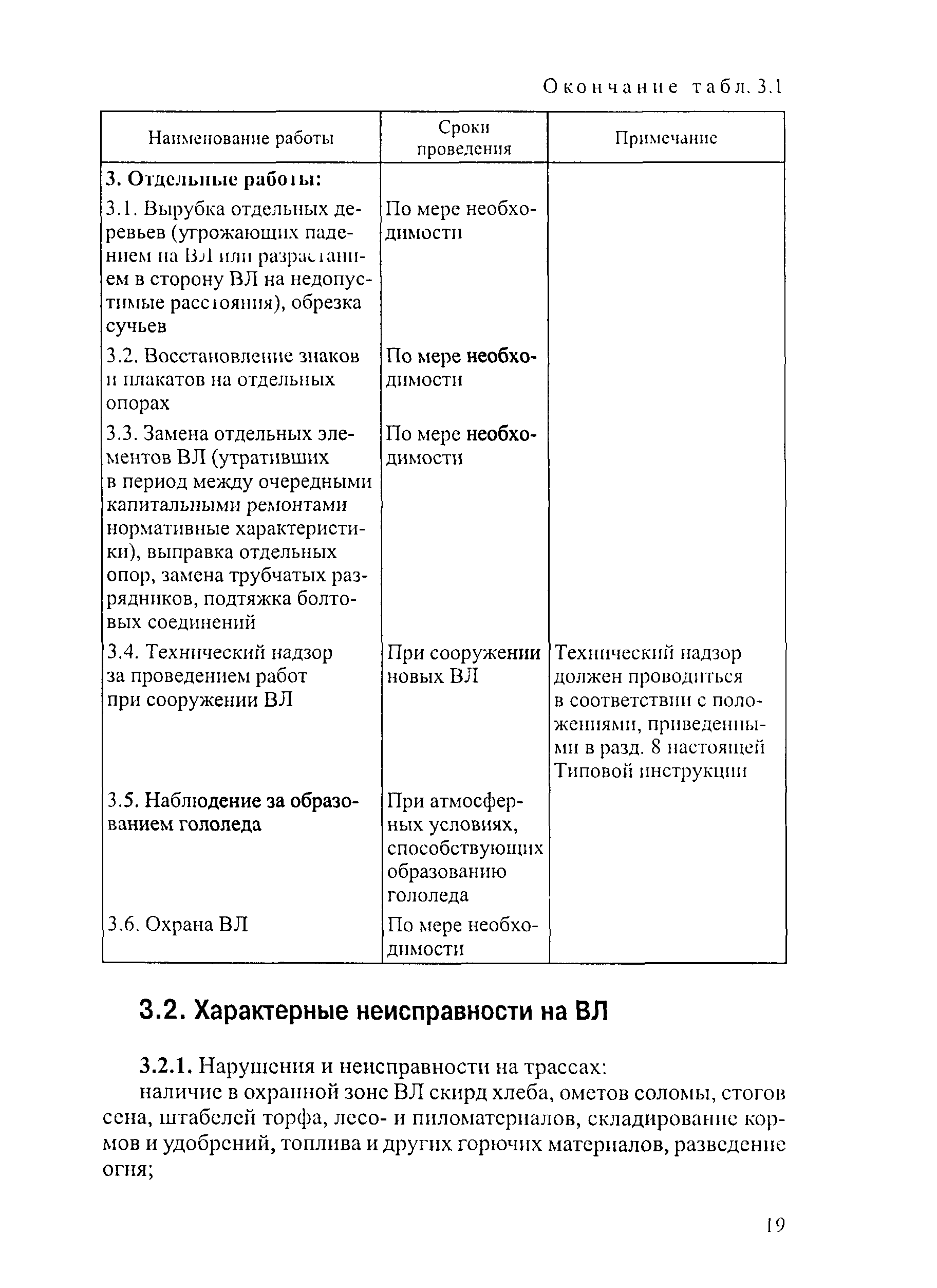

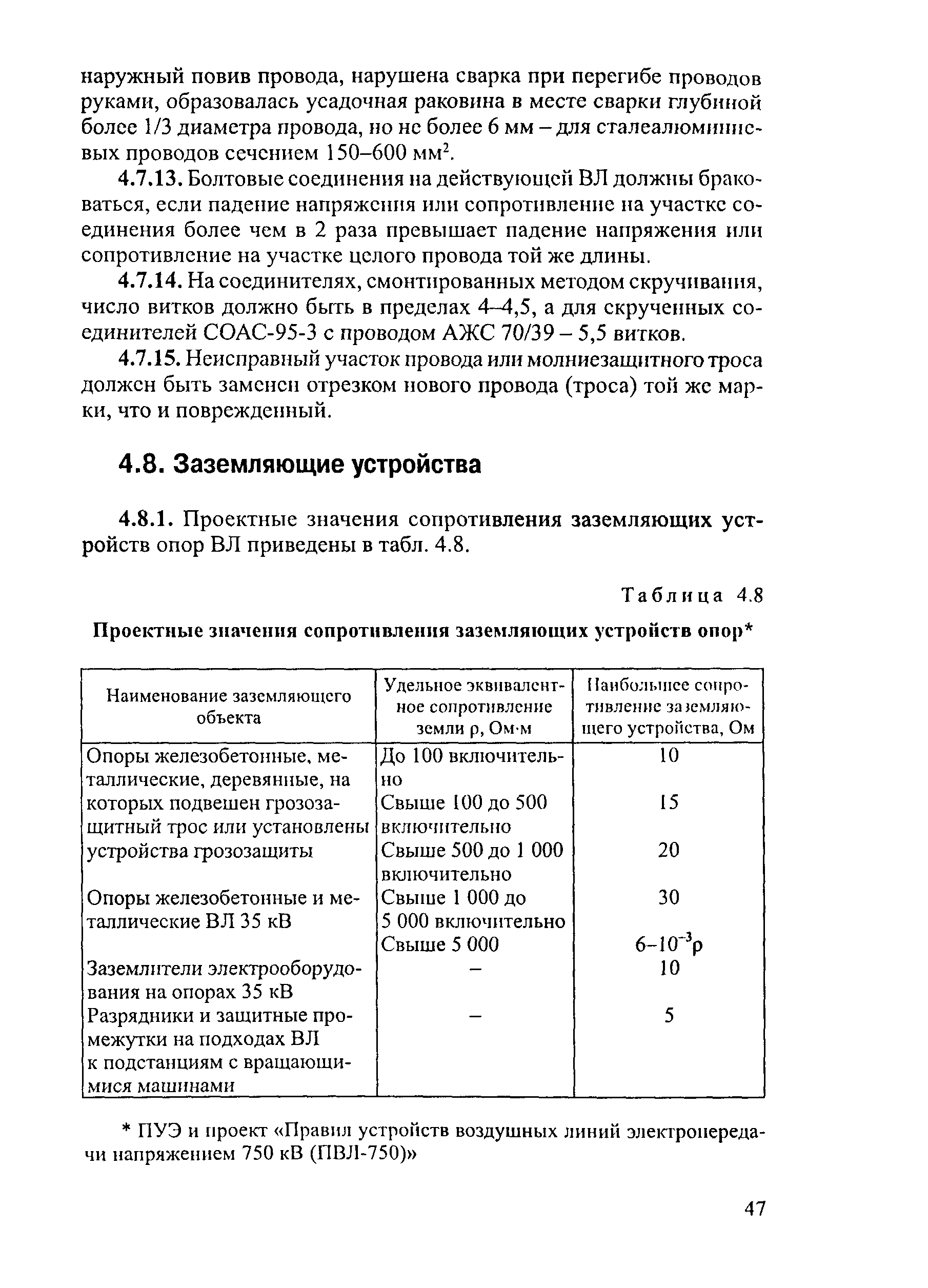

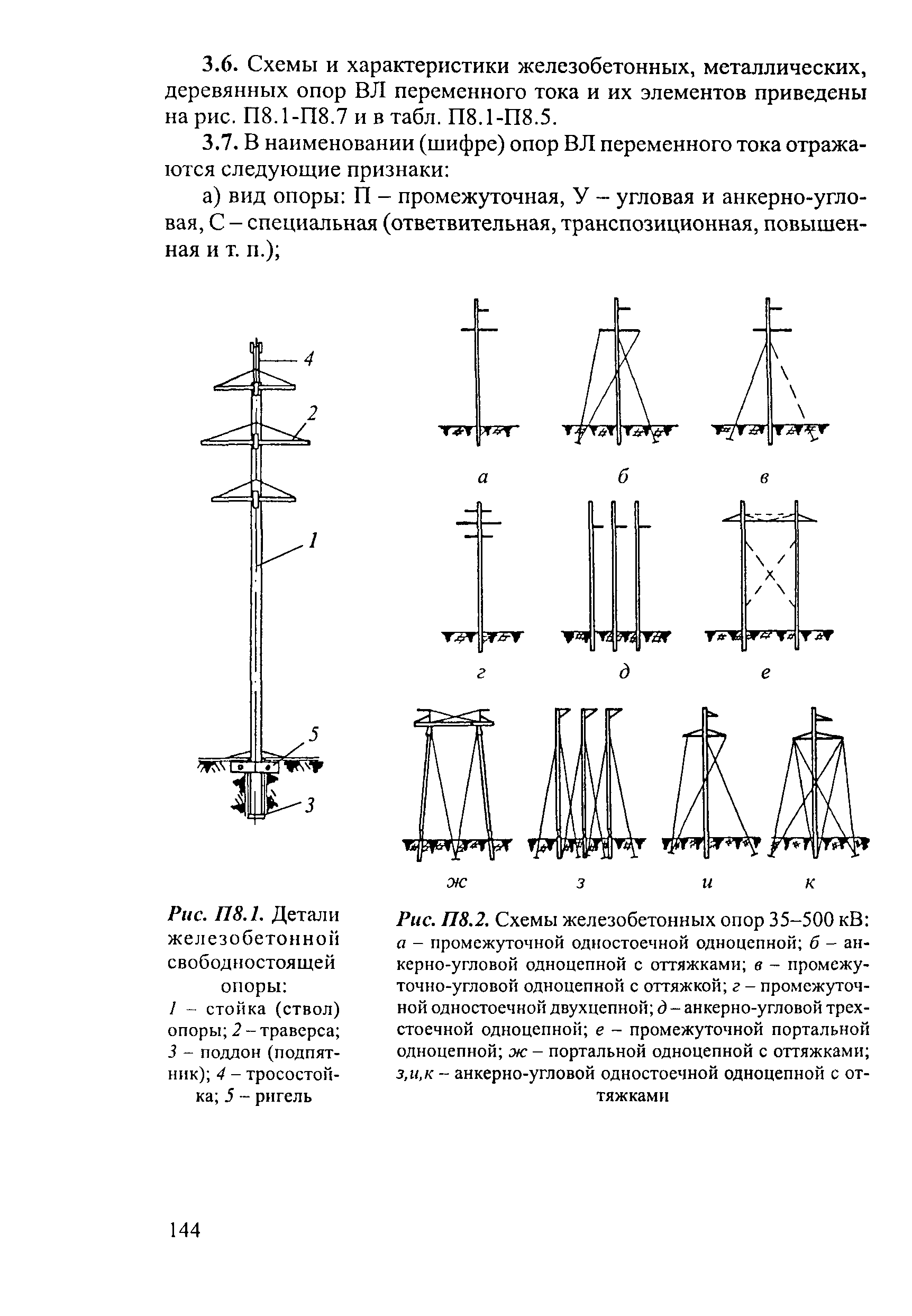

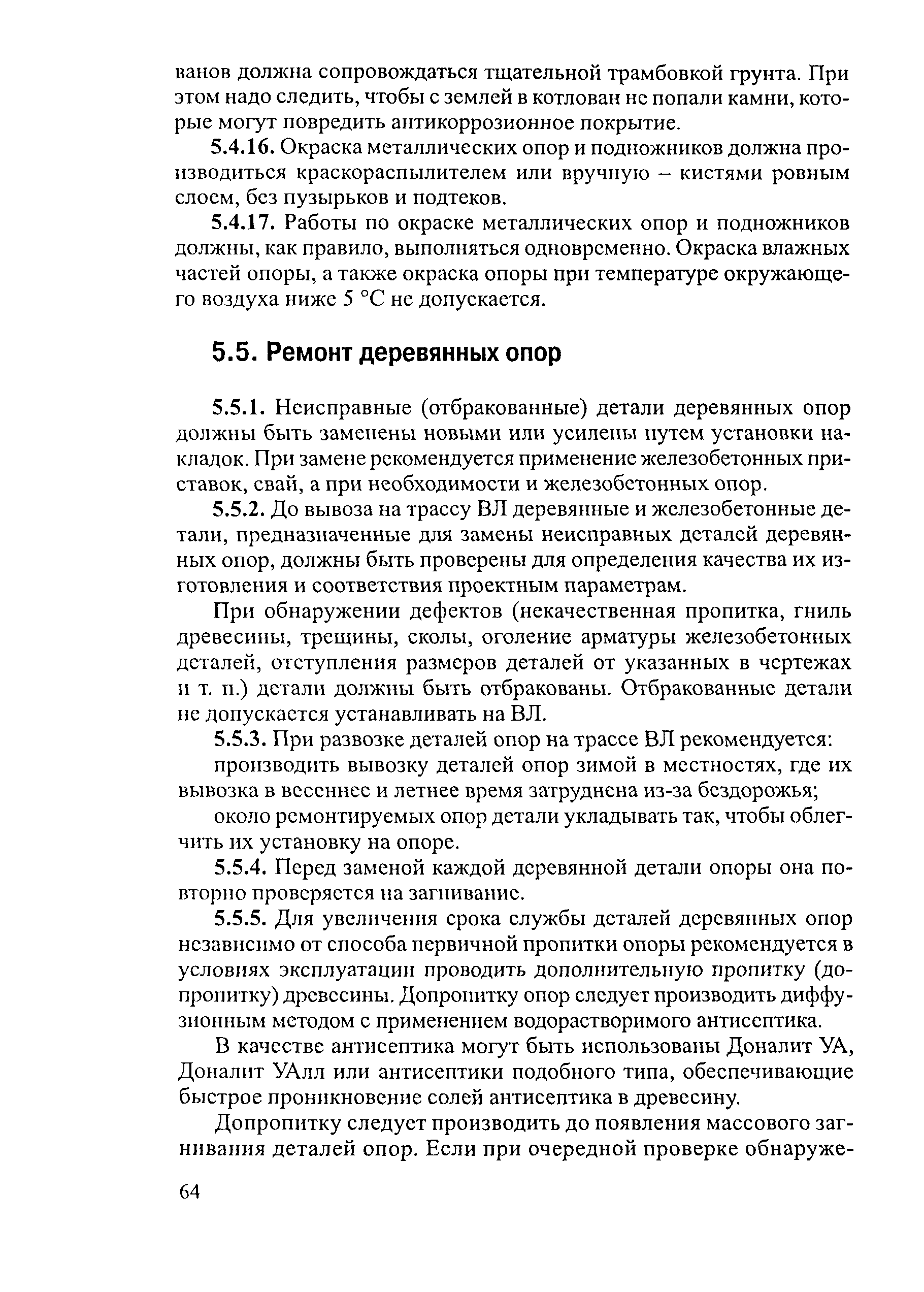

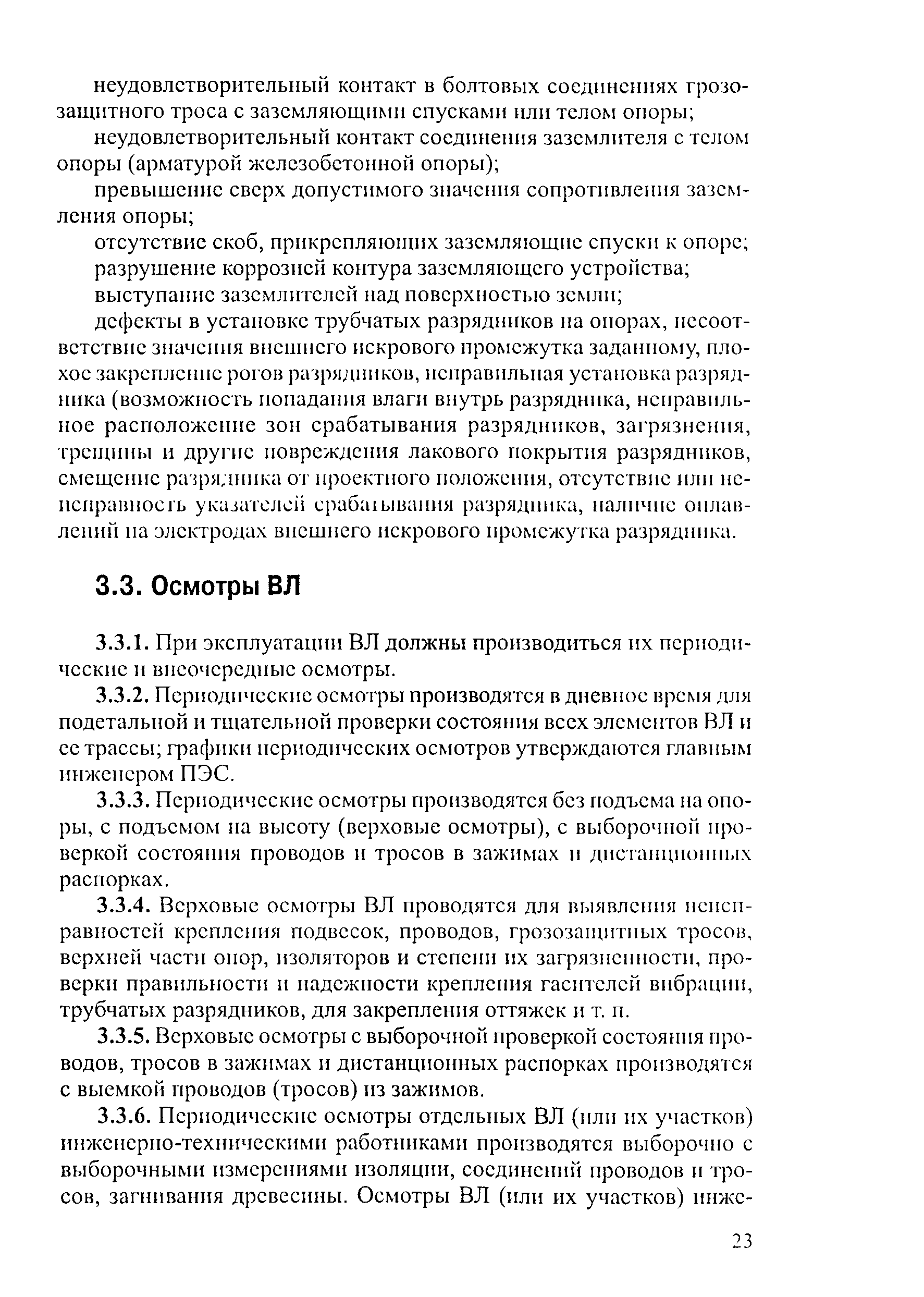

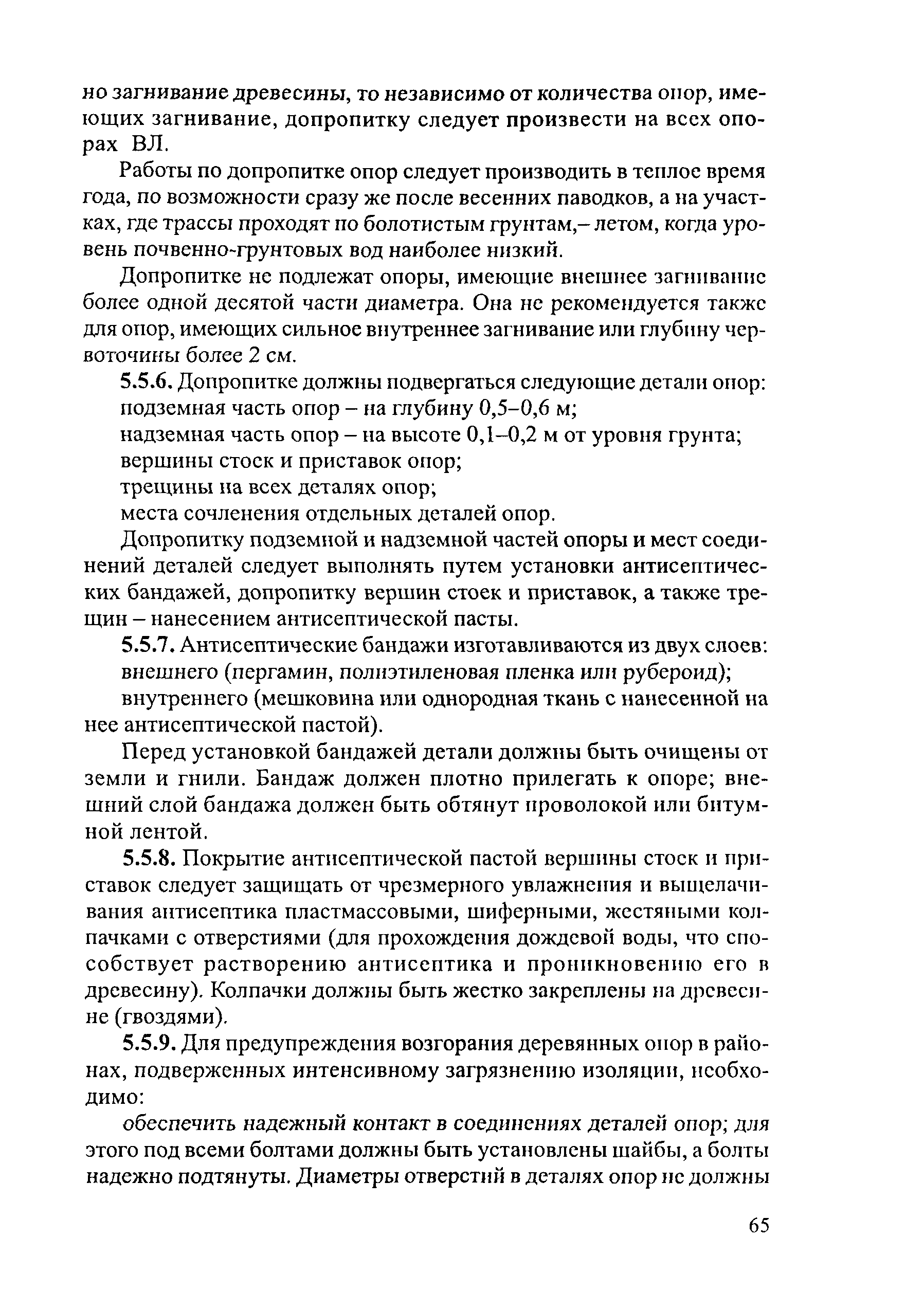

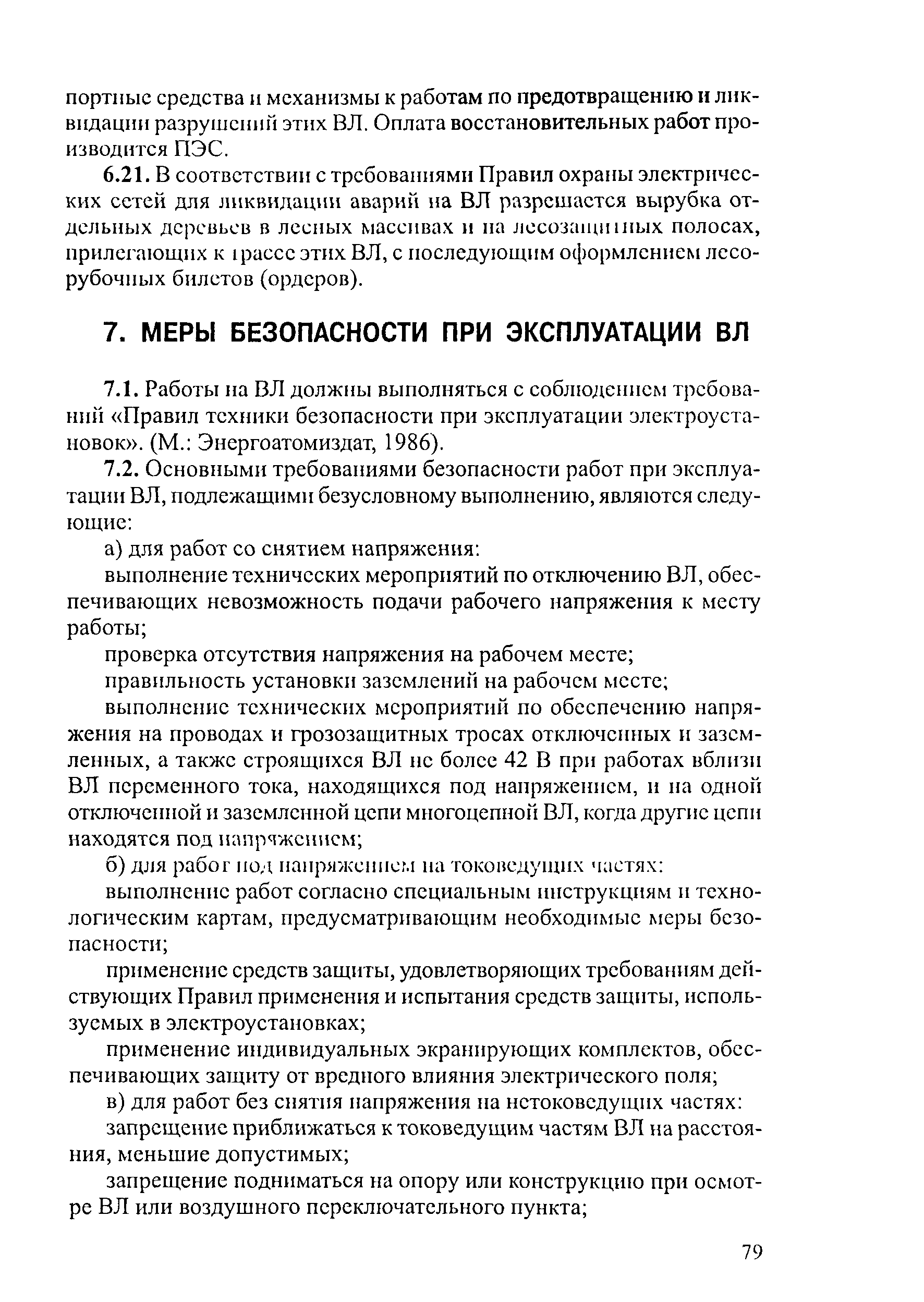

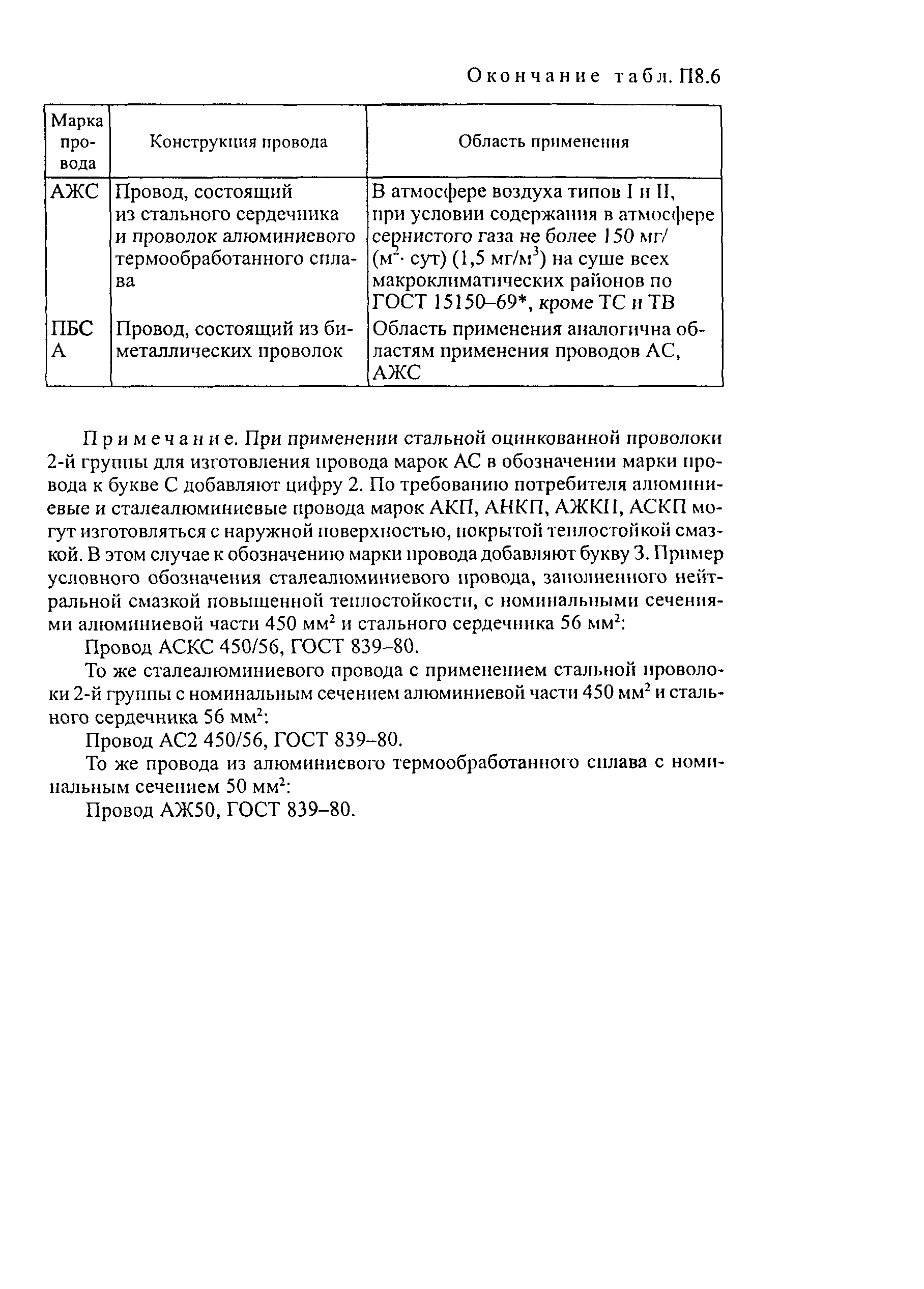

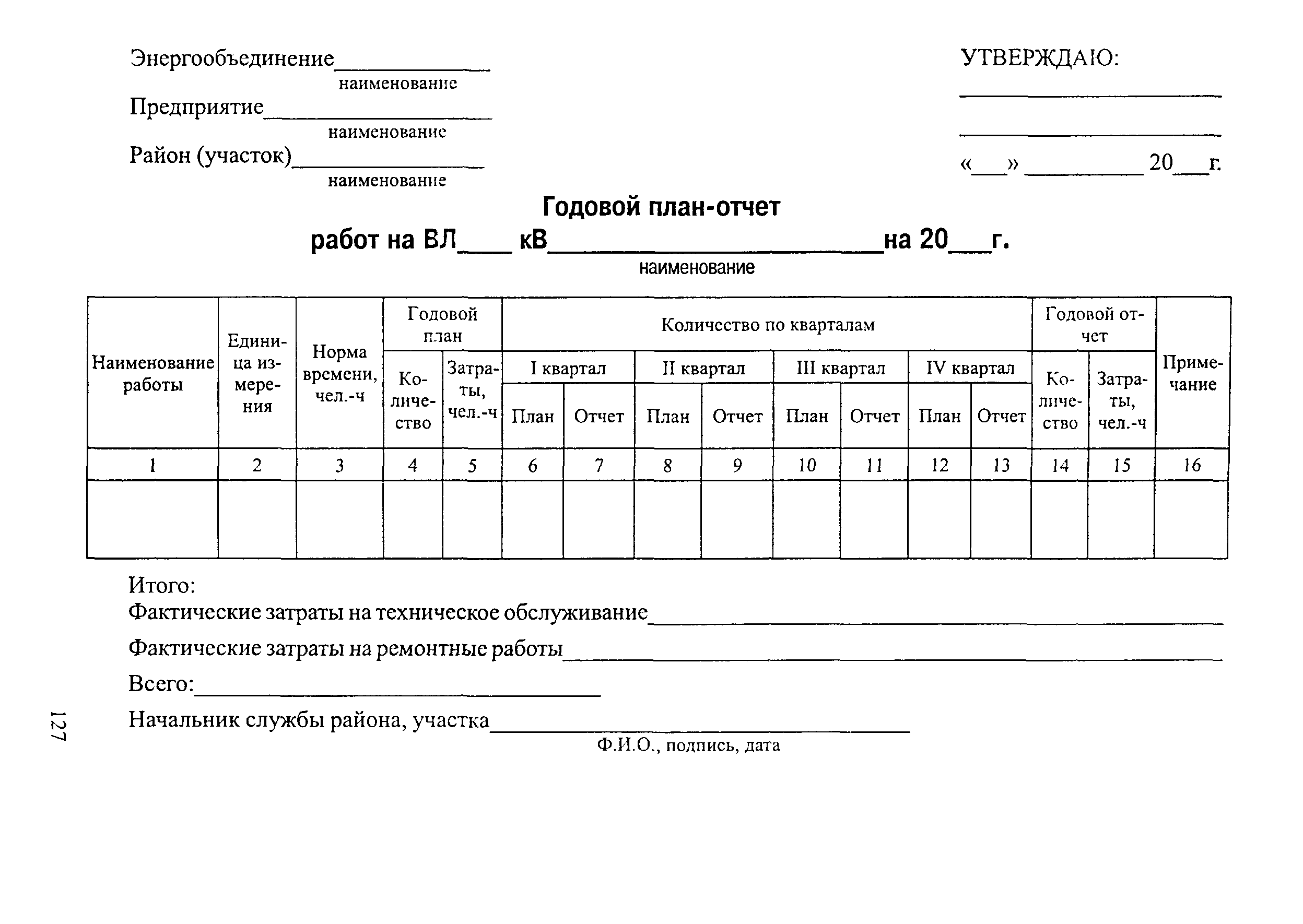

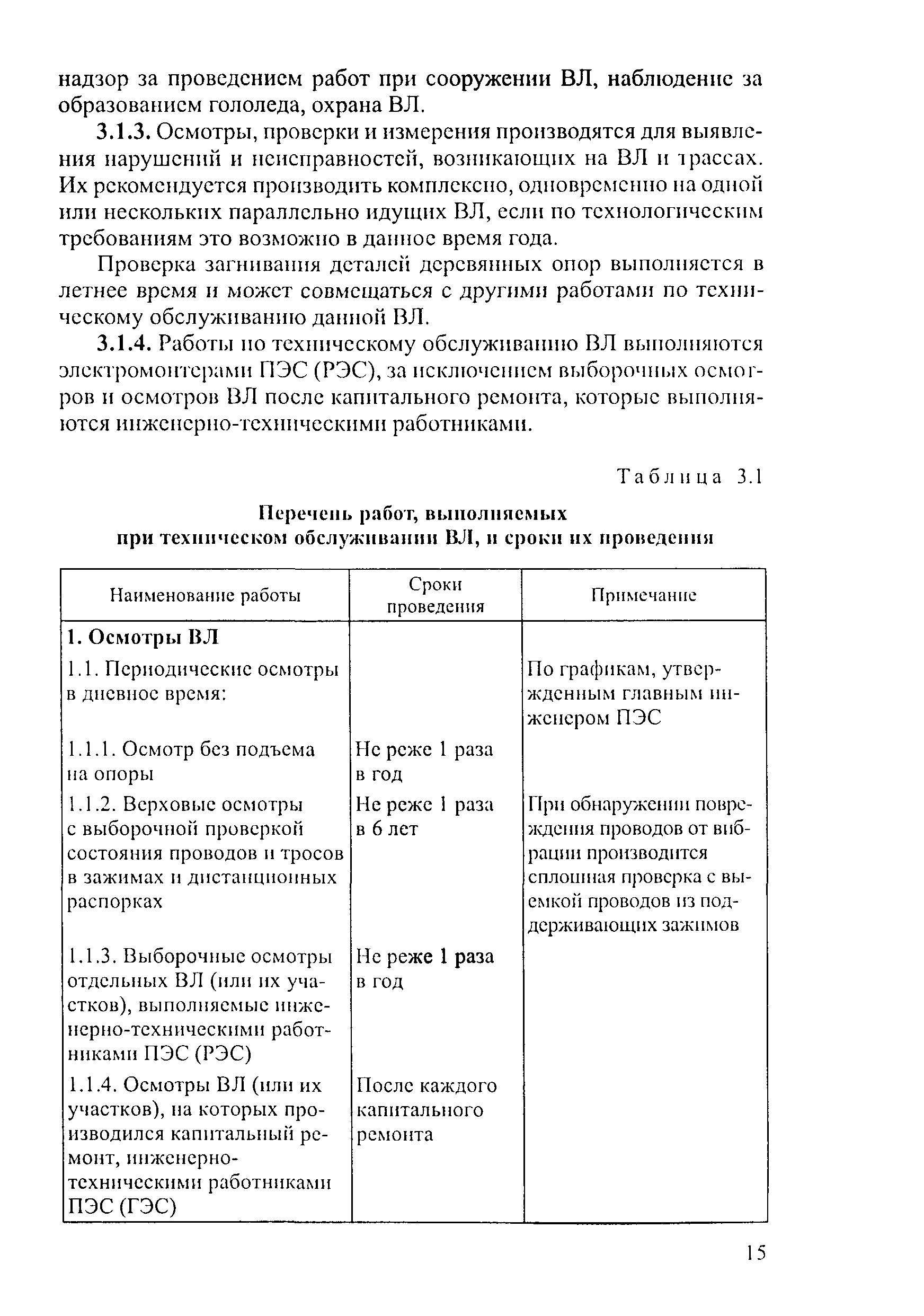

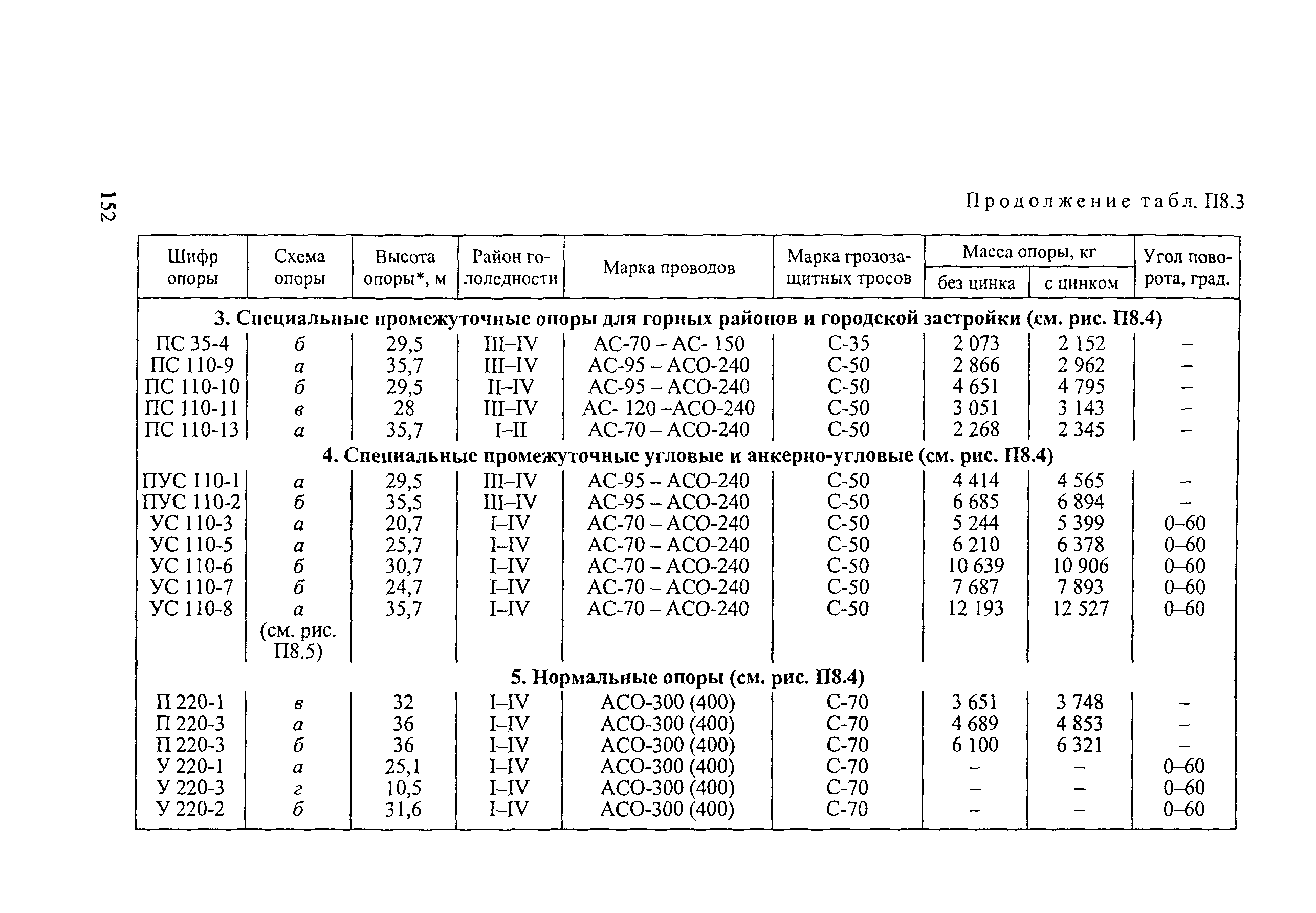

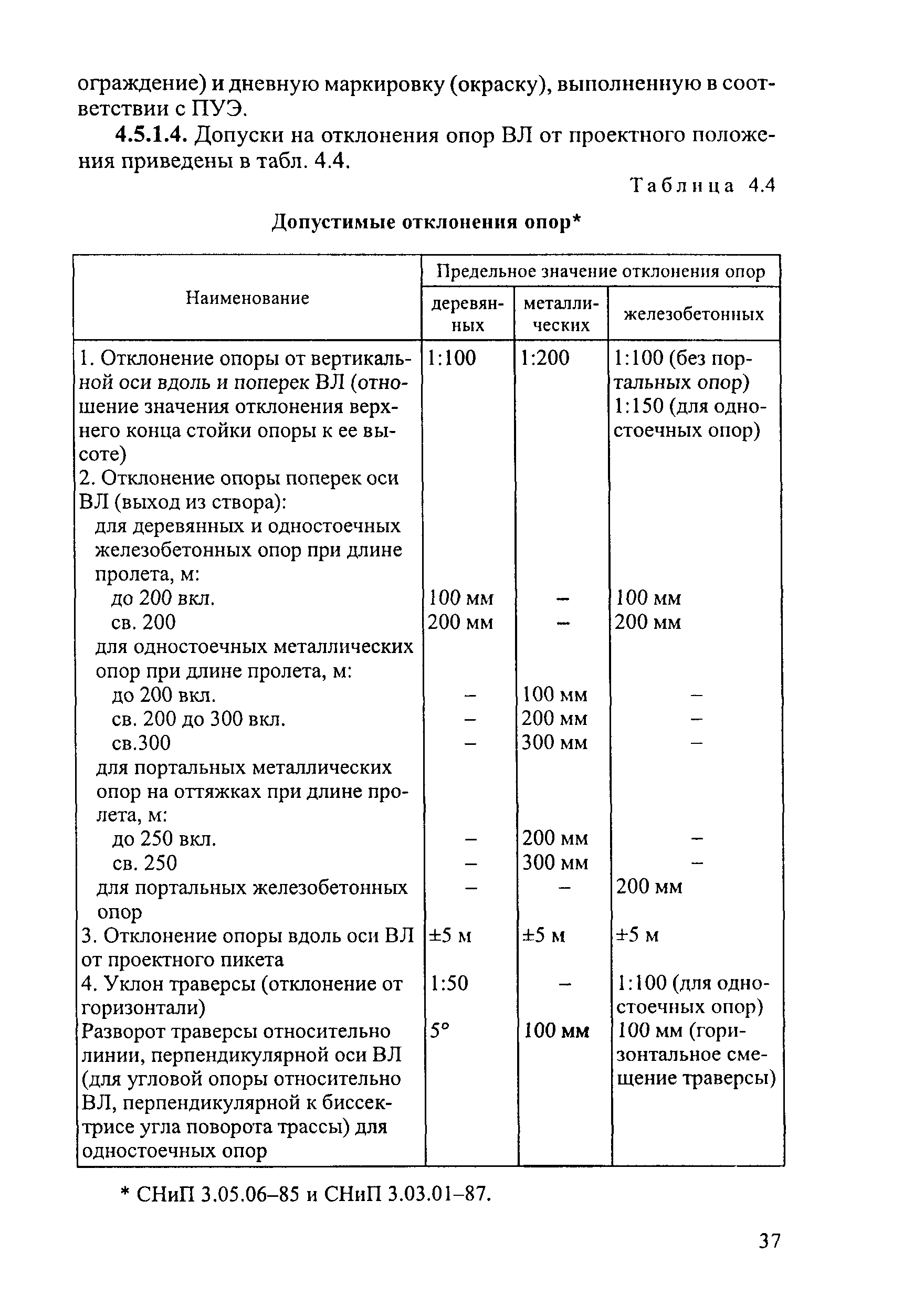

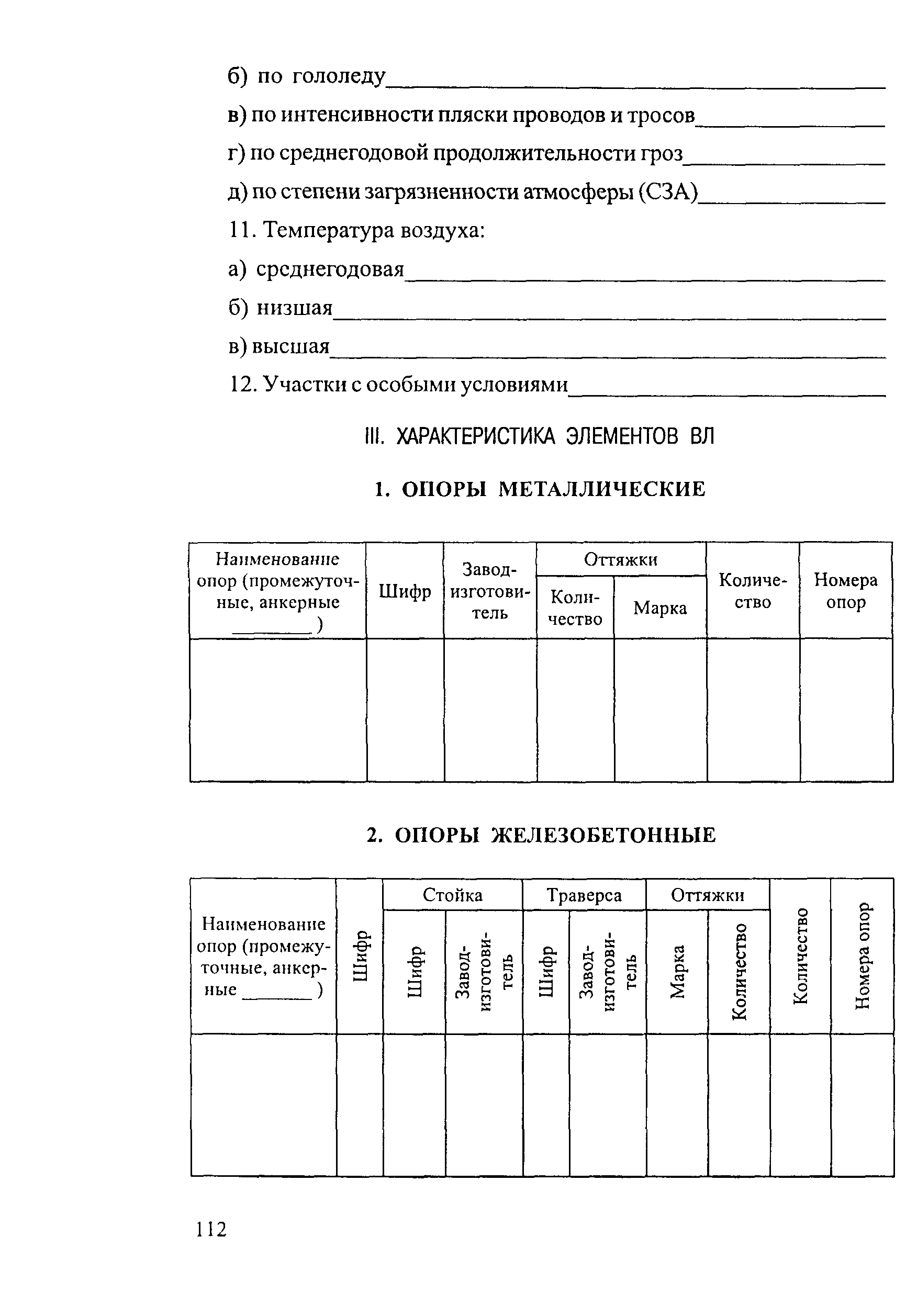

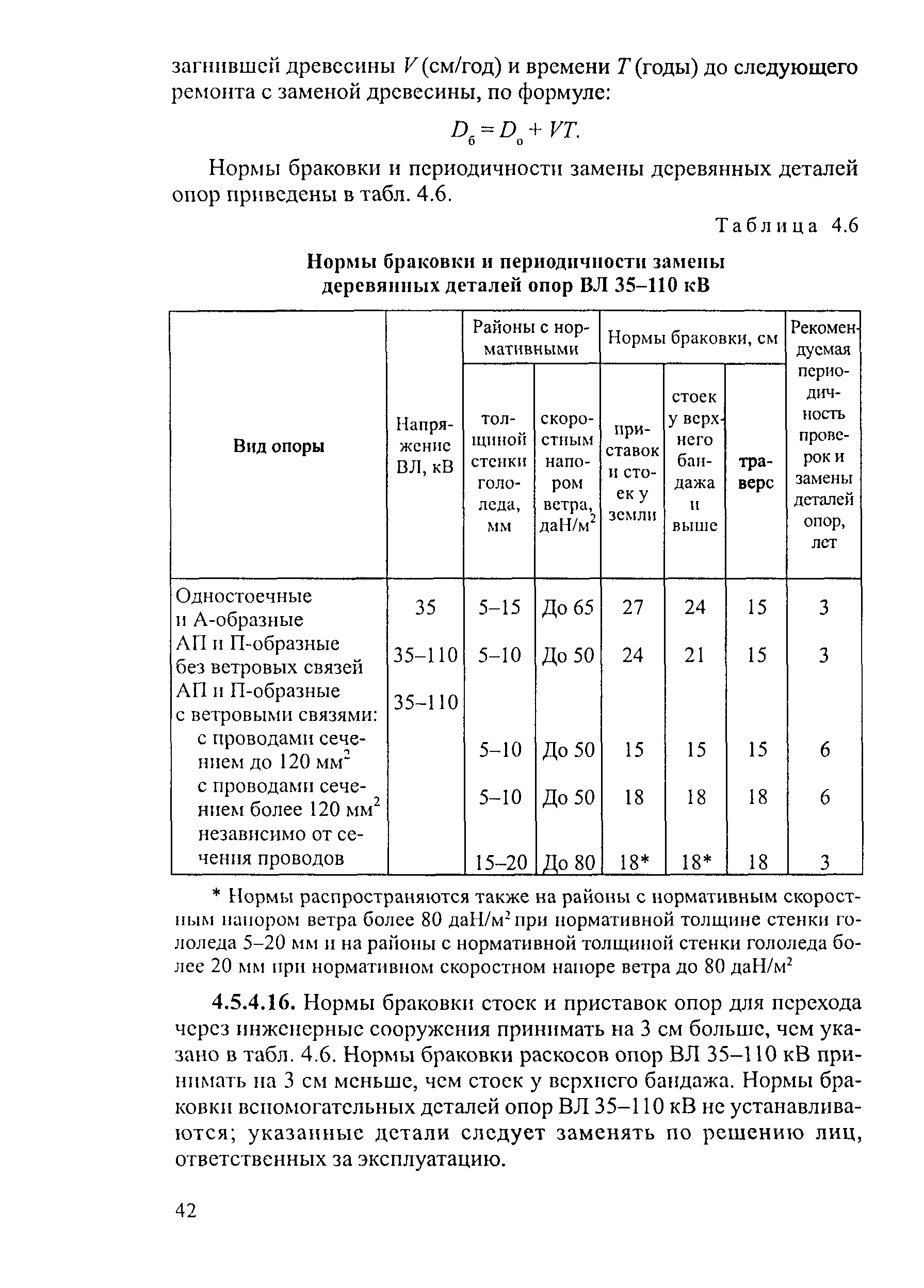

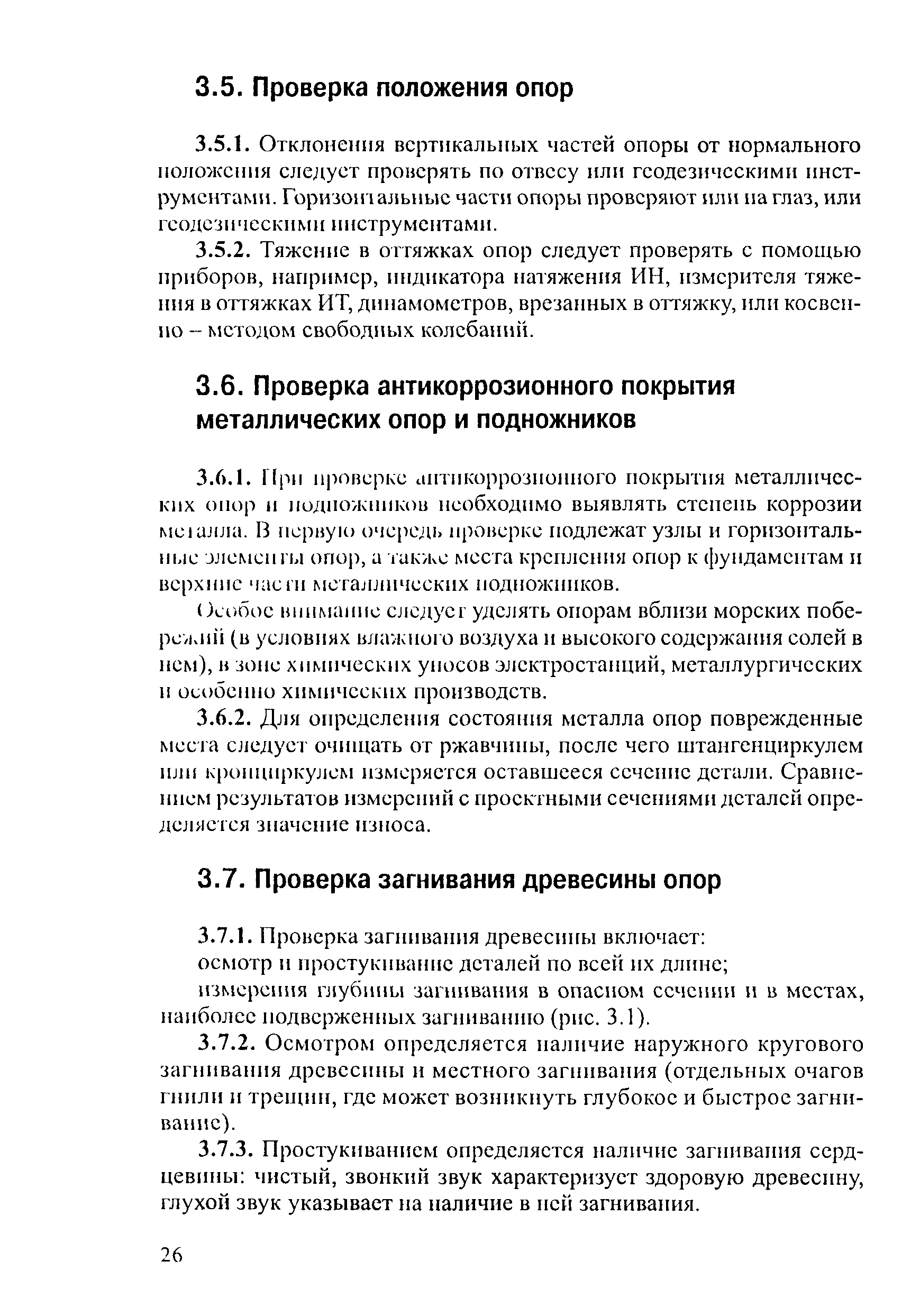

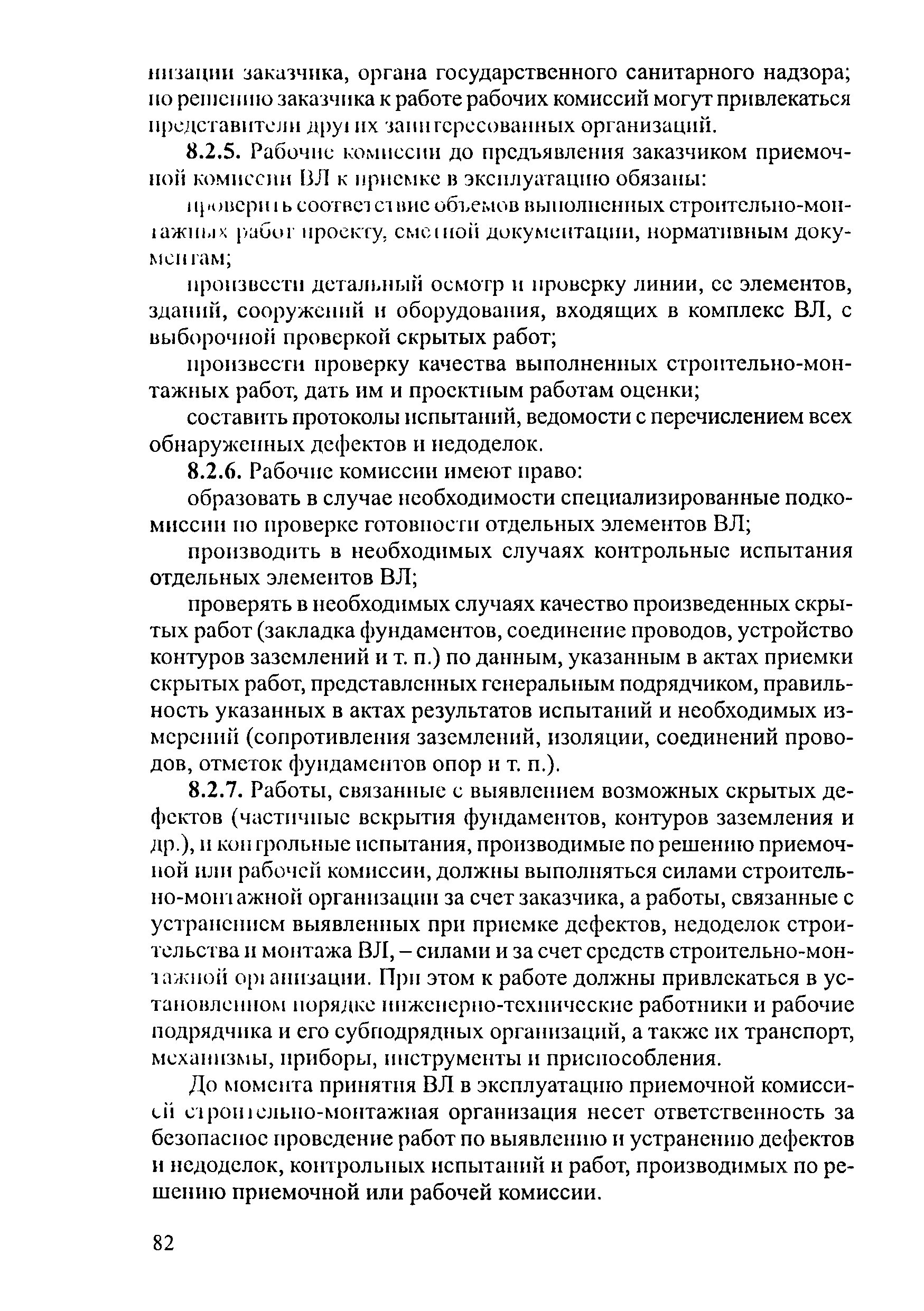

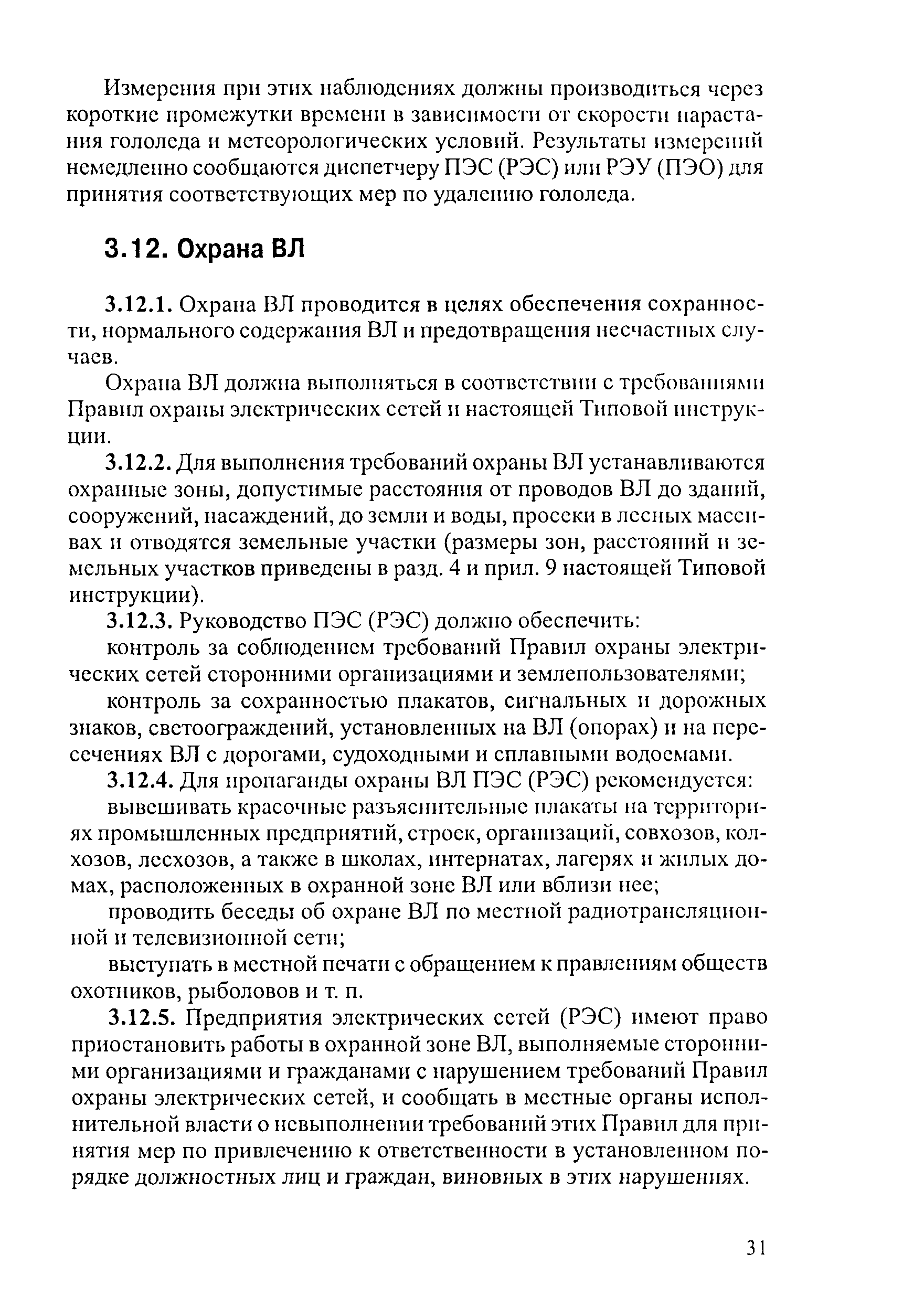

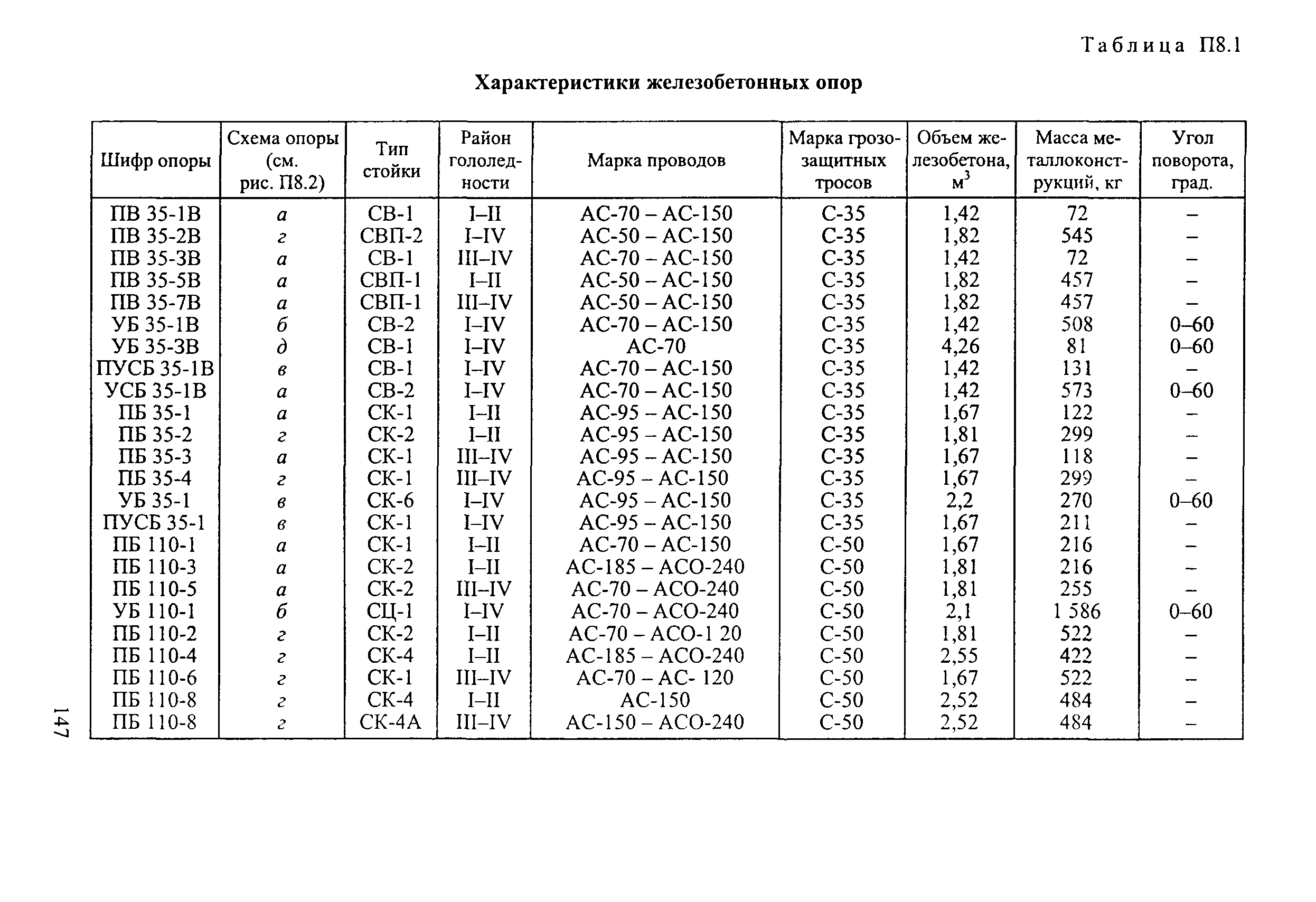

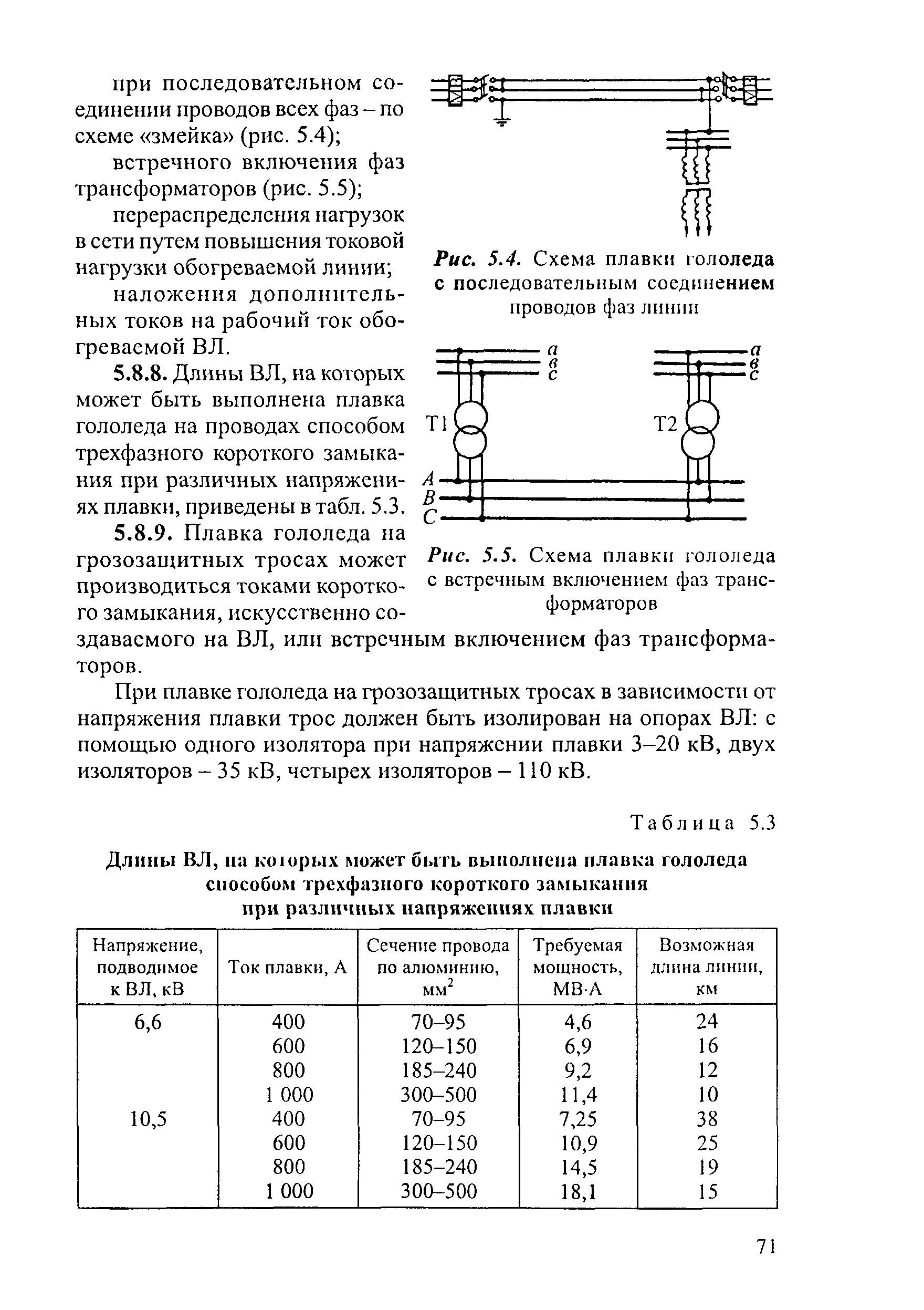

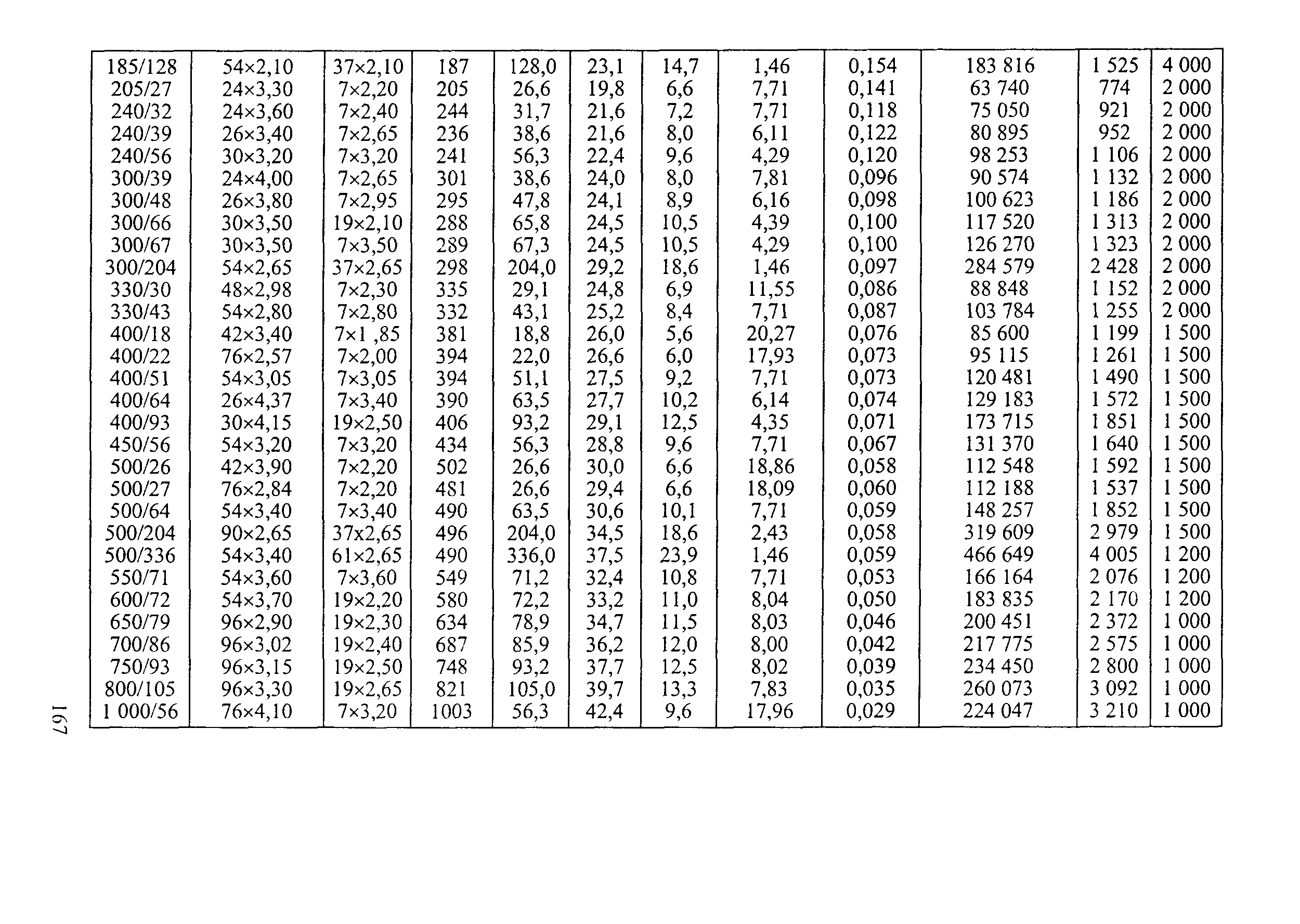

Оглавление:	Предисловие 1. Общая часть 2. Организация эксплуатации ВЛ    2.1. Общие положения    2.2. Планирование работ на ВЛ и оформление технической документации 3. Техническое обслуживание ВЛ    3.1. Общие положения    3.2. Характерные неисправности на ВЛ    3.3. Осмотры ВЛ    3.4. Проверка расстояний от проводов (тросов) до поверхности земли, различных объектов, измерение стрел провеса    3.5. Проверка положения опор    3.6. Проверка антикоррозионного покрытия металлических опор и подножников    3.7. Проверка загнивания древесины опор    3.8. Проверка состояния проводов, грозозащитных тросов, контактных соединений    3.9. Проверка состояния подвесок и арматуры    3.10. Проверка заземляющих устройств опор, трубчатых разрядников, защитных промежутков    3.11. Наблюдение за образованием гололеда    3.12. Охрана ВЛ    3.13. Оформление результатов осмотров, проверок и измерений 4. Технические требования, допуски и нормы отбраковки элементов ВЛ    4.1. Общие положения    4.2. Трасса ВЛ    4.3. Допустимые расстояния от элементов ВЛ до поверхности земли и до различных сооружений    4.4. Фундаменты и подножники    4.5. Опоры    4.6. Оттяжки опор    4.7. Провода, грозозащитные тросы и их соединения    4.8. Заземляющие устройства    4.9. Трубчатые разрядники и защитные промежутки    4.10. Линейная арматура    4.11. Линейная изоляция 5. Капитальный ремонт ВЛ    5.1. Общие положения    5.2. Работы на трассе ВЛ    5.3. Ремонт железобетонных опор, приставок, свай и фундаментов    5.4. Ремонт металлических опор    5.5. Ремонт деревянных опор    5.6. Ремонт проводов, грозозащитных тросов и контактных соединений    5.7. Ремонт изолирующих подвесок, арматуры, чистка (обмыв) изоляции    5.8. Борьба с гололедом    5.9. Восстановление обозначений, предупредительных плакатов и сигнальных знаков    5.10. Оформление работ по капитальному ремонту 6. Аварийно-восстановительные работы на ВЛ 7. Меры безопасности при эксплуатации ВЛ 8. Приемка ВЛ в эксплуатацию    8.1. Наблюдение за ВЛ в период строительства    8.2. Приемка ВЛ в эксплуатацию 9. Техническое перевооружение, реконструкция и модернизация ВЛ Приложение 1 Нормативы комплектования автотранспортными средствами, спецмеханизмами и тракторами производственных подразделений для технического обслуживания и ремонта электрических сетей Приложение 2 Табели комплектования предприятий электрических сетей средствами малой механизации, приспособлениями, такелажным оборудованием, ручным инструментом и приборами для ремонта и технического обслуживания воздушных линий электропередачи напряжением 35-750 кВ Приложение 3 Нормы расхода материалов на техническое обслуживание и ремонт воздушных линий электропередачи напряжением 35-750 кВ Приложение 4 Перечень нормативно-технических документов по ВЛ 35 KB и выше Приложение 5 Рекомендуемые формы документации по ВЛ (основные) Приложение 6 Сроки проверки и замены неисправных подвесных изоляторов на ВЛ 35-750 KB Приложение 7 Метод расчета механической прочности древесины опор ВЛ при внутреннем загнивании Приложение 8 Основные характеристики ВЛ 35 - 800 KB и их элементов Приложение 9 Допустимые расстояния от проводов и грозозащитных тросов до различных объектов Приложение 10 Распределение напряжений по подвесным фарфоровым изоляторам гирлянд ВЛ 35 - 500 KB Единицы физических величин
Разработан:	АО Фирма ОРГРЭС
Утверждён:	19.09.1994 РАО ЕЭС России (UES of Russia RAO )
Издан:	СПО ОРГРЭС (1996 г. )
Расположен в:	Техническая документация Строительство Нормативные документы Нормативные документы органов надзора Нормативные документы Государственного энергетического надзора Мостостроение Предприятия, объединения, энергосистемы
Нормативные ссылки:	СНиП 3.05.06-85 «Электротехнические устройства» СН 465-74 «Нормы отвода земель для электрических сетей напряжением 0,4 - 500 кВ» СНиП 3.03.01-87 «Несущие и ограждающие конструкции» ПУЭ «Правила устройства электроустановок» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 3062-80 «Канат одинарной свивки типа ЛК-О конструкции 1x7 (1+6). Сортамент» ГОСТ 3063-80 «Канат одинарной свивки типа ТК конструкции 1·19 (1+6+12). Сортамент» ГОСТ 3064-80 «Канат одинарной свивки типа ТК конструкции 1х37 (1+6+12+18). Сортамент» РД 34.51.101-90 «Инструкция по выбору изоляции электроустановок» РД 34.51.501 «Типовая инструкция по обмыву изоляторов ВЛ до 500 кВ включительно под напряжением непрерывной струей воды» ГОСТ 10529-86 «Теодолиты. Общие технические условия» ГОСТ 11401-75 «Инструмент кузнечный для ручных и молотовых работ. Кувалды кузнечные тупоносые. Конструкция и размеры» ГОСТ 13837-79 «Динамометры общего назначения. Технические условия» ГОСТ 1405-83 «Ломы стальные строительные. Технические условия» ГОСТ 1465-80 «Напильники. Технические условия» ГОСТ 17270-71 «Рамки ножовочные ручные. Технические условия» ГОСТ 18981-73 «Ключи трубные рычажные. Технические условия» ГОСТ 2310-77 «Молотки слесарные стальные. Технические условия» ГОСТ 2839-80 «Ключи гаечные с открытым зевом двусторонние. Конструкция и размеры» ГОСТ 7048-81 «Бинокли. Типы и основные параметры. Общие технические требования» ГОСТ 7275-75 «Ключи гаечные разводные. Технические условия» ГОСТ 839-80 «Провода неизолированные для воздушных линий электропередачи. Технические условия» РД 34.21.662 «Типовая инструкция по окраске металлических опор линий электропередачи с применением преобразователя ржавчины» РД 34.20.405 «Правила приемки в эксплуатацию отдельных пусковых комплексов и законченных строительством электростанций, объектов электрических и тепловых сетей» РД 34.20.182-90 «Методические указания по типовой защите от вибрации и субколебаний проводов и грозозащитных тросов воздушных линий электропередачи напряжением 35 - 750 кВ» РД 34.20.184-91 «Методические указания по районированию территорий энергосистем и трасс ВЛ по частоте повторяемости и интенсивности пляски проводов» РД 34.20.261 «Типовая инструкция по сварке неизолированных проводов с помощью термитных патронов» РД 34.20.401 «Правила приемки в эксплуатацию энергообъектов электростанций, электрических и тепловых сетей после технического перевооружения» РД 34.20.511 «Методические указания по плавке гололеда переменным током. Часть I» РД 34.20.563 «Типовая инструкция по организации работ для определения мест повреждения воздушных линий электропередачи напряжением 110 кВ и выше с помощью фиксирующих приборов» РД 34.20.568-91 «Методические указания по применению устройств ограничения налипания мокрого снега на провода ВЛ 10-220 кВ» РД 34.20.663 «Типовая инструкция по работам под напряжением на промежуточных опорах и в пролетах воздушных линий электропередачи напряжением 220-750 кВ» РД 34.10.101-91 «Нормативы комплектования автотранспортными средствами, спецмеханизмами и тракторами производственных подразделений Минэнерго СССР для технического обслуживания и ремонта электрических сетей» РД 34.10.108 «Табели комплектования предприятий электрических сетей Минэнерго СССР средствами малой механизации, приспособлениями, такелажным оборудованием, ручным инструментом и приборами для ремонта и технического обслуживания воздушных линий электропередачи напряжением 0,4-750 кВ и кабельных линий 0,4-35 кВ» СО 153-34.10.109-88 «Нормы потребности в средствах малой механизации, механизированном, ручном инструменте и специальных приспособлениях для ремонтно-эксплуатационных работ на ТЭС, ГЭС, в электрических и тепловых сетях» РД 34.10.385 «Нормы аварийного запаса материалов и оборудования для восстановления воздушных линий электропередачи напряжением 0,4-35 кВ» РД 34.10.393-88 «Нормы аварийного запаса материалов и оборудования для восстановления воздушных линий электропередачи напряжением 35 кВ» РД 34.03.601 «Санитарные нормы и правила защиты населения от воздействия электрического поля, создаваемого воздушными линиями электропередачи переменного тока промышленной частоты» РД 34.03.602 «Инструкция по эксплуатации индивидуальных экранирующих комплектов спецодежды для работы в электроустановках напряжением 400, 500 и 750 кВ частотой 50 Гц»
