Скачать РД 34.20.112 Указания по выбору средств регулирования напряжения и компенсации реактивной мощности при проектировании электроснабжения сельскохозяйственных объектов и электрических сетей сельскохозяйственного назначения

Дата актуализации: 10.08.2017

РД 34.20.112

Указания по выбору средств регулирования напряжения и компенсации реактивной мощности при проектировании электроснабжения сельскохозяйственных объектов и электрических сетей сельскохозяйственного назначения

Обозначение:	РД 34.20.112
Обозначение англ:	RD 34.20.112
Статус:	действует
Название рус.:	Указания по выбору средств регулирования напряжения и компенсации реактивной мощности при проектировании электроснабжения сельскохозяйственных объектов и электрических сетей сельскохозяйственного назначения
Название англ.:	Guidelines for Selection Voltage Control and Reactive Power Compensation Means During the Design of Electric Power Supply Systems for Agricultural Facilities and Agricultural Electrical Circuits
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

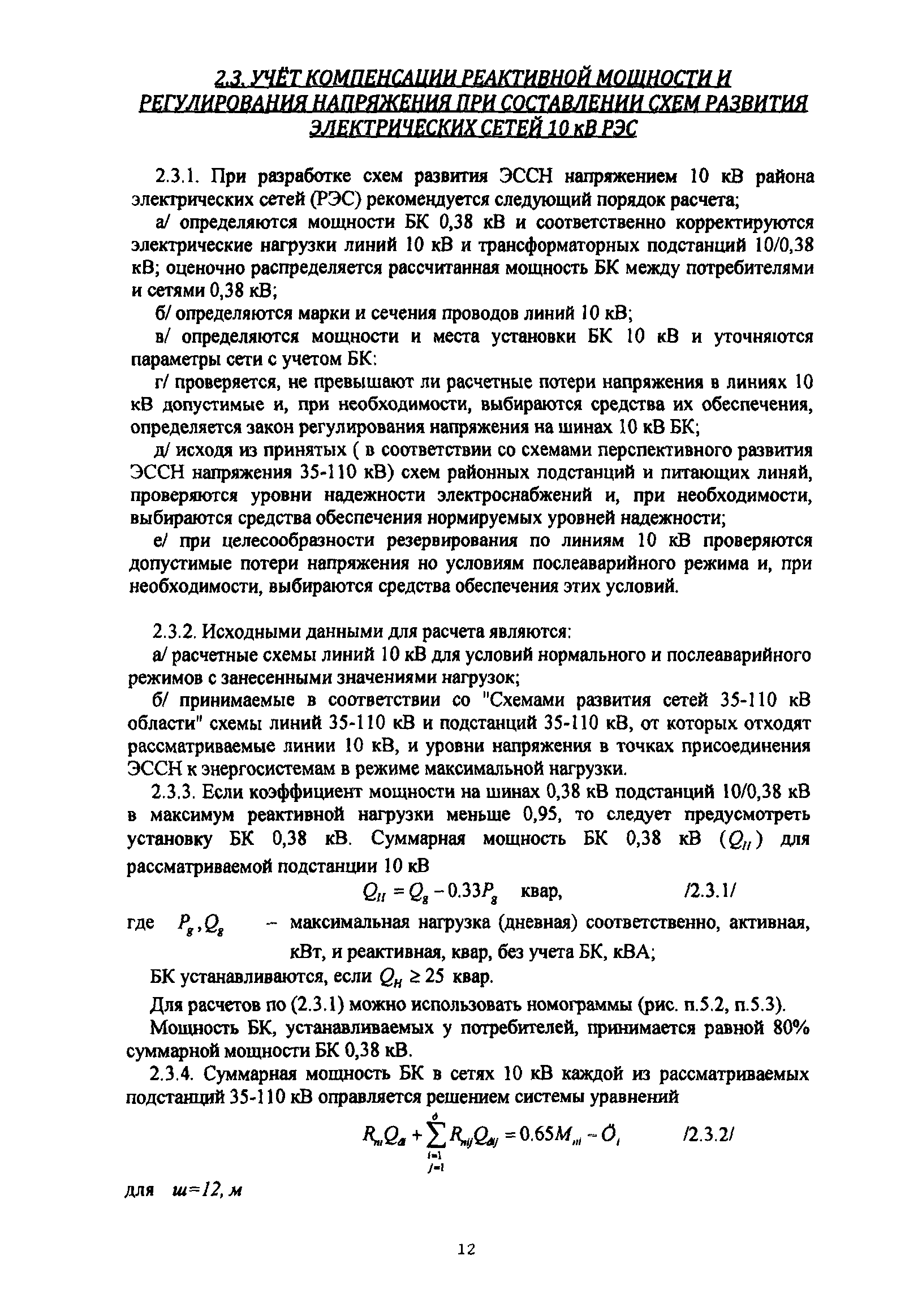

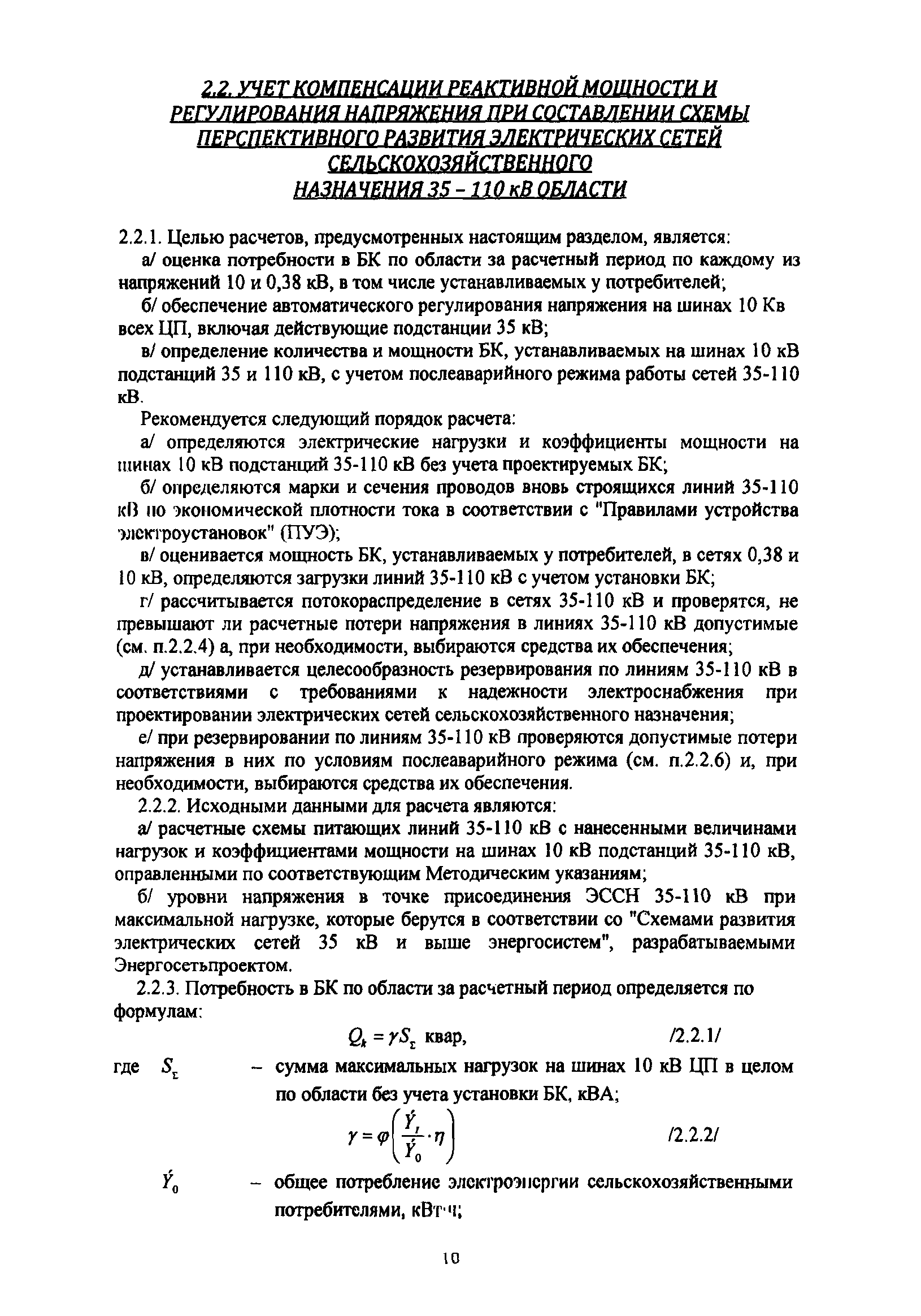

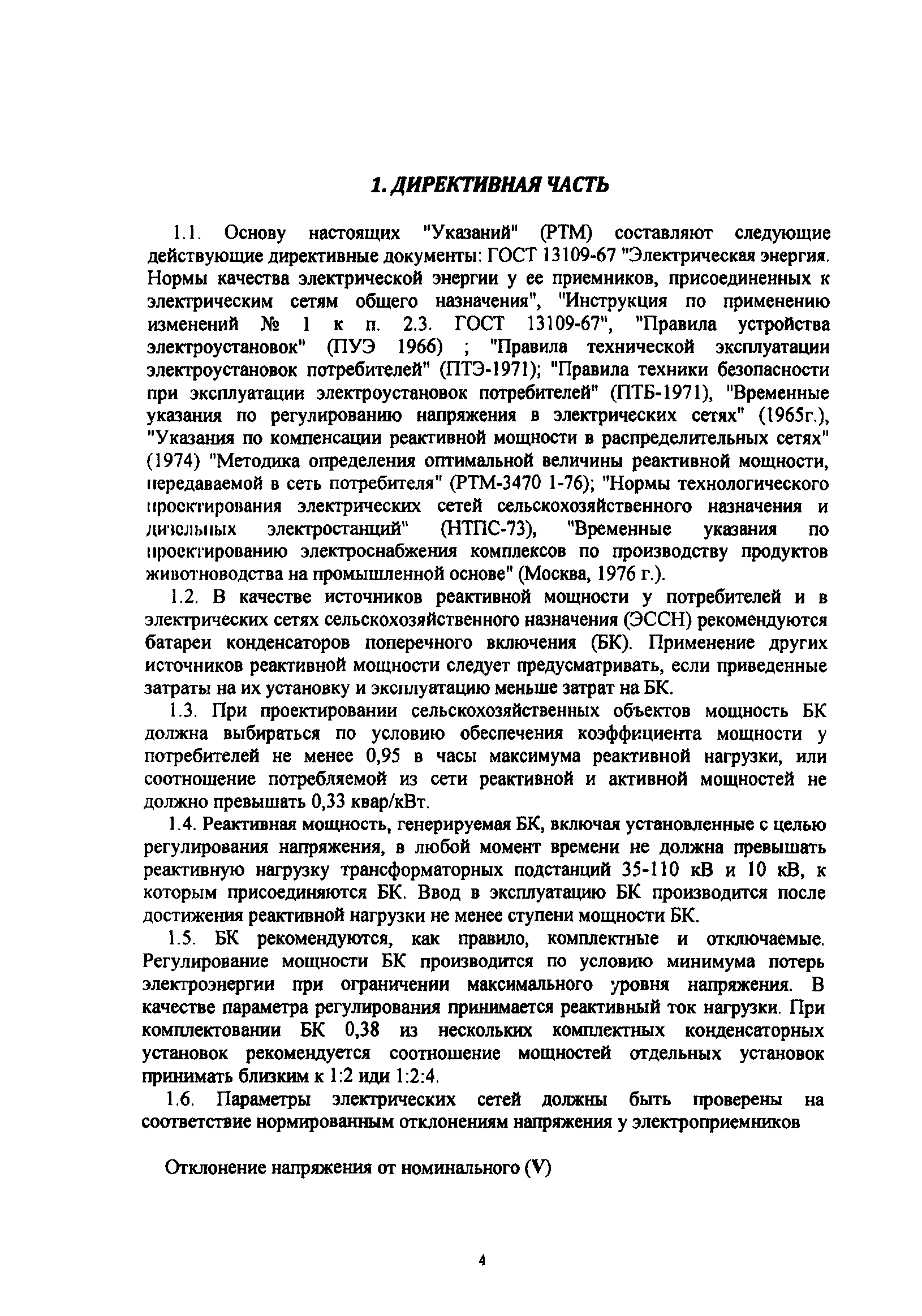

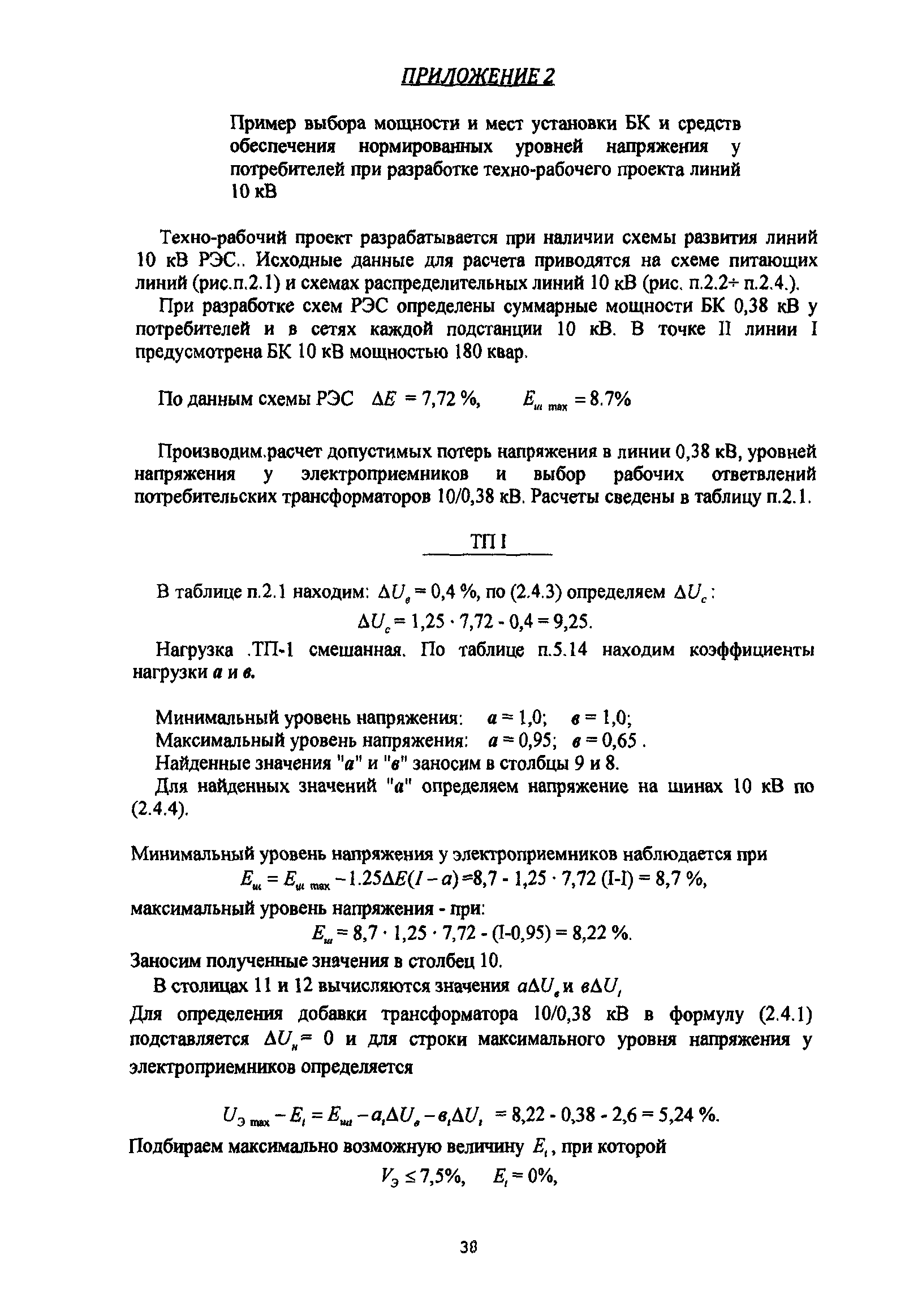

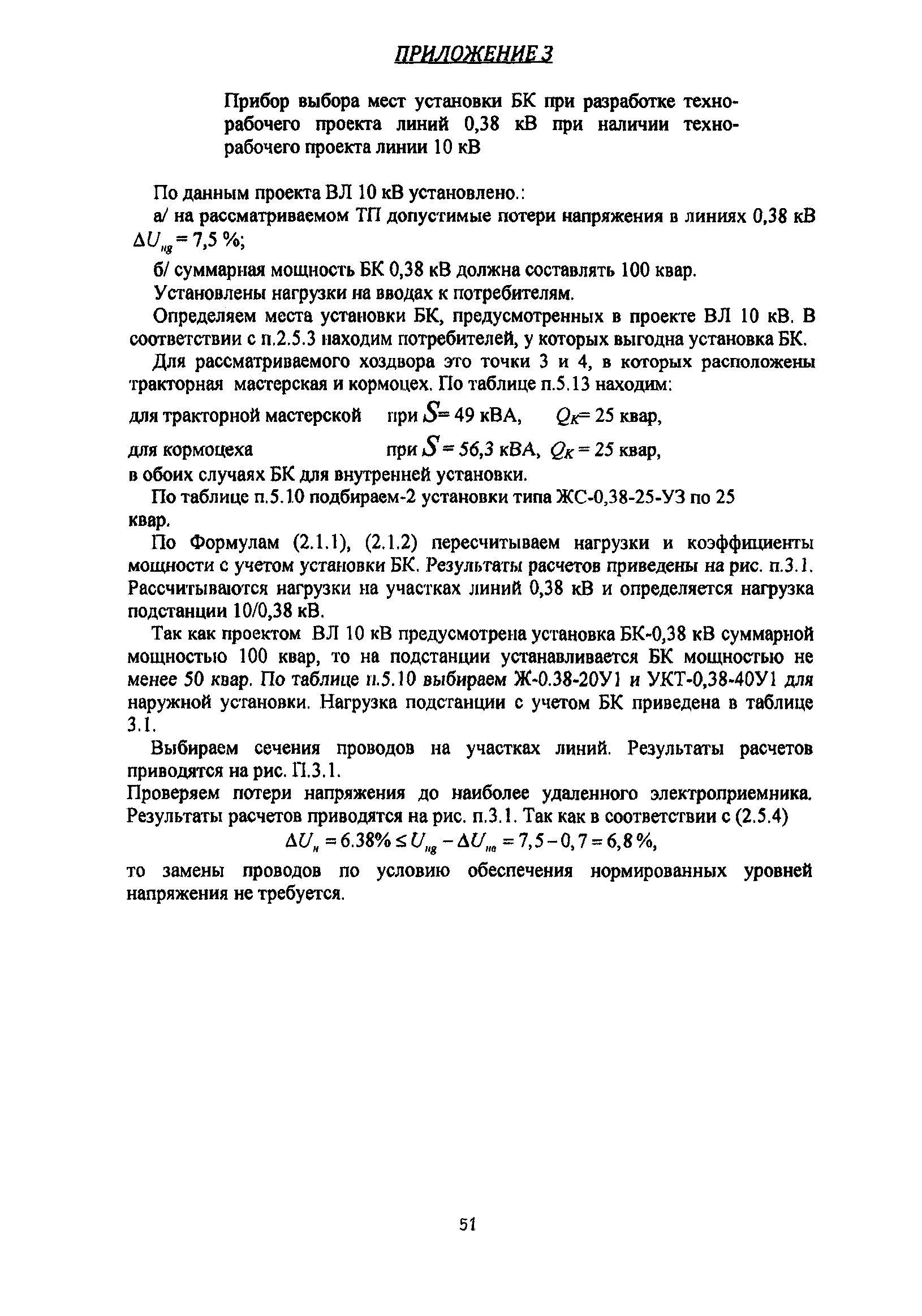

Оглавление:	1 Директивная часть 2 Методическая часть    2.1 Общие положения    2.2 Учет компенсации реактивной мощности и регулирования напряжения при составлении схемы перспективного развития электрических сетей сельскохозяйственного назначения 35-110 кВ области    2.3 Учет компенсации реактивной мощности и регулирования напряжения при составлении схем развития электрических сетей 10 кВ РЭС    2.4 Учет компенсации реактивной мощности и регулирования напряжения при разработке техно-рабочих проектов линий 10 кВ    2.5 Учет компенсации реактивной мощности и регулирование напряжения при разработке техно-рабочих проектов линий 0,38 кВ Приложение 1 Пример выбора мощности и мест установки БК и средство обеспечения нормированных уровней напряжения при разработке схем развития распределительных сетей 10 кВ РЭС Приложение 2 Пример выбора мощности и мест установки БК и средств обеспечения нормированных уровней напряжения у потребителей при разработке техно-рабочего проекта линий 10 кВ Приложение 3 Пример выбора мест установки БК при разработке технорабочего проекта линий 0,38 кВ при наличии техно-рабочего проекта линии 10 кВ Приложение 4 Пример выбора БК 0,38 кВ при проектировании внутреннего электроснабжения потребителя Приложение 5 Справочные таблицы и рисунки
Разработан:	Сельэнергопроект Минэнерго СССР

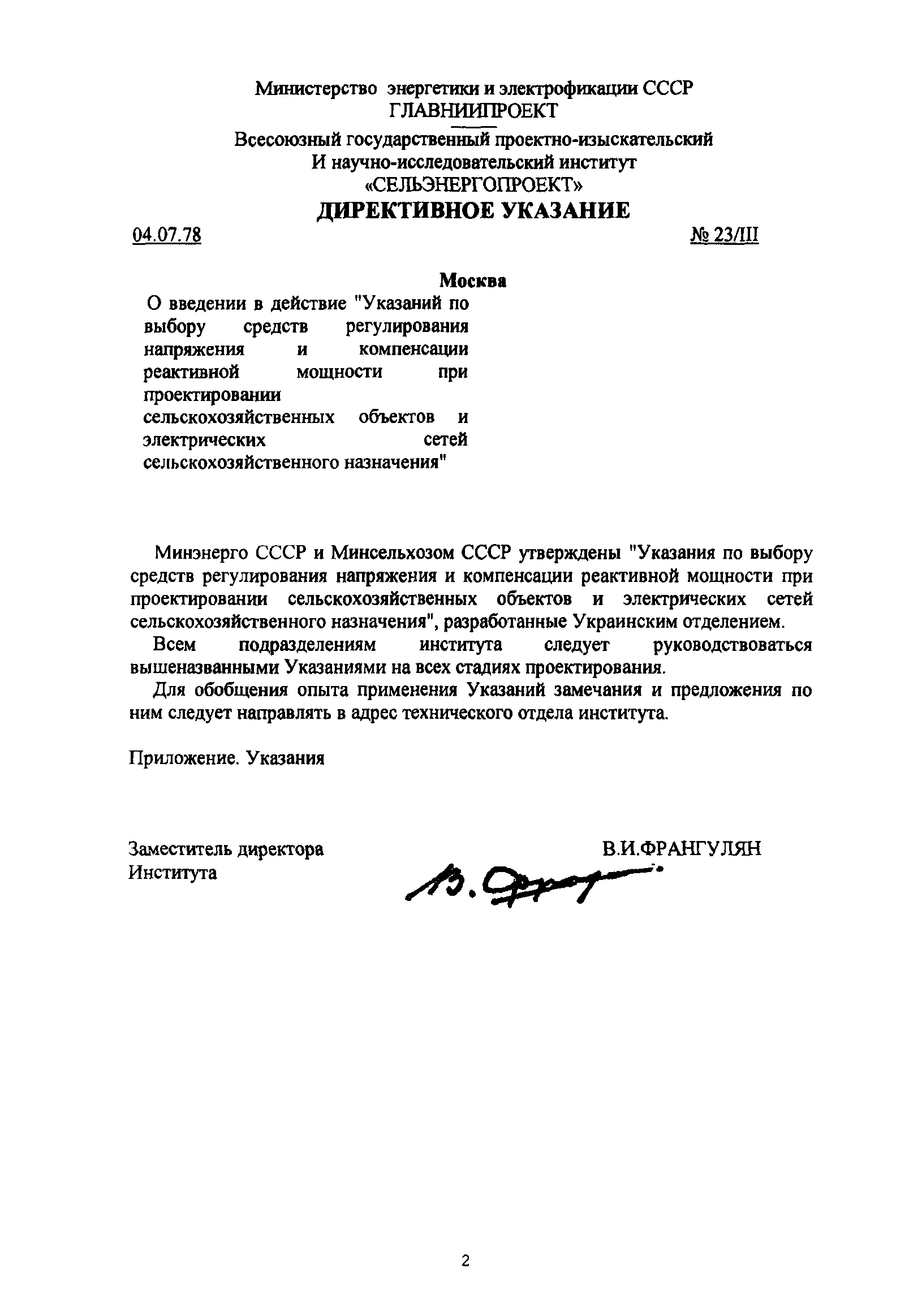

Утверждён:	04.07.1978 Минэнерго СССР (USSR Minenergo 23/III) 04.07.1978 Минсельхоз СССР (USSR Minselkhoz 23/III)
Расположен в:	Техническая документация Мостостроение Предприятия, объединения, энергосистемы
Нормативные ссылки:	ПУЭ «Правила устройства электроустановок» ГОСТ 13109-87 «Электрическая энергия. Требования к качеству электрической энергии в электрических сетях общего назначения»
