Скачать РД 31.30.01.01-89 Правила оформления чертежей и текстовых документов объектов строительства морского транспорта. Раздел 1. Общие положения

Дата актуализации: 10.08.2017

РД 31.30.01.01-89

Правила оформления чертежей и текстовых документов объектов строительства морского транспорта. Раздел 1. Общие положения

Обозначение:	РД 31.30.01.01-89
Обозначение англ:	RD 31.30.01.01-89
Статус:	действует
Название рус.:	Правила оформления чертежей и текстовых документов объектов строительства морского транспорта. Раздел 1. Общие положения
Название англ.:	Execution Requirements for Drawings and Text Documents for Construction of Maritime Transport Facilities - Section 1: Basic Provisions
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1989
Область применения:	Руководящий документ распространяется на проектно-изыскательскую документацию (техническую документацию), выполняемую на всех стадиях проектирования объектов строительства морского транспорта. РД устанавливает: состав, комплектность и обозначение технической документации; правила оформления чертежей и текстовых документов; правила оформления комплектов технической документации; правила подписания технической документации и ответственность лиц, участвующих в ее разработке и выпуске.

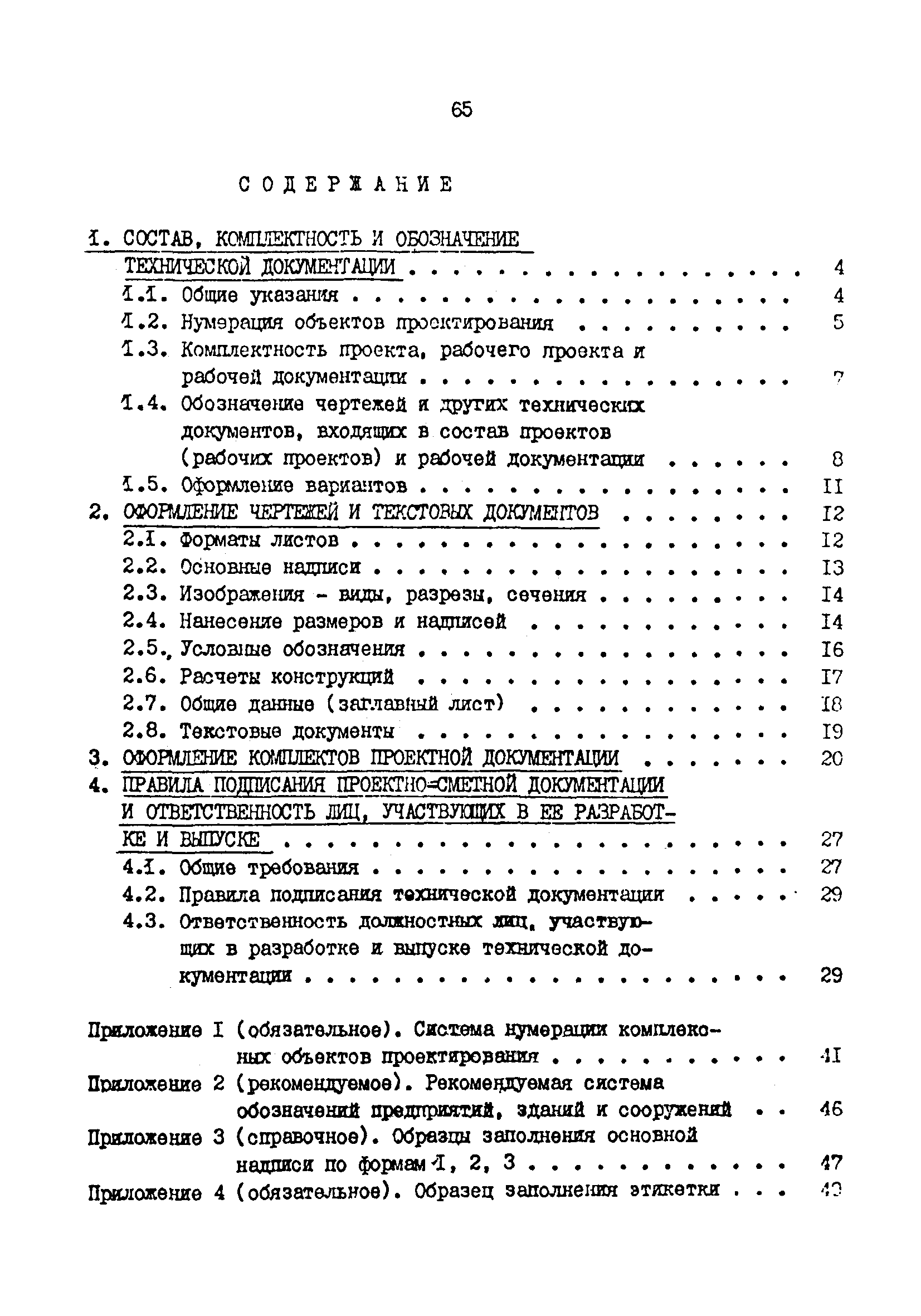

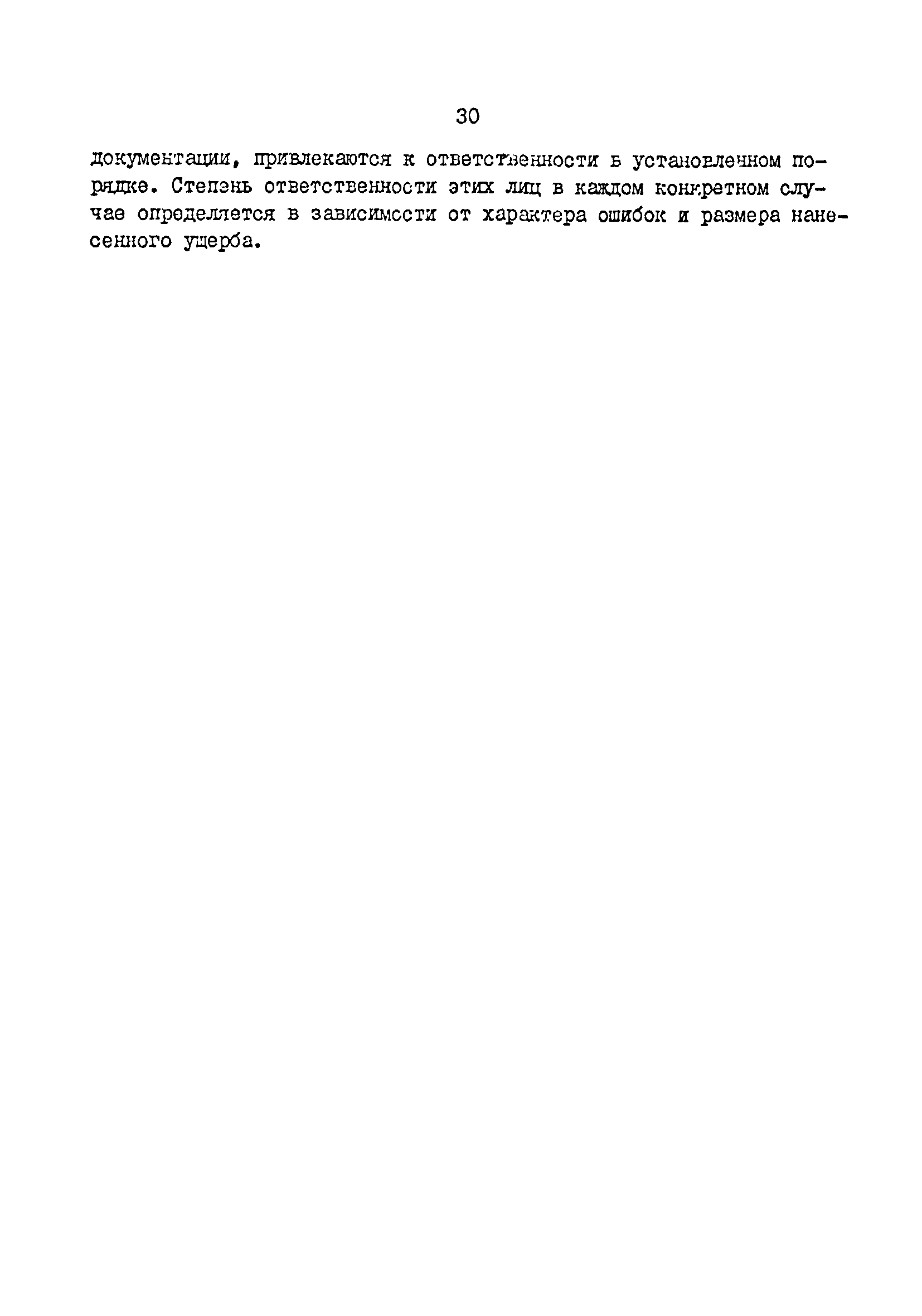

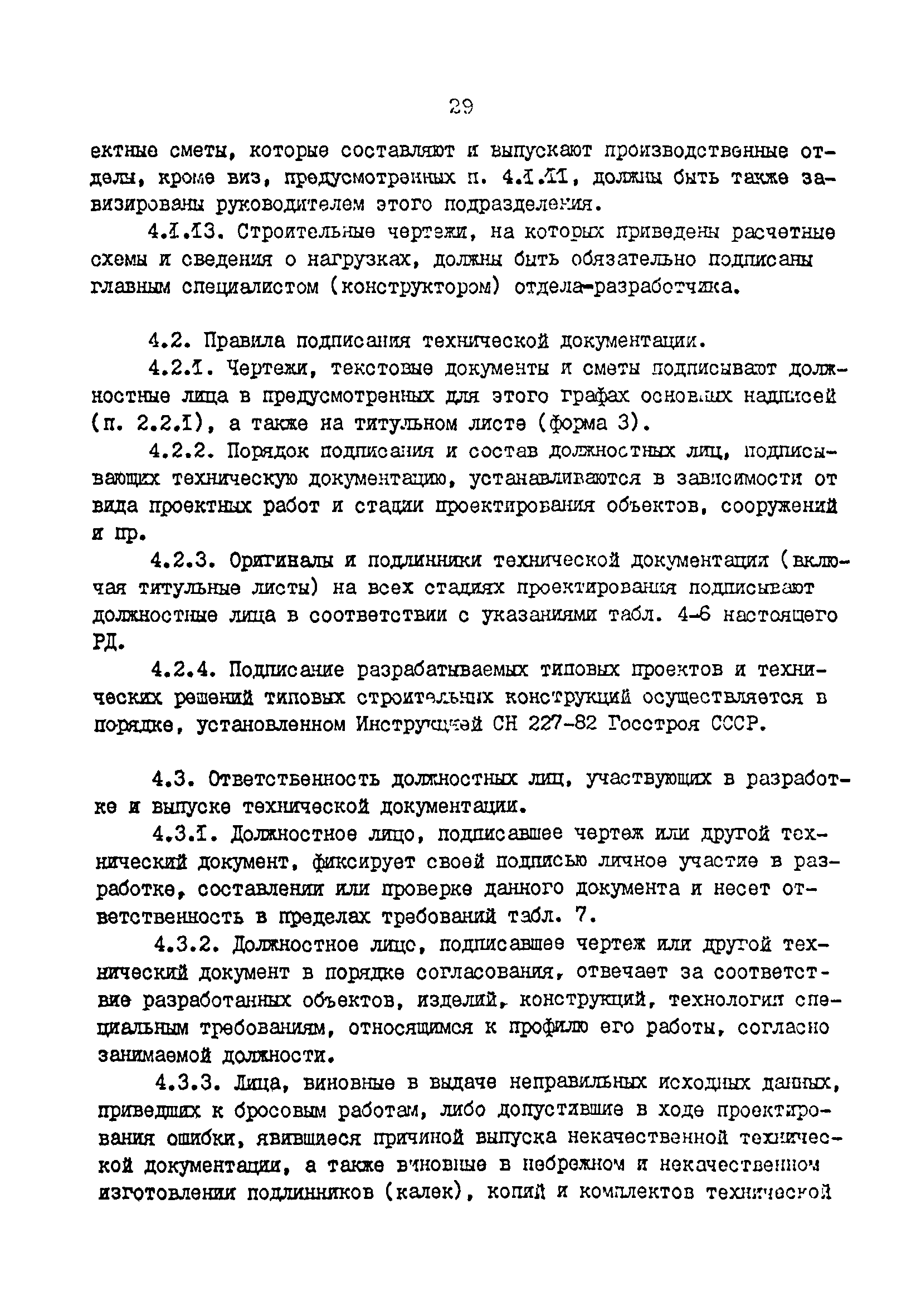

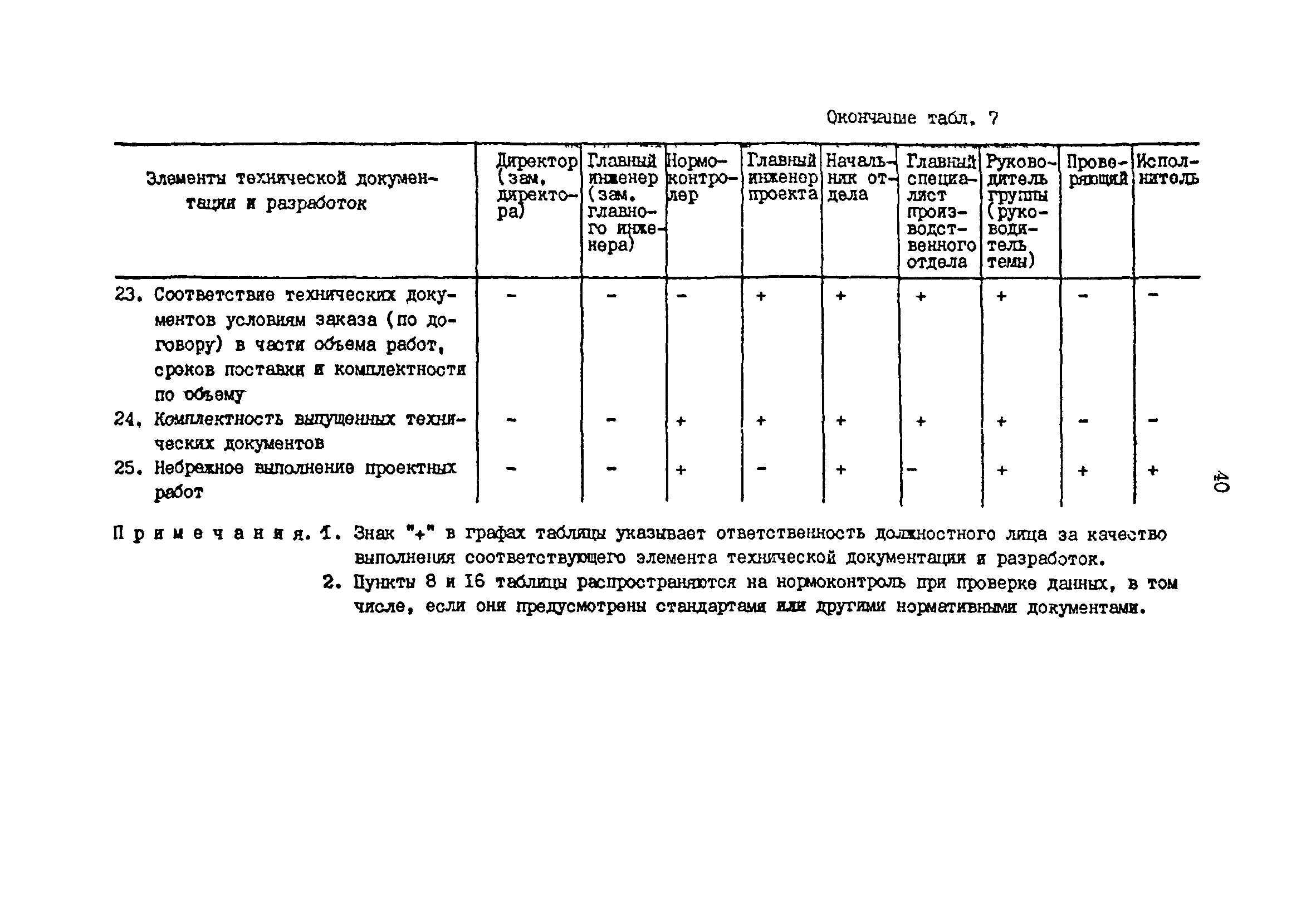

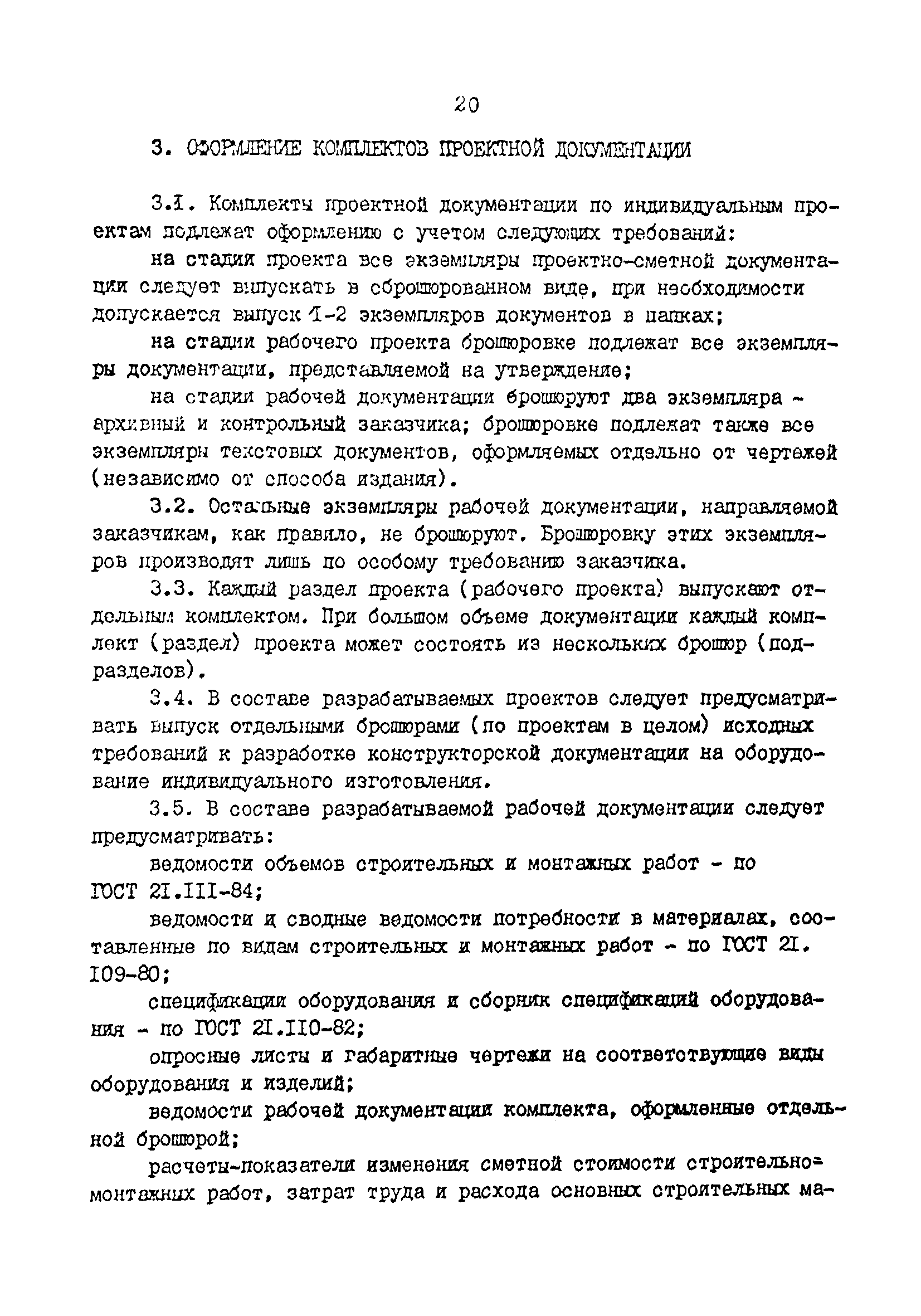

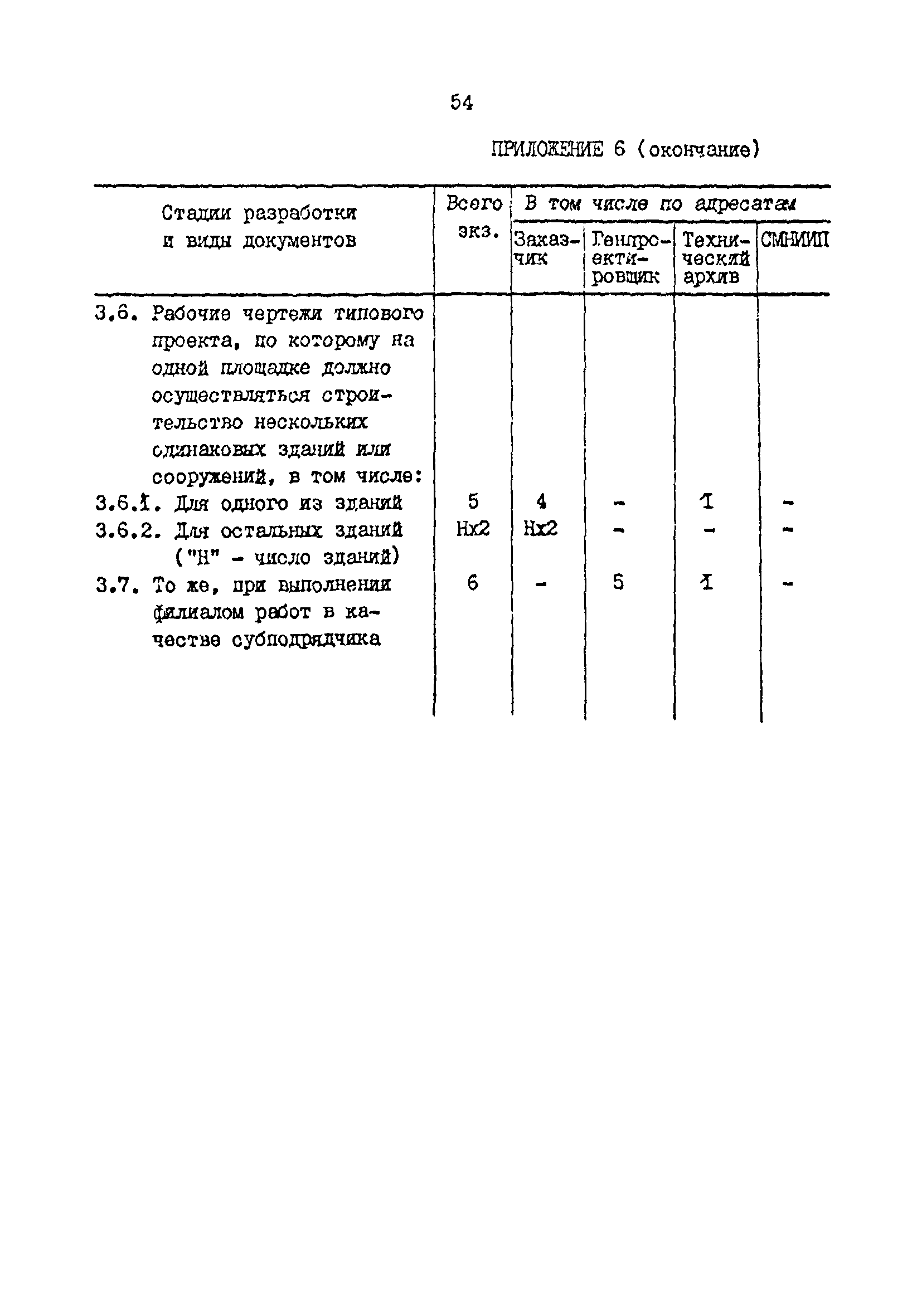

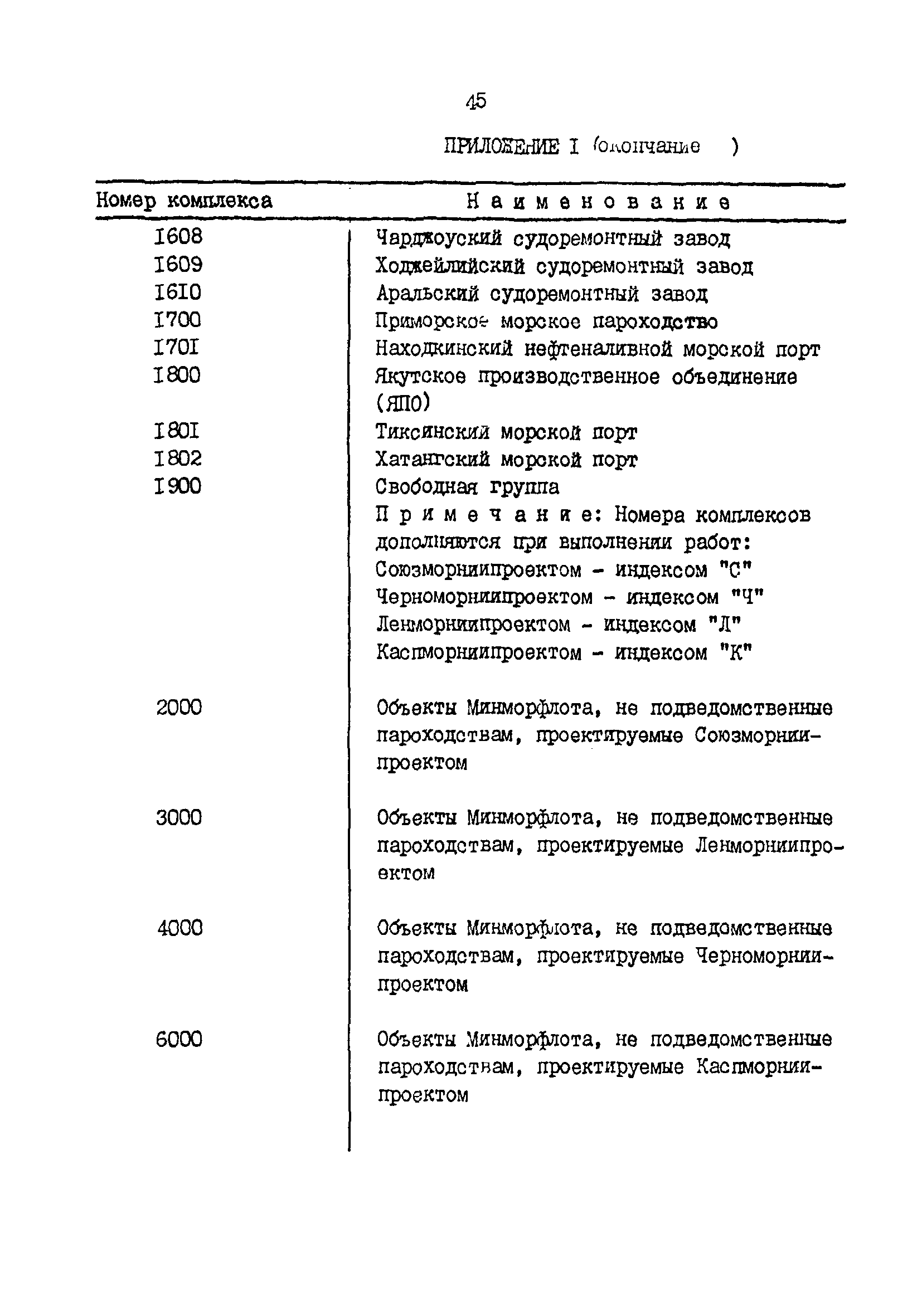

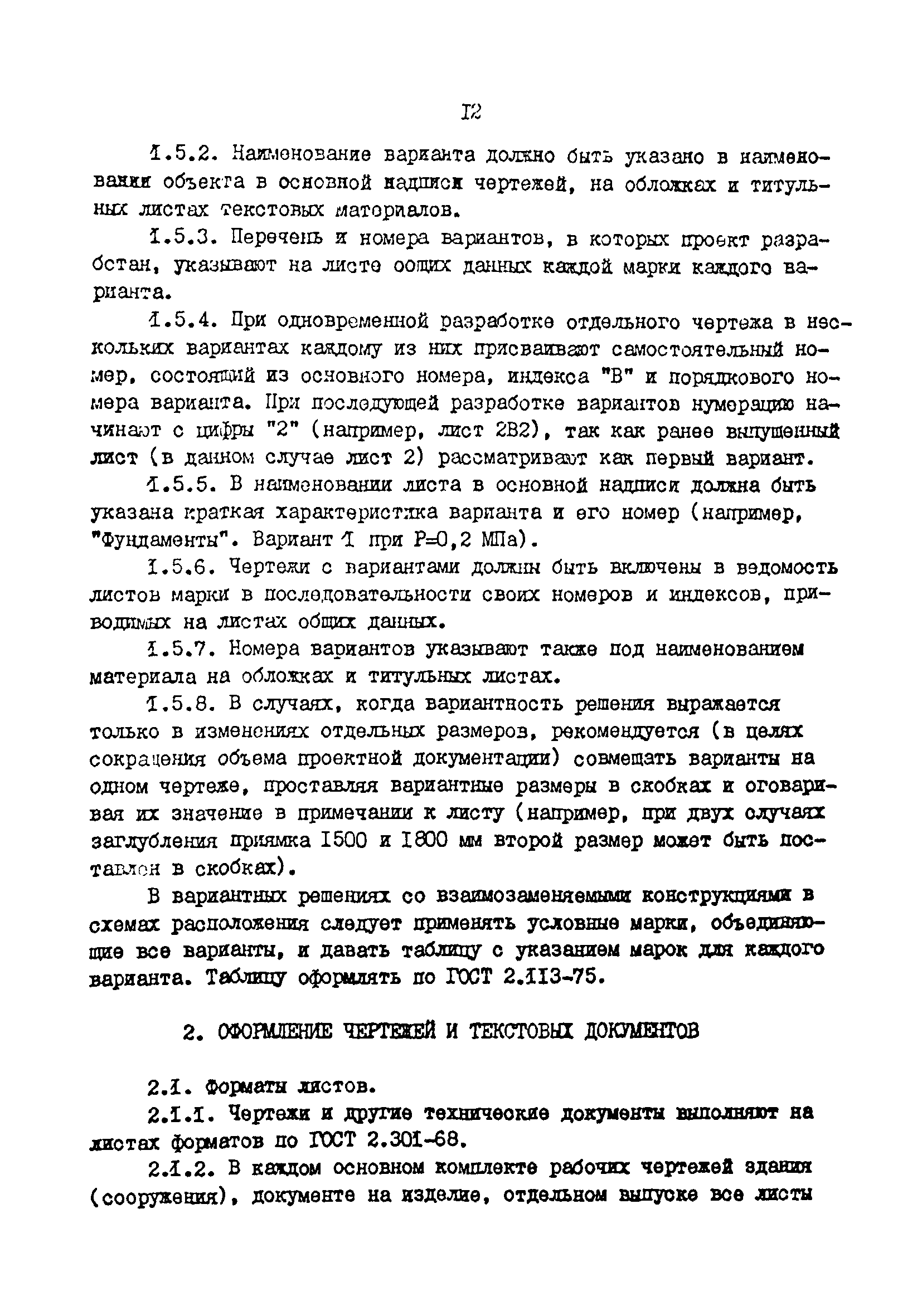

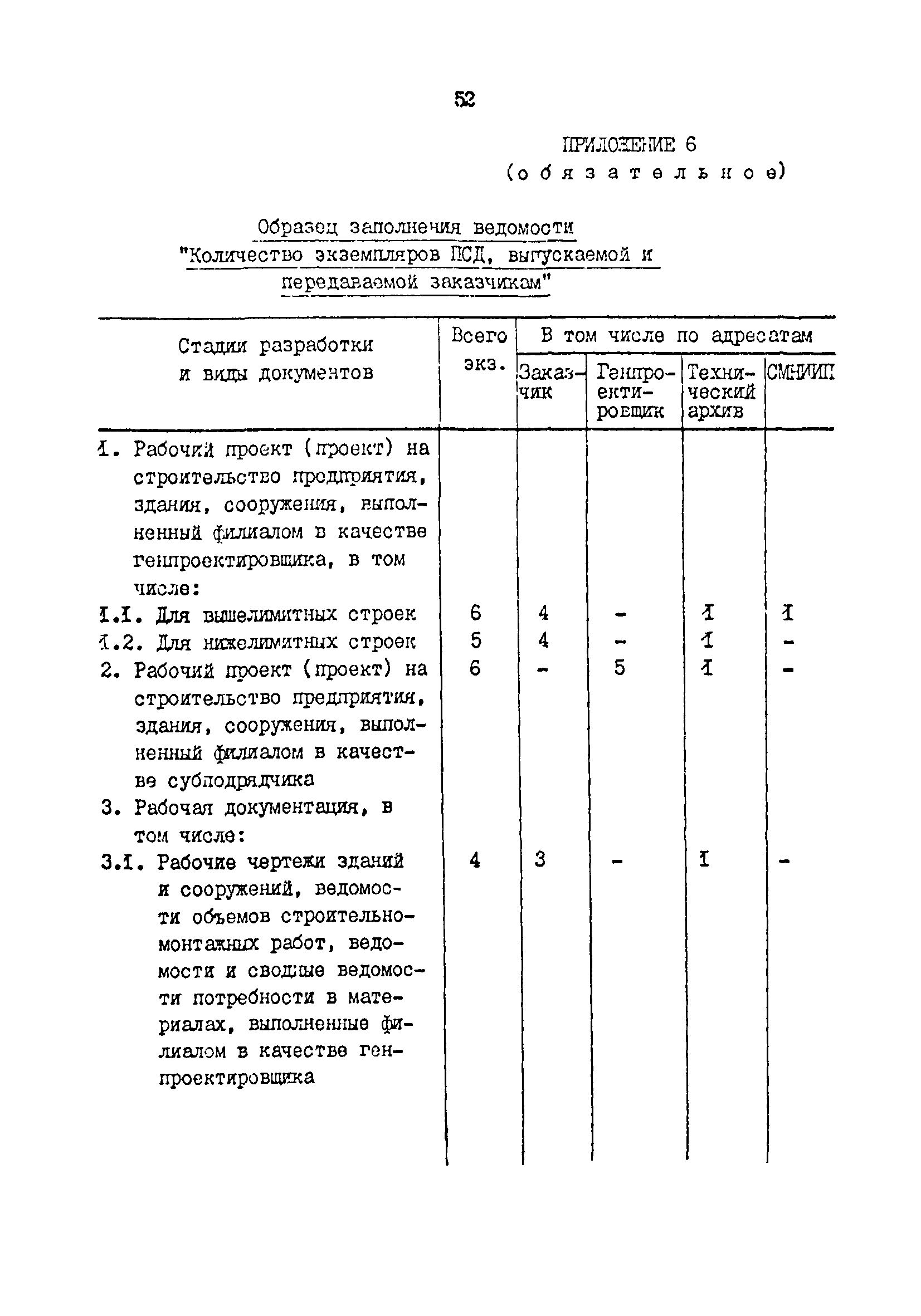

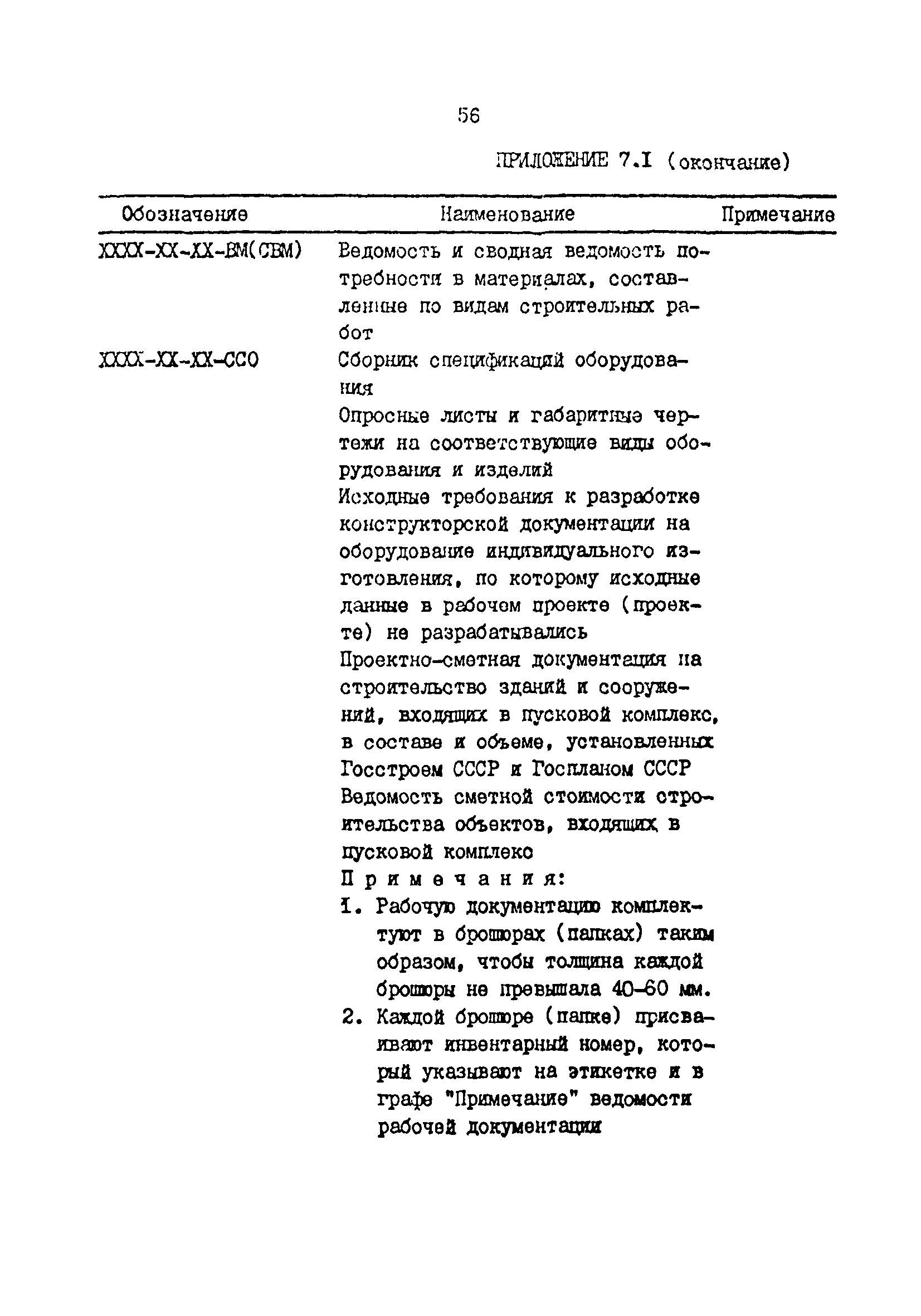

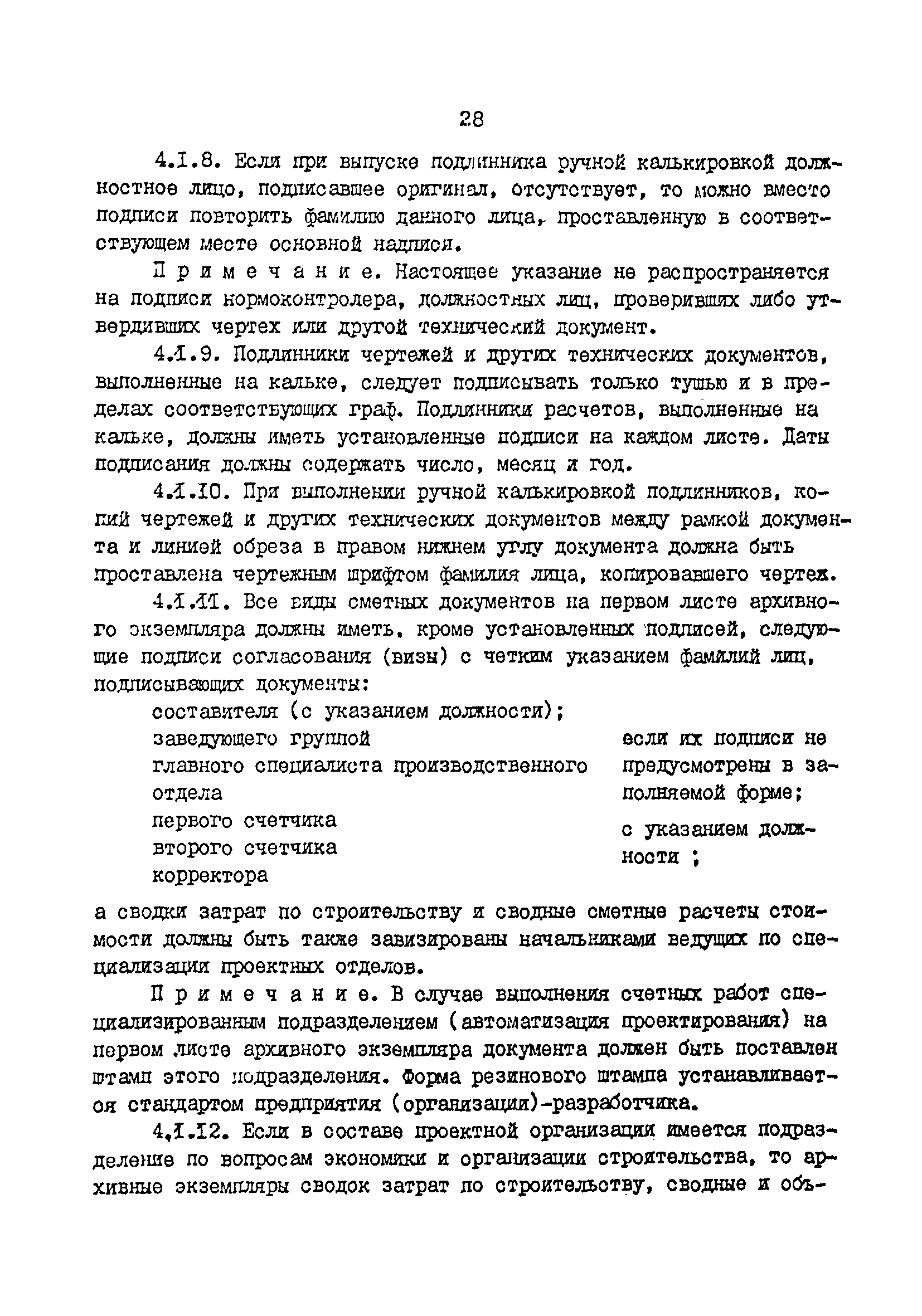

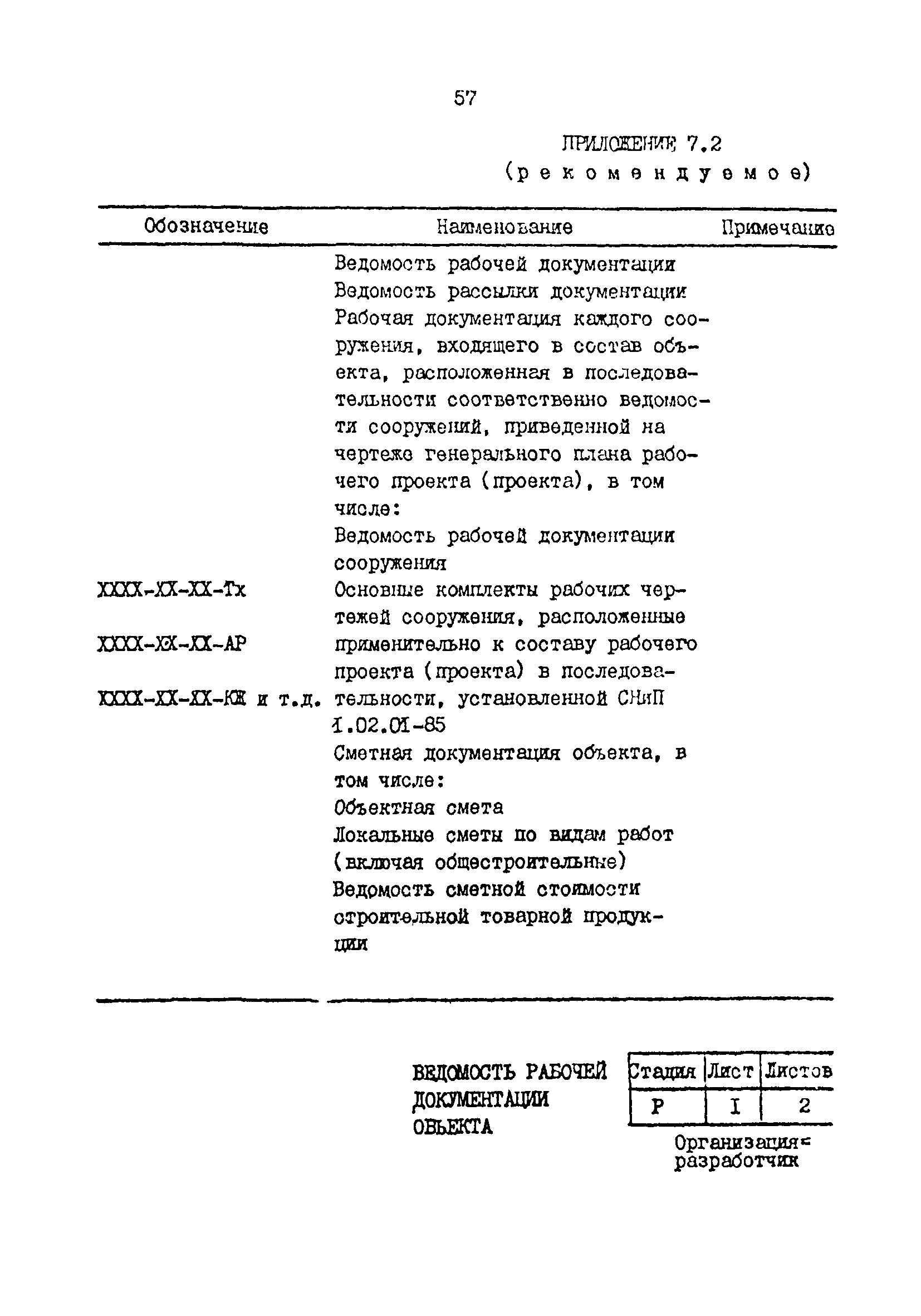

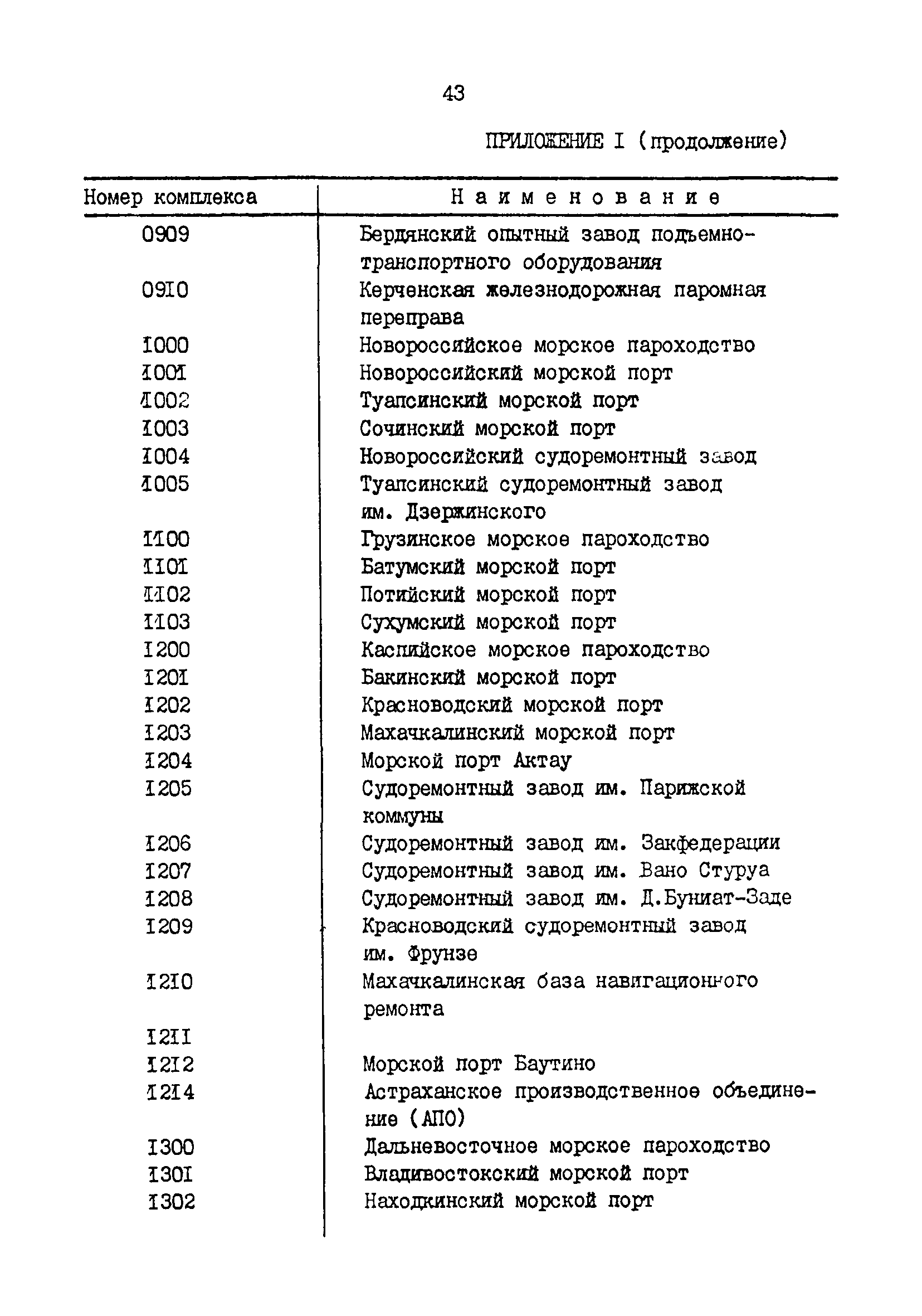

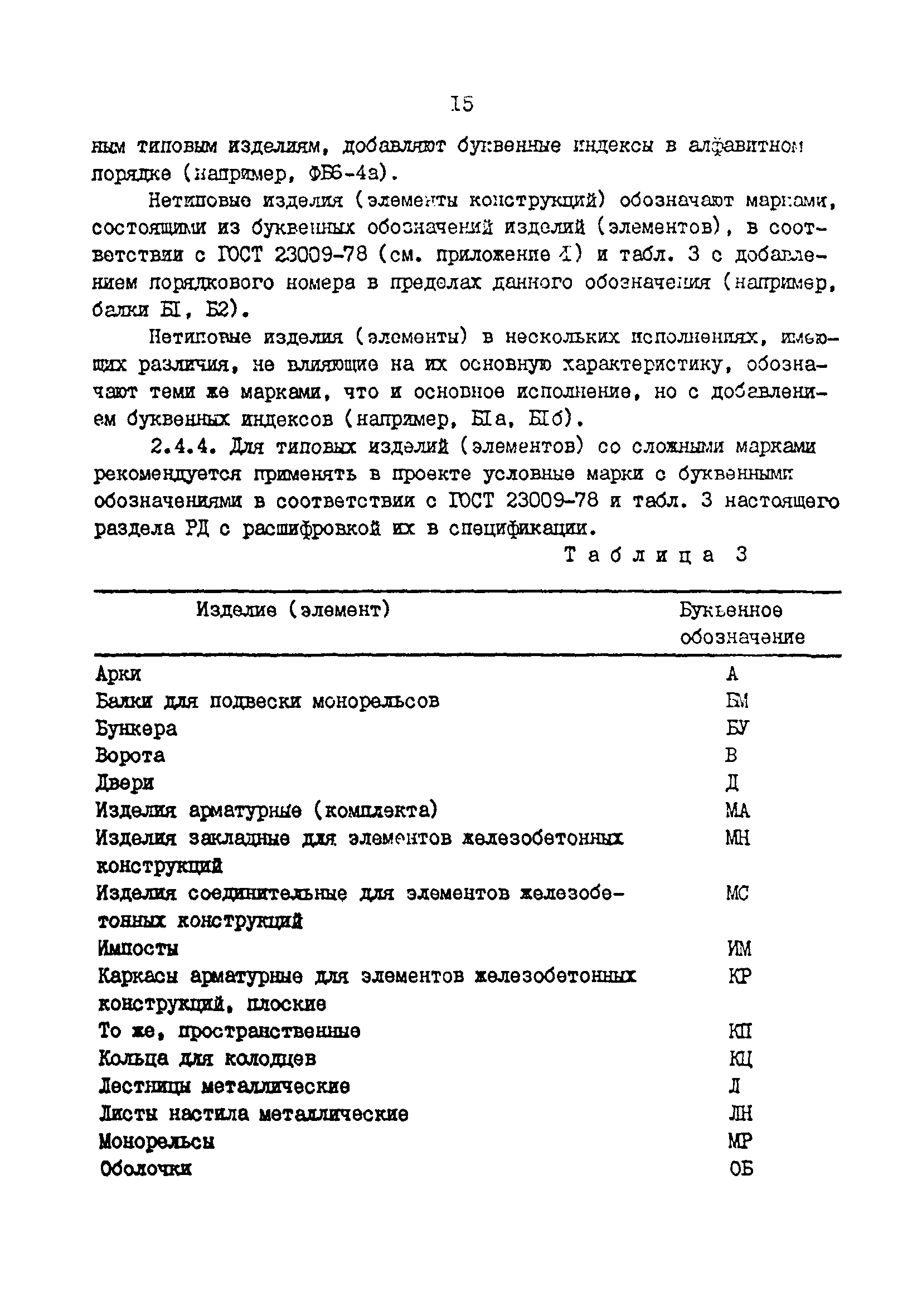

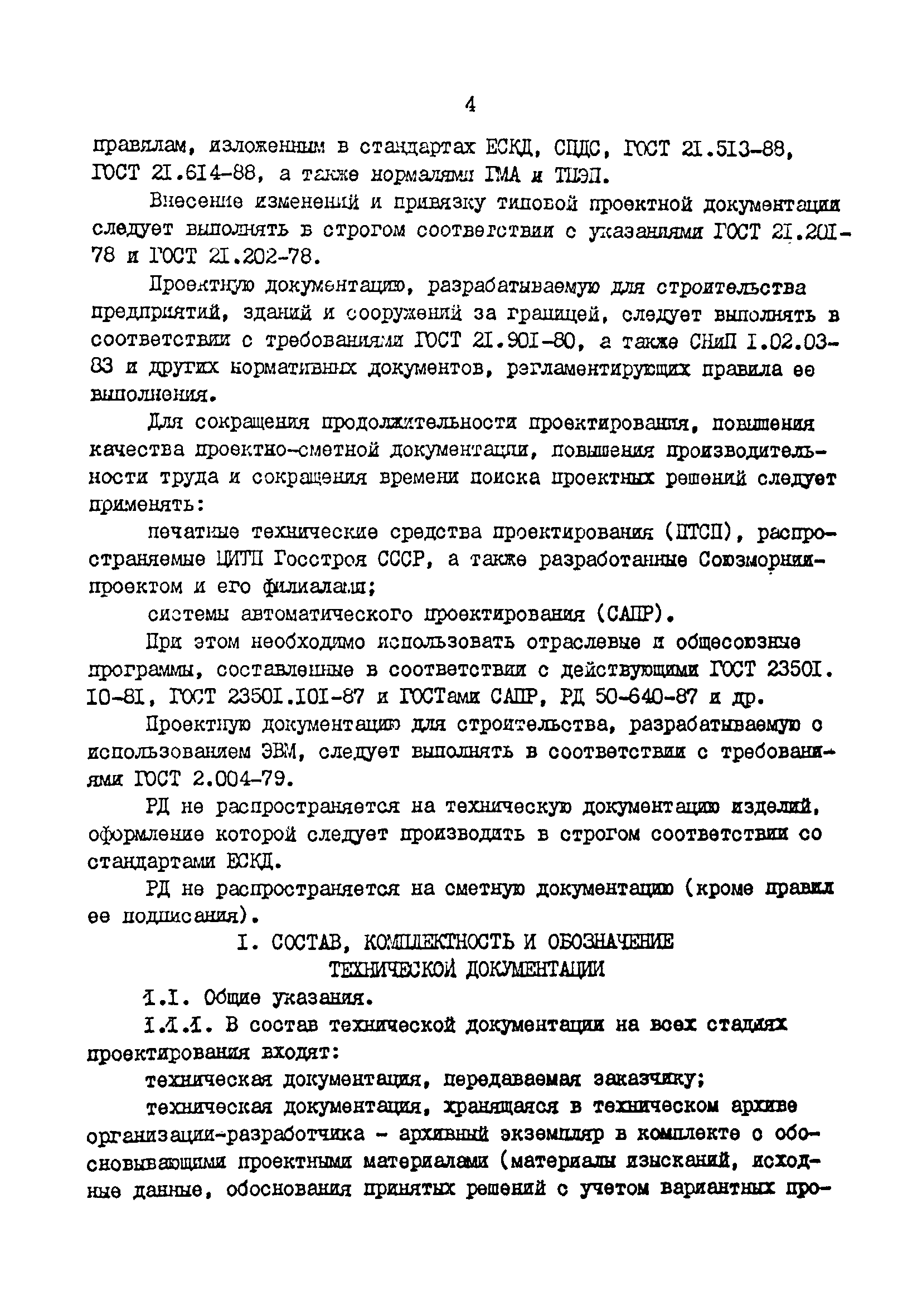

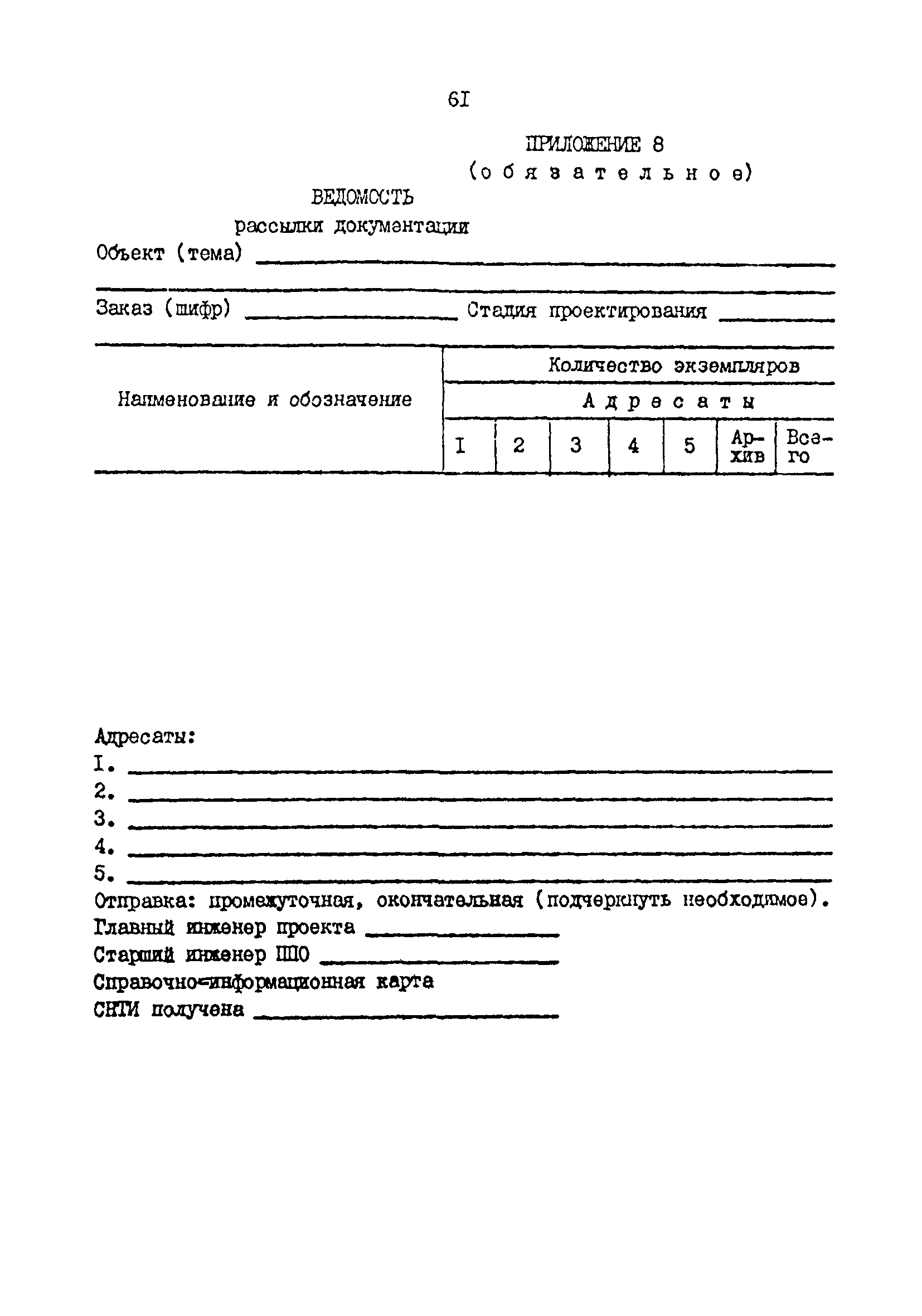

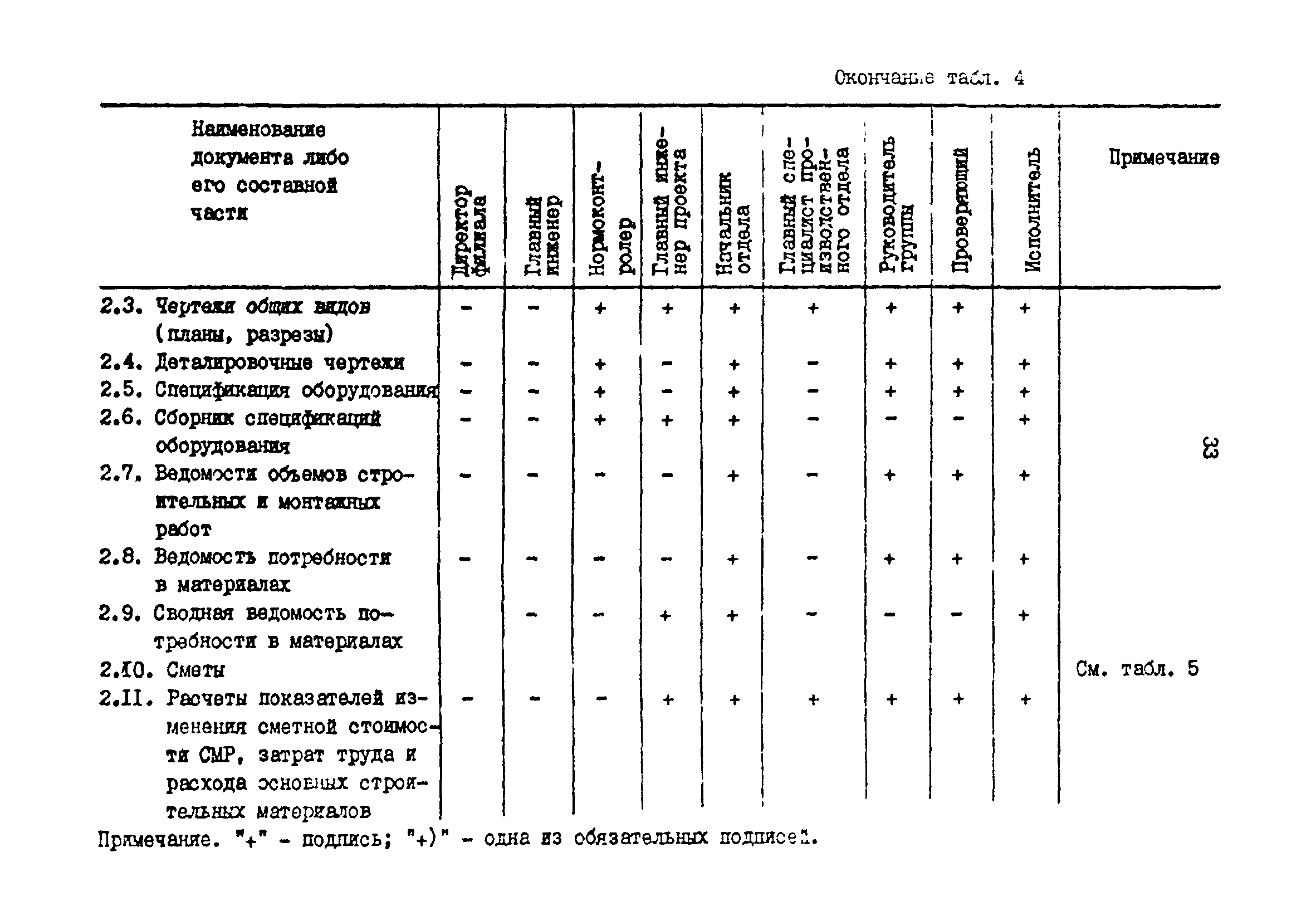

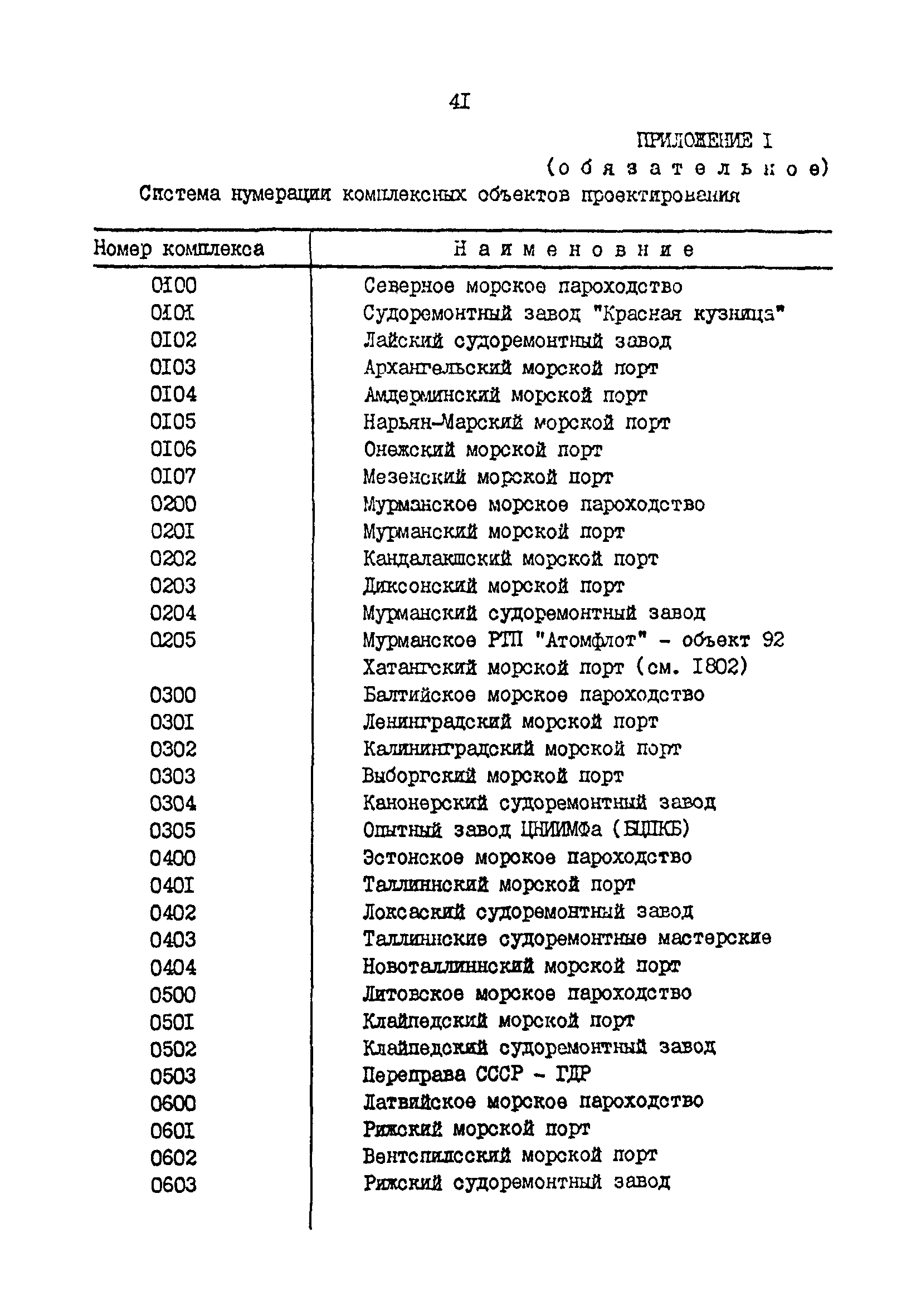

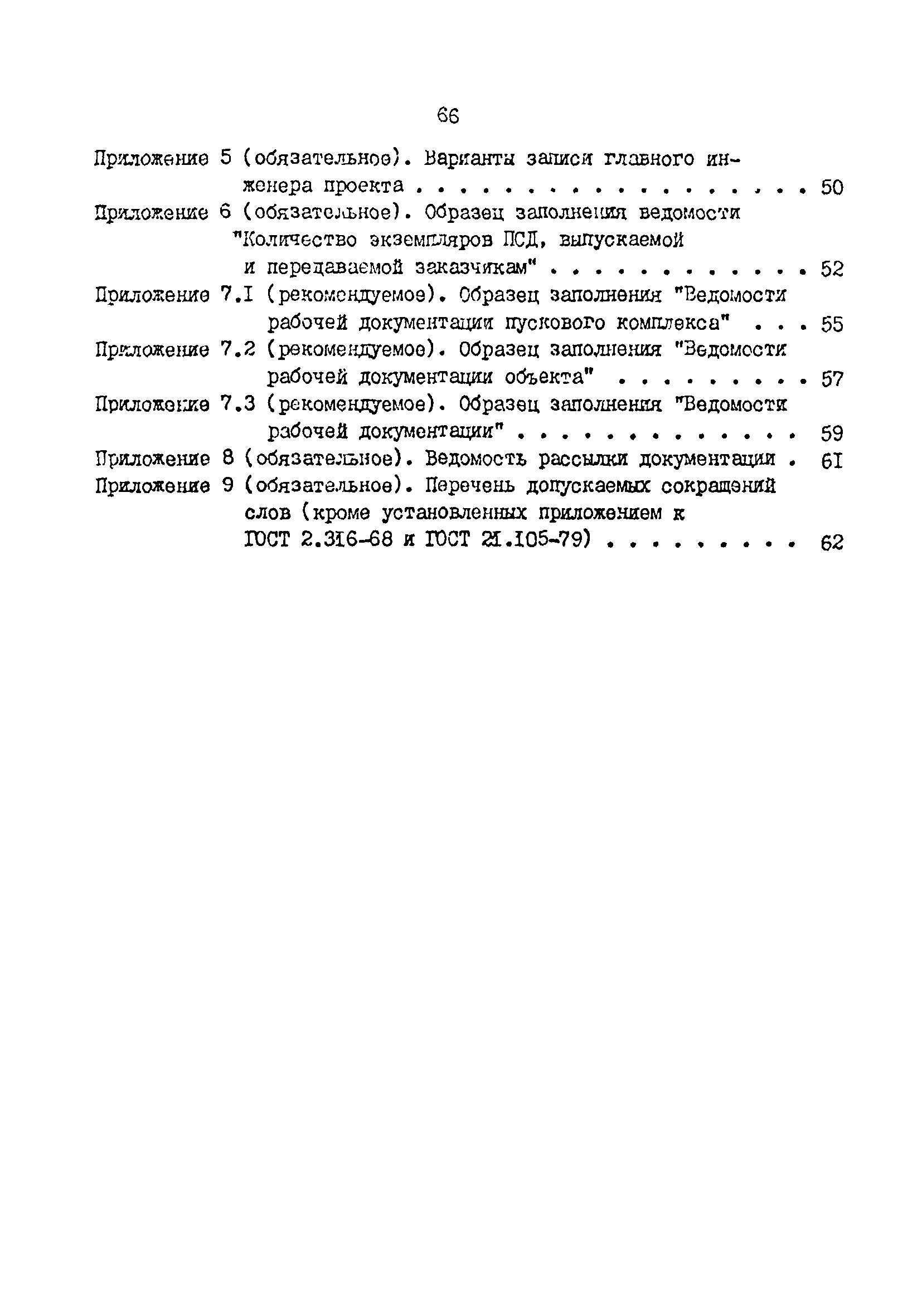

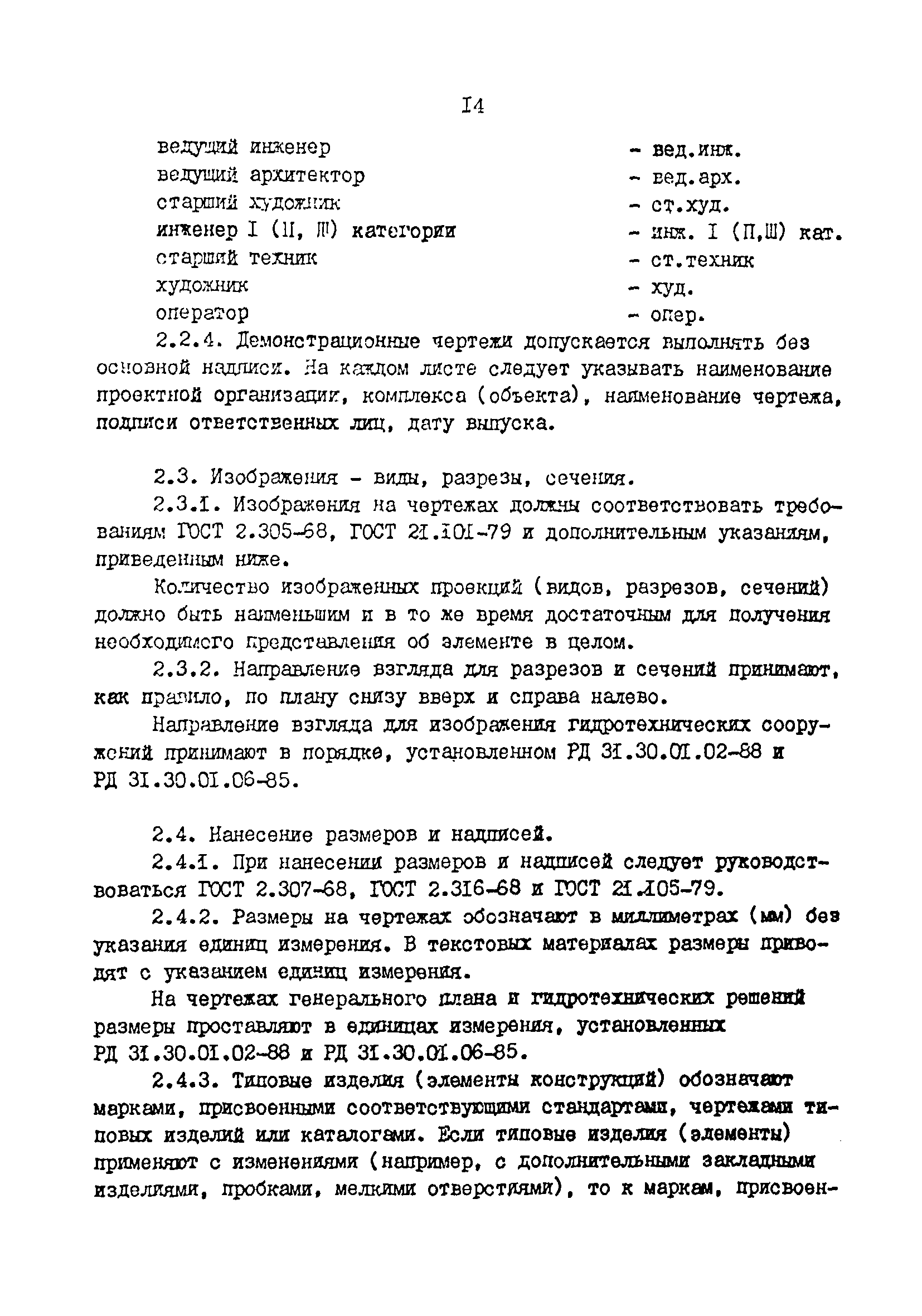

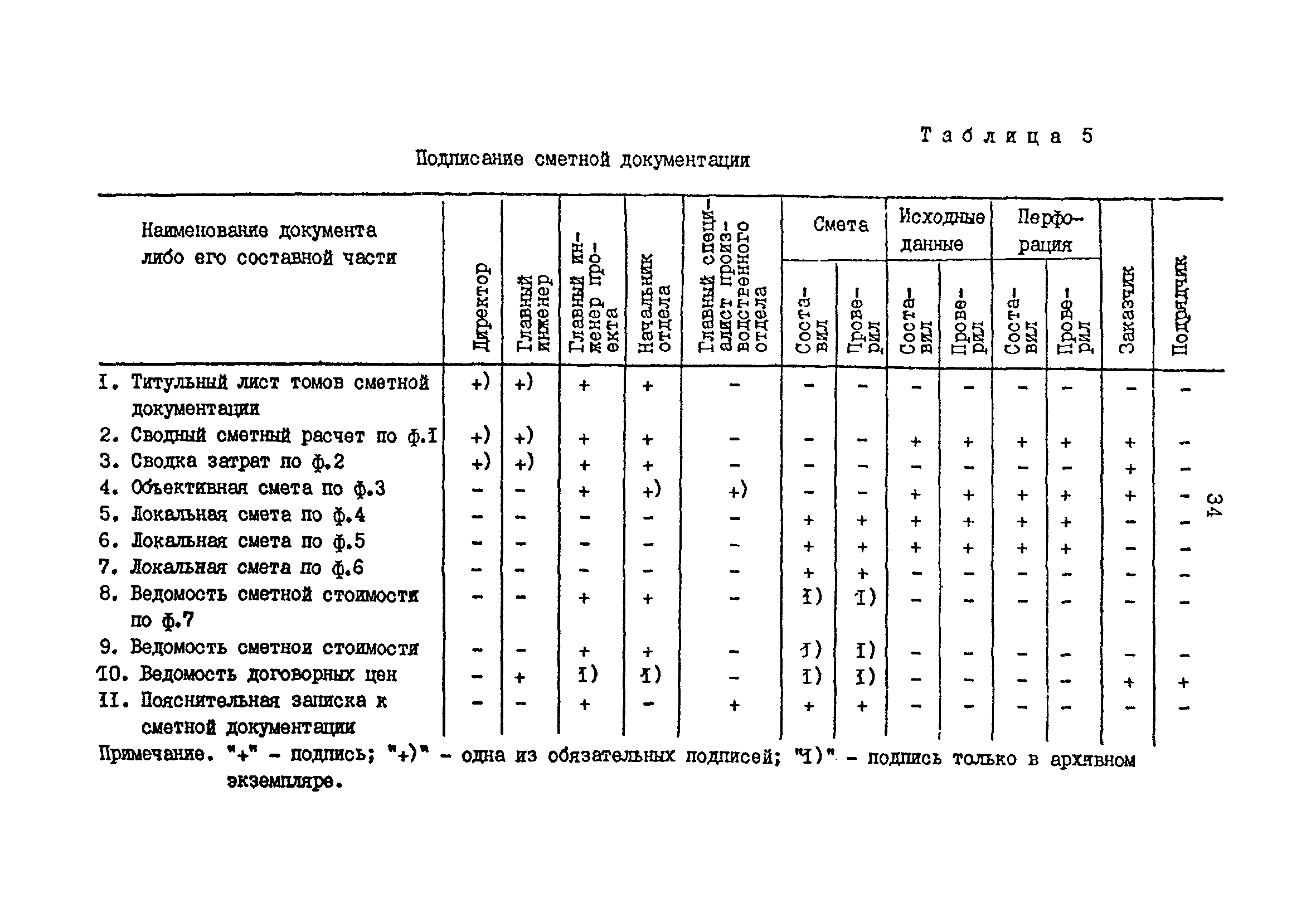

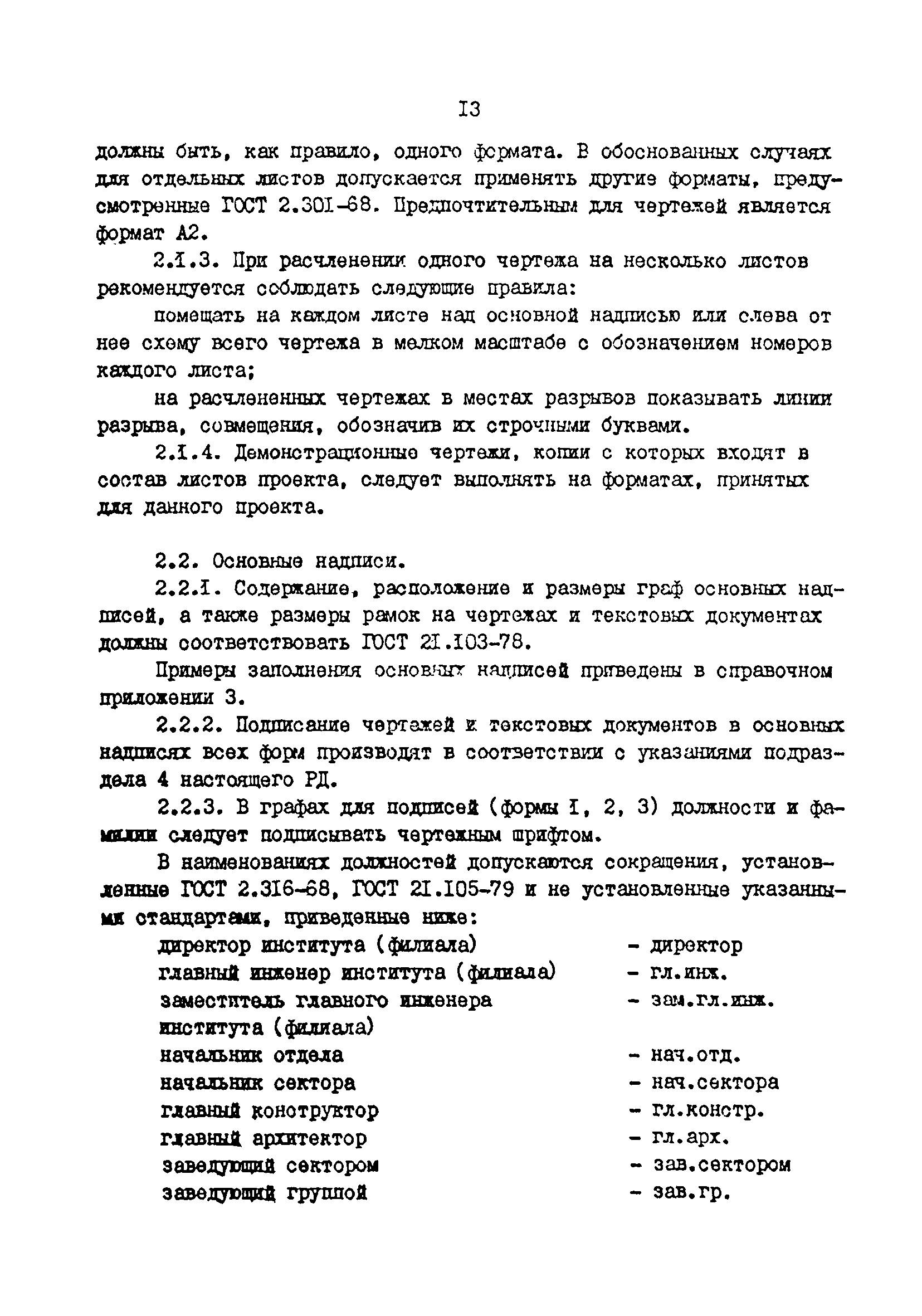

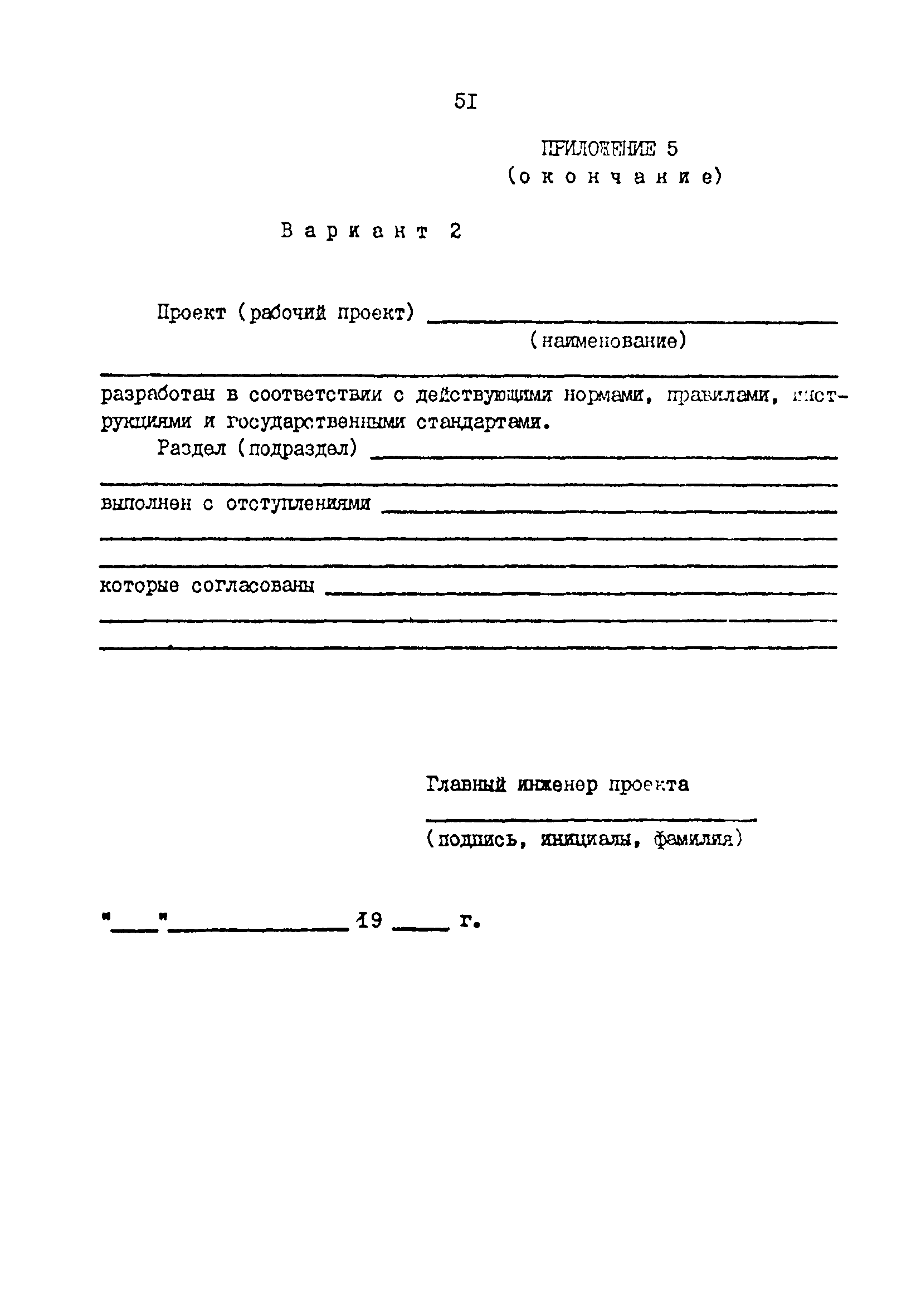

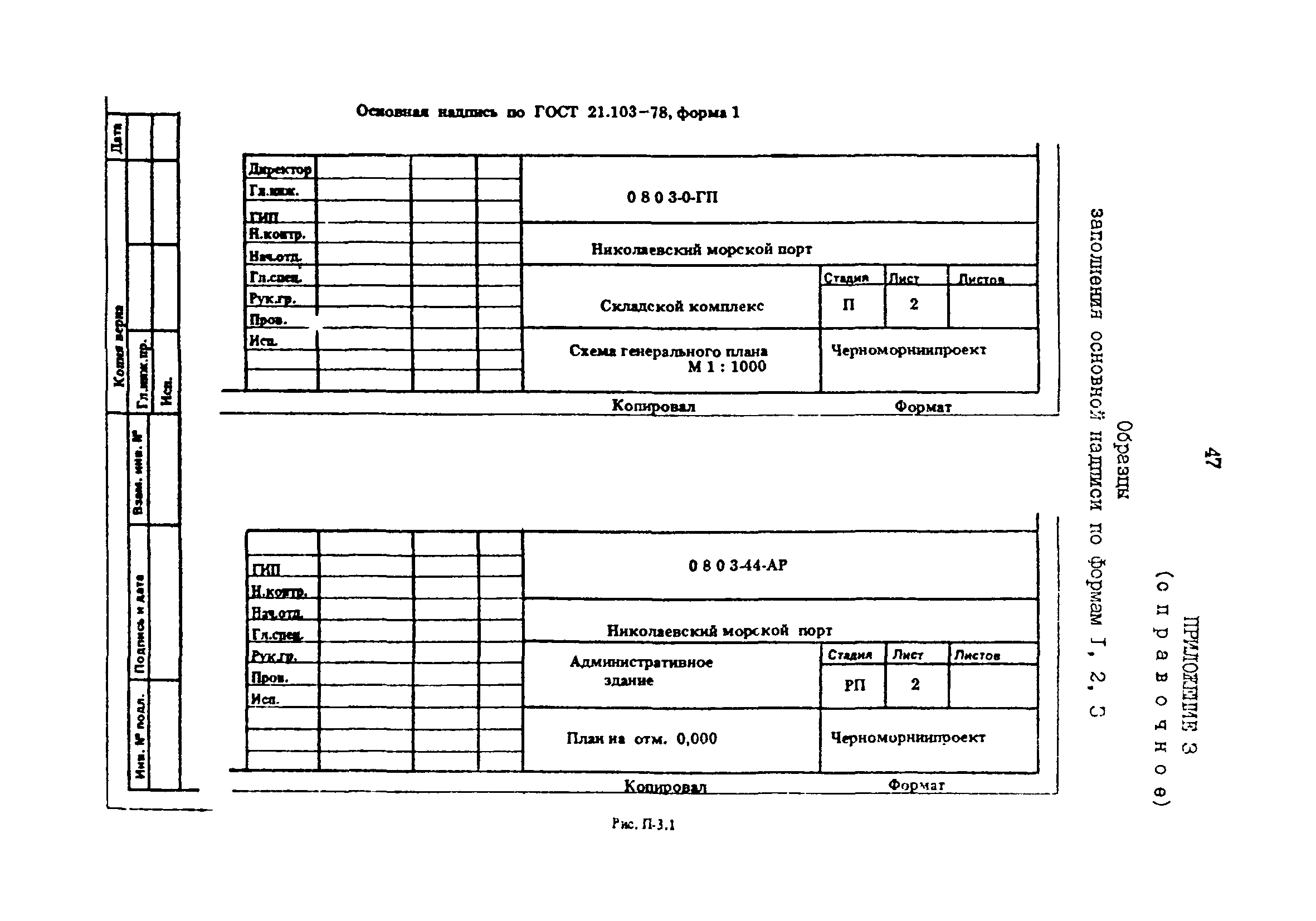

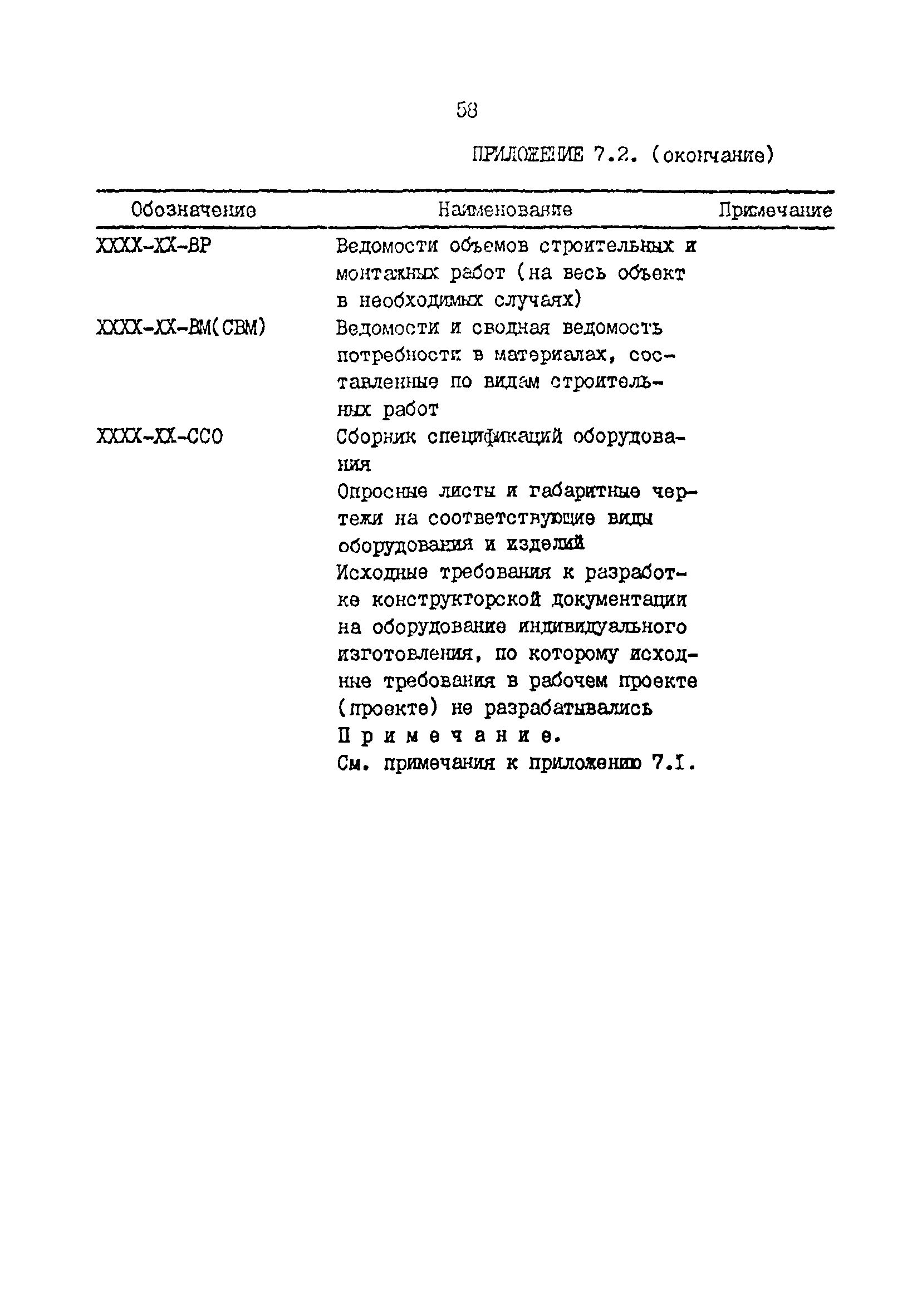

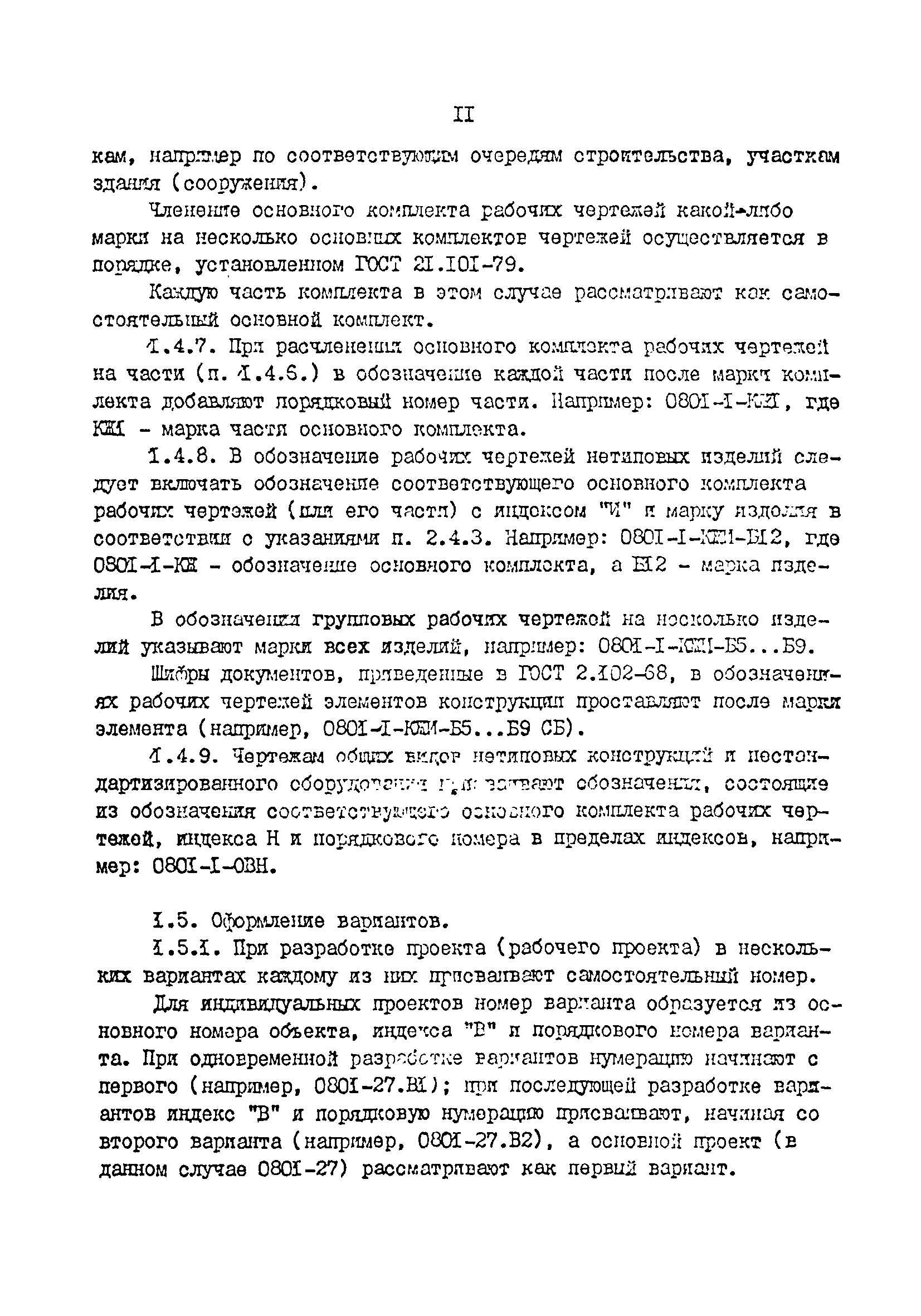

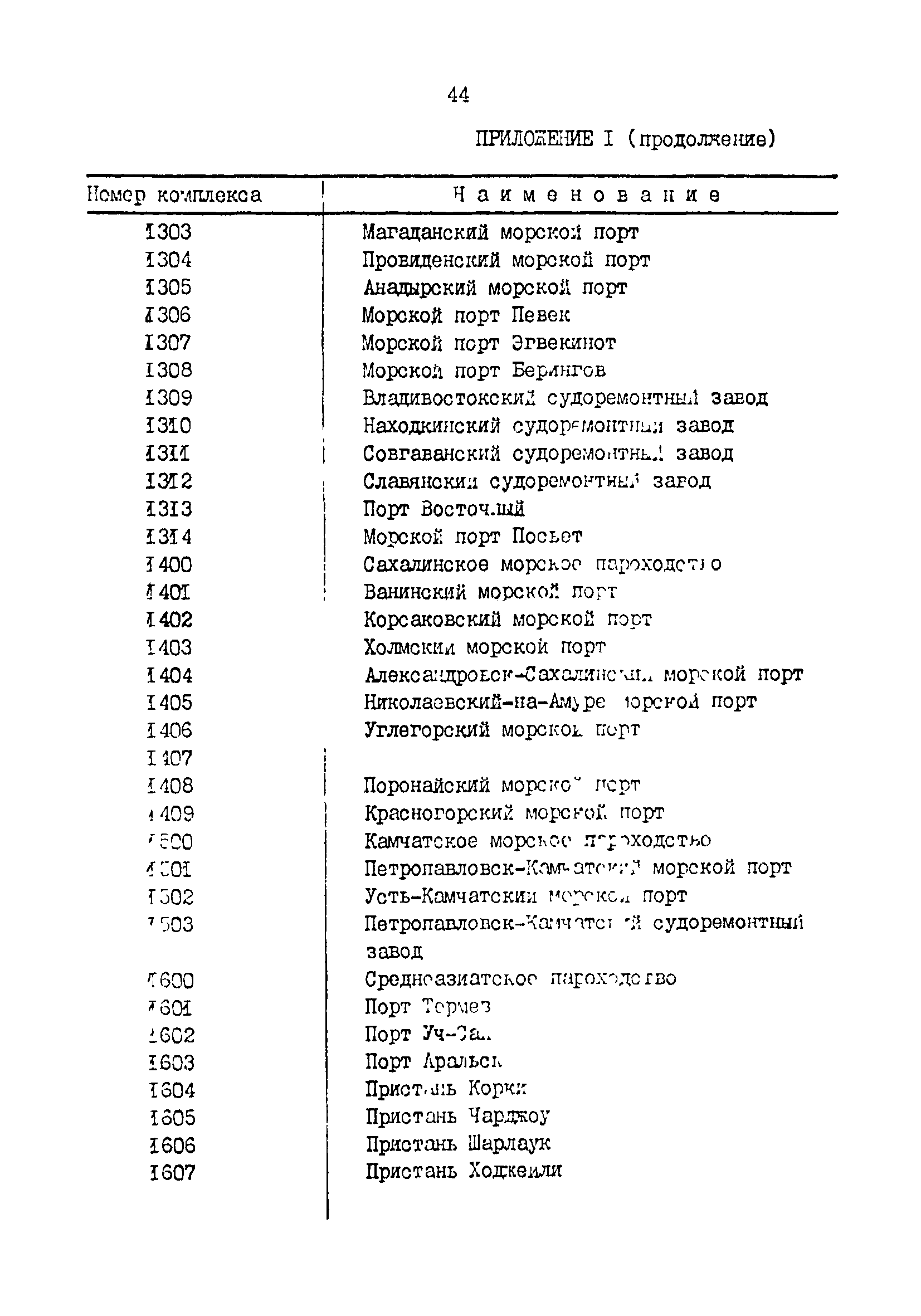

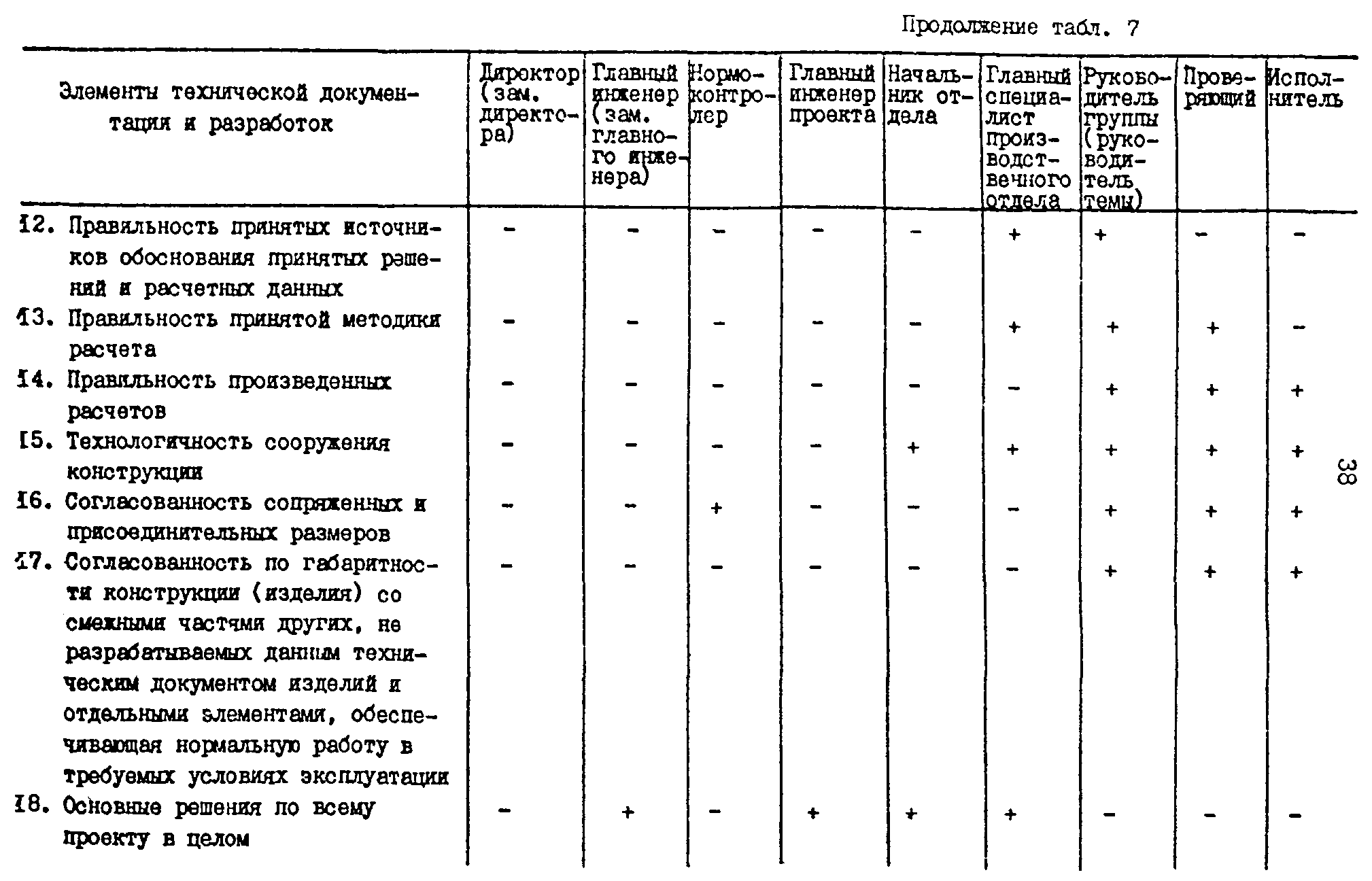

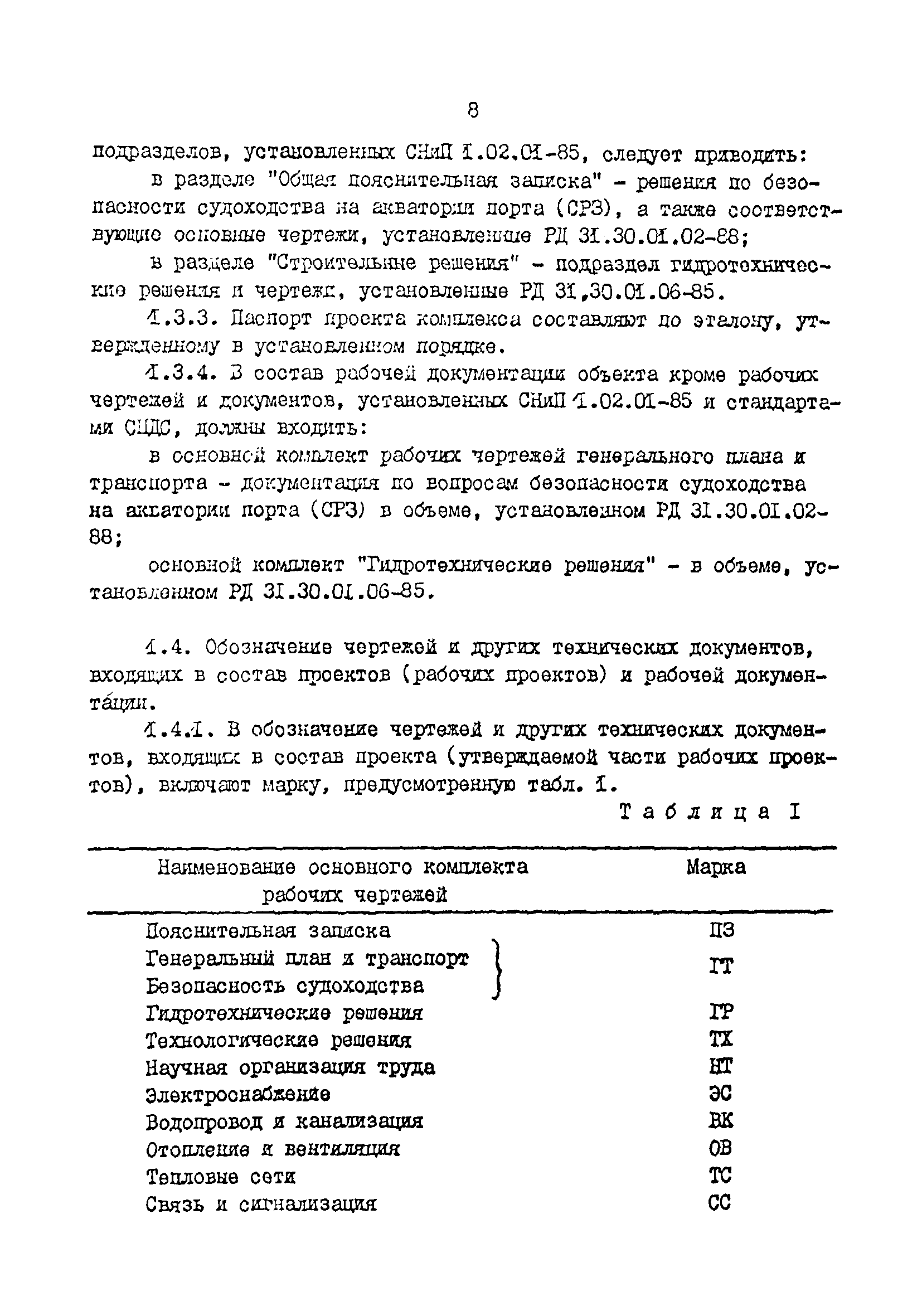

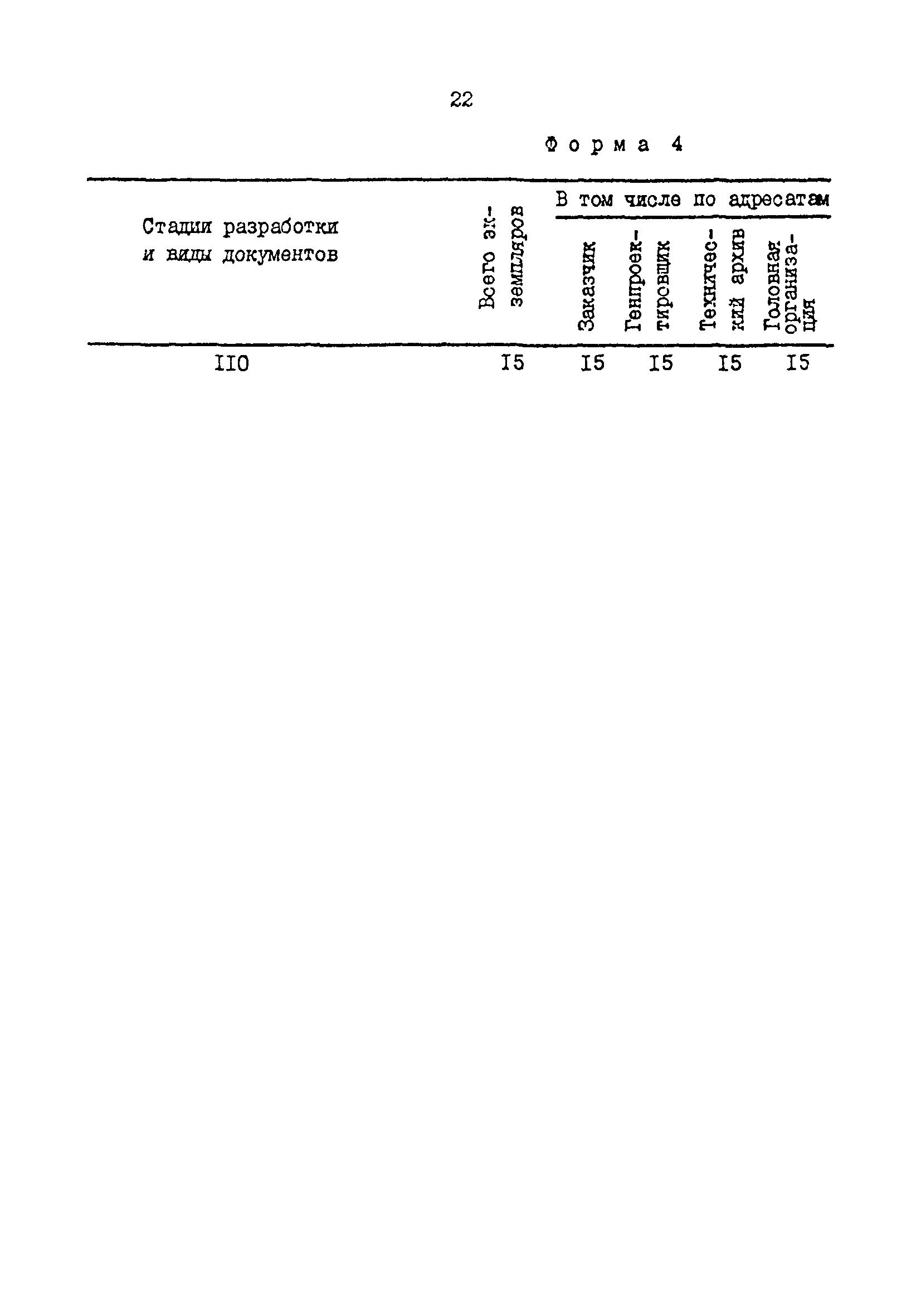

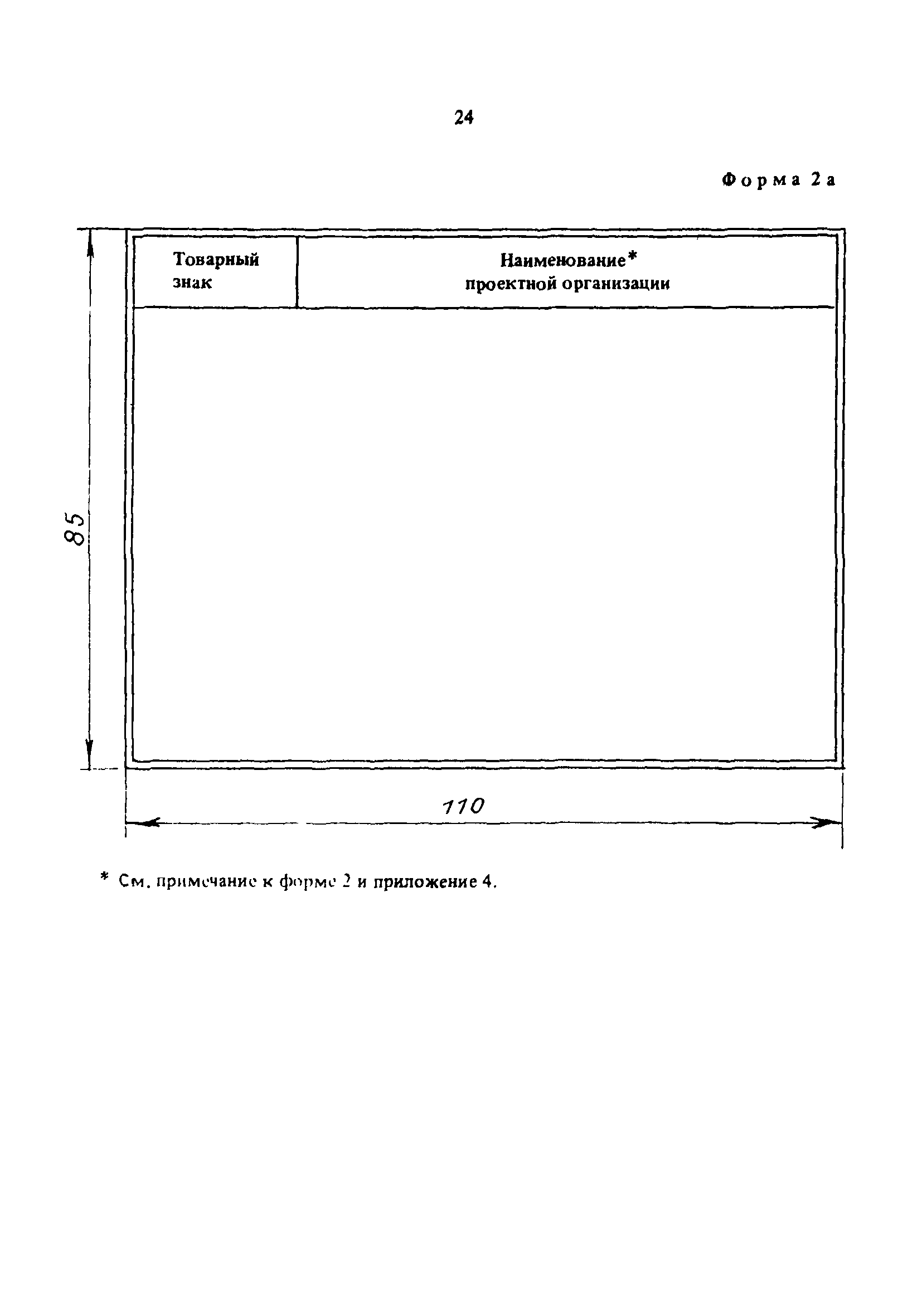

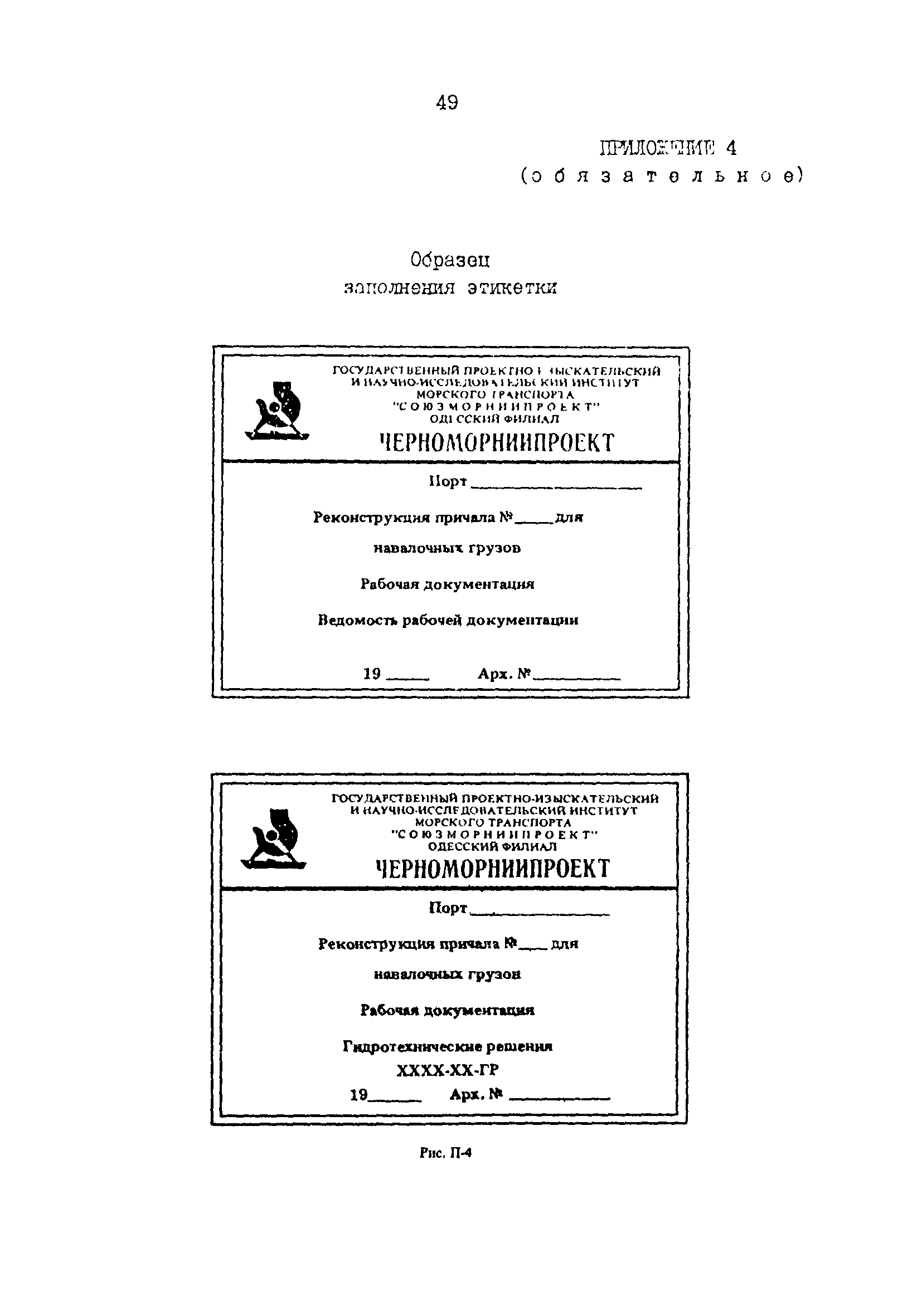

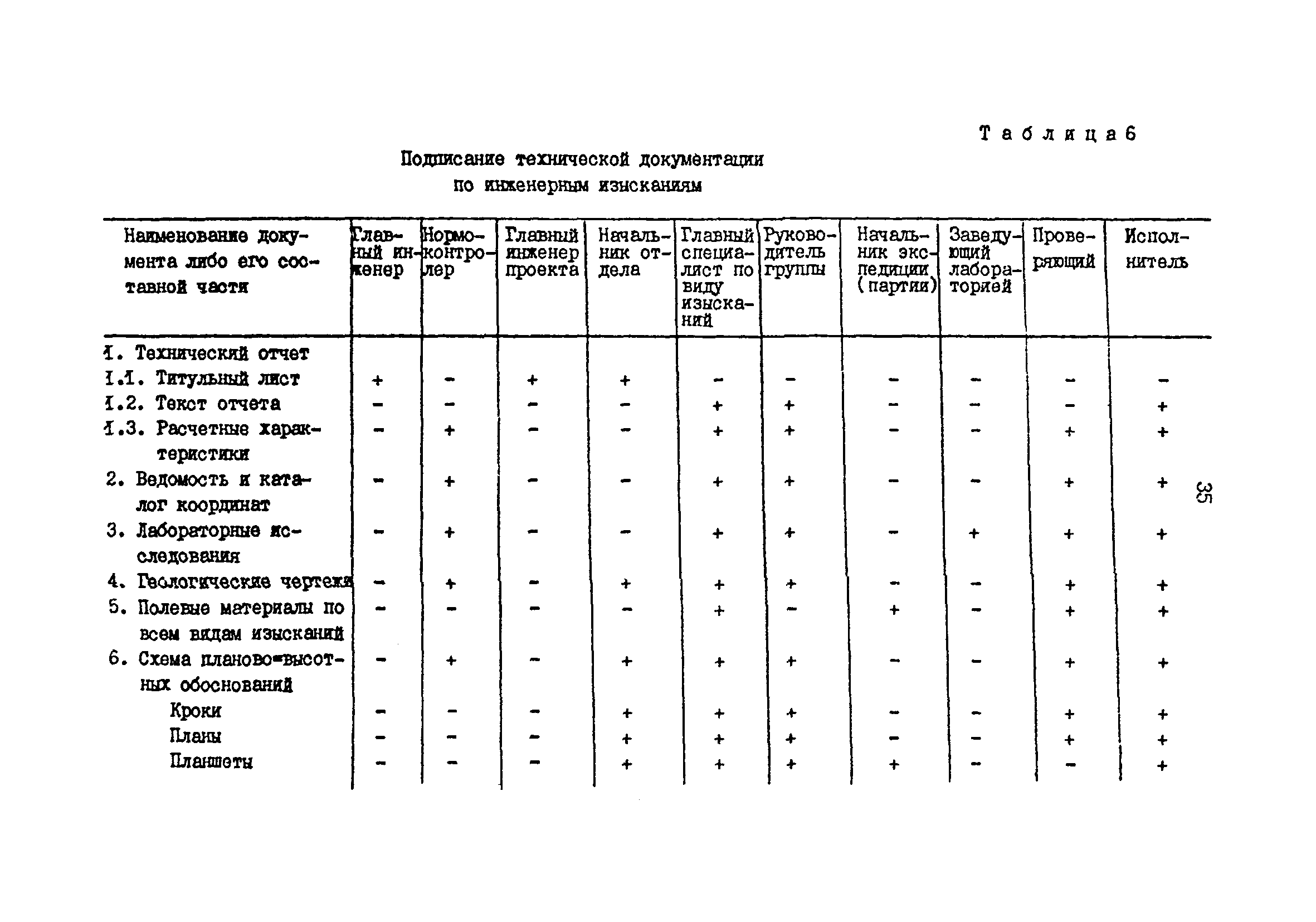

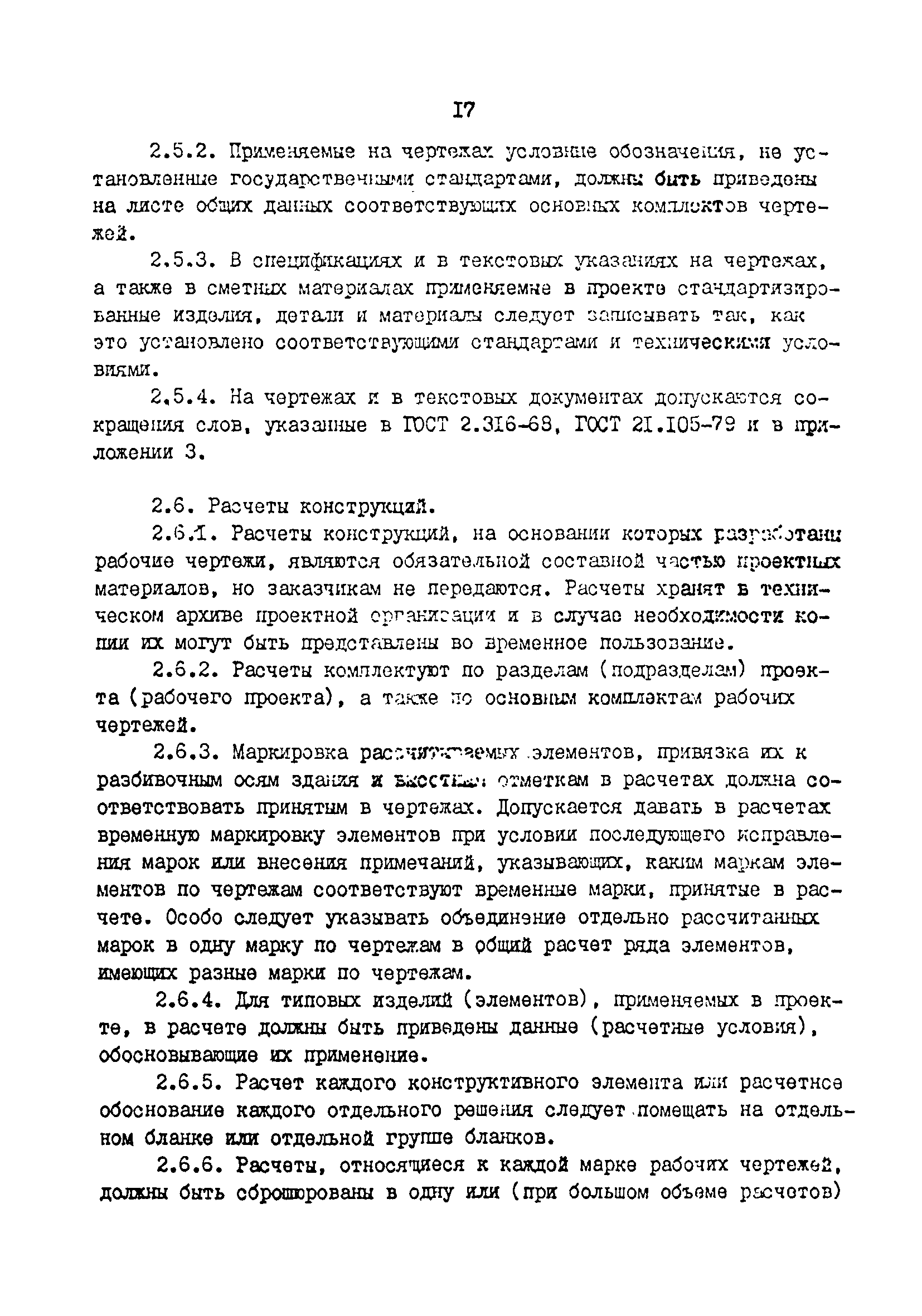

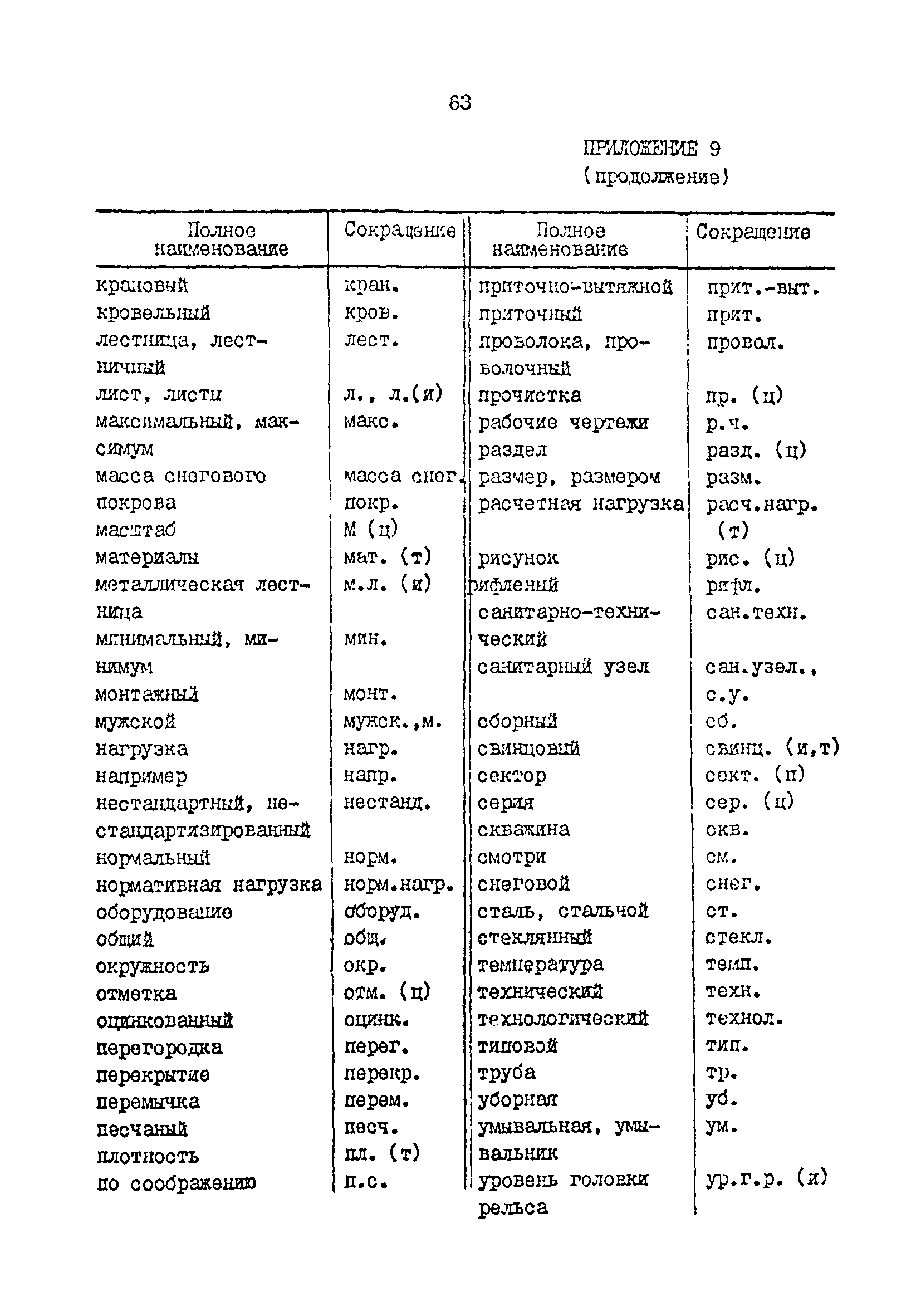

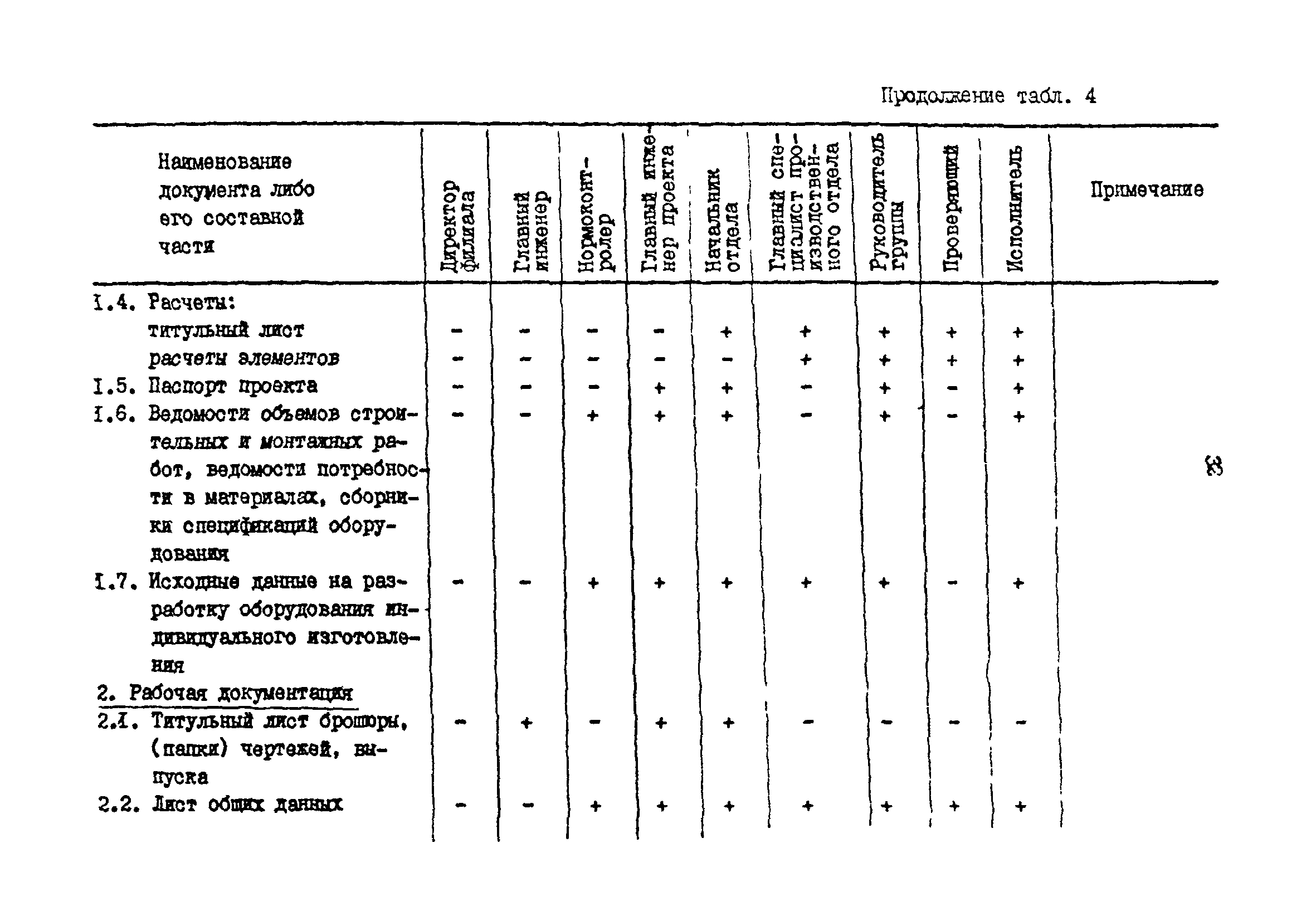

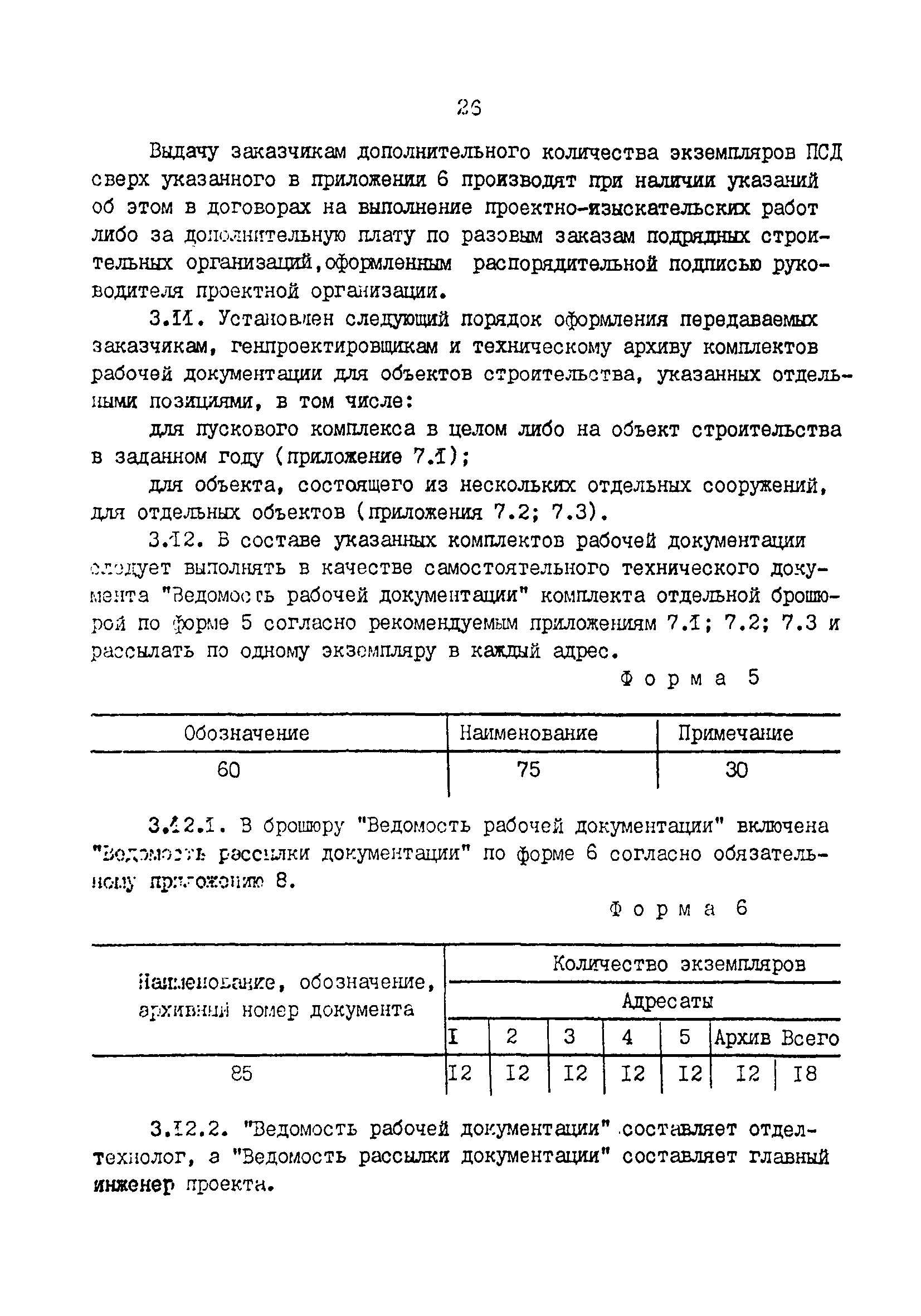

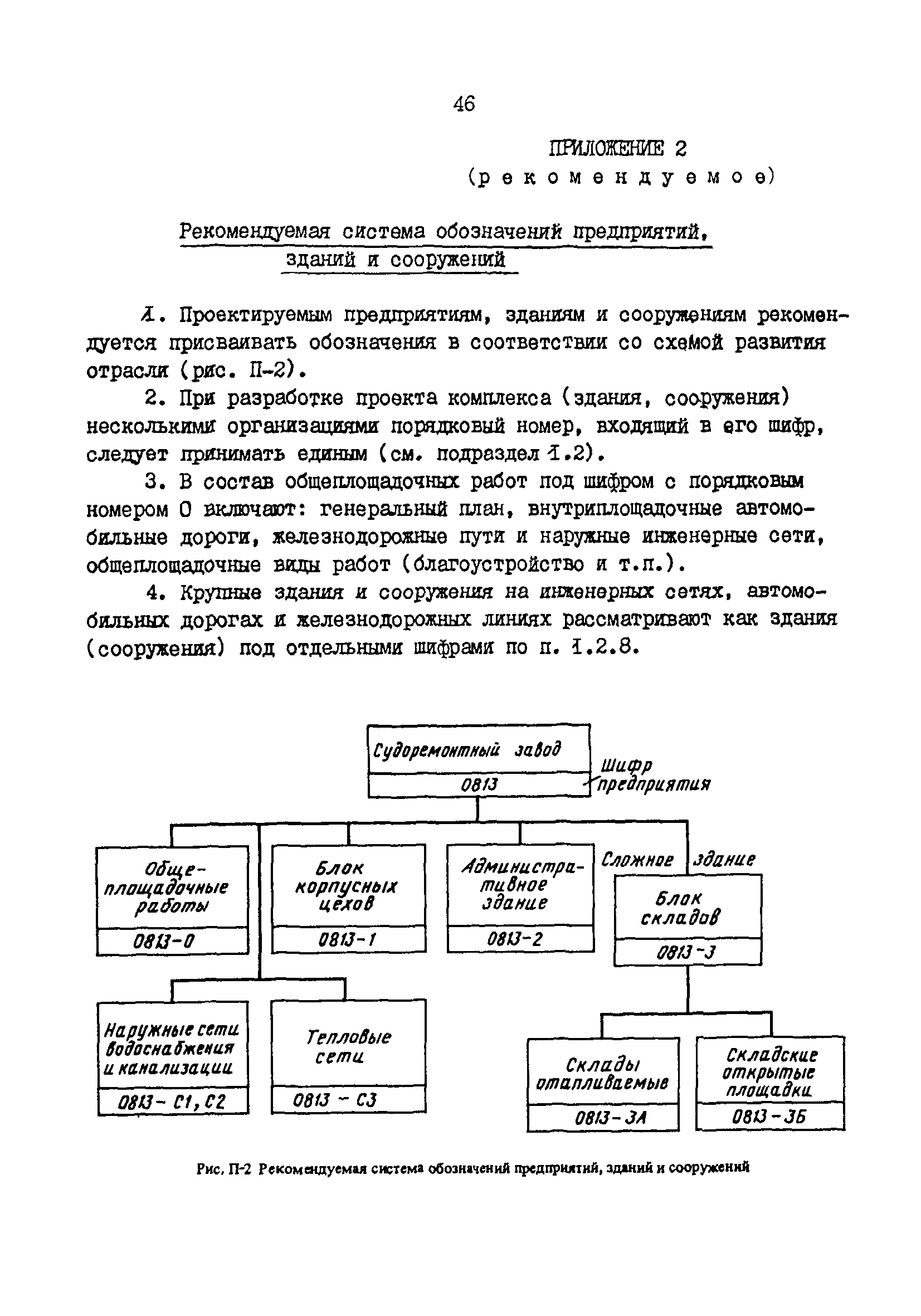

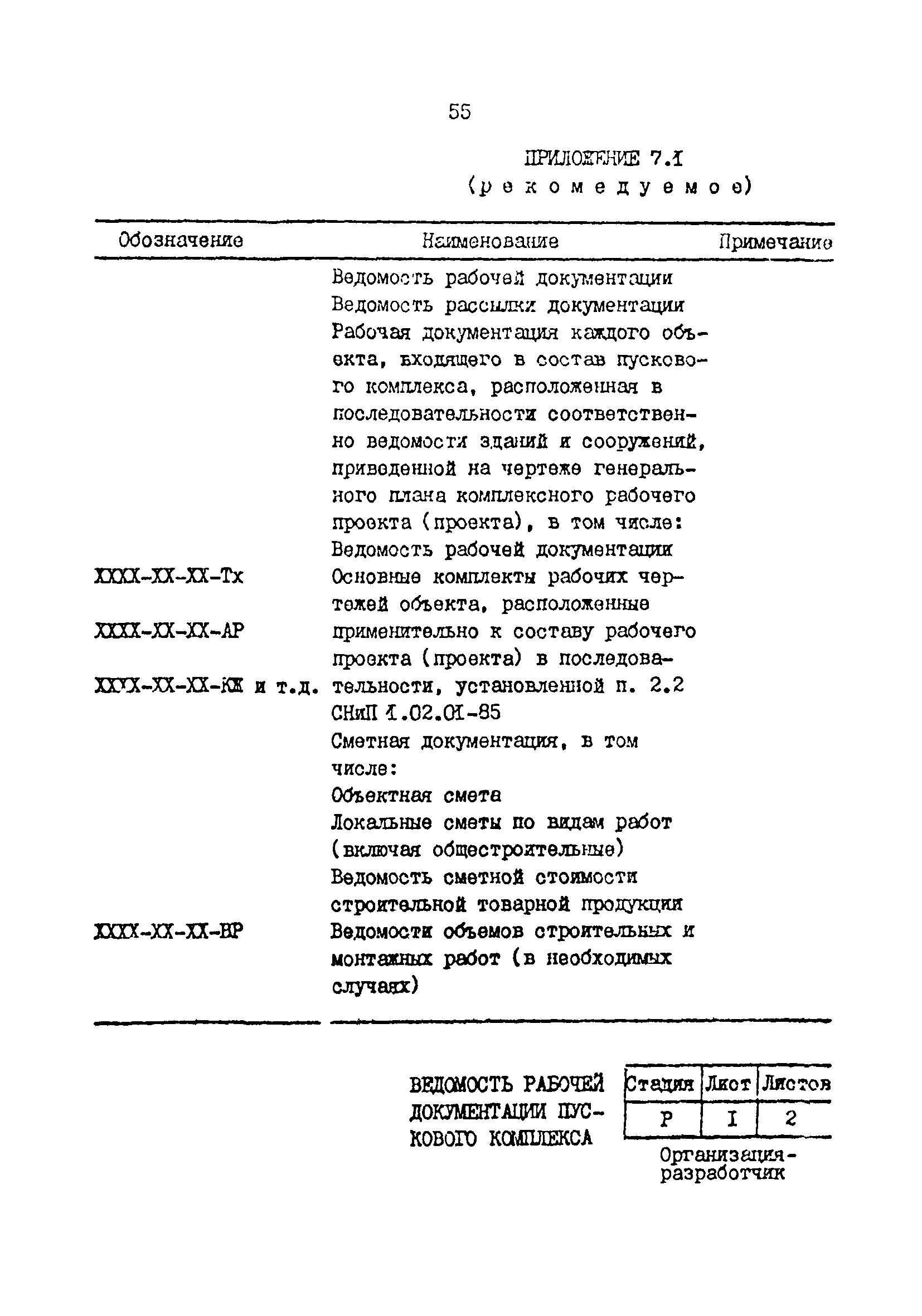

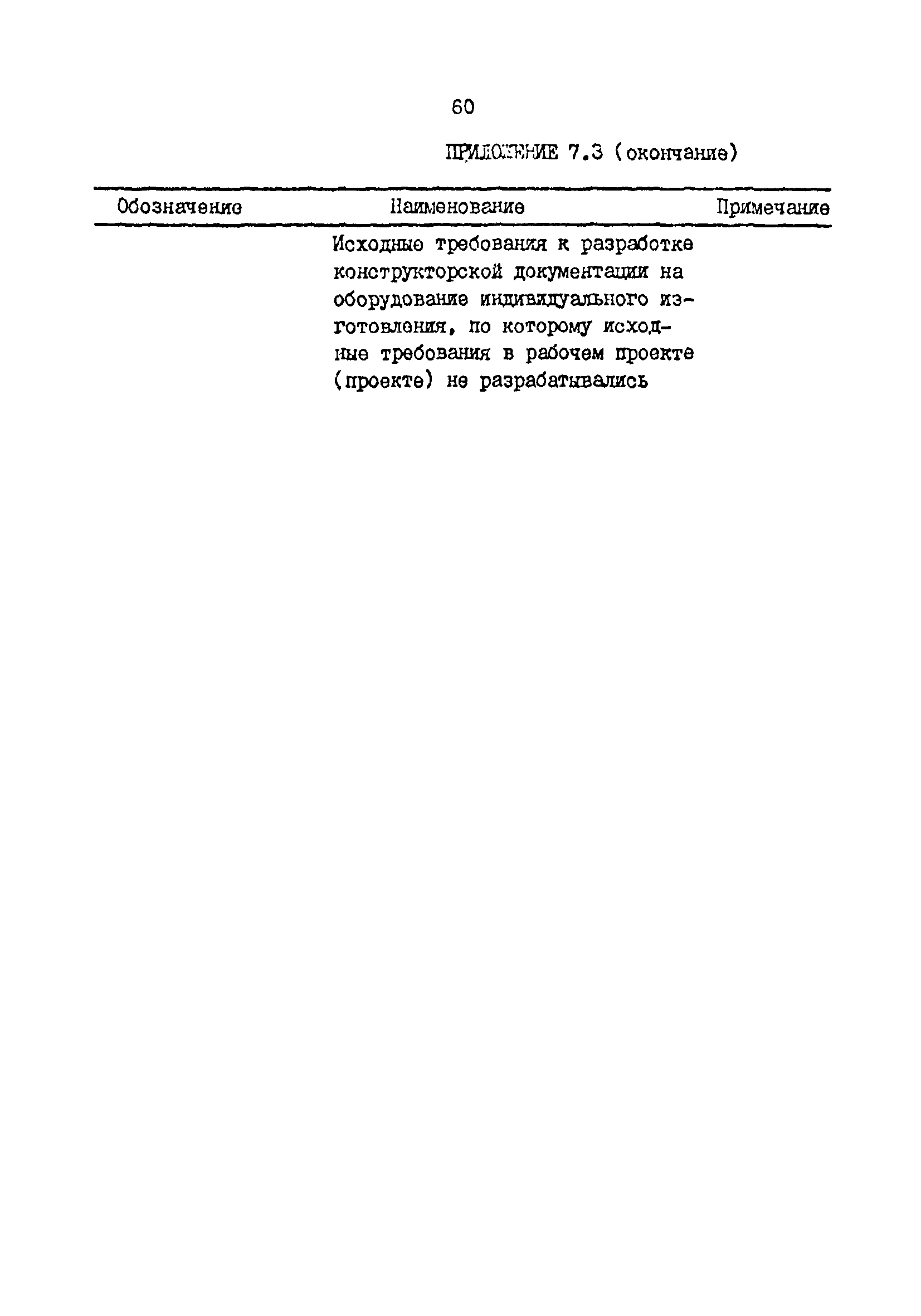

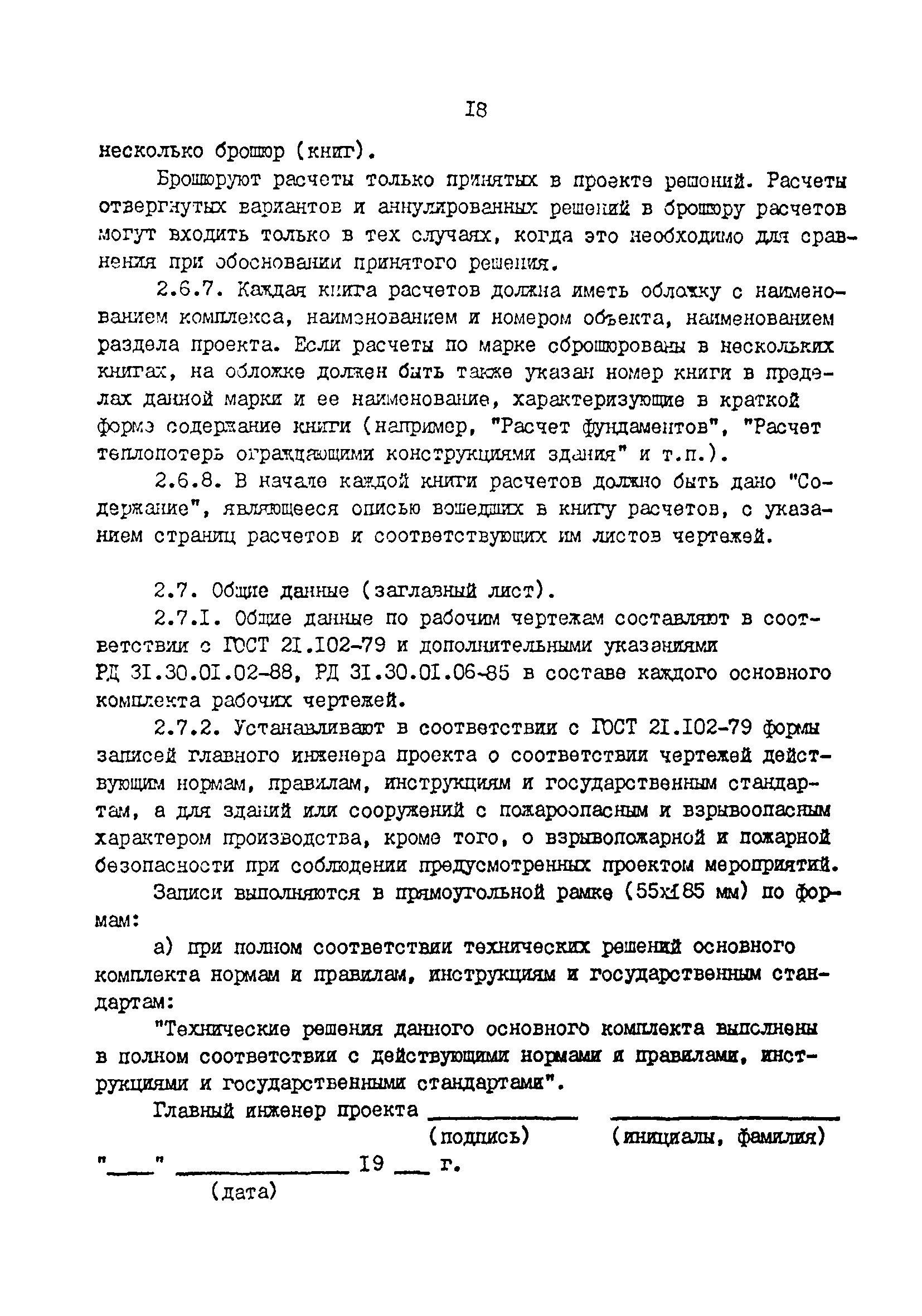

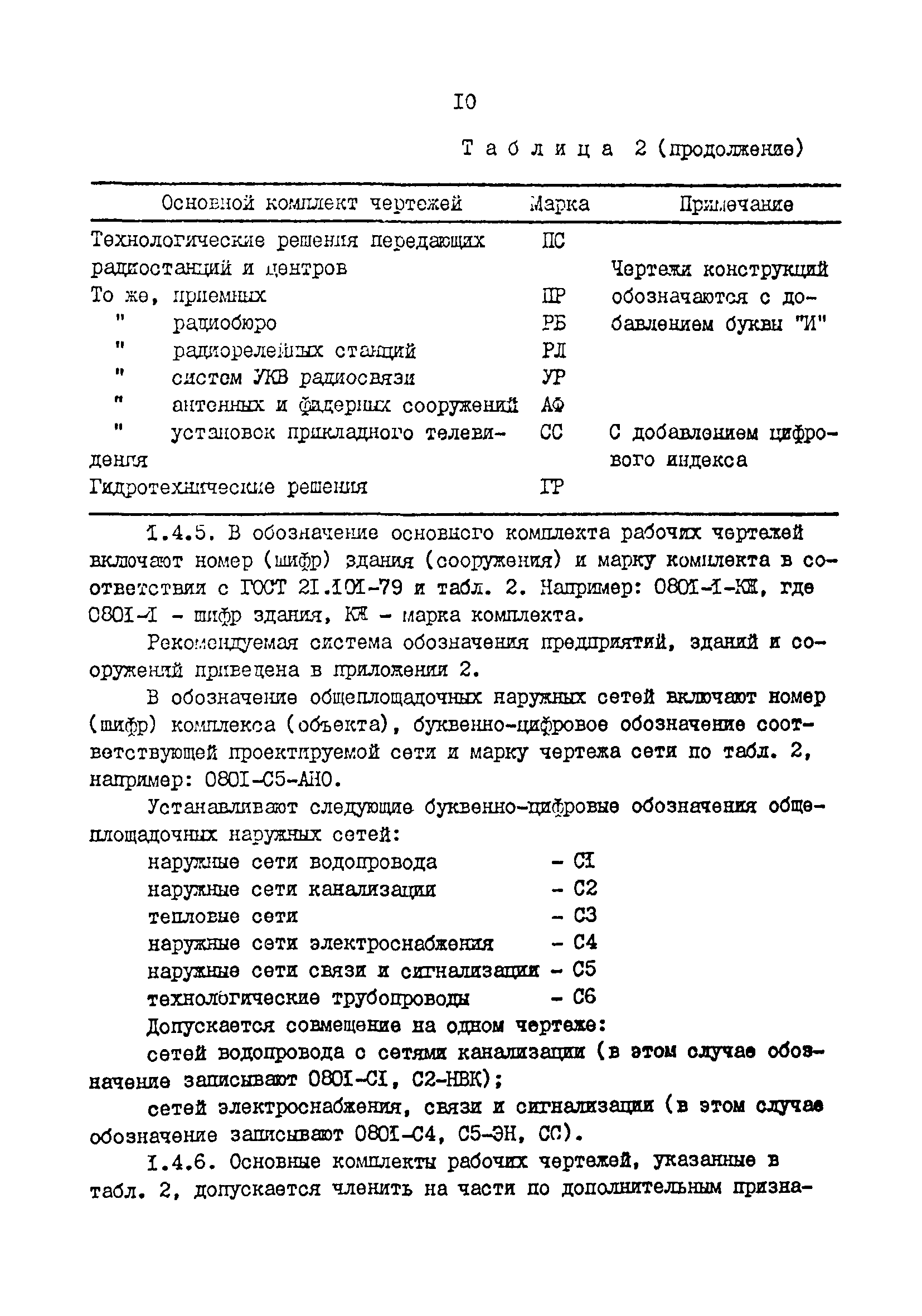

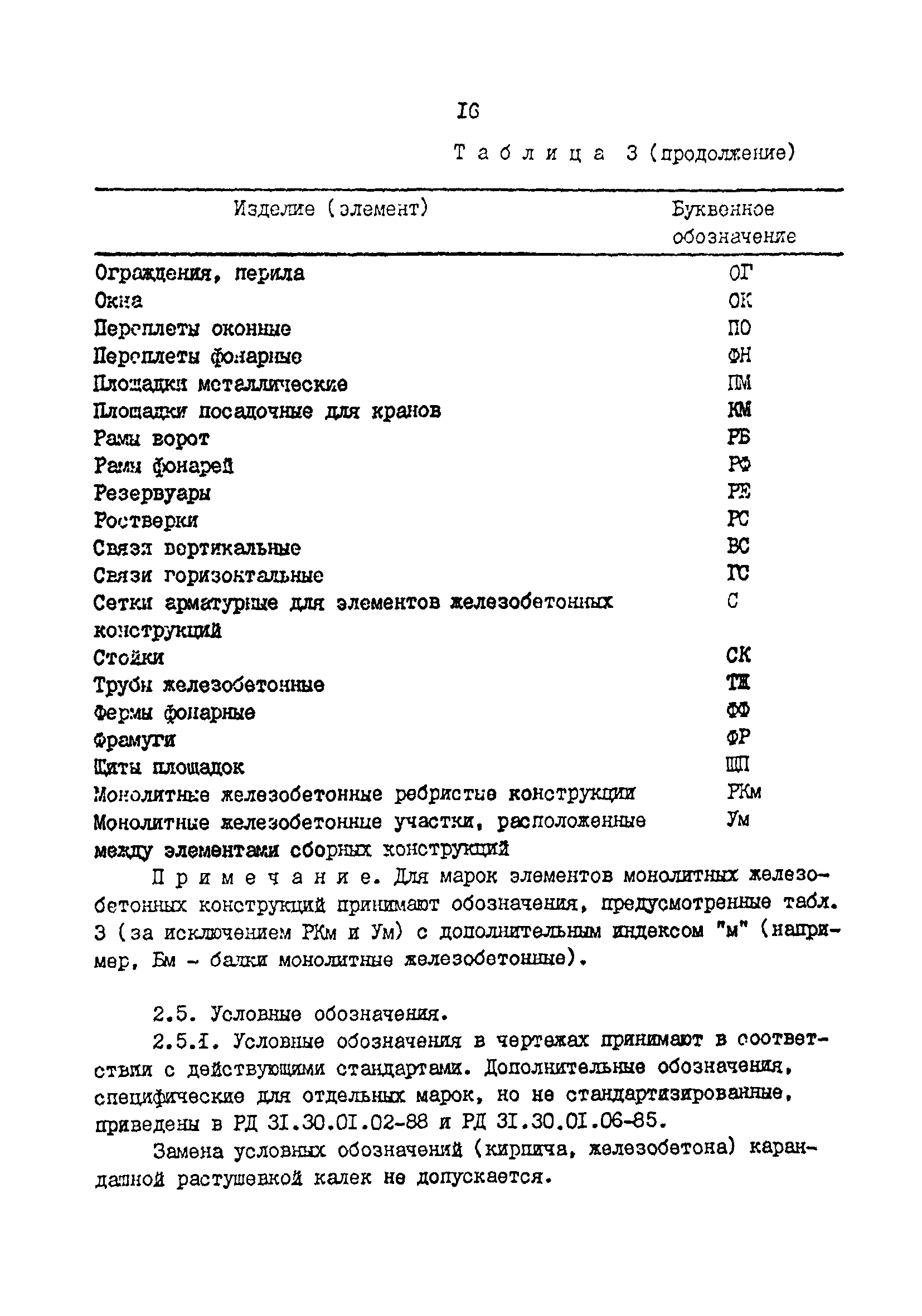

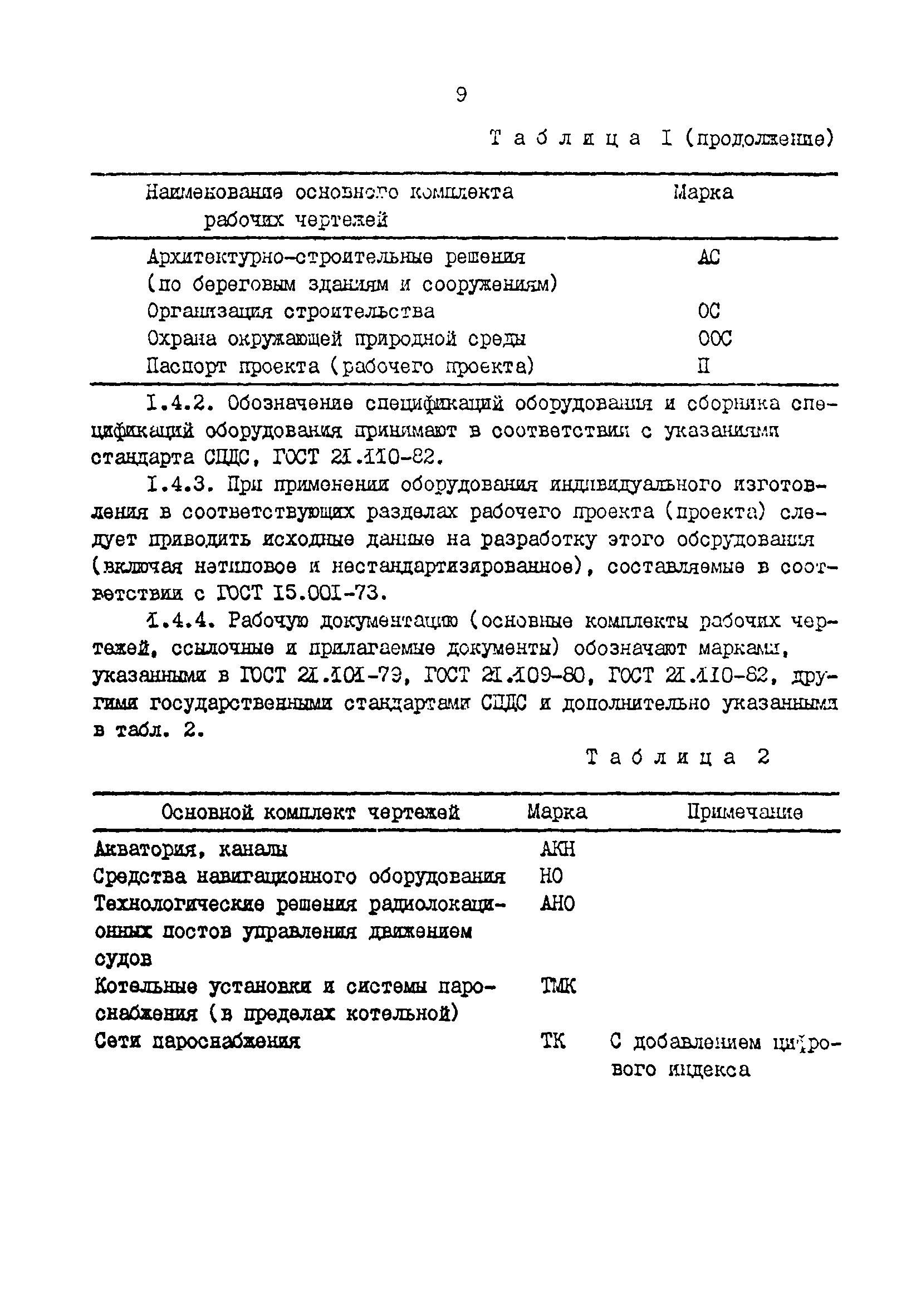

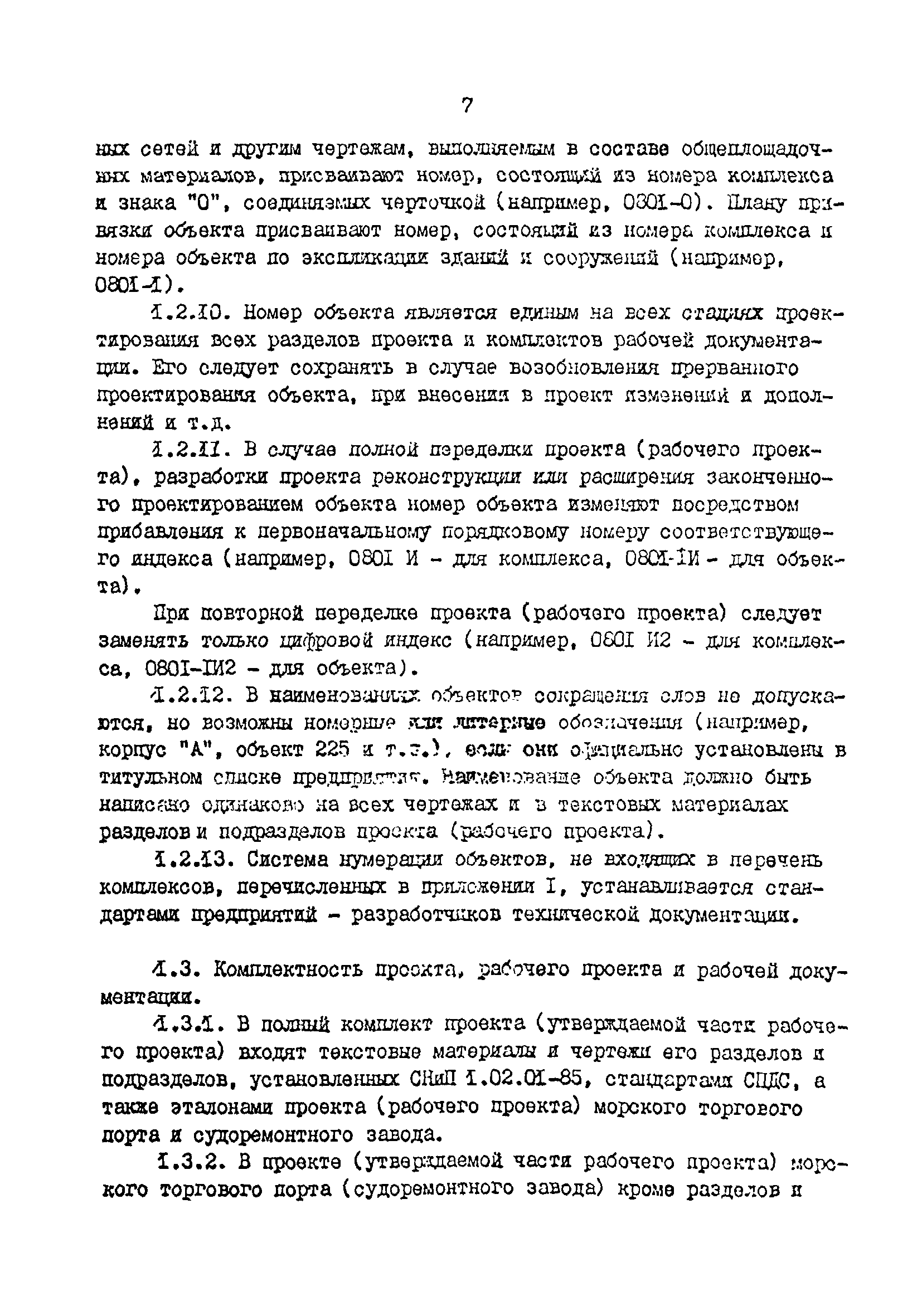

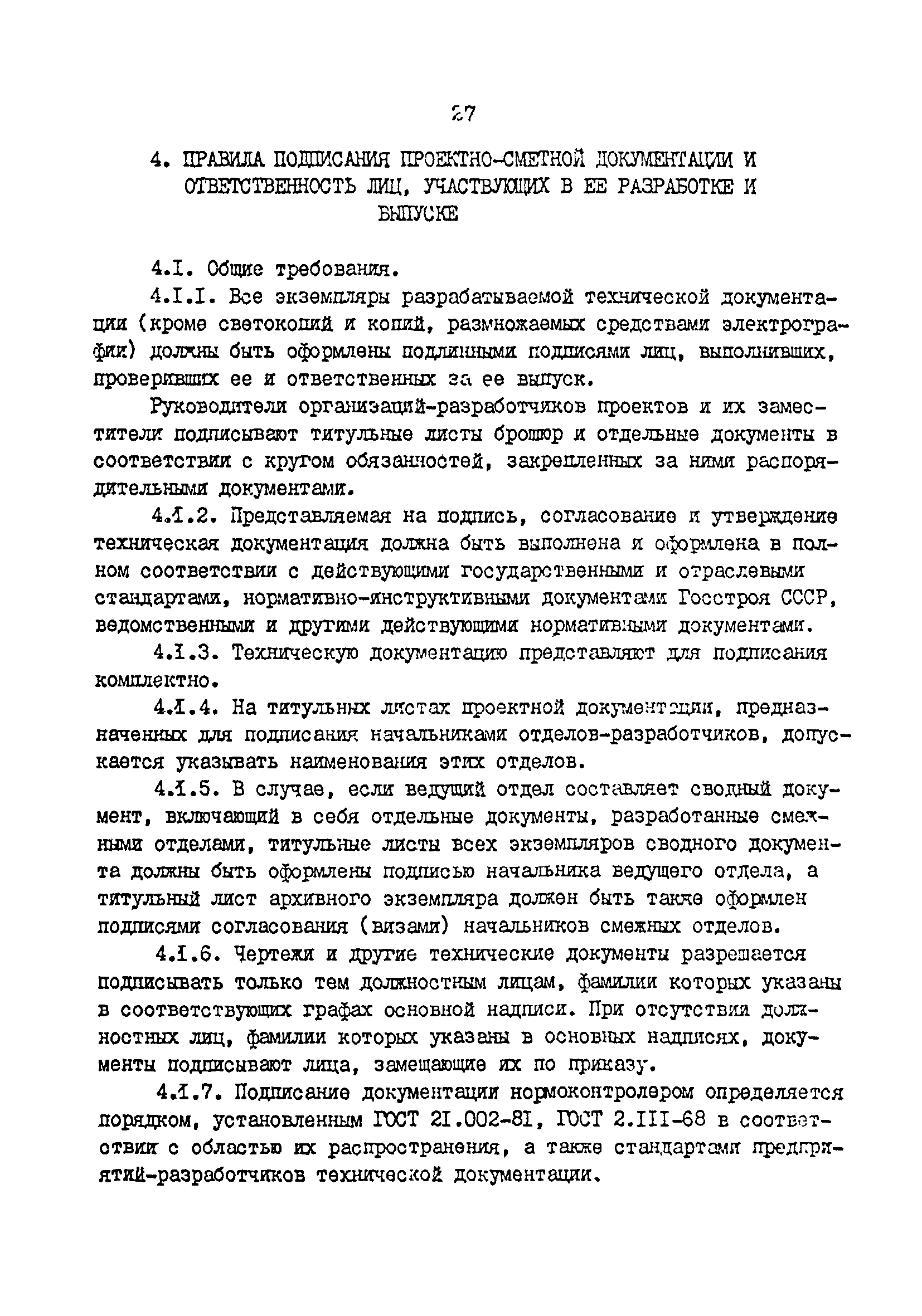

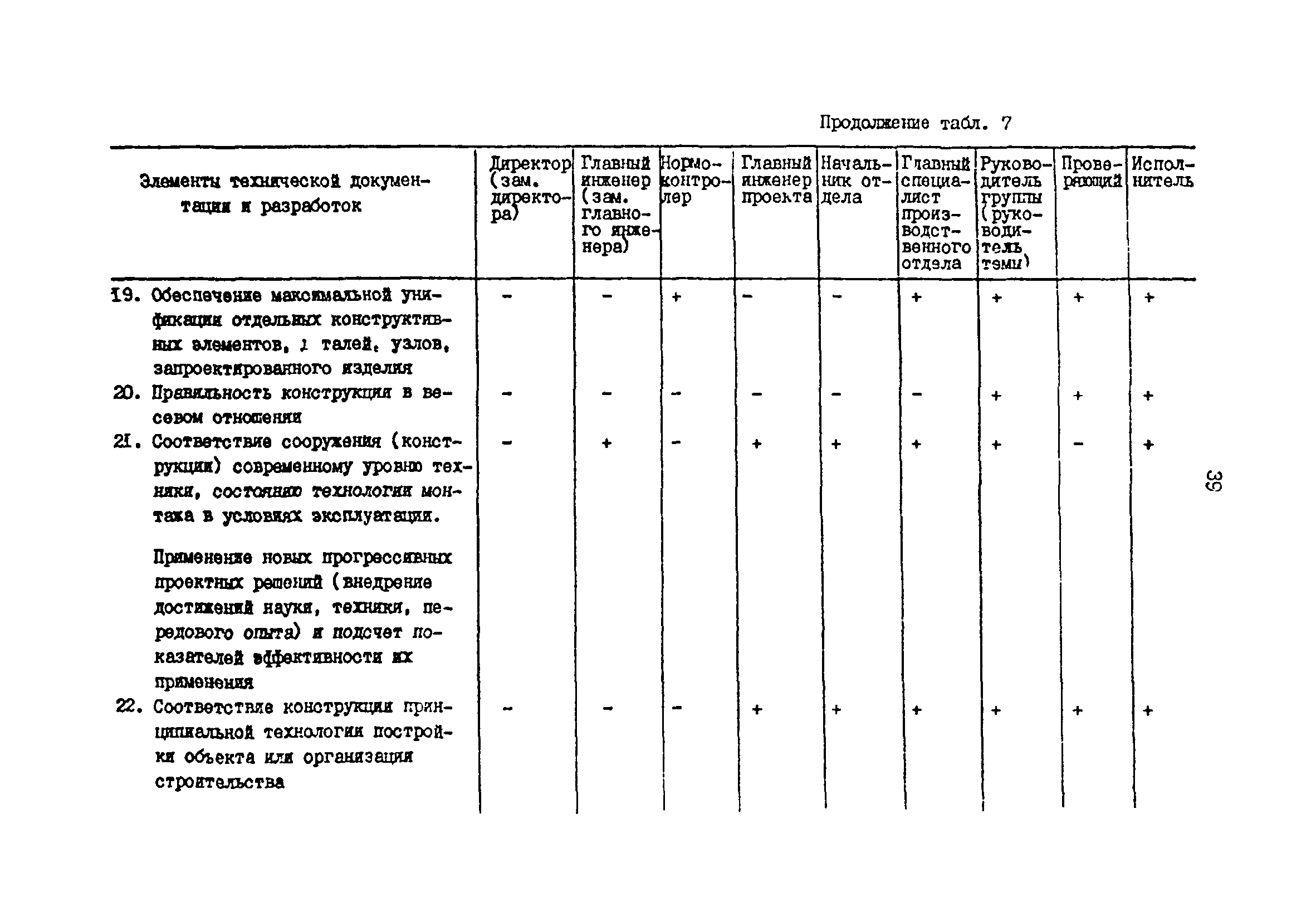

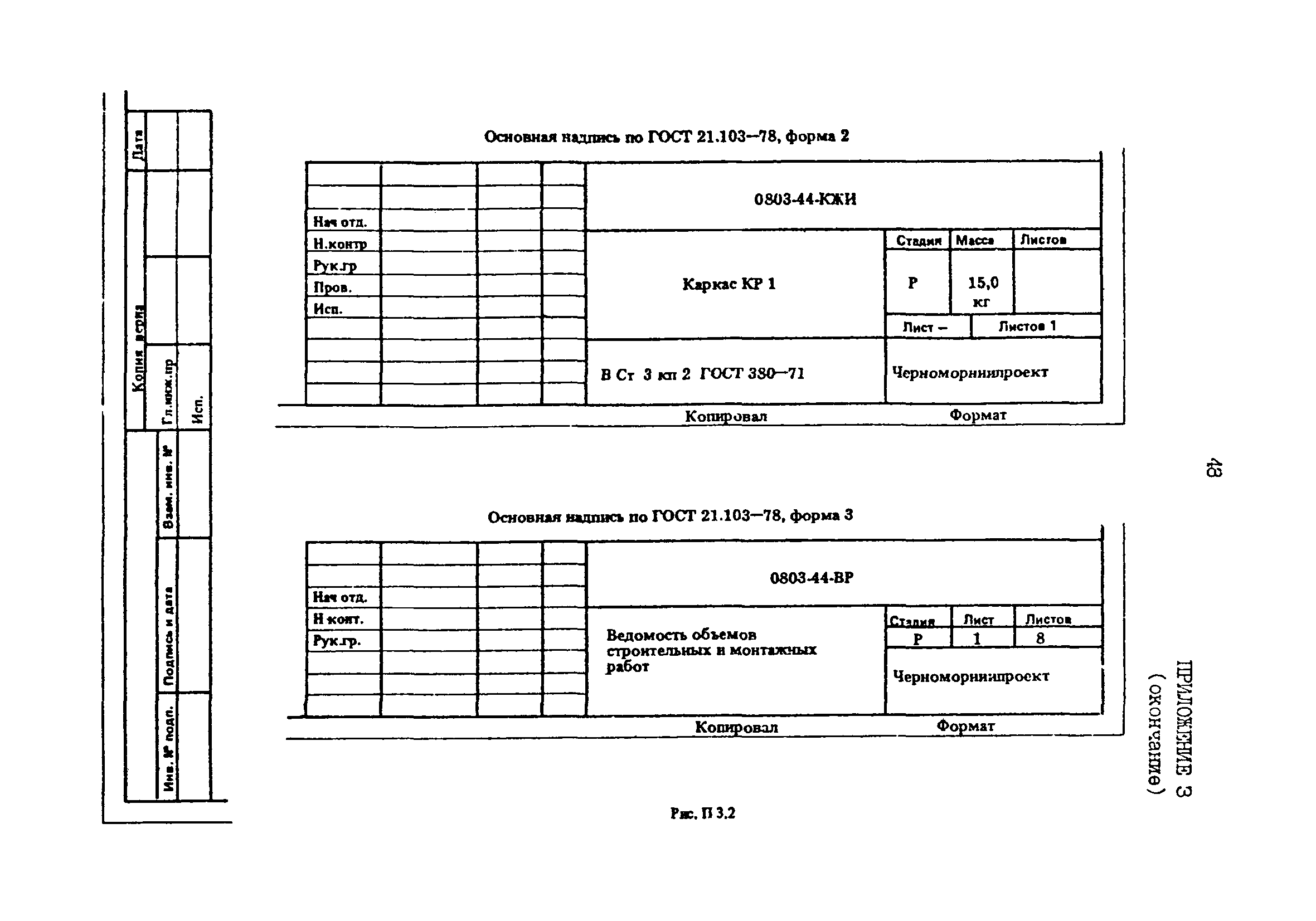

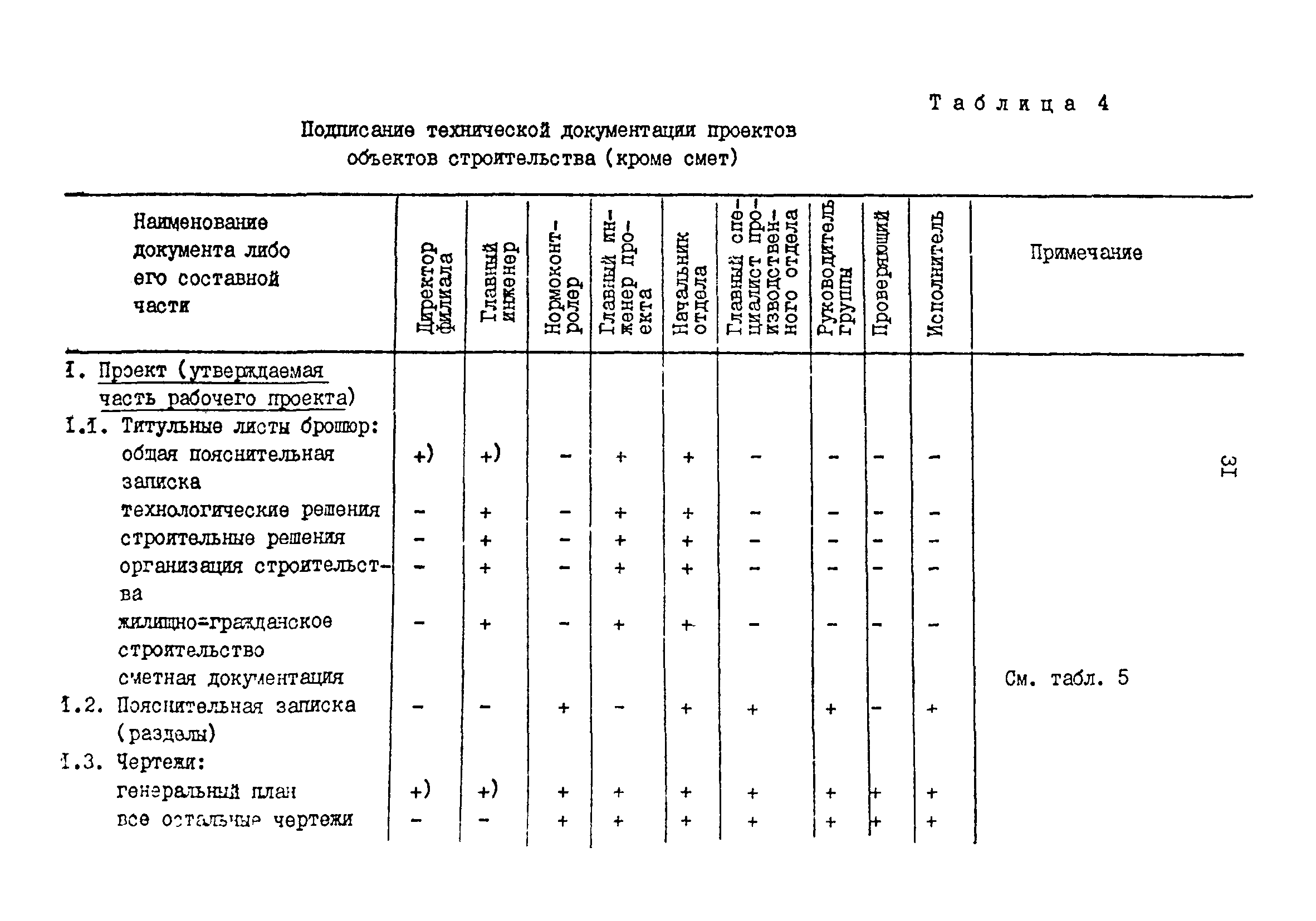

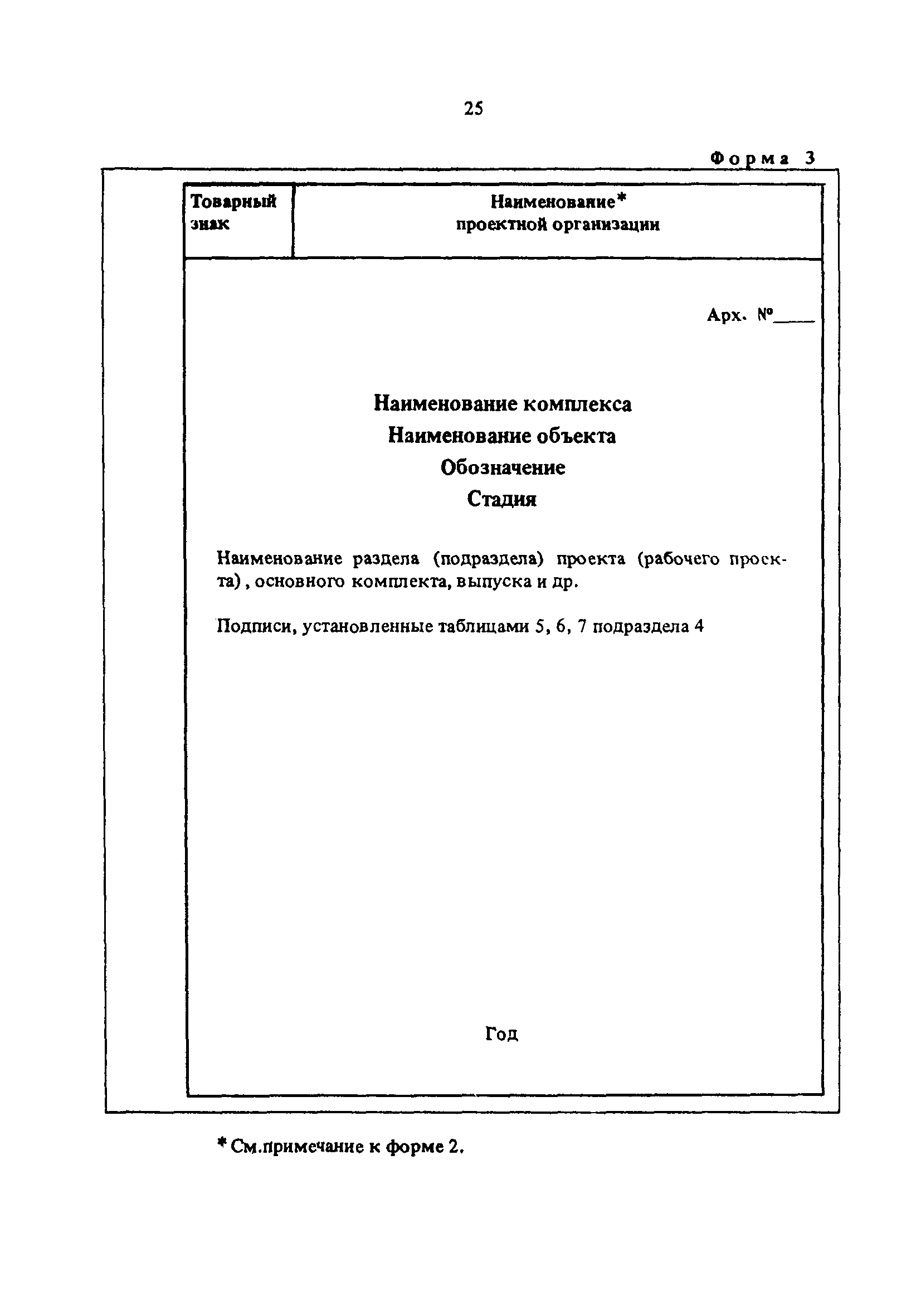

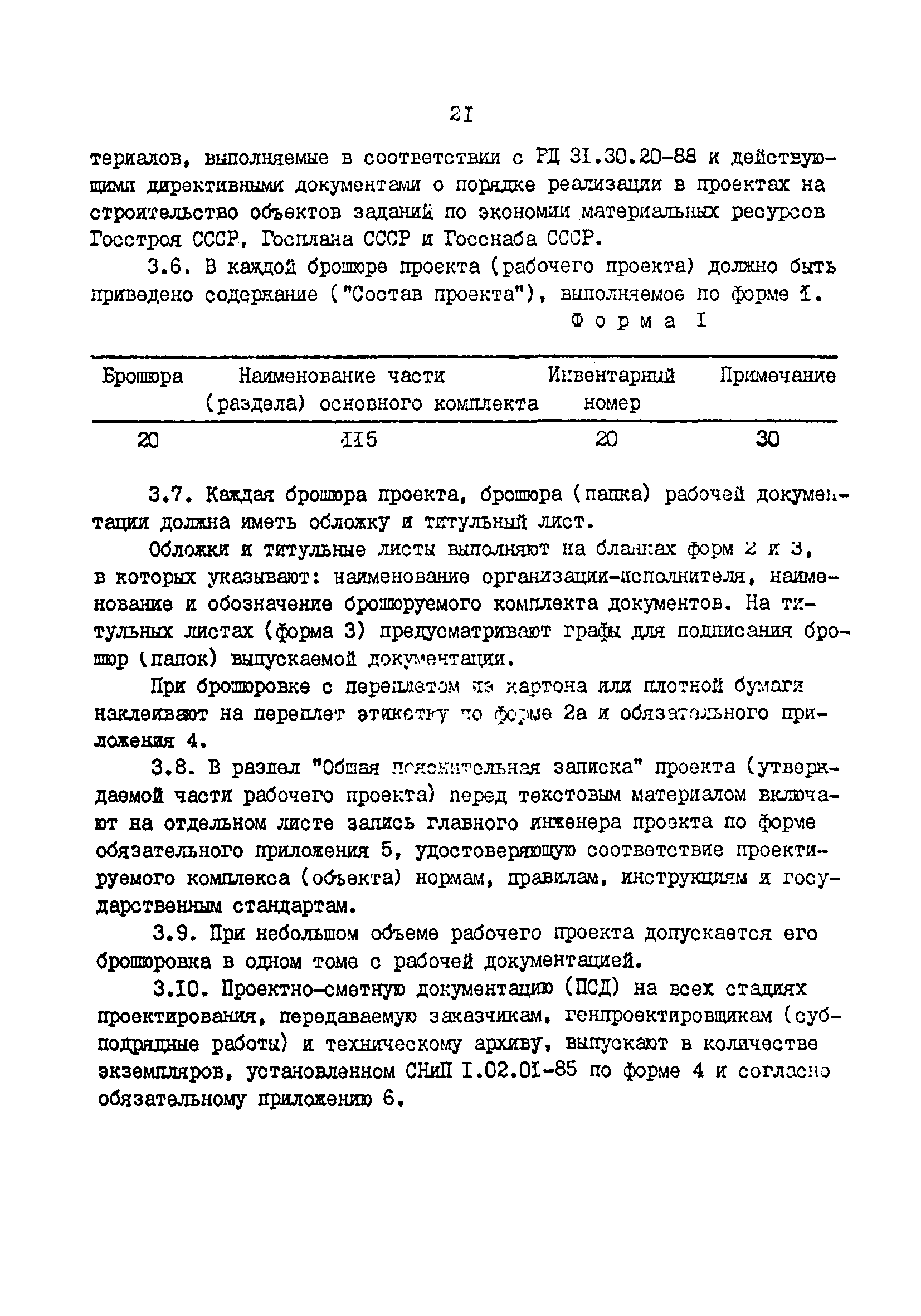

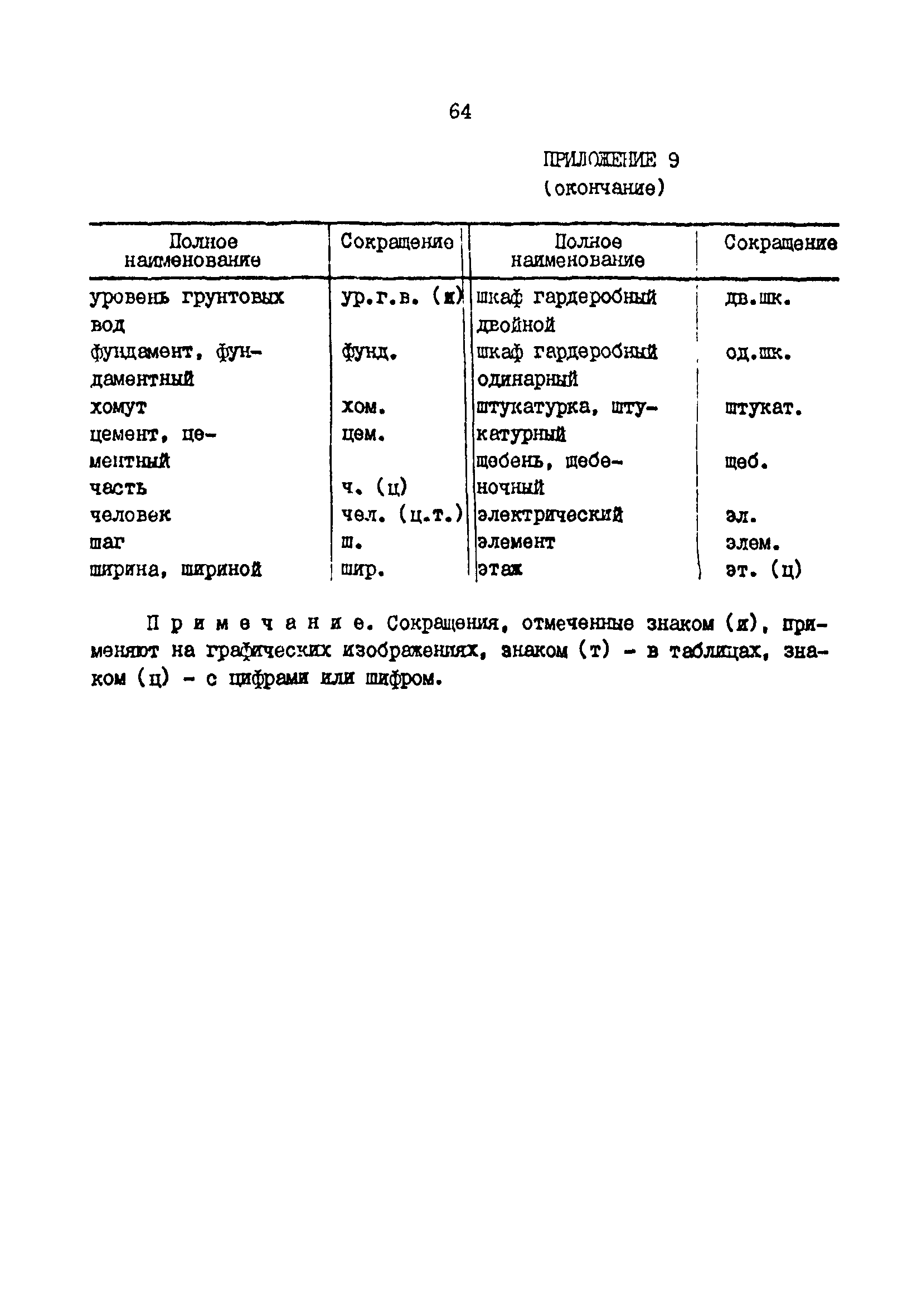

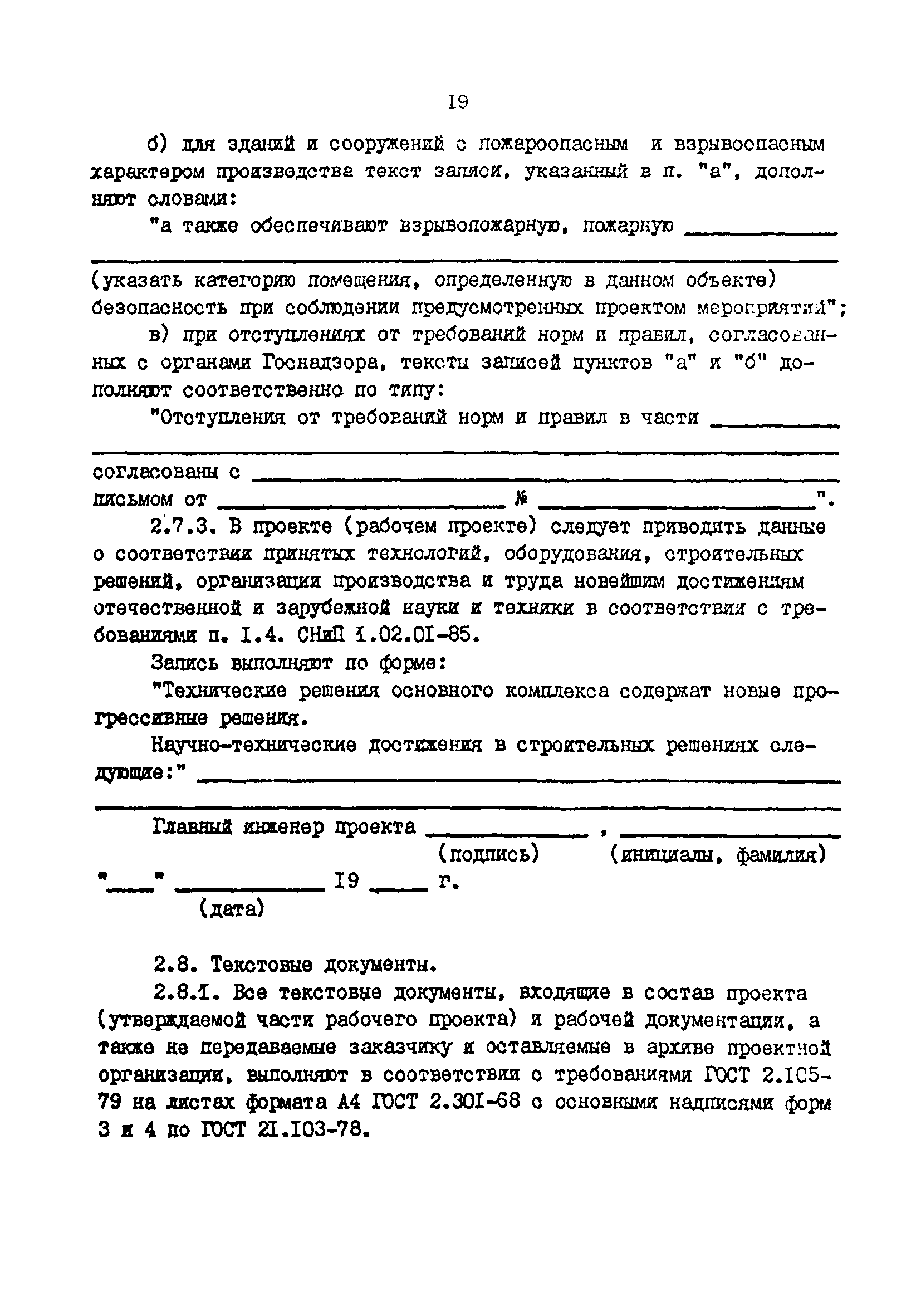

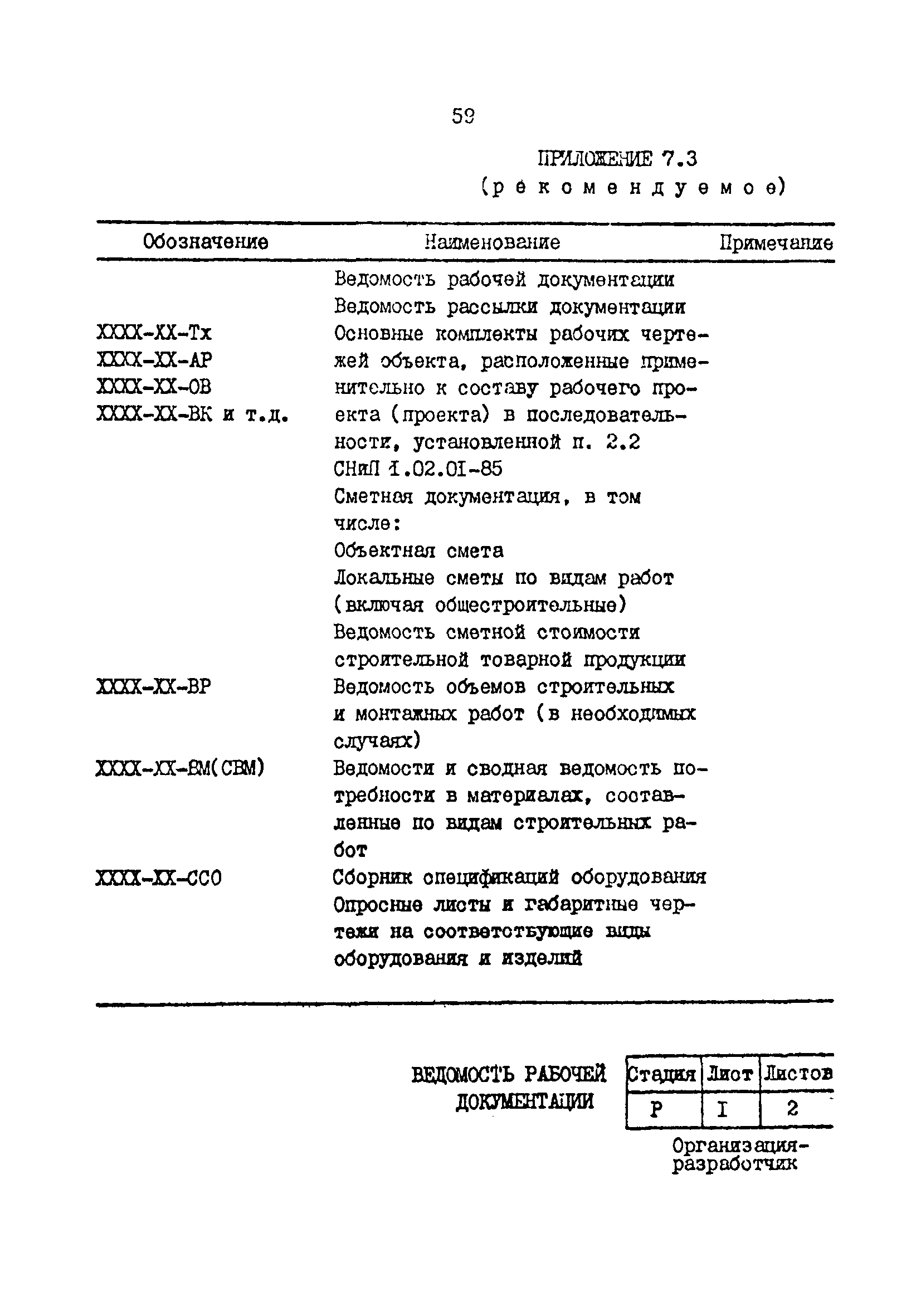

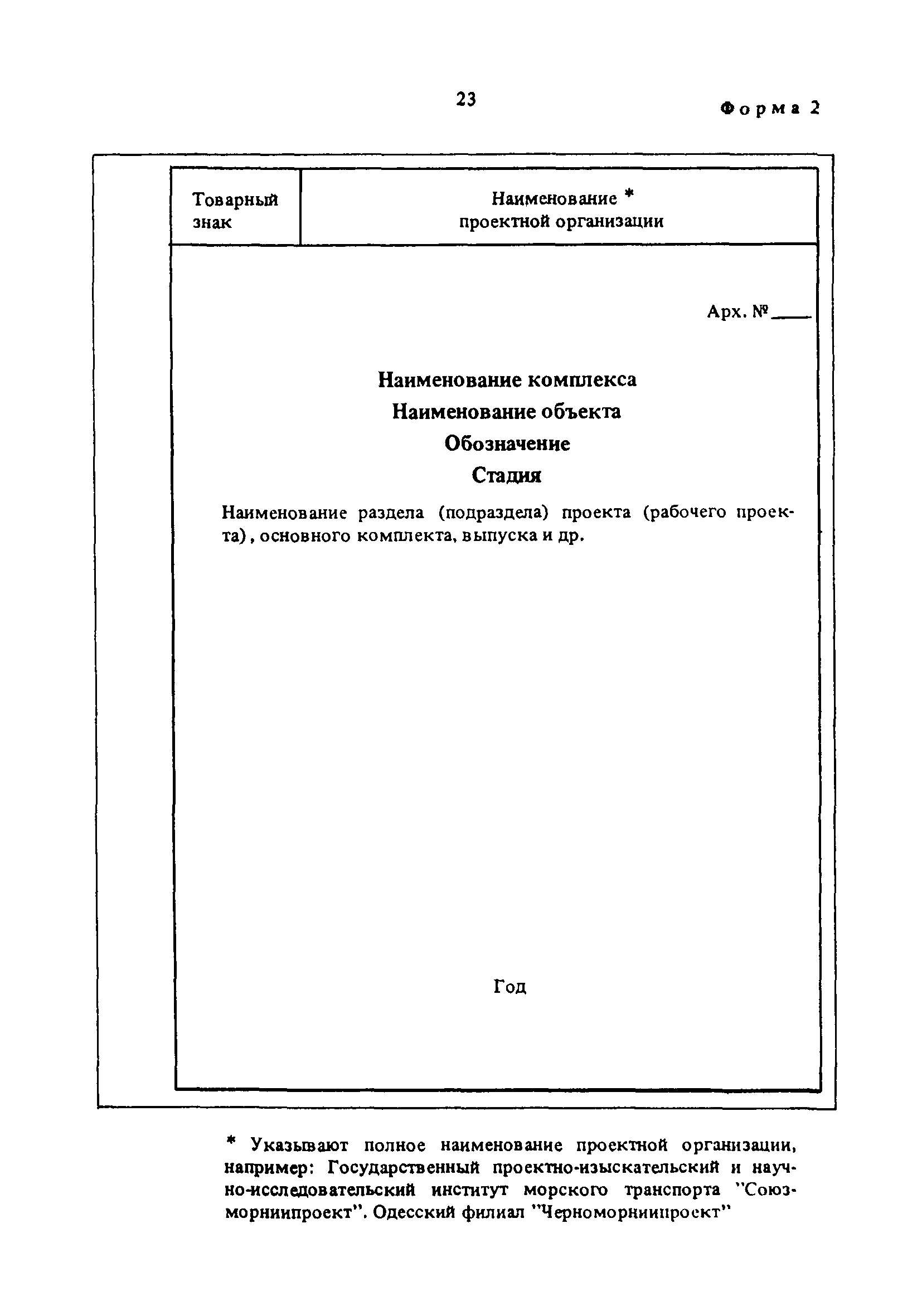

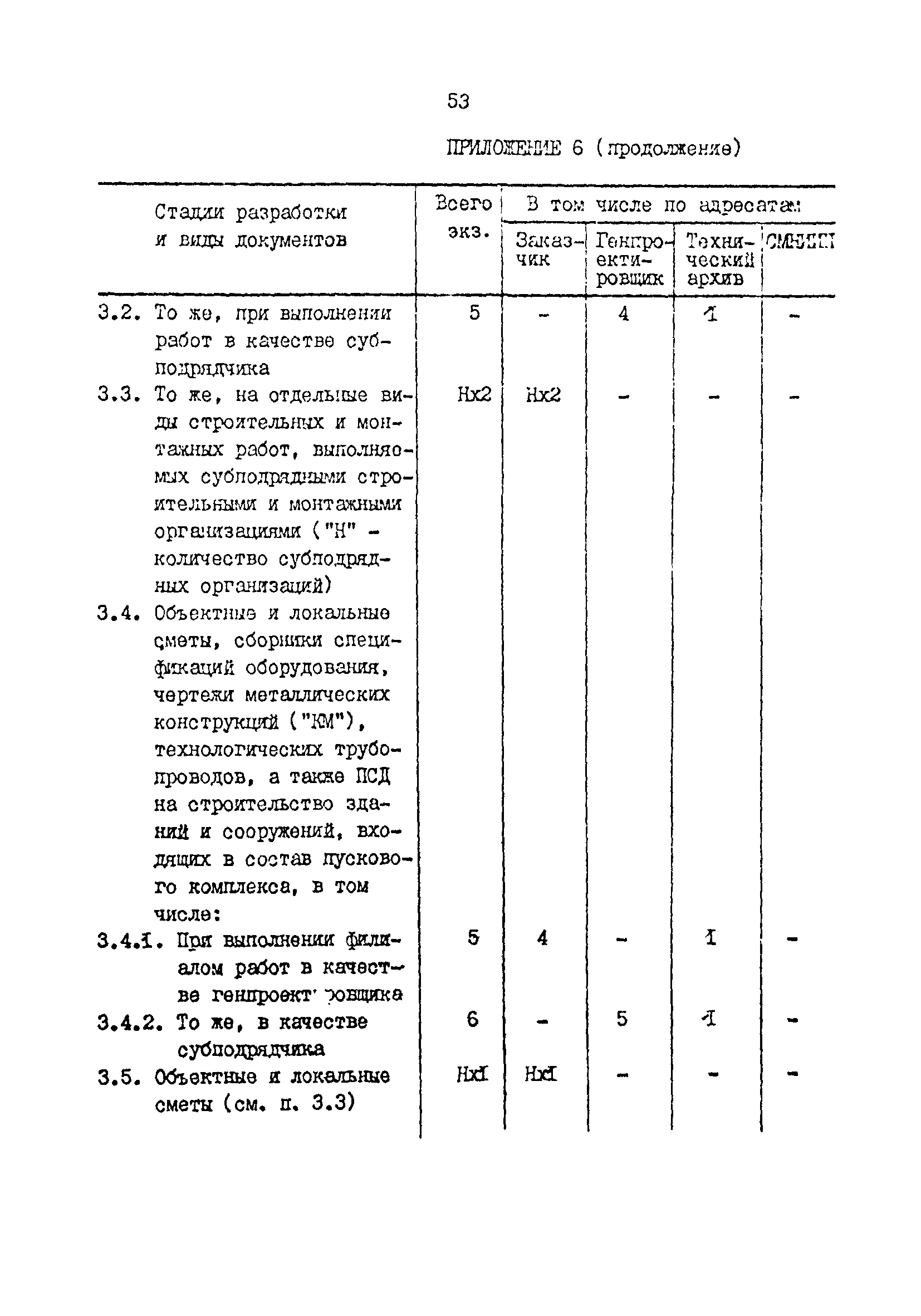

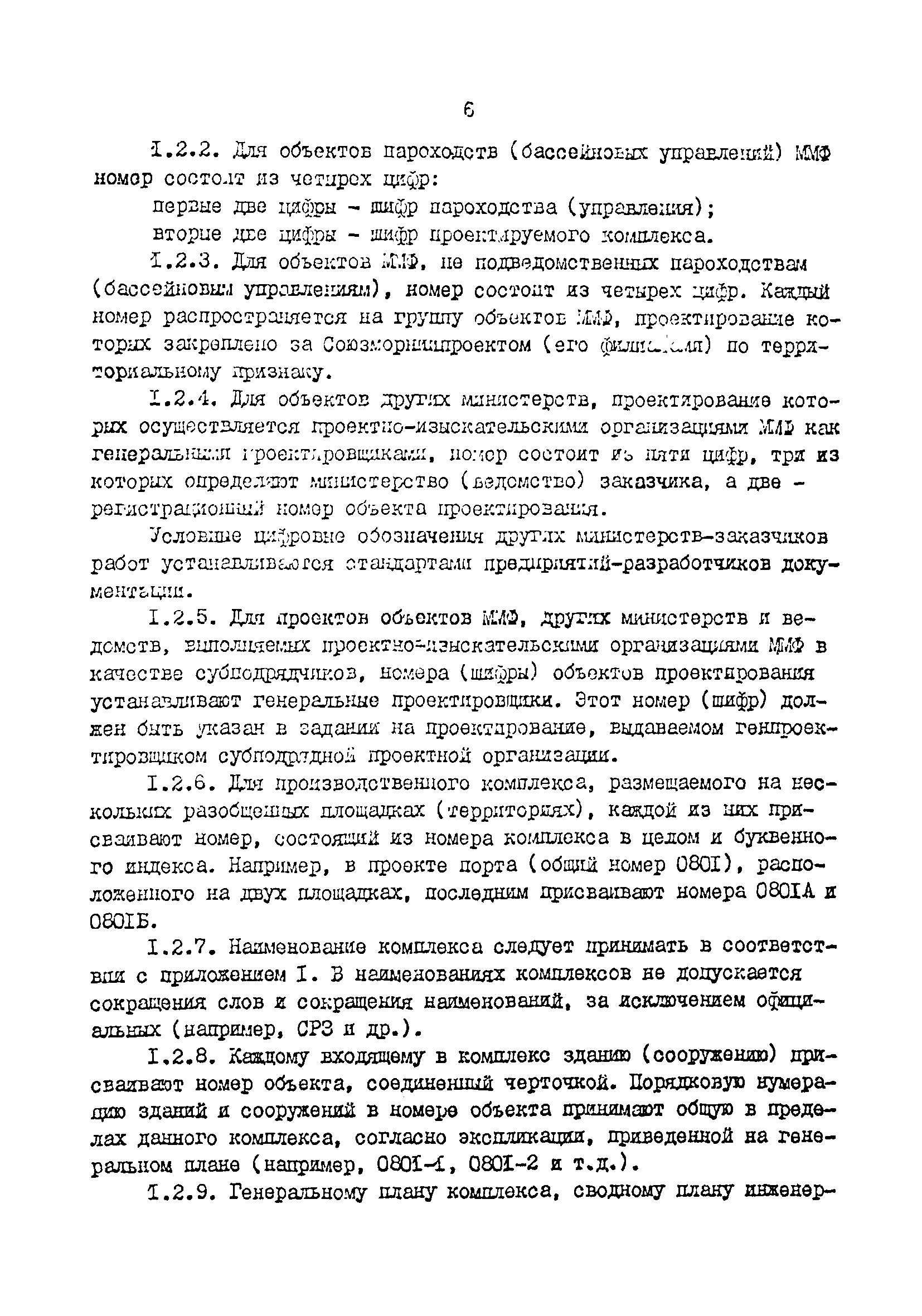

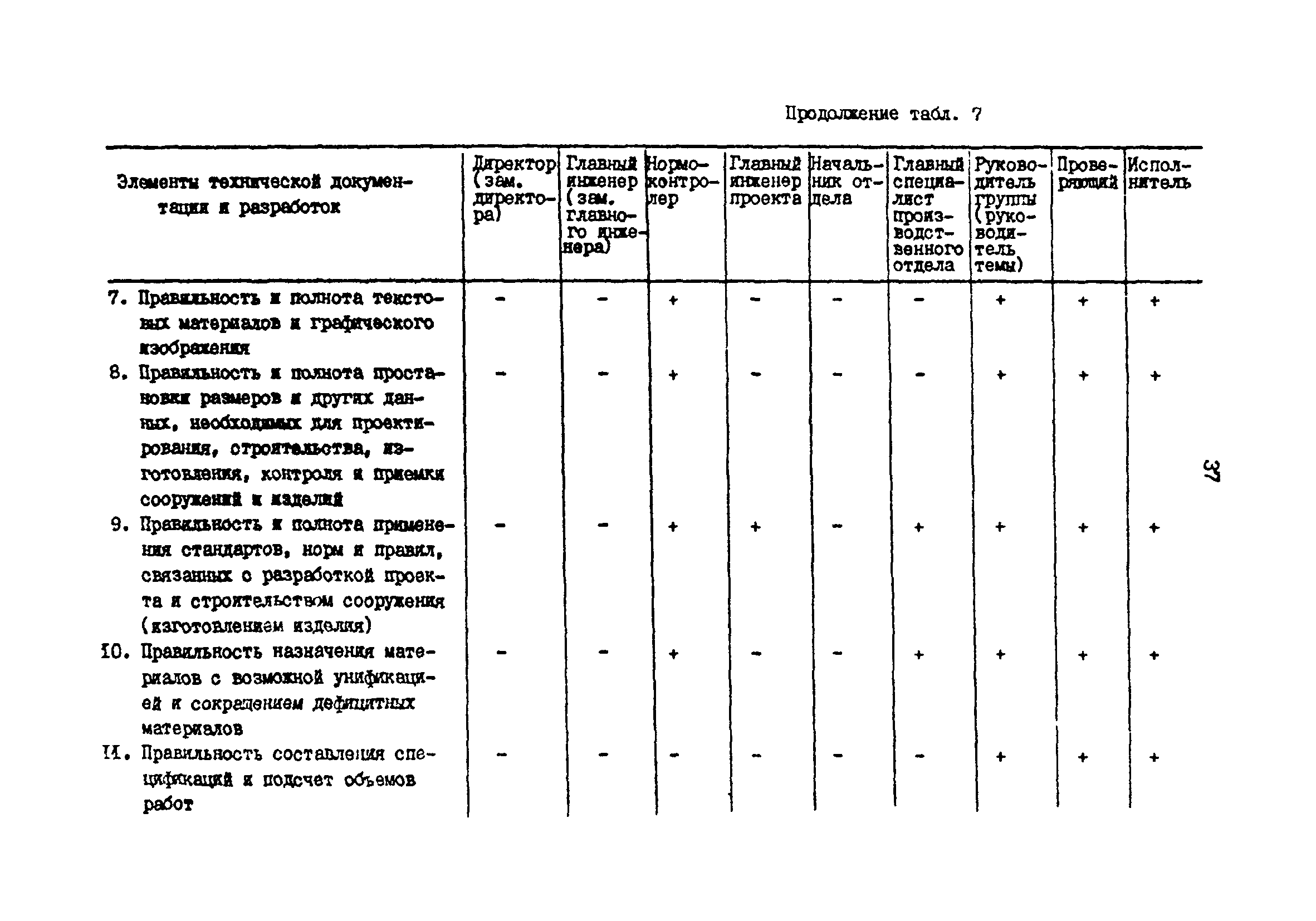

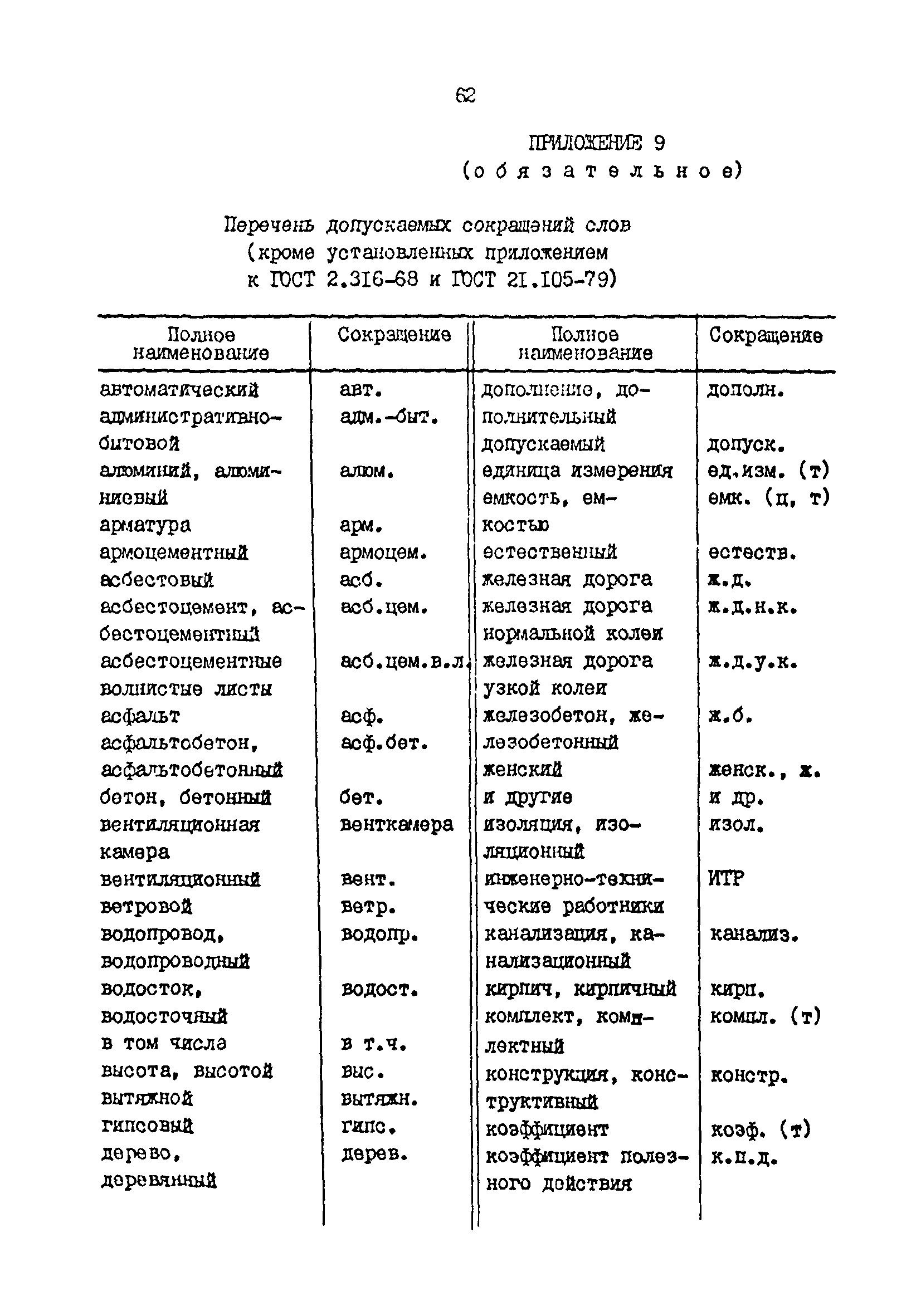

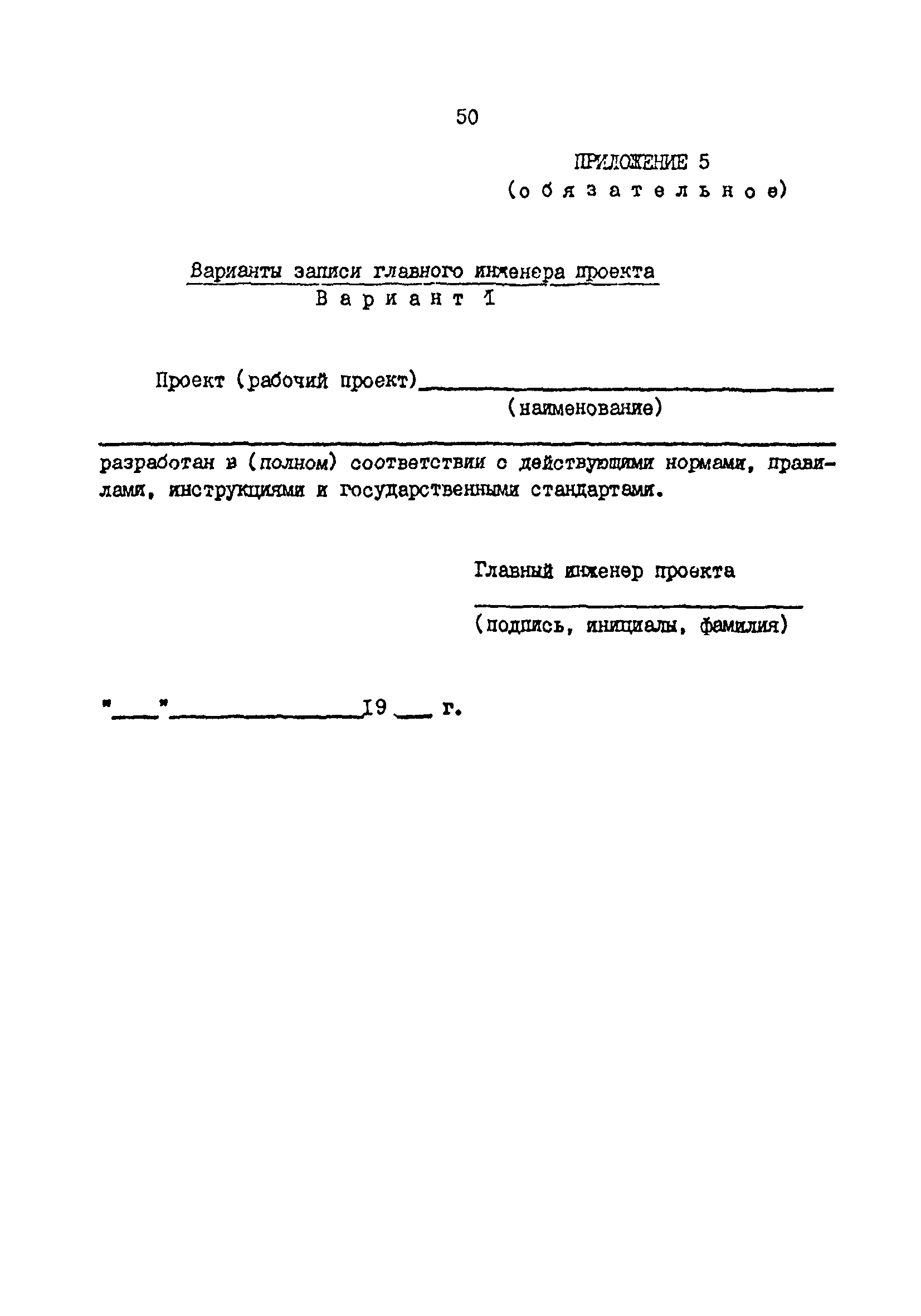

Оглавление:	1. Состав, комплектность и обозначение технической документации    1.1. Общие указания    1.2. Нумерация объектов проектирования    1.3. Комплектность проекта, рабочего проекта и рабочей документации    1.4. Обозначение чертежей и других технических документов, входящих в состав проектов (рабочих проектов) и рабочей документации    1.5. Оформление вариантов 2. Оформление чертежей и текстовых документов    2.1. Форматы листов    2.2. Основные надписи    2.3. Изображения - виды, разрезы, сечения    2.4. Нанесение размеров и надписей    2.5. Условные обозначения    2.6. Расчеты конструкций    2.7. Общие данные (заглавный лист)    2.8. Текстовые документы 3. Оформление комплектов проектной документации 4. Правила подписания проектно-сметной документации и ответственность лиц, участвующих в ее разработке и выпуске    4.1. Общие требования    4.2. Правила подписания технической документации    4.3. Ответственность должностных лиц, участвующих в разработке и выпуске технической документации Приложение 1. Система нумерации комплексных объектов проектирования Приложение 2. Рекомендуемая система обозначения предприятий, зданий и сооружений Приложение 3. Образцы заполнения основной надписи по формам 1, 2, 3 Приложение 4. Образец заполнения этикетки Приложение 5. Варианты записи главного инженера проекта Приложение 6. Образец заполнения ведомости "Количество экземпляров ПСД, выпускаемой и передаваемой заказчикам" Приложение 7.1. Образец заполнения "Ведомости рабочей документации пускового комплекса" Приложение 7.2. Образец заполнения "Ведомости рабочей документации объекта" Приложение 7.3. Образец заполнения "Ведомости рабочей документации" Приложение 8. Ведомость рассылки документации Приложение 9. Перечень допускаемых сокращений слов (кроме установленных приложением к ГОСТ 2.313-68 и ГОСТ 21.105-79)
Разработан:	ЧМНИИП СМНИИП
Утверждён:	Союзморниипроект (Soyuzmorniiproject )
Издан:	В/О Мортехинформреклама (1989 г. )
Расположен в:	Техническая документация Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство морских сооружений
Заменяет собой:	РД 31.30.01.01-83
Нормативные ссылки:	СН 227-82 «Инструкция по типовому проектированию» ГОСТ 2.316-68 «Единая система конструкторской документации. Правила нанесения на чертежах надписей, технических требований и таблиц» РД 31.30.01.02-88 «Правила оформления чертежей и текстовых документов объектов морского транспорта. Раздел 2. Генеральный план и транспорт» РД 31.30.01.05-84 «Правила оформления чертежей и текстовых документов объектов морского транспорта. Раздел 5. Конструкции металлические» РД 31.30.01.06-85 «Правила оформления чертежей и текстовых документов объектов морского транспорта. Раздел 6. Гидротехнические решения» СНиП 1.02.01-85 «Инструкция о составе, порядке разработки, согласования и утверждения проектно-сметной документации на строительство предприятий, зданий и сооружений»
