Скачать ГОСТ 9400-81 Концы присоединительные резьбовые для арматуры, соединительных частей и трубопроводов под линзовое уплотнение на Ру 20-100 МПа (200-1000 кгс/см.кв.). Размеры

Дата актуализации: 10.08.2017

ГОСТ 9400-81

Концы присоединительные резьбовые для арматуры, соединительных частей и трубопроводов под линзовое уплотнение на Ру 20-100 МПа (200-1000 кгс/см.кв.). Размеры

Обозначение:	ГОСТ 9400-81
Обозначение англ:	GOST 9400-81
Статус:	взамен
Название рус.:	Концы присоединительные резьбовые для арматуры, соединительных частей и трубопроводов под линзовое уплотнение на Ру 20-100 МПа (200-1000 кгс/см.кв.). Размеры
Название англ.:	Threaded connecting ends for valves, fittings and pipes with tens - shaped seals for pn20-100 mpa (200-1000 kgf/cm2) dimensions
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1982

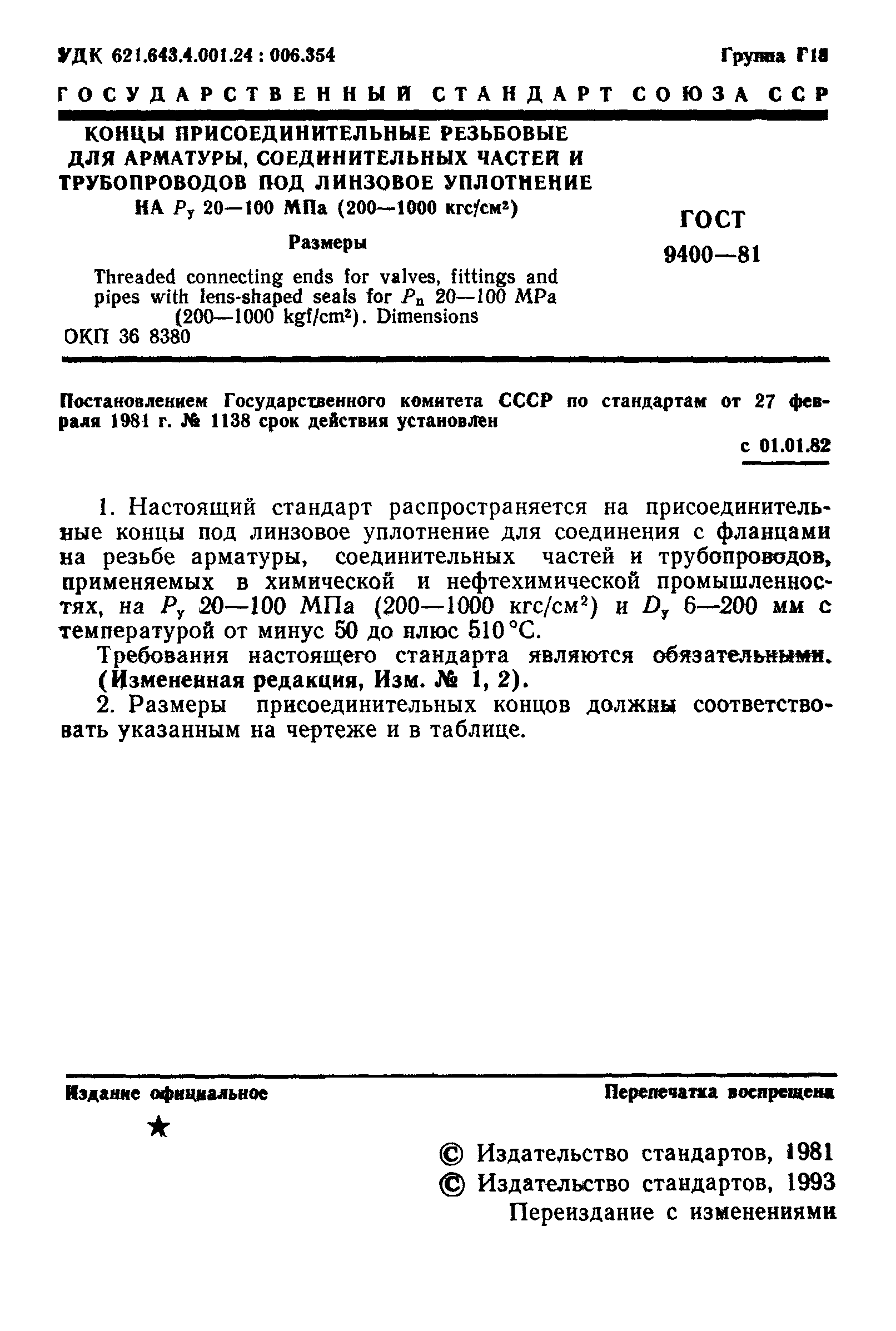

Область применения:	Стандарт распространяется на присоединительные концы под линзовое уплотнение для соединения с фланцами на резьбе арматуры, соединительных частей и трубопроводов, применяемых в химической и нефтехимической и промышленностях, на Ру 20 - 100 МПа (200 - 1000 кгс/см.кв.) и Dу 6 - 200 мм с температурой от минус 50 до плюс 510 град. С.

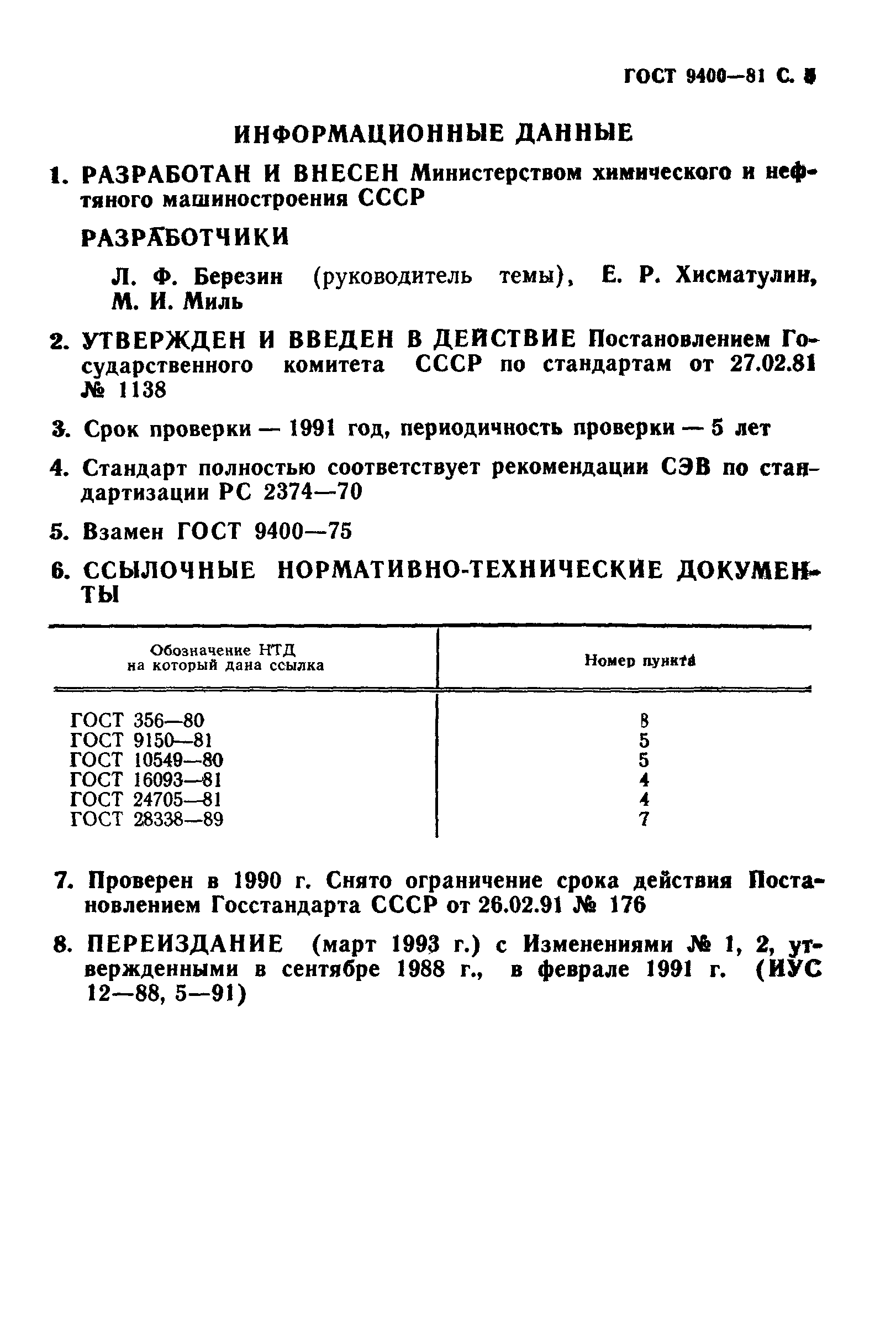

Разработан:	Министерство химического и нефтяного машиностроения СССР
Утверждён:	27.02.1981 Государственный комитет СССР по стандартам (USSR National Committee on Standards 1288)
Издан:	Издательство стандартов (1981 г. ) Издательство стандартов (1993 г. )
Расположен в:	Техническая документация Электроэнергия ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Фланцы, муфты и соединения Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Фланцы, муфты и соединения
Список изменений:	№ 1 от 01.03.1989 (ИУС 12-88)
Заменяет собой:	ГОСТ 9400-75 «Концы присоединительные резьбовые для арматуры, соединительных частей и трубопроводов под линзовое уплотнение на Ру 19,62-98,1 МПа (200-1000 кгс/см2)»
Нормативные ссылки:	ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды» ГОСТ 356-80 «Арматура и детали трубопроводов. Давления номинальные пробные и рабочие. Ряды» ГОСТ 24705-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры» ГОСТ 16093-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором» ГОСТ 9150-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Профиль» ГОСТ 10549-80 «Выход резьбы. Сбеги, недорезы, проточки и фаски»

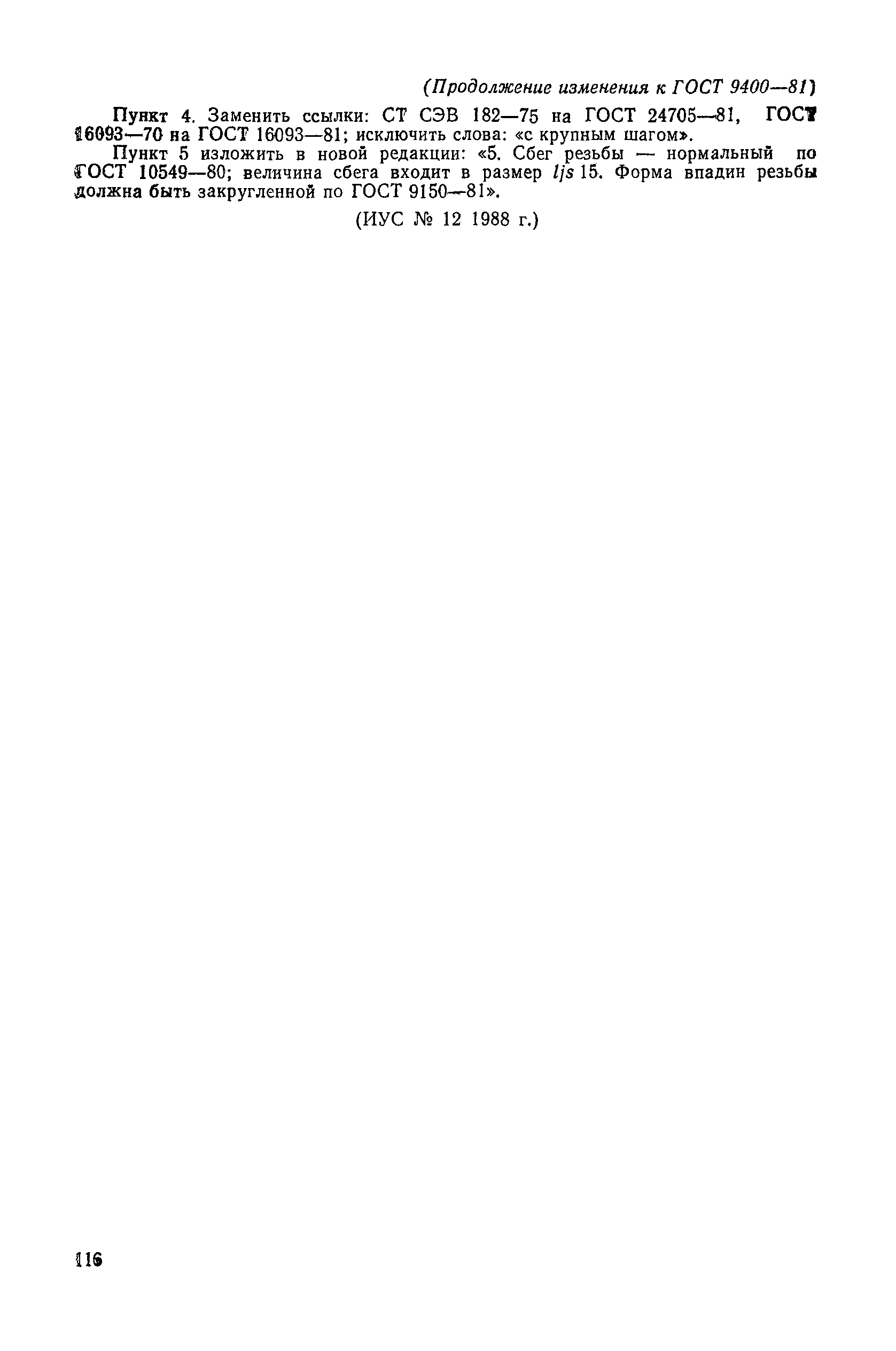

Текстовое изменение № 1 от 01.03.1989
