Скачать ГОСТ 9.910-88 Единая система защиты от коррозии и старения. Металлы, сплавы, покрытия жаростойкие. Метод испытания на термоусталость в газовых потоках на клиновидных образцах

Дата актуализации: 10.08.2017

ГОСТ 9.910-88

Единая система защиты от коррозии и старения. Металлы, сплавы, покрытия жаростойкие. Метод испытания на термоусталость в газовых потоках на клиновидных образцах

Обозначение:	ГОСТ 9.910-88
Обозначение англ:	GOST 9.910-88
Статус:	действует
Название рус.:	Единая система защиты от коррозии и старения. Металлы, сплавы, покрытия жаростойкие. Метод испытания на термоусталость в газовых потоках на клиновидных образцах
Название англ.:	Unified system of corrosion and ageing protection. Metals, alloys, heat-resistant coatings. Method of thermal fatigue testing of wedge shaded specimens in gas flows
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1990

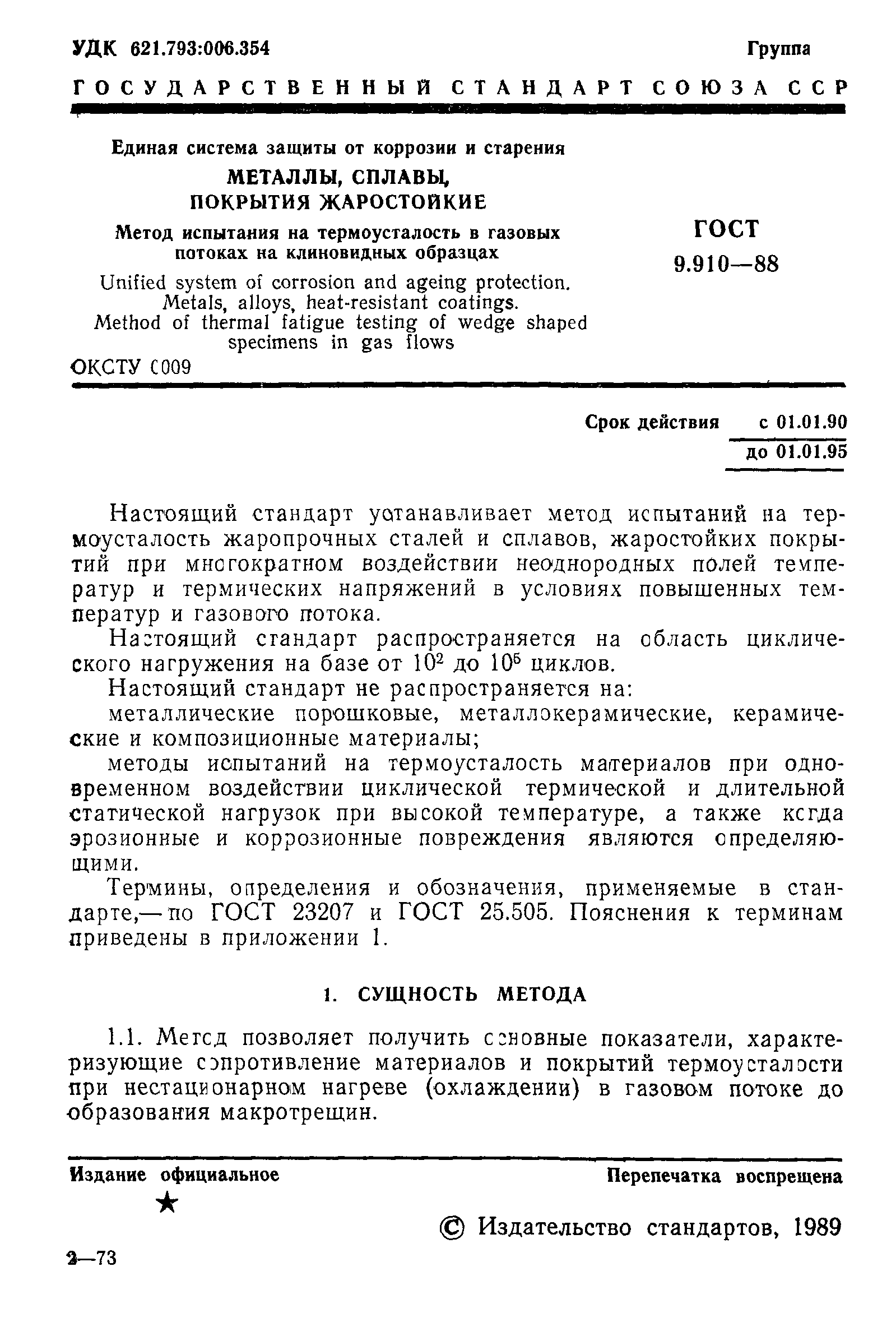

Область применения:	Стандарт устанавливает метод испытаний на термоусталость жаропрочных сталей и сплавов, жаростойких покрытий при многократном воздействии неоднородных полей температур и термических напряжений в условиях повышенных температур и газового потока. Н Стандарт распространяется на область циклического нагружения на базе от 10 в ст. 2 до 10 в ст. 5 циклов. Стандарт не распространяется на: металлические порошковые, металлокерамические, керамические и композиционные материалы; методы испытаний на термоусталость материалов при одновременном воздействии циклической термической и длительной статической нагрузок при высокой температуре, а также когда эрозионные и коррозионные повреждения являются определяющими.

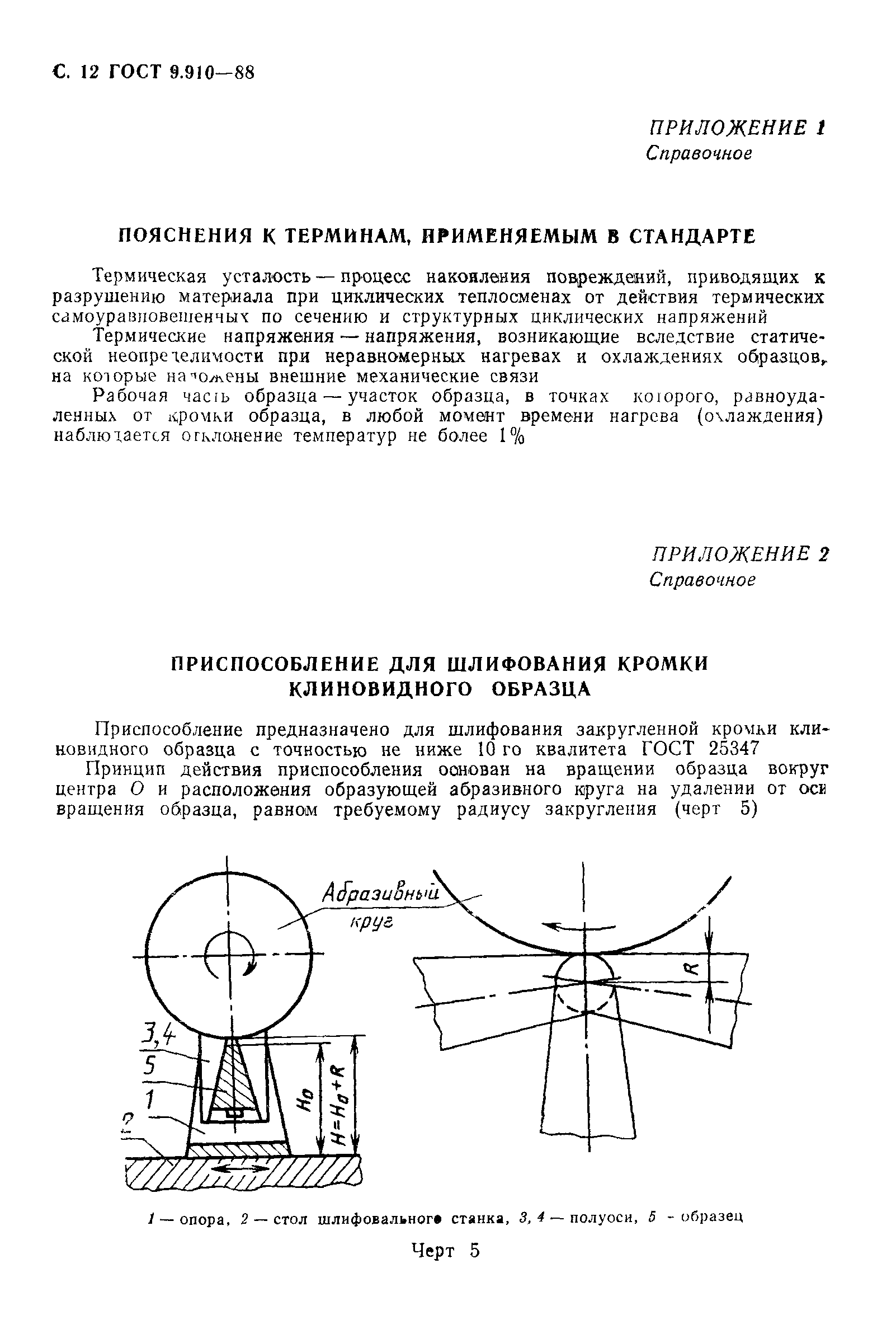

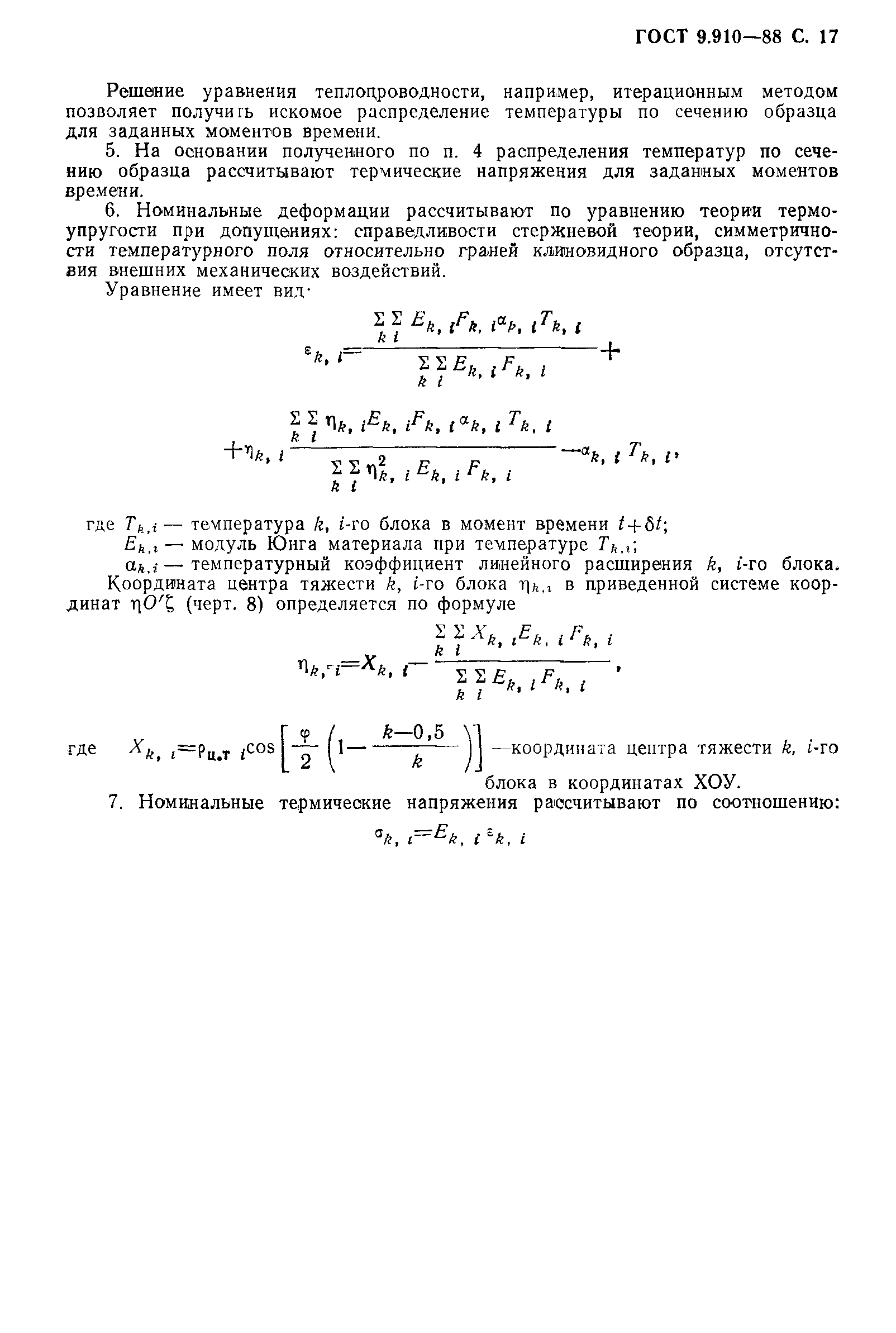

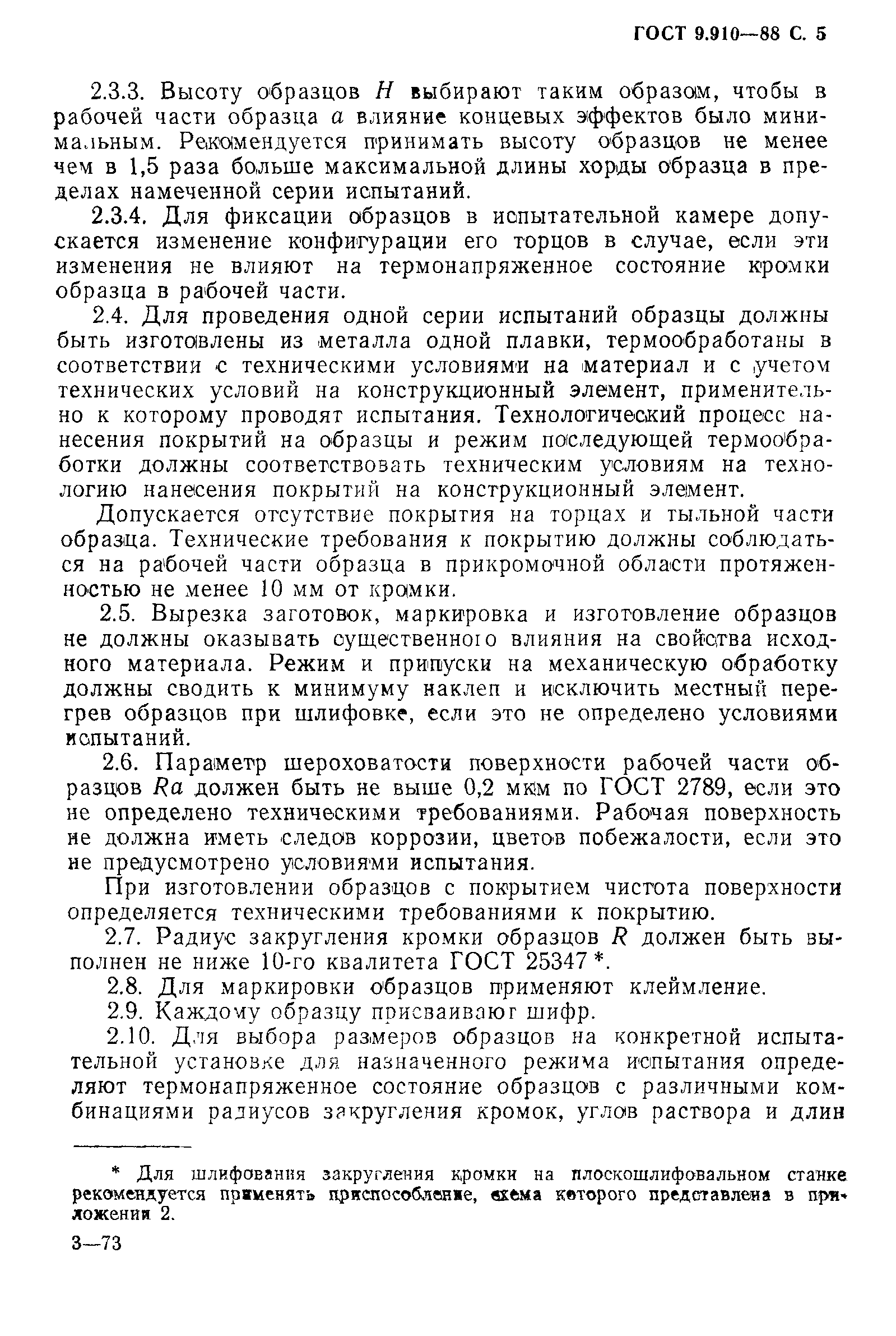

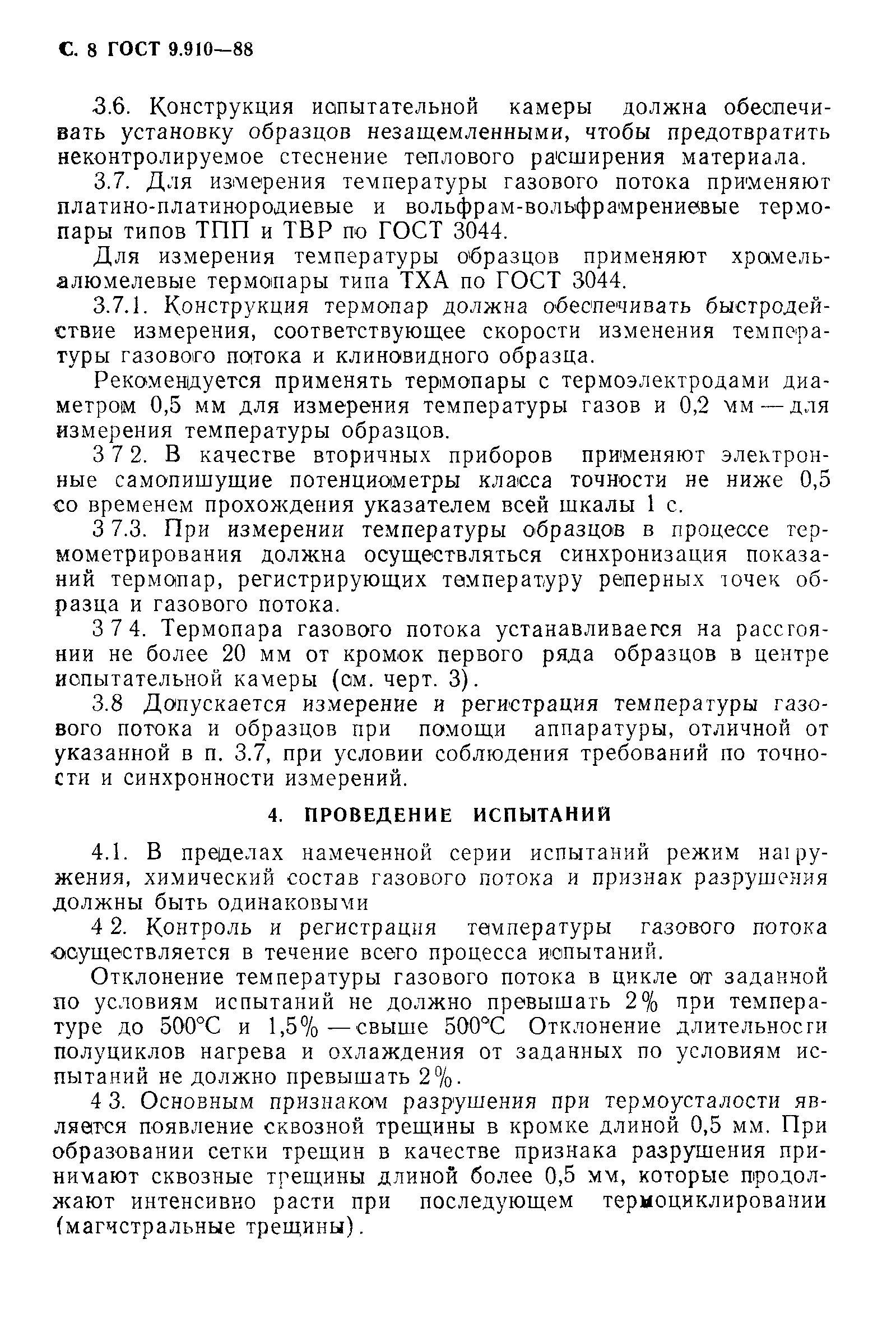

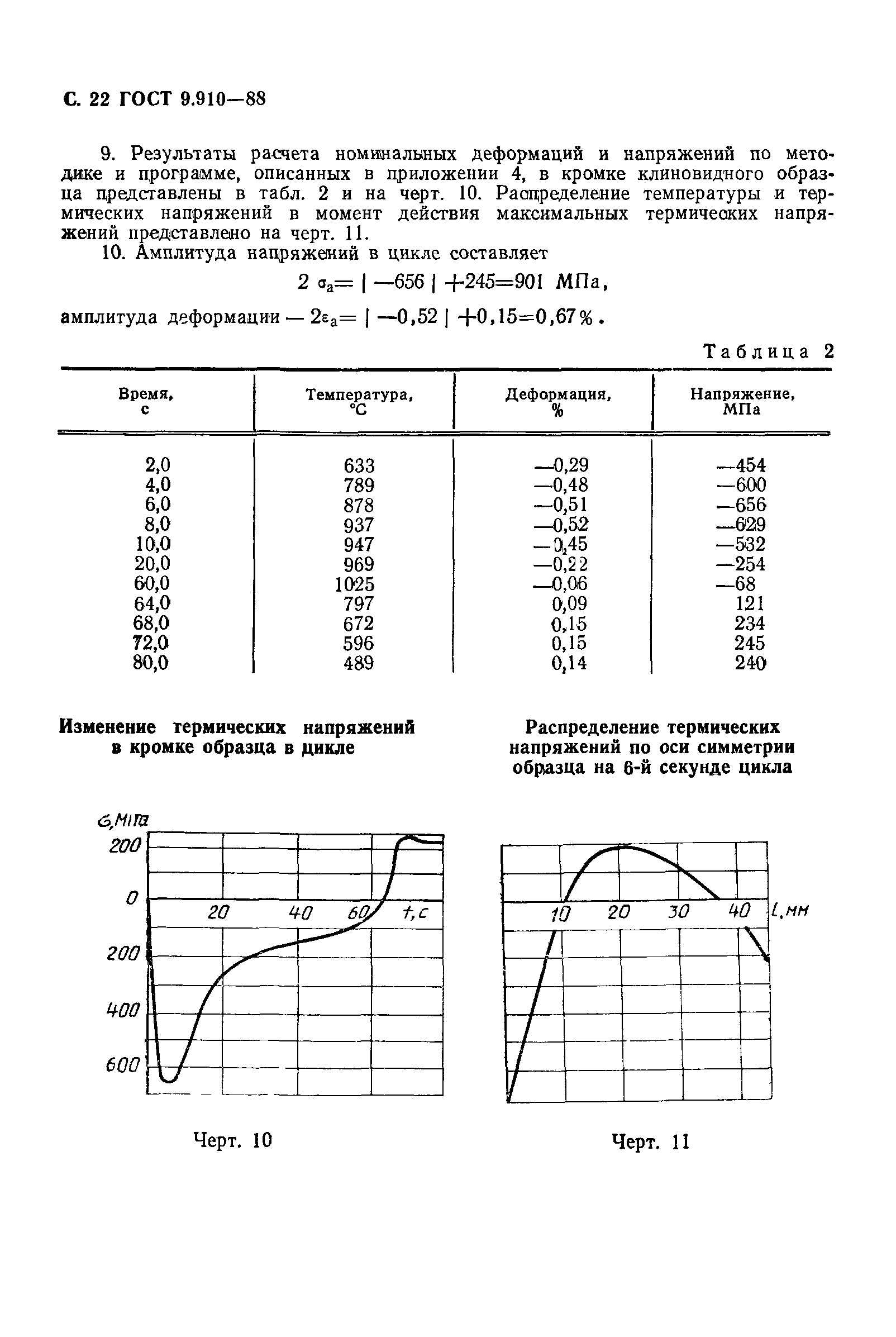

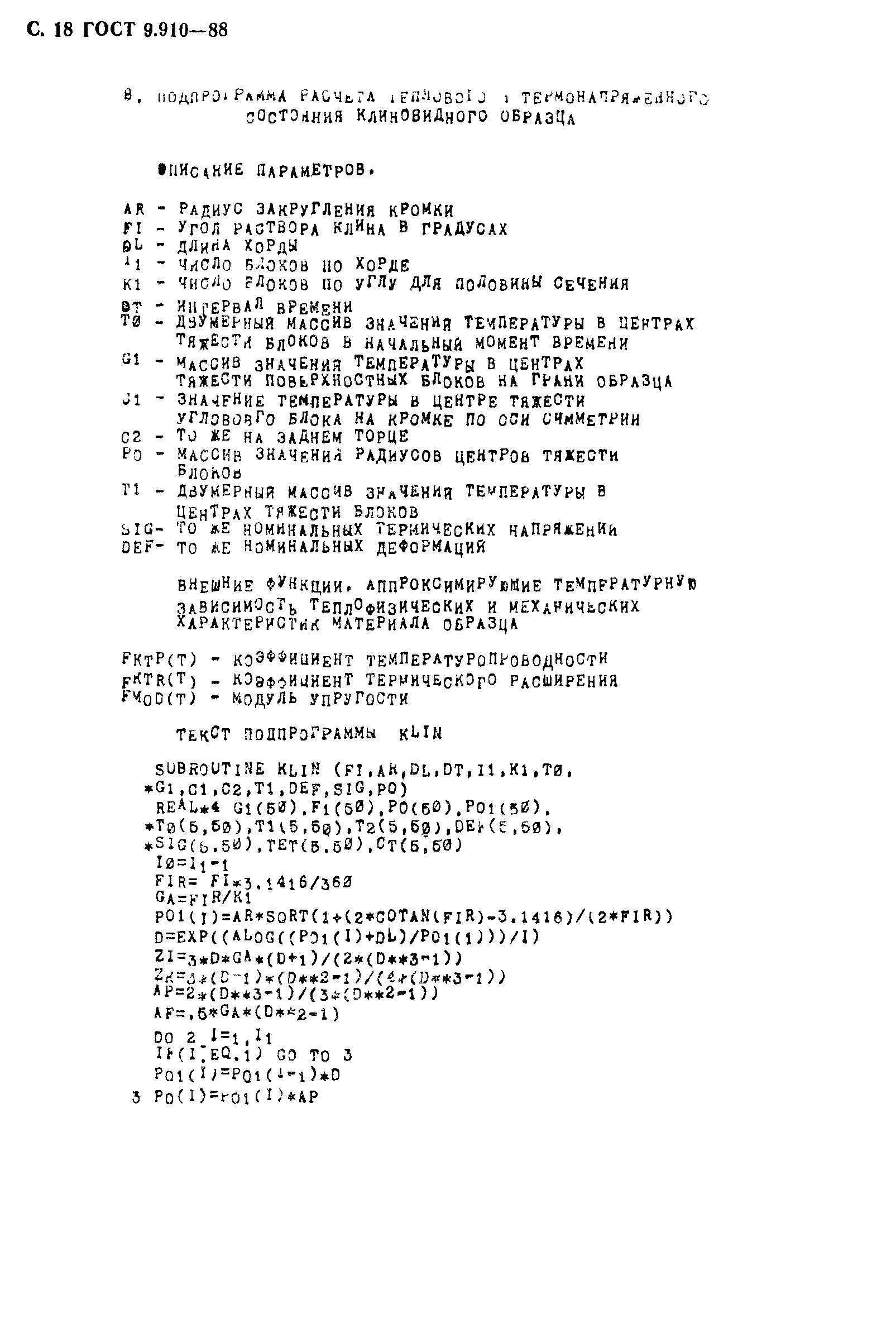

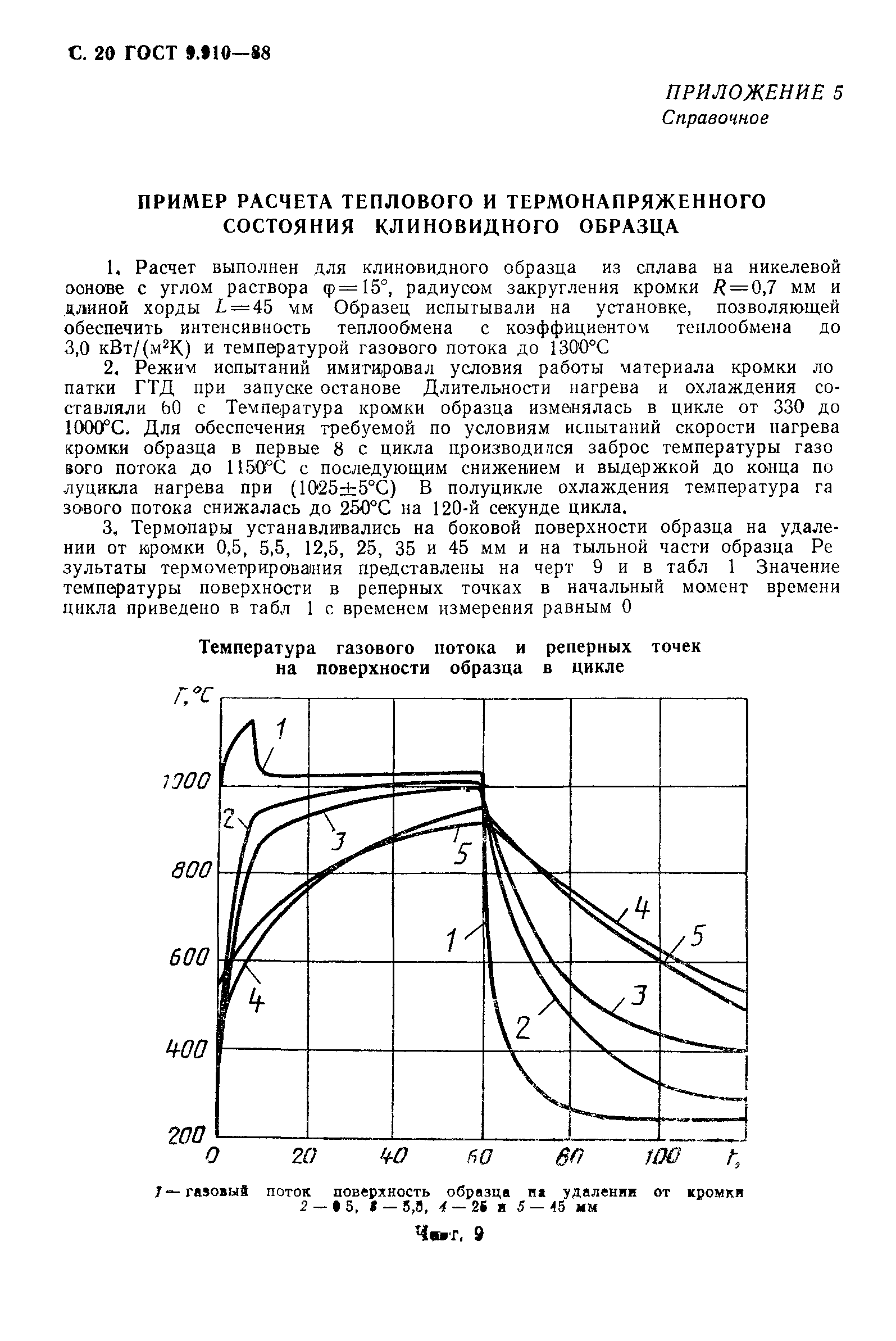

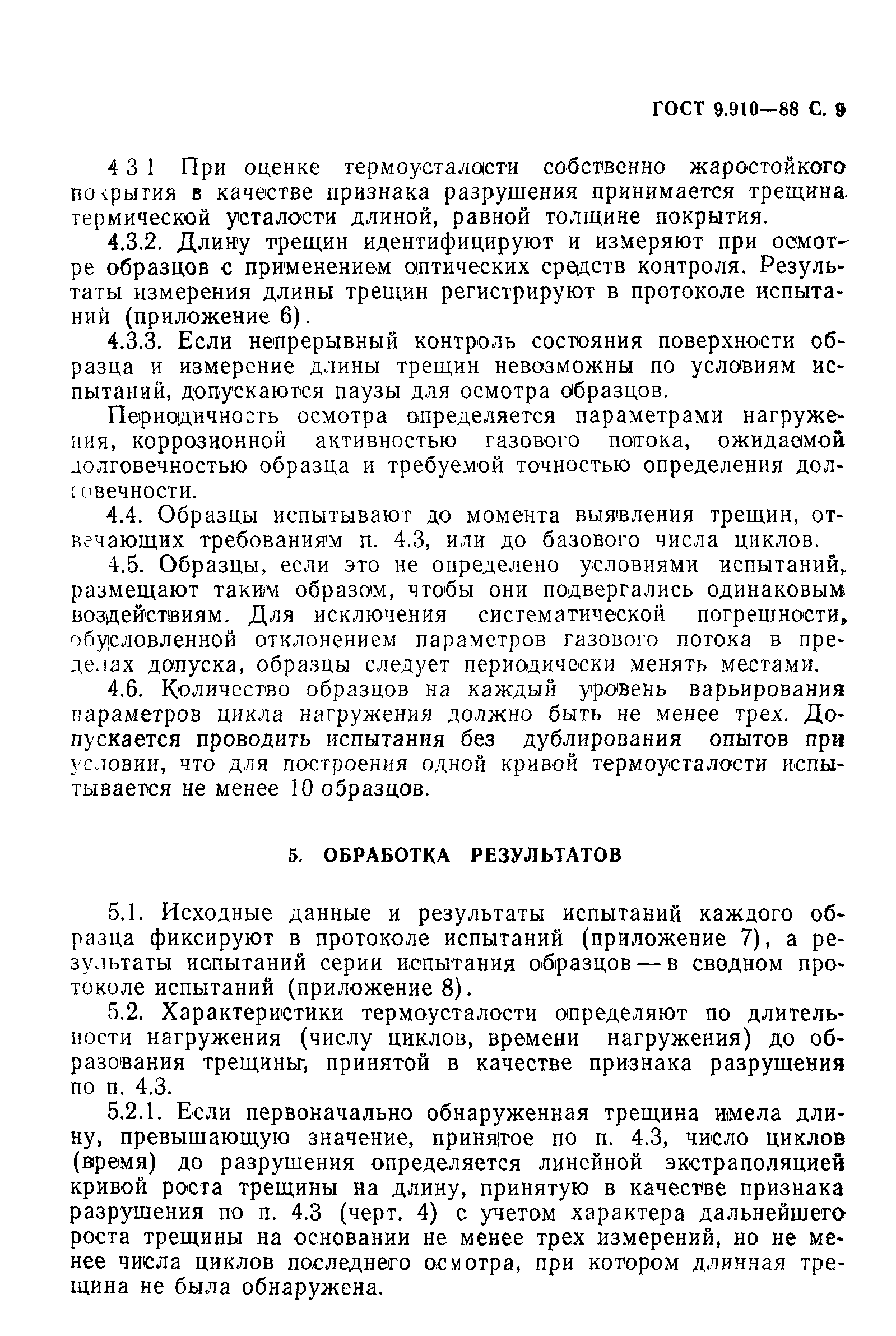

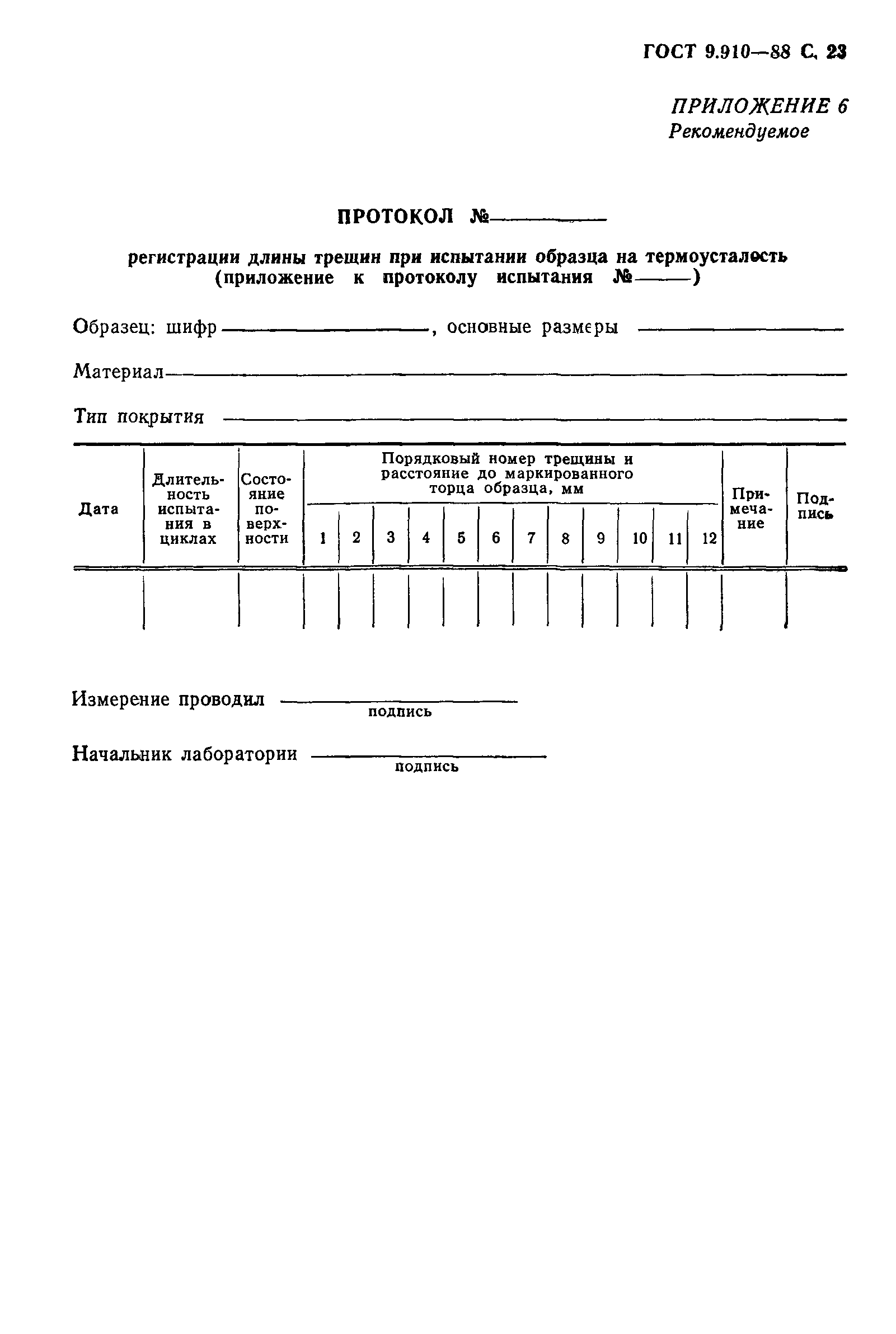

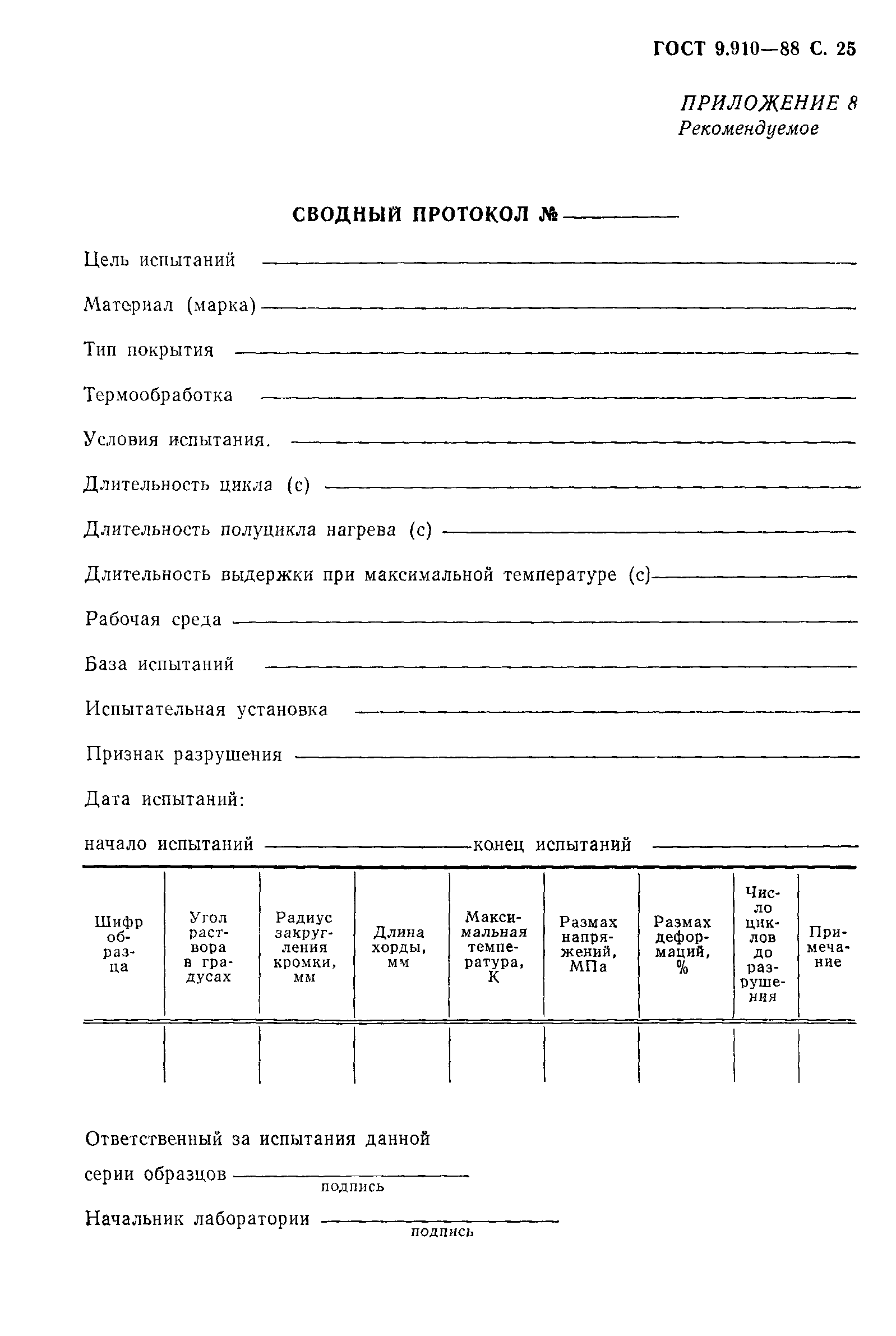

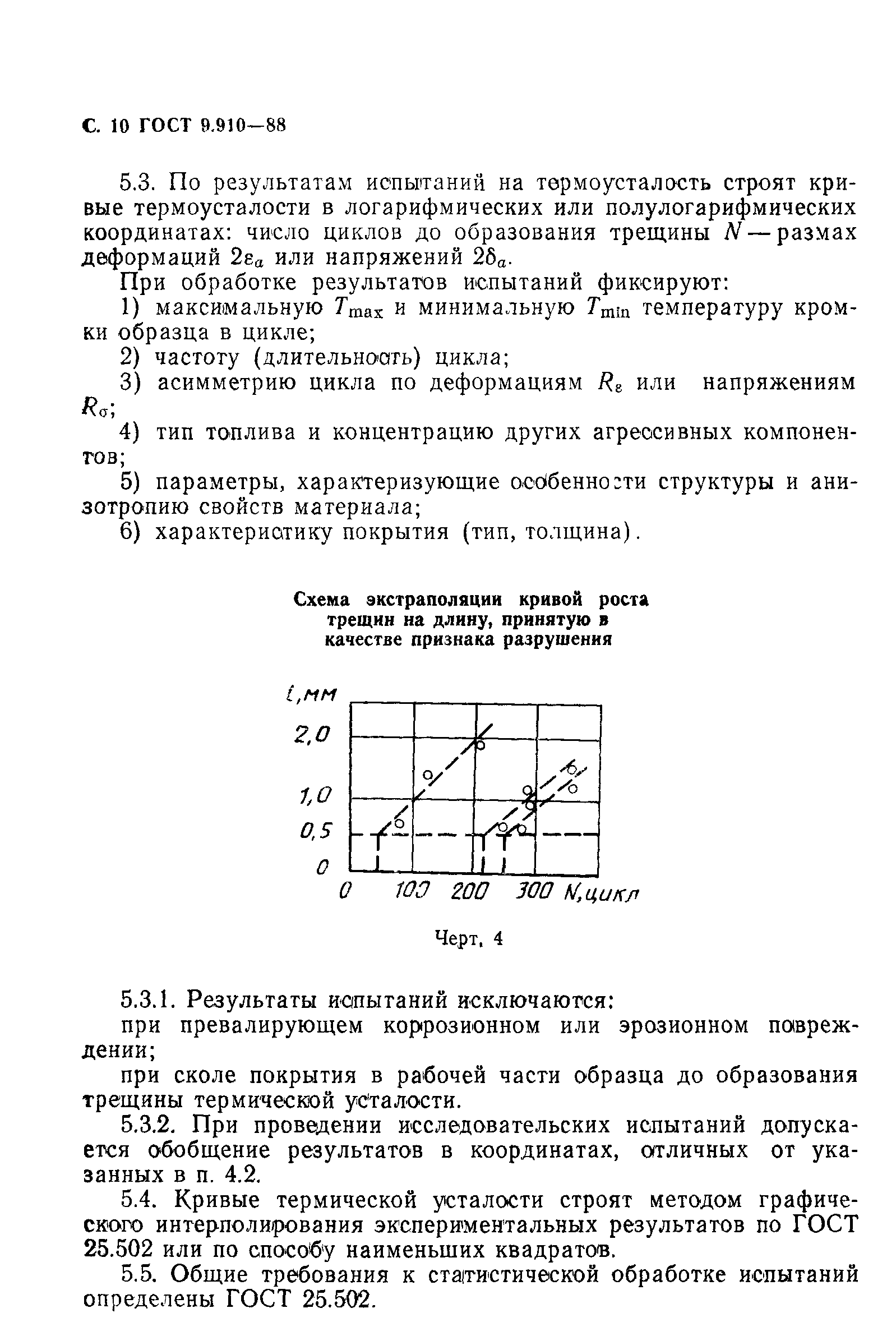

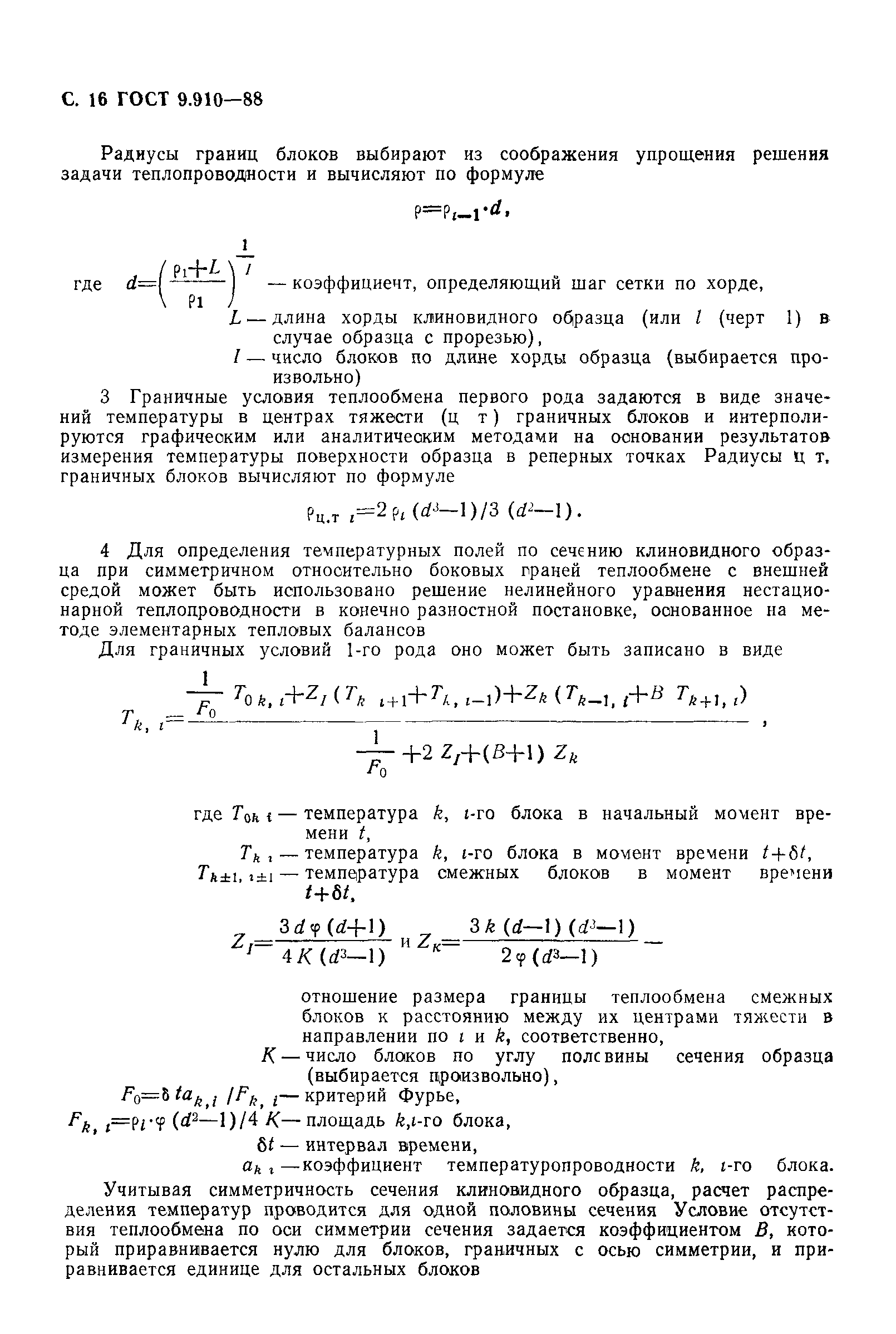

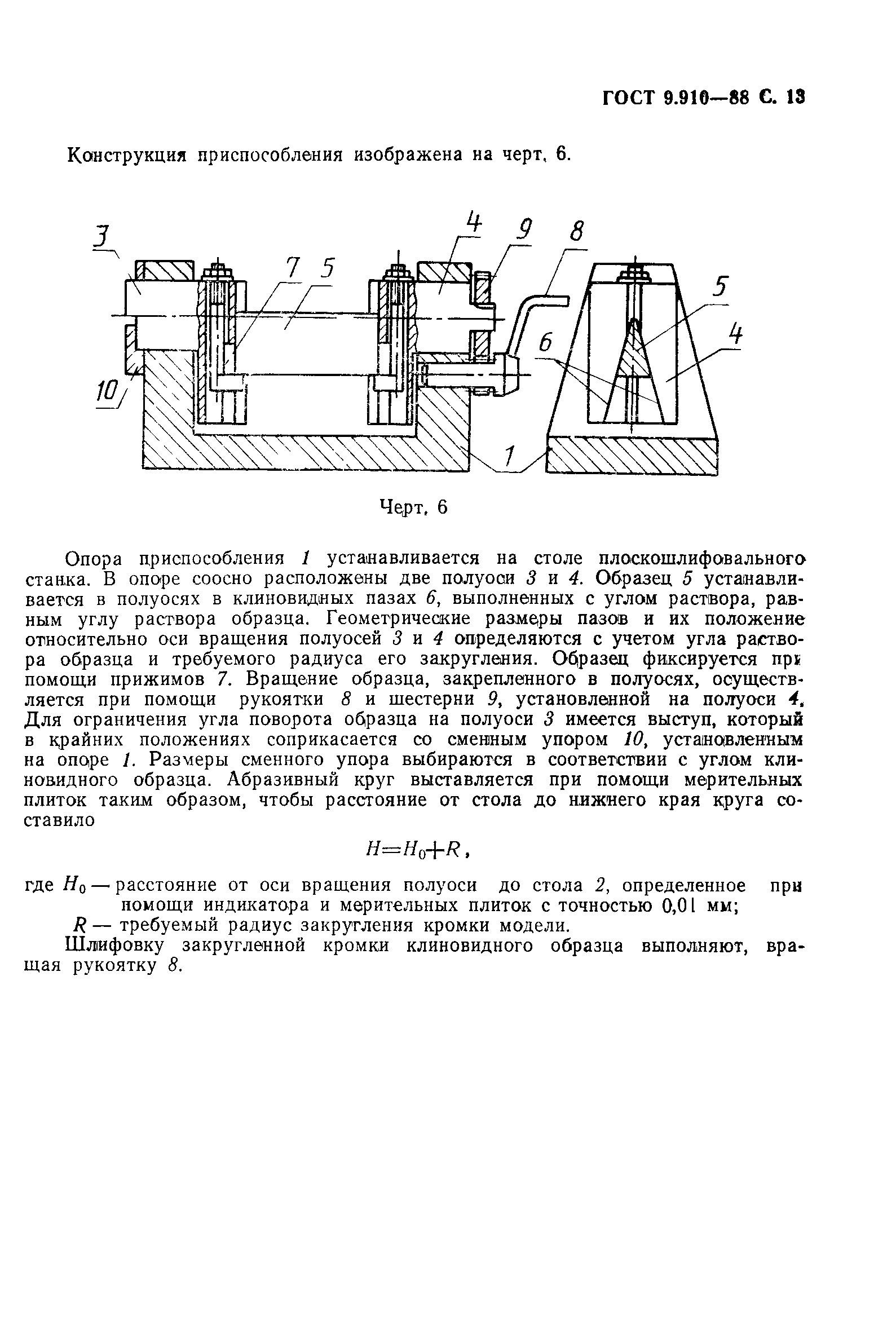

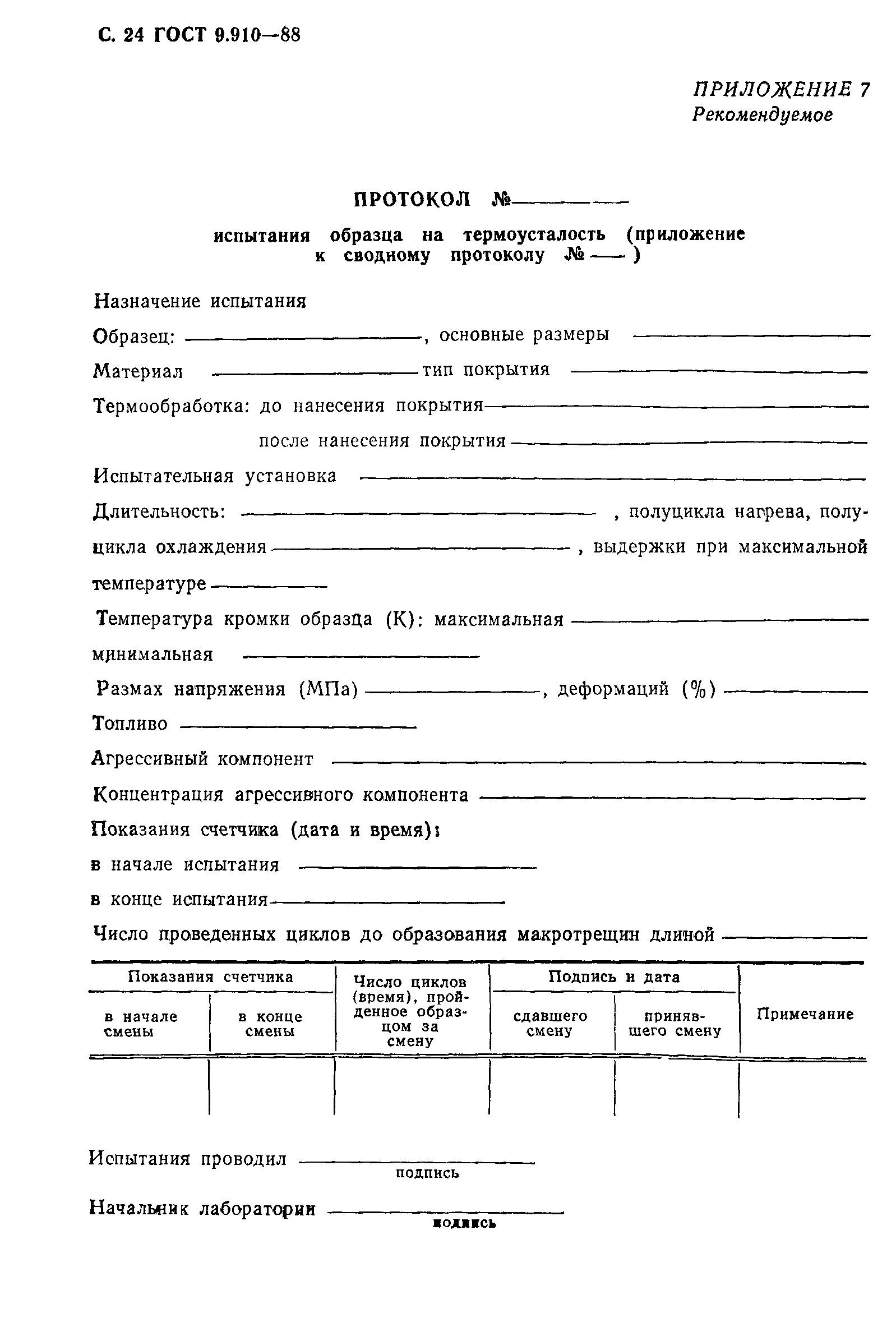

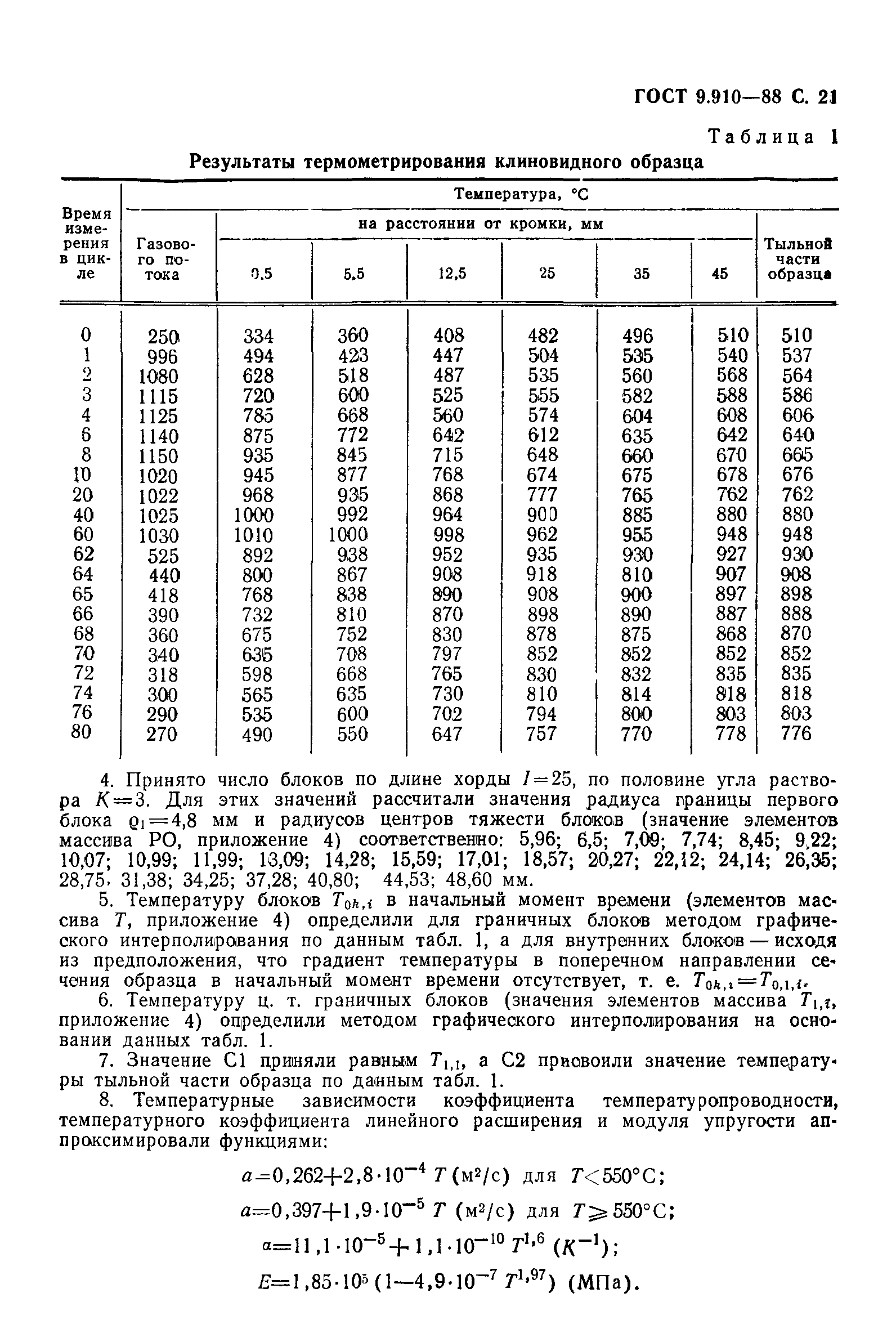

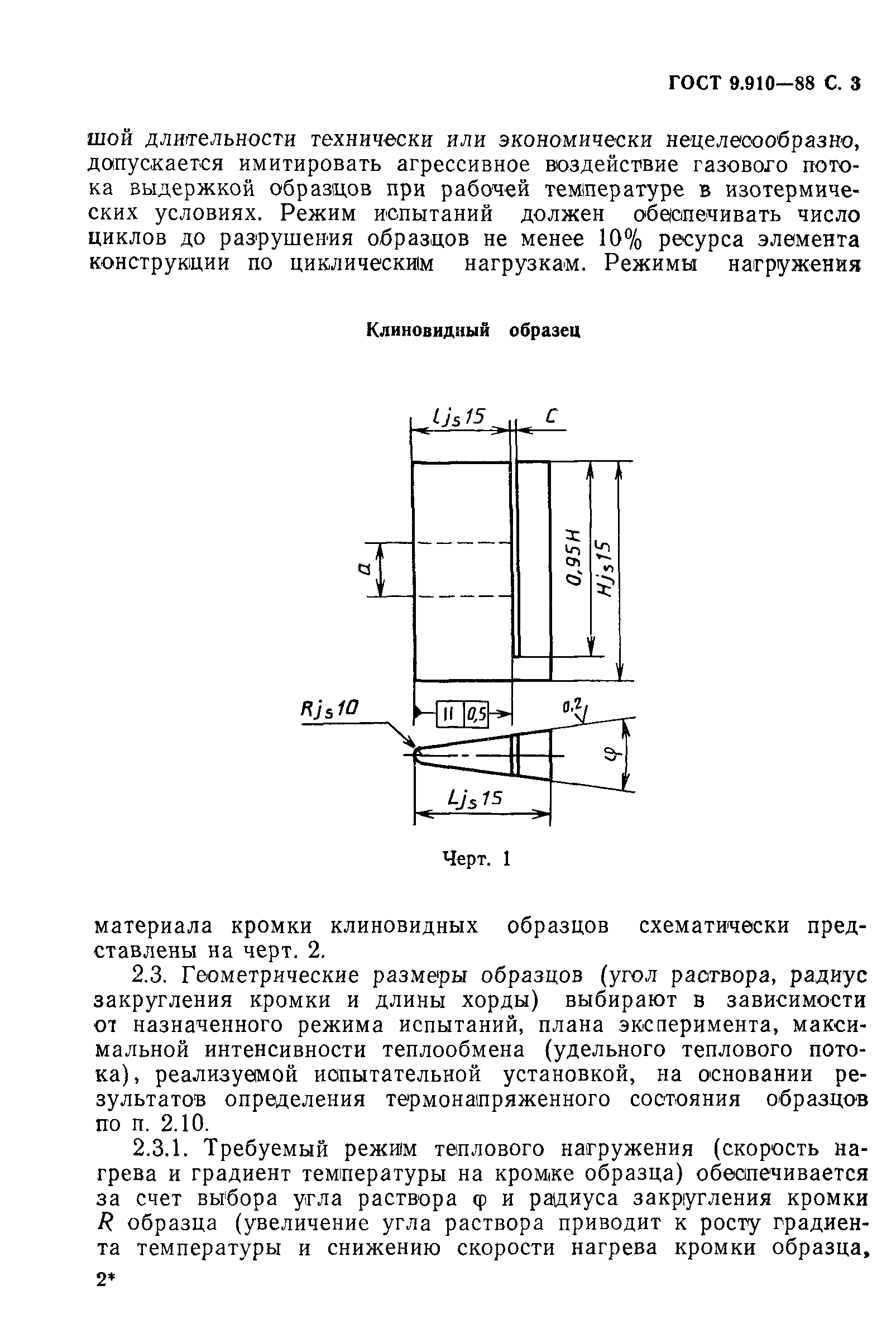

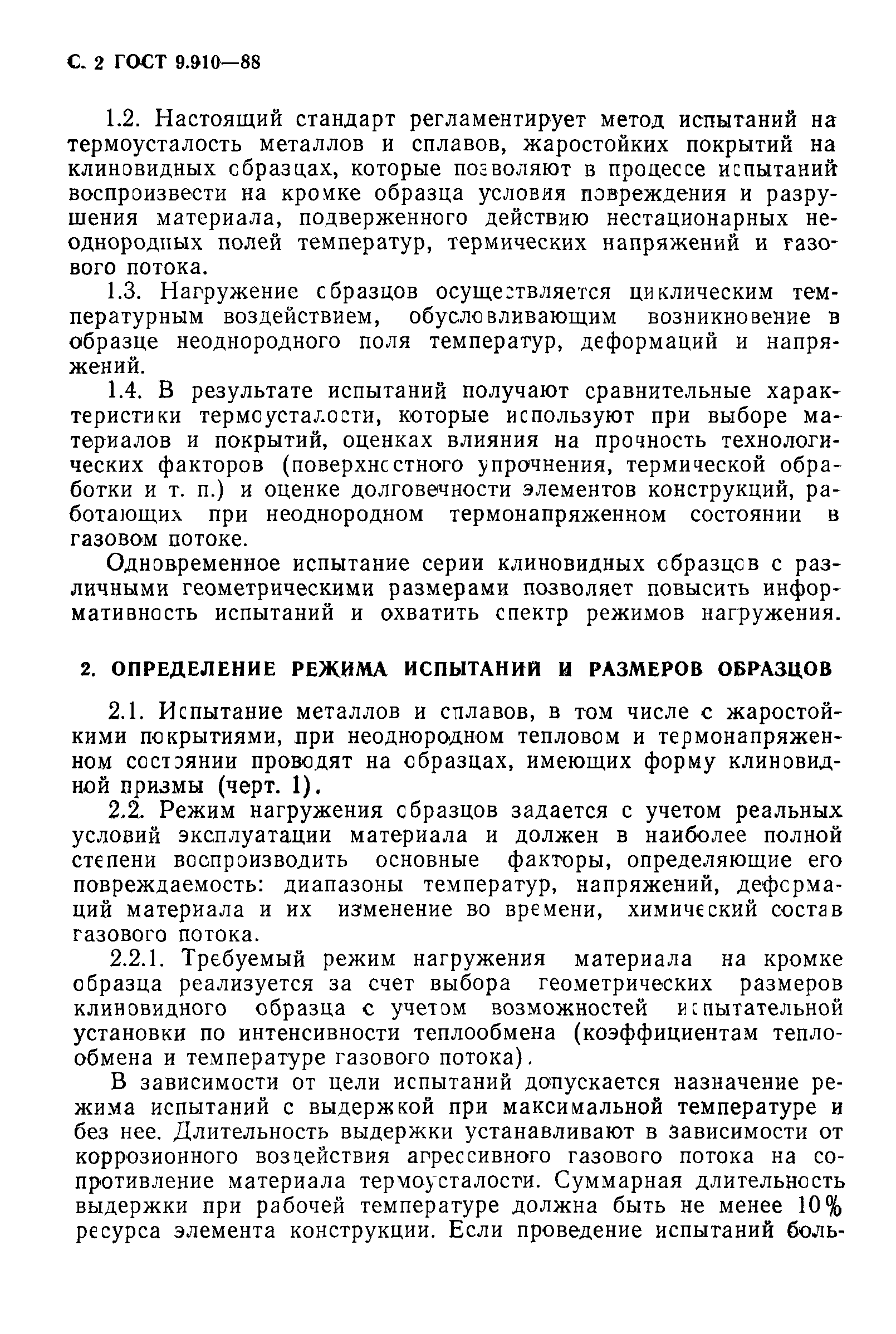

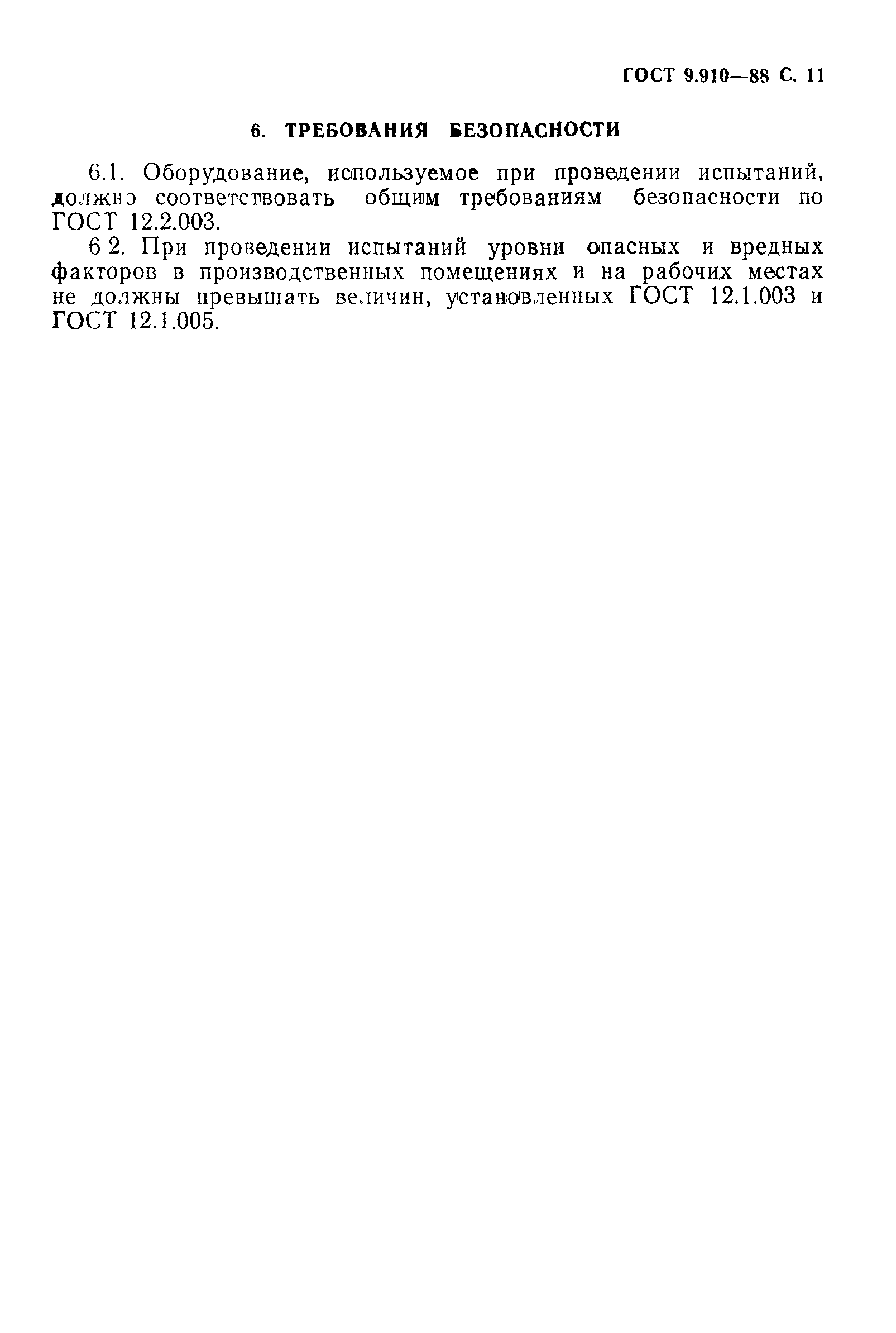

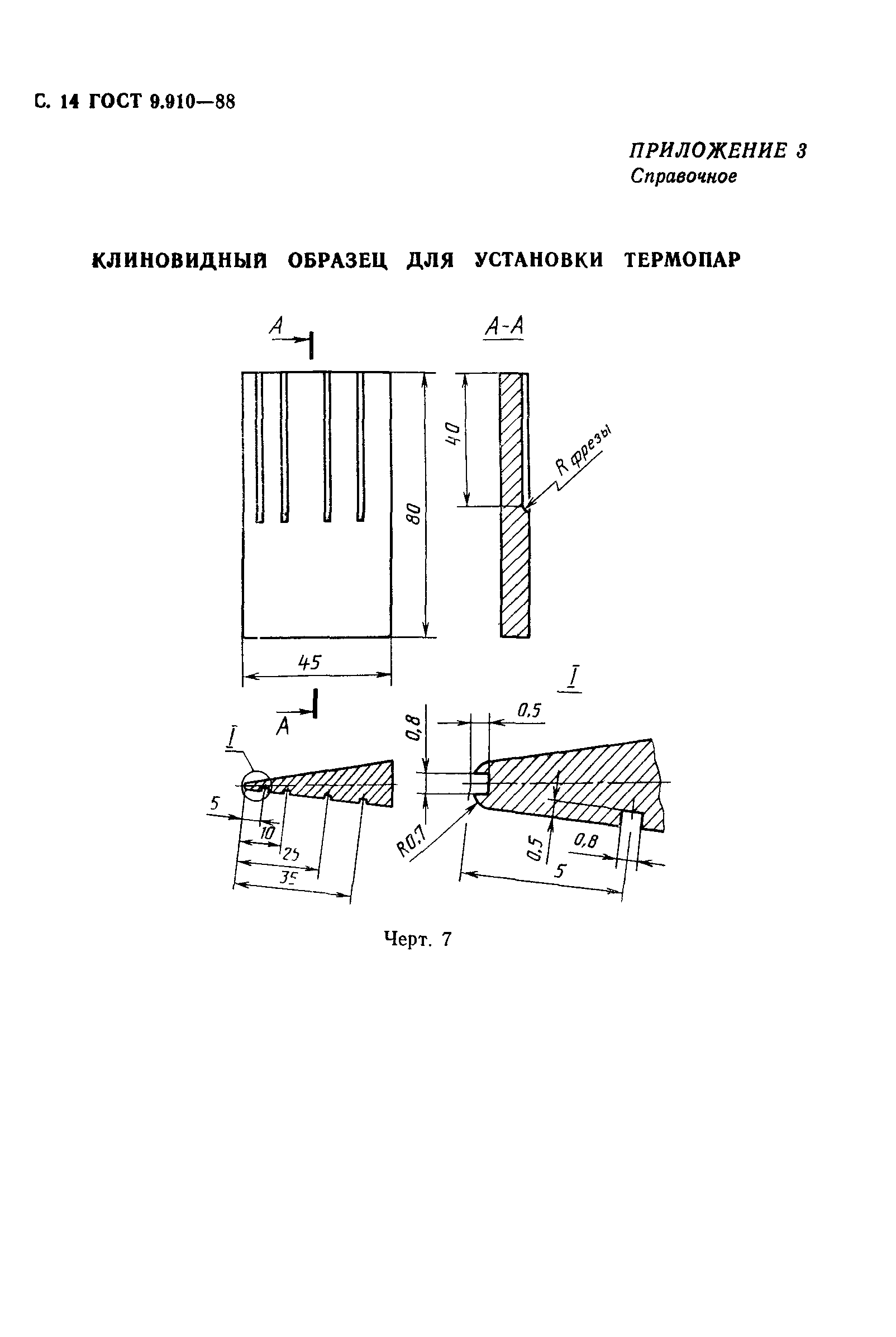

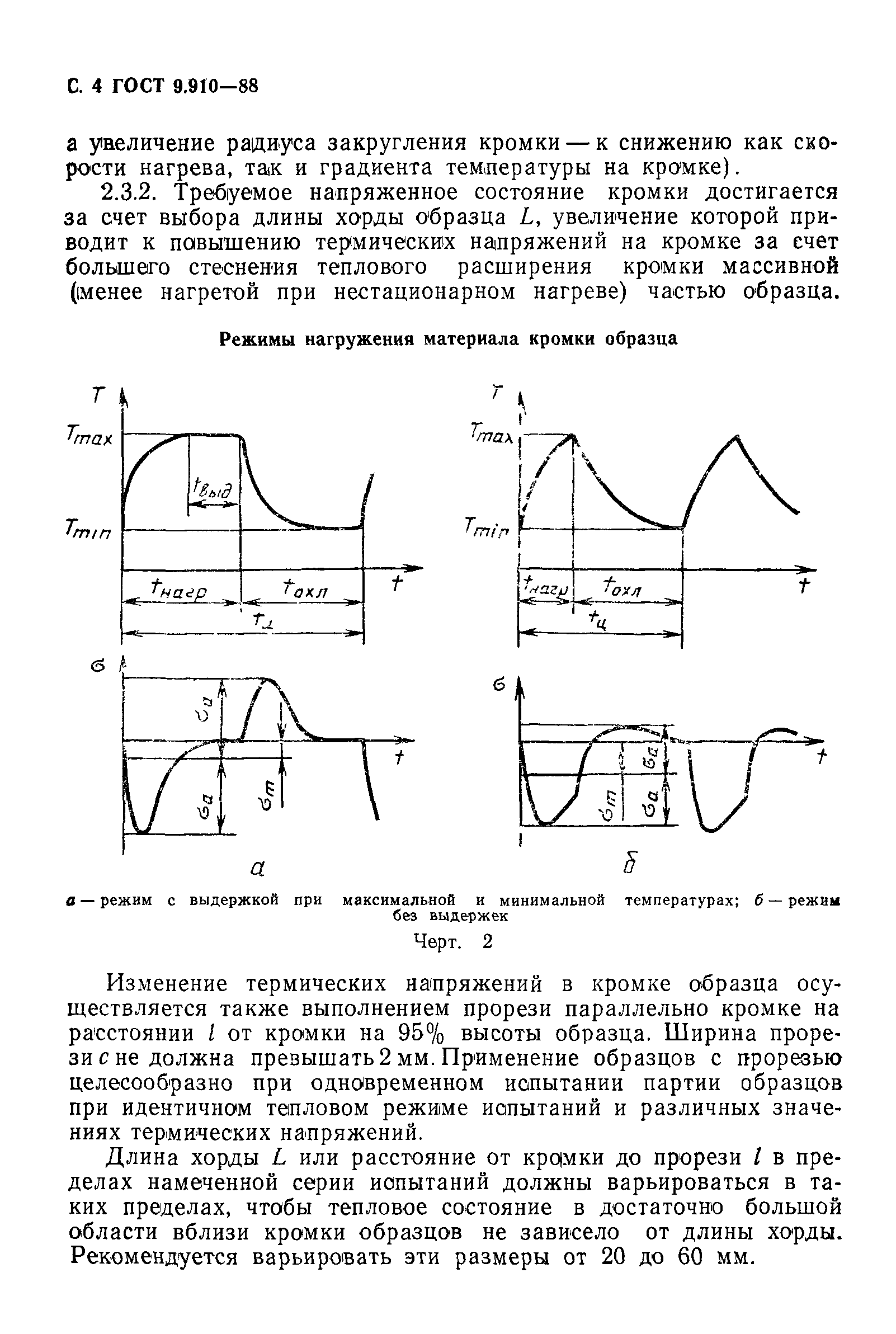

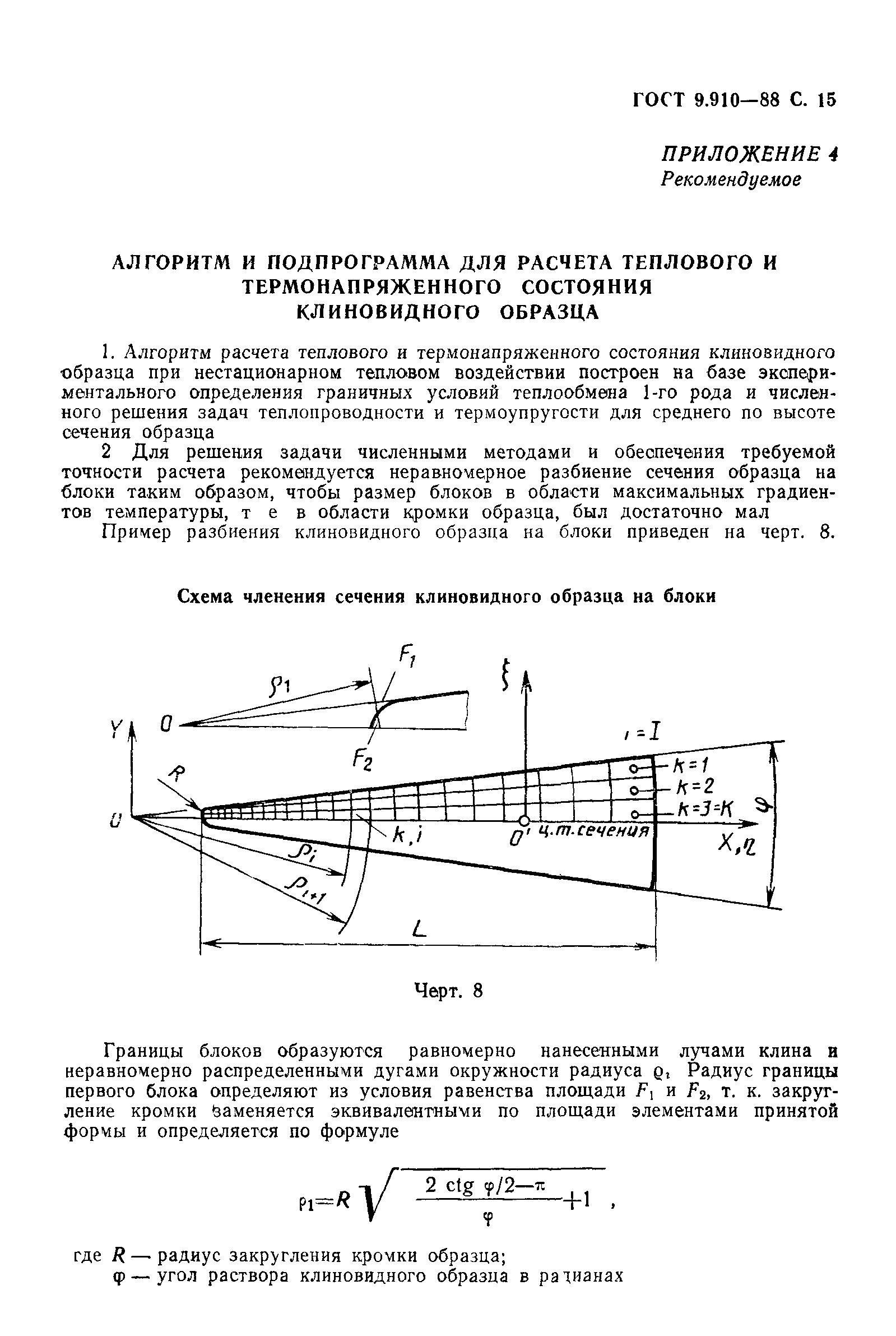

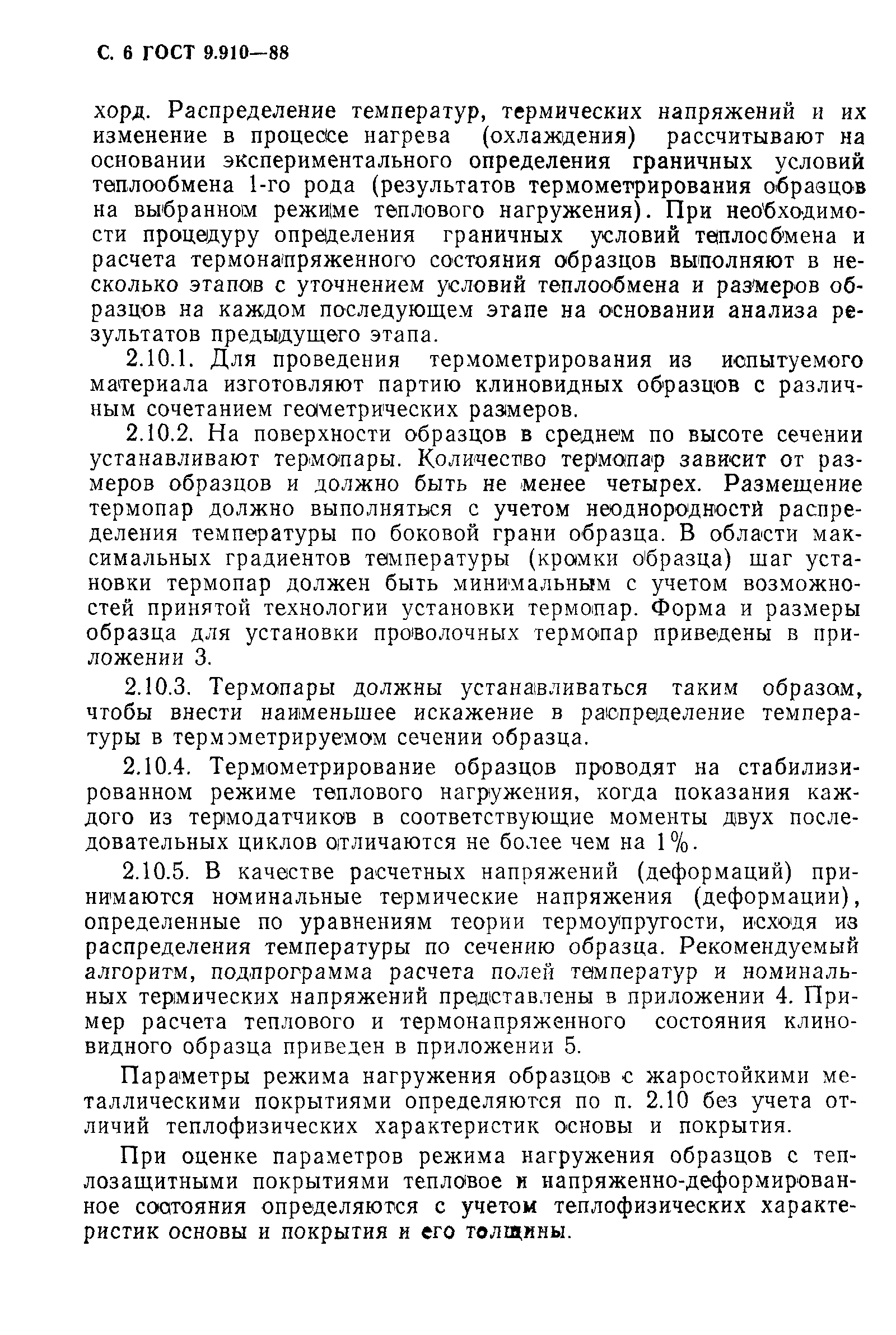

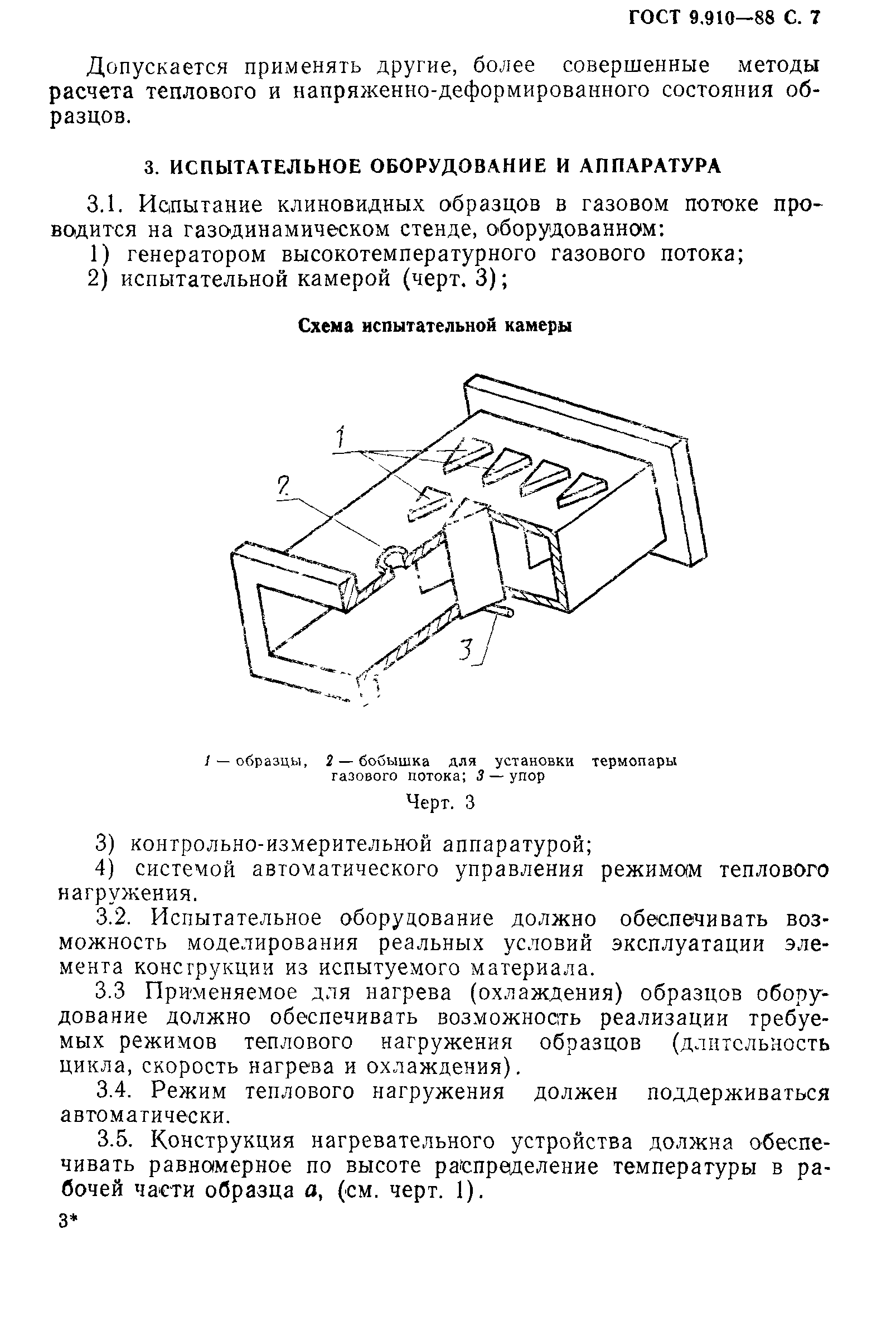

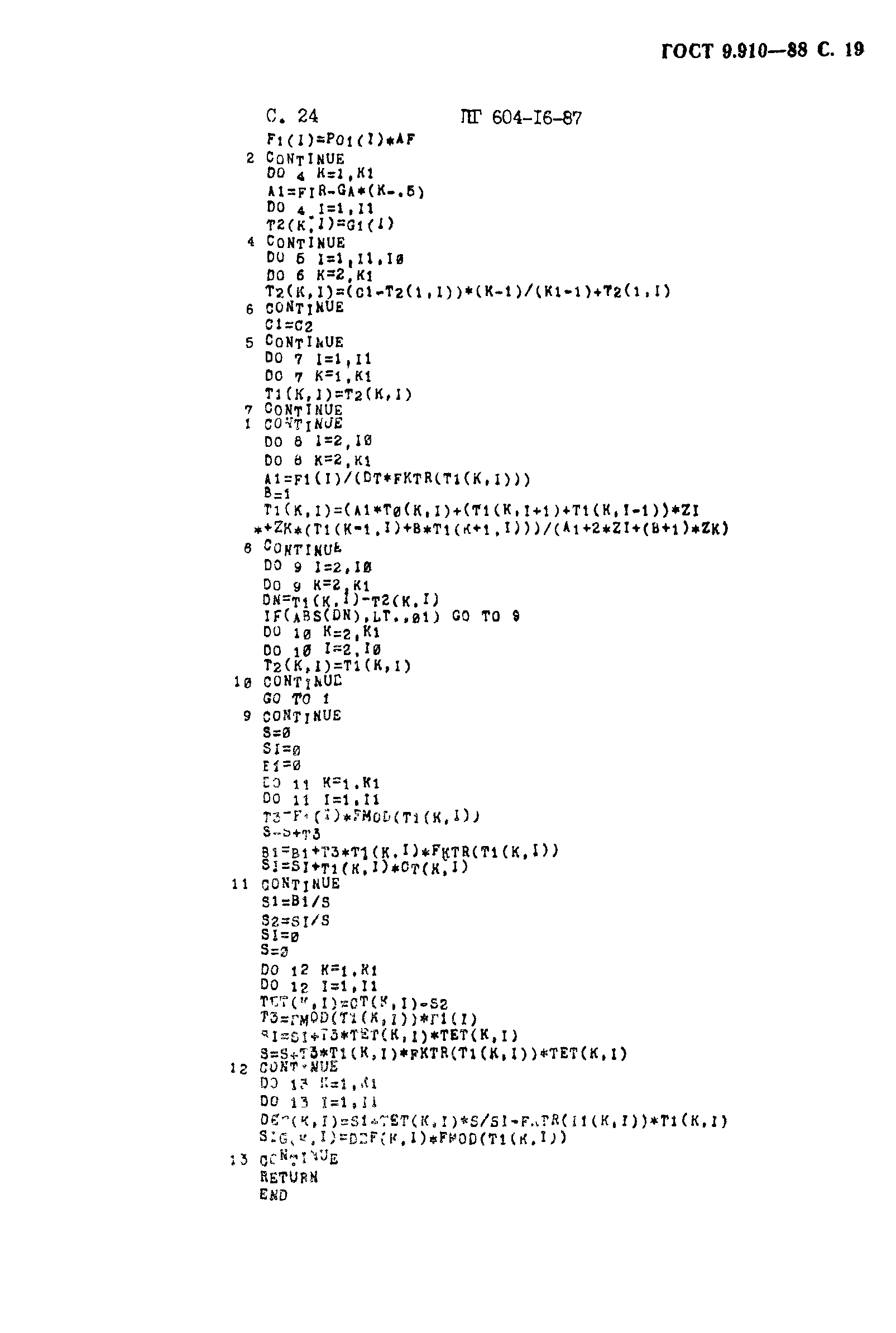

Оглавление:	1 Сущность метода 2 Опредлеение режима испытаний и размеров образцов 3 Испытательное оборудование и аппаратура 4 Проведение испытаний 5 Обработка результатов 6 Требования безопасности Приложение 1 Пояснения к терминам, применяемым в стандарте Приложение 2 Приспособление для шлифования кромки клиновидного образца Приложение 3 Клиновидный образец для установки термопар Приложение 4 Алгоритм и подпрограмма для расчета теплового и термонапряженного состояния клиновидного образца Приложение 5 Пример расчета теплового и термонапряженного состояния клиновидного образца Приложение 6 Протокол регистрации трещин при испытании образца на термоусталость Приложение 7 Протокол испытания образца на термоусталость Приложение 8 Сводный протокол

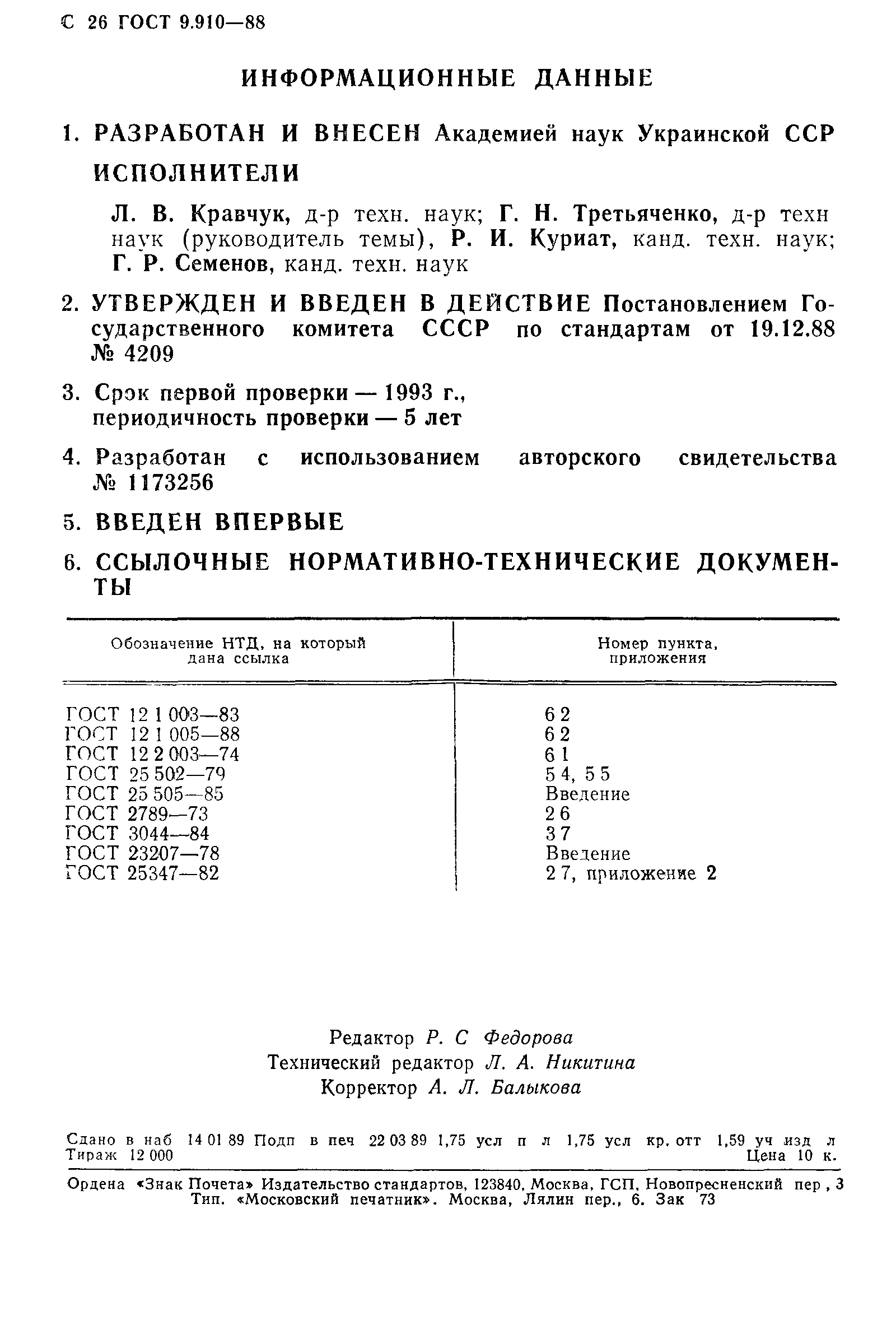

Разработан:	Академия наук Украинской ССР
Утверждён:	19.12.1988 Госстандарт СССР (USSR Gosstandart 4209)
Издан:	Издательство стандартов (1989 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Обработка и покрытие поверхности Металлические покрытия Экология МАШИНОСТРОЕНИЕ Обработка и покрытие поверхности Металлические покрытия
Нормативные ссылки:	ГОСТ 25.505-85 «Расчеты и испытания на прочность. Методы механических испытаний металлов. Метод испытаний на малоцикловую усталость при термомеханическом нагружении» ГОСТ 12.1.003-83 «Система стандартов безопасности труда. Шум. Общие требования безопасности» ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны» ГОСТ 25347-82 «Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков и рекомендуемые посадки» ГОСТ 25.502-79 «Расчеты и испытания на прочность в машиностроении. Методы механических испытаний металлов. Методы испытаний на усталость» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 23207-78 «Сопротивление усталости. Основные термины, определения и обозначения» ГОСТ 3044-84 «Преобразователи термоэлектрические. Номинальные статические характеристики преобразований»
