Скачать ГОСТ 801-78 Сталь подшипниковая. Технические условия

Дата актуализации: 10.08.2017

ГОСТ 801-78

Сталь подшипниковая. Технические условия

Обозначение:	ГОСТ 801-78
Обозначение англ:	GOST 801-78
Статус:	действует
Название рус.:	Сталь подшипниковая. Технические условия
Название англ.:	Ball-bearing steel. Technical conditions
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1982

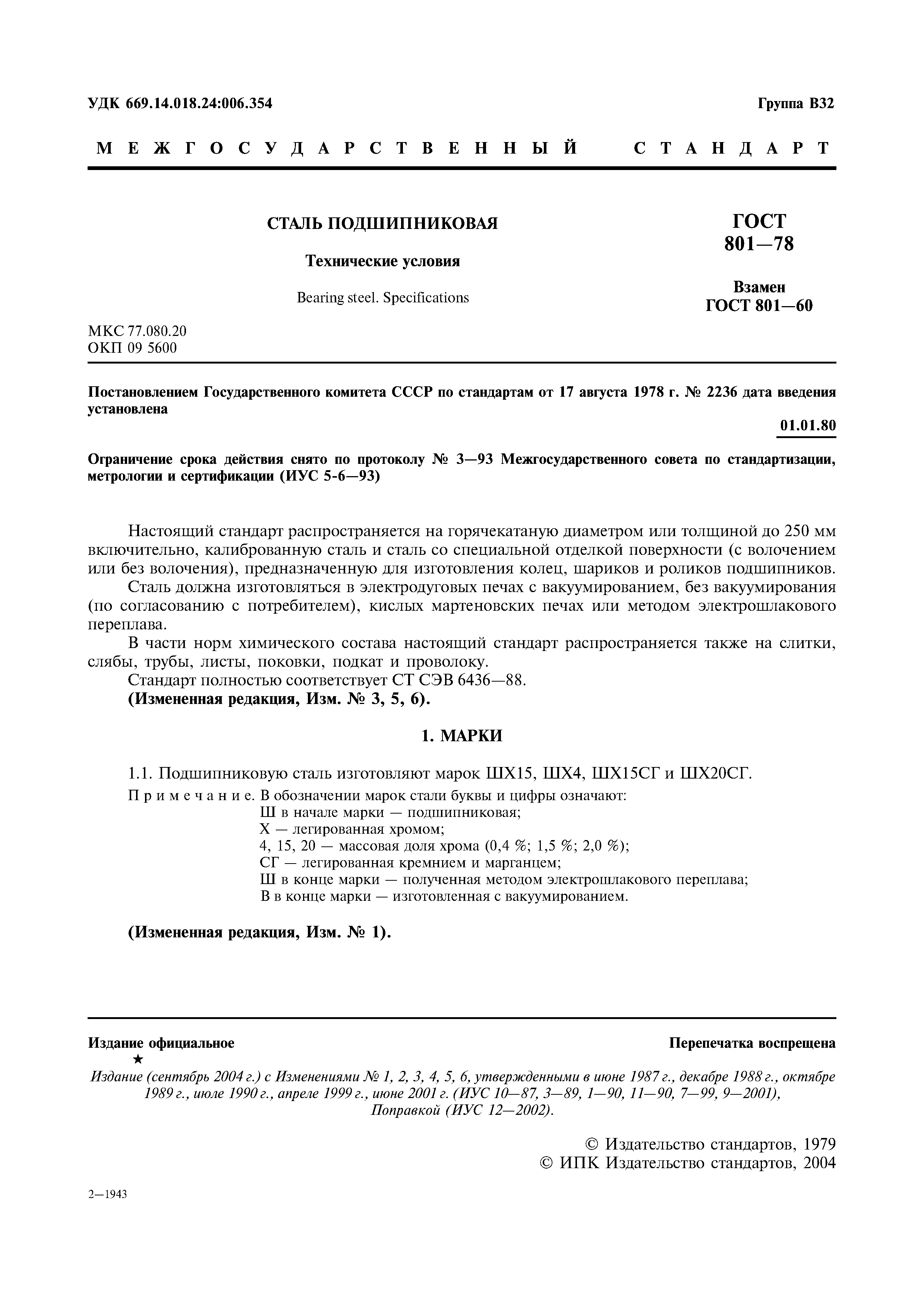

Область применения:	Стандарт распространяется на горячекатаную диаметром или толщиной до 250 мм включительно, калиброванную сталь и сталь со специальной отделкой поверхности (с волочением или без волочения), предназначенную для изготовления колец, шариков и роликов подшипников. В части норм химического состава стандарт распространяется также на слитки, слябы, трубы, листы, поковки, подкат и проволоку.

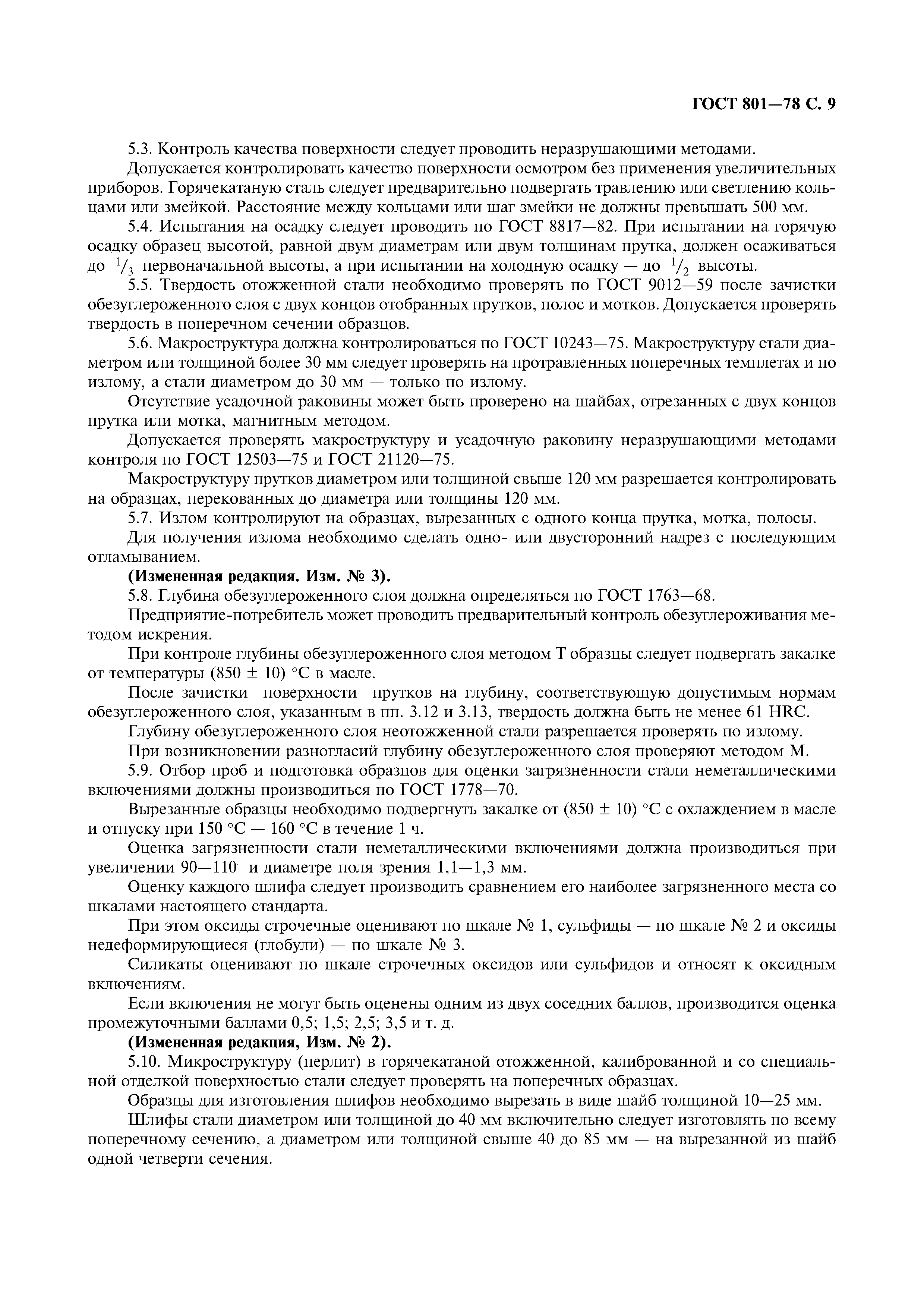

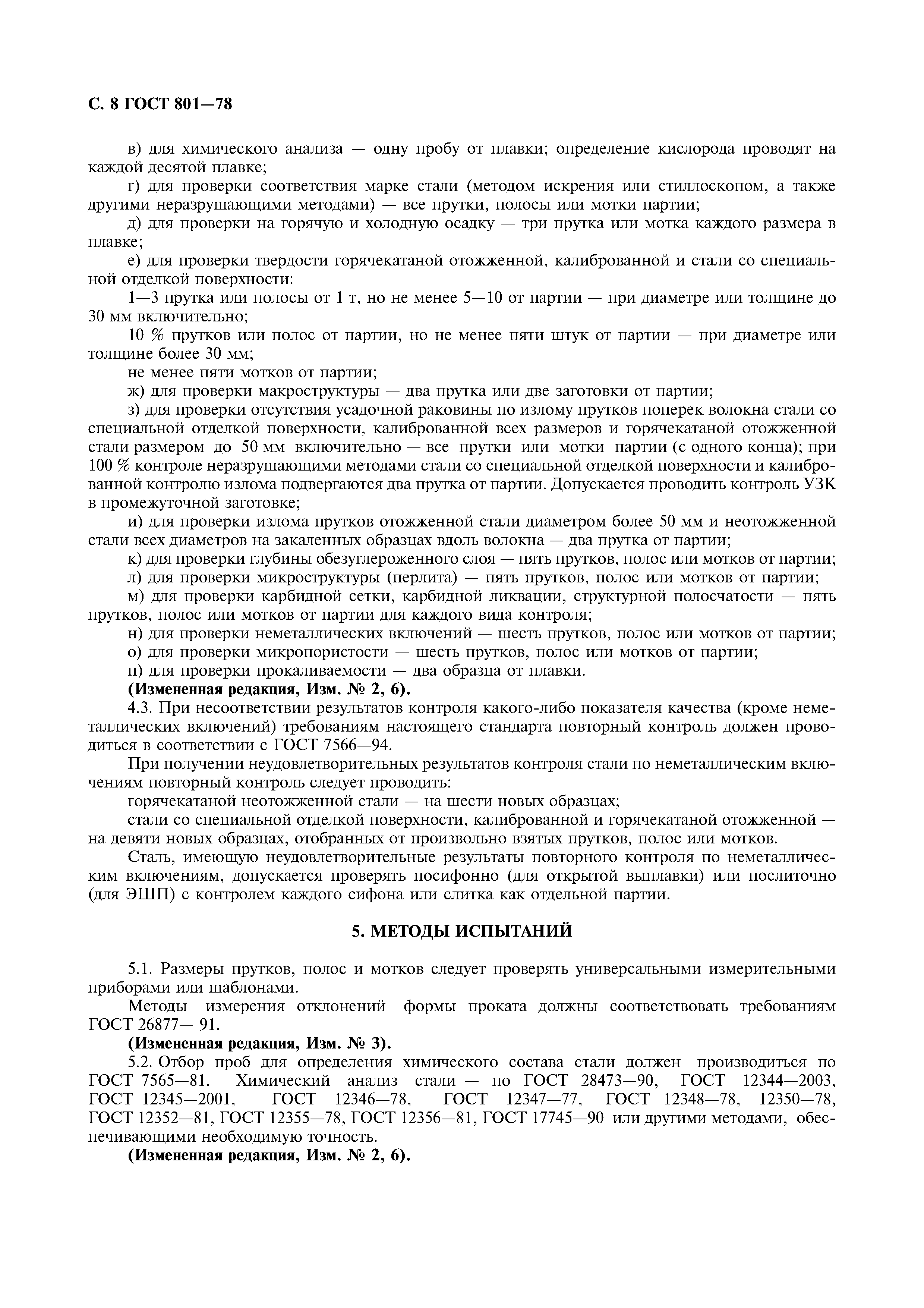

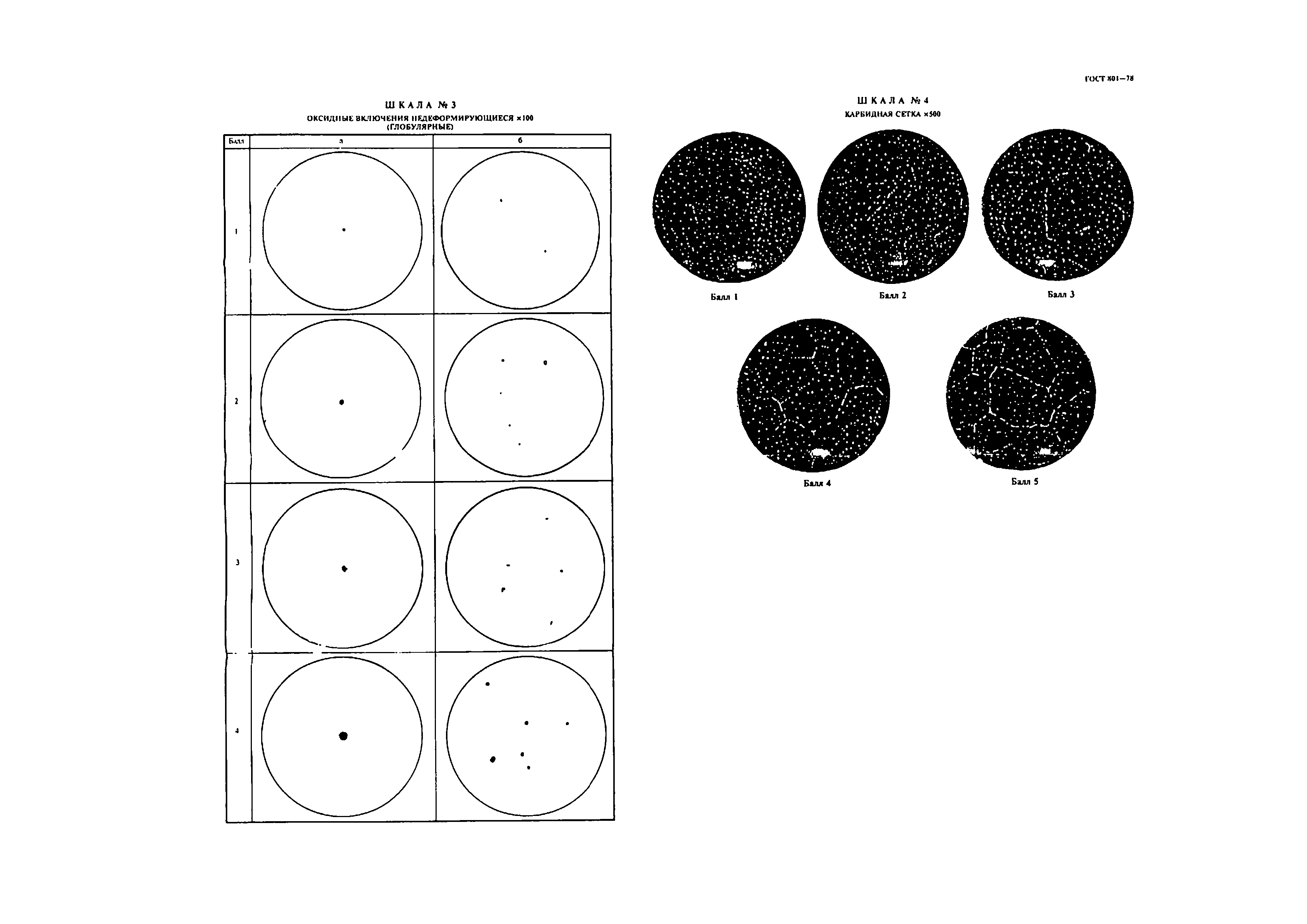

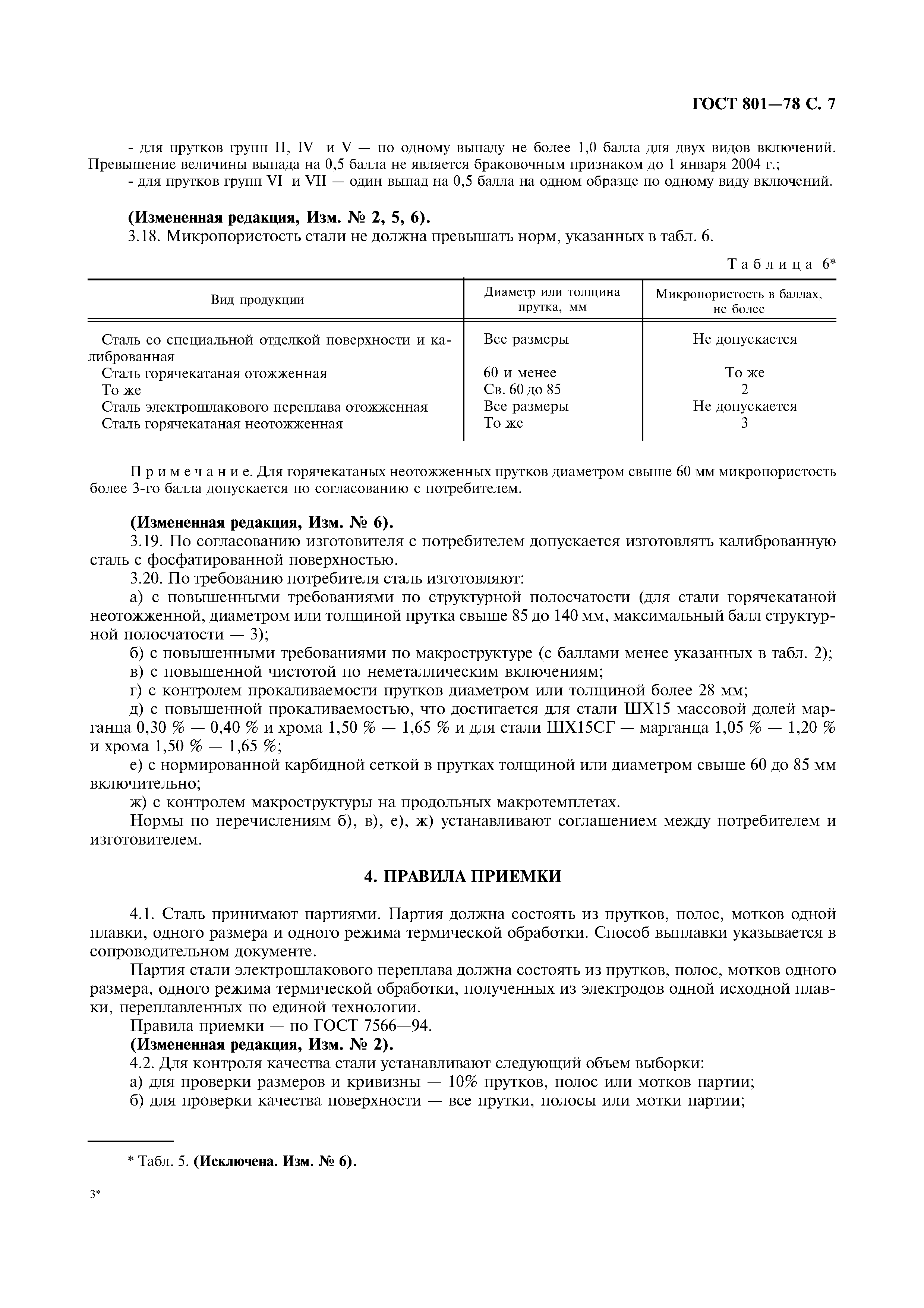

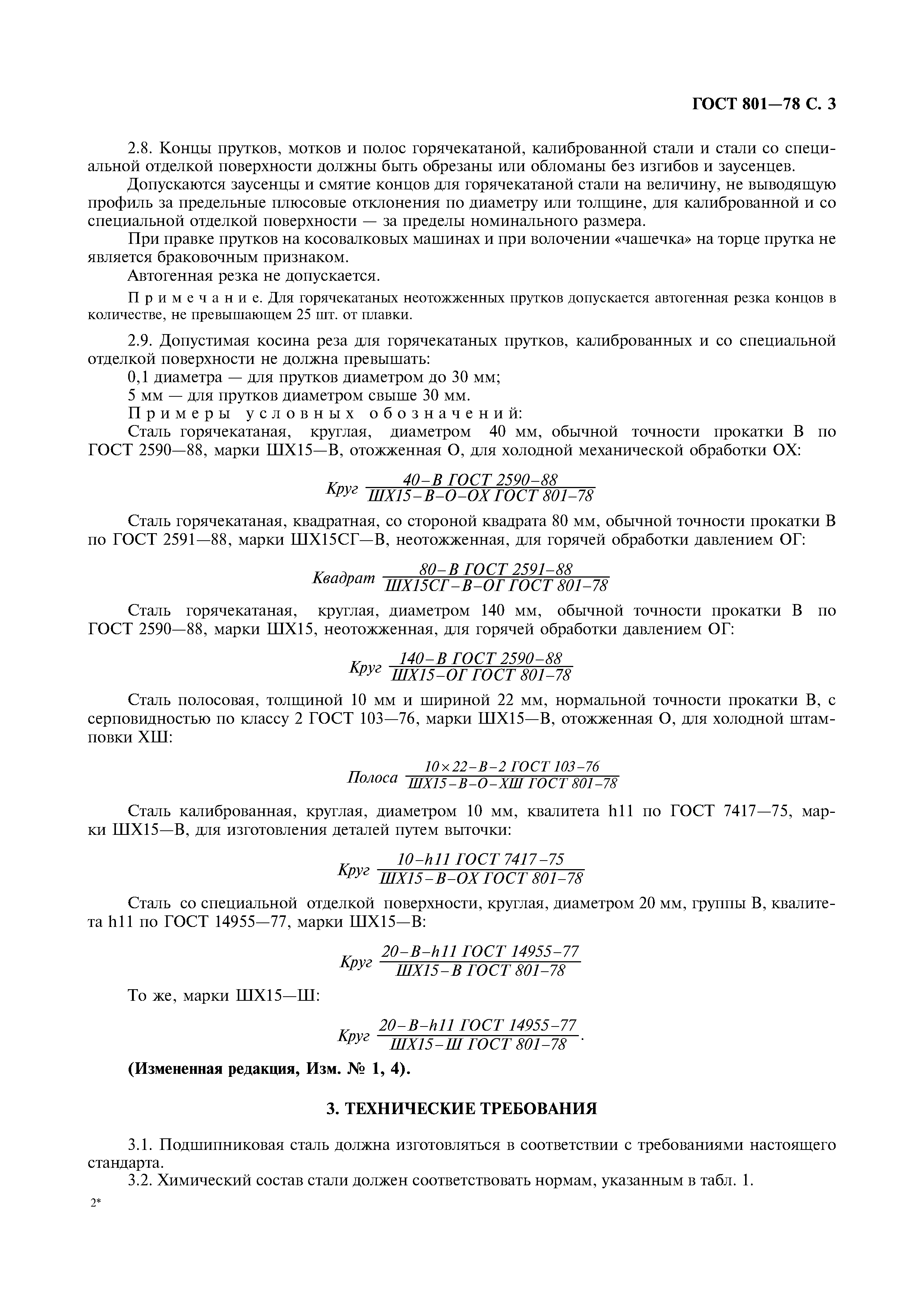

Оглавление:	1 Марки 2 Сортамент 3 Технические требования 4 Правила приемки 5 Методы испытаний 6 Маркировка, упаковка Приложение 1 (обязательное) Дополнительные диаметры калиброванных прутков из подшипниковой стали Приложение 2 (обязательное) Контроль прокаливаемости сталей марок ШХ15 и ШХ15СГ методом торцовой закалки
Утверждён:	17.08.1978 Госстандарт СССР (USSR Gosstandart 2236)
Издан:	Издательство стандартов (1979 г. ) ИПК Издательство стандартов (2004 г. )
Расположен в:	Техническая документация Электроэнергия МЕТАЛЛУРГИЯ Черные металлы Стали Экология МЕТАЛЛУРГИЯ Черные металлы Стали
Заменяет собой:	ГОСТ 801-60 «Сталь шарико- и роликоподшипниковая»
Нормативные ссылки:	ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 2590-88 «Прокат стальной горячекатаный круглый. Сортамент» ГОСТ 2591-88 «Прокат стальной горячекатаный квадратный. Сортамент» ГОСТ 7564-97 «Прокат. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний» ГОСТ 7566-94 «Металлопродукция. Приемка, маркировка, упаковка, транспортирование и хранение» ГОСТ 26877-91 «Металлопродукция. Методы измерения отклонений формы» ГОСТ 12503-75 «Сталь. Методы ультразвукового контроля. Общие требования» ГОСТ 7417-75 «Сталь калиброванная круглая. Сортамент» ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю» ГОСТ 10243-75 «Сталь. Методы испытаний и оценки макроструктуры» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 12345-2001 «Стали легированные и высоколегированные. Методы определения серы» ГОСТ 28473-90 «Чугун, сталь, ферросплавы, хром, марганец металлические. Общие требования к методам анализа» ГОСТ 12346-78 «Стали легированные и высоколегированные. Методы определения кремния» ГОСТ 12347-77 «Стали легированные и высоколегированные. Методы определения фосфора» ГОСТ 12348-78 «Стали легированные и высоколегированные. Методы определения марганца» ГОСТ 12352-81 «Стали легированные и высоколегированные. Методы определения никеля» ГОСТ 12355-78 «Стали легированные и высоколегированные. Методы определения меди» ГОСТ 12356-81 «Стали легированные и высоколегированные. Методы определения титана» ГОСТ 14955-77 «Сталь качественная круглая со специальной отделкой поверхности. Технические условия» ГОСТ 1763-68 «Сталь. Методы определения глубины обезуглероженного слоя» ГОСТ 17745-90 «Стали и сплавы. Методы определения газов» ГОСТ 1778-70 «Сталь. Металлографические методы определения неметаллических включений» ГОСТ 21120-75 «Прутки и заготовки круглого и прямоугольного сечения. Методы ультразвуковой дефектоскопии» ГОСТ 3118-77 «Реактивы. Кислота соляная. Технические условия» ГОСТ 4461-77 «Реактивы. Кислота азотная. Технические условия» ГОСТ 5657-69 «Сталь. Метод испытания на прокаливаемость» ГОСТ 7565-81 «Чугун, сталь и сплавы. Метод отбора проб для определения химического состава» ГОСТ 8817-82 «Металлы. Метод испытания на осадку» ГОСТ 9013-59 «Металлы. Метод измерения твердости по Роквеллу» ГОСТ 12344-2003 «Стали легированные и высоколегированные. Методы определения углерода»
