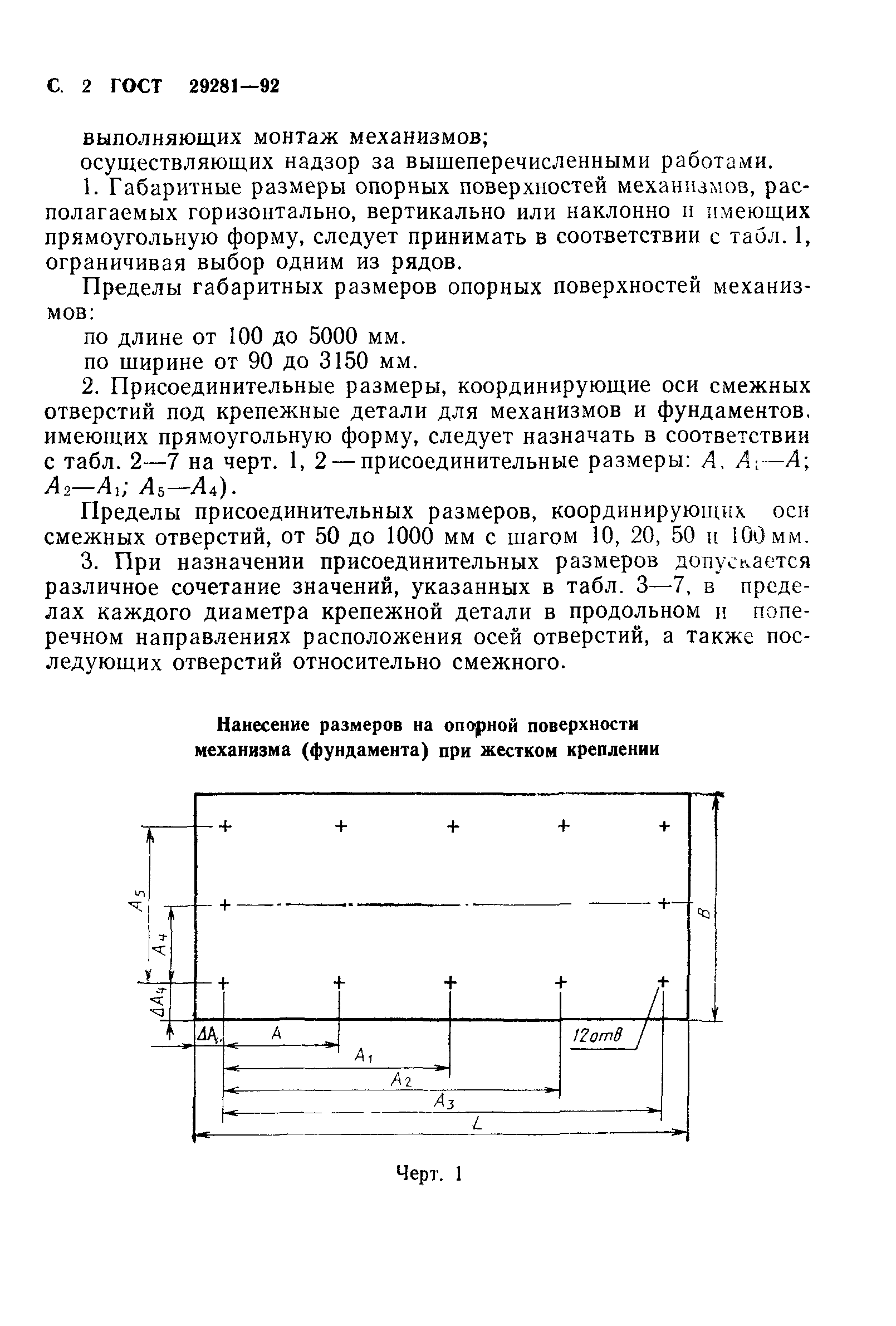

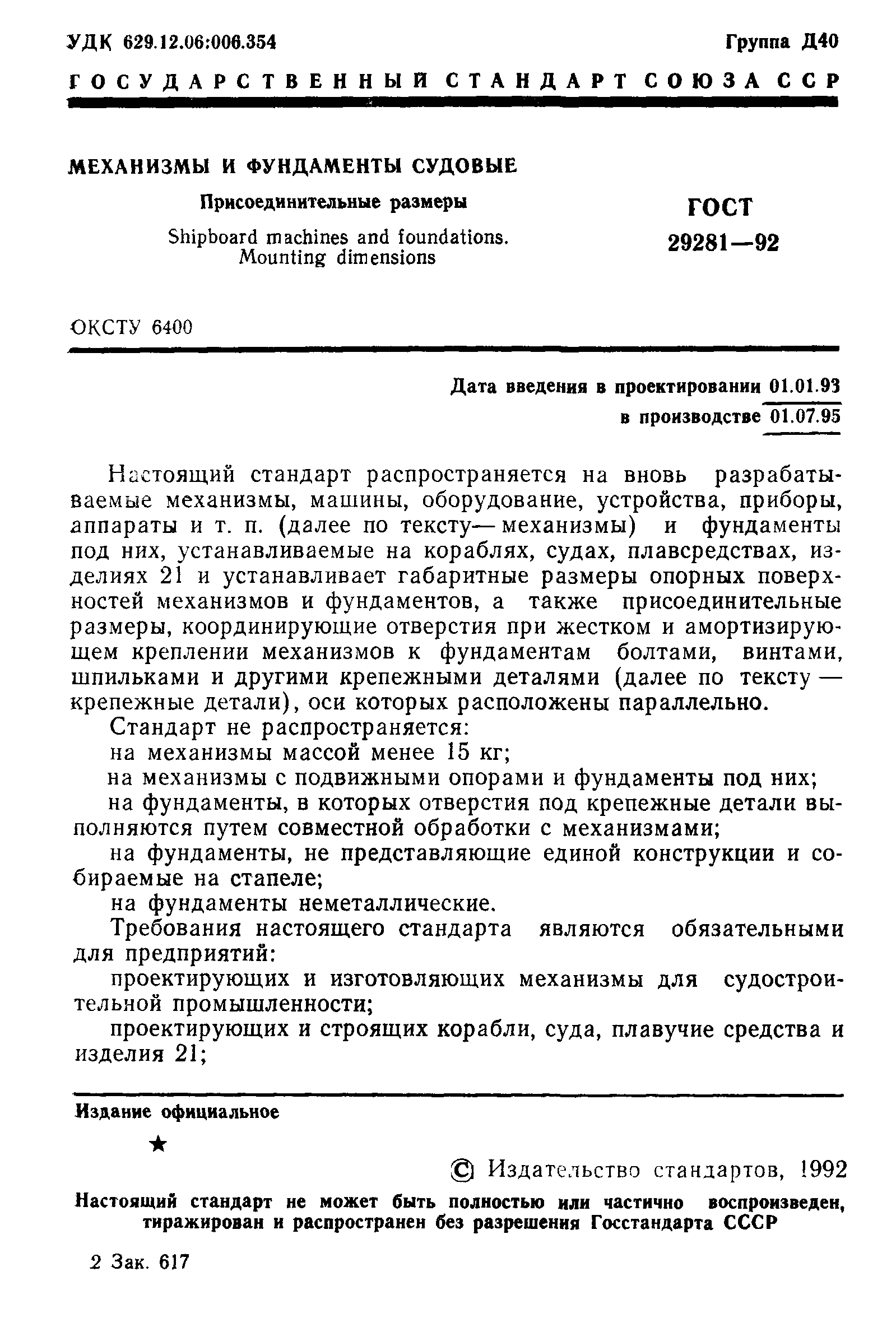

| Область применения: | Стандарт распространяется на вновь разрабатываемые механизмы, машины, оборудование, устройства, приборы, аппараты и т.п. (далее по тексту - механизмы) и фундаменты под них, устанавливаемые на кораблях, судах, плавсредствах, изделиях 21 и устанавливает габаритные размеры опорных поверхностей механизмов и фундаментов, а также присоединительные размеры, координирующие отверстия при жестком и амортизирующем креплении механизмов к фундаментам болтами, винтами, шпильками и другими крепежными деталями (далее по тексту - крепежные детали), оси которых расположены параллельно.
Стандарт не распространяется:
на механизмы массой менее 15 кг;
на механизмы с подвижными опорами и фундаменты под них;
на фундаменты, в которых отверстия под крепежные детали выполняются путем совместной обработки с механизмами;
на фундаменты, не представляющие единой конструкции и собираемые на стапеле;
на фундаменты неметаллические.
Требования стандарта являются обязательными для предприятий:
проектирующих и изготовляющих механизмы для судостроительной промышленности;
проектирующих и строящих корабли, суда, плавучие средства и изделия 21;
выполняющих монтаж механизмов;
осуществляющих надзор за вышеперечисленными работами. |

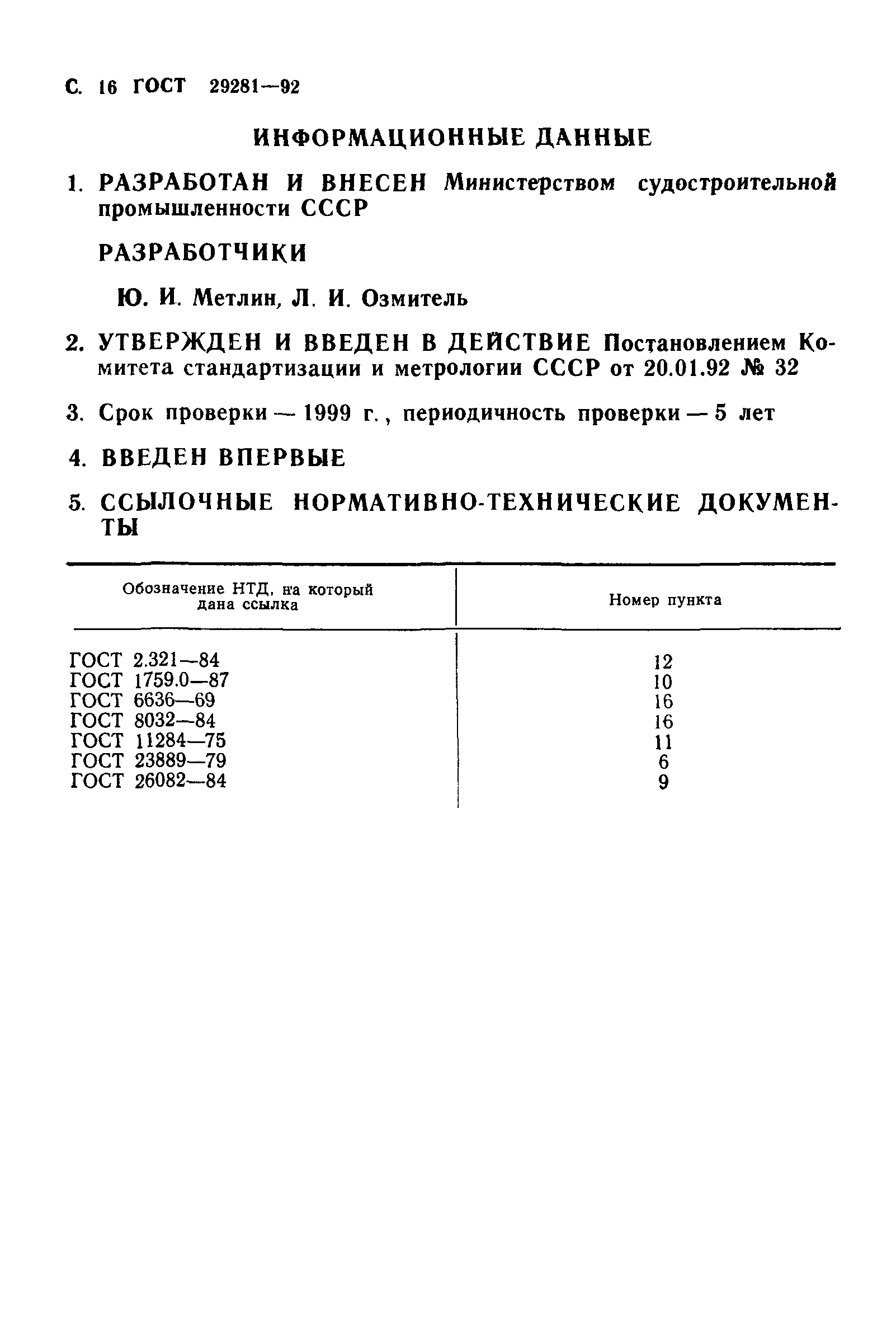

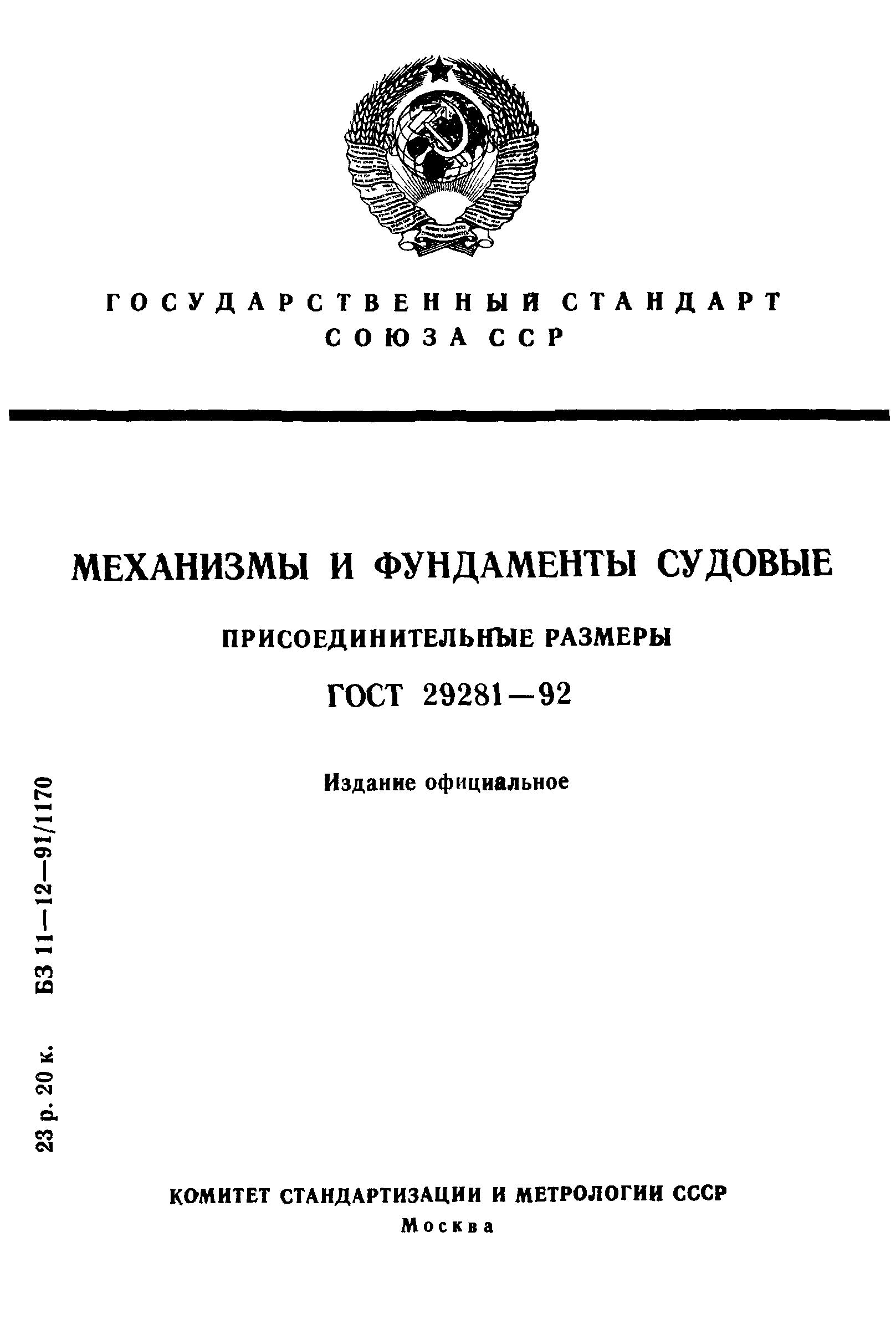

ГОСТ 29281-92
ГОСТ 2.321-84 «Единая система конструкторской документации. Обозначения буквенные»
