ГОСТ 26082-84

Механизмы и фундаменты судовые. Допуски присоединительных размеров

Обозначение:	ГОСТ 26082-84
Обозначение англ:	GOST 26082-84
Статус:	действует
Название рус.:	Механизмы и фундаменты судовые. Допуски присоединительных размеров
Название англ.:	Shipboard machines and foundations. Tolerances of mounting dimensions
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1986

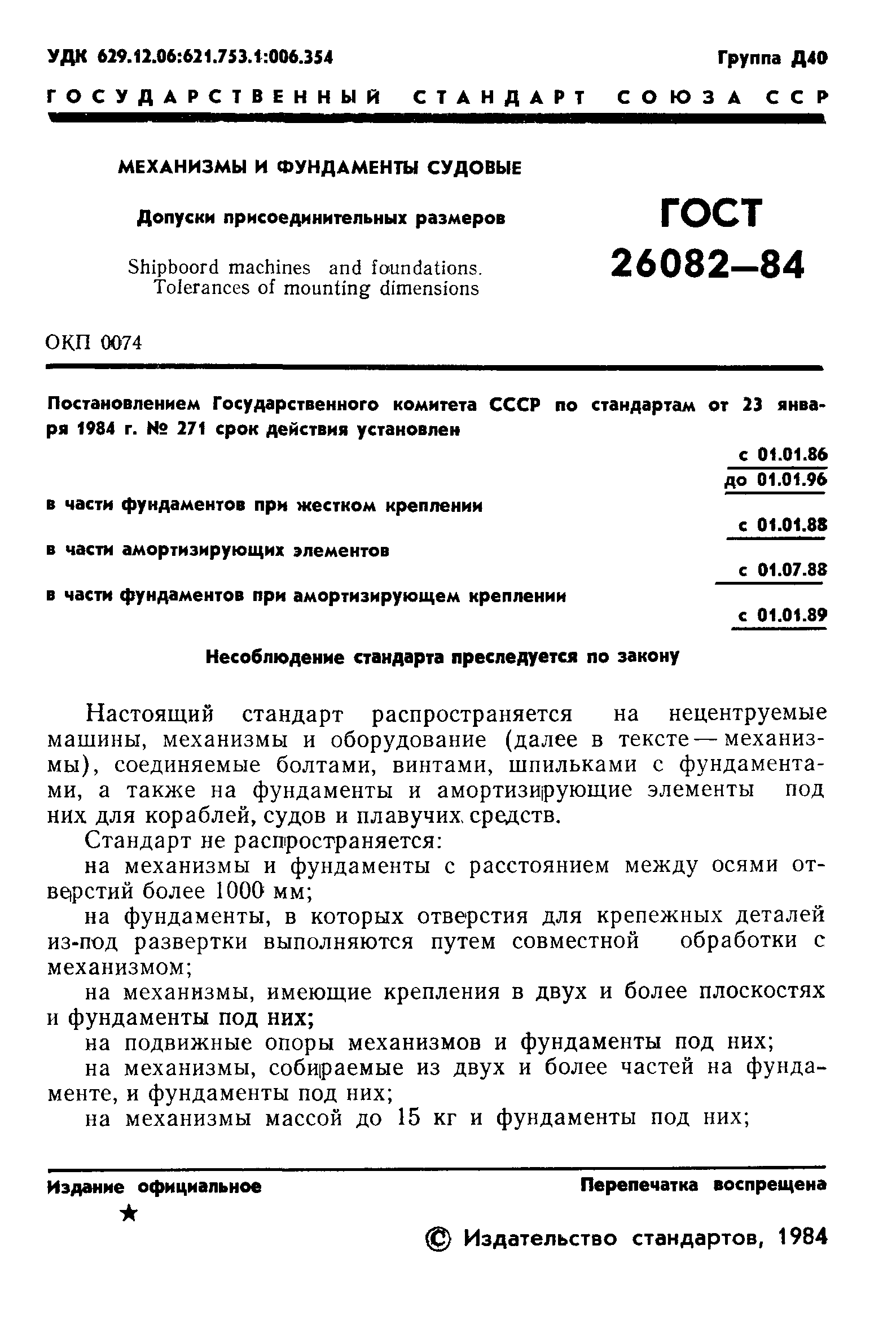

Область применения:	Стандарт распространяется на нецентруемые машины, механизмы и оборудование (далее в тексте - механизмы), соединяемые болтами, винтами, шпильками с фундаментами, а также на фундаменты и амортизирующие элементы под них для кораблей, судов и плавучих, средств. Стандарт не распространяется: на механизмы и фундаменты с расстоянием между осями отверстий более 1000 мм; на фундаменты, в которых отверстия для крепежных деталей из-под развертки выполняются путем совместной обработки с механизмом; на механизмы, имеющие крепления в двух и более плоскостях и фундаменты под них; на подвижные опоры механизмов и фундаменты под них; на механизмы, собираемые из двух и более частей на фундаменте, и фундаменты под них; на механизмы массой до 15 кг и фундаменты под них; на фундаменты, не представляющие единой конструкции и собираемые на корабле, судне или плавучем средстве из двух и более частей; на фундаменты из стеклопластиков и других композиционных материалов; на арматуру, фильтры и фундаменты под них.

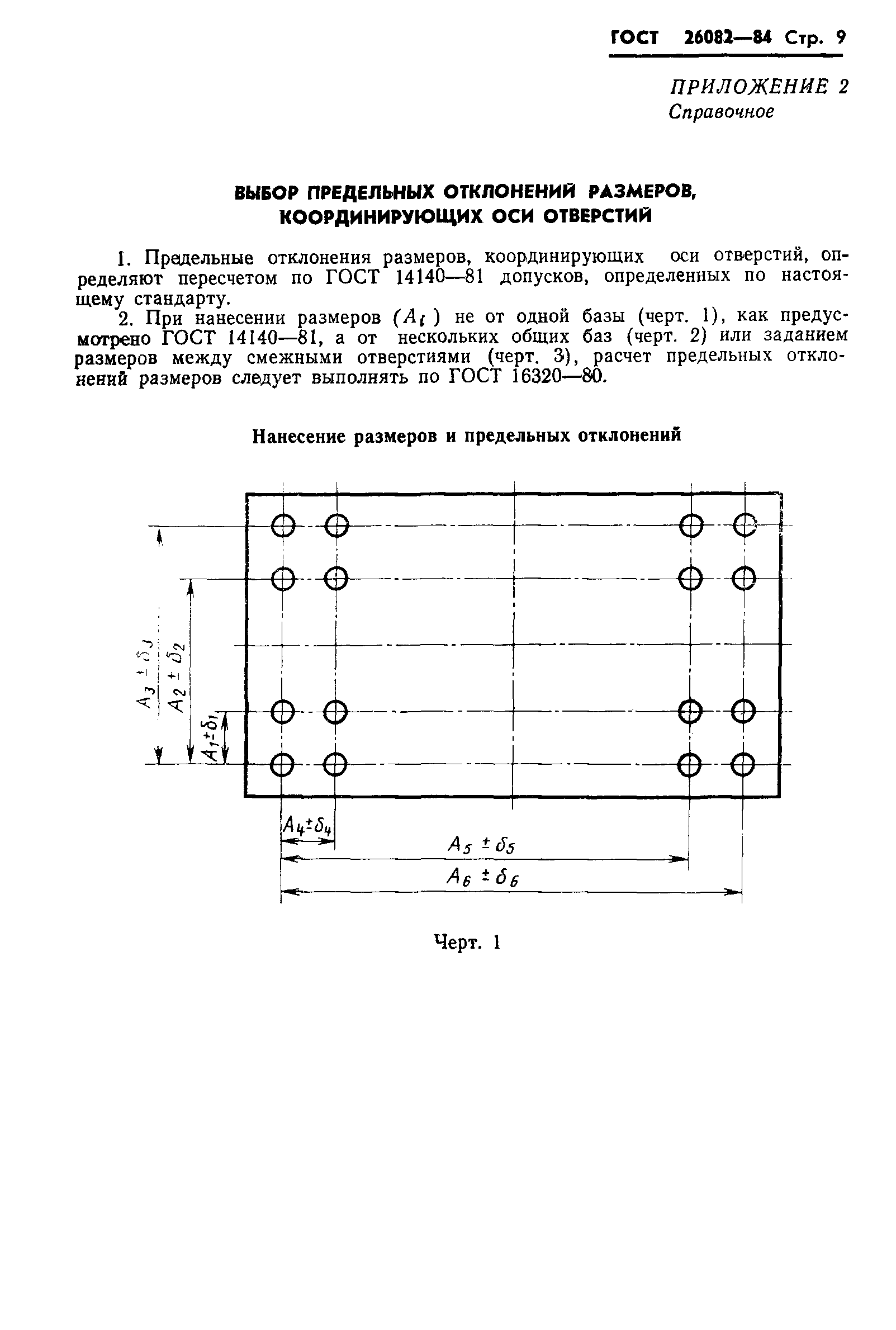

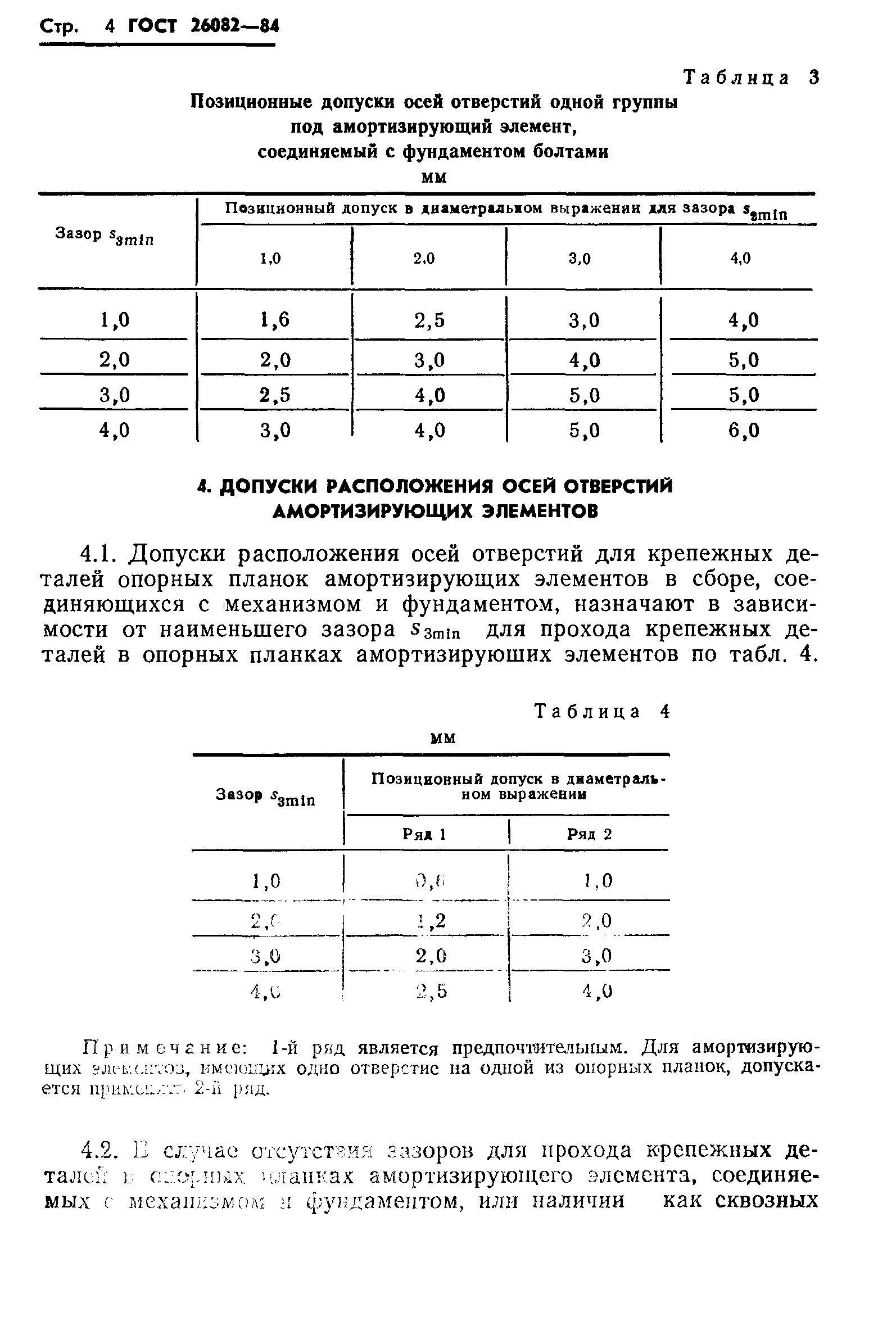

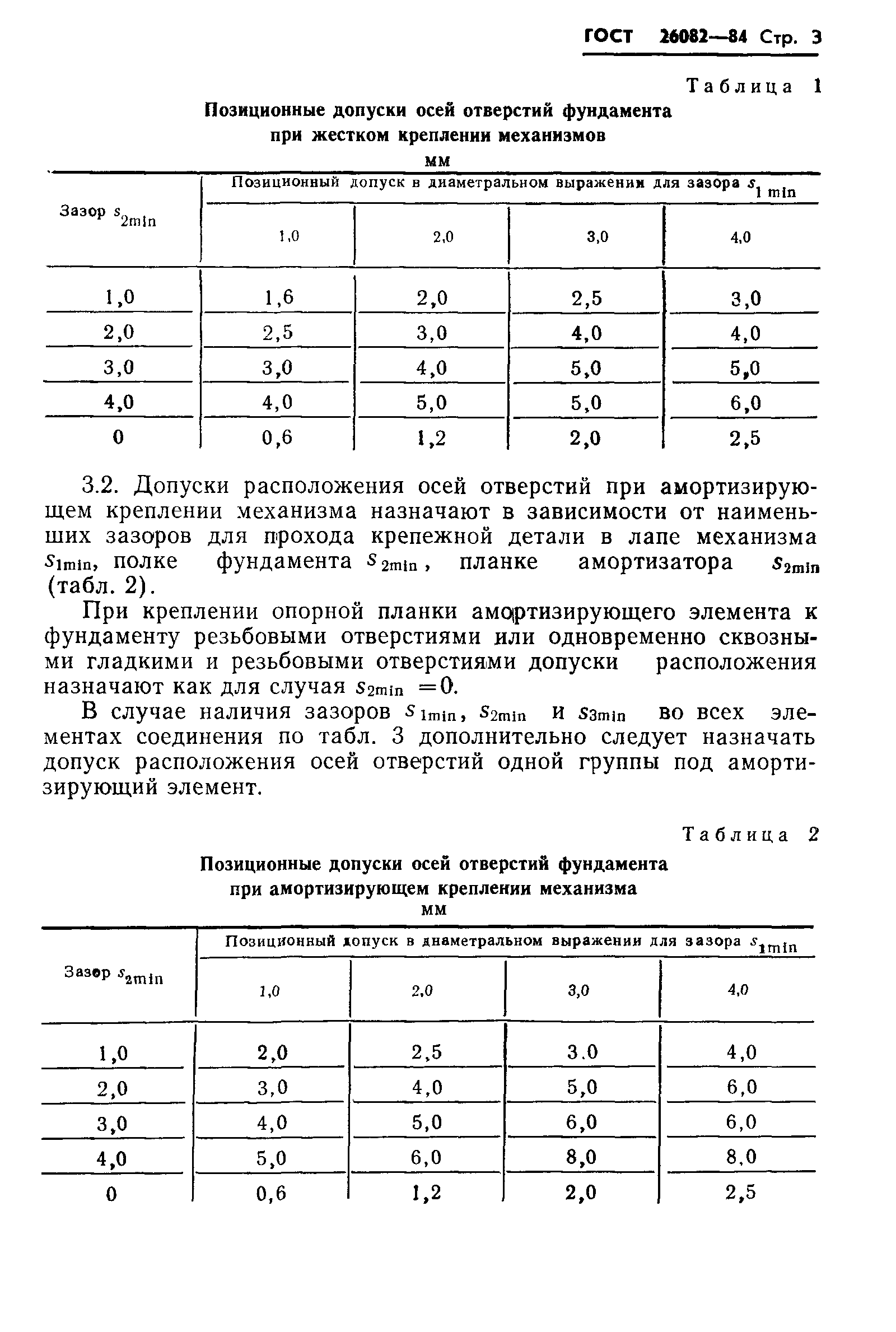

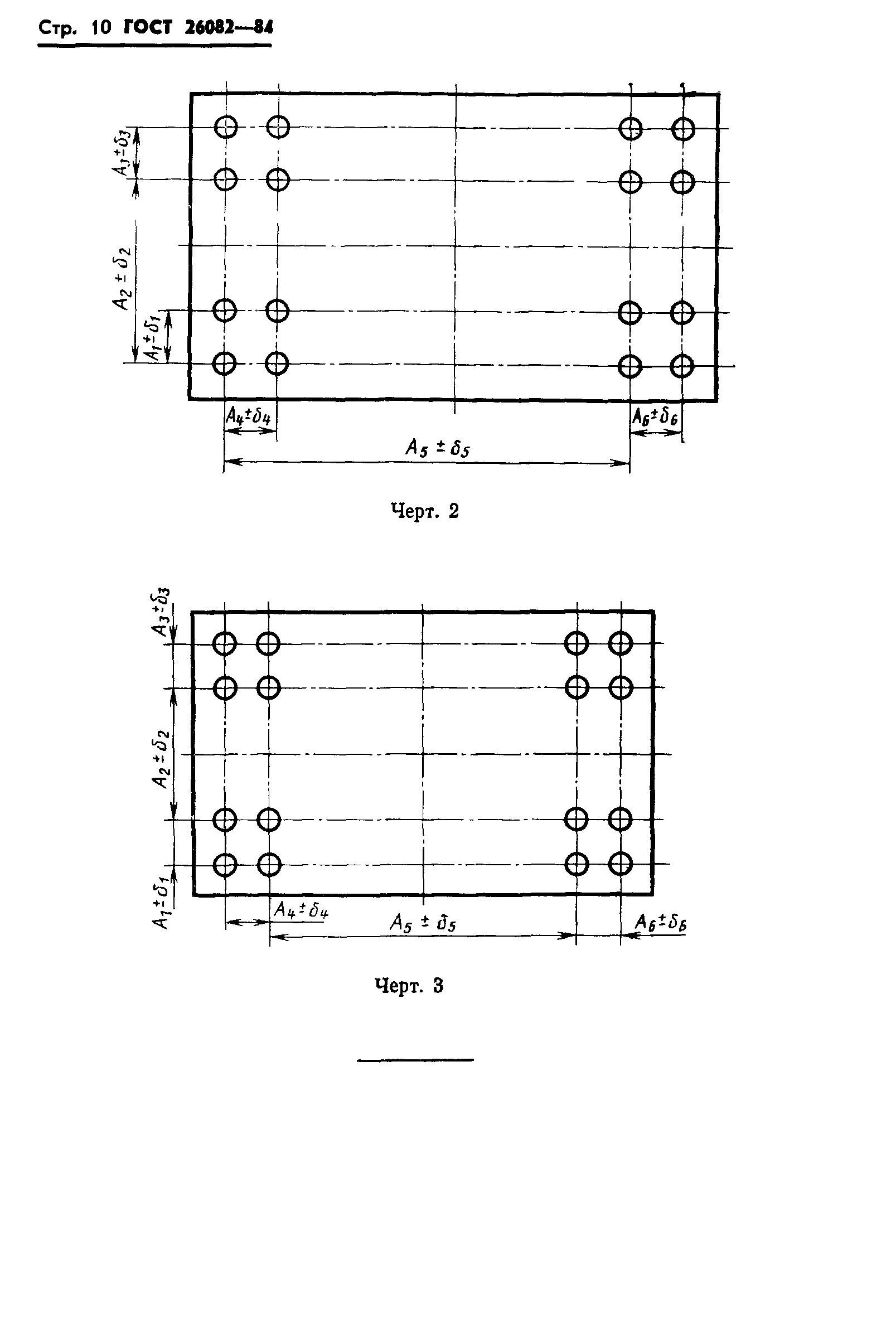

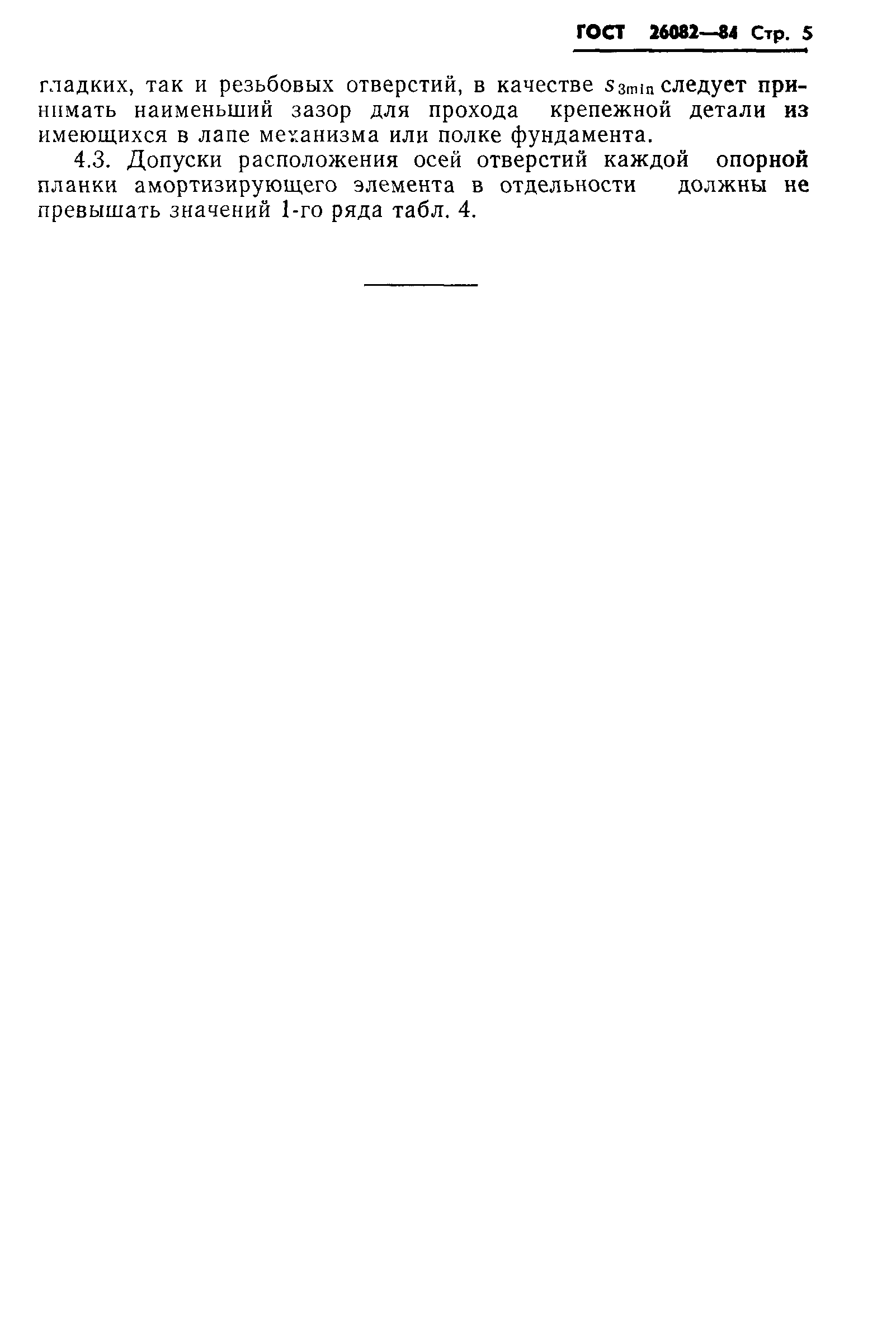

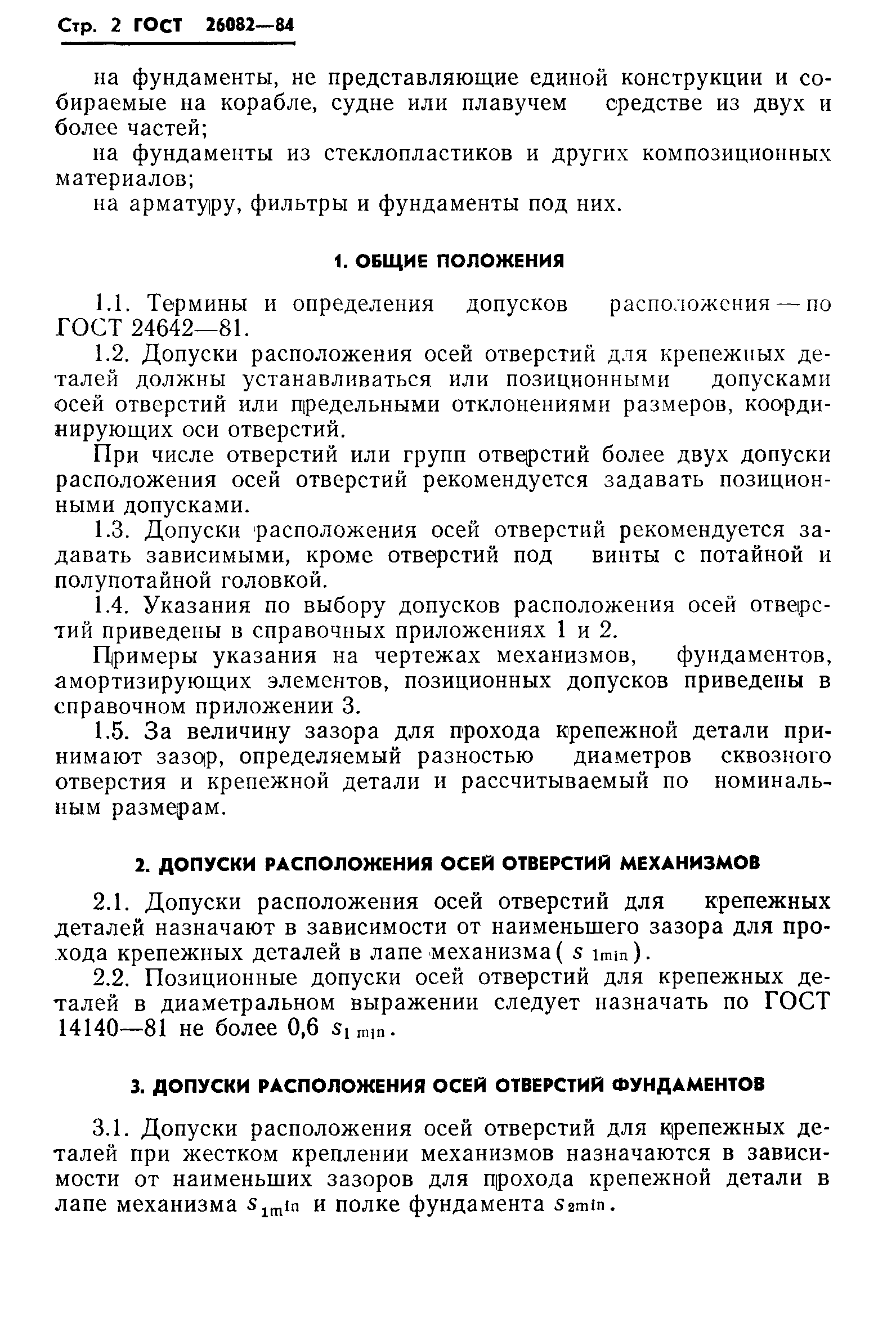

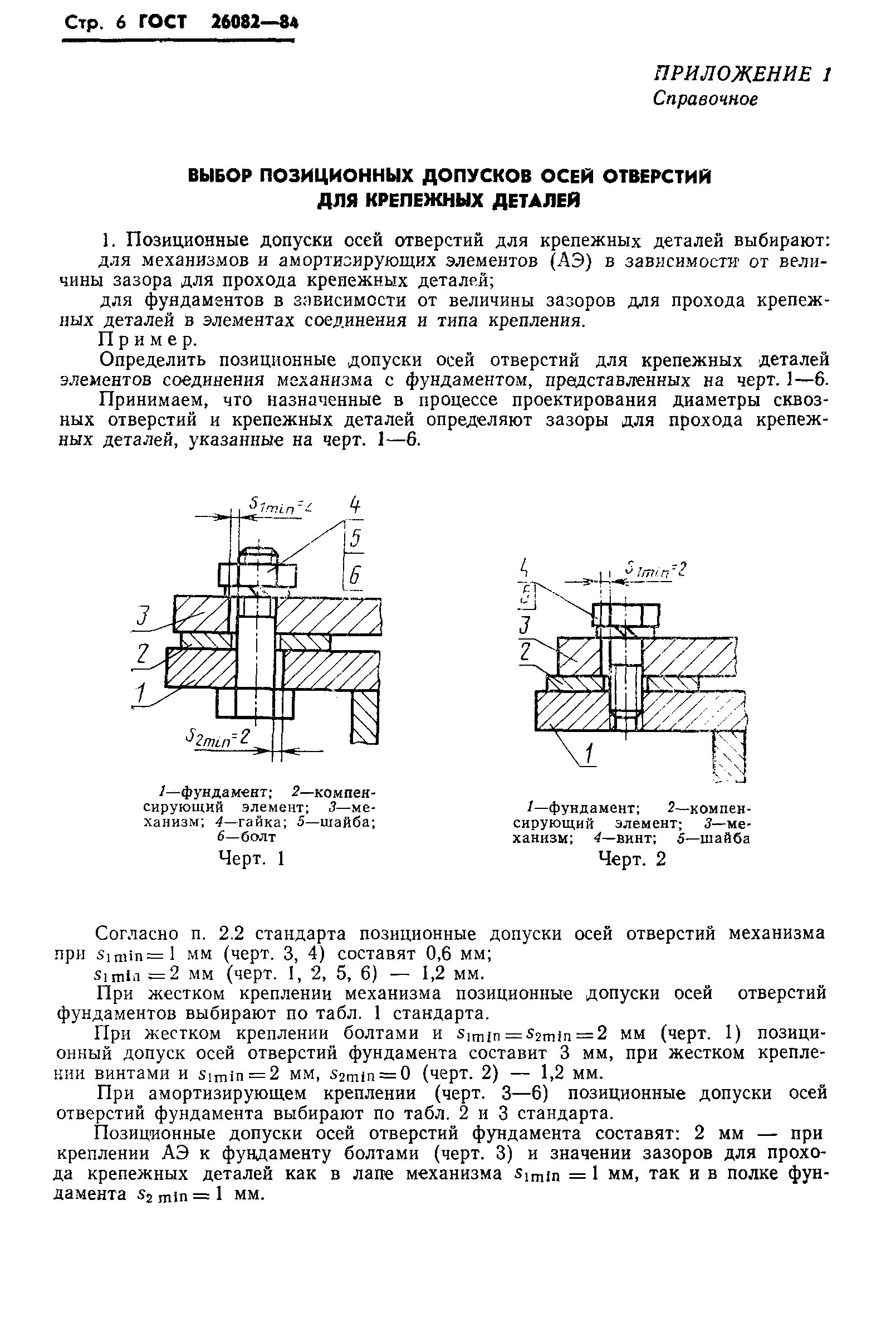

Оглавление:	1 Общие положения 2 Допуски расположения осей отверстий механизмов 3 Допуски расположения осей отверстий фундаментов 4 Допуски расположения осей отверстий амортизирующих элементов Приложение 1 Выбор позиционных допусков осей отверстий для крепежных деталей Приложение 2 Выбор предельных отклонений размеров, координирующих отверстий Приложение 3 Указание позиционных допусков на чертежах механизмов, фундаментов, амортизирующих элементов
Утверждён:	23.01.1984 Госстандарт СССР (USSR Gosstandart 271)
Издан:	Издательство стандартов (1984 г. )
Расположен в:	Техническая документация Электроэнергия СУДОСТРОЕНИЕ И МОРСКИЕ СООРУЖЕНИЯ Судостроение и морские сооружения в целом Судостроение и морские сооружения, общие аспекты Экология СУДОСТРОЕНИЕ И МОРСКИЕ СООРУЖЕНИЯ Судостроение и морские сооружения в целом Судостроение и морские сооружения, общие аспекты
Заменяет собой:	ГОСТ 18350-73 «Машины, механизмы, аппараты, устройства и фундаменты судовые. Допуски на установочно-присоединительные размеры»
Нормативные ссылки:	ГОСТ 2.308-79 «Единая система конструкторской документации. Указание на чертежах допусков формы и расположения поверхностей» ГОСТ 14140-81 «Основные нормы взаимозаменяемости. Допуски расположения осей отверстий для крепежных деталей» ГОСТ 24642-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Основные термины и определения»
