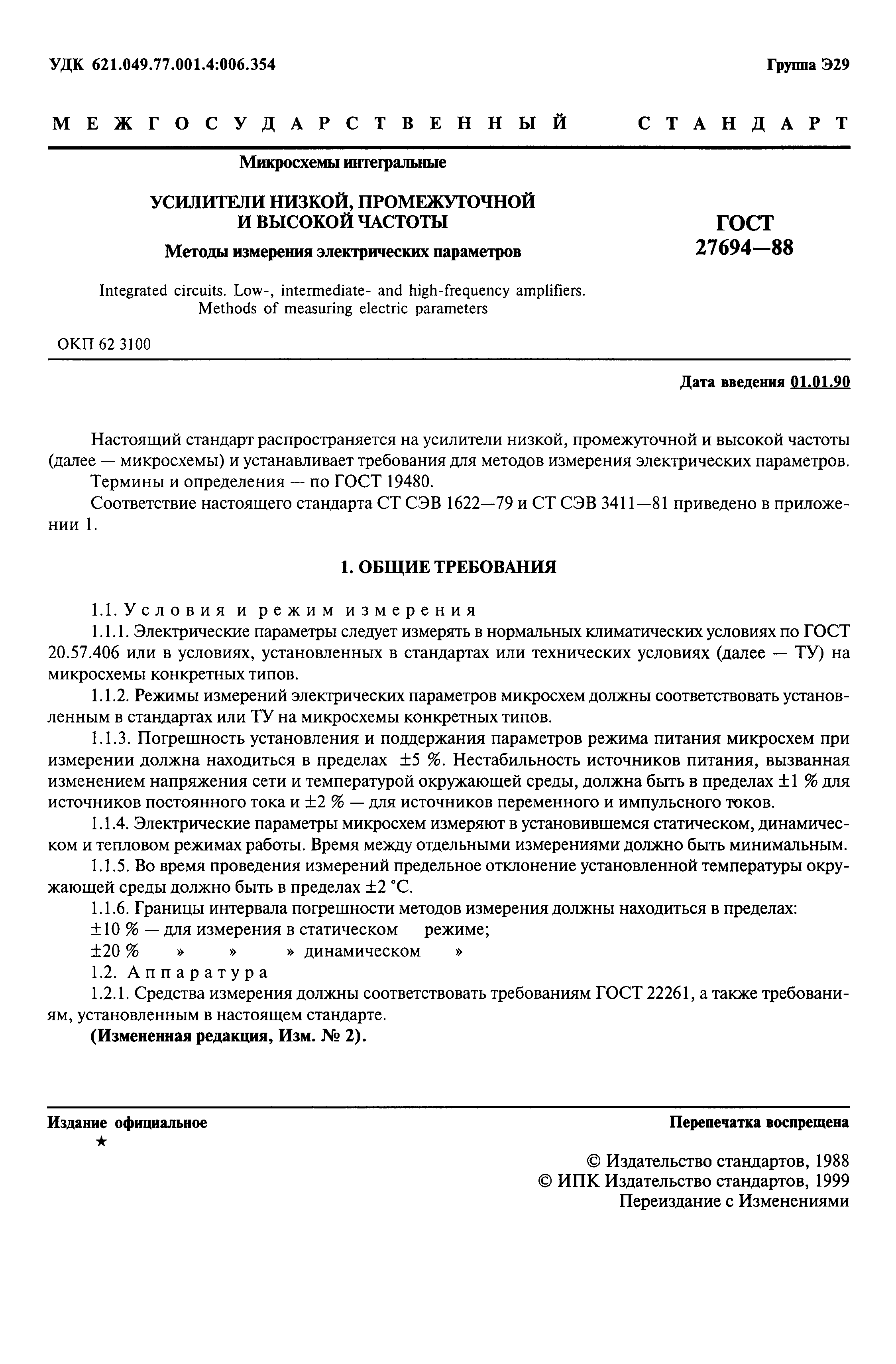

Скачать ГОСТ 27694-88 Микросхемы интегральные. Усилители низкой, промежуточной и высокой частоты. Методы измерения электрических параметров

Дата актуализации: 10.08.2017

ГОСТ 27694-88

Микросхемы интегральные. Усилители низкой, промежуточной и высокой частоты. Методы измерения электрических параметров

Обозначение:	ГОСТ 27694-88
Обозначение англ:	GOST 27694-88
Статус:	введен впервые
Название рус.:	Микросхемы интегральные. Усилители низкой, промежуточной и высокой частоты. Методы измерения электрических параметров
Название англ.:	Integrated circuits. Low-, intermediate- and high-frequency amplifiers. Methods for measurement of electric parameters
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1990
Область применения:	Стандарт распространяется на усилители низкой, промежуточной и высокой частоты и устанавливает требования для методов измерения электрических параметров.

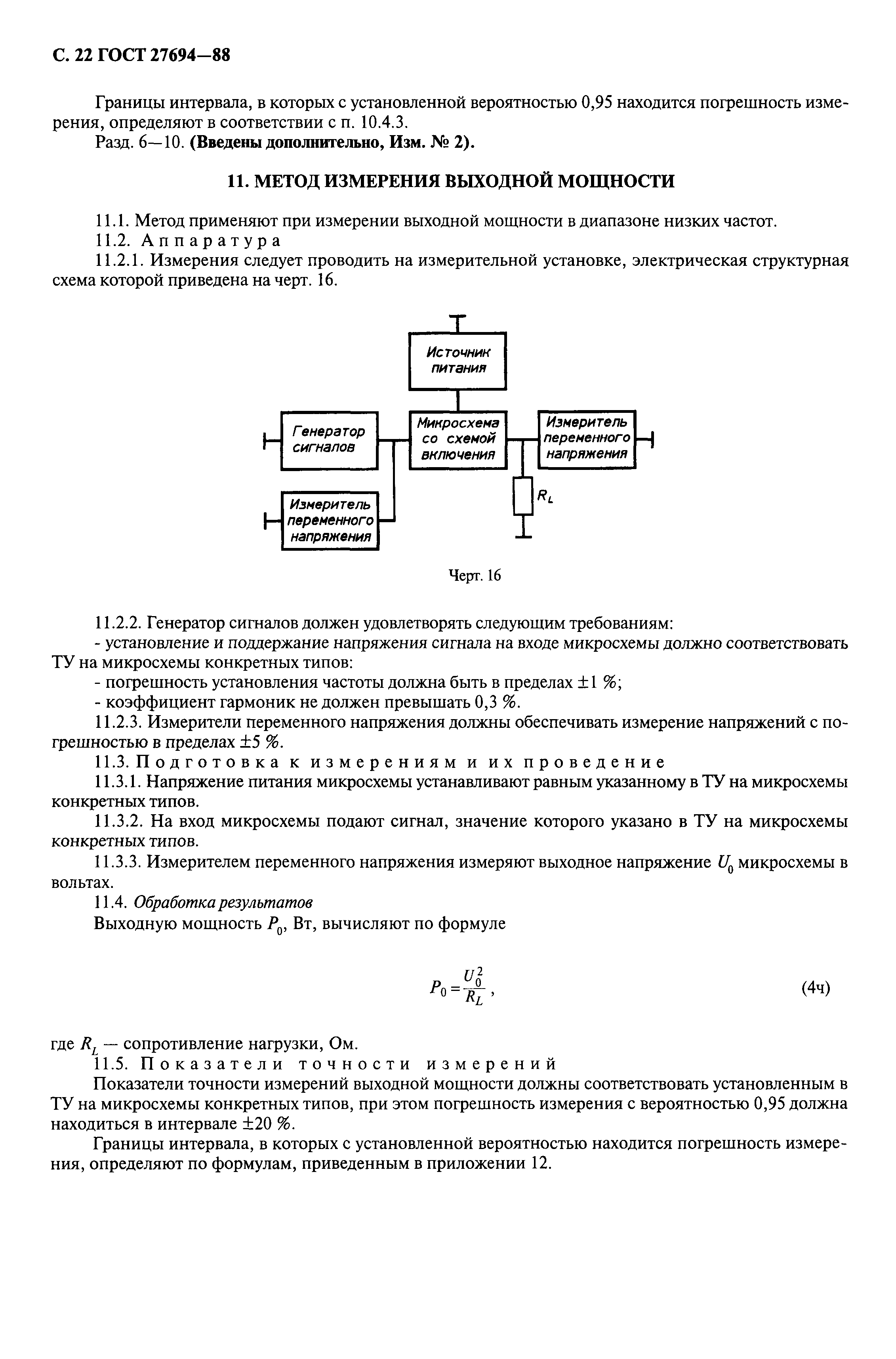

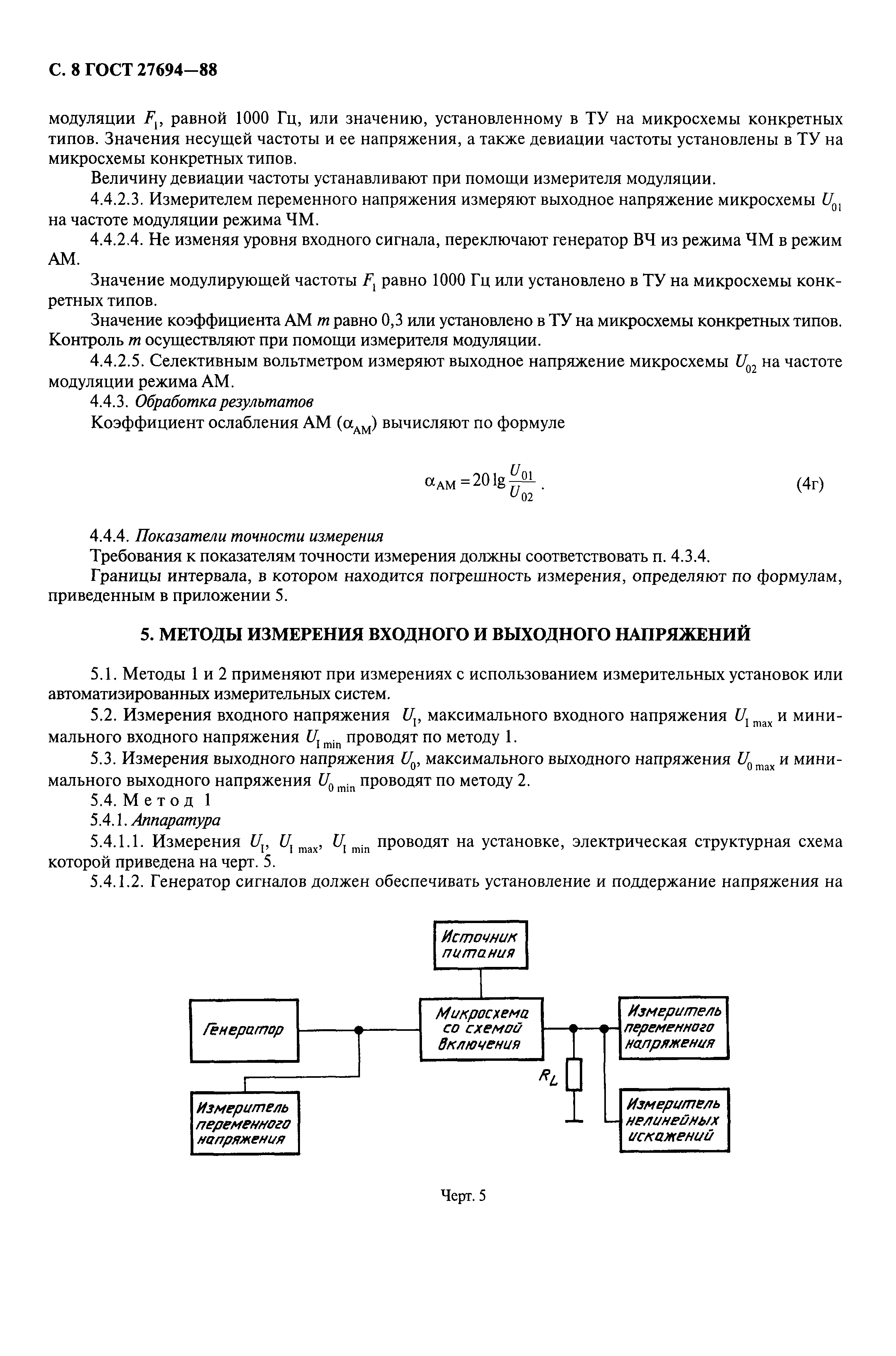

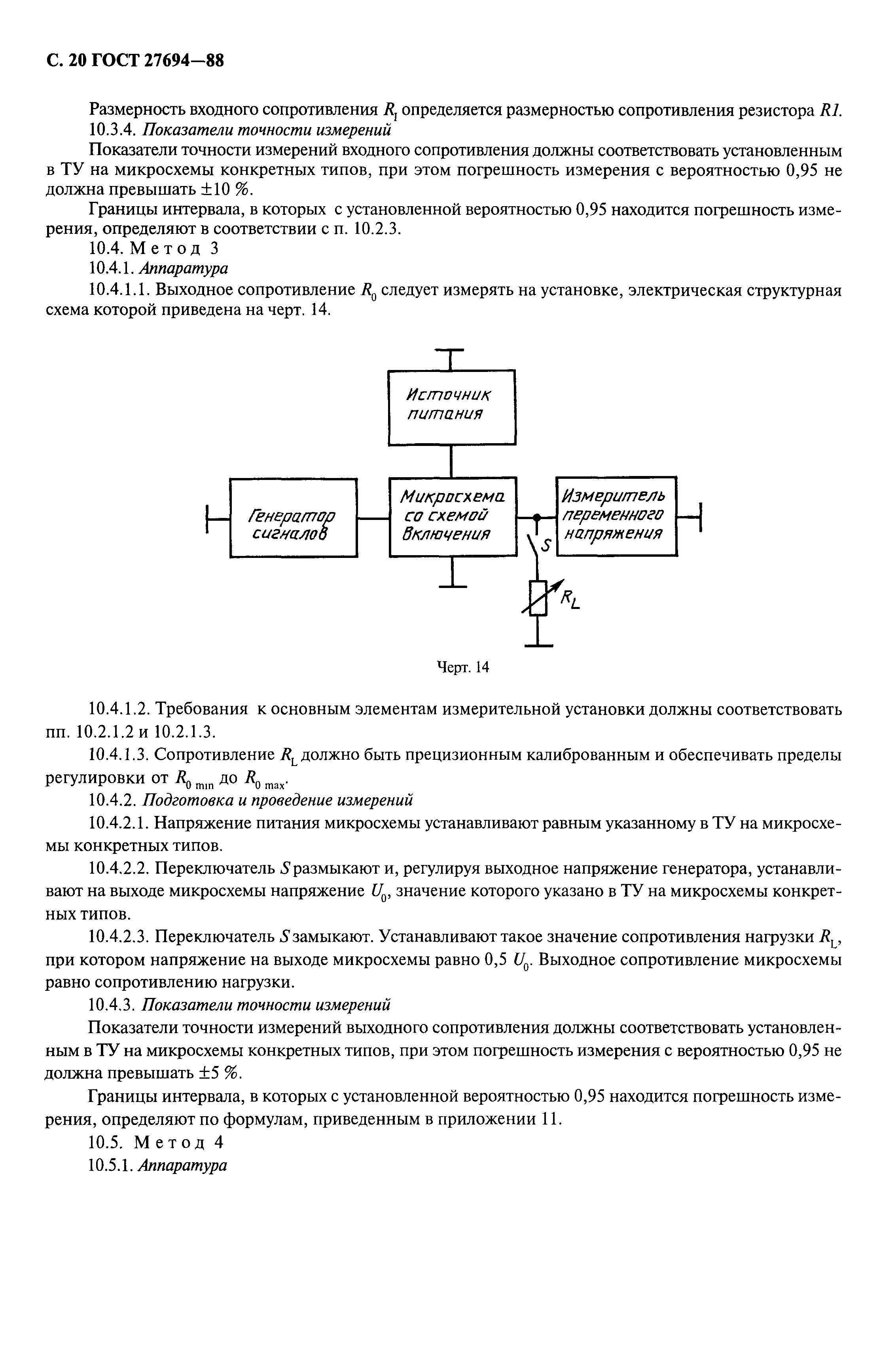

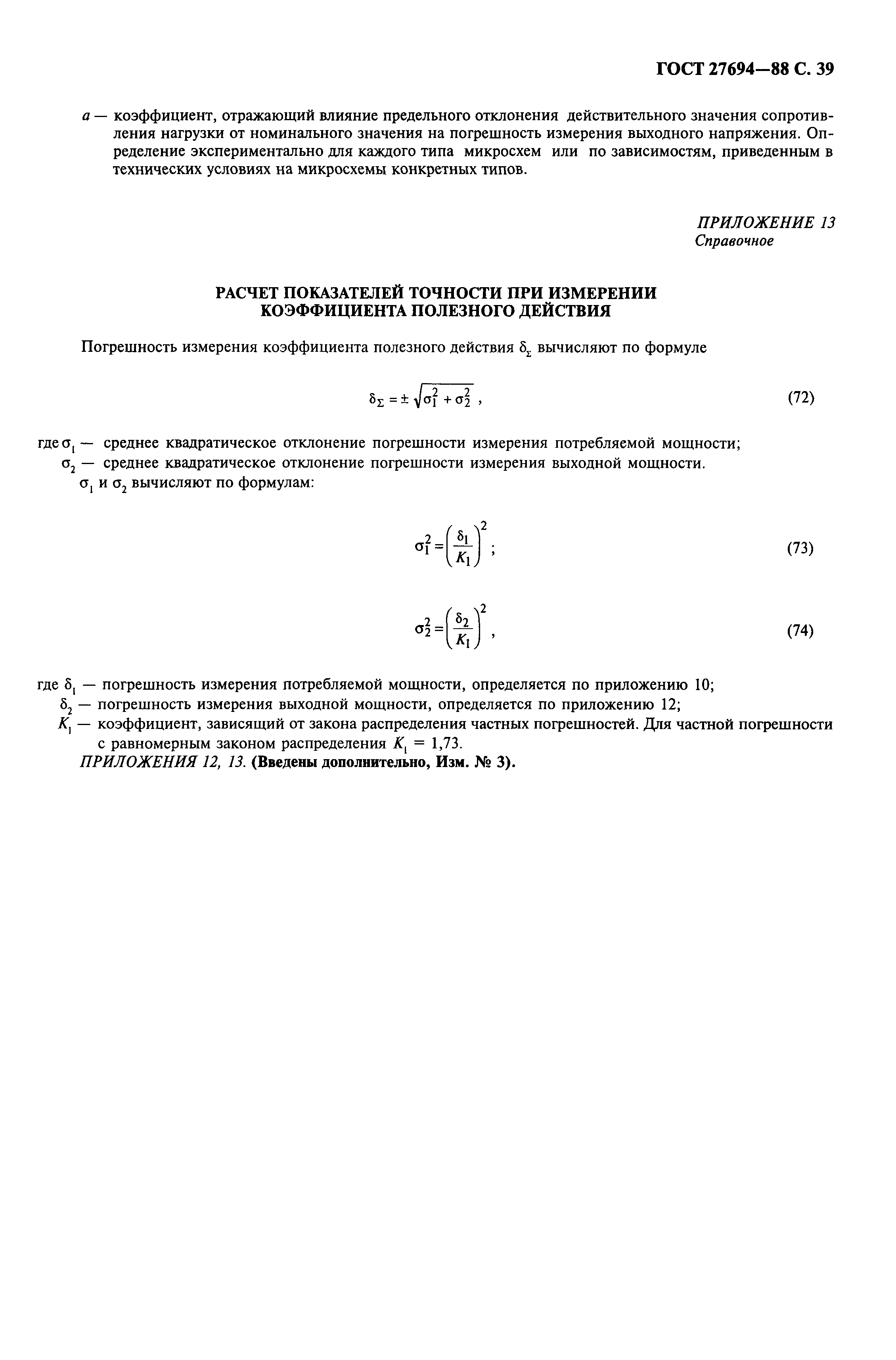

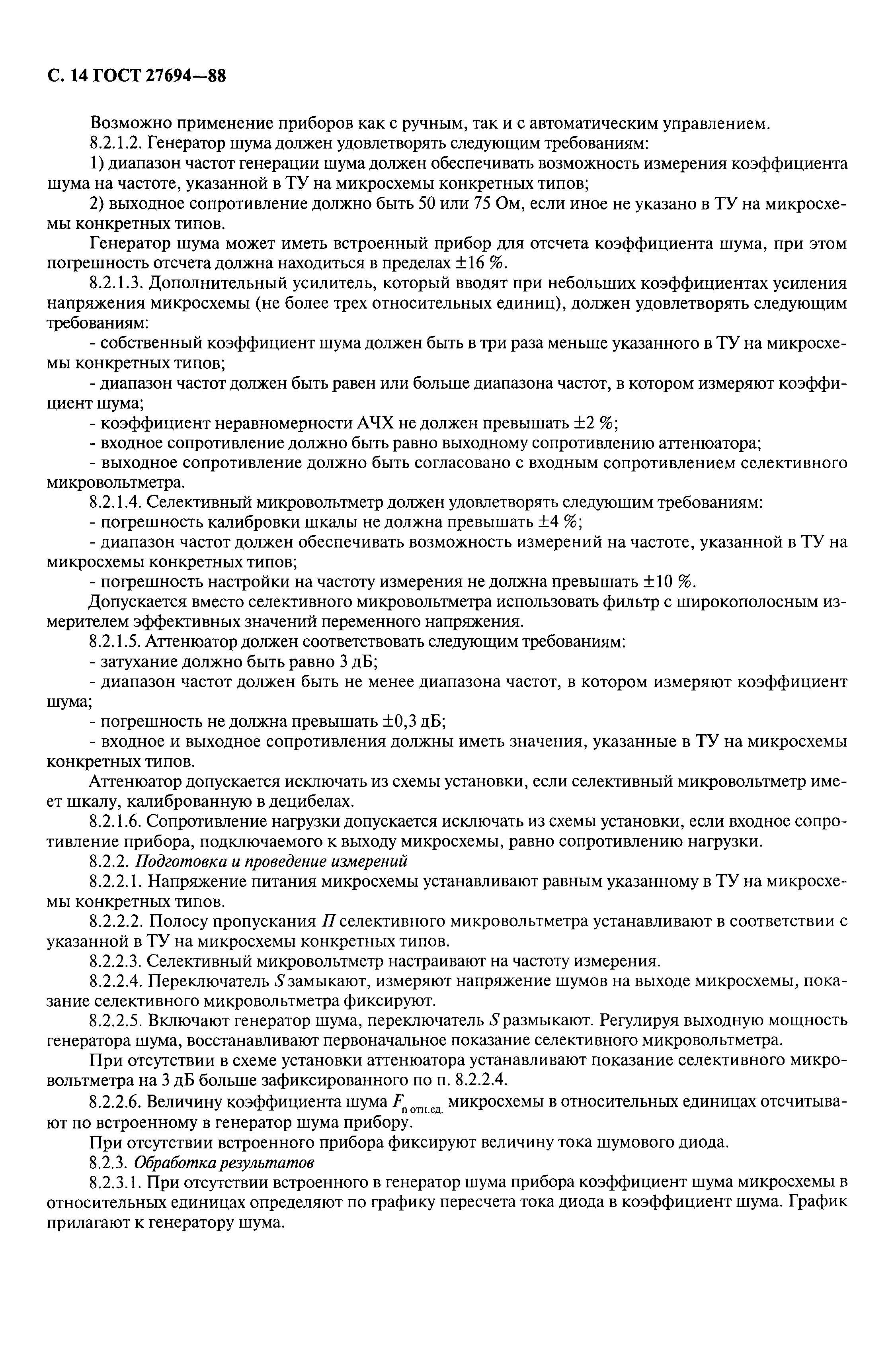

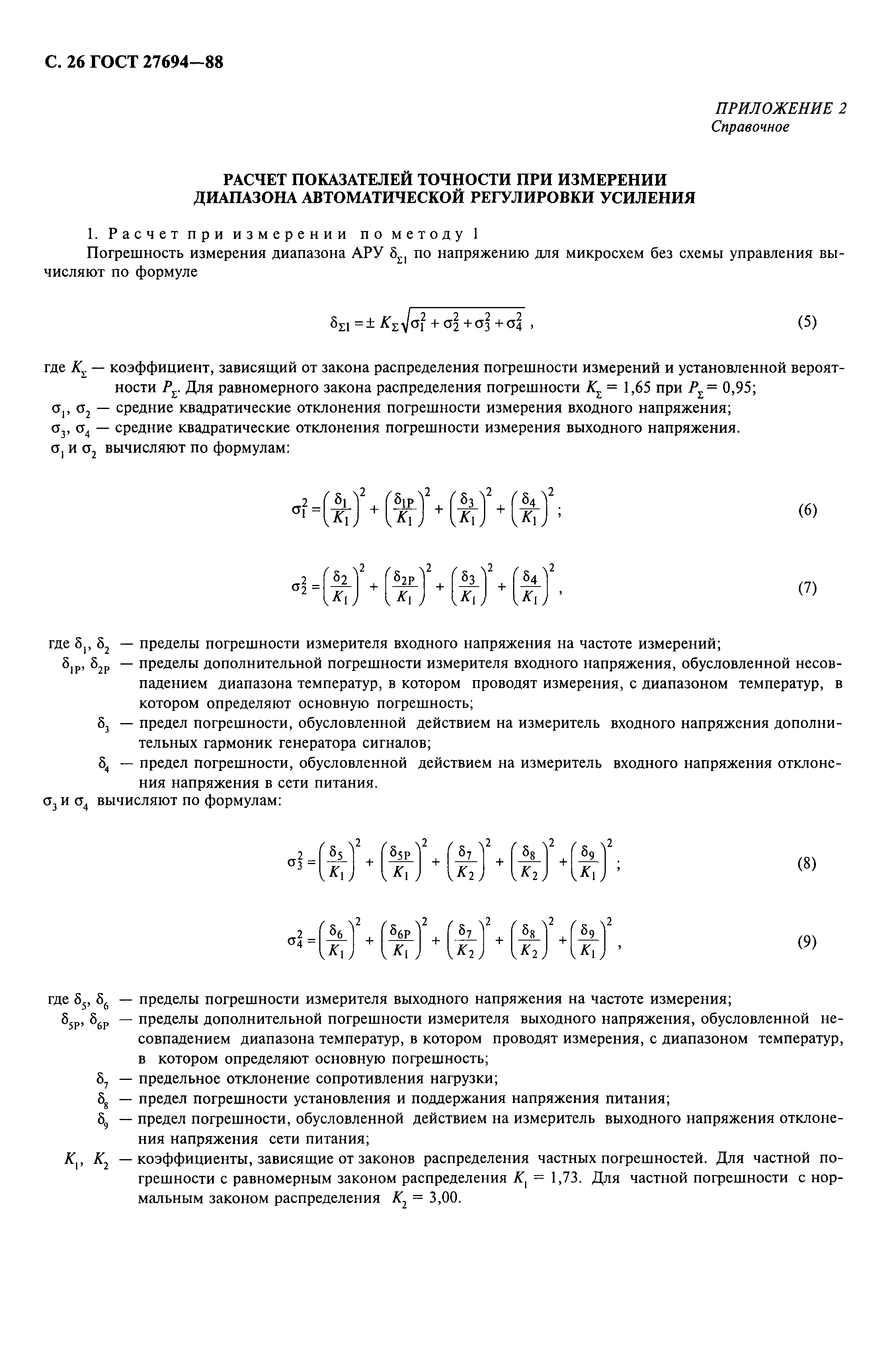

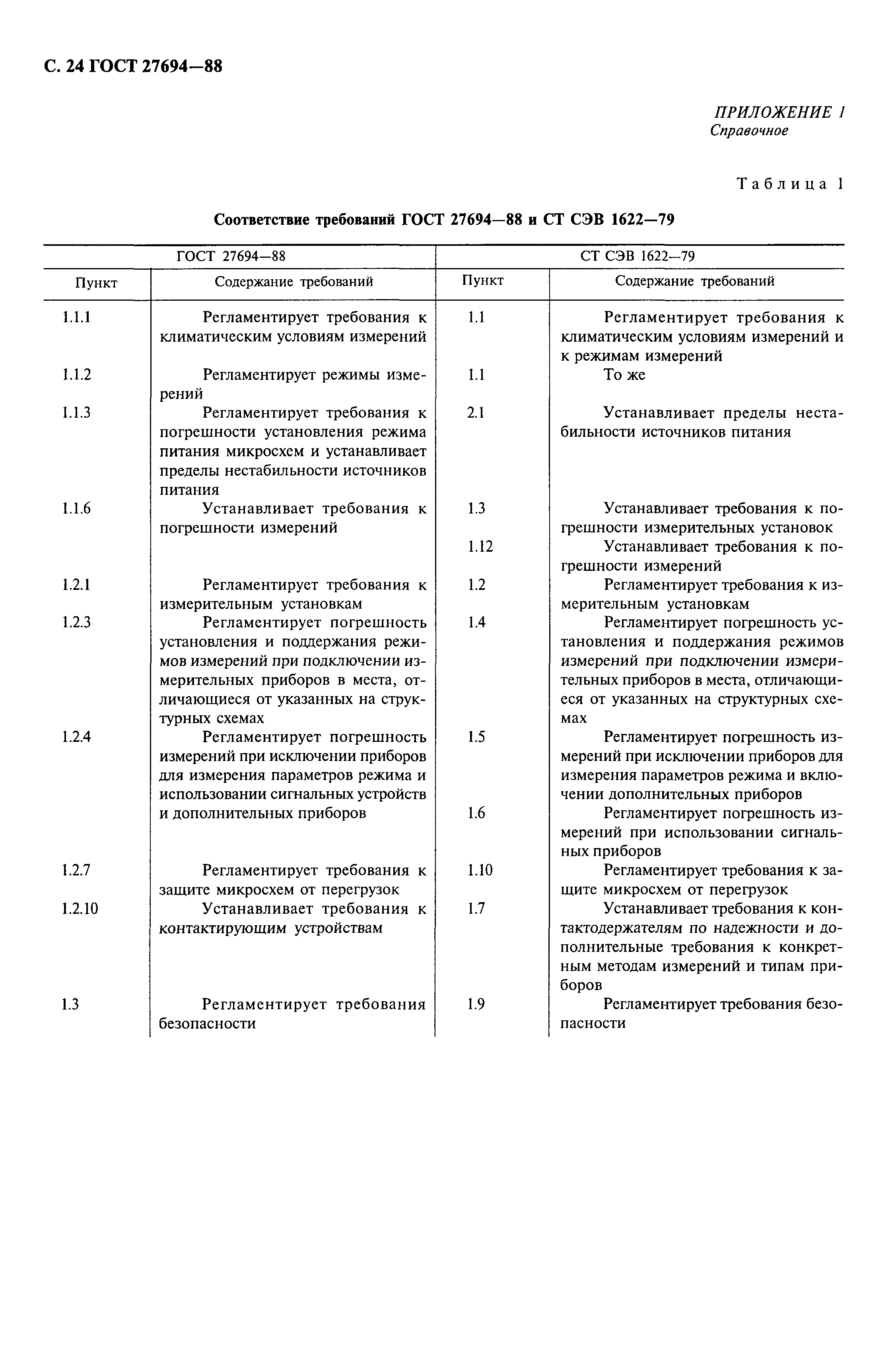

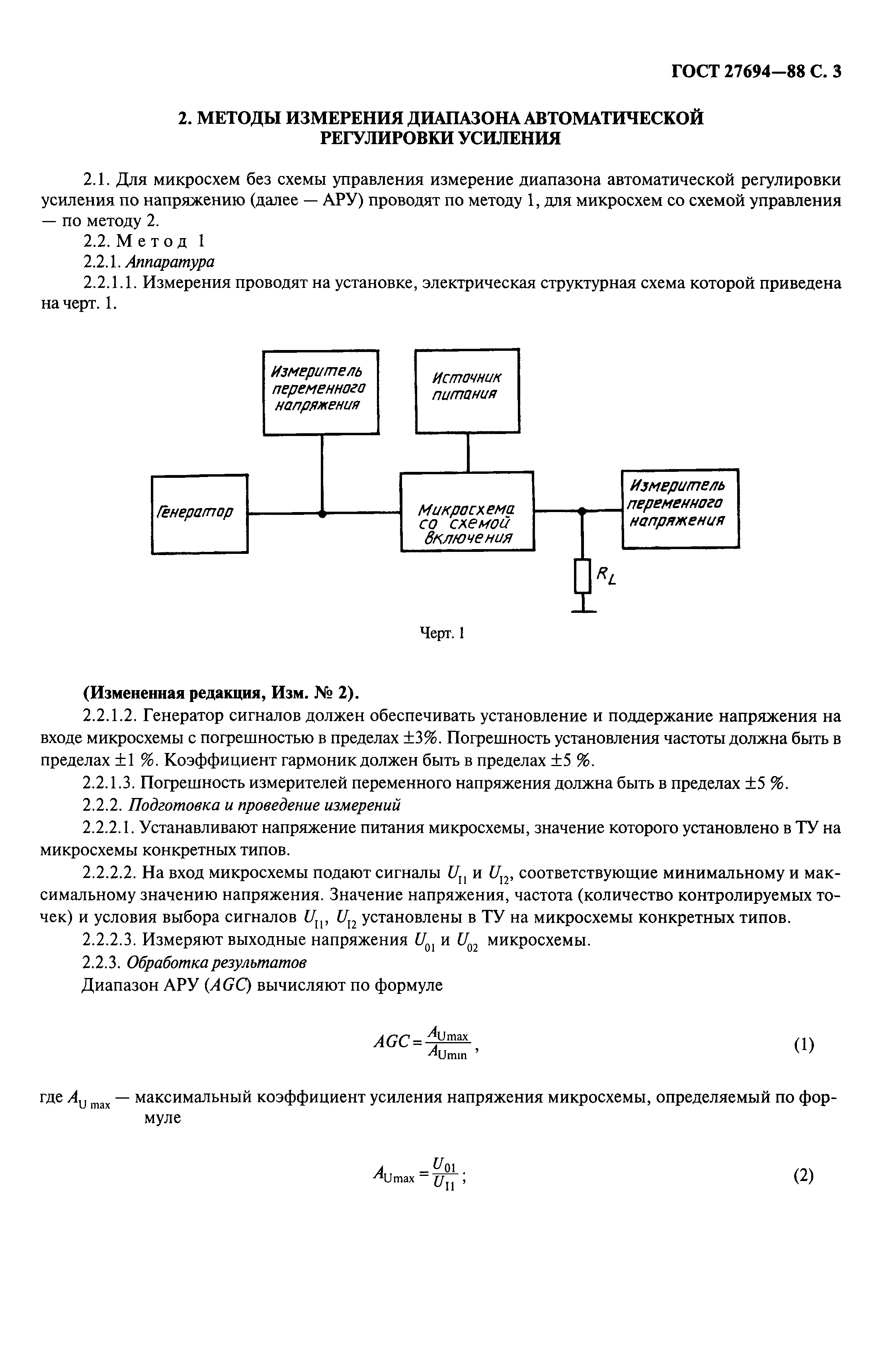

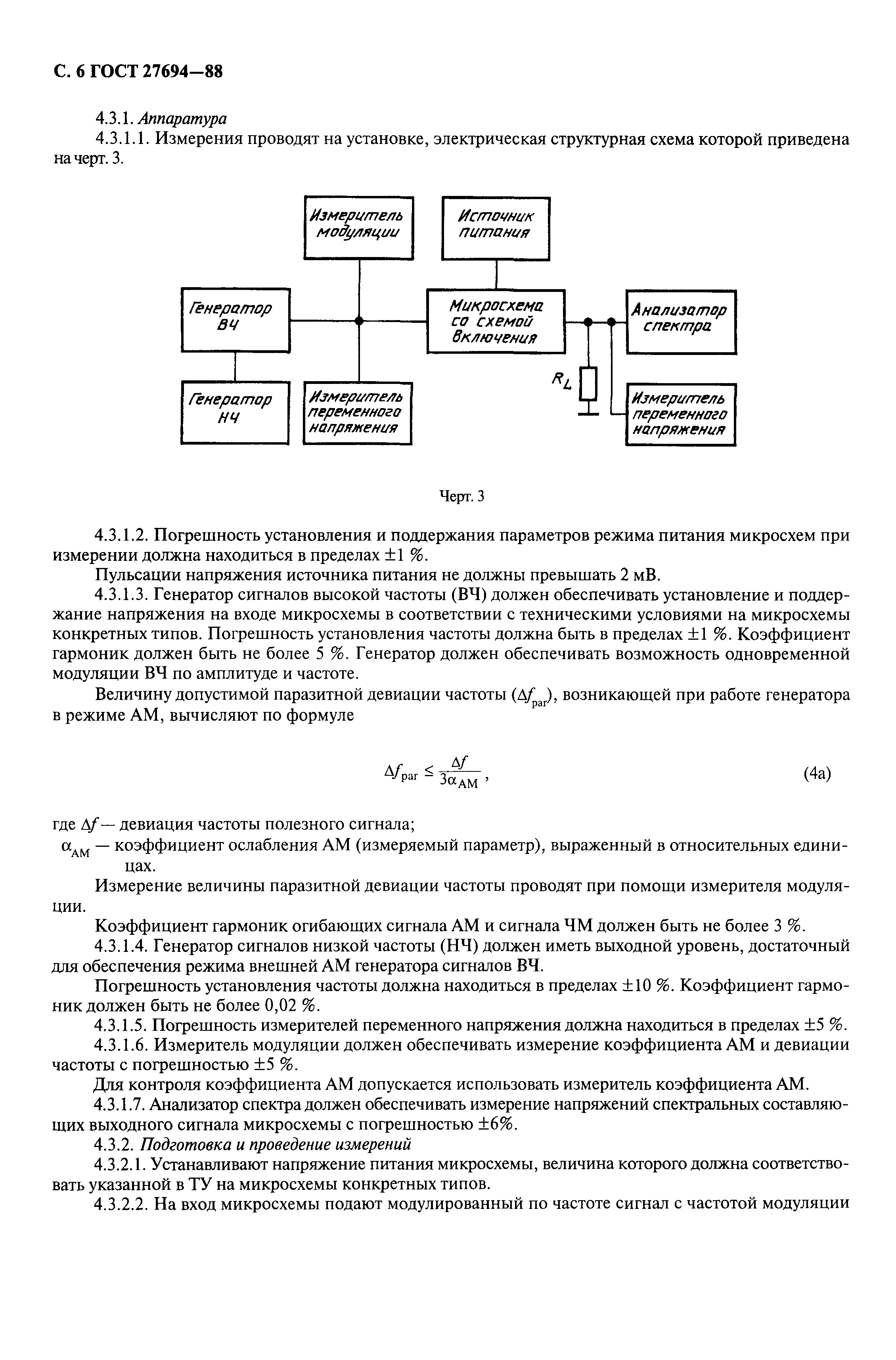

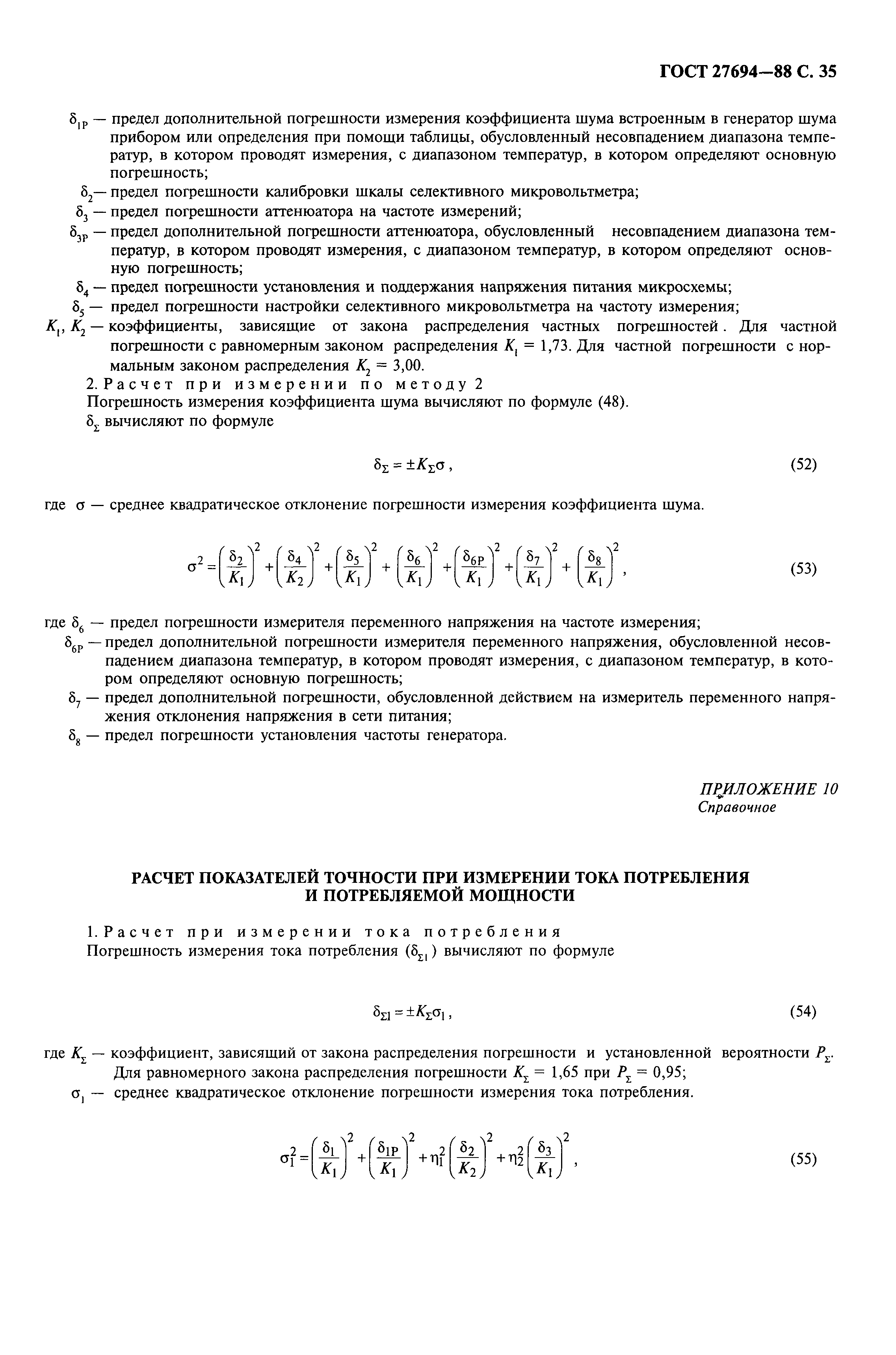

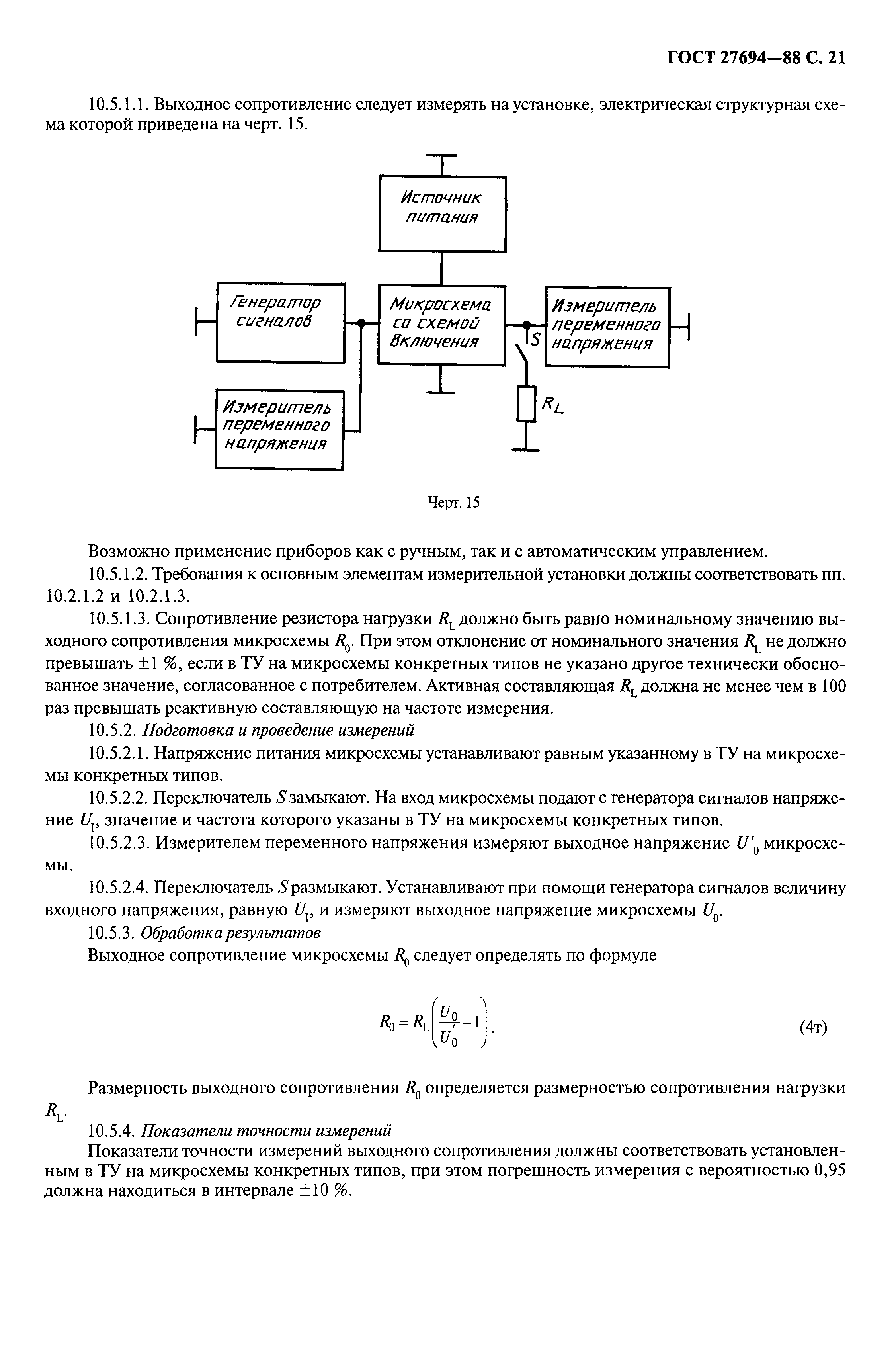

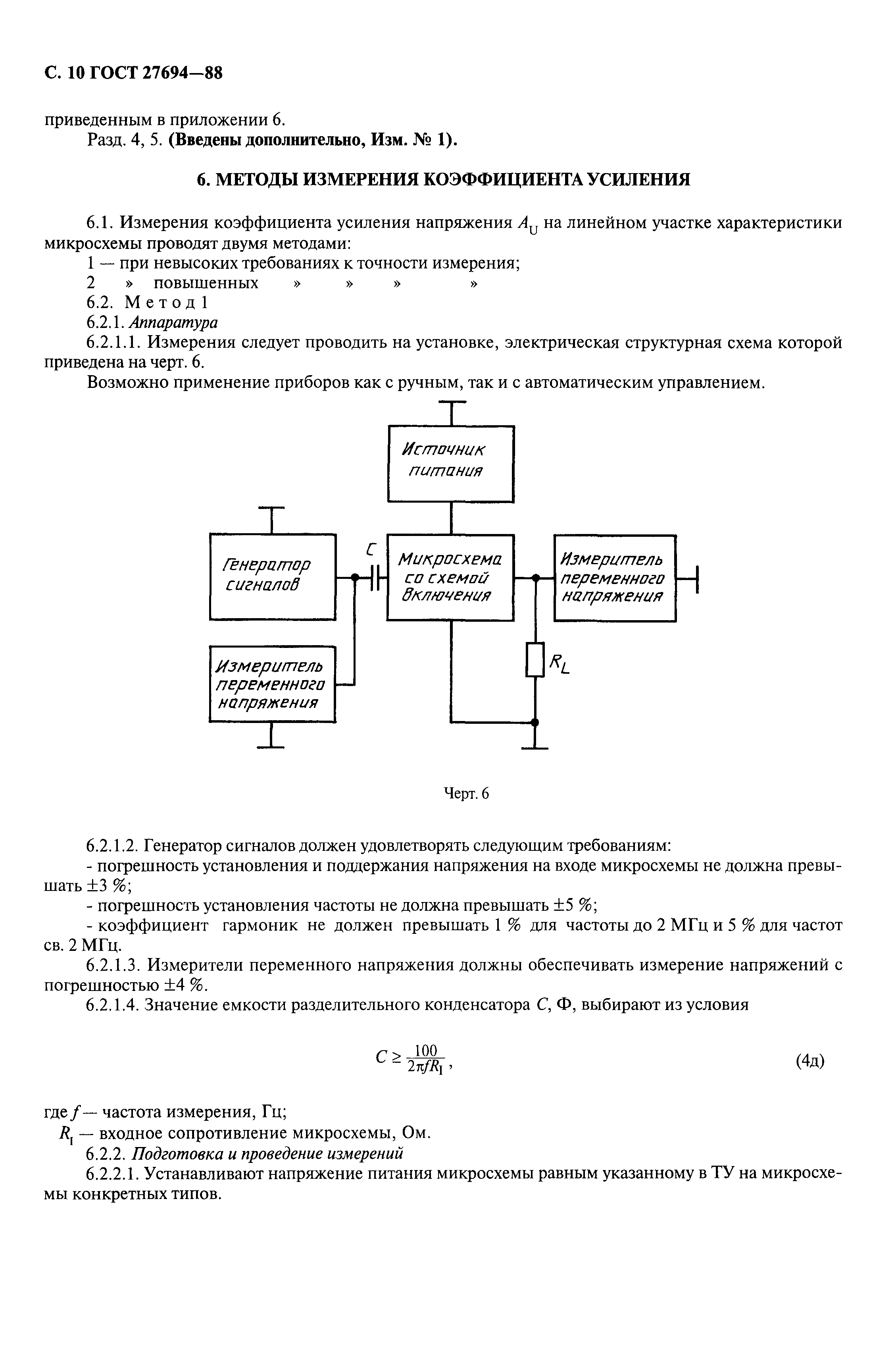

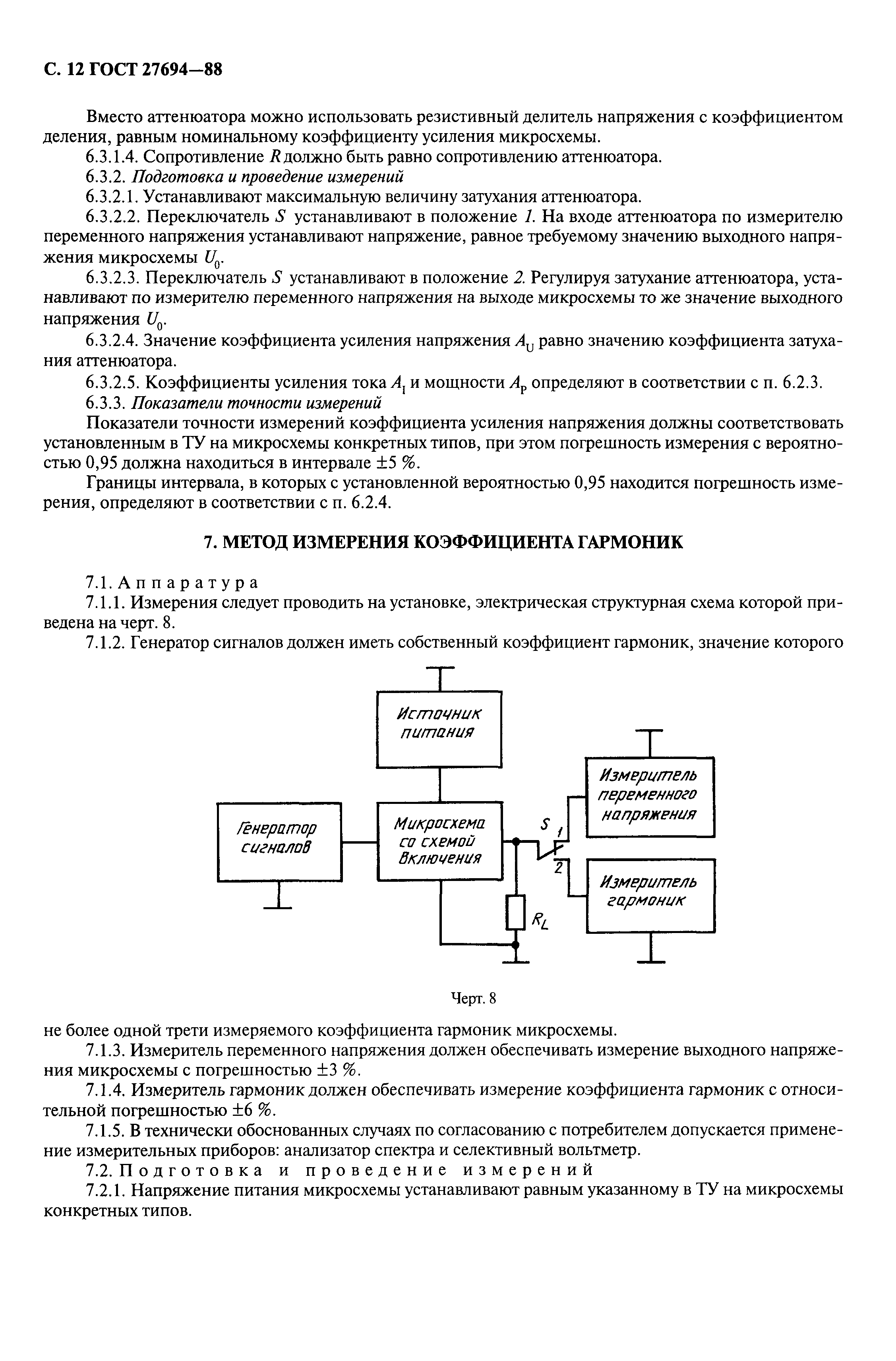

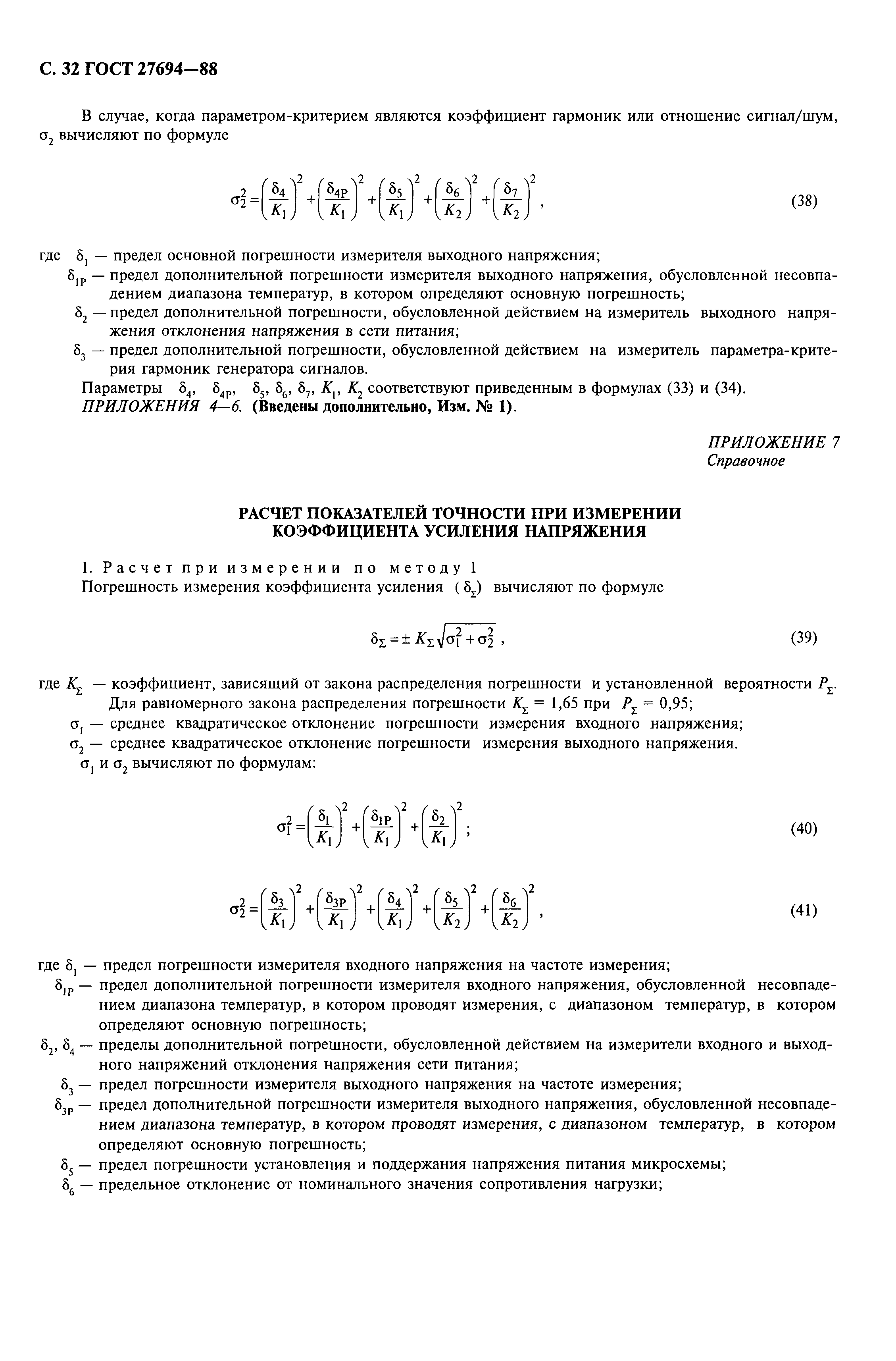

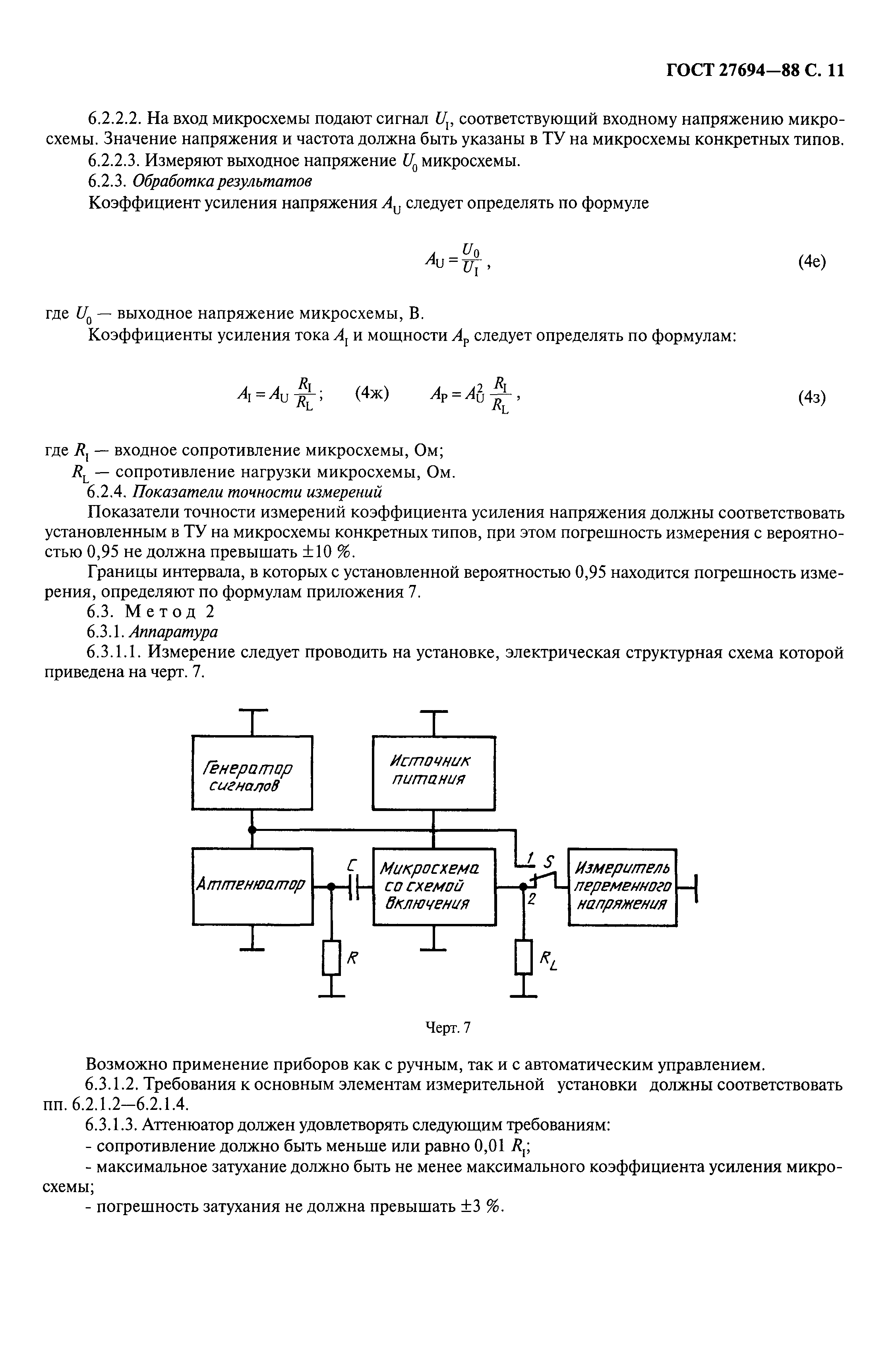

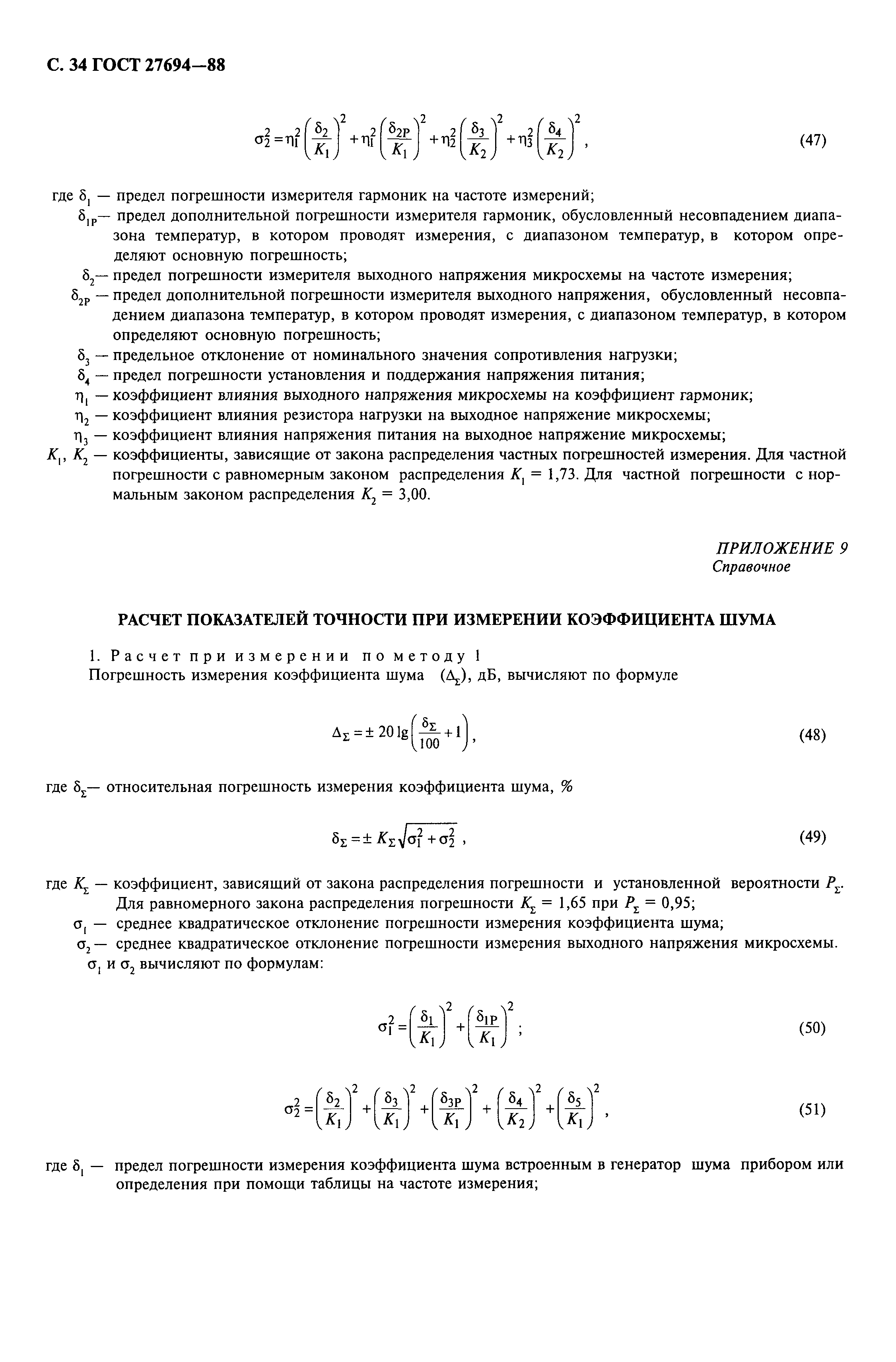

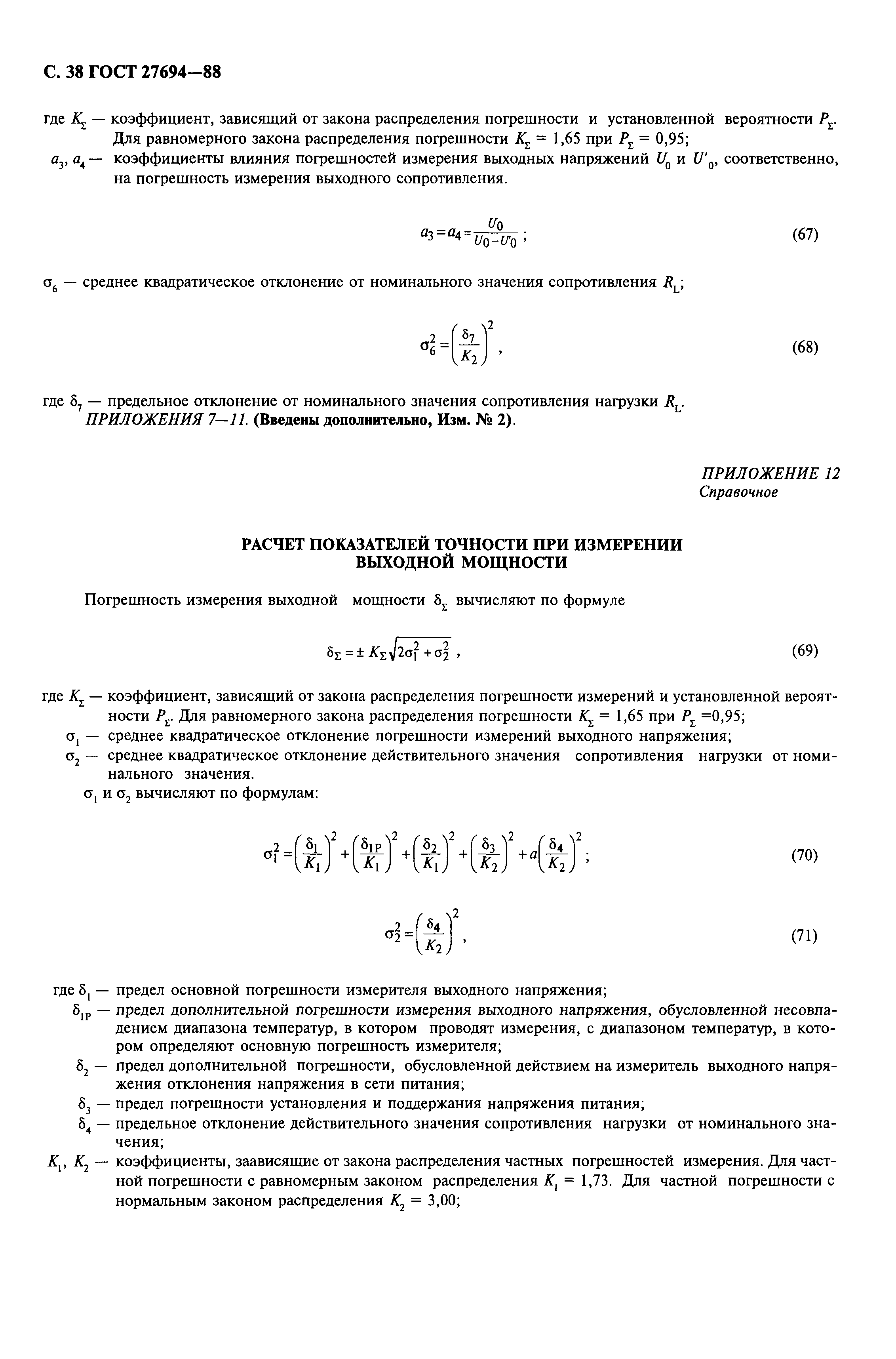

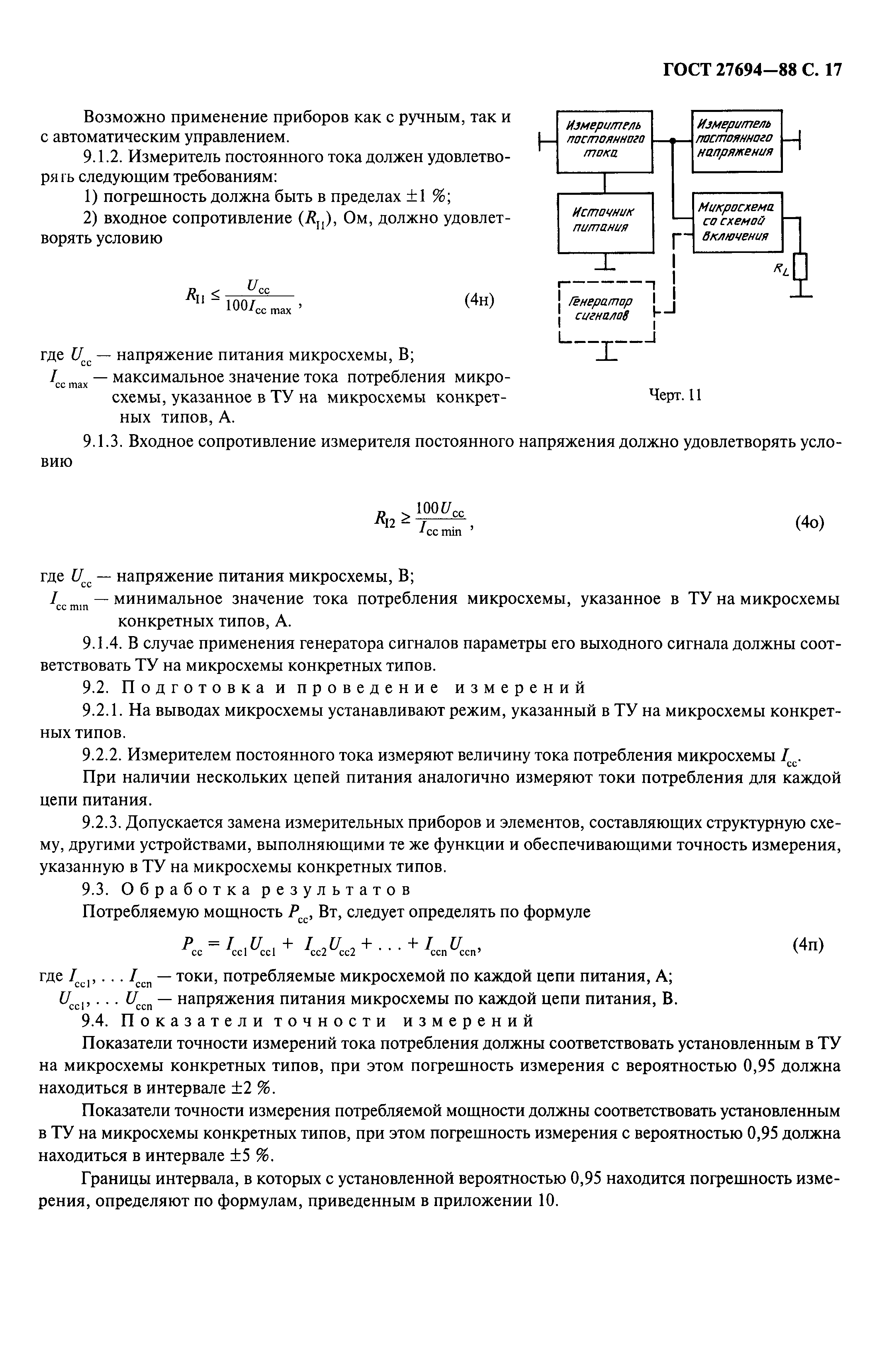

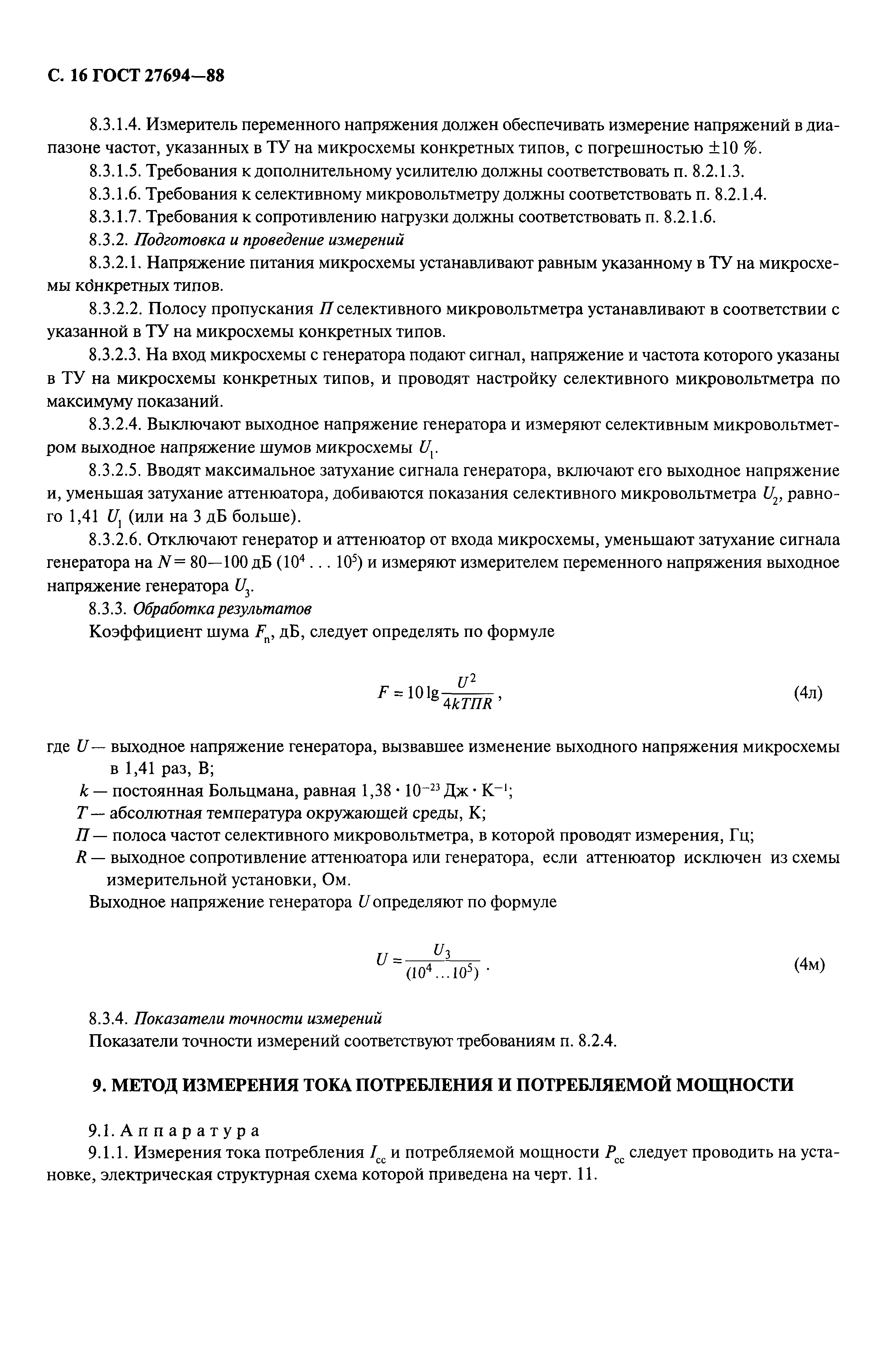

Оглавление:	1 Общие требования 2 Методы измерения диапазона автоматической регулировки усиления 3 Методы измерения коэффициента неравномерности амплитудно-частотной характеристики 4 Методы измерения коэффициента ослабления амплитудной модуляции 5 Методы измерения входного и выходного напряжений 6 Методы измерения коэффициента усиления 7 Методы измерения коэффициента гармоник 8 Методы измерения коэффициента шума 9 Методы измерения тока потребления и потребляемой мощности 10 Методы измерения входного и выходного сопротивлений 11 Методы измерения выходной мощности 12 Методы измерения коэффициента полезного действия Приложение 1 Приложение 2 Расчет показателей точности при измерении диапазона автоматической регулировки усиления Приложение 3 Расчет показателей точности при измерении коэффициента неравномерности АЧХ Приложение 4 Термин и пояснение Приложение 5 Расчет показателей точности при измерении коэффициента ослабления амплитудной модуляции Приложение 6 Расчет показателей точности при измерении входного и выходного напряжений Приложение 7 Расчет показателей точности при измерении коэффициента усиления напряжения Приложение 8 Расчет показателей точности при измерении коэффициента гармоник Приложение 9 Расчет показателей точности при измерении коэффициента шума Приложение 10 Расчет показателей точности при измерении тока потребления и потребляемой мощности Приложение 11 Расчет показателей точности при измерении входного и выходного сопротивлений Приложение 12 Расчет показателей точности при измерении выходной мощности Приложение 13 Расчет показателей точности при измерении коэффициента полезного действия
Утверждён:	22.04.1988 Государственный комитет СССР по стандартам (USSR National Committee on Standards 1118)
Издан:	Издательство стандартов (1988 г. ) ИПК Издательство стандартов (1999 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОНИКА Интегральные схемы. Микроэлектроника Экология ЭЛЕКТРОНИКА Интегральные схемы. Микроэлектроника
Список изменений:	№ 3 от 01.01.1996 (ИУС 7-96)
Нормативные ссылки:	ГОСТ 12.1.019-79 «Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты» ГОСТ 12.1.030-81 «Система стандартов безопасности труда. Электробезопасность. Защитное заземление, зануление» ГОСТ 12.2.003-91 «Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности» ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия» ГОСТ 12.2.007.2-75 «Система стандартов безопасности труда. Трансформаторы силовые и реакторы электрические. Требования безопасности» ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности» ГОСТ 19480-89 «Микросхемы интегральные. Термины, определения и буквенные обозначения электрических параметров» ГОСТ 20.57.406-81 «Комплексная система контроля качества. Изделия электронной техники, квантовой электроники и электротехнические. Методы испытаний»

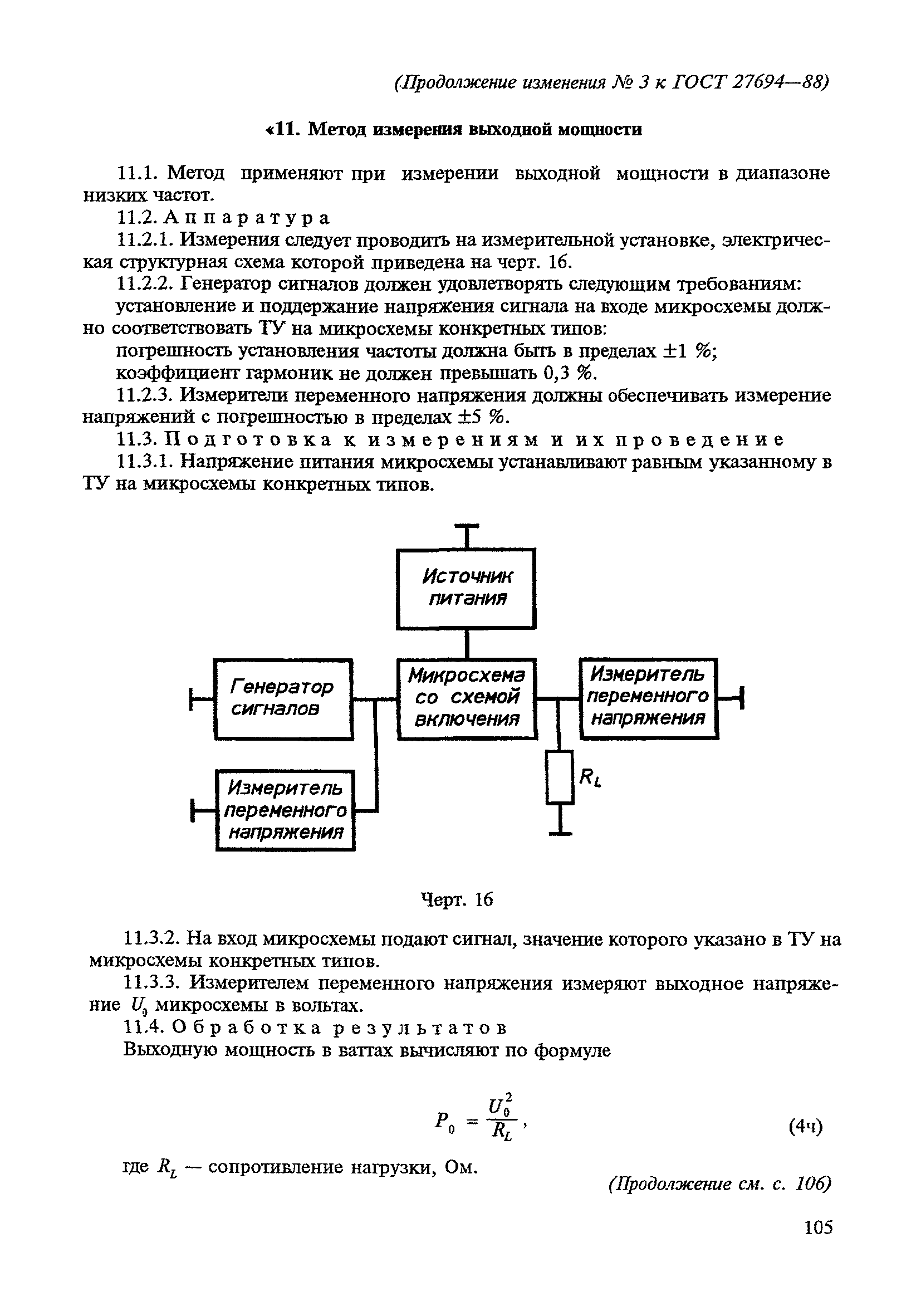

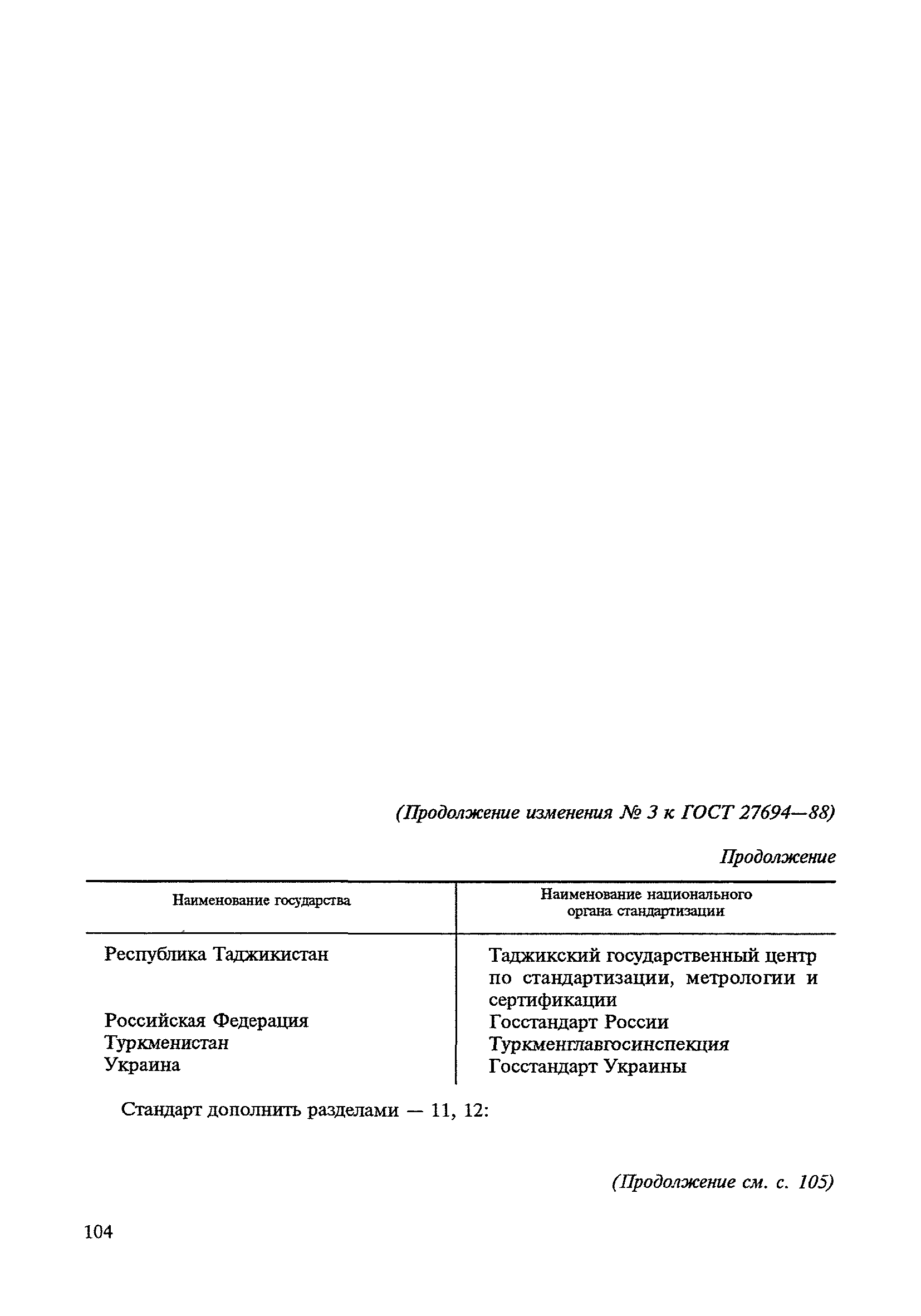

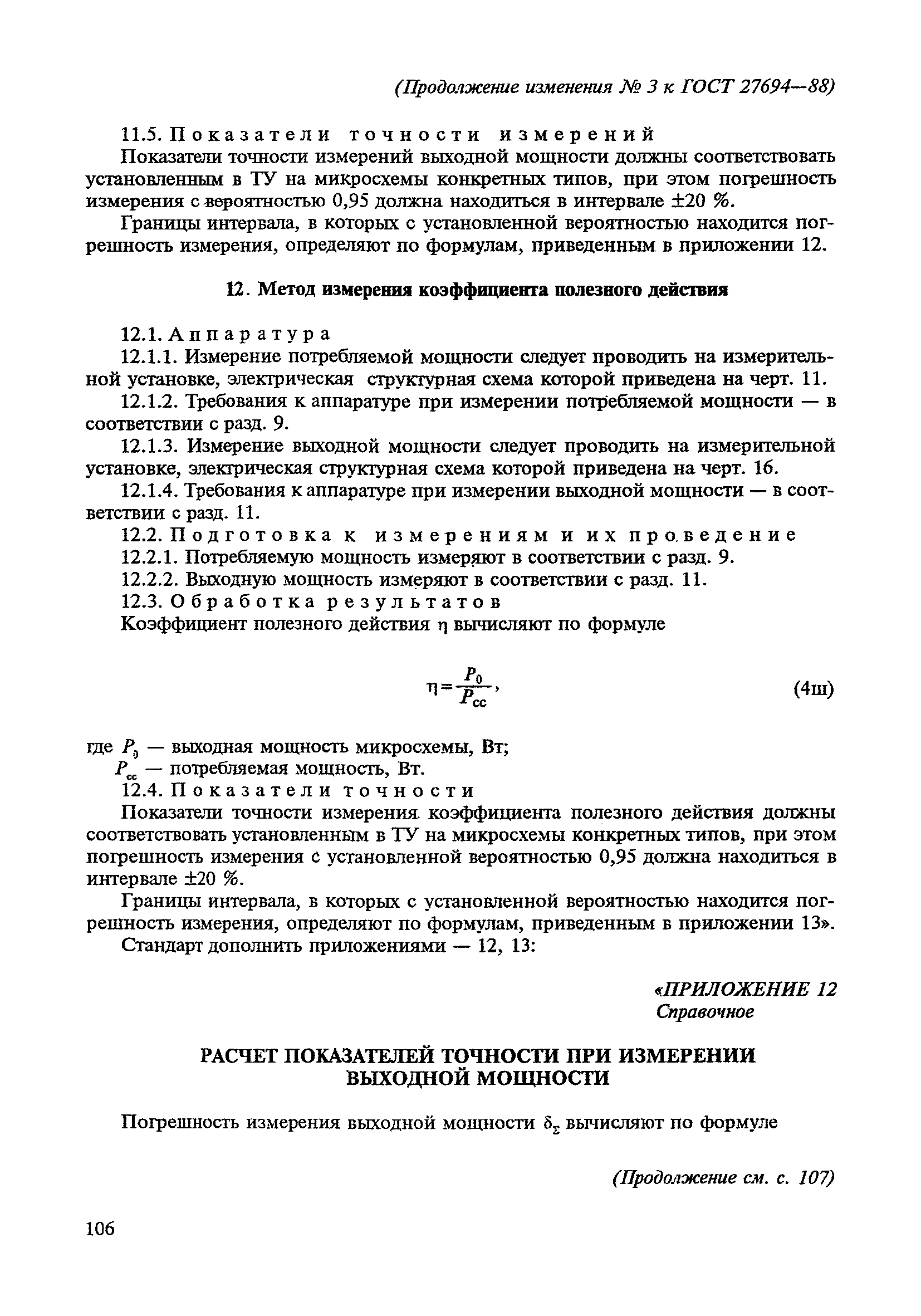

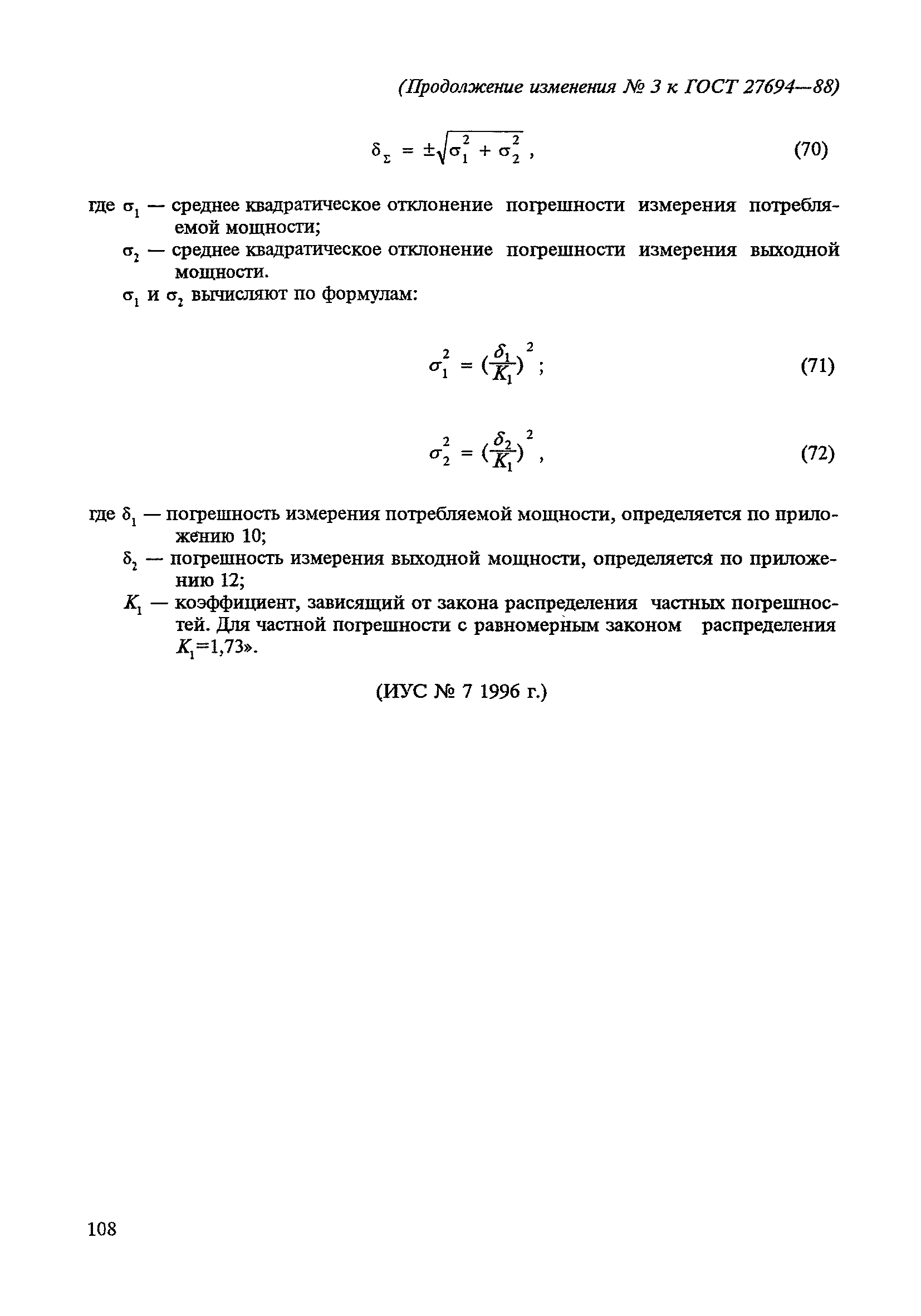

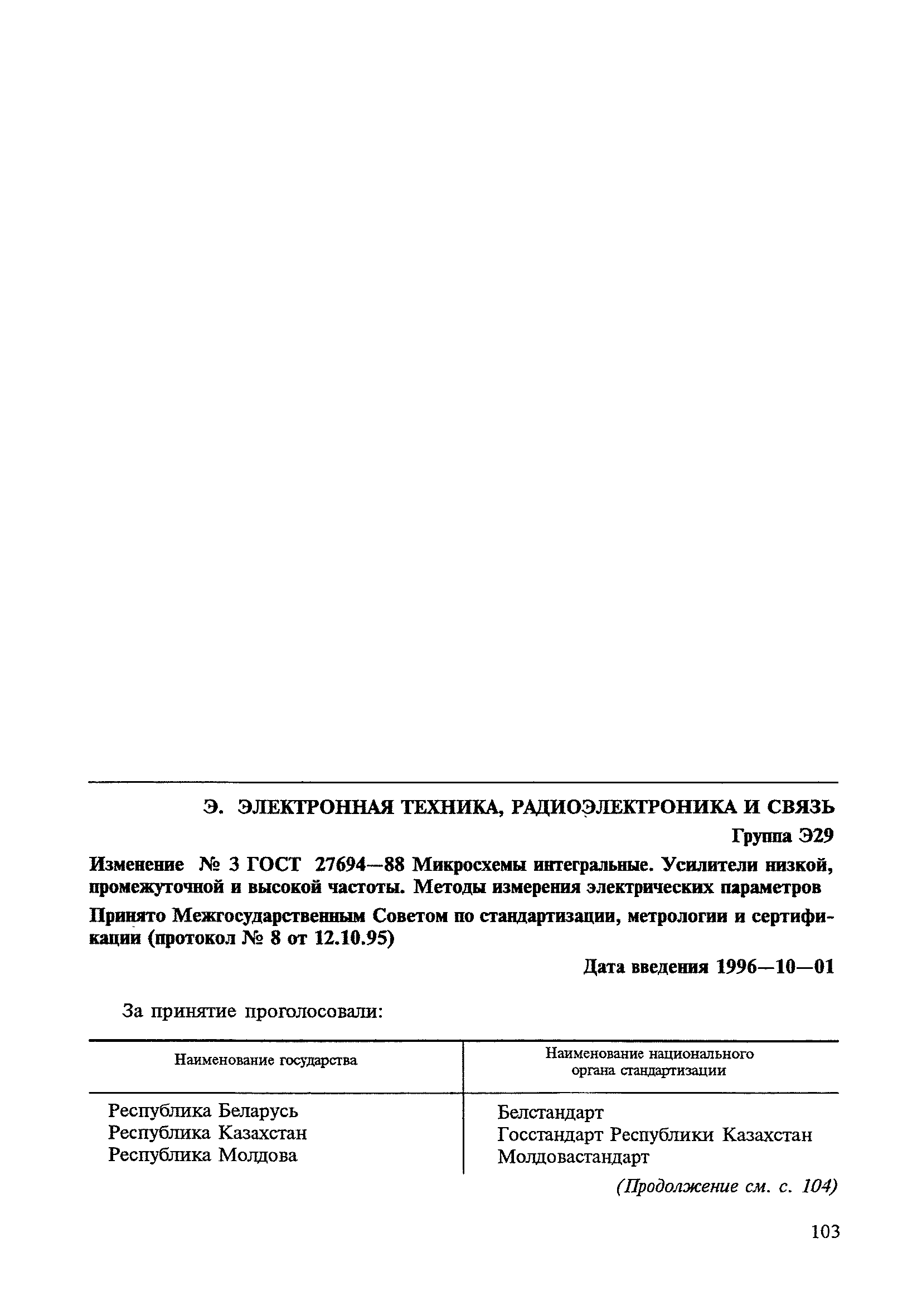

Текстовое изменение № 3 от 01.01.1996
