Информационная система
«Ёшкин Кот»

Скачать базу одним архивом
Скачать обновления
История создания базы
Карта сайта

Скачать ГОСТ 2642.8-86 Огнеупоры и огнеупорное сырье. Методы определения окиси магния

Дата актуализации: 10.08.2017

ГОСТ 2642.8-86

Огнеупоры и огнеупорное сырье. Методы определения окиси магния

Обозначение: ГОСТ 2642.8-86
Обозначение англ: GOST 2642.8-86
Статус:заменен
Название рус.:Огнеупоры и огнеупорное сырье. Методы определения окиси магния
Название англ.:Refractories and refractory raw materials. Methods for the determination magnesium oxide
Дата добавления в базу:01.10.2014
Дата актуализации:05.05.2017
Дата введения:01.07.2000

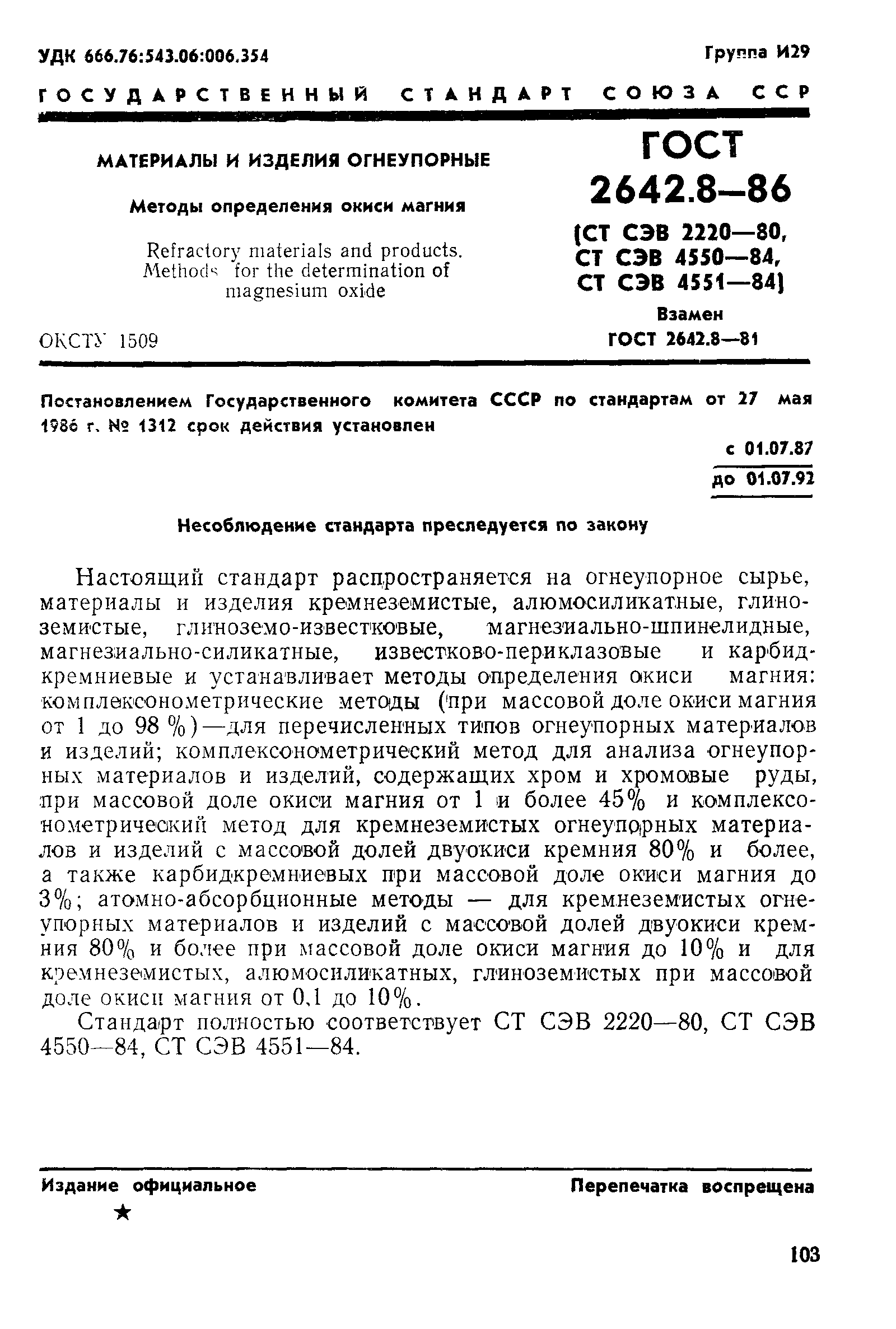

Область применения:Стандарт распространяется на огнеупорное сырье, материалы и изделия кремнеземистые, алюмосиликатные, глиноземистые, глиноземо-известковые, высокомагнезиальные, магнезиально-шпинелидные, магнезиально-силикатные, известково-периклазовые и карбидкремниевые и устанавливает методы определения окиси магния: комплексонометрические при массовых долях окиси магния от 0,5 до 99 %, от 1 до 45 % для хромосодержащих, до 3 % для кремнеземистых и карбидкремниевых; атомно-абсорбционные при массовых долях окиси магния до 10 % для кремнеземистых огнеупоров и от 0,1 до 10 % для огнеупорного сырья, кремнеземистых, алюмосиликатных и глиноземистых огнеупоров.
Оглавление:1 Общие требования

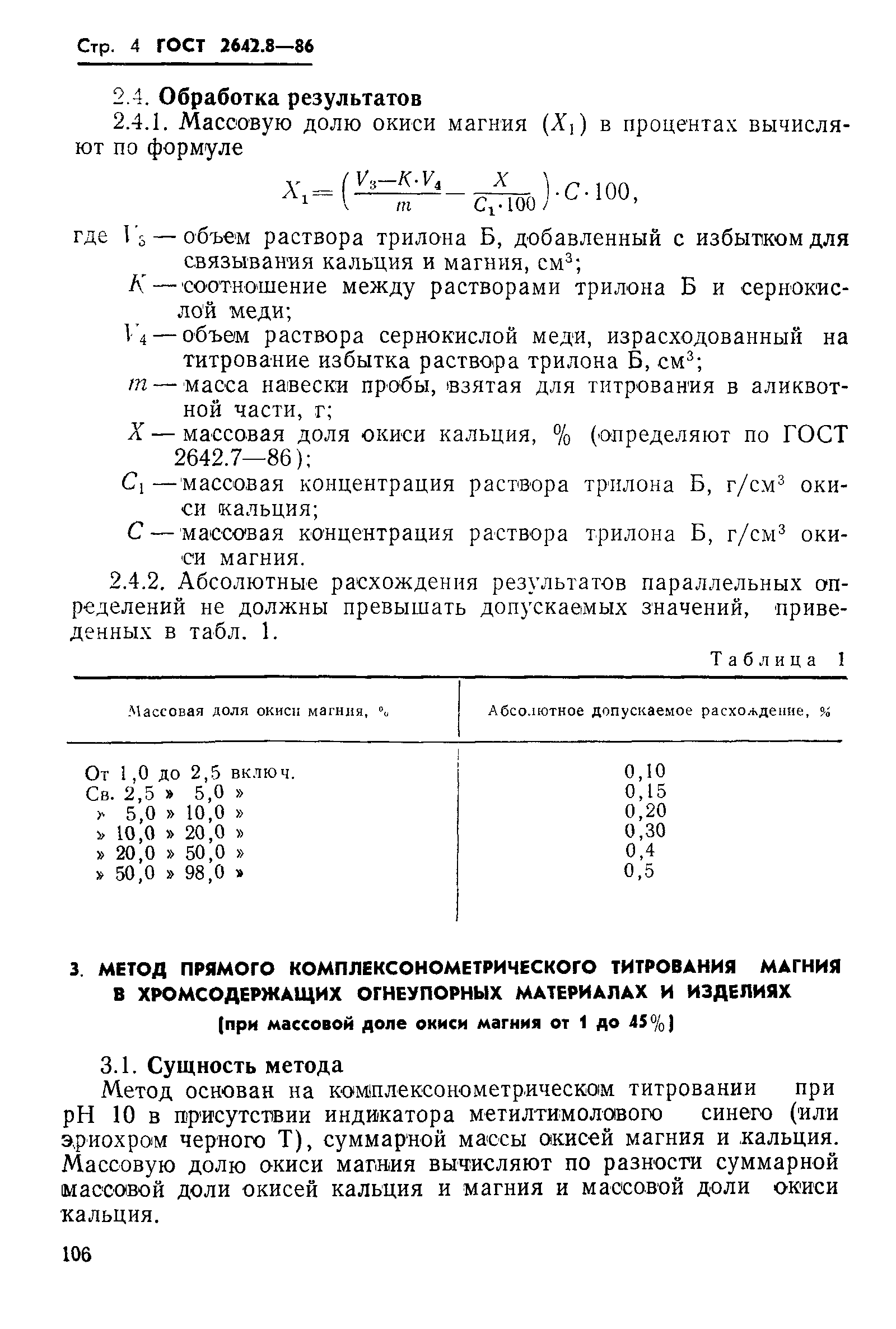

2 Комплексонометрический метод определения окиси магния (при массовой доле окиси магния от 0,5 до 99 %)

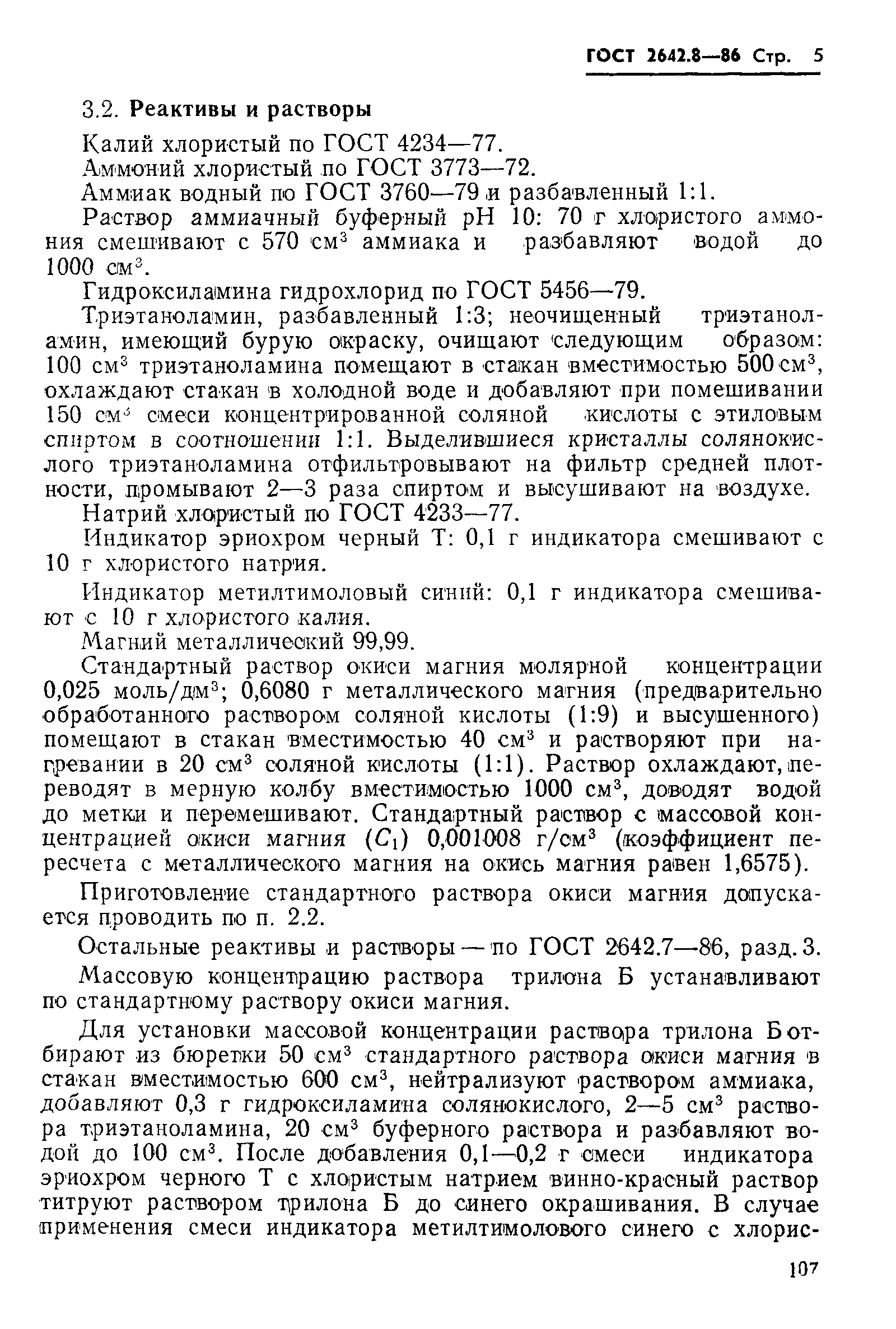

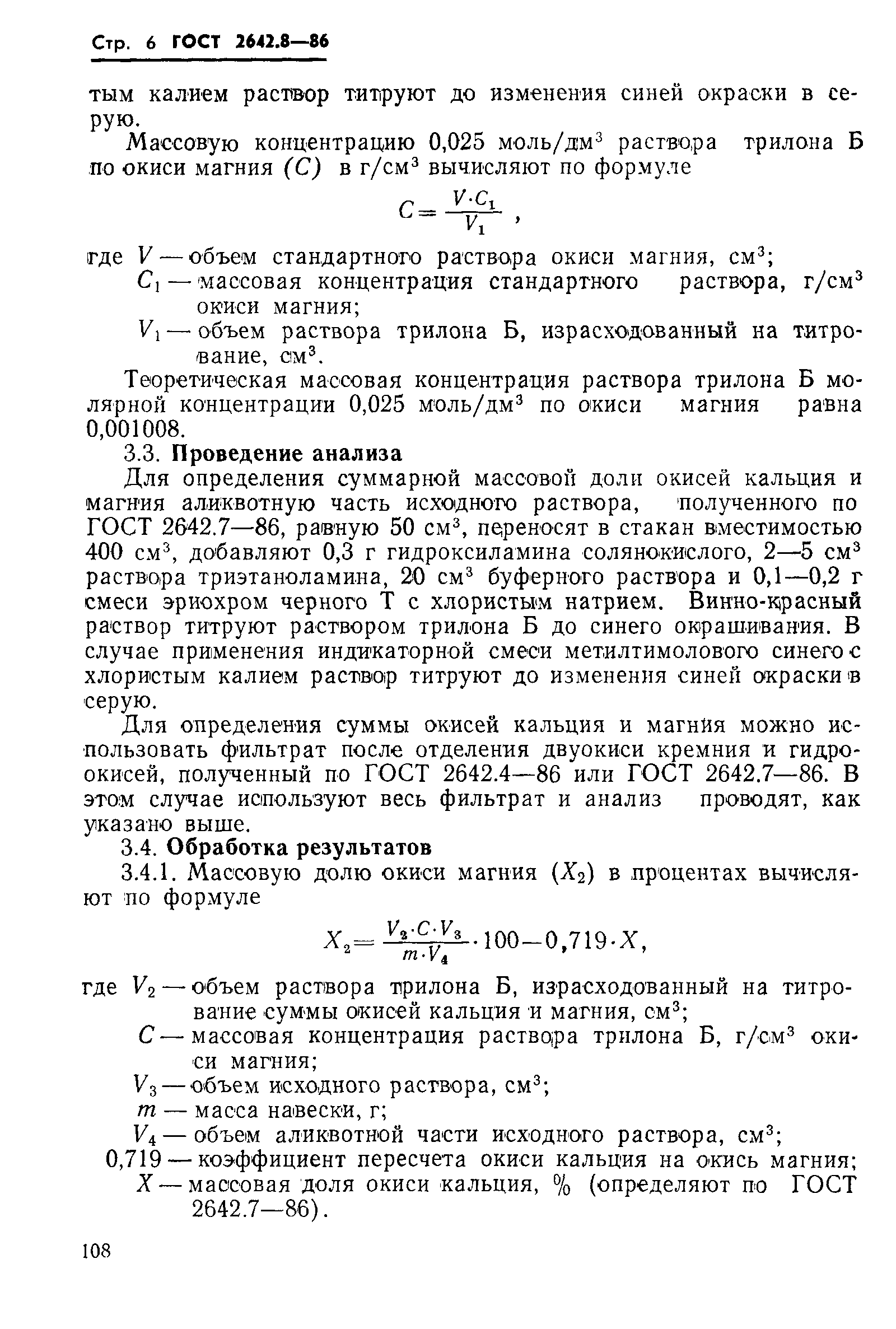

3 Комплексонометрический метод определения окиси магния в хромосодержащих огнеупорных материалах и изделиях (при массовой доле окиси магния от 1 до 45 %)

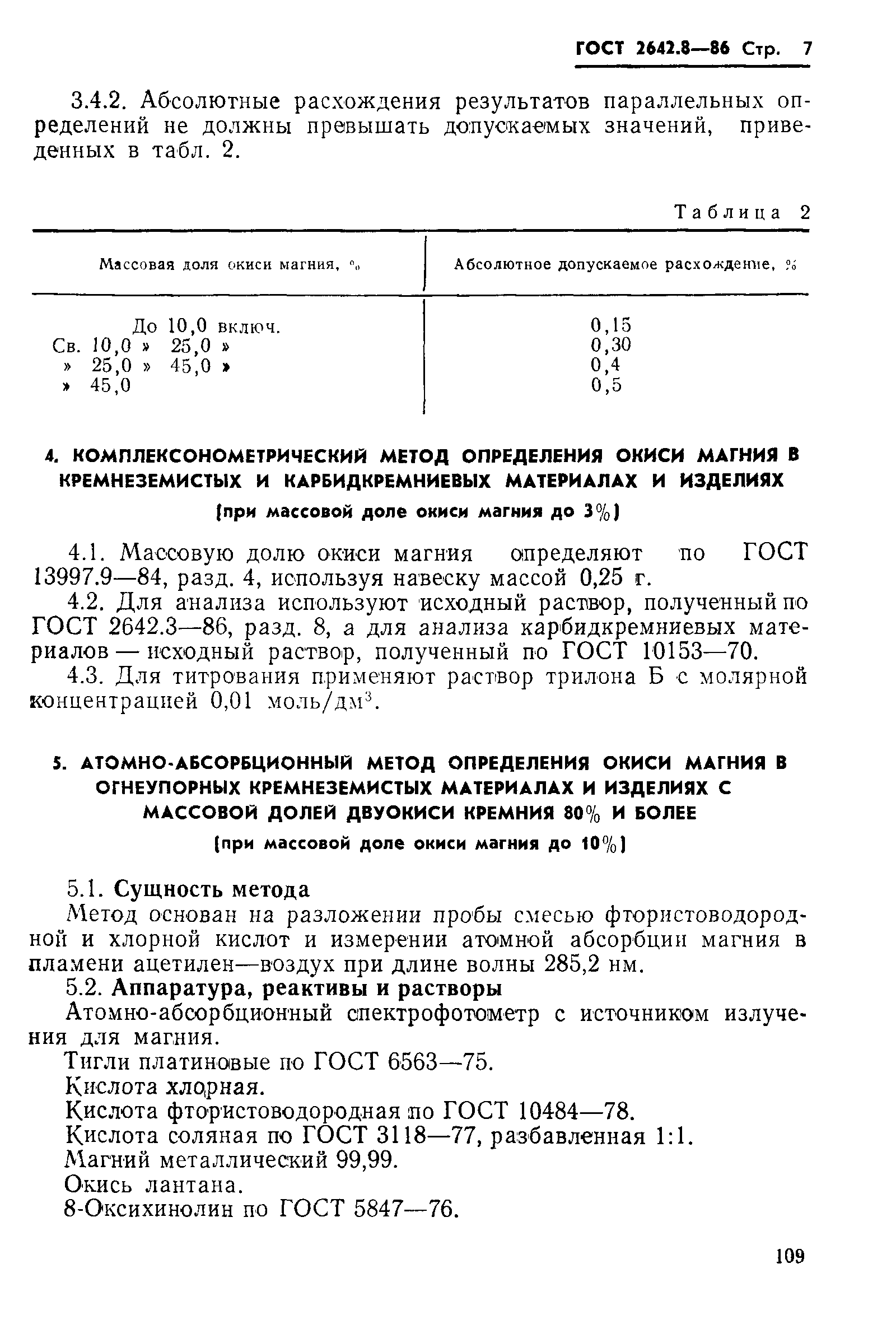

4 Комплексонометрический метод определения окиси магния в кремнеземистых и карбидкремниевых материалах и изделиях (при массовой доле окиси магния до 3 %)

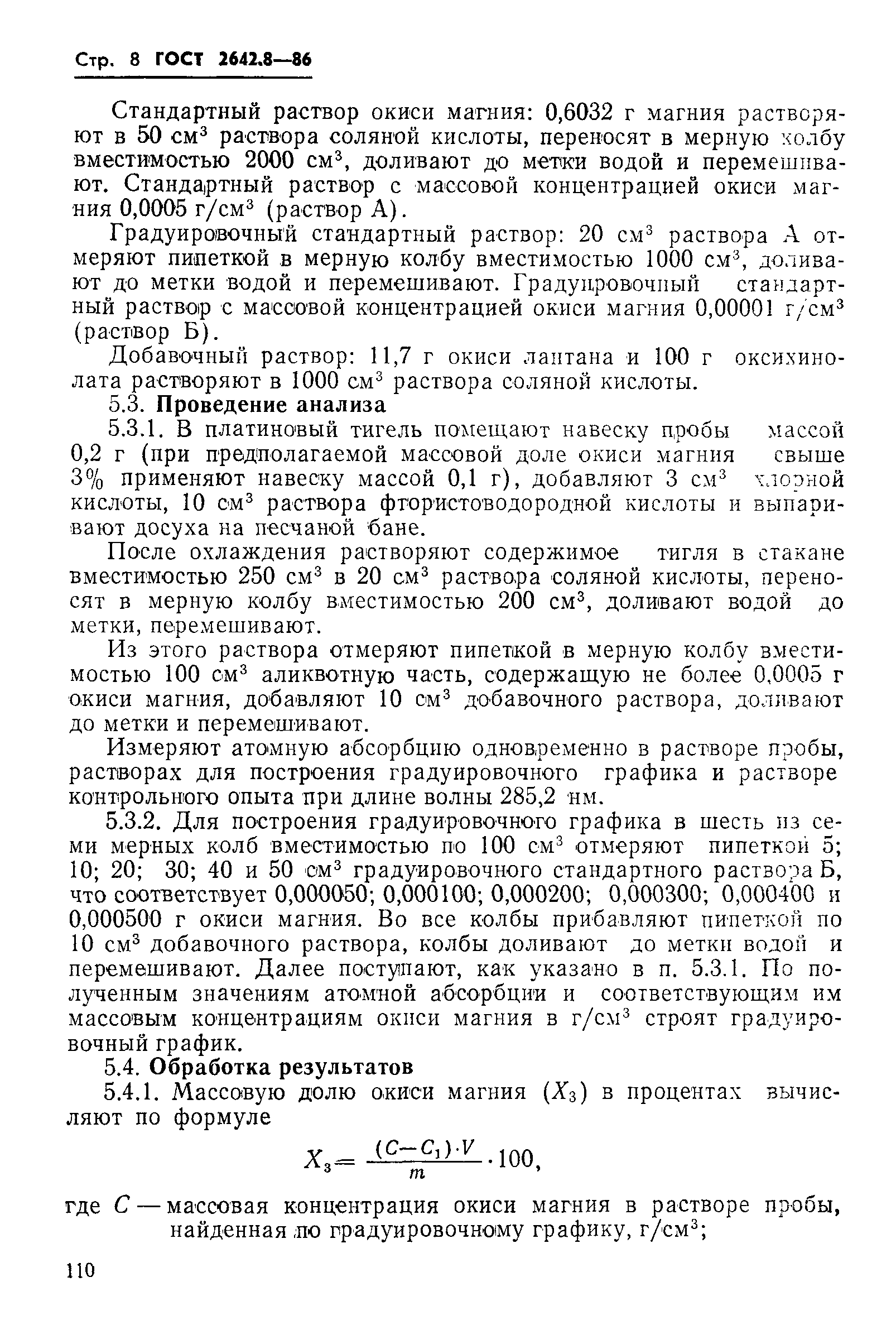

5 Атомно-абсорбционный метод определения окиси магния в огнеупорных кремнеземистых материалах и изделиях с массовой долей двуокиси кремния 80 % и более (при массовой доле окиси магния до 10 %)

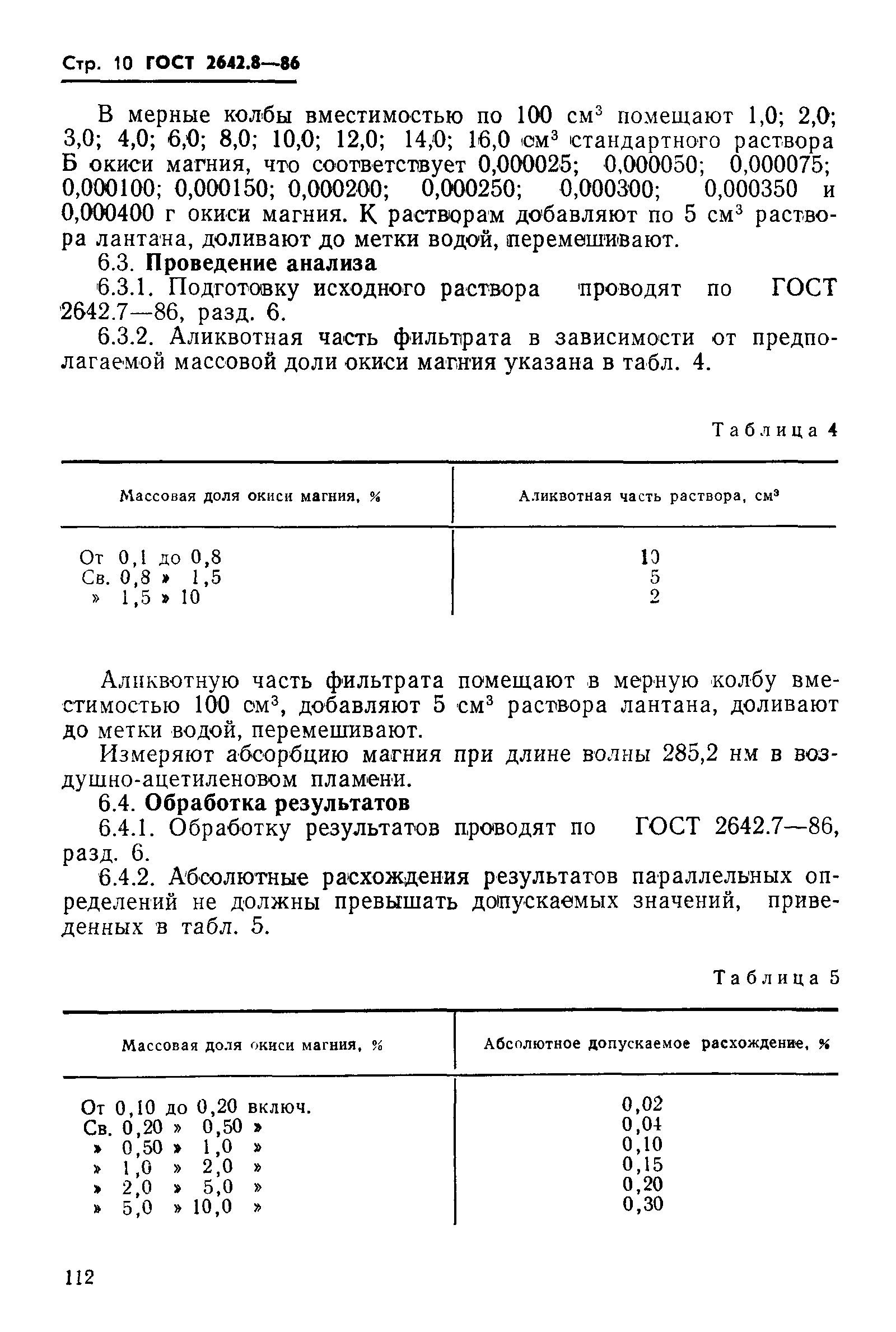

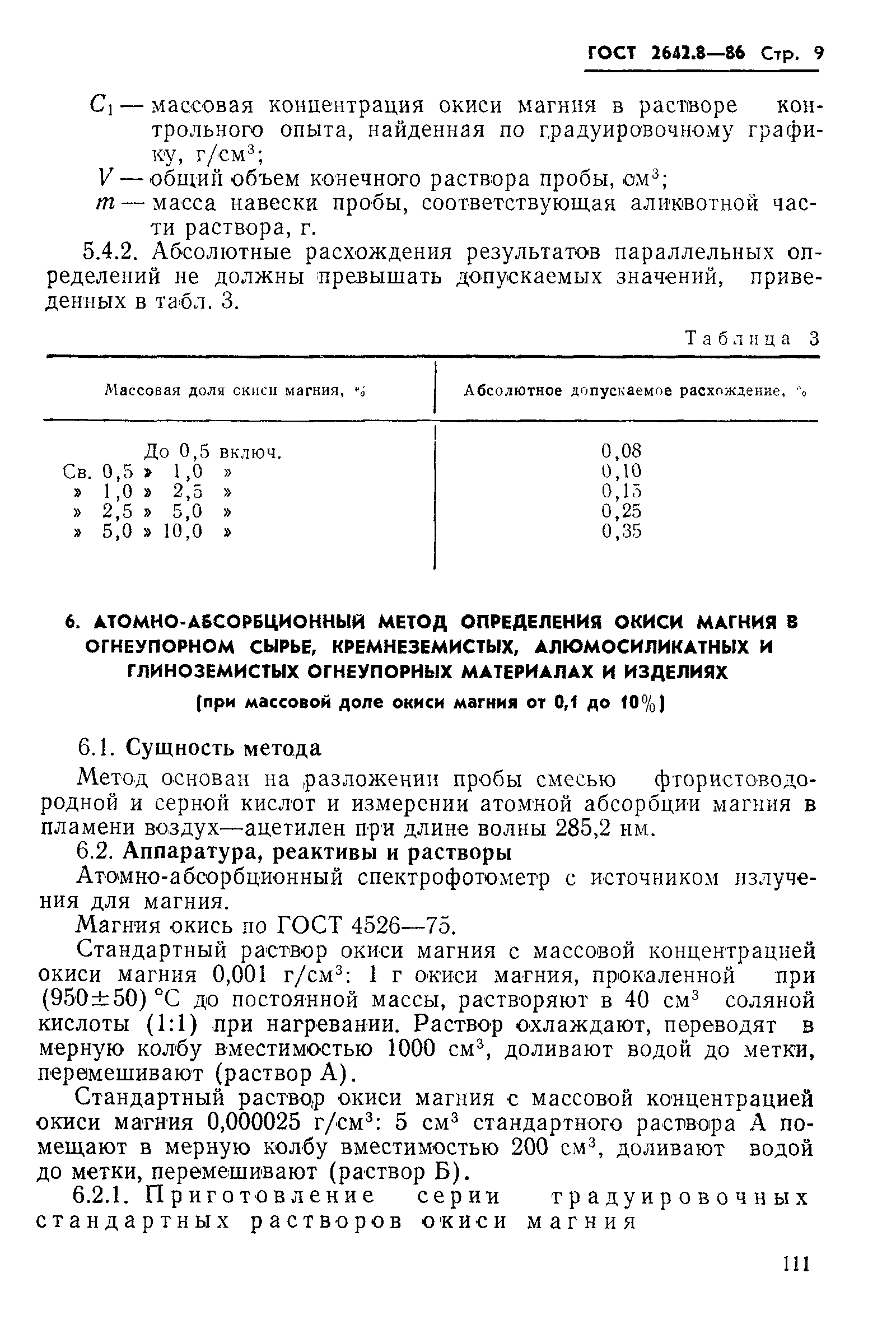

6 Атомно-абсорбционный метод определения окиси магния в огнеупорном сырье, кремнеземистых, алюмосиликатных и глиноземистых огнеупорных материалах и изделиях (при массовой доле окиси магния от 0,1 до 10 %)
7 Ускоренный метод прямого комплексонометрического определения окиси магния в высокомагнезиальных и магнезиально-известковых огнеупорных материалах и изделиях (при массовой доле окиси магния от 50 до 98 %)
8 Комплексонометрический метод определения окиси магния в высокомагнезиальных и магнезиально-известковых огнеупорных материалах и изделиях (при массовой доле окиси магния от 50 до 99 %)
Разработан: Министерство черной металлургии СССР
Утверждён:27.05.1986 Государственный комитет СССР по стандартам (USSR National Committee on Standards 1312)
Издан: Издательство стандартов (1986 г. )
Расположен в:Техническая документация Электроэнергия СТЕКОЛЬНАЯ И КЕРАМИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ Огнеупоры Экология СТЕКОЛЬНАЯ И КЕРАМИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ Огнеупоры
Список изменений:
Заменяет собой:
  • ГОСТ 2642.8-81 «Материалы и изделия огнеупорные. Методы определения окиси магния»
Чем заменён:
Нормативные ссылки:
ГОСТ 2642.8-86ГОСТ 2642.8-86ГОСТ 2642.8-86ГОСТ 2642.8-86ГОСТ 2642.8-86ГОСТ 2642.8-86ГОСТ 2642.8-86ГОСТ 2642.8-86ГОСТ 2642.8-86ГОСТ 2642.8-86ГОСТ 2642.8-86ГОСТ 2642.8-86ГОСТ 2642.8-86ГОСТ 2642.8-86ГОСТ 2642.8-86

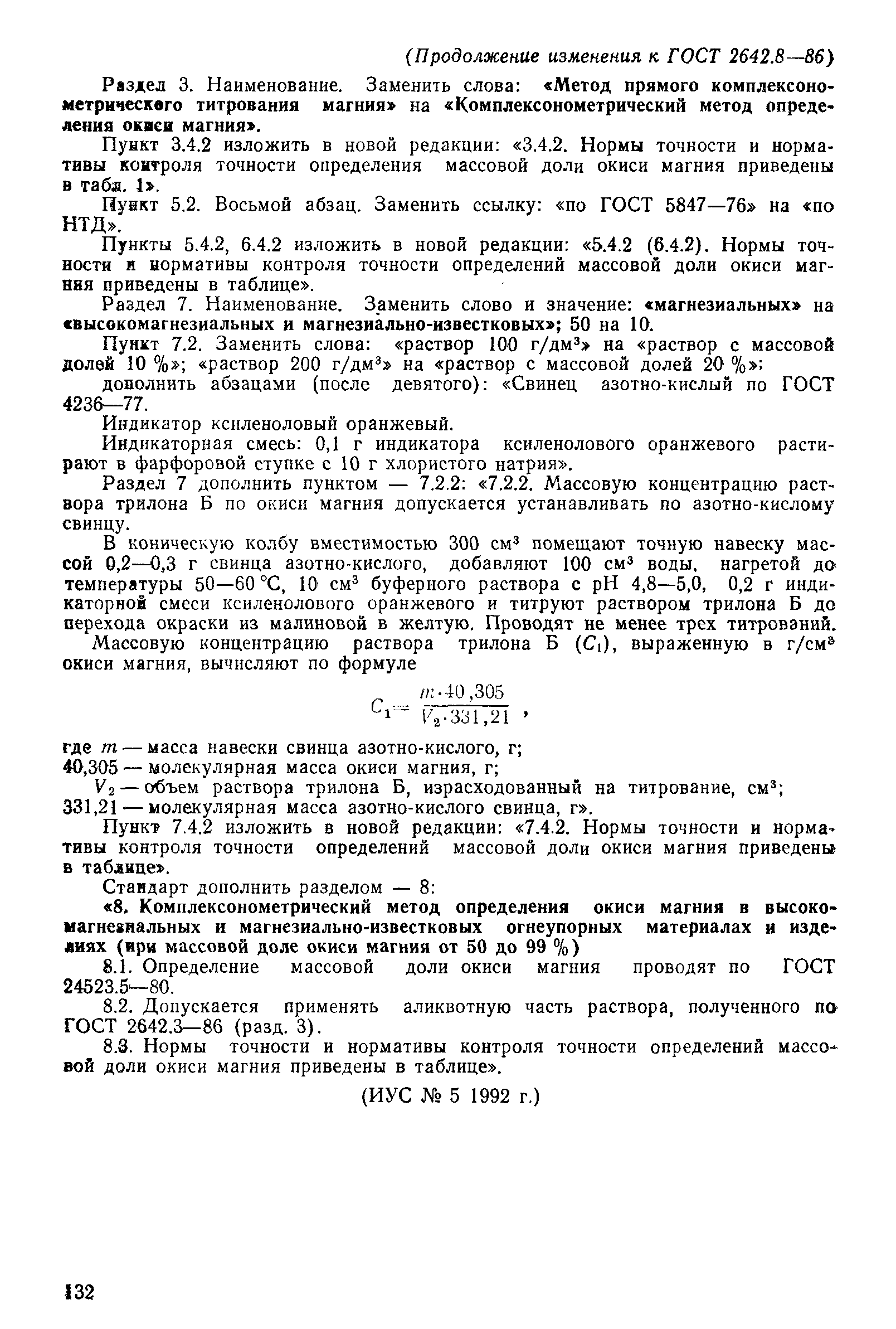

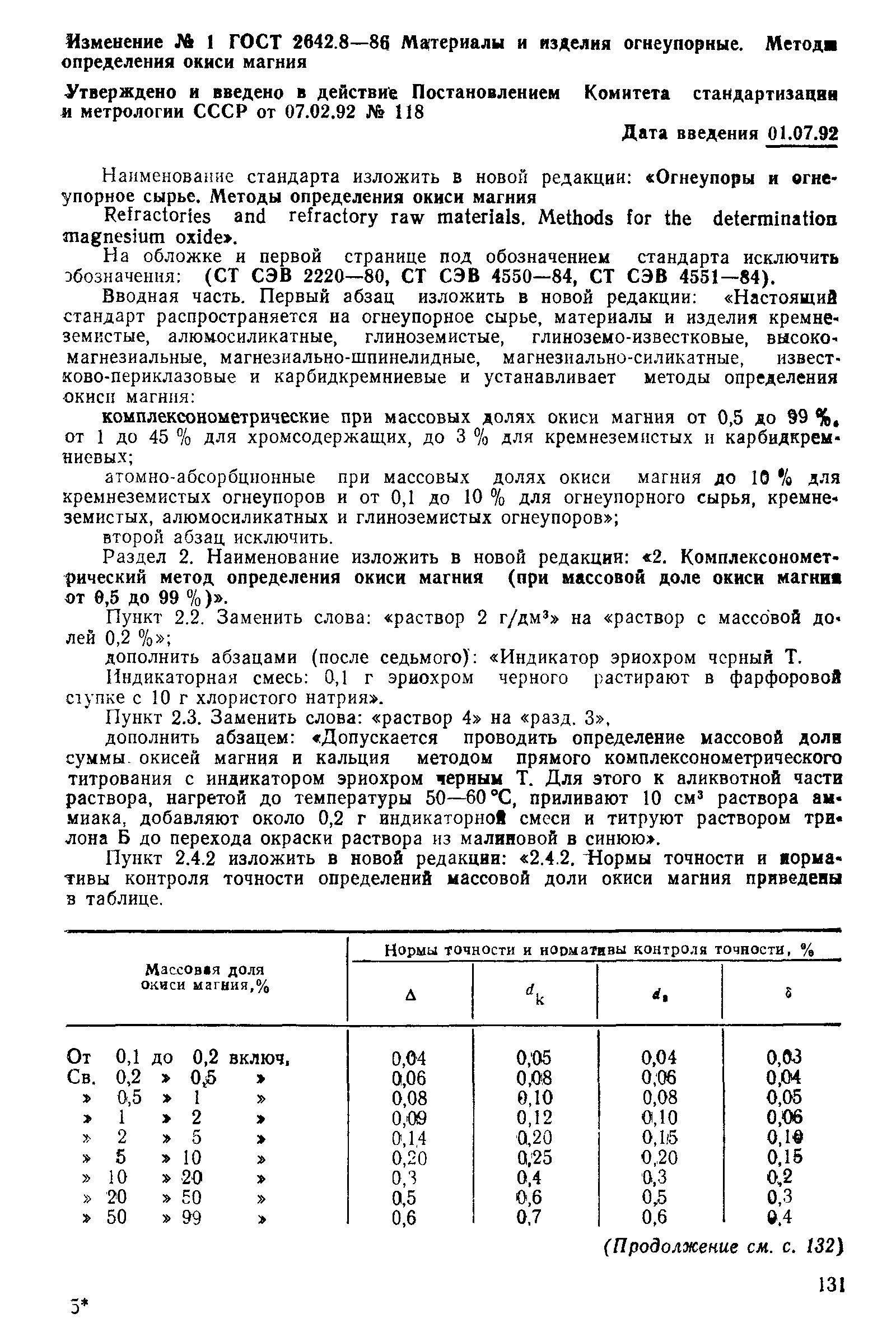

Текстовое изменение № 1 от 01.07.1992

№ 1№ 1

© 2013 Ёшкин Кот :-) Карта сайта
