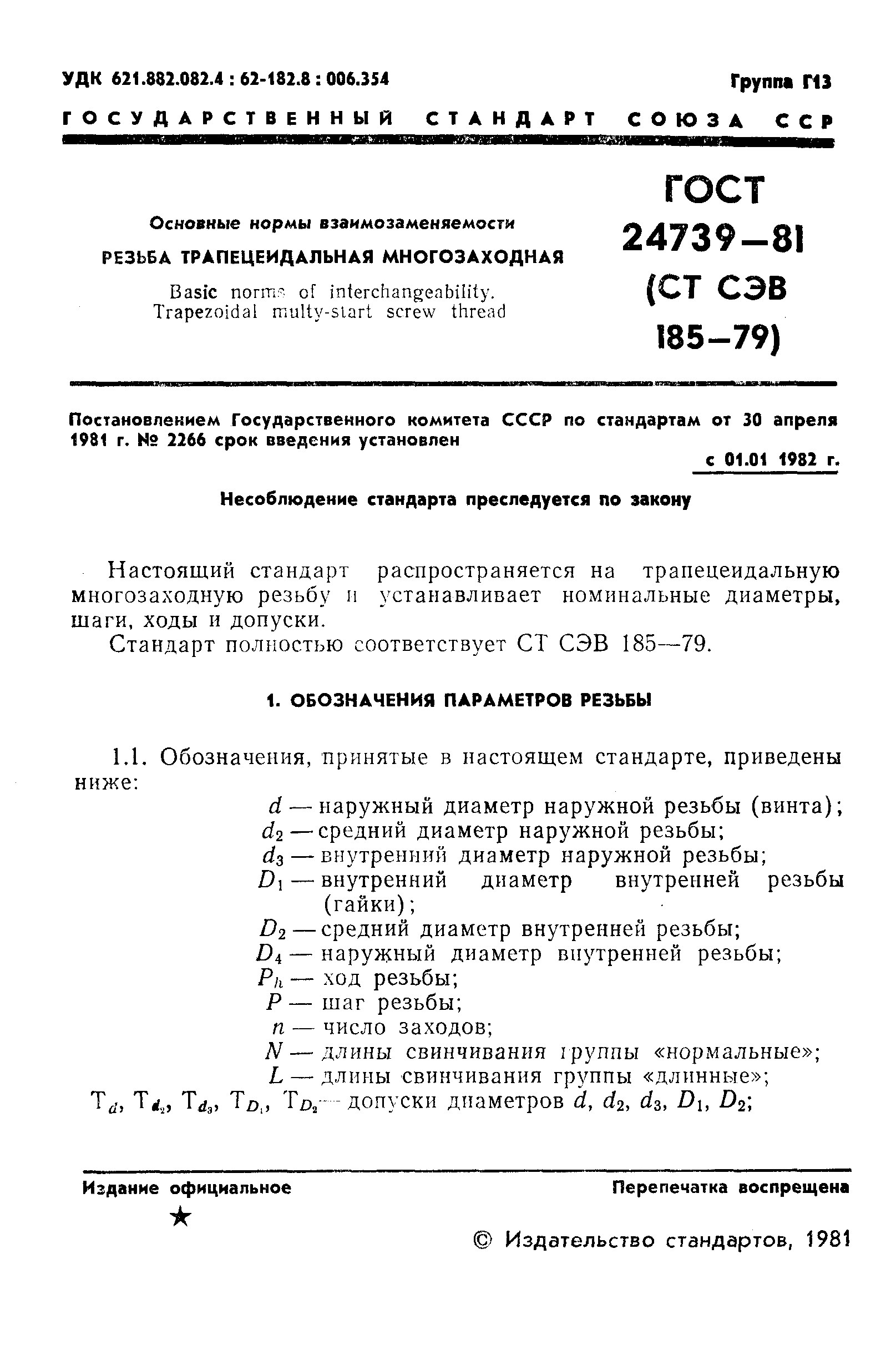

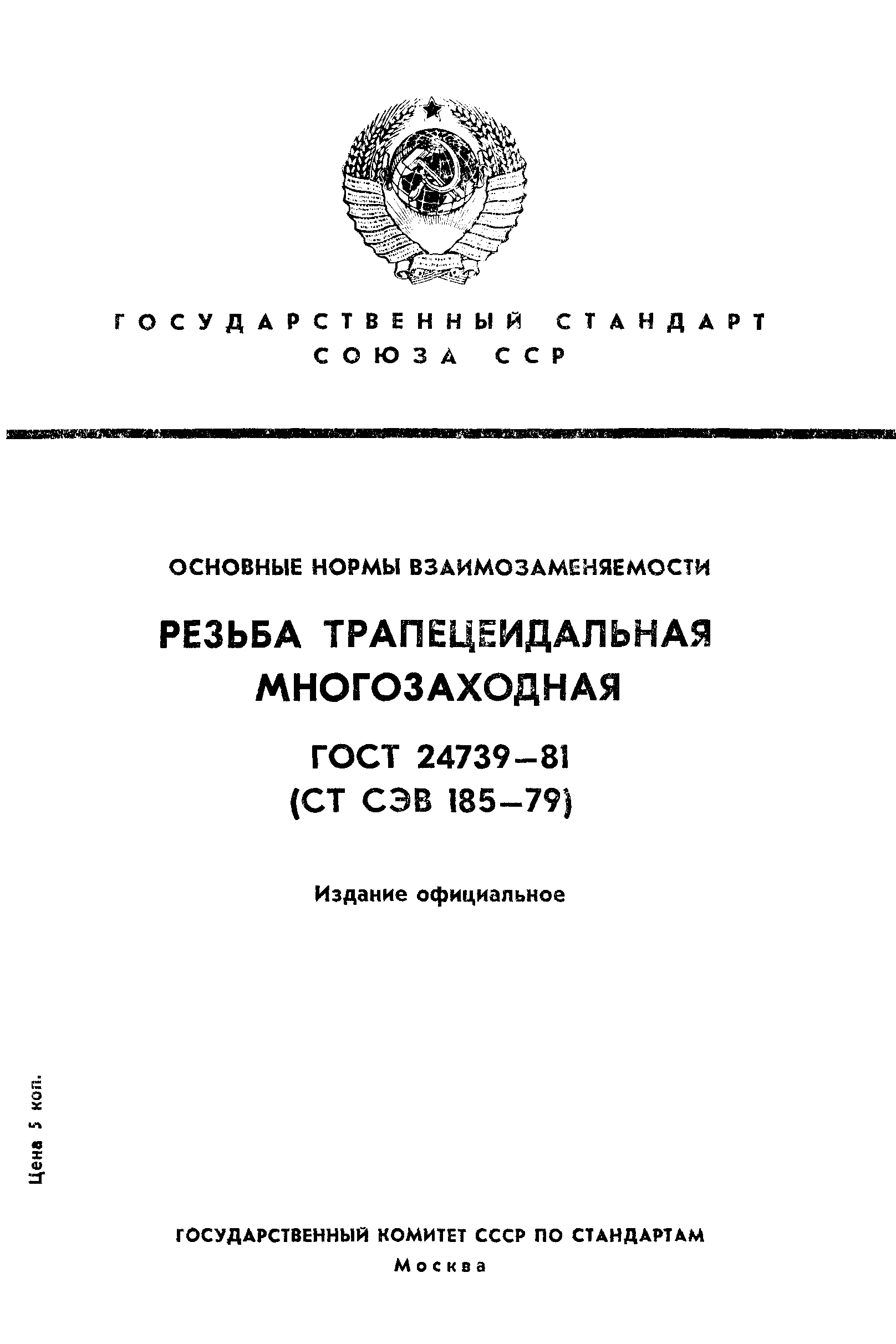

ГОСТ 24739-81

Основные нормы взаимозаменяемости. Резьба трапецеидальная многозаходная

Обозначение:	ГОСТ 24739-81
Обозначение англ:	GOST 24739-81
Статус:	действует
Название рус.:	Основные нормы взаимозаменяемости. Резьба трапецеидальная многозаходная
Название англ.:	Basic norms of interchangeability. Trapezoidal multistart screw thread
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1982
Область применения:	Стандарт распространяется на трапецеидальную многозаходную резьбу и устанавливает номинальные диаметры, шаги, ходы и допуски.

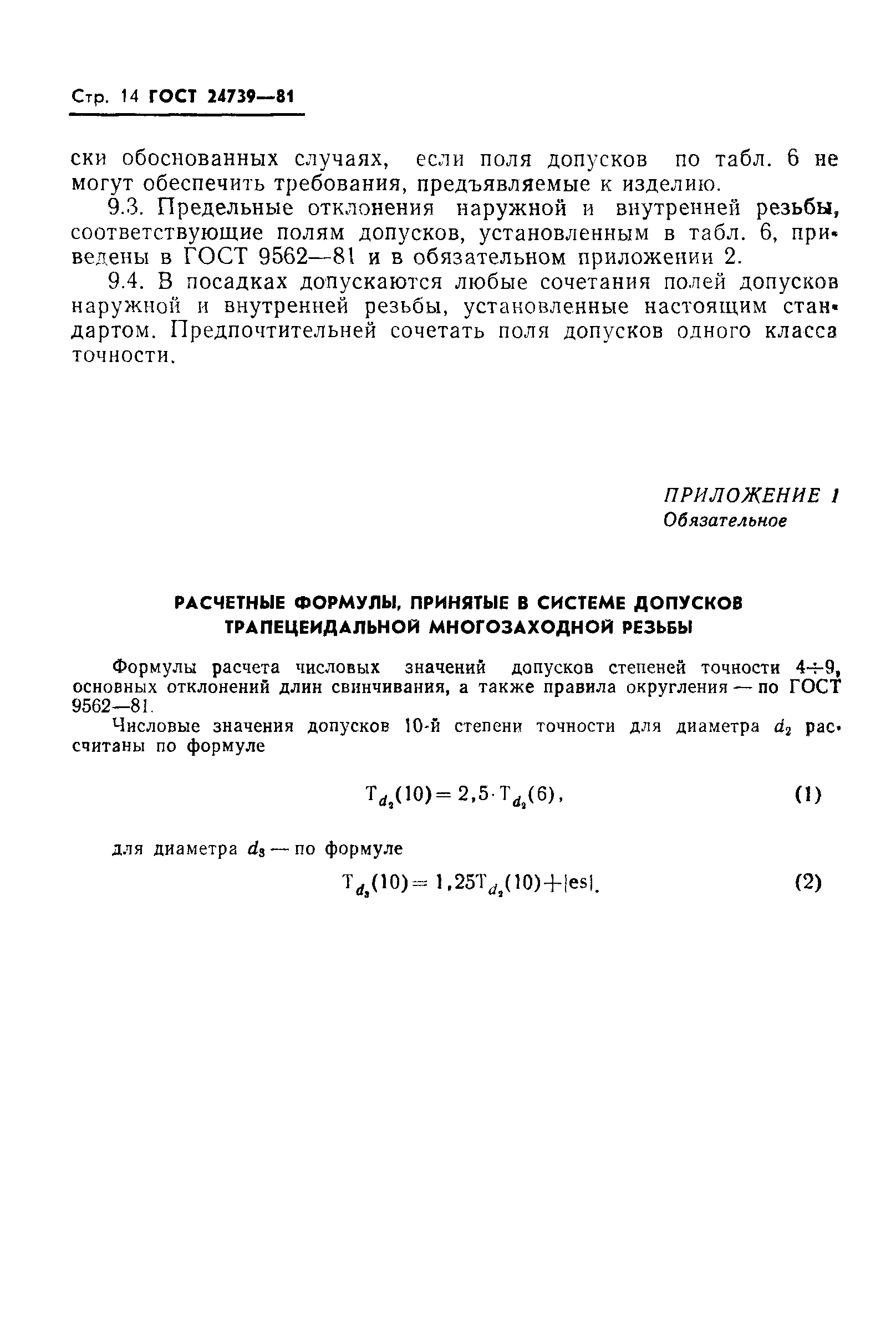

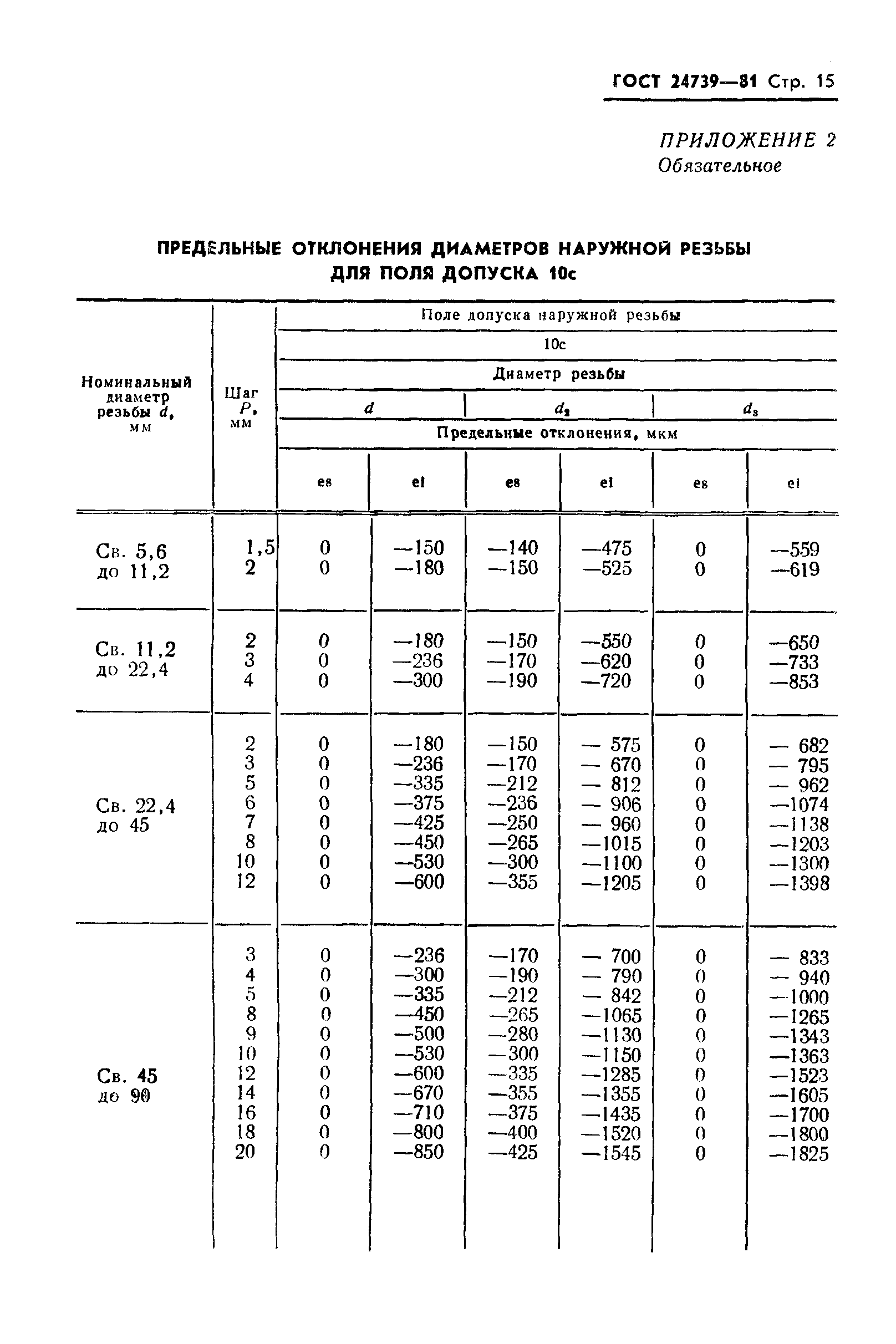

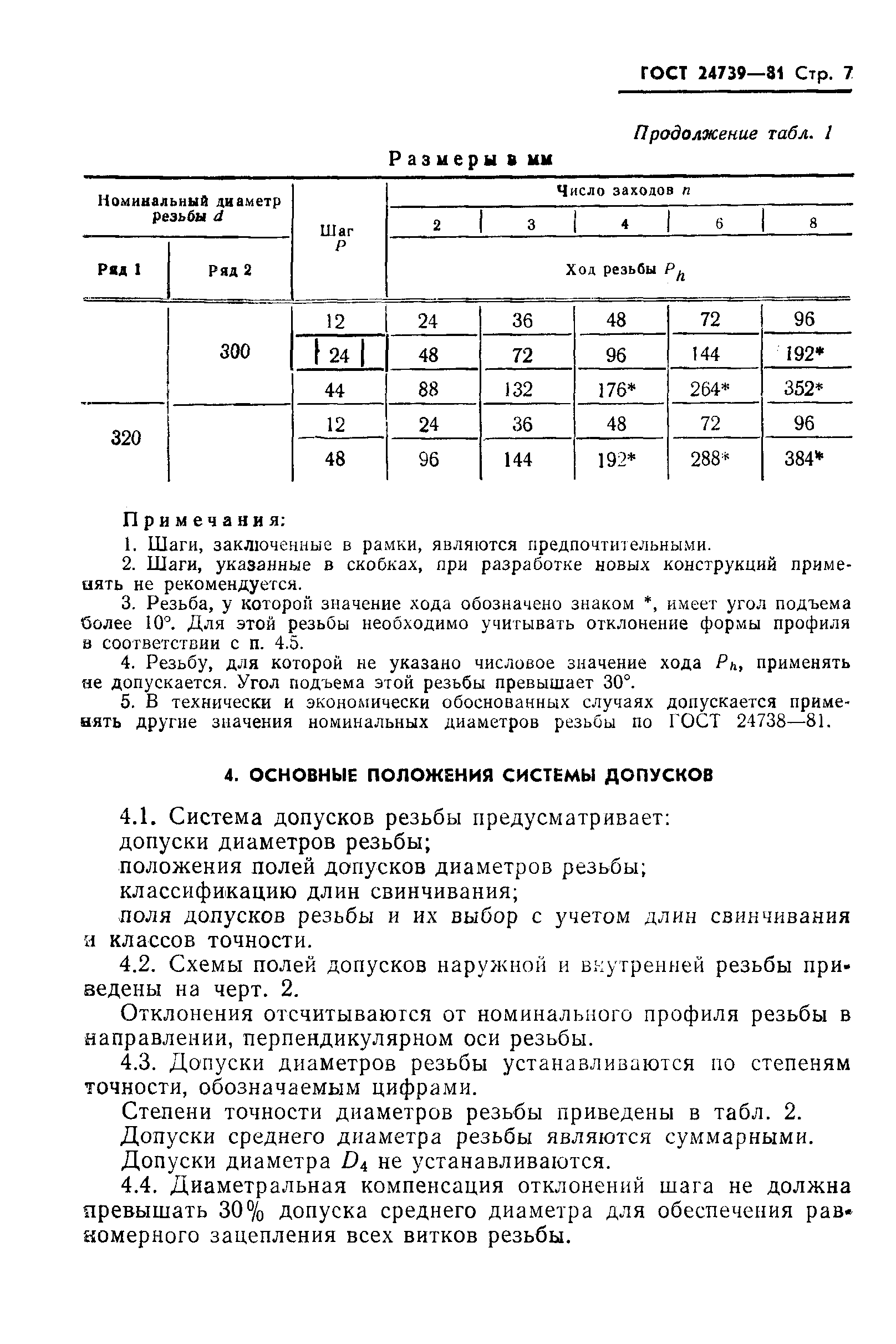

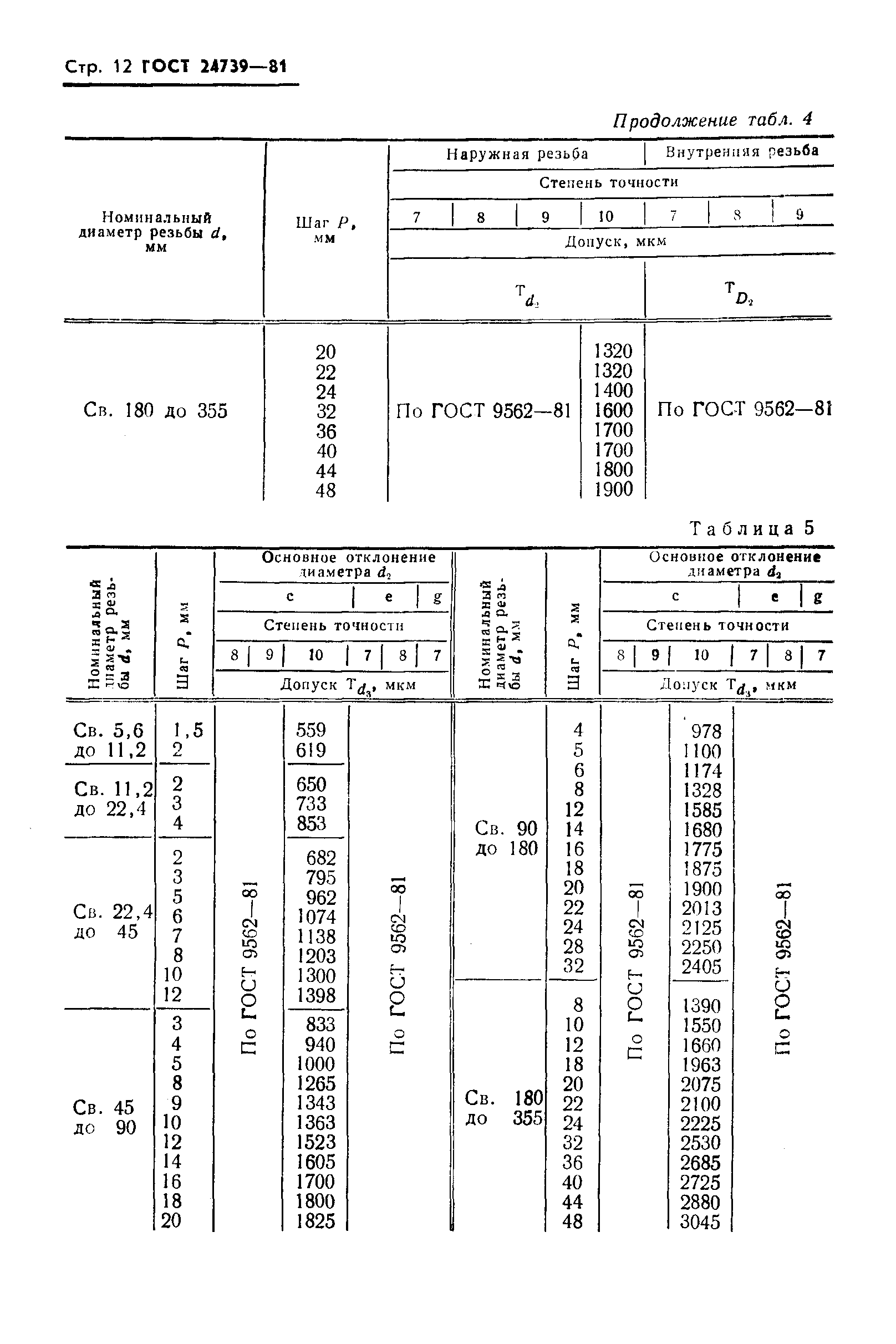

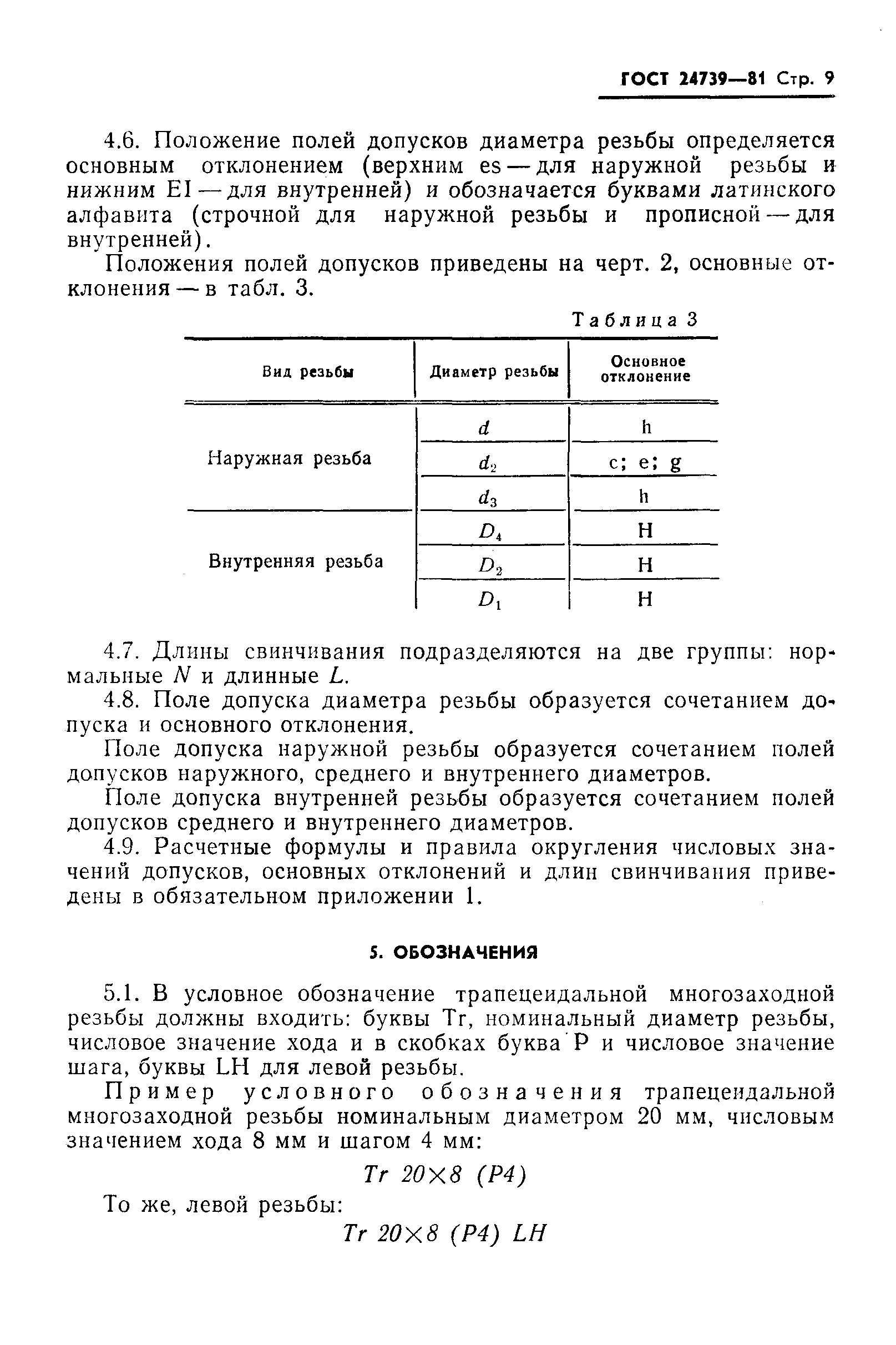

Оглавление:	1 Обозначения параметров резьбы 2 Профиль 3 Основные размеры 4 Основные положения системы допусков 5 Обозначения 6 Допуски 7 Основные отклонения 8 Длины свинчивания 9 Поля допусков Приложение 1 Расчетные формулы, принятые в системе допусков трапецеидальной многозаходной резьбы Приложение 2 Предельные отклонения диаметров наружной резьбы для поля допуска 10с

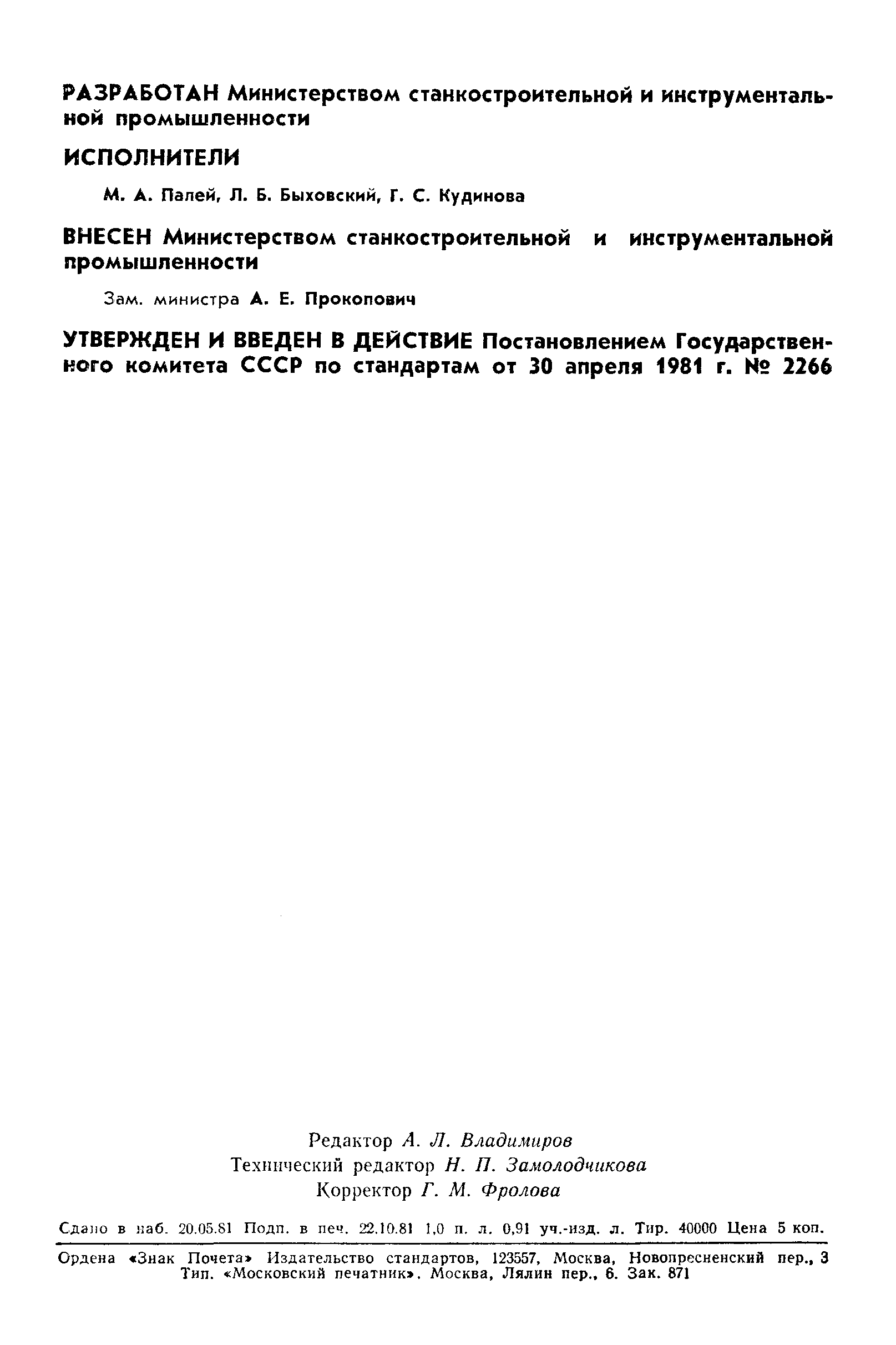

Разработан:	Министерство станкостроительной и инструментальной промышленности СССР
Утверждён:	30.04.1981 Госстандарт СССР (USSR Gosstandart 2266)
Издан:	Издательство стандартов (1981 г. ) ИПК Издательство стандартов (2003 г. )
Расположен в:	Техническая документация Электроэнергия МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Винтовые резьбы Специальные резьбы Экология МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Винтовые резьбы Специальные резьбы

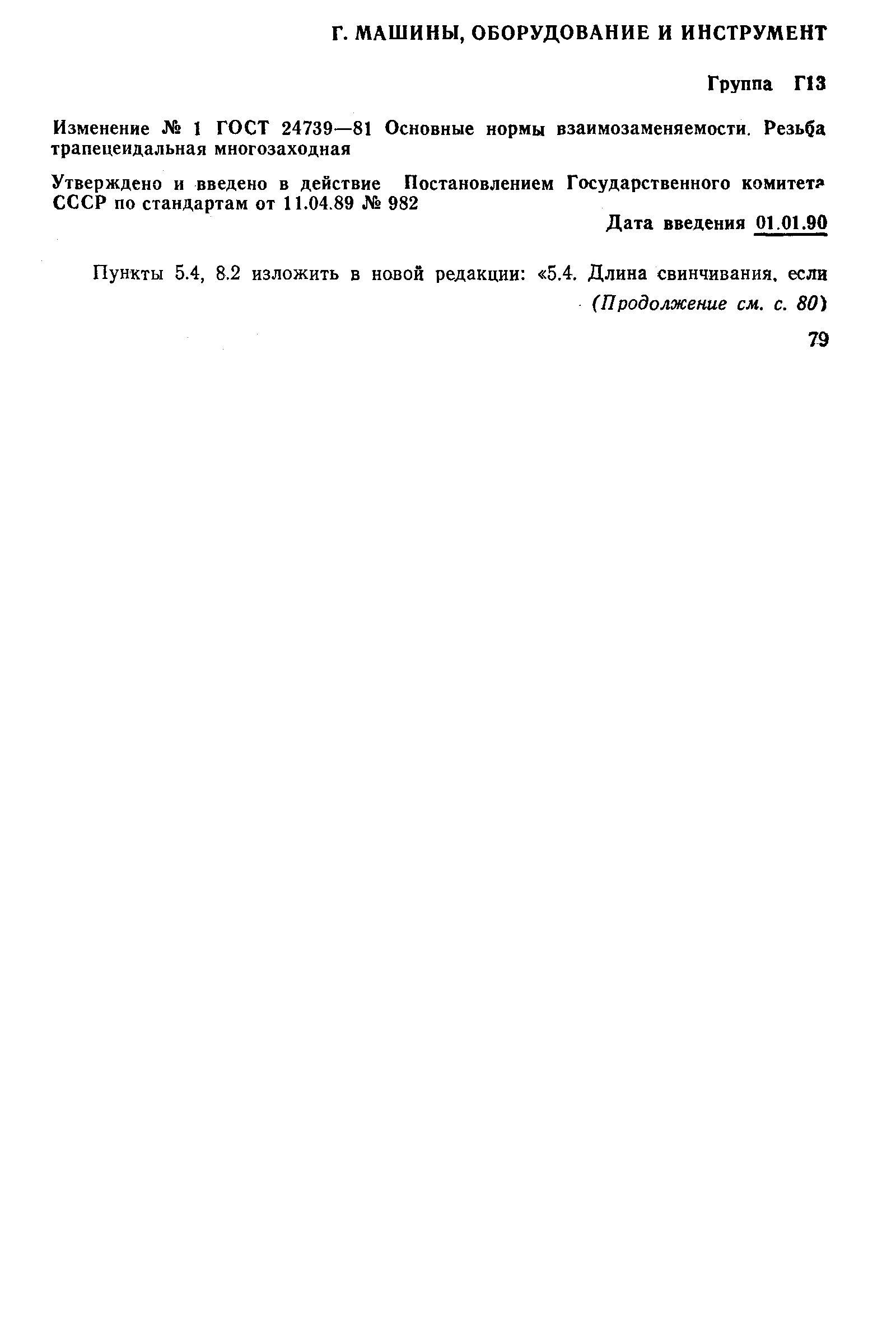

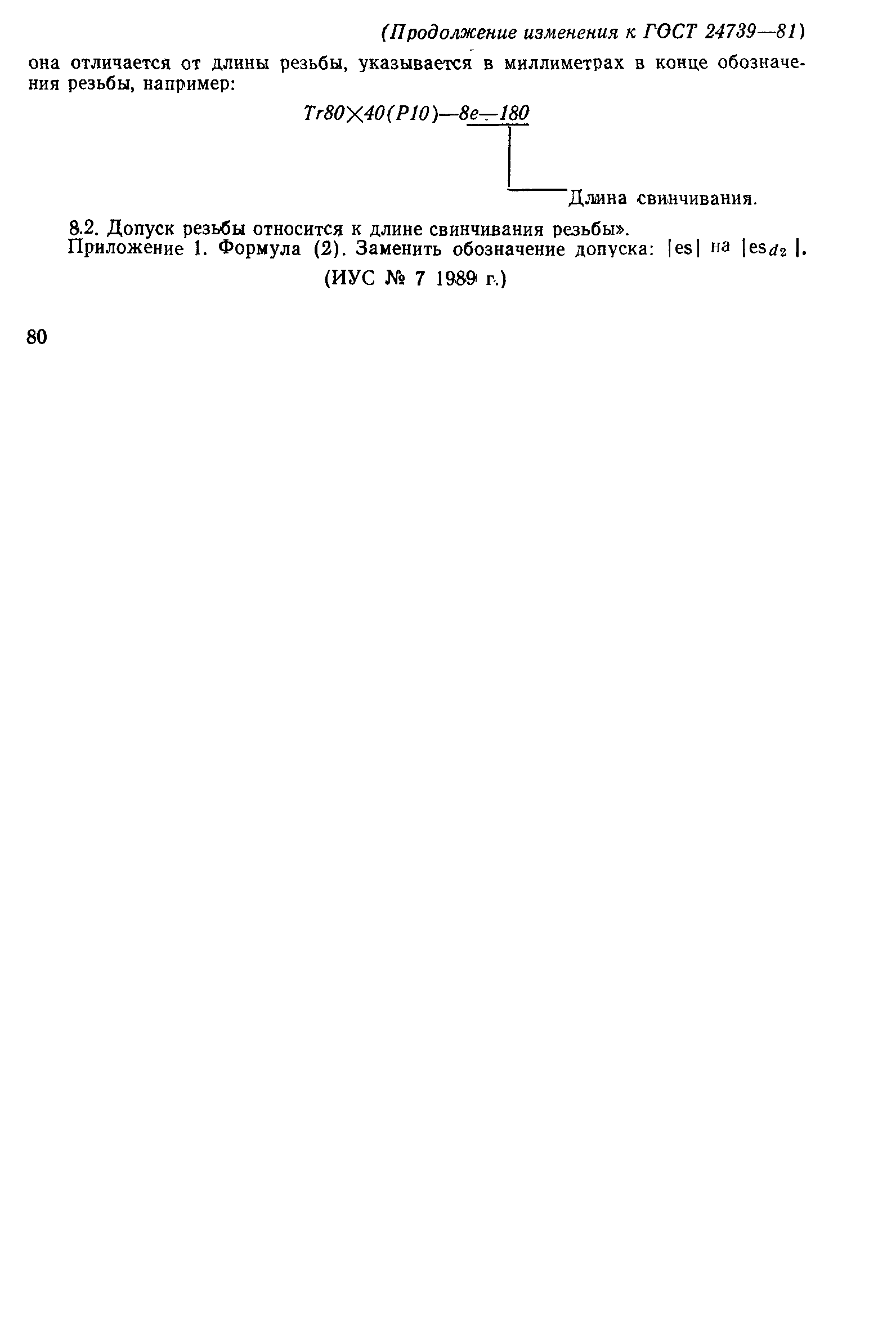

Список изменений:	№ 1 от 01.04.1989 (ИУС 7-89)
Нормативные ссылки:	ГОСТ 24737-81 «Основные нормы взаимозаменяемости. Резьба трапецеидальная однозаходная. Основные размеры» ГОСТ 24738-81 «Основные нормы взаимозаменяемости. Резьба трапецеидальная однозаходная. Диаметры и шаги» ГОСТ 9484-81 «Основные нормы взаимозаменяемости. Резьба трапецеидальная. Профили» ГОСТ 9562-81 «Основные нормы взаимозаменяемости. Резьба трапецеидальная однозаходная. Допуски»
