ГОСТ 24071-97

Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы

Обозначение:	ГОСТ 24071-97
Обозначение англ:	GOST 24071-97
Статус:	действует
Название рус.:	Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы
Название англ.:	Basic norms of interchangeability. Woodruff keys and keyways
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.2000

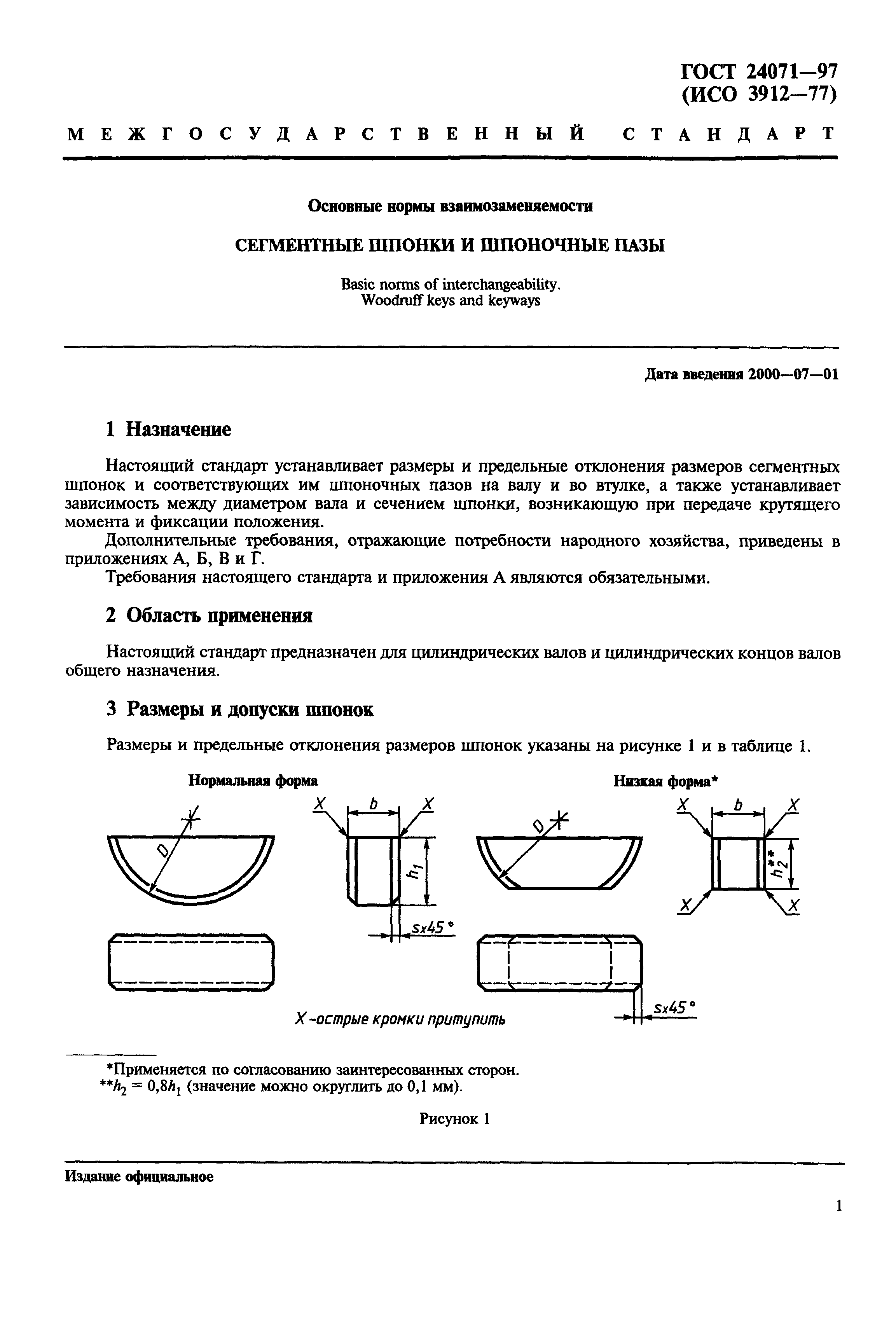

Область применения:	Стандарт устанавливает размеры и предельные отклонения размеров сегментных шпонок и соответствующих им шпоночных пазов на валу и во втулке, а также устанавливает зависимость между диаметром вала и сечением шпонки, возникающую при передаче крутящего момента и фиксации положения.

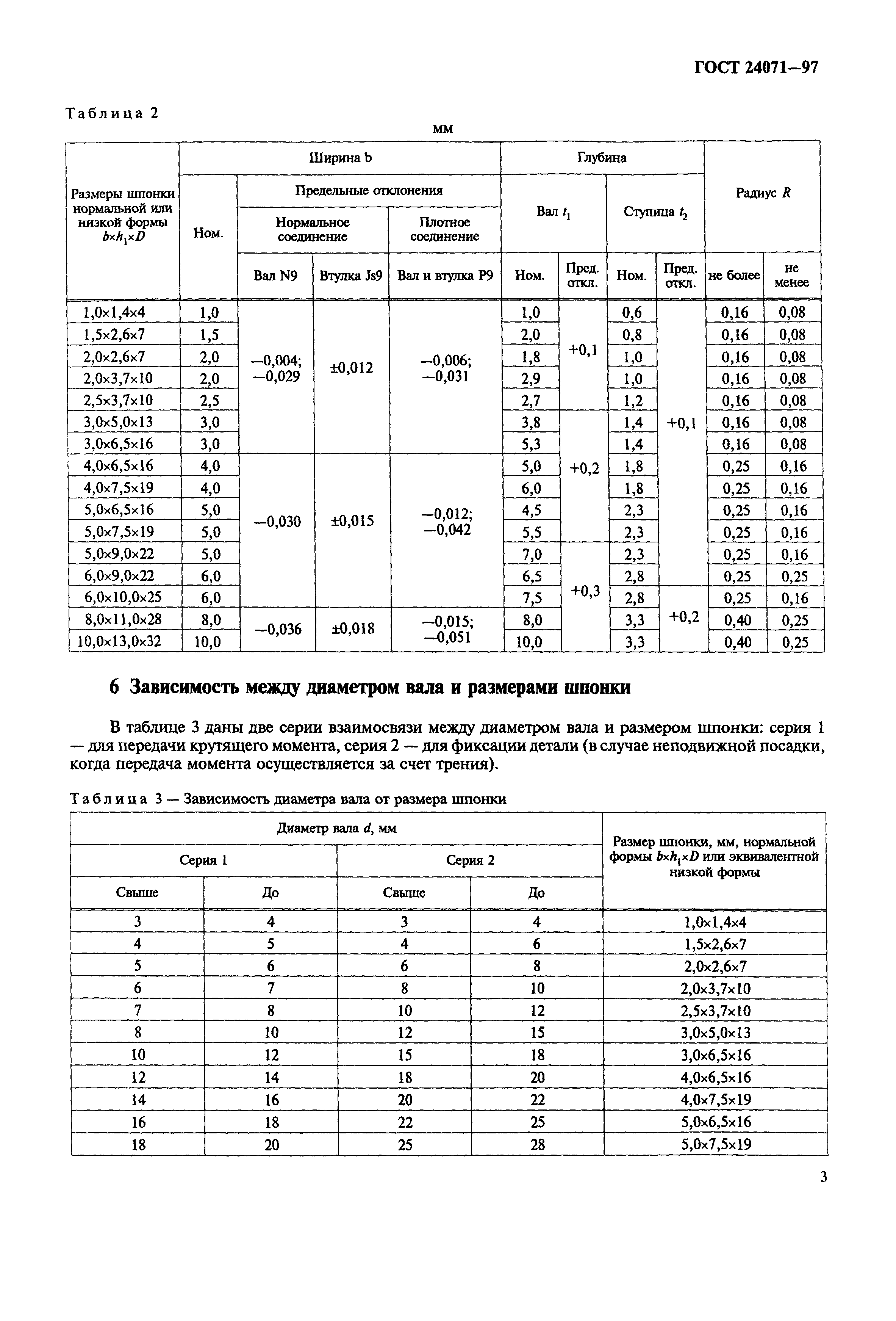

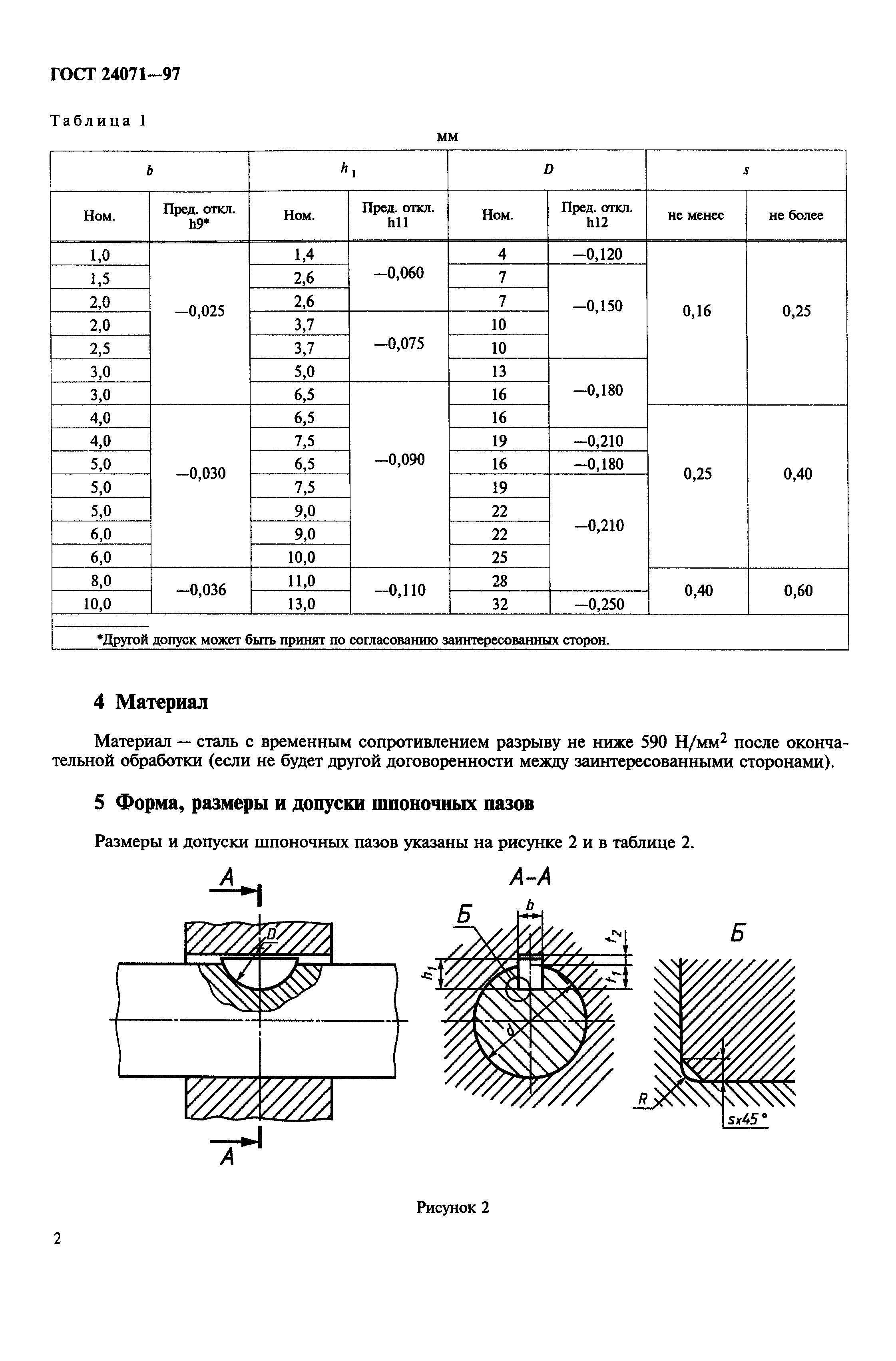

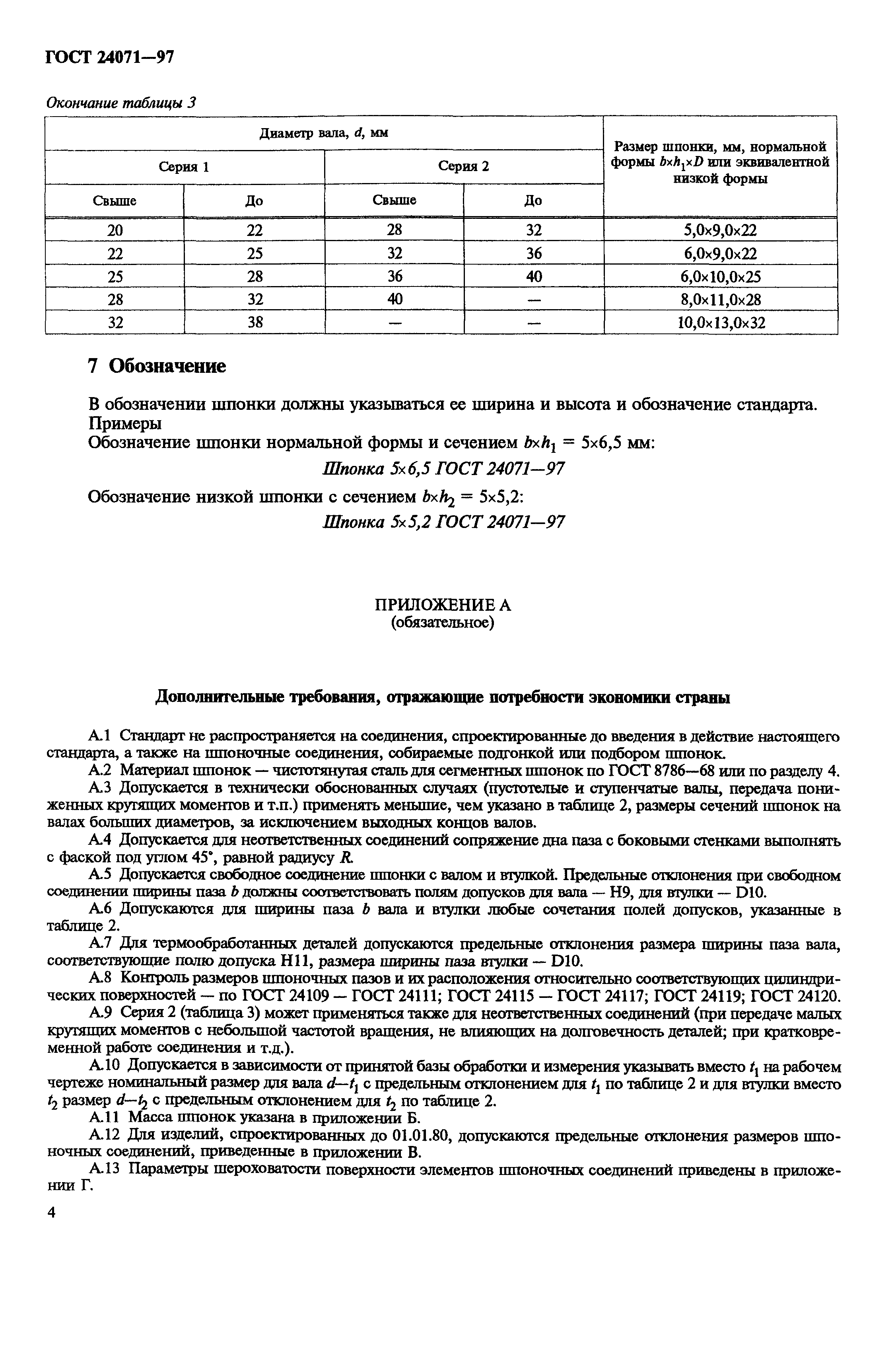

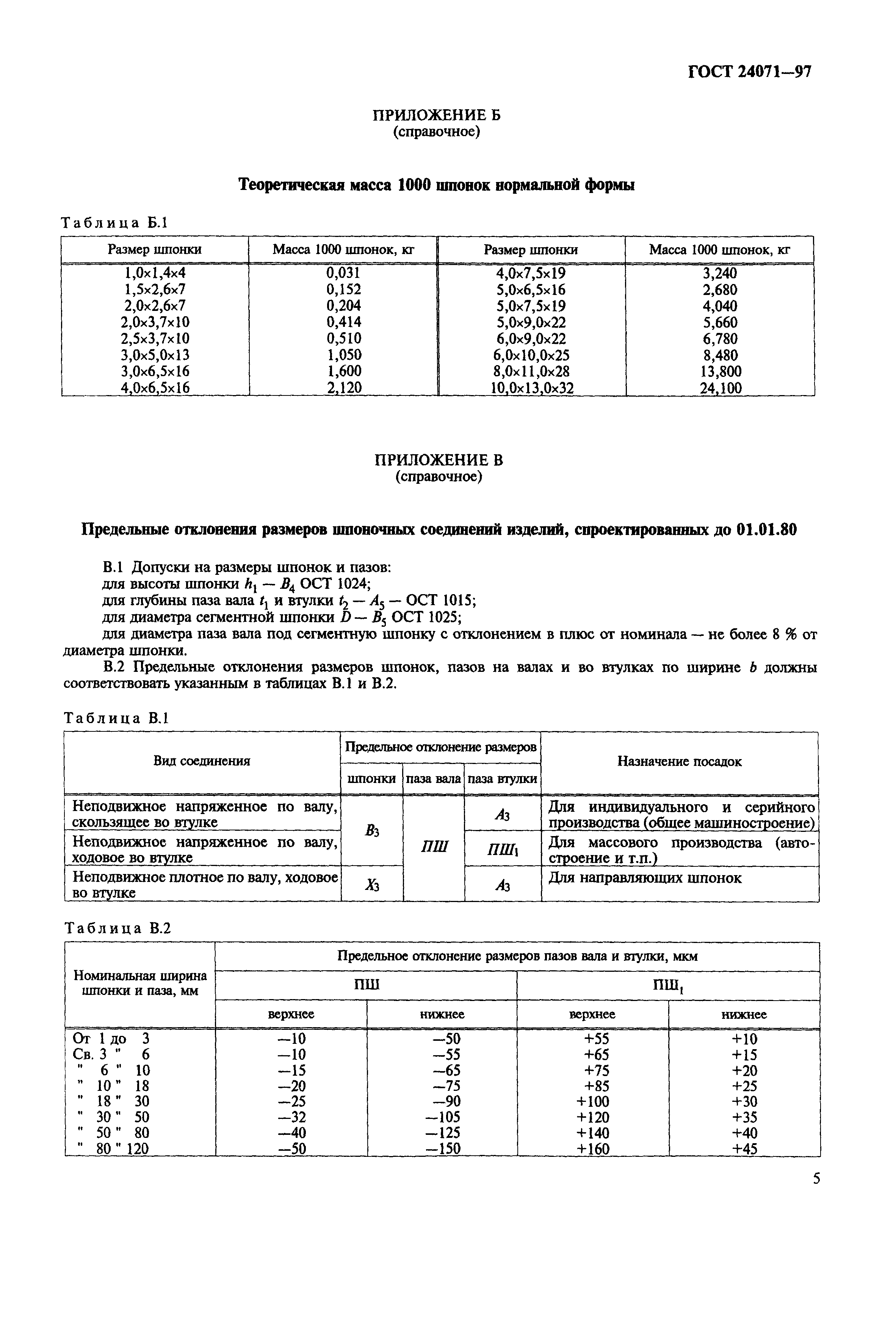

Оглавление:	1 Назначение 2 Область применения 3 Размеры и допуски шпонок 4 Материал 5 Форма, размеры и допуски шпоночных пазов 6 Зависимость между диаметром вала и размерами шпонки 7 Обозначение Приложение А (обязательное) Дополнительные требования, отражающие потребности экономики страны Приложение Б (справочное) Теоретическая масса 1000 шпонок нормальной формы Приложение В (справочное) Предельные отклонения размеров шпоночных соединений изделий, спроектированных до 01.01.80 Приложение Г (справочное) Зависимость параметров шероховатости поверхности от допуска размера
Разработан:	ТК 258 Зубчатые передачи и конструктивные элементы деталей машин
Утверждён:	17.11.1999 Госстандарт России (Russian Federation Gosstandart 409-ст) 21.11.1997 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 12-97)
Издан:	ИПК Издательство стандартов (2000 г. )
Расположен в:	Техническая документация Электроэнергия МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Валы и муфты Шпонки, шпоночные канавки, шлицы Экология МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Валы и муфты Шпонки, шпоночные канавки, шлицы Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Механические системы и устройства общего назначения
Список изменений:	Поправка от 01.04.2010 (ИУС 4-2010)
Заменяет собой:	ГОСТ 24071-80 «Основные нормы взаимозаменяемости. Соединения шпоночные с сегментными шпонками. Размеры шпонок и сечений пазов. Допуски и посадки»

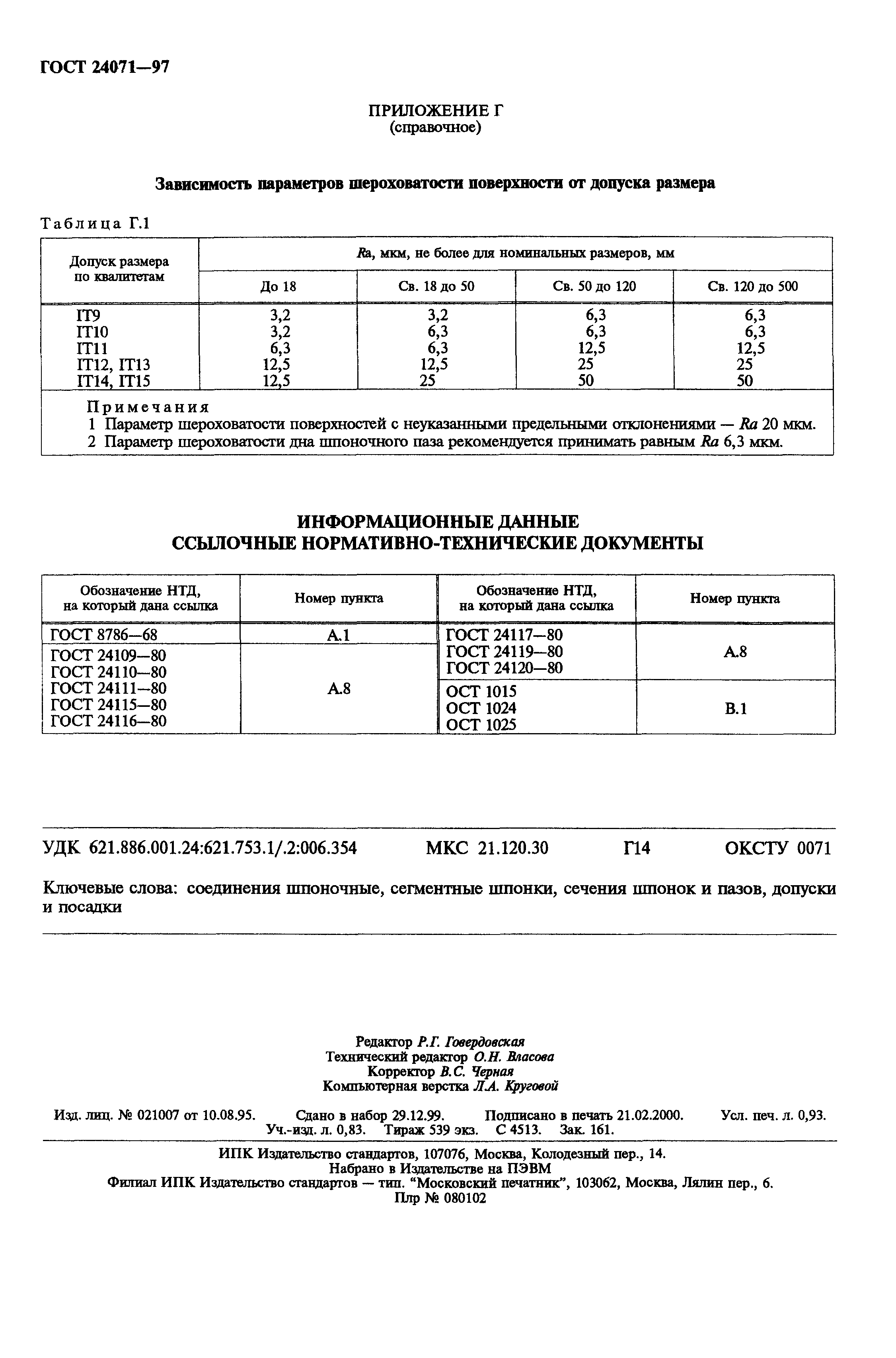

Нормативные ссылки:	ГОСТ 8786-68 «Сталь чистотянутая для шпонок сегментная. Сортамент» ГОСТ 24071-80 «Основные нормы взаимозаменяемости. Соединения шпоночные с сегментными шпонками. Размеры шпонок и сечений пазов. Допуски и посадки» ГОСТ 24109-80 «Калибры для шпоночных соединений. Допуски» ГОСТ 24110-80 «Калибры-пробки шпоночные диаметром от 9 до 18 мм. Конструкция и размеры» ГОСТ 24111-80 «Калибры-пробки шпоночные диаметром св. 18 до 56 мм. Конструкция и размеры» ГОСТ 24115-80 «Калибры-глубиномеры шпоночные для отверстий диаметром от 3 до 10 мм. Конструкция и размеры» ГОСТ 24116-80 «Калибры-глубиномеры шпоночные для отверстий диаметром св. 10 до 90 мм. Конструкция и размеры» ГОСТ 24117-80 «Калибры-глубиномеры шпоночные для отверстий диаметром св. 90 до 200 мм. Конструкция и размеры» ГОСТ 24119-80 «Калибры-глубиномеры для сегментных шпоночных пазов. Конструкция и размеры» ГОСТ 24120-80 «Калибры пазовые шпоночные для размеров от 1 до 3 мм. Конструкция и размеры»
