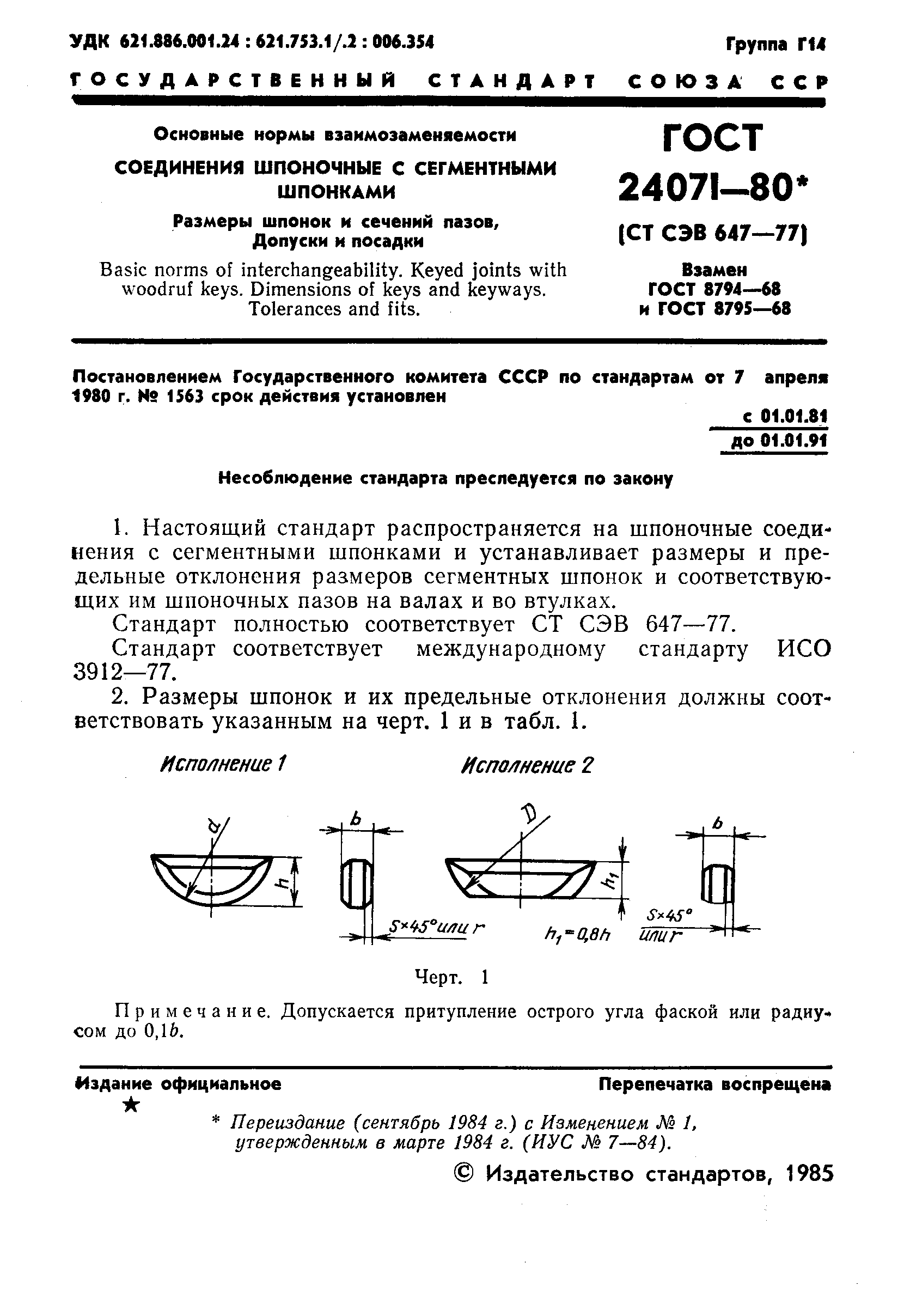

ГОСТ 24071-80

Основные нормы взаимозаменяемости. Соединения шпоночные с сегментными шпонками. Размеры шпонок и сечений пазов. Допуски и посадки

Обозначение:	ГОСТ 24071-80
Обозначение англ:	GOST 24071-80
Статус:	заменен
Название рус.:	Основные нормы взаимозаменяемости. Соединения шпоночные с сегментными шпонками. Размеры шпонок и сечений пазов. Допуски и посадки
Название англ.:	Basic norms of interchangeability. Keyed joints with woodruf keys. Dimensions of keys and keyways. Tolerances and fits
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.07.2000
Область применения:	Стандарт распространяется на шпоночные соединения с сегментными шпонками и устанавливает размеры и предельные отклонения размеров сегментных шпонок и соответствующих им шпоночных пазов на валах и во втулках.
Утверждён:	07.04.1980 Госстандарт СССР (USSR Gosstandart 1563)
Издан:	Издательство стандартов (1985 г. )
Расположен в:	Техническая документация Электроэнергия МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Валы и муфты Шпонки, шпоночные канавки, шлицы Экология МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Валы и муфты Шпонки, шпоночные канавки, шлицы
Заменяет собой:	ГОСТ 8795-68 «Шпонки сегментные. Размеры» (ИУС 5-80) ГОСТ 8794-68 «Шпонки сегментные. Размеры шпонок и пазов» (ИУС 5-80)
Чем заменён:	ГОСТ 24071-97 «Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы»
Нормативные ссылки:	ГОСТ 8786-68 «Сталь чистотянутая для шпонок сегментная. Сортамент» ГОСТ 24109-80 «Калибры для шпоночных соединений. Допуски» ГОСТ 24110-80 «Калибры-пробки шпоночные диаметром от 9 до 18 мм. Конструкция и размеры» ГОСТ 24111-80 «Калибры-пробки шпоночные диаметром св. 18 до 56 мм. Конструкция и размеры» ГОСТ 24115-80 «Калибры-глубиномеры шпоночные для отверстий диаметром от 3 до 10 мм. Конструкция и размеры» ГОСТ 24116-80 «Калибры-глубиномеры шпоночные для отверстий диаметром св. 10 до 90 мм. Конструкция и размеры» ГОСТ 24117-80 «Калибры-глубиномеры шпоночные для отверстий диаметром св. 90 до 200 мм. Конструкция и размеры» ГОСТ 24119-80 «Калибры-глубиномеры для сегментных шпоночных пазов. Конструкция и размеры» ГОСТ 24120-80 «Калибры пазовые шпоночные для размеров от 1 до 3 мм. Конструкция и размеры»
