ГОСТ 24069-97

Основные нормы взаимозаменяемости. Тангенциальные шпонки и шпоночные пазы

Обозначение:	ГОСТ 24069-97
Обозначение англ:	GOST 24069-97
Статус:	действует
Название рус.:	Основные нормы взаимозаменяемости. Тангенциальные шпонки и шпоночные пазы
Название англ.:	Basic norms of interchangeability. Tangential keys and keyways
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1997
Область применения:	Стандарт устанавливает размеры и предельные отклонения размеров тангенциальных шпонок и соответствующих им шпоночных пазо вна валу и во втулке, а также зависимость между диаметром вала и сечением шпонки. Стандарт предназначени для цилиндрических валов общего назначения.

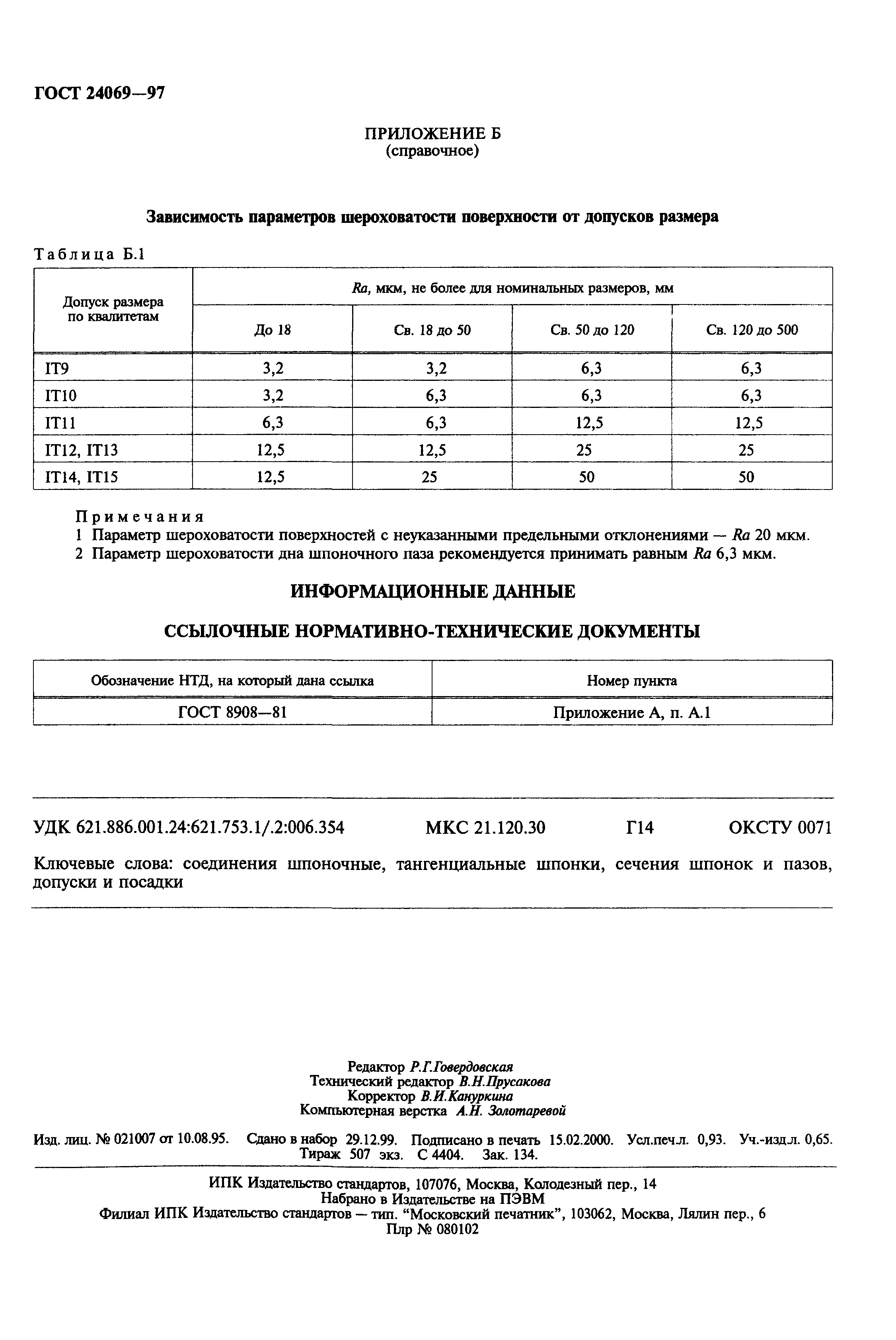

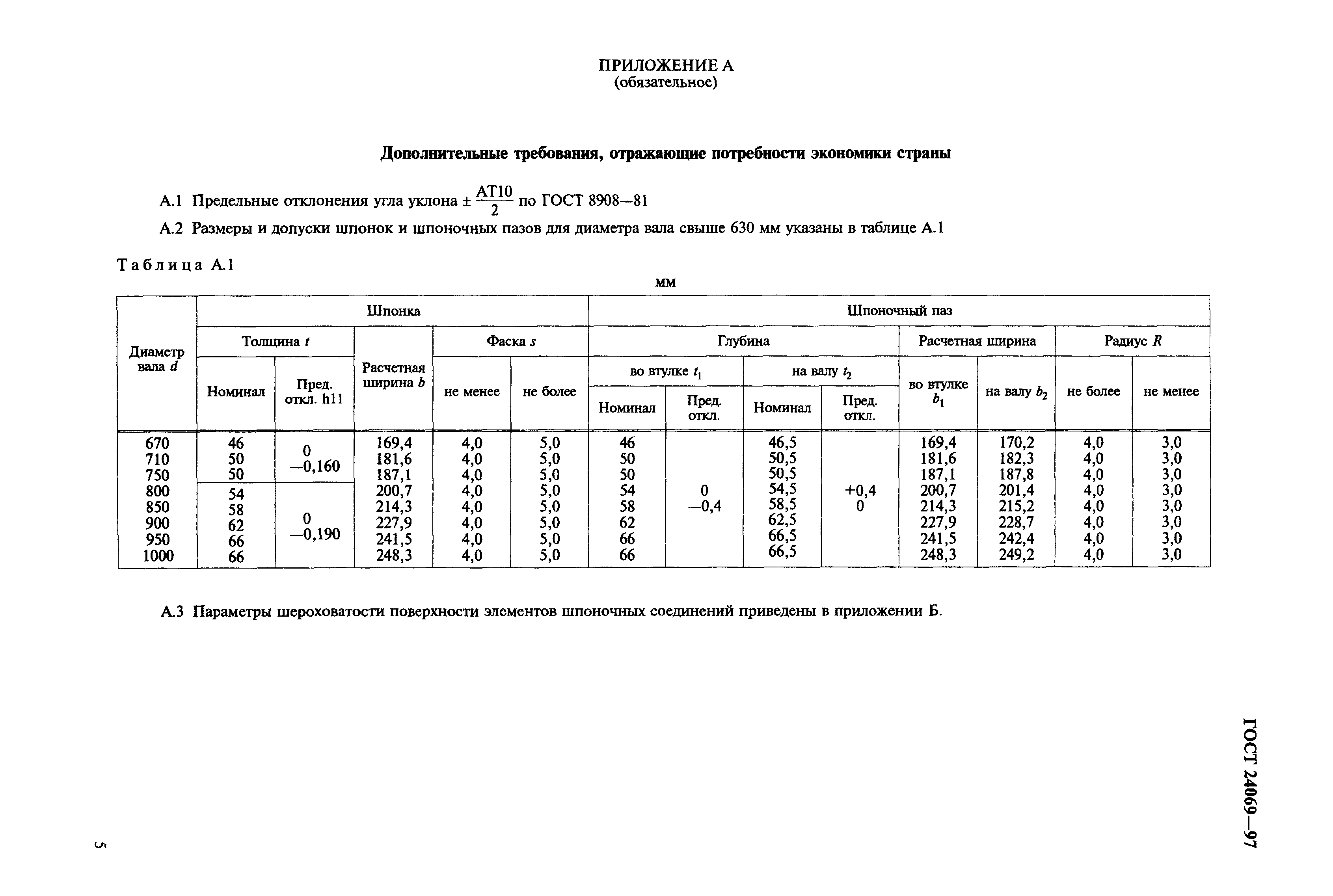

Оглавление:	1 Назначение 2 Область применения 3 Размеры и допуски шпонок и шпоночных пазов 4 Материал 5 Обозначение Приложение А Дополнительные требования, отражающие потребности экономики страны Приложение Б Зависимость параметров шероховатости поверхности от допусков размера
Разработан:	ТК 258 Зубчатые передачи и конструктивные элементы деталей машин
Утверждён:	17.11.1999 Госстандарт России (Russian Federation Gosstandart 408-ст) 21.11.1997 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 12-97)
Издан:	ИПК Издательство стандартов (2000 г. )
Расположен в:	Техническая документация Электроэнергия МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Валы и муфты Шпонки, шпоночные канавки, шлицы Экология МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Валы и муфты Шпонки, шпоночные канавки, шлицы
Заменяет собой:	ГОСТ 24069-80 «Основные нормы взаимозаменяемости. Соединения шпоночные с тангенциальными нормальными шпонками. Размеры сечений шпонок и пазов. Допуски и посадки»
