Скачать ГОСТ 24069-80 Основные нормы взаимозаменяемости. Соединения шпоночные с тангенциальными нормальными шпонками. Размеры сечений шпонок и пазов. Допуски и посадки

Дата актуализации: 10.08.2017

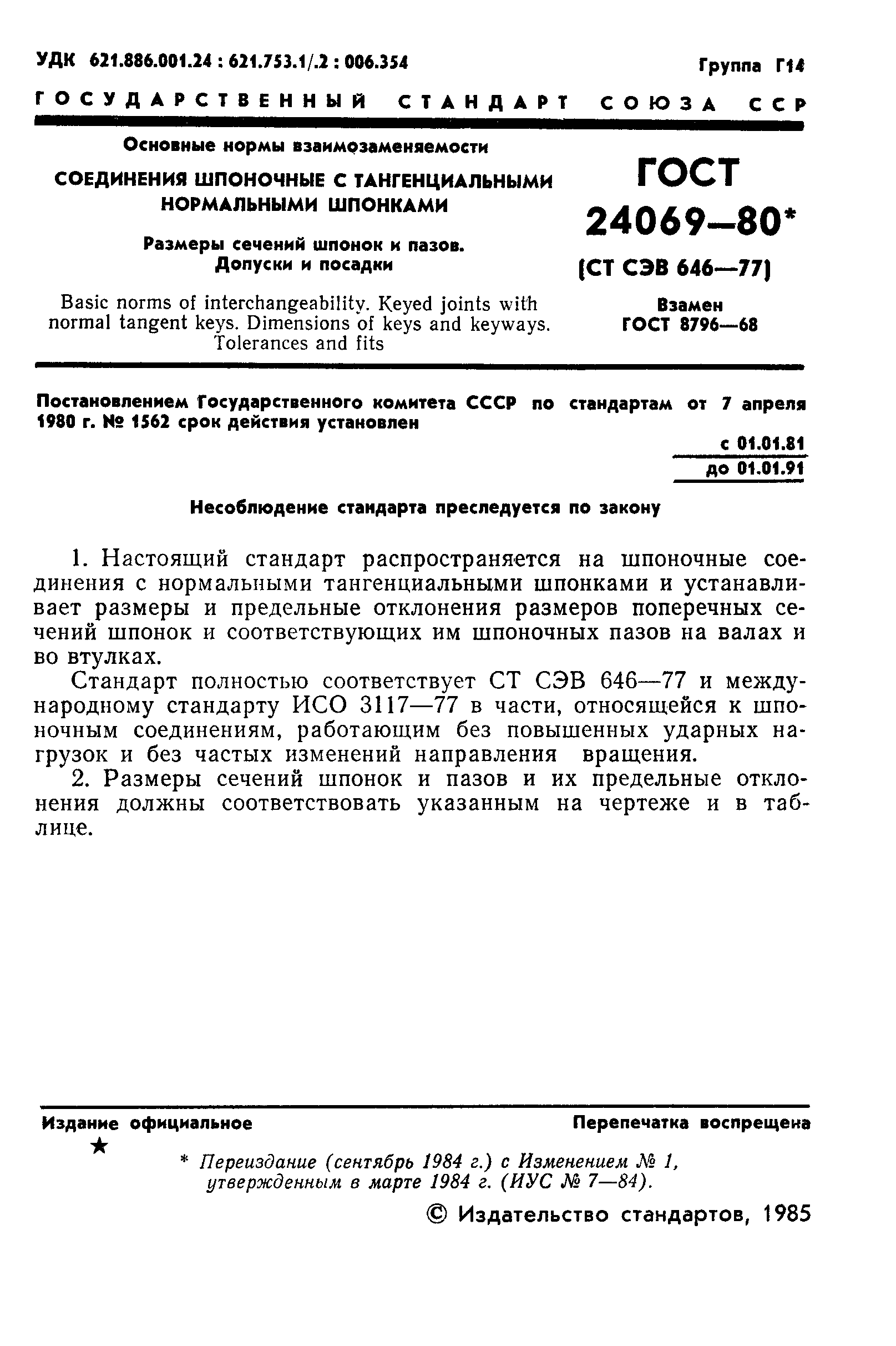

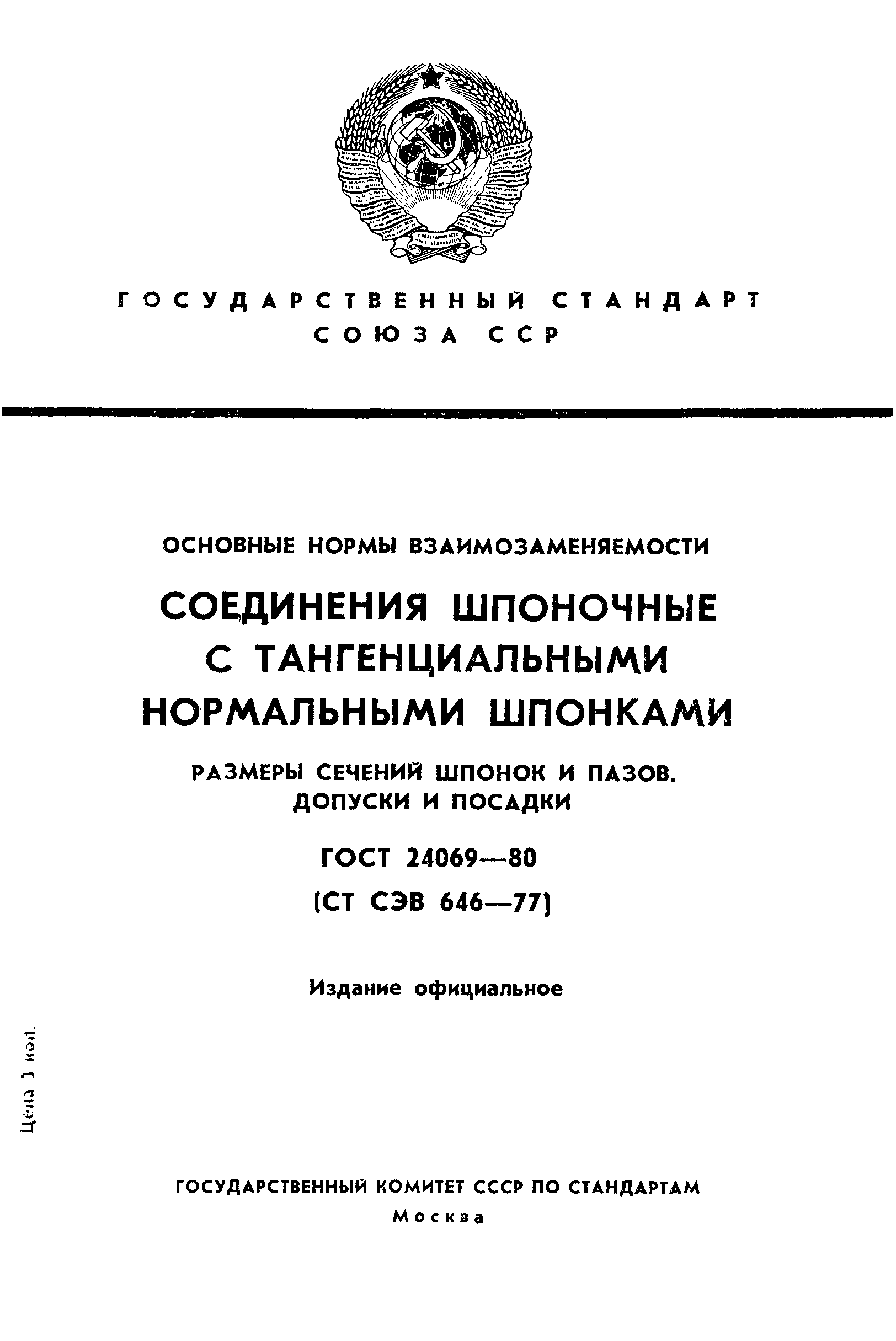

ГОСТ 24069-80

Основные нормы взаимозаменяемости. Соединения шпоночные с тангенциальными нормальными шпонками. Размеры сечений шпонок и пазов. Допуски и посадки

Обозначение: ГОСТ 24069-80
Обозначение англ: GOST 24069-80
Статус:заменен
Название рус.:Основные нормы взаимозаменяемости. Соединения шпоночные с тангенциальными нормальными шпонками. Размеры сечений шпонок и пазов. Допуски и посадки
Название англ.:Basic norms of interchangeability. Keyed joints with normal tangent keys. Dimensions of keys and keyways. Tolerances and fits
Дата добавления в базу:01.10.2014
Дата актуализации:05.05.2017
Дата введения:01.07.2000
Область применения:Стандарт распространяется на шпоночные соединения с нормальными тангенциальными шпонками и устанавливает размеры и предельные отклонения размеров поперечных сечений шпонок и соответствующих им шпоночных пазов на валах и во втулках.

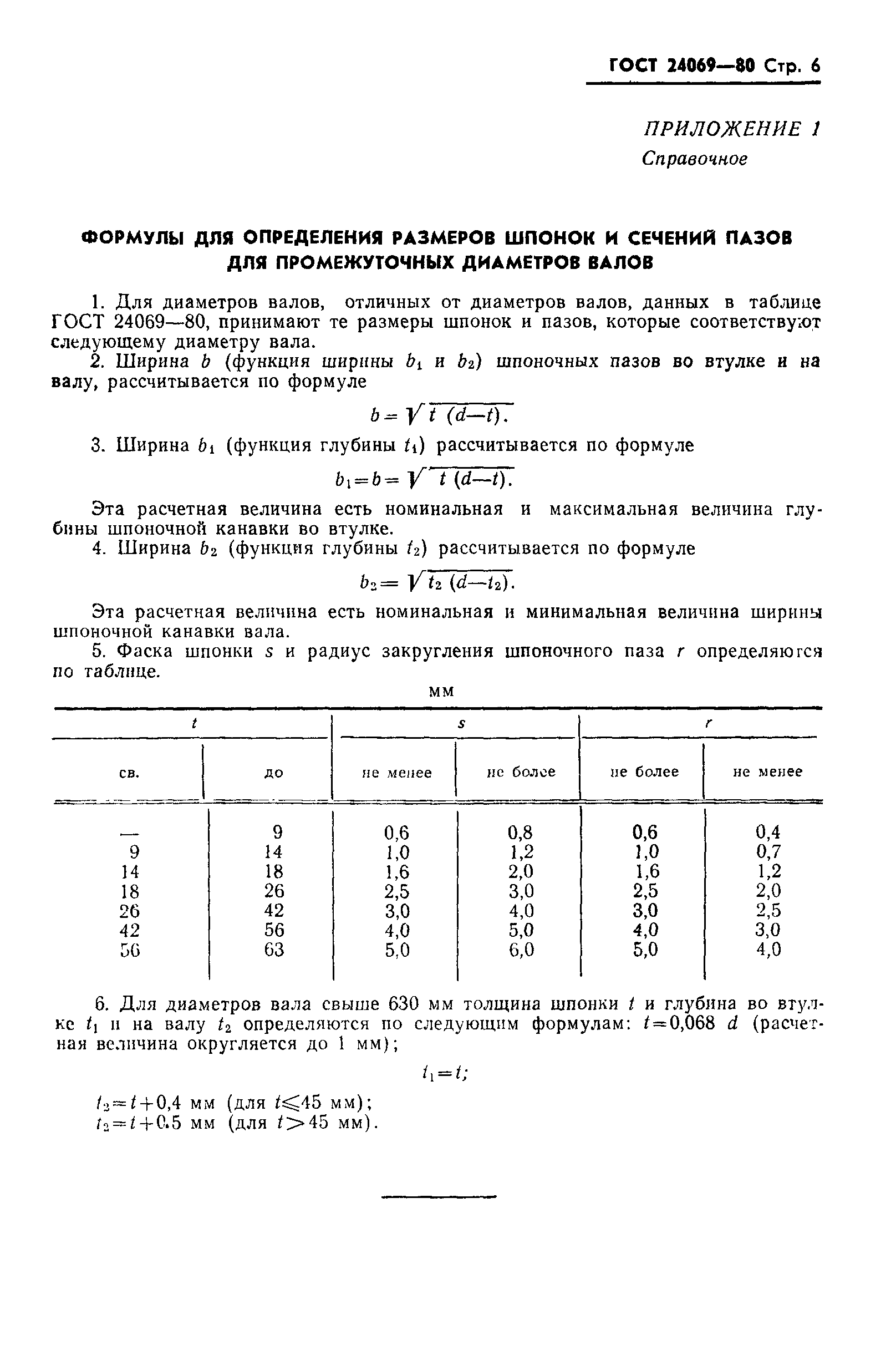

Оглавление:Приложение 1 (справочное) Формулы для определения размеров шпонок и сечений пазов для промежуточных диаметров валов
Приложение 2 (справочное)

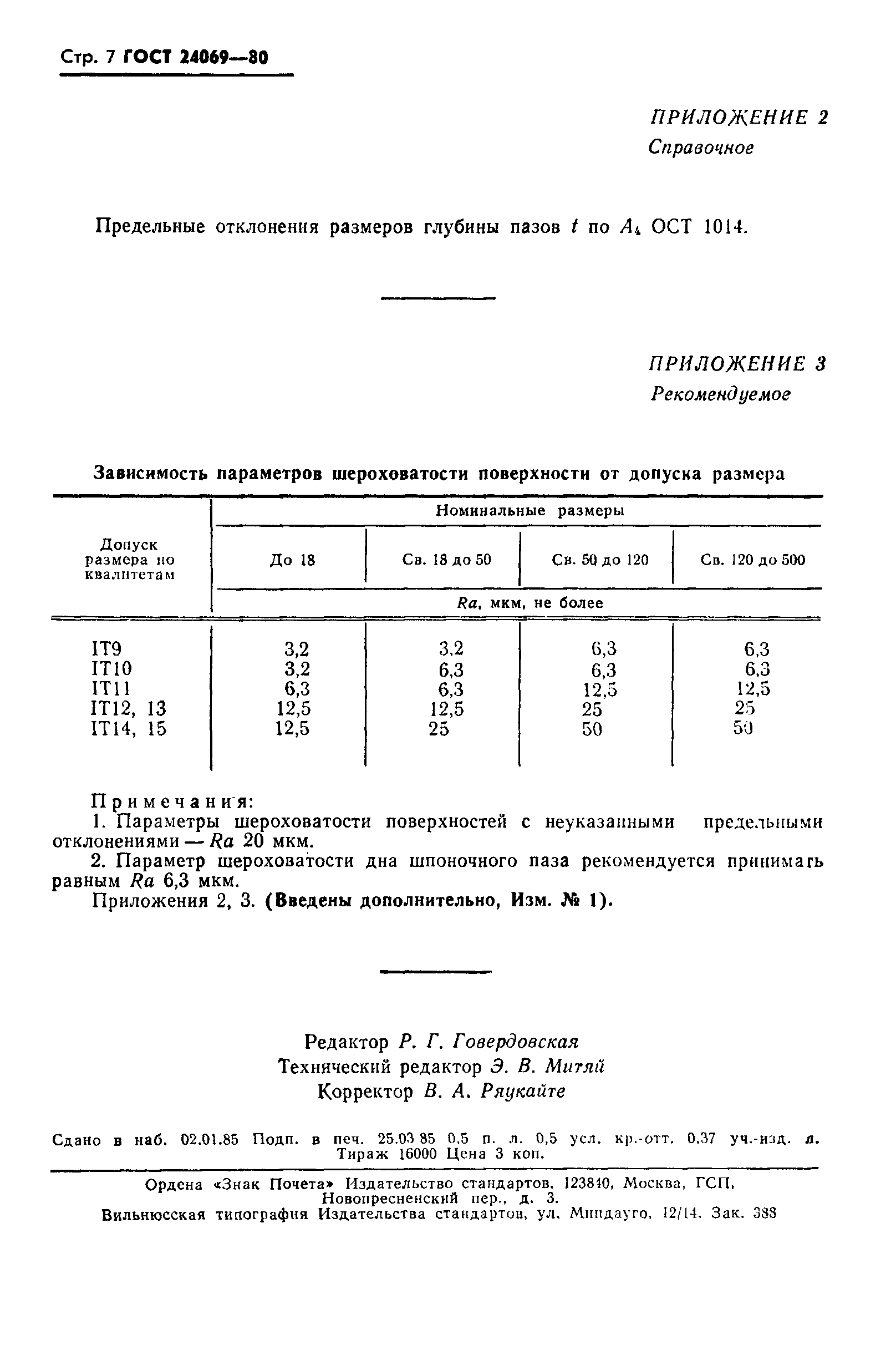

Приложение 3 (рекомендуемое) Зависимость параметров шероховатости от допуска размера
Утверждён:07.04.1980 Государственный комитет СССР по стандартам (USSR National Committee on Standards 1562)
Издан: Издательство стандартов (1985 г. )
Расположен в:Техническая документация Электроэнергия МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Валы и муфты Шпонки, шпоночные канавки, шлицы Экология МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Валы и муфты Шпонки, шпоночные канавки, шлицы
Заменяет собой:
  • ГОСТ 8796-68 «Шпонки тангенциальные нормальные. Размеры сечений шпоночных пазов»
Чем заменён:
Нормативные ссылки:
ГОСТ 24069-80ГОСТ 24069-80ГОСТ 24069-80ГОСТ 24069-80ГОСТ 24069-80ГОСТ 24069-80ГОСТ 24069-80ГОСТ 24069-80
