Скачать ГОСТ 23.208-79 Обеспечение износостойкости изделий. Метод испытания материалов на износостойкость при трении о нежестко закрепленные абразивные частицы

Дата актуализации: 10.08.2017

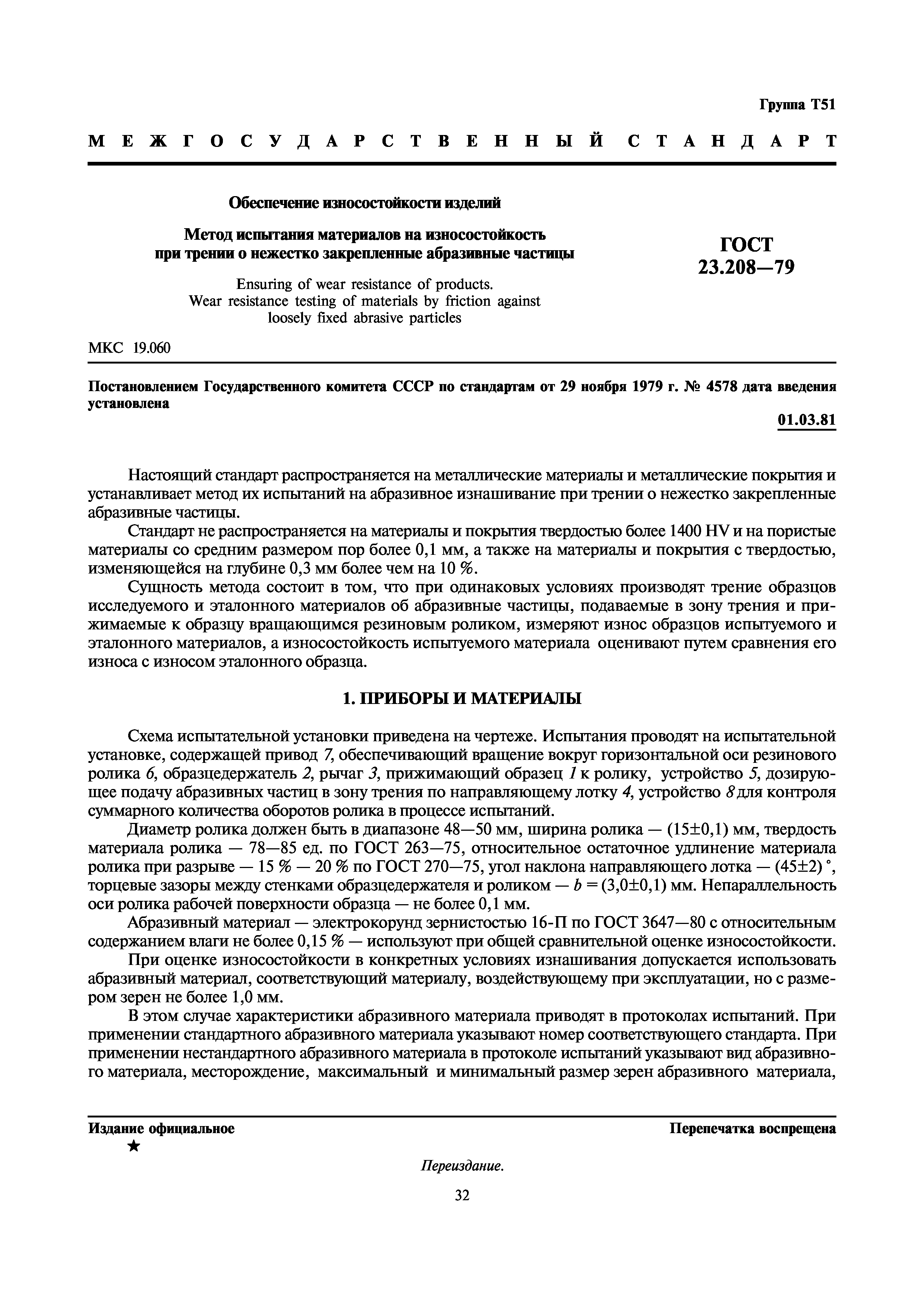

ГОСТ 23.208-79

Обеспечение износостойкости изделий. Метод испытания материалов на износостойкость при трении о нежестко закрепленные абразивные частицы

Обозначение:	ГОСТ 23.208-79
Обозначение англ:	GOST 23.208-79
Статус:	действует
Название рус.:	Обеспечение износостойкости изделий. Метод испытания материалов на износостойкость при трении о нежестко закрепленные абразивные частицы
Название англ.:	Ensuring of wear resistance of products. Wear resistance testing of materials by friction against loosely fixed abrasibe particles
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.03.1981
Область применения:	Стандарт распространяется на металлические материалы и металлические покрытия и устанавливает метод их испытаний на абразивное изнашивание при трении о нежестко закрепленные абразивные частицы. Стандарт не распространяется на материалы и покрытия тврдостью более 1400 HV и на пористые материалы со средним размером пор более 0,1 мм, а также на материалы и покрытия с твердостью, изменяющейся на глубине 0,3 мм более чем на 10%.

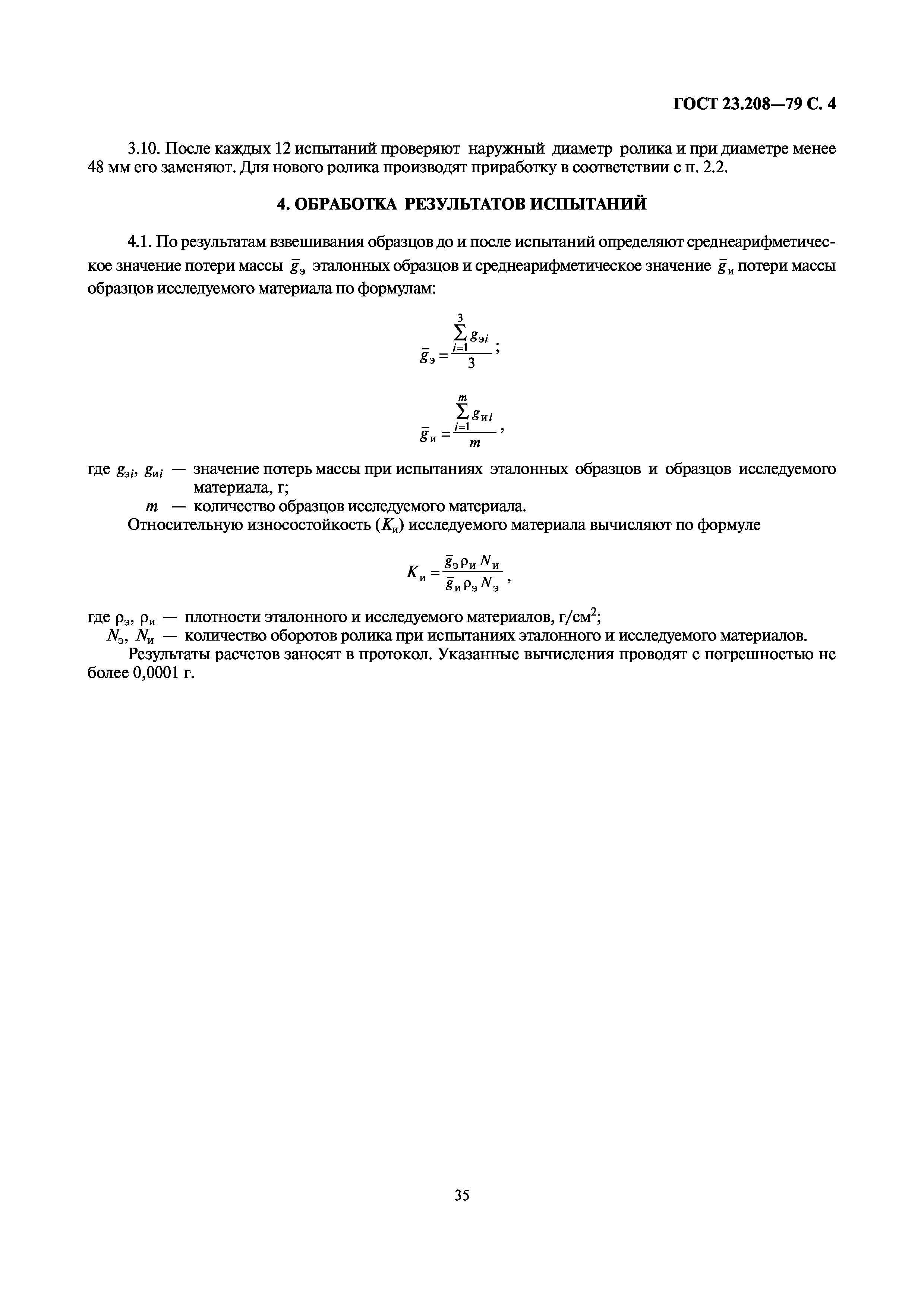

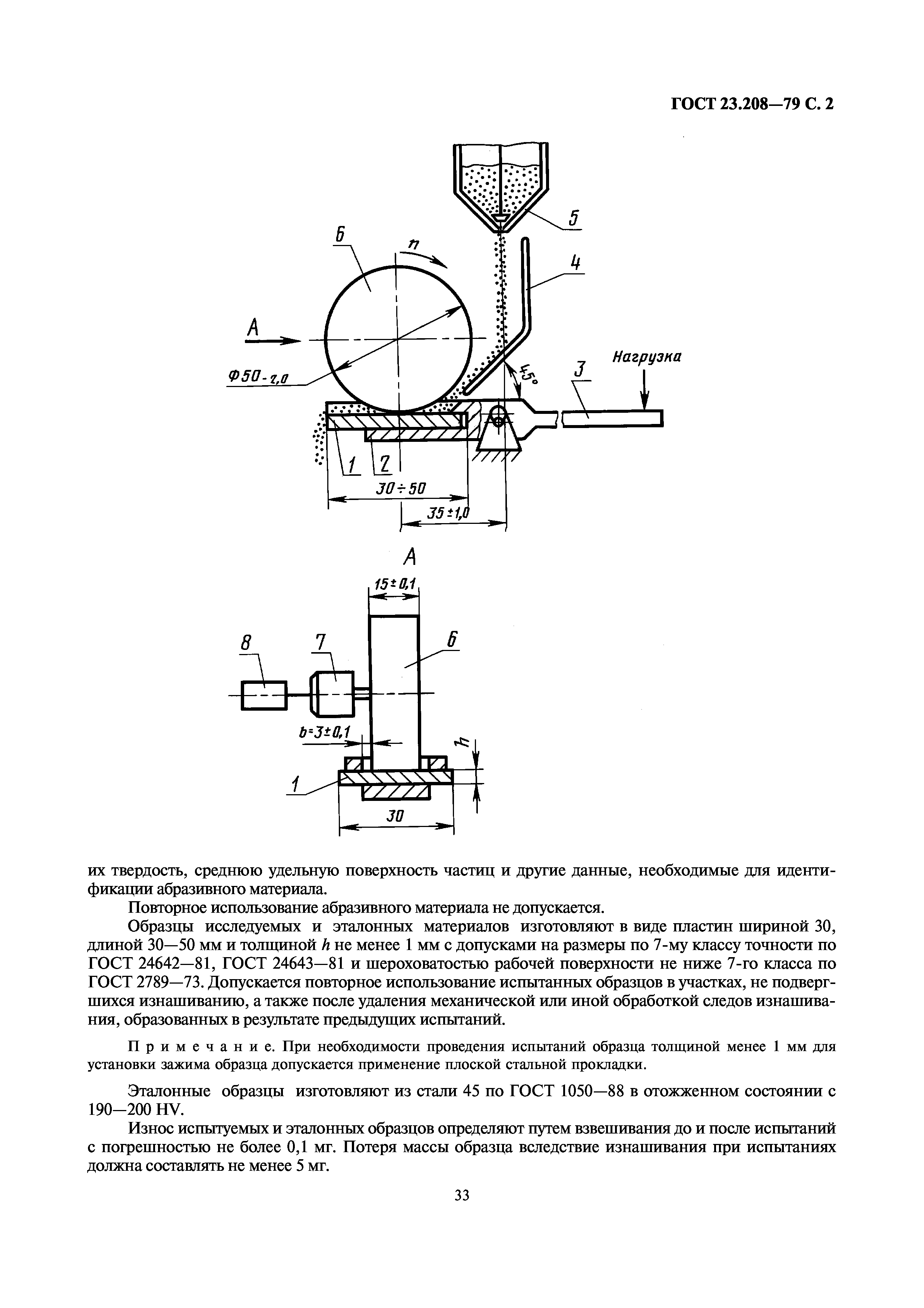

Оглавление:	1 Приборы и материалы 2 Подготовка к испытаниям 3 Проведение испытаний 4 Обработка результатов испытаний
Утверждён:	29.11.1979 Госстандарт СССР (USSR Gosstandart 4578)
Издан:	Стандартинформ (2005 г. )
Расположен в:	Техническая документация Электроэнергия ИСПЫТАНИЯ Механические испытания Экология ИСПЫТАНИЯ Механические испытания
Нормативные ссылки:	ГОСТ 5382-91 «Цементы и материалы цементного производства. Методы химического анализа» ГОСТ 24642-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Основные термины и определения» ГОСТ 24643-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения» ГОСТ 263-75 «Резина. Метод определения твердости по Шору А» ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 270-75 «Резина. Метод определения упругопрочностных свойств при растяжении» ГОСТ 2768-84 «Ацетон технический. Технические условия» ГОСТ 6456-82 «Шкурка шлифовальная бумажная. Технические условия» ГОСТ 2999-75 «Металлы и сплавы. Метод измерения твердости по Виккерсу» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 3647-80 «Материалы шлифовальные. Классификация. Зернистость и зерновой состав. Методы контроля»
