ГОСТ 21424-75

Муфты упругие втулочно-пальцевые. Основные параметры. Габаритные и присоединительные размеры

Обозначение:	ГОСТ 21424-75
Обозначение англ:	GOST 21424-75
Статус:	заменен
Название рус.:	Муфты упругие втулочно-пальцевые. Основные параметры. Габаритные и присоединительные размеры
Название англ.:	Pin flexible couplings. Main data. Overall and coupling. Dimensions
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.07.1996

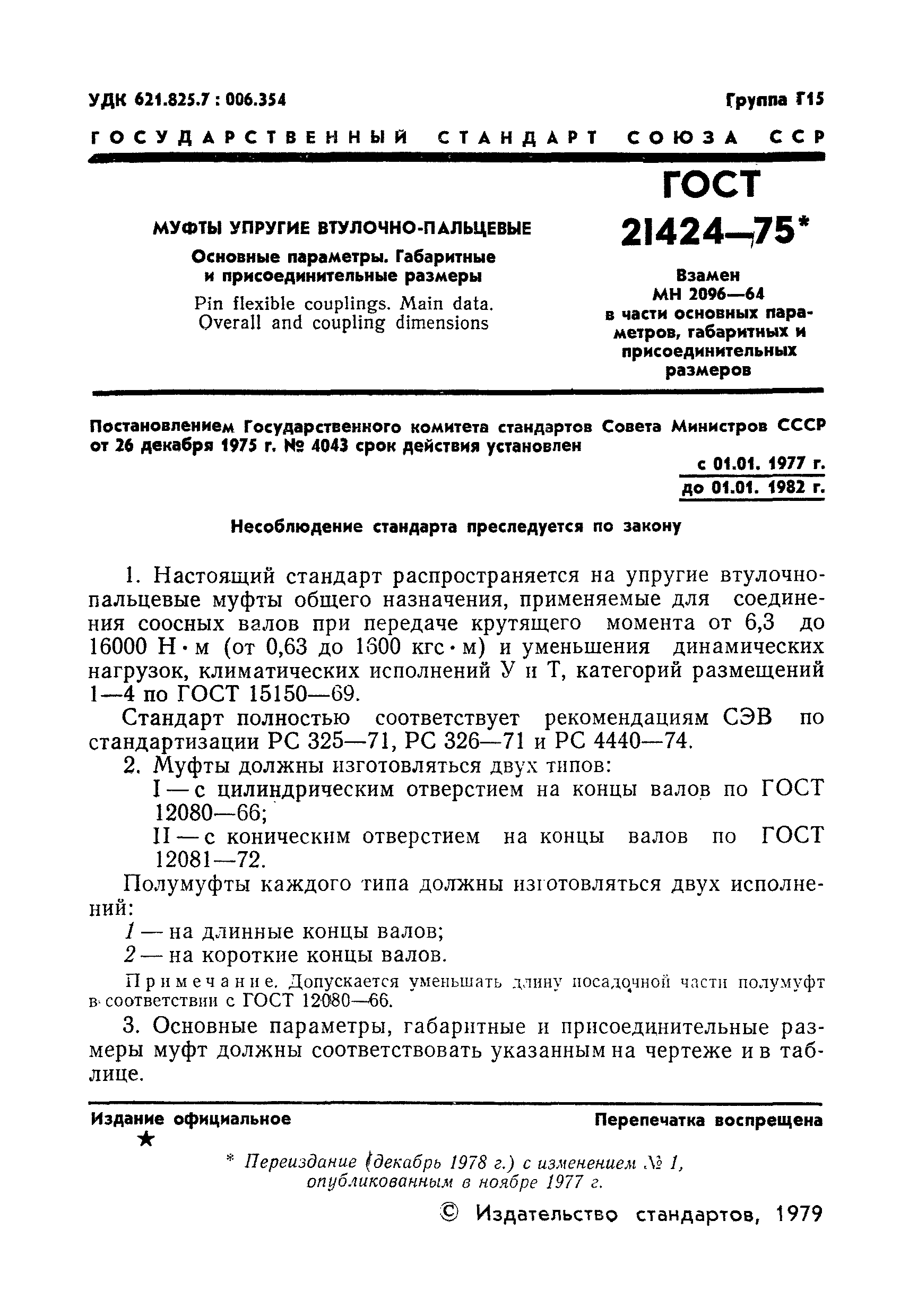

Область применения:	Стандарт распространяется на упругие втулочнопальцевые муфты общего назначения, применяемые для соединения соосных валов при передаче крутящего момента от 6,3 до 16000 Н•м (от 0,63 до 1600 кгс•м) и уменьшения динамических нагрузок, климатических исполнений У и Т, категорий размещений 1-4 по ГОСТ 15150-69.

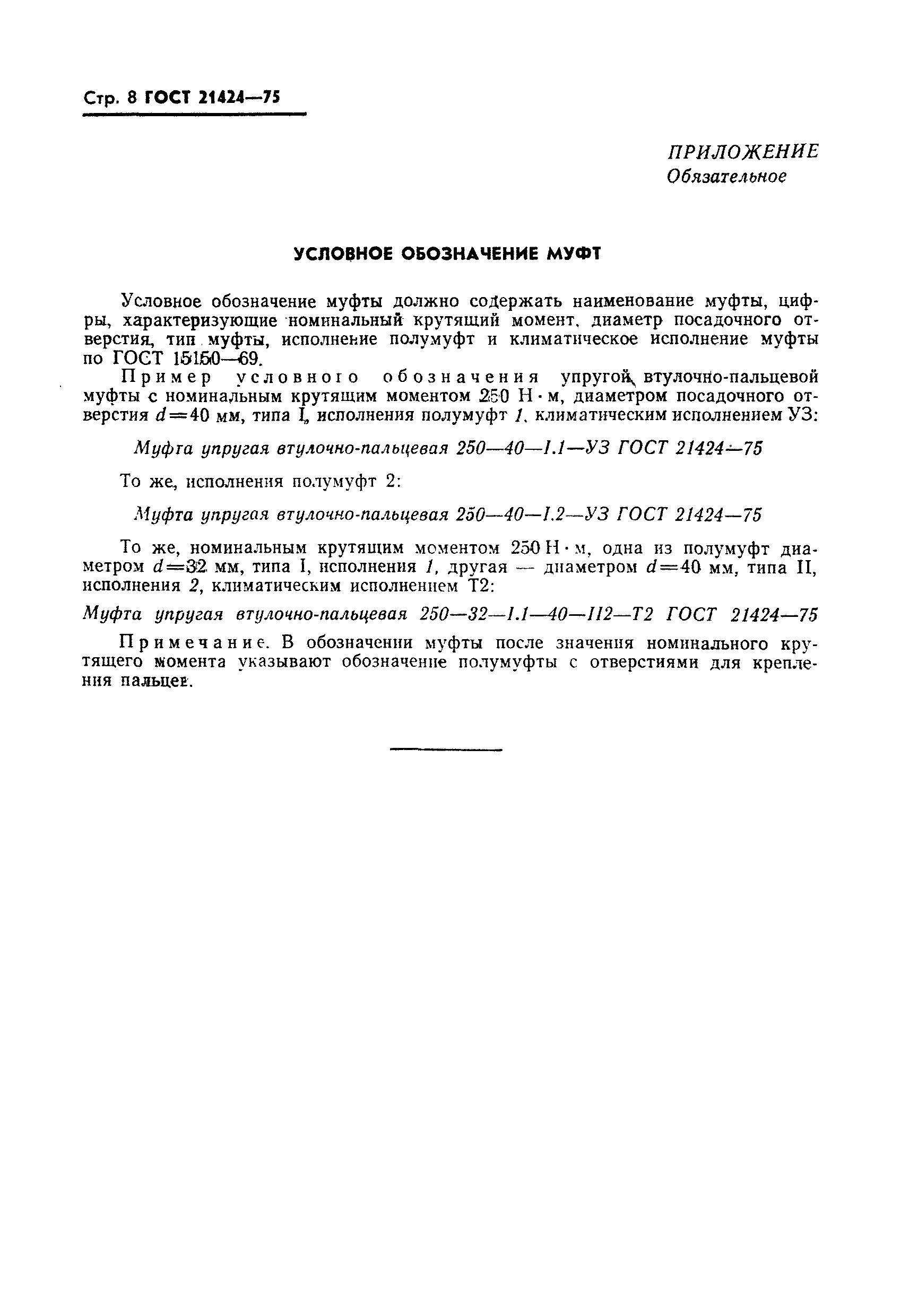

Оглавление:	Приложение (обязательное) Условное обозначение муфт
Утверждён:	26.12.1975 Государственный комитет стандартов Совета Министров СССР (USSR National Committee on Standards at the Cabinet of Ministers 4043)
Издан:	Издательство стандартов (1979 г. )
Расположен в:	Техническая документация Электроэнергия МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Валы и муфты Муфты Крепежные изделия Кольца, втулки, манжеты, муфты Экология МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Валы и муфты Муфты Крепежные изделия Кольца, втулки, манжеты, муфты
Заменяет собой:	МН 2096-64 (В части основных параметров, габаритных и присоединительных размеров. Сведения из перечня "Указатель государственных стандартов СССР 1980 г.", Издательство стандартов 1980)
Чем заменён:	ГОСТ 21424-93 «Муфты упругие втулочно-пальцевые. Параметры и размеры»
Нормативные ссылки:	ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 12080-66 «Концы валов цилиндрические. Основные размеры, допускаемые крутящие моменты» ГОСТ 12081-72 «Концы валов конические с конусностью 1:10. Основные размеры. Допускаемые крутящие моменты» ГОСТ 15152-69 «Единая система защиты от коррозии и старения. Изделия резиновые технические для районов с тропическим климатом. Общие требования» ГОСТ 263-75 «Резина. Метод определения твердости по Шору А» ГОСТ 380-71 «Сталь углеродистая обыкновенного качества. Марки и общие технические требования»
