Скачать ГОСТ 21424-93 Муфты упругие втулочно-пальцевые. Параметры и размеры

Дата актуализации: 10.08.2017

ГОСТ 21424-93

Муфты упругие втулочно-пальцевые. Параметры и размеры

Обозначение:	ГОСТ 21424-93
Обозначение англ:	GOST 21424-93
Статус:	взамен
Название рус.:	Муфты упругие втулочно-пальцевые. Параметры и размеры
Название англ.:	Flexible couplings with rubber-busned studs. Parameters and dimensions
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1996

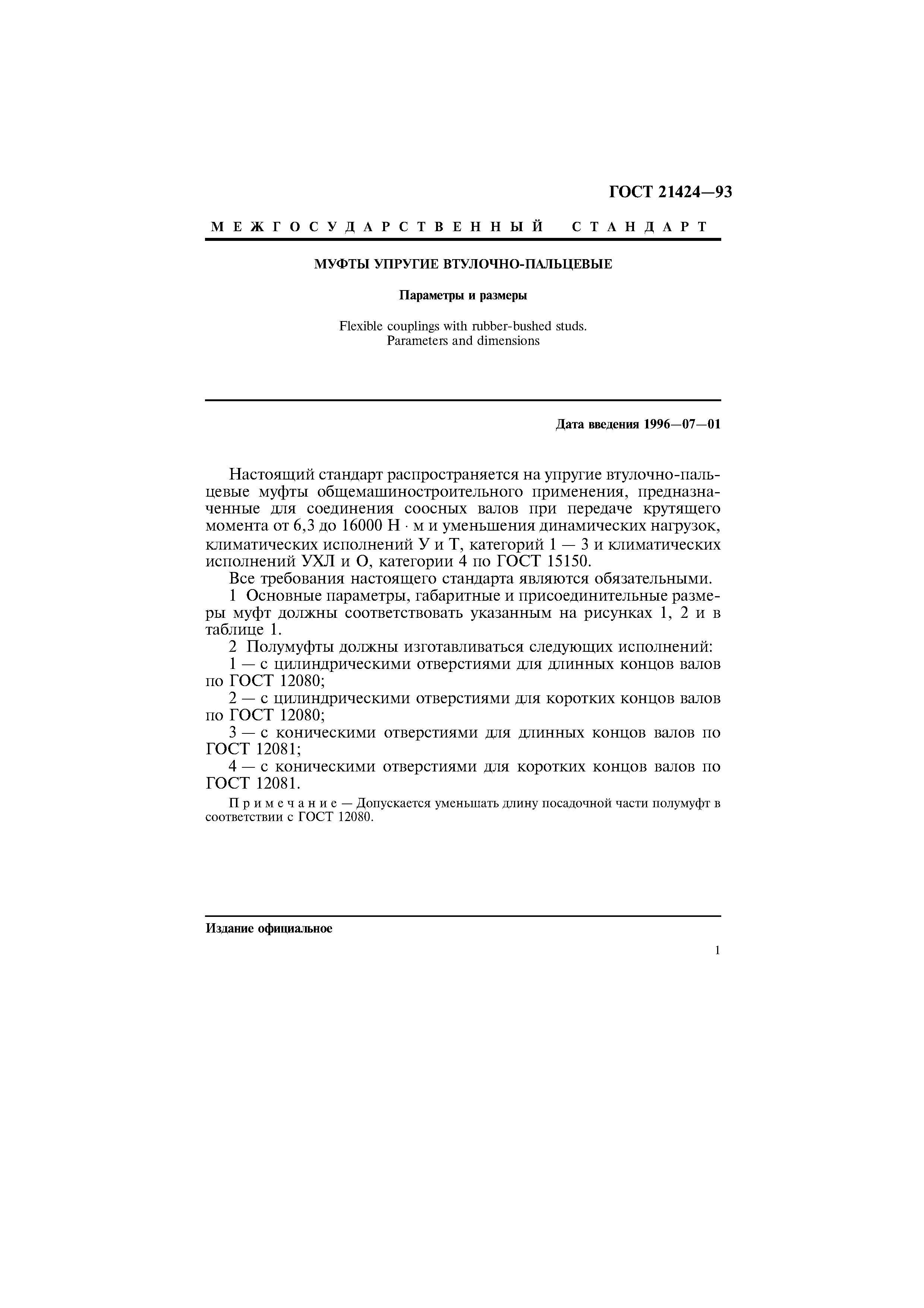

Область применения:	Стандарт распространяется на упругие втулочно-пальцевые муфты общемашиностроительного применения, предназначенные для соединения соосных валов при передаче крутящего момента от 6,3 до 16000 НЧм и уменьшения динамических нагрузок, климатических исполнений У и Т, категорий 1-3 и климатических исполнений УХЛ и О, категории 4 по ГОСТ 15150.

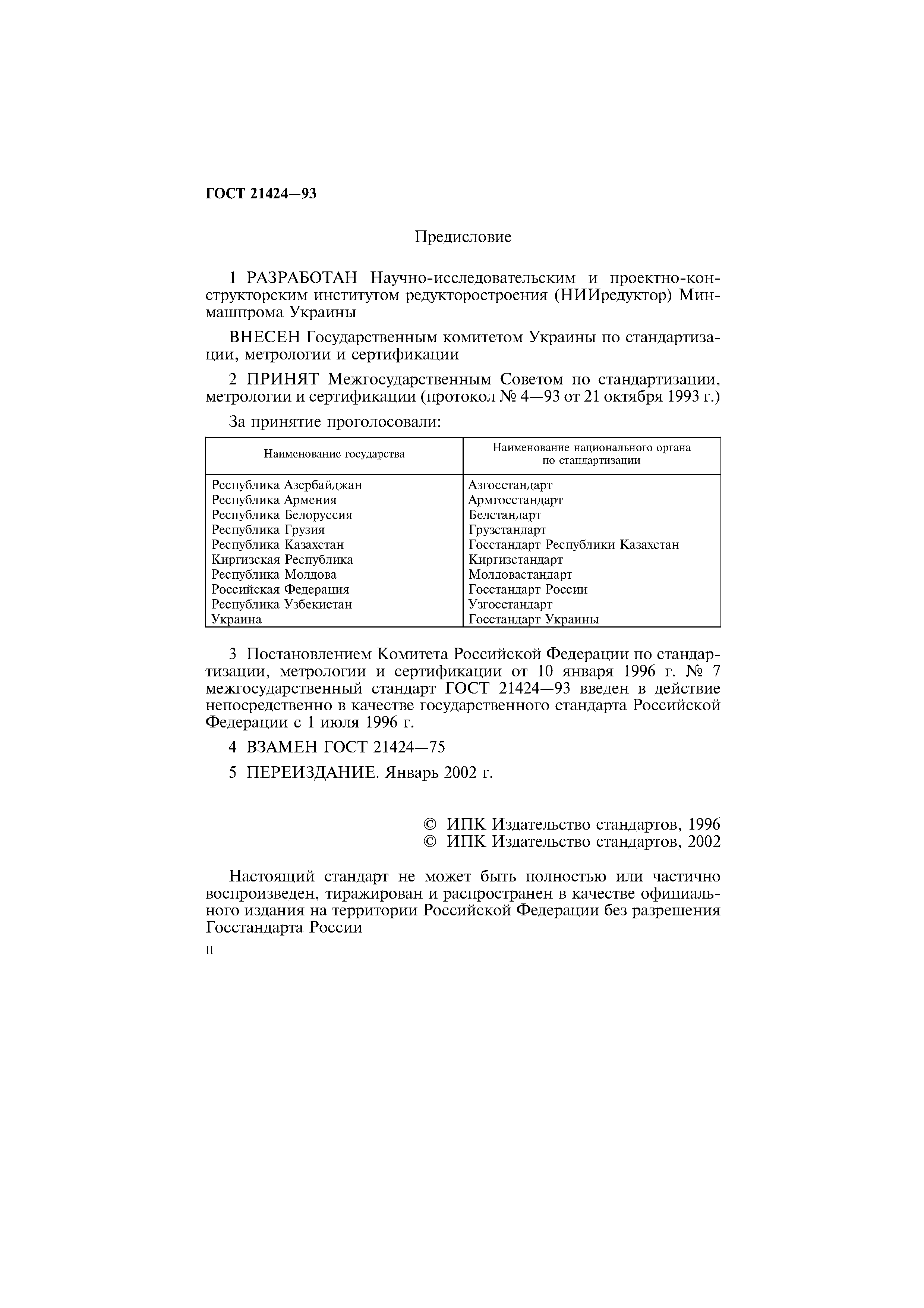

Разработан:	НИИредуктор Минмашпрома Украины
Утверждён:	10.01.1996 Госстандарт России (Russian Federation Gosstandart 7) 21.10.1993 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 4-93)
Издан:	ИПК Издательство стандартов (1996 г. ) ИПК Издательство стандартов (2002 г. )
Расположен в:	Техническая документация Электроэнергия МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Крепежные изделия Кольца, втулки, манжеты, муфты Экология МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Крепежные изделия Кольца, втулки, манжеты, муфты
Заменяет собой:	ГОСТ 21424-75 «Муфты упругие втулочно-пальцевые. Основные параметры. Габаритные и присоединительные размеры»

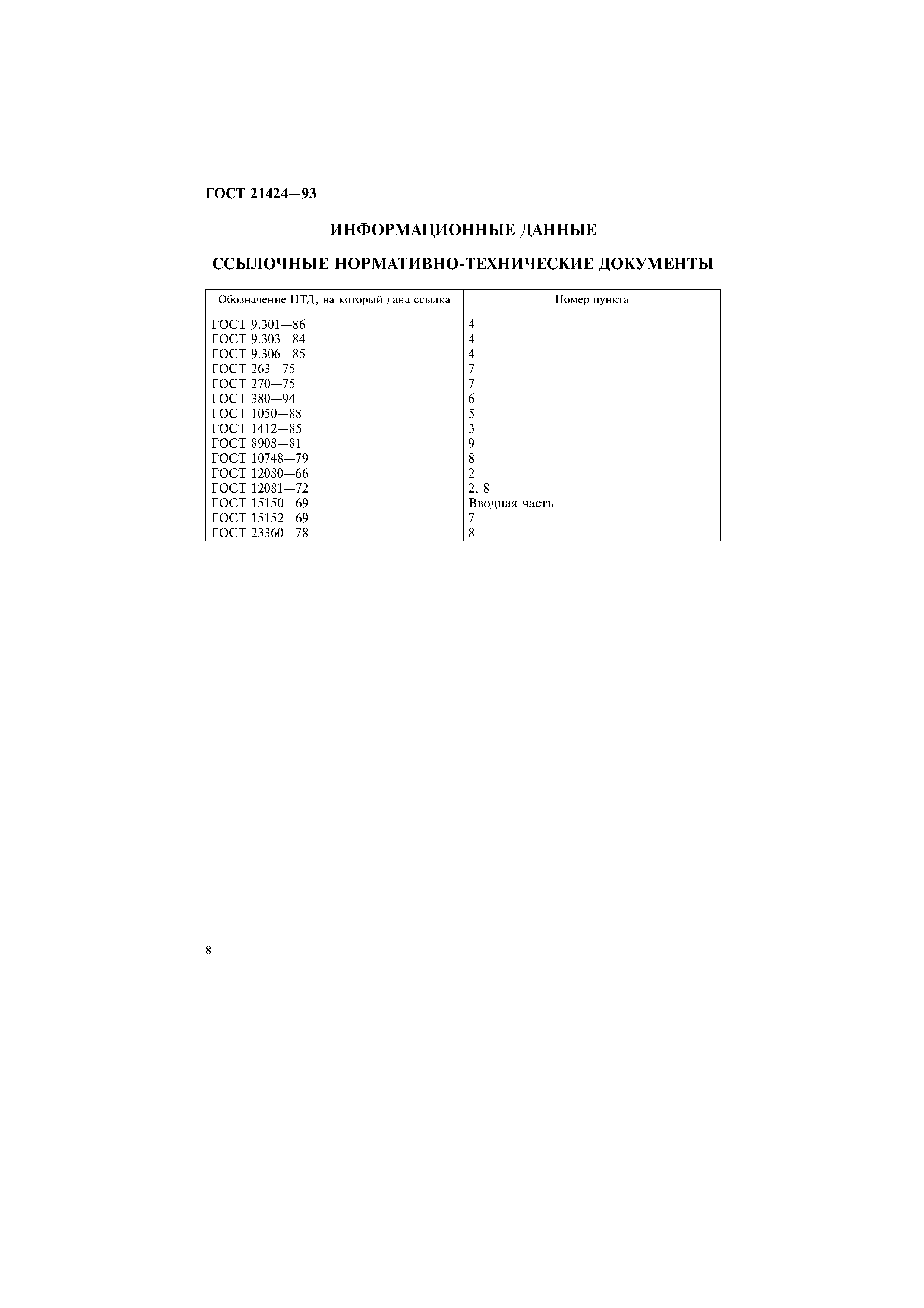

Нормативные ссылки:	ГОСТ 380-94 «Сталь углеродистая обыкновенного качества. Марки» ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 9.301-86 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования» ГОСТ 9.303-84 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору» ГОСТ 9.306-85 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения» ГОСТ 1412-85 «Чугун с пластинчатым графитом для отливок. Марки» ГОСТ 10748-79 «Основные нормы взаимозаменяемости. Соединения шпоночные с призматическими высокими шпонками. Размеры шпонок и сечений пазов. Допуски и посадки» ГОСТ 12080-66 «Концы валов цилиндрические. Основные размеры, допускаемые крутящие моменты» ГОСТ 12081-72 «Концы валов конические с конусностью 1:10. Основные размеры. Допускаемые крутящие моменты» ГОСТ 15152-69 «Единая система защиты от коррозии и старения. Изделия резиновые технические для районов с тропическим климатом. Общие требования» ГОСТ 23360-78 «Основные нормы взаимозаменяемости. Соединения шпоночные с призматическими шпонками. Размеры шпонок и сечений пазов. Допуски и посадки» ГОСТ 263-75 «Резина. Метод определения твердости по Шору А» ГОСТ 270-75 «Резина. Метод определения упругопрочностных свойств при растяжении» ГОСТ 8908-81 «Основные нормы взаимозаменяемости. Нормальные углы и допуски углов» ГОСТ 21424-75 «Муфты упругие втулочно-пальцевые. Основные параметры. Габаритные и присоединительные размеры»
