Скачать ГОСТ 21022-75 Сталь хромистая для прецизионных подшипников. Технические условия

Дата актуализации: 10.08.2017

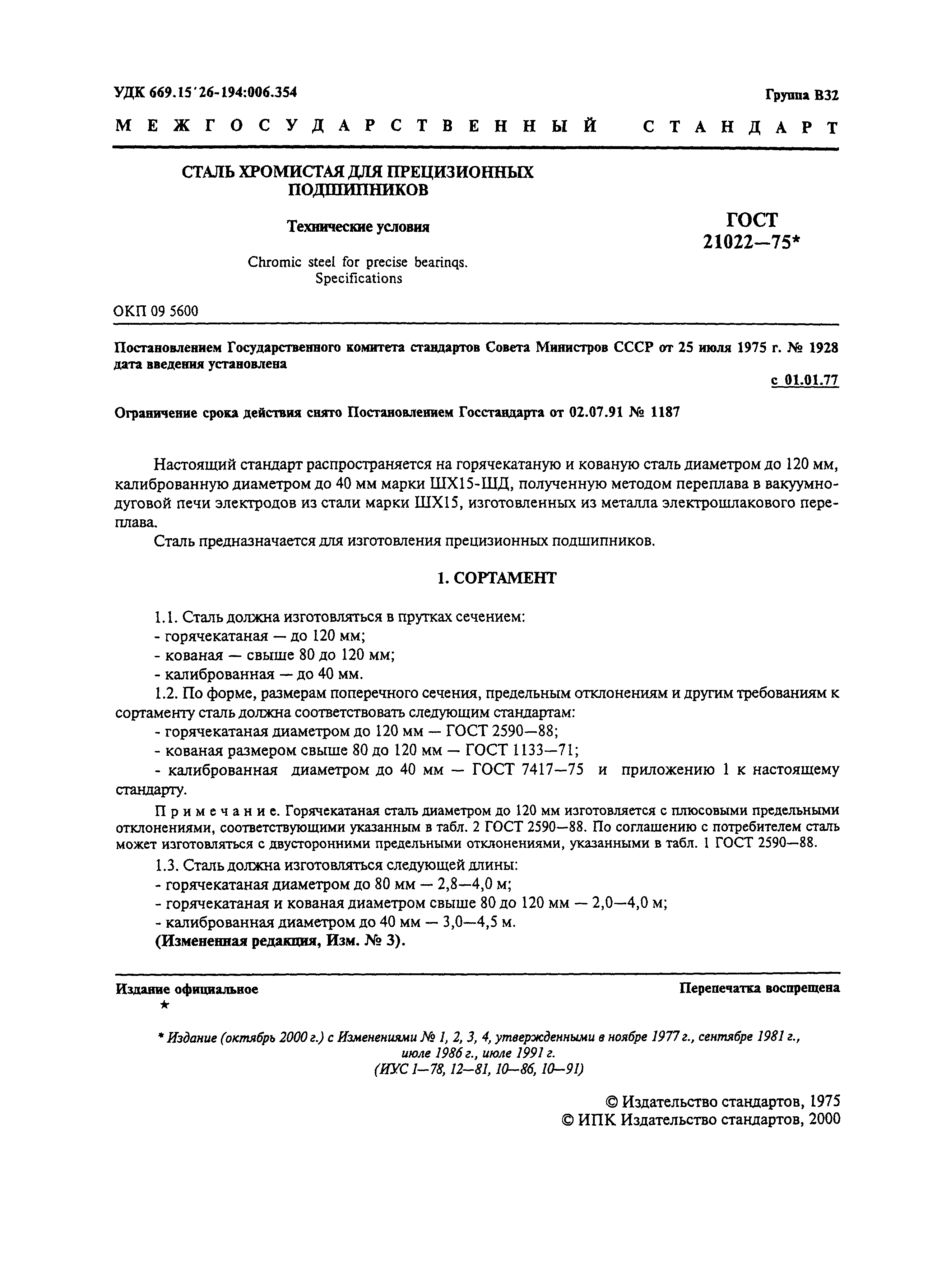

ГОСТ 21022-75

Сталь хромистая для прецизионных подшипников. Технические условия

Обозначение:	ГОСТ 21022-75
Обозначение англ:	GOST 21022-75
Статус:	действует
Название рус.:	Сталь хромистая для прецизионных подшипников. Технические условия
Название англ.:	Chromic steel for precise bearings. Specifications
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1977
Область применения:	Стандарт распространяется на горячекатаную и кованую сталь диаметром до 120 мм, калиброванную диаметром до 40 мм марки ШХ15-ШД, полученную методом переплава в вакуумнодуговой печи электродов из стали марки ШХ15, изготовленных из металла электрошлакового переплава. Сталь предназначается для изготовления прецизионных подшипников.

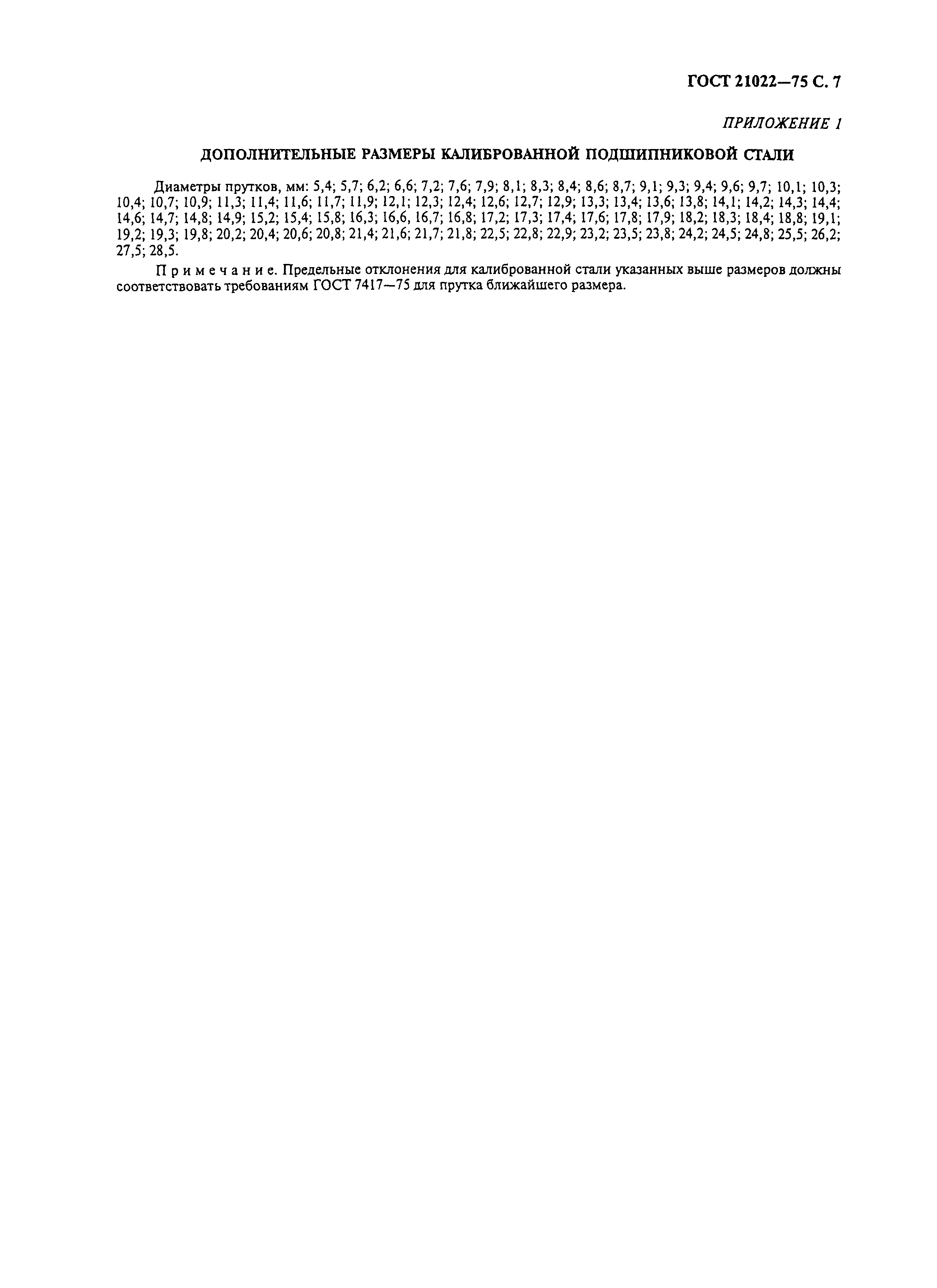

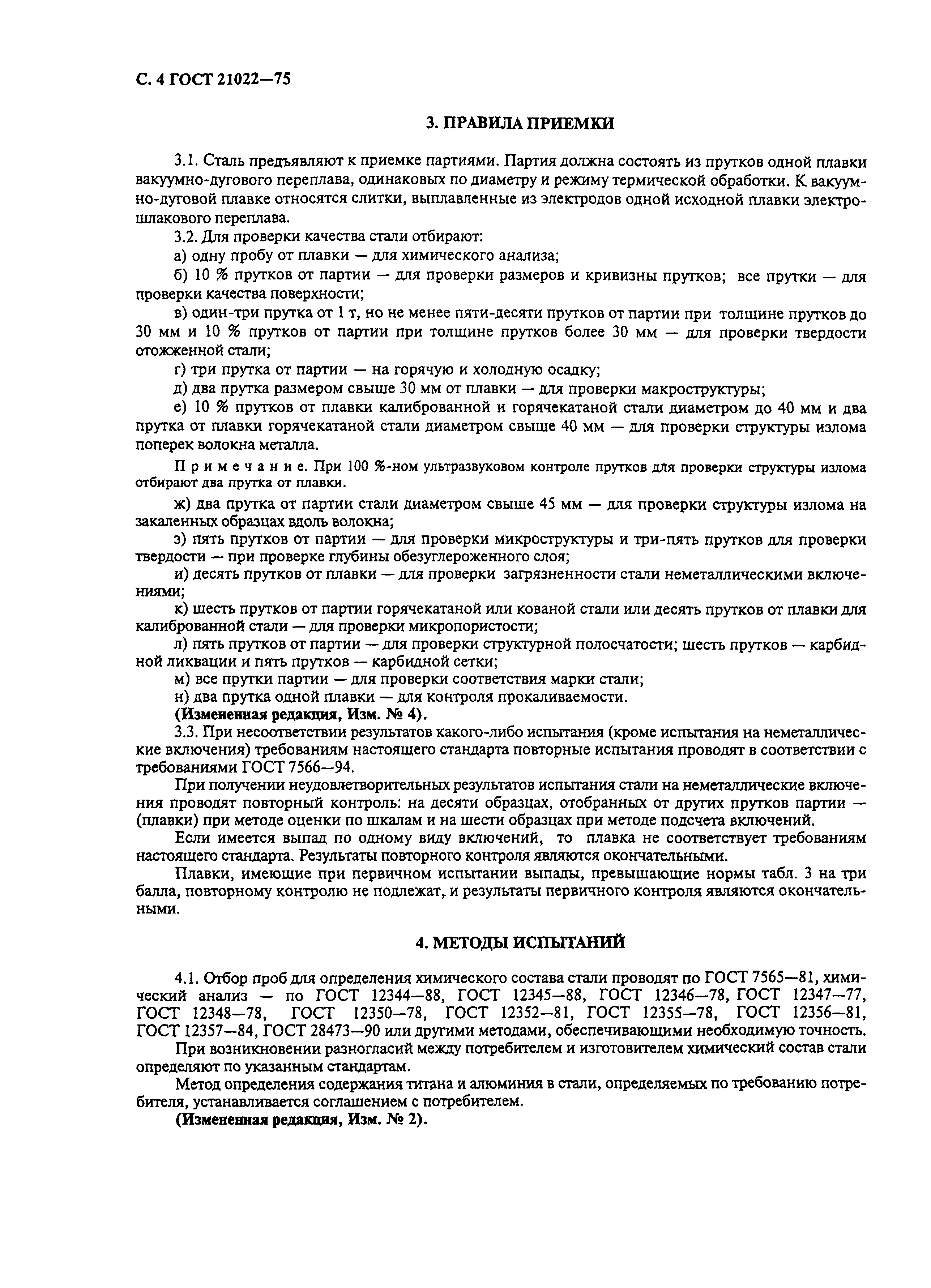

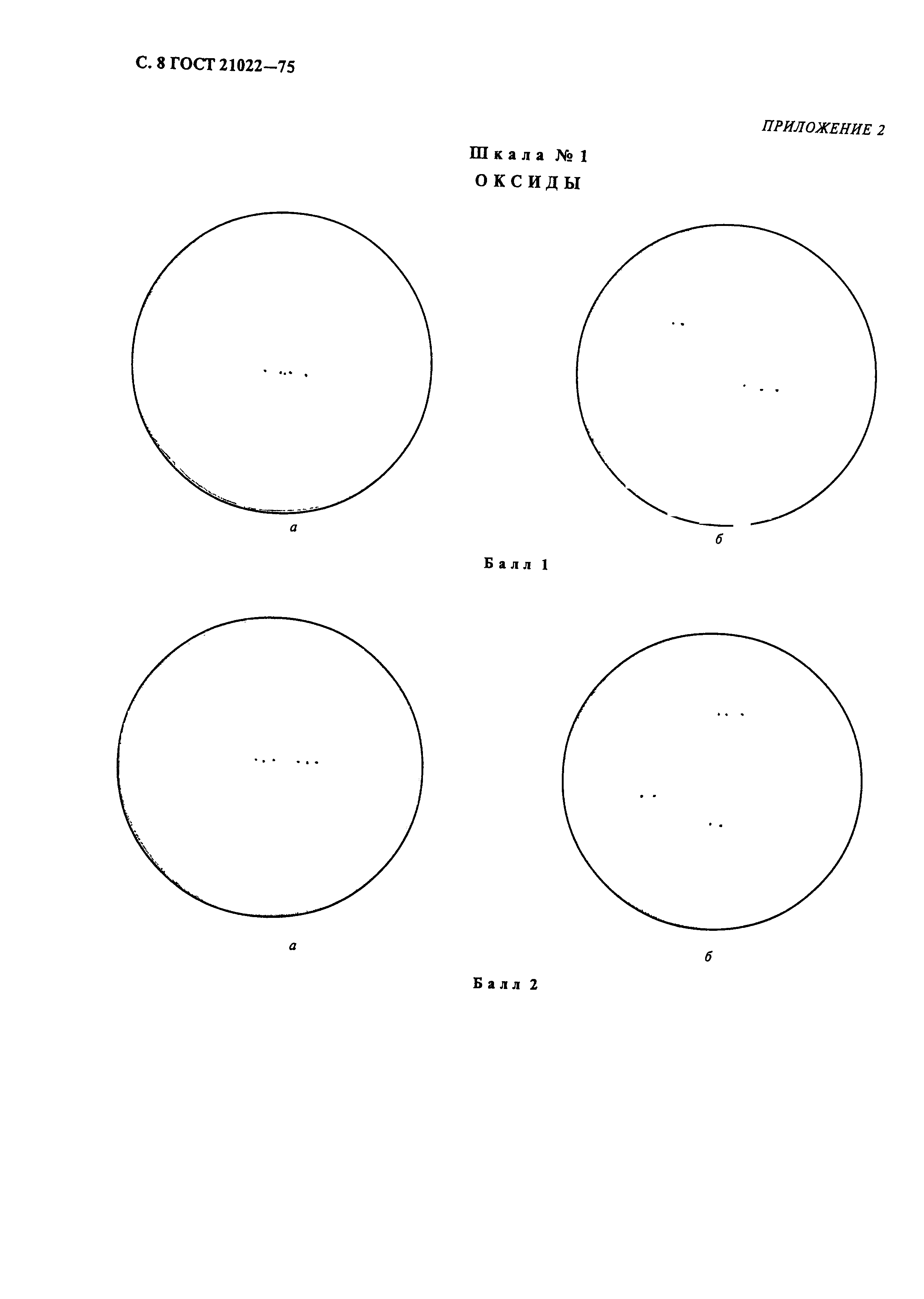

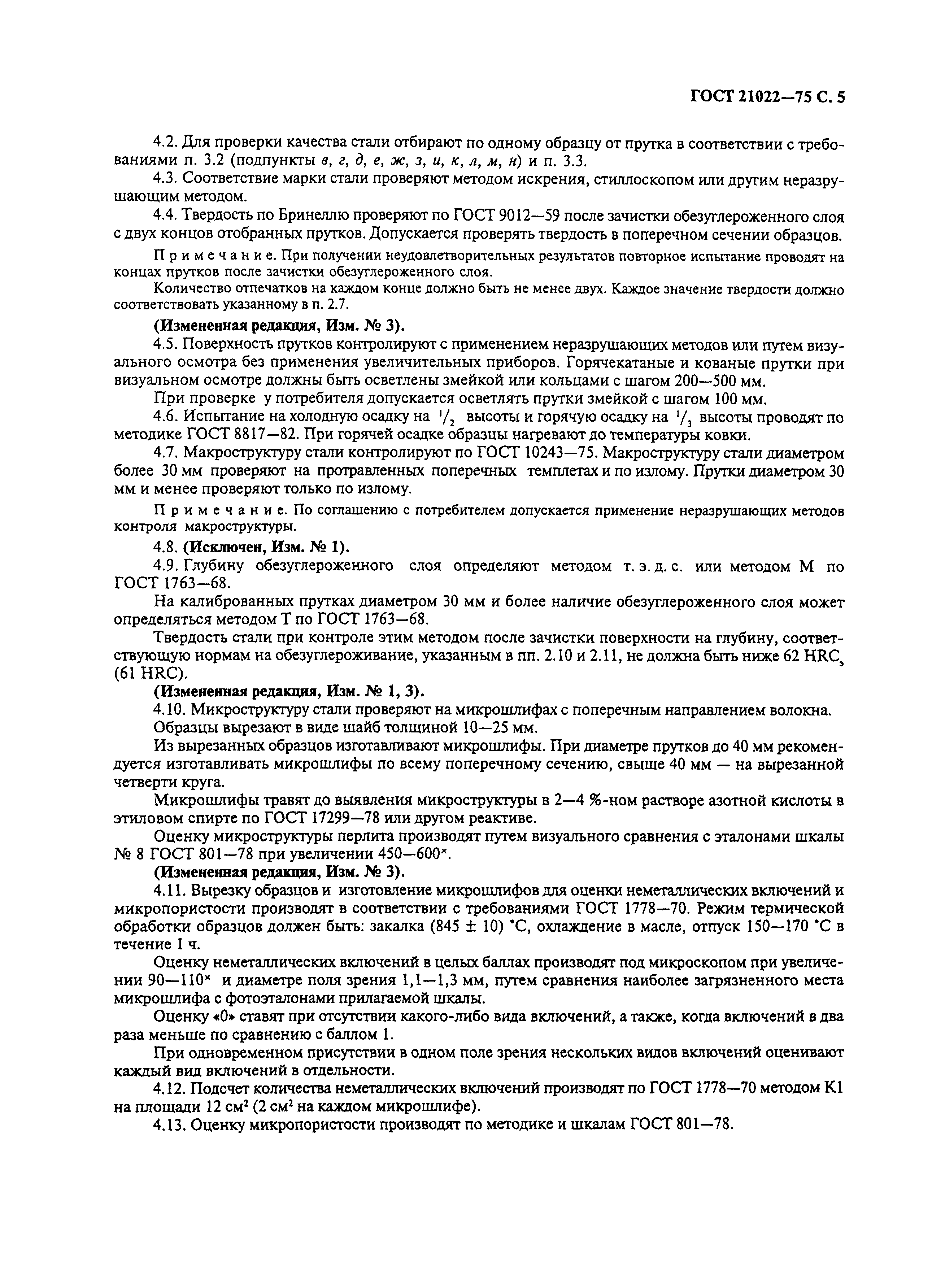

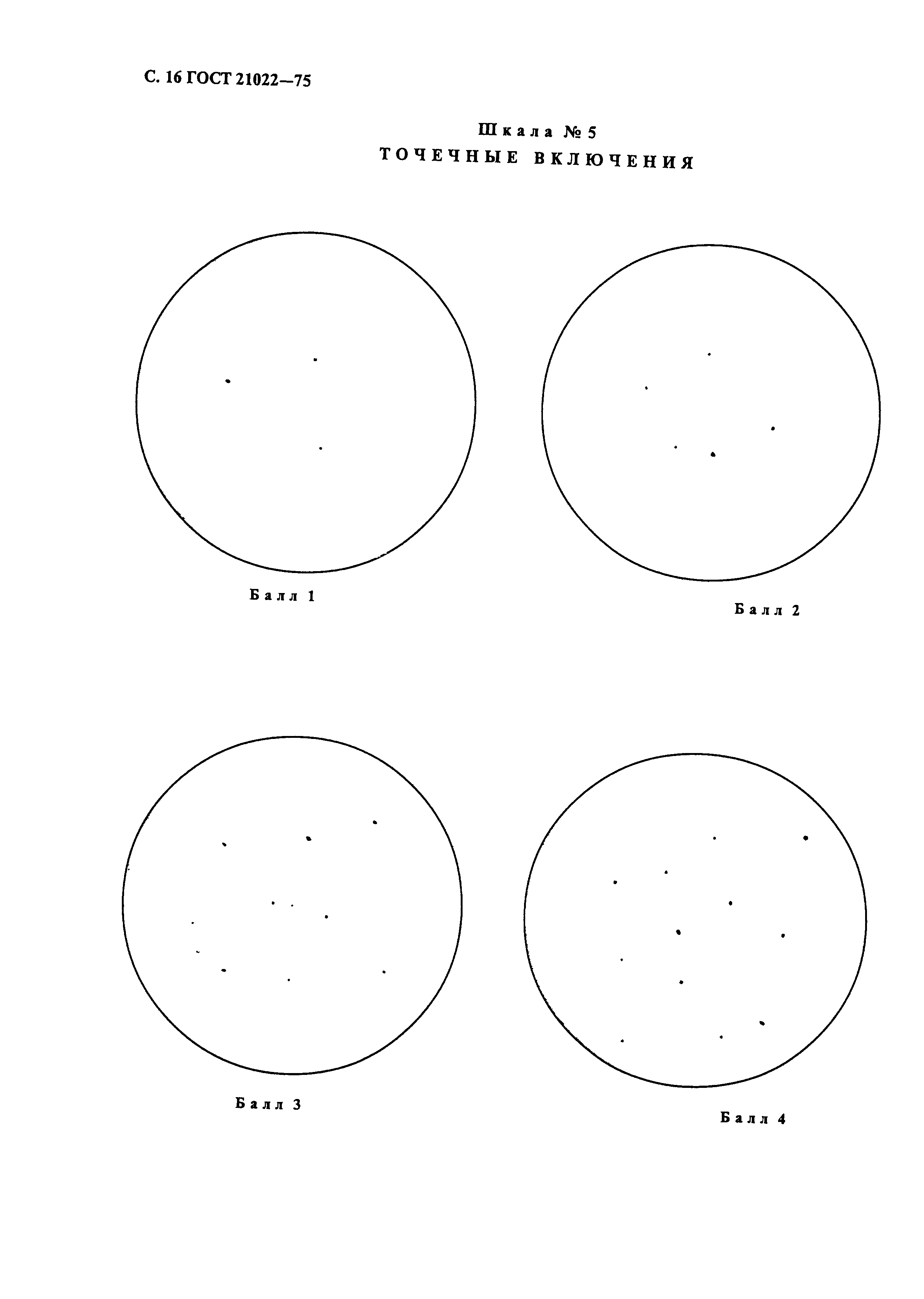

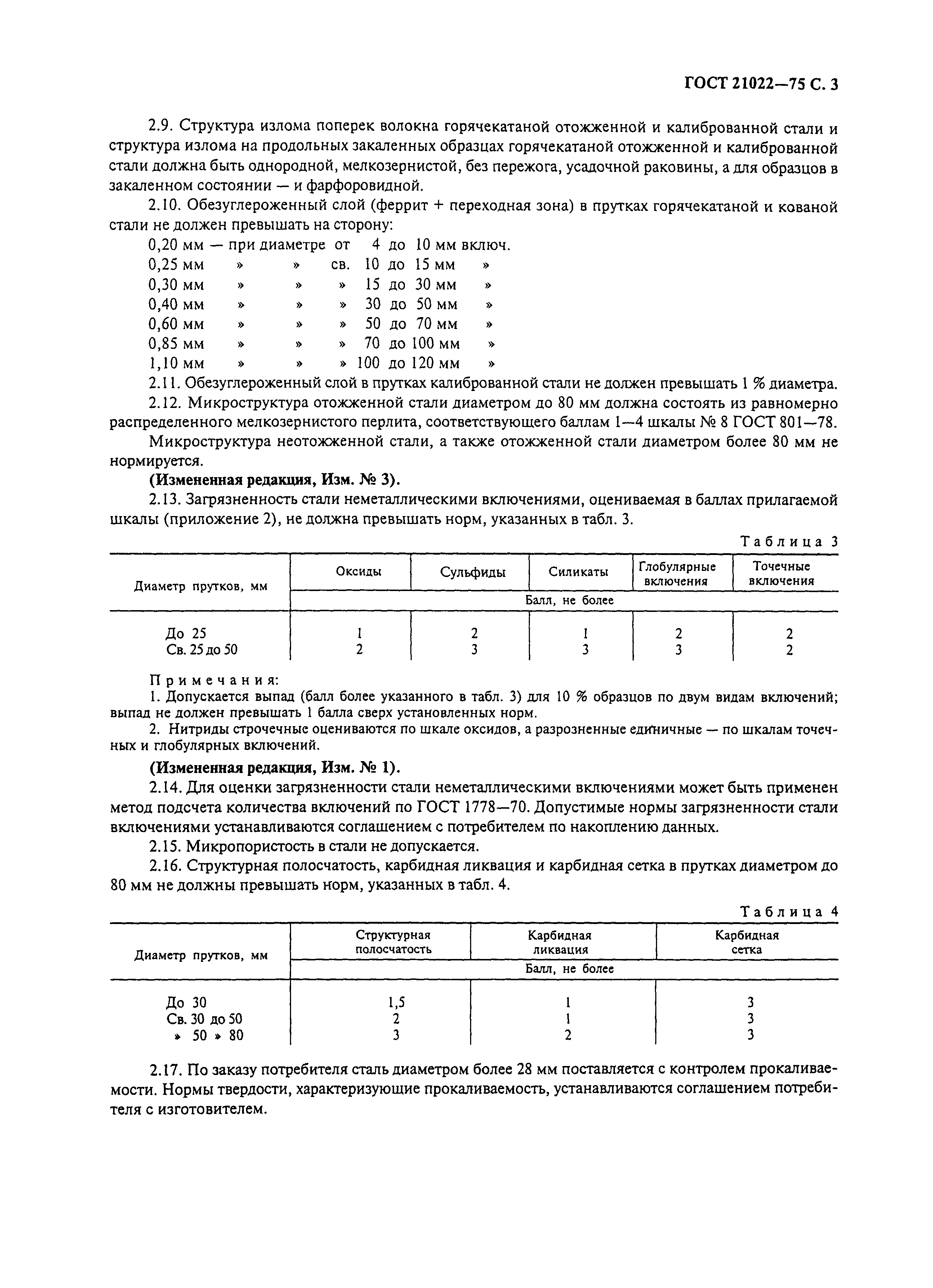

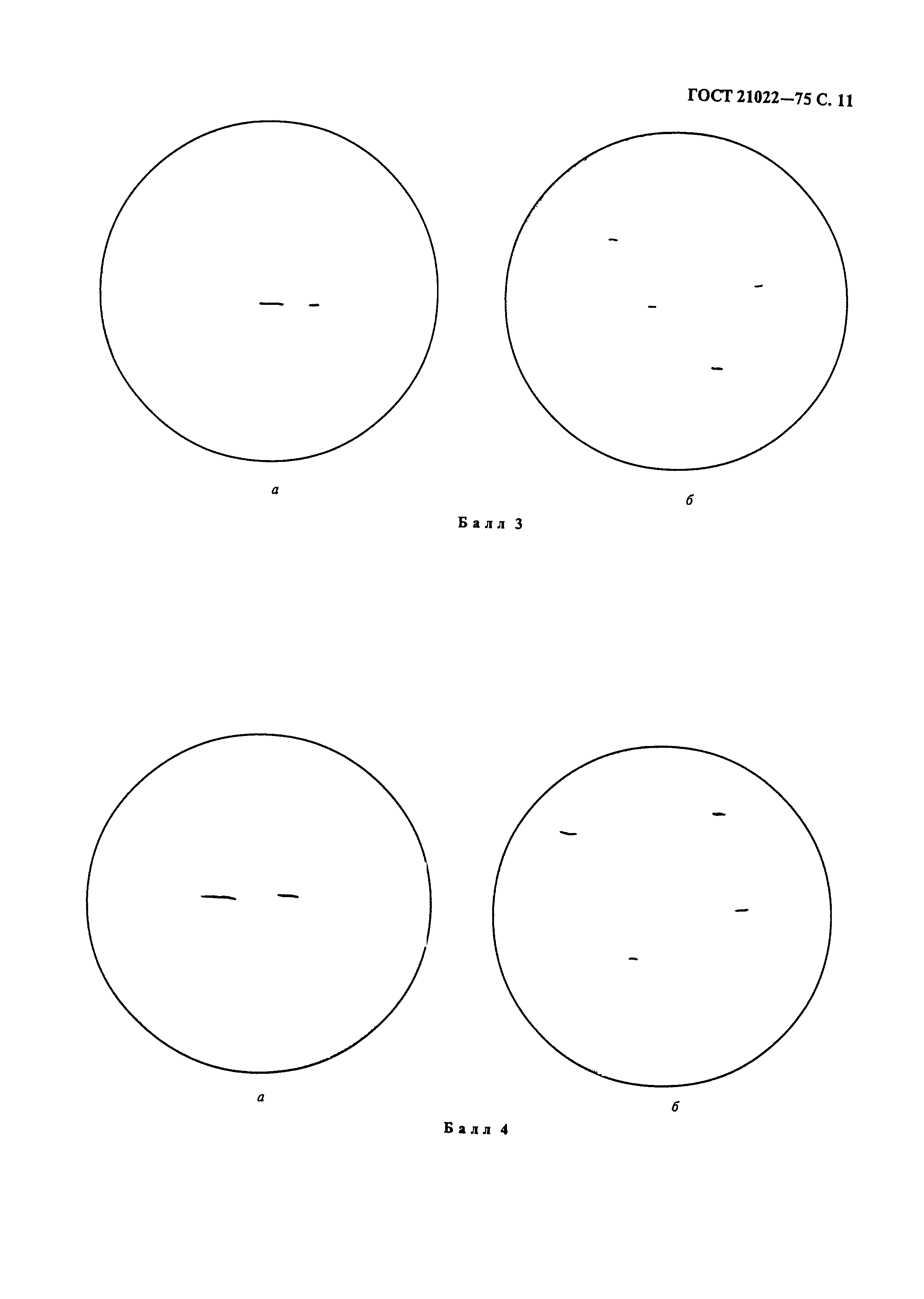

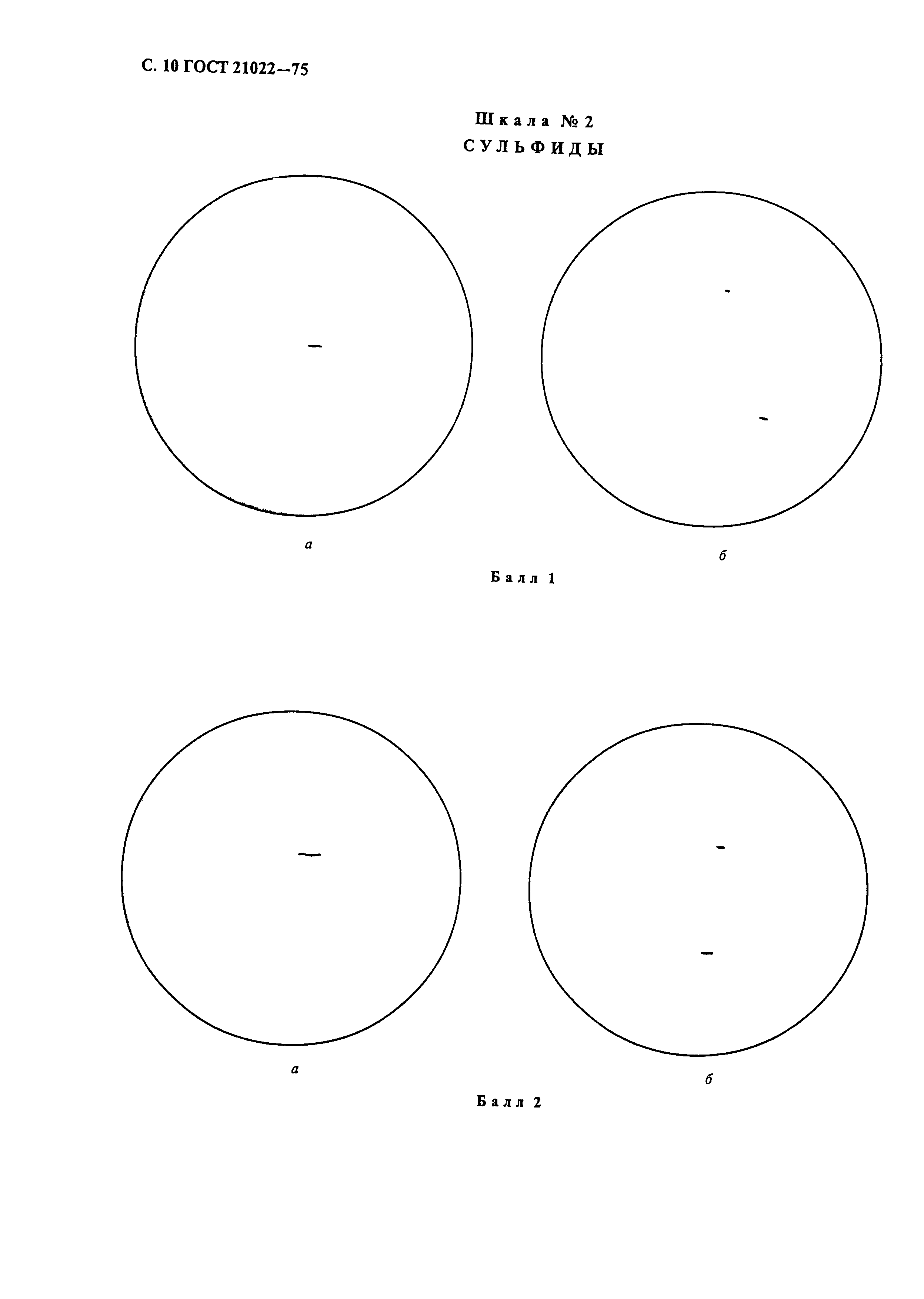

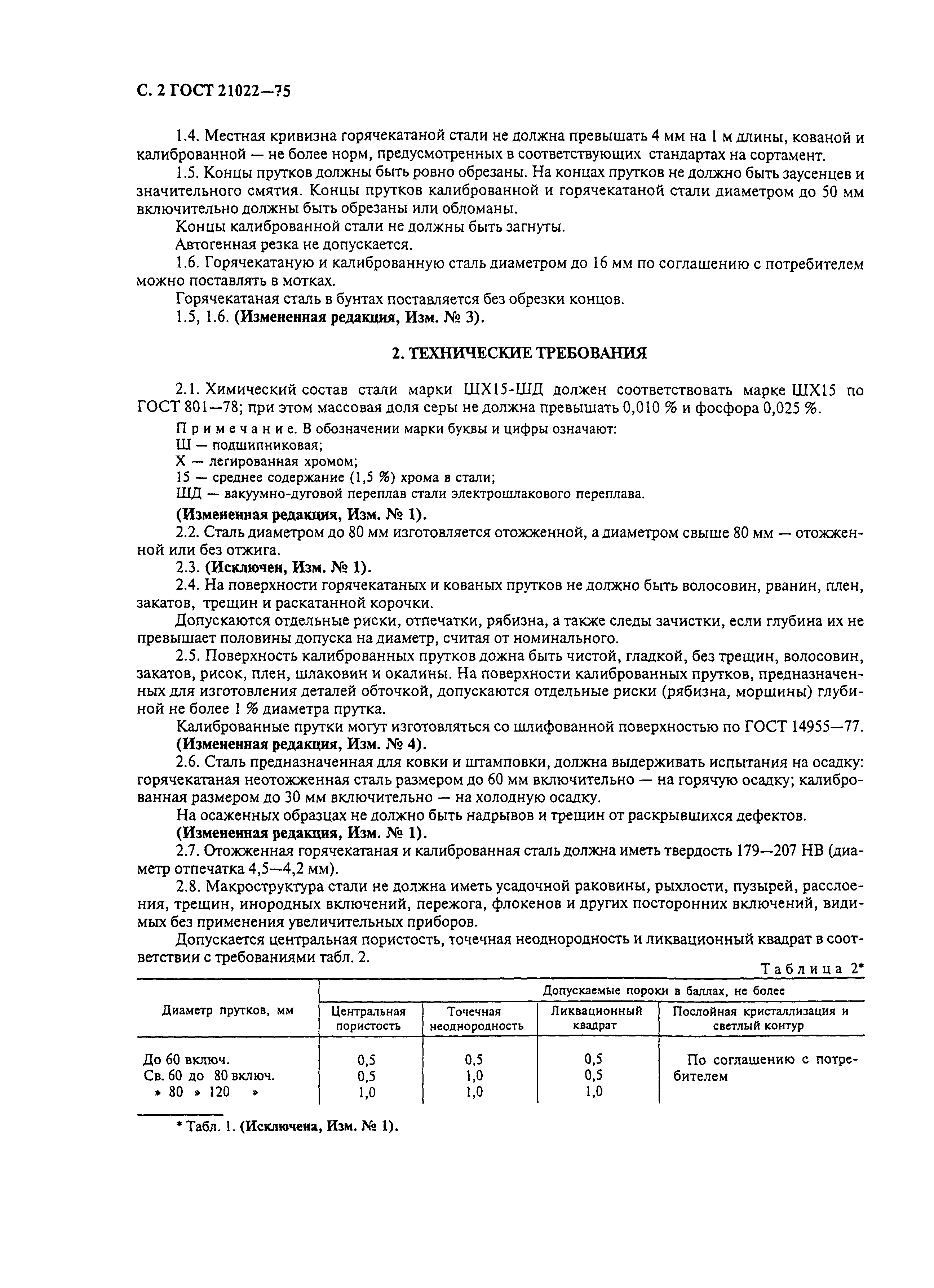

Оглавление:	1 Сортамент 2 Технические требования 3 Правила приемки 4 Методы испытаний 5 Маркировка, упаковка, транспортирование и хранение Приложение 1 Дополнительные размеры калиброванной подшипниковой стали Приложение 2
Утверждён:	25.07.1975 Госстандарт СССР (USSR Gosstandart 1928)
Издан:	Издательство стандартов (1975 г. ) ИПК Издательство стандартов (2000 г. )
Расположен в:	Техническая документация Электроэнергия МЕТАЛЛУРГИЯ Черные металлы Стали Экология МЕТАЛЛУРГИЯ Черные металлы Стали
Нормативные ссылки:	ГОСТ 12344-88 «Стали легированные и высоколегированные. Методы определения углерода» ГОСТ 12345-88 «Стали легированные и высоколегированные. Методы определения серы» ГОСТ 12346-78 «Стали легированные и высоколегированные. Методы определения кремния» ГОСТ 12347-77 «Стали легированные и высоколегированные. Методы определения фосфора» ГОСТ 12348-78 «Стали легированные и высоколегированные. Методы определения марганца» ГОСТ 12350-78 «Стали легированные и высоколегированные. Методы определения хрома» ГОСТ 12352-81 «Стали легированные и высоколегированные. Методы определения никеля» ГОСТ 12355-78 «Стали легированные и высоколегированные. Методы определения меди» ГОСТ 12356-81 «Стали легированные и высоколегированные. Методы определения титана» ГОСТ 12357-84 «Стали легированные и высоколегированные. Методы определения алюминия» ГОСТ 14955-77 «Сталь качественная круглая со специальной отделкой поверхности. Технические условия» ГОСТ 17299-78 «Спирт этиловый технический. Технические условия» ГОСТ 1763-68 «Сталь. Методы определения глубины обезуглероженного слоя» ГОСТ 1778-70 «Сталь. Металлографические методы определения неметаллических включений» ГОСТ 1133-71 «Сталь кованая круглая и квадратная. Сортамент» ГОСТ 2590-88 «Прокат стальной горячекатаный круглый. Сортамент» ГОСТ 7566-94 «Металлопродукция. Приемка, маркировка, упаковка, транспортирование и хранение» ГОСТ 5657-69 «Сталь. Метод испытания на прокаливаемость» ГОСТ 7565-81 «Чугун, сталь и сплавы. Метод отбора проб для определения химического состава» ГОСТ 801-78 «Сталь подшипниковая. Технические условия» ГОСТ 8817-82 «Металлы. Метод испытания на осадку» ГОСТ 7417-75 «Сталь калиброванная круглая. Сортамент» ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю» ГОСТ 10243-75 «Сталь. Методы испытаний и оценки макроструктуры» ГОСТ 28473-90 «Чугун, сталь, ферросплавы, хром, марганец металлические. Общие требования к методам анализа»
