ГОСТ 20690-75

Электрооборудование переменного тока на напряжение 750 кВ. Требования к электрической прочности изоляции

Обозначение:	ГОСТ 20690-75
Обозначение англ:	GOST 20690-75
Статус:	действует
Название рус.:	Электрооборудование переменного тока на напряжение 750 кВ. Требования к электрической прочности изоляции
Название англ.:	Electrical equipment for a.c. 750 kV. Requirements to electric strength of insulation
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1976

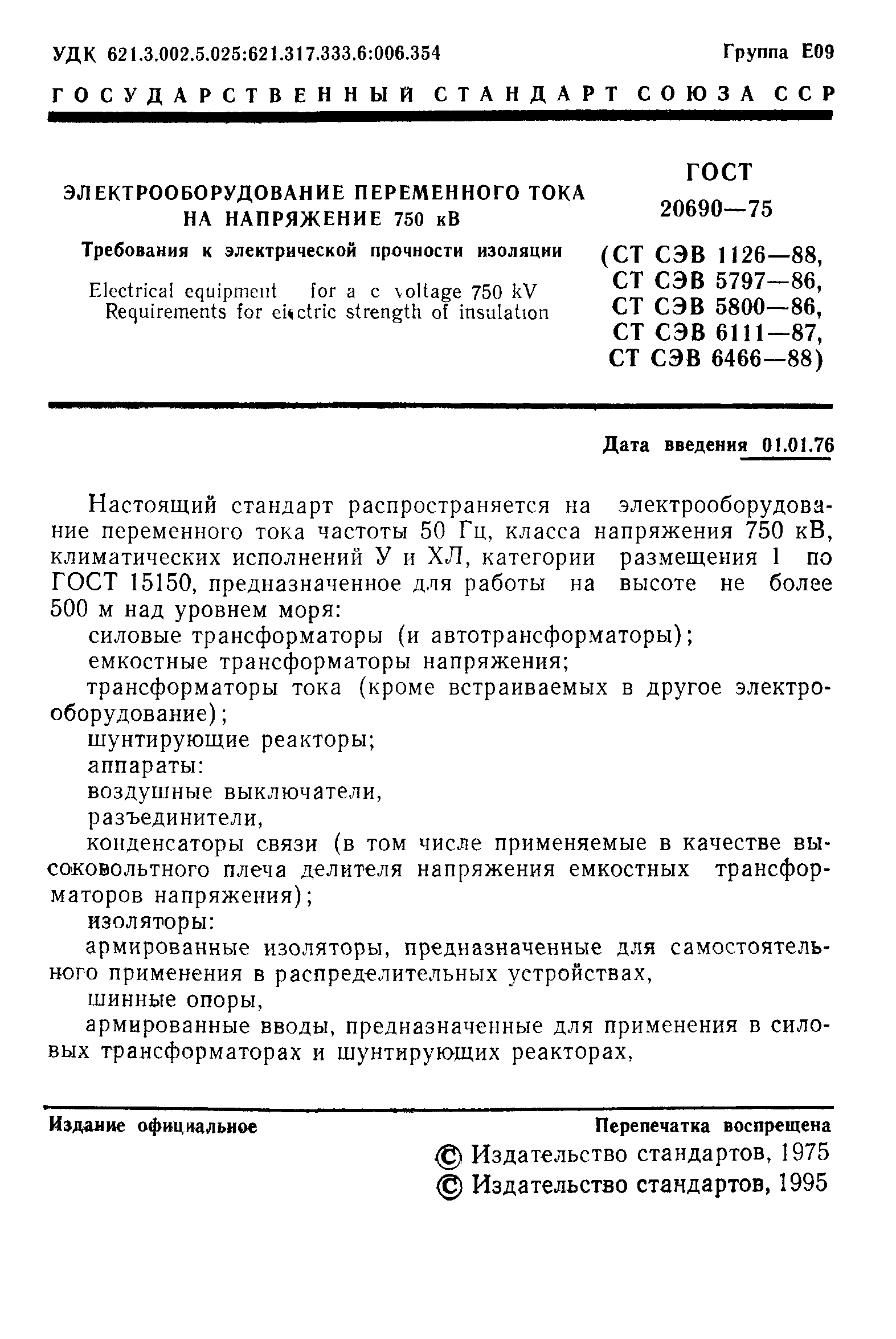

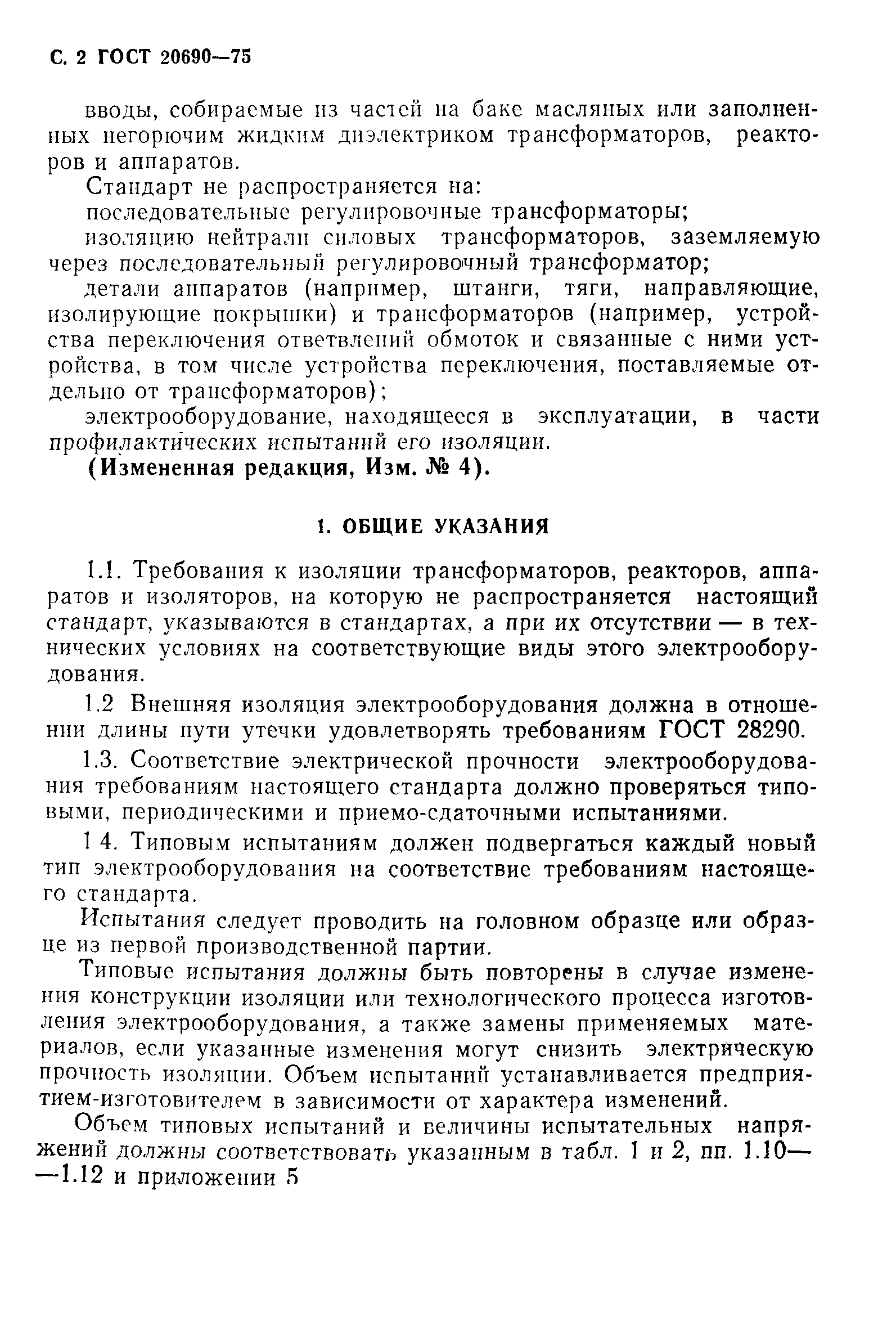

Область применения:	Стандарт распространяется на электрооборудование переменного тока частоты 50 Гц, класса напряжения 750 кВ, климатических исполнений У и ХЛ, категории размещения 1 по ГОСТ 15150, предназначенное для работы на высоте не более 500 м над уровнем моря. Стандарт не распространяется на: последовательные регулировочные трансформаторы; изоляцию нейтрали силовых трансформаторов, заземляемую через последовательный регулировочный трансформатор; детали аппаратов и трансформаторов; электрооборудование, находящееся в эксплуатации, в части профилактических испытаний его изоляции

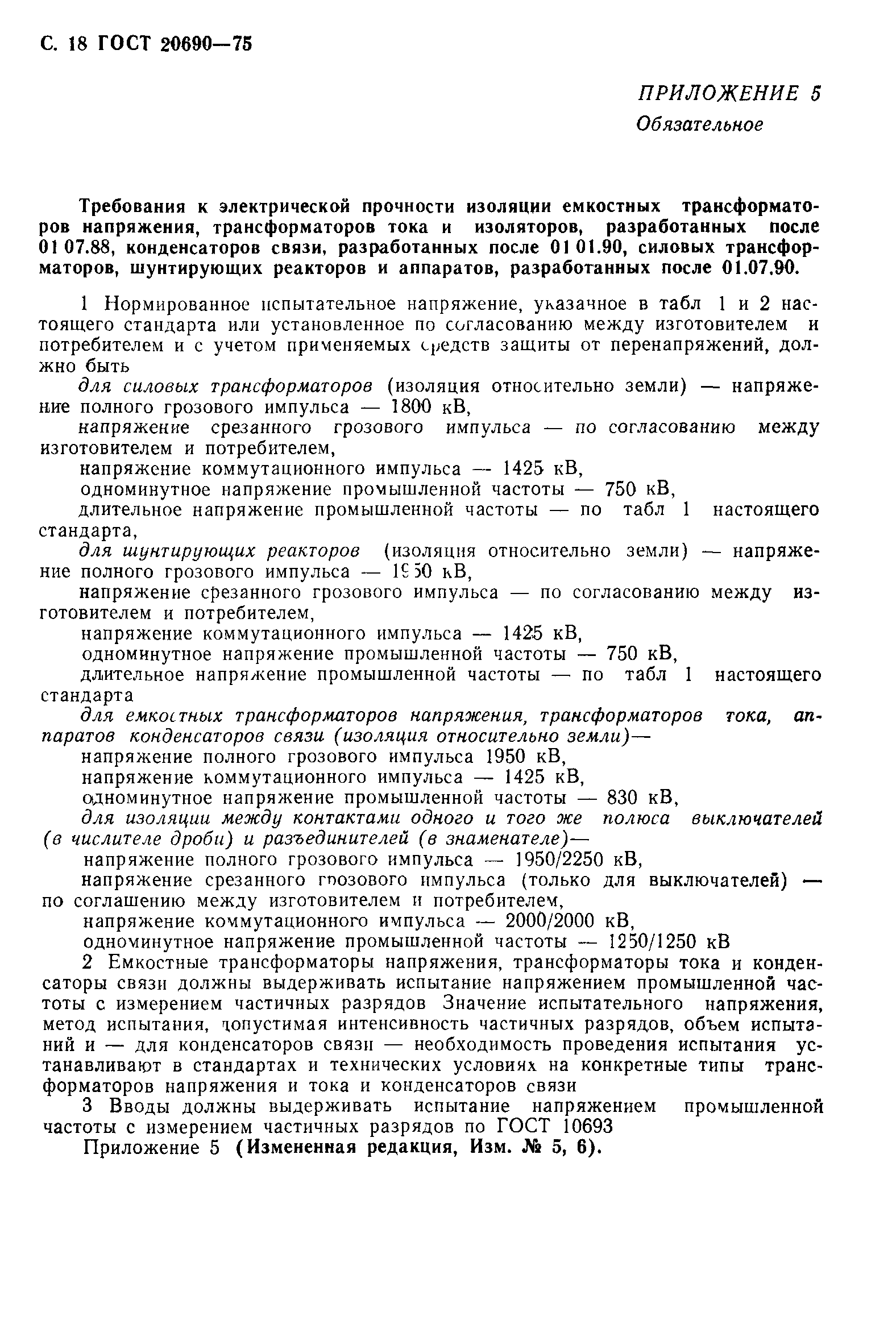

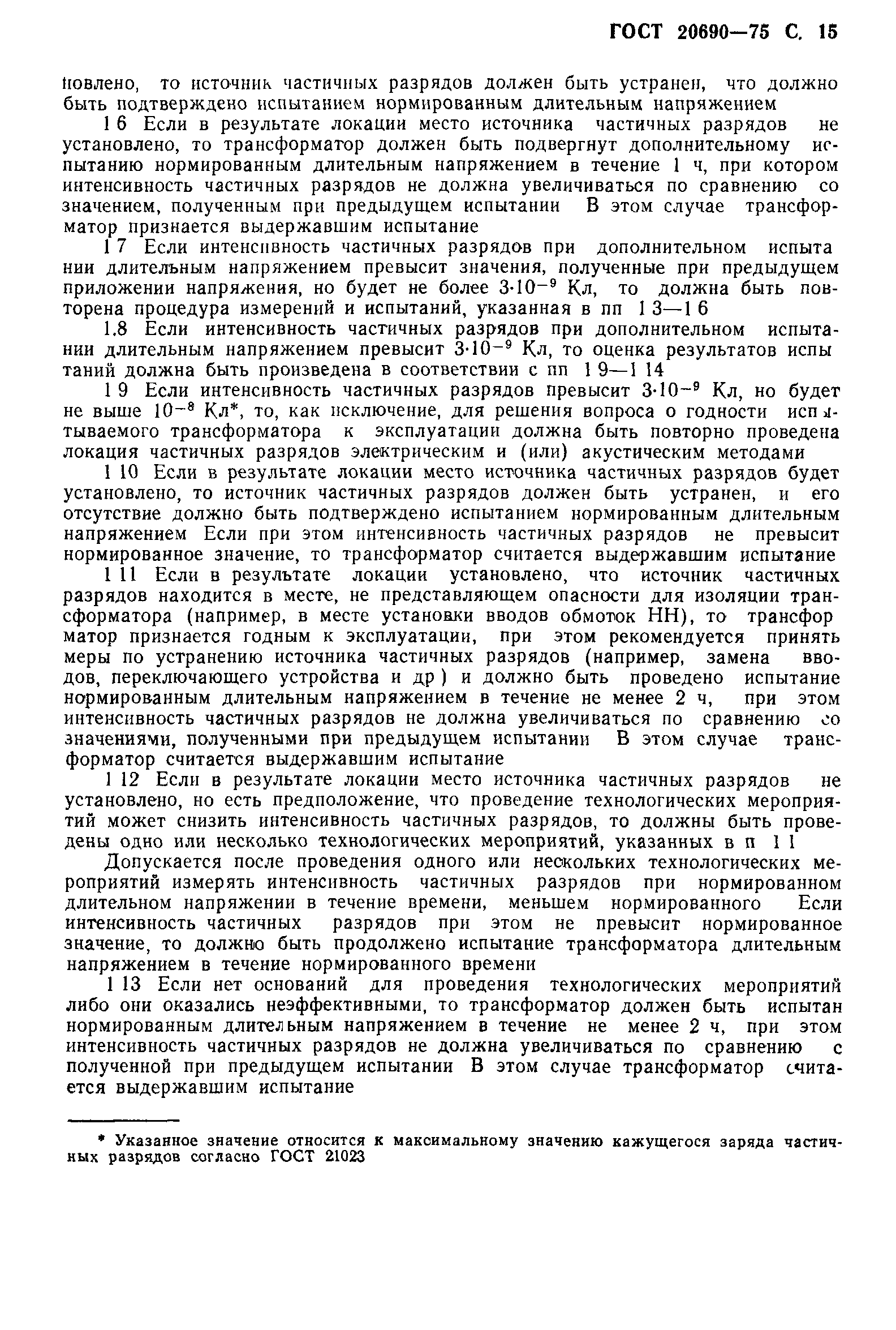

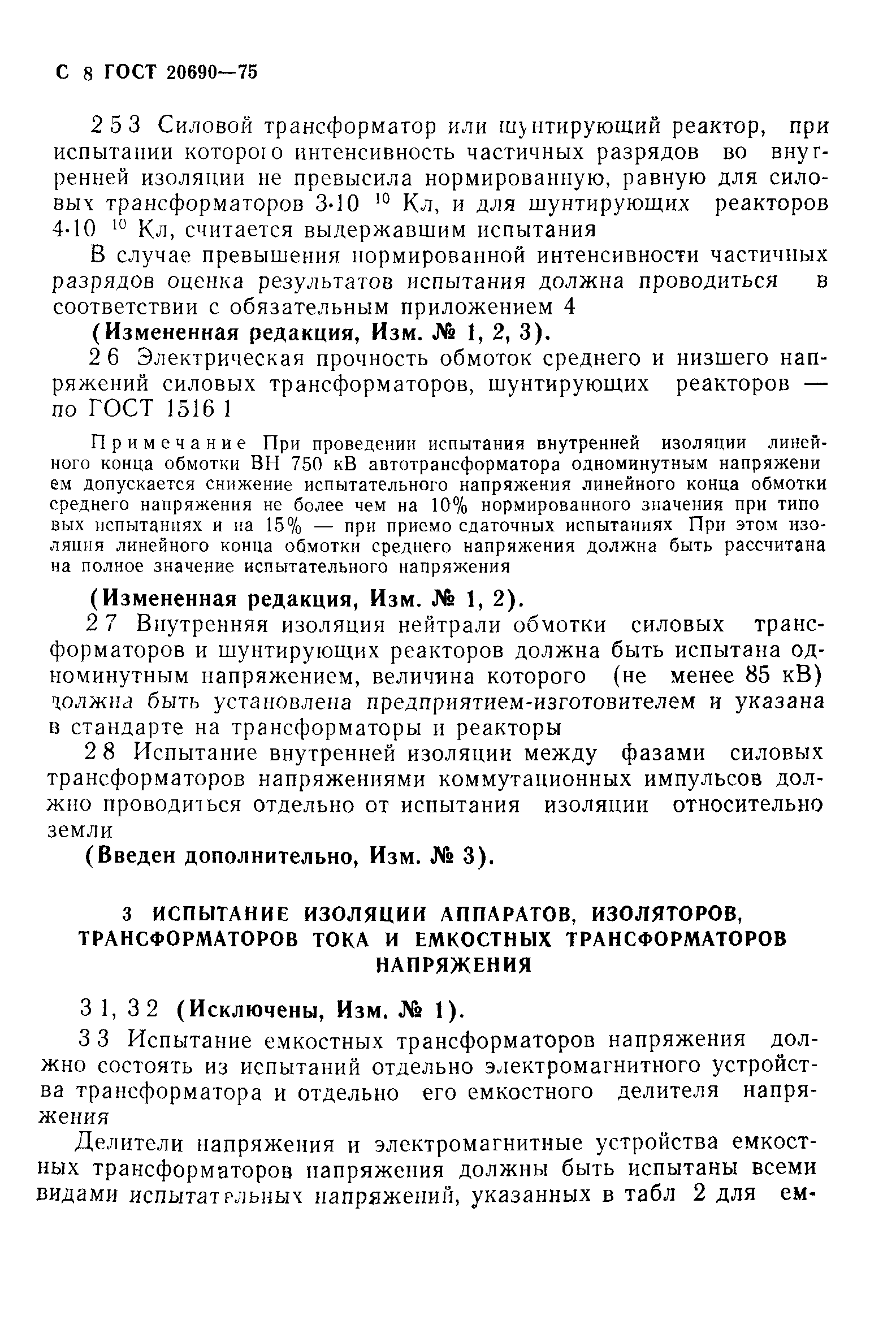

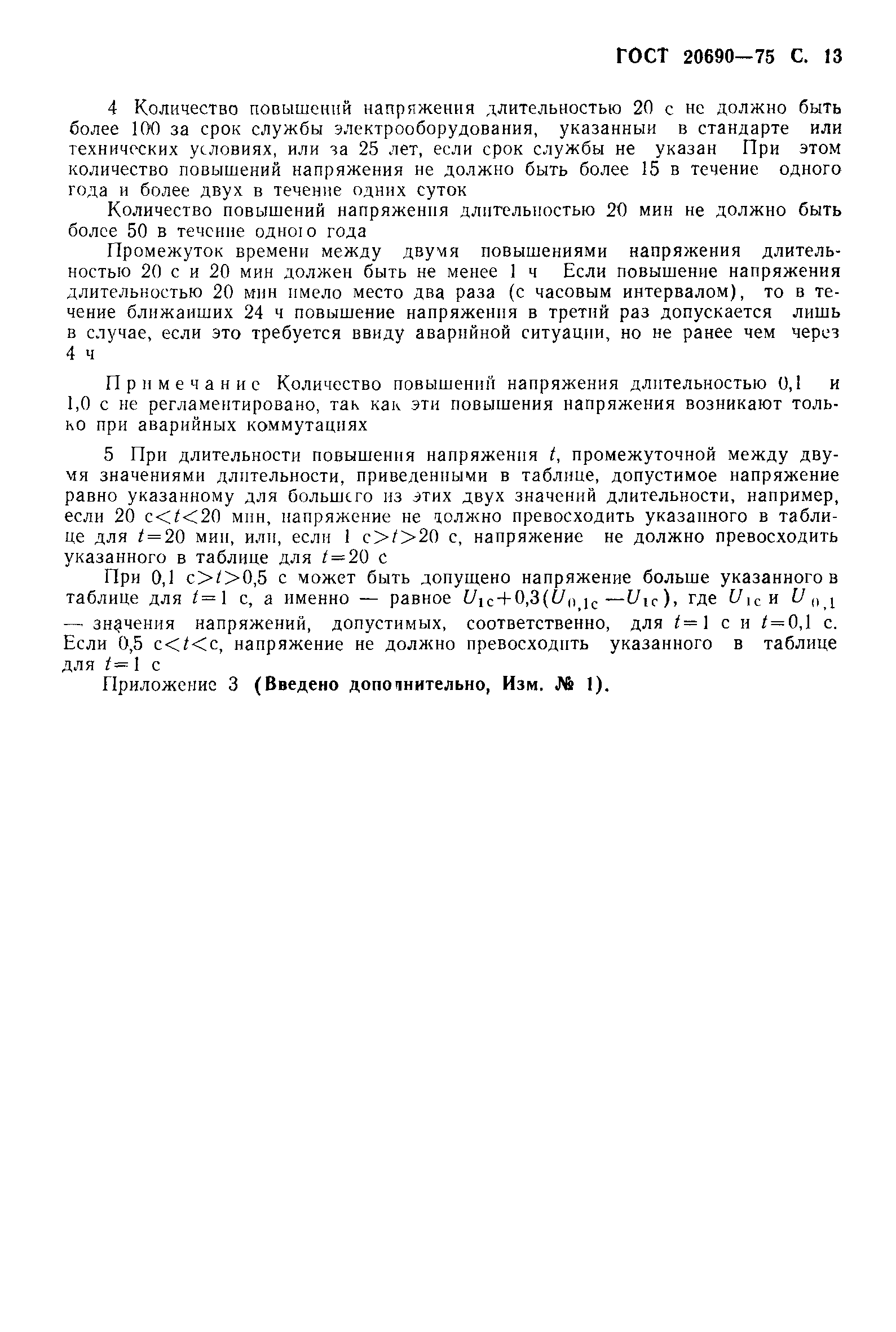

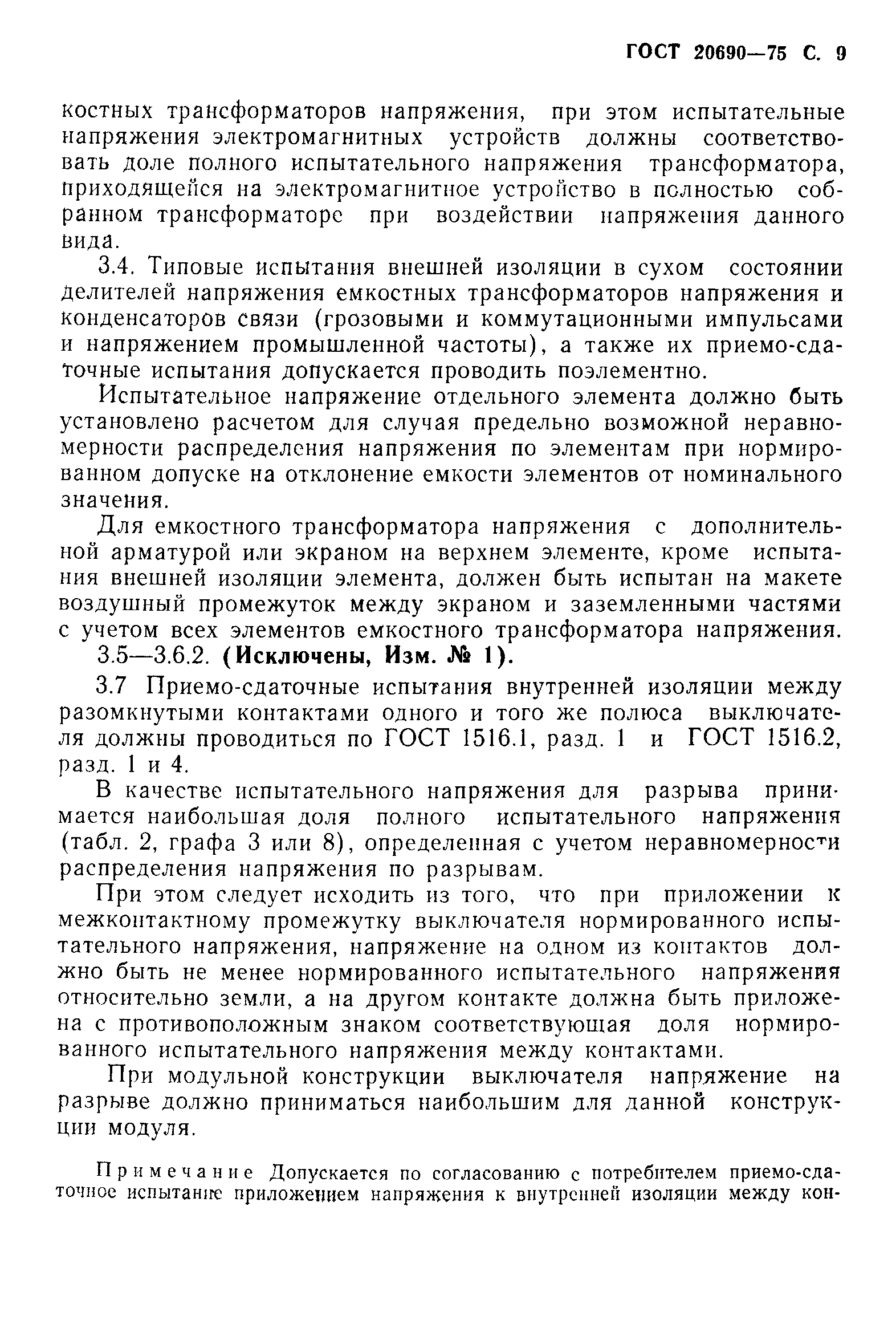

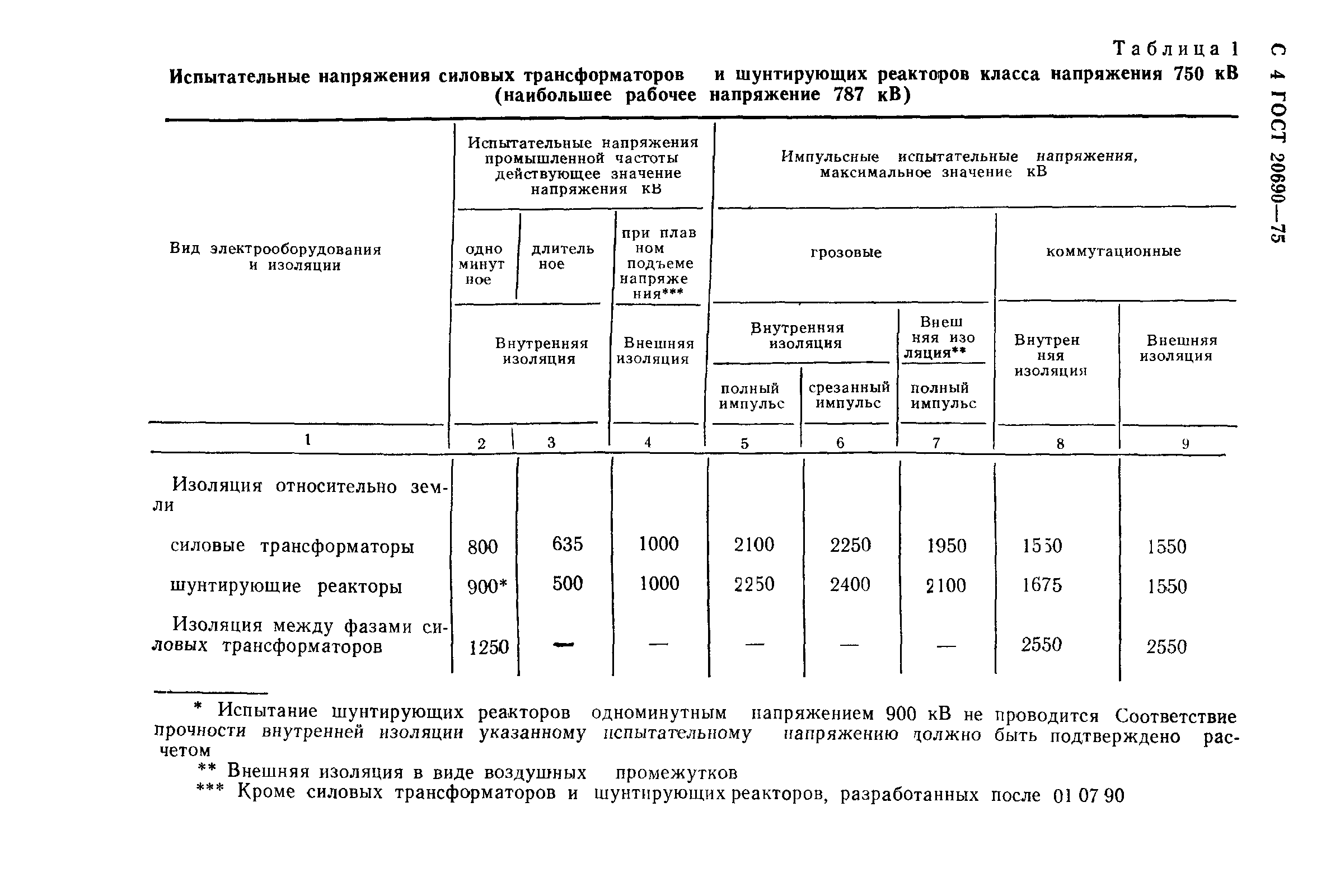

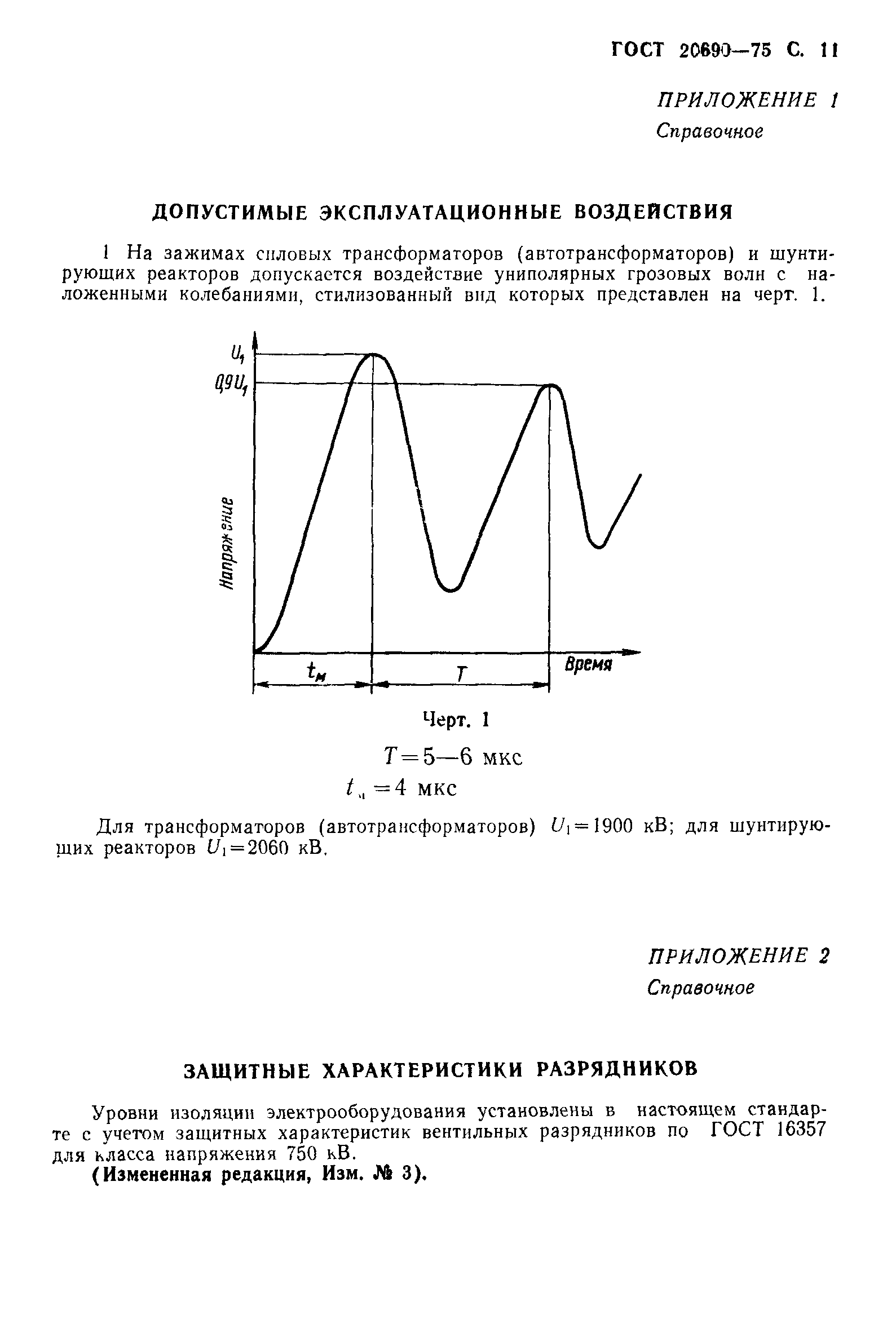

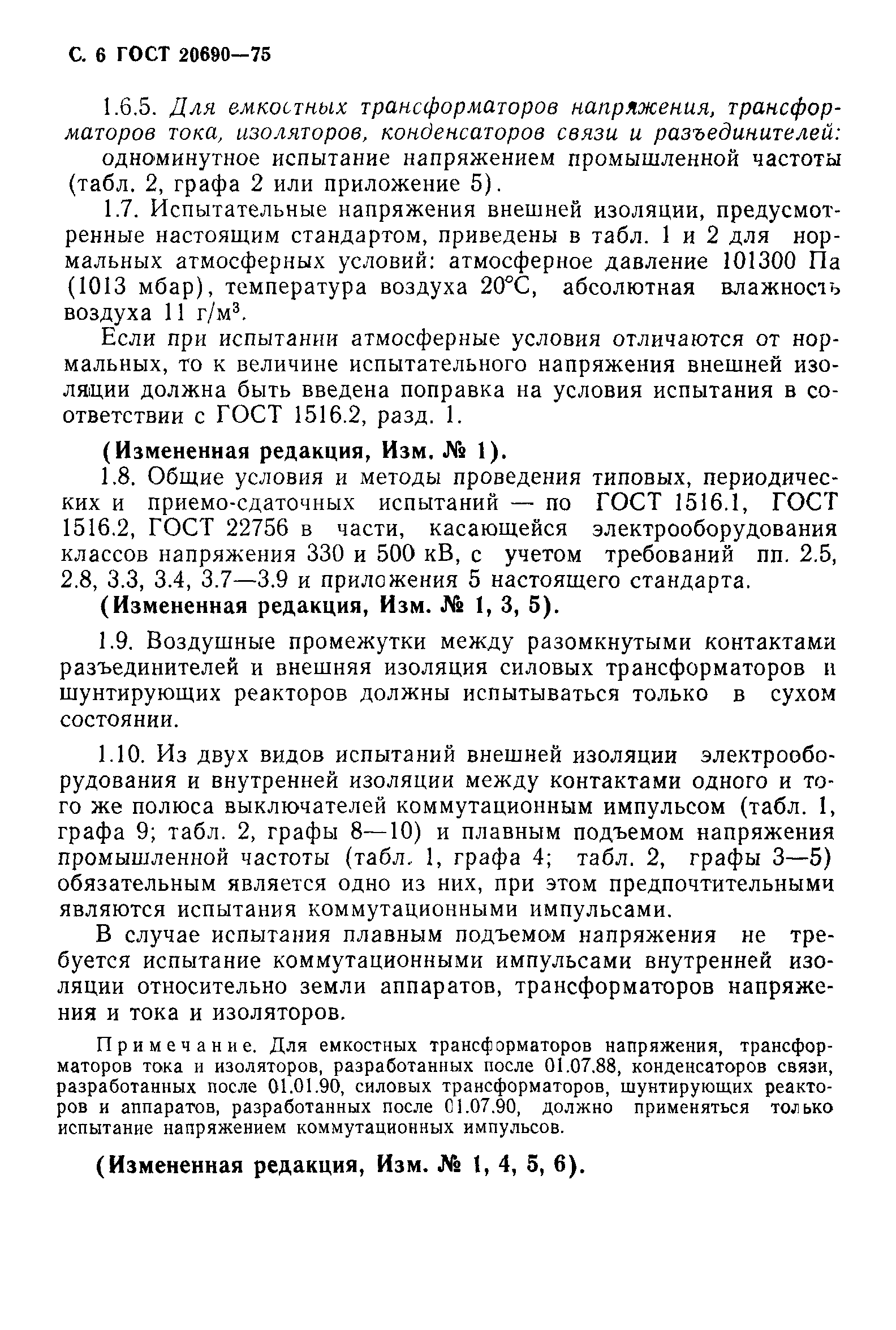

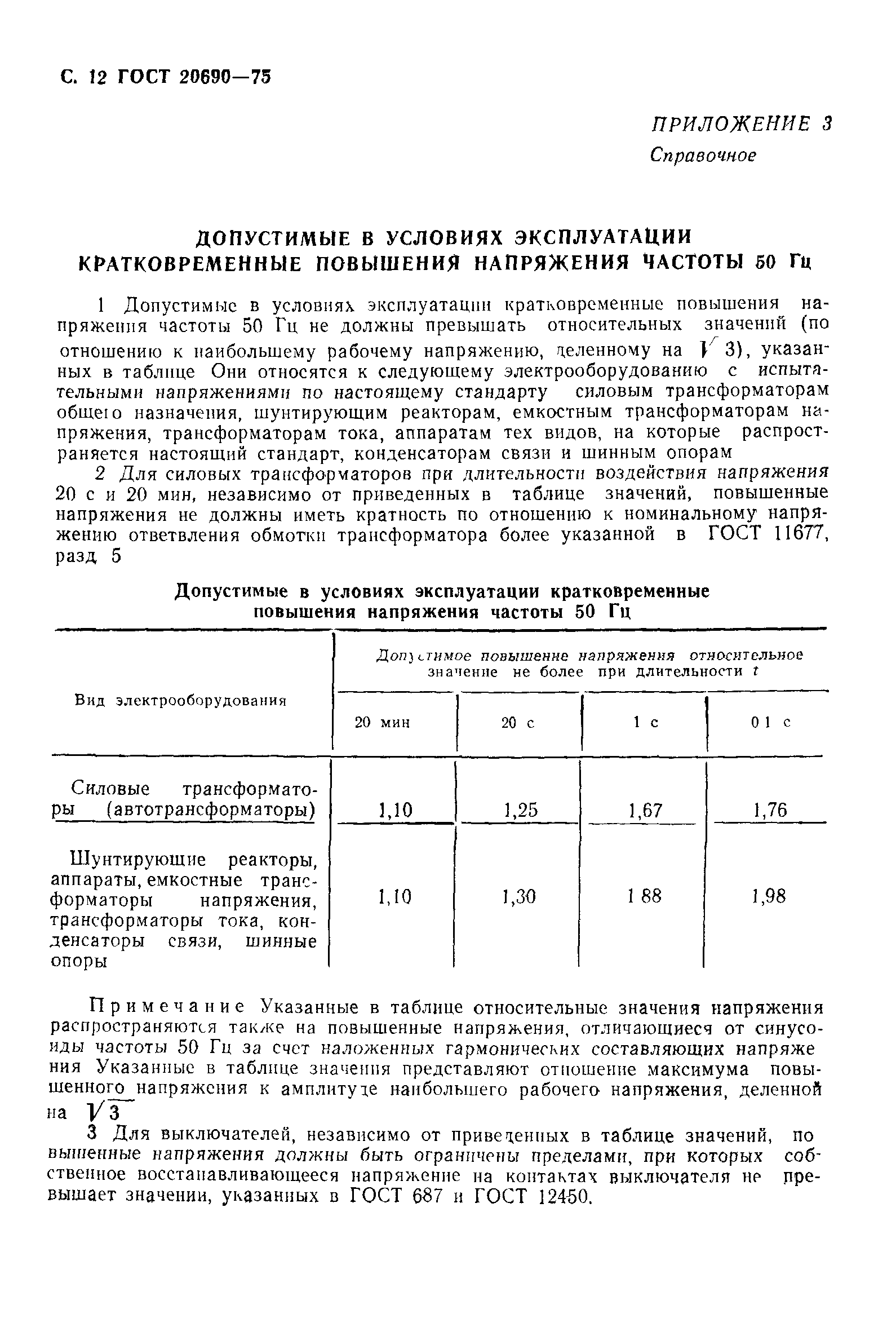

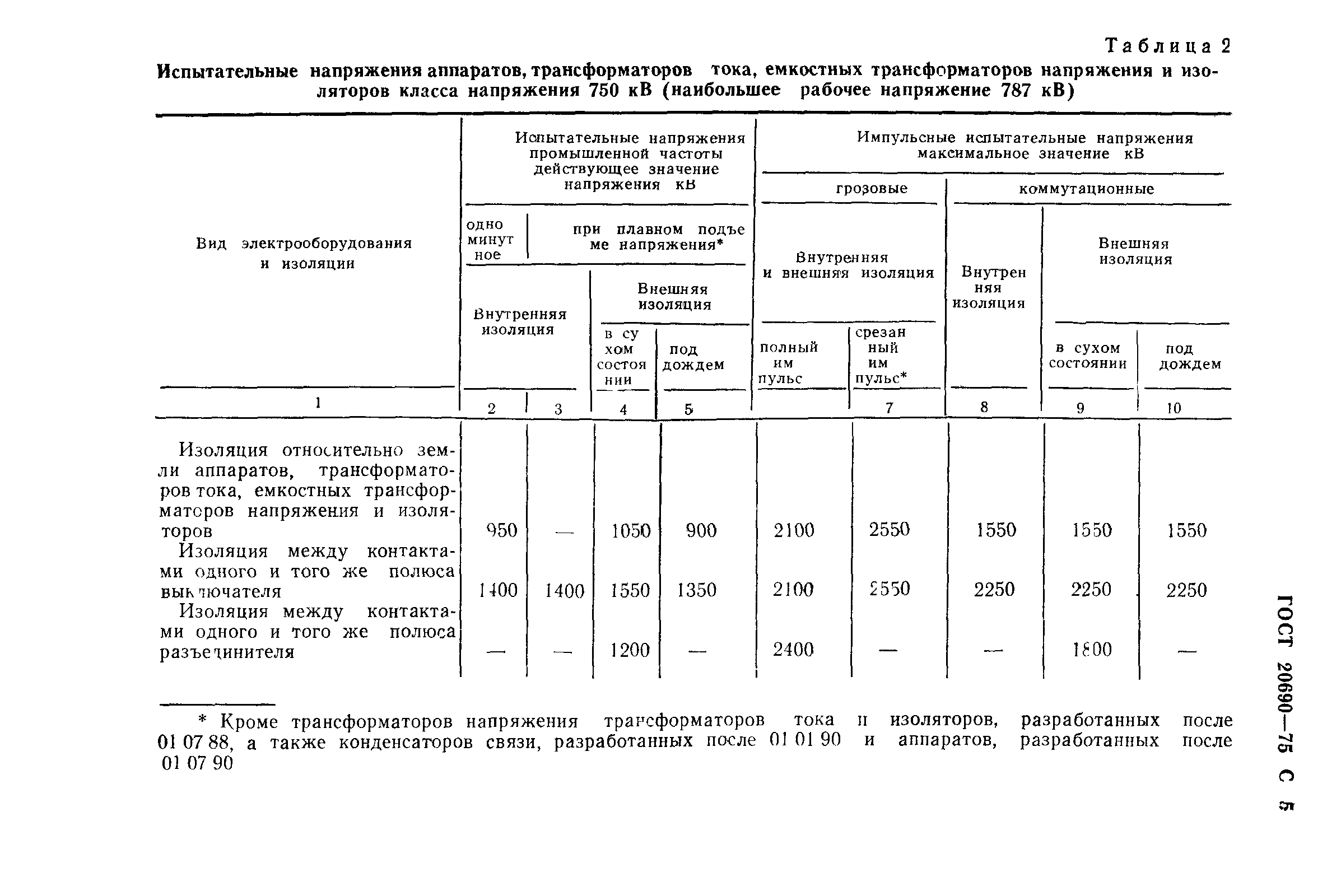

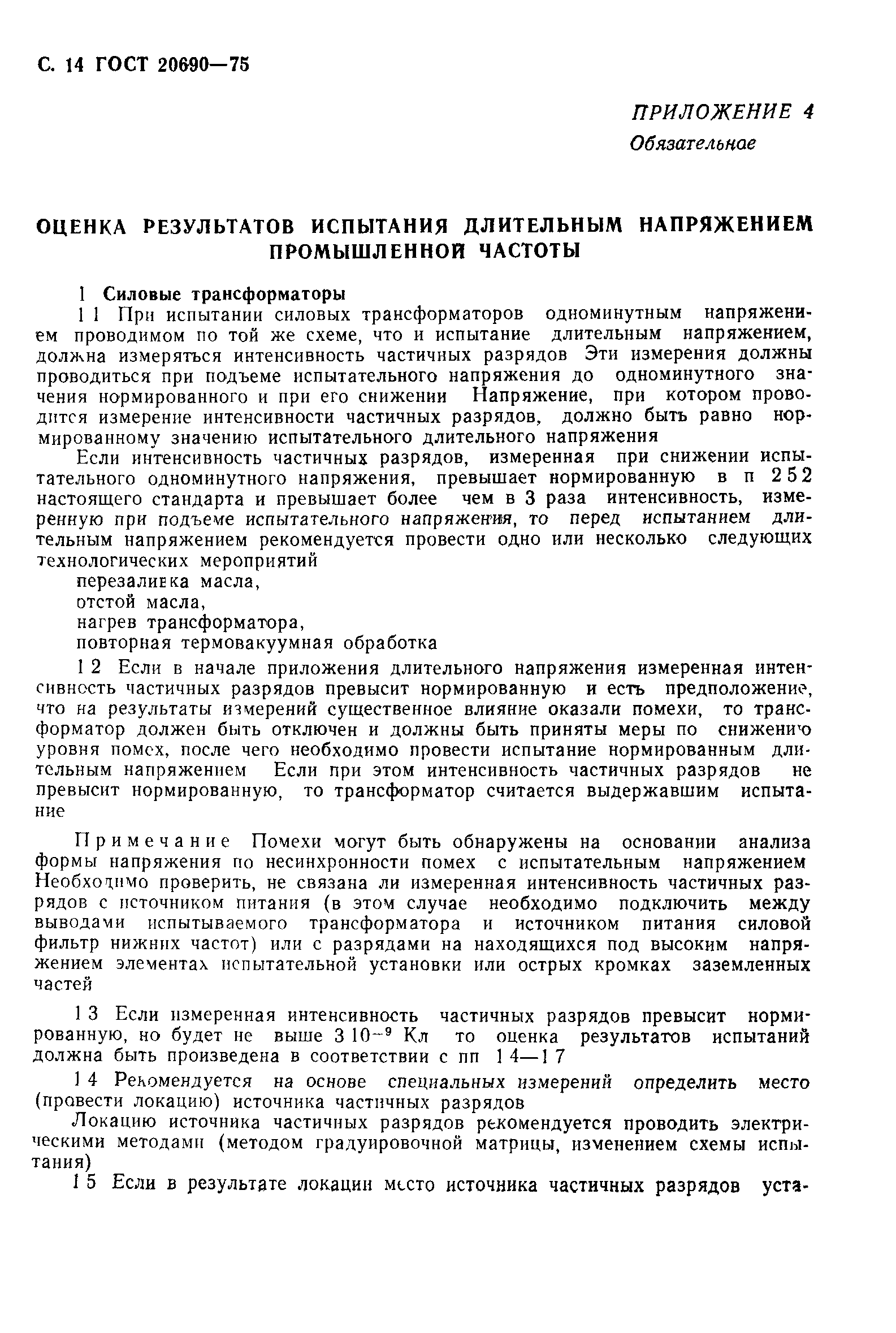

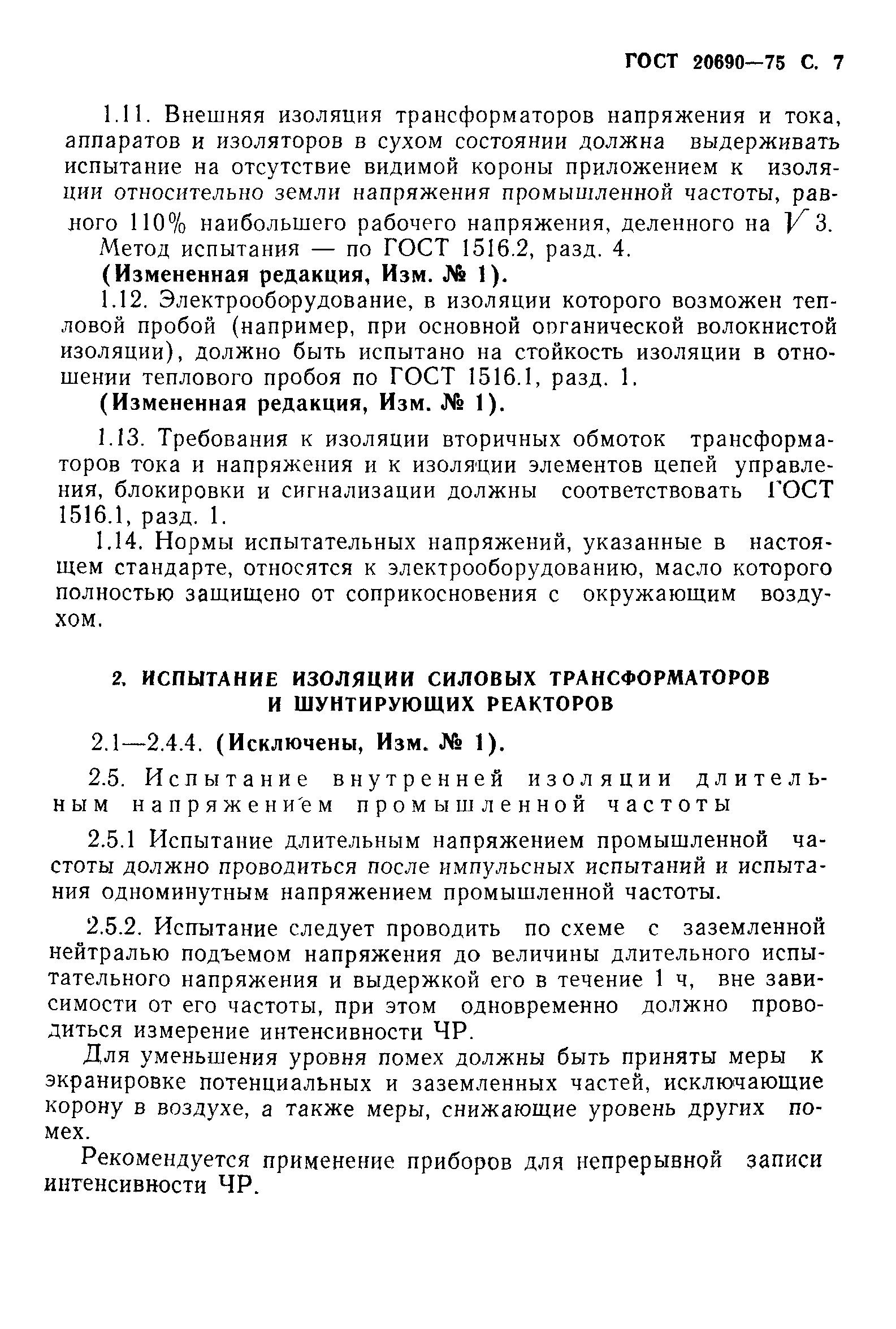

Оглавление:	1 Общие указания 2 Испытание изоляции силовых трансформаторов и шунтирующих реакторов 3 Испытание изоляции аппаратов, изоляторов, трансформаторов тока и емкостных трансформаторов напряжения Приложение 1 (справочное) Допустимые эксплуатационные воздействия Приложение 2 (справочное) Защитные характеристики разрядников Приложение 3 (справочное) Допустимые в условиях эксплуатации кратковременные повышения напряжения частоты 50 Гц Приложение 4 (обязательное) Оценка результатов испытания длительным напряжением промышленной частоты Приложение 5 (обязательное)

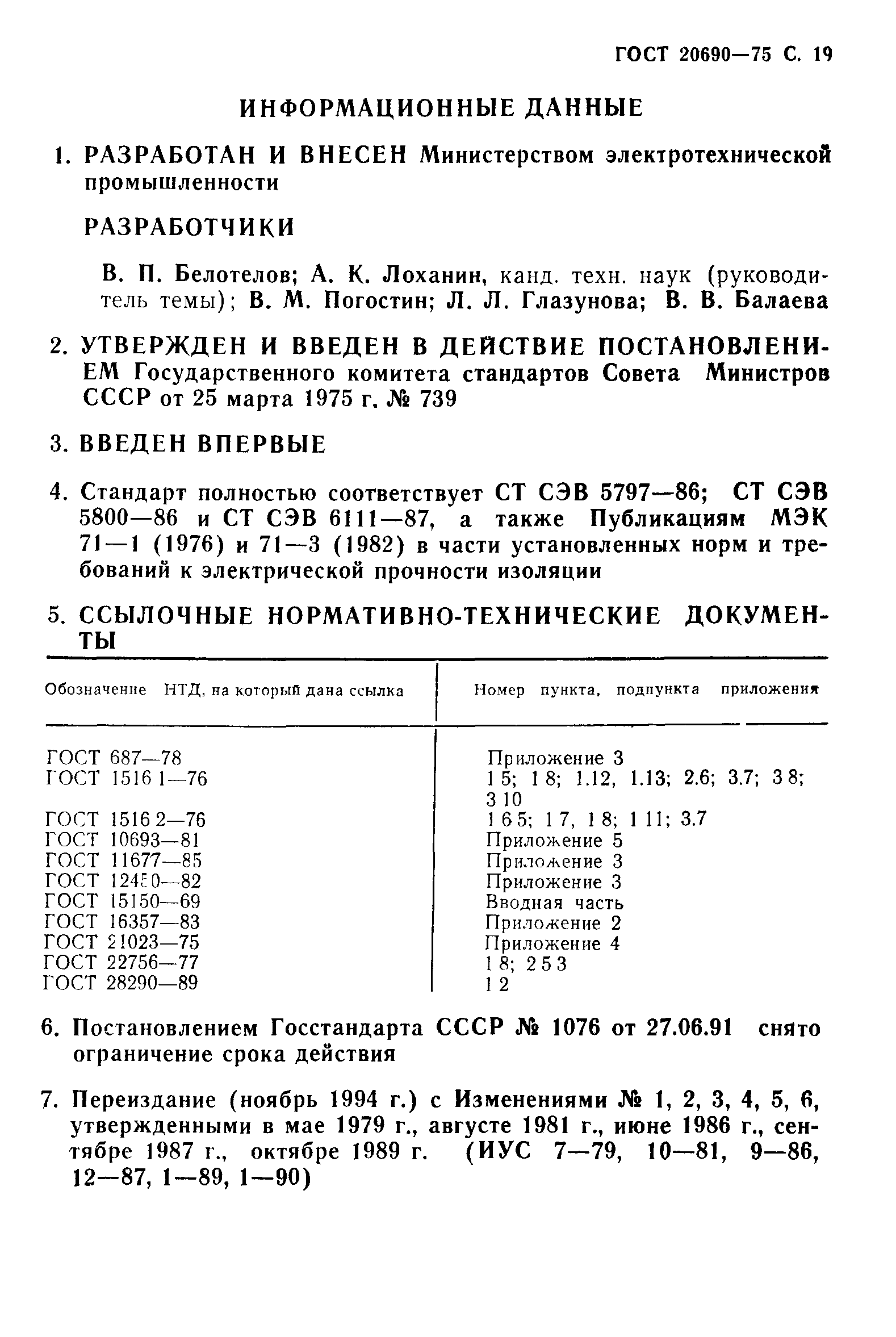

Разработан:	Министерство электротехнической промышленности
Утверждён:	25.03.1975 Госстандарт СССР (USSR Gosstandart 739)
Издан:	Издательство стандартов (1975 г. ) Издательство стандартов (1995 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Электротехника в целом Экология ЭЛЕКТРОТЕХНИКА Электротехника в целом
Нормативные ссылки:	ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 16357-83 «Разрядники вентильные переменного тока на номинальные напряжения от 3,8 до 600 кВ. Общие технические условия» ГОСТ 10693-81 «Вводы конденсаторные герметичные на номинальные напряжения 110 кВ и выше. Общие технические условия» ГОСТ 11677-85 «Трансформаторы силовые. Общие технические условия» ГОСТ 12450-82 «Выключатели переменного тока на номинальные напряжения от 110 до 750 кВ. Технические требования к отключению ненагруженных воздушных линий и методы испытаний» ГОСТ 21023-75 «Трансформаторы силовые. Методы измерений характеристик частичных разрядов при испытаниях напряжением промышленной частоты» ГОСТ 22756-77 «Трансформаторы (силовые и напряжения) и реакторы. Методы испытаний электрической прочности изоляции» ГОСТ 687-78 «Выключатели переменного тока на напряжение свыше 1000 В. Общие технические условия»
