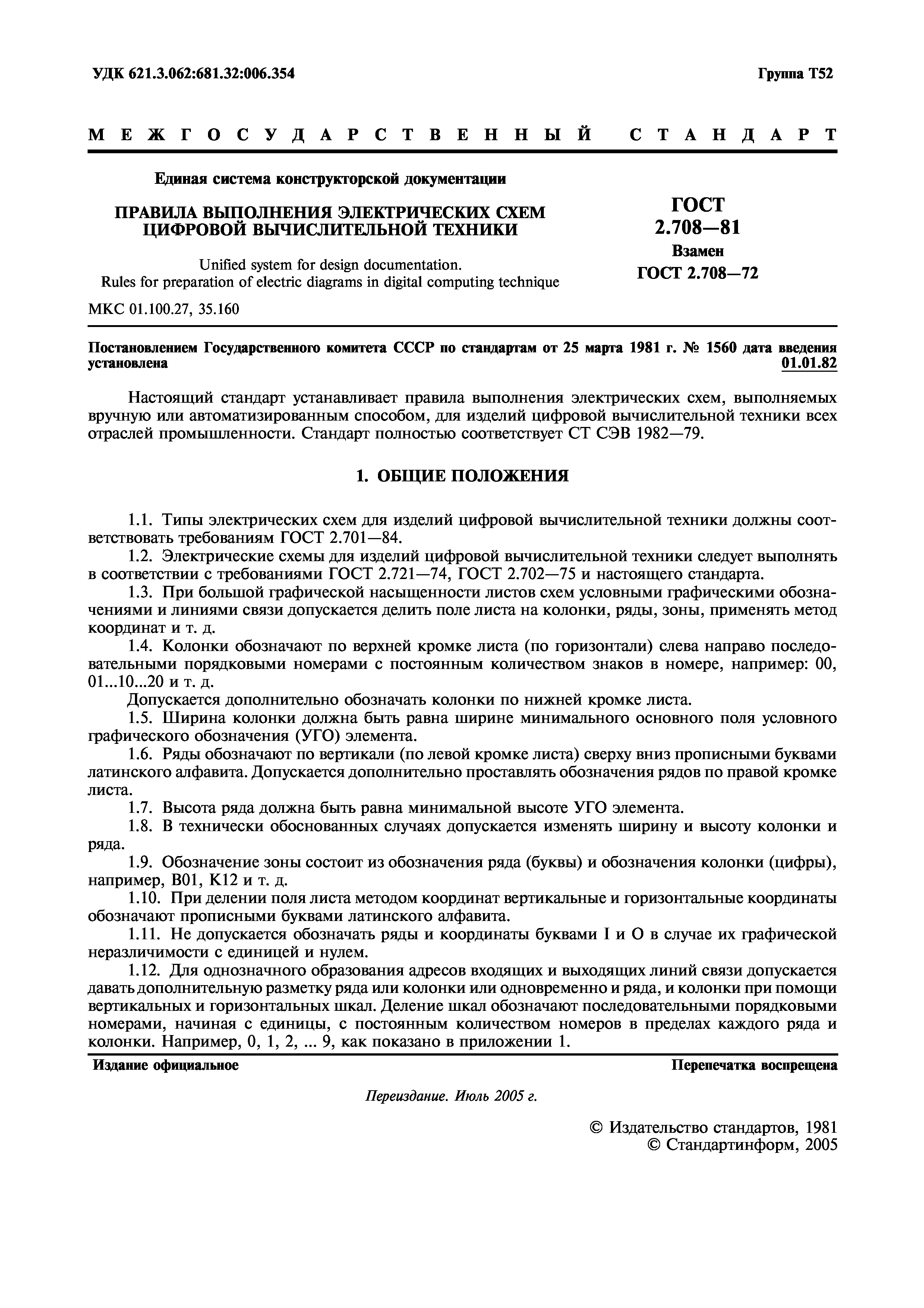

ГОСТ 2.708-81

Единая система конструкторской документации. Правила выполнения электрических схем цифровой вычислительной техники

Обозначение:	ГОСТ 2.708-81
Обозначение англ:	GOST 2.708-81
Статус:	действует
Название рус.:	Единая система конструкторской документации. Правила выполнения электрических схем цифровой вычислительной техники
Название англ.:	Unified system for design documentation. Rules for preparation of electric diagrams in digital computing technique
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1982
Область применения:	Стандарт устанавливает правила выполнения электрических схем, выполняемых вручную или автоматизированным способом, для изделий цифровой вычислительной техники всех отраслей промышленности.

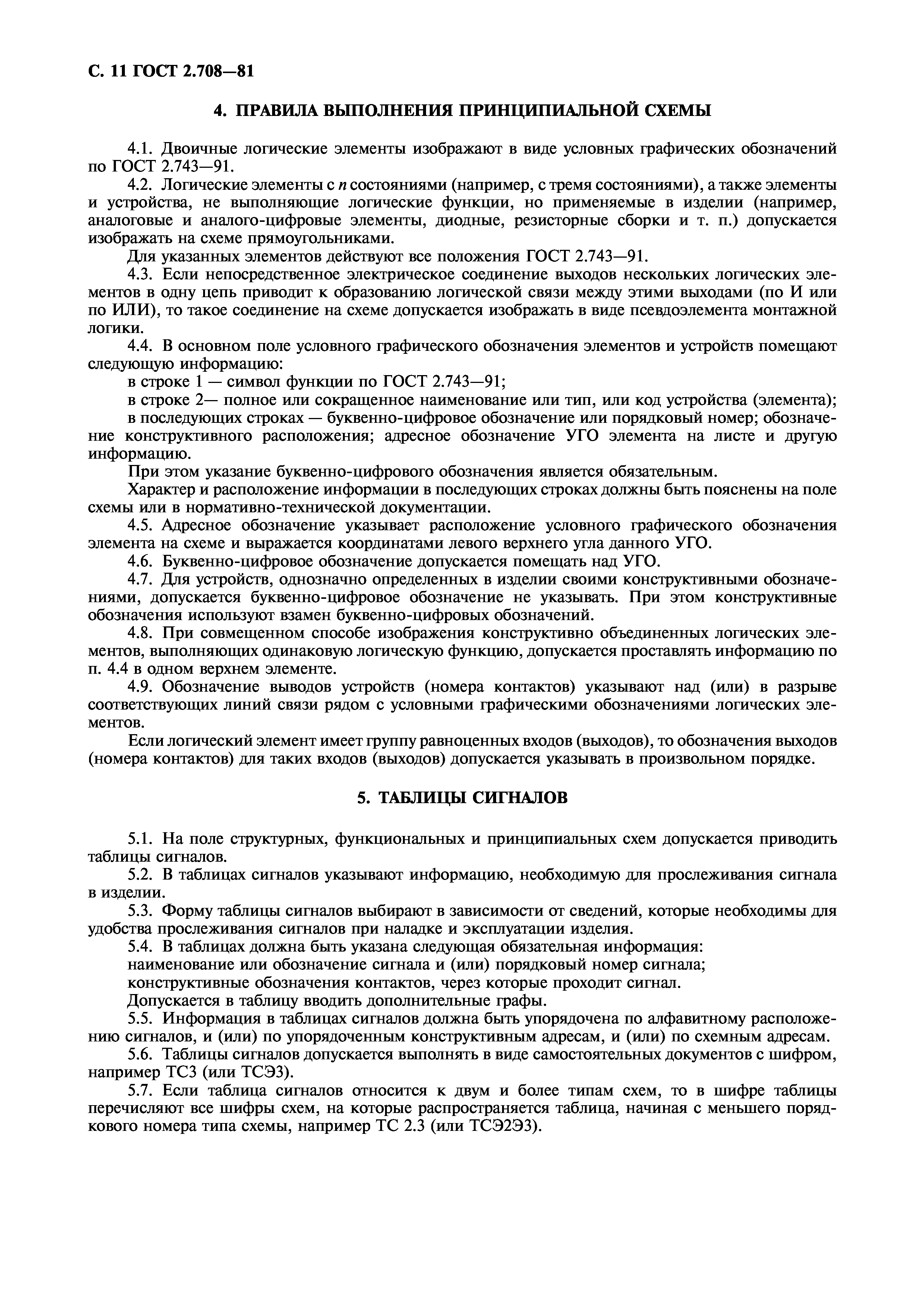

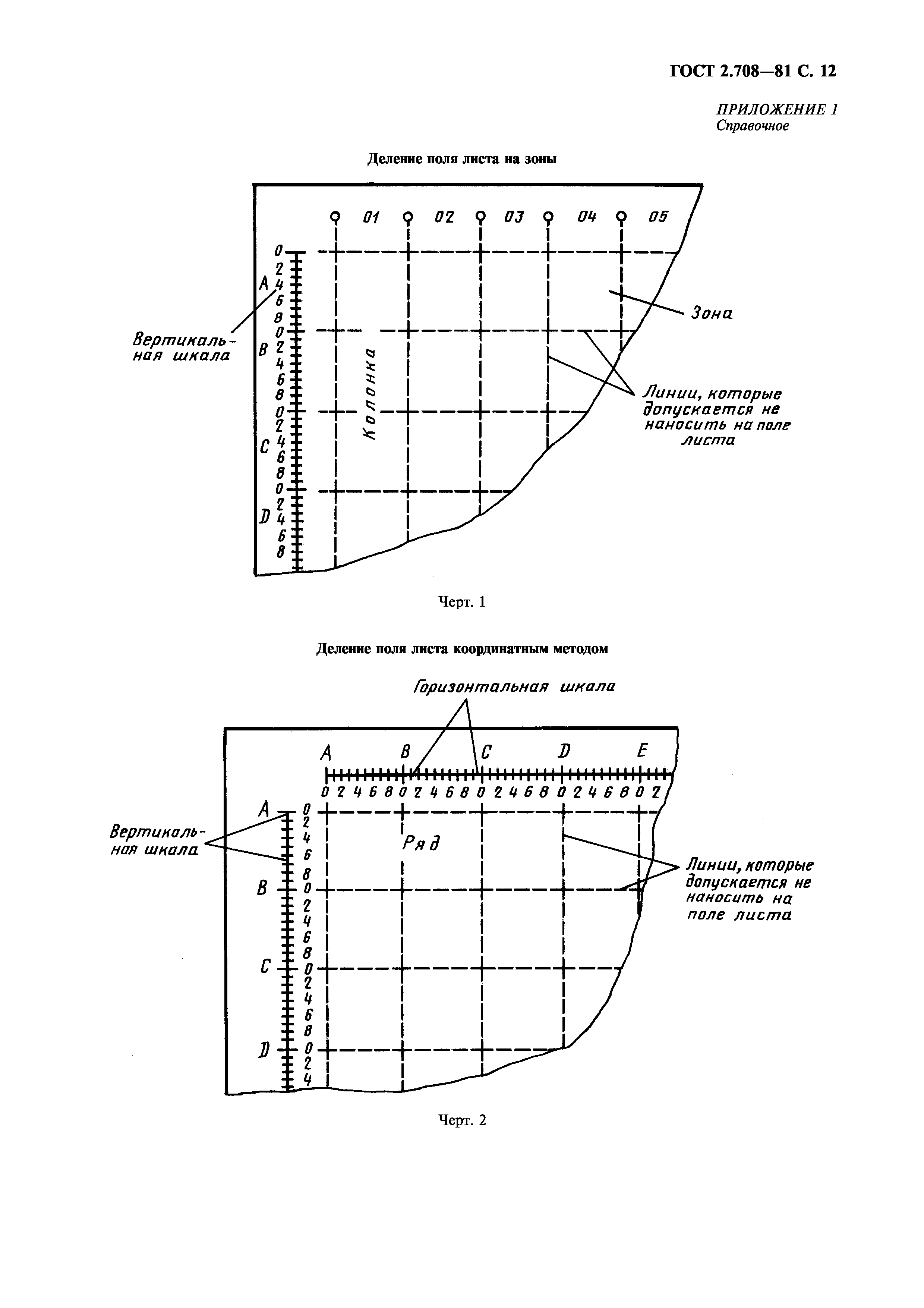

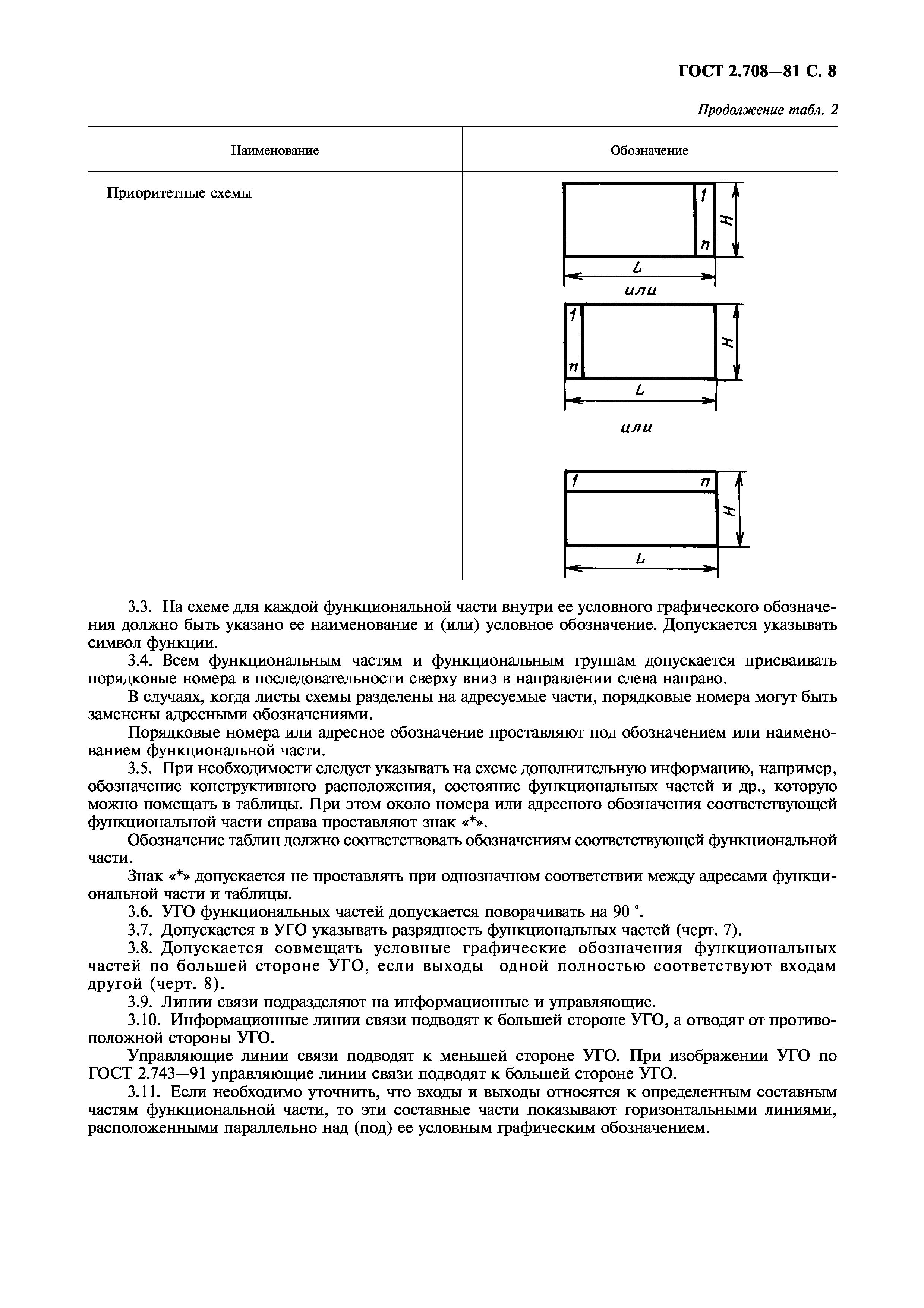

Оглавление:	1 Общие положения 2 Правила выполнения структурной схемы 3 Правила выполнения функциональной схемы 4 Правила выполнения принципиальной схемы 5 Таблицы сигналов Приложение 1 Приложение 2
Утверждён:	24.03.1981 Госстандарт СССР (USSR Gosstandart 1560)
Издан:	Издательство стандартов (1986 г. ) Стандартинформ (2005 г. )
Расположен в:	Техническая документация Электроэнергия ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ. МАШИНЫ КОНТОРСКИЕ Микропроцессорные системы ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Технические чертежи Технические чертежи в области телекоммуникаций и информационных технологий Экология ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ. МАШИНЫ КОНТОРСКИЕ Микропроцессорные системы ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Технические чертежи Технические чертежи в области телекоммуникаций и информационных технологий Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Информационные технологии. Машины конторские Общие положения. Терминология. Стандартизация. Документация
Заменяет собой:	ГОСТ 2.708-72 «ЕСКД. Правила выполнения электрических схем цифровой вычислительной техники»
Нормативные ссылки:	ГОСТ 2.702-75 «Единая система конструкторской документации. Правила выполнения электрических схем» ГОСТ 2.701-84 «Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению» ГОСТ 2.721-74 «Единая система конструкторской документации. Обозначения условные графические в схемах. Обозначения общего применения» СТ СЭВ 527-77 «ЕСКД СЭВ. Схемы электрические. Классификация. Термины и определения» ГОСТ 2.743-91 «Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы цифровой техники»
