Скачать ГОСТ 19036-94 Передачи червячные цилиндрические. Исходный червяк и исходный производящий червяк

Дата актуализации: 10.08.2017

ГОСТ 19036-94

Передачи червячные цилиндрические. Исходный червяк и исходный производящий червяк

Обозначение:	ГОСТ 19036-94
Обозначение англ:	GOST 19036-94
Статус:	действует
Название рус.:	Передачи червячные цилиндрические. Исходный червяк и исходный производящий червяк
Название англ.:	Cylindrical worm gear pairs. Basic worm and basic generating worm
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1997

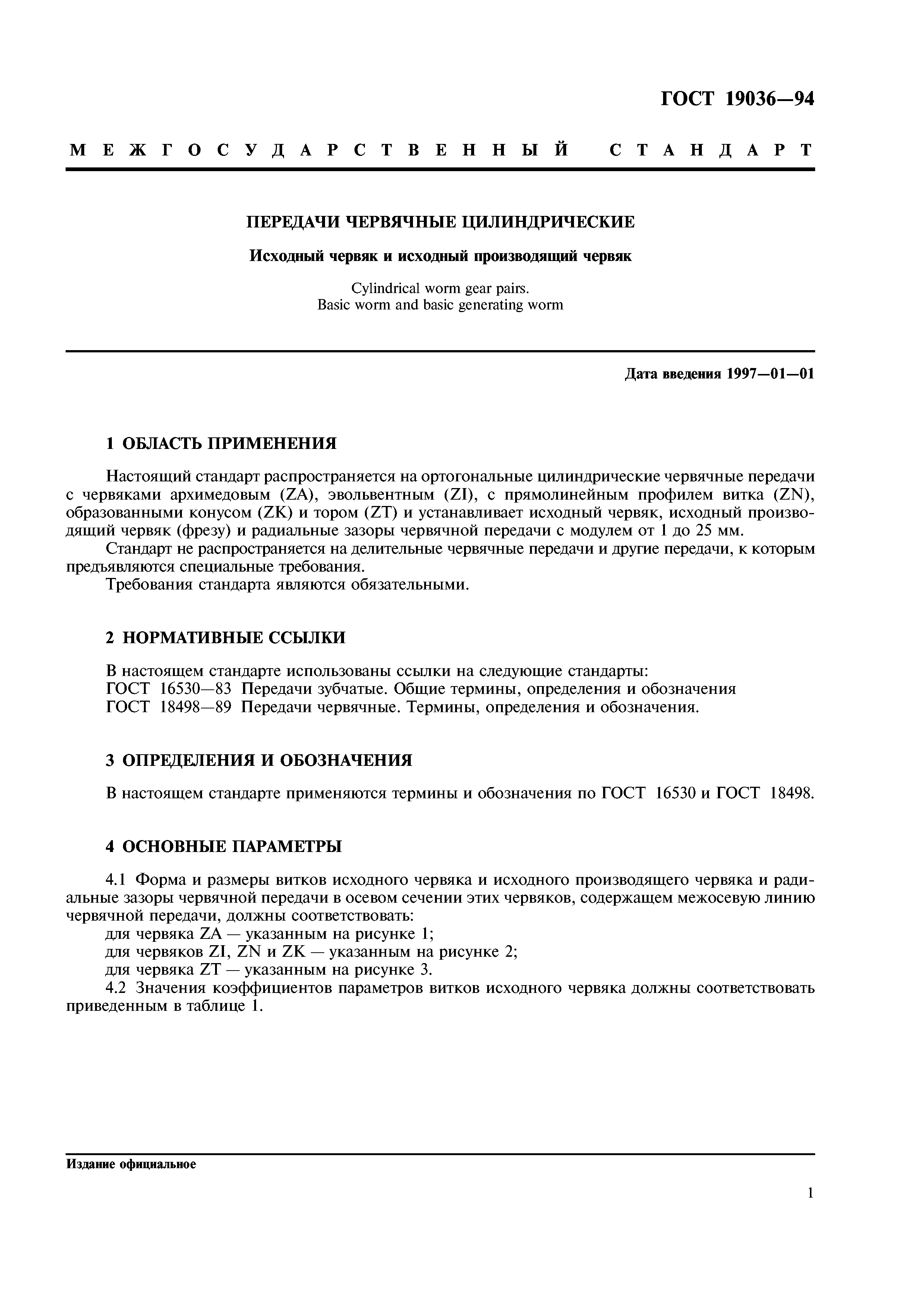

Область применения:	Стандарт распространяется на ортогональные цилиндрические червячные передачи с червяками архимедовым, эвольвентным, с прямолинейным профилем витка , образованными конусом и тором и устанавливает исходный червяк, исходный производящий червяк (фрезу) и радиальные зазоры червячной передачи с модулем от 1 до 25 мм. Станадарт не распространяется на делительные червячные передачи и другие передачи, к которым предъявляются специальные требования.
Оглавление:	1 Область применения 2 Нормативные ссылки 3 Определения и обозначения 4 Основные параметры
Разработан:	НИИредуктор Минмашпрома Украины
Утверждён:	28.02.1996 Госстандарт России (Russian Federation Gosstandart 123) 21.10.1994 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 6)
Издан:	ИПК Издательство стандартов (1996 г. ) ИПК Издательство стандартов (2003 г. )
Расположен в:	Техническая документация Электроэнергия МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Зубчатые передачи Экология МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Зубчатые передачи
Заменяет собой:	ГОСТ 19036-81 «Основные нормы взаимозаменяемости. Передачи червячные цилиндрические. Исходный червяк и исходный производящий червяк»
Нормативные ссылки:	ГОСТ 16530-83 «Передачи зубчатые. Общие термины, определения и обозначения» ГОСТ 18498-89 «Передачи червячные. Термины, определения и обозначения»
