Скачать ГОСТ 1672-80 Развертки машинные цельные. Типы, параметры и размеры

Дата актуализации: 10.08.2017

ГОСТ 1672-80

Развертки машинные цельные. Типы, параметры и размеры

Обозначение:	ГОСТ 1672-80
Обозначение англ:	GOST 1672-80
Статус:	взамен
Название рус.:	Развертки машинные цельные. Типы, параметры и размеры
Название англ.:	Solid machine reameres. Types, parameters and dimensions
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1982
Дата окончания срока действия:	01.01.2018
Область применения:	Стандарт распространяется на машинные цельные развертки: чистовые - для обработки отверстий с полями допусков G6, H6, Js6, K6, G7, H7, Js7, K7, M7, N7, P7, E8, U8, F8, H8, D9, E9, F9, H9, H10, H11; с припуском под доводку - № 1, 2, 3, 4, 5, 6.

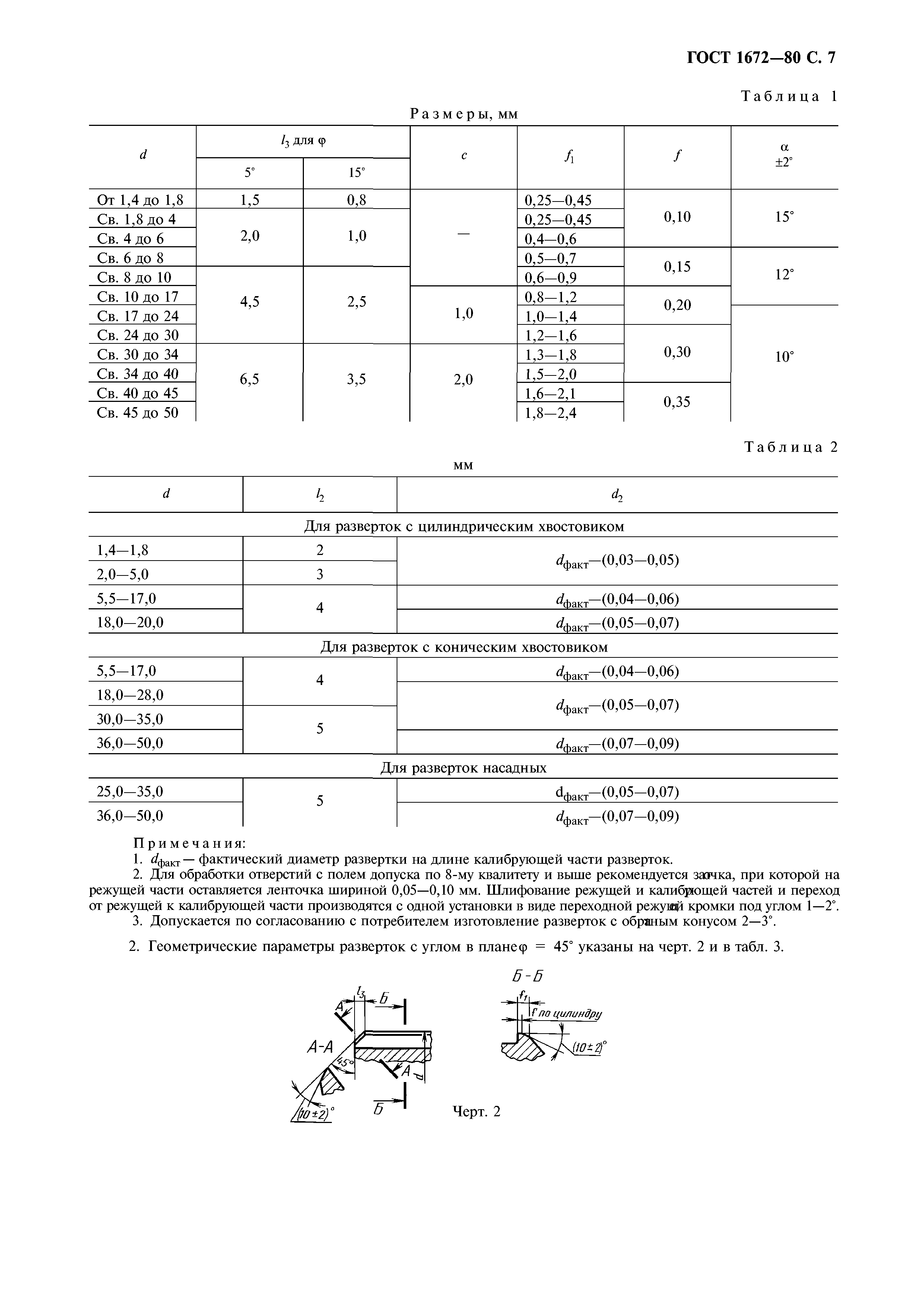

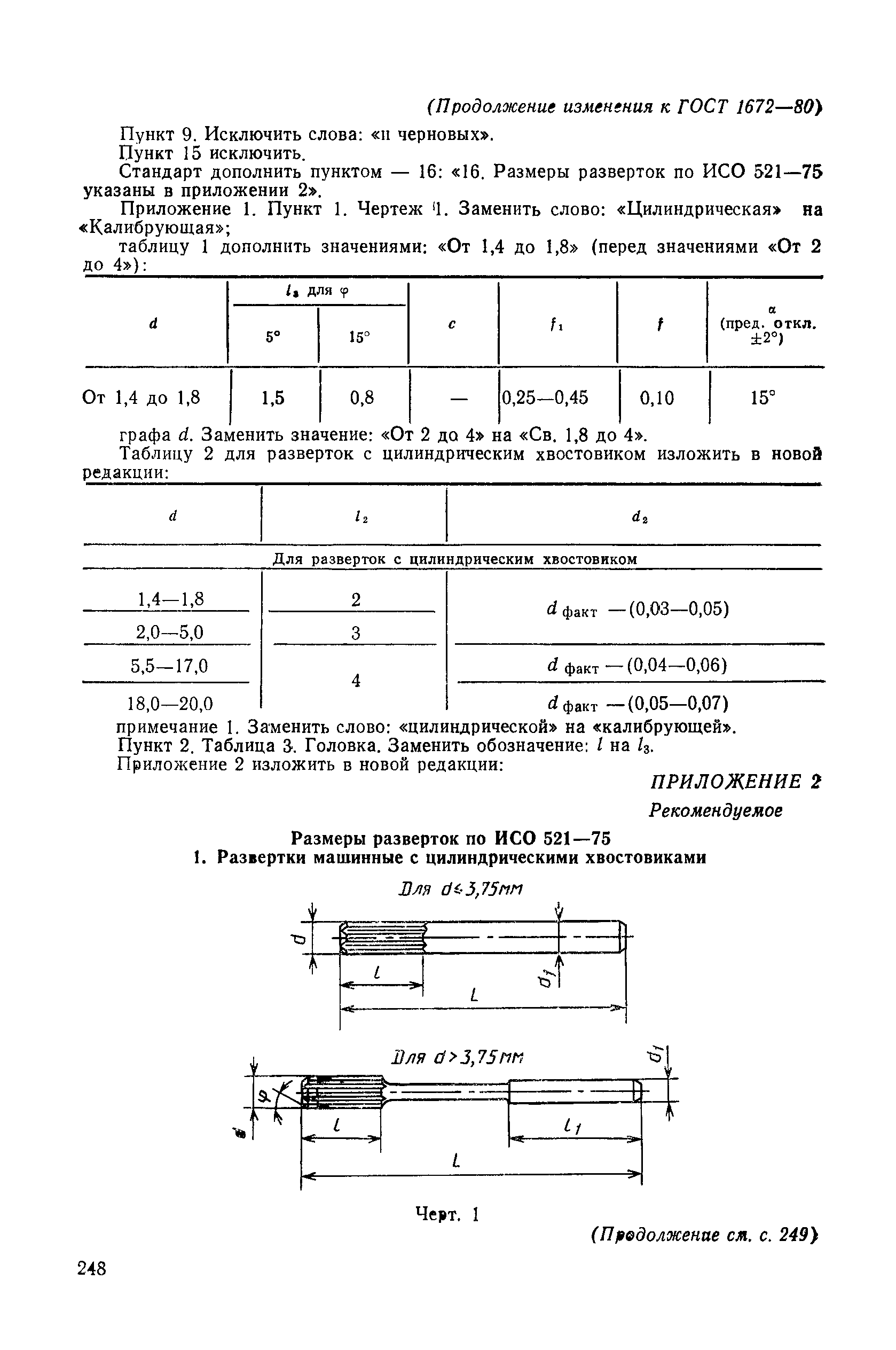

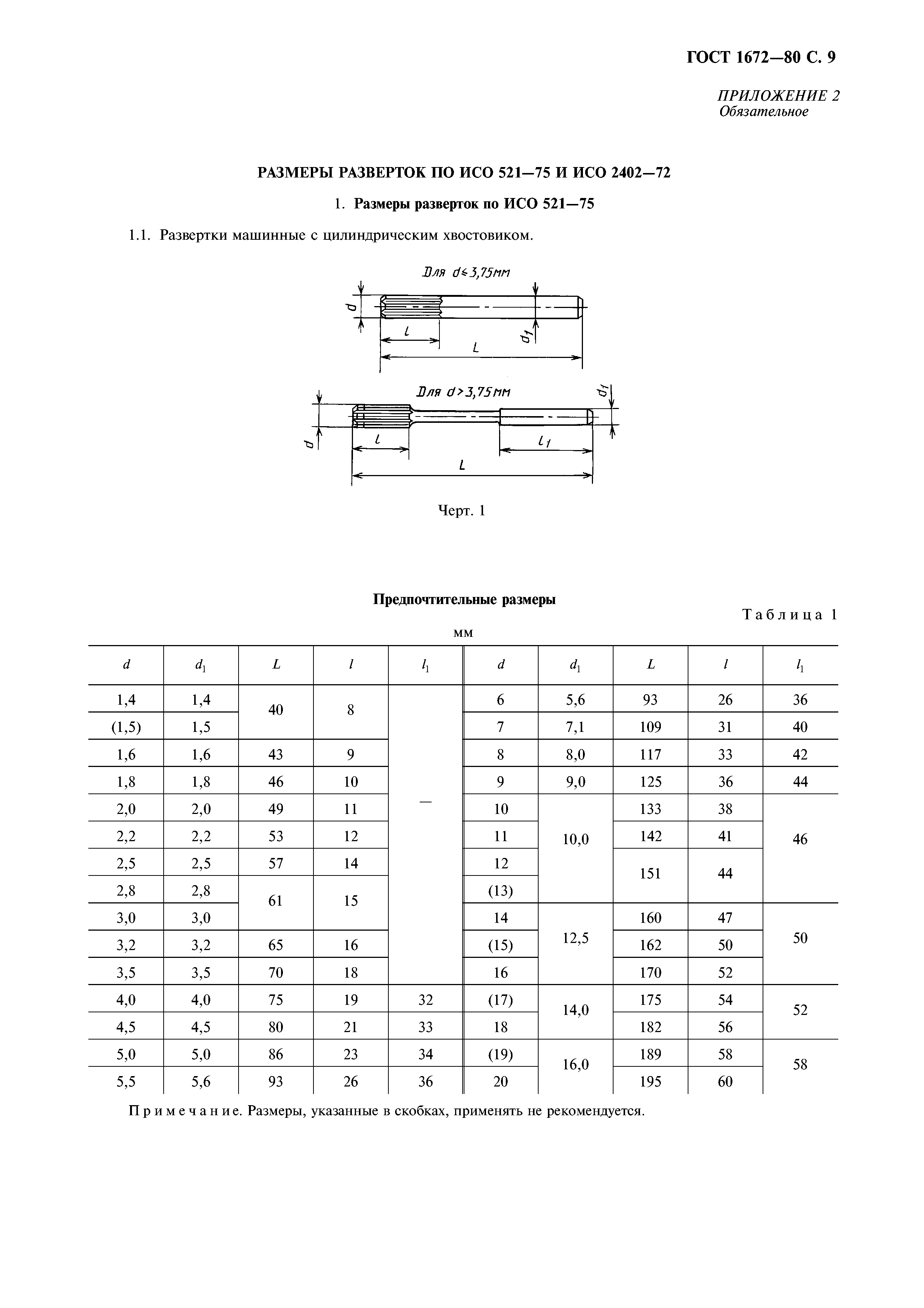

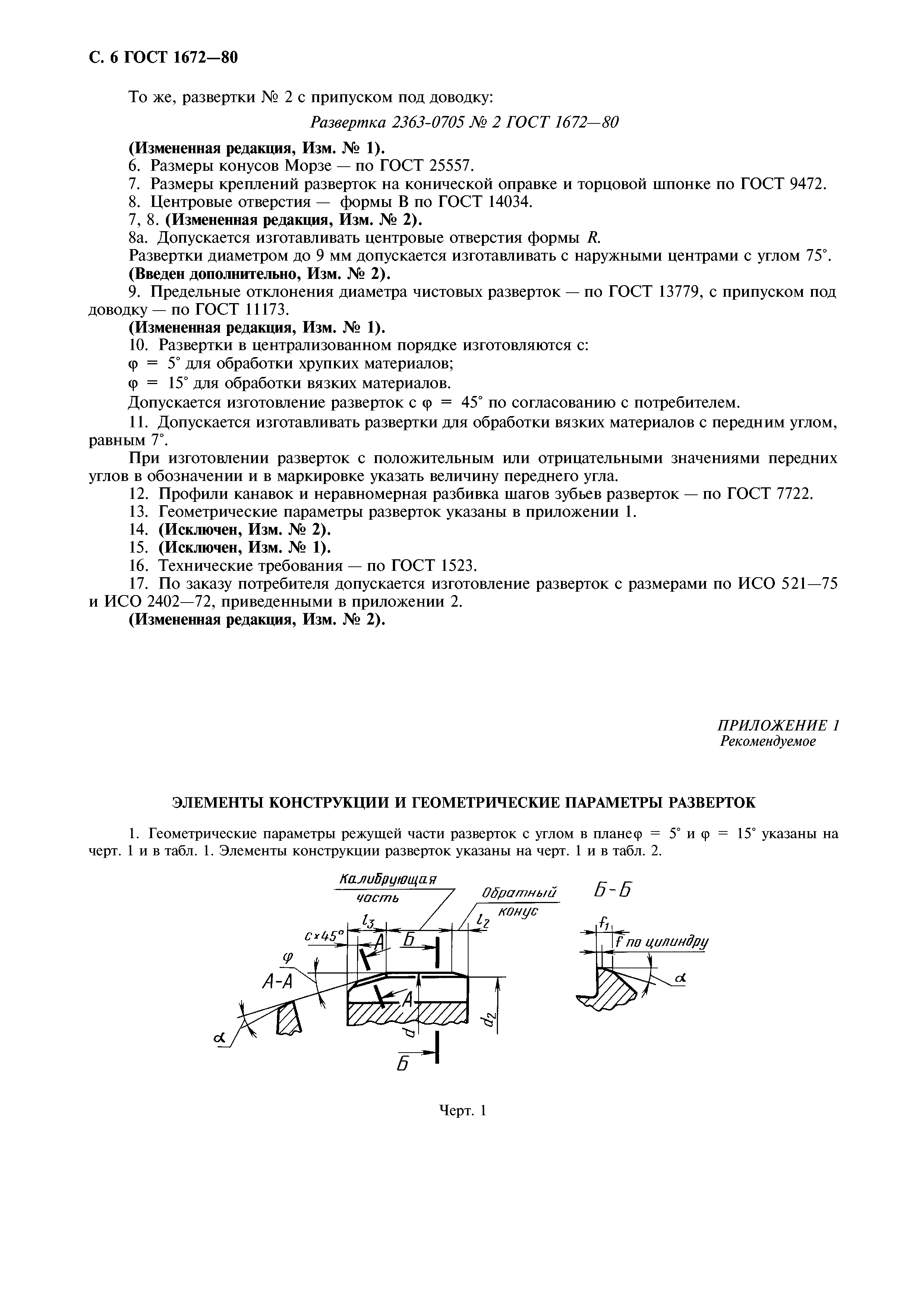

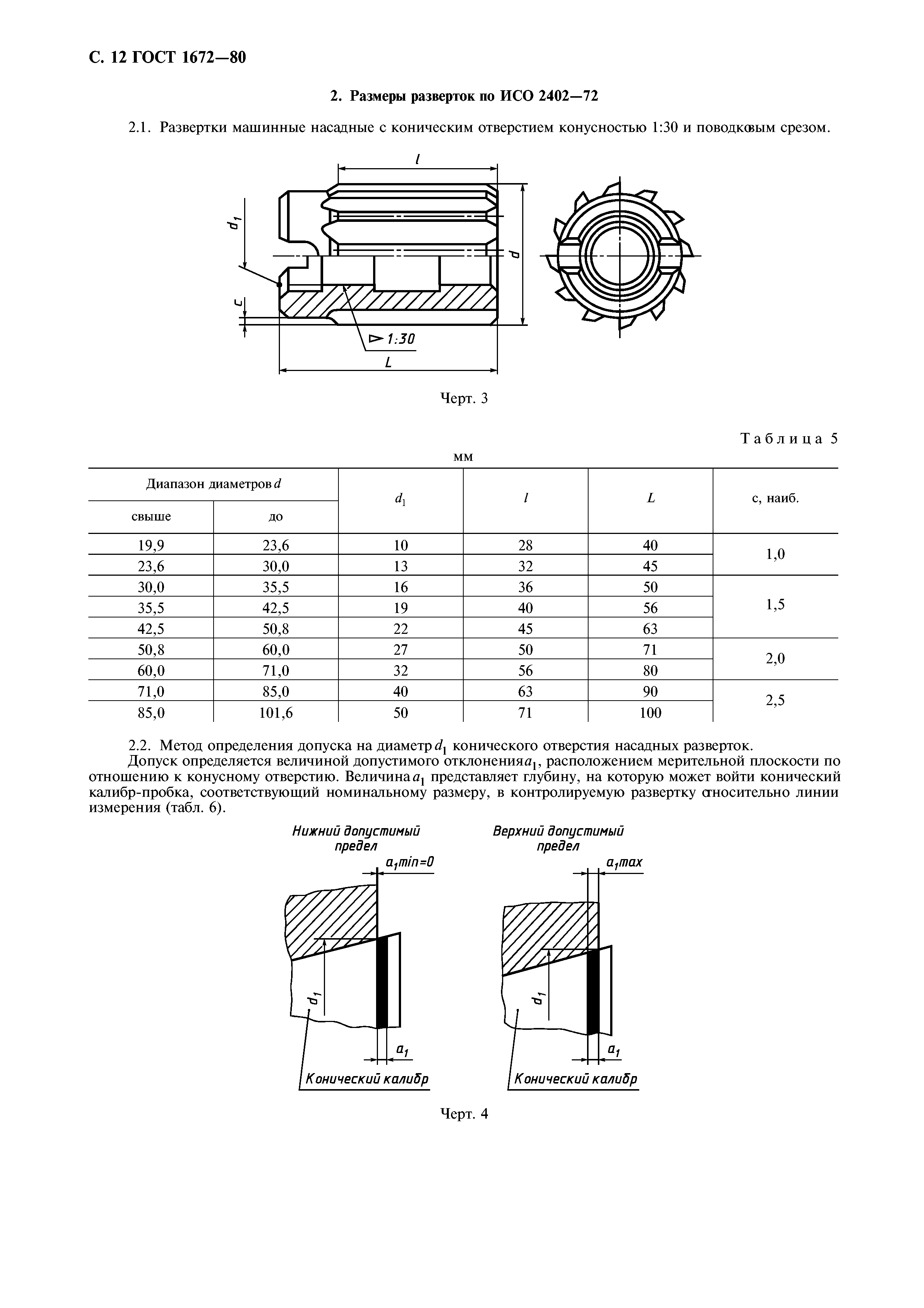

Оглавление:	Приложение 1 (рекомендуемое) Элементы конструкции и геометрические параметры разверток Приложение 2 (обязательное) Размеры разверток по ИСО 521-75 и ИСО 2402-72
Разработан:	Министерство станкостроительной и инструментальной промышленности СССР
Утверждён:	19.03.1980 Государственный комитет СССР по стандартам (USSR National Committee on Standards 1222)
Издан:	Издательство стандартов (1980 г. ) ИПК Издательство стандартов (1998 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Режущие инструменты Сверла, зенковки, развертки Экология МАШИНОСТРОЕНИЕ Режущие инструменты Сверла, зенковки, развертки
Список изменений:	№ 2 от 01.07.1995 (ИУС 5-95) Поправка (ИУС 10-2002) № 1 от 01.09.1991 (ИУС 4-91)
Заменяет собой:	ГОСТ 1672-71 «Развертки машинные цельные. Конструкция и размеры»
Чем заменён:	ГОСТ 1672-2016 «Развертки машинные цельные. Типы и размеры»
Нормативные ссылки:	ГОСТ 11173-76 «Развертки с припуском под доводку. Допуски» ГОСТ 13779-77 «Развертки цилиндрические. Допуски на диаметр» ГОСТ 14034-74 «Отверстия центровые. Размеры» ГОСТ 1523-81 «Развертки цилиндрические. Технические условия» ГОСТ 25557-82 «Конусы инструментальные. Основные размеры» ГОСТ 7722-77 «Развертки ручные цилиндрические. Конструкция и размеры» ГОСТ 9472-90 «Крепление инструментов на оправках. Типы и размеры»

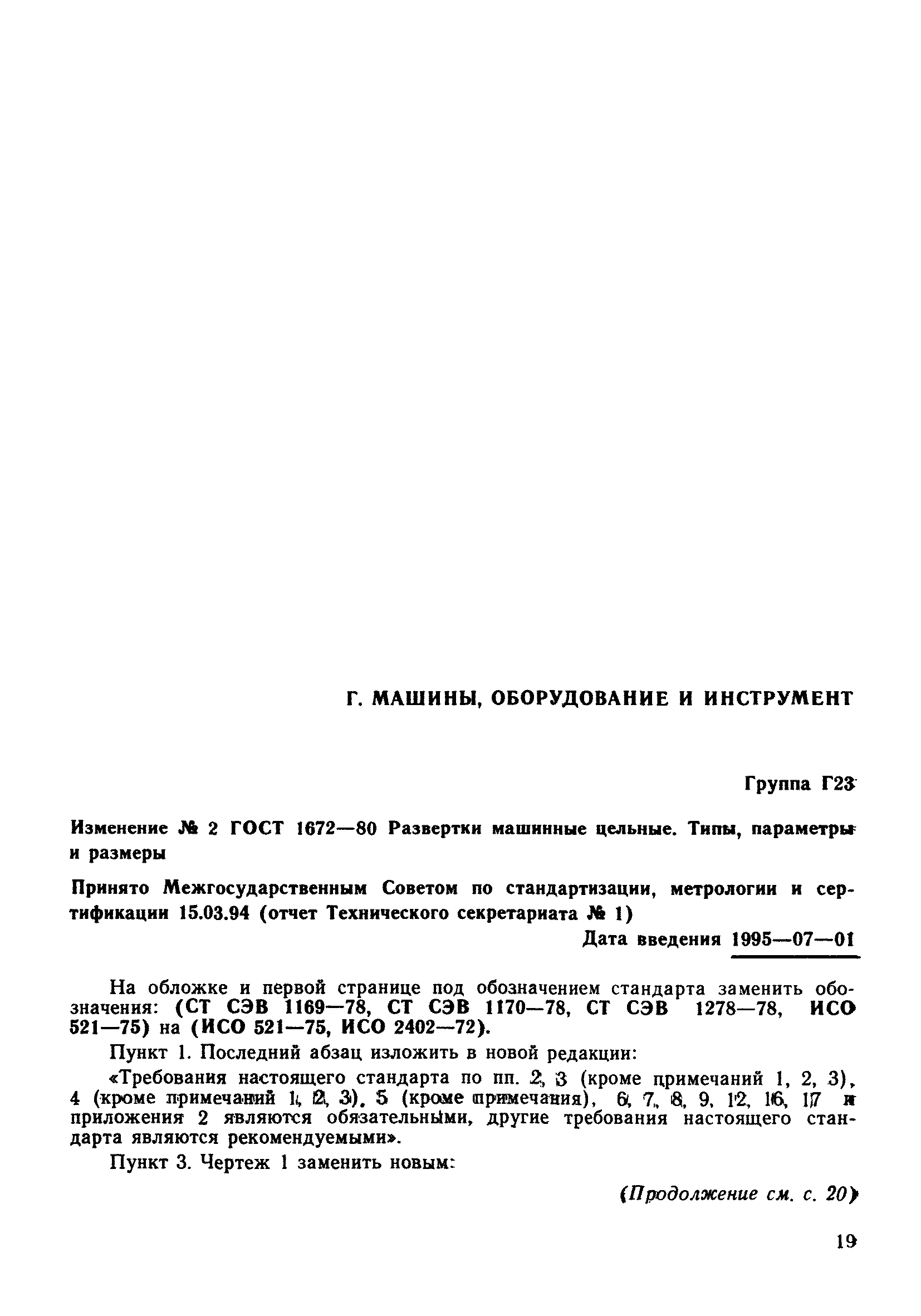

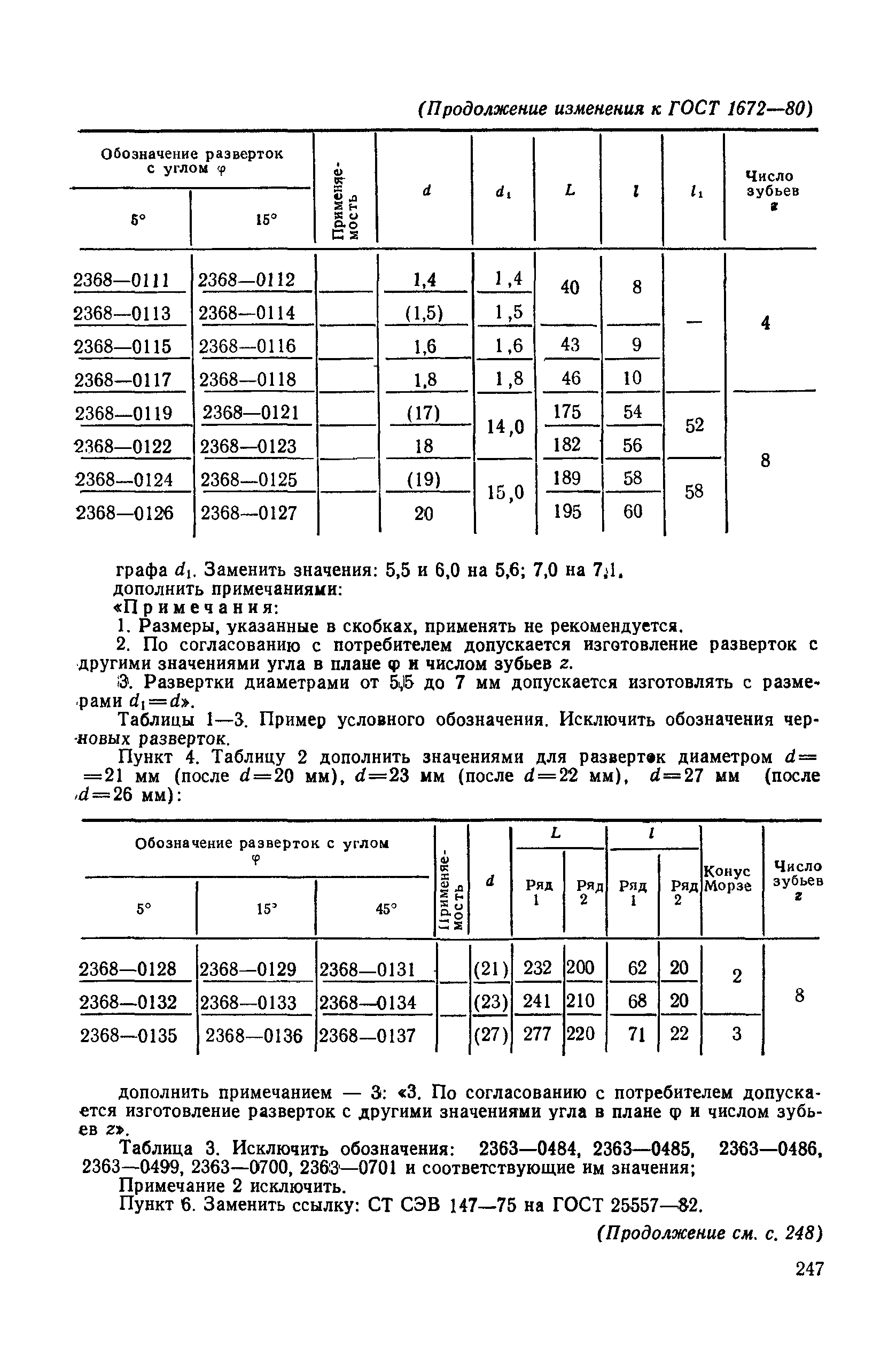

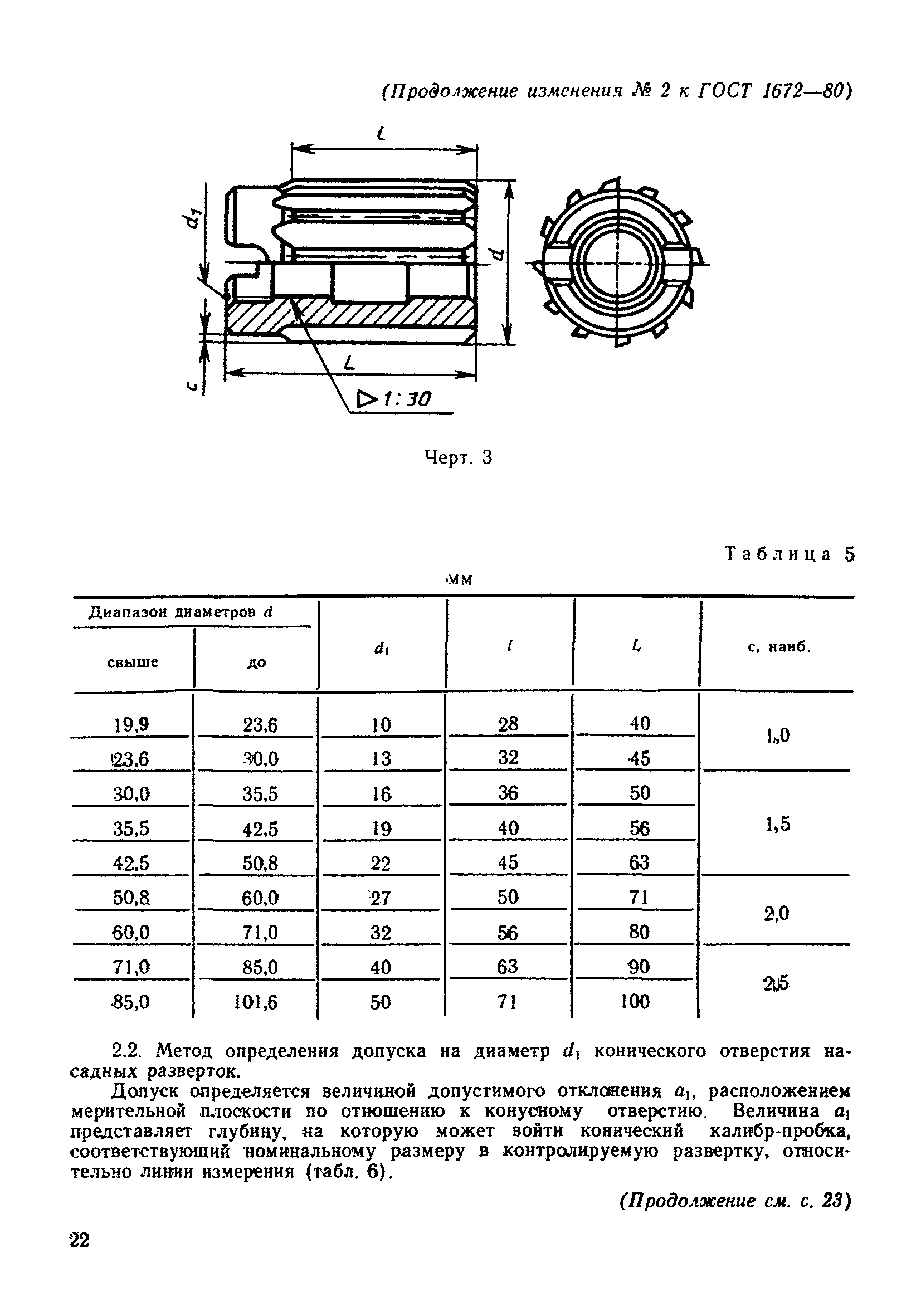

Текстовое изменение № 2 от 01.07.1995

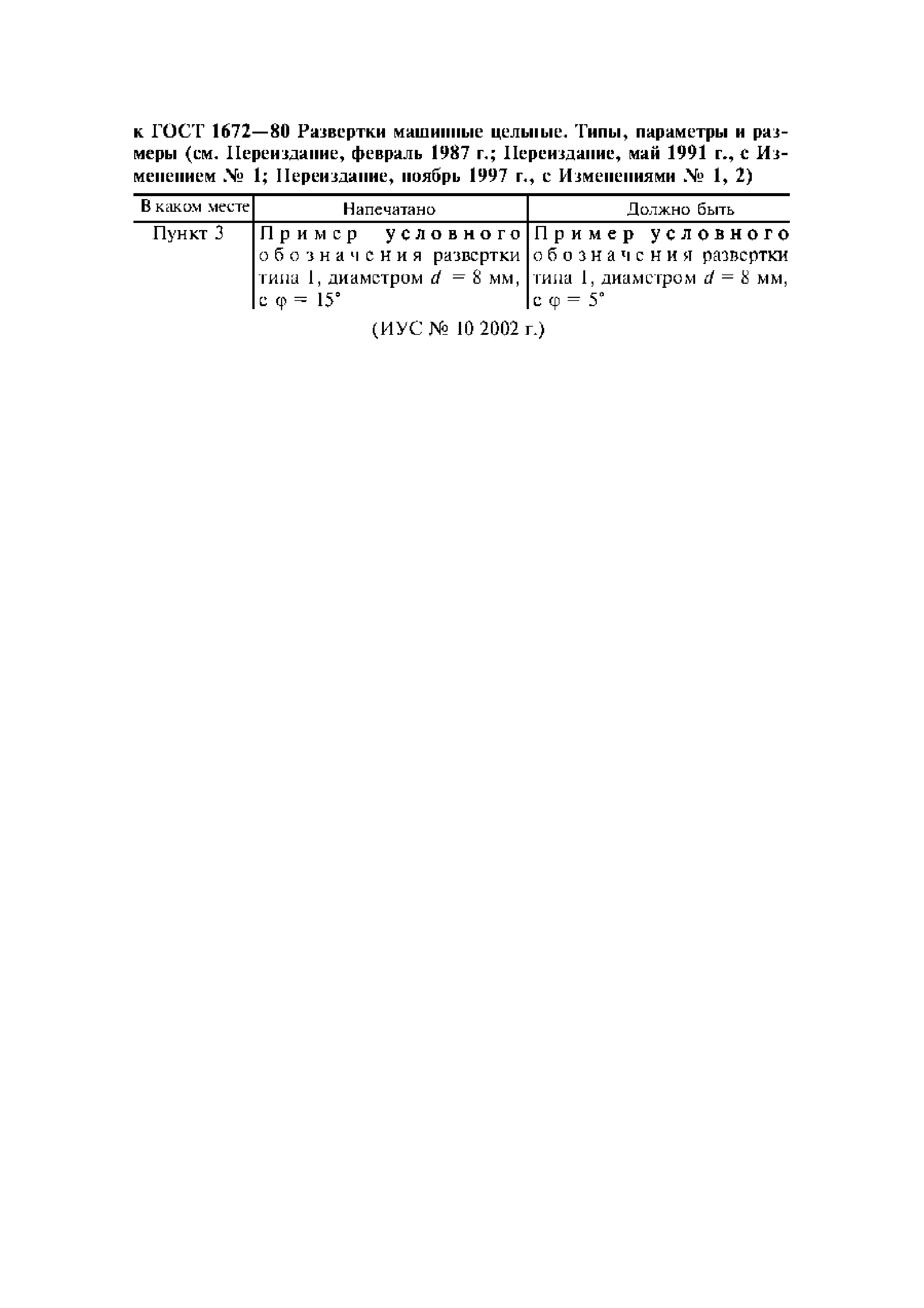

Текстовое изменение Поправка

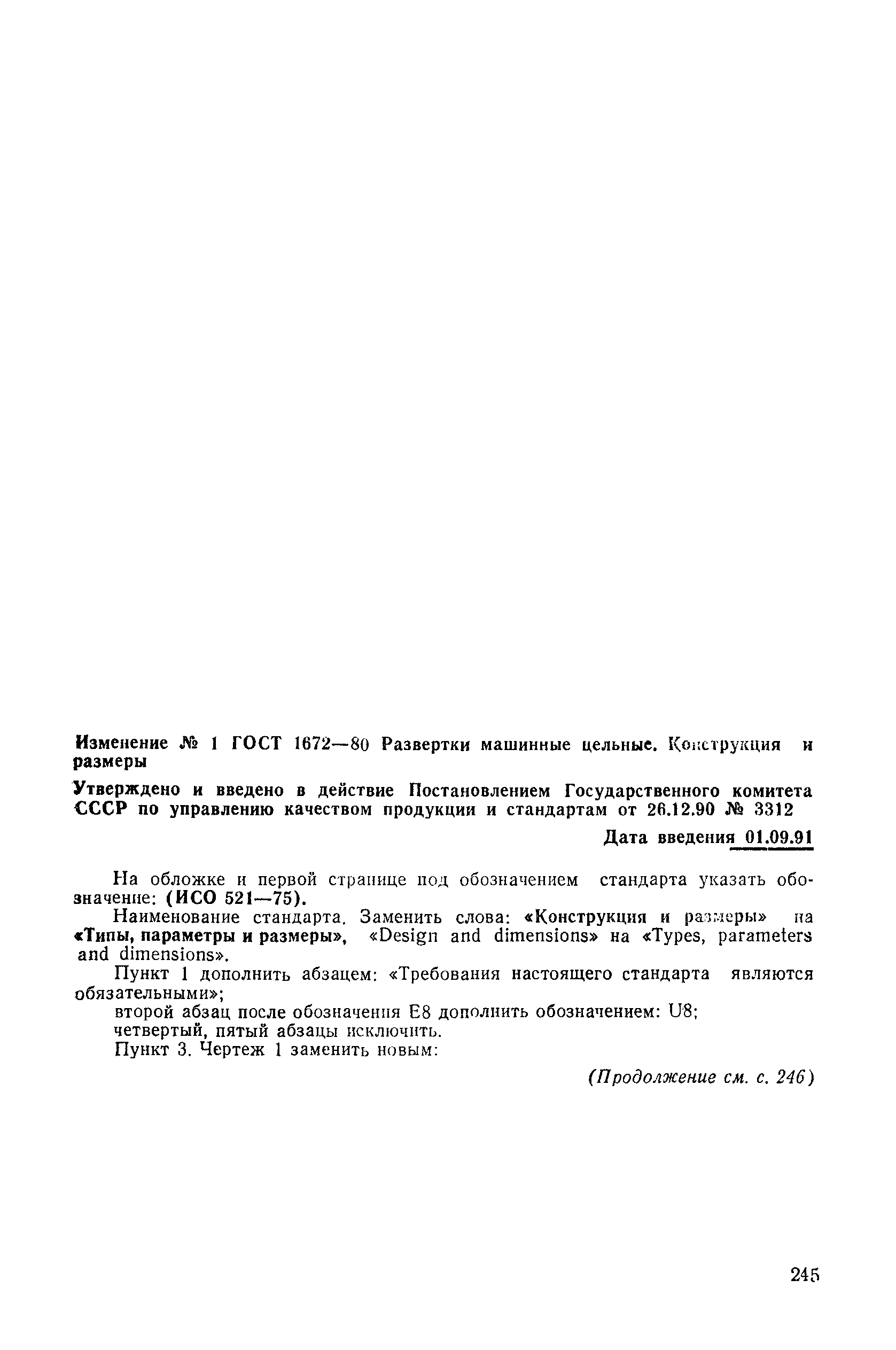

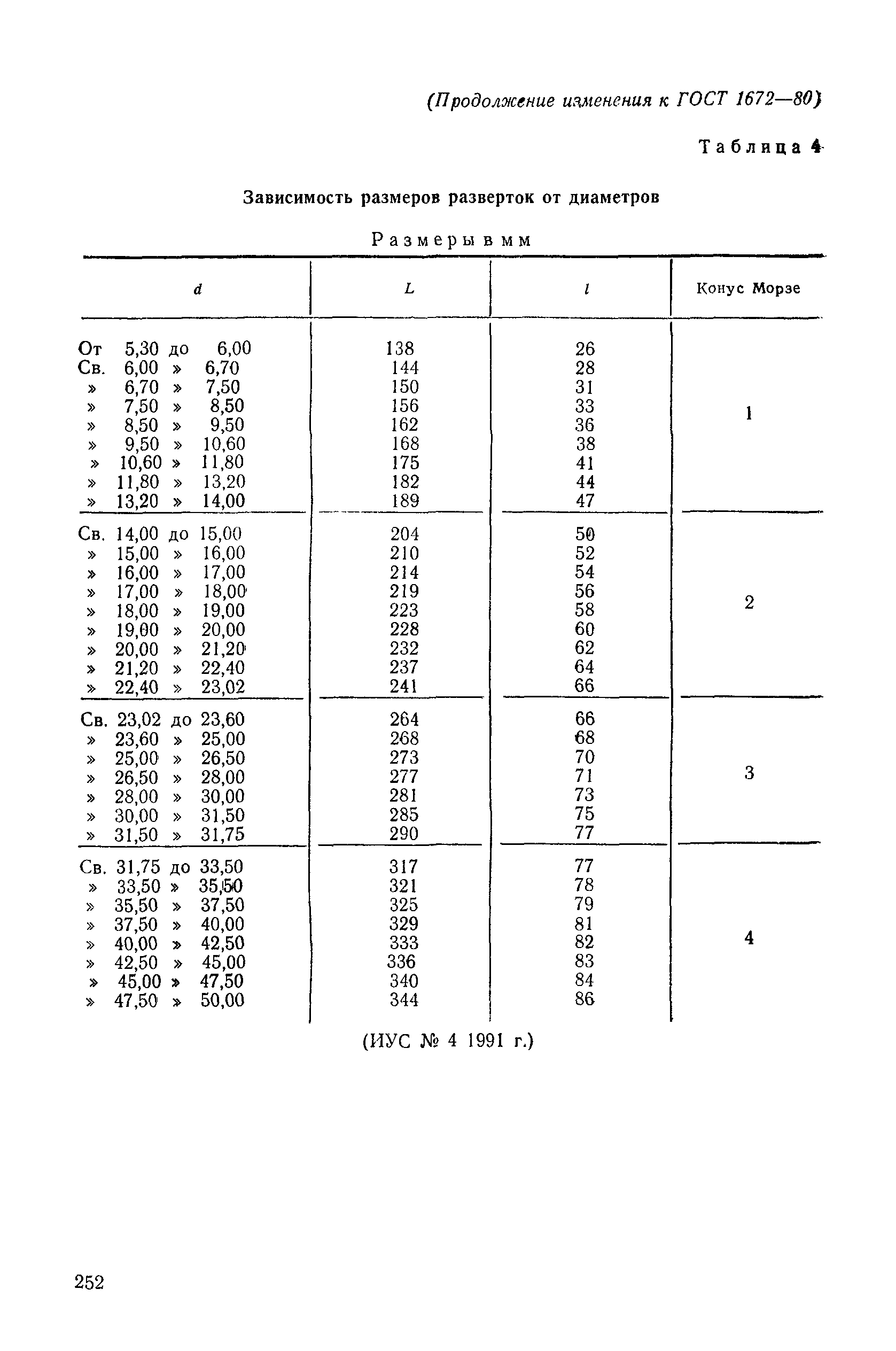

Текстовое изменение № 1 от 01.09.1991
