Скачать ГОСТ 16308-84 Реле электротепловые токовые. Общие технические условияДата актуализации: 10.08.2017 ГОСТ 16308-84

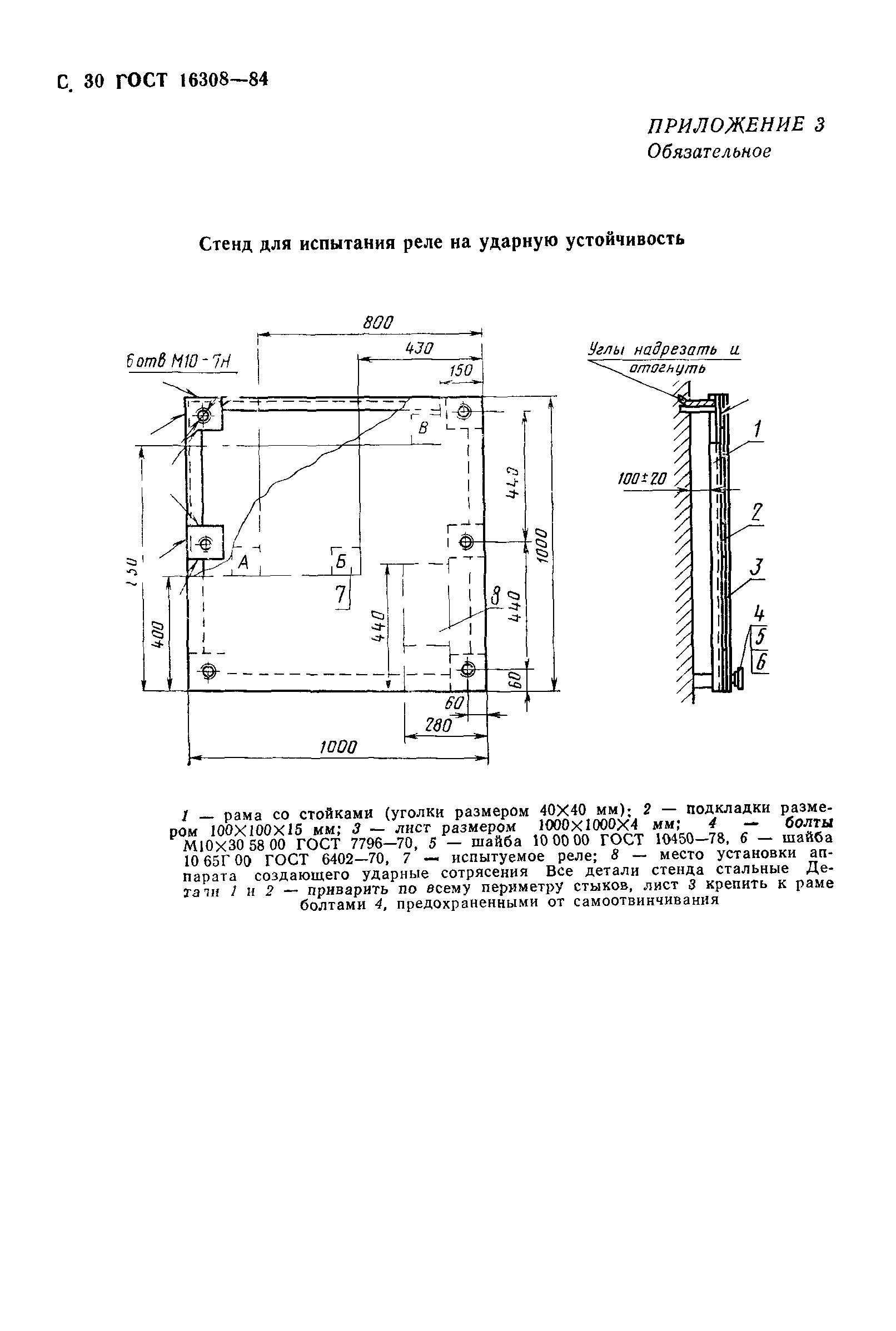

Реле электротепловые токовые. Общие технические условияОбозначение: | ГОСТ 16308-84 | Обозначение англ: | GOST 16308-84 | Статус: | взамен | Название рус.: | Реле электротепловые токовые. Общие технические условия | Название англ.: | Thermal current relays. General specifications | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.01.1985 | Область применения: | Стандарт распространяется на низковольтные электротепловые токовые термобиметаллические реле на напряжение постоянного и переменного (частотой до 400 Гц) тока, предназначенные для защиты от перегрузок электрооборудования, в основном электродвигателей, изготовляемые для нужд народного хозяйства и экспорта. | Оглавление: | 1 Классификация 2 Основные параметры 3 Технические требования 4 Комплектность 5 Правила приемки 6 Методы контроля 7 Маркировка, упаковка, транспортирование и хранение 8 Указания по эксплуатации 9 Гарантии изготовителя Приложение 1 (справочное) термины, применяемые в стандарте, и их пояснения Приложение 2 (обязательное) токовые нагрузки подсоединяемых проводников Приложение 3 (обязательное) Стенд для испытания реле на ударную устойчивость | Разработан: | Минэлектротехпром СССР
| Утверждён: | 16.07.1984 Государственный комитет СССР по стандартам (USSR National Committee on Standards 2511)
| Издан: | Издательство стандартов (1984 г. ) Издательство стандартов (1992 г. )
| Расположен в: |
| Список изменений: | | Заменяет собой: | ГОСТ 16308-79 «Реле электротепловые токовые. Общие технические условия» ГОСТ 26001-83 «Реле пускозащитные для электробытовых машин и приборов. Параметрический ряд токов» | Нормативные ссылки: | ![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»![](../../../image/file2.gif) ГОСТ 6697-83 «Системы электроснабжения, источники, преобразователи и приемники электрической энергии переменного тока. Номинальные частоты от 0,1 до 10000 Гц и допускаемые отклонения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 21128-83 «Системы электроснабжения, сети, источники, преобразователи и приемники электрической энергии. Номинальные напряжения до 1000 В»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 15.001-88 «Система разработки и постановки продукции на производство. Продукция производственно-технического назначения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 7796-70 «Болты с шестигранной уменьшенной головкой класса точности В. Конструкция и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12434-83 «Аппараты коммутационные низковольтные. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 6402-70 «Шайбы пружинные. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 10450-78 «Шайбы уменьшенные. Классы точности А и С. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.2.007.6-75 «Система стандартов безопасности труда. Аппараты электрические коммутационные на напряжение до 1000 В. Требования безопасности»![](../../../image/file2.gif) ГОСТ 17516-72 «Изделия электротехнические. Условия эксплуатации в части воздействия механических факторов внешней среды»![](../../../image/file2.gif) ГОСТ 20.57.406-81 «Комплексная система контроля качества. Изделия электронной техники, квантовой электроники и электротехнические. Методы испытаний»![](../../../image/file2.gif) ГОСТ 23216-78 «Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний»![](../../../image/file2.gif) ГОСТ 2933-83 «Аппараты электрические низковольтные. Методы испытаний»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 6827-76 «Электрооборудование и приемники электрической энергии. Ряд номинальных токов»![](../../../image/file2.gif) ГОСТ 8032-84 «Предпочтительные числа и ряды предпочтительных чисел»
|

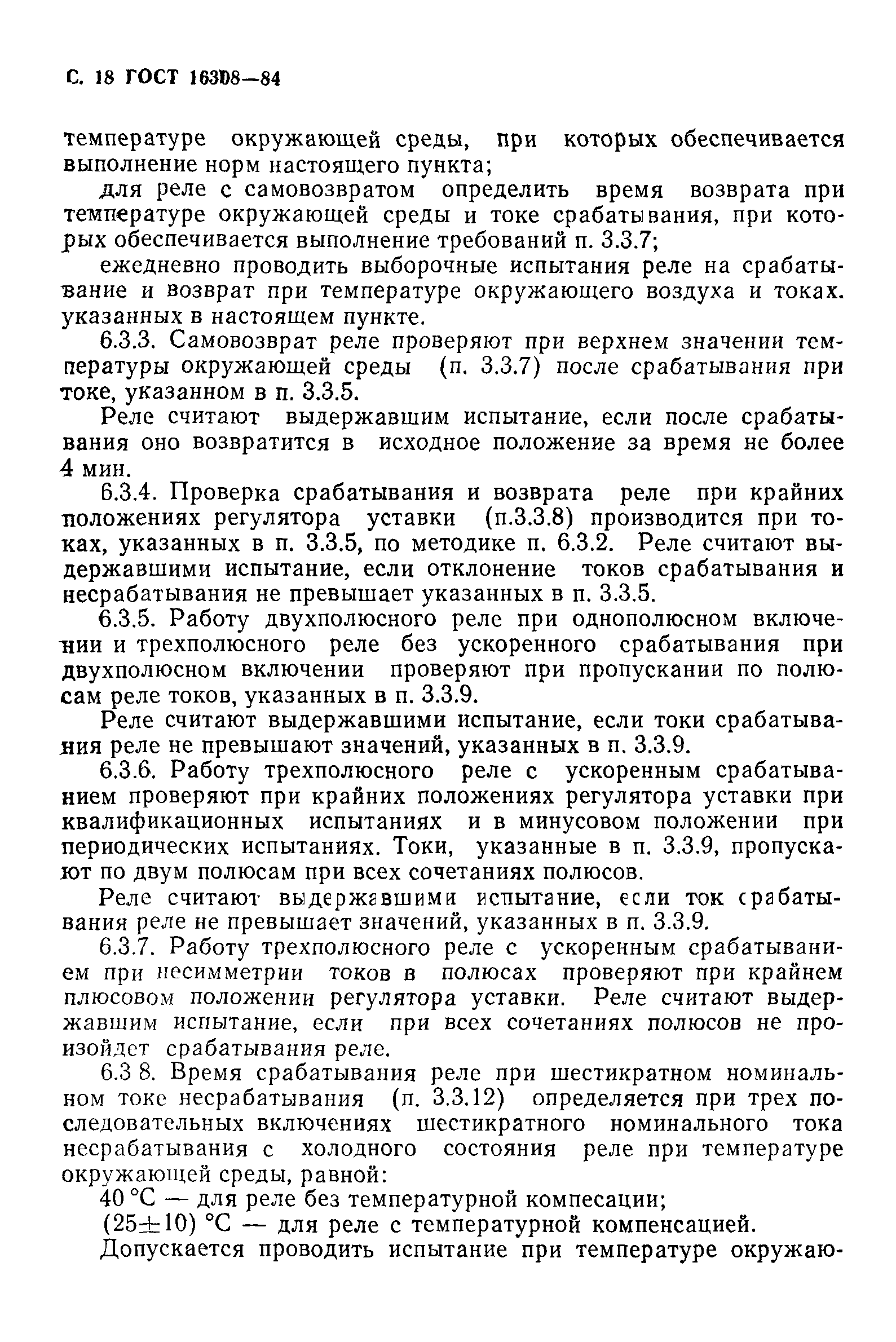

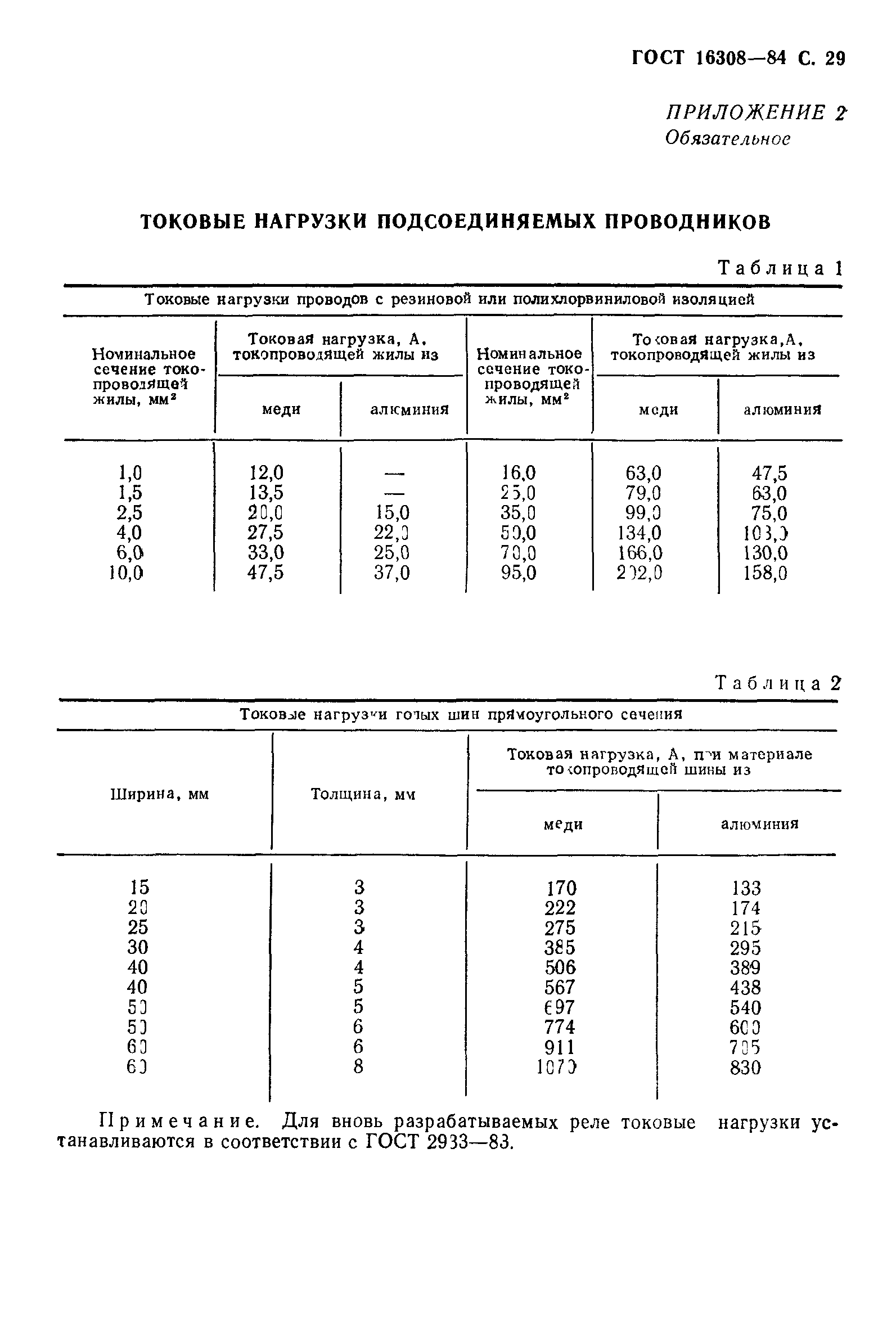

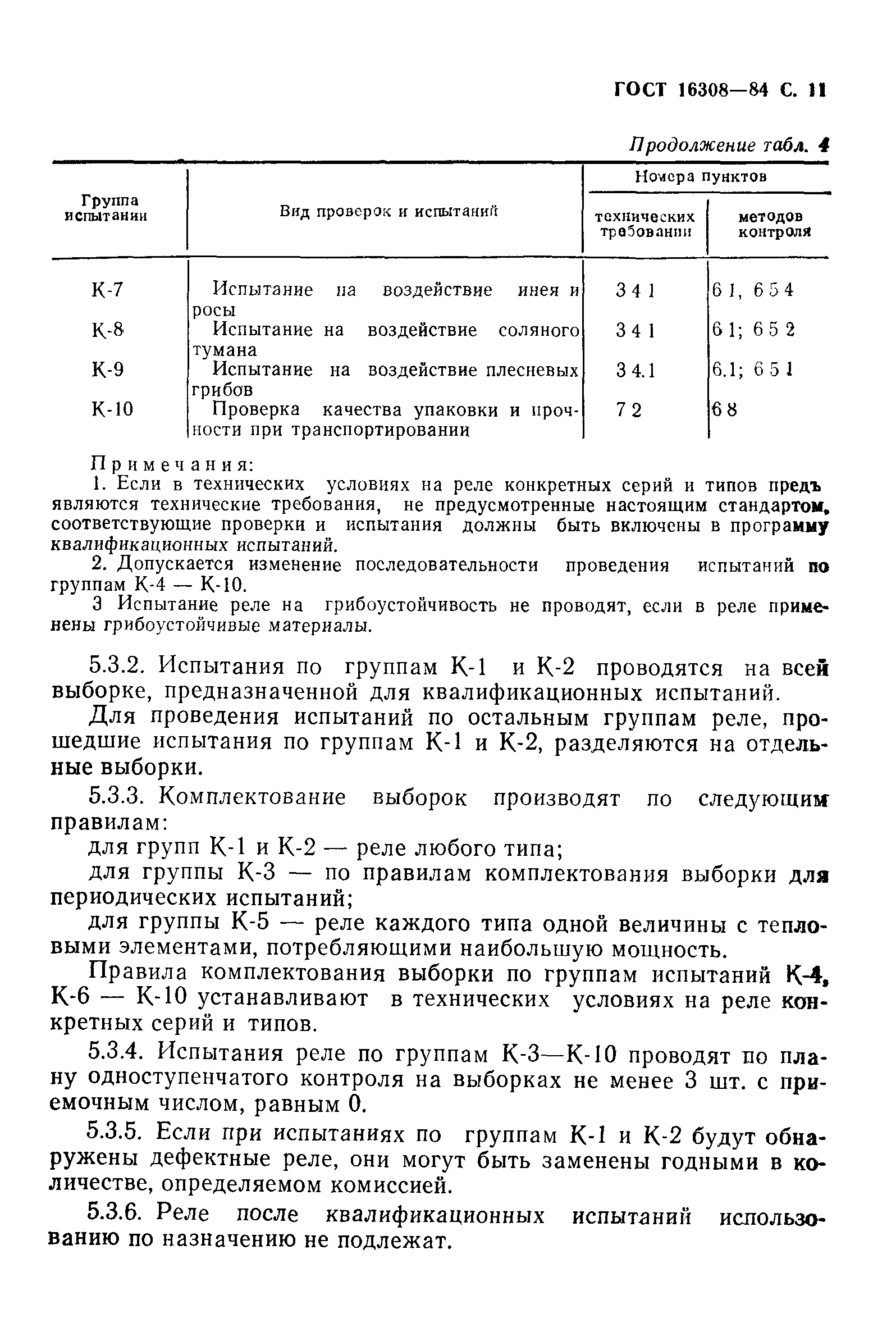

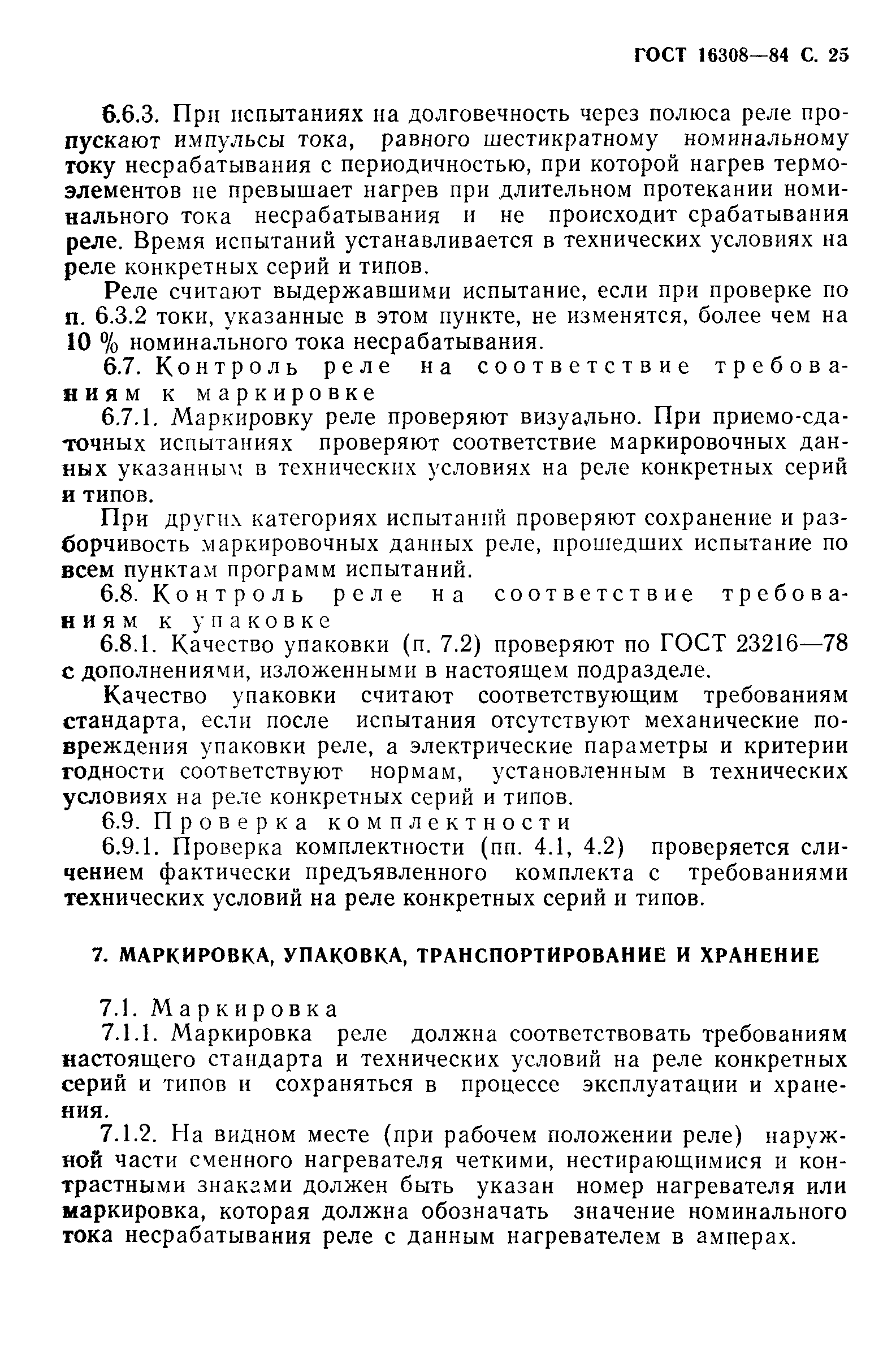

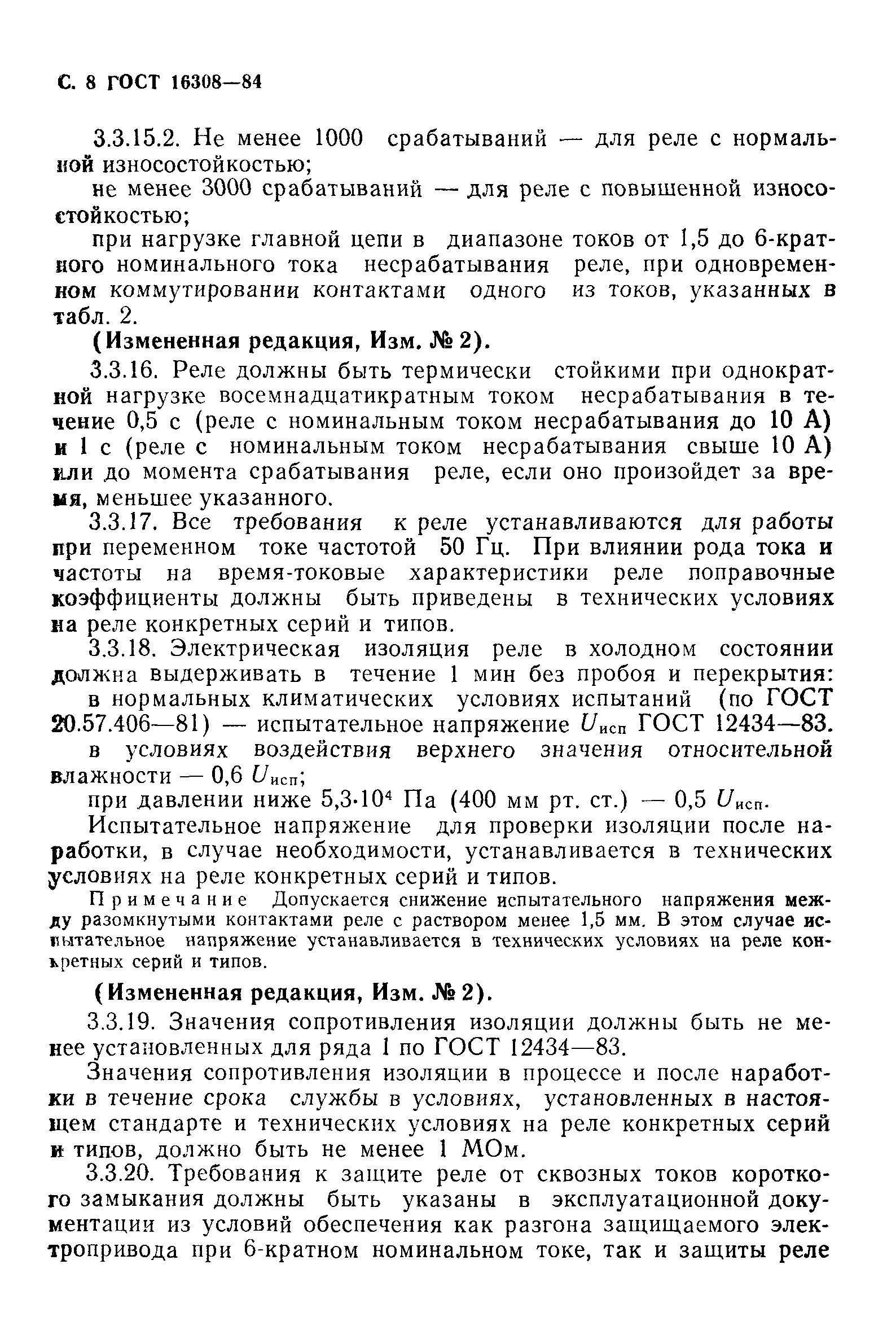

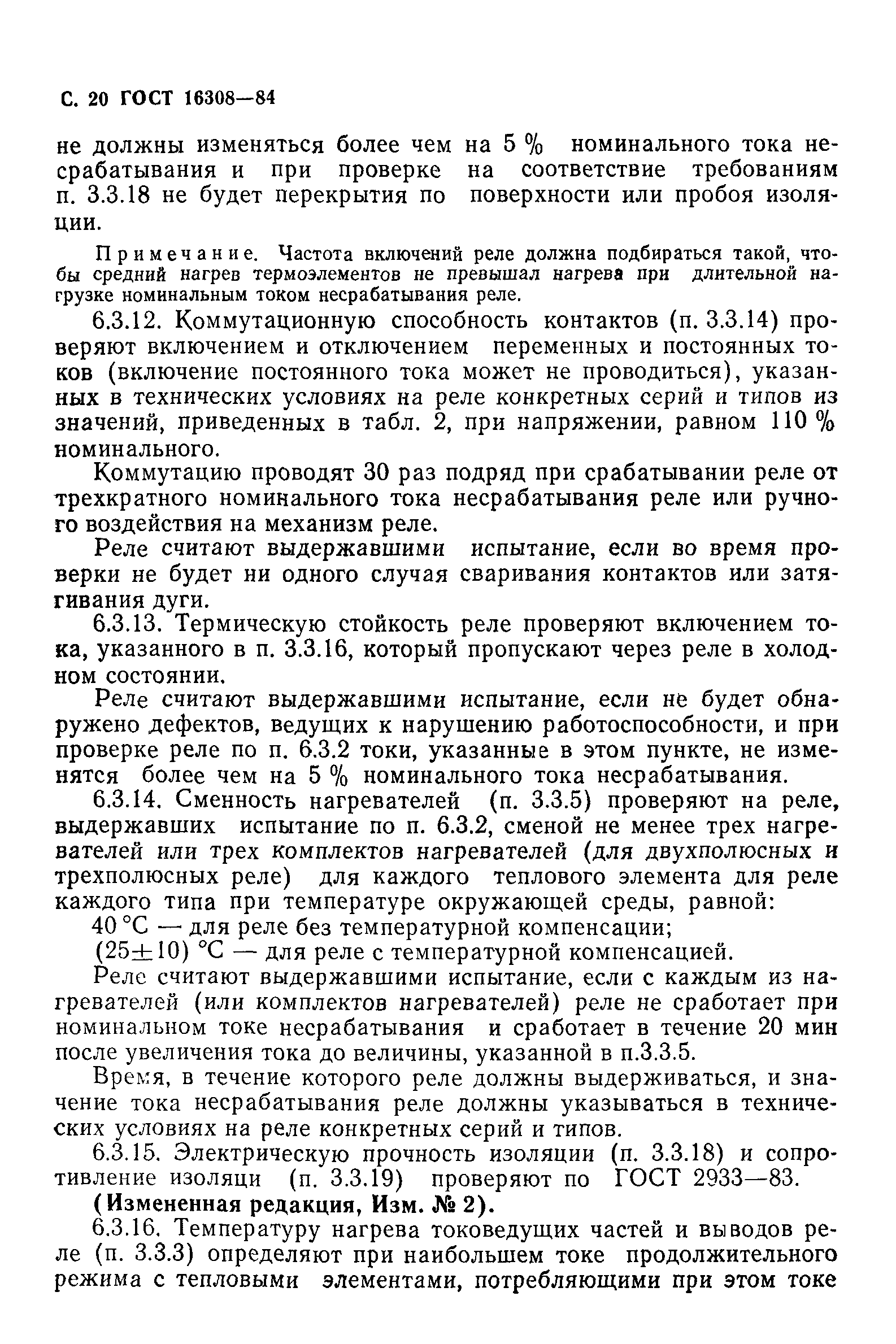

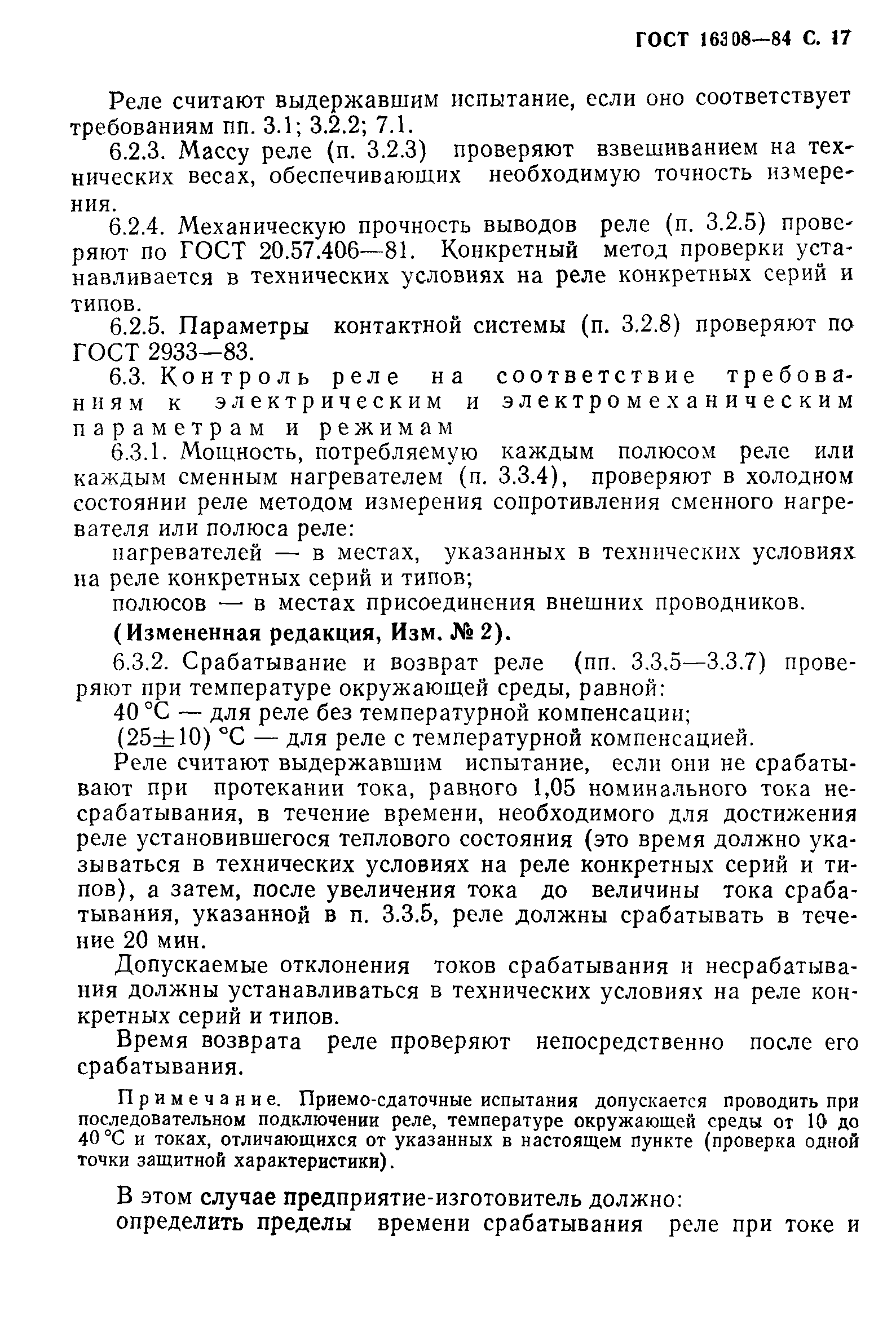

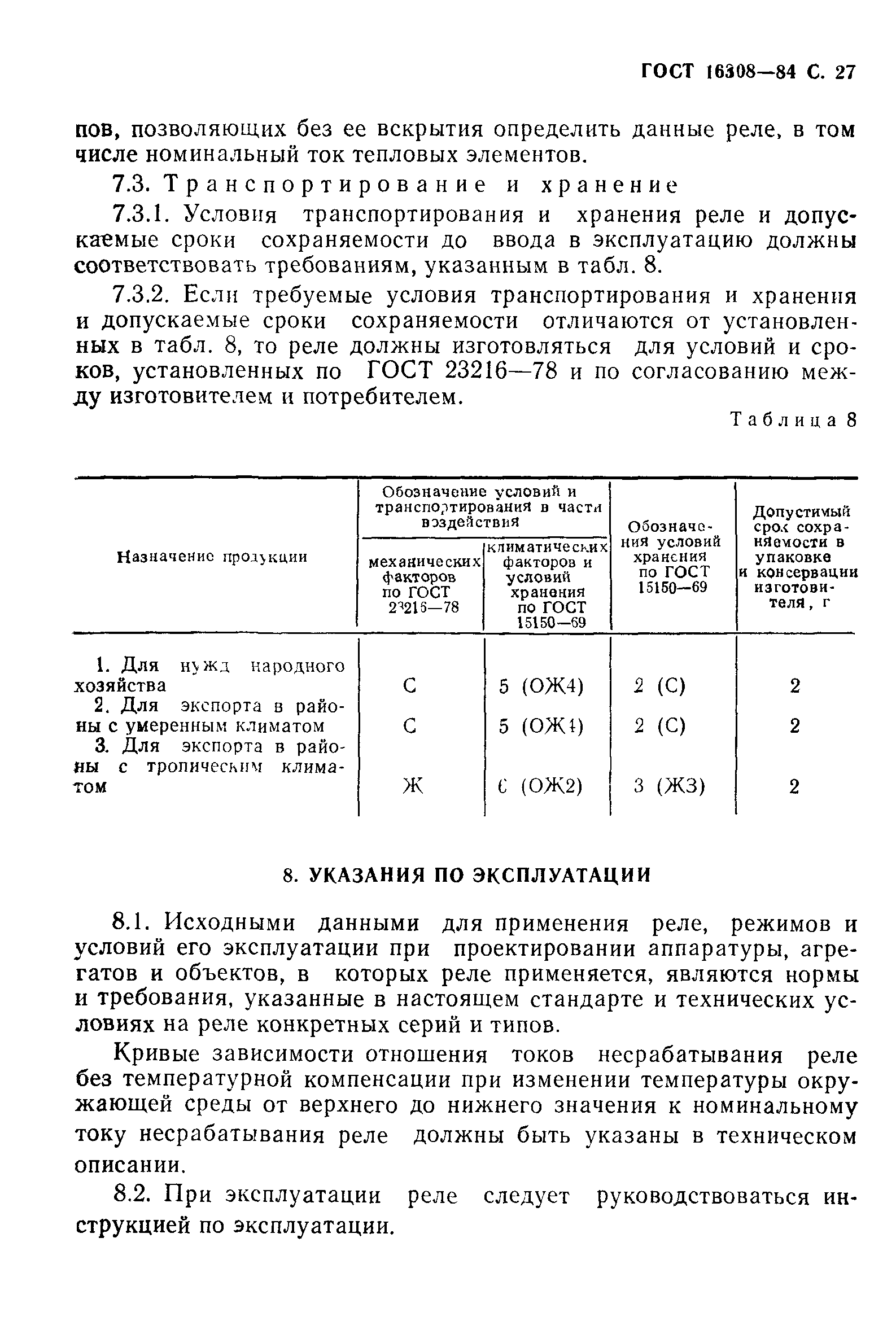

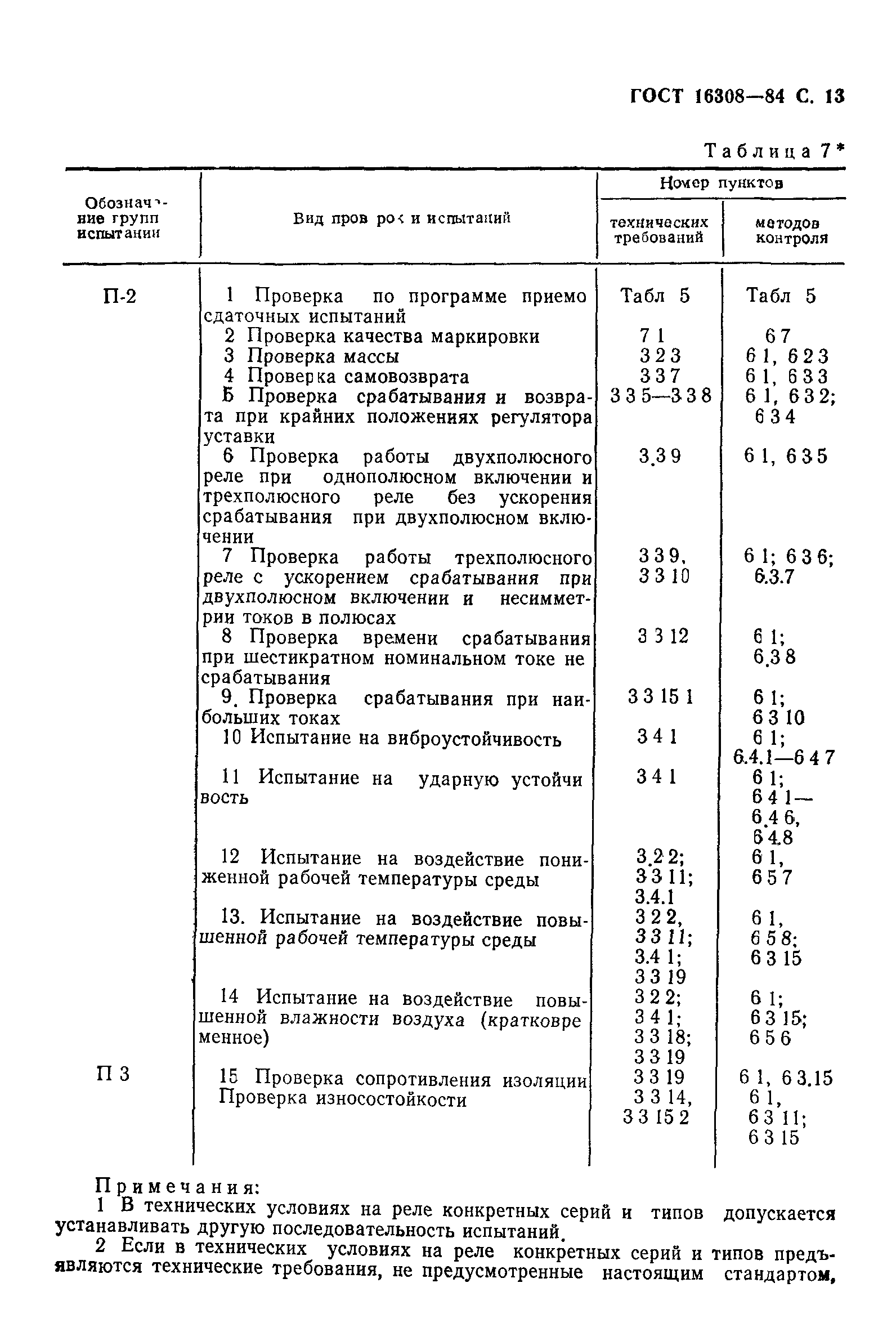

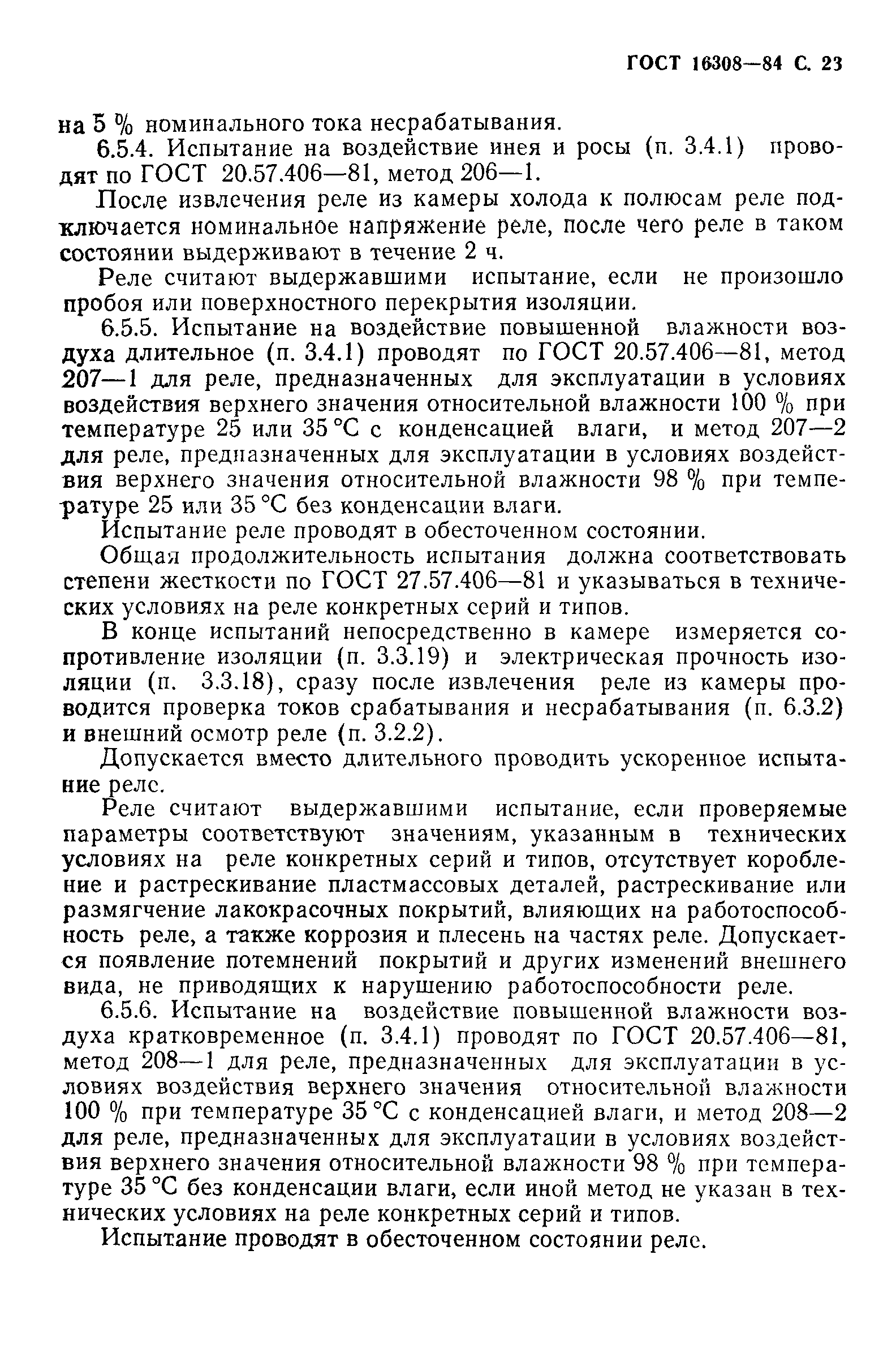

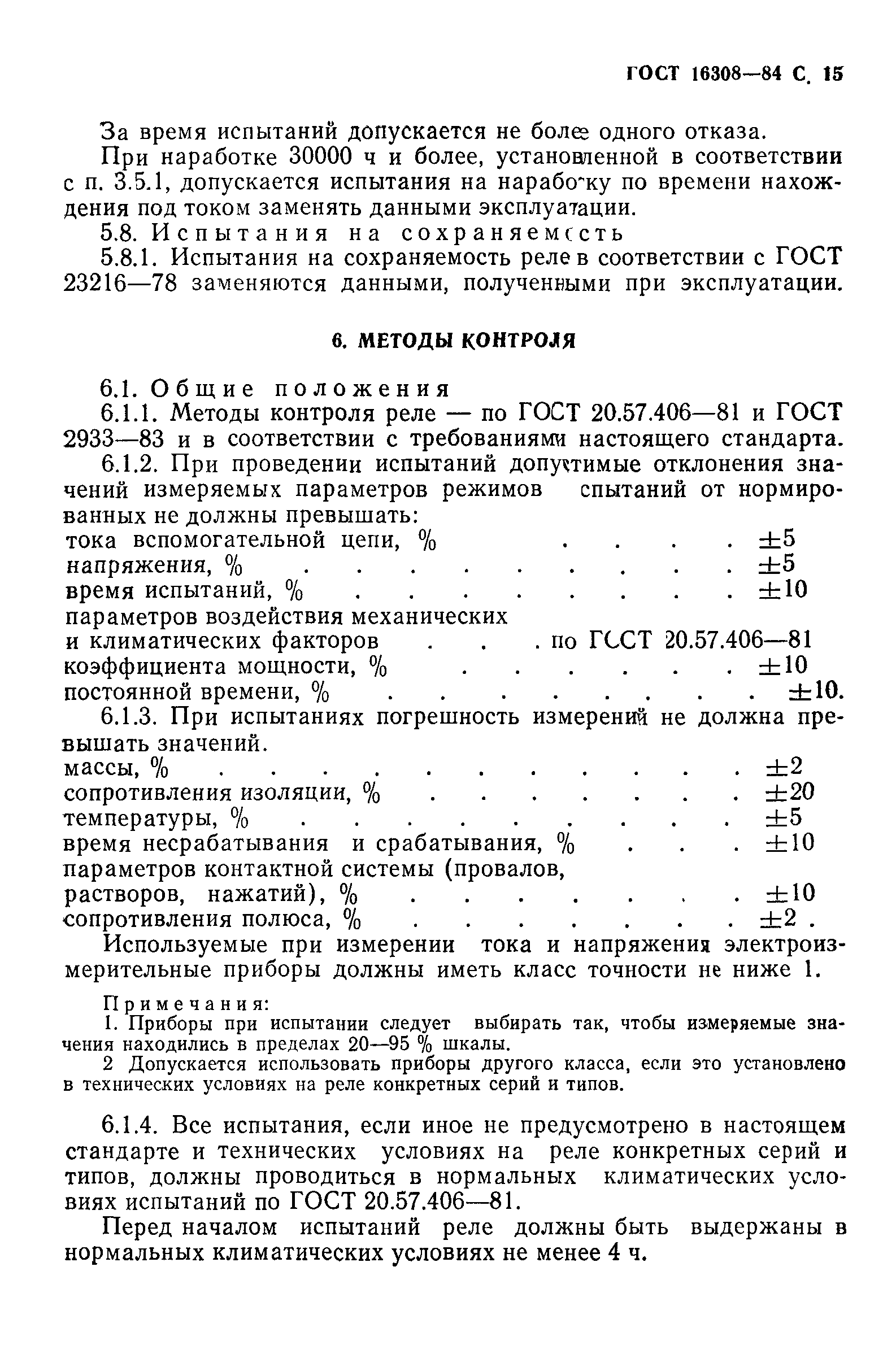

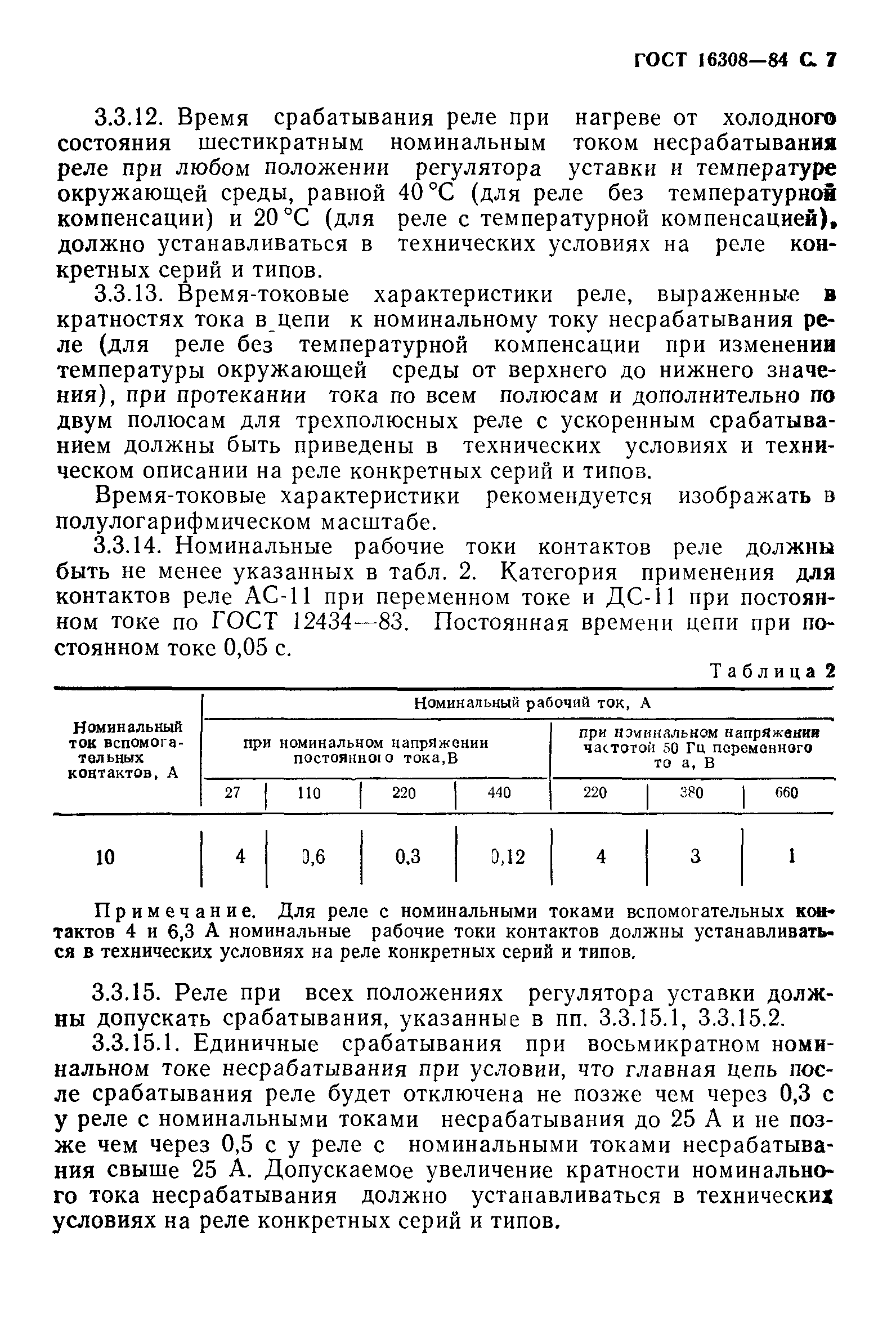

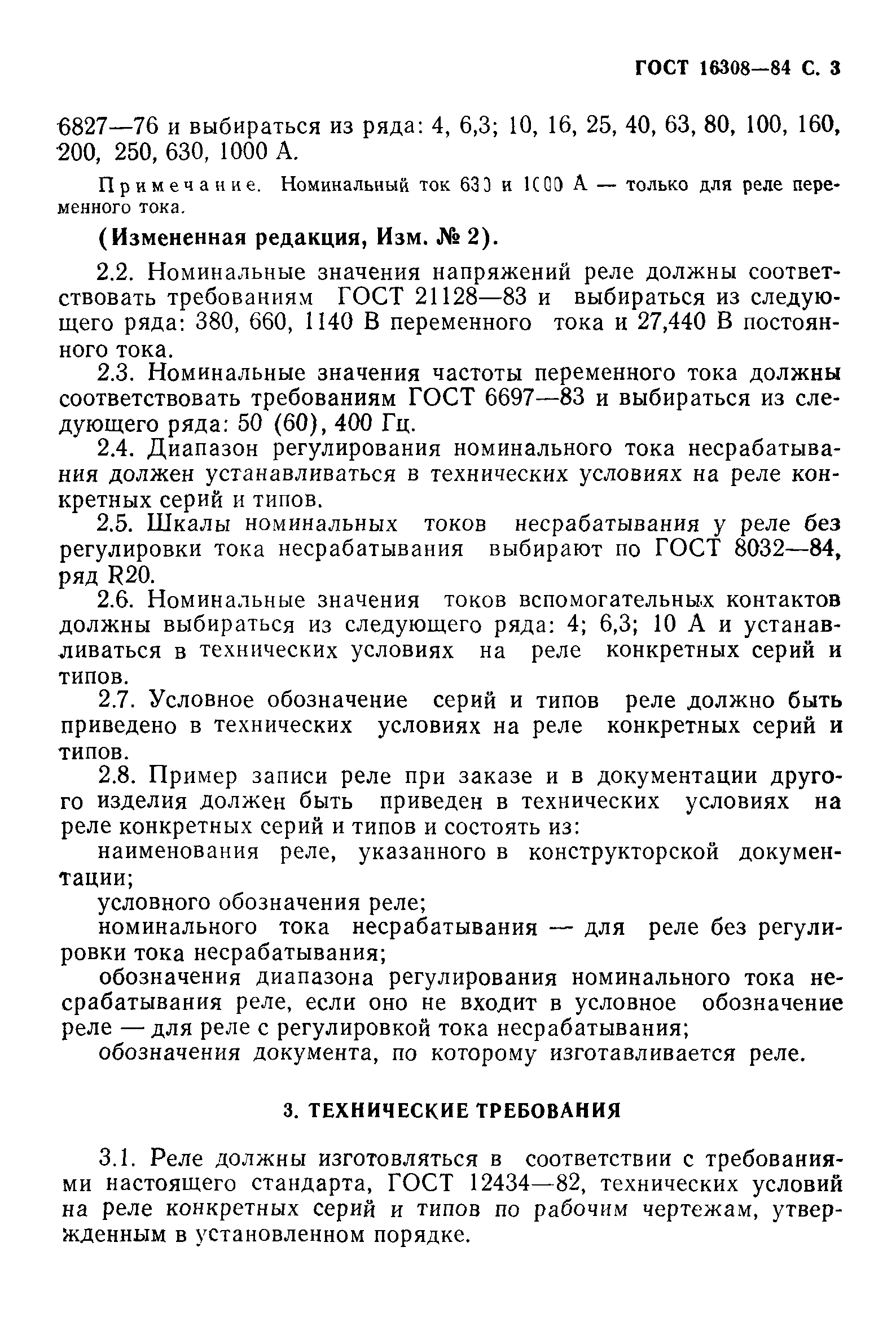

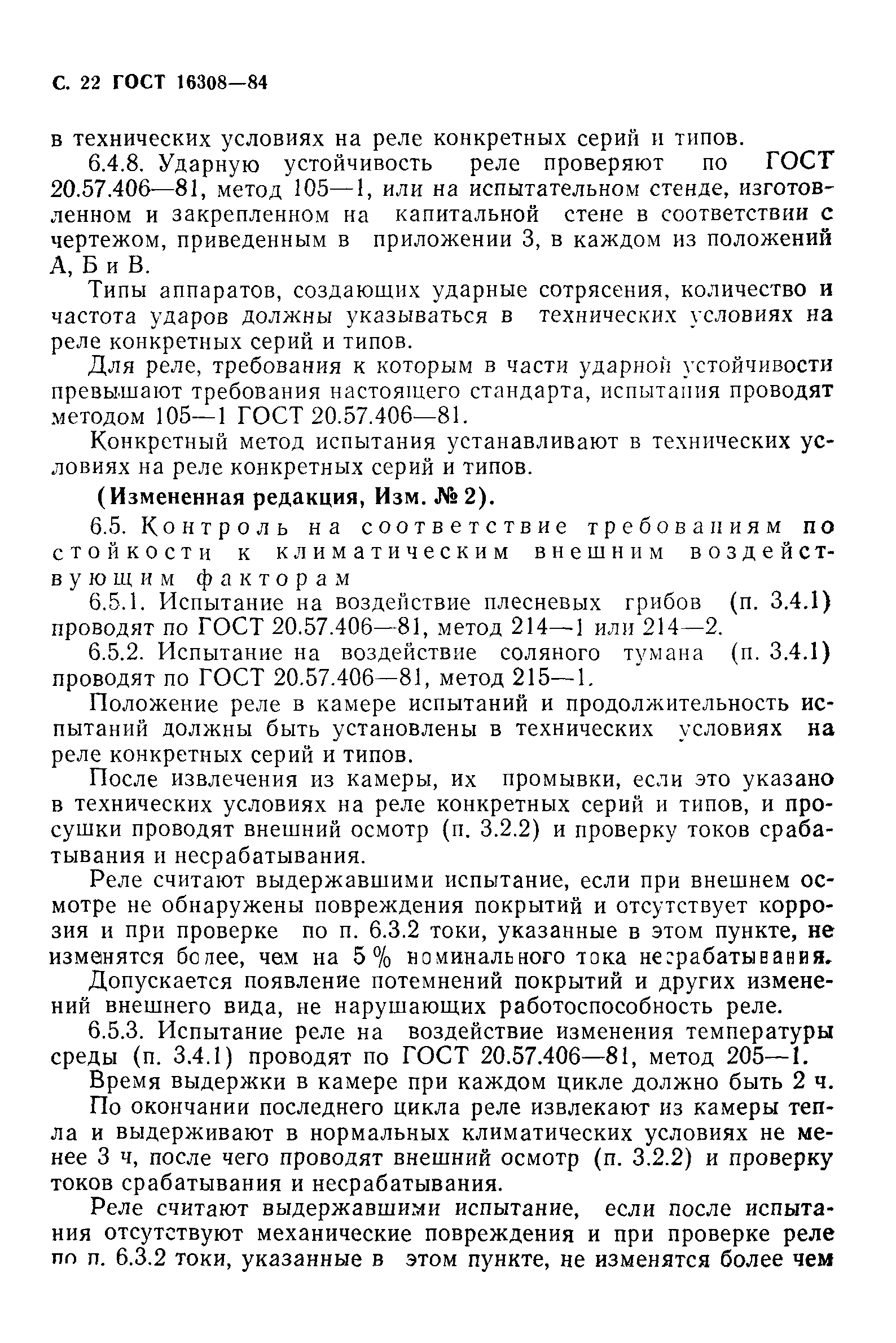

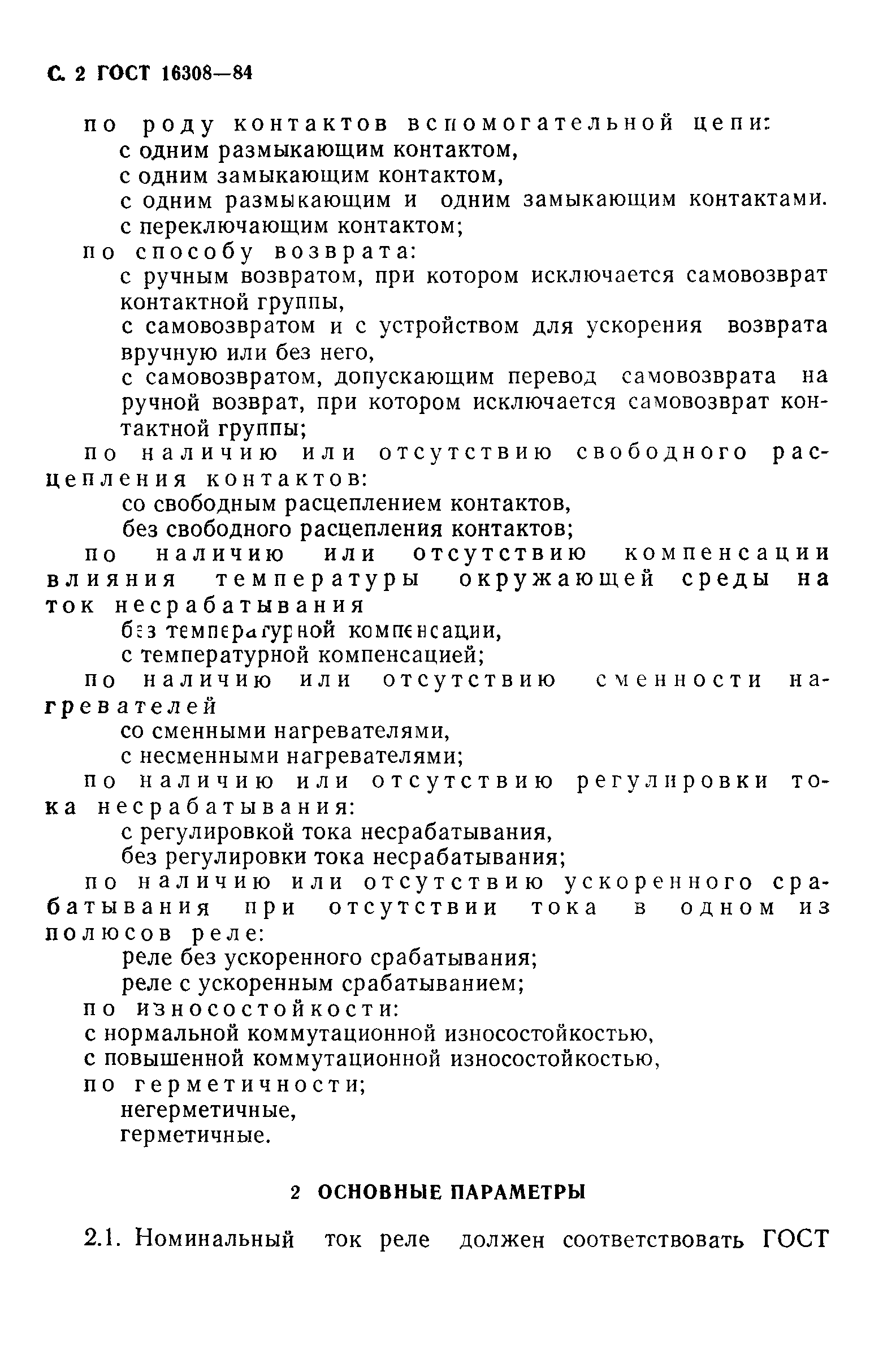

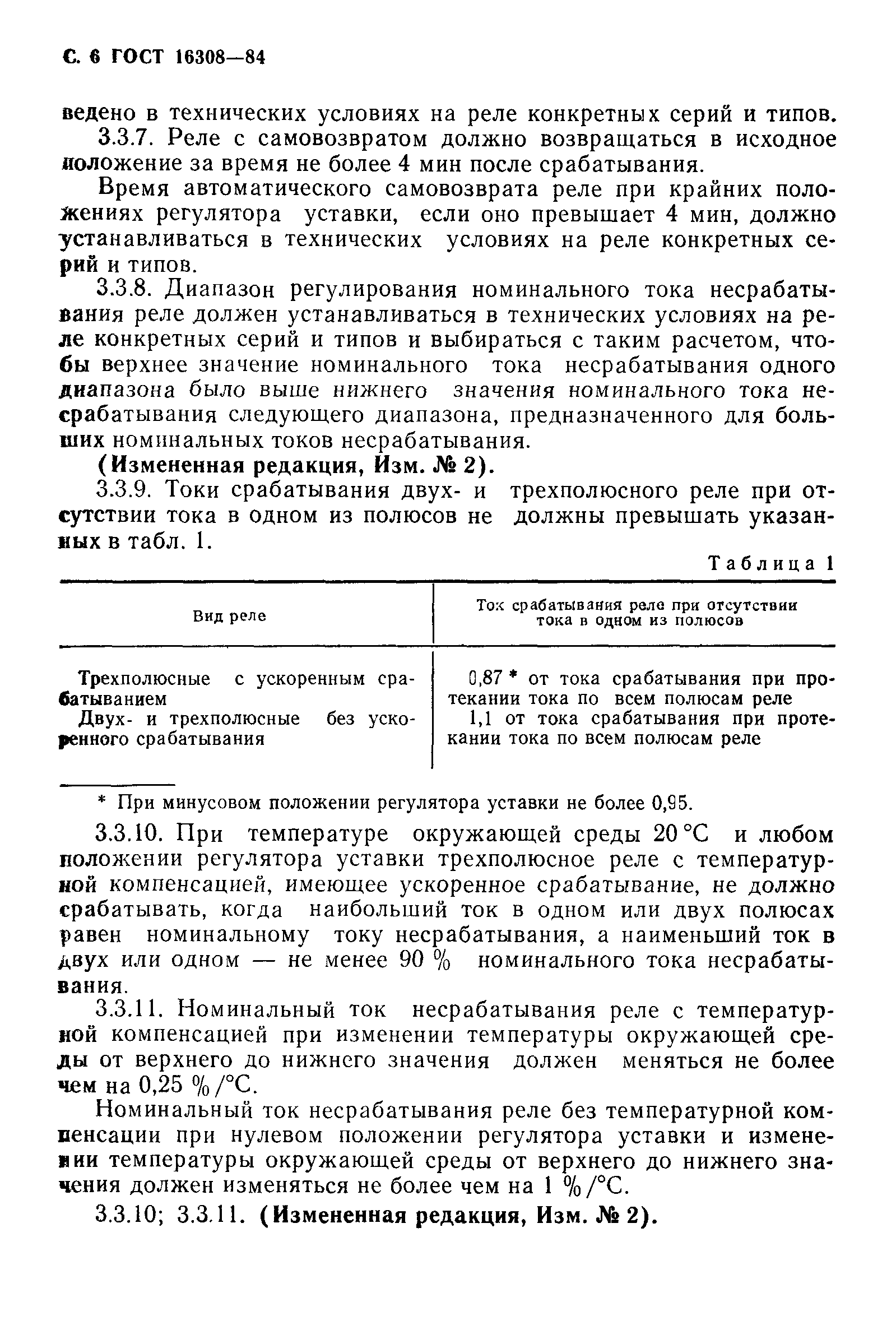

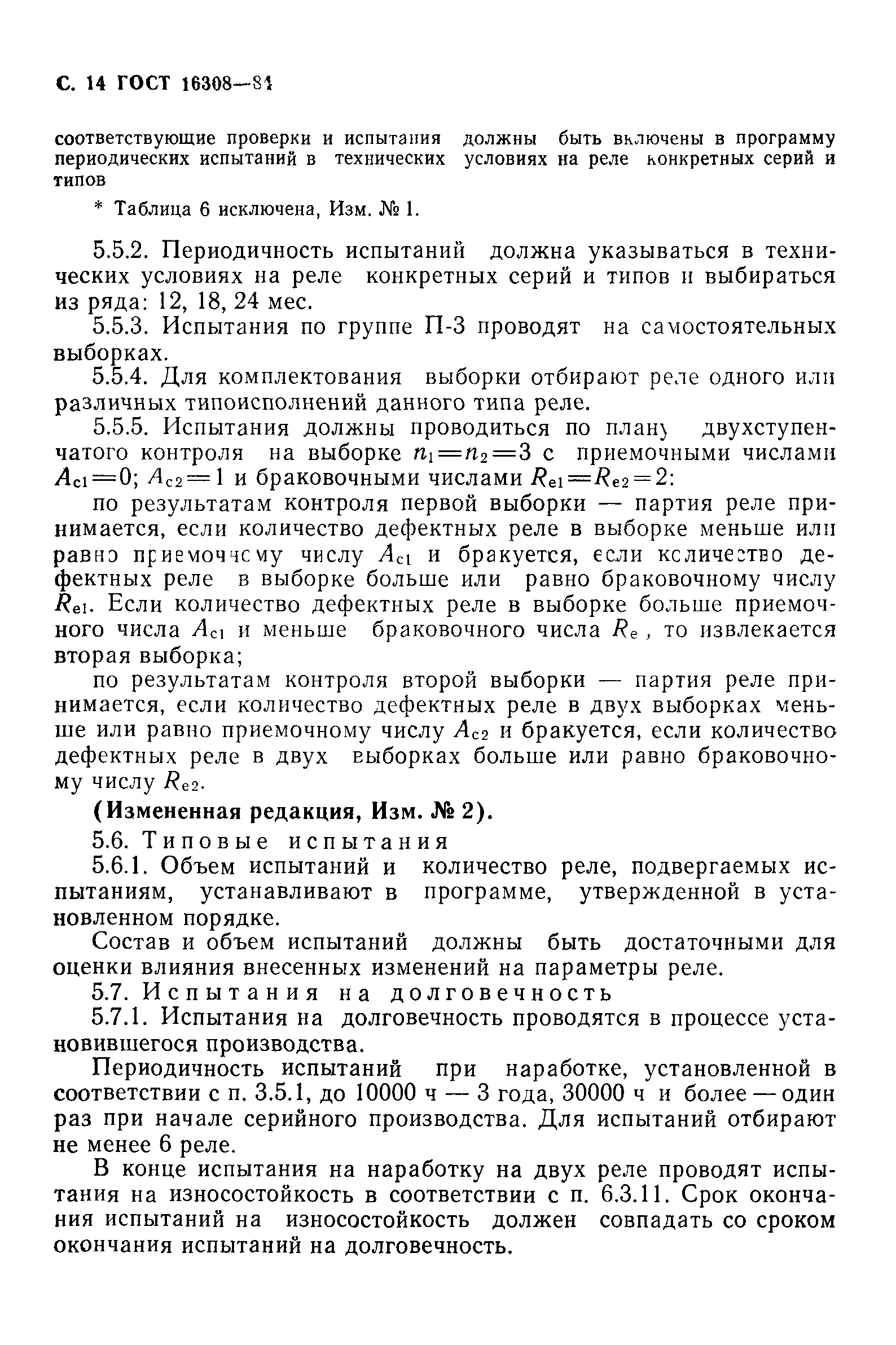

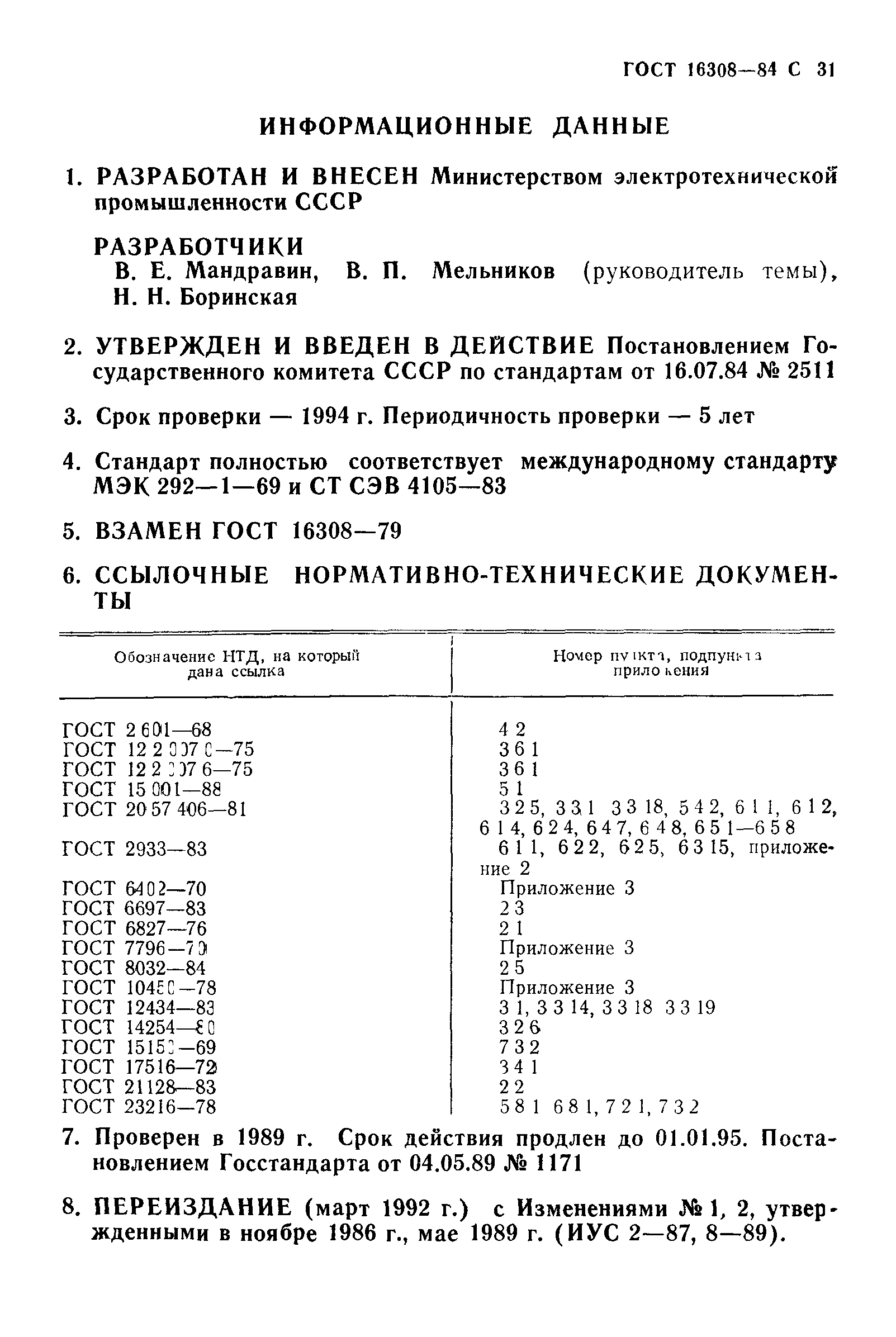

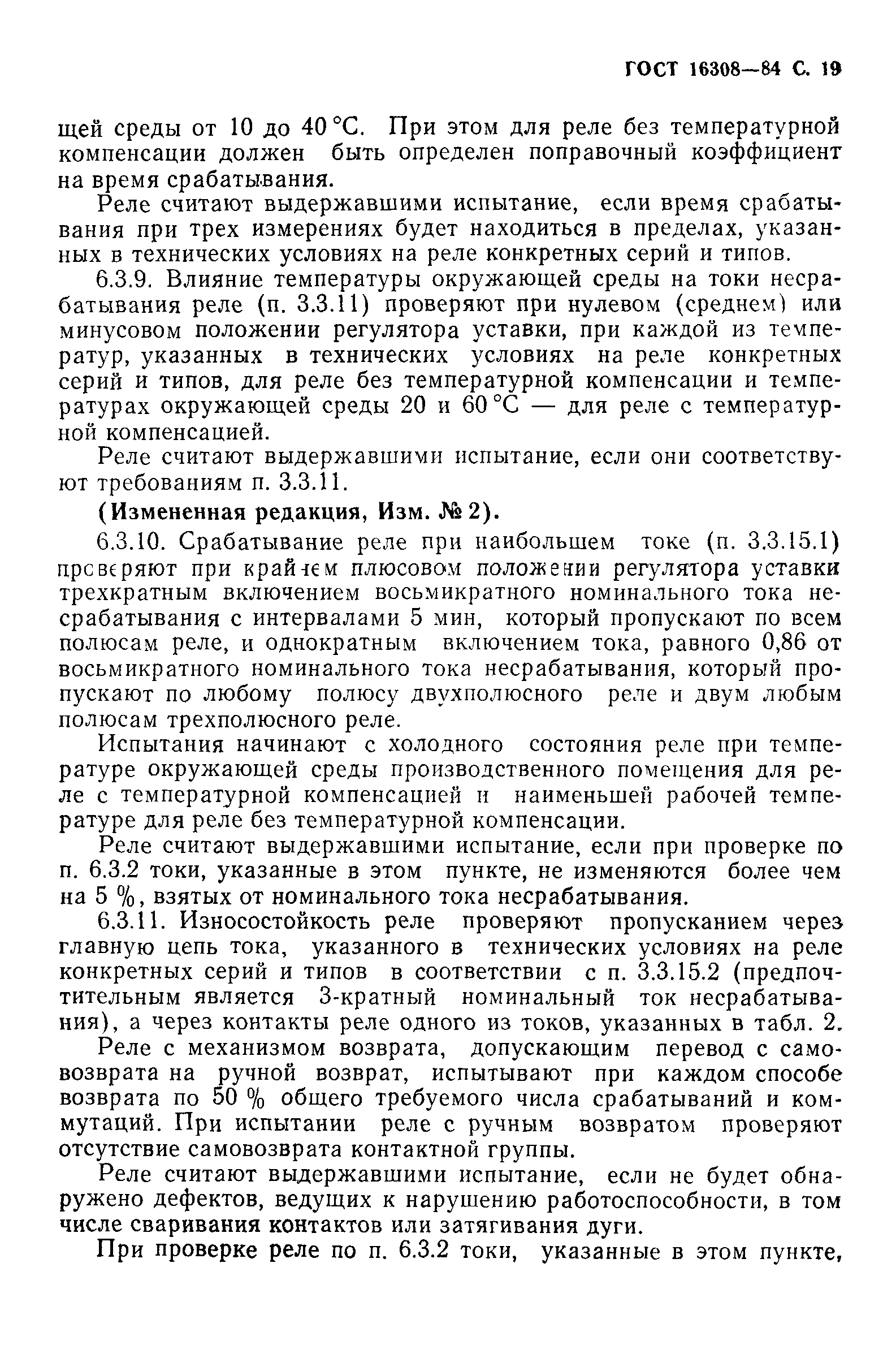

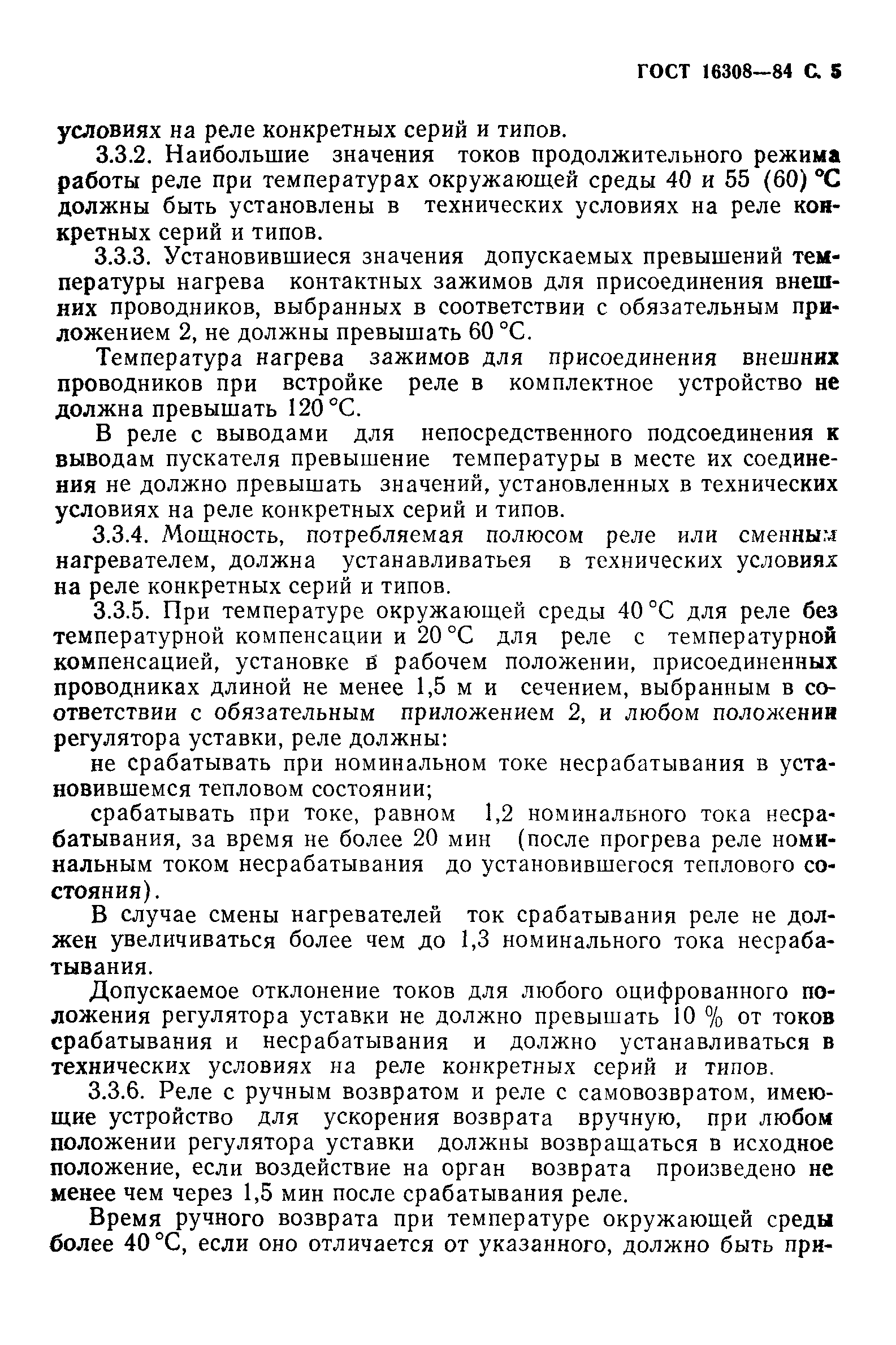

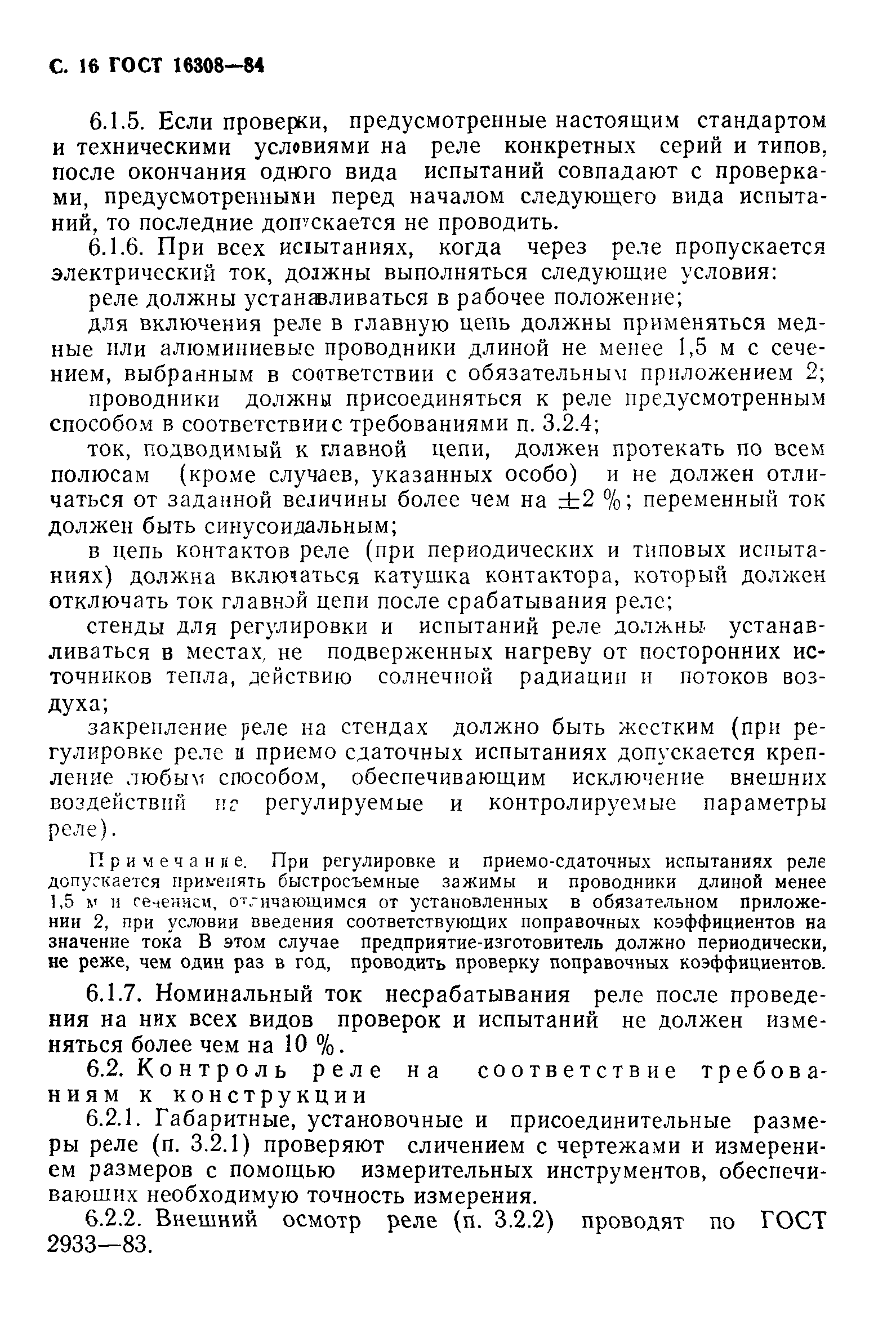

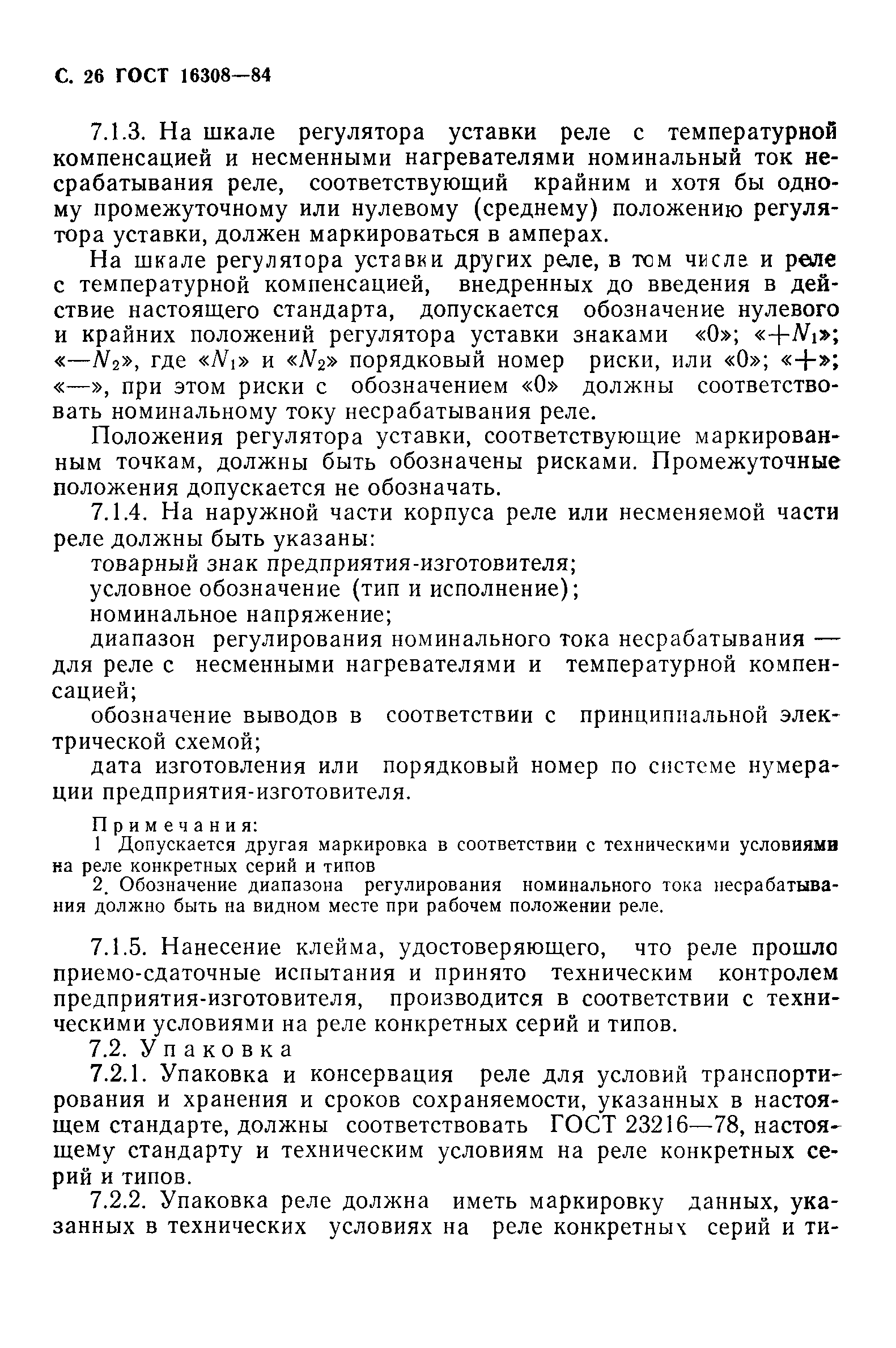

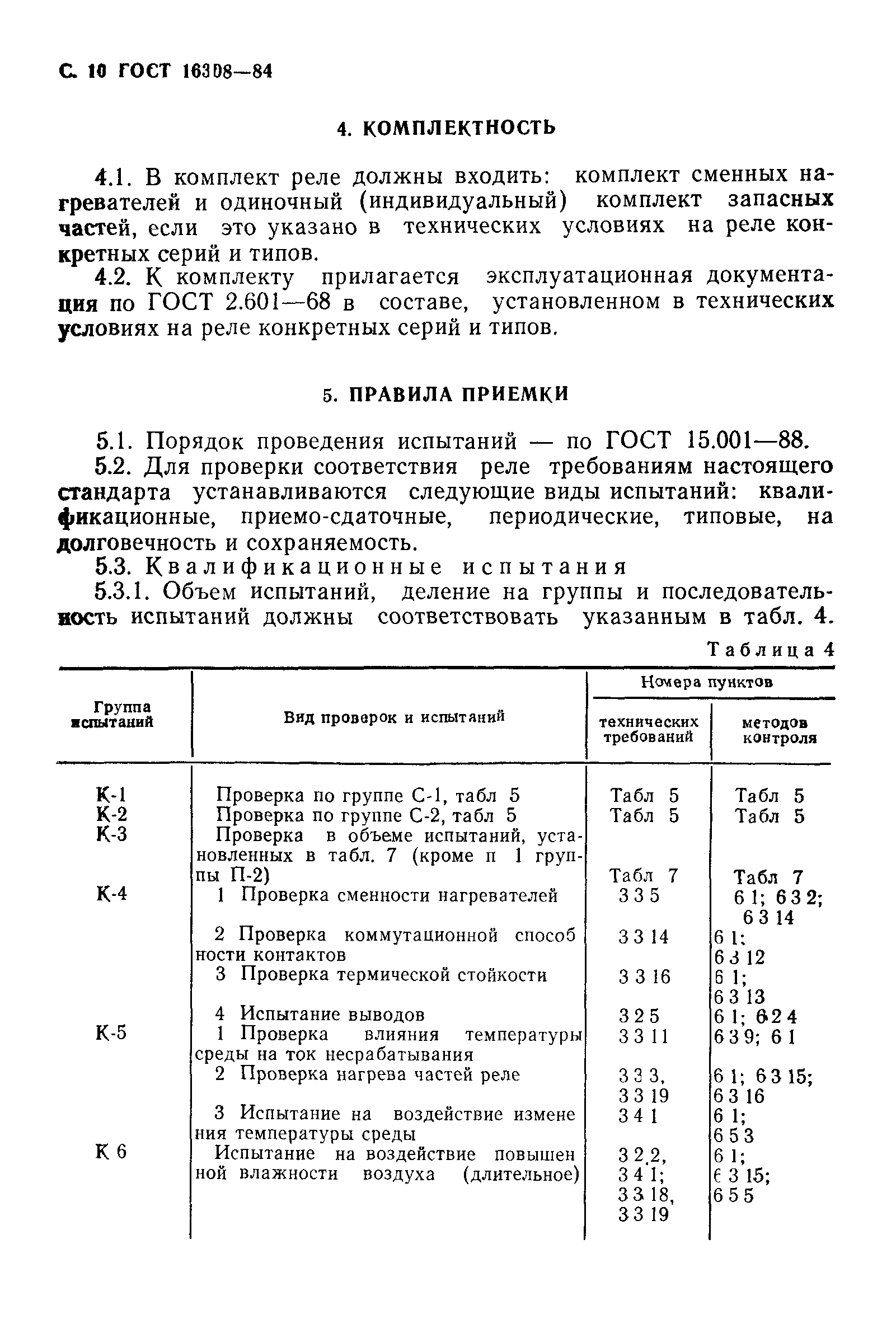

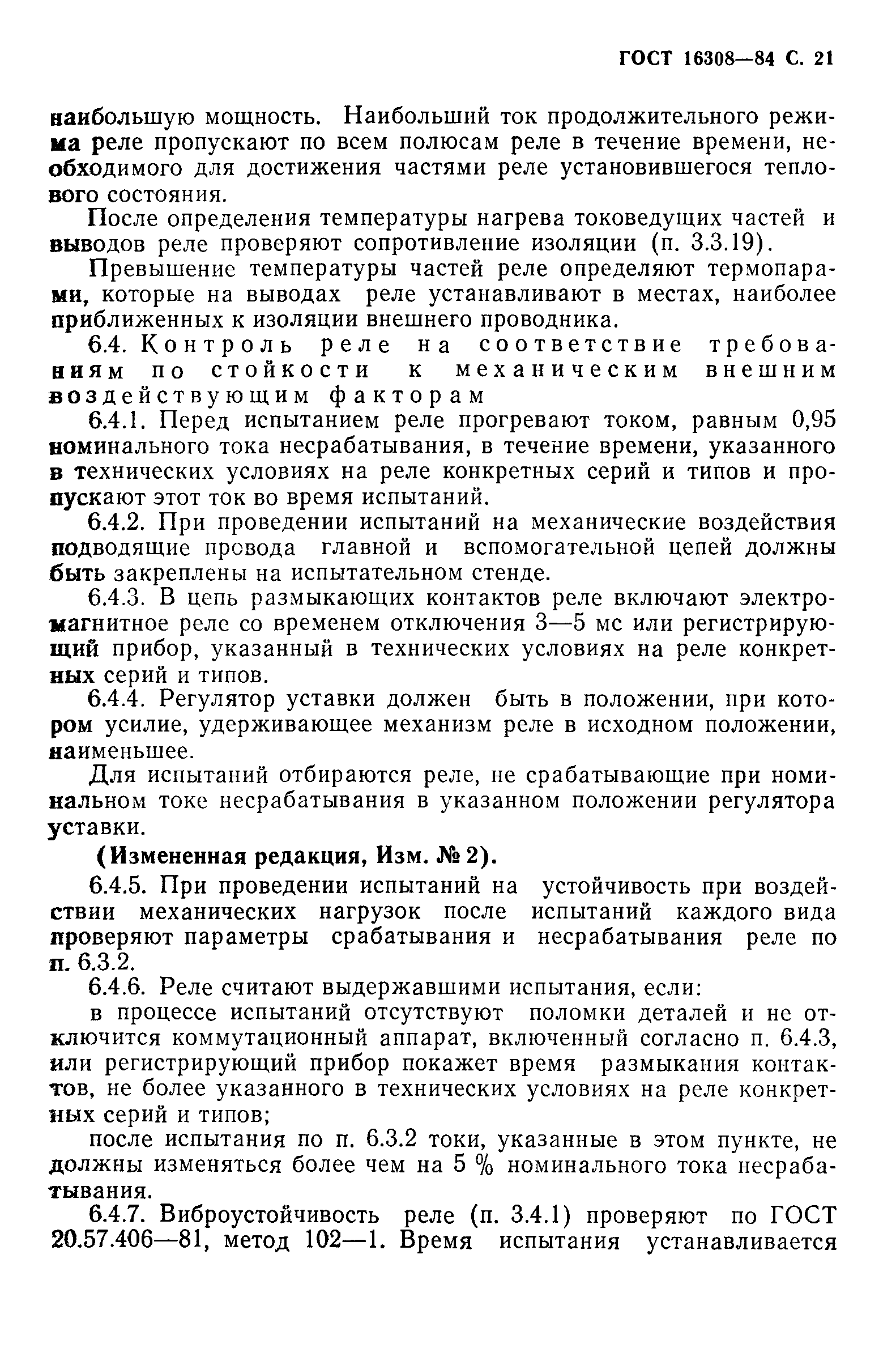

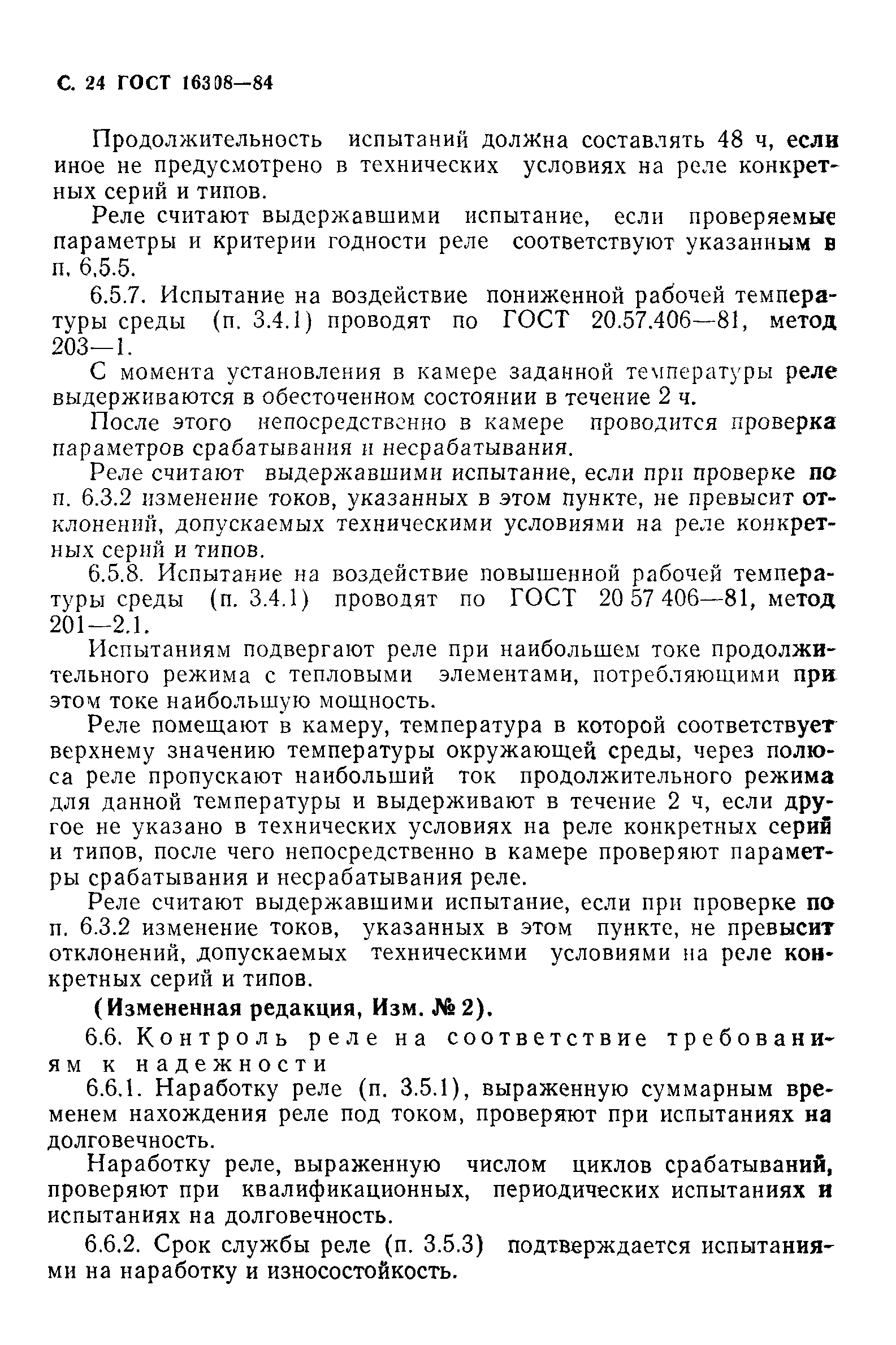

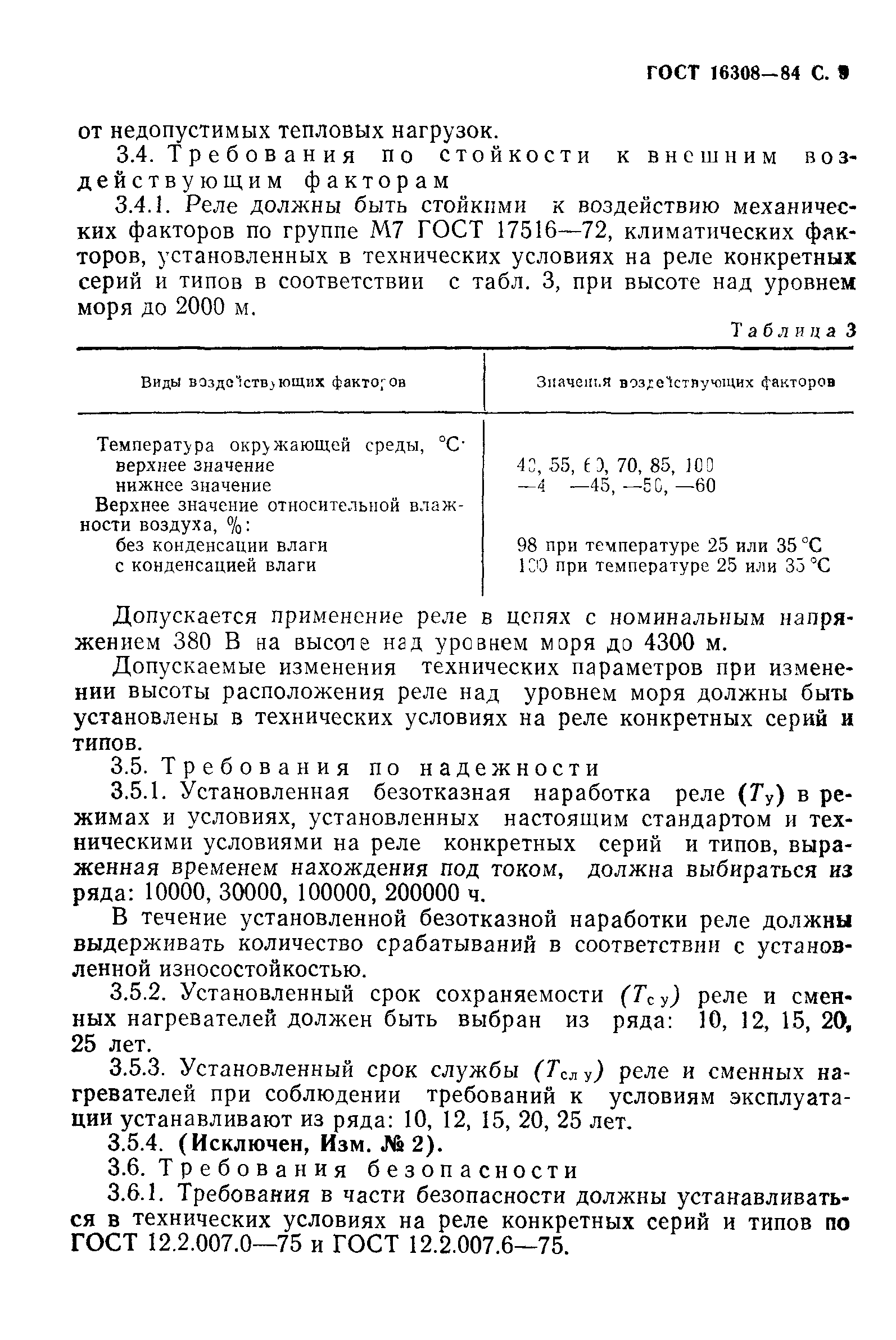

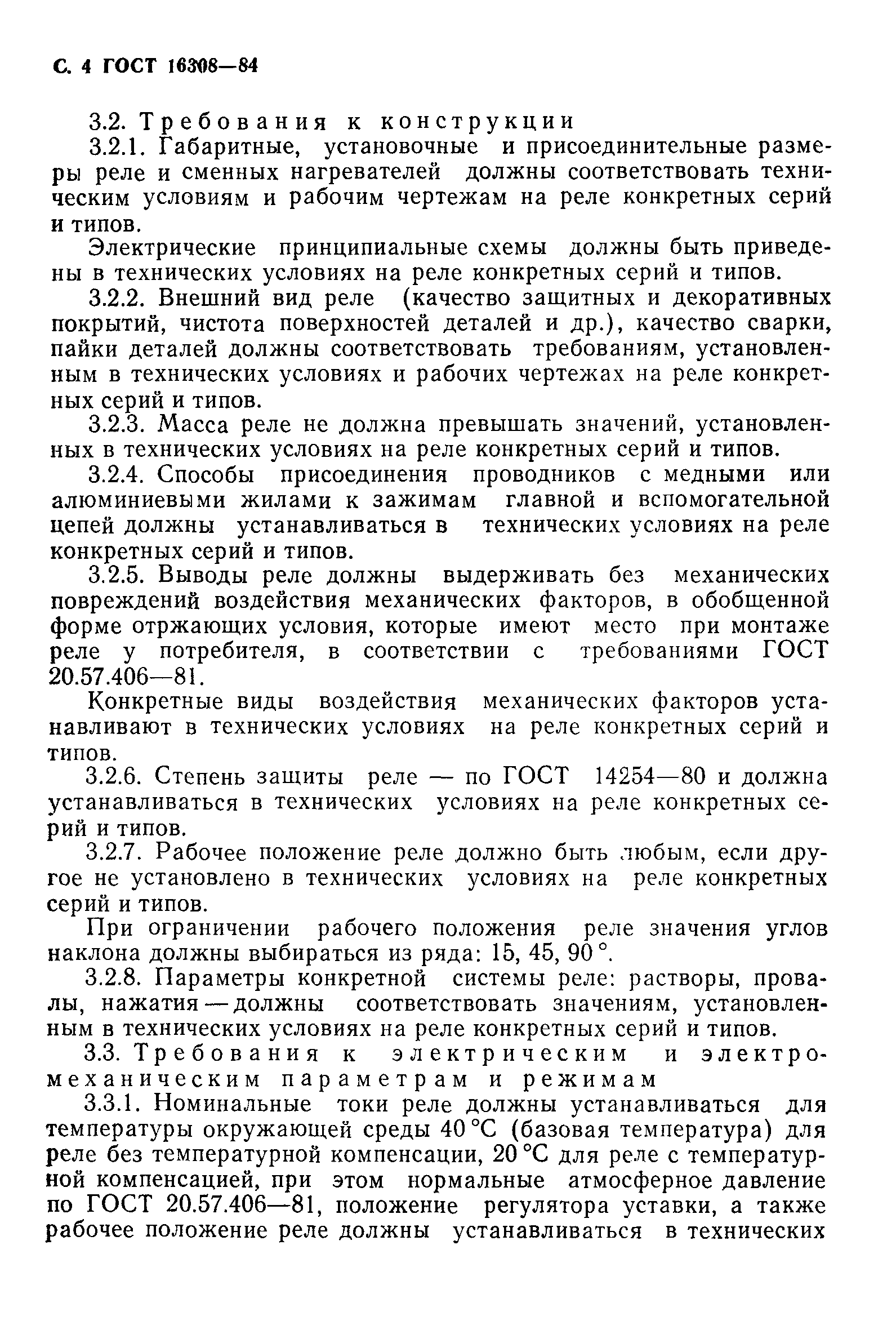

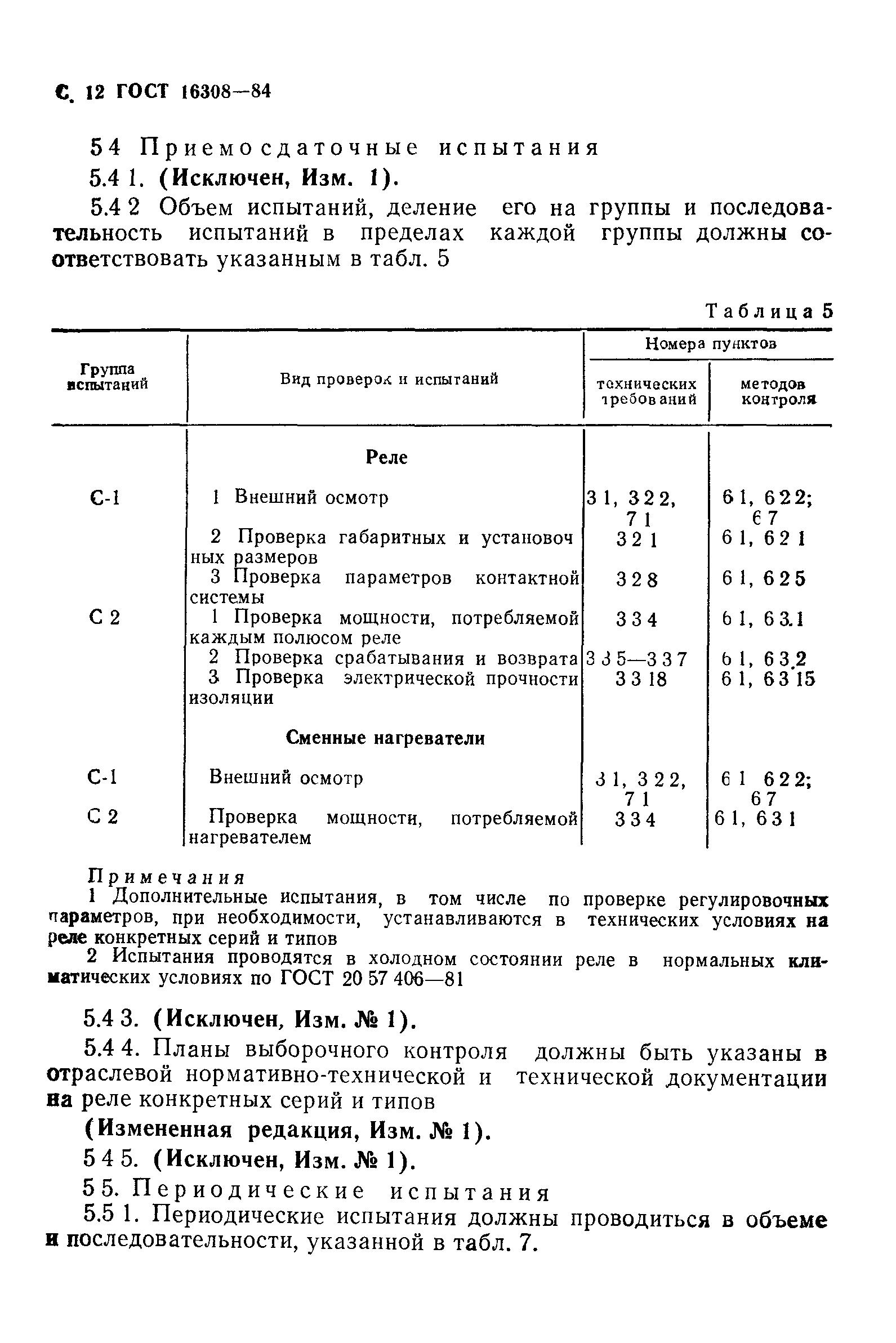

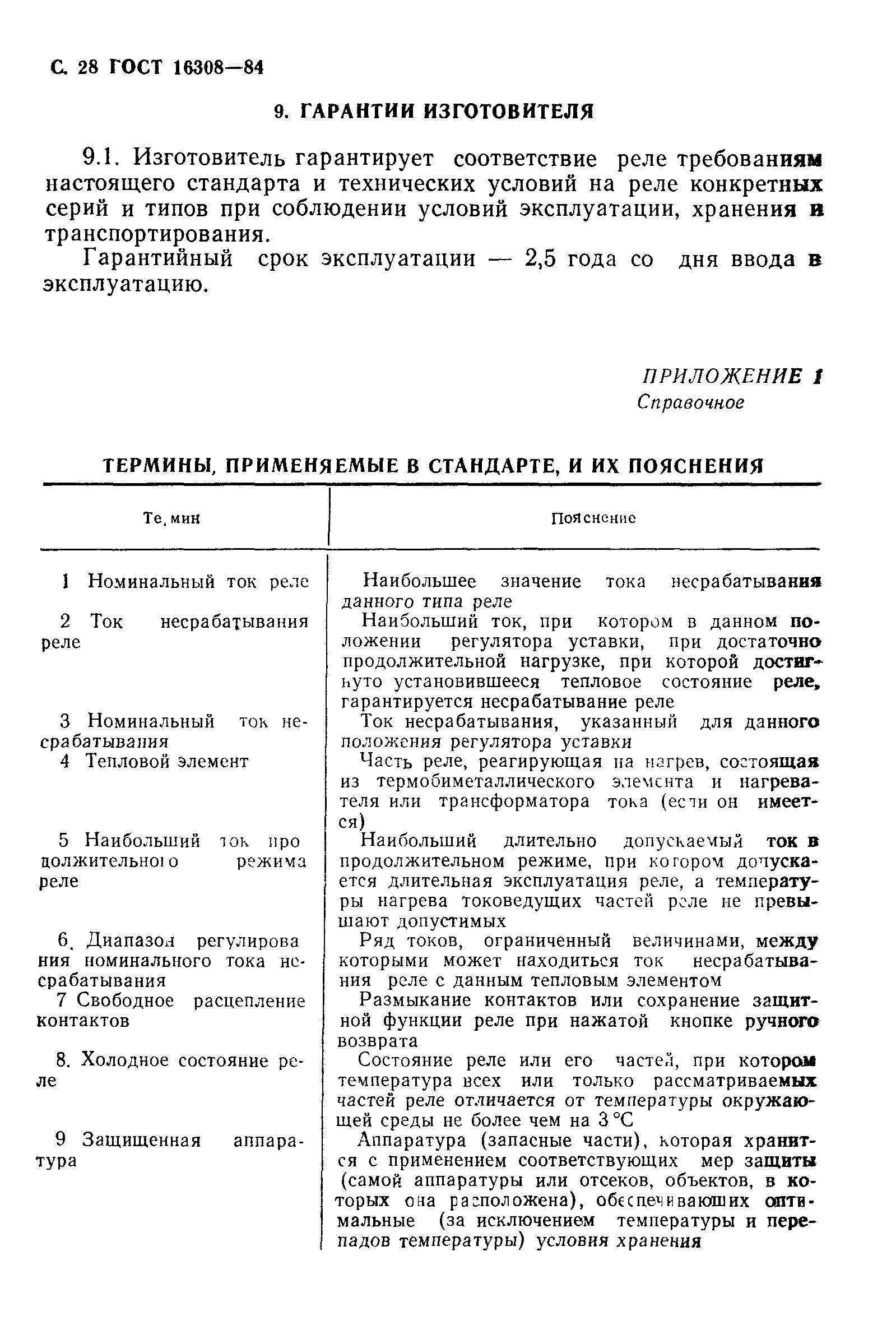

![ГОСТ 16308-84](../../../Data2/1/4294836/4294836102.files/0.gif) ![ГОСТ 16308-84](../../../Data2/1/4294836/4294836102.files/1.gif) ![ГОСТ 16308-84](../../../Data2/1/4294836/4294836102.files/2.gif) ![ГОСТ 16308-84](../../../Data2/1/4294836/4294836102.files/3.gif) ![ГОСТ 16308-84](../../../Data2/1/4294836/4294836102.files/4.gif) ![ГОСТ 16308-84](../../../Data2/1/4294836/4294836102.files/5.gif) ![ГОСТ 16308-84](../../../Data2/1/4294836/4294836102.files/6.gif) ![ГОСТ 16308-84](../../../Data2/1/4294836/4294836102.files/7.gif) ![ГОСТ 16308-84](../../../Data2/1/4294836/4294836102.files/8.gif) ![ГОСТ 16308-84](../../../Data2/1/4294836/4294836102.files/9.gif) ![ГОСТ 16308-84](../../../Data2/1/4294836/4294836102.files/10.gif) ![ГОСТ 16308-84](../../../Data2/1/4294836/4294836102.files/11.gif) ![ГОСТ 16308-84](../../../Data2/1/4294836/4294836102.files/12.gif) ![ГОСТ 16308-84](../../../Data2/1/4294836/4294836102.files/13.gif) ![ГОСТ 16308-84](../../../Data2/1/4294836/4294836102.files/14.gif) ![ГОСТ 16308-84](../../../Data2/1/4294836/4294836102.files/15.gif) ![ГОСТ 16308-84](../../../Data2/1/4294836/4294836102.files/16.gif) ![ГОСТ 16308-84](../../../Data2/1/4294836/4294836102.files/17.gif) ![ГОСТ 16308-84](../../../Data2/1/4294836/4294836102.files/18.gif) ![ГОСТ 16308-84](../../../Data2/1/4294836/4294836102.files/19.gif) ![ГОСТ 16308-84](../../../Data2/1/4294836/4294836102.files/20.gif) ![ГОСТ 16308-84](../../../Data2/1/4294836/4294836102.files/21.gif) ![ГОСТ 16308-84](../../../Data2/1/4294836/4294836102.files/22.gif) ![ГОСТ 16308-84](../../../Data2/1/4294836/4294836102.files/23.gif) ![ГОСТ 16308-84](../../../Data2/1/4294836/4294836102.files/24.gif) ![ГОСТ 16308-84](../../../Data2/1/4294836/4294836102.files/25.gif) ![ГОСТ 16308-84](../../../Data2/1/4294836/4294836102.files/26.gif) ![ГОСТ 16308-84](../../../Data2/1/4294836/4294836102.files/27.gif) ![ГОСТ 16308-84](../../../Data2/1/4294836/4294836102.files/28.gif) ![ГОСТ 16308-84](../../../Data2/1/4294836/4294836102.files/29.gif) ![ГОСТ 16308-84](../../../Data2/1/4294836/4294836102.files/30.gif) ![ГОСТ 16308-84](../../../Data2/1/4294836/4294836102.files/31.gif) ![ГОСТ 16308-84](../../../Data2/1/4294836/4294836102.files/32.gif)

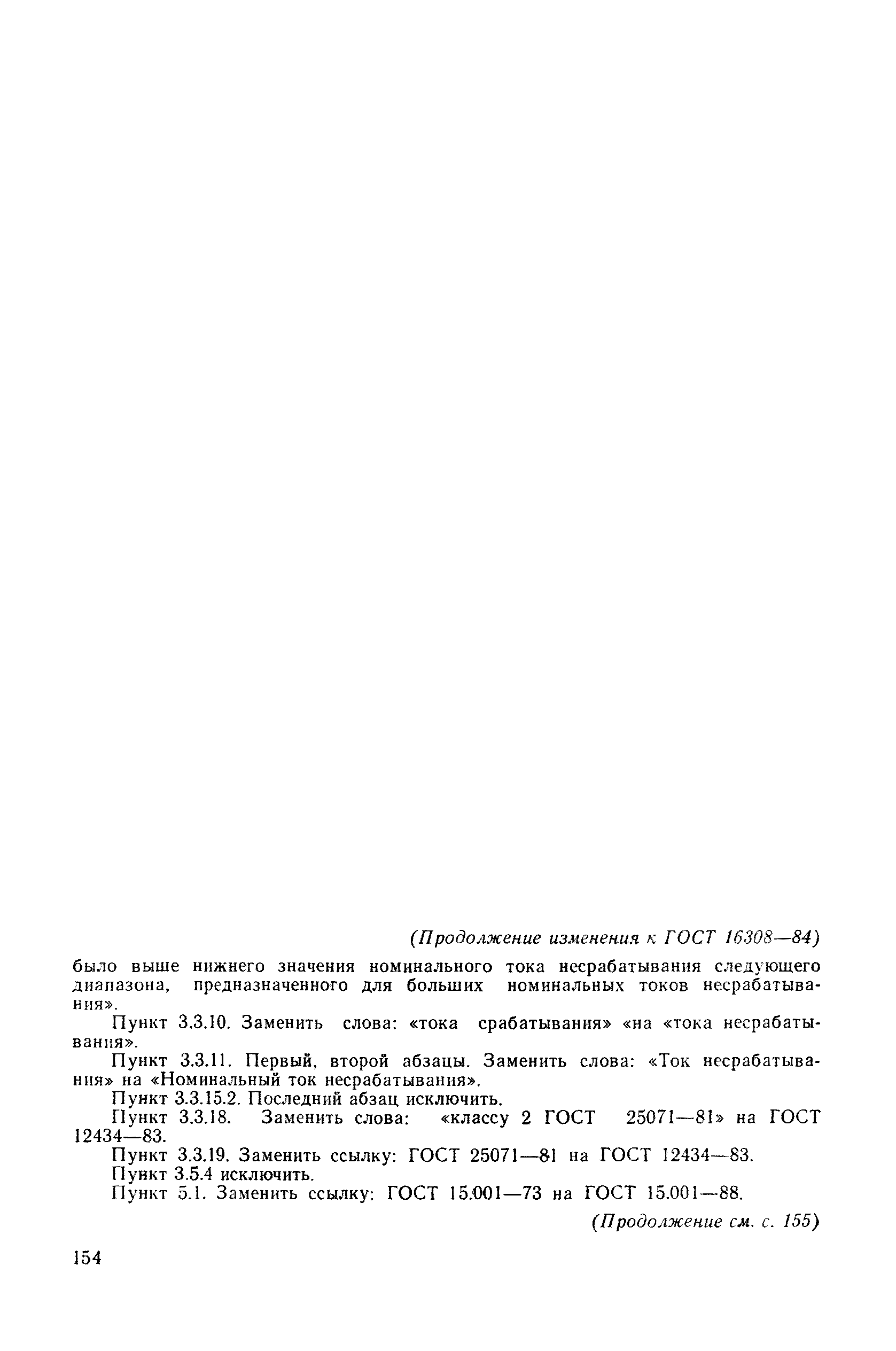

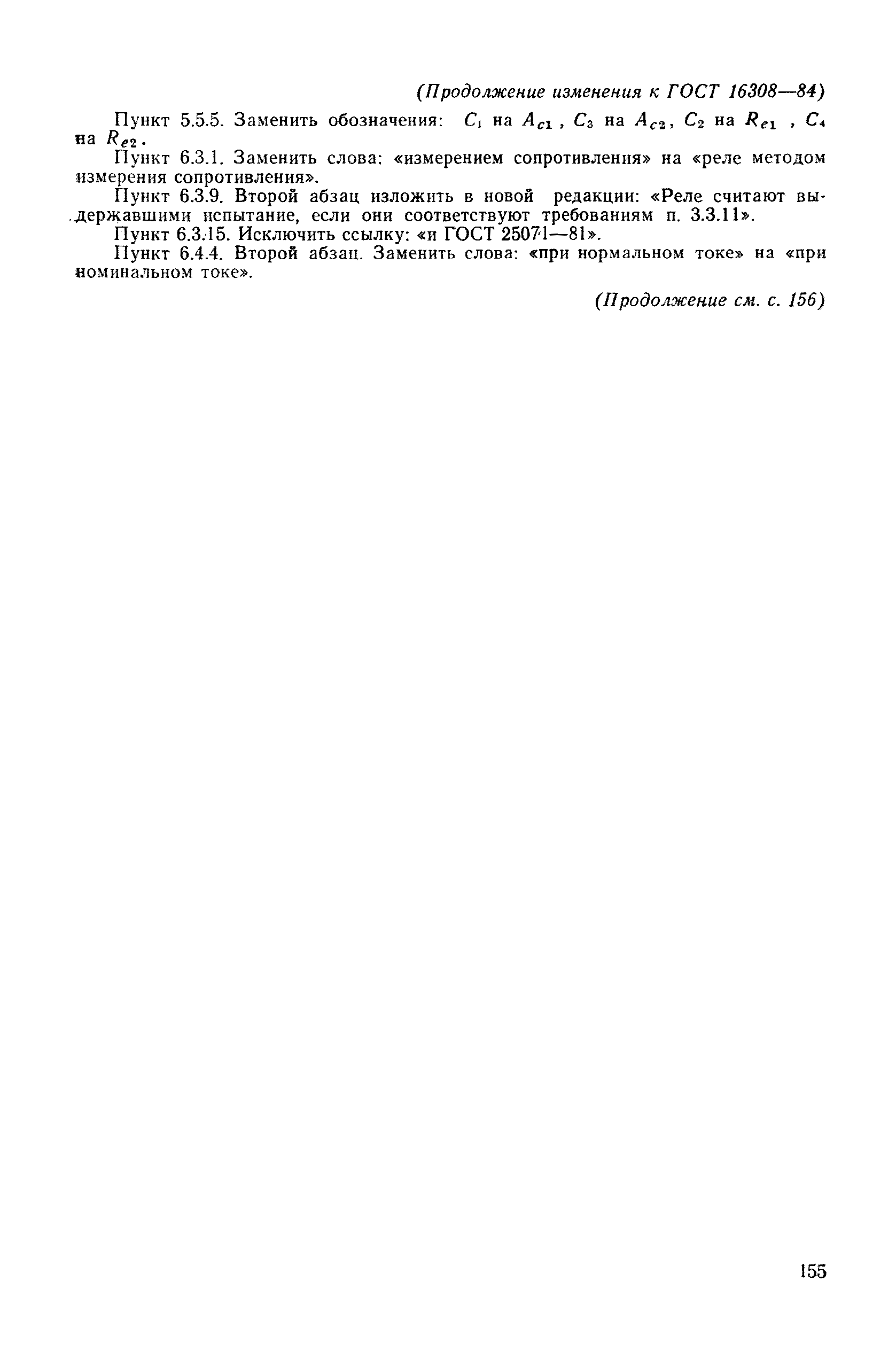

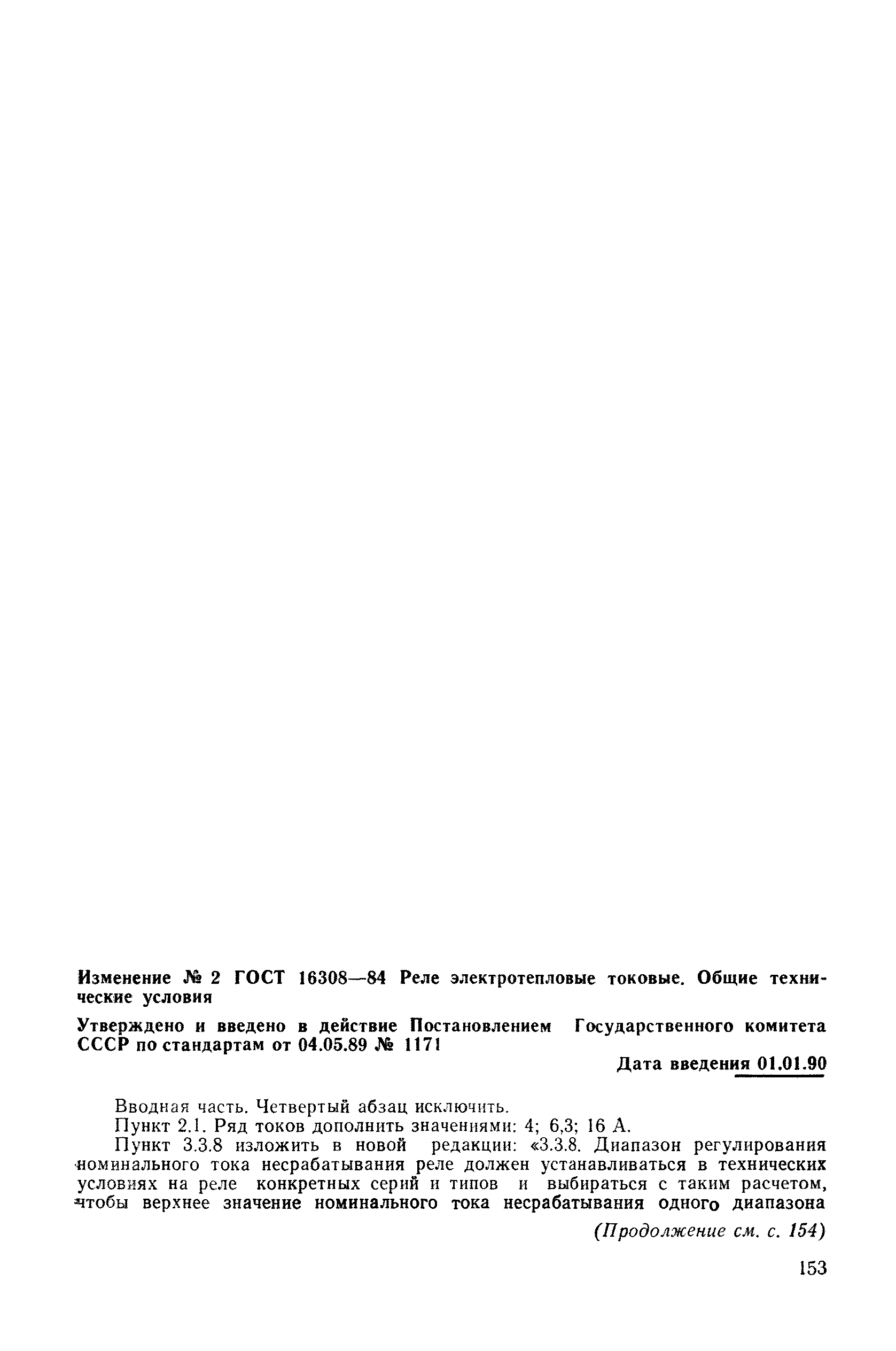

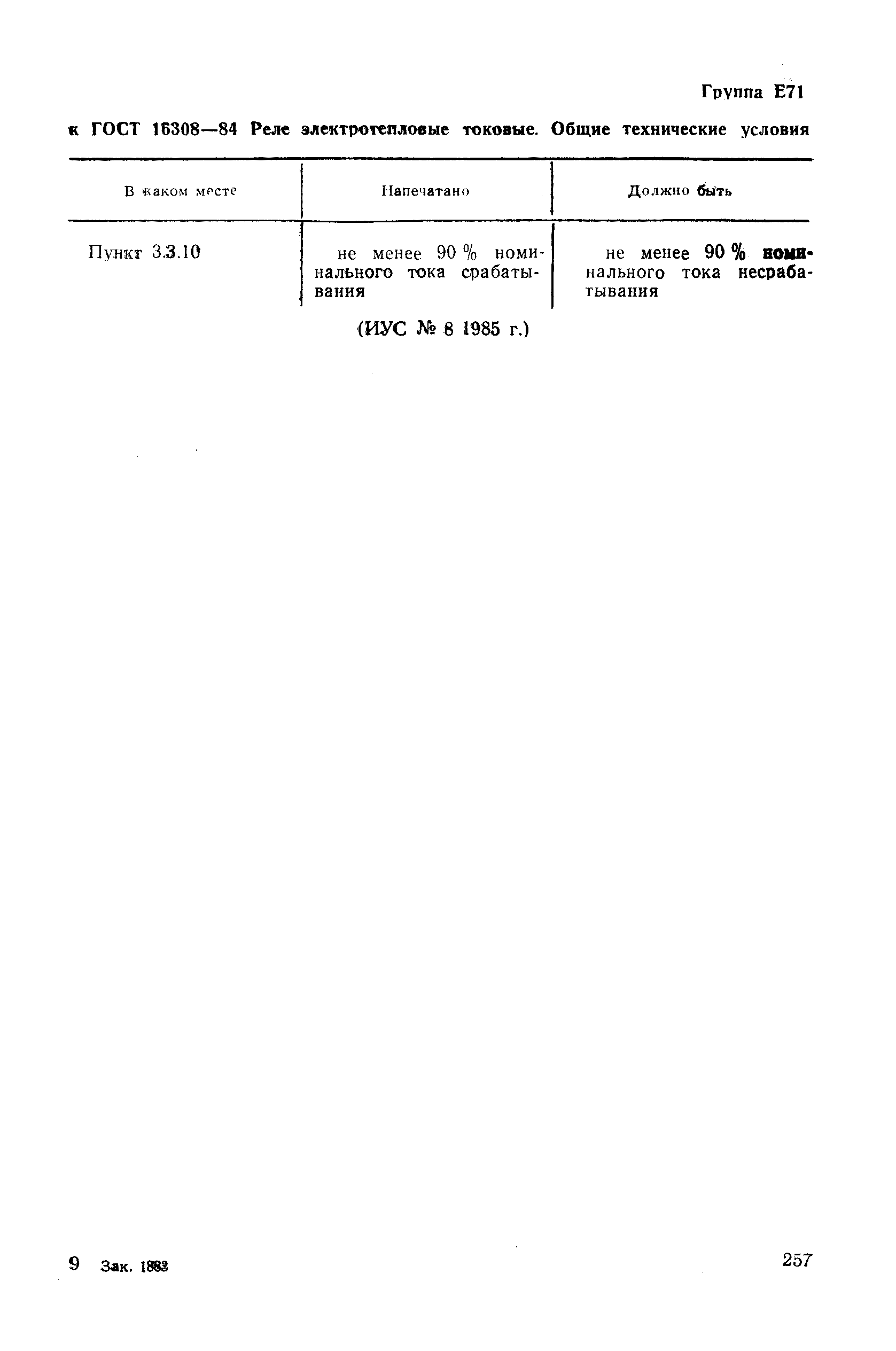

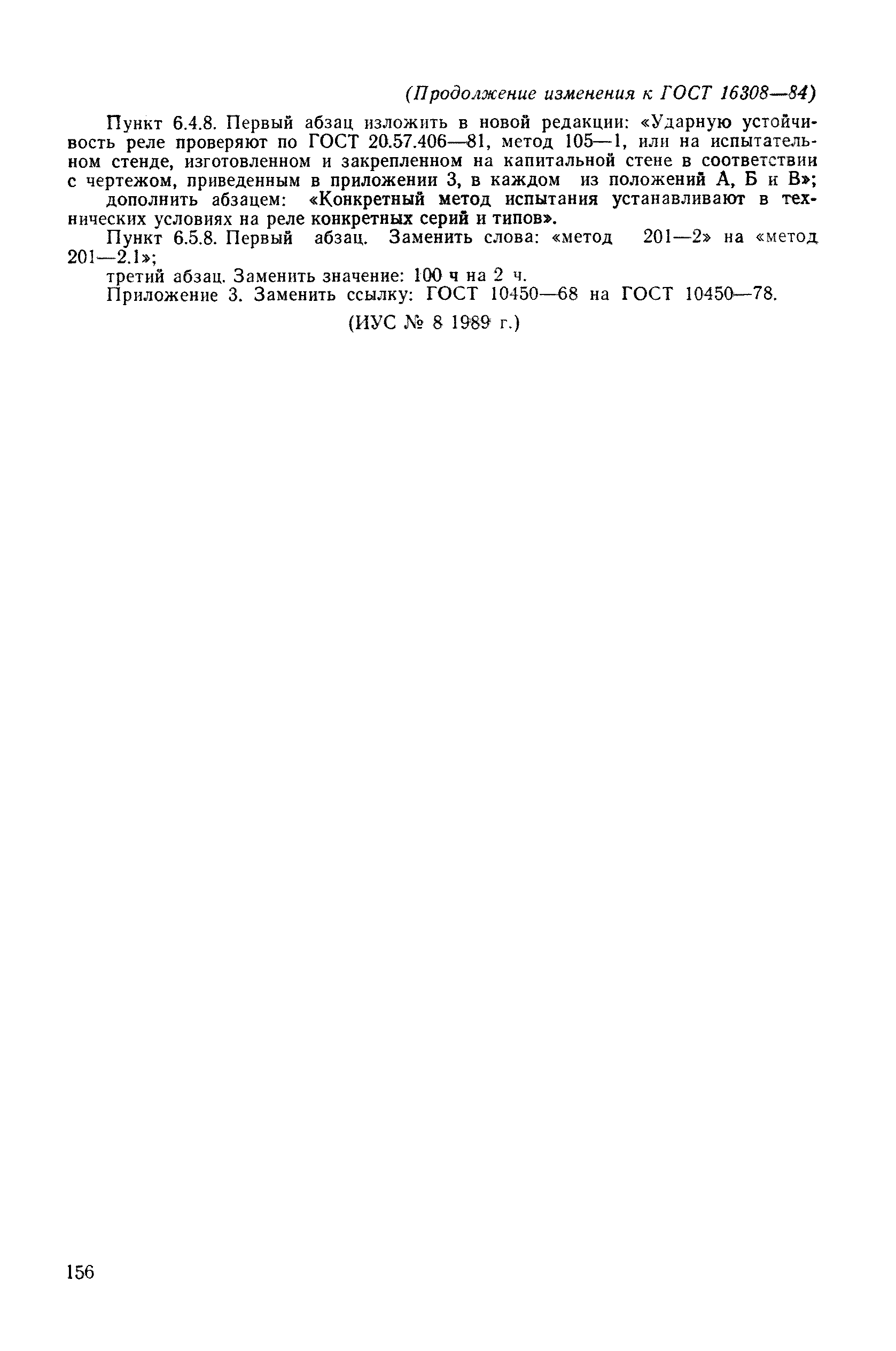

Текстовое изменение № 2 от 01.01.1990
![№ 2](../../../Data2/0/4294835/4294835241.files/0.gif) ![№ 2](../../../Data2/0/4294835/4294835241.files/1.gif) ![№ 2](../../../Data2/0/4294835/4294835241.files/2.gif) ![№ 2](../../../Data2/0/4294835/4294835241.files/3.gif)
Текстовое изменение Поправка
|
