Скачать ГОСТ 15081-78 Лак КО-08 кремнийорганический термостойкий. Технические условия

Дата актуализации: 10.08.2017

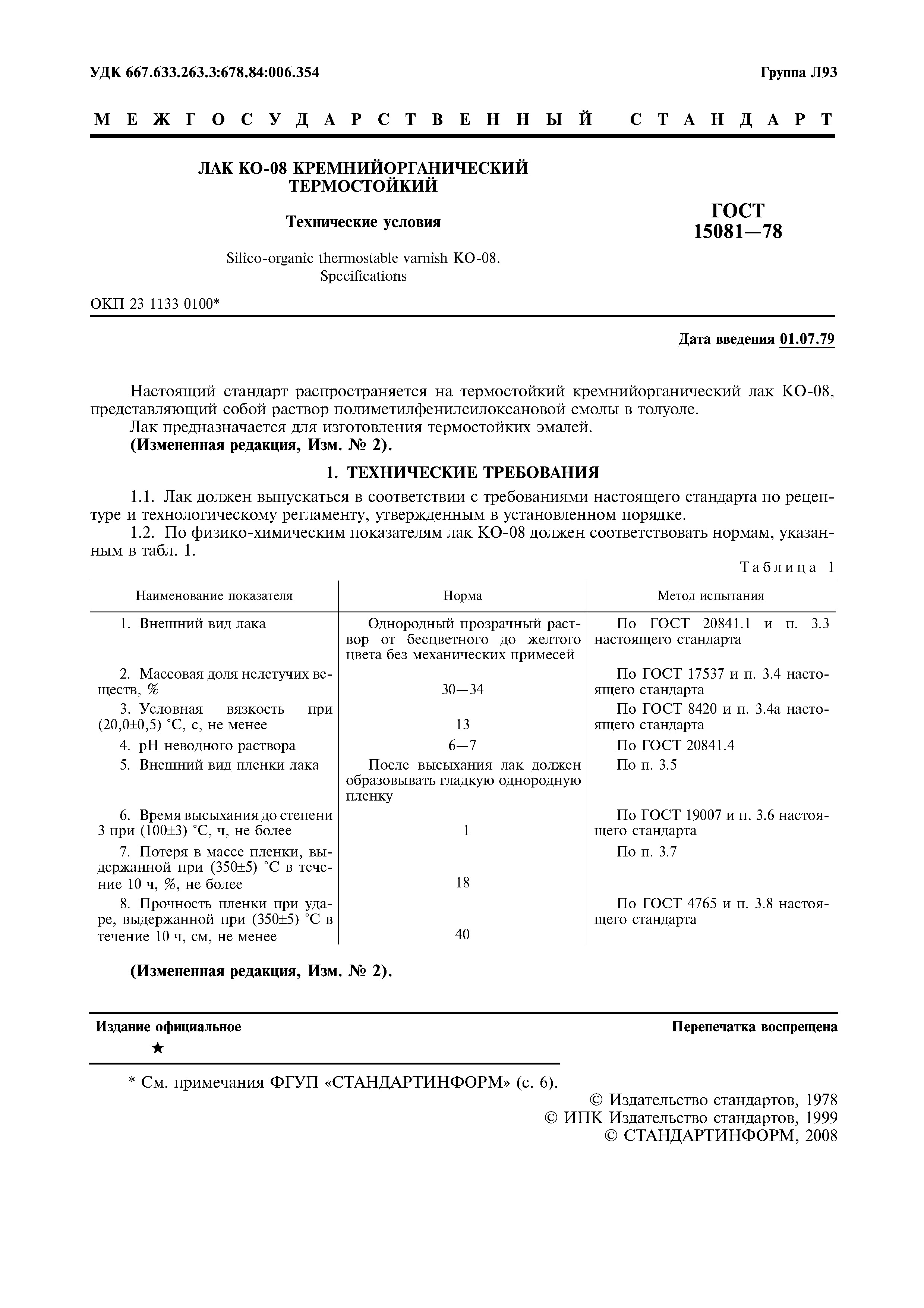

ГОСТ 15081-78

Лак КО-08 кремнийорганический термостойкий. Технические условия

Обозначение:	ГОСТ 15081-78
Обозначение англ:	GOST 15081-78
Статус:	действует
Название рус.:	Лак КО-08 кремнийорганический термостойкий. Технические условия
Название англ.:	Silico-organic thermostable varnish KO-08. Specifications
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1979
Область применения:	Стандарт распространяется на термостойкий кремнийорганический лак КО-08, представляющий собой раствор полиметилфенилсилоксановой смолы в толуоле.

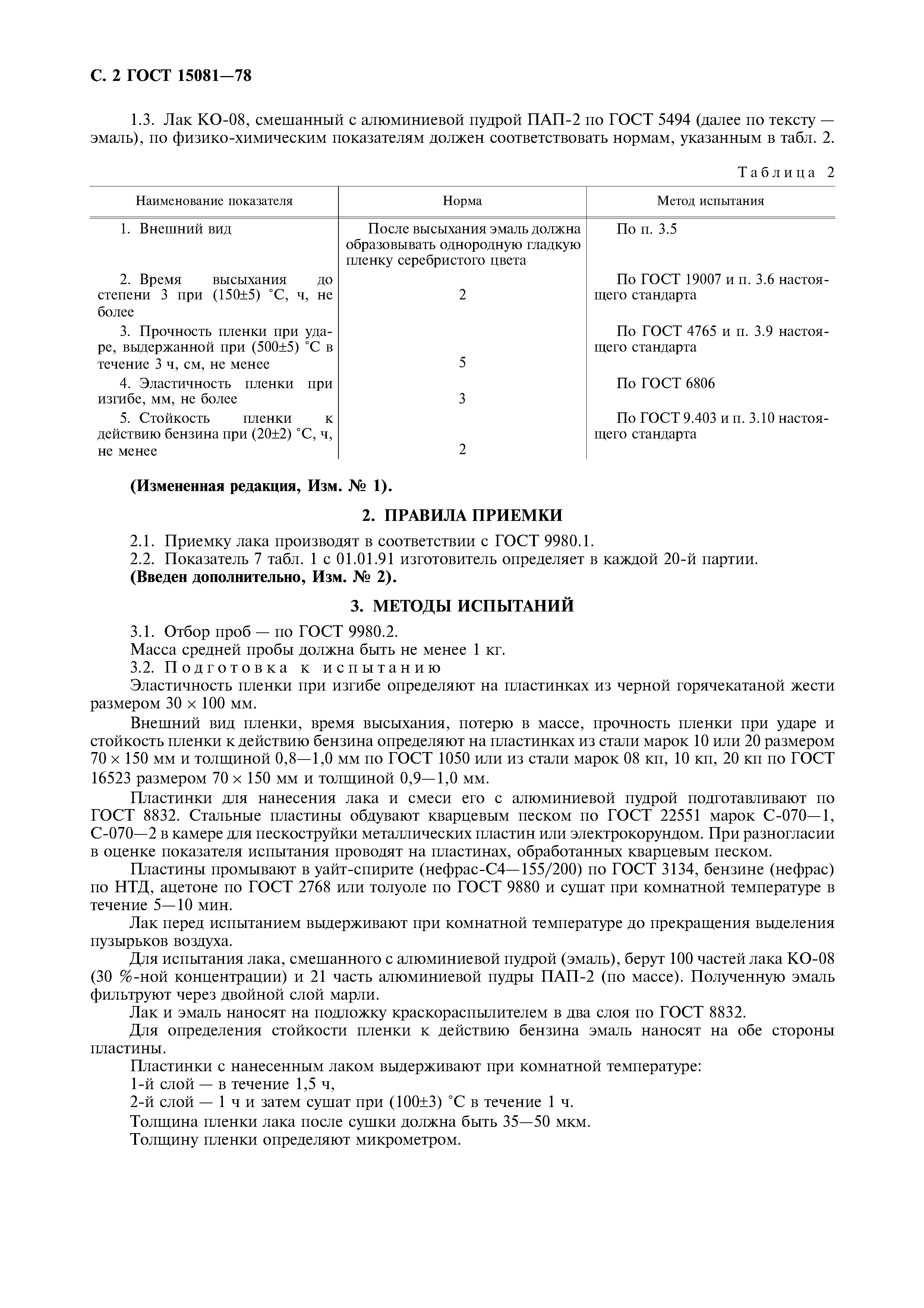

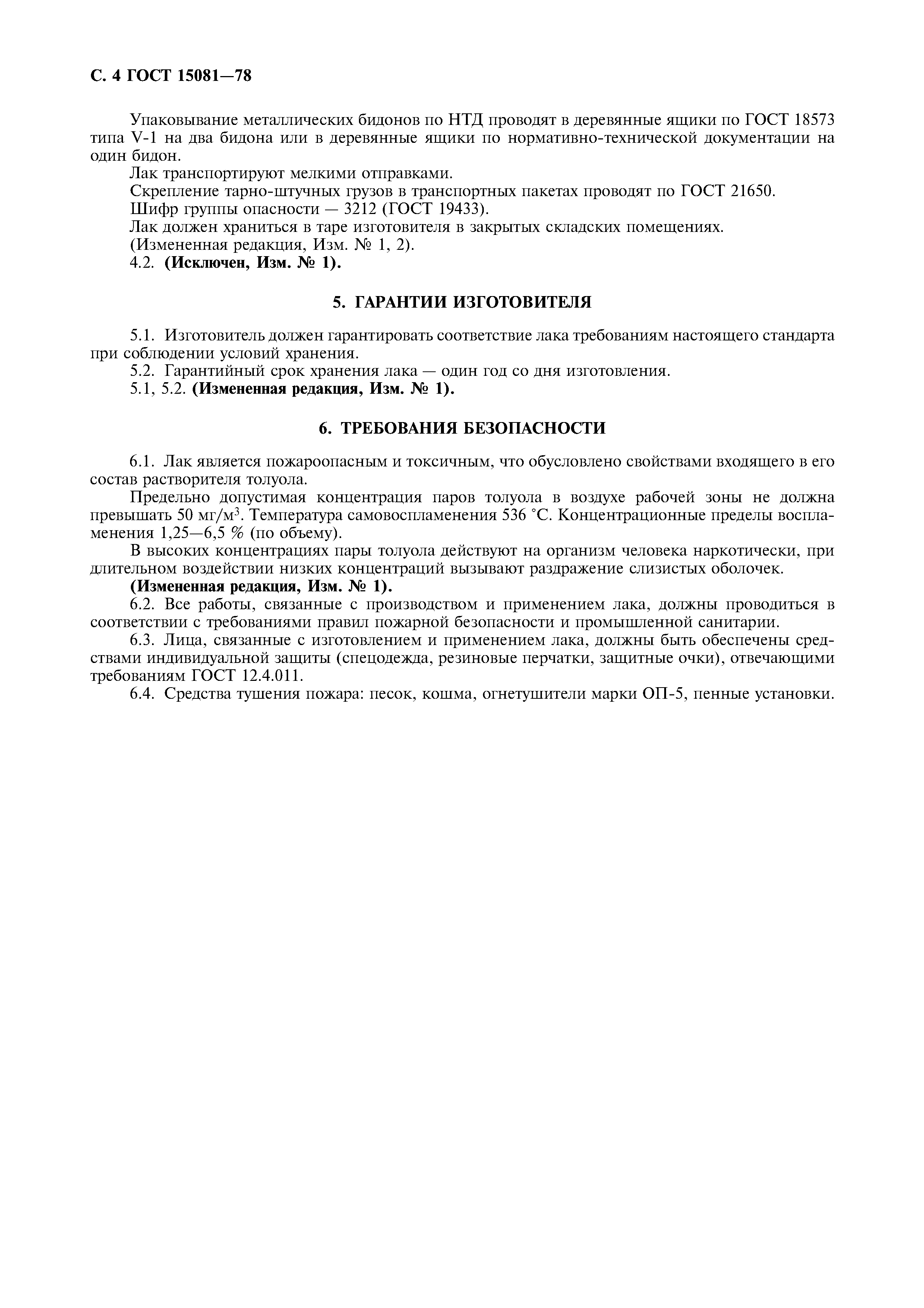

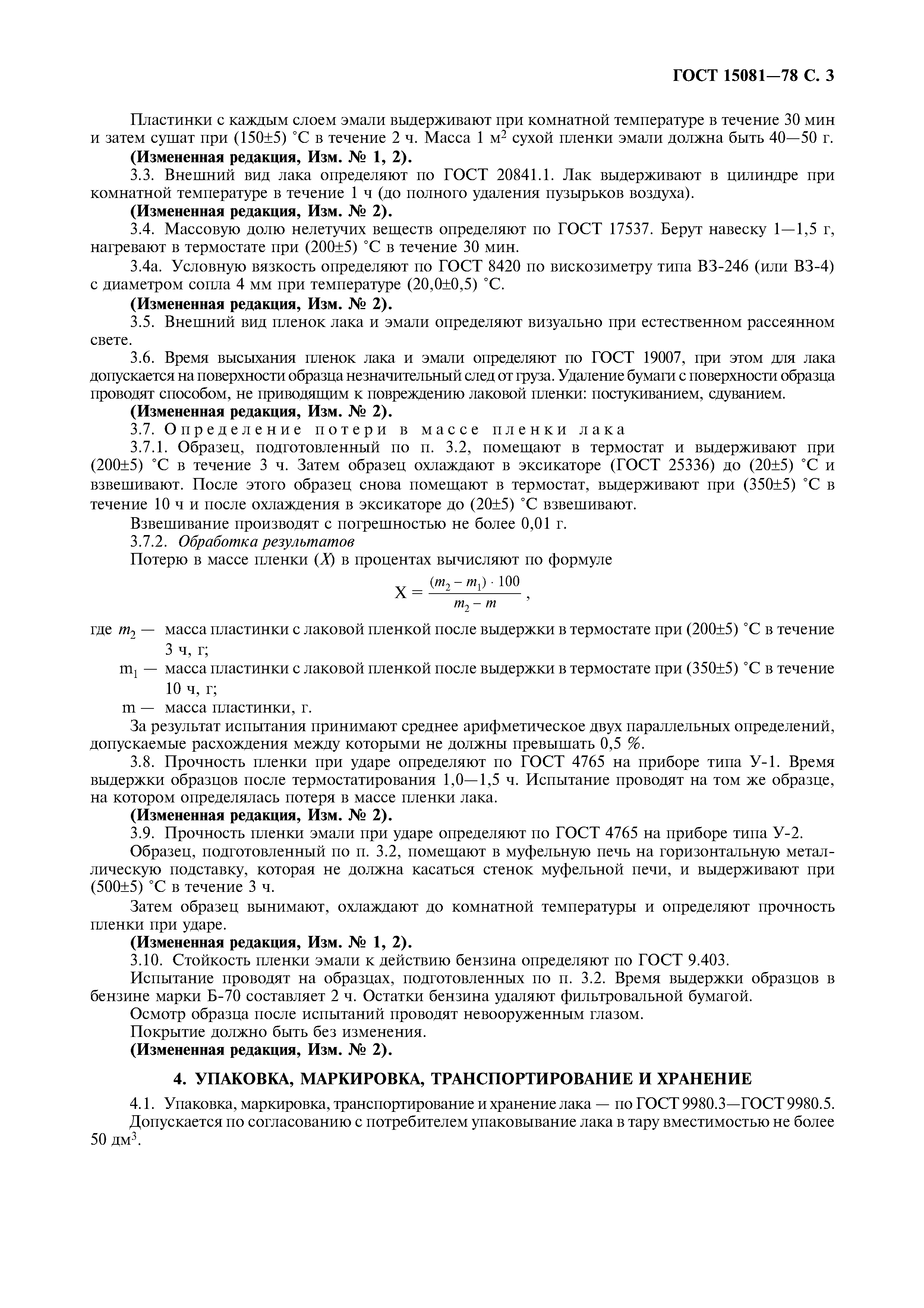

Оглавление:	1 Технические требования 2 Правила приемки 3 Методы испытаний 4 Упаковка, маркировка, транспортирование и хранение 5 Гарантии изготовителя 6 Требования безопансоти

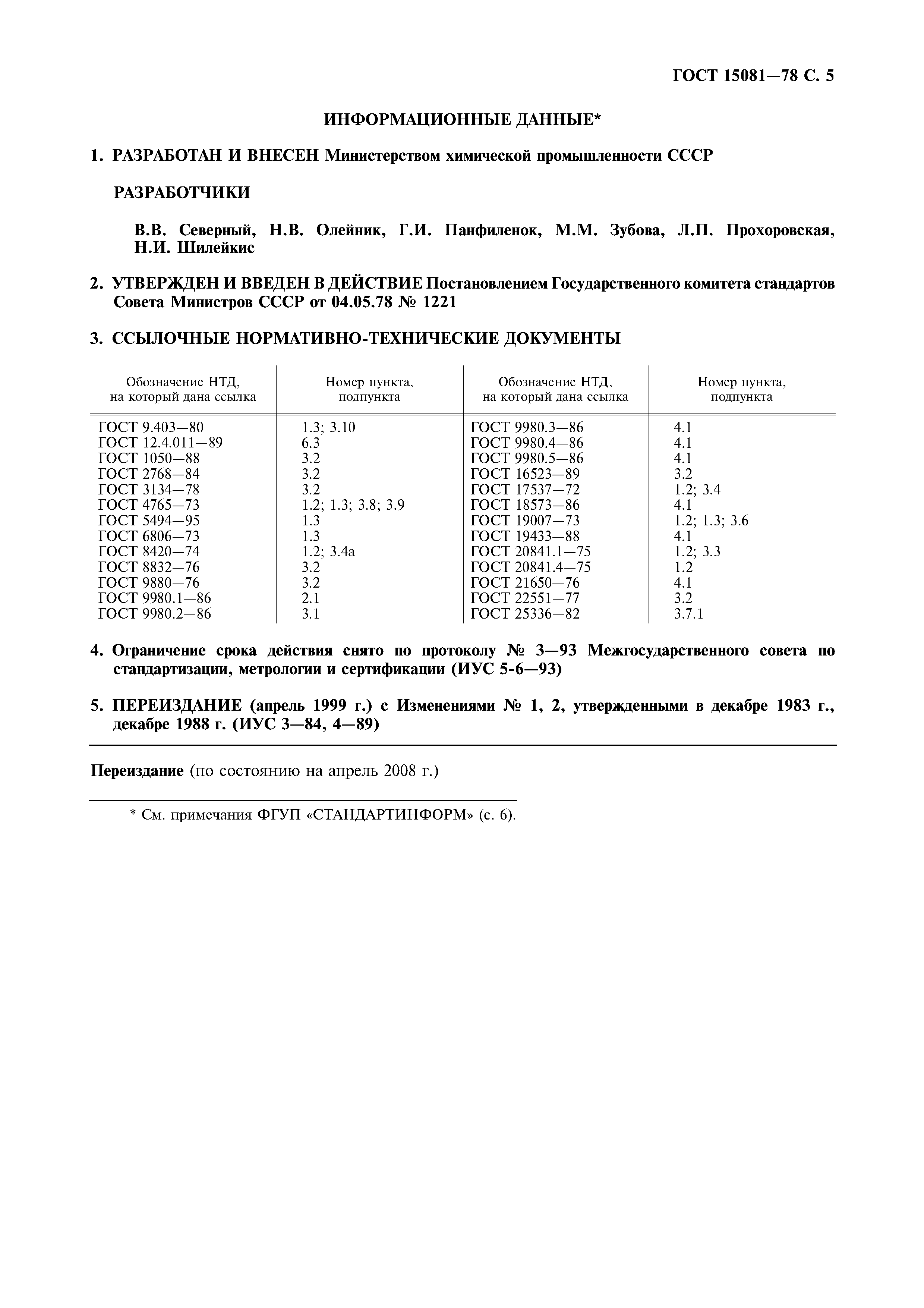

Разработан:	Министерство химической промышленности
Утверждён:	04.05.1978 Госстандарт СССР (USSR Gosstandart 1221)

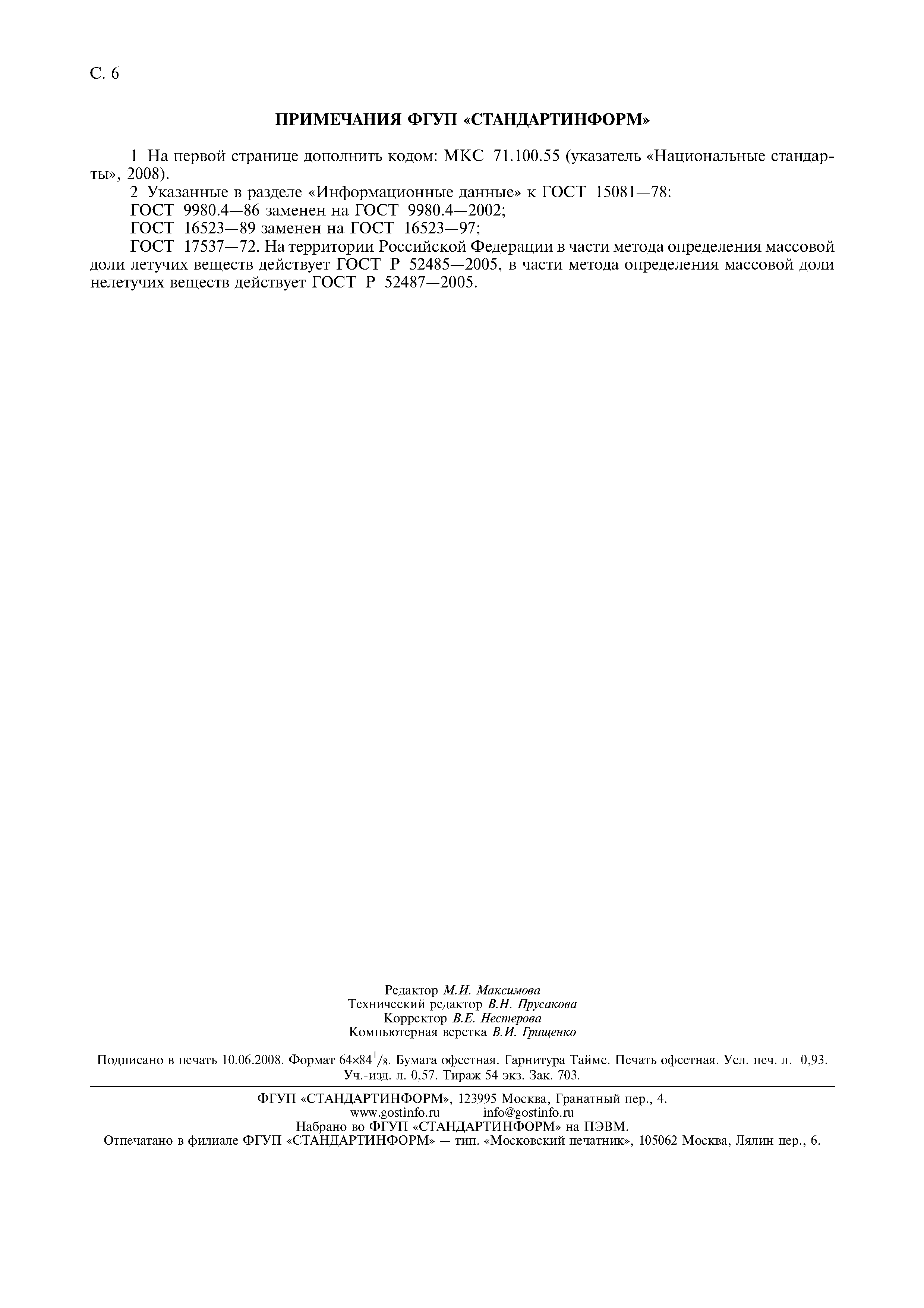

Издан:	Издательство стандартов (1978 г. ) ИПК Издательство стандартов (1999 г. )
Расположен в:	Техническая документация Электроэнергия ХИМИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ Продукты химической промышленности Силиконы Экология ХИМИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ Продукты химической промышленности Силиконы
Заменяет собой:	ГОСТ 15081-69 «Лак КО-08 и эмаль КО-88 кремнийорганические термостойкие» (в части лака КО-08)
Нормативные ссылки:	ГОСТ Р 52485-2005 «Материалы лакокрасочные. Определение содержания летучих органических соединений (ЛОС). Разностный метод» ГОСТ Р 52487-2005 «Материалы лакокрасочные. Определение массовой доли нелетучих веществ» ГОСТ 16523-89 «Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения. Технические условия» ГОСТ 17537-72 «Материалы лакокрасочные. Методы определения массовой доли летучих и нелетучих, твердых и пленкообразующих веществ» ГОСТ 18573-86 «Ящики деревянные для продукции химической промышленности. Технические условия» ГОСТ 19433-88 «Грузы опасные. Классификация и маркировка» ГОСТ 20841.1-75 «Продукты кремнийорганические. Методы определения внешнего вида и механических примесей» ГОСТ 20841.4-75 «Продукты кремнийорганические. Методы определения реакции среды» ГОСТ 25336-82 «Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры» ГОСТ 22551-77 «Песок кварцевый, молотые песчаник, кварцит и жильный кварц для стекольной промышленности. Технические условия» ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 2768-84 «Ацетон технический. Технические условия» ГОСТ 16523-97 «Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения. Технические условия» ГОСТ 3134-78 «Уайт-спирит. Технические условия» ГОСТ 9.403-80 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Методы испытаний на стойкость к статическому воздействтю жидкостей» ГОСТ 9880-76 «Толуол каменноугольный и сланцевый. Технические условия» ГОСТ 9980.1-86 «Материалы лакокрасочные. Правила приемки» ГОСТ 9980.2-86 «Материалы лакокрасочные. Отбор проб для испытаний» ГОСТ 9980.3-86 «Материалы лакокрасочные. Упаковка» ГОСТ 9980.4-86 «Материалы лакокрасочные. Маркировка» ГОСТ 9980.5-86 «Материалы лакокрасочные. Транспортирование и хранение» ГОСТ 12.4.011-89 «Система стандартов безопасности труда. Средства защиты работающих. Общие требования и классификация» ГОСТ 9980.4-2002 «Материалы лакокрасочные. Маркировка» ГОСТ 4765-73 «Материалы лакокрасочные. Метод определения прочности при ударе» ГОСТ 19007-73 «Материалы лакокрасочные. Метод определения времени и степени высыхания» ГОСТ 21650-76 «Средства скрепления тарно-штучных грузов в транспортных пакетах. Общие требования» ГОСТ 5494-95 «Пудра алюминиевая. Технические условия» ГОСТ 8832-76 «Материалы лакокрасочные. Методы получения лакокрасочного покрытия для испытания» ГОСТ 6806-73 «Материалы лакокрасочные. Метод определения эластичности пленки при изгибе» ГОСТ 8420-74 «Материалы лакокрасочные. Методы определения условной вязкости»
