Скачать ГОСТ 13585-68 Сталь. Метод валиковой пробы для определения допускаемых режимов дуговой сварки и наплавки

Дата актуализации: 10.08.2017

ГОСТ 13585-68

Сталь. Метод валиковой пробы для определения допускаемых режимов дуговой сварки и наплавки

Обозначение:	ГОСТ 13585-68
Обозначение англ:	GOST 13585-68
Статус:	действует
Название рус.:	Сталь. Метод валиковой пробы для определения допускаемых режимов дуговой сварки и наплавки
Название англ.:	Steel. The bead method for determining the allowed welding and building procedures
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1968

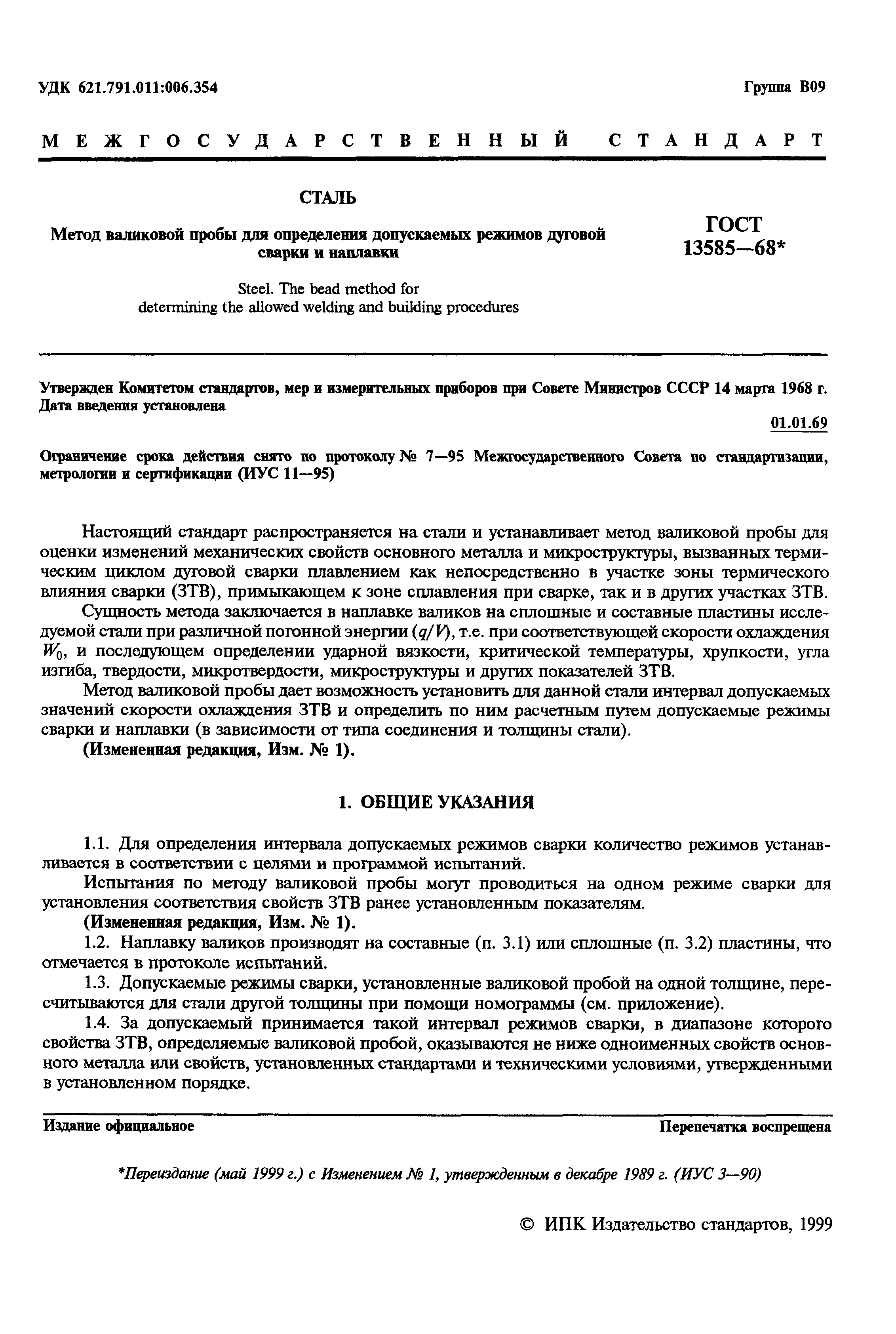

Область применения:	Стандарт распространяется на стали и устанавливает метод валиковой пробы для оценки изменений механических свойств основного металла и микроструктуры, вызванных термическим циклом дуговой сварки плавлением как непосредственно в участке зоны термического влияния сварки, примыкающем к зоне сплавления присварке, так и в других участках зоны термического влияния сварки.

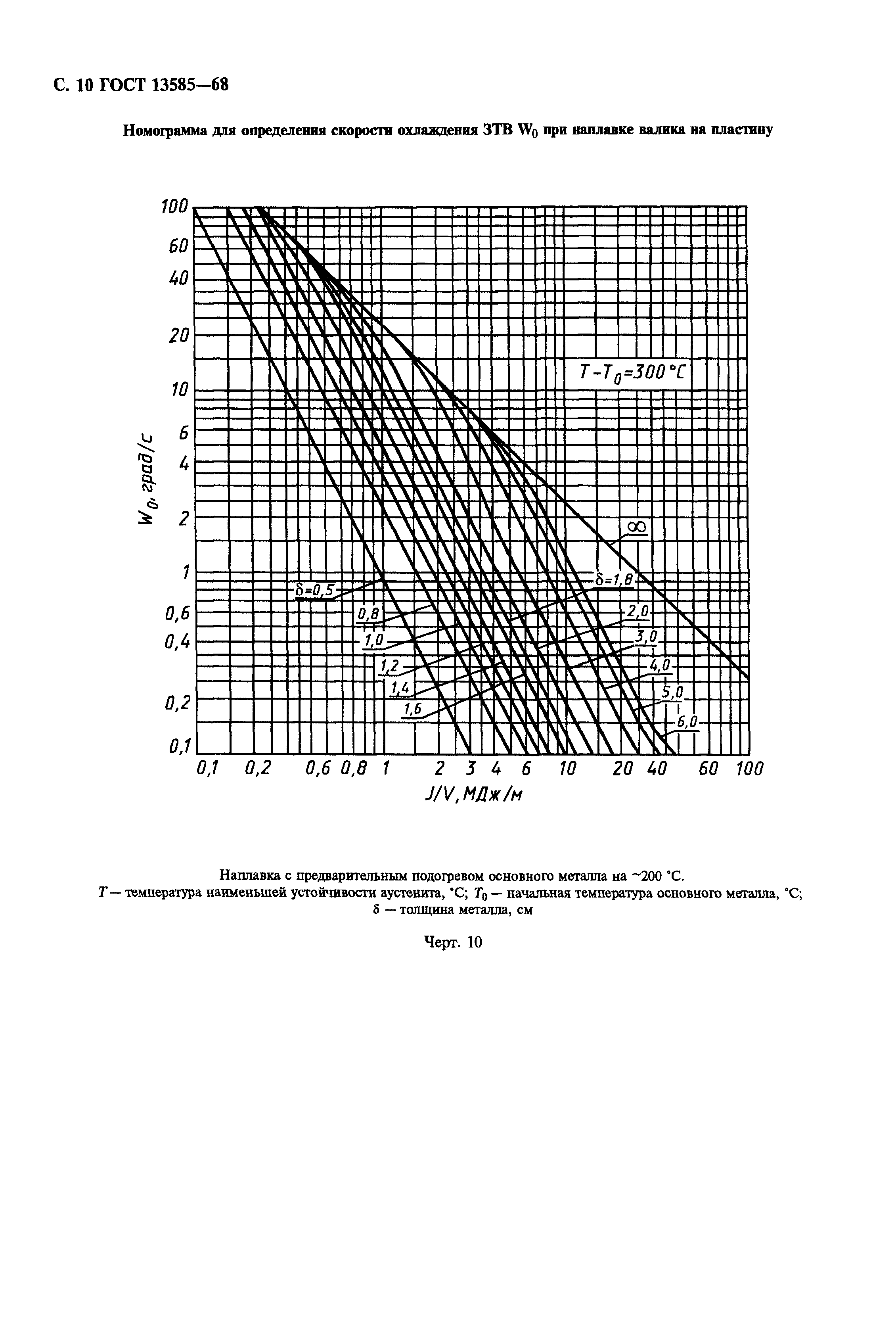

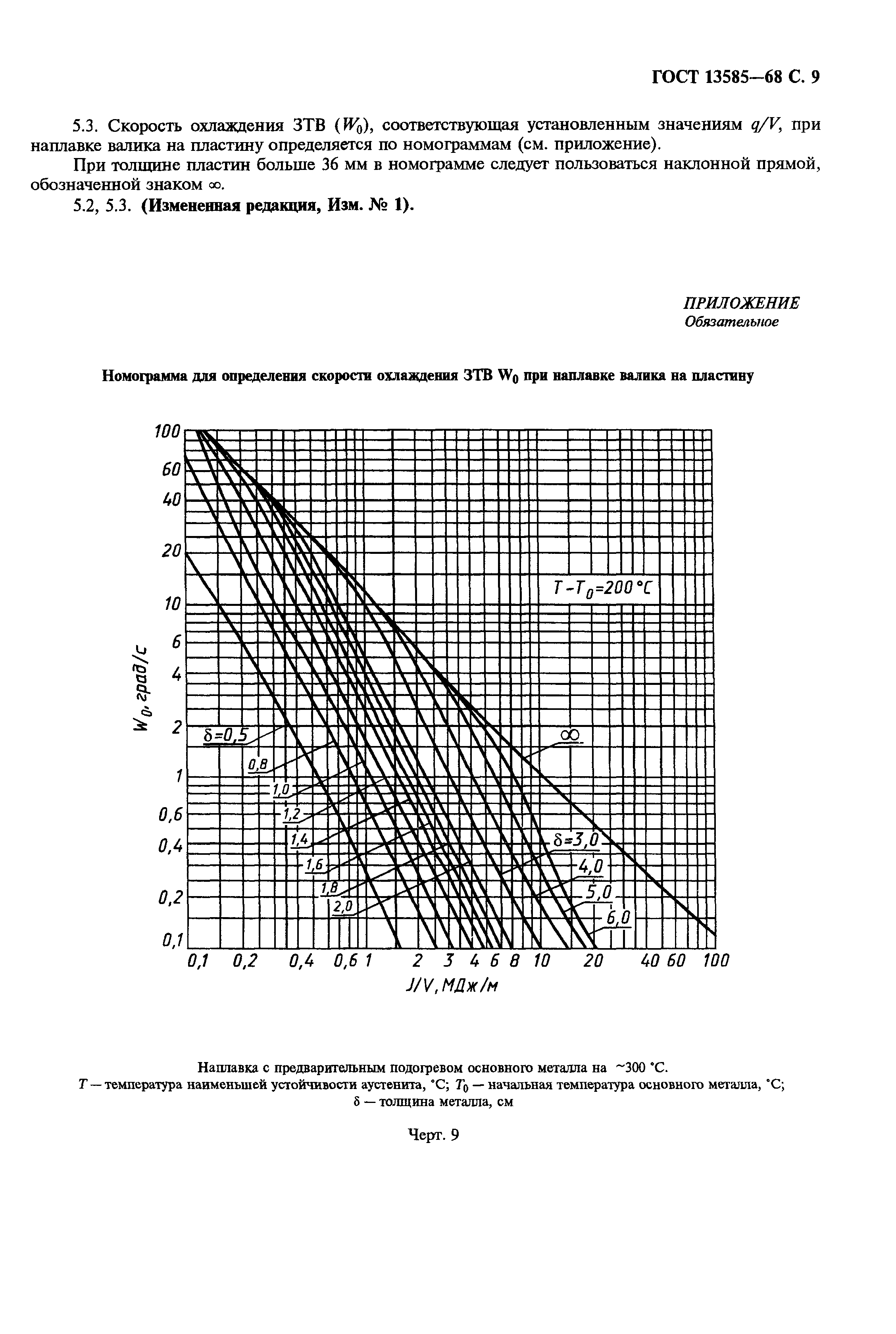

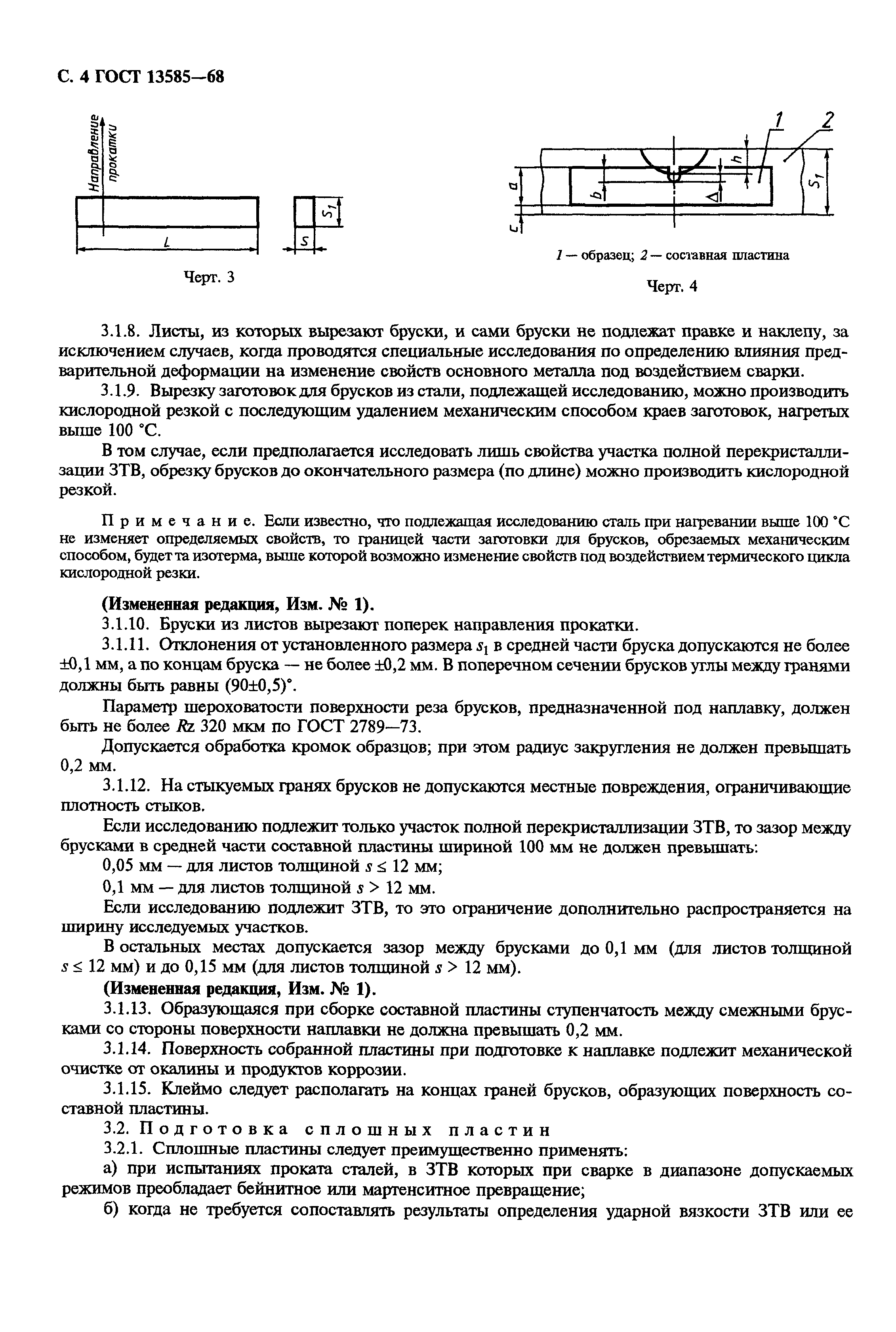

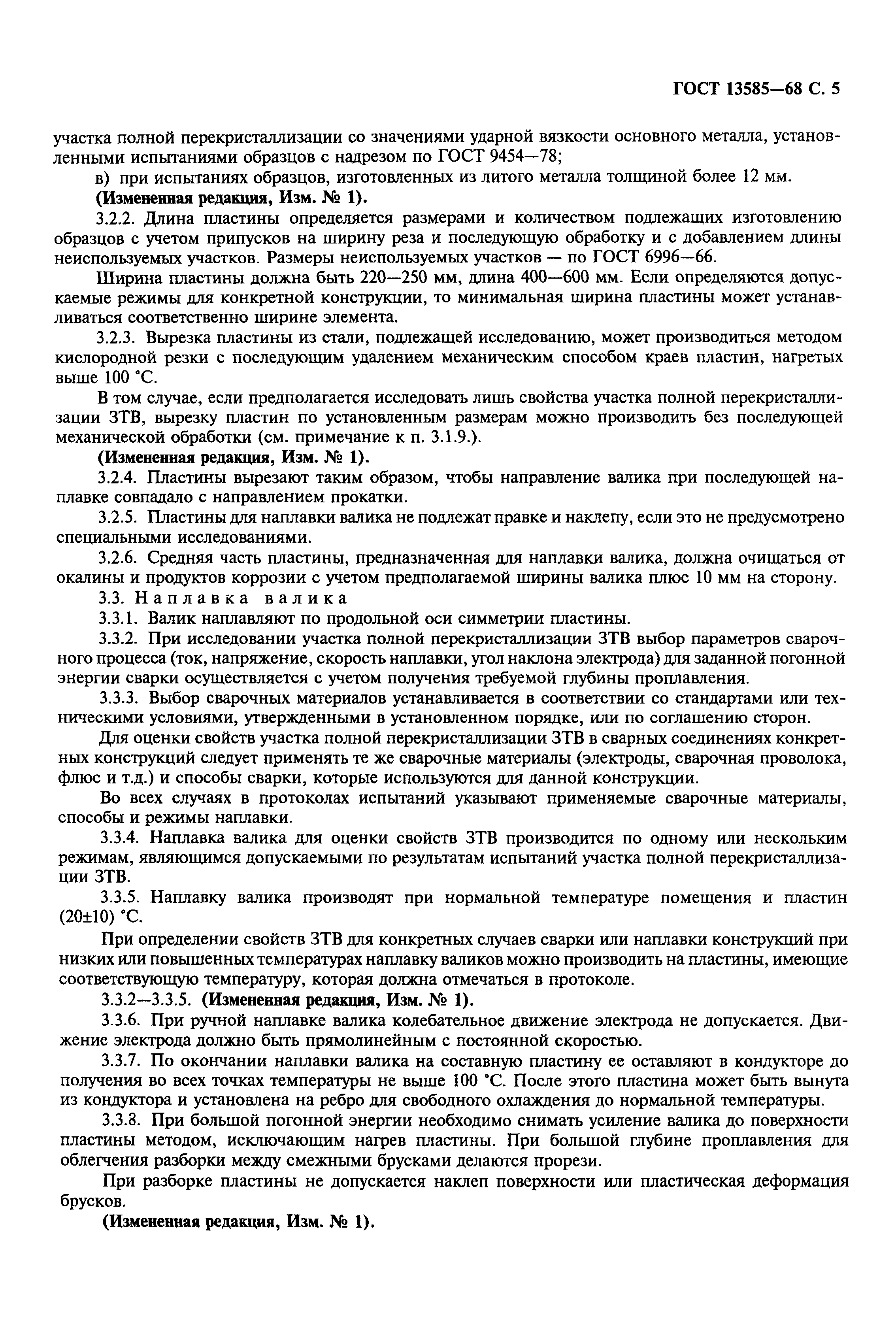

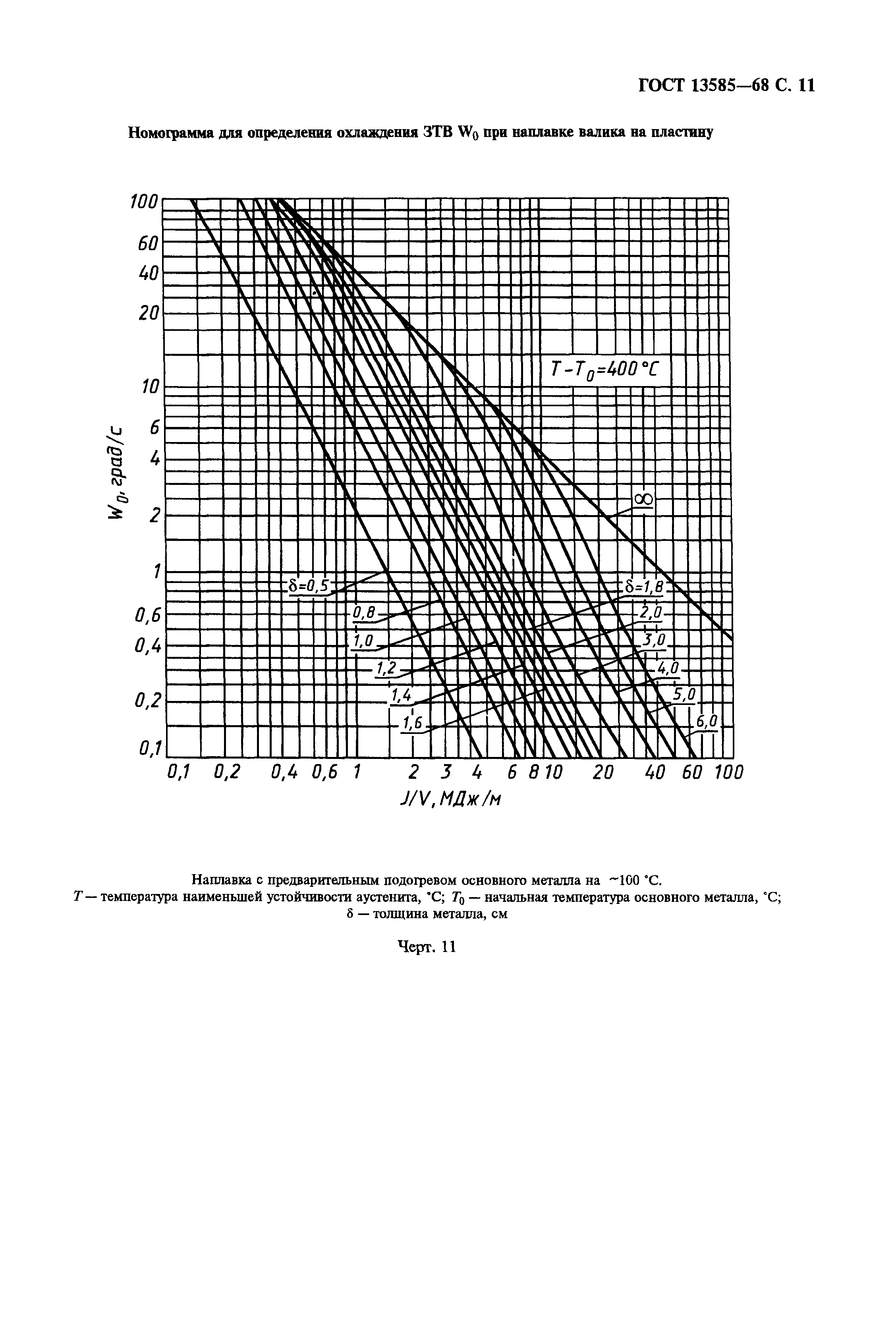

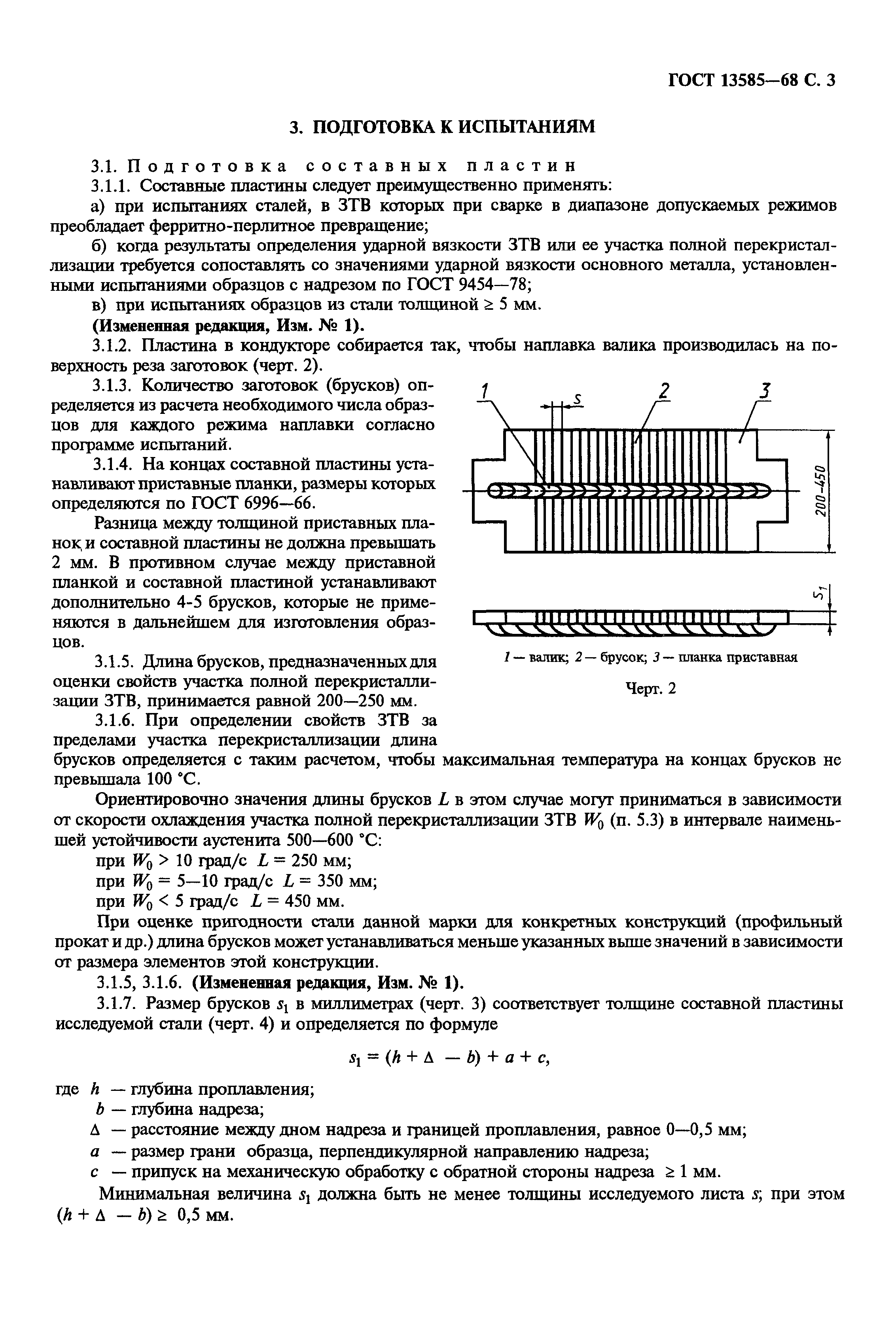

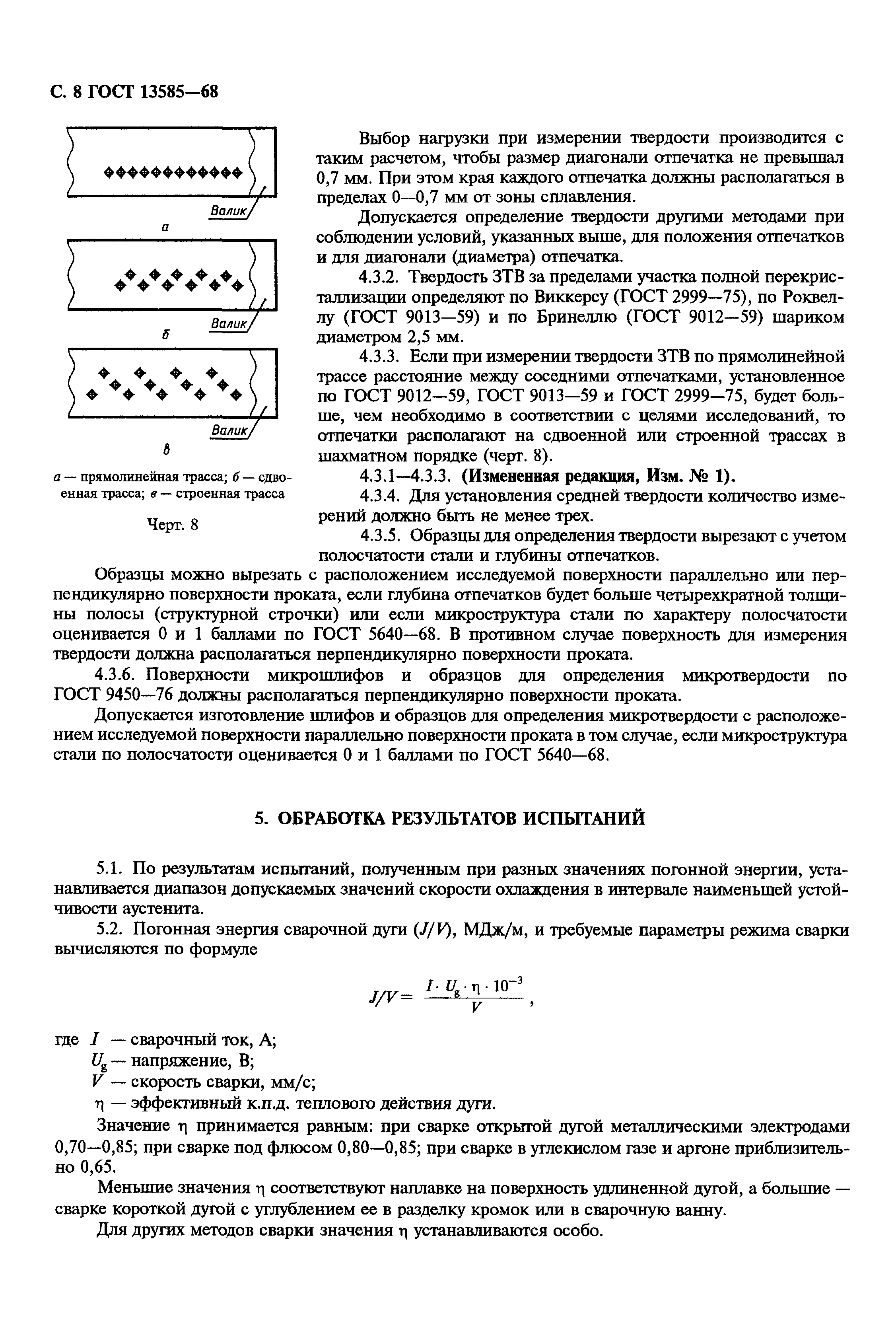

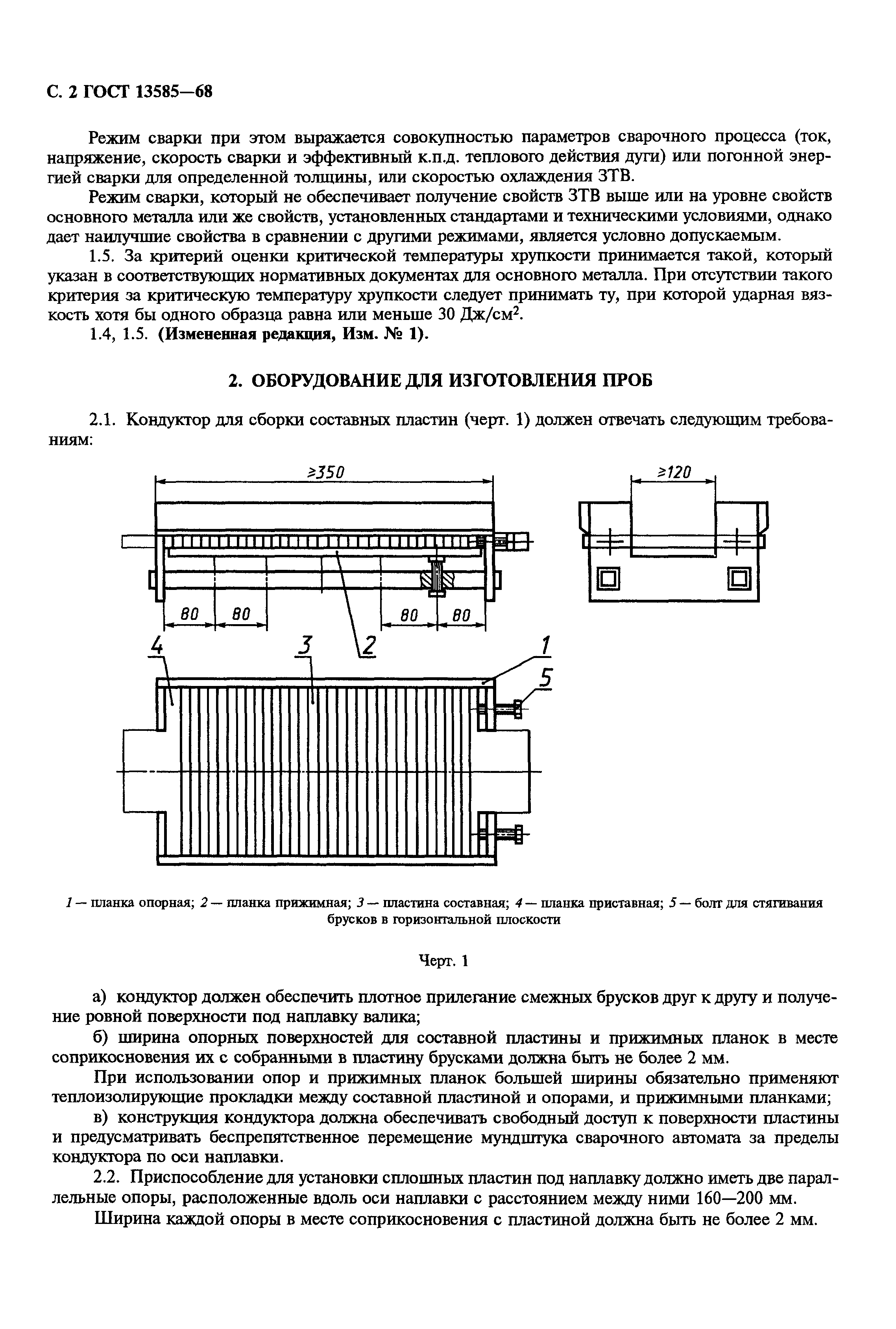

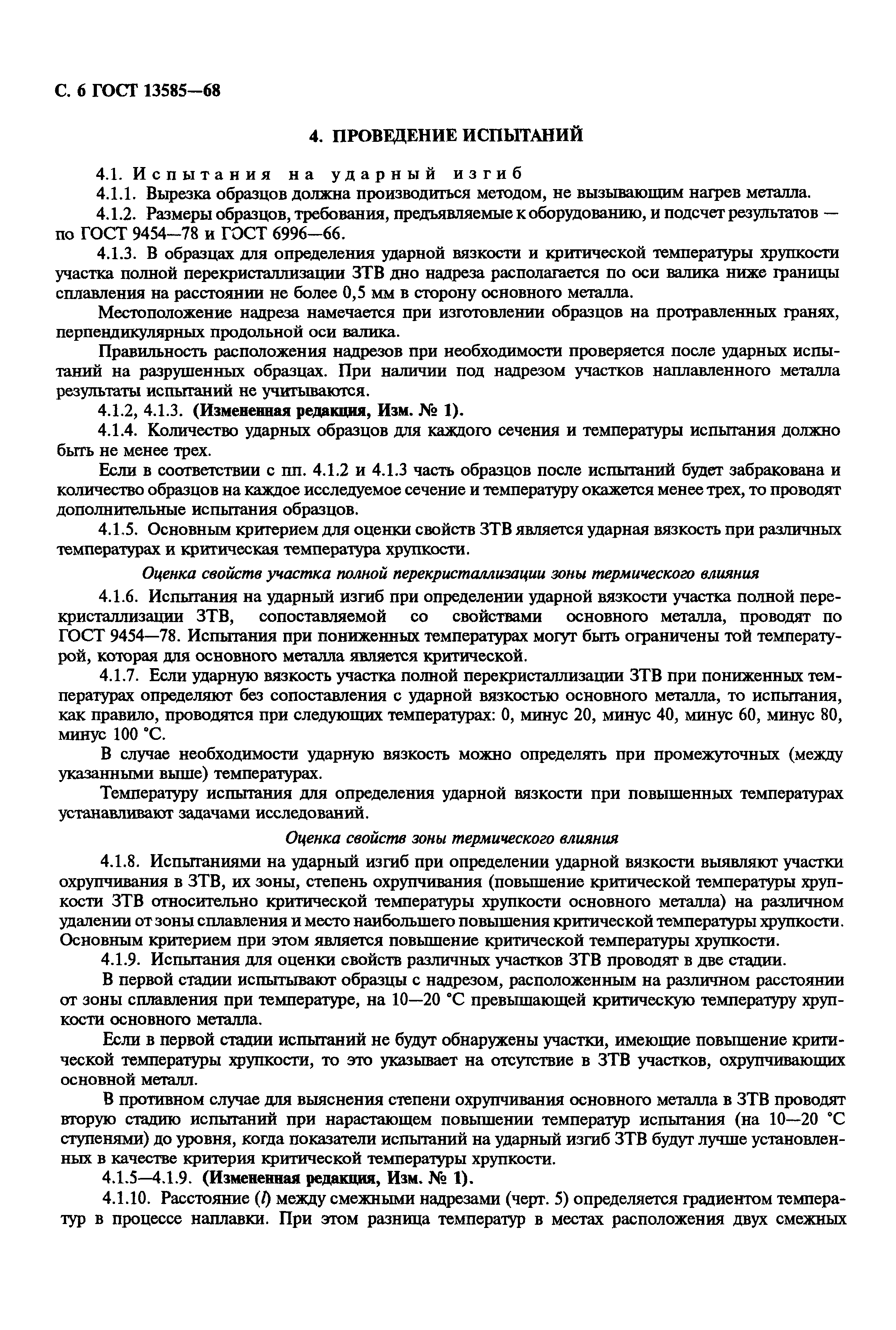

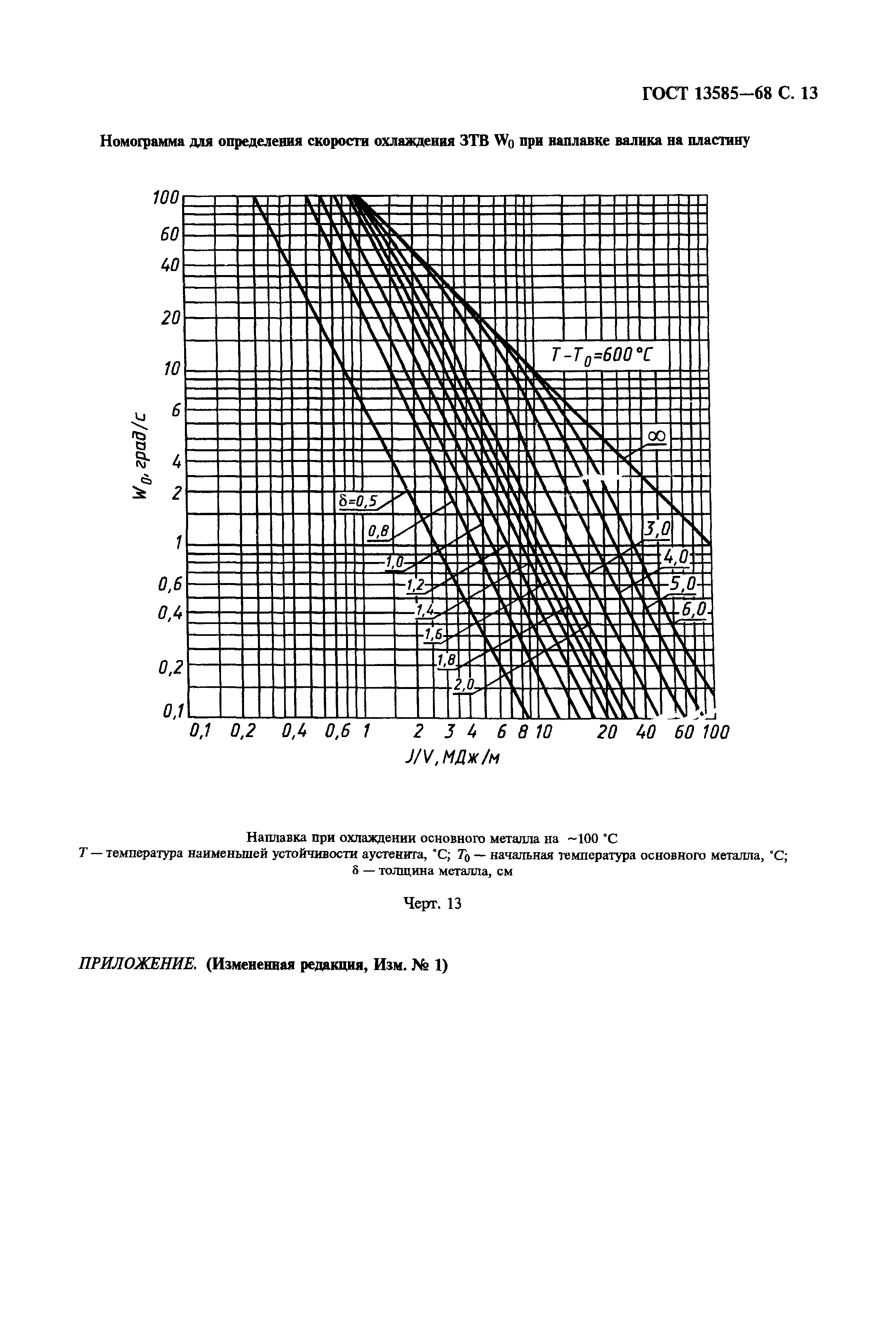

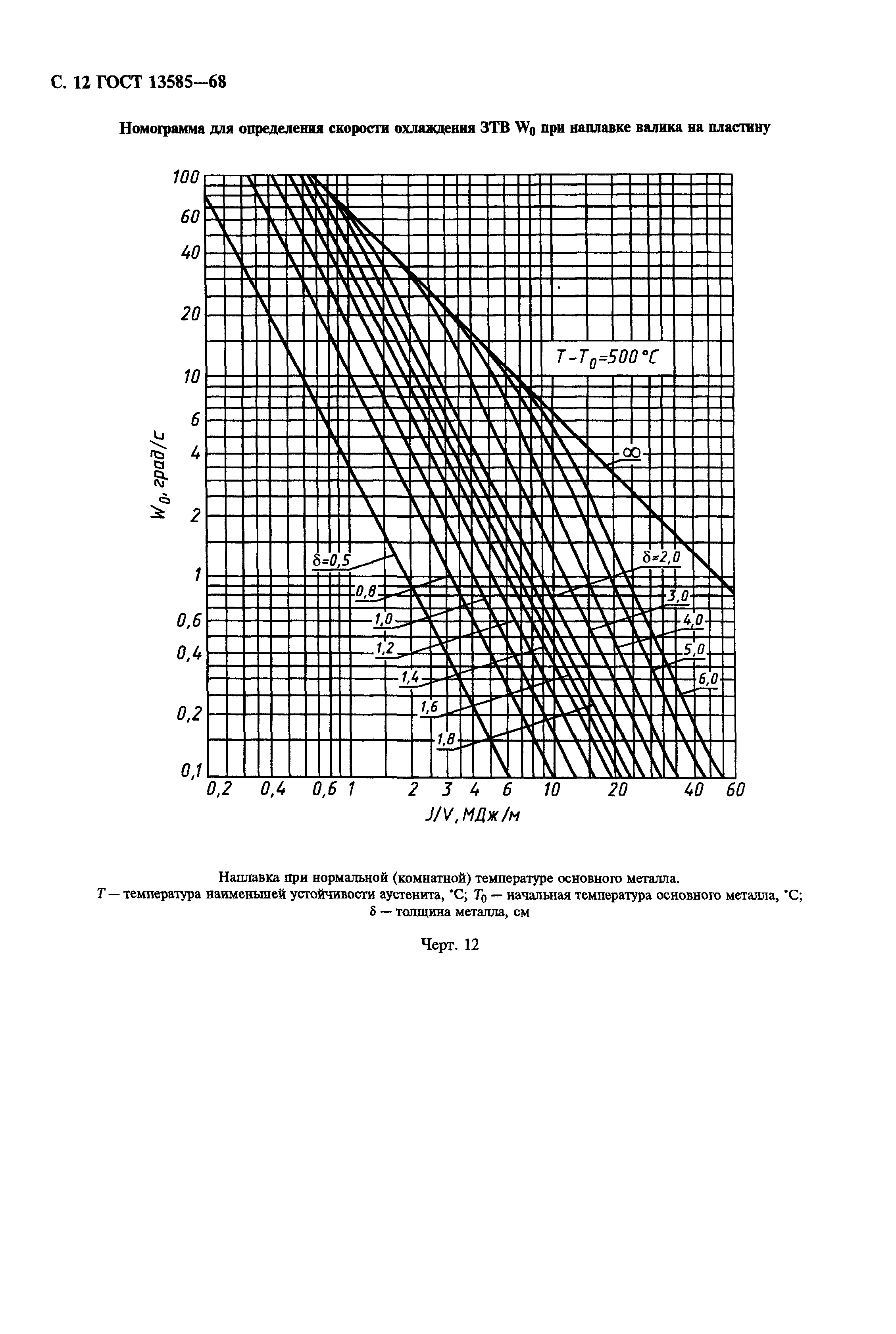

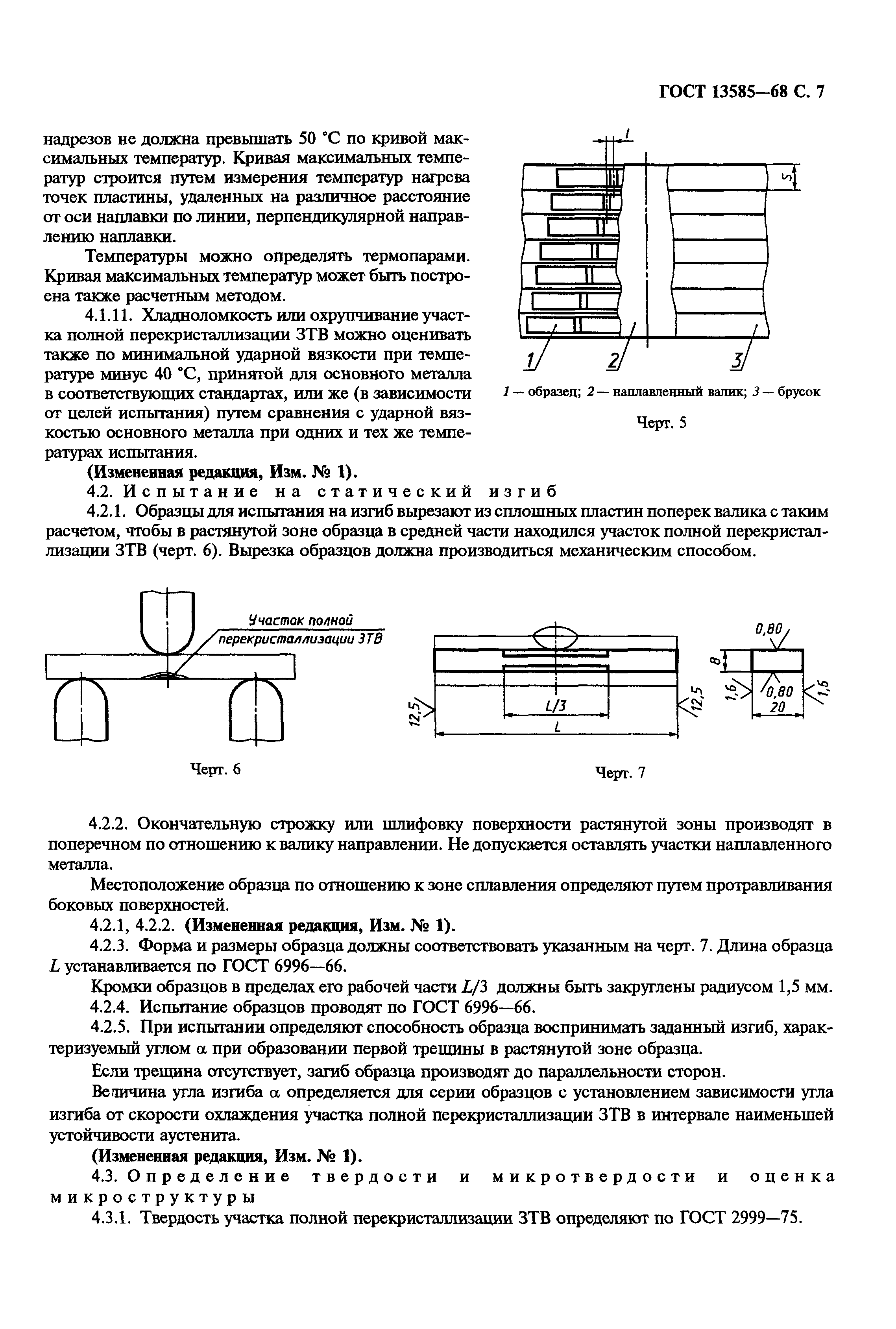

Оглавление:	1 Общие указания 2 Оборудование для изготовления проб 3 Подготовка к испытаниям 4 Проведение испытаний 5 Обработка результатов испытаний Приложение (обязательное)
Утверждён:	01.01.1968 Госстандарт СССР (USSR Gosstandart 384)
Издан:	ИПК Издательство стандартов (1999 г. )
Расположен в:	Техническая документация Электроэнергия МЕТАЛЛУРГИЯ Черные металлы Стали Экология МЕТАЛЛУРГИЯ Черные металлы Стали
Нормативные ссылки:	ГОСТ 6996-66 «Сварные соединения. Методы определения механических свойств» ГОСТ 2999-75 «Металлы и сплавы. Метод измерения твердости по Виккерсу» ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю» ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 5640-68 «Сталь. Металлографический метод оценки микроструктуры листов и ленты» ГОСТ 9013-59 «Металлы. Метод измерения твердости по Роквеллу» ГОСТ 9450-76 «Измерение микротвердости вдавливанием алмазных наконечников»
