ГОСТ 13317-89

Элементы соединения СВЧ трактов радиоизмерительных приборов. Присоединительные размеры

Обозначение:	ГОСТ 13317-89
Обозначение англ:	GOST 13317-89
Статус:	взамен
Название рус.:	Элементы соединения СВЧ трактов радиоизмерительных приборов. Присоединительные размеры
Название англ.:	Connectors of microwave channels of radiomeasuring apparatus. Connecting dimensions
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1991

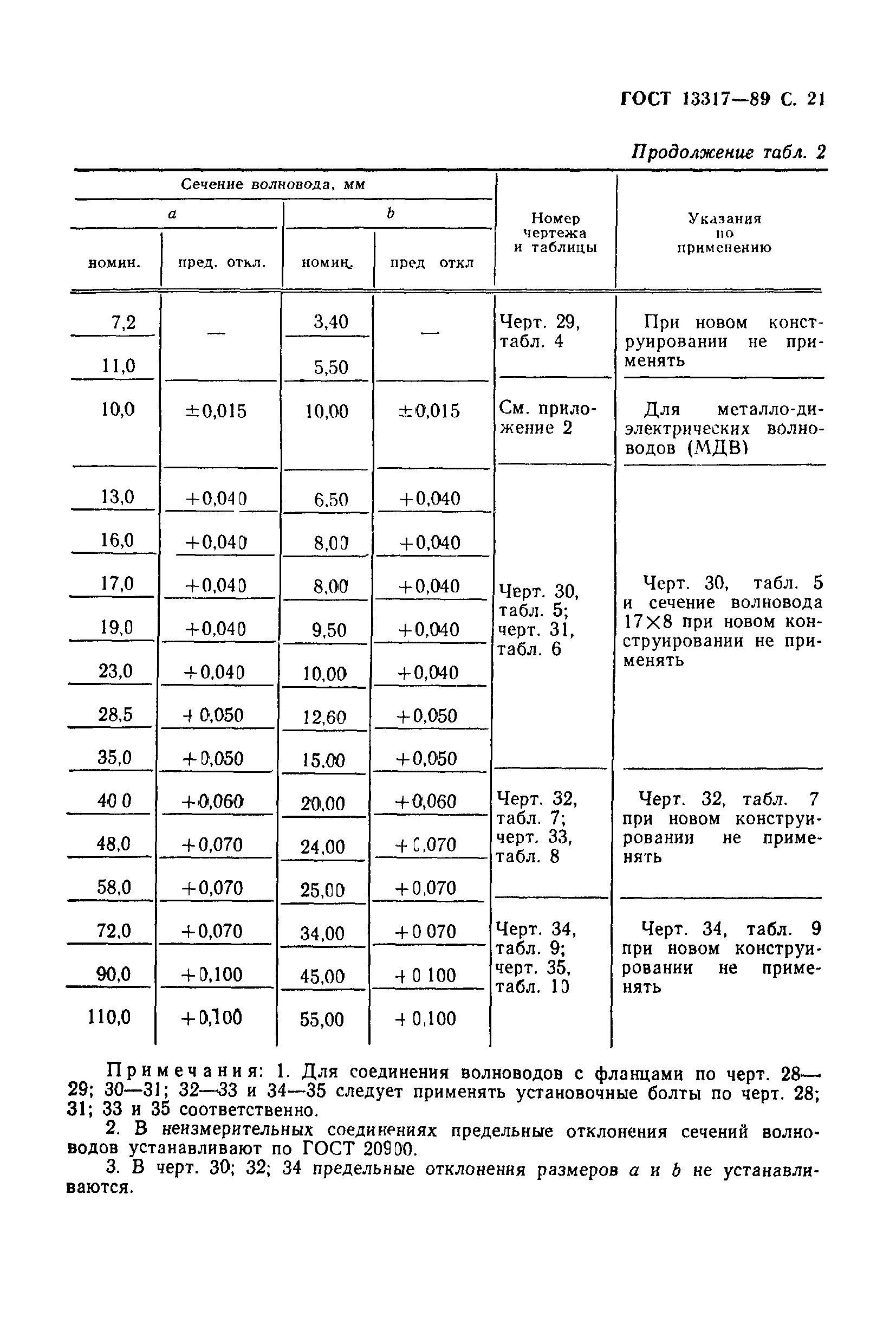

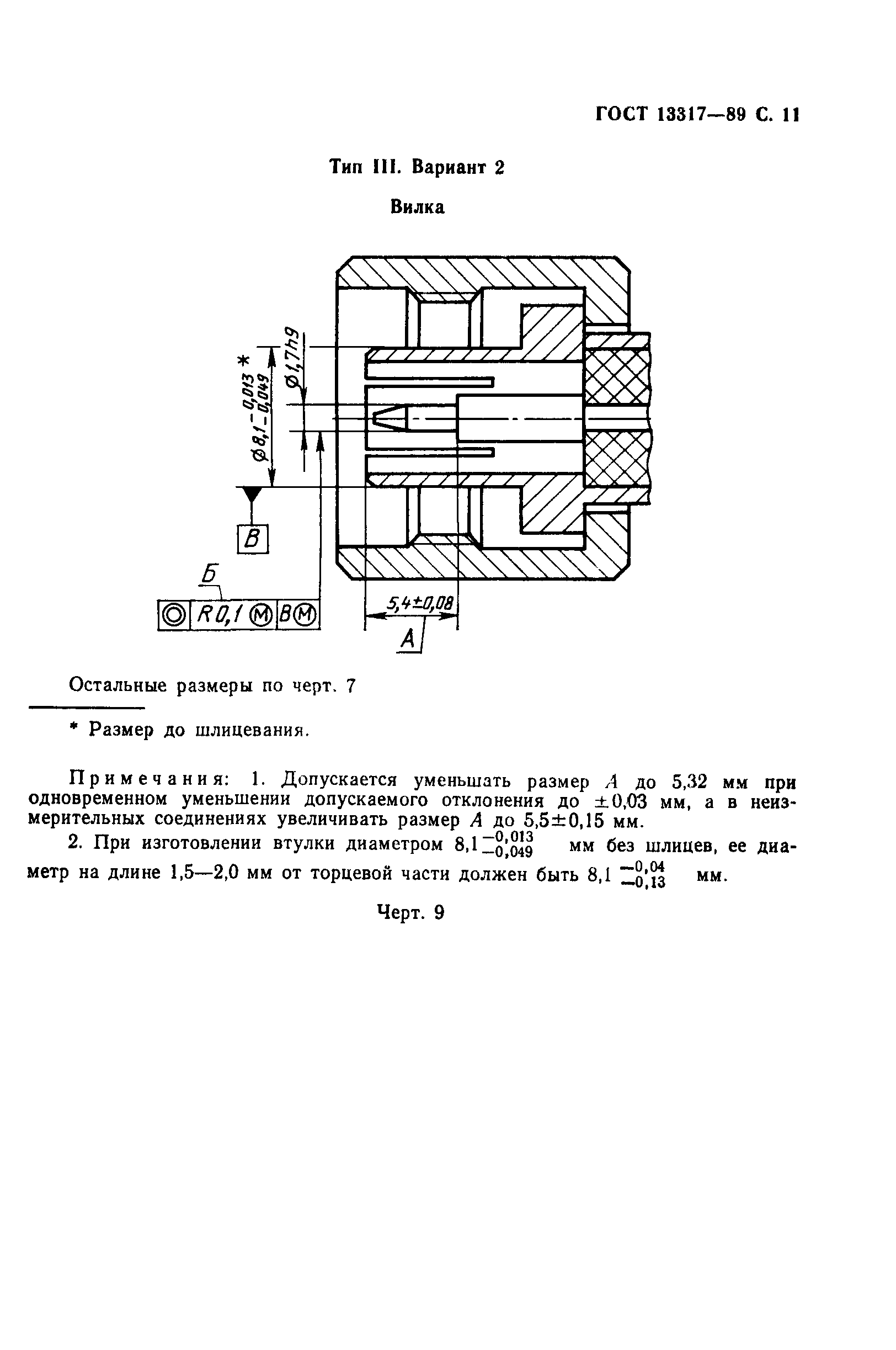

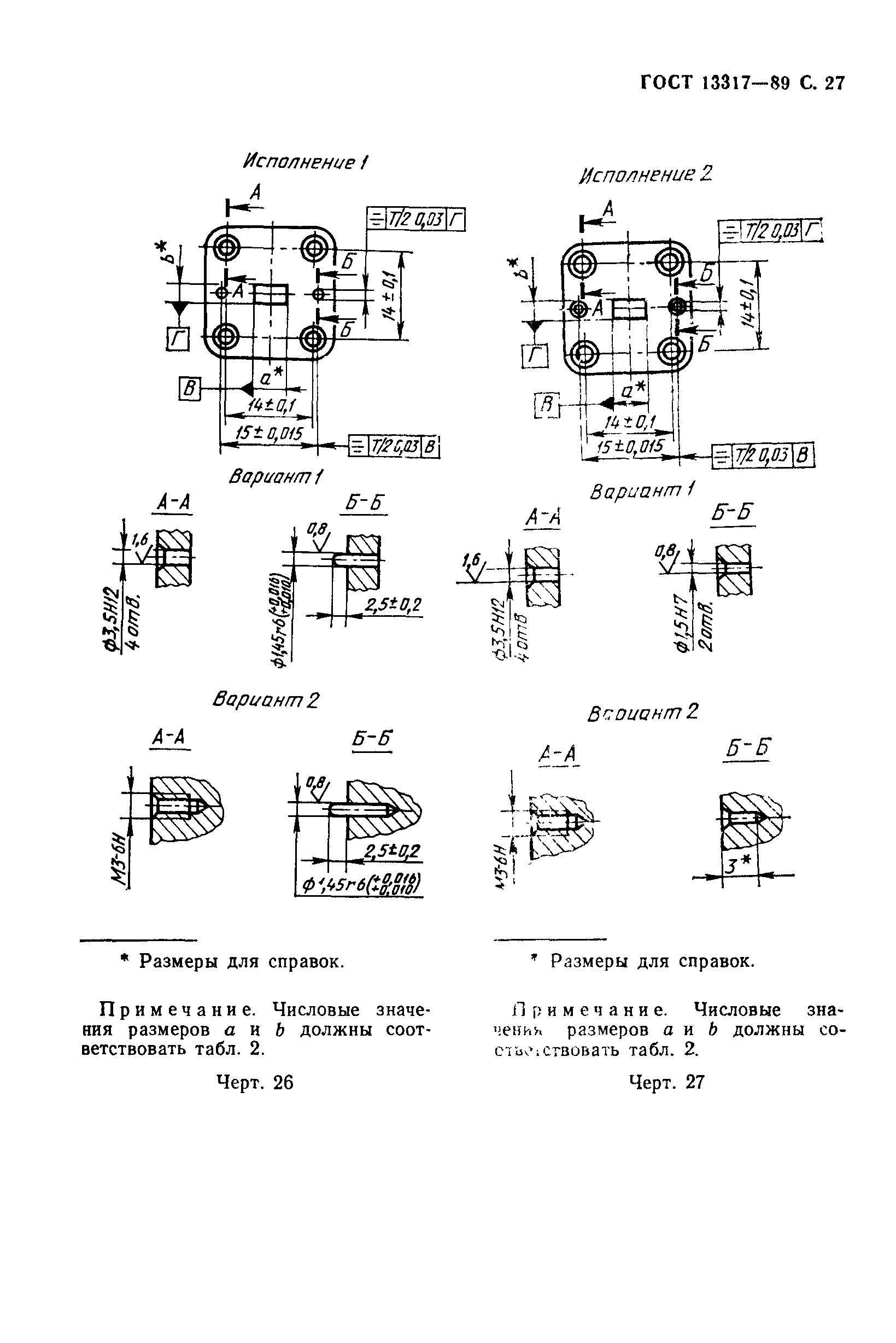

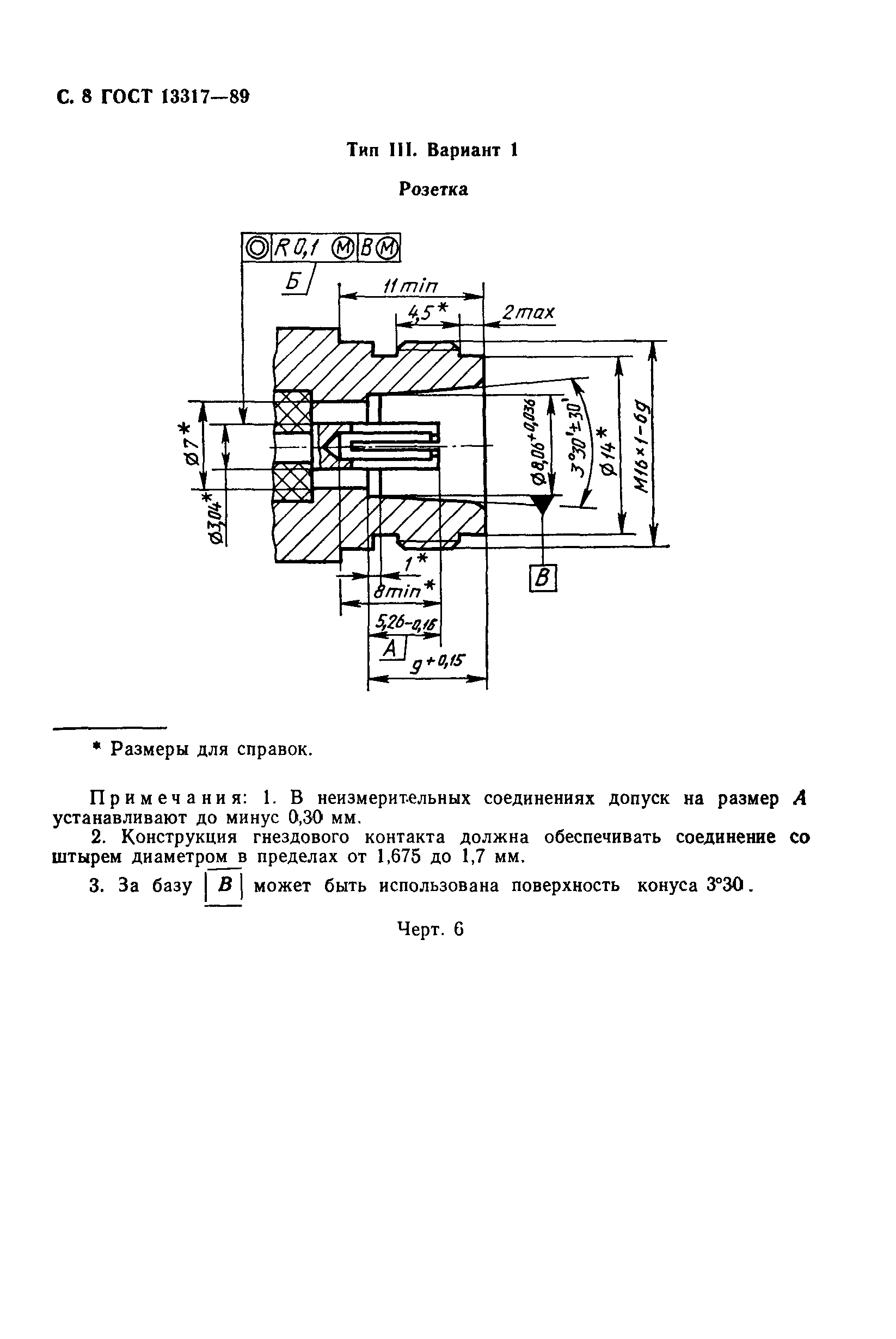

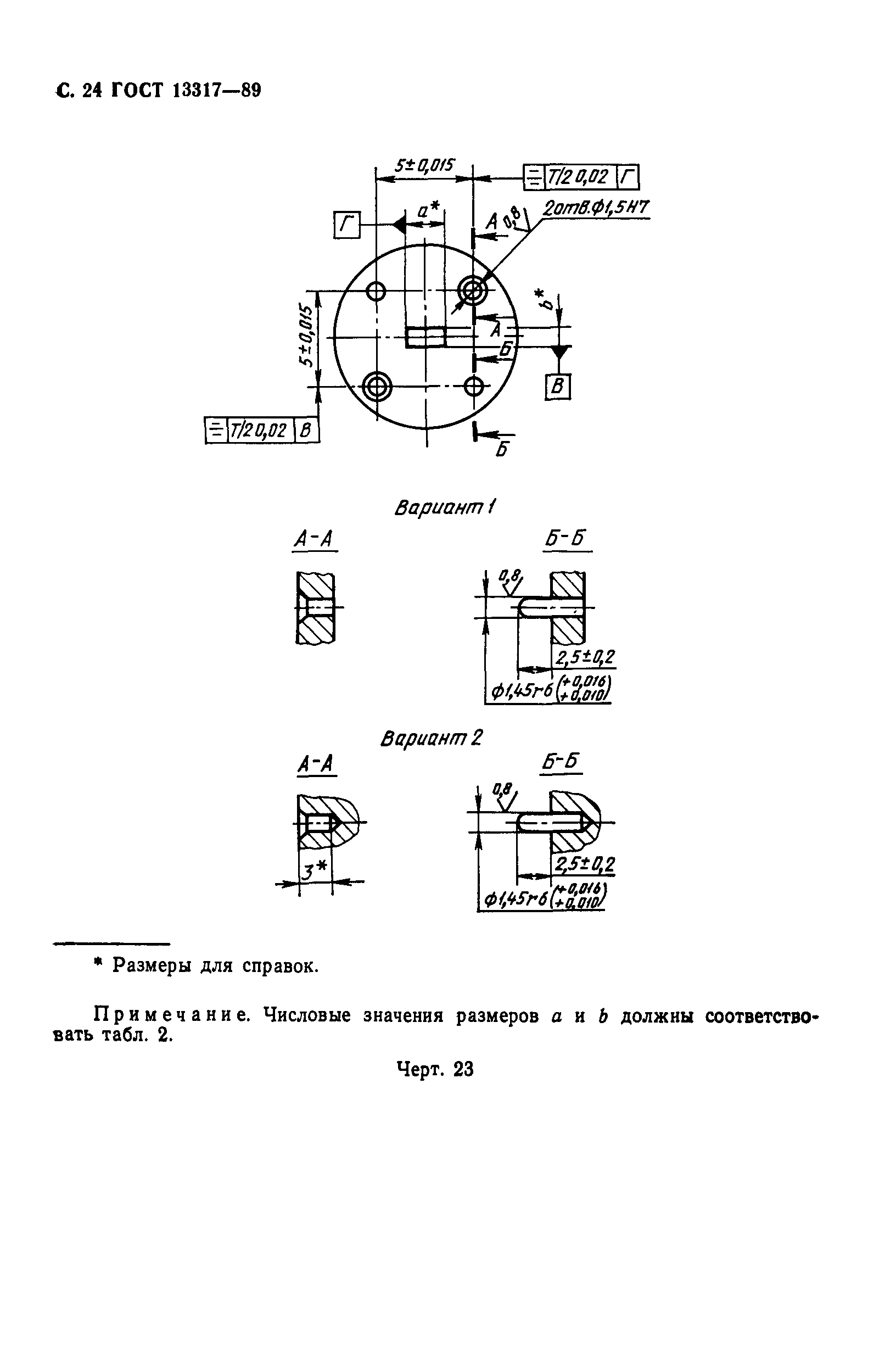

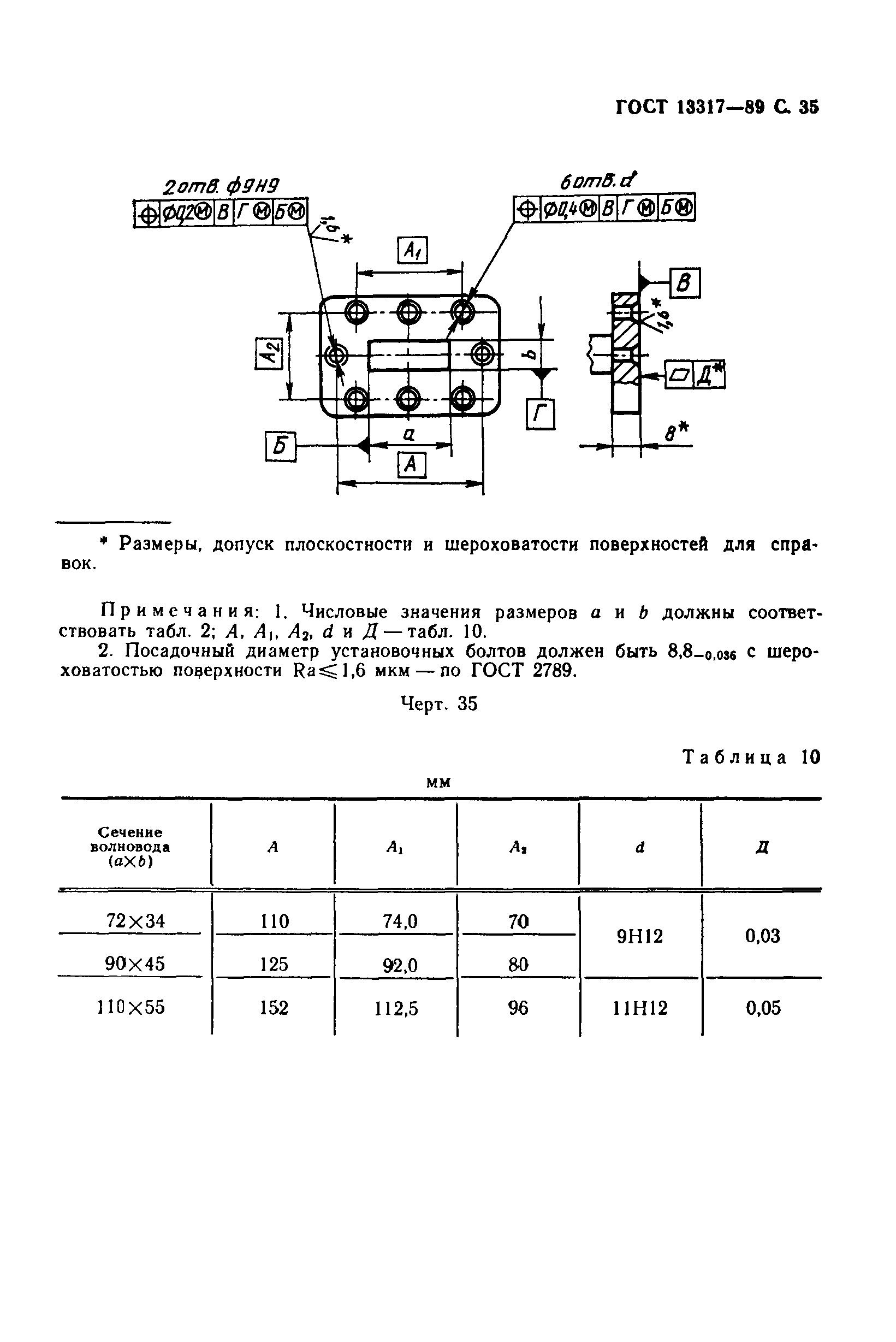

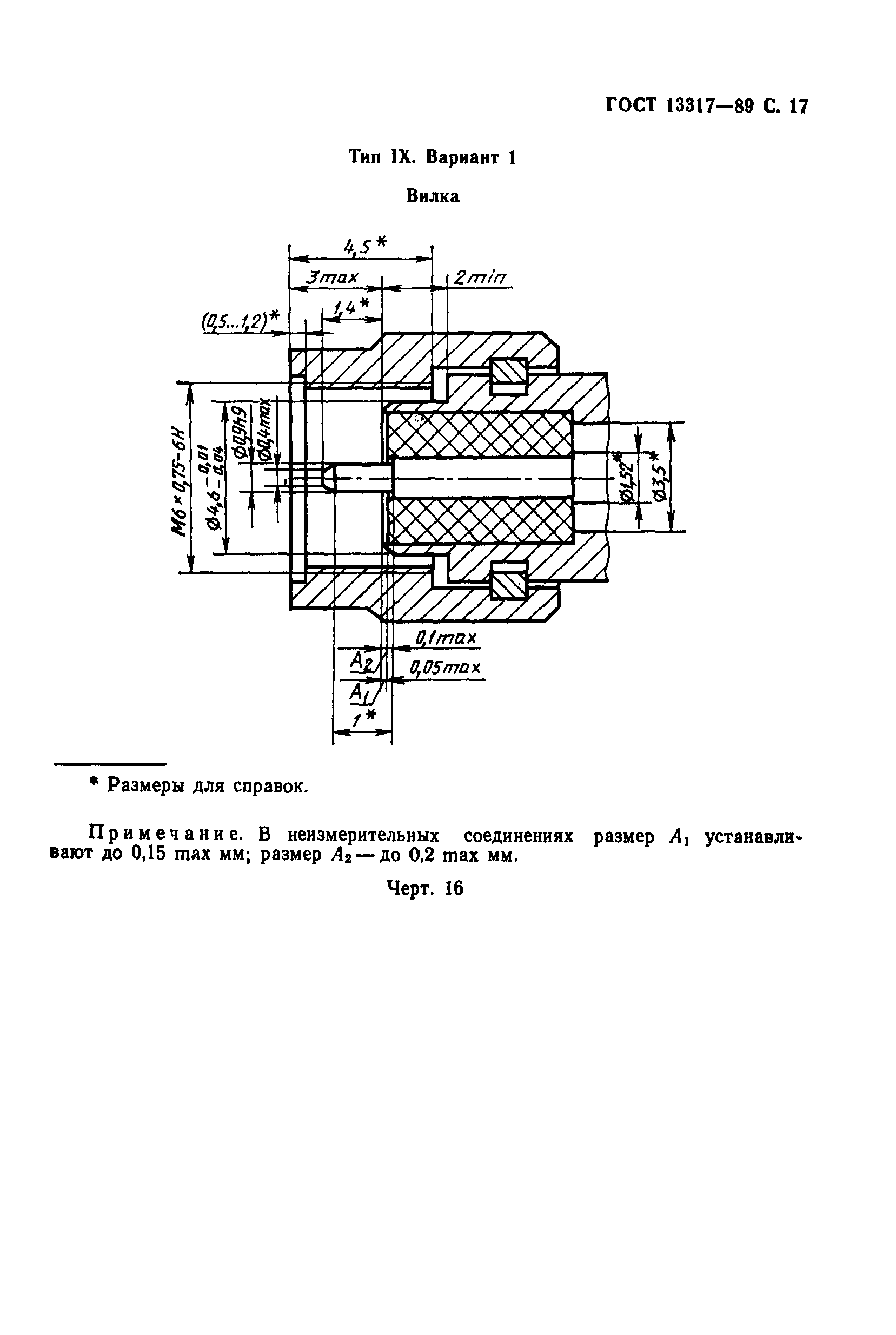

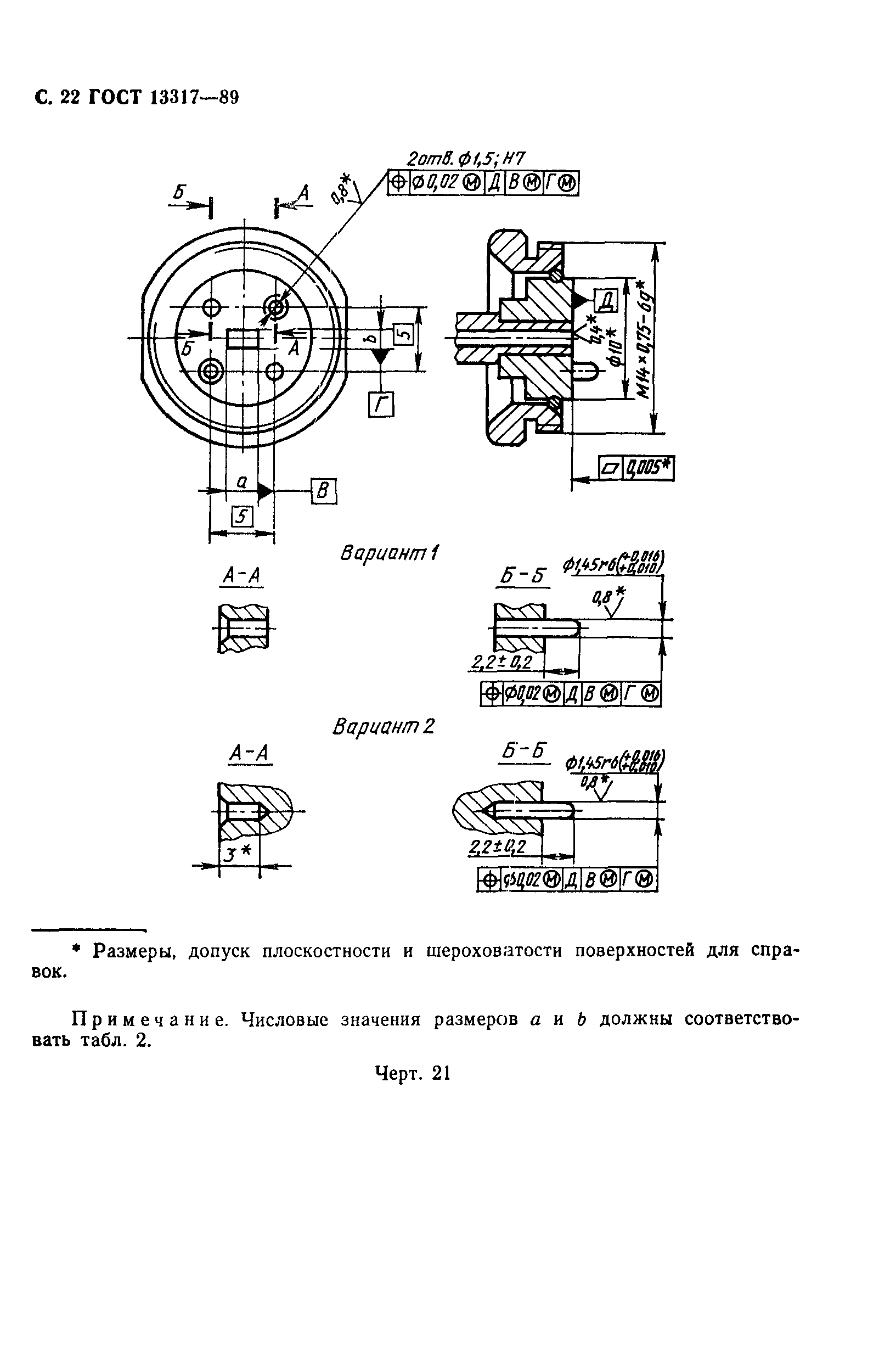

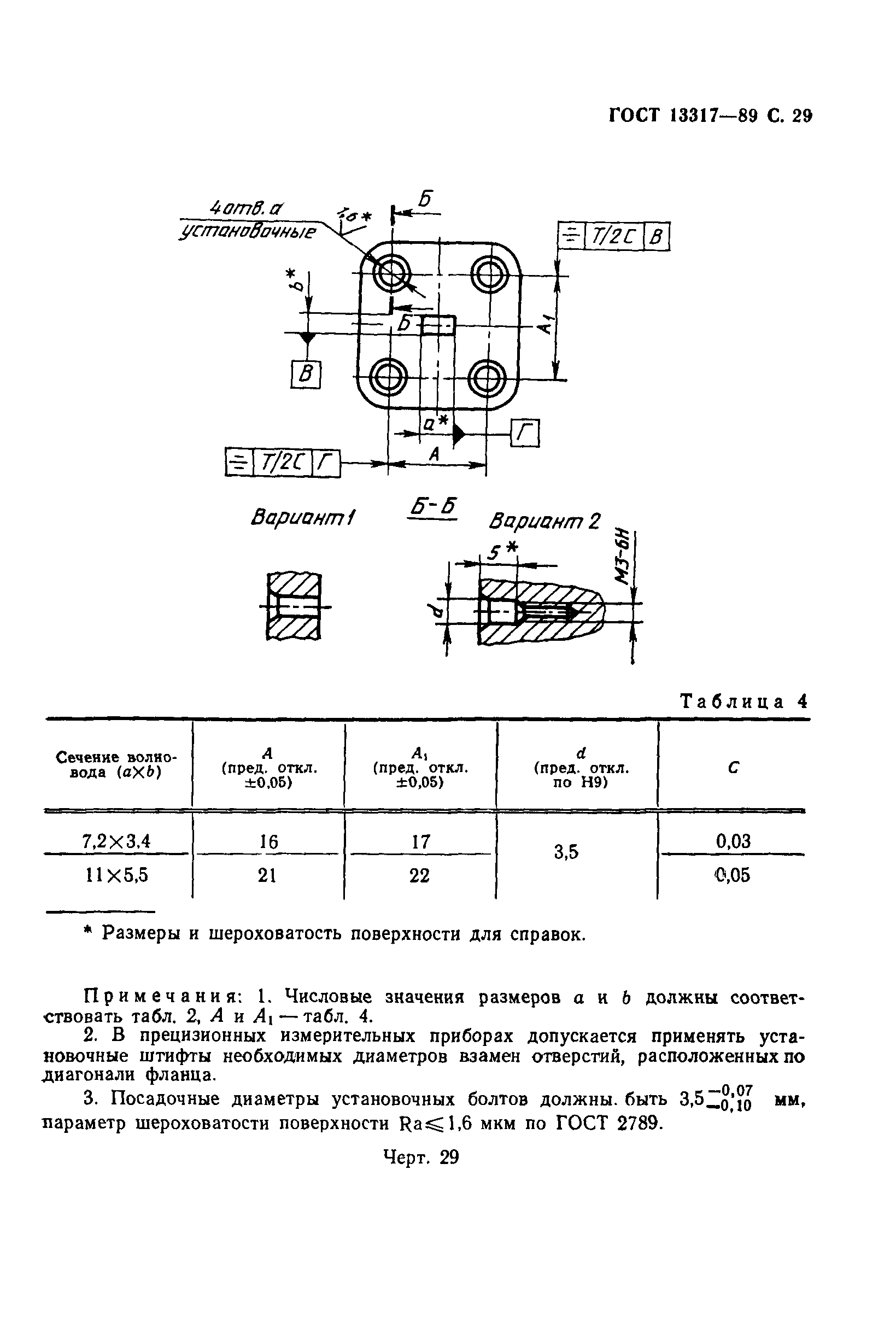

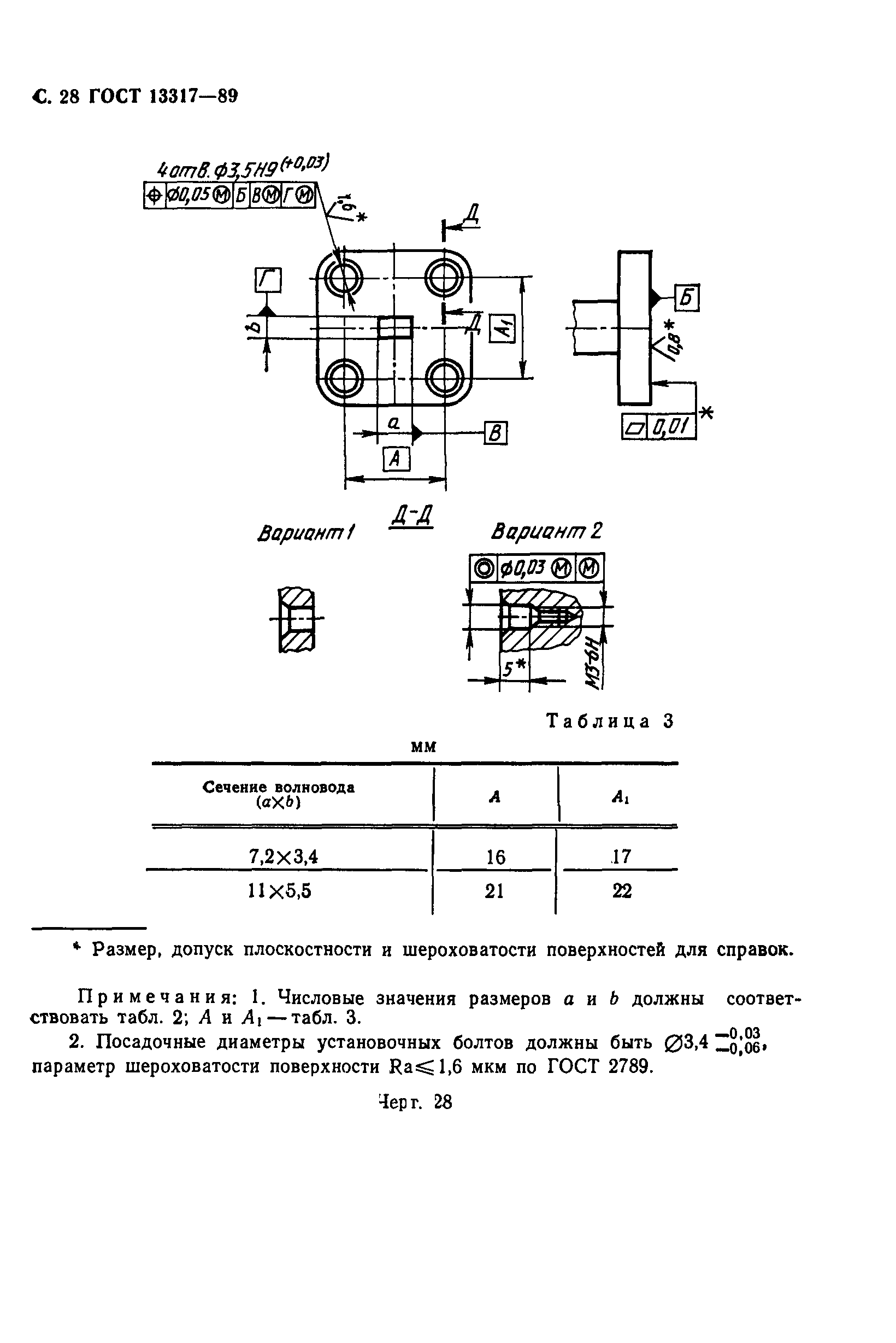

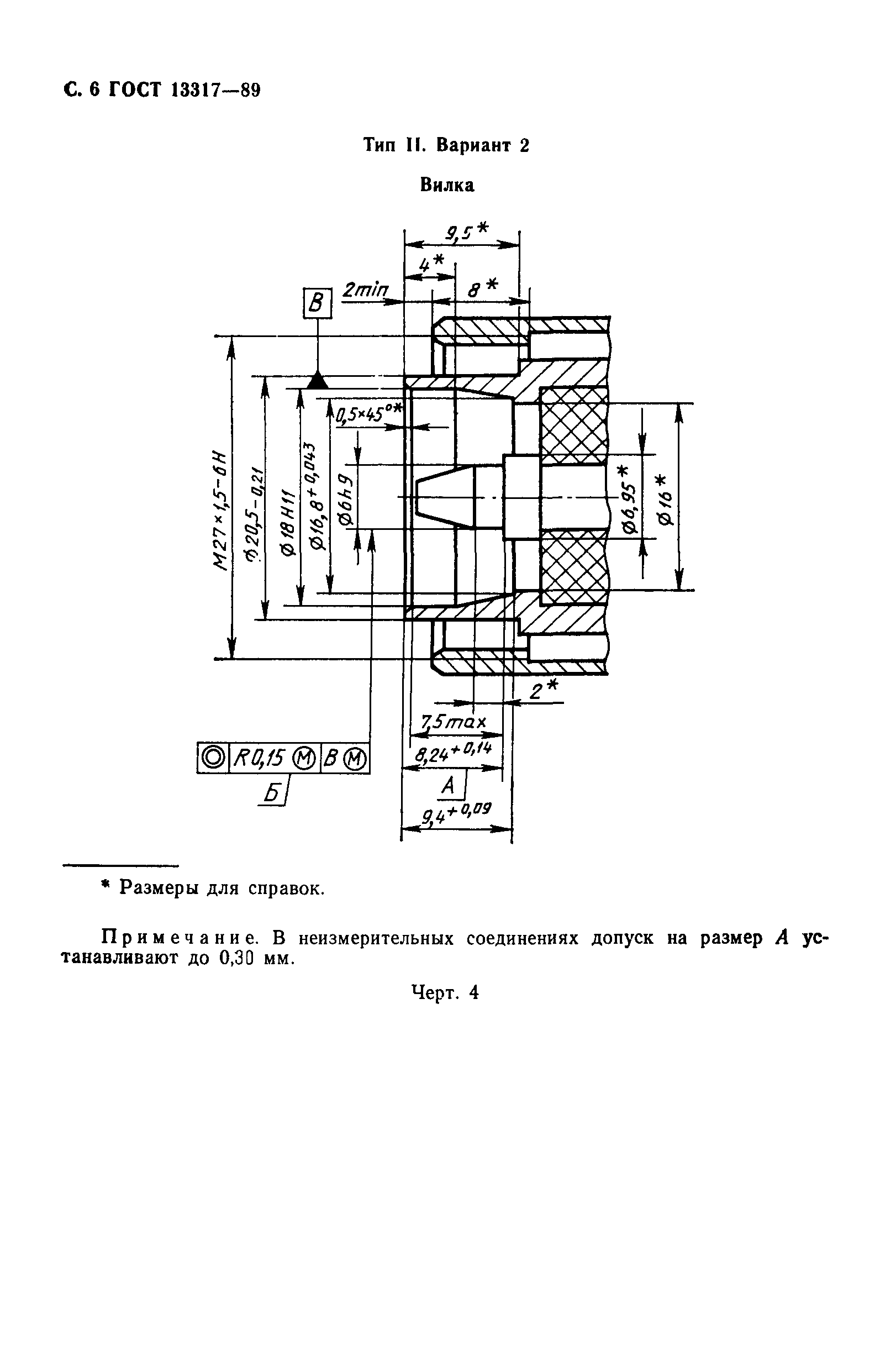

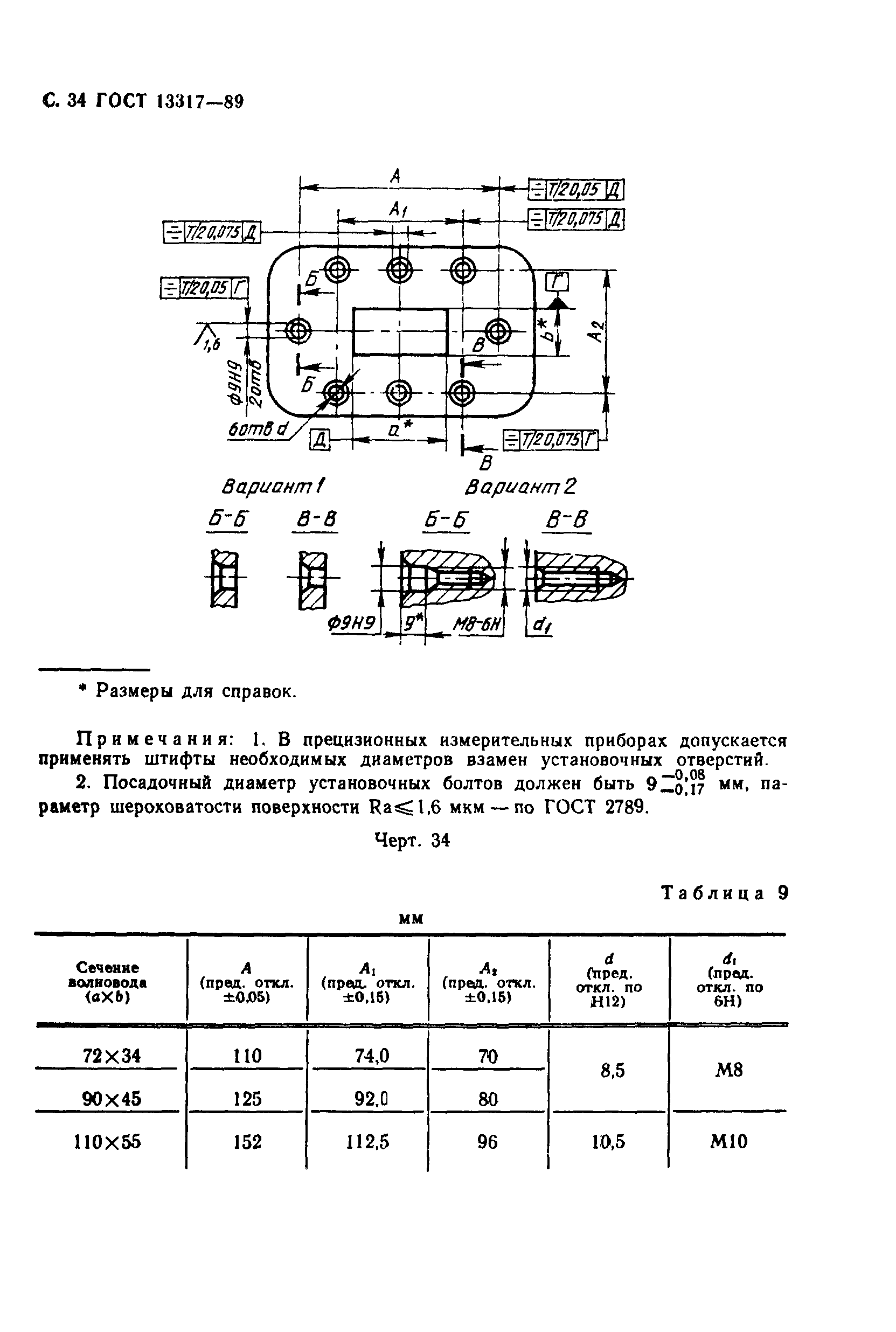

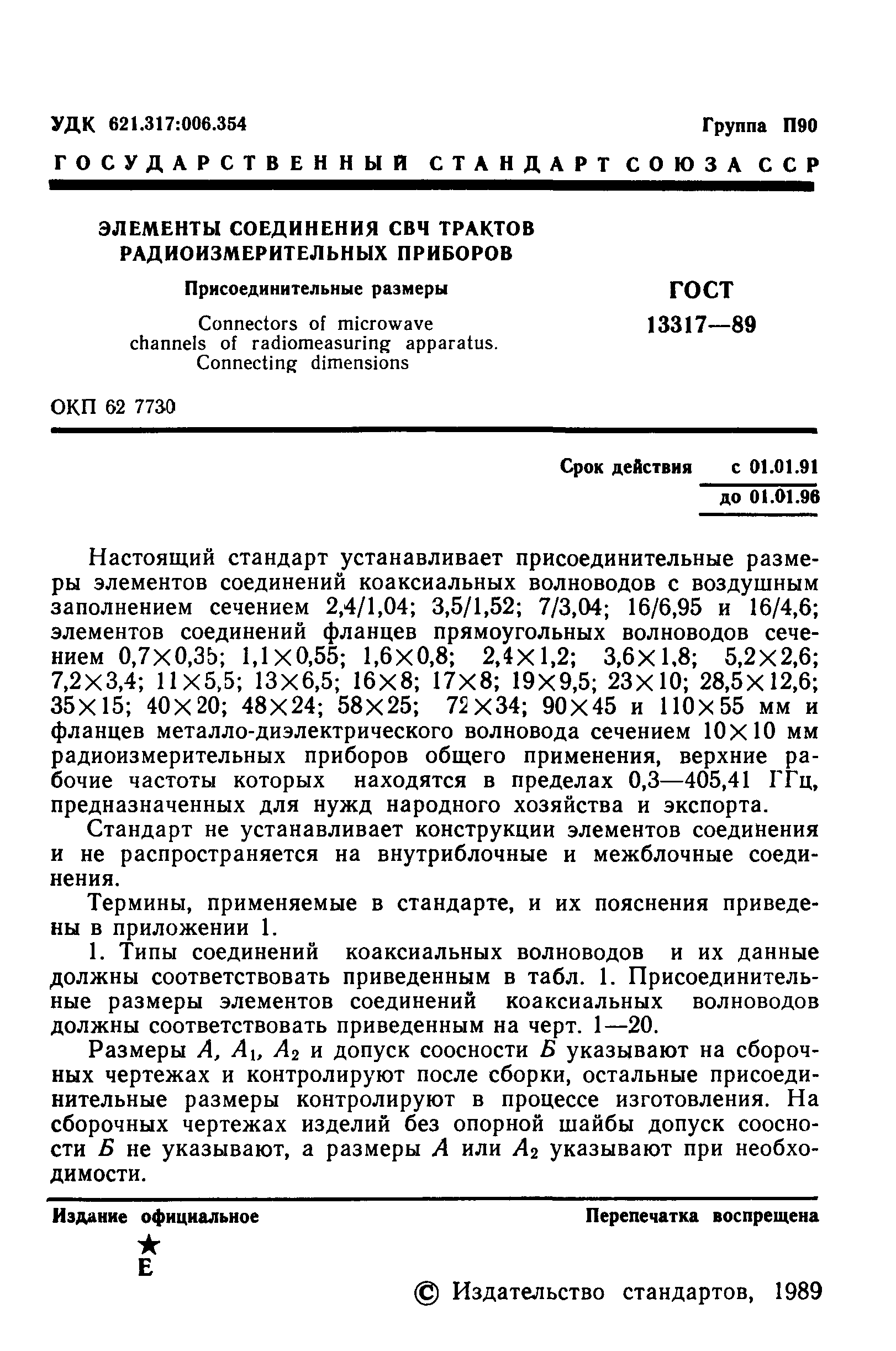

Область применения:	Стандарт устанавливает размеры элементов соединений коаксиальных волноводов с воздушным заполнением сечением 2,4/1,04; 3,5/1,52; 7/3,04; 16/6,95и 16/4,6; элементов соединений фланцев прямоугольных волноводов сечением 0,7х0,35; 1,1х0,55; 1,6х0,8; 2,4х1,2; 3,6х1,8; 5,2х2,6; 7,2х3,4; 11х 5,5; 13х6,5; 16х8; 17х8; 19х9,5; 23х10; 28,5х12,6; 35х15; 40х20; 48х24; 58х25 72х34; 90х45 и 110х55 мм и фланцев металло-диэлектрического волновода сечением 10х10 мм радиоизмерительных приборов общего применения, верхние рабочие частоты которых находятся в пределах 0,3-405,41 ГГц предназначенных для нужд народного хозяйства и экспорта. Стандарт не устанавливает конструкции элементов соединения и не распространяется на внутриблочные и межблочные соединения.

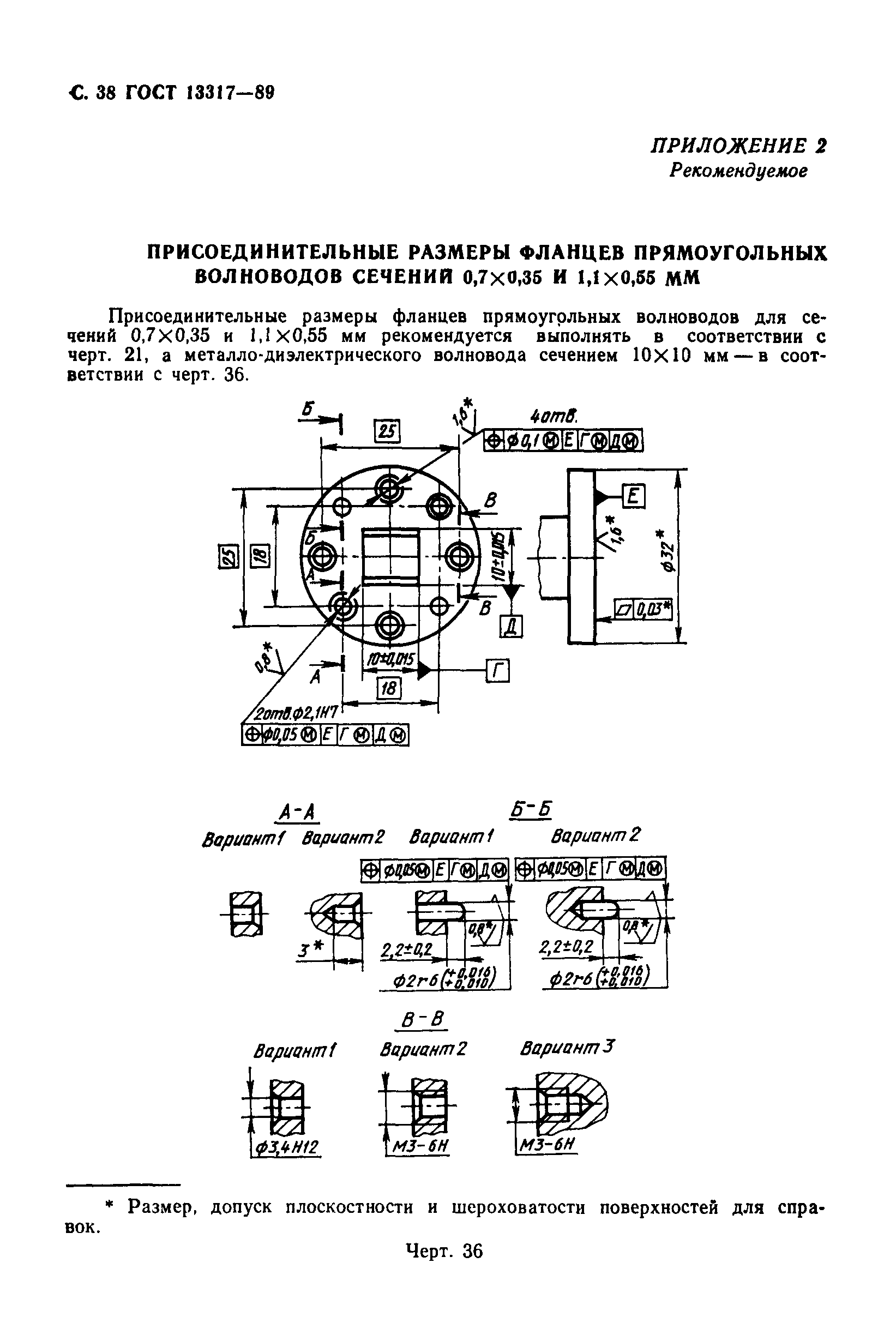

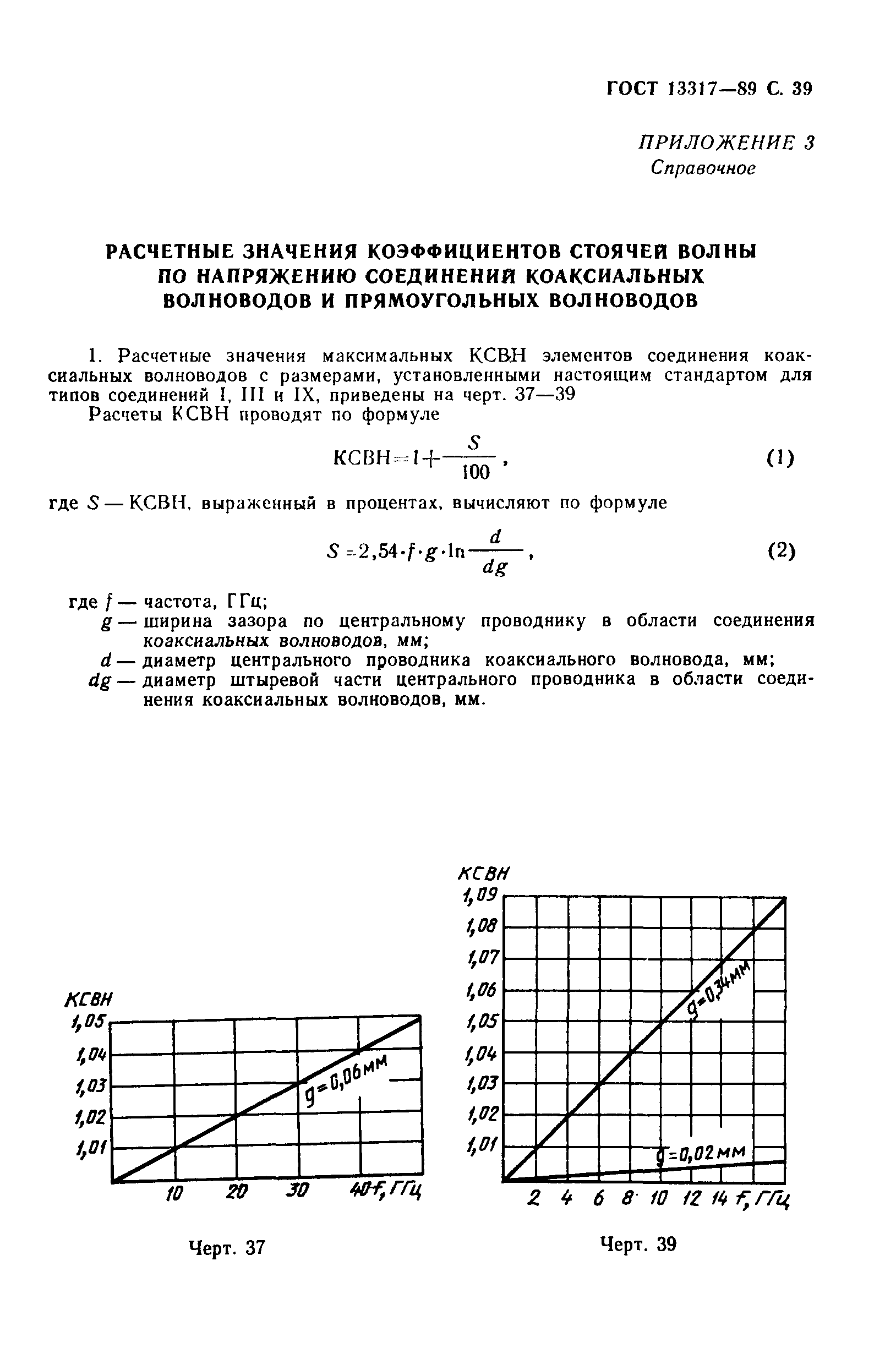

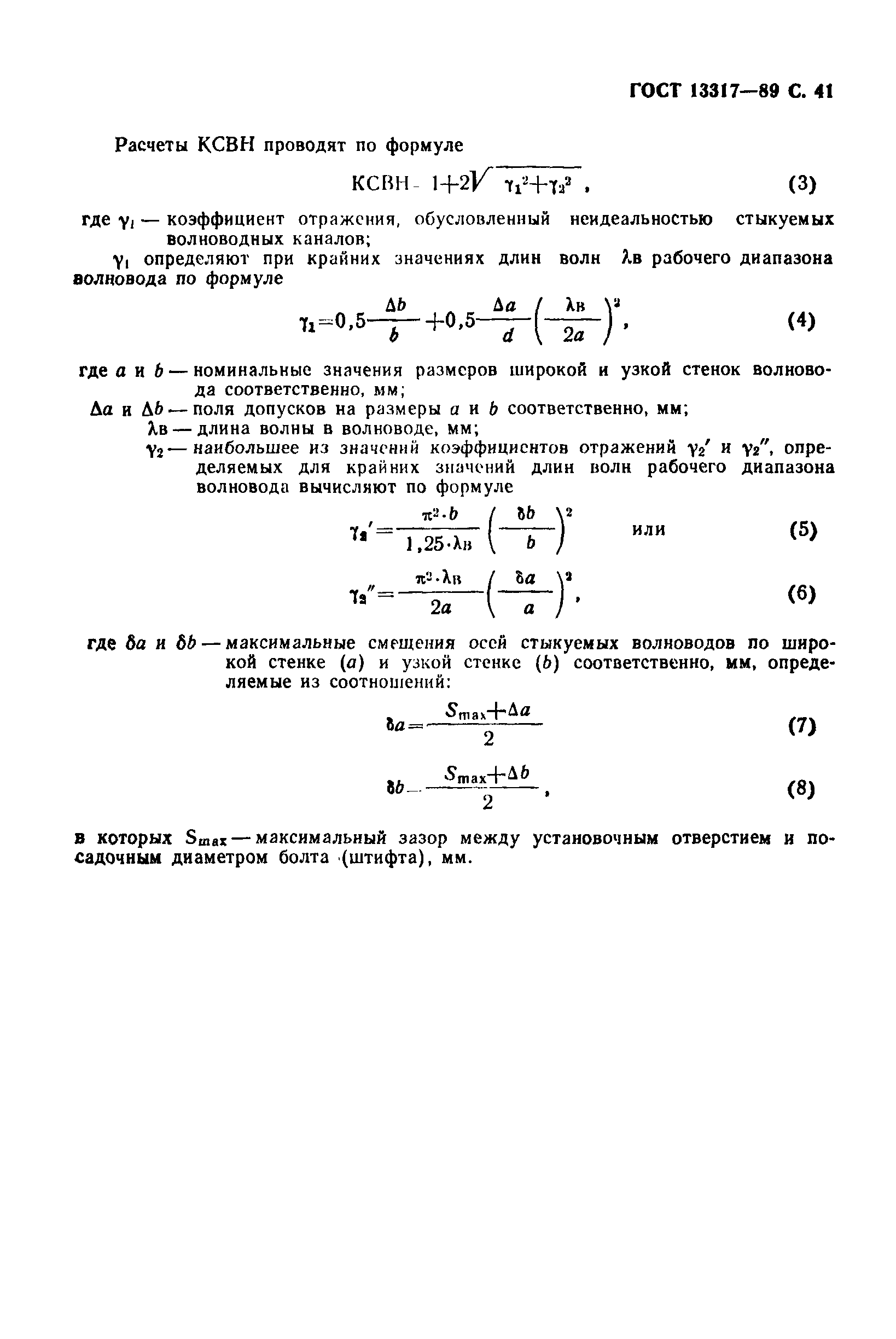

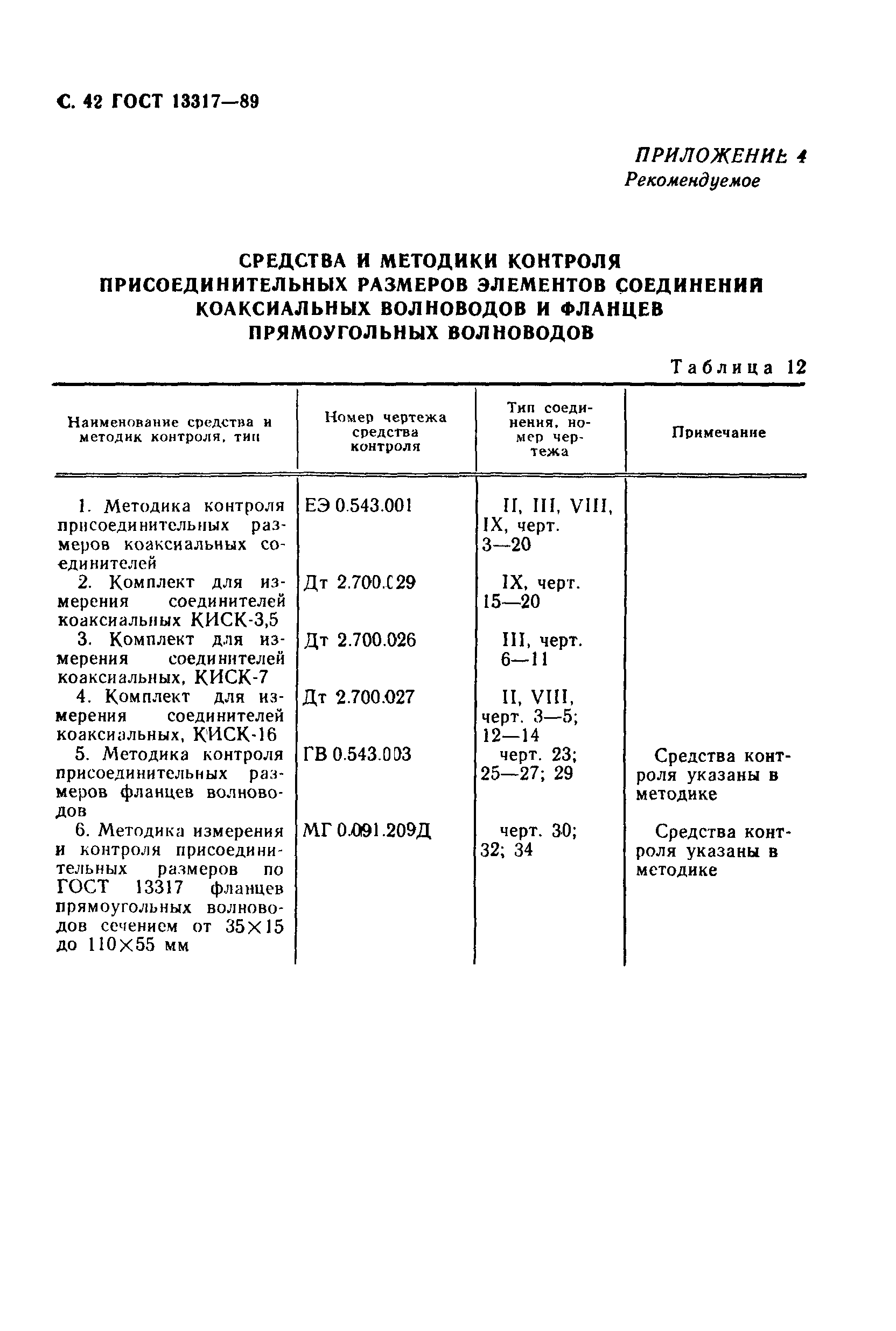

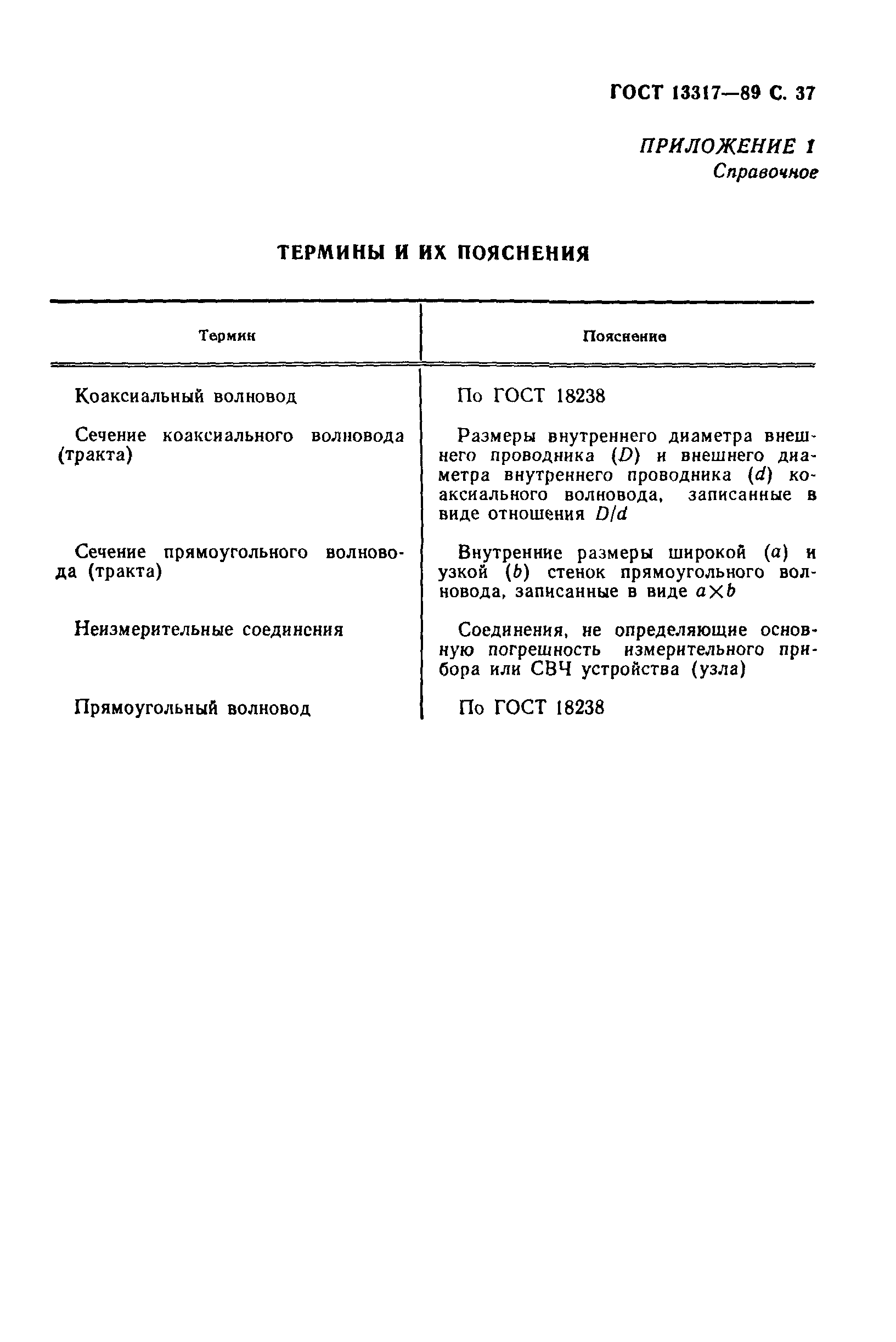

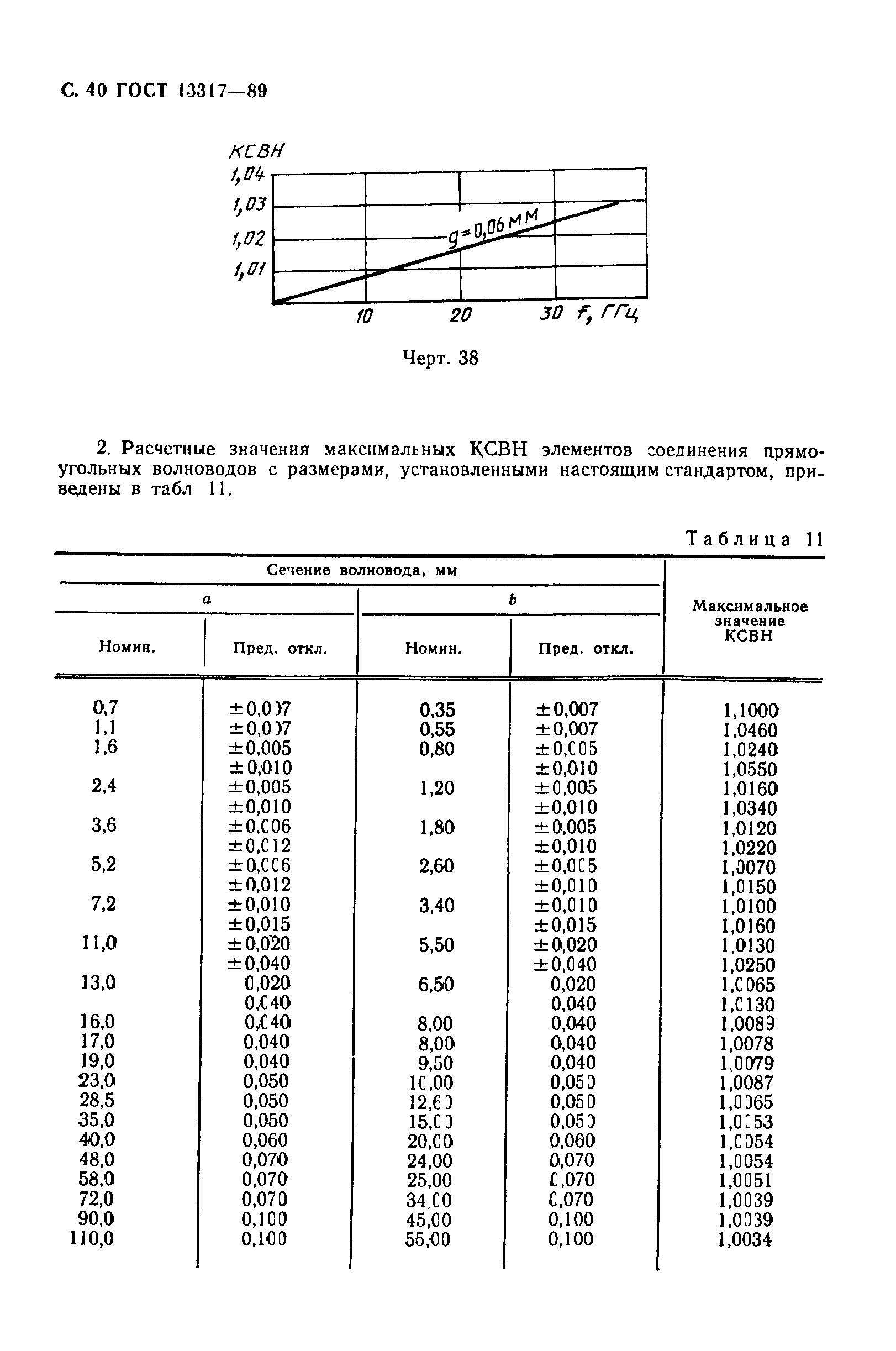

Оглавление:	Приложение 1 (справочное) Термины и их пояснения Приложение 2 (рекомендуемое) Присоединительные размеры фланцев прямоугольных волноводов сечений 0,7х0,35 и 1,1х0,55 мм Приложение 3 (справочное) Расчетные значения коэффициентов стоячей волны по напряжению соединений коаксиальных волноводов и прямоугольных волноводов Приложение 4 (рекомендуемое) Средства и методики контроля присоединительных размеров элементов соединений коаксиальных волноводов и фланцев прямоугольных волноводов

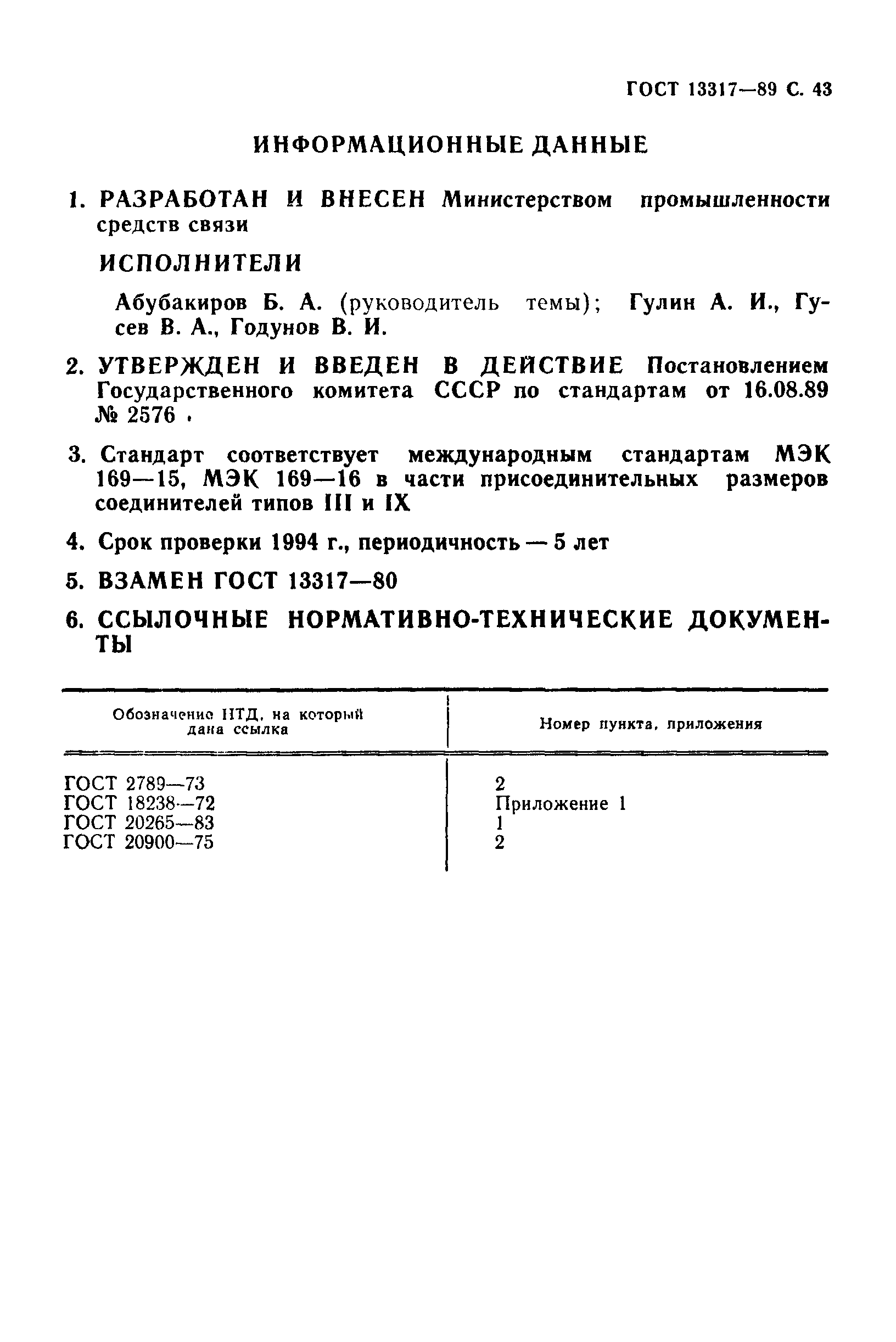

Разработан:	Министерство промышленности средств связи
Утверждён:	16.08.1989 Государственный комитет СССР по стандартам (USSR National Committee on Standards 2576)
Издан:	Издательство стандартов (1989 г. )
Расположен в:	Техническая документация Электроэнергия ТЕЛЕКОММУНИКАЦИИ. АУДИО-И ВИДЕОТЕХНИКА Специальное измерительное оборудование для систем телекоммуникаций Экология ТЕЛЕКОММУНИКАЦИИ. АУДИО-И ВИДЕОТЕХНИКА Специальное измерительное оборудование для систем телекоммуникаций
Заменяет собой:	ГОСТ 13317-80 «Элементы соединения СВЧ трактов радиоизмерительных приборов. Присоединительные размеры» (ИУС 12-89)
Нормативные ссылки:	ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 18238-72 «Линии передачи сверхвысоких частот. Термины и определения» ГОСТ 20265-83 «Соединители радиочастотные коаксиальные. Присоединительные размеры» ГОСТ 20900-75 «Трубы волноводные медные и латунные прямоугольные. Технические условия»
