Скачать ГОСТ 13130-83 Штампы для листовой штамповки. Блоки. Технические условия

Дата актуализации: 10.08.2017

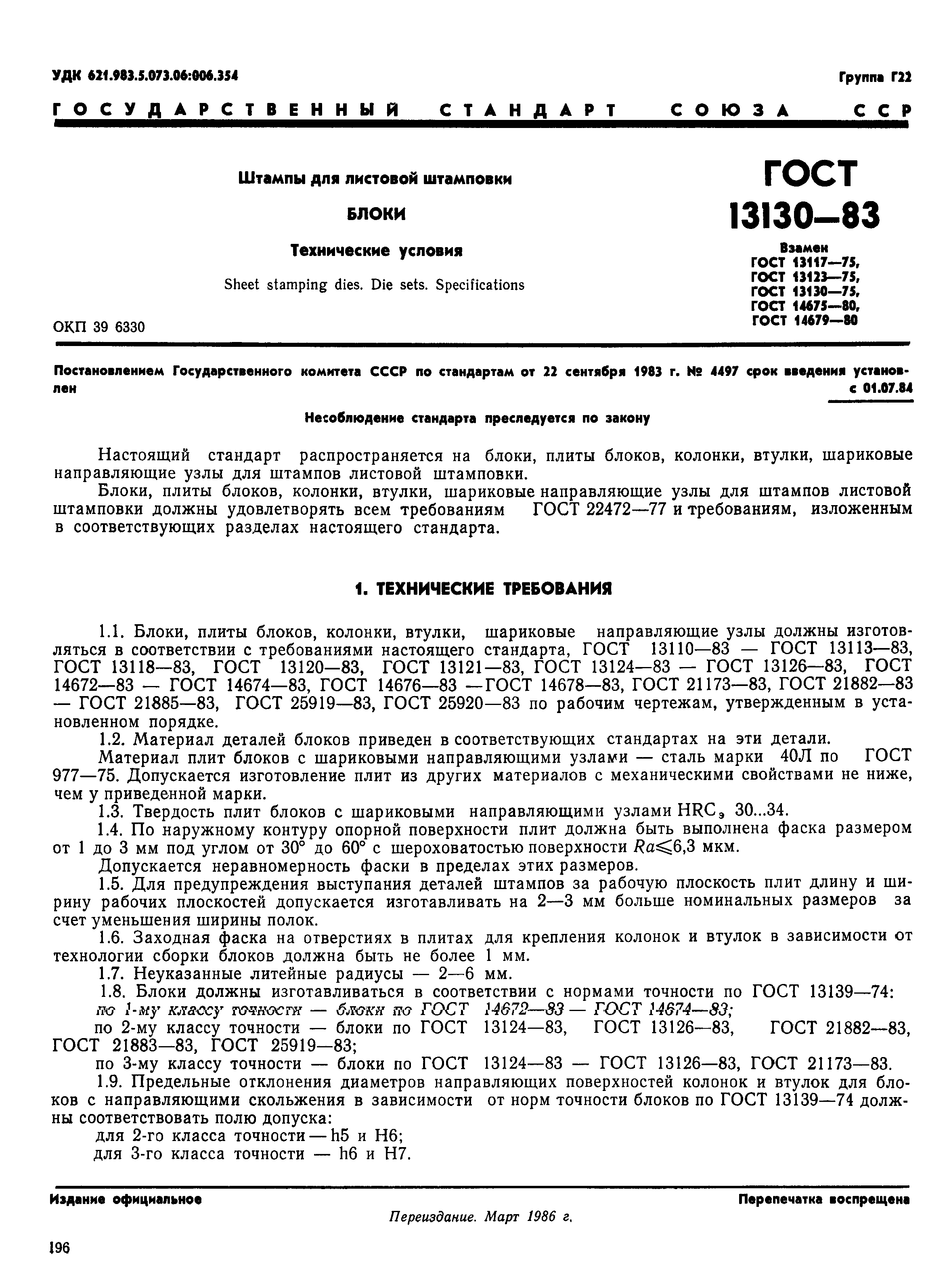

ГОСТ 13130-83

Штампы для листовой штамповки. Блоки. Технические условия

Обозначение:	ГОСТ 13130-83
Обозначение англ:	GOST 13130-83
Статус:	взамен
Название рус.:	Штампы для листовой штамповки. Блоки. Технические условия
Название англ.:	Sheet stamping dies. Die sets. Specifications
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1984
Область применения:	Стандарт распространяется на блоки, плиты блоков, колонки, втулки, шариковые направляющие узлы для штампов листовой штамповки.

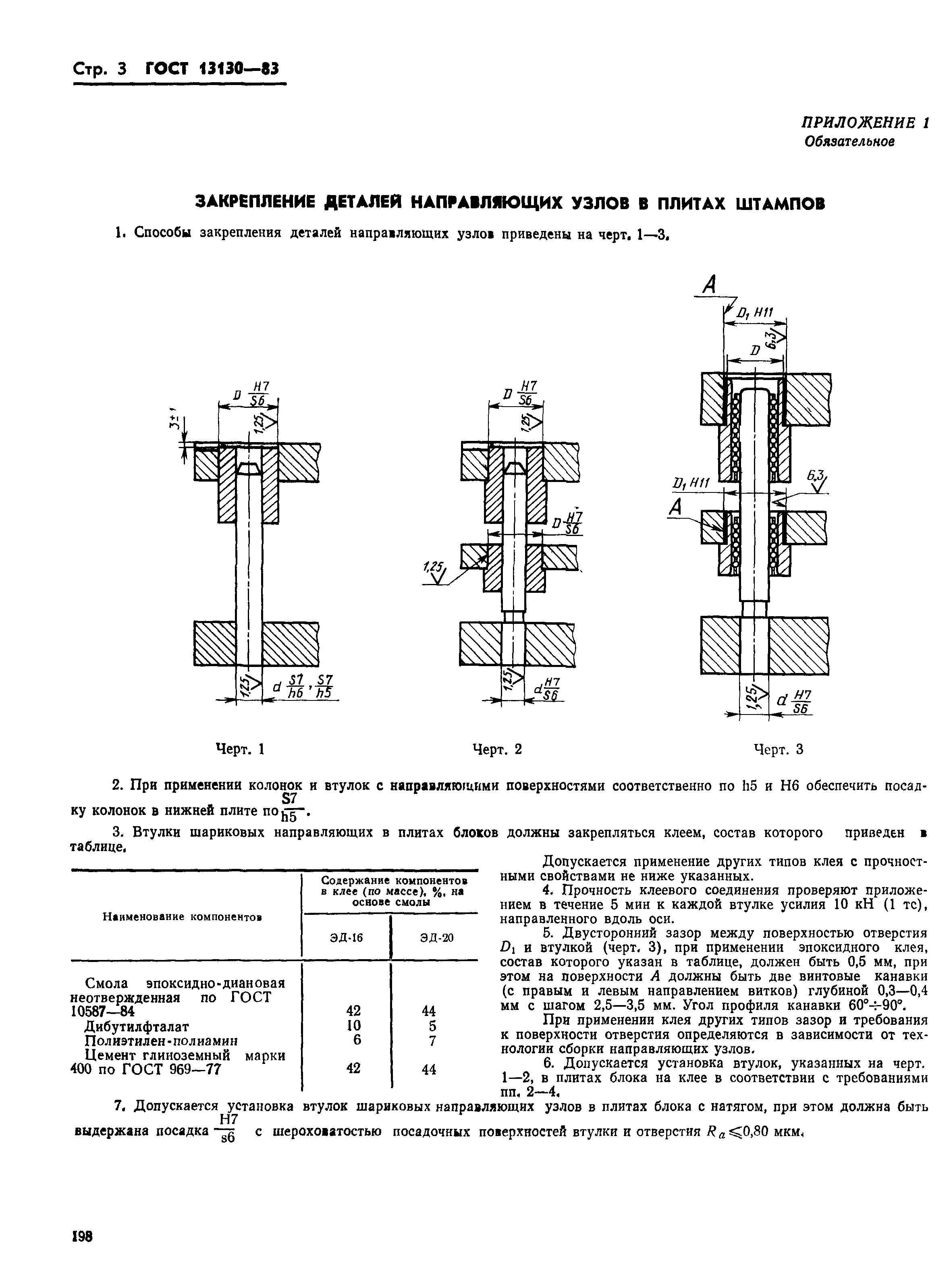

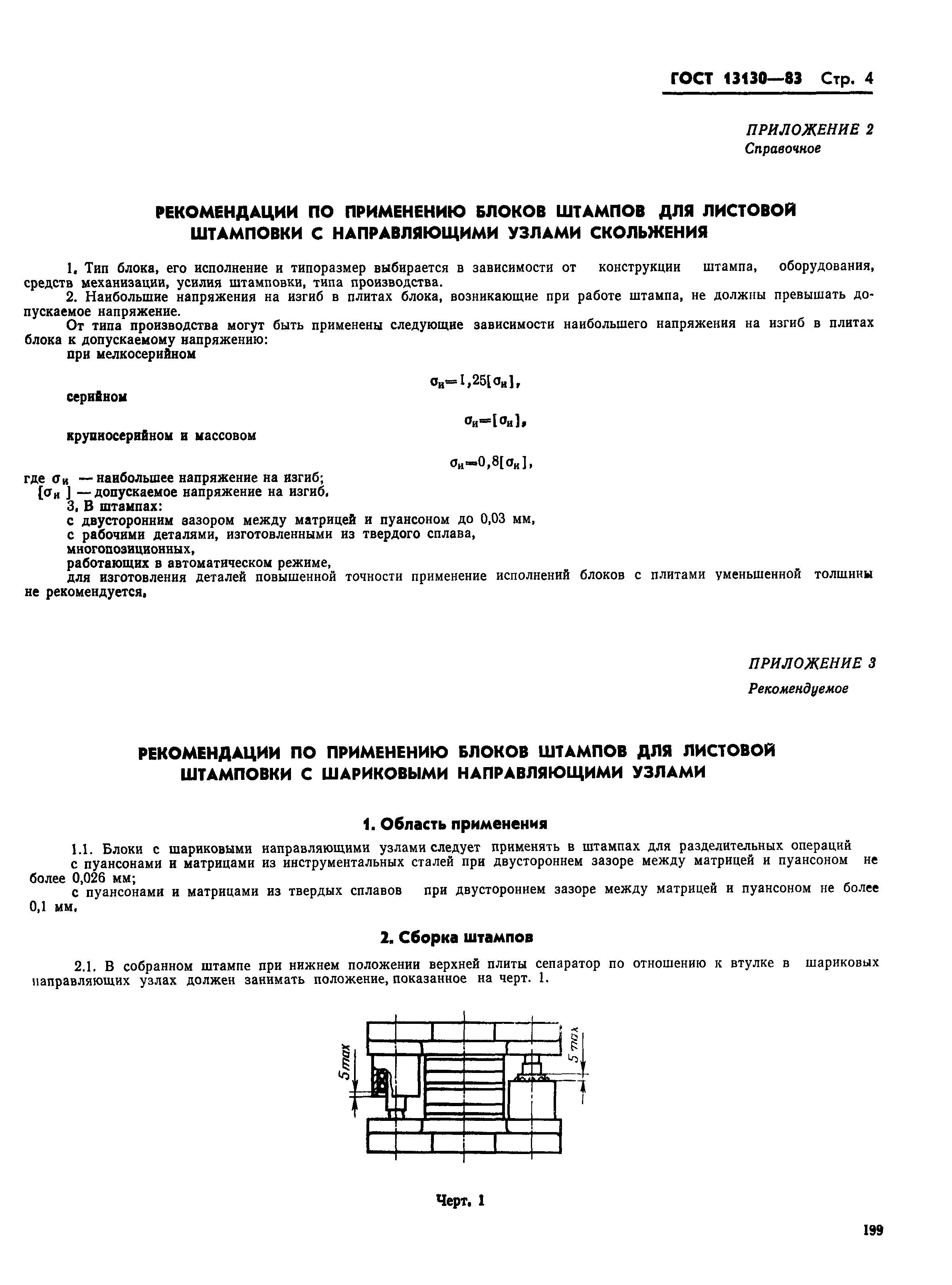

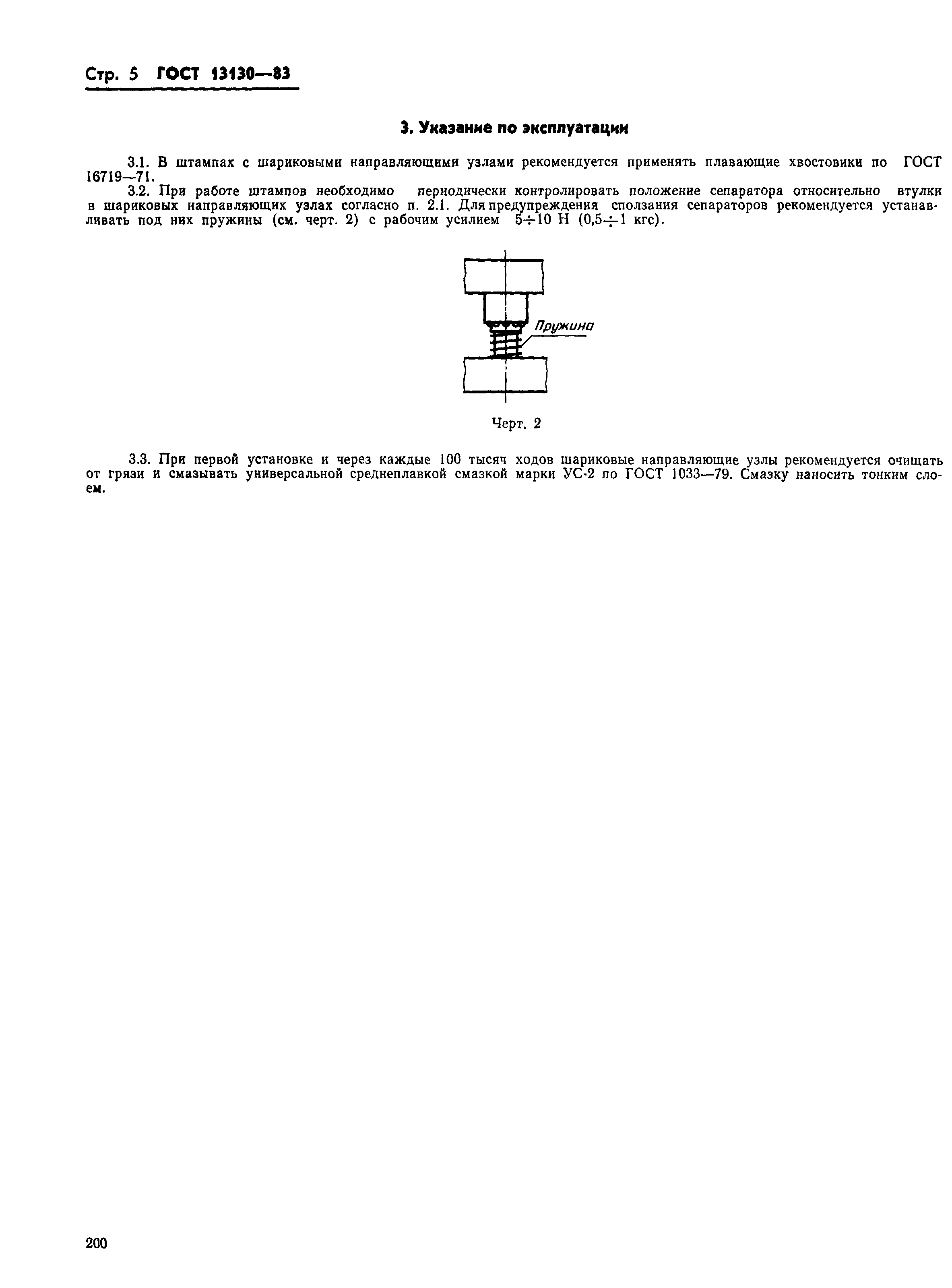

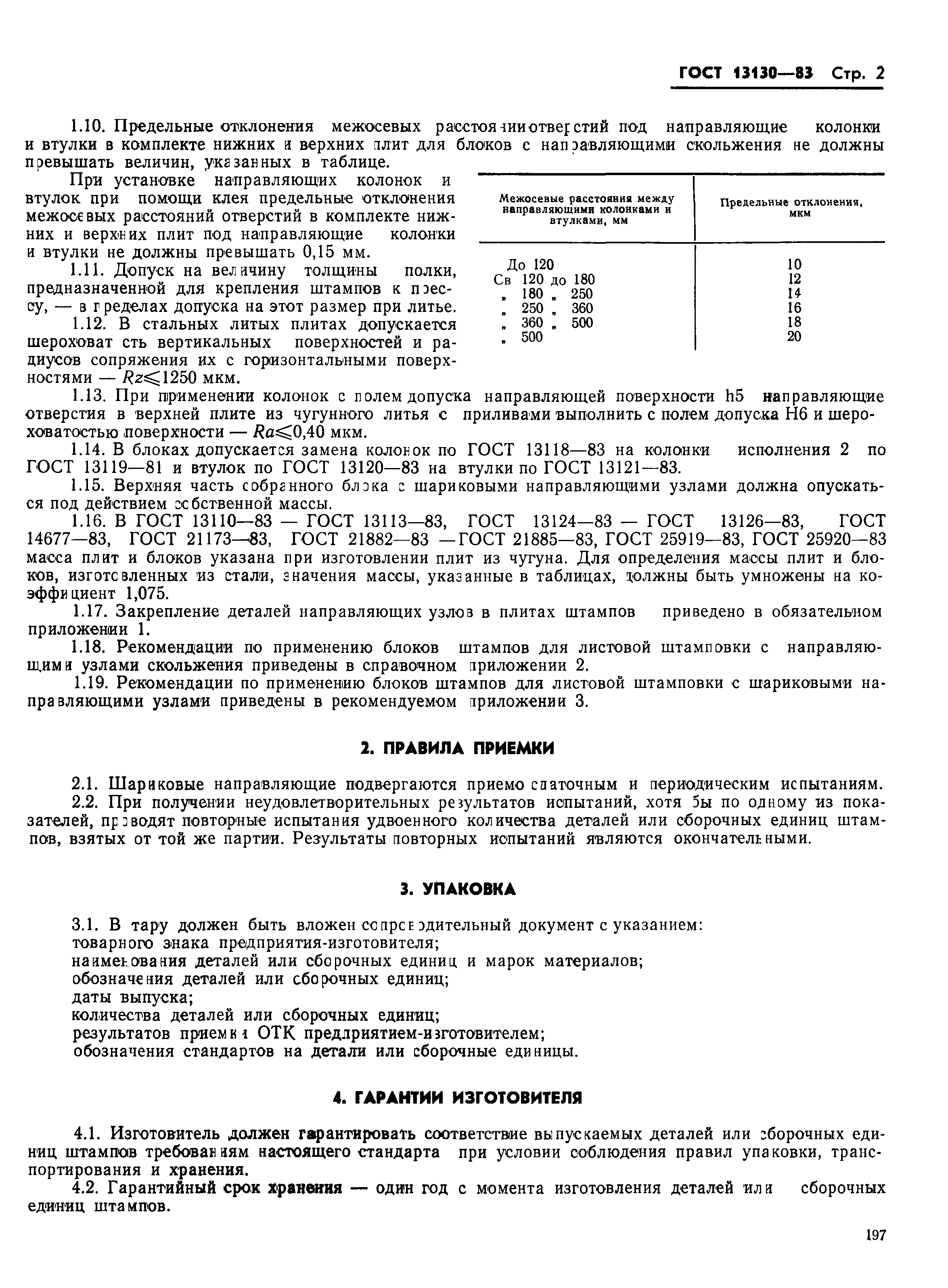

Оглавление:	1. Технические требования 2. Правила приемки 3. Упаковка 4. Гарантии изготовителя Приложение 1 (обязательное) Закрепление деталей направляющих узлов в плитах штампов Приложение 2 (справочное) Рекомендации по применению блоков штампов для листовой штамповки с направляющими узлами скольжения Приложение 3 (рекомендуемое) Рекомендации по применению блоков штампов для листовой штамповки с шариковыми направляющими узлами
Утверждён:	22.09.1983 Государственный комитет СССР по стандартам (USSR National Committee on Standards 4497)
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Оборудование для бесстружечной обработки Ковочное оборудование. Прессы. Ножницы Экология МАШИНОСТРОЕНИЕ Оборудование для бесстружечной обработки Ковочное оборудование. Прессы. Ножницы

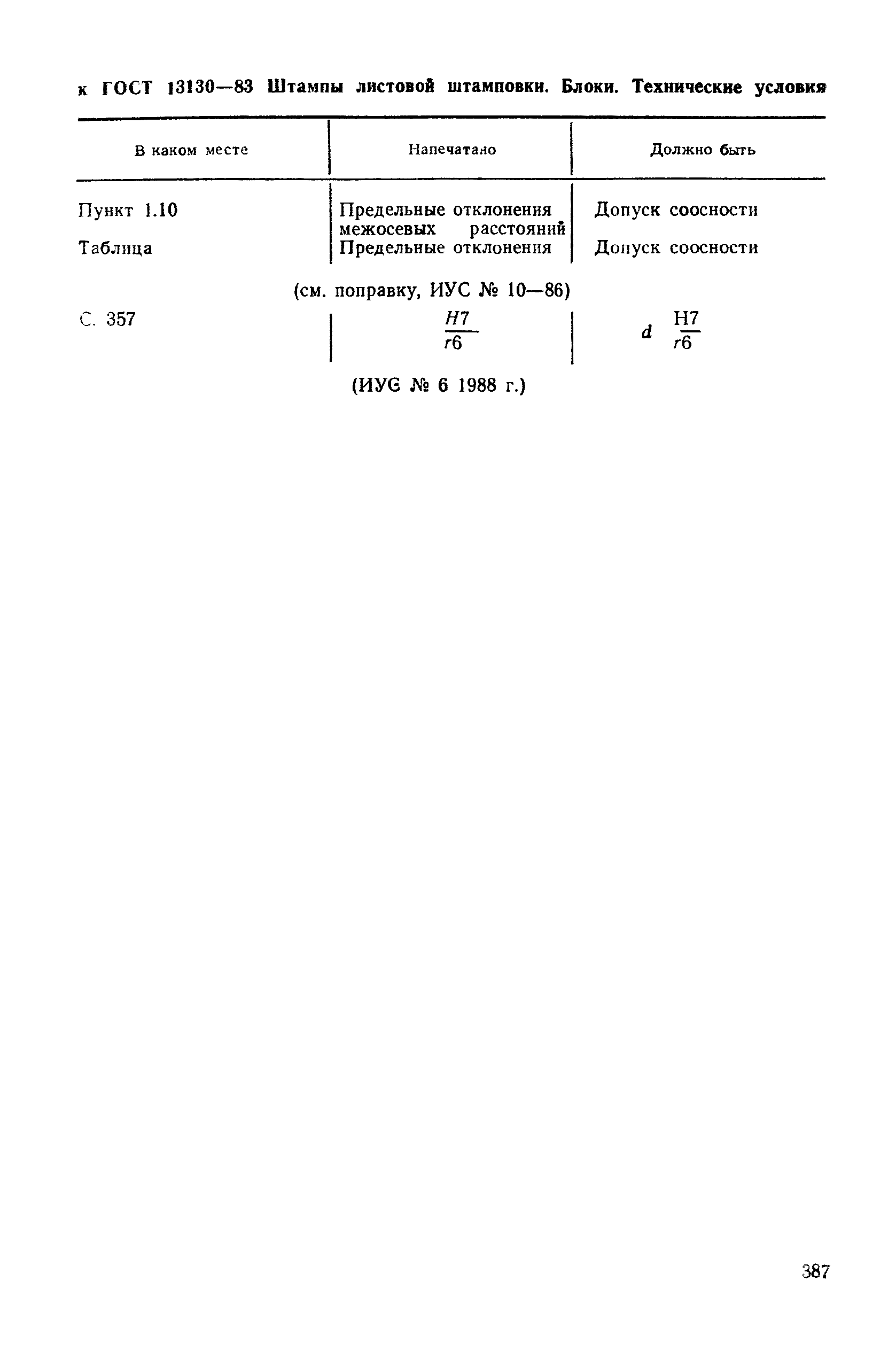

Список изменений:	поправка от 01.06.1988 (ИУС 6-88)
Заменяет собой:	ГОСТ 14679-80 «Направляющие шариковые для штампов листовой штамповки. Технические требования» ГОСТ 14675-80 «Блоки штампов для листовой штамповки с шариковыми направляющими. Технические требования» ГОСТ 13117-75 «Плиты-заготовки для штампов листовой штамповки. Технические требования» ГОСТ 13123-75 «Колонки и втулки направляющие для штампов листовой штамповки. Технические требования» ГОСТ 13130-75 «Блоки штампов для листовой штамповки с направляющими колонками и втулками. Технические требования»
Нормативные ссылки:	ГОСТ 10587-84 «Смолы эпоксидно-диановые неотвержденные. Технические условия» ГОСТ 1033-79 «Смазка солидол жировой. Технические условия» ГОСТ 13110-83 «Штампы для листовой штамповки. Плиты-заготовки нижние для штампов с диагональным расположением направляющих узлов. Конструкция и размеры» ГОСТ 13111-83 «Штампы для листовой штамповки. Плиты-заготовки верхние для штампов с диагональным расположением направляющих узлов. Конструкция и размеры» ГОСТ 13112-83 «Штампы для листовой штамповки. Плиты-заготовки для штампов с задним расположением направляющих узлов. Конструкция и размеры» ГОСТ 13113-83 «Штампы для листовой штамповки. Плиты-заготовки для штампов с осевым расположением направляющих узлов. Конструкция и размеры» ГОСТ 13118-83 «Штампы для листовой штамповки. Колонки направляющие гладкие. Конструкция и размеры» ГОСТ 13120-83 «Штампы для листовой штамповки. Втулки направляющие гладкие. Конструкция и размеры» ГОСТ 13121-83 «Штампы для листовой штамповки. Втулки направляющие ступенчатые. Конструкция и размеры» ГОСТ 13124-83 «Штампы для листовой штамповки. Блоки штампов с диагональным расположением направляющих узлов скольжения. Конструкция и размеры» ГОСТ 13125-83 «Штампы для листовой штамповки. Блоки штампов с задним расположением направляющих узлов скольжения. Конструкция и размеры» ГОСТ 13126-83 «Штампы для листовой штамповки. Блоки штампов с осевым расположением направляющих узлов скольжения. Конструкция и размеры» ГОСТ 13139-74 «Блоки штампов для листовой штамповки. Нормы точности» ГОСТ 14672-83 «Штампы для листовой штамповки. Блоки штампов с диагональным расположением шариковых направляющих узлов. Конструкция и размеры» ГОСТ 14673-83 «Штампы для листовой штамповки. Блоки штампов с осевым расположением шариковых направляющих узлов. Конструкция и размеры» ГОСТ 14674-83 «Штампы для листовой штамповки. Блоки штампов с четырьмя шариковыми направляющими узлами. Конструкция и размеры» ГОСТ 14676-83 «Штампы для листовой штамповки. Узлы направляющие шариковые для штампов. Конструкция и размеры» ГОСТ 14677-83 «Штампы для листовой штамповки. Плиты-заготовки для штампов с четырьмя направляющими узлами. Конструкция и размеры» ГОСТ 14678-83 «Штампы для листовой штамповки. Сепараторы для шариковых направляющих узлов. Конструкция и размеры» ГОСТ 16719-71 «Хвостовики плавающие для штампов листовой штамповки. Конструкция и размеры» ГОСТ 21173-83 «Штампы для листовой штамповки. Блоки штампов с четырьмя направляющими узлами скольжения. Конструкция и размеры» ГОСТ 21882-83 «Штампы для листовой штамповки. Блоки штампов с промежуточной плитой с диагональным расположением направляющих узлов скольжения. Конструкция и размеры» ГОСТ 21883-83 «Штампы для листовой штамповки. Блоки штампов с промежуточной плитой с осевым расположением направляющих узлов скольжения. Конструкция и размеры» ГОСТ 21884-83 «Штампы для листовой штамповки. Плиты-заготовки промежуточные для штампов с диагональным расположением направляющих узлов скольжения. Конструкция и размеры» ГОСТ 21885-83 «Штампы для листовой штамповки. Плиты-заготовки промежуточные для штампов с осевым расположением направляющих узлов скольжения. Конструкция и размеры» ГОСТ 25919-83 «Штампы для листовой штамповки. Блоки штампов с промежуточной плитой с четырьмя направляющими узлами скольжения. Конструкция и размеры» ГОСТ 25920-83 «Штампы для листовой штамповки. Плиты-заготовки промежуточные для штампов с четырьмя направляющими узлами скольжения. Конструкция и размеры» ГОСТ 969-77 «Цемент глиноземистый. Технические условия»

Текстовое изменение поправка от 01.06.1988
