Скачать ГОСТ 3.1107-81 Единая система технологической документации. Опоры, зажимы и установочные устройства. Графические обозначения

Дата актуализации: 10.08.2017

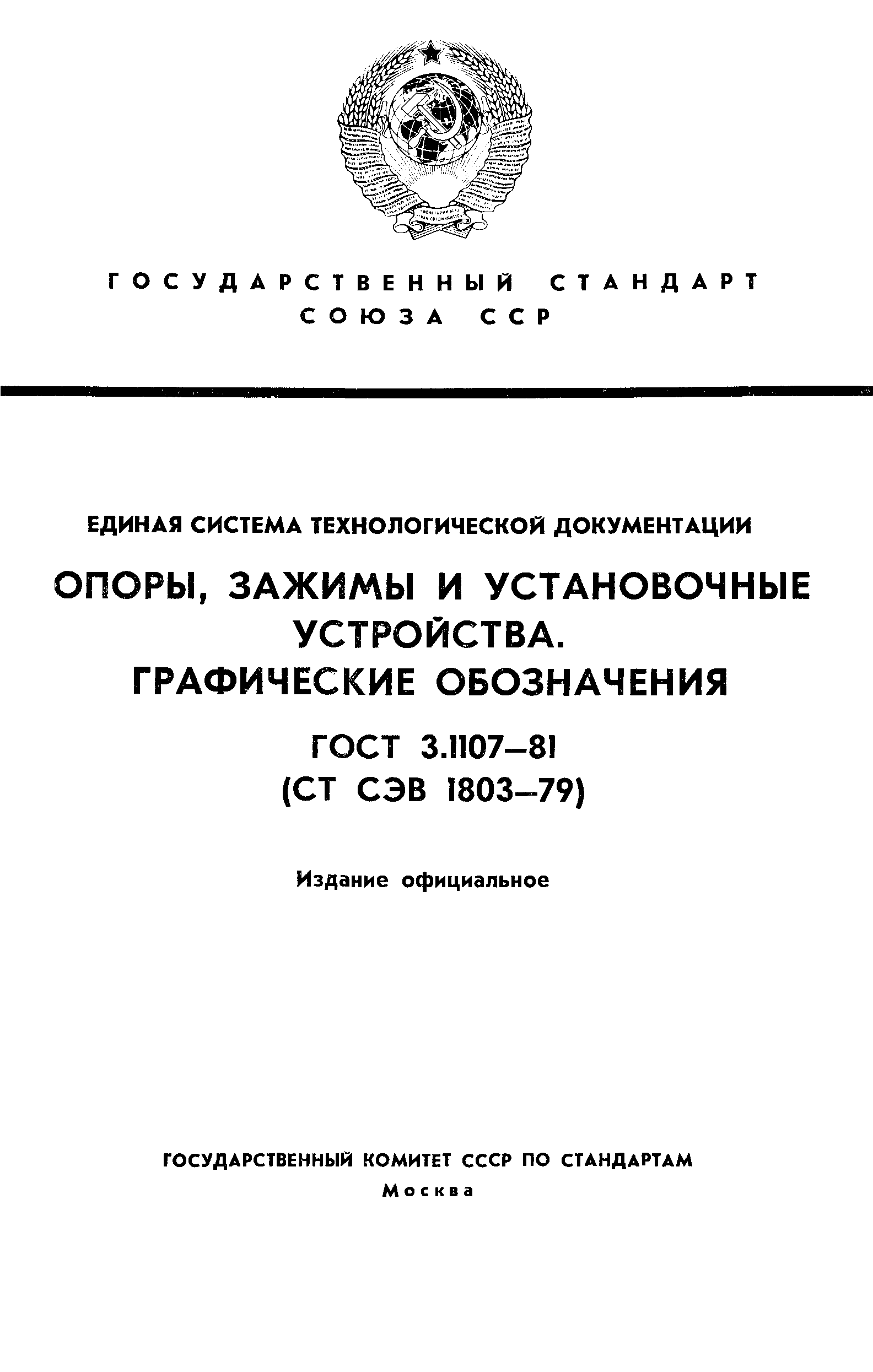

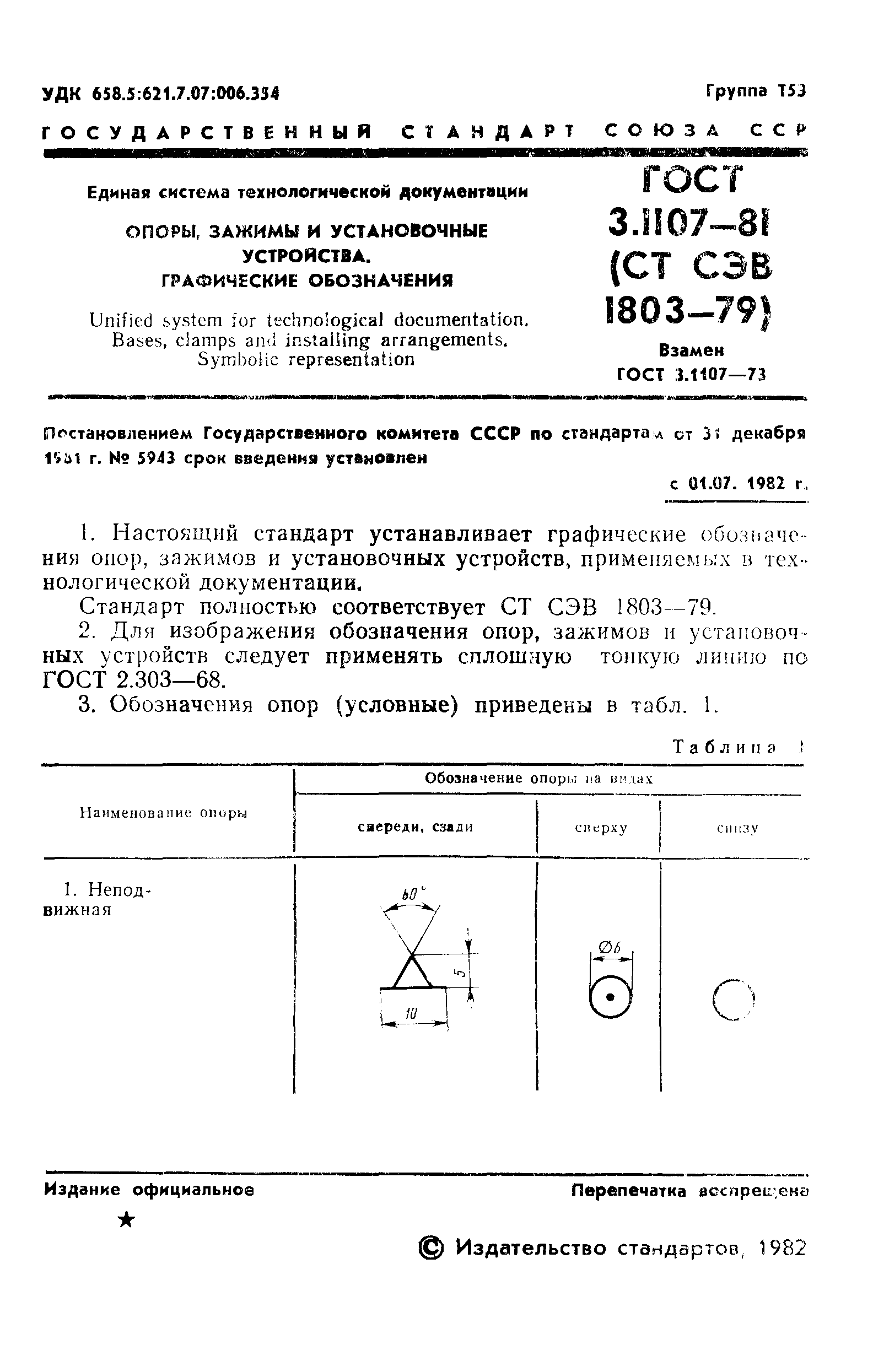

ГОСТ 3.1107-81

Единая система технологической документации. Опоры, зажимы и установочные устройства. Графические обозначения

Обозначение: ГОСТ 3.1107-81
Обозначение англ: GOST 3.1107-81
Статус:действует
Название рус.:Единая система технологической документации. Опоры, зажимы и установочные устройства. Графические обозначения
Название англ.:Unified system for technological documentation. Bases, clamps and installing arrangements. Symbolic representation
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.07.1982
Область применения:Стандарт устанавливает графические обозначения опор, зажимов и установочных устройств, применяемых в технологической документации.

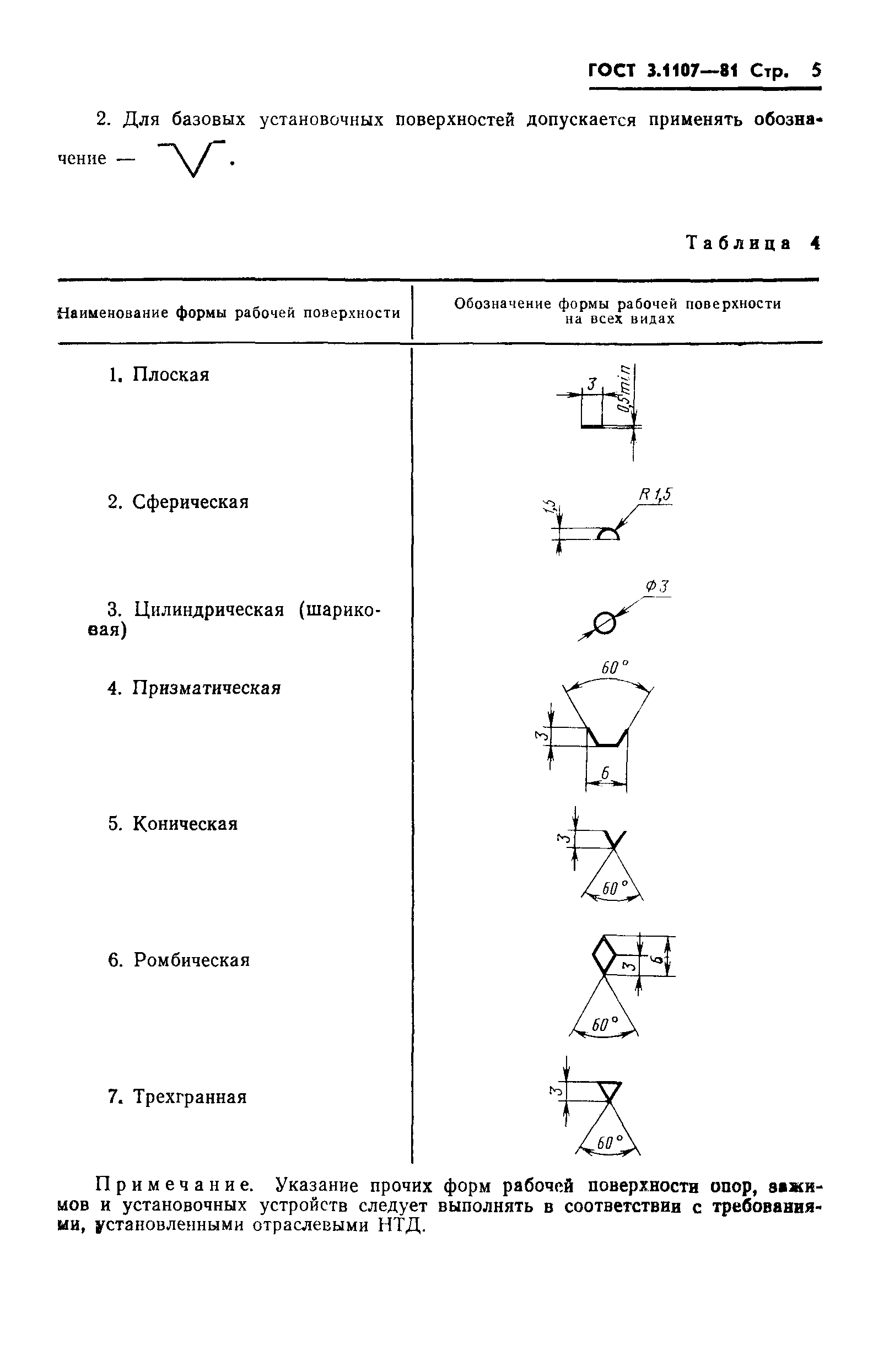

Оглавление:Опоры, зажимы и установочные устройства. Графические обозначения

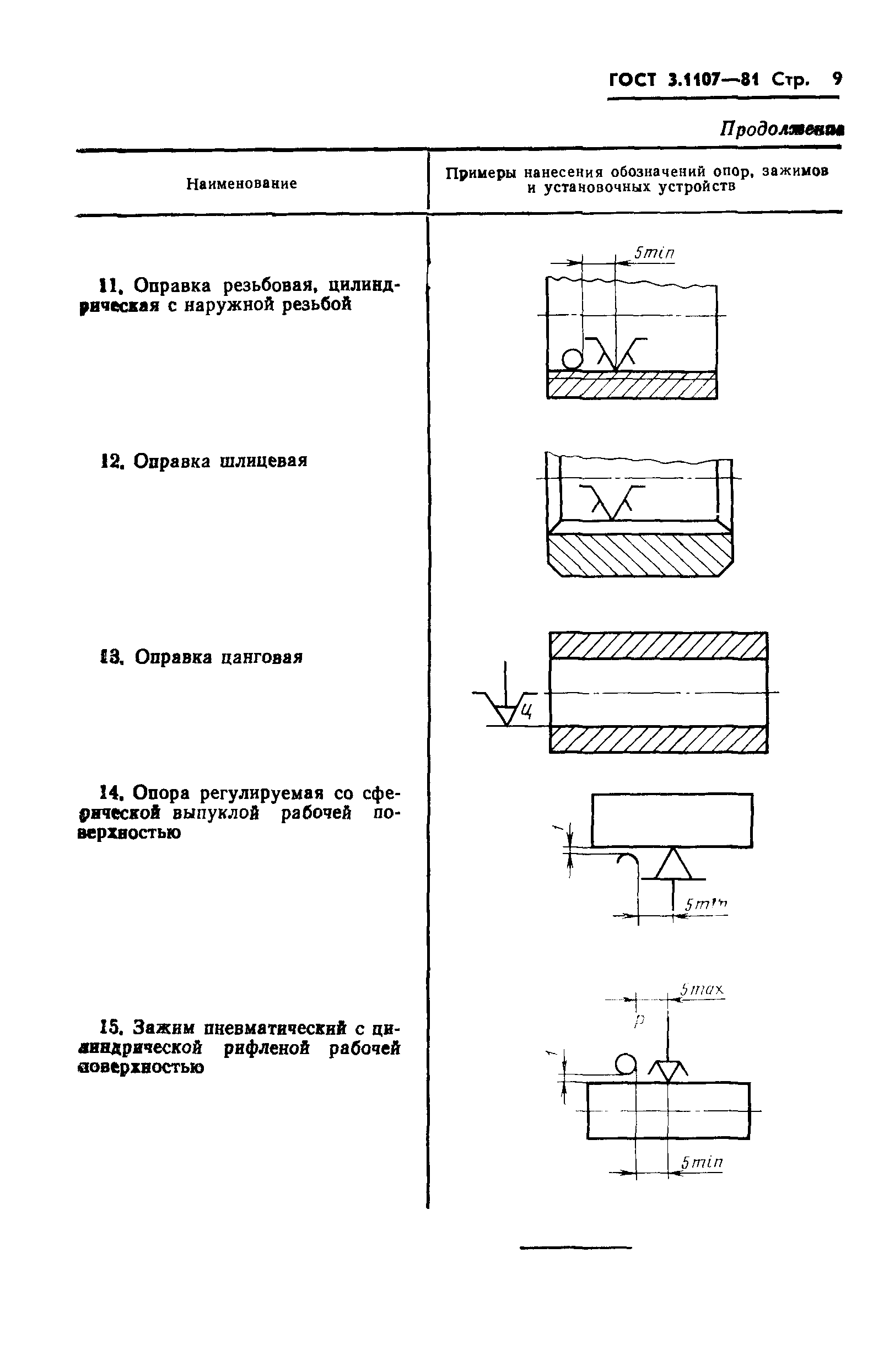

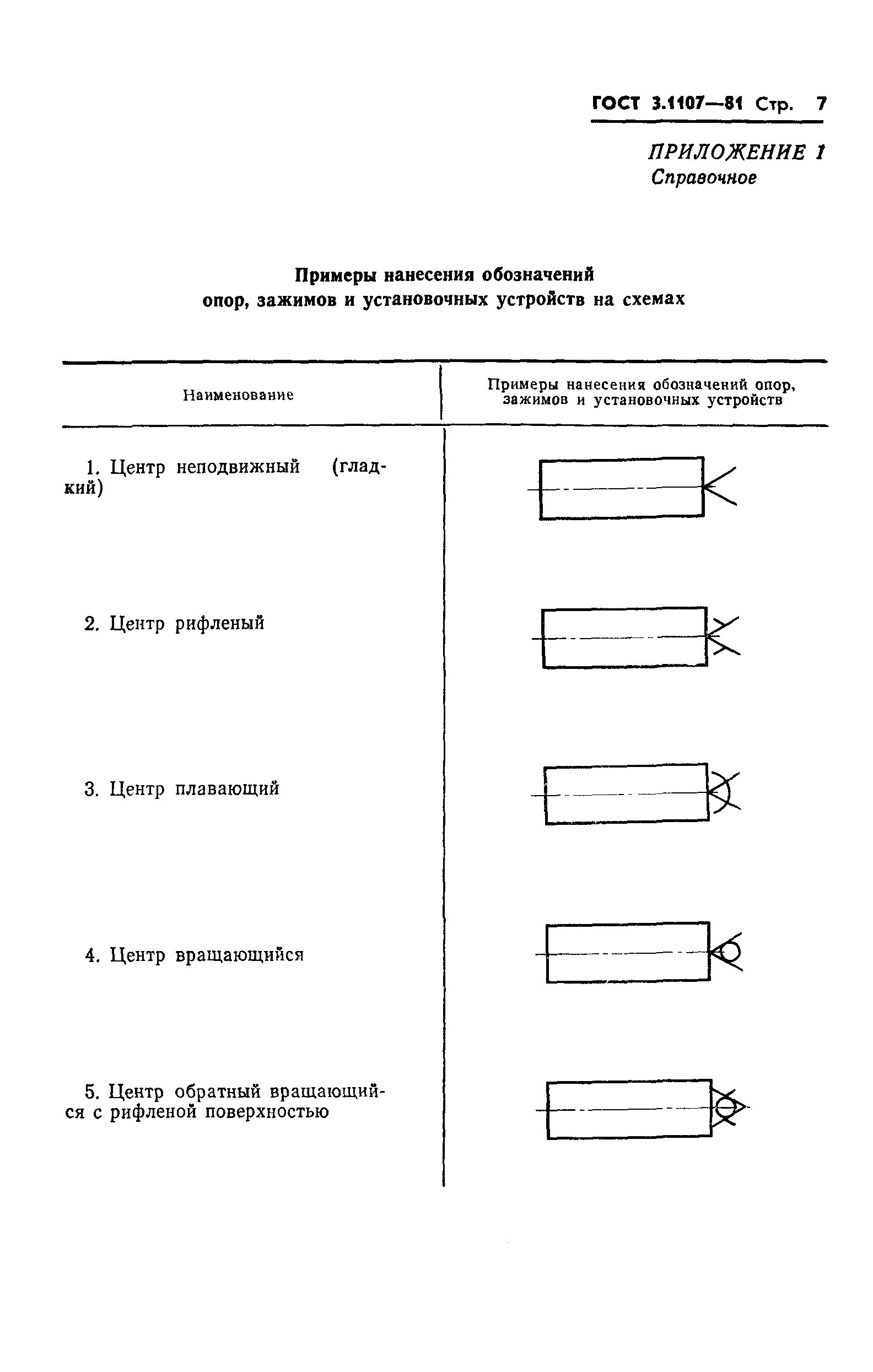

Приложение 1 (справочное). Примеры нанесения обозначений опор, зажимов и установочных устройств на схемах

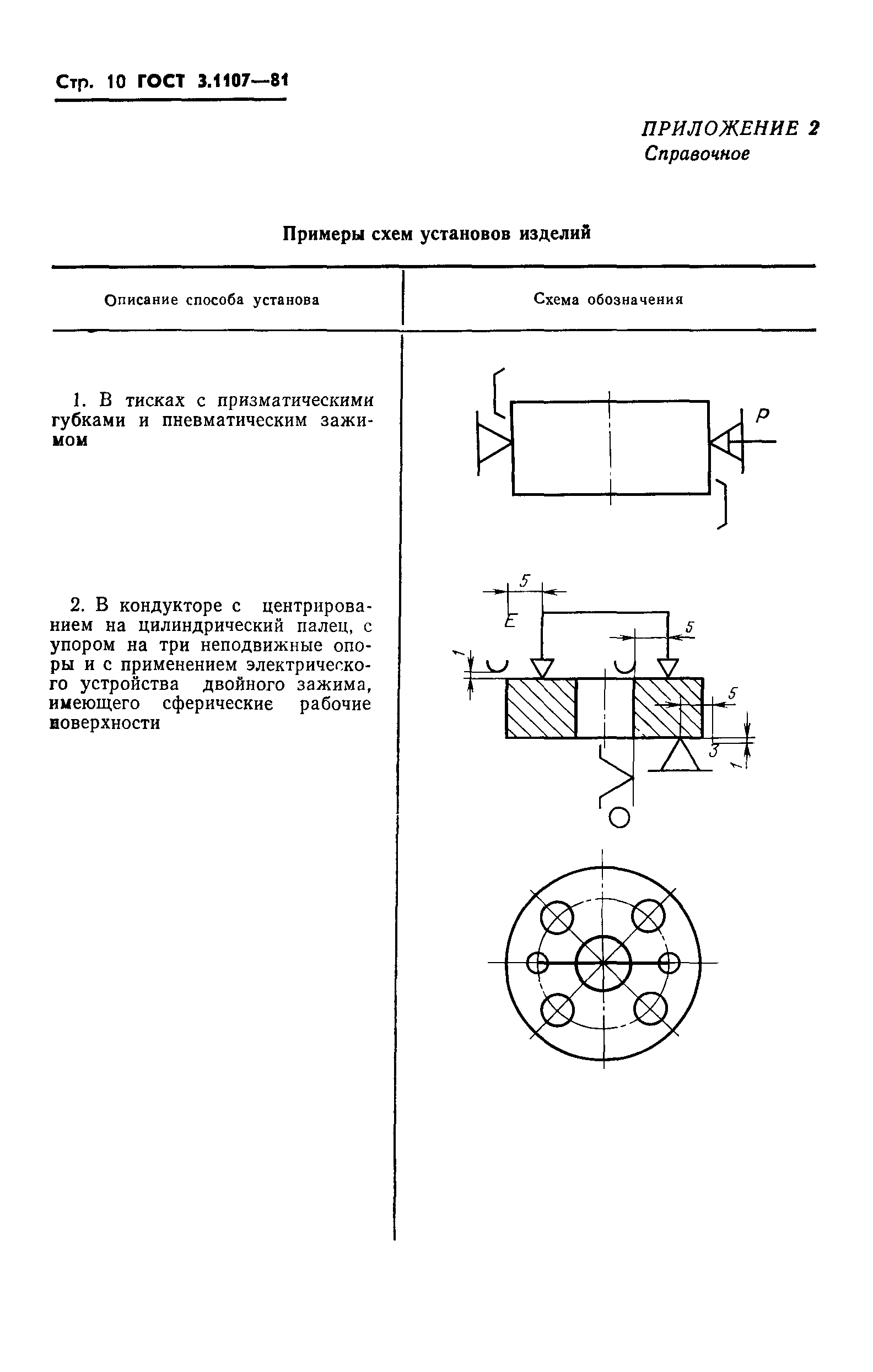

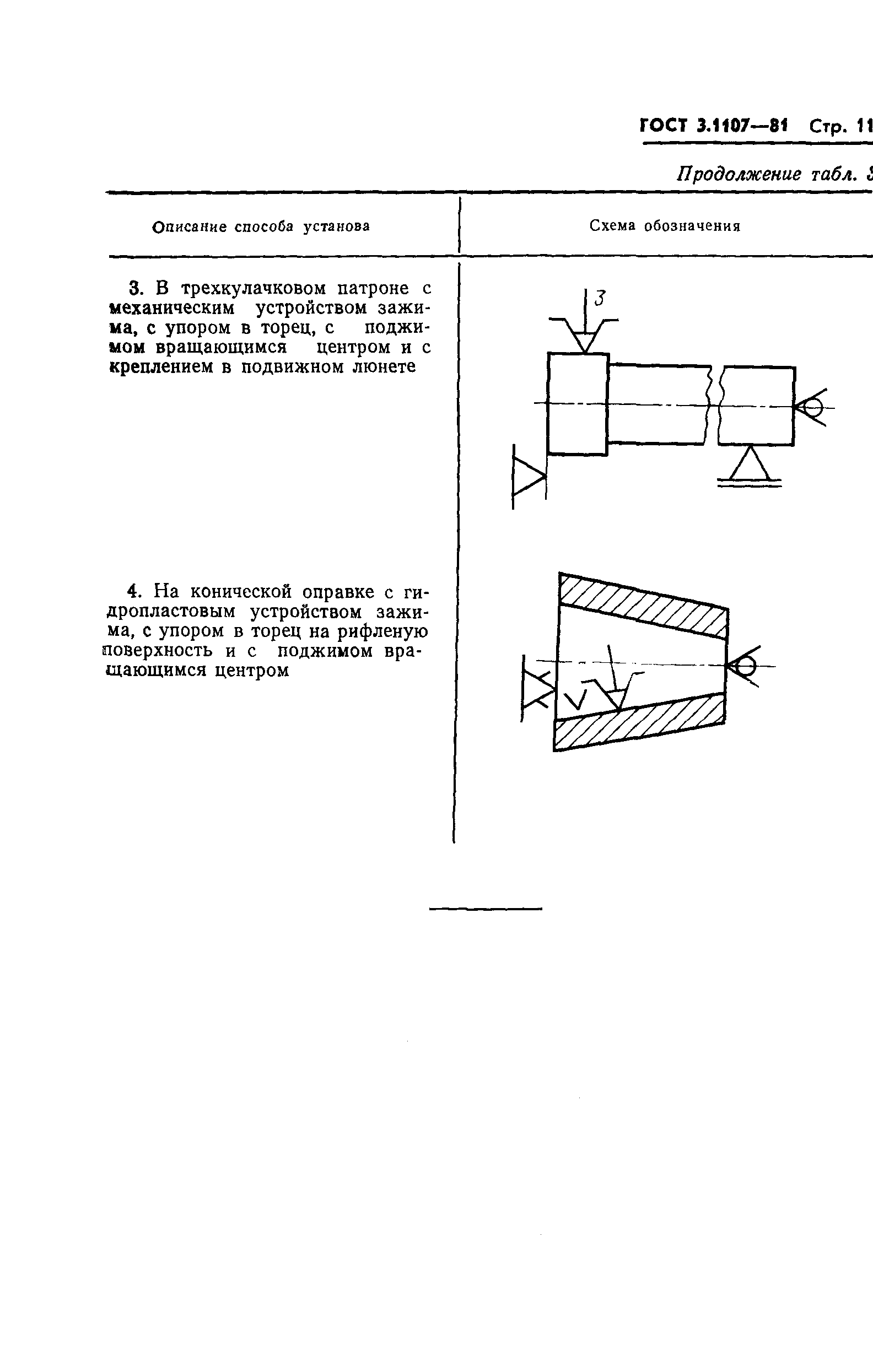

Приложение 2 (справочное). Примеры схем установов изделий

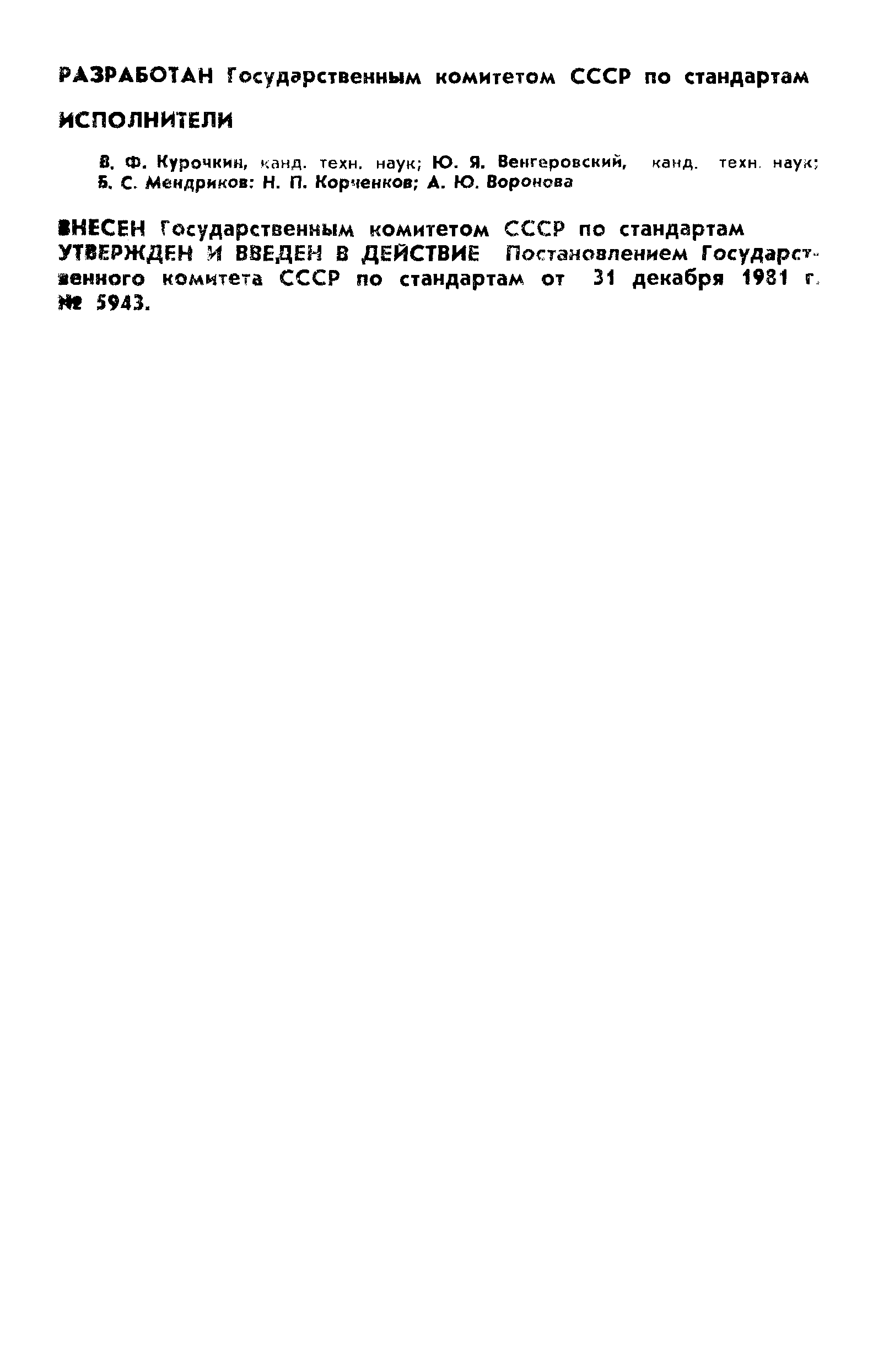

Разработан: Госстандарт СССР
Утверждён:31.12.1981 Госстандарт СССР (USSR Gosstandart 5943)
Издан: Издательство стандартов (1981 г. )
Издательство стандартов (1983 г. )
ИПК Издательство стандартов (2003 г. )
Расположен в:Техническая документация Электроэнергия ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Техническая документация на продукцию Графические обозначения Графические обозначения для машиностроительных и строительных чертежей, диаграмм, планов, карт и соответствующей технической документации на продукцию Экология ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Техническая документация на продукцию Графические обозначения Графические обозначения для машиностроительных и строительных чертежей, диаграмм, планов, карт и соответствующей технической документации на продукцию Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Общие положения. Терминология. Стандартизация. Документация
Заменяет собой:
  • ГОСТ 3.1107-73 «Единая система технологической документации. Обозначения условные графические, применяемые в технологических процессах. Опоры и зажимы»
Нормативные ссылки:
ГОСТ 3.1107-81ГОСТ 3.1107-81ГОСТ 3.1107-81ГОСТ 3.1107-81ГОСТ 3.1107-81ГОСТ 3.1107-81ГОСТ 3.1107-81ГОСТ 3.1107-81ГОСТ 3.1107-81ГОСТ 3.1107-81ГОСТ 3.1107-81ГОСТ 3.1107-81ГОСТ 3.1107-81
