Скачать Технические указания по устройству, укладке, содержанию и ремонту бесстыкового путиДата актуализации: 10.08.2017

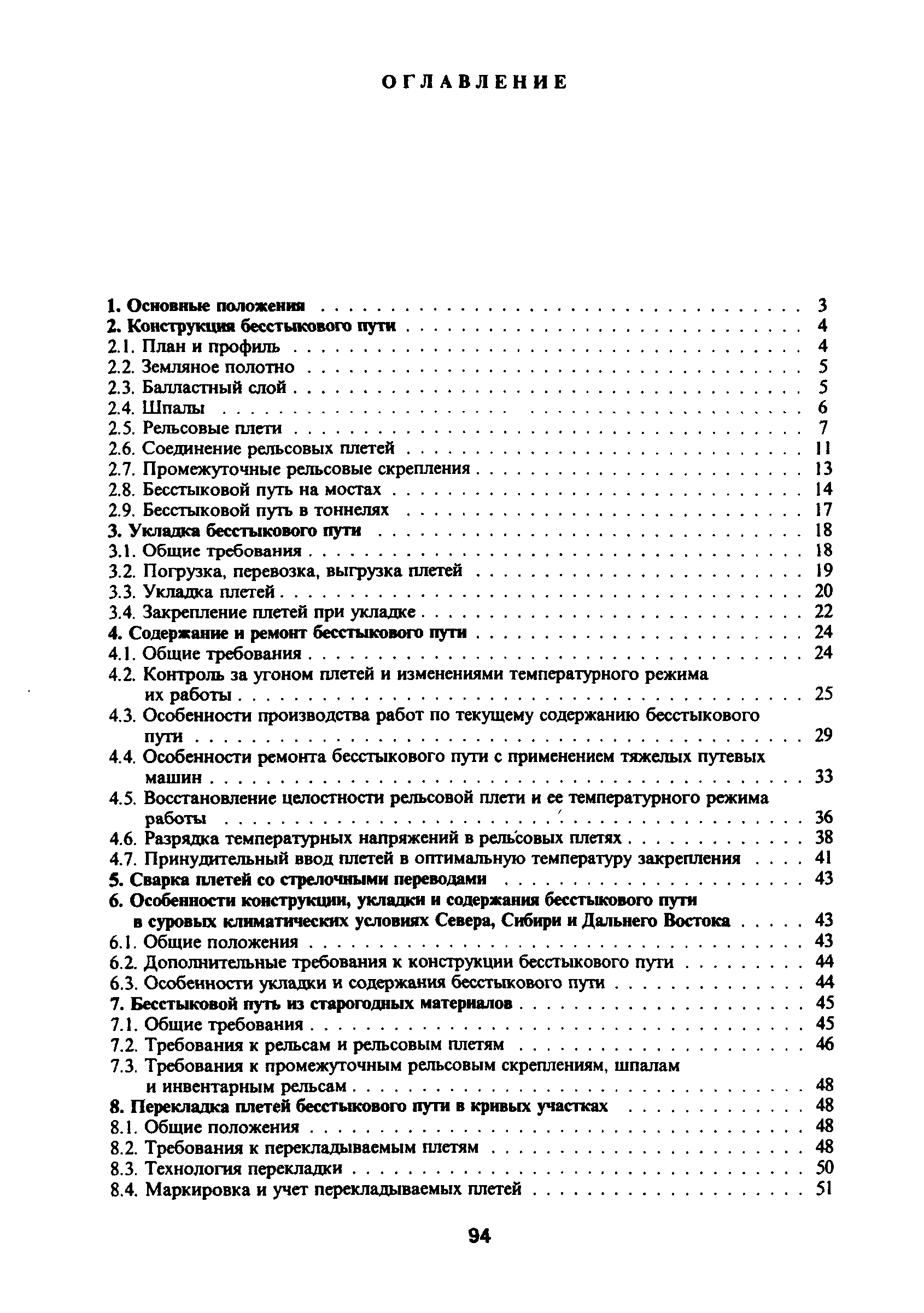

Технические указания по устройству, укладке, содержанию и ремонту бесстыкового путиСтатус: | действует | Название рус.: | Технические указания по устройству, укладке, содержанию и ремонту бесстыкового пути | Название англ.: | Technical Guidelines to the Design, Installation, Maintenance, and Repair of Continuous Welded Rails | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 10.06.2014 | Область применения: | Технические указания распространяются на бесстыковой путь с железобетонными шпалами и другими подрельсовыми железобетонными основаниями, которые могут применяться на сети железных дорог России | Оглавление: | 1 Основные положения 2 Конструкция бесстыкового пути 2.1 План и профиль 2.2 Земляное полотно 2.3 Балластный слой 2.4 Шпалы 2.5 Рельсовые плети 2.6 Соединение рельсовых плетей 2.7 Промежуточные рельсовые скрепления 2.8 Бесстыковой путь на мостах 2.9 Бесстыковой путь в тоннелях 3 Укладка бесстыкового пути 3.1 Общие требования 3.2 Погрузка, перевозка, выгрузка плетей 3.3 Укладка плетей 3.4 Закрепление плетей при укладке 4 Содержание и ремонт бесстыкового пути 4.1 Общие требования 4.2 Контроль за угоном плетей и изменениями температурного режима их работы 4.3 Особенности производства работ по текущему содержанию бесстыкового пути 4.4 Особенности ремонта бесстыкового пути с применением тяжелых путевых машин 4.5 Восстановление целостности рельсовой плети и ее температурного режима работы 4.6 Разрядка температурных напряжений в рельсовых плетях 4.7 Принудительный ввод плетей в оптимальную температуру закрепления 5 Сварка плетей со стрелочными переводами 6 Особенности конструкции, укладки и содержания бесстыкового пути в суровых климатических условиях Севера, Сибири и Дальнего Востока 6.1 Общие положения 6.2 Дополнительные требования к конструкции бесстыкового пути 6.3 Особеннности укладки и содержания бесстыкового пути 7 Бесстыковой путь из старогодных материалов 7.1 Общие требования 7.2 Требования к рельсам и рельсовым плетям 7.3 Требования к промежуточным рельсовым скреплениям, шпалам и инвентарным рельсам 8 Перекладка плетей бесстыкового пути в кривых участках 8.1 Общие положения 8.2 Требования к перекладываемым плетям 8.3 Технология перекладки 8.4 Маркировка и учет перекладываемых плетей Приложения: 1 Термины, применяемые в ТУ-2000 2 Методика расчета условий укладки бесстыкового пути 3 Расчетные температуры рельсов для сети железных дорог России 4 Технологические указания по восстановлению дефектных рельсовых путей 5 Журнал учета подвижек рельсовых плетей (образец заполнения) 6 Журнал учета службы и температурного режима рельсовых путей (образец заполнения) 7 Паспорт-карта бесстыкового пути с длинными плетями и журнал учета их службы (образец заполнения) 8 Перечень ссылочных нормативных документов | Разработан: | МПС России
| Утверждён: | 31.03.2000 Министерство путей сообщения РФ (Russian Federation Ministry of Railroads )
| Издан: | Транспорт (2000 г. )
| Расположен в: |
| Нормативные ссылки: | |

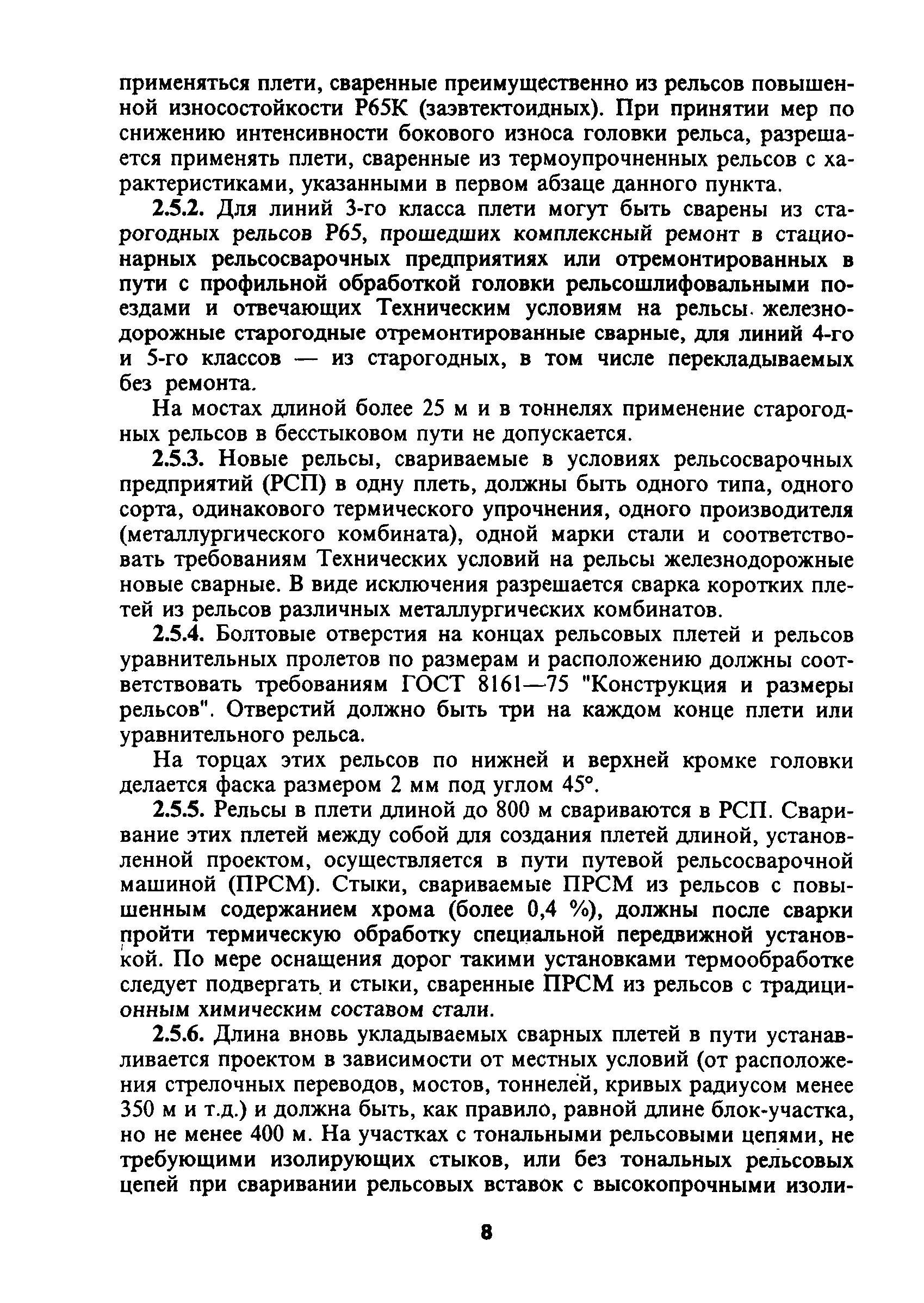

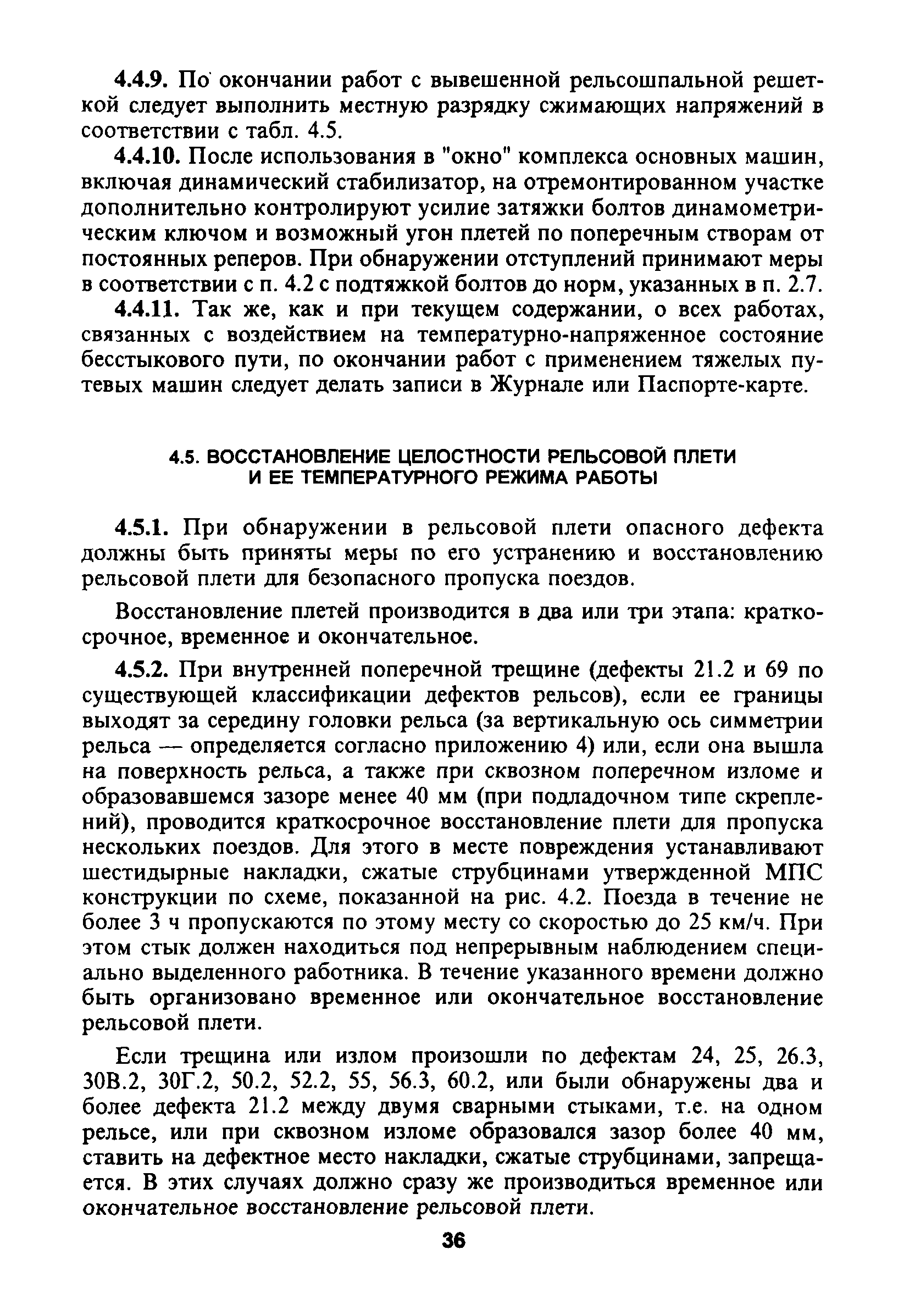

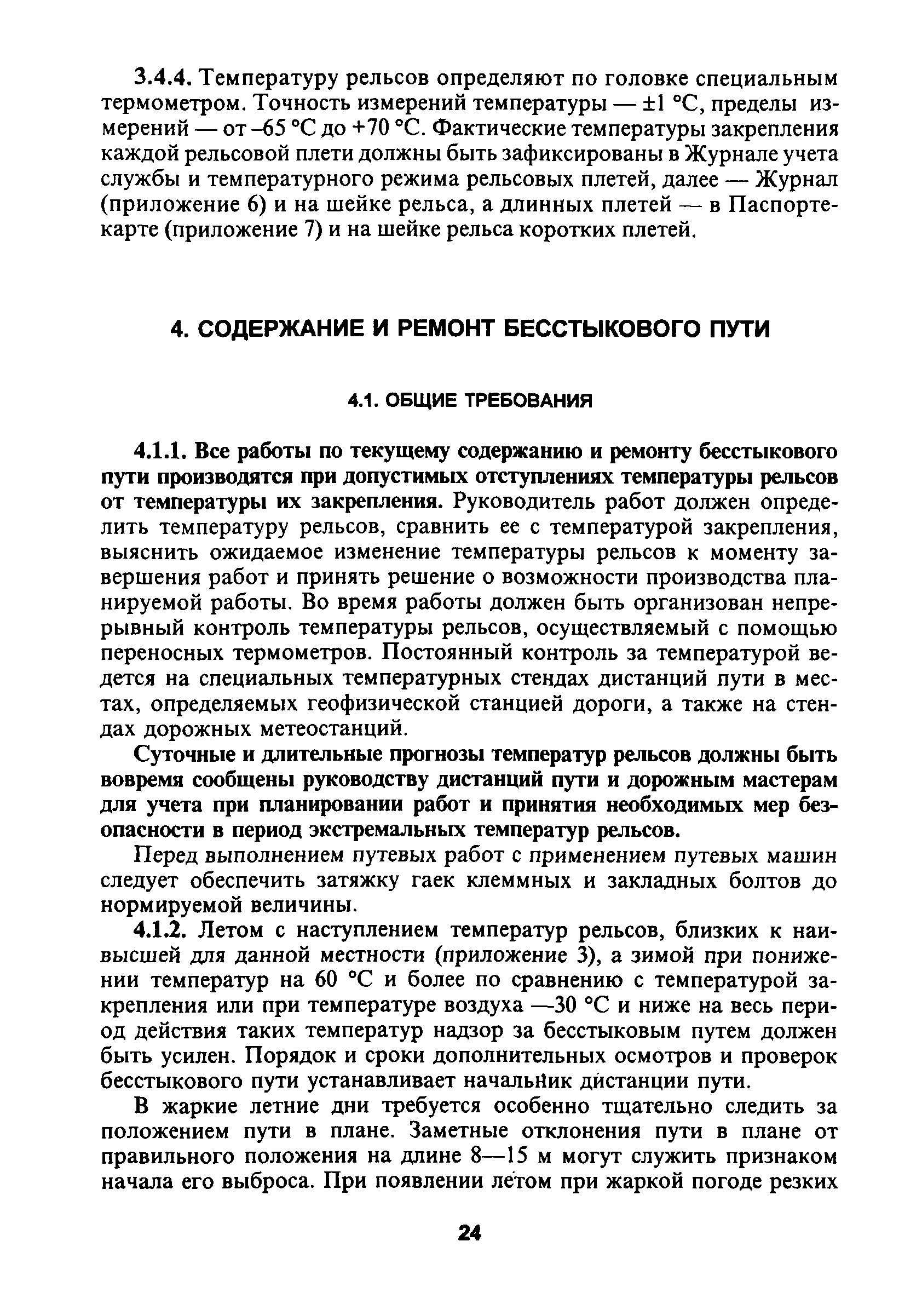

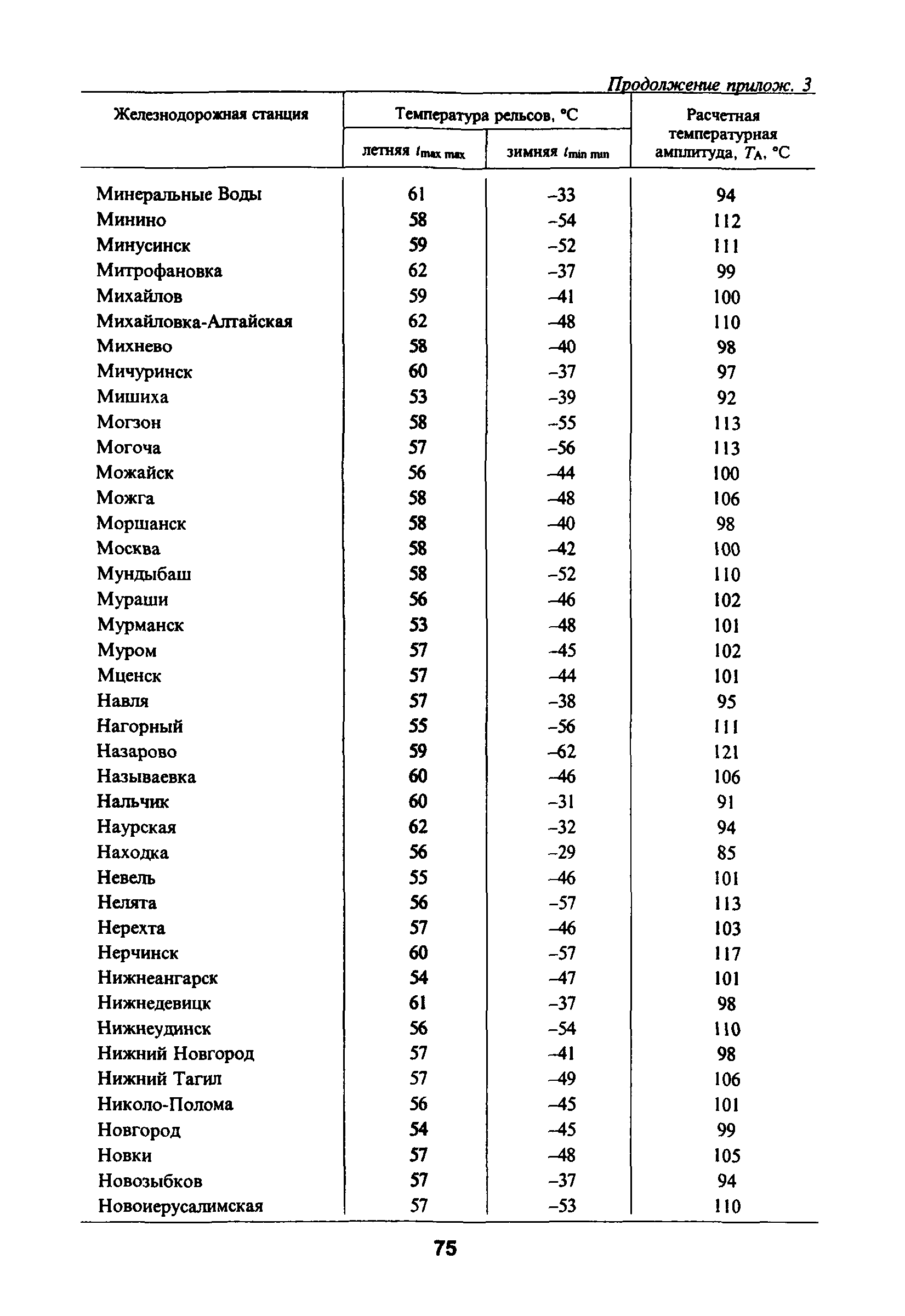

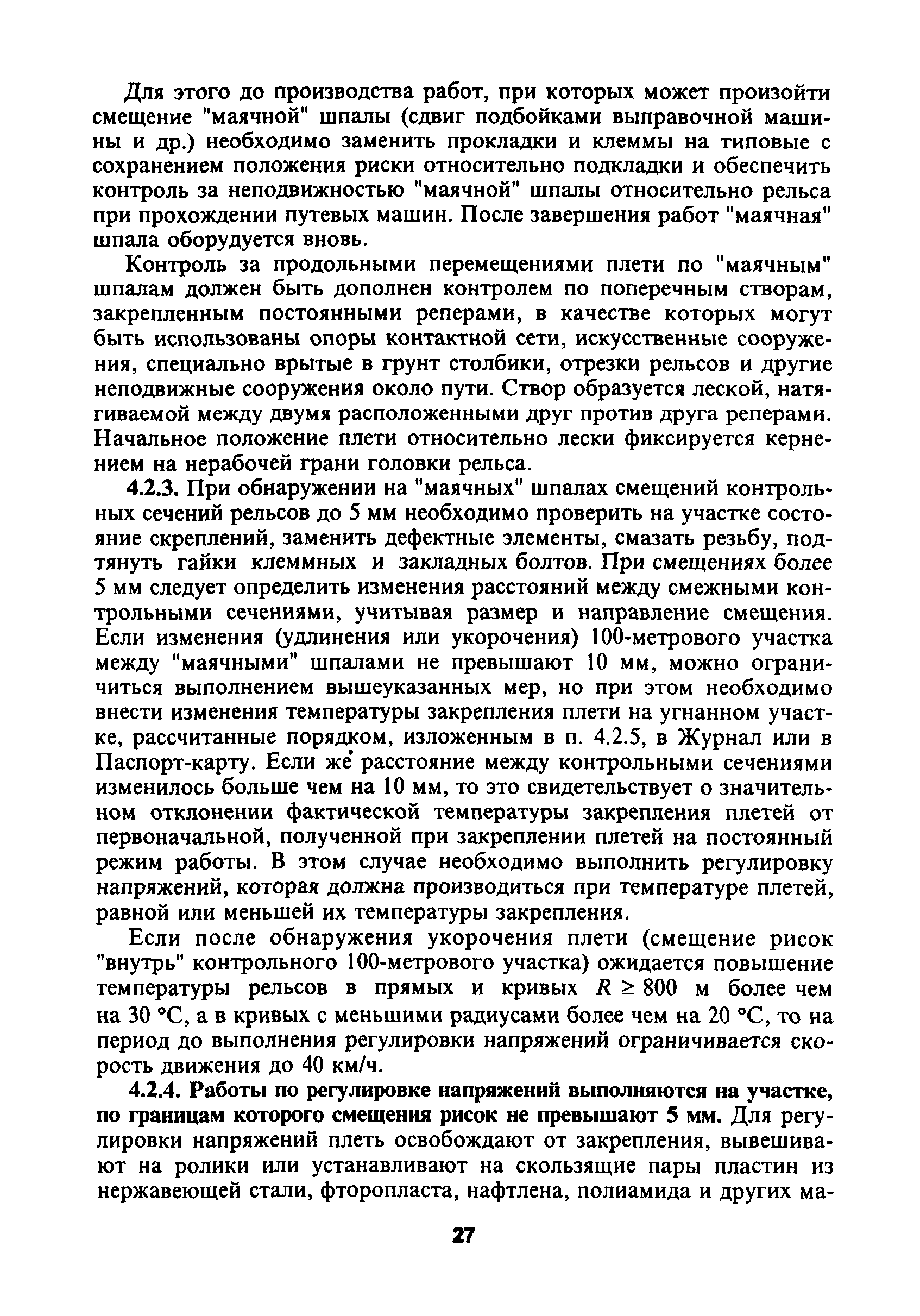

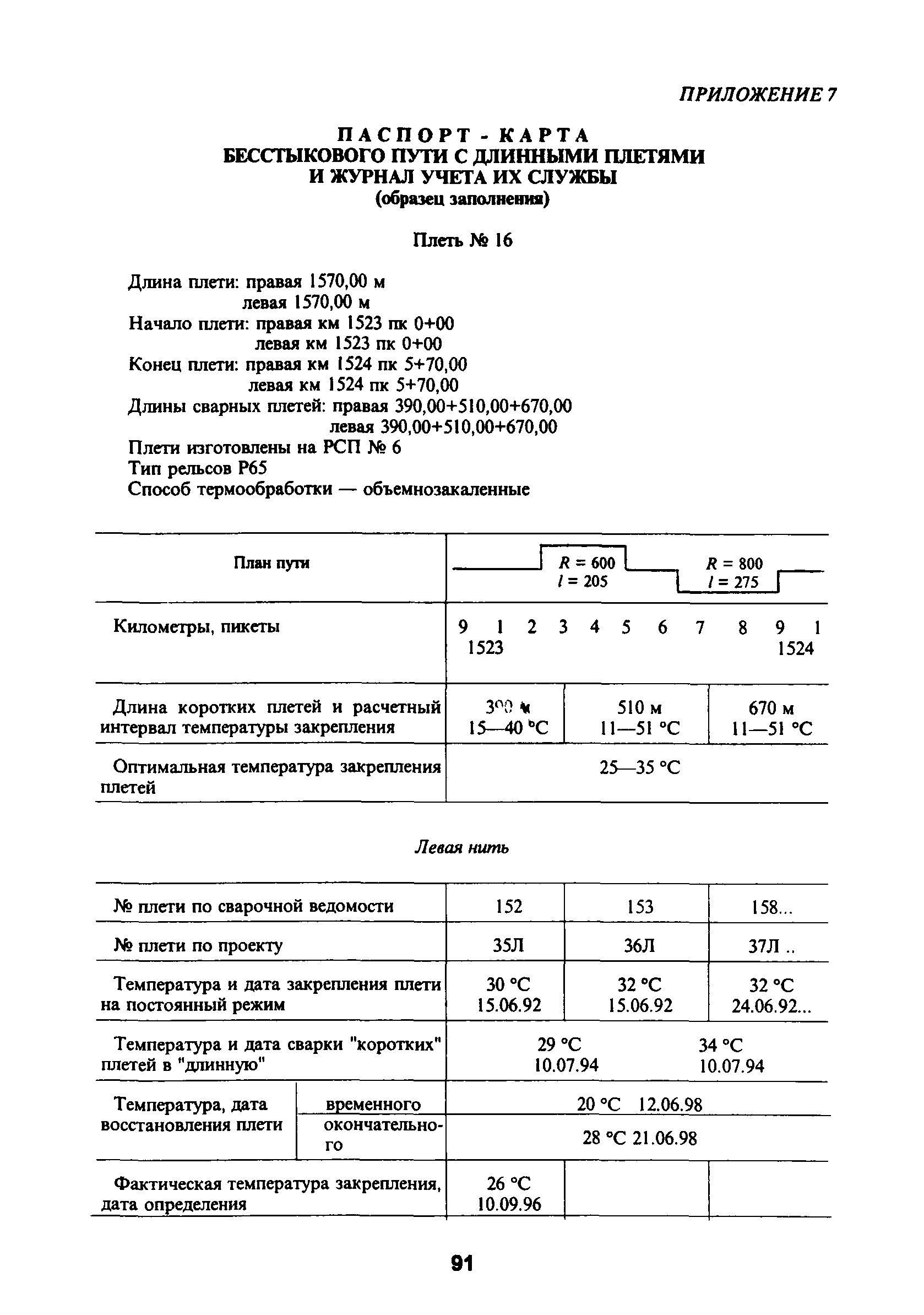

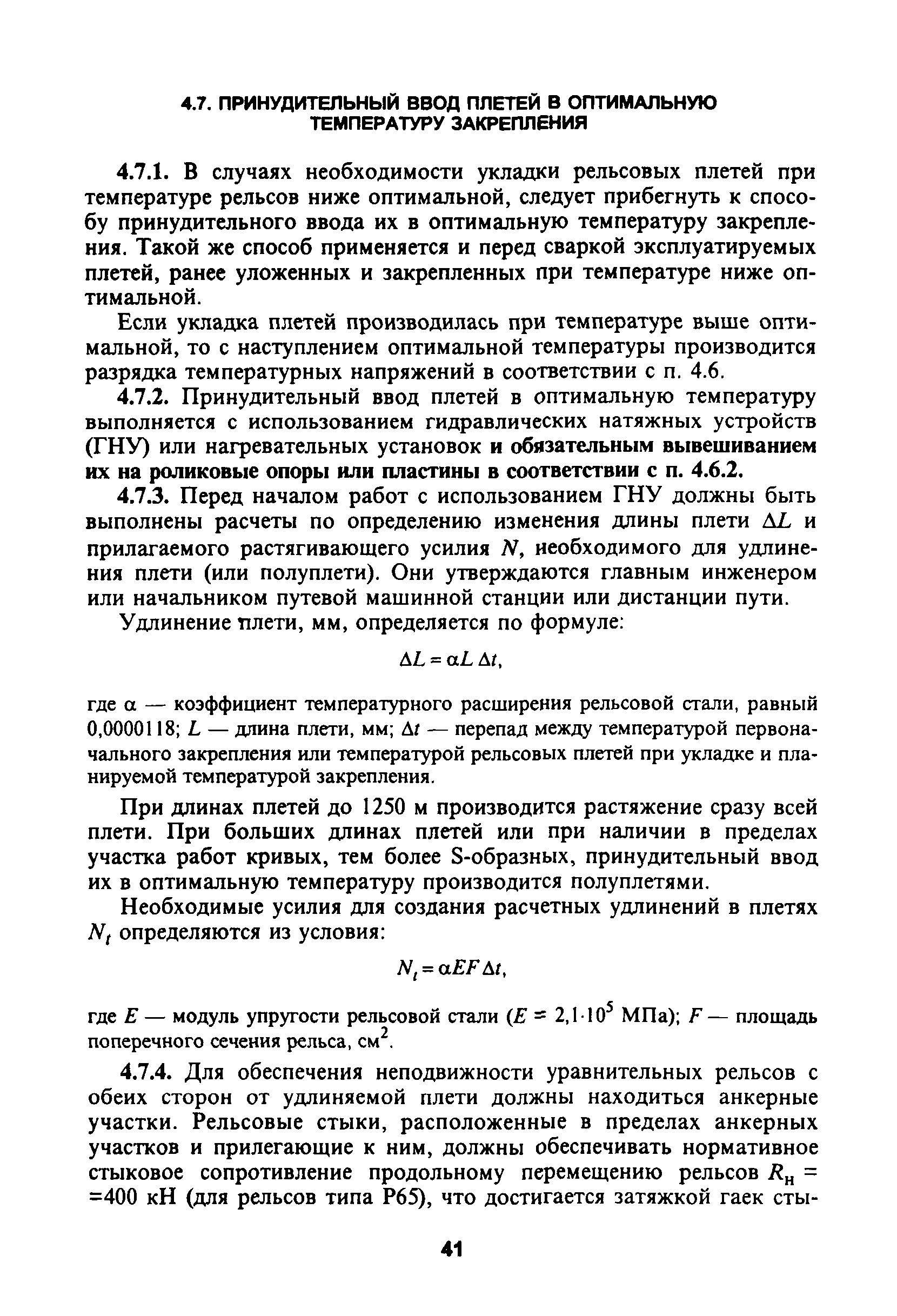

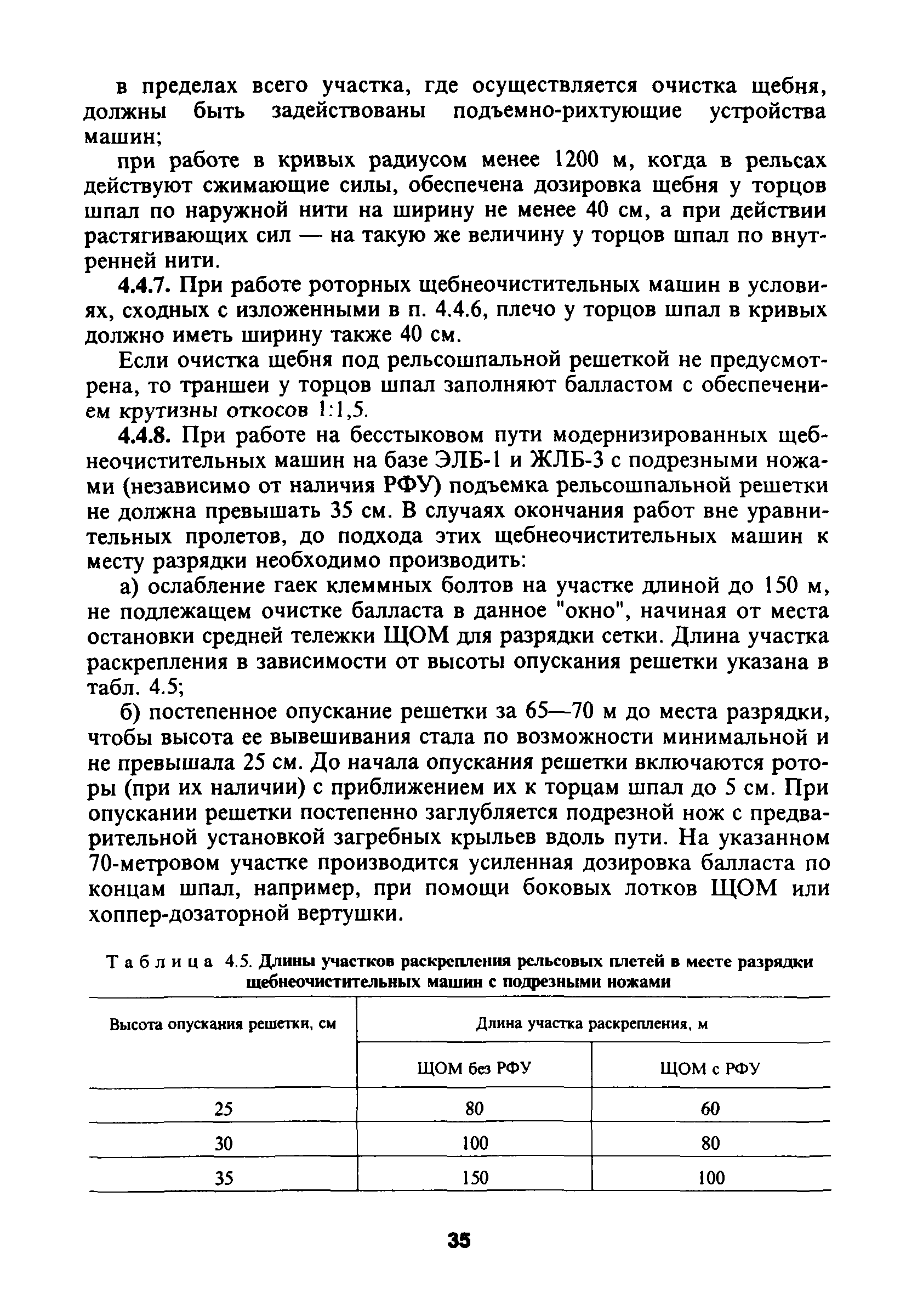

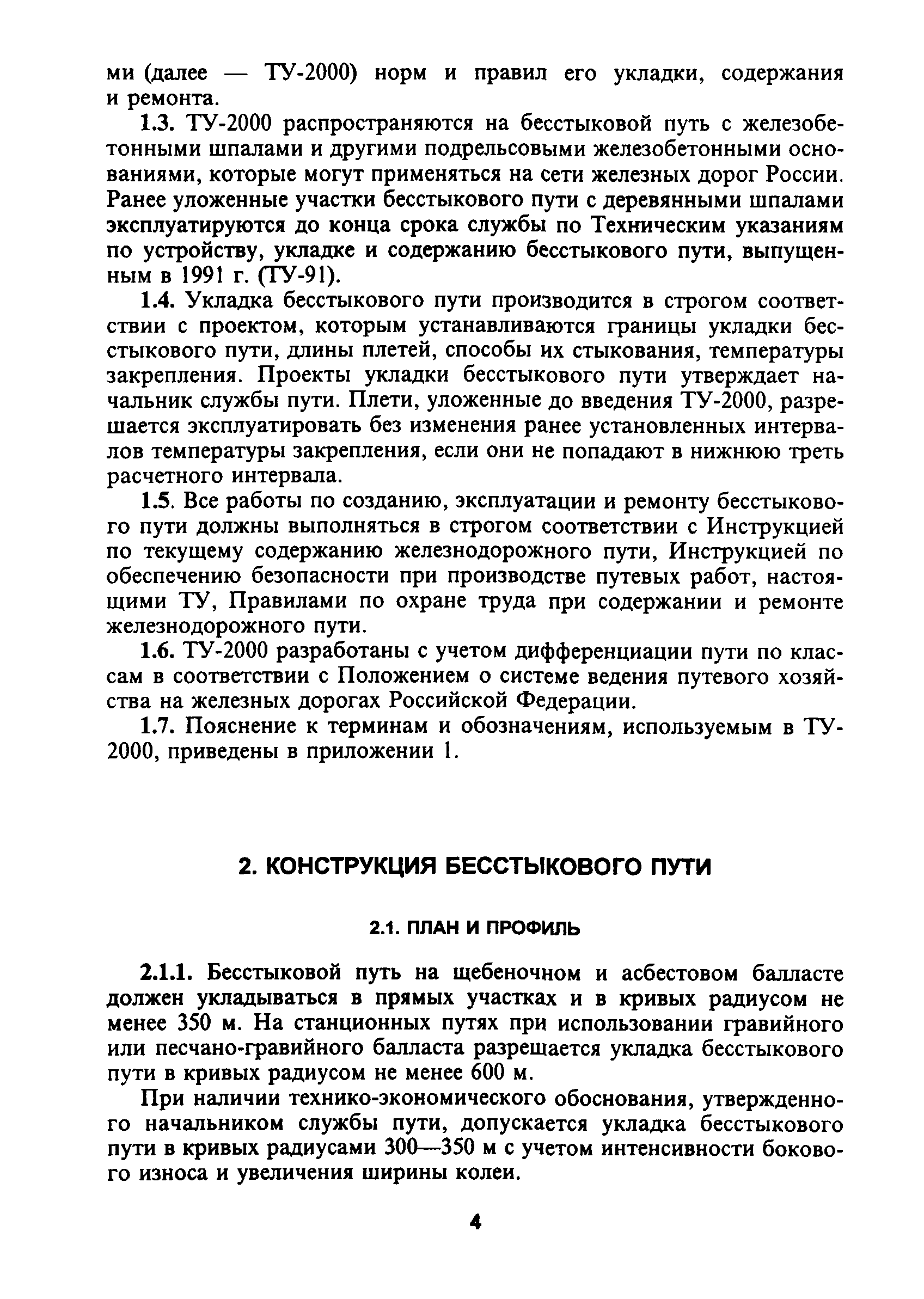

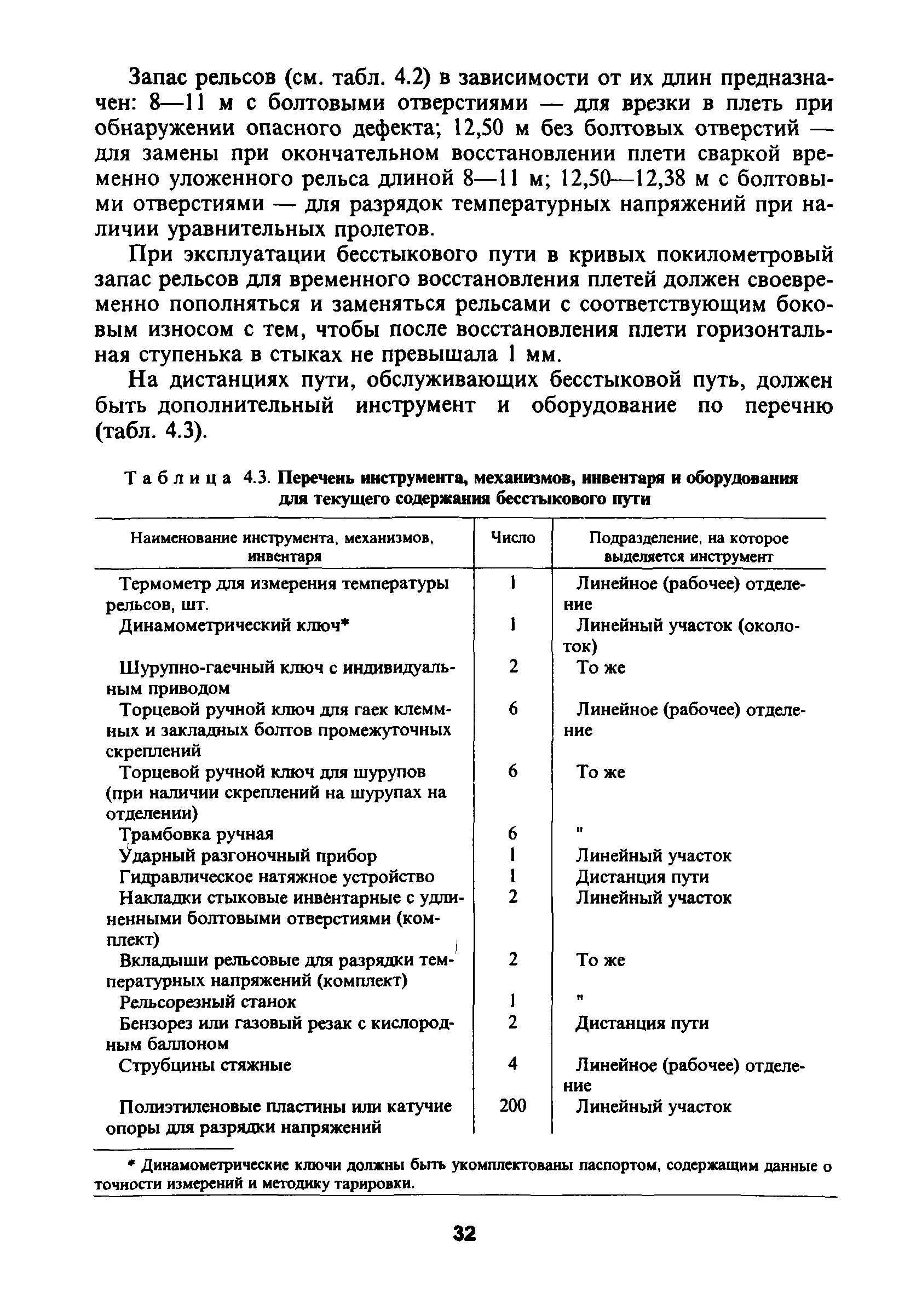

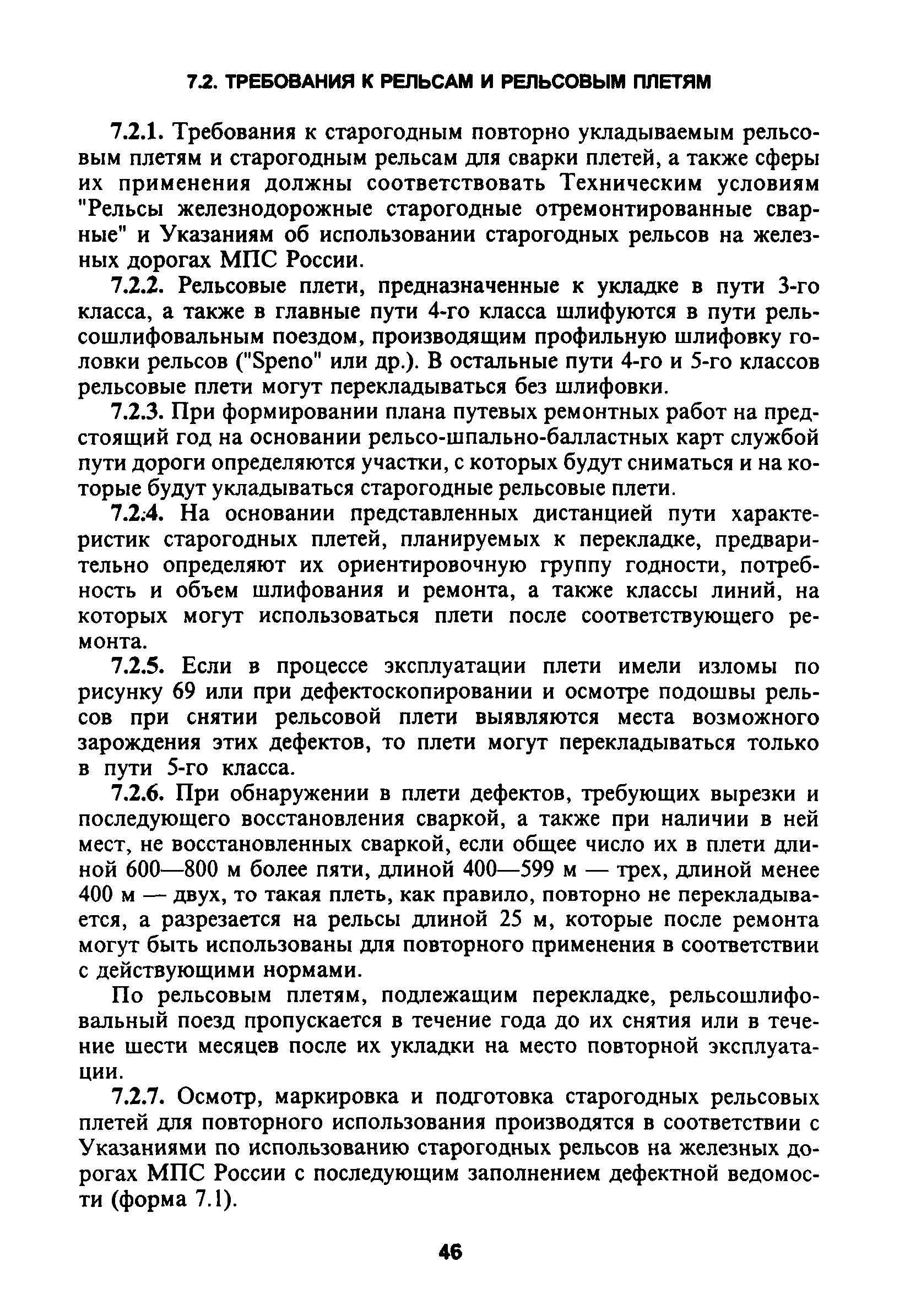

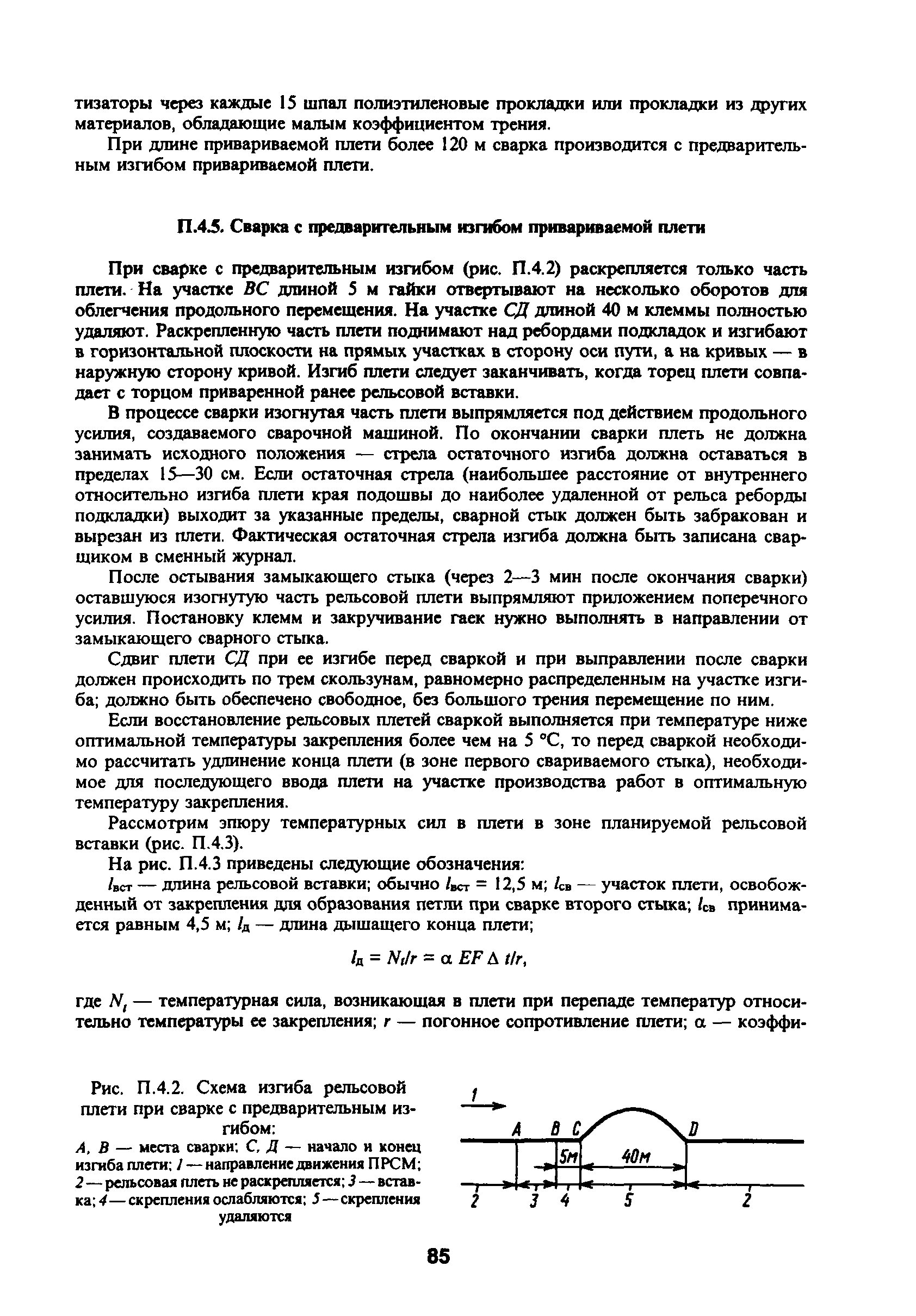

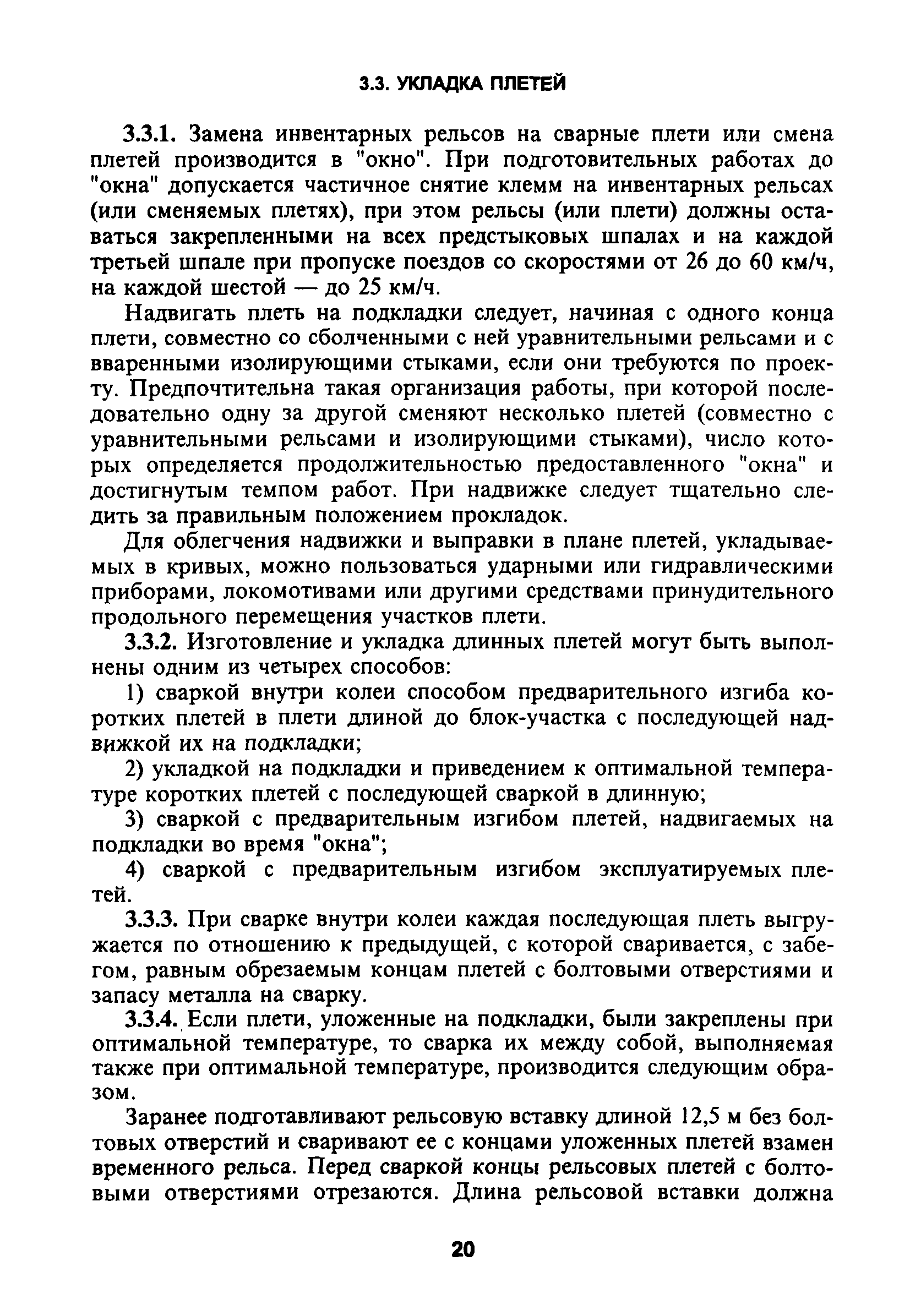

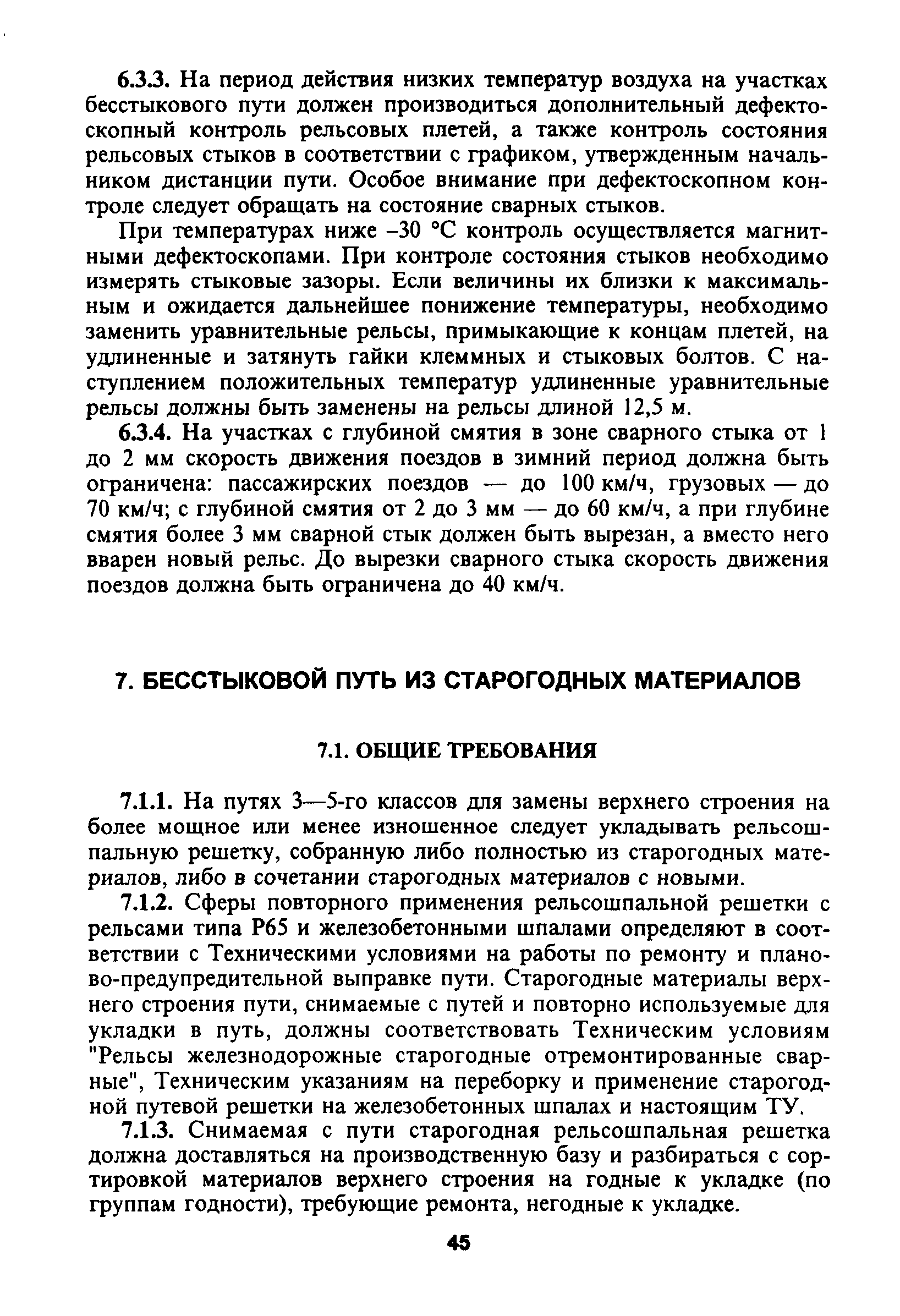

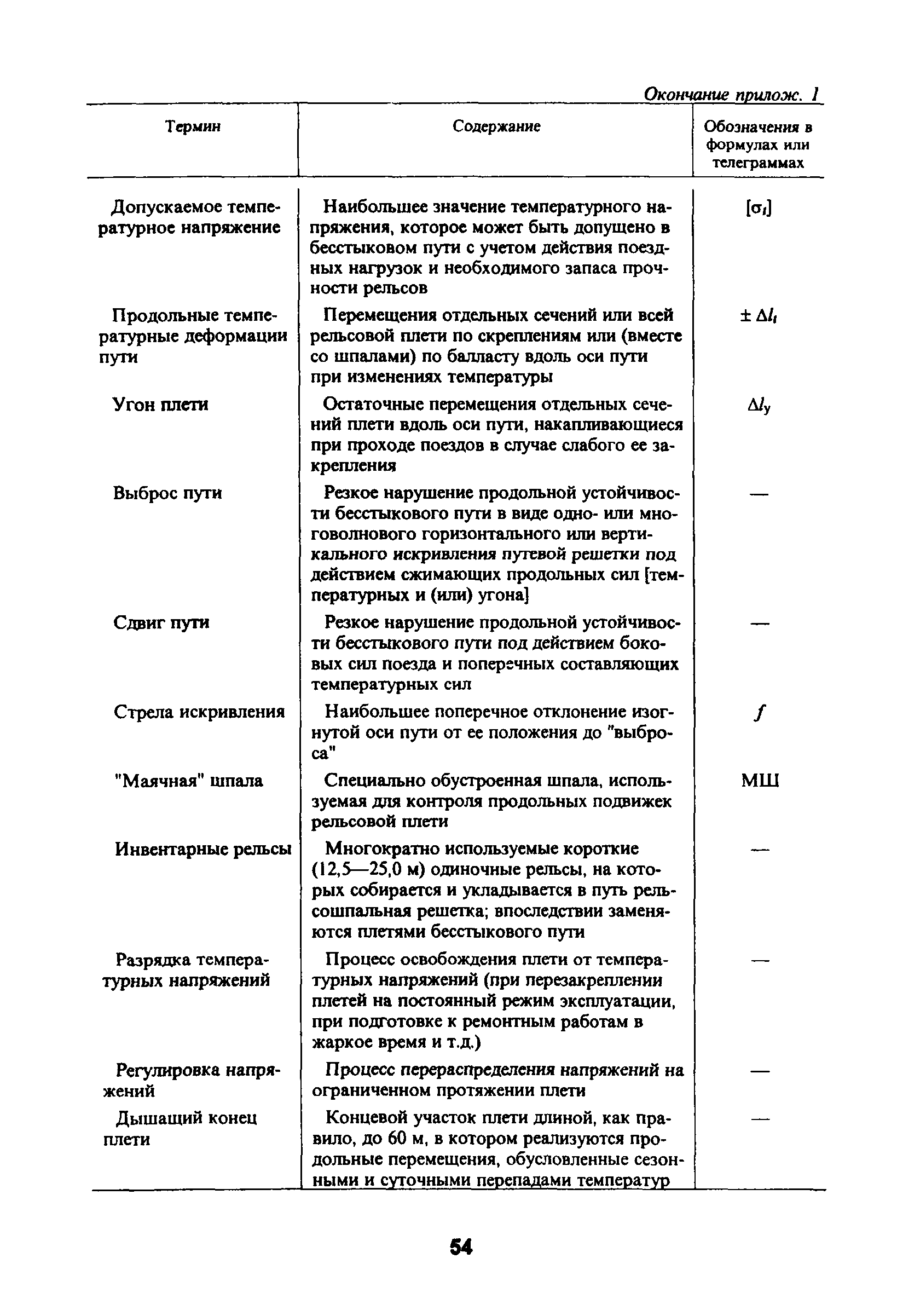

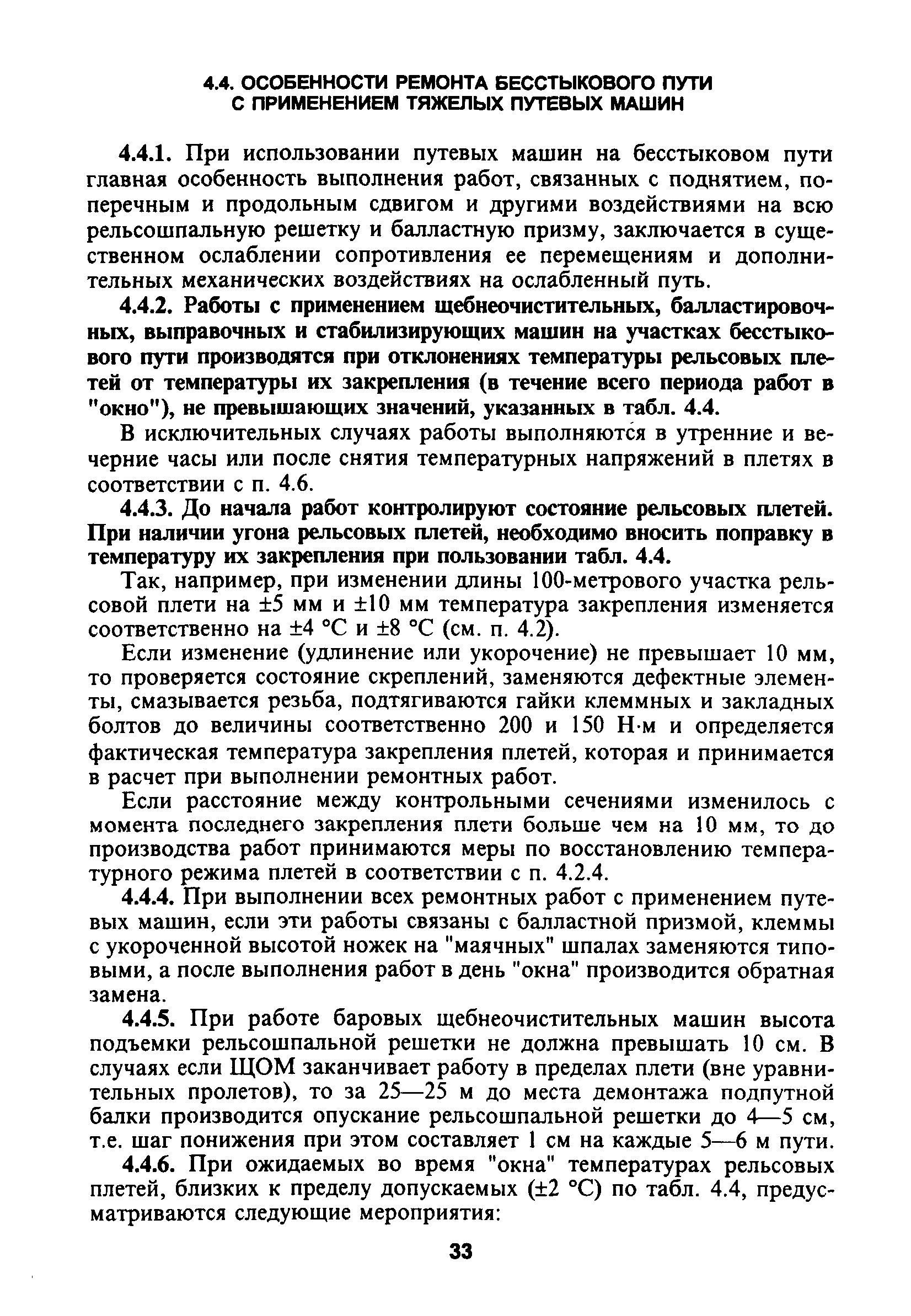

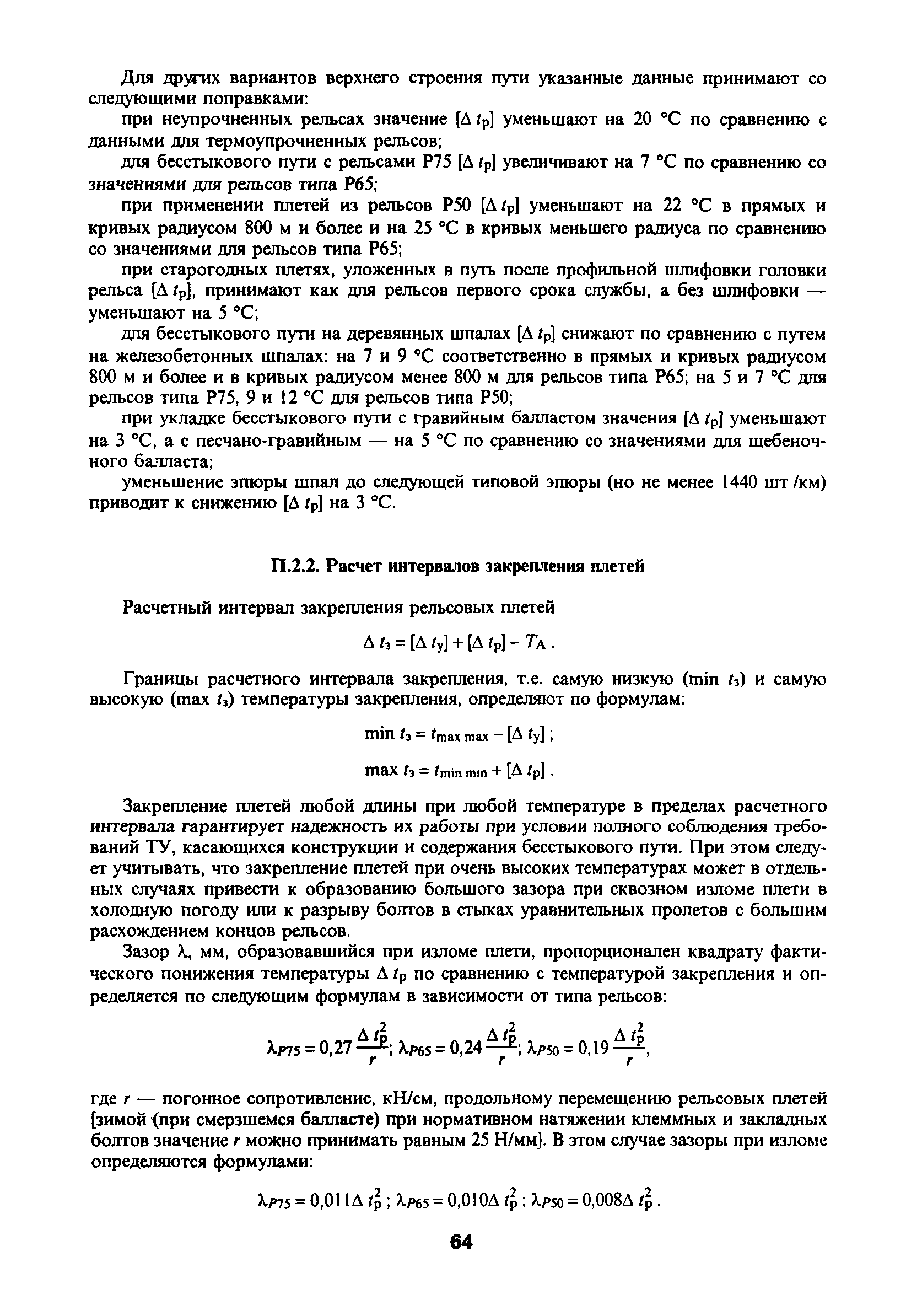

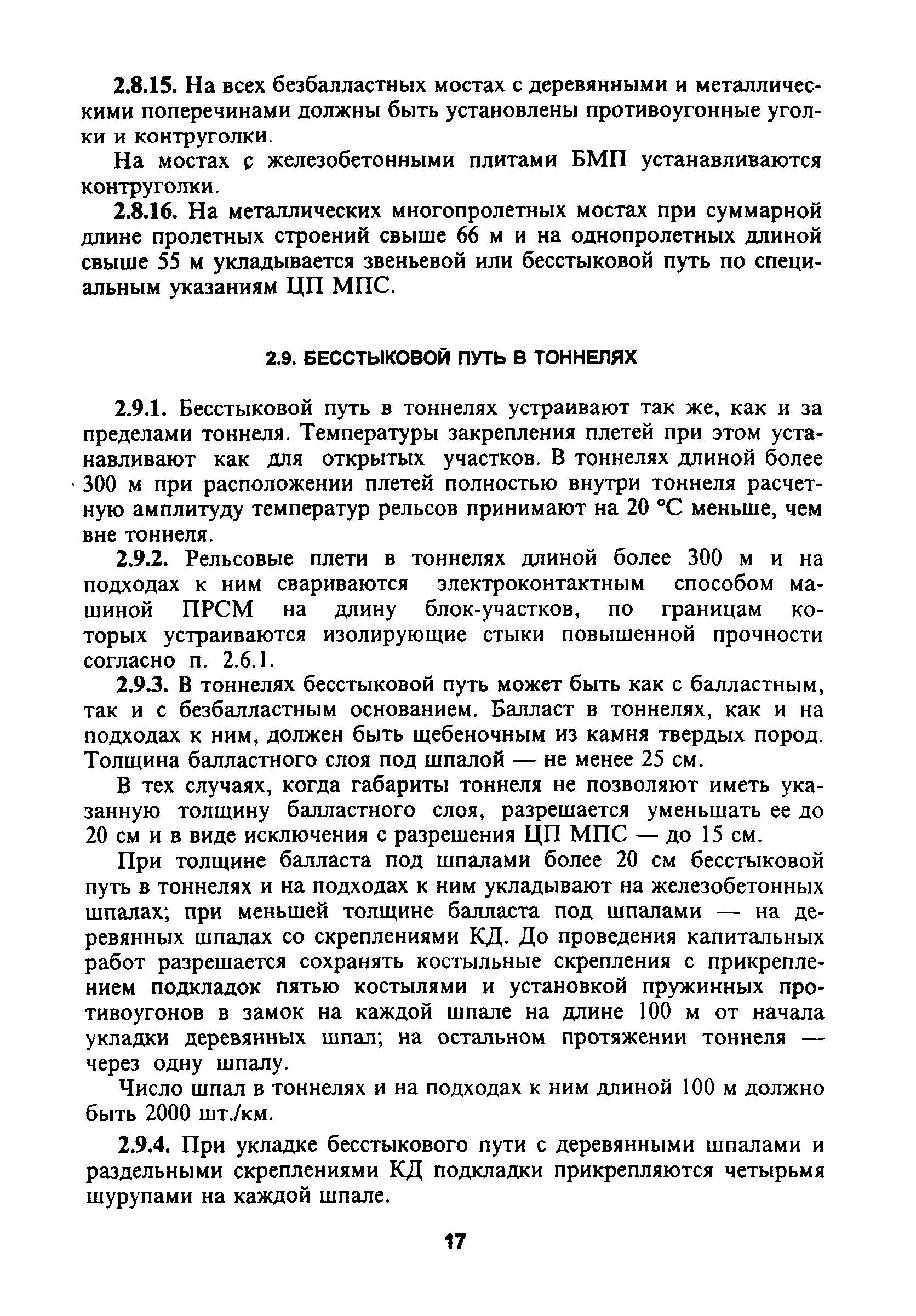

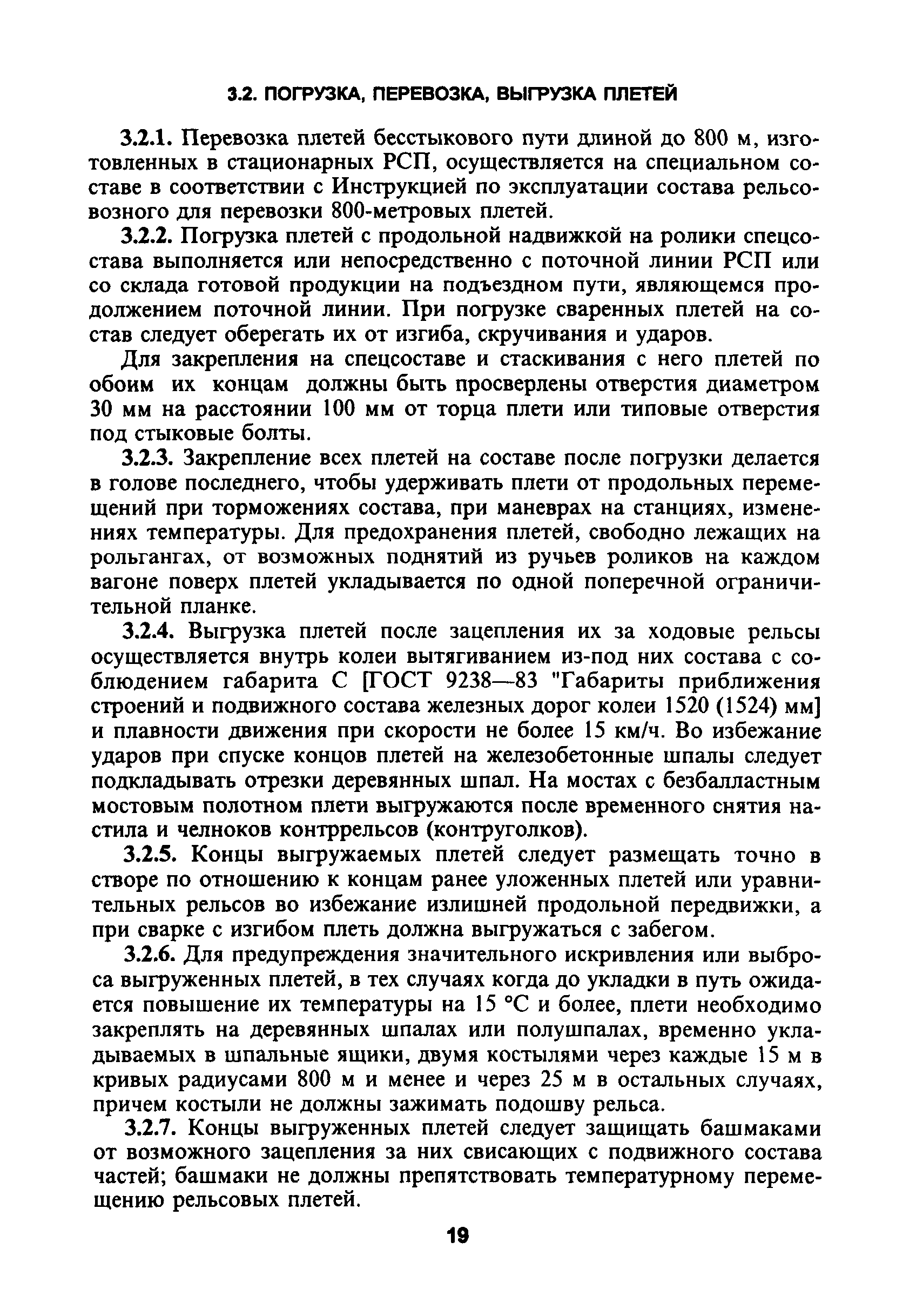

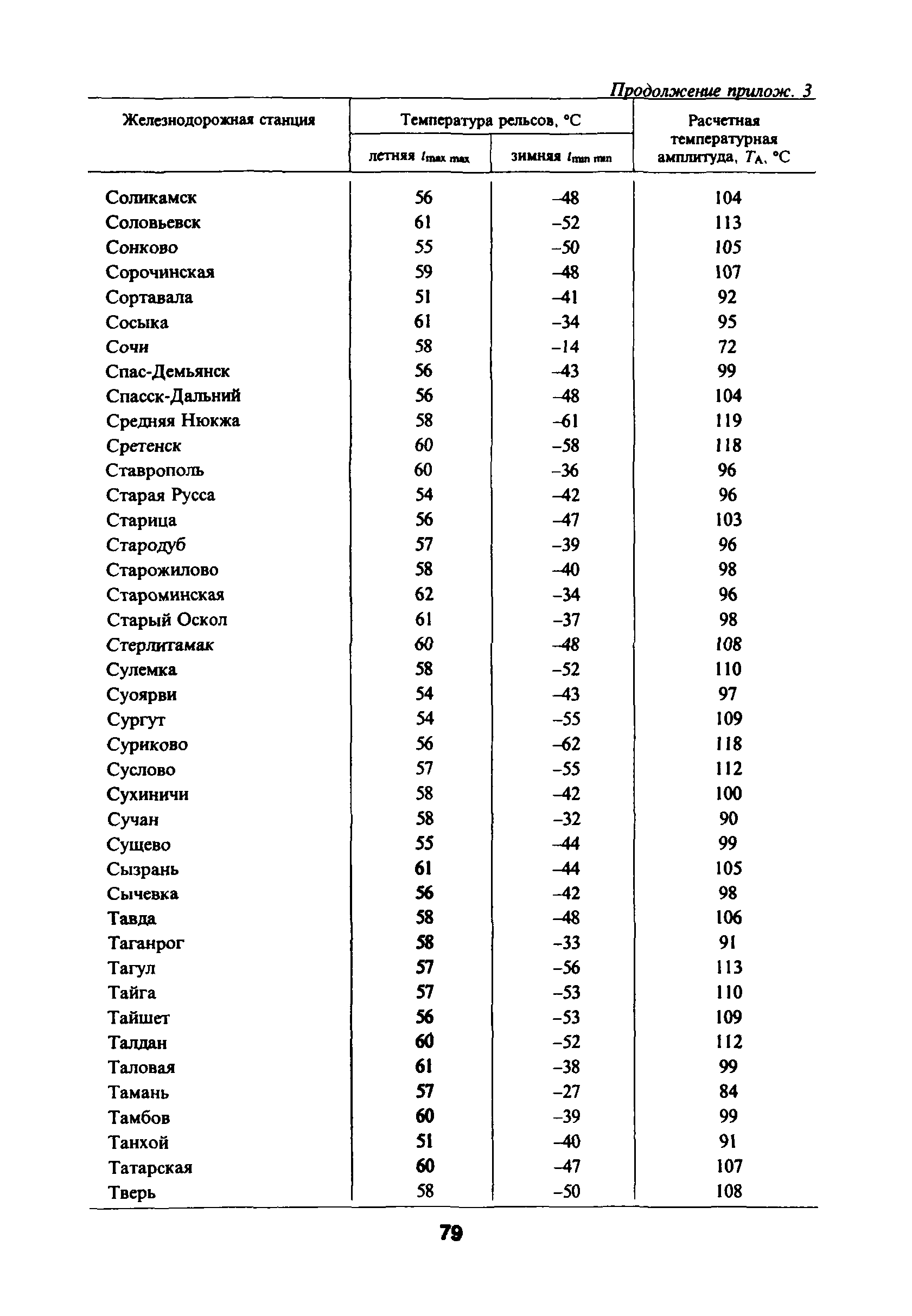

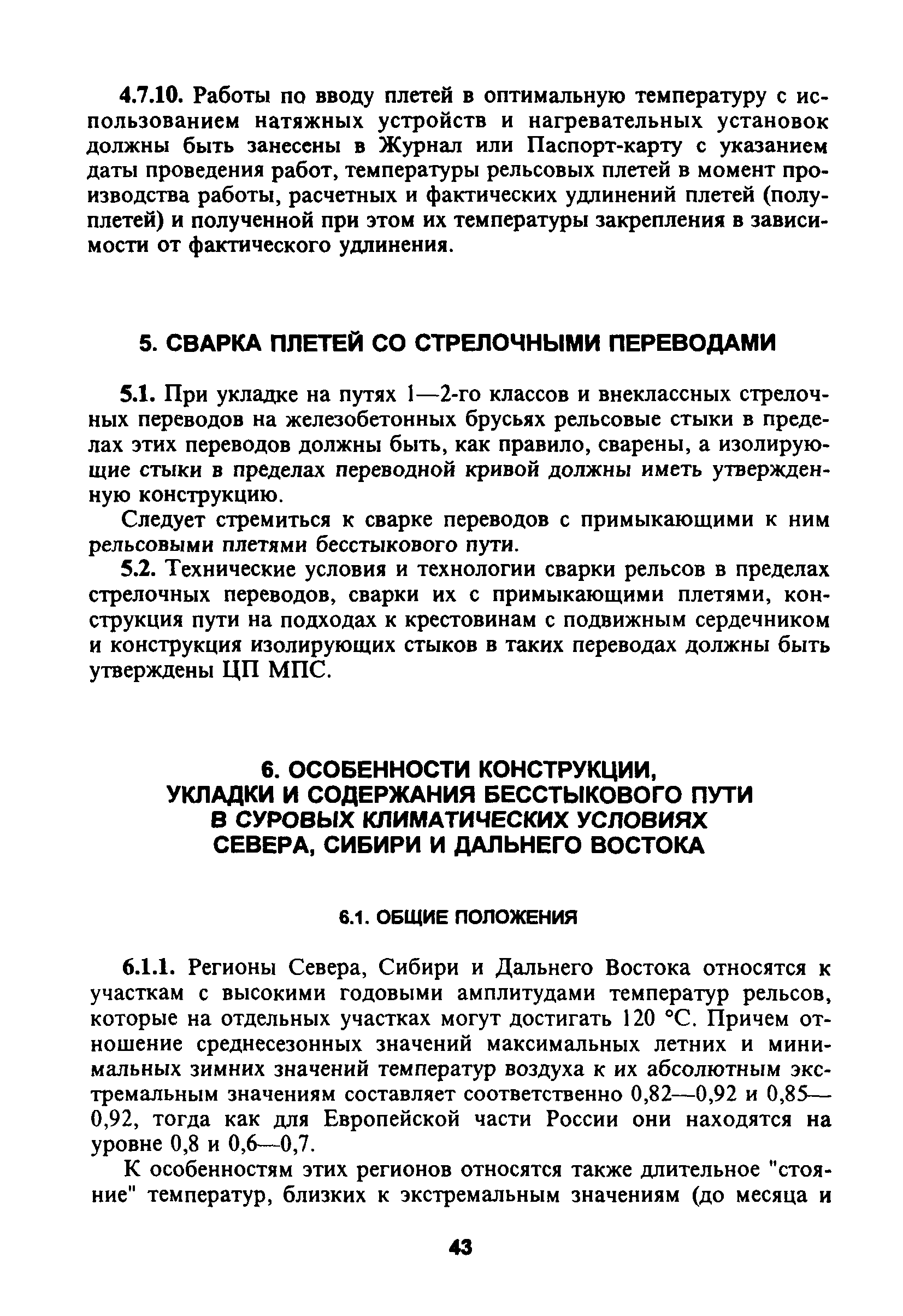

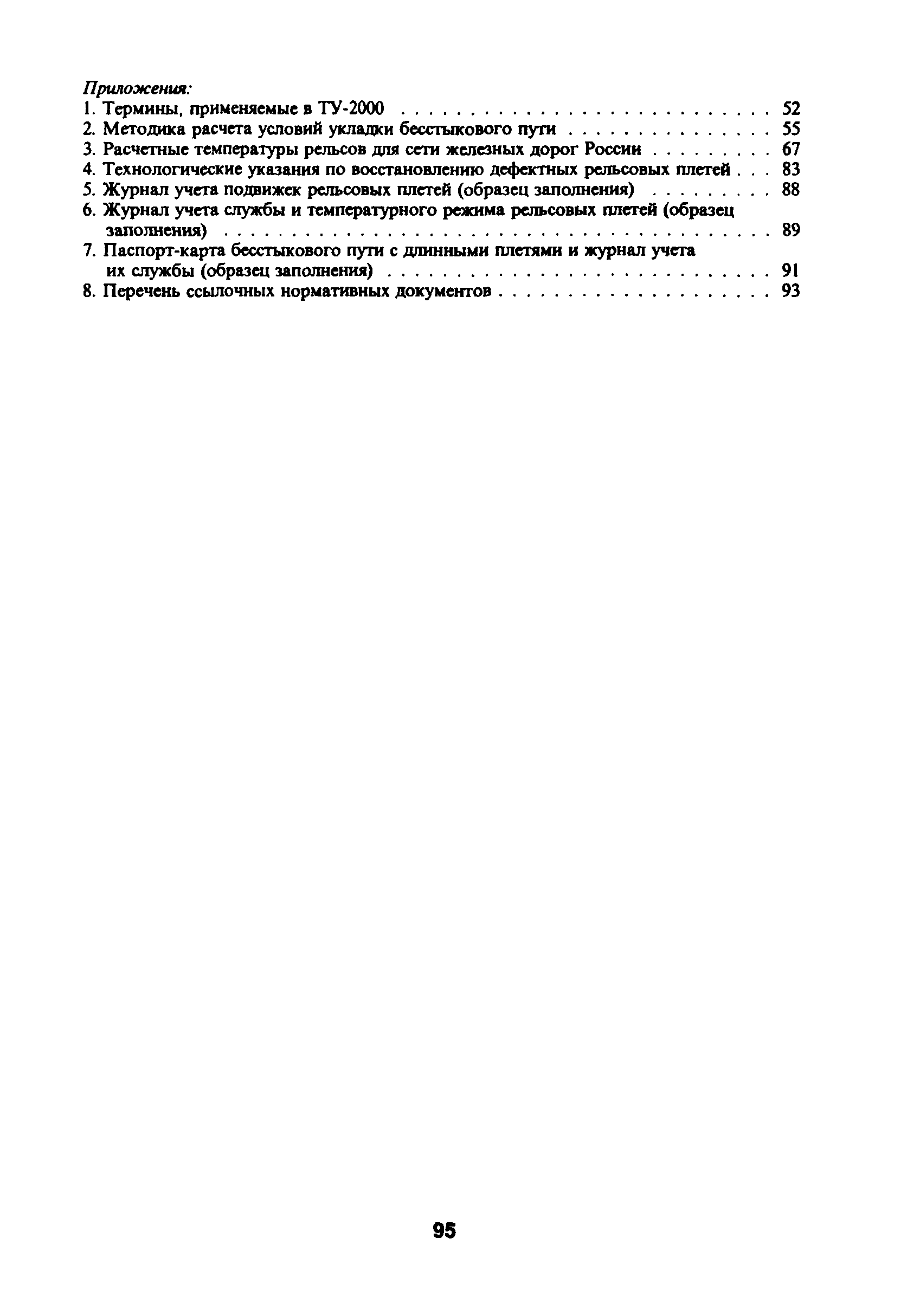

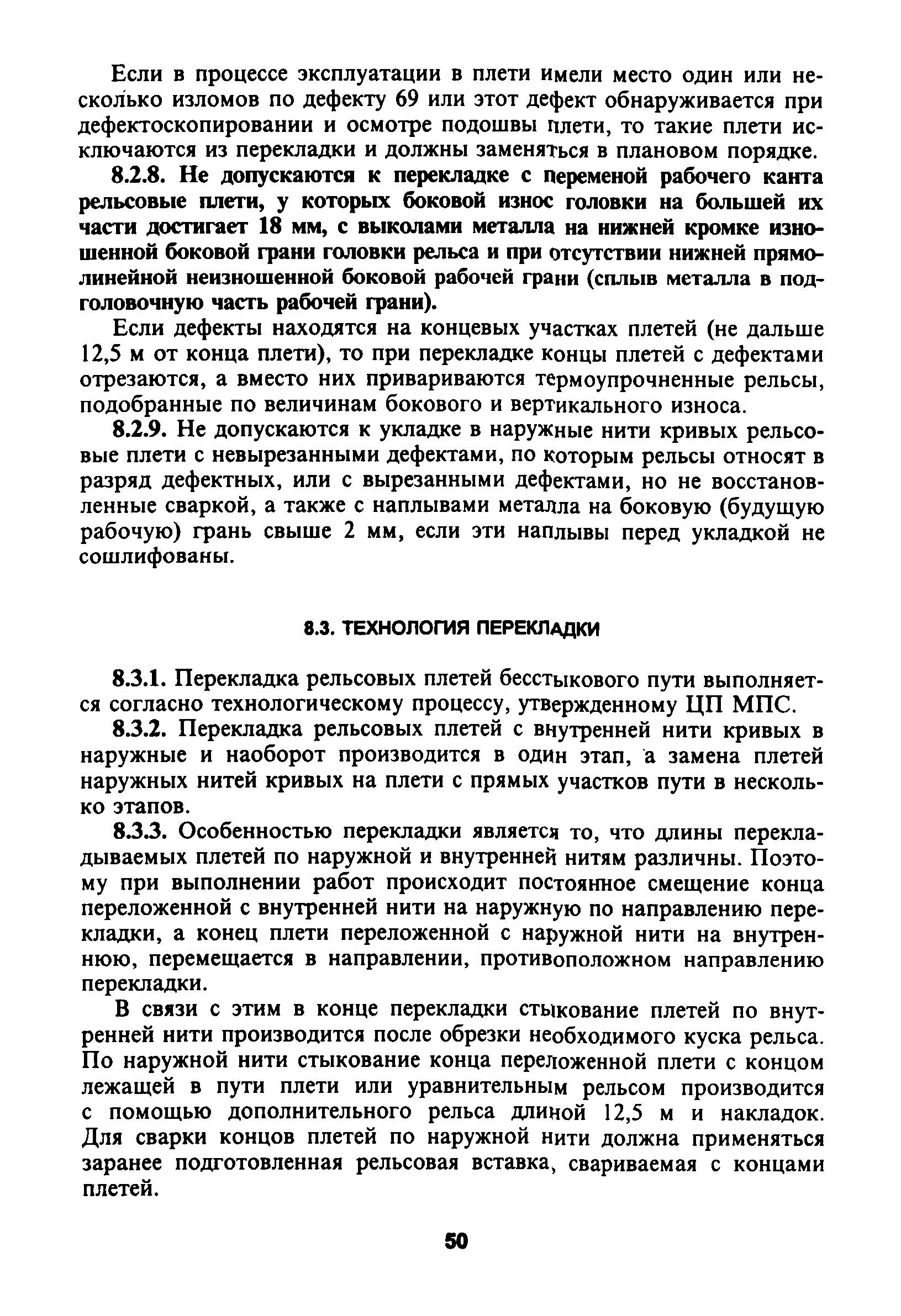

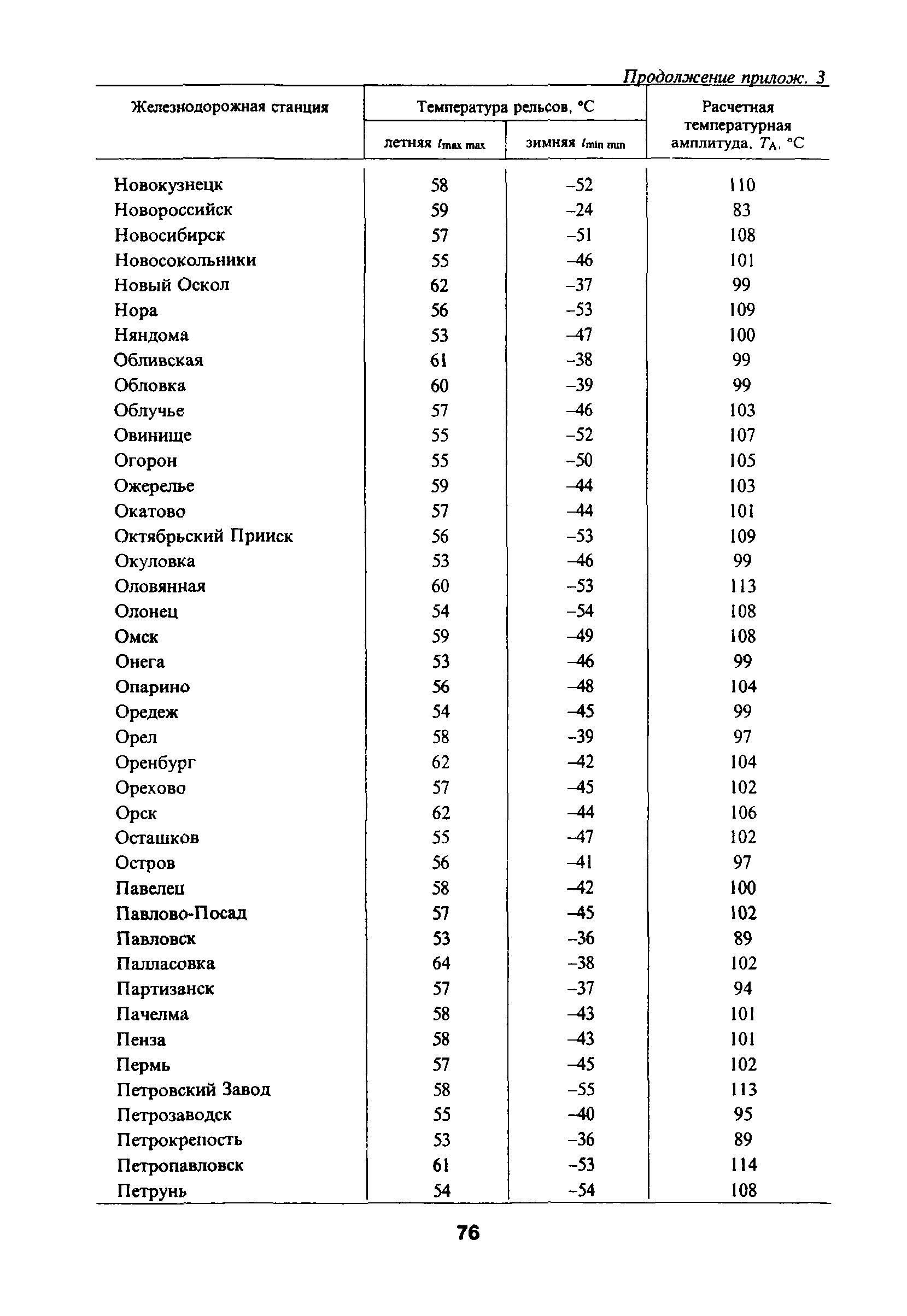

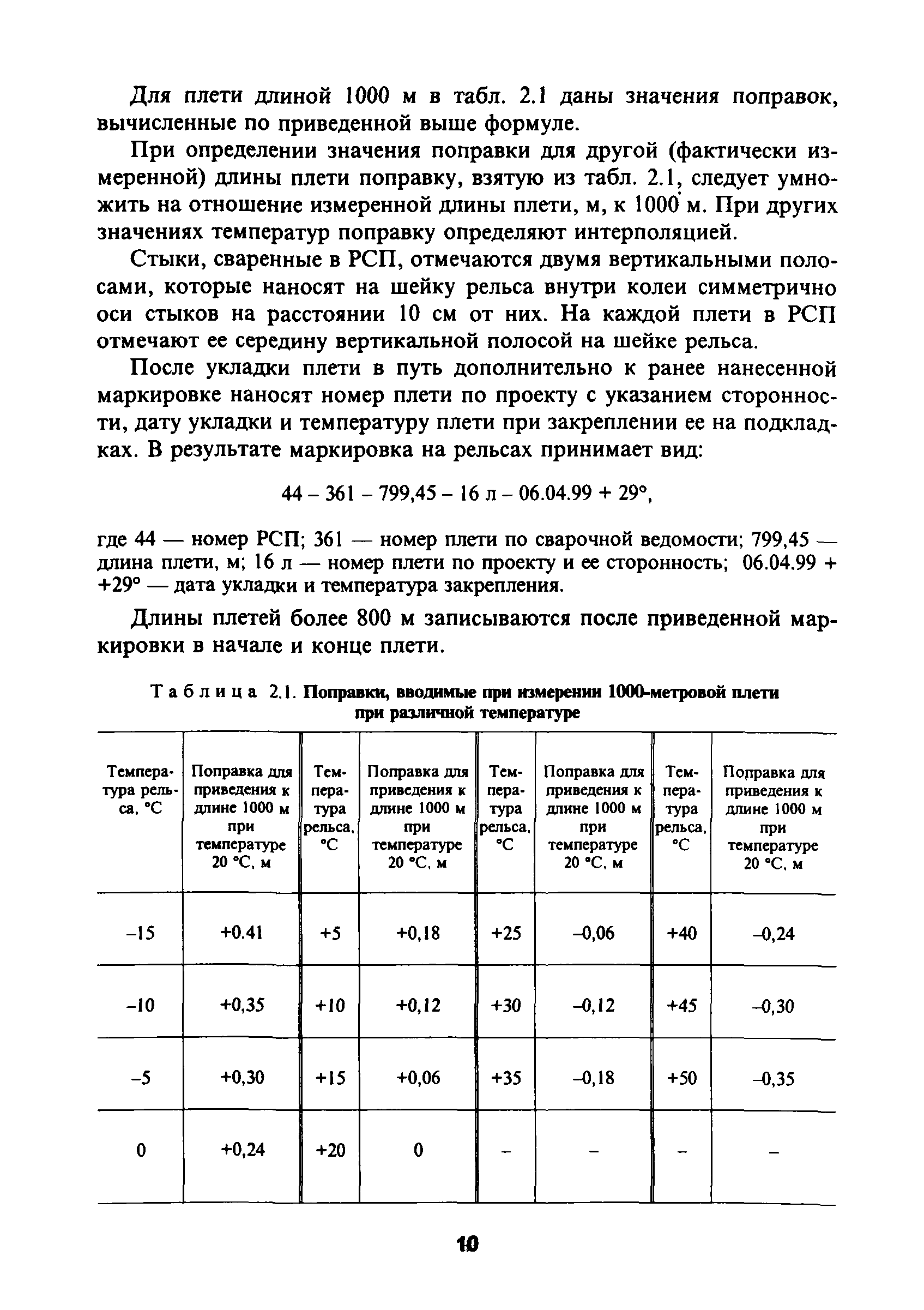

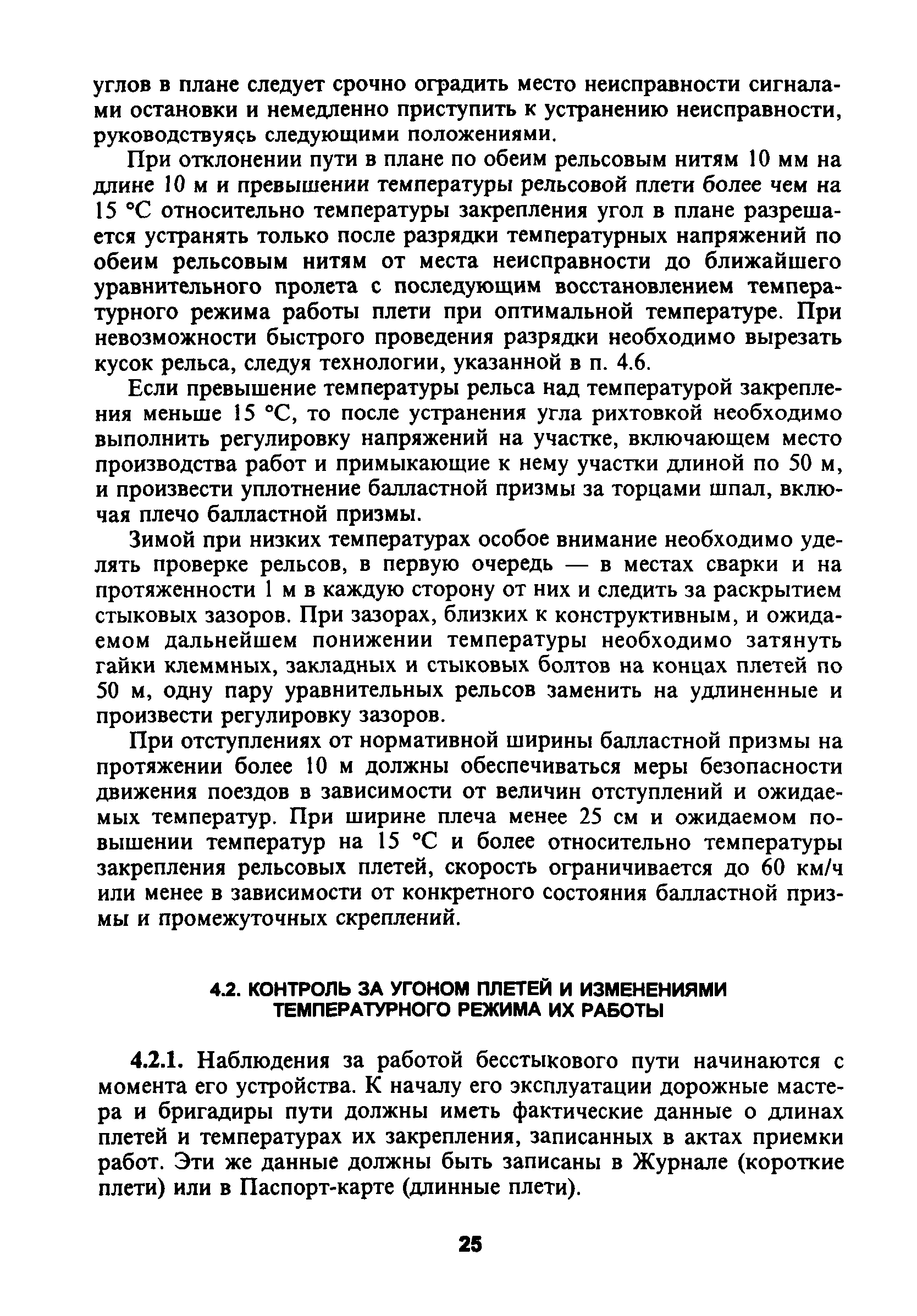

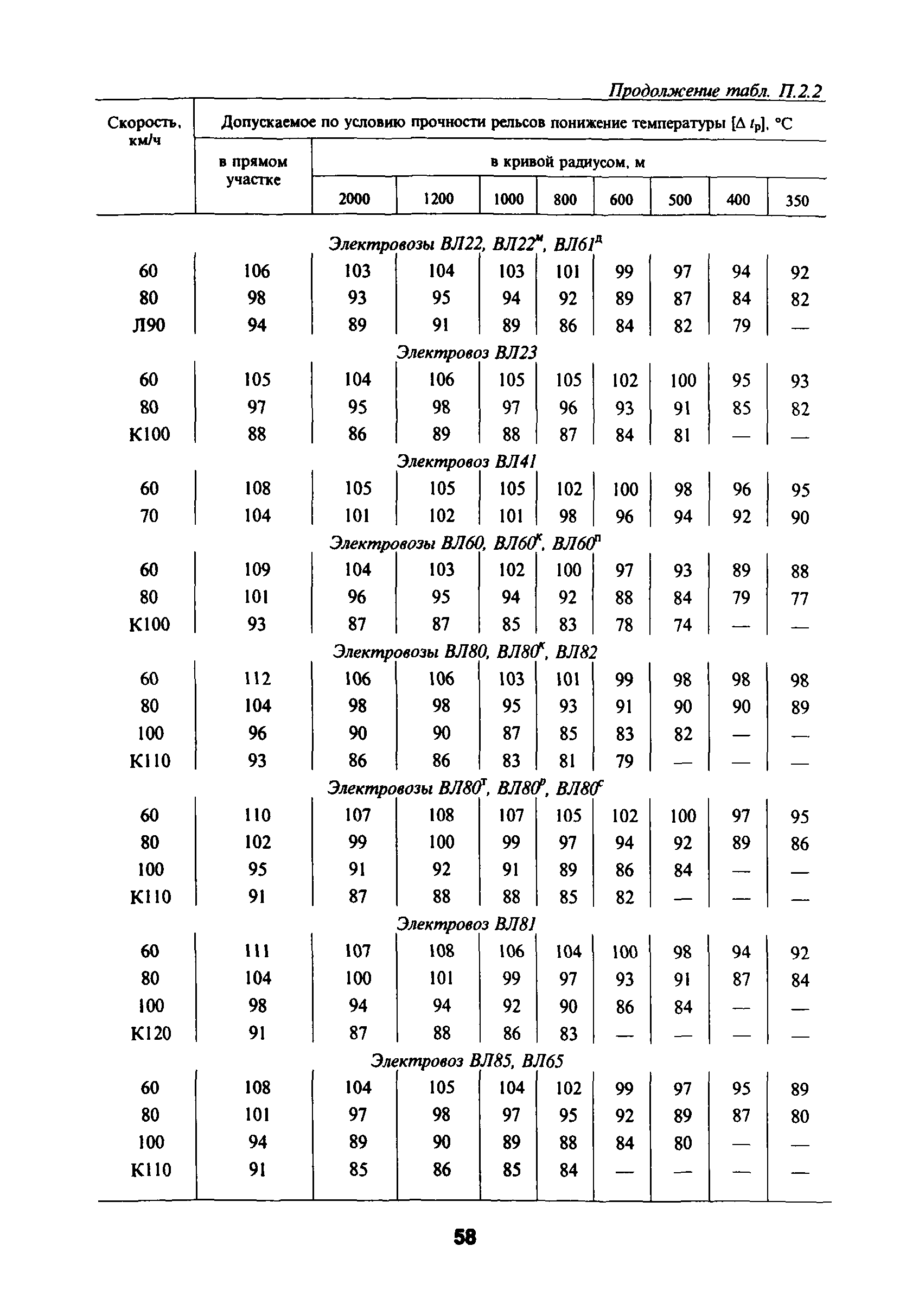

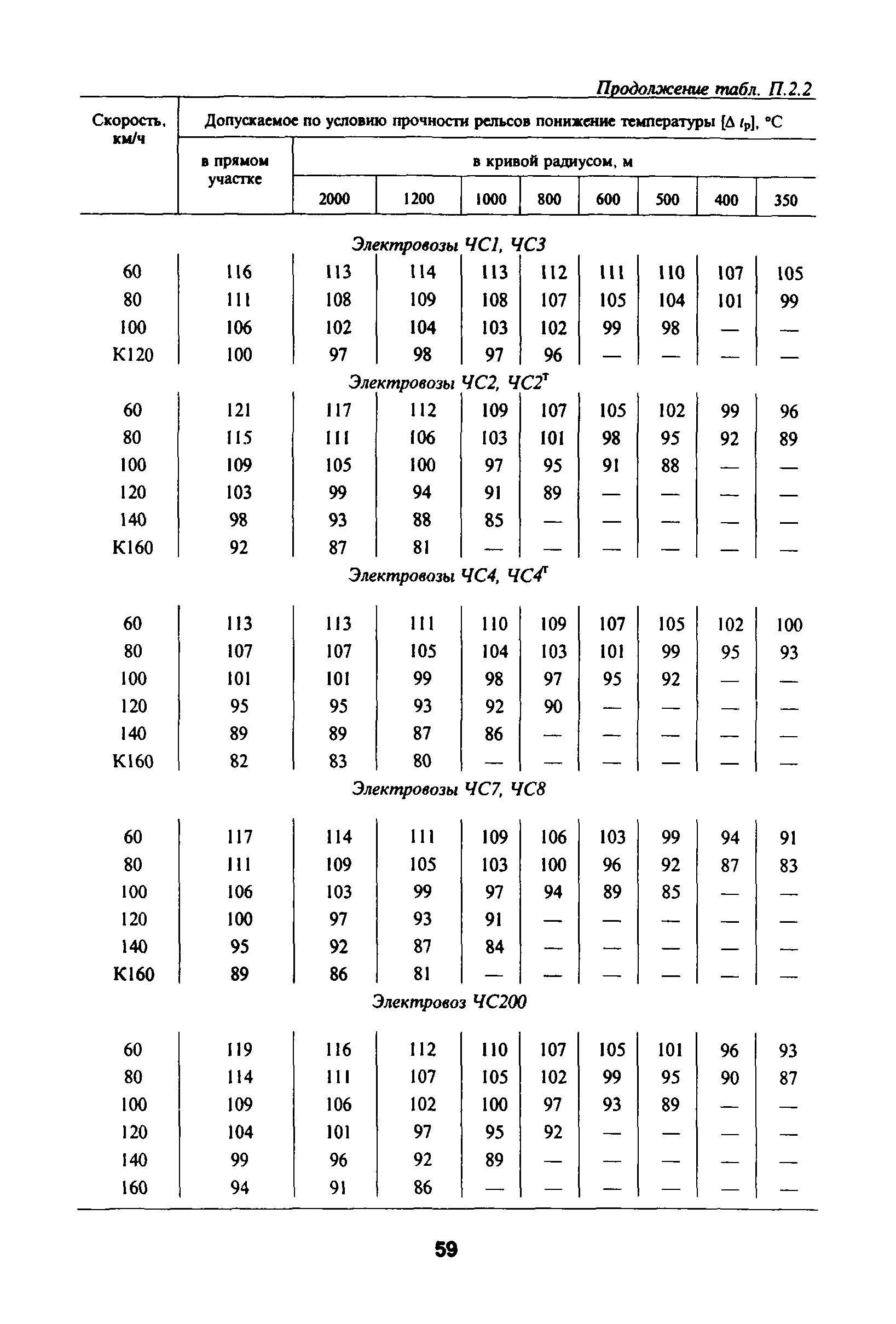

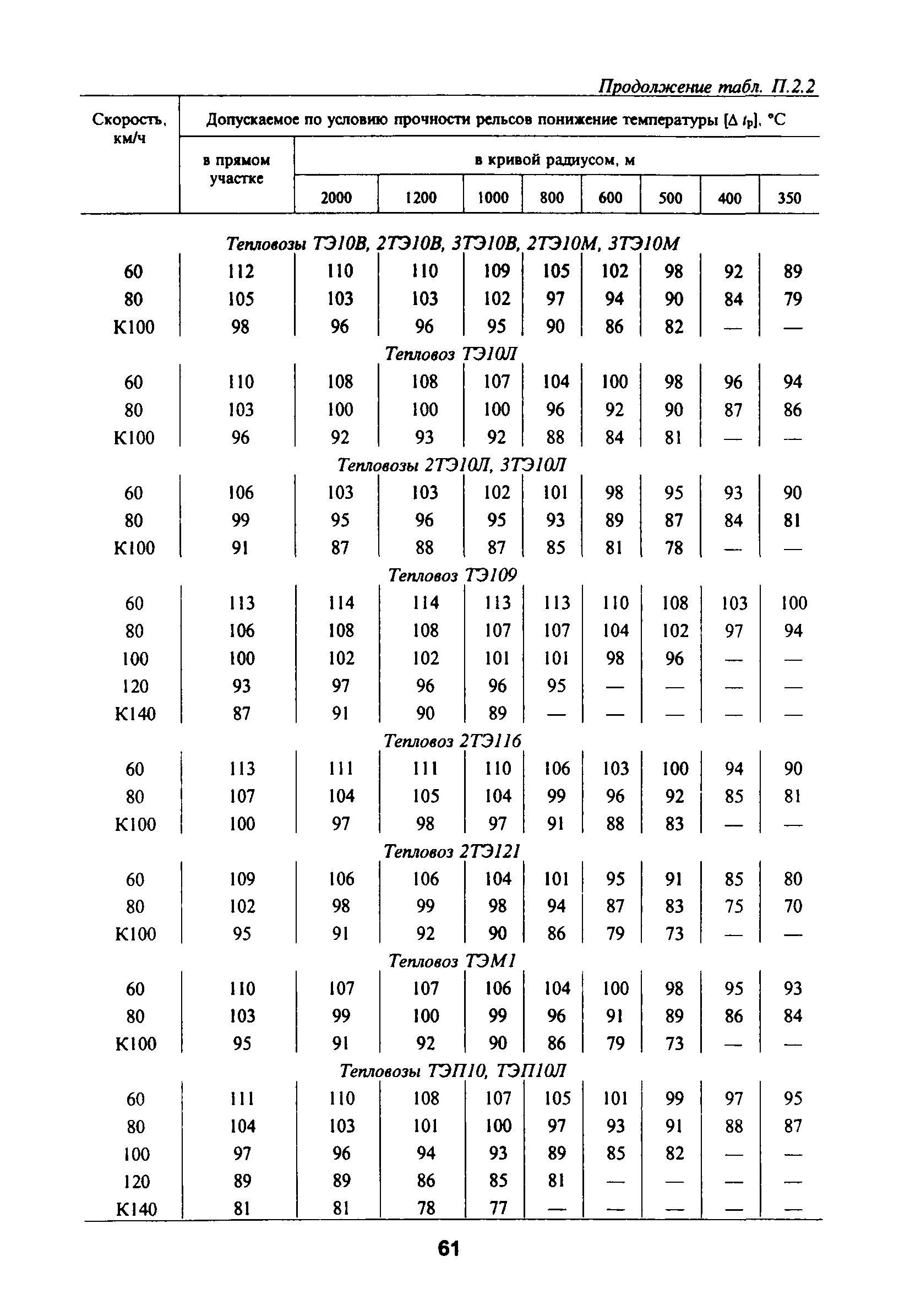

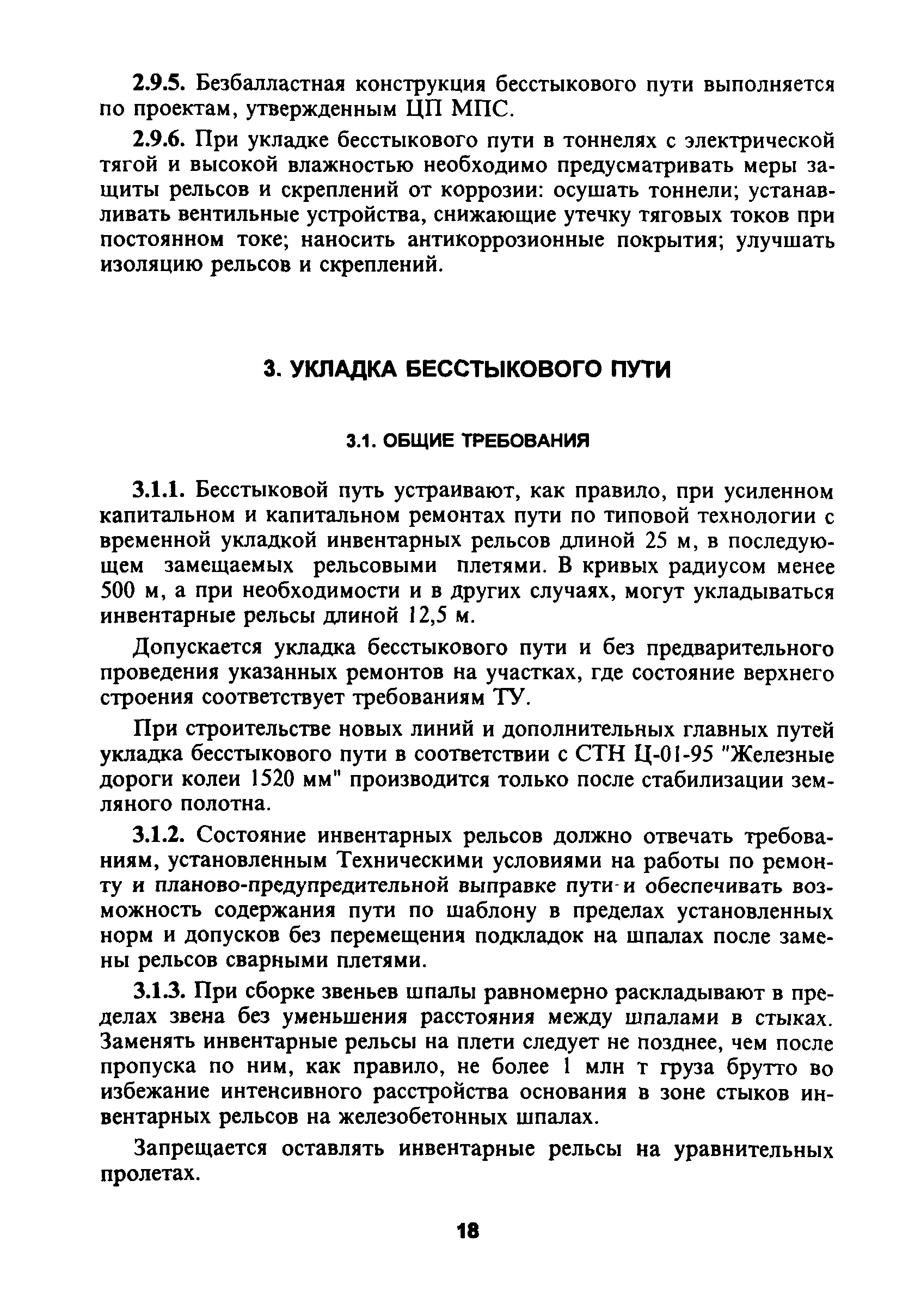

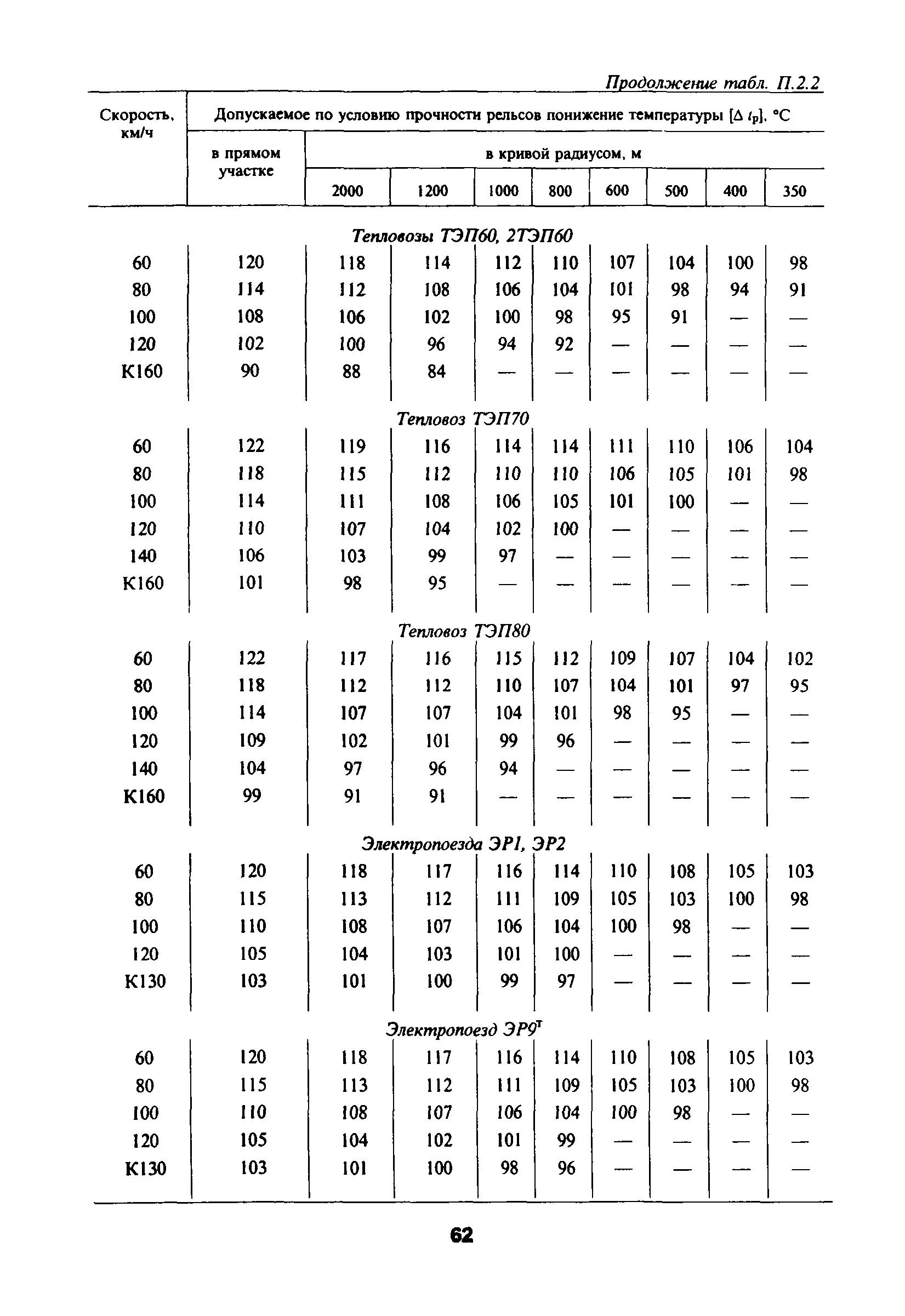

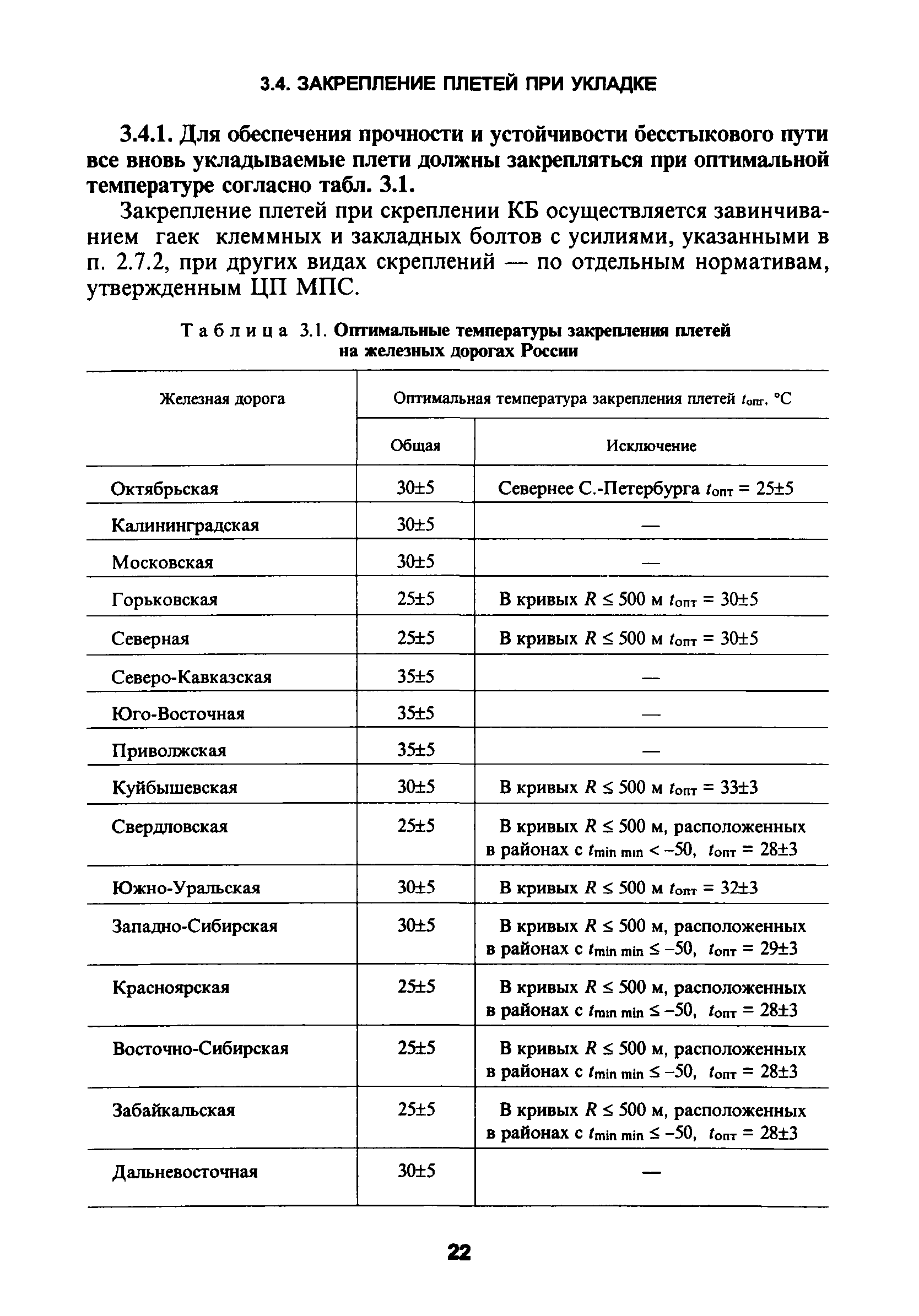

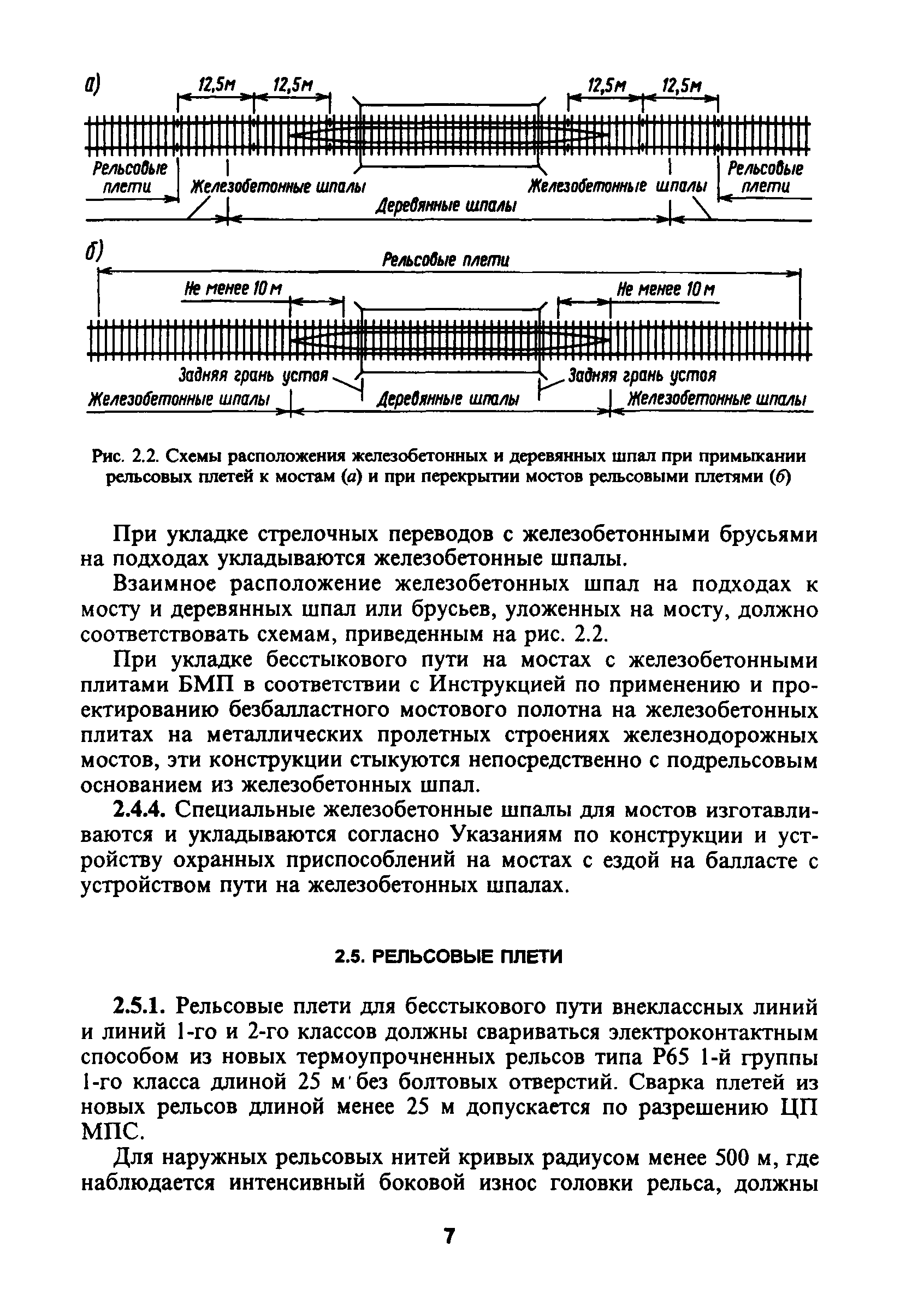

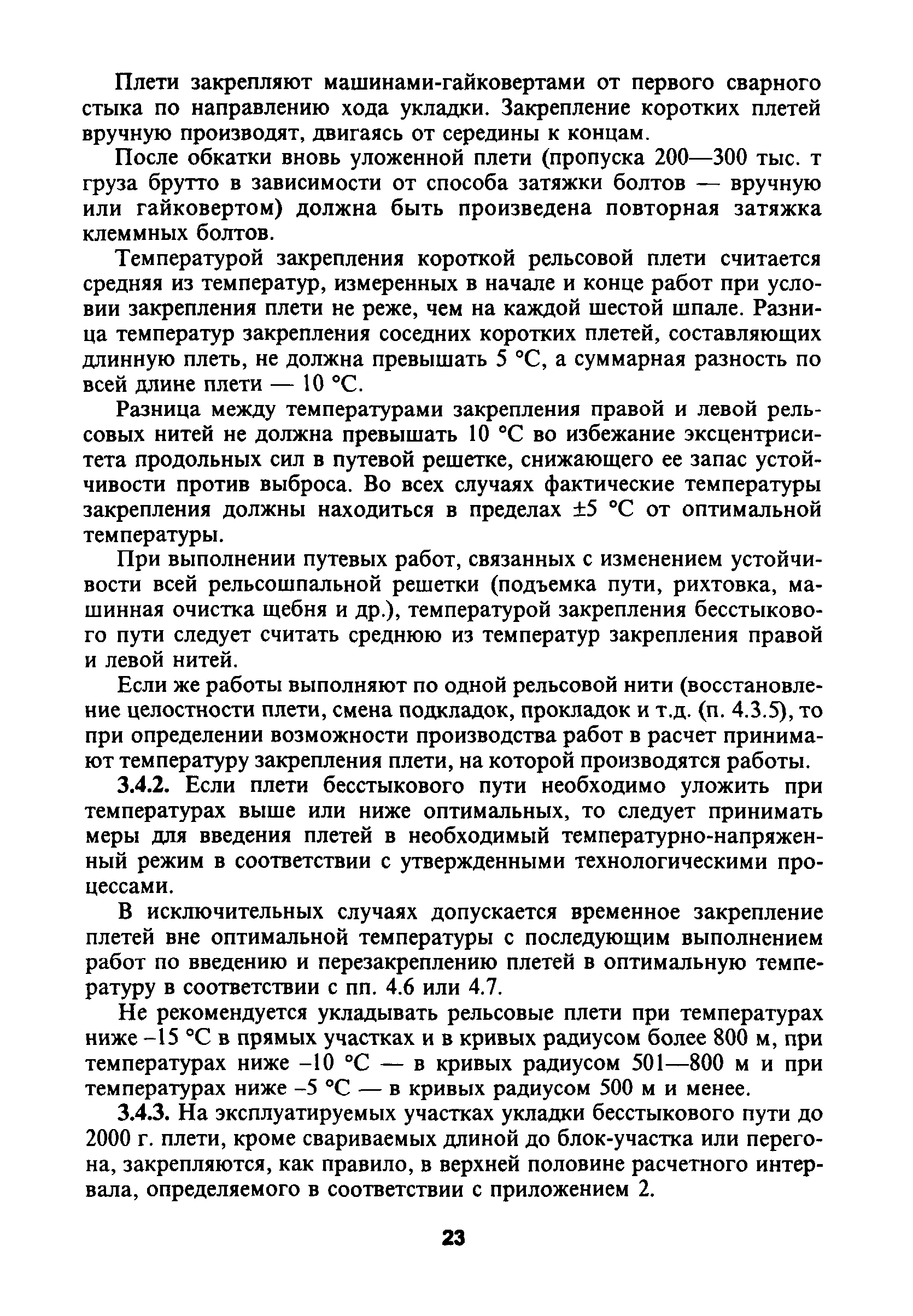

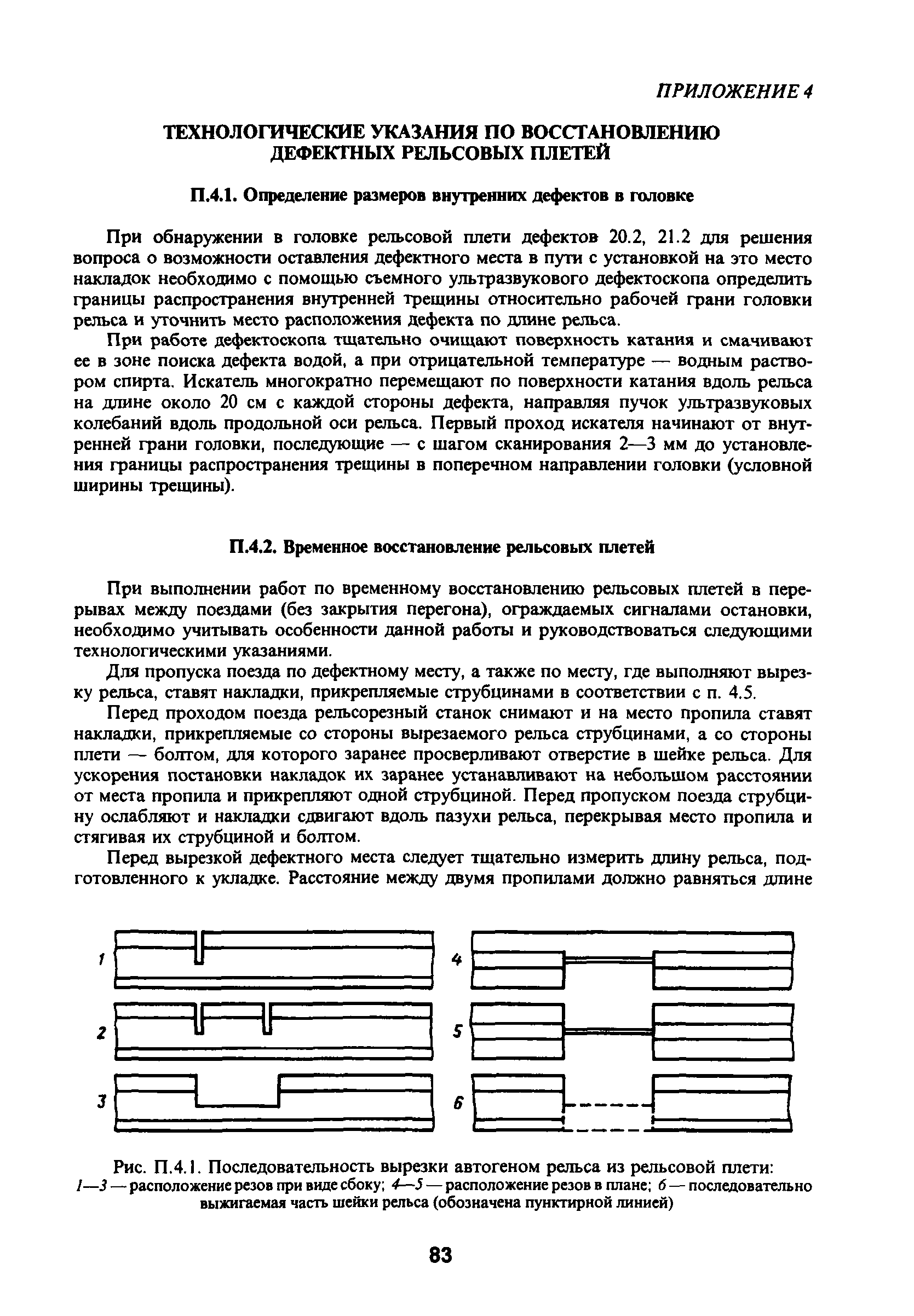

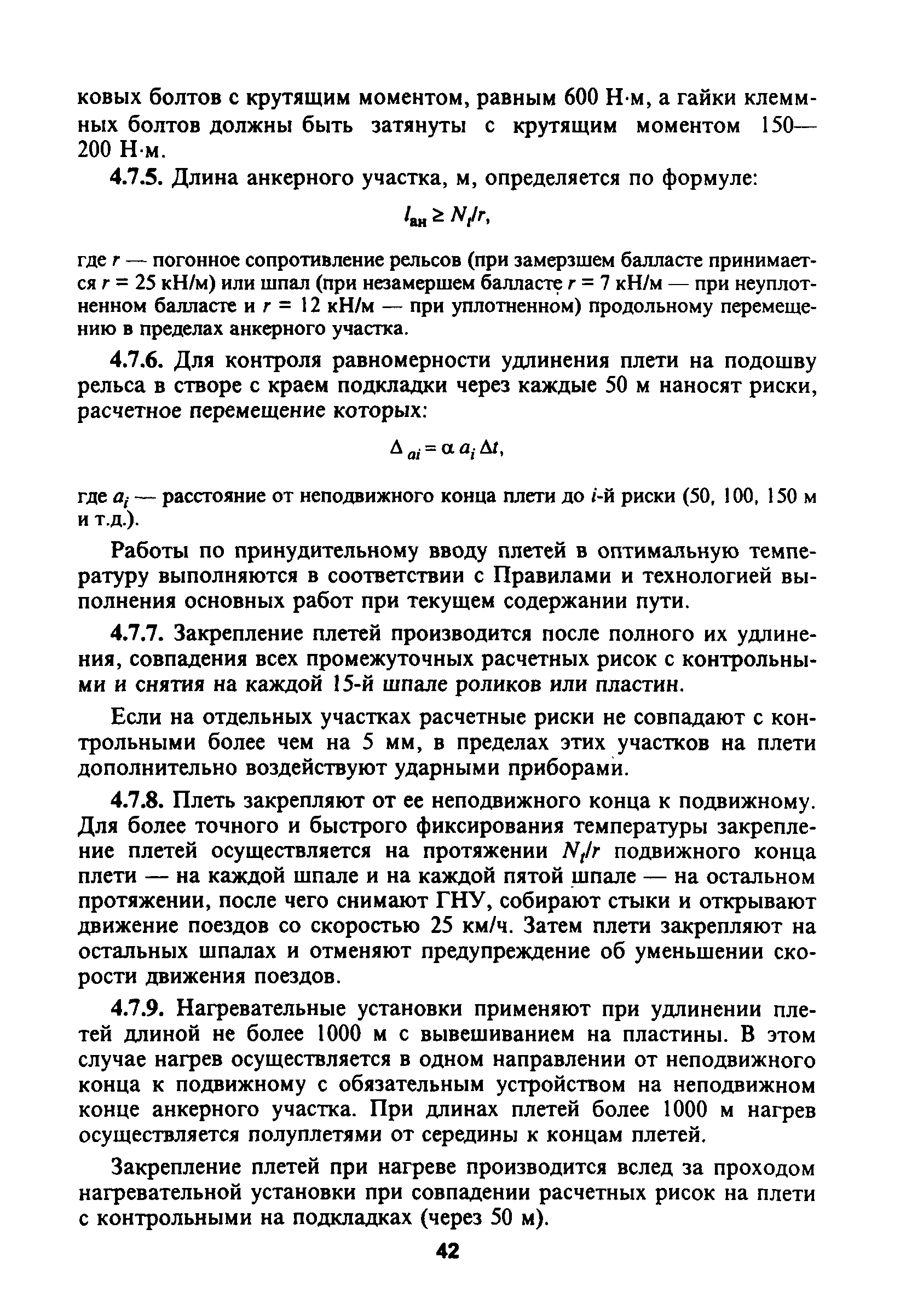

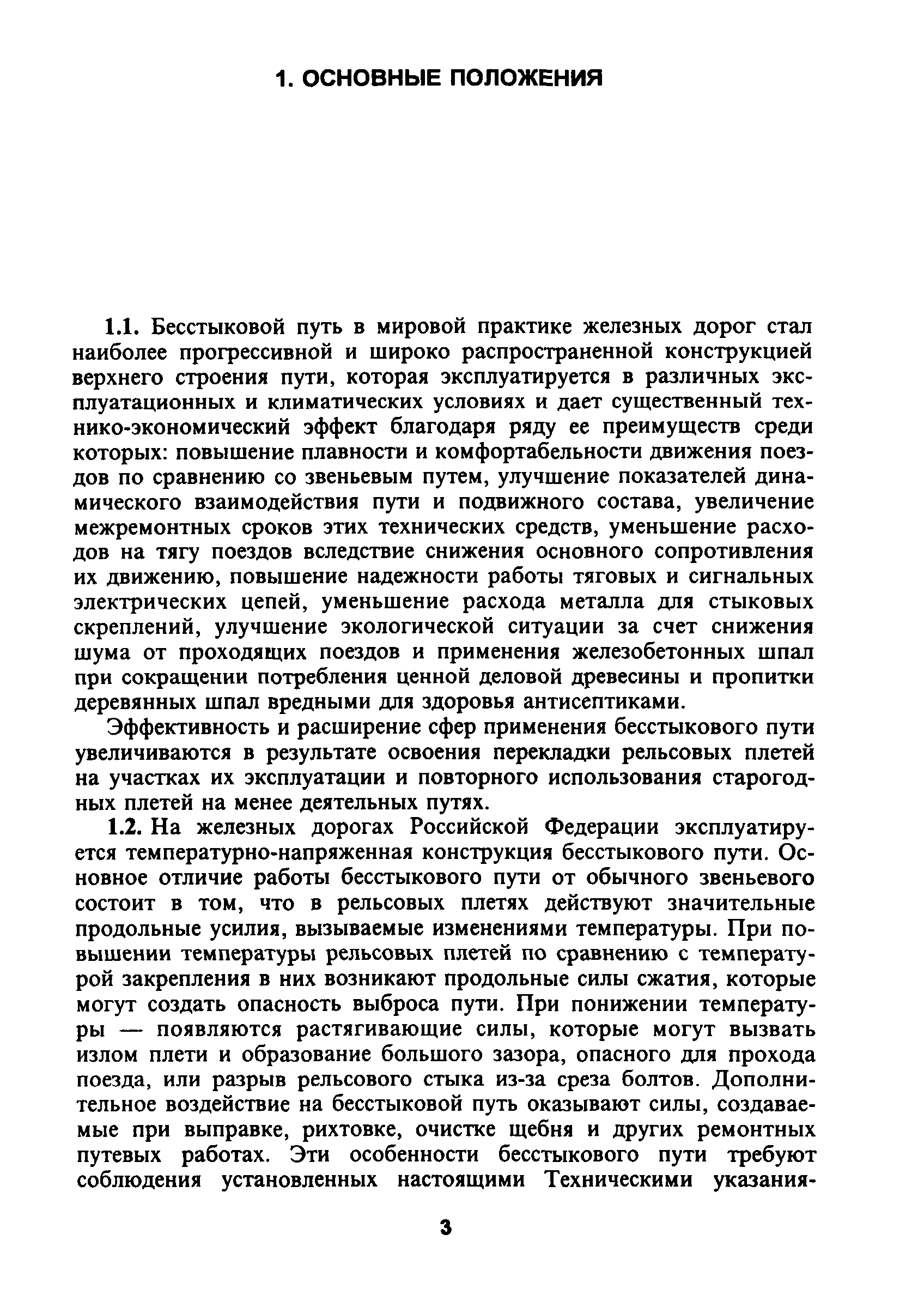

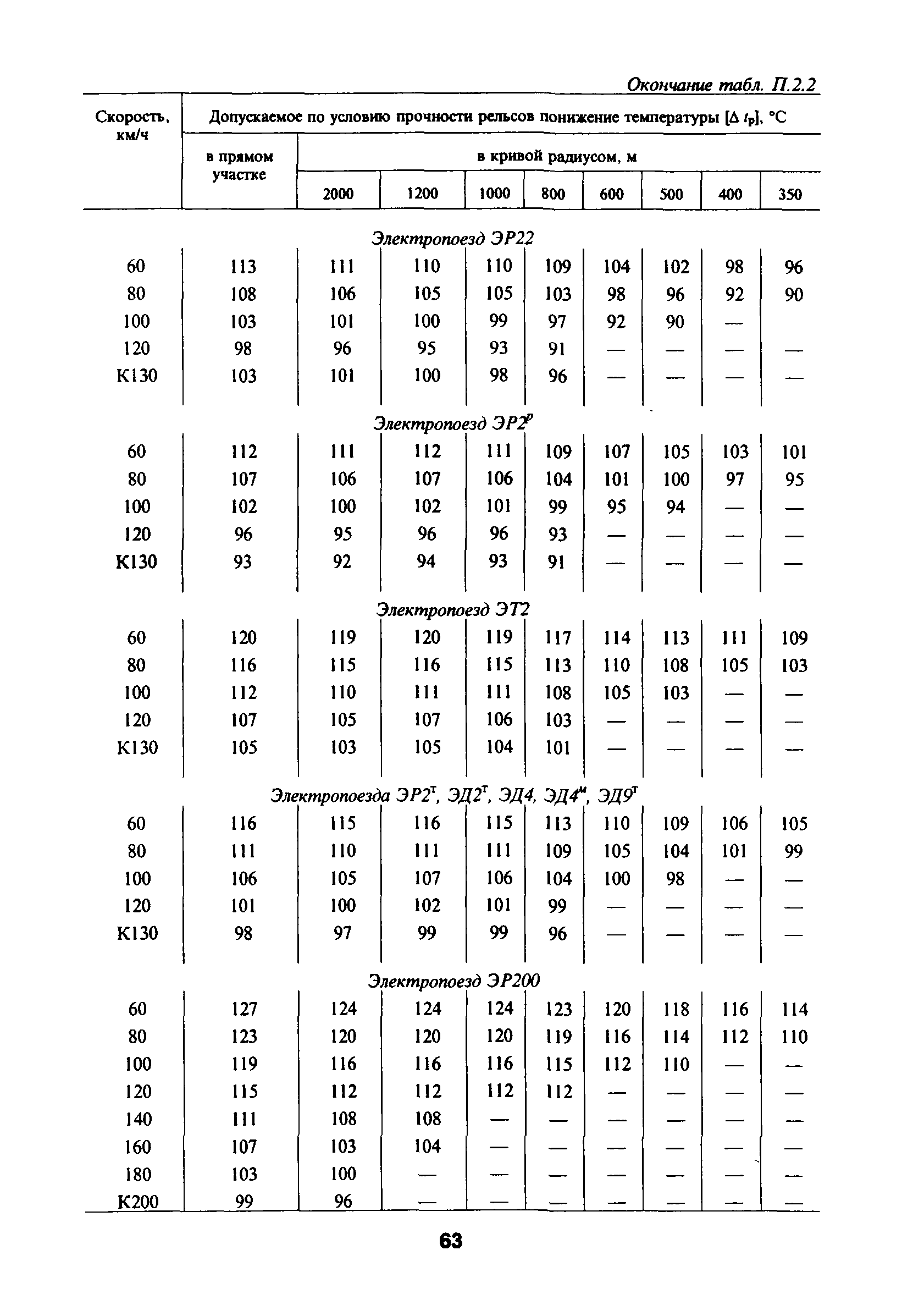

![](../../../Data2/1/4294847/4294847268.files/0.gif) ![](../../../Data2/1/4294847/4294847268.files/1.gif) ![](../../../Data2/1/4294847/4294847268.files/2.gif) ![](../../../Data2/1/4294847/4294847268.files/3.gif) ![](../../../Data2/1/4294847/4294847268.files/4.gif) ![](../../../Data2/1/4294847/4294847268.files/5.gif) ![](../../../Data2/1/4294847/4294847268.files/6.gif) ![](../../../Data2/1/4294847/4294847268.files/7.gif) ![](../../../Data2/1/4294847/4294847268.files/8.gif) ![](../../../Data2/1/4294847/4294847268.files/9.gif) ![](../../../Data2/1/4294847/4294847268.files/10.gif) ![](../../../Data2/1/4294847/4294847268.files/11.gif) ![](../../../Data2/1/4294847/4294847268.files/12.gif) ![](../../../Data2/1/4294847/4294847268.files/13.gif) ![](../../../Data2/1/4294847/4294847268.files/14.gif) ![](../../../Data2/1/4294847/4294847268.files/15.gif) ![](../../../Data2/1/4294847/4294847268.files/16.gif) ![](../../../Data2/1/4294847/4294847268.files/17.gif) ![](../../../Data2/1/4294847/4294847268.files/18.gif) ![](../../../Data2/1/4294847/4294847268.files/19.gif) ![](../../../Data2/1/4294847/4294847268.files/20.gif) ![](../../../Data2/1/4294847/4294847268.files/21.gif) ![](../../../Data2/1/4294847/4294847268.files/22.gif) ![](../../../Data2/1/4294847/4294847268.files/23.gif) ![](../../../Data2/1/4294847/4294847268.files/24.gif) ![](../../../Data2/1/4294847/4294847268.files/25.gif) ![](../../../Data2/1/4294847/4294847268.files/26.gif) ![](../../../Data2/1/4294847/4294847268.files/27.gif) ![](../../../Data2/1/4294847/4294847268.files/28.gif) ![](../../../Data2/1/4294847/4294847268.files/29.gif) ![](../../../Data2/1/4294847/4294847268.files/30.gif) ![](../../../Data2/1/4294847/4294847268.files/31.gif) ![](../../../Data2/1/4294847/4294847268.files/32.gif) ![](../../../Data2/1/4294847/4294847268.files/33.gif) ![](../../../Data2/1/4294847/4294847268.files/34.gif) ![](../../../Data2/1/4294847/4294847268.files/35.gif) ![](../../../Data2/1/4294847/4294847268.files/36.gif) ![](../../../Data2/1/4294847/4294847268.files/37.gif) ![](../../../Data2/1/4294847/4294847268.files/38.gif) ![](../../../Data2/1/4294847/4294847268.files/39.gif) ![](../../../Data2/1/4294847/4294847268.files/40.gif) ![](../../../Data2/1/4294847/4294847268.files/41.gif) ![](../../../Data2/1/4294847/4294847268.files/42.gif) ![](../../../Data2/1/4294847/4294847268.files/43.gif) ![](../../../Data2/1/4294847/4294847268.files/44.gif) ![](../../../Data2/1/4294847/4294847268.files/45.gif) ![](../../../Data2/1/4294847/4294847268.files/46.gif) ![](../../../Data2/1/4294847/4294847268.files/47.gif) ![](../../../Data2/1/4294847/4294847268.files/48.gif) ![](../../../Data2/1/4294847/4294847268.files/49.gif) ![](../../../Data2/1/4294847/4294847268.files/50.gif) ![](../../../Data2/1/4294847/4294847268.files/51.gif) ![](../../../Data2/1/4294847/4294847268.files/52.gif) ![](../../../Data2/1/4294847/4294847268.files/53.gif) ![](../../../Data2/1/4294847/4294847268.files/54.gif) ![](../../../Data2/1/4294847/4294847268.files/55.gif) ![](../../../Data2/1/4294847/4294847268.files/56.gif) ![](../../../Data2/1/4294847/4294847268.files/57.gif) ![](../../../Data2/1/4294847/4294847268.files/58.gif) ![](../../../Data2/1/4294847/4294847268.files/59.gif) ![](../../../Data2/1/4294847/4294847268.files/60.gif) ![](../../../Data2/1/4294847/4294847268.files/61.gif) ![](../../../Data2/1/4294847/4294847268.files/62.gif) ![](../../../Data2/1/4294847/4294847268.files/63.gif) ![](../../../Data2/1/4294847/4294847268.files/64.gif) ![](../../../Data2/1/4294847/4294847268.files/65.gif) ![](../../../Data2/1/4294847/4294847268.files/66.gif) ![](../../../Data2/1/4294847/4294847268.files/67.gif) ![](../../../Data2/1/4294847/4294847268.files/68.gif) ![](../../../Data2/1/4294847/4294847268.files/69.gif) ![](../../../Data2/1/4294847/4294847268.files/70.gif) ![](../../../Data2/1/4294847/4294847268.files/71.gif) ![](../../../Data2/1/4294847/4294847268.files/72.gif) ![](../../../Data2/1/4294847/4294847268.files/73.gif) ![](../../../Data2/1/4294847/4294847268.files/74.gif) ![](../../../Data2/1/4294847/4294847268.files/75.gif) ![](../../../Data2/1/4294847/4294847268.files/76.gif) ![](../../../Data2/1/4294847/4294847268.files/77.gif) ![](../../../Data2/1/4294847/4294847268.files/78.gif) ![](../../../Data2/1/4294847/4294847268.files/79.gif) ![](../../../Data2/1/4294847/4294847268.files/80.gif) ![](../../../Data2/1/4294847/4294847268.files/81.gif) ![](../../../Data2/1/4294847/4294847268.files/82.gif) ![](../../../Data2/1/4294847/4294847268.files/83.gif) ![](../../../Data2/1/4294847/4294847268.files/84.gif) ![](../../../Data2/1/4294847/4294847268.files/85.gif) ![](../../../Data2/1/4294847/4294847268.files/86.gif) ![](../../../Data2/1/4294847/4294847268.files/87.gif) ![](../../../Data2/1/4294847/4294847268.files/88.gif) ![](../../../Data2/1/4294847/4294847268.files/89.gif) ![](../../../Data2/1/4294847/4294847268.files/90.gif) ![](../../../Data2/1/4294847/4294847268.files/91.gif) ![](../../../Data2/1/4294847/4294847268.files/92.gif) ![](../../../Data2/1/4294847/4294847268.files/93.gif) ![](../../../Data2/1/4294847/4294847268.files/94.gif) ![](../../../Data2/1/4294847/4294847268.files/95.gif)
|
