Скачать ГОСТ 5950-2000 Прутки, полосы и мотки из инструментальной легированной стали. Общие технические условия

Дата актуализации: 10.08.2017

ГОСТ 5950-2000

Прутки, полосы и мотки из инструментальной легированной стали. Общие технические условия

Обозначение:	ГОСТ 5950-2000
Обозначение англ:	GOST 5950-2000
Статус:	действует
Название рус.:	Прутки, полосы и мотки из инструментальной легированной стали. Общие технические условия
Название англ.:	Tool alloy steel bars, strips and coils. General specifications
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2002

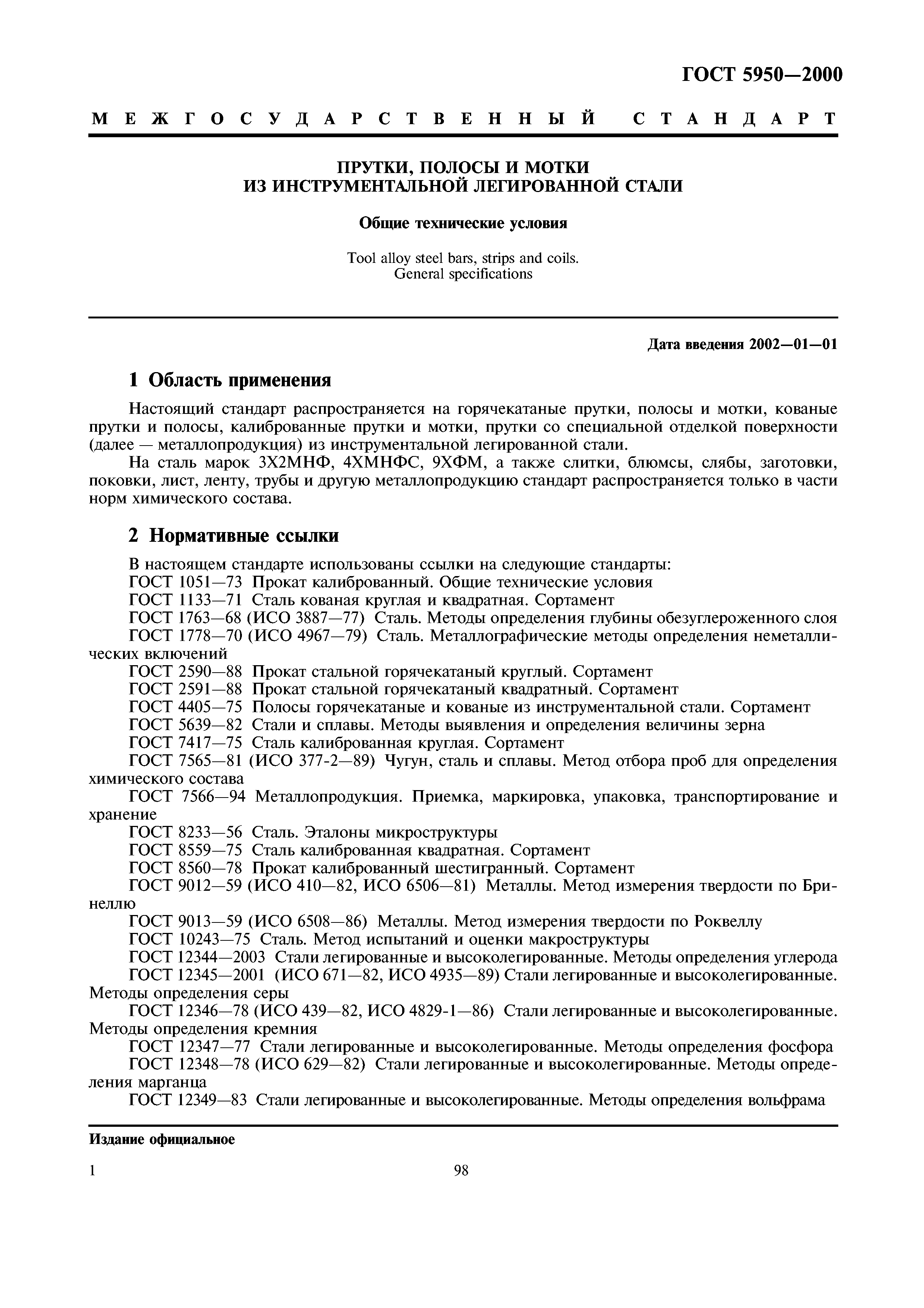

Область применения:	Стандарт распространяется на горячекатаные прутки, полосы и мотки, кованые прутки и полосы, калиброванные прутки и мотки, прутки со специальной отделкой поверхности из инструментальной легированной стали. На сталь марок 3Х2МНФ, 4ХМНФС, 9ХФМ, а также слитки, блюмсы, слябы, заготовки, поковки, лист, ленту, трубы и другую металлопродукцию стандарт распространяется только в части норм химического состава.

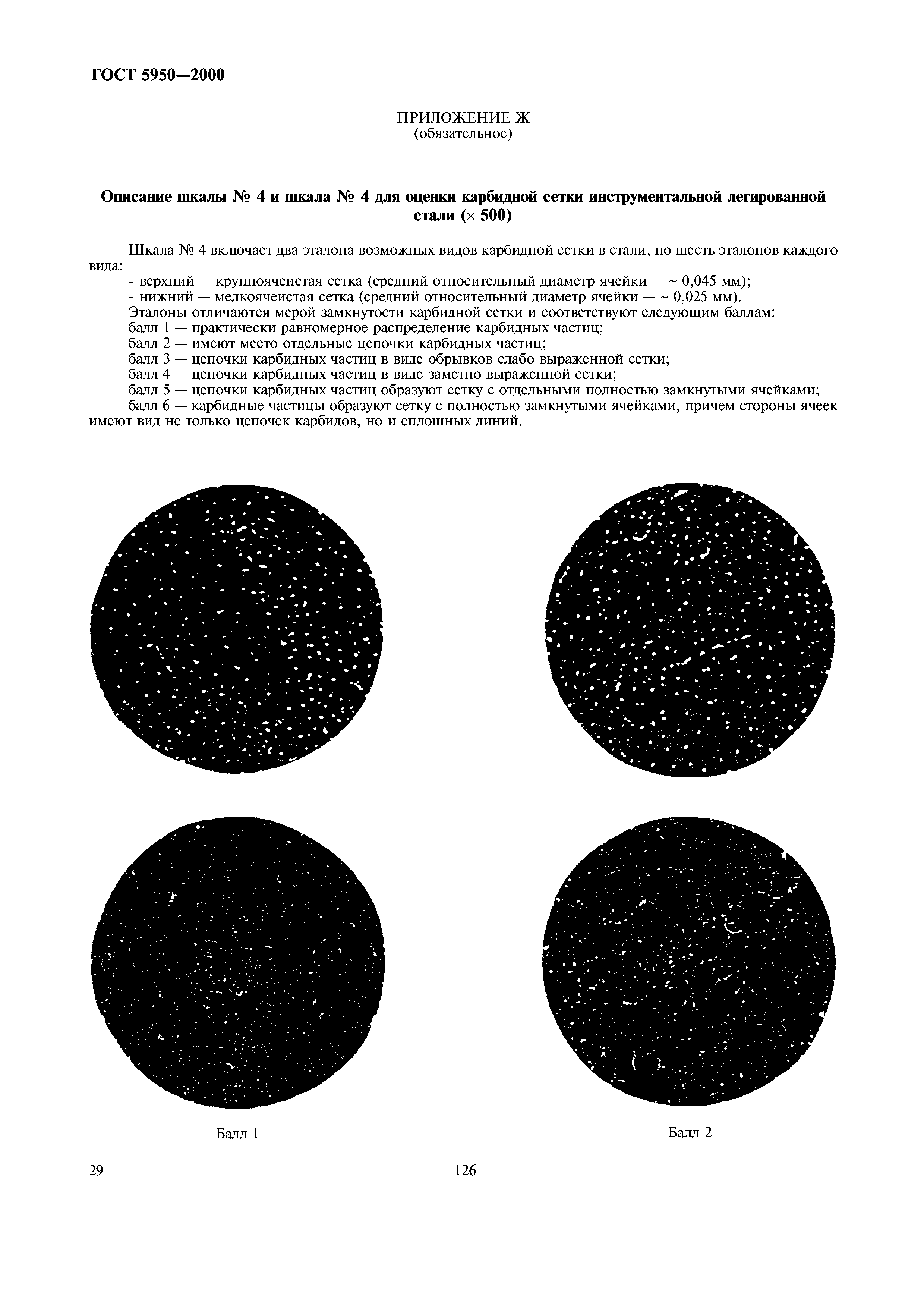

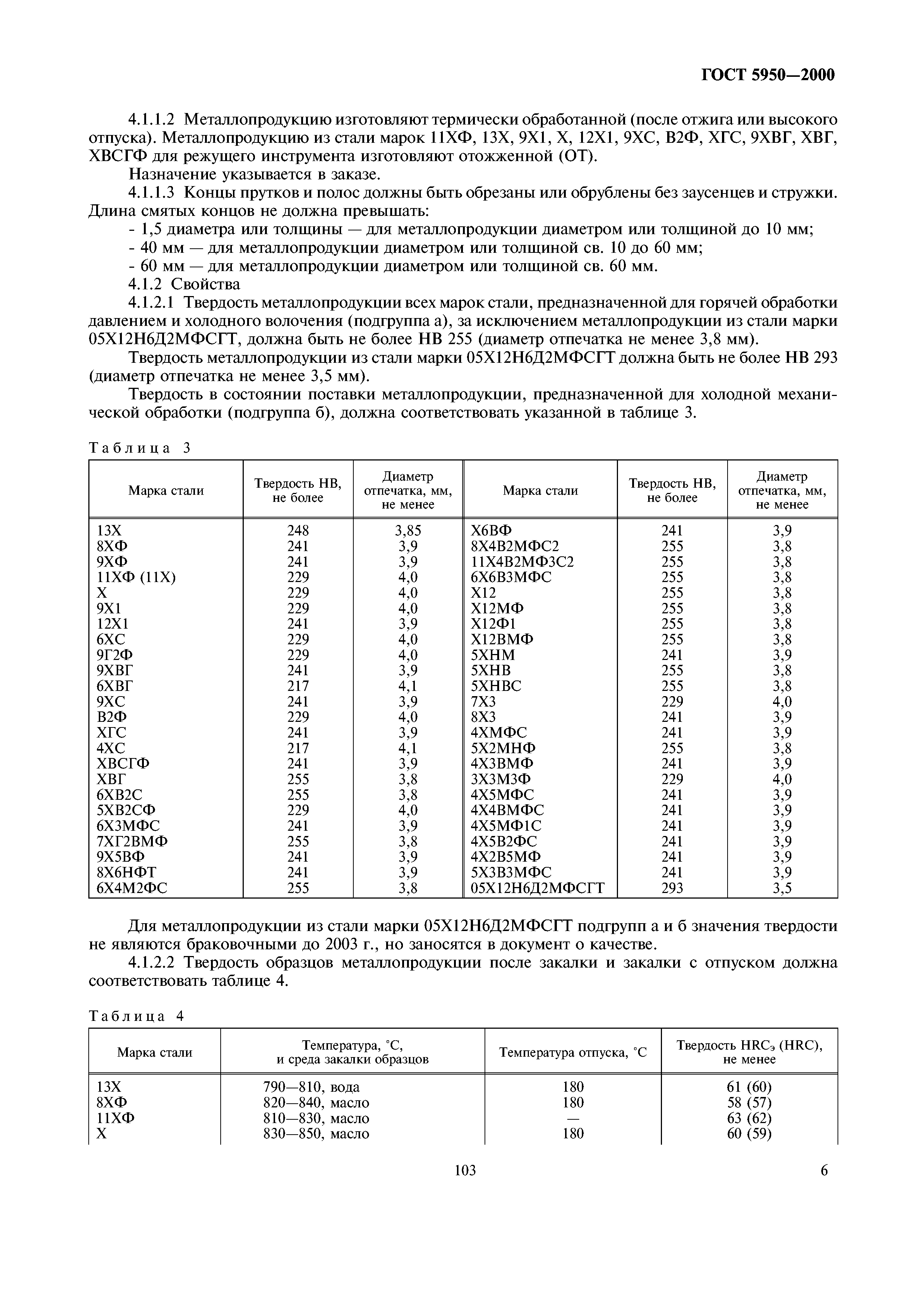

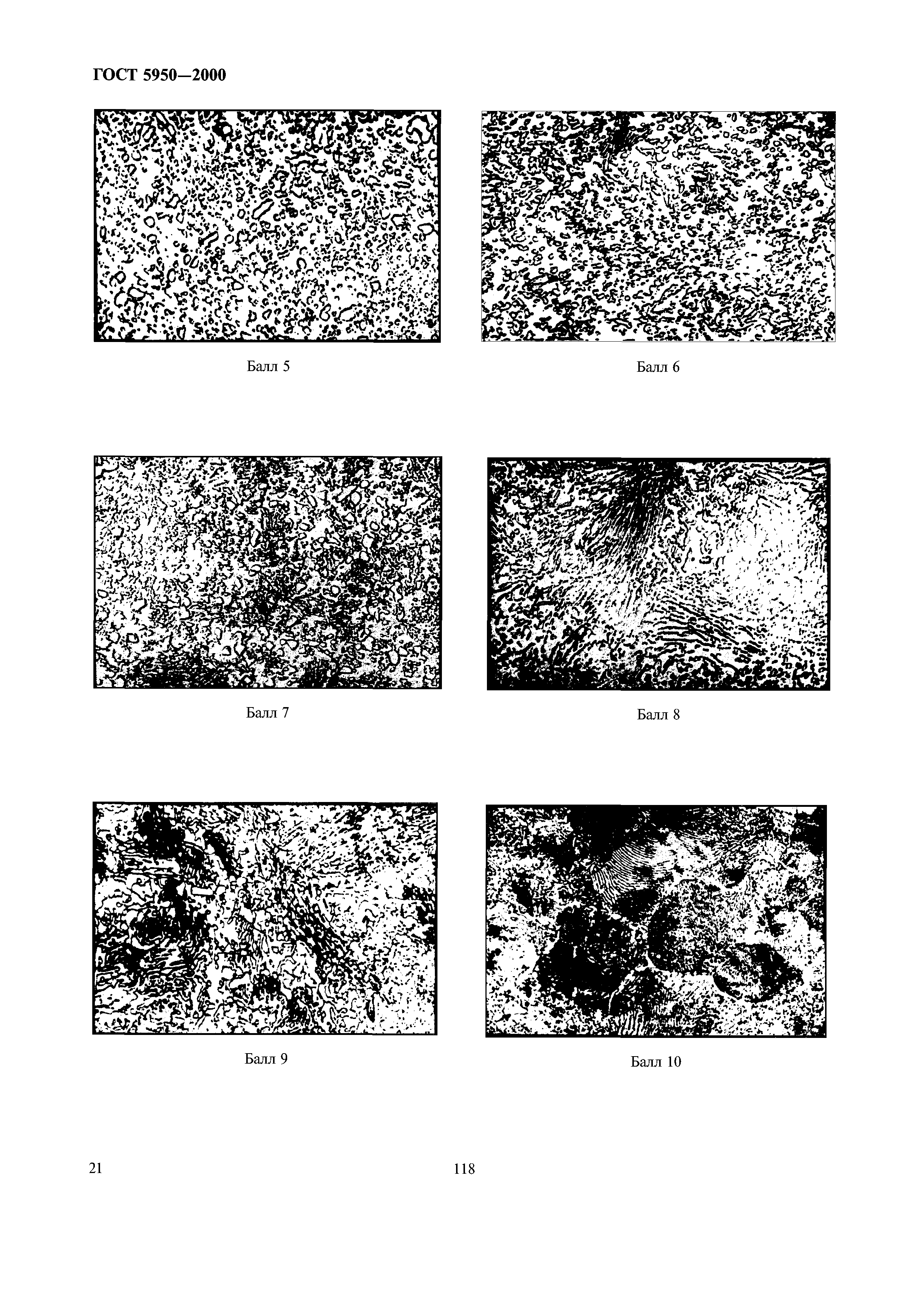

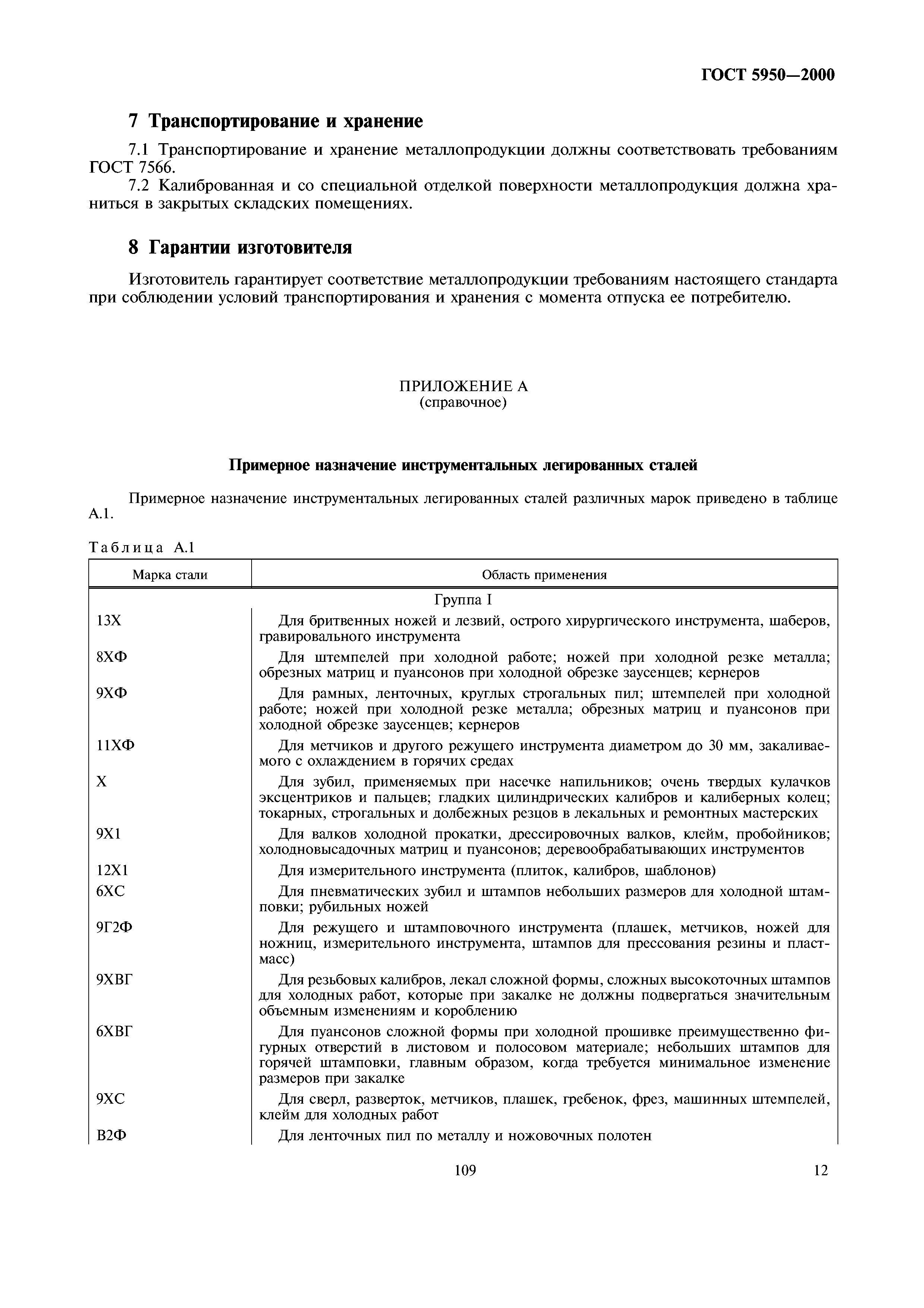

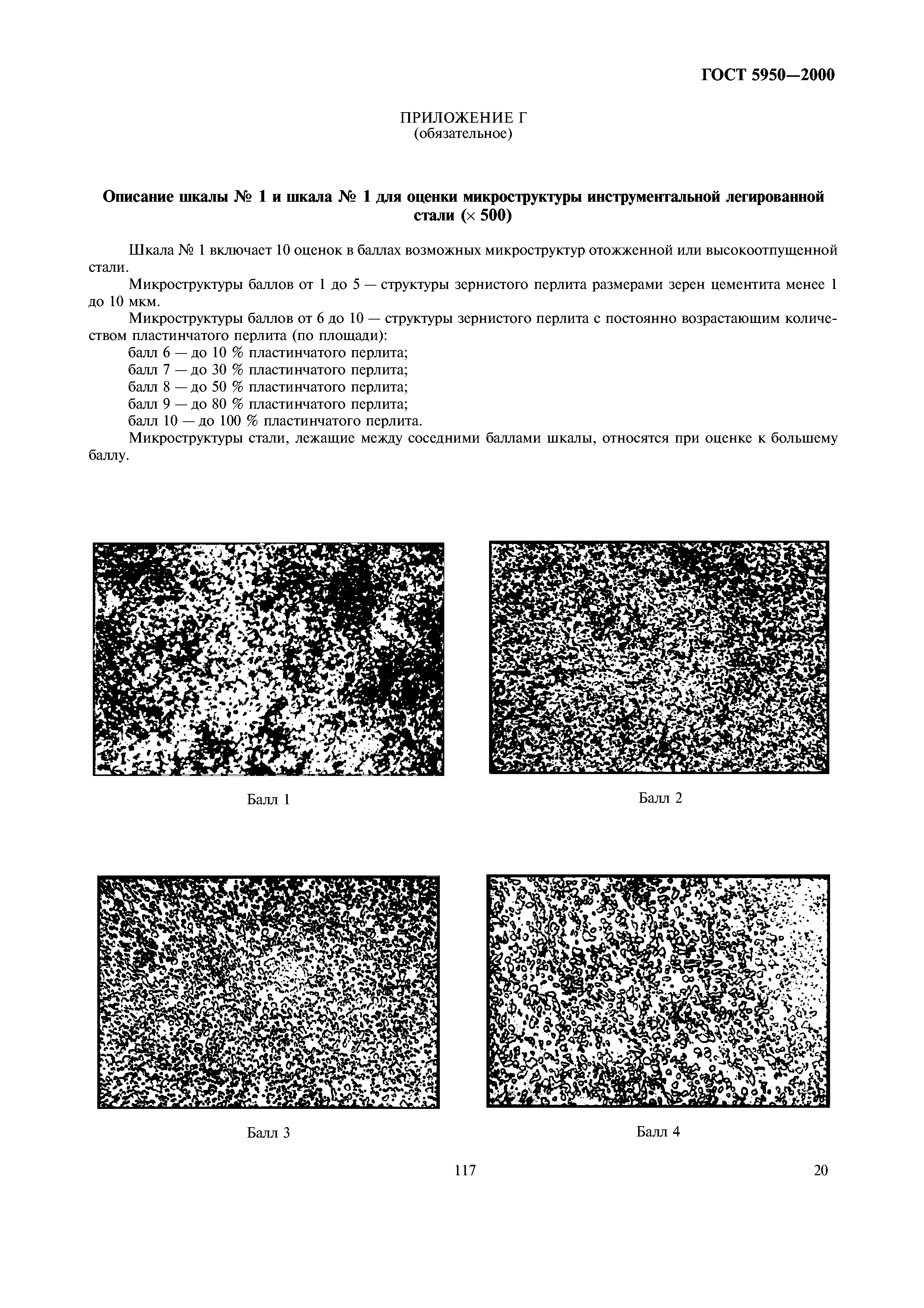

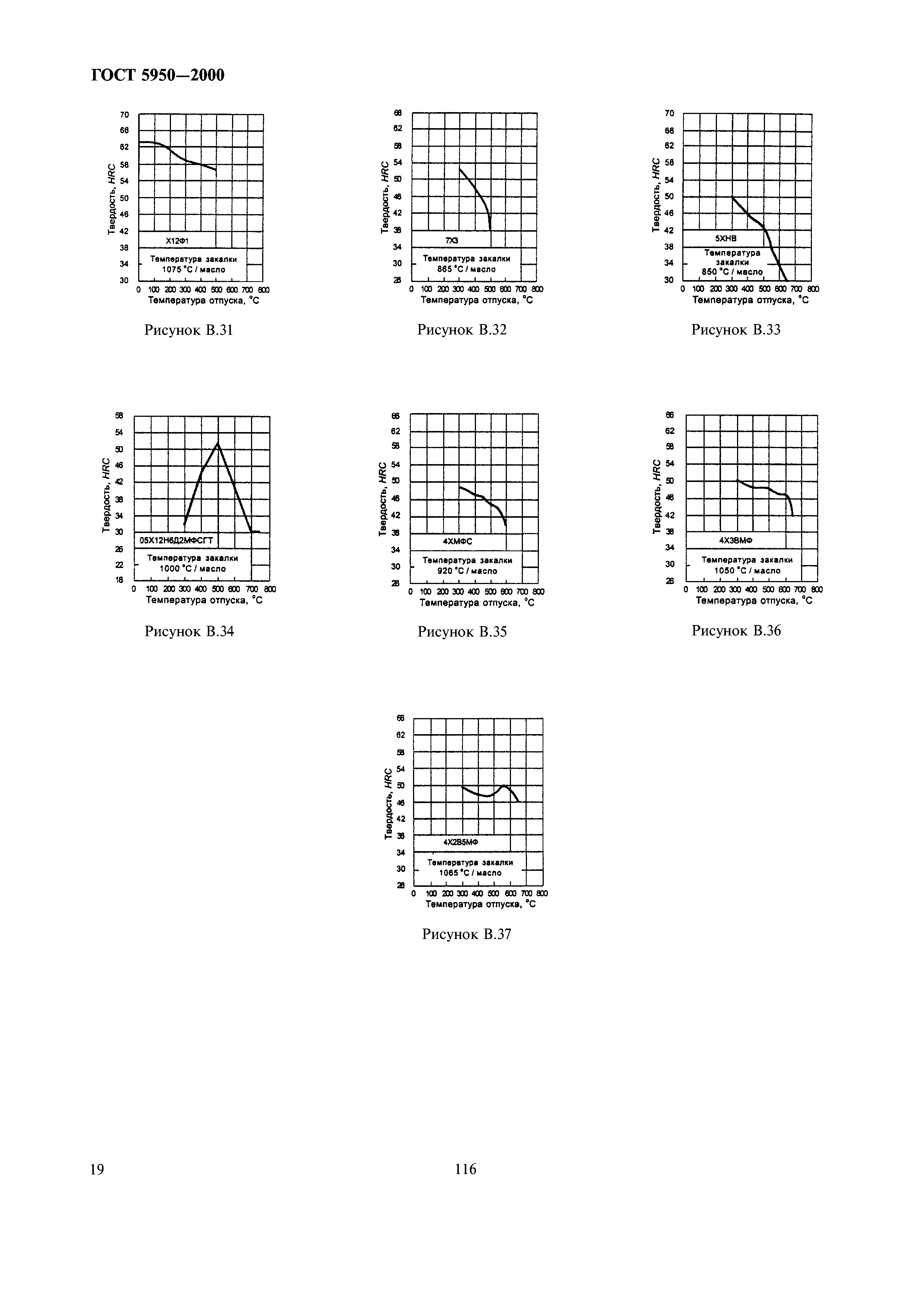

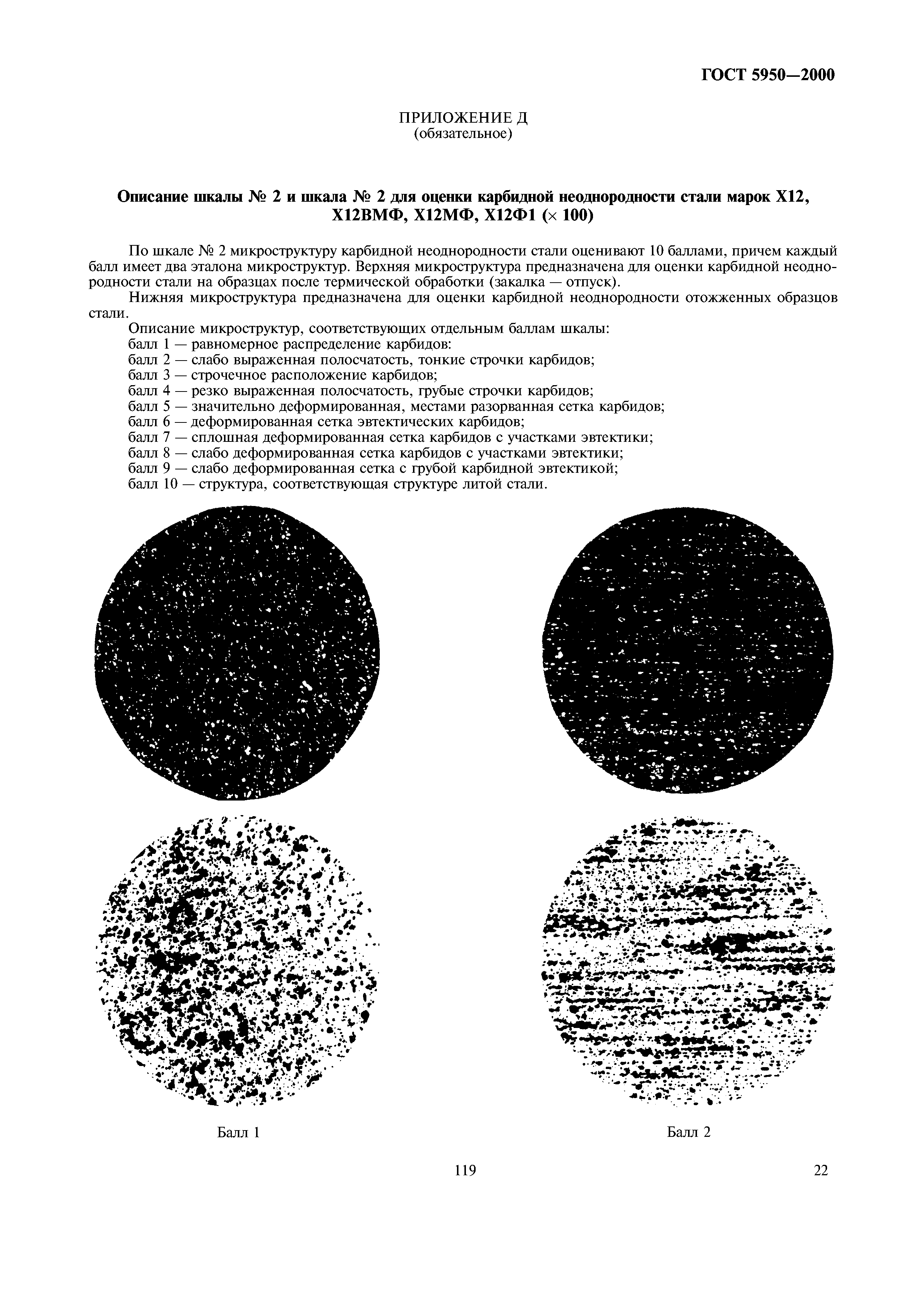

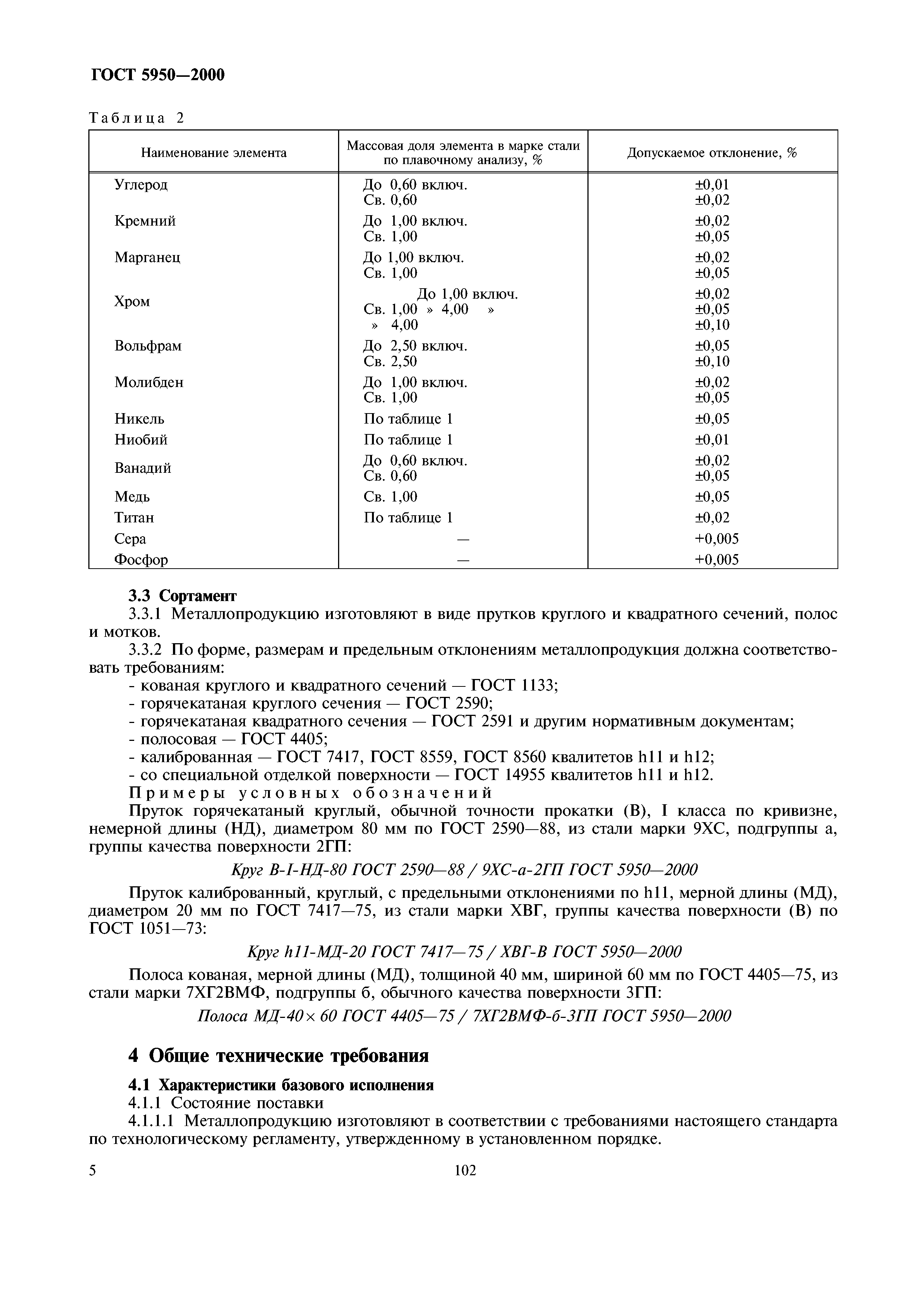

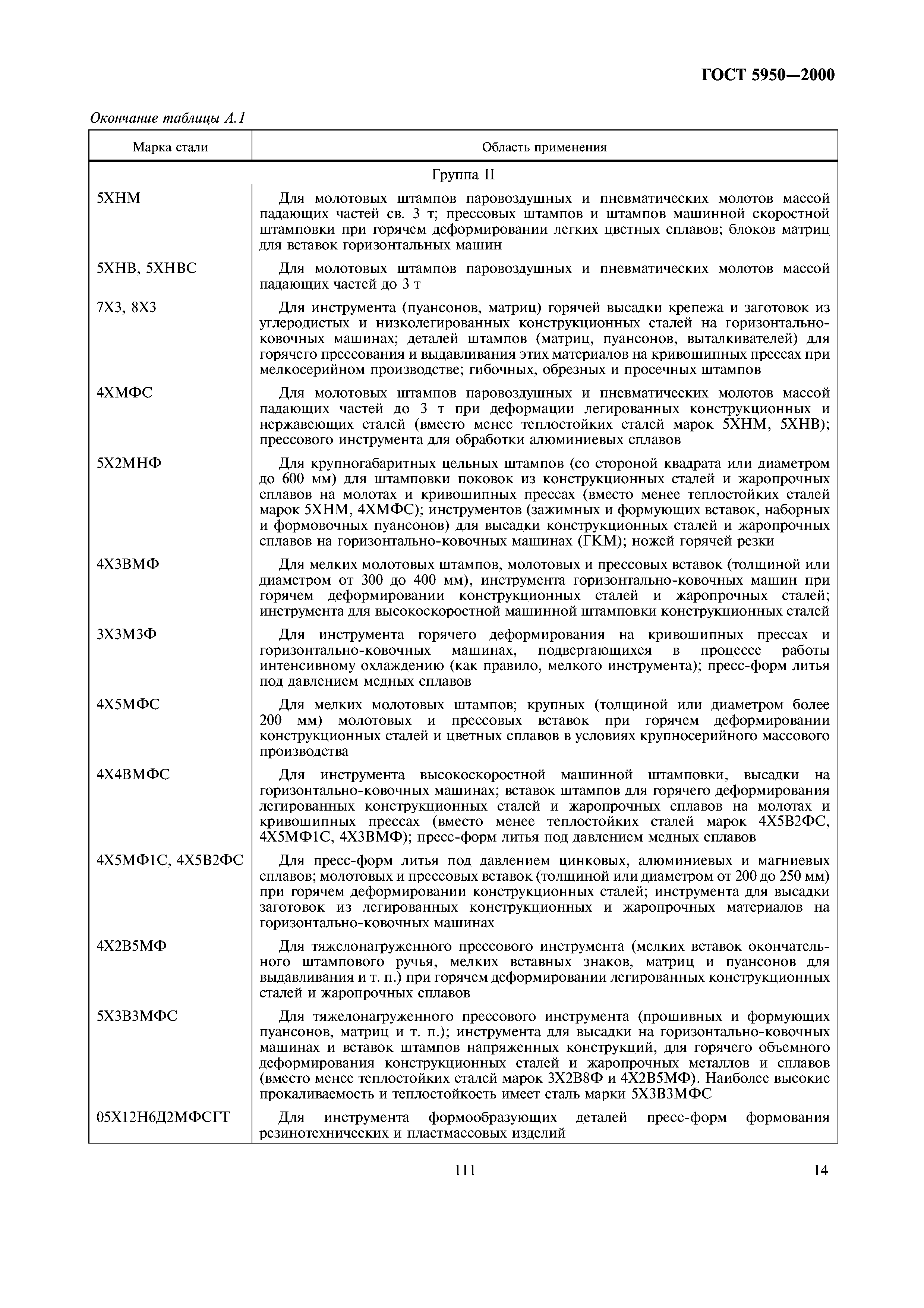

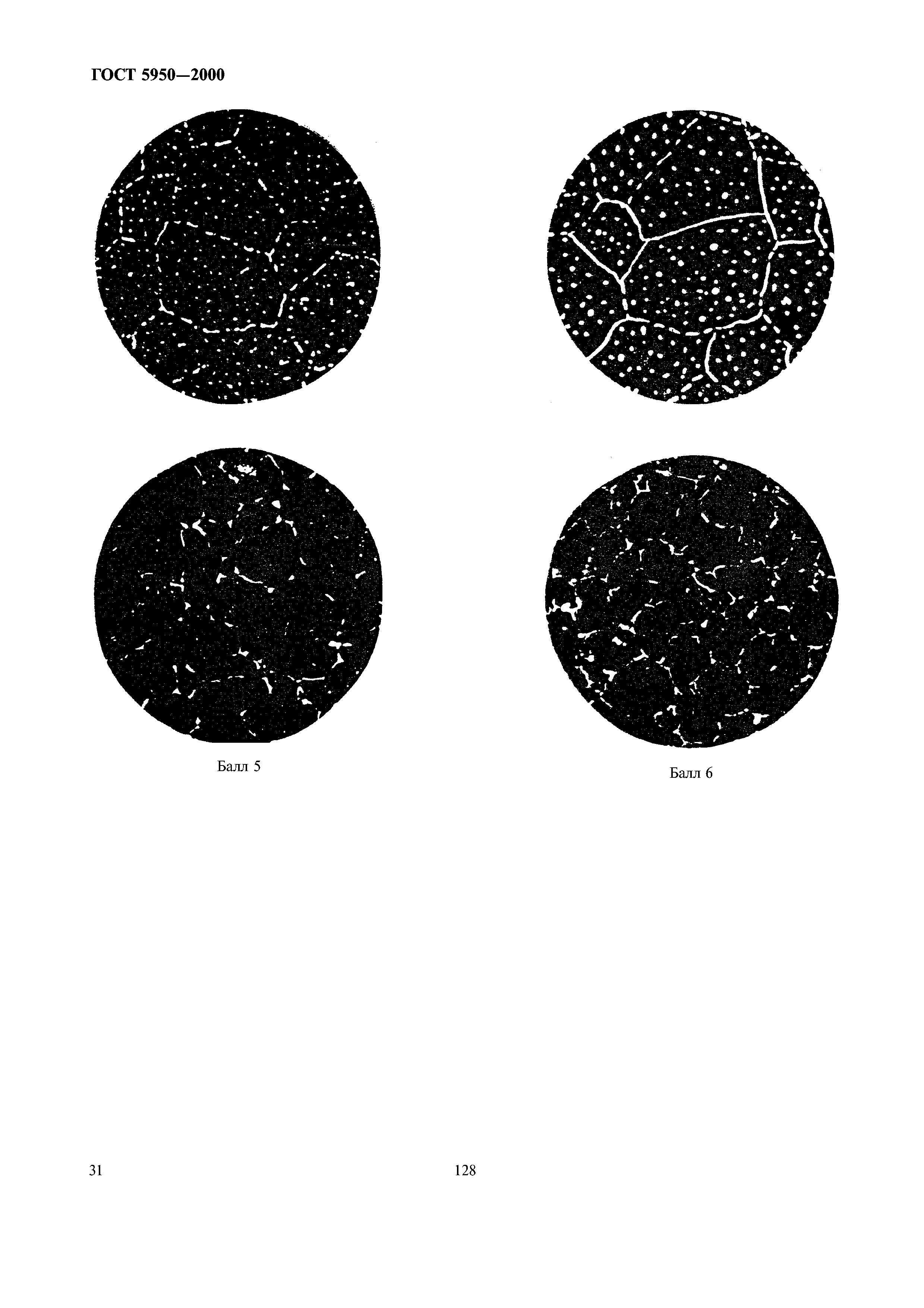

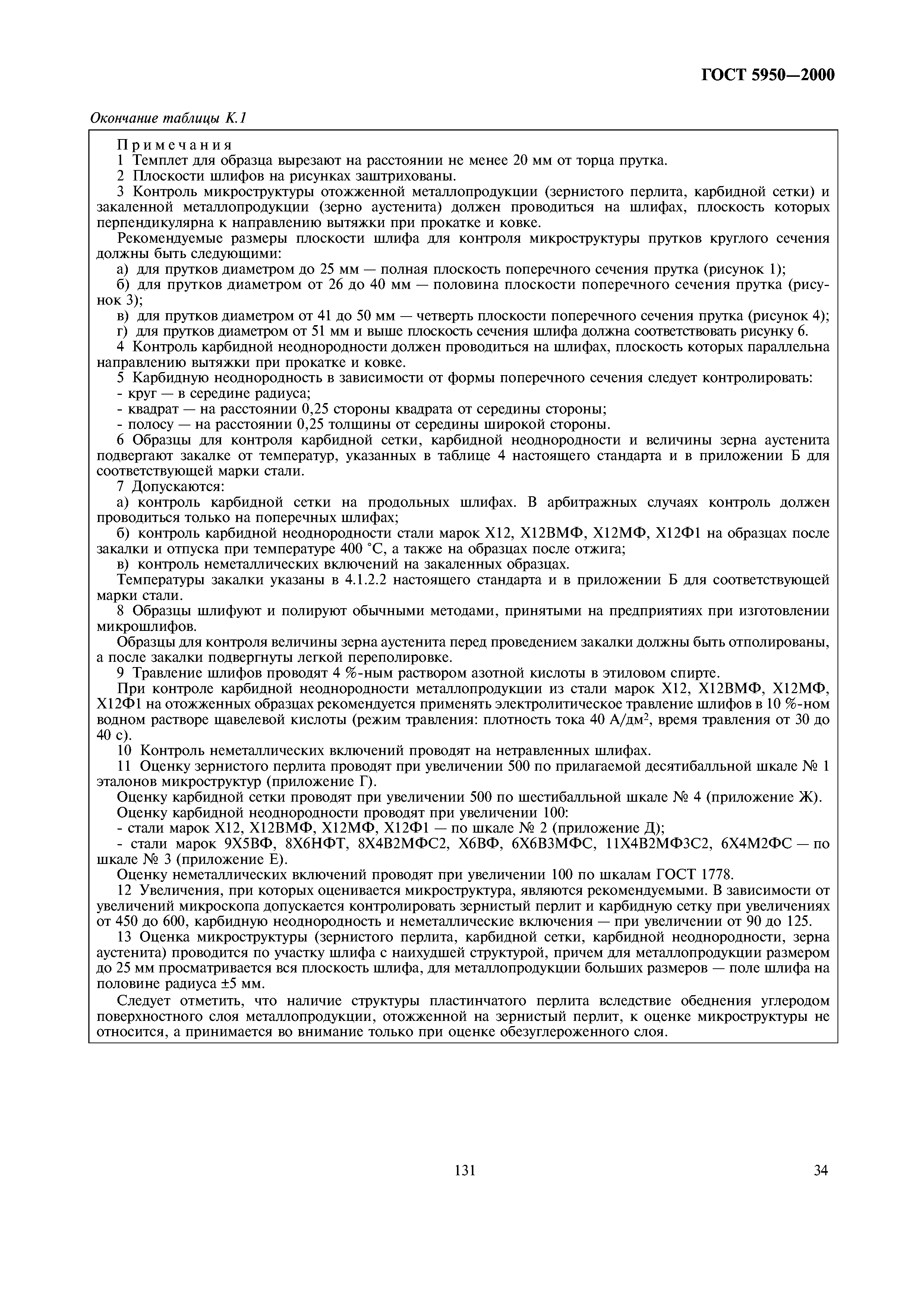

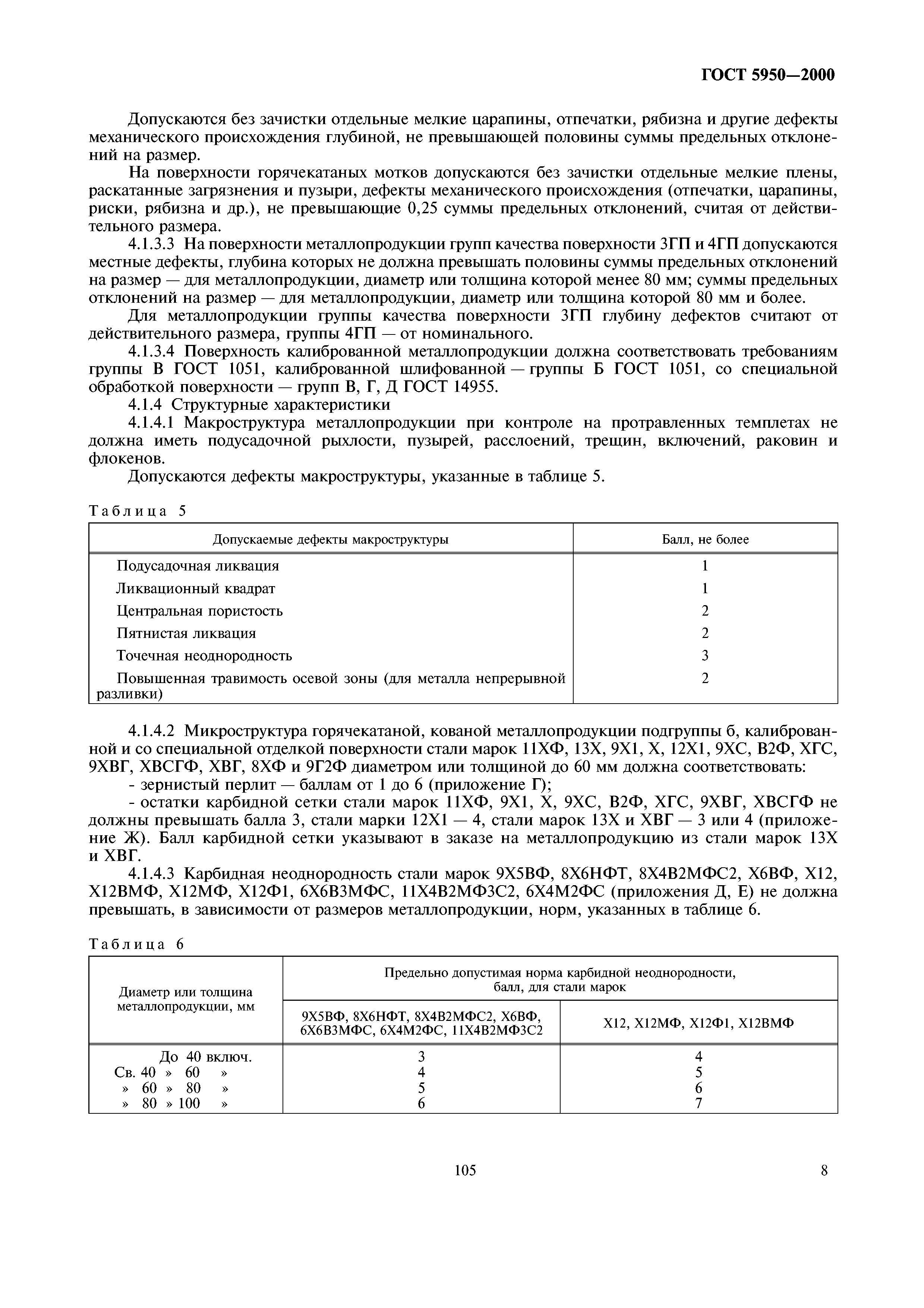

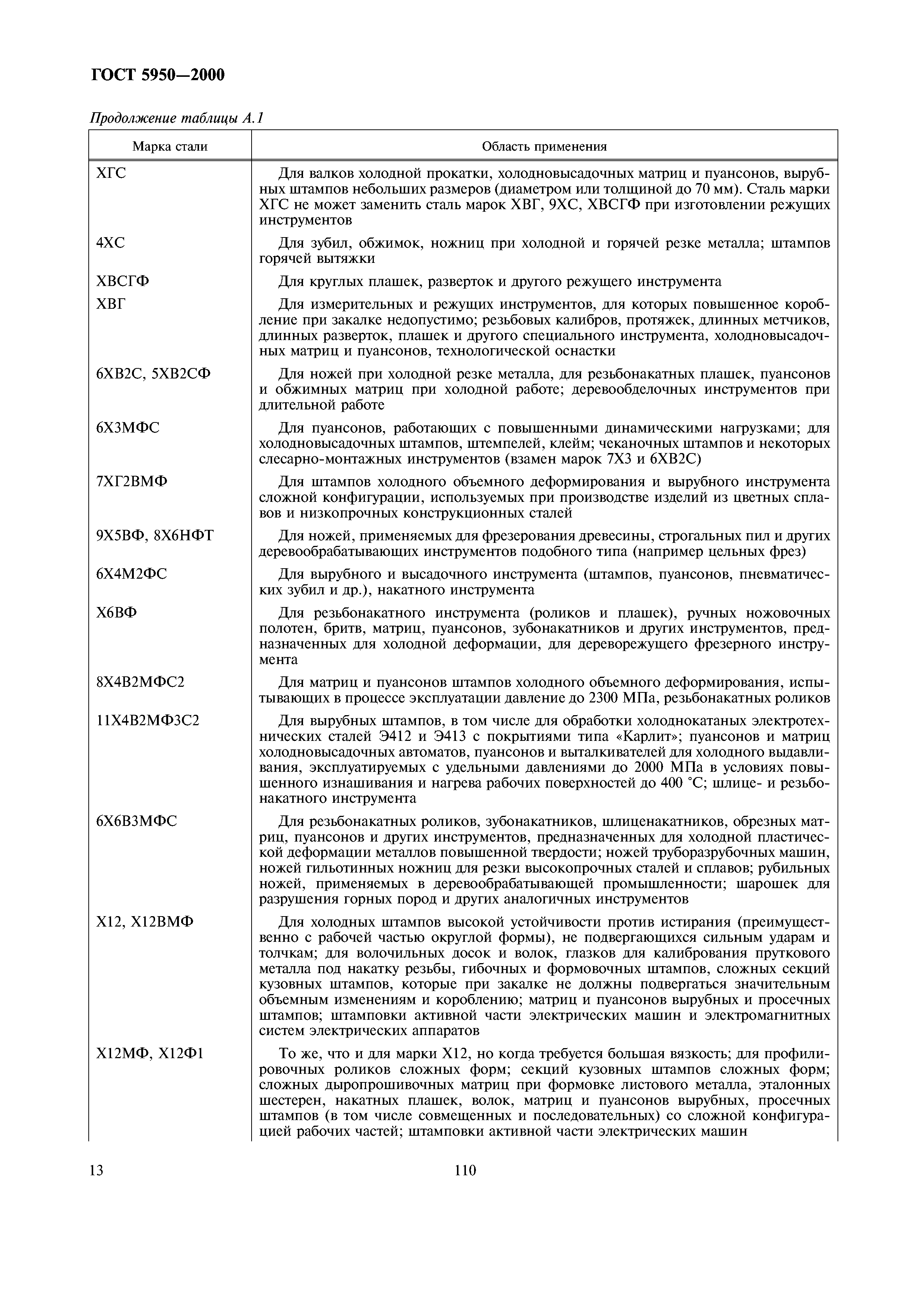

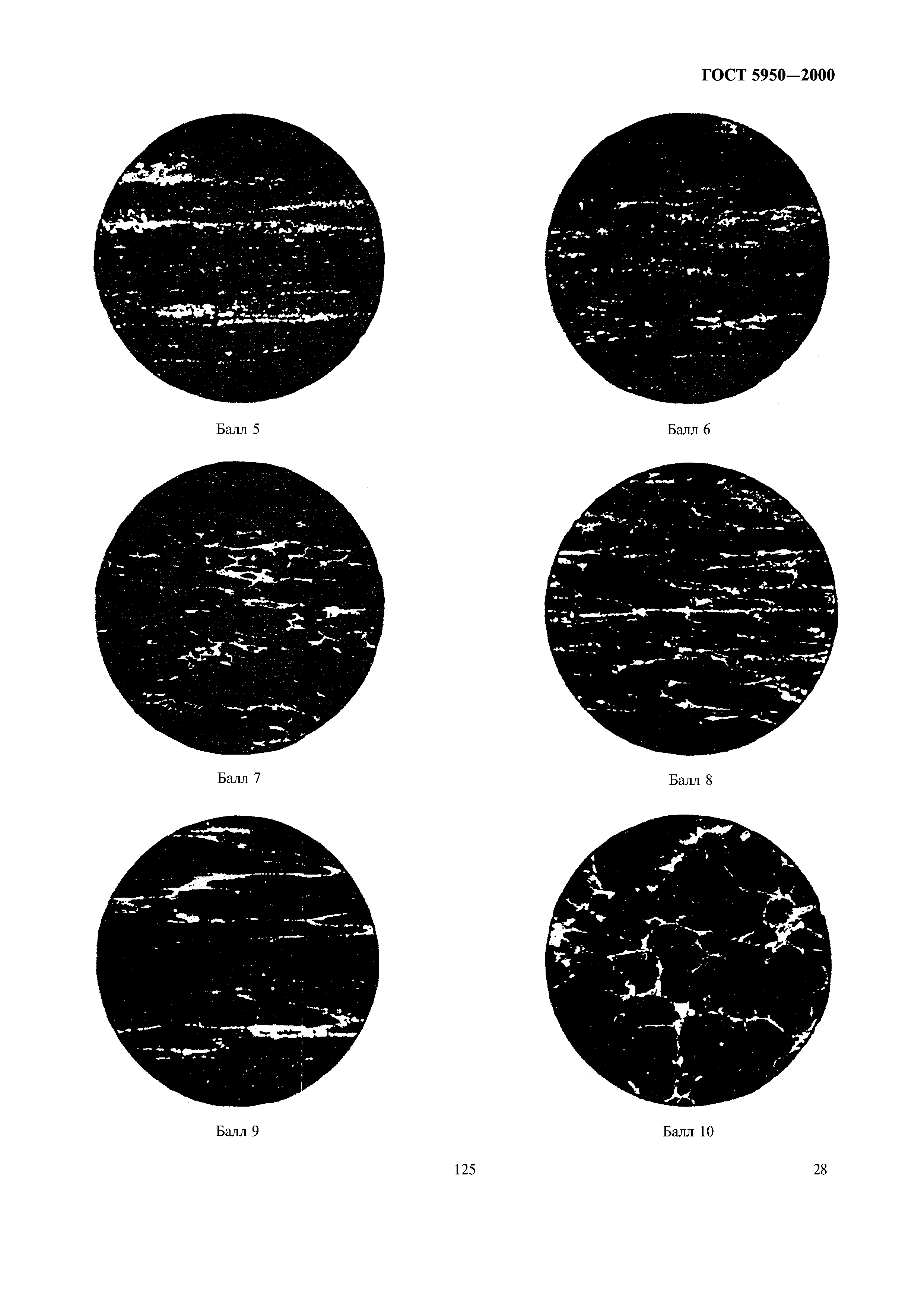

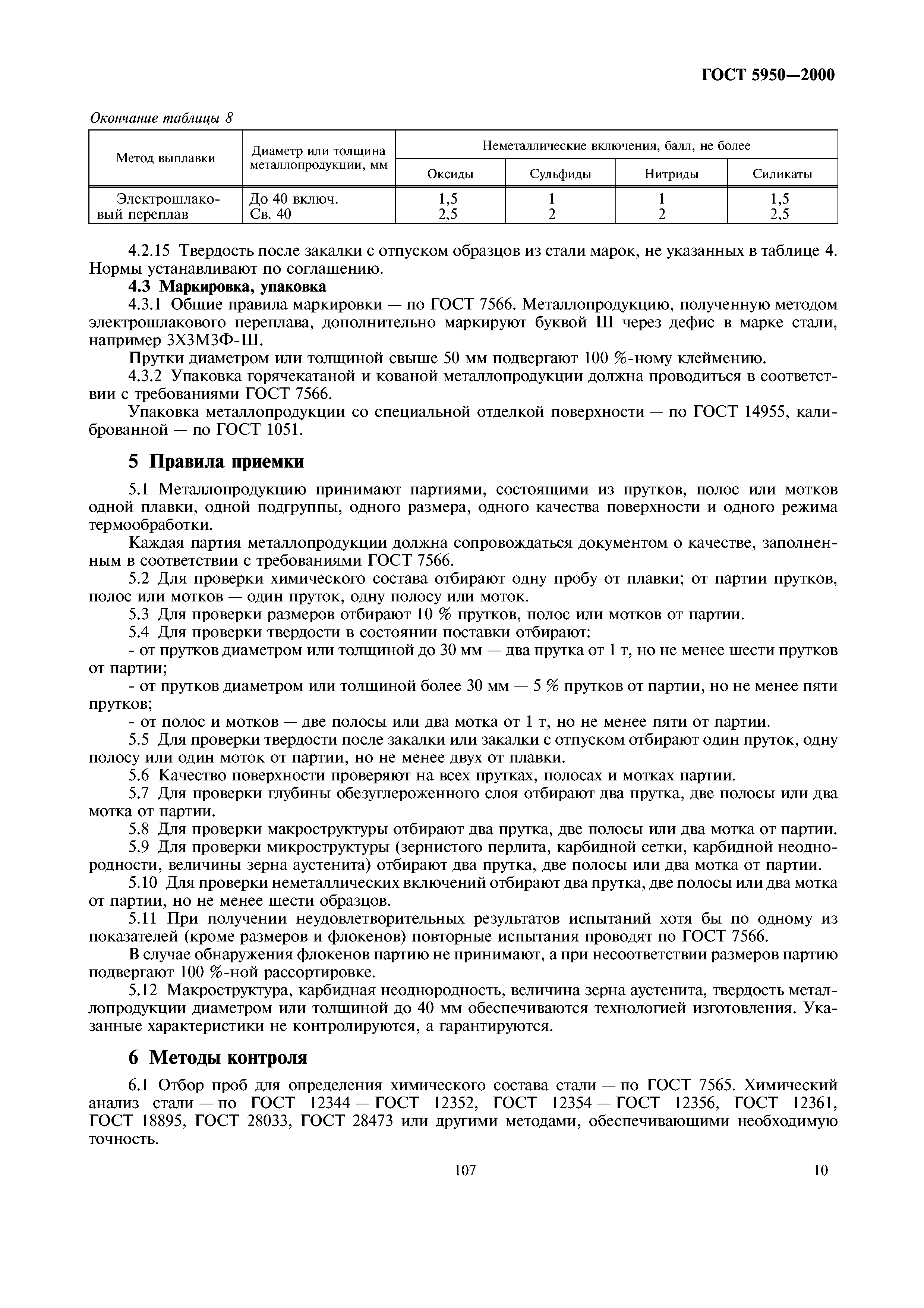

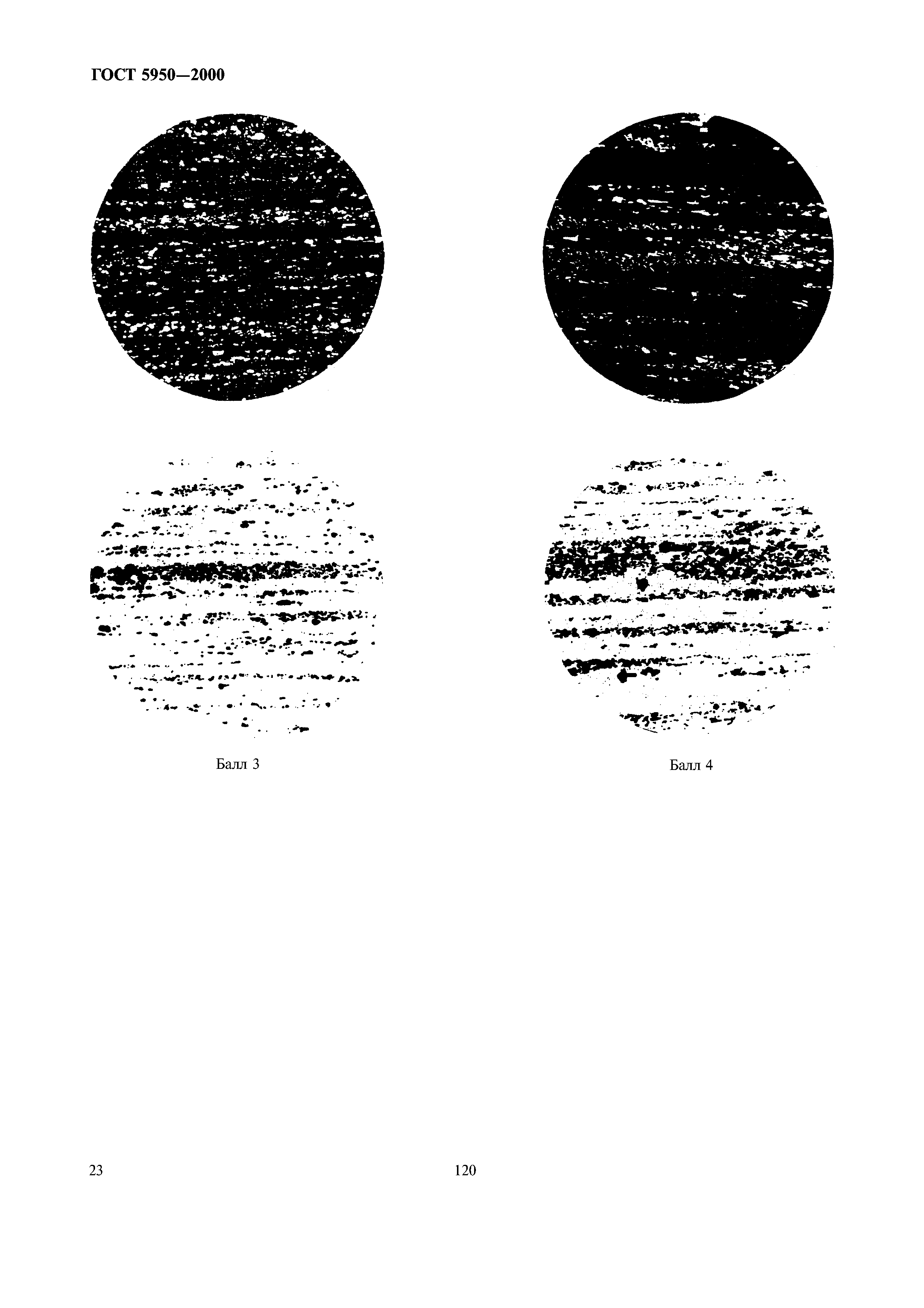

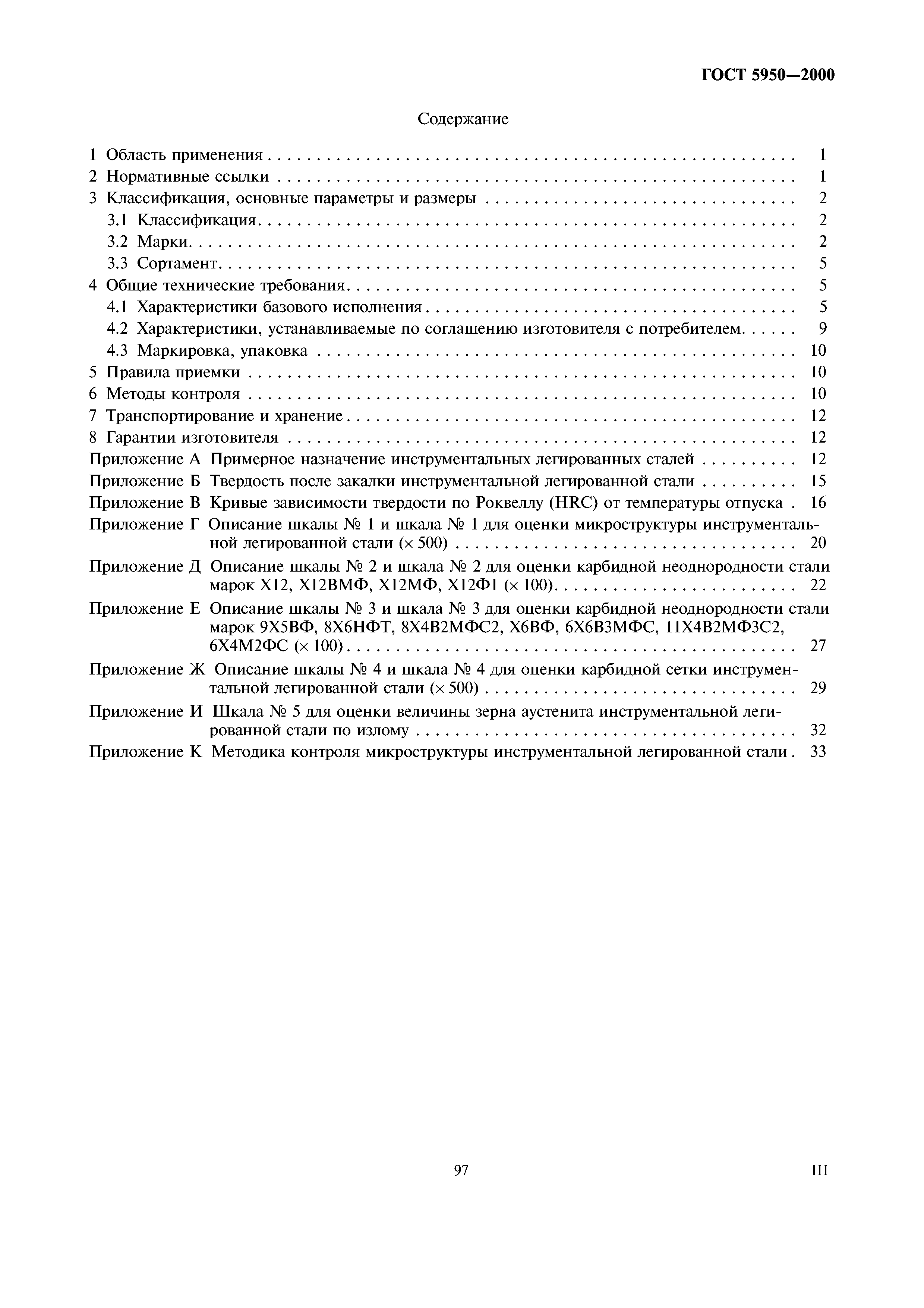

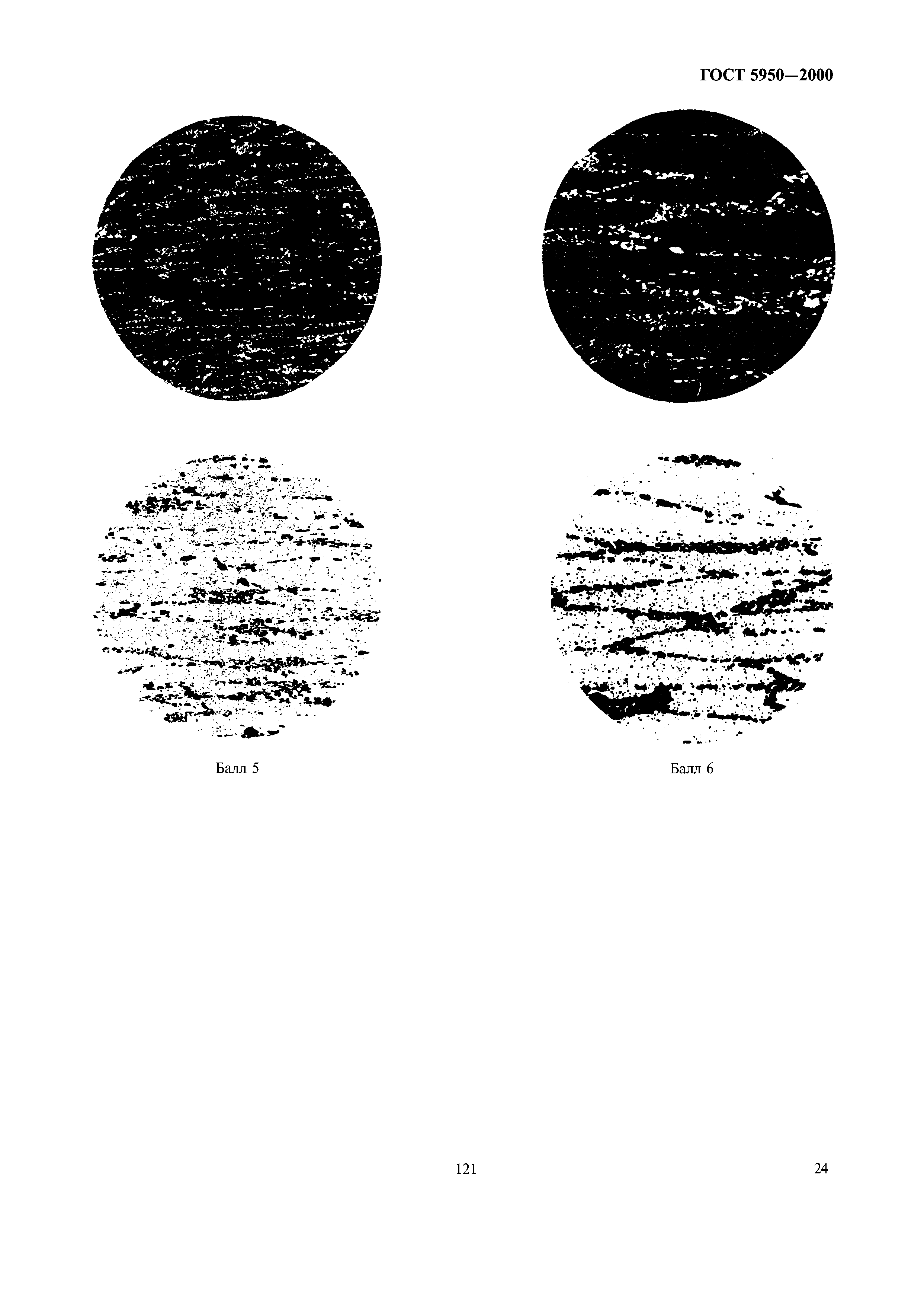

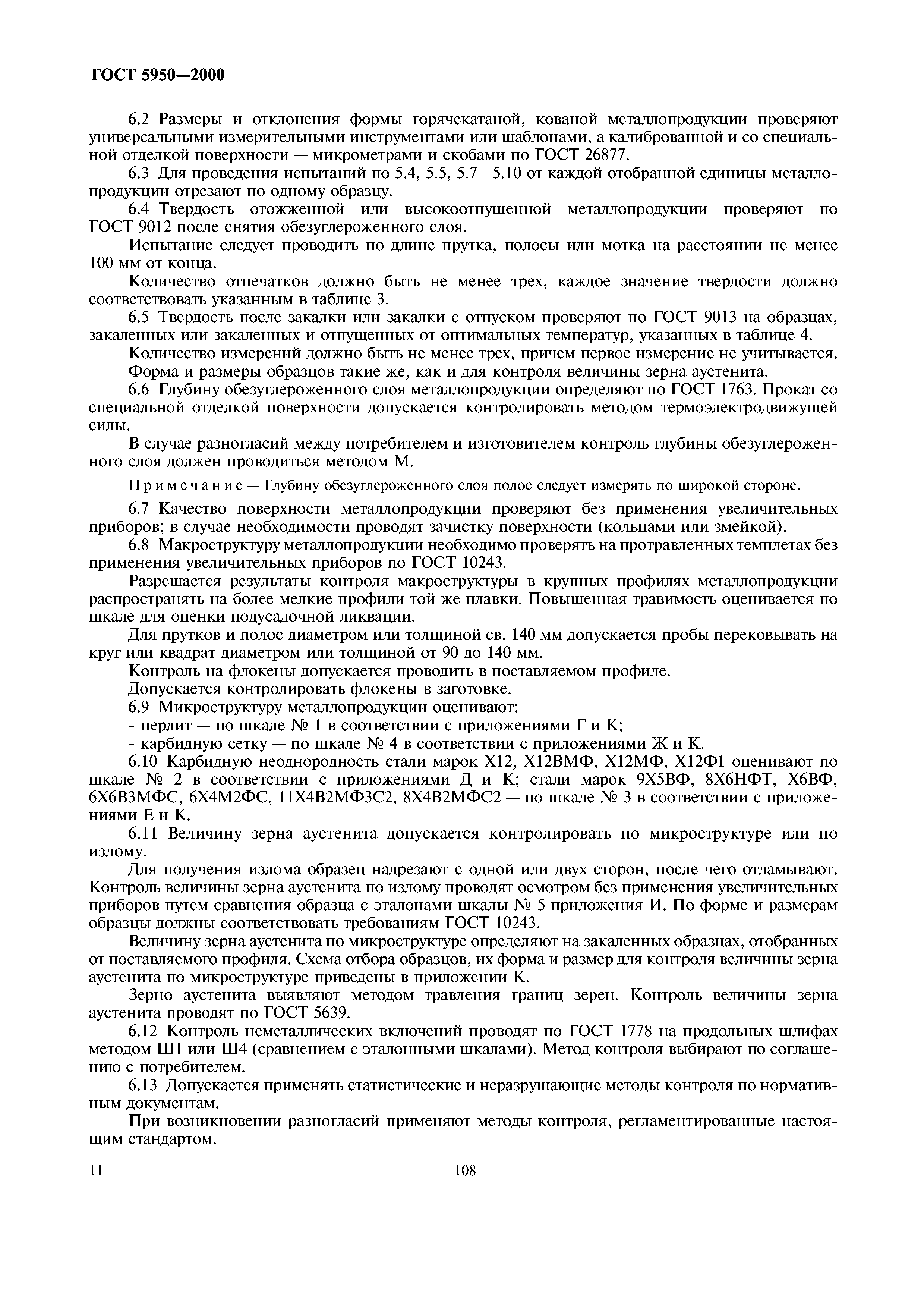

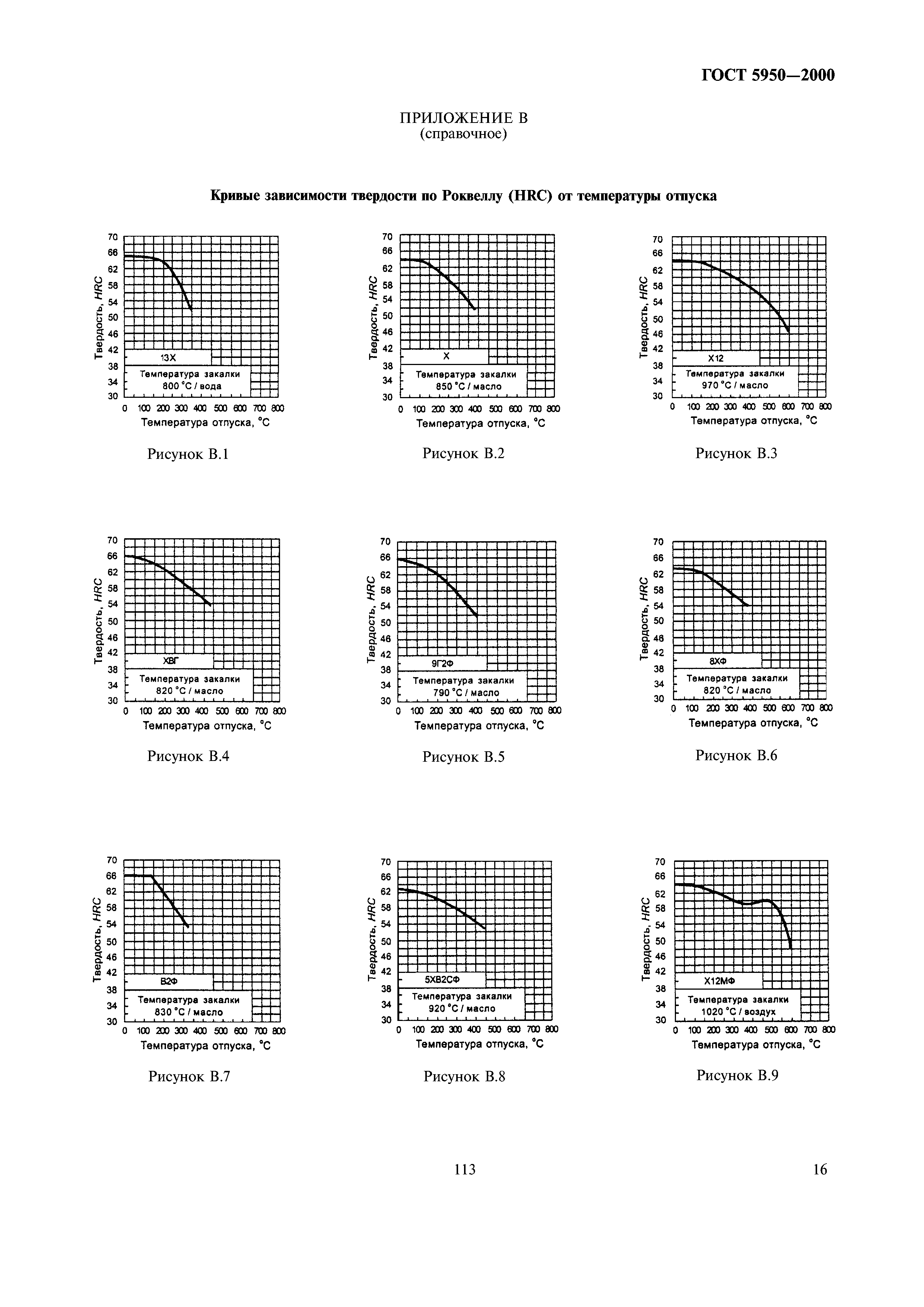

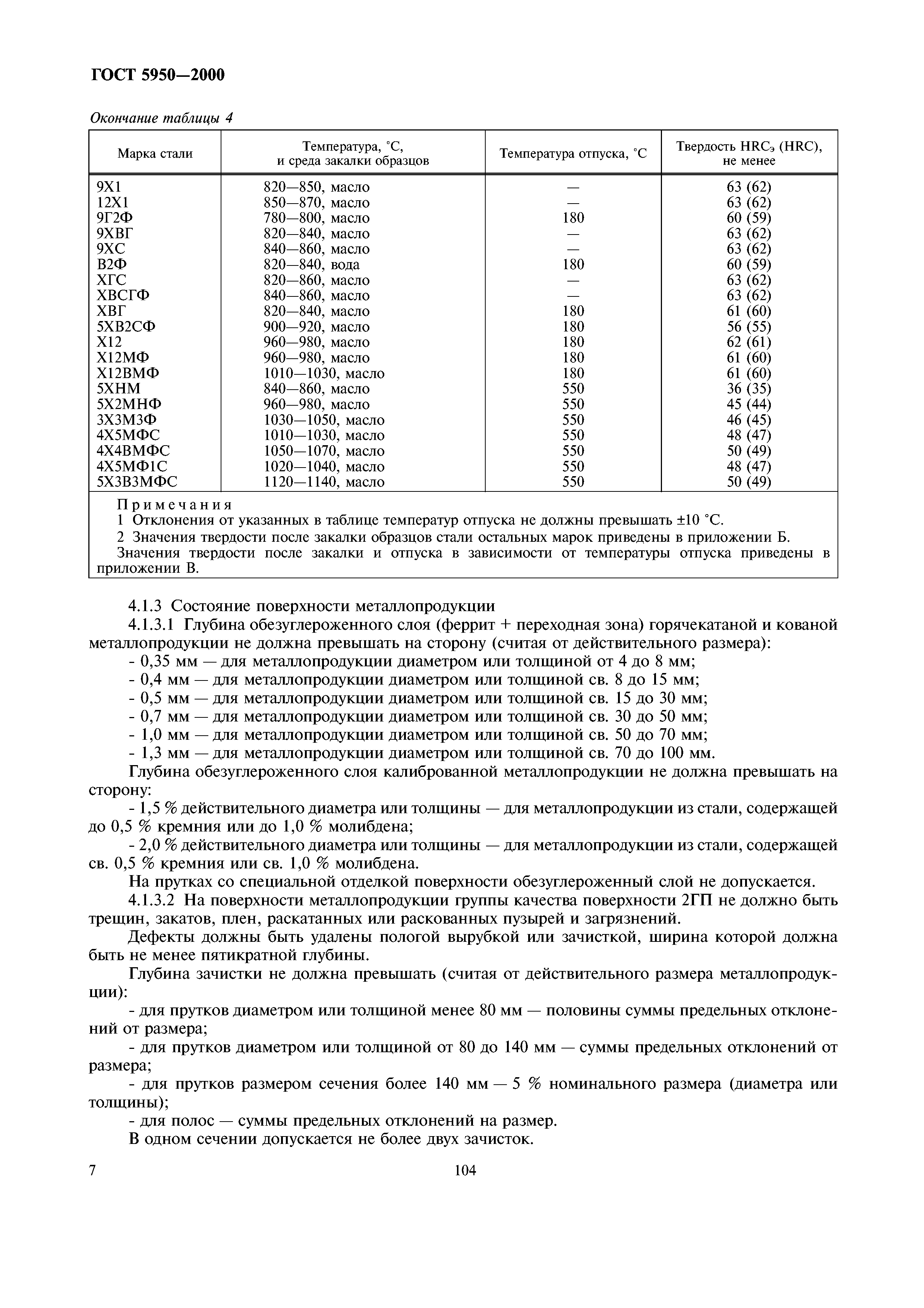

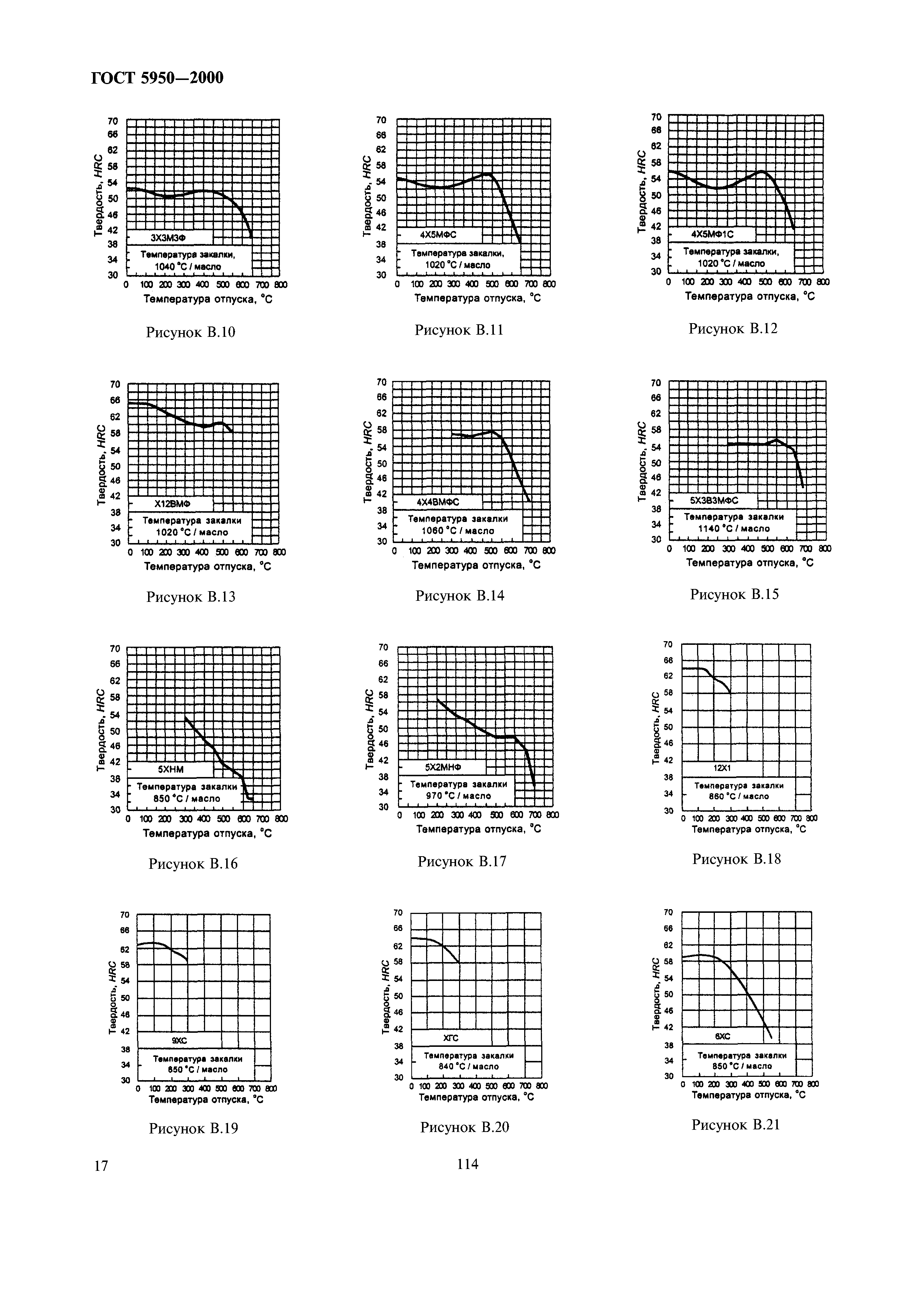

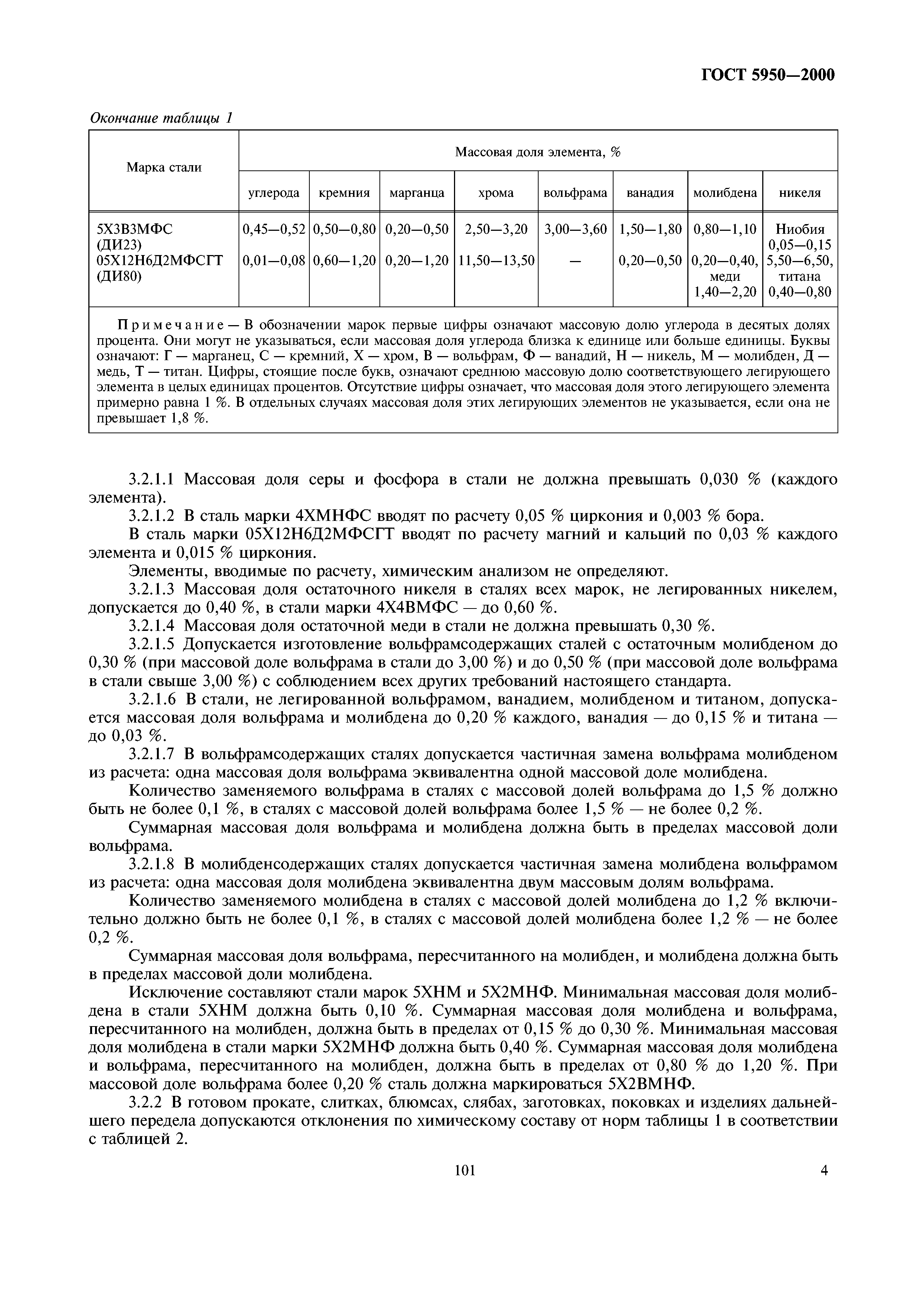

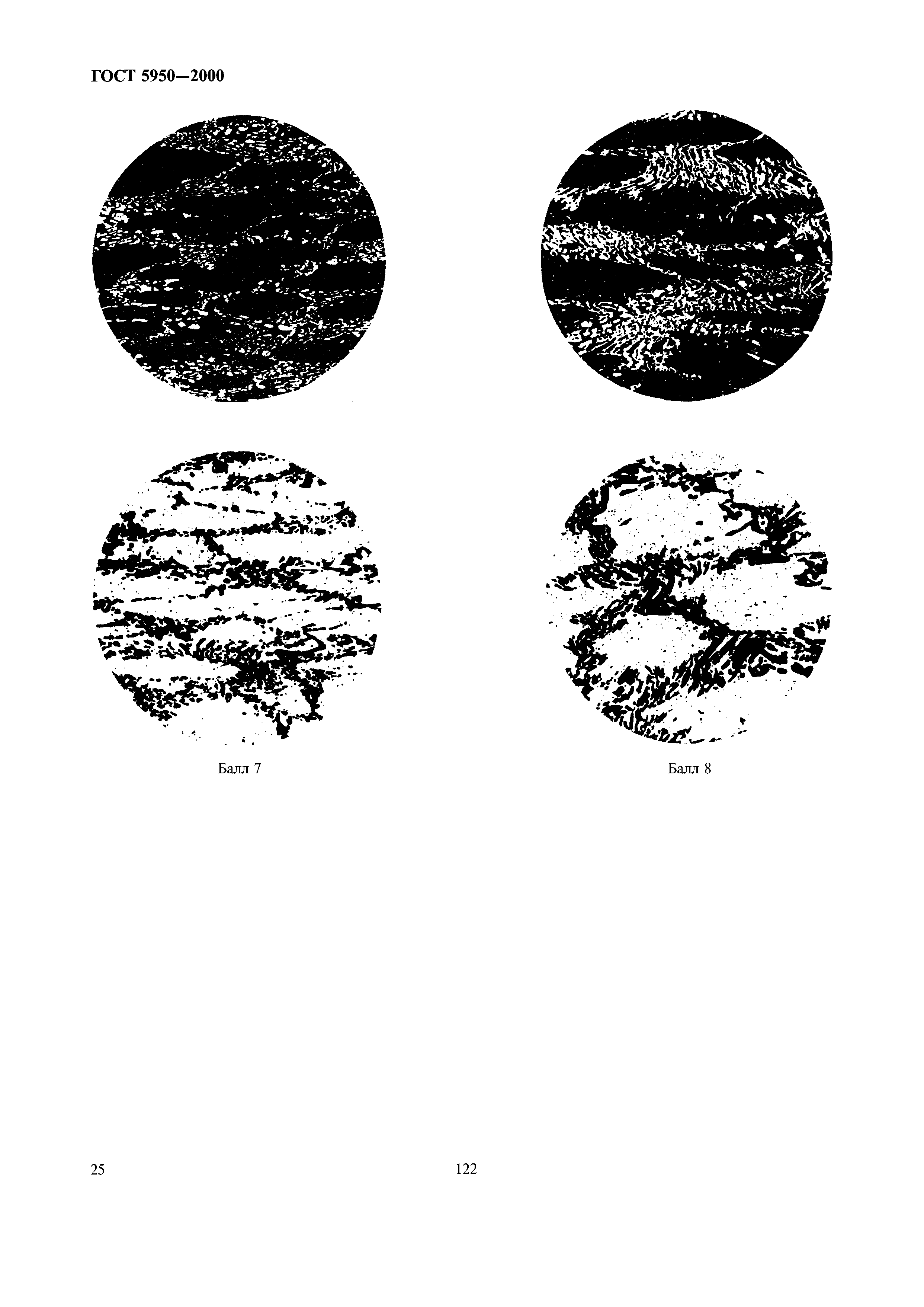

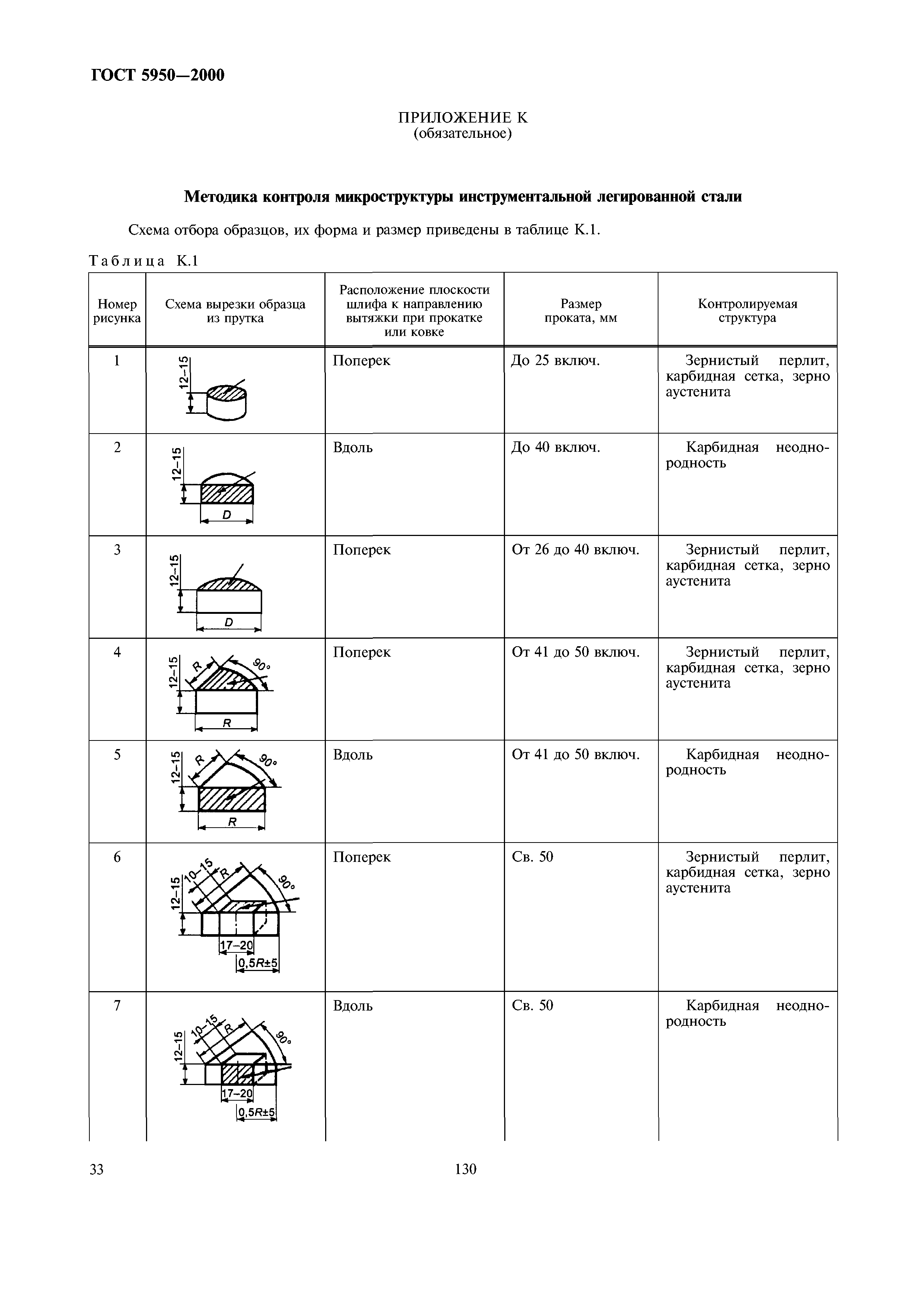

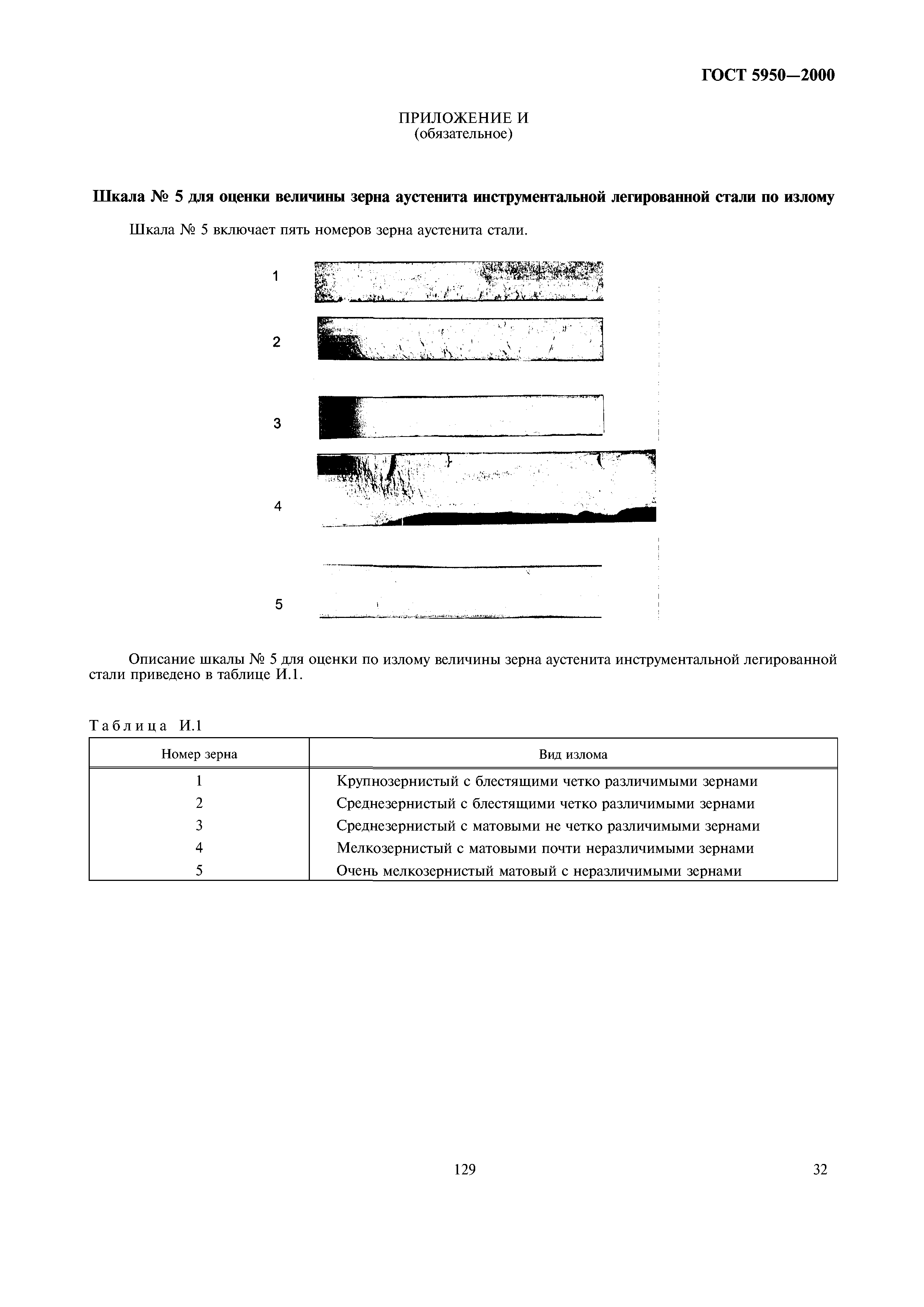

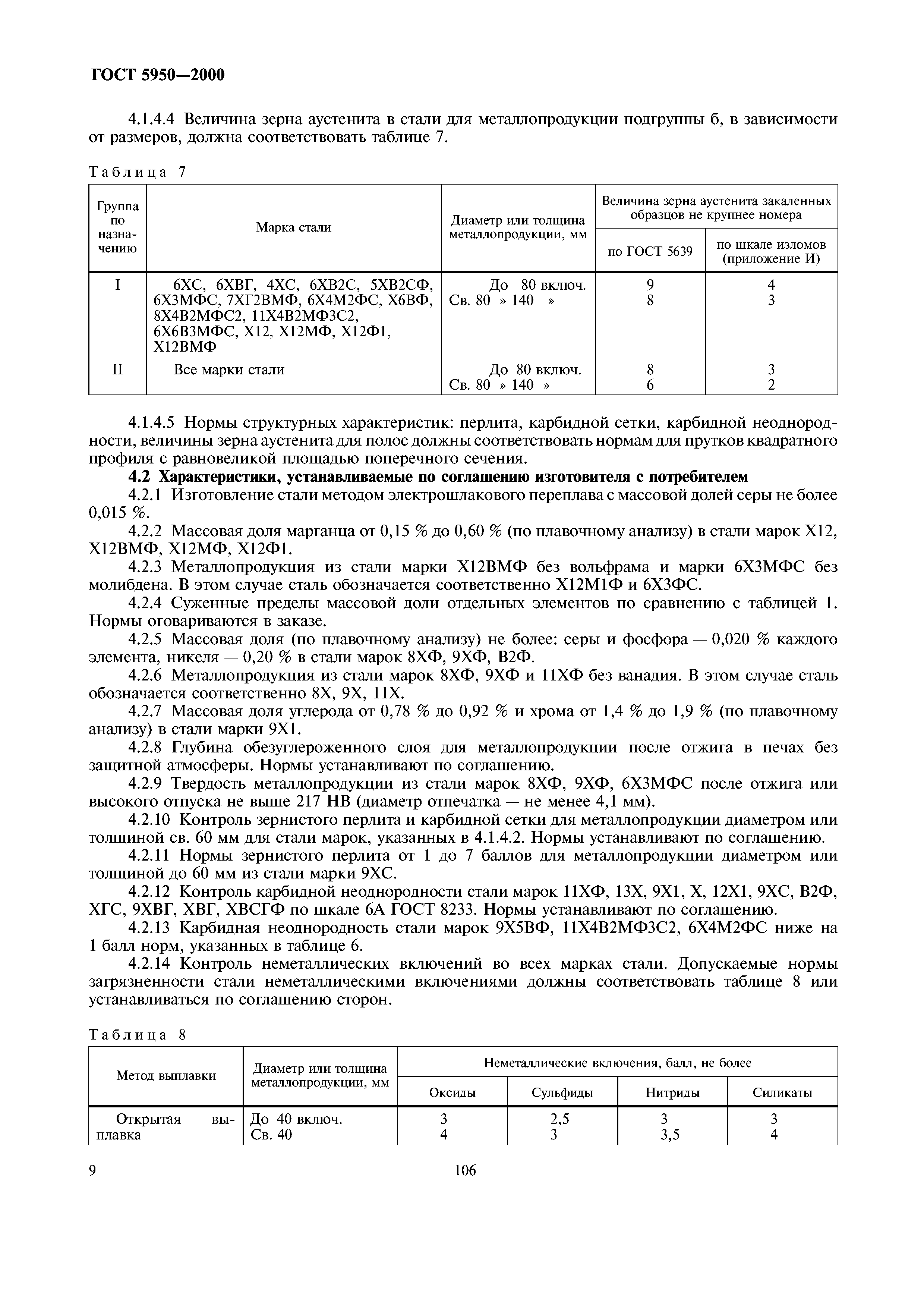

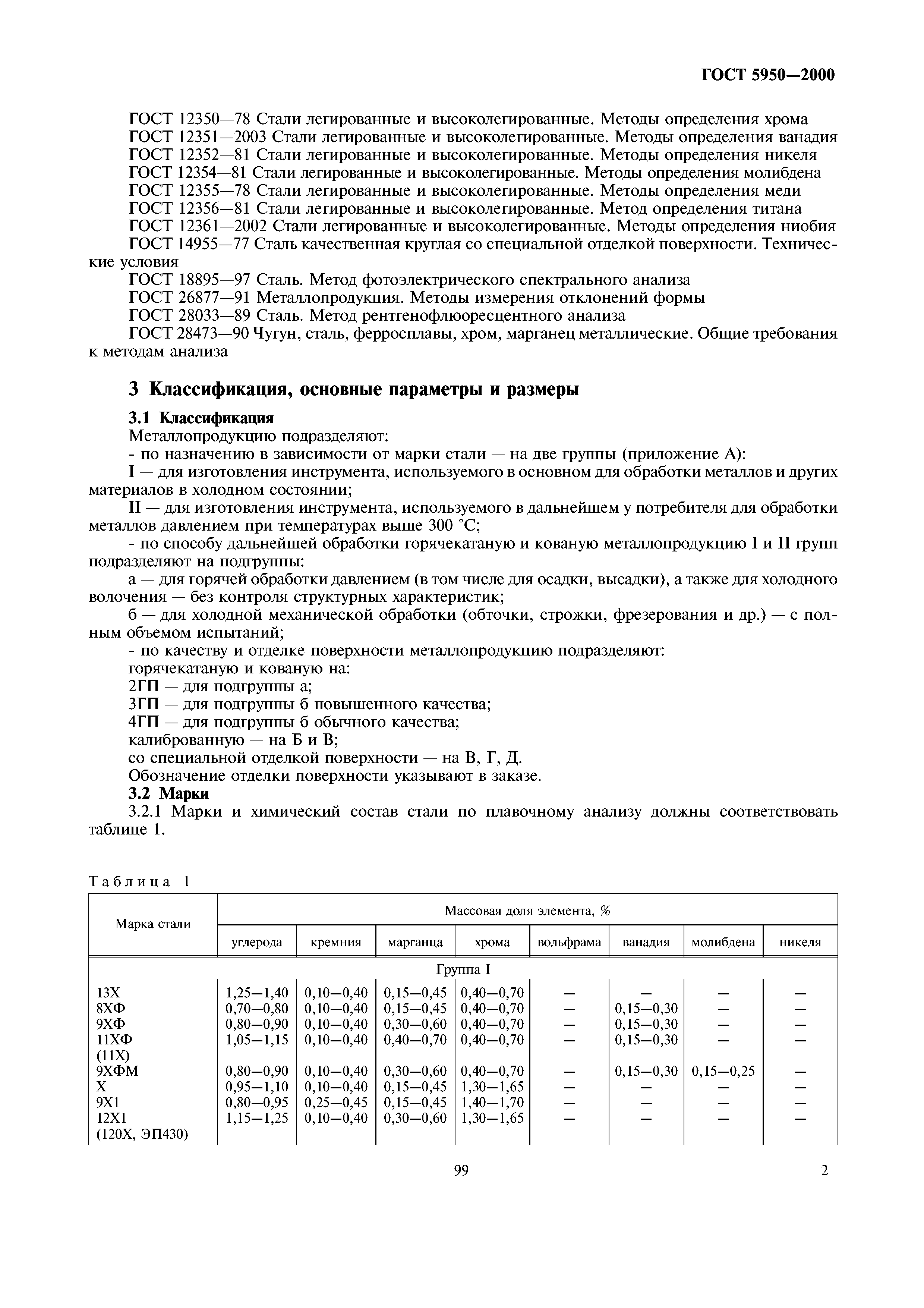

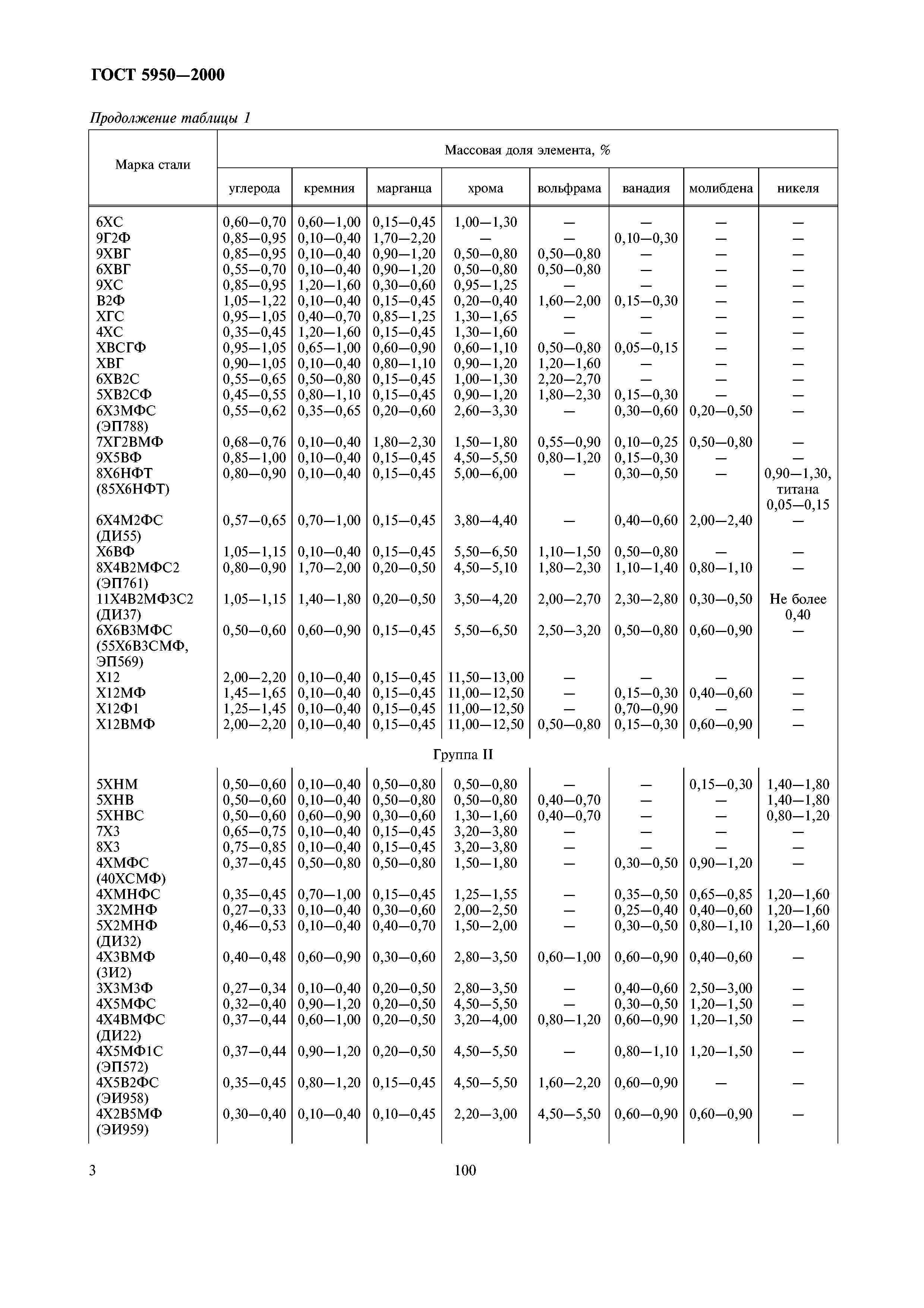

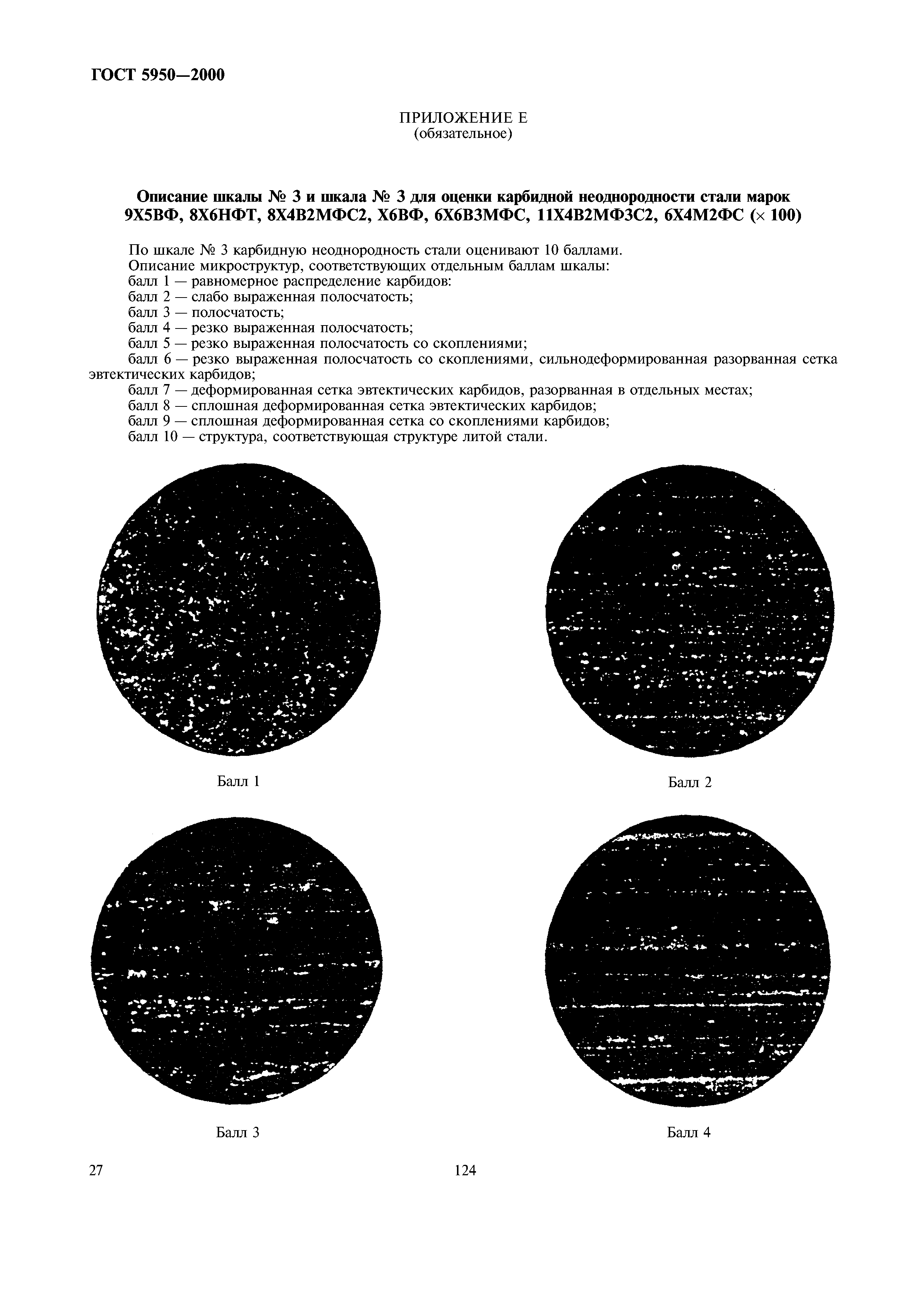

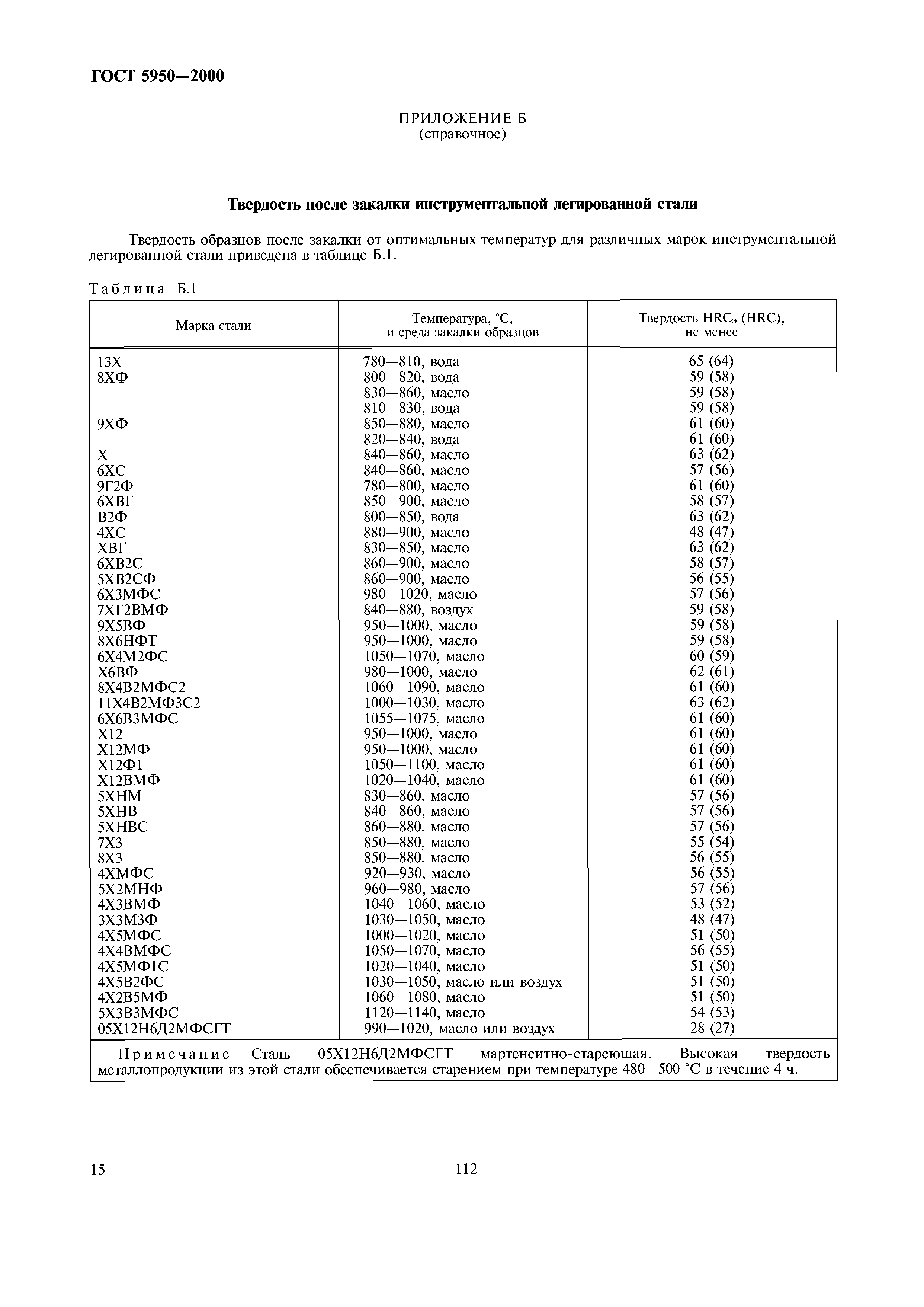

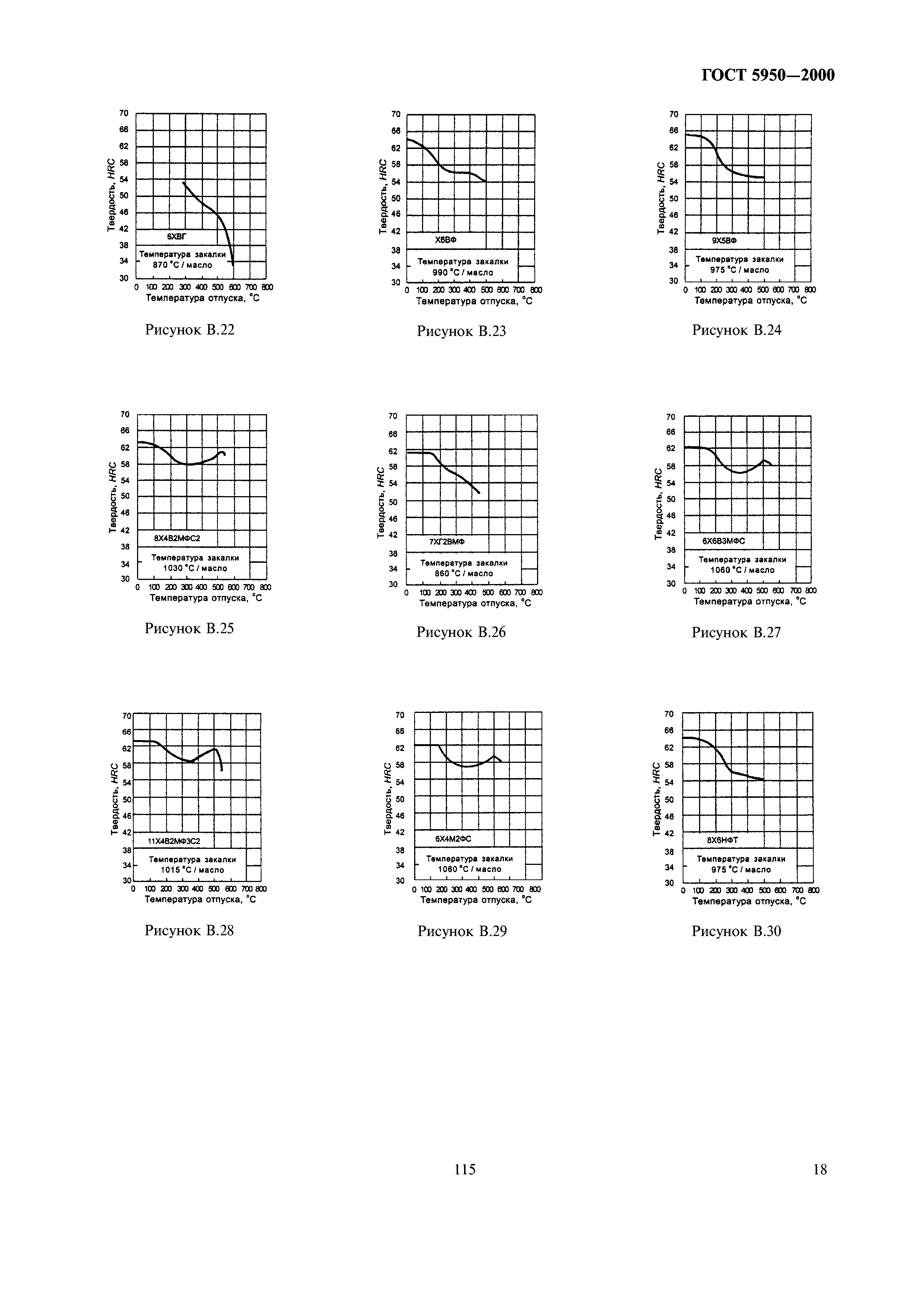

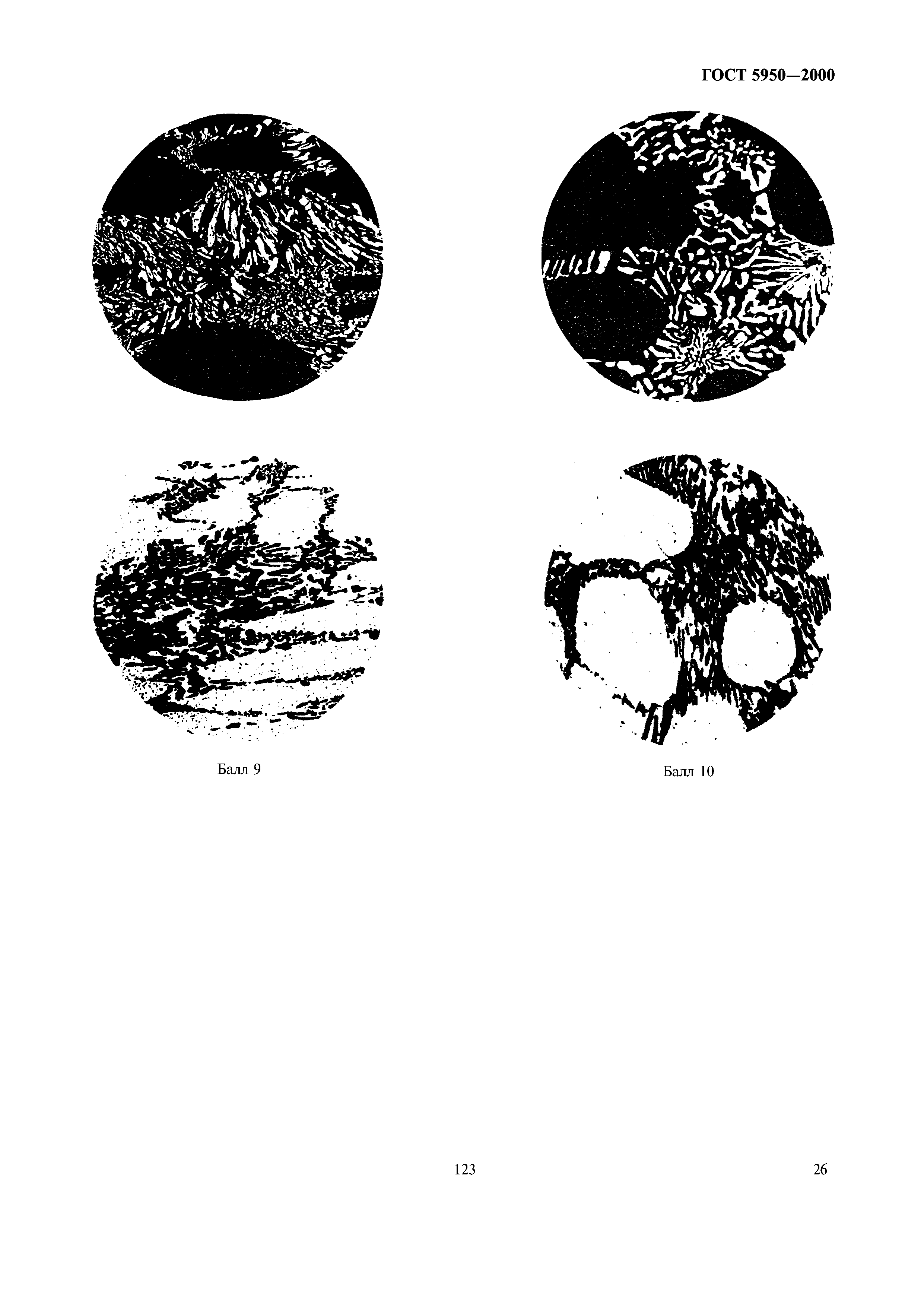

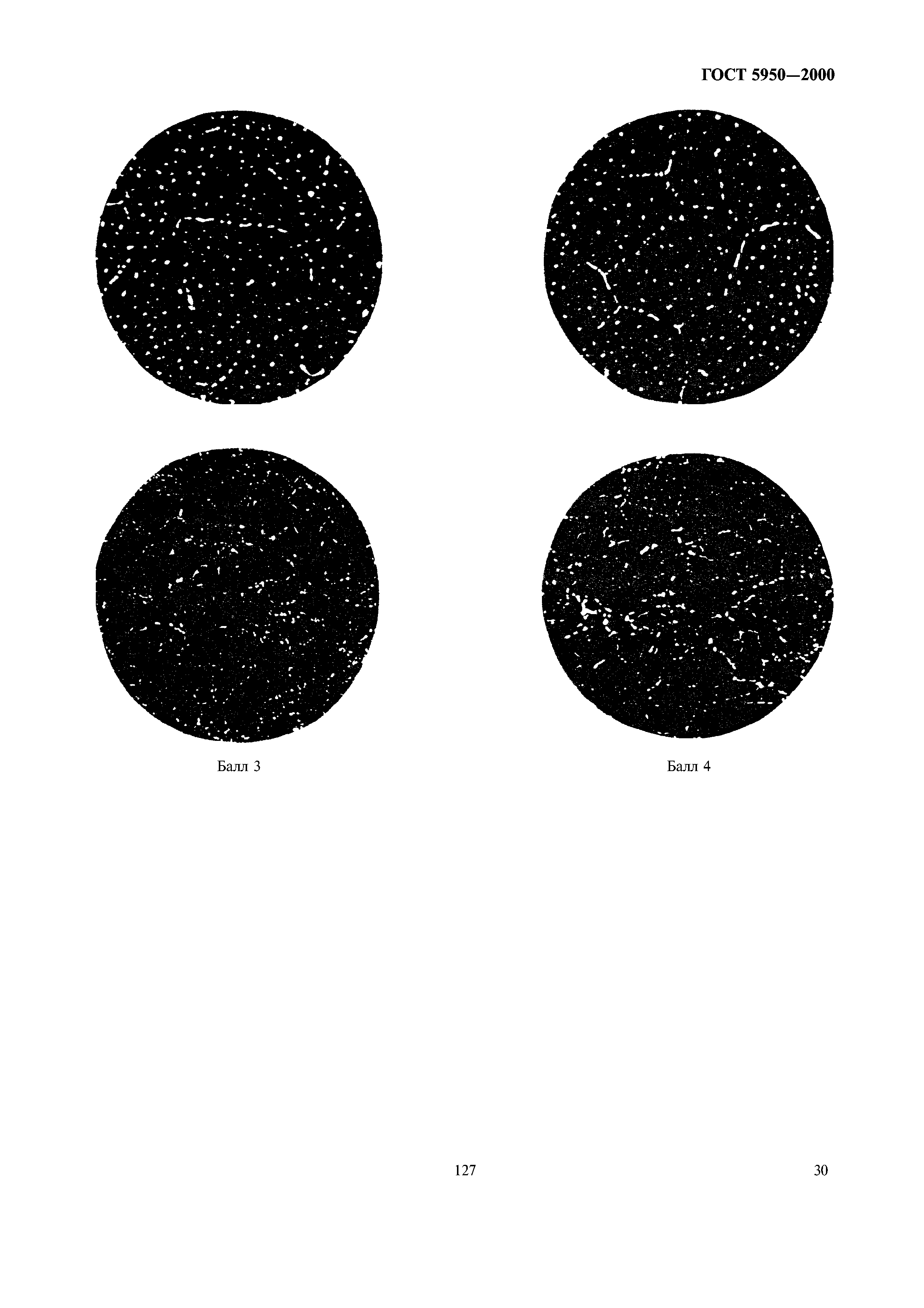

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Классификация, основные параметры и размеры    3.1 Классификация    3.2 Марки    3.3 Сортамент 4 Общие технические требования    4.1 Характеристики базового исполнения    4.2 Характеристики, устанавливаемые по соглашению изготовителя с потребителем    4.3 Маркировка, упаковка 5 Правила приемки 6 Методы контроля 7 Транспортирование и хранение 8 Гарантии изготовителя Приложение А Примерное назначение инструментальных легированных сталей Приложение Б Твердость после закалки инструментальной легированной Приложение В Кривые зависимости твердости по Роквеллу (HRC) от температуры отпуска Приложение Г Описание шкалы № 1 и шкала № 1 для оценки микроструктуры инструментальной легированной стали (х 500) Приложение Д Описание шкалы № 2 и шкала № 2 для оценки карбидной неоднородности стали марок Х12, Х12ВМФ, Х12МФ, Х12Ф1 (х 100) Приложение Е Описание шкалы № 3 и шкала № 3 для оценки карбидной неоднородности стали марок 9Х5ВФ, 8Х6НФТ, 8Х4В2МФС2, Х6ВФ, 6Х6В3МФС, 11Х4В2МФ3С2, 6Х4М2ФС (х 100) Приложение Ж Описание шкалы № 4 и шкала № 4 для оценки карбидной сетки инструментальной легированной стали (х 500) Приложение И Шкала № 5 для оценки величины зерна аустенита инструментальной легированной стали по излому Приложение К Методика контроля микроструктуры инструментальной легированной стали
Разработан:	ТК 6 УкрНИИспецсталь
Утверждён:	04.06.2001 Госстандарт России (Russian Federation Gosstandart 220-ст) 22.06.2000 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 17)
Издан:	ИПК Издательство стандартов (2001 г. ) ИПК Издательство стандартов (2003 г. )
Расположен в:	Техническая документация Электроэнергия МЕТАЛЛУРГИЯ Продукция из чугуна и стали Высококачественные стали Экология МЕТАЛЛУРГИЯ Продукция из чугуна и стали Высококачественные стали Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Металлургия

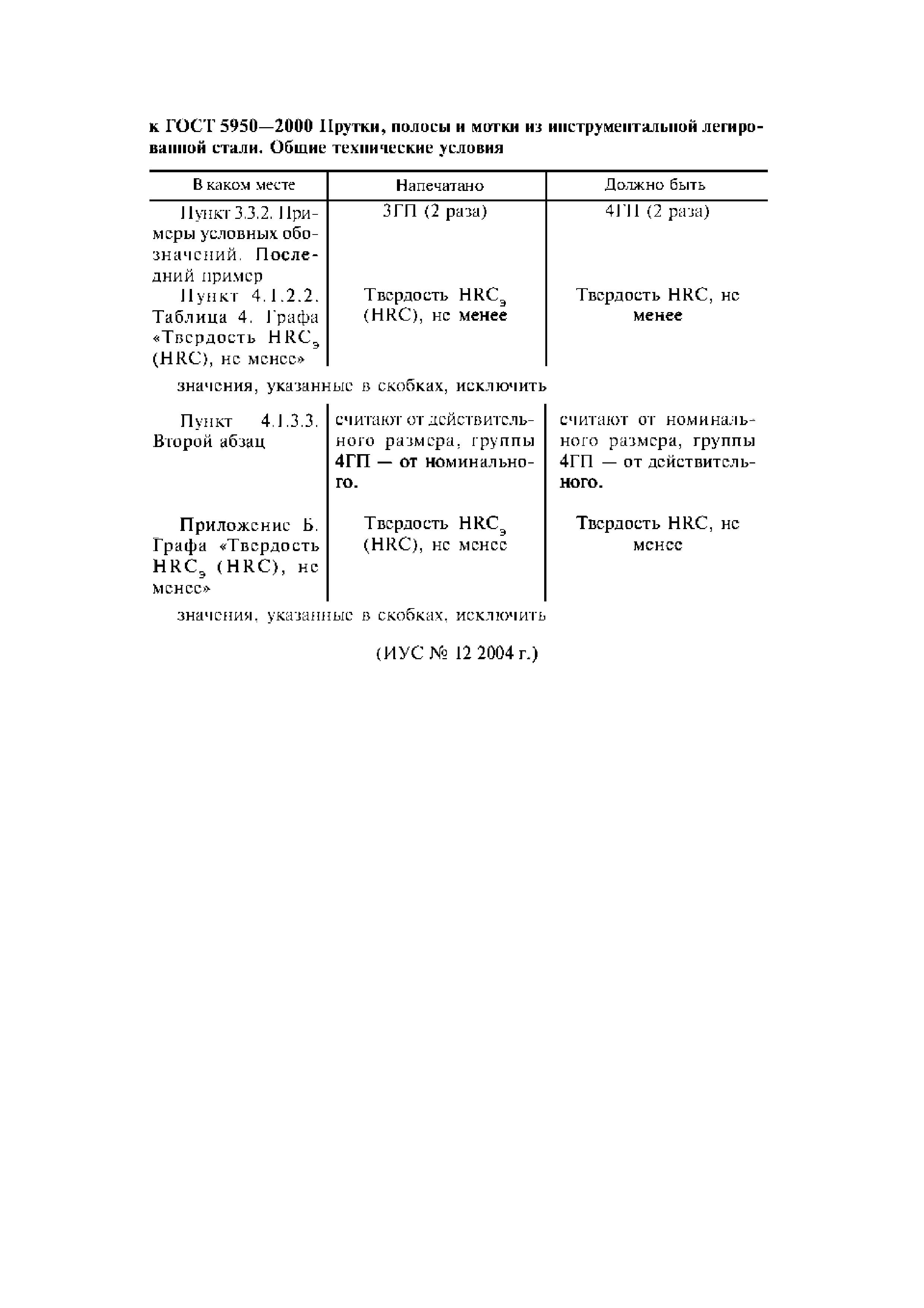

Список изменений:	Поправка от 01.12.2004 (ИУС 12-2004) Поправка от 01.07.2012 (ИУС 7-2012)
Заменяет собой:	ГОСТ 5950-73 «Прутки и полосы из инструментальной легированной стали. Технические условия»
Нормативные ссылки:	ГОСТ 1133-71 «Сталь кованая круглая и квадратная. Сортамент» ГОСТ 2590-88 «Прокат стальной горячекатаный круглый. Сортамент» ГОСТ 2591-88 «Прокат стальной горячекатаный квадратный. Сортамент» ГОСТ 7566-94 «Металлопродукция. Приемка, маркировка, упаковка, транспортирование и хранение» ГОСТ 26877-91 «Металлопродукция. Методы измерения отклонений формы» ГОСТ 4405-75 «Полосы горячекатаные и кованые из инструментальной стали. Сортамент» ГОСТ 7417-75 «Сталь калиброванная круглая. Сортамент» ГОСТ 8559-75 «Сталь калиброванная квадратная. Сортамент» ГОСТ 8560-78 «Прокат калиброванный шестигранный. Сортамент» ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю» ГОСТ 10243-75 «Сталь. Методы испытаний и оценки макроструктуры» ГОСТ 12345-2001 «Стали легированные и высоколегированные. Методы определения серы» ГОСТ 28473-90 «Чугун, сталь, ферросплавы, хром, марганец металлические. Общие требования к методам анализа» ГОСТ 1051-73 «Прокат калиброванный. Общие технические условия» ГОСТ 12346-78 «Стали легированные и высоколегированные. Методы определения кремния» ГОСТ 12347-77 «Стали легированные и высоколегированные. Методы определения фосфора» ГОСТ 12348-78 «Стали легированные и высоколегированные. Методы определения марганца» ГОСТ 12349-83 «Стали легированные и высоколегированные. Методы определения вольфрама» ГОСТ 12350-78 «Стали легированные и высоколегированные. Методы определения хрома» ГОСТ 12352-81 «Стали легированные и высоколегированные. Методы определения никеля» ГОСТ 12354-81 «Стали легированные и высоколегированные. Методы определения молибдена» ГОСТ 12355-78 «Стали легированные и высоколегированные. Методы определения меди» ГОСТ 12356-81 «Стали легированные и высоколегированные. Методы определения титана» ГОСТ 14955-77 «Сталь качественная круглая со специальной отделкой поверхности. Технические условия» ГОСТ 1763-68 «Сталь. Методы определения глубины обезуглероженного слоя» ГОСТ 1778-70 «Сталь. Металлографические методы определения неметаллических включений» ГОСТ 18895-97 «Сталь. Метод фотоэлектрического спектрального анализа» ГОСТ 28033-89 «Сталь. Метод рентгенофлюоресцентного анализа» ГОСТ 5639-82 «Стали и сплавы. Методы выявления и определения величины зерна» ГОСТ 7565-81 «Чугун, сталь и сплавы. Метод отбора проб для определения химического состава» ГОСТ 8233-56 «Сталь. Эталоны микроструктуры» ГОСТ 9013-59 «Металлы. Метод измерения твердости по Роквеллу» ГОСТ 12361-2002 «Стали легированные и высоколегированные. Методы определения ниобия» ГОСТ 12344-2003 «Стали легированные и высоколегированные. Методы определения углерода» ГОСТ 12351-2003 «Стали легированные и высоколегированные. Методы определения ванадия» ГОСТ 2590-2006 «Прокат сортовой стальной горячекатаный круглый. Сортамент» ГОСТ 2591-2006 «Прокат сортовой стальной горячекатаный квадратный. Сортамент» ГОСТ 5950-73 «Прутки и полосы из инструментальной легированной стали. Технические условия»
