АТК 24.201.10-90

Окна смотровые стальных сосудов и аппаратов. Типы, конструкция и размеры. Технические требования

Обозначение:	АТК 24.201.10-90
Обозначение англ:	ATK 24.201.10-90
Статус:	действует
Название рус.:	Окна смотровые стальных сосудов и аппаратов. Типы, конструкция и размеры. Технические требования
Название англ.:	Inspection Windows for Steel Vessels and Apparatus - Types, Design, and Dimensions - Technical Requirements
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1991

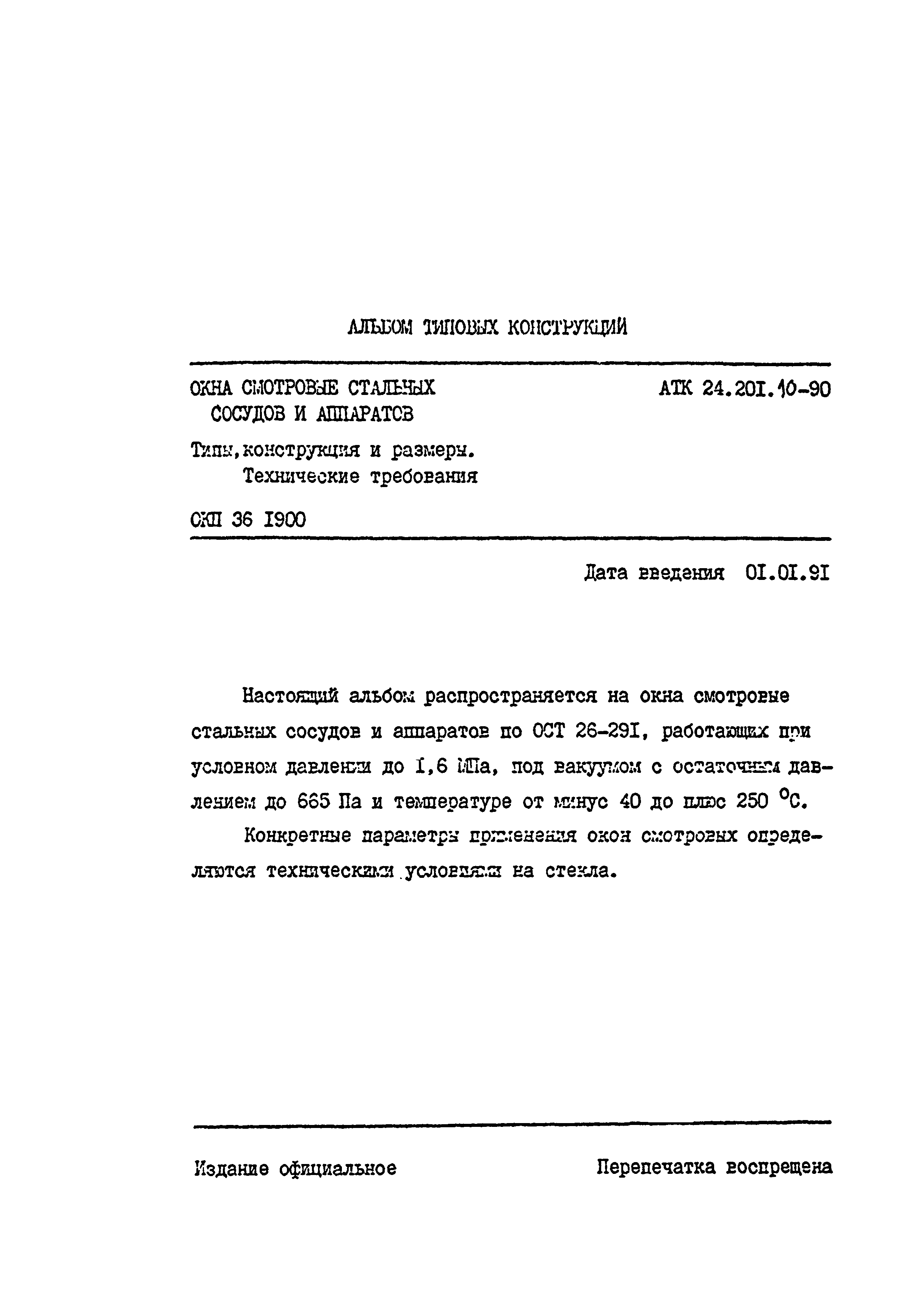

Область применения:	Альбом распространяется на окна смотровые стальных сосудов и аппаратов по ОСТ 26-291, работающих при условном давлении до 1,6 МПа, под вакуумом с остаточным давлением до 665 Па и температуре от минус 40 до плюс 250 град. Цельсия.

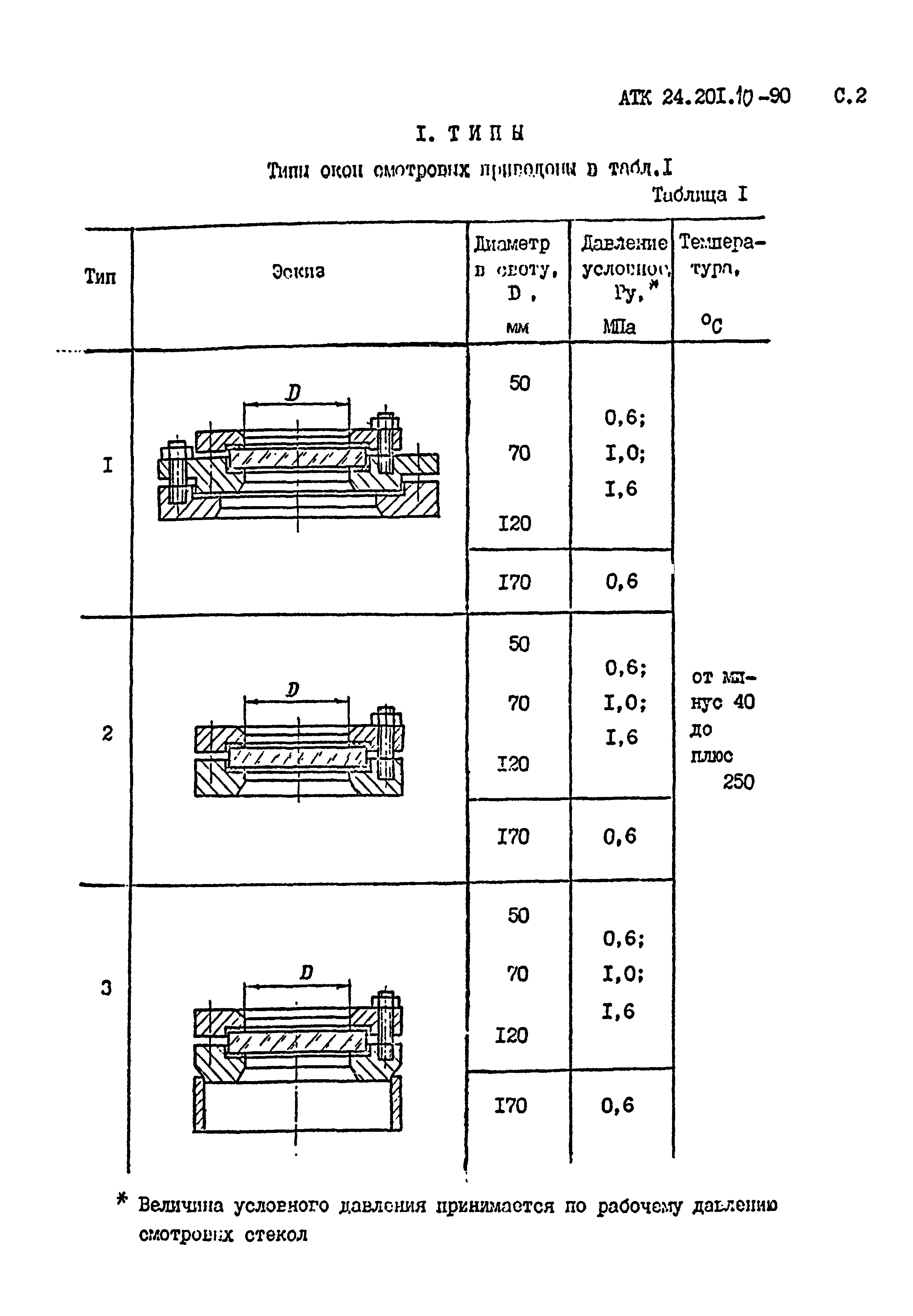

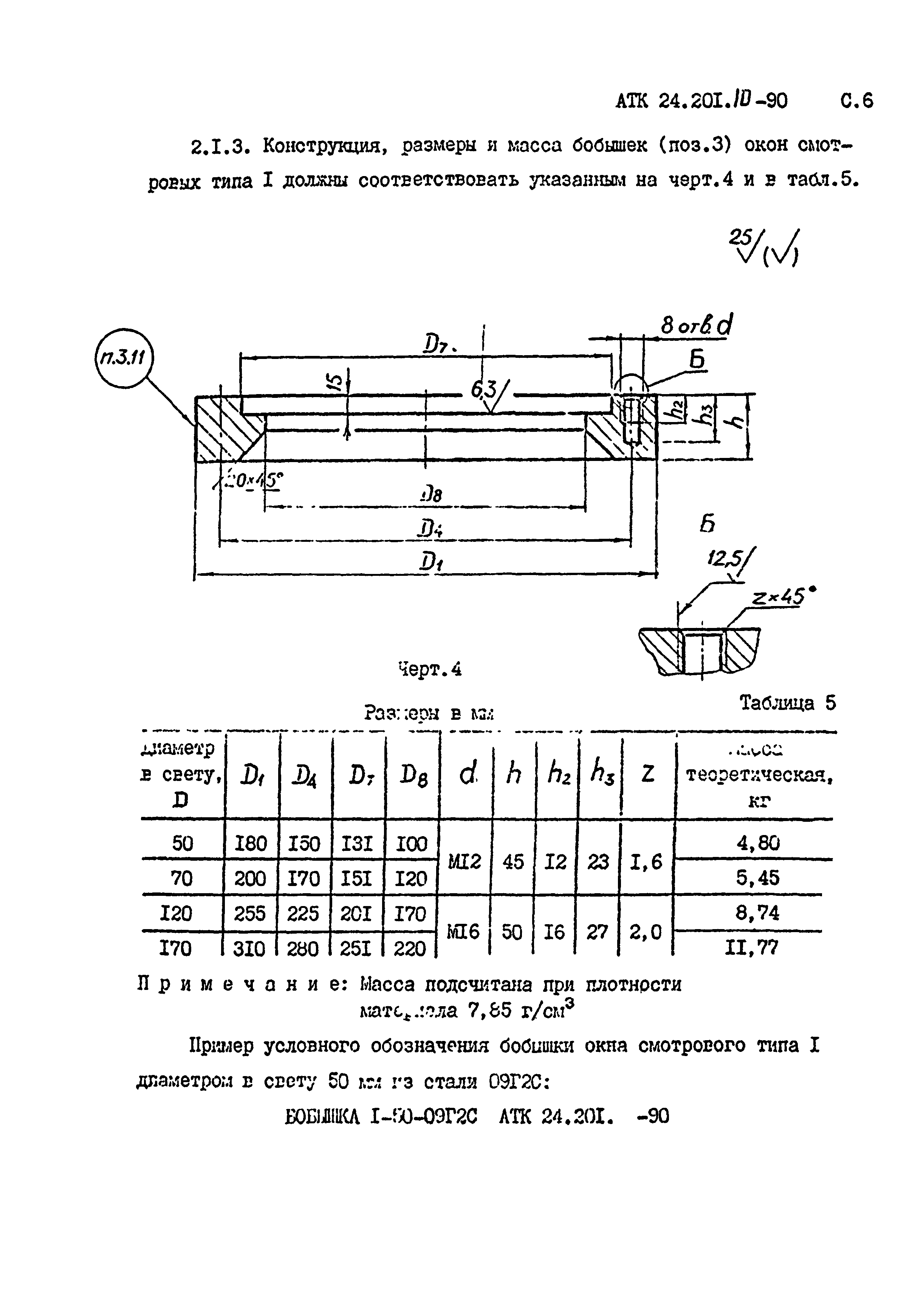

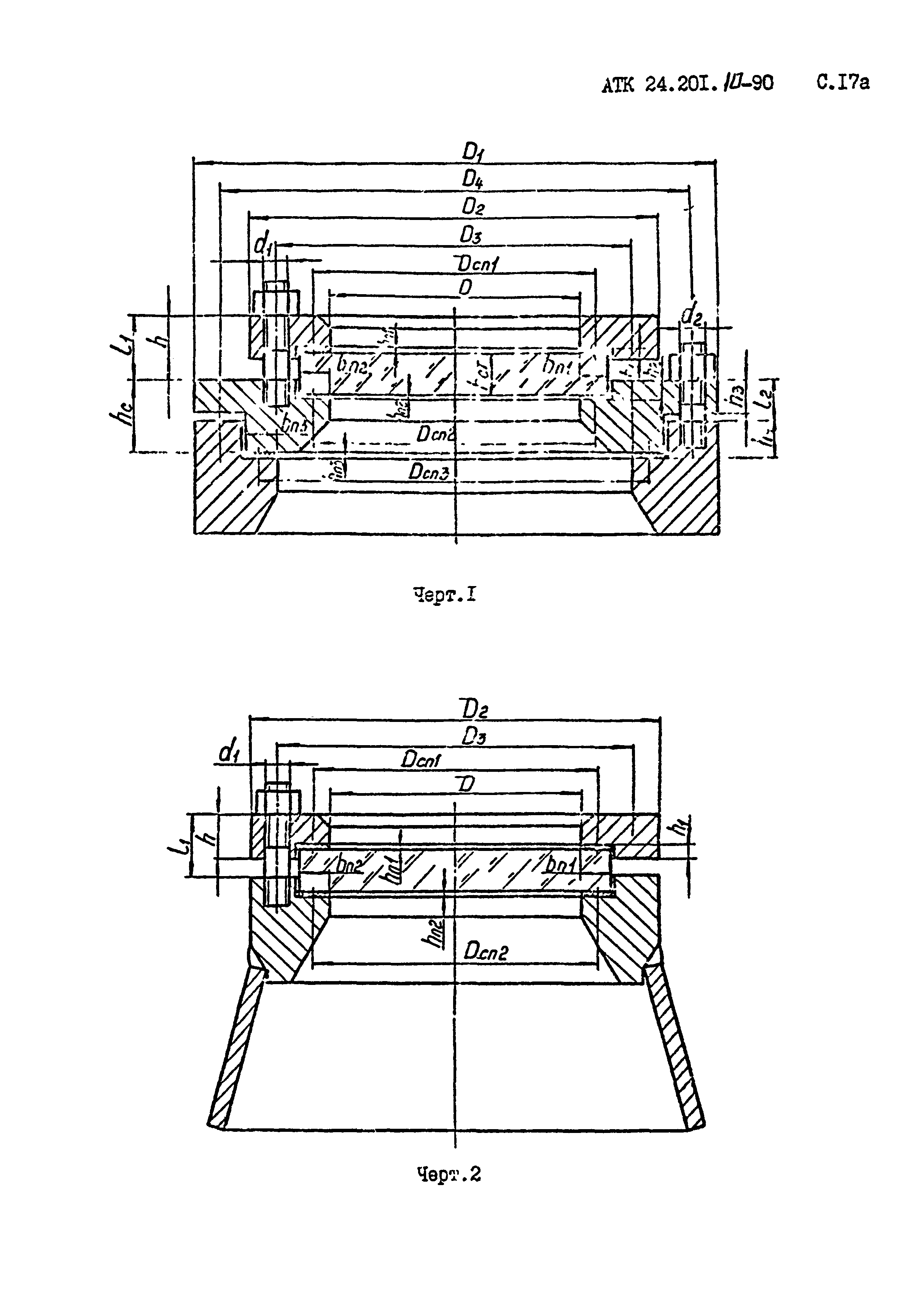

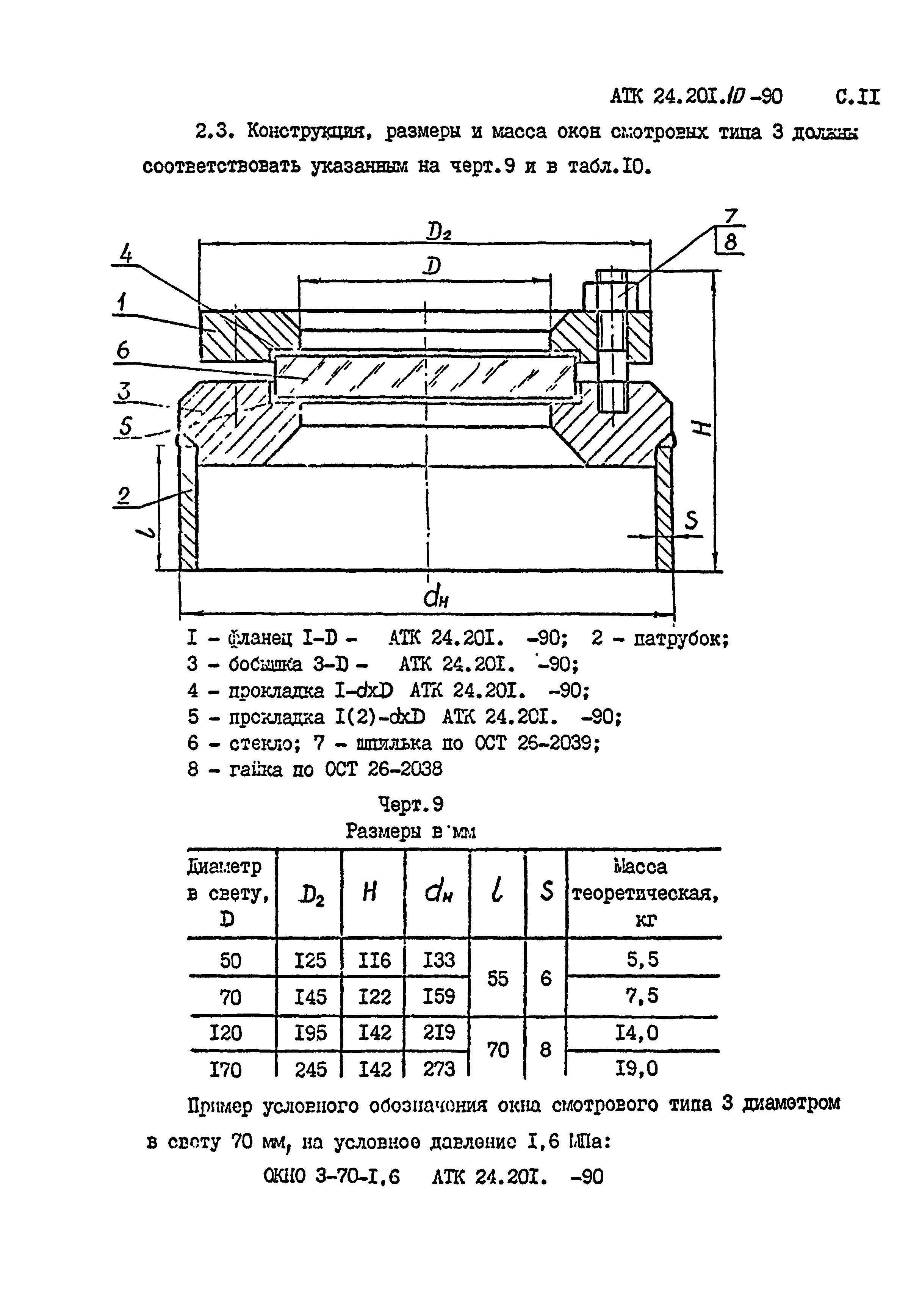

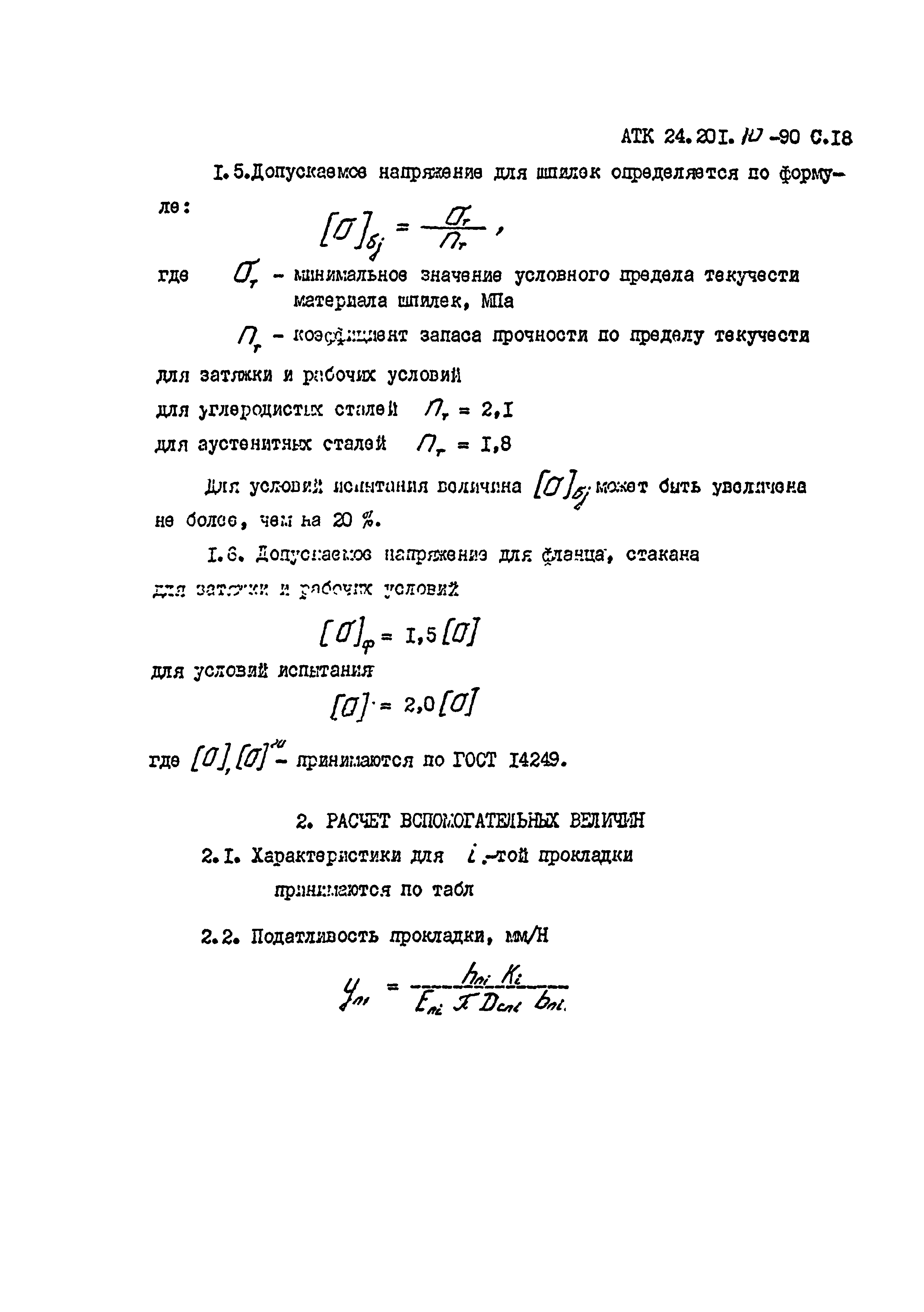

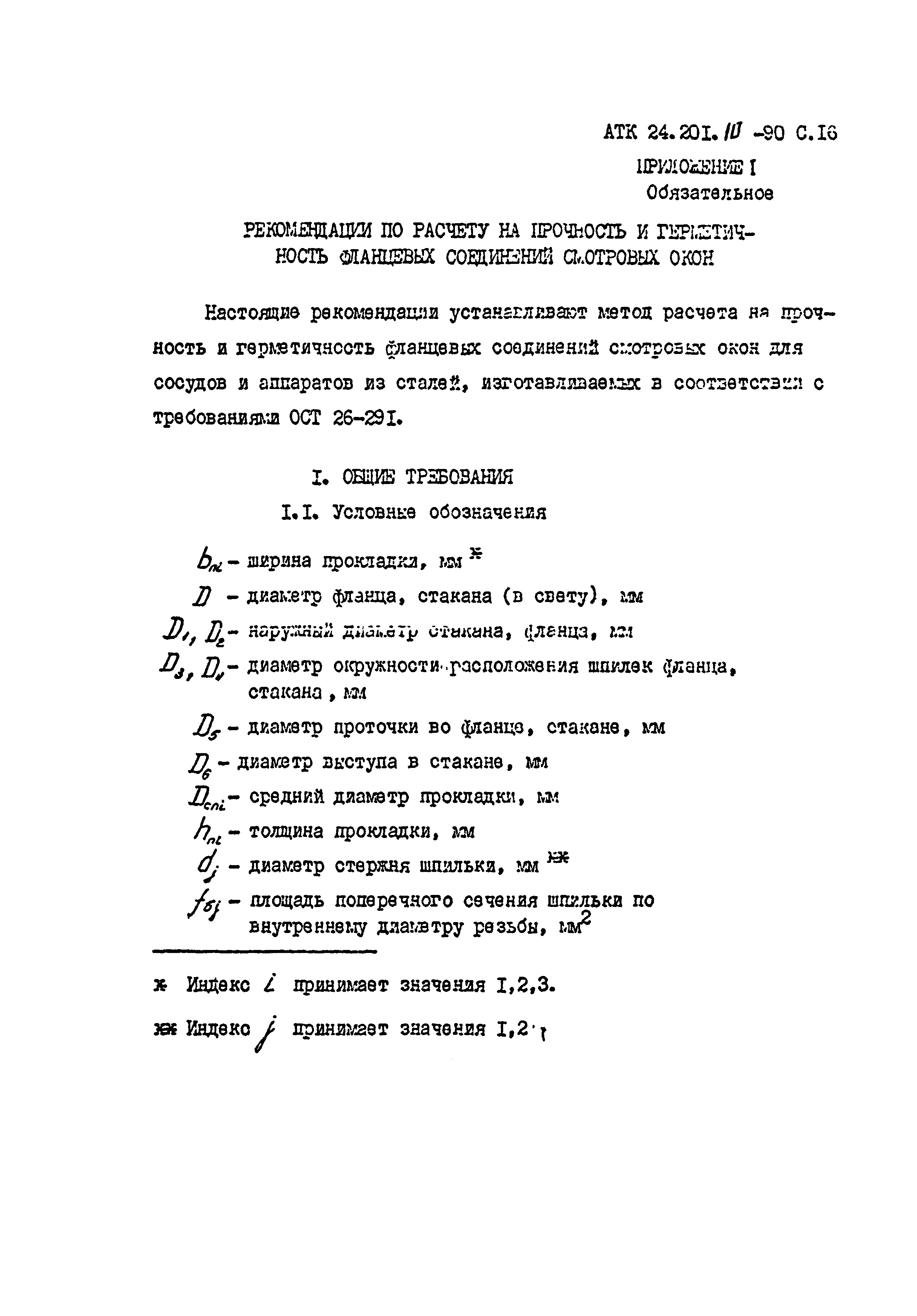

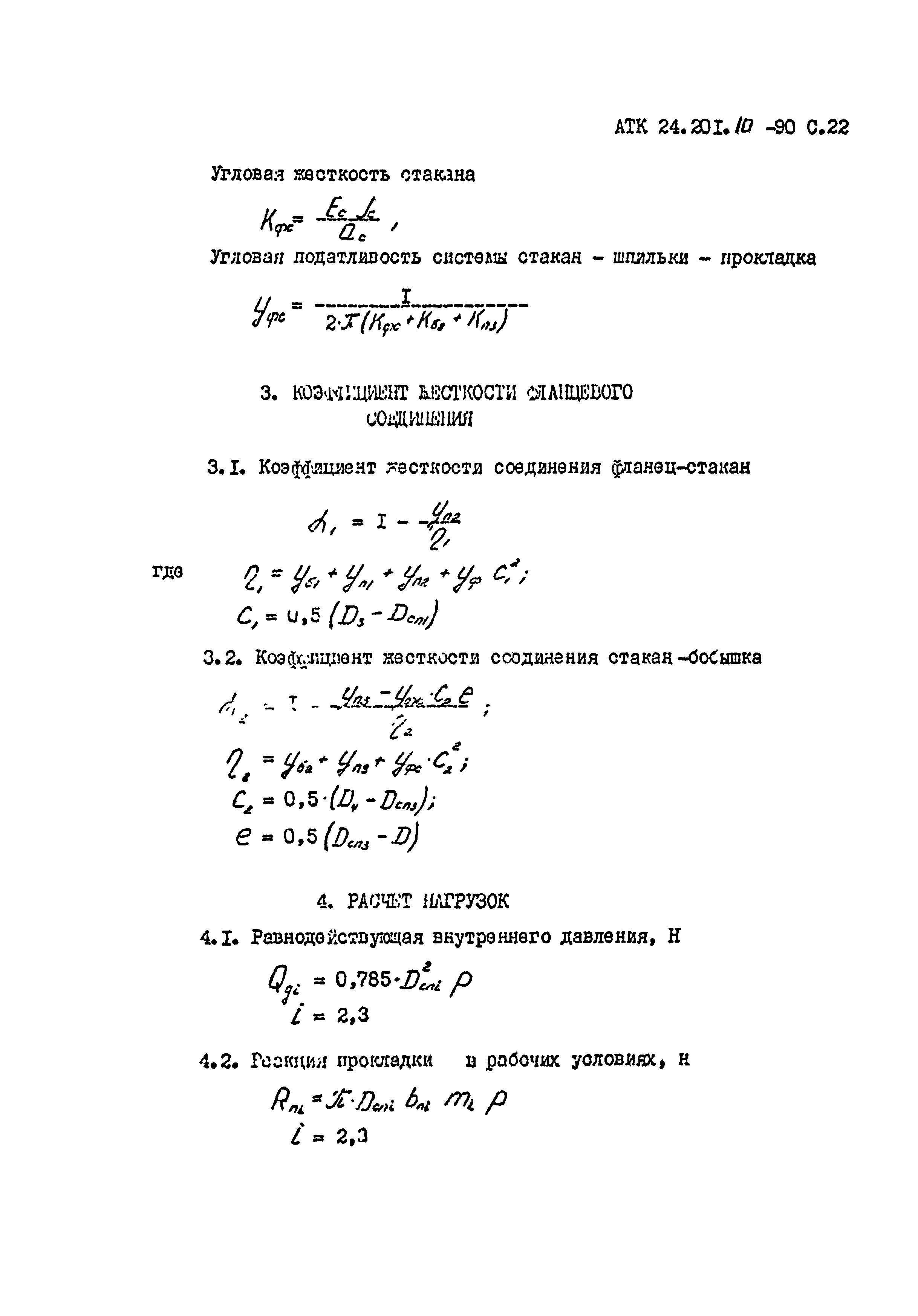

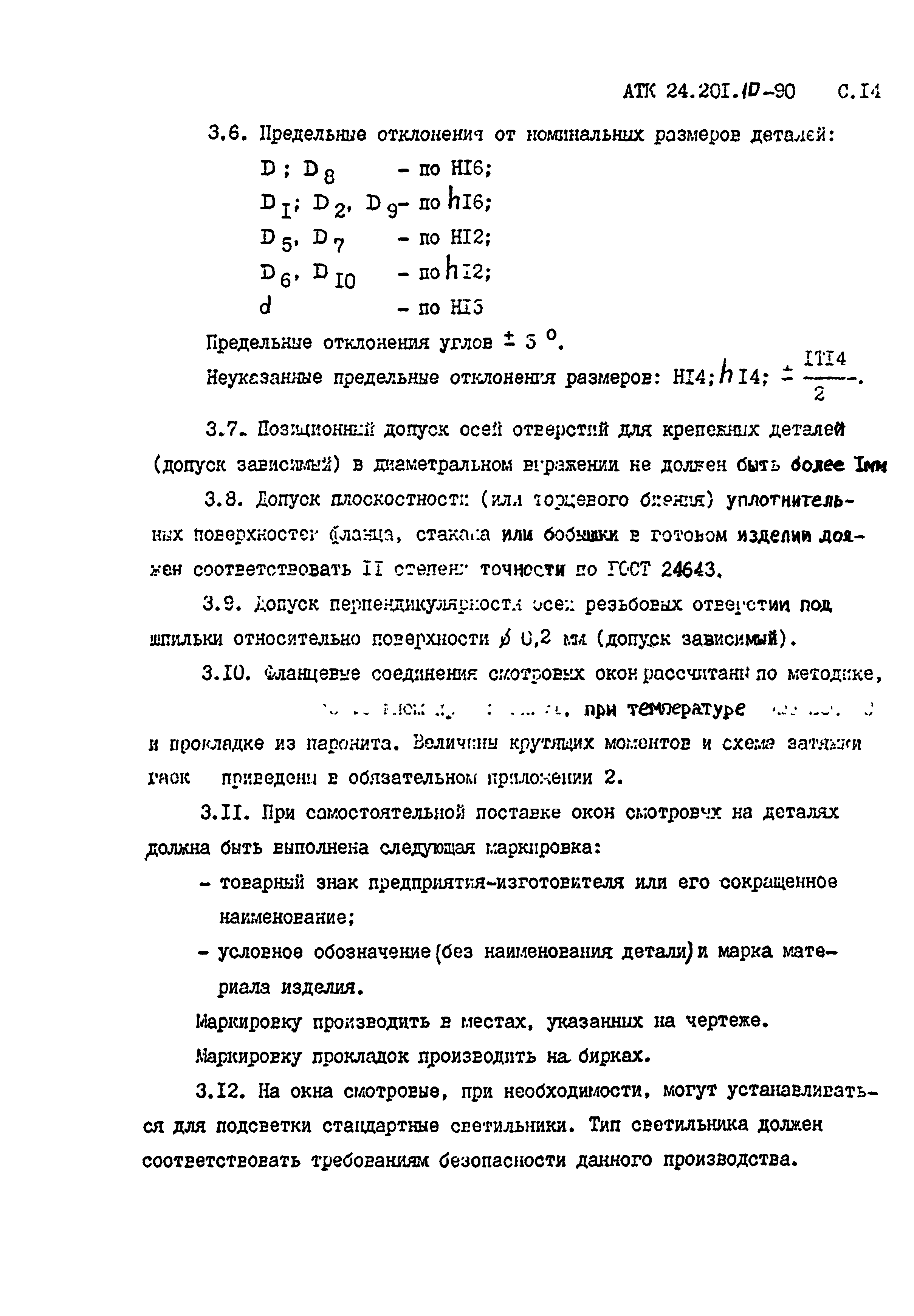

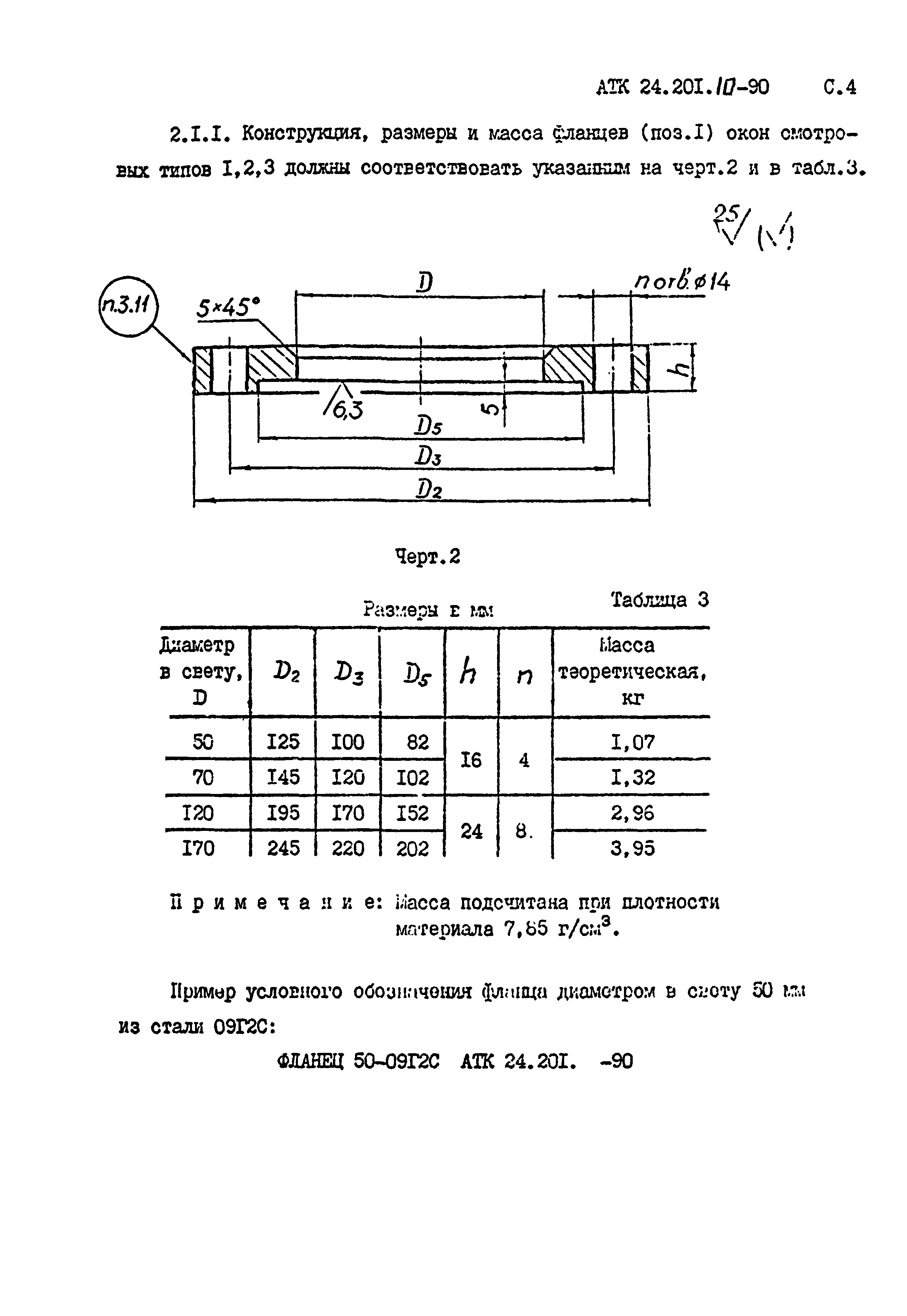

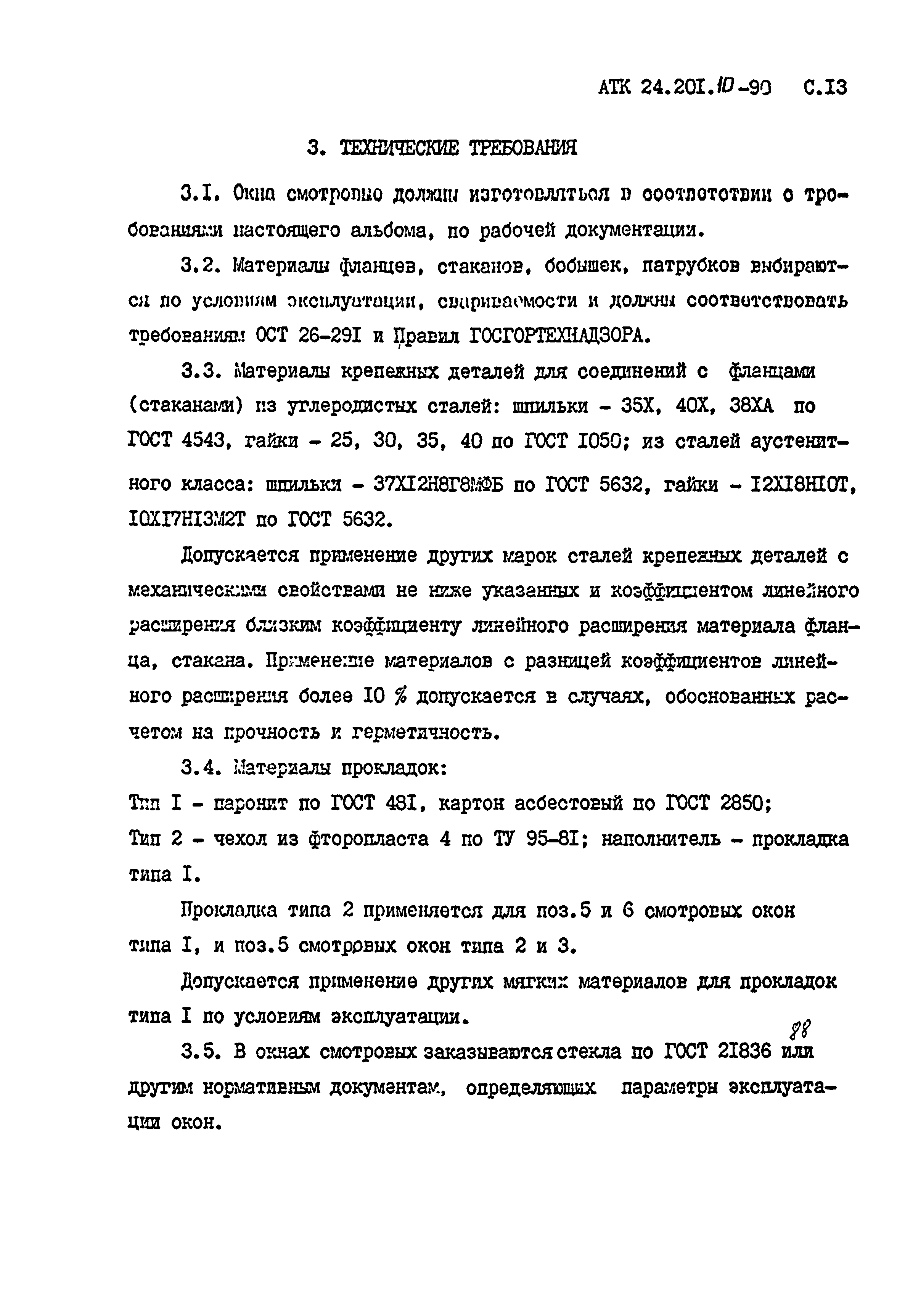

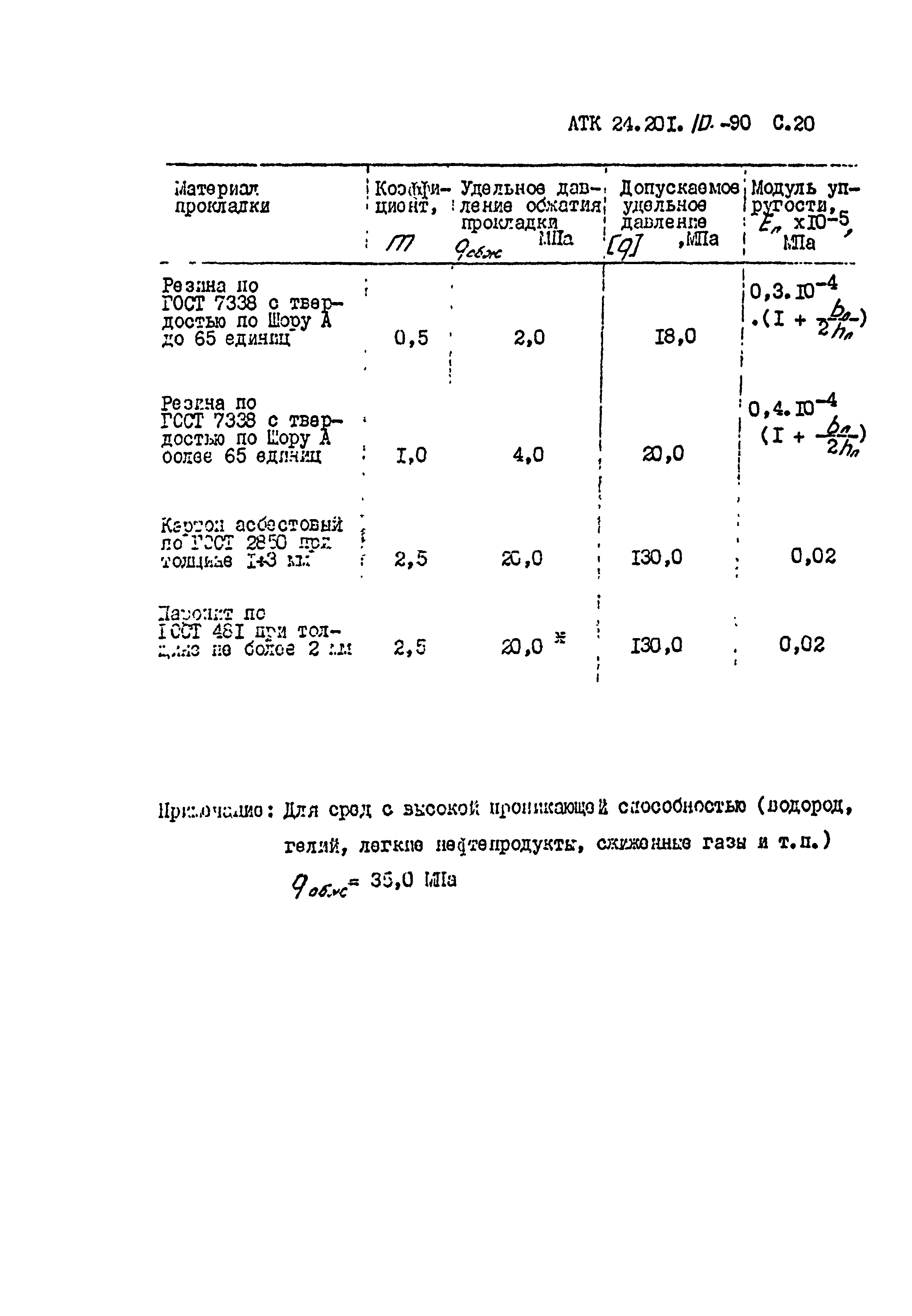

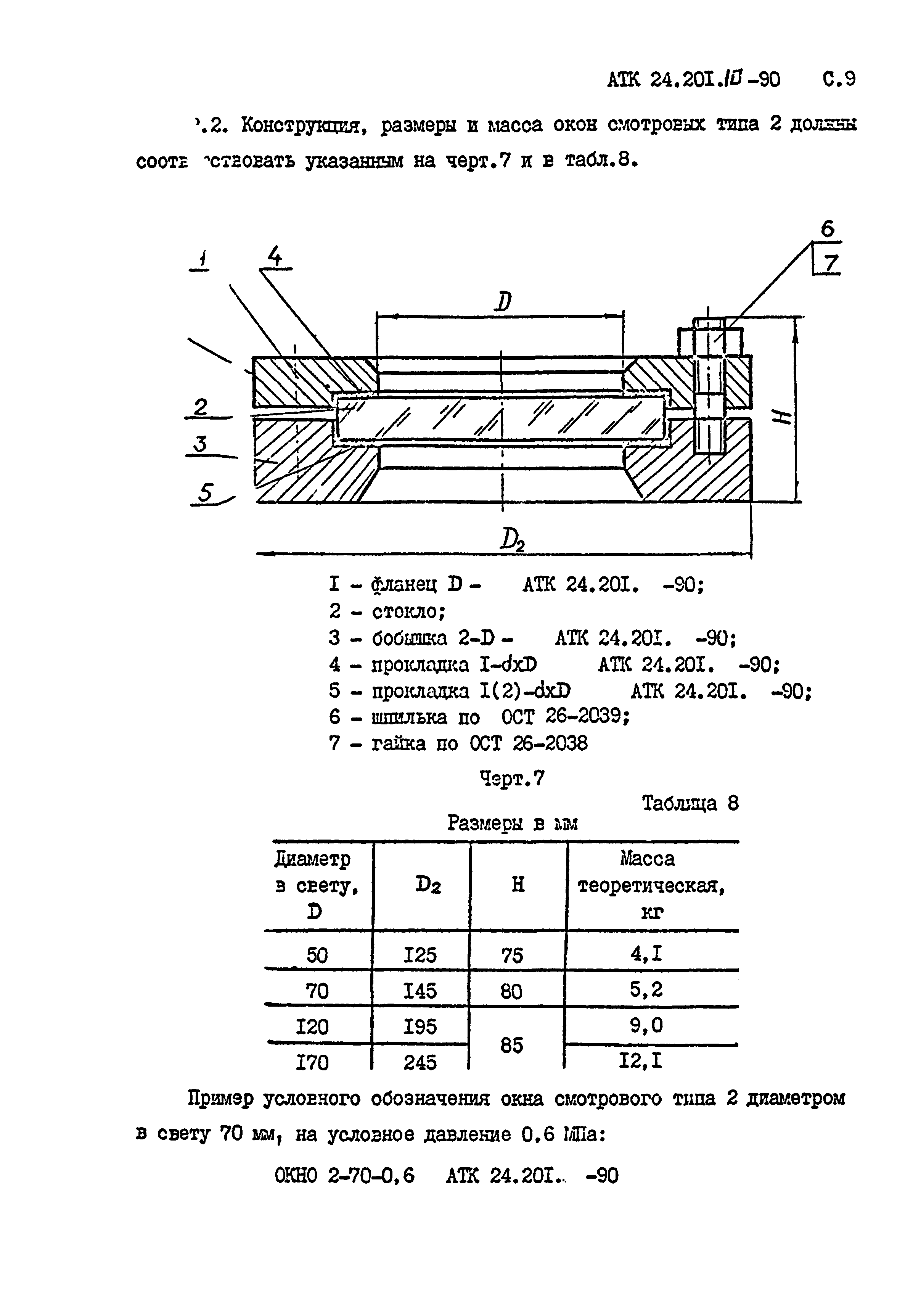

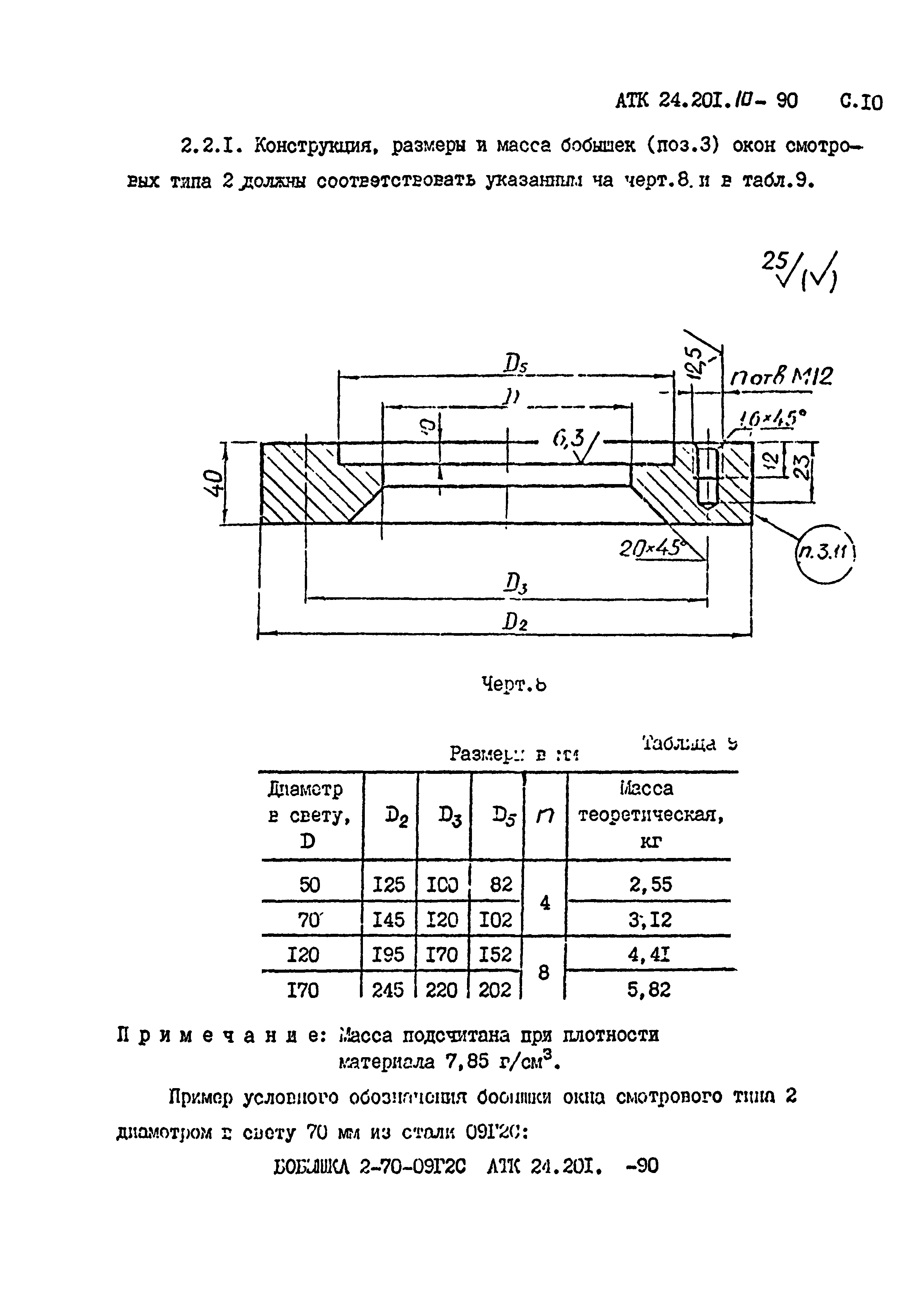

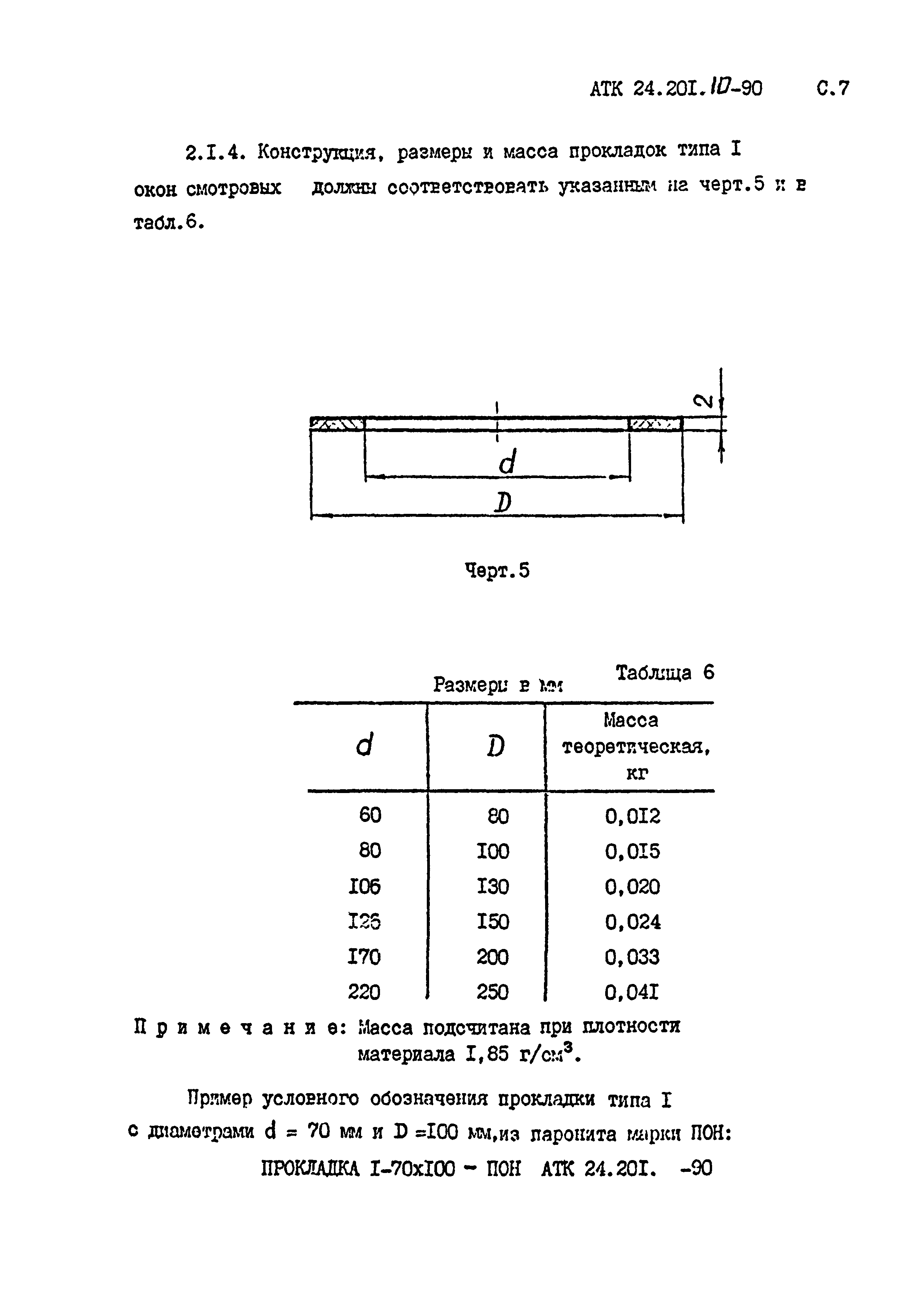

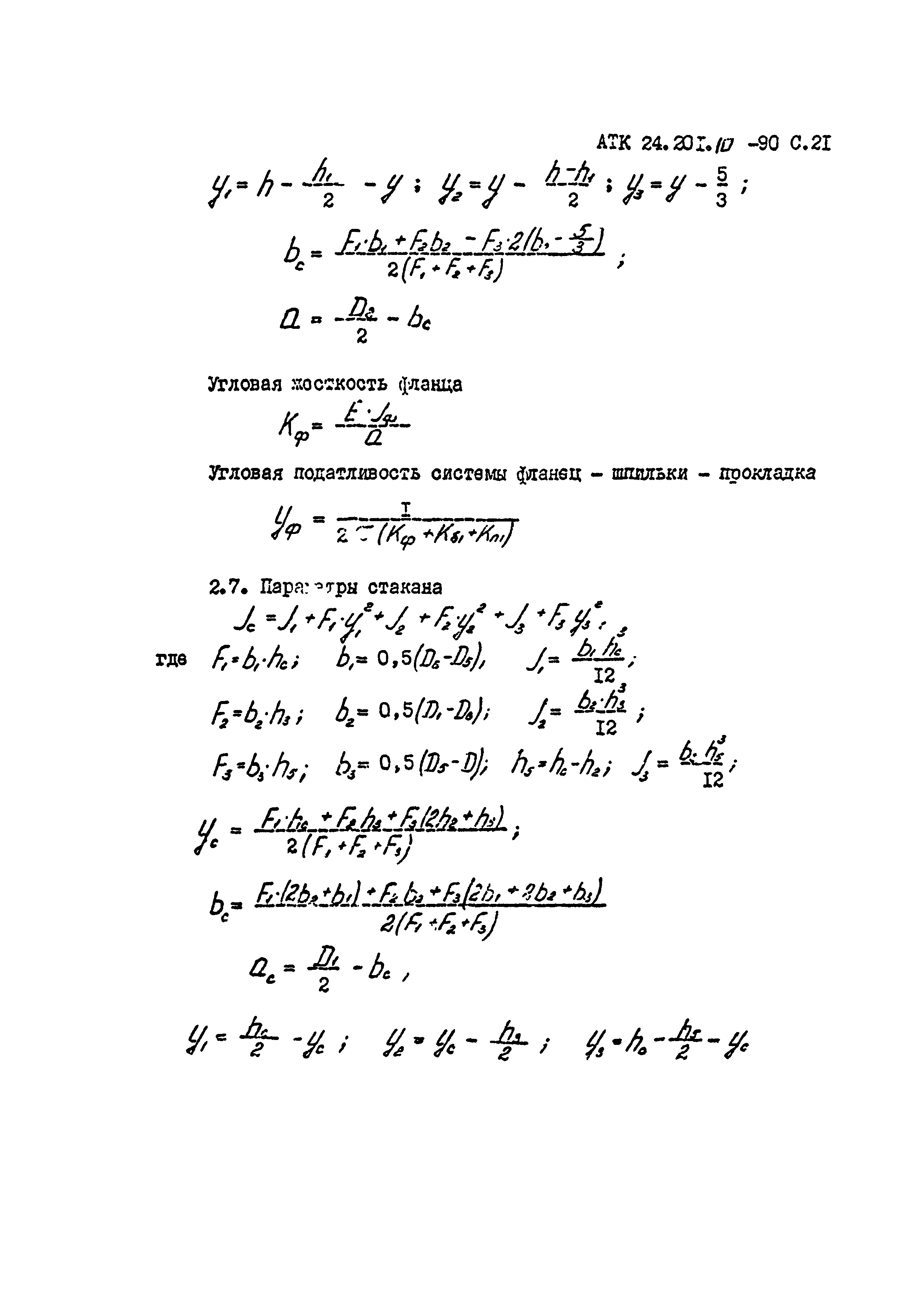

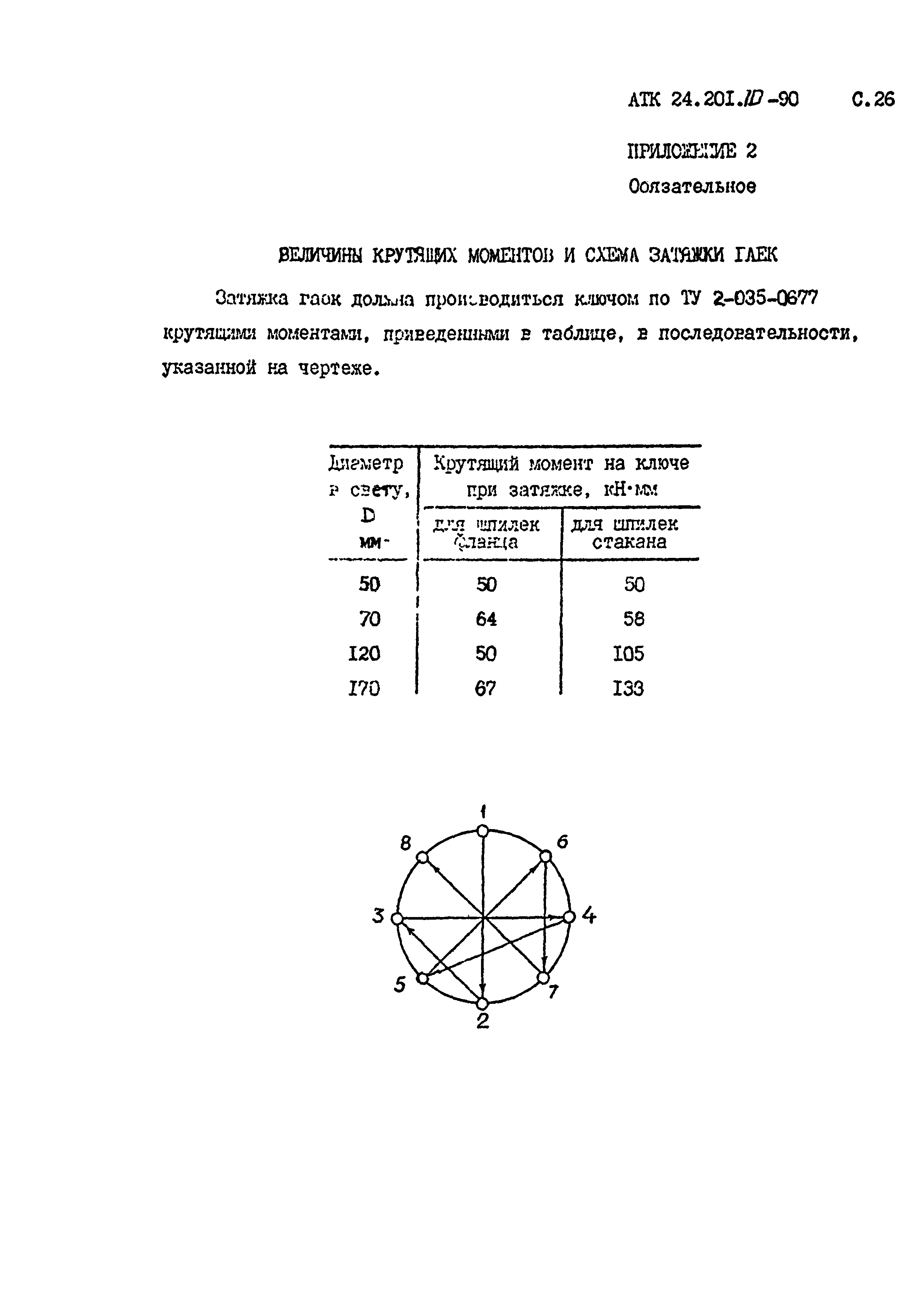

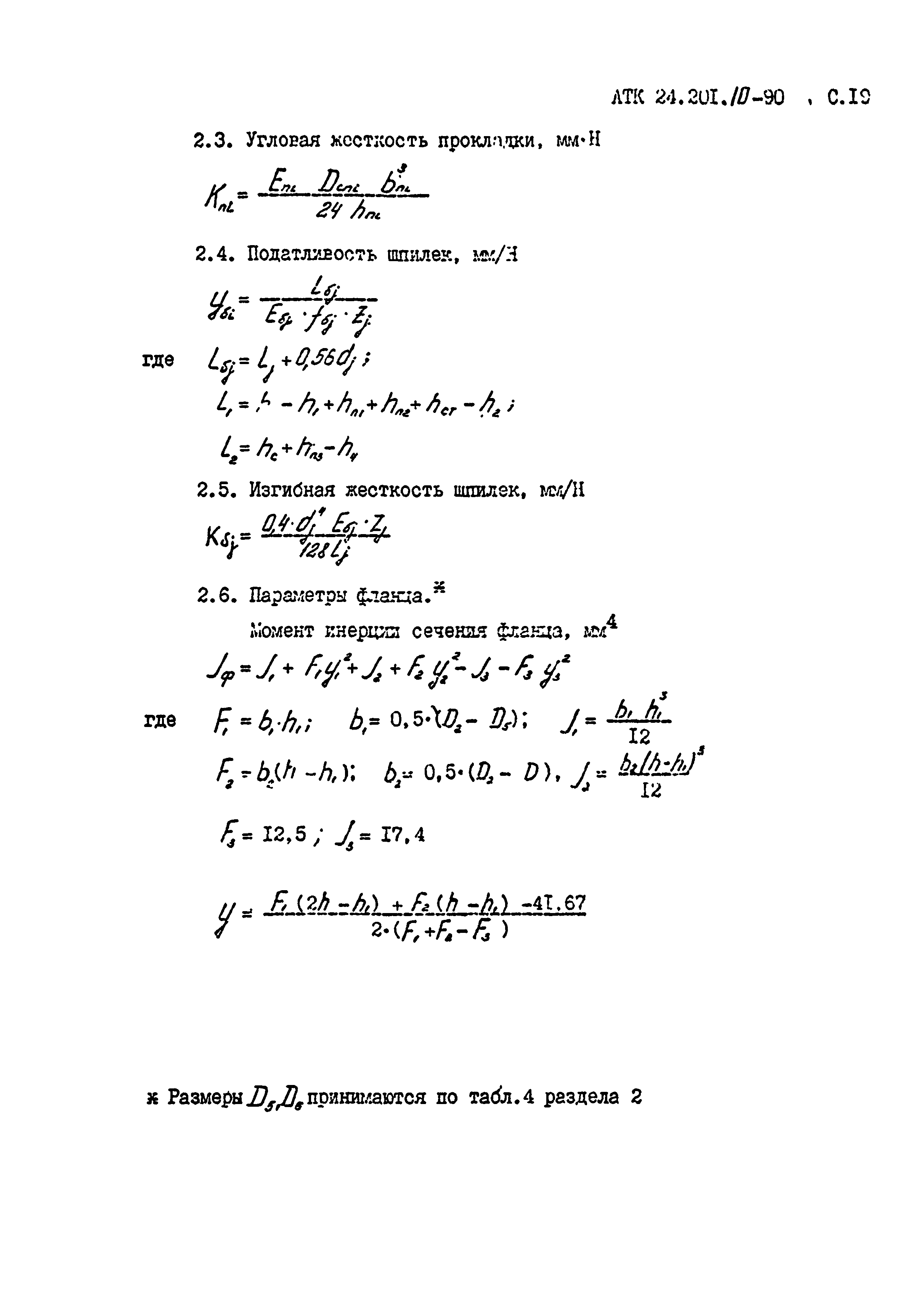

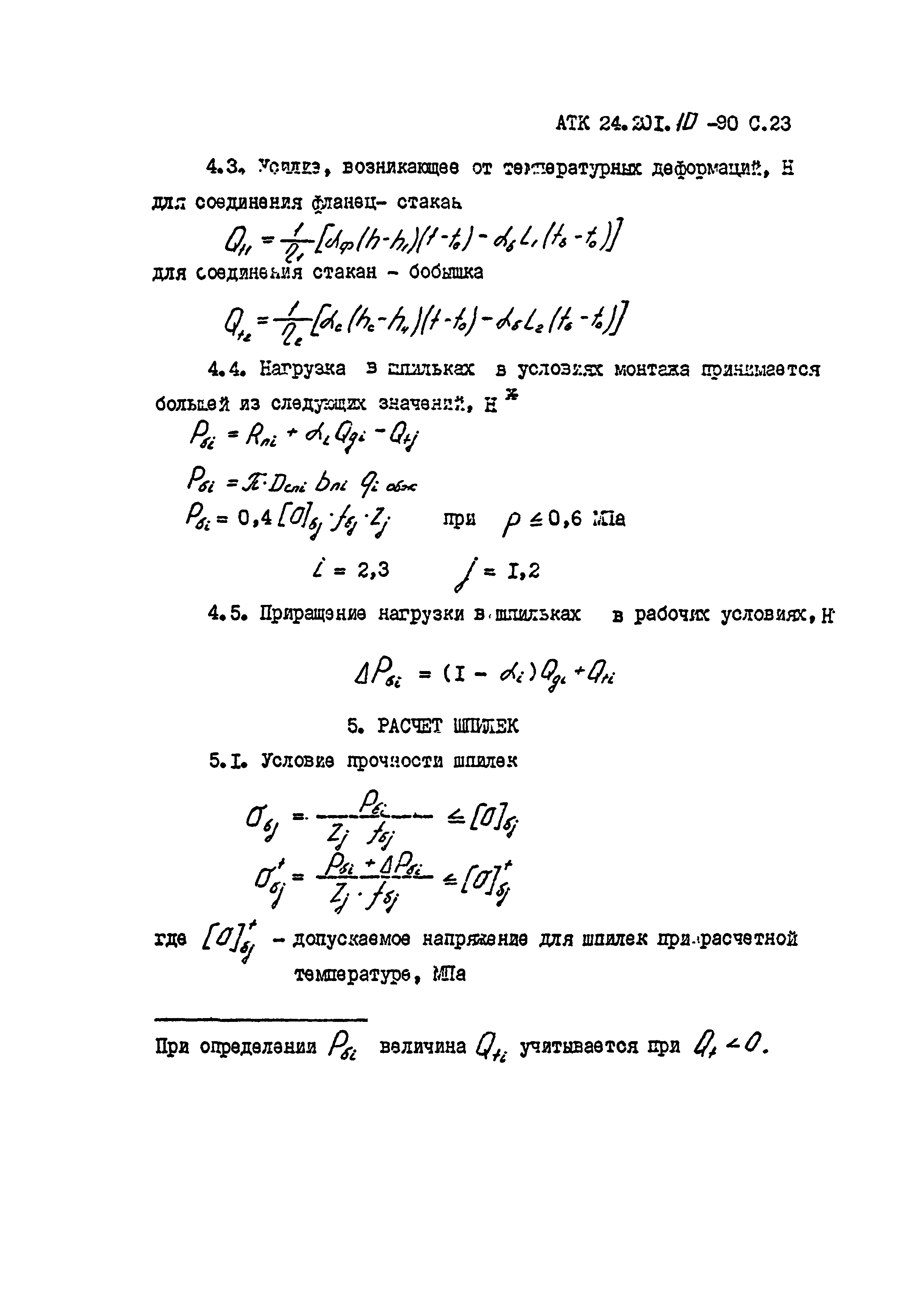

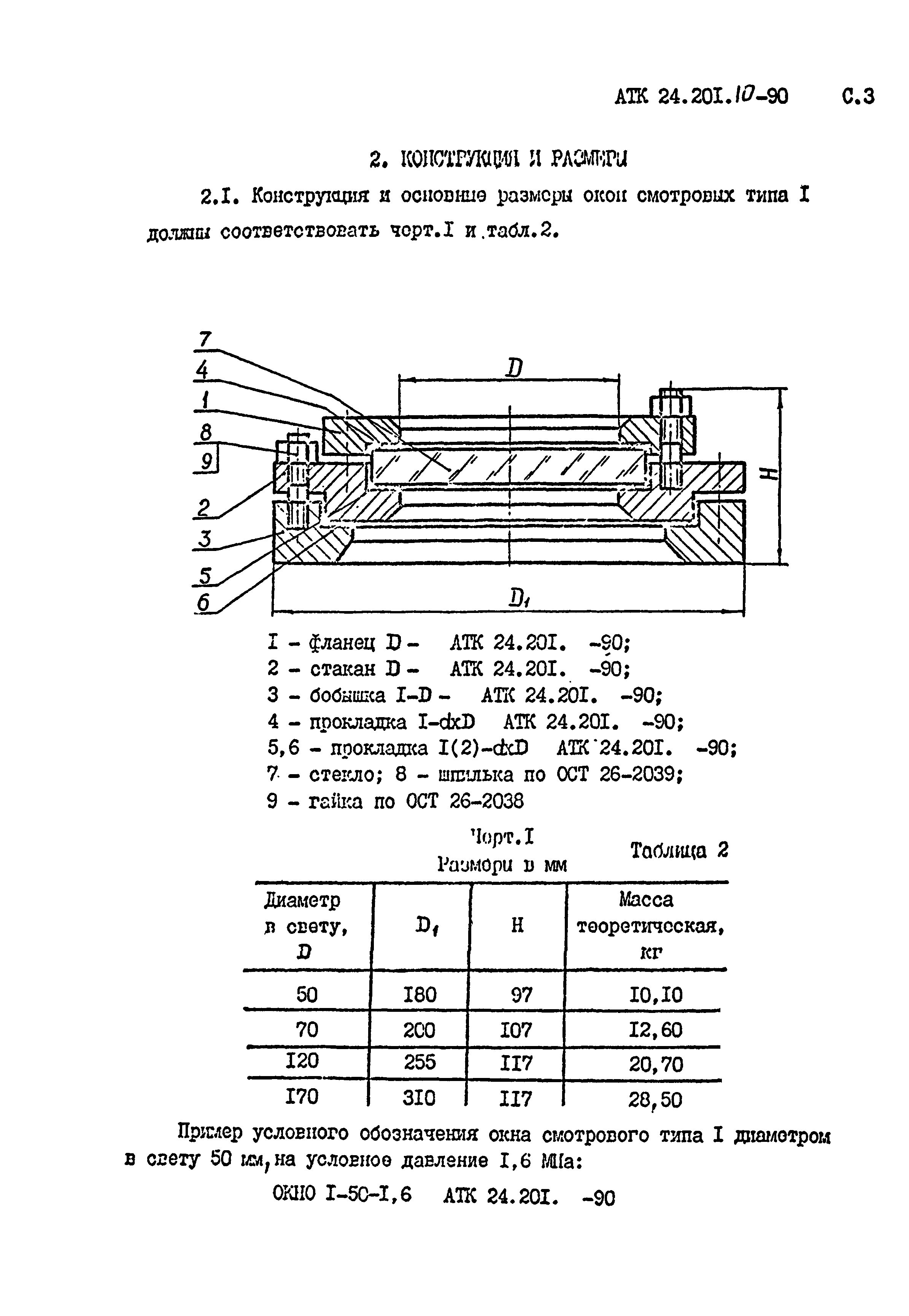

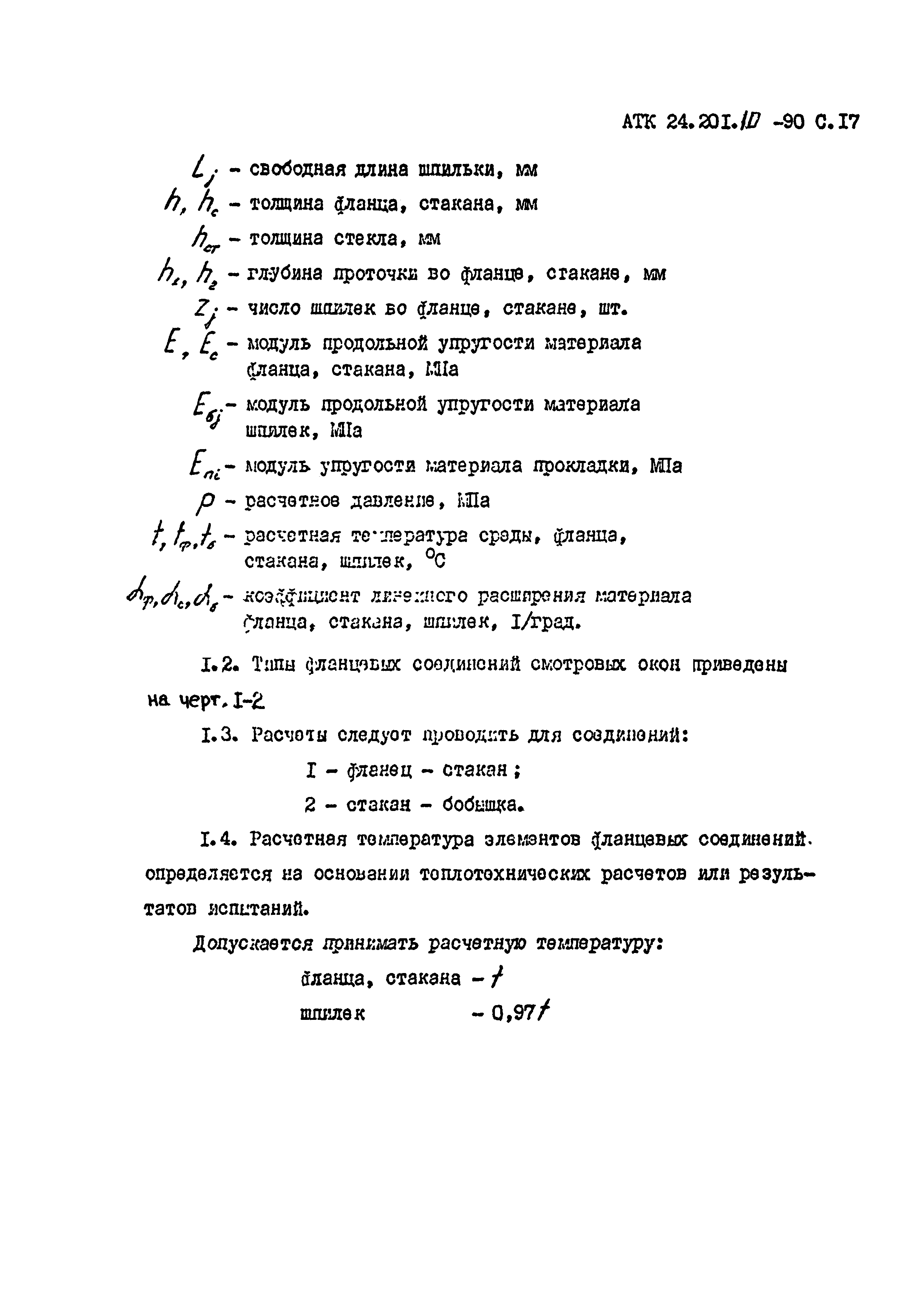

Оглавление:	1 Типы 2 Конструкция и размеры 3 Технические требования Приложение 1 Рекомендации по расчету на прочность и герметичность фланцевых соединений смотровых окон Приложение 2 Величины крутящих моментов и схема затяжки гаек

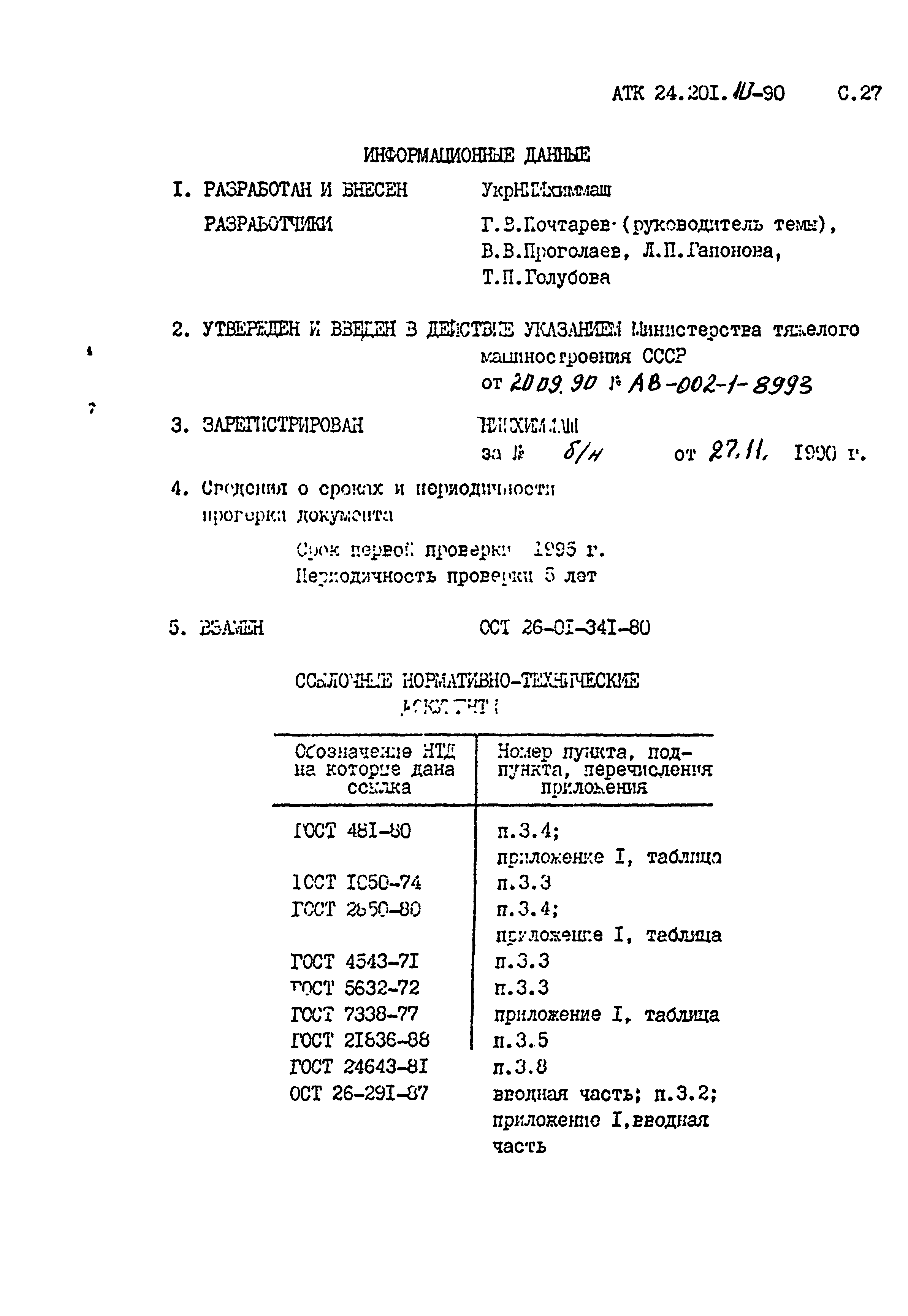

Разработан:	УкрНИИхиммаш
Утверждён:	20.09.1990 Министерство тяжелого машиностроения СССР (USSR Ministry of Heavy Machinery Manufacturing АВ-002-1-8993)
Расположен в:	Техническая документация Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Резервуары для хранения жидкостей и газов Резервуары для хранения жидкостей и газов в целом Строительство Стандарты Отраслевые стандарты и технические условия Альбомы типовых конструкций и альбомы рабочих чертежей
Заменяет собой:	ОСТ 26-01-341-80 «Окна смотровые стальных сосудов и аппаратов. Типы, конструкция и размеры. Технические требования»

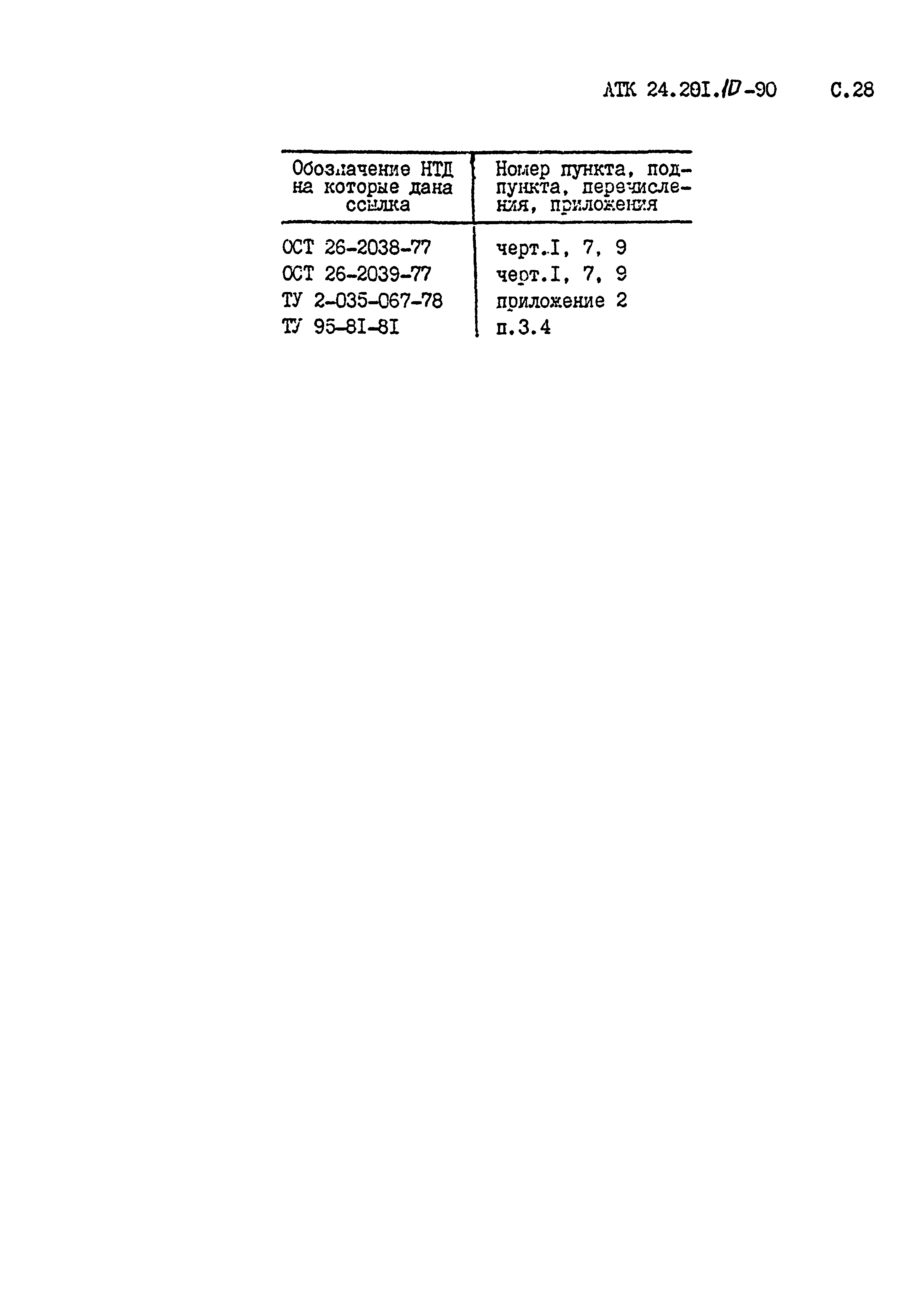

Нормативные ссылки:	ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 2850-95 «Картон асбестовый. Технические условия» ГОСТ 14249-89 «Сосуды и аппараты. Нормы и методы расчета на прочность» ГОСТ 15180-86 «Прокладки плоские эластичные. Основные параметры и размеры» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 481-80 «Паронит и прокладки из него. Технические условия»
